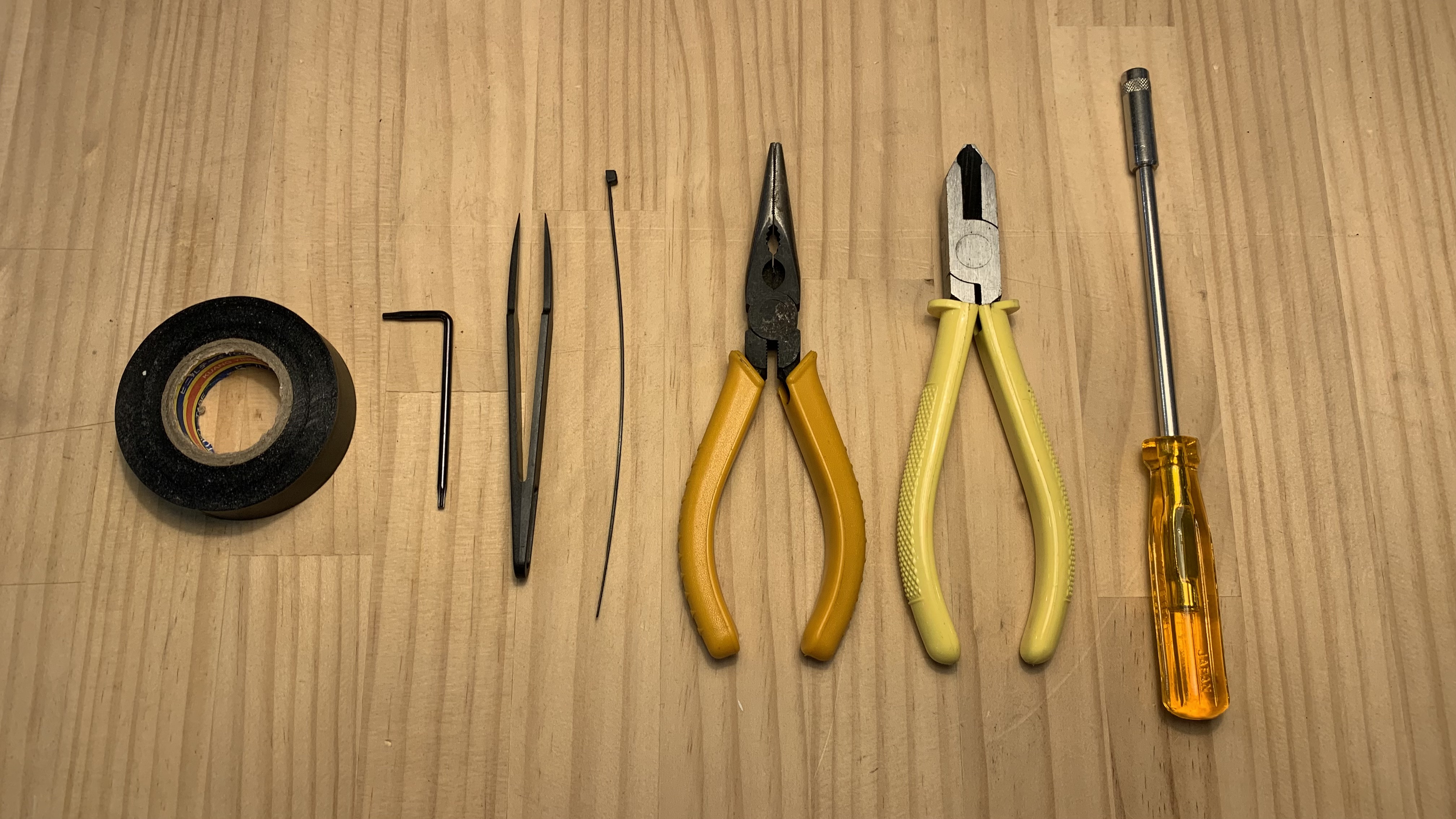

الأدوات:
- مفك براغي توركس T8
- مفك براغي مقبس 5.5 مم
- زرادية قطع جانبي أو قاطعة
- زرادية ذات فك دقيق
- روابط كابلات أو شريط لاصق
- ملقط
الخطوة 1
أوقف تشغيل الجهاز وافصل كابل الطاقة.
الخطوة 2
فك هذه البراغي الموجودة على اللوحة. برغي T8 × 8 قطع (اللوحة وغطاء الباب متصلان.)
الخطوة 3
حرك اللوحة وغطاء الباب للأمام قليلاً.
Stخطوة 4
قم بإزالة كابل المحرك. سيكون من الأسهل إزالة كابل الكاميرا بعد إزالة هذا الكابل.
الخطوة 5
قم بإزالة كابل الكاميرا.
يرجى ملاحظة وجود مشبك يثبت الكابل. افتح المشبك لإزالة كابل الكاميرا.
(قد تكون الملاقط مفيدة في هذه الخطوة)
قفل المشبك:
فتح قفل المشبك:
سحب الكابل للخارج:
الخطوة 6
إزالة اللوحة وغطاء الباب.
الخطوة 7

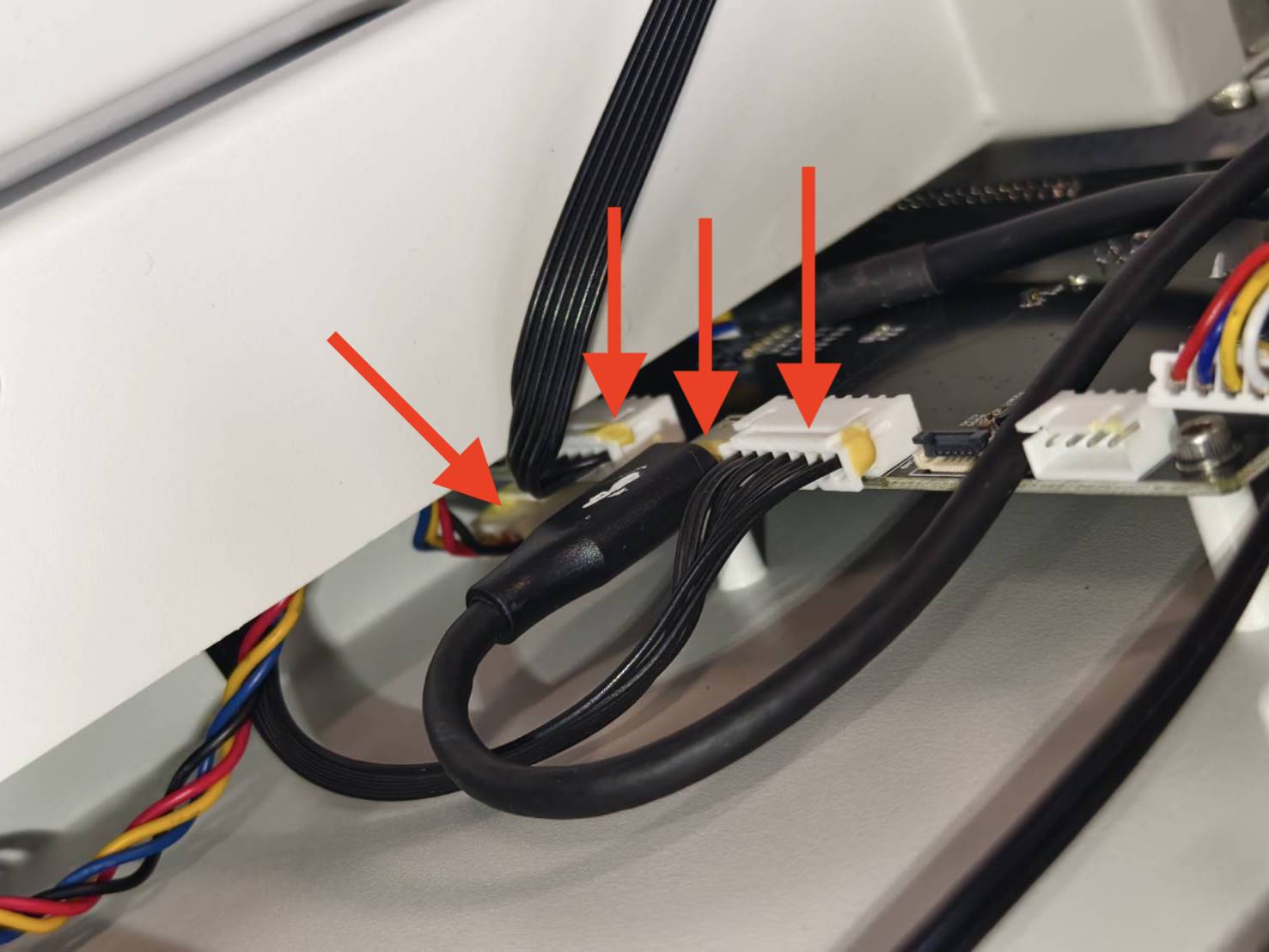

إزالة الكابلات الأربعة الأخرى وترك الكابل ثنائي السن في الأسفل متصلاً.
(قد تكون الملاقط مفيدة في هذه الخطوة)
الخطوة 8

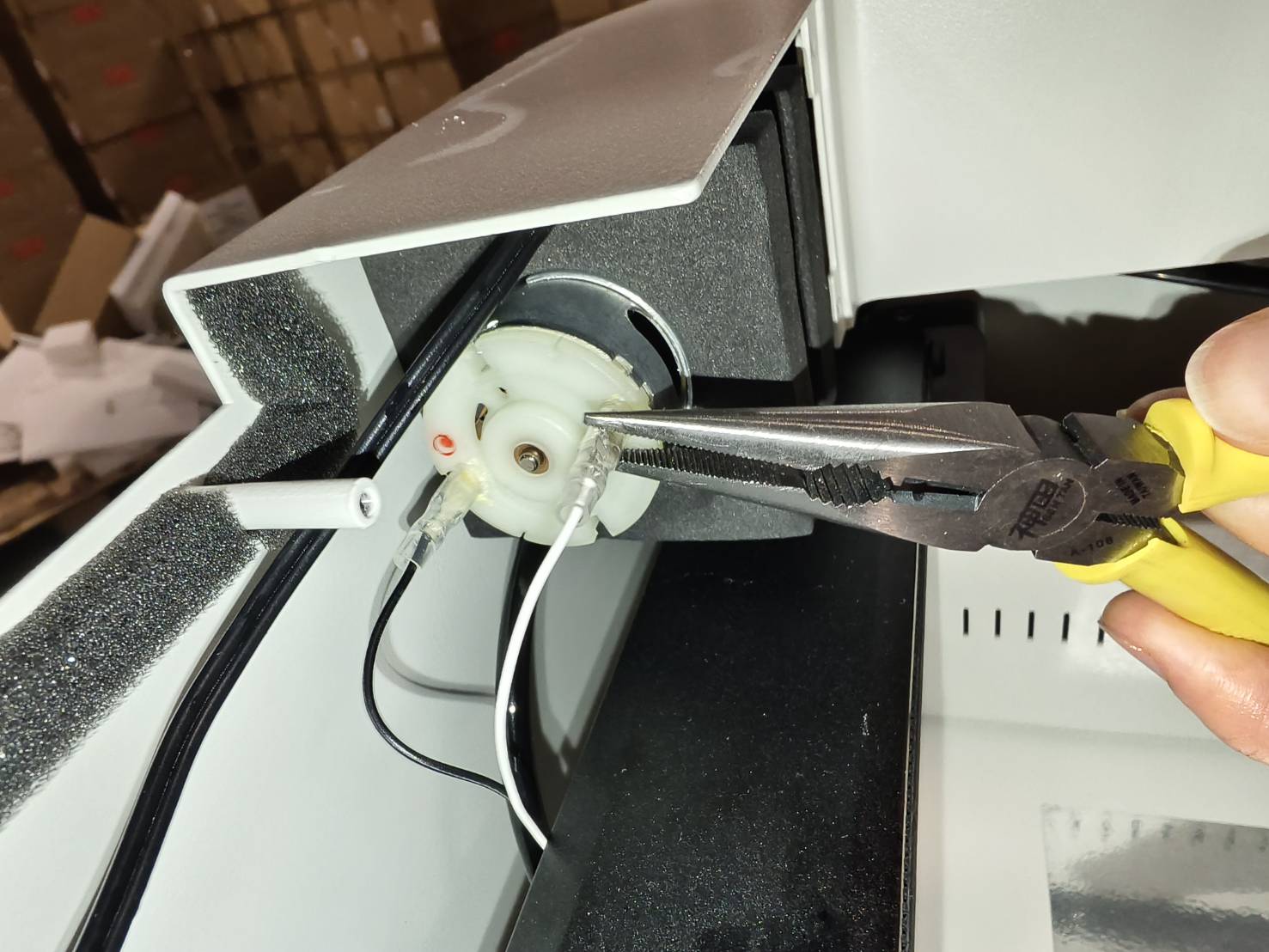

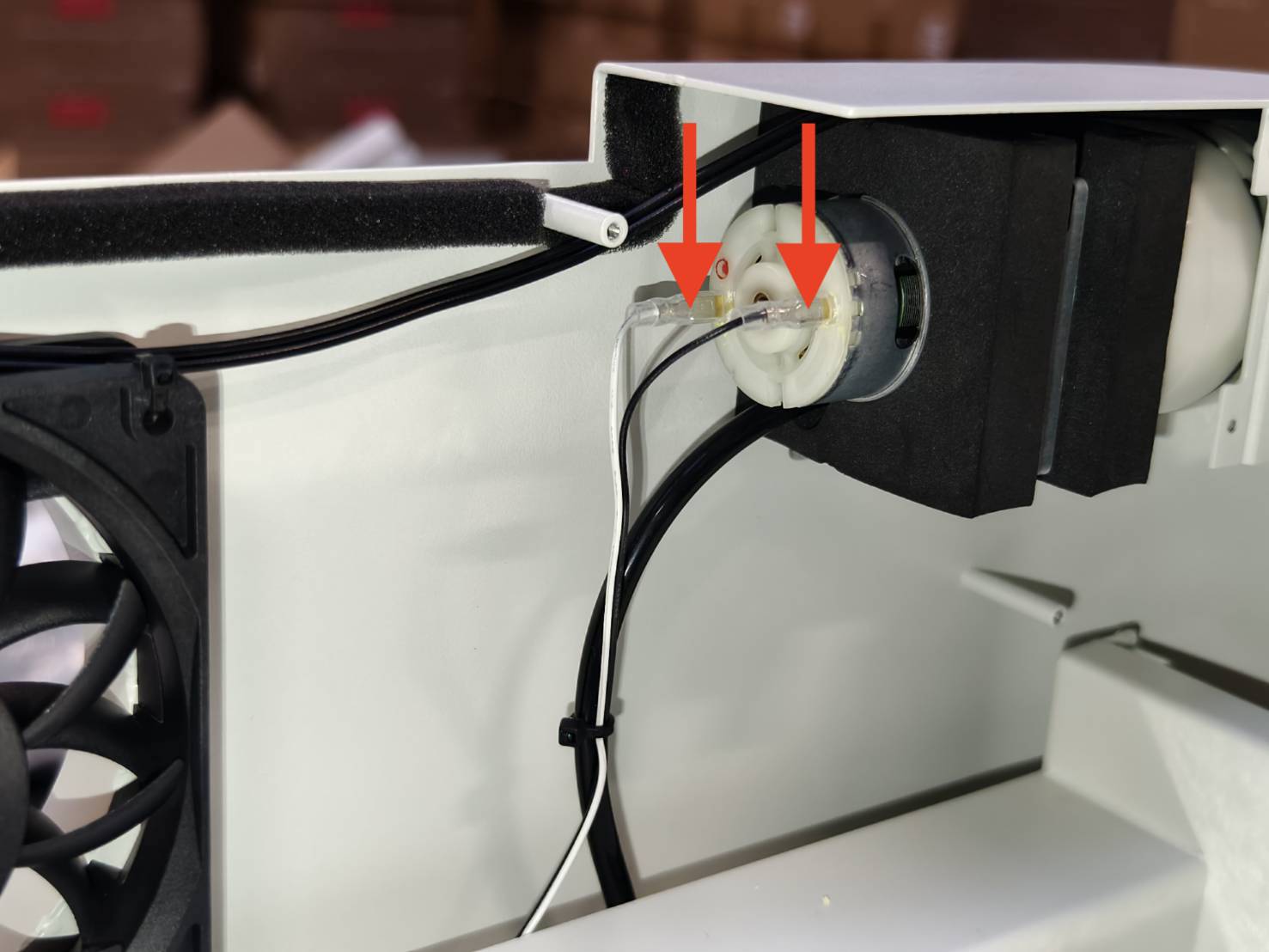

فصل الأسلاك المتصلة بمضخة الهواء.
⚠︎ ملاحظة:
بعد فصل الأسلاك،
- إذا كنت تستبدل مضخة الهواء فقط أو كلاً من مضخة الهواء والكابل، يرجى المتابعة إلى الخطوة 9.
- إذا كنت تستبدل كابل المضخة فقط، يرجى الانتقال إلى الخطوة 19.
الخطوة 9
(تابع هذه الخطوة فقط عند استبدال مضخة الهواء.)

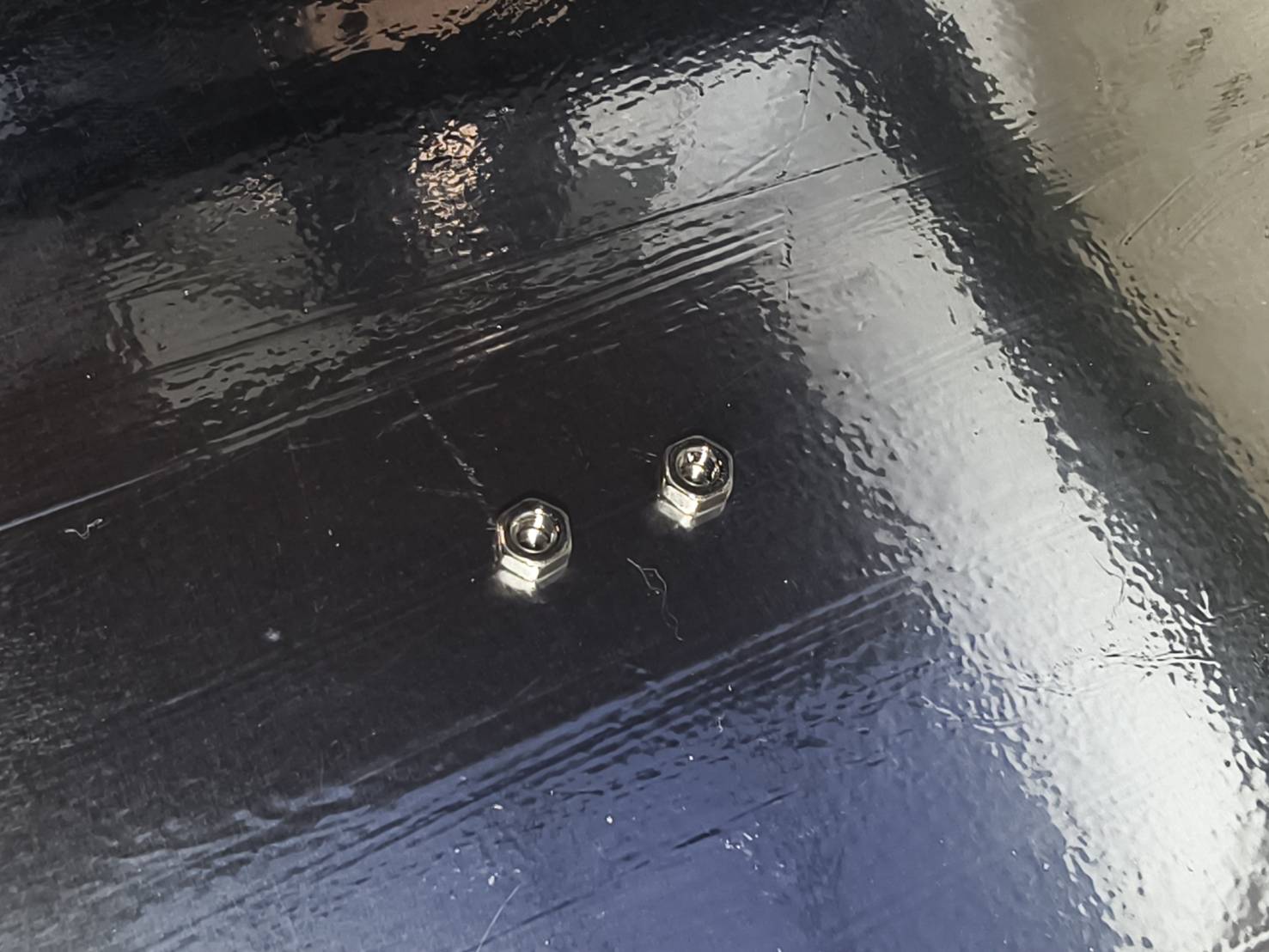

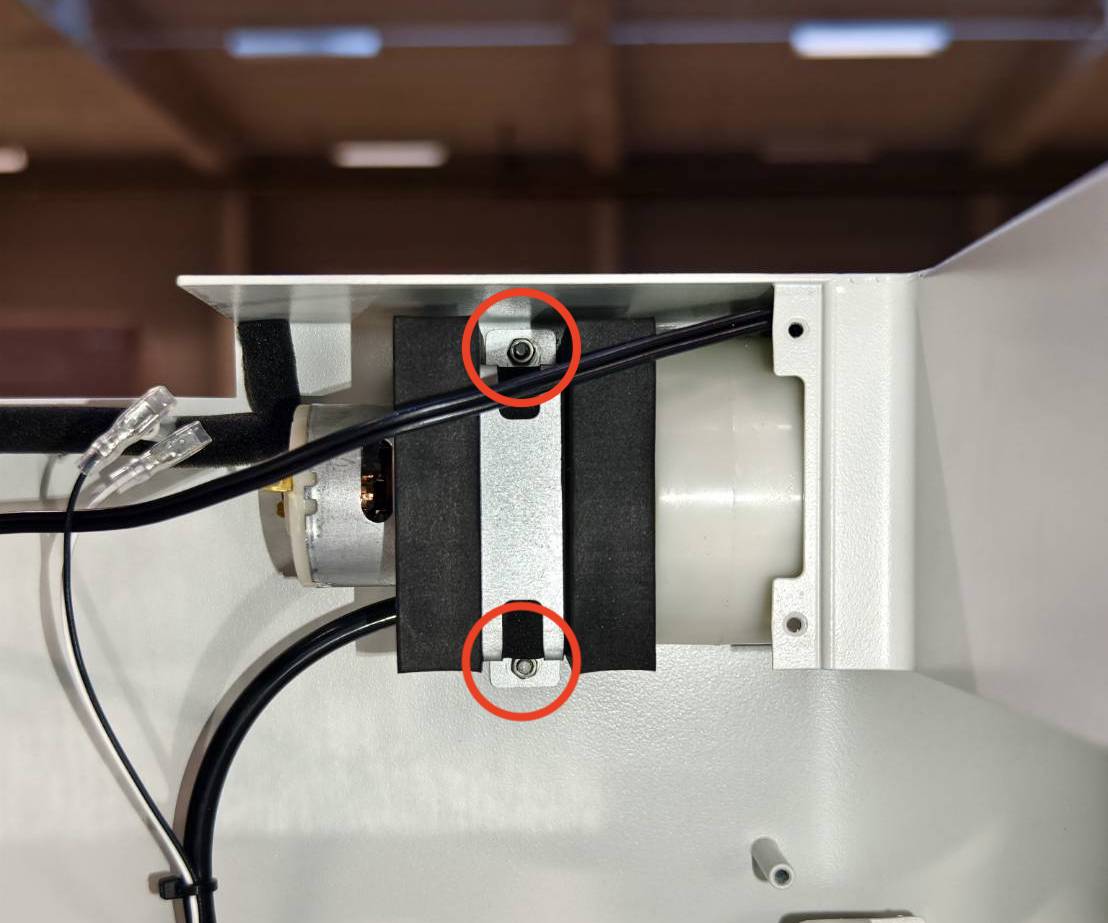

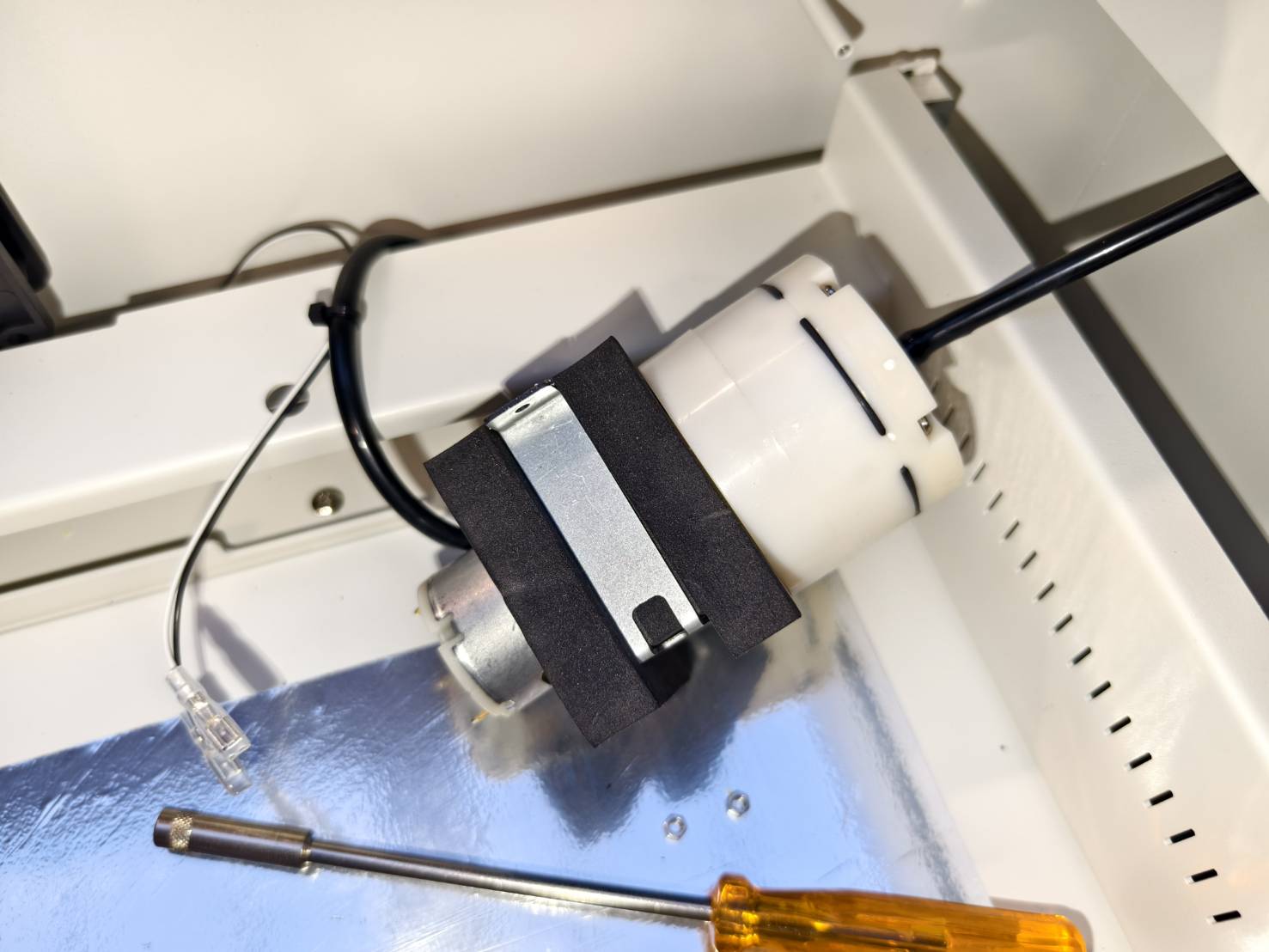

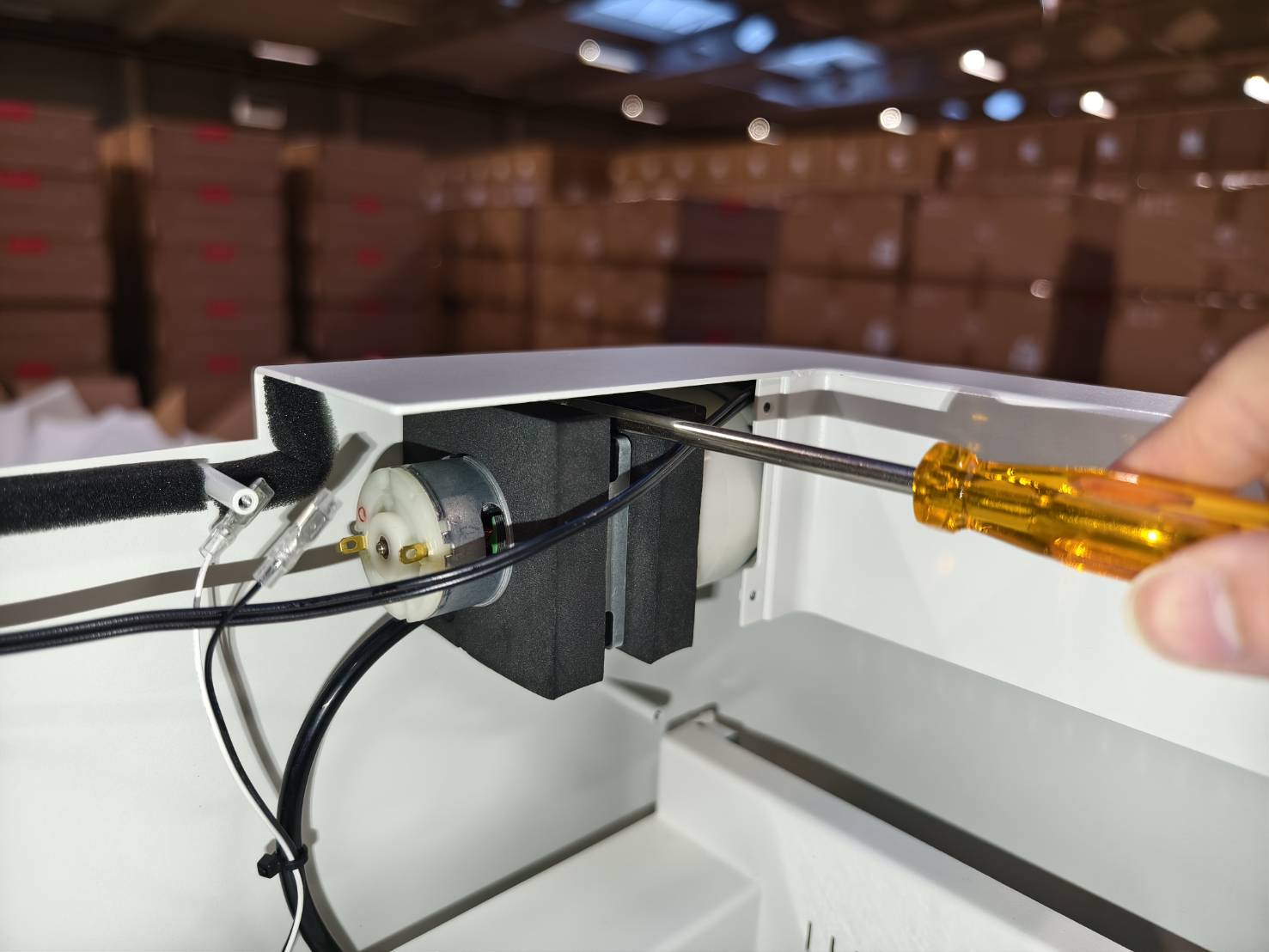

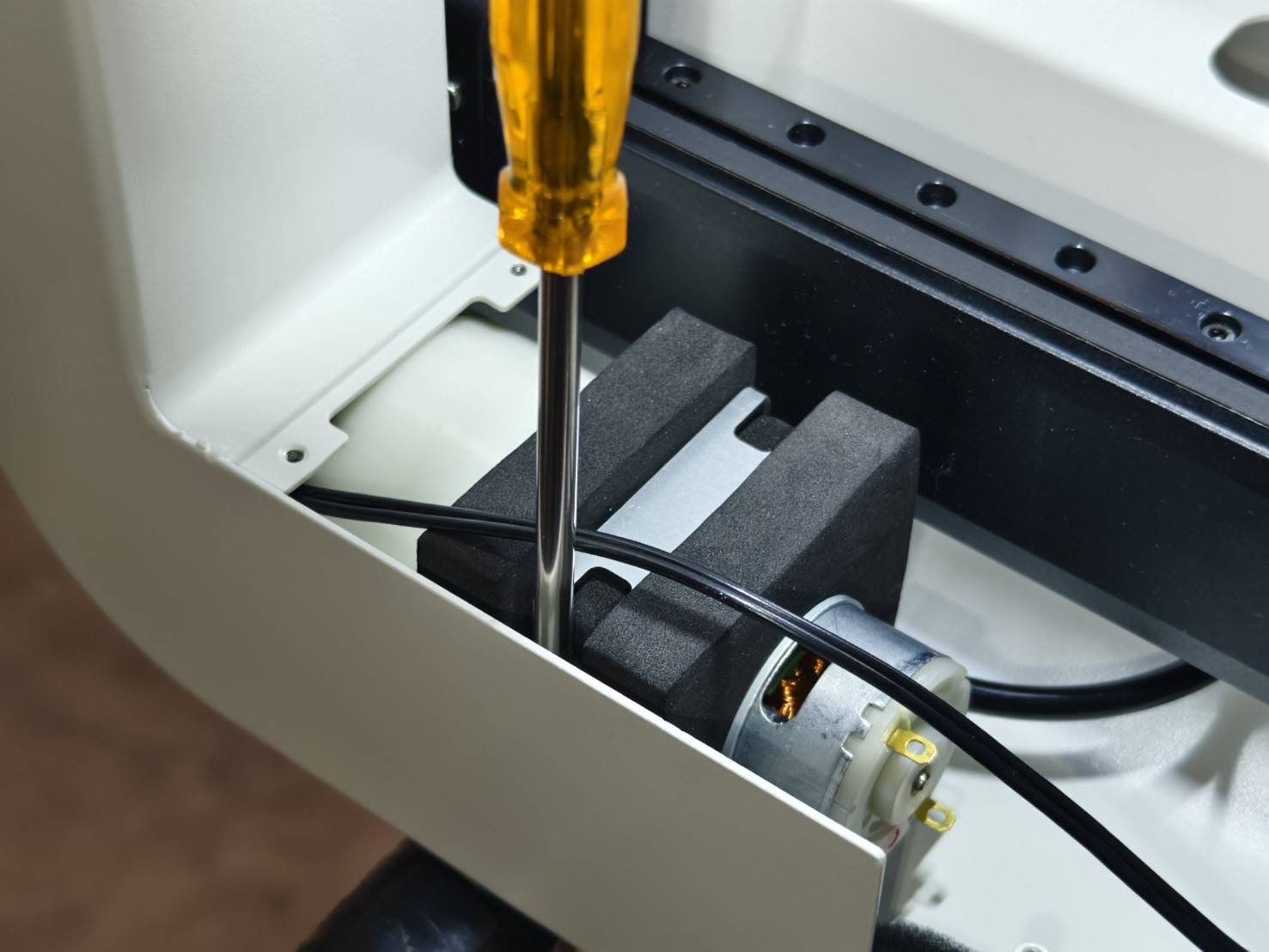

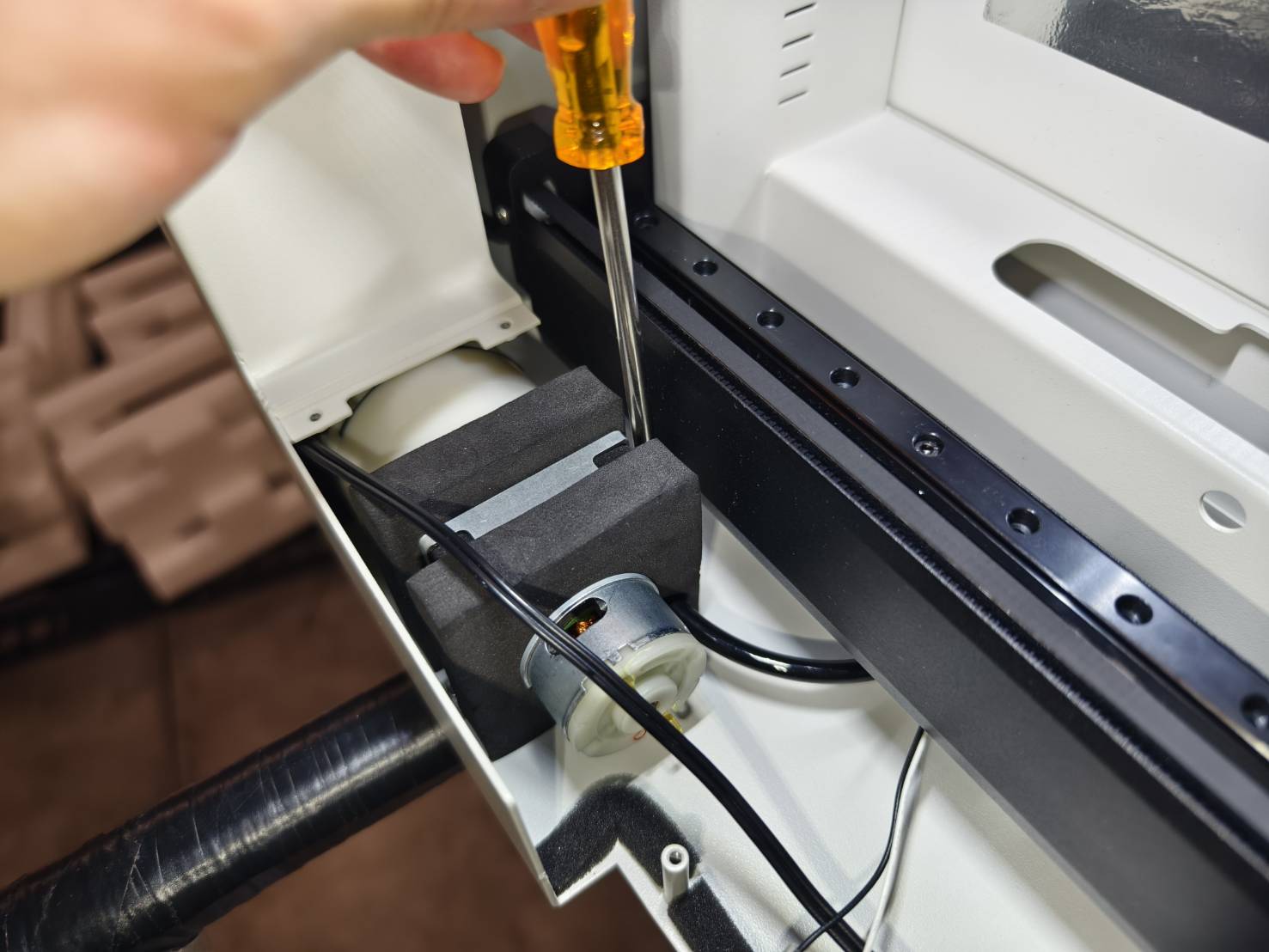

قم بإزالة الصواميل باستخدام مفك براغي مقبس 5.5 مم. يرجى الاحتفاظ بالصواميل بشكل آمن، ولا تتركها داخل الجهاز، حيث سيتم وضع الجهاز في وضع رأسي في الخطوات التالية.
الخطوة 10

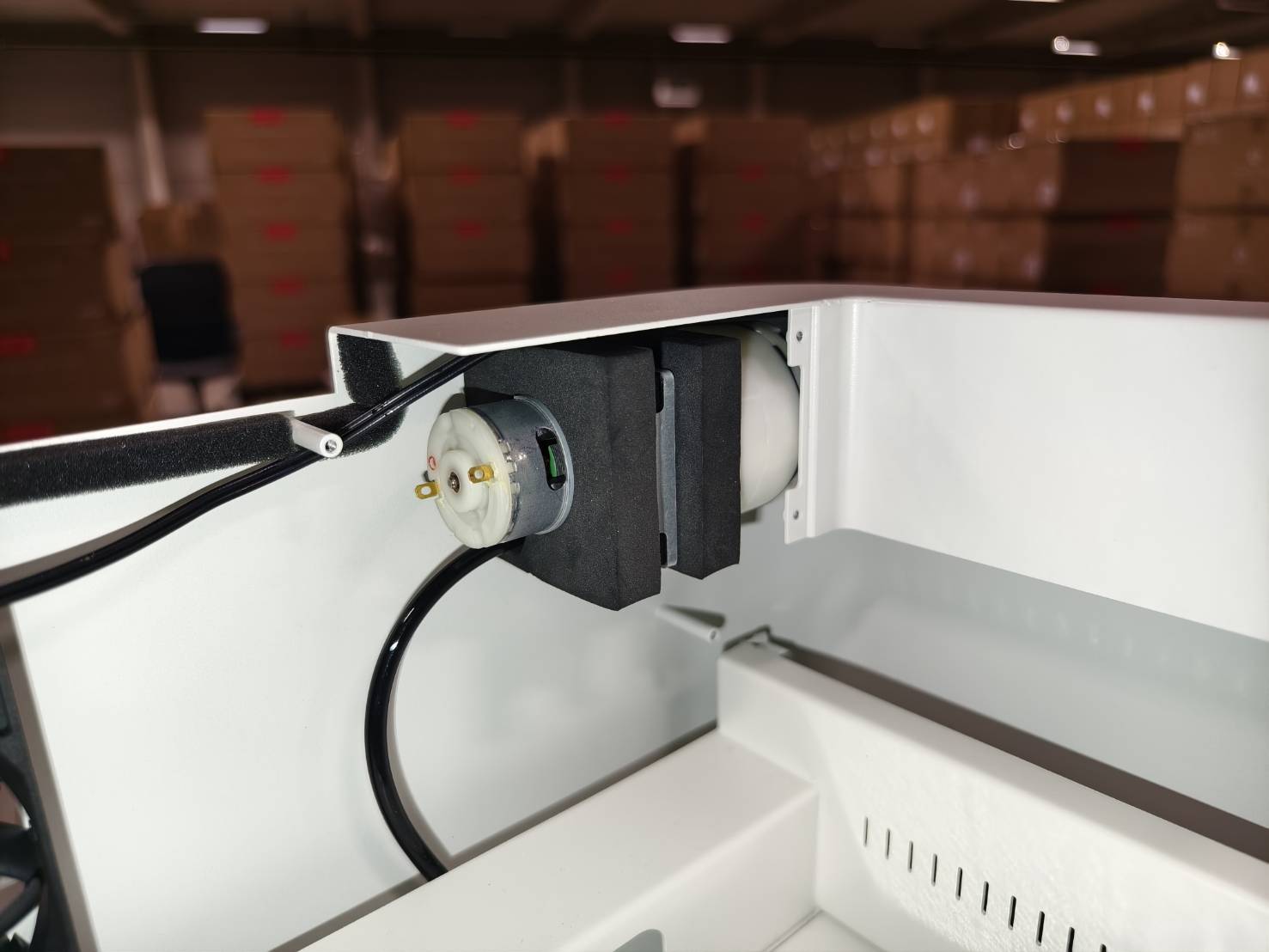

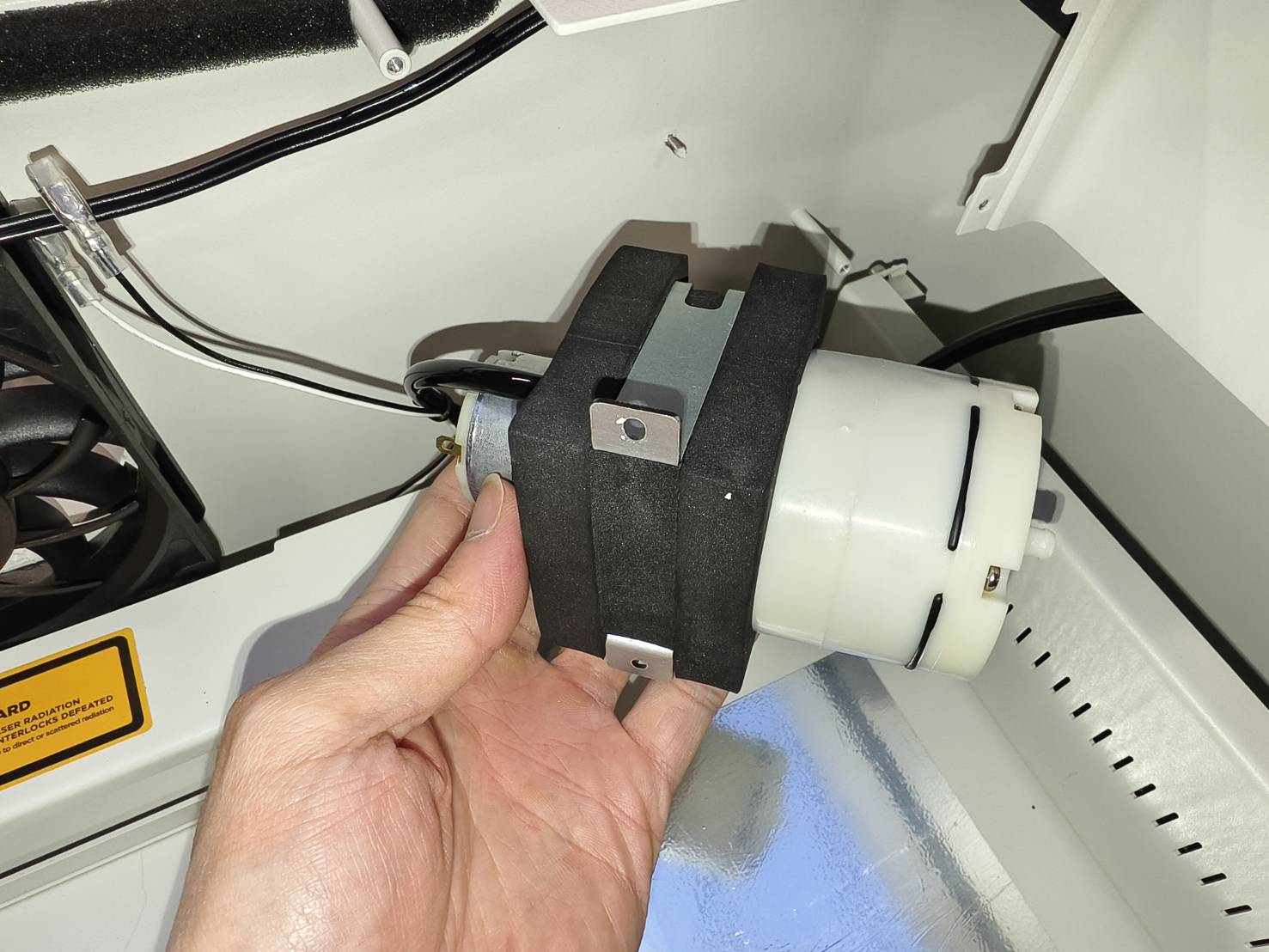

يمكن الآن فك مضخة الهواء مع بقاء خراطيم الهواء متصلة.
الخطوة 11

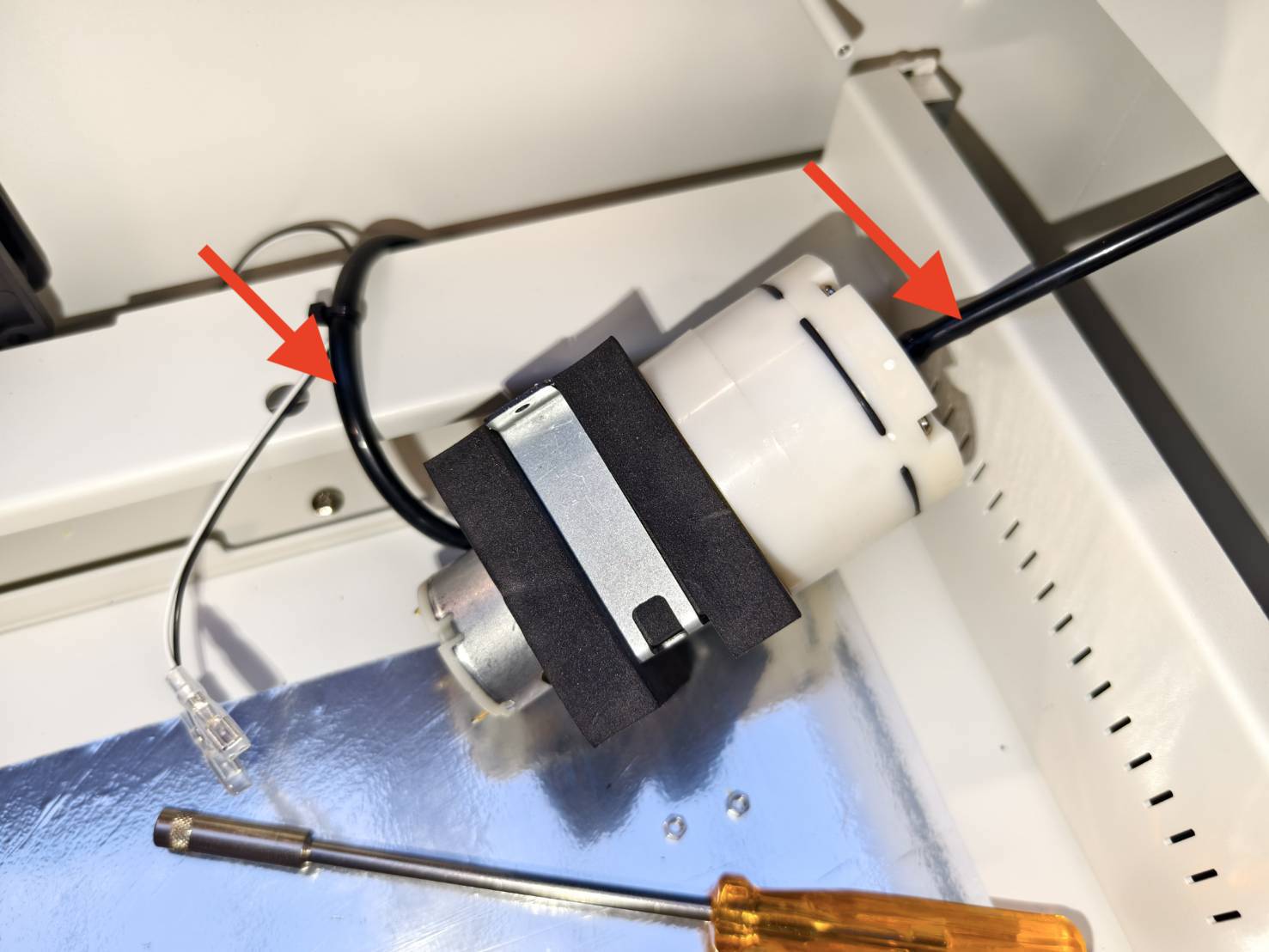

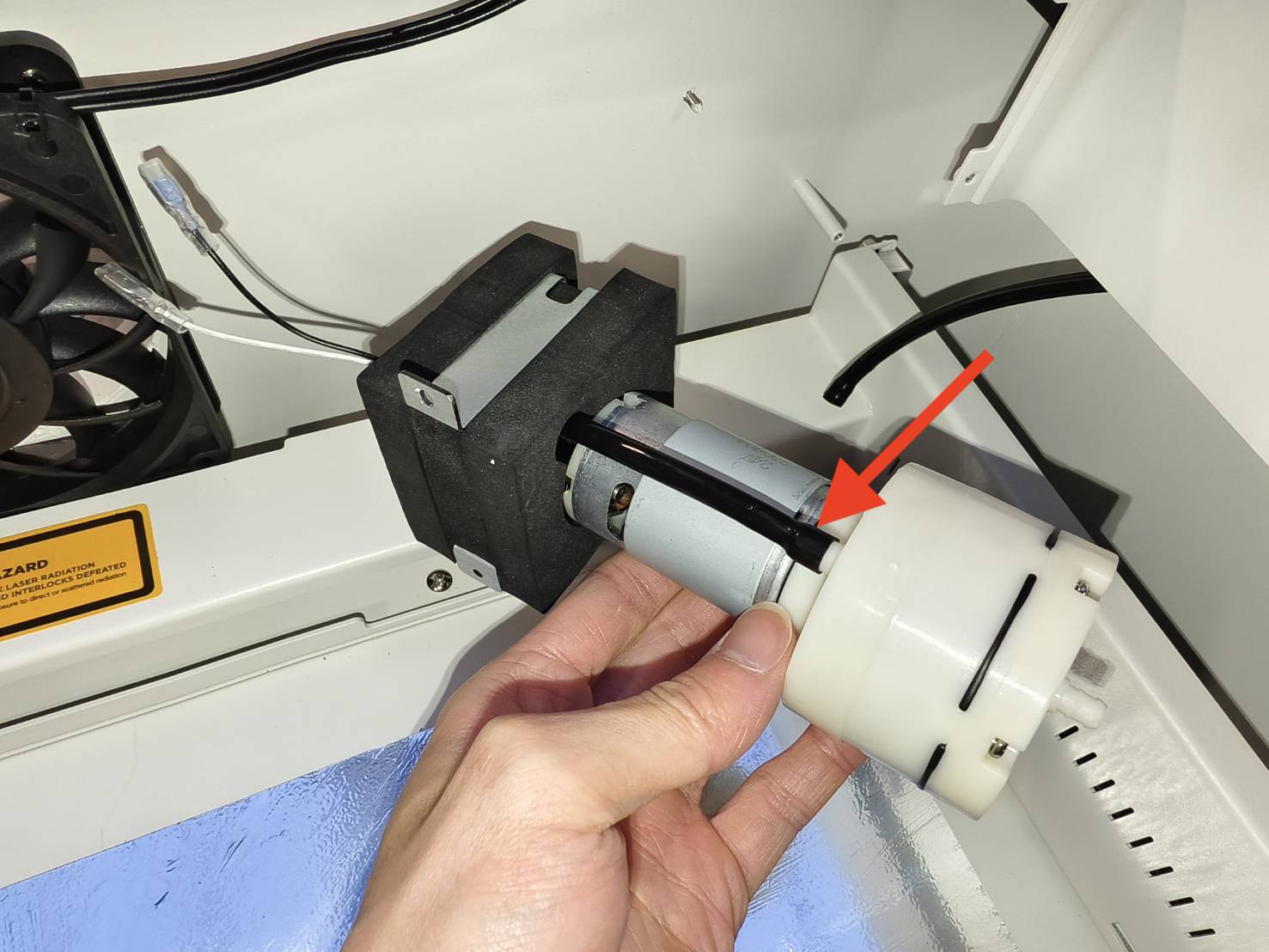

افصل خراطيم الهواء هذه عن طريق سحبها من مضخة الهواء.
الخطوة 12

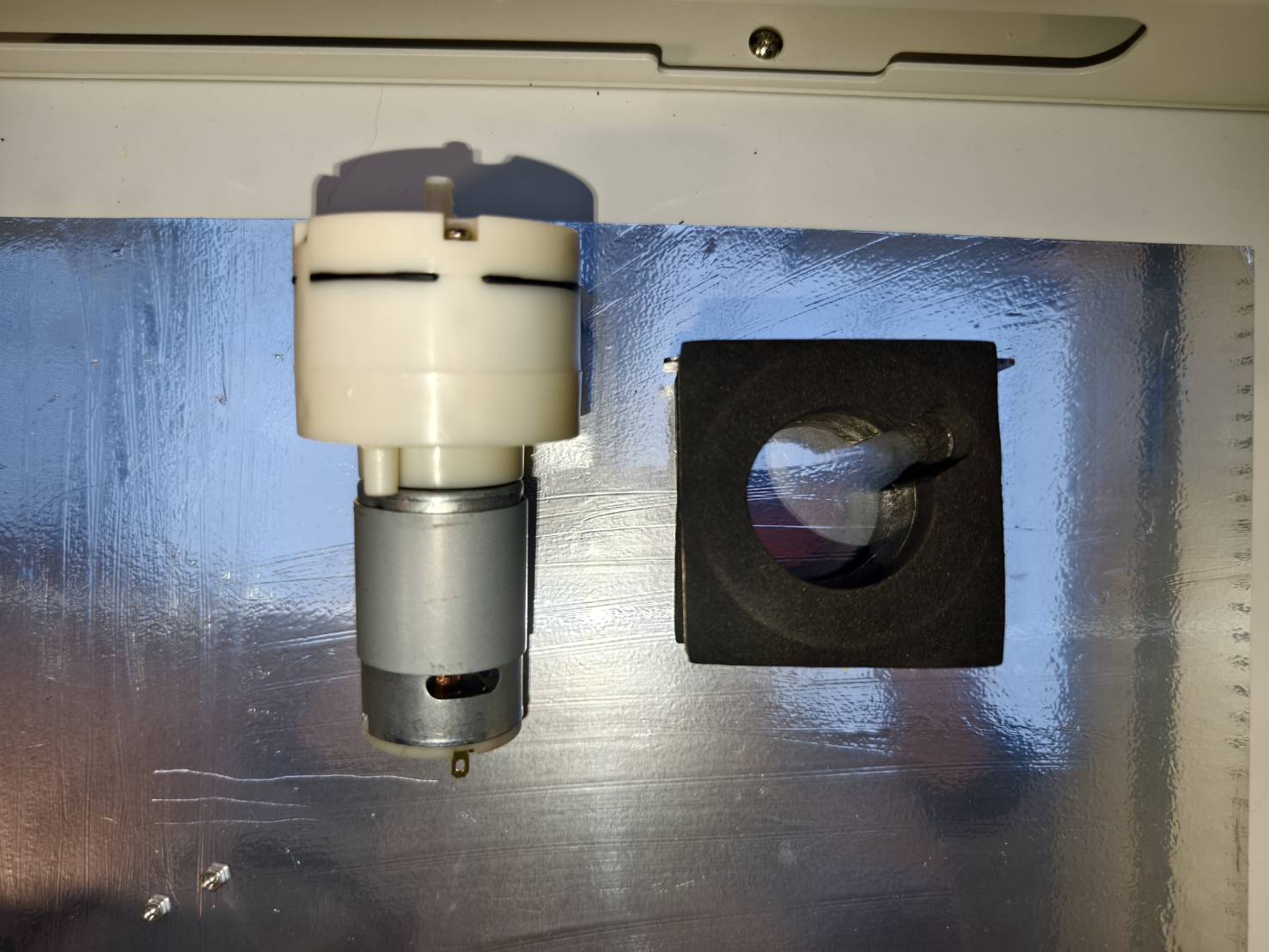

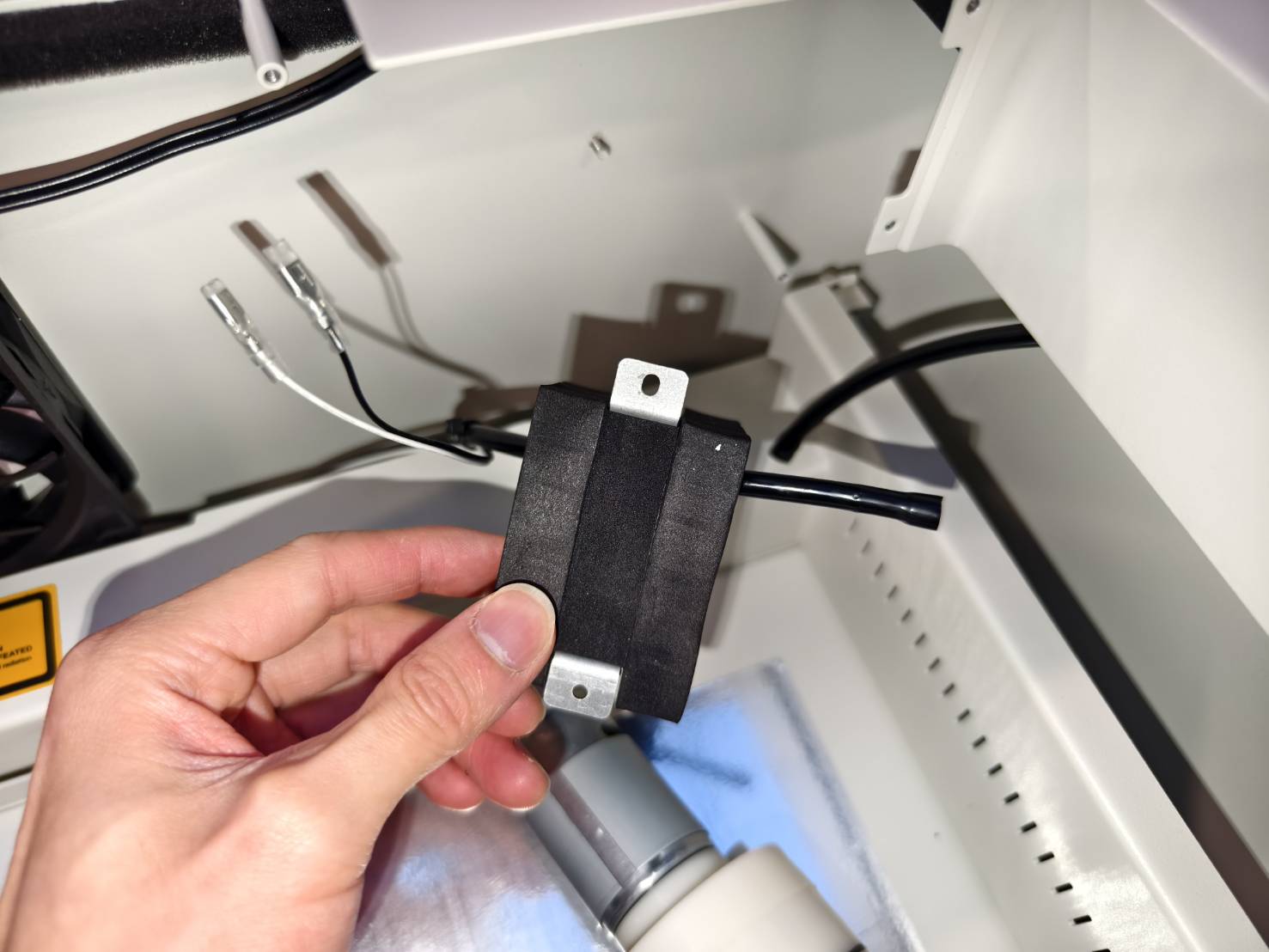

افصل مضخة الهواء عن الرغوة والحامل المعدني.
سيتم إزالة مضخة الهواء بالكامل من الجهاز بعد ذلك.
الخطوة 13

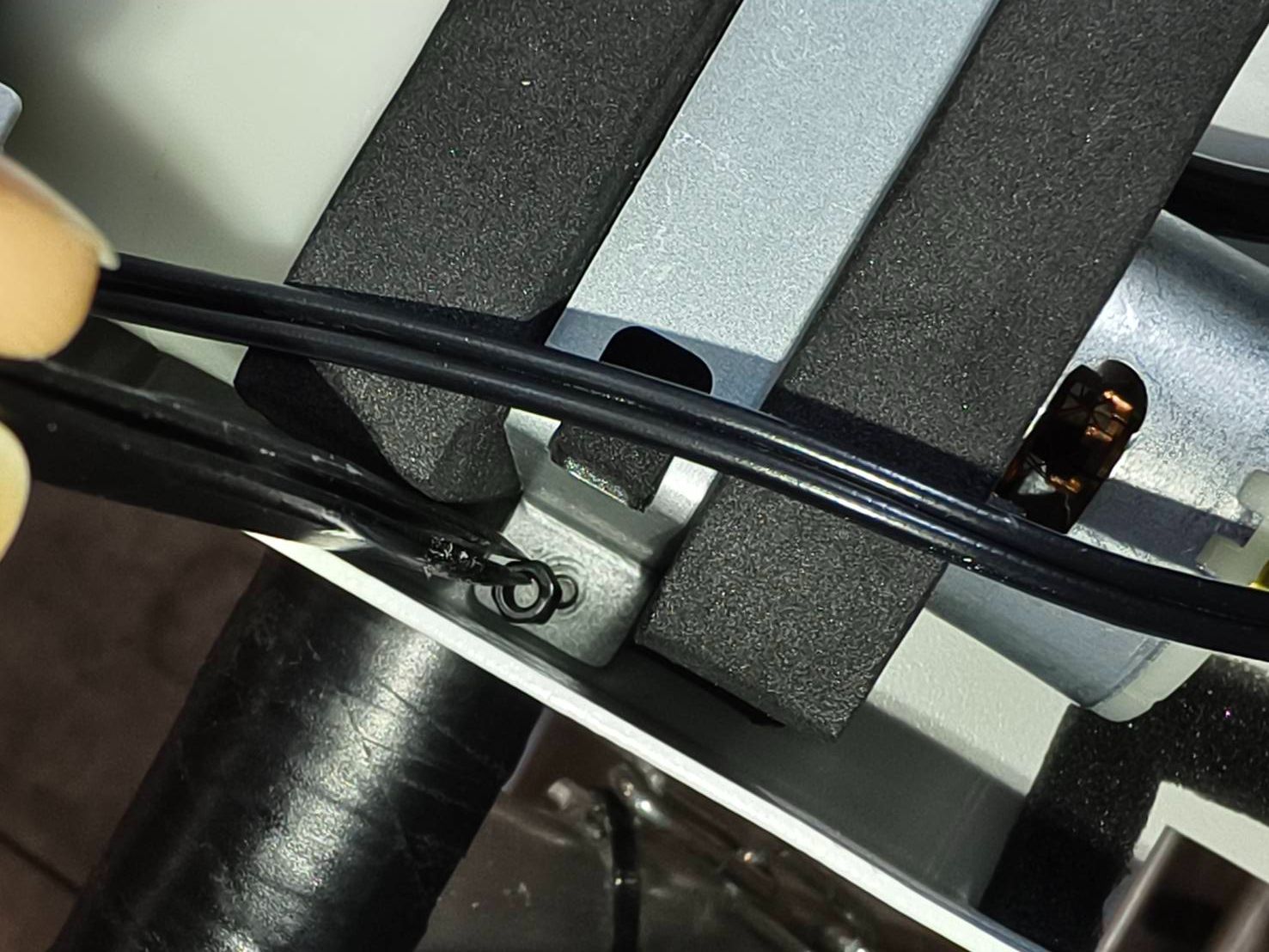

قم بتوصيل خرطوم الهواء بمضخة الهواء الجديدة. يجب تمرير خرطوم الهواء السفلي عبر الرغوة أولاً ثم توصيله بمضخة الهواء.
الخطوة 14

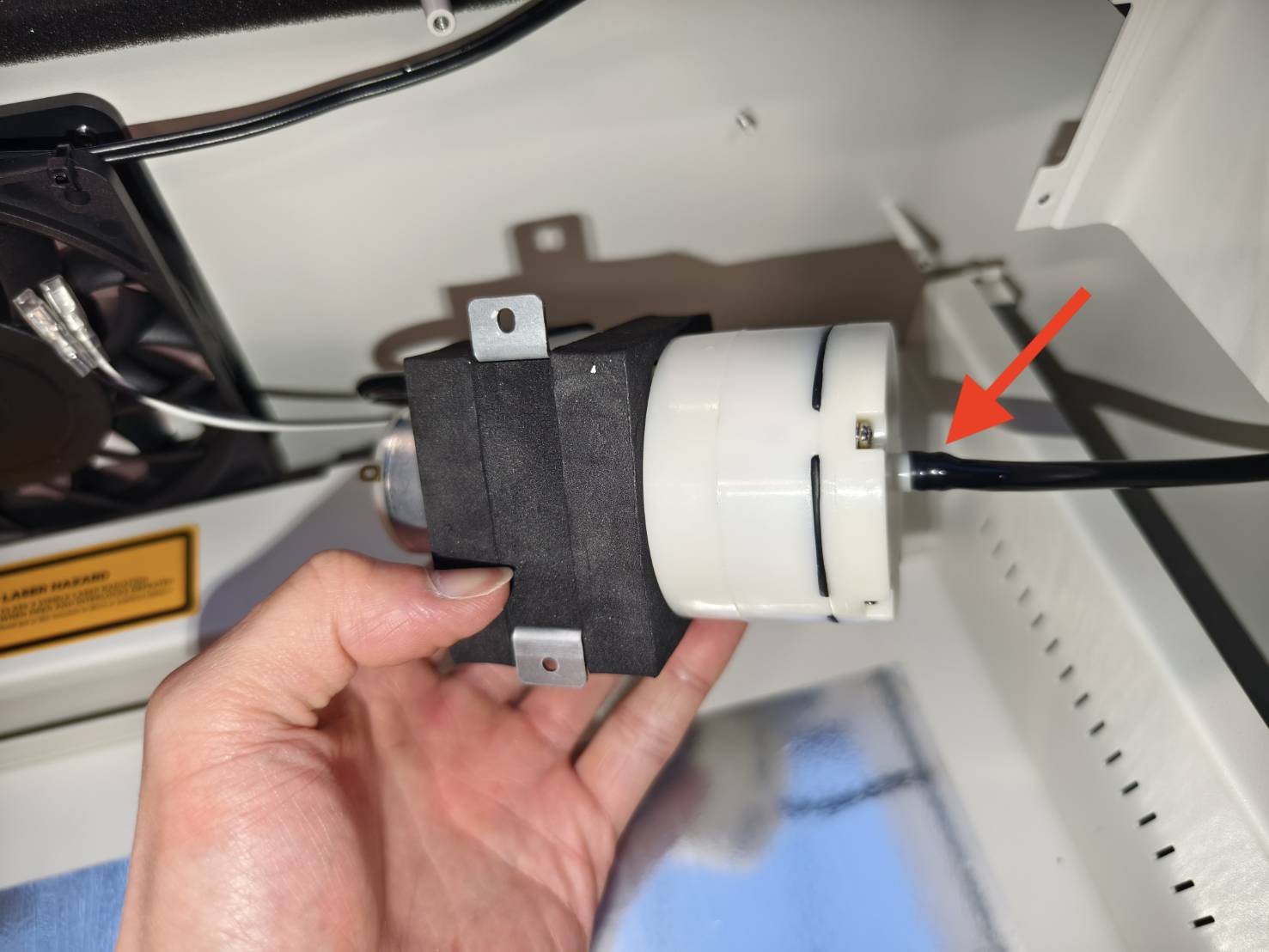

قم بتوصيل خرطوم الهواء الآخر بمضخة الهواء الجديدة.
الخطوة 15

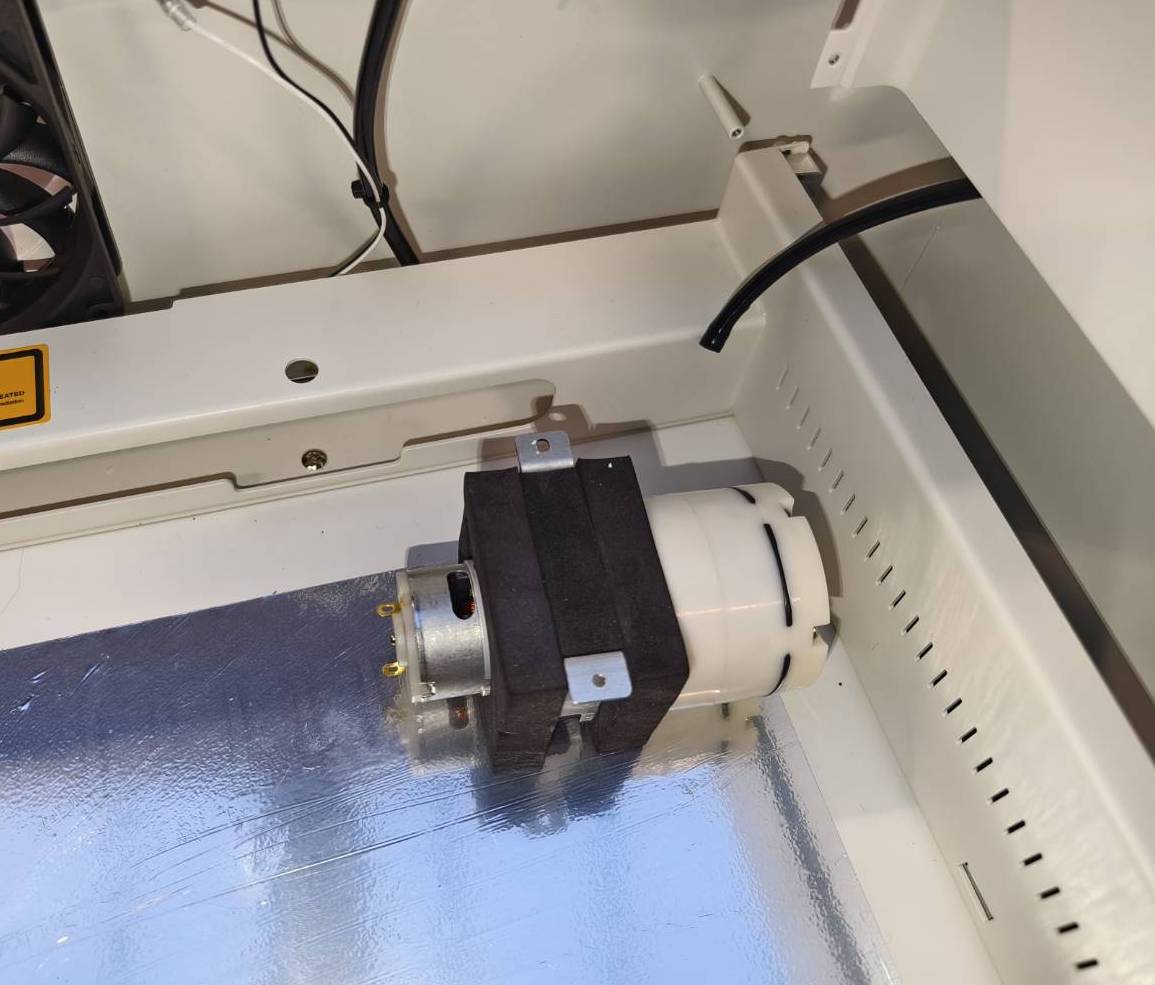

أعد وضع مضخة الهواء مع الرغوة والحامل في مكانها. اتركها دون تثبيت بالمسامير في الوقت الحالي.
الخطوة 16

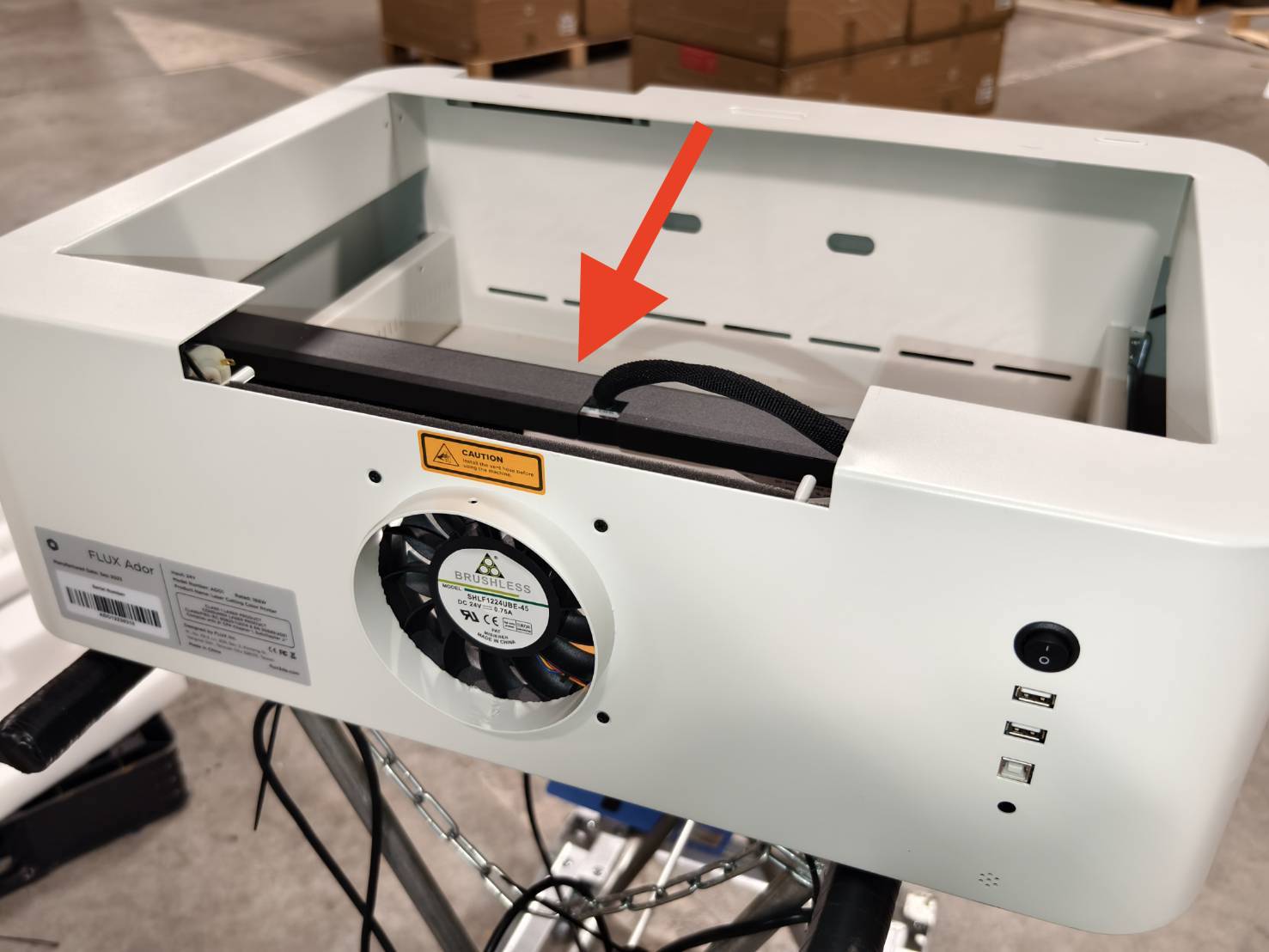

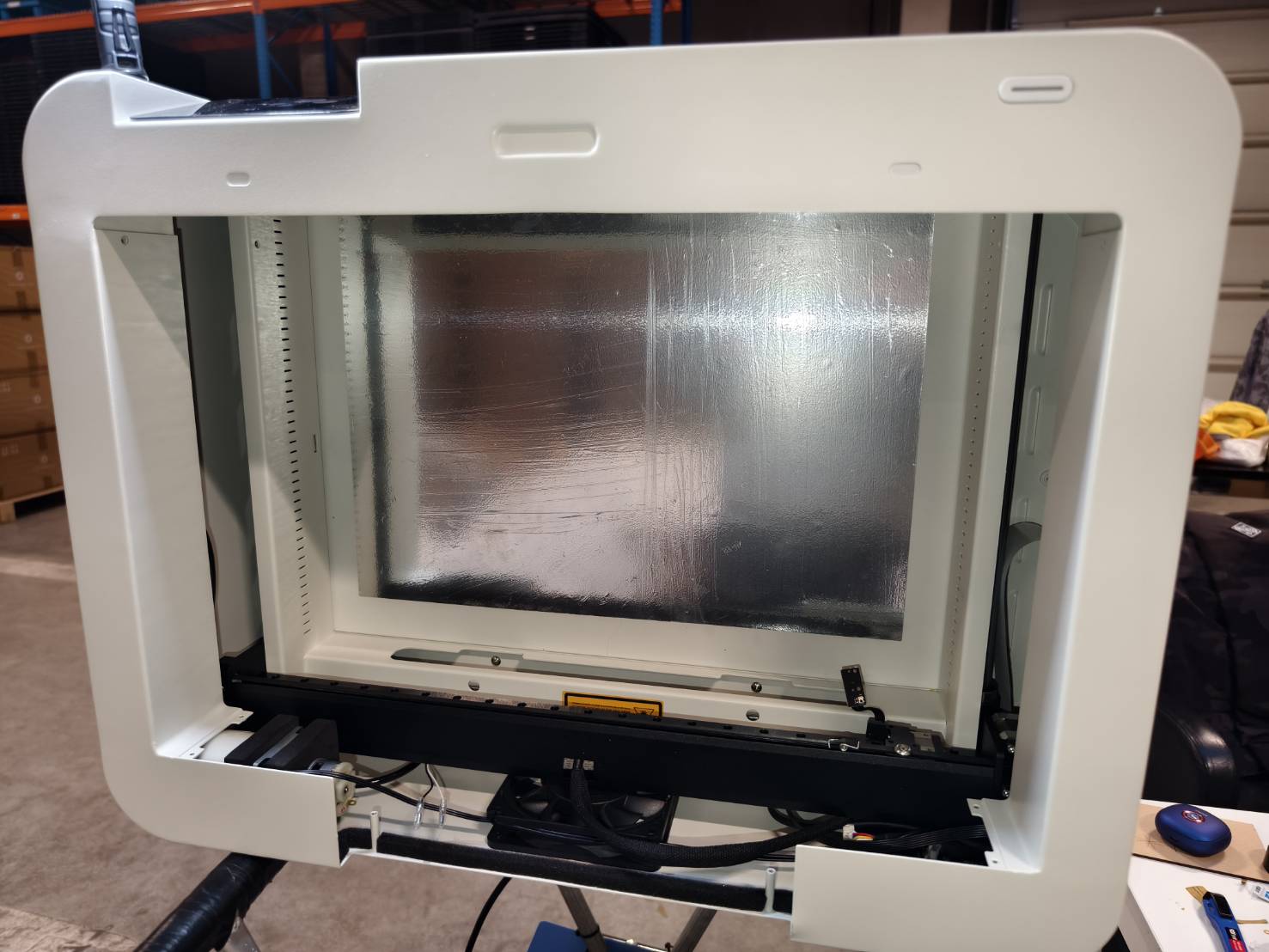

ادفع قاعدة الوحدة (المحور السيني) باتجاه المروحة حتى النهاية لتجنب التلف.

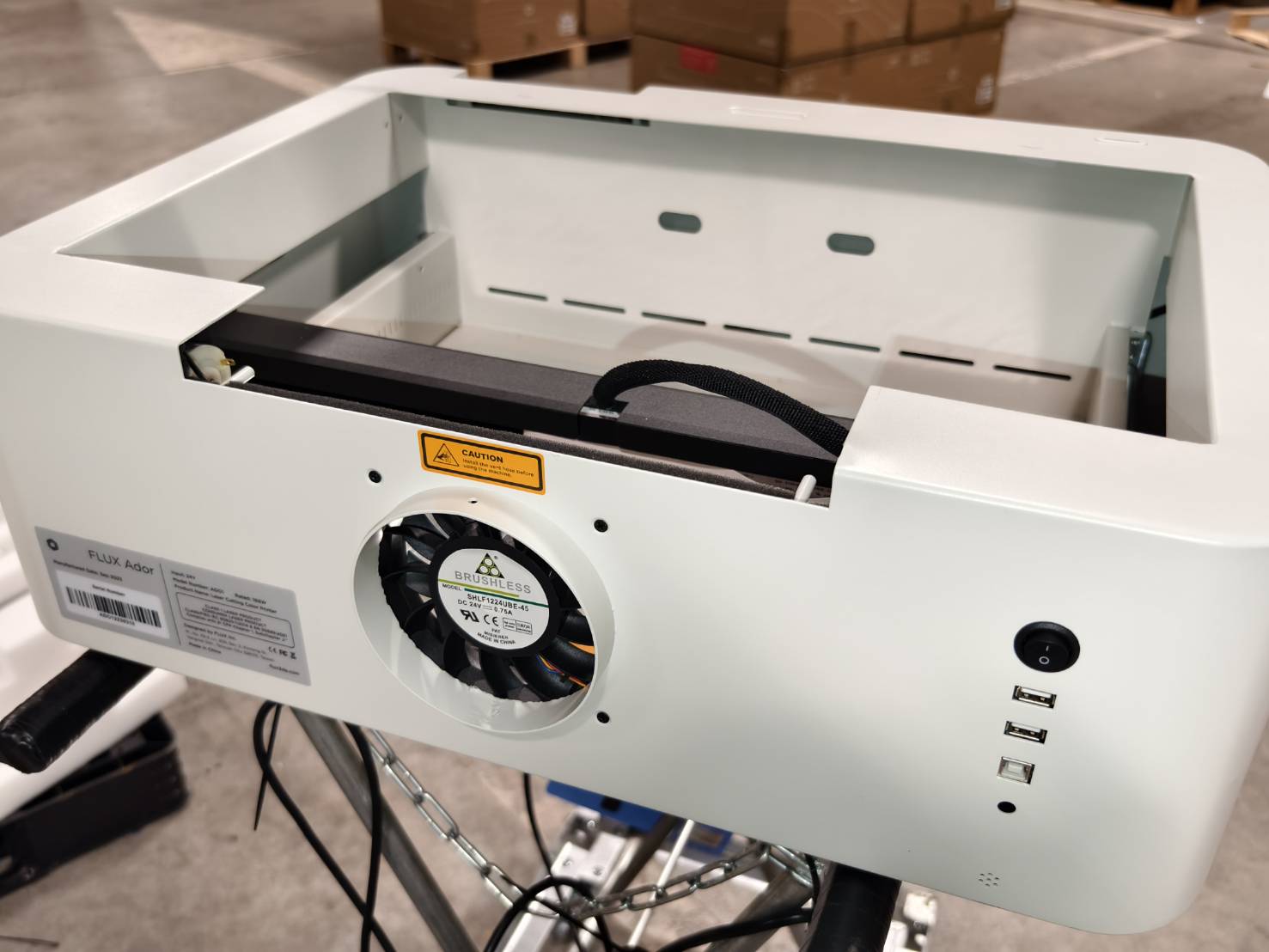

ضع الجهاز في وضع عمودي، كما هو موضح في الصورة.
الخطوة 17

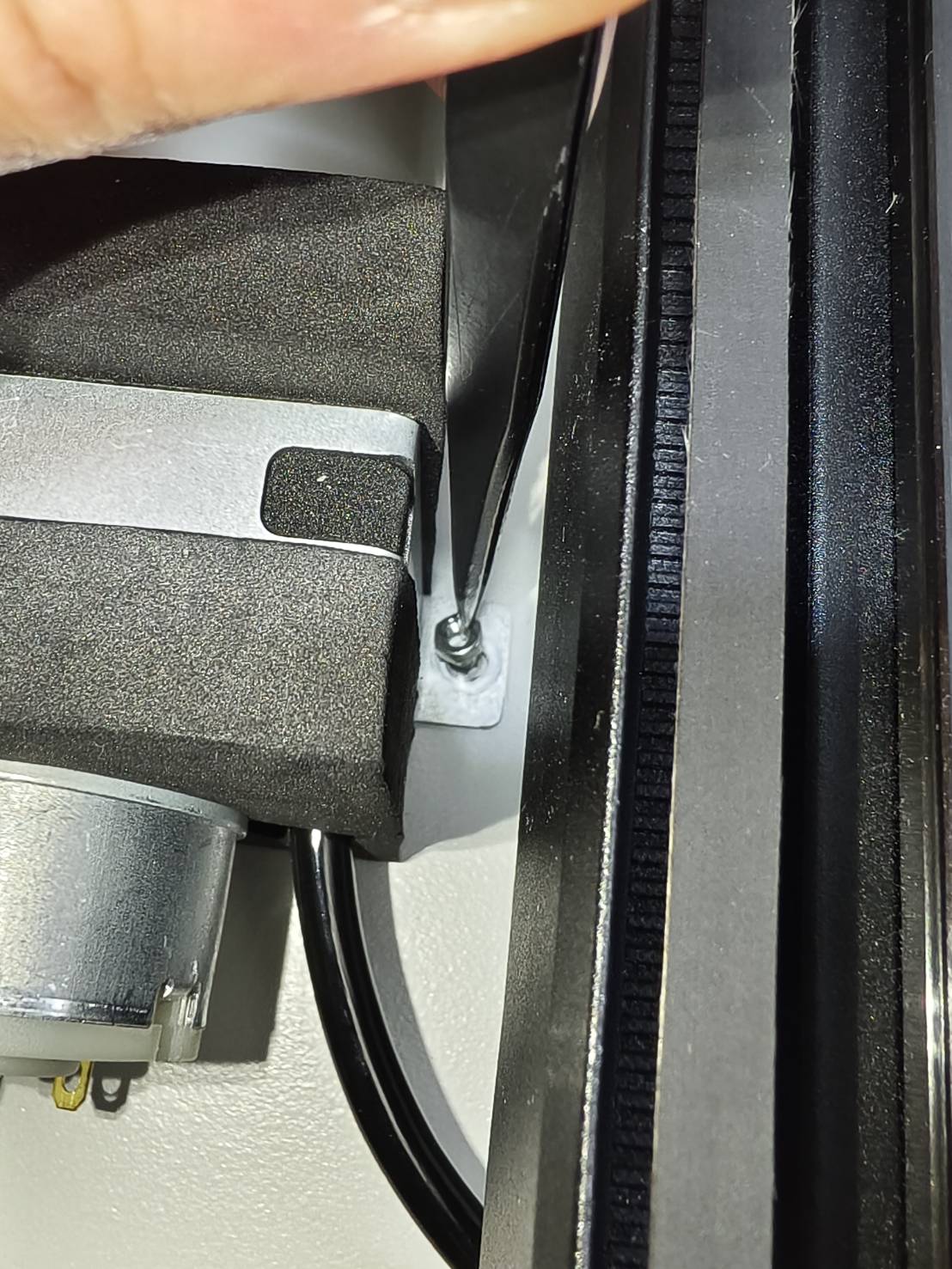

استخدم ملقطًا لوضع الصامولة على المسمار وأحكم ربطها باستخدام مفتاح البراغي ذو المقبس.
كرر العملية على كلا الجانبين.
الخطوة 18
أعد الجهاز إلى وضعه الأصلي.
ملاحظة:
تنتهي عملية استبدال مضخة الهواء في هذه الخطوة.
إذا لم يكن استبدال كابل مضخة الهواء ضروريًا، فيرجى الانتقال مباشرة إلى الخطوة 23 وقم بتوصيل الكابل ثنائي السن مباشرة.
الخطوة 19

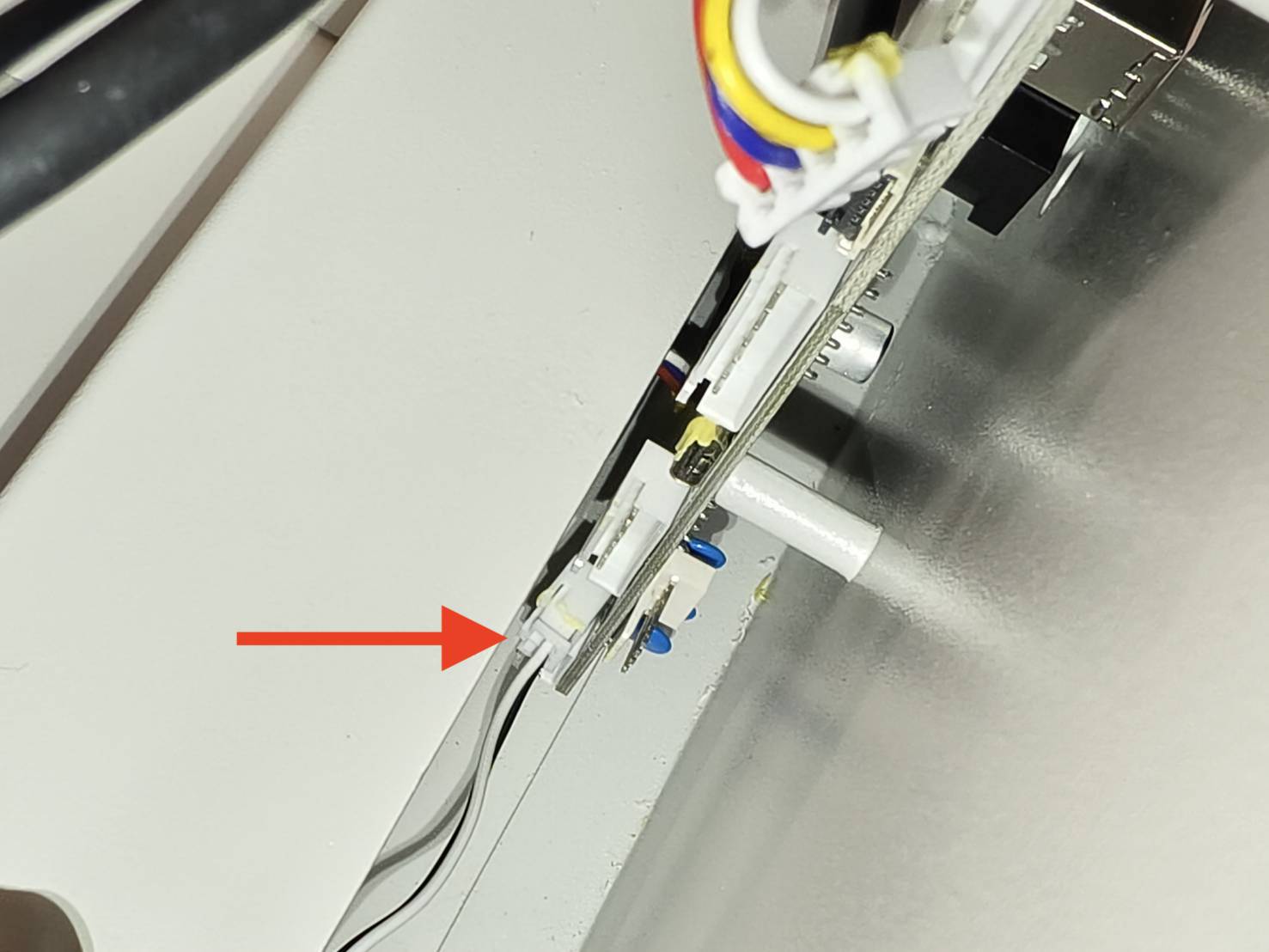

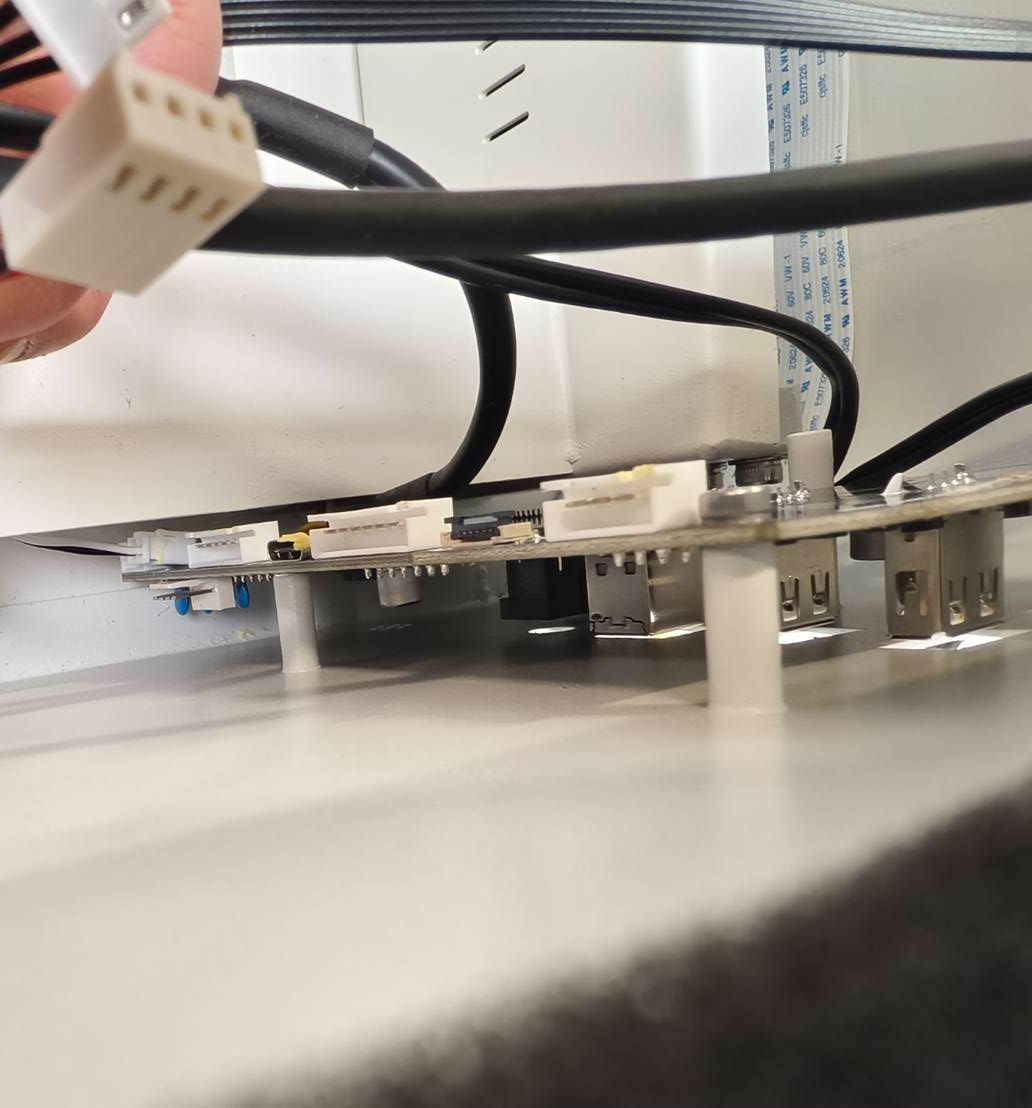

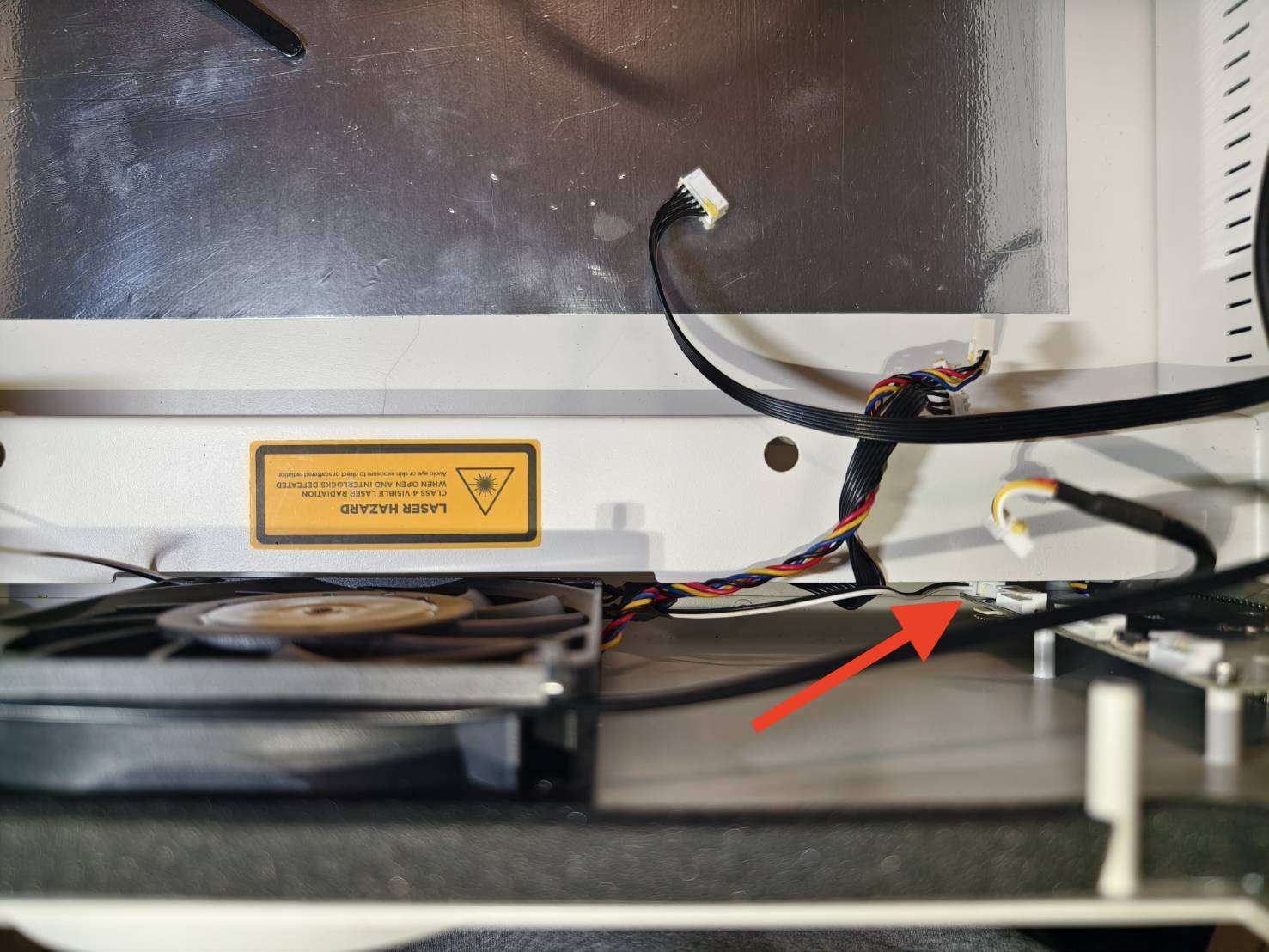

افصل الكابل ثنائي السن لمضخة الهواء من اللوحة الرئيسية في الجزء السفلي.
الخطوة 20

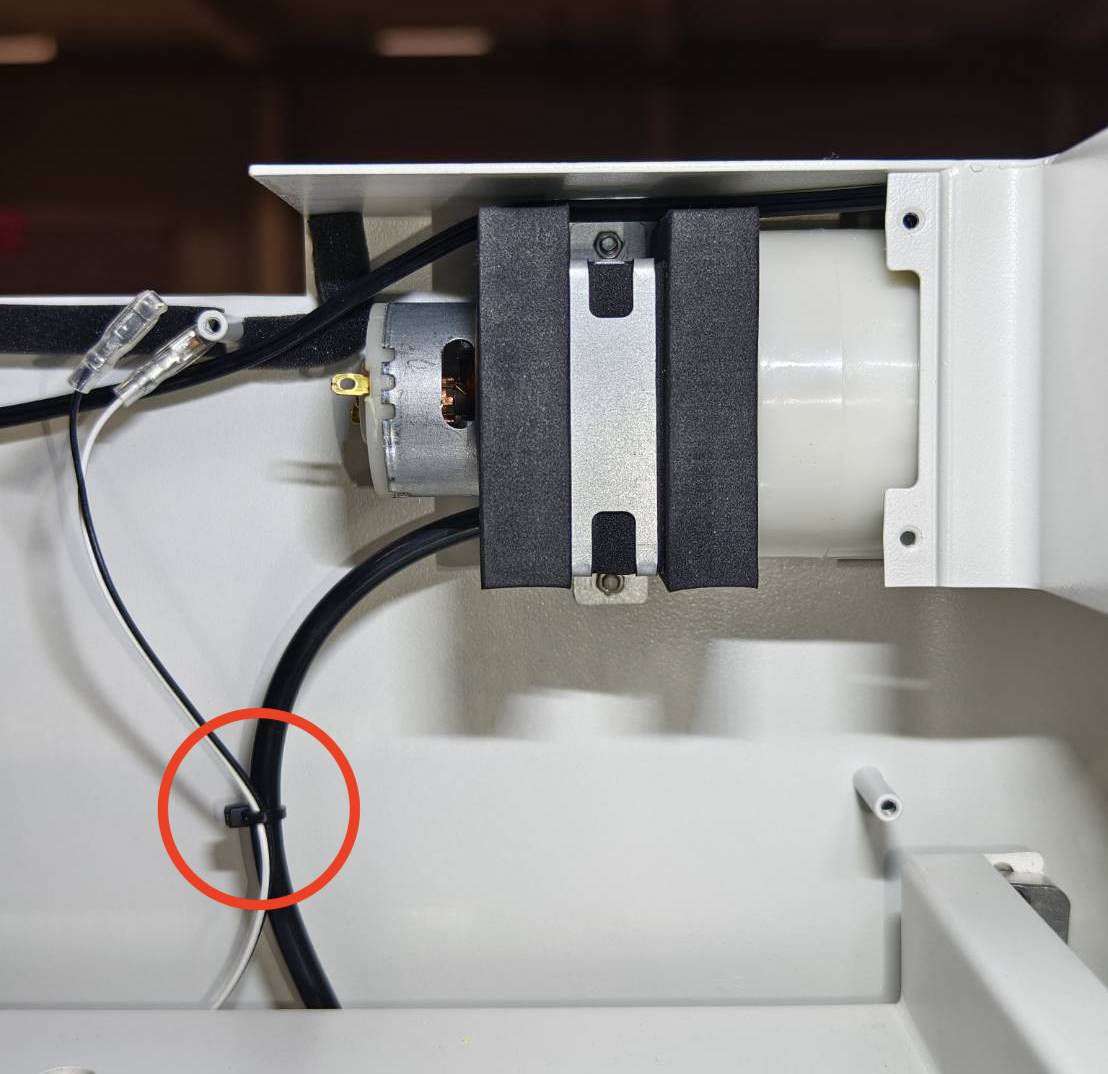

قص رباط الكابل الذي يربط خرطوم الهواء وكابل مضخة الهواء.
الخطوة 21

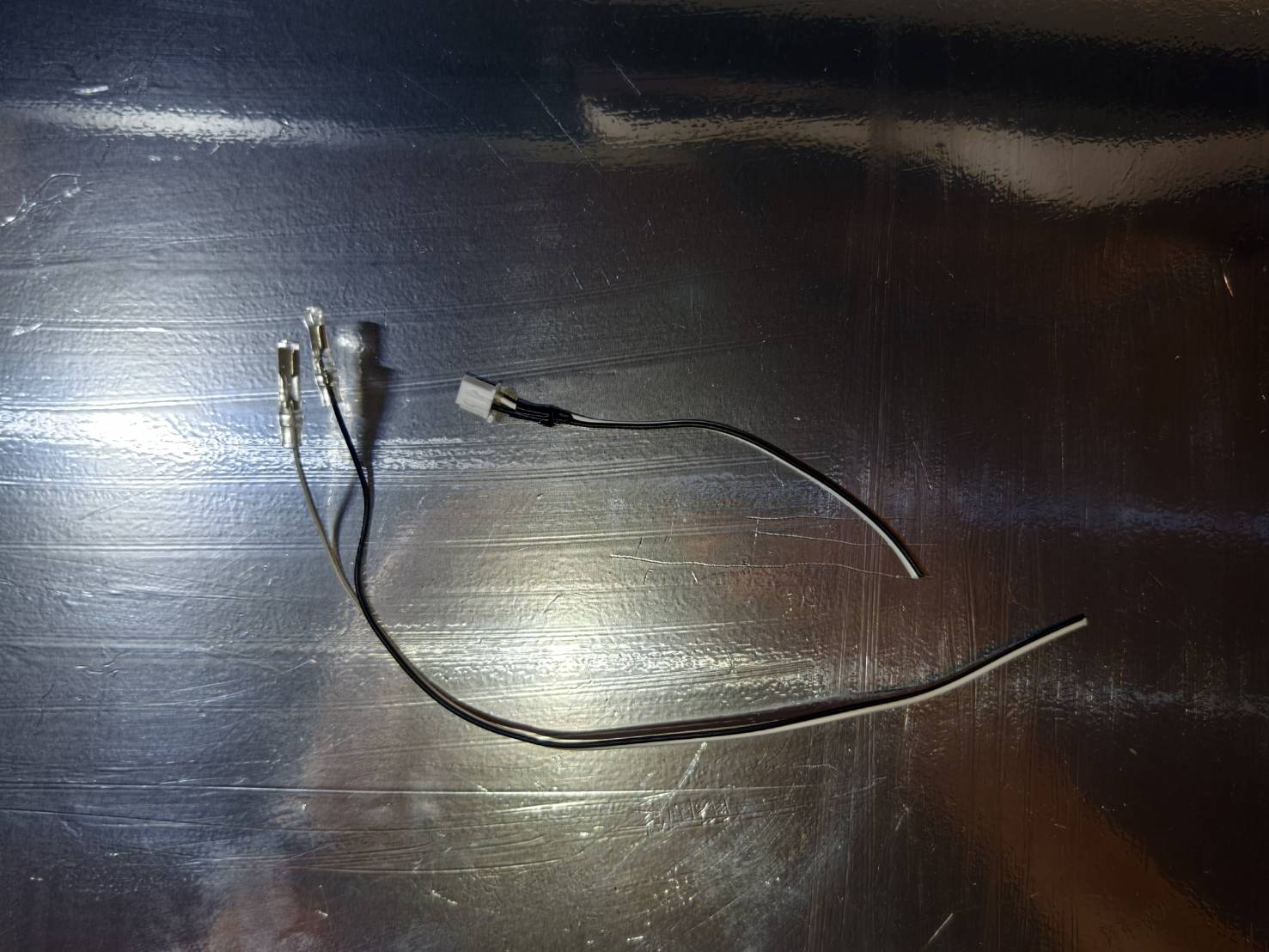

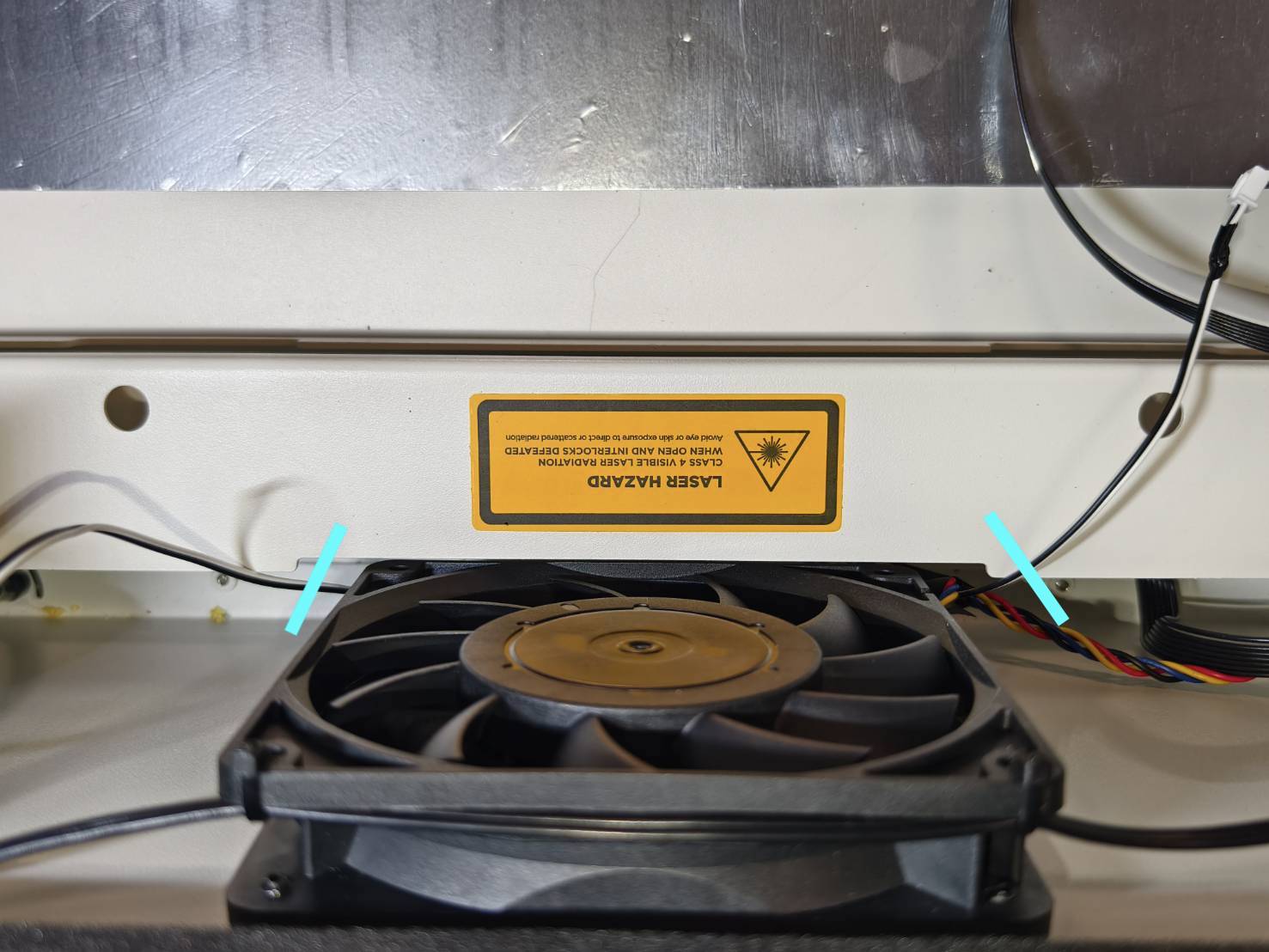

اقطع الأسلاك على جانبي المروحة كما هو موضح في الصورة. يمكن التخلص من الأسلاك المقطوعة.
الخطوة 22
قم بتوصيل الكابل الجديد باللوحة الرئيسية.
يجب أن يمر الكابل أسفل المروحة باتجاه اللوحة الرئيسية.
الخطوة 23

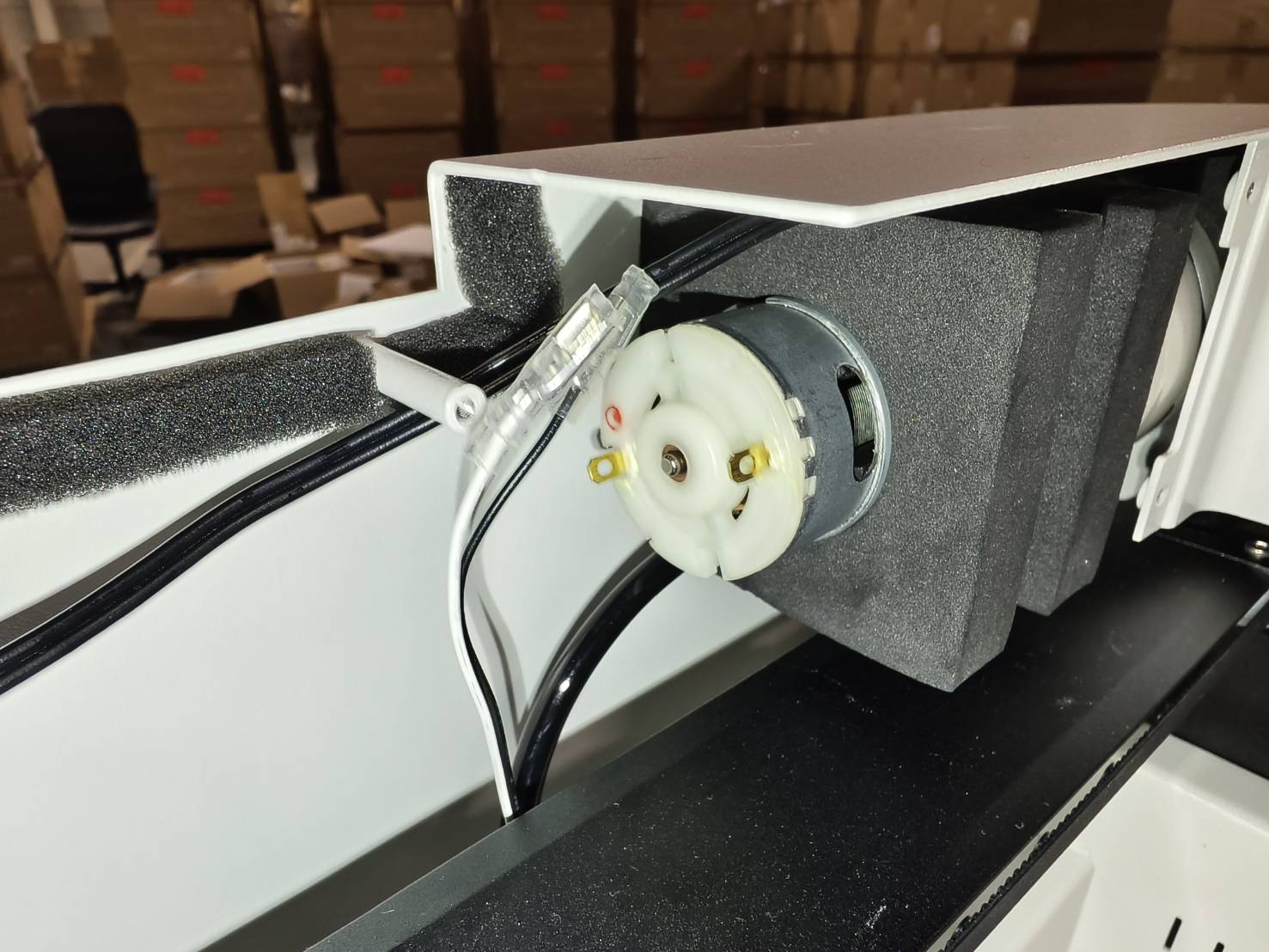

قم بتوصيل الأسلاك بمضخة الهواء واستخدم زردية لضغط الأطراف.
(سيتم توصيل السلك الأسود بالعلامة الحمراء على المضخة.)
الخطوة 24

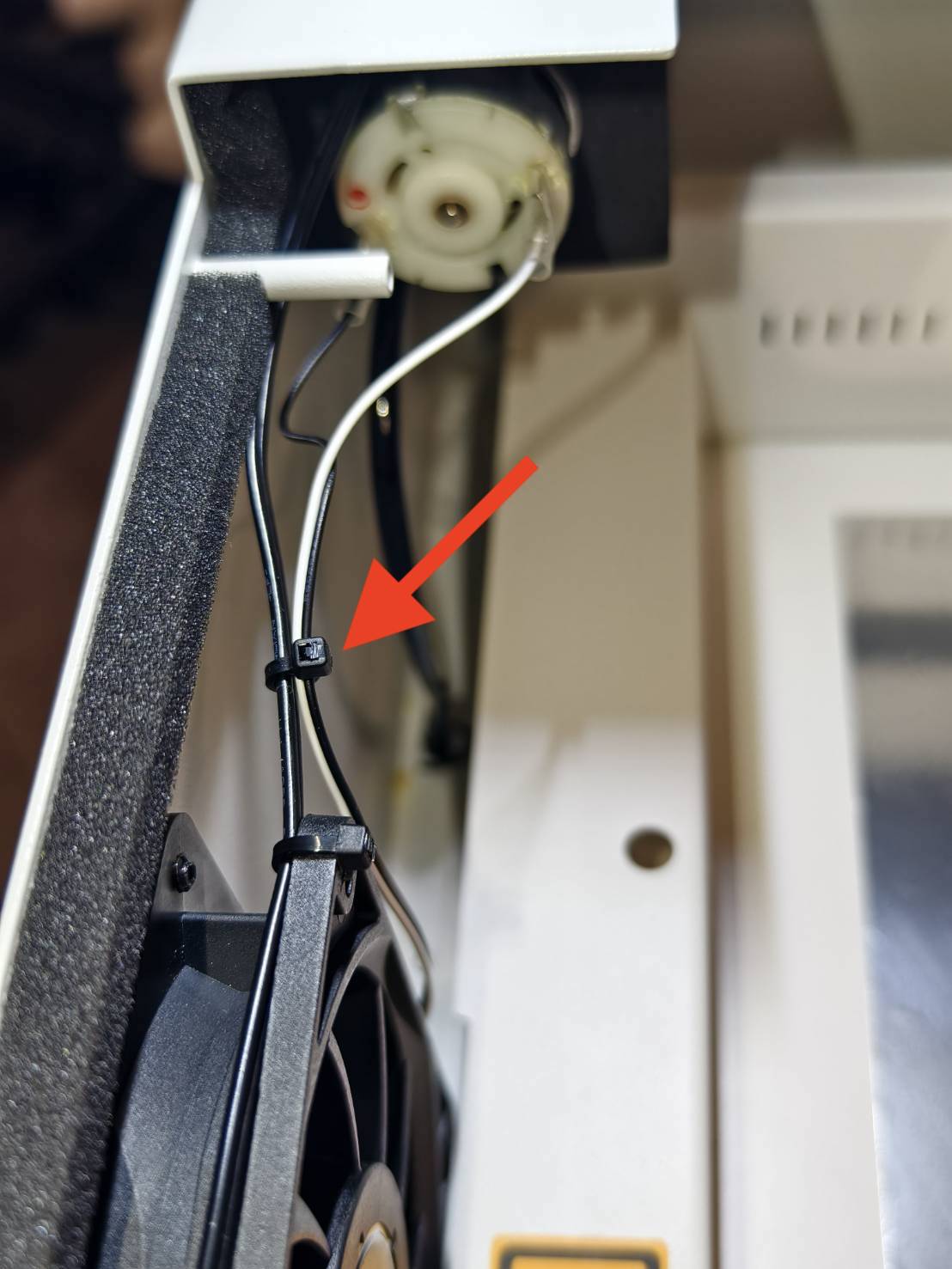

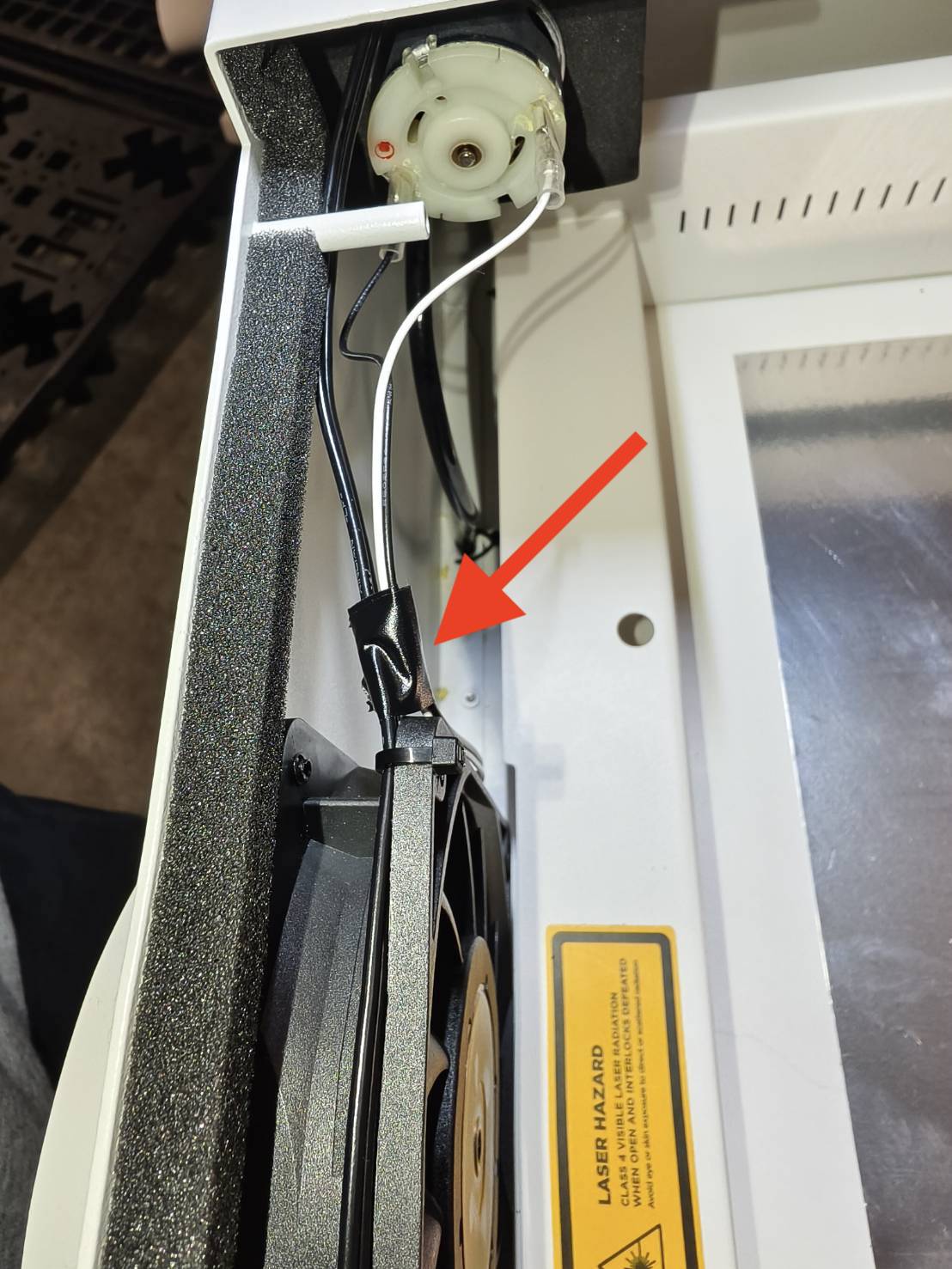

اربط أسلاك كابل مضخة الهواء مع الكابل المثبت أعلى المروحة باستخدام رباط كابل أو شريط لاصق.
ملاحظة: يرجى تخطي هذه الخطوة والانتقال إلى الخطوة 25 إذا لم يكن من الضروري استبدال الكابل الخاص بك.
مثال على رباط الكابل
مثال على الشريط اللاصق
الخطوة 25
أعد توصيل الكابلات.
تأكد من أن العلامة البيضاء على كابل USB-C تواجه منطقة العمل كما هو موضح في الصورة أدناه.
(قد تكون الملاقط مفيدة في هذه الخطوة)
الخطوة 26
ضع اللوحة وغطاء الباب على الجزء العلوي. اترك مساحة كافية للوصول بيديك.
الخطوة 27
أدخل كابل الكاميرا في اللوحة الرئيسية.
يرجى الانتباه إلى أن السطح المعدني لكابل الكاميرا يجب أن يكون مواجهاً للوحة الرئيسية.
السطح المعدني لكابل الكاميرا:
يجب أن يكون السطح المعدني مواجهاً للوحة الرئيسية:
إدخال الكابل:
إغلاق المشبك:
الخطوة 28
أدخل كابل المحرك.
الخطوة 29
ادفع اللوحة للخلف وثبّت البراغي. (برغي T8 × 8 قطع)
الخطوة 30
نظراً لأن الخطوات السابقة تضمنت تحريك غطاء الباب والكاميرا، يرجى إجراء معايرة الكاميرا كخطوة أخيرة قبل استئناف استخدام الجهاز.
يمكنك الرجوع إلى هذه الصفحة: معايرة الكاميرا.
