الأدوات:
- مفك براغي فيليبس
- مفك توركس T8
- زرادية قطرية أو قاطعة أسلاك
- روابط كابلات أو شريط لاصق
- ملقط (اختياري)
الخطوة 1:

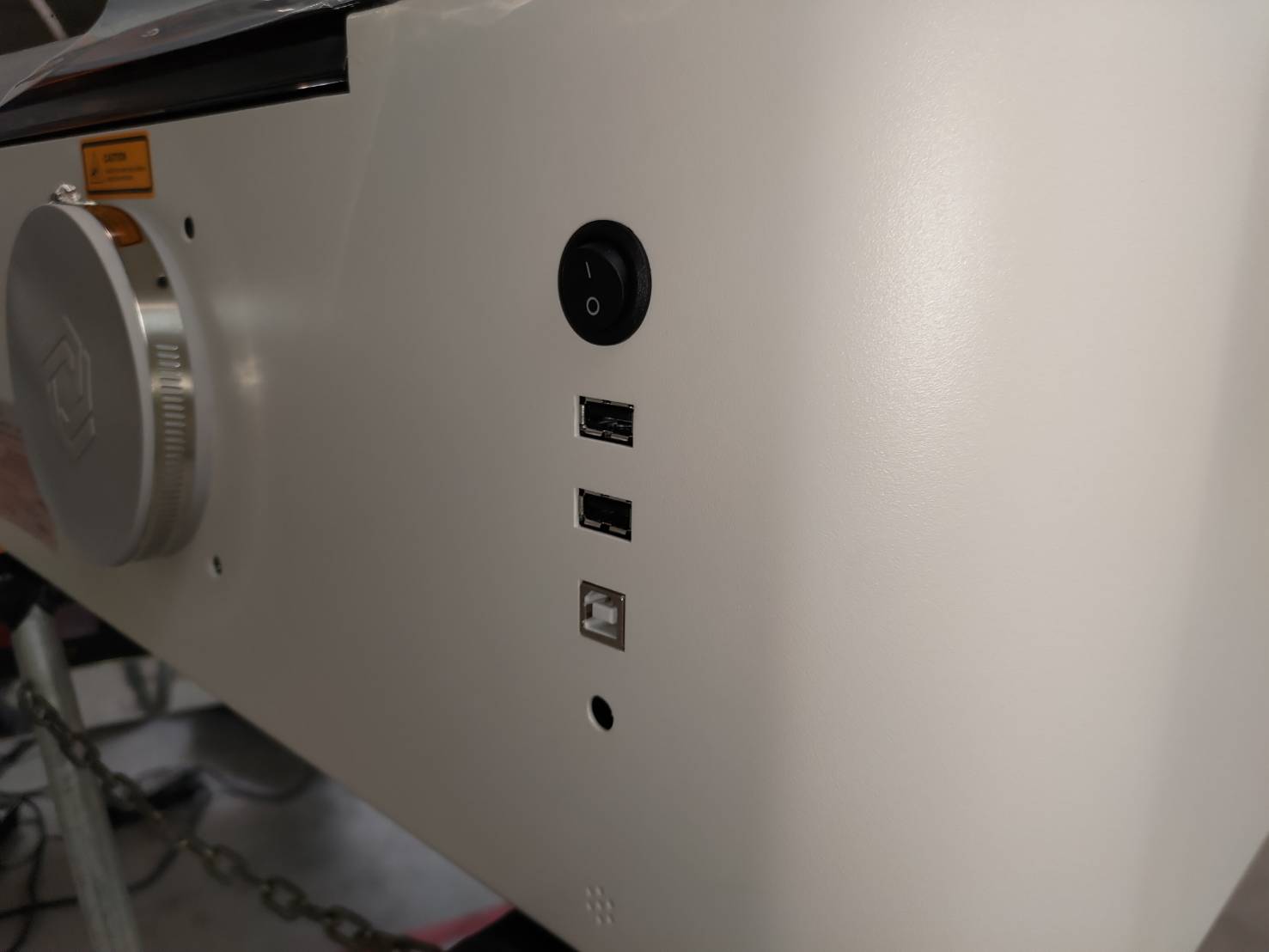

أوقف تشغيل الجهاز وافصل كابل الطاقة.
الخطوة 2:
قم بفك البراغي الموجودة على اللوحة. برغي T8 × 8 قطع (اللوحة وغطاء الباب متصلان.)
الخطوة 3:

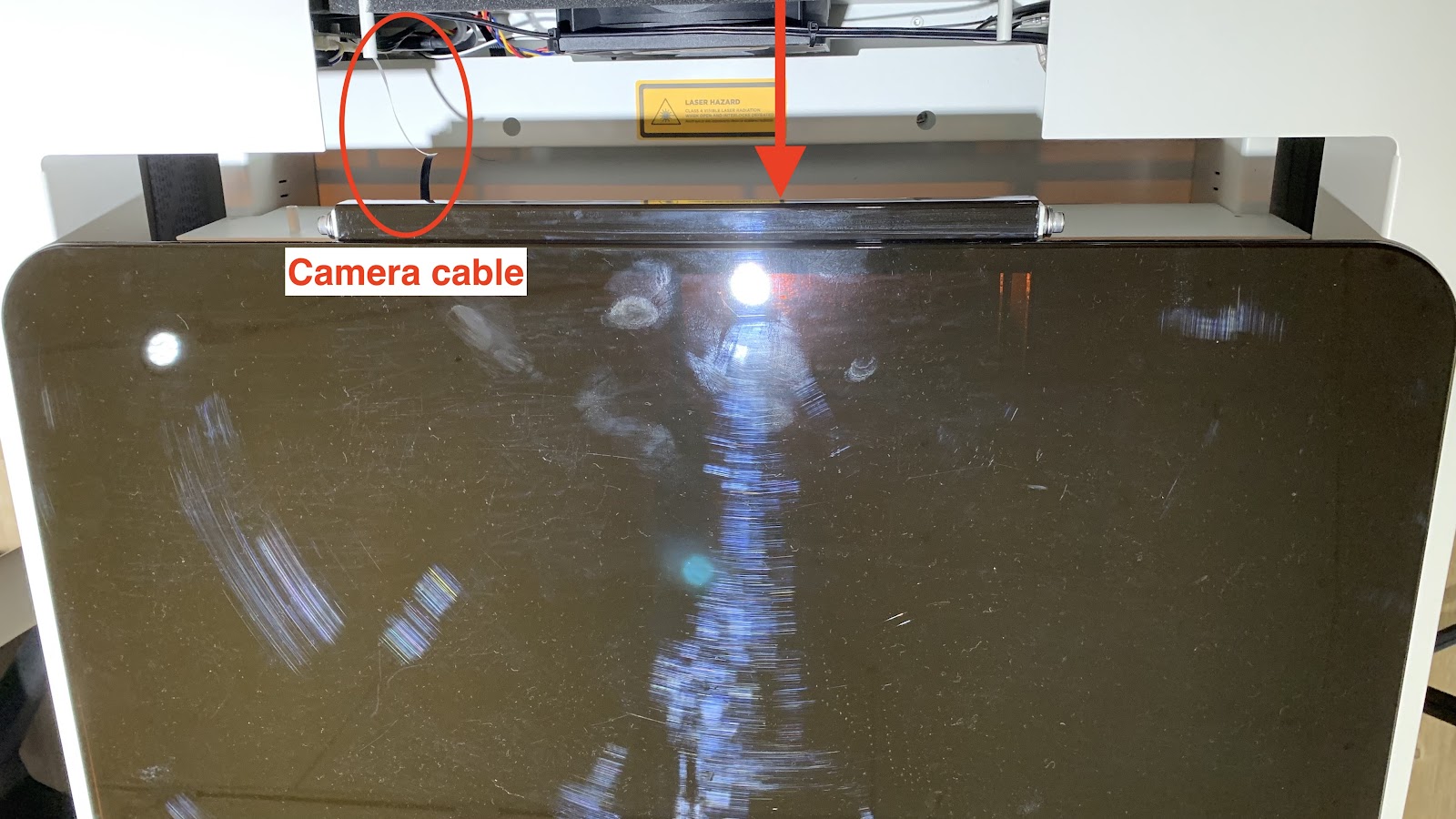

حرك اللوحة وغطاء الباب للأمام قليلاً.
الخطوة 4:

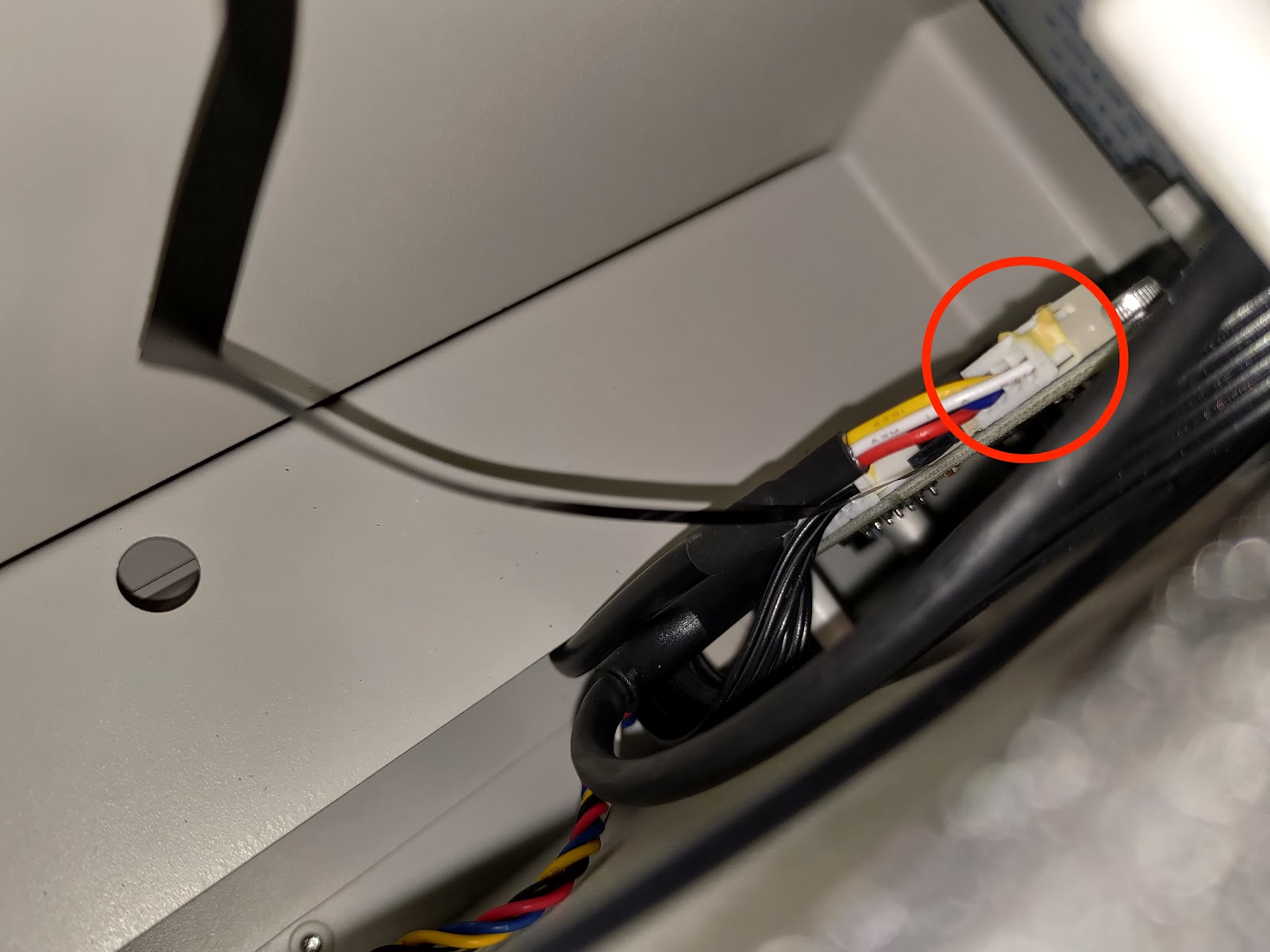

افصل كابل المحرك. سيسهل ذلك إزالة كابل الكاميرا لاحقاً.
الخطوة 5:

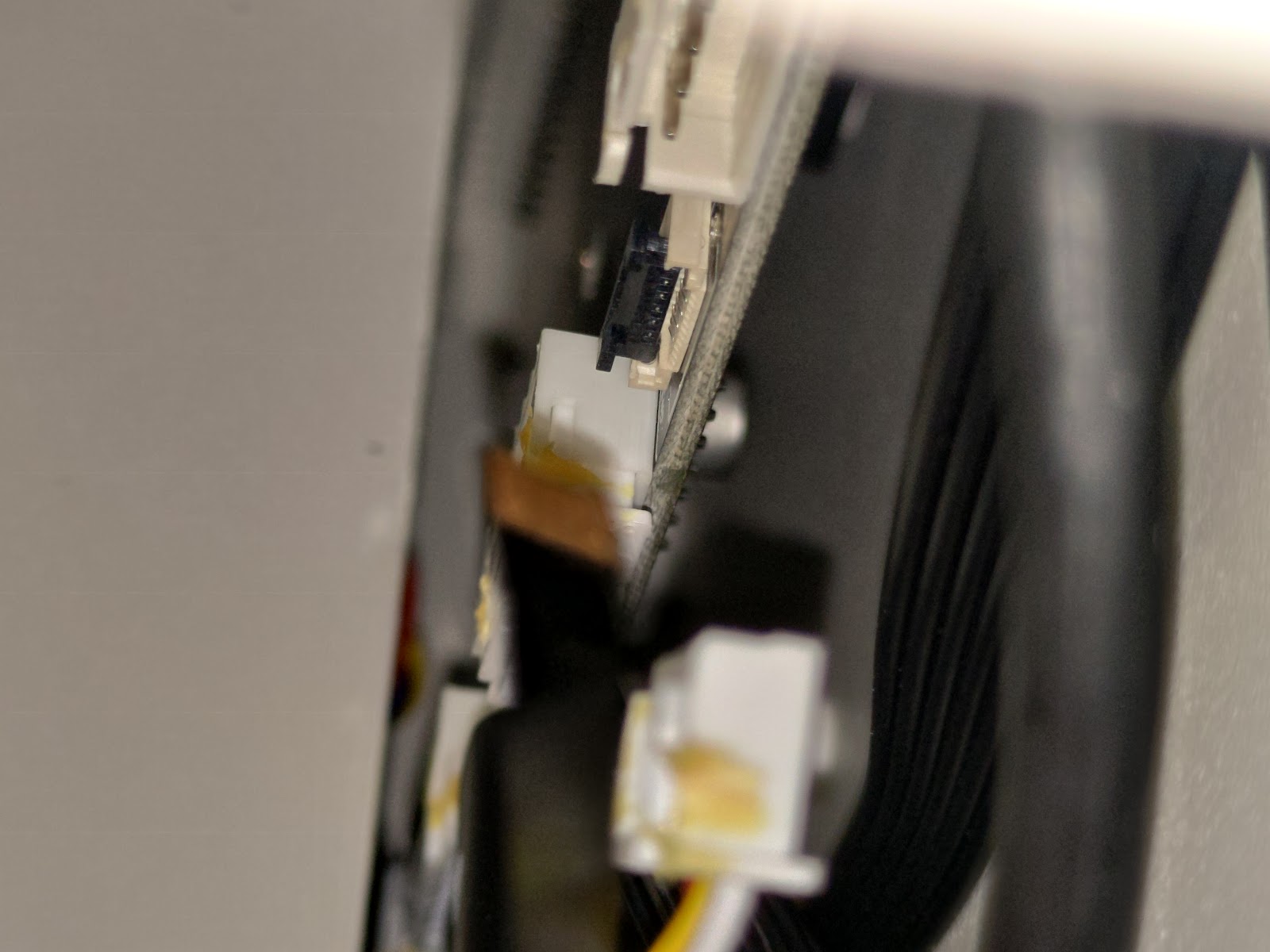

افصل كابل الكاميرا.
يرجى الانتباه إلى وجود مشبك يثبت الكابل. افتح المشبك لإزالة كابل الكاميرا.
(قد يكون استخدام الملقط مفيداً في هذه الخطوة)

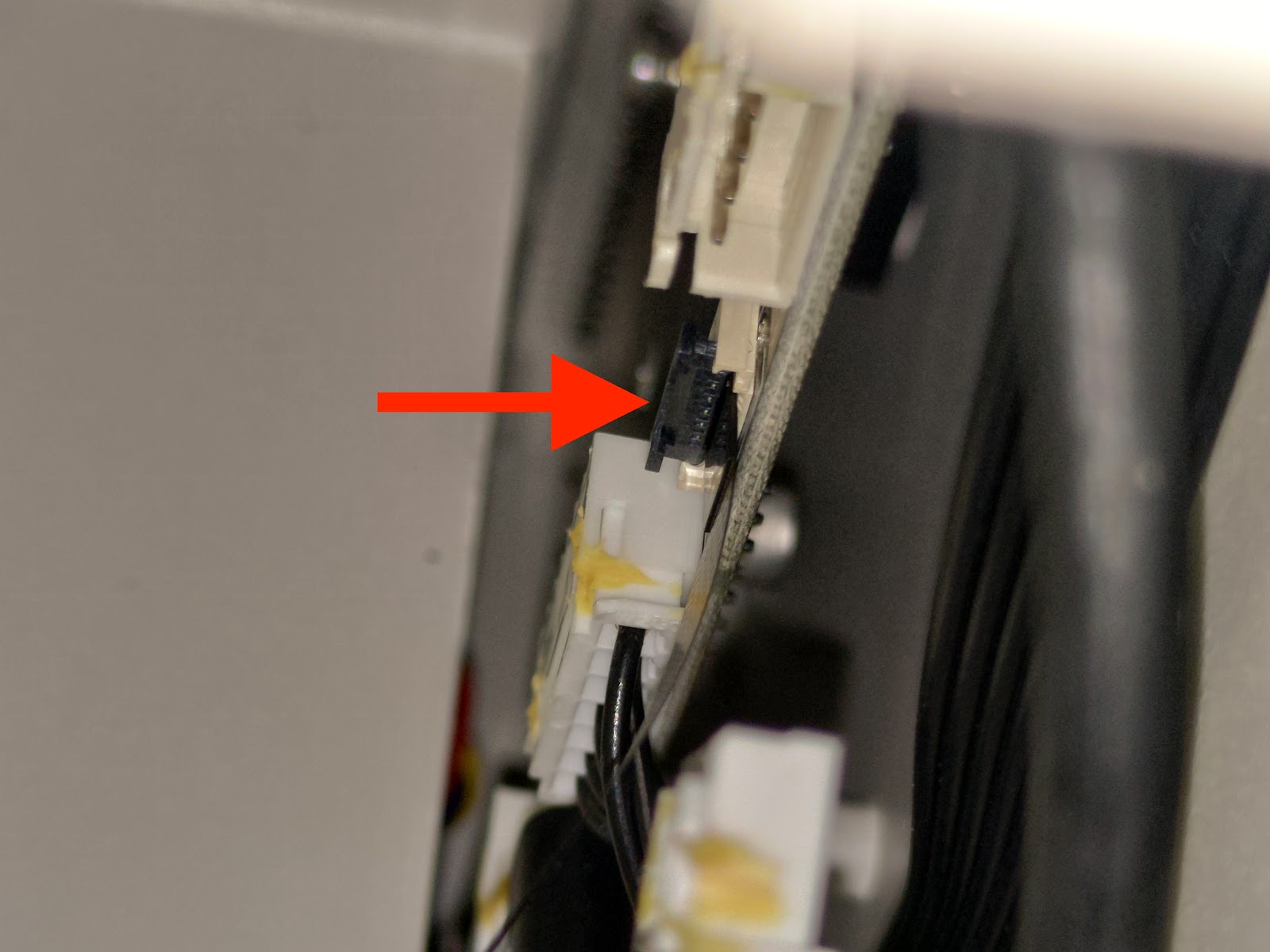

المشبك مغلق:
تم فتح القفل:

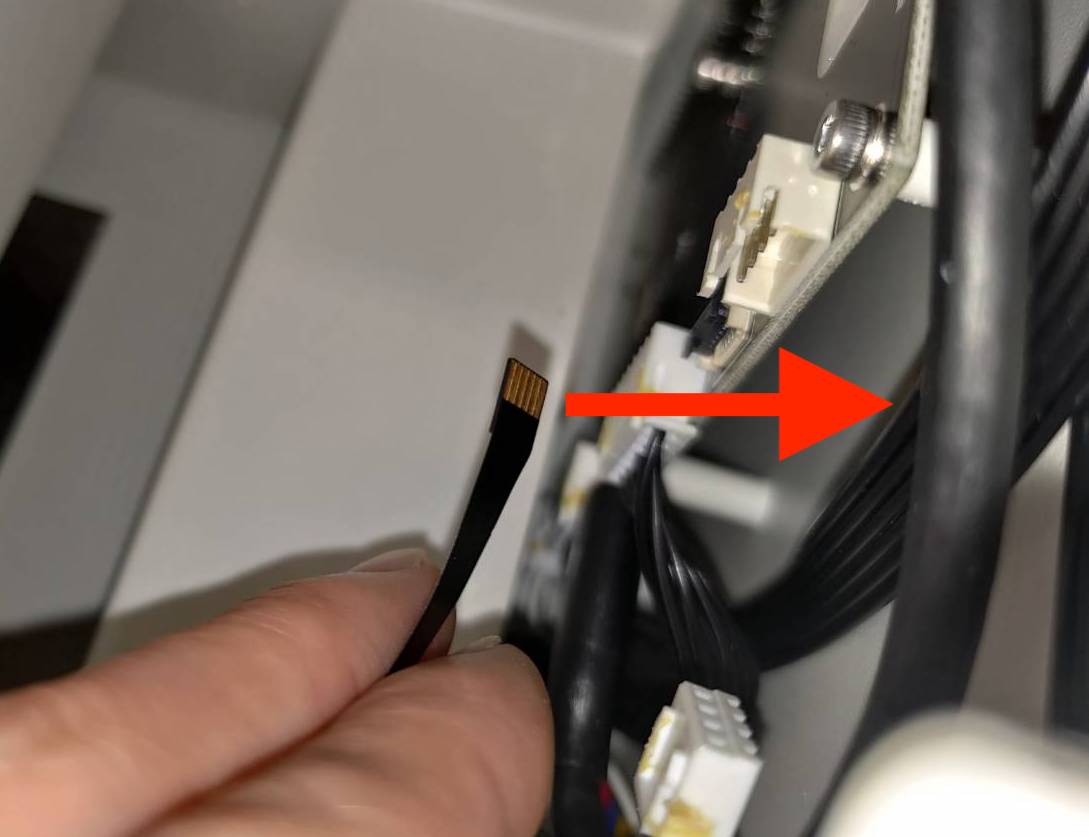

اسحب الكابل للخارج:
الخطوة 6:

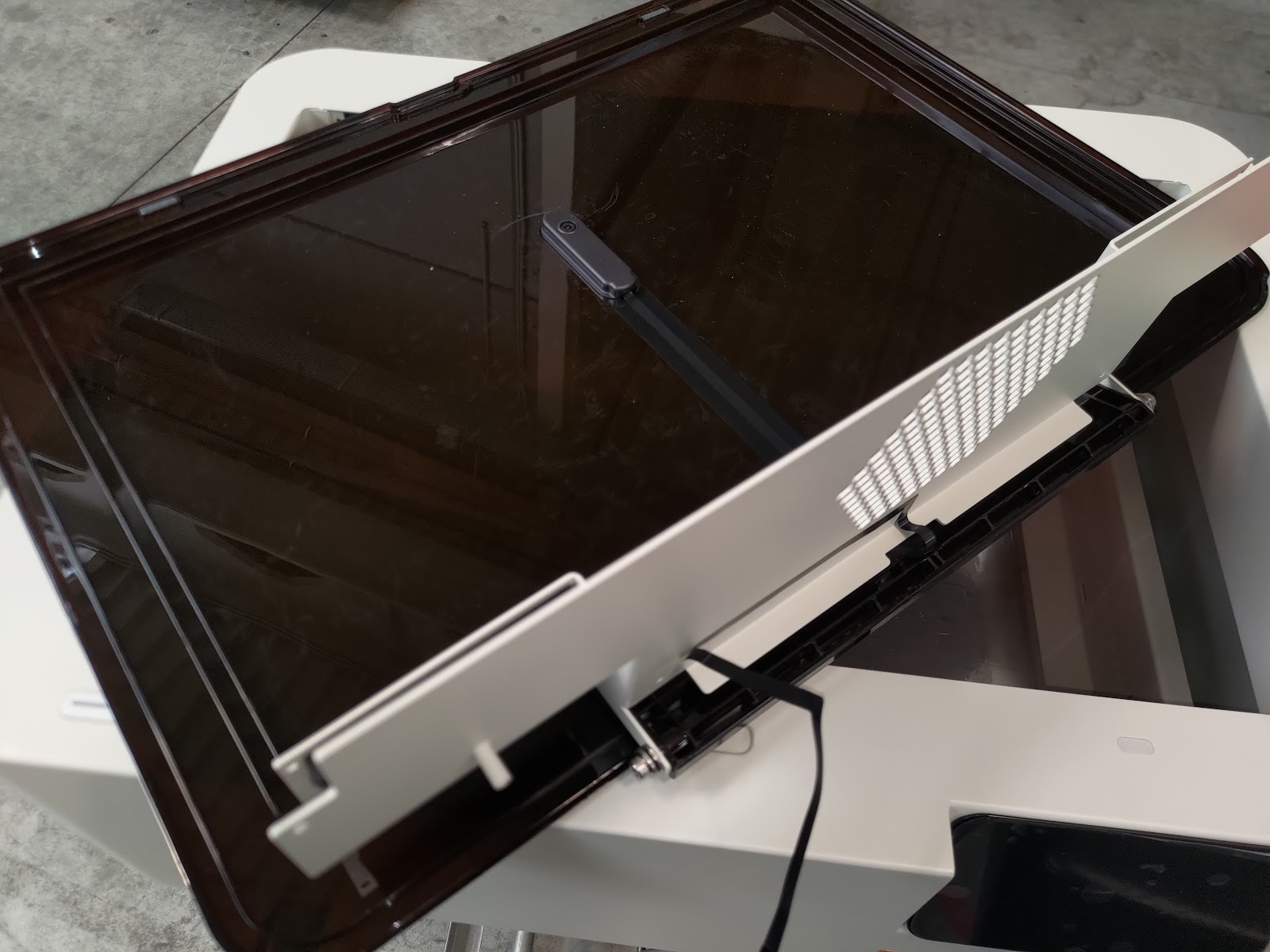

قم بإزالة اللوحة وغطاء الباب.
الخطوة 7:

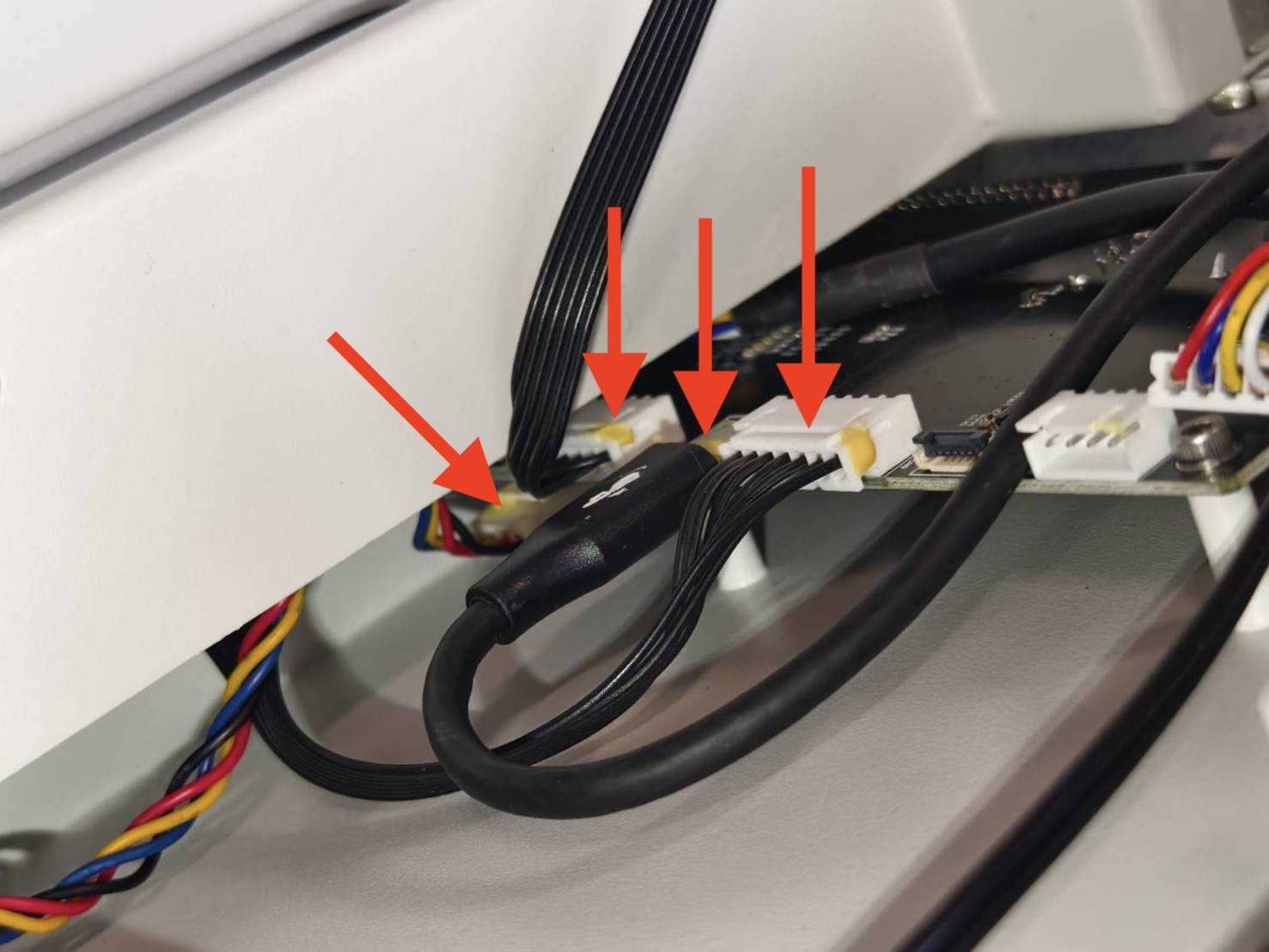

قم بإزالة الكابلات الأربعة الأخرى واترك الكابل ثنائي السن في الأسفل متصلاً.
(قد يكون استخدام الملقط مفيداً في هذه الخطوة)
الخطوة 8:
اقطع روابط الكابلات هذه باستخدام قاطعة أو زردية.
الخطوة 9:

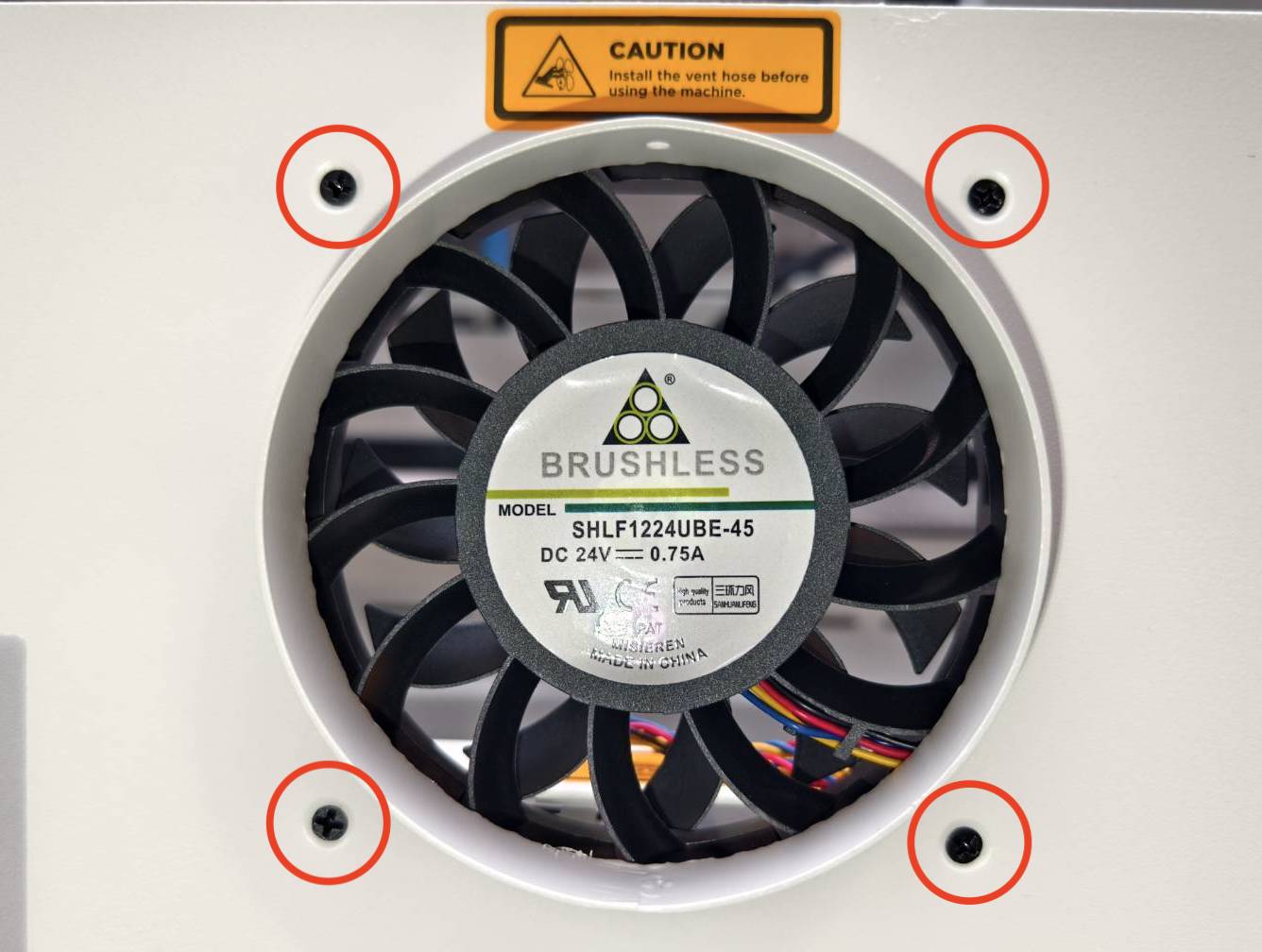

افصل المروحة عن طريق فك البراغي الأربعة باستخدام مفك فيليبس.
الخطوة 10:
بعد فصل المروحة، اقطع روابط الكابلات في أسفلها بعناية. يمكن إزالة المروحة بالكامل بعد قطع روابط الكابلات.
الخطوة 11:

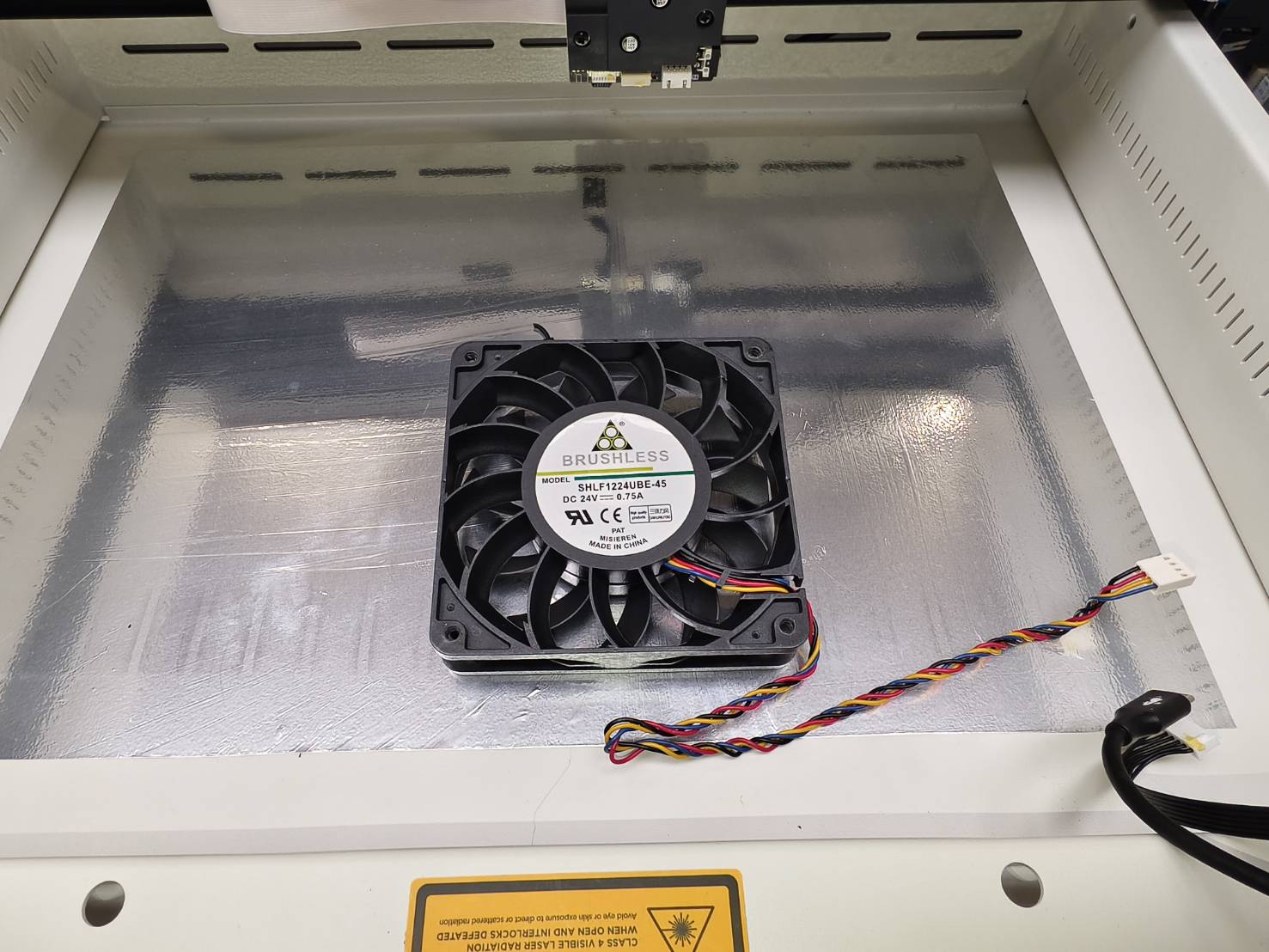

خذ المروحة الجديدة واربط الكابل ثنائي السن الذي لا يزال متصلاً مع كابل المروحة كما هو موضح في الصورة أدناه. تأكد من أن جانب الكابل في أسفل المروحة.
يجب تقصير طول كابل المروحة عن طريق ثنيه. يمكن استخدام روابط الكابلات أو الأشرطة اللاصقة لربط الكابلات.

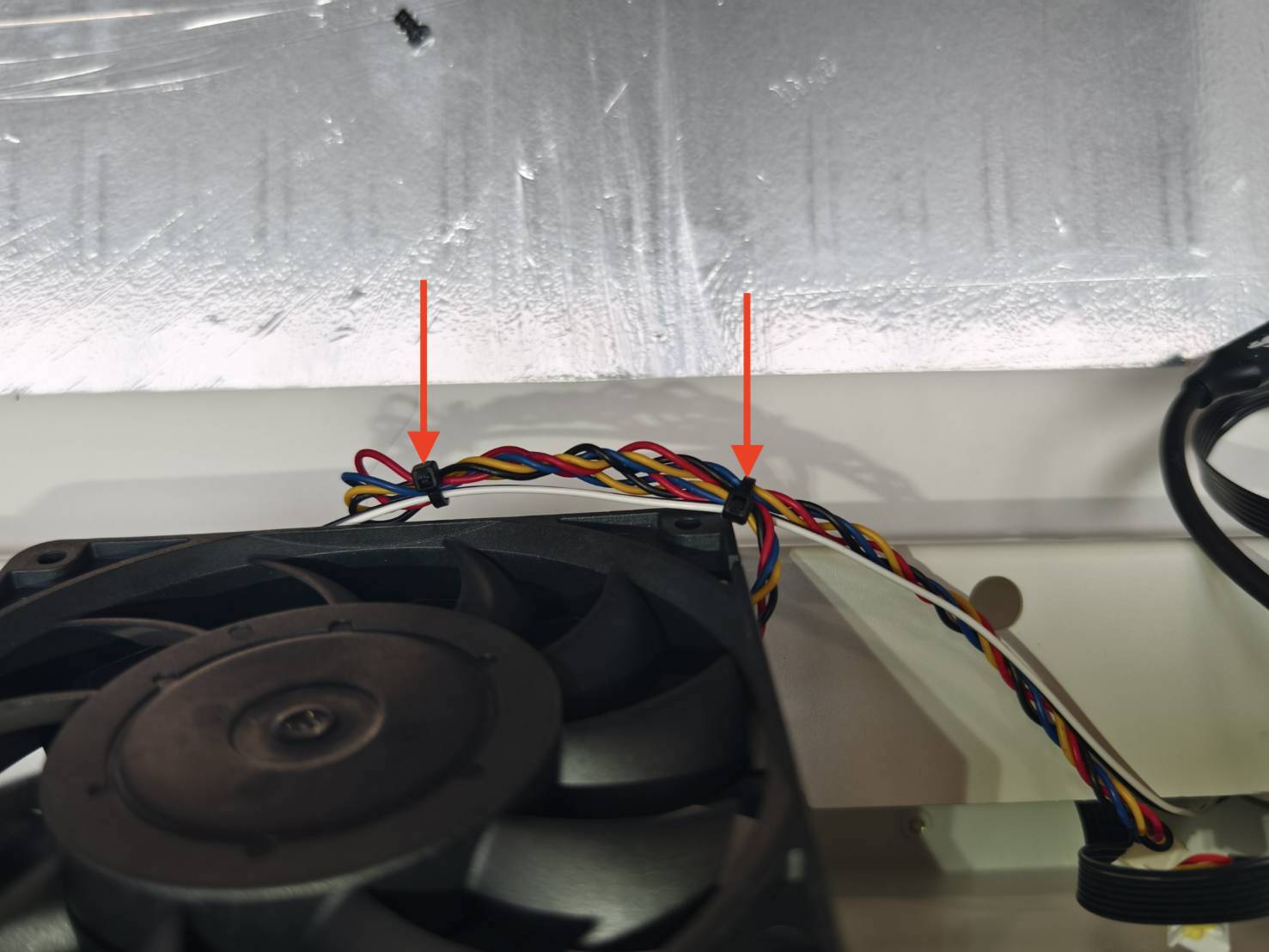

مثال على رابط الكابل:

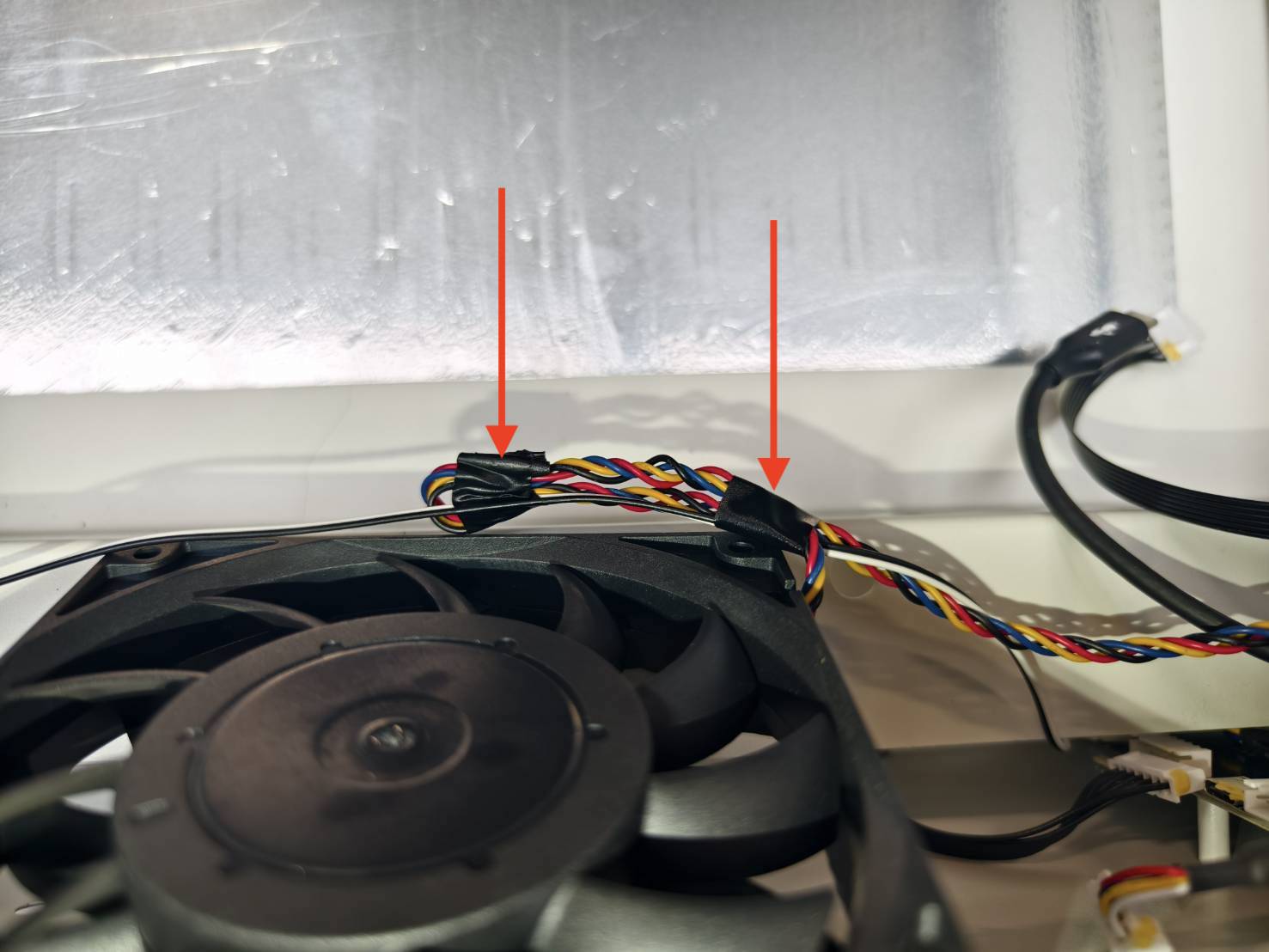

مثال على الشريط اللاصق:
الخطوة 12:
ثبت المروحة الجديدة على الجهاز بربط البراغي الأربعة.
تأكد من وضع الكابلات المربوطة أسفل المروحة.
الخطوة 13:

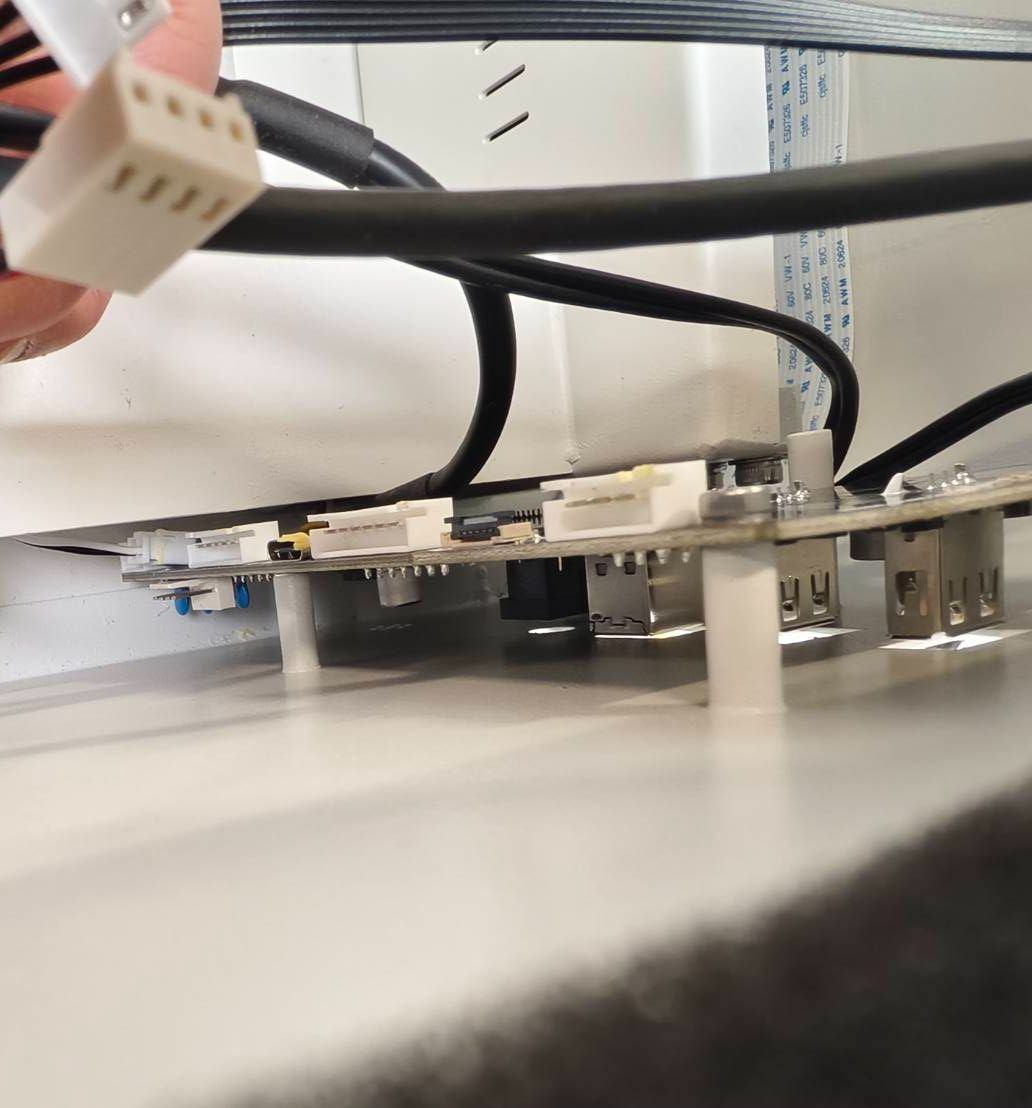

أعد توصيل الكابلات.

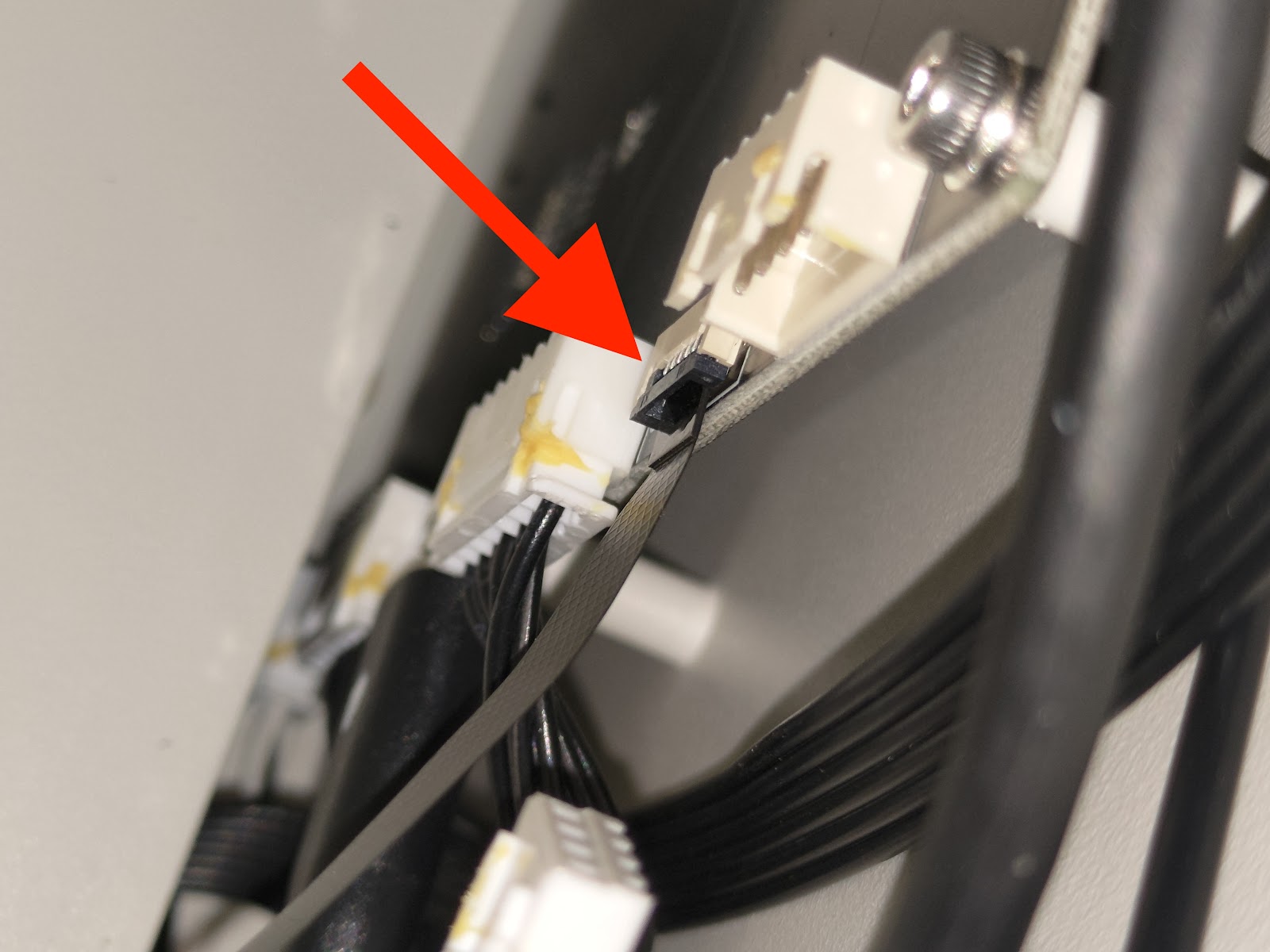

تأكد من أن العلامة البيضاء على كابل USB-C تواجه منطقة العمل كما هو موضح في الصورة أدناه.
(قد يكون استخدام الملقط مفيداً في هذه الخطوة)
الخطوة 14:

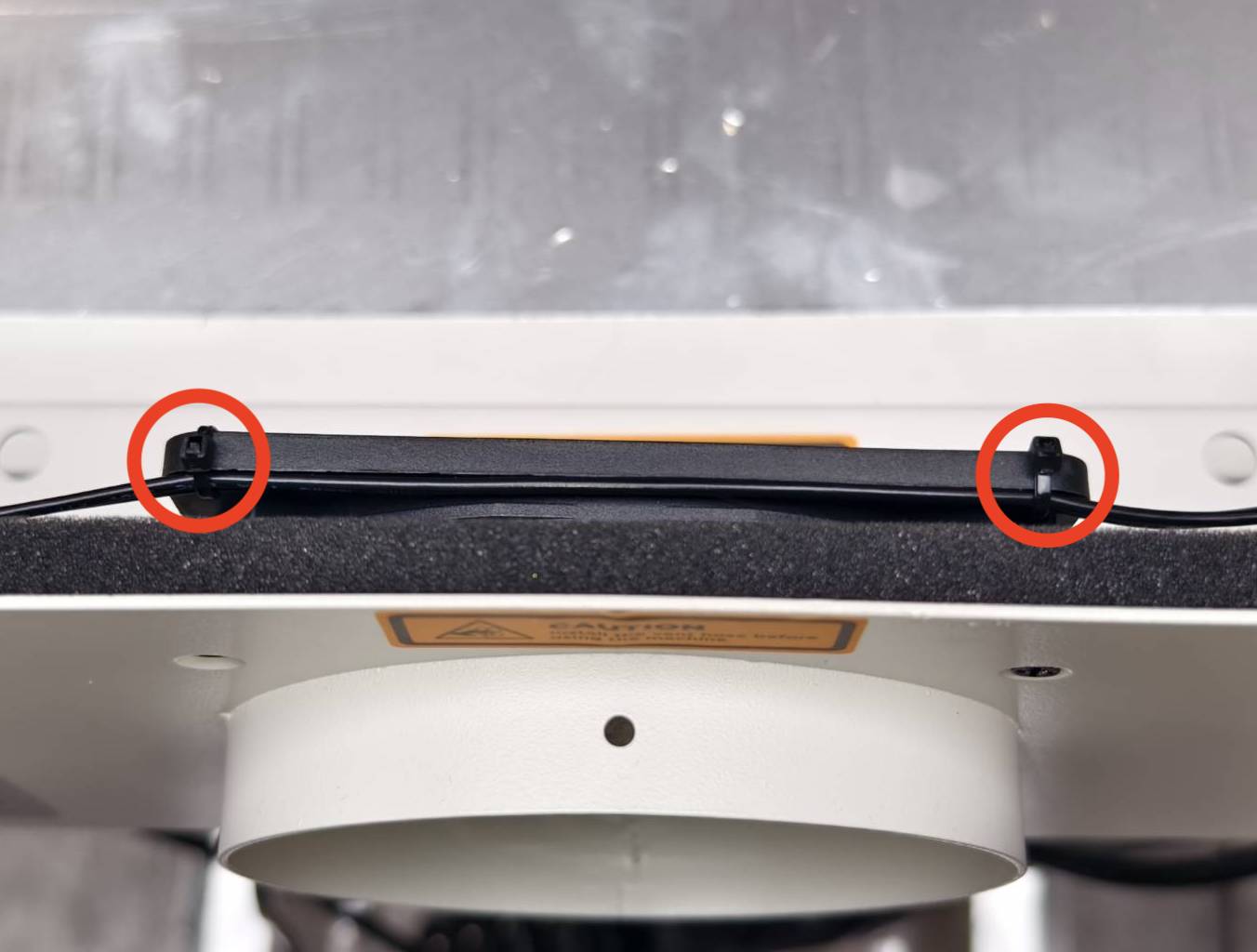

ثبّت الكابل في الجزء العلوي من المروحة باستخدام روابط الكابلات أو الشريط اللاصق.
مثال على رابط الكابل:

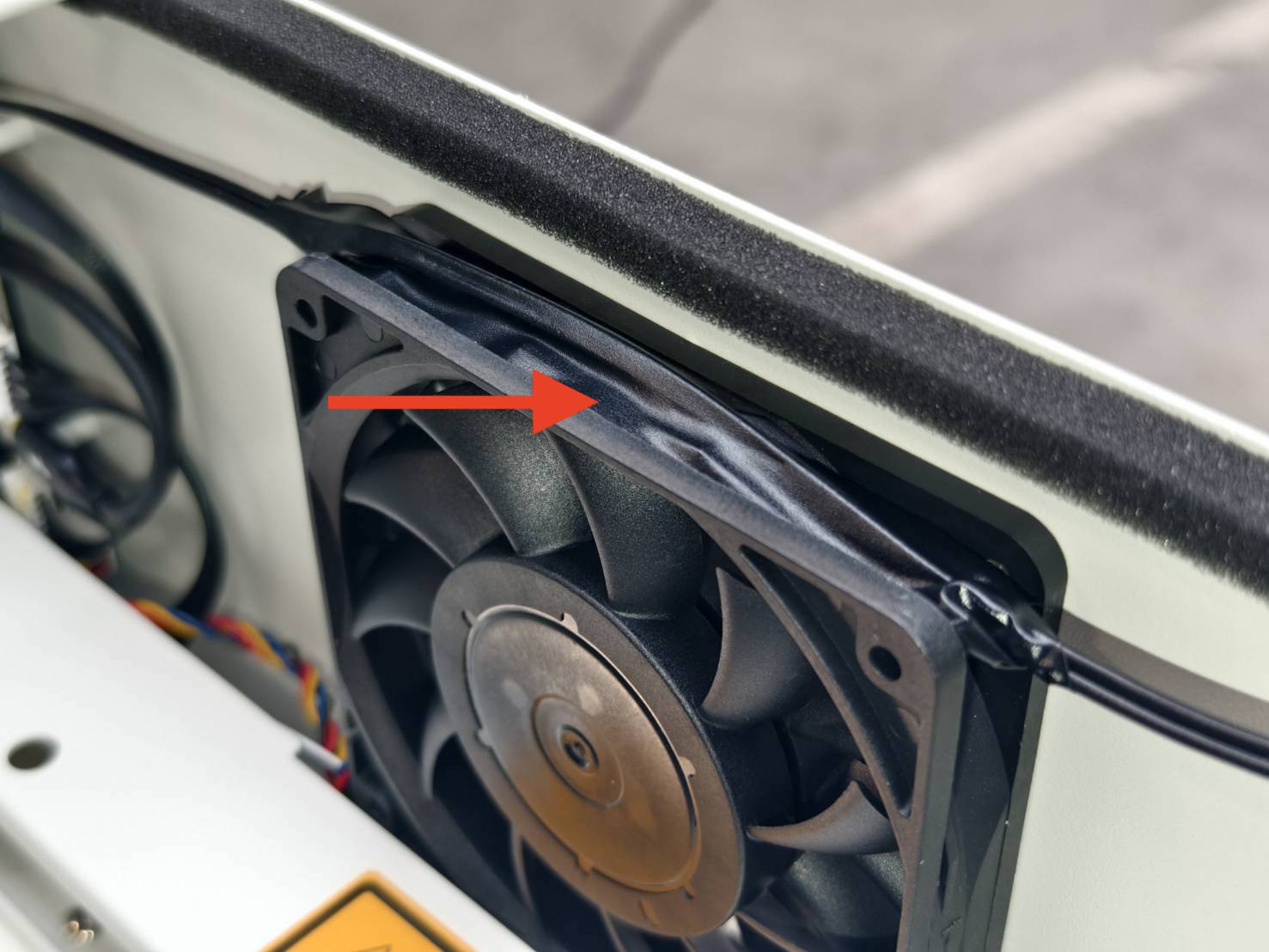

مثال على الشريط اللاصق:
الخطوة 15:

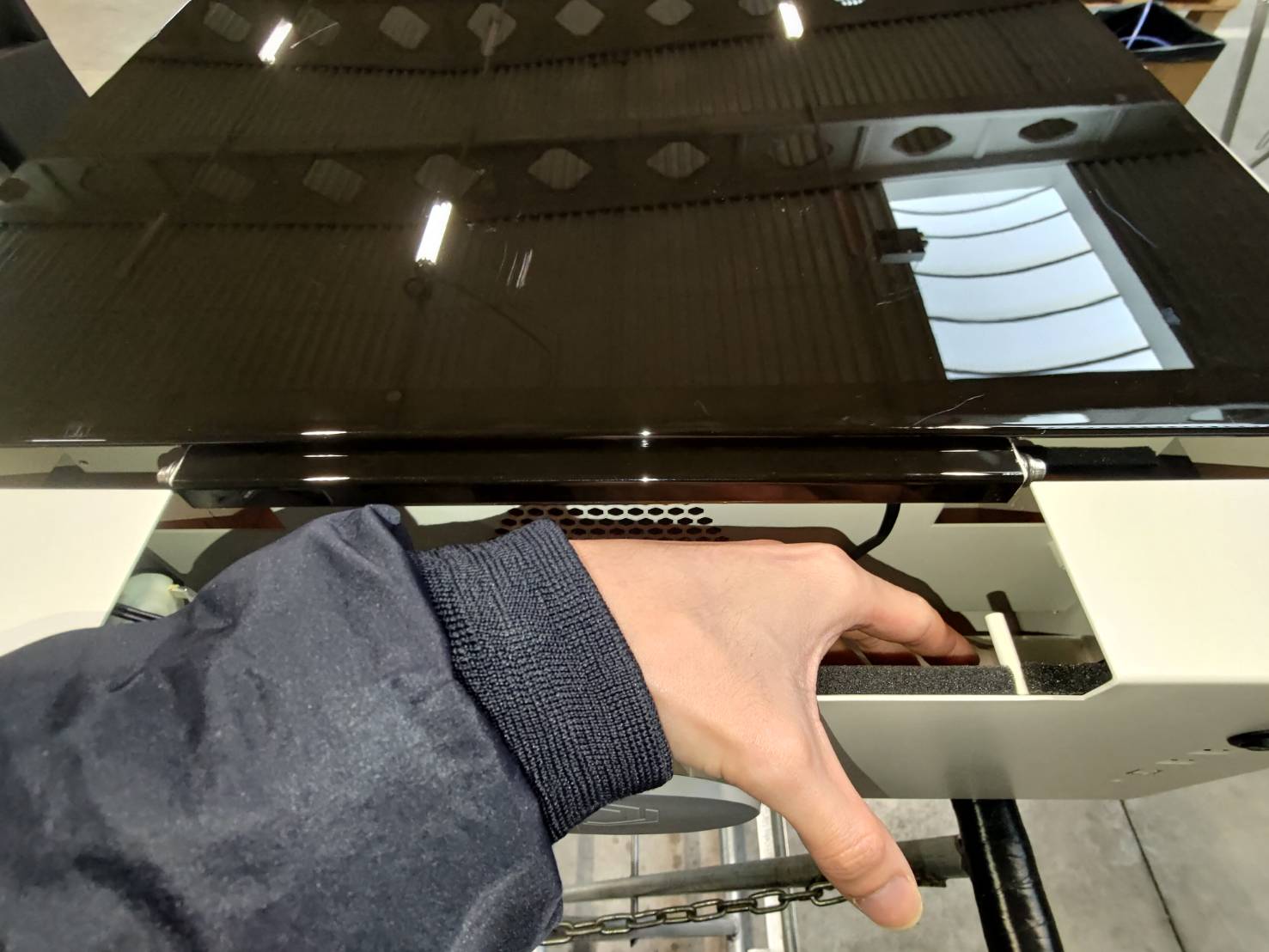

ضع اللوحة وغطاء الباب في الأعلى. اترك مساحة كافية للوصول بيديك.
الخطوة 16:
أدخل كابل الكاميرا في اللوحة الرئيسية.
يرجى الانتباه إلى أن السطح المعدني لكابل الكاميرا يجب أن يكون مواجهًا للوحة الرئيسية.

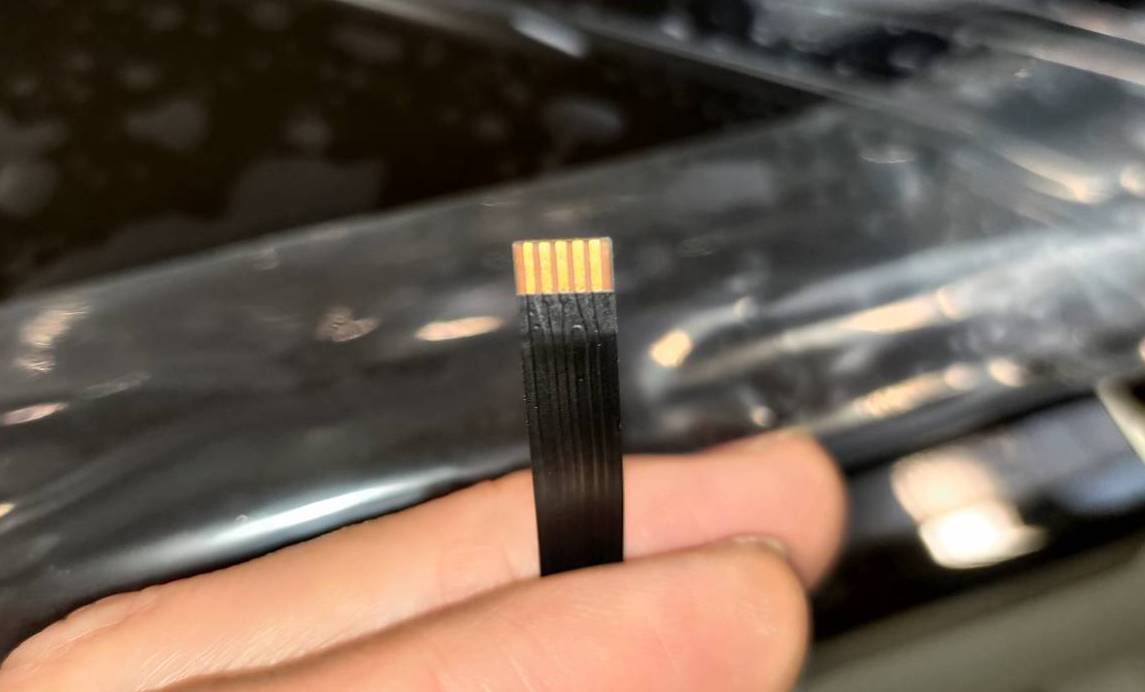

السطح المعدني لكابل الكاميرا:
يجب أن يكون السطح المعدني مواجهًا للوحة الرئيسية:
إدخال الكابل:
إغلاق المشبك:
الخطوة 17 - إدخال كابل المحرك:
الخطوة 18:
ادفع اللوحة للخلف وقم بربط المسامير. (مسمار T8 × 8 قطع)
الخطوة 19
نظرًا لأن الخطوات السابقة تضمنت تحريك غطاء الباب والكاميرا، يُرجى إجراء معايرة الكاميرا كخطوة نهائية قبل استئناف استخدام الجهاز.
يمكنك الرجوع إلى هذه الصفحة: معايرة الكاميرا.
#النهاية
