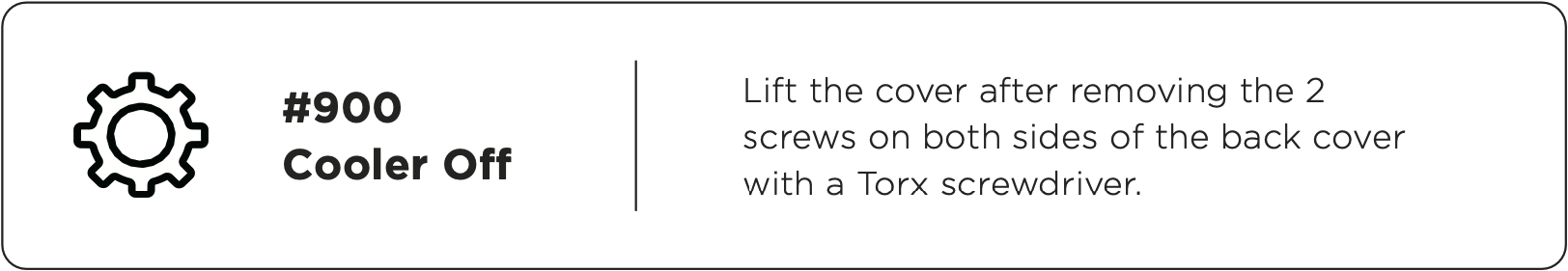

#900 Kühler aus/Ausfall des Kühlsystems

Schritt 0 - Verwenden Sie die Checkliste während der Durchführung der Schritte:

Diese Checkliste dient zur Aufzeichnung aller von Ihnen durchgeführten Aktionen in diesem Artikel.
Bitte drucken Sie die ausgefüllte Checkliste als PDF aus und senden Sie sie bei Bedarf an Ihren Händler oder den FLUX-Support. Diese Informationen helfen uns bei der Fehlersuche und Eingrenzung des Problems.
Bitte beachten Sie den folgenden Link: 5-2 #900 Kühler Aus Checkliste (HEXA)

Schritt 1 - Überprüfen Sie, ob der Wassertank zu 80% gefüllt ist:

Wenn Ihre Maschine nicht genügend Wasser enthält, kann dies die Durchflussgeschwindigkeit beeinträchtigen.

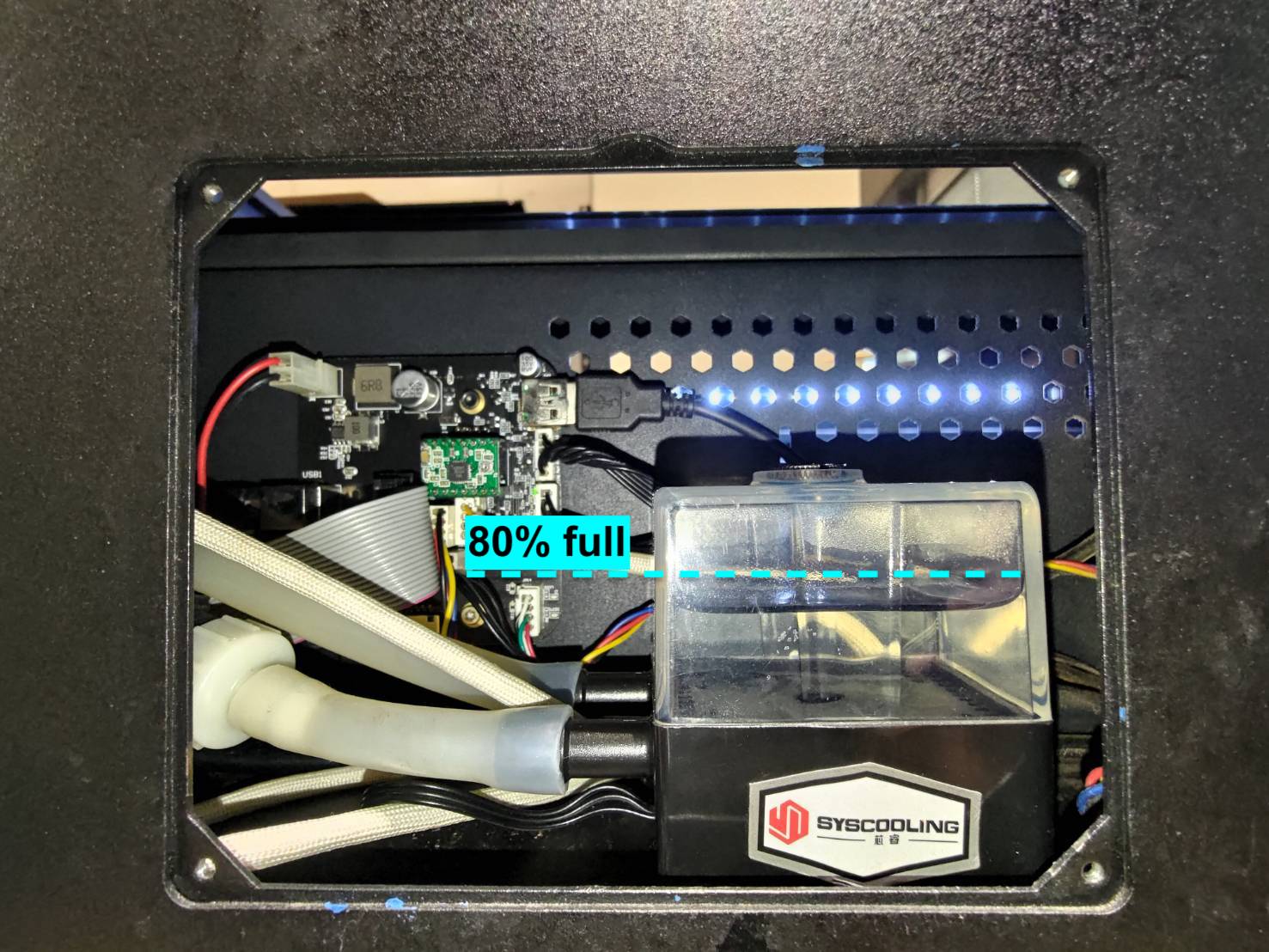

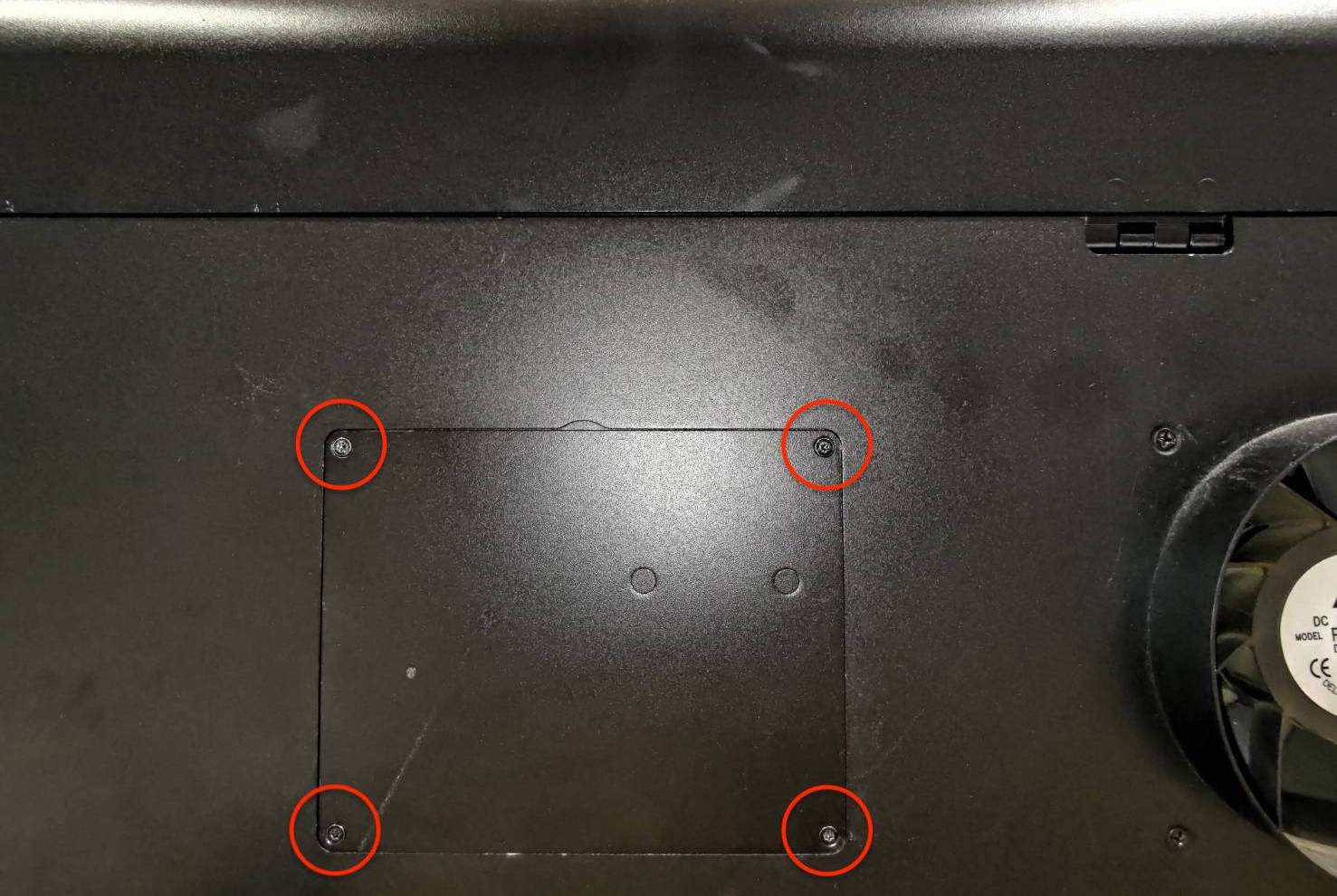

• Öffnen Sie die Abdeckung der Wasserpumpe mit dem Torx-Schraubendreher und prüfen Sie, ob der Wassertank zu 80% gefüllt ist.

• Prüfen Sie die Pumpe auf Undichtigkeiten

Ermitteln Sie das Ergebnis und die nächste erforderliche Maßnahme:

Schritt 1.1 - Wasser nachfüllen:

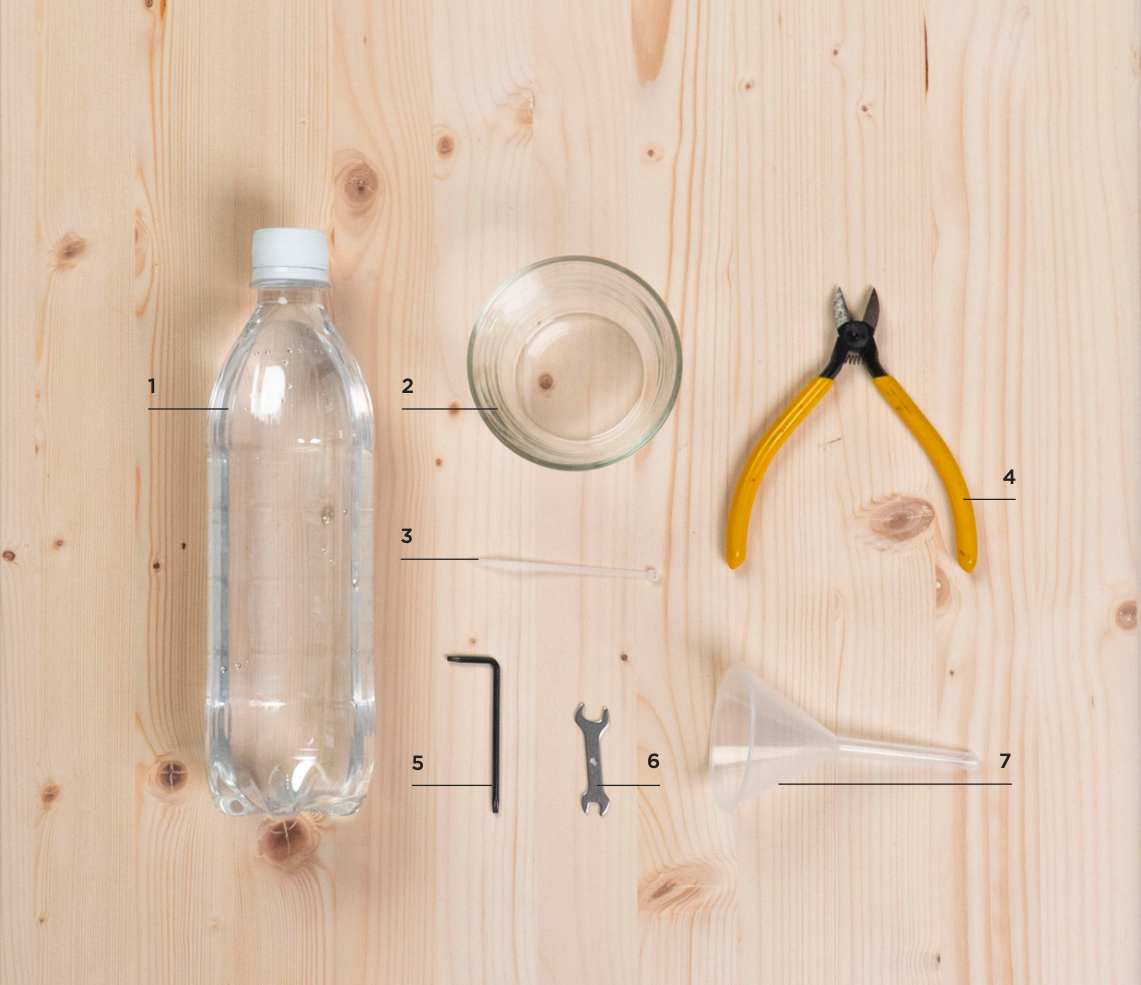

• Bitte folgen Sie der Anleitung im Video unten, um Wasser in die Pumpe nachzufüllen.
  [HEXA - Anleitung zum Wassernachfüllen]

• Überprüfen Sie nach dem Nachfüllen des Wassers, ob das Problem durch Ausführen einer beliebigen Aufgabe behoben wurde.

Ermitteln Sie das Ergebnis und die nächste erforderliche Maßnahme:

Schritt 2 - Überprüfen Sie die Sauberkeit des Wassers:

Verschmutztes Wasser kann den Wasserfluss beeinträchtigen. Stellen Sie sicher, dass sich sauberes Wasser im System befindet.

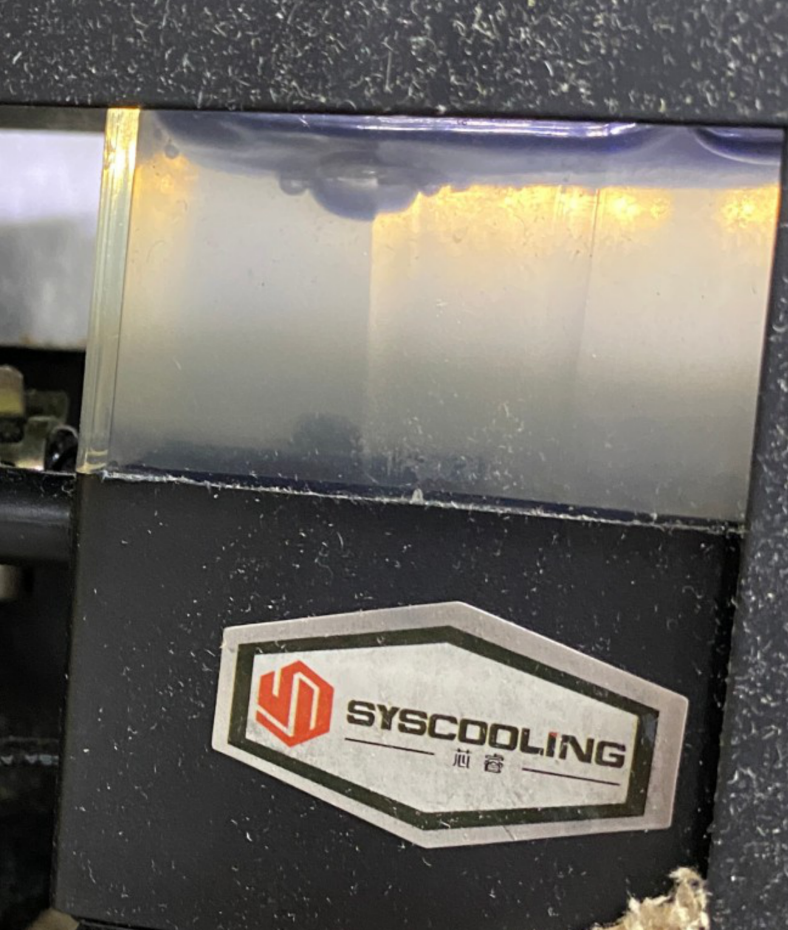

Verschmutztes Beispiel:

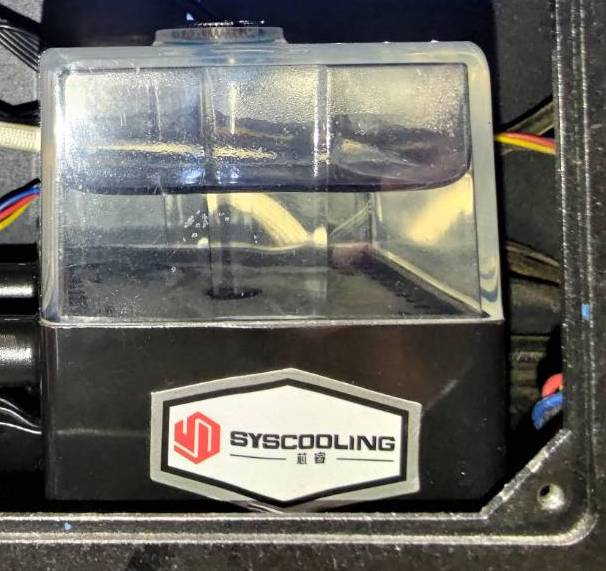

Sauberes Beispiel:

Ermitteln Sie das Ergebnis und die nächste erforderliche Maßnahme:

• Ja, es ist sauber >> Weiter zu Schritt 3 - Durchflussgeschwindigkeit testen.
• Nein, es ist nicht sauber >> Weiter zu Schritt 2.1 - Wasser wechseln.

Schritt 2.1 - Wasser wechseln:

• Bitte folgen Sie dem Video im unten stehenden Link, um das Wasser zu wechseln.
  [HEXA - Anleitung zum Wasserwechsel]

• Überprüfen Sie nach dem Wasserwechsel, ob das Problem durch Ausführen einer beliebigen Aufgabe gelöst wurde.

Ermitteln Sie das Ergebnis und die nächste erforderliche Maßnahme:

Schritt 3 - Durchflussgeschwindigkeit testen:

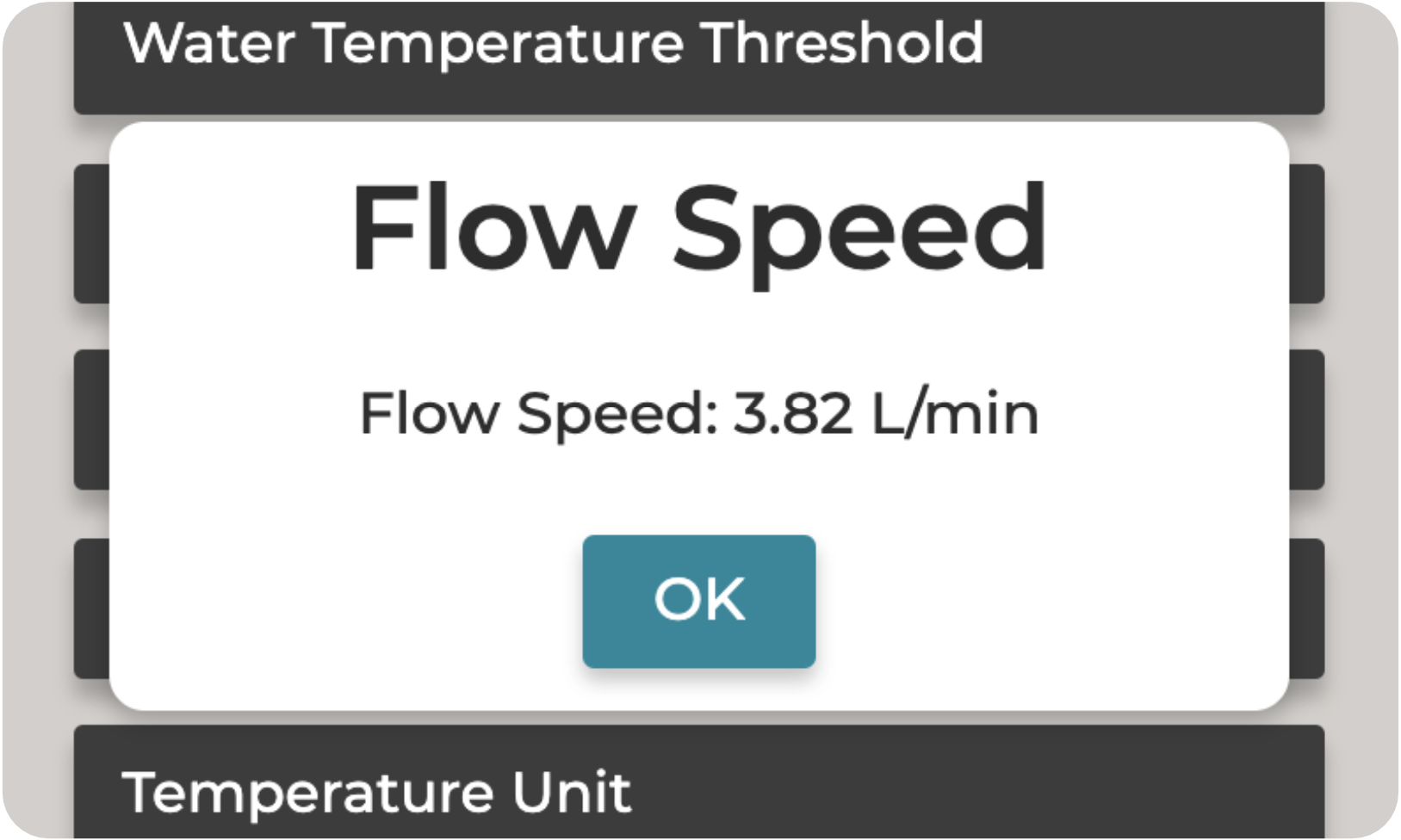

Bitte führen Sie einen Durchflussgeschwindigkeitstest durch und prüfen Sie, ob der Wert im Normalbereich liegt.
(Maschinenbedienfeld > Maschine > Hardware-Einstellungen > Durchflussgeschwindigkeitstest)

Ermitteln Sie Ihr Ergebnis und die entsprechende Maßnahme:

Schritt 4 - Überprüfen Sie die Wasserschläuche:

Wenn Sie einen unzulässigen Wert haben, der größer als 0L/min und kleiner als 3L/min ist, weist dies darauf hin, dass Ihr gesamtes System funktioniert, aber die Durchflussgeschwindigkeit zu niedrig ist. Dies könnte durch geknickte oder verbogene Wasserschläuche verursacht werden.

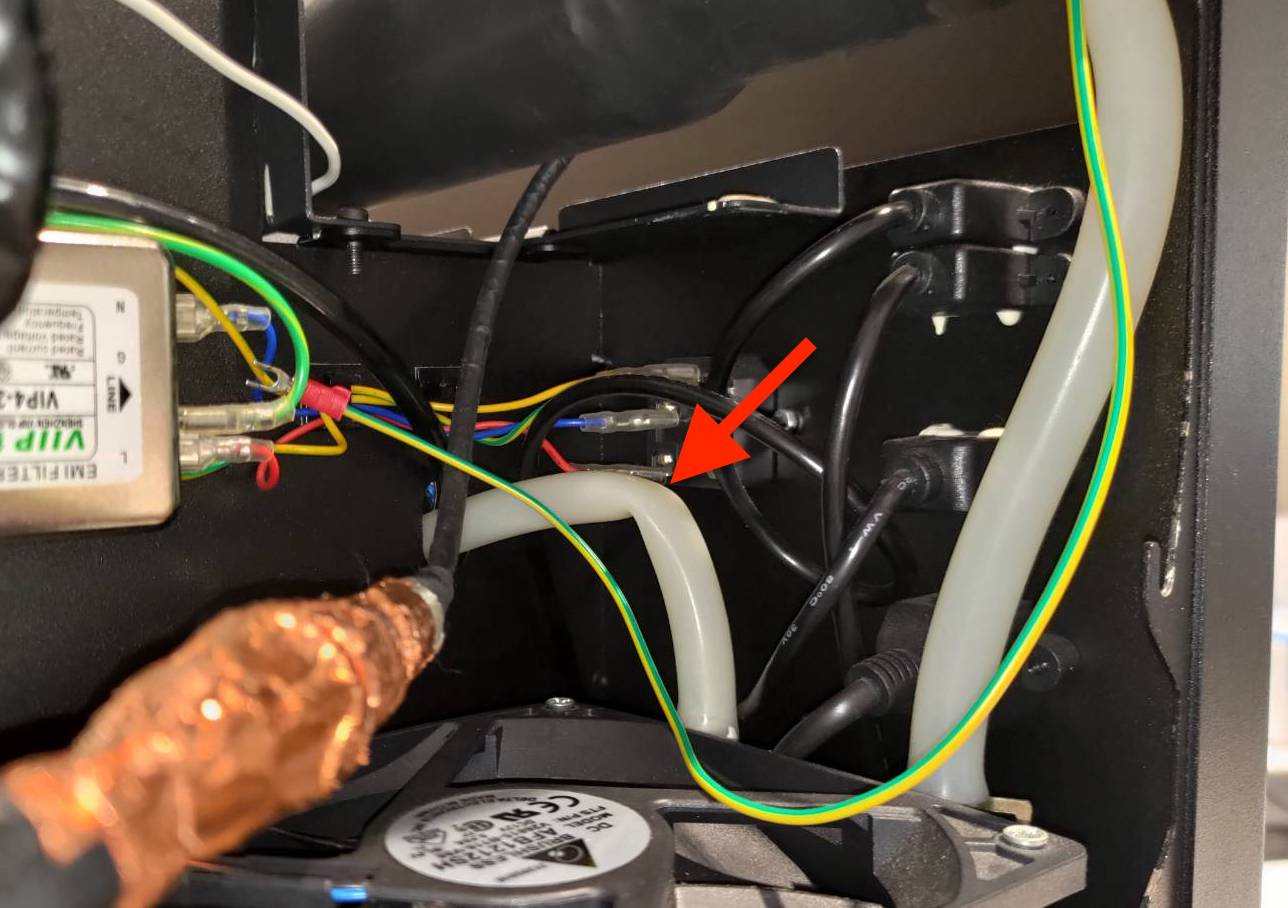

• Geknickter Schlauch: (Negatives Beispiel)


Es gibt drei Stellen, an denen die Wasserschläuche überprüft werden müssen.
(Wenn Ihre Schläuche geknickt oder verbogen sind, versuchen Sie bitte, deren Position zu korrigieren.)

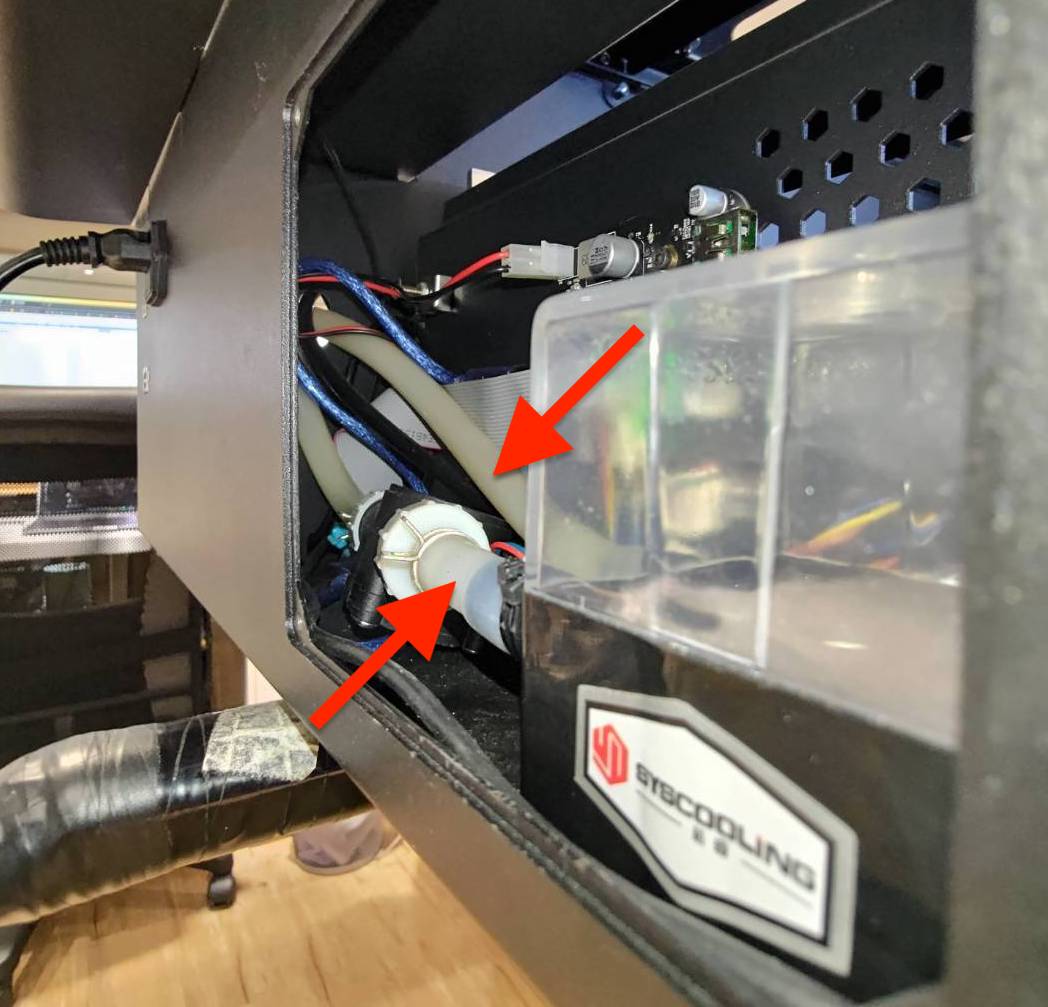

• Position #1 - Wasserpumpe:

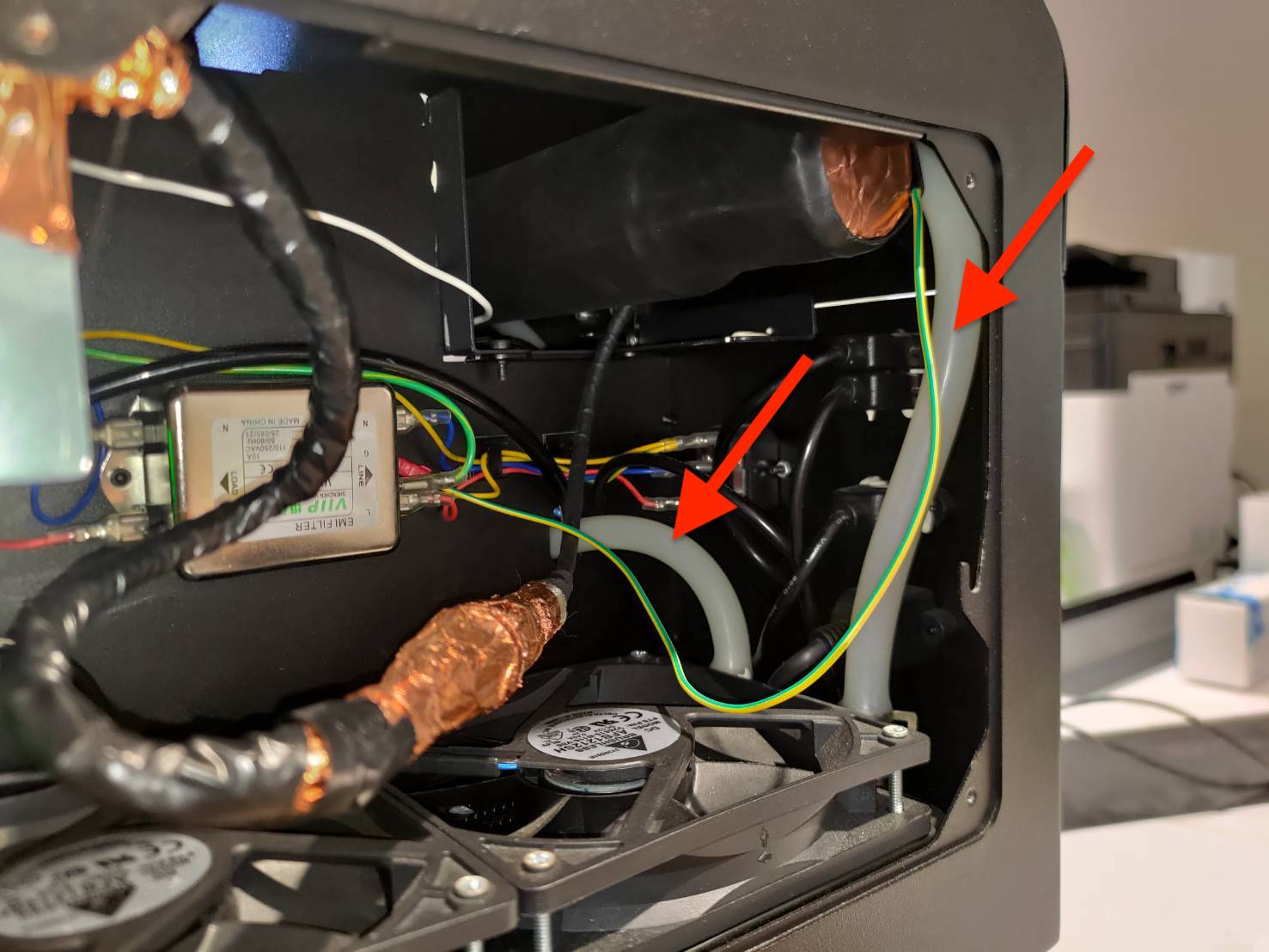

• Position #2 - Kühler & Lüfter:
  (Die Seitenabdeckung muss zuerst entfernt werden. Bitte beachten Sie den link , wo die Anleitung zum Entfernen der Abdeckung mit einem Torx T8-Schraubendreher erwähnt werden.)

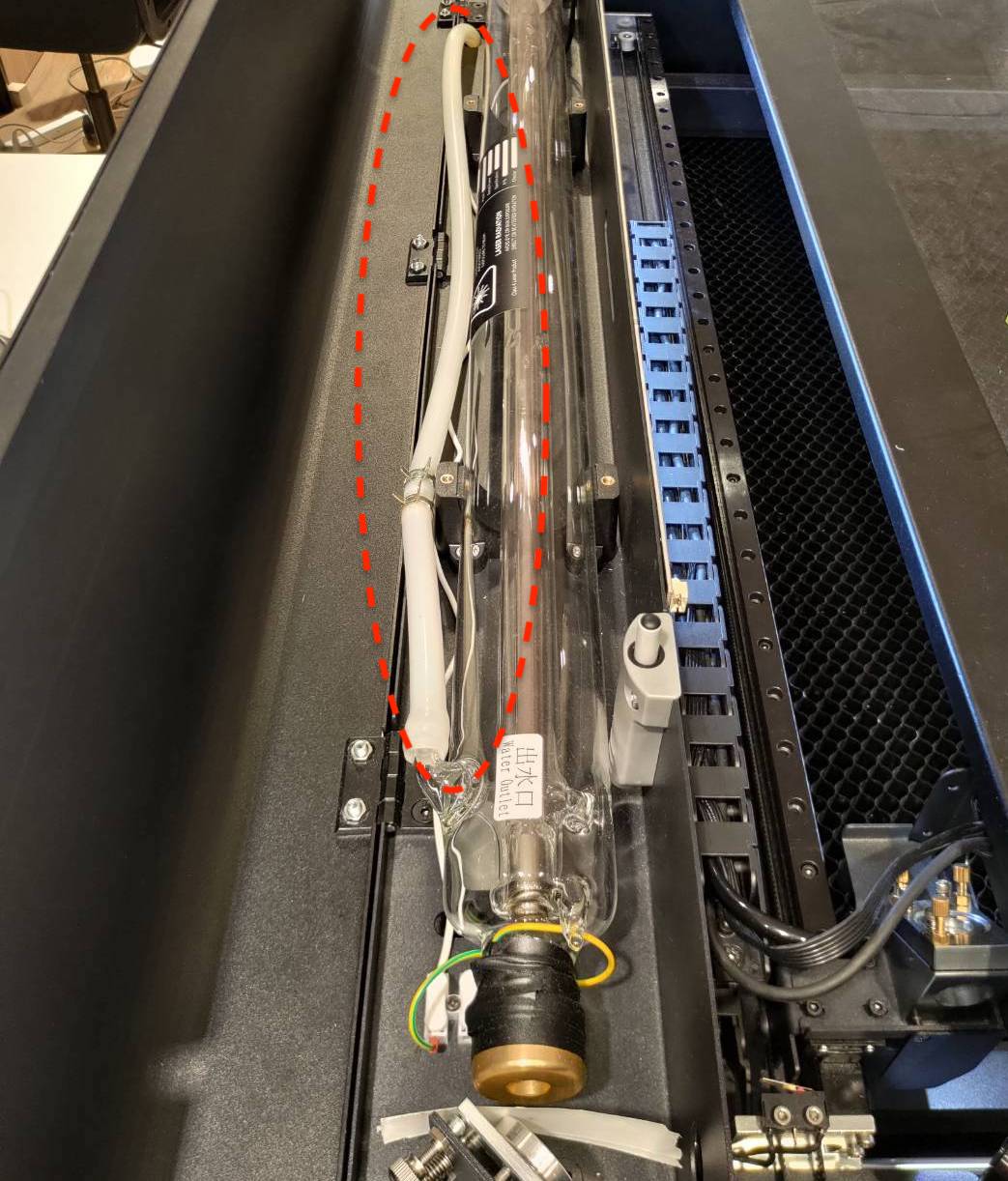

• Position #3 - Laserröhre:
  (Die hintere Abdeckung muss zuerst geöffnet werden. Bitte beachten Sie das Video in dem die Anweisungen zum Öffnen der Abdeckung von 0:40 bis 0:55 mit einem Torx T8-Schraubendreher.)


Ermitteln Sie das Ergebnis und die nächste erforderliche Maßnahme:

Schritt 5 - Prüfen Sie, ob die Wasserpumpe aktiviert werden kann.

Bitte sehen Sie sich das folgende Video an, um zu erfahren, wie der Test durchgeführt wird.
(Maschinenpanel > Wartung > Pumpe > Überprüfen Sie die Pumpe auf der Rückseite)

• Überprüfungsvorgang:

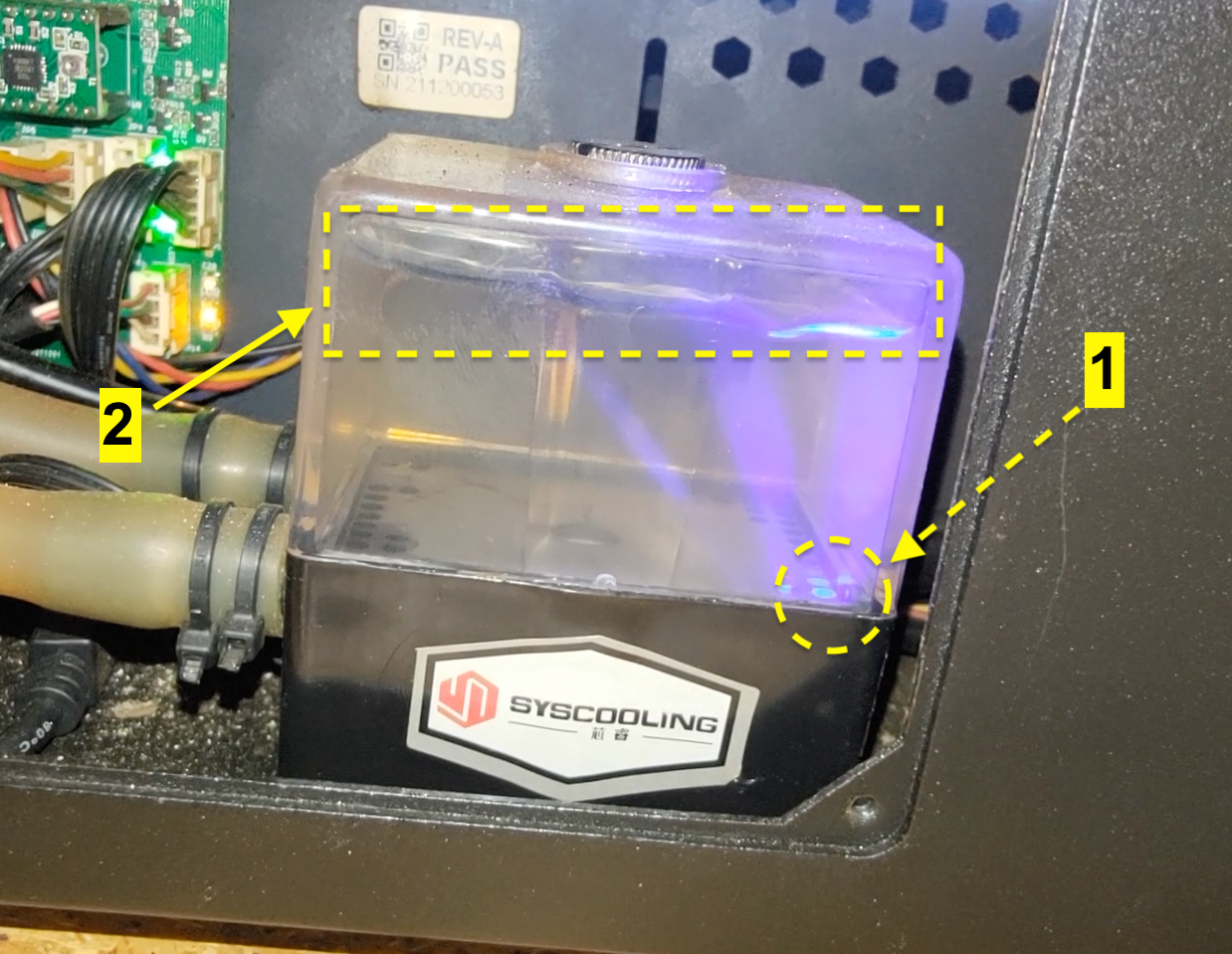

Bei erfolgreicher Aktivierung einer Wasserpumpe sind zwei Merkmale zu beobachten:

1. Die blaue LED im Tank leuchtet auf.
2. Das Wasser im Tank wird gepumpt.


Ermitteln Sie das Ergebnis und die nächste erforderliche Maßnahme:

Schritt 6 - Manuelle Aktivierung der Wasserpumpe:

Bitte führen Sie die folgenden Schritte aus, um die Wasserpumpe zu aktivieren.

Wenn die blaue LED leuchtet, aber die Pumpe nicht fördert:

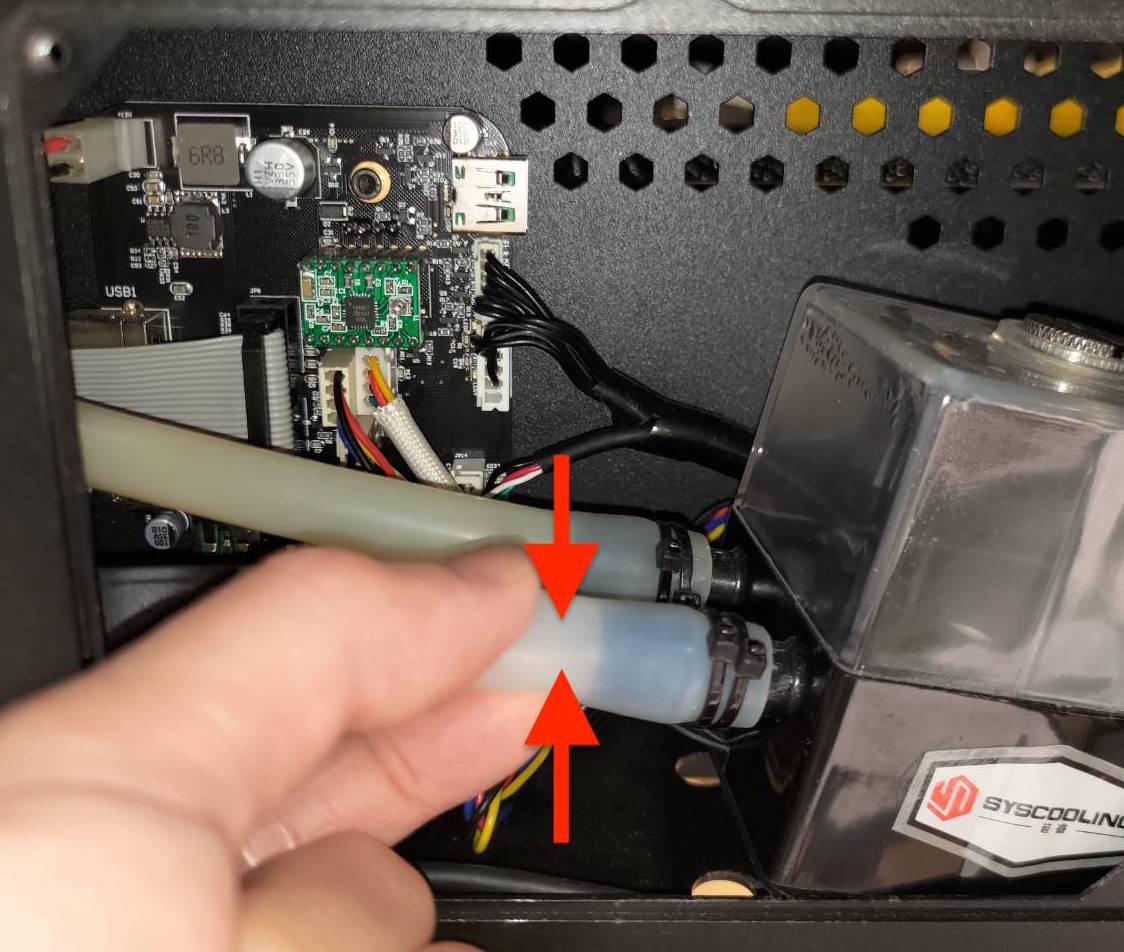

• Aktivieren Sie zunächst die Pumpe auf der Wartungsseite und drücken Sie dann beide Schläuche am Ein- und Auslass der Pumpe mit den Fingern zusammen, um Druck auszuüben.
  (Es könnte sich um eingeschlossene Luft im System handeln, die die Pumpe nicht herausdrücken kann.)

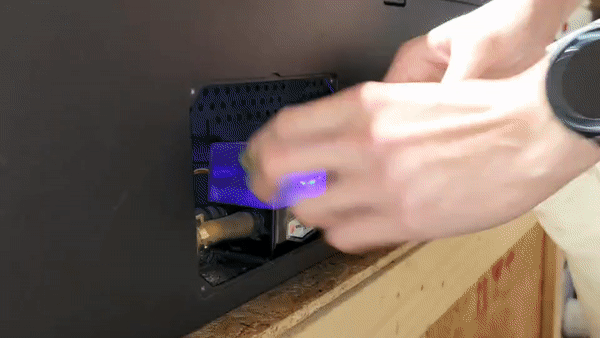

• Aktivieren Sie zunächst die Pumpe auf der Wartungsseite, entnehmen Sie sie dann und schütteln Sie sie.
  (Es könnte sein, dass das Pumpenrad blockiert ist und dadurch kein Wasser gefördert wird.)



Wenn die blaue LED nicht leuchtet:

• Stecken Sie das Kabel der Wasserpumpe an der Plotterplatine an der Rückseite des Geräts erneut ein.
  Bitte beachten Sie die Abbildung um das neu anzuschließende Wasserkabel zu lokalisieren.
  (Eine lockere Kabelverbindung könnte die Ursache für den Ausfall der Pumpe sein)

Ermitteln Sie das Ergebnis und die nächste erforderliche Maßnahme:

Schritt 7 - Schließen Sie das Kabel des Durchflusssensors:

Eine unzureichende Durchflussgeschwindigkeit kann durch einen fehlerhaften Anschluss des Durchflusssensors verursacht werden.

• Stecken Sie das Kabel des Durchflusssensors an der Plotterplatine erneut ein an der Rückseite des Geräts erneut ein.
  Bitte beachten Sie die Abbildung um das Kabel zum Wiederanschließen zu finden.


• Sobald Sie es wieder angeschlossen haben, führen Sie bitte einen Durchflusstest durch und beobachten Sie das Ergebnis.



Ermitteln Sie das Ergebnis und die nächste erforderliche Maßnahme:

Schritt 8 - SD-Karte neu flashen:

Bitte beachten Sie die article um Ihre SD-Karte neu zu flashen und anschließend einen Durchflusstest durchzuführen.
(Ziel ist es festzustellen, ob es sich um ein Firmware- oder ein Hardwareproblem handelt.)

Ermitteln Sie das Ergebnis und die nächste erforderliche Maßnahme:

Schritt 9 - Kontaktieren Sie den lokalen Händler oder den FLUX-Support:

• Bitte befolgen Sie die Anweisungen im untenstehenden Link, um ein Problem ordnungsgemäß an Ihren lokalen Händler oder den FLUX-Support zu melden. [Kundendienst kontaktieren]
• Stellen Sie sicher, dass Sie die Checkliste ausgefüllt und als PDF-Datei gespeichert haben, damit Sie Ihre durchgeführten Maßnahmen mitteilen können.

Die in diesem Artikel gesammelten Informationen wie Fotos oder Videos, die das Problem Ihres Geräts zeigen, müssen mit dem Händler oder dem FLUX-Support geteilt werden.

#ENDE
