#912 Abnormale Branderkennung

FLUX Support Team
  • Aktualisiert



Mögliche Ursachen:

  1. Das Umgebungslicht oder Sonnenlicht wird vom Material reflektiert und aktiviert den Sensor.
  2. Systemfehler (Firmware neu aktualisieren, auf Werkseinstellungen zurücksetzen oder SD-Karte neu flashen).
  3. Der Sensor oder das Kabel der Branderkennung ist defekt.
  4. Das Mainboard/Motherboard funktioniert nicht ordnungsgemäß.



Schritt 1

Überprüfen Sie, ob der Sensor eine Gummikappe hat oder ob er beschädigt, verbogen oder geschmolzen ist.

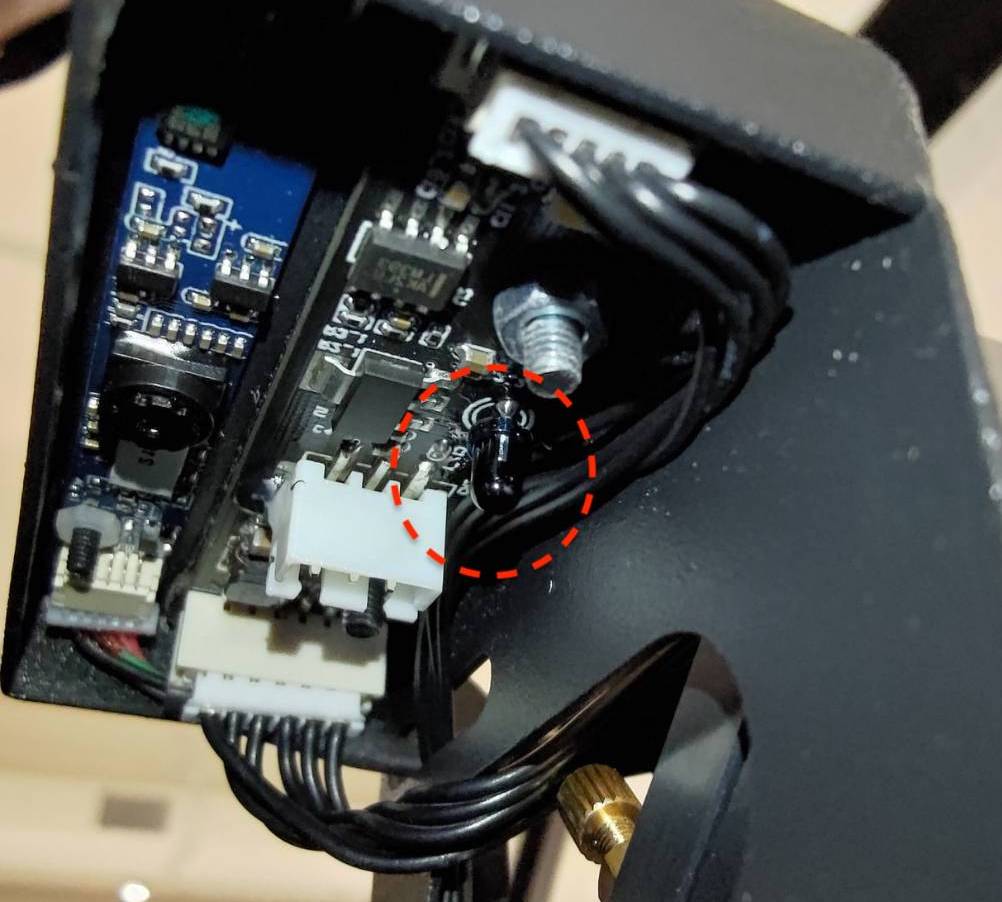

Gutes Beispiel - Gerade mit Kappe & unbeschädigt

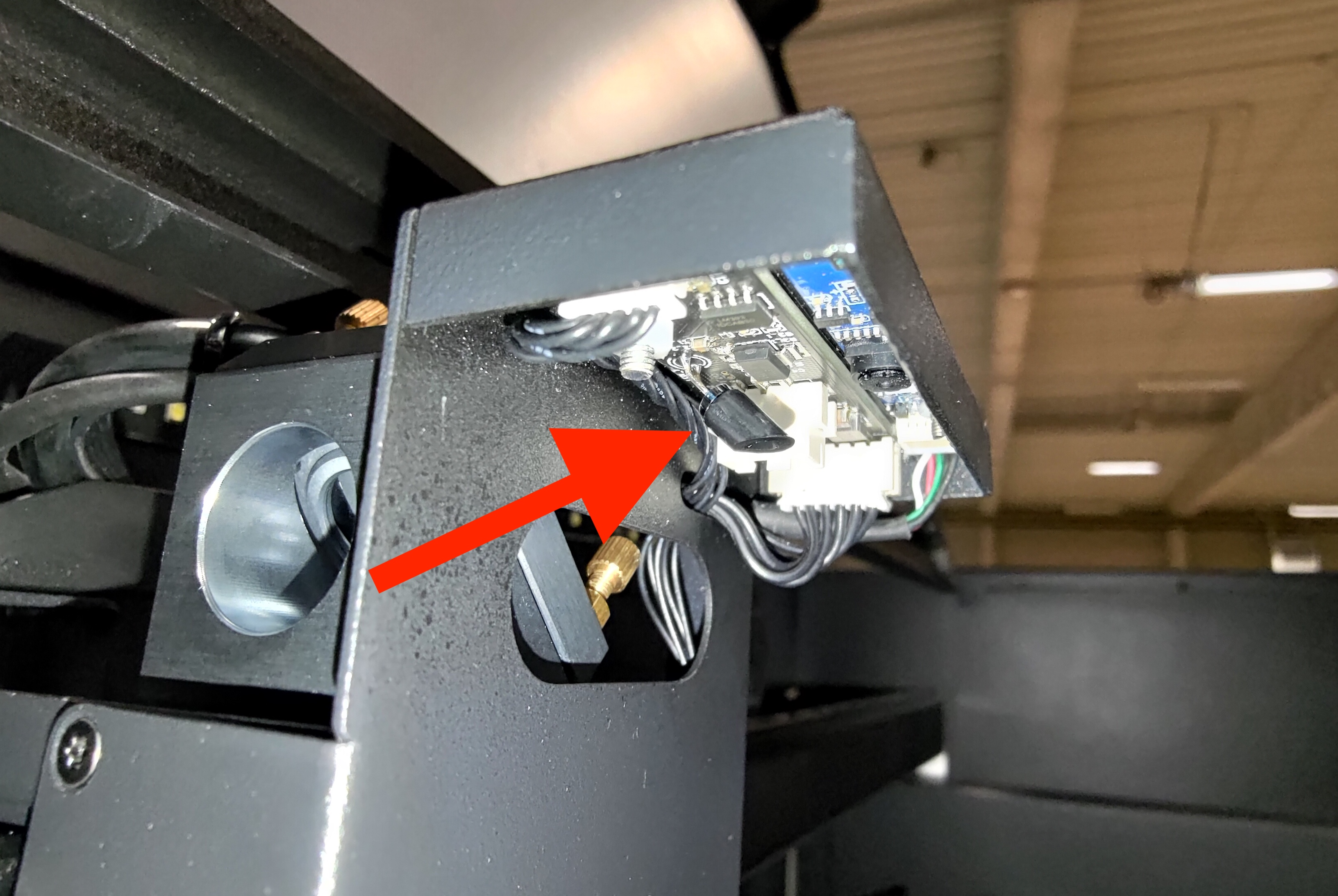

Schlechtes Beispiel - Verbogen

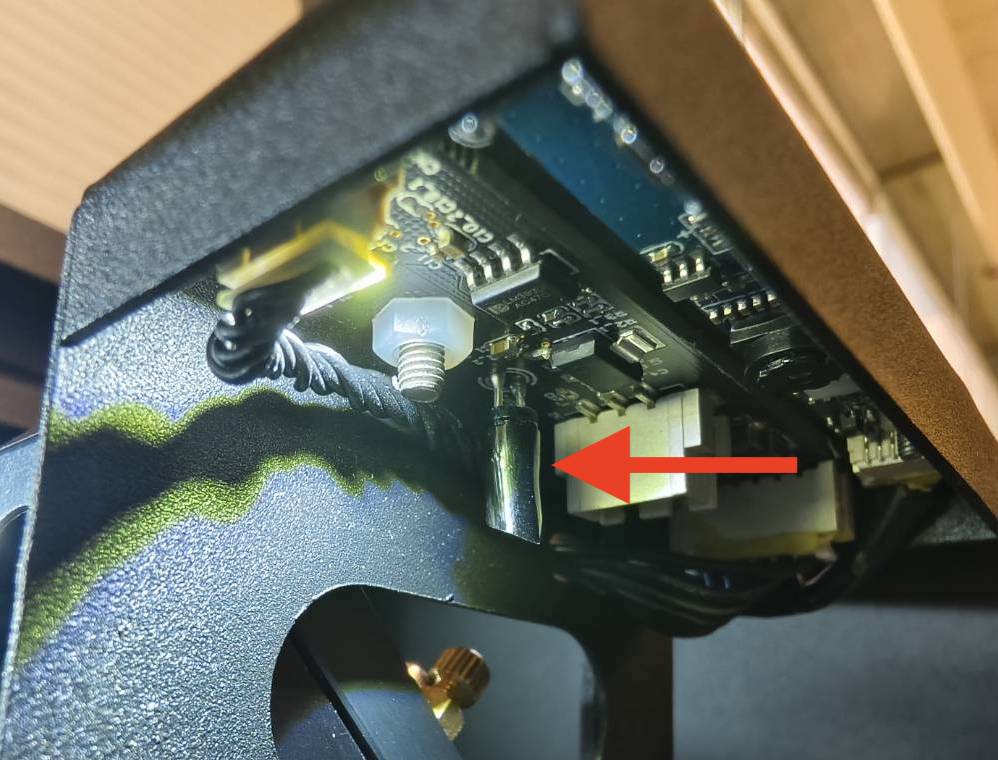

Schlechtes Beispiel - Sensorkappe fehlt

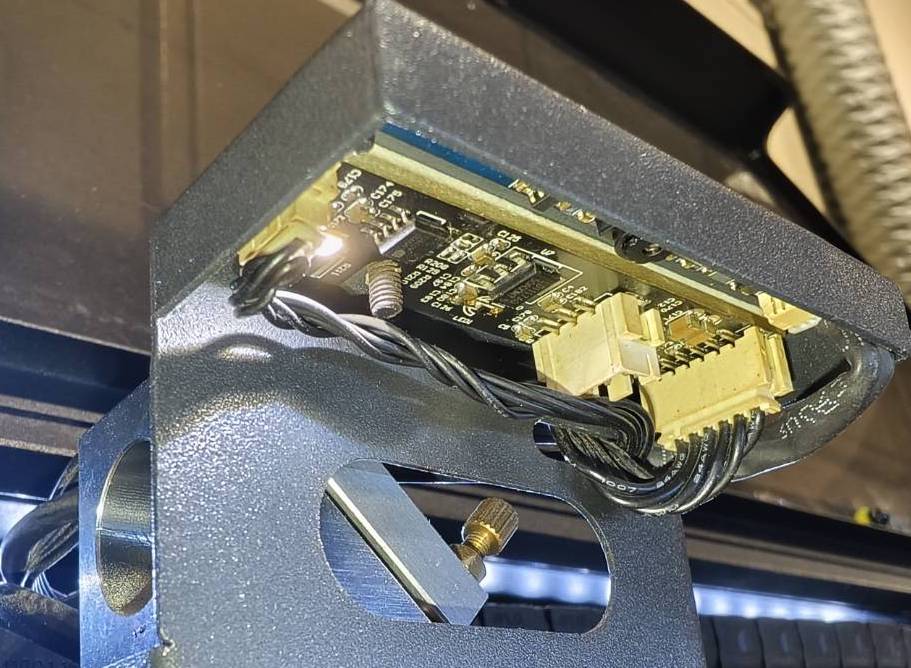

Schlechtes Beispiel - Sensor fehlt



Bestimmen Sie das Testergebnis und die nächste Maßnahme.

  • Der Sensor sieht in Ordnung aus >> Schritt 2



Schritt 2

Entfernen Sie alle Materialien aus dem Arbeitsbereich, schalten Sie das Umgebungslicht aus, schließen Sie die Vorhänge oder verwenden Sie eine Abdeckung, um externe Lichtquellen vom Sensor fernzuhalten.
Überprüfen Sie den Flammensensorwert auf dem Bedienfeld.

  • Wert 0-100 = Sensor wird nicht ausgelöst.
  • Wert 1000 oder höher = Sensor wird ausgelöst.



Bestimmen Sie das Testergebnis und die nächste Maßnahme.

  • Der Wert liegt zwischen 0-100 >> Die Maschine funktioniert einwandfrei
    • Mögliche Ursache:
      1. Die Umgebungsbeleuchtung oder das Sonnenlicht wurde vom Material reflektiert und hat den Sensor ausgelöst.
  • Der Wert liegt bei 1000 oder darüber >> Schritt 3



Schritt 3

Aktualisieren Sie die SD-Karte und überprüfen Sie den Flammensensorwert erneut.
Siehe dazu den Artikel 5-24 HEXA - SD-Karte aktualisieren.



Bestimmen Sie das Testergebnis und die nächste Maßnahme.

  • Der Wert liegt zwischen 0-100 >> Problem gelöst
    • Mögliche Ursache:
      1. Systemfehler aufgetreten
  • Der Wert liegt bei 1000 oder darüber >> Schritt 4



Schritt 4

Schalten Sie die Maschine aus, trennen Sie das graue Flachbandkabel und überprüfen Sie den Flammensensorwert erneut.

  • Schalten Sie die Maschine aus.

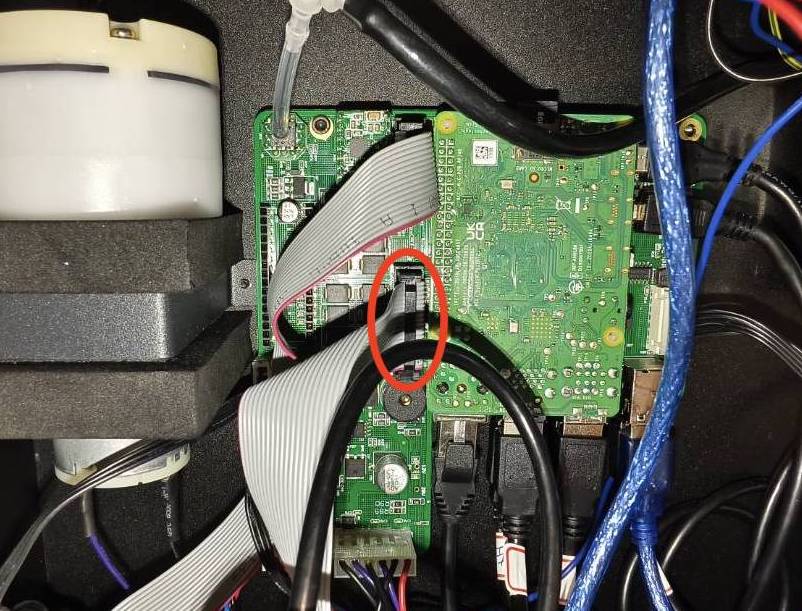

    Entfernen Sie die Seitenabdeckung, indem Sie diese T8-Schrauben lösen, und trennen Sie die beiden USB-Verlängerungen.
    (Siehe Schaltplan , falls Ihre Leiterplatte nicht dem Foto entspricht.)

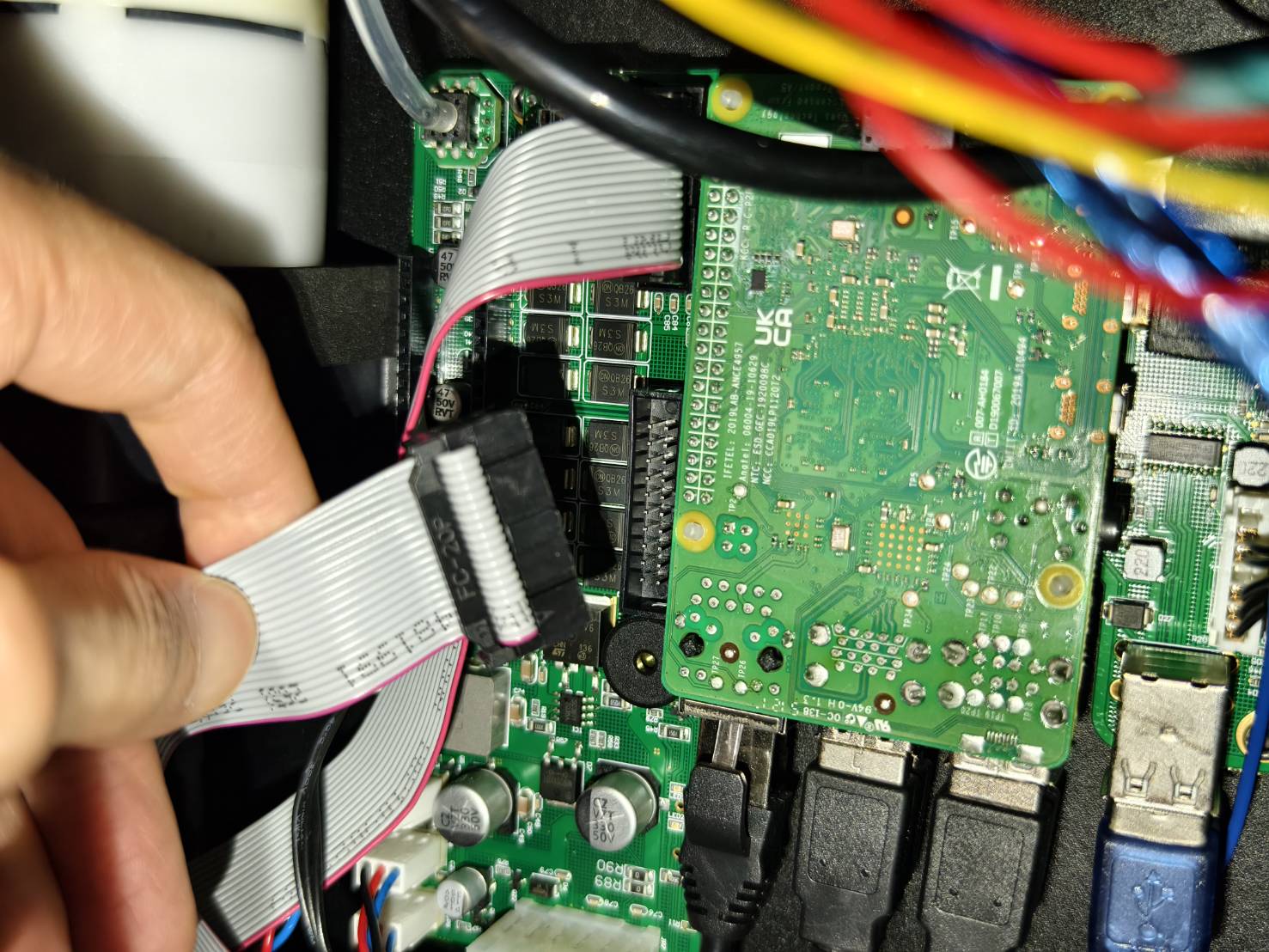

  • Trennen Sie das Flachbandkabel.
    (Siehe     Schaltplan , falls Ihre Leiterplatte nicht dem Foto entspricht.)



  • Schalten Sie das Gerät ein und überprüfen Sie den Flammenwert.


Bestimmen Sie das Testergebnis und die nächste Maßnahme.

  • Der Wert liegt zwischen 0-100 >> Kontaktieren Sie den Kundensupport
    • Mögliche Ursache:
      1. Der Flammensensor ist defekt.
      2. Das 6-polige Kabel für den Flammensensor ist fehlerhaft (weniger wahrscheinlich).
      3. Das Flachbandkabel ist fehlerhaft (weniger wahrscheinlich).
      4. Der Plotter ist fehlerhaft (weniger wahrscheinlich).



Kontaktieren Sie den Kundensupport

  • Bitte befolgen Sie die Anweisungen im untenstehenden Link, um ein Problem ordnungsgemäß an Ihren lokalen Händler oder den FLUX-Support zu melden. [Kundendienst kontaktieren]

Die in diesem Artikel gesammelten Informationen, wie Fotos oder Videos, die das Problem Ihres Geräts zeigen, müssen möglicherweise mit dem Händler oder dem FLUX-Support geteilt werden.
