#902 Überhitzt/Die Wassertemperatur ist zu hoch/Es ist zu heiß.

FLUX Support Team
  • Aktualisiert


Beschreibungen:

Der Fehler #902 wird in der Regel durch eine zu hohe Umgebungstemperatur (Raumtemperatur) verursacht. Er kann auch durch einen Ausfall des Kühlsystems auftreten, wenn nicht genügend Wasser vorhanden ist oder die Kühlventilatoren nicht funktionieren. Bitte befolgen Sie die nachstehenden Schritte, um die Ursache des Problems zu ermitteln.


Mögliche Ursachen

  1. Systemfehler (Firmware neu aktualisieren, auf Werkseinstellungen zurücksetzen oder SD-Karte neu flashen).
  2. Unzureichender Wasserstand in der Wasserpumpe.
  3. Geknickte Wasserschläuche, die zu einer geringen Durchflussgeschwindigkeit führen.
  4. Wasserpumpe funktioniert nicht mehr und fördert kein Wasser.
  5. Undichter Wassertank an der Wasserpumpe.
  6. Ein oder alle Kühlventilatoren funktionieren nicht mehr.
  7. Fehlfunktion des Mainboards/MB/Motherboards, das das Signal nicht erfassen kann.
  8. Durchflusssensor sendet kein Signal zur Durchflussgeschwindigkeit.
  9. Defekte Laserröhre, aus der Wasser austritt.

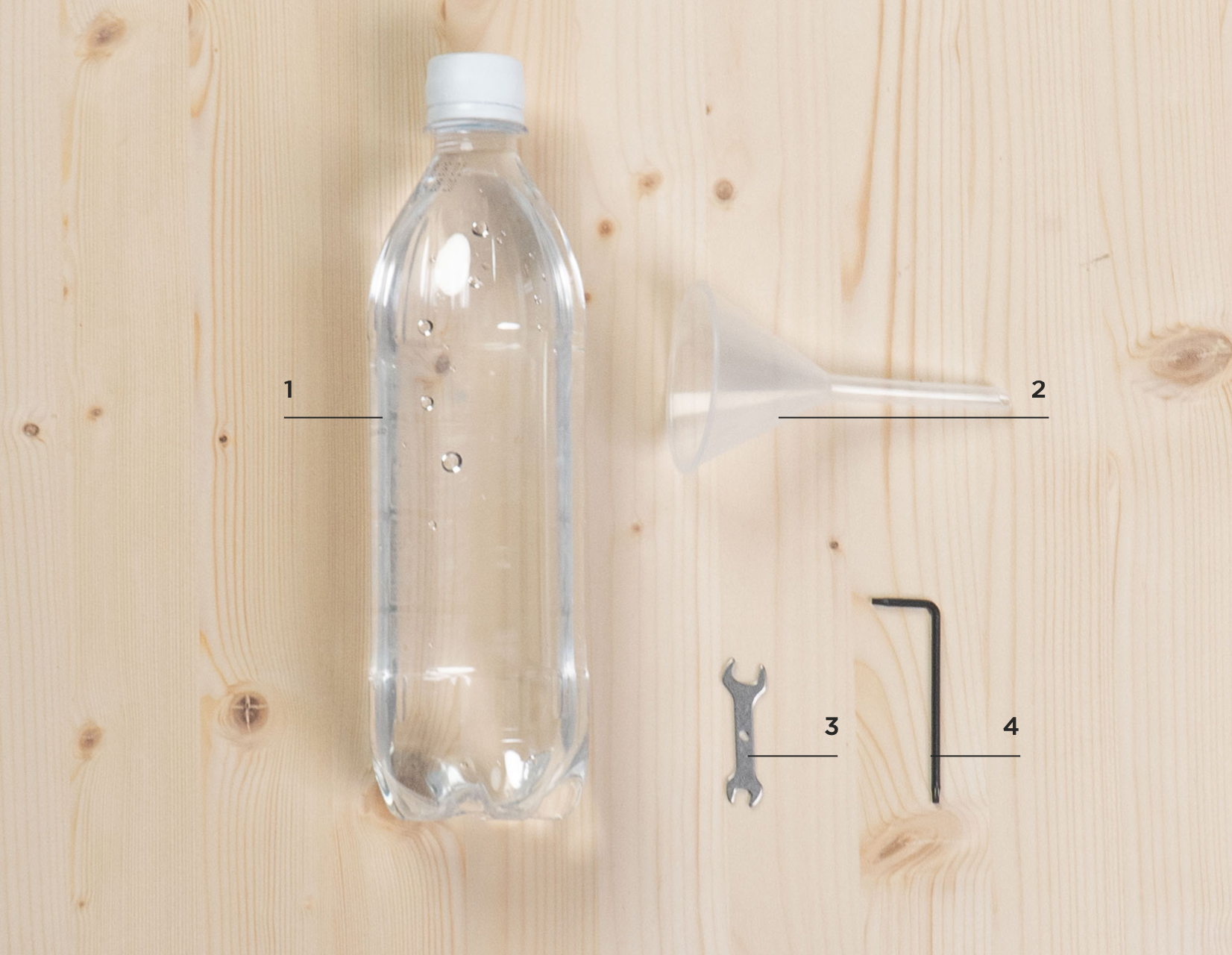

Erforderliche Gegenstände:

Selbst vorzubereiten:

1| Destilliertes Wasser

Im Lieferumfang enthalten:
2| Trichter
3| Doppelmaulschlüssel Schraubenschlüssel
4| Torx-Schraubendreher




Schritt 0 - Verwenden Sie die Checkliste während der Durchführung der Schritte:

Diese Checkliste dient zur Dokumentation aller von Ihnen durchgeführten Maßnahmen in diesem Artikel. Nach Abschluss der Checkliste drucken Sie diese bitte als PDF aus und senden Sie sie bei Bedarf an Ihren Händler oder den FLUX-Support.
Diese Informationen sind für uns wertvoll, um das Problem einzugrenzen und zu beheben.
Bitte beachten Sie den folgenden Link: 5-4 #902 Überhitzungs-Checkliste (HEXA)

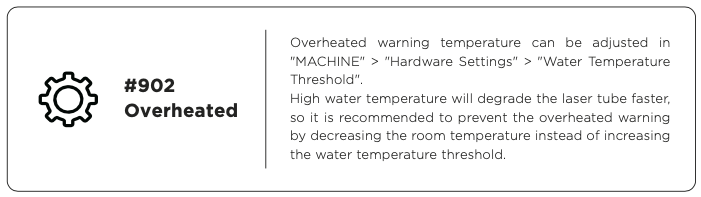

Schritt 1 - Überprüfen Sie den Wassertemperatur-Grenzwert:

Diese Einstellung stoppt die Maschine, wenn die festgelegte Temperatur erreicht wird. (Der Standardwert beträgt 34°C.)
(Maschine > Hardware-Einstellungen > Wassertemperatur-Grenzwert)
Step



  • Es gibt zwei Szenarien, in denen die Maschine bei Erreichen einer bestimmten Temperatur gestoppt wird.
    1. Wenn die eingestellte Temperatur erreicht wird (Standard: 34°C), erscheint eine Warnung, aber der Vorgang wird nicht sofort unterbrochen. Nach 5 Minuten stoppt die Maschine automatisch, wenn die Temperatur nicht unter den eingestellten Wert gesunken ist.

    2. Wenn die Temperatur 40°C erreicht, stoppt die Maschine sofort.



Schritt 2 - Überprüfen Sie, ob der Wassertank zu 80% gefüllt ist:

Wenn Ihre Maschine nicht genügend Wasser hat, kann dies die Durchflussgeschwindigkeit verringern.

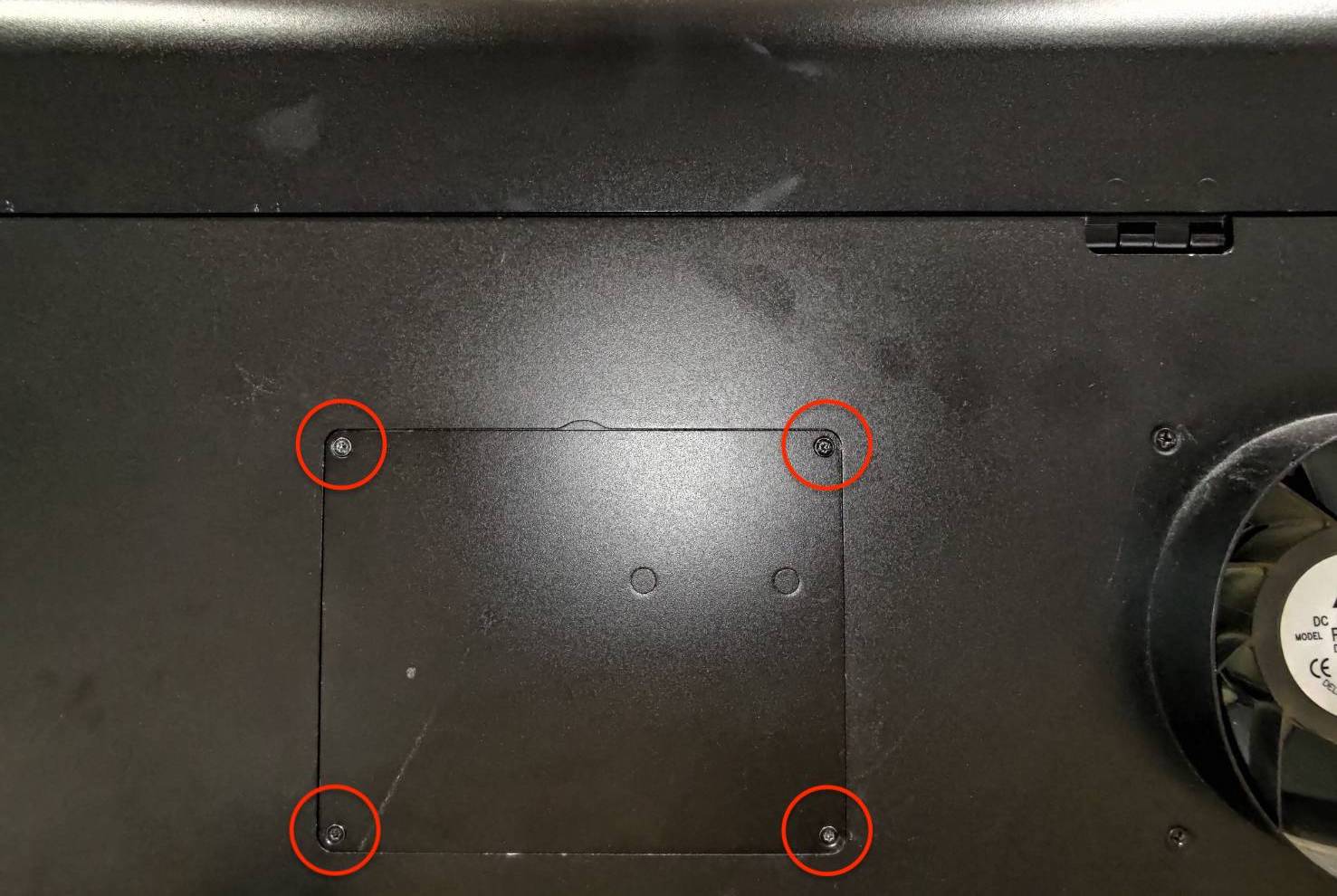

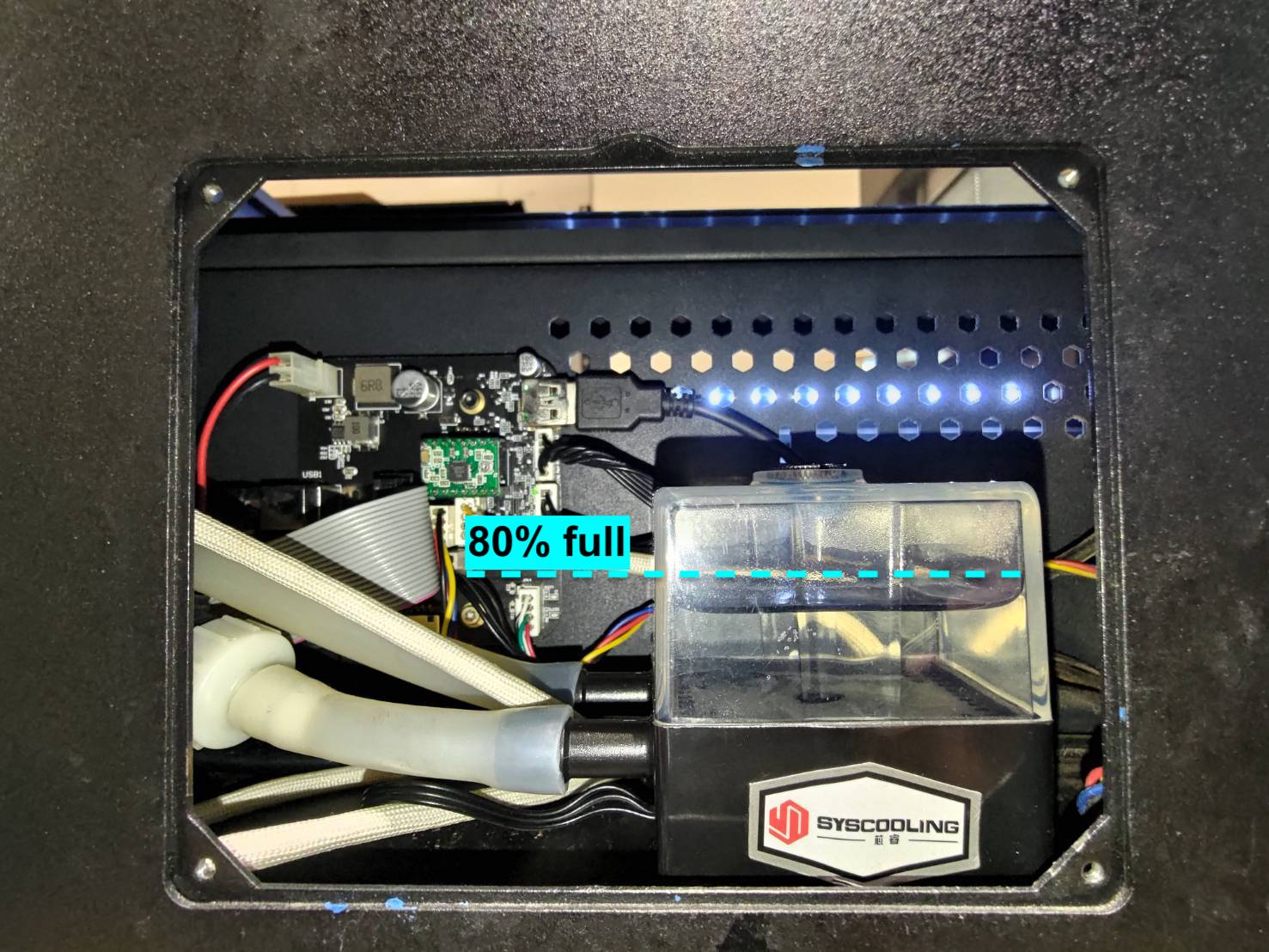

  • Öffnen Sie die Abdeckung der Wasserpumpe mit dem Torx-Schraubendreher und prüfen Sie, ob der Wassertank zu 80% gefüllt ist.Water_pump_cover.jpgWater_pump_80__full.jpg



  • Überprüfen Sie die Pumpe auf eventuelle Undichtigkeitenpump_leaks.gif



Ermitteln Sie Ihr Ergebnis und die nächste erforderliche Maßnahme:

  • Nein, der Tank ist NICHT zu 80% gefüllt (Keine Undichtigkeit) >> Beachten Sie die Anleitung zum Auffüllen des Wassers

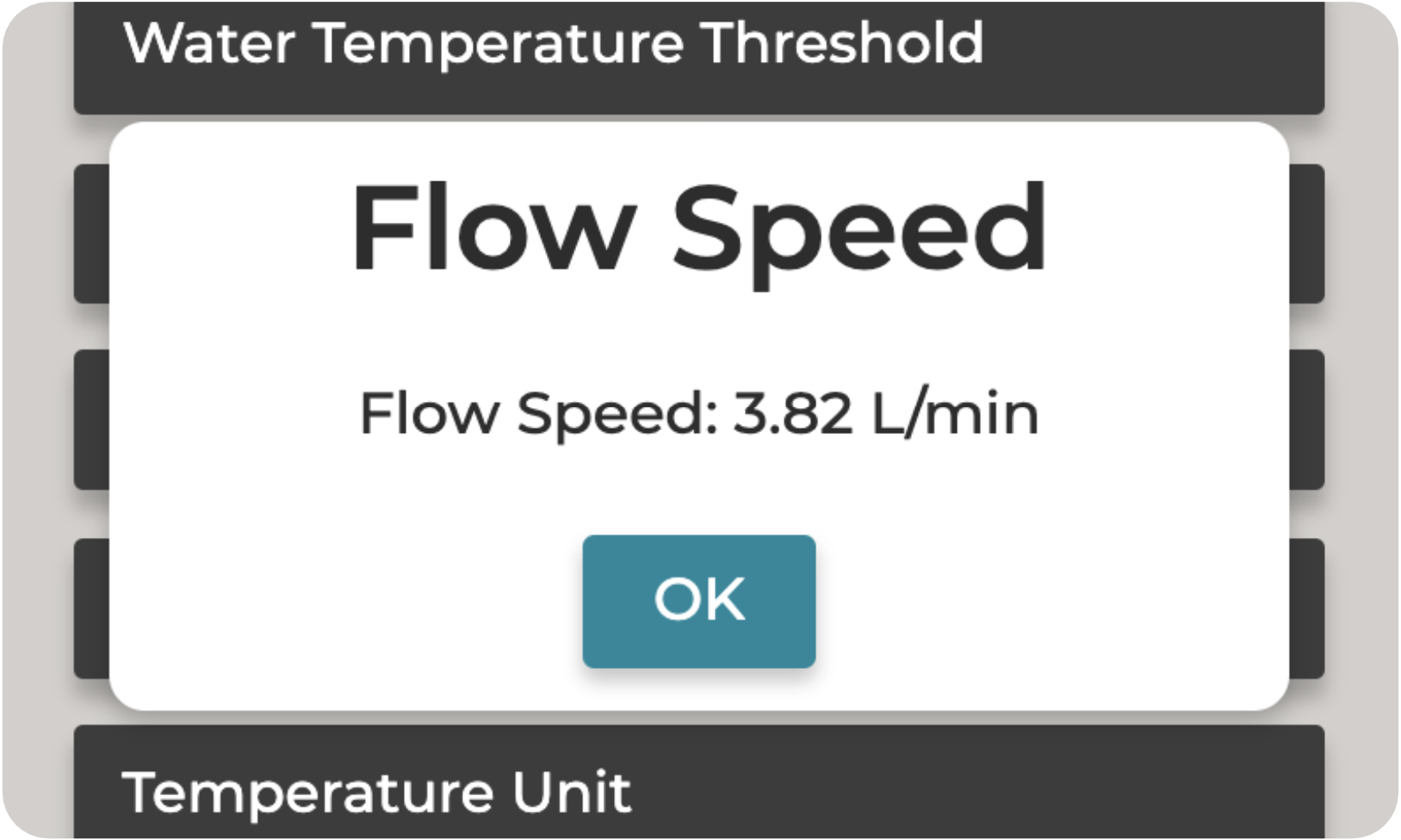

Schritt 2.1 - Durchflussgeschwindigkeit testen:

Bitte führen Sie einen Durchflussgeschwindigkeitstest durch und überprüfen Sie, ob der Wert im Normalbereich liegt.
(Maschinenbedienfeld > Maschine > Hardware-Einstellungen > Durchflussgeschwindigkeitstest)






Ermitteln Sie Ihr Ergebnis und die entsprechende Maßnahme:

  • 0 L/min bis 2,99 L/min >> Schlechter Wert >>  Bitte beachten Sie diesen article um das Problem mit der Durchflussgeschwindigkeit zu beheben.



Schritt 3 - Überprüfen Sie die Kühlventilatoren:

In der Maschine befinden sich drei Kühlventilatoren unterhalb des Bildschirms.
Jeder dieser Ventilatoren muss einwandfrei funktionieren, um das Wasser zu kühlen. Bitte befolgen Sie die nachstehenden Anweisungen zur Überprüfung der Ventilatoren.

  • Schalten Sie die Maschine aus. Entfernen Sie das seitliche Gehäuse des HEXA. (8 Schrauben) 8___.jpg



  • Zwei USB-Anschlüsse sind mit der Pi-Platine verbunden. Bitte entfernen Sie zuerst diese beiden Kabel.
    (Siehe Abbildung (wenn Ihre Leiterplatte nicht mit dem Foto übereinstimmt.) __USB_Extentsions.jpg



  • Schalten Sie die Maschine ein und aktivieren Sie die Kühlventilatoren, um zu überprüfen, ob sie normal funktionieren.



Ermitteln Sie Ihr Ergebnis und die entsprechende Maßnahme:



Schritt 3.1 - Trennen und verbinden Sie das Kabel der Kühlventilatoren:

Wenn nicht alle Kühlventilatoren funktionieren, könnte dies durch eine fehlerhafte Kabelverbindung verursacht worden sein.

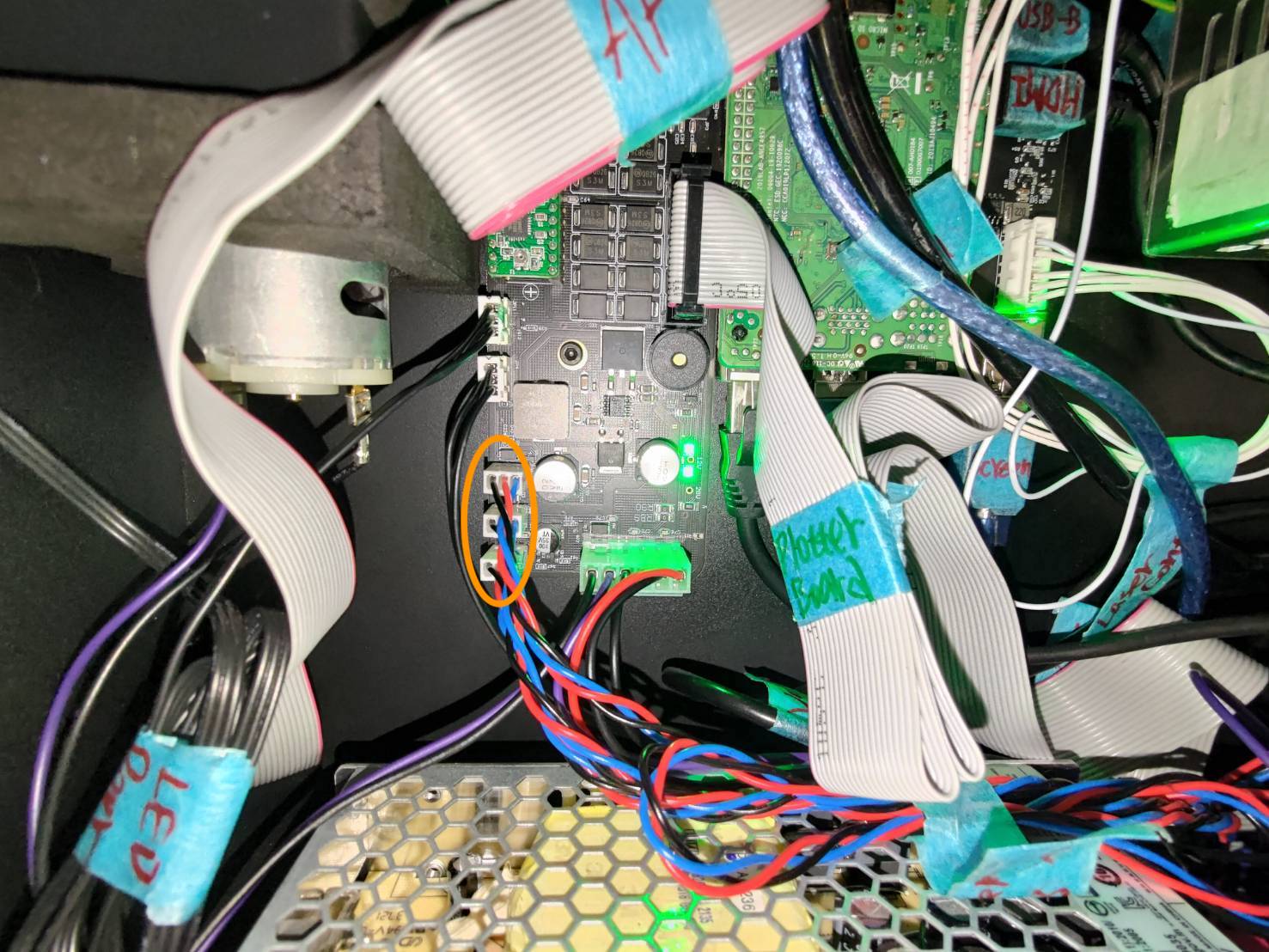

  • Bitte trennen und verbinden Sie die Kabel wie unten beschrieben erneut.Step



  • Aktivieren Sie nach dem erneuten Anschließen die Ventilatoren erneut, um zu überprüfen, ob sie jetzt funktionieren.
    (Siehe Schritt 3)



Ermitteln Sie Ihr Ergebnis und die entsprechende Maßnahme:



Schritt 3.2 - Auf Werkseinstellungen zurücksetzen

Wenn sich die Ventilatoren nicht einschalten lassen, könnte dies durch einen Firmware-Fehler verursacht sein.
Um die Möglichkeit von Firmware-Problemen auszuschließen, setzen Sie bitte die Maschine zurück.

  • Auf Werkseinstellungen zurücksetzen. (Maschine > Auf Werkseinstellungen zurücksetzen)



  • Aktivieren Sie nach dem Zurücksetzen die Lüfter erneut, um zu überprüfen, ob sie nun funktionieren.
    (Siehe Schritt 3)



Ermitteln Sie Ihr Ergebnis und die entsprechende Maßnahme:



Schritt 3.3 - Test der Hauptplatine:

Wir werden überprüfen, ob alle Lüfteranschlüsse auf der Hauptplatine einwandfrei funktionieren.

  • Identifizieren Sie das Kabel des funktionierenden Lüfters, indem Sie die Kabel nacheinander abziehen.



  • Testen Sie jeden Anschluss auf der Hauptplatine.



Ermitteln Sie Ihr Ergebnis und die entsprechende Maßnahme:


Schritt 3.4 - Test der Kühlungslüfter:

Wir werden überprüfen, ob alle Kühlungslüfter einwandfrei funktionieren, indem wir sie an einen funktionierenden Anschluss anschließen.

  • Trennen Sie alle Kabel der Lüfter und suchen Sie einen funktionierenden Anschluss.
    (Siehe Abbildung wenn Ihre Leiterplatte nicht der im Video gezeigten entspricht.)



  • Sobald der Anschluss gefunden ist, stecken Sie die Kabel der Lüfter nacheinander ein, um zu testen, ob die Lüfter funktionieren.



Ermitteln Sie Ihr Ergebnis und die entsprechende Maßnahme:


Schritt 4 - Kühlen Sie das Gerät auf 27°C oder darunter ab:

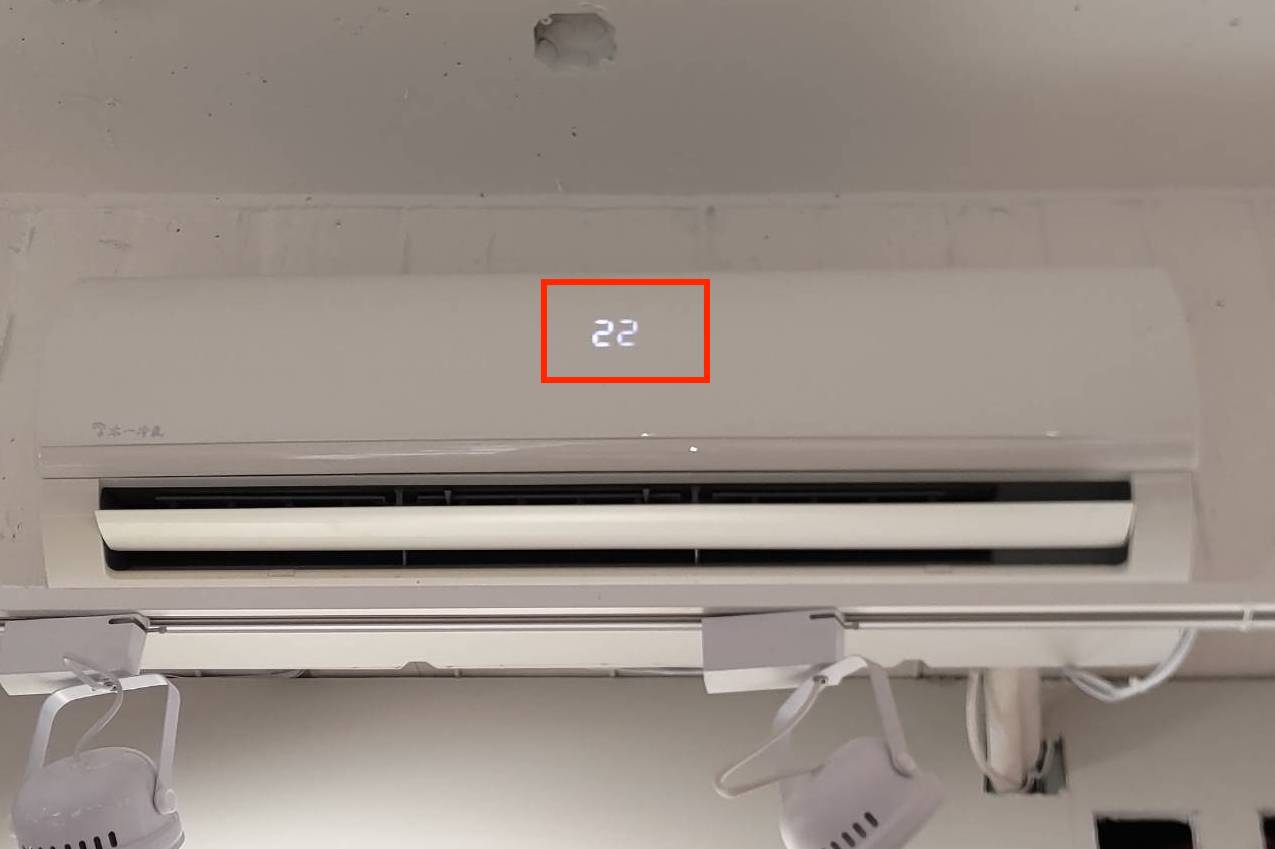

  • Versuchen Sie, das Gerät auf 27°C abzukühlen, indem Sie es ausschalten, die Klimaanlage einschalten, Ventilatoren verwenden usw.

  • Stellen Sie sicher, dass die Raumtemperatur unter 27°C liegt.
    Step

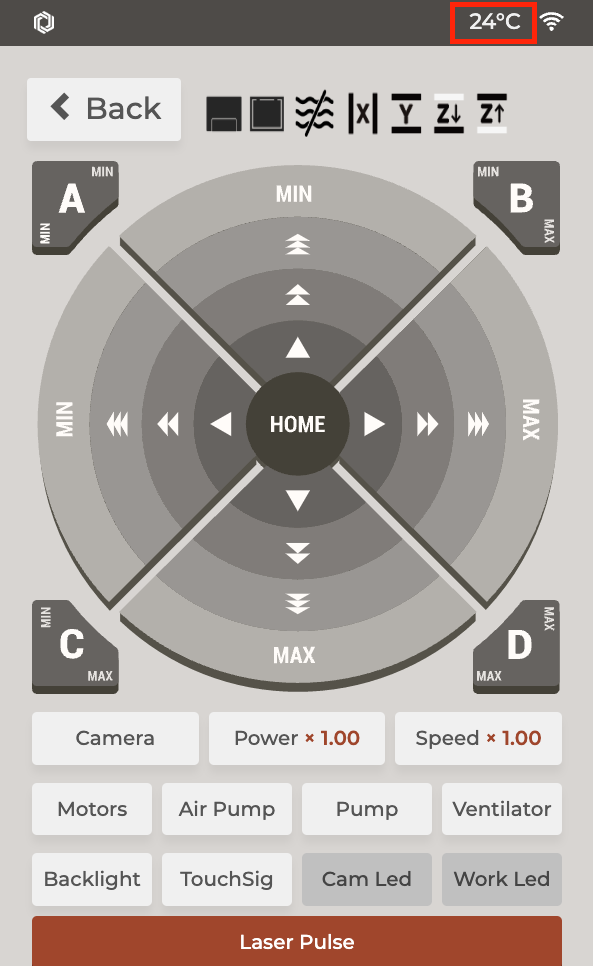

  • Überprüfen Sie nach dem obigen Schritt die Temperatur auf dem Display.
    Step

 Ermitteln Sie Ihr Ergebnis und die entsprechende Maßnahme:



Schritt 4.1 - Führen Sie die Aufgabe aus, bei der der Fehler auftritt:

  •  Führen Sie die gleiche Aufgabe direkt mit denselben Parametern und Einstellungen usw. aus.


Ermitteln Sie Ihr Ergebnis und die entsprechende Maßnahme:

  • Die Aufgabe wurde fehlerfrei abgeschlossen >> Problem gelöst.
    (Ursache: Raumtemperatur zu hoch, Aufgabendauer zu lang oder Intervall zwischen den Aufgaben zu kurz.)



Schritt 5 - Trennen Sie den Durchflusssensor und überprüfen Sie die Temperatur:

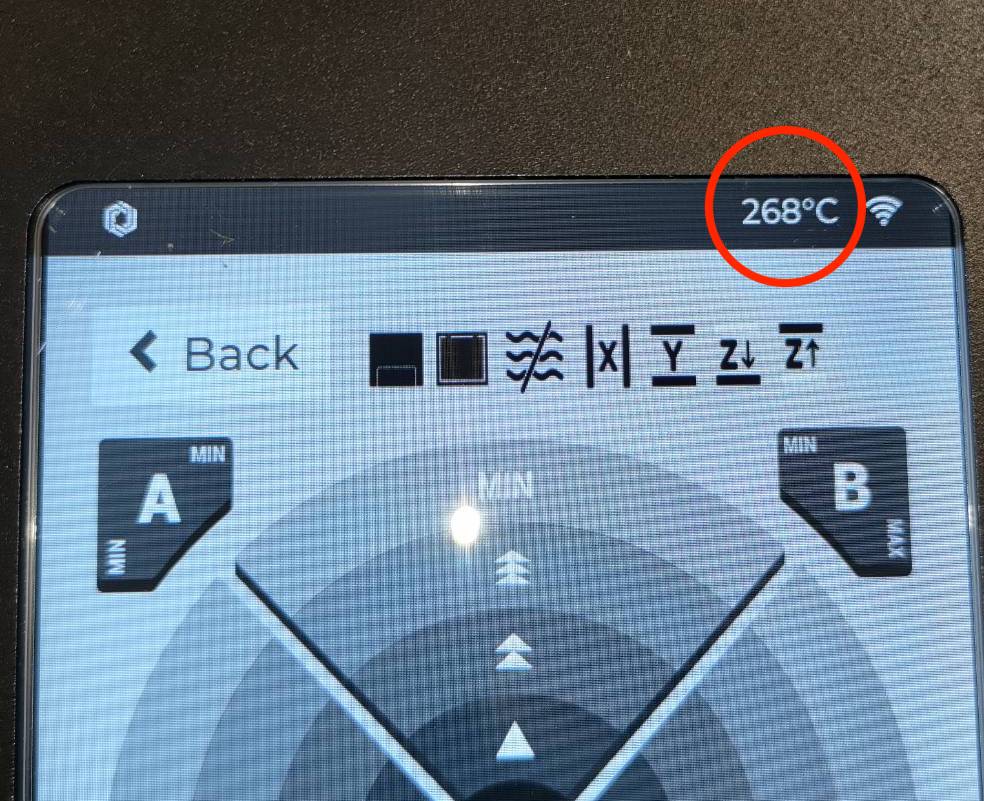

Dieser Schritt dient zur Überprüfung, ob die Hauptplatine Probleme beim Auslesen der Temperatur hat. Normalerweise sollte der Temperaturwert etwa 260-290°C.

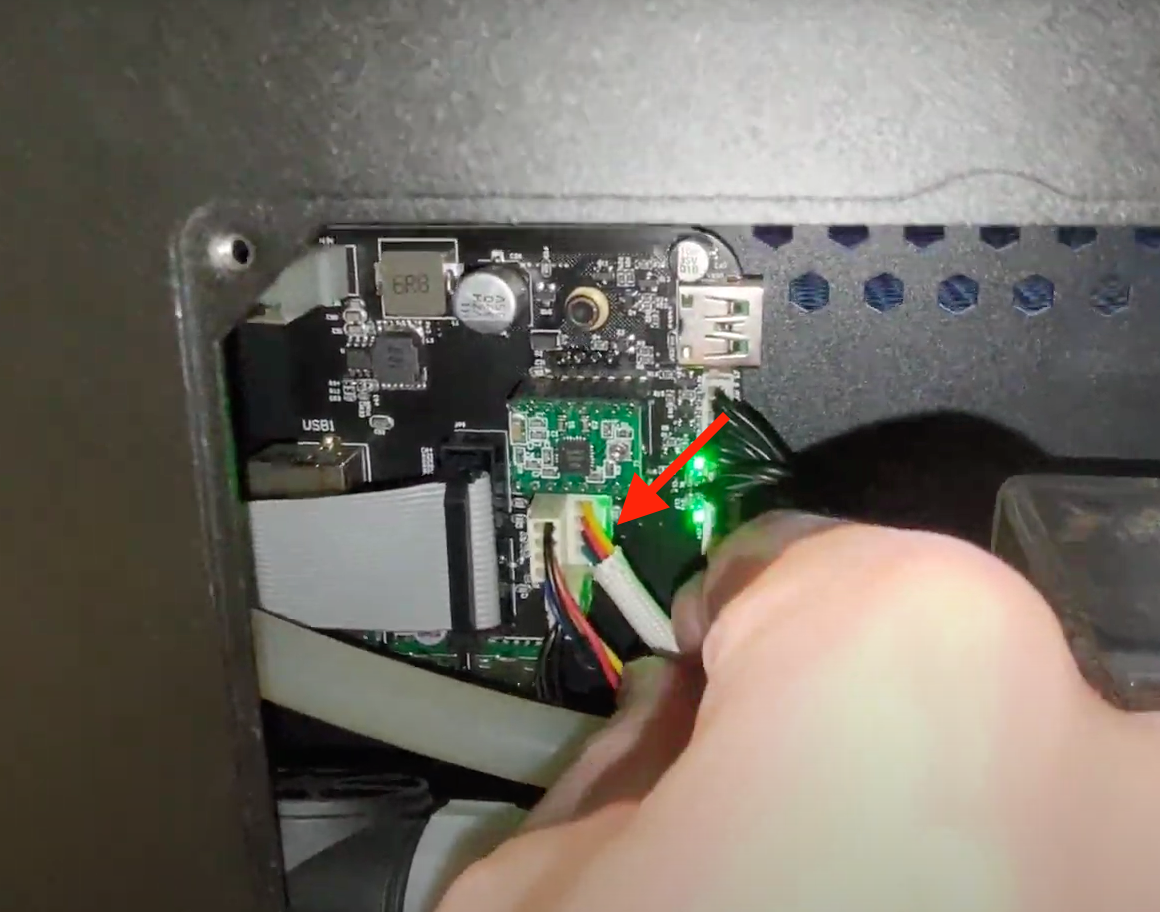

  • Trennen Sie das Kabel des Durchflusssensors an der Rückseite der Maschine.
    (Die quadratische Abdeckung muss zuerst entfernt werden.)

    (Siehe Abbildung wenn Ihre Leiterplatte nicht der im Video gezeigten entspricht.)

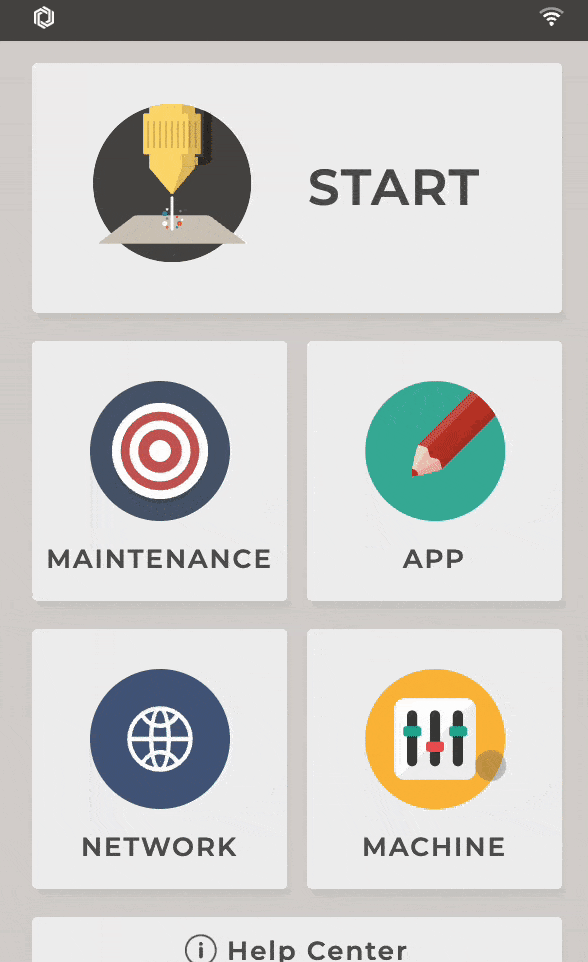

  • Gehen Sie zu Wartung und überprüfen Sie die Temperatur.
    Step



Ermitteln Sie Ihr Ergebnis und die entsprechende Maßnahme:


Schritt 5.1 - Schließen Sie den Durchflusssensor wieder an und versuchen Sie, die Maschine abzukühlen:

Dieser Schritt dient zur Überprüfung, ob das Problem durch einen unsachgemäßen Anschluss des Durchflusssensors verursacht wurde.

  • Schließen Sie das Kabel des Durchflusssensors wieder an. (Siehe Schritt 5)
    (Siehe Abbildung wenn Ihre Leiterplatte nicht dem Foto unten entspricht.)
    Step

  • Versuchen Sie nach dem erneuten Anschließen, die Maschine auf 27°C oder darunter abzukühlen.
    Stellen Sie sicher, dass die Raumtemperatur unter 27°C liegt.
    Step



Ermitteln Sie Ihr Ergebnis und die entsprechende Maßnahme:


Schritt 5.2 - Führen Sie den Vorgang aus, bei dem der Fehler auftritt:

  •  Führen Sie die gleiche Aufgabe direkt mit denselben Parametern und Einstellungen usw. aus.


Ermitteln Sie Ihr Ergebnis und die entsprechende Maßnahme:

  • Die Aufgabe wurde fehlerfrei abgeschlossen >> Problem gelöst.
    • Mögliche Ursachen: Fehlerhafte Kabelverbindung, die zu einem abnormalen Temperatursignal führte.



Schritt 6 - SD-Karte neu flashen:

Manchmal kann der Fehler durch eine fehlerhafte Firmware verursacht werden, die nicht korrekt installiert oder beschädigt wurde. Diese Maßnahme kann Firmwareprobleme als mögliche Ursache ausschließen.

  • Fahren Sie fort mit Schritt 6.1 nach dem Neu-Flashen.



Schritt 6.1 - Lassen Sie die Maschine abkühlen und führen Sie denselben Vorgang aus:

  • Versuchen Sie nach dem erneuten Anschließen, die Maschine auf 27°C oder darunter abzukühlen.
    Stellen Sie sicher, dass die Raumtemperatur unter 27°C liegt.
    Step
  • Führen Sie die gleiche Aufgabe direkt mit denselben Parametern und Einstellungen usw. aus.


Ermitteln Sie Ihr Ergebnis und die entsprechende Maßnahme:

  • Die Aufgabe wurde fehlerfrei abgeschlossen >> Problem gelöst.
    • Mögliche Ursache: Firmwarebezogenes Problem



Schritt 7 - Kontaktieren Sie den lokalen Händler oder den FLUX-Support:

  • Bitte befolgen Sie die Anweisungen im nachfolgenden Link, um ein Problem ordnungsgemäß an Ihren lokalen Händler oder den FLUX-Support zu melden. [Kundendienst kontaktieren]
  • Stellen Sie sicher, dass Sie die Checkliste ausgefüllt und als PDF-Datei gespeichert haben, damit Sie Ihre durchgeführten Maßnahmen mitteilen können.

Die in diesem Artikel gesammelten Informationen wie Fotos oder Videos, die das Problem Ihrer Maschine zeigen, müssen mit dem Händler oder dem FLUX-Support geteilt werden.



#END
