#901 Tür geöffnet/Türproblem/Türabdeckung kann nicht geschlossen werden

Schritt 0 - Verwenden Sie die Checkliste während der Durchführung der Schritte:

Diese Checkliste dient zur Aufzeichnung aller von Ihnen durchgeführten Aktionen in diesem Artikel.
Nachdem Sie die Checkliste ausgefüllt haben, drucken Sie sie bitte als PDF aus und senden Sie sie bei Bedarf an Ihren Händler oder den FLUX-Support. Diese Informationen sind für uns wertvoll, um das Problem einzugrenzen und zu beheben.
Bitte beachten Sie den folgenden Link: 5-3 #901 Door Opened Checklist (HEXA)

Schritt 1 - Stellen Sie den Puls auf x0,01 ein:

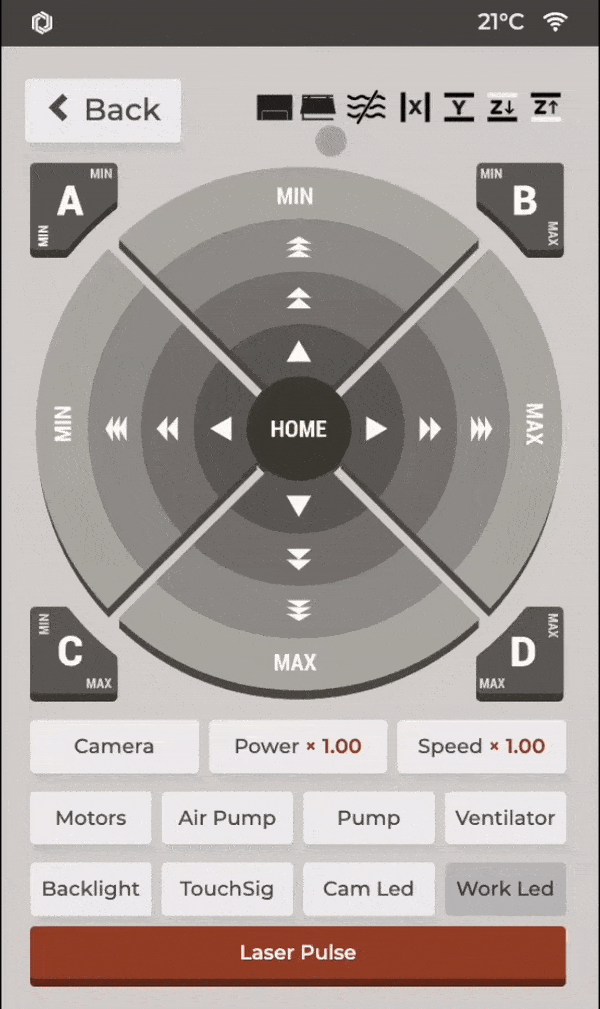

Stellen Sie aus Sicherheitsgründen die Leistungsrate auf x0,01 ein, um während des Tests keine Impulse zu erzeugen.

Schritt 2 - Überprüfen Sie die Türmagnete:

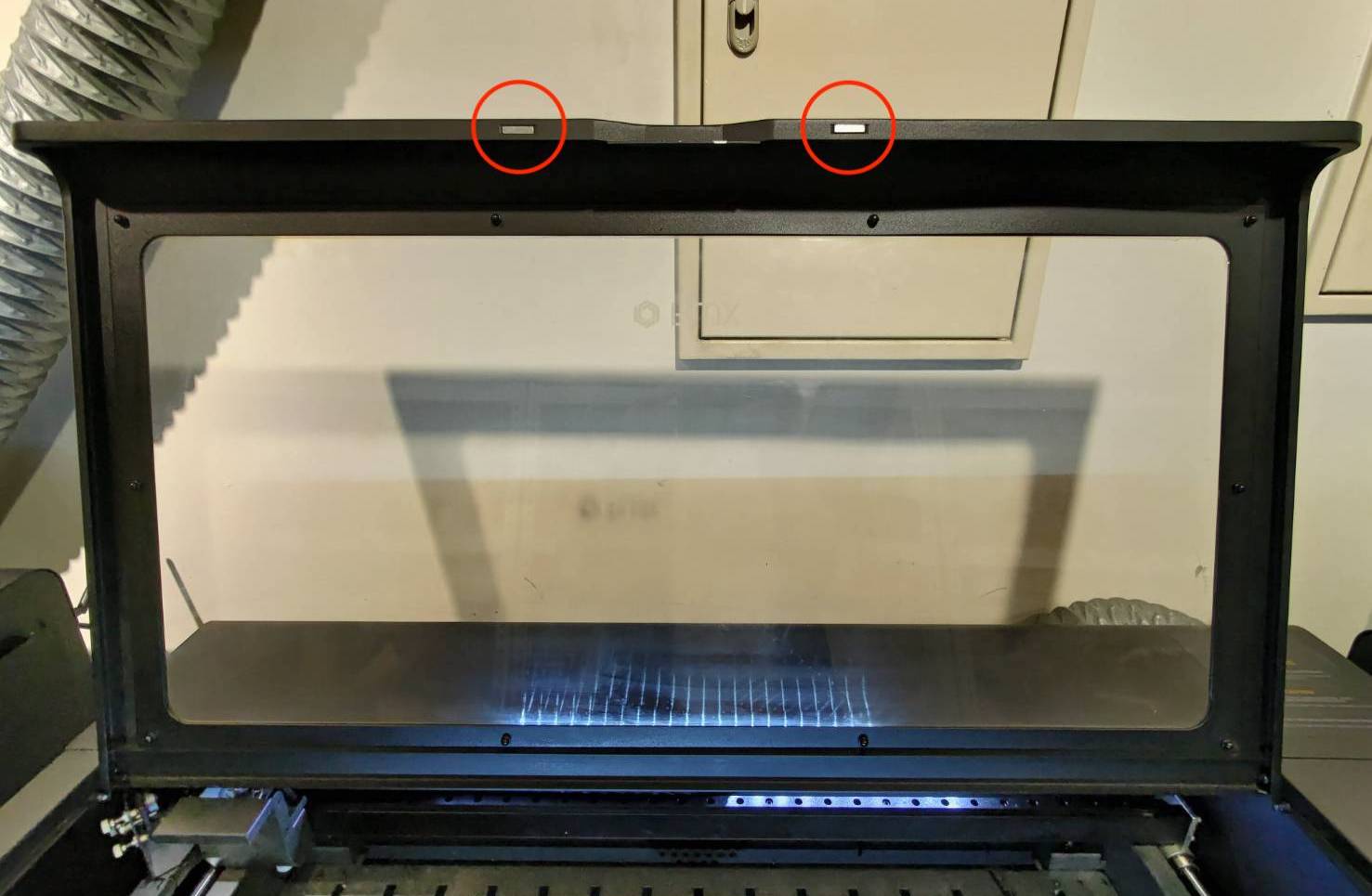

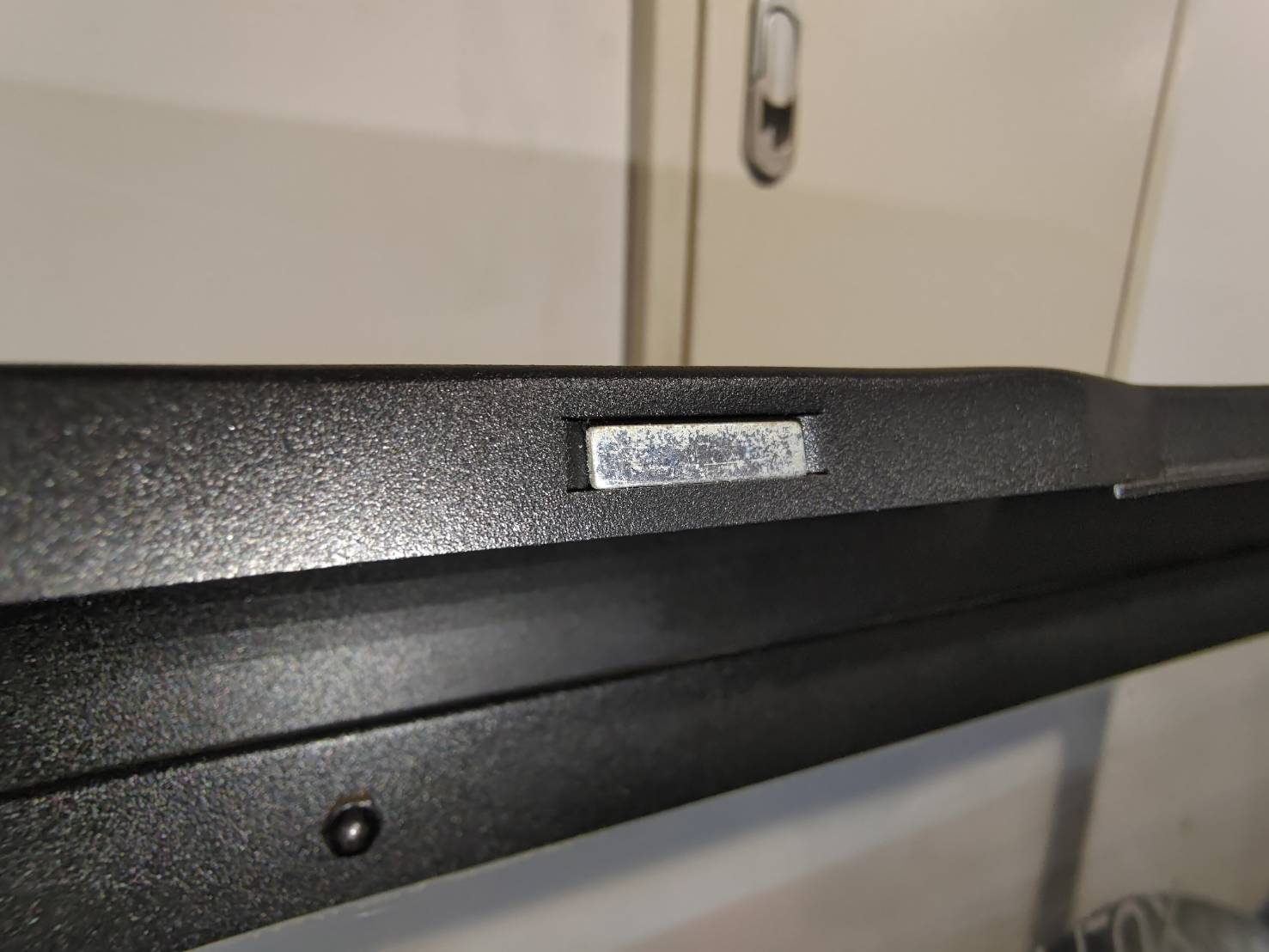

An der Tür befinden sich zwei Magnete. Bitte öffnen Sie die Tür, um diese zu überprüfen.

Bestimmen Sie das Ergebnis und die nächste Vorgehensweise:

Schritt 3 - Überprüfen Sie den Türsensor:

Dieser Schritt erklärt, wie Sie mit zwei der mitgelieferten Kegelabstandshalter testen können, ob der Türsensor ordnungsgemäß funktioniert.

• Der Türsensor ist in die Gehäuse-LED-Leuchten integriert. Bitte sehen Sie sich das Video unten an, um ihn zu lokalisieren.



• Der Türsensor verfügt über zwei rote LED-Leuchten, die ständig leuchten.




• Platzieren Sie die kegelförmigen Abstandshalter nahe an beiden LED-Leuchten. Das Licht sollte "heller" sein, wenn es einen Magneten erkennt. Wenn beide LEDs gleichzeitig Magnete erkennen, wird ein Signal für eine geschlossene Tür an das System gesendet und das Symbol auf dem Bedienfeld ändert sich.

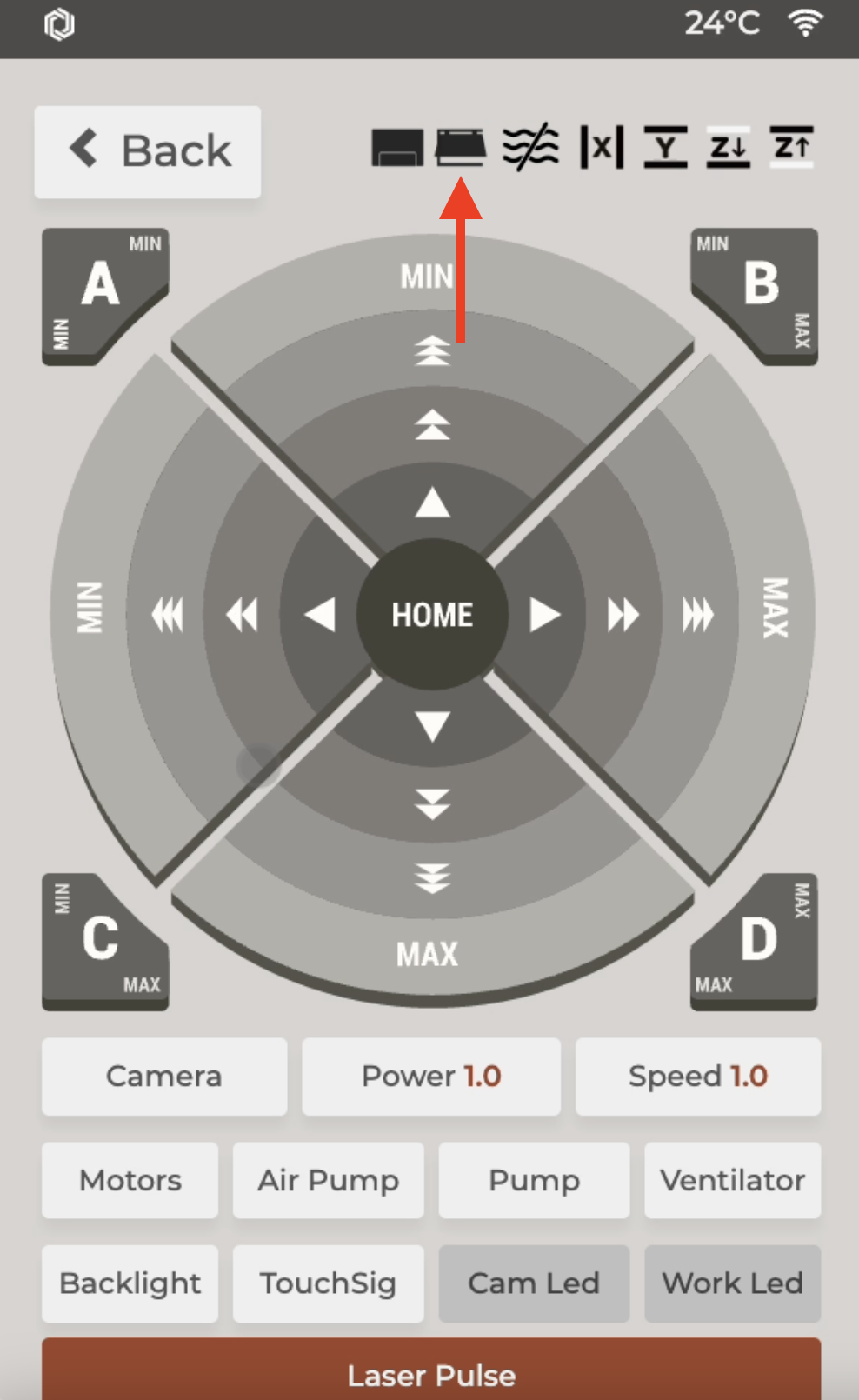

• Gehen Sie zu "Wartung", warten Sie, bis die Referenzfahrt abgeschlossen ist, und überprüfen Sie das Türstatussymbol.







Bestimmen Sie das Ergebnis und die nächste Vorgehensweise:

Schritt 4 - Entfernen Sie das Kabel des Sensors und überprüfen Sie das Symbol:

Wenn der Sensor vom System (Hauptplatine) entfernt wird, sollte das Symbol immer "Offen" anzeigen.

• Deaktivieren Sie zuerst die LED-Leuchten, ziehen Sie dann das Kabel ab und überprüfen Sie das Symbol wie im Video unten gezeigt.


Bestimmen Sie das Ergebnis und die nächste Vorgehensweise:

Schritt 4.1 - Stecken Sie das Kabel wieder ein und wiederholen Sie den Test mit den Abstandshaltern:

• Stecken Sie das Kabel wieder ein und aktivieren Sie die LED-Leuchten.



• Setzen Sie zwei der kegelförmigen Abstandshalter auf die LED-Leuchten des Sensors.
  Das Licht sollte "heller" sein, wenn es einen Magneten erkennt.

• Gehen Sie zu "Wartung", warten Sie, bis die Referenzfahrt abgeschlossen ist, und überprüfen Sie das Türstatussymbol.


Bestimmen Sie das Ergebnis und die nächste Vorgehensweise:

Schritt 5 - Zurücksetzen auf Werkseinstellungen und erneuter Test mit den kegelförmigen Abstandshaltern:

• Maschine >> Auf Werkseinstellungen zurücksetzen



• Setzen Sie zwei der kegelförmigen Abstandshalter auf die LED-Leuchten des Sensors.
  Das Licht sollte "heller" sein, wenn es einen Magneten erkennt.

Bestimmen Sie das Ergebnis und die nächste Vorgehensweise:

Schritt 6 - Überprüfen Sie die Position des Türsensors:

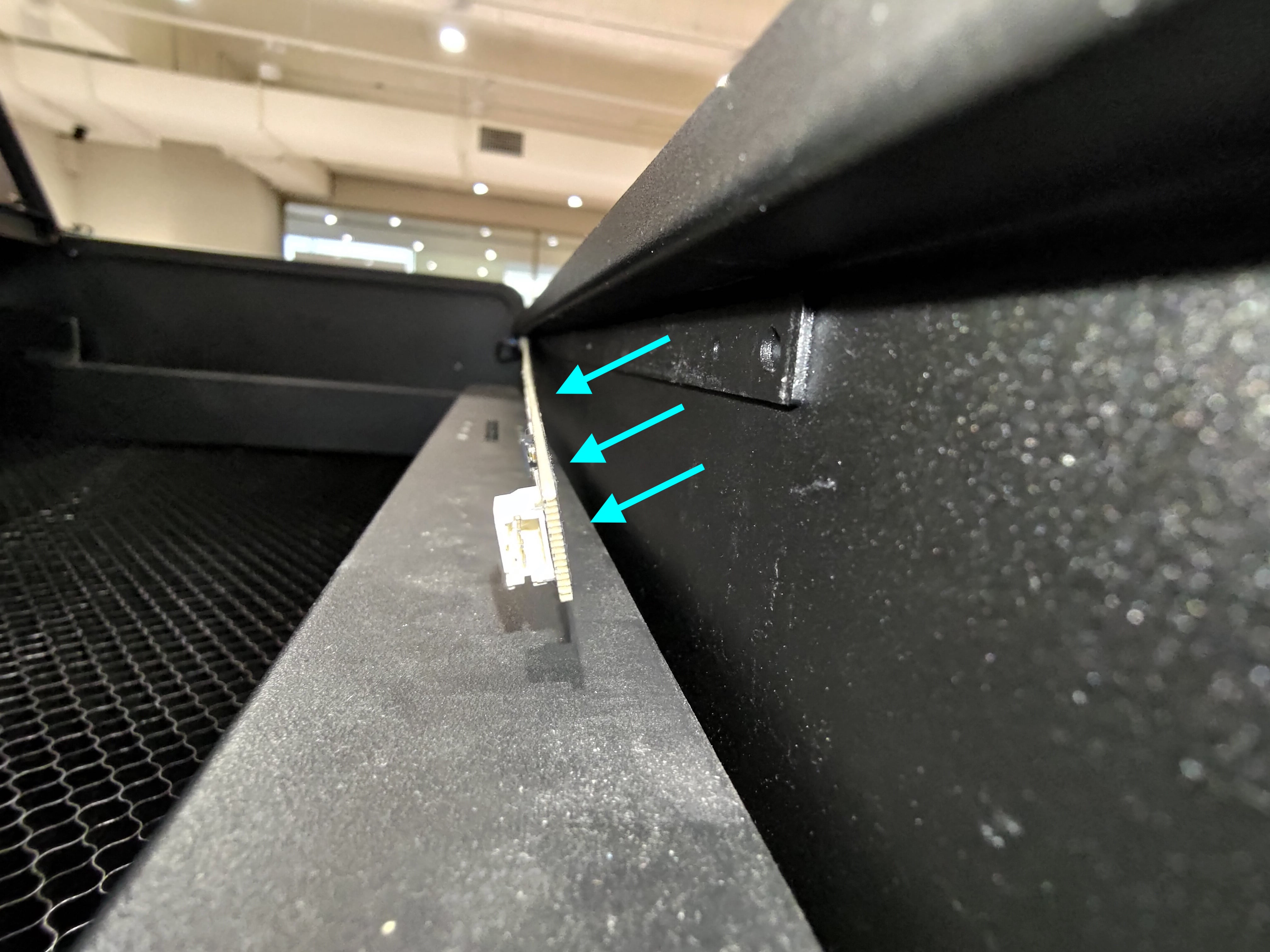

Es besteht die Möglichkeit, dass der Sensor falsch positioniert ist oder sich gelöst hat, was zu einer fehlerhaften Magneterkennung führen kann.

• In den meisten Fällen löst sich der Sensor wie auf dem Foto unten zu sehen.



• Die korrekte Position ist gegeben, wenn kein Spalt zwischen dem Sensor und der Oberseite des Metallrahmens vorhanden ist.

Bestimmen Sie das Ergebnis und die nächste Vorgehensweise:

Schritt 6.1 - Sensor neu befestigen:

• Der Sensor sollte sich leicht entfernen lassen, falls er bereits abgefallen ist.
  Tragen Sie Sekundenkleber direkt auf die Rückseite des Sensors auf und positionieren Sie ihn neu.


Schritt 7 - Türschließtest:

Entfernen Sie die konischen Abstandshalter und schließen Sie die Tür, um den Status des Symbols sowie die Reaktion der roten LEDs am Sensor zu überprüfen.

• Die roten LEDs müssen beide heller leuchten, wenn die Tür geschlossen ist.

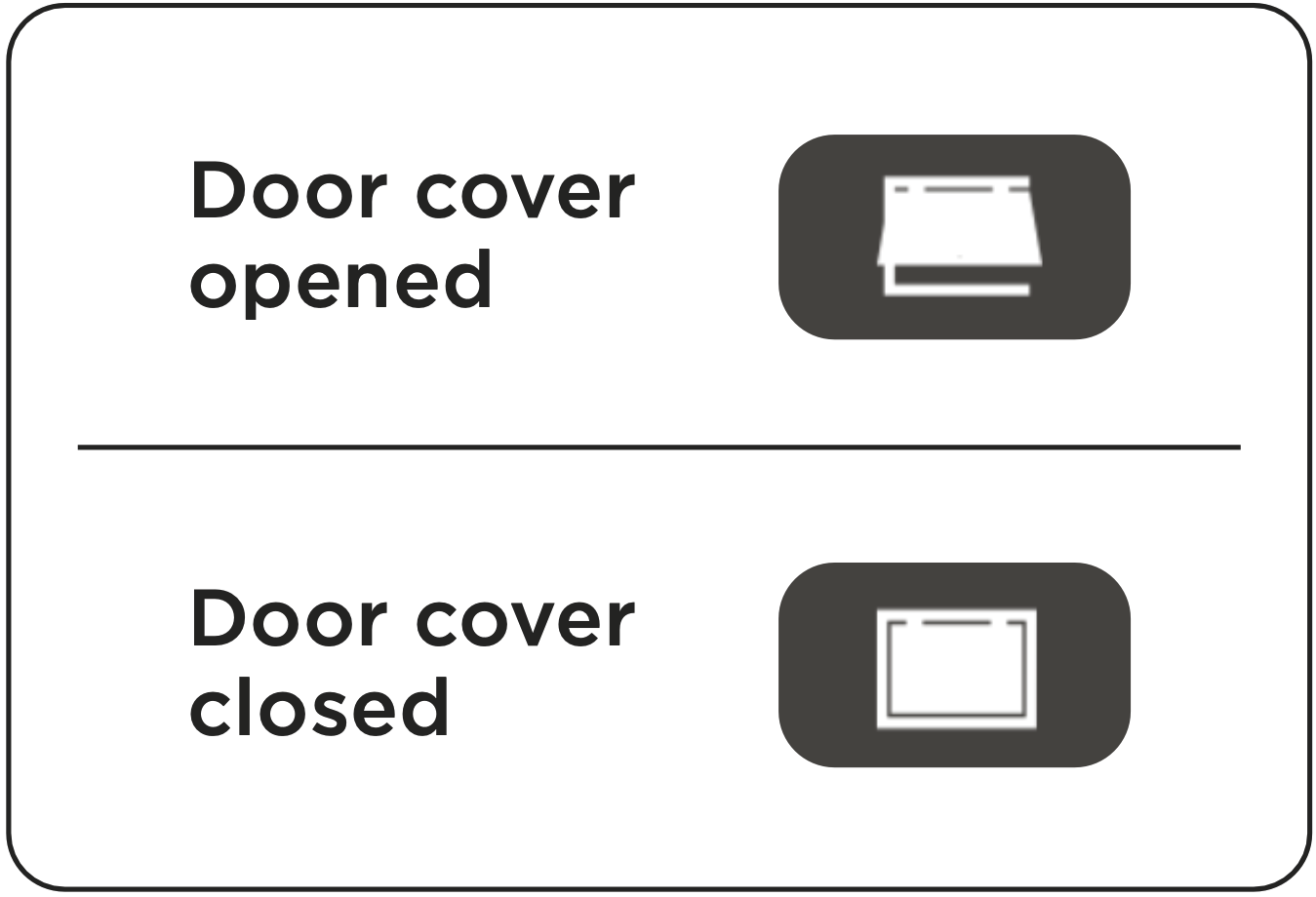

• Das Türsymbol sollte geschlossen sein, wenn die Tür zu ist, und geöffnet, wenn die Tür offen ist.


Bestimmen Sie das Ergebnis und die nächste Vorgehensweise:

Schritt 8 - SD-Karte neu flashen:

Manchmal können zufällige Fehler auftreten, wenn das Betriebssystem auf der SD-Karte beschädigt ist.

• Bitte befolgen Sie die Anweisungen im untenstehenden Link, um Ihre SD-Karte neu zu flashen.
  [5-24 HEXA - SD-Karte neu flashen]


• Führen Sie nach dem Neu-Flashen der SD-Karte bitte den Türtest wie in Schritt 7 durch.

Bestimmen Sie das Ergebnis und die nächste Vorgehensweise:

Schritt 9 - Kontaktieren Sie den lokalen Händler oder den FLUX-Support:

• Bitte befolgen Sie die Anweisungen im untenstehenden Link, um ein Problem ordnungsgemäß an Ihren lokalen Händler oder den FLUX-Support zu melden. [Kundendienst kontaktieren]
• Stellen Sie sicher, dass Sie die Checkliste abgearbeitet und als PDF-Datei gespeichert haben, damit Sie Ihre durchgeführten Maßnahmen teilen können.

*Die in diesem Artikel gesammelten Informationen wie Fotos oder Videos, die das Problem Ihrer Maschine zeigen, müssen mit dem Händler oder dem FLUX-Support geteilt werden.

#END
