Beschreibung:
Die Ursache des Z-Achsen-Problems kann komplex sein. Verschiedene Symptome können auftreten, wie z.B. ein Versagen der Autofokus-Funktion, eine vollständig unbewegliche Plattform oder eine Plattform, die nicht in die Ausgangsposition gebracht werden oder die Oberseite nicht erreichen kann. Bitte befolgen Sie die folgenden Schritte zur Fehlerbehebung des Z-Achsen-Problems.
Mögliche Ursachen
|
Schritt A1
Setzen Sie die Maschine auf Werkseinstellungen zurück und prüfen Sie, ob das Problem dadurch behoben wird.
Siehe Link, 5-30 Auf Werkseinstellungen zurücksetzen.
Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.
|
|
Schritt A2
Entfernen Sie die Wabenplatte und die Halterung.

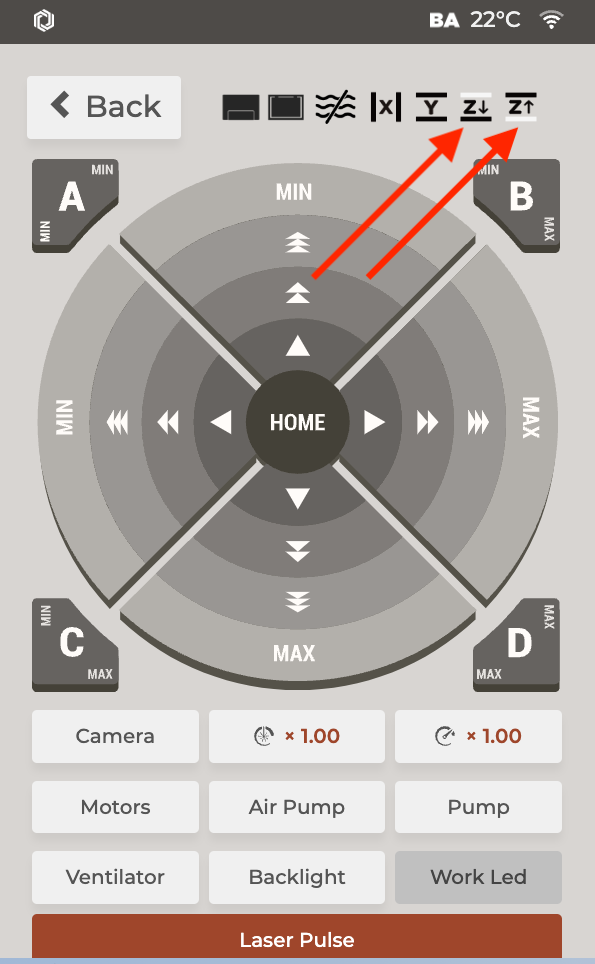

Gehen Sie im Bedienfeld zu "Wartung" und drücken Sie beide Z-Achsen-Endschalter, um die Änderung des Symbols zu beobachten.
Reagieren die Symbole für den oberen und unteren Z-Achsen-Endschalter auf dem Bedienfeld normal?
Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.
|
|
Schritt A3
Trennen Sie das Kabel des Z-Achsen-Endschalters und überprüfen Sie die Symbole direkt.
(Normalerweise sollten beide Symbole geschlossen bleiben, wenn das Kabel getrennt ist.)
Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.
|
|
Schritt A3.1
Trennen Sie das Flachbandkabel für die Z-Achsen-Endschalter von der Hauptplatine und überprüfen Sie die Symbole auf dem Bedienfeld. Sind beide Symbole geschlossen?
- Schalten Sie die Maschine aus.

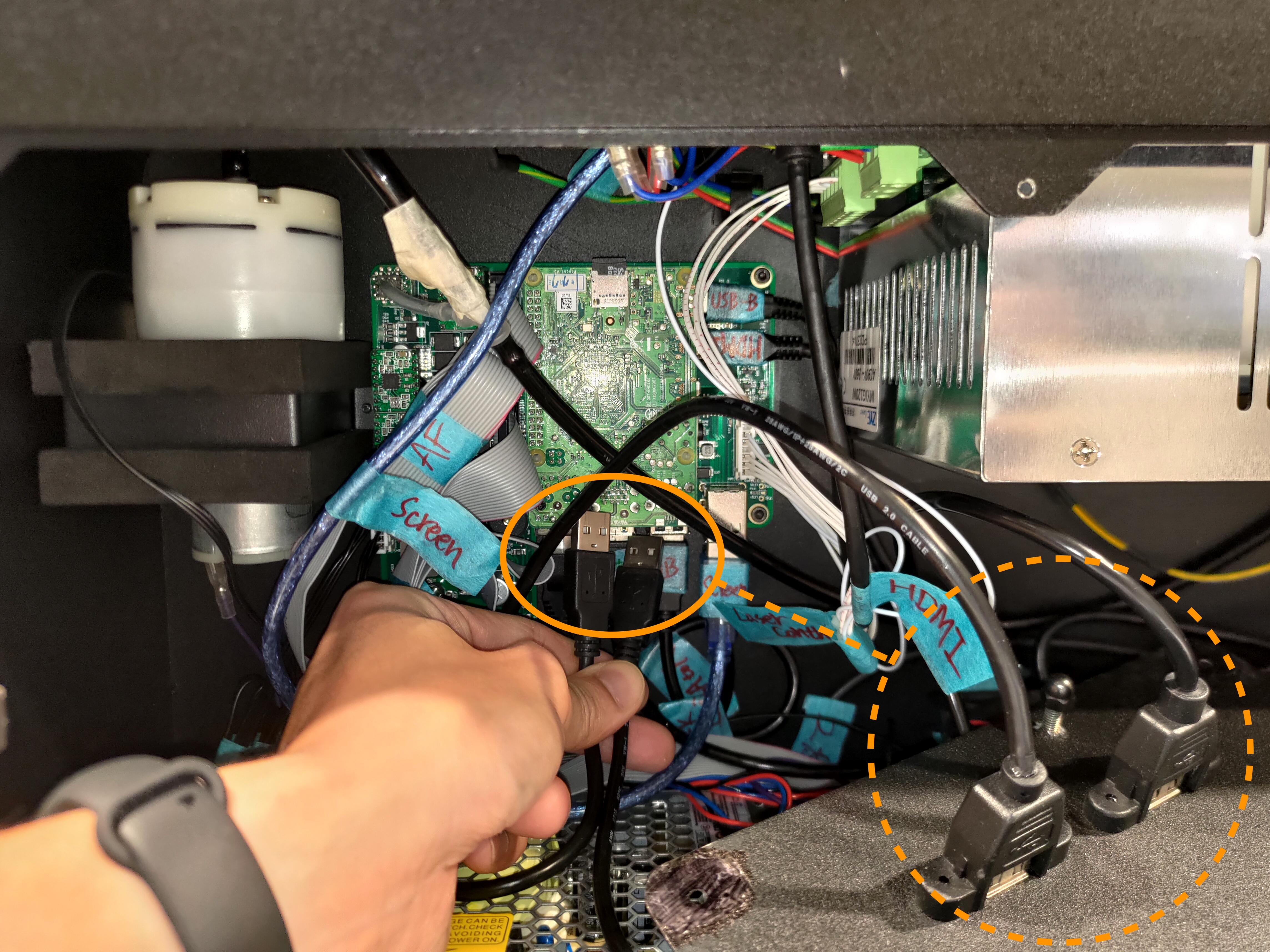

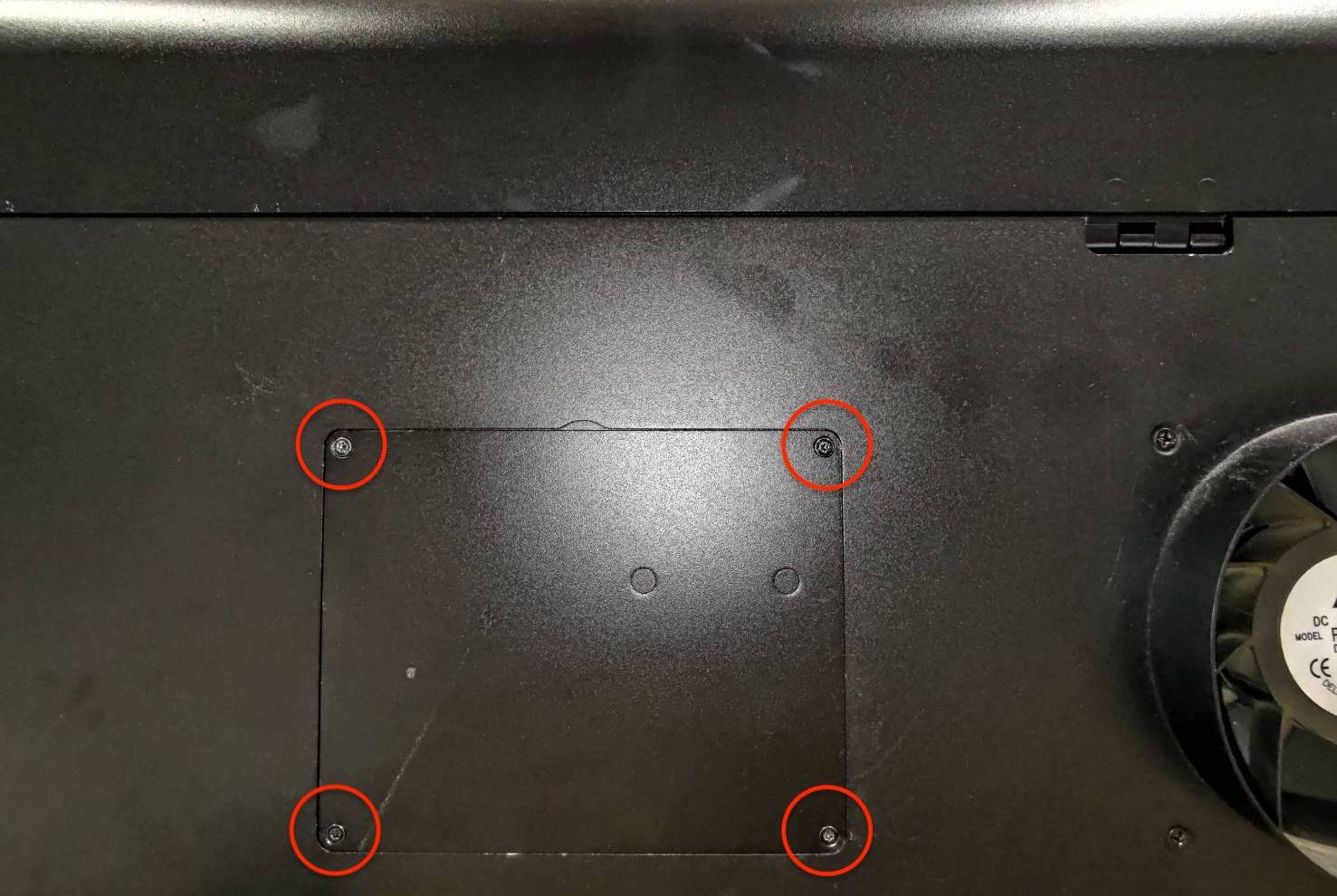

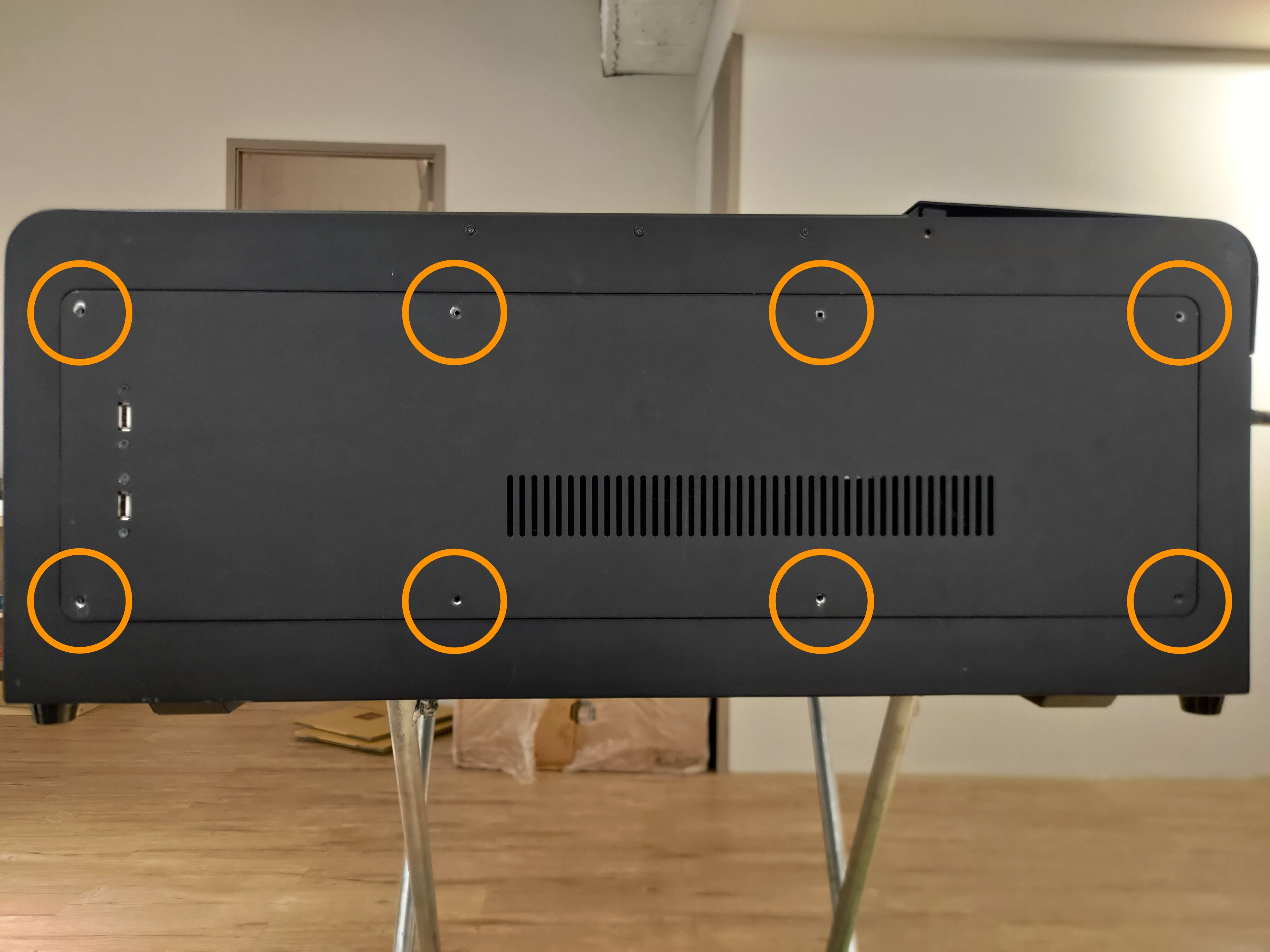

Entfernen Sie die Seitenabdeckung, indem Sie diese T8-Schrauben lösen und die beiden USB-Verlängerungen abziehen.
(Beachten Sie das Schaltplan , falls Ihre Leiterplatte nicht dem Foto entspricht.)

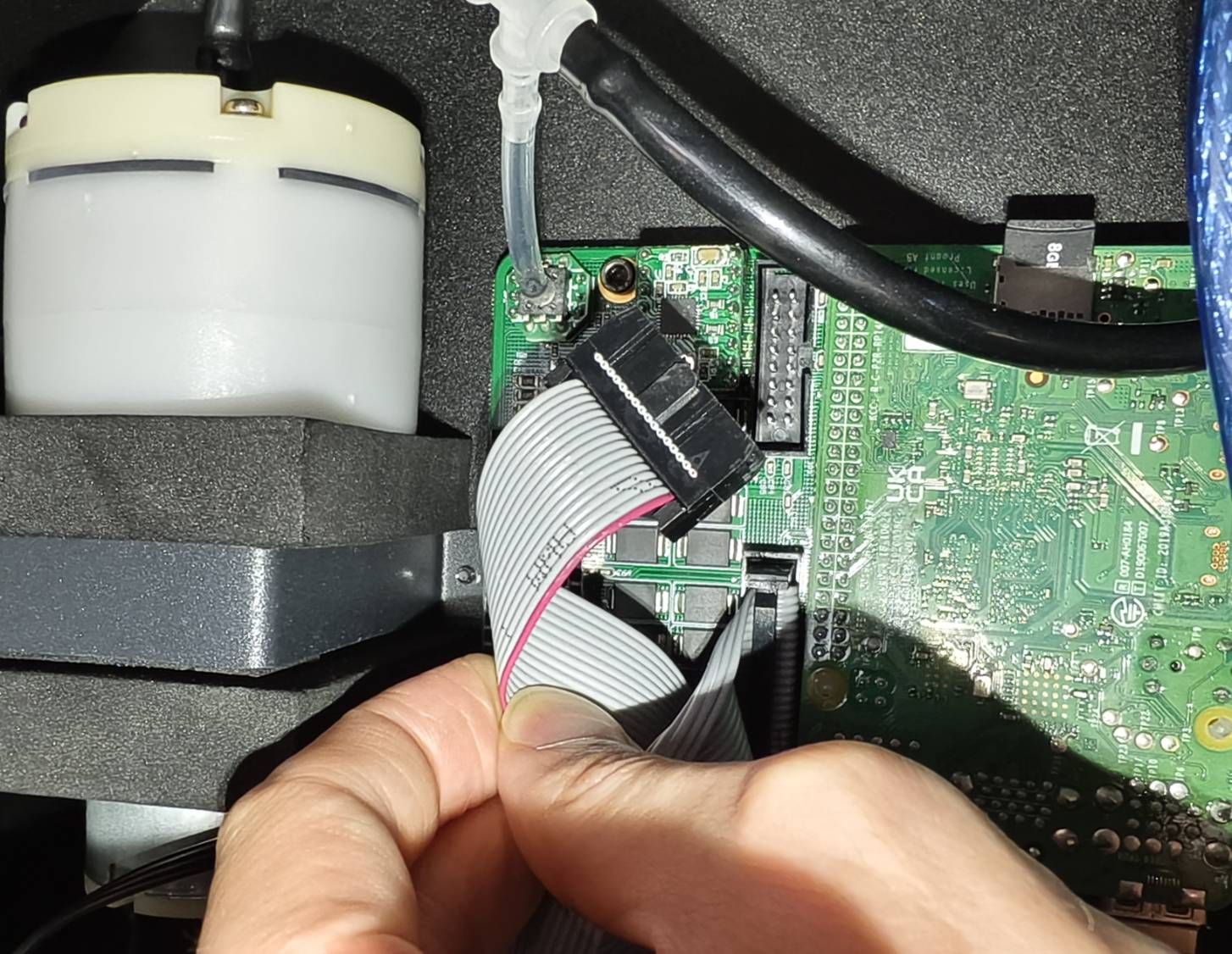

- Trennen Sie das Flachbandkabel für die Z-Achsen-Endschalter.
(Beachten Sie das Schaltplan , falls Ihre Leiterplatte nicht dem Foto entspricht.)
- Schalten Sie die Maschine ein und überprüfen Sie die Anzeigen. Sind beide Symbole geschlossen?
Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.
|
|
Schritt A4
Schließen Sie das Kabel des Z-Achsen-Endschalters erneut an.
Gehen Sie im Bedienfeld zu "Wartung" und drücken Sie beide Z-Achsen-Endschalter, um die Änderung des Symbols zu beobachten.
Reagieren die Symbole für den oberen und unteren Z-Achsen-Endschalter auf dem Bedienfeld normal?
Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.
|
|
Schritt A5
Überprüfen Sie mit einem Multimeter, ob die oberen und unteren Endschalter der Z-Achse einwandfrei funktionieren.
(Überspringen Sie diesen Schritt und wenden Sie sich direkt an den Kundensupport, wenn kein Multimeter verfügbar ist)
5-30 HEXA - X-, Y-, Z-Achsen-Endschaltertest mit Multimeter
Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.
|
|
Schritt B1
Prüfen Sie, ob sowohl der obere als auch der untere Z-Achsen-Endschalter durch die Plattform ausgelöst werden können.
Senken und heben Sie das Bett bis zum Anschlag, um zu überprüfen, ob die Z-Achsen-Endschalter auslösen.

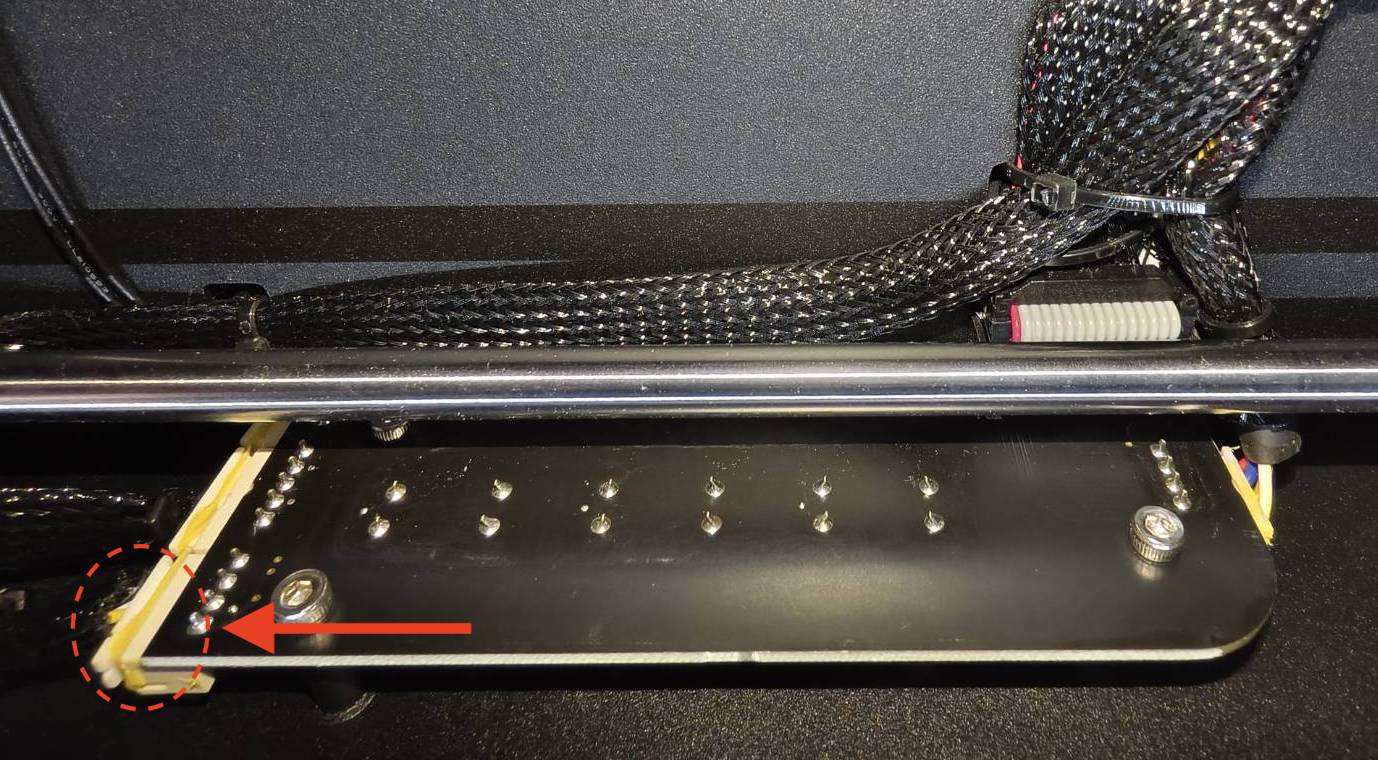

| Gutes Beispiel - Ausgelöst |

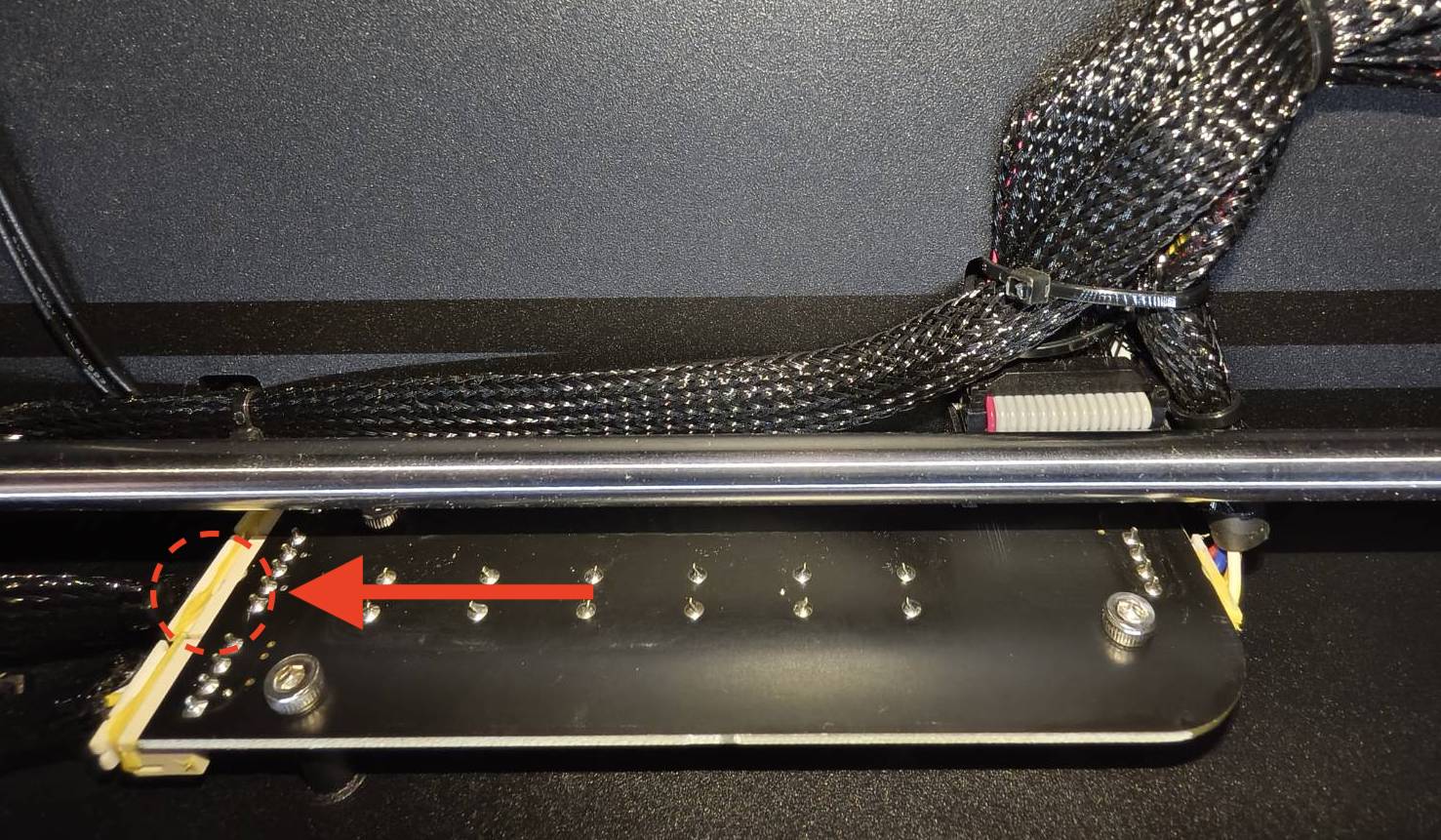

| Schlechtes Beispiel - Nicht ausgelöst |
Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.
|
|
|
|
Schritt B2
Versuchen Sie, die 4 Gewindespindeln zu schmieren und prüfen Sie, ob sich die Plattform danach bewegen lässt.
Bitte beachten Sie den entsprechenden Artikel. 4-3 Schmierung
Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.
|
|
Schritt B2.1

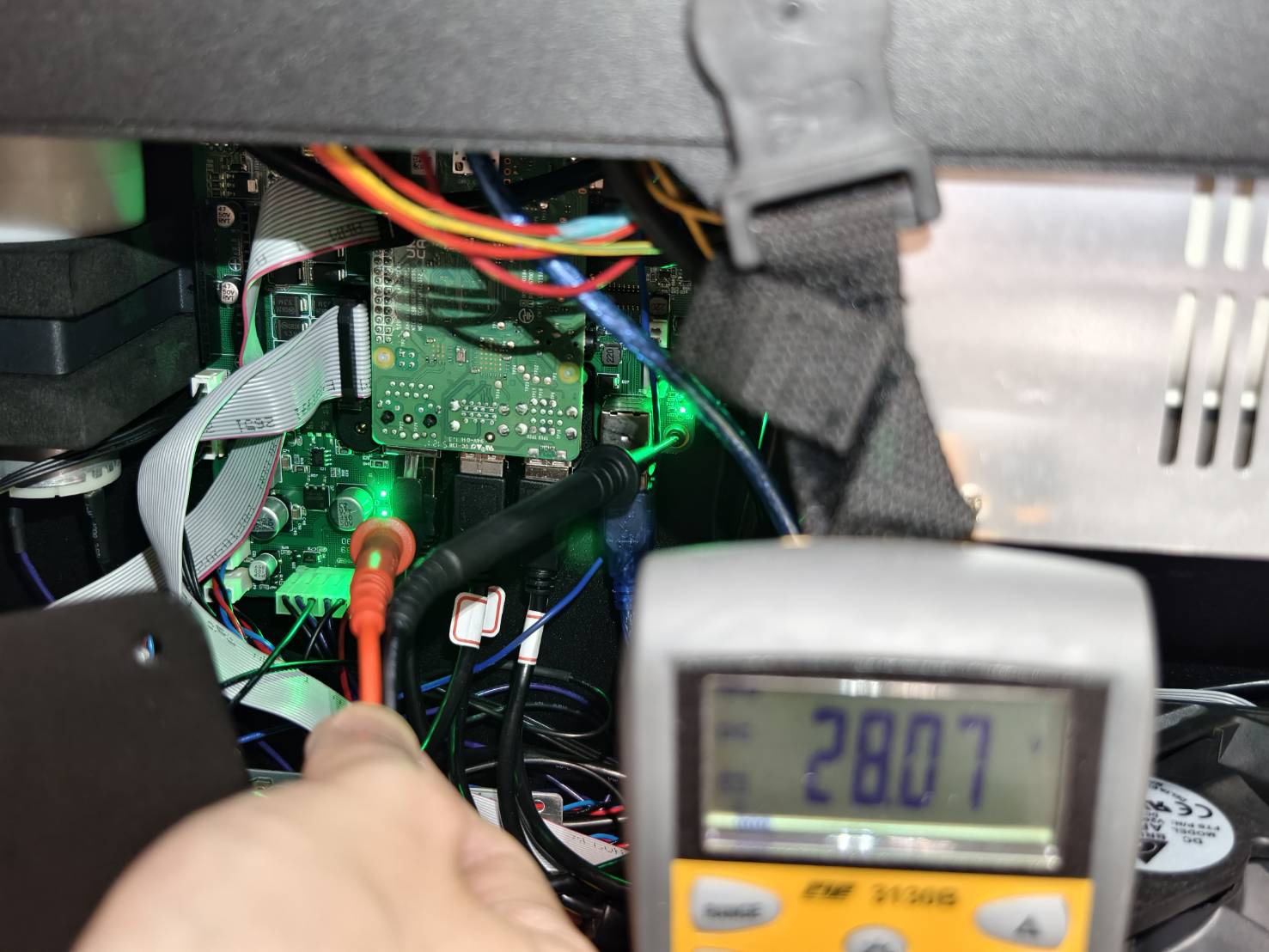

Messen Sie mit einem Multimeter die Spannung auf der Hauptplatine. Die Spannung sollte etwa 28V betragen.
(Falls kein Multimeter verfügbar ist, überspringen Sie diesen Schritt und fahren Sie fort mit Schritt B3.)
- Schalten Sie die Maschine aus.
Entfernen Sie die Seitenabdeckung, indem Sie diese T8-Schrauben lösen und die beiden USB-Verlängerungen abziehen.
(Beachten Sie das Schaltplan , falls Ihre Leiterplatte nicht dem Foto entspricht.)

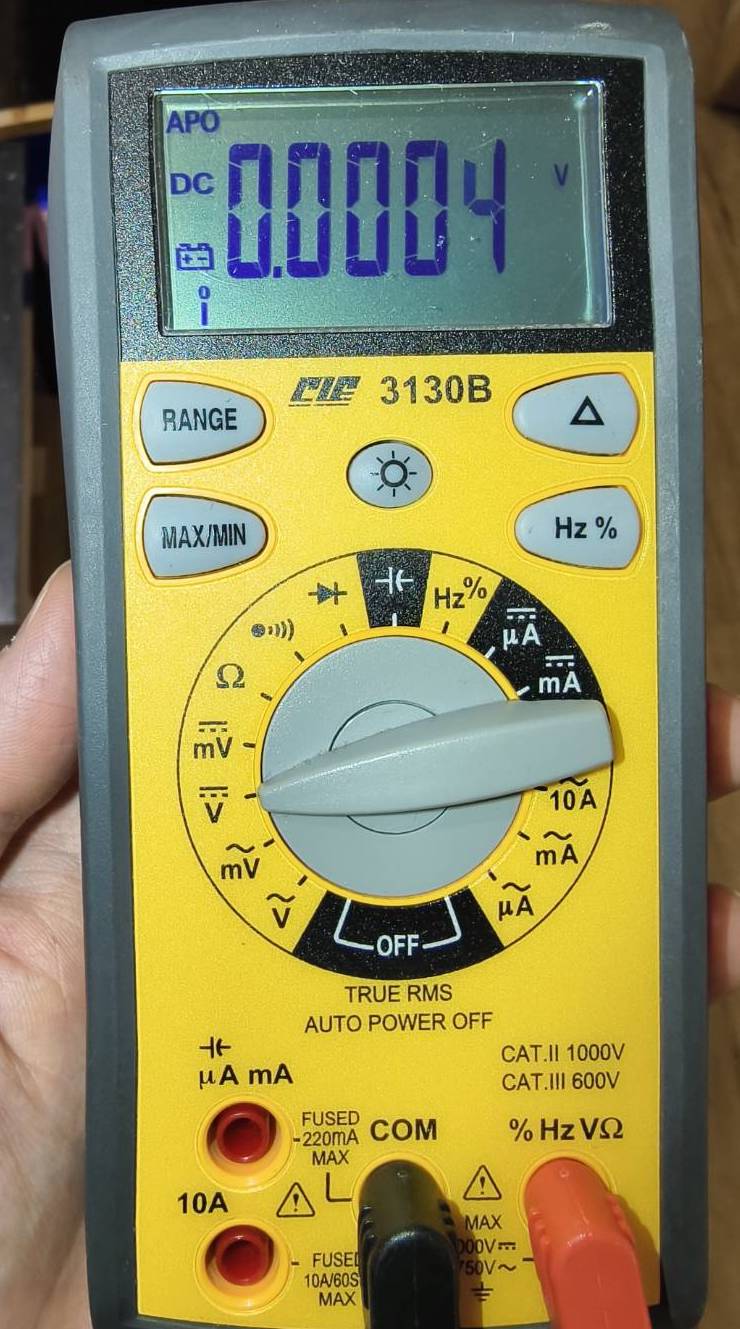

- Schalten Sie das Multimeter in den Gleichspannungsmessmodus.

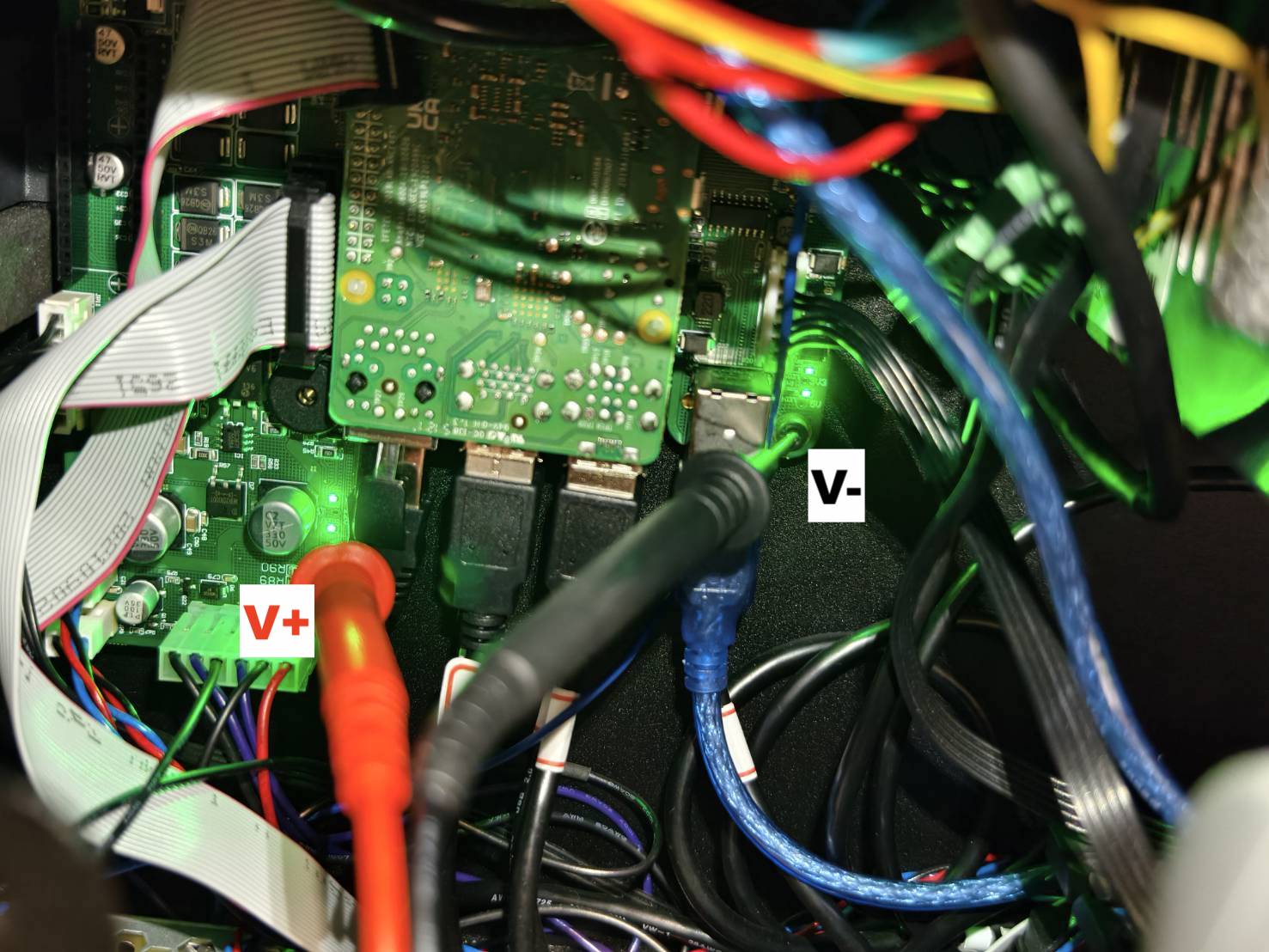

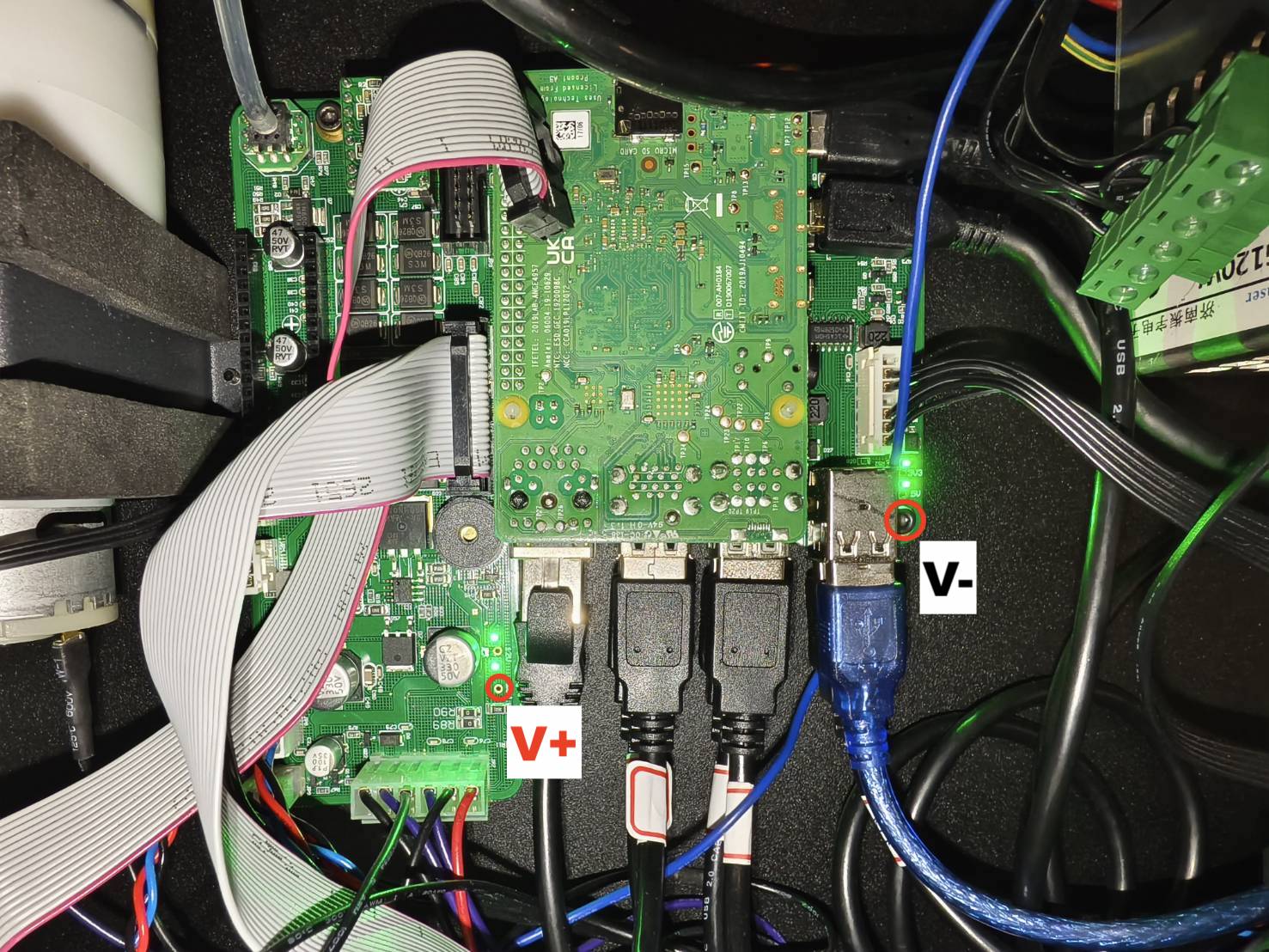

- Lokalisieren Sie die Messpunkte.

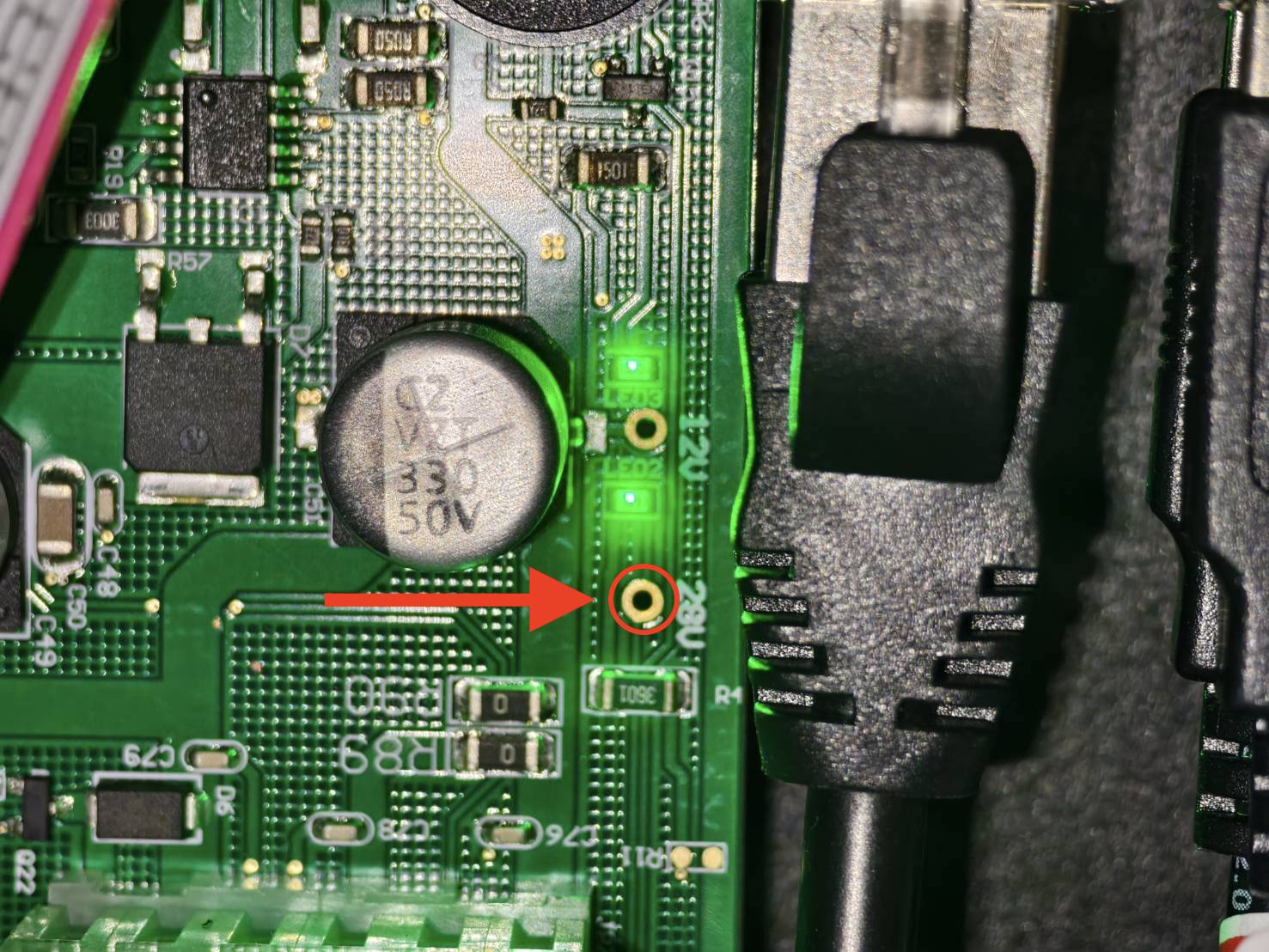

Die V+ Sonde berührt die kleine Bronzeöffnung nahe der grünen LED unten links.
Die V- Sonde berührt die schwarze Sechskantschraube unten rechts.
Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.
|
|
Schritt B3
Trennen und verbinden Sie die folgenden Kabel erneut. Versuchen Sie anschließend, die Plattform abzusenken und anzuheben.

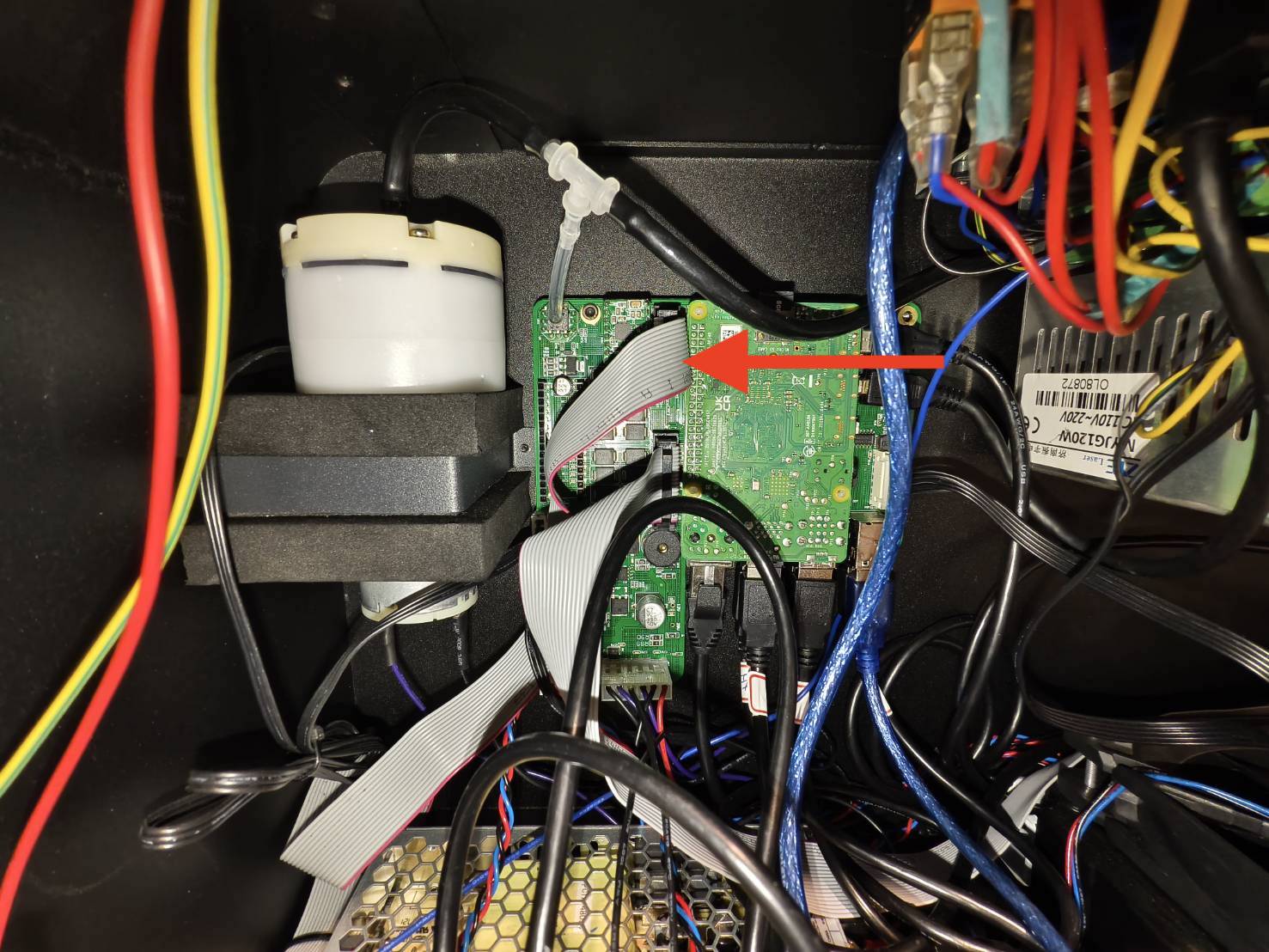

- Das Flachbandkabel auf der Hauptplatine.
(Beachten Sie das Schaltplan , falls Ihre Leiterplatte nicht dem Foto entspricht.)
- Das Kabel des Z-Achsen-Motors an der AF-Tastenplatine.
Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.
|
|
|
Schritt C1
Prüfen Sie, ob die Sonde klemmt, indem Sie die Maschine aus- und wieder einschalten.
Starten Sie die Maschine neu. Die Autofokus-Sonde sollte automatisch zweimal ausfahren.
Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.
|
|
|
Schritt C1.1

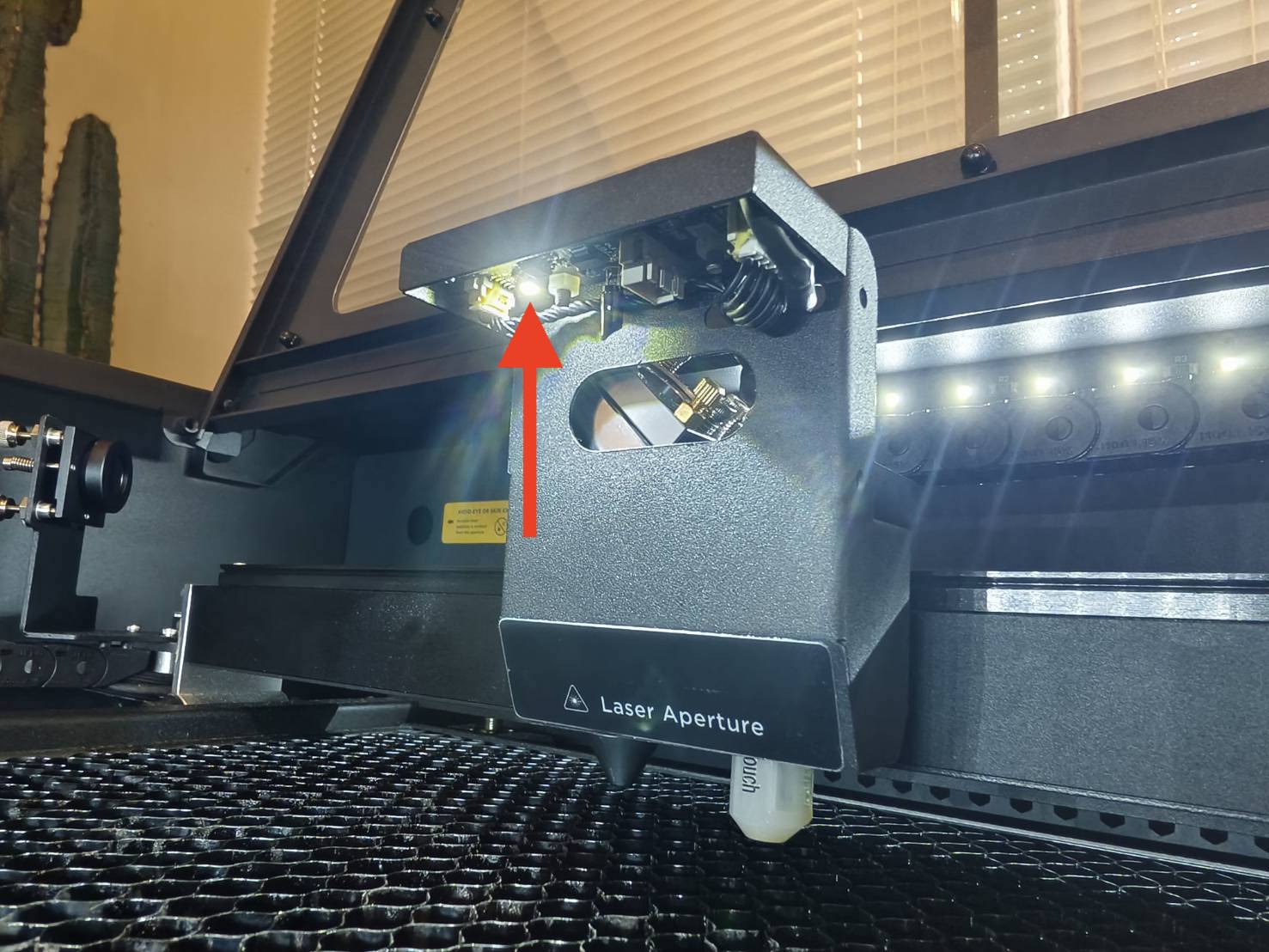

Prüfen Sie, ob die Kamera-LED leuchtet, wenn die Maschine eingeschaltet ist.
Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.
|
|
Schritt C1.2
Stecken Sie die folgenden Kabel erneut ein. Überprüfen Sie anschließend, ob die Sonde beim Einschalten der Maschine ausfährt.

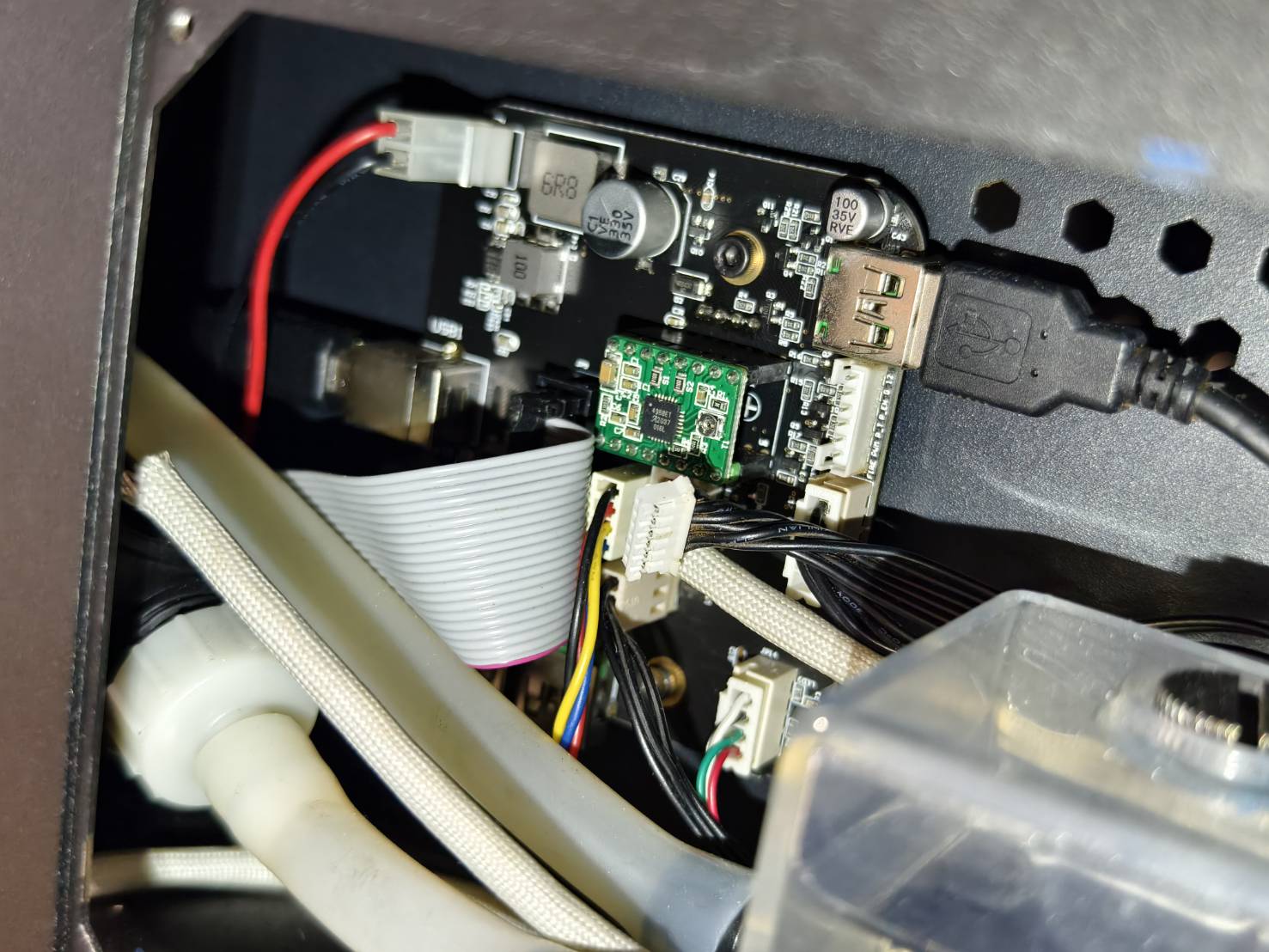

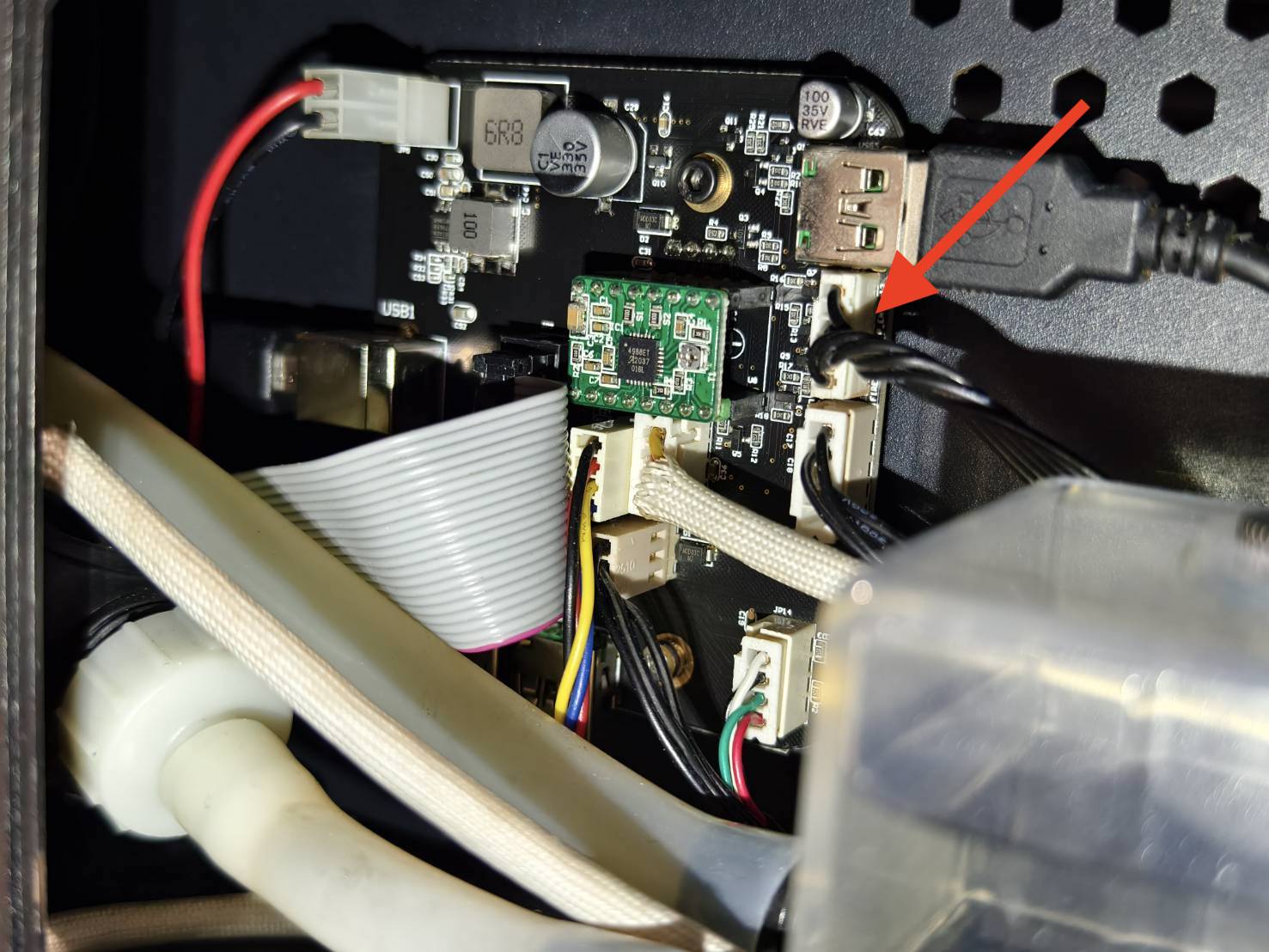

- Das 6-polige Kabel an der Plotter-Platine. (Die Rückabdeckung muss mit einem T8-Schraubendreher entfernt werden.) (Siehe Schaltplan , falls Ihre Leiterplatte nicht dem Foto entspricht.)

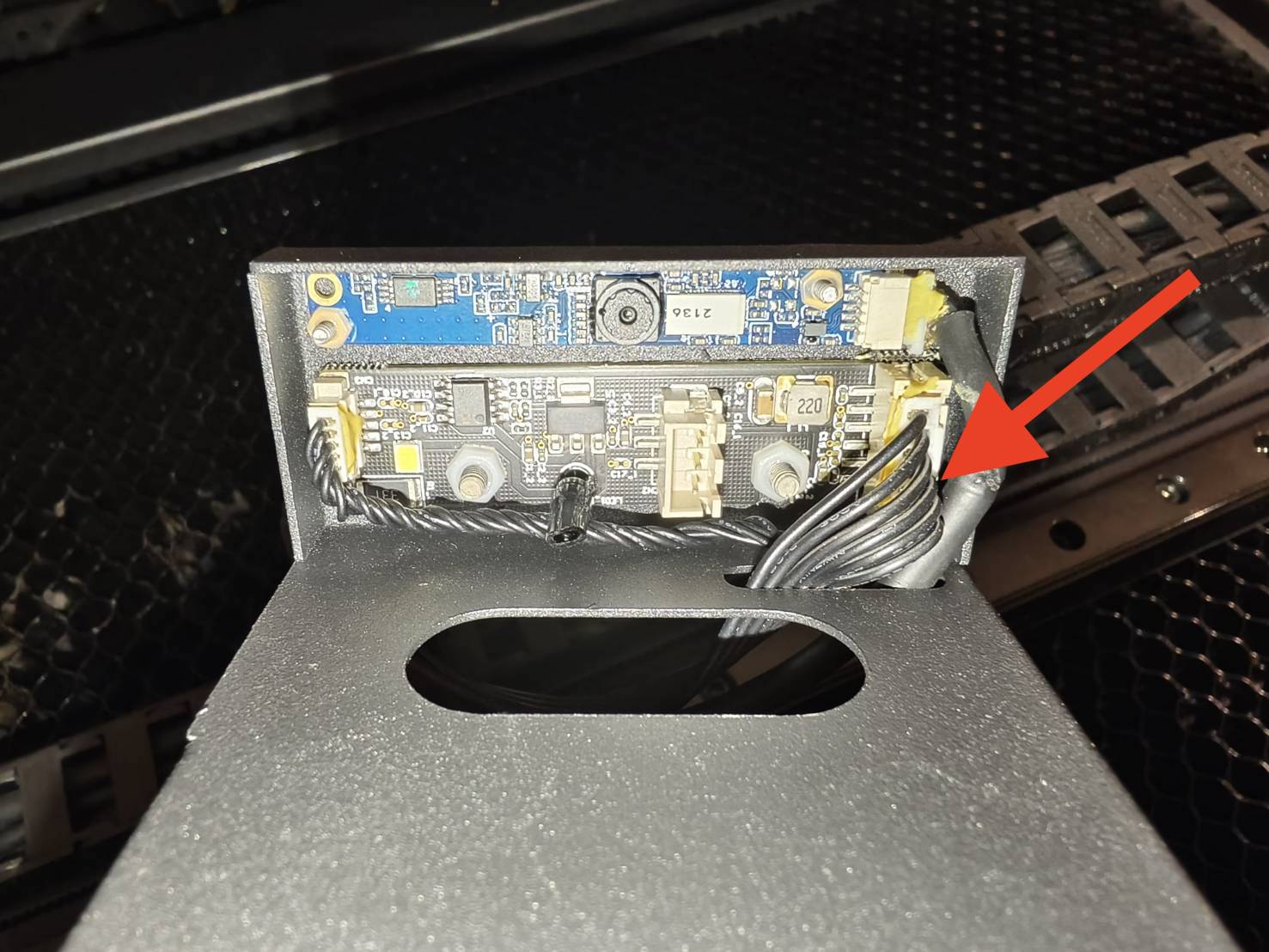

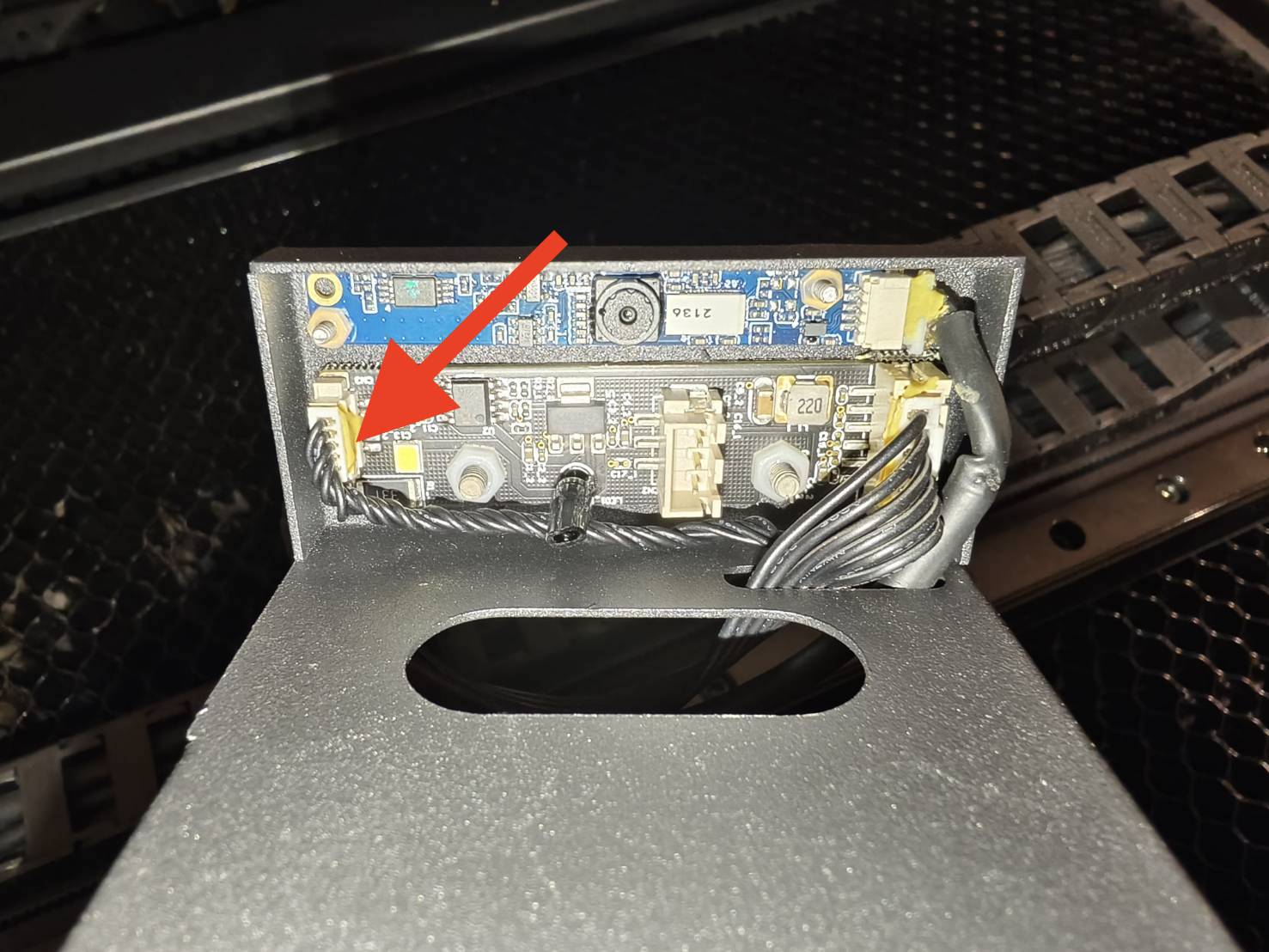

- Das 6-polige Kabel an der Kamera-LED-Platine am Laserkopf.

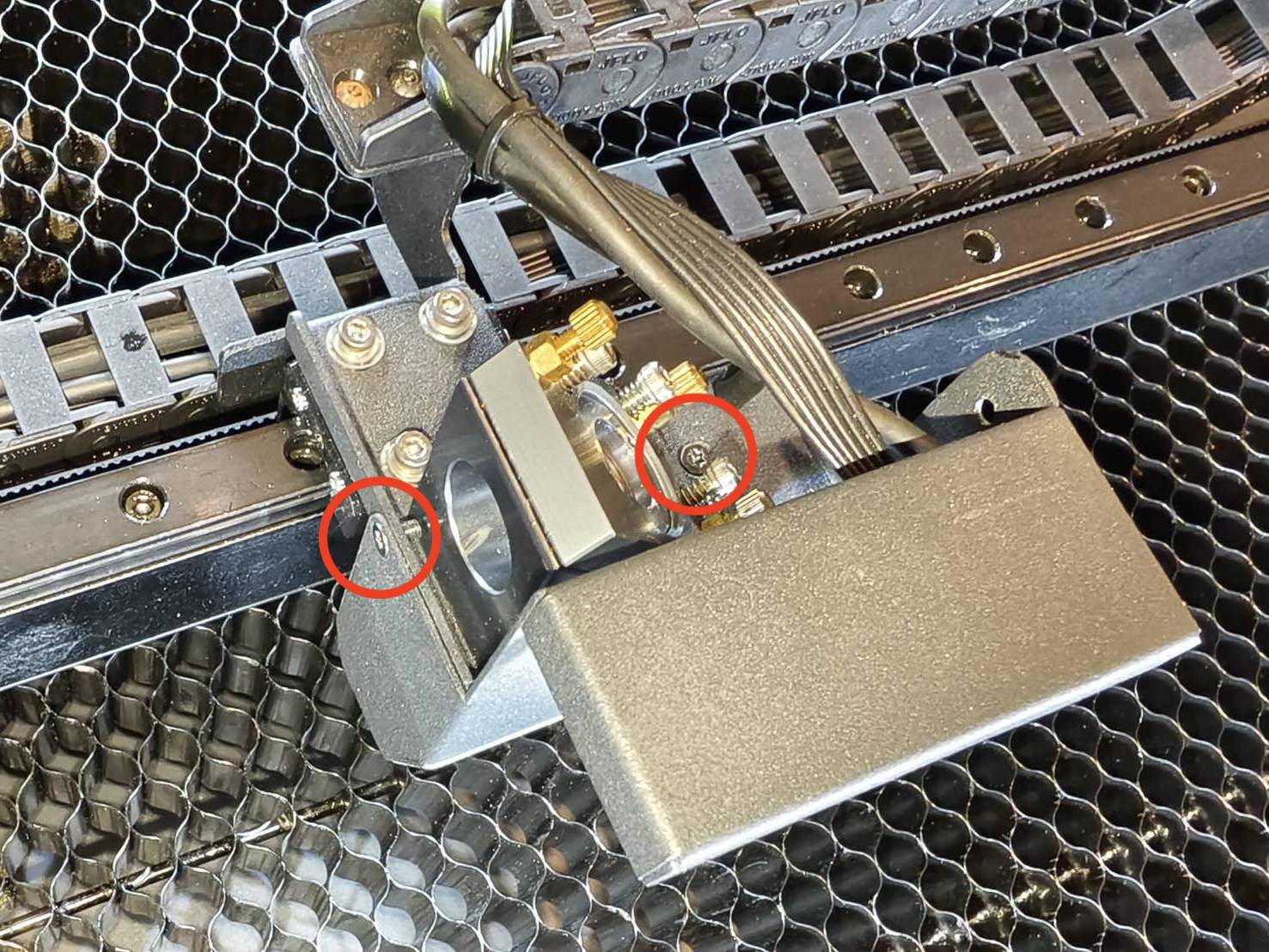

(Die Abdeckung des Laserkopfes muss mit einem T8-Schraubendreher entfernt werden.)
Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.
|
|
Schritt C1.3

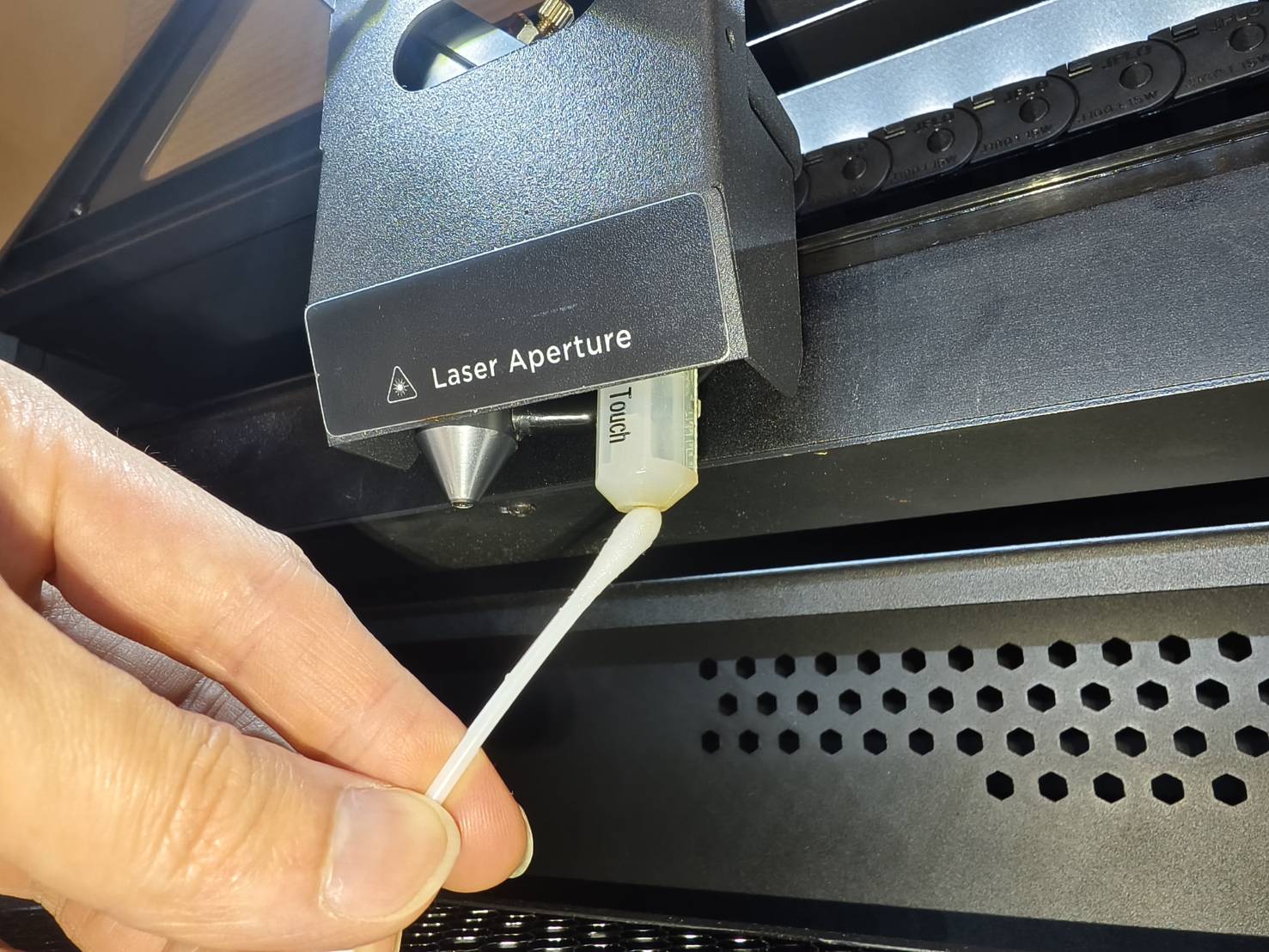

Reinigen Sie die Spitze des Autofokus-Moduls mit einem in Alkohol getränkten Wattestäbchen.
Versuchen Sie nach der Reinigung, die Maschine aus- und wieder einzuschalten, um zu überprüfen, ob die Sonde ausfährt.
Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.
|
|
Schritt C1.4
Stecken Sie die folgenden Kabel erneut ein. Überprüfen Sie anschließend, ob die Sonde beim Einschalten der Maschine ausfährt.
- Das 6-polige Kabel an der Plotter-Platine. (Die Rückabdeckung muss mit einem T8-Schraubendreher entfernt werden.) (Siehe Schaltplan , falls Ihre Leiterplatte nicht dem Foto entspricht.)
- Das 6-polige Kabel an der Kamera-LED-Platine am Laserkopf.
(Die Abdeckung des Laserkopfes muss mit einem T8-Schraubendreher entfernt werden.)

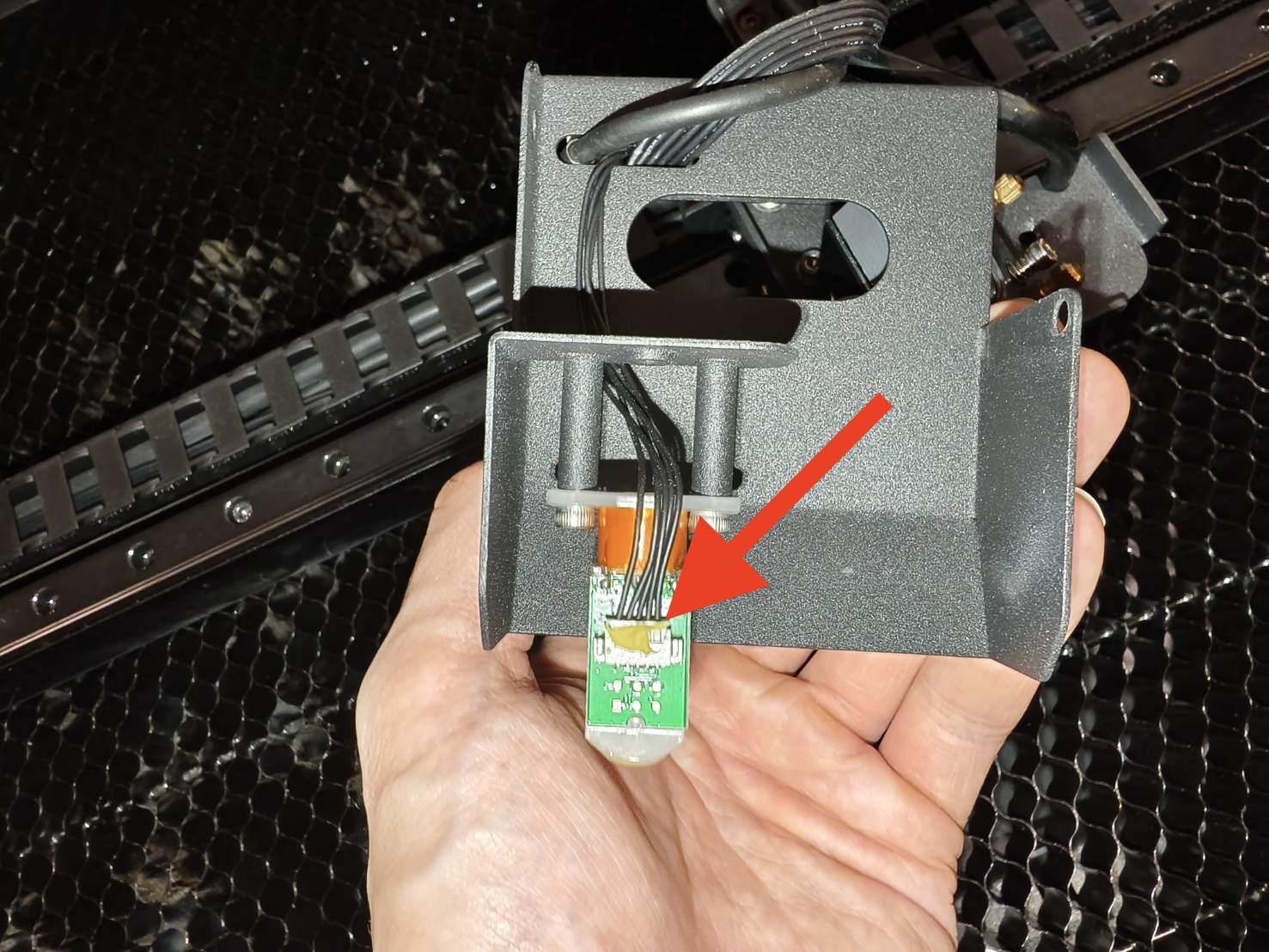

- Das 5-polige Kabel an der Kamera-LED-Platine und dem Autofokus-Modul.
Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.
|
|
Schritt C1.5
Flashen Sie die SD-Karte neu und prüfen Sie, ob die Sonde beim Einschalten der Maschine ausfährt.
Siehe dazu den Artikel: 5-24 HEXA - SD-Karte neu flashen.
Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.
|
|
Schritt C2

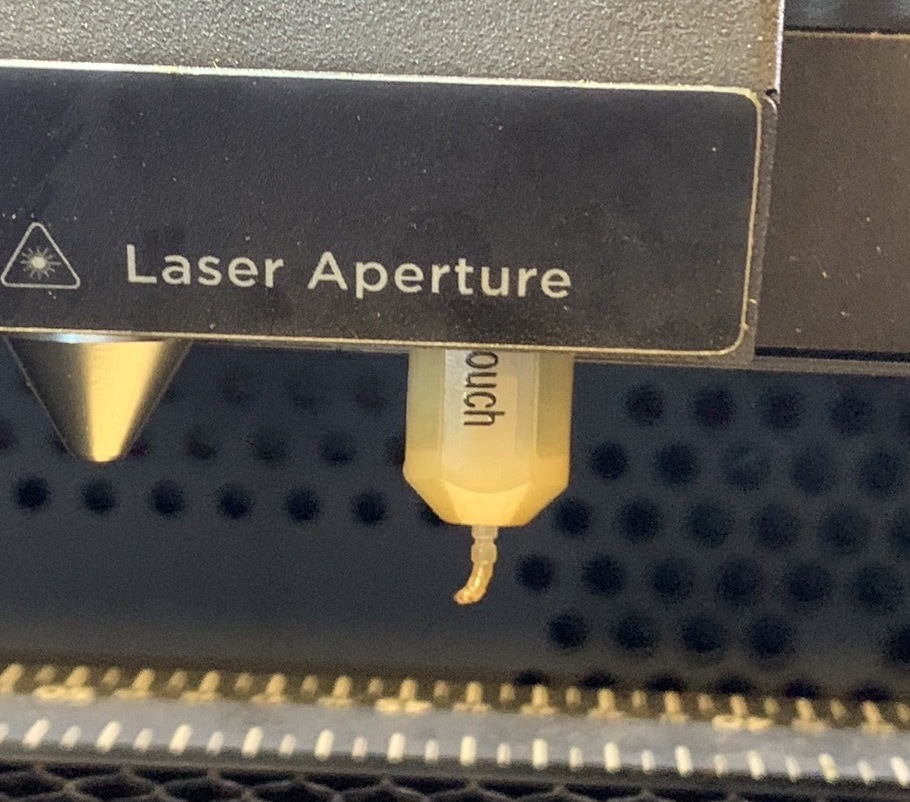

Platzieren Sie ein Material im Arbeitsbereich und drücken Sie zweimal die 'AF'-Taste, um zu überprüfen, ob der Autofokus funktioniert und ob die Form der Sonde normal ist.

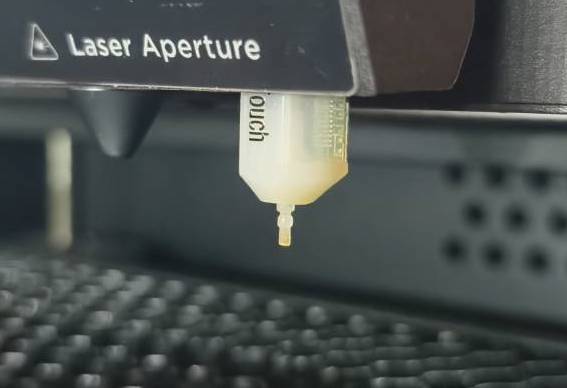

| Überprüfen Sie die Form - Positives Beispiel |
| Überprüfen Sie die Form - Negatives Beispiel |
Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.
|
|
|
|
Schritt C3
Schließen Sie die folgenden Kabel erneut an. Prüfen Sie anschließend, ob das Problem fortbesteht.
- Das 6-polige Kabel an der Plotter-Platine. (Die Rückabdeckung muss mit einem T8-Schraubendreher entfernt werden.) (Siehe Schaltplan , falls Ihre Leiterplatte nicht dem Foto entspricht.)
- Das 6-polige Kabel an der Kamera-LED-Platine am Laserkopf.
(Die Abdeckung des Laserkopfes muss mit einem T8-Schraubendreher entfernt werden.)
- Das 5-polige Kabel an der Kamera-LED-Platine und dem Autofokus-Modul.
Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.
|
|
Kontaktieren Sie den Kundensupport
- Bitte befolgen Sie die Anweisungen im untenstehenden Link, um ein Problem ordnungsgemäß an Ihren lokalen Händler oder den FLUX-Support zu melden. [Kundendienst kontaktieren]
Die in diesem Artikel gesammelten Informationen, wie Fotos oder Videos, die das Problem Ihres Geräts zeigen, müssen mit dem Händler oder dem FLUX-Support geteilt werden.
