#913 Erkennung eines abnormalen Luftstroms

FLUX Support Team
  • Aktualisiert



Mögliche Ursachen:

  1. Systemfehler (Firmware erneut aktualisieren, auf Werkseinstellungen zurücksetzen oder SD-Karte neu flashen).
  2. Der Luftschlauch ist geknickt oder beschädigt.
  3. Der transparente 3-Wege-Schlauch (T-Stück) am Sensor ist geknickt oder beschädigt.
  4. Das Mainboard/Motherboard funktioniert nicht ordnungsgemäß.
  5. Die Luftpumpe ist zu schwach.
  6. Die Luftpumpe ist zu stark. (Weniger wahrscheinlich)



Schritt 1

Prüfen Sie, ob Luft aus der Laserdüse austritt.

  • Aktivieren Sie den Wartungsmodus auf dem Bedienfeld und schalten Sie die Luftpumpe ein.

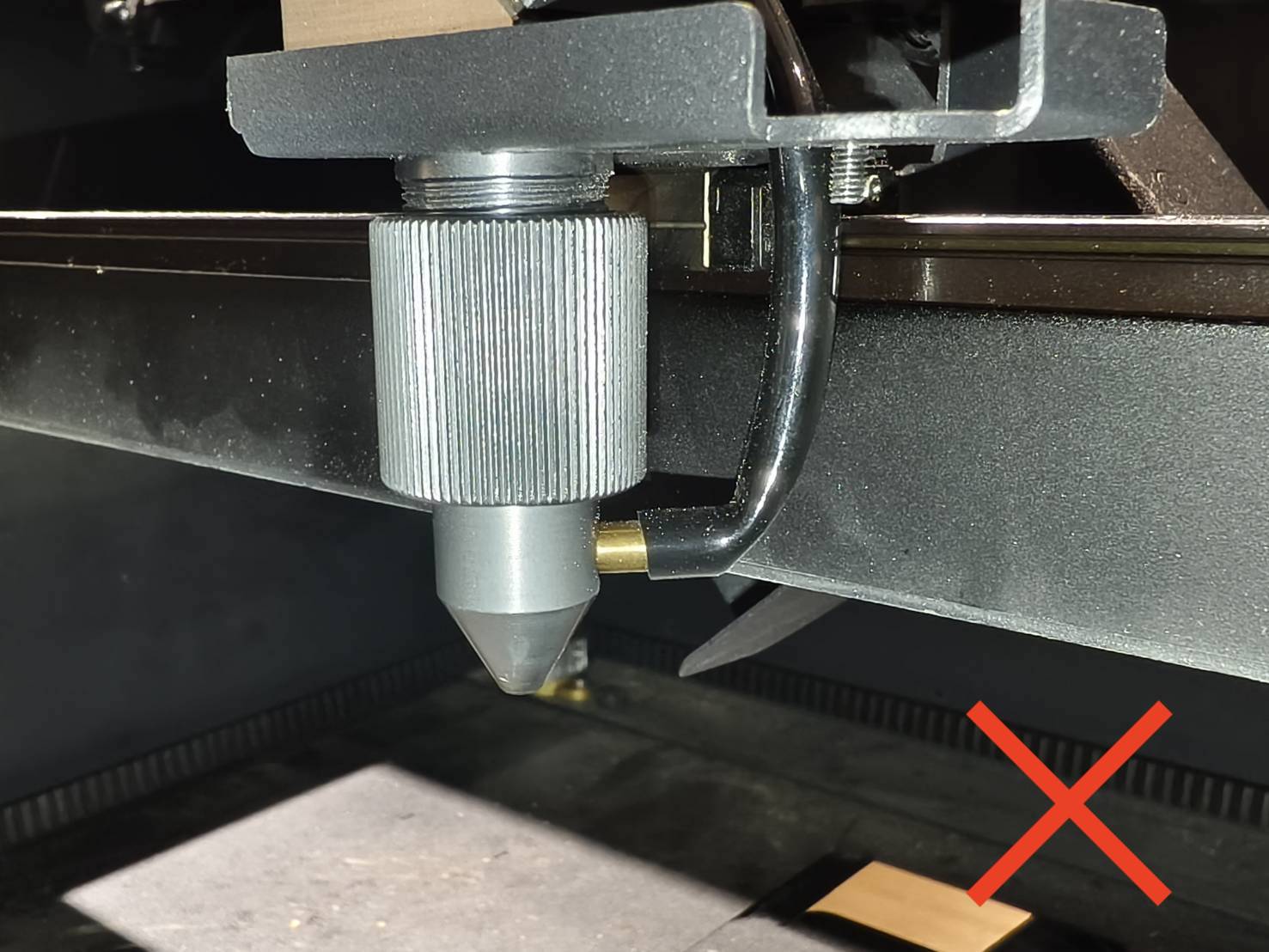

  • Testen Sie mit der Hand oder einem Blatt Papier, ob Luft aus der Laserdüse austritt.



Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.



Schritt 1.1

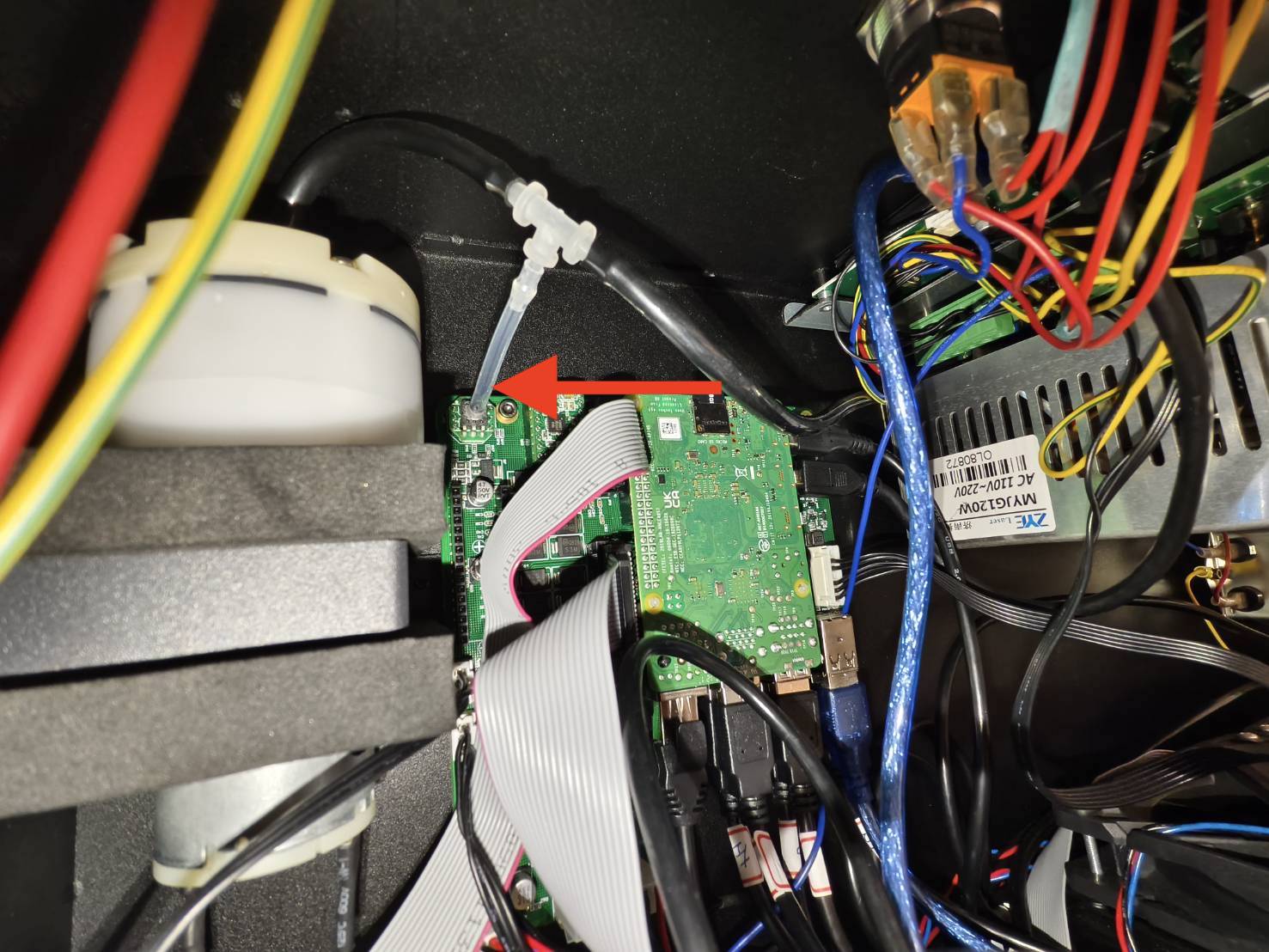

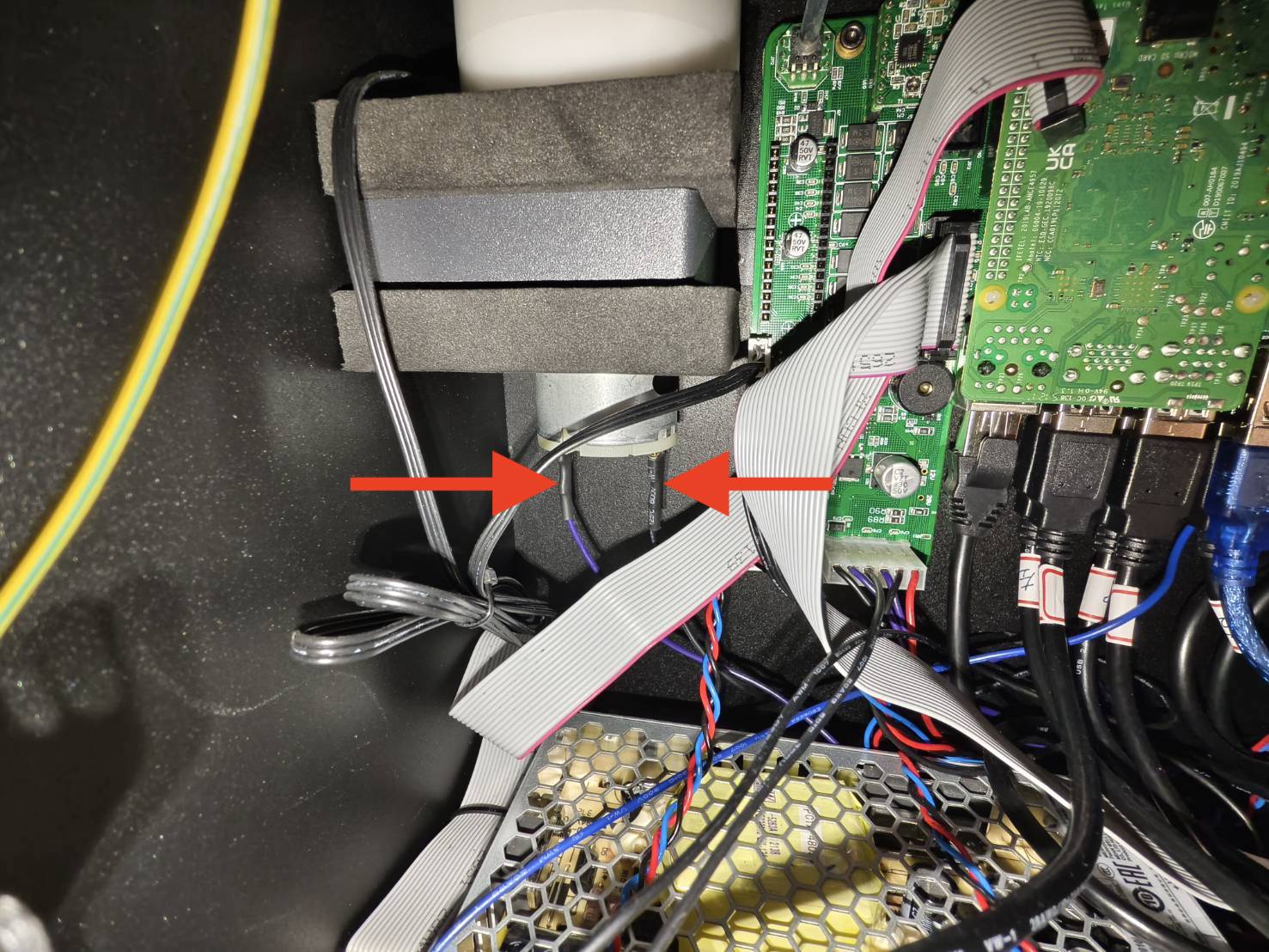

Entfernen Sie die Seitenabdeckung, um die beiden Luftpumpenkabel und den Luftschlauch an der Oberseite der Luftpumpe zu überprüfen oder neu anzuschließen.

  • Schalten Sie das Gerät aus. Entfernen Sie die Seitenabdeckung, indem Sie diese T8-Schrauben lösen und die beiden USB-Verlängerungen abziehen. (Beachten Sie das Diagramm , falls Ihre Leiterplatte nicht mit dem Foto übereinstimmt.)



  • Überprüfen oder verbinden Sie die beiden Luftpumpenkabel erneut.

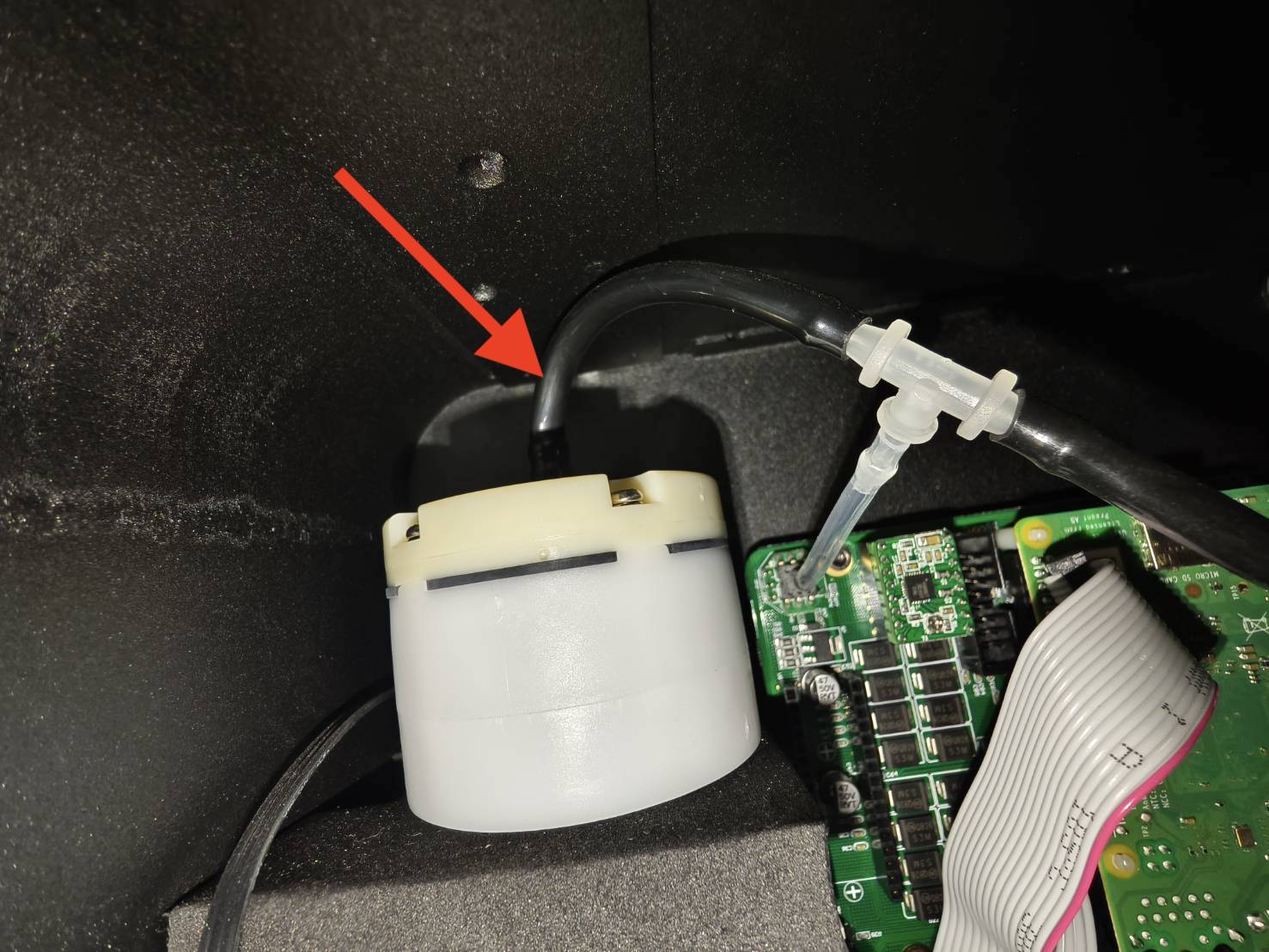

  • Überprüfen Sie den Luftschlauch an der Luftpumpe.



  • Überprüfen Sie den Luftschlauch an der Laserdüse. (Die Schutzabdeckung muss entfernt werden.)




  • Schalten Sie das Gerät ein und aktivieren Sie die Luftpumpe, um zu testen, ob Luft aus der Laserdüse austritt.


Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.



Schritt 1.2

Setzen Sie das Gerät auf Werkseinstellungen zurück und prüfen Sie, ob Luft aus der Laserdüse austritt.

5-30 Auf Werkseinstellungen zurücksetzen



Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.



Schritt 1.3

Aktualisieren Sie die SD-Karte und prüfen Sie, ob Luft aus der Laserdüse austritt.

5-24 HEXA - SD-Karte aktualisieren



Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.

  • Nein, es tritt keine Luft aus >> Kontaktieren Sie den Kundensupport
    • Mögliche Ursache:
      1. Die Luftpumpe ist defekt und muss ersetzt werden
      2. Die Hauptplatine ist defekt und muss ersetzt werden



Schritt 1.4

Aktivieren Sie die Anzeige des Luftstromwerts auf dem Bedienfeld und bewegen Sie den Laserkopf im Arbeitsbereich, um zu sehen, ob sich der Wert dabei ändert.



Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.

  • Der Wert bleibt stets im Normalbereich >> Schritt 1.5
  • Der Wert ist durchgehend kleiner als der Mindestwert >> Schritt 3
  • Der Wert liegt stets über dem Maximalbereich >> Schritt 4
  • Der Wert schwankt zwischen Normal- und Maximalwert >> Schritt 4



Schritt 1.5

Führen Sie einen Auftrag aus und prüfen Sie, ob der Fehler auftritt.

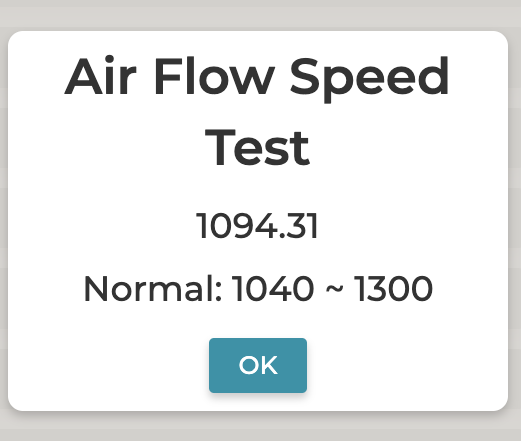

Screenshot 2024-05-31 at 3.16.46 PM.png



Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.

  • Nein, der Fehler tritt nicht auf >> Problem gelöst
    • Mögliche Ursache:
      1. Systemfehler aufgetreten



Schritt 2

Aktivieren Sie die Anzeige des Luftstromwerts auf dem Bedienfeld und bewegen Sie den Laserkopf im Arbeitsbereich, um zu sehen, ob sich der Wert dabei ändert.



Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.

  • Der Wert bleibt stets im Normalbereich >> Schritt 2.1
  • Der Wert ist durchgehend kleiner als der Mindestwert >> Schritt 3
  • Der Wert liegt stets über dem Maximalbereich >> Schritt 4
  • Der Wert schwankt zwischen Normal- und Maximalwert >> Schritt 4



Schritt 2.1

Führen Sie einen Auftrag aus und prüfen Sie, ob der Fehler auftritt.

Screenshot 2024-05-31 at 3.16.46 PM.png



Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.

  • Nein, der Fehler tritt nicht auf >> Die Maschine funktioniert einwandfrei



Schritt 2.2

Schließen Sie den transparenten 3-Wege-Schlauch (T-Stück) wieder an. Führen Sie einen Auftrag aus und prüfen Sie, ob der Fehler erneut auftritt.

  • Schalten Sie das Gerät aus. Entfernen Sie die Seitenabdeckung, indem Sie diese T8-Schrauben lösen und die beiden USB-Verlängerungen abziehen. (Beachten Sie das Diagramm , falls Ihre Leiterplatte nicht mit dem Foto übereinstimmt.)

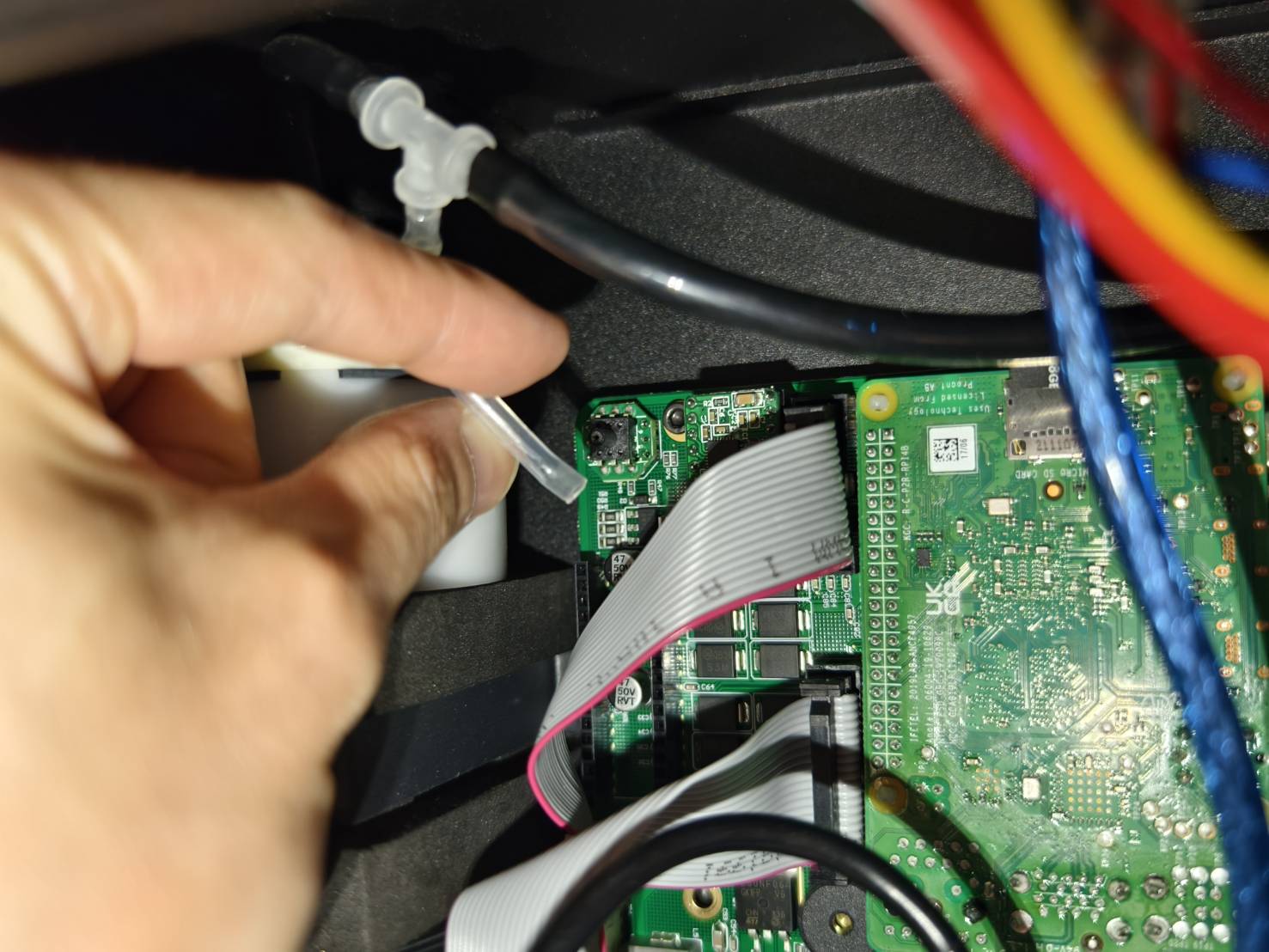

  • Schließen Sie den transparenten 3-Wege-Schlauch (T-Stück) wieder an.



  • Führen Sie einen Auftrag aus und prüfen Sie, ob der Fehler auftritt.

    Screenshot 2024-05-31 at 3.16.46 PM.png



Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.

  • Nein, der Fehler tritt nicht auf >> Problem gelöst
    • Mögliche Ursache:
      1. Die Verbindung des transparenten 3-Wege-Schlauchs (T-Stück) war fehlerhaft



Schritt 2.3

Aktualisieren Sie die SD-Karte und führen Sie einen Auftrag aus, um zu prüfen, ob der Fehler erneut auftritt.

5-24 HEXA - SD-Karte aktualisieren



Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.

  • Nein, der Fehler tritt nicht auf >> Problem gelöst
    • Mögliche Ursache:
      1. Systemfehler aufgetreten



Schritt 3

Schließen Sie den transparenten 3-Wege-Schlauch (T-Stück) wieder an und überprüfen Sie den Luftstromwert.

  • Schalten Sie das Gerät aus. Entfernen Sie die Seitenabdeckung, indem Sie diese T8-Schrauben lösen und die beiden USB-Verlängerungen abziehen. (Beachten Sie das Diagramm , falls Ihre Leiterplatte nicht mit dem Foto übereinstimmt.)



  • Schließen Sie den transparenten 3-Wege-Schlauch (T-Stück) wieder an.



  • Bewegen Sie den Laserkopf und überprüfen Sie den Luftstromwert.



Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.

  • Der Wert bleibt stets im Normalbereich >> Schritt 3.3
  • Der Wert ist durchgehend kleiner als der Mindestwert >> Schritt 3.1
  • Der Wert liegt stets über dem Maximalbereich >> Schritt 4
  • Der Wert schwankt zwischen Normal- und Maximalwert >> Schritt 4



Schritt 3.1

Überprüfen Sie den Luftschlauch und den transparenten 3-Wege-Schlauch auf Undichtigkeiten oder Beschädigungen.

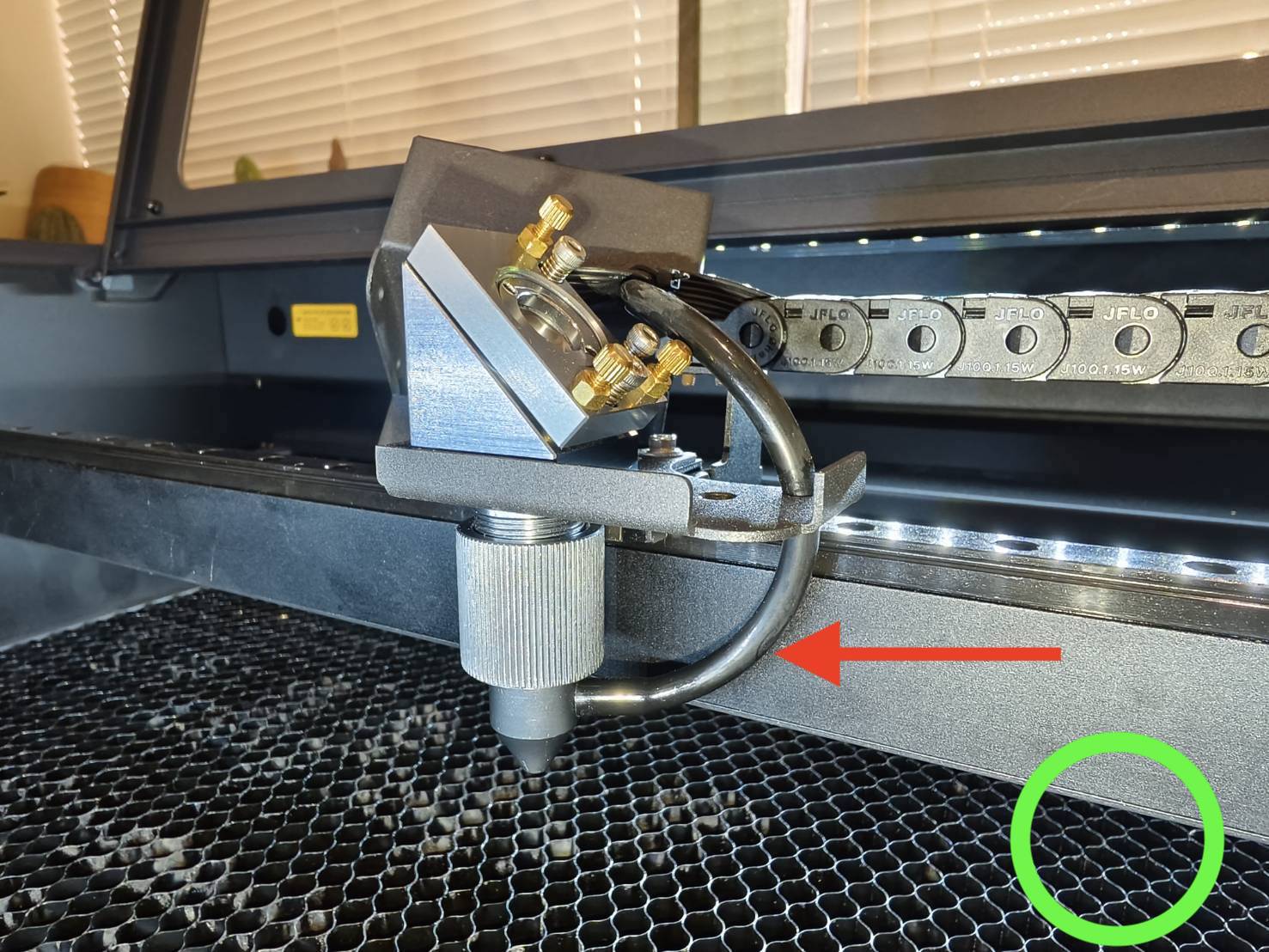

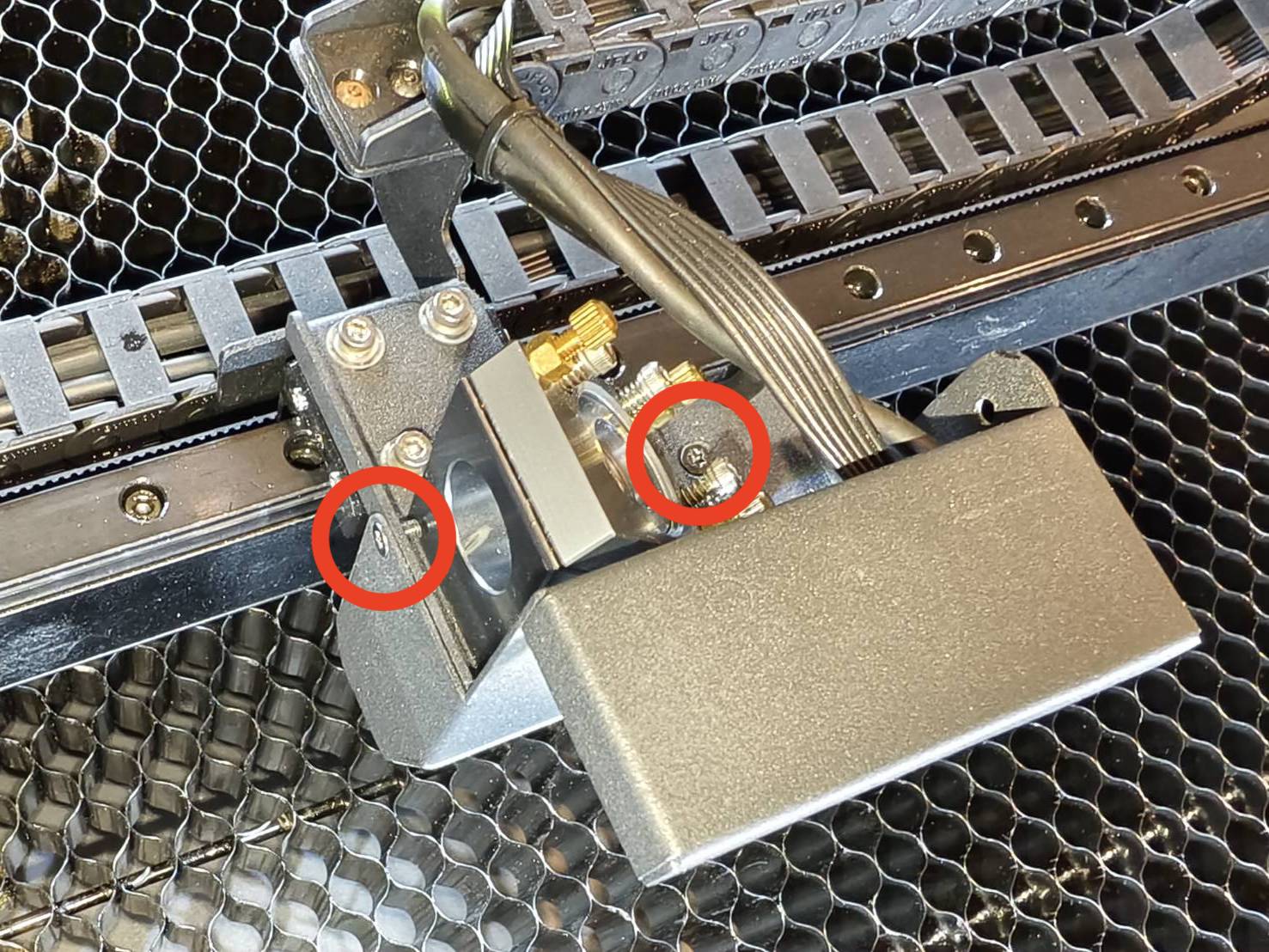

  • Überprüfen Sie den Luftschlauch an der Laserdüse. (Die Schutzabdeckung muss entfernt werden.)


  • Überprüfen Sie den Luftschlauch an der Luftpumpe.



  • Überprüfen Sie den transparenten 3-Wege-Schlauch.



  • Überprüfen Sie den weiteren Verlauf des Luftschlauchs.

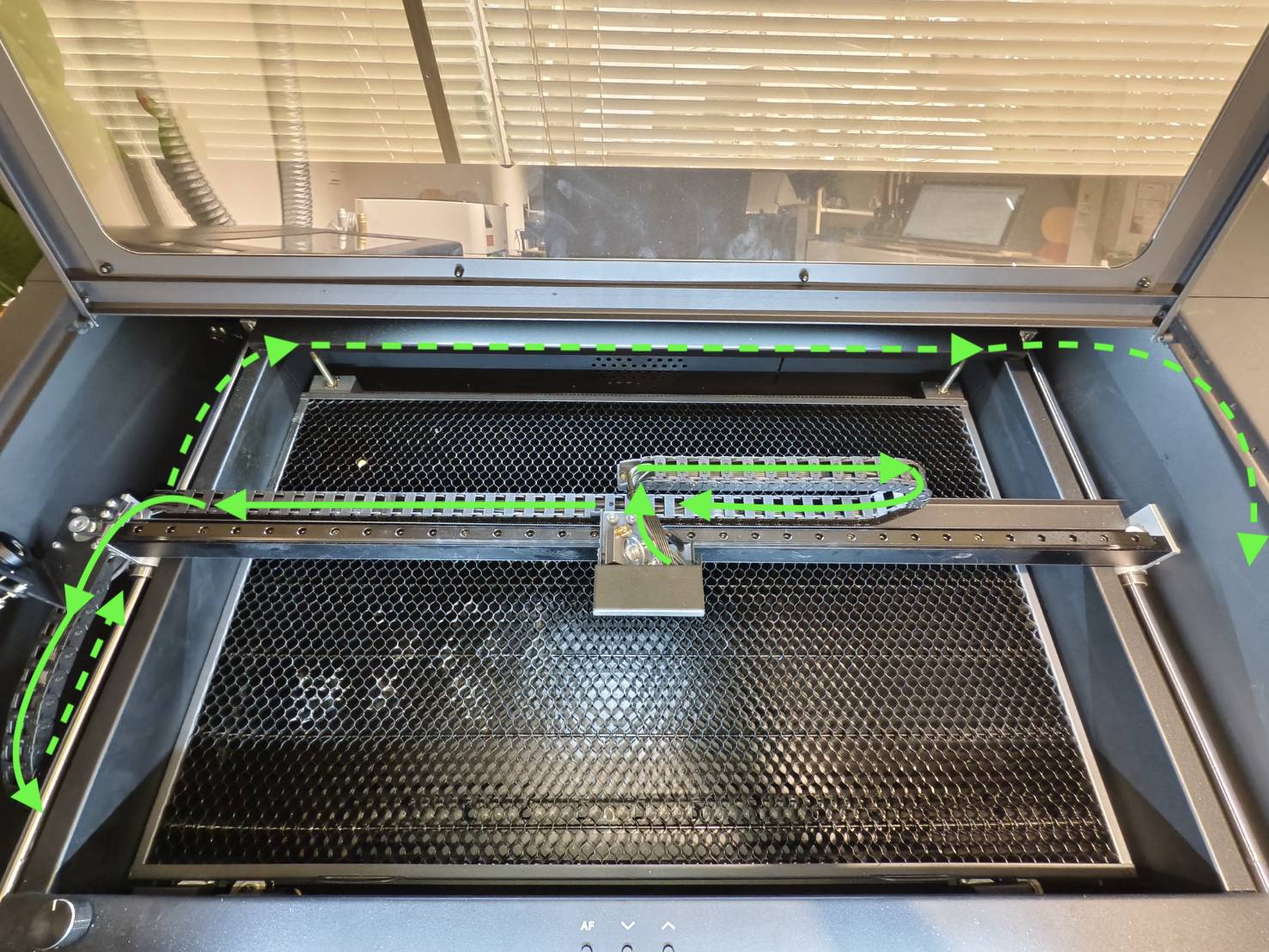

    Übersicht der Luftschlauch-Anordnung

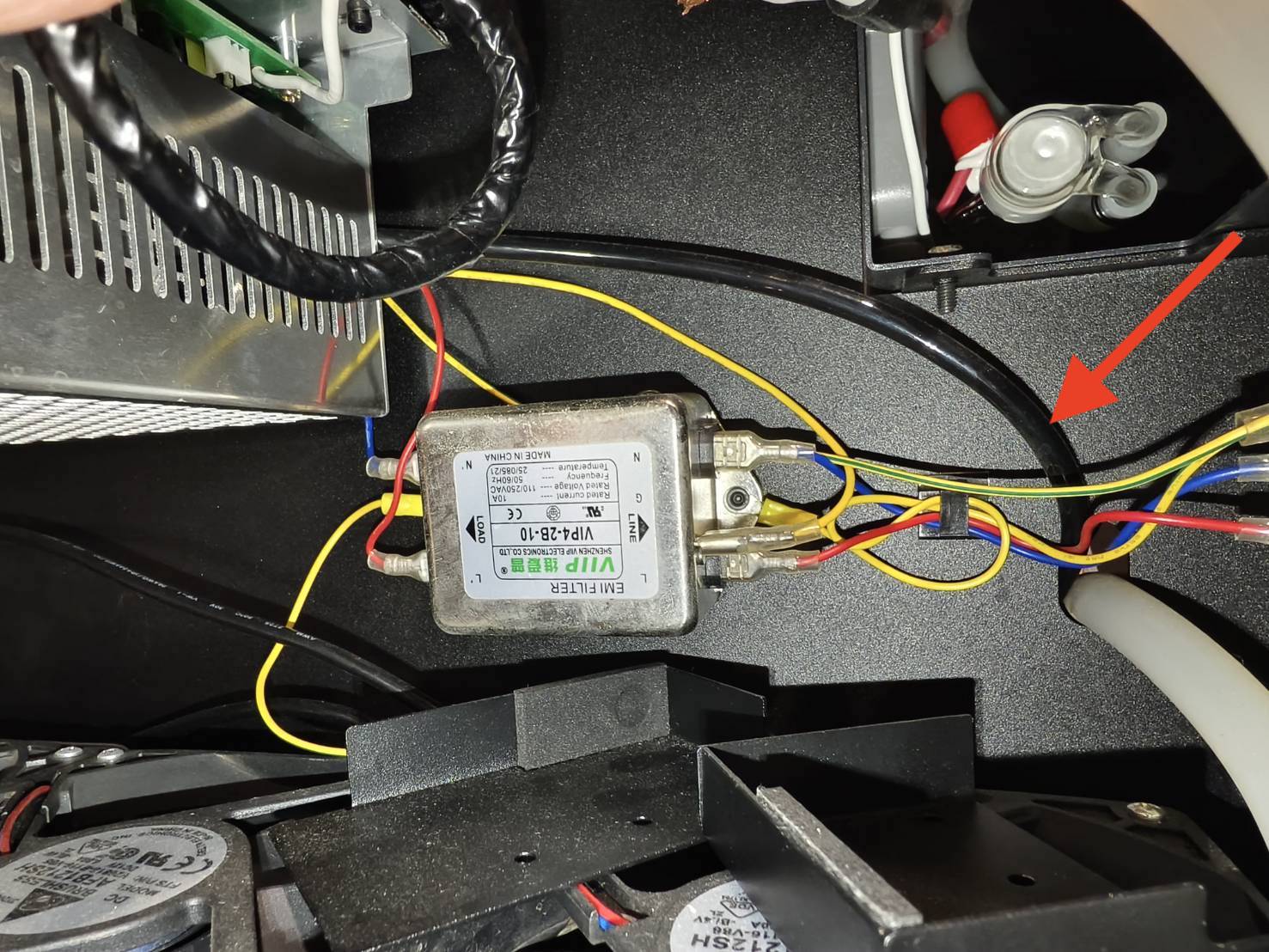

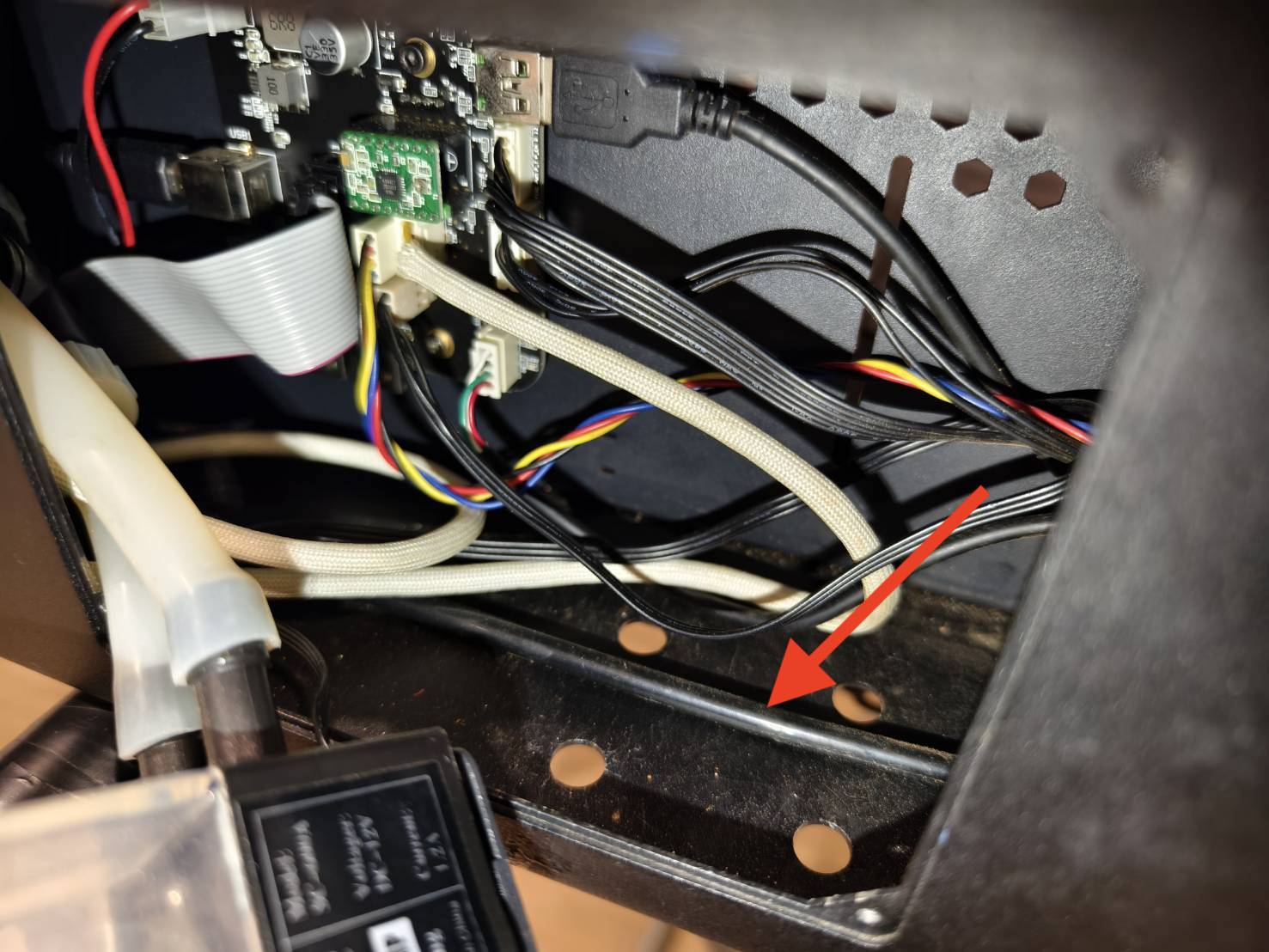

    An der Rückseite der Maschine kann ein Teil des Luftschlauchs überprüft werden

    An der Luftpumpenseite kann ein Teil des Luftschlauchs überprüft werden



Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.

  • Der Luftschlauch und der transparente 3-Wege-Schlauch sind in Ordnung >> Schritt 3.2
  • Der Luftschlauch oder der transparente 3-Wege-Schlauch ist defekt >> Kontaktieren Sie den Kundensupport
    • Mögliche Ursache:
      1. Der Luftschlauch ist defekt und muss ausgetauscht werden
      2. Der transparente 3-Wege-Schlauch ist defekt und muss ausgetauscht werden



Schritt 3.2

Aktualisieren Sie die SD-Karte und prüfen Sie, ob der Luftstromwert wieder normal wird.

5-24 HEXA - SD-Karte aktualisieren



Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.

  • Der Wert bleibt stets im Normalbereich >> Schritt 3.3
  • Der Wert liegt ständig unter dem Mindestwert >> Kontaktieren Sie den Kundensupport
    • Mögliche Ursache:
      1. Die Luftpumpe ist defekt und muss ersetzt werden
      2. Die Hauptplatine ist defekt und muss ersetzt werden
      3. Der transparente 3-Wege-Schlauch ist defekt und muss ausgetauscht werden
  • Der Wert liegt stets über dem Maximalbereich >> Schritt 4
  • Der Wert schwankt zwischen Normal- und Maximalwert >> Schritt 4



Schritt 3.3

Führen Sie einen Auftrag aus und prüfen Sie, ob der Fehler auftritt.

Screenshot 2024-05-31 at 3.16.46 PM.png



Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.

  • Nein, der Fehler tritt nicht auf >> Problem gelöst
    • Mögliche Ursache:
      1. Systemfehler
      2. Die Verbindung des transparenten 3-Wege-Schlauchs (T-Stück) war fehlerhaft



Schritt 4

Öffnen Sie die Seitenabdeckung und prüfen Sie, ob der schwarze Luftschlauch irgendwo geknickt ist.

  • Schalten Sie das Gerät aus. Entfernen Sie die Seitenabdeckung, indem Sie diese T8-Schrauben lösen und die beiden USB-Verlängerungen abziehen. (Beachten Sie das Diagramm , falls Ihre Leiterplatte nicht mit dem Foto übereinstimmt.)



  • Prüfen Sie, ob der Luftschlauch irgendwo geknickt ist.



Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.

  • Der Luftschlauch ist nicht geknickt >> Schritt 5



Schritt 4.1

Versuchen Sie, den geknickten Abschnitt des Luftschlauchs zu begradigen und den Luftstromwert zu überprüfen.
Schneiden Sie ihn nicht durch. Ziel ist es lediglich, Kraft auszuüben, um den Schlauch zu begradigen.



Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.

  • Der Wert bleibt stets im Normalbereich >> Schritt 4.2
  • Der Wert liegt ständig unter dem Mindestwert >> Schritt 3



Schritt 4.2

Führen Sie einen Auftrag aus und prüfen Sie, ob der Fehler auftritt.

Screenshot 2024-05-31 at 3.16.46 PM.png



Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.

  • Nein, der Fehler tritt nicht auf >> Problem gelöst
    • Mögliche Ursache:
      1. Der Luftschlauch war geknickt, kann aber begradigt und repariert werden



Schritt 4.3

Aktualisieren Sie die SD-Karte und führen Sie einen Auftrag aus, um zu prüfen, ob der Fehler erneut auftritt.

5-24 HEXA - SD-Karte aktualisieren



Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.

  • Nein, der Fehler tritt nicht auf >> Problem gelöst
    • Mögliche Ursache:
      1. Systemfehler aufgetreten



Schritt 5

Aktualisieren Sie die SD-Karte und überprüfen Sie den Luftstromwert.

5-24 HEXA - SD-Karte aktualisieren



Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.

  • Der Wert bleibt stets im Normalbereich >> Schritt 3.3
  • Der Wert liegt ständig unter dem Mindestwert >> Schritt 3
  • Der Wert liegt stets über dem Maximalbereich >> Schritt 5.1
  • Der Wert schwankt zwischen Normal- und Maximalwert >> Schritt 5.1



Schritt 5.1

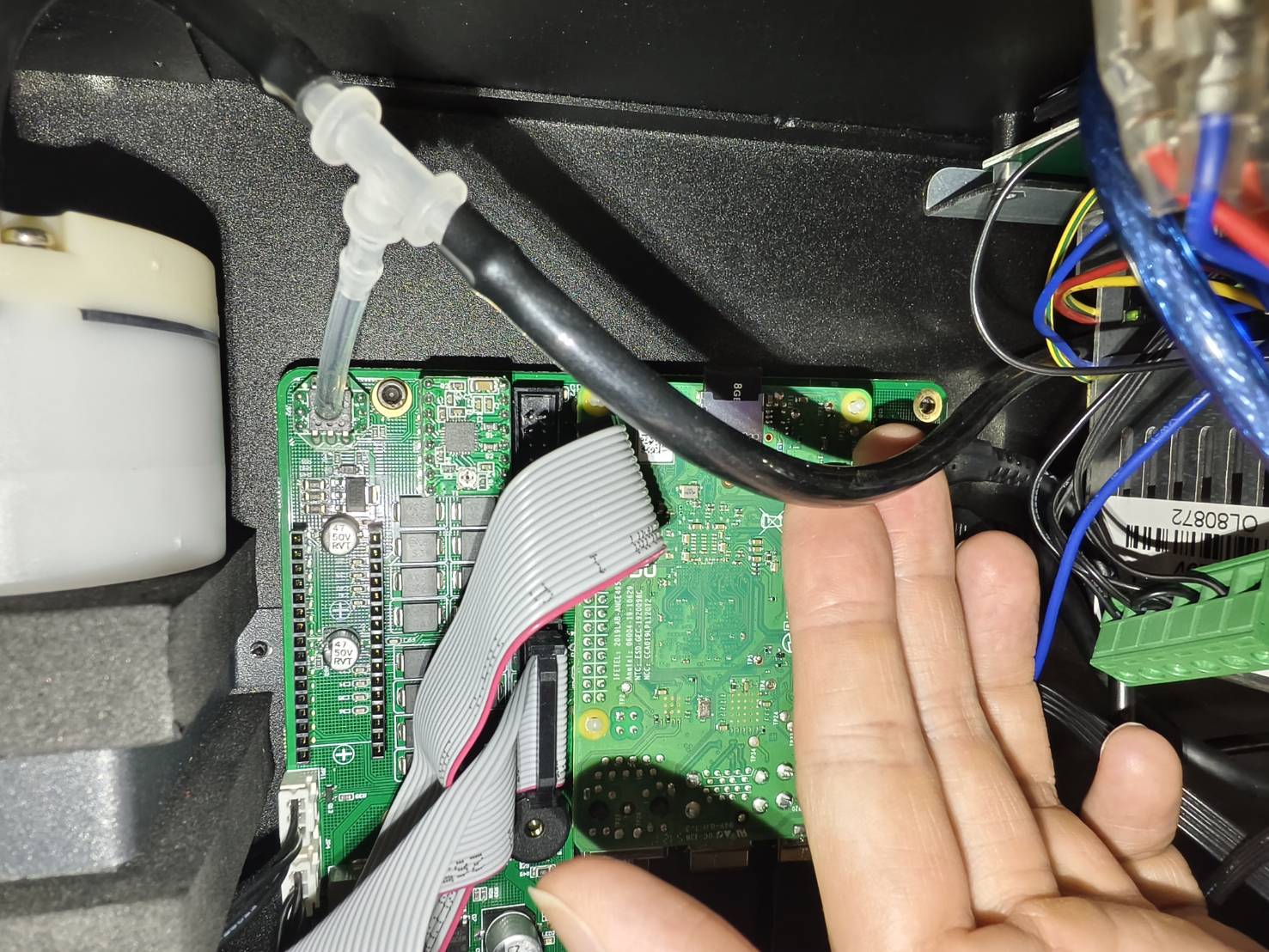

Trennen Sie den 3-Wege-Transparentschlauch vom Mainboard und prüfen Sie, ob der Wert sinkt.



Ermitteln Sie das Testergebnis und die nächste erforderliche Maßnahme.

  • Der Wert sinkt und bleibt unter dem Normalbereich >> Kontaktieren Sie den Kundensupport
    • Die Luftpumpe ist defekt und muss ersetzt werden
    • Der Luftschlauch ist an einer nicht sichtbaren Stelle geknickt
    • Das Mainboard ist defekt und muss ersetzt werden (weniger wahrscheinlich)
    • Der 3-Wege-Transparentschlauch ist defekt und muss ersetzt werden (weniger wahrscheinlich)
  1.



Kontaktieren Sie den Kundensupport

  • Bitte befolgen Sie die Anweisungen im unten stehenden Link, um ein Problem ordnungsgemäß an Ihren lokalen Händler oder den FLUX-Support zu melden. [Kundendienst kontaktieren]

Die gesammelten Informationen, wie Fotos oder Videos, die das Problem Ihrer Maschine in diesem Artikel zeigen, müssen mit dem Händler oder dem FLUX-Support geteilt werden.
