Ador - 2W Infrarot-Lasermodul Installation

Lasermodul-Installation

1. Lösen Sie die Handschraube "A" am Moduladapter "B."
2. Richten Sie den Punkt "C" am Lasermodul auf das Entsperrsymbol "D" am Moduladapter aus und setzen Sie ihn bis zum Sperrsymbol ein.
3. Ziehen Sie die Handschrauben 『A』 wieder am Moduladapter fest.

Nach der Installation führen Sie bitte die Ador - 2W Infrarot-Lasermodul-Kalibrierung
 durch, bevor Sie mit dem Gravieren beginnen.

Gravieren starten

1. Legen Sie das Material in die Maschine ein

2. Fokussierung: Bewegen Sie den Laserkopf über das Material. Klicken Sie dann zweimal auf die Fokustaste an der linken Seite der Maschine

oder halten Sie die Taste "AF" auf dem Maschinenbedienfeld gedrückt, bis sich der Laserkopf zu bewegen beginnt.

Nachdem der Laserkopf das Material berührt hat, bewegt er sich nach oben.

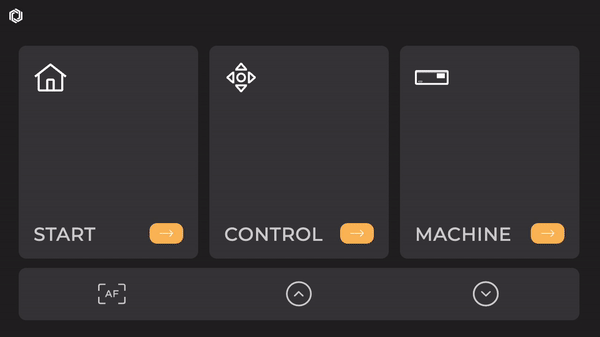

Klicken Sie auf dem Bedienfeld dreimal auf "CONTROL ＞ Z＾", um den korrekten Fokusabstand zu erreichen. Stellen Sie vor jedem Gravieren sicher, dass der Fokusabstand korrekt ist.

3. Schließen Sie die Tür

4. Starten Sie die neueste stabile Version von Beam Studio auf Ihrem Computer.

5. Importieren Sie die Datei, wählen Sie das Modul für jede Ebene aus und legen Sie die Parameter fest.

6. Vorschau der Gravurposition: Klicken Sie auf das Kamerasymbol in der oberen linken Ecke, wählen Sie den Maschinennamen aus und die Vorschau wird abgeschlossen.

7. Datei übermitteln: Ziehen Sie die Bilddatei an die gewünschte Gravurposition und drücken Sie dann die Pfeiltaste, um die Datei zu senden.

Wenn das Gravurergebnis unscharf, unklar oder hell in der Farbe ist, überprüfen Sie bitte, ob der Laserkopf genau fokussiert ist.
Wenn korrekt, überprüfen Sie bitte die Materialeignung/Parameter / Reinigung des Laserkopfes, und finden Sie die Fehlerbehebung hier- 5-8 Schlechtes Gravur- oder Schnittergebnis (10W/20W Diodenlaser-Modul).
