FLUX Chuck Rotary Handbuch

FLUX Support Team
  • Aktualisiert

Beschreibung

Dieser Artikel hilft Ihnen, sich mit dem Rotationsfutter vertraut zu machen, bevor Sie Ihre erste Aufgabe beginnen. Er bietet eine umfassende Anleitung und Erklärungen für jede Komponente und behandelt auch die Methoden zum Einspannen verschiedener Objekte. Bitte folgen Sie den nachstehenden Informationen für Details.

Inhaltsverzeichnis

  1. Auspacken
  2. Hardware-Schnittstelle
  3. Einspannen von Objekten
  4. Weiteres Zubehör (separat erhältlich)
  5. Gravur starten
  6. Ersatzteilhandbuch

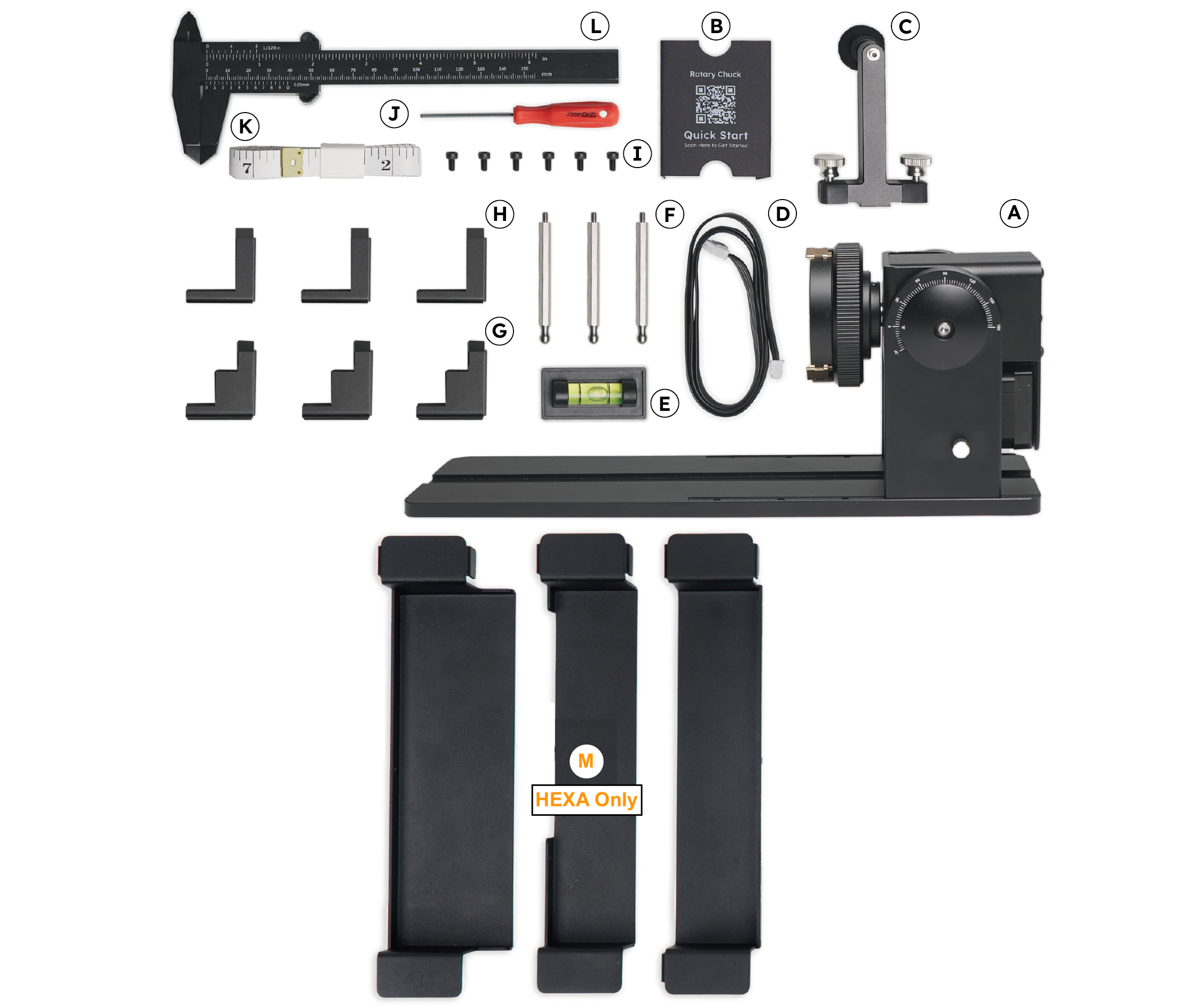

1. Auspacken

# Artikelbeschreibung Menge
A FLUX Chuck Rotary Zusatzmodul
(Der Hauptkörper des Rotary Zusatzmoduls.) 		1 Stk.
B Schnellstartanleitung QR-Code
(Der Hauptkörper des Rotary Zusatzmoduls.)
 		1 Stk.
C

Endstützen-Set (Stütze x 1 Stk. + Rändelschrauben x 2 Stk.)
(Dieses Stützset wird hauptsächlich für kugelförmige und kurze, schwere Objekte verwendet.)

 1 Set
D

Anschlusskabel
(Dieses Kabel verbindet die Drehvorrichtung mit der Maschine.
Für Ador, Beambox 2 und beamo wird ein 6-Pin-auf-7-Pin-Kabel mitgeliefert.
Für HEXA und Lazervida wird ein 4-Pin-auf-4-Pin-Kabel mitgeliefert.

 1 Stk.
E Mini-Wasserwaage
(Die Wasserwaage ist ein Werkzeug zum Nivellieren des Objekts vor Beginn eines Auftrags, um eine perfekte Fokussierung auf die Objektoberfläche zu gewährleisten.) 		3 Stück
F Sechskantbacken
(Die Backen werden am Drehtisch montiert, um das Objekt fest zu greifen. Die Sechskantbacken werden speziell für kleinere Objekte verwendet. Siehe Installationsanleitung) 		3 Stück
G Stufenbacken
(Die Backen werden am Drehtisch montiert, um das Objekt fest zu greifen. Die Stufenbacken werden speziell für Objekte in Standardgröße verwendet. Siehe Installationsanleitung) 		3 Stück
H L-förmige Backen
(Die Backen werden am Drehtisch montiert, um das Objekt fest zu greifen. Die L-förmigen Backen werden speziell für größere Objekte verwendet. Siehe Installationsanleitung.) 		6 Stück
I M3 Sechskantschraube (2,5 mm)
(Die Sechskantschrauben werden verwendet, um die oben genannten Backen am Drehtisch zu befestigen.) 		1 Stk.
J Sechskantschraubendreher (2,5 mm)
(Dieses Werkzeug wird zum Montieren oder Demontieren von Teilen am Drehtisch verwendet.) 		1 Stk.
K

Maßband
(Das Maßband misst die Abmessungen des Objekts, die vor Beginn eines Auftrags in die Software eingegeben werden müssen.)

 1 Stk.
L Messschieber
(Der Messschieber misst die Abmessungen des Objekts, die vor Beginn eines Auftrags in die Software eingegeben werden müssen.) 		1 Stk.
M HEXA Rotationsständer
(Diese Metallständer werden nur mit HEXA geliefert und auch in HEXA verwendet. Die Anleitung für die Ständer finden Sie auf der speziellen Seite für HEXA.) 		3 Stück

2. Hardware-Schnittstelle

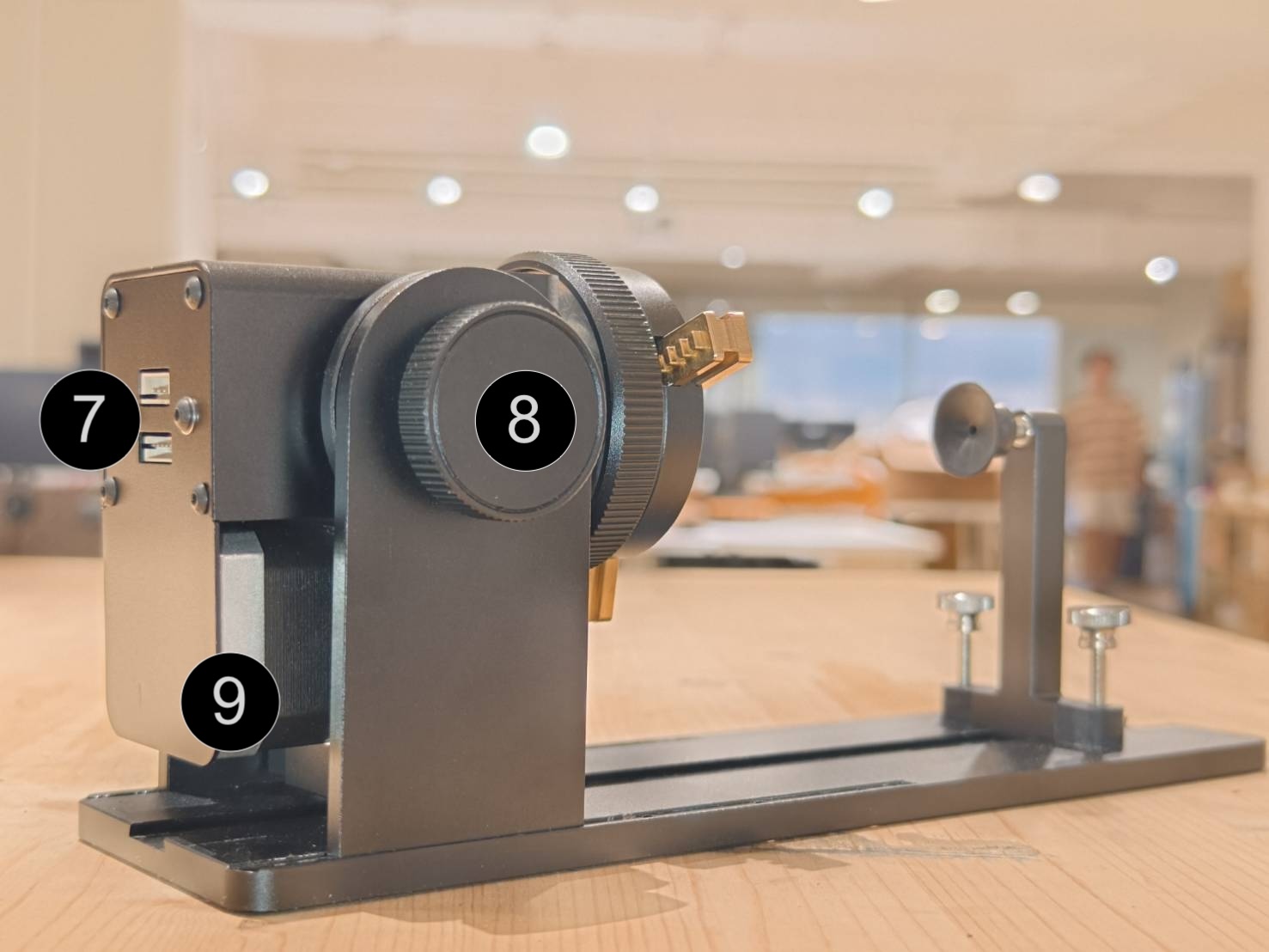

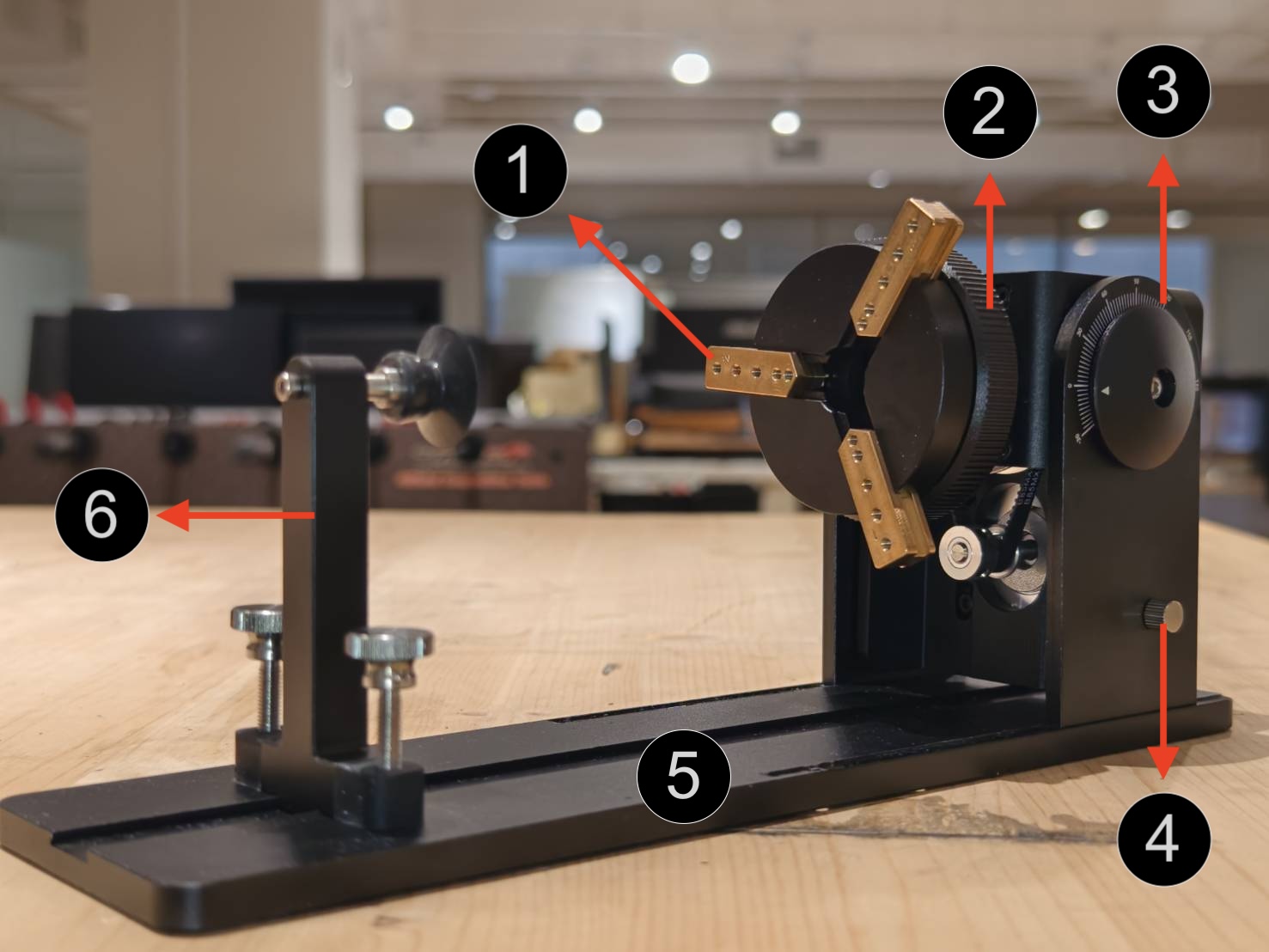

1 2 3 4 5 6

7 8 9

Zurück zum Anfang

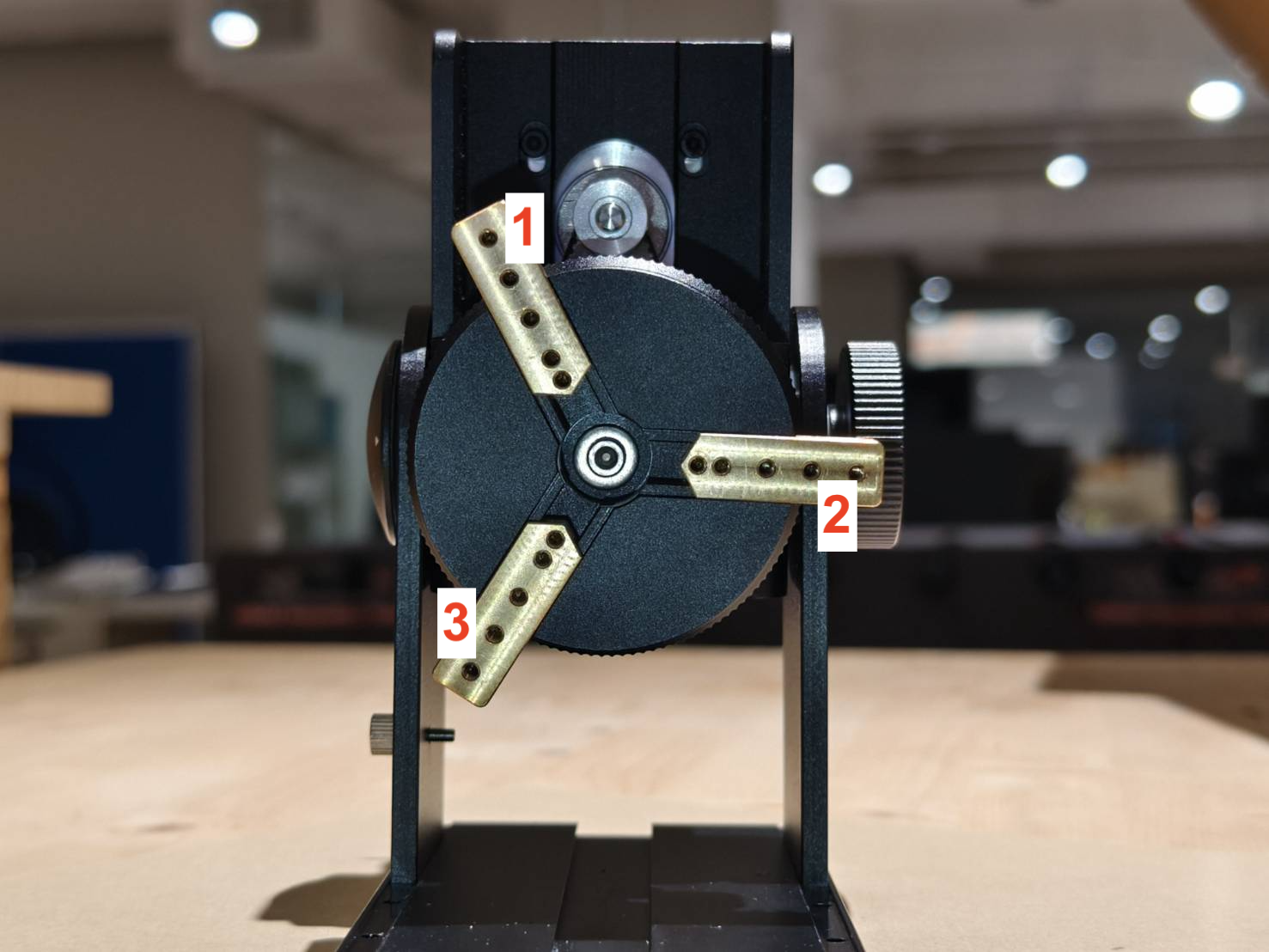

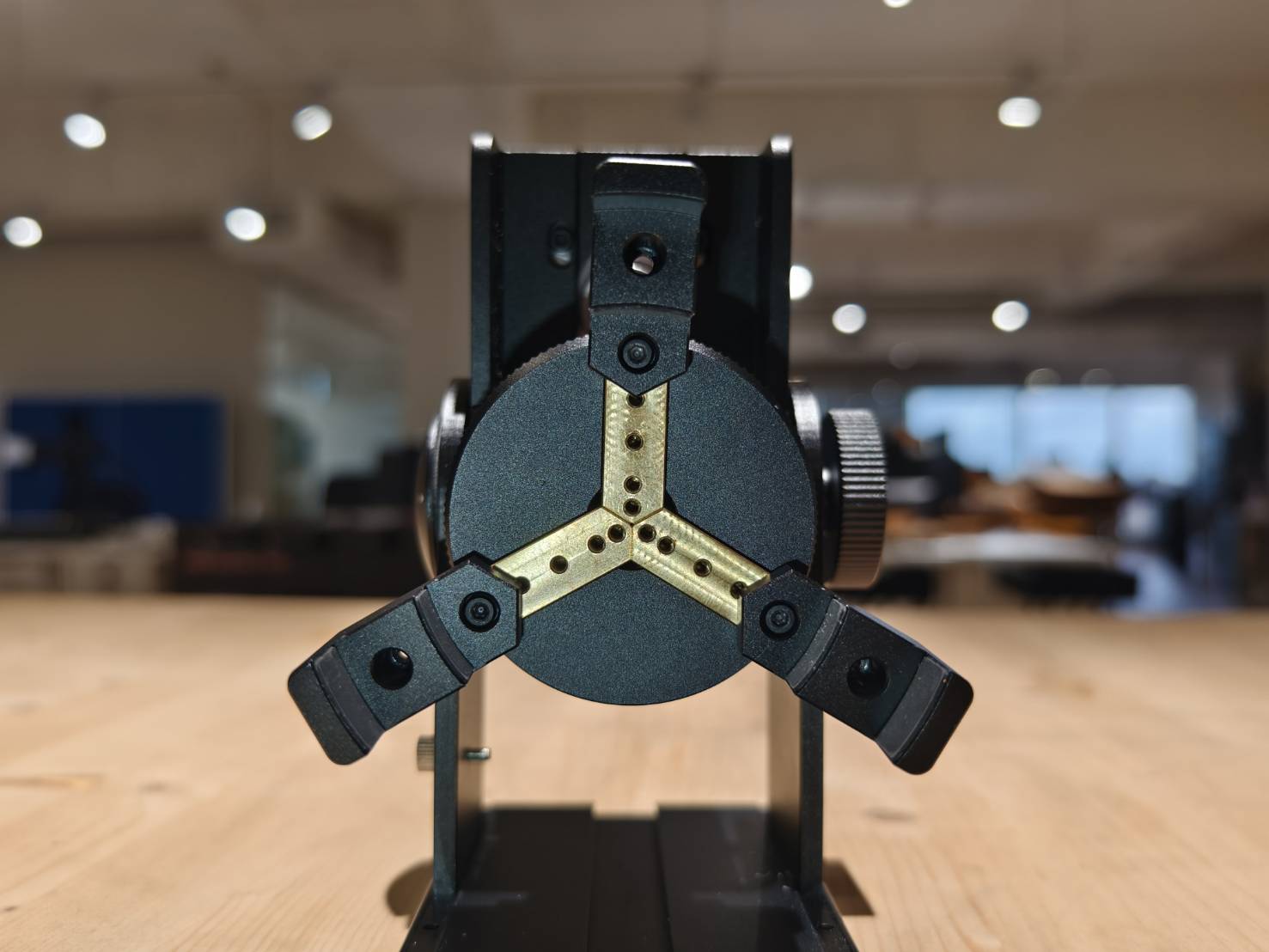

2.1. Backenaufnahmen

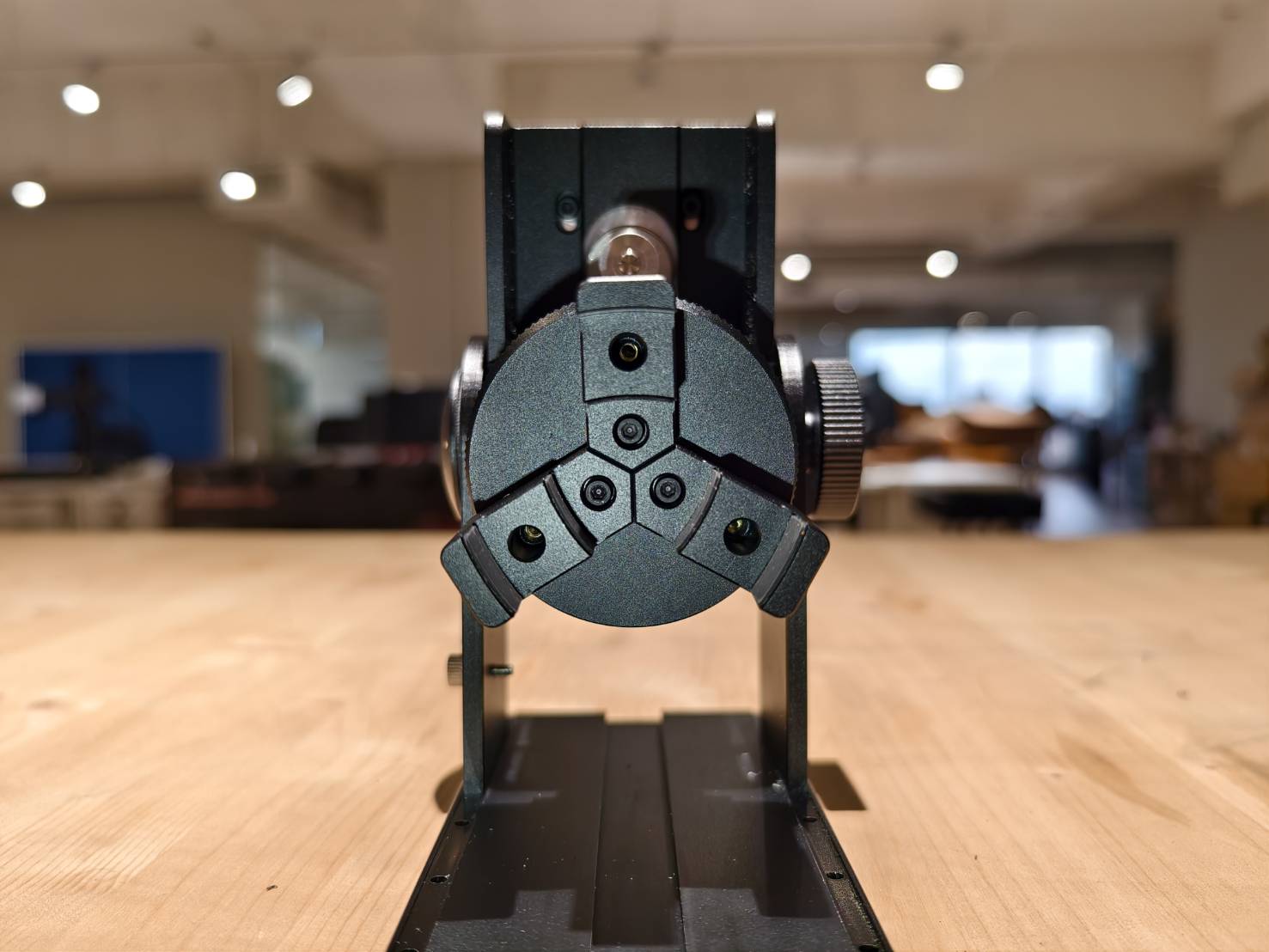

Auf dem Drehtisch befinden sich drei Backensitze. Die Backen werden darauf platziert und fest verschraubt.


Backen montiert Backen demontiert

Zurück zu 2. Hardware-Schnittstelle



Die Löcher in den Sitzen sind Gewindebohrungen für die Sechskantschrauben. Je nach Größe der Objekte können die Backen durch Einschrauben in verschiedene Löcher näher oder weiter voneinander befestigt werden.


Am nächsten Am weitesten

Zurück zu 2.1. Backensitze



2.1.1 Montageanleitung für die gestuften und L-förmigen Backen

Zurück zu 2.1. Backensitze

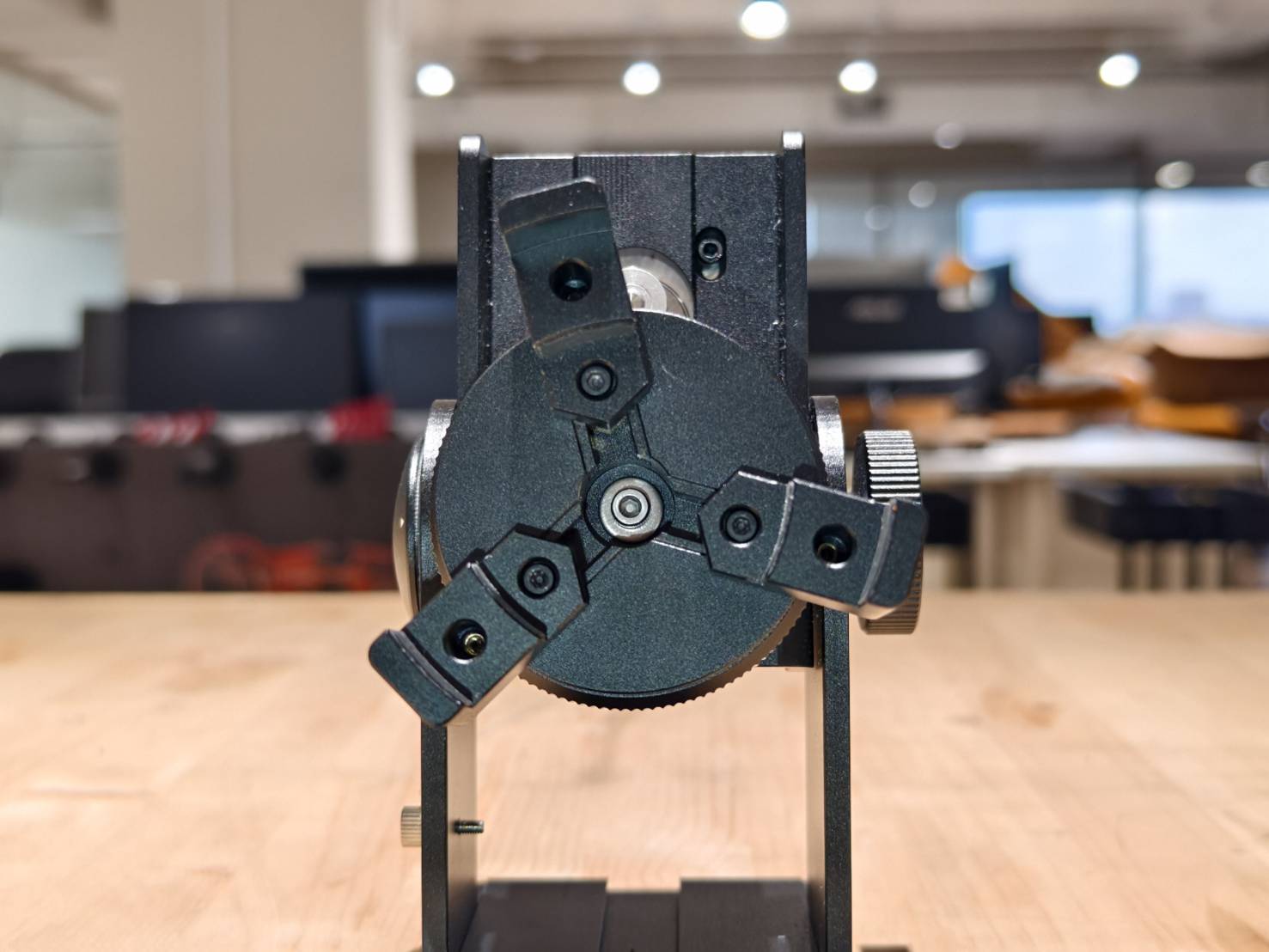

2.1.2 Montageanleitung für die sechseckigen Backen



Zurück zu 2.1. Backensitze

Zurück zu 2. Hardware-Schnittstelle

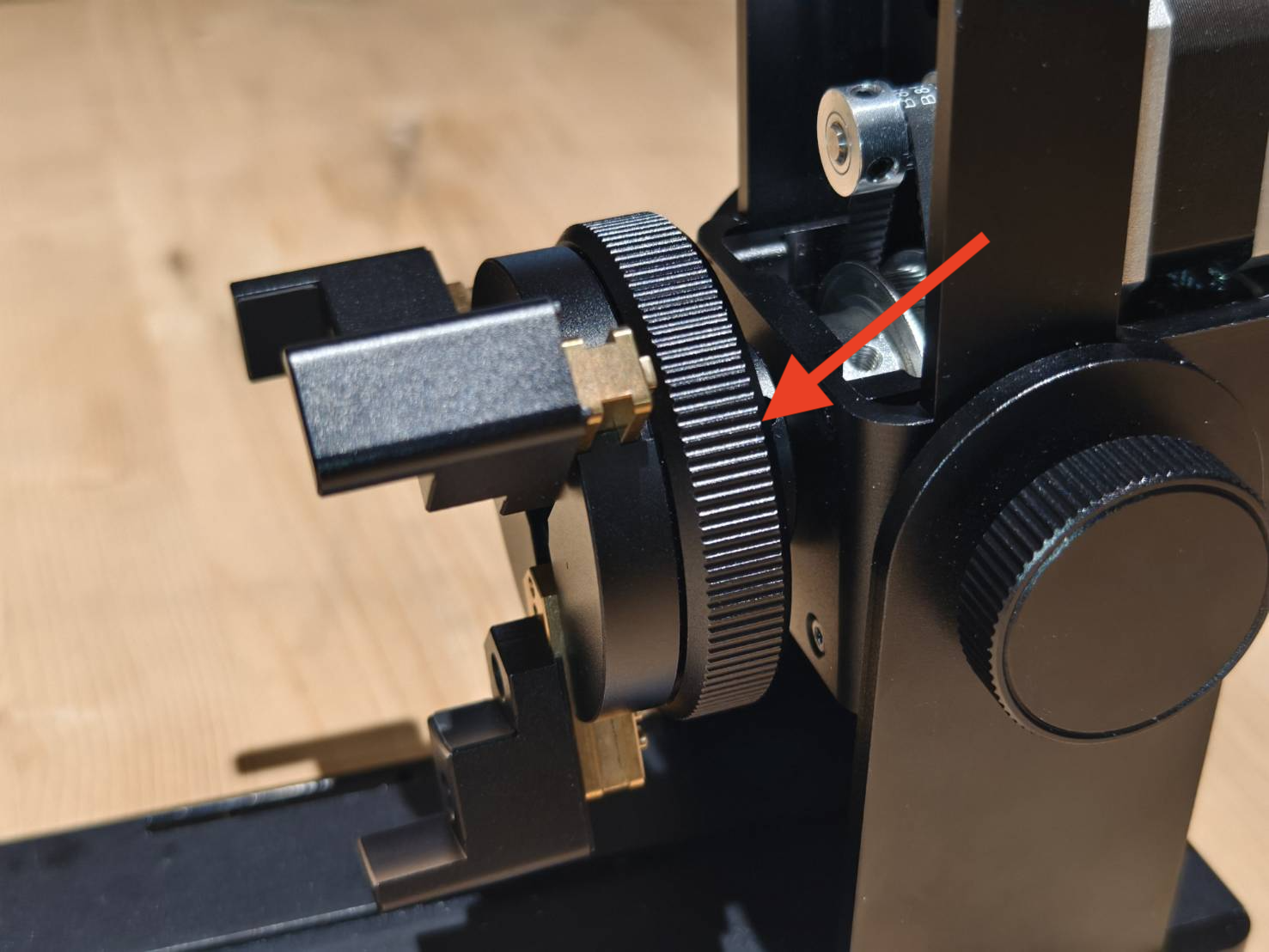

2.2 Größeneinstellrad

Mit dem Drehknopf wird der Abstand zwischen den Backen eingestellt, der die Größe des Objekts bestimmt. Bitte sehen Sie sich das Video an, um zu erfahren, wie es funktioniert.


Zurück zu 2. Hardware-Schnittstelle



2.2.1 Demonstration des Größeneinstellrads



Zurück zu 2. Hardware-Schnittstelle

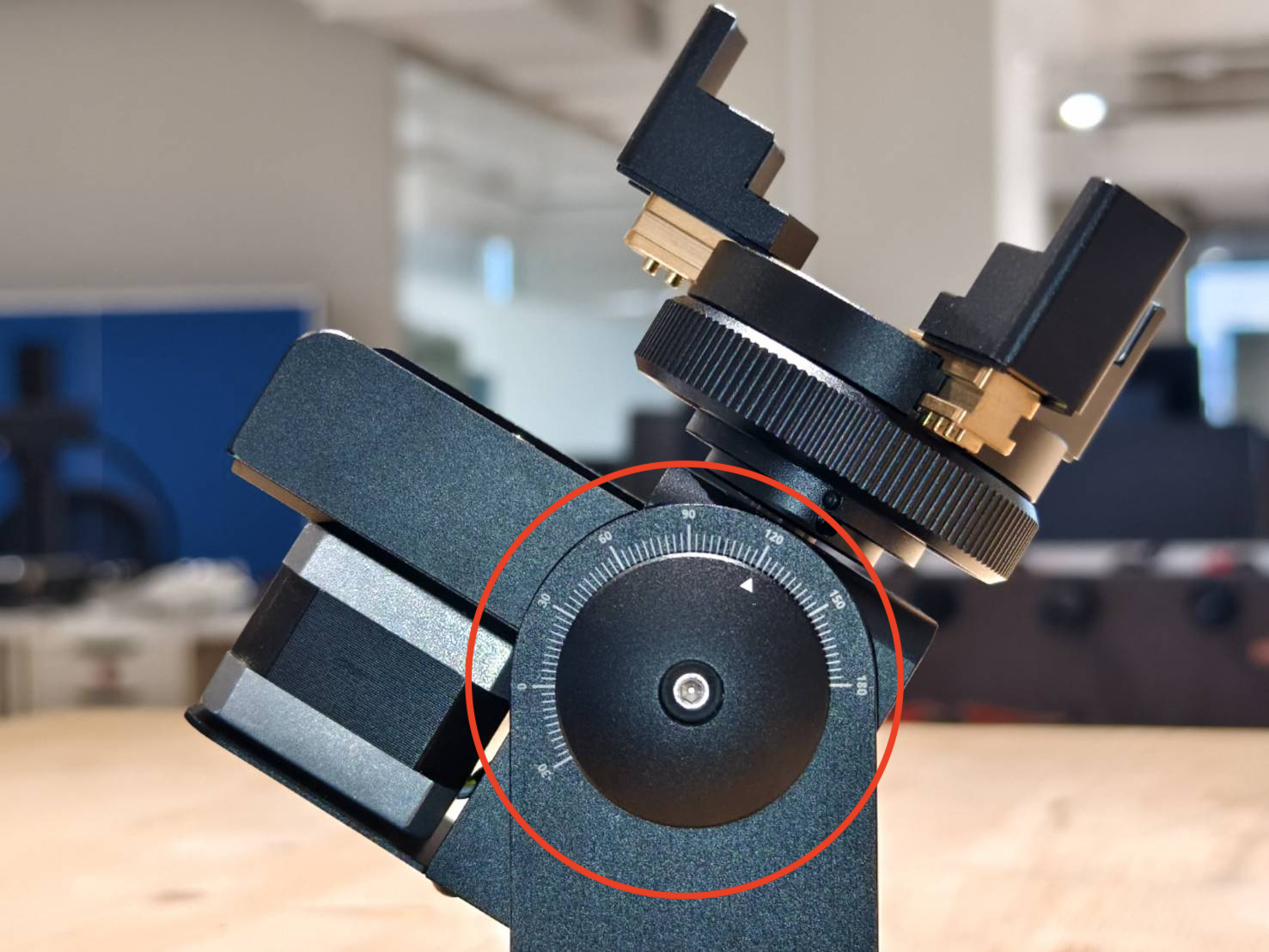

2.3. Winkelanzeige

Die Winkelanzeige zeigt den Winkel an, in dem sich der Kopf der Drehvorrichtung befindet.

Zurück zu 2. Hardware-Schnittstelle

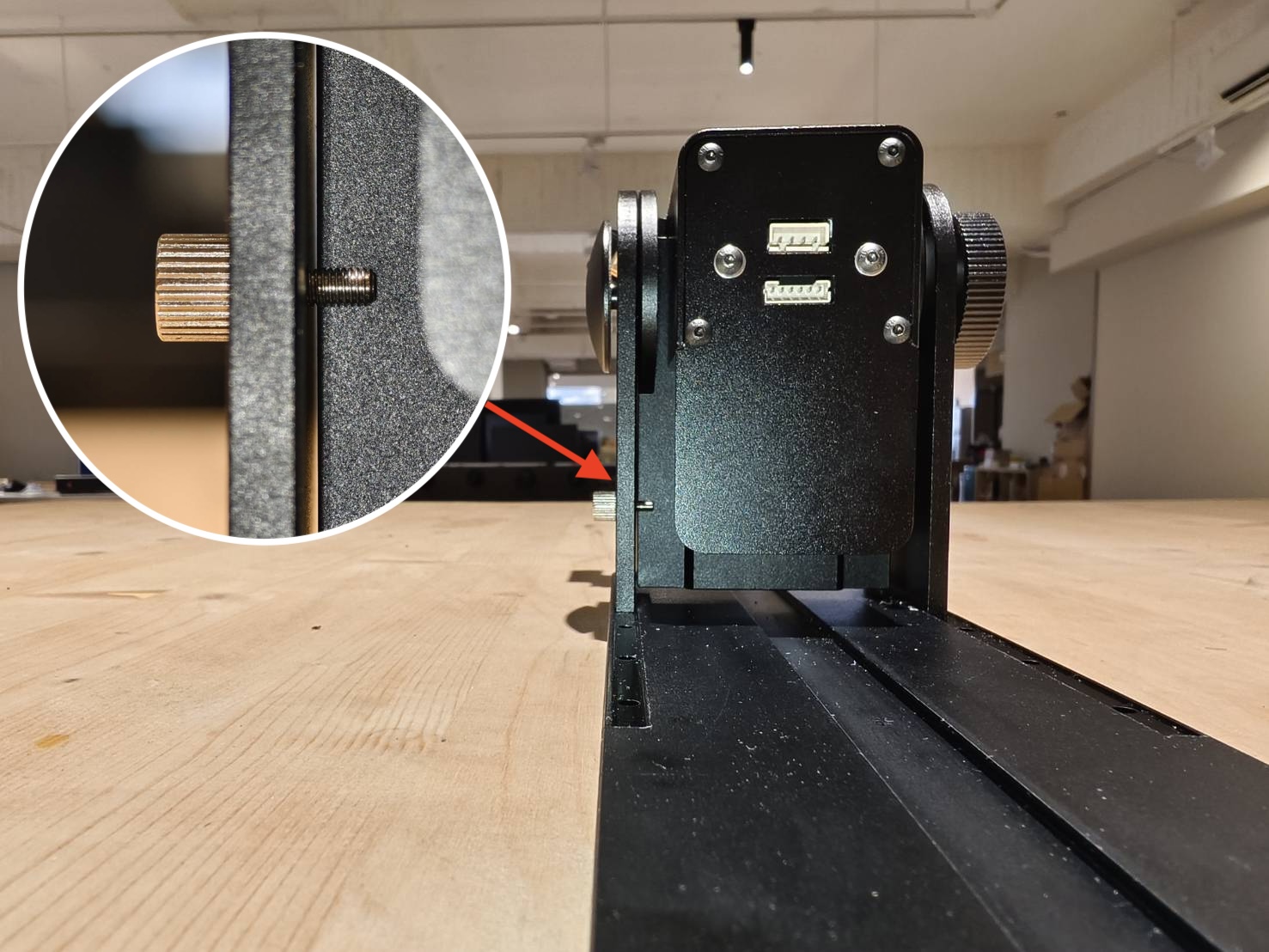

2.4. Anschlagschraube

Die Anschlagschraube verhindert, dass der Kopf der Drehvorrichtung beim Drehen um 180 Grad herunterhängt.
Diese Schraube muss fest angezogen werden.


Zurück zu 2. Hardware-Schnittstelle

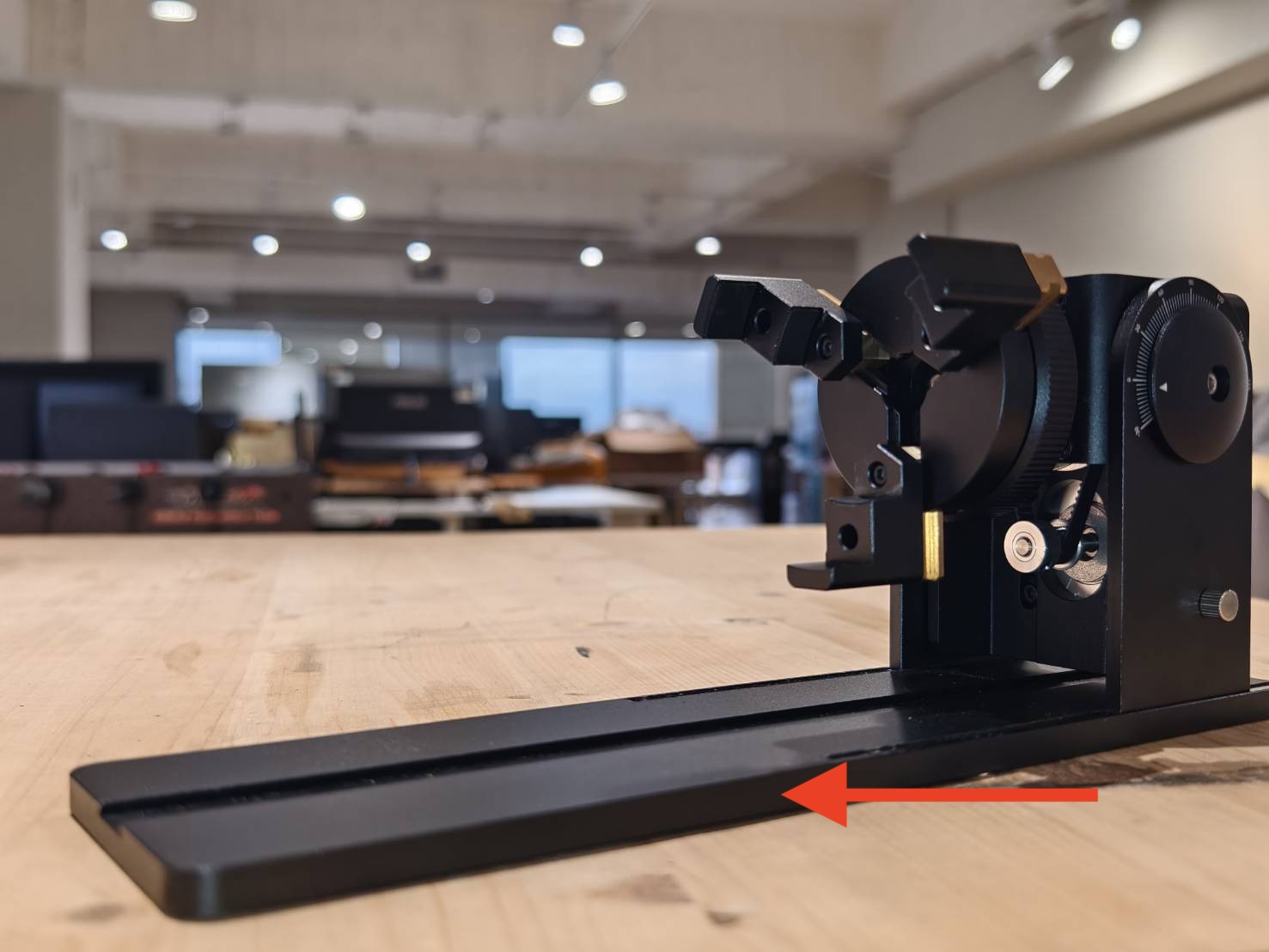

2.5. Grundplatte

Der Körper der Drehvorrichtung kann neu positioniert werden. An der Grundplatte befinden sich Schraubenlöcher, und der Körper kann in verschiedene Löcher geschraubt werden, um seine Position zu ändern. Bei einigen Anwendungen, wie z. B. bei längeren Objekten, muss möglicherweise die Position des Körpers geändert werden, um die Gesamtlänge der Drehvorrichtung zu reduzieren, die in das Objekt eingreift.

Zurück zu 2. Hardware-Schnittstelle



2.5.1 Demonstration der Neupositionierung des Drehvorrichtungskörpers

Zurück zu 2. Hardware-Schnittstelle



2.6. Reitstockunterstützung

Die Reitstockunterstützung wird verwendet, um die andere Seite des Objekts zu stützen. Sie wird üblicherweise bei kugelförmigen Objekten und kurzen, schweren Objekten verwendet, um zu verhindern, dass sie aus den Spannbacken fallen.

Zurück zu 2. Hardware-Schnittstelle

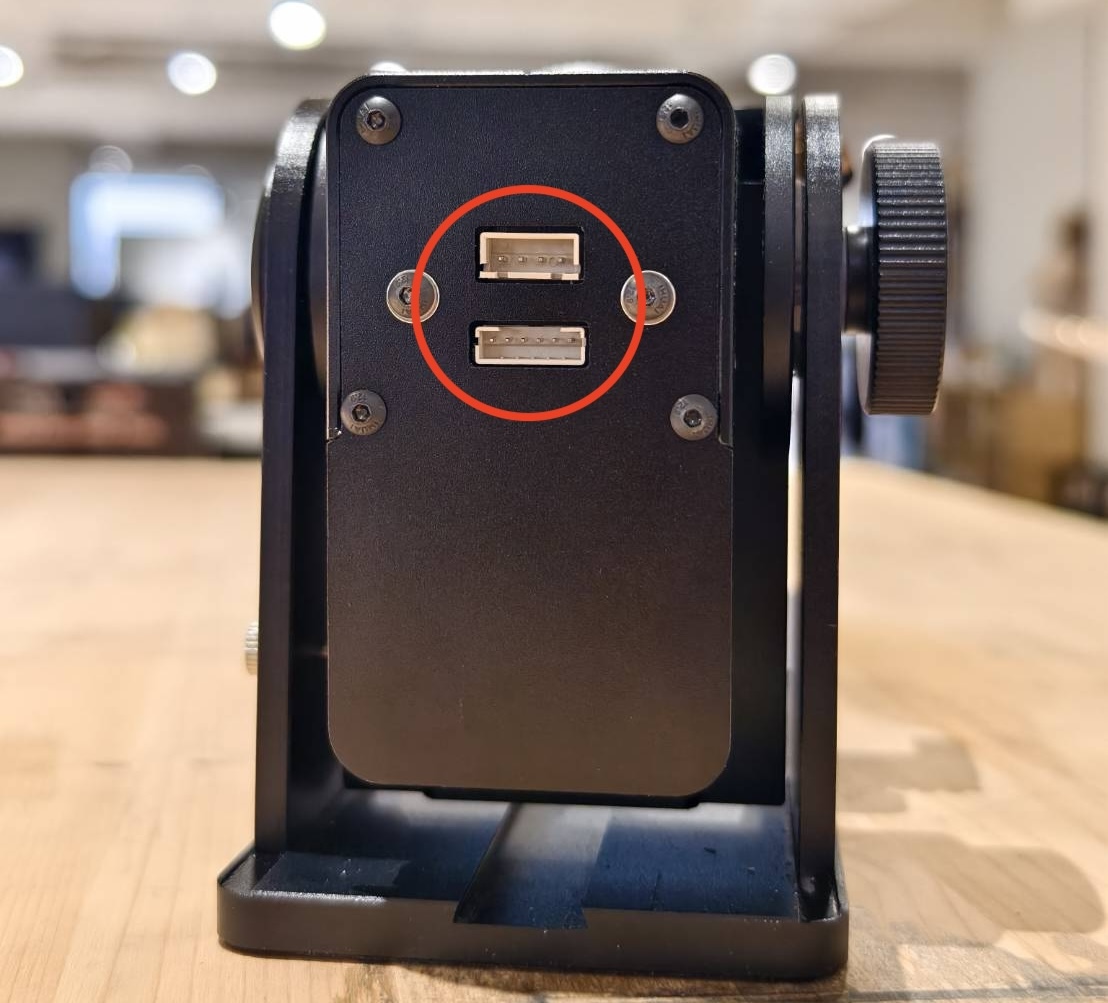

2.7. Anschlussbuchsen

Wie bereits erwähnt, stellt das Anschlusskabel eine Verbindung zwischen der Drehvorrichtung und der Maschine her. Die Buchse ist der Anschlusspunkt für das Kabel. Die Buchsen sind für verschiedene Modelle vorgesehen. Bitte konsultieren Sie die untenstehende Tabelle, um die für Ihr Modell passende Buchse zu finden.

Buchsentyp Kompatibles Modell
6-polig Ador, Beambox 2, beamo
4-polig HEXA, Lazervida

Zurück zu 2. Hardware-Schnittstelle

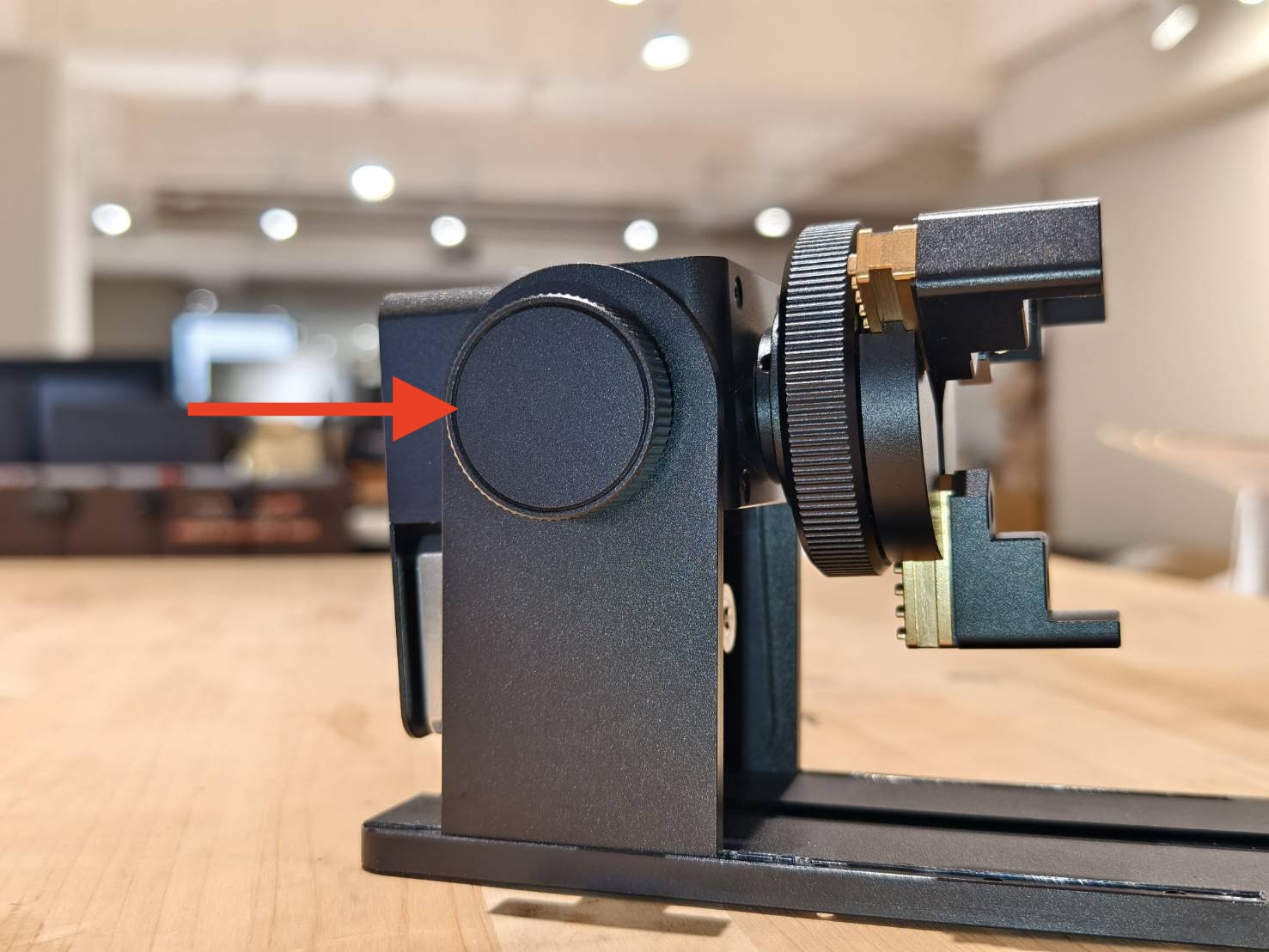

2.8 Winkeleinstellknopf

Der Winkeleinstellknopf dient hauptsächlich zur horizontalen Ausrichtung des Objekts. Er kann auch die Ausrichtung des Objekts um 180 Grad für spezielle Anwendungen ändern.
Bitte schauen Sie sich das Video an, um die Funktionsweise zu verstehen.

Zurück zu 2. Hardware-Schnittstelle



2.8.1 Demonstration des Winkeleinstellknopfs

Zurück zu 2. Hardware-Schnittstelle



2.9. Klappfunktion

Wenn Sie den Winkeleinstellknopf lösen, kann der Kopf der Drehvorrichtung um 180 Grad gekippt werden.
Für einige Anwendungen ist das Kippen erforderlich. Bitte beachten Sie die Standardposition und die gekippte Position, da diese die ursprüngliche Position Ihrer Gravur beeinflussen.

Standardposition
(Die Oberseite ist eben.)		 Gekippte Position
(Der Motor zeigt nach oben.)

Zurück zu 2. Hardware-Schnittstelle

Zurück zum Anfang

3. Objekte einspannen

Dieses Kapitel erklärt Ihnen, wie Sie verschiedene Objekte einspannen, wie z.B. einen regulären Zylinder, Becher, kleinen Zylinder, langes Objekt usw. Bitte nutzen Sie die folgende Tabelle, um eine ähnliche Form wie Ihr Objekt zu finden.

Zylinder Becher Kelch Kegel

Lang Kugel Ring

Zurück zum Anfang

3.1 Zylinder

Zylinder können außen oder innen eingespannt werden. Für große Objekte sind L-förmige Spannbacken erforderlich.

Zurück zu 3. Objekte einspannen

3.1.1 Außenspannen zylindrischer Objekte



3.1.2 Innenspannung zylindrischer Objekte mit Sechskantbacken



3.1.3 Innenspannen zylindrischer Objekte mit Stufenbacken



3.1.4 Außenspannen größerer zylindrischer Objekte

Zurück zu 3. Objekte einspannen



3.2 Tasse

Tassen haben Henkel; üblicherweise kann der Henkel an die Basis der Drehvorrichtung stoßen, daher um 180 Grad drehen, um dies zu vermeiden.

Zurück zu 3. Objekte einspannen

 3.2.1 Außenspannen von Tassen



3.2.2 Tassen - Innenspannung mit Sechskantbacken



3.2.3 Innenspannen von Tassen mit Stufenbacken

Zurück zu 3. Objekte einspannen



3.3 Kelch

Bitte seien Sie vorsichtig, da einige Kelche zerbrechlich sein können. Es wird empfohlen, von unten zu spannen. Für kelchförmige Objekte wird zusätzlich ein Stützmodul empfohlen, das separat erworben werden muss.

(*Das am Ende des Videos gezeigte Stützmodul muss separat erworben werden.)

Zurück zu 3. Objekte einspannen



3.4 Kegel

Konische Objekte können außen oder innen gespannt werden.

Zurück zu 3. Objekte einspannen

3.4.1 Externes Greifen von kegelförmigen Objekten



3.4.2 Konisches Objekt - Innenspannung mit Sechskantbacken





3.4.3 Internes Greifen von kegelförmigen Objekten mit Stufenbacken



Zurück zu 3. Objekte einspannen



3.5 Lange Objekte

Für lange Objekte wird das Stützmodul benötigt und Es muss separat erworben werden.

Zurück zu 3. Objekte einspannen



3.6 Kugelförmige Objekte

Es wird empfohlen, kugelförmige Objekte nur im zentralen Bereich zu gravieren, wo der Fokusabstand nur geringfügig variiert. Für kugelförmige Objekte wird das Heckstützen-Set verwendet.

Zurück zu 3. Objekte einspannen



3.7 Ringförmige Objekte

Das ringförmige Material wird ähnlich wie bei der Innenspannung eines Zylinders befestigt.

Zurück zu 3. Objekte einspannen

Zurück zum Anfang

4. Weiteres Zubehör (separat zu erwerben)

Es gibt einige separat erhältliche Zubehörteile, die für spezielle Objekte wie Tassen mit größeren Henkeln oder längere Gegenstände nützlich sind.
*Bitte beachten Sie, dass diese Artikel separat erworben werden müssen.

# Artikel Foto
1. Erhöhungs-Set
2. Stützmodul

Zurück zum Anfang

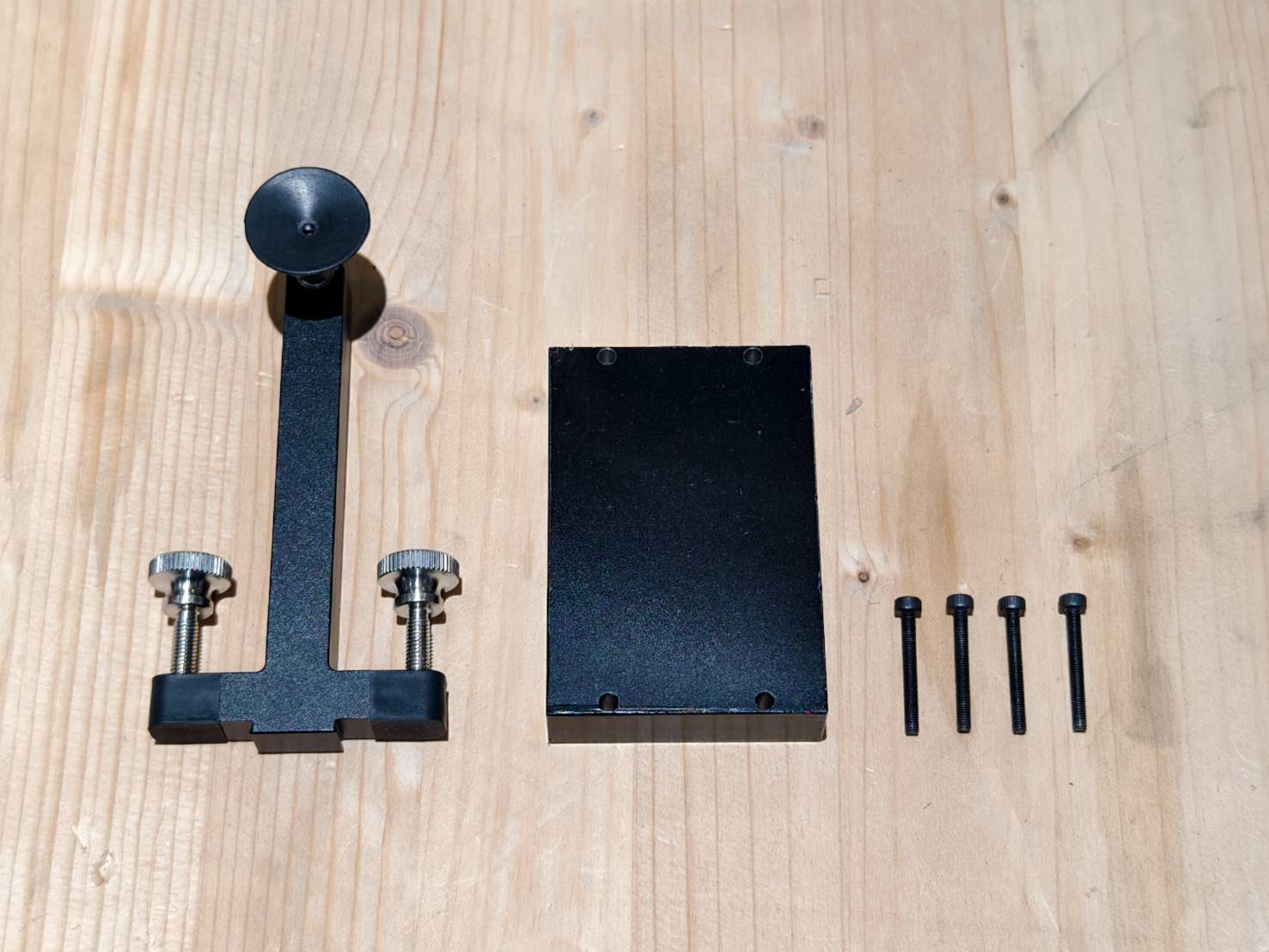

4.1 Erhöhungssatz

Das Erhöhungs-Set besteht aus einem Erhöhungsblock und einer höheren Heckstütze. Es wird üblicherweise für Tassen mit größeren Henkeln oder größere kugelförmige Objekte verwendet.

Zurück zu 4. Weiteres Zubehör

4.1.1 Demonstration des Erhöhungssatzes vor und nach der Montage

Zurück zu 4.1 Erhöhungs-Set

4.1.2 Installationsanleitung für den Erhöhungssatz

Zurück zu 4.1 Erhöhungs-Set

Zurück zu 4. Weiteres Zubehör

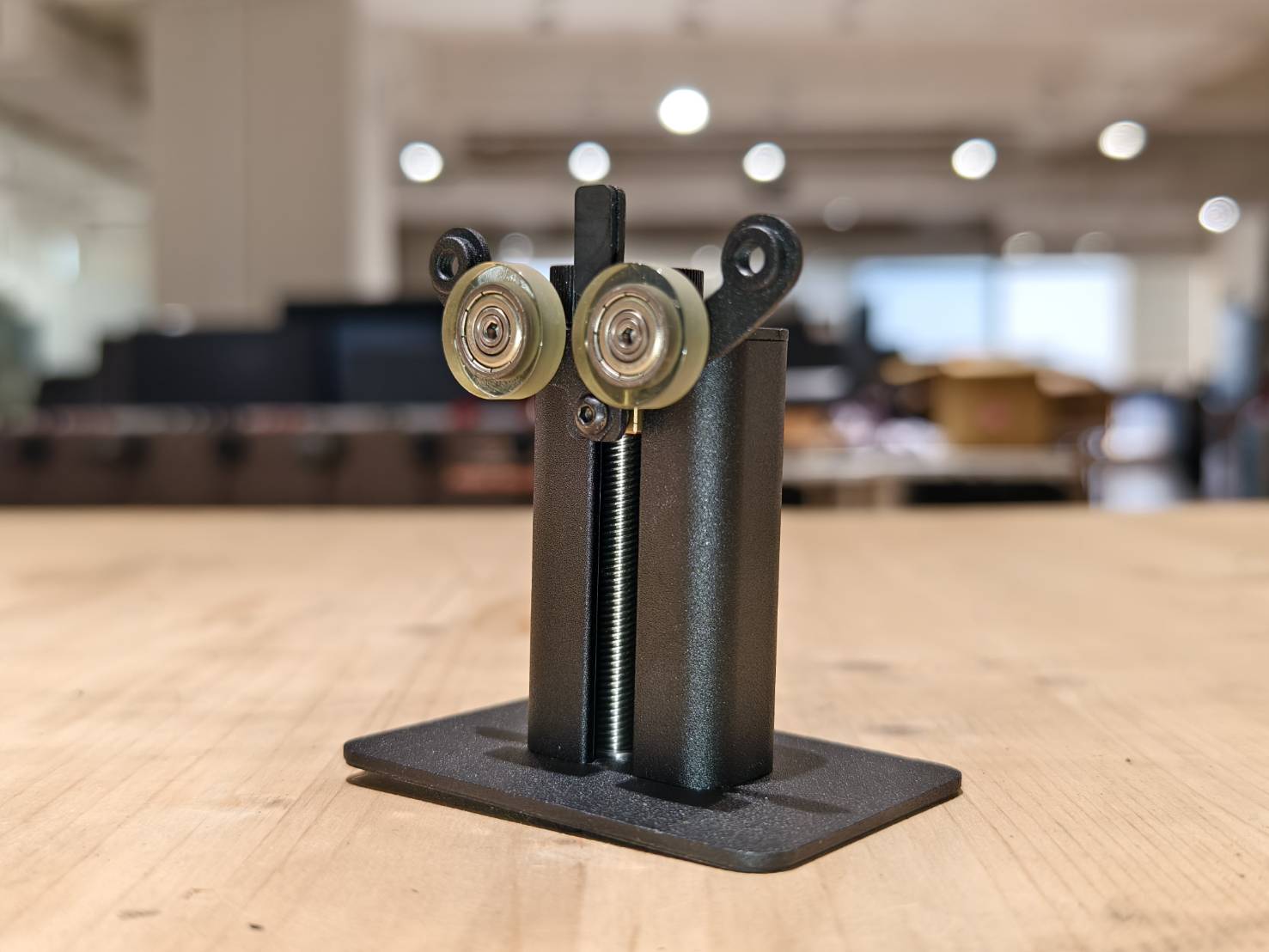

4.2 Stützmodul

Das Stützmodul wird für längere oder schwerere Objekte verwendet und dient zur Unterstützung und Anhebung der gegenüberliegenden Seite des Objekts.

Zurück zu 4. Weiteres Zubehör

4.2.1 Demonstration des Stützmoduls

Kelch-Objekte
Lange Objekte

Zurück zu 4.2 Stützmodul



4.2.2 Anleitung zum Wechseln der Rollen und des Sitzes des Stützmoduls

Räder
Sitz

Zurück zu 4.2 Stützmodul

Zurück zum Anfang

5. Gravur starten

Da das Chuck Rotary mit verschiedenen FLUX-Modellen kompatibel ist, finden Sie bitte unten die Anleitung für Ihr Modell zur Installation des Rotary-Aufsatzes und zum Starten eines Gravurauftrags.

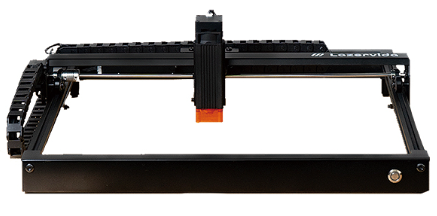

HEXA  Ador beamo Lazervida

Beambox II

HEXA RF





Zurück zum Anfang

6. Ersatzteilwechsel

In diesem Abschnitt finden Sie Anleitungen zum Austausch der Ersatzteile des Rotary Chuck.

6.1 Austausch der Chuck Rotary-Hauptplatine

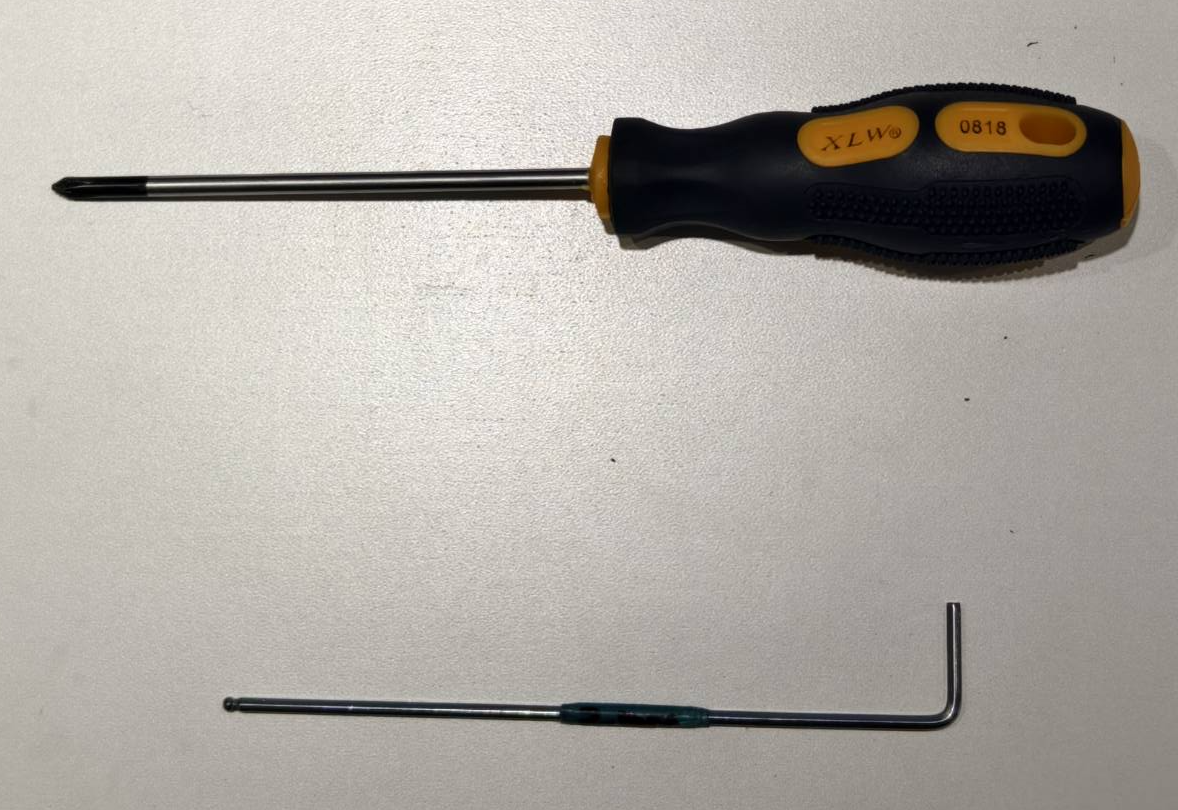

Erforderliche Werkzeuge:

  • Kreuzschraubendreher
  • 2mm Inbusschlüssel

Videoanleitung:

Zurück zum Anfang
