Ador Erweiterungsbasis - Auspacken und Montage

Beschreibung

Dieser Artikel bietet eine umfassende, schrittweise Anleitung zur Installation der Ador Erweiterungsbasis.
Bitte folgen Sie für den Installationsprozess den nachstehenden Anweisungen.

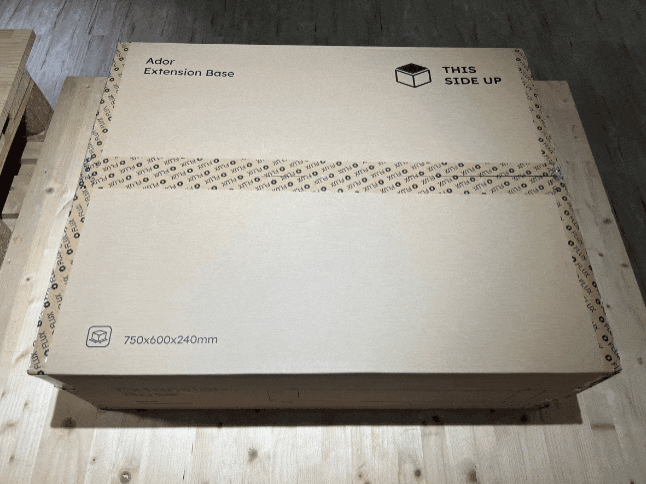

Auspacken:

#	Artikel	Anzahl	Foto

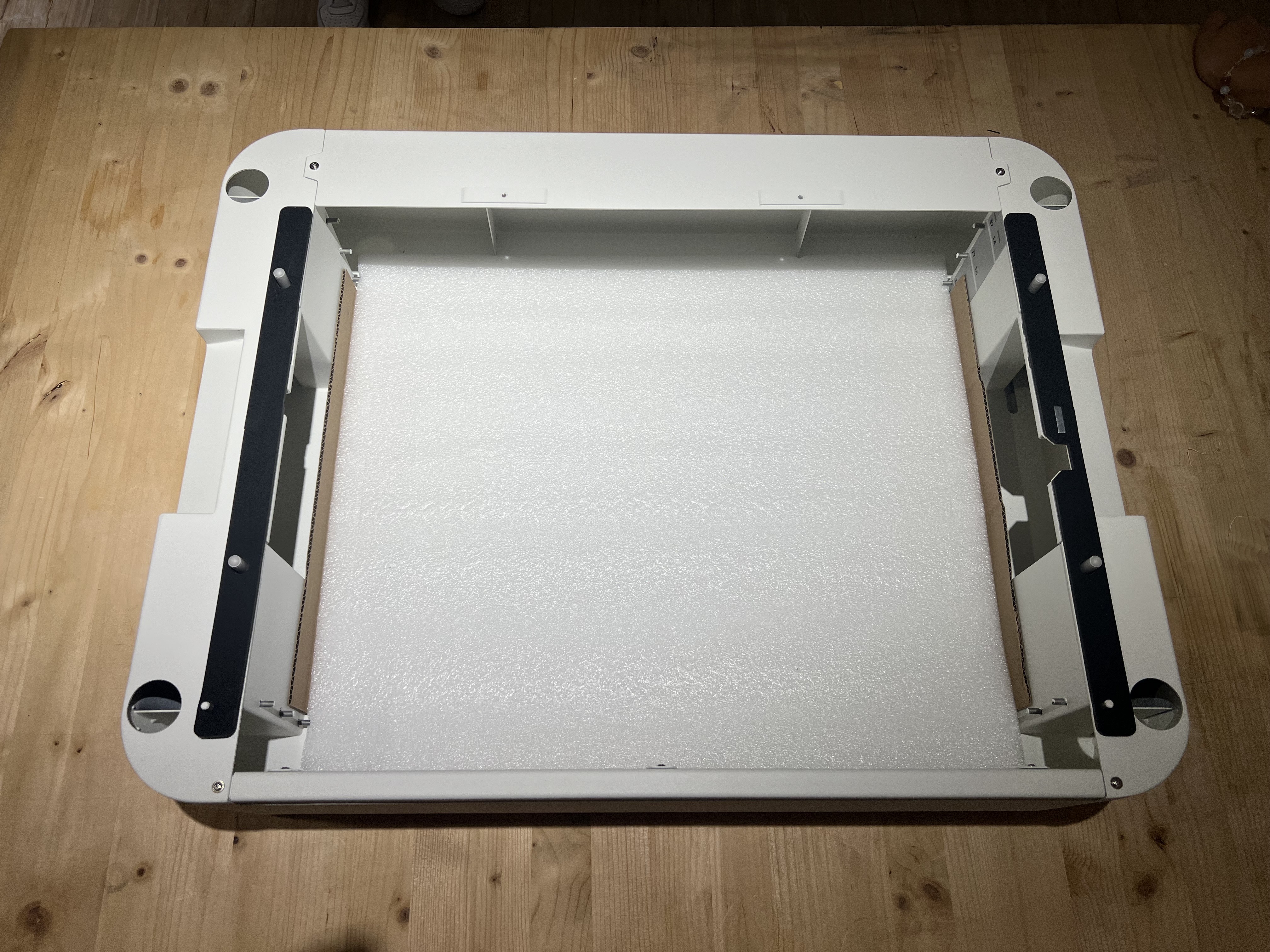

1	Erweiterungsbasis	1 Stück
2	Wabenplatte (Führung)	1 Stück

Schritt 1

Entfernen Sie das Laser- oder Druckmodul, falls Sie eines installiert haben.

Schritt 2

Entfernen Sie die Metallbasis des Ador.
Lösen Sie diese zwei Schrauben, um die Metallbasis zu entfernen.

Entfernen Sie die Metallbasis, indem Sie die Maschine etwas anheben und die Basis direkt herausnehmen.

Schritt 3

Packen Sie die Erweiterungsbasis aus und entfernen Sie die Wabenstruktur.
Suchen Sie die rot umrandete Objekthöhenanzeige. Platzieren Sie die gesamte Erweiterungsbasis auf einer ebenen Fläche, sodass sich die Objekthöhenanzeige auf der rechten Seite befindet, wenn Sie der Basis zugewandt sind.

Schritt 4

Heben Sie die Maschine an und versuchen Sie, die Gummifüße von Ador in die vier Öffnungen einzusetzen, um die Maschine und die Erweiterungsbasis zusammenzubauen. Die Höhenanzeige muss sich auf derselben Seite wie der Touchscreen befinden, der sich rechts befindet.

Durchgangsversion (In der EU nicht verfügbar)	Nicht-Durchgangsversion

Optionaler Schritt

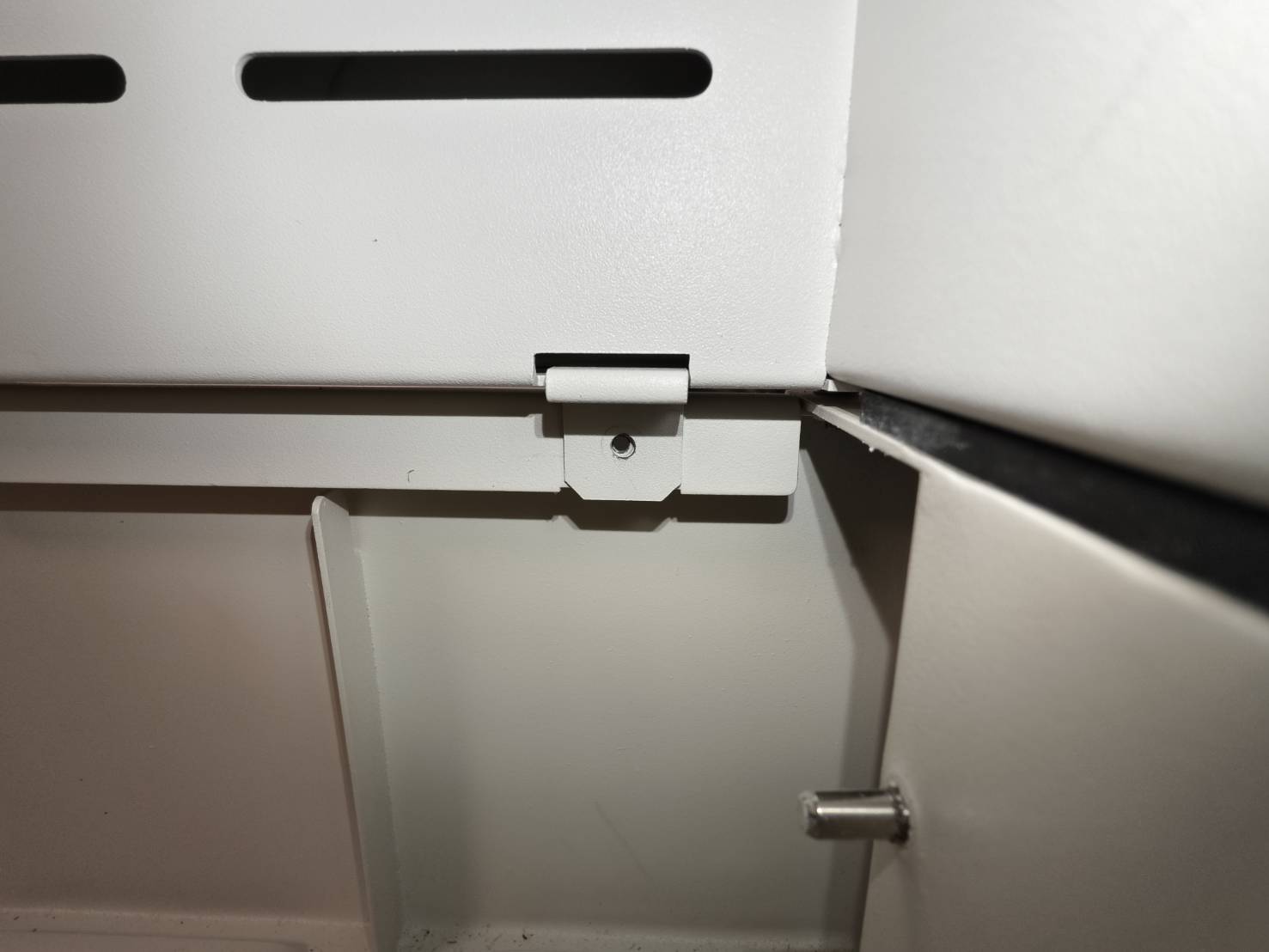

Je nach Basis sind zwei oder drei Clips am vorderen Rahmen befestigt. Diese Clips fixieren die Maschine und die Basis. Das Anbringen der Clips ist optional und beeinflusst die Funktion der Basis nicht.
Daher ist dieser Schritt optional.

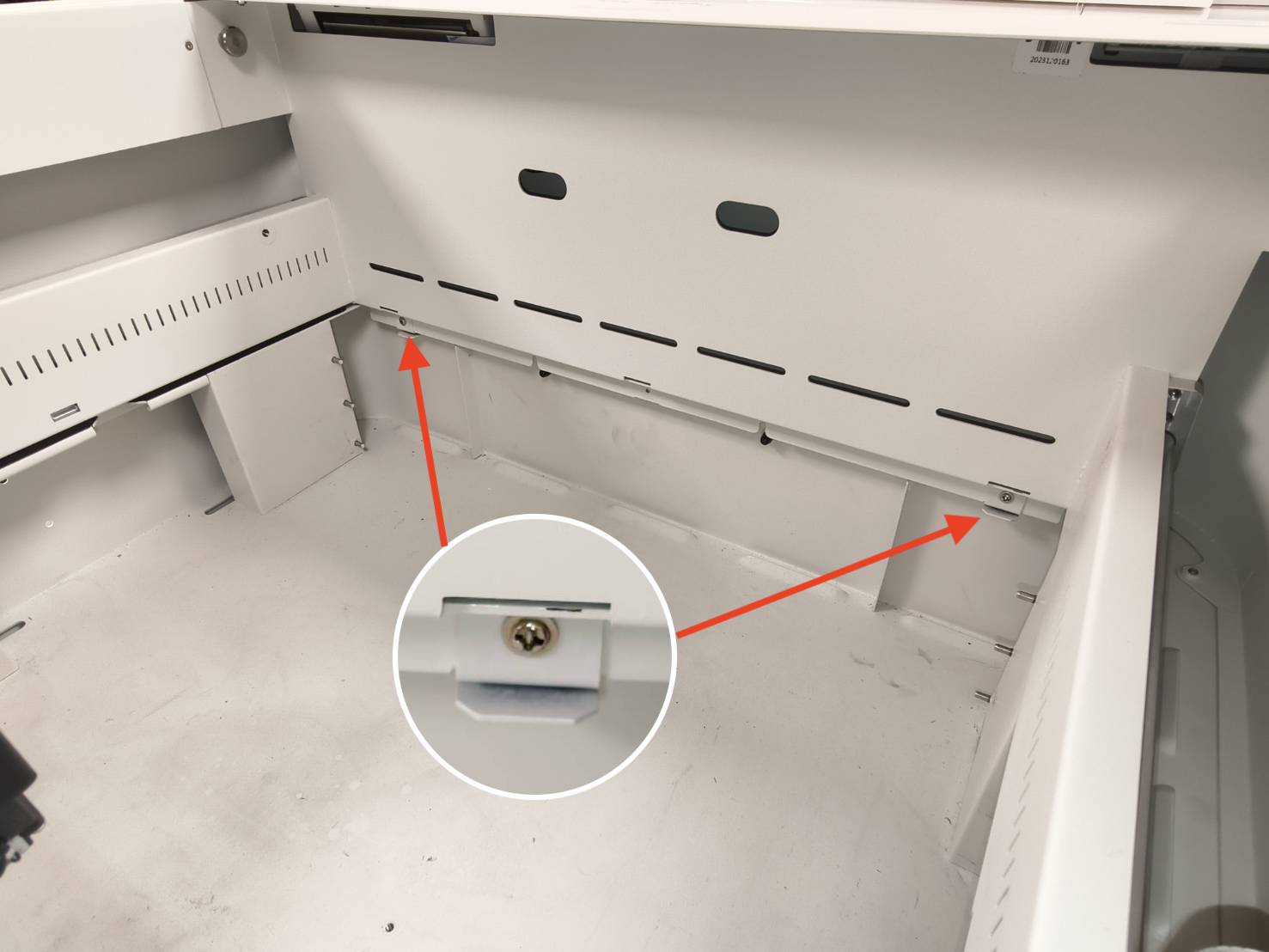

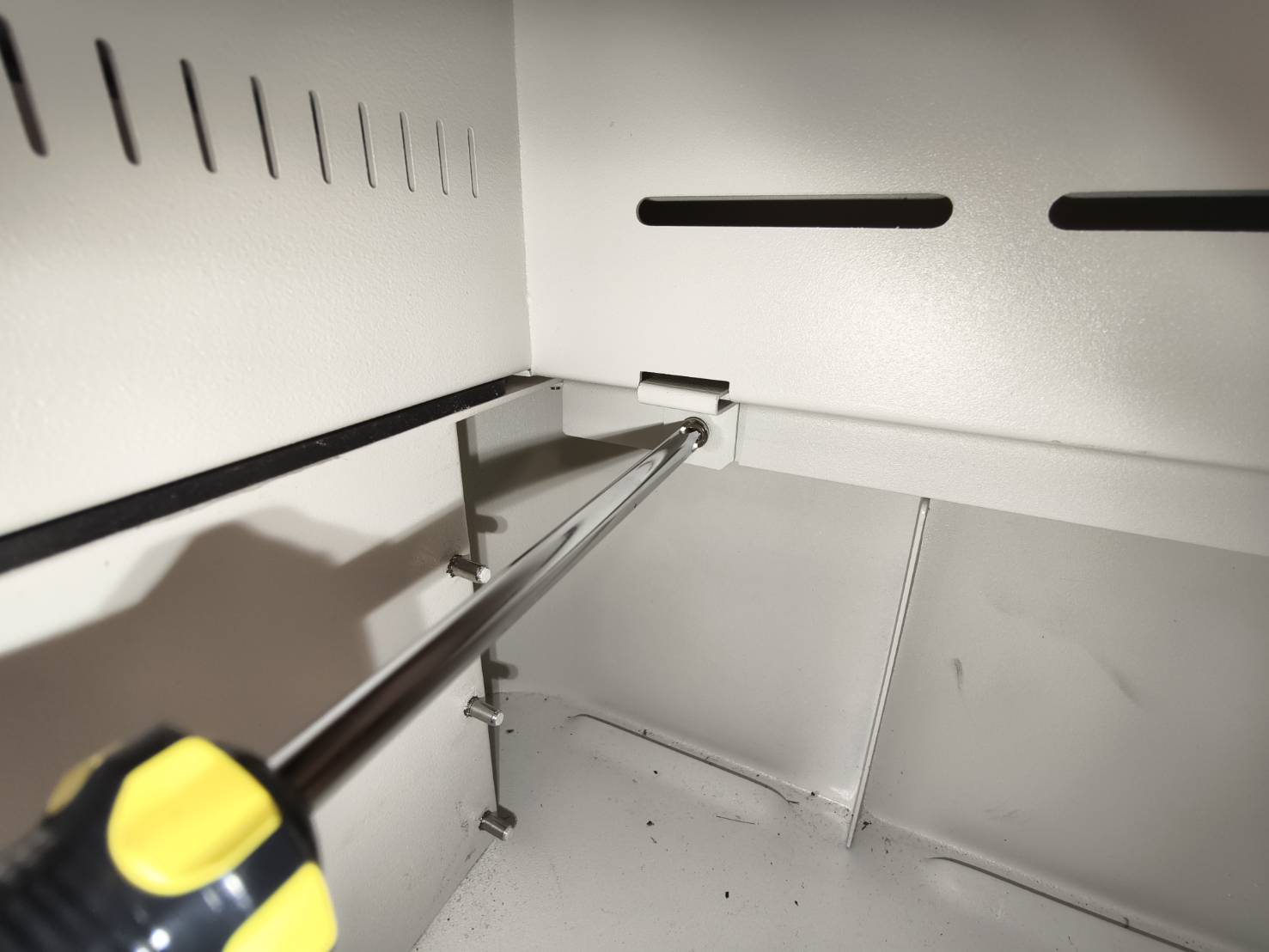

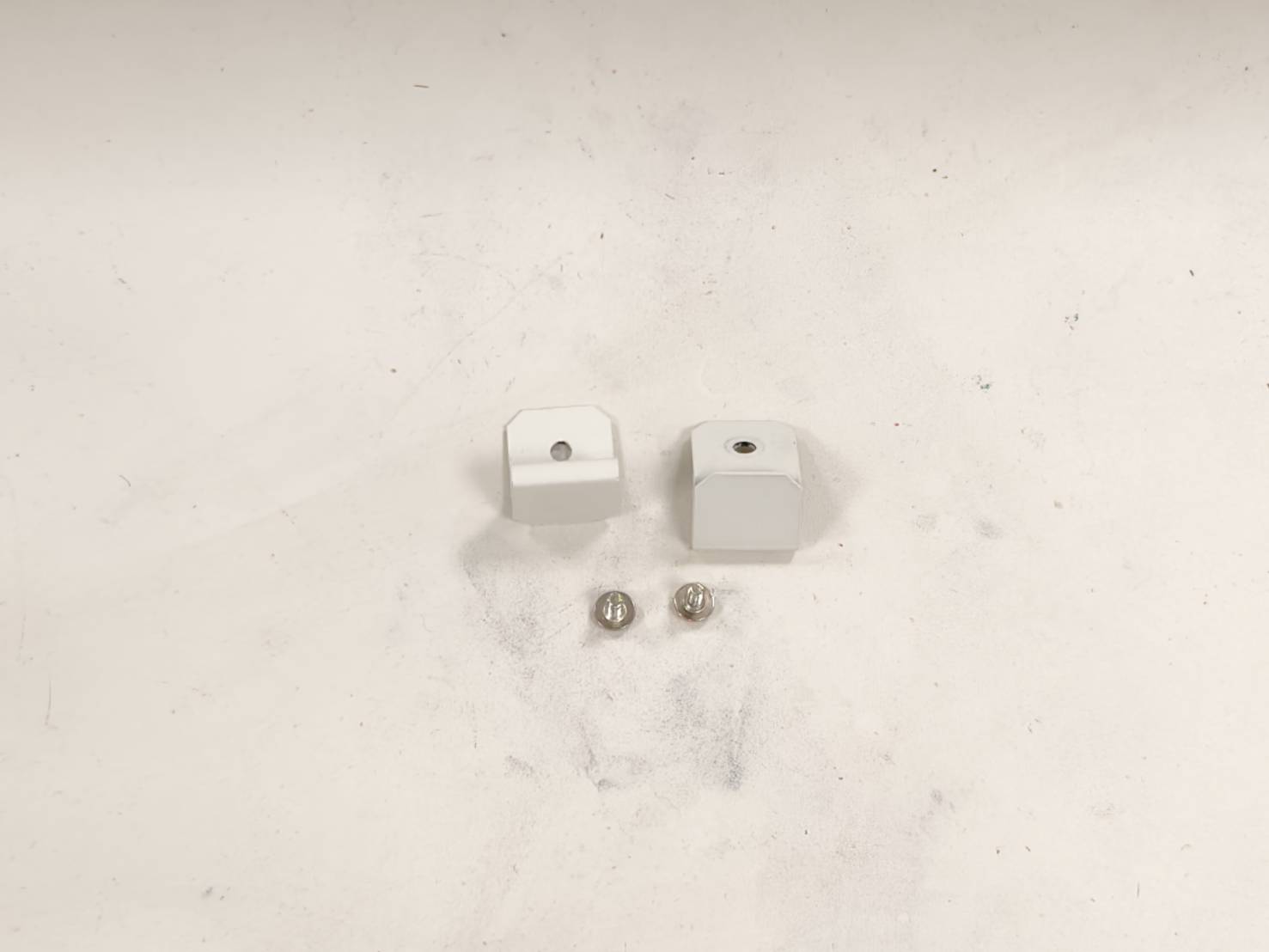

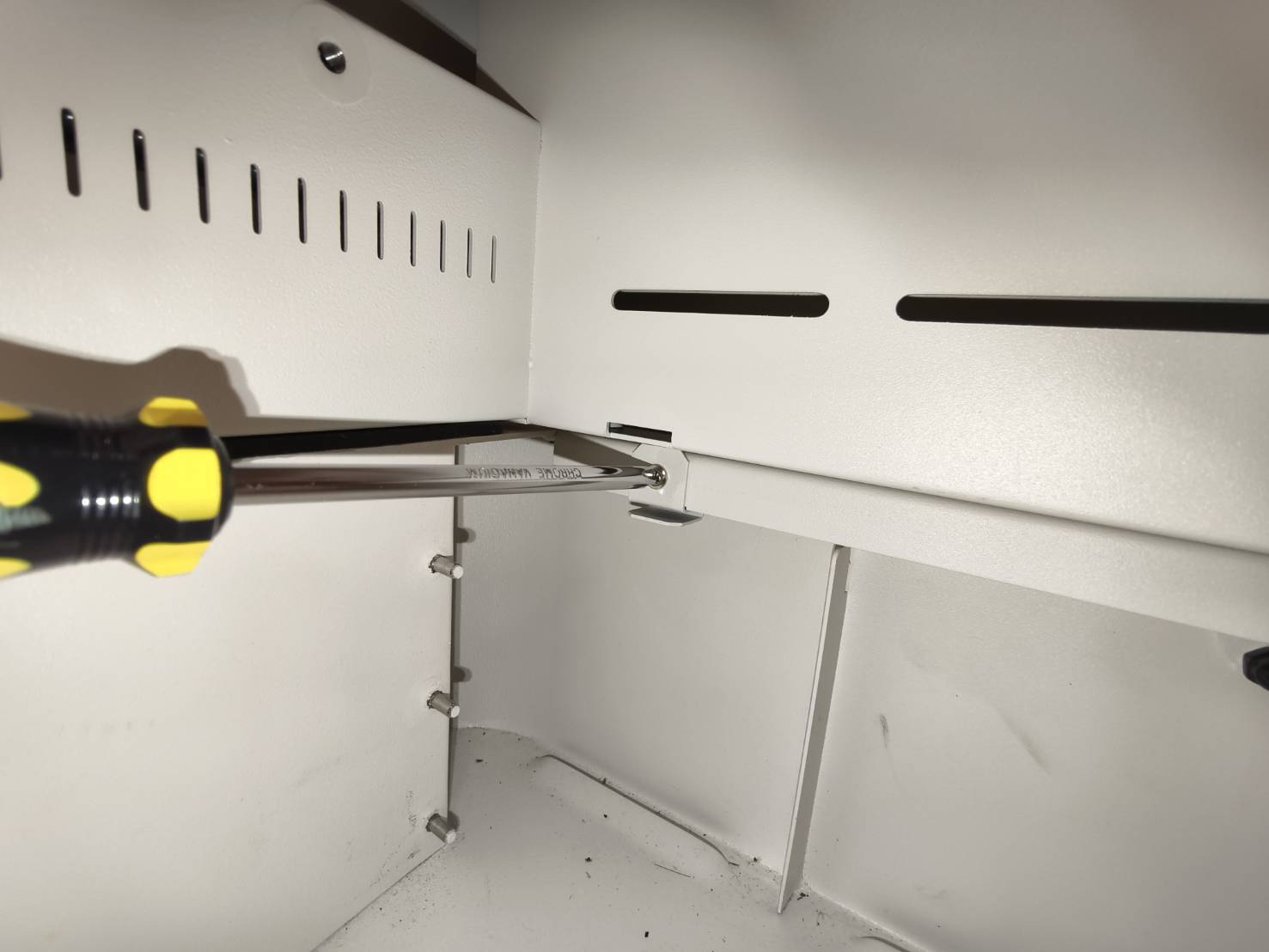

1. Lösen Sie die Clips mit einem Kreuzschlitzschraubendreher.

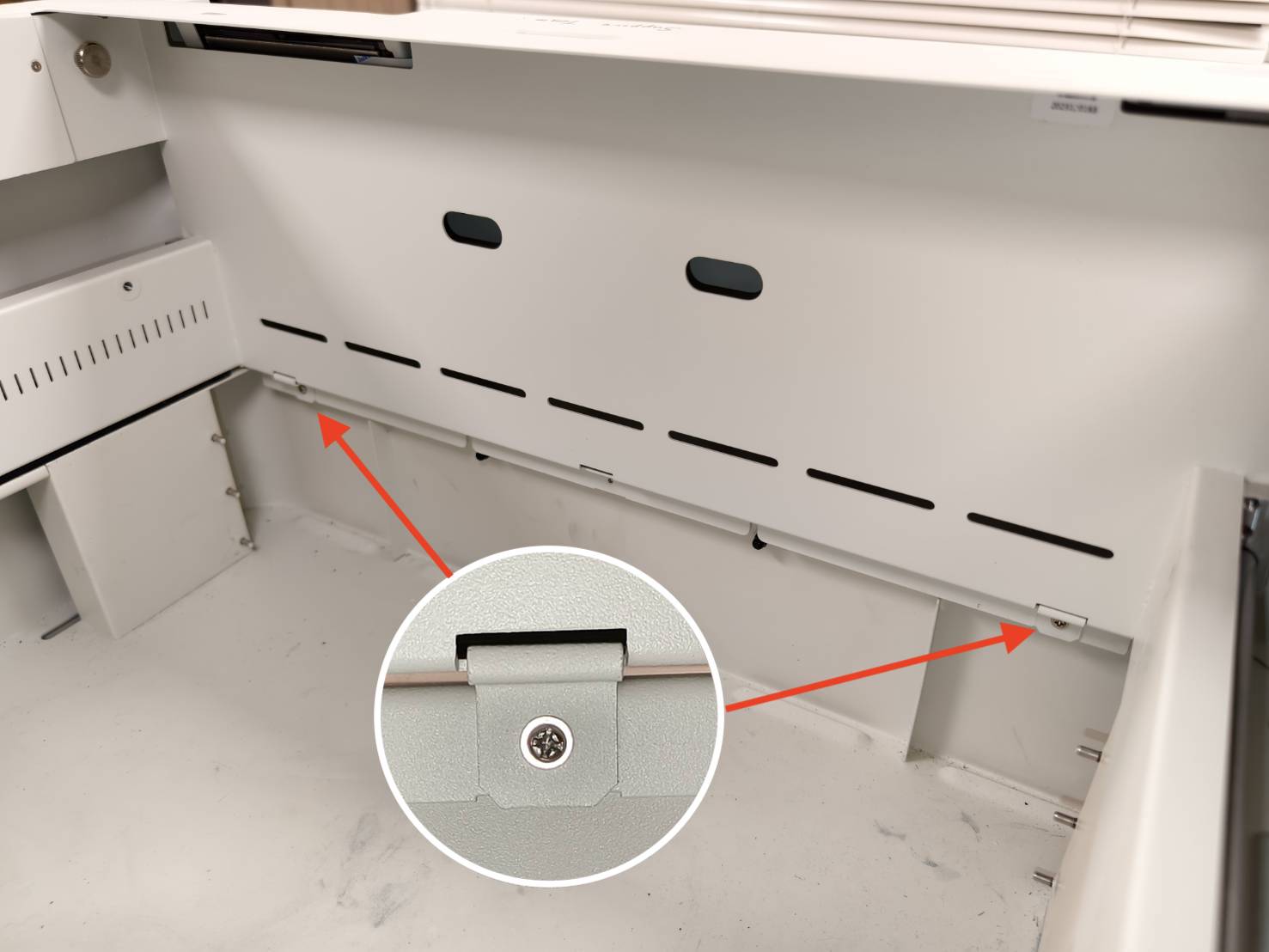

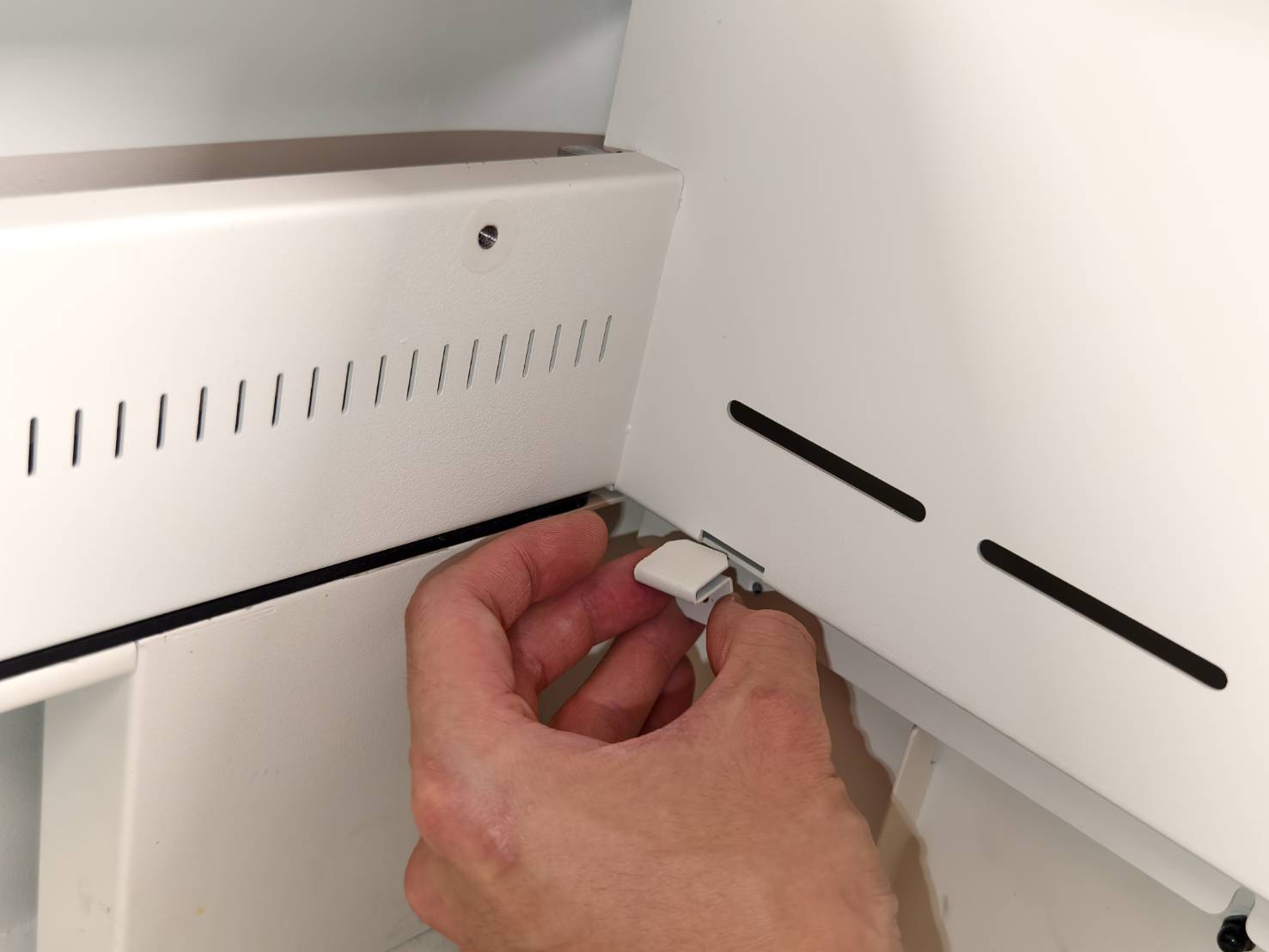

2. Setzen Sie die Clips in die vorgesehene Öffnung zwischen Maschine und Basis ein.

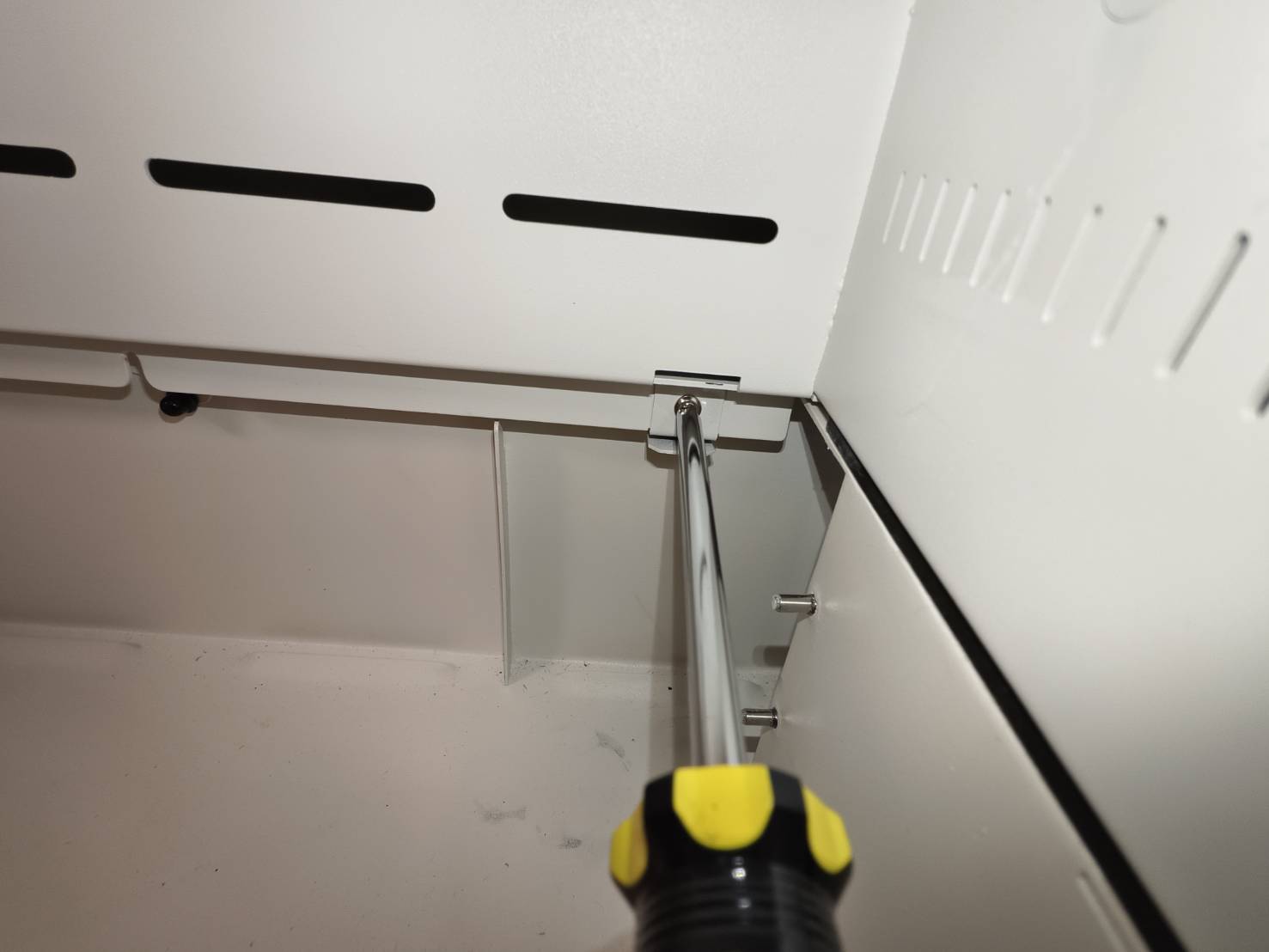

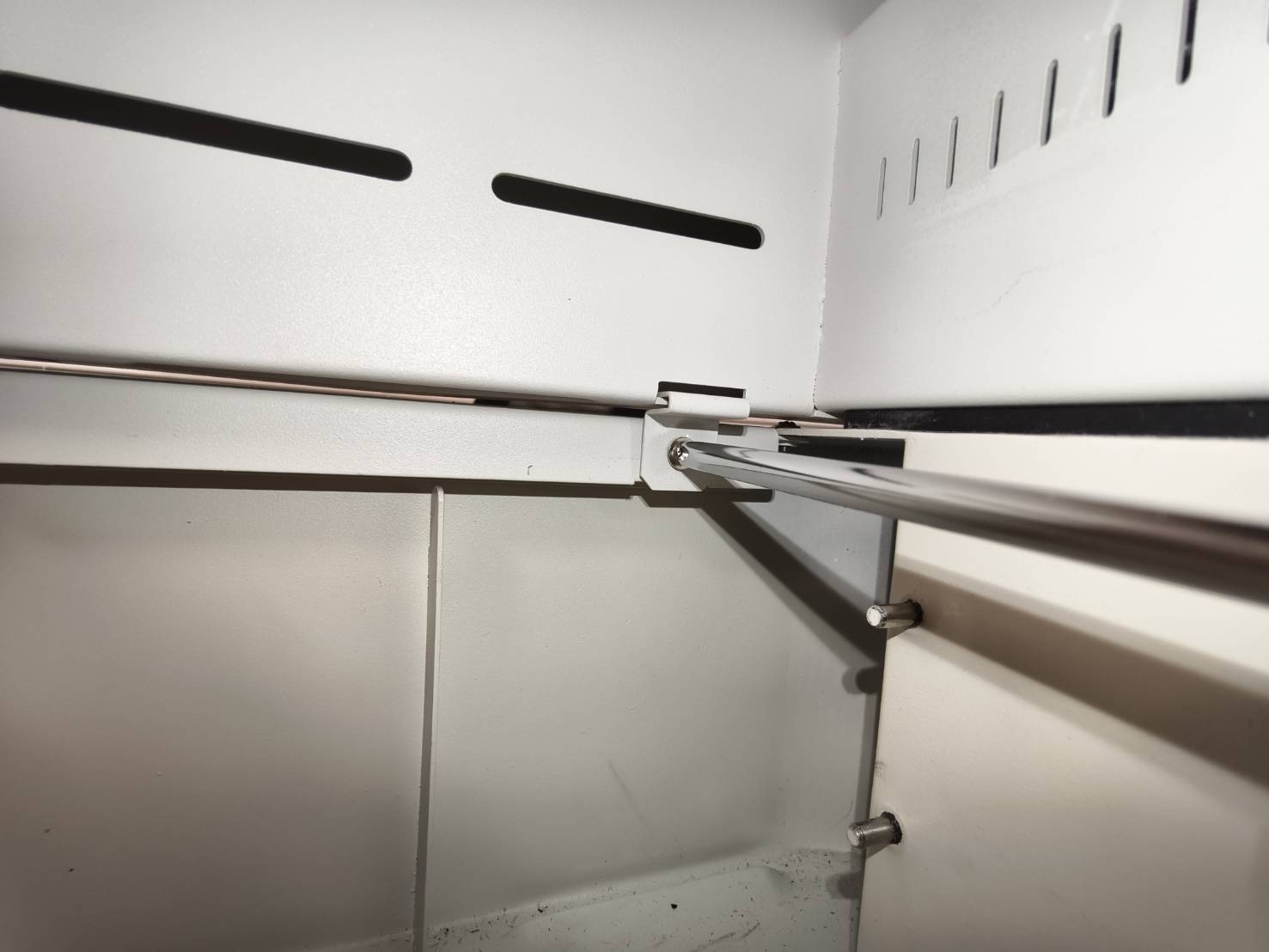

3. Schrauben Sie die Clips fest.

4. Fertig
