Beschreibung

Das Wabengitter von Ador kann nur verwendet werden, wenn eine Erweiterungsbasis installiert ist.
Die Basis verfügt über drei Ebenen, auf denen das Wabengitter platziert werden kann, sodass Benutzer mit verschiedenen Materialien unterschiedlicher Größe arbeiten können.
Bitte stellen Sie sicher, dass Sie die Basis installiert haben, bevor Sie mit dieser Anleitung fortfahren.
Ador Erweiterungssockel - Auspacken und Montage

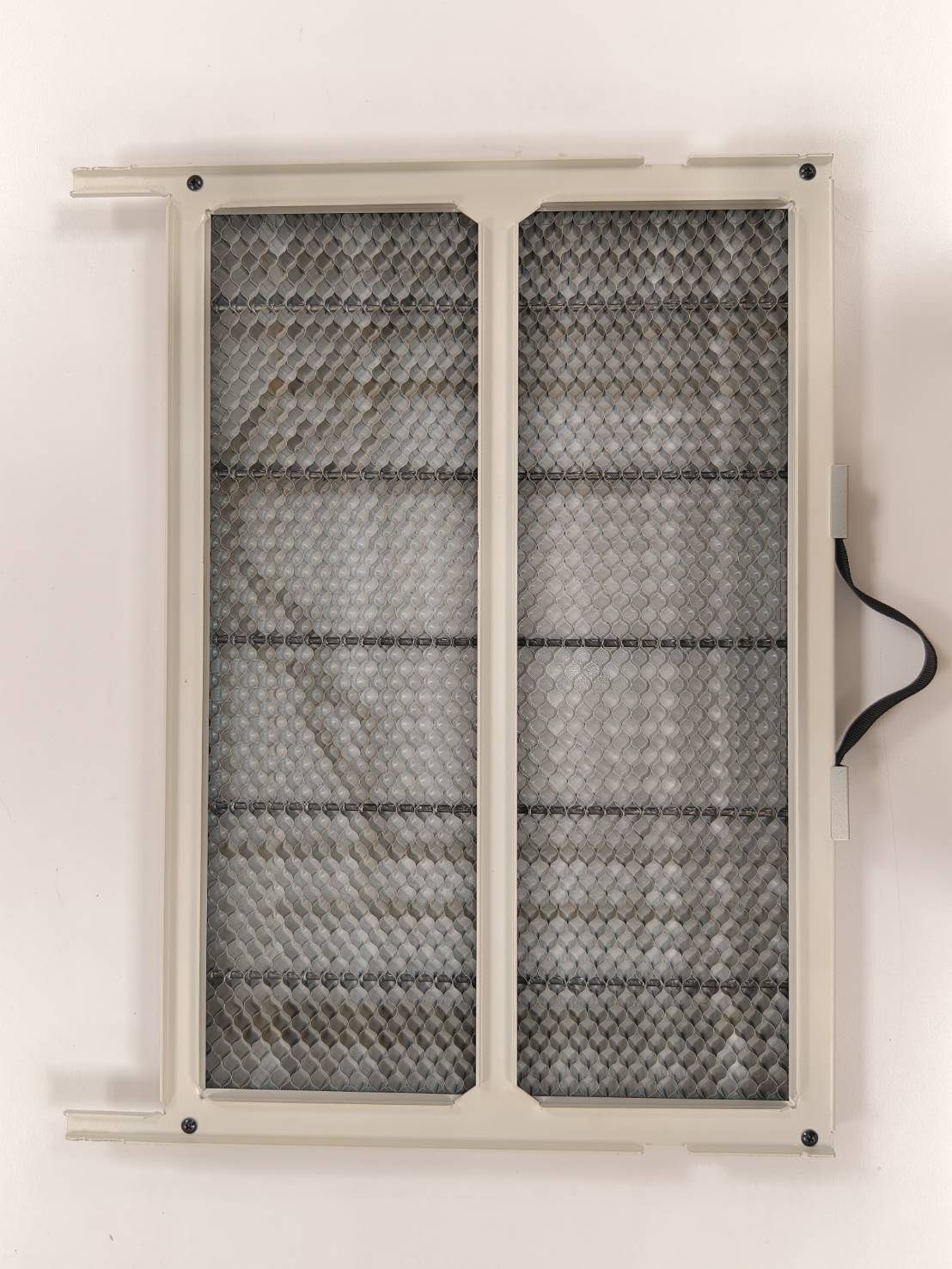

Ansicht von oben

Ansicht von unten

Schritt 1

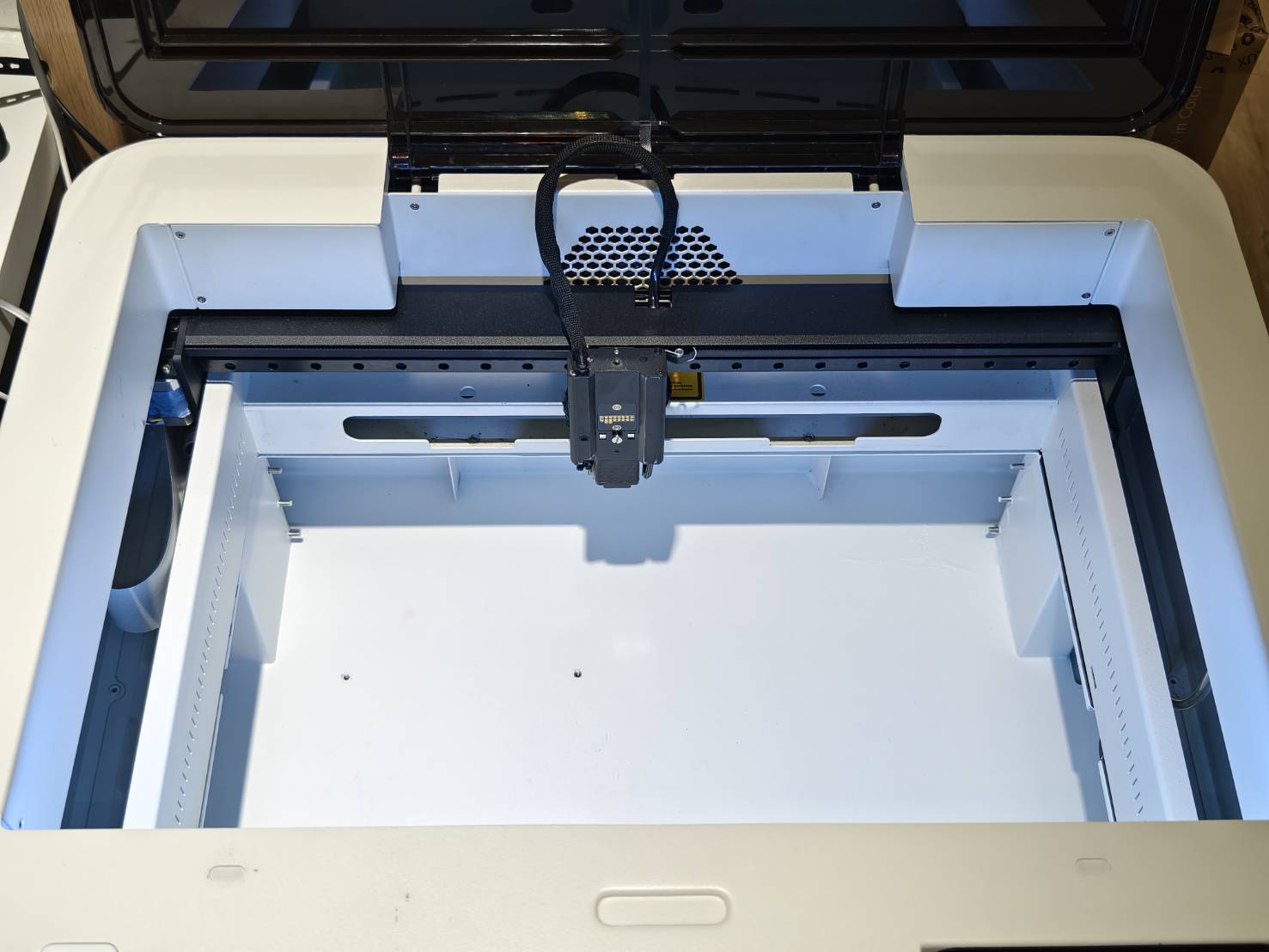

Bitte entfernen Sie das Modul und den Rotary und reinigen Sie die Erweiterungsbasis gründlich.

Schritt 2

Das Design ermöglicht es, das Wabengitter auf der Erweiterungsbasis zu platzieren.

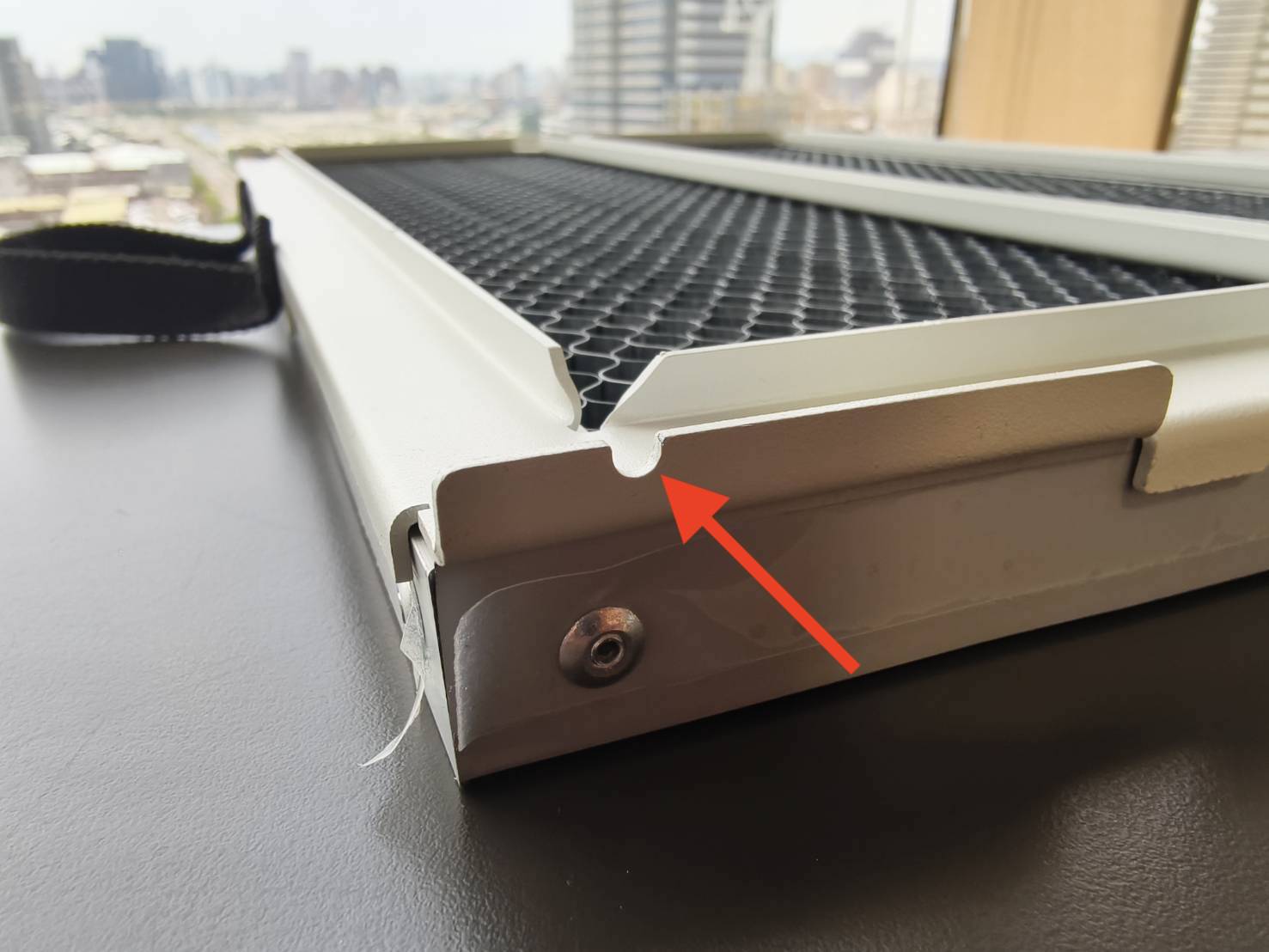

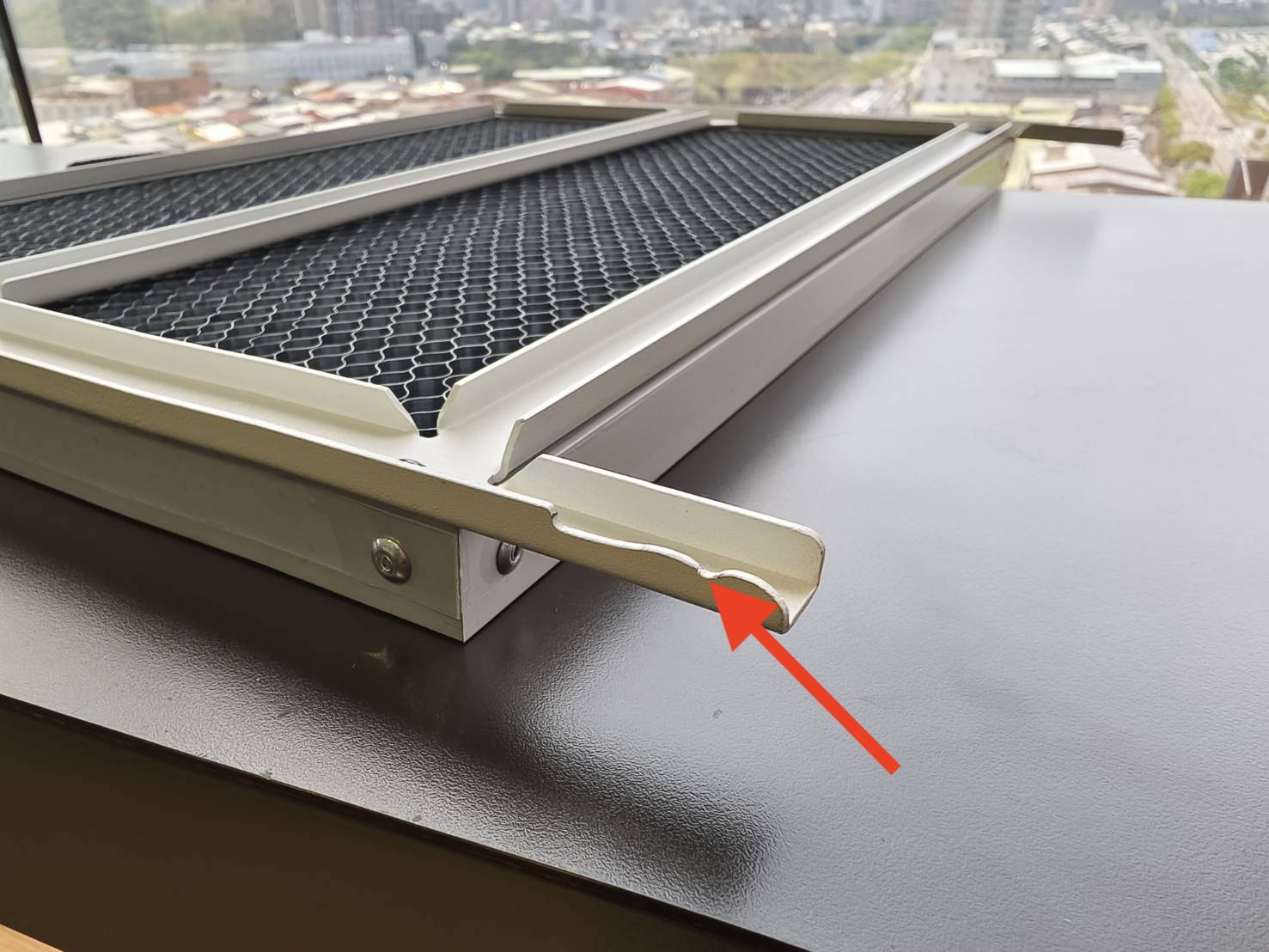

An der Unterseite des Wabengitters befinden sich auf der rechten und linken Seite jeweils 4 Öffnungen.

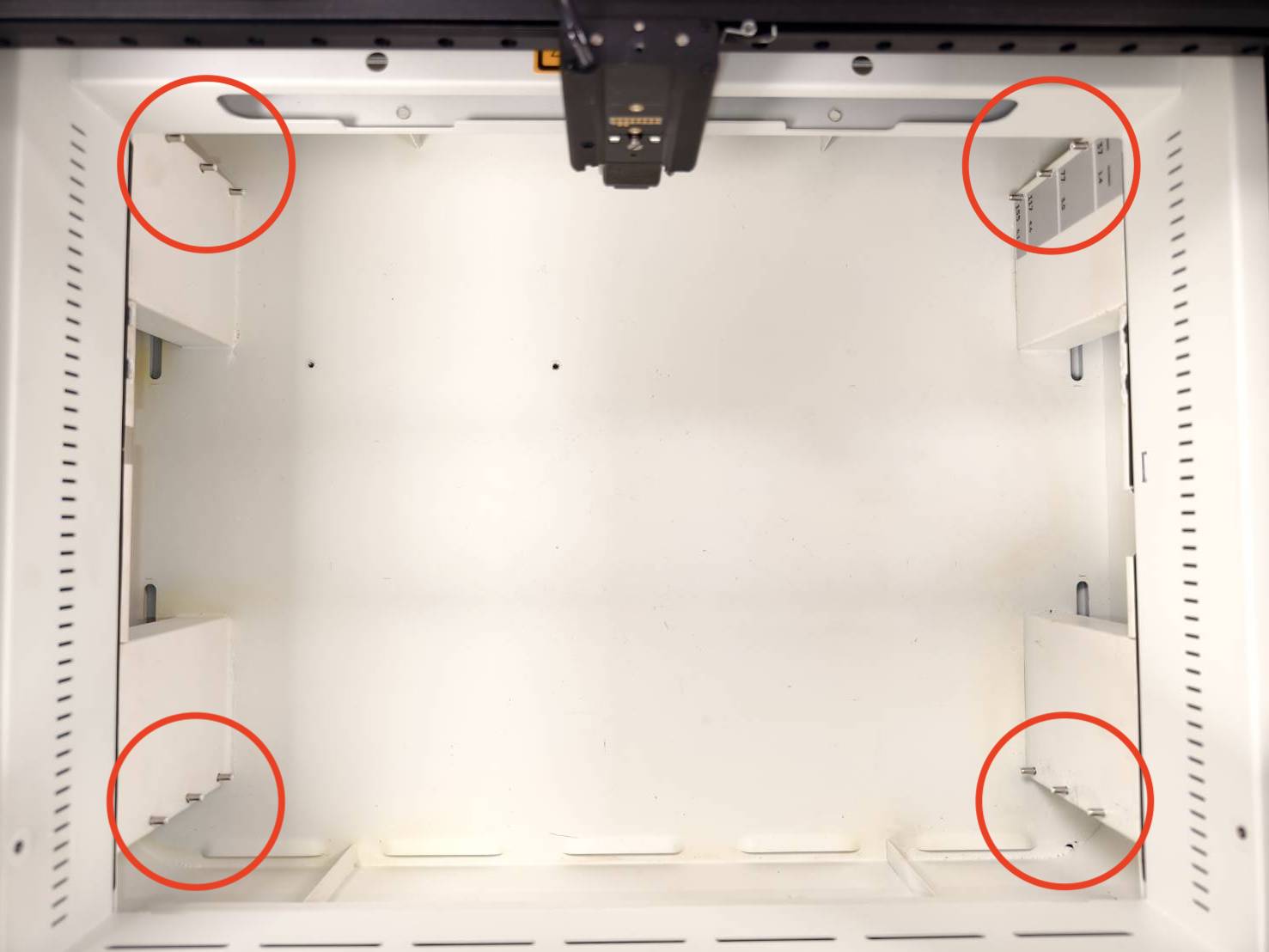

In der Basis befinden sich 12 Stifte, auf denen das Wabengitter aufliegen wird.

Stifte

Schritt 3

Setzen Sie das Wabengitter mit der längeren Halterungsseite in die Maschine ein.
Lassen Sie die längere Halterung zuerst auf den Stiften aufliegen, dann ziehen Sie sie so, dass die hinteren Öffnungen auf den hinteren Stiften sitzen.

Schritt 4

Um das Wabengitter zu entfernen, drücken und heben Sie die Rückseite an, damit es herausgenommen werden kann.

Schritt 5

Um die Ebene zu ändern, drücken und heben Sie die Rückseite und die Vorderseite an, bis das Wabengitter höher als die Stifte ist, sodass es auf ihnen aufliegen kann.

Schritt 6

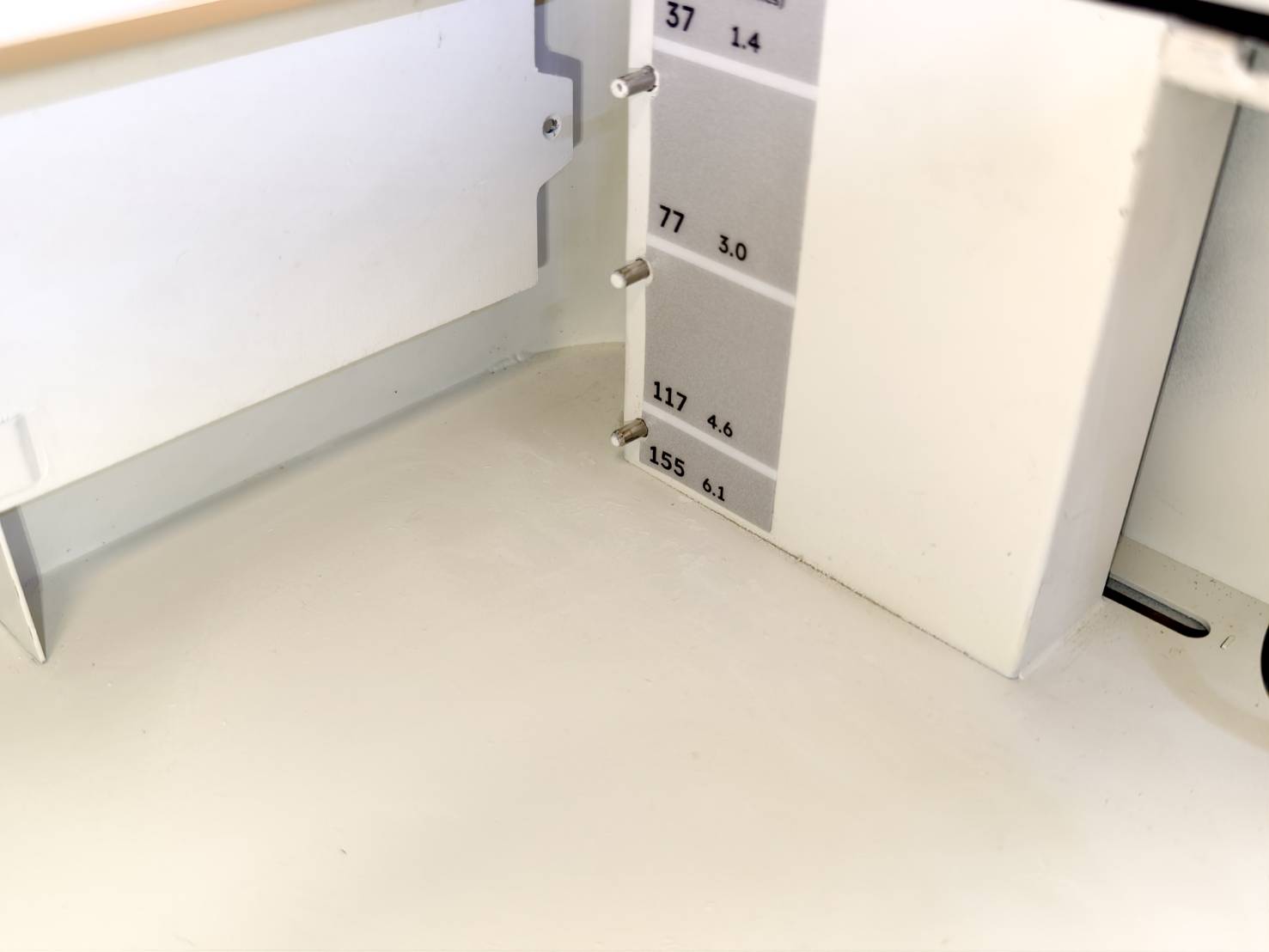

In der oberen rechten Ecke befindet sich eine Anzeige für die Objekthöhe. Diese gibt die maximale Höhe Ihres Objekts in jeder Ebene oder Stufe an, aber bitte beachten Sie, dass diese Anzeige nicht für die Verwendung eines Drehtellers gilt.

Erklärung

Ebene	Foto	Höhenbereich (Objekt)

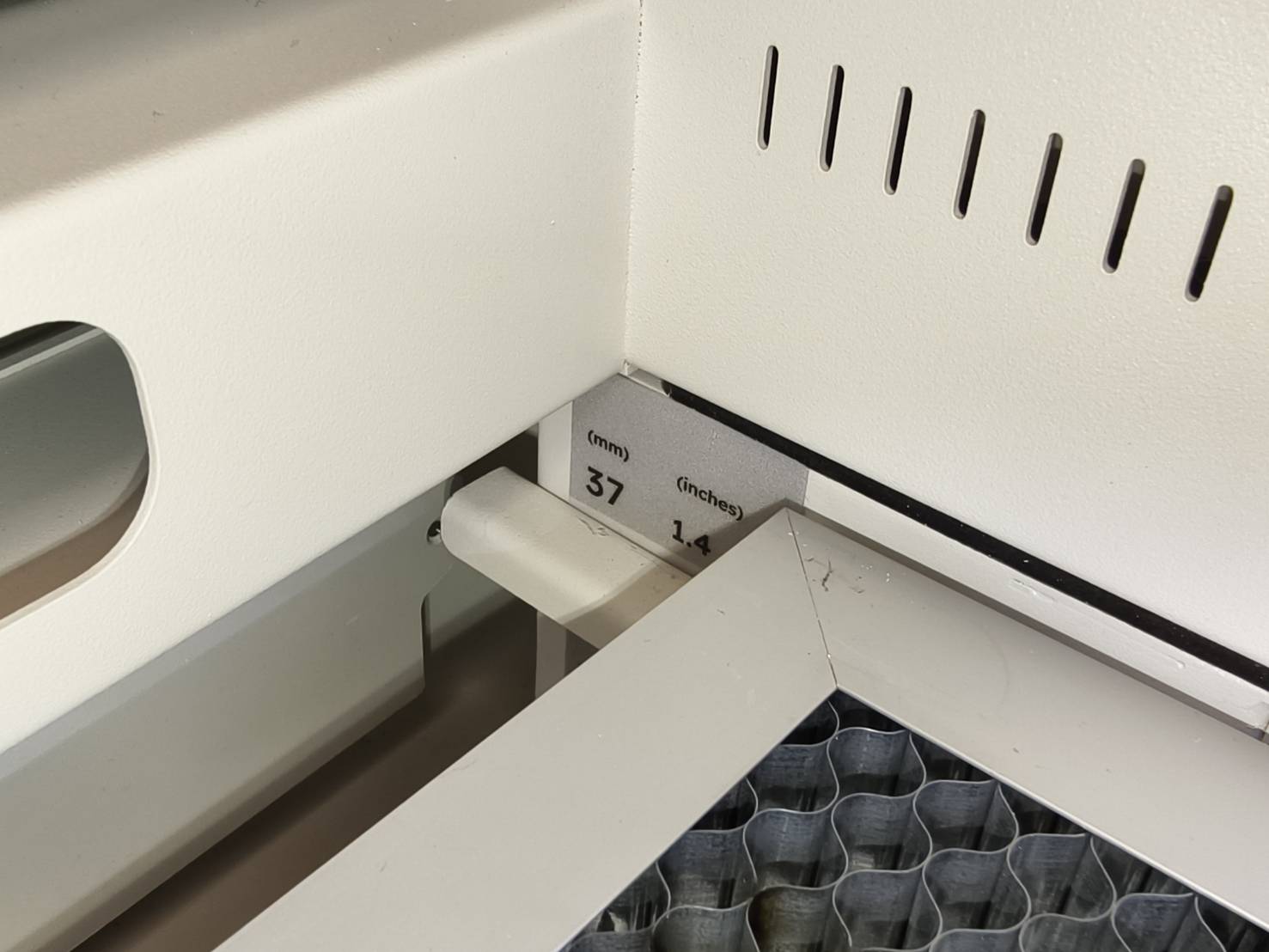

37mm / 1.4 inches		0 mm - 37 mm

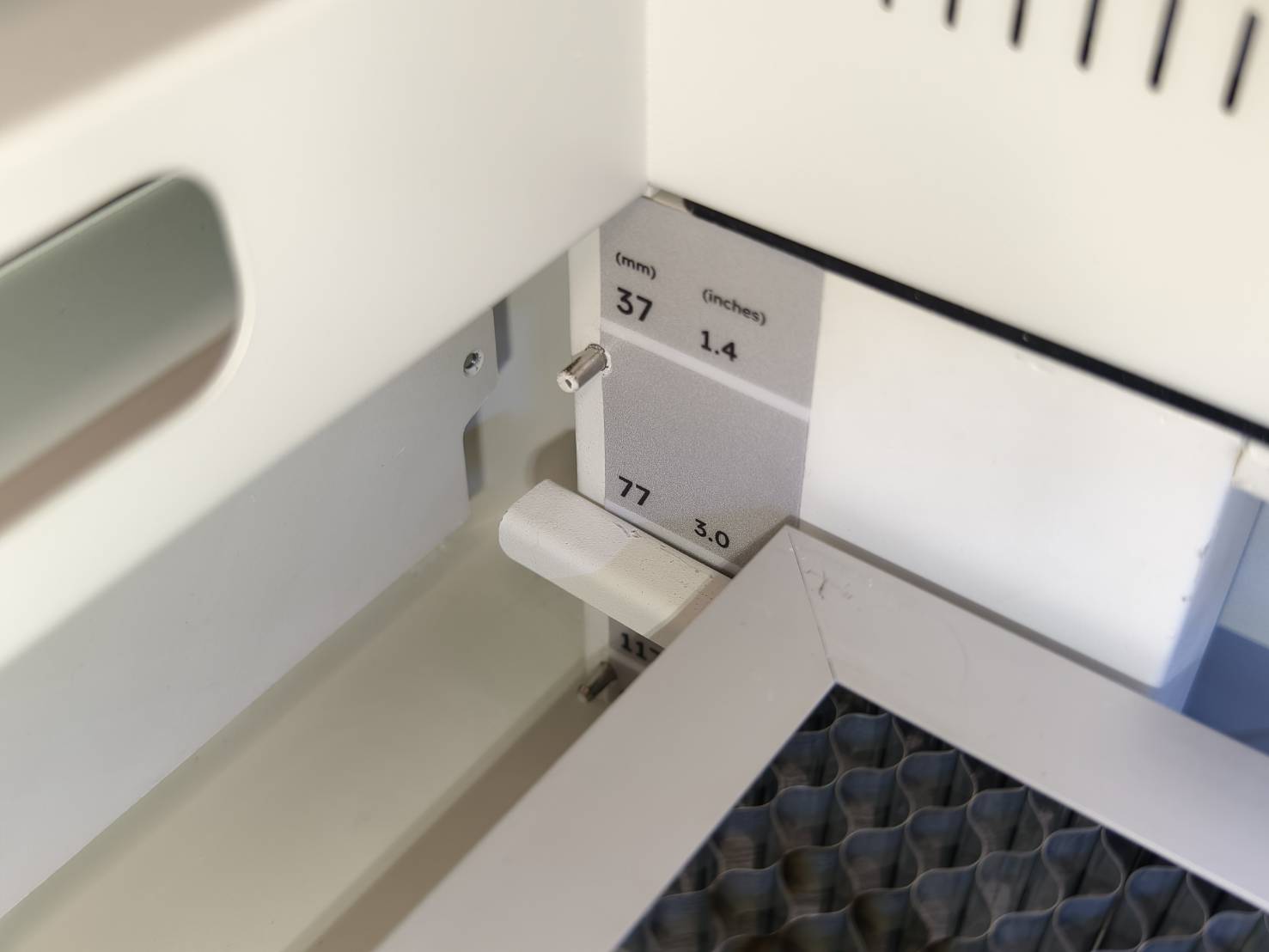

77mm / 3.0 inches		37 mm - 77 mm 77 mm

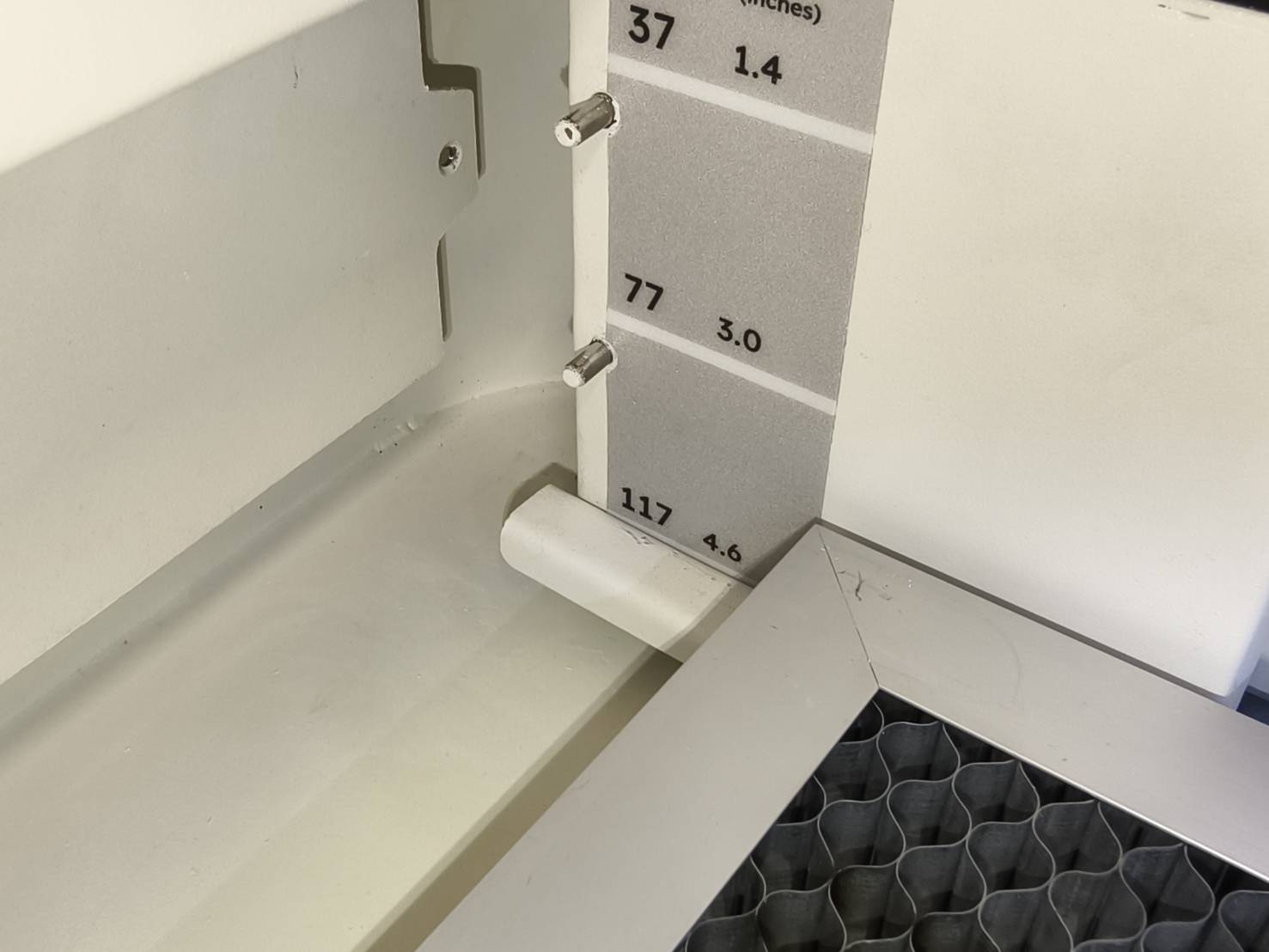

117mm / 4.6 inches		77 mm - 117 mm 117 mm
155 mm / 6.1 inches		117 mm - 155 mm 155 mm (Ohne Wabengitter)
