⚠︎ Warnung: Die Durchgangsfunktion ist in Europa nicht verfügbar.

Beschreibung

Dieser Artikel führt Sie durch die Einrichtung der Durchgravurfunktion und den Start eines Test-Graviervorgangs nach der Hardware-Installation.
Für das Drucken mit Durchgravur, siehe Ador - Anleitung zum Durchgravurdruck.

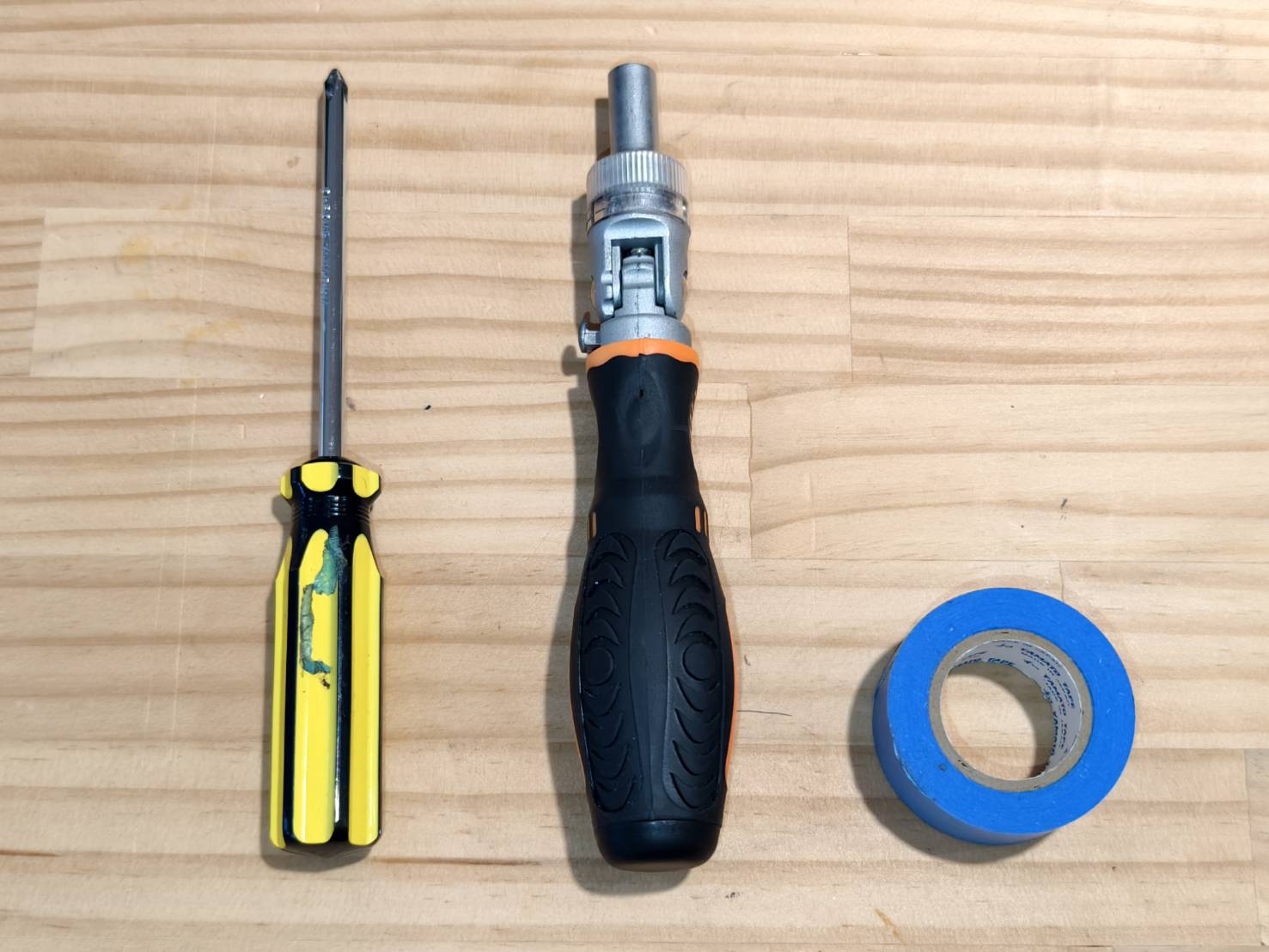

Werkzeuge

1	Kreuzschlitzschraubendreher
2	Innensechskantschlüssel (7mm)
3	Papierklebeband (Optional)

Schritt 1

Trennen Sie die Maschine und den Sockel, falls sie zusammengebaut sind.

Schritt 2

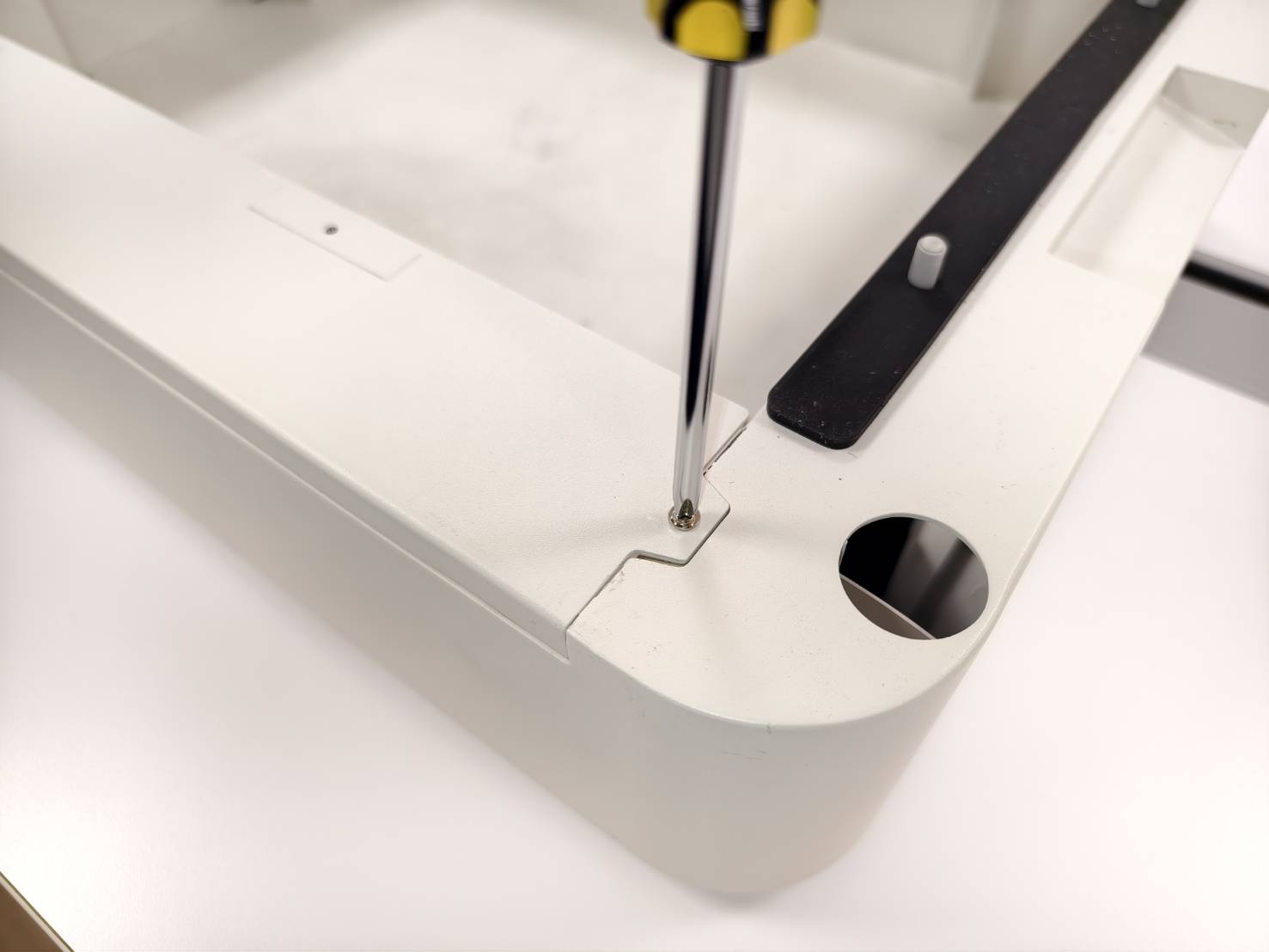

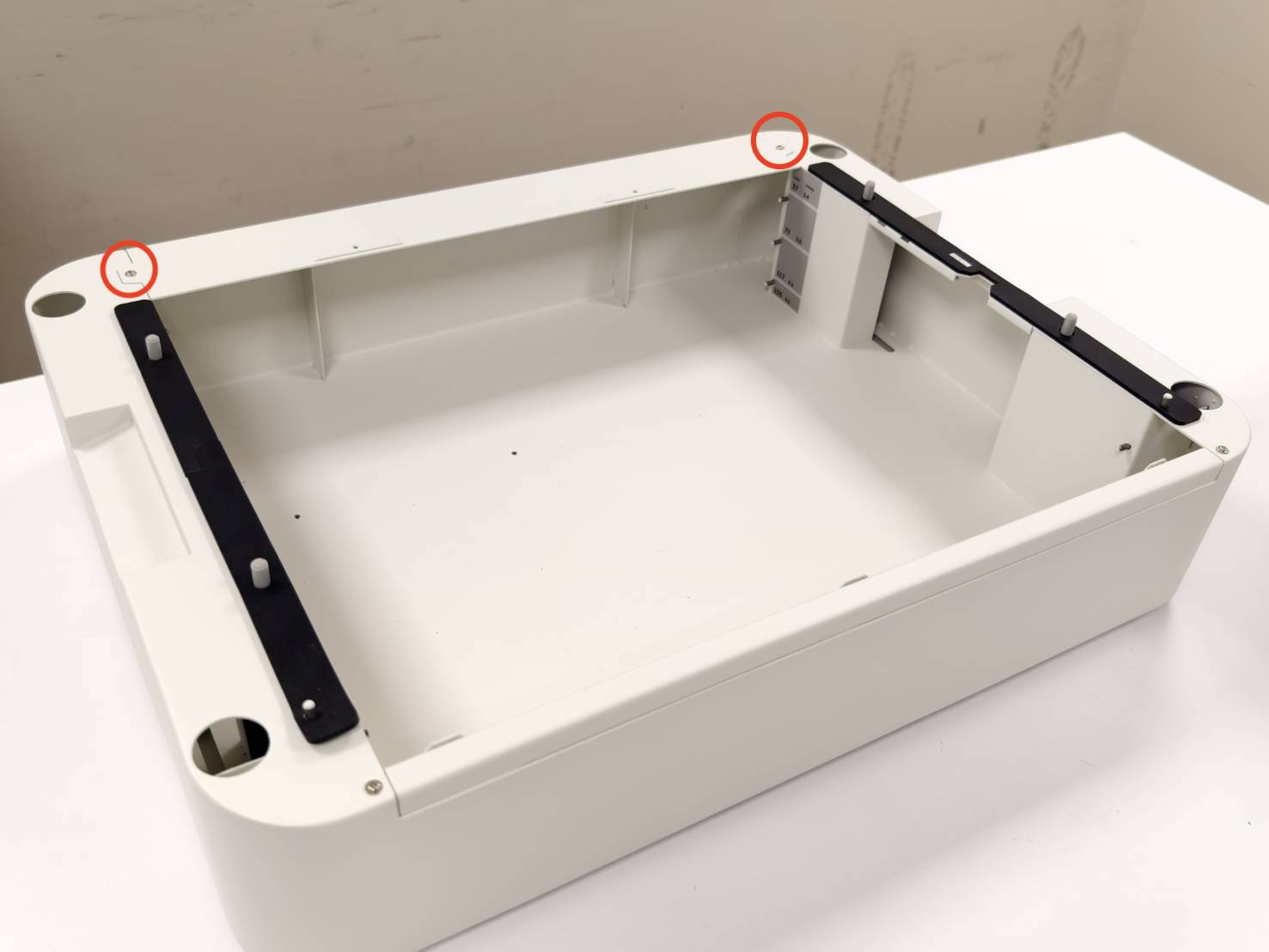

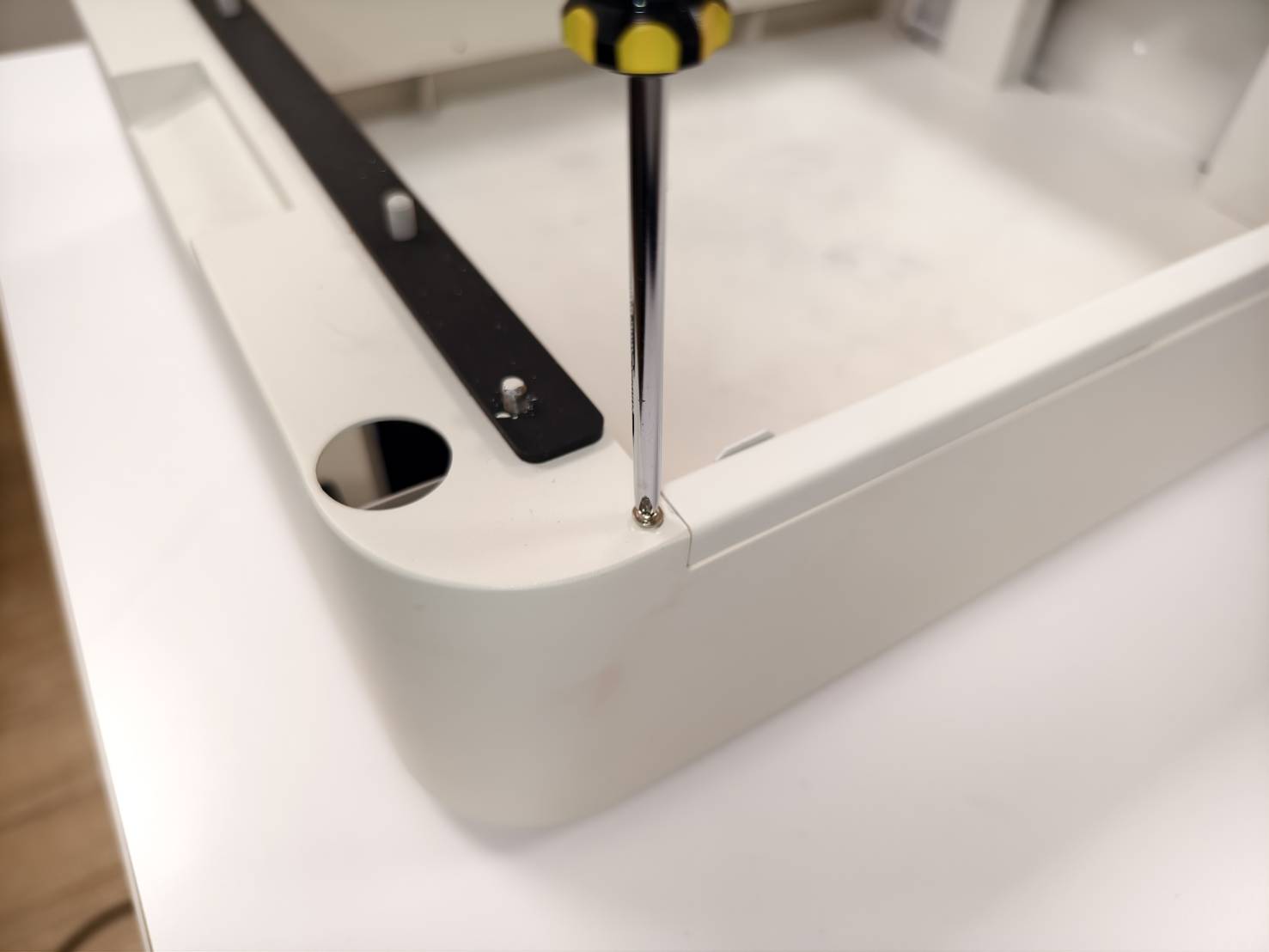

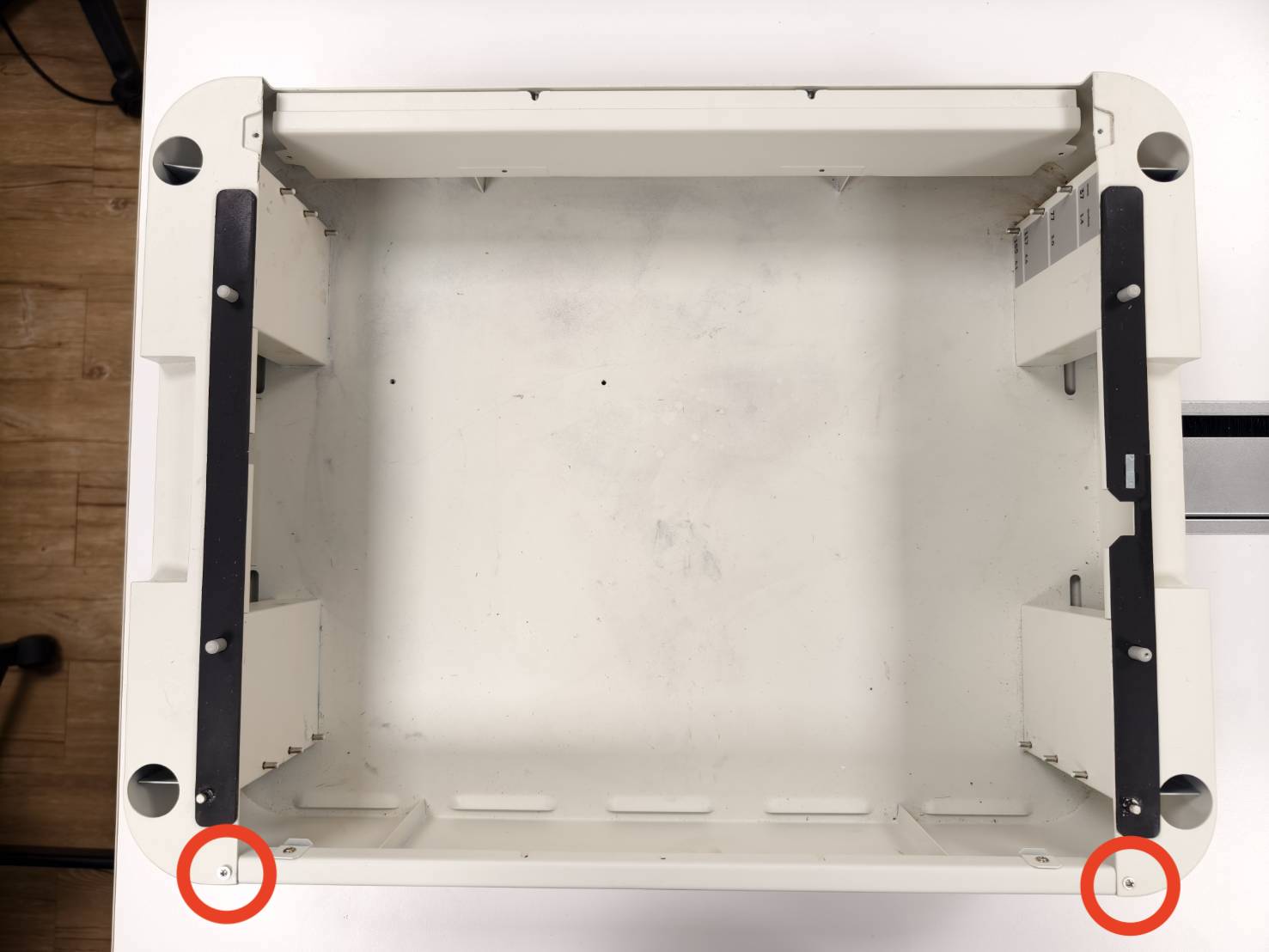

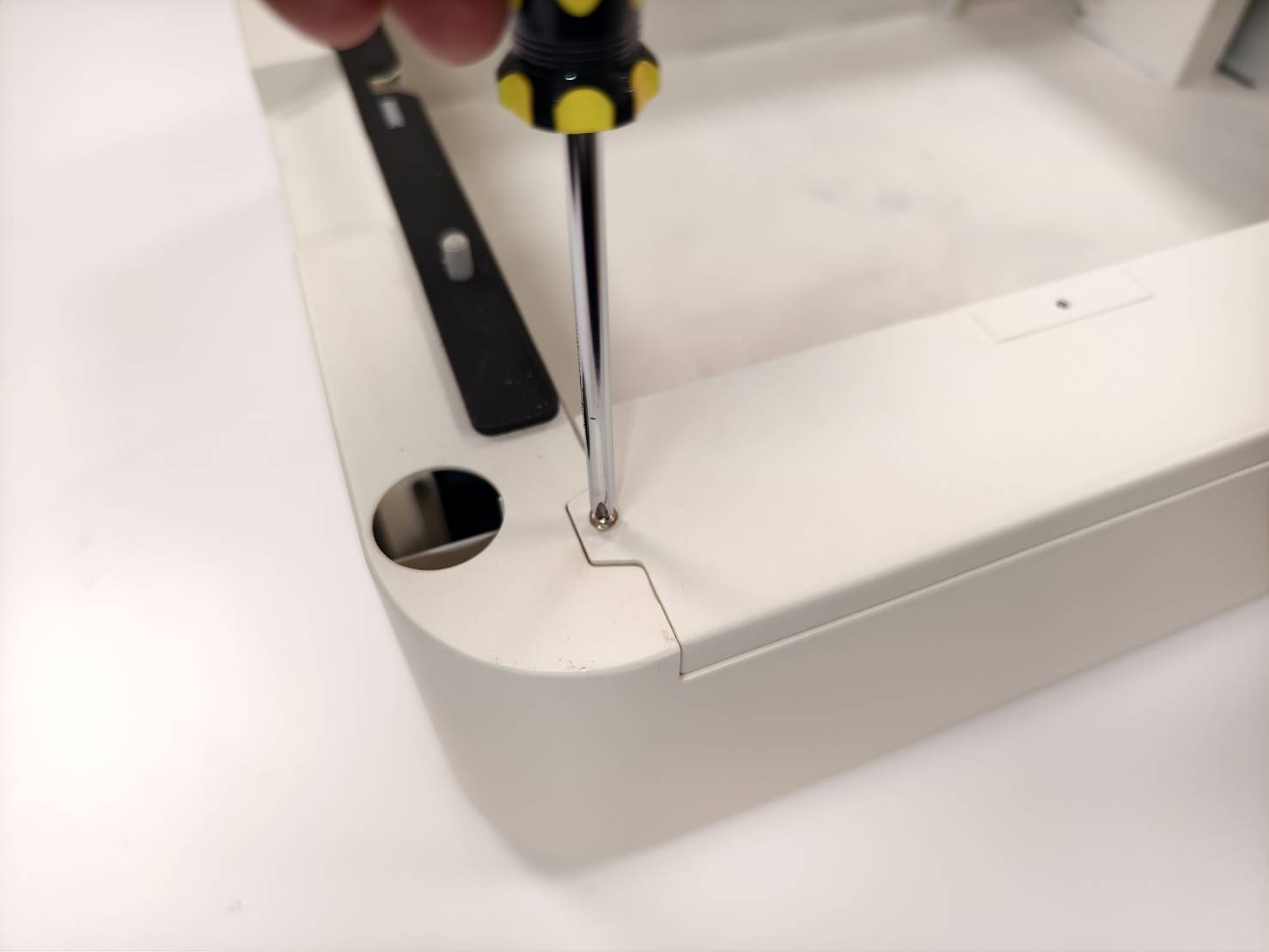

Lösen Sie diese zwei Schrauben an der Rückseite mit einem Kreuzschlitzschraubendreher.

Schritt 3

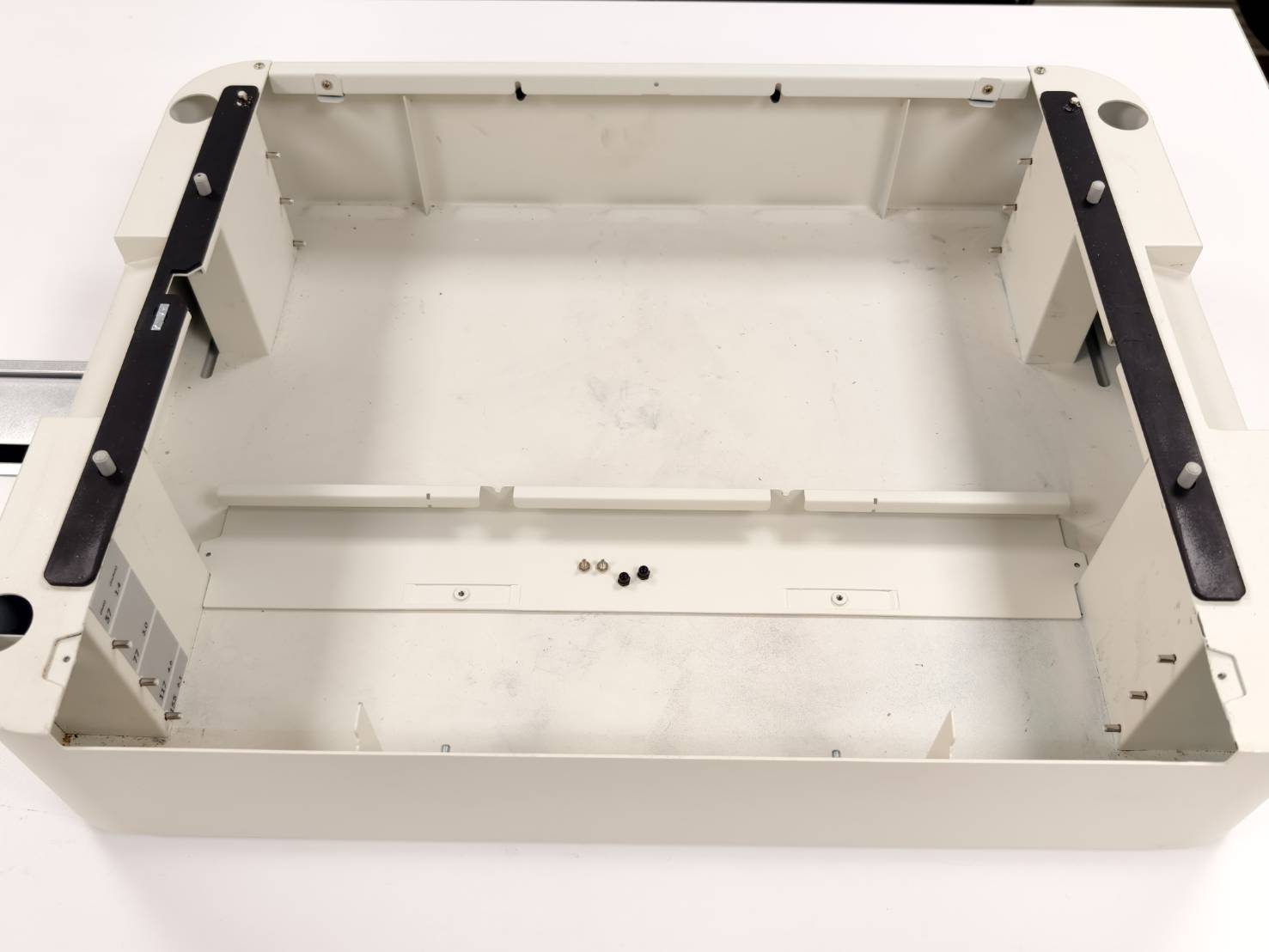

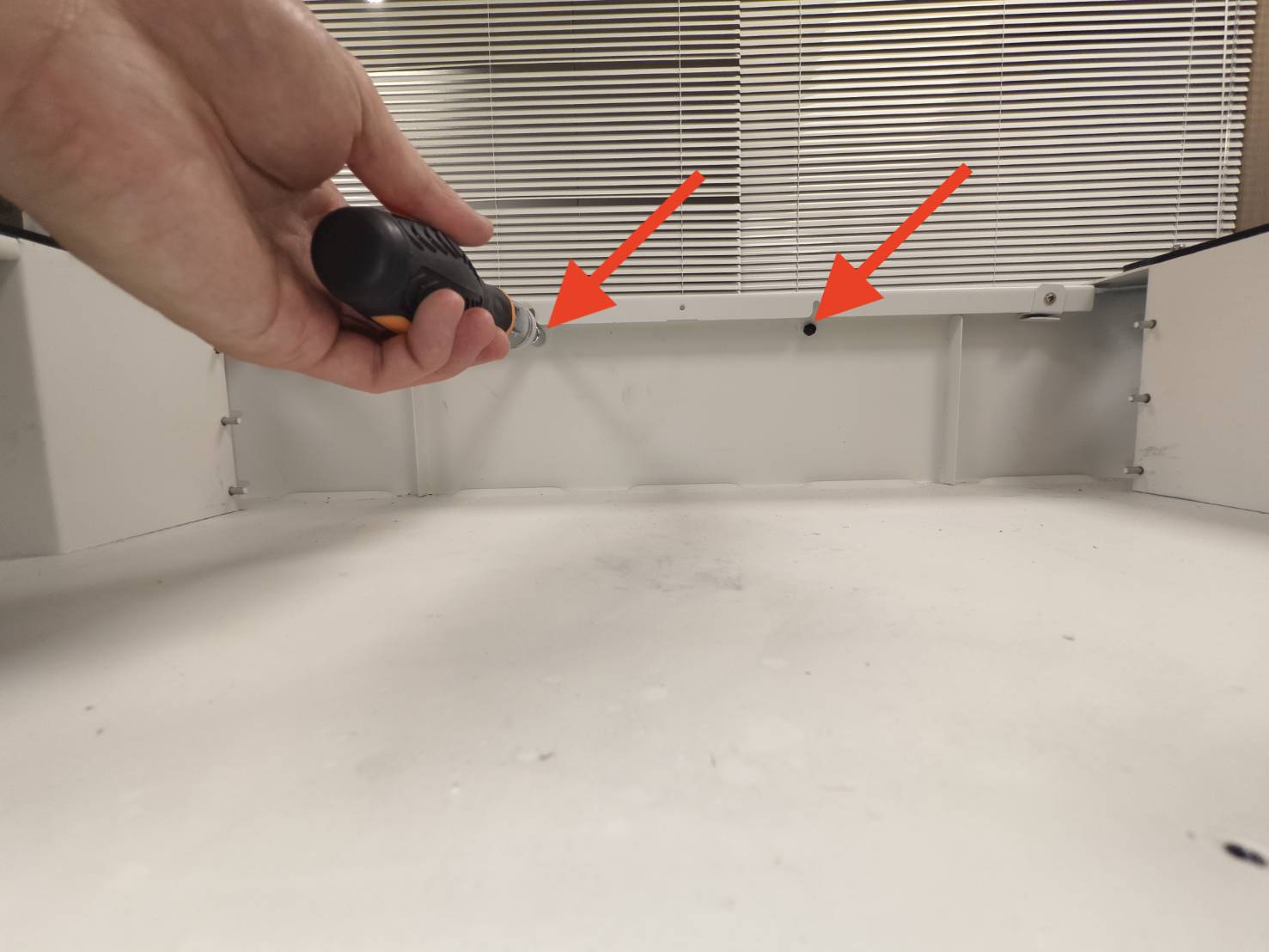

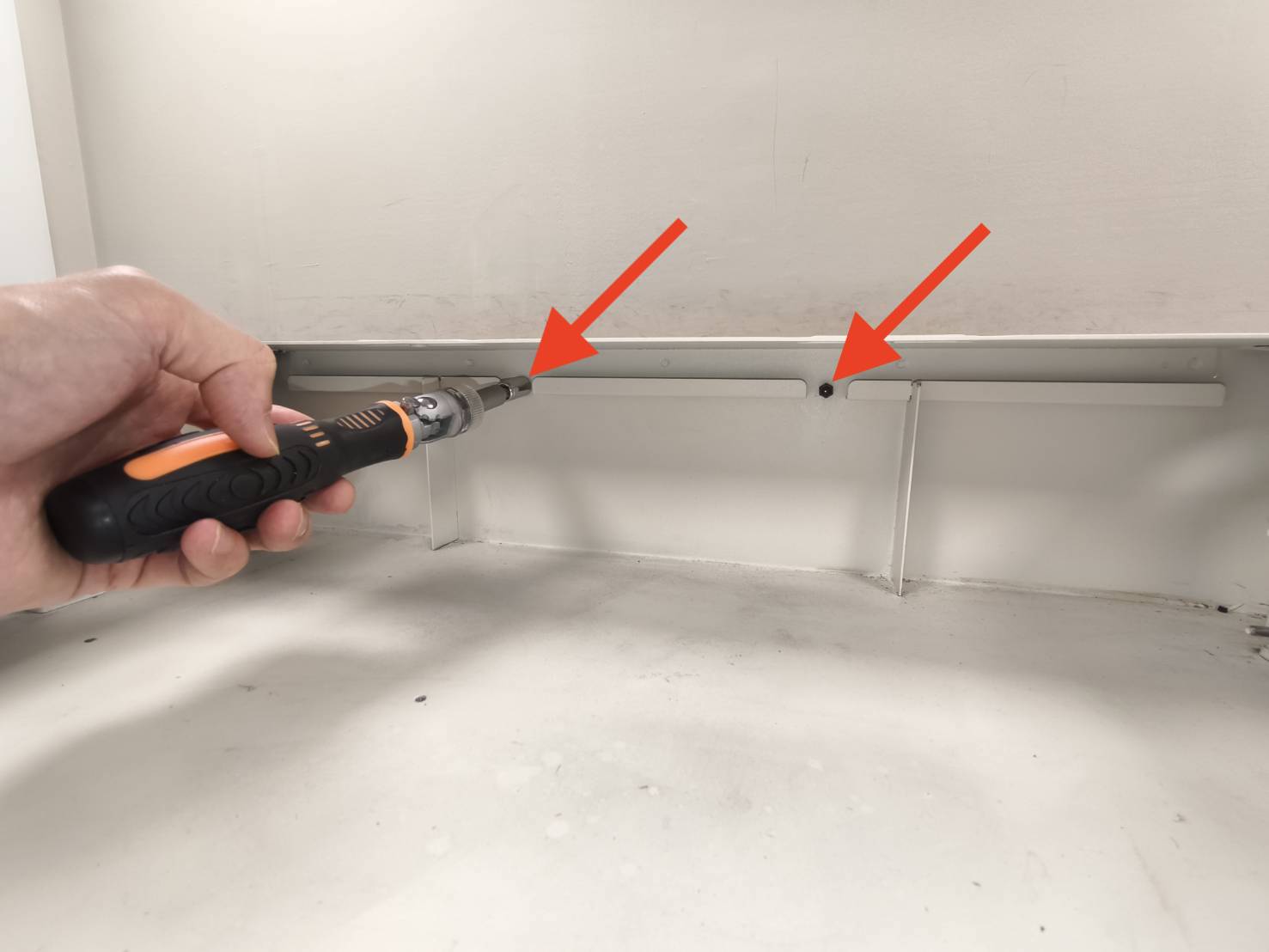

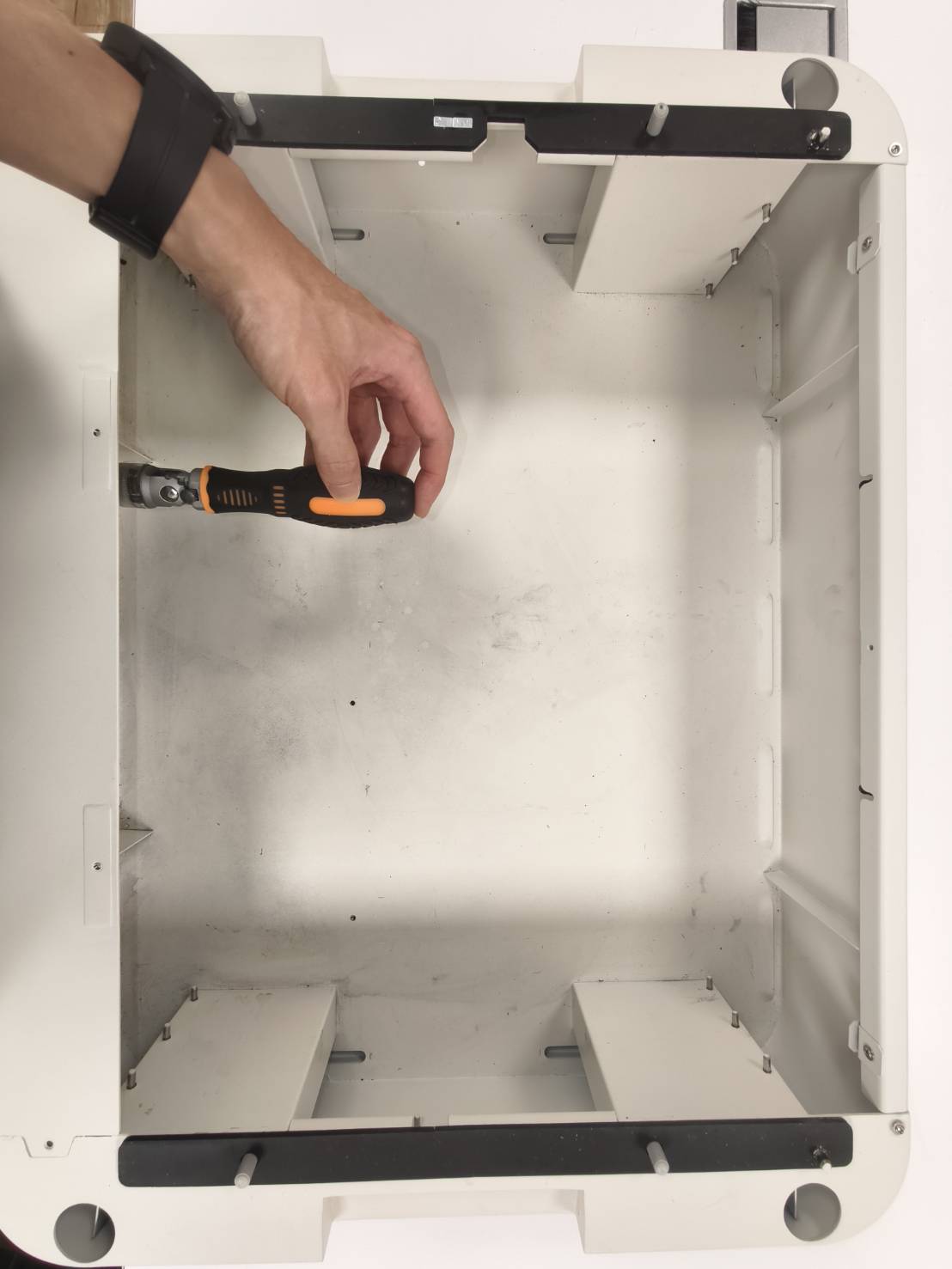

Lösen Sie die Schrauben unter dem Rahmen.

Bitte beachten Sie, dass je nach Maschine zwei oder drei Schrauben entfernt werden müssen.
Die Schraubenart kann 7mm Hutmuttern, Kreuzschlitzschrauben oder Rändelschrauben sein.
In diesem Tutorial werden zwei 7mm Hutmuttern verwendet.

Schritt 4

Der hintere Durchführungsrahmen kann nun entfernt werden.
(Die Schrauben werden für die Durchführung nicht benötigt, aber es wird empfohlen, sie aufzubewahren.)

Schritt 5

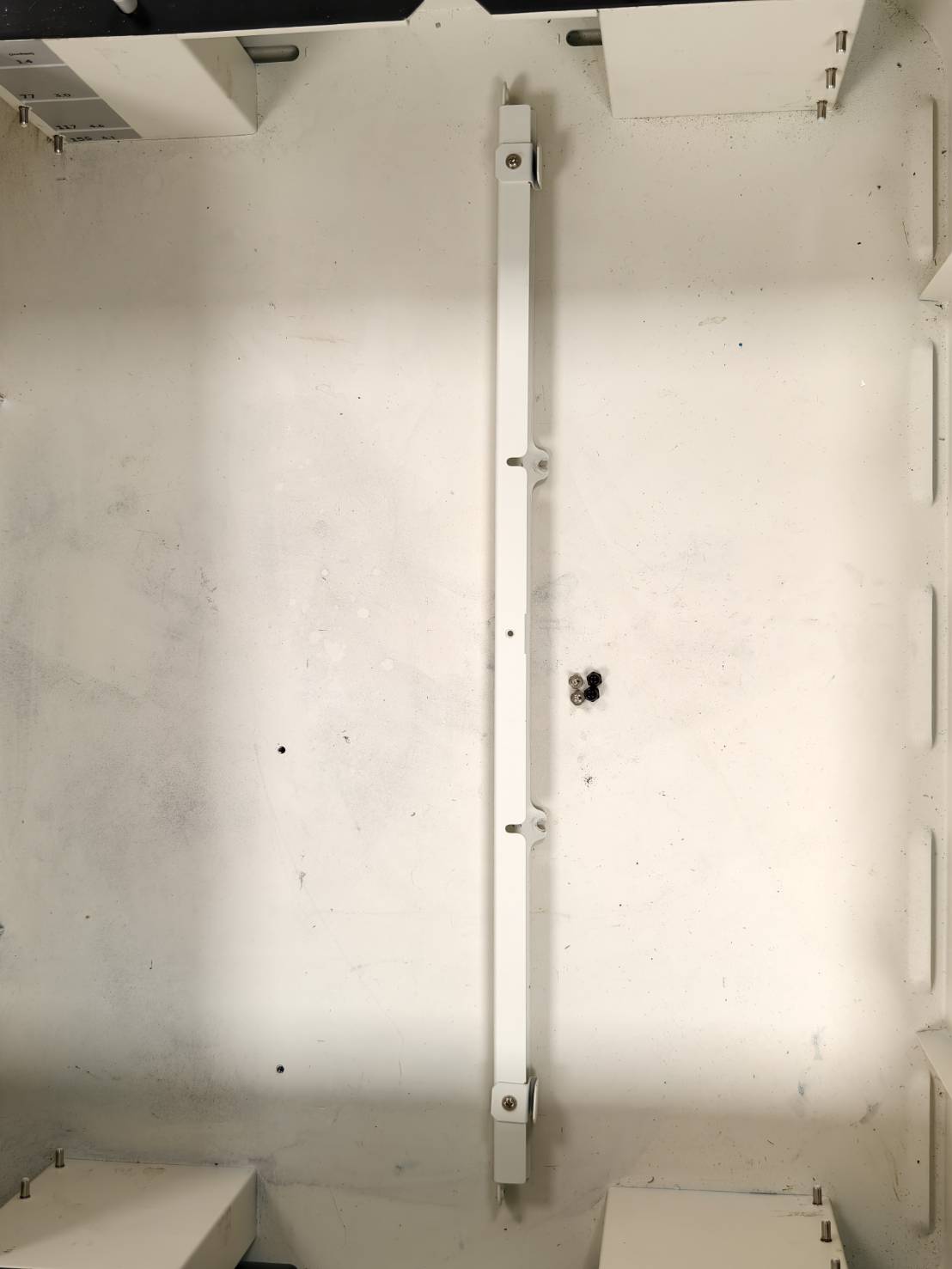

Platzieren Sie den hinteren Durchführungsrahmen an der vorgesehenen Position.

Schritt 6

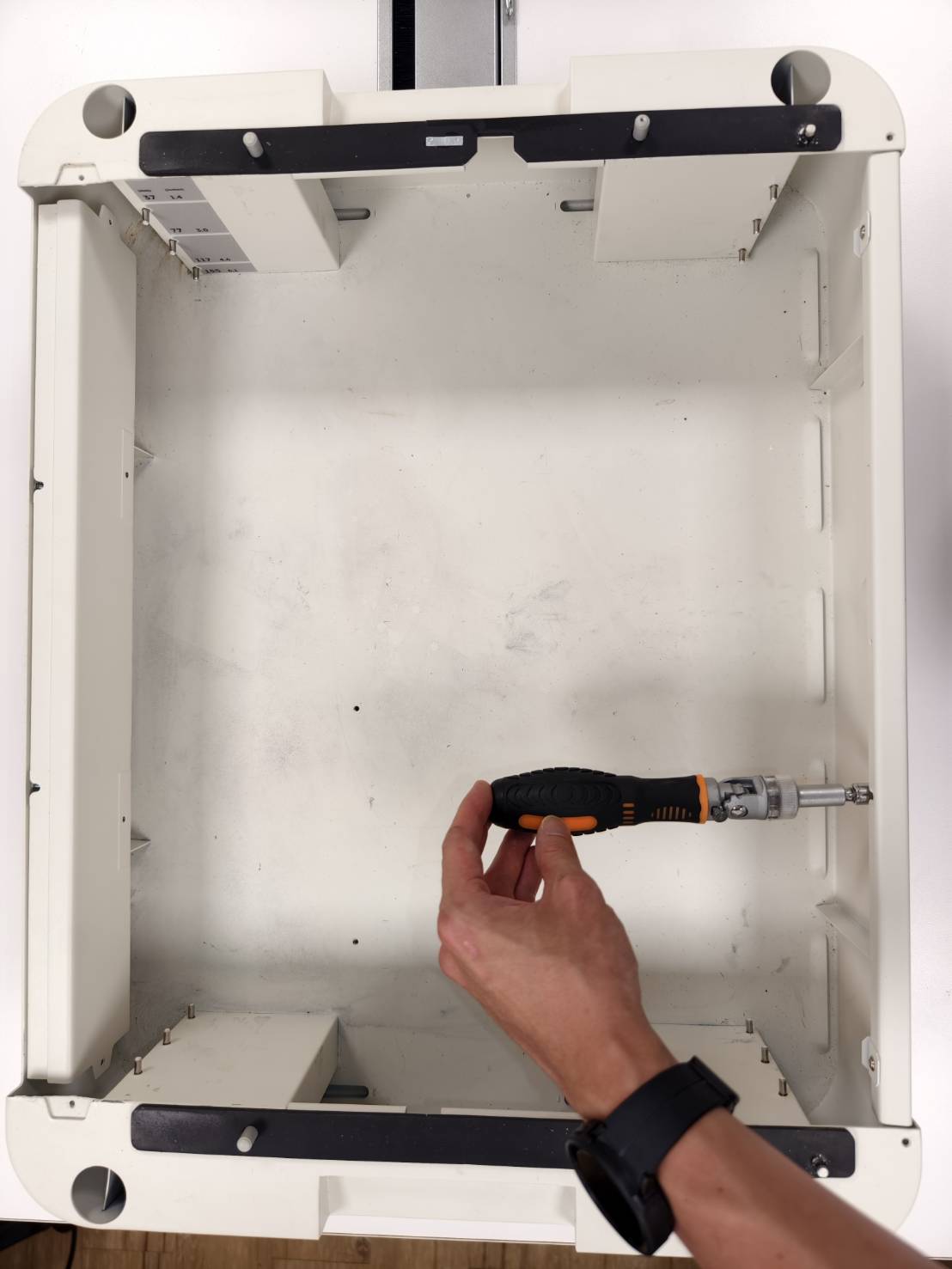

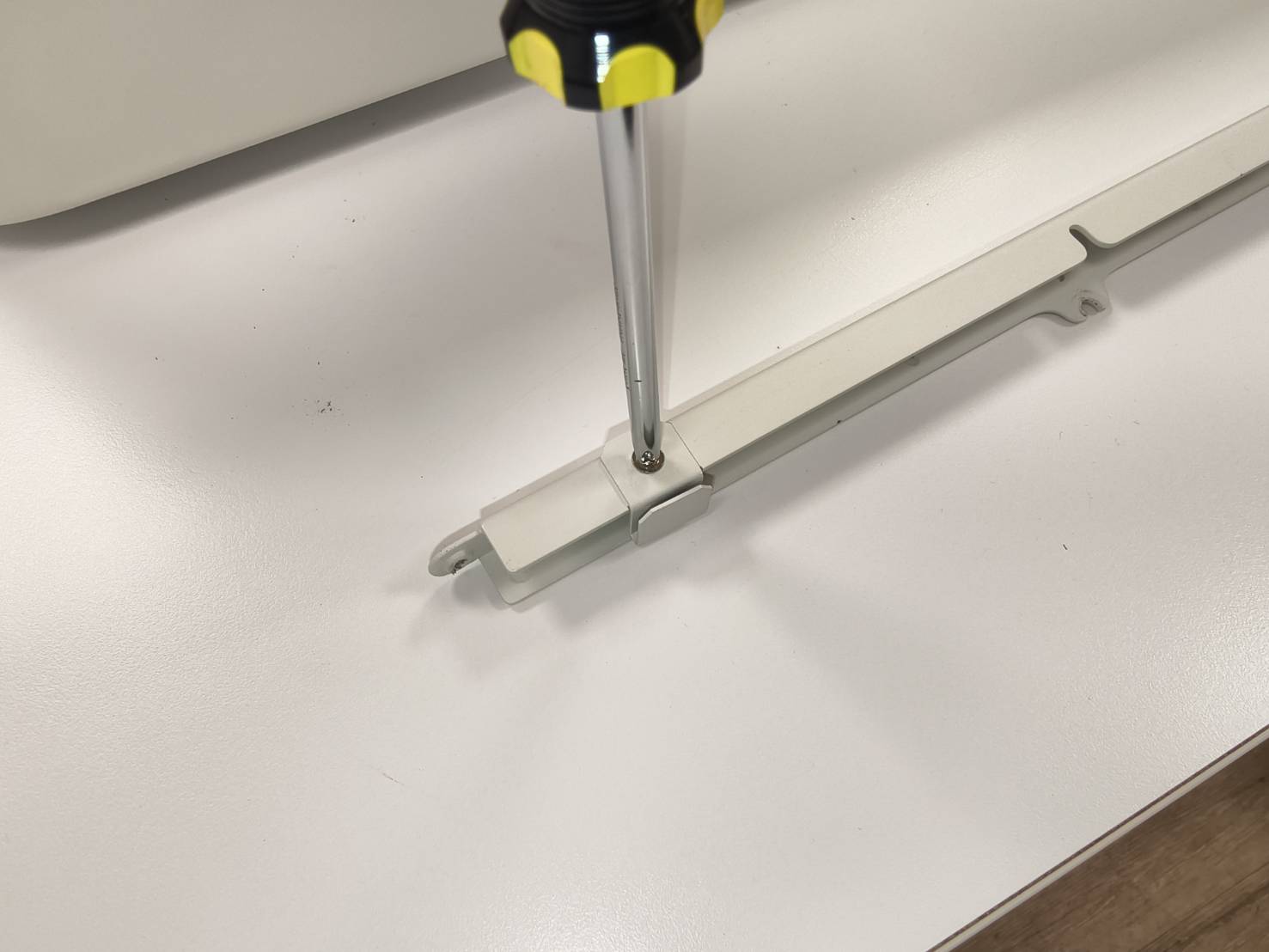

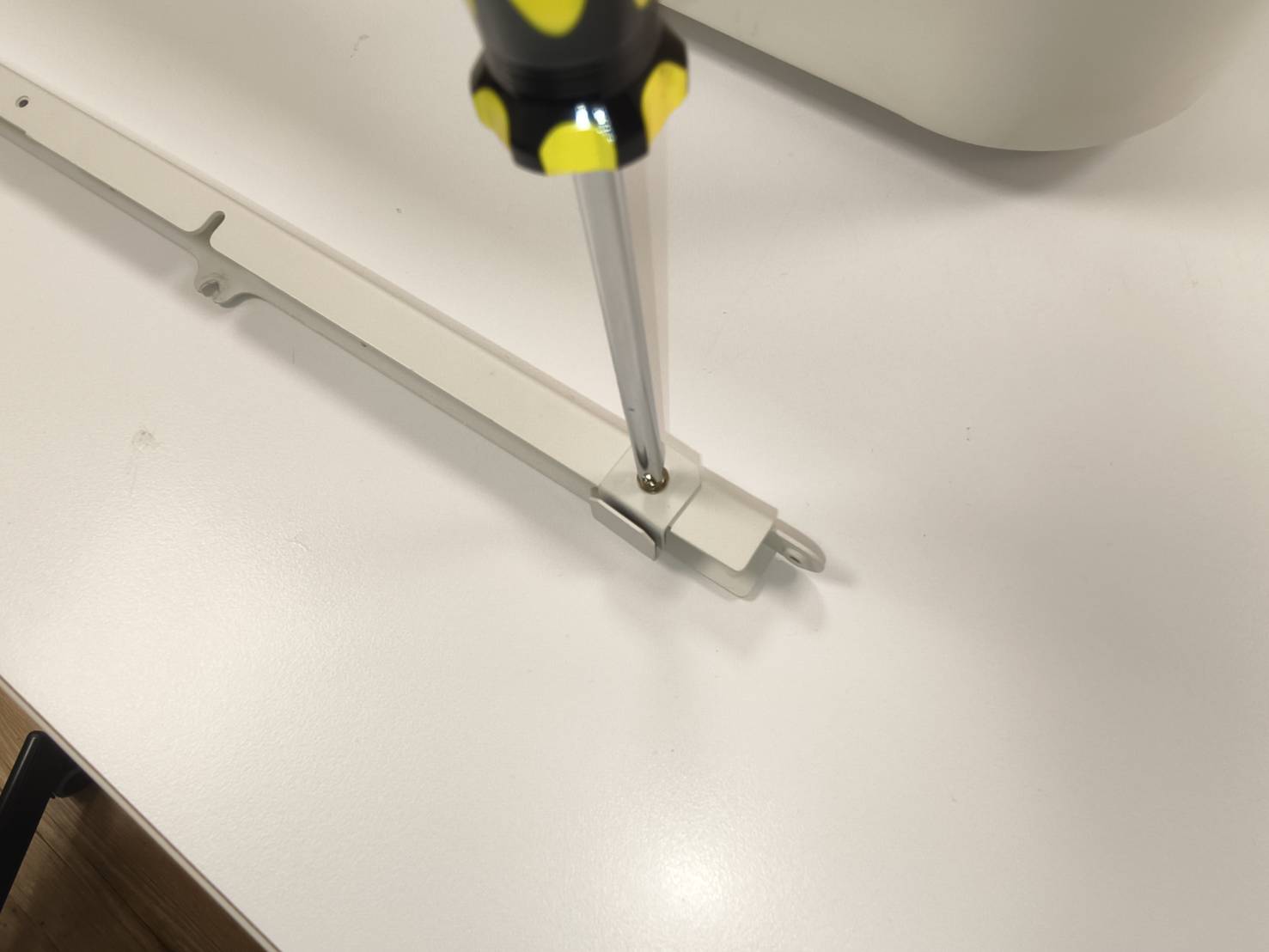

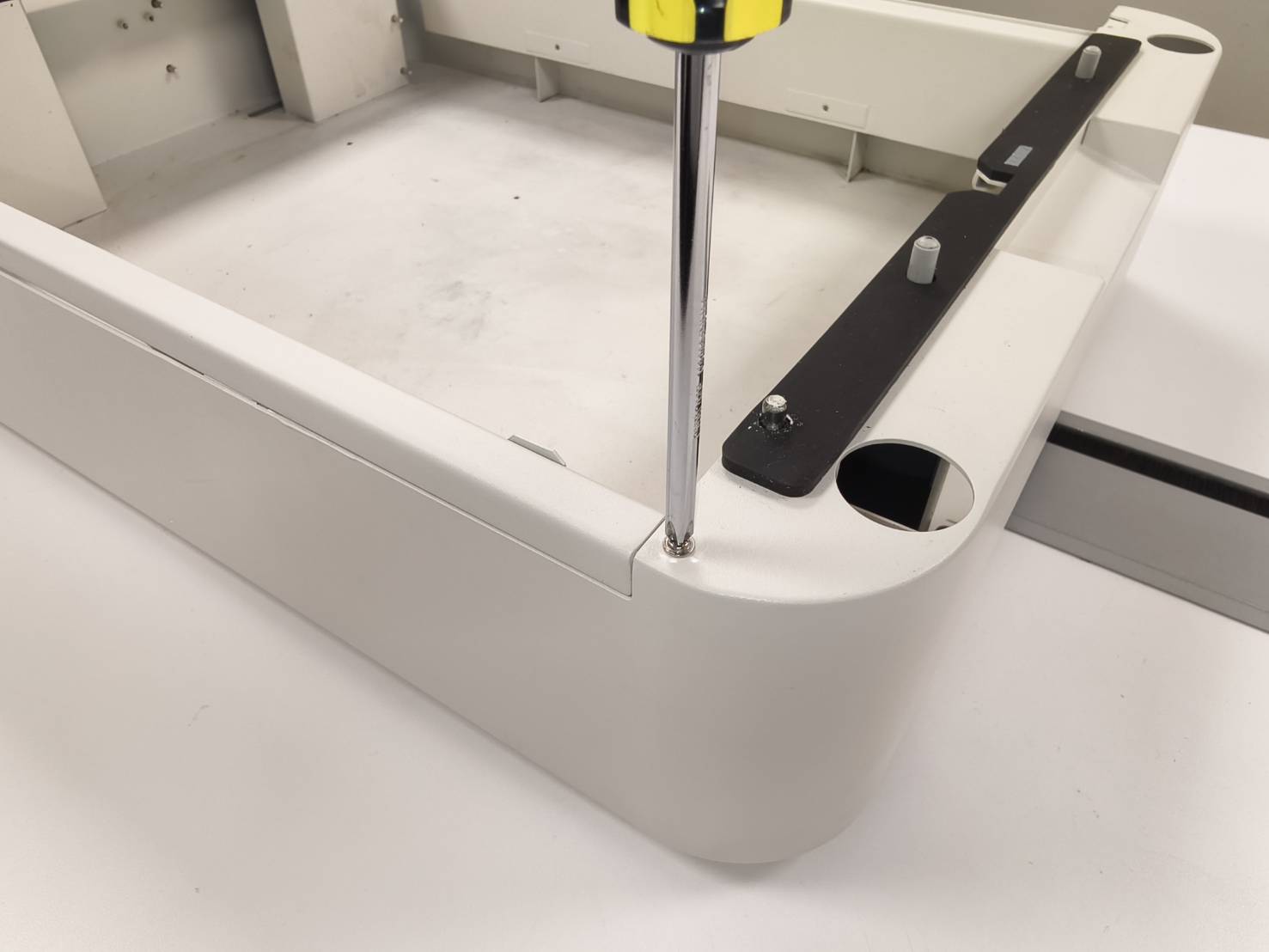

Lösen Sie die beiden Schrauben.

Schritt 7

Lösen Sie die Schrauben an der Unterseite des vorderen Rahmens.

Bitte beachten Sie, dass je nach Maschine zwei oder drei Schrauben entfernt werden müssen.
Die Schraubenart kann 7mm Hutmuttern, Kreuzschlitzschrauben oder Rändelschrauben sein.
In diesem Tutorial werden zwei 7mm Hutmuttern verwendet.

Schritt 8

Der vordere Durchführungsrahmen kann nun entfernt werden.

Schritt 9

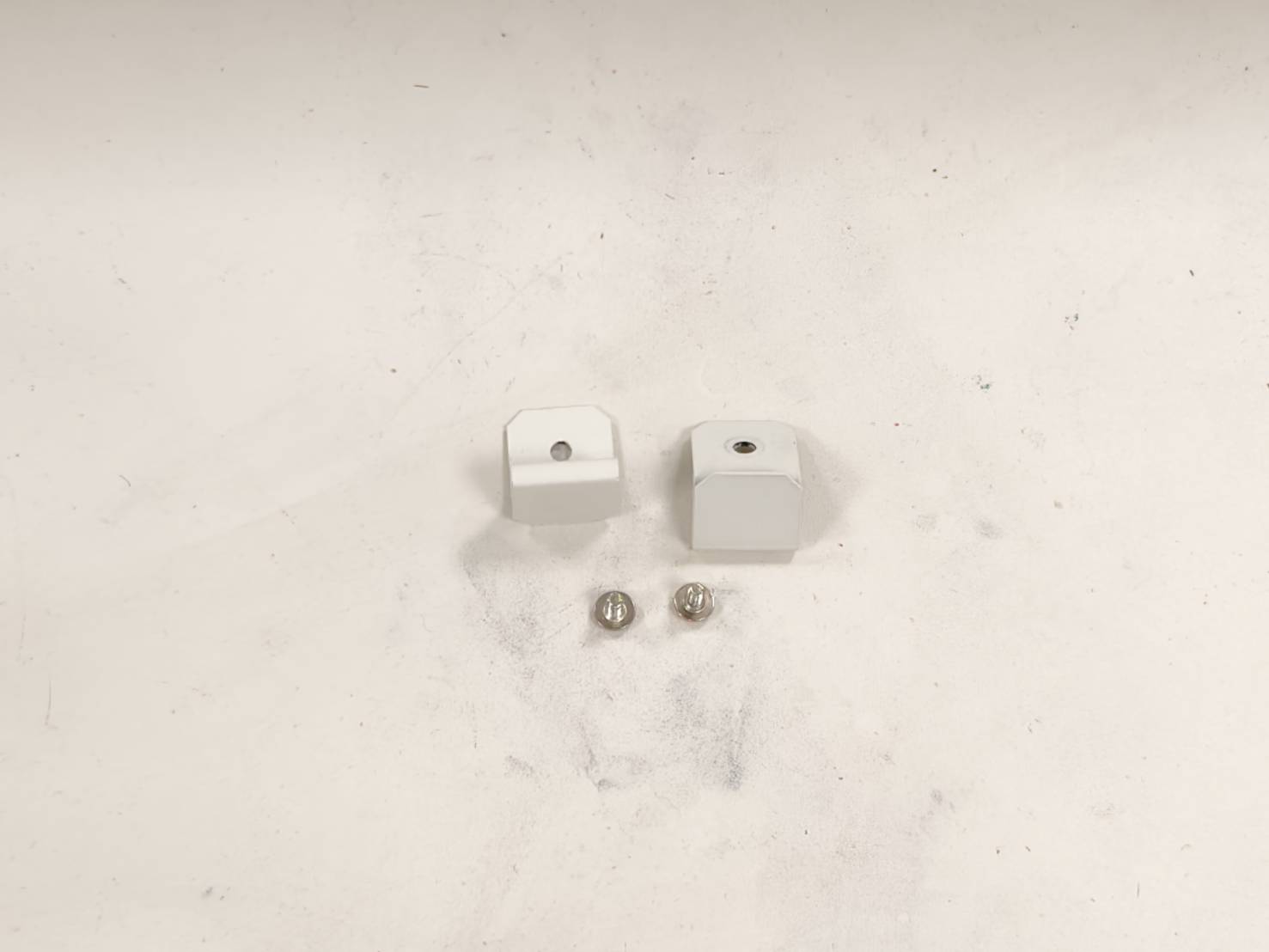

Entfernen Sie die beiden Clips an den vorderen Rahmen.
(Diese beiden Clips werden für die Durchführung nicht benötigt, aber es wird empfohlen, sie für zukünftige Anforderungen aufzubewahren. Bitte beachten Sie die Installation ohne Durchführung.)

Schritt 10

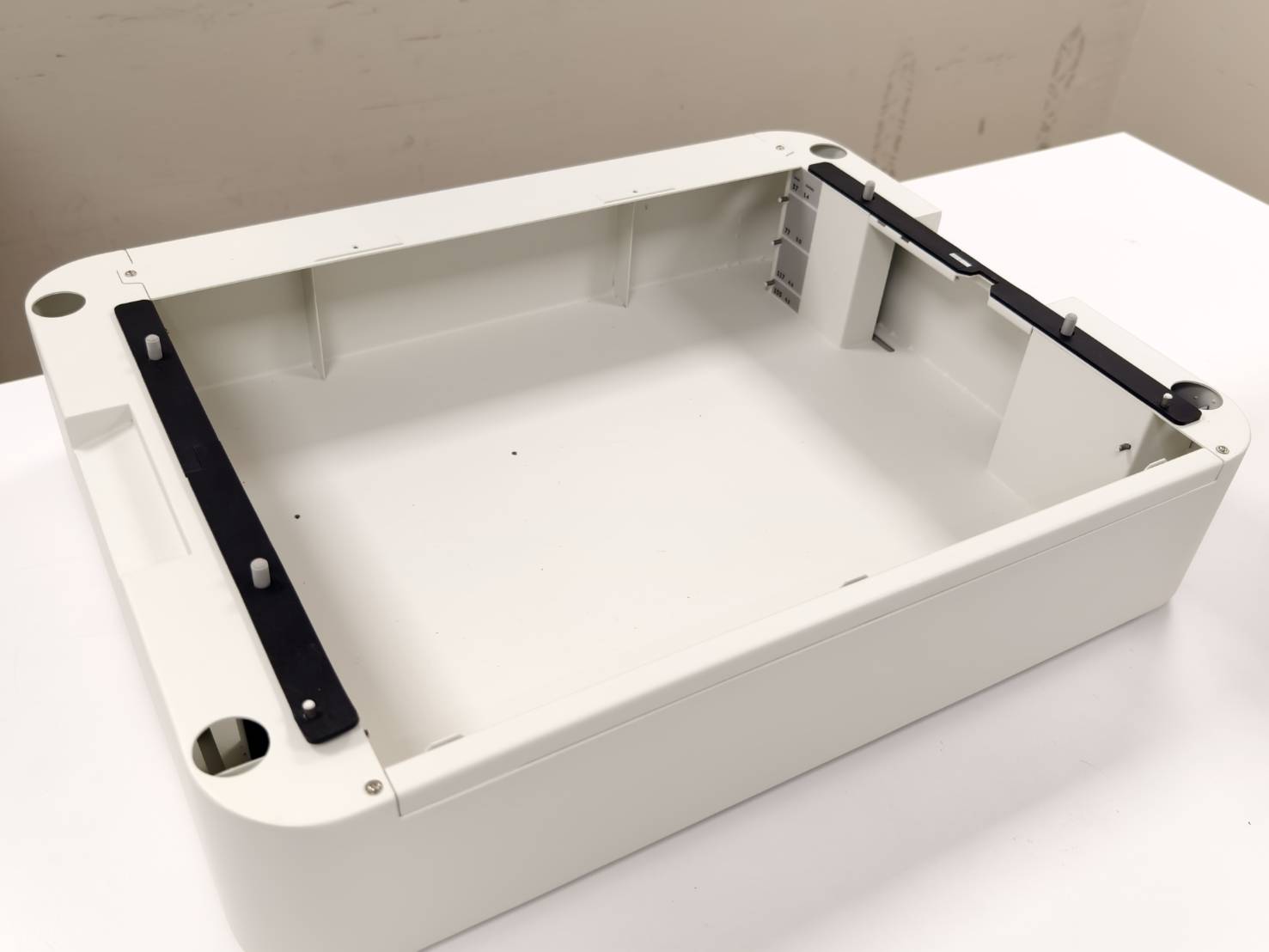

Platzieren Sie den vorderen Durchführungsrahmen an der vorgesehenen Position.

Schritt 11

Montieren Sie die Maschine und die Erweiterungsbasis.

Schritt 12

Legen Sie die Wabe entsprechend der Dicke Ihres Materials in die 37mm/1,4 Zoll oder die 77mm/3,0 Zoll Schicht. Bitte beachten Sie den Artikel zur Installation der Wabe.

Schicht	Foto	Höhenbereich (Objekt)
37mm / 1,4 Zoll		0 - 3 mm
77mm / 3,0 Zoll		3 - 15 mm
117mm / 4,6 Zoll		Nicht verfügbar für Durchgravieren
155 mm / 6,1 Zoll		Nicht verfügbar für Durchgravieren

Schritt 13

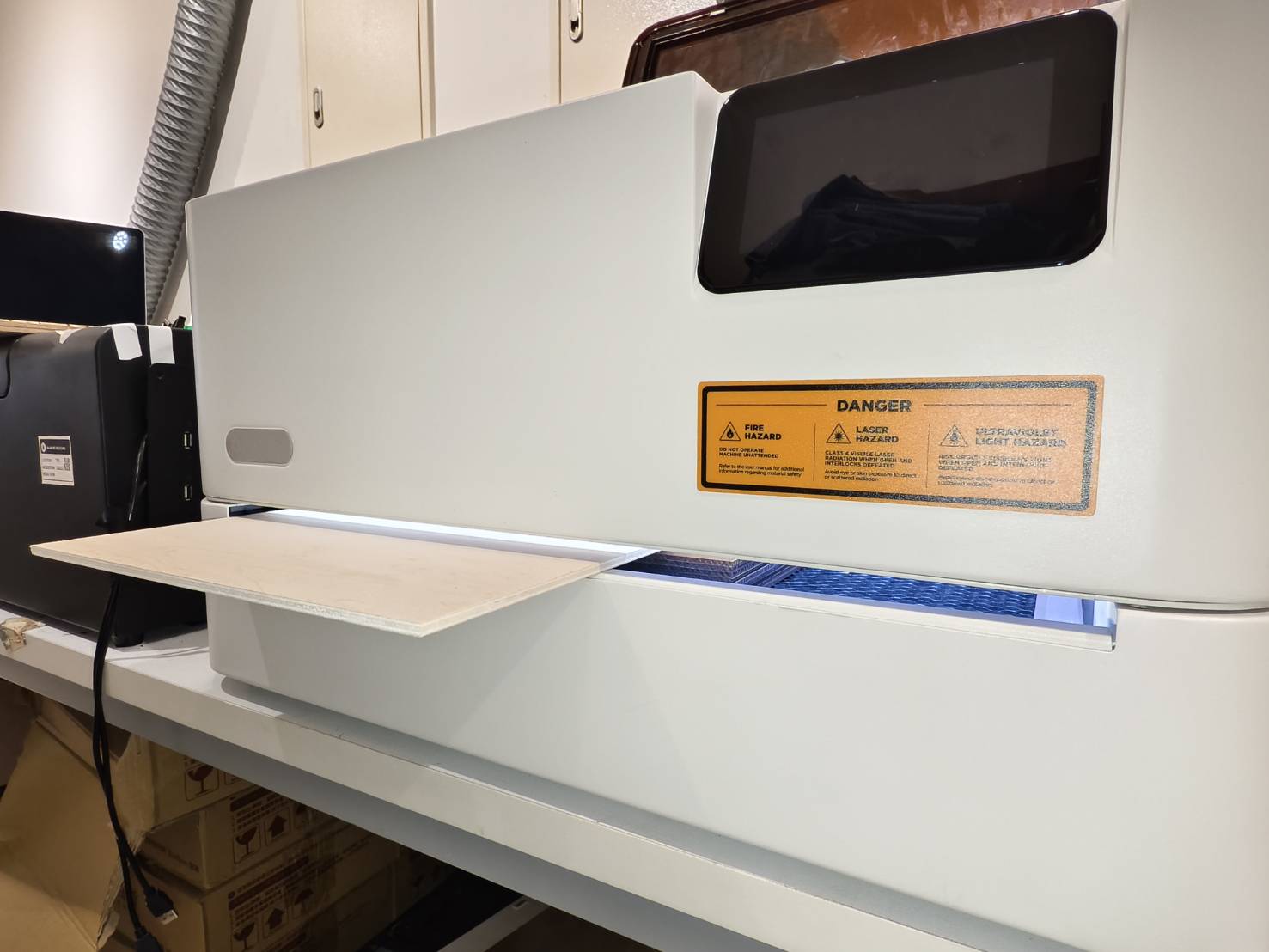

Legen Sie das Material in die Maschine ein. Es wird dringend empfohlen, dass Sie beim ersten Mal zu Übungszwecken unerwünschtes oder gebrauchtes Material verwenden.

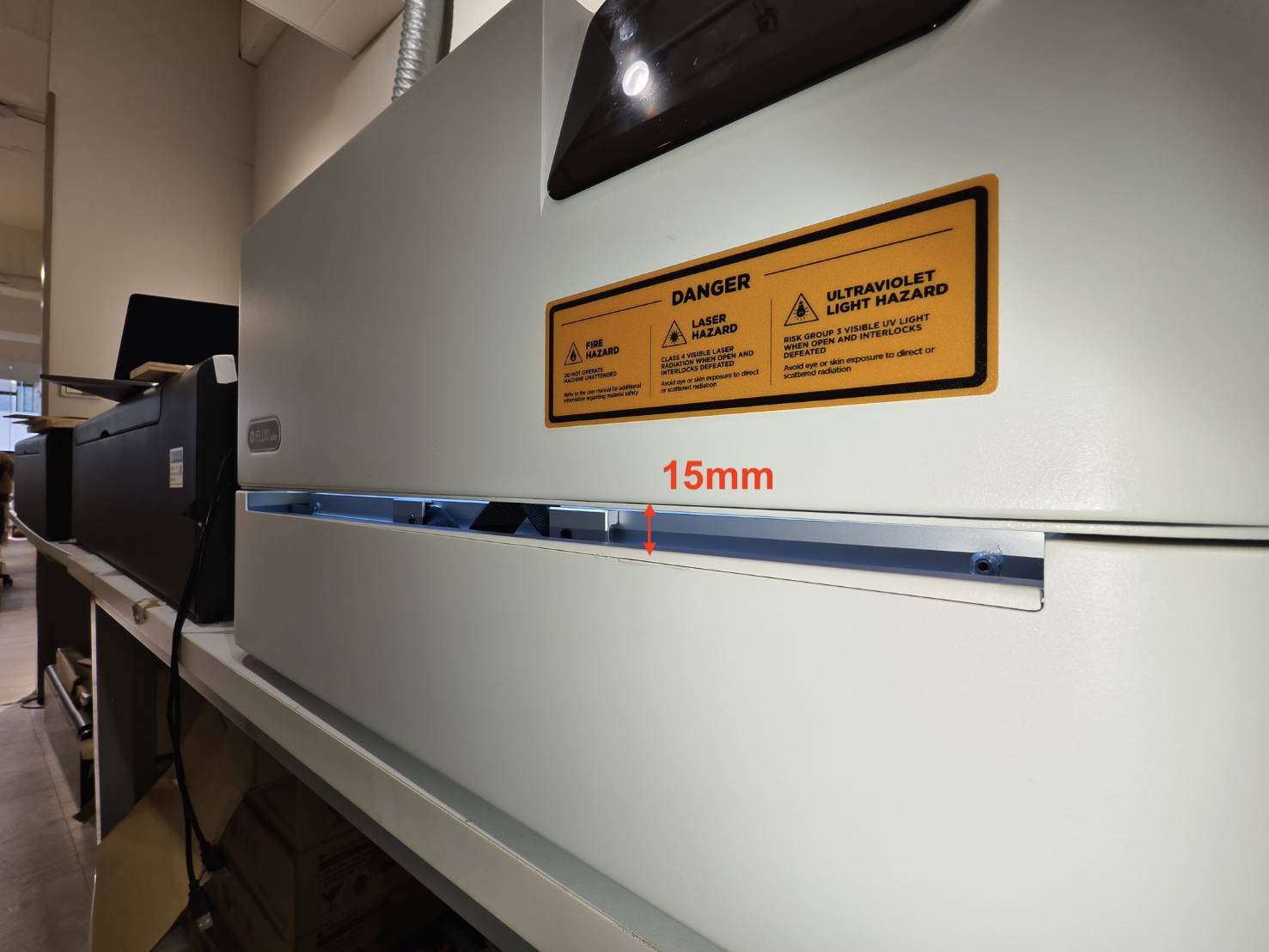

Die maximale Dicke des Materials für die Ador Durchgravieren-Funktion beträgt 15mm.

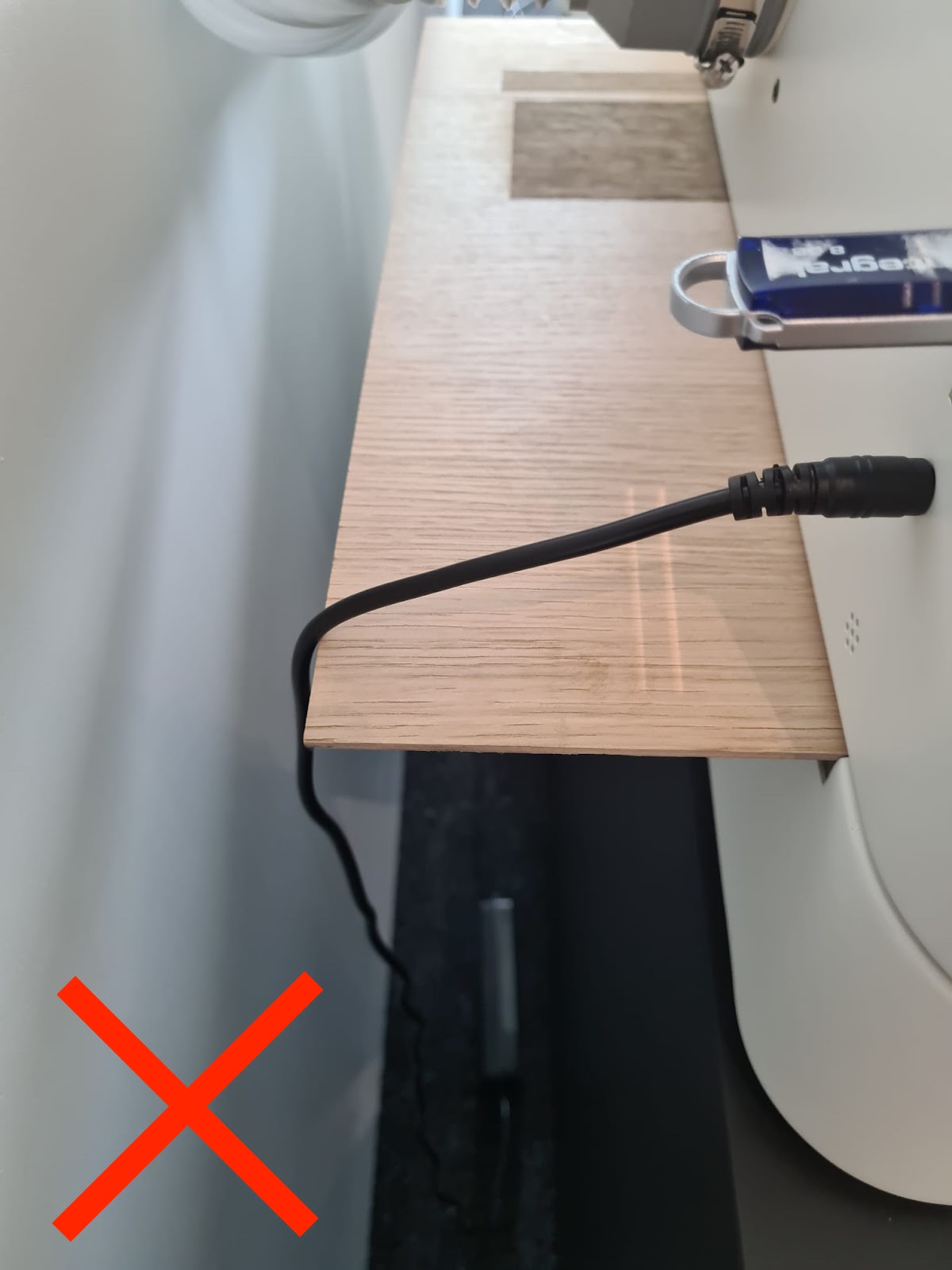

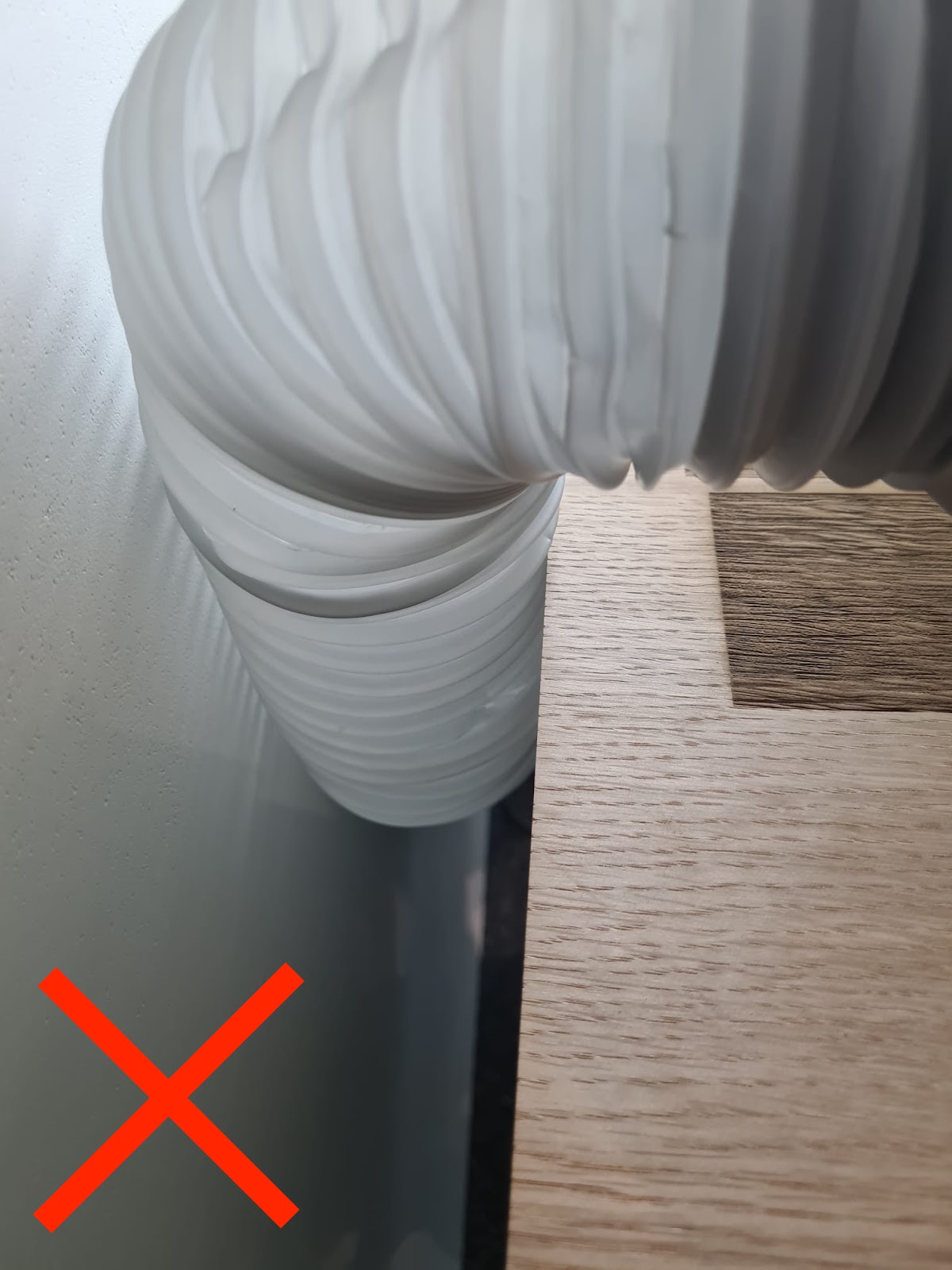

Achten Sie beim Einführen des Materials darauf, dass es sich nicht am Netzkabel oder Abluftschlauch verfängt, wie in den folgenden Negativbeispielen gezeigt.

Es gibt zwei Szenarien für die Platzierung der Materialien. Bitte beachten Sie die folgenden Anweisungen.

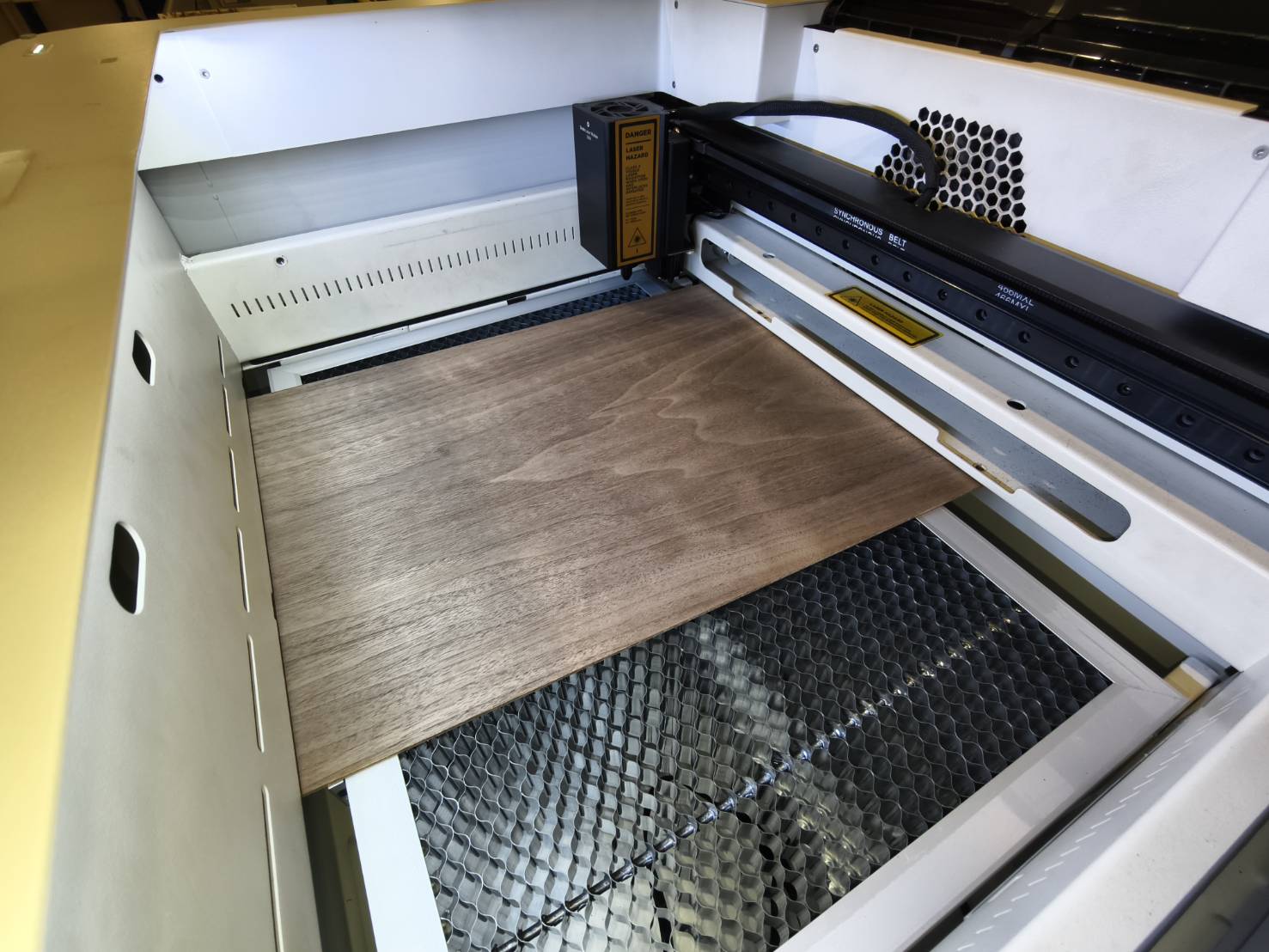

0 - 3 mm Materialien

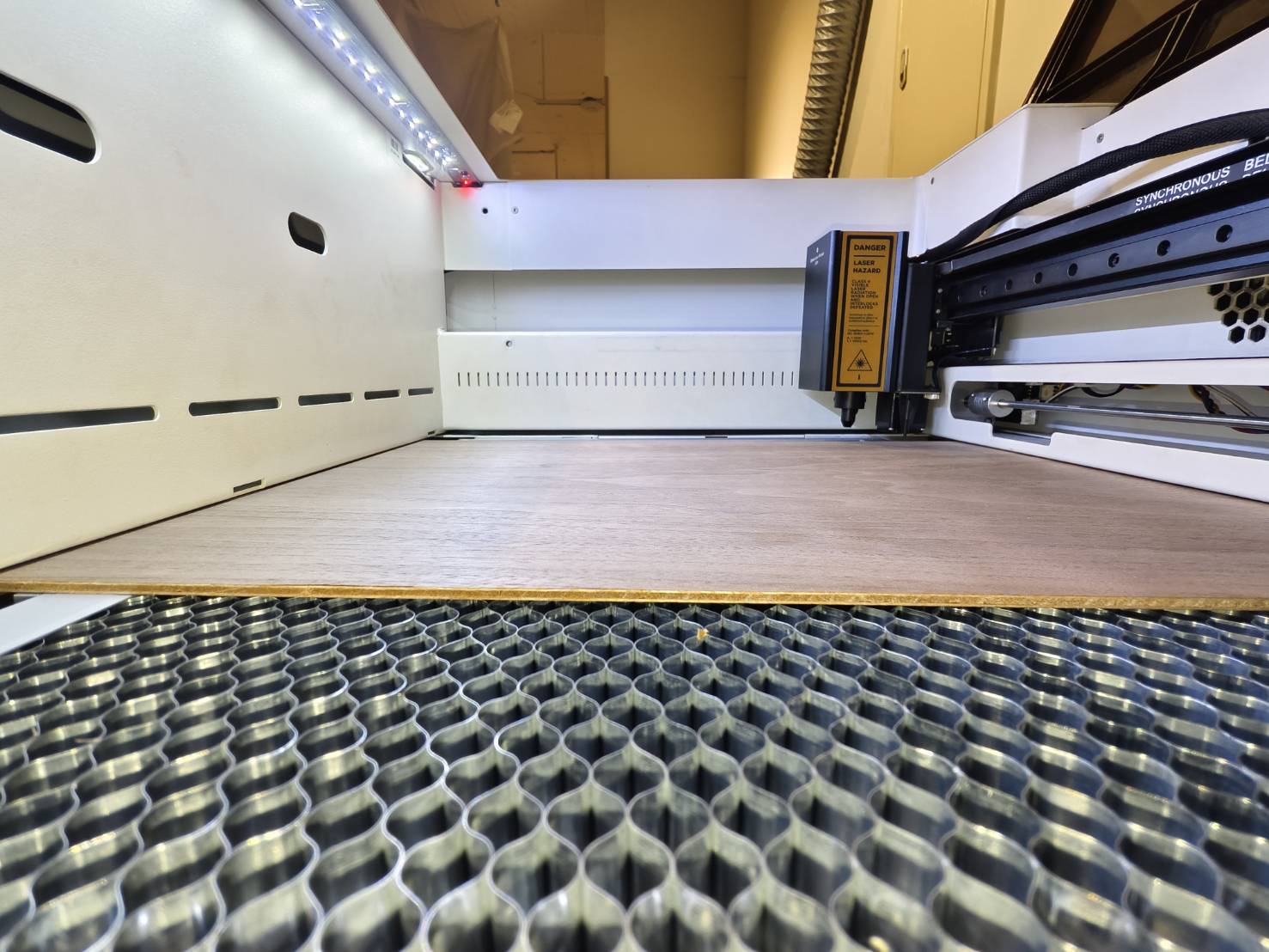

Platzieren Sie die Wabe in der 37mm / 1,4 Zoll Schicht. Legen Sie das Material direkt in die Maschine ein und platzieren Sie es auf der Wabe. (Es wird empfohlen, das Material nach links zu schieben, um es am Rahmen auszurichten.)

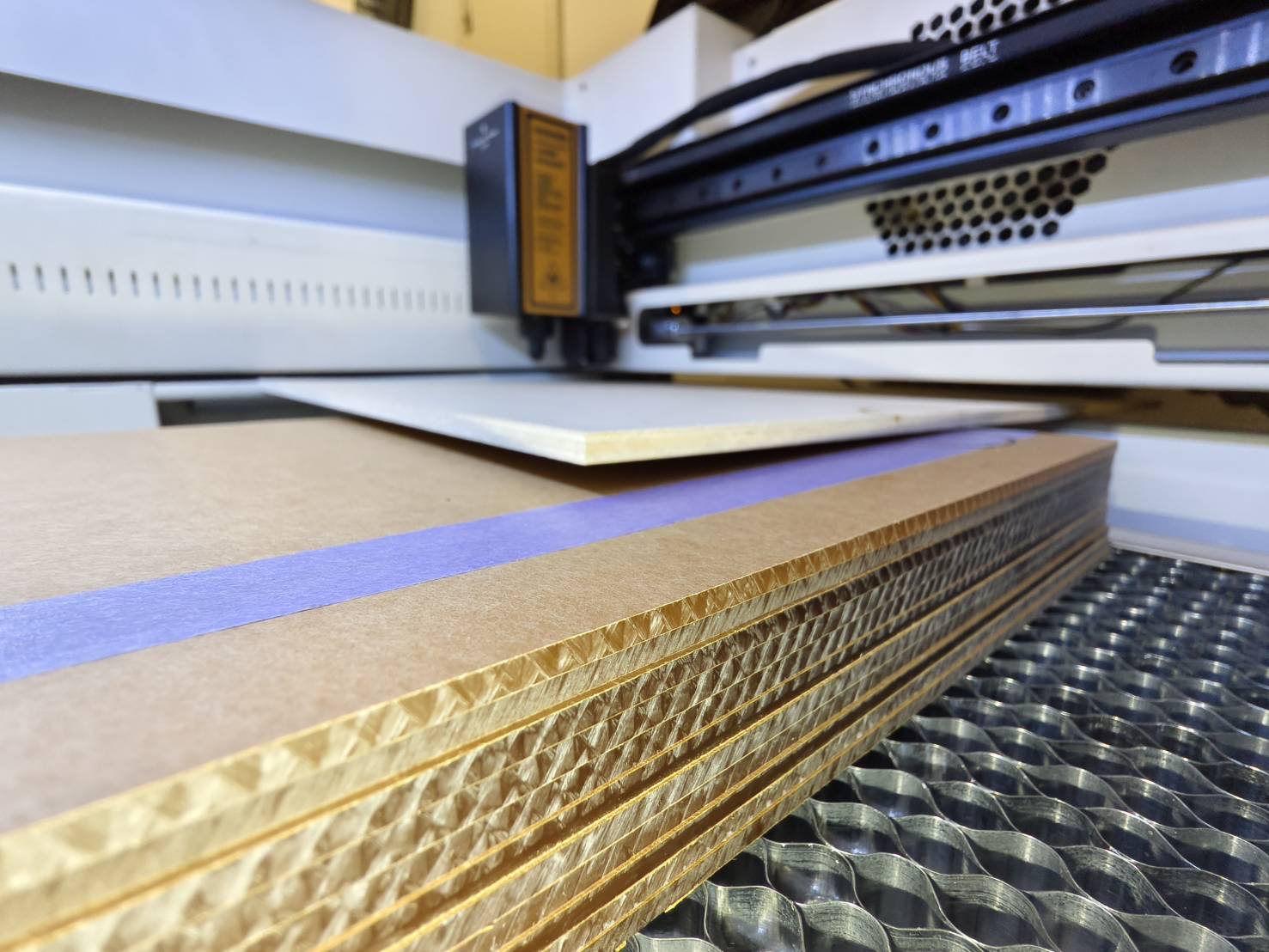

3 - 15 mm Materialien

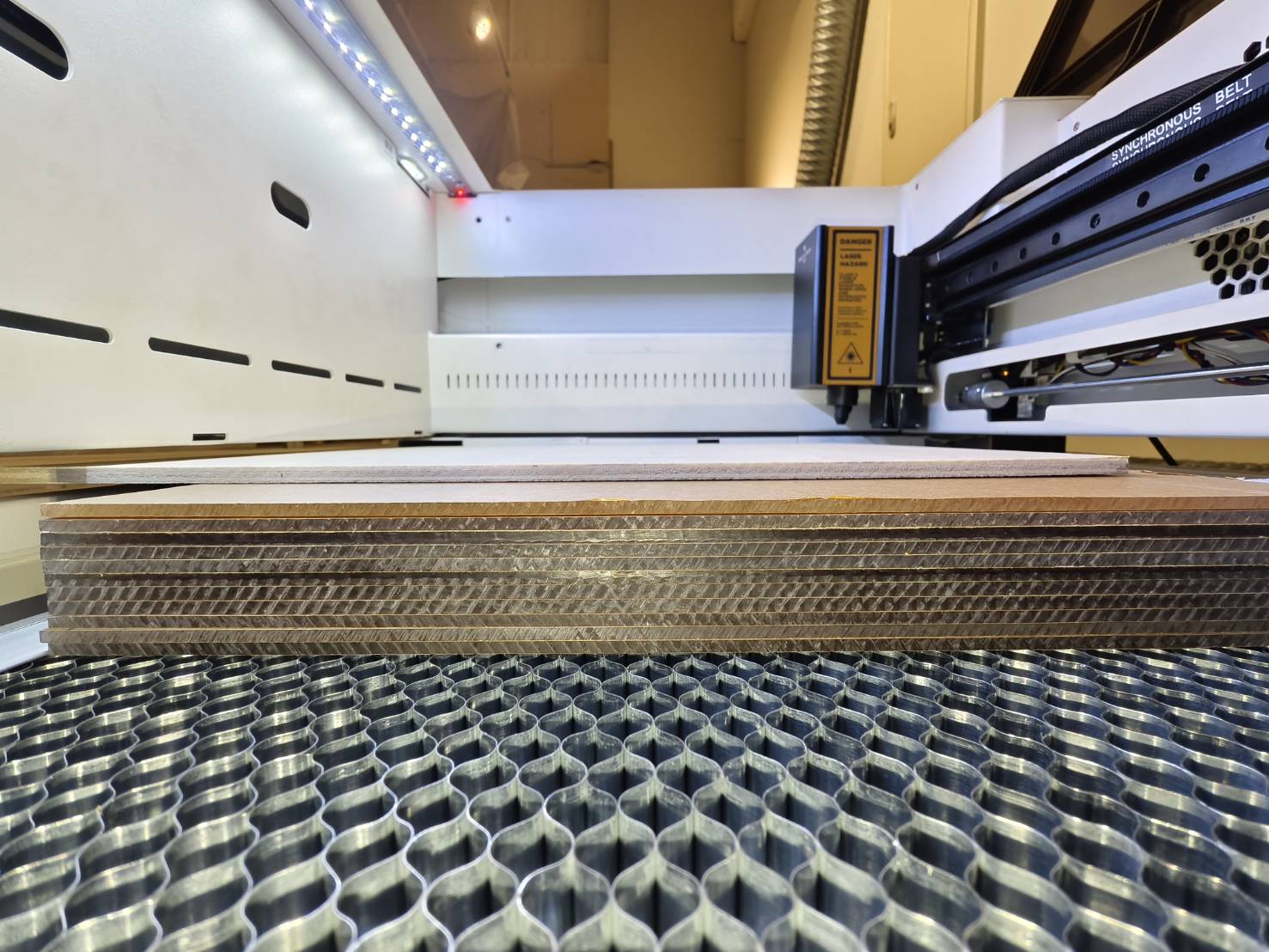

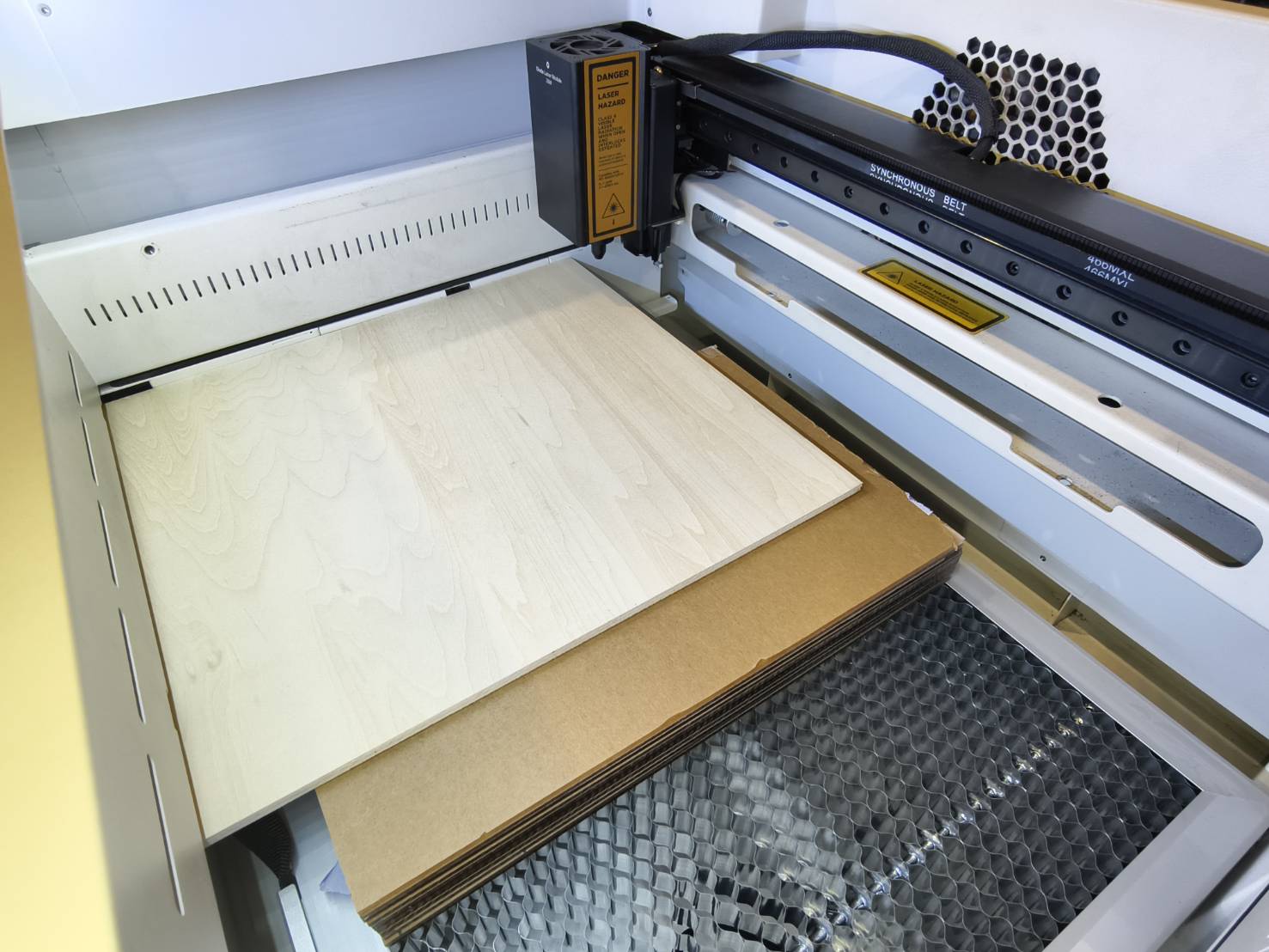

Platzieren Sie die Wabe in der 77mm / 3,0 Zoll Schicht. Legen Sie einige Materialien auf die Wabe, um Ihr Zielmaterial anzuheben. Platzieren Sie das Zielmaterial über den unteren Materialien. (Es wird empfohlen, das Material nach links zu schieben, um es am Rahmen auszurichten.)

Schritt 14

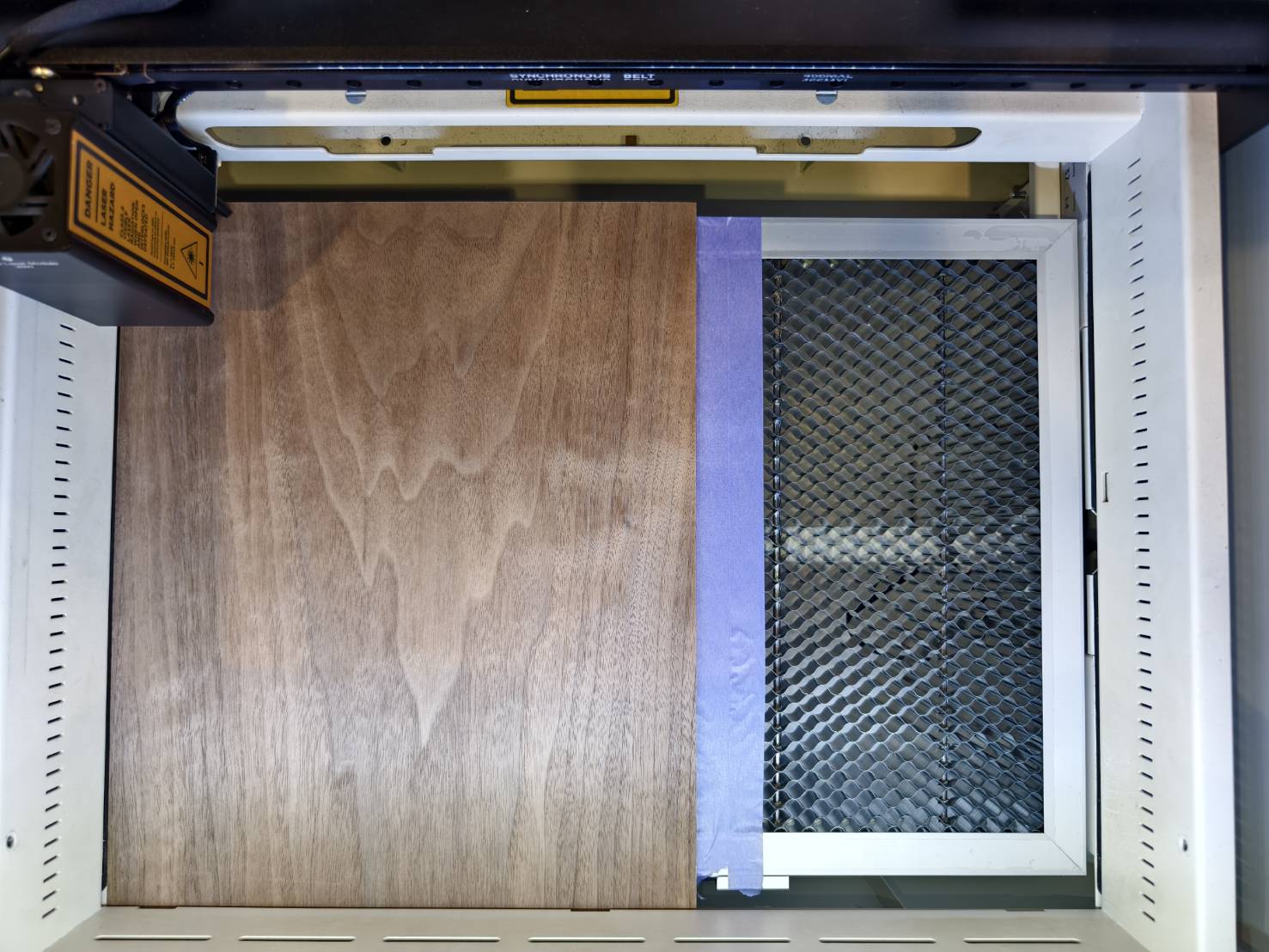

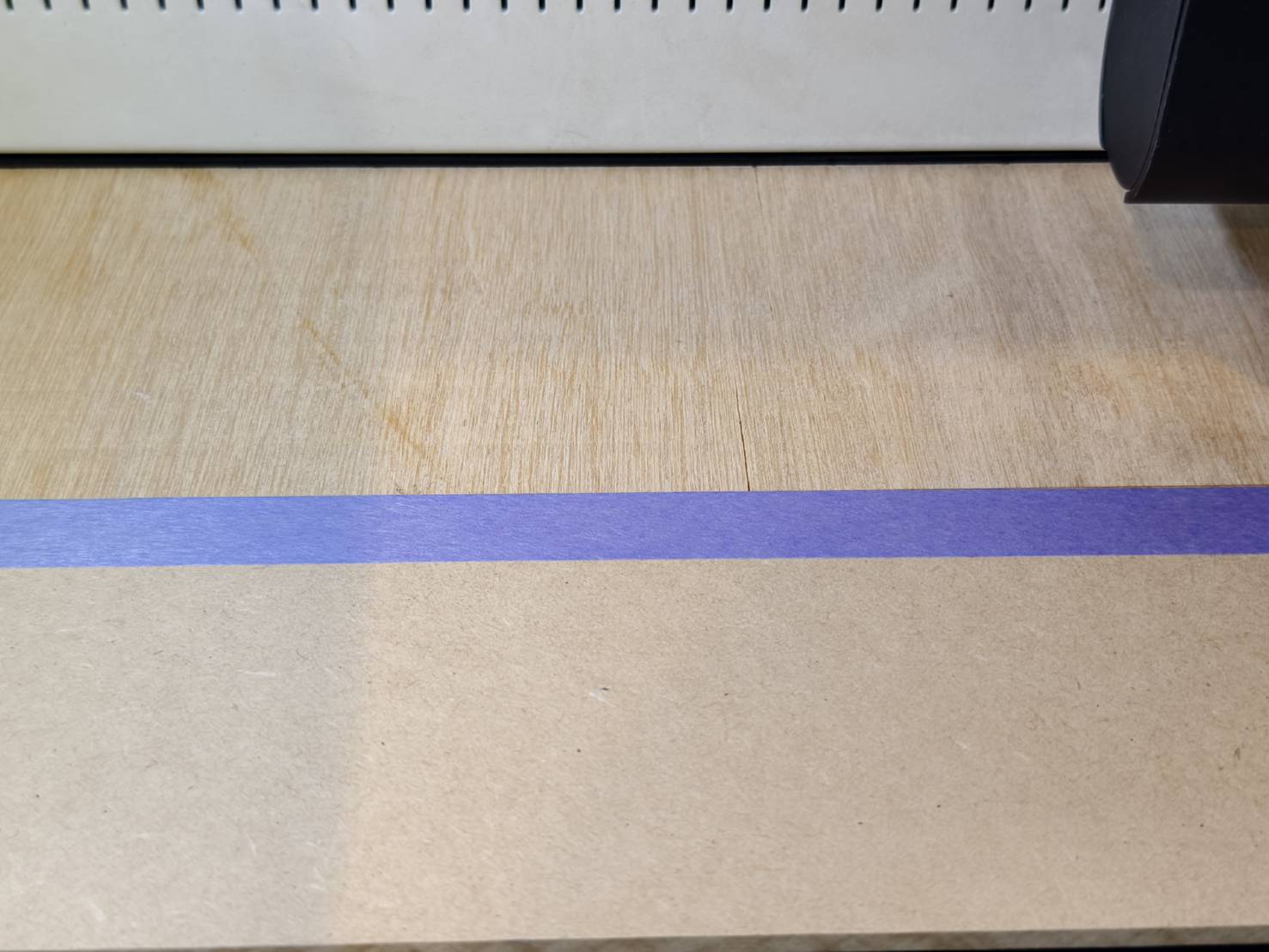

Kleben Sie Papierklebeband direkt neben die Kante des Materials auf die Wabe oder auf das untere Material.
Das Klebeband wird verwendet, um jede Gravur auszurichten. Wir werden später im Artikel erläutern, wie man es verwendet.

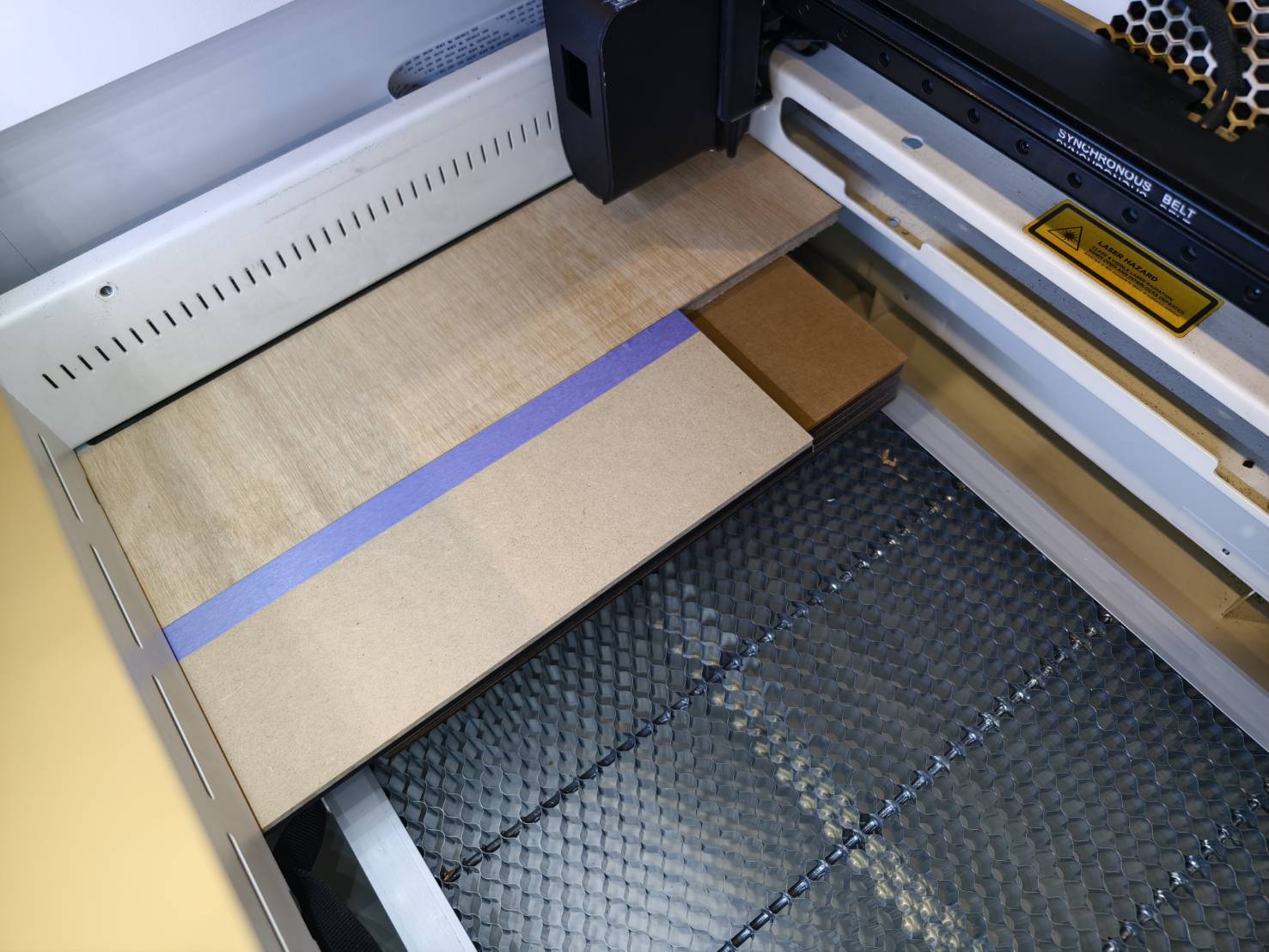

0 - 3 mm Materialien

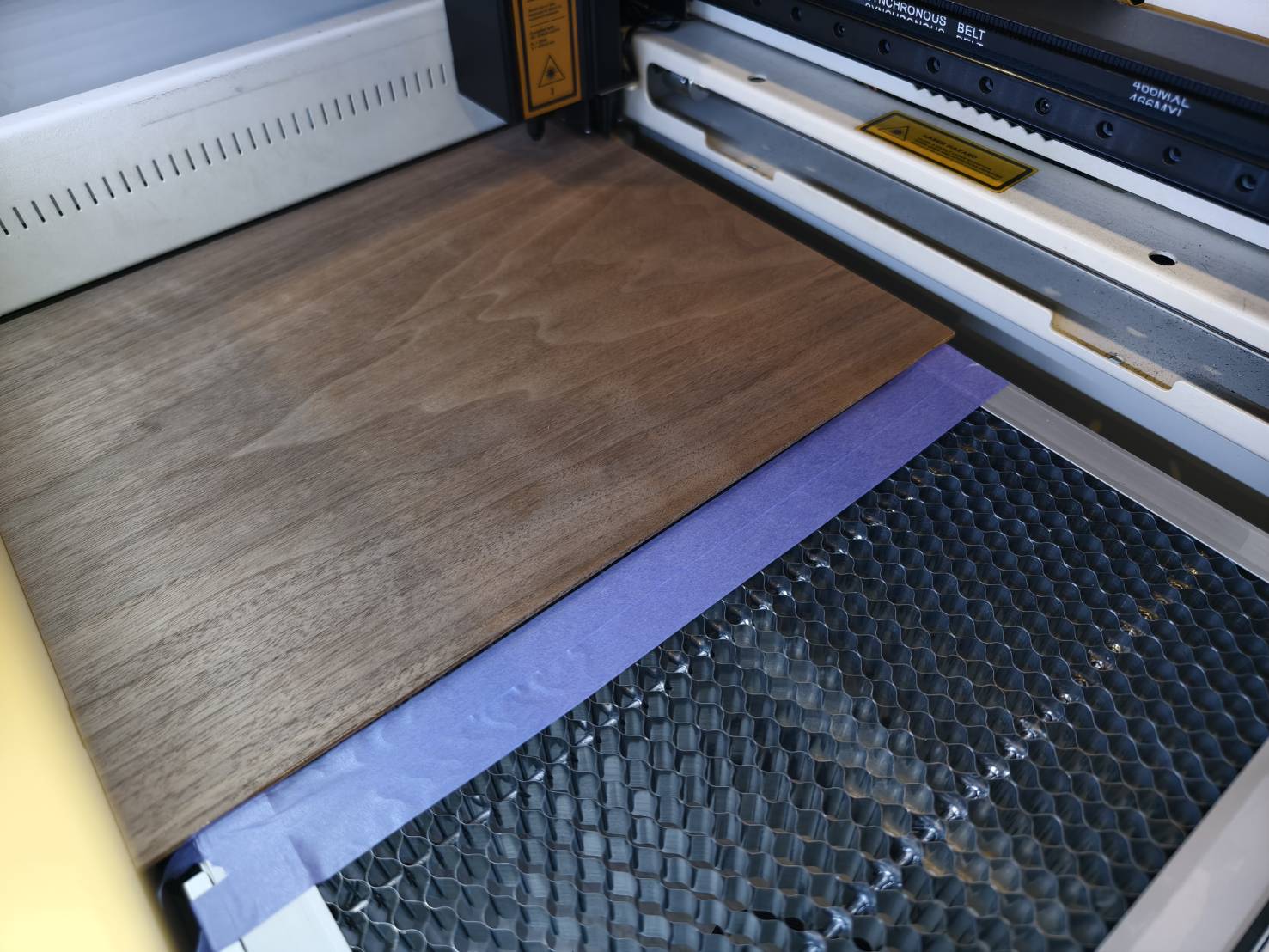

Bringen Sie das Klebeband direkt auf der Wabe an.

3 - 15 mm Materialien

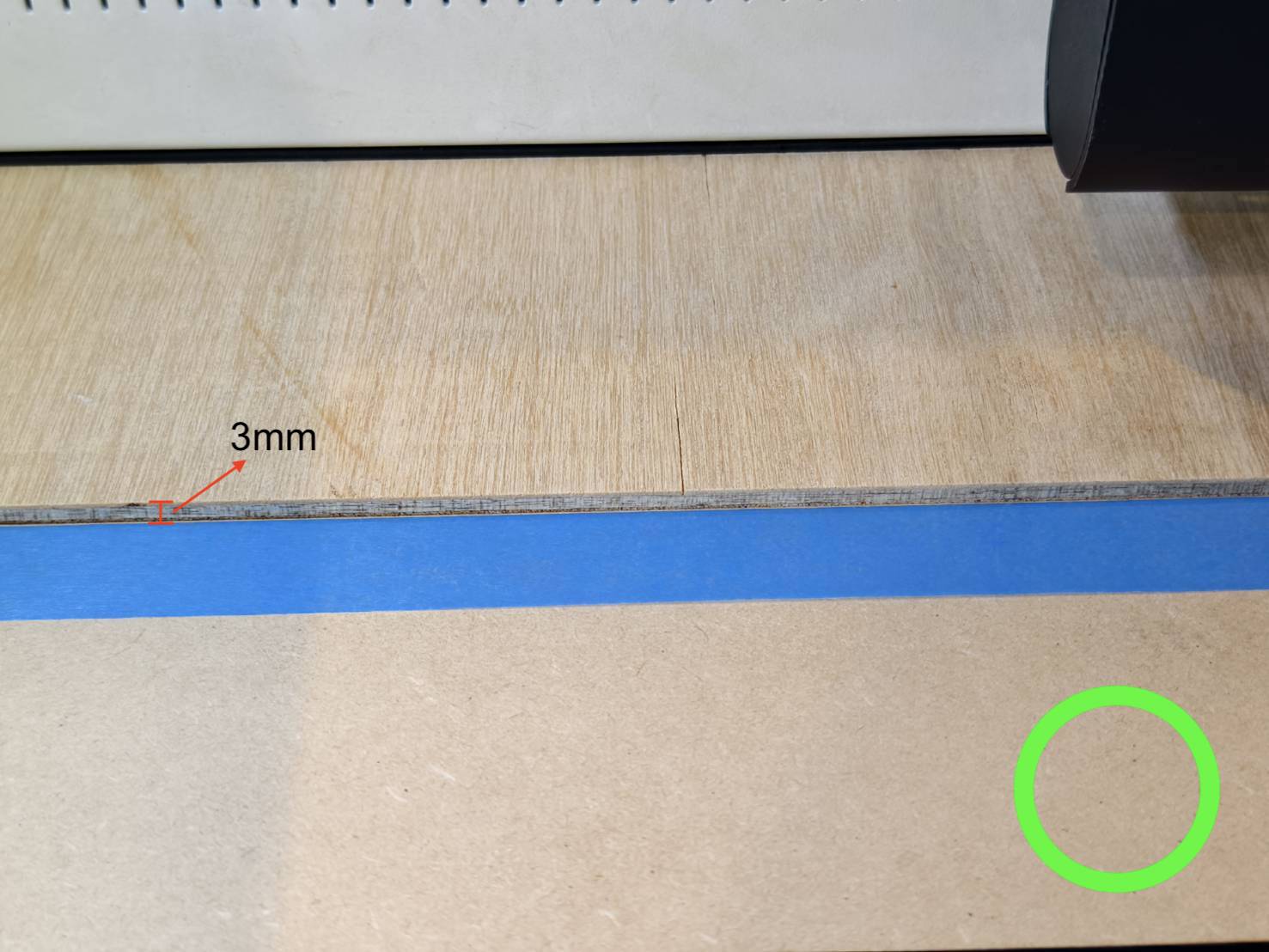

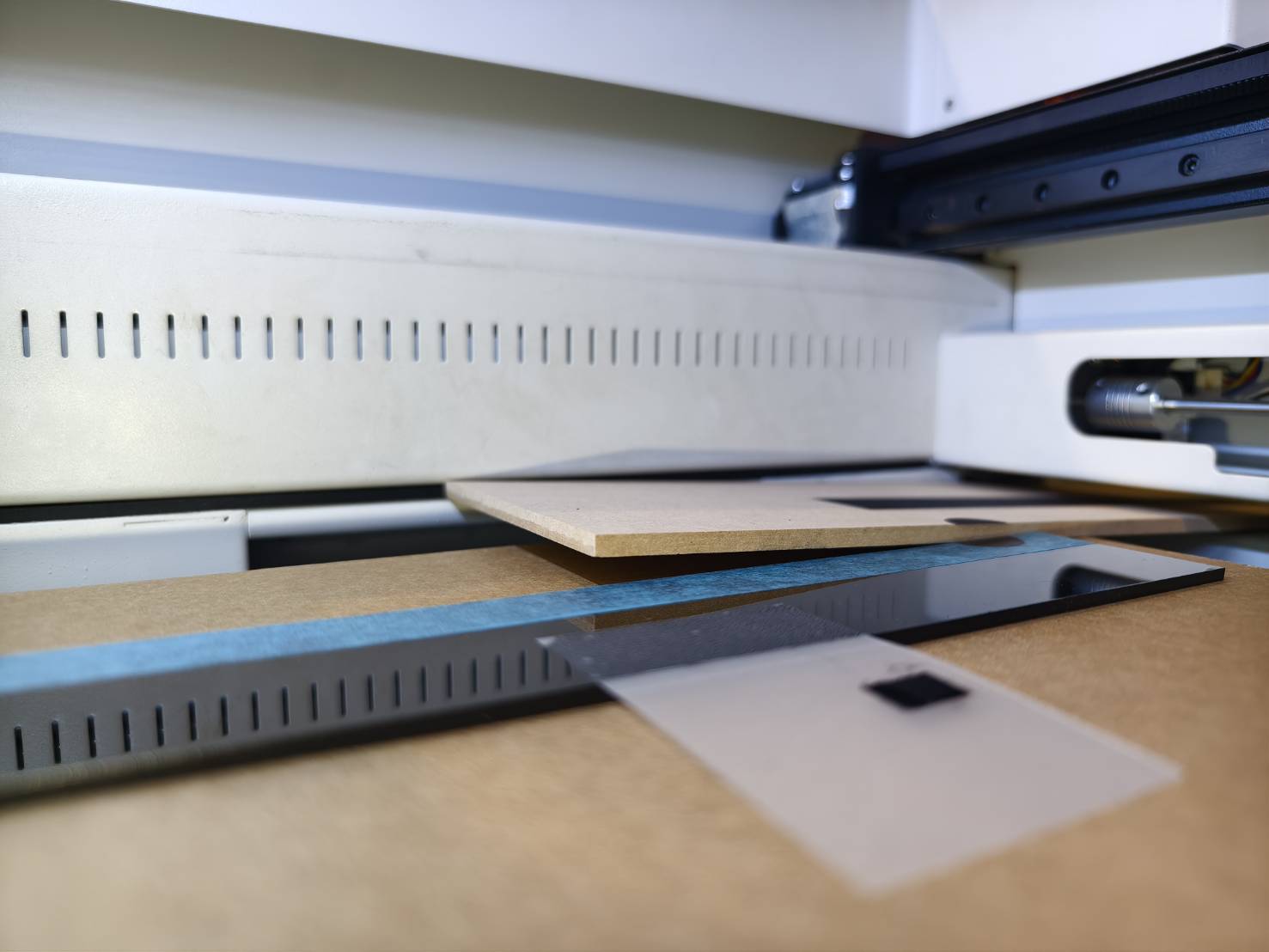

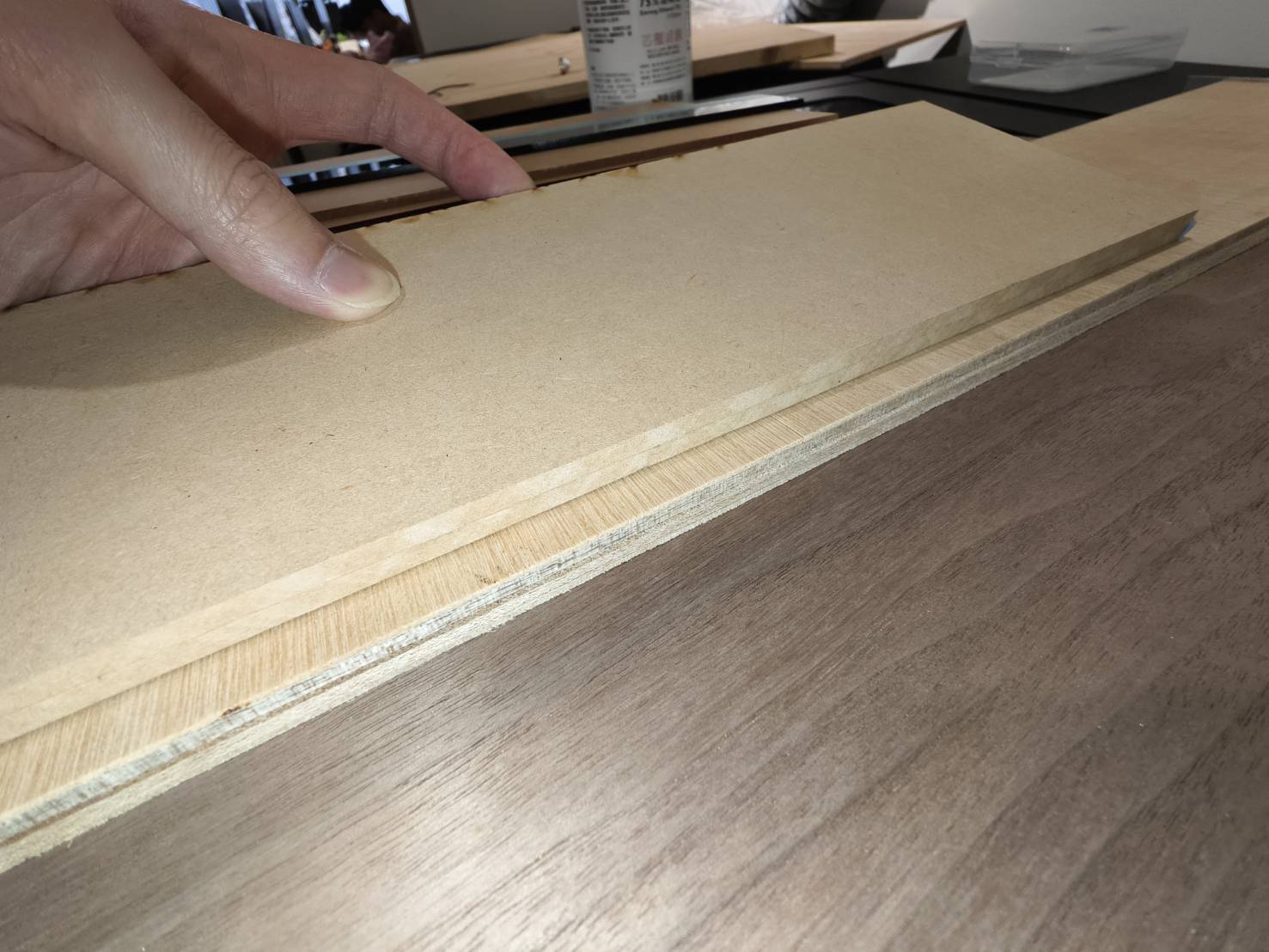

Bereiten Sie ein Seitenmaterial vor, das die gleiche oder +/- 3mm Dicke wie Ihr Zielmaterial hat. Stellen Sie sicher, dass es dünn genug ist, um es zusammen mit Ihrem Zielmaterial auf das untere Material zu legen.

Bringen Sie das Papierklebeband am Seitenmaterial an und platzieren Sie es direkt neben Ihrem Zielmaterial.

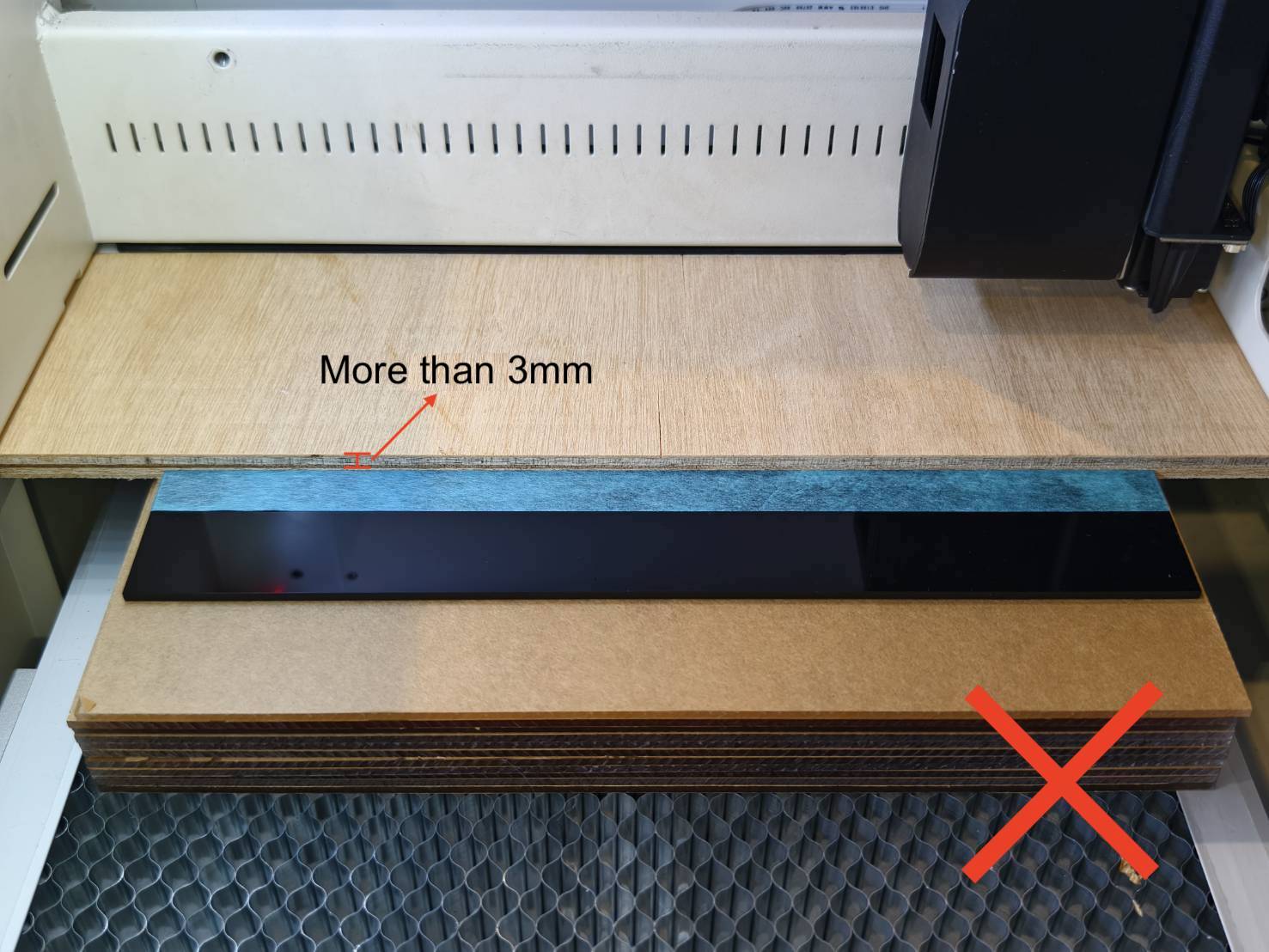

Wichtiger Hinweis
Das Zielmaterial und das Seitenmaterial sollten idealerweise die gleiche Dicke haben.

Ein Unterschied von max. 3 mm zwischen diesen beiden Materialien ist akzeptabel.

Ein Unterschied von mehr als 3 mm zwischen diesen beiden Materialien ist NICHT akzeptabel.

Schritt 15

Schalten Sie die Maschine ein und führen Sie einen Autofokus auf Ihrem Material durch.

Schritt 16

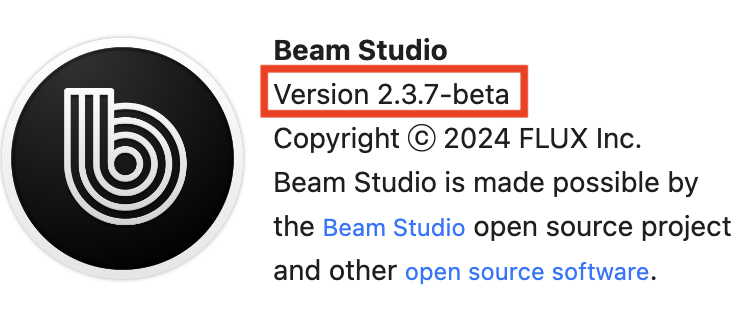

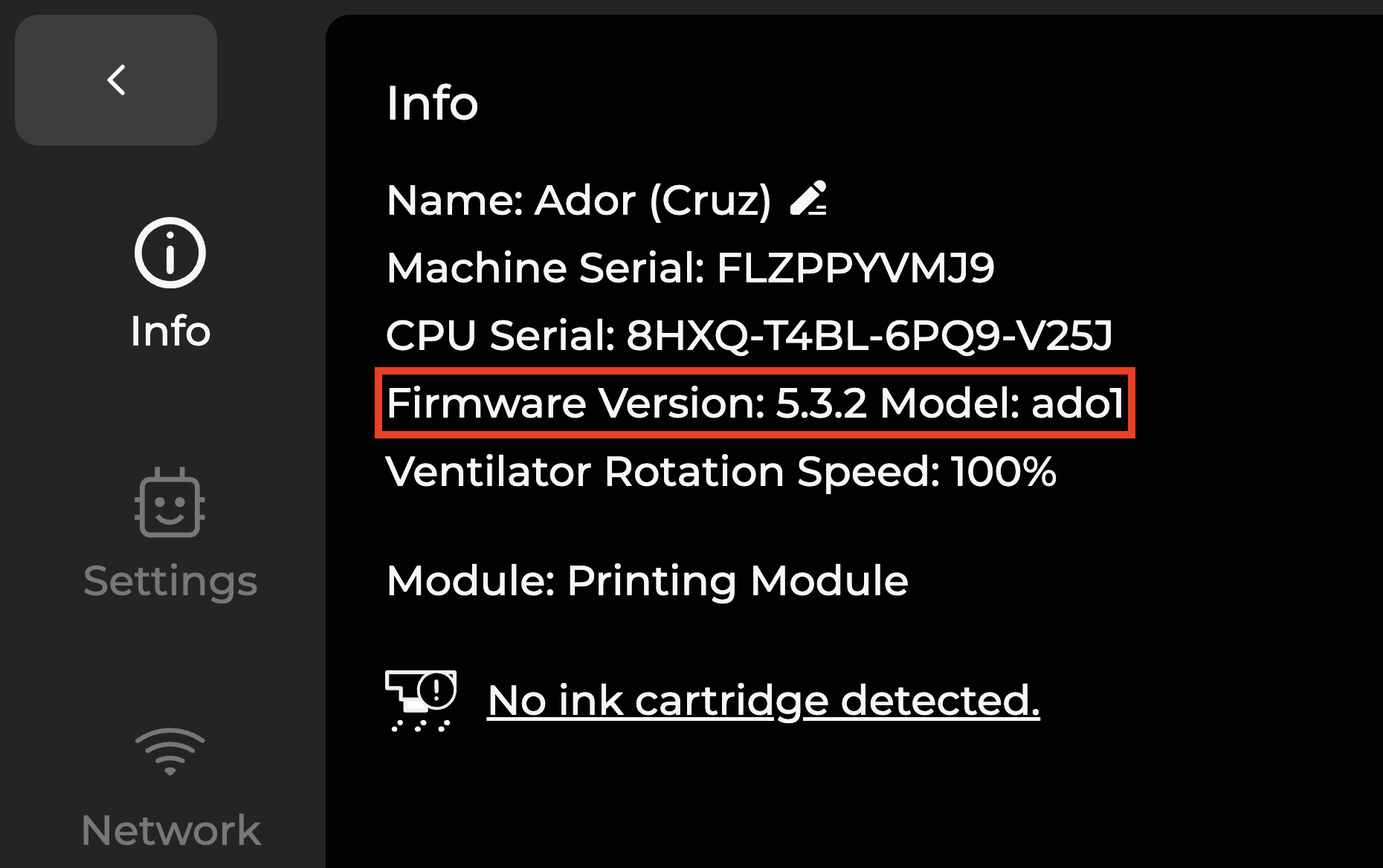

Bitte stellen Sie sicher, dass Sie die folgenden Software- und Firmware-Versionen verwenden, um die Rotationsfunktion von Ador zu nutzen.

Beam Studio Version 2.3.7 oder höher. (Anleitung)	Die Firmware-Version 5.3.2 oder höher. (Anleitung)

Schritt 17

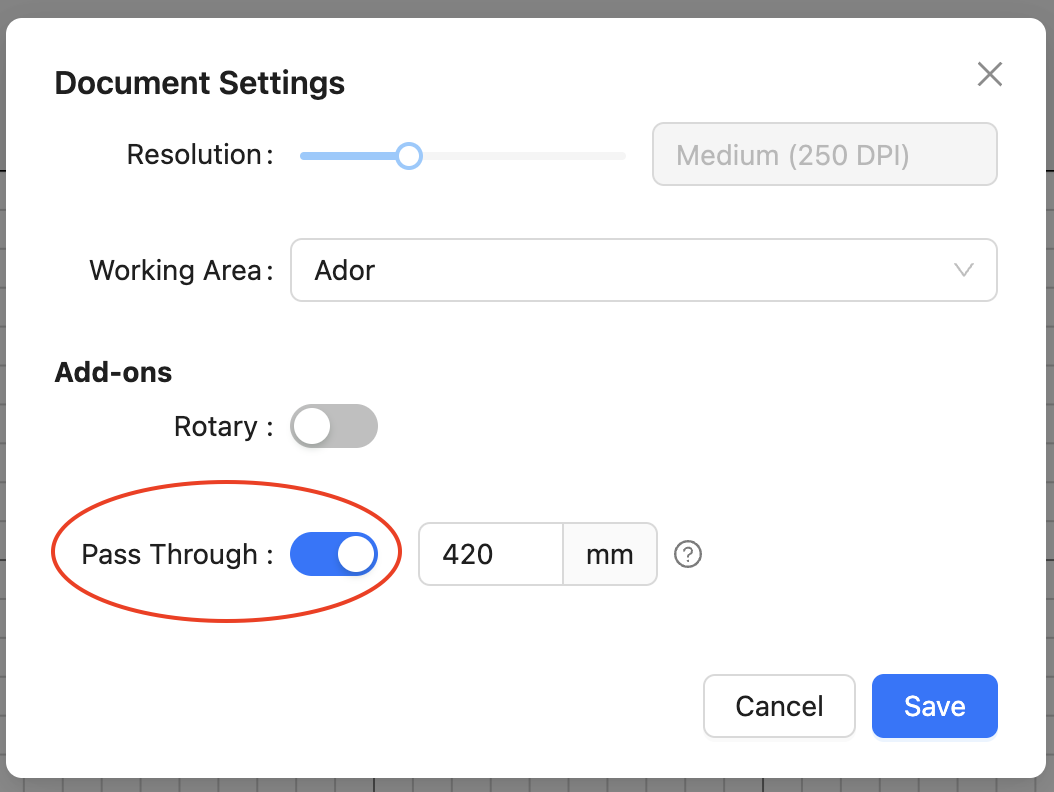

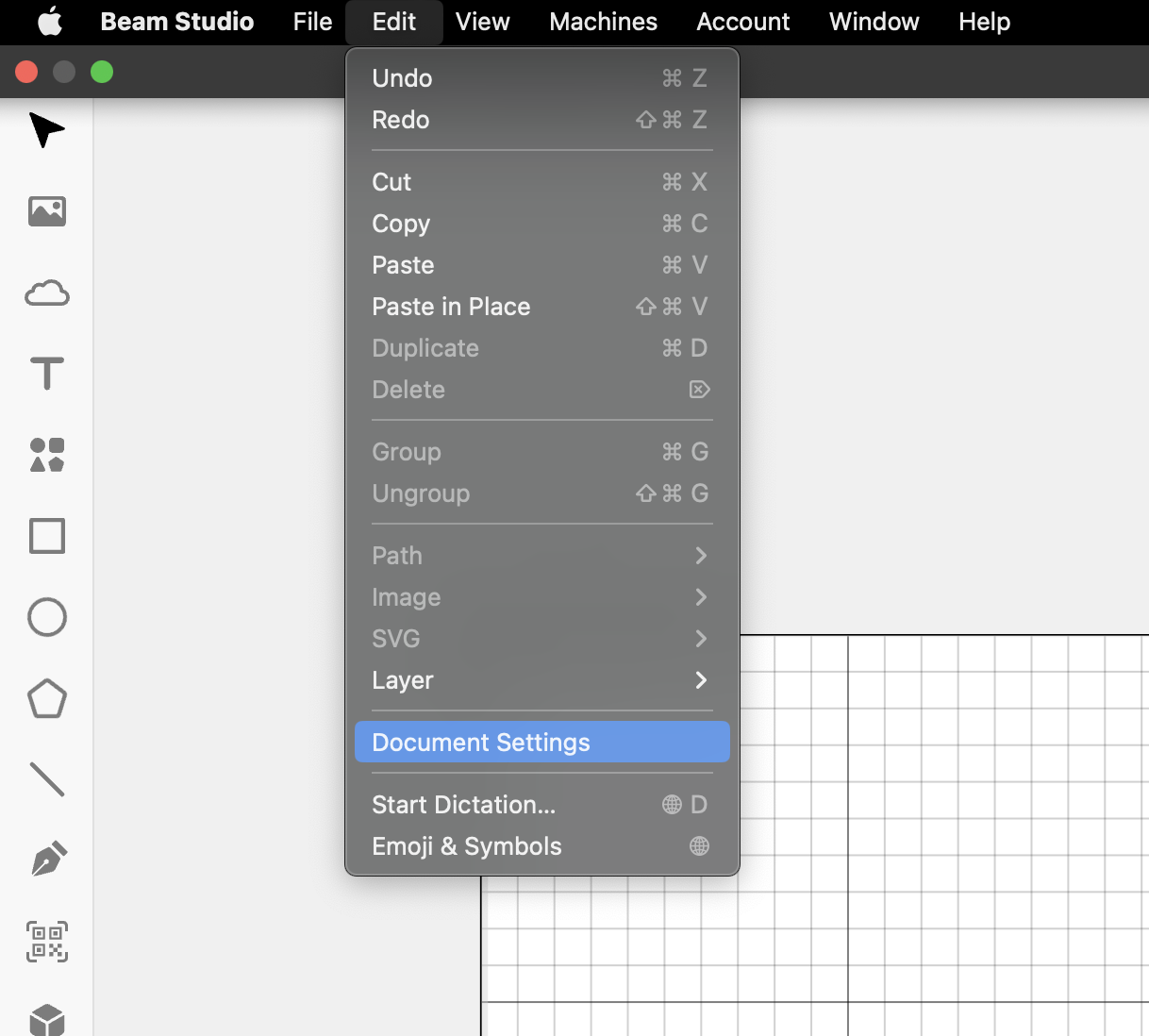

Aktivieren Sie die Passthrough-Funktion in Beam Studio.

Screenshot 2024-07-09 at 3.30.27 PM.png

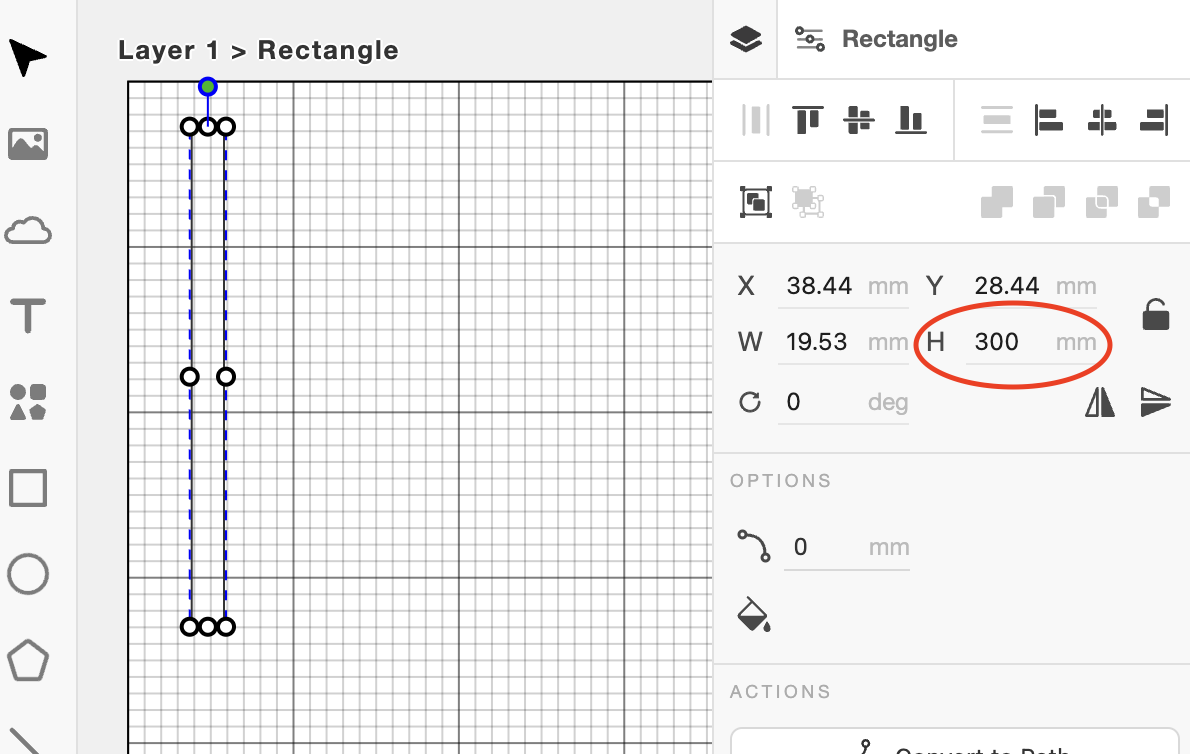

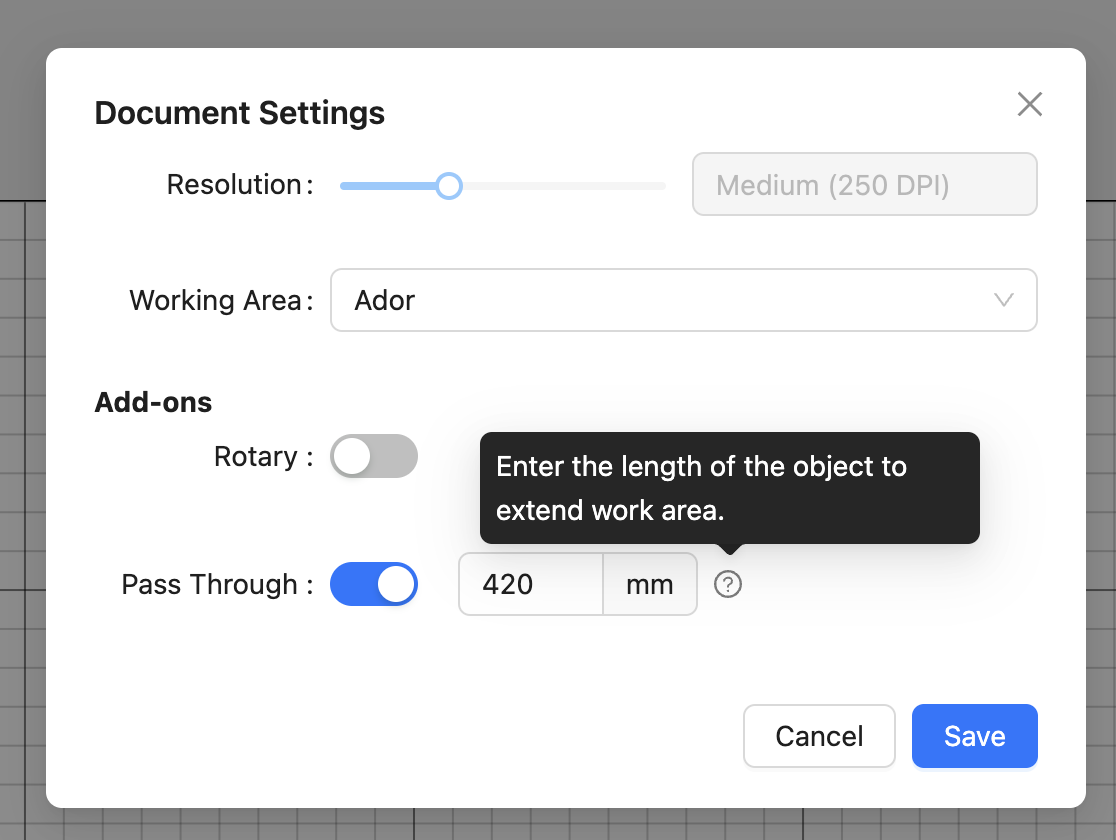

Stellen Sie die Länge Ihres Materials ein.

Screenshot 2024-07-09 at 3.36.02 PM.png

Schritt 18

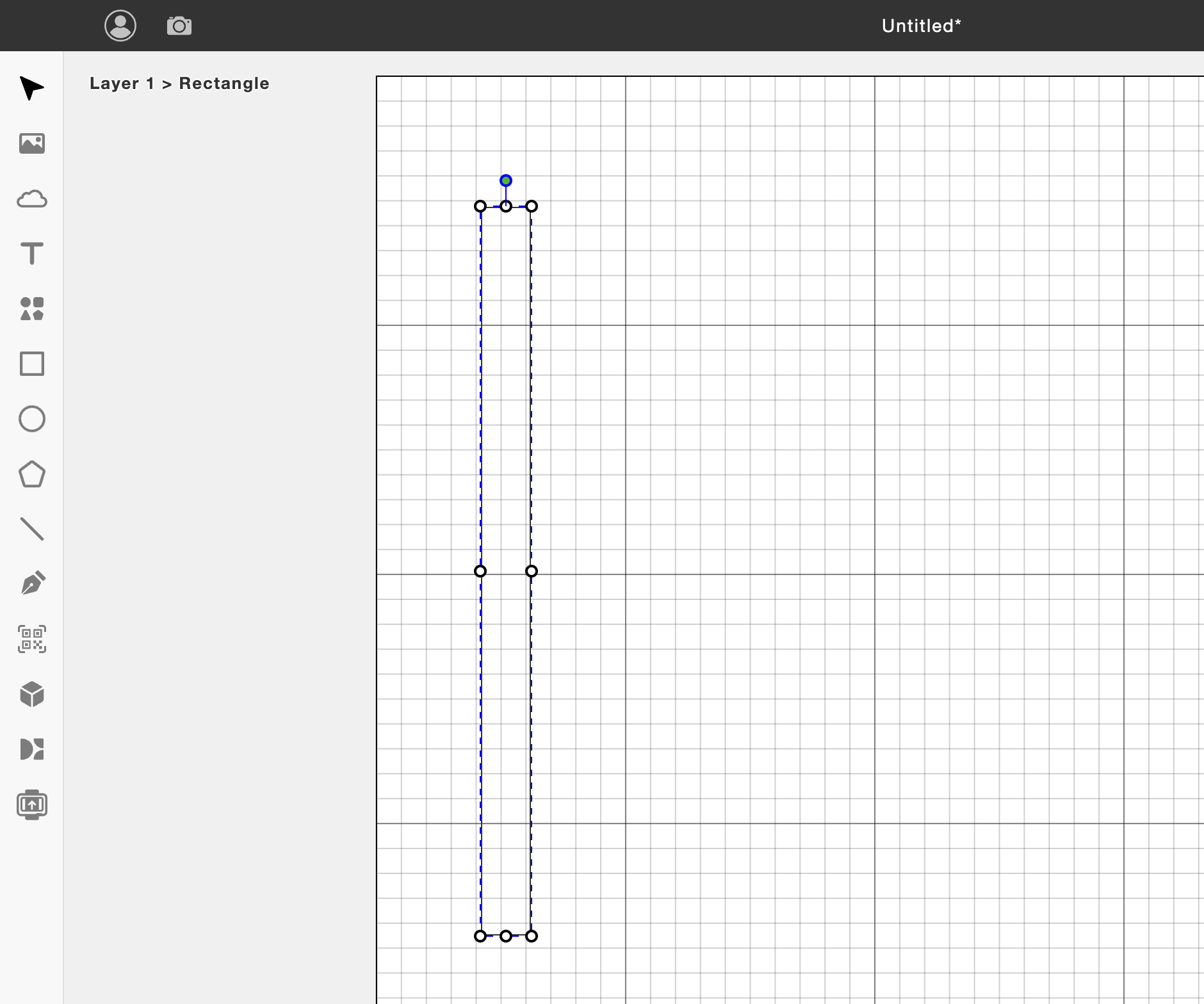

Zeichnen Sie ein langes Rechteck oder importieren Sie Ihr eigenes Design.

Screenshot 2024-07-09 at 3.44.08 PM.png

Schritt 19

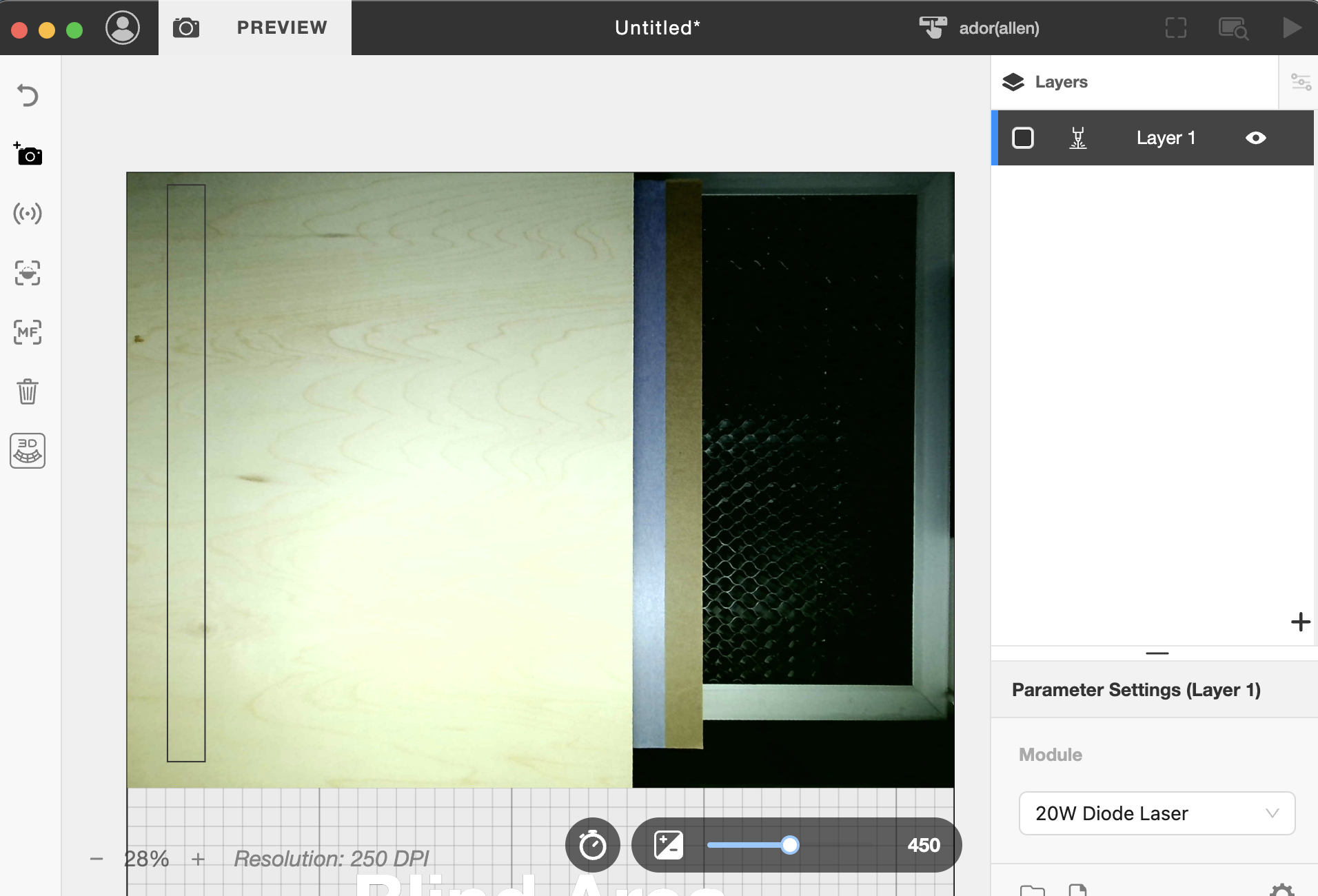

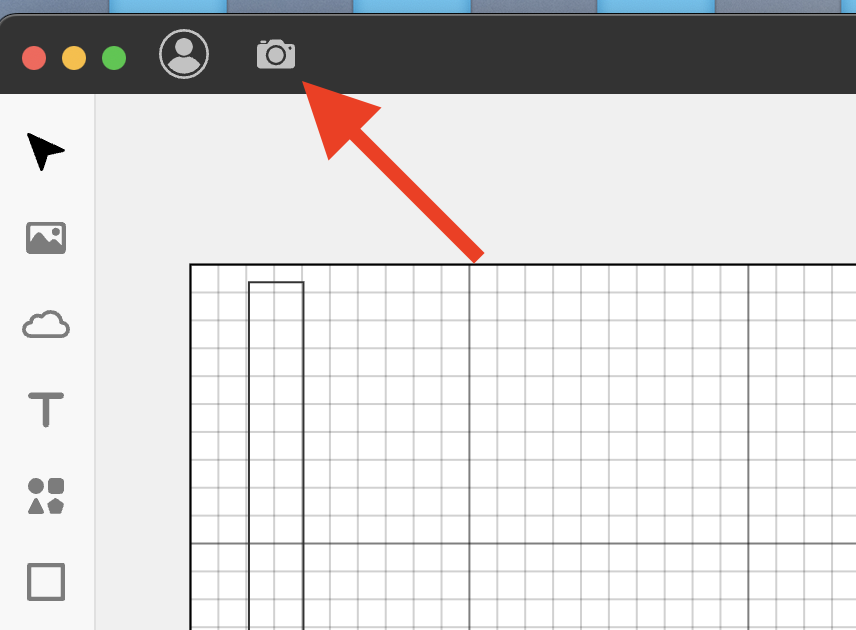

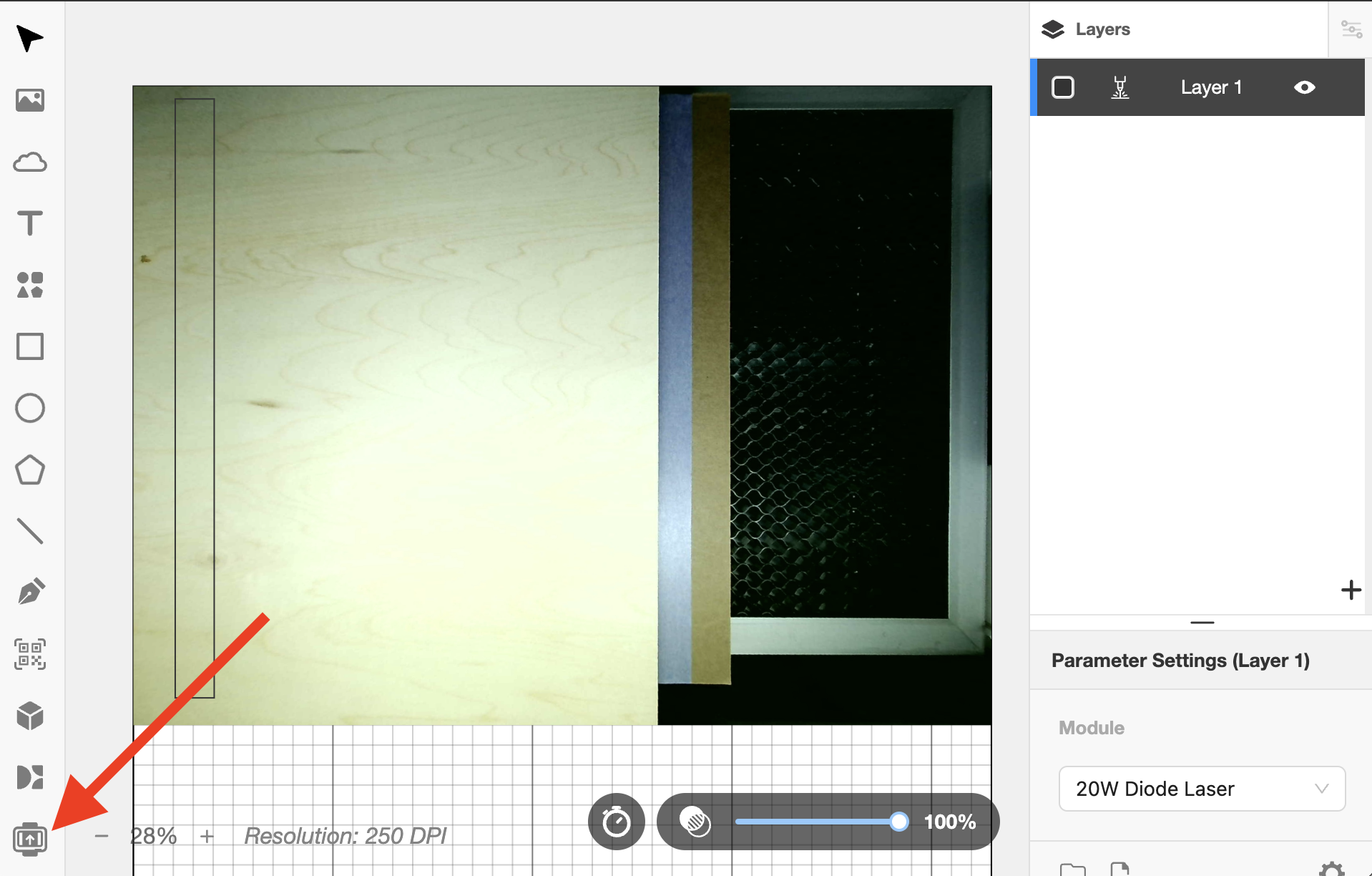

Führen Sie eine Kameravorschau durch.

Schritt 20

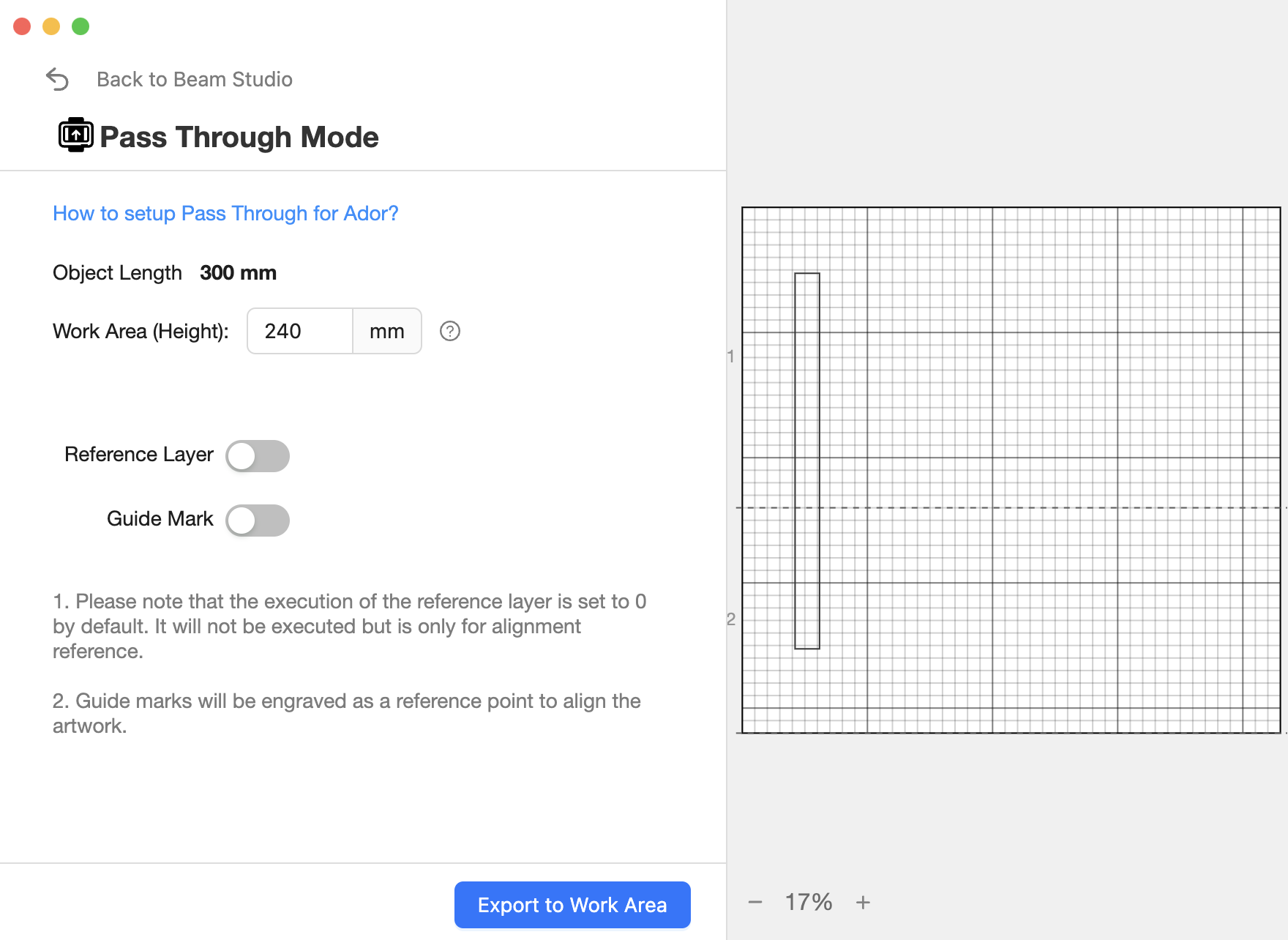

Öffnen Sie die Passthrough-Einstellungen.

Erklärung der einzelnen Einstellungen

	1. Objektlänge
	2. Arbeitsbereich (Höhe)
	3. Referenzebene
	4. Führungsmarkierung

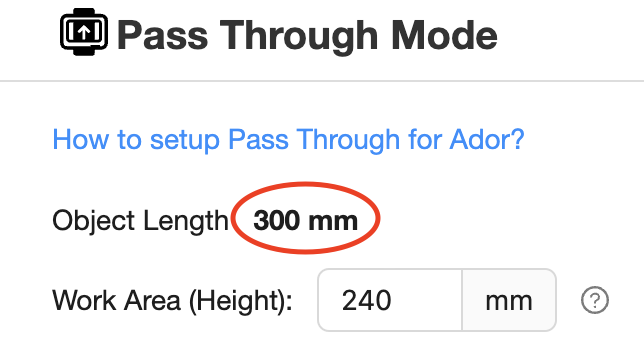

1. Objektlänge

Die Objektlänge ist die Länge Ihres Designs oder der importierten Datei, die von der Software gemessen wird.

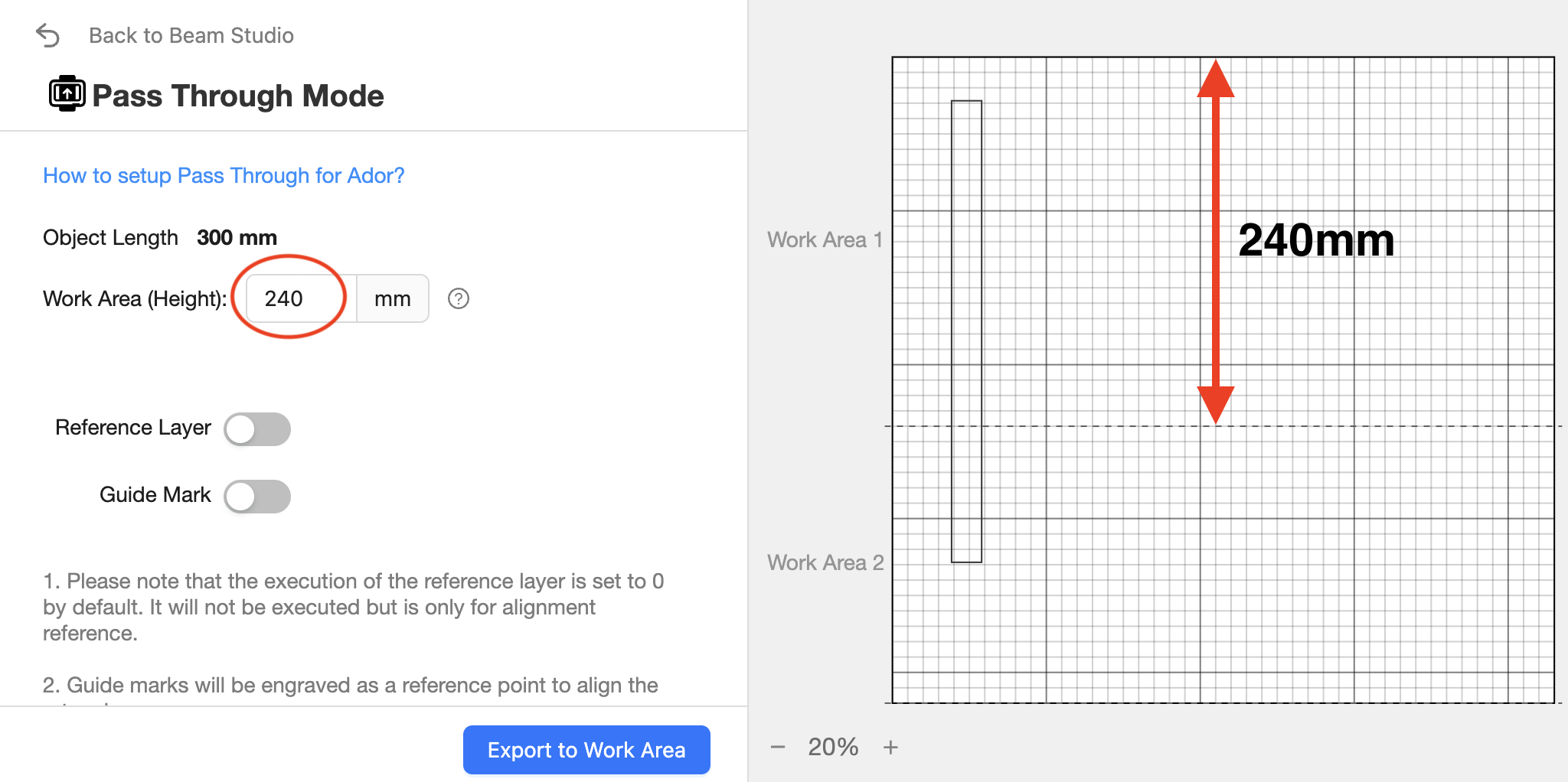

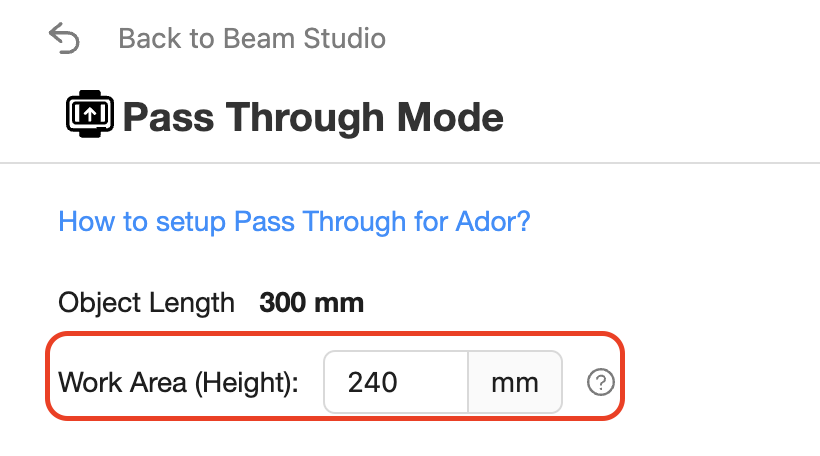

2. Arbeitsbereich (Höhe)

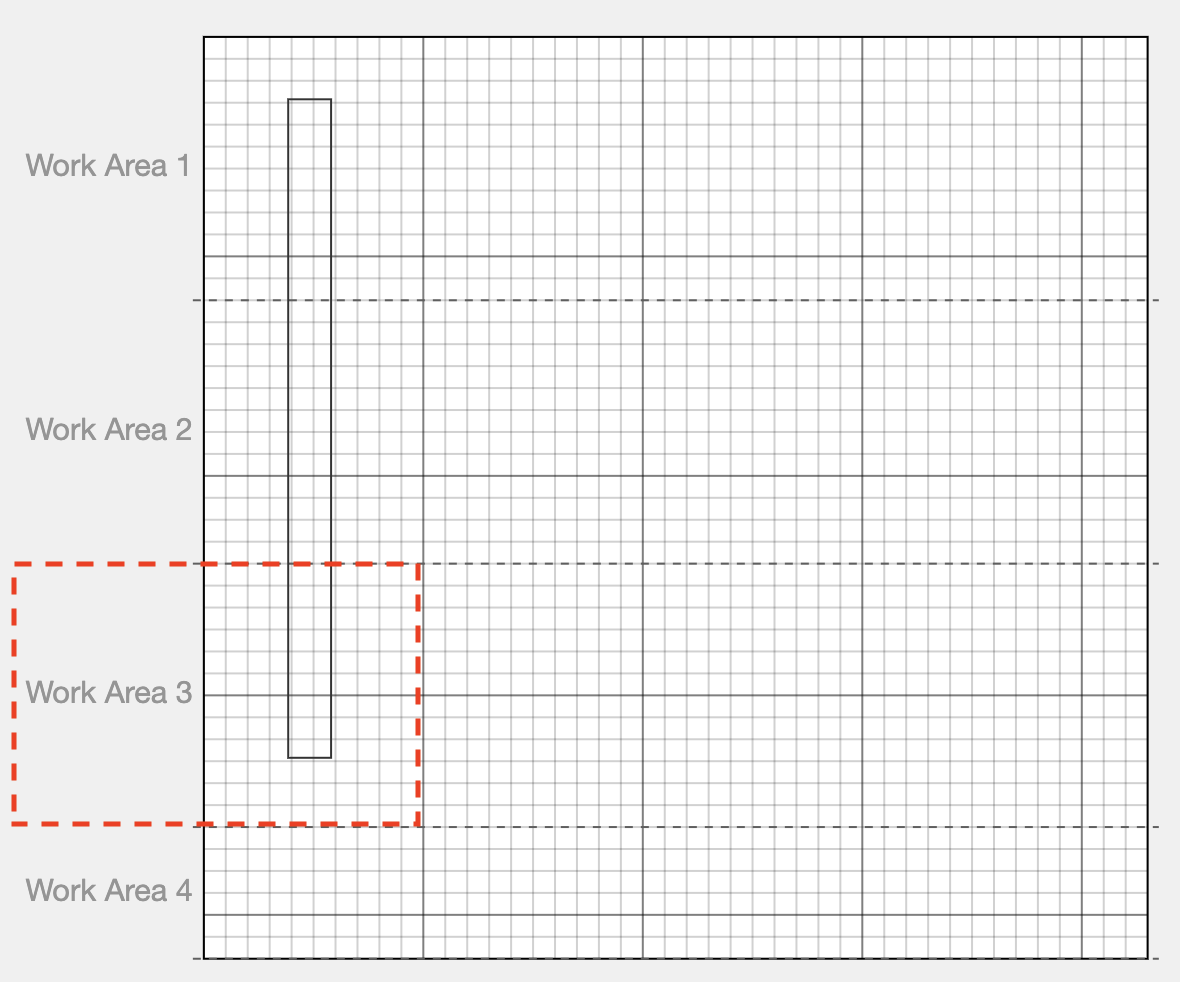

Der Arbeitsbereich (Höhe) ist die Länge jedes Gravurabschnitts.
Der Einstellbereich kann von minimal 120mm bis maximal 240mm festgelegt werden.
Weitere Details entnehmen Sie bitte den folgenden Beispielen.

Beispiel 1

Wenn Ihr Objekt eine Länge von 300mm hat und der Arbeitsbereich auf 240mm eingestellt ist, sind zwei Gravuren erforderlich, da eine Gravur nur bis zu 240mm der Arbeit abschließen kann.
Daher werden die restlichen 60mm in der zweiten Sektion/Gravur fertiggestellt.
(Dies ist nur ein Konzept; die tatsächliche Gravurlänge hängt davon ab, wo das Objekt in Beam Studio platziert wird.)

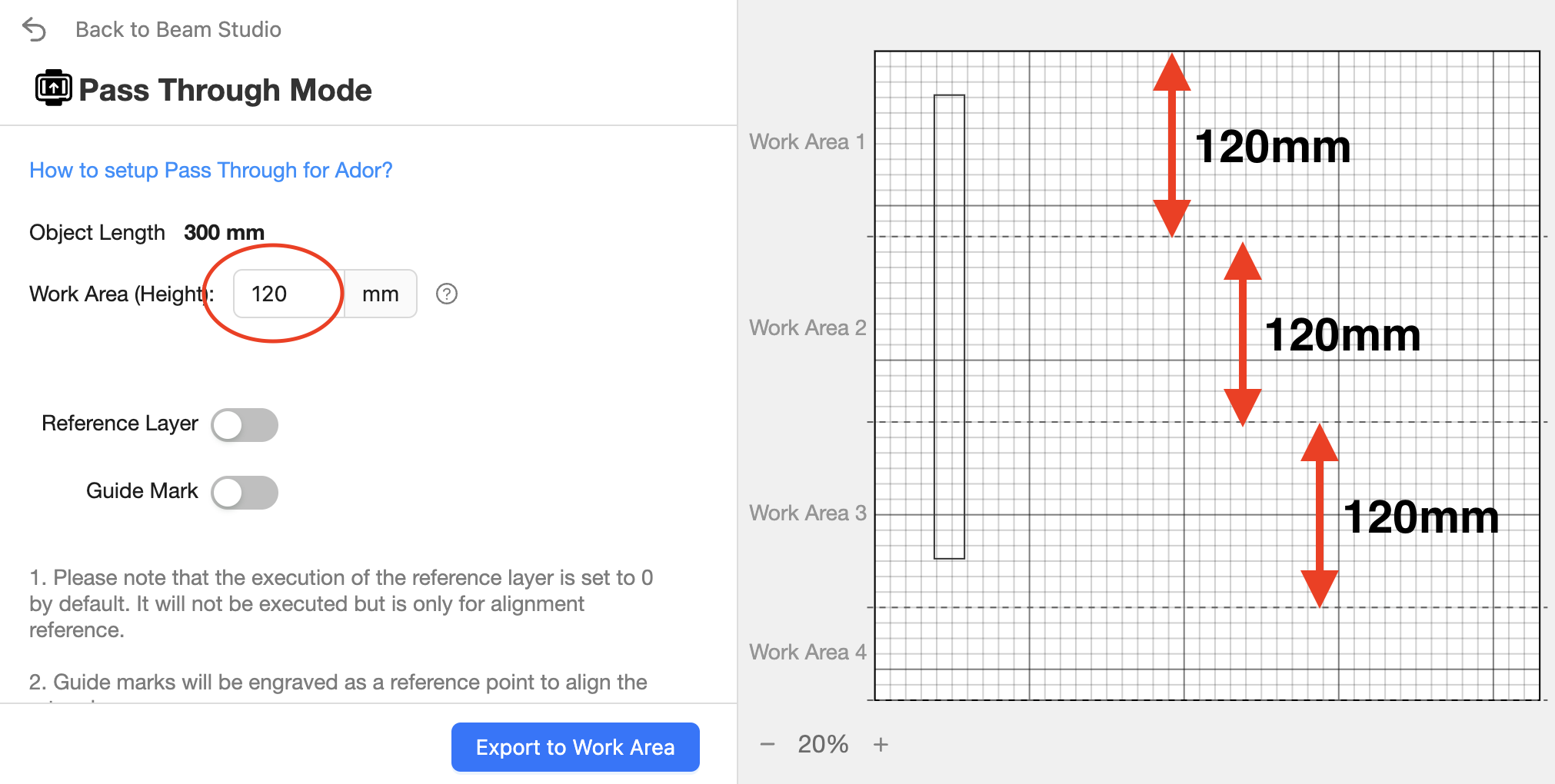

Beispiel 2

Wenn Ihr Objekt eine Länge von 300mm hat und der Arbeitsbereich auf 120mm eingestellt ist, sind drei Gravuren erforderlich, da eine Gravur nur bis zu 120mm der Arbeit abschließen kann.

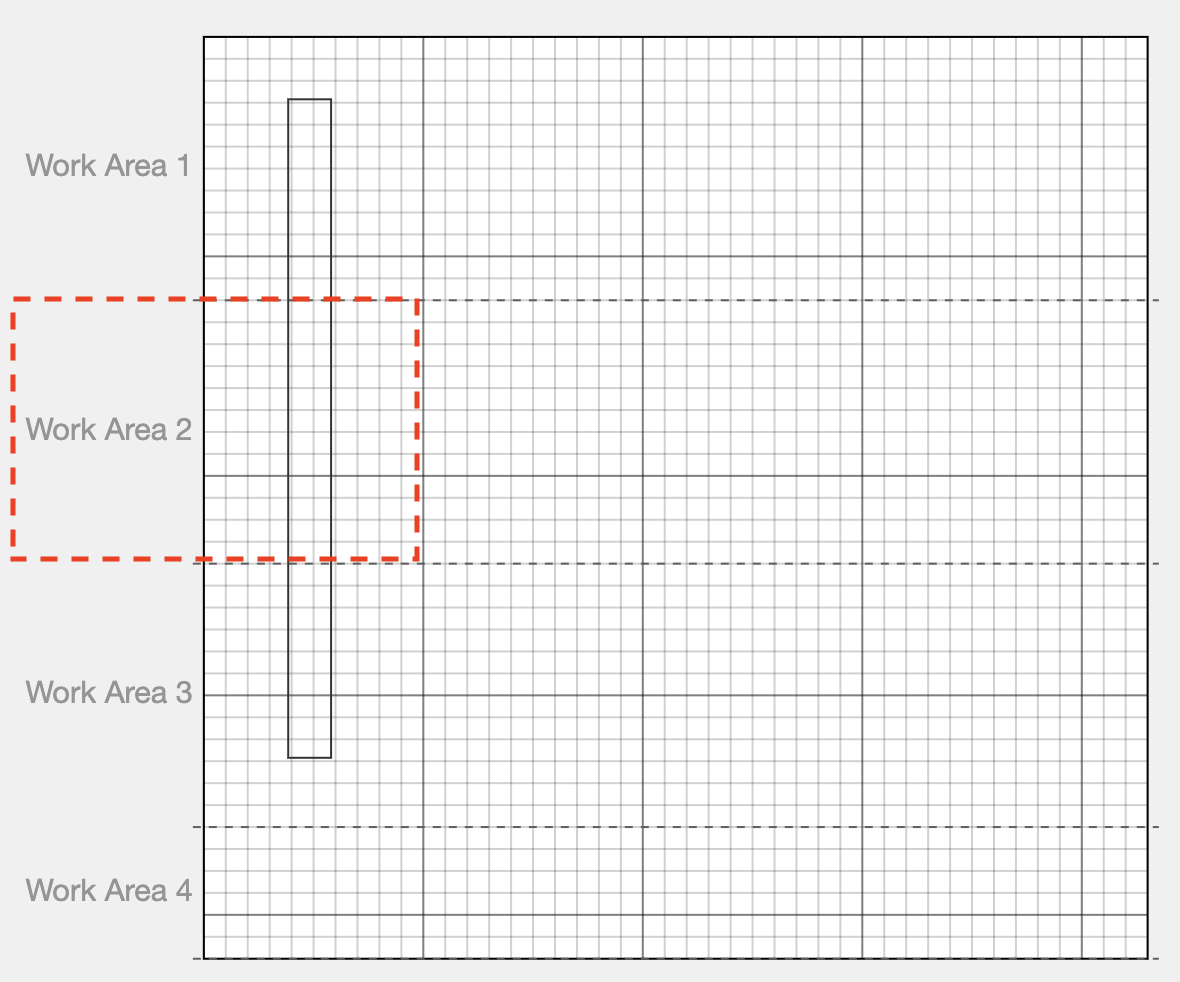

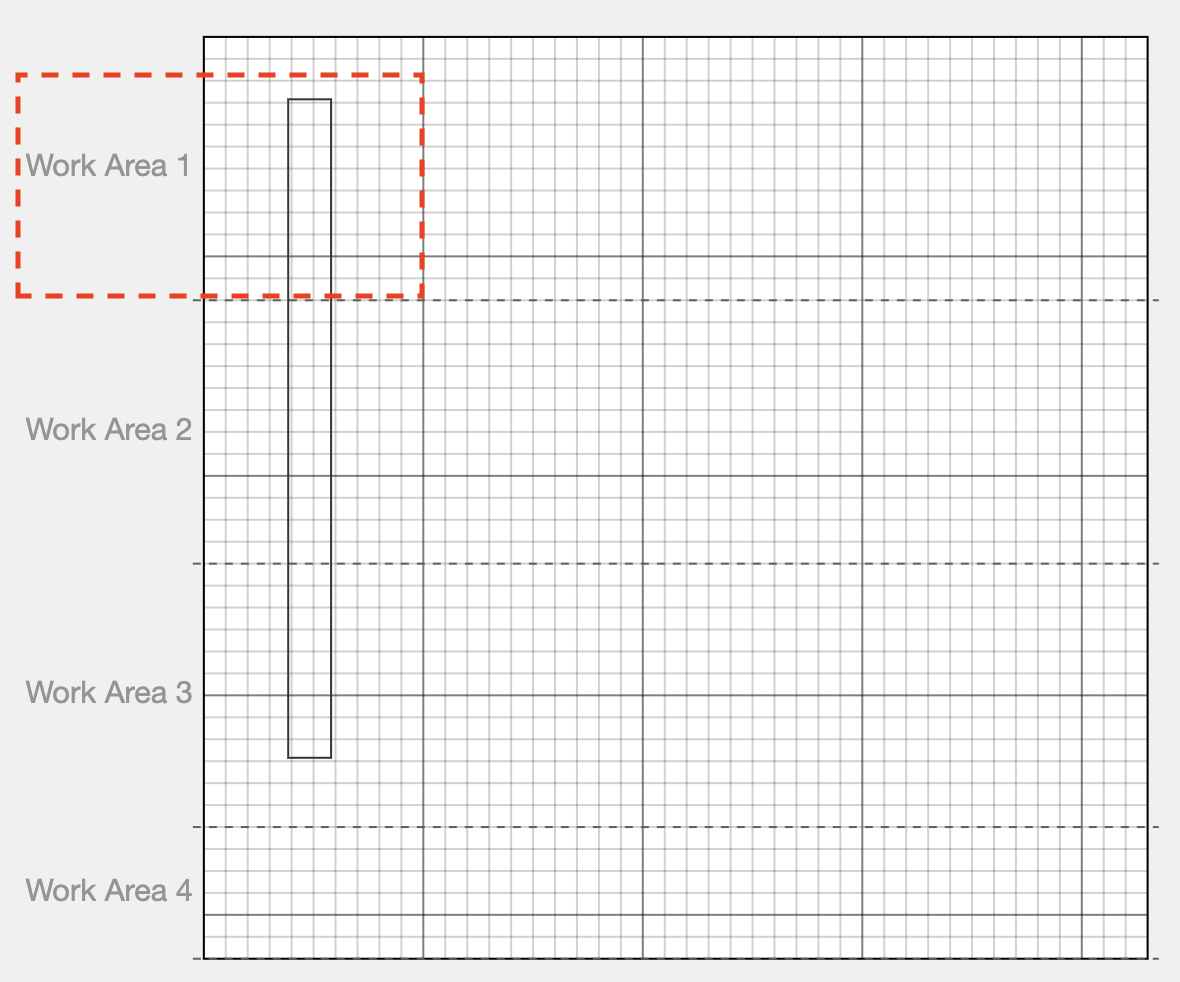

3. Referenzebene

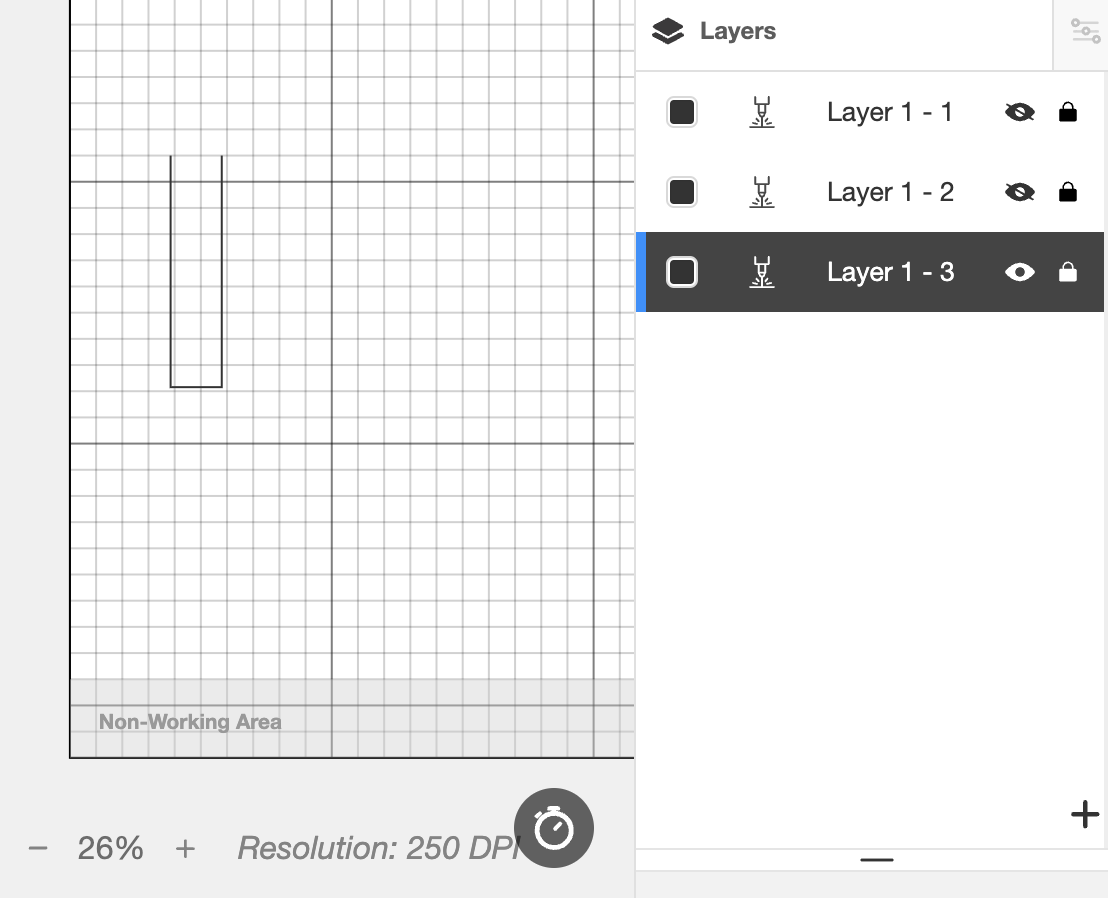

Die Referenzebene ist ein Werkzeug, das automatisch verschiedene Ebenen basierend auf der Anzahl der Abschnitte erstellt, die Sie nach dem Exportieren in den Arbeitsbereich haben.

Beispiel

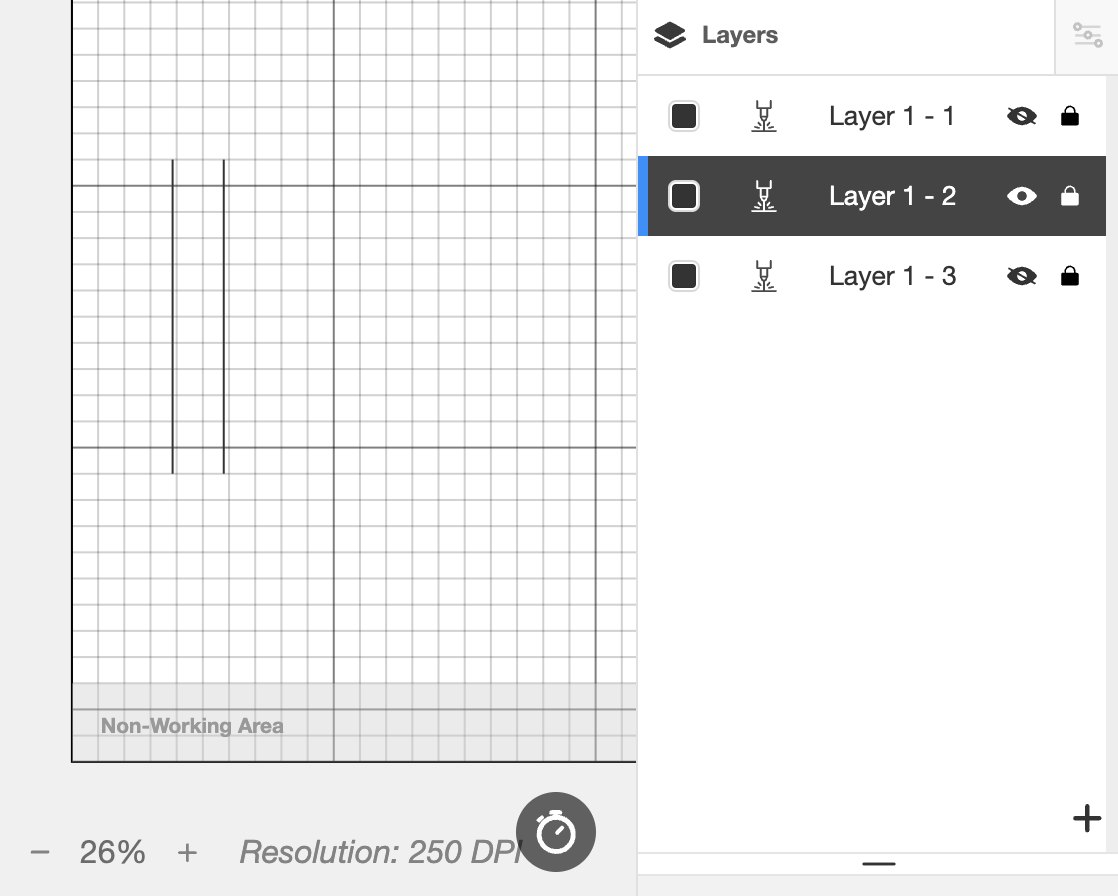

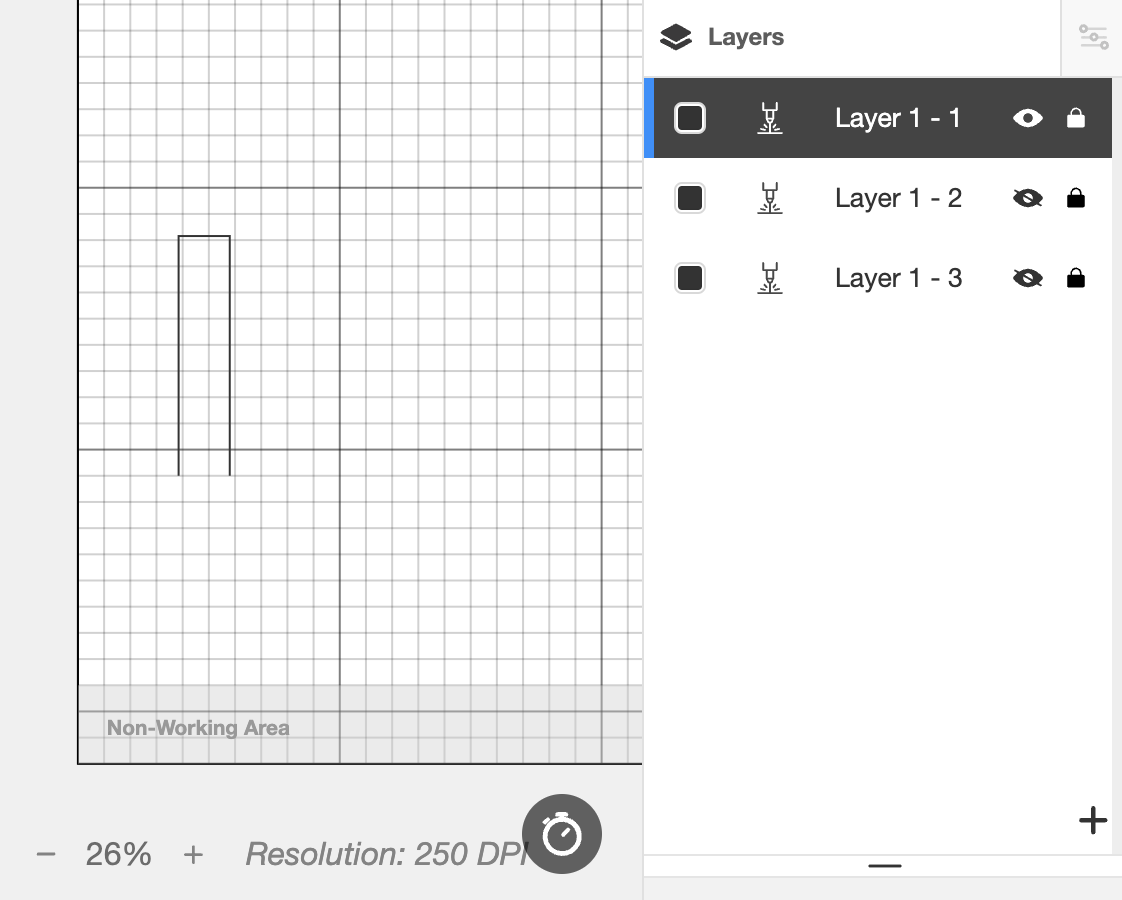

Wenn Ihr Objekt eine Länge von 300mm hat und der Arbeitsbereich auf 120mm eingestellt ist, sind drei Gravuren erforderlich. Somit haben Sie drei Abschnitte, was drei Ebenen bedeutet. Sie werden feststellen, dass die verschiedenen Ebenen unterschiedliche Abschnitte Ihres Objekts gravieren.

Durchlaufeinstellungen	Automatisch erstellte Ebenen

4. Führungsmarkierung

Die Führungsmarkierung ist ein Werkzeug, das verwendet wird, um die Endlinien zwischen den einzelnen Gravurabschnitten anzugleichen.
Dieses Werkzeug graviert tatsächlich zwei Kreise, wobei die Hälfte des Kreises außerhalb Ihres Materials liegen muss.
Nach der ersten Gravur können Sie den inneren Halbkreis auf Ihrem Objekt verwenden, um die äußere Hälfte auszurichten. Wie diese Kreise verwendet werden, wird später in diesem Artikel erläutert. Bitte lesen Sie weiter.

Zusätzliche Einstellungen für die Führungsmarkierung

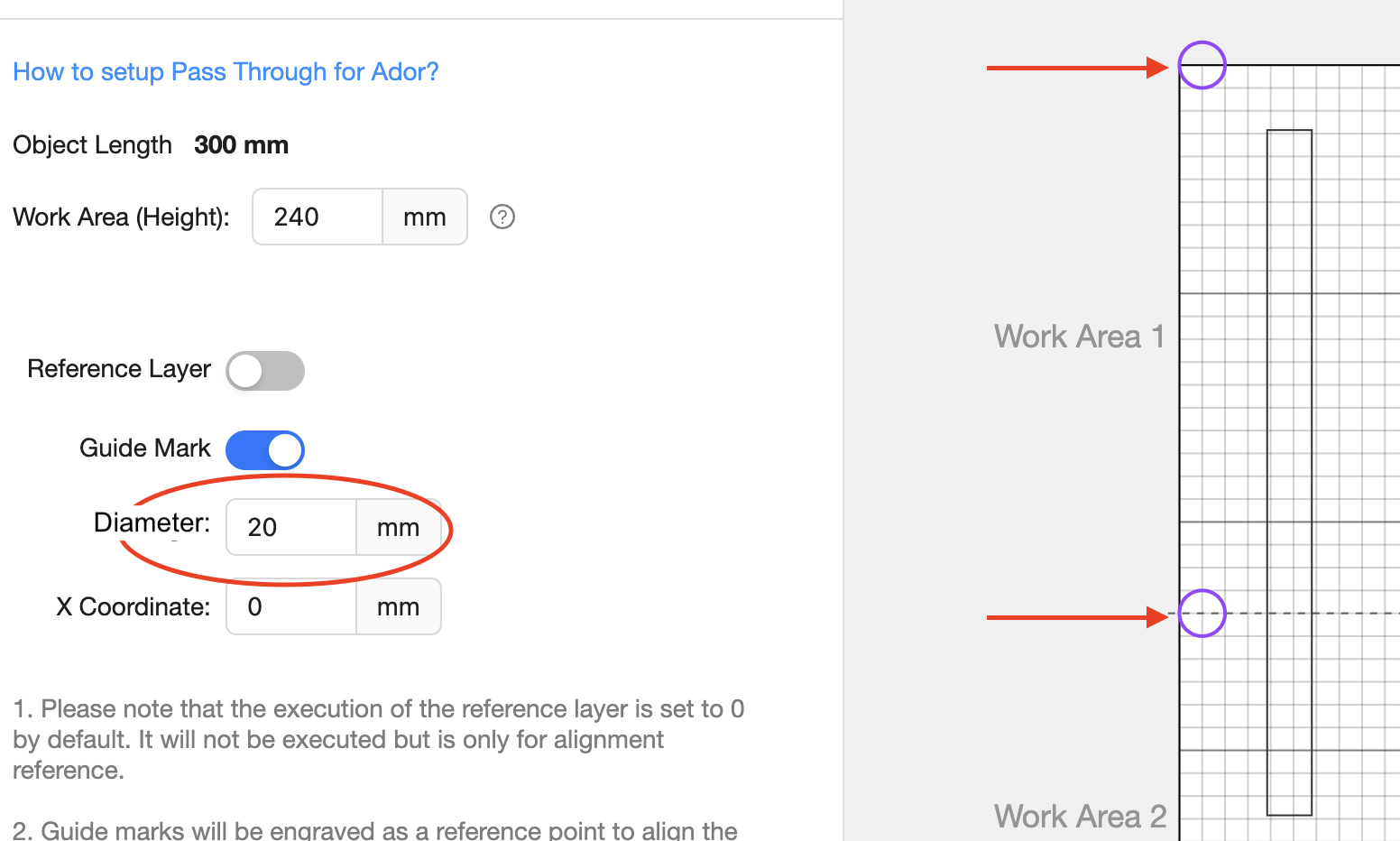

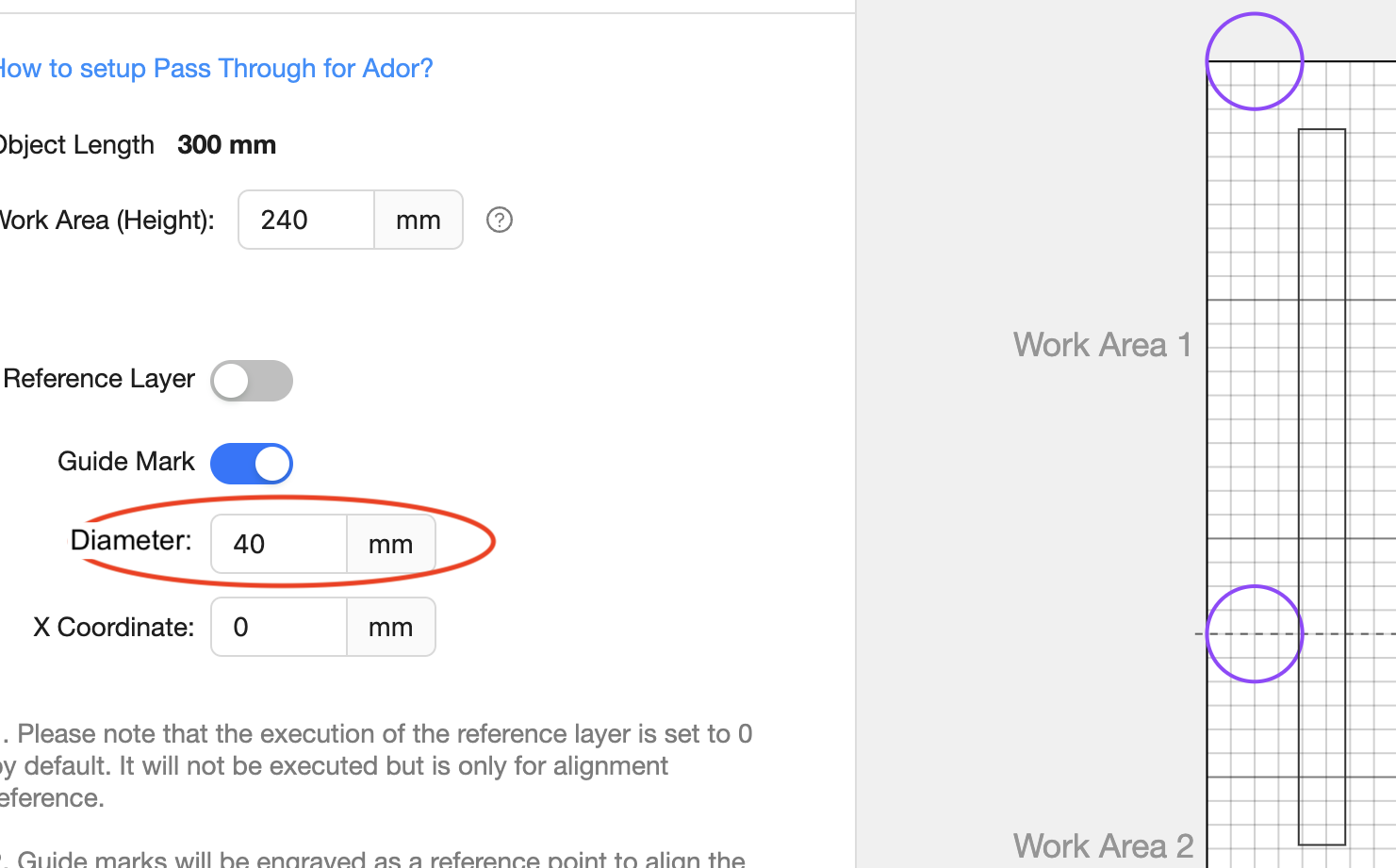

1. Durchmesser

Die Einstellung „Durchmesser" bestimmt die Größe der Kreise und hat einen Standardwert von 40 mm.

Durchmesser auf 40 mm eingestellt	Durchmesser auf 20 mm eingestellt

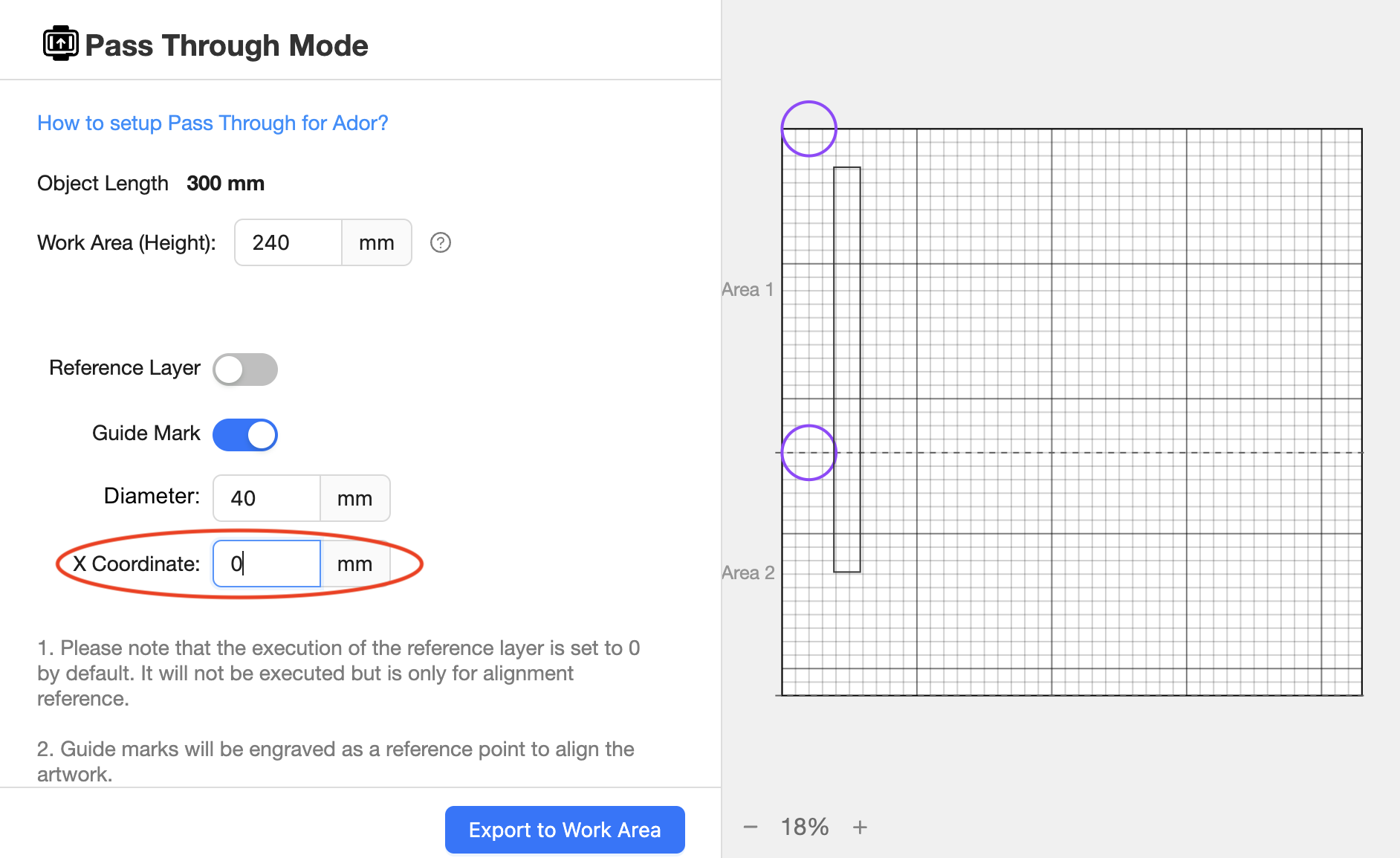

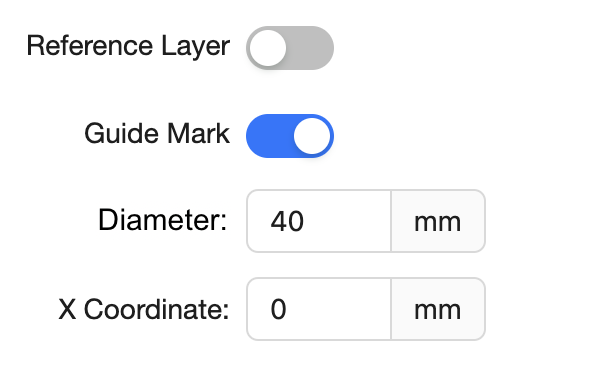

2. X-Koordinate

Die Einstellung „X-Koordinate" bestimmt die Position der beiden Kreise, die von der Größe Ihres Materials abhängt. Der Standardwert beträgt 390 mm.

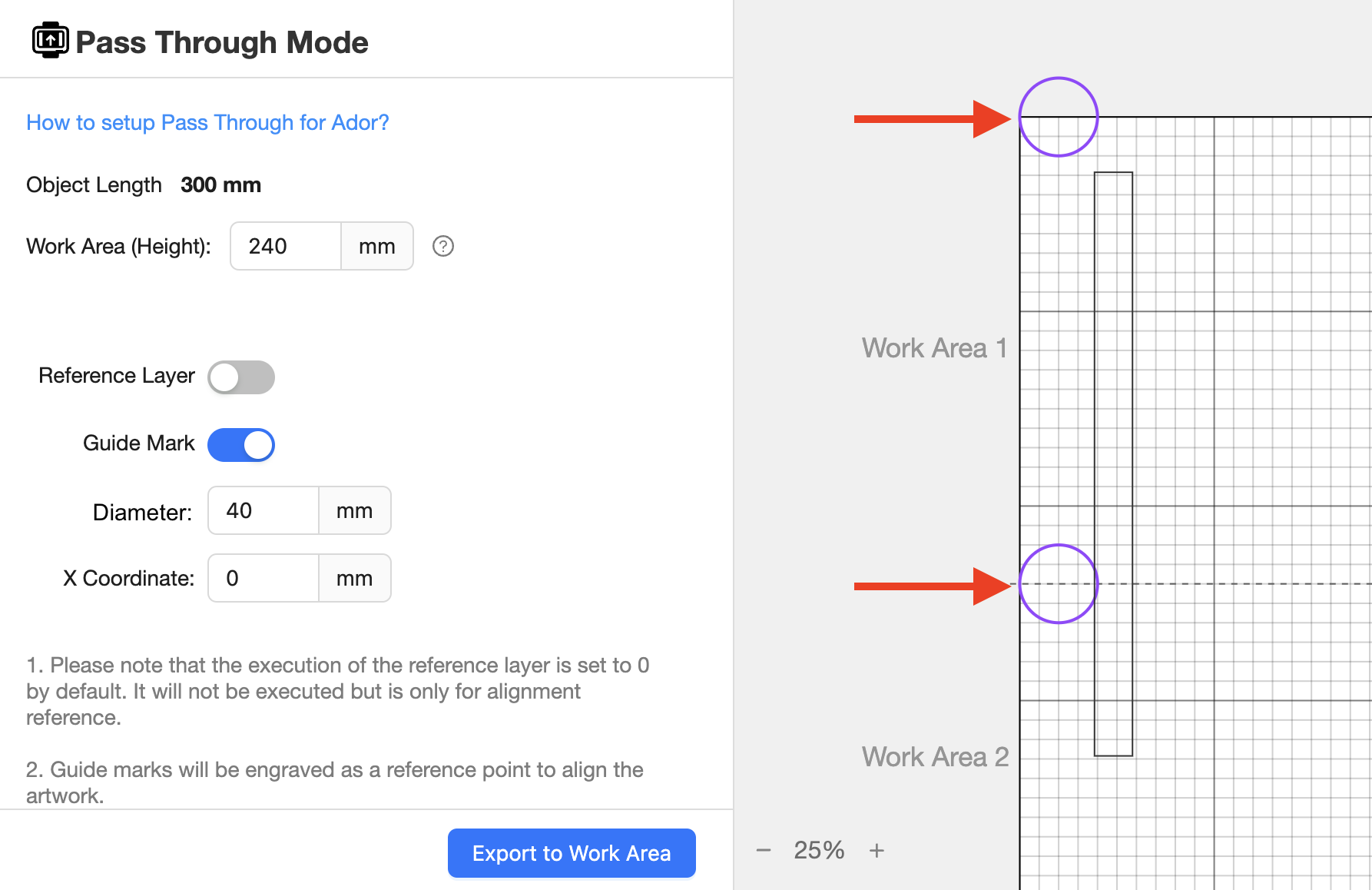

X-Koordinate auf 0 mm eingestellt	X-Koordinate auf 300 mm eingestellt

Schritt 21

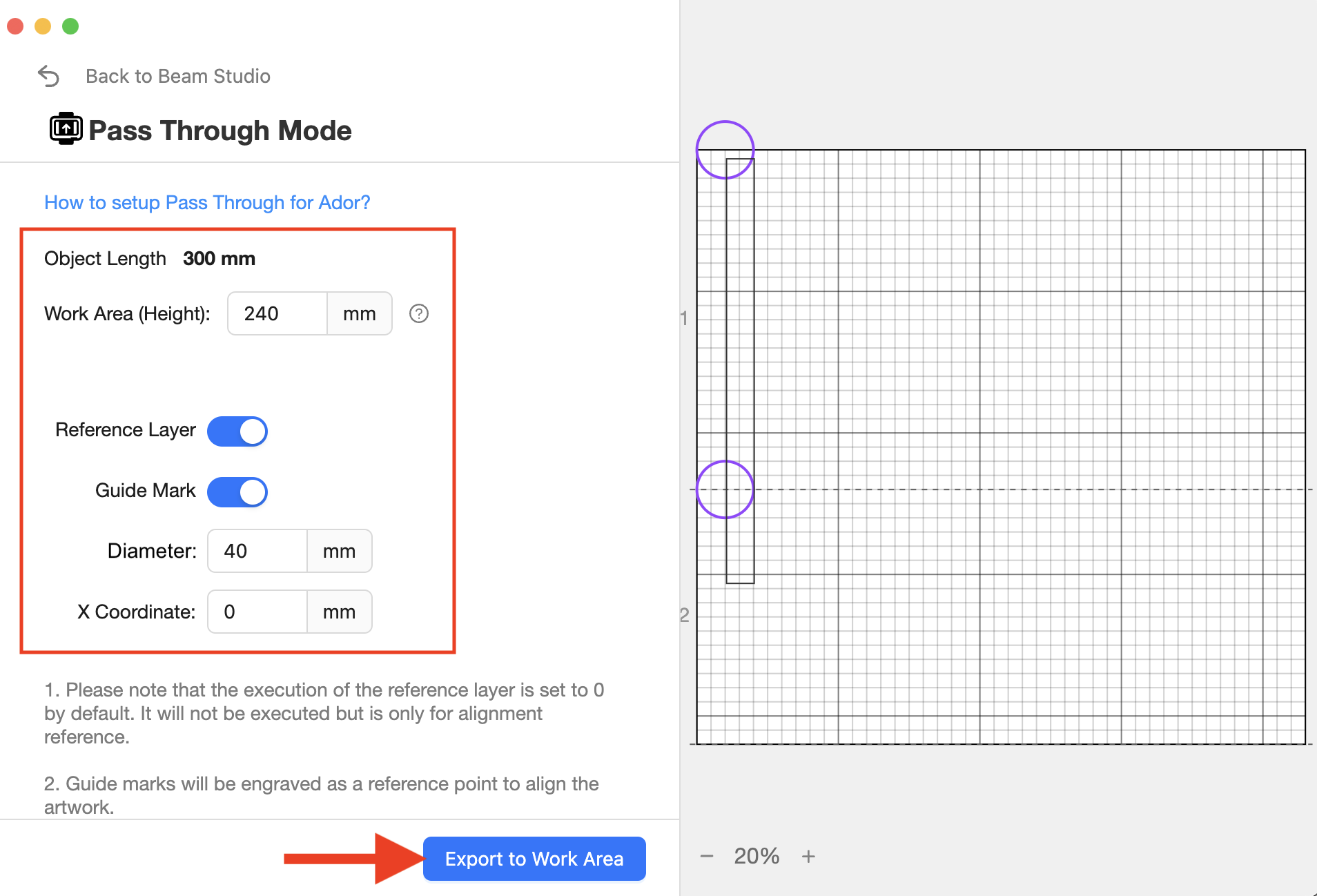

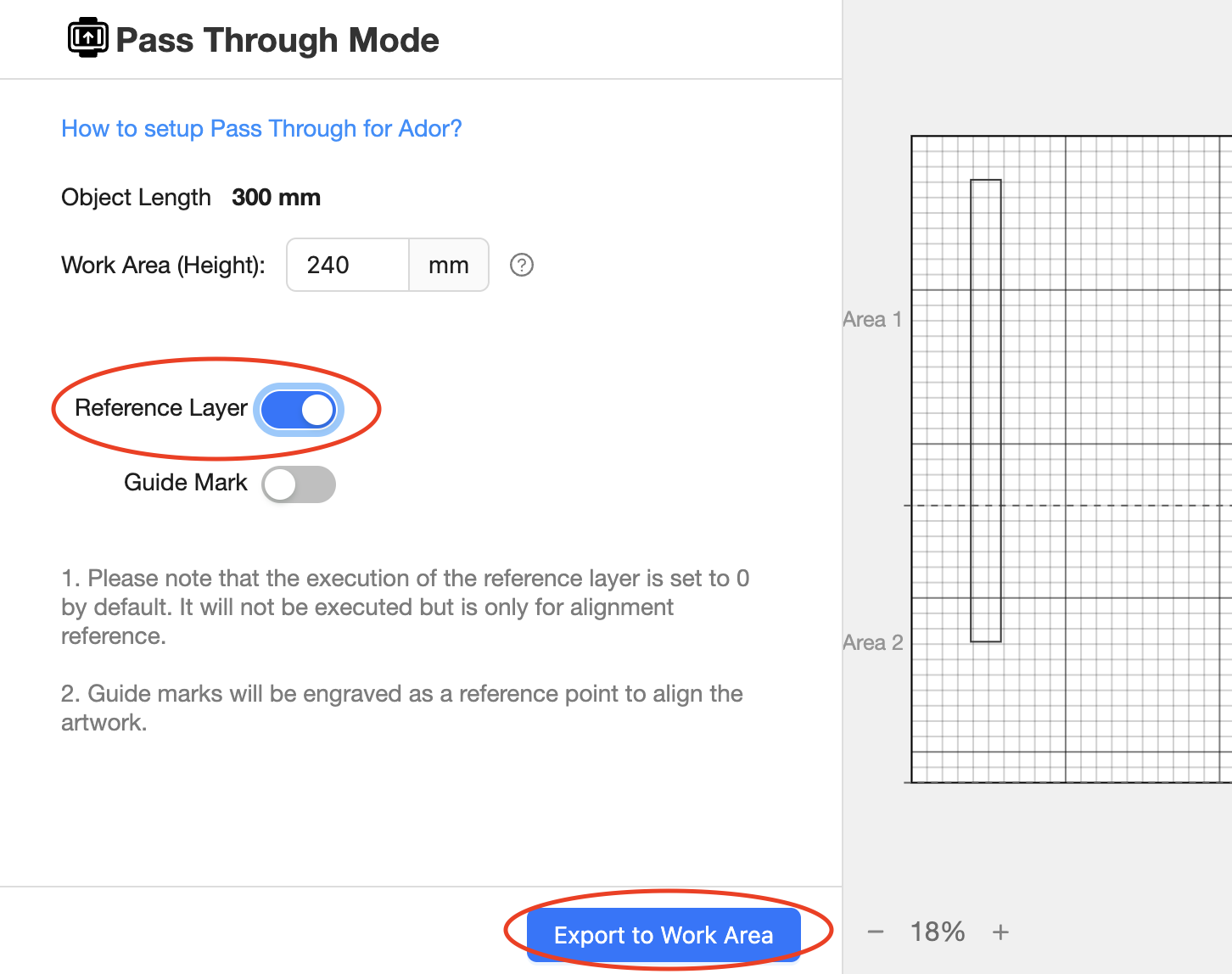

Passen Sie bei Bedarf die Durchgraviereinstellungen basierend auf Ihrem Design oder Ihrer Datei an.
Wenn Sie meinem Beispiel folgen, können Sie die folgenden Einstellungen zum Gravieren des Rechtecks verwenden.

Schritt 22

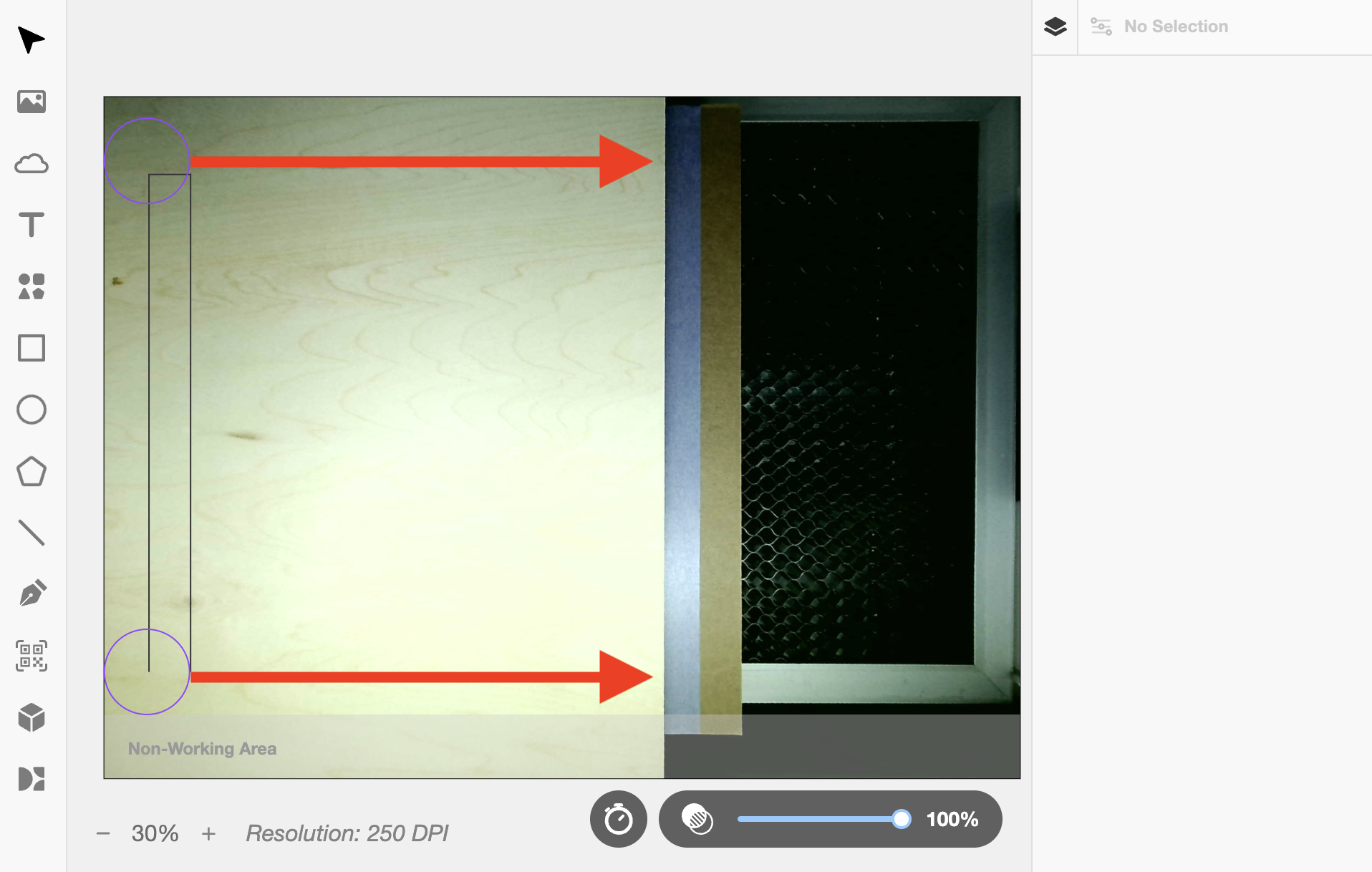

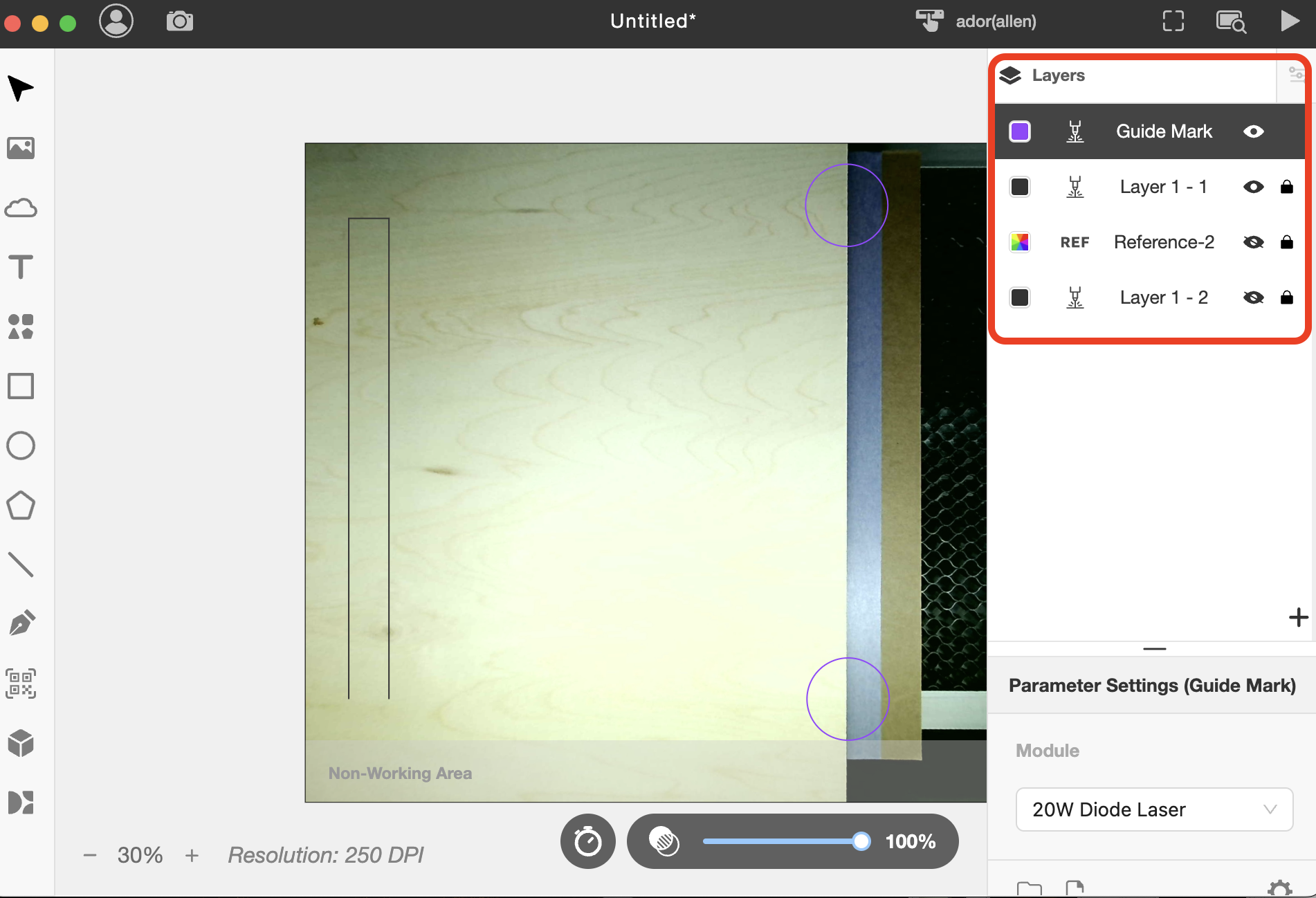

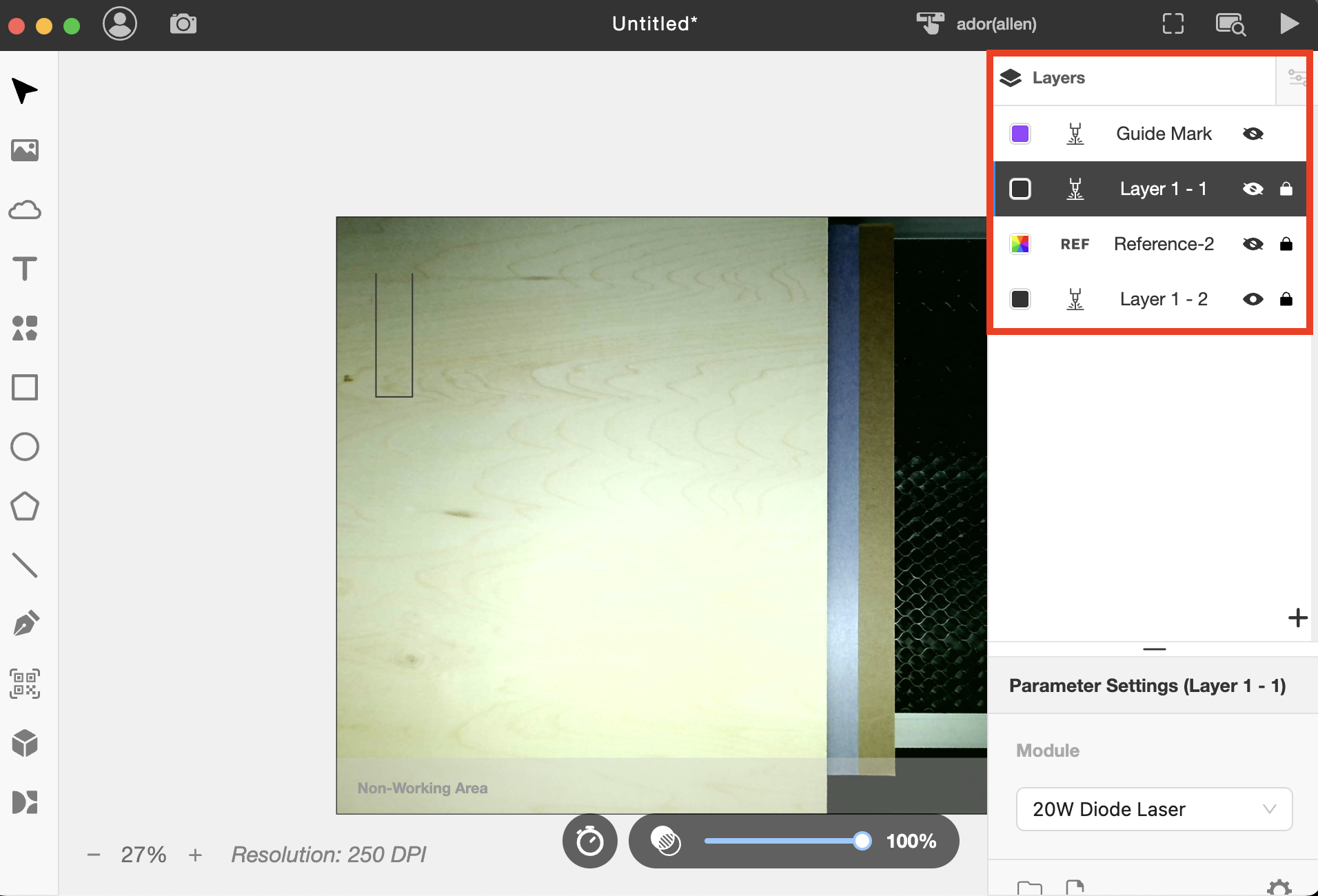

Nach dem Exportieren sehen Sie die automatisch erstellten Ebenen und die beiden Kreise.

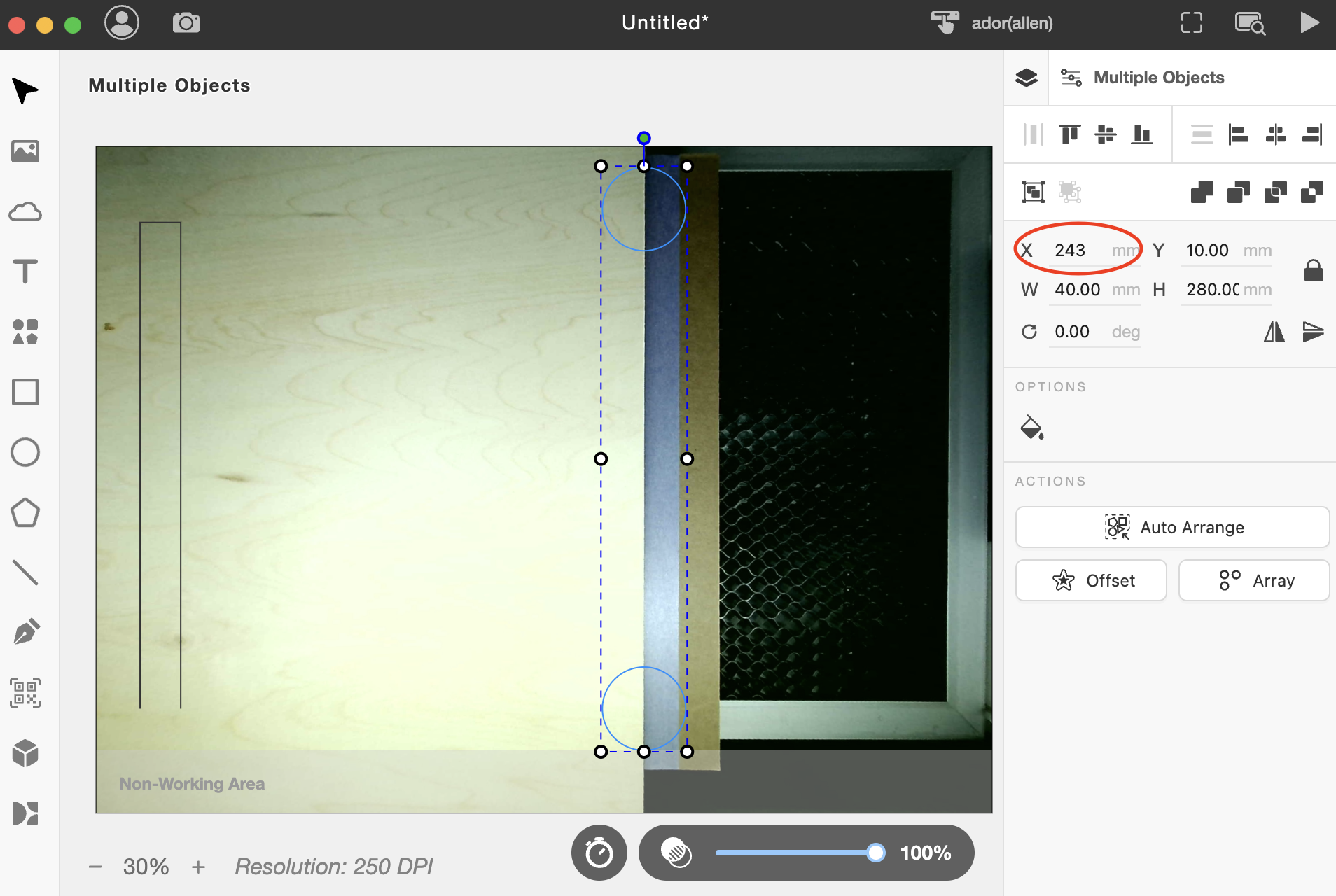

Verschieben Sie die Kreise so, dass eine Hälfte im Material und die andere Hälfte auf dem Klebeband liegt.
(Es wird empfohlen, den X-Achsen-Wert zu ändern, um die Kreise zu verschieben.)

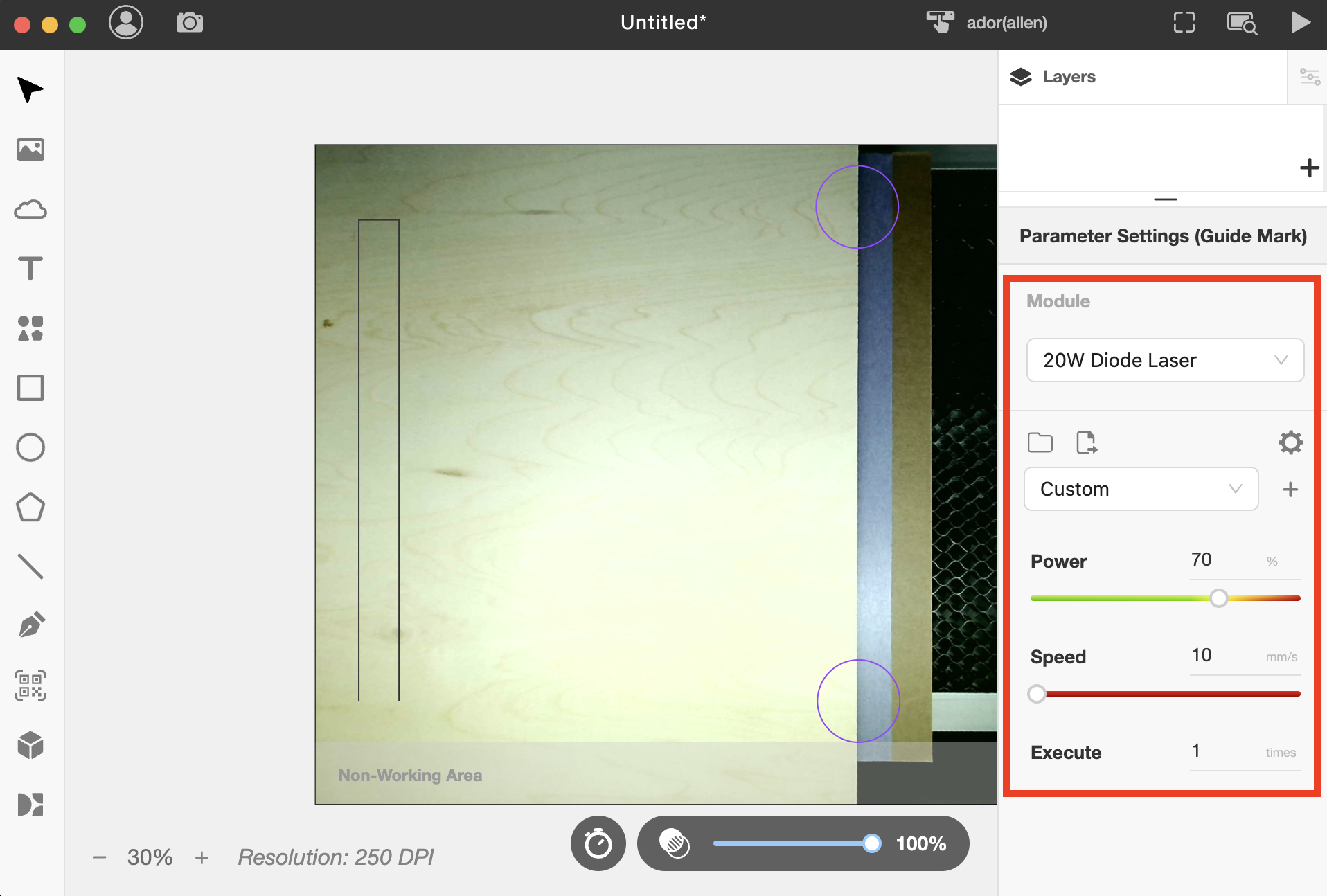

Schritt 23

Stellen Sie Ihre Parameter entsprechend Ihres Materials ein und achten Sie darauf, die Parameter in allen Ebenen zu ändern.

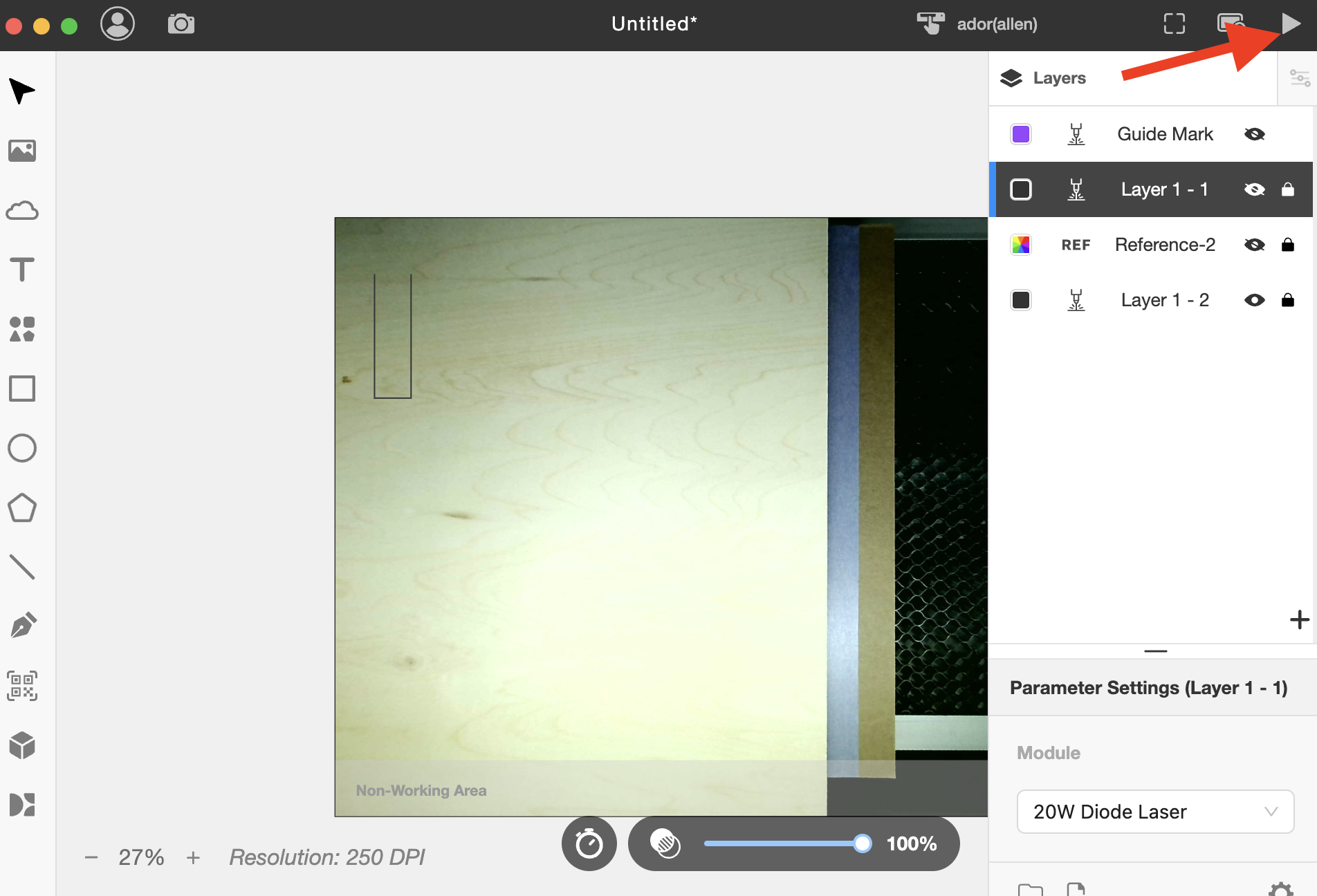

Aktivieren Sie nur Ebene 1 und die Führungsmarkierung. Blenden Sie die anderen aus, da sie später graviert werden.

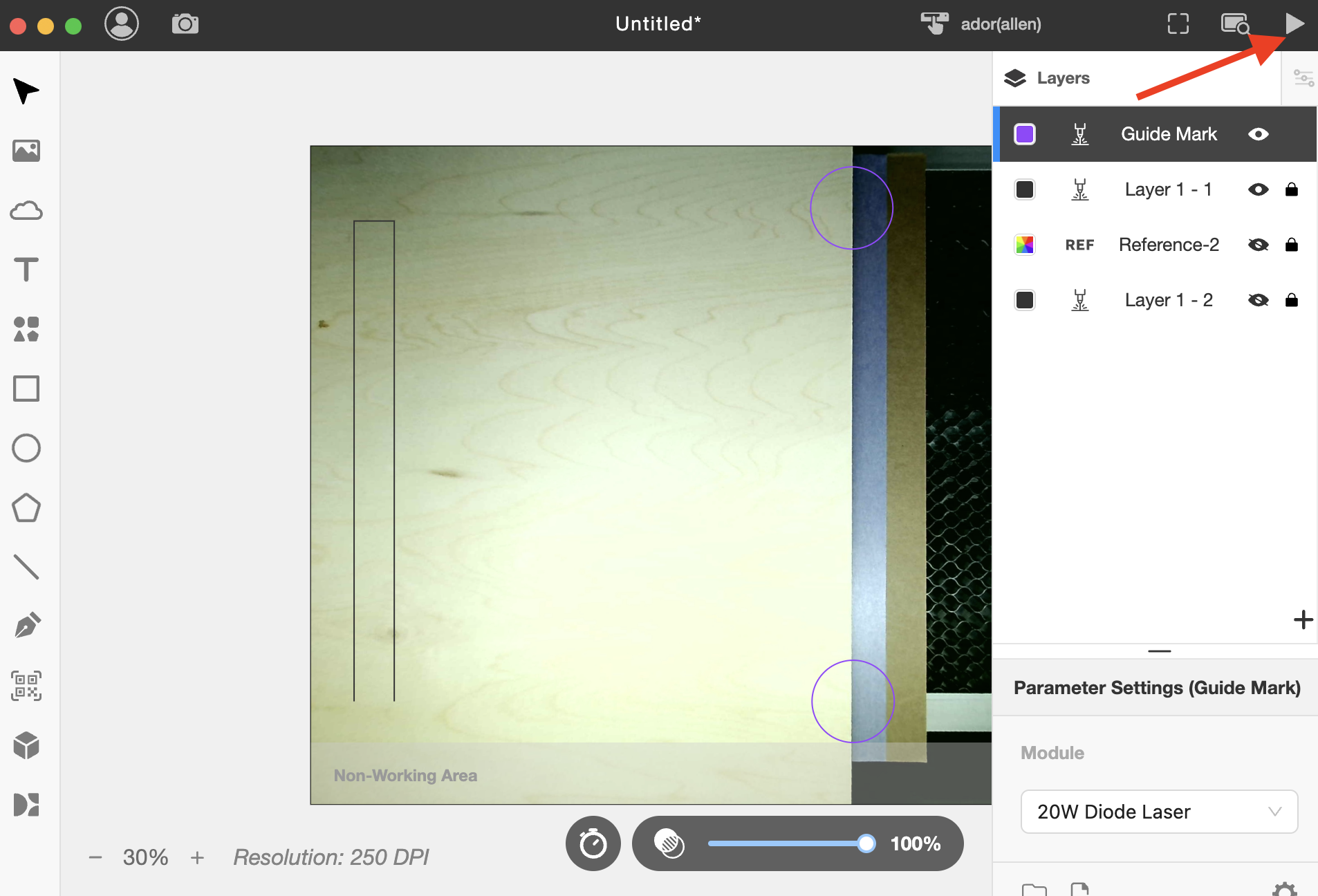

Schritt 24

Starten Sie den Vorgang.
(Stellen Sie sicher, dass nur Ebene 1 und die Führungsmarkierung aktiviert sind. Die anderen müssen ausgeblendet werden.)

Schritt 25

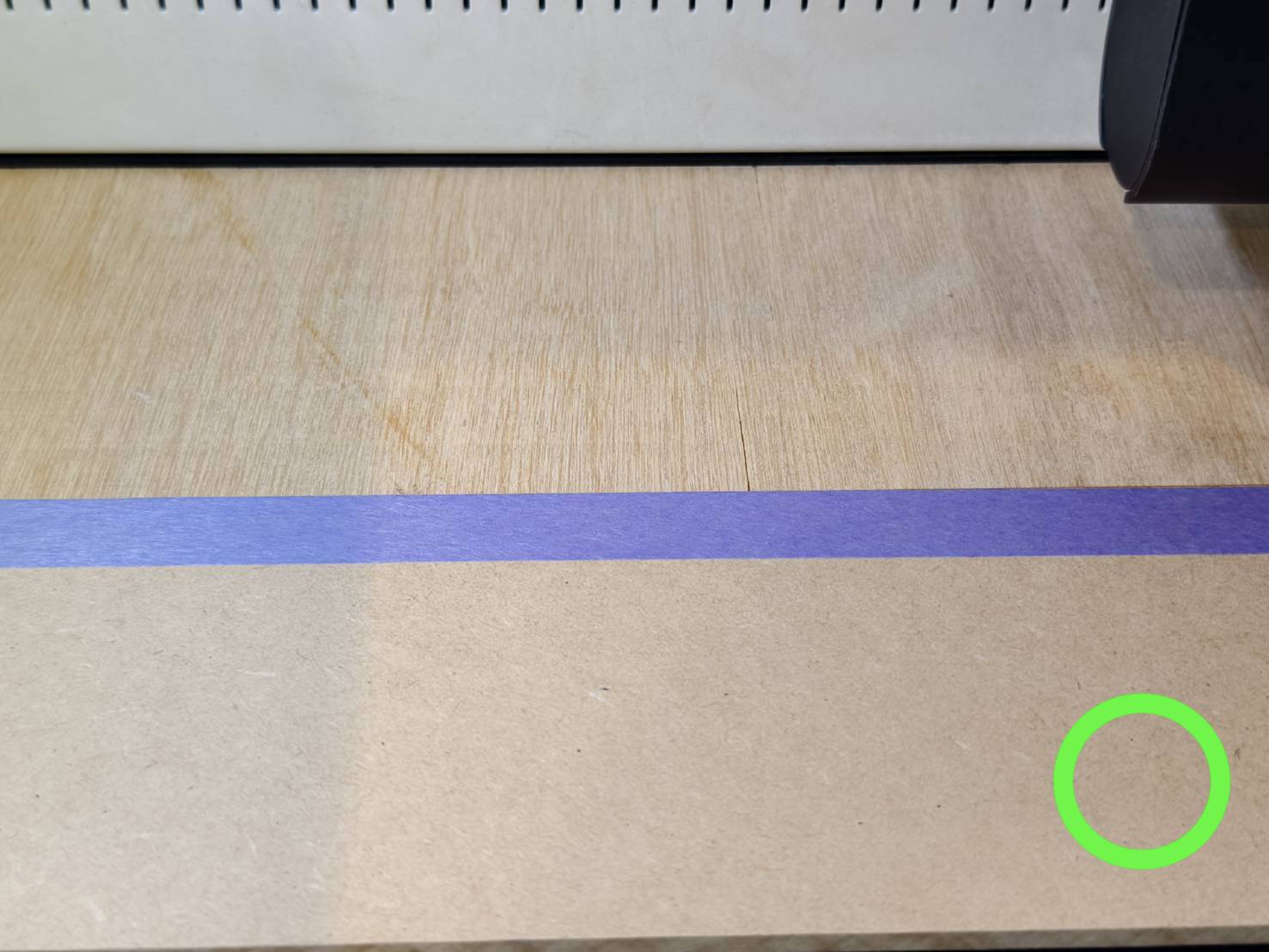

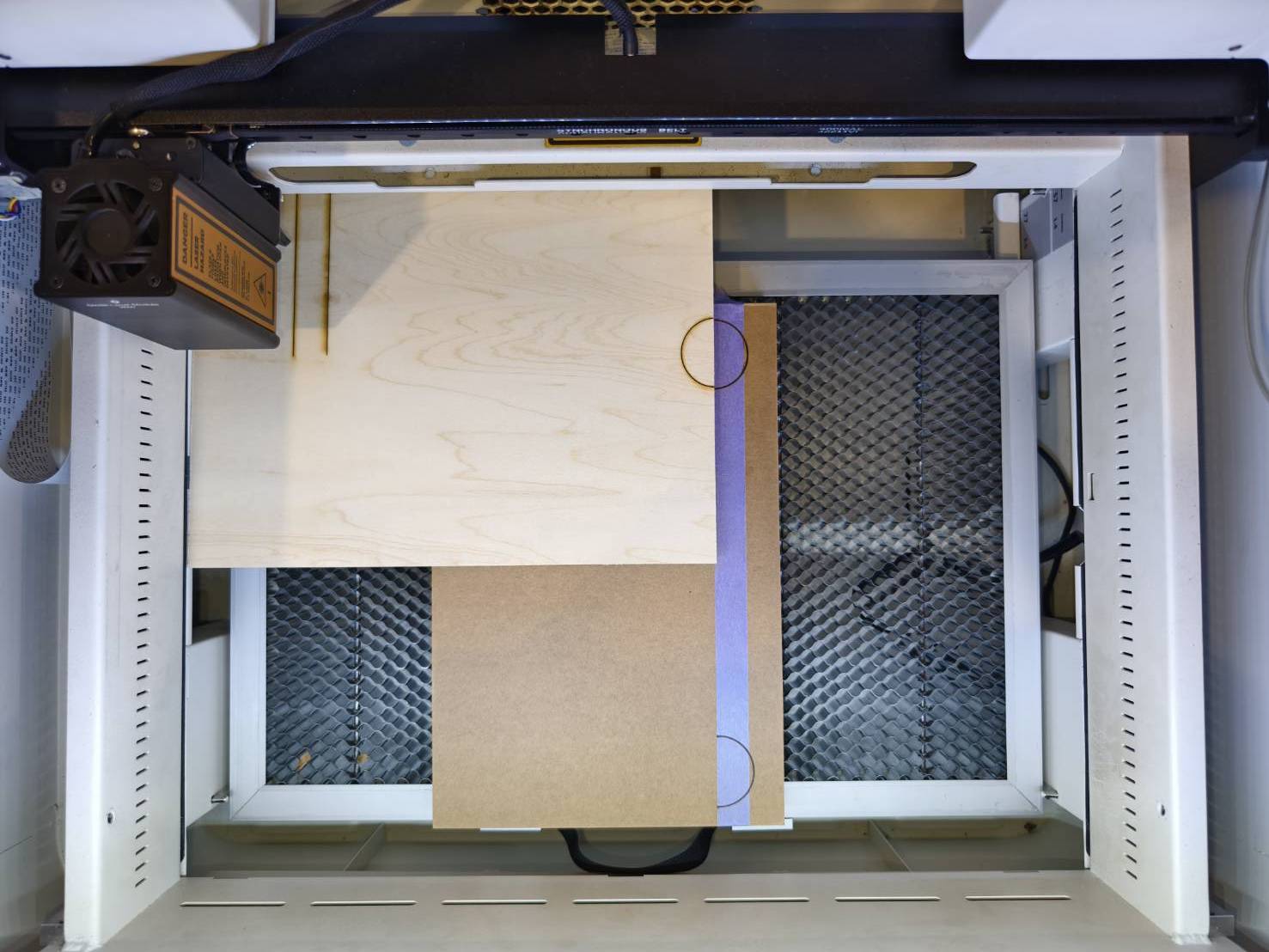

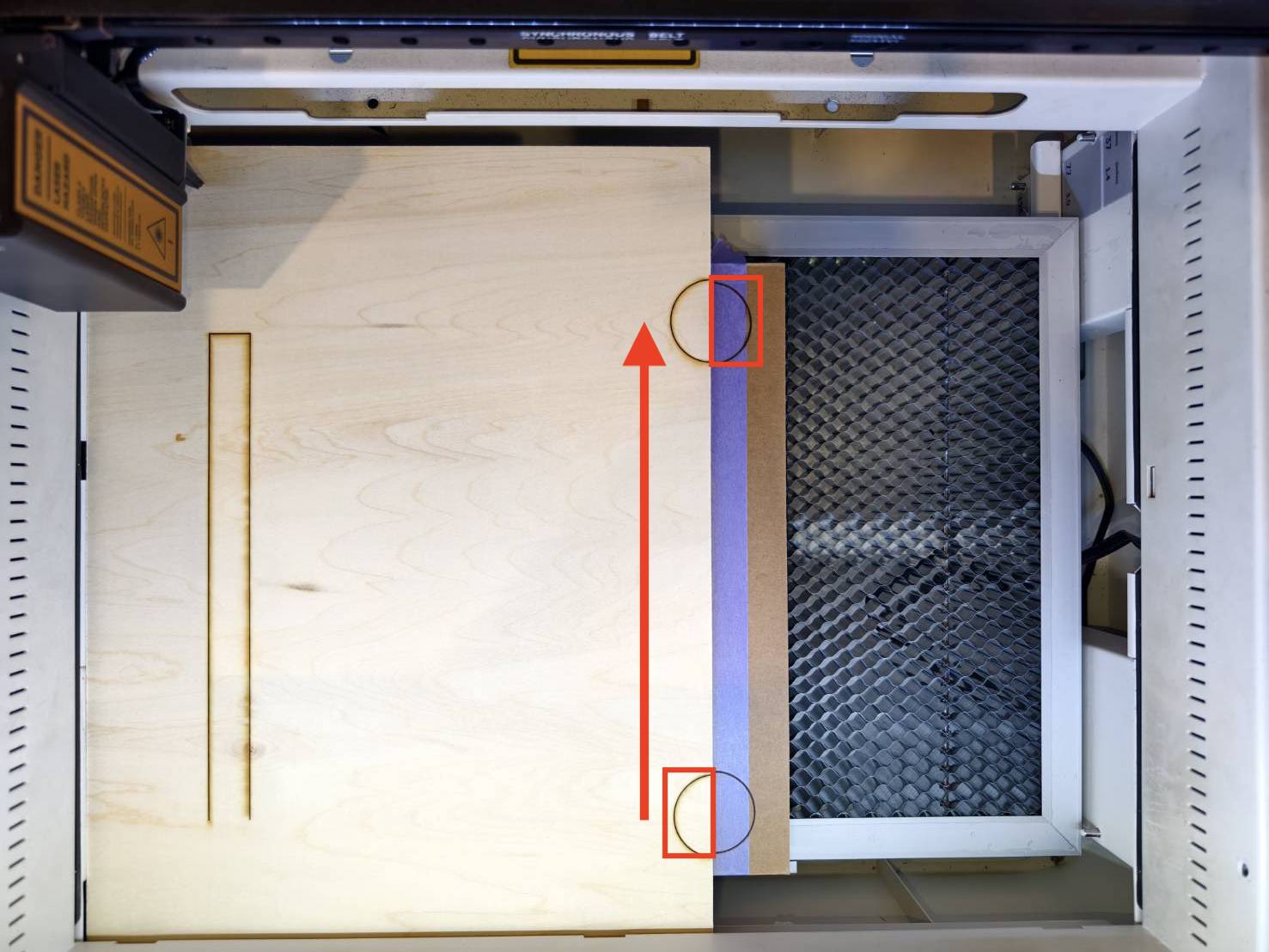

Nach der ersten Gravur bewegen Sie Ihr Material so, dass der untere Halbkreis auf dem Material und der obere Halbkreis auf dem Klebeband übereinander liegen.
Bitte halten Sie das Klebeband fest, während Sie Ihr Material bewegen, um eine Positionsveränderung zu vermeiden.

Schritt 26

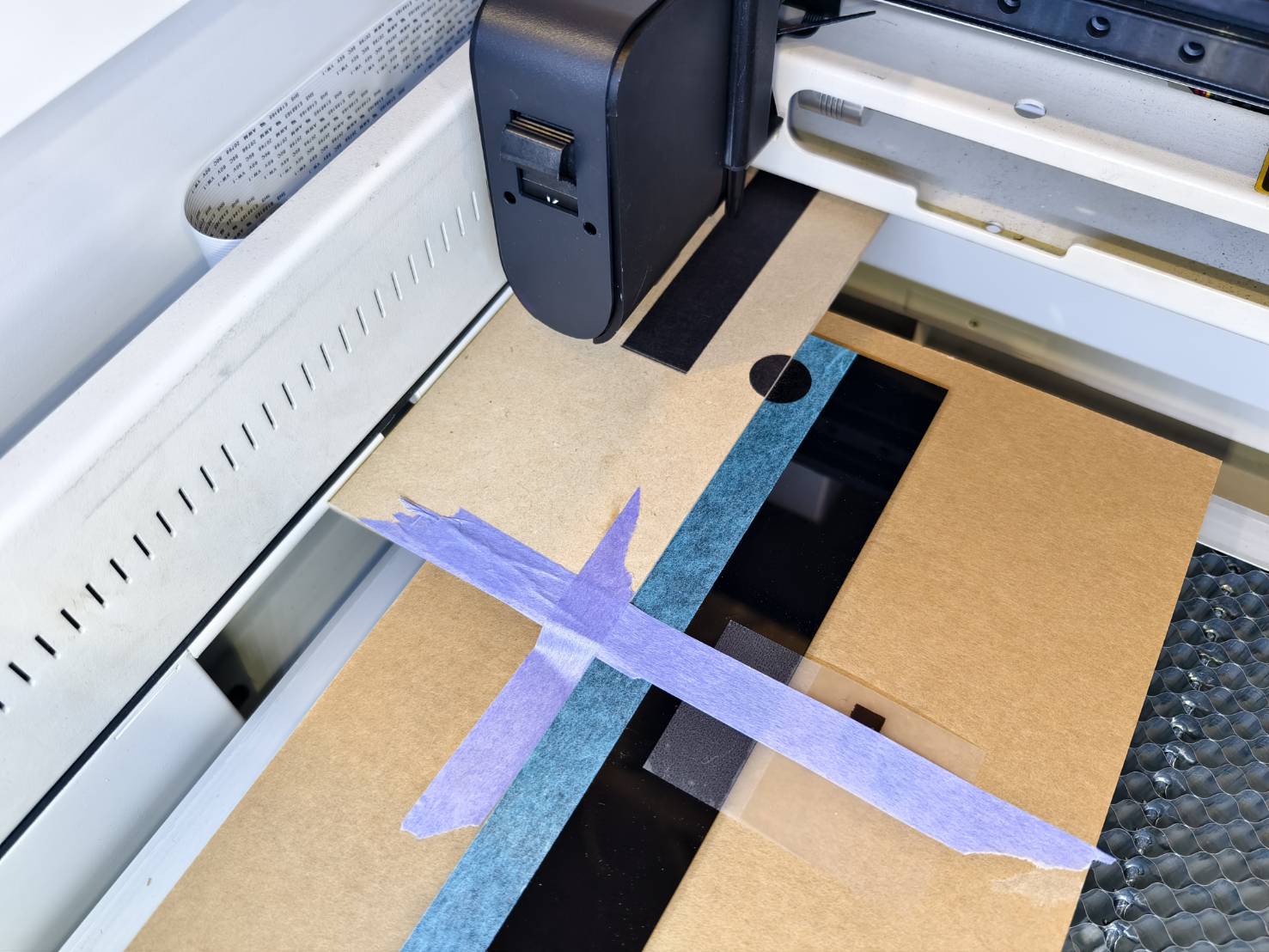

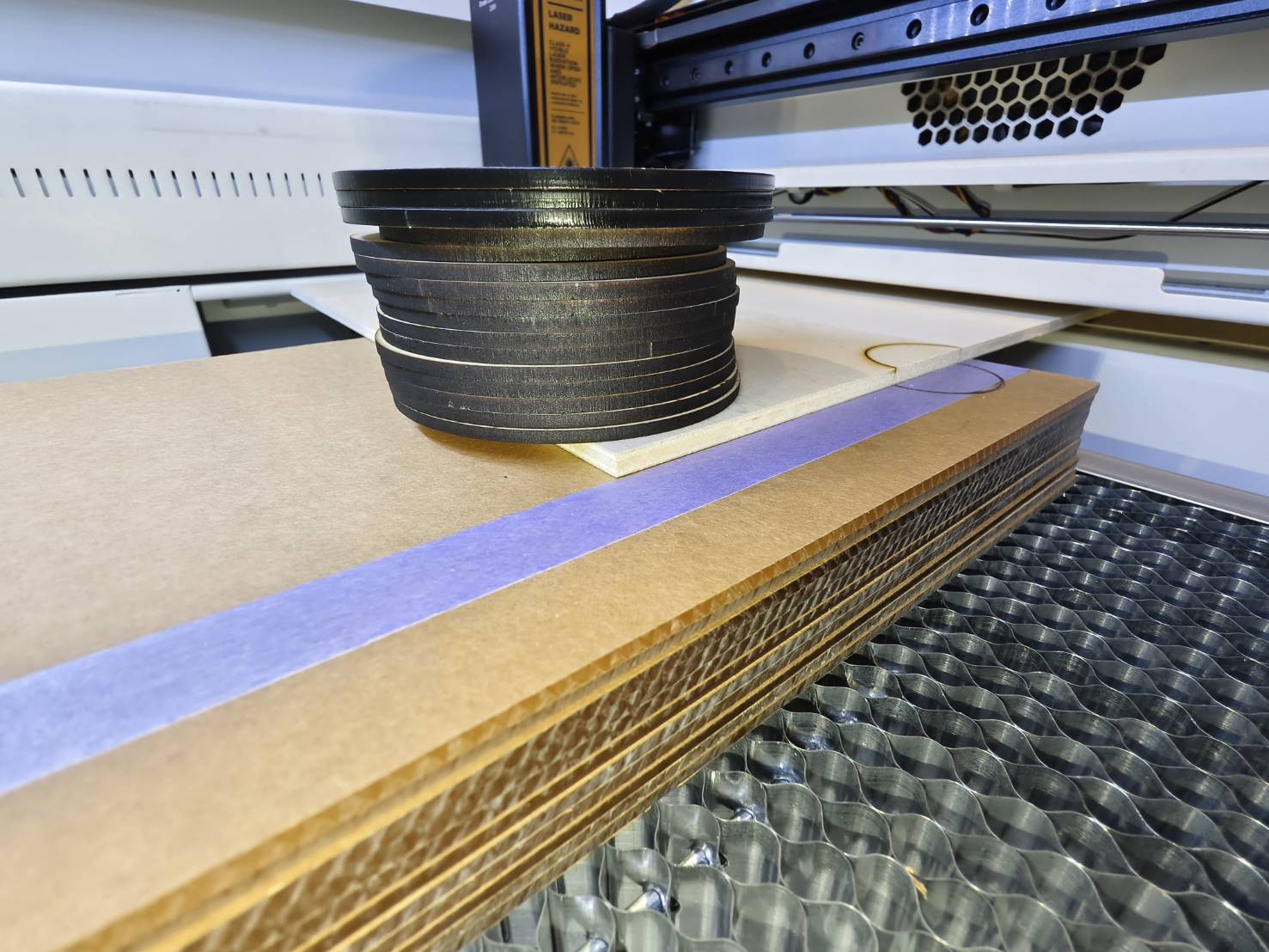

Stellen Sie sicher, dass das Material eben liegt. Wenn es sich neigt, wird empfohlen, es mit einem schweren Gegenstand oder Klebeband zu fixieren.
In diesem Beispiel wird Klebeband verwendet.

Bitte beachten Sie, dass die Verwendung eines Gegenstands den Weg des Laserkopfes blockieren kann. Daher sollten besser kleinere Objekte verwendet werden.

Objekt	Klebeband

Schritt 27

Da die erste Ebene und die Führungsmarkierung bereits graviert wurden, müssen wir mit der Gravur der zweiten Ebene fortfahren. Daher müssen Sie die fertige Ebene manuell deaktivieren und die nächste Ebene aktivieren. Die Führungsmarkierungsebene wird erst bei der letzten Gravur deaktiviert.

Wenn Sie meinem Beispiel folgen, überprüfen Sie bitte Folgendes:

Blenden Sie die erste Ebene aus, da dieser Teil abgeschlossen ist.
Die Führungsmarkierungsebene wird erst bei Ihrer letzten Gravur deaktiviert.
In diesem Beispiel sind nur zwei Gravuren erforderlich, daher wird die Führungsmarkierungsebene bei der zweiten Gravur deaktiviert.
Aktivieren Sie die zweite Ebene, die in diesem Beispiel die letzte Ebene ist.
Die Referenzebene enthält das Ende der ersten Ebene, sodass sie zur Ausrichtung zwischen den Ebenen verwendet werden kann; sie hat keine Ausgabe in den Parametern festgelegt, sodass das Aktivieren oder Deaktivieren die Aufgabe nicht beeinträchtigt.

Schritt 28

Starten Sie die Aufgabe erneut.

Schritt 29

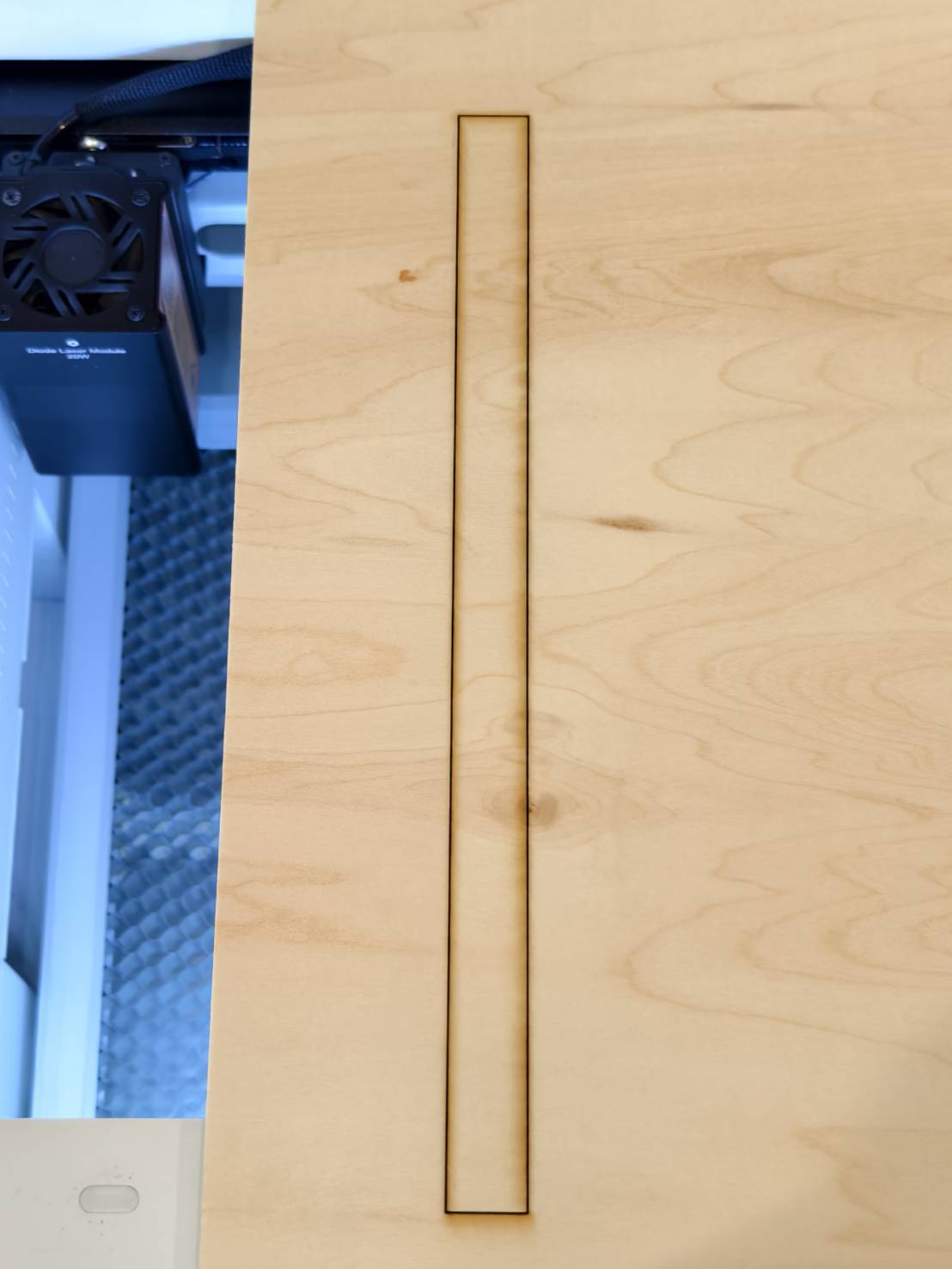

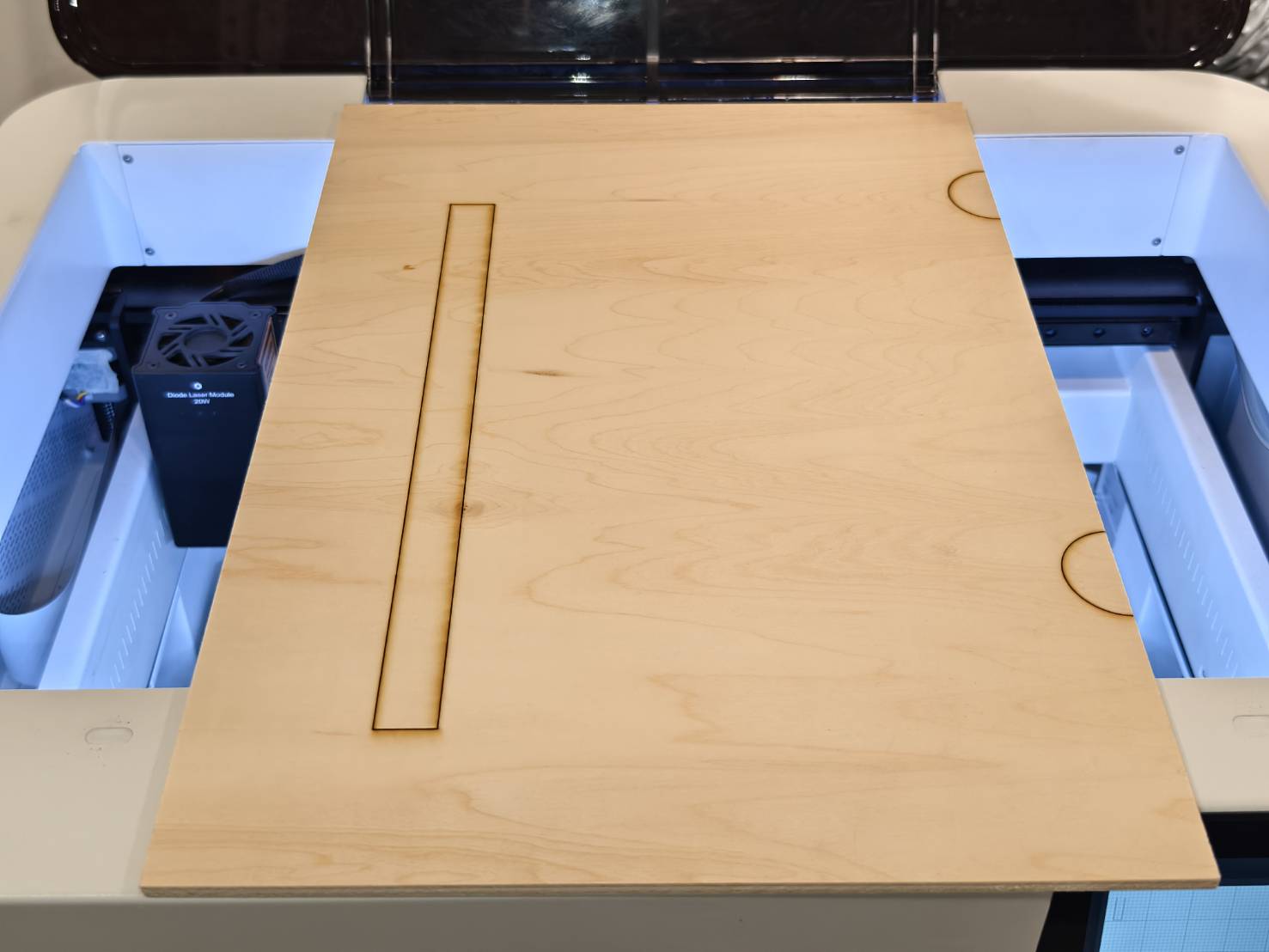

Überprüfen Sie das Ergebnis.
