Beschreibung

Dieser Artikel erklärt Ihnen, wie Sie einen Gravurvorgang mit dem FLUX Chuck Rotary beginnen.
Es wird jedoch dringend empfohlen, dass Sie vor Ihrer ersten Gravur das FLUX Chuck Handbuch vollständig durchlesen.

Schritt 1

Bitte stellen Sie sicher, dass Ihre Ador Erweiterungsbasis korrekt installiert ist, bevor Sie zum nächsten Schritt übergehen.
(Anleitung: Ador Erweiterungsbasis - Auspacken und Installation)

Passthrough-Version (In der EU nicht verfügbar)	Nicht-Passthrough-Version

Schritt 2

Bitte stellen Sie sicher, dass Sie die folgenden Software- und Firmware-Versionen installiert haben, um die Rotationsfunktion von Ador zu nutzen.

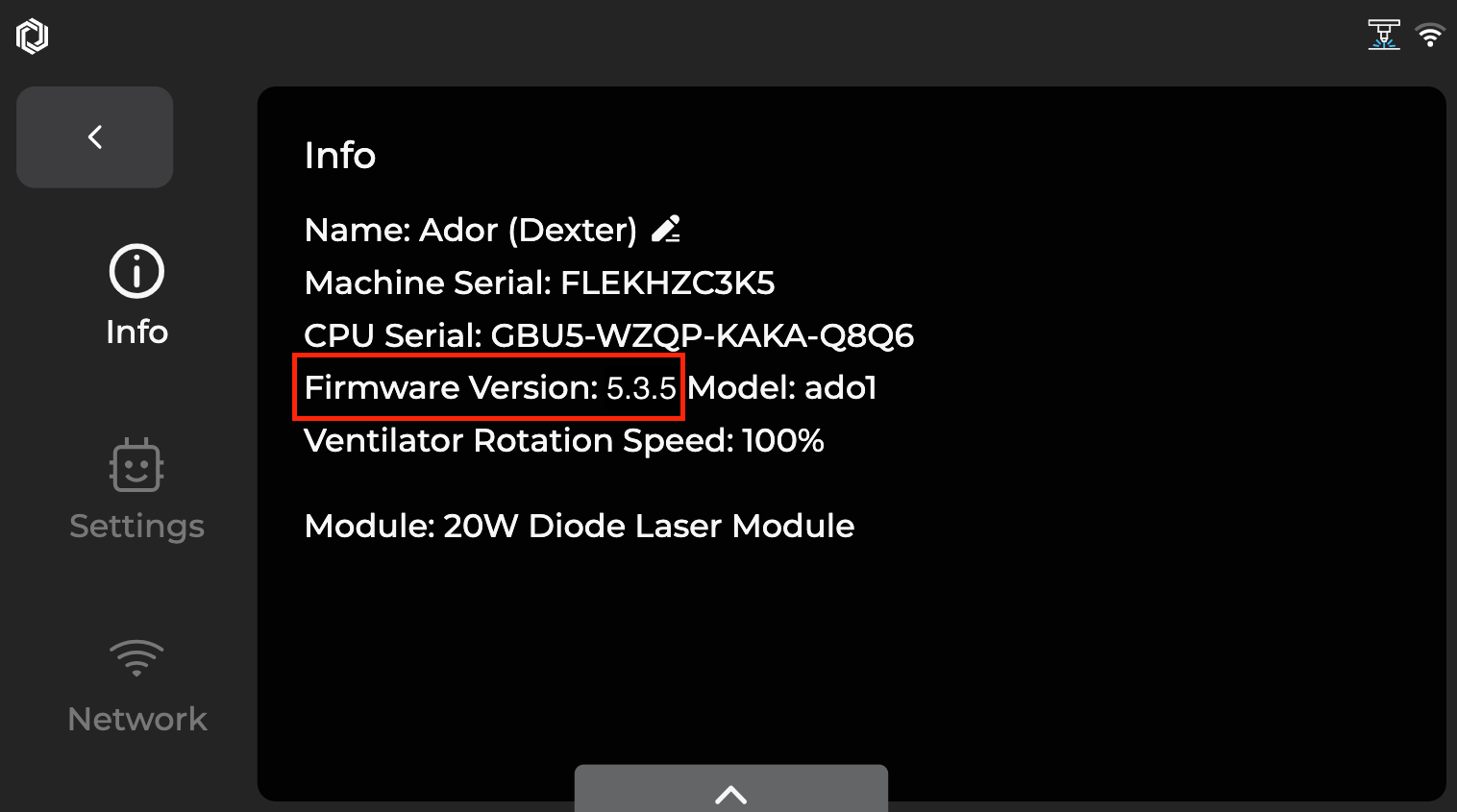

*Beam Studio Version 2.4.2 oder höher (Anleitung)*	Die Firmware-Version 5.3.5 oder höher. (Anleitung)

Schritt 3

Nehmen Sie das Kabel aus der Box und stecken Sie die 7-polige Seite des Kabels rechts in die Maschine. Die Kabelbuchse an der Maschine befindet sich zwischen der Oberseite des Sockels und der Unterseite der Maschine.

Identifizieren Sie die 7-polige Seite des Kabels aus der Box. (Der mittlere Pin bleibt frei.)

Lokalisieren Sie die Kabelbuchse auf der rechten Seite der Maschine. Die Verwendung eines Spiegels wird dringend empfohlen.
Stecken Sie das Kabel ein und achten Sie darauf, dass es in der richtigen Ausrichtung eingesteckt wird.

Verstauen Sie den Rest des Kabels vorübergehend im freien Raum.

Schritt 4

Je nach Durchmesser Ihres Materials kann die Wabenplatte installiert werden oder nicht.

Wenn der Durchmesser Ihres Materials kleiner als 50 mm oder der Umfang kleiner als 157 mm ist, muss die Wabenplatte in der unteren Ebene (117 mm/4,6 Zoll) installiert werden.
Bitte beachten Sie den Artikel zur Installation der Wabenplatte.
Die Wabenplatte ist nicht erforderlich, wenn Ihr Material größer als die oben genannten Maße ist.

Ebene	Abbildung	Objektgröße
37 mm / 1,4 Zoll		Nicht verfügbar
77mm / 3,0 Zoll		Nicht verfügbar
117 mm / 4,6 Zoll		Umfang: 0 - 157mm or Durchmesser: 0 - 50mm
155 mm / 6,1 Zoll (Ohne Wabengitter)		Umfang: 157mm - 392mm or Durchmesser: 50mm - 125mm

Schritt 5

Installieren Sie das Modul.
In der nachfolgenden Tabelle finden Sie Links zu den Installationsanleitungen für die Module.

10W/20W Diodenlaser-Modul	2W Infrarotlaser-Modul

Schritt 6

Montieren Sie die Spannbacken am Drehmodul entsprechend dem zu bearbeitenden Material.
Bitte beachten Sie die Anleitung zur Montage der Spannbacken.
FLUX Chuck Rotary Bedienungsanleitung
(*Es wird empfohlen, für die ersten Versuche unerwünschtes Material zum Üben und Testen zu verwenden.)

Schritt 7

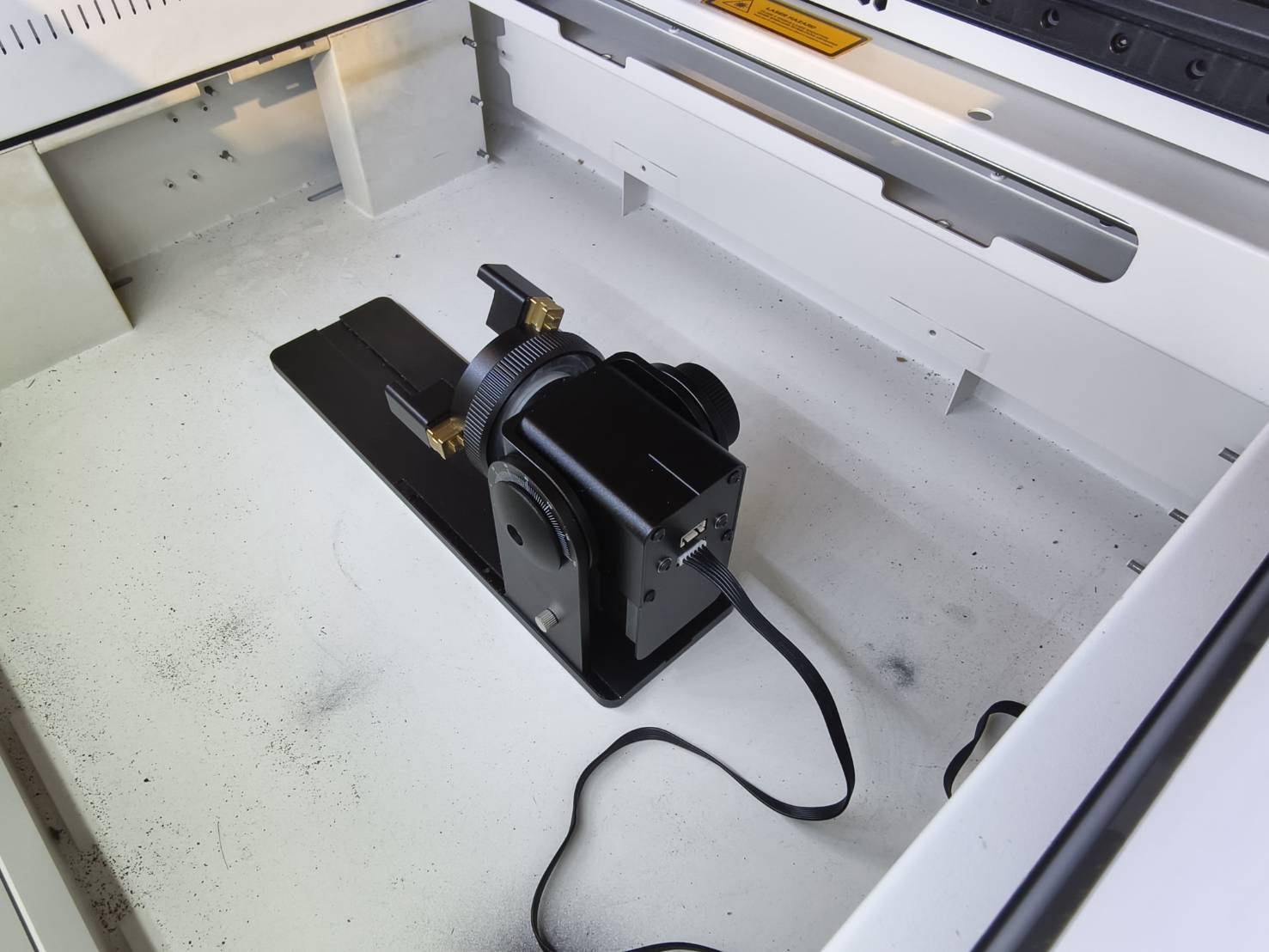

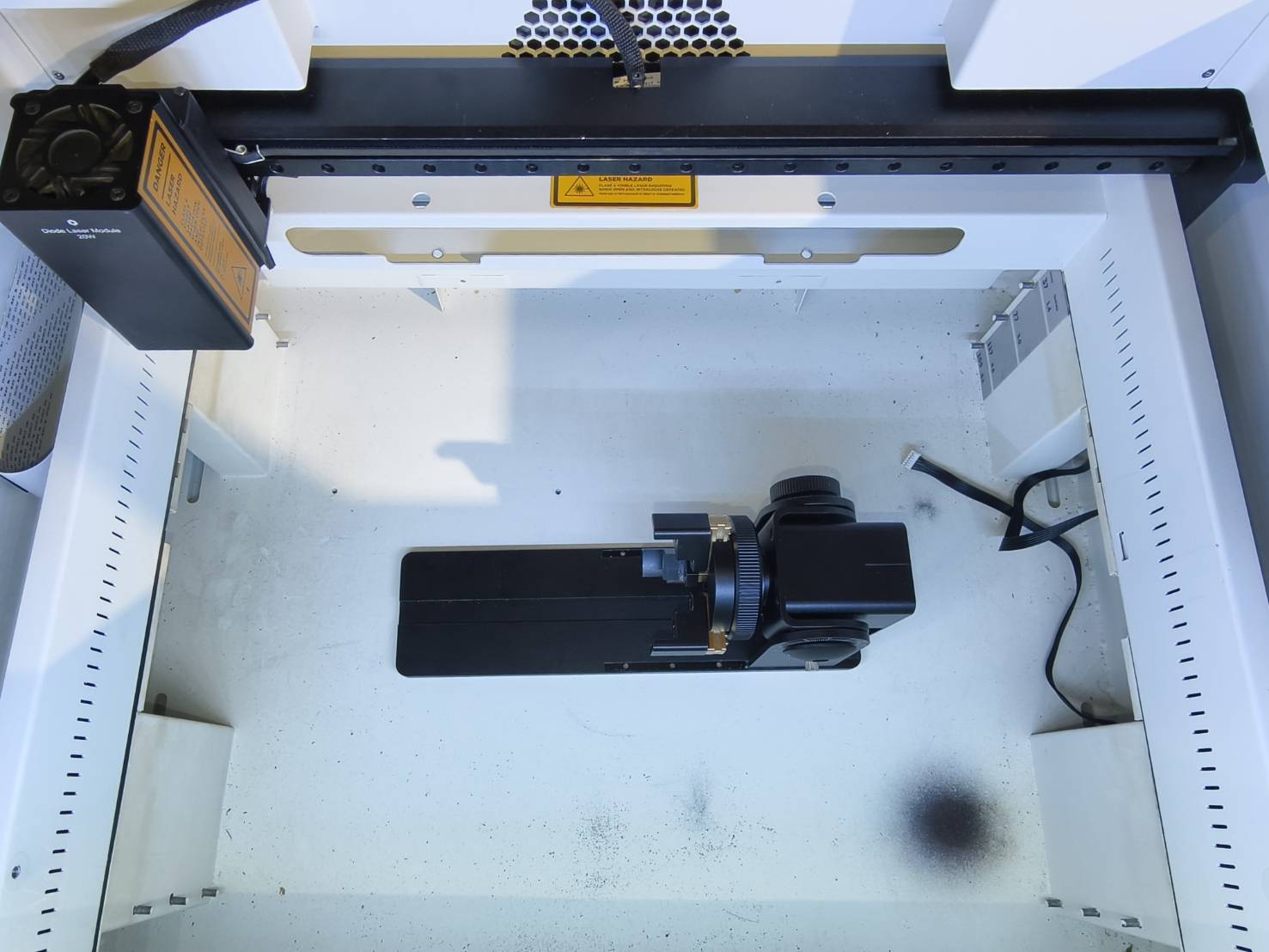

Platzieren Sie das Rotationsmodul mit den montierten Spannbacken in der Maschine.

Schritt 8

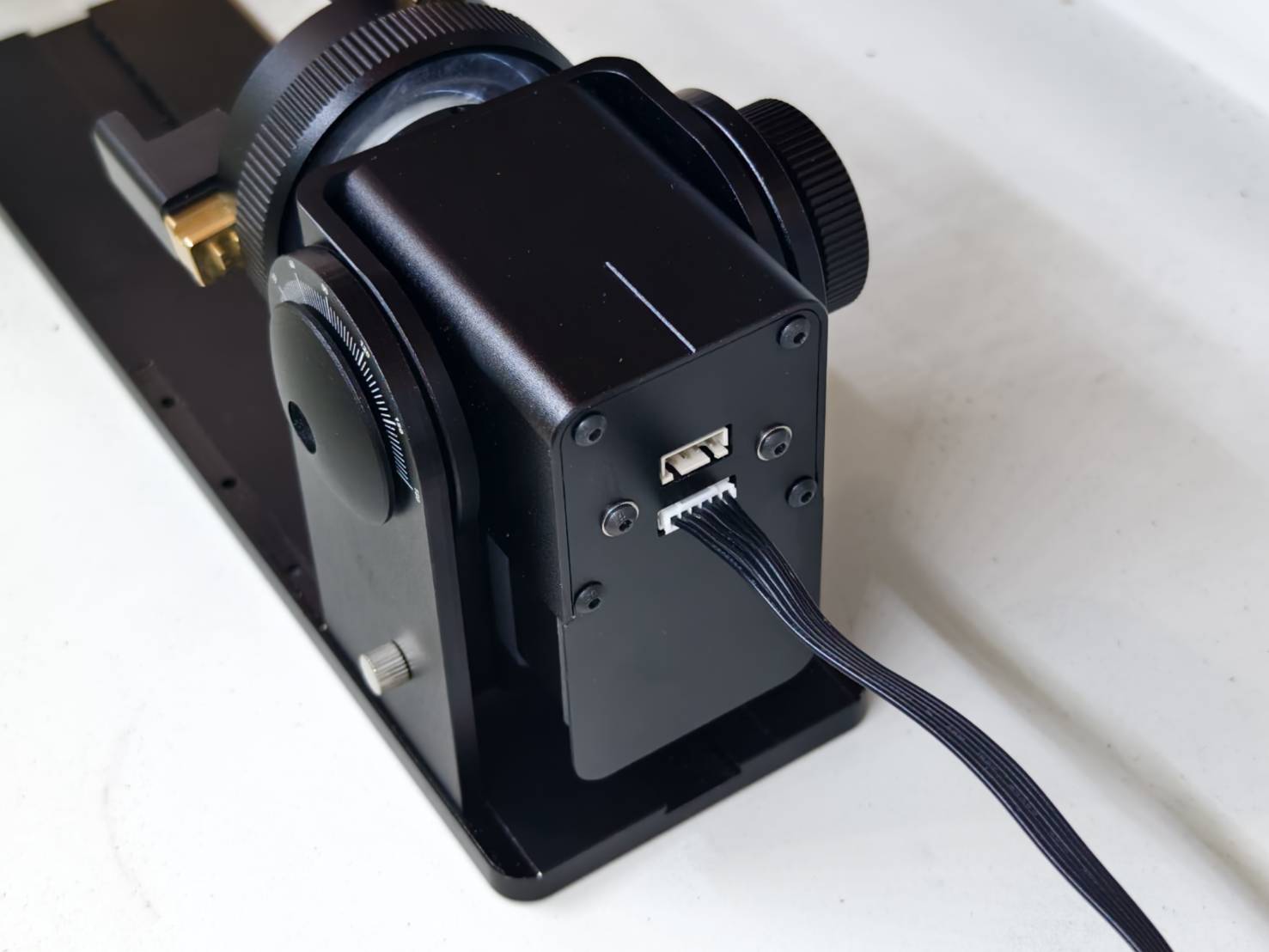

Verbinden Sie das Kabel mit dem Rotationsmodul. (Bei Ador handelt es sich um ein 6-poliges Kabel.)

Schritt 9

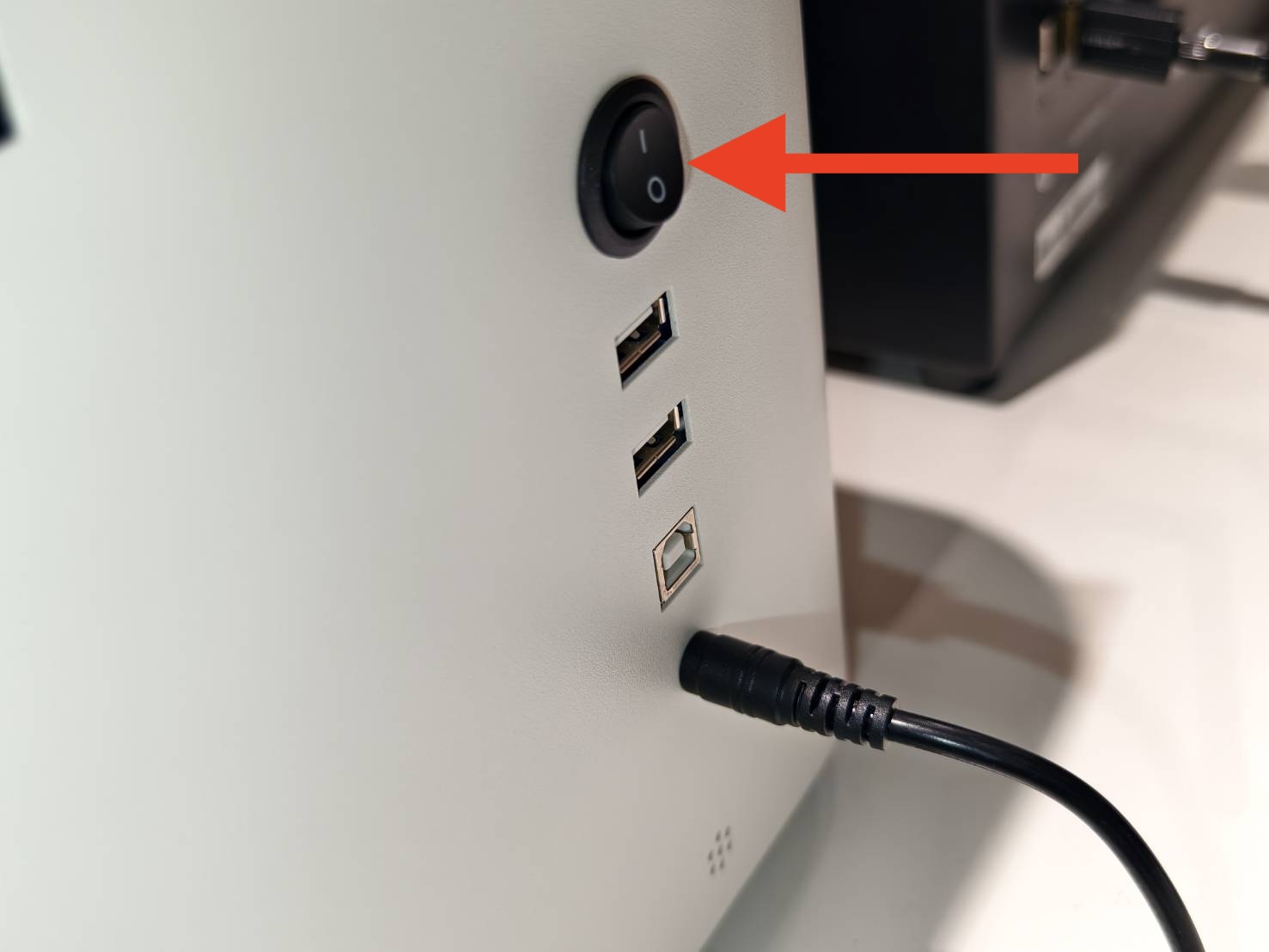

Schalten Sie die Maschine ein.

Schritt 10

Messen Sie den Durchmesser oder Umfang Ihres Materials und notieren Sie den Wert für die spätere Verwendung.
(*Es wird empfohlen, für die ersten Versuche unerwünschtes Material zum Üben und Testen zu verwenden.)

Schritt 11

Spannen Sie das Material in das Rotationsmodul ein und richten Sie es aus.
(Bitte beachten Sie die Anleitung für das Rotationsfutter zum Einspannen verschiedener Formen.)

Schritt 12

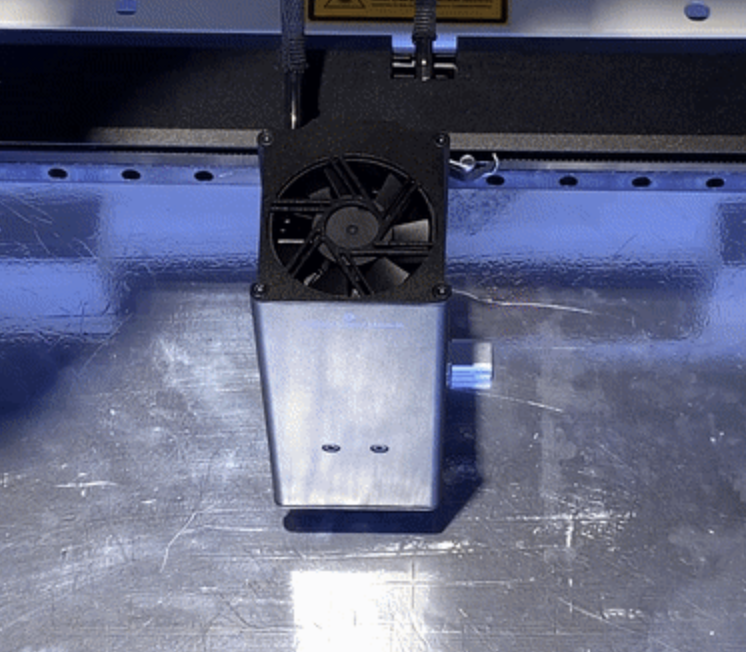

Führen Sie die automatische Fokussierung durch.

Schritte:

Fahren Sie den Laserkopf in die oberste Position.
Bewegen Sie die Fokussiersonde nahe an die Oberfläche des Materials.
Senken Sie den Laserkopf ab, um zu prüfen, ob die Sonde die Oberfläche berühren kann.
Führen Sie den Autofokus über das Bedienfeld oder durch Doppelklicken auf die linke Taste aus.

Video:

Schritt 13

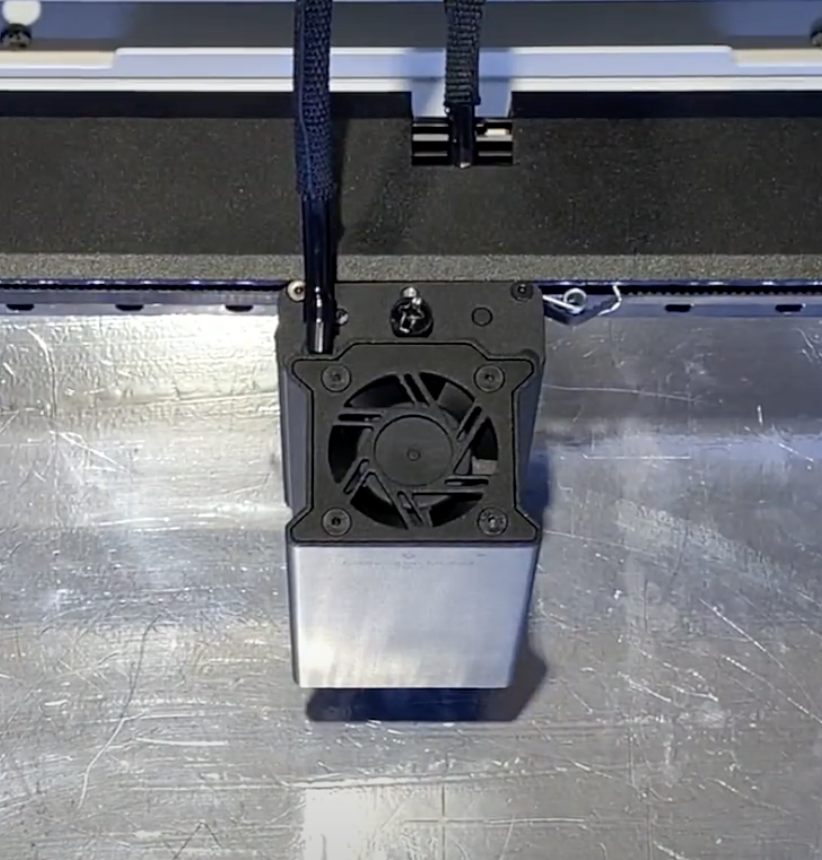

Bewegen Sie die Düsenspitze zur Mitte des zu gravierenden Bereichs.

Schritt 14

Starten Sie Beam Studio.

Screenshot 2024-09-26 at 11.27.12 AM.png

Schritt 15

Öffnen Sie die "Dokumenteinstellungen" und nehmen Sie folgende Änderungen vor:

1.
Ändern Sie die Option "Arbeitsbereich" auf "Ador".

2.
Ändern Sie die Option "Startposition" auf "Aktuelle Position".

3.
Wählen Sie für den Auftragsstartpunkt die Option "Mitte".

4.
Aktivieren Sie die Rotationsfunktion.

5.
Wenn Ihr Rotationsmodul umgedreht ist, müssen Sie die Spiegelfunktion aktivieren.
Falls nicht umgedreht, lassen Sie diese deaktiviert.
(Nur für Ador verfügbar.)

Standardposition (Die Oberseite ist flach.)	Umgedrehte Position (Der Motor ist oben.)

Schritt 16

Gehen Sie zu "Rotary-Einstellungen" und nehmen Sie die Änderungen vor.

1.
Stellen Sie sicher, dass die Rotary-Funktion aktiviert ist.

2.
Wählen Sie Spannfutter als Typ aus.

3.
Geben Sie die Größe Ihres Materials ein, gemessen in Schritt 10.
(Sie können einen der Werte eingeben, und die Software berechnet den anderen automatisch.)

4.
Für die Spiegelung müssen Sie die Spiegelfunktion aktivieren, wenn Ihr Rotary umgedreht ist
Falls nicht umgedreht, lassen Sie diese deaktiviert.
(Nur für Ador verfügbar.)

Standardposition (Die Oberseite ist flach.)	Umgedrehte Position (Der Motor ist oben.)

Schritt 17

Erstellen Sie ein Gravierobjekt oder importieren Sie Ihr eigenes.

Screenshot 2024-09-26 at 12.23.35 PM.png

Je nach Design wird es in der Regel um 90 Grad gedreht, um der Ausrichtung des Materials zu entsprechen.

Schritt 18

Nachdem Sie Ihr Design eingerichtet haben, verschieben Sie die Mitte des Designs zur blauen Linie.

Schritt 19

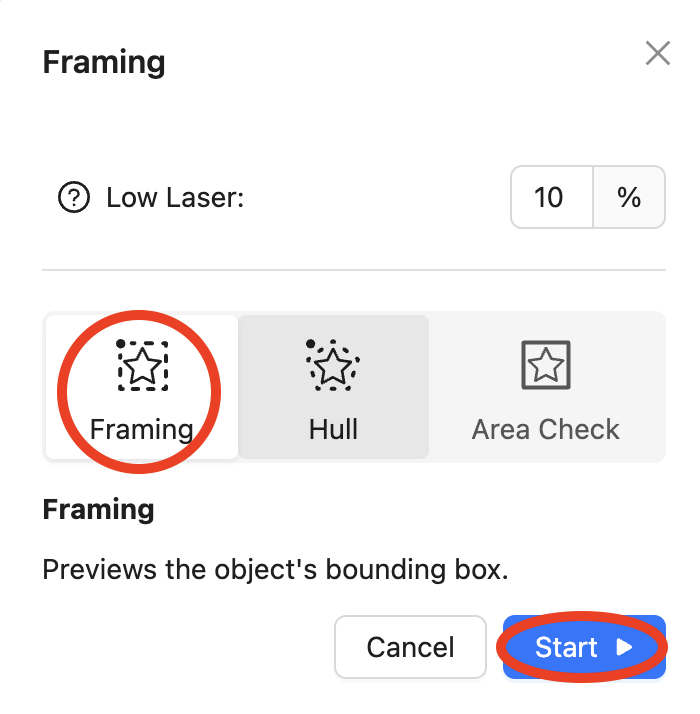

Verwenden Sie die Funktion "Rahmen abfahren", um den Pfad der Gravur zu sehen.

Wählen Sie "Rahmen", um den Begrenzungsrahmen des Designs oder der Datei anzuzeigen.
Nach dem Klicken auf "Start" beginnt sich der Laserkopf zu bewegen, und der Bewegungspfad zeigt den Gravurbereich für diesen Auftrag an.
Der Startpunkt entspricht der aktuellen Position Ihrer Laserdüse.
Der Pfad hängt vom gewählten "Auftragsursprung" in Schritt 15 ab. Wenn die Mitte ausgewählt ist, wird der Startpunkt im Zentrum des Designs festgelegt. Die Mitte wird üblicherweise für Rotationsaufträge verwendet.
Sie können den Laserkopf bewegen, um den Gravurbereich anzupassen, bis die Position Ihren Vorstellungen entspricht.

Schritt 20

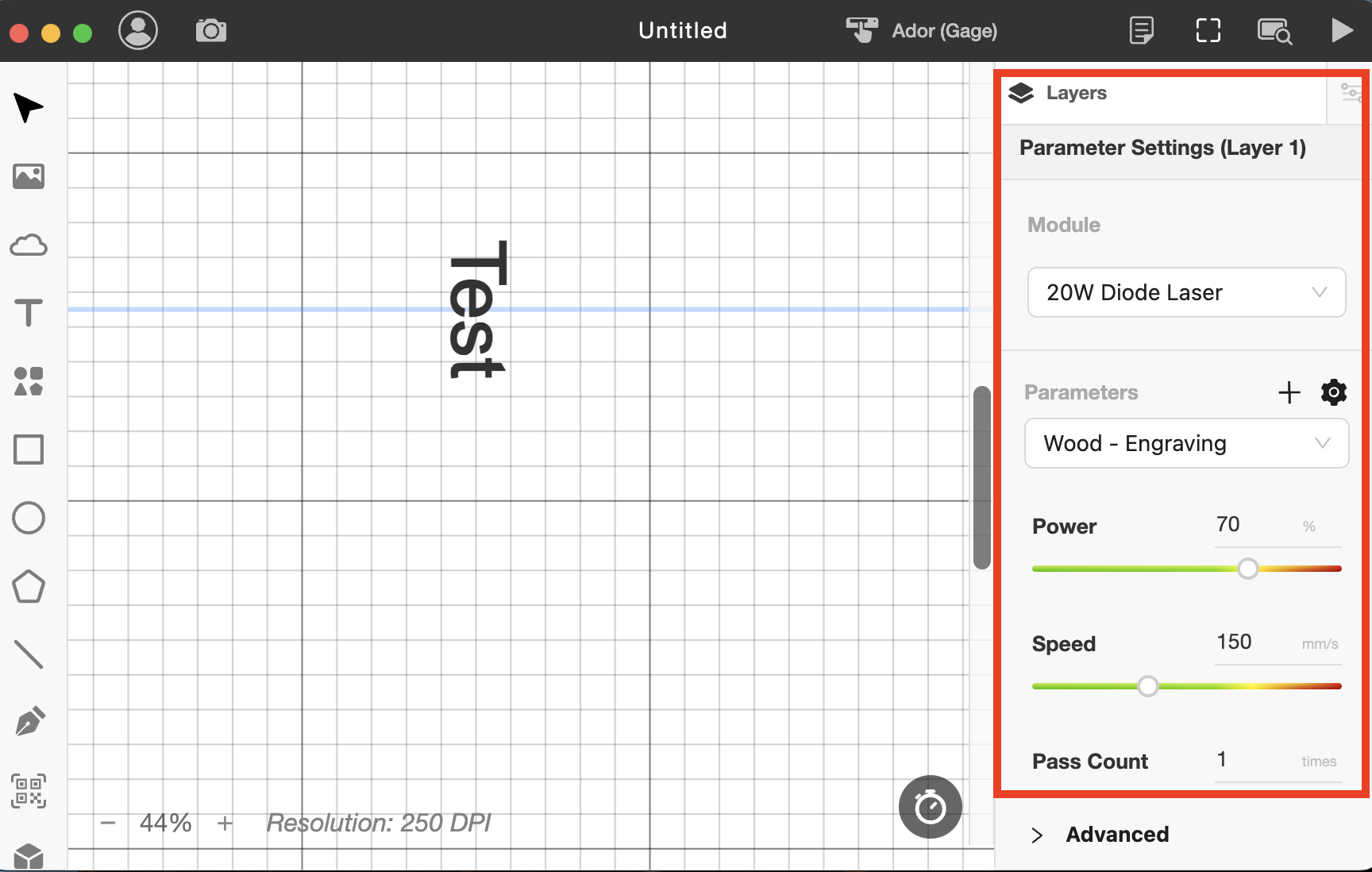

Nachdem Sie die Gravurposition bestätigt haben, stellen Sie die korrekten Parameter für Geschwindigkeit und Leistung entsprechend Ihrem Material ein.

Schritt 21

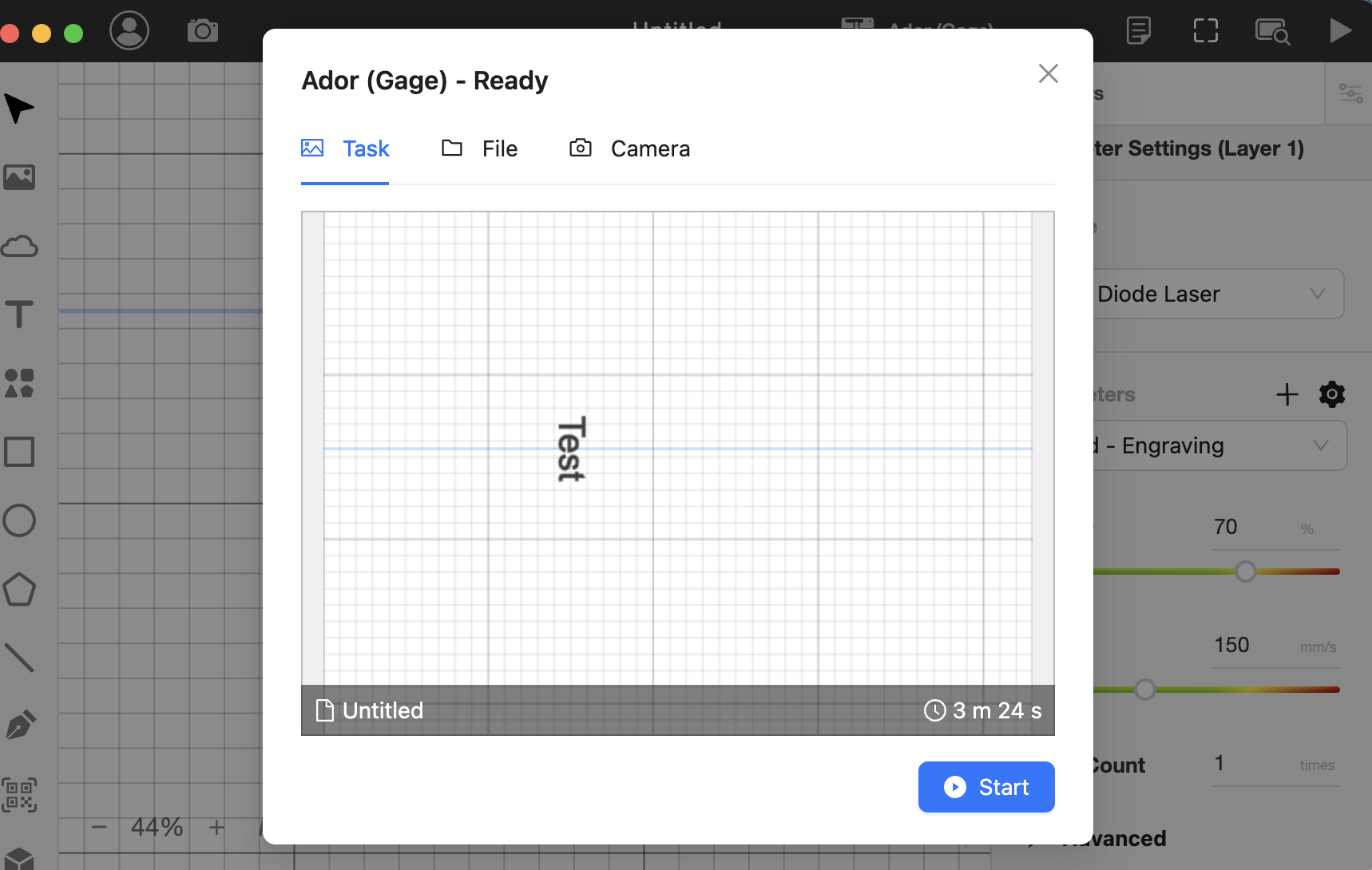

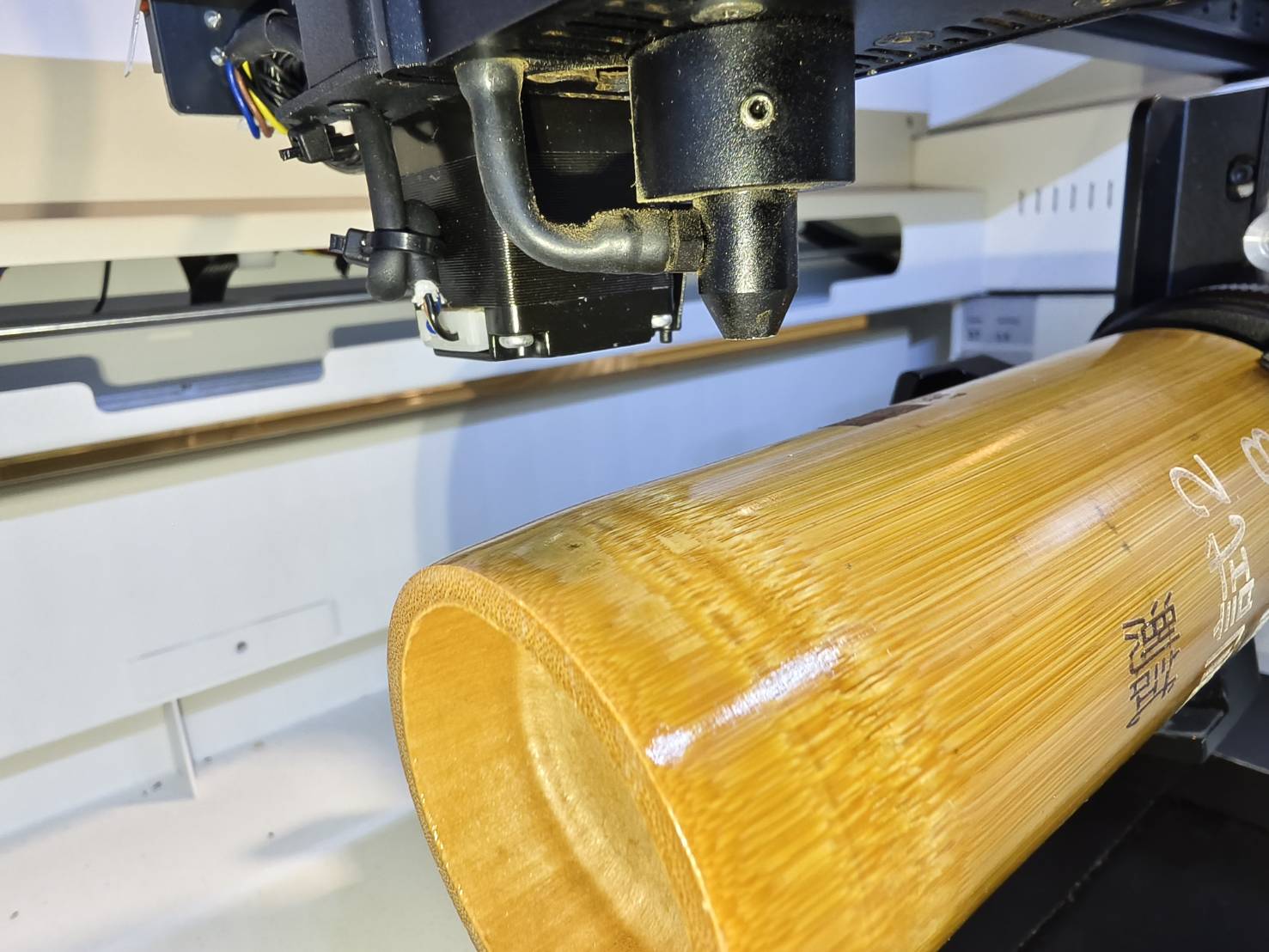

Schließen Sie die Tür und starten Sie den Vorgang.

Schritt 22

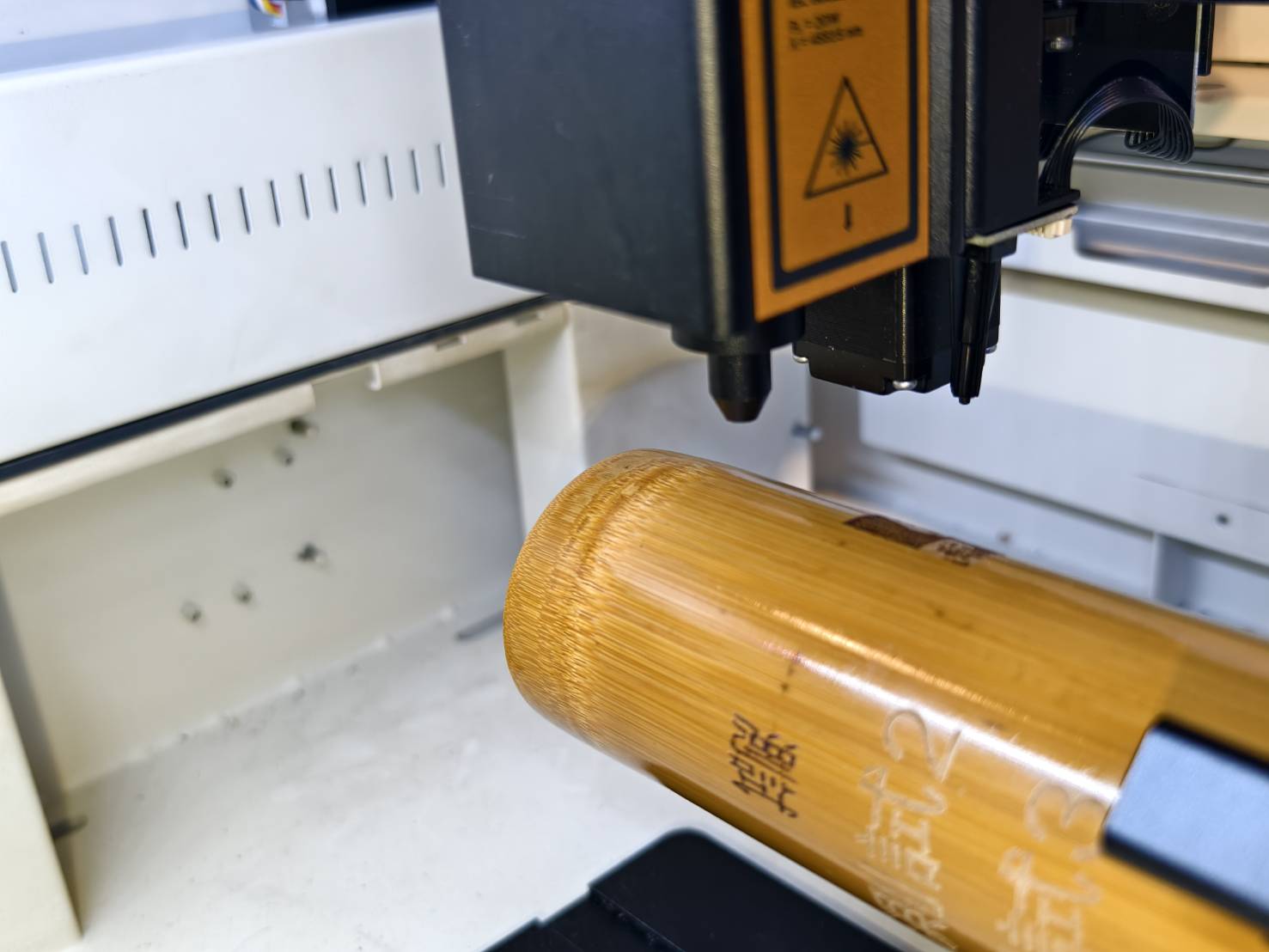

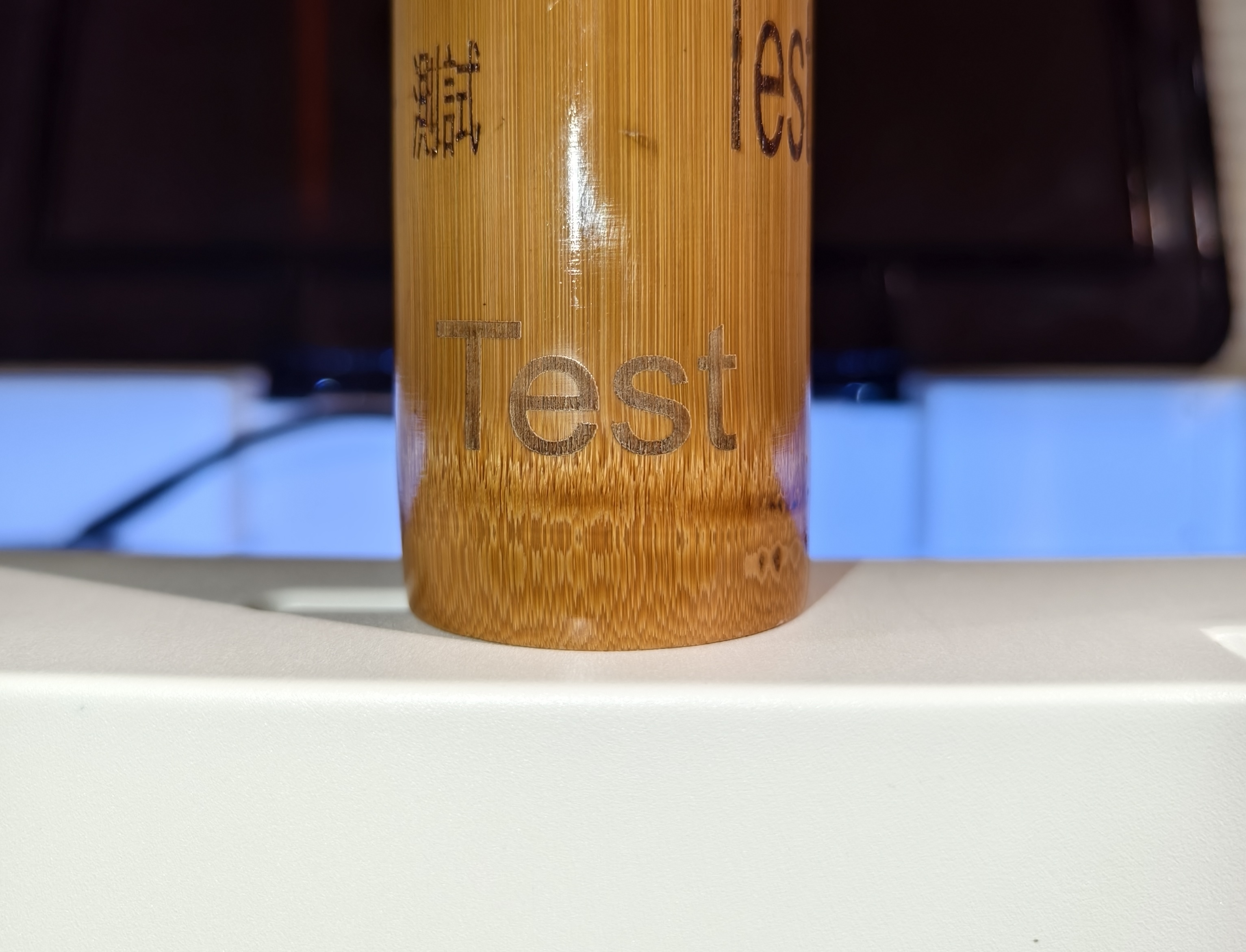

Überprüfen Sie das Ergebnis.
