Ador Rotary - Auspacken und Aufbau

Beschreibung

Dieser Artikel bietet eine umfassende, schrittweise Anleitung zur Installation der Ador Erweiterungsbasis und des Rotary 2.0. Bitte folgen Sie den nachstehenden Anweisungen für den Installationsprozess.

Auspacken

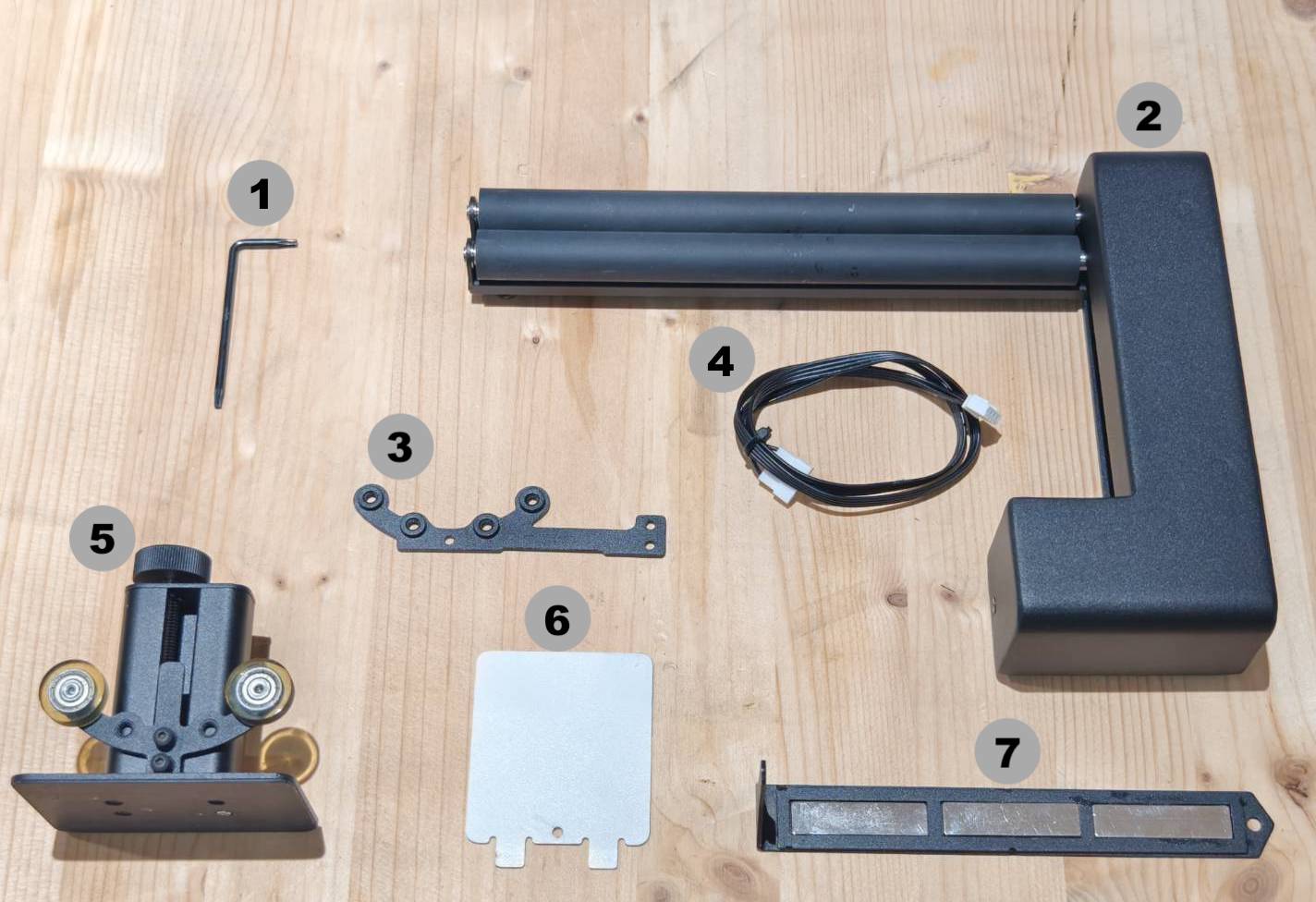

Schritt 1

Entfernen Sie das Laser- oder Druckmodul, falls Sie eines installiert haben.

Schritt 2

Entfernen Sie die Metallbasis des Ador.
Lösen Sie diese beiden Schrauben, um die Metallbasis zu entfernen.

Entfernen Sie die Metallbasis, indem Sie die Maschine etwas anheben und die Basis direkt herausnehmen.

Schritt 3

Packen Sie die Erweiterungsbasis aus und entfernen Sie die Wabenstruktur.

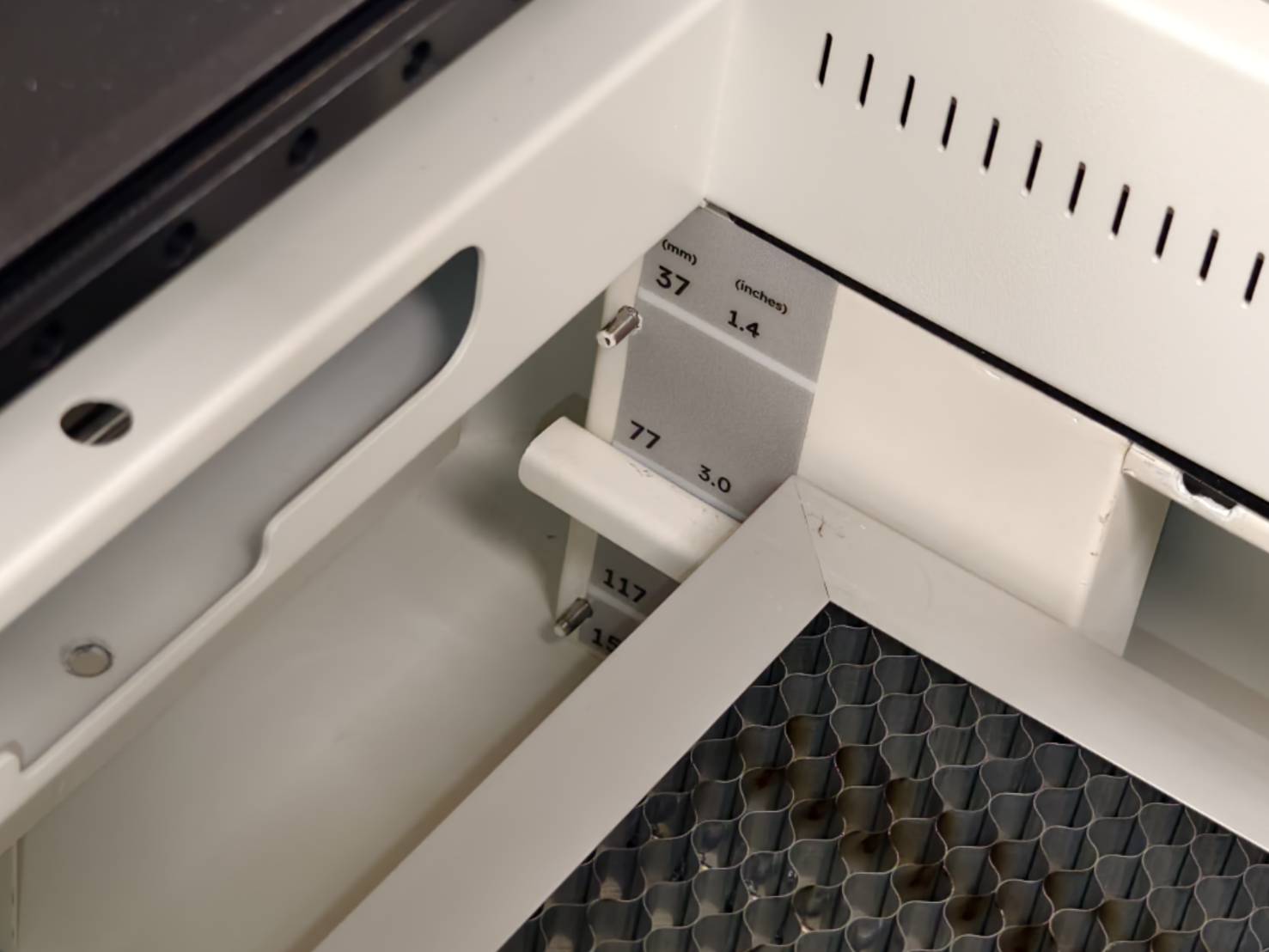

Suchen Sie die rot umrandete Objekthöhenanzeige. Platzieren Sie die gesamte Erweiterungsbasis auf einer ebenen Fläche so, dass sich die Objekthöhenanzeige auf der rechten Seite befindet, wenn Sie der Basis zugewandt sind.

Schritt 4

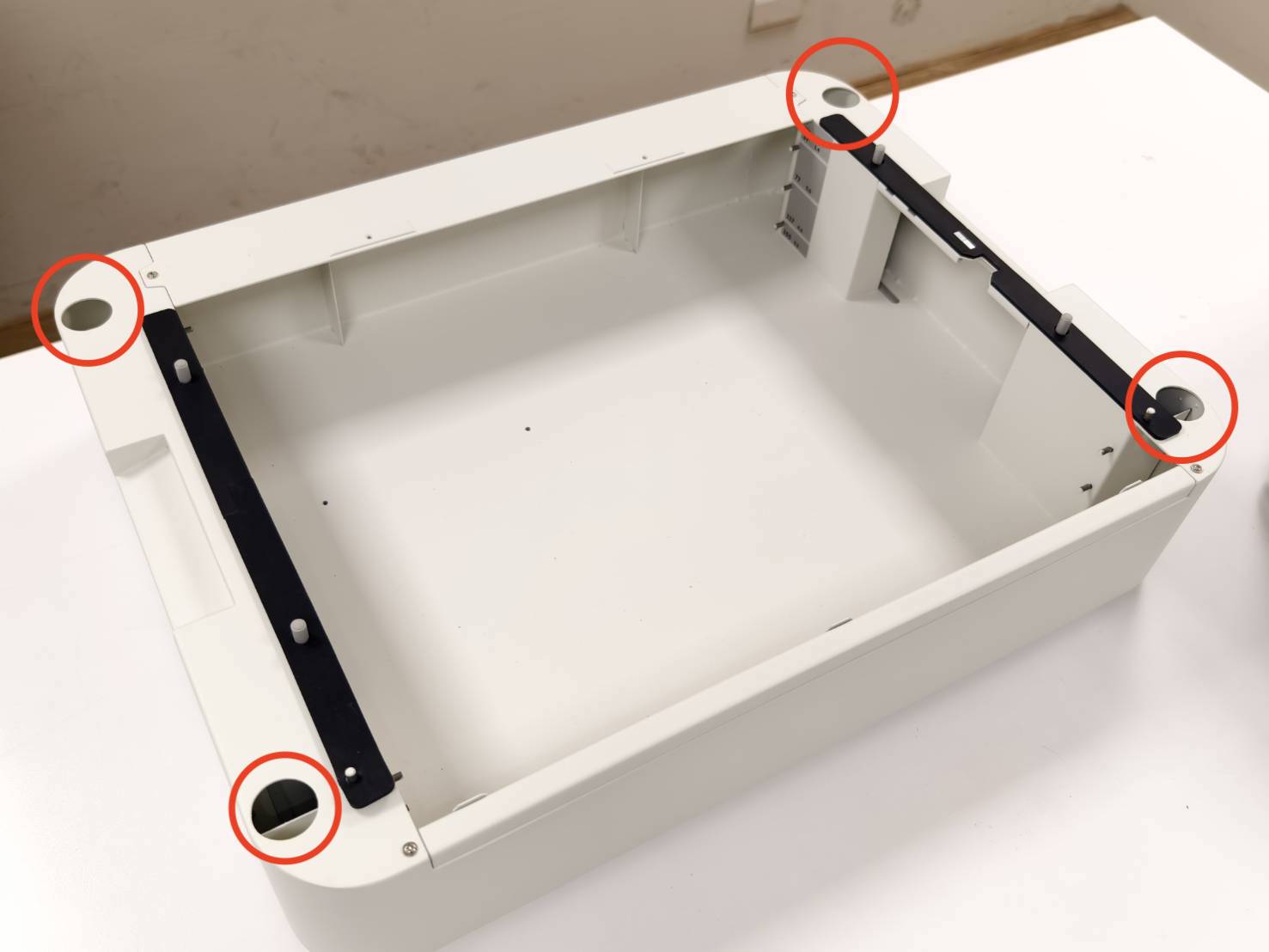

Heben Sie die Maschine an und versuchen Sie, die Gummifüße des Ador in die vier Öffnungen einzusetzen, um die Maschine und die Erweiterungsbasis zusammenzubauen. Stellen Sie sicher, dass sich die linke Seite der Maschine auf derselben Seite wie die Basissteuerplatine befindet.

Passthrough-Version (In der EU nicht verfügbar)	Nicht-Passthrough-Version

Schritt 5

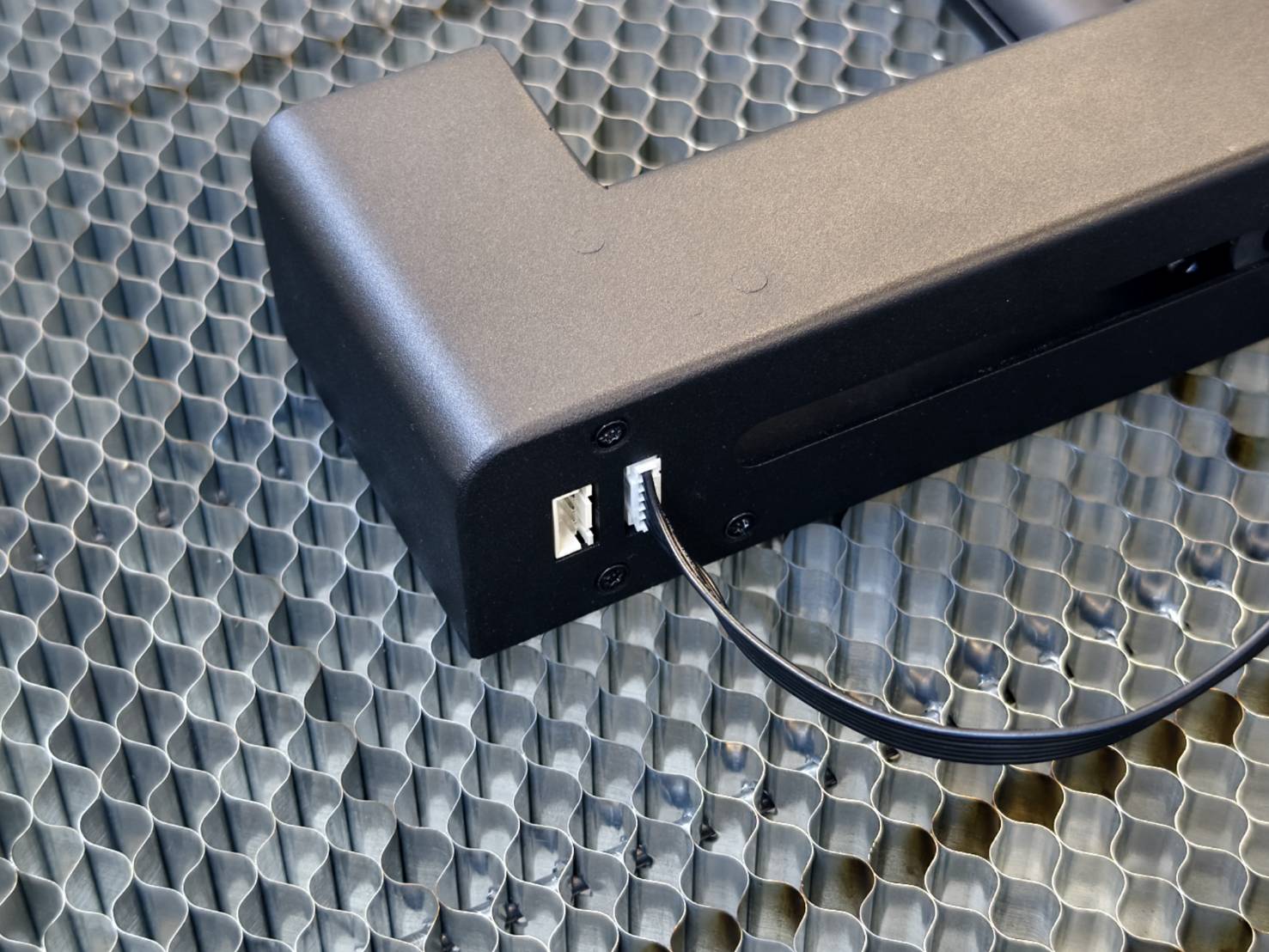

Suchen Sie das Kabel aus der Box und stecken Sie die 7-polige Seite des Kabels auf der rechten Seite in die Maschine. Die Kabelbuchse an der Maschine befindet sich zwischen der Oberseite der Basis und der Unterseite der Maschine.

• Suchen Sie die 7-polige Seite des Kabels aus der Box. (Der mittlere Pin wird frei bleiben.)


• Suchen Sie die Kabelbuchse auf der rechten Seite der Maschine. Die Verwendung eines Spiegels wird dringend empfohlen.



• Stecken Sie das Kabel ein und achten Sie darauf, dass die Ausrichtung des Kabels korrekt ist.




• Legen Sie den Rest des Kabels vorübergehend in den Zwischenraum.


Schritt 5

Installieren Sie die Wabenstruktur in der mittleren Ebene.

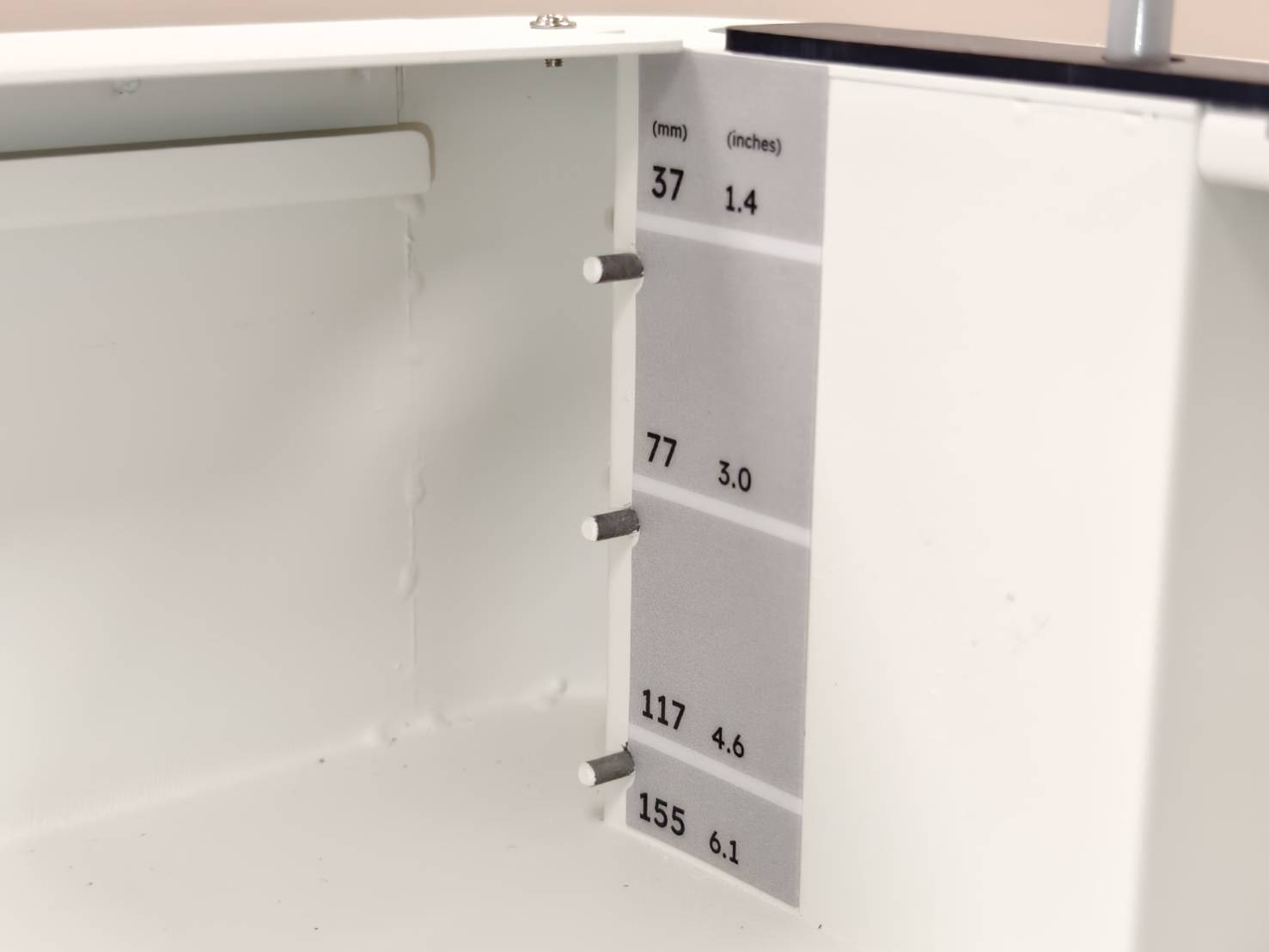

Die mittlere Ebene deckt normalerweise eine große Bandbreite an Objektgrößen ab. Die Ebene kann jedoch je nach tatsächlicher Größe Ihres Objekts frei geändert werden.

• Der verfügbare Größenbereich für das Objekt liegt zwischen 3 mm und 140 mm.
• Für Objekte mit einer Größe von 3 mm bis 5 mm steht die Autofokus-Funktion nicht zur Verfügung. Eine manuelle Fokussierung ist erforderlich.

Bitte beachten Sie den untenstehenden Link, um zu erfahren, wie Sie die Wabenstruktur richtig installieren.
Ador - Installation der Wabenstruktur

Schritt 6

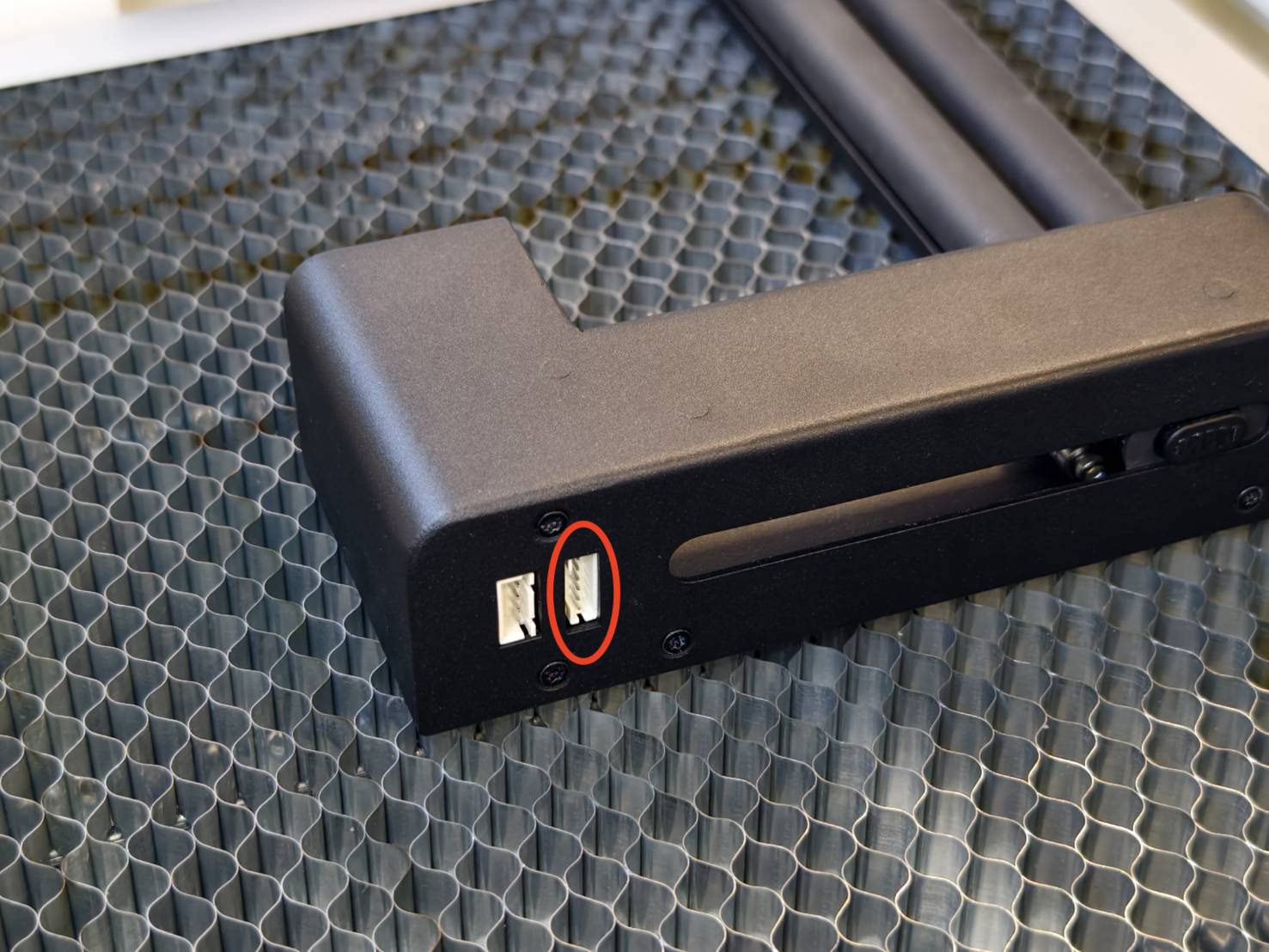

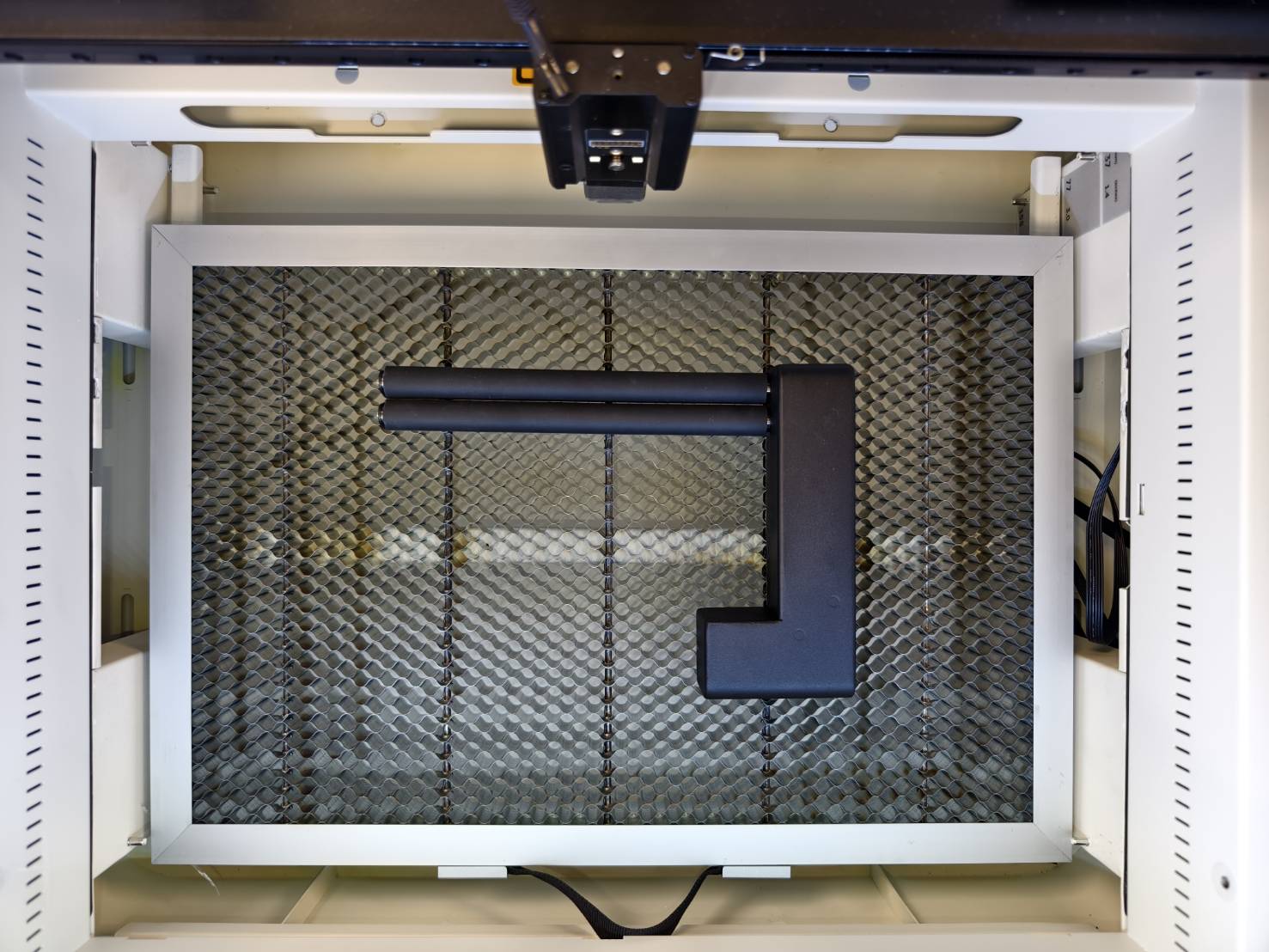

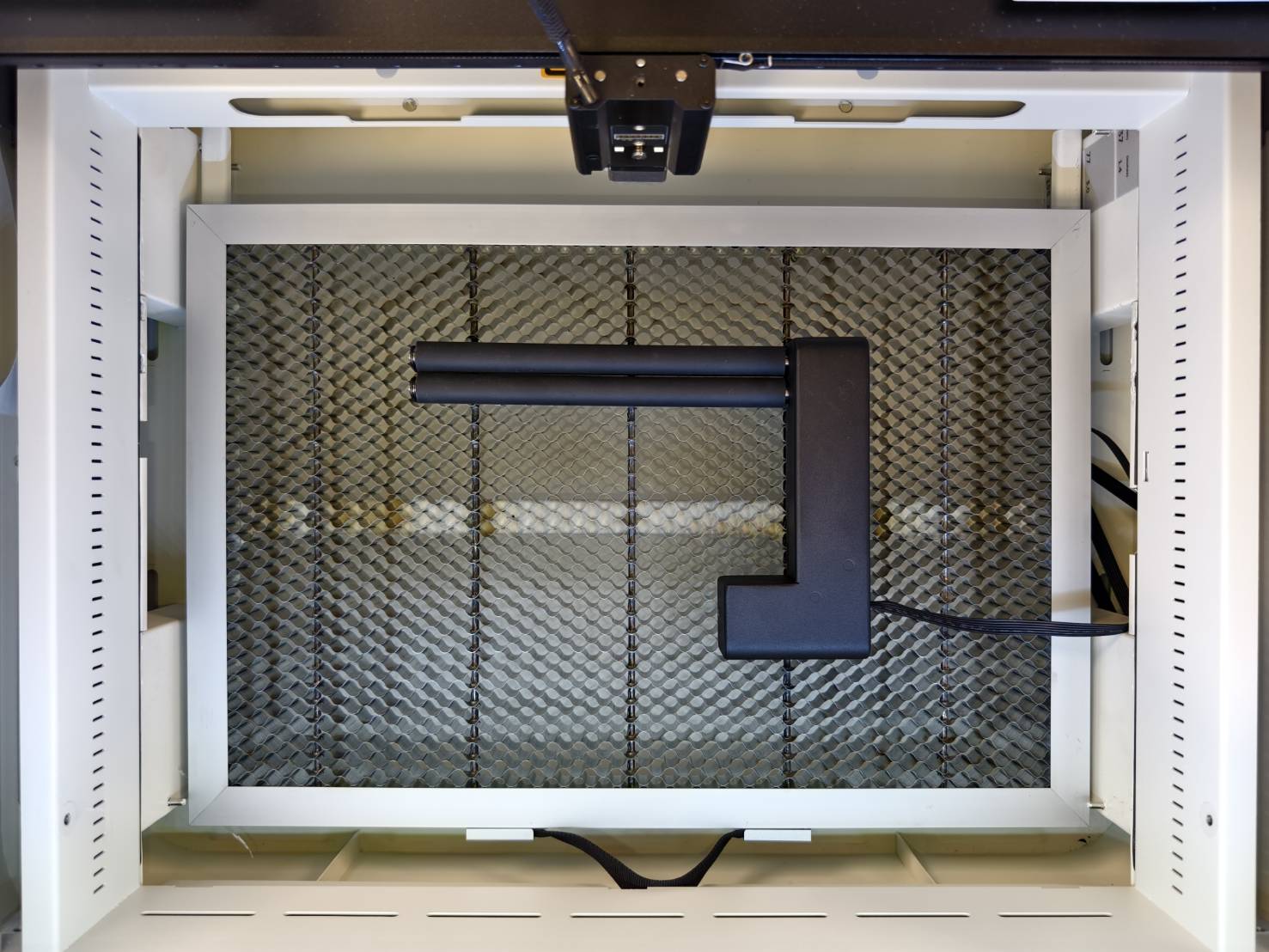

Platzieren Sie die Rotationsachse in der Maschine und stecken Sie das Kabel in die Rotationsachse.

Schritt 6.1

(Weiter zu Schritt 7 wenn Sie das Druckmodul nicht verwenden.)

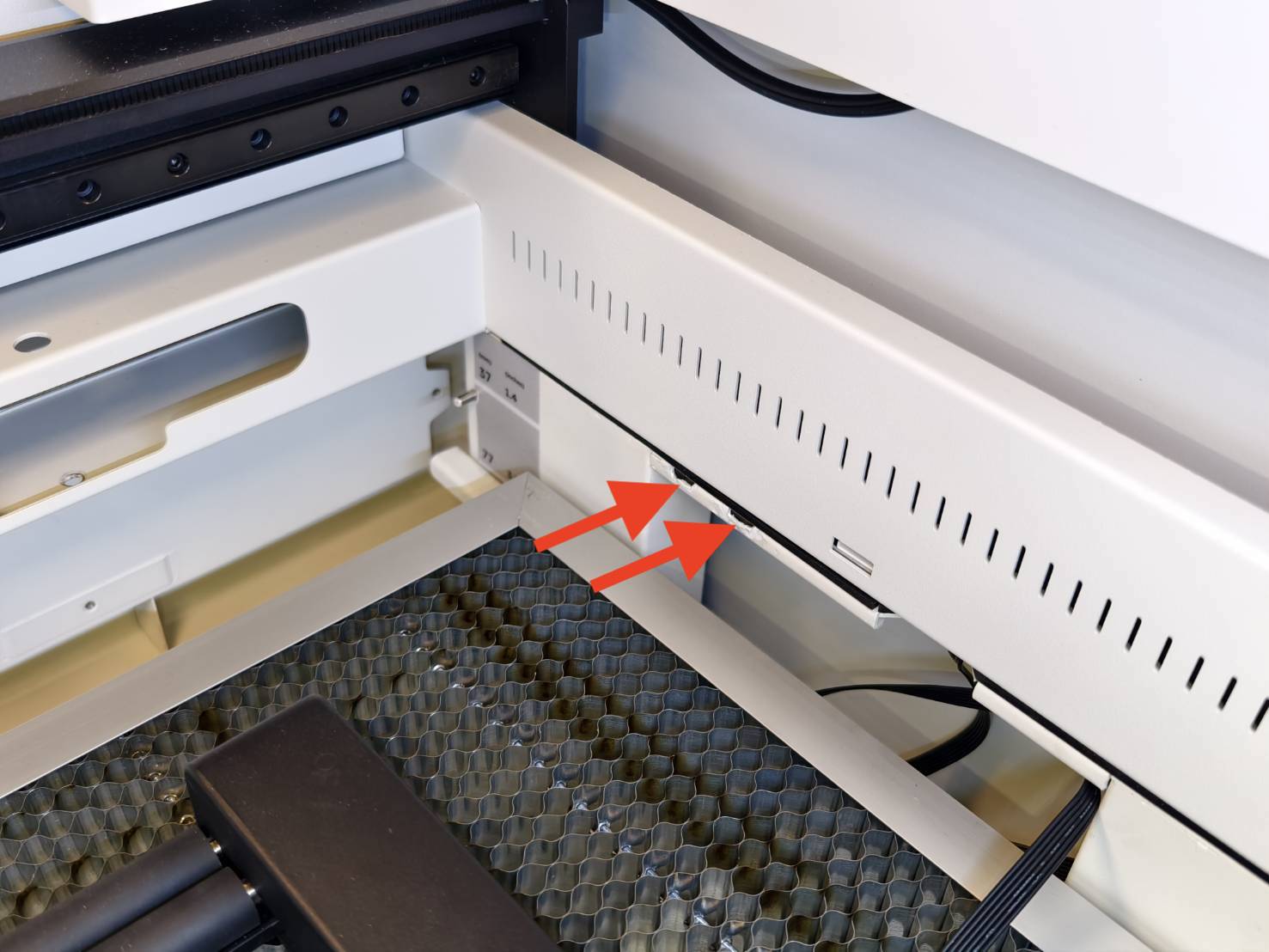

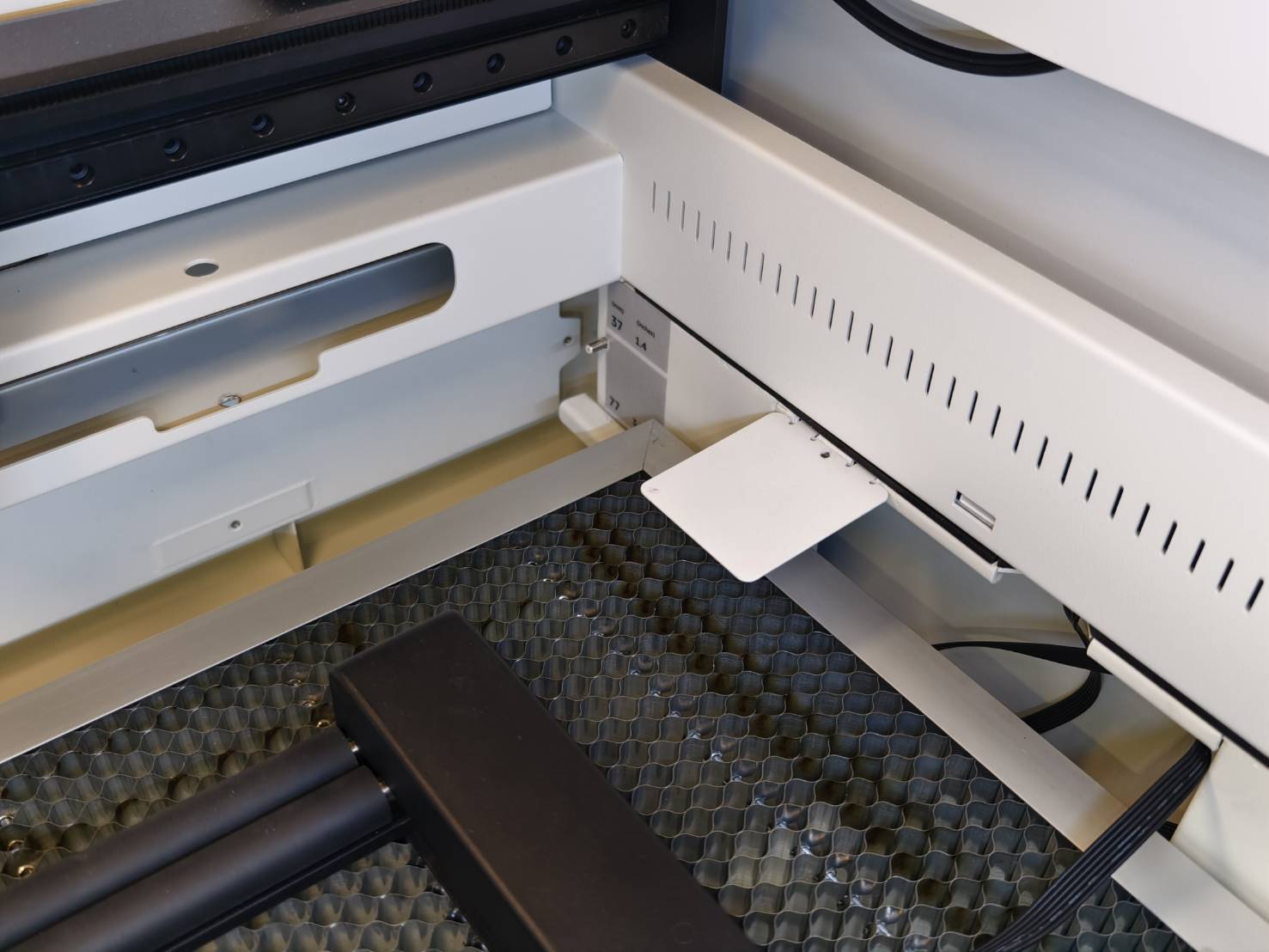

Nehmen Sie die Vorsprühplattform aus der Verpackung und setzen Sie sie seitlich ein. Diese Platte ist nur für Adors Druckmodul konzipiert. Wie der Name schon sagt, wird dies der Vorsprühbereich sein, wenn Sie das Druckmodul mit der Rotationsachse verwenden. Platzieren Sie den Primer-Aufkleber auf der Platte, um das Vorsprühen aufzufangen.

Schritt 6.2

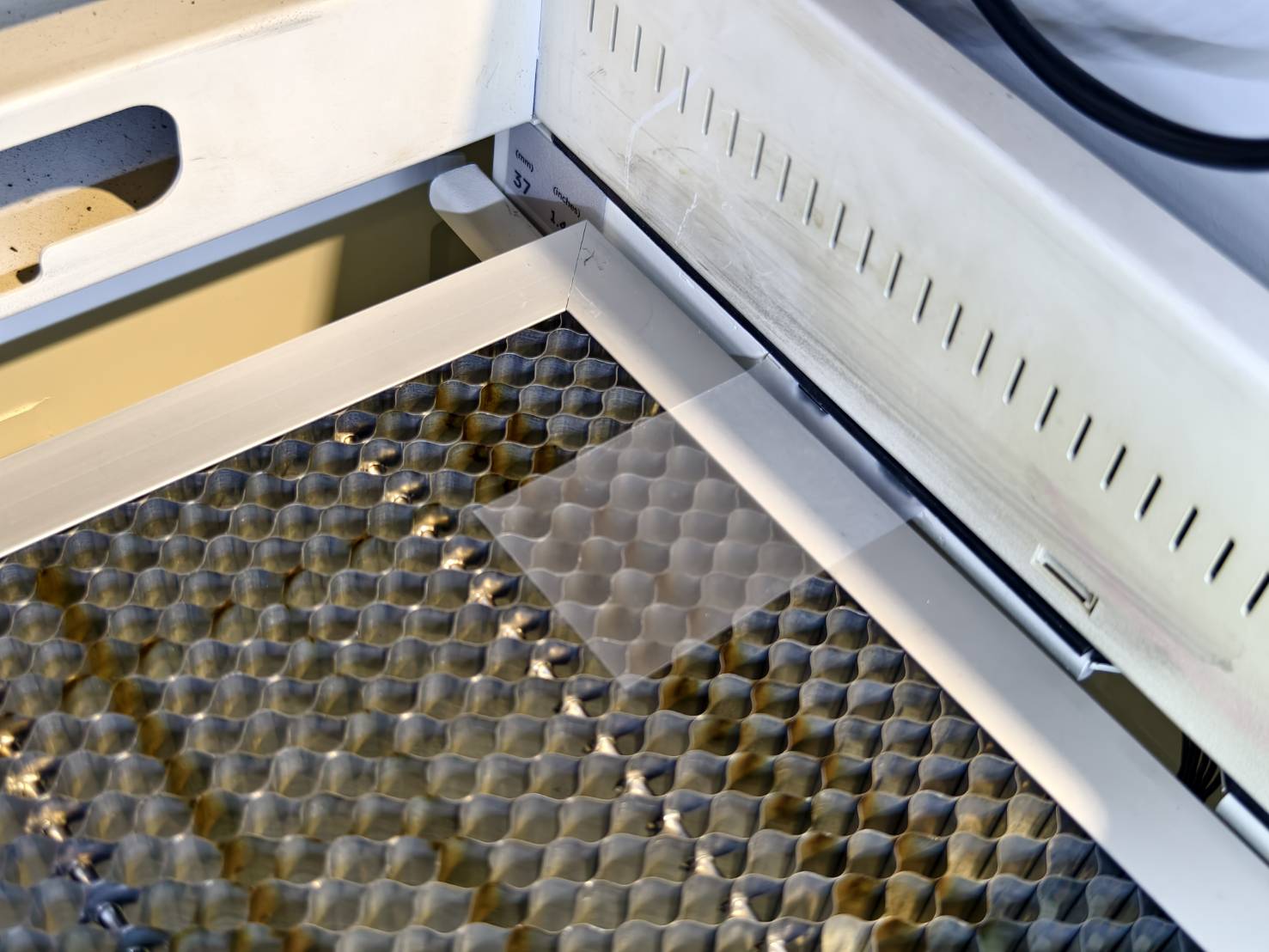

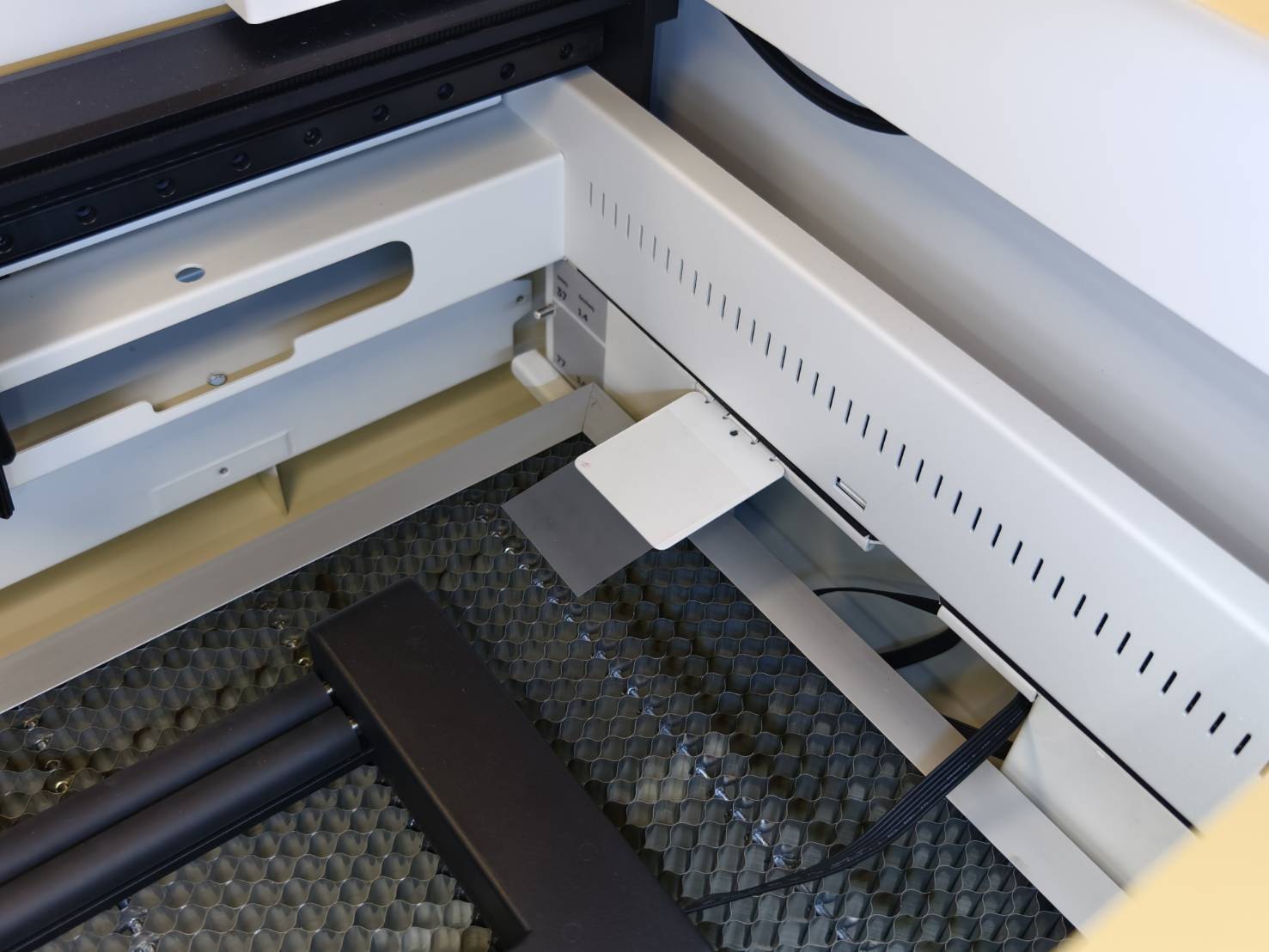

Wenn sich Ihre Wabenstruktur in der obersten Ebene von 37mm / 1,4 Zoll befindet, muss die Vorsprühplatte nicht installiert werden. Platzieren Sie den Primer-Aufkleber direkt um die beiden Öffnungen herum.

Schritt 7

Die Hardwareinstallation für die Ador Erweiterungsbasis und Rotary 2.0 wurde erfolgreich abgeschlossen.

Abhängig von dem Modul, das Sie verwenden werden, beachten Sie bitte die folgenden Links, um mit dem Rotationsachsen-Modul zu experimentieren.

• Ador Rotary - Gravur starten
• Ador Rotary - Druck starten
