⚠︎ Warnung: Die Passthrough-Funktion ist in Europa nicht verfügbar.

Beschreibung

Dieser Artikel führt Sie durch die Einrichtung der Passthrough-Funktion und den Start eines Testgraviervorgangs nach der Hardware-Installation.
Informationen zum Gravieren oder Schneiden mit Passthrough finden Sie in der Ador - Anleitung zum Passthrough-Gravieren.

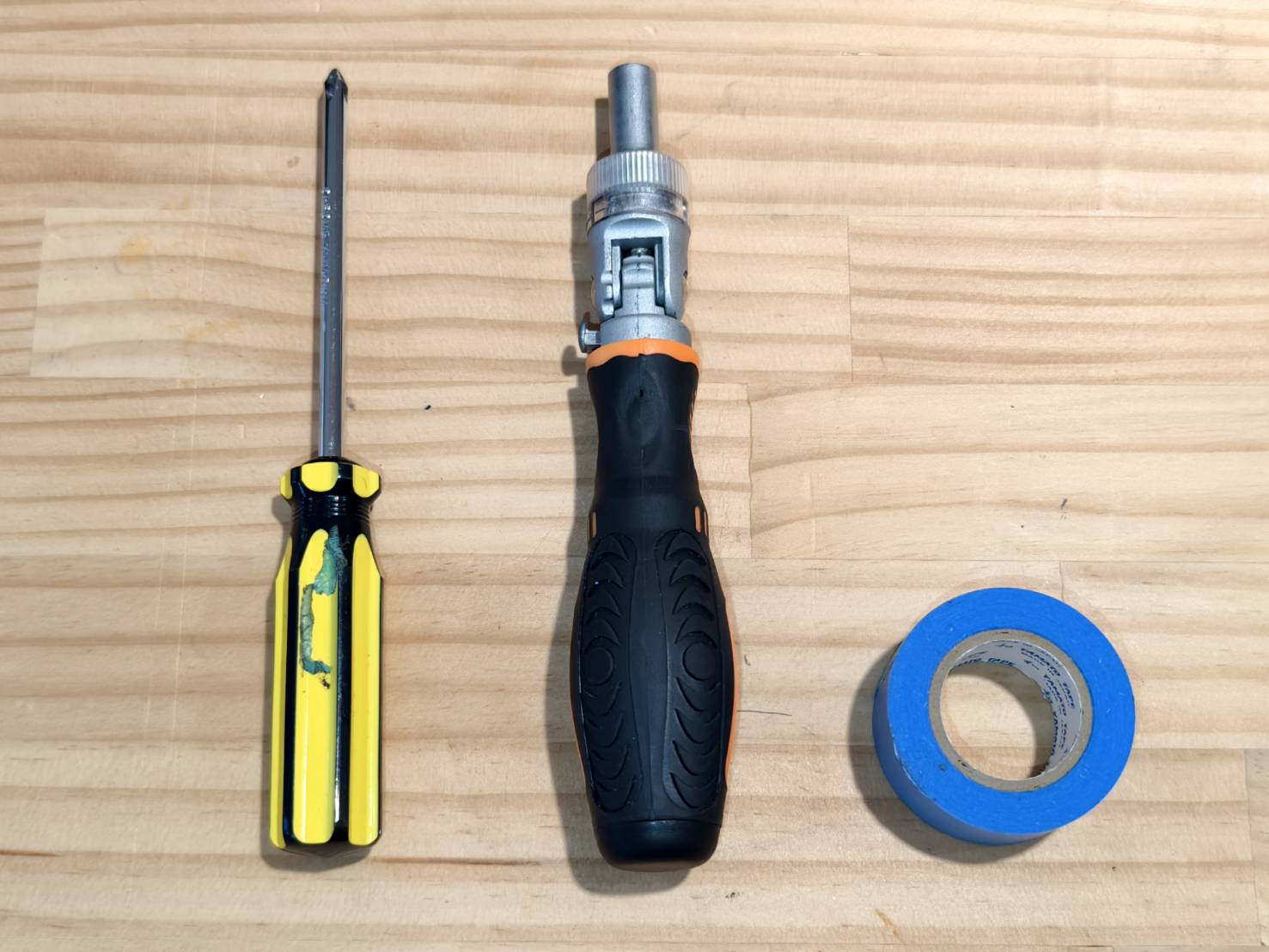

Werkzeuge

1	Kreuzschlitzschraubendreher
2	Innensechskantschlüssel (7 mm)
3	Papierklebeband (optional)

Schritt 1

Trennen Sie die Maschine und den Sockel, falls sie zusammengebaut sind.

Schritt 2

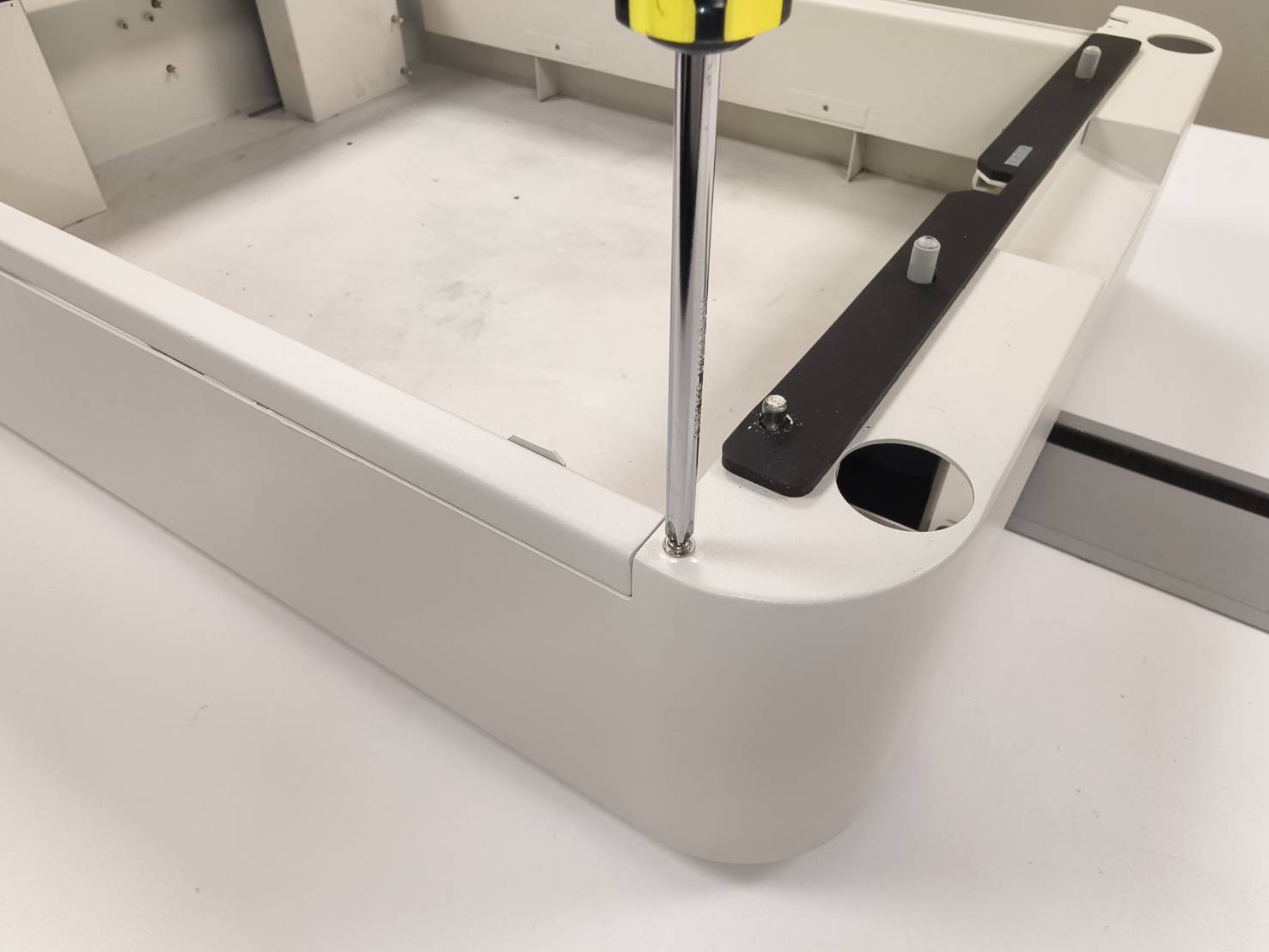

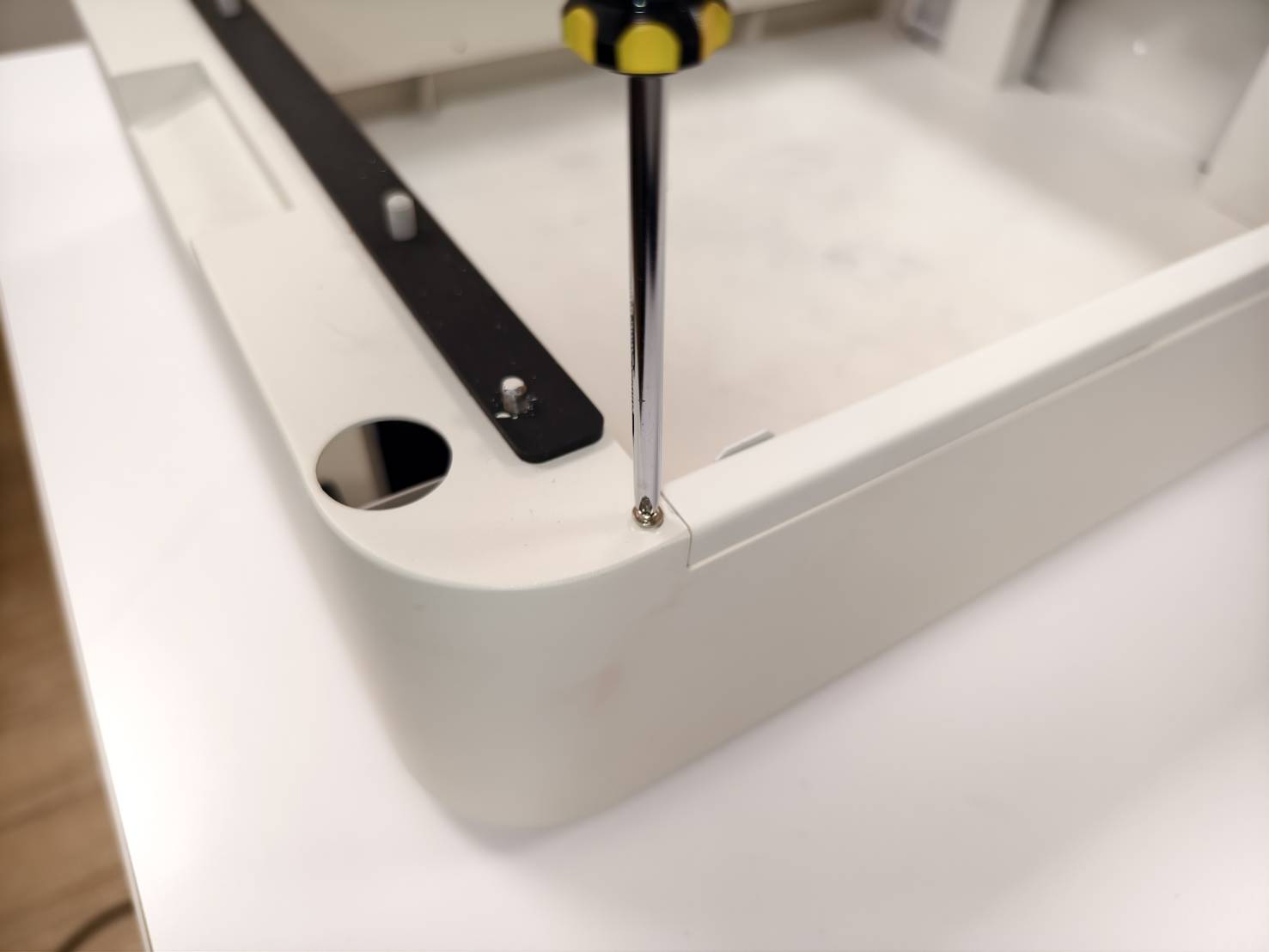

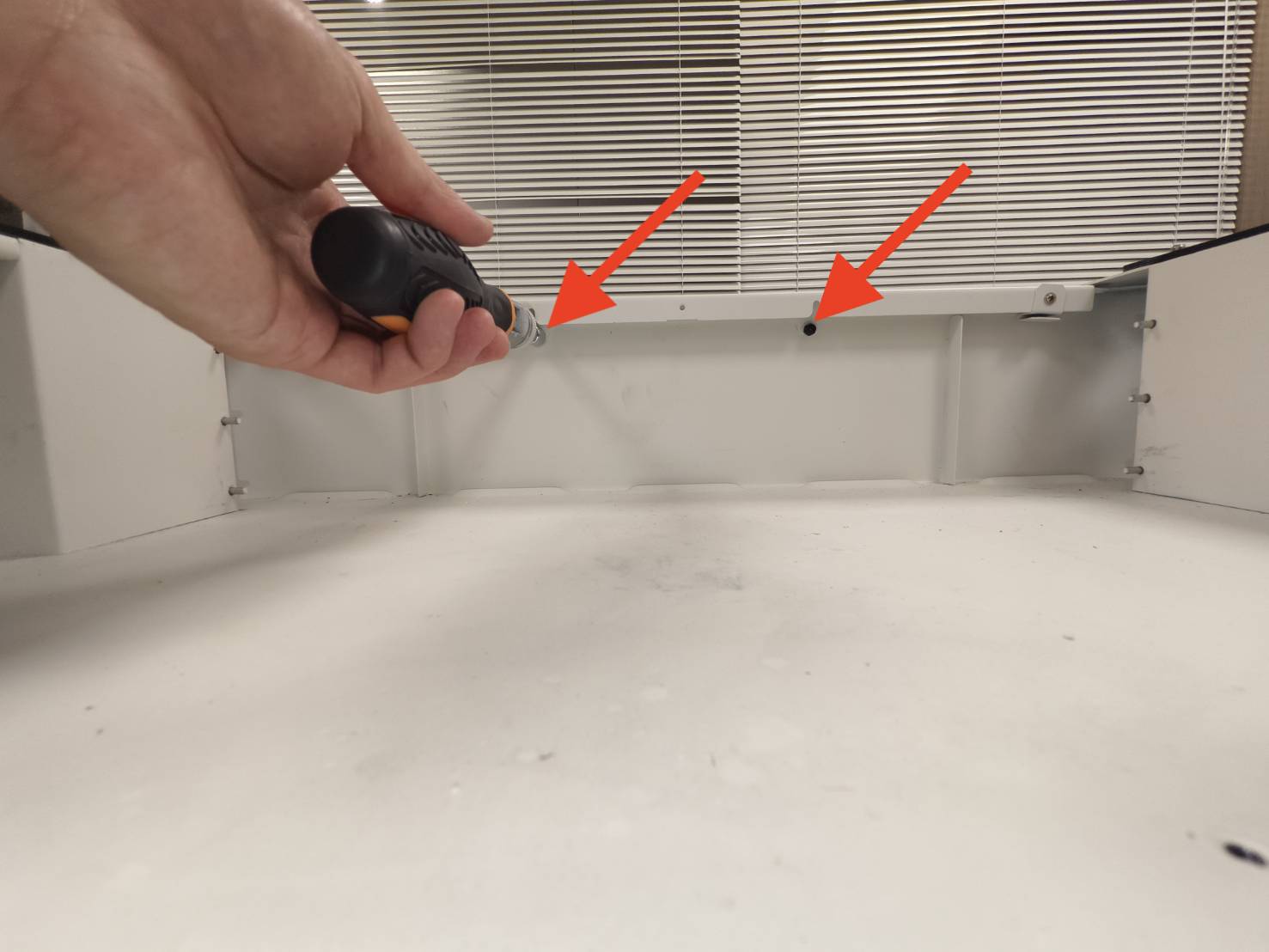

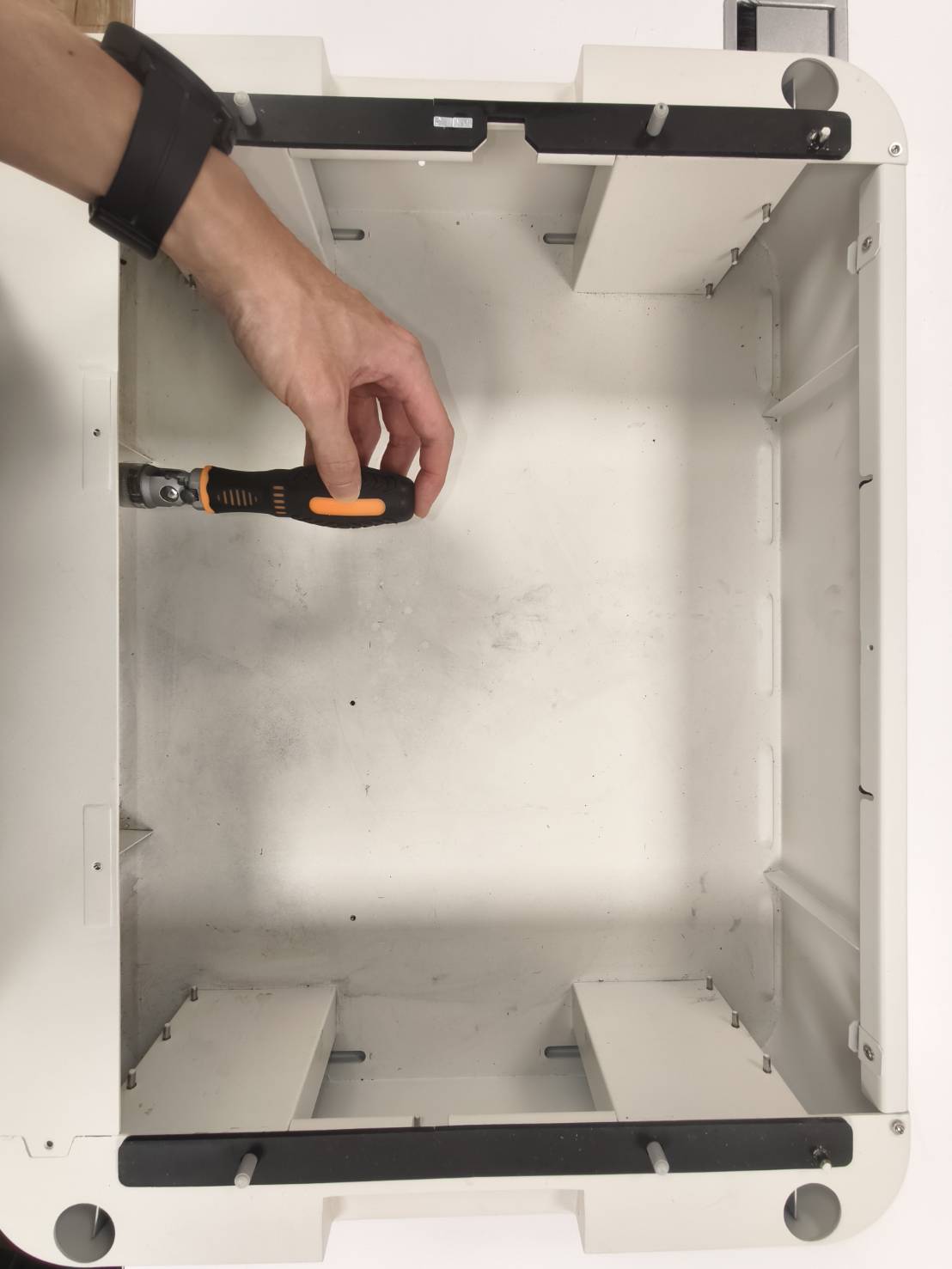

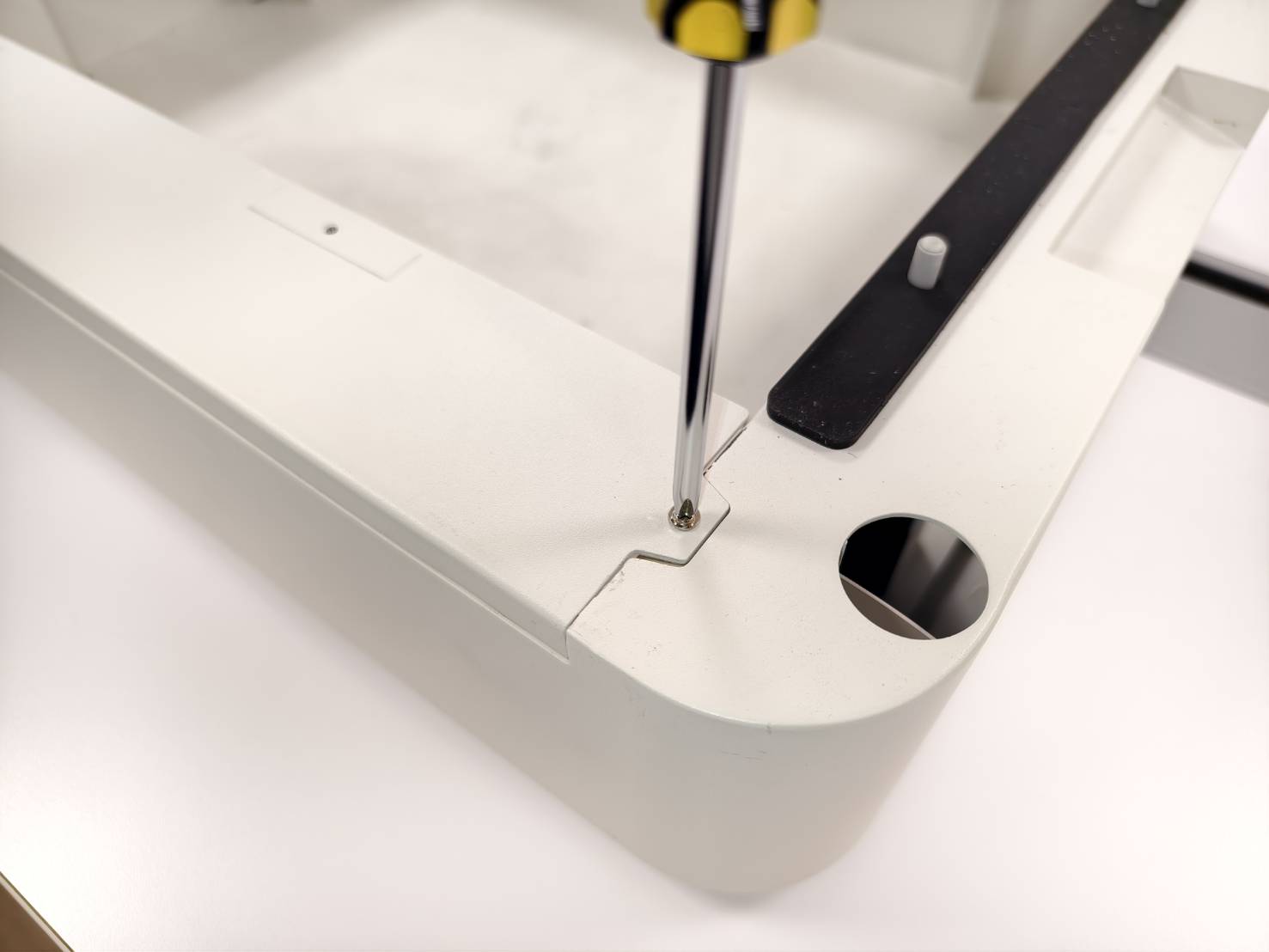

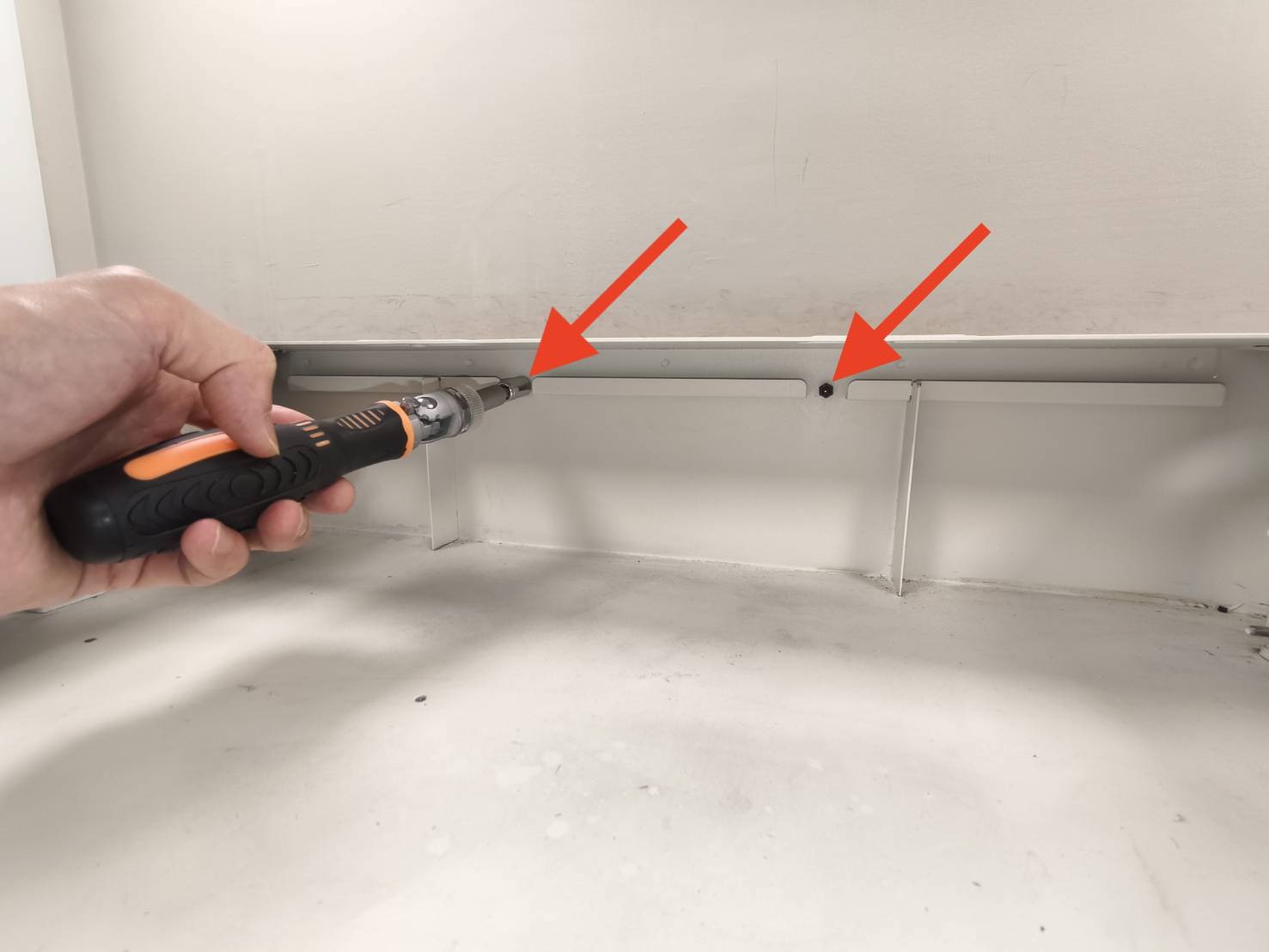

Lösen Sie diese zwei Schrauben an der Rückseite mit einem Kreuzschlitzschraubendreher.

Schritt 3

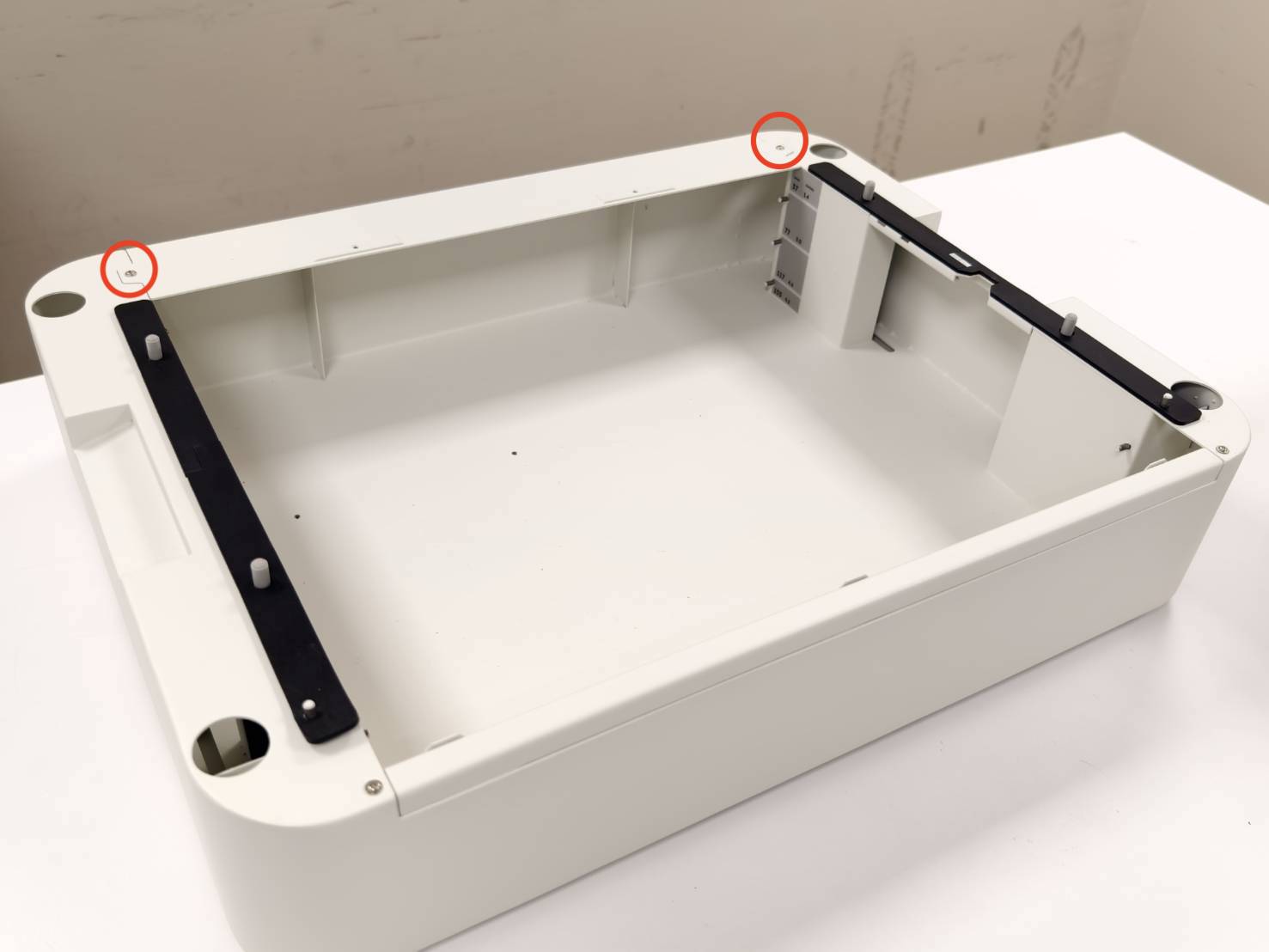

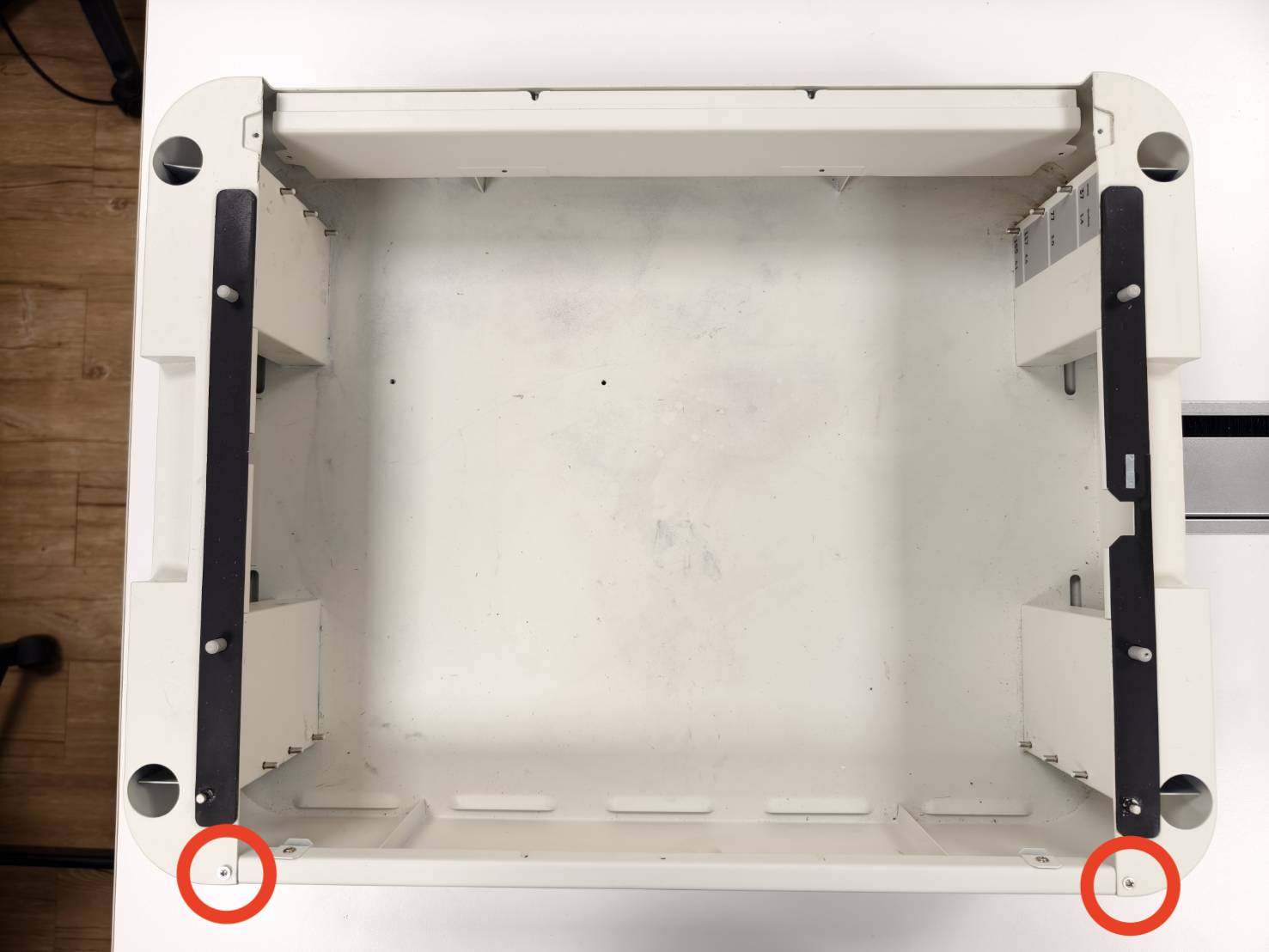

Lösen Sie die Schrauben unter dem Rahmen.

Bitte beachten Sie, dass je nach Maschine zwei oder drei Schrauben entfernt werden müssen.
Bei den Schrauben kann es sich um 7-mm-Hutmuttern, Kreuzschlitzschrauben oder Rändelschrauben handeln.
In diesem Tutorial werden zwei 7mm-Hutmuttern verwendet.

Schritt 4

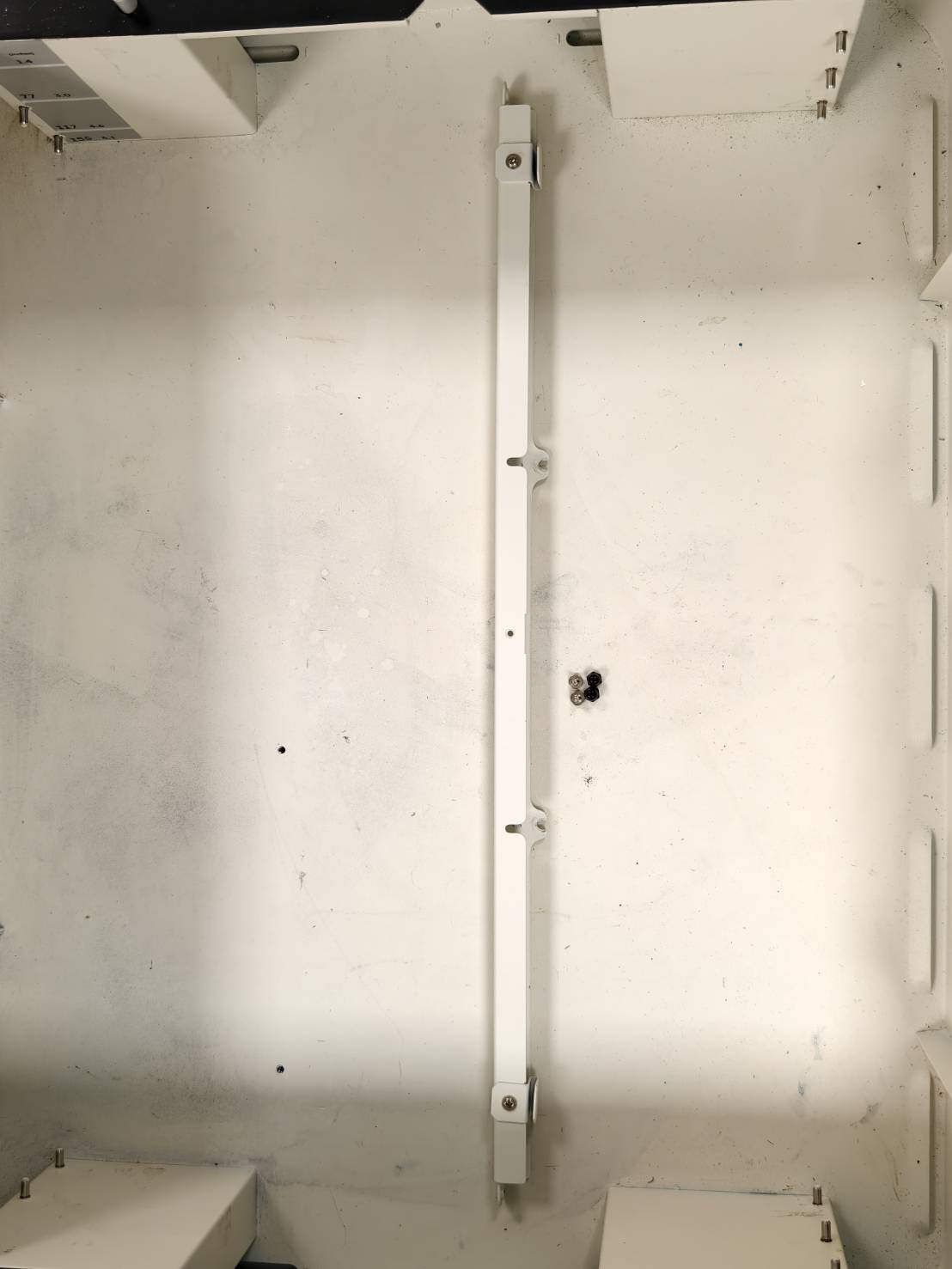

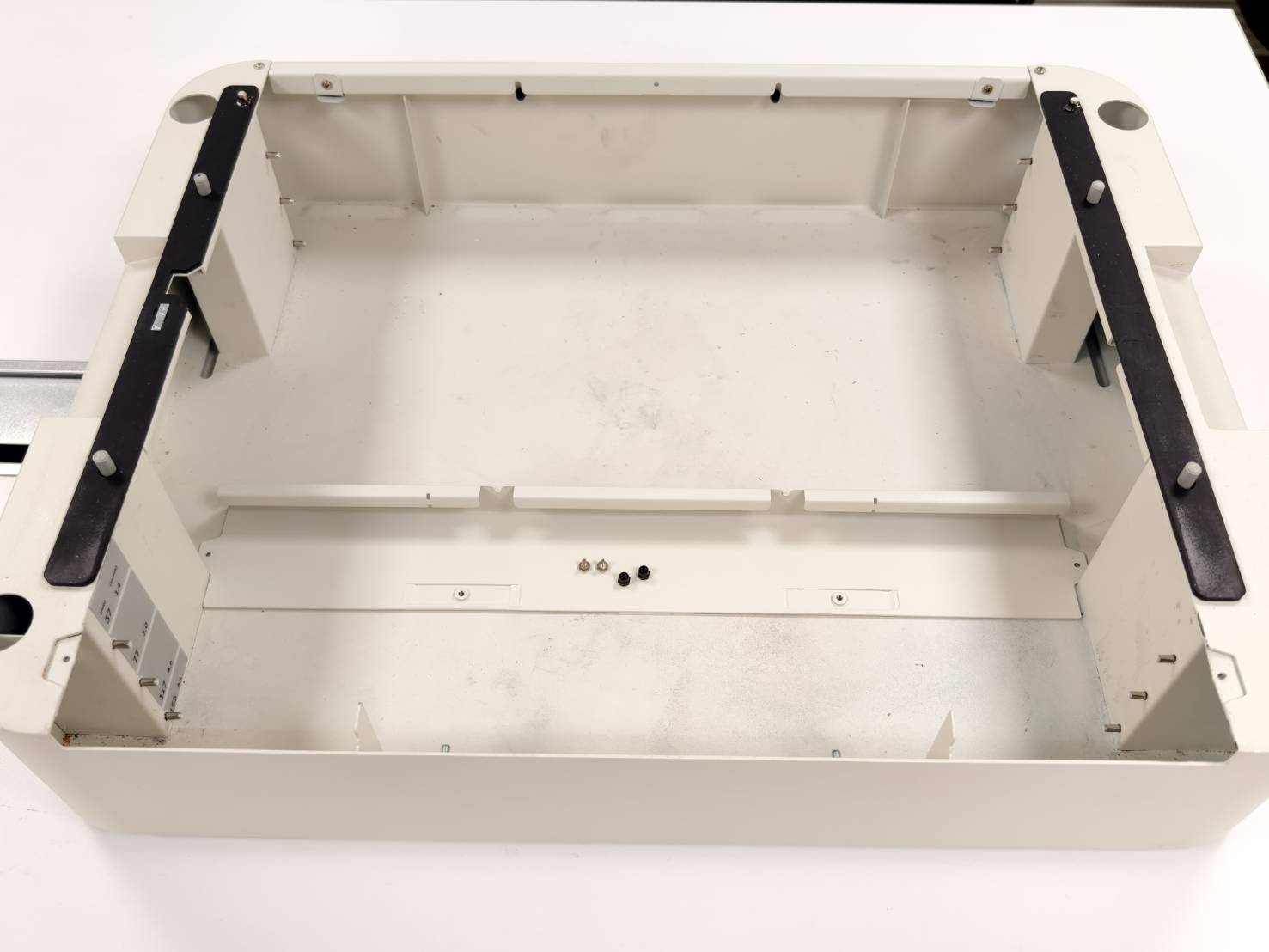

Der hintere Passthrough-Rahmen kann nun entfernt werden.
(Die Schrauben werden für den Passthrough-Druck nicht benötigt, aber es wird empfohlen, sie aufzubewahren.)

Schritt 5

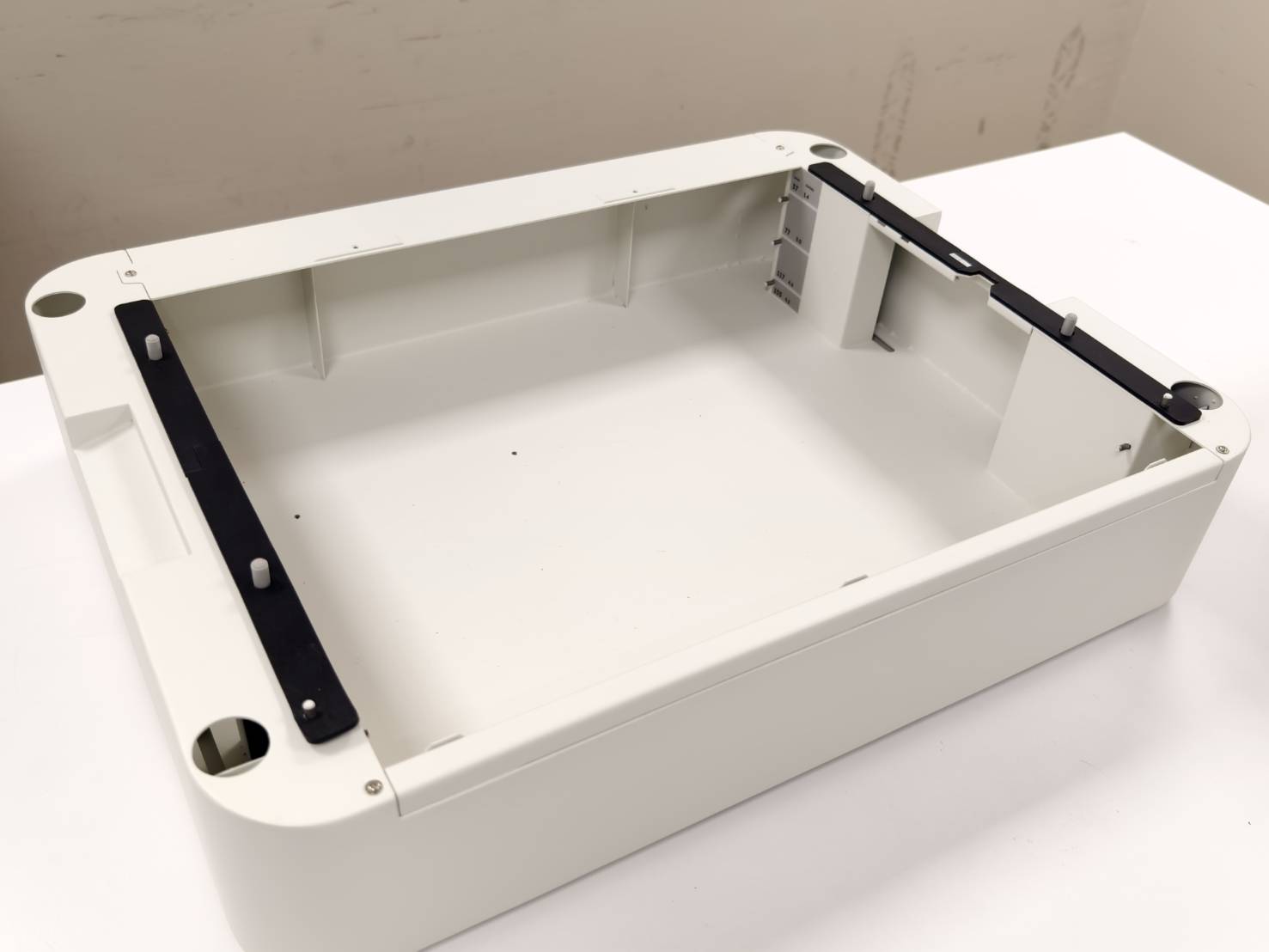

Platzieren Sie den hinteren Passthrough-Rahmen in der vorgesehenen Position.

Schritt 6

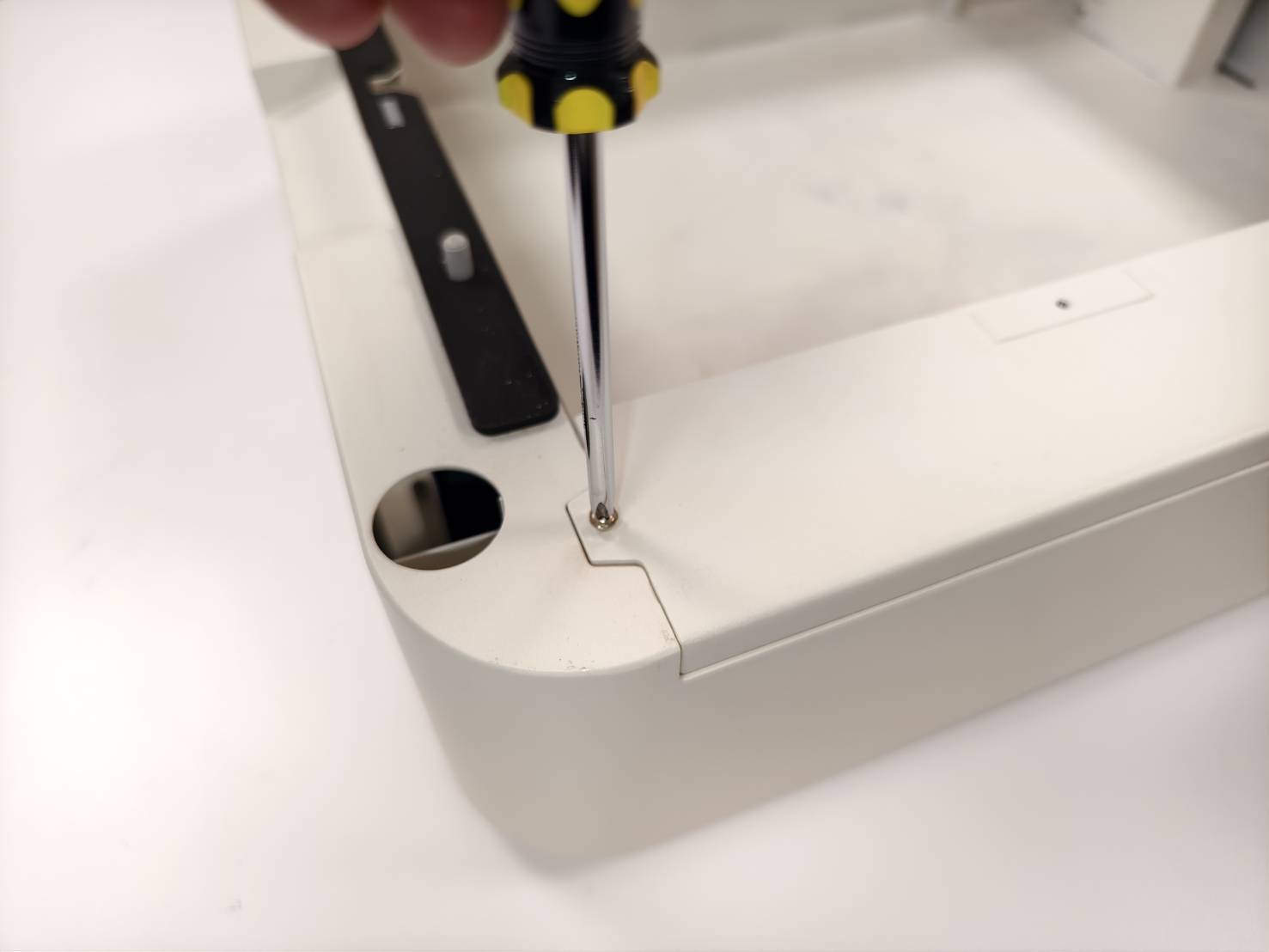

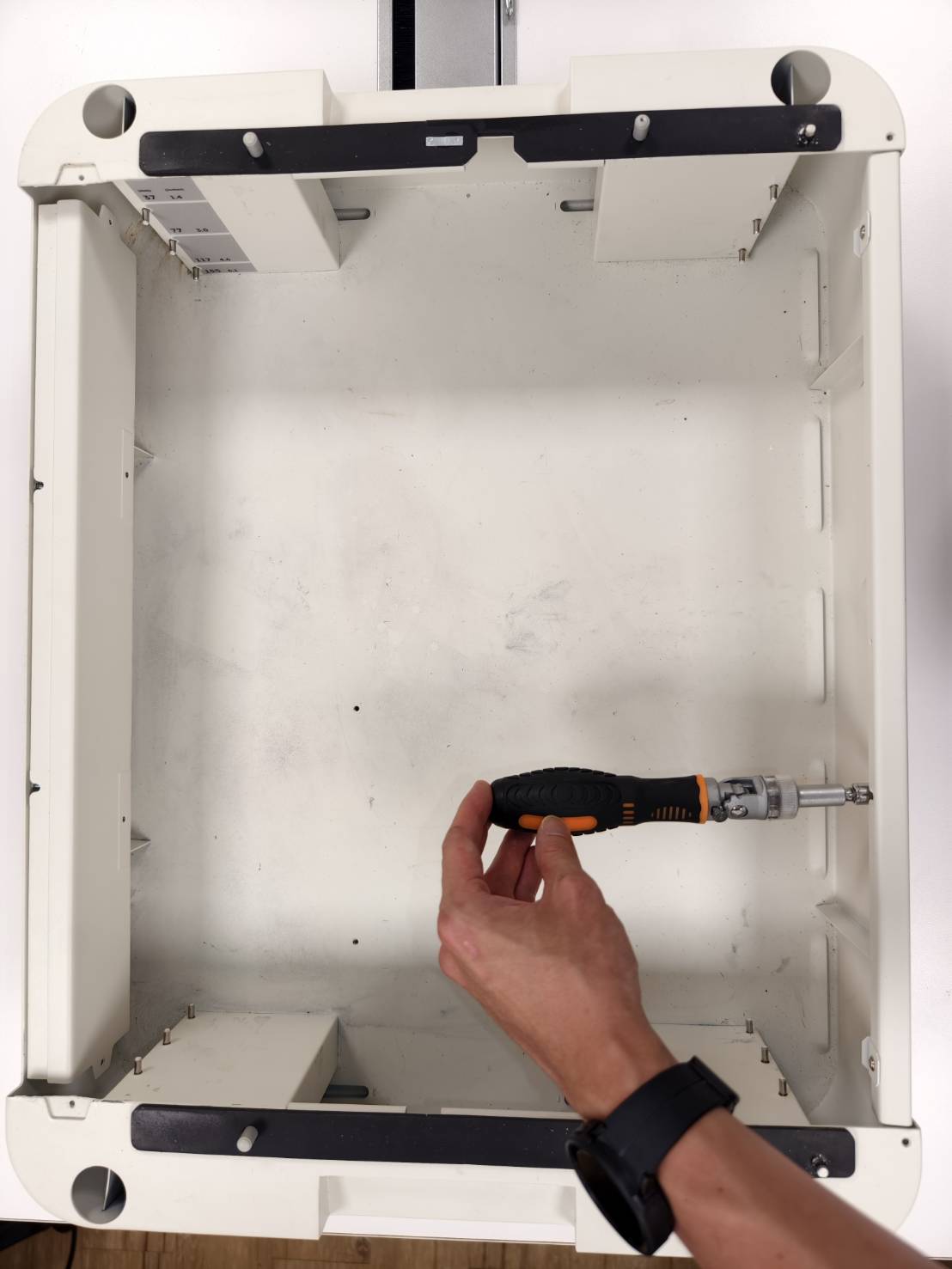

Lösen Sie die beiden Schrauben.

Schritt 7

Lösen Sie die Schrauben an der Unterseite des vorderen Rahmens.

Bitte beachten Sie, dass je nach Maschine zwei oder drei Schrauben entfernt werden müssen.
Bei den Schrauben kann es sich um 7-mm-Hutmuttern, Kreuzschlitzschrauben oder Rändelschrauben handeln.
In diesem Tutorial werden zwei 7mm-Hutmuttern verwendet.

Schritt 8

Der vordere Passthrough-Rahmen kann nun entfernt werden.

Schritt 9

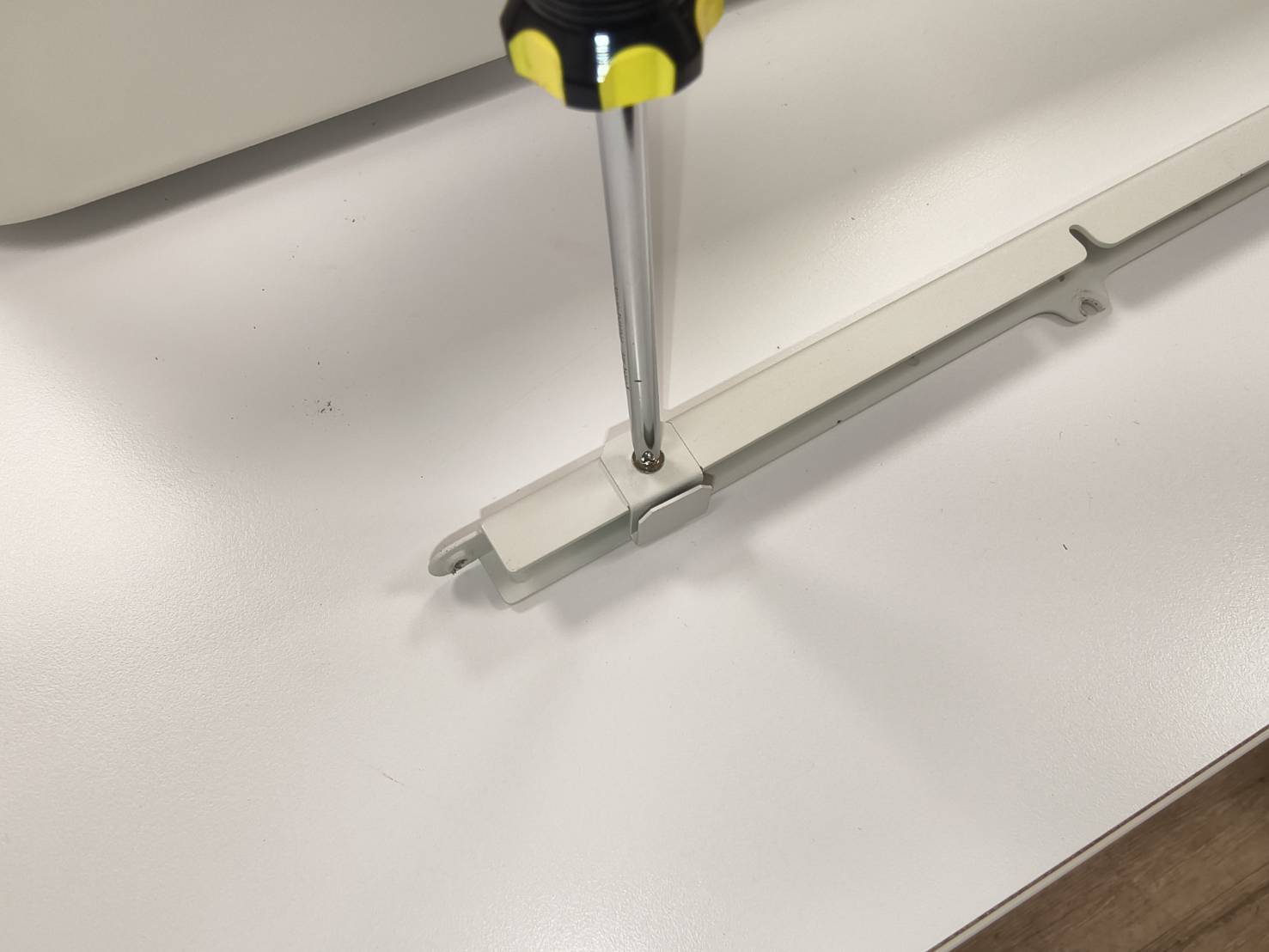

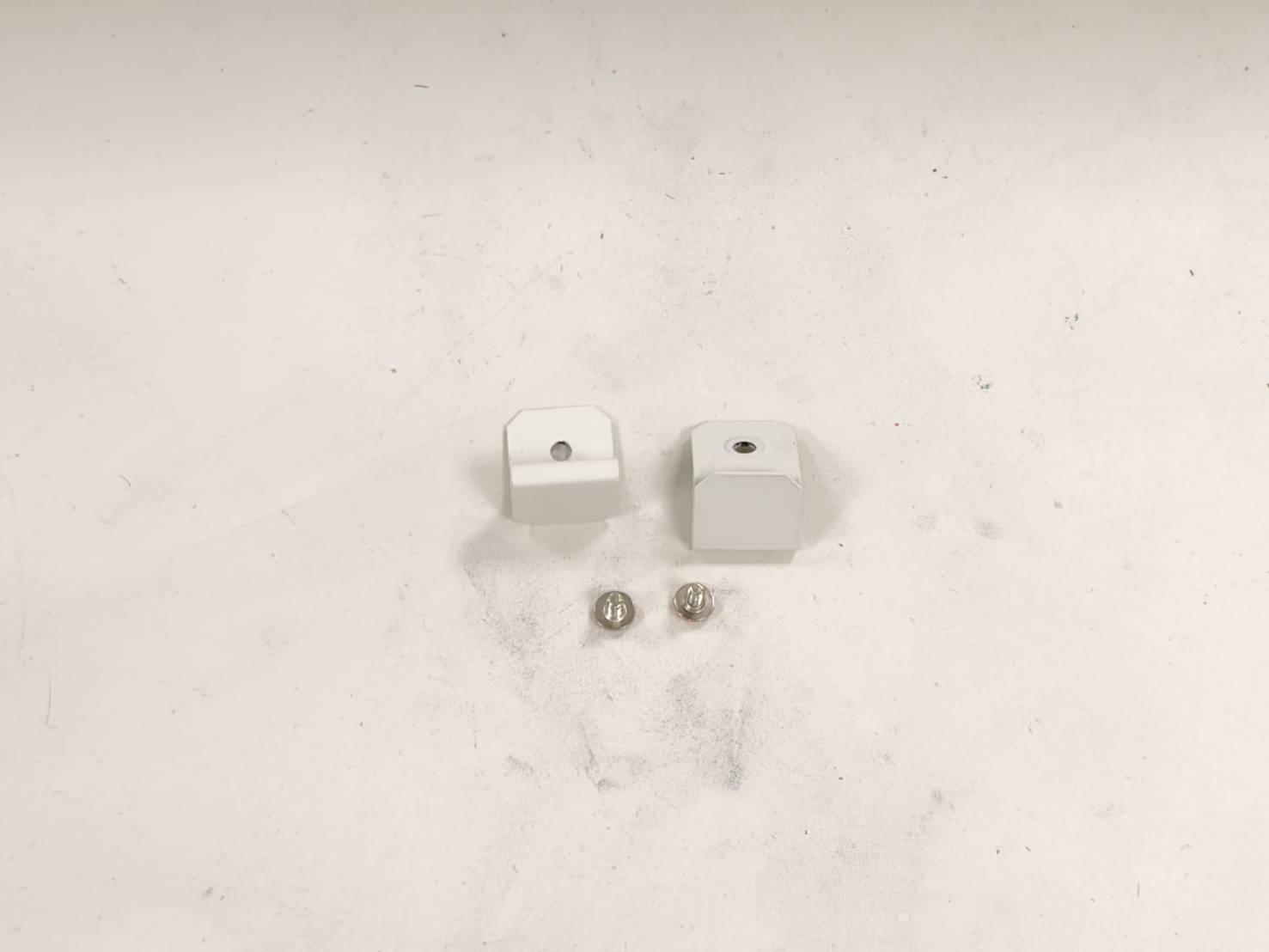

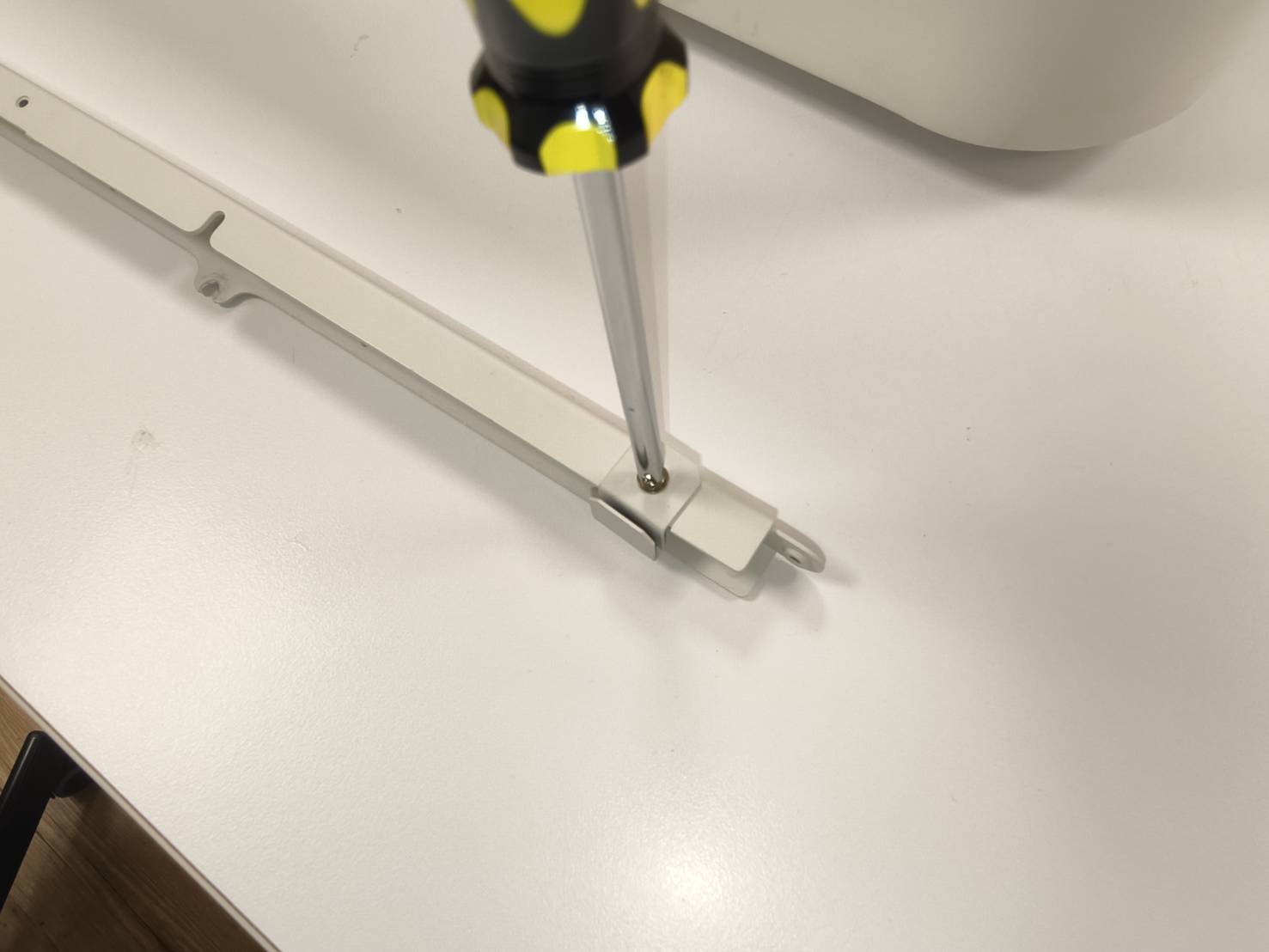

Entfernen Sie die beiden Clips an den vorderen Rahmen.
(Diese beiden Clips werden für den Passthrough-Druck nicht benötigt, aber es wird empfohlen, sie für zukünftige Anforderungen aufzubewahren. Bitte beachten Sie die Installation ohne Passthrough-Funktion.)

Schritt 10

Platzieren Sie den vorderen Passthrough-Rahmen in der vorgesehenen Position.

Schritt 11

Montieren Sie die Maschine und die Erweiterungsbasis.

Schritt 12

Legen Sie die Wabenplatte je nach Dicke Ihres Materials in die 37mm/1,4 Zoll oder die 77mm/3,0 Zoll Schicht ein. Bitte beachten Sie den Artikel zur Installation der Wabenplatte.

Schicht	Foto	Höhenbereich (Objekt)
37mm / 1,4 Zoll		0 - 3 mm
77mm / 3,0 Zoll		3 - 15 mm
117mm / 4,6 Zoll		Für Passthrough nicht verfügbar
155 mm / 6,1 Zoll		Für Passthrough nicht verfügbar

Schritt 13

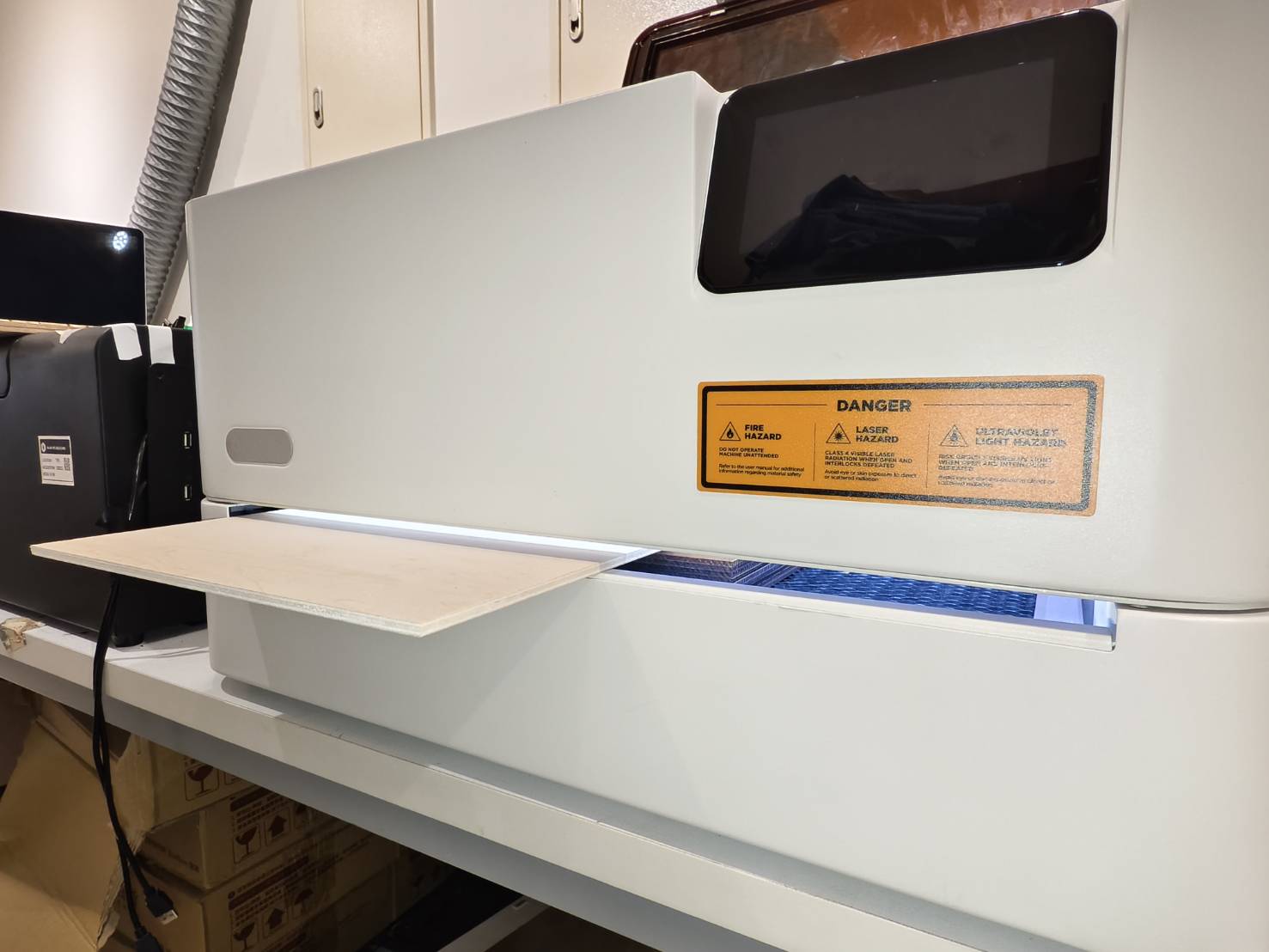

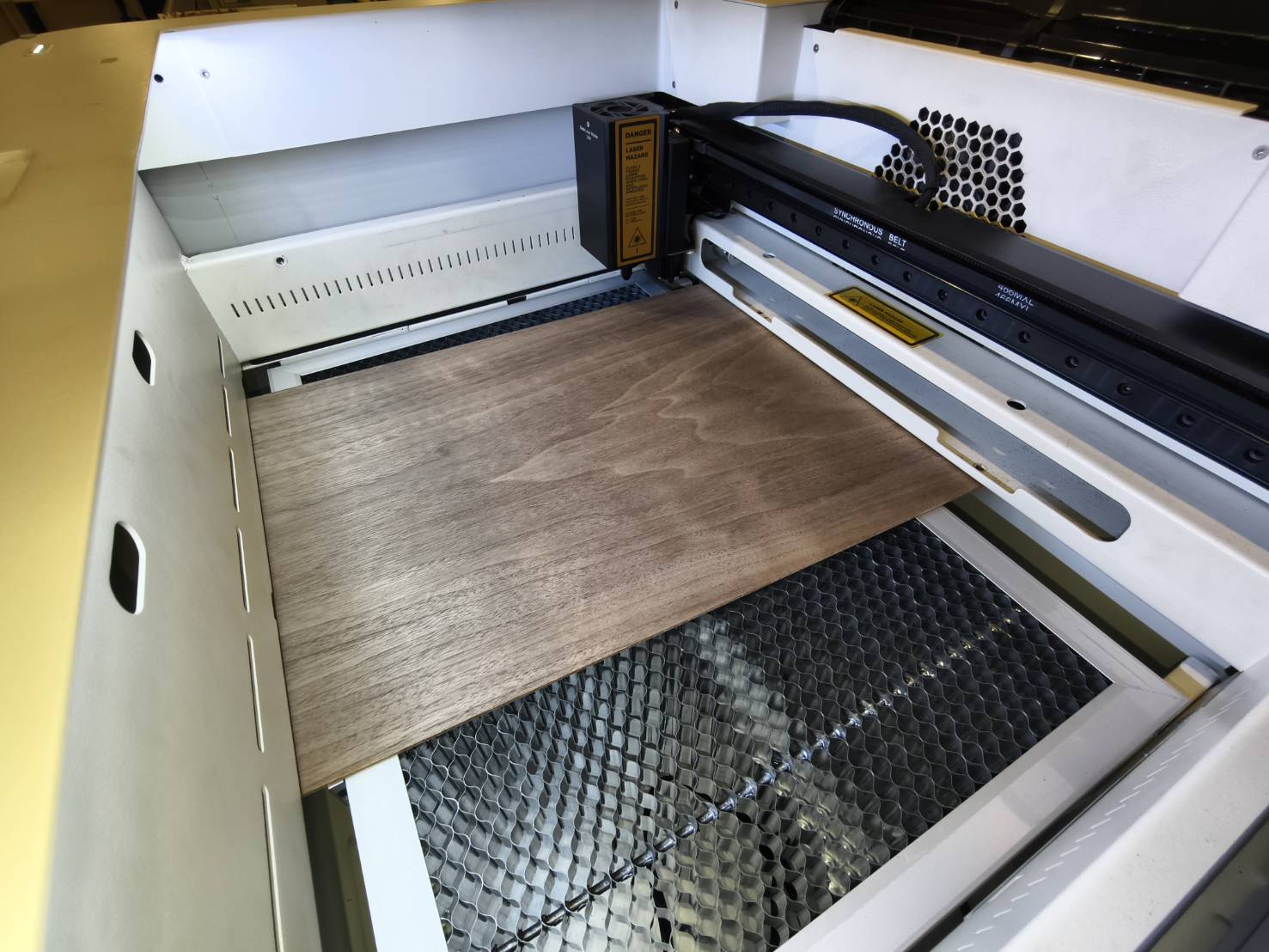

Legen Sie das Material in die Maschine ein. Es wird dringend empfohlen, dass Sie für die erste Verwendung zu Übungszwecken unerwünschtes oder gebrauchtes Material verwenden.

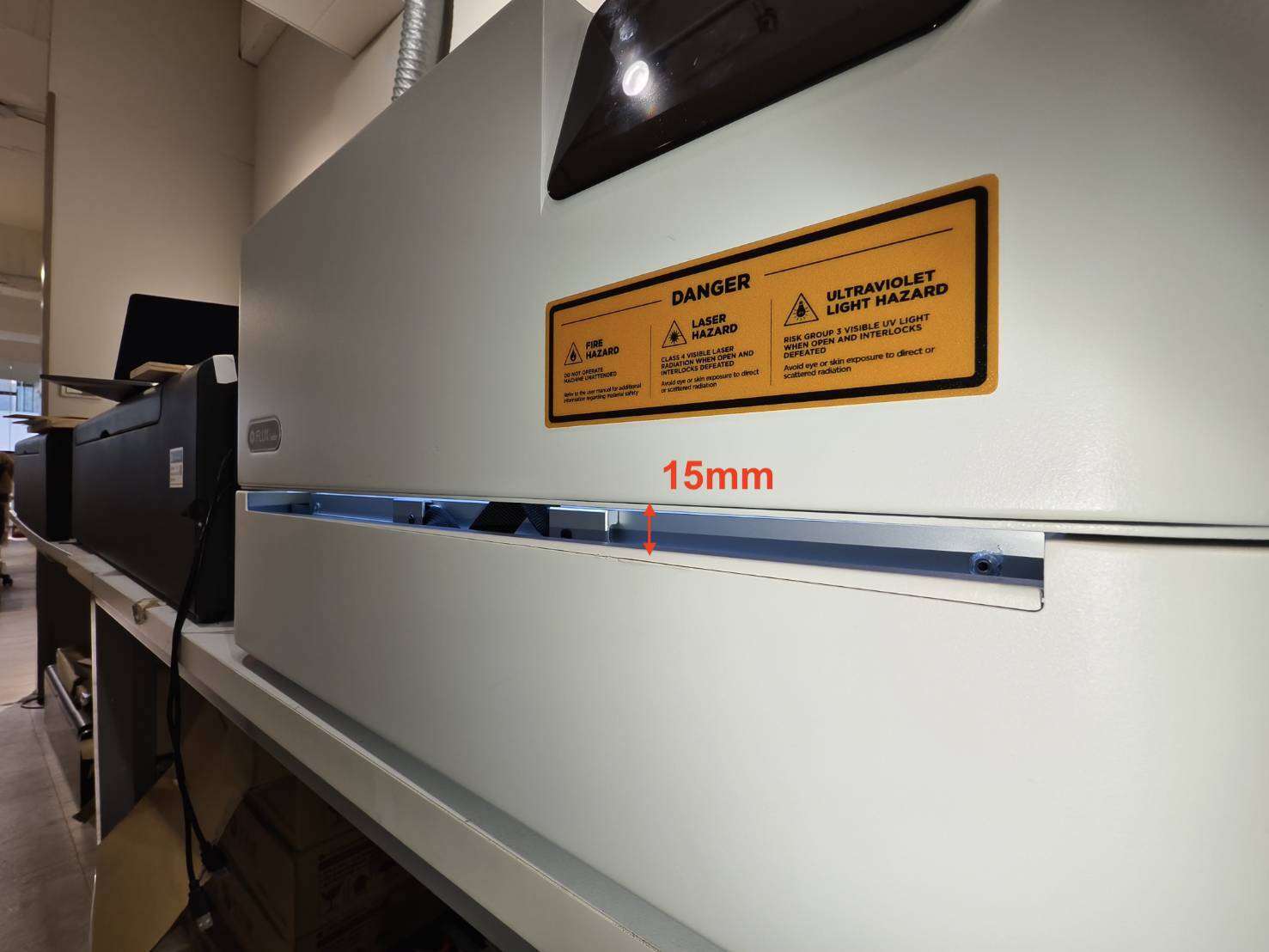

Die maximale Materialdicke für die Ador Passthrough-Funktion beträgt 15mm.

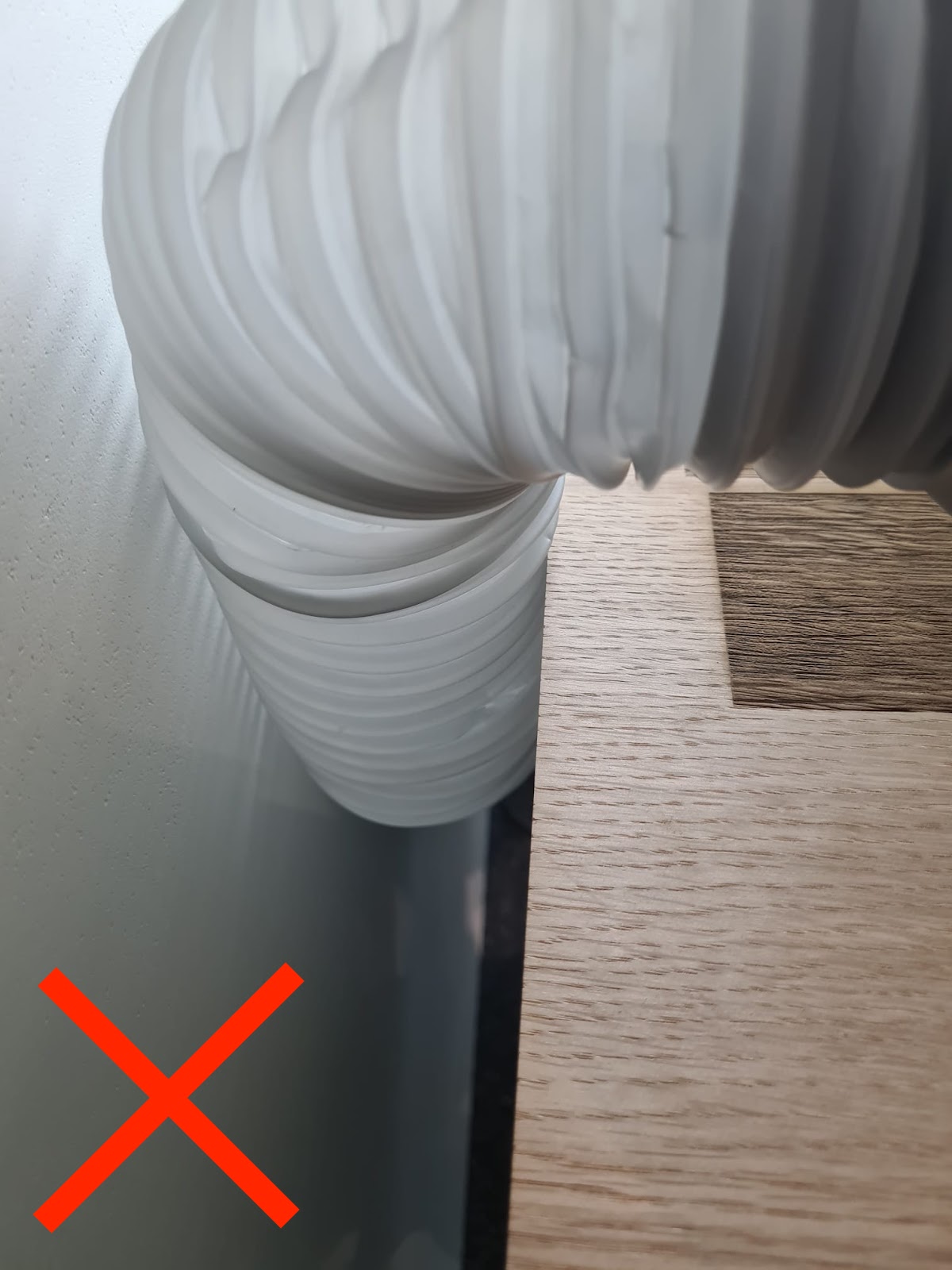

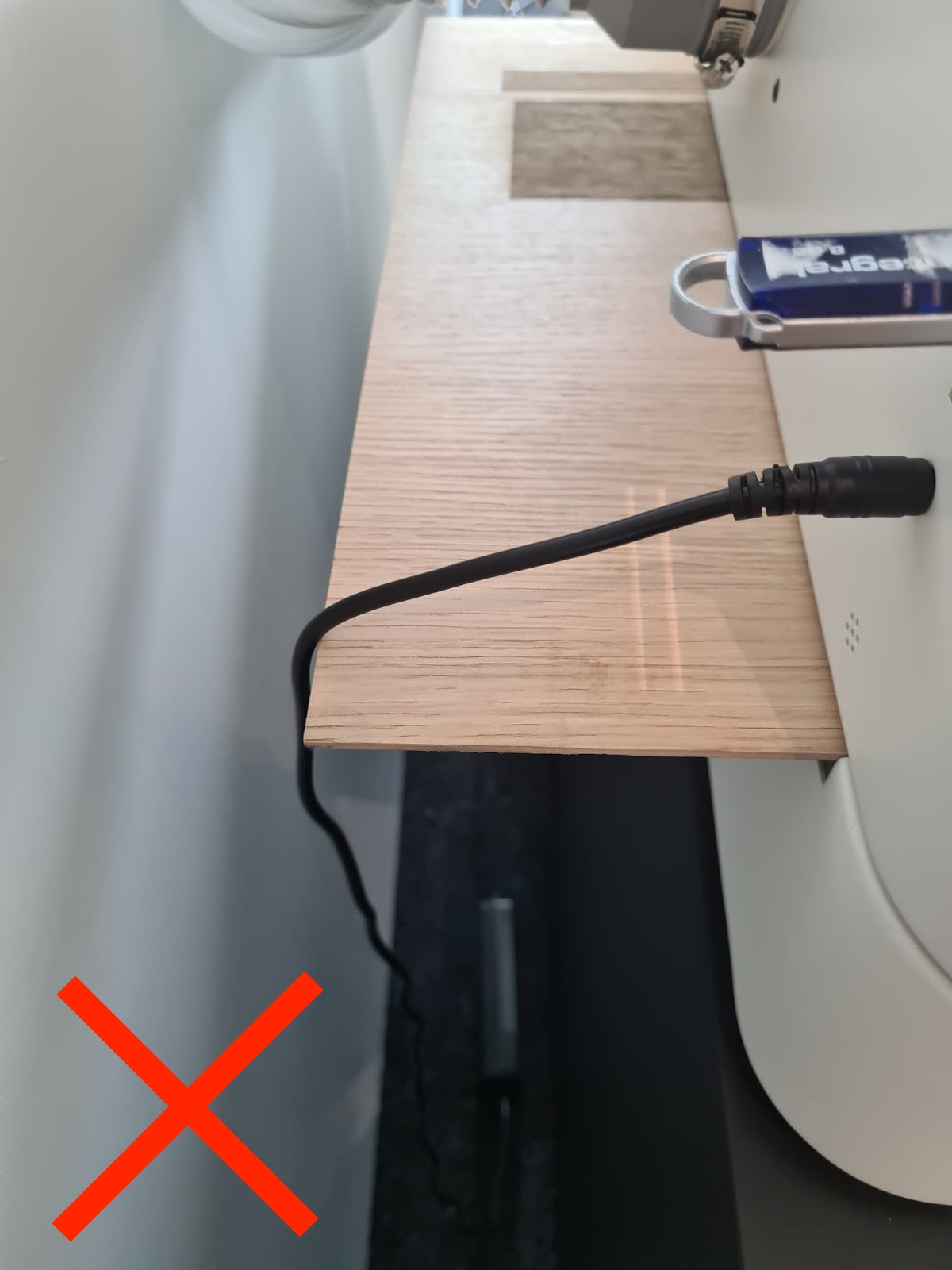

Achten Sie beim Einführen des Materials darauf, dass es sich nicht am Netzkabel oder Lüftungsschlauch verfängt, wie in den folgenden Negativbeispielen gezeigt.

Es gibt zwei Szenarien für die Platzierung der Materialien. Bitte beachten Sie die folgenden Anweisungen.

0 - 3 mm Materialien

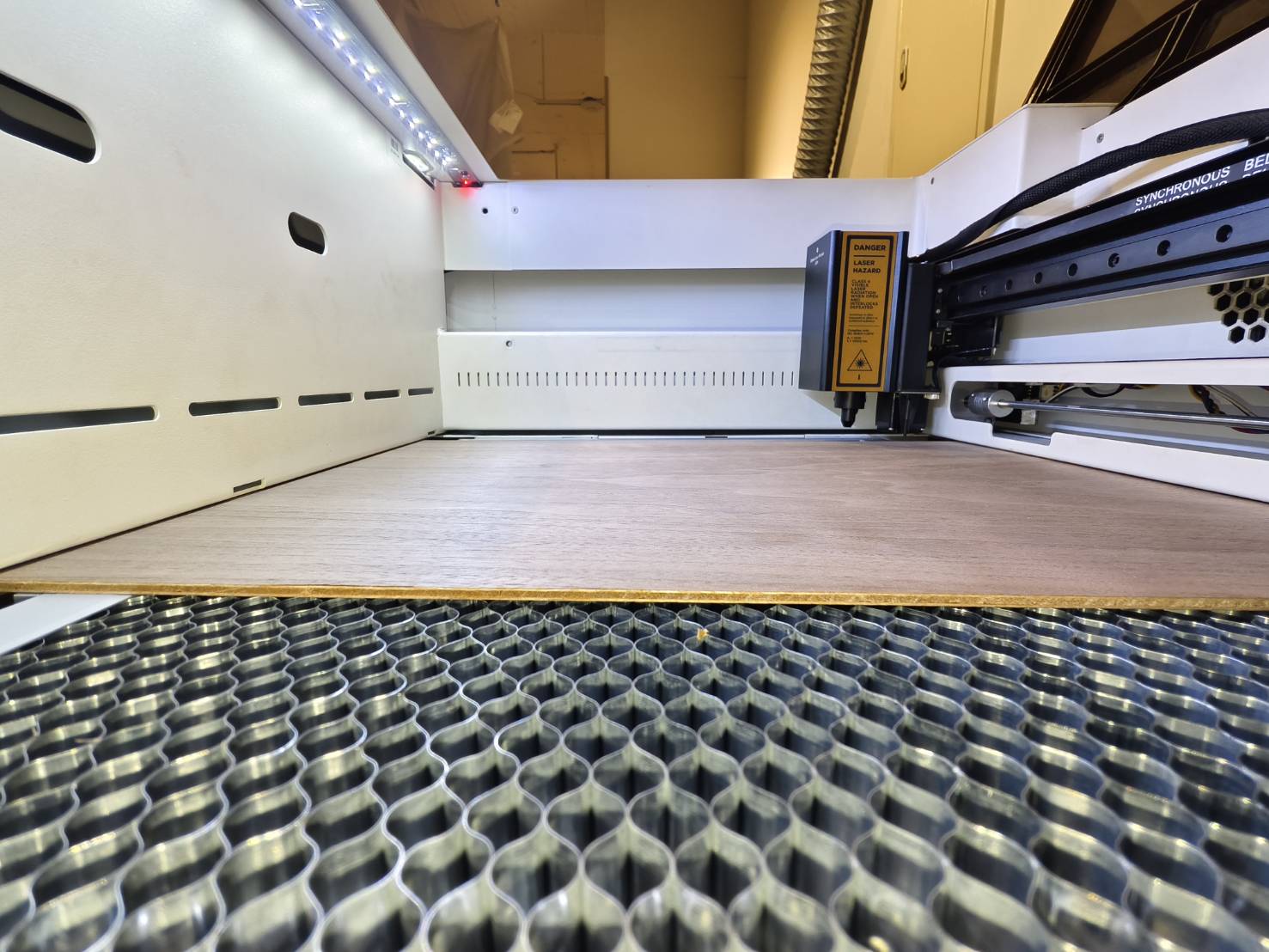

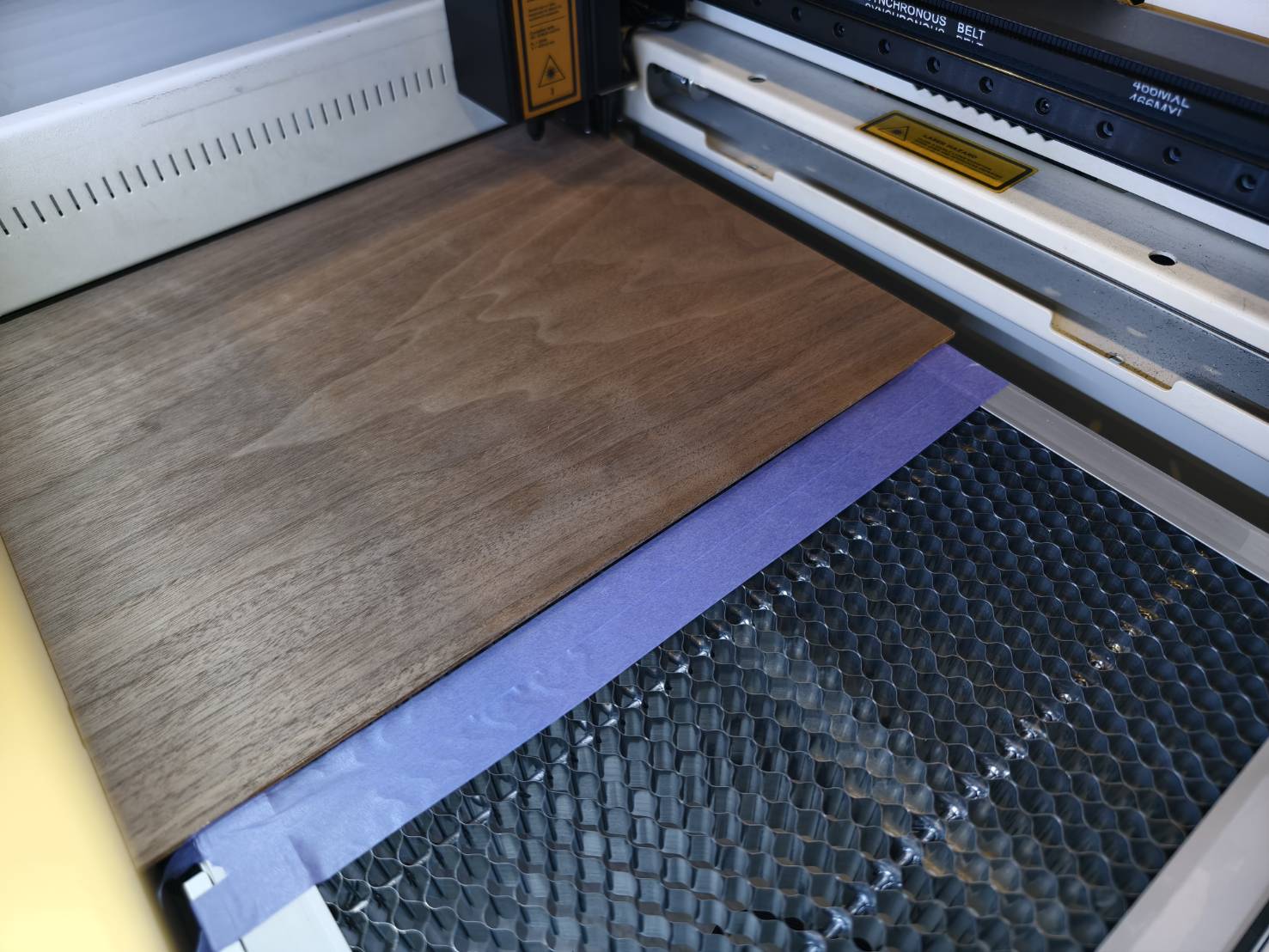

Platzieren Sie die Wabe in der 37mm / 1,4 Zoll Schicht. Legen Sie das Material direkt in die Maschine ein und platzieren Sie es auf der Wabe. (Es wird empfohlen, das Material nach links zu schieben, um es am Rahmen auszurichten.)

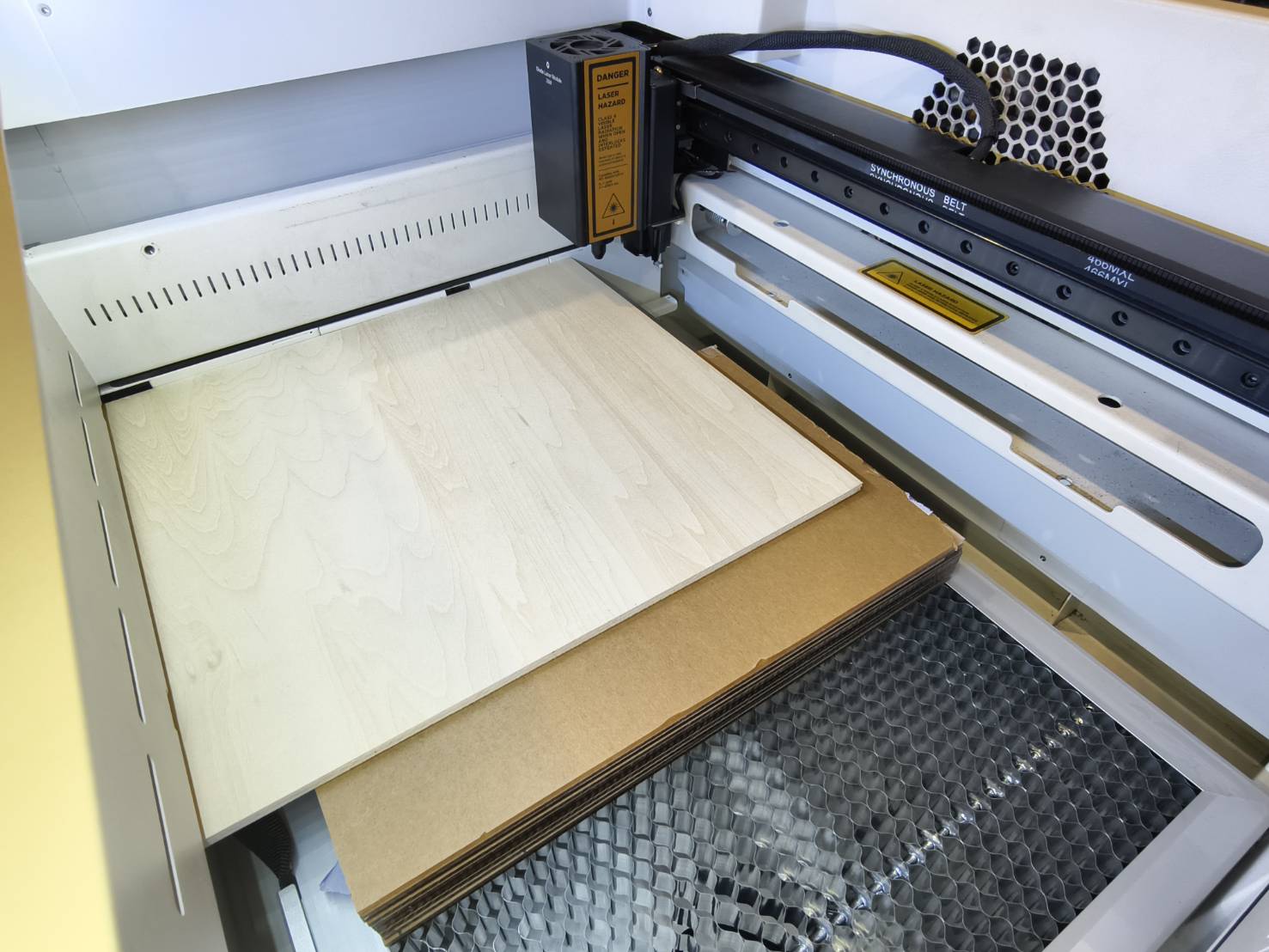

3 - 15 mm Materialien

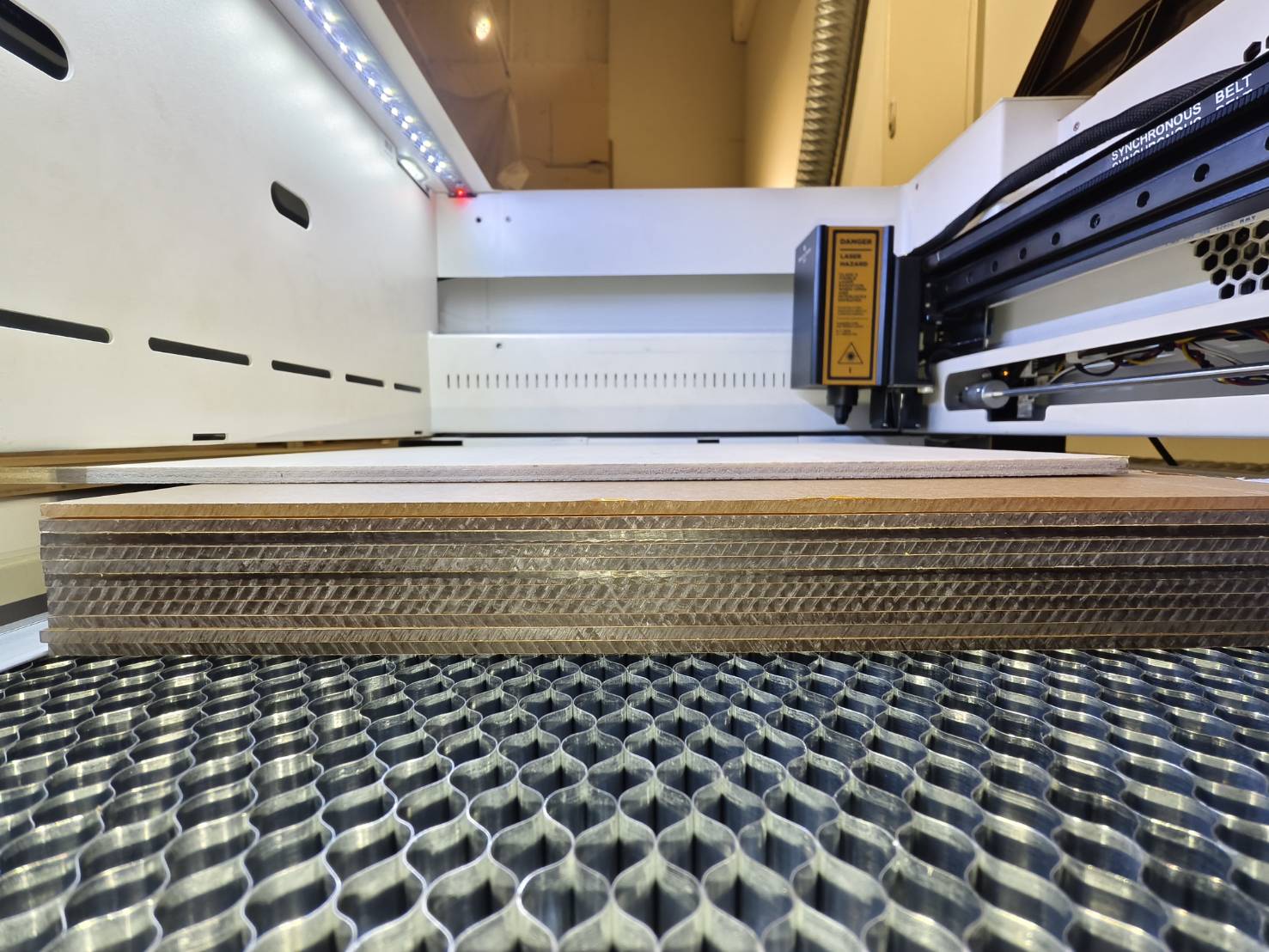

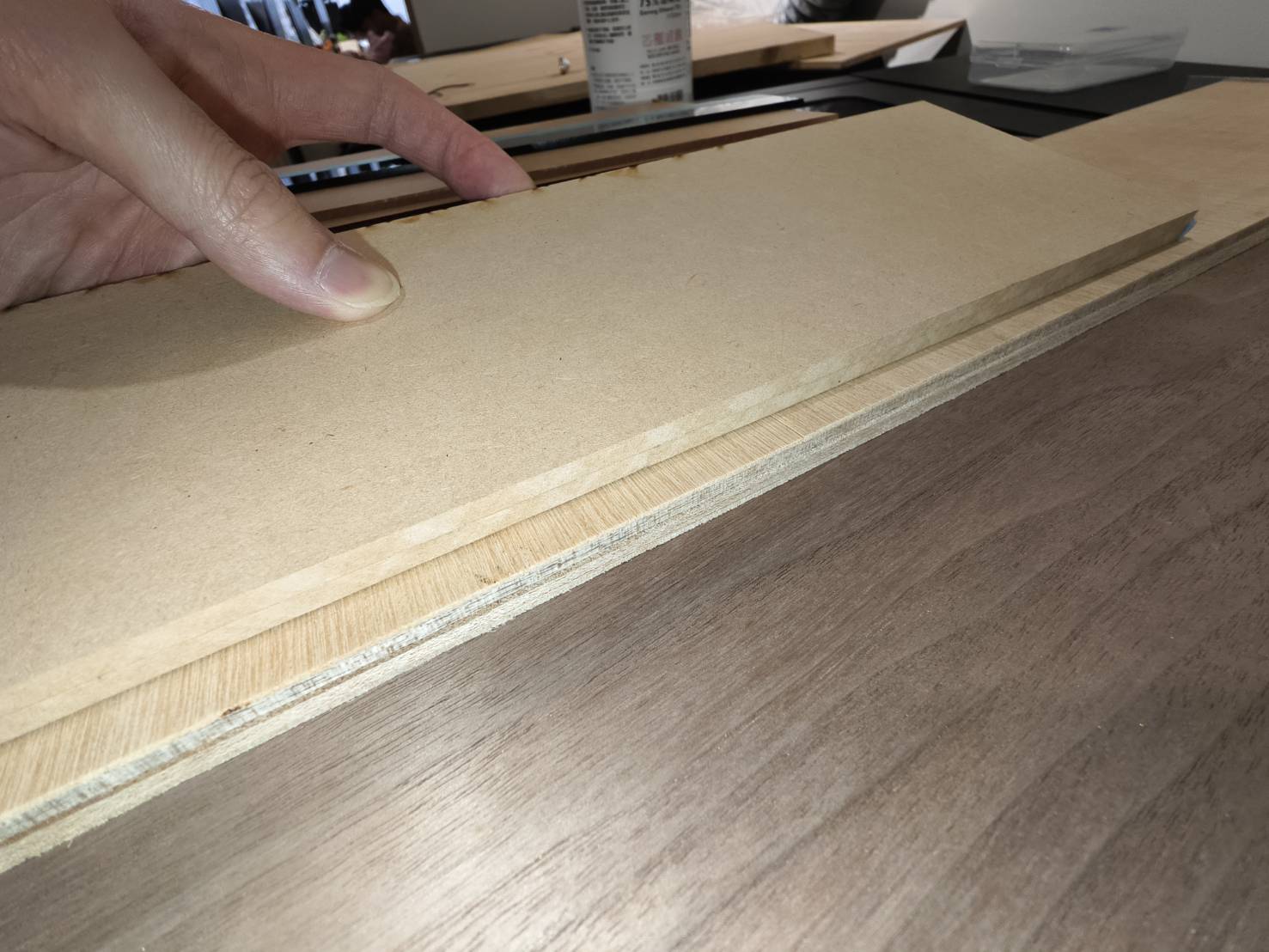

Platzieren Sie die Wabe in der 77mm / 3,0 Zoll Schicht. Legen Sie einige Materialien auf die Wabe, um Ihr Zielmaterial anzuheben. Platzieren Sie das Zielmaterial über den unteren Materialien. (Es wird empfohlen, das Material nach links zu schieben, um es am Rahmen auszurichten.)

Schritt 14

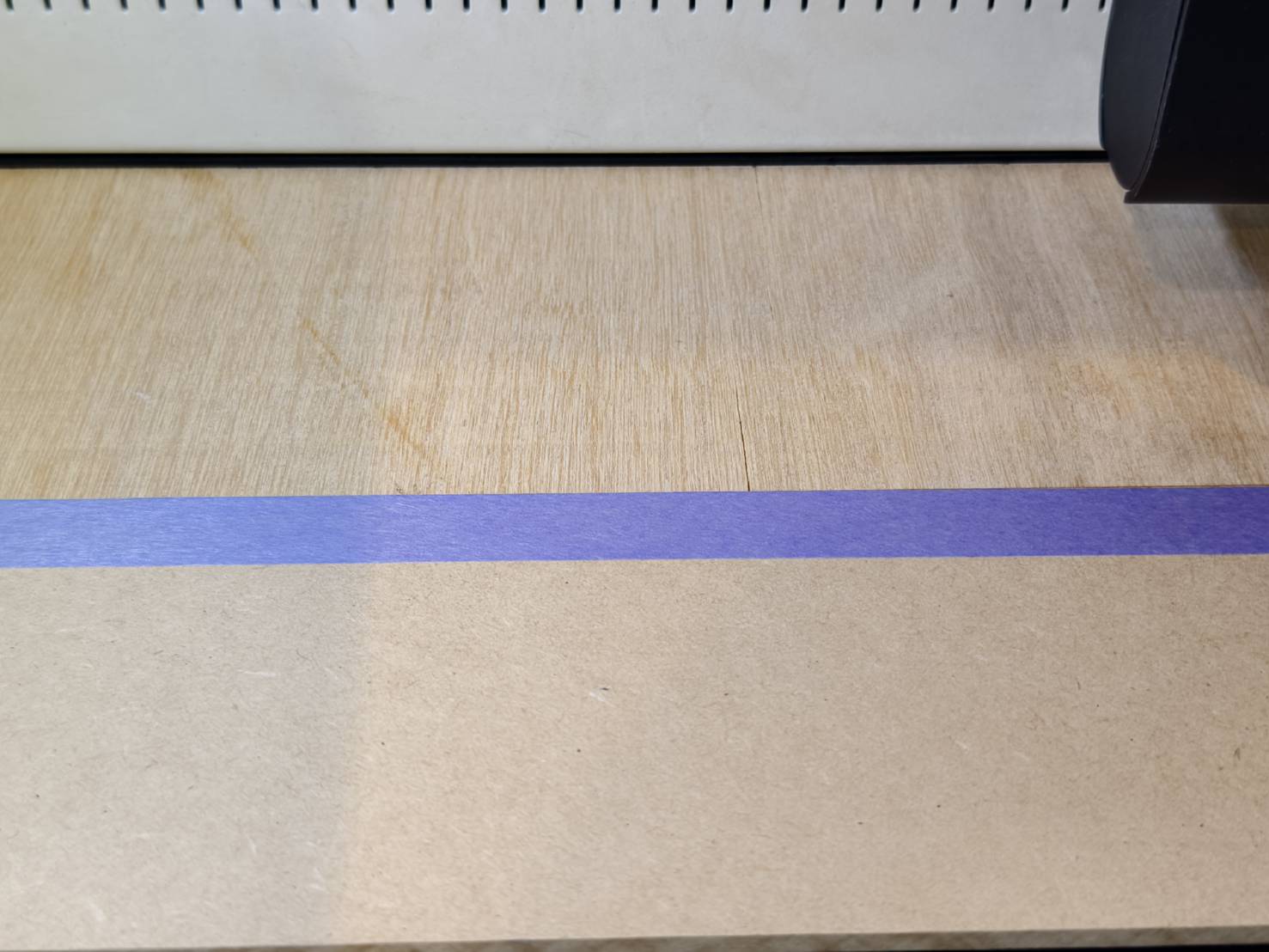

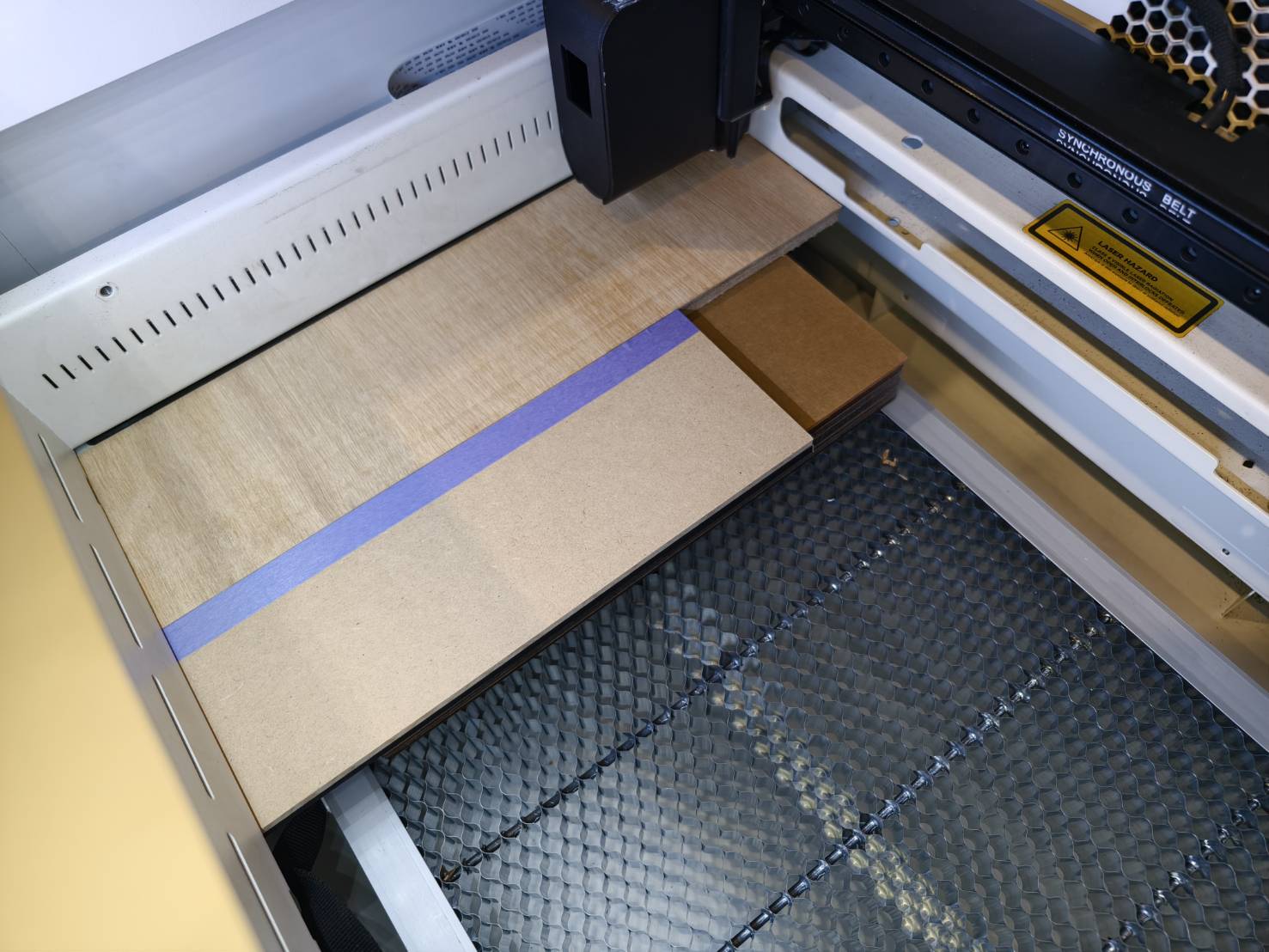

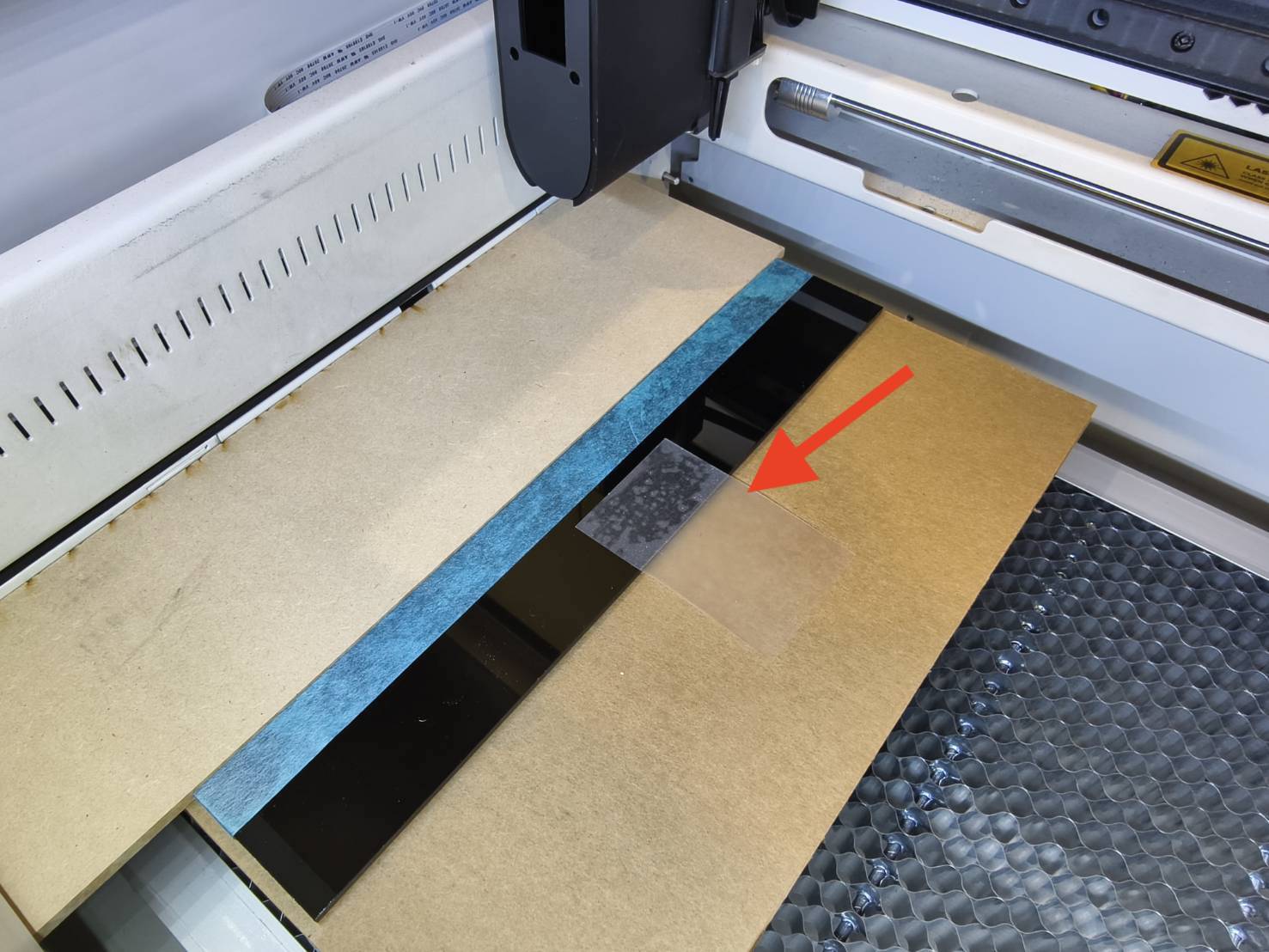

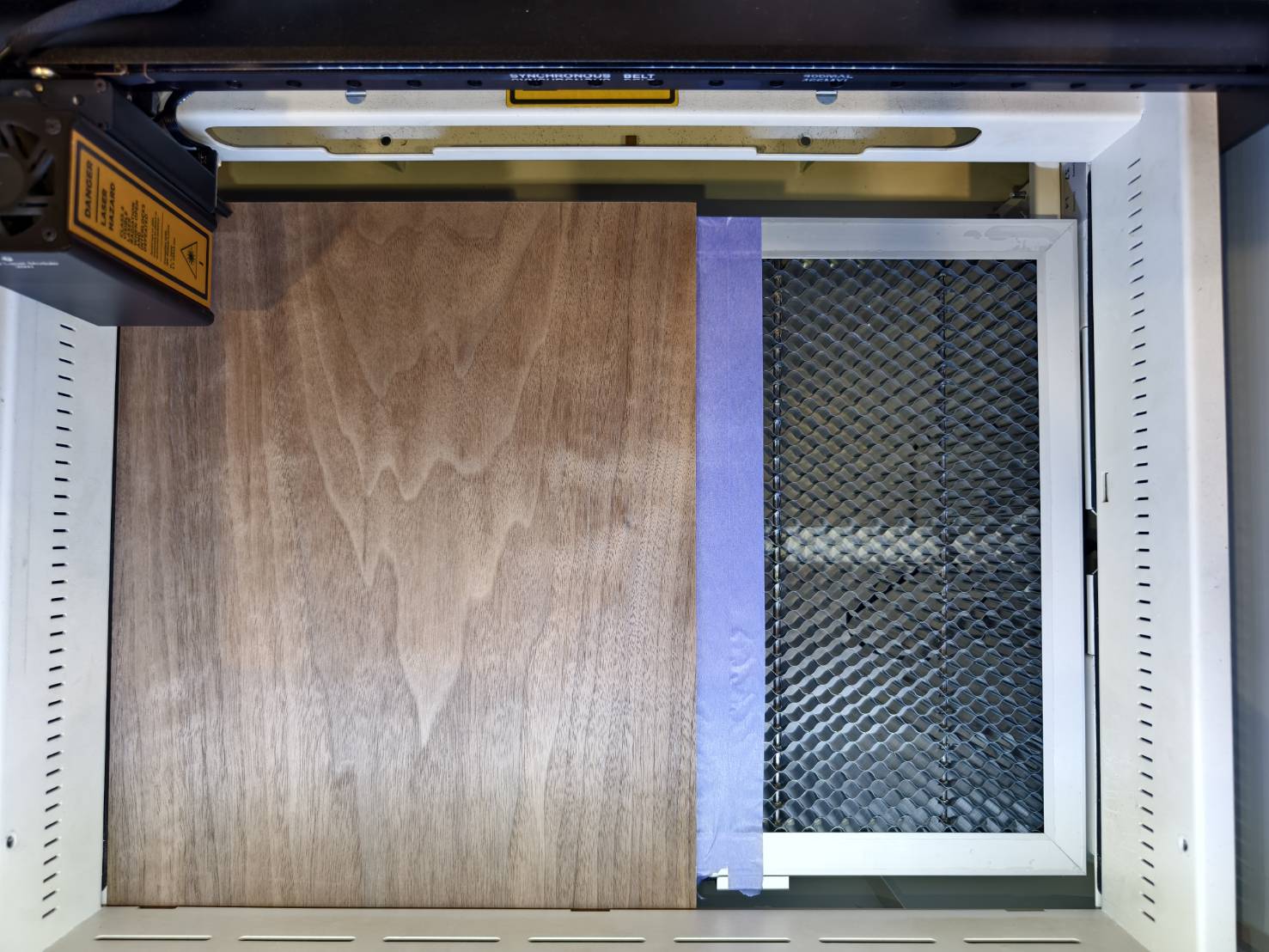

Kleben Sie Papierklebeband direkt neben die Kante des Materials auf die Wabe oder auf das untere Material.
Das Klebeband wird verwendet, um jede Gravur auszurichten. Wir werden später im Artikel erläutern, wie man es verwendet.

0 - 3 mm Materialien
Bringen Sie das Klebeband direkt auf der Wabe an.

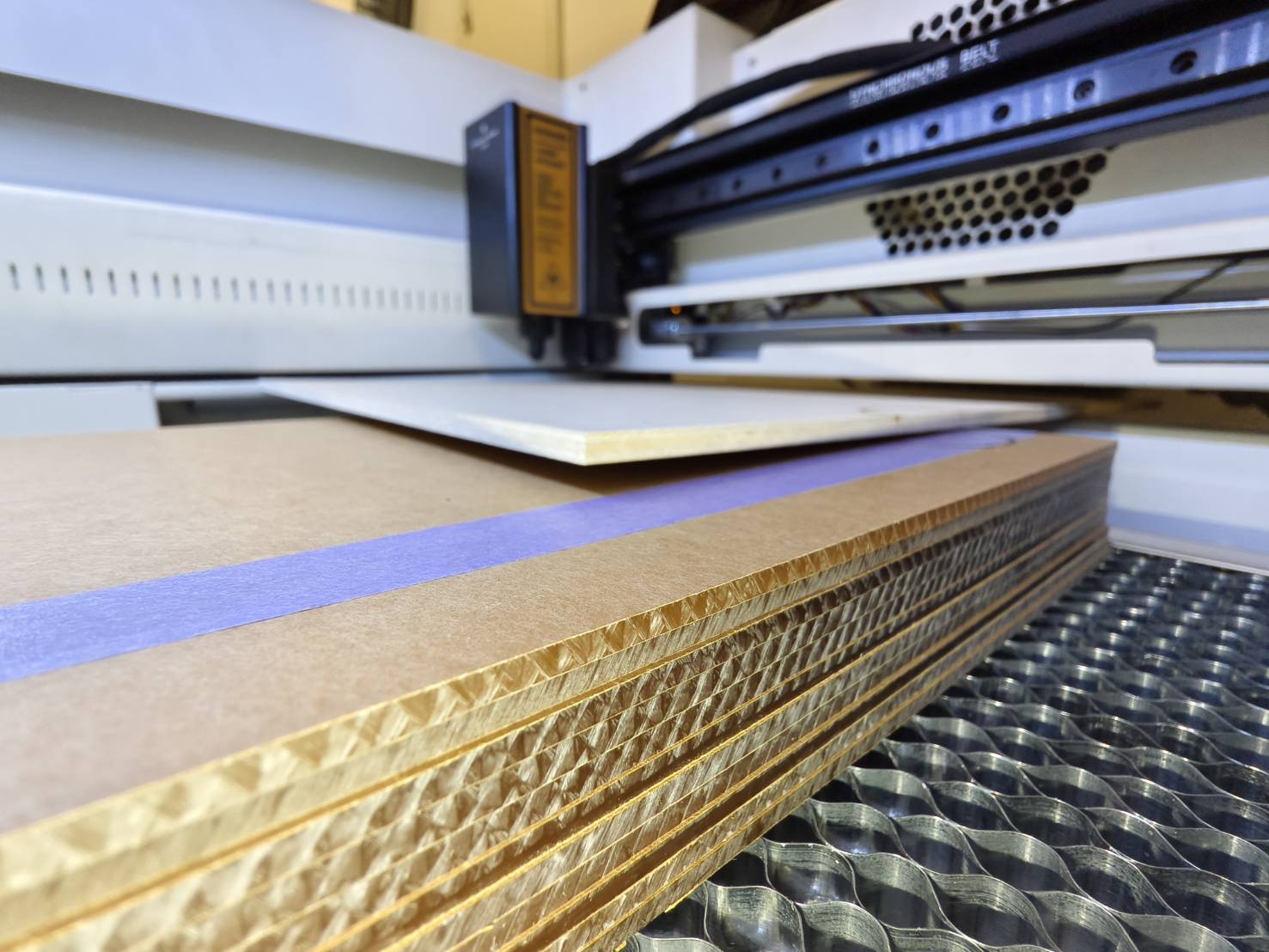

3 - 15 mm Materialien

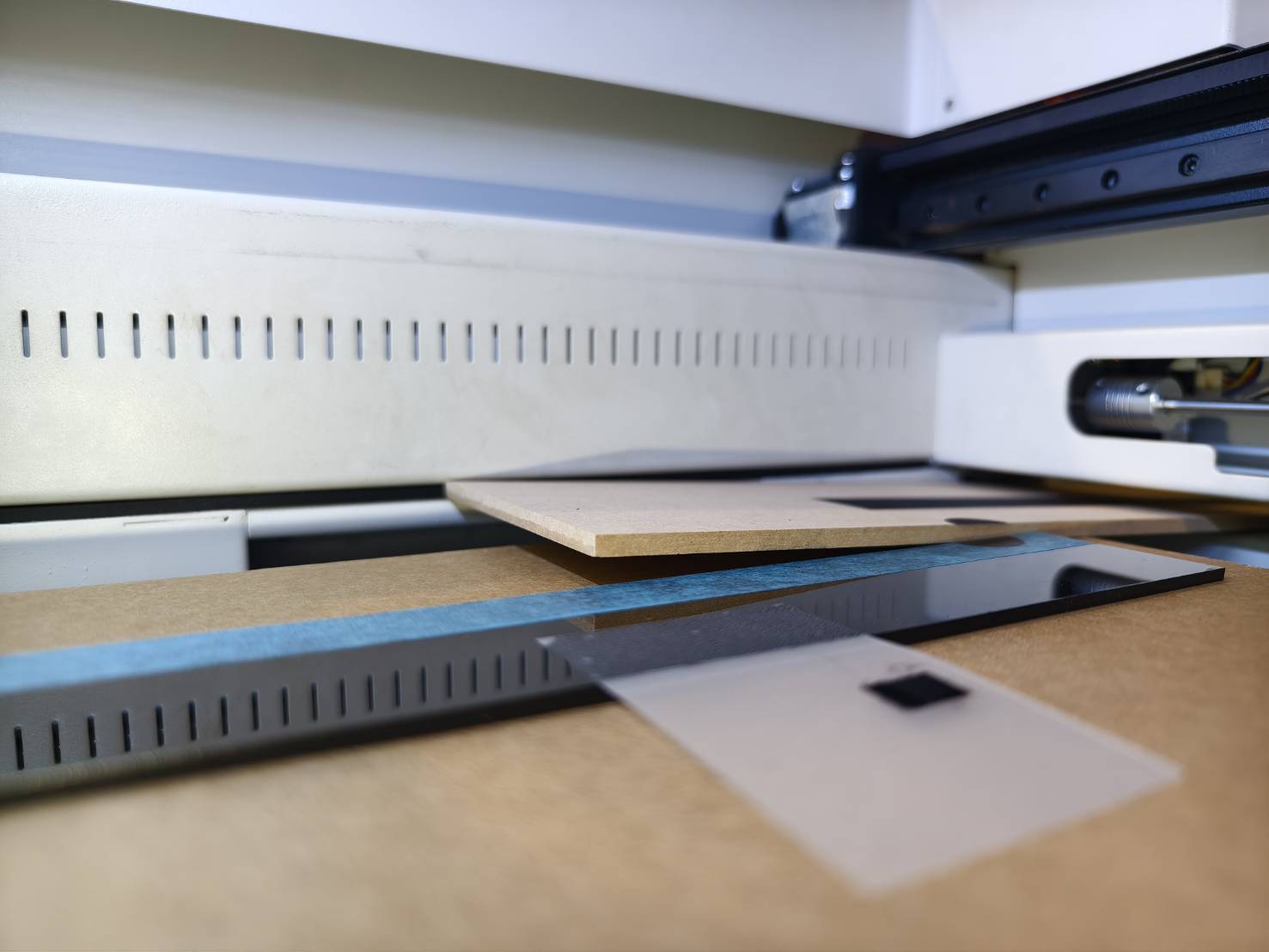

Bereiten Sie ein Seitenmaterial vor, das die gleiche oder +/- 3mm Dicke wie Ihr Zielmaterial hat. Stellen Sie sicher, dass es dünn genug ist, um es zusammen mit Ihrem Zielmaterial auf das untere Material zu legen.

Bringen Sie das Papierklebeband am Seitenmaterial an und platzieren Sie es direkt neben Ihrem Zielmaterial.

Wichtiger Hinweis

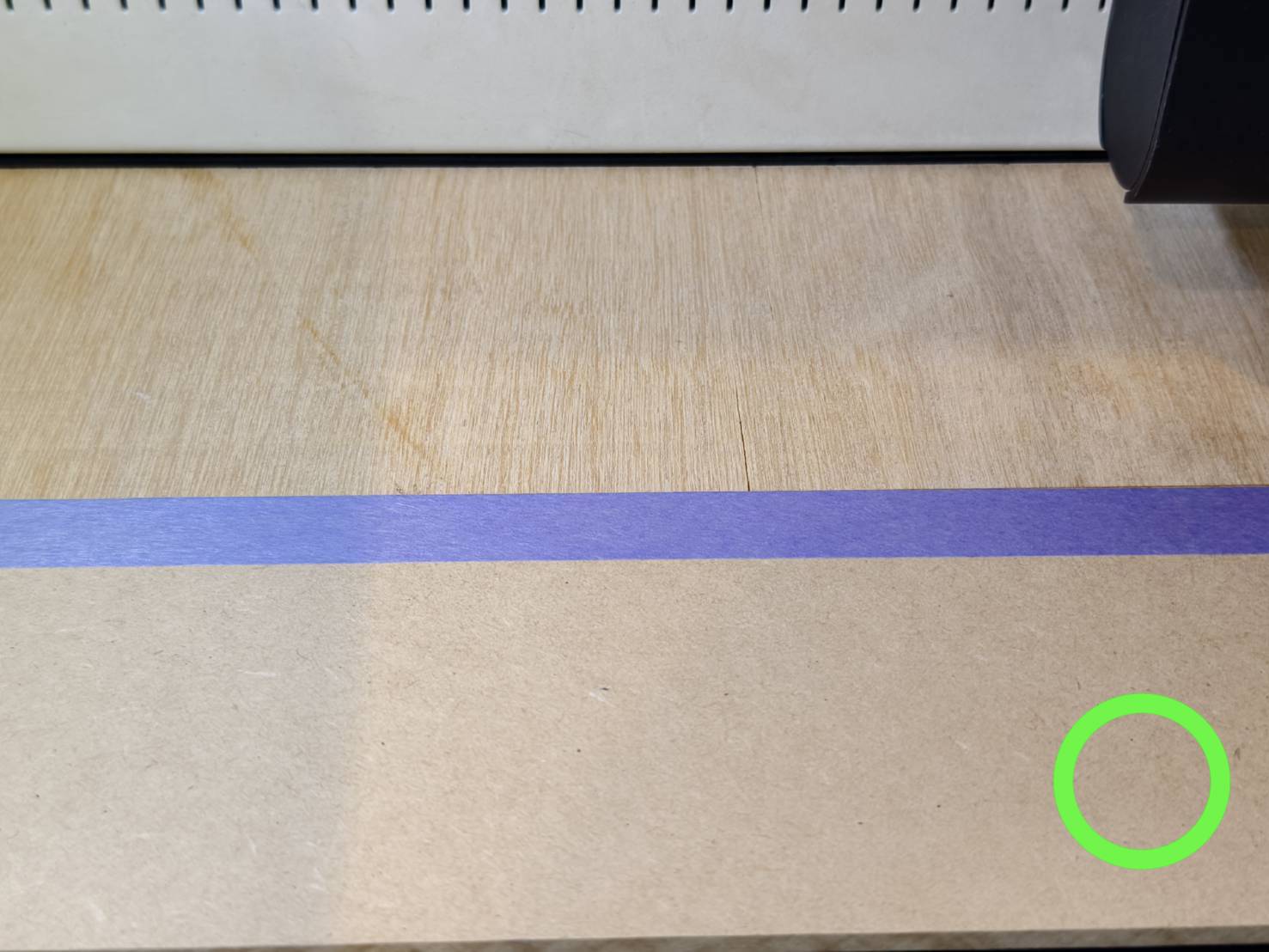

Das Zielmaterial und das Seitenmaterial sollten idealerweise die gleiche Dicke haben.

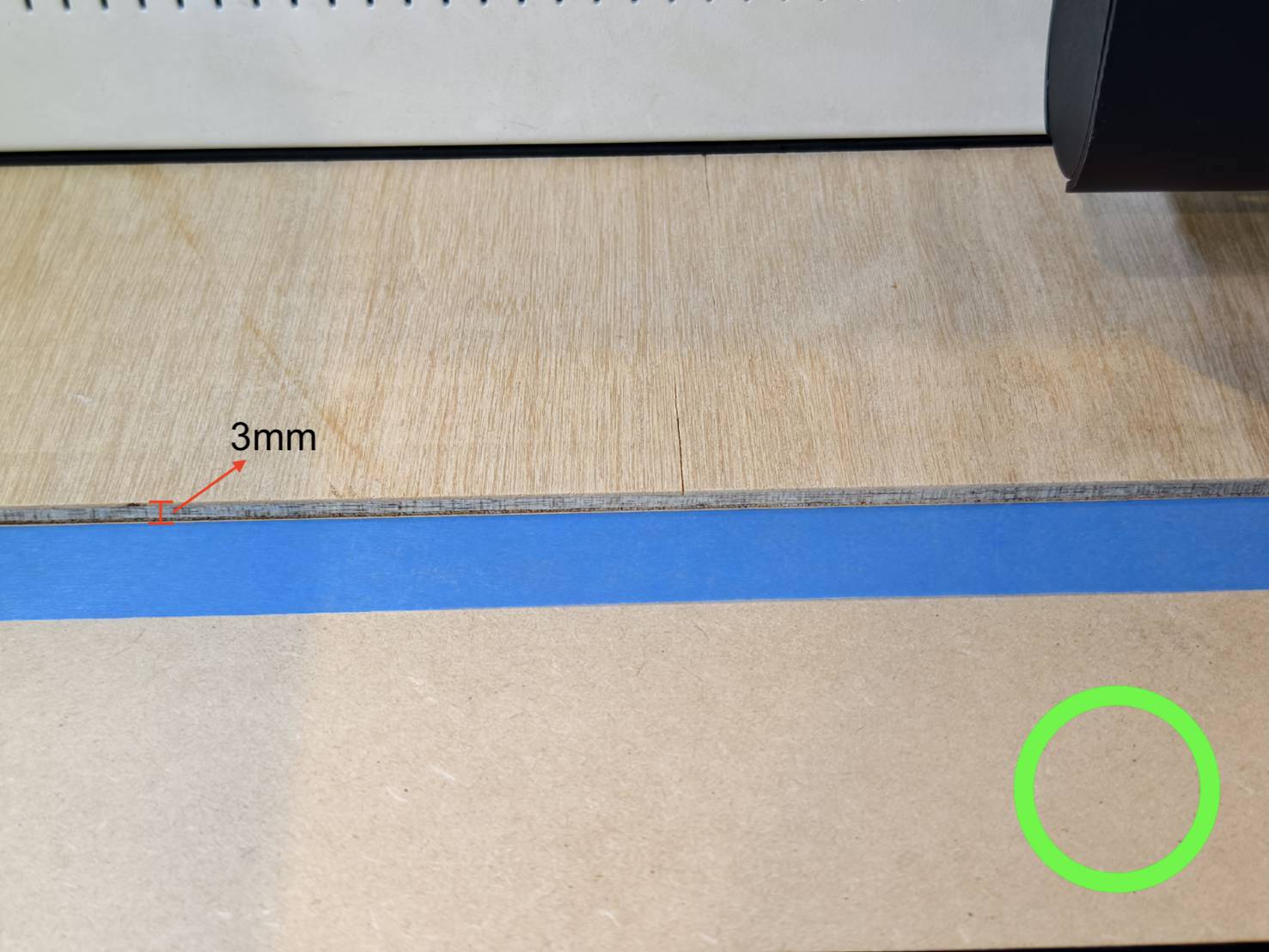

Ein Unterschied von max. 3 mm zwischen diesen beiden Materialien ist akzeptabel.

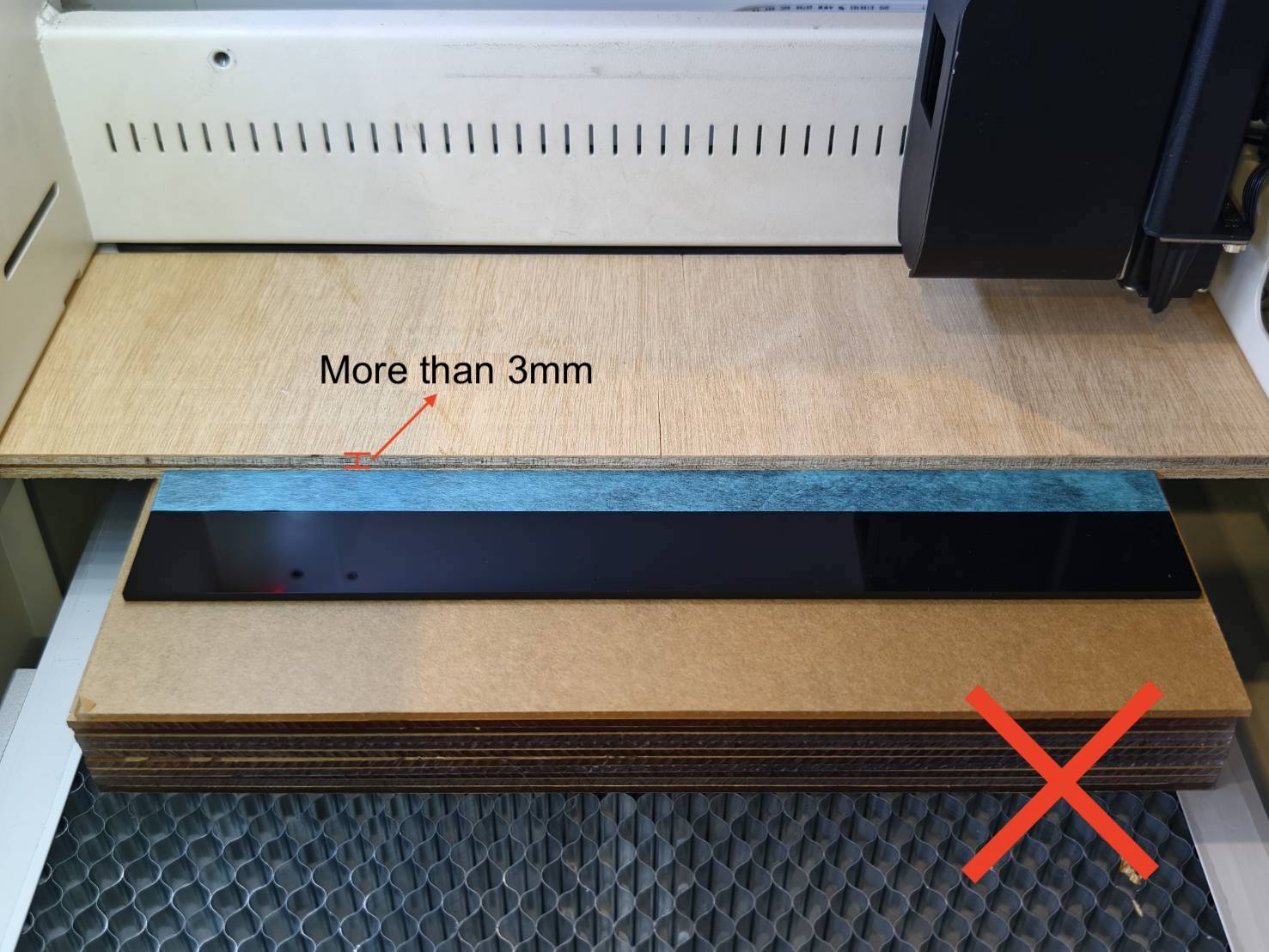

Ein Unterschied von mehr als 3 mm zwischen diesen beiden Materialien ist NICHT akzeptabel.

Schritt 14.1

Platzieren Sie den Primer-Aufkleber auf dem Seitenmaterial für Vorsprühzwecke.

Schritt 15

Schalten Sie das Gerät ein und führen Sie einen Auto-Fokus auf Ihrem Material durch.

Schritt 16

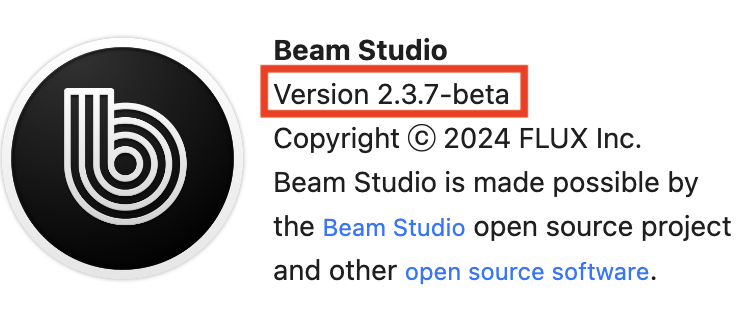

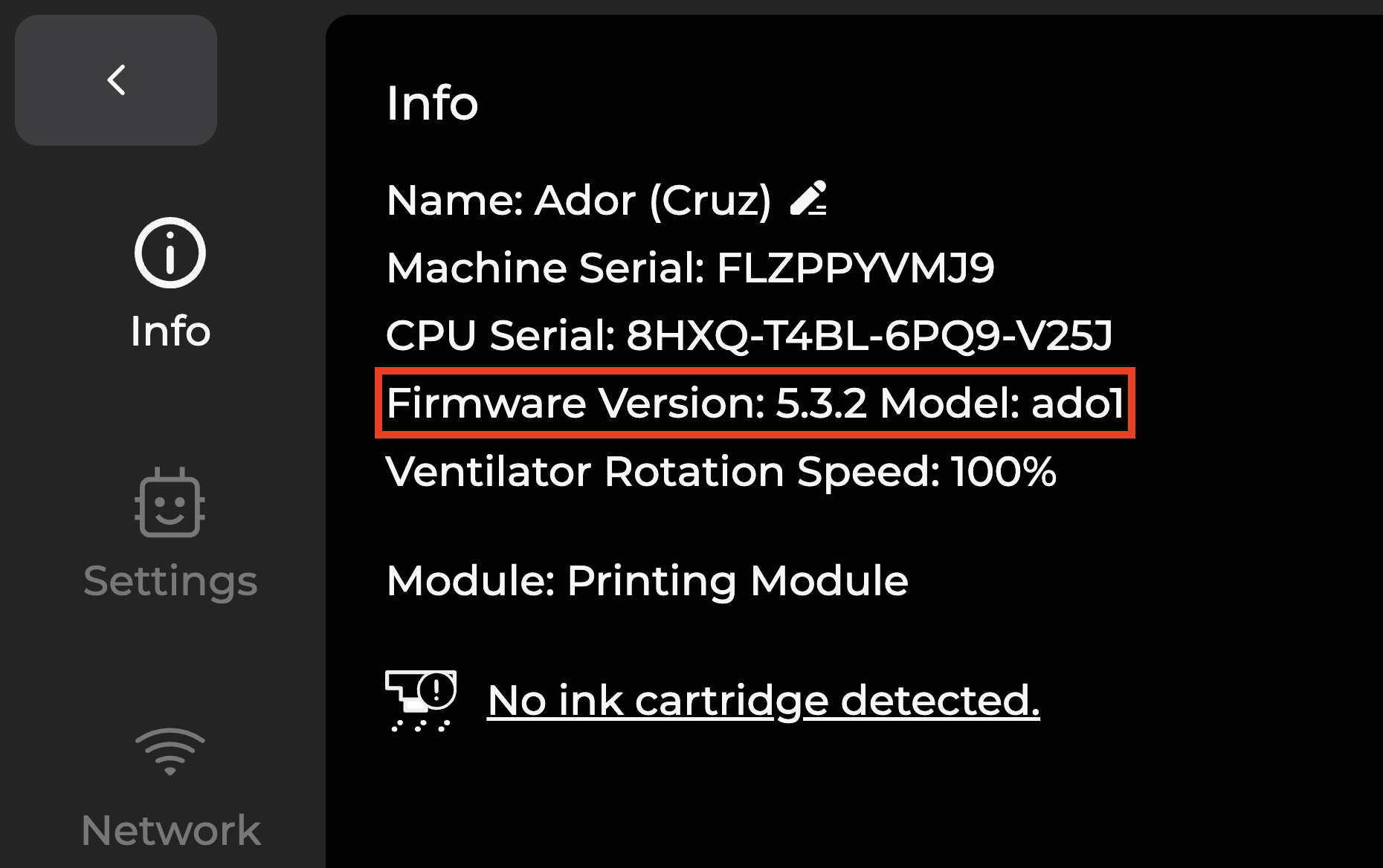

Bitte stellen Sie sicher, dass Sie über die folgenden Software- und Firmware-Versionen verfügen, um die Rotationsfunktion von Ador zu nutzen.

Beam Studio Version 2.3.7 oder höher. (Anleitung)	Firmware-Version 5.3.2 oder höher. (Anleitung)

Schritt 17

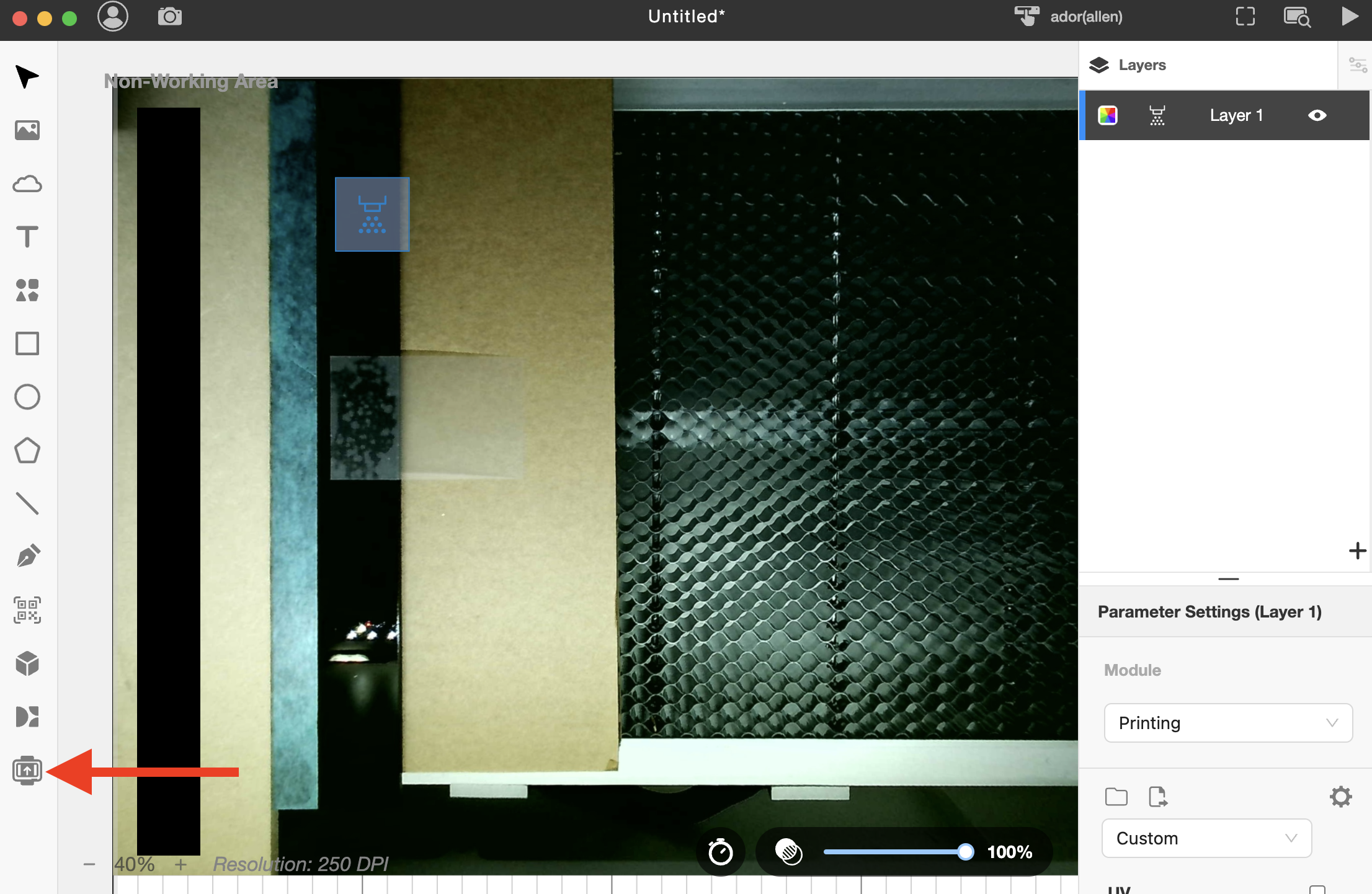

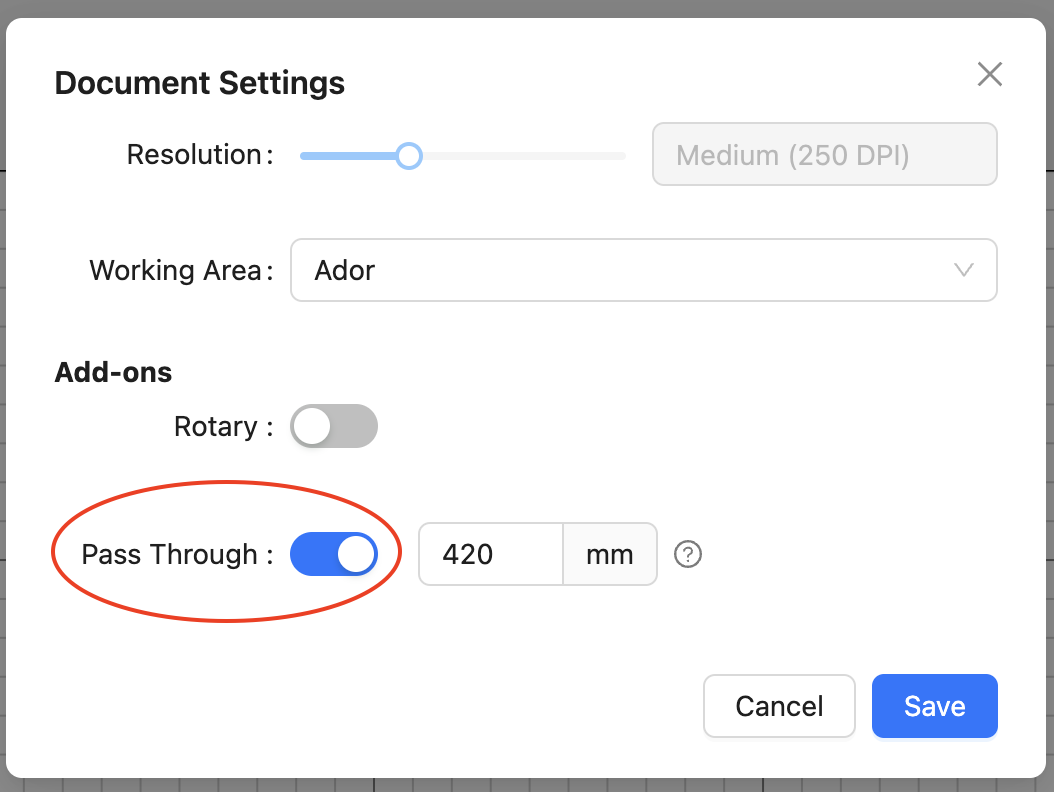

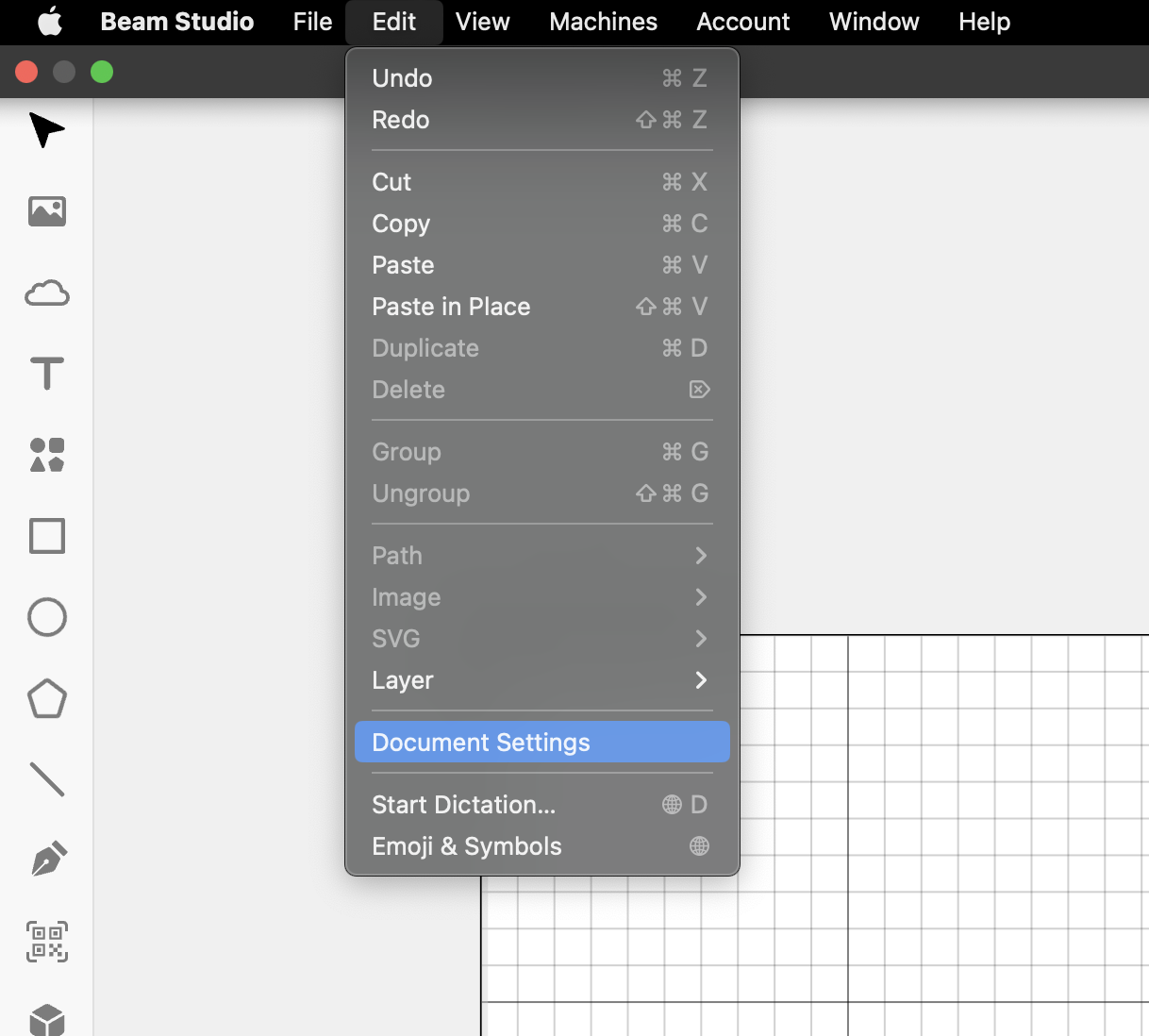

Aktivieren Sie die Passthrough-Funktion in Beam Studio.

Screenshot 2024-07-09 at 3.30.27 PM.png

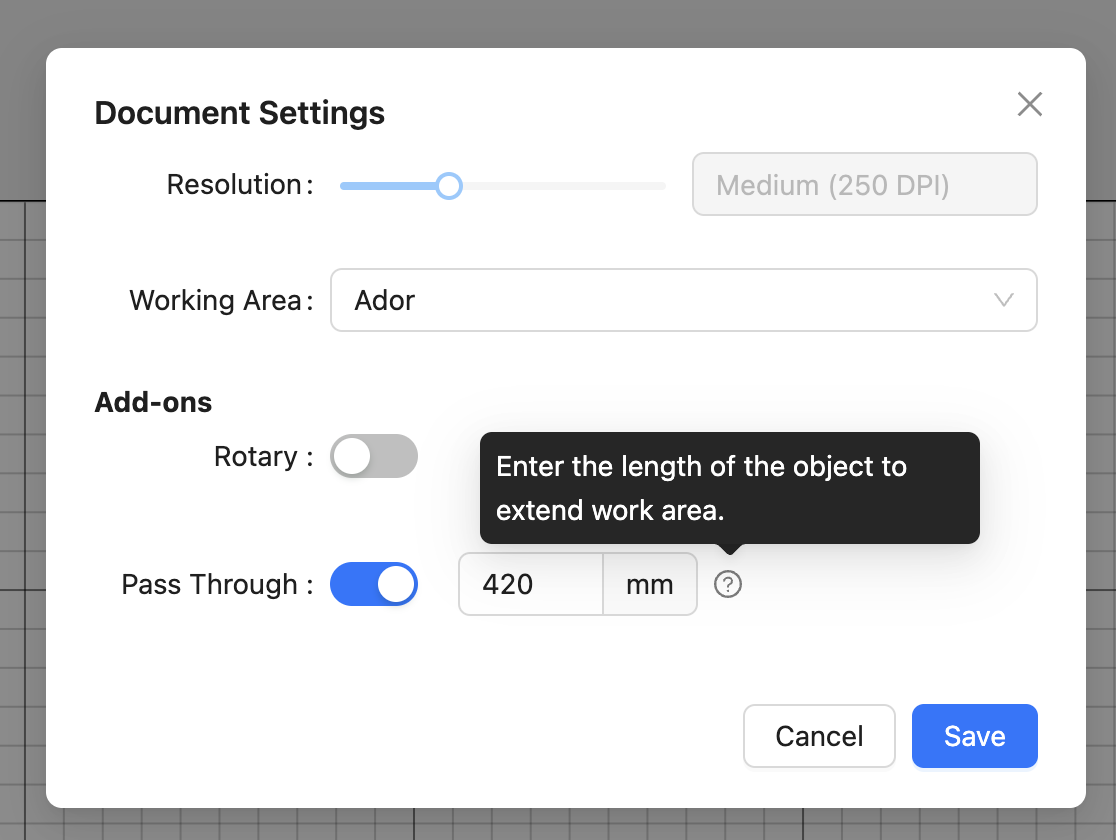

Stellen Sie die Länge Ihres Materials ein.

Screenshot 2024-07-09 at 3.36.02 PM.png

Schritt 18

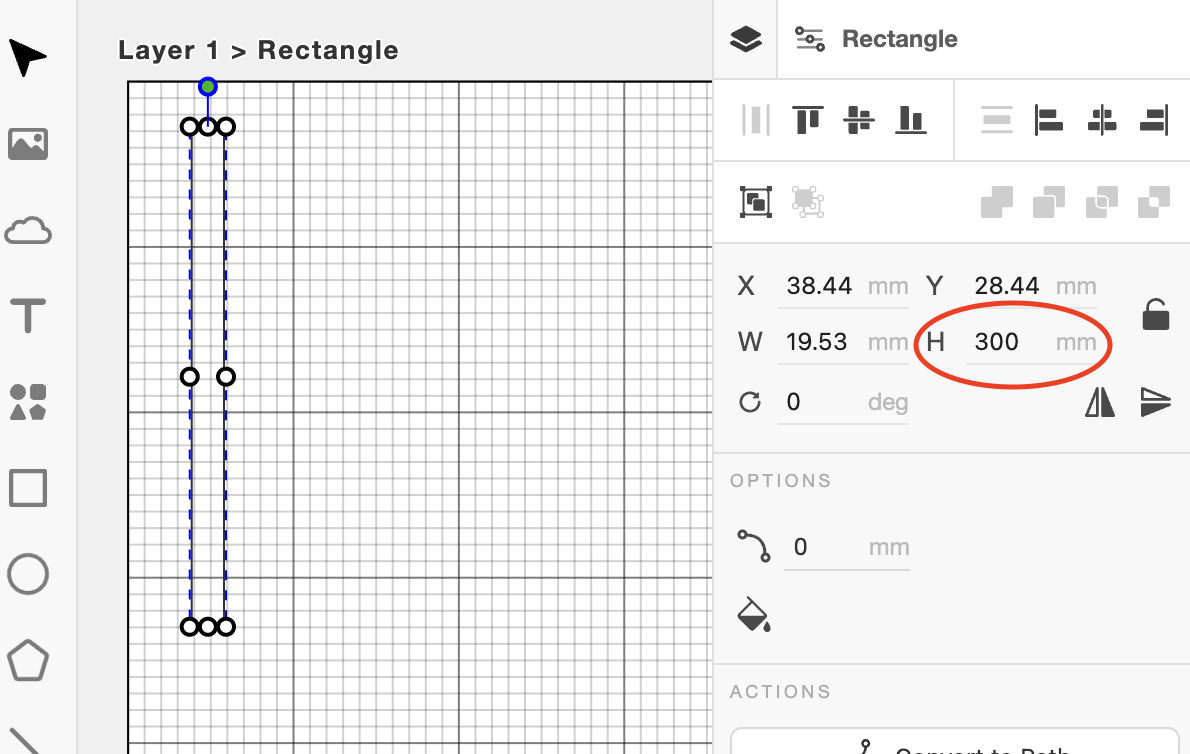

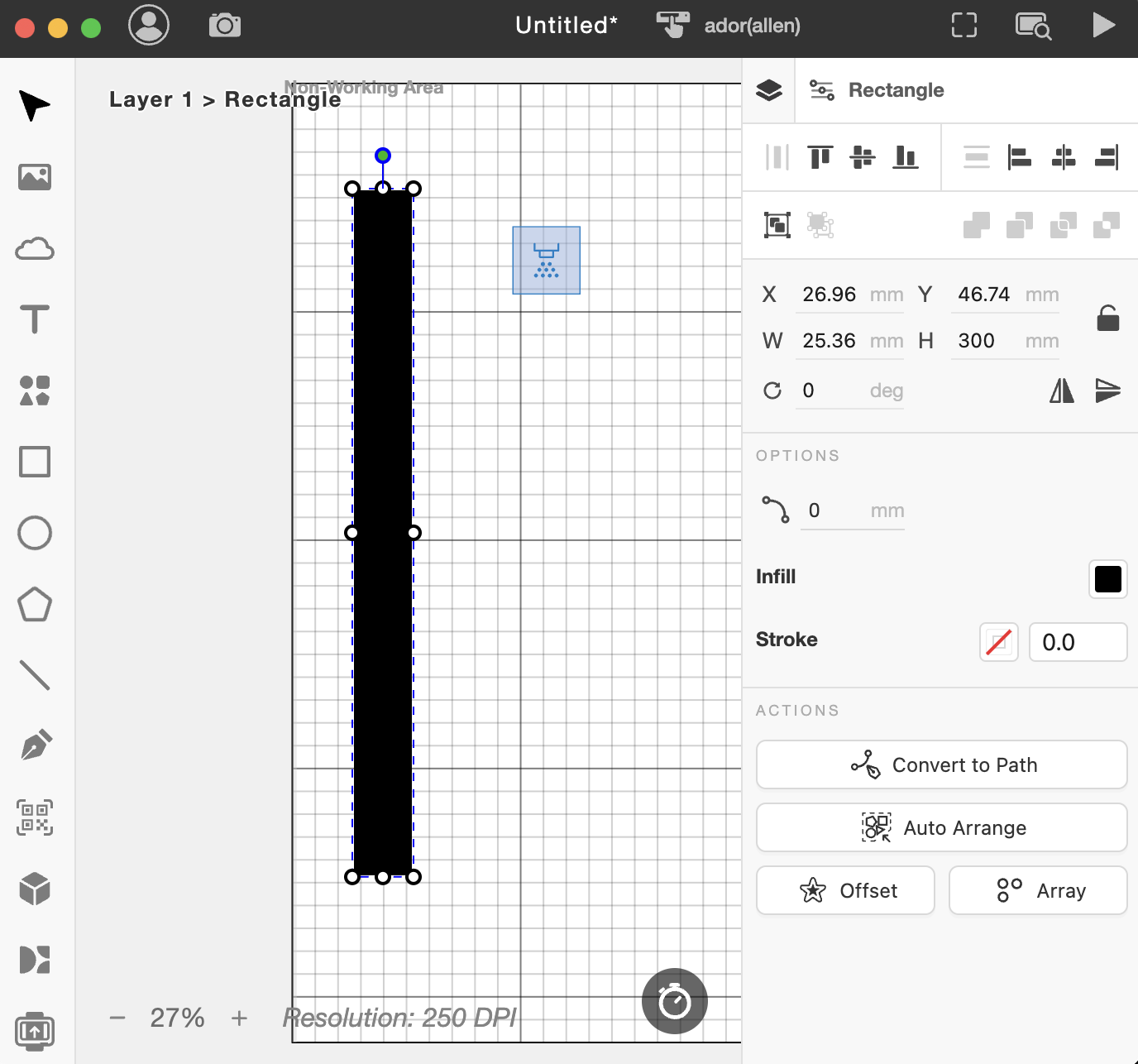

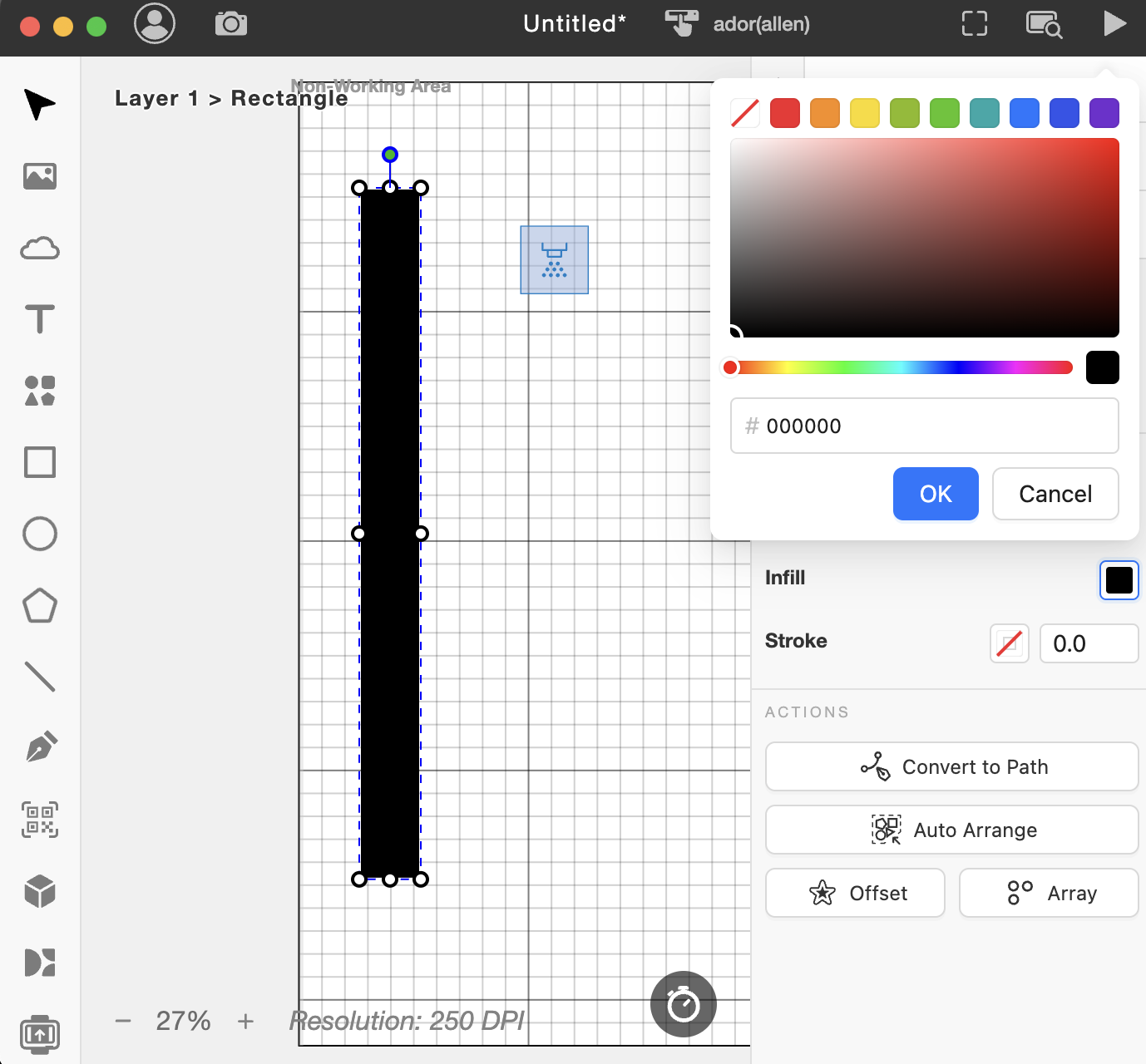

Zeichnen Sie ein langes Rechteck und füllen Sie es schwarz aus oder importieren Sie Ihr eigenes Design.

Schritt 19

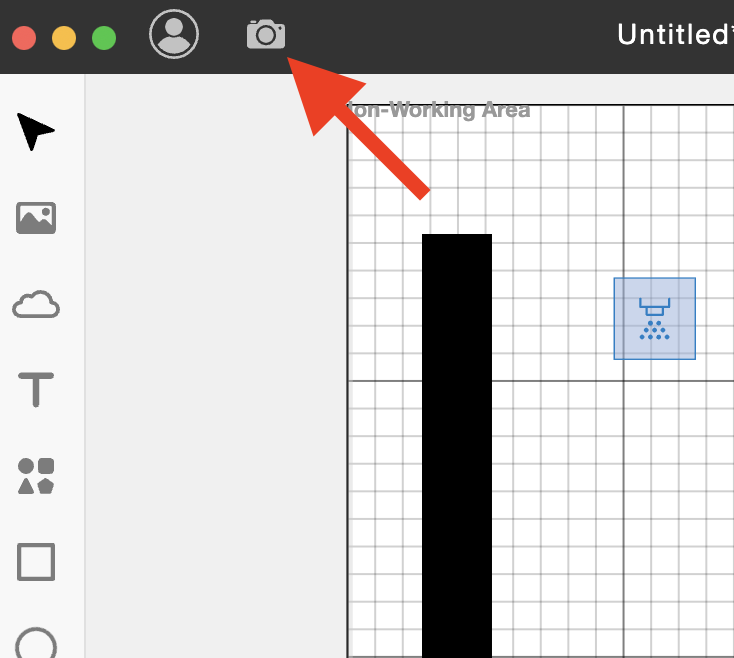

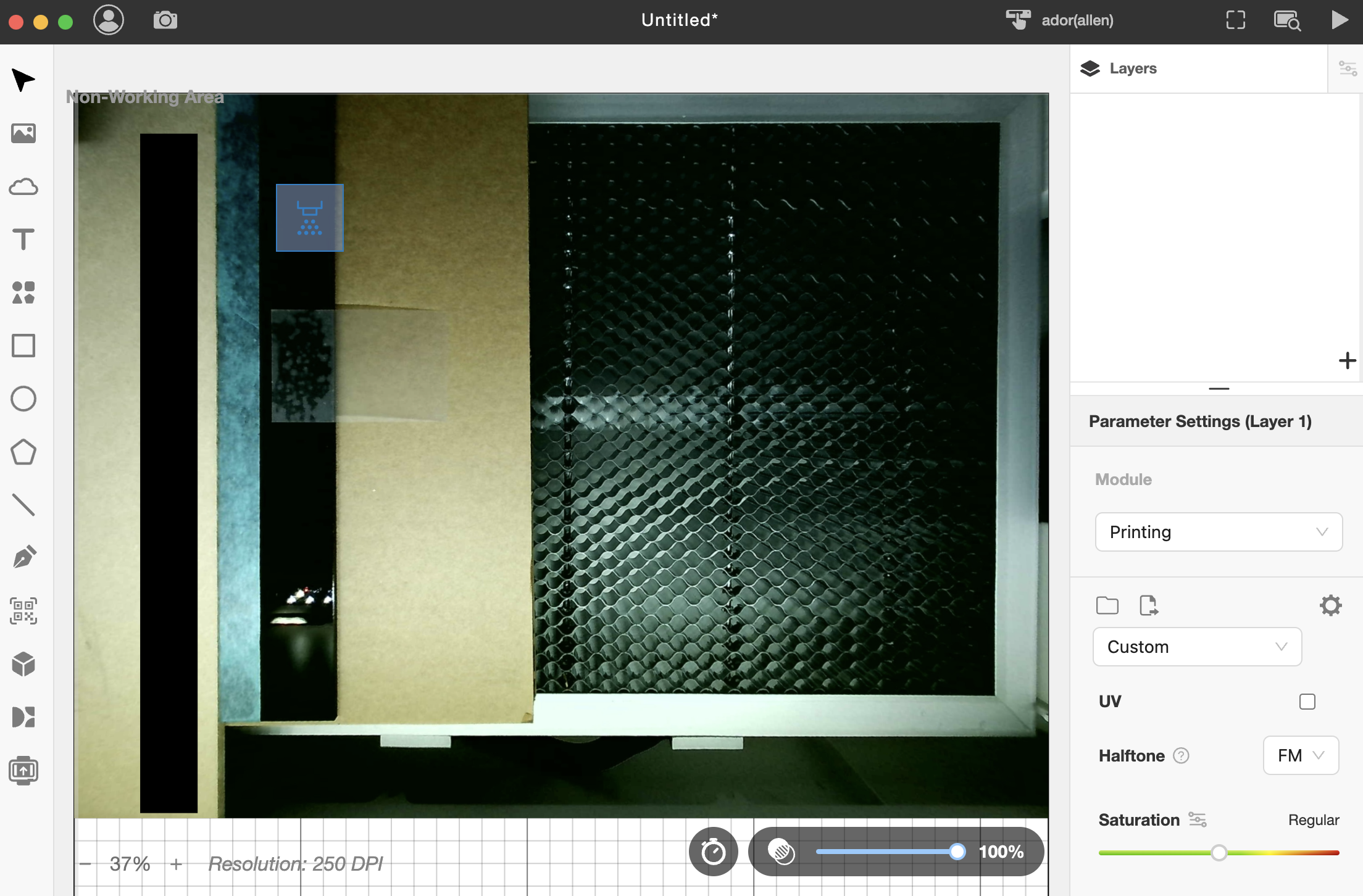

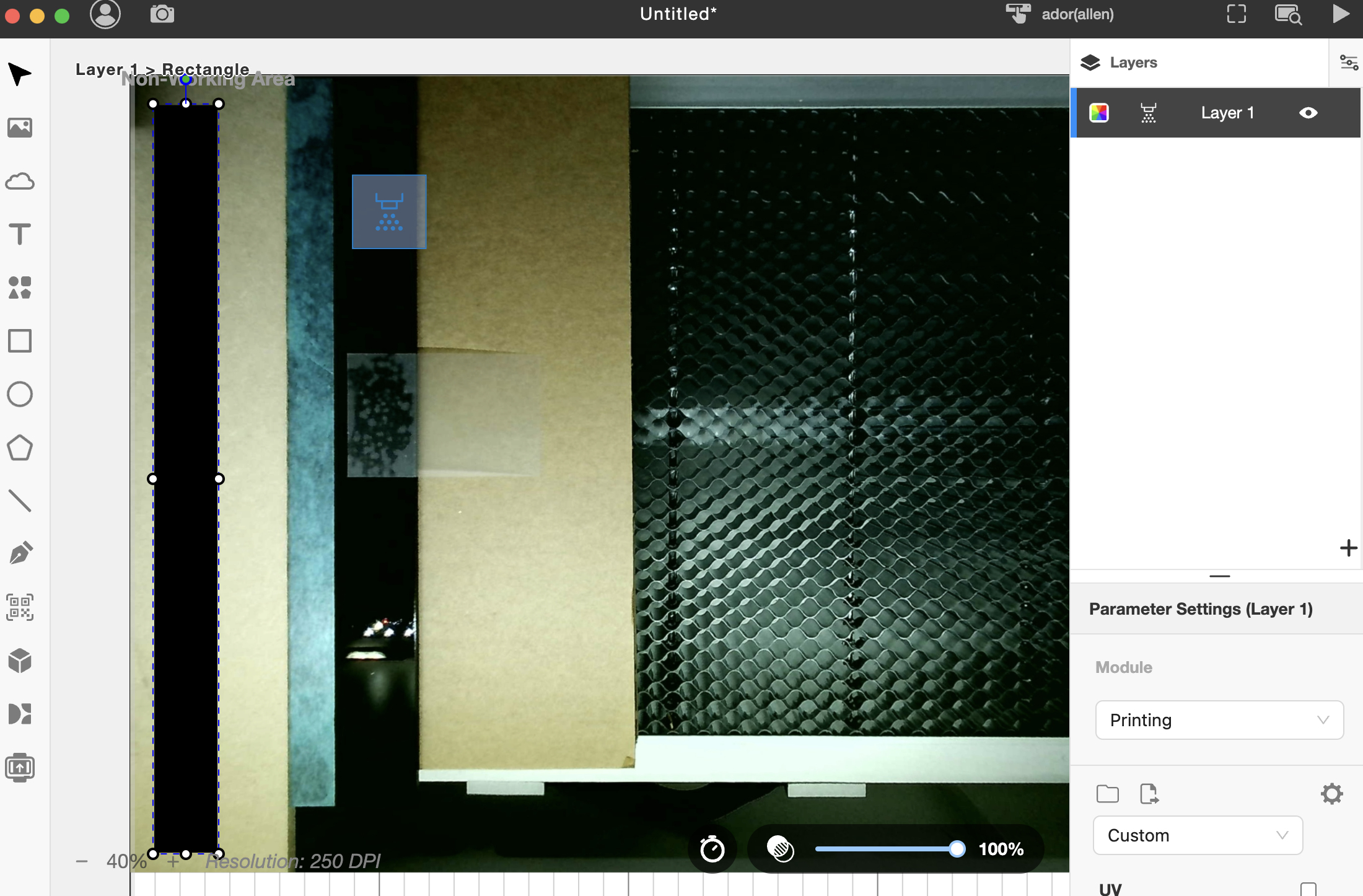

Führen Sie eine Kameravorschau durch.

Platzieren Sie das Design an der gewünschten Position.

Screenshot 2024-07-12 at 3.18.13 PM.png

Schritt 20

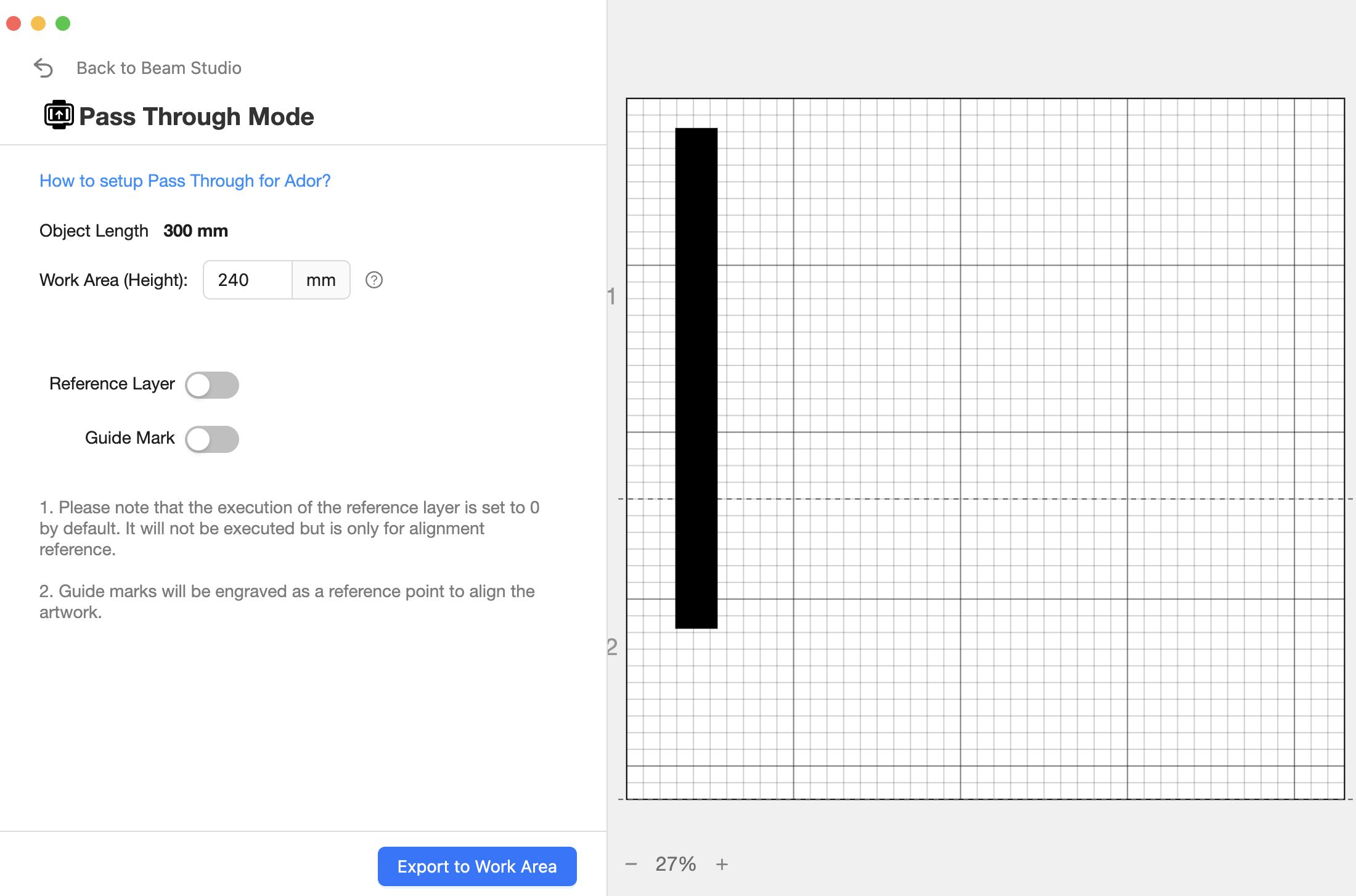

Öffnen Sie die Passthrough-Einstellungen.

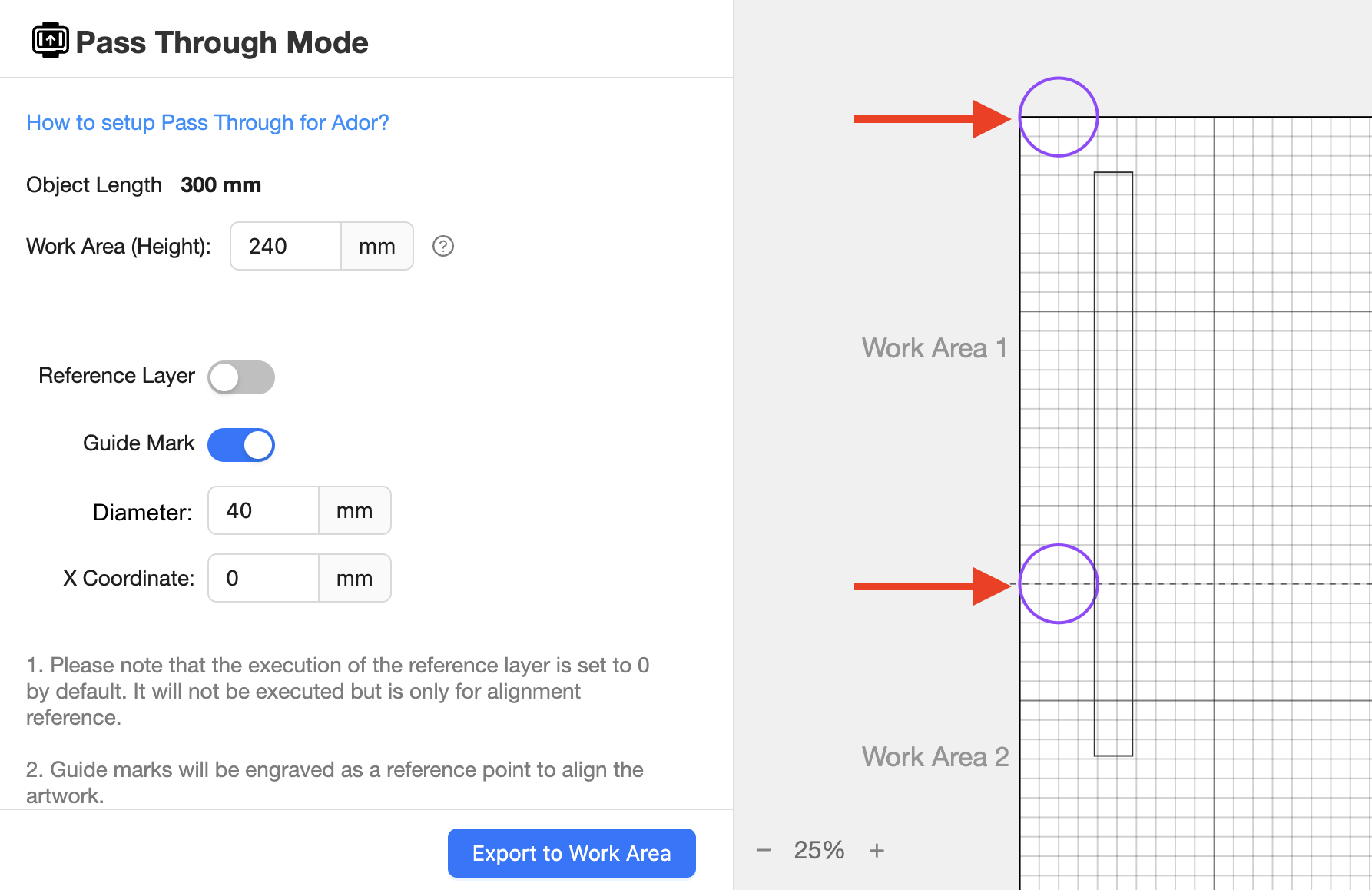

Erläuterung der einzelnen Einstellungen

	1. Objektlänge
	2. Arbeitsbereich (Höhe)
	3. Referenzebene
	4. Führungsmarkierung

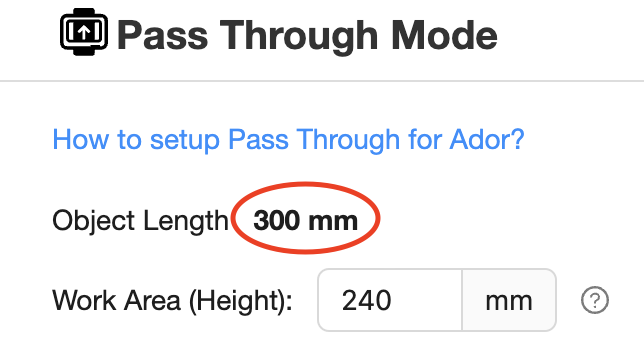

1. Objektlänge

Die Objektlänge ist die Länge Ihres Designs oder der importierten Datei, die von der Software gemessen wird.

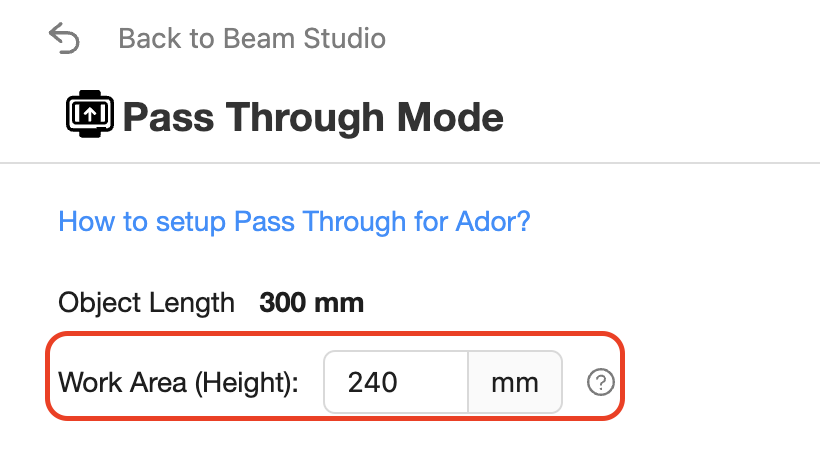

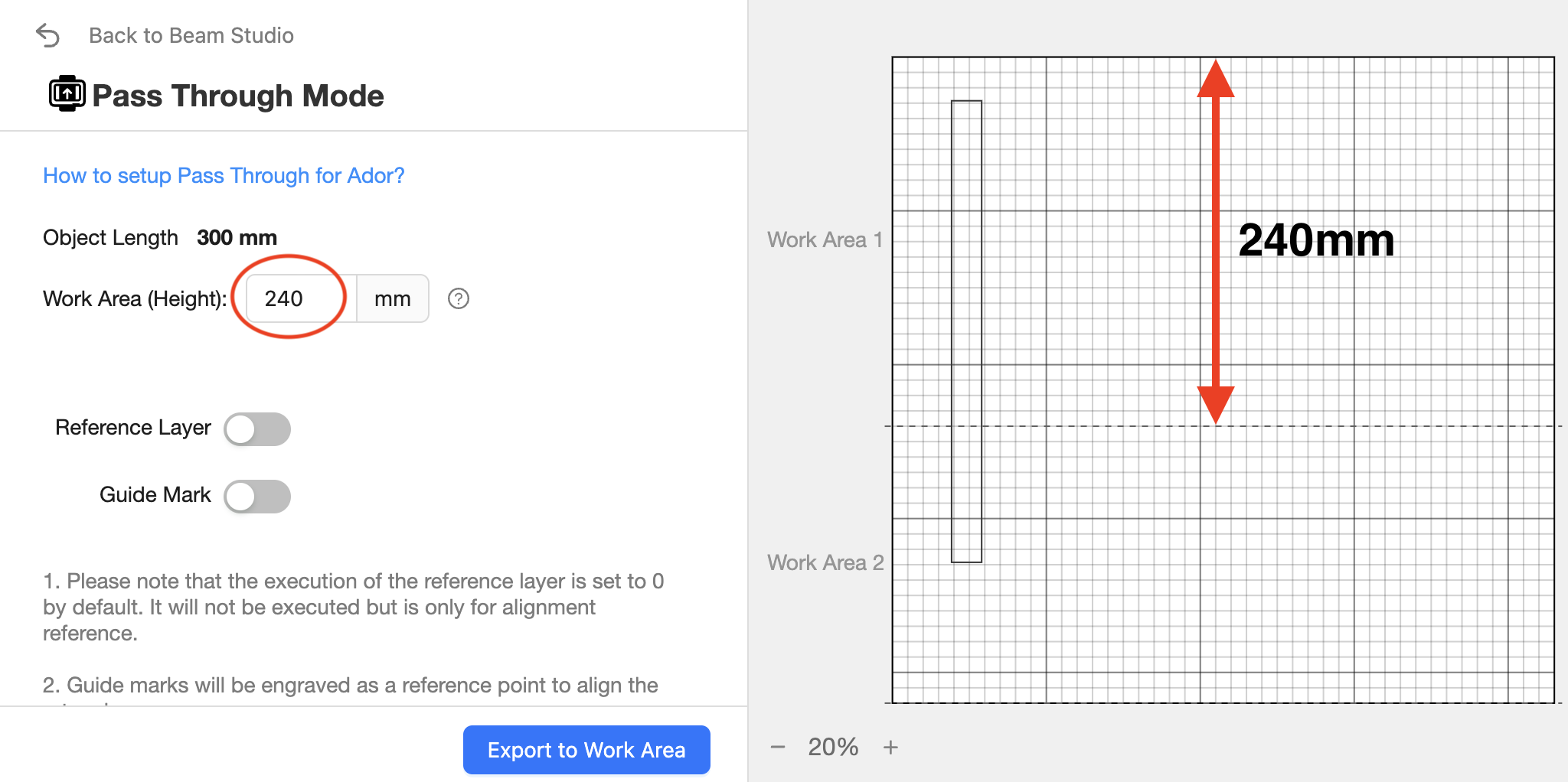

2. Arbeitsbereich (Höhe)

Der Arbeitsbereich (Höhe) ist die Länge jedes Graviersegments.
Der Einstellbereich kann von minimal 120 mm bis maximal 240 mm eingestellt werden.
Weitere Details finden Sie in den folgenden Beispielen.

Beispiel 1

Wenn Ihr Objekt eine Länge von 300 mm hat und der Arbeitsbereich auf 240 mm eingestellt ist, sind zwei Gravuren erforderlich, wobei eine Gravur nur bis zu 240 mm der Arbeit erledigen kann.
Daher werden die restlichen 60 mm in der zweiten Sektion/Gravur fertiggestellt.
(Dies ist nur ein Konzept; die tatsächliche Gravierlänge hängt davon ab, wo das Objekt in Beam Studio platziert wird.)

Beispiel 2

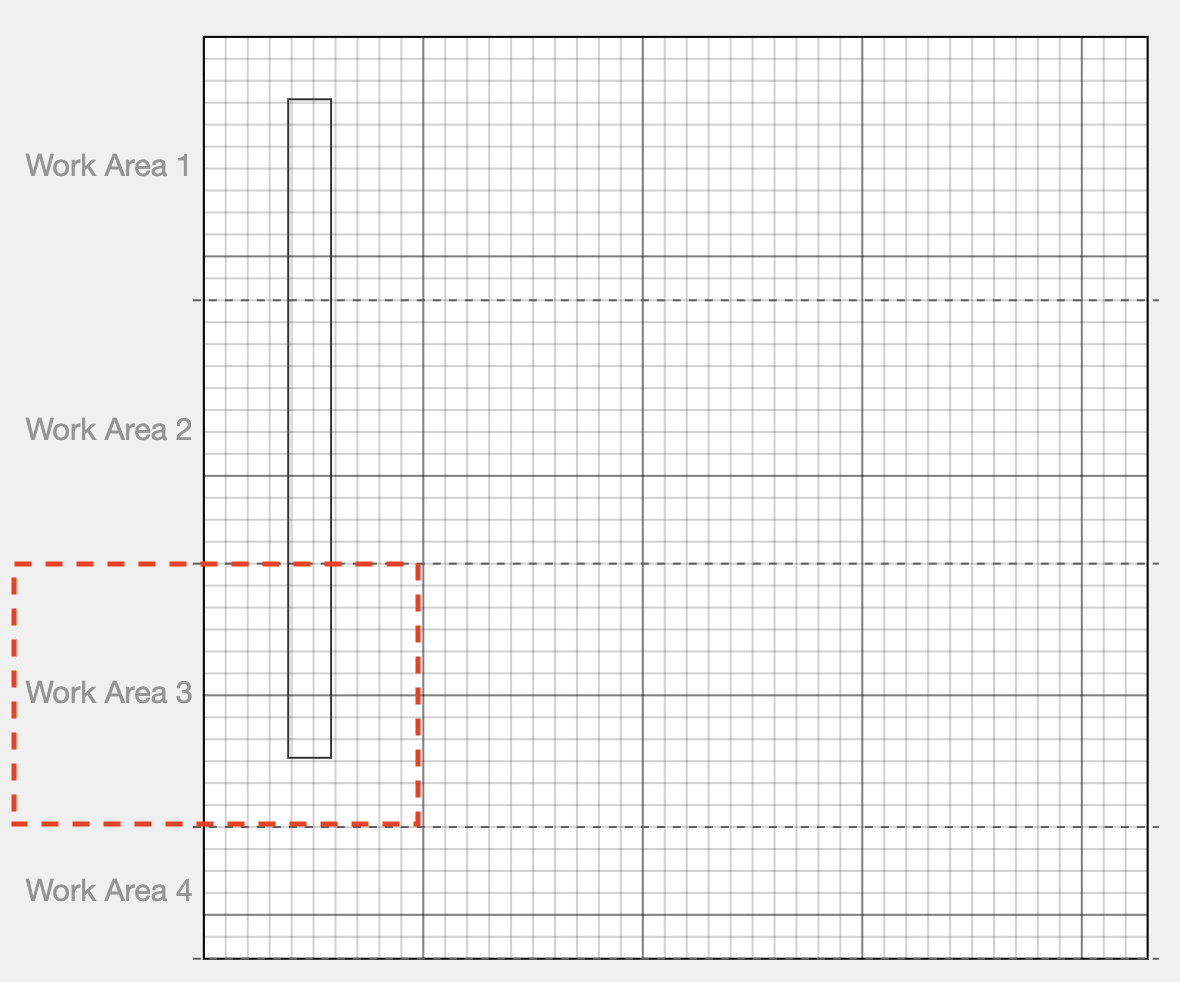

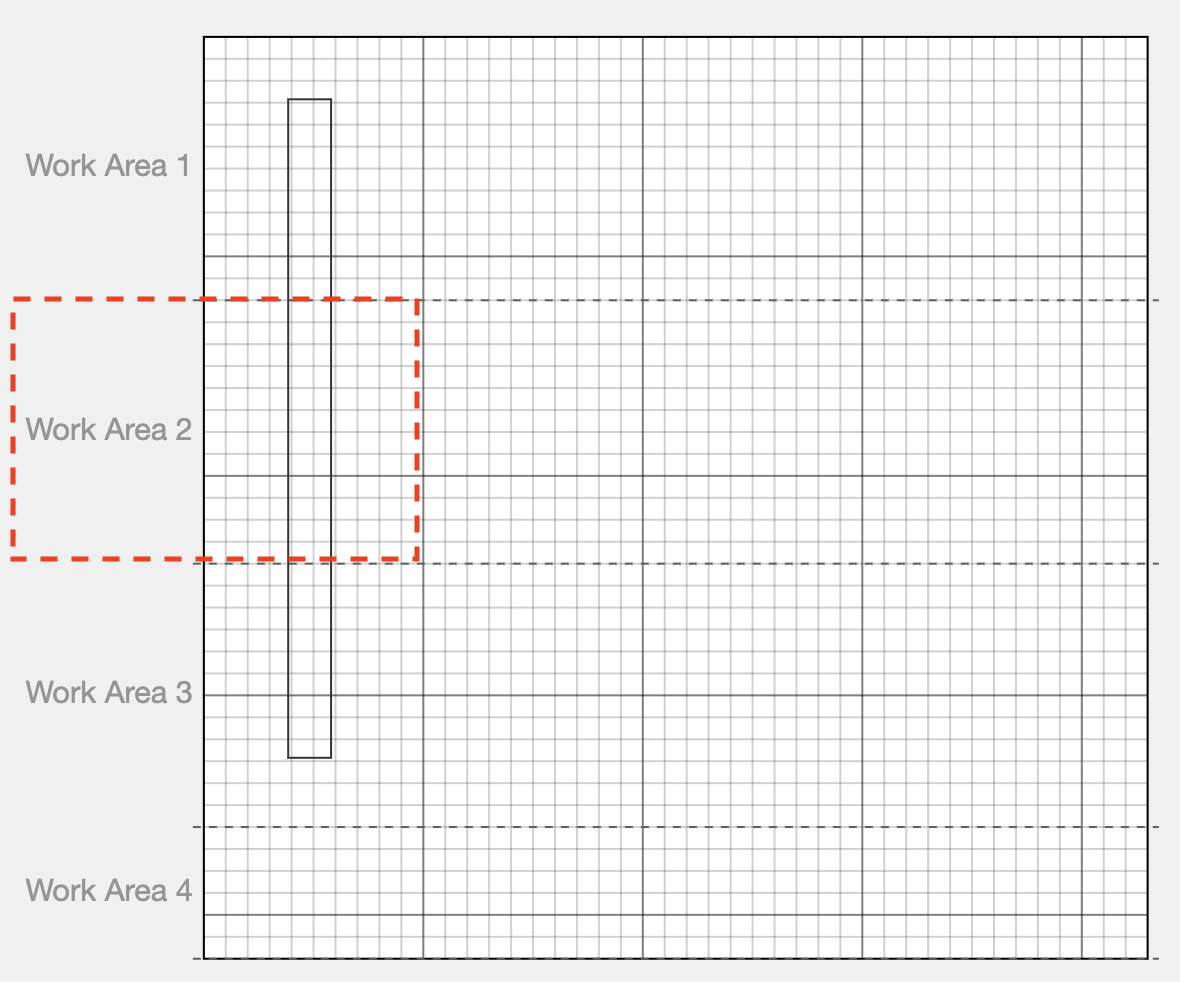

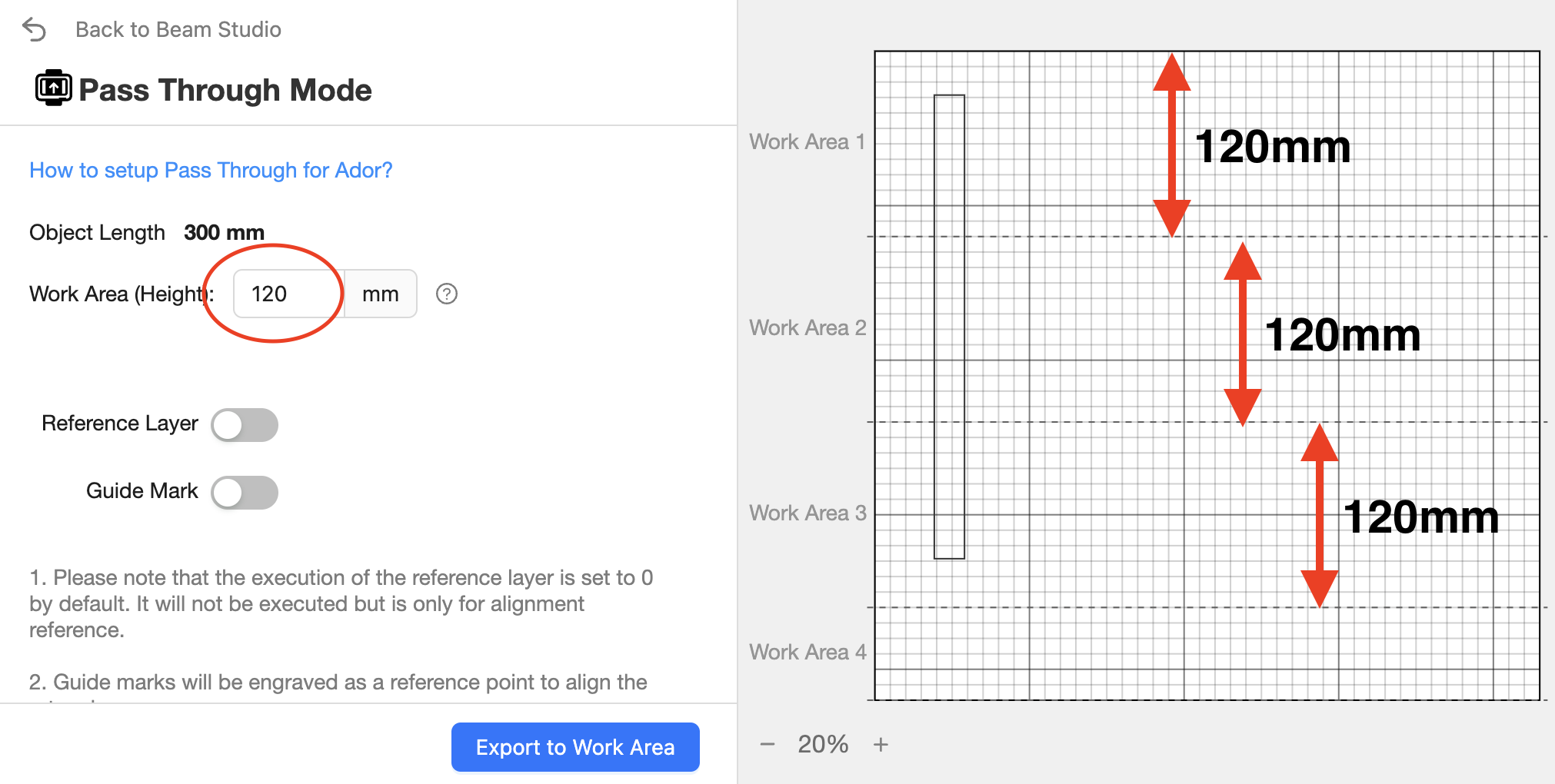

Wenn Ihr Objekt eine Länge von 300 mm hat und der Arbeitsbereich auf 120 mm eingestellt ist, sind drei Gravuren erforderlich, wobei eine Gravur nur bis zu 120 mm der Arbeit erledigen kann.

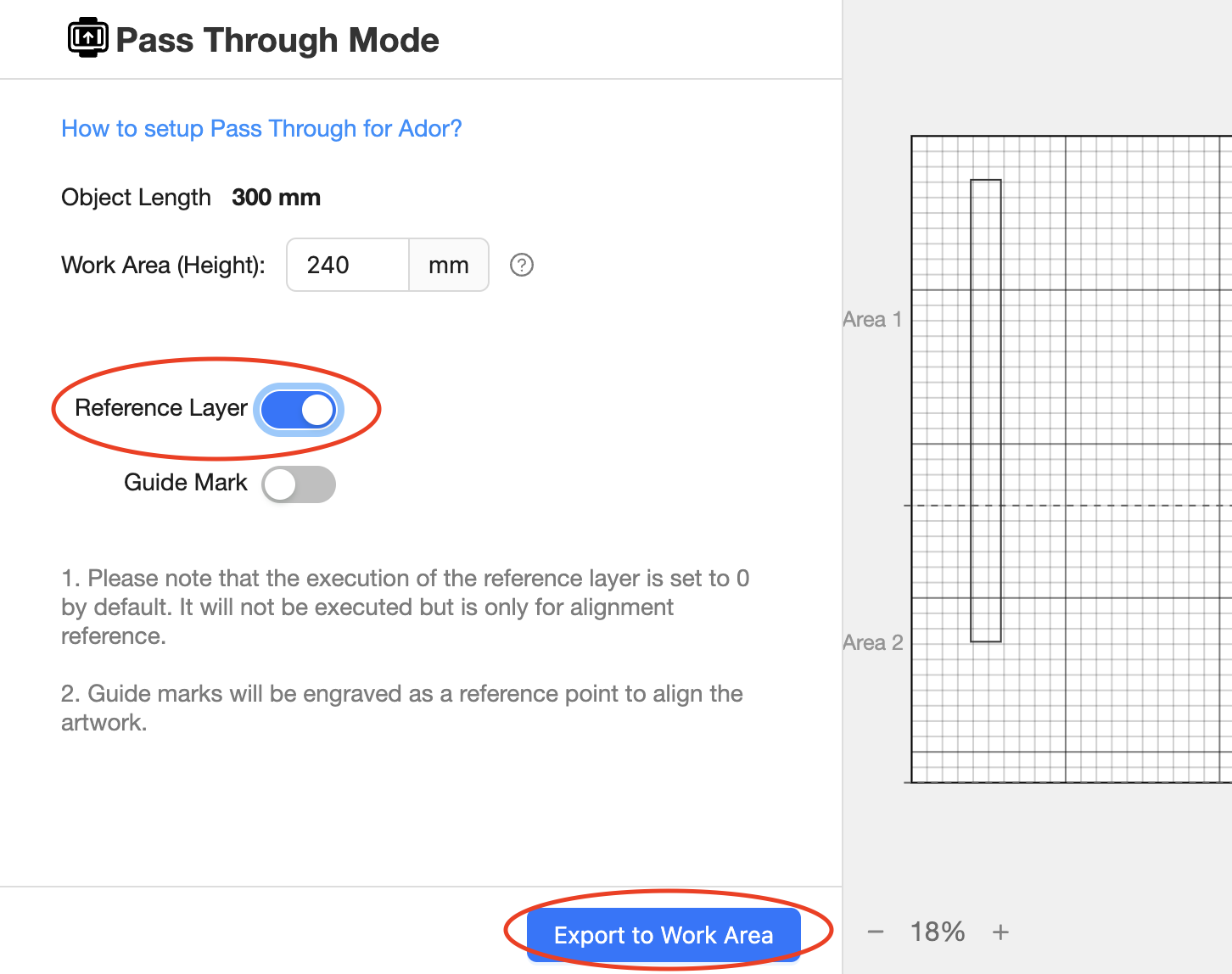

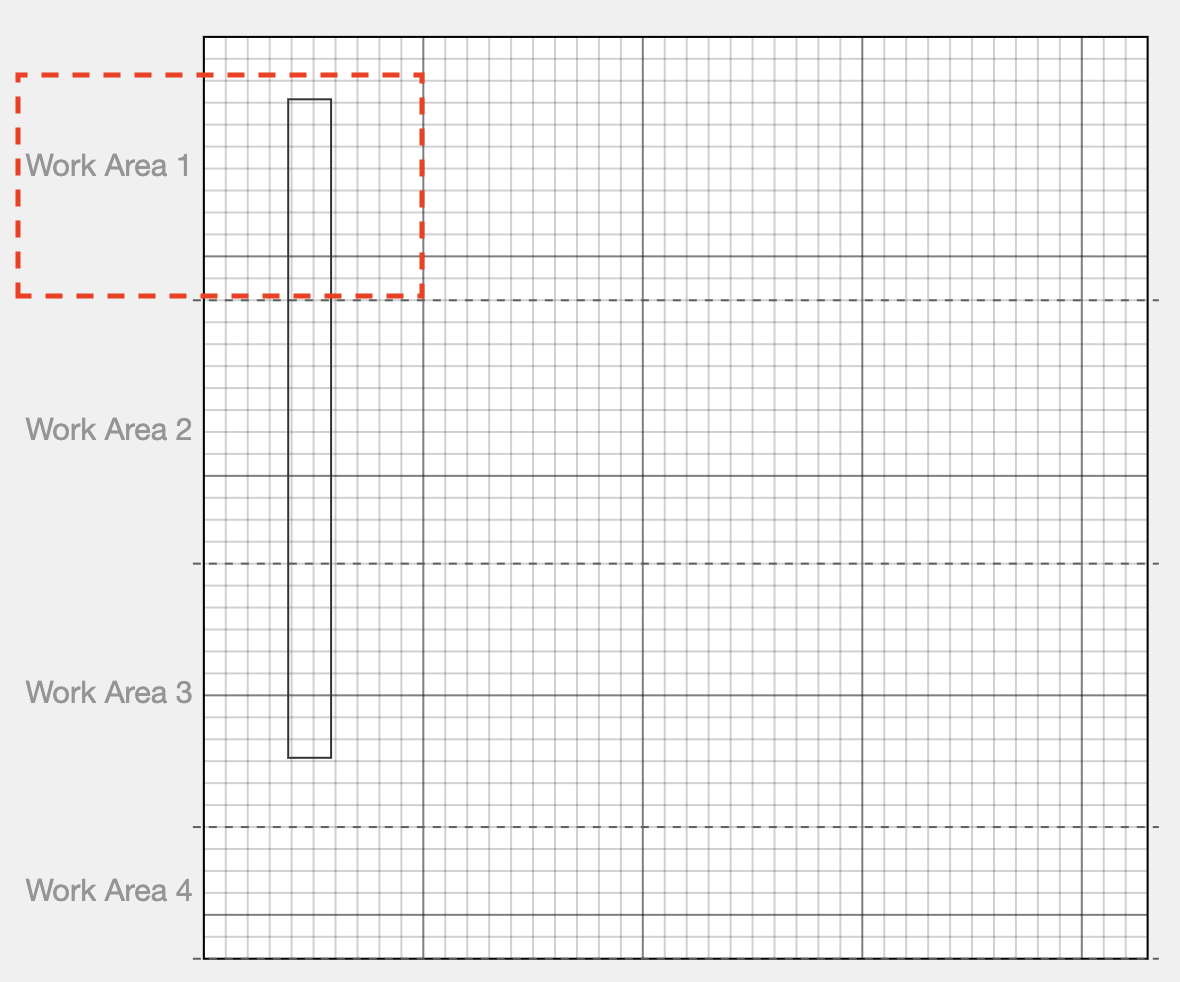

3. Referenzebene

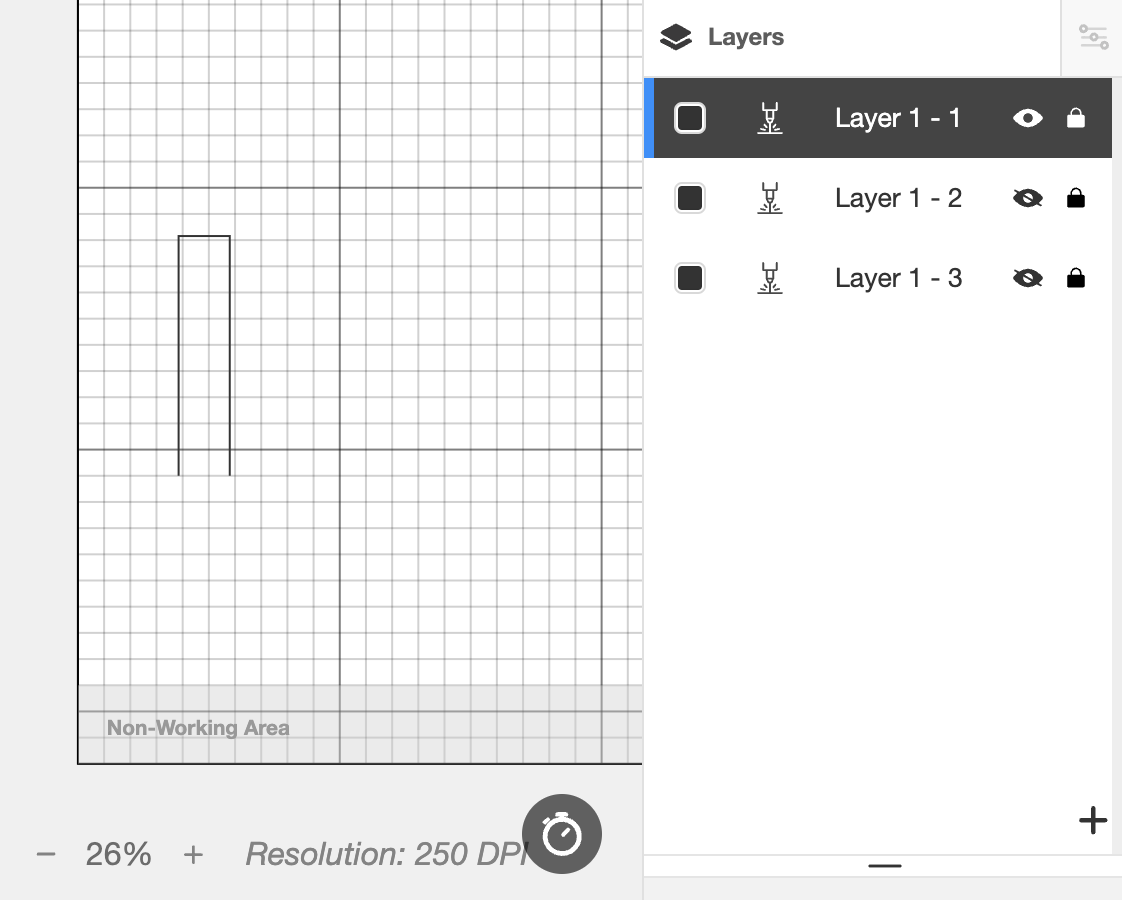

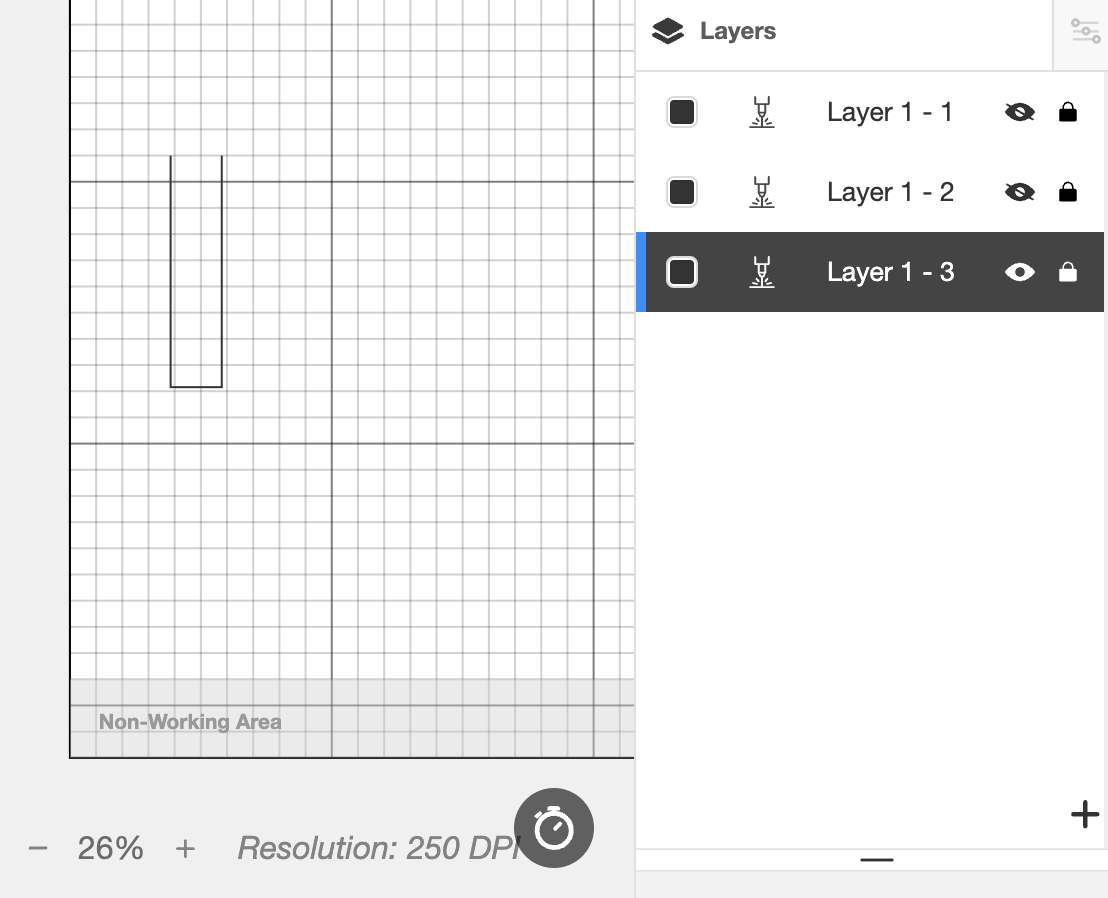

Die Referenzebene ist ein Werkzeug, das automatisch verschiedene Ebenen basierend auf der Anzahl der Sektionen erstellt, die Sie nach dem Exportieren in den Arbeitsbereich haben.

Beispiel

Wenn Ihr Objekt eine Länge von 300 mm hat und der Arbeitsbereich auf 120 mm eingestellt ist, sind drei Gravuren erforderlich. Somit haben Sie drei Sektionen, was drei Ebenen bedeutet, und Sie werden feststellen, dass die verschiedenen Ebenen unterschiedliche Abschnitte Ihres Objekts gravieren.

Durchdruckeinstellungen	Automatisch erstellte Ebenen

4. Führungsmarkierung

Die Führungsmarkierung ist ein Werkzeug, das verwendet wird, um die Endlinien zwischen den einzelnen Gravierbereichen abzugleichen.
Dieses Werkzeug graviert tatsächlich zwei Kreise, wobei die Hälfte des Kreises außerhalb Ihres Materials liegen muss.
Nach der ersten Gravur können Sie den inneren Halbkreis auf Ihrem Objekt zur Ausrichtung der äußeren Hälfte nutzen. Die Verwendung dieser Kreise wird später in diesem Artikel erläutert. Bitte lesen Sie weiter.

Zusätzliche Einstellungen für die Führungsmarkierung

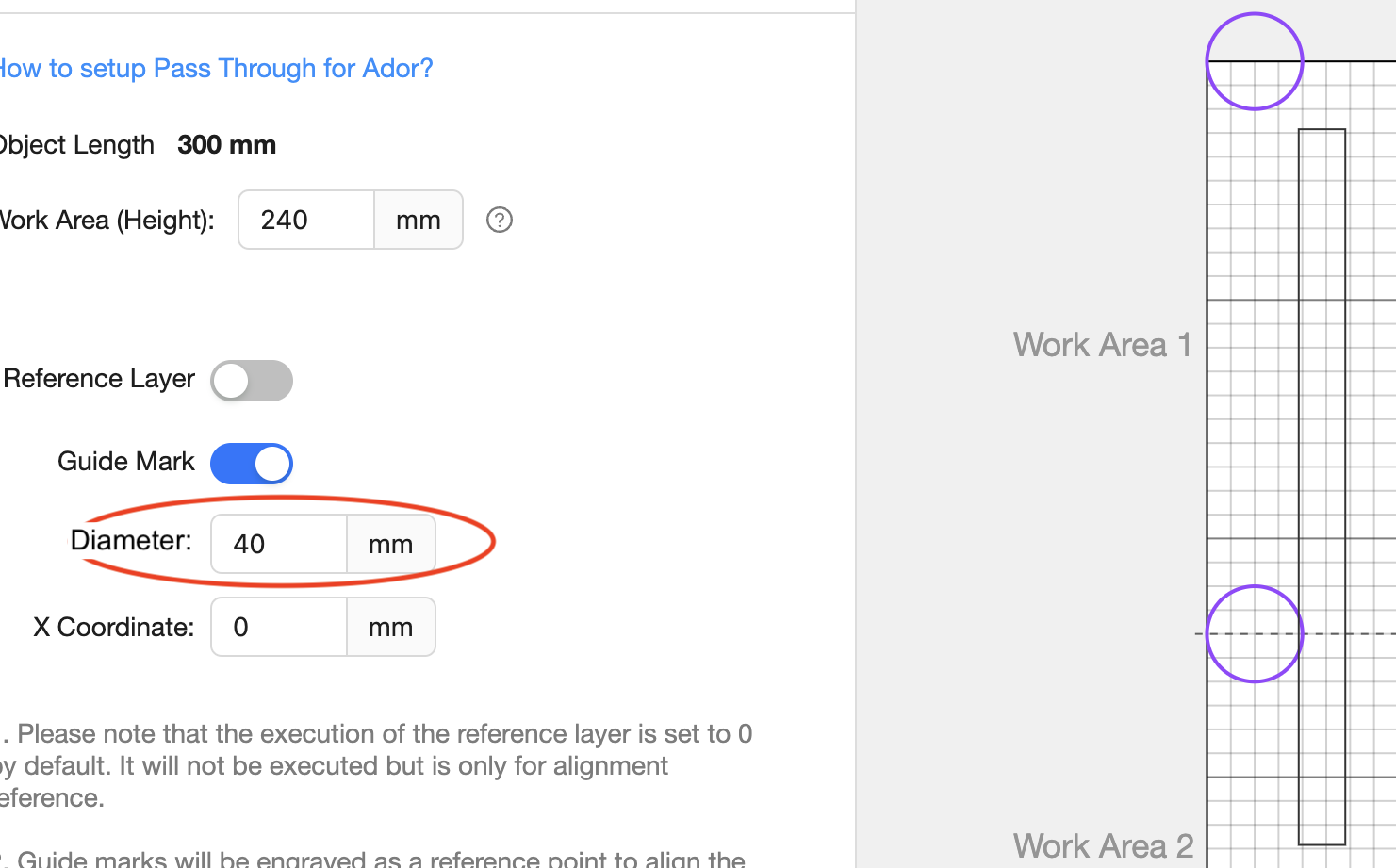

1. Durchmesser

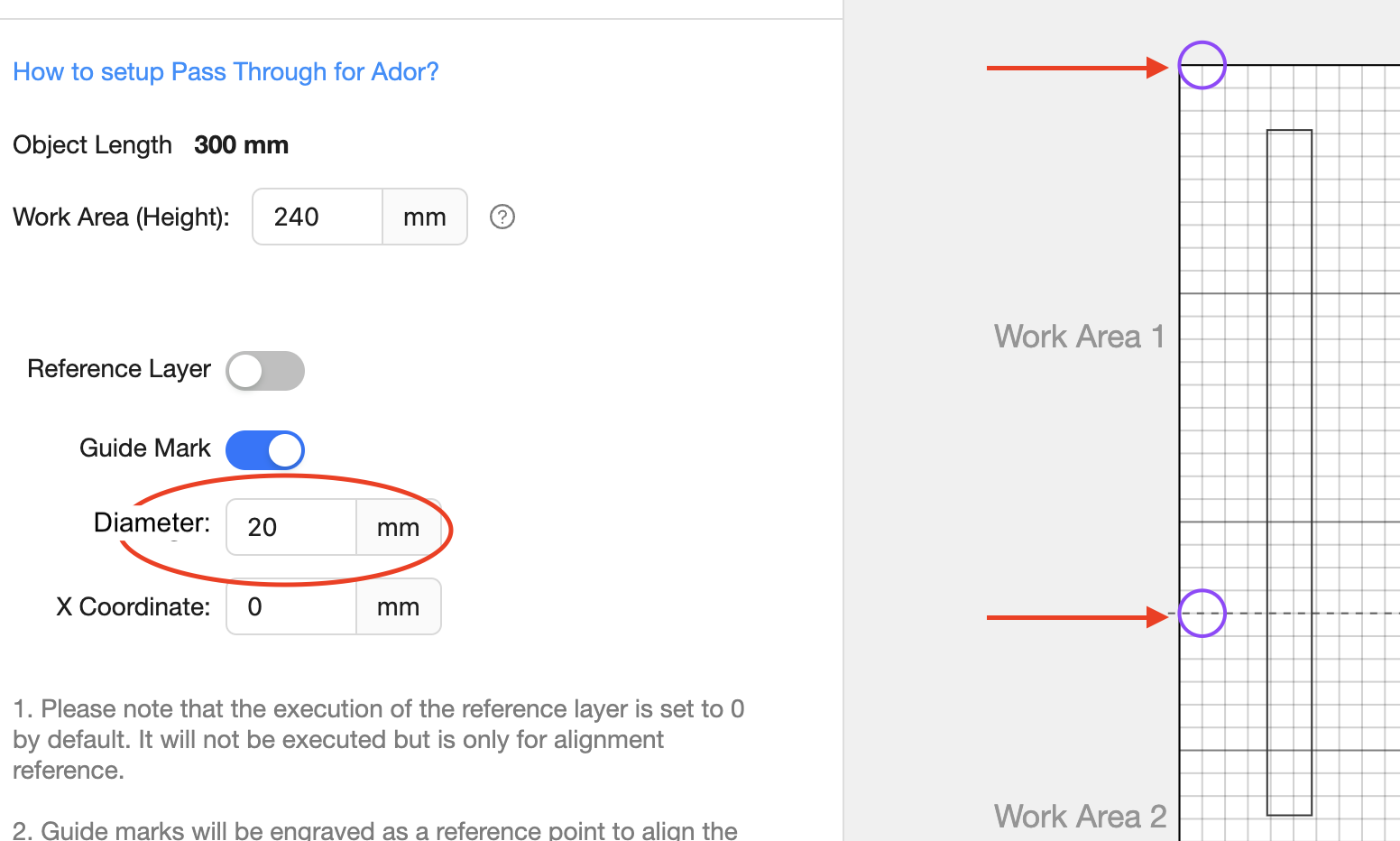

Die Einstellung "Durchmesser" ist die Größe der Kreise und ihr Standardwert beträgt 40 mm.

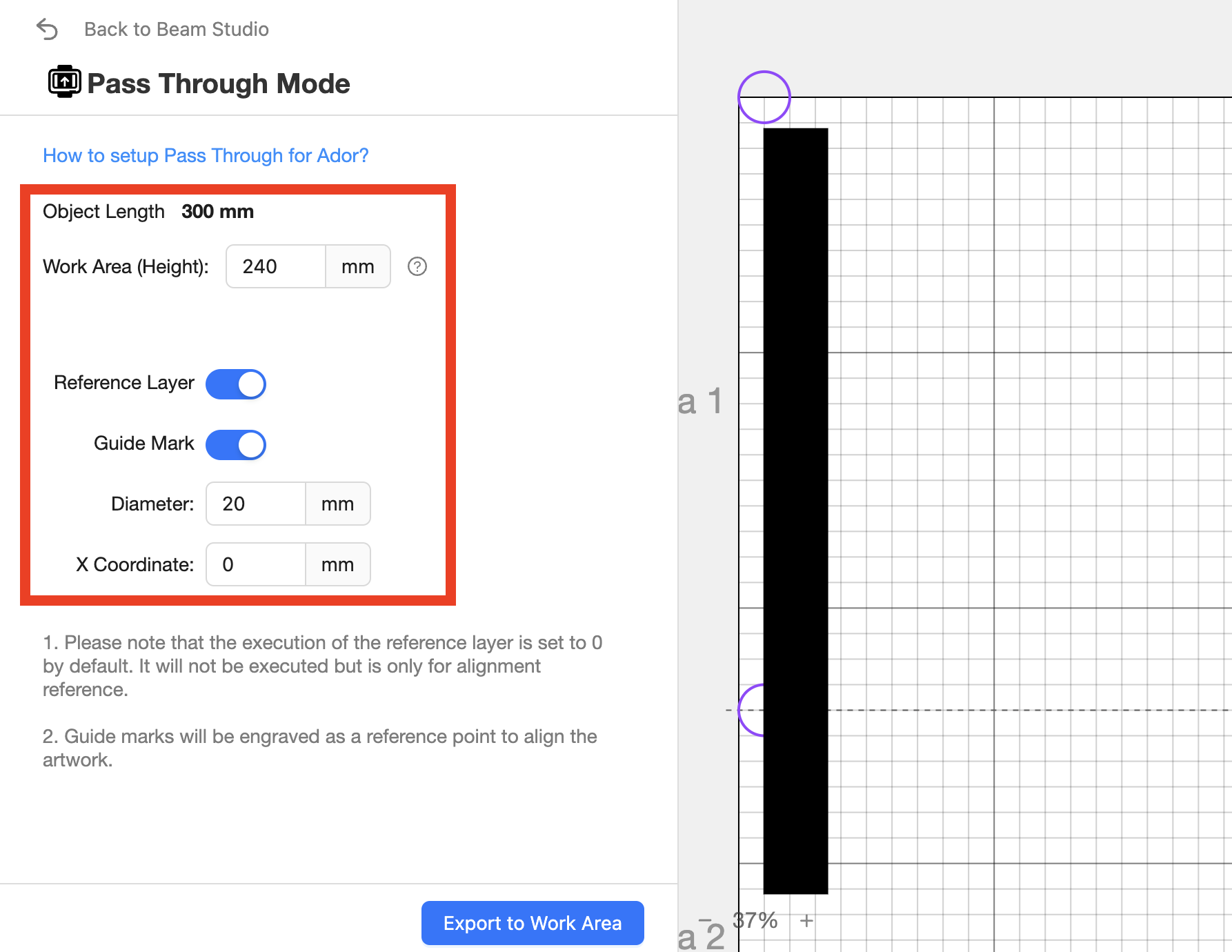

Durchmesser auf 40 mm eingestellt	Durchmesser auf 20 mm eingestellt

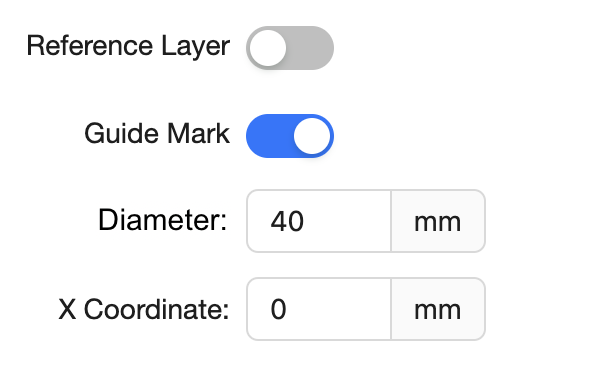

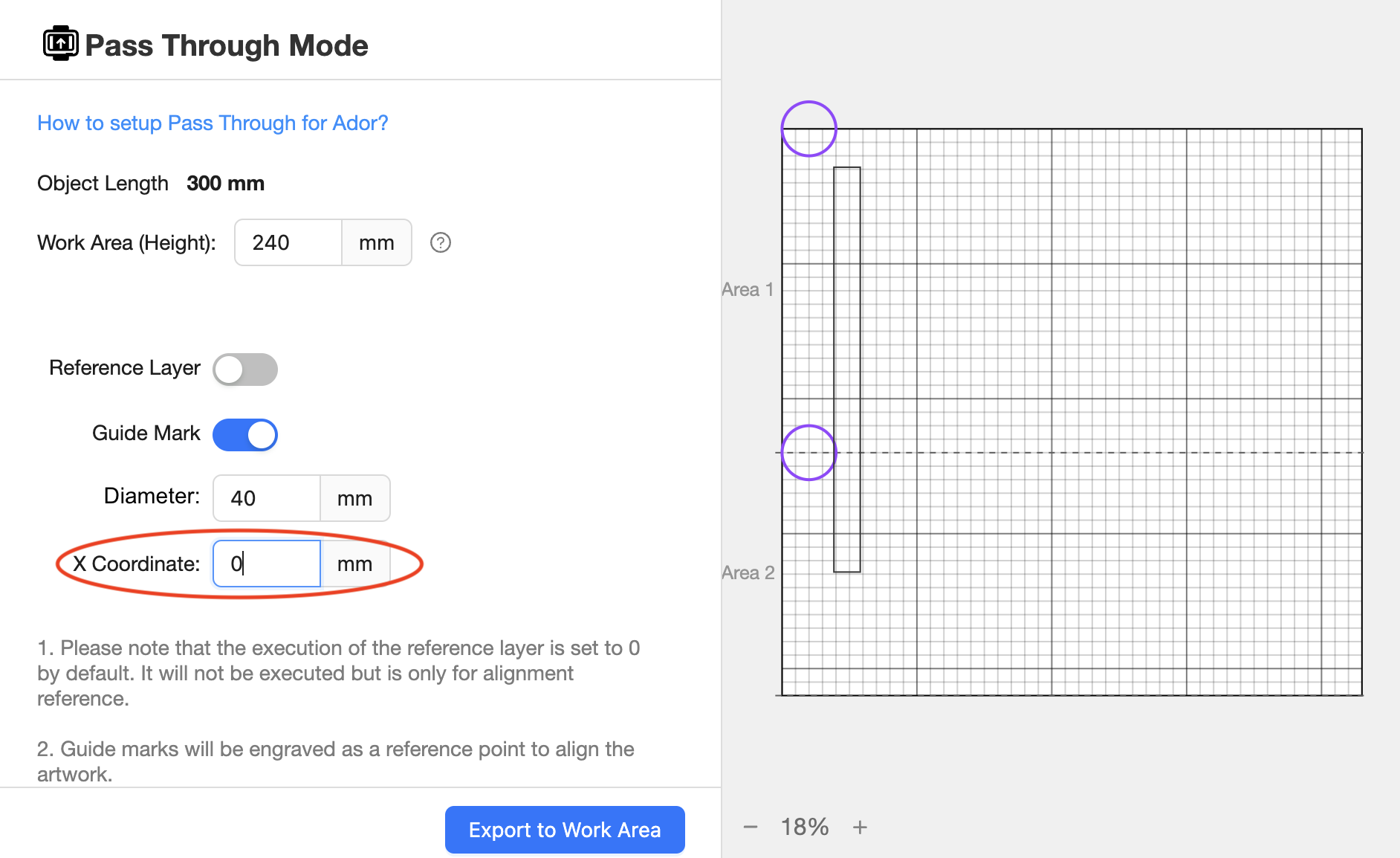

2. X-Koordinate

Die X-Koordinaten-Einstellung bestimmt die Position der beiden Kreise, abhängig von der Größe Ihres Materials. Der Standardwert beträgt 390mm.

X-Koordinate auf 0 mm eingestellt	X-Koordinate auf 300 mm eingestellt

Schritt 21

Ändern Sie bei Bedarf die Durchlaufeinstellungen basierend auf Ihrem Design oder Ihrer Datei.
Wenn Sie unserem Beispiel folgen, können Sie die folgenden Einstellungen zum Gravieren des Rechtecks verwenden.

Schritt 22

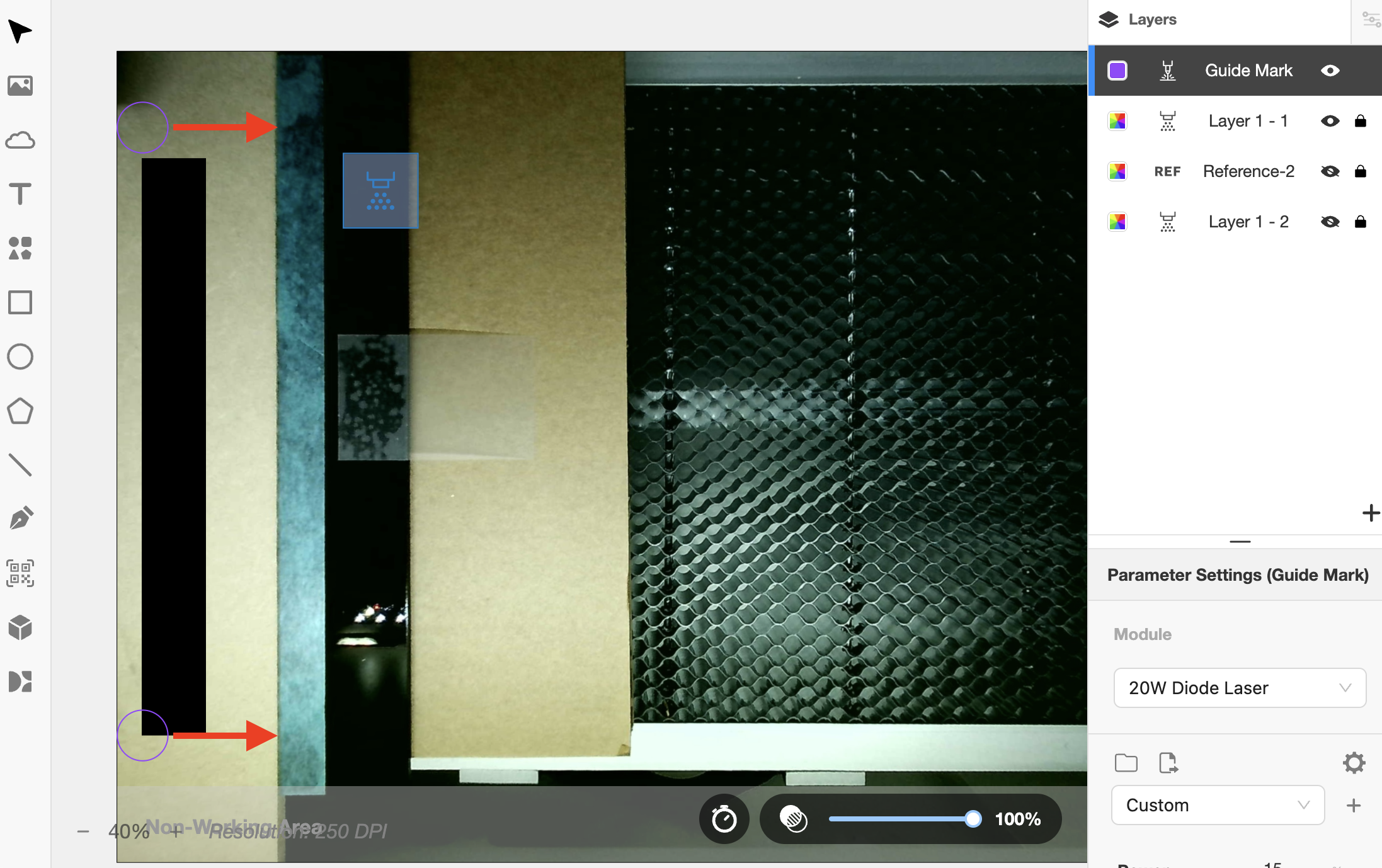

Nach dem Exportieren sehen Sie die automatisch erstellten Ebenen und die beiden Kreise.

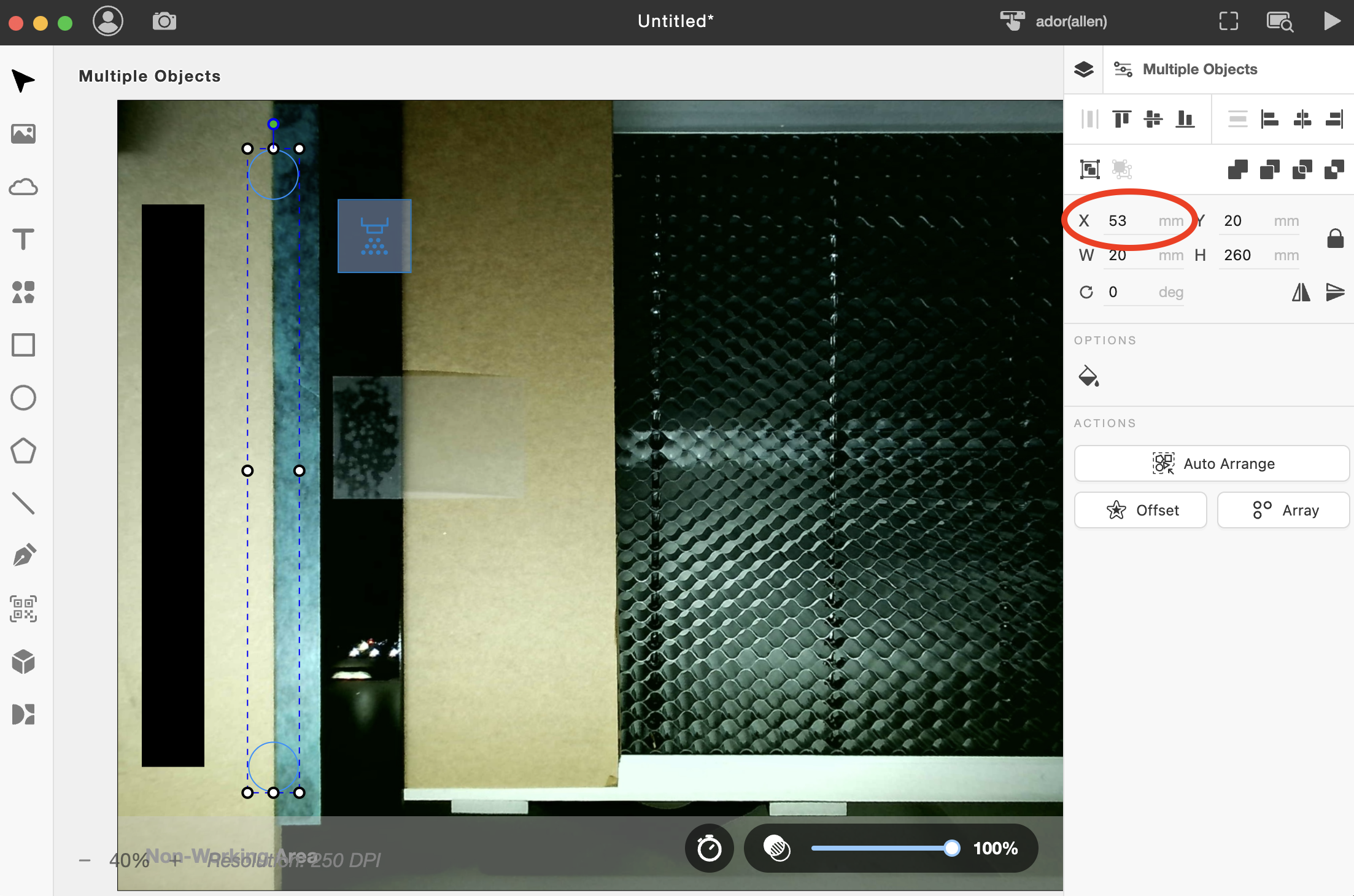

Verschieben Sie die Kreise so, dass eine Hälfte im Material und die andere Hälfte auf dem Klebeband liegt.
(Es wird empfohlen, den X-Achsen-Wert zu ändern, um die Kreise zu verschieben.)

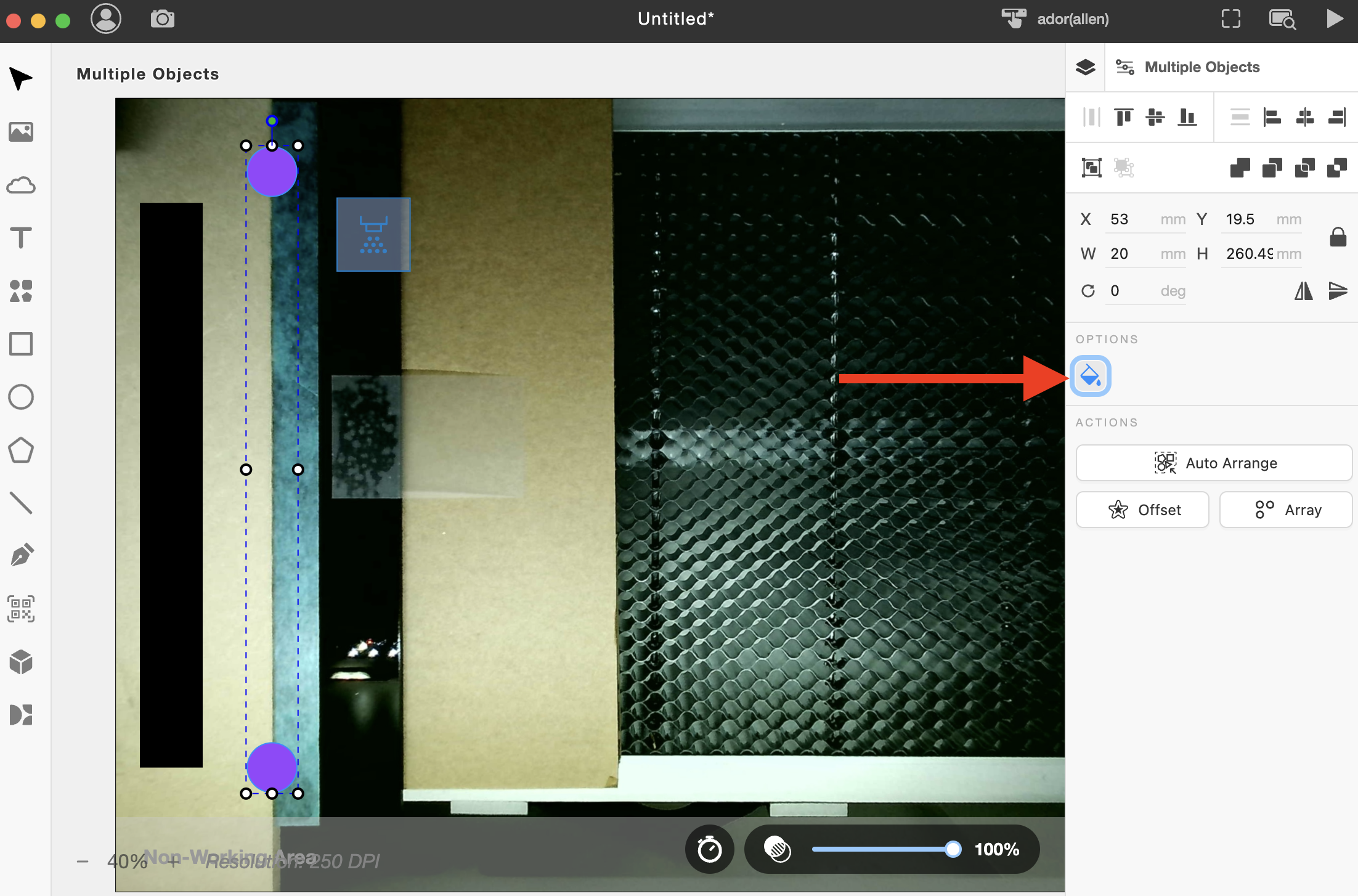

Füllen Sie die Kreise aus.
(Wenn die Kreise nicht gefüllt sind, da die Linien zu dünn sind, können sie nach dem Drucken möglicherweise nicht sichtbar sein.)

Schritt 23

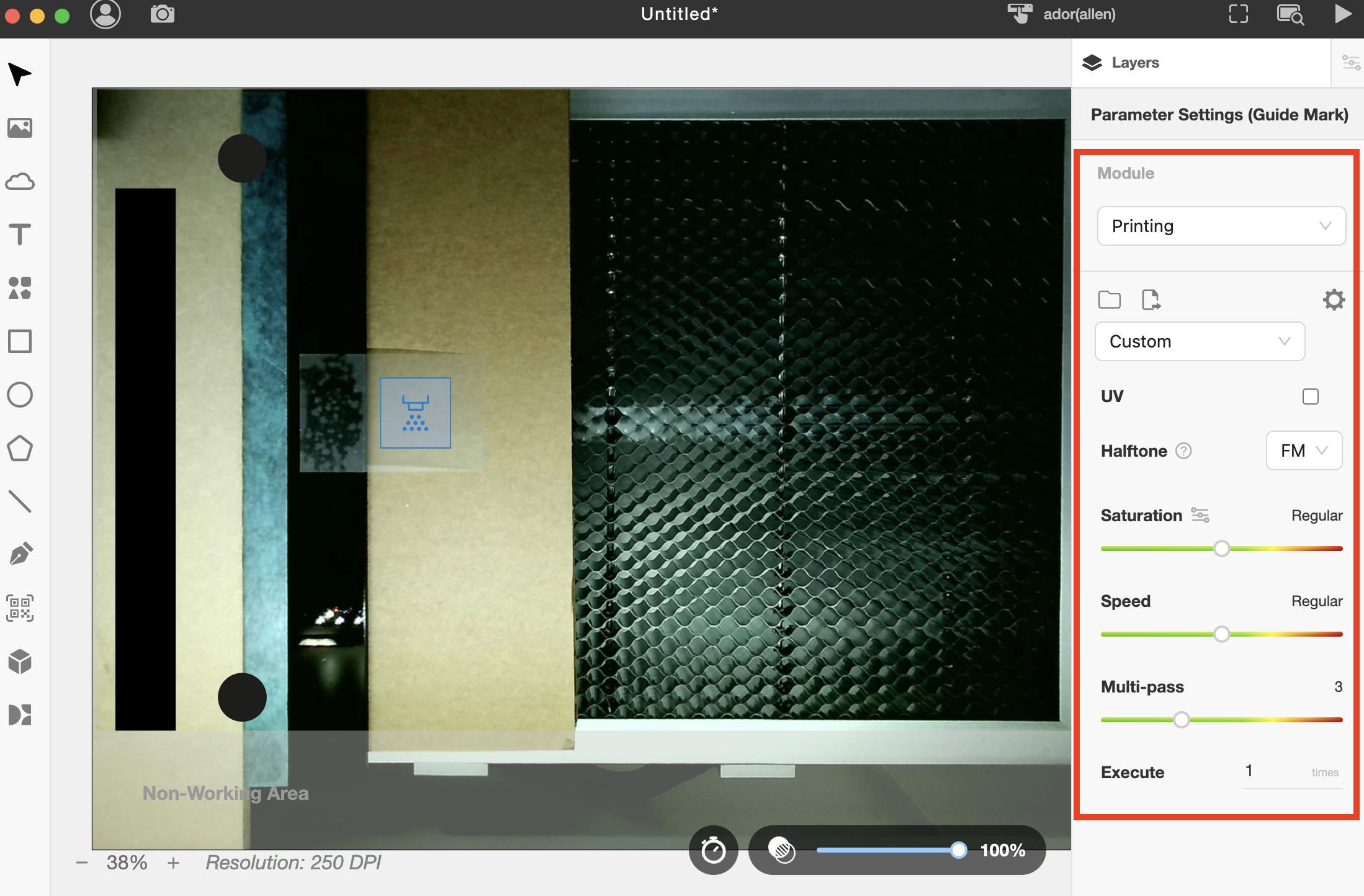

Stellen Sie Ihre Parameter basierend auf Ihrem Material ein und achten Sie darauf, die Parameter in allen Ebenen zu ändern.
Screenshot 2024-07-12 at 3.54.24 PM.png

Aktivieren Sie nur Ebene 1 und die Führungsmarkierung. Blenden Sie die anderen aus, da sie später gedruckt werden.

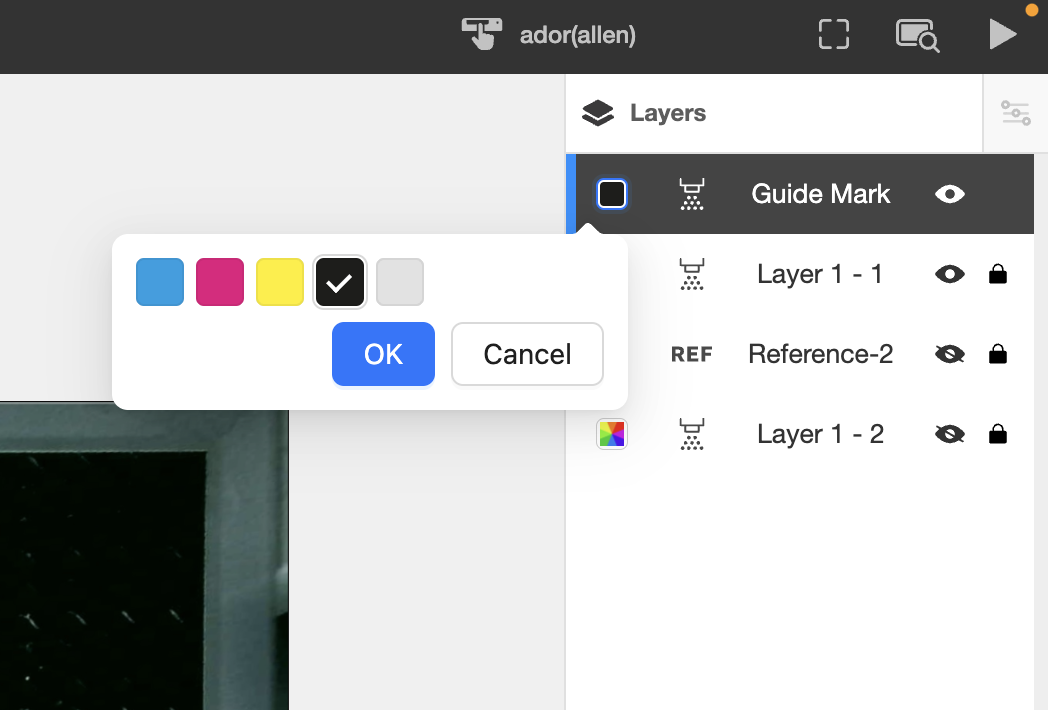

In diesem Beispiel habe ich alle Ebenen in eine einfarbige Ebene in Schwarz geändert.

Screenshot 2024-07-12 at 4.06.10 PM.png

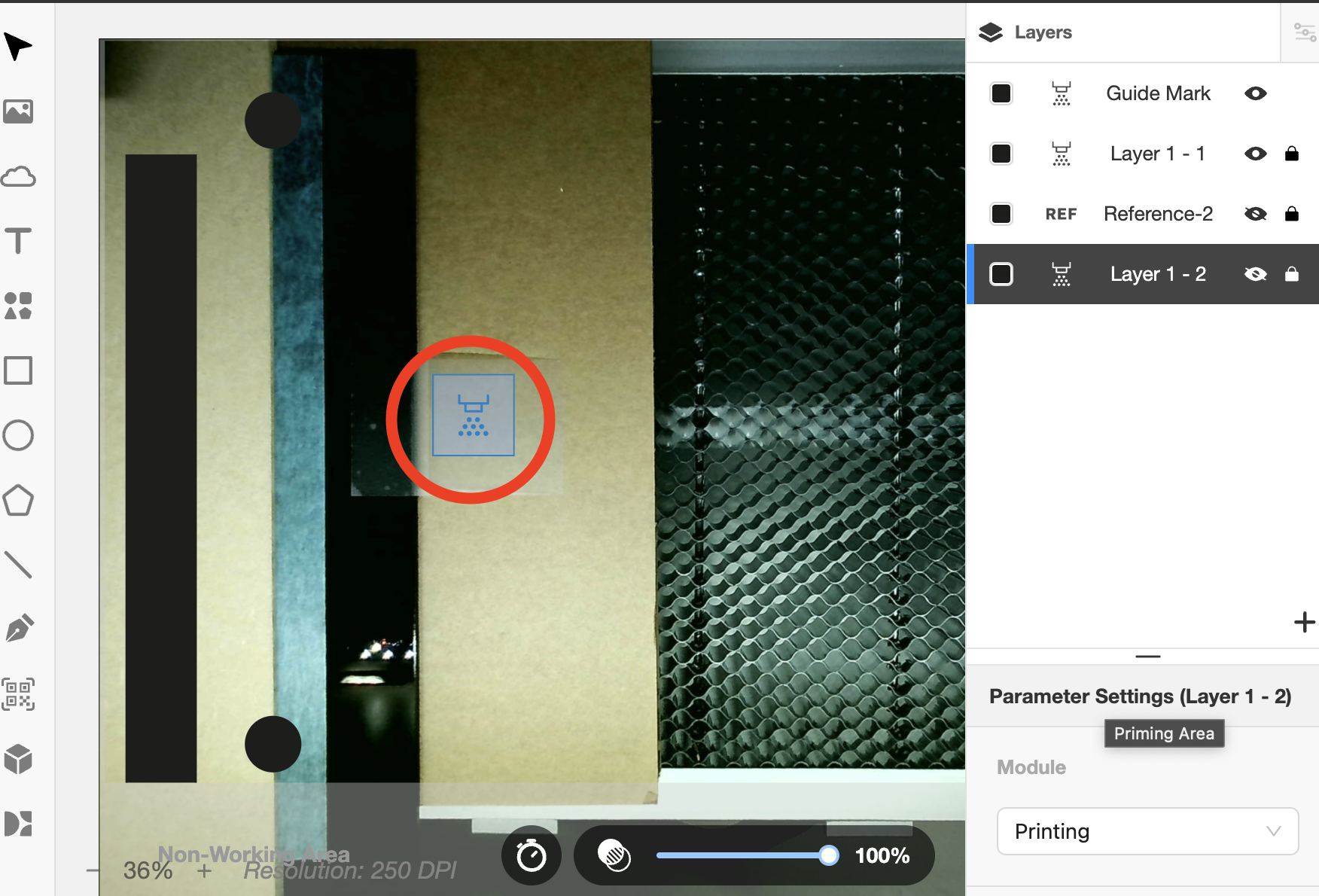

Platzieren Sie den Vorsprühbereich an der Stelle des Aufklebers.

Screenshot 2024-07-12 at 4.07.01 PM.png

Schritt 24

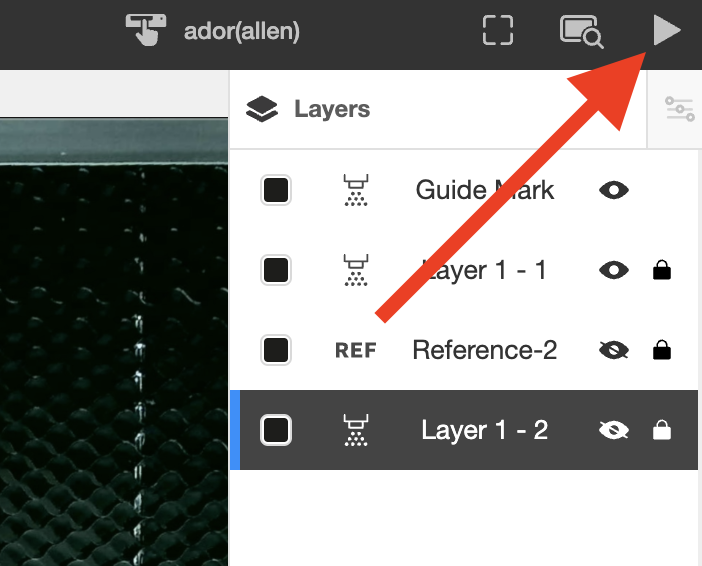

Starten Sie den Auftrag.
(Stellen Sie sicher, dass nur Ebene 1 und die Führungsmarkierung aktiviert sind. Alle anderen müssen ausgeblendet sein.)

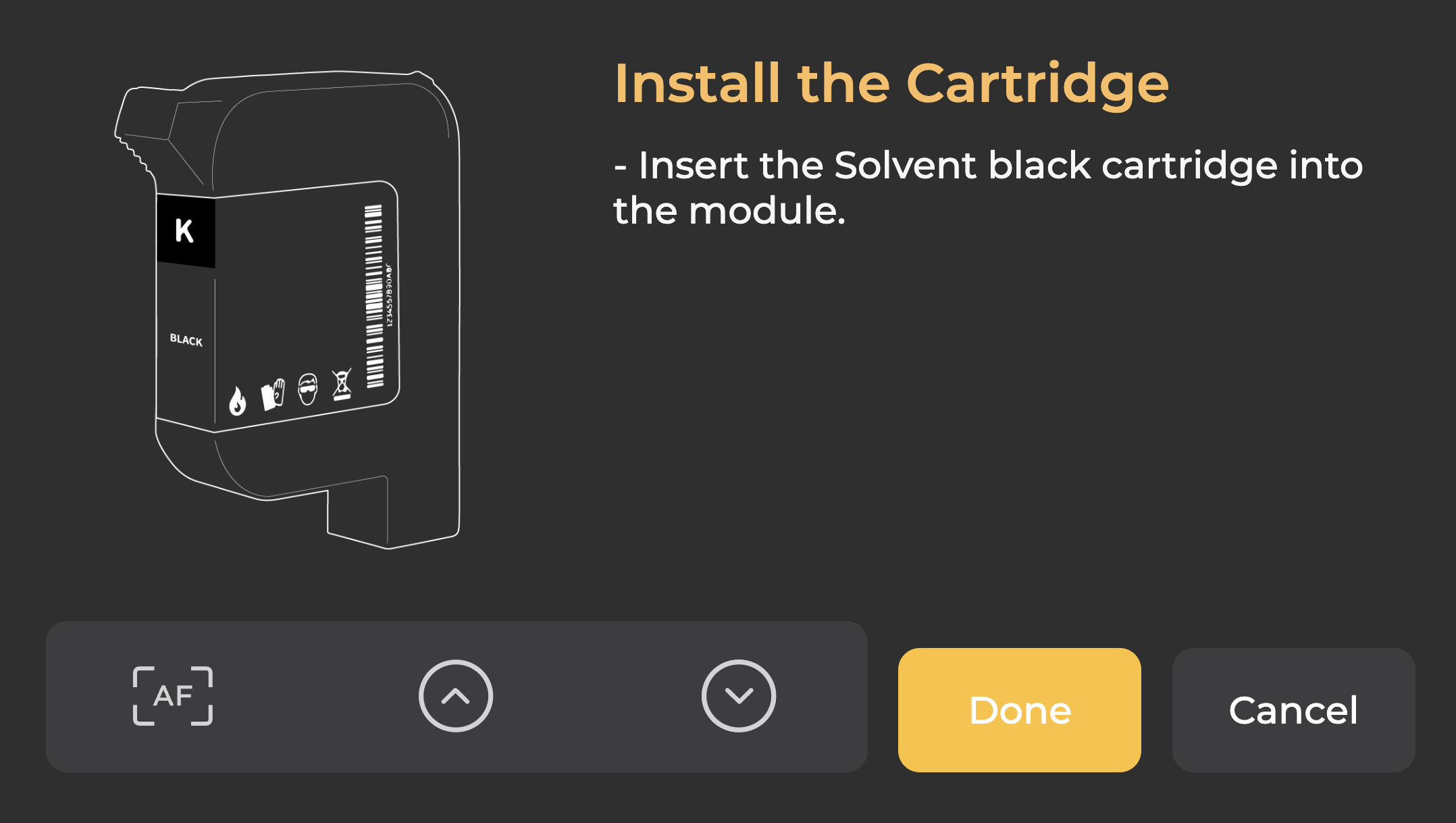

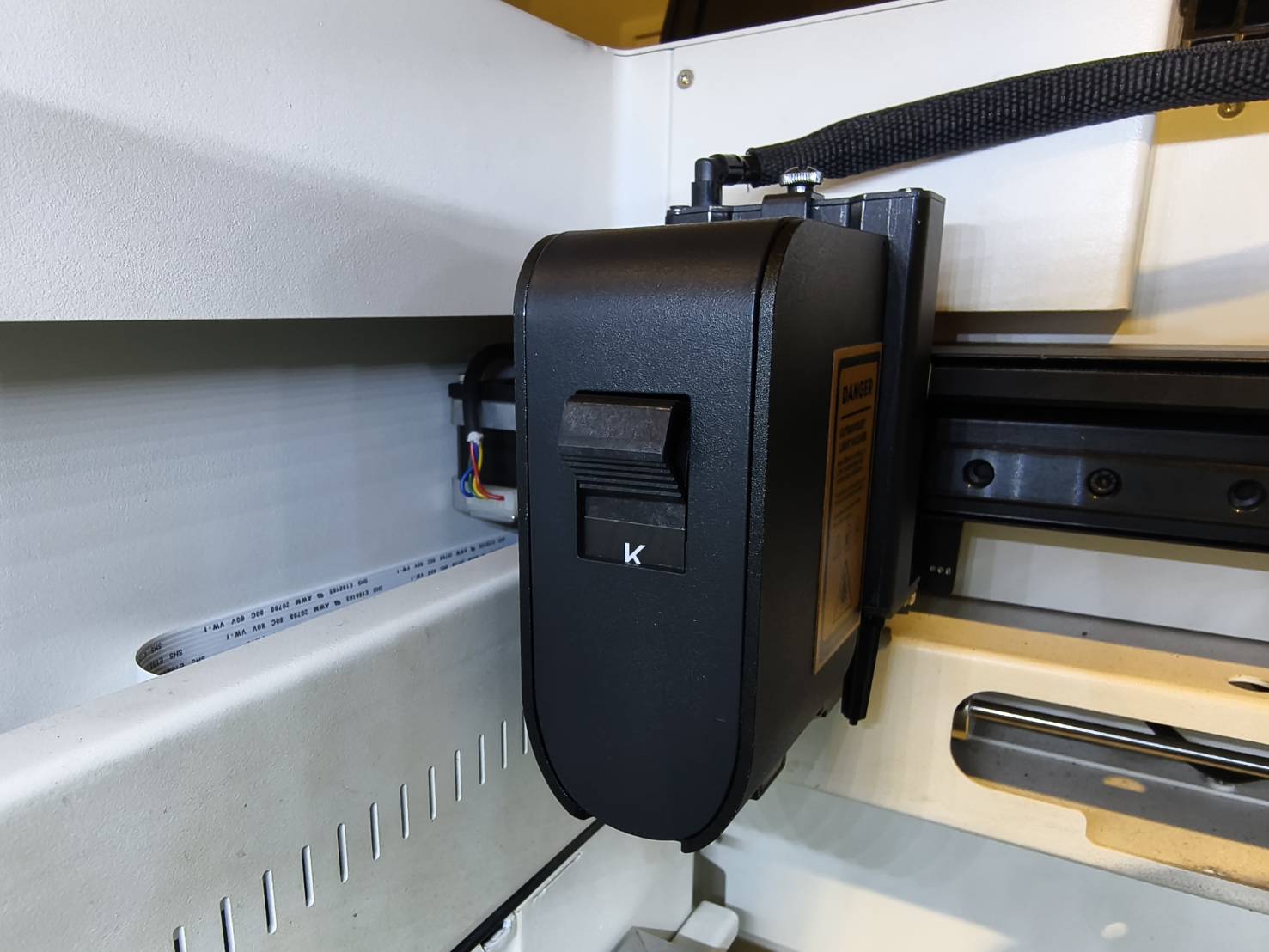

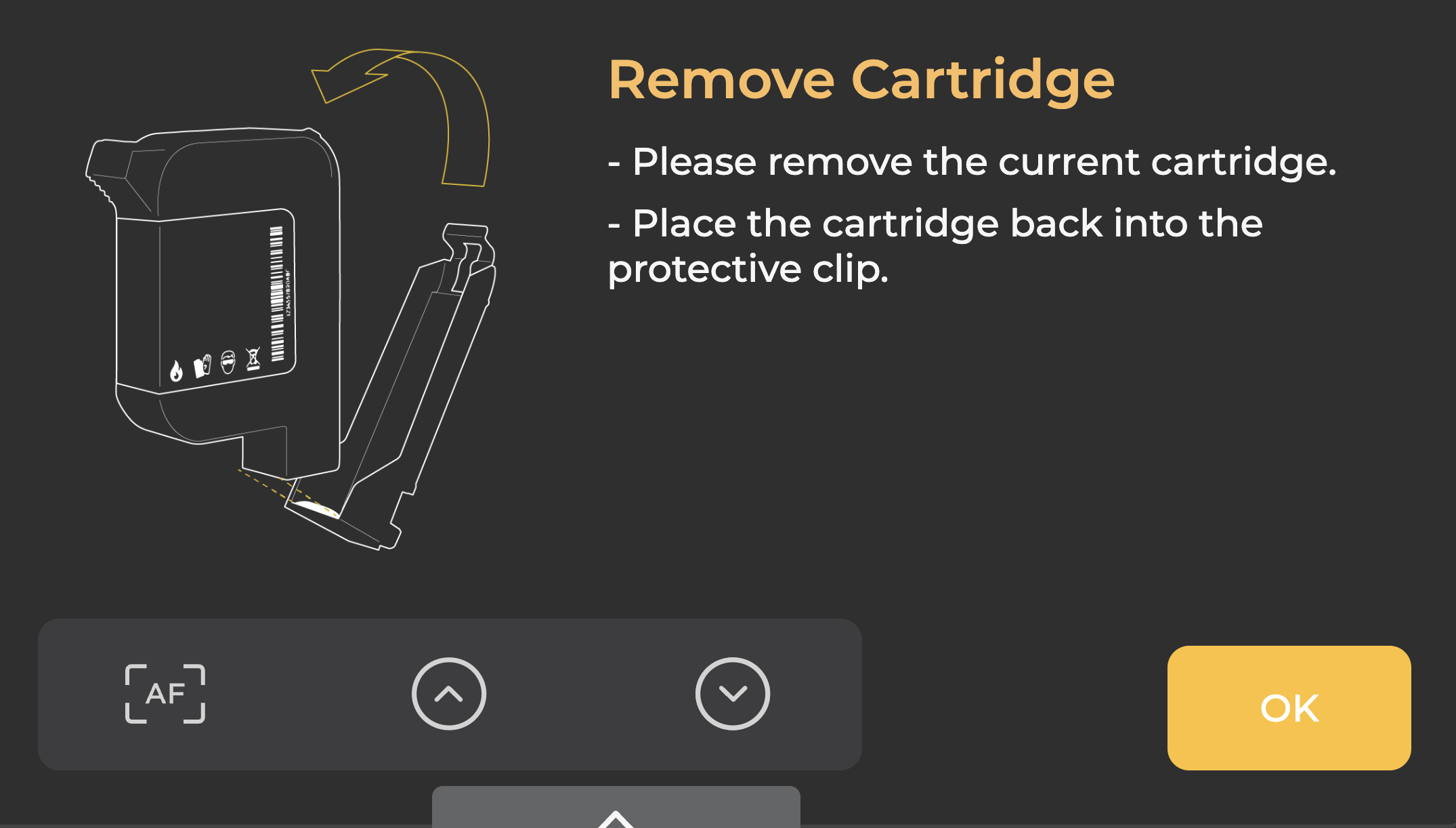

Nachdem Sie den Auftrag gestartet haben, werden Sie möglicherweise mehrmals aufgefordert, die Farbkartusche zu wechseln, bis der Auftrag abgeschlossen ist. Bitte folgen Sie den Anweisungen auf dem Touchscreen des Geräts.

Schritt 25

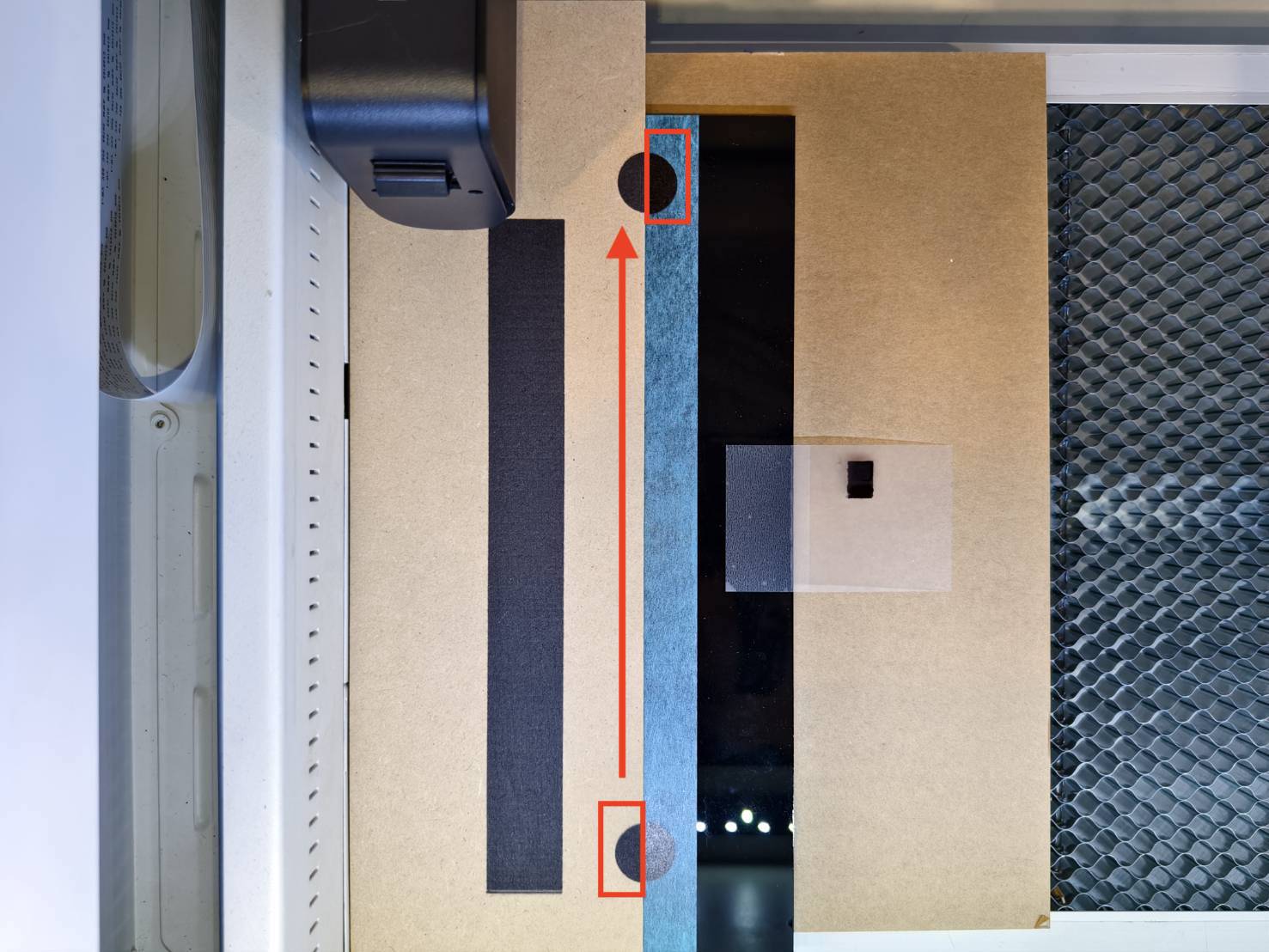

Verschieben Sie nach der ersten Gravur Ihr Material so, dass der untere Halbkreis auf dem Material und der obere Halbkreis auf dem Klebeband übereinstimmen.
Bitte halten Sie das Klebeband fest, während Sie Ihr Material bewegen, um eine Positionsänderung zu vermeiden.

Schritt 26

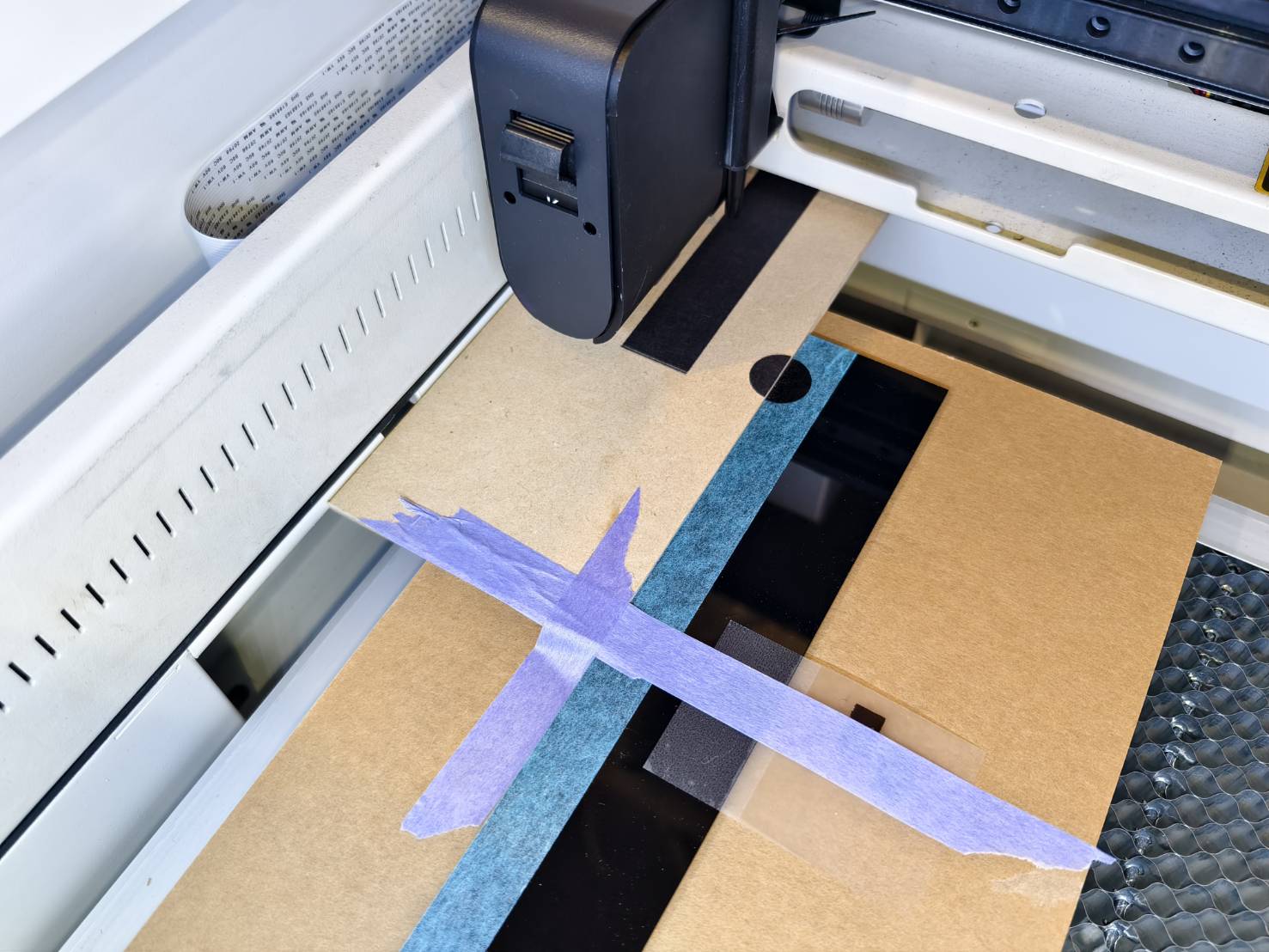

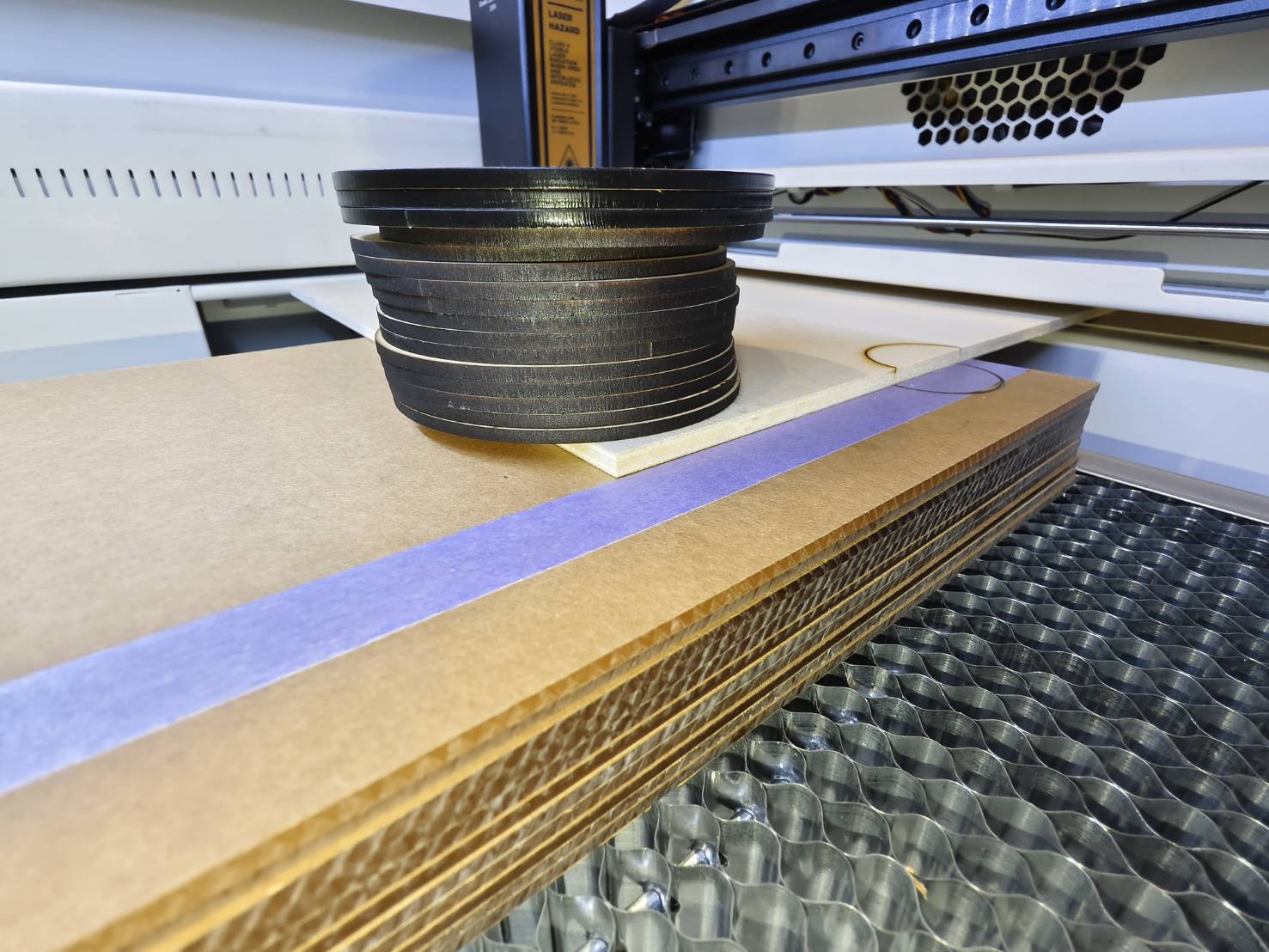

Stellen Sie sicher, dass das Material flach ist. Wenn es kippt, wird empfohlen, es mit einem schweren Gegenstand oder Klebeband zu fixieren.
In diesem Beispiel wird das Klebeband aufgebracht.

Bitte beachten Sie, dass die Verwendung eines Objekts den Weg des Laserkopfes blockieren kann, daher sollten besser kleinere Objekte verwendet werden.

Objekt	Klebeband

Schritt 27

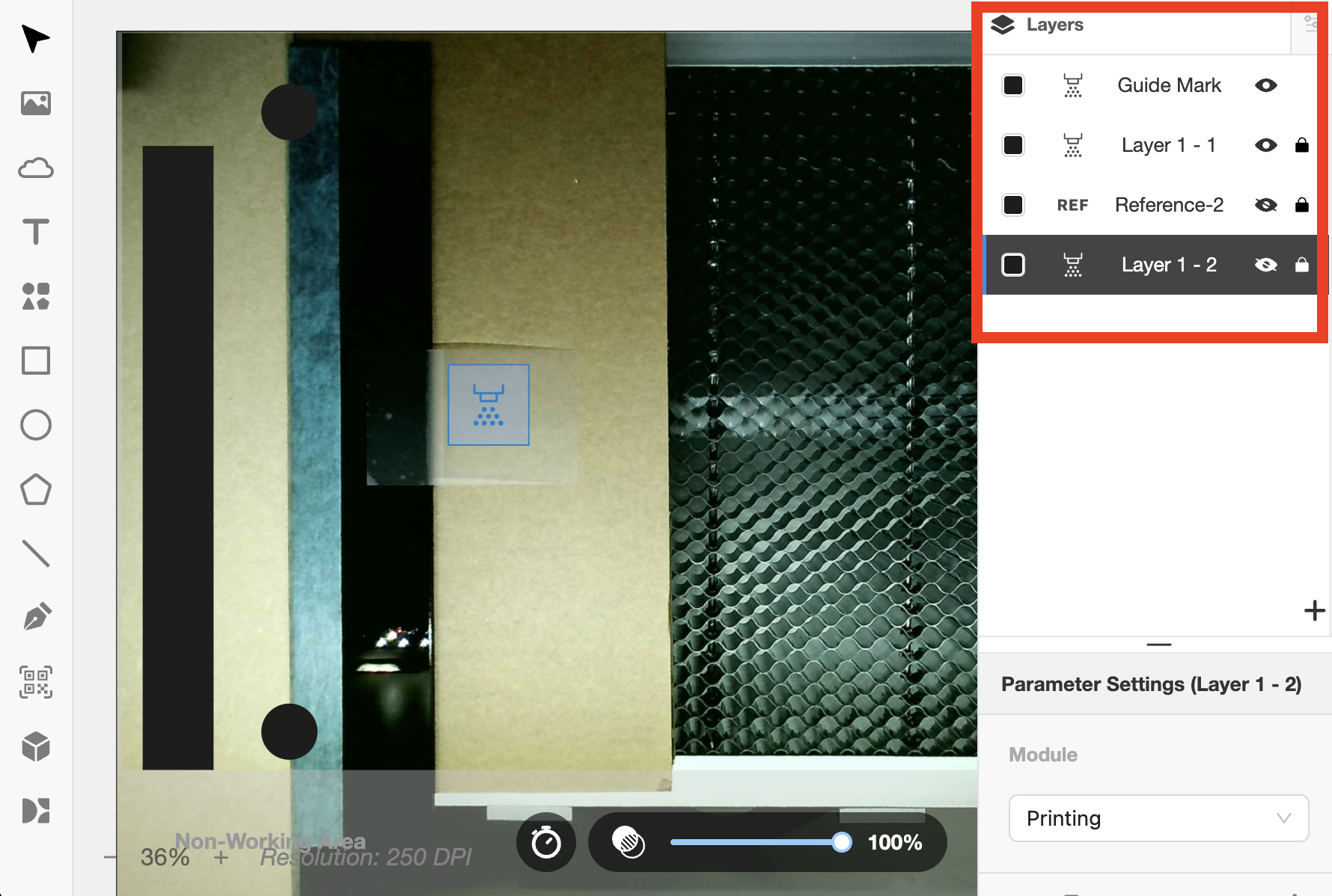

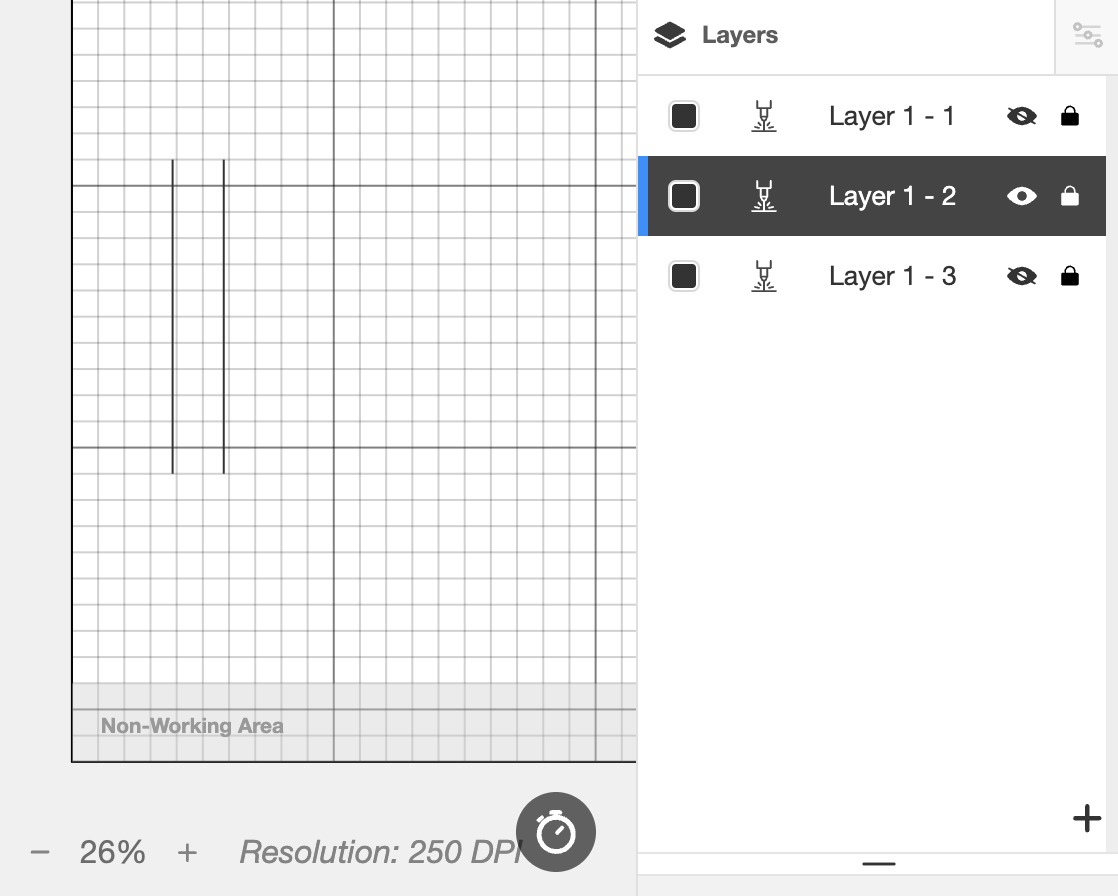

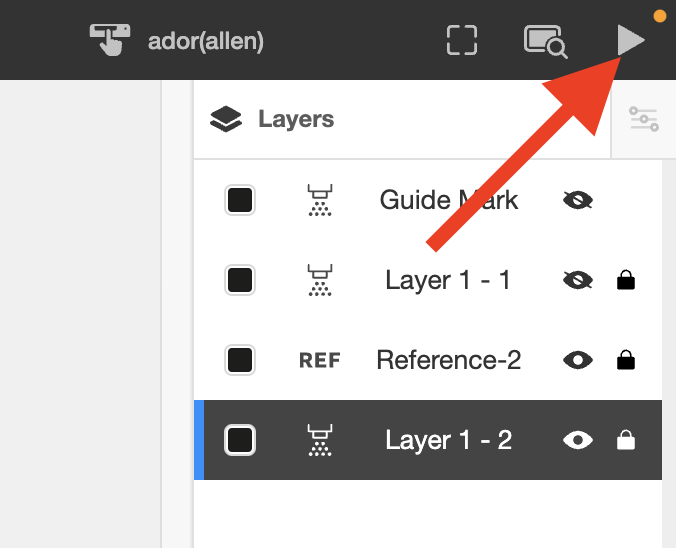

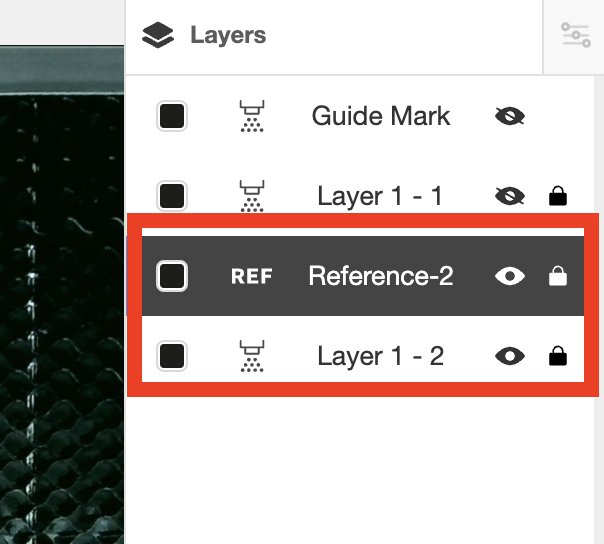

Da die erste Ebene und die Führungsmarkierung gedruckt wurden, müssen wir mit dem Drucken der zweiten Ebene fortfahren. Daher müssen Sie die fertige Ebene manuell deaktivieren und die nächste Ebene aktivieren. Die Führungsmarkierungsebene wird erst beim letzten Druckvorgang deaktiviert.

Wenn Sie unserem Beispiel folgen, überprüfen Sie bitte Folgendes:

Blenden Sie die erste Ebene aus, da ihr Teil abgeschlossen ist.
Die Führungsmarkierungsebene wird erst bei Ihrer letzten Gravur deaktiviert.
In diesem Beispiel sind nur zwei Gravuren erforderlich, sodass die Führungsmarkierungsebene bei der zweiten Gravur deaktiviert wird.
Aktivieren Sie die zweite Ebene für den zweiten Druckvorgang, welche in diesem Beispiel die letzte Ebene ist.
Die Referenzebene enthält das Ende der ersten Ebene, sodass sie zur Ausrichtung zwischen den Ebenen verwendet werden kann; sie hat keine Ausgabe in den Parametern festgelegt, sodass das Aktivieren oder Deaktivieren den Auftrag nicht beeinflusst.

Schritt 28

Starten Sie den Auftrag erneut.

Schritt 29

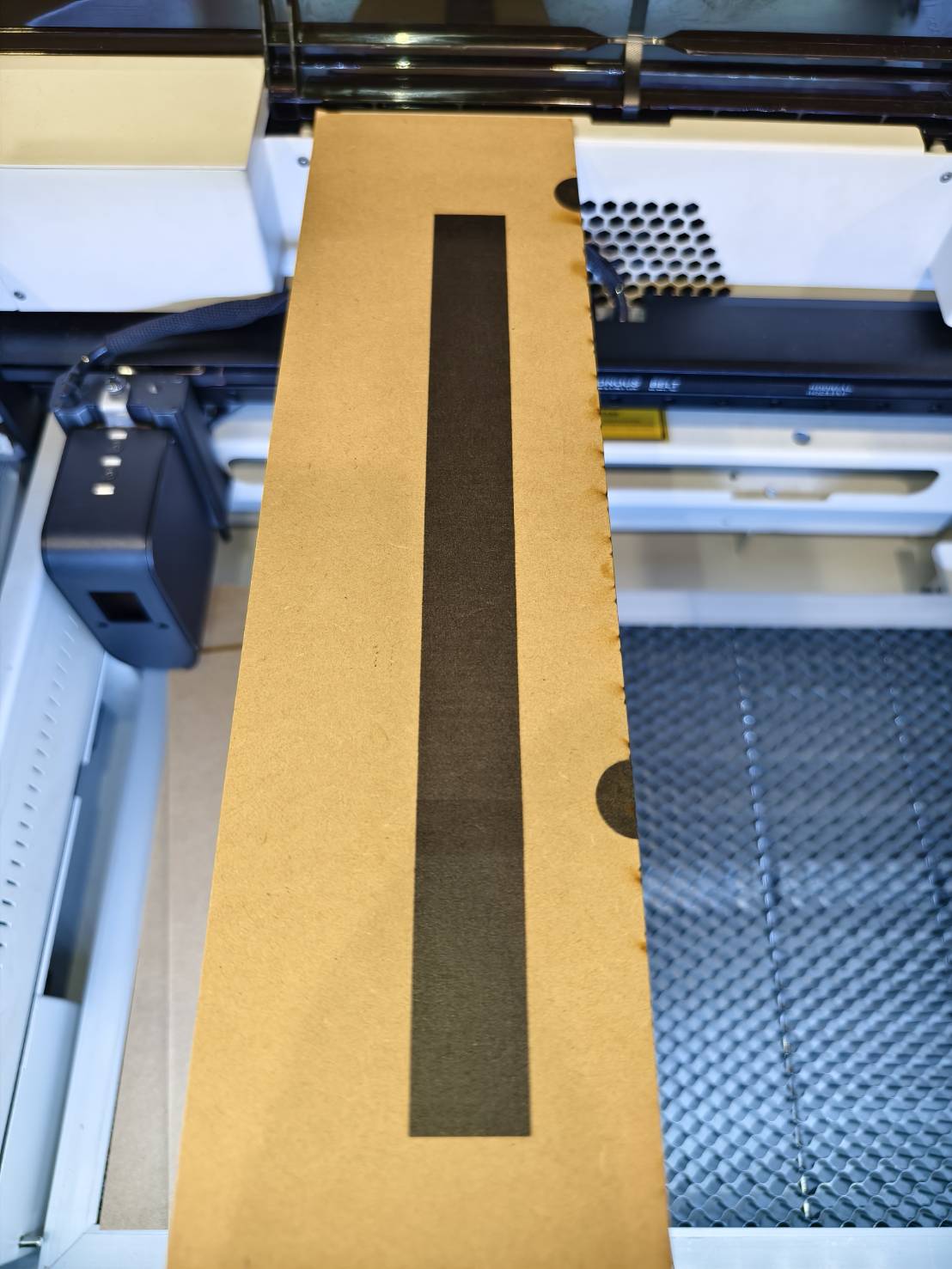

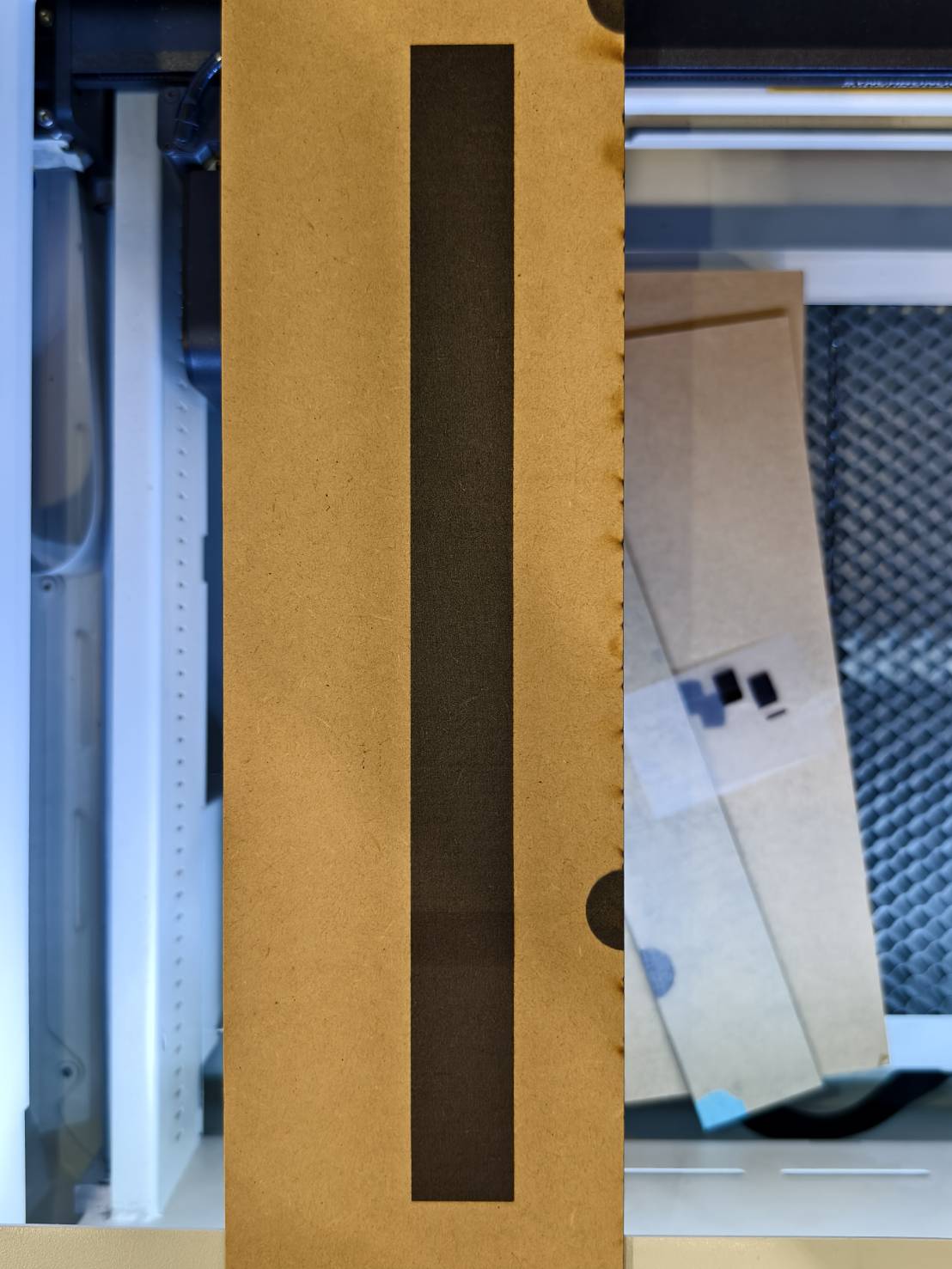

Überprüfen Sie das Ergebnis.
