Ador Rotary - Gravur starten

Beschreibung

Dieser Artikel führt Sie durch die Schritte, um einen Gravierprozess nach der Hardware-Installation zu starten.

Wenn Sie nach Informationen suchen, wie man mit einem Rotationsgravurgerät graviert, finden Sie weitere Informationen unter dem folgenden Link.
Ador Rotary - Gravurvorgang starten

Schritt 1

Bitte stellen Sie sicher, dass Sie die folgenden Software- und Firmware-Versionen installiert haben, um die Rotationsfunktion von Ador nutzen zu können.

Beam Studio Version 2.3.8 oder höher (Anleitung)	Firmware-Version 5.3.3 oder höher (Anleitung)

Schritt 2

Schalten Sie das Gerät ein und installieren Sie das Modul.
In der untenstehenden Tabelle finden Sie Links zu den Installationsanleitungen für die Module.

10W/20W Diodenlaser-Modul	2W Infrarotlaser-Modul

Schritt 3

Platzieren Sie das zu gravierende Objekt auf den Rollen.
Der zulässige Größenbereich für das Objekt liegt zwischen 3 mm und 140 mm.
Bei Objekten zwischen 3 mm und 5 mm ist die Autofokus-Funktion nicht verfügbar, sodass eine manuelle Fokussierung erforderlich ist.

Hier sehen Sie eine Demonstration, wie Sie die Rollen des Rotationsgravurgeräts einstellen können.
(Halten Sie einfach die Taste auf der rechten Seite gedrückt, dann lassen sich die Rollen frei bewegen)

Je nach Form des Objekts finden Sie in den folgenden Anleitungen Informationen zur korrekten Platzierung: Zylindrische Objekte, Konische Objekte, Kelche

Zylindrische Objekte

Konische Objekte

Bevor Sie das Objekt platzieren, müssen Sie die Stütze verwenden. Bitte stellen Sie sicher, dass die Räder an der Stütze zu Ihrem Objekt passen.

Hinweis: Die Wasserwaagen-App auf Smartphones kann auch als alternatives Werkzeug verwendet werden.

Kelche

Bevor Sie das Objekt platzieren, müssen Sie die Stütze verwenden. Bitte stellen Sie sicher, dass die Räder an der Stütze zu Ihrem Objekt passen.

Schritt 4

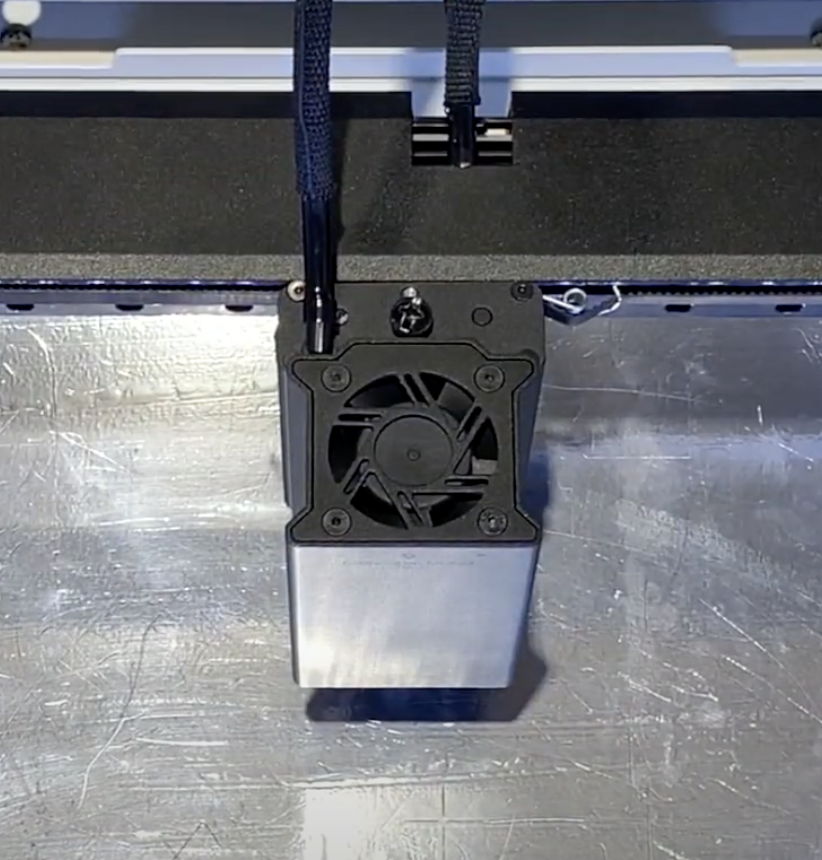

Führen Sie die automatische Fokussierung durch.

10W/20W Lasermodul & 2W Lasermodul

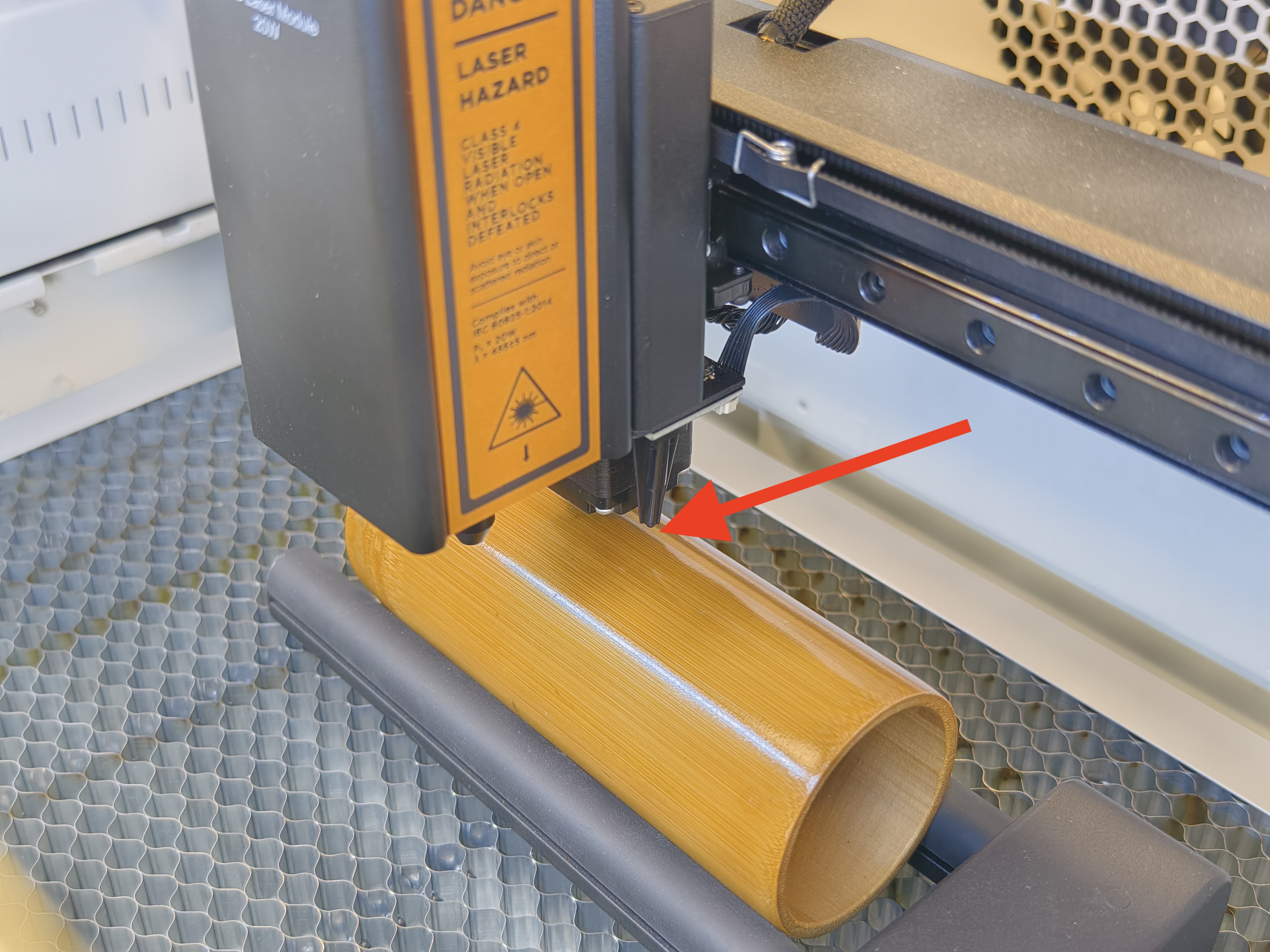

Heben Sie das Modul bis zur Oberseite oder über Ihr Objekt an. Bewegen Sie die Sonde zur höchsten Oberfläche Ihres Objekts und senken Sie das Modul ab, um sicherzustellen, dass die Sonde die Oberfläche erreichen kann. Drücken Sie die Taste zweimal oder verwenden Sie das Bedienfeld, um automatisch zu fokussieren.

Schritt 5

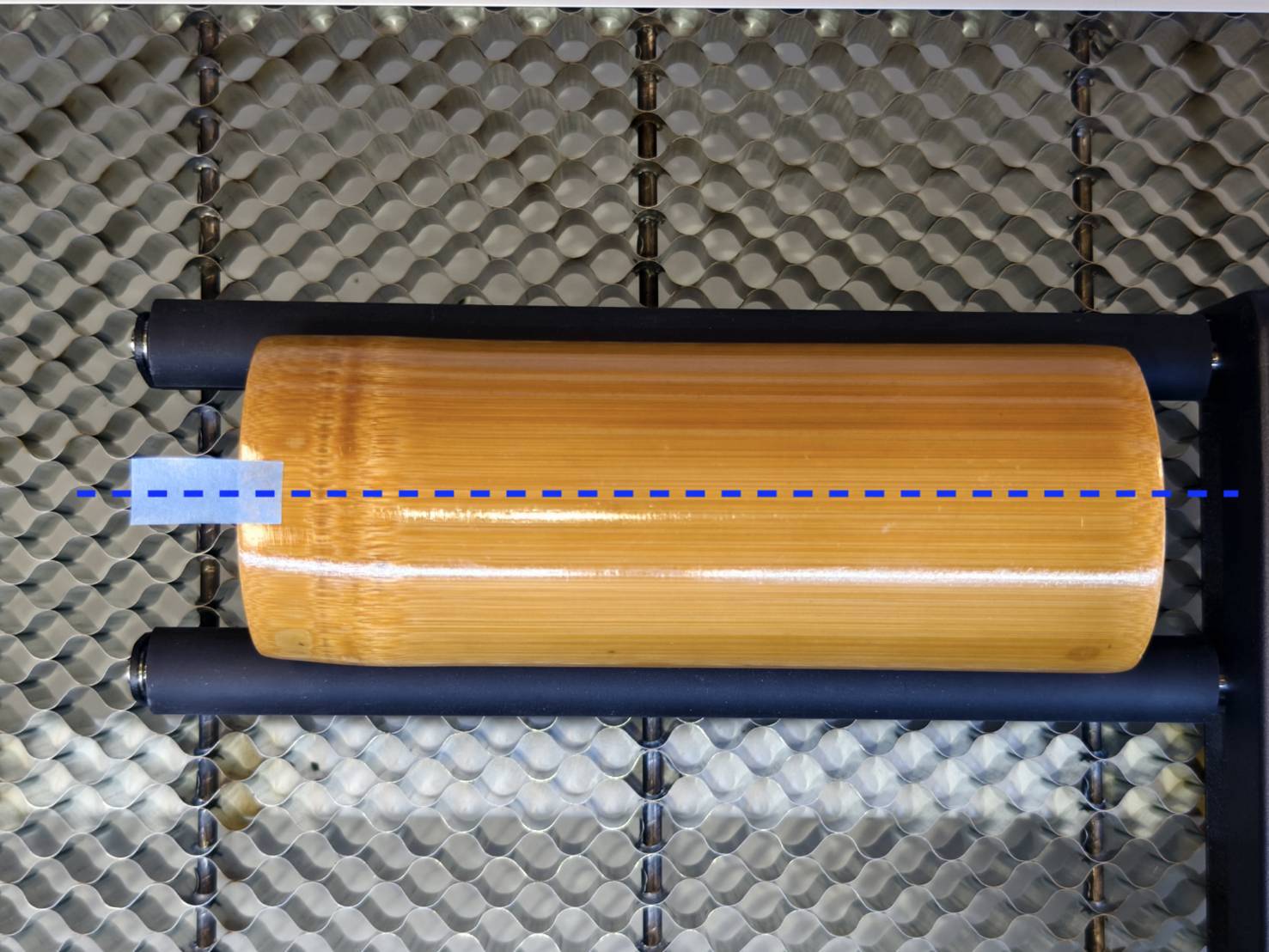

Platzieren Sie ein Stück Klebeband in der Mitte Ihres Objekts.
Dies ist hilfreich, um die Mitte des Objekts zu finden, wenn Sie die Kameravorschau und die Software verwenden.

Schritt 6

Starten Sie Beam Studio und laden Sie Ihre Datei oder Ihr Bild. Stellen Sie den Arbeitsbereich auf Ador ein und aktivieren Sie die Rotationsfunktion.

Schritt 7

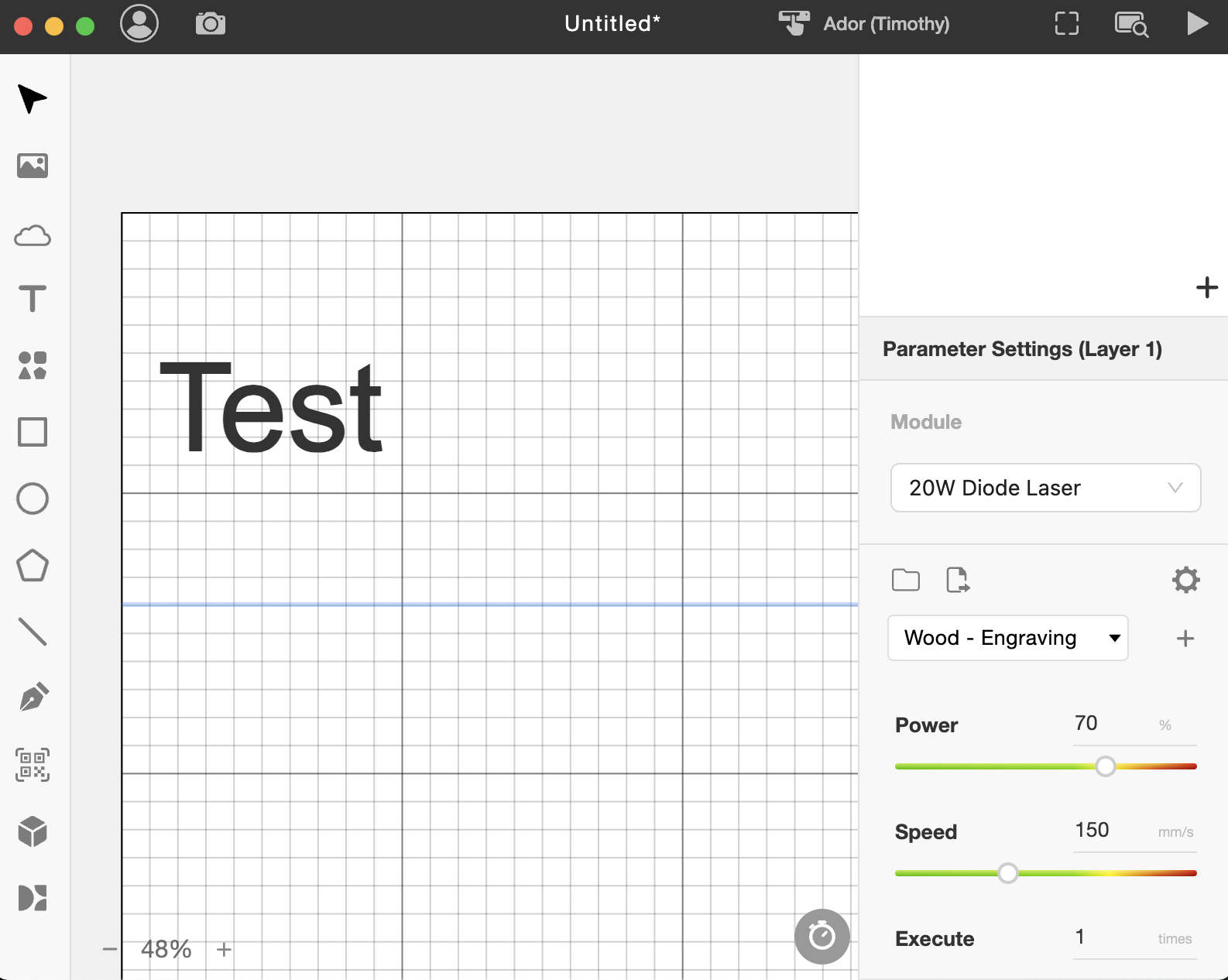

Stellen Sie die Parameter der Aufgabe entsprechend Ihrem Material und Ihrem Modul ein.

Schritt 8

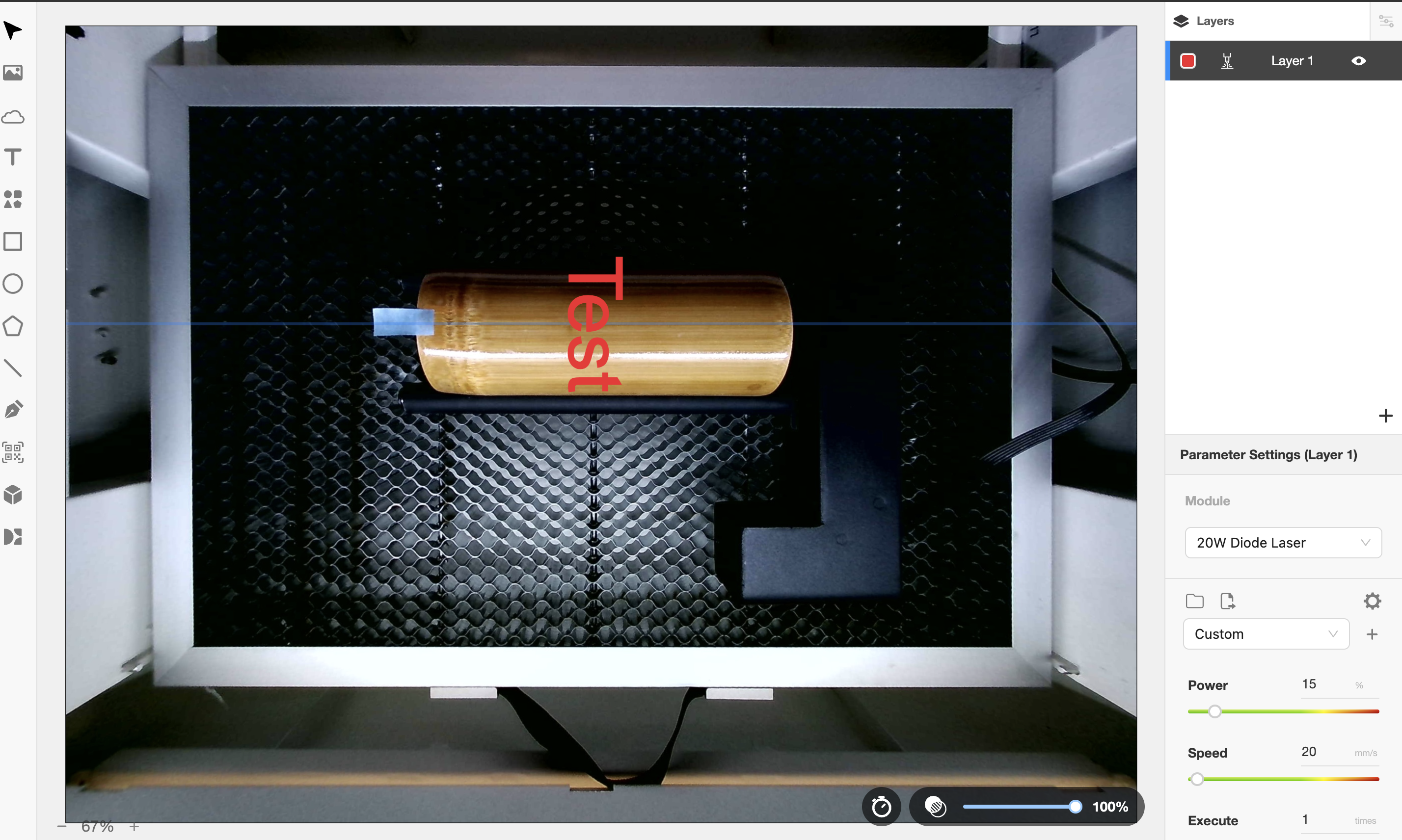

Schließen Sie die Tür und führen Sie eine Kameravorschau durch, um ein Foto aufzunehmen. Platzieren Sie Ihr Bild auf dem Objekt und drehen Sie es gegebenenfalls. Ziehen Sie die blaue Linie in der Mitte Ihres Objekts, um den Mittelpunkt festzulegen.

Schritt 9

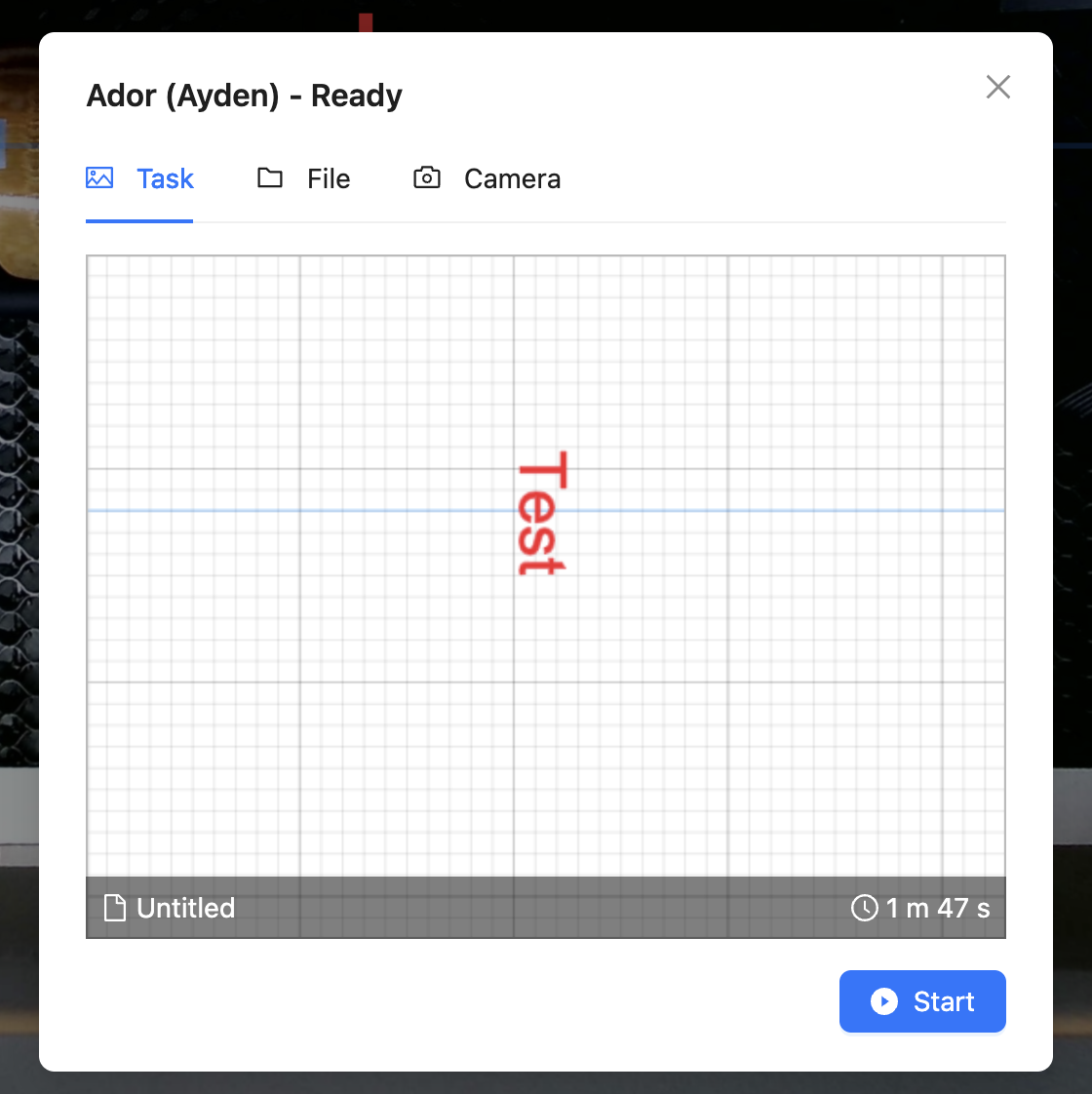

Starten Sie den Gravurvorgang.

Schritt 10

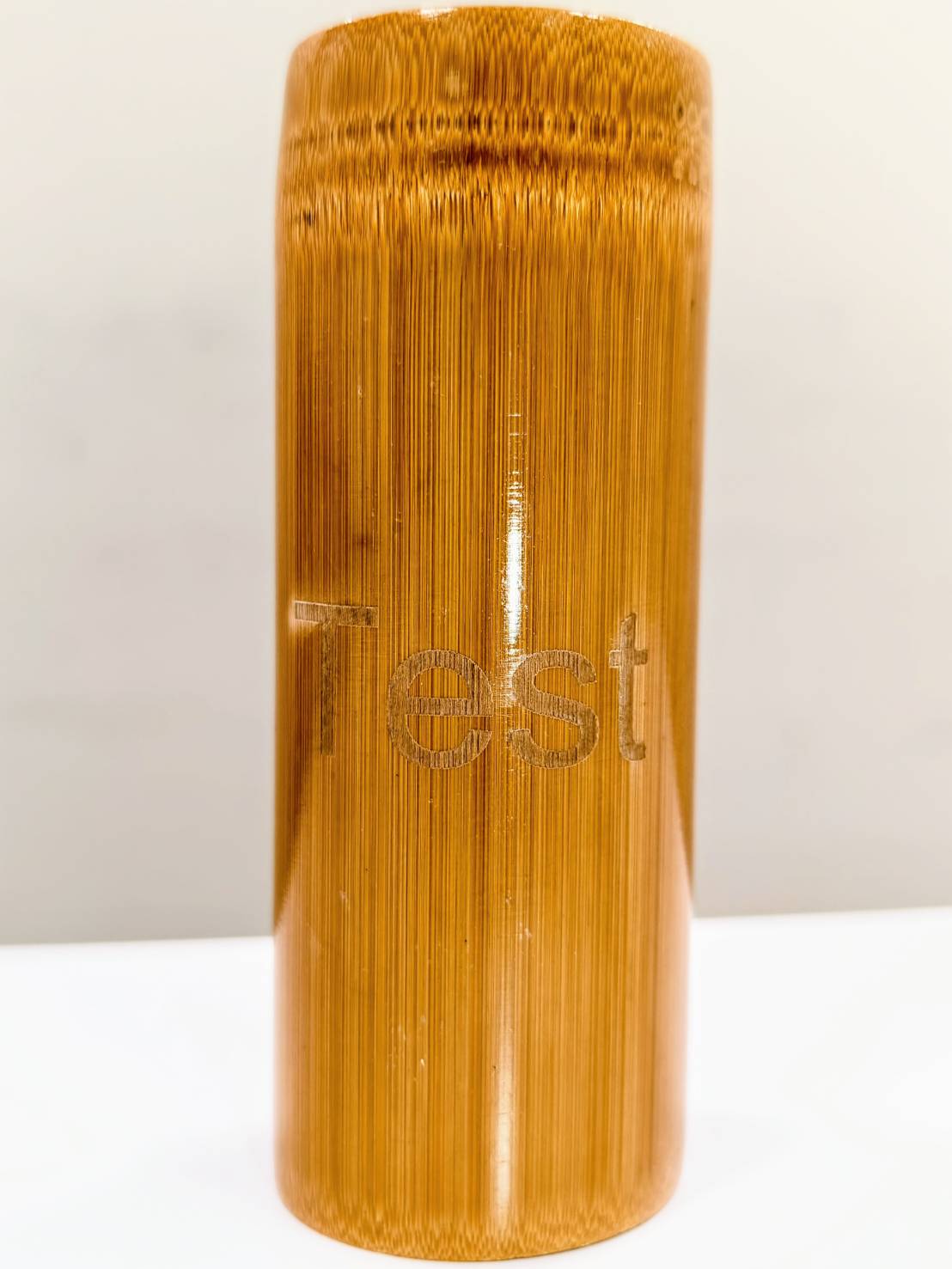

Überprüfen Sie das Ergebnis.
