Ador - Installation des Druckmoduls

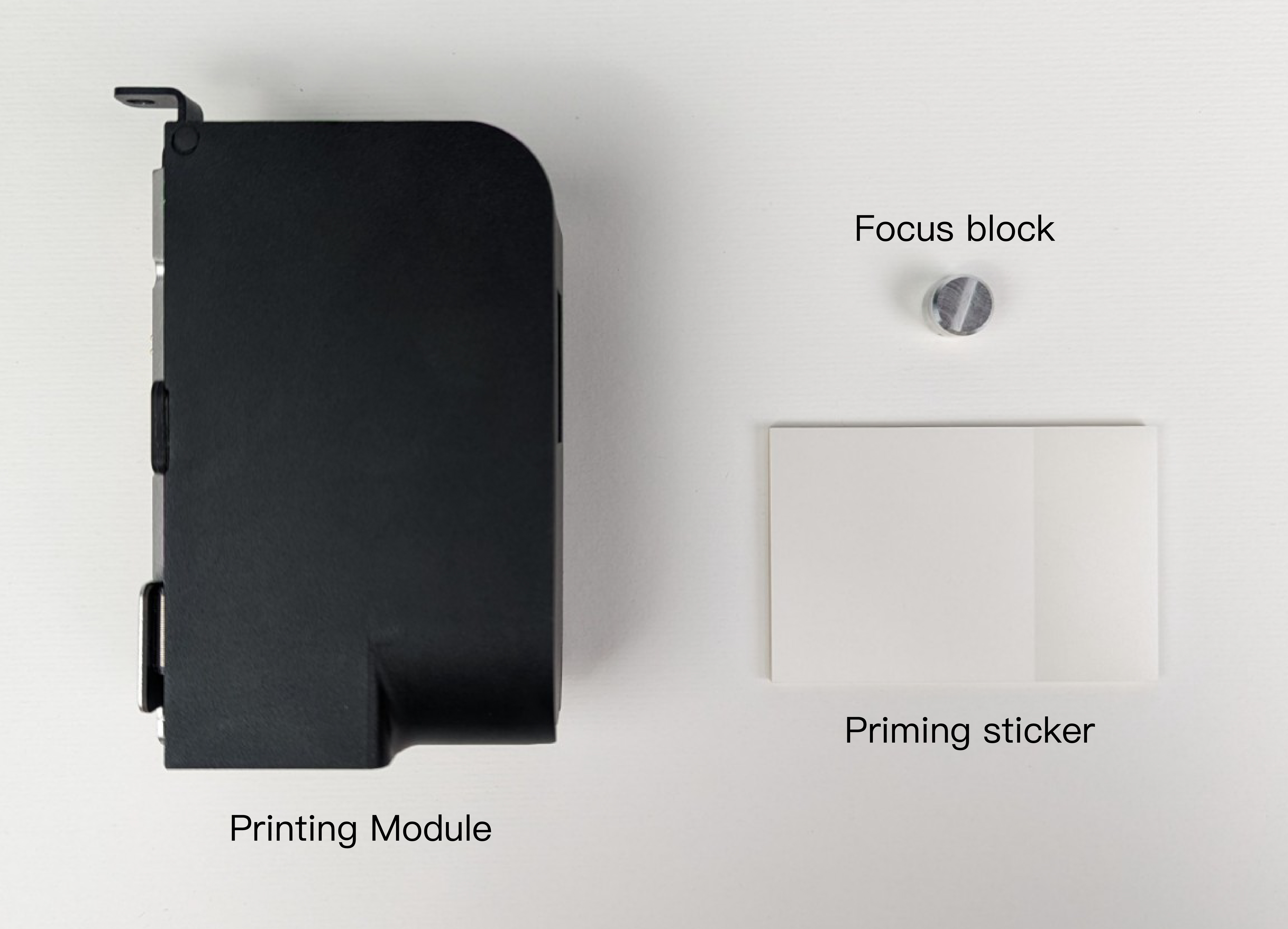

Lieferumfang

• Druckmodul
• Fokusblock (8mm)
• Grundierungsaufkleber

Installationsanleitung

Bitte stellen Sie sicher, dass Sie die neueste Version von Beam Studio und der Ador-Firmware installiert haben. Sie können Ihre Firmware aktualisieren, indem Sie der Anleitung "Firmware-Update" im Ador-Hilfecenter folgen.

Installation des Druckmoduls

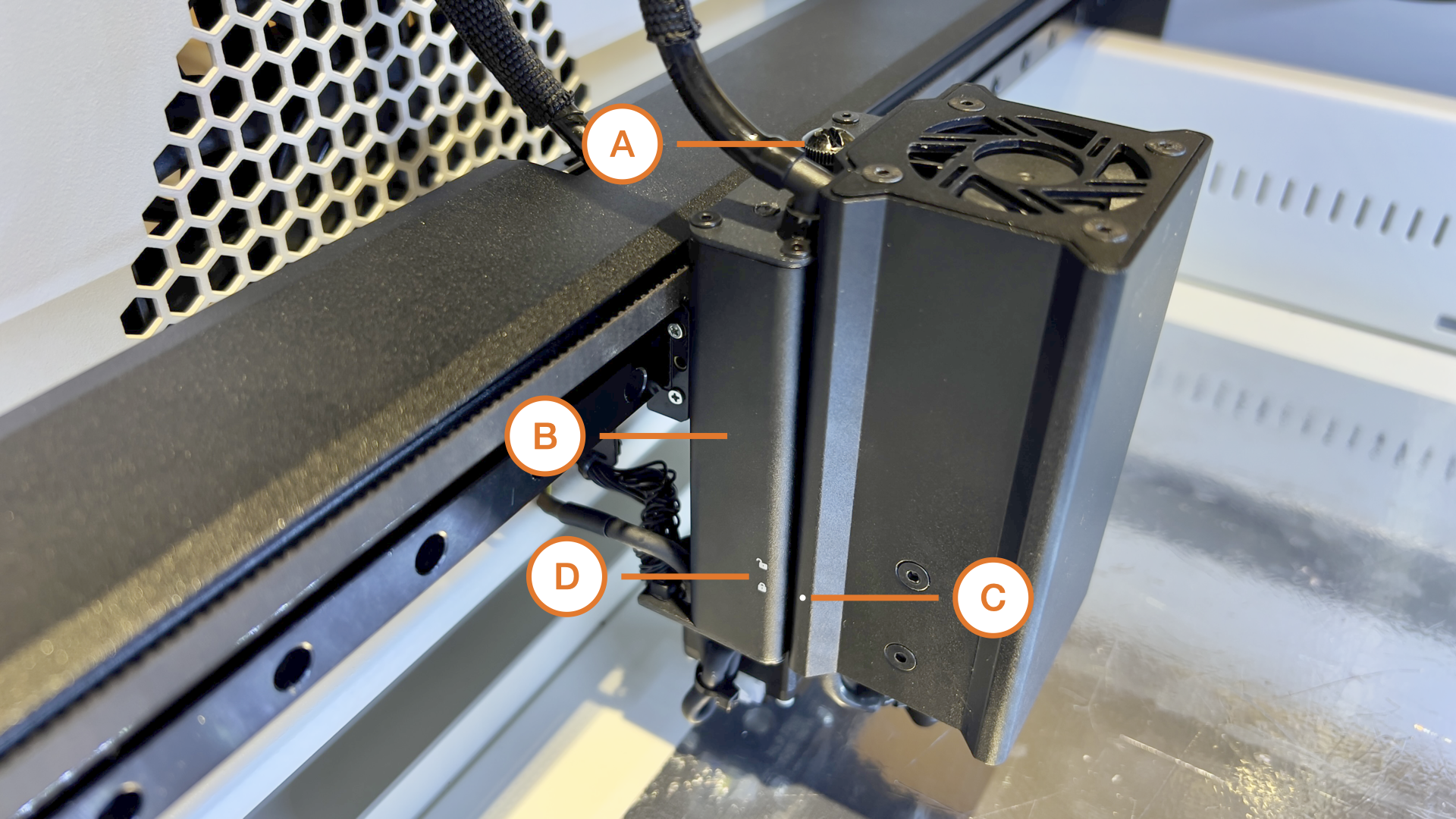

1. Lösen Sie die Rändelschraube 『A』 am Moduladapter 『B』.
2. Richten Sie den Punkt 『C』 am Druckmodul auf das Entriegelungssymbol 『D』 am Moduladapter aus und schieben Sie es bis zum Verriegelungssymbol nach unten.
3. Ziehen Sie die Rändelschraube 『A』 am Moduladapter wieder fest.

Führen Sie nach der Installation bitte die Kalibrierung des Druckmoduls durch, bevor Sie mit dem Drucken beginnen.

Druckvorgang starten

1. Legen Sie das Material in die Maschine ein

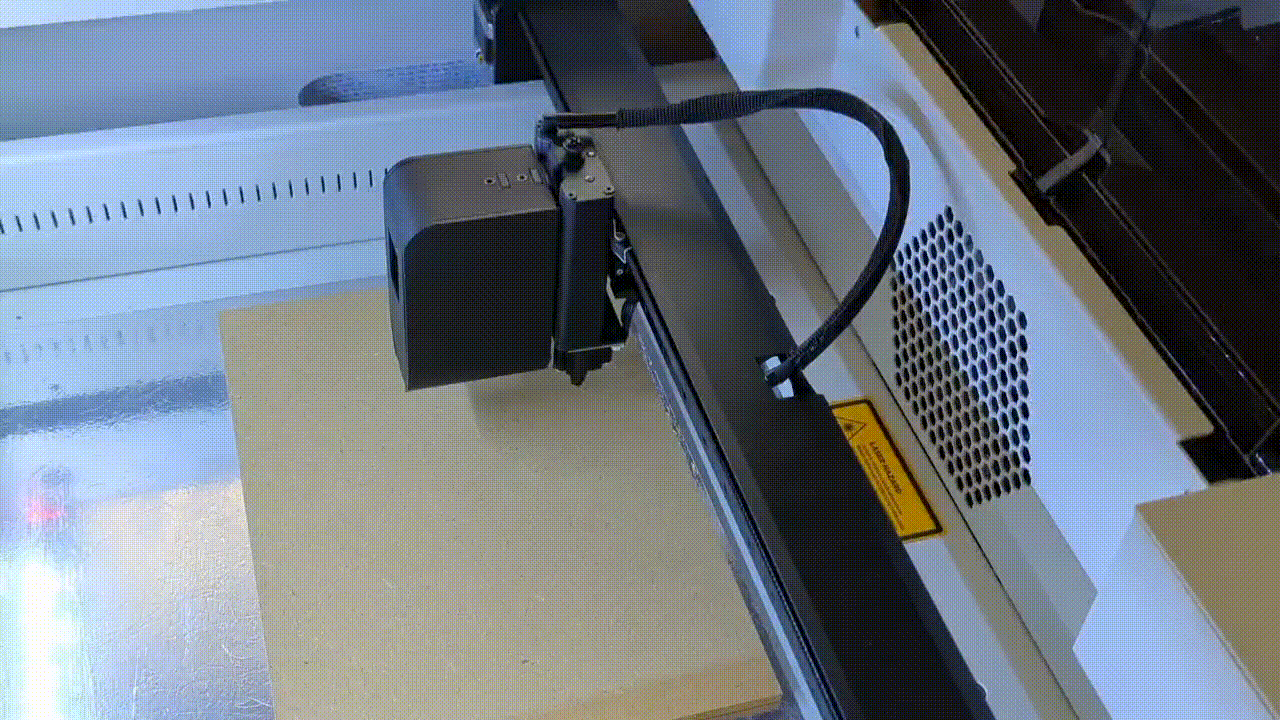

2. Vor der Fokussierung: Bewegen Sie das Druckmodul über das Material. Bitte stellen Sie sicher, dass Sie den Fokusblock unter die Fokussiersonde von Ador für den automatischen Fokussiervorgang platzieren.

*Hinweis: Führen Sie den automatischen Fokussiervorgang nicht ohne den Fokusblock durch. Dies kann den Druckkopf beschädigen.

3. Fokussierung starten:

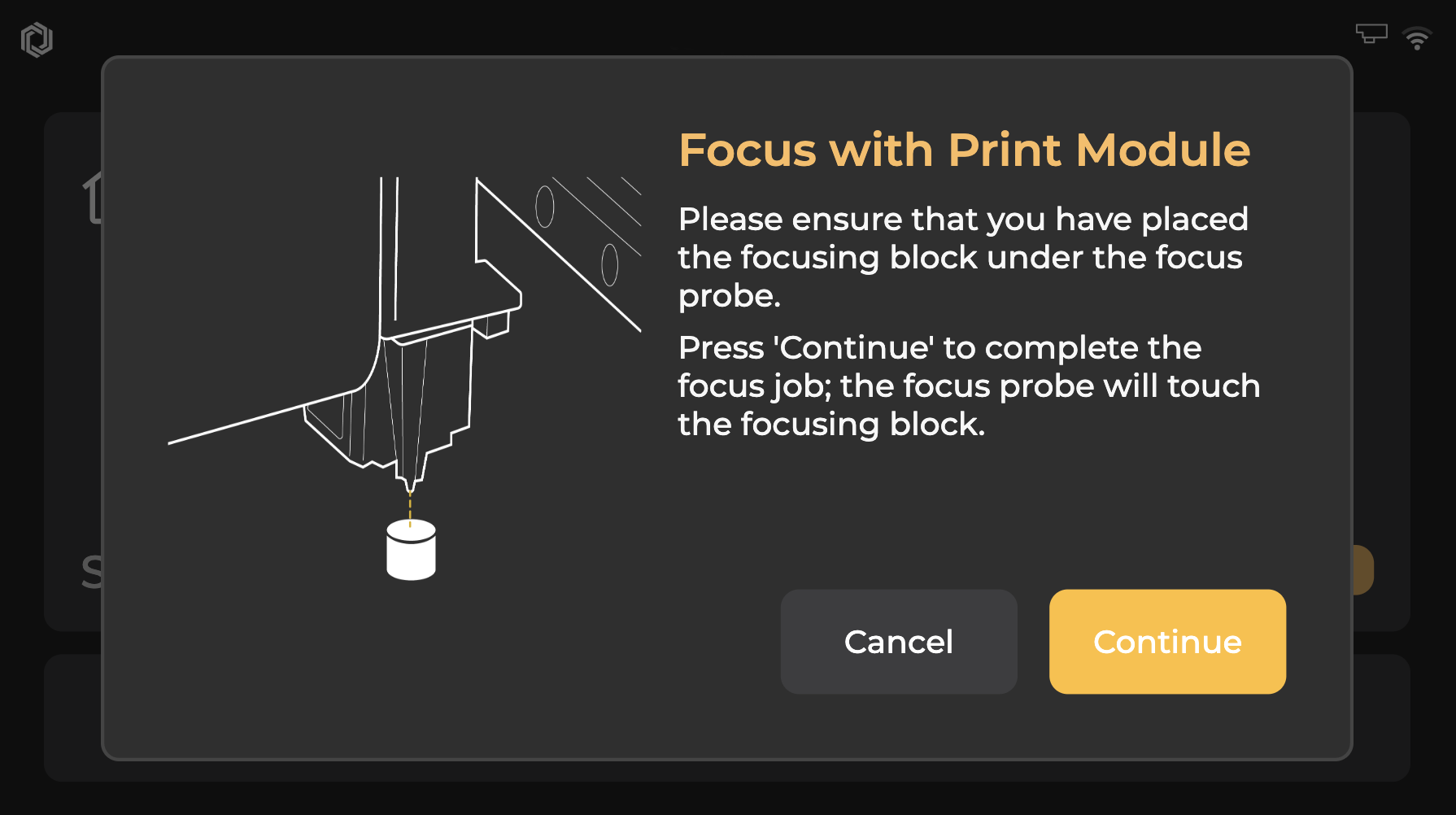

Klicken Sie zweimal auf die Fokustaste an der linken Seite des Geräts oder halten Sie die "AF"-Taste auf dem Bedienfeld gedrückt. Daraufhin erscheint auf dem Bedienfeld eine Warnung, um sicherzustellen, dass der Fokusblock korrekt platziert wurde. Bitte klicken Sie auf "Fortfahren", um fortzufahren. Die Fokussierung ist abgeschlossen, wenn das Druckmodul das Material berührt und sich nach oben bewegt. Stellen Sie sicher, dass der Fokusabstand vor jedem Druckvorgang korrekt eingestellt ist.

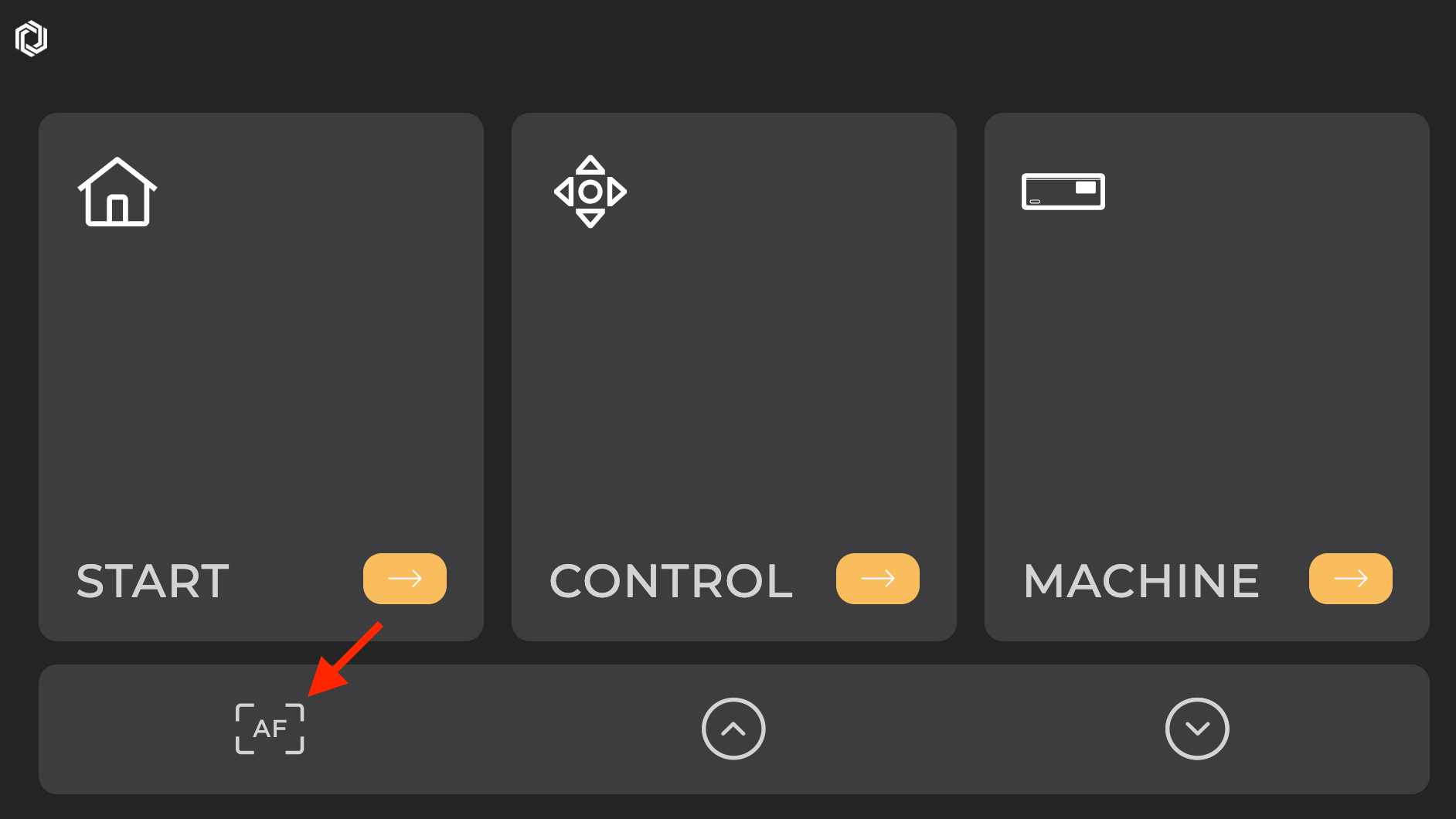

a. Halten Sie die "AF"-Taste auf dem Gerätebedienfeld gedrückt:

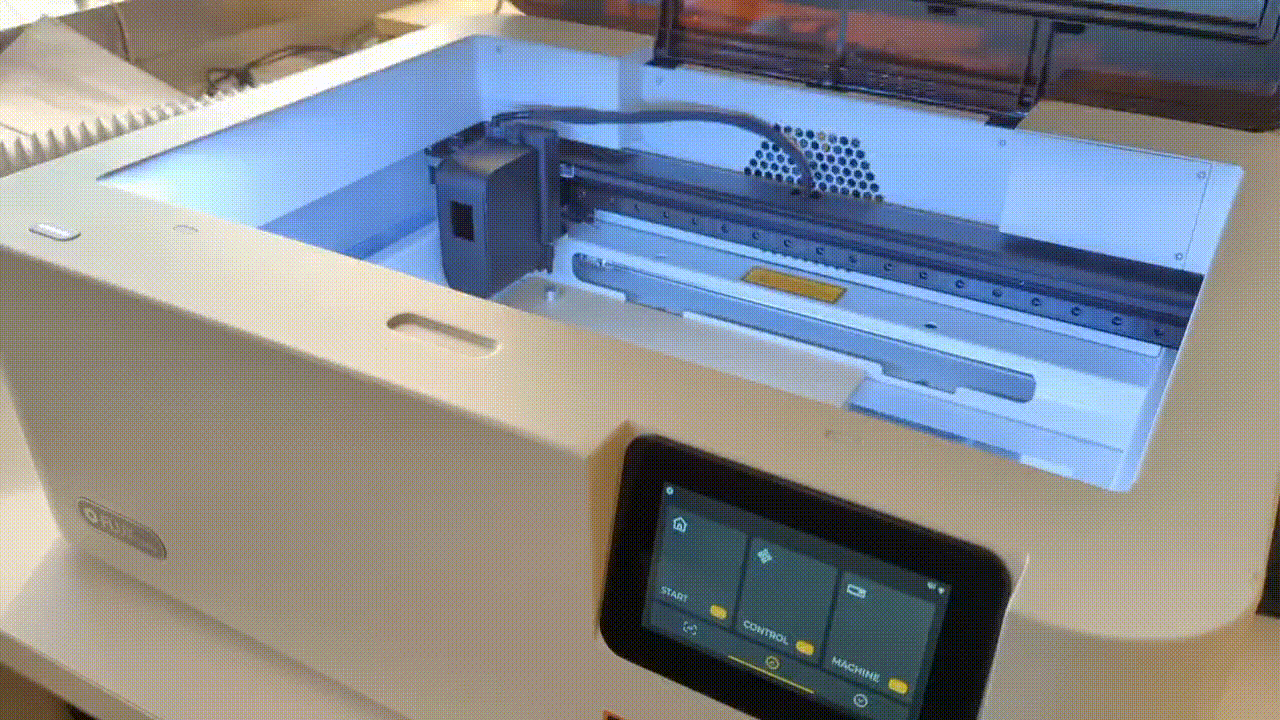

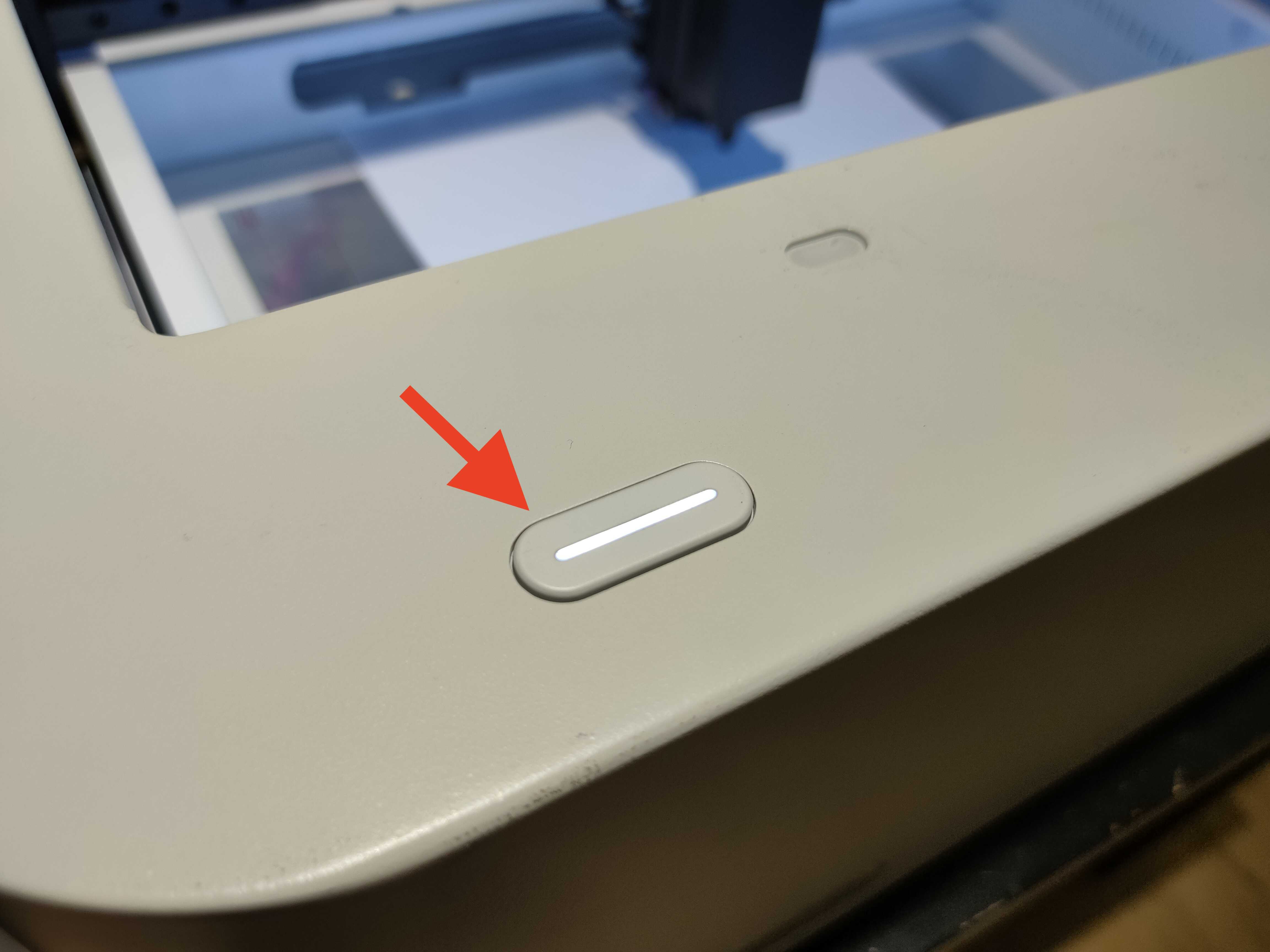

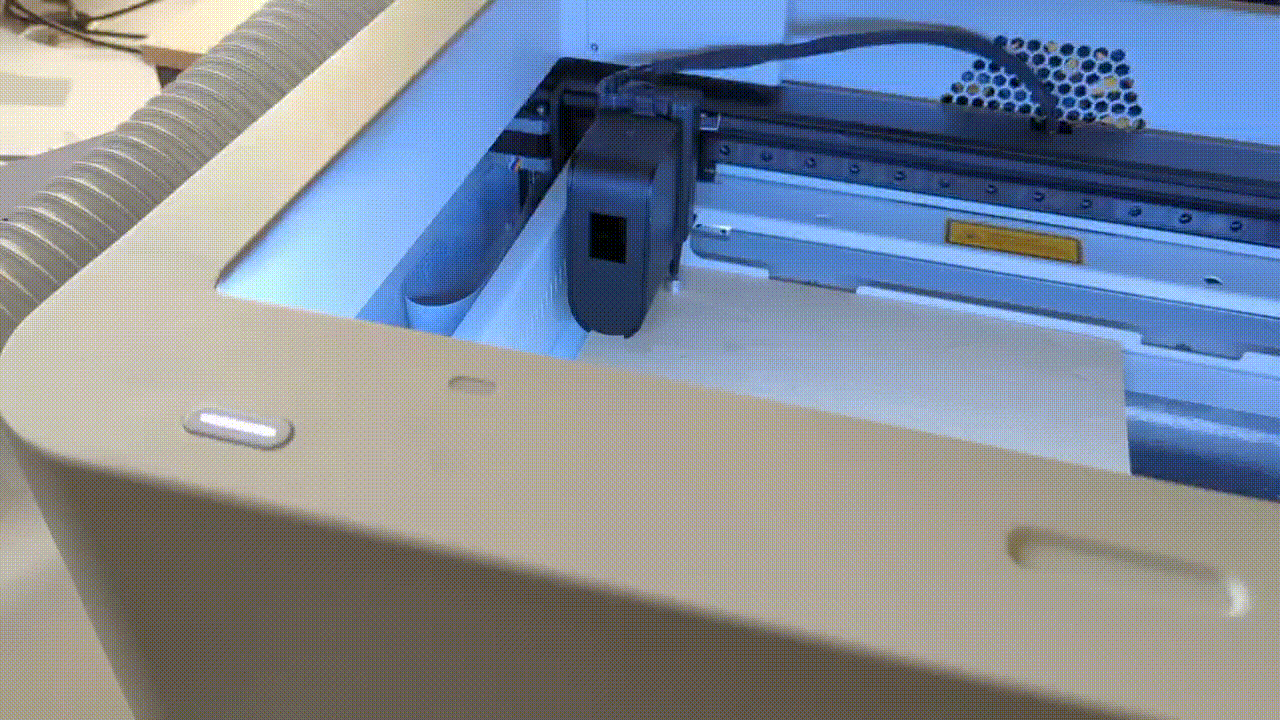

b. Doppelklicken Sie auf die Fokustaste an der linken Seite des Geräts:

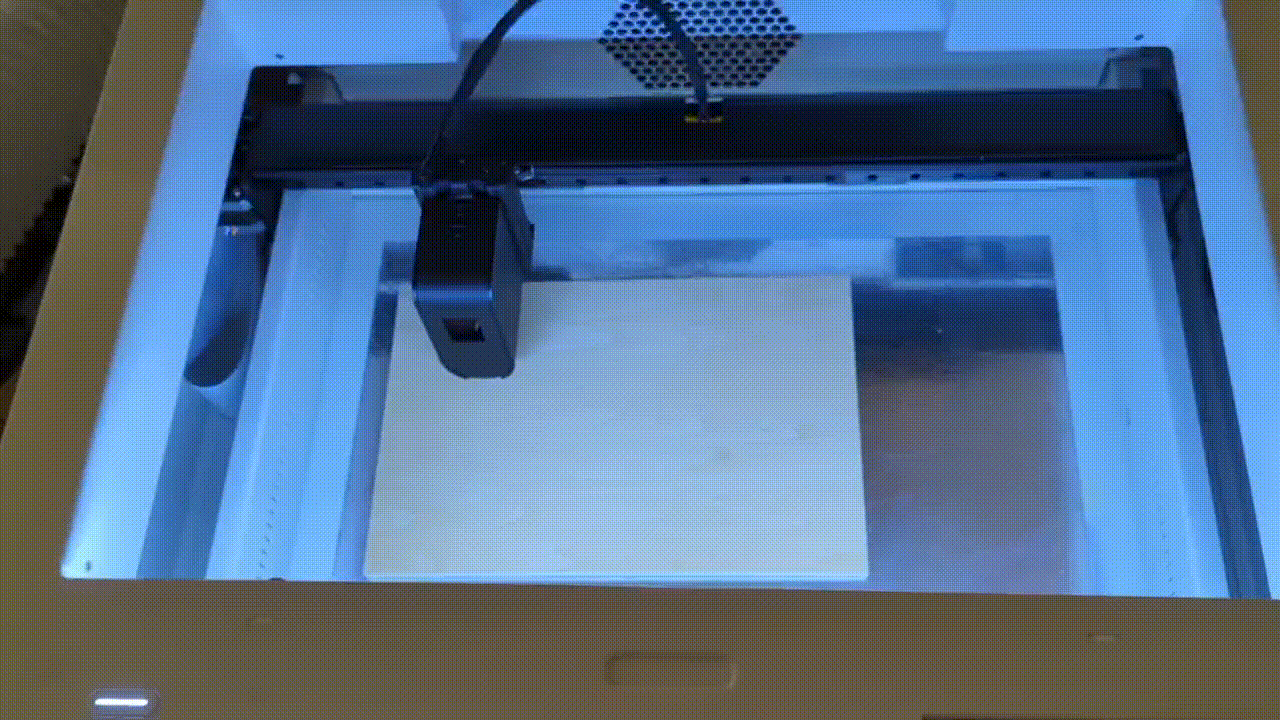

4. Platzieren Sie den Grundierungsaufkleber: Nehmen Sie einen Grundierungsaufkleber und platzieren Sie ihn auf dem unbenutzten Arbeitsbereich.

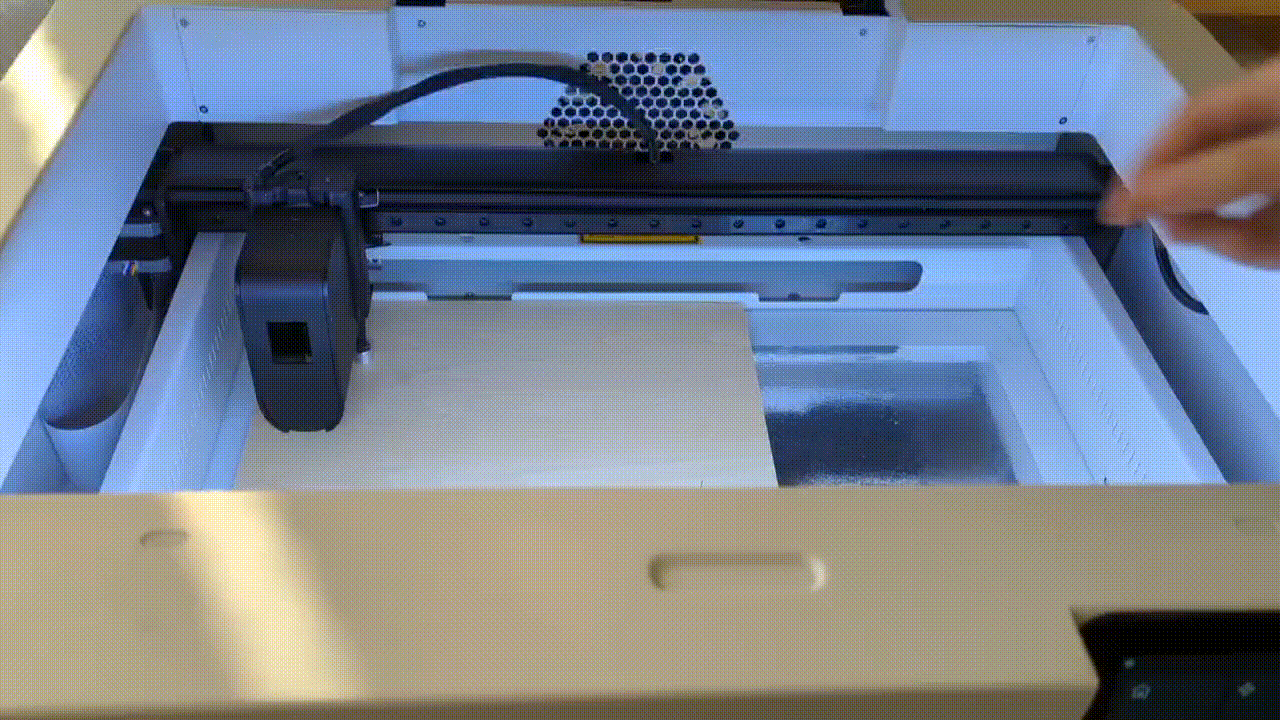

5. Entfernen Sie den Fokusblock und schließen Sie die Tür

6. Starten Sie die neueste Version von Beam Studio auf Ihrem Computer.

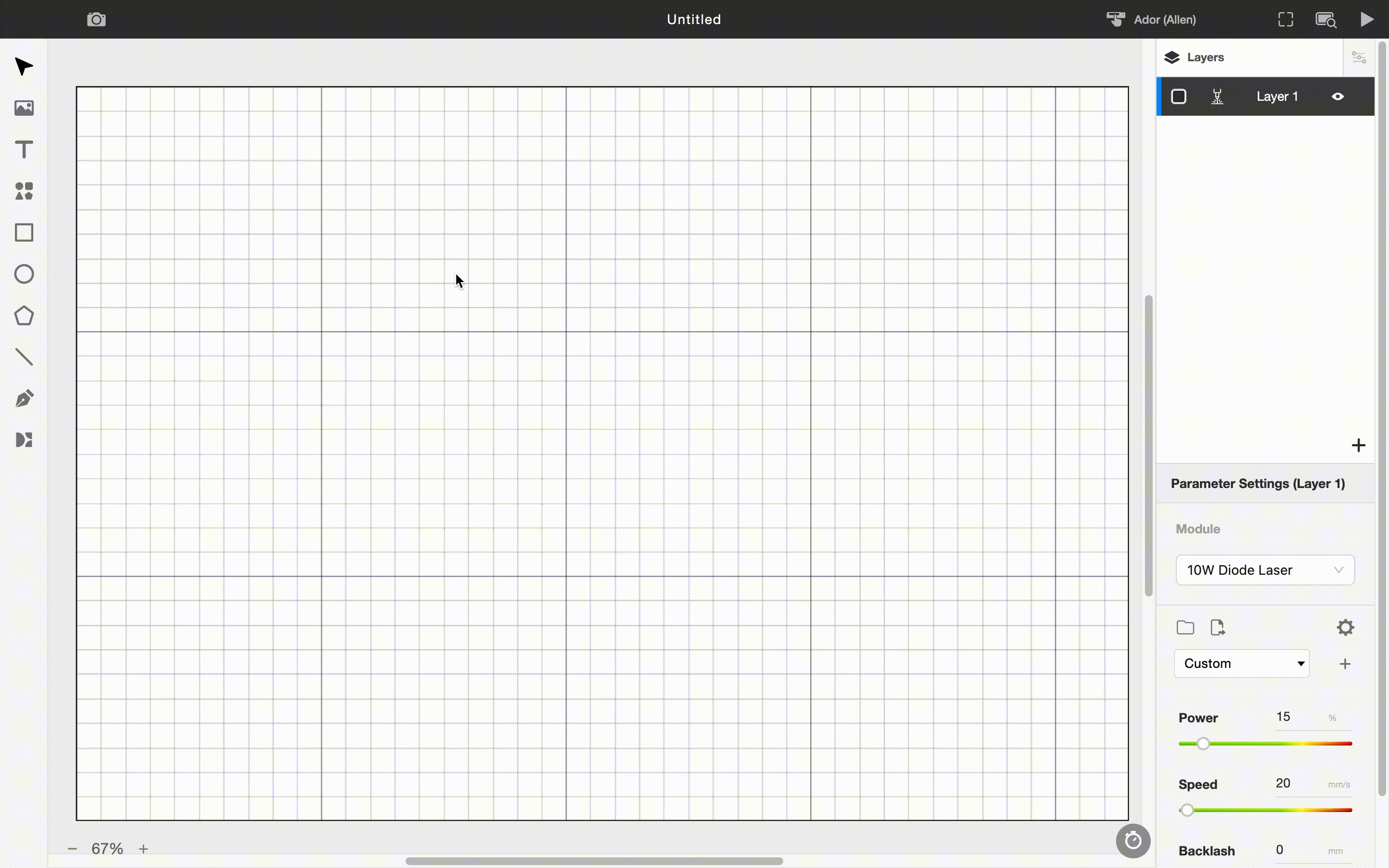

7. Importieren Sie die Beispieldatei: Wählen Sie "Datei" > "Beispiele" > "Beispiel für Ador-Druck - Einfarbig"

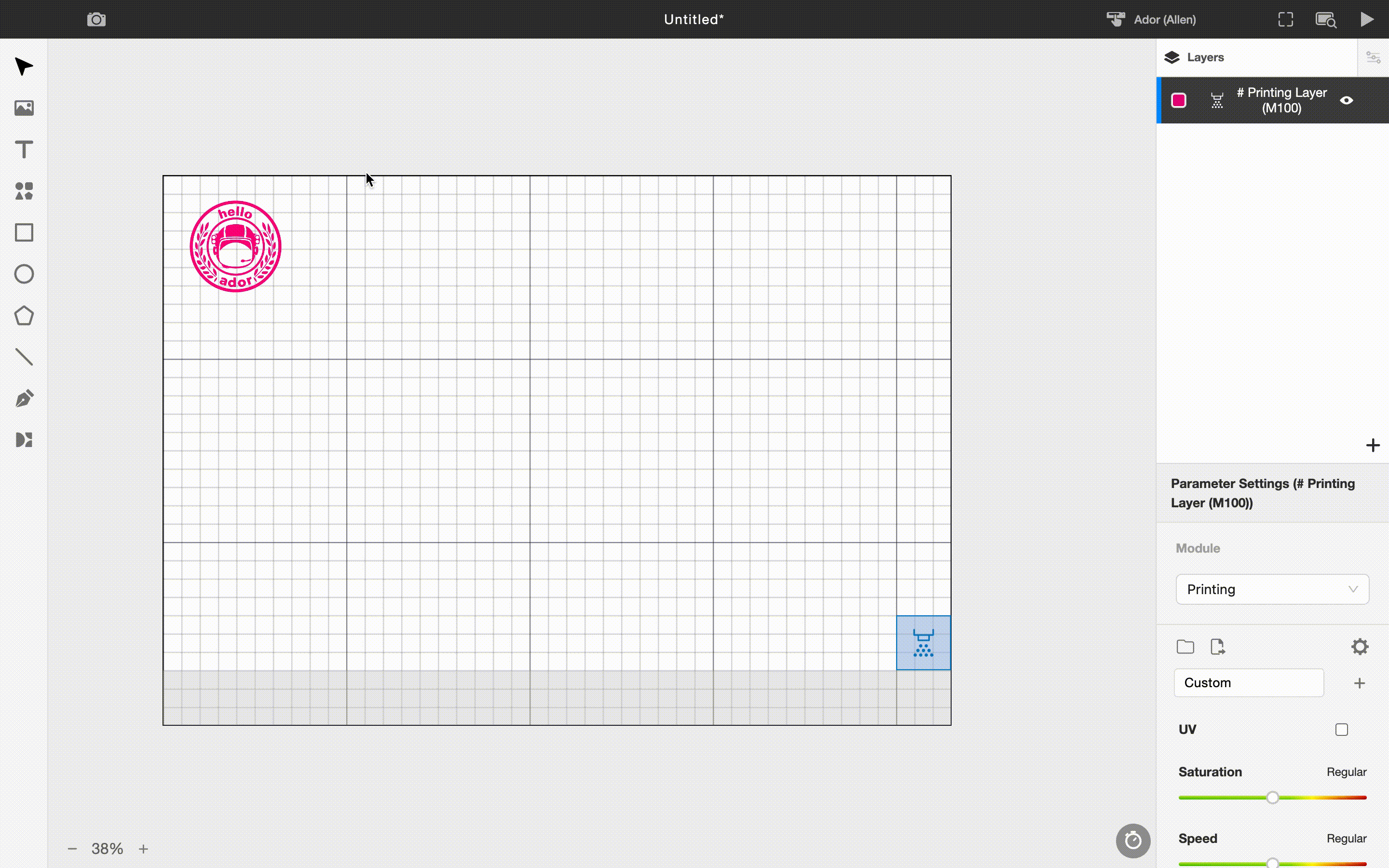

8. Vorschau der Gravurposition: Klicken Sie auf das Kamerasymbol in der oberen linken Ecke, wählen Sie den Maschinennamen aus, und die Vorschau wird erstellt.

9. Verschieben der Probe und des Grundierungsbereichs: Ziehen Sie das Bild an die gewünschte Druckposition. Der Grundierungsbereich sollte mit dem Grundierungsaufkleber übereinstimmen.

10. Installieren der Magenta Tintenpatrone:

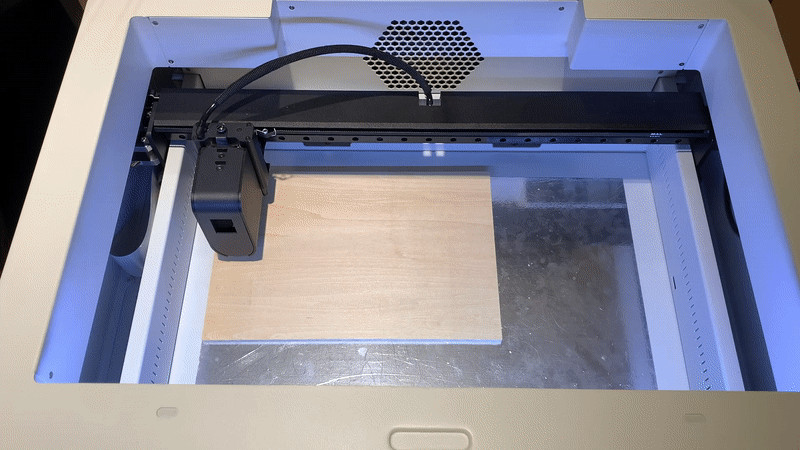

a. Schütteln Sie die Tintenpatrone vorsichtig.

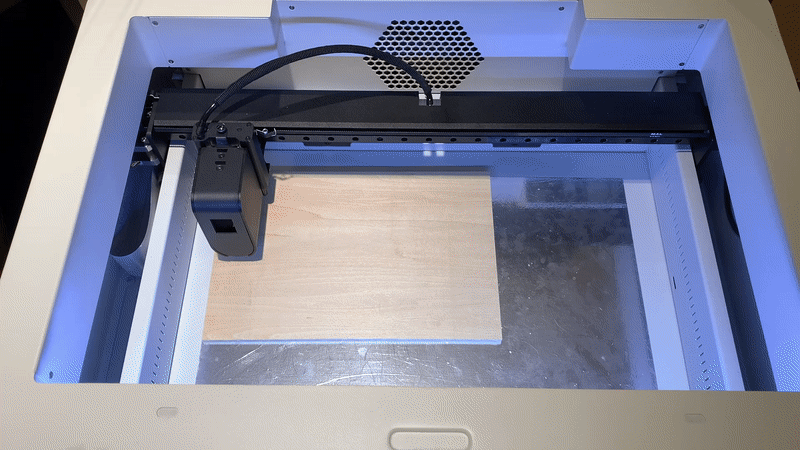

b. Entfernen Sie den Schutzclip.

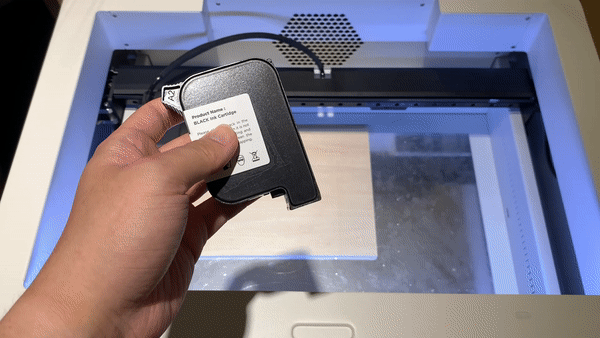

c. Reinigen Sie den Druckkopf mit fusselfreien Tüchern, die mit Alkohol (über 99% empfohlen) besprüht sind.
Bitte beachten Sie die Reinigungsrichtung, die nur in eine Richtung erfolgen sollte; nicht hin und her wischen.

d. Setzen Sie die Tintenpatrone in das Druckmodul ein.

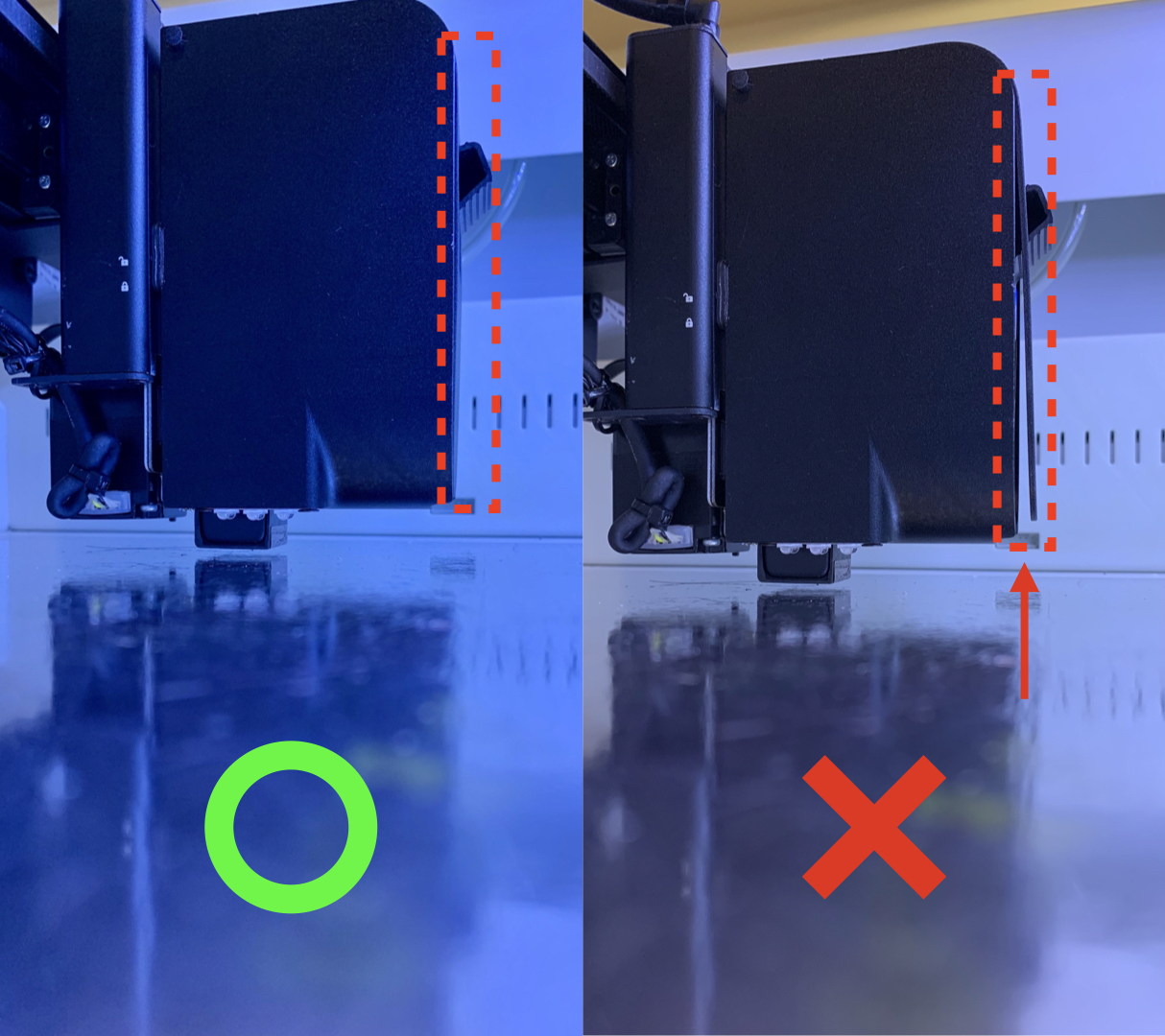

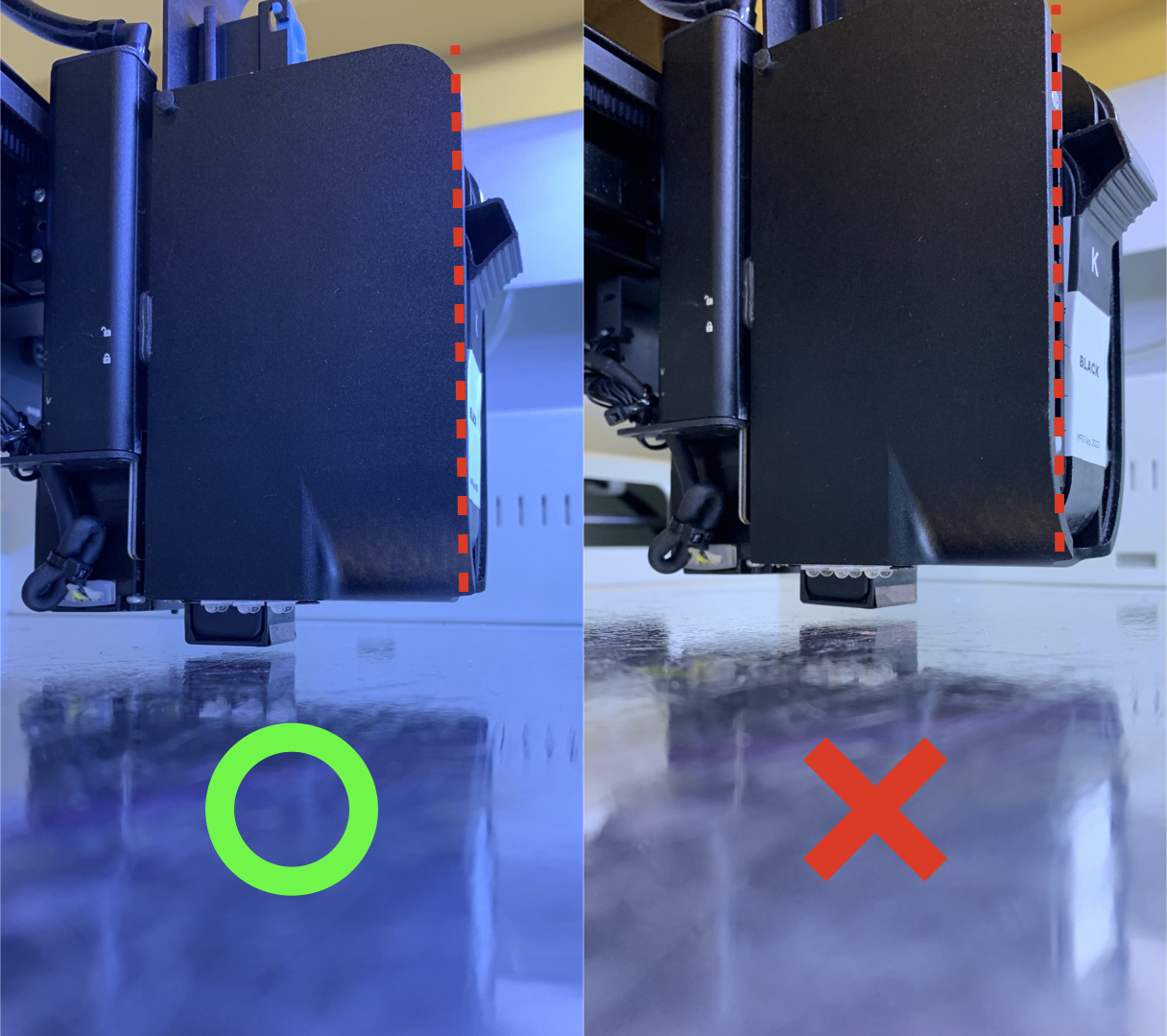

Stellen Sie sicher, dass die Tintenpatrone korrekt installiert und die Abdeckung des Moduls vollständig geschlossen ist.

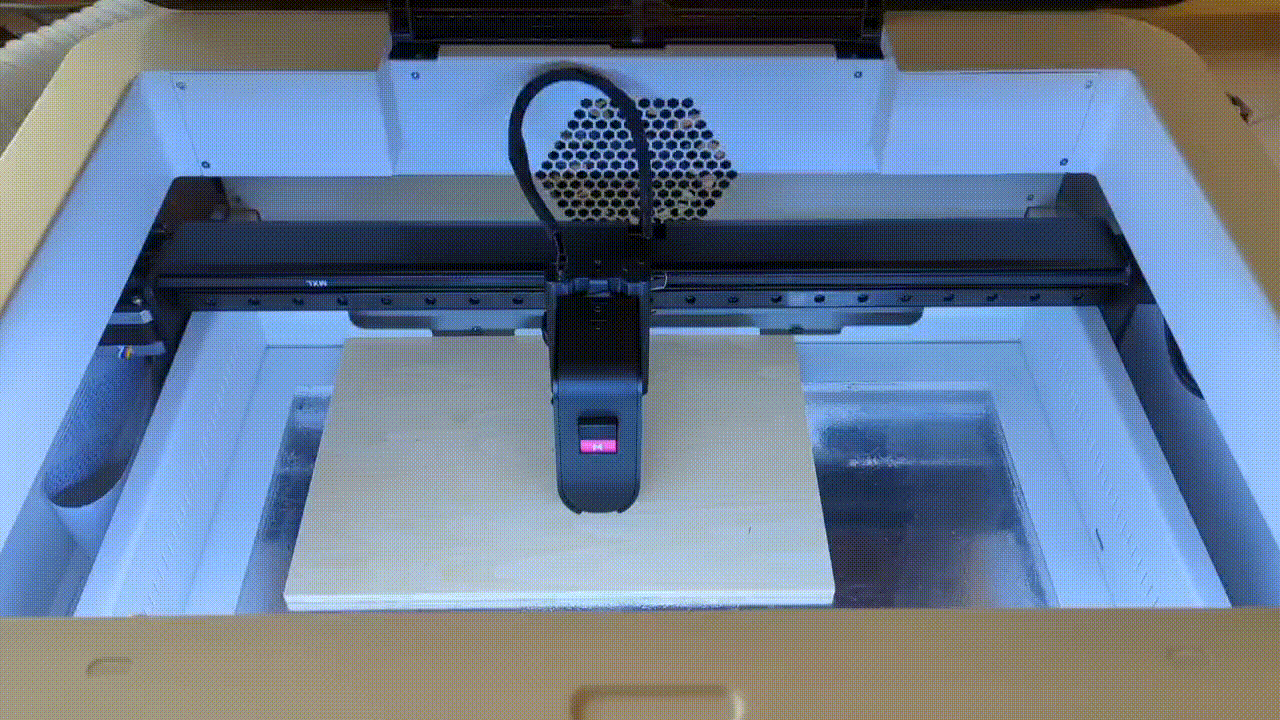

11. Schließen Sie die Tür:

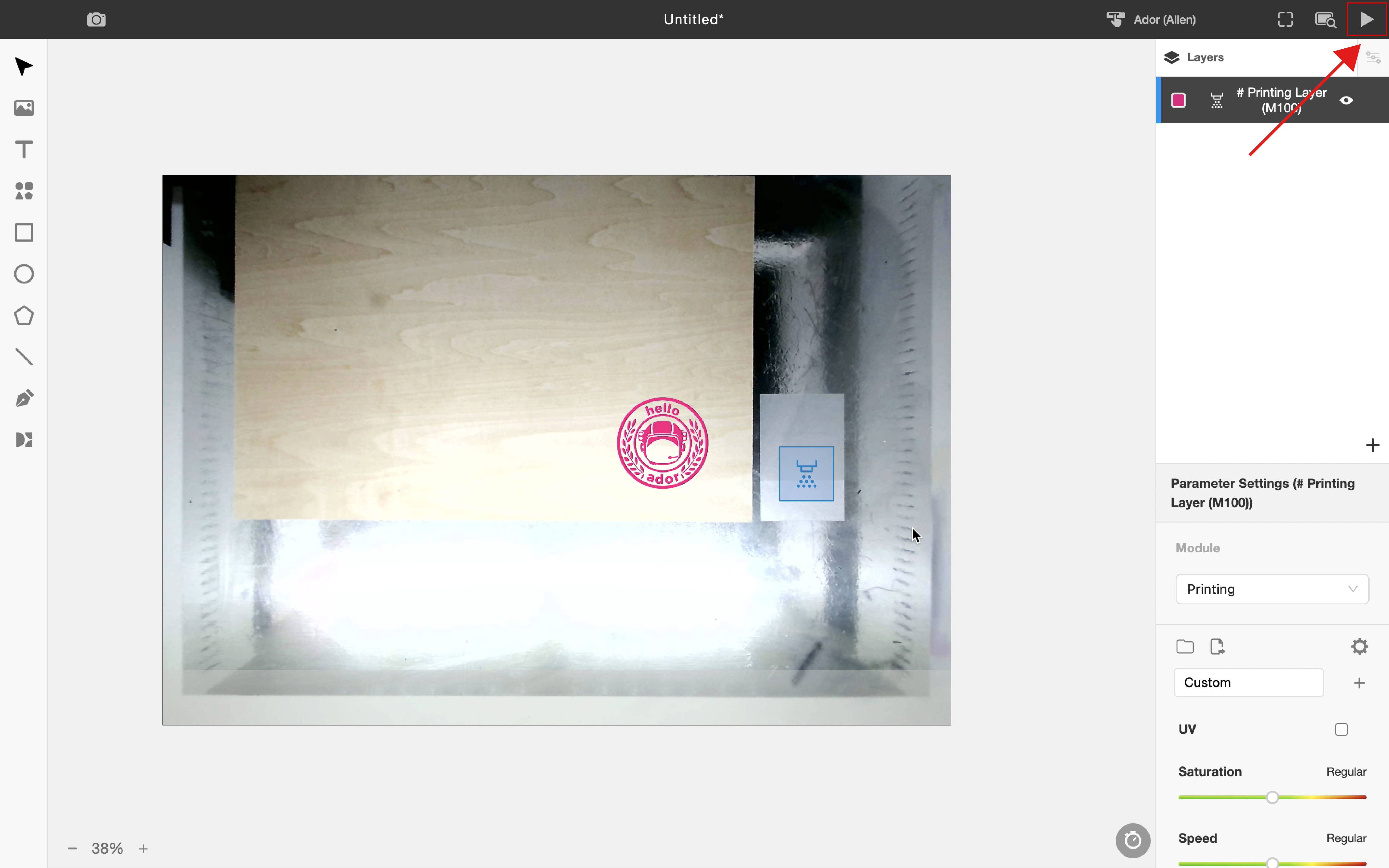

12. Übertragen Sie die Datei: Klicken Sie auf die Pfeil-Schaltfläche in der oberen rechten Ecke, um die Datei zu übertragen.

Hinweis: Entfernen Sie weder das Druckmodul noch die Tintenpatrone, während die Maschine in Betrieb ist.

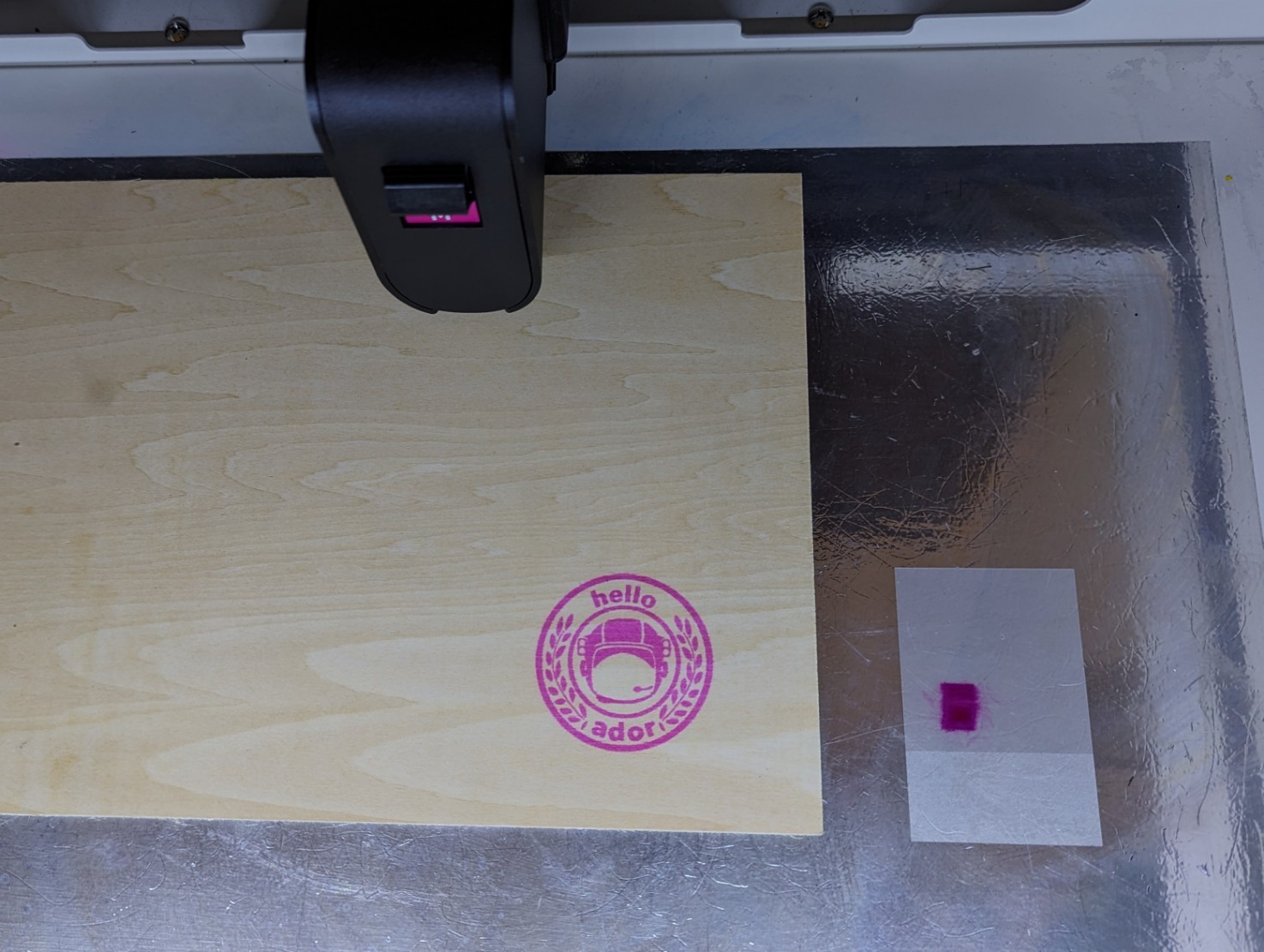

13. Reinigen Sie nach dem Drucken den Druckkopf erneut auf die gleiche Weise und setzen Sie dann den Schutzclip wieder auf.

Wenn das Druckergebnis verschwommen, undeutlich oder farblich blass ist, überprüfen Sie bitte, ob der Laserkopf präzise fokussiert ist.
Wenn dies korrekt ist, überprüfen Sie bitte die Materialeignung und die Parameter. Die Fehlerbehebung finden Sie hier: Ador - Suboptimale Druckergebnisse / Fehlausrichtung beim Drucken
