Ador - 10W / 20W Diodenlasermodul Installation

Lasermodul-Installation

1. Lösen Sie die Handschraube 『A』 am Moduladapter 『B』.
2. Richten Sie den Punkt 『C』 am Lasermodul auf das Entsperrsymbol 『D』 am Moduladapter aus und setzen Sie ihn bis zum Sperrsymbol ein.
3. Ziehen Sie die Handschrauben 『A』 wieder am Moduladapter fest.

Gravur starten

1. Legen Sie das Material in die Maschine ein

2. Fokussierung: Bewegen Sie den Laserkopf über das Material. Klicken Sie dann zweimal auf die Fokustaste auf der linken Seite der Maschine oder halten Sie die "AF"-Taste am Maschinenbedienfeld gedrückt, bis sich der Laserkopf zu bewegen beginnt. Die Fokussierung ist abgeschlossen, wenn der Laserkopf das Material berührt und sich nach oben bewegt. Stellen Sie vor jeder Gravur sicher, dass der Fokusabstand korrekt ist.

a. Halten Sie die "AF"-Taste am Maschinenbedienfeld gedrückt:

b. Doppelklicken Sie auf die Fokustaste auf der linken Seite der Maschine:

3. Schließen Sie die Tür

4. Starten Sie die neueste stabile Version von Beam Studio auf Ihrem Computer.

5. Importieren Sie die Datei, wählen Sie das Modul für jede Ebene aus und legen Sie die Parameter fest.

6. Vorschau der Gravurposition: Klicken Sie auf das Kamerasymbol in der oberen linken Ecke, wählen Sie den Maschinennamen aus und die Vorschau wird abgeschlossen.

7. Datei übermitteln: Ziehen Sie die Bilddatei an die gewünschte Gravurposition und drücken Sie dann die Pfeiltaste, um die Datei zu senden.

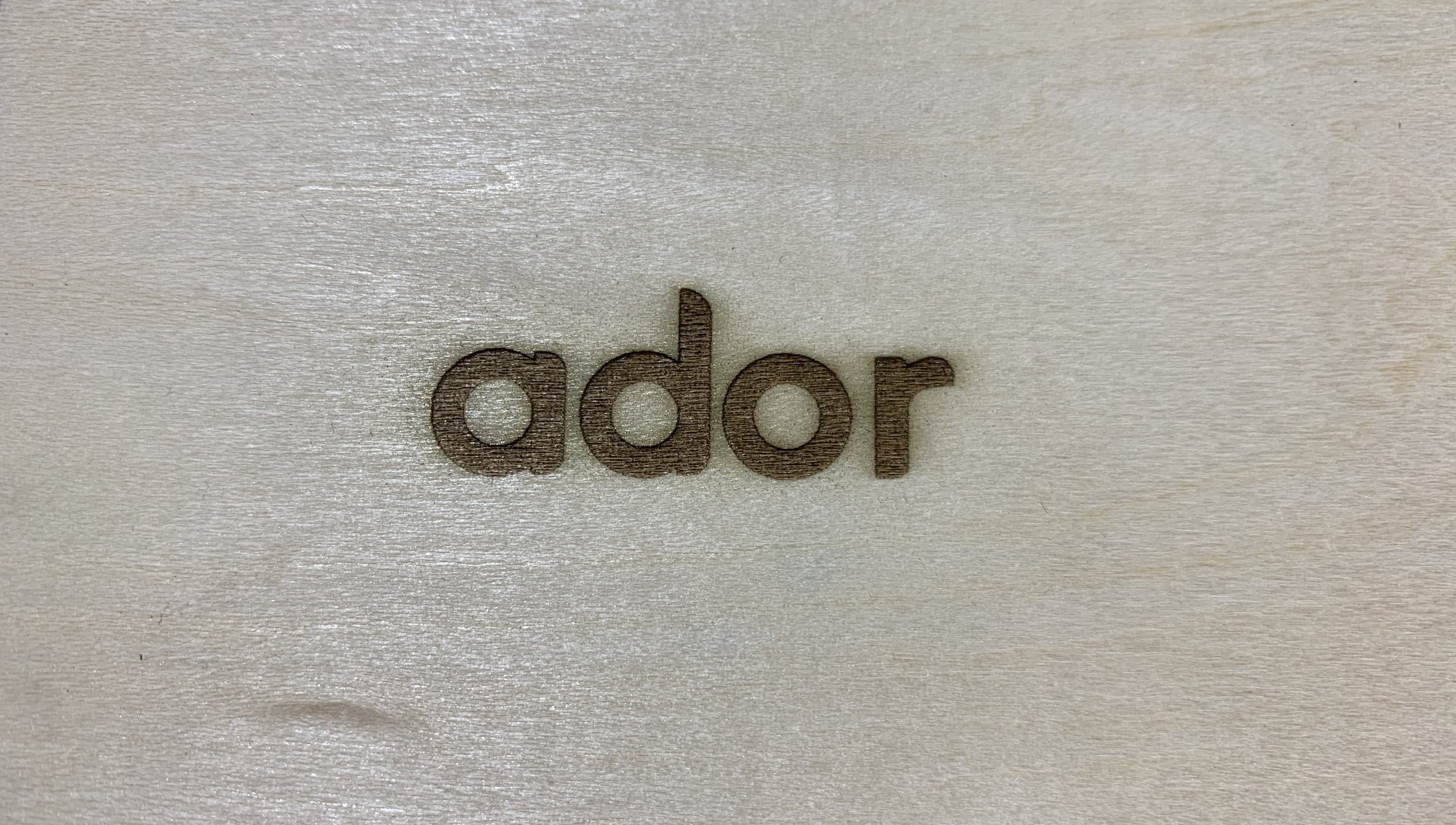

Wenn das Gravurergebnis verschwommen, unklar oder farblich hell ist, überprüfen Sie bitte, ob der Laserkopf genau fokussiert ist.
Wenn dies korrekt ist, überprüfen Sie bitte die Materialeignung/Parameter / Reinigung des Laserkopfes, und finden Sie hier die Fehlerbehebung- 5-8 Schlechtes Gravur- oder Schnittergebnis (10W/20W Diodenlaser-Modul).
