LightBurn-Brückenkabel - Ador

Haftungsausschluss

Um LightBurn zur Steuerung von Ador zu verwenden, sollten Sie die offizielle Version der LightBurn-Software herueben Sieladen. Da LightBurn eine Drittsoftware ist, kann FLUX nicht für Verluste haftbar gemacht werden, die durch deren Betrieb entstehen.

Die Firmware von Ador wurde umfangreichen Tests ueben Siezogen, dennoch ist es möglich, dass einige Funktionen der LightBurn-Software nicht vollständig mit der Maschine kompatibel sind. Falls Fehler aufgrund von Inkompatibilität auftreten, folgen Sie bitte den Anweisungen im unten stehenden Link, um das Problem ordnungsgemäß an Ihren lokalen Händler oder den FLUX-Support zu melden. [Kundendienst kontaktieren]



Vor der Inbetriebnahme

1. Bitte aktualisieren Sie die Firmware auf Version 5.2.0 oder höher.

- Wählen Sie den "MACHINE → Auf die neueste Firmware aktualisieren" Menüpunkt auf dem Bedienfeld von Ador.
- Sie können die Firmware auch über Beam Studio
aktualisieren. Laden Sie die Firmware von der offiziellen Websiteherueben Sie. Klicken Sie dann auf "Maschine → Firmware aktualisieren". Aktualisieren Sie anschließend die Maschinenfirmware auf die ausgewählte Version, indem Sie die Firmware-Datei auf Ihrem Computer auswählen.



2. Laden Sie diese Konfigurationsdatei herueben Sie: Ador_Preset

Hinweis: Die von uns bereitgestellte Konfigurationsdatei enthält die GCode- und Baud-Raten-Einstellungens. Wenn Sie die Konfigurationsdatei nicht verwenden, nehmen Sie diese Einstellungen bitte separat in den "Geräteeinstellungen" vor. (Weitere Informationen finden Sie in diesem Artikel )



LightBurn-Einstellungen

Um LightBurn herueben Siezuladen, klicken Sie hier.

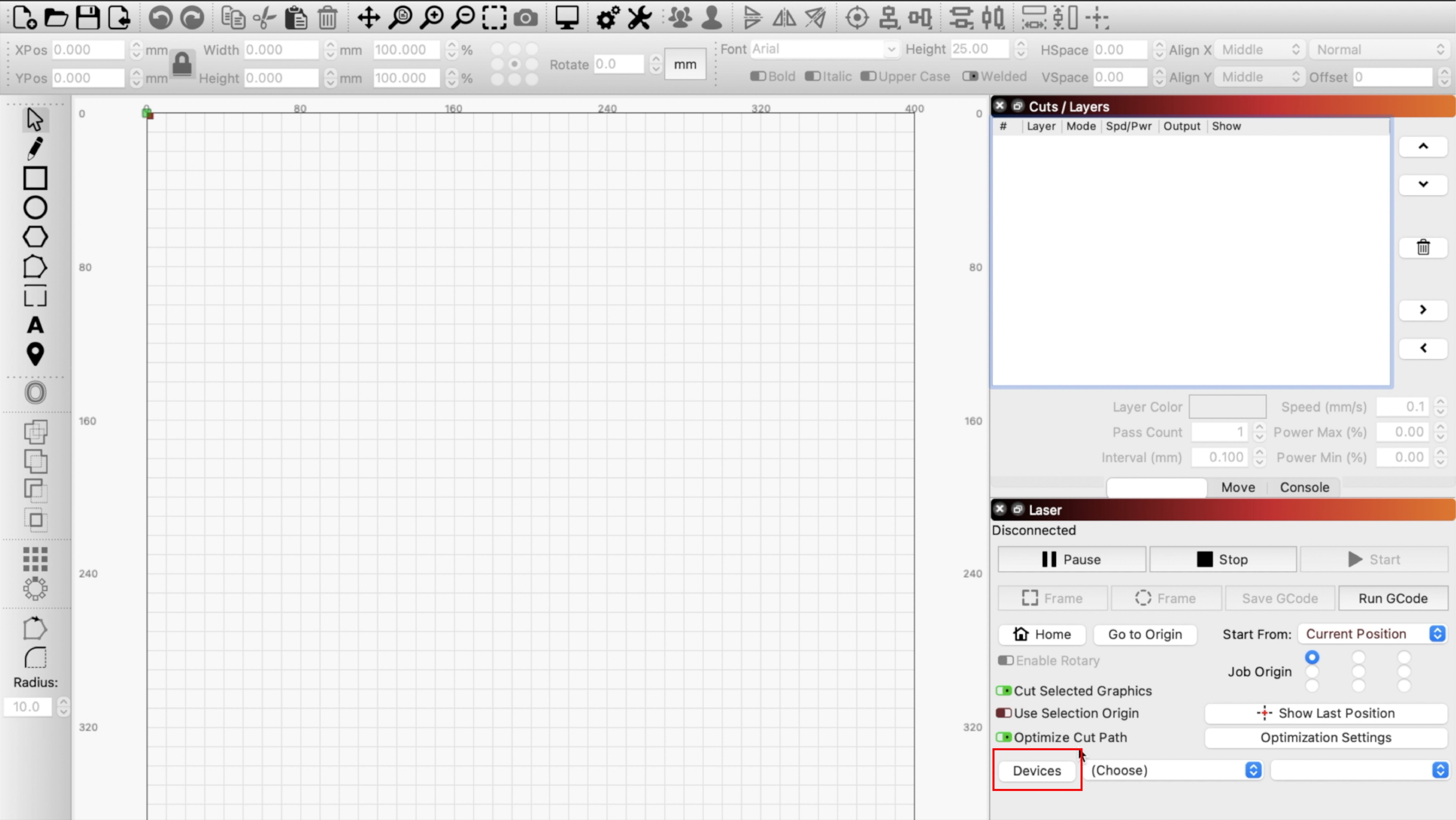

1. Öffnen Sie LightBurn und klicken Sie auf "Geräte" in der Laser -Registerkarte.

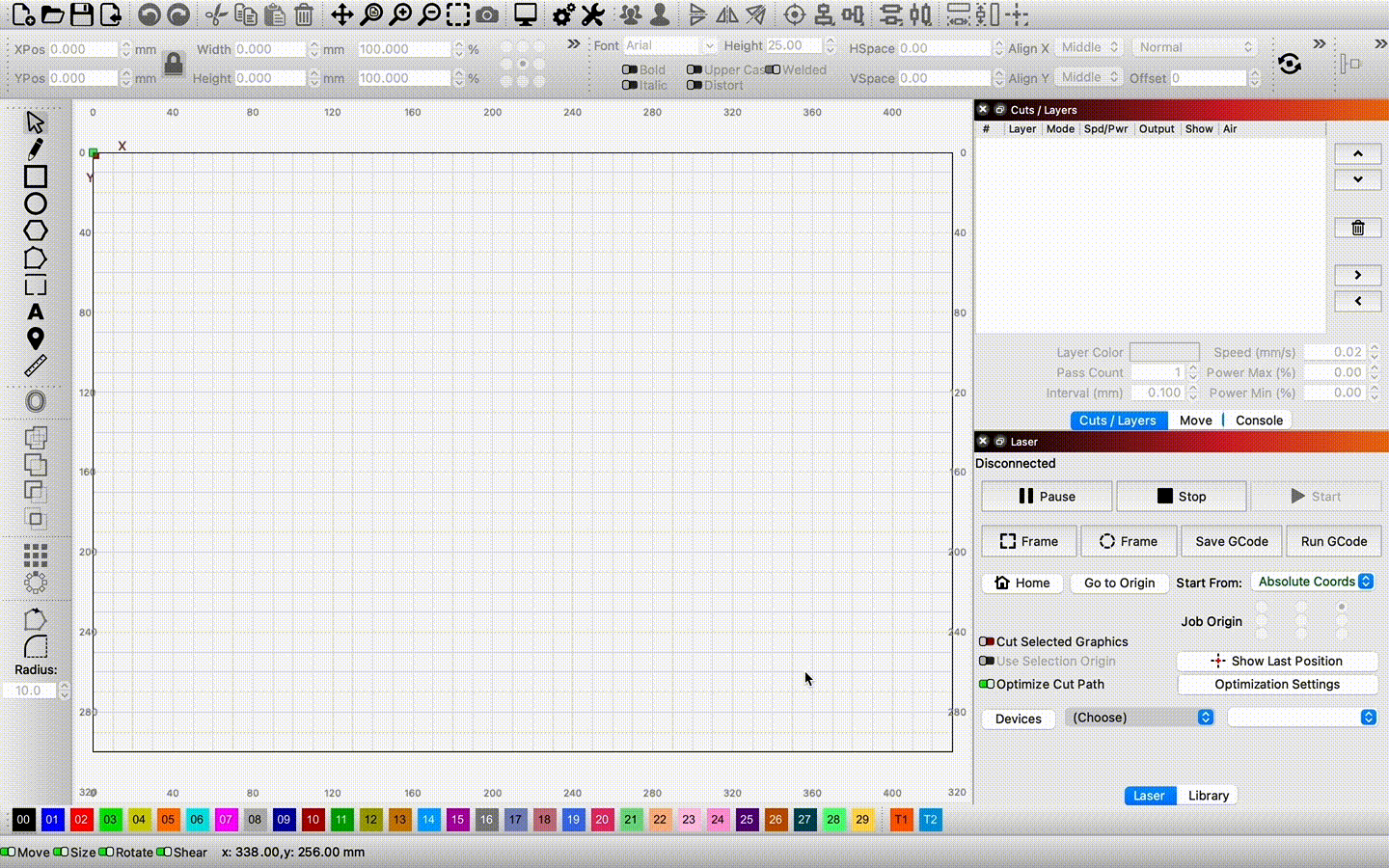

2. Klicken Sie auf "Importieren" , um die herueben Siegeladene Datei zu importieren Ador_Preset Sie herueben Siegeladen haben.

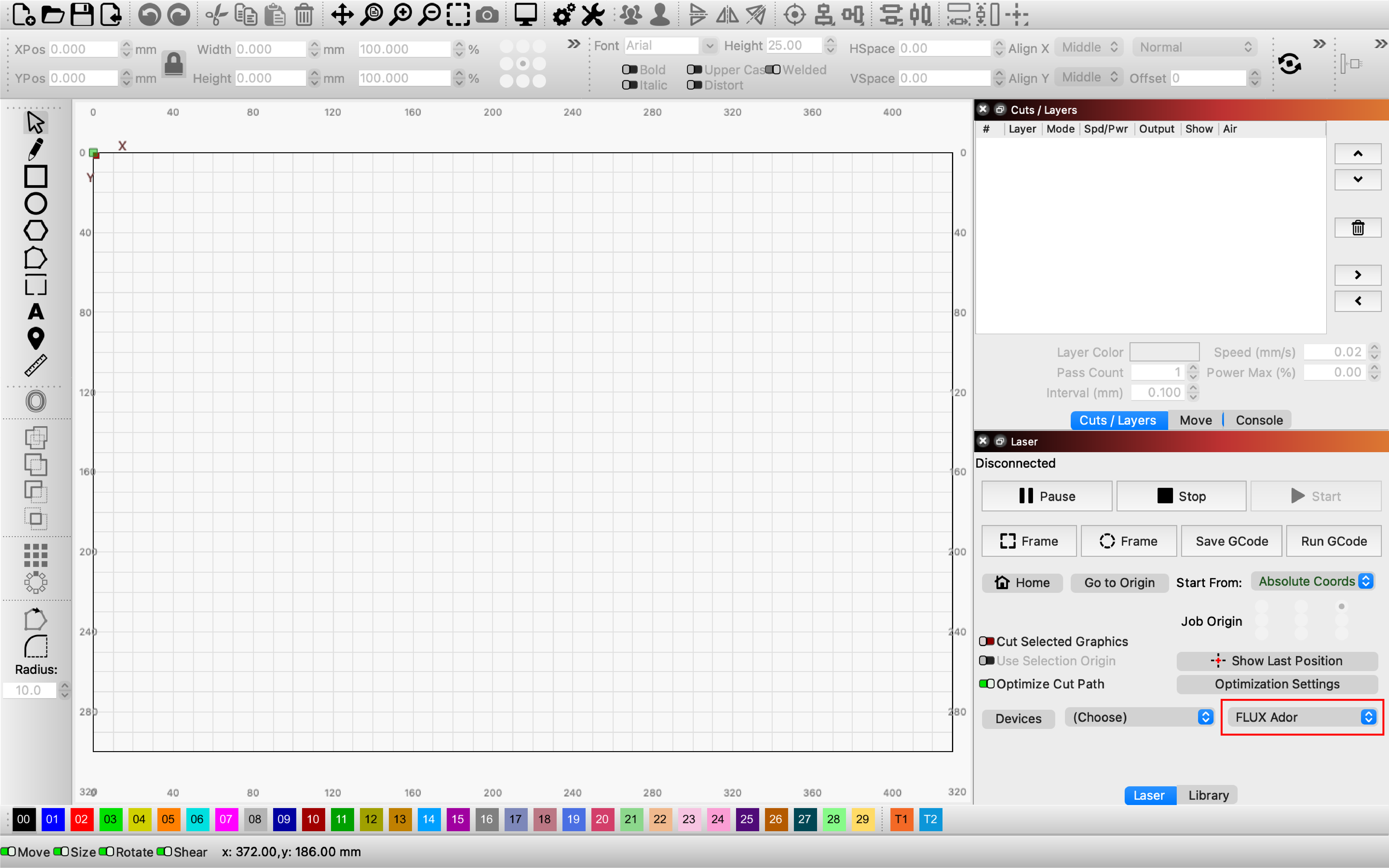

3. Die folgenden Geräteinformationen werden angezeigt, sobald die Datei erfolgreich importiert wurde.



Verbinden Sie Ihren Computer mit dem Gerät über das LightBurn Bridge-Kabel.

1. Stecken Sie das LightBurn-Kabel in den USB-Anschluss an der Seite des Geräts.

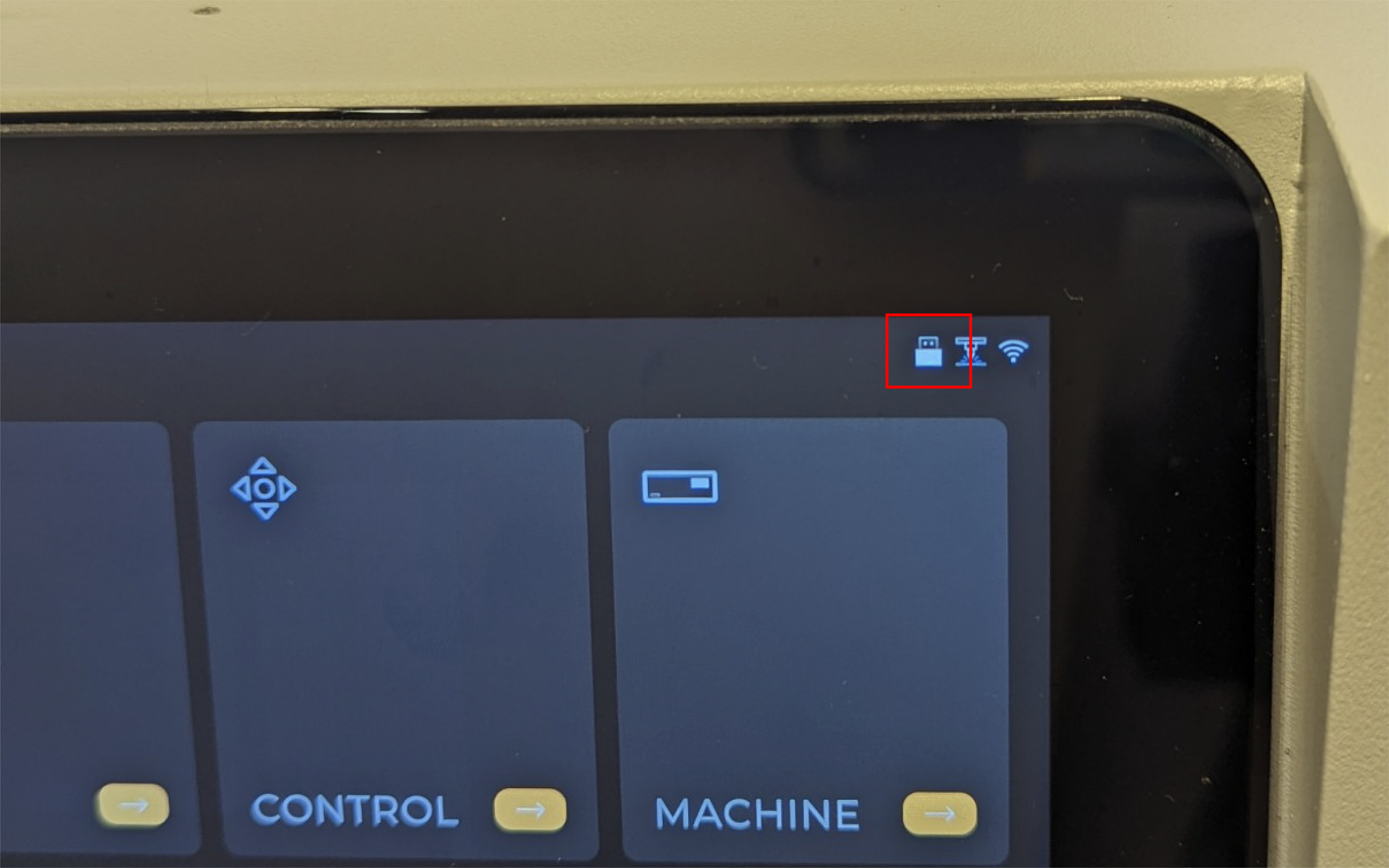

（Das USB-Symbol erscheint in der oberen rechten Ecke des Bedienfelds, um anzuzeigen, dass eine erfolgreiche Verbindung hergestellt wurde.)

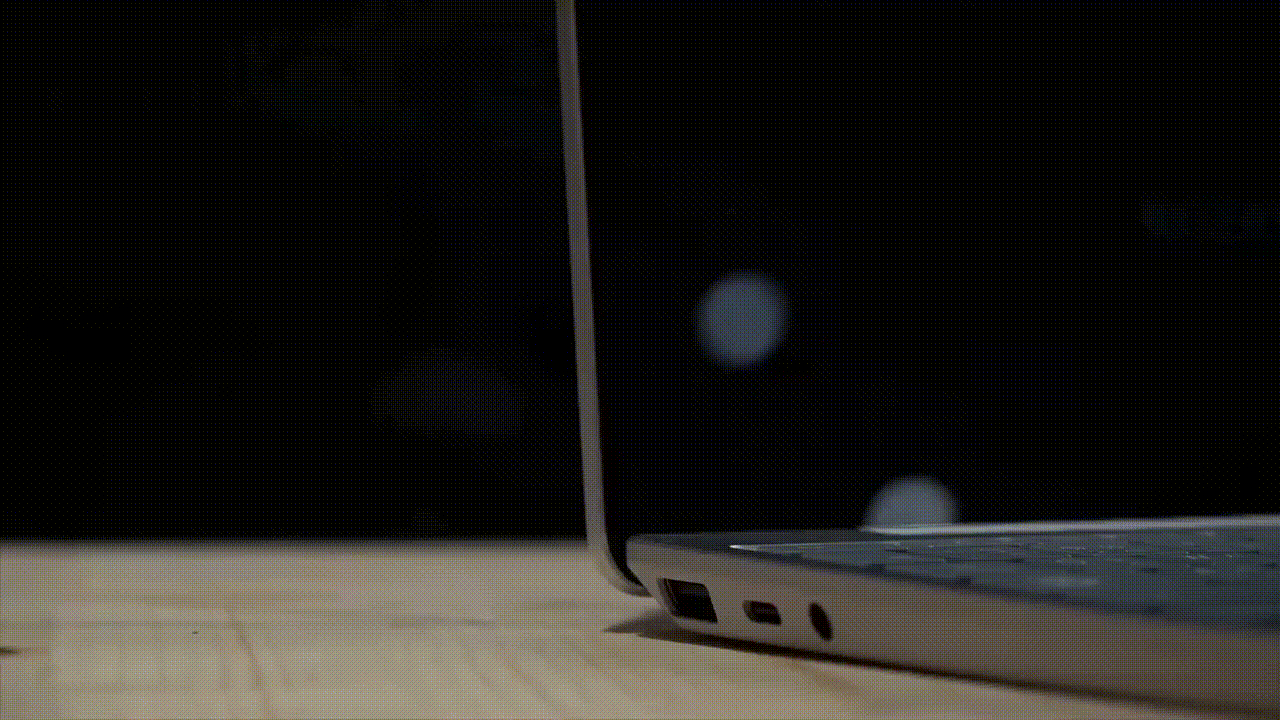

2. Stecken Sie das andere Ende des LightBurn Bridge-Kabels in den Computer.

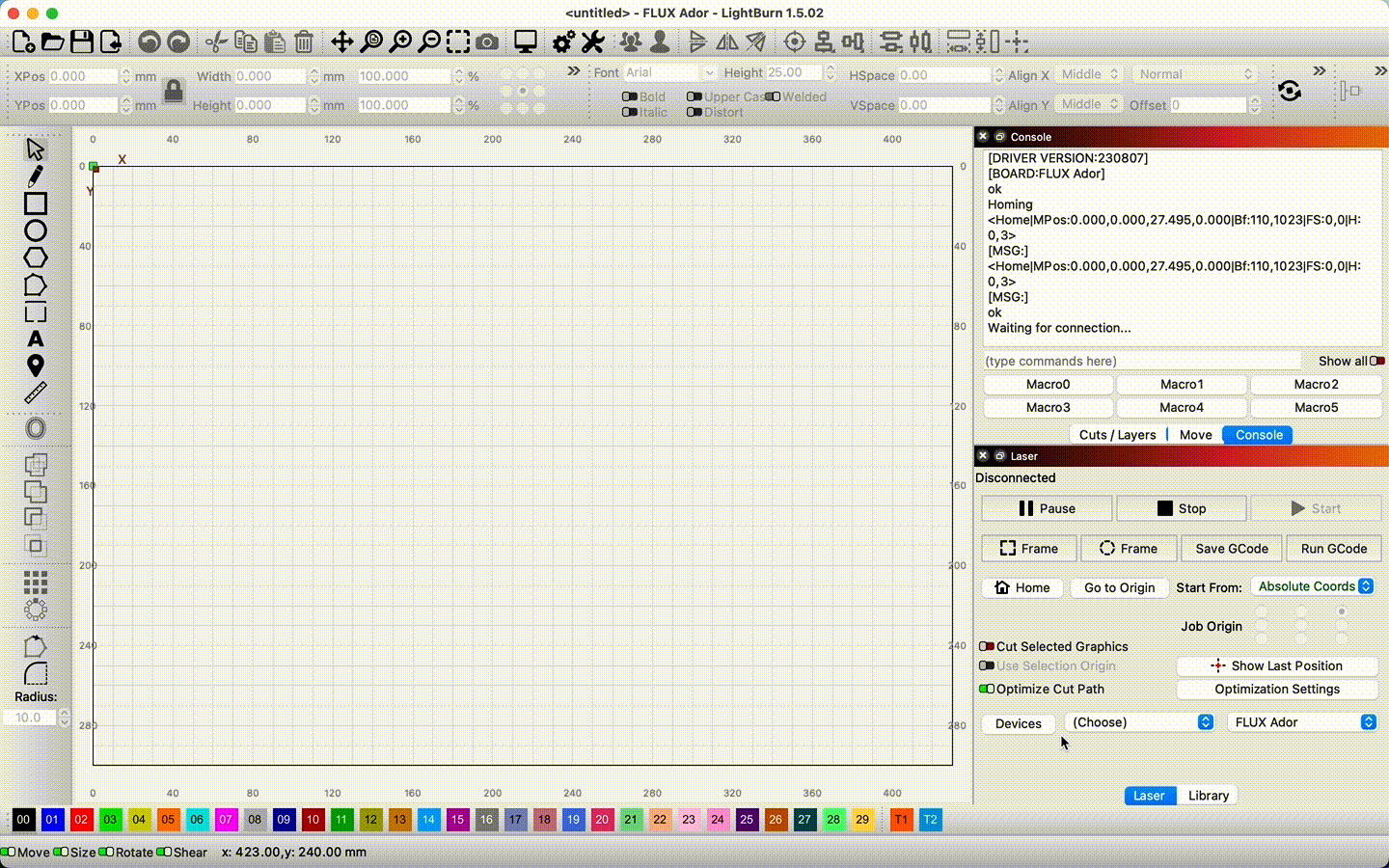

3. Wählen Sie den korrekten USB-Anschluss aus. Die Auswahl des falschen Anschlusses führt zu einer fehlgeschlagenen Verbindung. Möglicherweise müssen Sie verschiedene Anschlüsse ausprobieren. Bei erfolgreicher Verbindung werden die folgenden Informationen im Konsolenfenster angezeigt.



Referenzfahrt-Test

Wenn der Computer erfolgreich mit dem Gerät verbunden ist, startet das Gerät automatisch die Referenzfahrt. Falls nicht, klicken Sie bitte auf die Schaltfläche 'Referenzfahrt', um zu überprüfen, ob die Referenzfahrt-Funktion funktioniert.

Betrieb starten

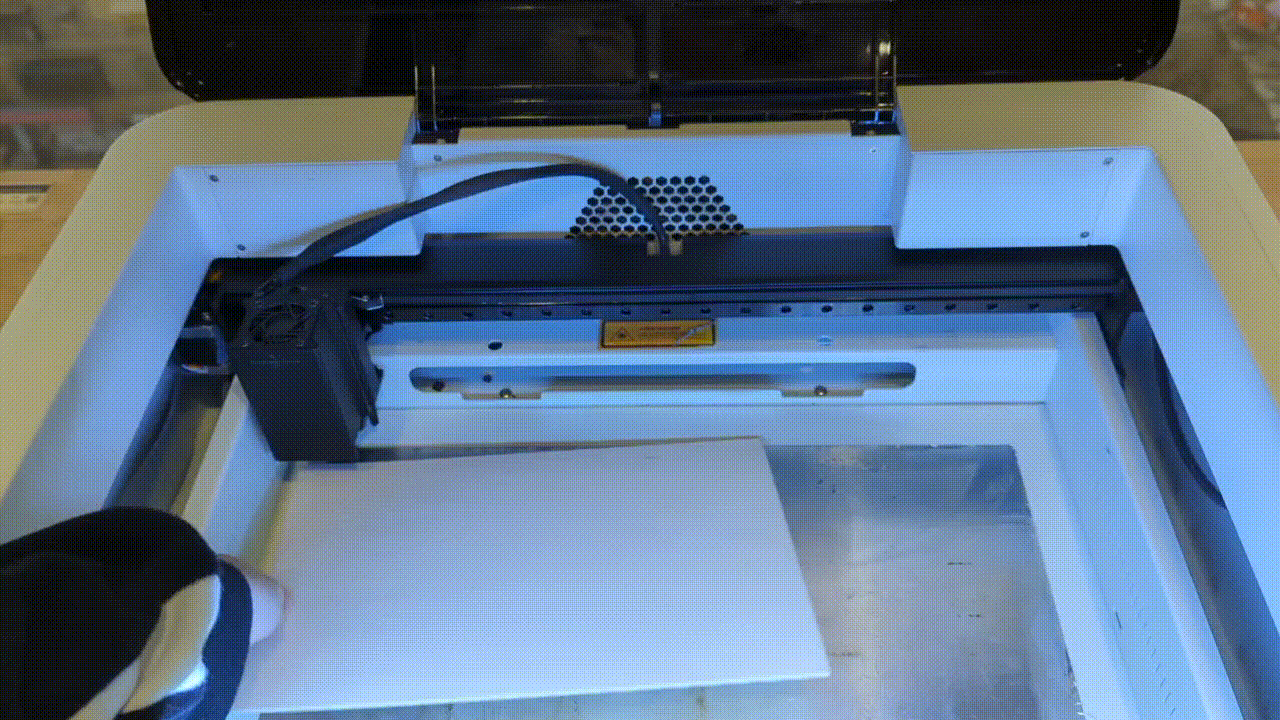

1. Platzieren Sie das Material im Gerät.



2. Fokussierung

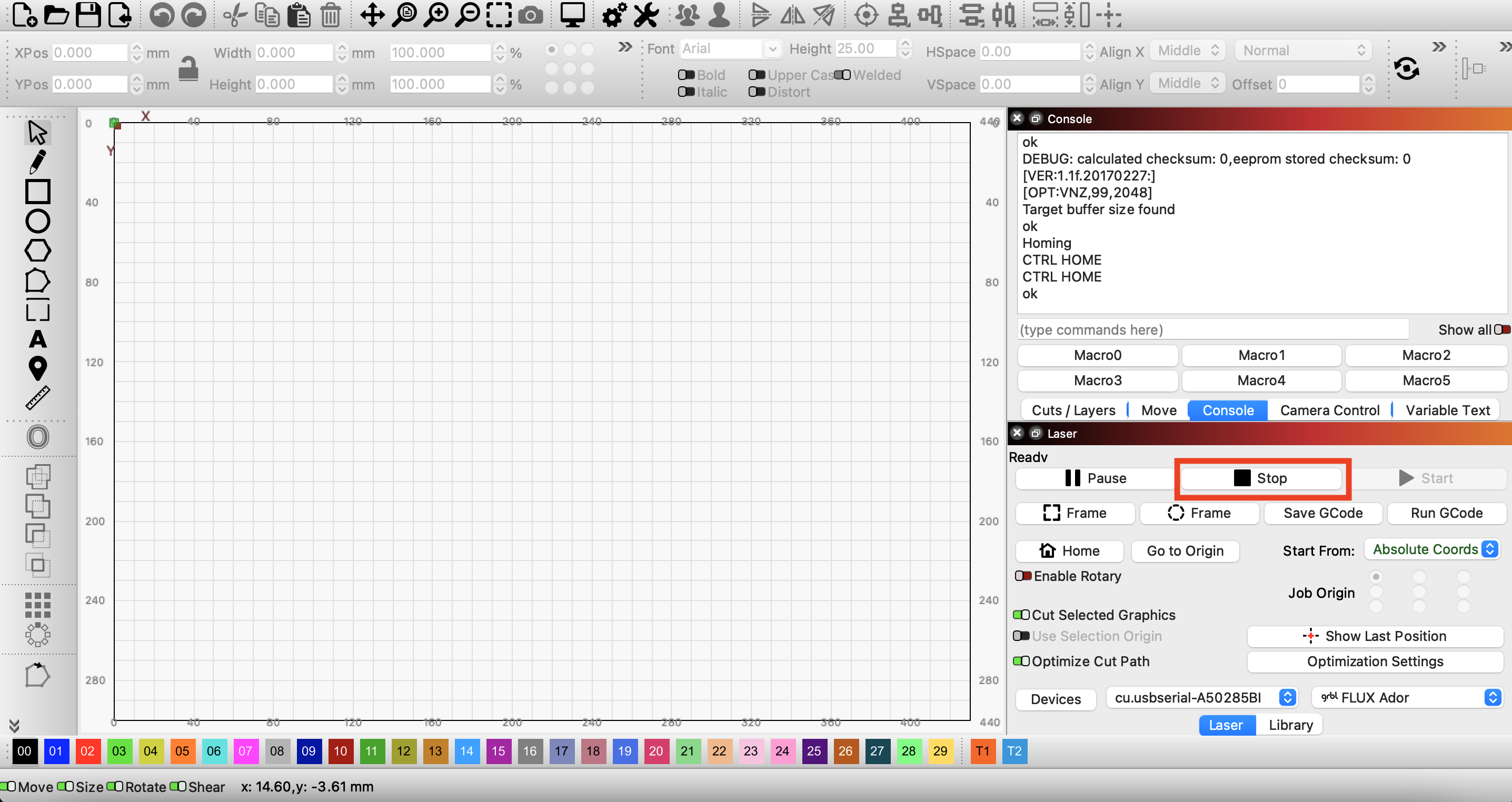

- Klicken Sie auf die Schaltfläche 'Stopp' im 'Laser' -Bereich, um die Motoren zu entsperren.

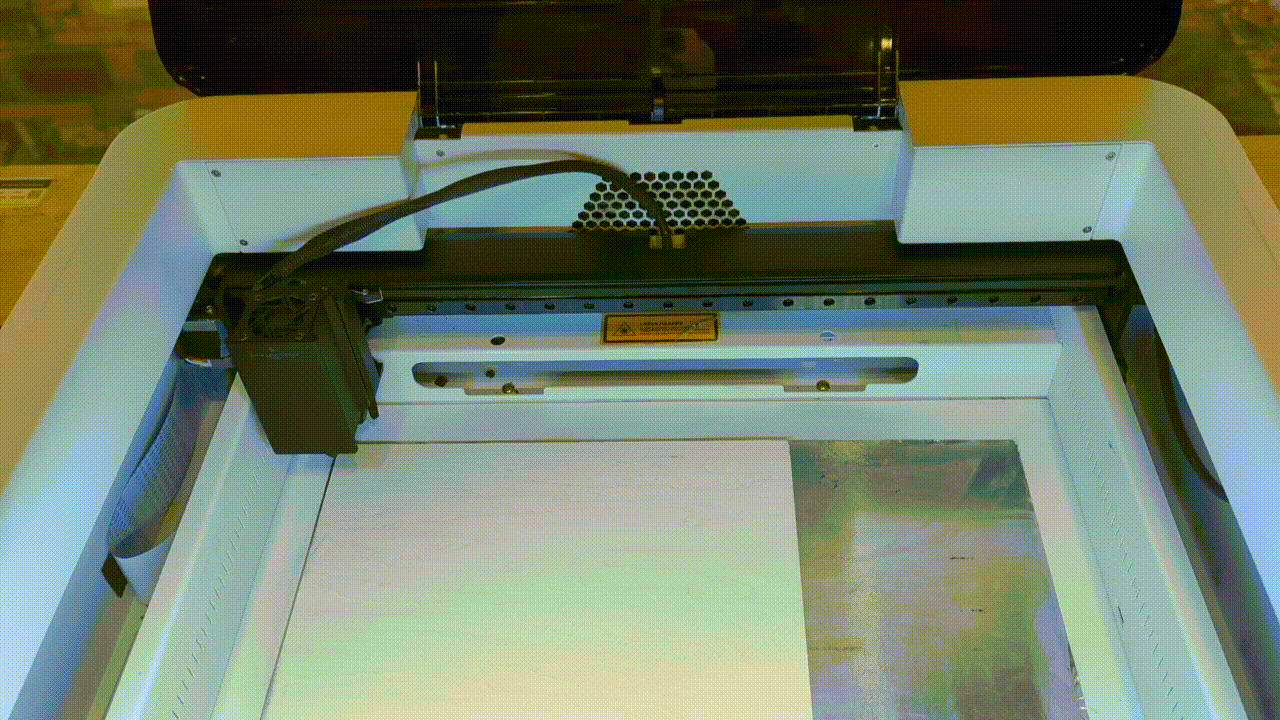

- Bewegen Sie den Laserkopf über das Material.

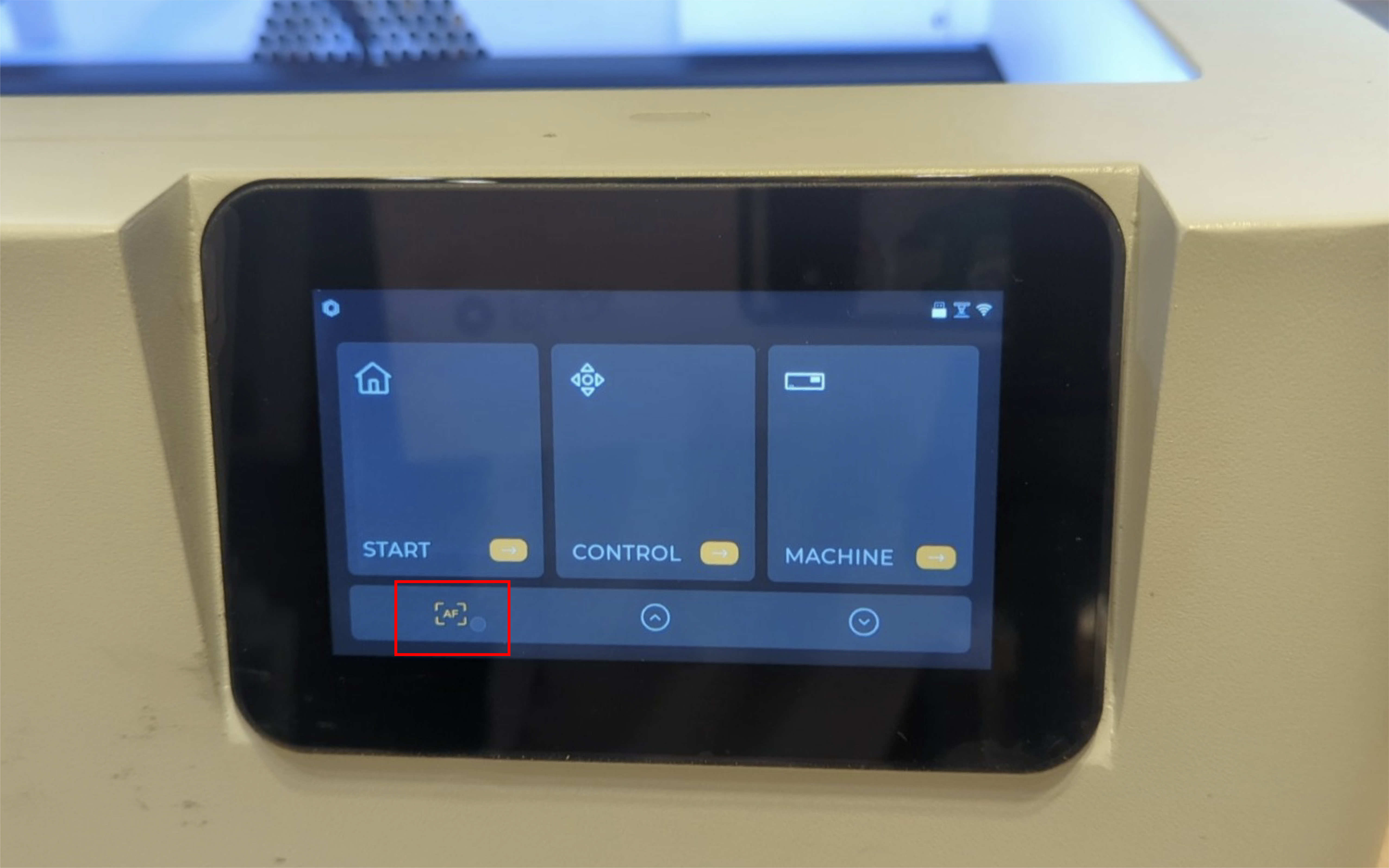

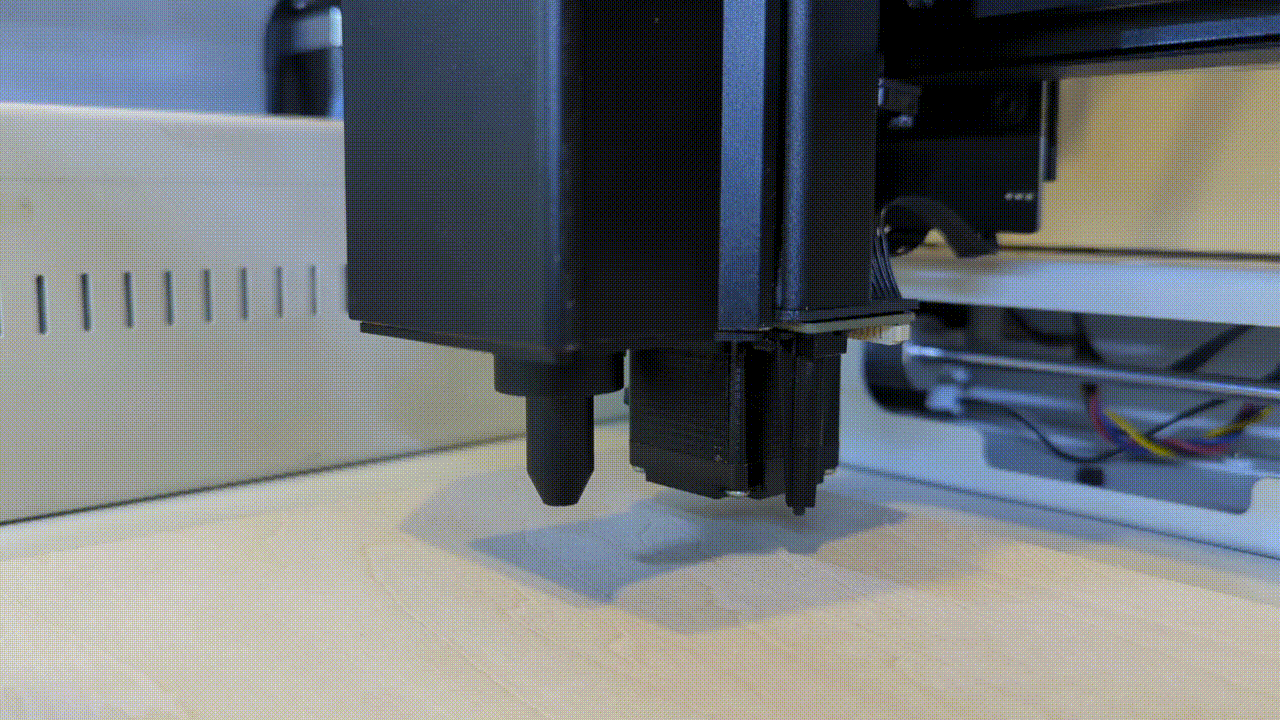

- Halten Sie die "AF"-Taste gedrückt, um den Autofokus zu starten.

(Stellen Sie sicher, dass der Fokusabstand vor jedem Gravur- oder Schneidvorgang korrekt eingestellt ist.)

Hinweis:

• Stellen Sie sicher, dass die Maschine den Motor innerhalb von 3 Minuten nach der LightBurn-Steuerung automatisch freigibt. Wenn der Motor längere Zeit blockiert bleibt, kann dies zu Schäden an der Maschine führen. (Klicken Sie auf das 'Stopp' im 'Laser' Panel, um den Motor freizugeben)
• Wenn Sie nach der Freigabe des Motors den Laserkopf bewegt haben, denken Sie daran, "Referenzfahrt" zu drücken, um die Position zurückzusetzen, bevor Sie den Auftrag senden. Andernfalls besteht Kollisionsgefahr.

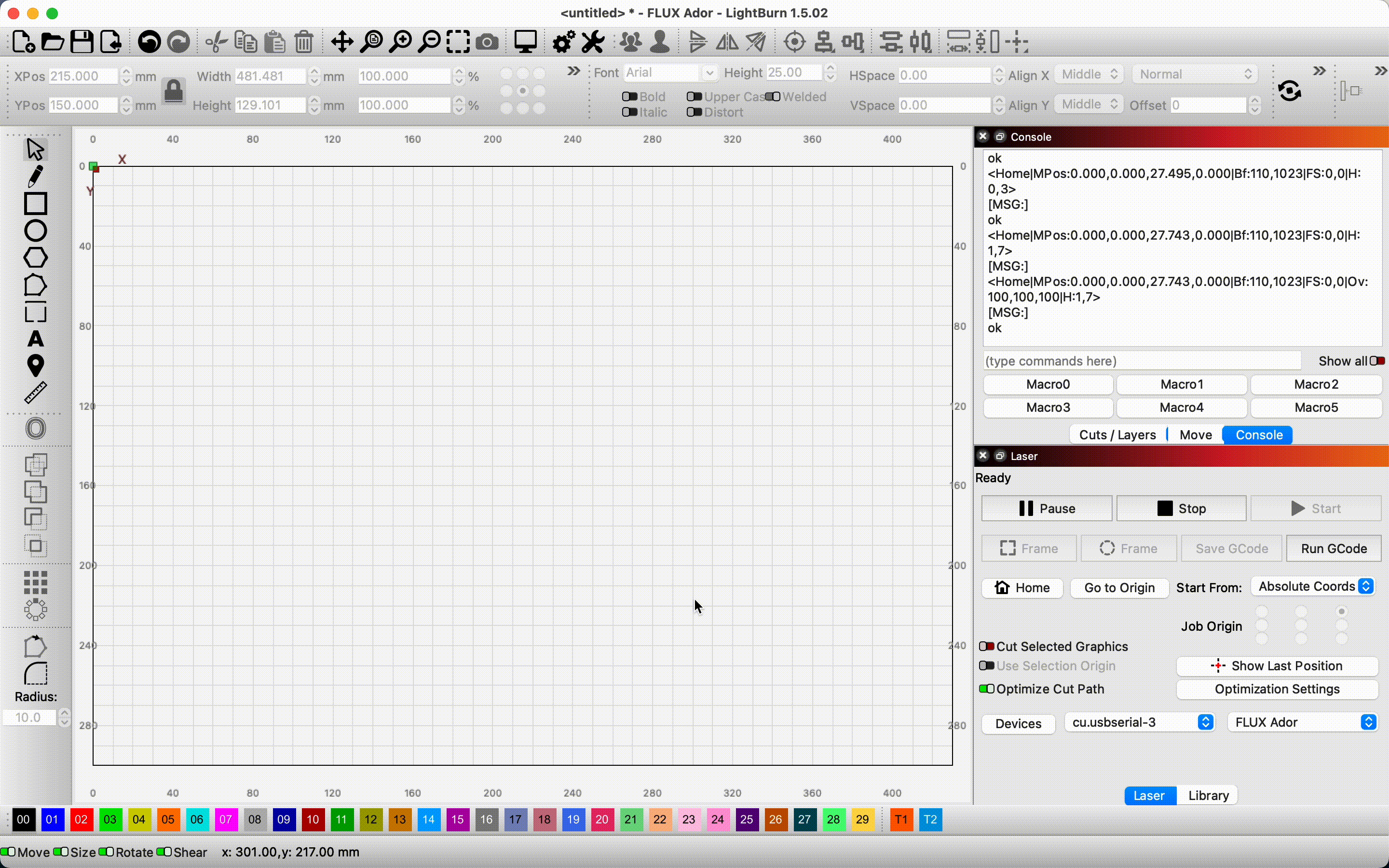

3. Importieren Sie eine Datei in LightBurn

Klicken Sie auf das Symbol oben, um die Datei zu importieren, oder ziehen Sie die Datei direkt in den Arbeitsbereich.

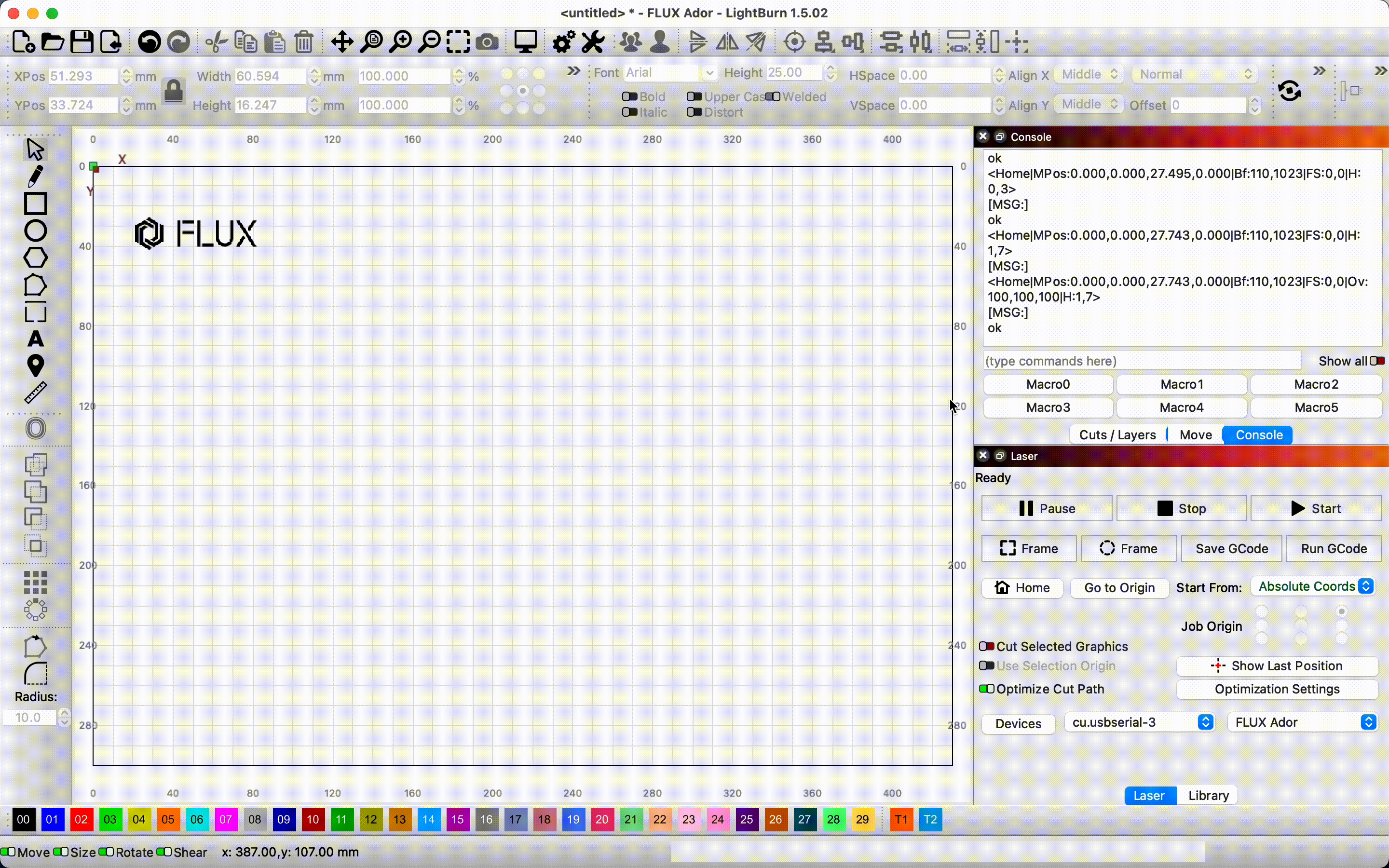

4. Stellen Sie die Parameter ein

Klicken Sie auf ein Muster oder eine Ebene und stellen Sie die Parameter in der ueben Sieen rechten Ecke des Schnitte/Ebenen -Registerkarte.



5. Aktivieren Sie den "Überabtastung"-Effekt

- Wenn die Ebene auf "Füllen, Füllen + Linie, Bild oder Offset-Füllung" eingestellt ist, empfehlen wir, die "Überabtastung" Funktion zu aktivieren.

- Doppelklicken Sie auf eine Ebene, um den "Schnitteinstellungs-Editor"zu öffnen. Aktivieren Sie den Überabtastungseffekt und geben Sie den Prozentsatz ein.

Hinweis: Die Parametereinstellungen variieren je nach Geschwindigkeit und Material. Bitte beachten Sie die "Empfohlenen Einstellungen für Materialparameter" am Ende dieses Artikels.



6. Startposition festlegen

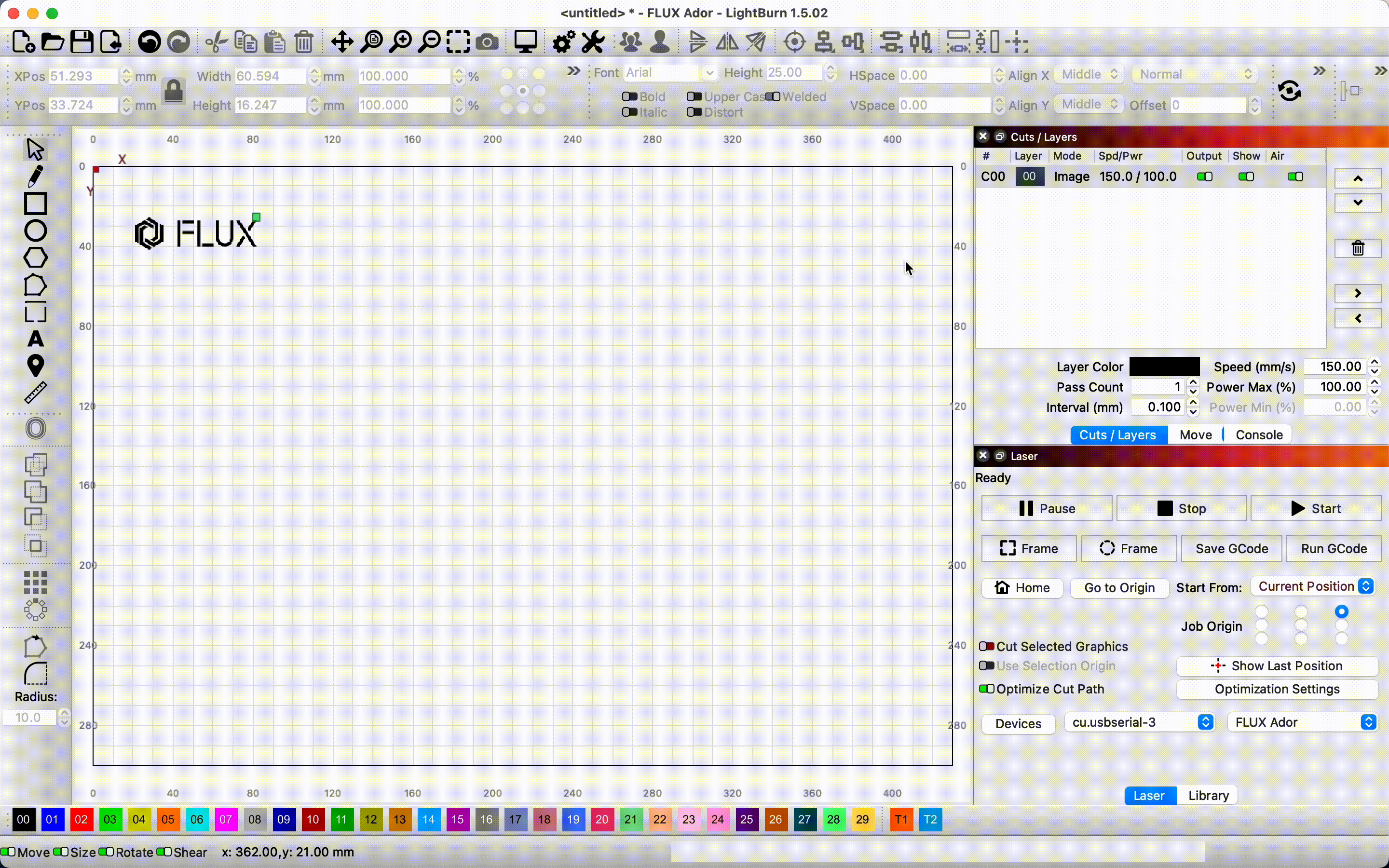

Wählen Sie "Absolute Koordinaten" in der Dropdown-Liste "Starten von" in der Laser -Registerkarte.

Hinweis: Die Verwendung von "Absolute Koordinaten" ist sehr ähnlich wie bei Beam Studio, daher empfehlen wir es besonders Benutzern mit Erfahrung in Beam Studio.



Absolute Koordinaten

Das Hauptbearbeitungsfenster stellt den Arbeitsbereich Ihrer Maschine dar. Alles, was Sie in diesem Bereich platzieren, wird an der entsprechenden Stelle auf Ihrer Maschine geschnitten.



7. Klicken Sie auf "Referenzfahrt" im Laser-Bereich.

Wenn Sie nach der Freigabe des Motors den Laserkopf bewegt haben, denken Sie daran, "Referenzfahrt" zu drücken, um die Position zurückzusetzen, bevor Sie den Auftrag senden. Andernfalls besteht Kollisionsgefahr.



8. Vorschau der Gravurposition anzeigen

- Öffnen Sie die "Laserfeuertaste aktivieren" in "Geräteeinstellungen".

- Klicken Sie auf "OK" und starten Sie LightBurn neu (speichern Sie unbedingt die aktuelle Datei vor dem Neustart).

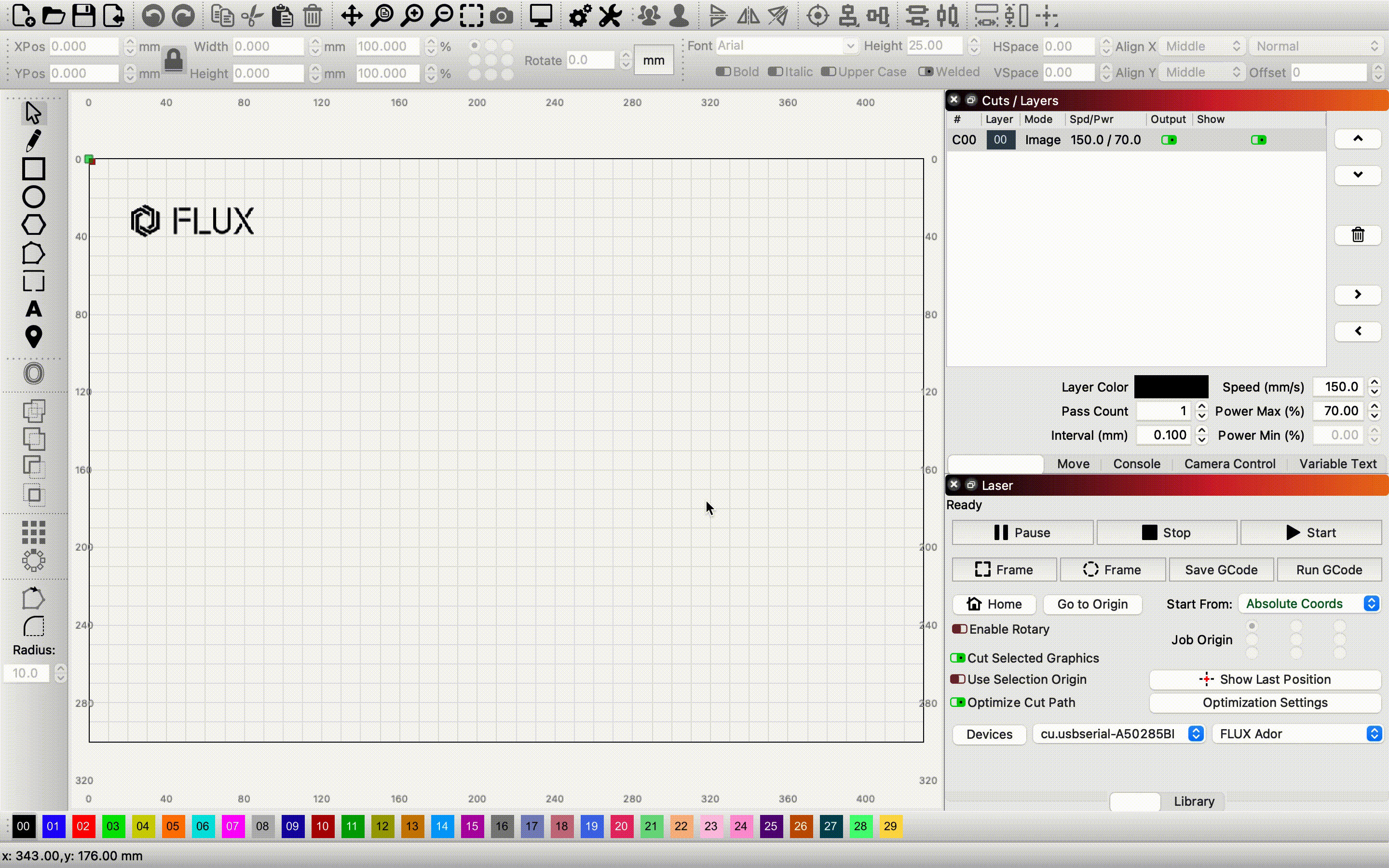

- Geben Sie "m136p173" in der "Konsole" auf der rechten Seite ein, um das Lasermodul einzuschalten. (Es wird kein Licht emittiert.)

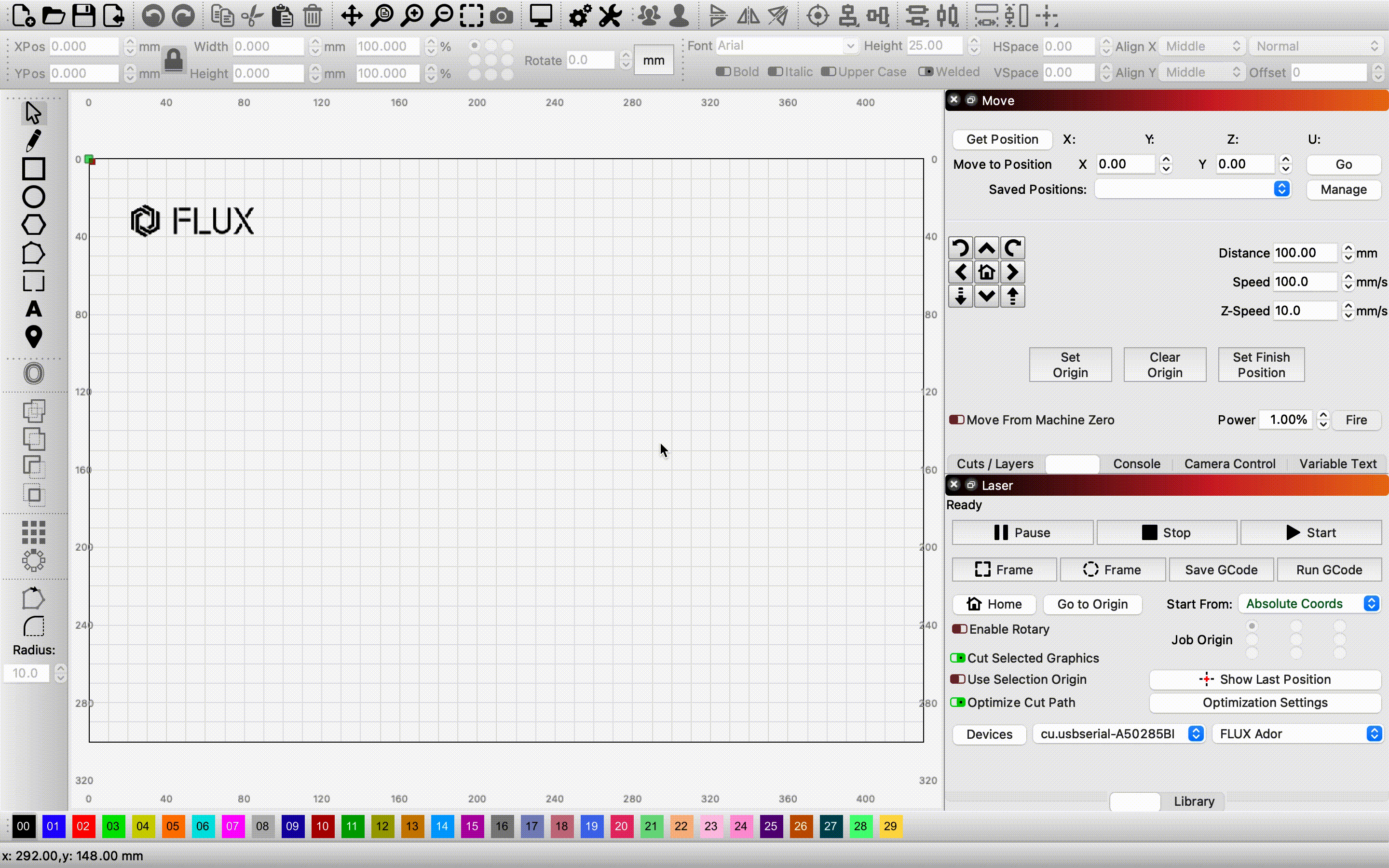

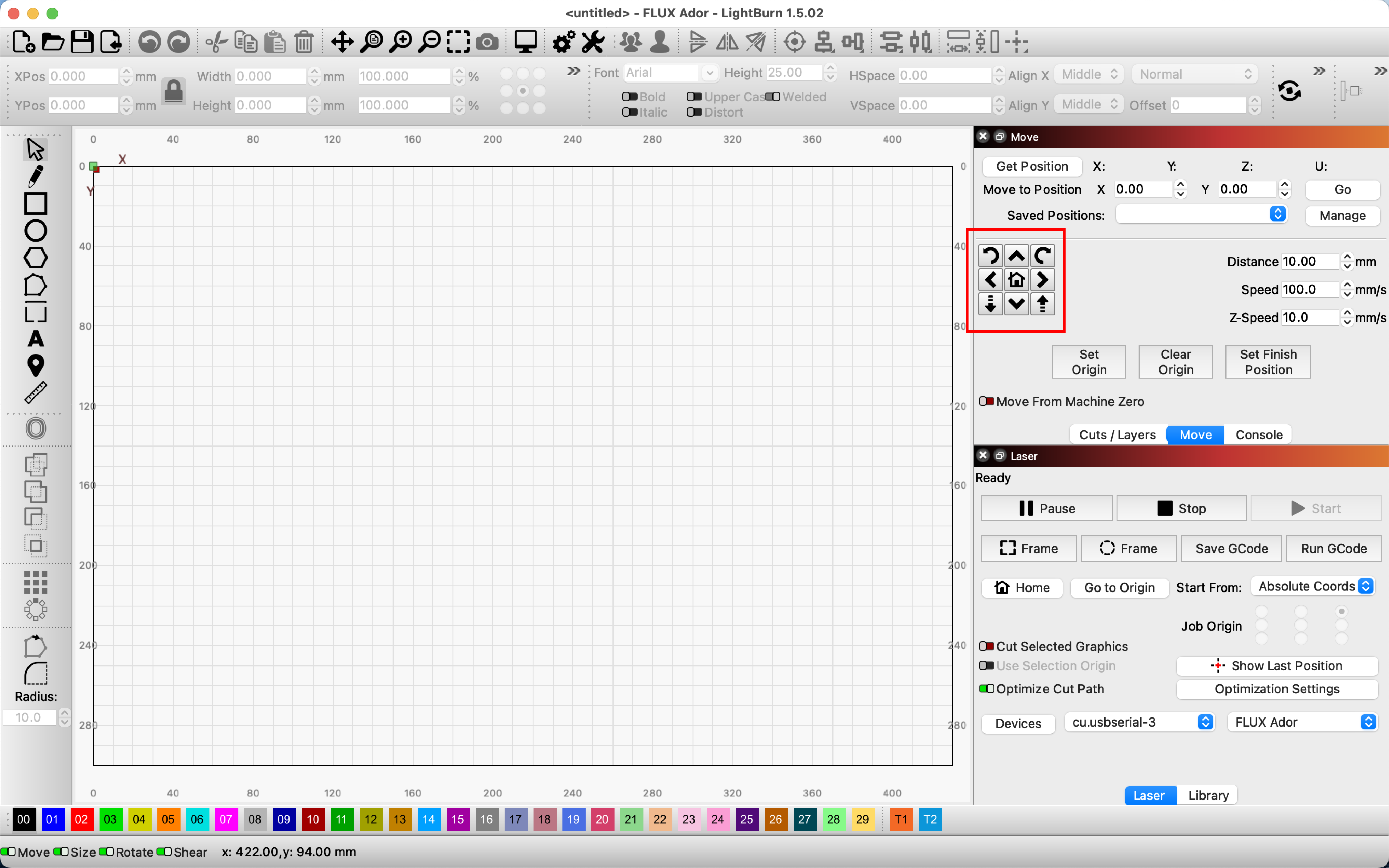

- Stellen Sie den Parameter Feuerleistung im "Bewegen" Fenster auf der rechten Seite.

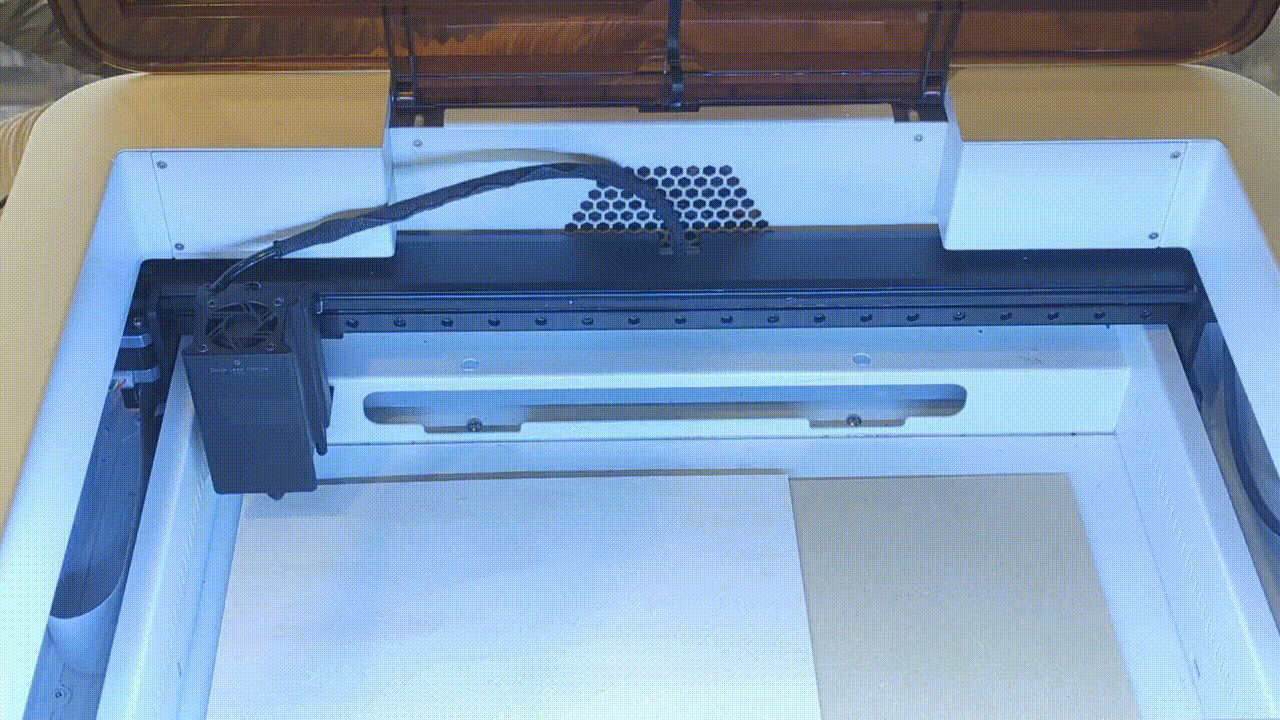

- Schließen Sie die Tür.

- Klicken Sie auf "Feuer" in der "Bewegen" Fenster und prüfen Sie, ob die Maschine Laserlicht emittiert (klicken Sie "Feuer" erneut, um das Laserlicht nach der Überprüfung auszuschalten).

- Nachdem Sie das Laserlicht bestätigt haben, wählen Sie das Muster aus und klicken Sie auf "Rahmen", während Sie die "Umschalttaste" gedrückt halten, um zu sehen, ob das Muster an der erwarteten Position graviert wird.

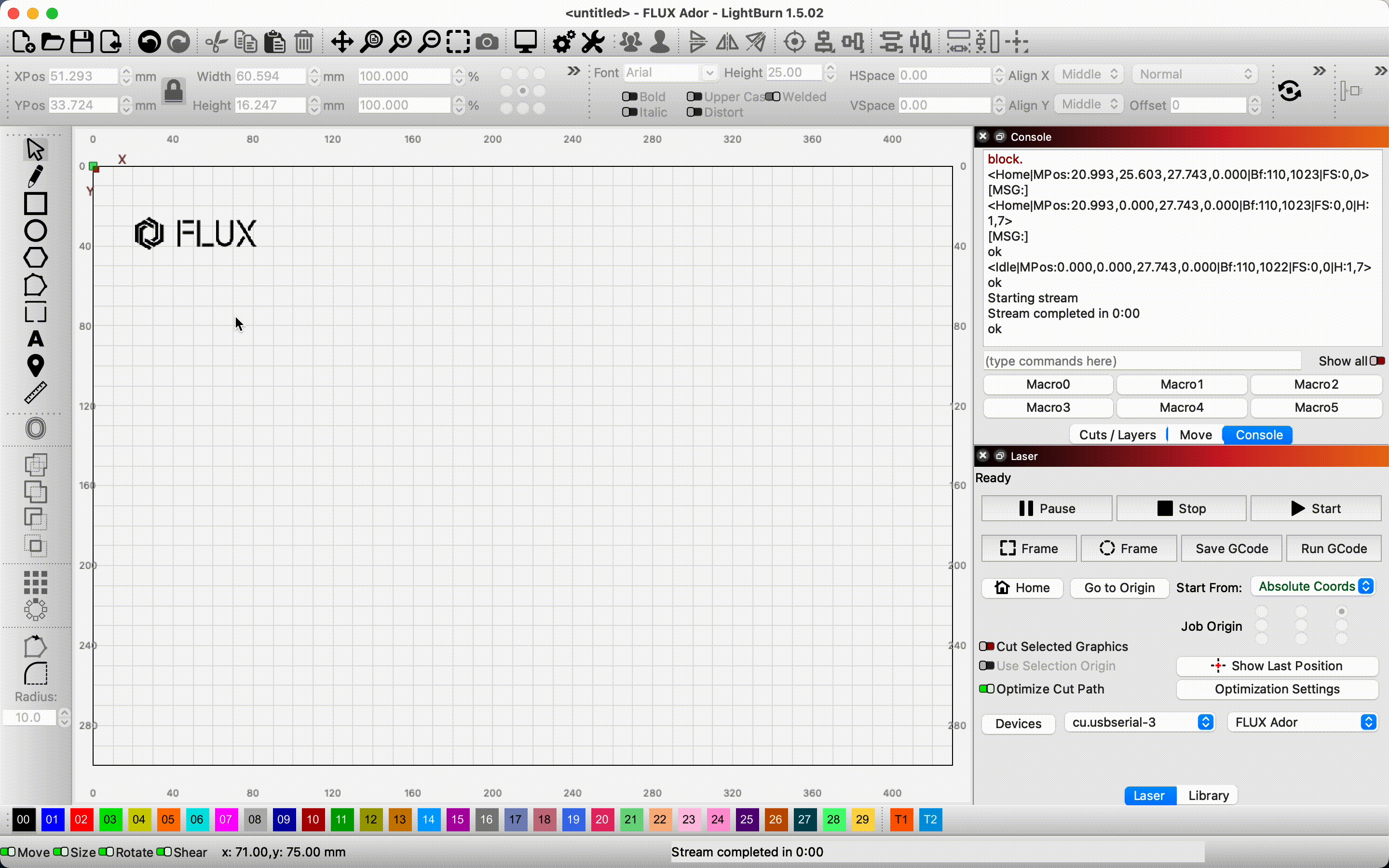

9. Klicken Sie auf Referenzfahrt und senden Sie den Auftrag

Wählen Sie das Bild aus und klicken Sie auf "Start" in der Laser um den Auftrag zu senden.

Hinweis: Das Entfernen des Kabels während der Projektausführung stoppt den Vorgang. Stellen Sie sicher, dass das Kabel während der Auftragsausführung sicher angeschlossen bleibt.

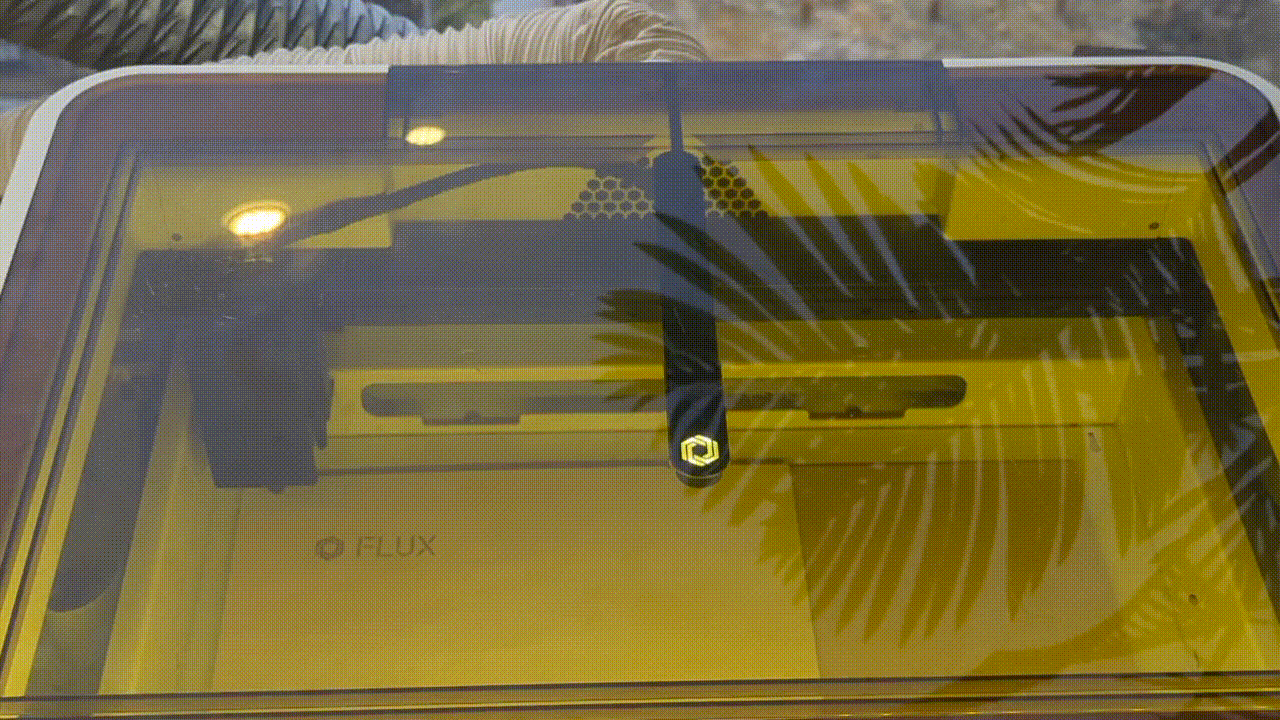

10. Gravurergebnisse

Hinweis: Wenn das Gravurergebnis unscharf, undeutlich oder zu hell ist, überprüfen Sie bitte, ob der Laserkopf korrekt fokussiert ist.



____________________________________________________________________________________

Neben absoluten Koordinaten gibt es weitere Optionen, um LightBurn mitzuteilen, wie das Muster im Arbeitsbereich Ihrer Maschine platziert werden soll.

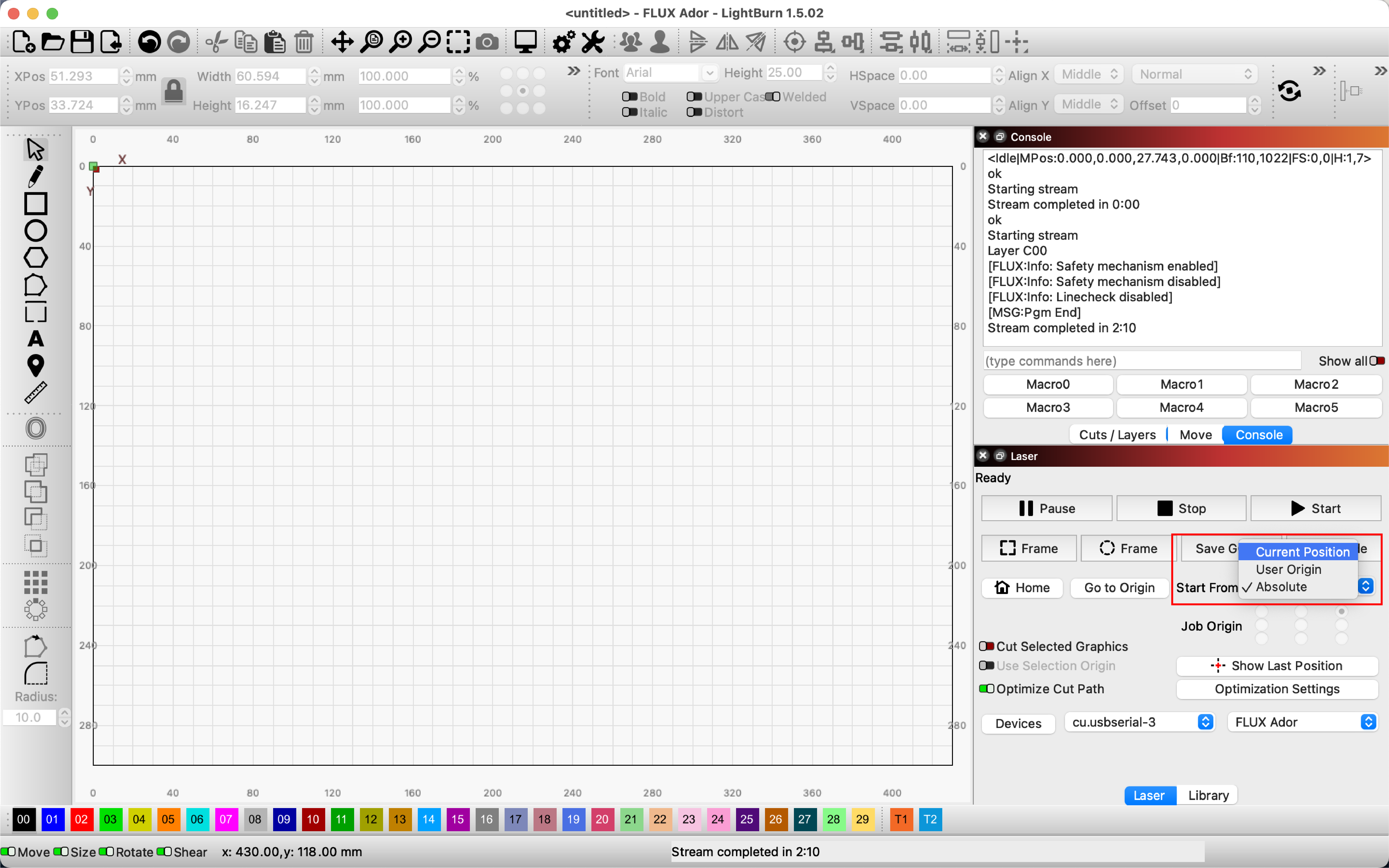

Aktuelle Position

Der Auftrag schneidet/graviert basierend auf der aktuellen Position des Laserkopfes.



Auftragsursprung

Einstellung "Auftragsursprung" teilt LightBurn mit, wie der Auftrag relativ zum Laser positioniert werden soll.

(Der grüne "Auftragsursprung"-Indikator im Hauptbearbeitungsfenster bewegt sich, wenn Sie Ihre Einstellungen ändern.)

____________________________________________________________________________________

Empfohlene Einstellungen für Materialparameter

10W Diodenlaser

Material		Leistung	Geschwindigkeit	Ausführen	Überabtastung
Holz	3mm Schnitt	100.0 %	6.0 mm/s	1 Mal	-
Holz	5mm Schnitt	100.0 %	3.0 mm/s	1 Mal	-
Holz	Gravur	100.0 %	150.0 mm/s	1 Mal	9.4%
Acryl	3mm Schnitt	100.0 %	2.0 mm/s	1 Mal	-
Acryl	5mm Schnitt	100.0 %	2.0 mm/s	2-mal	-
Acryl	Gravur	75.0 %	150.0 mm/s	1 Mal	9.4%



20-W-Diodenlaser

Material		Leistung	Geschwindigkeit	Ausführen	Überabtastung
Holz	3mm Schnitt	100.0 %	8.0 mm/s	1 Mal	-
Holz	5mm Schnitt	100.0 %	4.0 mm/s	1 Mal	-
Holz	Gravur	60.0 %	150.0 mm/s	1 Mal	9.4%
Acryl	3mm Schnitt	100.0 %	4.0 mm/s	1 Mal	-
Acryl	5mm Schnitt	100.0 %	2.0 mm/s	1 Mal	-
Acryl	Gravur	50.0 %	150.0 mm/s	1 Mal	9.4%
