Ador - Instalación del módulo láser infrarrojo de 2W

Instalación del módulo láser

1. Afloje el tornillo de mano "A" en el adaptador del módulo "B".
2. Apunte el punto "C" en el módulo láser hacia el icono de desbloqueo "D" en el adaptador del módulo e insértelo hacia abajo hasta el icono de bloqueo.
3. Vuelva a apretar los tornillos de mano 『A』 en el adaptador del módulo.

Después de la instalación, por favor complete la Calibración del módulo láser infrarrojo Ador - 2W
 antes de comenzar a grabar.

Iniciar grabado

1. Coloque el material dentro de la máquina

2. Enfoque: Mueva el cabezal láser sobre el material. Luego, haga clic en el botón de enfoque en el lado izquierdo de la máquina dos veces

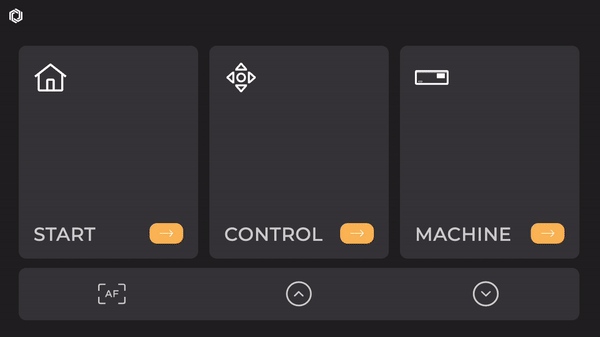

o mantenga presionado el botón "AF" en el panel de la máquina hasta que el cabezal láser comience a moverse.

Después de que el cabezal láser toque el material, se moverá hacia arriba.
Haga clic en "CONTROL ＞ Z＾" en el panel tres veces para alcanzar la distancia de enfoque correcta. Asegúrese de que la distancia de enfoque sea correcta antes de cada grabado.

3. Cierre la puerta

4. Inicie la última versión estable de Beam Studio en su computadora.

5. Importe el archivo, seleccione el módulo para cada capa y establezca los parámetros.

6. Vista previa de la posición de grabado: Haga clic en el símbolo de la cámara en la esquina superior izquierda, seleccione el nombre de la máquina y completará la vista previa.

7. Envíe el archivo: Arrastre y suelte el archivo de imagen en la ubicación de grabado deseada, y luego presione el botón de flecha para enviar el archivo.

Si el resultado del grabado es borroso, poco claro o de color claro, compruebe si el cabezal láser está enfocado con precisión.
Si es correcto, compruebe la idoneidad del material/parámetros / limpieza del cabezal láser, y encuentre la solución de problemas aquí- 5-8 Mal resultado de grabado o corte (módulo láser de diodo de 10W/20W).
