Descripción

Este artículo le guiará en el proceso de iniciar una tarea de grabado con el accesorio rotativo FLUX Chuck.
No obstante, se recomienda encarecidamente que lea el Manual de FLUX Chuck antes de realizar su primer grabado.

Paso 1

Asegúrese de que la Base de Extensión de Ador esté correctamente instalada antes de pasar al siguiente paso.
(Enlace de la guía: Base de Extensión de Ador - Desembalaje e Instalación)

Versión Passthrough (No disponible en la UE)	Versión Non-Passthrough

Paso 2

Asegúrese de tener las siguientes versiones de software y firmware para utilizar la función rotativa de Ador.

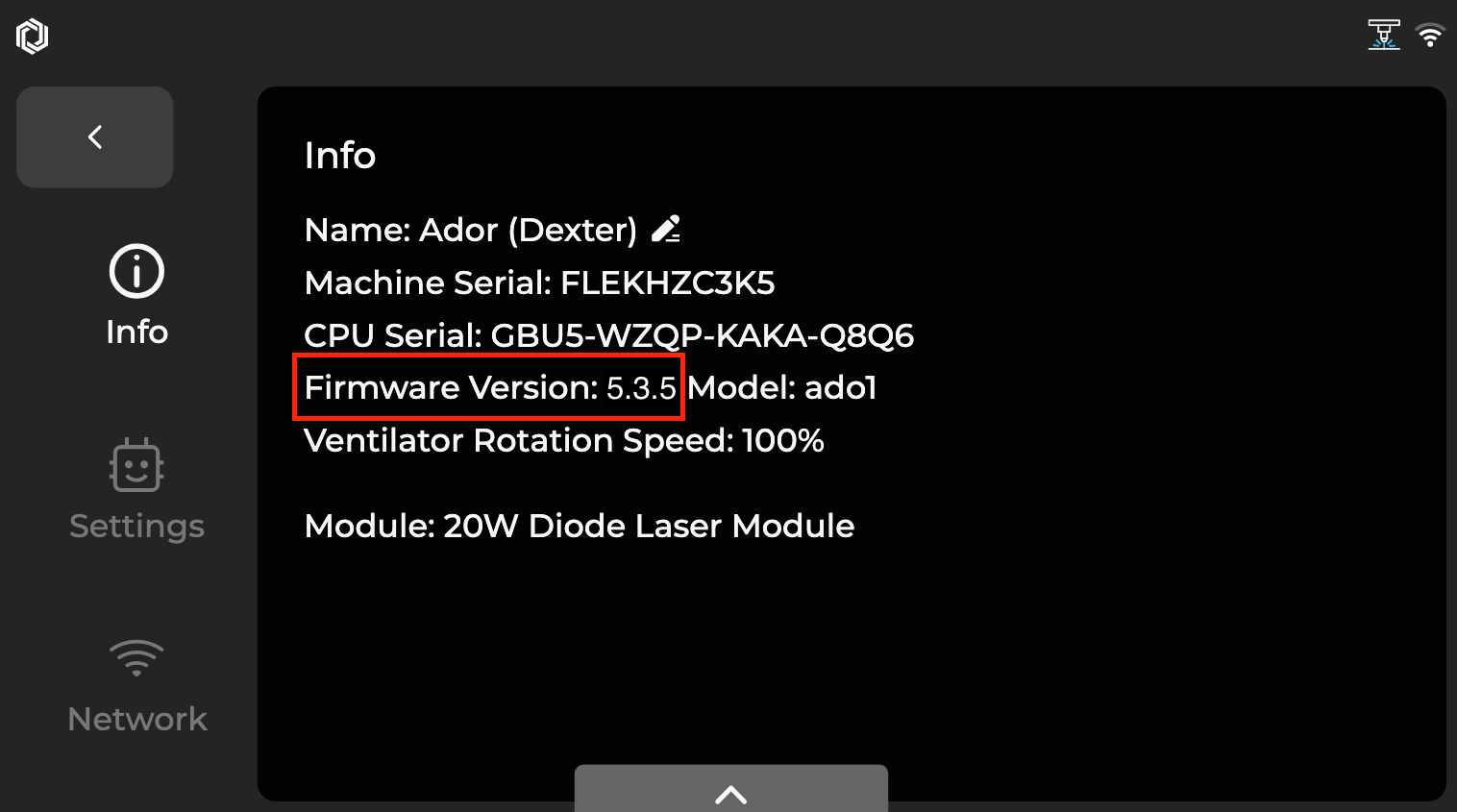

*Versión de Beam Studio 2.4.2 o superior (Guía)*	La versión de firmware 5.3.5 o superior. (Guía)

Paso 3

Localice el cable en la caja e inserte el extremo de 7 pines del cable en el lado derecho de la máquina. El conector del cable en la máquina se encuentra entre la parte superior de la base y la parte inferior de la máquina.

Localice el extremo de 7 pines del cable en la caja. (El pin central estará vacío.)

Busque el conector del cable en el lado derecho de la máquina. Se recomienda encarecidamente utilizar un espejo.
Inserte el cable y asegúrese de que la orientación sea correcta.

Coloque provisionalmente el resto del cable en el espacio disponible.

Paso 4

Dependiendo del diámetro de su material, se puede instalar o no la rejilla de panal.

Si el diámetro de su material es inferior a 50 mm o su circunferencia es menor de 157 mm, la rejilla de panal debe instalarse en la capa inferior (117 mm/4,6 pulgadas).
Consulte el artículo sobre la instalación de la rejilla de panal.
La rejilla de panal no es necesaria si su material supera las dimensiones mencionadas anteriormente.

Capa	Imagen	Tamaño del objeto
37 mm / 1,4 pulgadas		No disponible
77 mm / 3,0 pulgadas		No disponible
117 mm / 4,6 pulgadas		Circunferencia: 0 - 157 mm or Diámetro: 0 - 50 mm
155 mm / 6,1 pulgadas (Sin panel de abeja)		Circunferencia: 157 mm - 392 mm or Diámetro: 50 mm - 125 mm

Paso 5

Instale el módulo.
Consulte los enlaces en la tabla siguiente para las guías de instalación de los módulos.

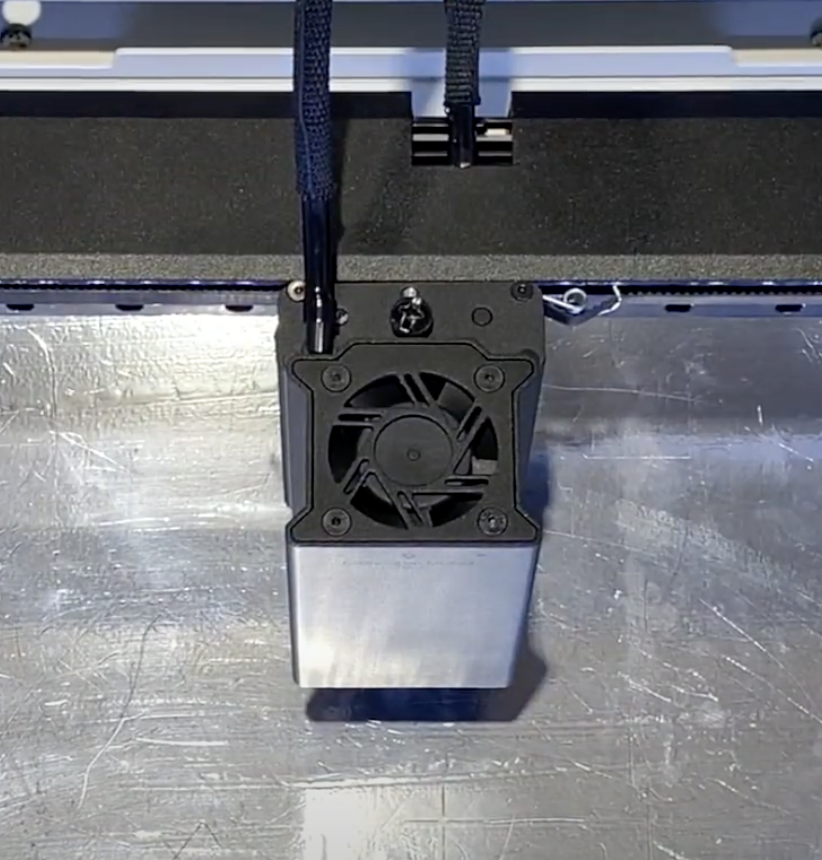

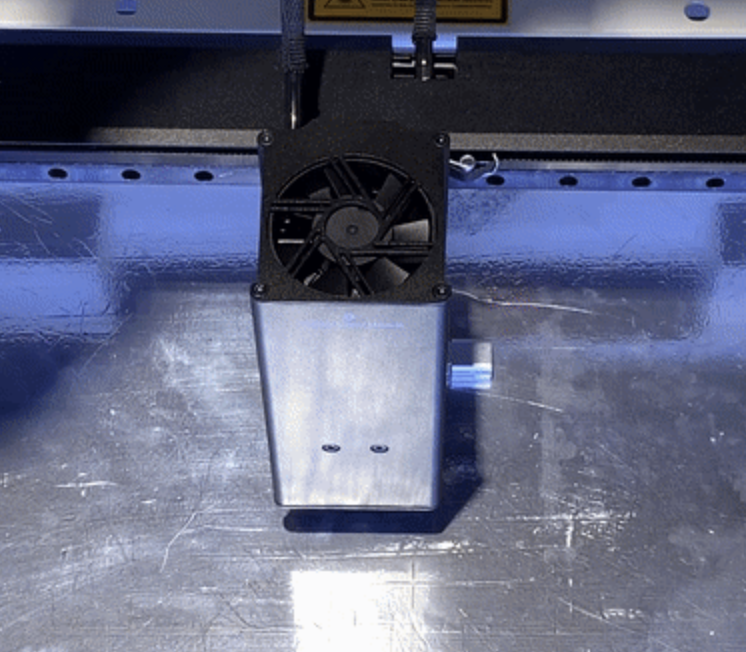

Módulo láser de diodo de 10W/20W	Módulo láser infrarrojo de 2W

Paso 6

Instale las mordazas en el dispositivo rotativo según el material que vaya a utilizar.
Consulte el manual para obtener instrucciones sobre la instalación de las mordazas.
Manual del dispositivo rotativo FLUX Chuck
(*Se recomienda utilizar material desechable para practicar y realizar pruebas la primera vez.)

Paso 7

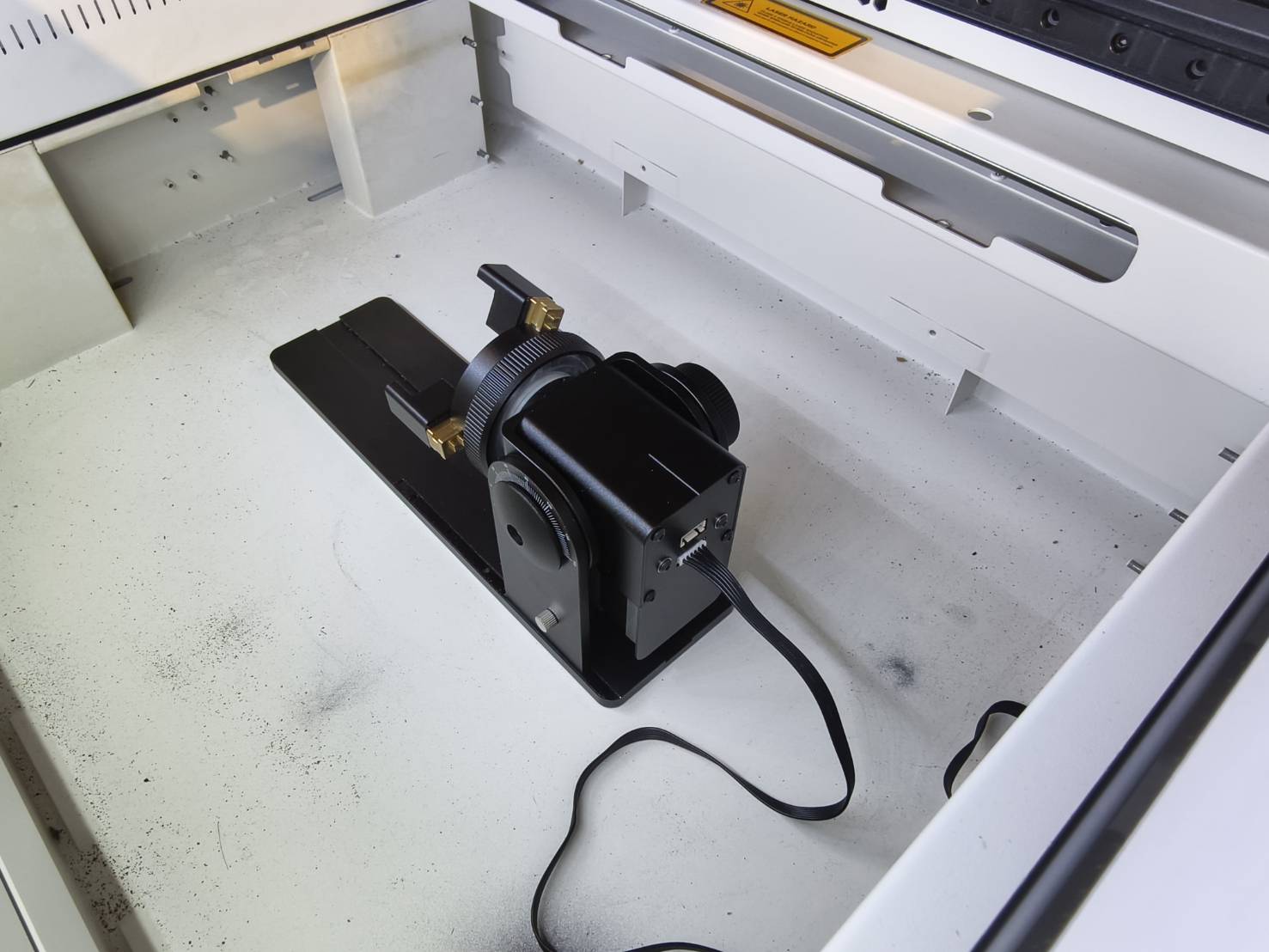

Coloque el dispositivo rotativo con las mordazas instaladas en la máquina.

Paso 8

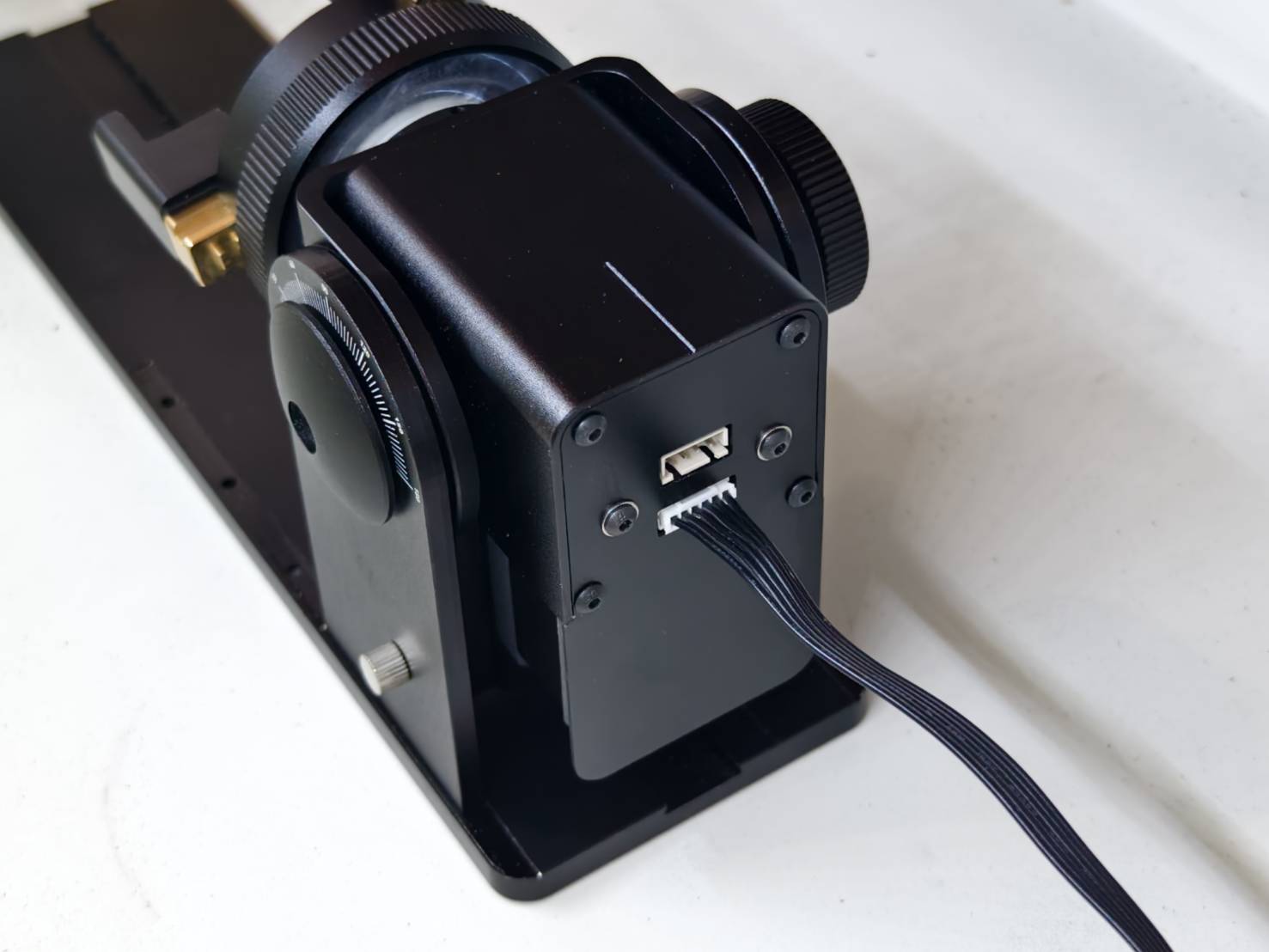

Conecte el cable al dispositivo rotativo. (Para Ador, el cable es de 6 pines.)

Paso 9

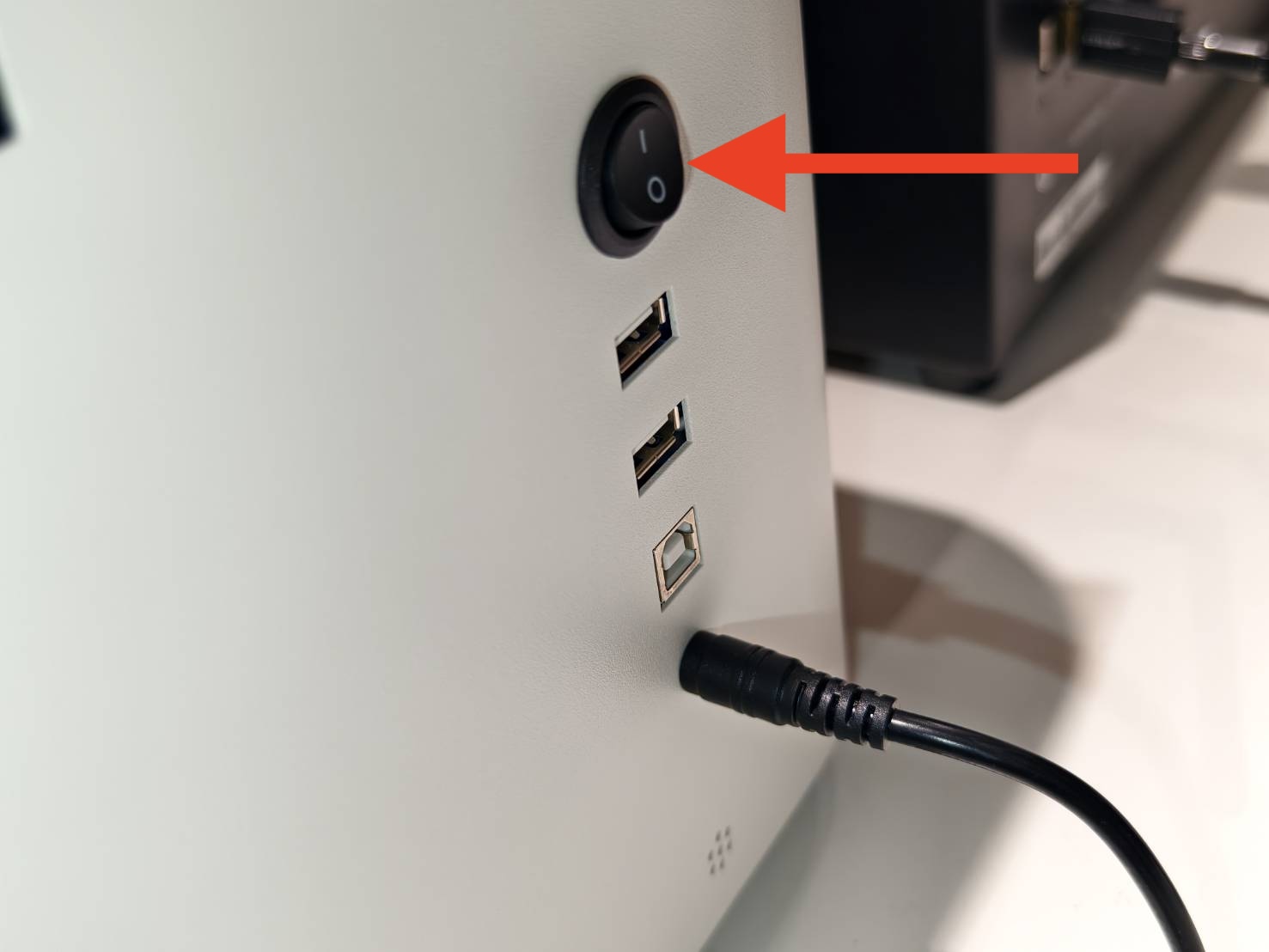

Encienda la máquina.

Paso 10

Mida el diámetro o la circunferencia de su material y anótelo para usarlo más adelante.
(*Se recomienda utilizar material desechable para practicar y realizar pruebas la primera vez.)

Paso 11

Sujete el material con el dispositivo rotativo y nivélelo.
(Consulte la Guía del mandril rotativo para sujetar diferentes formas.)

Paso 12

Realice el enfoque automático.

Pasos:

Eleve el cabezal láser hasta la posición más alta.
Acerque la sonda de enfoque a la superficie del material.

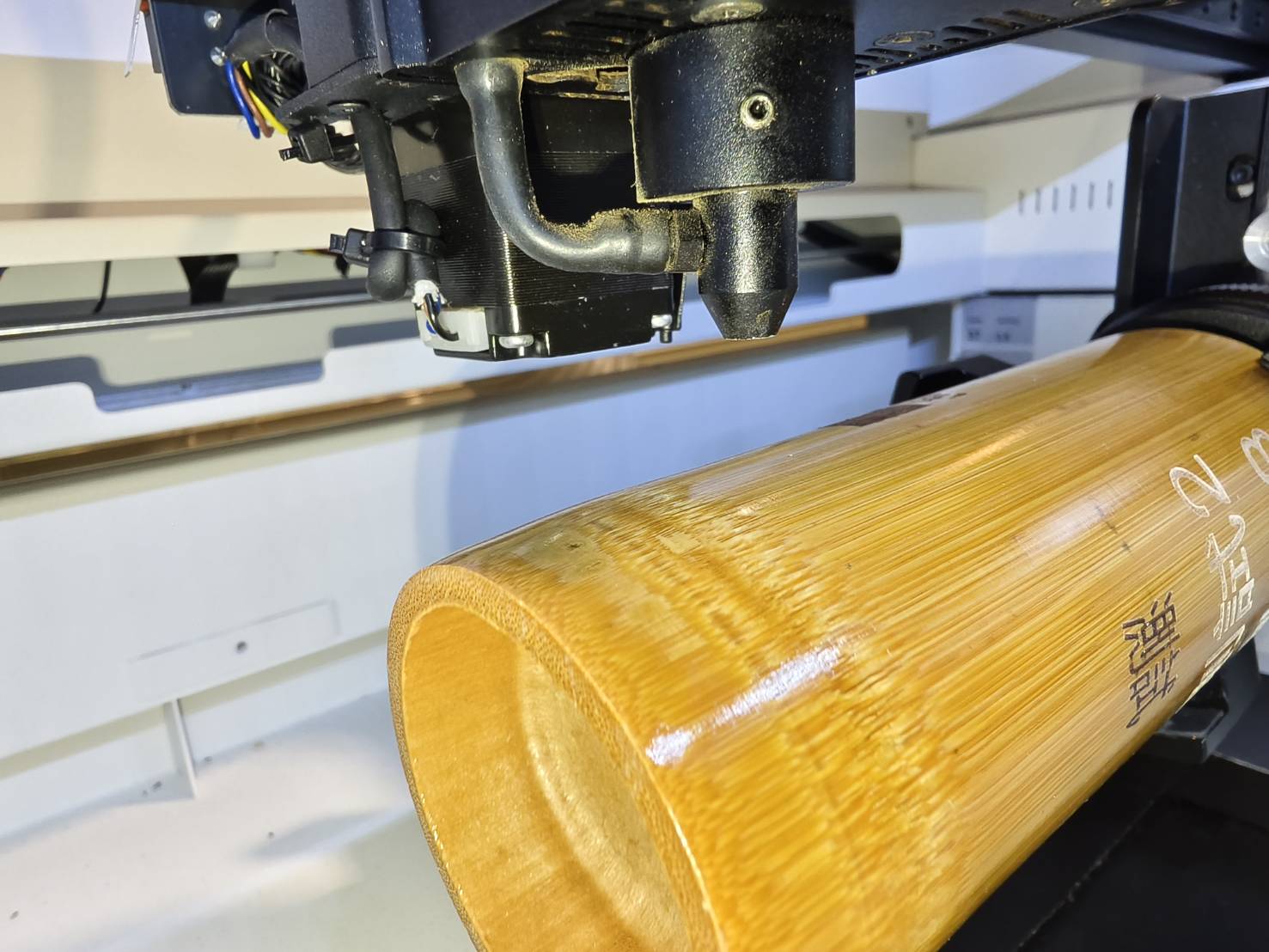

Baje el cabezal láser para comprobar si la sonda puede tocar la superficie.
Realice el enfoque automático utilizando el panel o haciendo doble clic en el botón de la izquierda.

Vídeo:

Paso 13

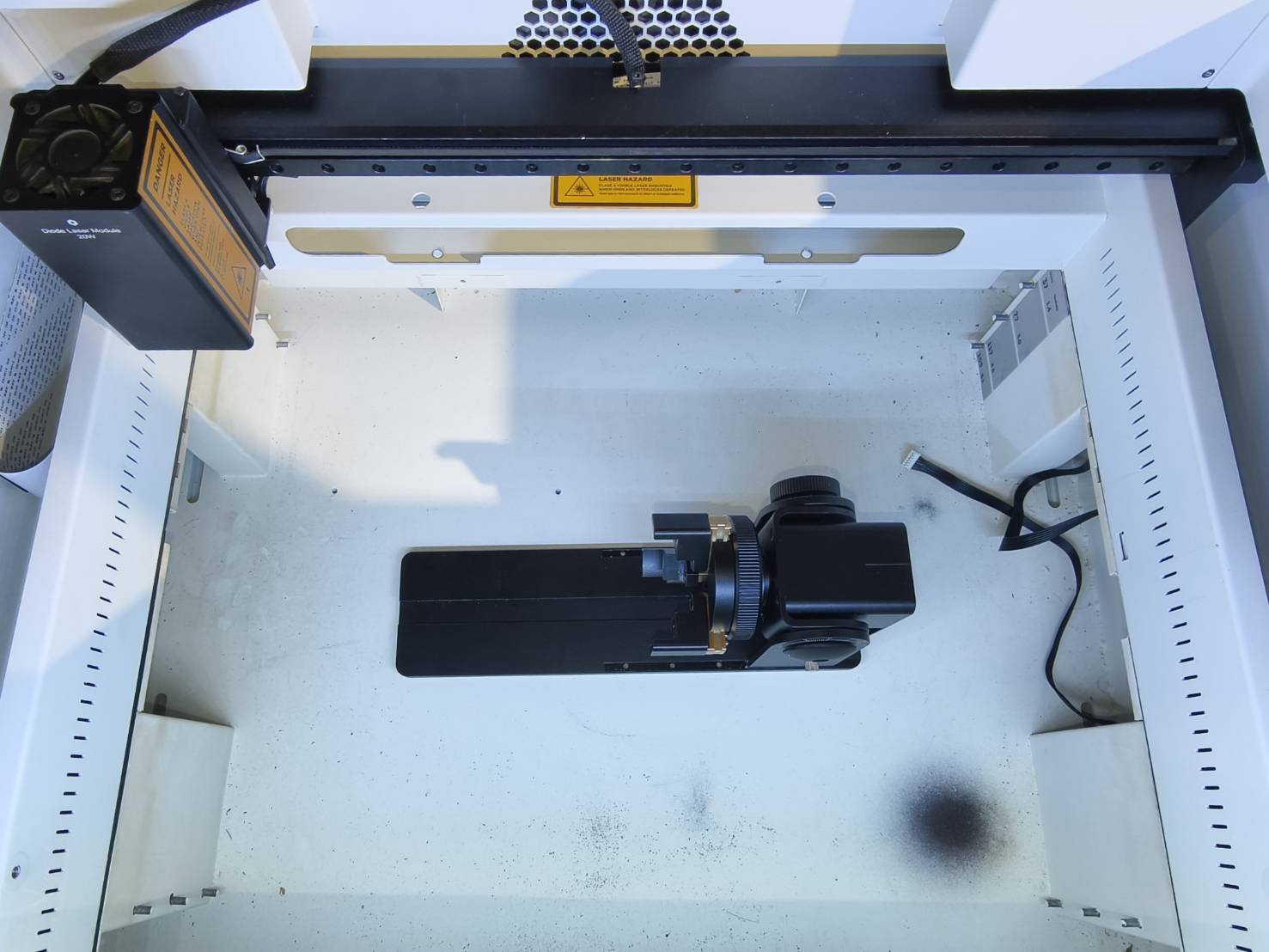

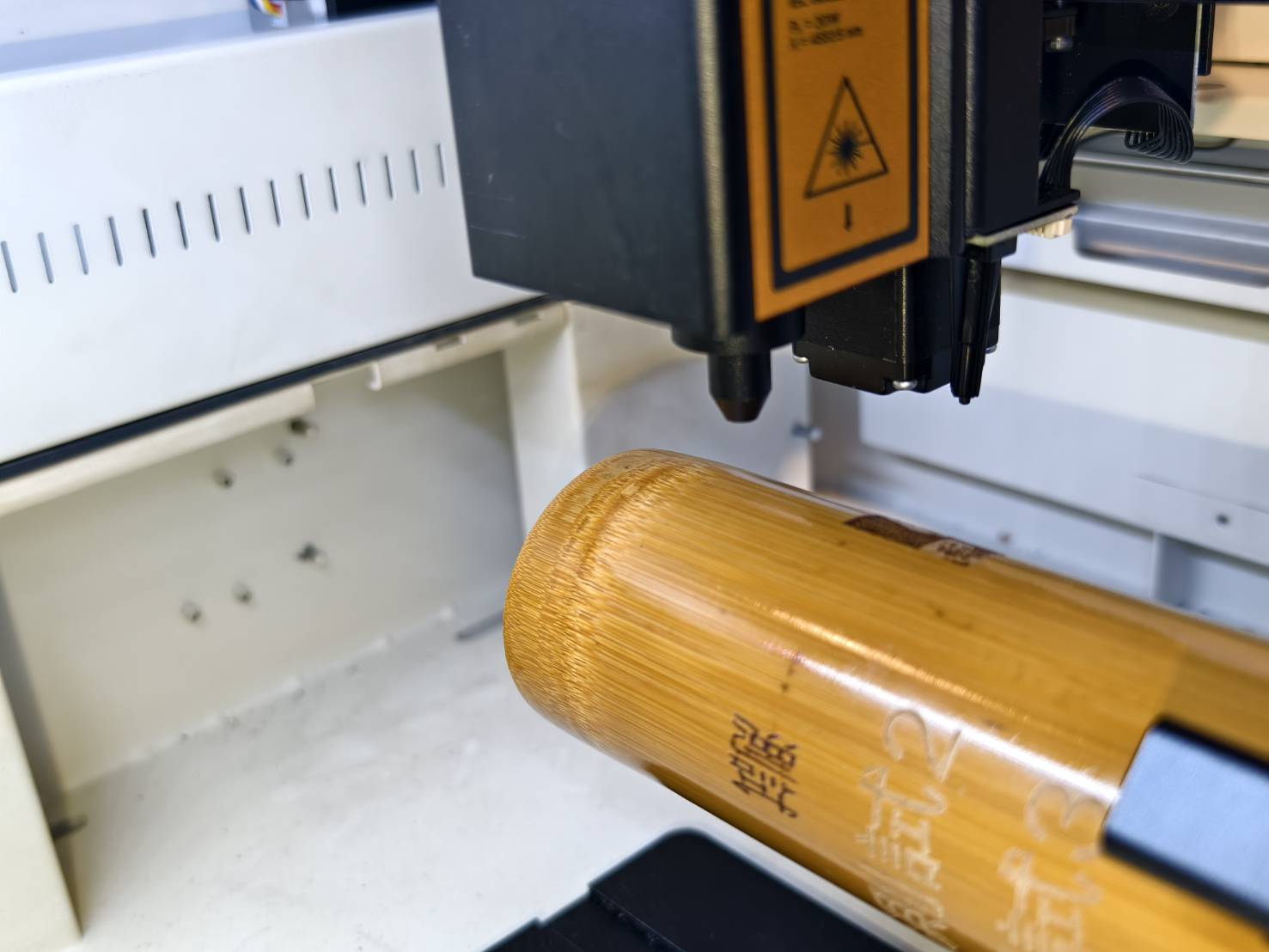

Mueva la punta del cabezal al centro del área que desea grabar.

Paso 14

Inicie Beam Studio.

Screenshot 2024-09-26 at 11.27.12 AM.png

Paso 15

Vaya a "Ajustes del documento" y realice los cambios.

1.
Cambie la opción de Área de trabajo a "Ador".

2.
Cambie la opción Iniciar desde a "Posición actual".

3.
Para el Origen del trabajo, seleccione "Centro".

4.
Active la función Rotativa.

5.
Para el Espejo, debe activar la función de espejo si su dispositivo rotativo está invertido.
Si no está invertido, déjelo desactivado.
(Solo disponible para Ador.)

Posición predeterminada (La parte superior es plana)	Posición invertida (El motor está hacia arriba)

Paso 16

Vaya a "Configuración rotativa" y realice los cambios

1.
Asegúrese de que la función rotativa esté activada

2.
Seleccione Chuck como tipo

3.
Introduzca el tamaño de su material medido en Paso 10.
(Puede introducir cualquiera de los valores y el software calculará automáticamente el otro)

4.
Para el espejo, debe activar la función de espejo si su dispositivo rotativo está invertido
Si no está invertido, déjelo desactivado.
(Solo disponible para Ador.)

Posición predeterminada (La parte superior es plana)	Posición invertida (El motor está hacia arriba)

Paso 17

Cree un objeto de grabado o importe el suyo propio

Screenshot 2024-09-26 at 12.23.35 PM.png

Dependiendo de su diseño, normalmente se girará 90 grados para que coincida con la orientación del material

Paso 18

Después de configurar su diseño, mueva el centro del mismo a la línea azul

Paso 19

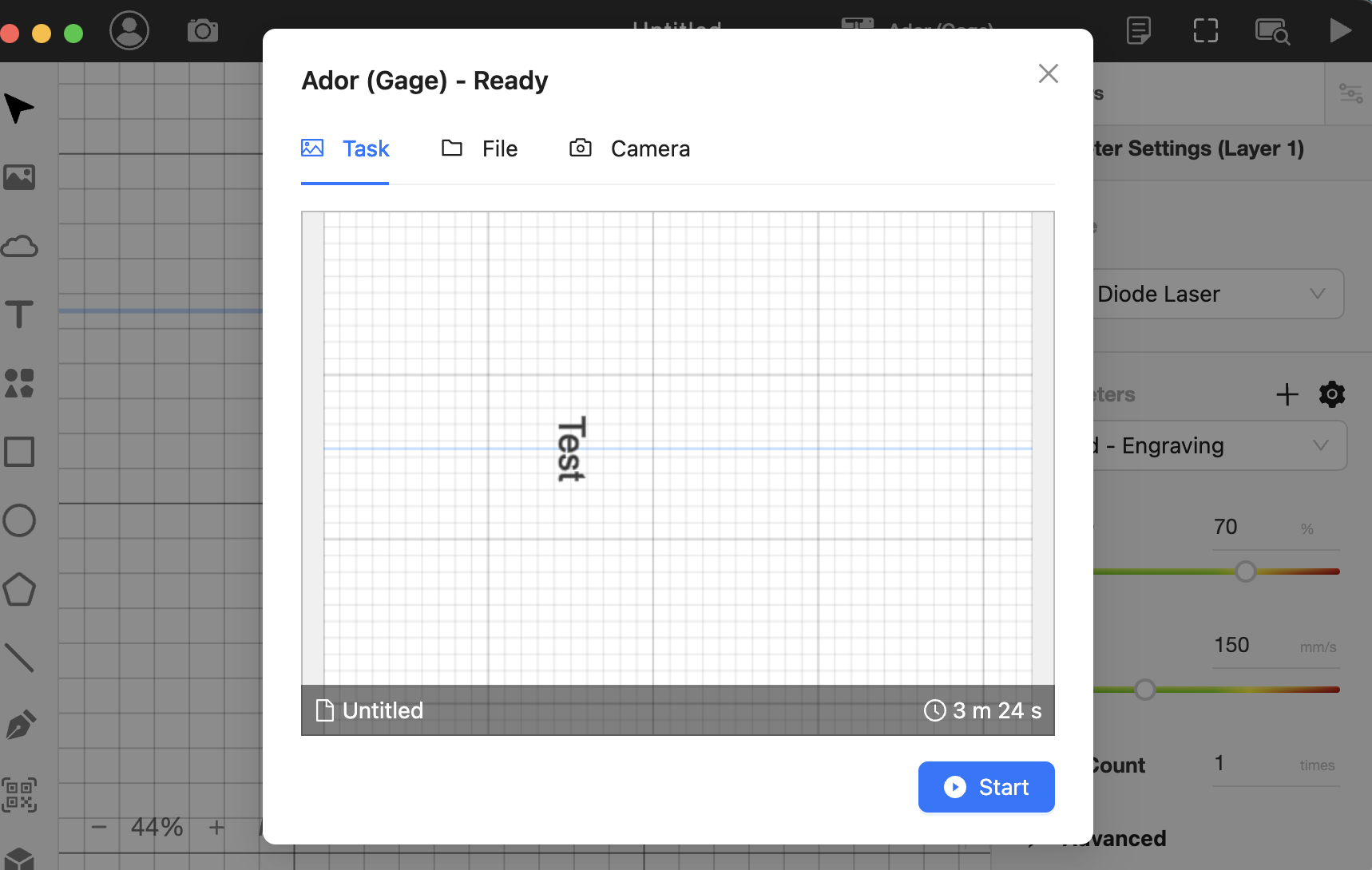

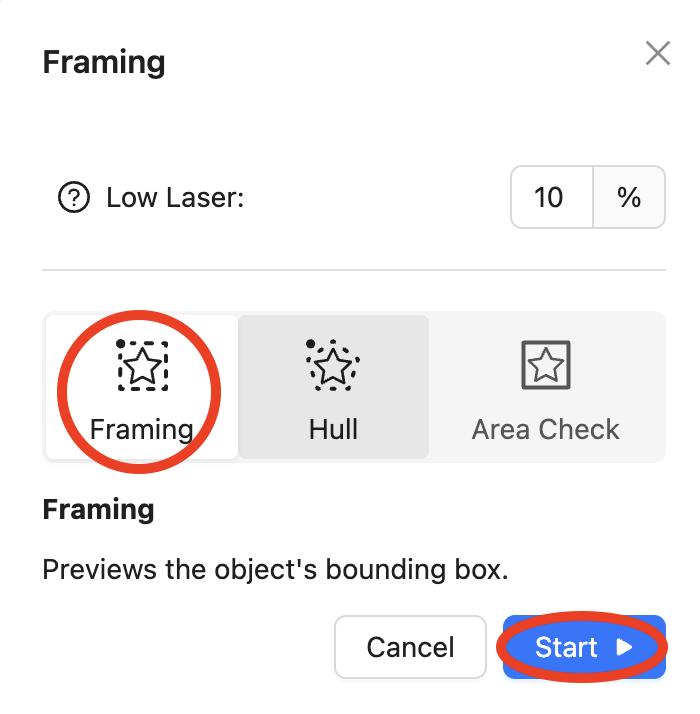

Utilice la función "Marco de ejecución" para ver la trayectoria del grabado

Elija "Enmarcar" para ver el cuadro delimitador del diseño o archivo
Tras hacer clic en "Iniciar", el cabezal láser comenzará a moverse y la trayectoria indicará el área de grabado para esta tarea
El punto de inicio es la posición actual de la boquilla del láser.
Su trayectoria dependerá del "Origen del trabajo" seleccionado en Paso 15. Cuando se selecciona el centro, el punto de inicio se establecerá en el centro del diseño. El centro se suele utilizar para trabajos rotativos.
Puede mover el cabezal láser para modificar el área de grabado hasta que la posición sea aceptada.

Paso 20

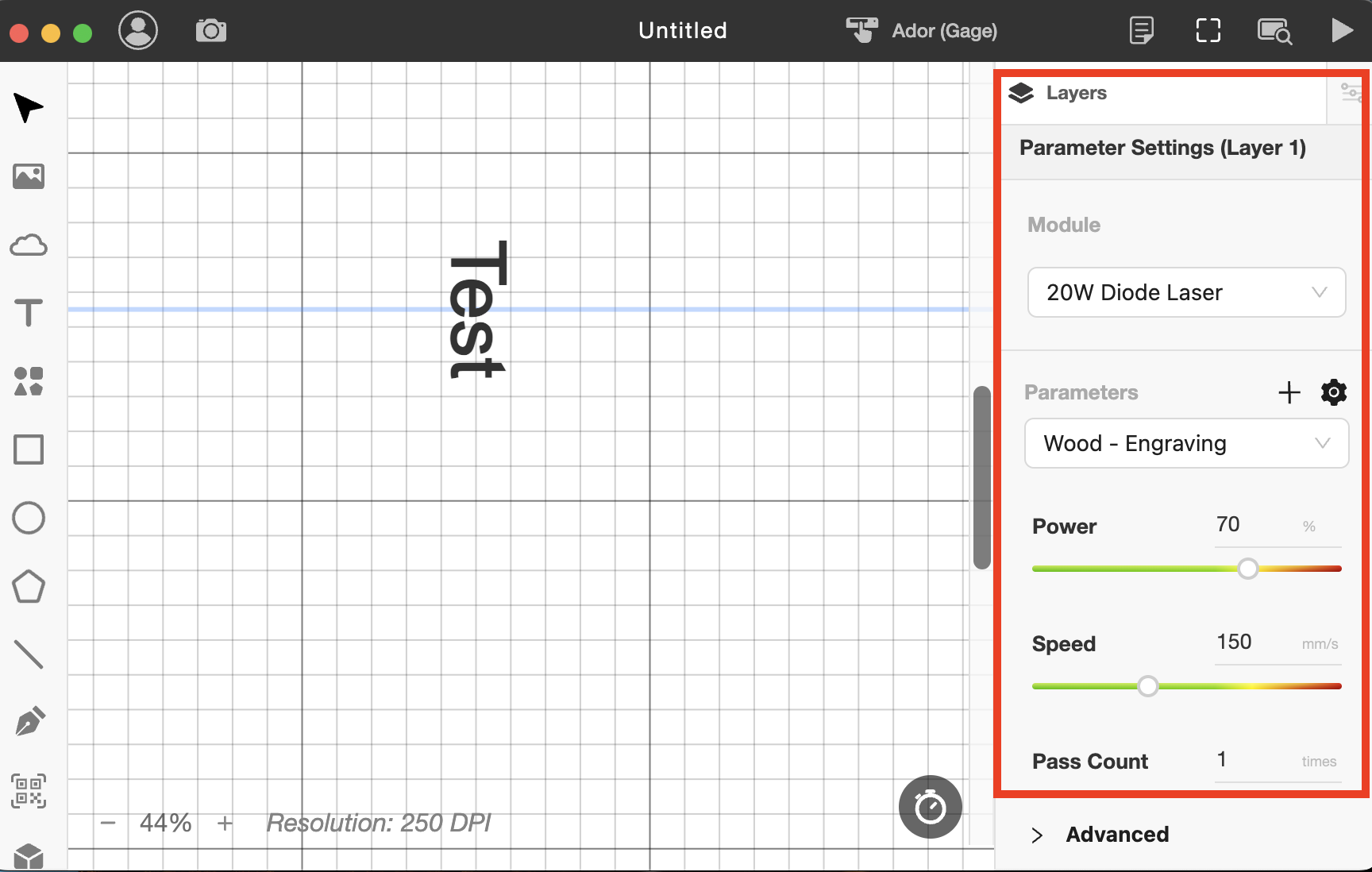

Una vez confirmada la posición de grabado, ajuste los parámetros correctos de velocidad y potencia según su material.

Paso 21

Cierre la puerta e inicie el proceso.

Paso 22

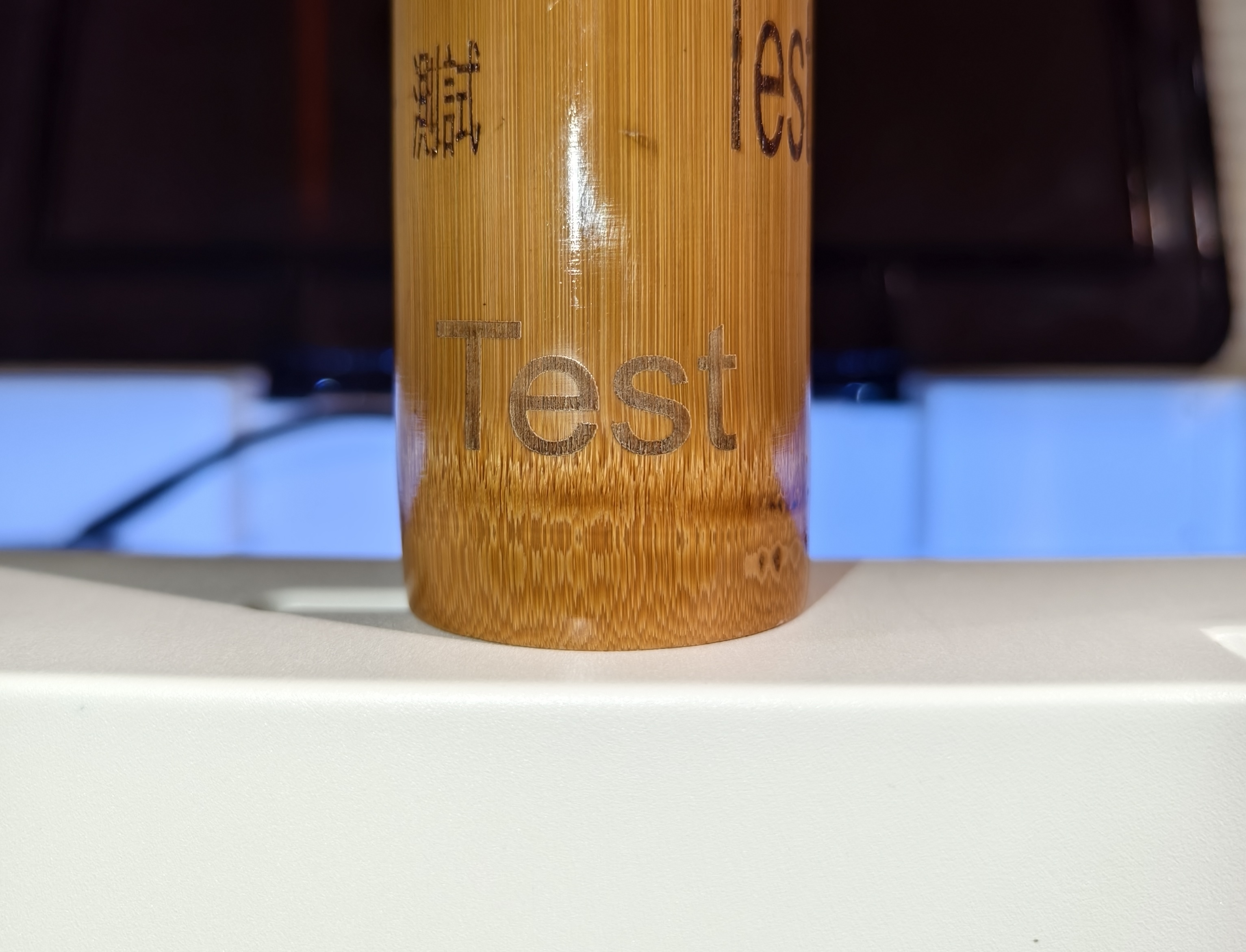

Verifique el resultado.
