Base de Extensión Ador - Desembalaje e instalación

Descripción

Este artículo proporciona una guía completa y detallada para instalar la Base de Extensión Ador.
Por favor, siga las instrucciones a continuación para el proceso de instalación.

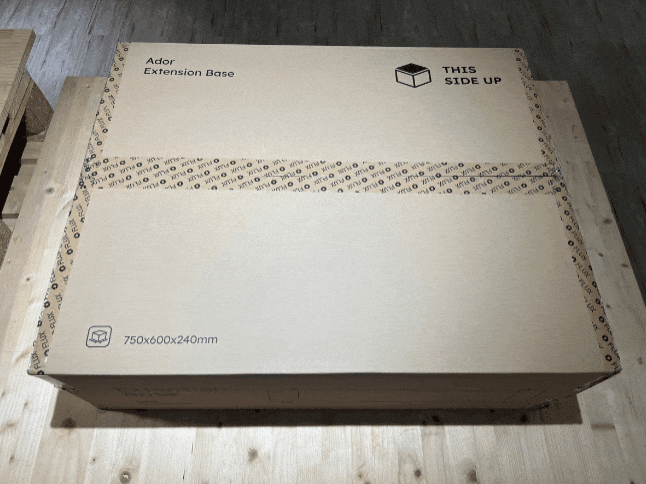

Desembalaje:

#	Artículo	Cant.	Foto
1	Base de Extensión	1 ud.
2	Panal (Guía)	1 ud.

Paso 1

Retire el módulo láser o de impresión si ha instalado alguno.

Paso 2

Retire la base metálica de Ador.

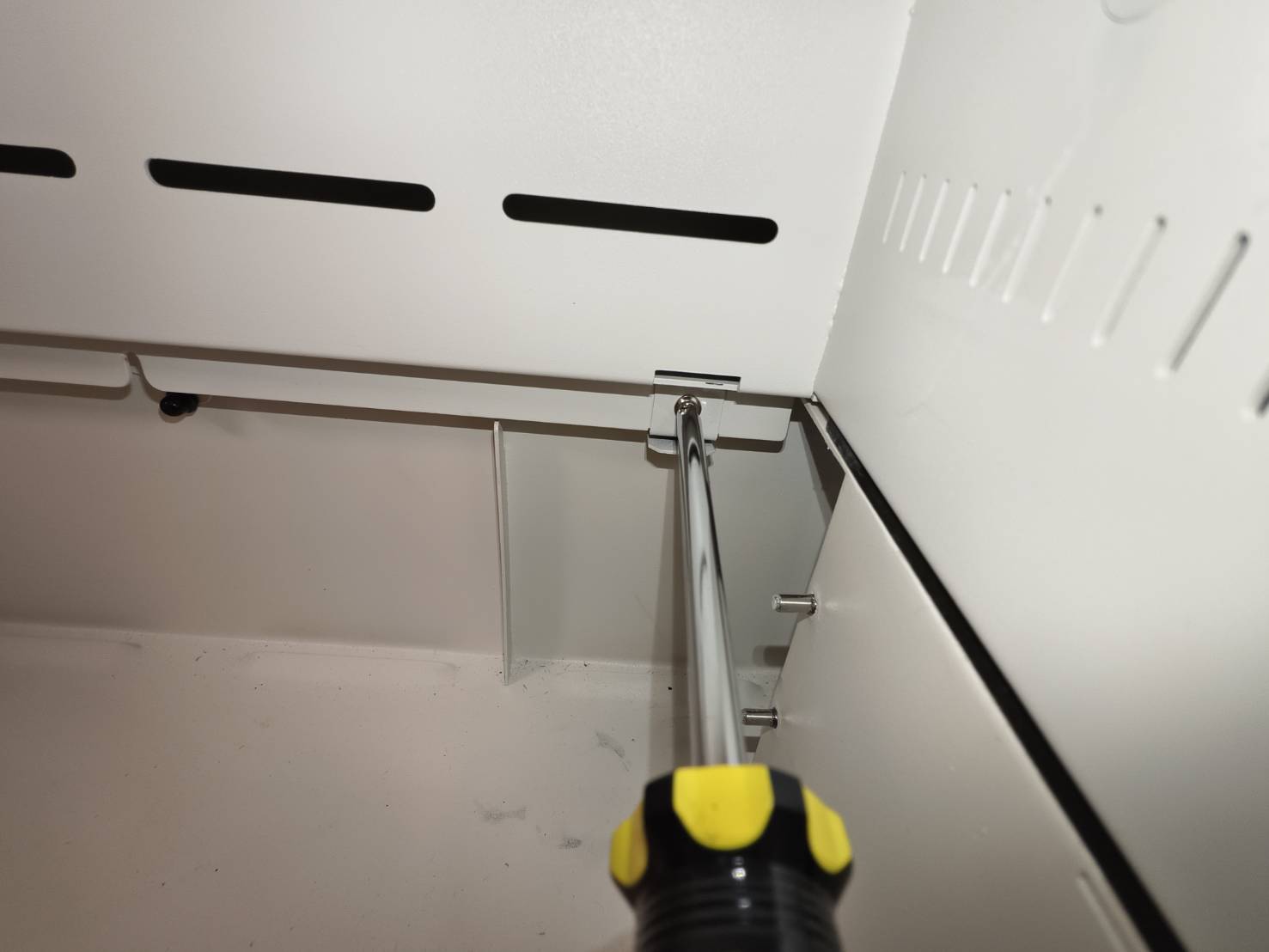

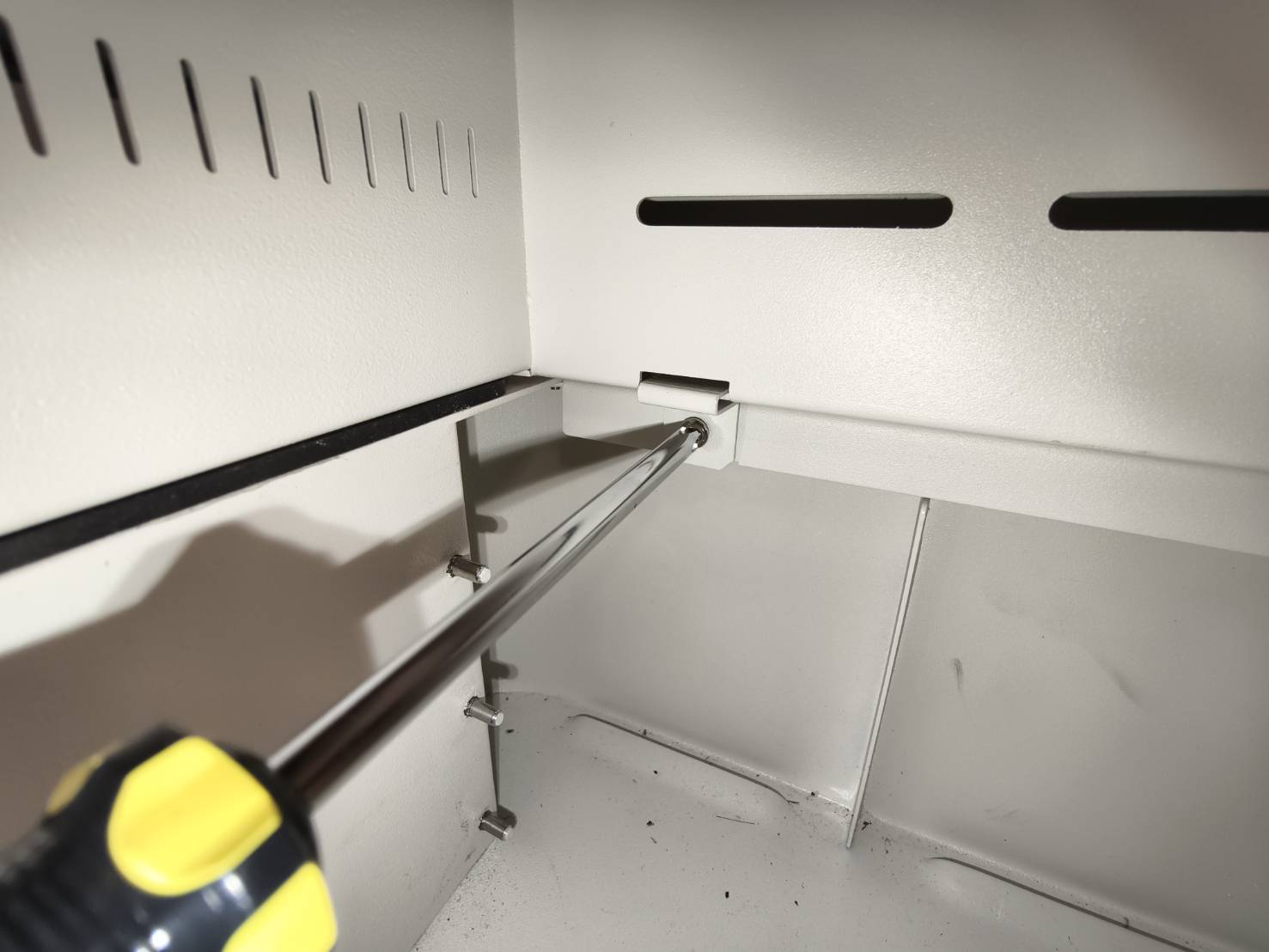

Desatornille estos dos tornillos para retirar la base metálica.

Retire la base metálica levantando un poco la máquina y sacando la base directamente.

Paso 3

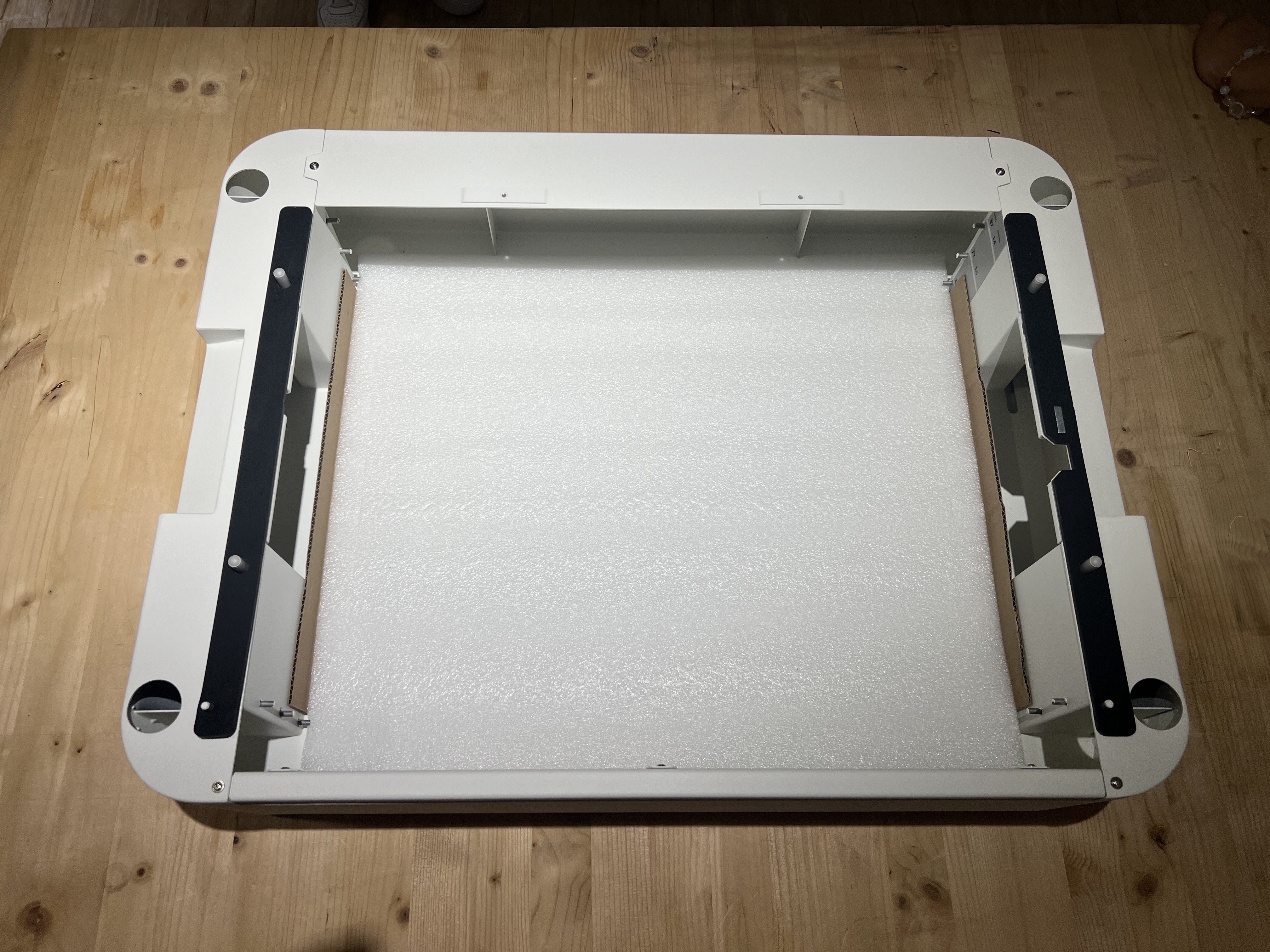

Desembale la base de extensión y retire el panal.
Busque la indicación de altura del objeto como se muestra en el círculo rojo. Coloque toda la base de extensión en una superficie plana de manera que, cuando se enfrente a la base, la indicación de altura del objeto esté en el lado derecho.

Paso 4

Levante la máquina e intente colocar las patas de goma de Ador en las cuatro aberturas para ensamblar la máquina y la base de extensión. La indicación de altura debe estar en el mismo lado que la pantalla táctil, que estará a la derecha.

Versión Passthrough (No disponible en la UE)	Versión sin Passthrough

Paso Opcional

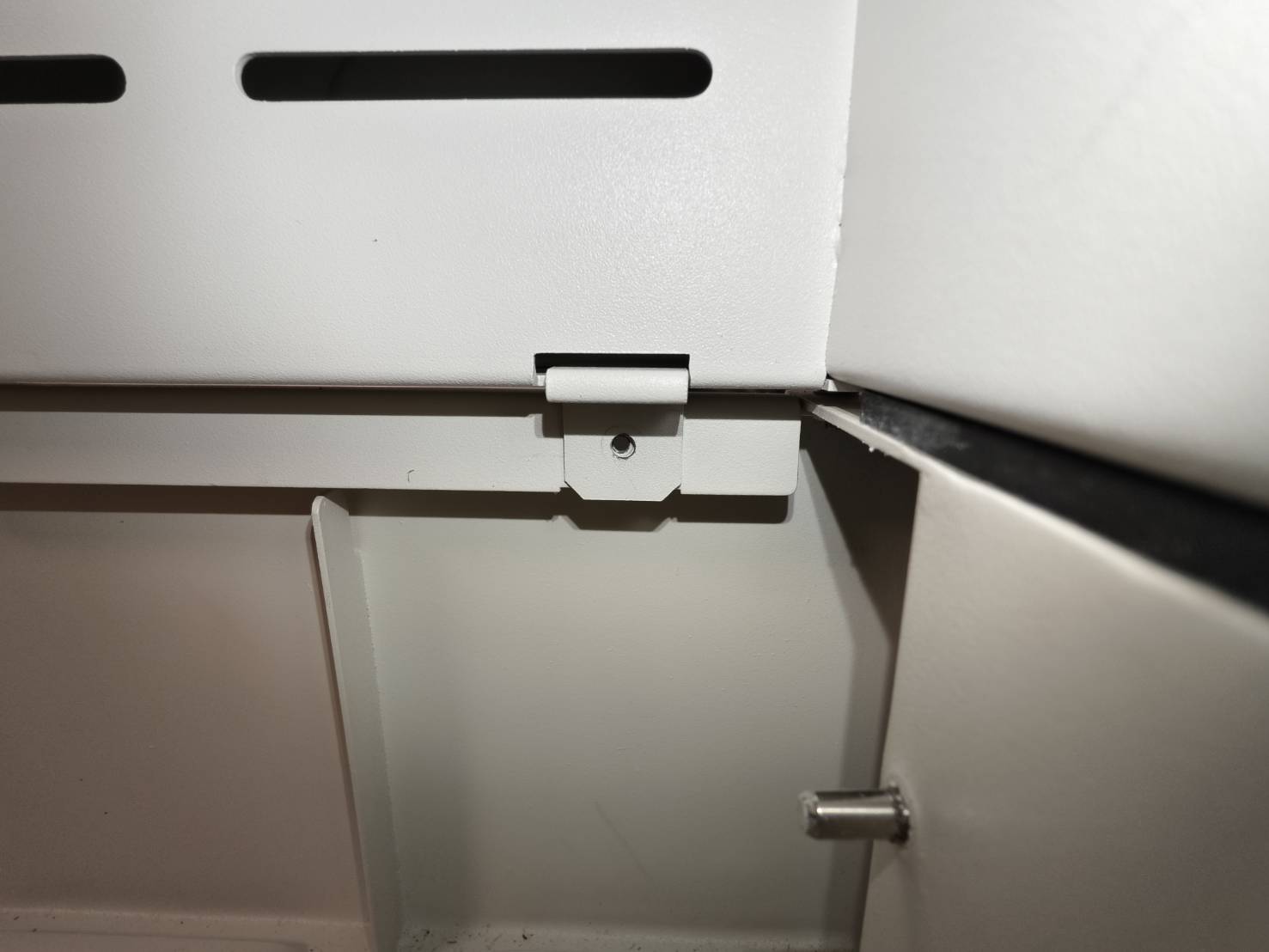

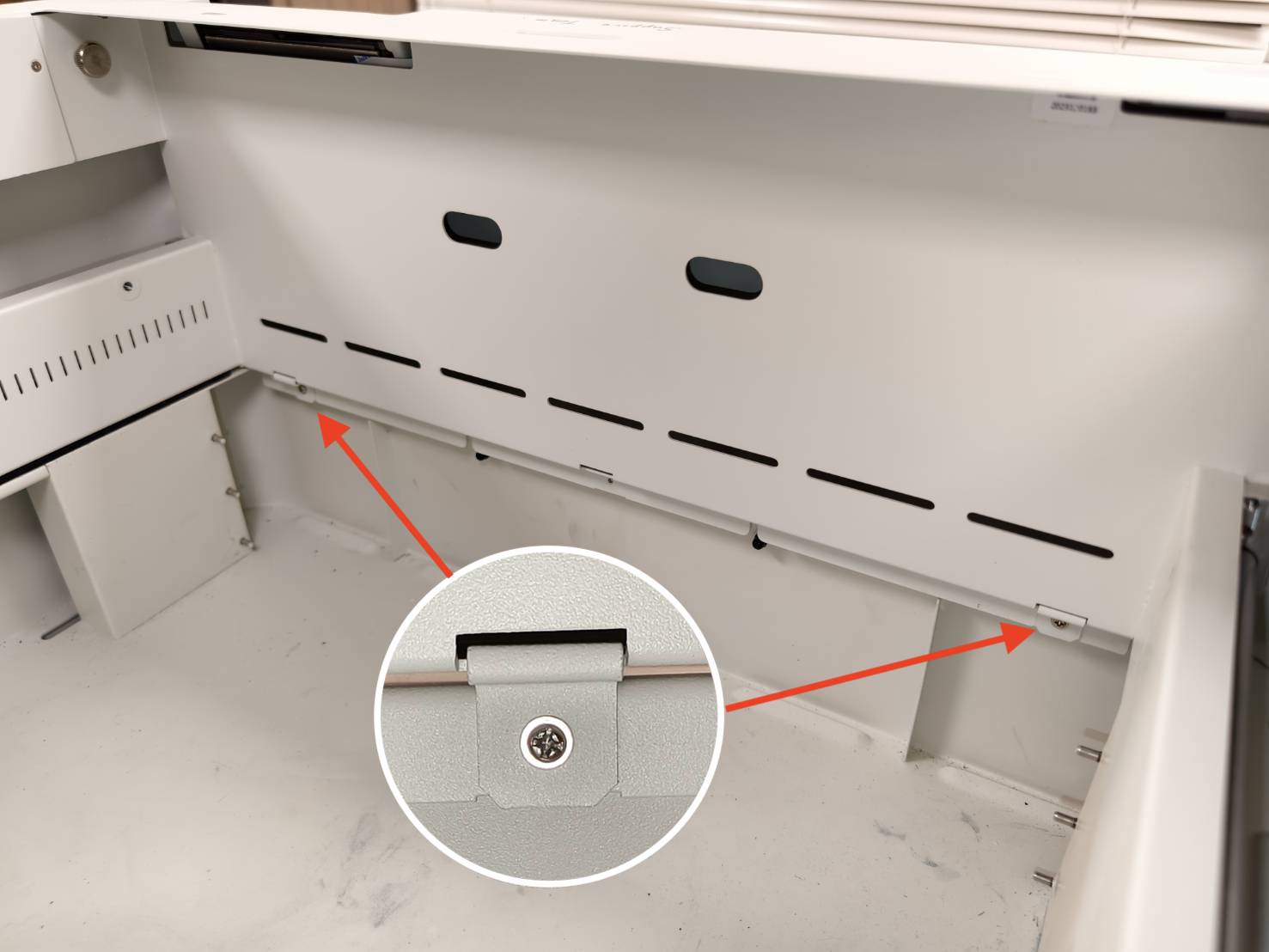

Dependiendo de la base que tenga, se adjuntan dos o tres clips al marco frontal. Estos clips mantienen la máquina y la base en su lugar. Aplicar los clips o no, no afectará la función de la base.
Por lo tanto, este es un paso opcional.

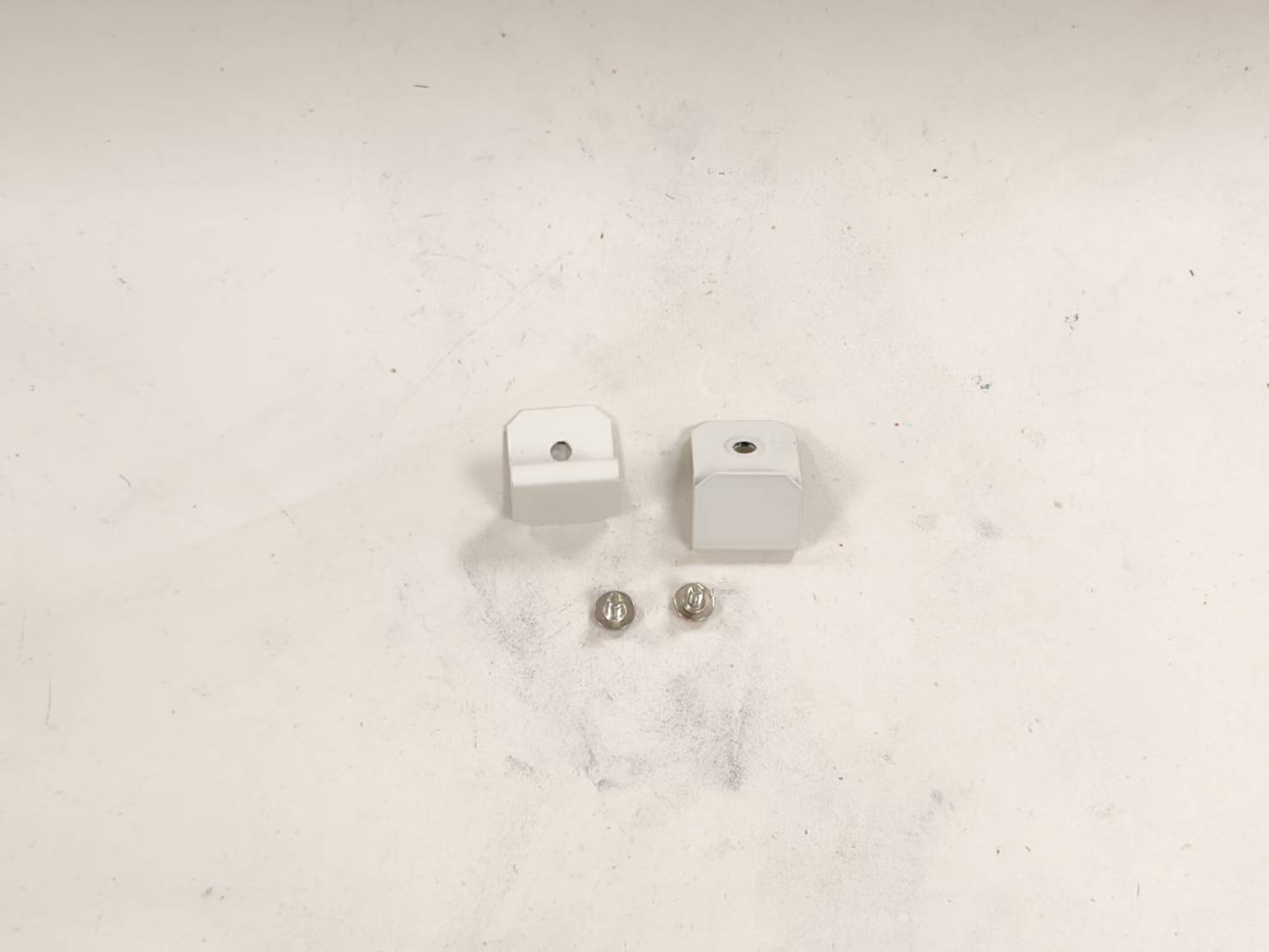

1. Separe los clips con un destornillador Philips.

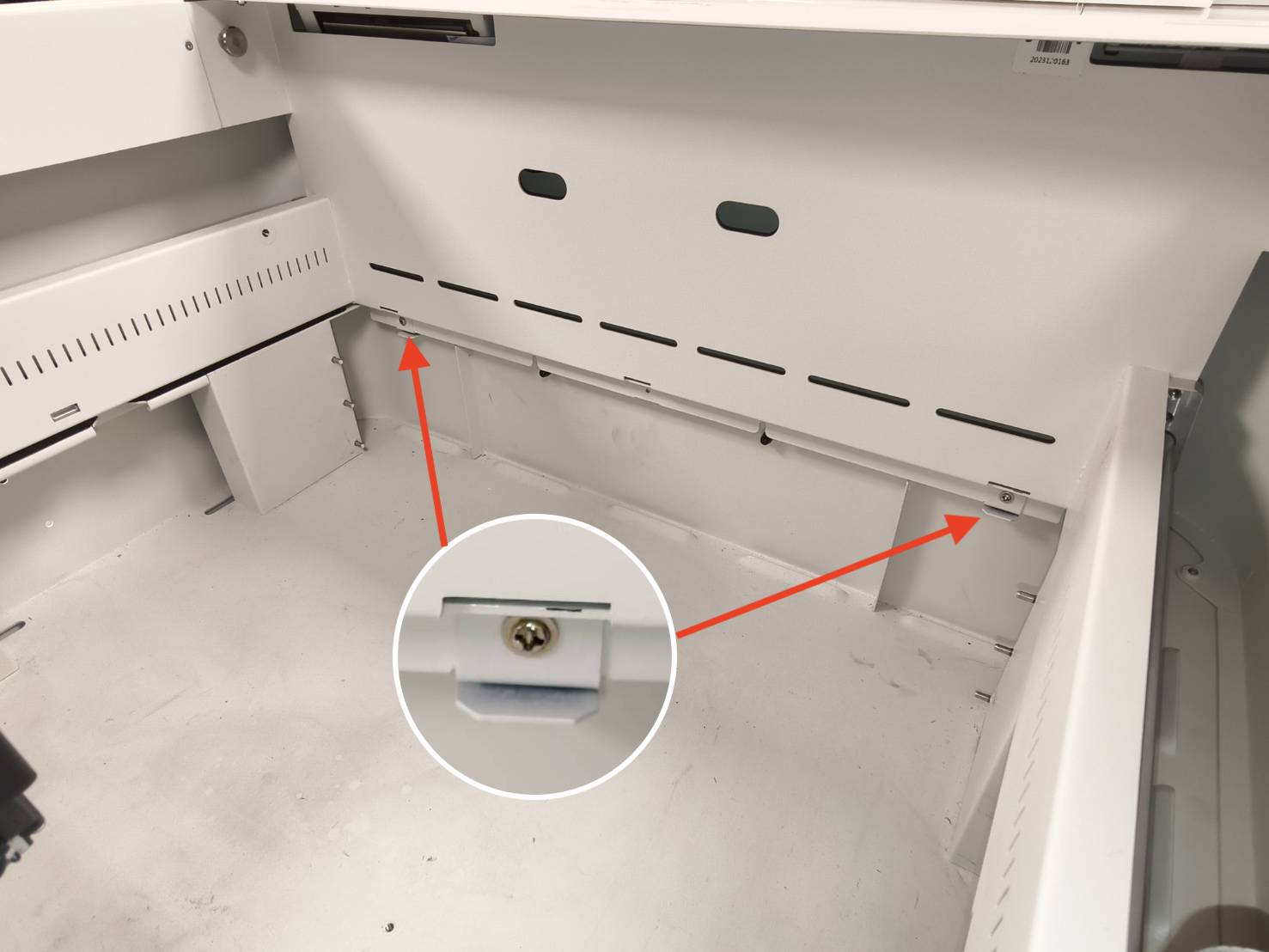

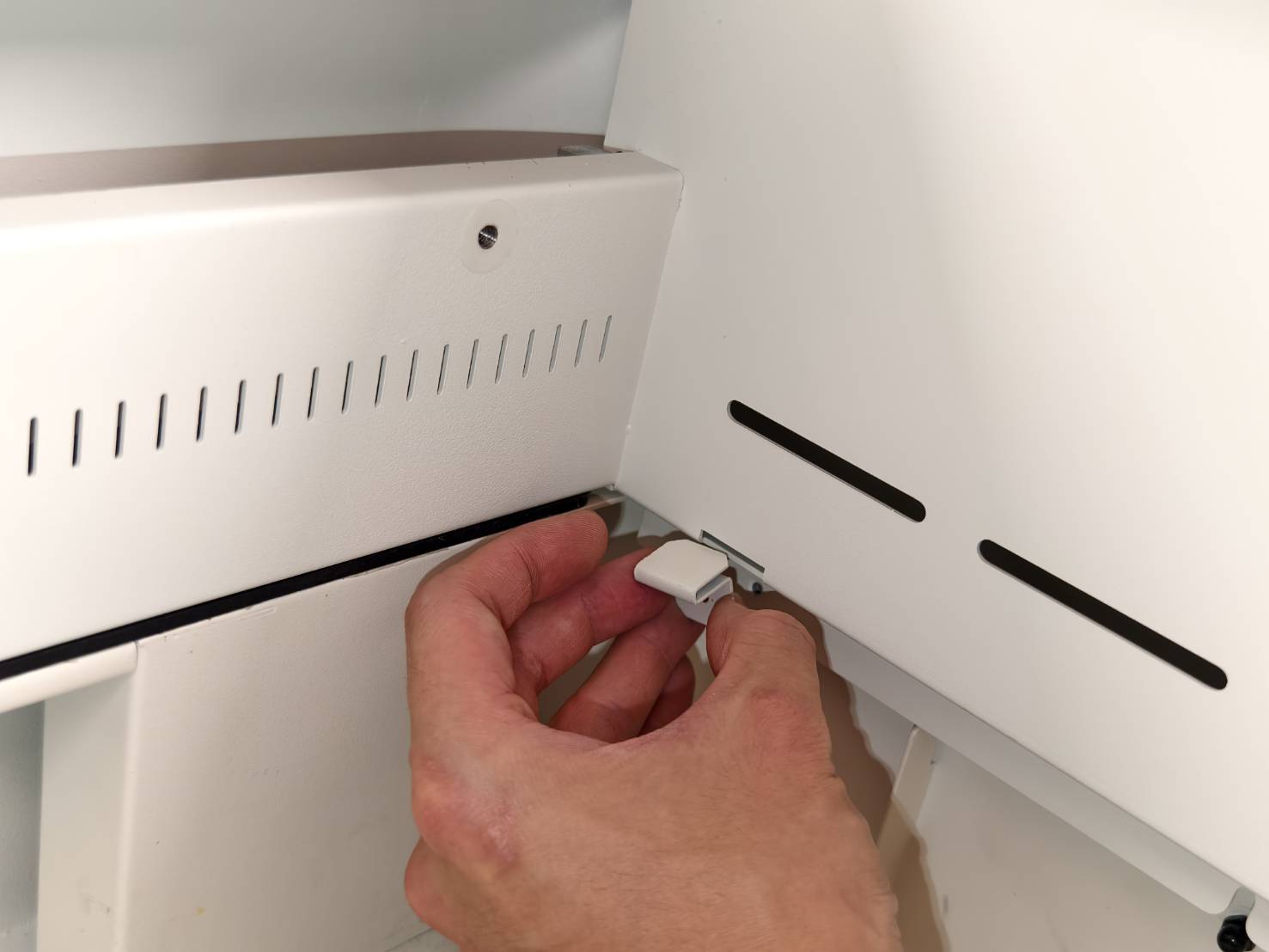

2. Inserte los clips en la abertura diseñada entre la máquina y la base.

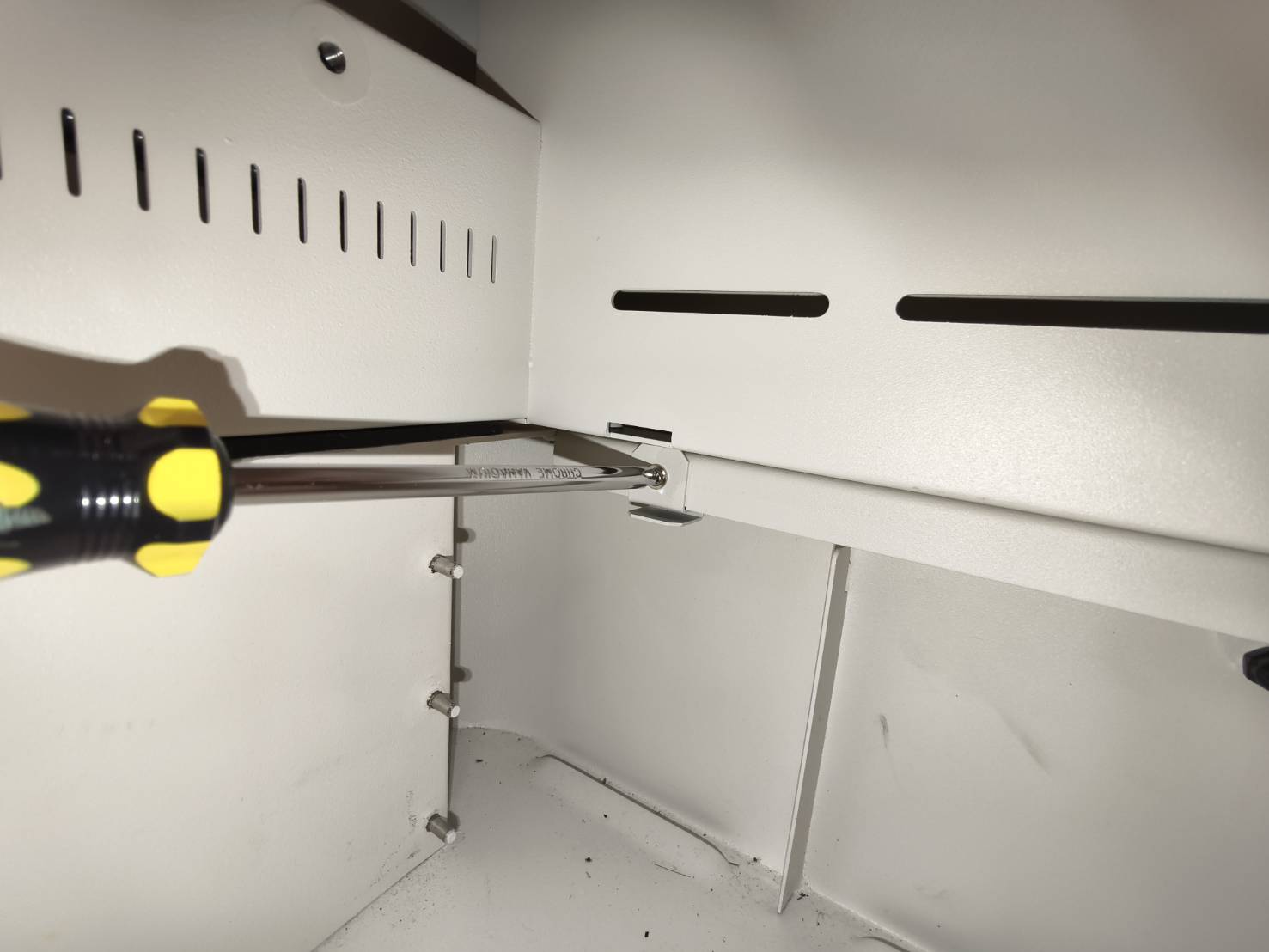

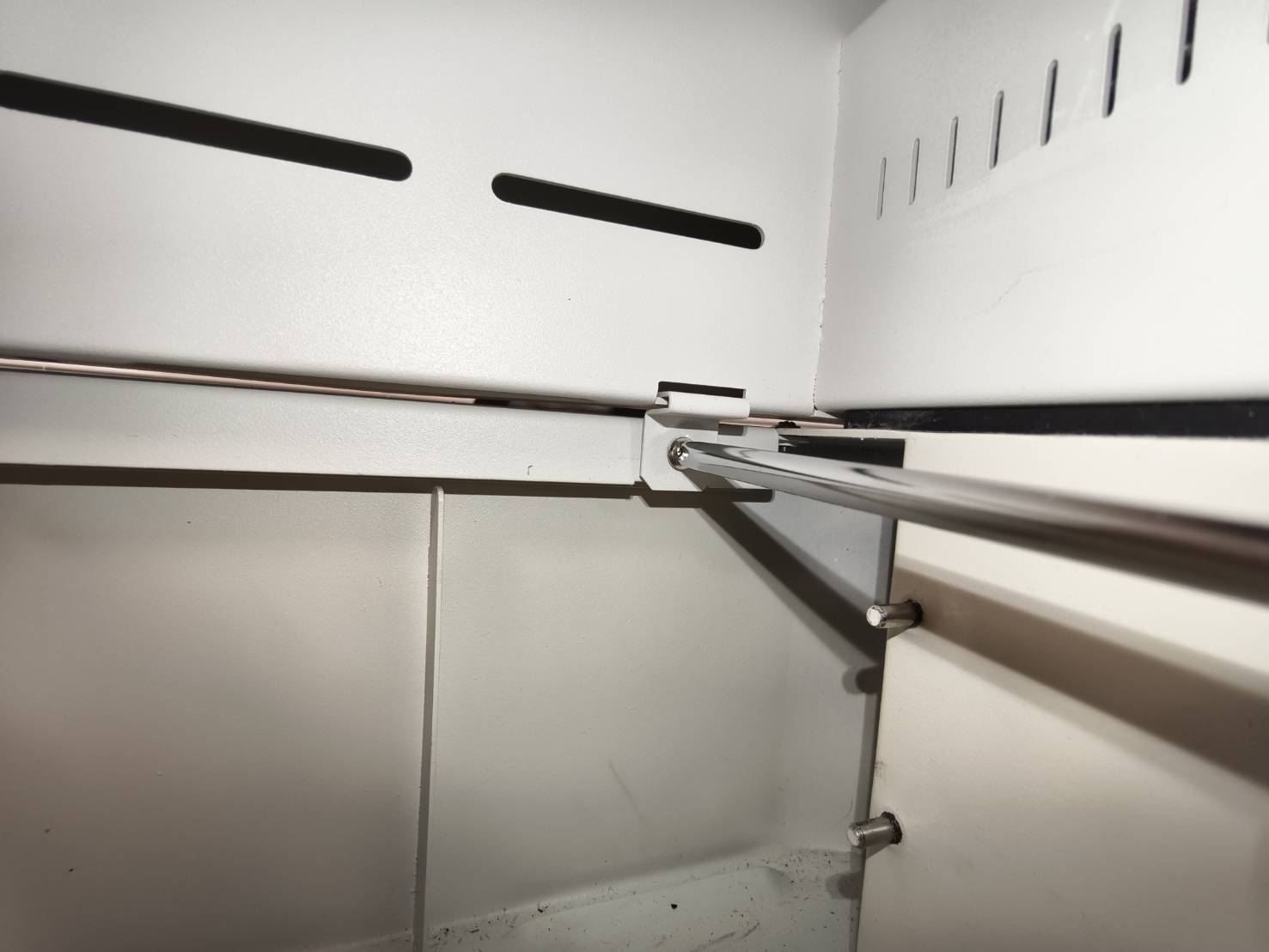

3. Atornille los clips.

4. Hecho
