⚠️ Advertencia: La función de corte pasante no está disponible en Europa.

Descripción

Este artículo le guiará a través de la configuración de la función de grabado pasante y cómo iniciar una tarea de grabado de prueba después de la instalación del hardware.
Para imprimir con la función de grabado pasante, consulte la Guía de impresión pasante de Ador.

Herramientas

1	Destornillador de estrella
2	Llave de vaso hexagonal (7mm)
3	Cinta de papel (Opcional)

Paso 1

Separe la máquina de la base si están ensambladas.

Paso 2

Desatornille estos dos tornillos en la parte posterior con un destornillador de estrella.

Paso 3

Desatornille los tornillos debajo del marco.

Tenga en cuenta que puede haber dos o tres tornillos para quitar, dependiendo de la máquina que tenga.
El tipo de tornillo puede ser tuercas de sombrerete de 7mm, tornillos de estrella o tornillos de mariposa.
En este tutorial, hay dos tuercas de capuchón de 7 mm.

Paso 4

A continuación, se puede retirar el marco trasero para el grabado pasante.
(Los tornillos no serán necesarios para el grabado pasante, pero se recomienda guardarlos.)

Paso 5

Coloque el marco trasero para el grabado pasante en la posición designada.

Paso 6

Desatornille los dos tornillos.

Paso 7

Desatornille los tornillos situados debajo del marco frontal.

Tenga en cuenta que puede haber dos o tres tornillos para quitar, dependiendo de la máquina que tenga.
El tipo de tornillo puede ser tuercas de sombrerete de 7mm, tornillos de estrella o tornillos de mariposa.
En este tutorial, hay dos tuercas de capuchón de 7 mm.

Paso 8

A continuación, se puede retirar el marco frontal para el grabado pasante.

Paso 9

Retire los dos clips de los marcos frontales.
(Estos dos clips no serán necesarios para el grabado pasante, pero se sugiere guardarlos en caso de necesidades futuras. Por favor, consulte la instalación de la configuración sin grabado pasante.)

Paso 10

Coloque el marco frontal para el grabado pasante en la posición designada.

Paso 11

Ensamble la máquina y la base de extensión.

Paso 12

Coloque el panal en la capa de 37mm/1.4 pulgadas o en la capa de 77mm/3.0 pulgadas según el grosor de su material. Por favor, consulte el artículo para la instalación del panal.

Capa	Foto	Rango de Altura (Objeto)
37mm / 1.4 pulgadas		0 - 3 mm
77mm / 3.0 pulgadas		3 - 15 mm
117mm / 4.6 pulgadas		No disponible para Passthrough
155 mm / 6.1 pulgadas		No disponible para Passthrough

Paso 13

Inserte el material en la máquina. Se recomienda encarecidamente que utilice material no deseado o usado por primera vez con fines de práctica.

El grosor máximo del material para la función Passthrough de Ador es de 15 mm.

Al introducir el material, evite que se atasque con el cable de alimentación o el tubo de ventilación, como se muestra en los ejemplos incorrectos a continuación.

Hay dos escenarios para colocar los materiales. Por favor, consulte las instrucciones a continuación.

Materiales de 0 - 3 mm
Coloque el panal en la capa de 37 mm / 1,4 pulgadas. Inserte el material directamente en la máquina y colóquelo sobre el panal. (Se recomienda empujar el material hacia la izquierda para alinearlo con el marco).

Materiales de 3 a 15 mm
Coloque el panal en la capa de 77 mm / 3,0 pulgadas. Coloque algunos materiales sobre el panal para elevar el material objetivo. Coloque el material objetivo sobre los materiales de la base. (Se recomienda empujar el material hacia la izquierda para alinearlo con el marco).

Paso 14

Coloque cinta de papel justo al lado del borde del material sobre el panal o sobre el material de la base.
La cinta se aplica para alinear cada grabado, y más adelante en el artículo explicaremos cómo utilizarla.

Materiales de 0 - 3 mm
Aplique la cinta directamente sobre el panal.

Materiales de 3 a 15 mm
Prepare un material lateral que tenga el mismo grosor o una diferencia de +/- 3 mm con respecto al material objetivo. Asegúrese de que sea lo suficientemente delgado para colocarlo en el material de la base junto con el material objetivo.

Aplique la cinta de papel al material lateral y colóquelo justo al lado del material objetivo.

Nota importante
Lo ideal es que el material objetivo y el material lateral tengan el mismo grosor.

Se aceptará una diferencia máxima de 3 mm entre estos dos materiales.

NO se aceptará una diferencia de más de 3 mm entre estos dos materiales.

Paso 15

Encienda la máquina y realice el enfoque automático en el material.

Paso 16

Asegúrese de tener las siguientes versiones de software y firmware para utilizar la función rotativa de Ador.

Beam Studio Versión 2.3.7 o superior. (Guía)	La versión de firmware 5.3.2 o superior. (Guía)

Paso 17

Habilite la función de grabado pasante en Beam Studio.

Screenshot 2024-07-09 at 3.30.27 PM.png

Establezca la longitud de su material.

Screenshot 2024-07-09 at 3.36.02 PM.png

Paso 18

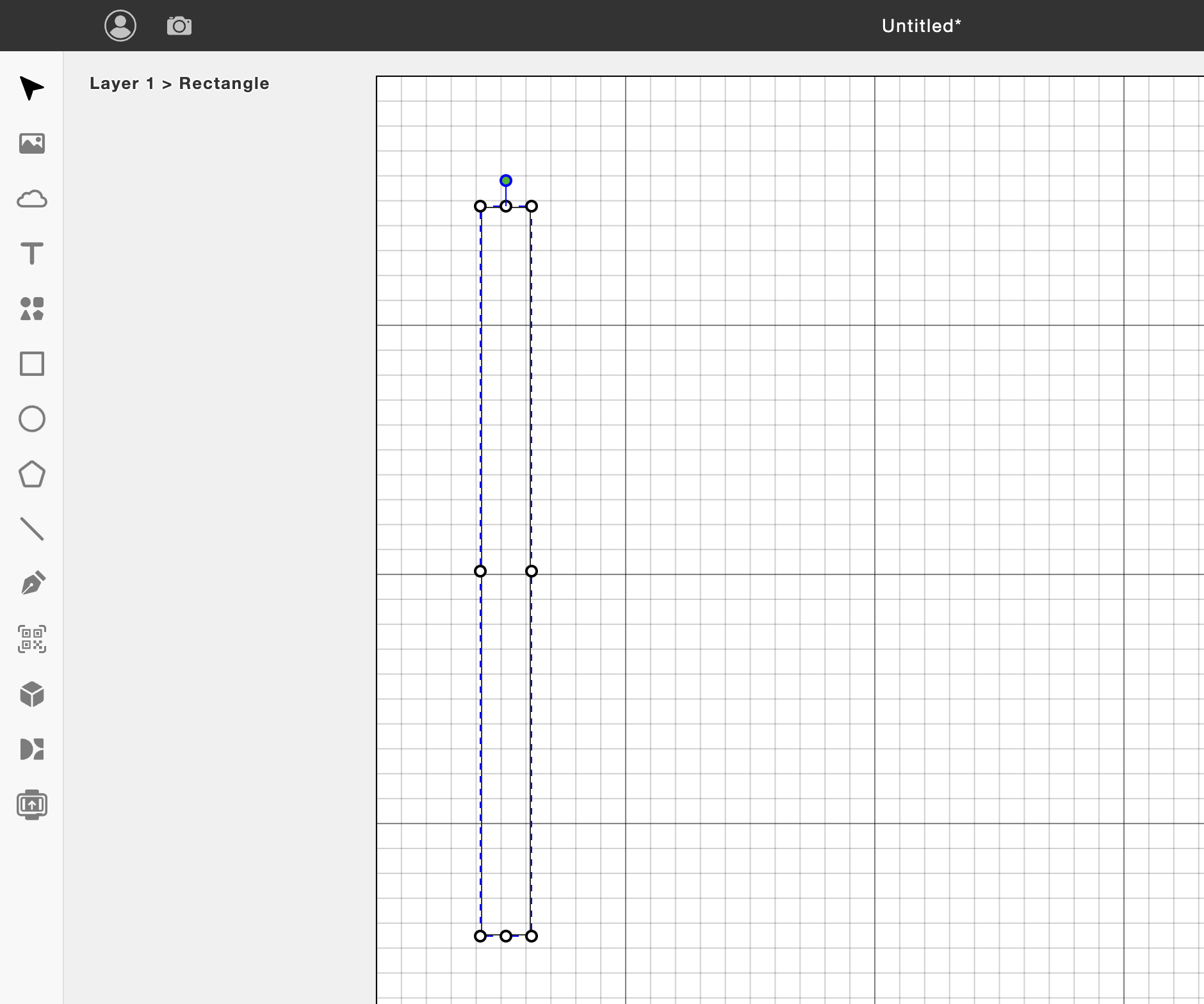

Dibuje un rectángulo alargado o importe su propio diseño.

Screenshot 2024-07-09 at 3.44.08 PM.png

Paso 19

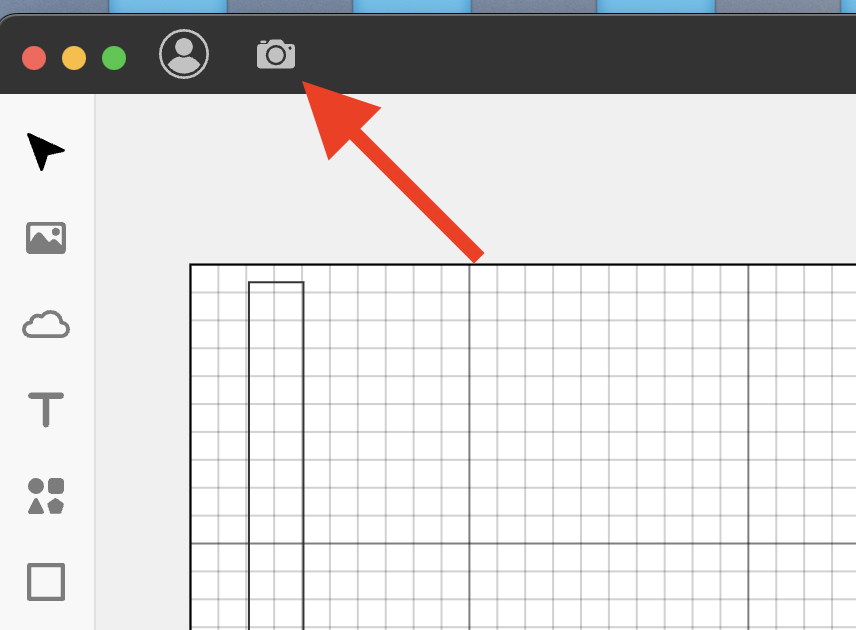

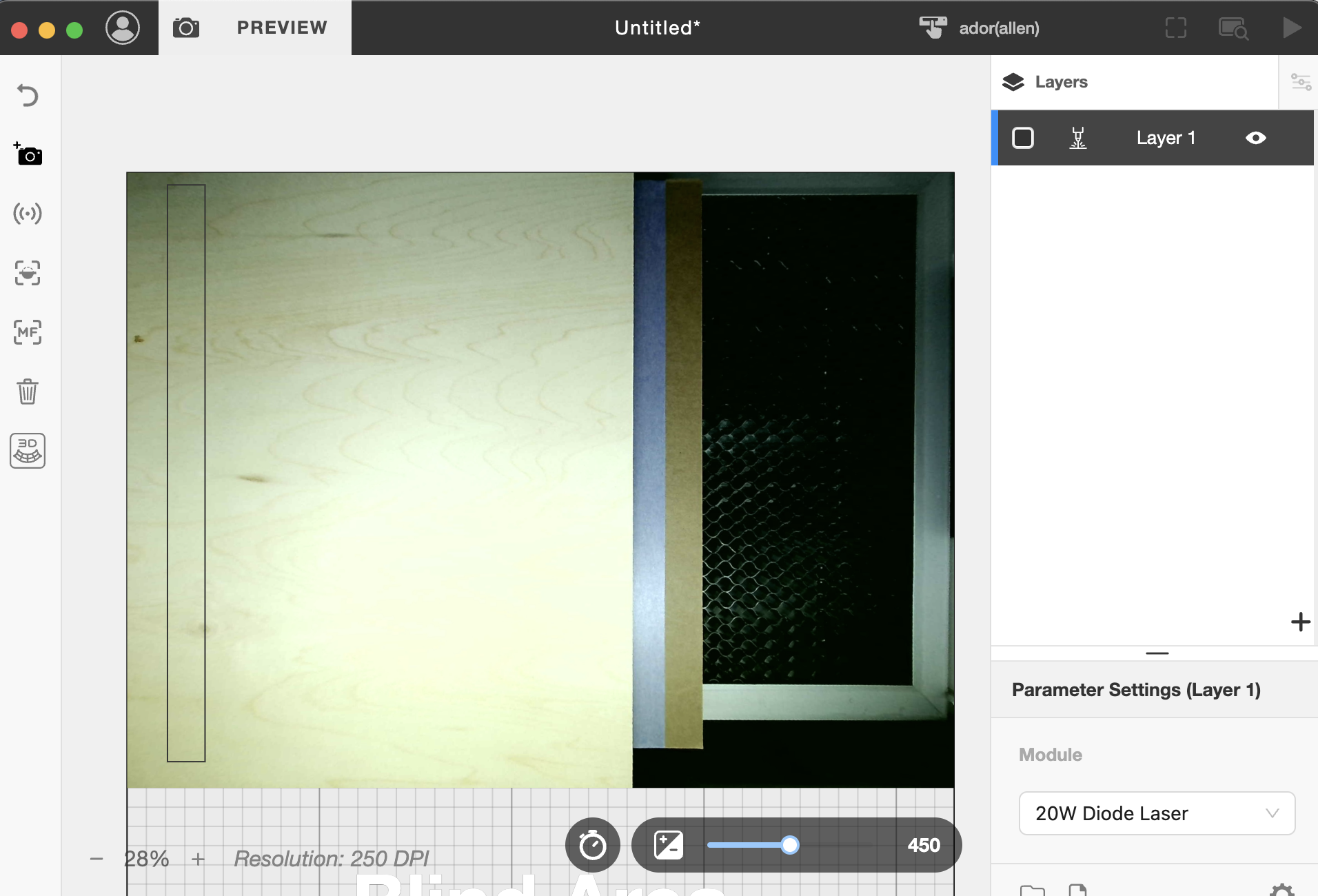

Realice una previsualización con la cámara.

Paso 20

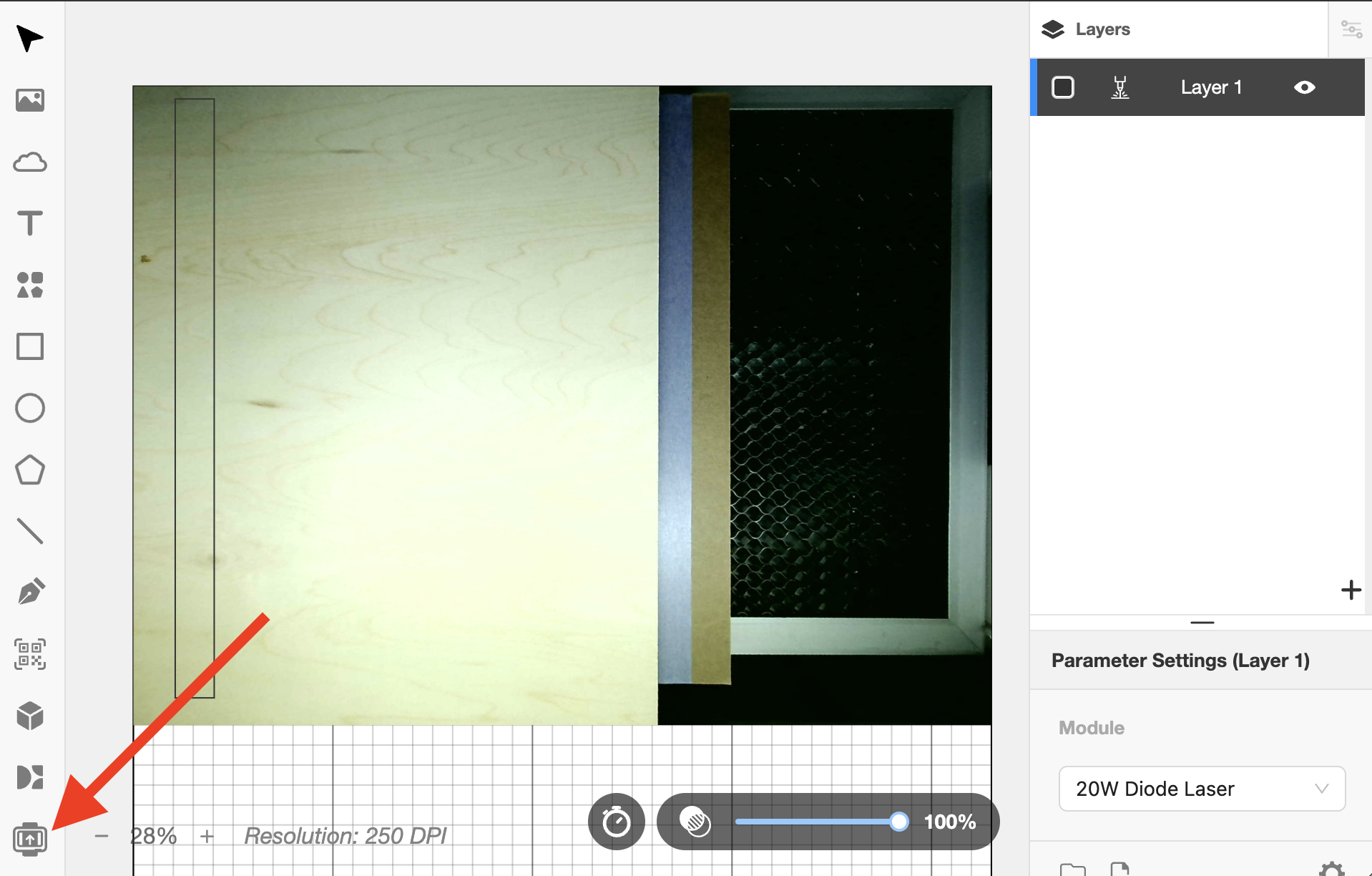

Abra la configuración de grabado pasante.

Explicación de cada ajuste

	1. Longitud del objeto
	2. Área de trabajo (Altura)
	3. Capa de referencia
	4. Marca guía

1. Longitud del objeto

La longitud del objeto es la longitud de su diseño o archivo importado medida por el software.

2. Área de trabajo (Altura)

El área de trabajo (altura) es la longitud de cada sección de grabado.
El rango de ajuste se puede establecer desde un mínimo de 120 mm hasta un máximo de 240 mm.
Consulte los ejemplos a continuación para obtener más detalles.

Ejemplo 1

Si su objeto tiene una longitud de 300 mm, configurar el área de trabajo en 240 mm requerirá dos grabados, mientras que un solo grabado solo puede completar hasta 240 mm de trabajo.
Por lo tanto, el resto, digamos 60 mm, se terminará en la segunda sección/grabado.
(Es solo un concepto; la longitud real de grabado dependerá de dónde se coloque el objeto en Beam Studio).

Ejemplo 2

Si su objeto tiene una longitud de 300 mm, configurar el área de trabajo en 120 mm requerirá tres grabados, mientras que un solo grabado solo puede completar hasta 120 mm de trabajo.

3. Capa de referencia

La capa de referencia es una herramienta que crea automáticamente diferentes capas según el número de secciones que tenga después de exportar al área de trabajo.

Ejemplo

Si su objeto tiene una longitud de 300 mm, configurar el área de trabajo en 120 mm requerirá tres grabados, por lo que tendrá tres secciones, lo que indica tres capas y encontrará que las diferentes capas grabarán diferentes secciones de su objeto.

Configuración de grabado pasante	Capas creadas automáticamente

4. Marca de guía

La marca de guía es una herramienta utilizada para hacer coincidir las líneas de acabado entre cada sección de grabado.
Esta herramienta grabará dos círculos, y la mitad del círculo debe estar fuera de su material.
Después del primer grabado, puede usar la mitad interior del círculo en su objeto para alinear la otra mitad exterior. Más adelante en este artículo se explicará cómo usar estos círculos. Por favor, siga leyendo.

Ajustes adicionales para la Marca Guía

1. Diámetro

El ajuste de Diámetro es el tamaño de los círculos, y su valor predeterminado es 40 mm.

Diámetro establecido en 40 mm	Diámetro establecido en 20 mm

2. Coordenada X

El ajuste de Coordenada X es la ubicación de los dos círculos, que dependerá del tamaño de su material, y su valor predeterminado es 390 mm.

Coordenada X establecida en 0 mm	Coordenada X establecida en 300 mm

Paso 21

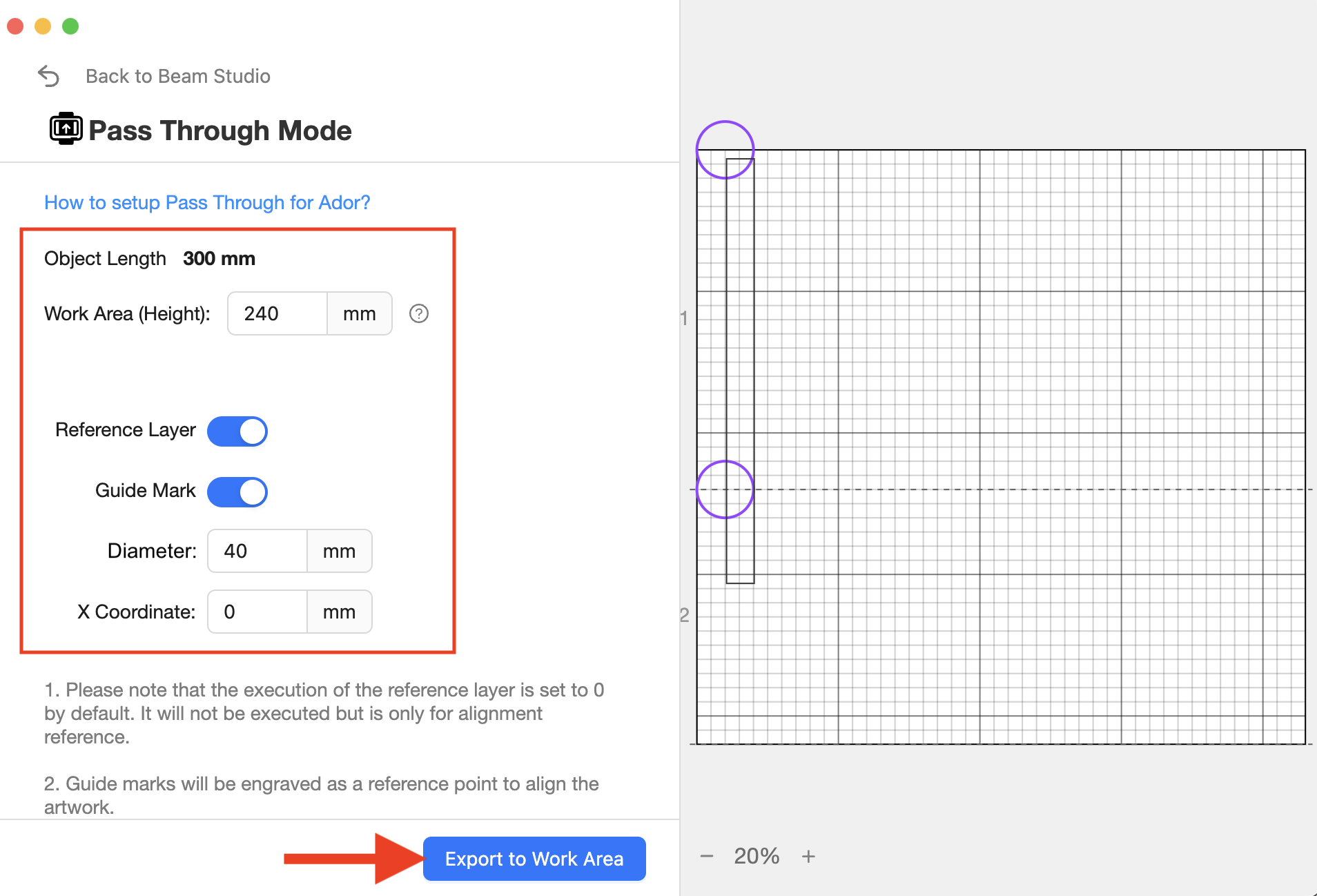

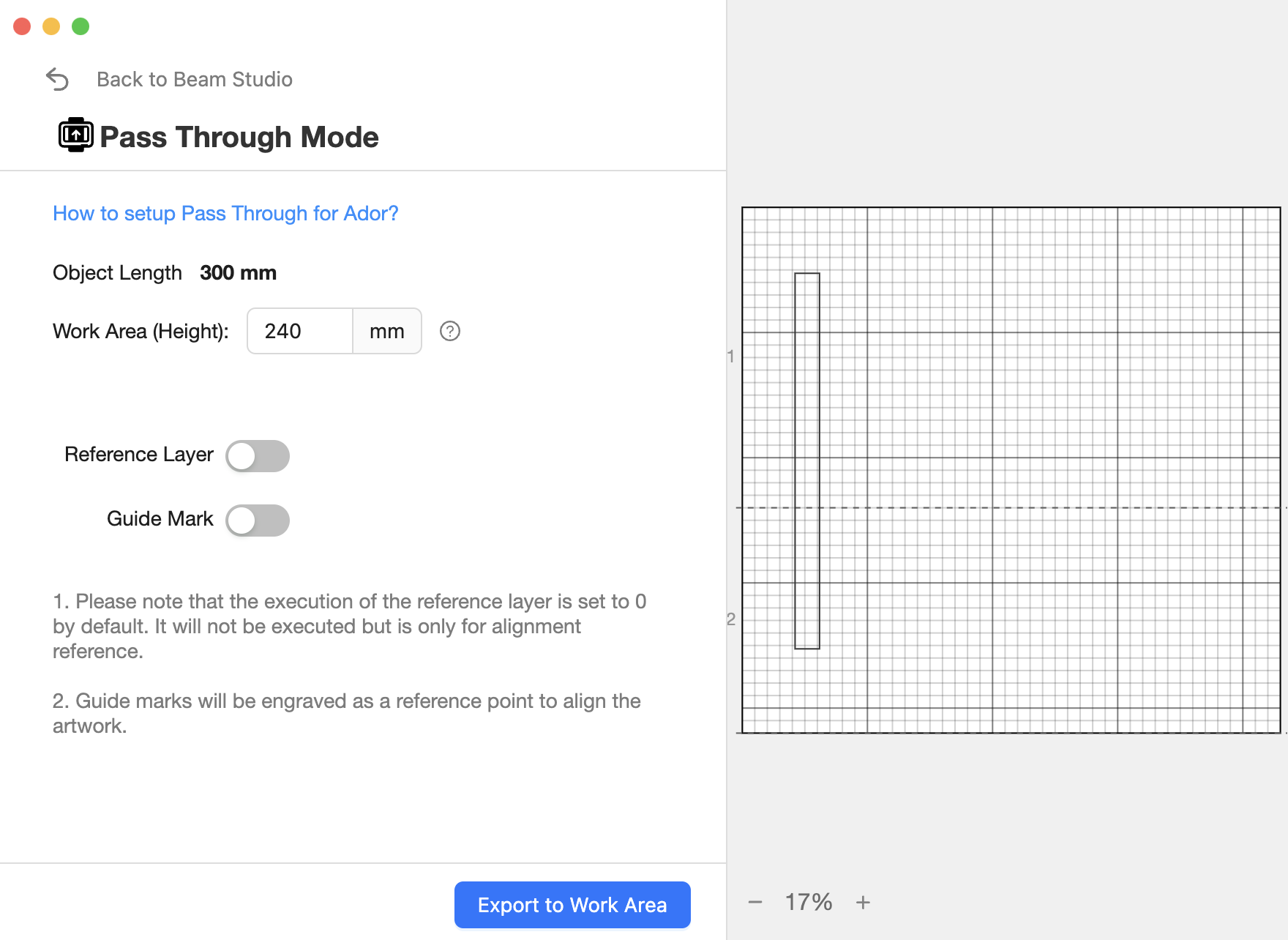

Cambie los ajustes de Pasante si es necesario según su diseño o archivo.
Si está siguiendo mi ejemplo, puede usar los ajustes a continuación para grabar el rectángulo.

Paso 22

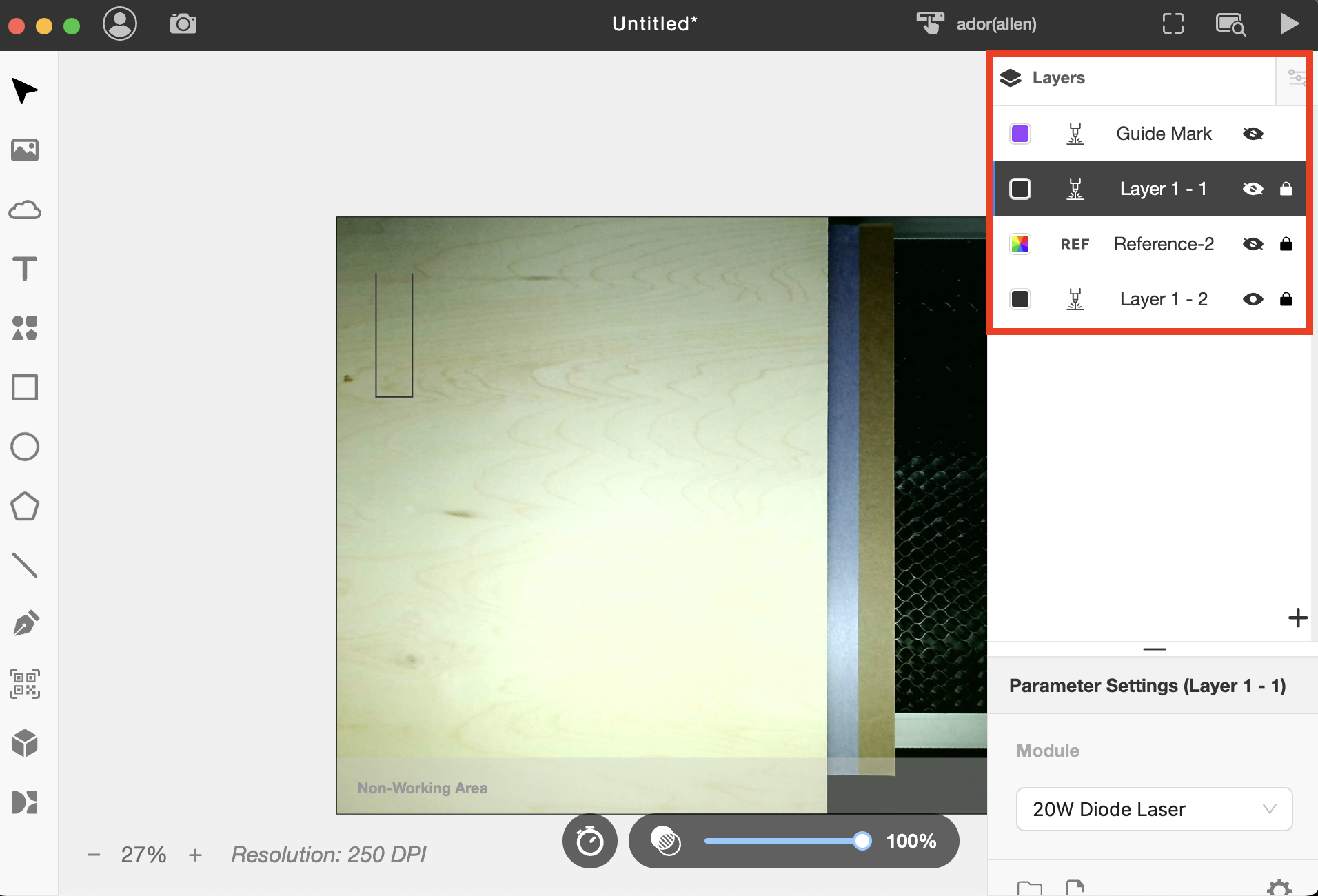

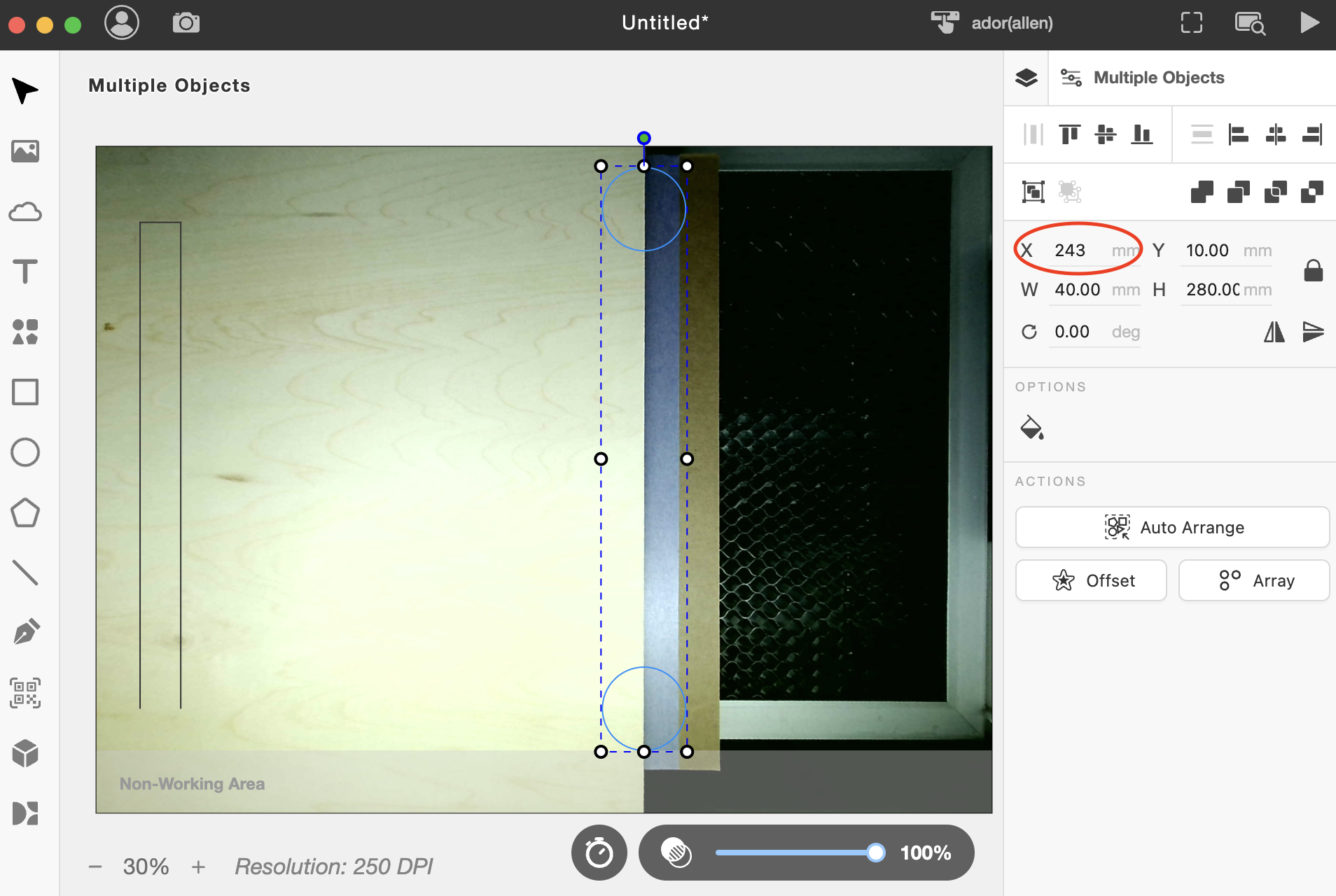

Después de exportar, verá las capas creadas automáticamente y los dos círculos.

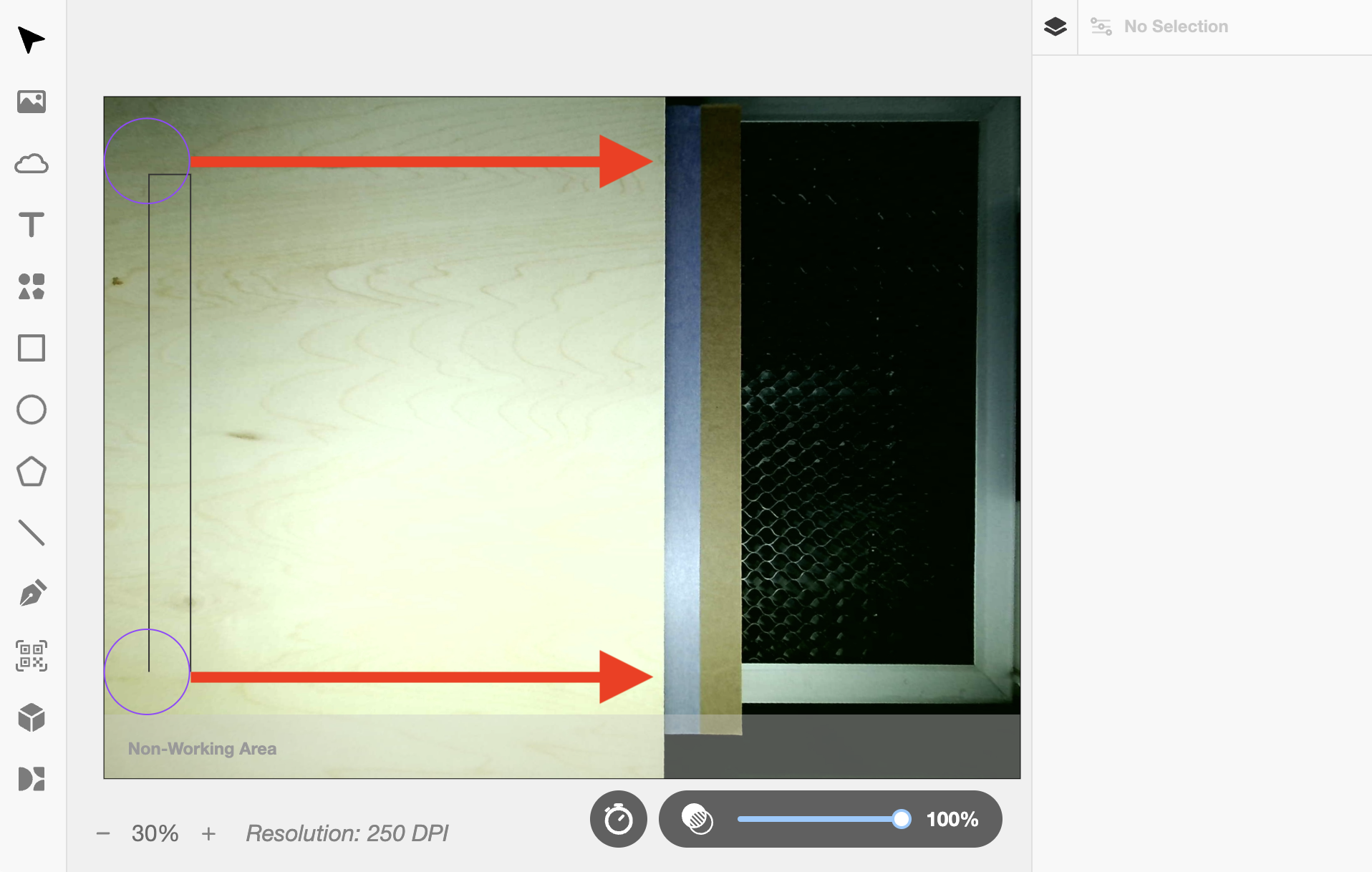

Mueva los círculos para que la mitad esté en el material y la otra mitad en la cinta.
(Se recomienda cambiar el valor del eje X para mover los círculos.)

Paso 23

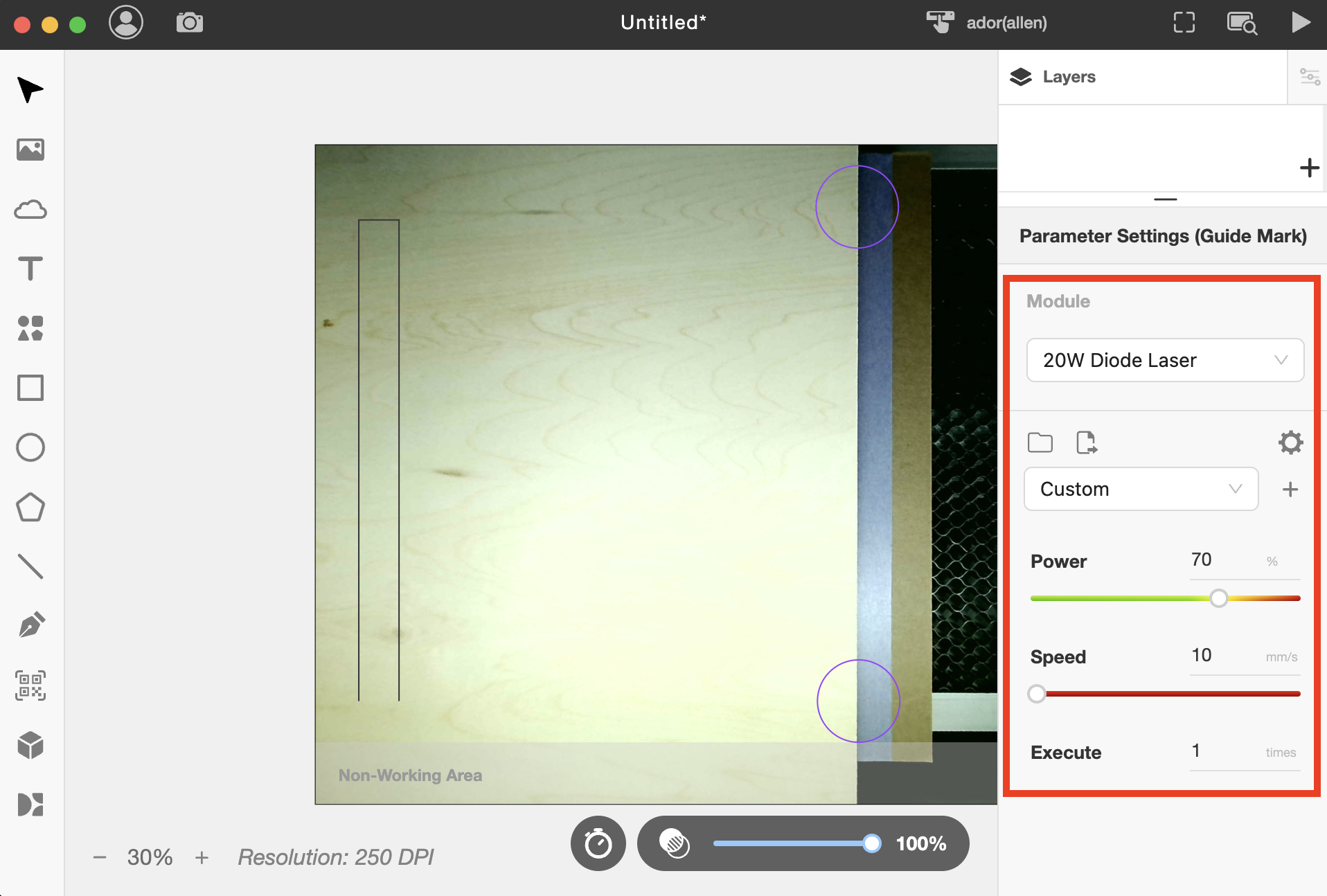

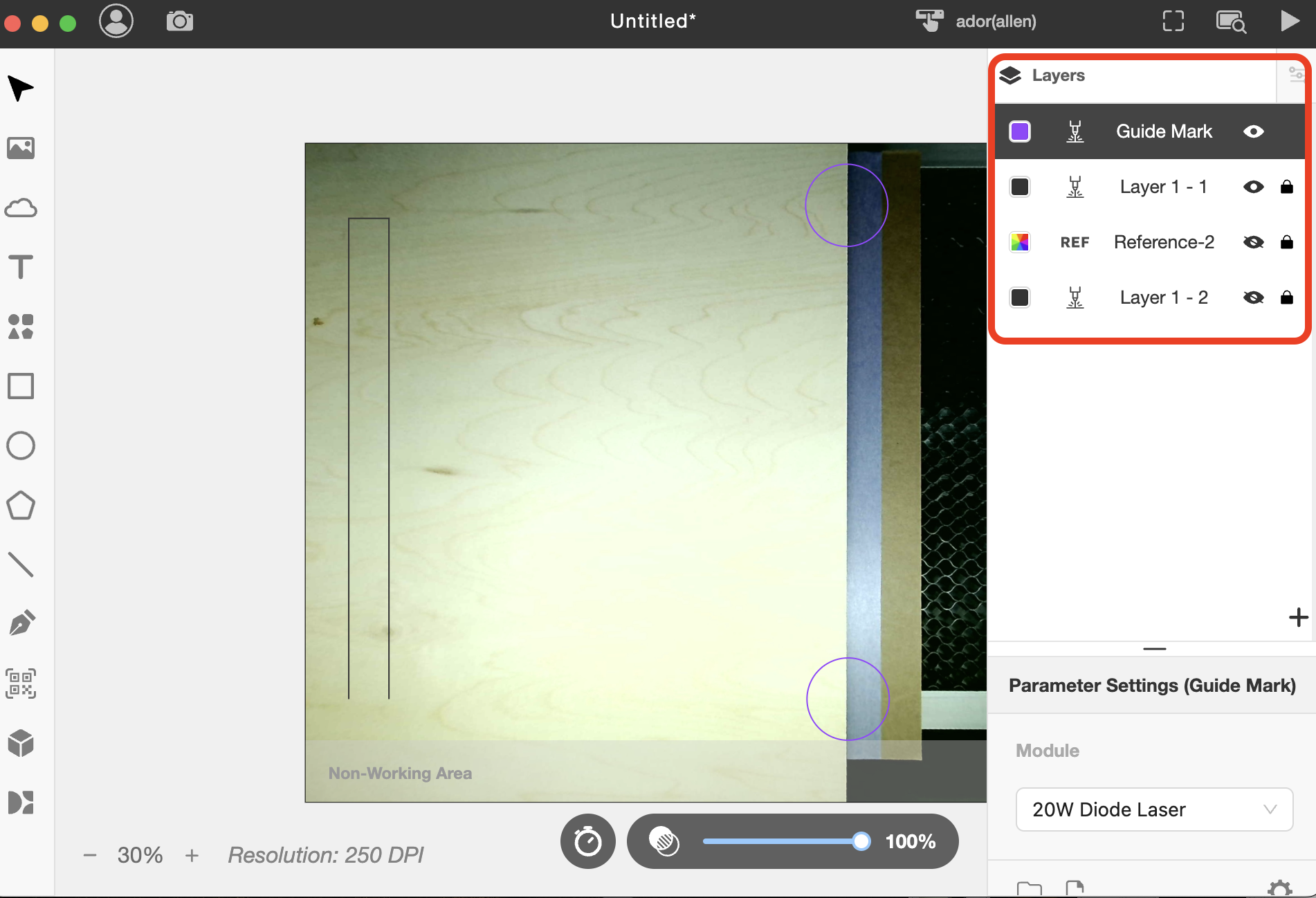

Establezca sus parámetros según su material, asegúrese de cambiar los parámetros en todas las capas.

Habilite solo la Capa 1 y la Marca Guía. Oculte las demás, ya que se grabarán después.

Paso 24

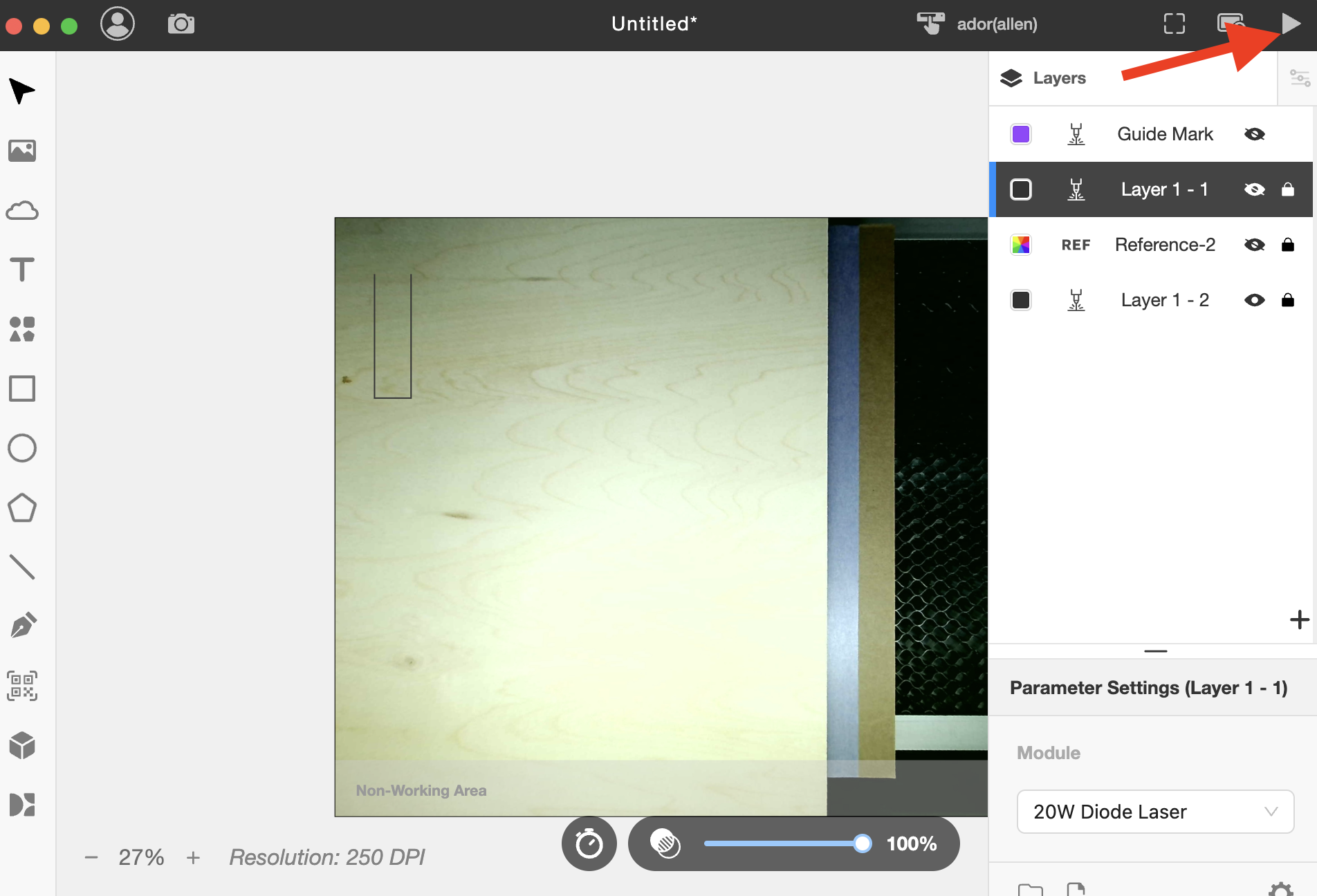

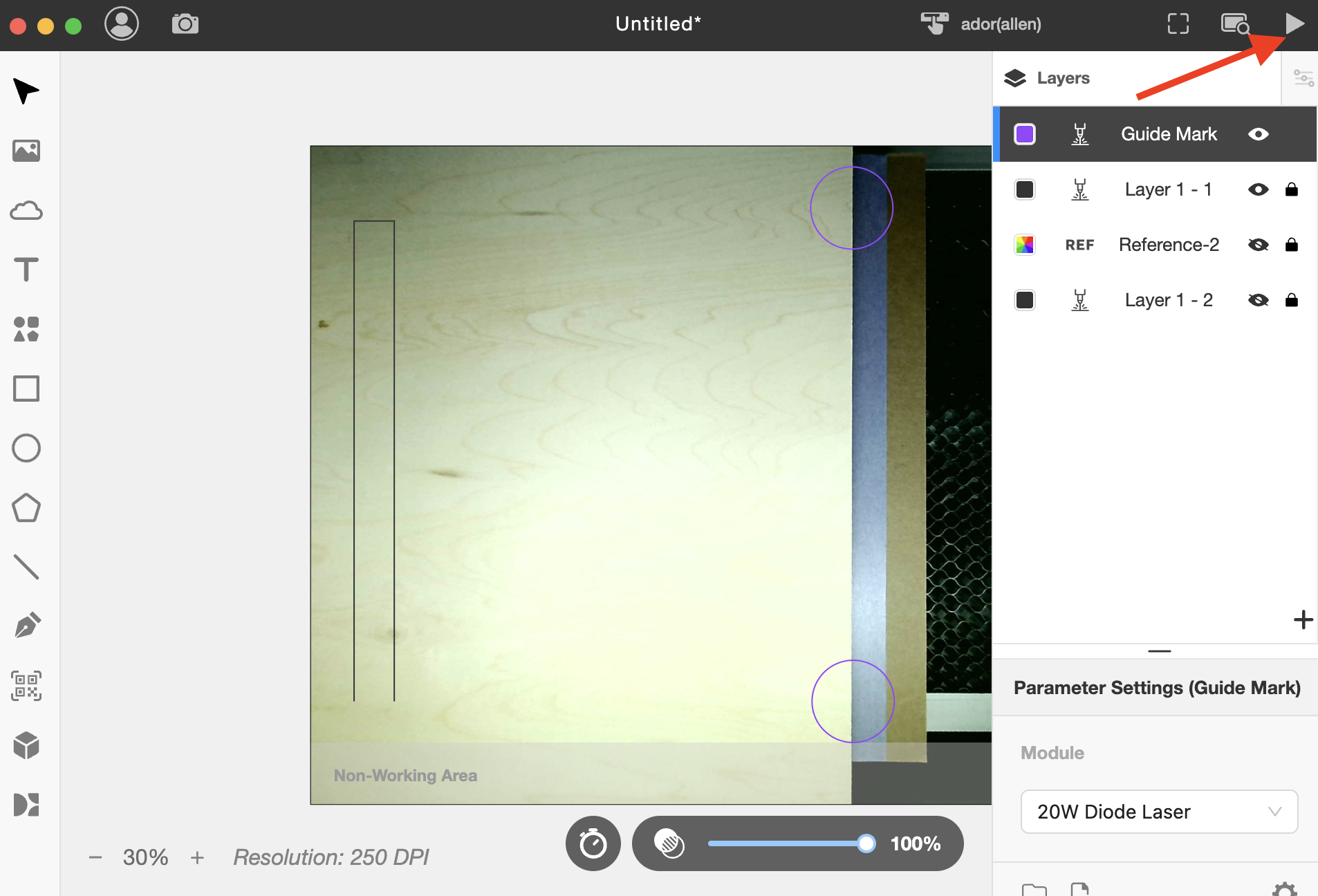

Inicie la tarea.
(Asegúrese de que solo la Capa 1 y la Marca Guía estén habilitadas. Las demás deben estar ocultas.)

Paso 25

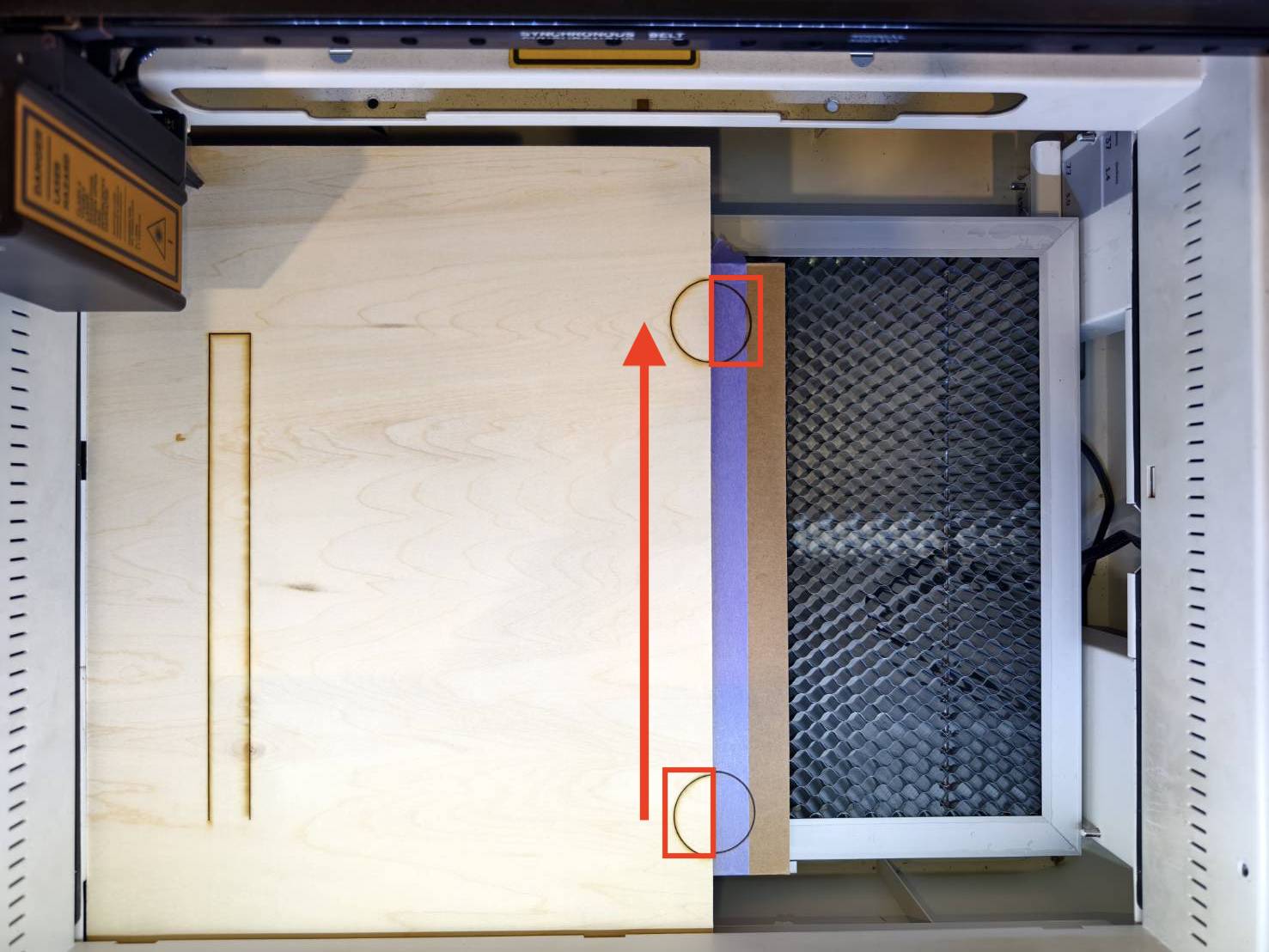

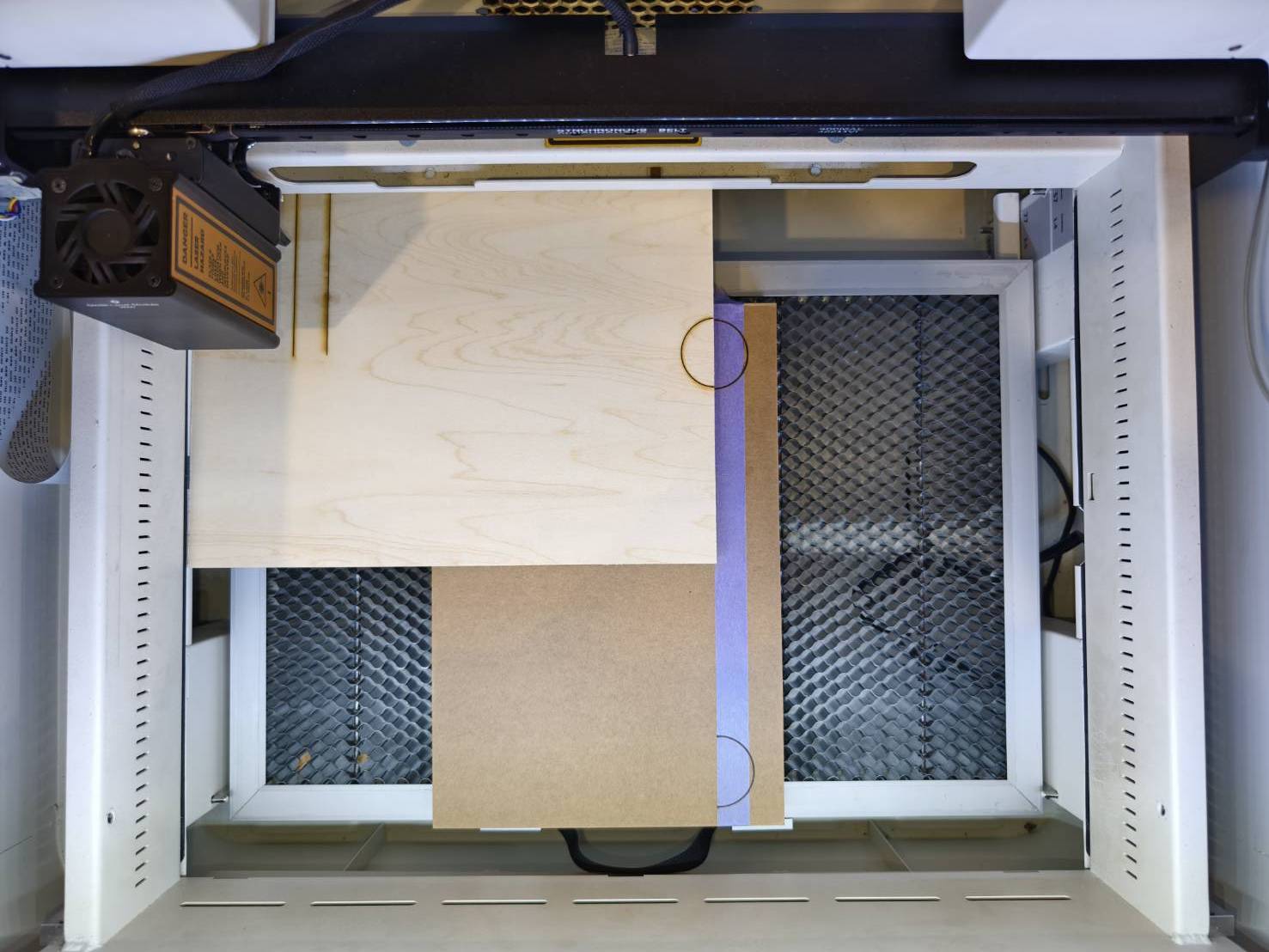

Después del primer grabado, mueva el material para alinear el semicírculo inferior del material con el semicírculo superior de la cinta.
Por favor, sujete la cinta mientras mueve el material para evitar cambios de posición.

Paso 26

Asegúrese de que el material esté plano. Si se inclina, se recomienda usar un objeto pesado o cinta para fijarlo en su lugar.
En este ejemplo, se aplica cinta adhesiva.

Tenga cuidado, ya que el uso de un objeto puede bloquear la trayectoria del cabezal láser, por lo que es mejor utilizar objetos más pequeños.

Objeto	Cinta

Paso 27

Como ya se ha grabado la primera capa y la marca guía, debemos continuar grabando la segunda capa. Por lo tanto, tendrá que deshabilitar manualmente la capa terminada y habilitar la siguiente capa. La capa de la marca guía solo se deshabilitará en el último grabado.

Si está siguiendo mi ejemplo, por favor verifique:

Oculte la primera capa, ya que su parte está finalizada.
La capa de la marca guía solo se deshabilitará en el último grabado.
En este ejemplo, solo se requieren dos grabados, por lo que la capa de la marca guía se deshabilitará en el segundo grabado.
Habilite la segunda capa, que es la última capa en este ejemplo.
La capa de referencia contiene el final de la primera capa, por lo que se puede utilizar para la alineación entre capas; no tiene ninguna salida configurada en los parámetros, por lo que habilitarla o no, no afectará a la tarea.

Paso 28

Inicie de nuevo la tarea.

Paso 29

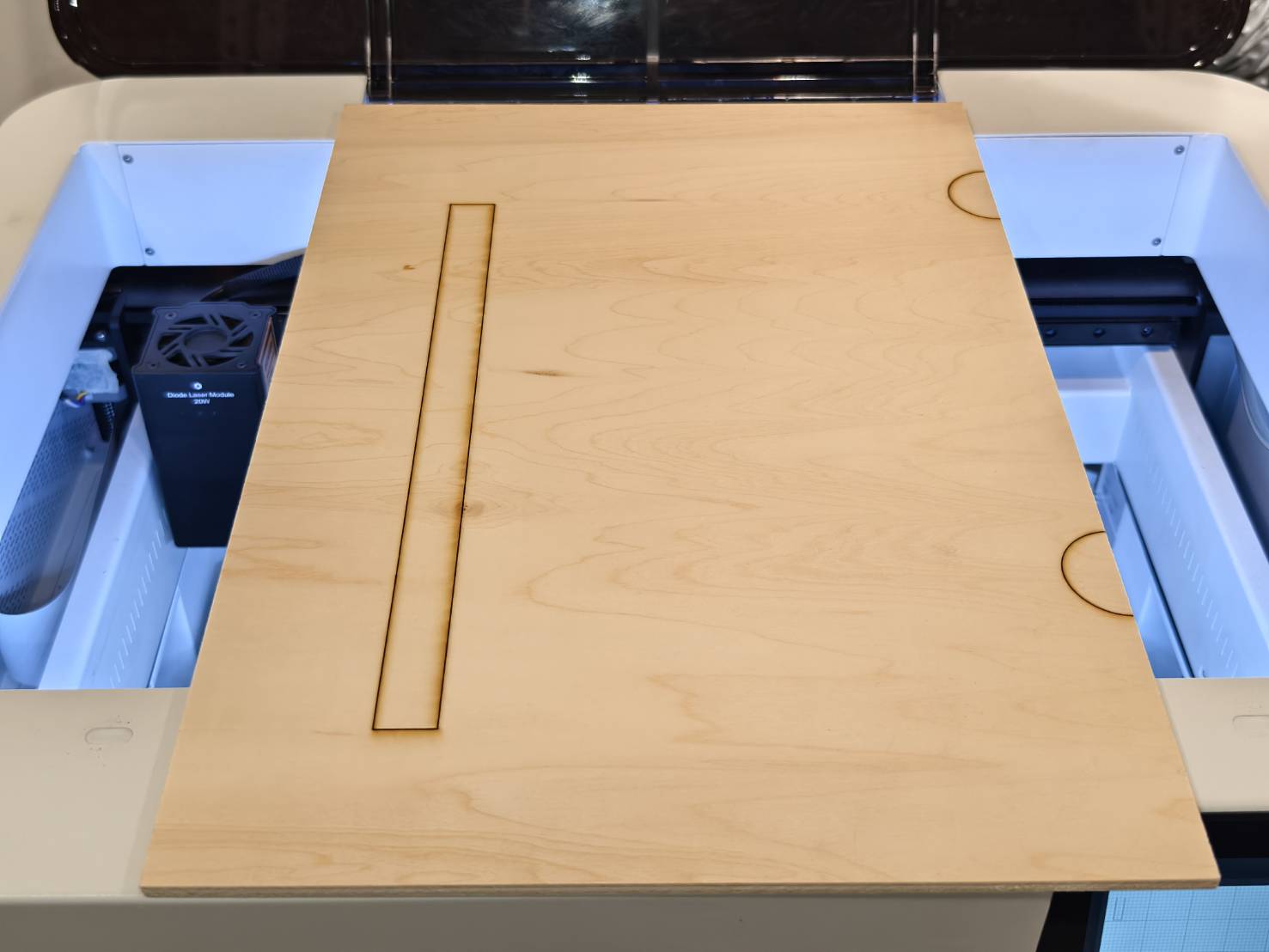

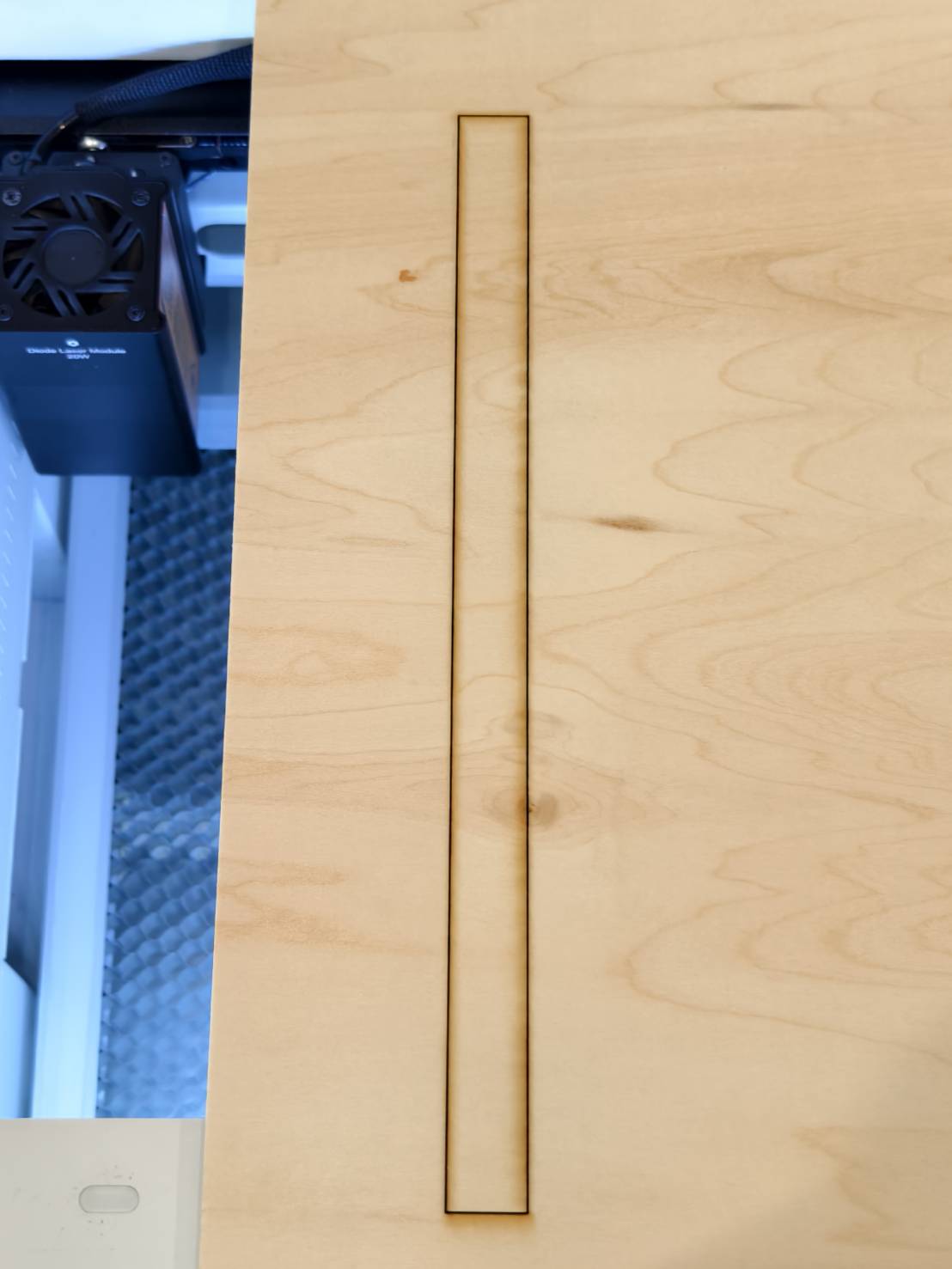

Compruebe el resultado.
