Descripción

El panel de abeja de Ador solo se podrá aplicar cuando se instale una base de extensión.
La base tendrá tres niveles disponibles para que se asiente el panel de abeja, lo que permitirá a los usuarios trabajar con diferentes materiales de distintos tamaños.
Asegúrese de tener la base instalada antes de continuar con esta página.
Base de extensión Ador - Desembalaje e instalación

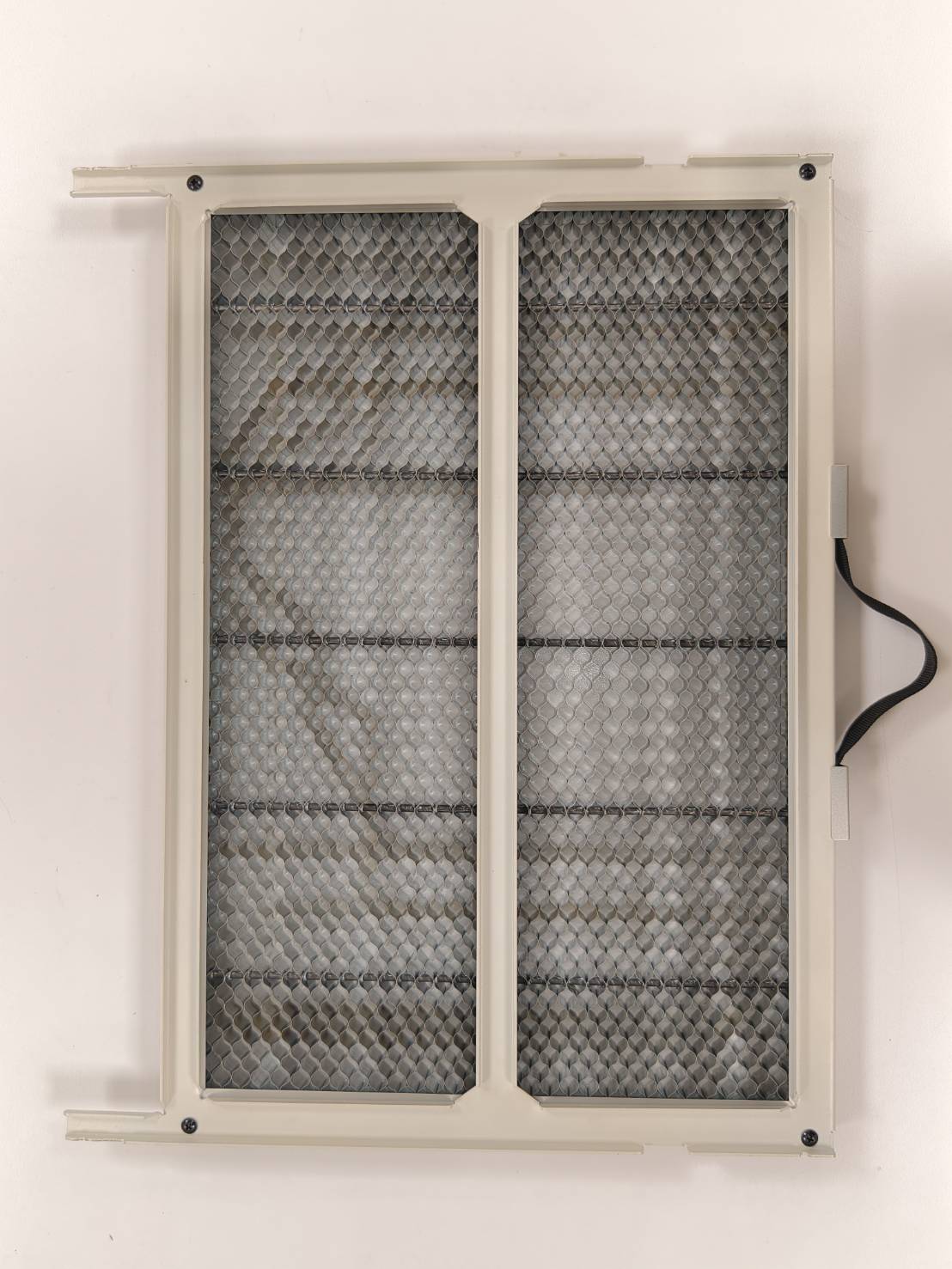

Vista superior

Vista inferior

Paso 1

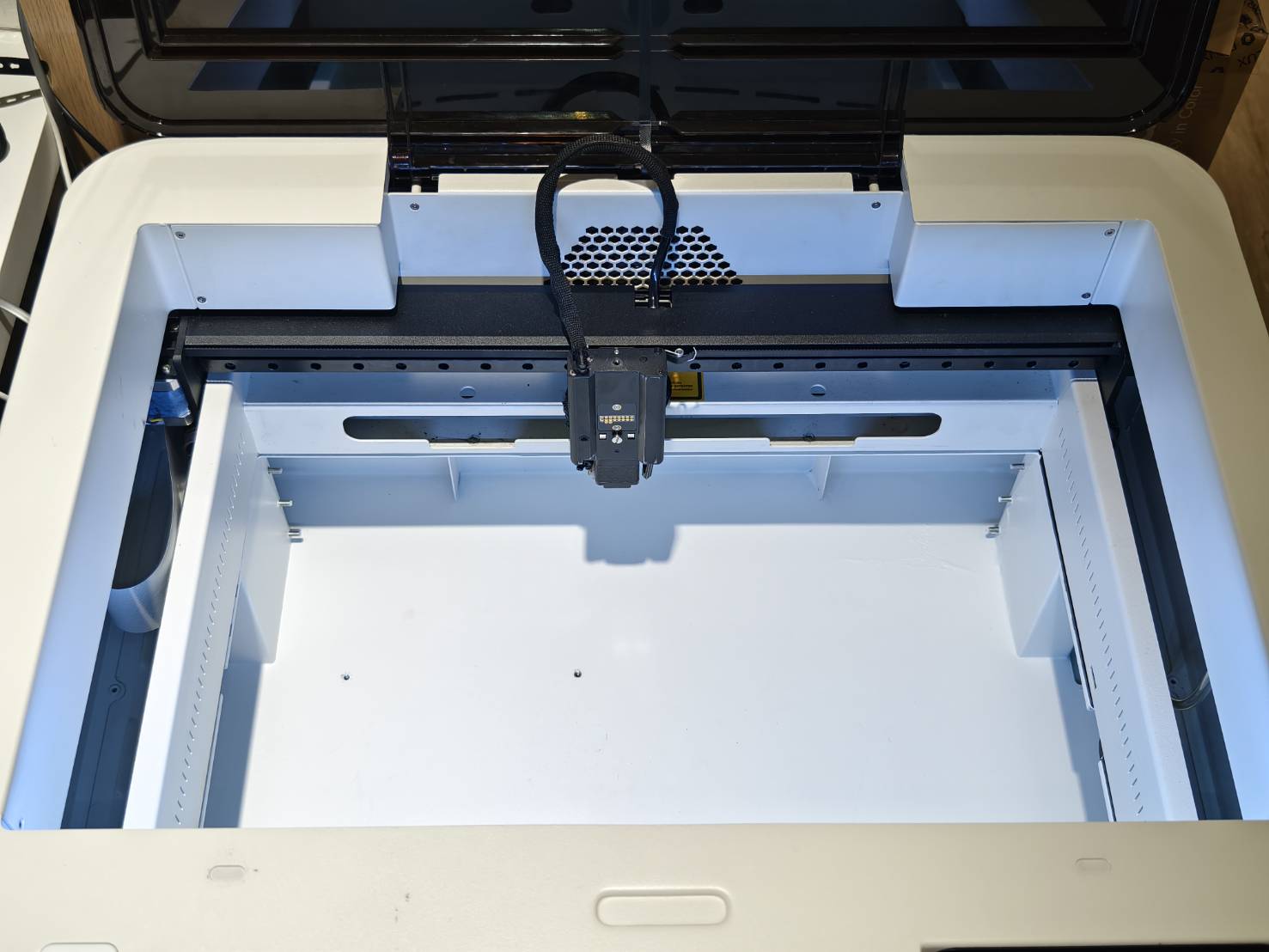

Retire el módulo y el rotativo y deje la base de extensión lo más limpia posible.

Paso 2

El diseño permite que el panel de abeja se asiente en la base de extensión.

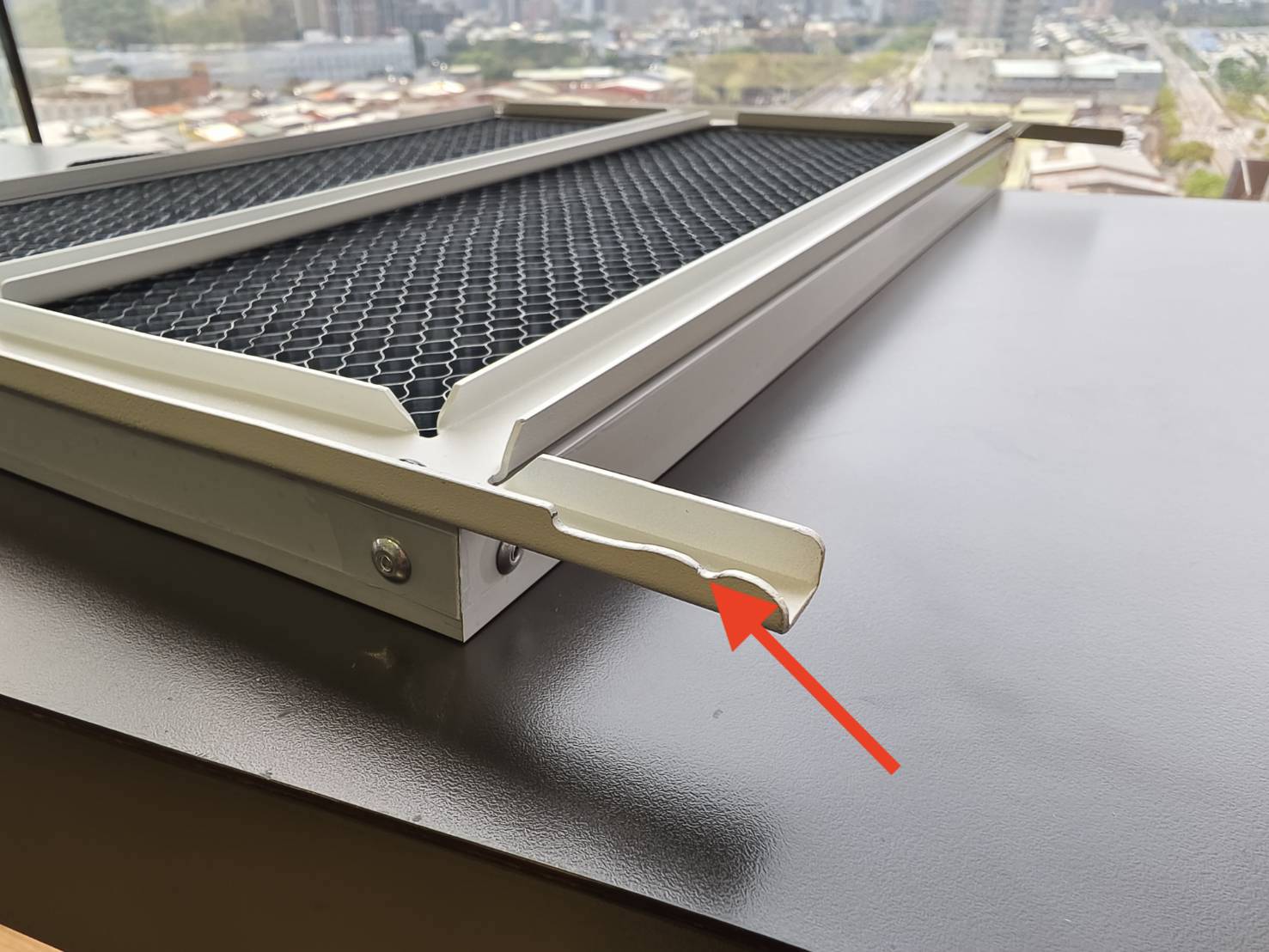

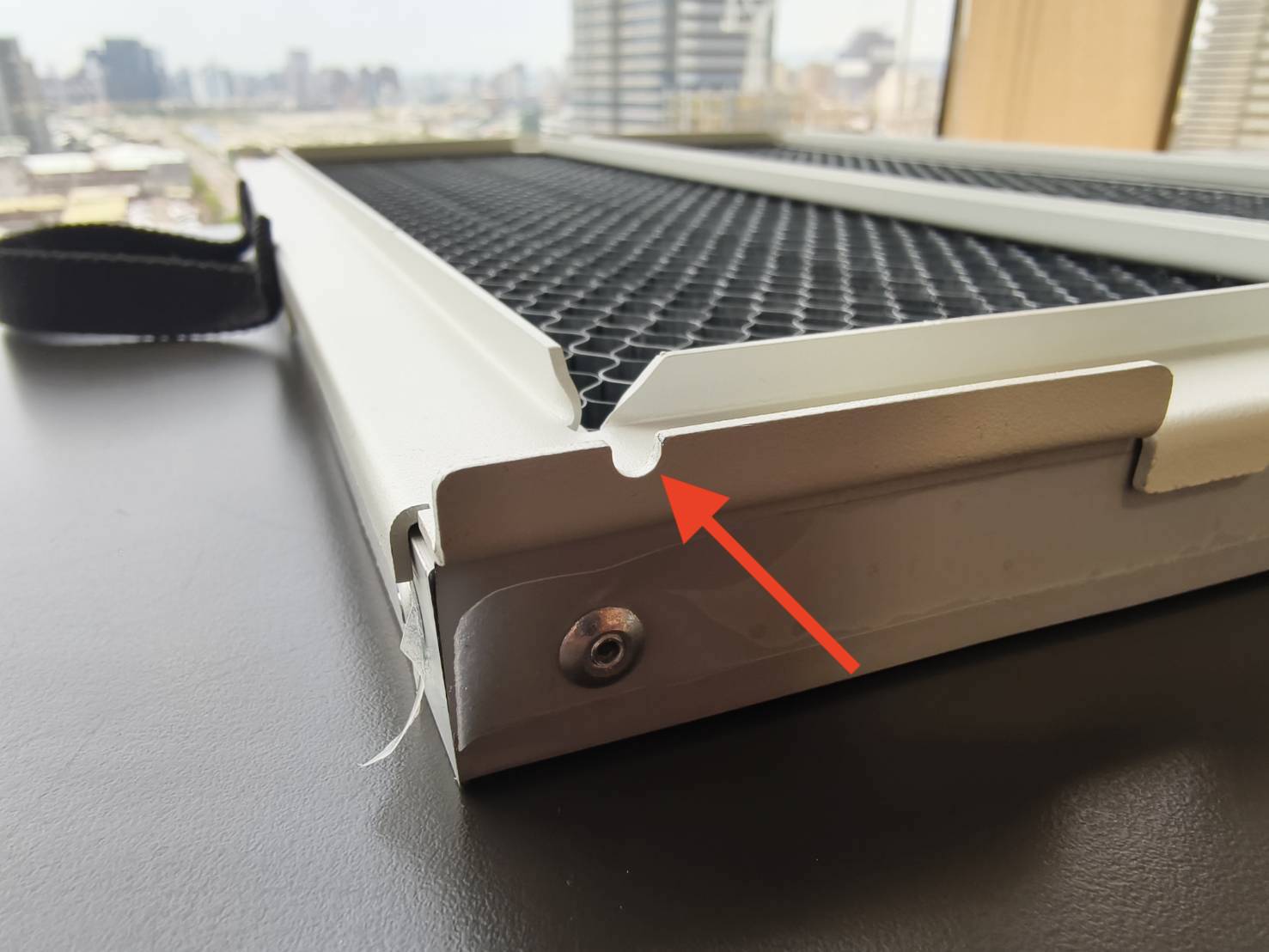

Hay 4 aberturas en los lados derecho e izquierdo en la parte inferior del panel de abeja.

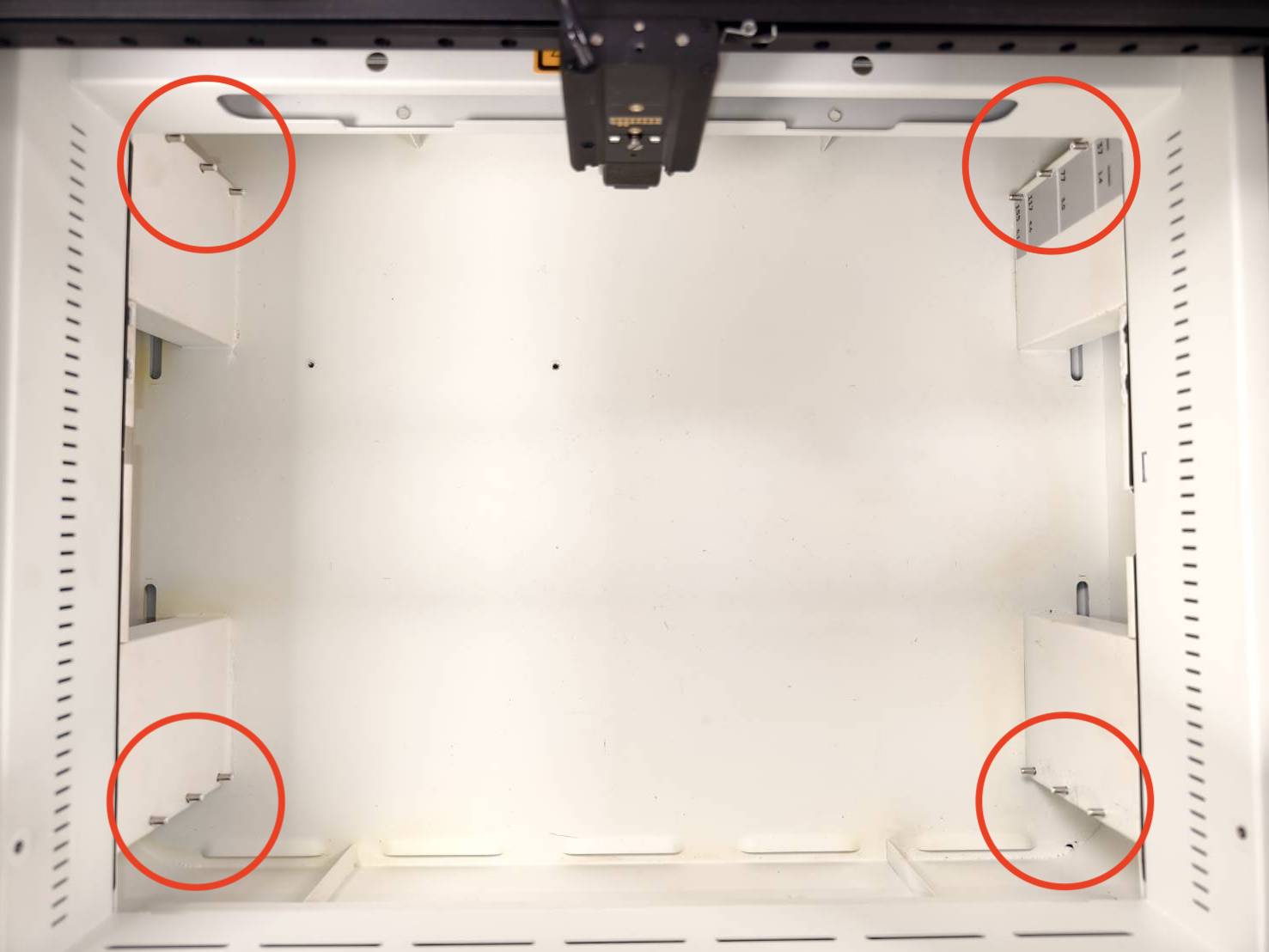

Hay 12 pines en la base sobre los que se asentará el panel de abeja.

Pines

Paso 3

Inserte el panel de abeja con el lado del soporte más largo en la máquina.
Deje que el soporte más largo se asiente primero en los pines, luego tire de él para que las aberturas traseras se asienten en los pines traseros.

Paso 4

Para quitar el panel de abeja, empuje y levante la parte trasera para que se pueda sacar.

Paso 5

Para cambiar el nivel, empuje y levante la parte trasera y la parte delantera hasta que el panel de abeja esté más alto que los pasadores para que pueda asentarse sobre ellos.

Paso 6

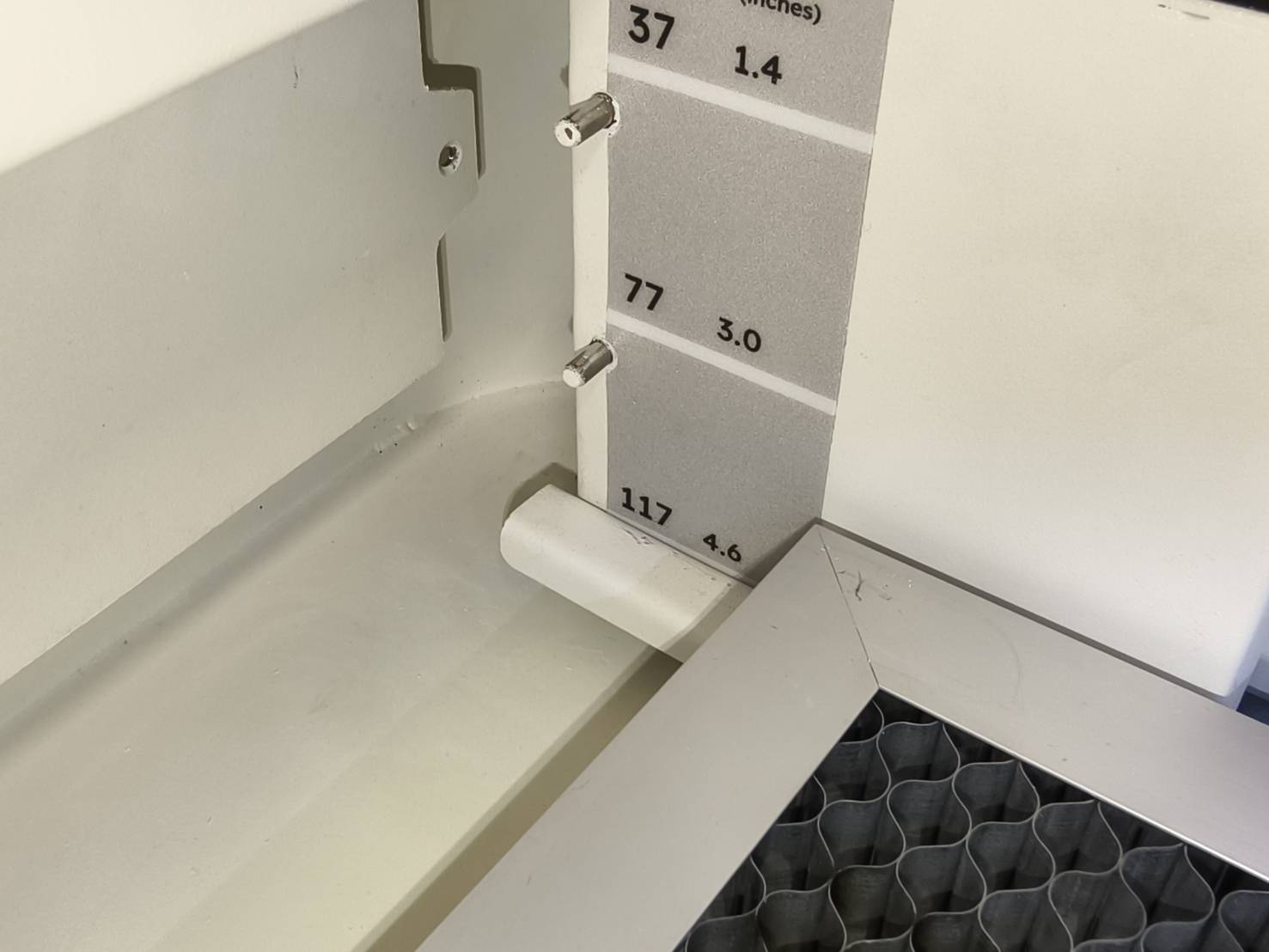

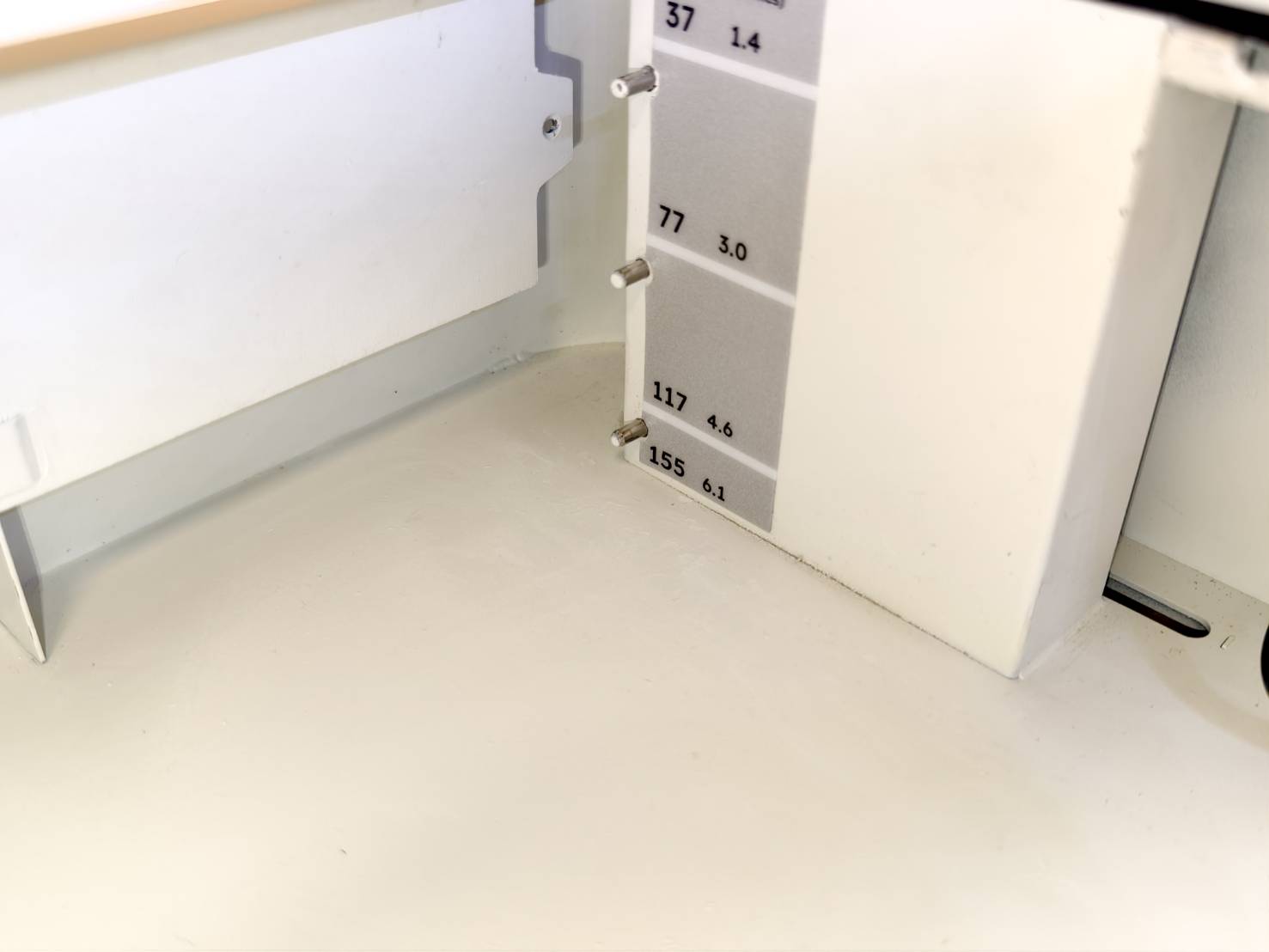

Hay una indicación de la altura del objeto en la esquina superior derecha. Esto sugiere la altura máxima de su objeto en cada capa o nivel, pero tenga en cuenta que esta indicación no se aplica al usar un accesorio rotativo.

Explicación

Capa	Foto	Rango de altura (Objeto)

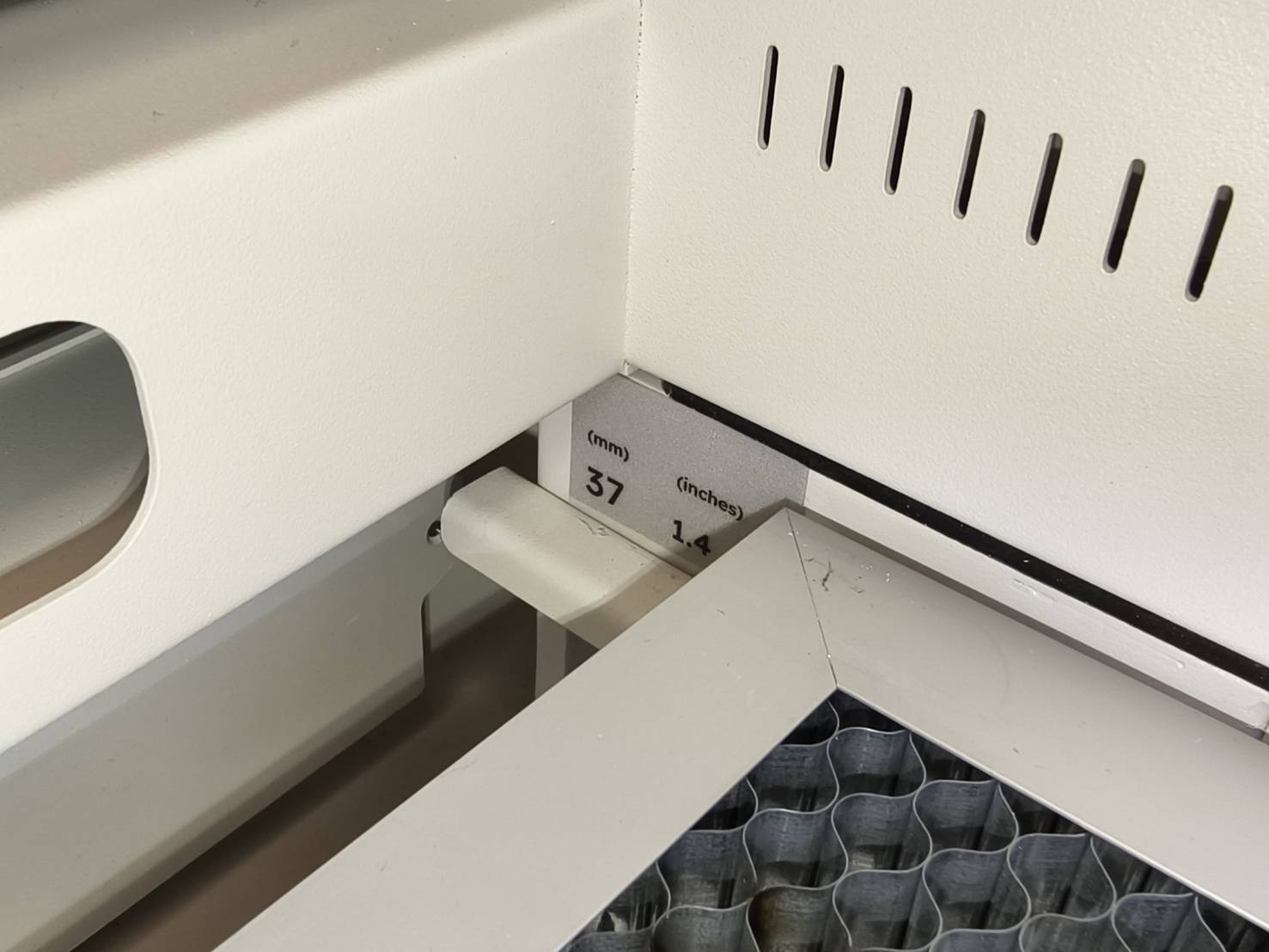

37mm / 1.4 pulgadas		0 mm - 37 mm

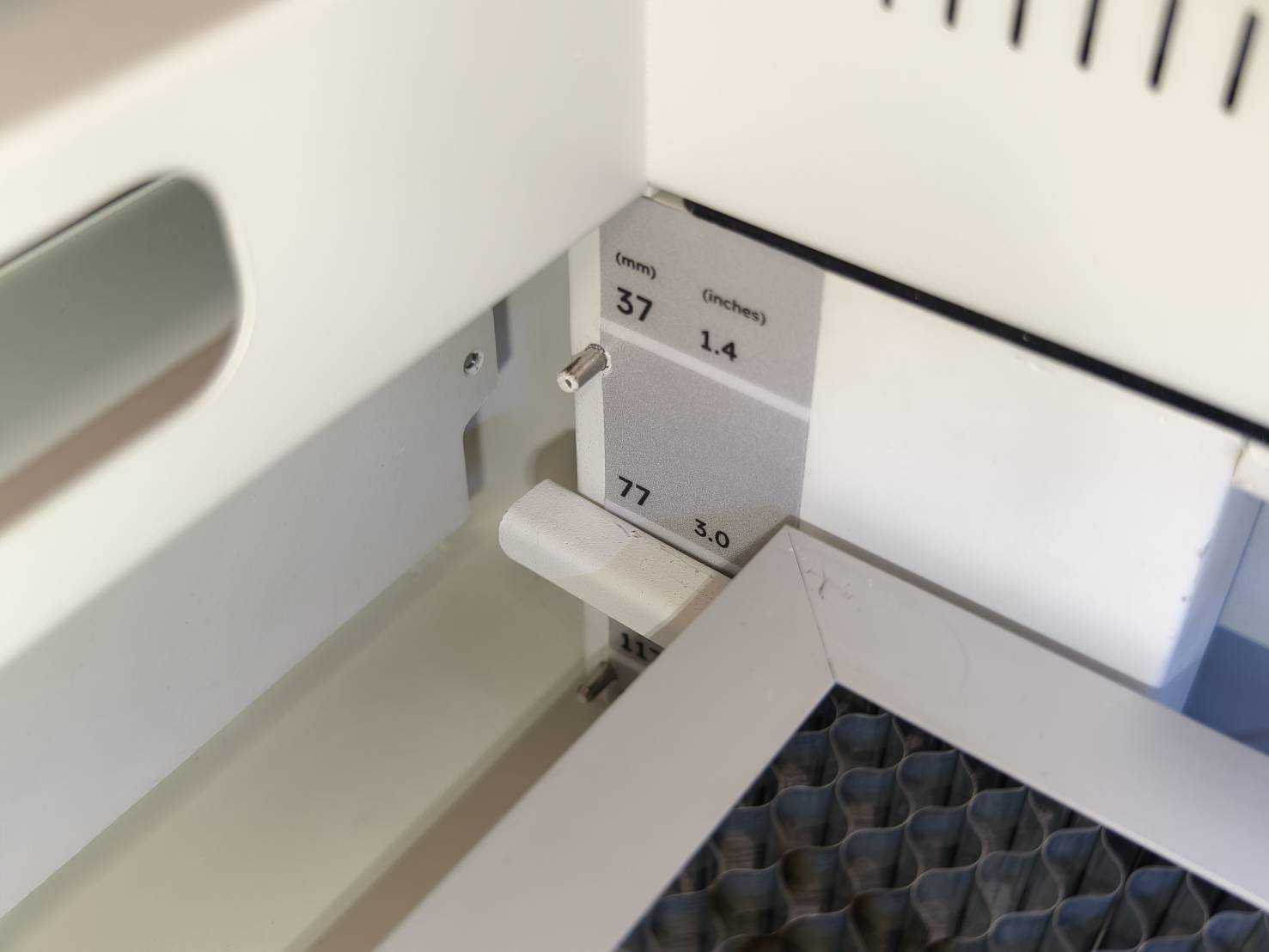

77mm / 3.0 pulgadas		37 mm - 77 mm 77 mm
117mm / 4.6 pulgadas		77 mm - 117 mm 117 mm
155 mm / 6.1 pulgadas		117 mm - 155 mm 155 mm (Sin panel de abeja)
