Descripción
Este artículo proporciona una guía completa y detallada para instalar la Base de Extensión Ador y el Rotary 2.0. Por favor, siga las instrucciones a continuación para realizar el proceso de instalación.

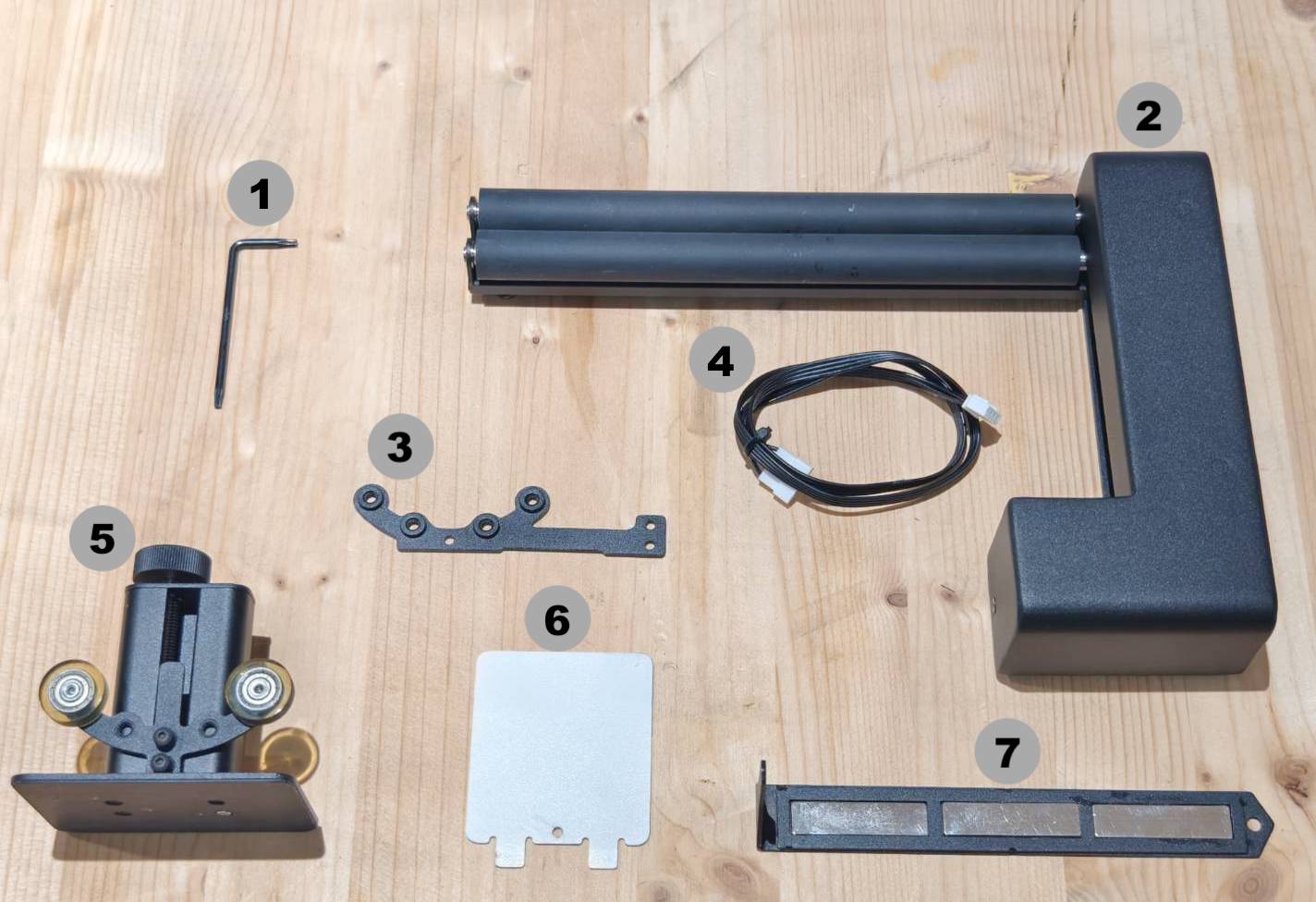

Desembalaje
| # | Artículo | Cant. |
| 1 | Llave Allen (2mm) | 1 unidad |
| 2 | FLUX Rotary 2.0 | 1 unidad |
| 3 | Soporte de Extensión | 1 unidad |
| 4 | Cable de Conexión de 7 pines a 6 pines | 1 unidad |
| 5 | Módulo de Soporte | 1 unidad |
| 6 | Placa de Pre-rociado (Para Uso del Módulo de Impresión) | 1 unidad |
| 7 | Soporte Limitador | 1 unidad |
Paso 1
Retire el módulo láser o de impresión si ha instalado alguno.
Paso 2
Retire la base metálica de Ador.
Desatornille estos dos tornillos para retirar la base metálica.
Retire la base metálica levantando un poco la máquina y sacando la base directamente.
Paso 3
Desembale la base de extensión y retire el panel de nido de abeja.

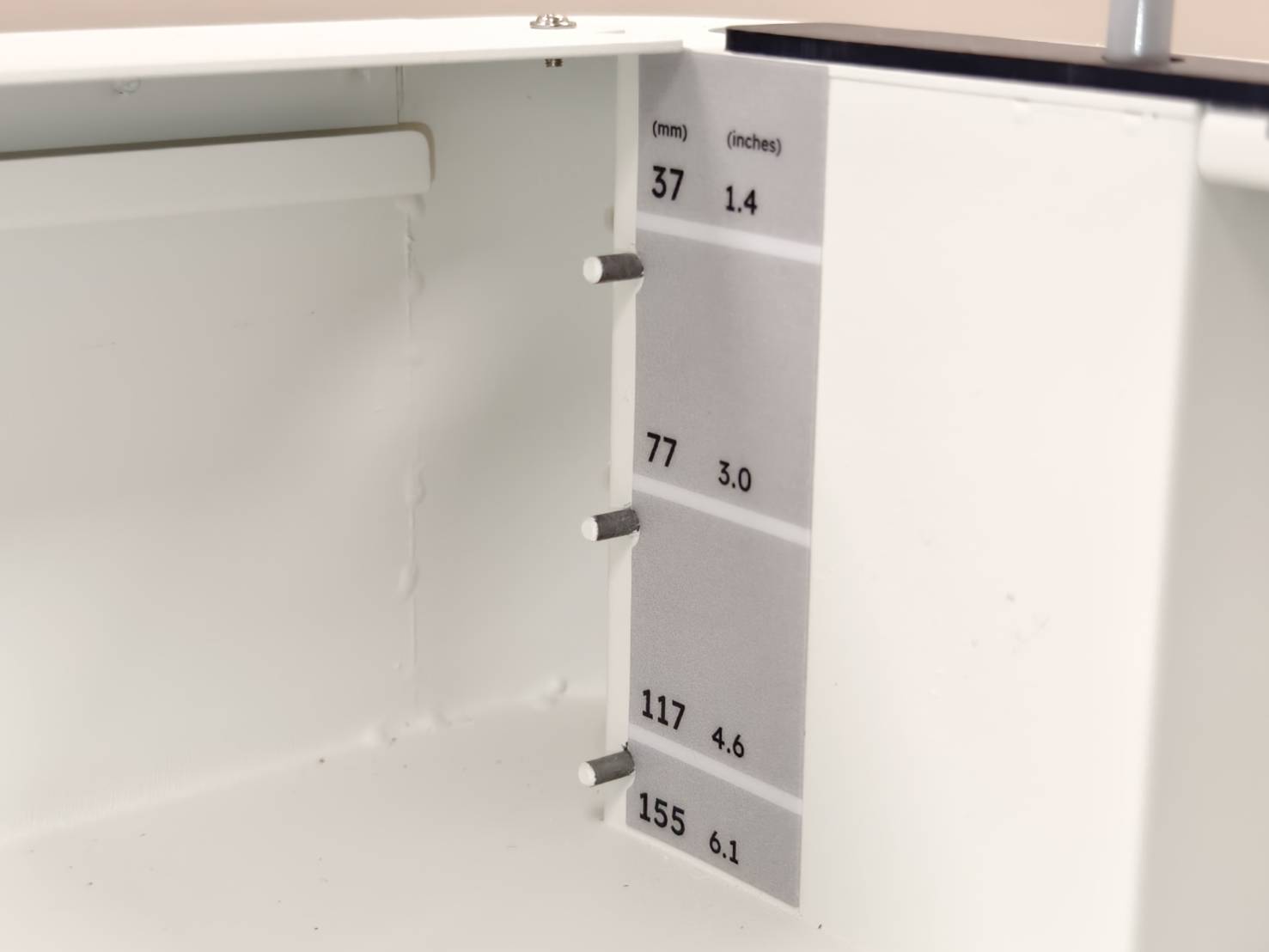

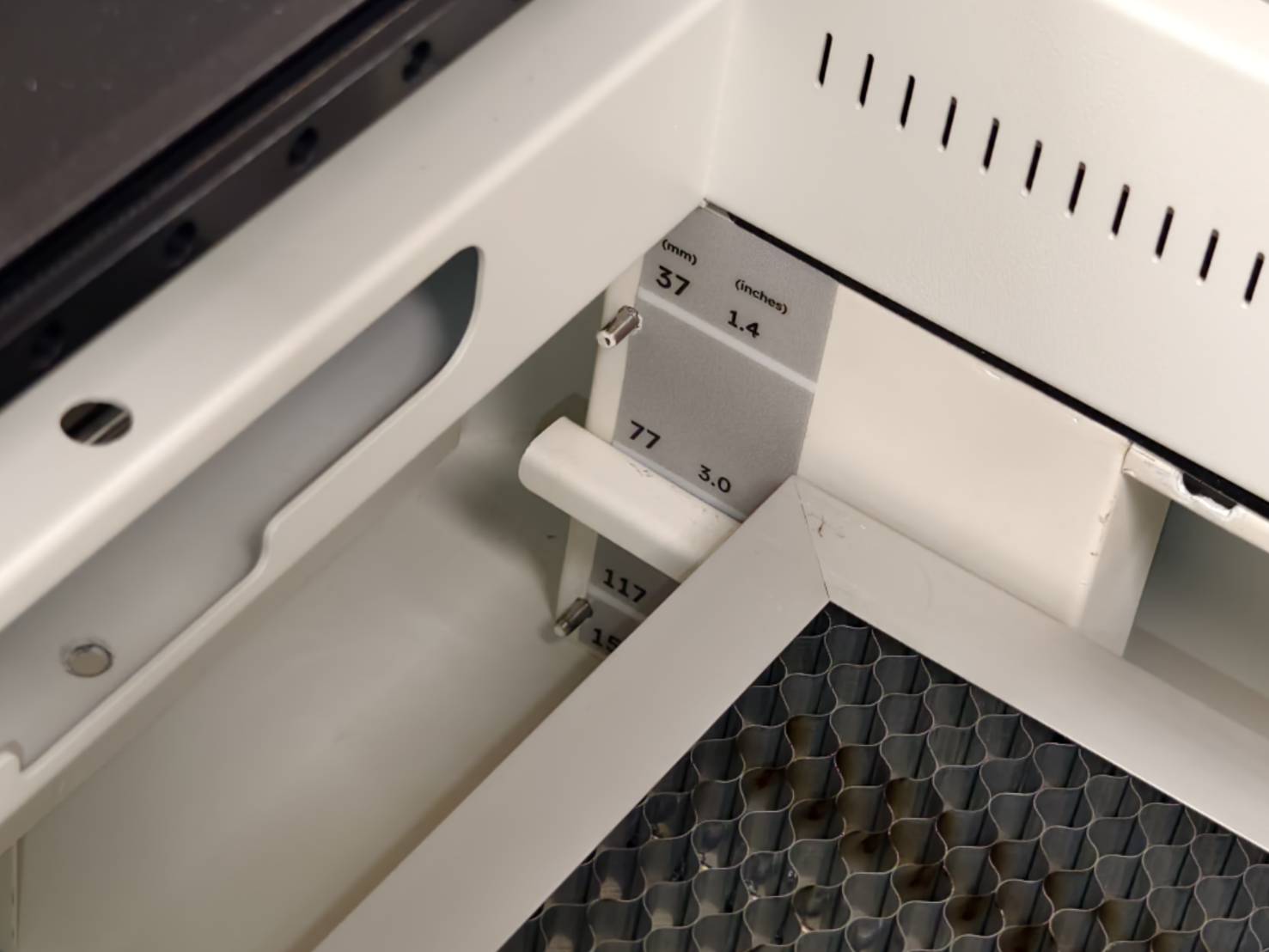

Busque la indicación de altura del objeto como se muestra en el círculo rojo. Coloque toda la base de extensión sobre una superficie plana de manera que, cuando mire de frente a la base, la indicación de altura del objeto esté en el lado derecho.
Paso 4

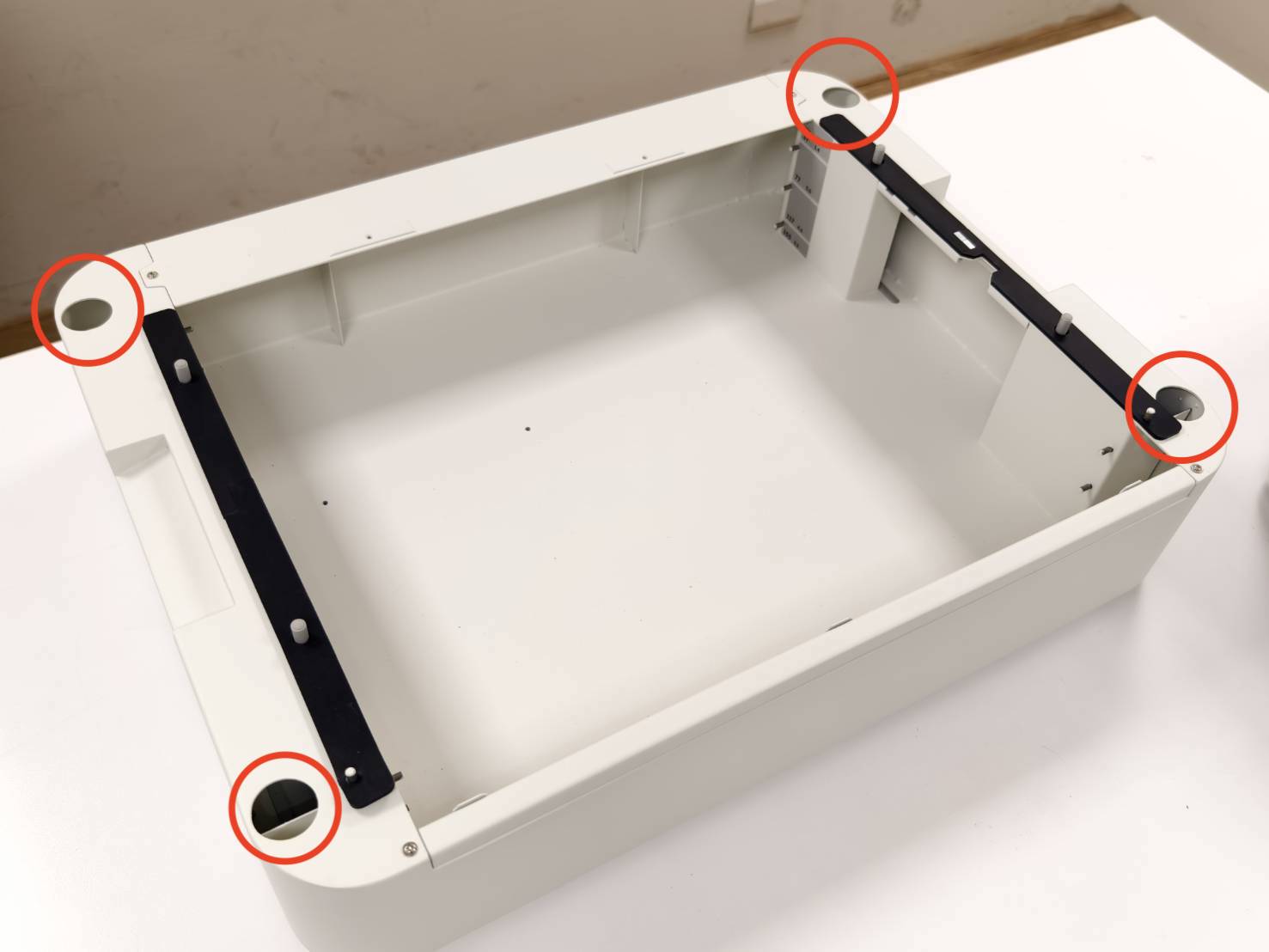

Levante la máquina e intente colocar las patas de goma de Ador en las cuatro aberturas para ensamblar la máquina y la base de extensión. Asegúrese de que el lado izquierdo de la máquina esté en el mismo lado que la placa de control de la base.
| Versión Passthrough (No disponible en la UE) | Versión sin Passthrough |
Paso 5
Encuentre el cable de la caja e inserte el extremo de 7 pines del cable en el lado derecho de la máquina. El conector del cable en la máquina se encuentra entre la parte superior de la base y la parte inferior de la máquina.
- Encuentre el extremo de 7 pines del cable de la caja. (El pin del medio estará vacío).
- Encuentre el conector del cable en el lado derecho de la máquina. Se recomienda encarecidamente el uso de un espejo.
- Inserte el cable y asegúrese de que la orientación del cable sea correcta.
- Coloque temporalmente el resto del cable en el espacio.
Paso 5
Instale el panal en la capa intermedia.
La capa intermedia generalmente cubre una amplia gama de tamaños de objetos. Sin embargo, la capa se puede cambiar libremente según el tamaño real de su objeto.
- El rango de tamaño disponible para el objeto es de 3 mm a 140 mm.
- Para objetos de 3 mm a 5 mm, la función de autoenfoque no está disponible. Es necesario realizar el enfoque manual.
Consulte el enlace a continuación para aprender cómo instalar correctamente el panal.
Ador - Instalación del panal
Paso 6

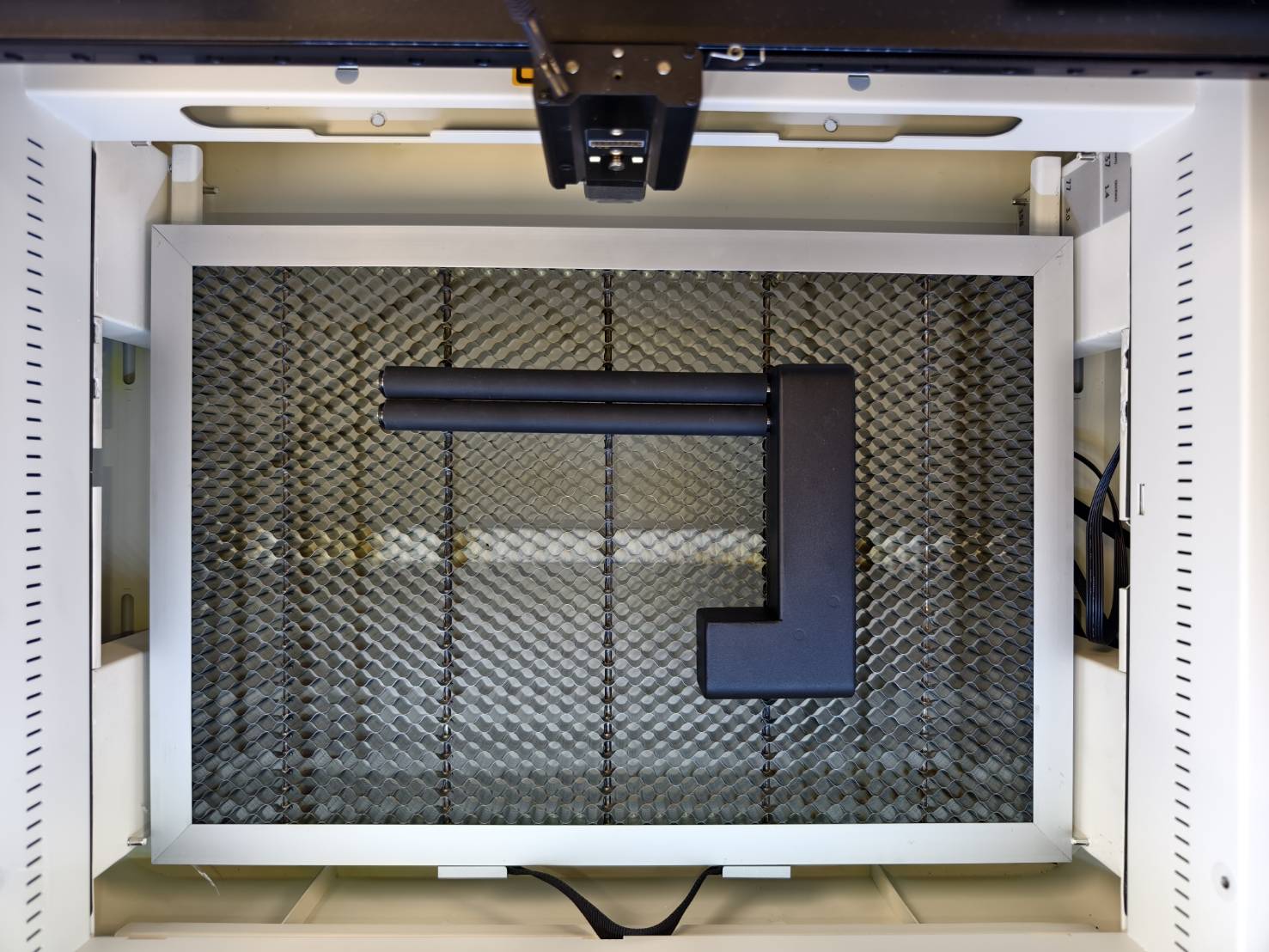

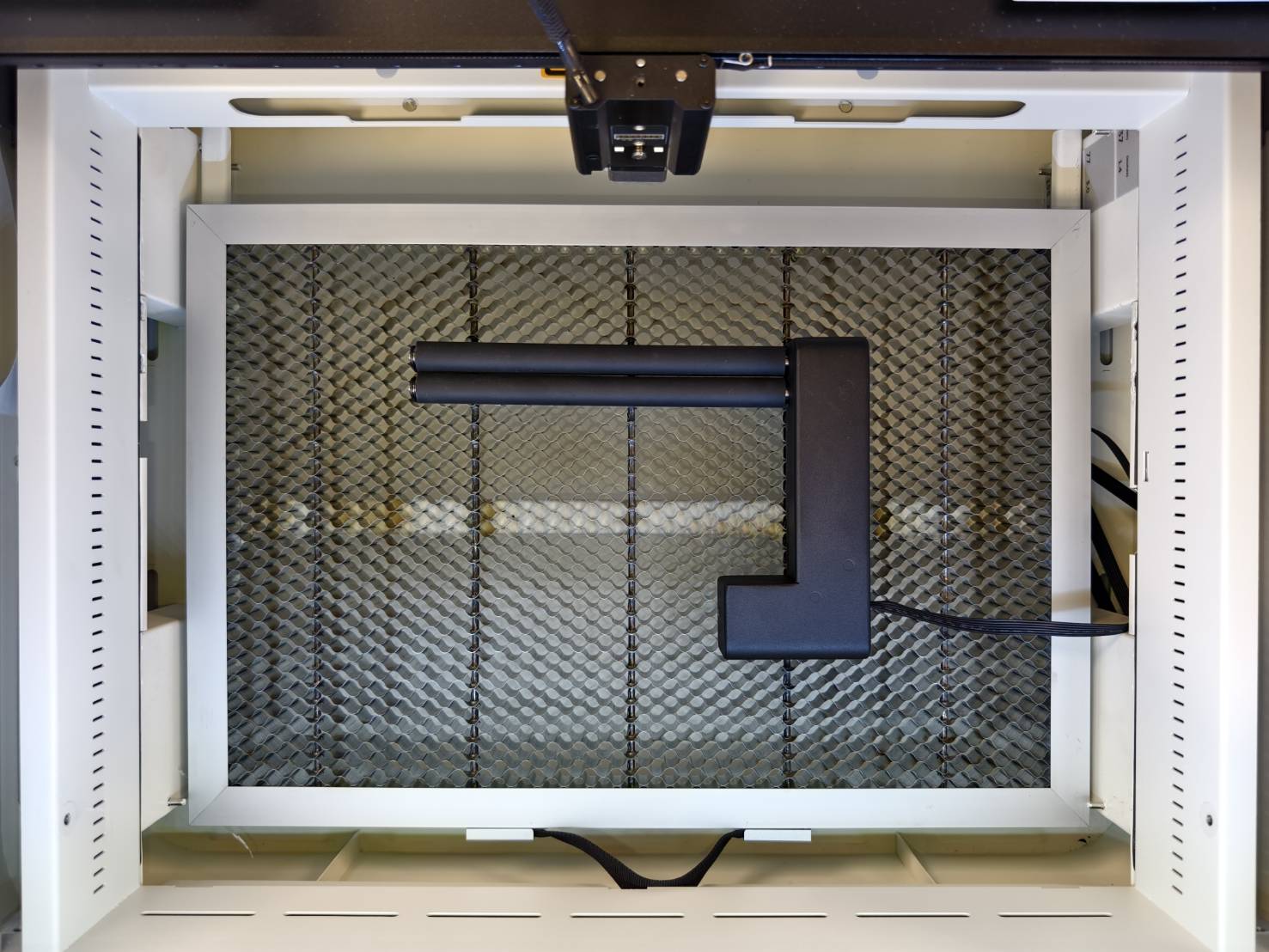

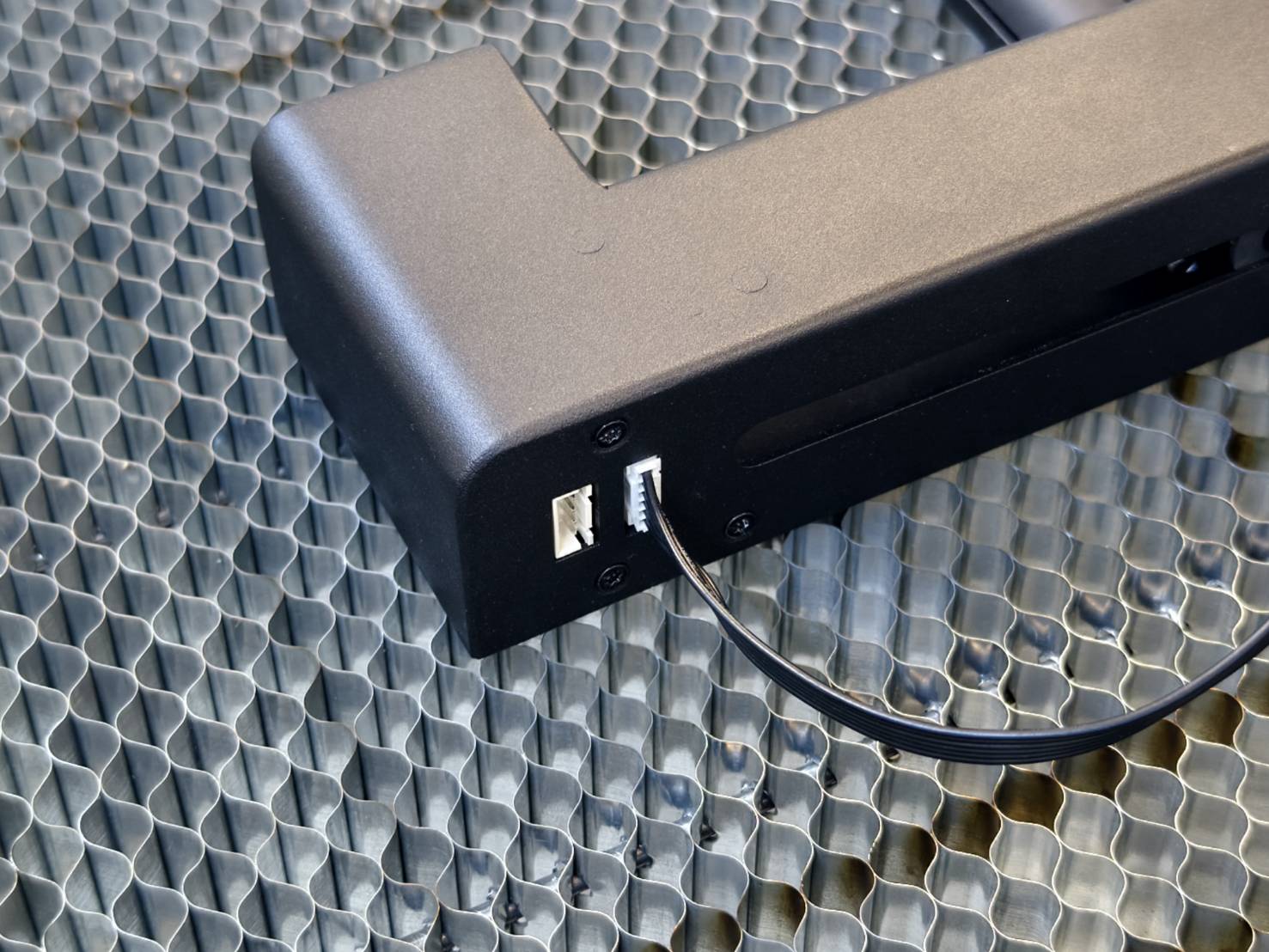

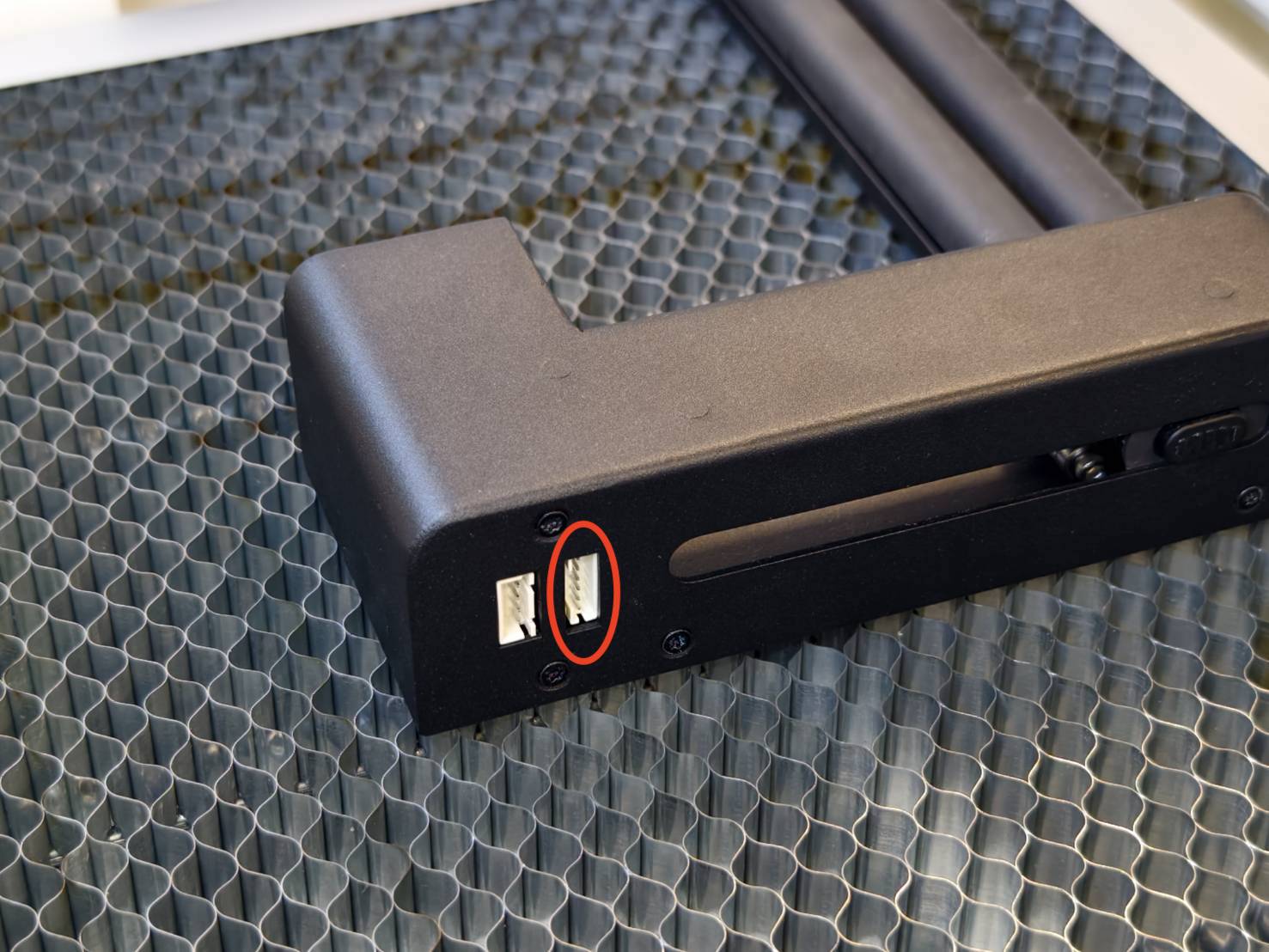

Coloque el rotativo en la máquina e inserte el cable en el rotativo.
Paso 6.1
(Salte al Paso 7 si no está utilizando el módulo de impresión).

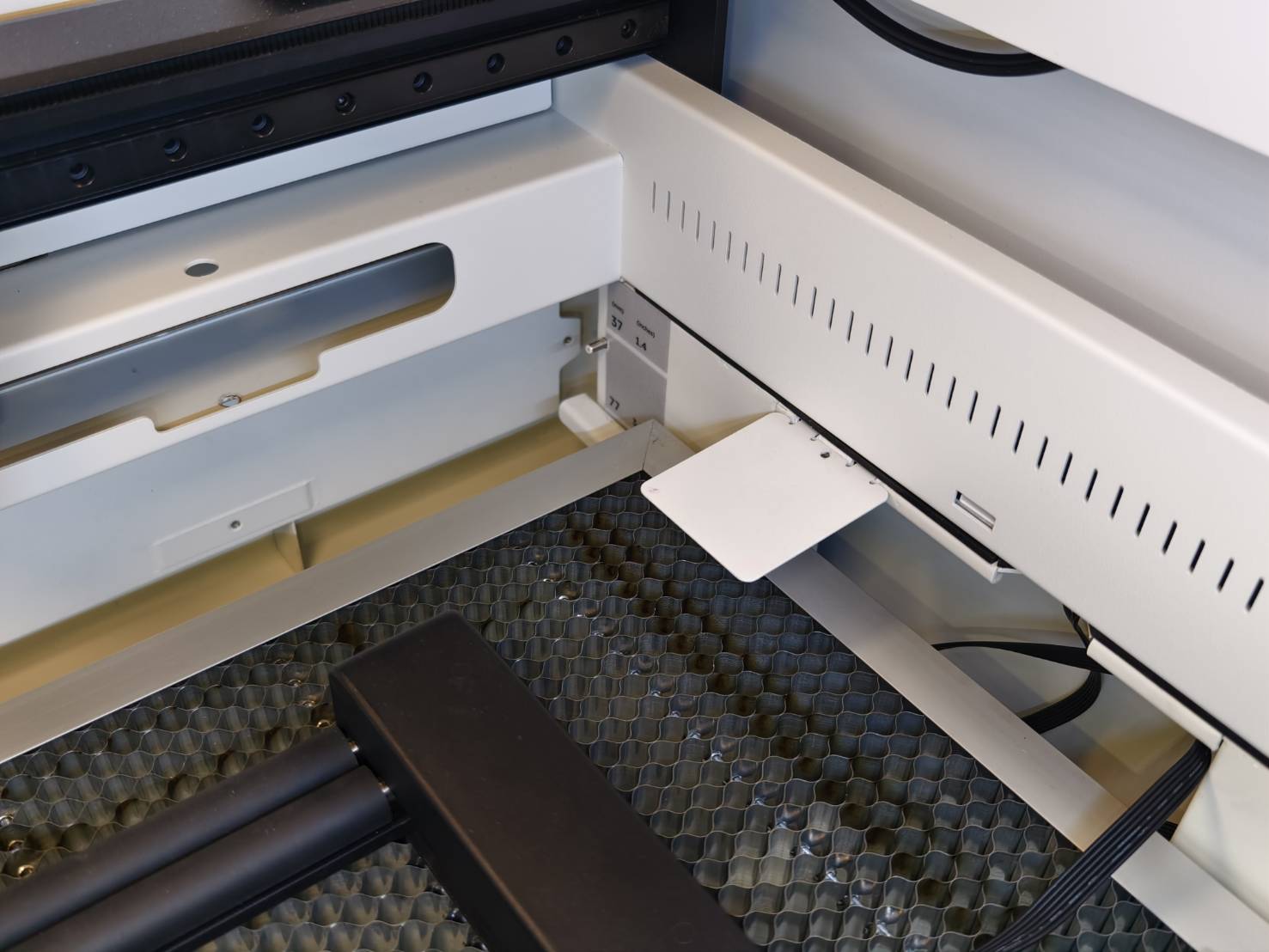

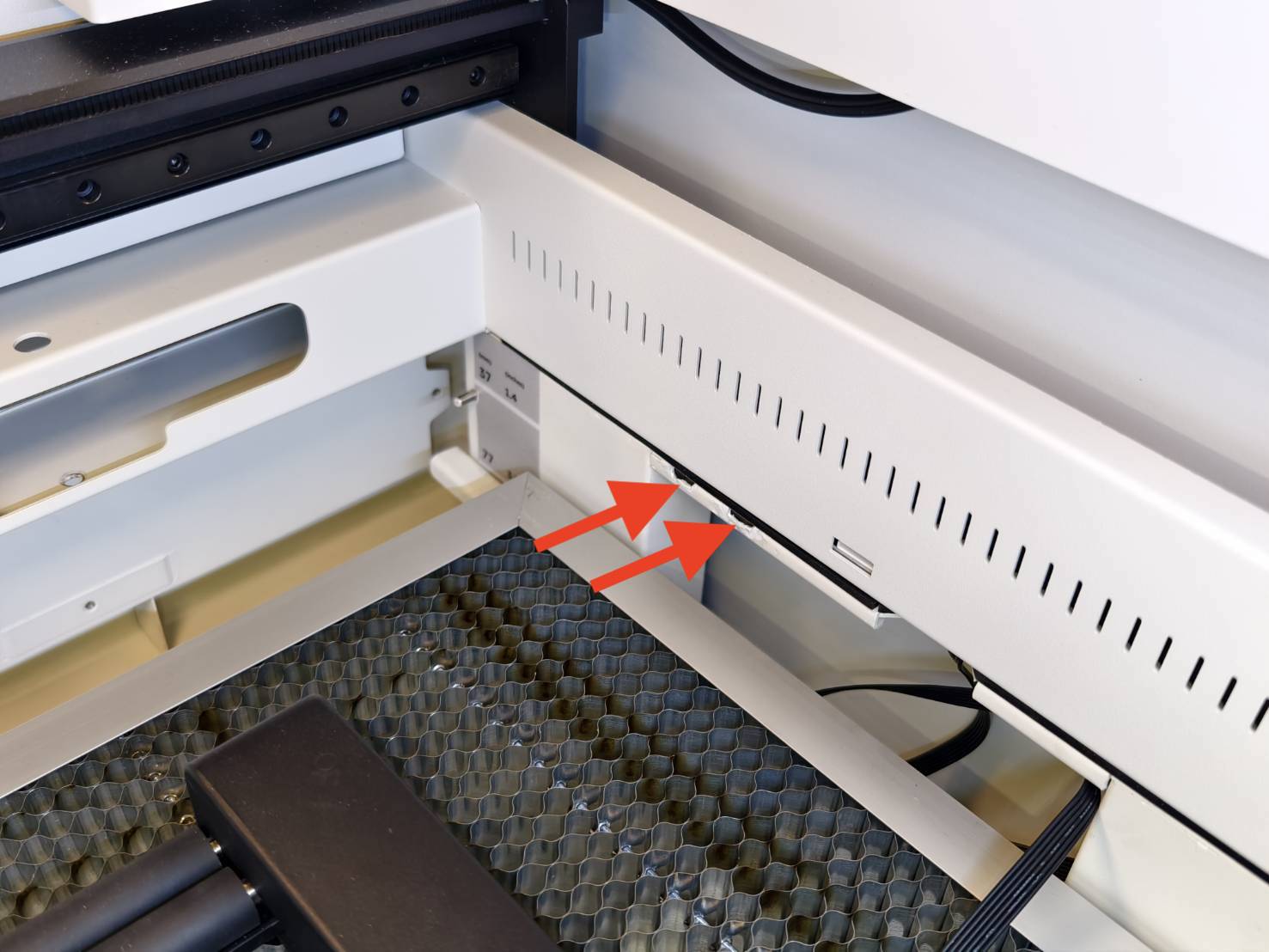

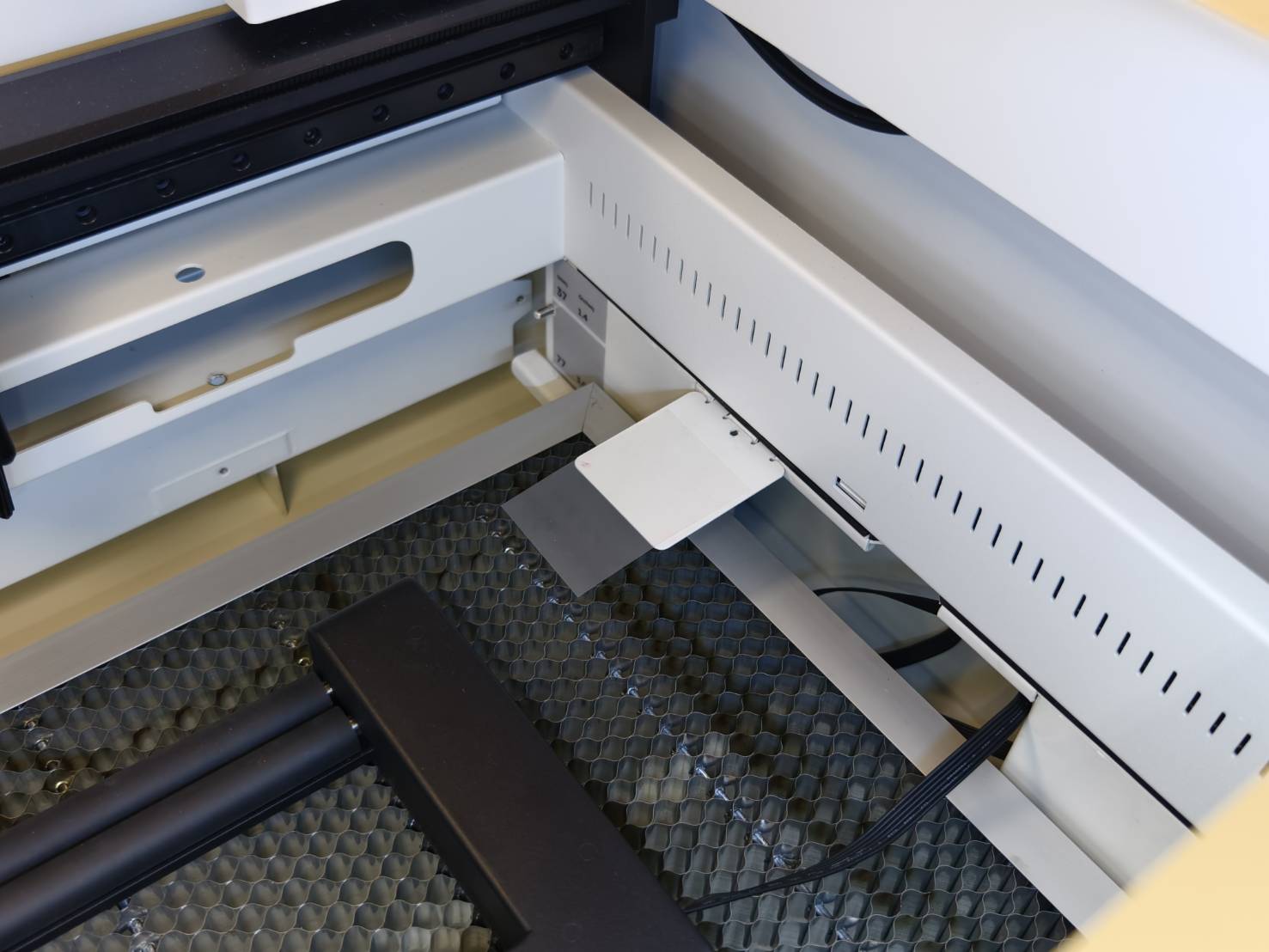

Saque la plataforma de pre-rociado de la caja e insértela en el lateral. Esta placa está diseñada únicamente para el módulo de impresión de Ador. Como su nombre indica, será el área de pre-rociado cuando se utilice el módulo de impresión con el rotativo. Coloque la pegatina de imprimación en la placa para recoger el pre-rociado.
Paso 6.2

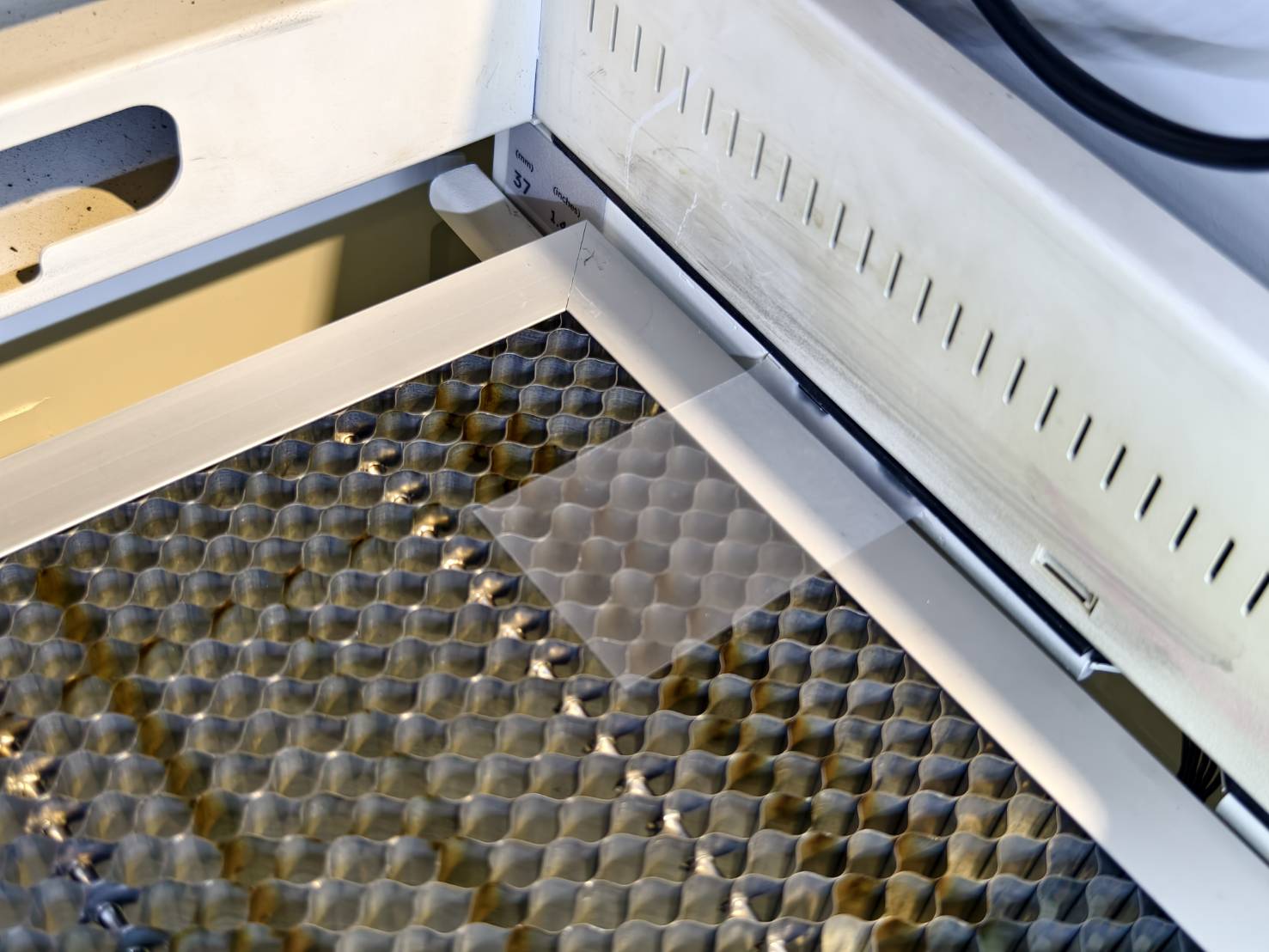

Si su panal está en la capa superior de 37mm / 1.4 pulgadas, no es necesario instalar la placa de pre-rociado. Coloque directamente la pegatina de imprimación alrededor de las dos aberturas.
Paso 7
La instalación del hardware para la Base de Extensión Ador y el Rotativo 2.0 se ha completado con éxito.
Dependiendo del módulo que vaya a utilizar, consulte los siguientes enlaces para empezar a experimentar con el módulo rotativo.
#FIN
