⚠︎ Advertencia: La función de paso directo no está disponible en Europa.
|
Descripción
Este artículo le guiará a través de la configuración de la función de paso directo y el inicio de una tarea de grabado de prueba después de la instalación del hardware.
Para grabar o cortar con paso directo, consulte Ador - Guía de grabado con paso directo.
Herramientas
| 1 | Destornillador de estrella |
| 2 | Llave de vaso hexagonal (7mm) |
| 3 | Cinta de papel (Opcional) |
Paso 1
Separe la máquina y la base si están ensambladas.
Paso 2
Desatornille estos dos tornillos en la parte posterior con un destornillador de estrella.
Paso 3
Desatornille los tornillos debajo del marco.
|
Paso 4
A continuación, se puede retirar el marco de paso posterior.
(Los tornillos no serán necesarios para el paso directo, pero se recomienda guardarlos.)
Paso 5
Coloque el marco de paso posterior en la posición designada.
Paso 6
Desatornille los dos tornillos.
Paso 7
Desatornille los tornillos situados debajo del marco frontal.
|
Paso 8
A continuación, se puede retirar el marco de paso frontal.
Paso 9
Retire los dos clips de los marcos frontales.
(Estos dos clips no serán necesarios para el paso directo, pero se sugiere guardarlos en caso de necesidades futuras. Por favor, consulte la instalación sin paso directo.)
Paso 10
Coloque el marco de paso frontal en la posición designada.
Paso 11
Ensamble la máquina y la base de extensión.
Paso 12
Coloque el panal en la capa de 37mm/1.4 pulgadas o en la capa de 77mm/3.0 pulgadas según el grosor de su material. Por favor, consulte el artículo para la instalación del panal.
| Capa | Foto |
Rango de Altura |
| 37mm / 1.4 pulgadas | 0 - 3 mm | |
| 77mm / 3.0 pulgadas |
3 - 15 mm |
|
| 117mm / 4.6 pulgadas | No disponible para Passthrough | |
| 155 mm / 6.1 pulgadas |
No disponible para Passthrough |
Paso 13
Inserte el material en la máquina. Se recomienda encarecidamente que utilice material no deseado o usado por primera vez con fines de práctica.
El grosor máximo del material para la función Passthrough de Ador es de 15 mm.
Al introducir el material, evite que se enganche con el cable de alimentación y el tubo de ventilación, como se muestra en los ejemplos incorrectos a continuación.
Hay dos escenarios para colocar los materiales. Por favor, consulte las instrucciones a continuación.
Materiales de 0 - 3 mm
|
||
|
||
Materiales de 3 a 15 mm
|
||
|
||
Paso 14
Coloque cinta de papel justo al lado del borde del material sobre el panal o sobre el material de la base.
La cinta se aplica para alinear cada grabado, y más adelante en el artículo explicaremos cómo utilizarla.
Materiales de 0 - 3 mm
|
||
|
||
Materiales de 3 a 15 mm
|
||
|
||
|
||
Nota importante |
|
|
|
|
|
|
|
Paso 14.1

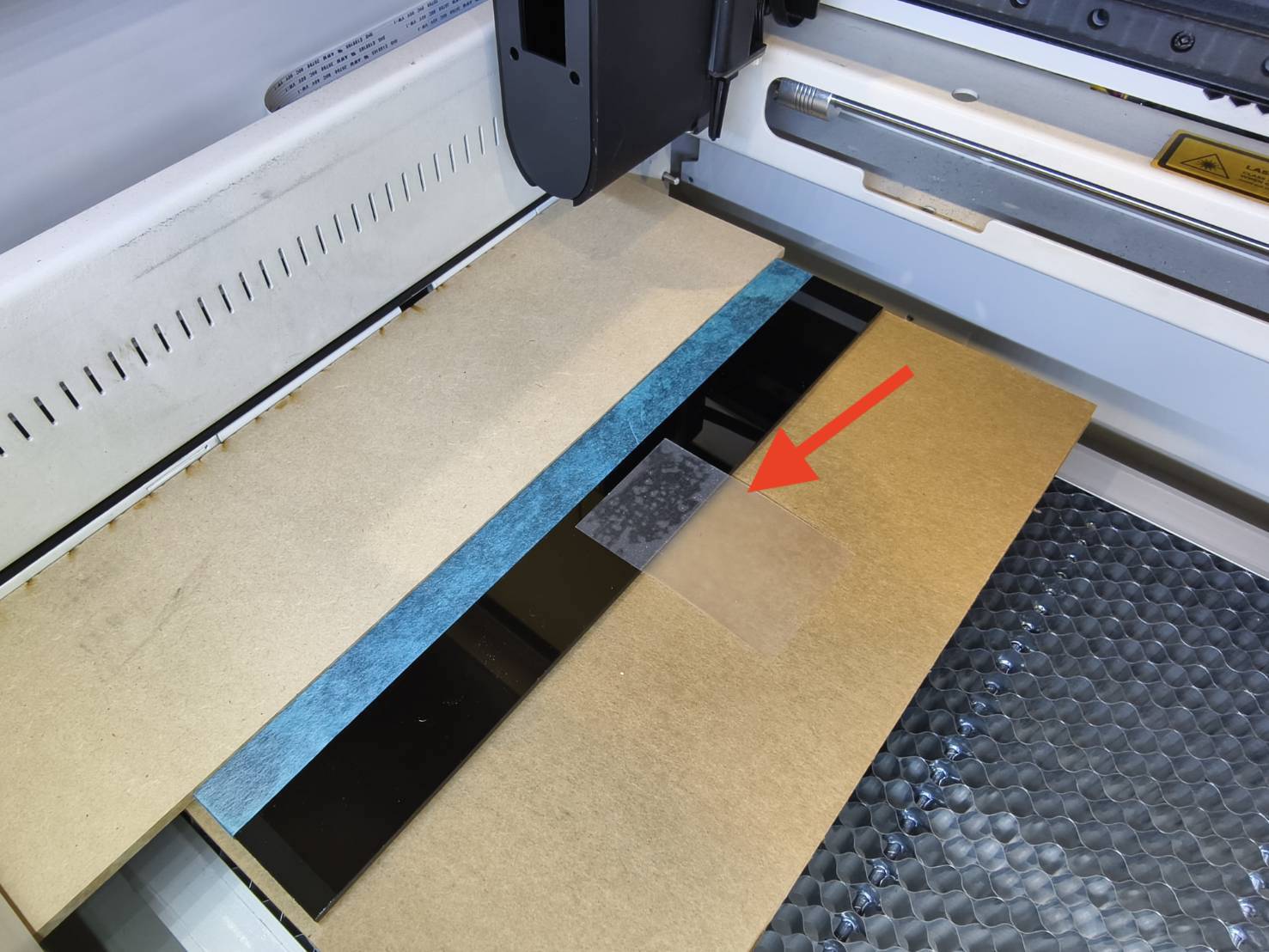

Coloque la pegatina de imprimación en el material lateral para fines de pre-rociado.
Paso 15
Encienda la máquina y realice el enfoque automático en su material.
Paso 16
Asegúrese de tener las siguientes versiones de software y firmware para utilizar la función rotativa de Ador.
|
Beam Studio Versión 2.3.7 o superior. (Guía) |
La versión de firmware 5.3.2 o superior. (Guía) |
|
|
Paso 17
Habilite la función de Paso Directo en Beam Studio.
Establezca la longitud de su material.
Paso 18

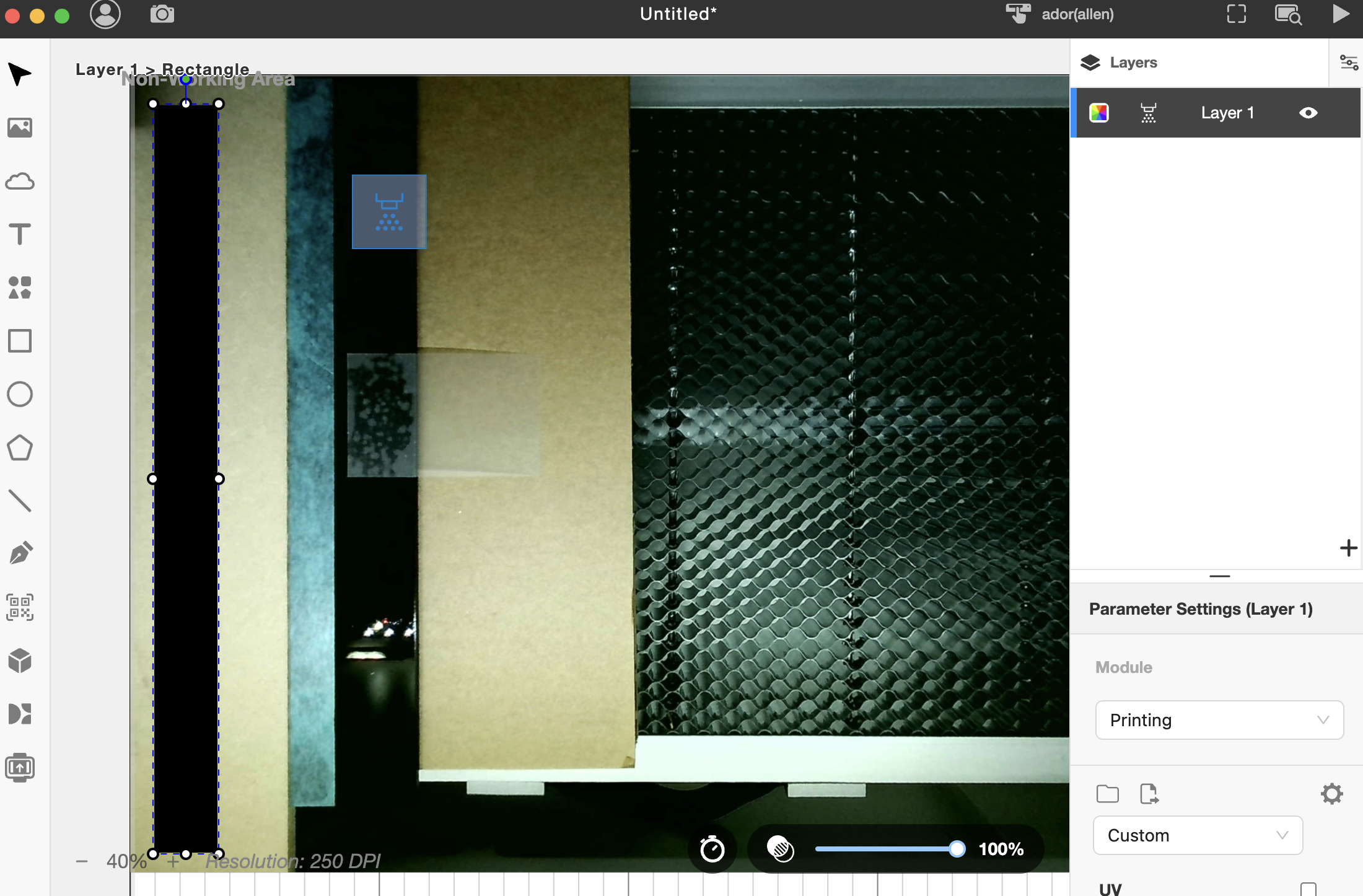

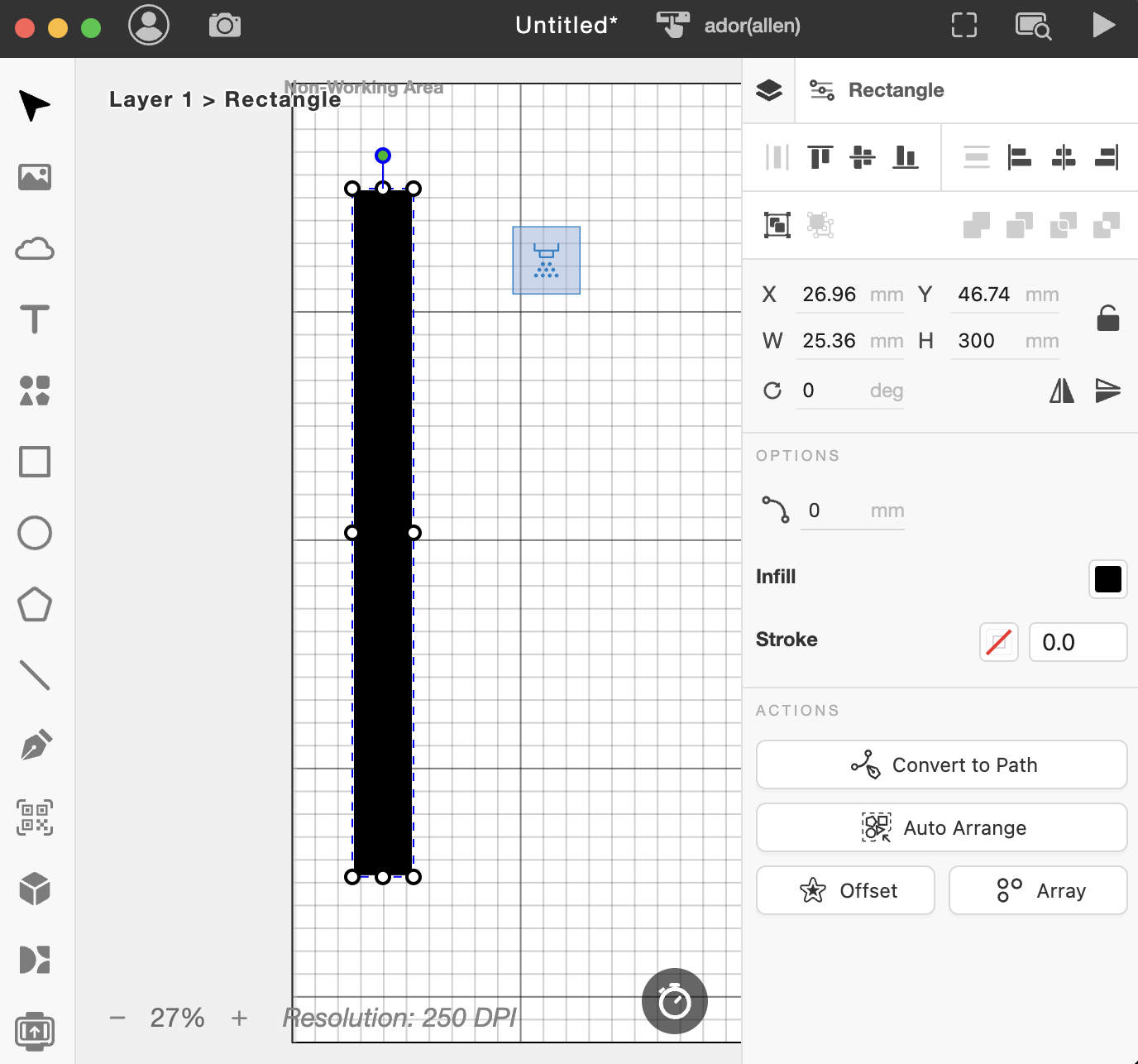

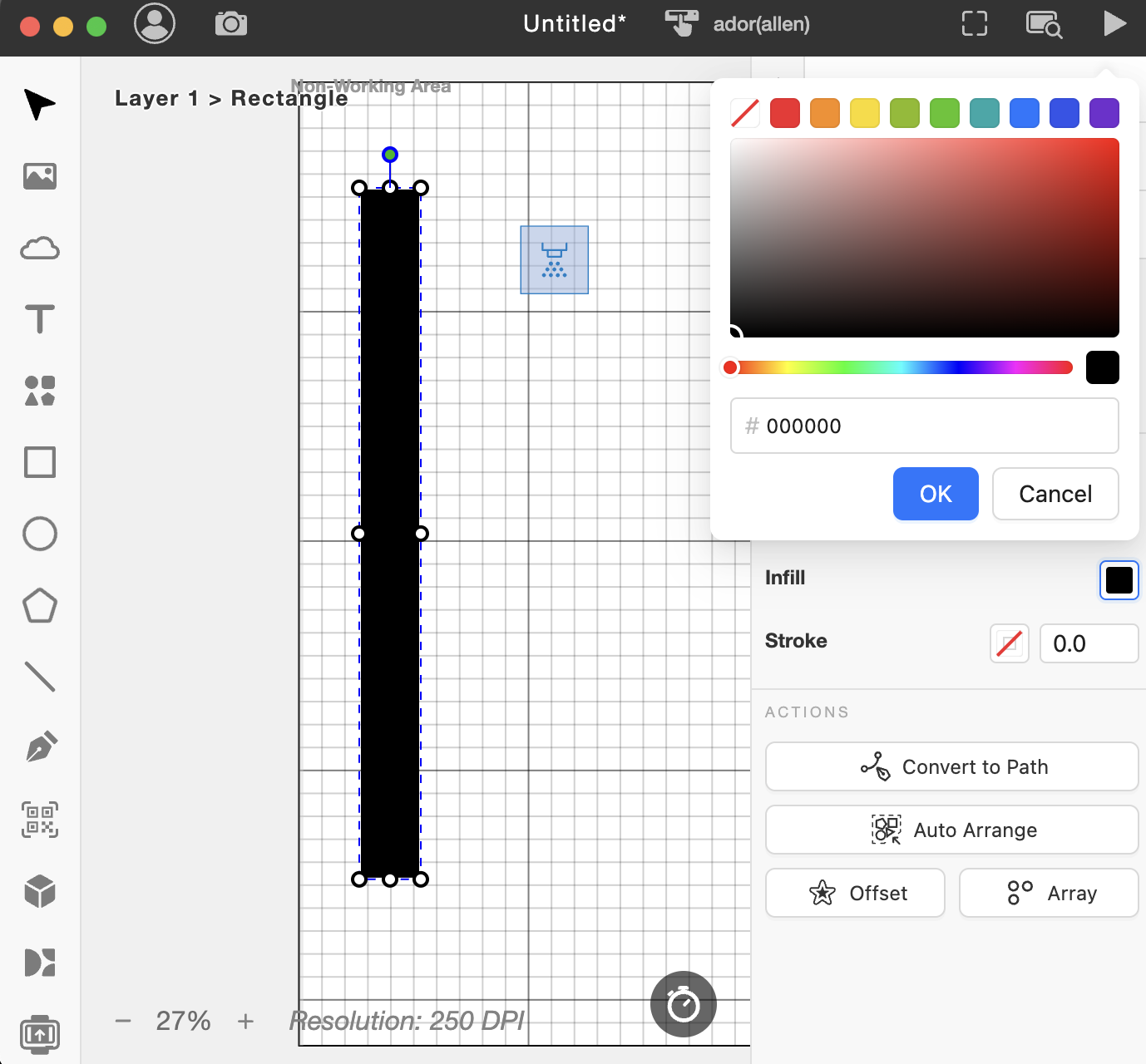

Dibuje un rectángulo alargado y rellénelo de negro, o importe su propio diseño.
Paso 19

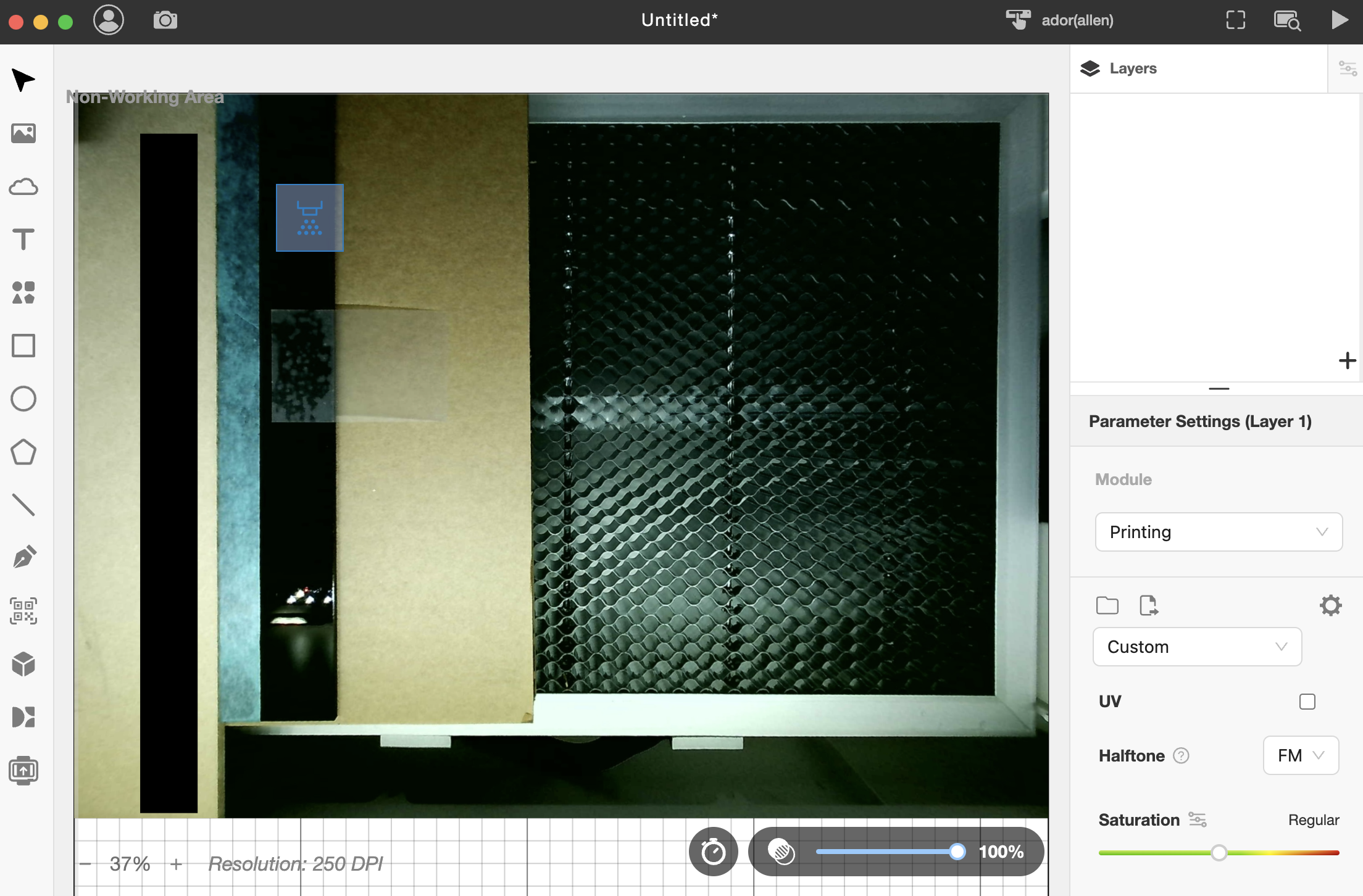

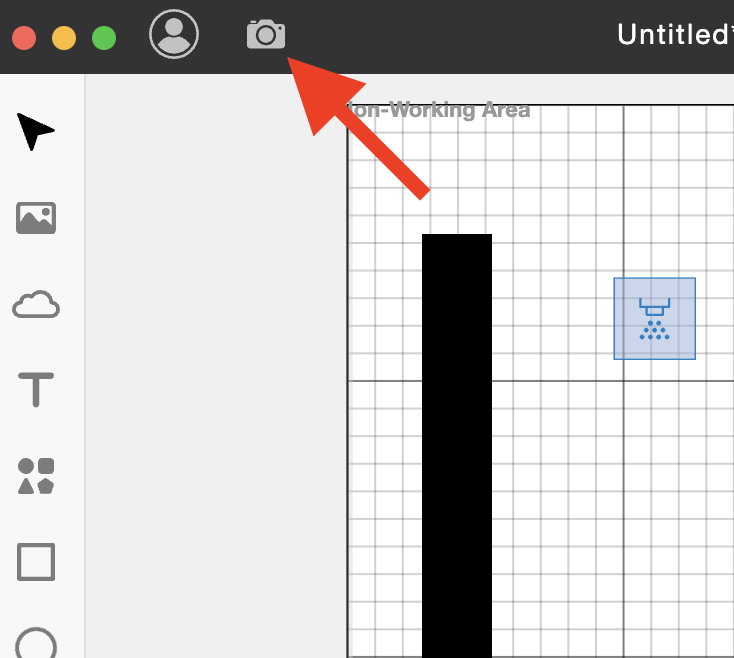

Realice una vista previa con la cámara.
Coloque el diseño en la posición deseada.
Paso 20

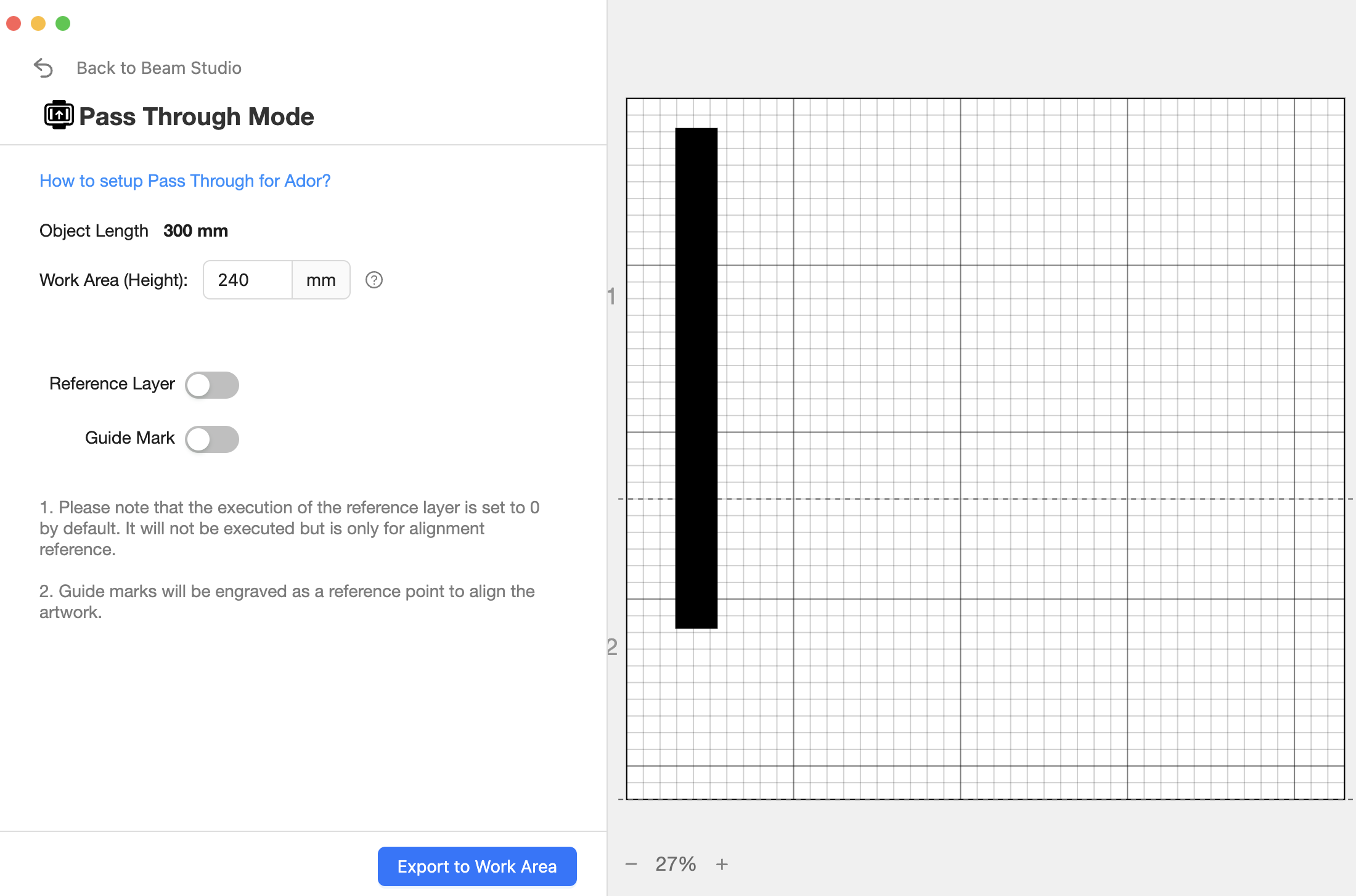

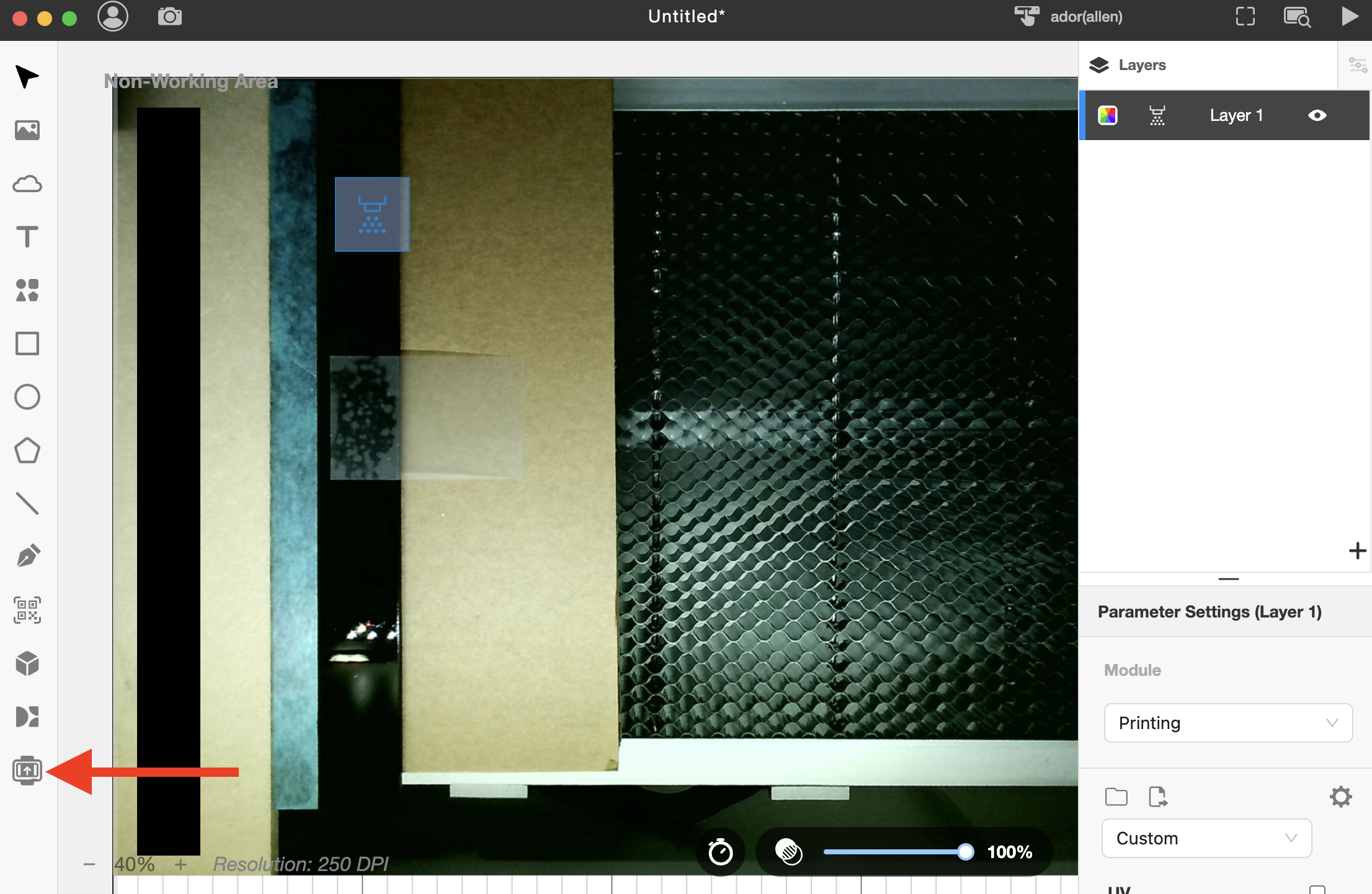

Abra la configuración de Paso Directo.
Explicación de cada ajuste
| 1. Longitud del objeto | |
| Área de trabajo (Altura) | |
| Capa de referencia | |
1. Longitud del objetoLa longitud del objeto es la longitud de su diseño o archivo importado medida por el software. |
Área de trabajo (Altura)El área de trabajo (Altura) es la longitud de cada sección de grabado.
|
Capa de referenciaLa capa de referencia es una herramienta que crea automáticamente diferentes capas según la cantidad de secciones que tenga después de exportar al área de trabajo.
EjemploSi su objeto tiene una longitud de 300 mm, configurar el área de trabajo en 120 mm requerirá tres grabados, por lo que tendrá tres secciones, lo que indica tres capas y encontrará que las diferentes capas grabarán distintas secciones de su objeto.
|
4. Marca de guíaLa marca de guía es una herramienta utilizada para hacer coincidir las líneas de acabado entre cada sección de grabado.
Ajustes adicionales para la marca de guía
1. Diámetro El ajuste de diámetro es el tamaño de los círculos, y su valor predeterminado es de 40 mm.
2. Coordenada X La configuración de la Coordenada X determina la ubicación de los dos círculos, según el tamaño de su material. Su valor predeterminado es 390mm.
|

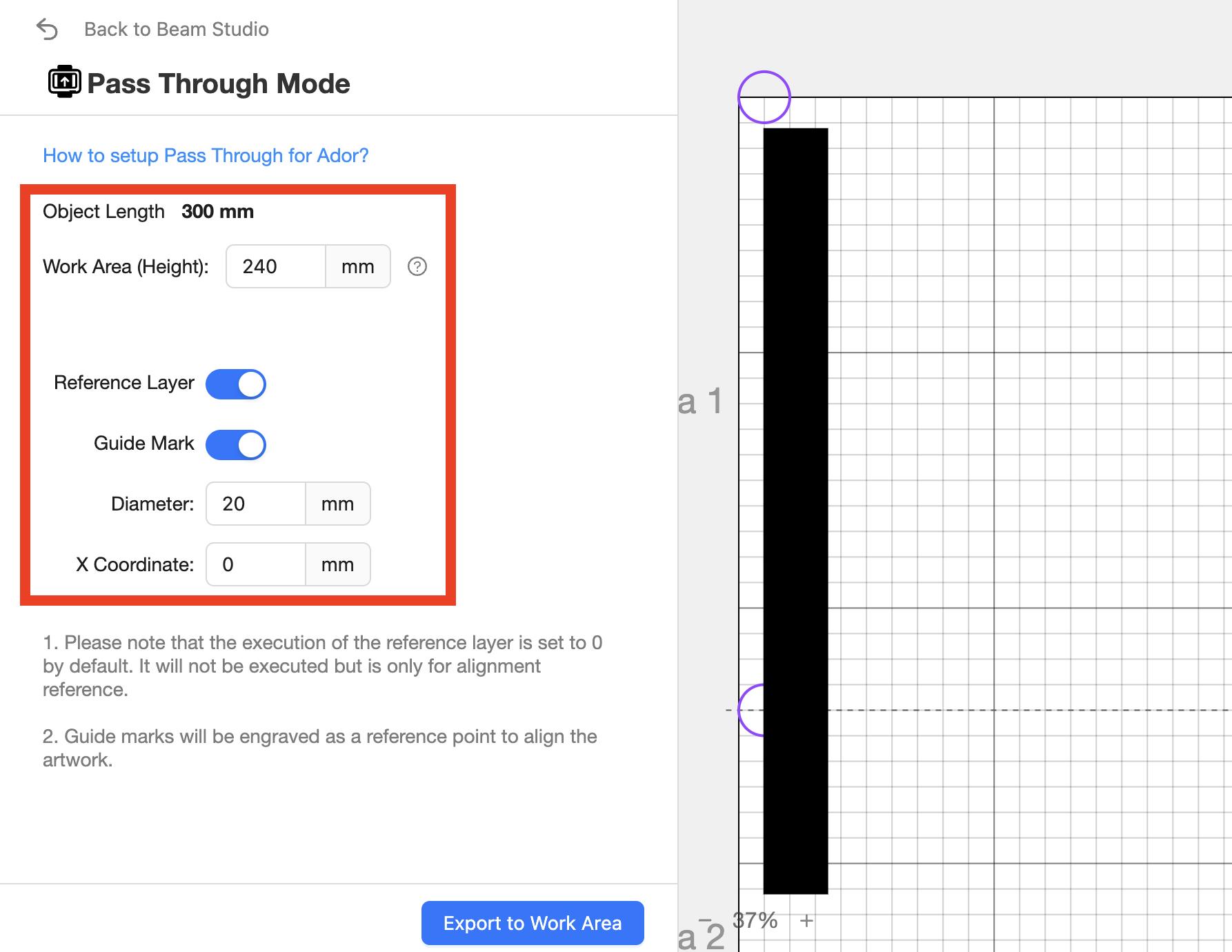

Paso 21
Cambie la configuración de paso directo si es necesario según su diseño o archivo.
Si está siguiendo nuestro ejemplo, puede usar la configuración a continuación para grabar el rectángulo.
Paso 22

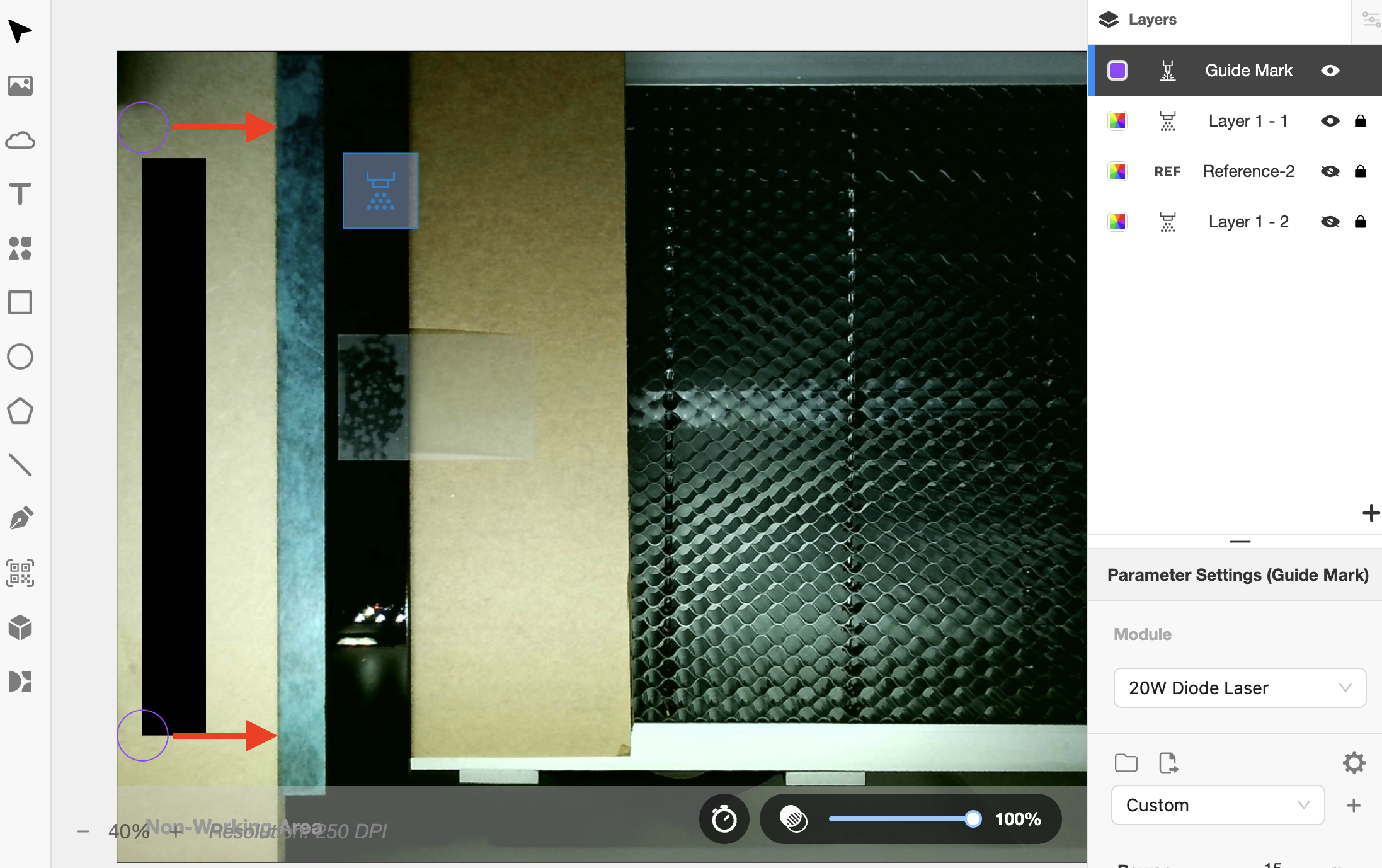

Después de exportar, verá las capas creadas automáticamente y los dos círculos.

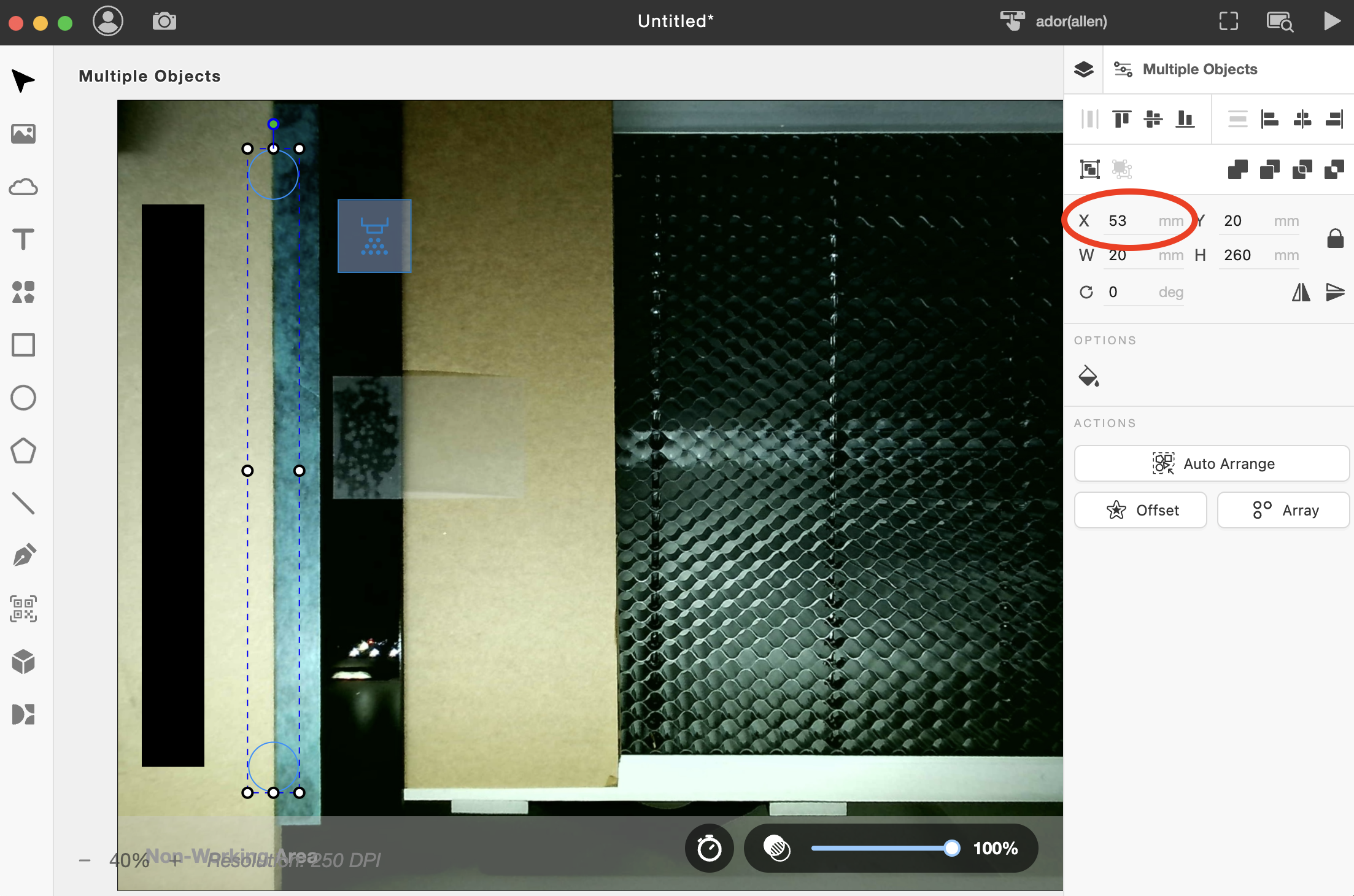

Mueva los círculos para que la mitad esté en el material y la otra mitad en la cinta.
(Se sugiere cambiar el valor del eje X para mover los círculos).

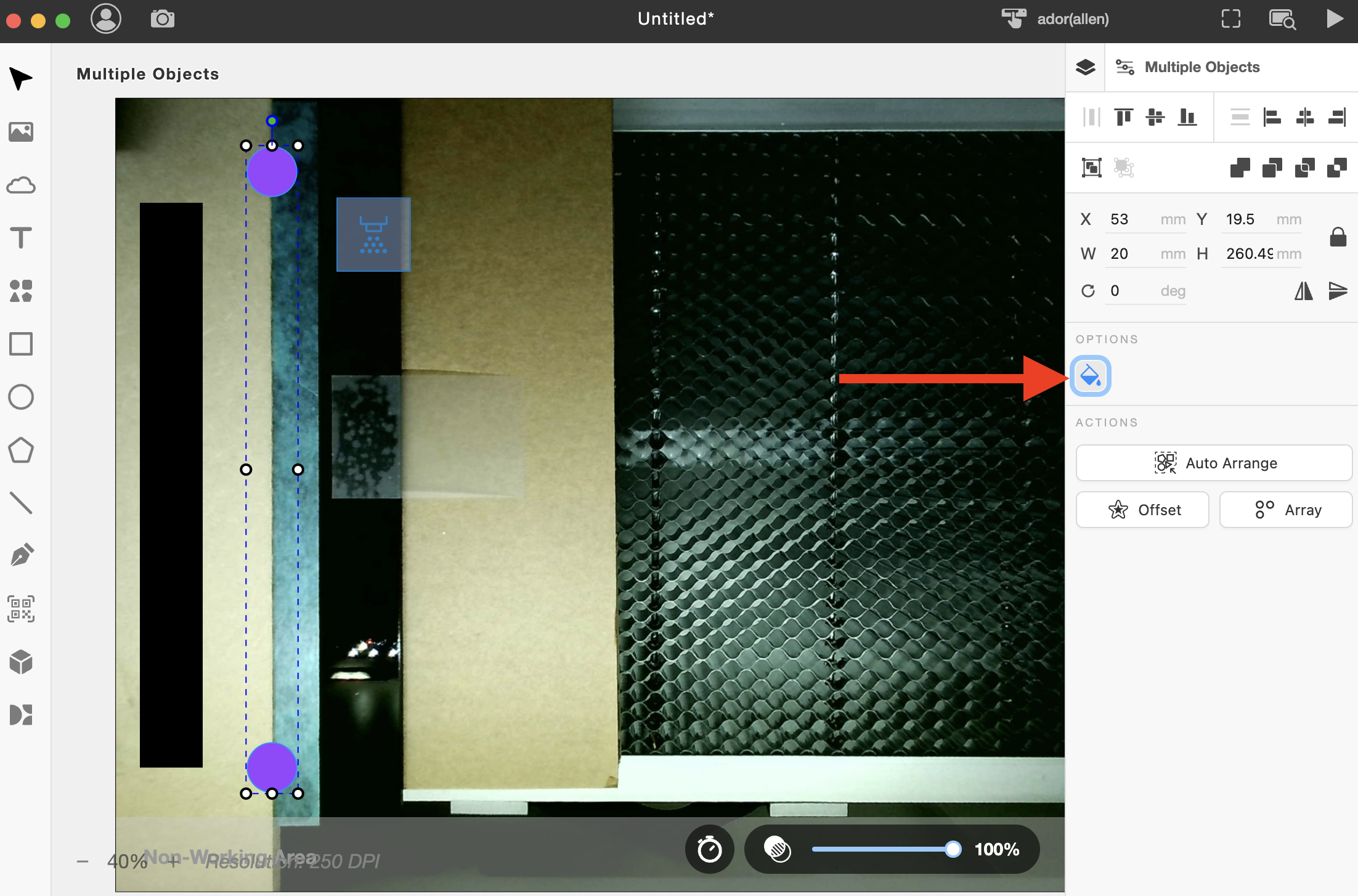

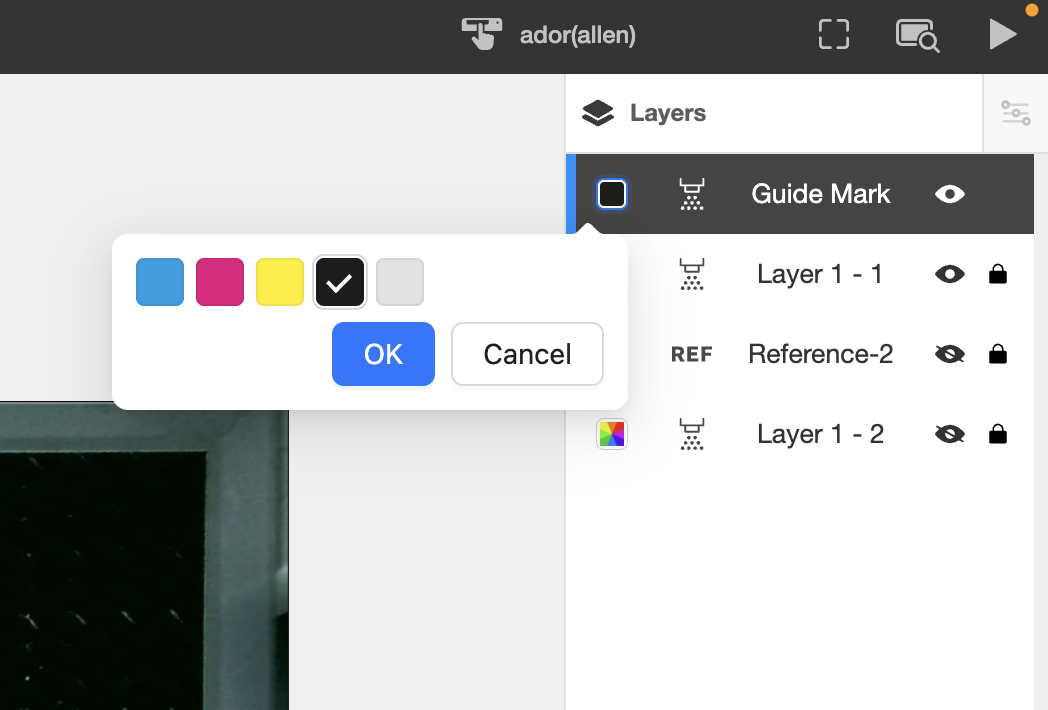

Rellene los círculos.
(Si los círculos no están rellenos, como las líneas son demasiado finas, pueden no ser visibles después de la impresión).
Paso 23

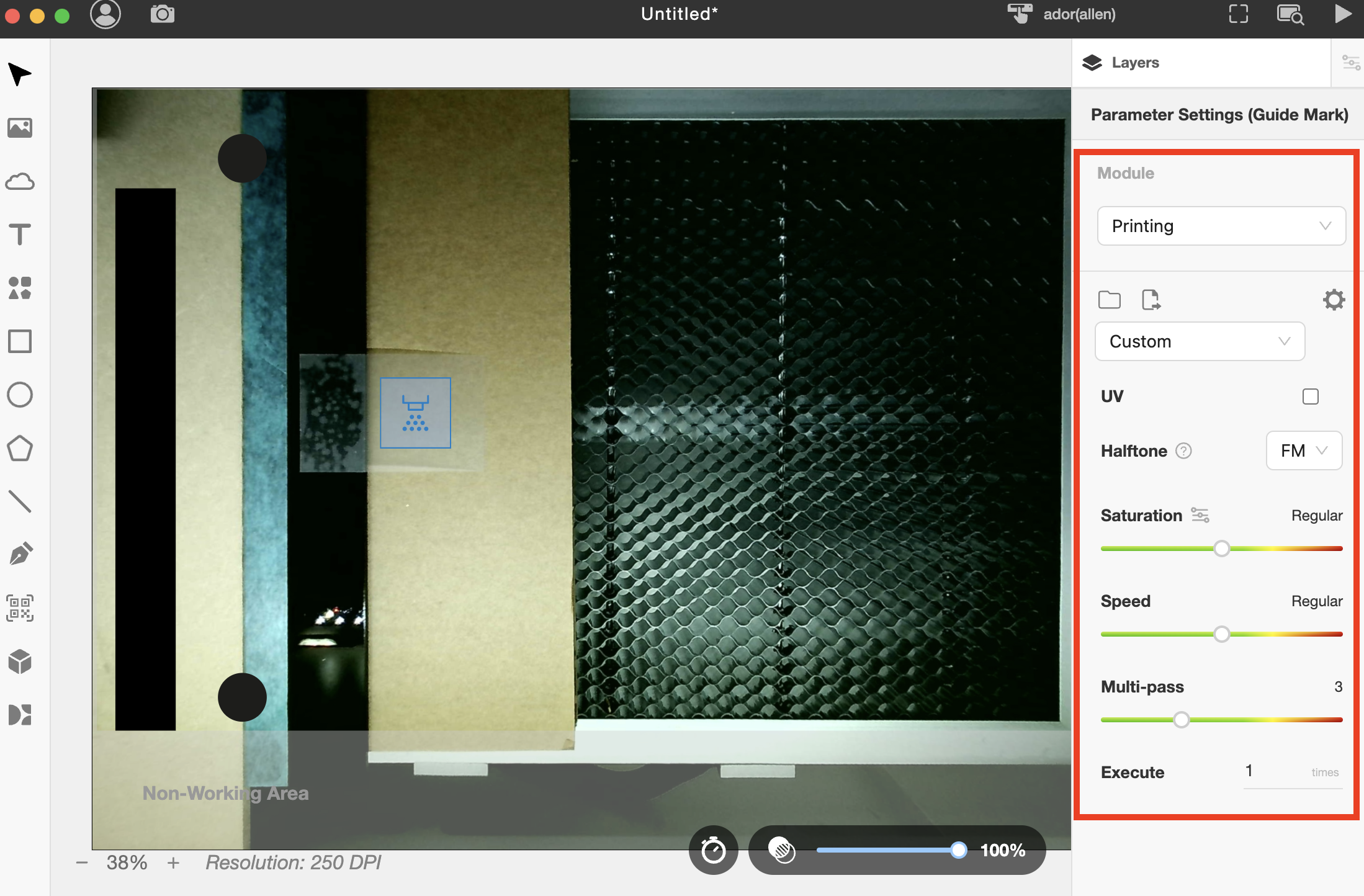

Establezca los parámetros según su material, asegurándose de cambiarlos en todas las capas.
Habilite solo la Capa 1 y la Marca Guía. Oculte las demás, ya que se imprimirán después.
En este ejemplo, he cambiado todas las capas a una sola capa de color negro.

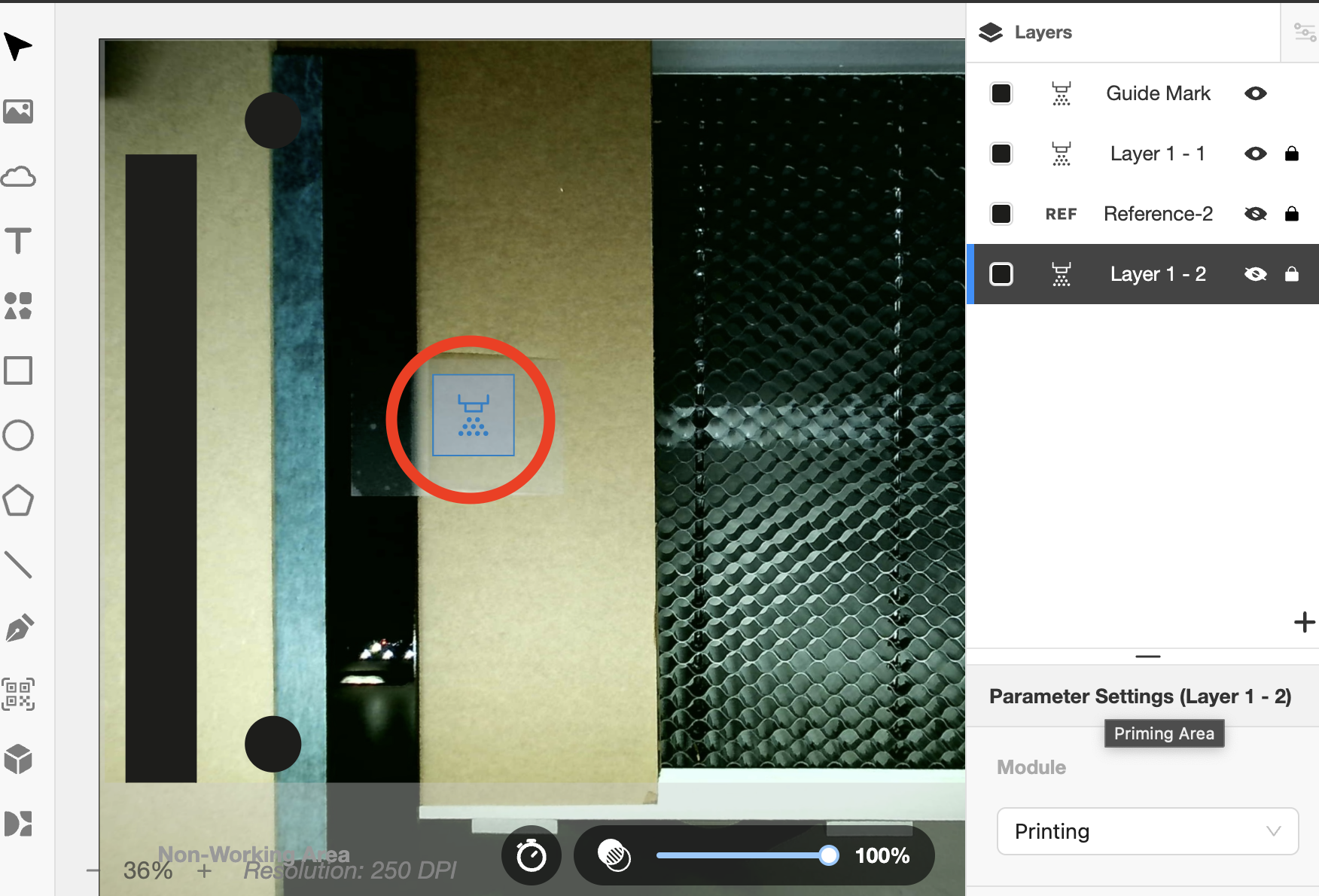

Coloque el área de pre-rociado en el lugar de la pegatina.
Paso 24

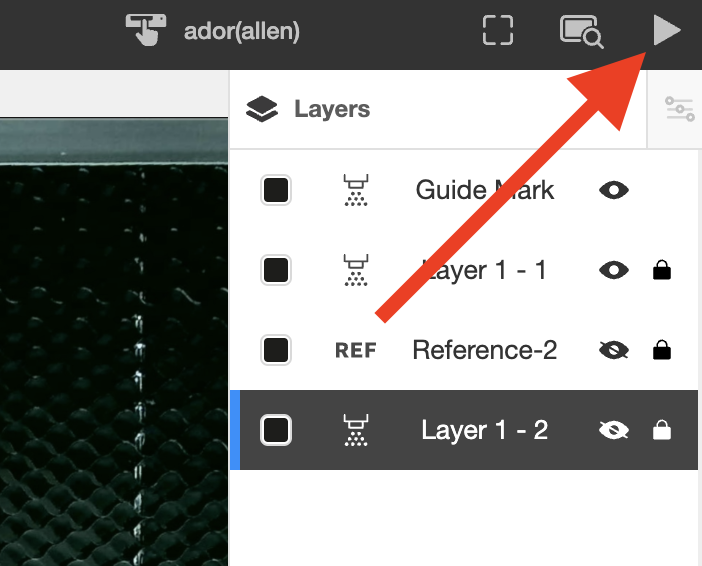

Inicie la tarea.
(Asegúrese de que solo estén activadas la Capa 1 y la Marca Guía. Las demás deben estar ocultas.)

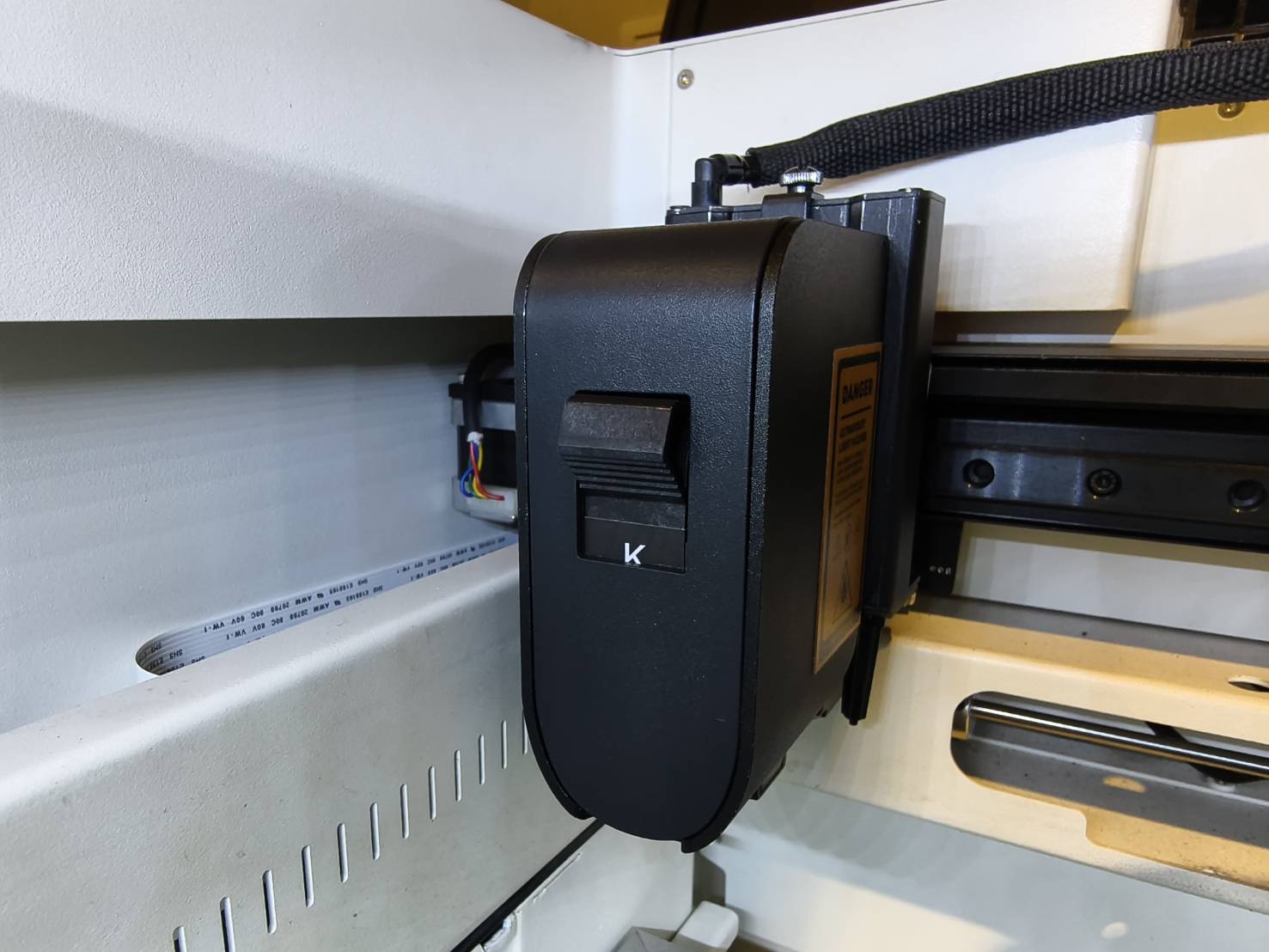

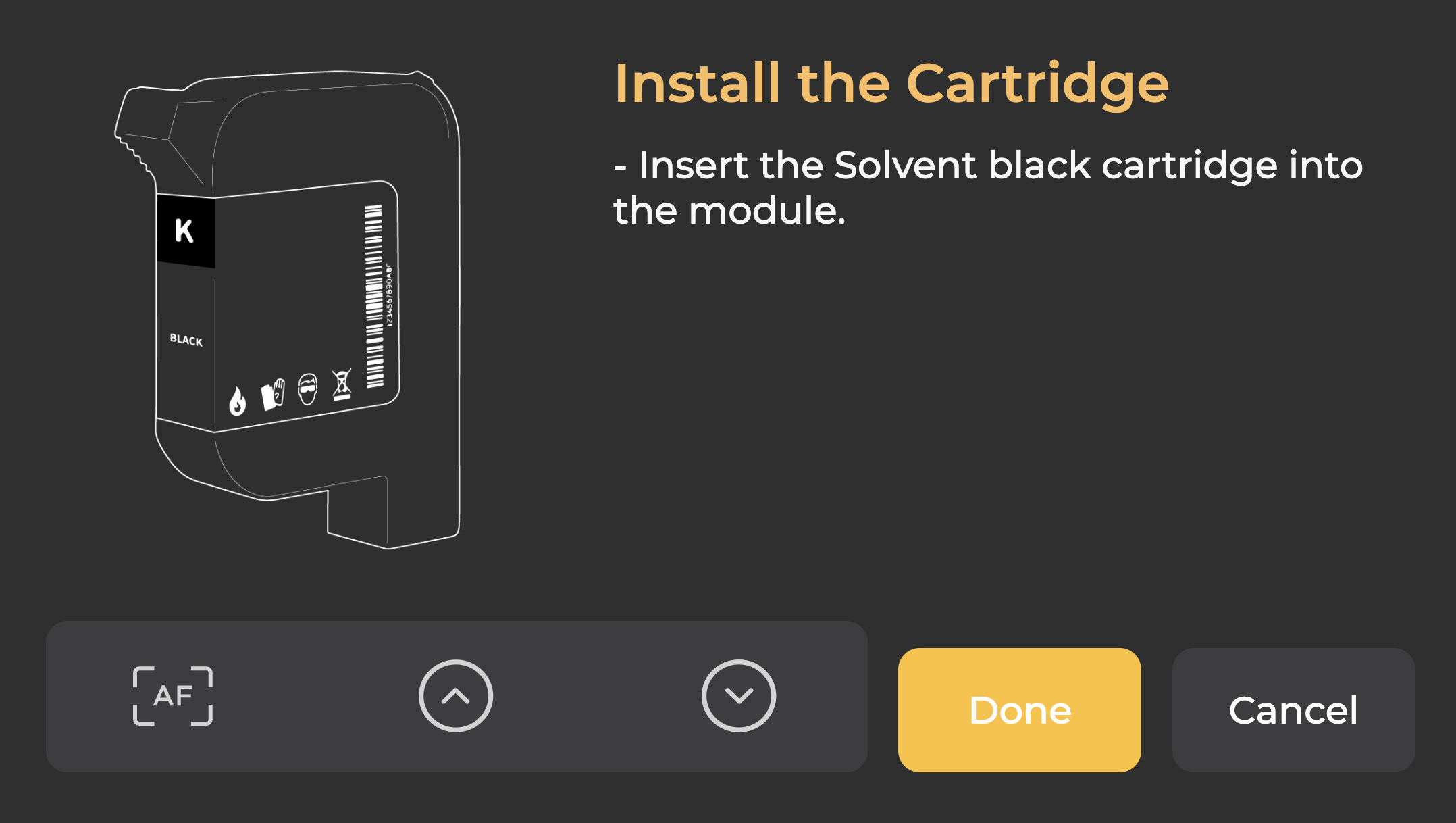

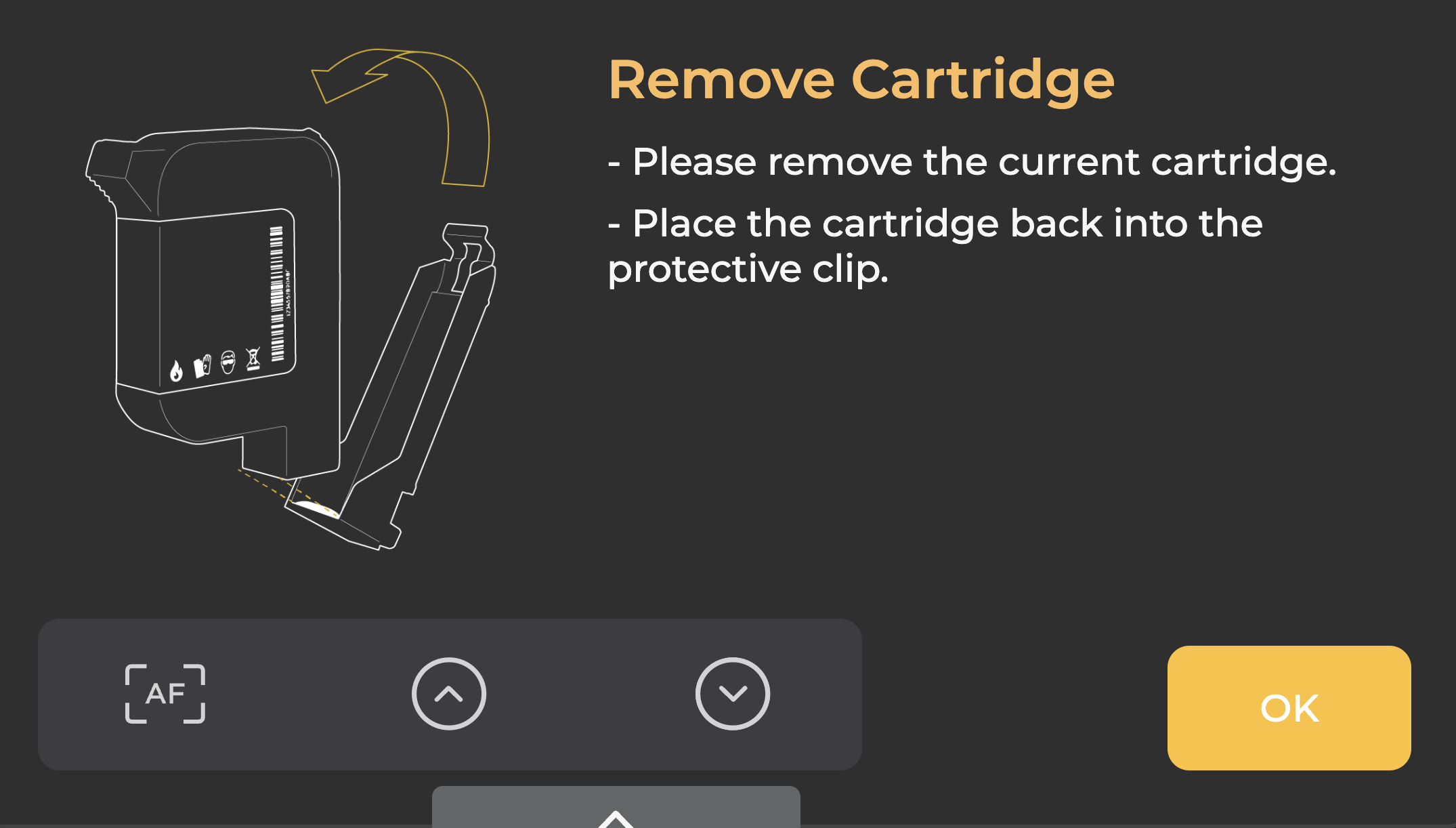

Después de iniciar la tarea, es posible que se le solicite cambiar el cartucho de color varias veces hasta que finalice. Por favor, siga las instrucciones en la pantalla táctil de la máquina.
Paso 25

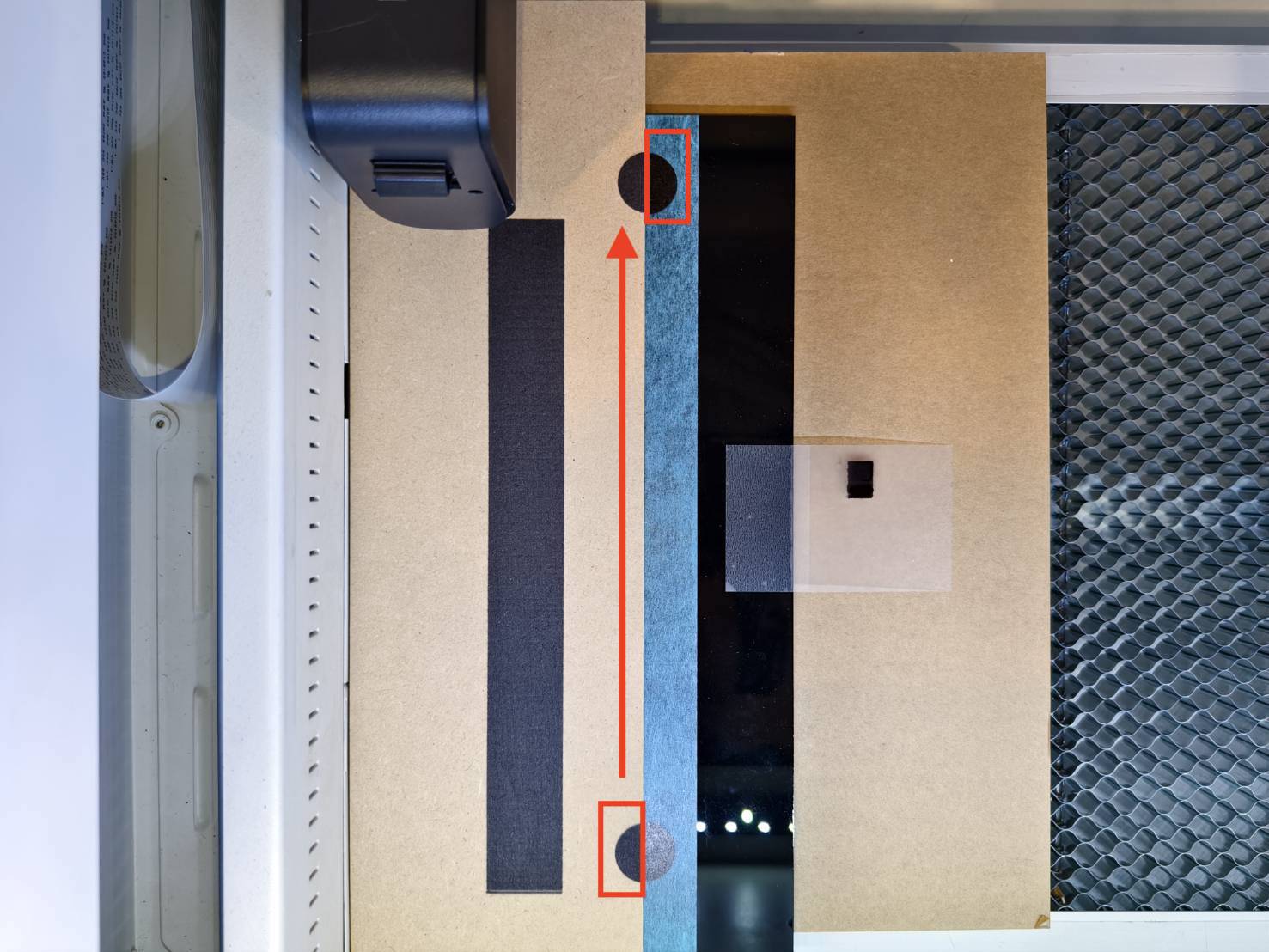

Después del primer grabado, mueva el material para alinear el semicírculo inferior en el material y el semicírculo superior en la cinta.
Sujete la cinta mientras mueve el material para evitar cambios de posición.
Paso 26
Asegúrese de que el material esté plano. Si se inclina, se sugiere usar un objeto pesado o cinta para fijarlo en su lugar.
En este ejemplo, se aplica la cinta.
Tenga cuidado, ya que el uso de un objeto puede bloquear la trayectoria del cabezal láser, por lo que es mejor utilizar objetos más pequeños.
| Objeto | Cinta adhesiva |

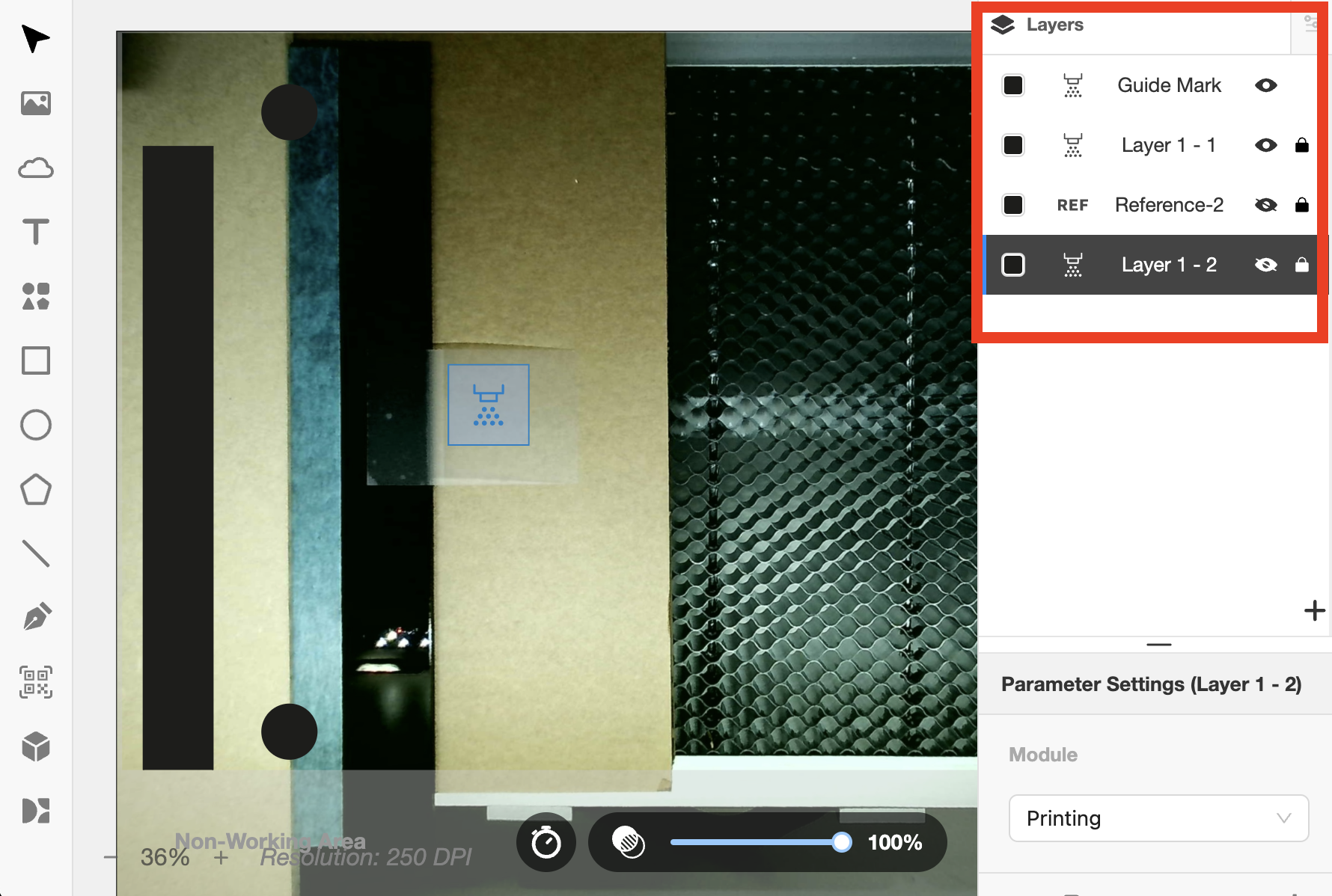

Paso 27

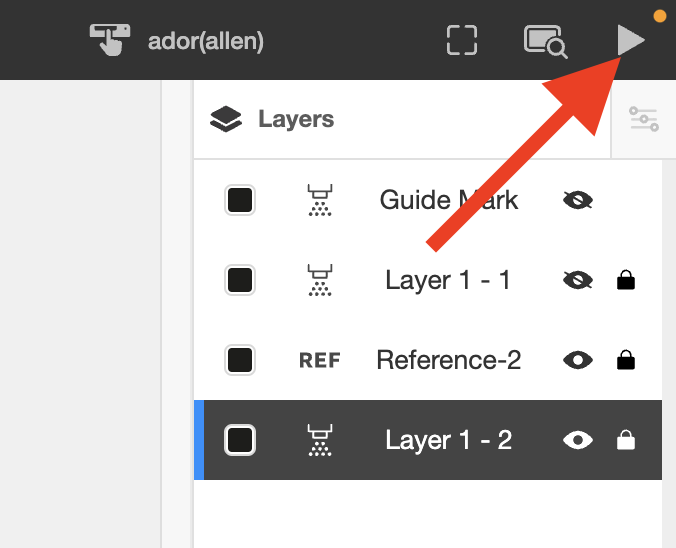

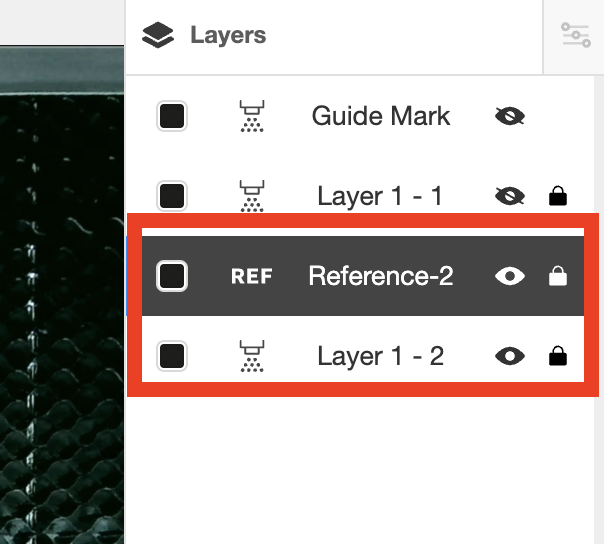

Como la primera capa y la marca guía ya se han impreso, debemos continuar imprimiendo la segunda capa. Por lo tanto, tendrá que deshabilitar manualmente la capa terminada y habilitar la siguiente capa. La capa de marca guía solo se deshabilitará en la última impresión.
Si está siguiendo nuestro ejemplo, verifique:
- Oculte la primera capa ya que su parte está terminada.
- La capa de Marca Guía solo se deshabilitará en su último grabado.
En este ejemplo, solo se requieren dos grabados, por lo que la capa de Marca Guía se deshabilitará en el segundo grabado. - Habilite la segunda capa para la segunda impresión, que es la última capa en este ejemplo.
- La capa de referencia tiene el final de la primera capa, por lo que se puede utilizar para la alineación entre capas; no tiene ninguna salida establecida en los parámetros, por lo que habilitarla o no, no afectará a la tarea.
Paso 28
Inicie la tarea de nuevo.
Después de iniciar la tarea, es posible que se le solicite cambiar el cartucho de color varias veces hasta que finalice la tarea. Siga las instrucciones en la pantalla táctil de la máquina.

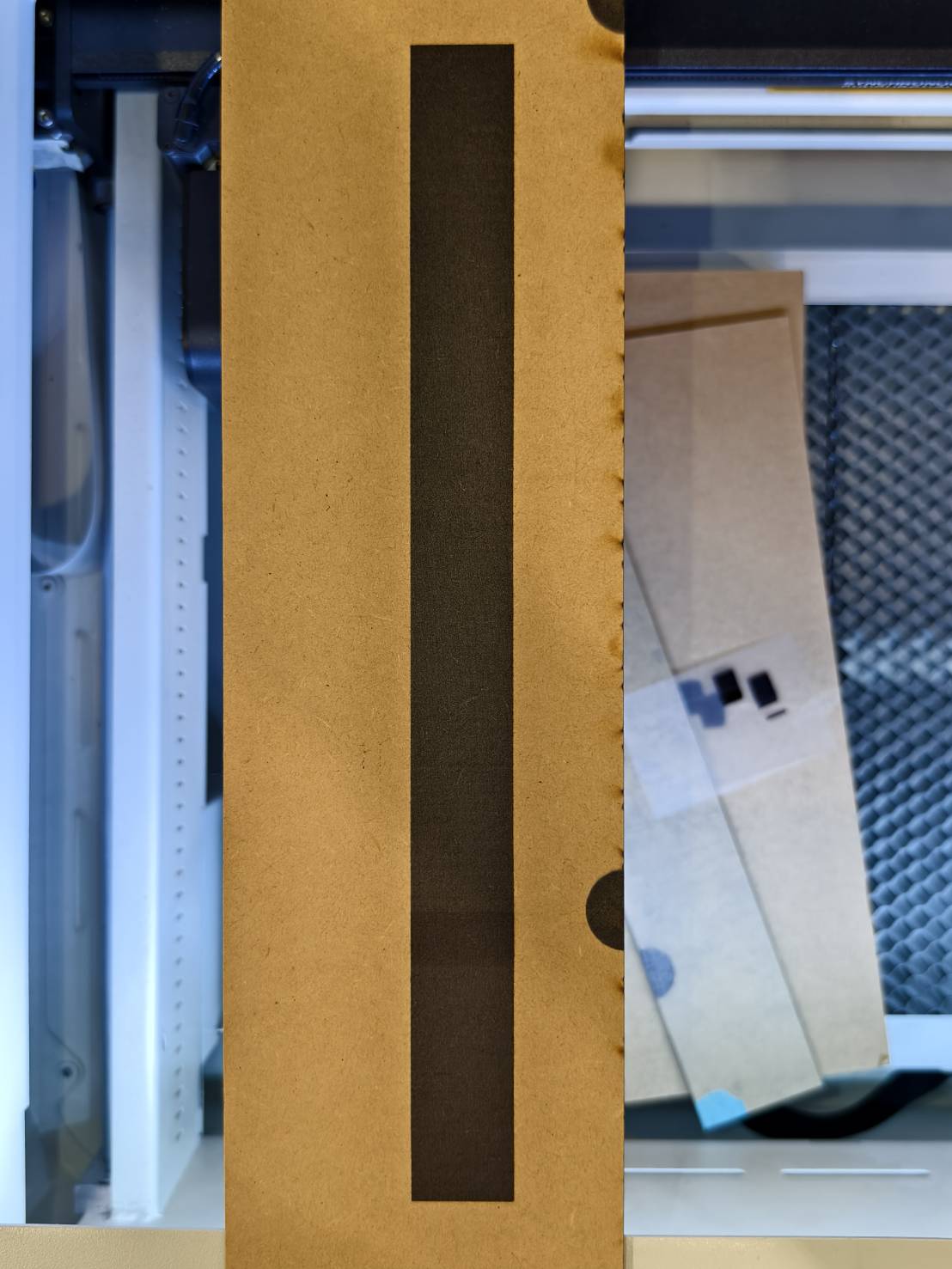

Paso 29

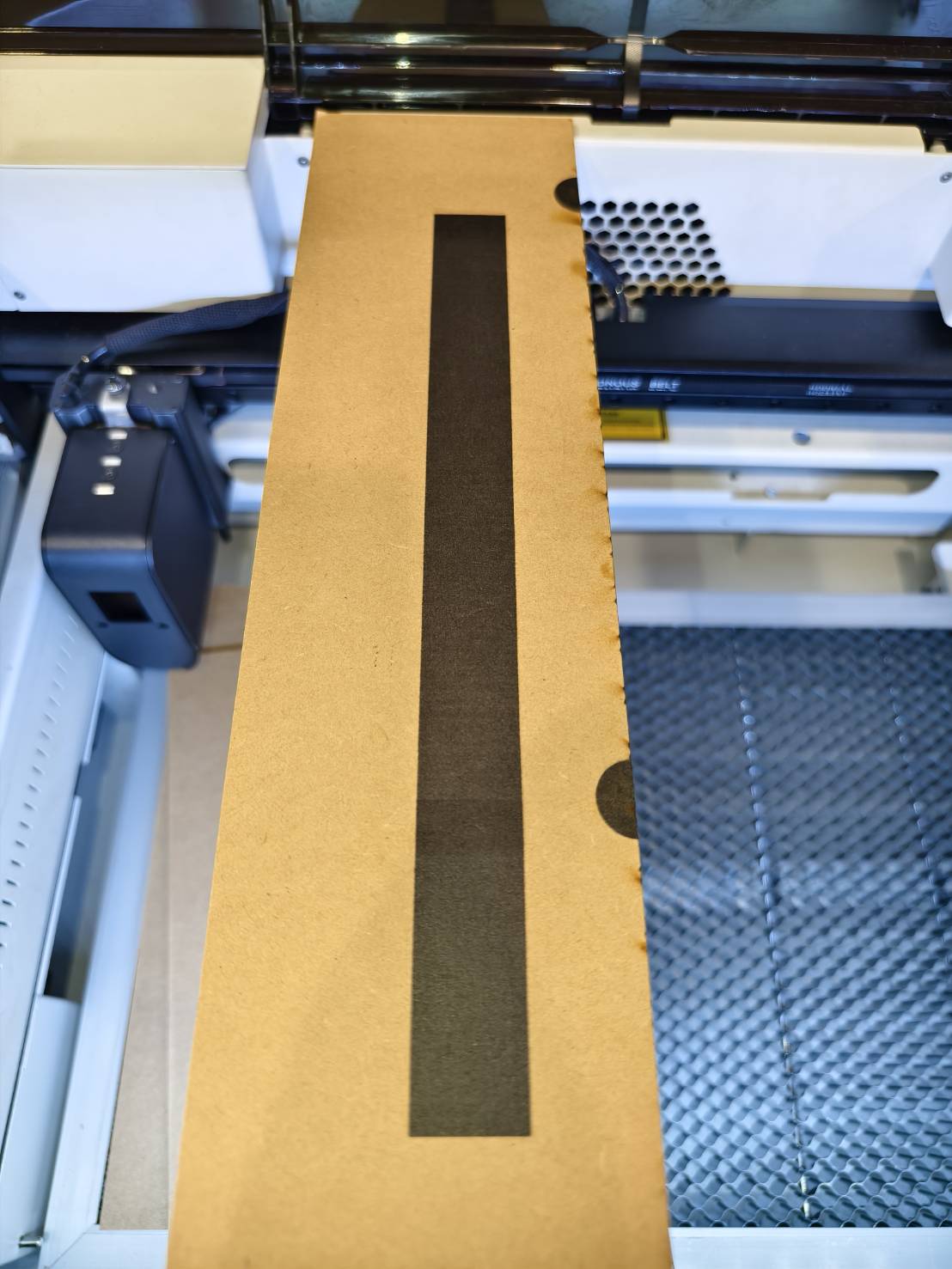

Compruebe el resultado.
