Descripción
Este artículo le ayudará a familiarizarse con la mesa giratoria antes de comenzar su primera tarea. Proporciona una guía completa y explicaciones para cada componente, además de cubrir los métodos para sujetar diferentes objetos. Por favor, siga el contenido a continuación para obtener más detalles.
Índice
|
1. Desembalaje

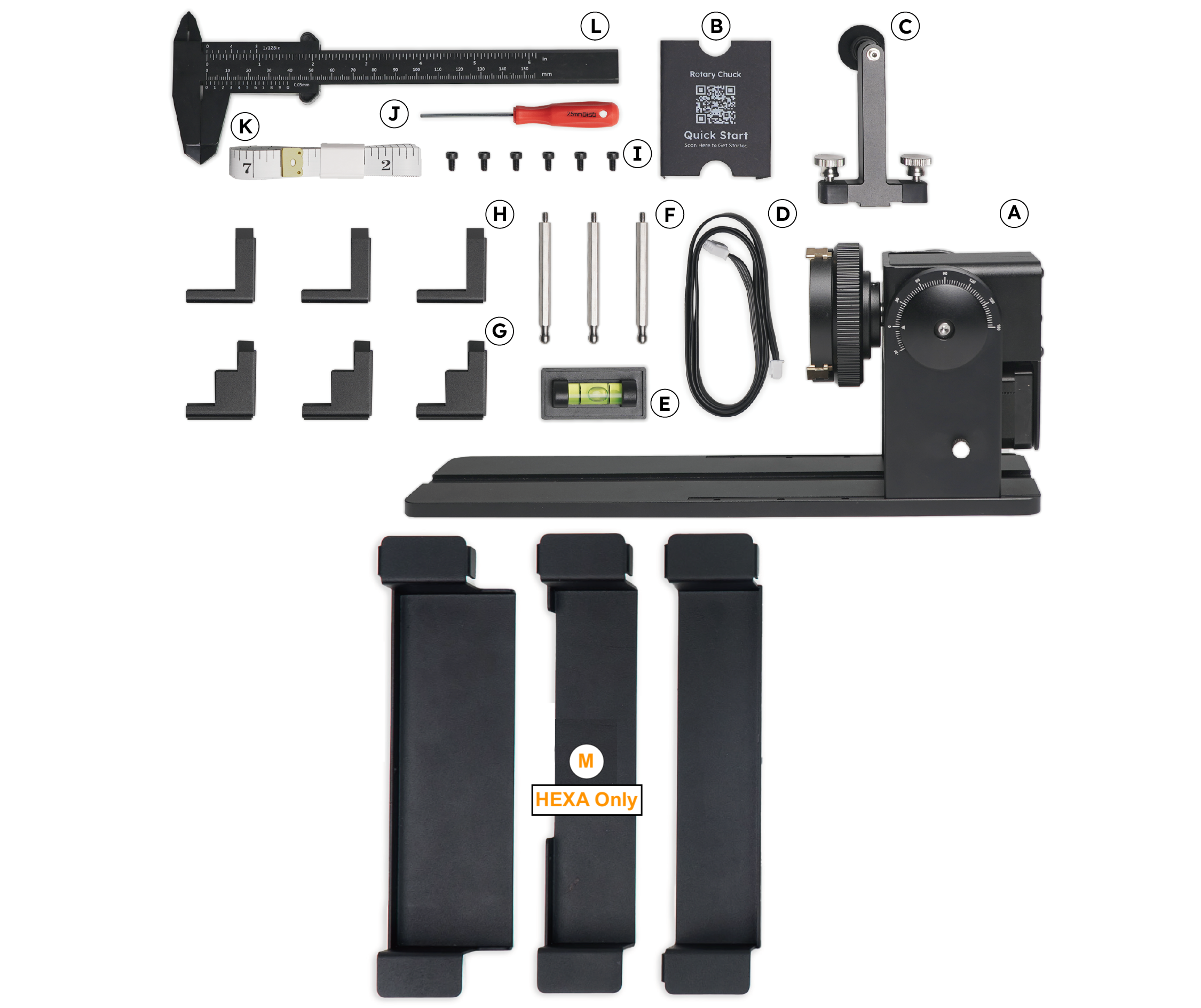

| # | Descripción del artículo | Cant. |
| A |
Accesorio rotativo FLUX Chuck (Cuerpo principal del accesorio rotativo.) |
1 ud. |
| B |
Código QR de la guía de inicio rápido (Cuerpo principal del accesorio rotativo.) |
1 ud. |
| C |
Conjunto de soporte trasero (Soporte x 1 ud. + Tornillos de mariposa x 2 uds.) |
1 juego |
| D |
Cable de conexión |
1 ud. |
| E |
Mini nivel (El nivel de burbuja es una herramienta para nivelar el objeto antes de iniciar una tarea, asegurando un enfoque perfecto en la superficie del objeto.) |
3 piezas |
| F |
Mordaza hexagonal (Las mordazas se instalarán en el dispositivo rotatorio para sujetar firmemente el objeto. Las mordazas hexagonales se utilizan específicamente para objetos más pequeños. Ver guía de instalación) |
3 piezas |
| G |
Mordaza escalonada (Las mordazas se instalarán en el dispositivo rotatorio para sujetar firmemente el objeto. Las mordazas escalonadas se utilizan específicamente para objetos de tamaño estándar. Ver guía de instalación) |
3 piezas |
| H |
Mordaza en forma de L (Las mordazas se instalarán en el dispositivo rotatorio para sujetar firmemente el objeto. Las mordazas en forma de L se utilizan específicamente para objetos más grandes. Ver guía de instalación.) |
6 piezas |
| I |
Tornillo hexagonal M3 (2,5 mm) (Los tornillos hexagonales se utilizarán para fijar las mordazas en el dispositivo rotatorio mencionado anteriormente). |
1 ud. |
| J |
Destornillador hexagonal (2,5 mm) (Esta herramienta se utiliza para montar o desmontar piezas en el dispositivo rotatorio). |
1 ud. |
| K |
Regla flexible |
1 ud. |
| L |
Calibre (El calibre mide las dimensiones del objeto, que deben introducirse en el software antes de iniciar una tarea). |
1 ud. |
| M |
Soportes giratorios HEXA (Estos soportes metálicos solo se incluyen con HEXA y se utilizarán exclusivamente en HEXA. Las instrucciones para los soportes se detallarán en la página específica de HEXA). |
3 piezas |

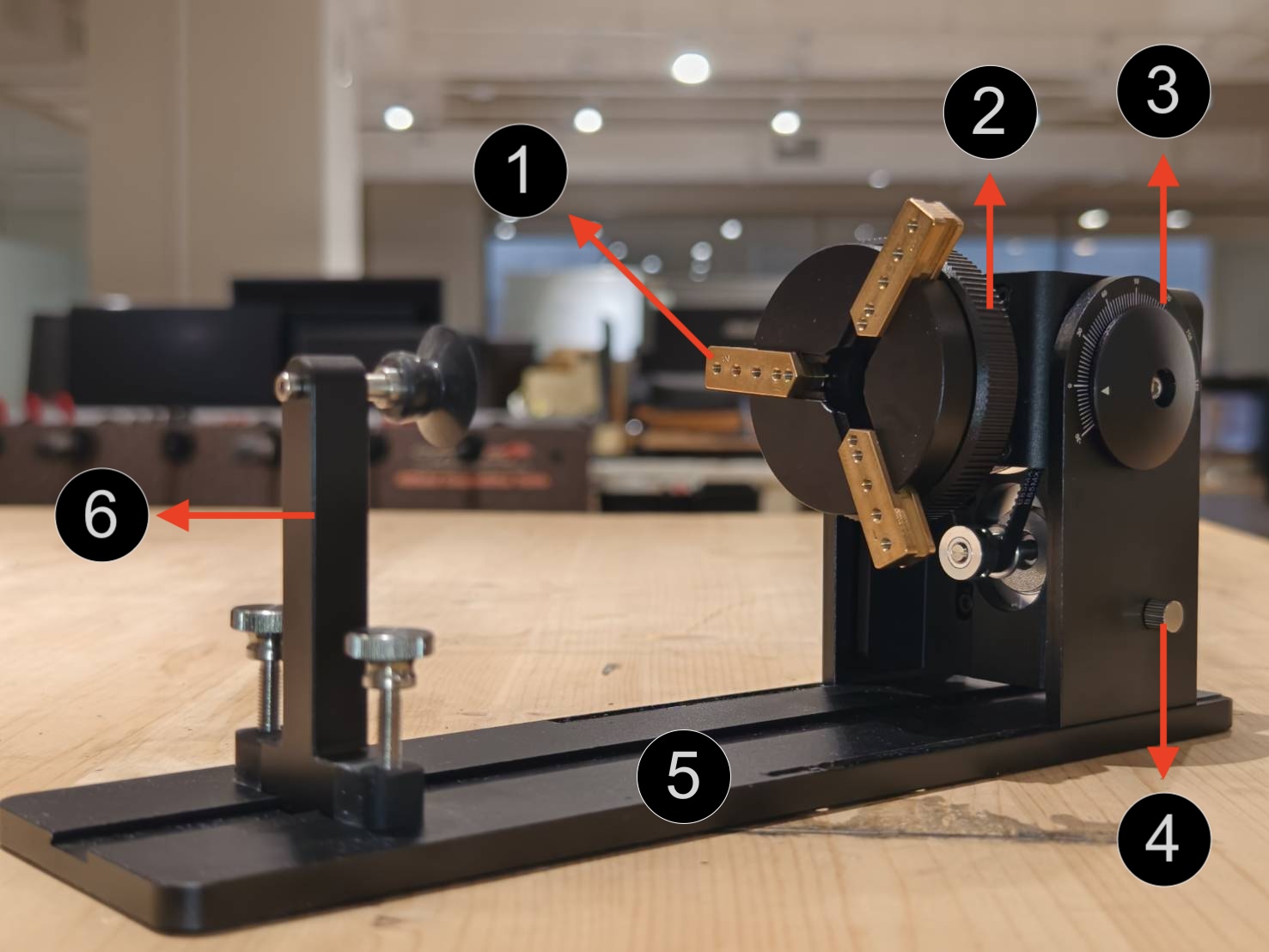

2. Interfaz de hardware

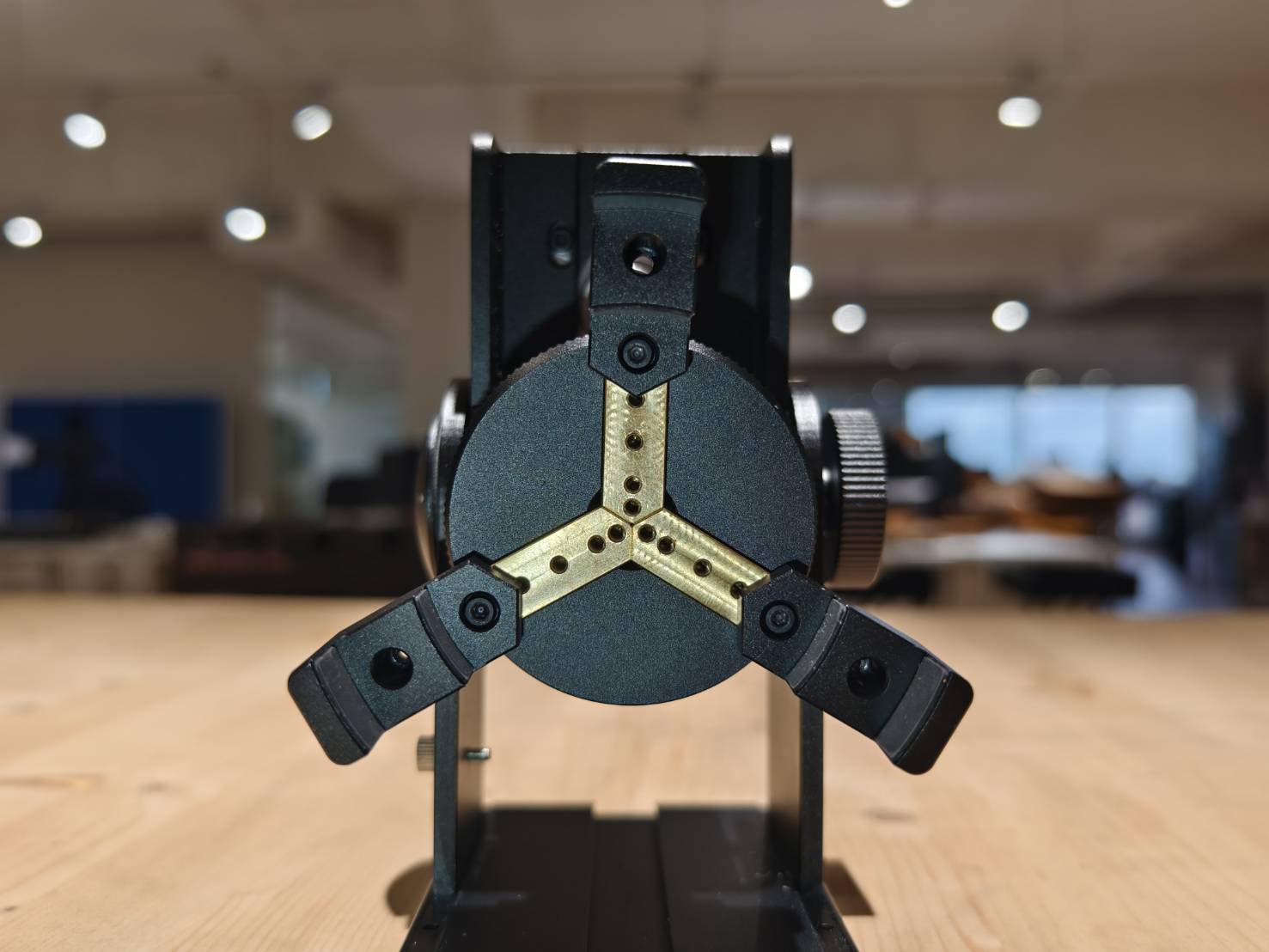

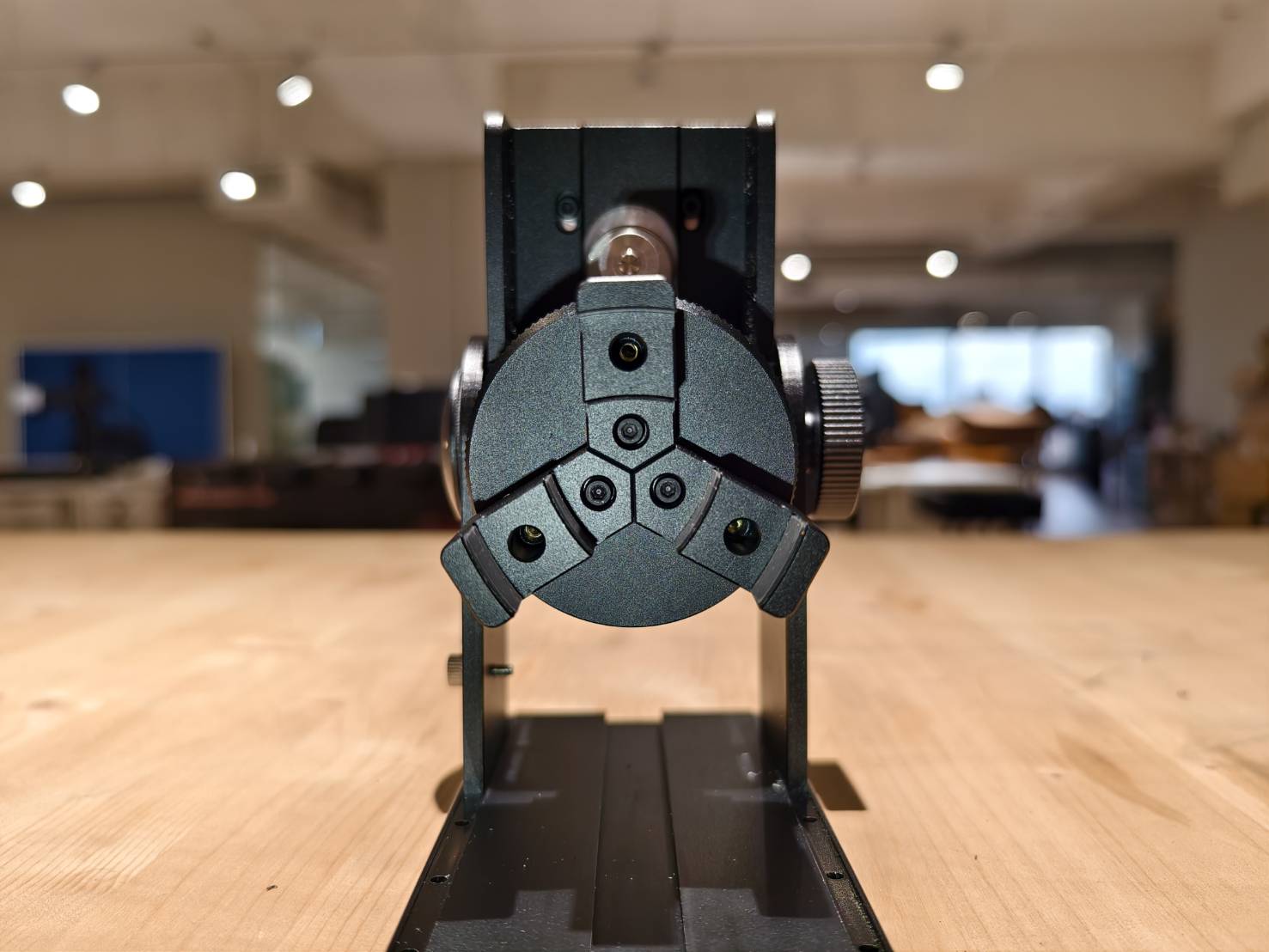

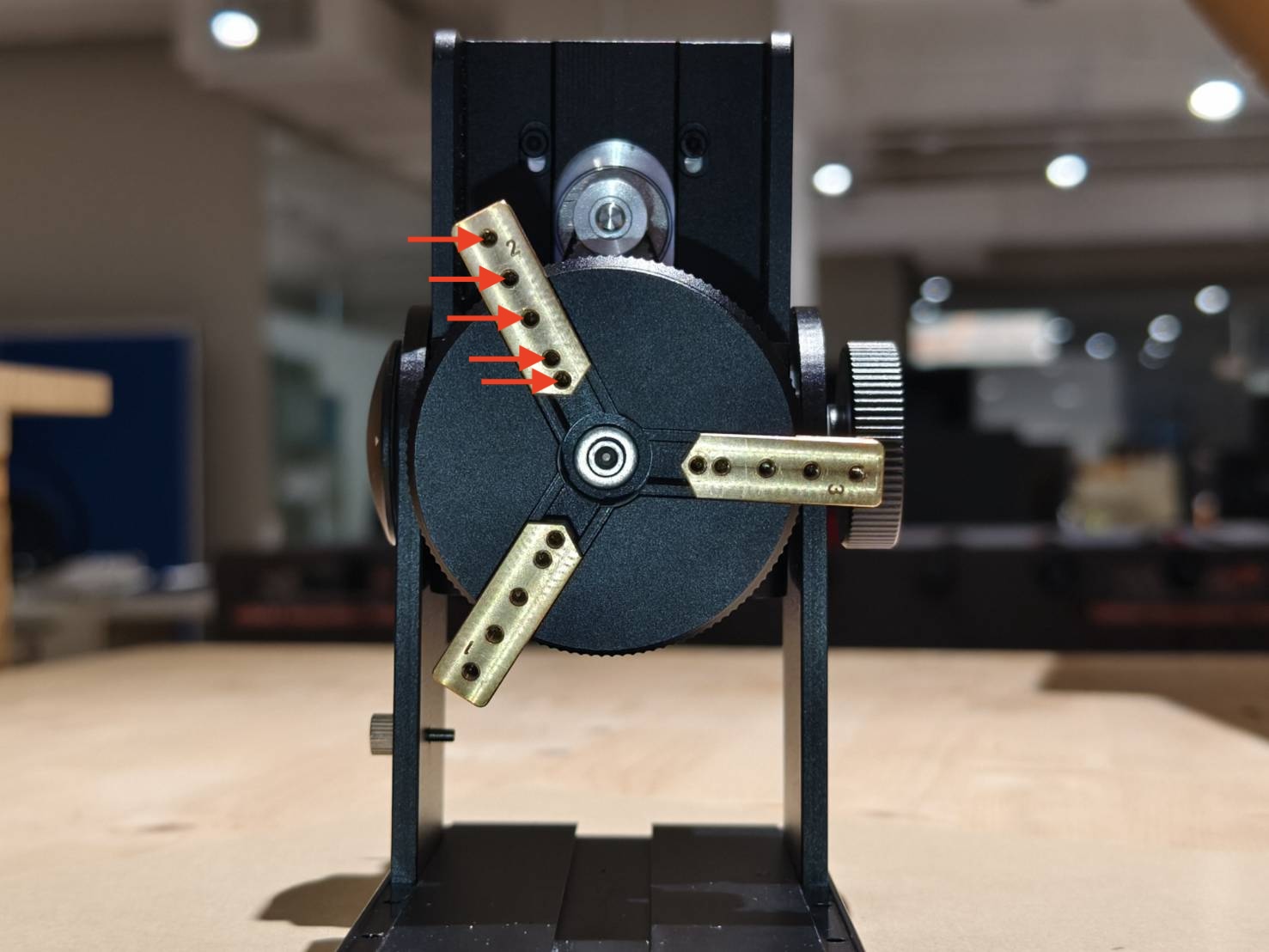

2.1. Asientos de las mordazas
Volver a 2.1. Asientos de mordaza
Volver a 2.1. Asientos de mordaza
|
Volver a 2. Interfaz de hardware

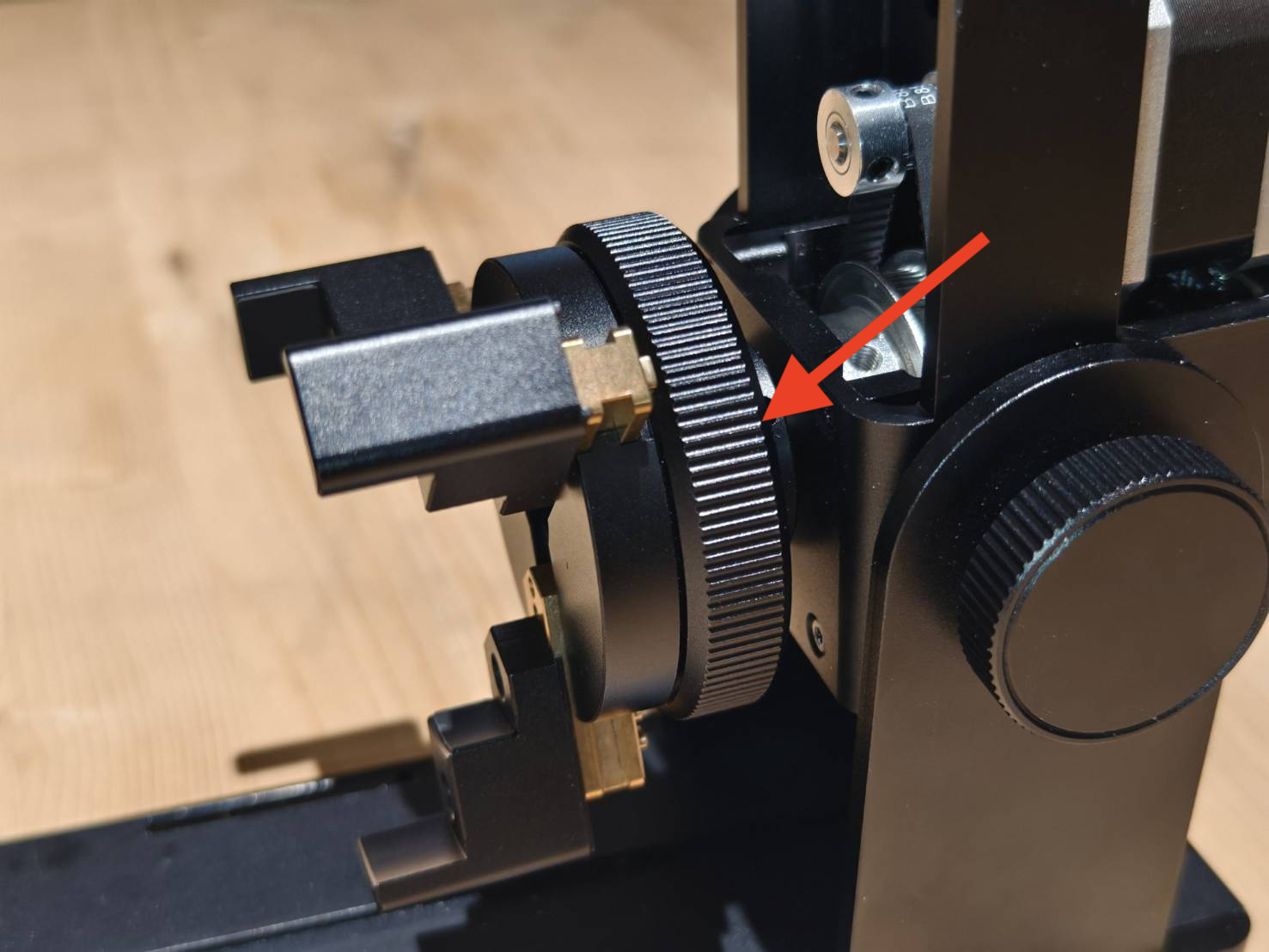

2.2 Mando de ajuste de tamañoEl mando se utiliza para ajustar la distancia entre las mordazas, lo que indica el tamaño del objeto. Por favor, consulte el vídeo para aprender cómo funciona. Volver a 2. Interfaz de hardware
2.2.1 Demostración del mando de ajuste de tamaño
|
Volver a 2. Interfaz de hardware

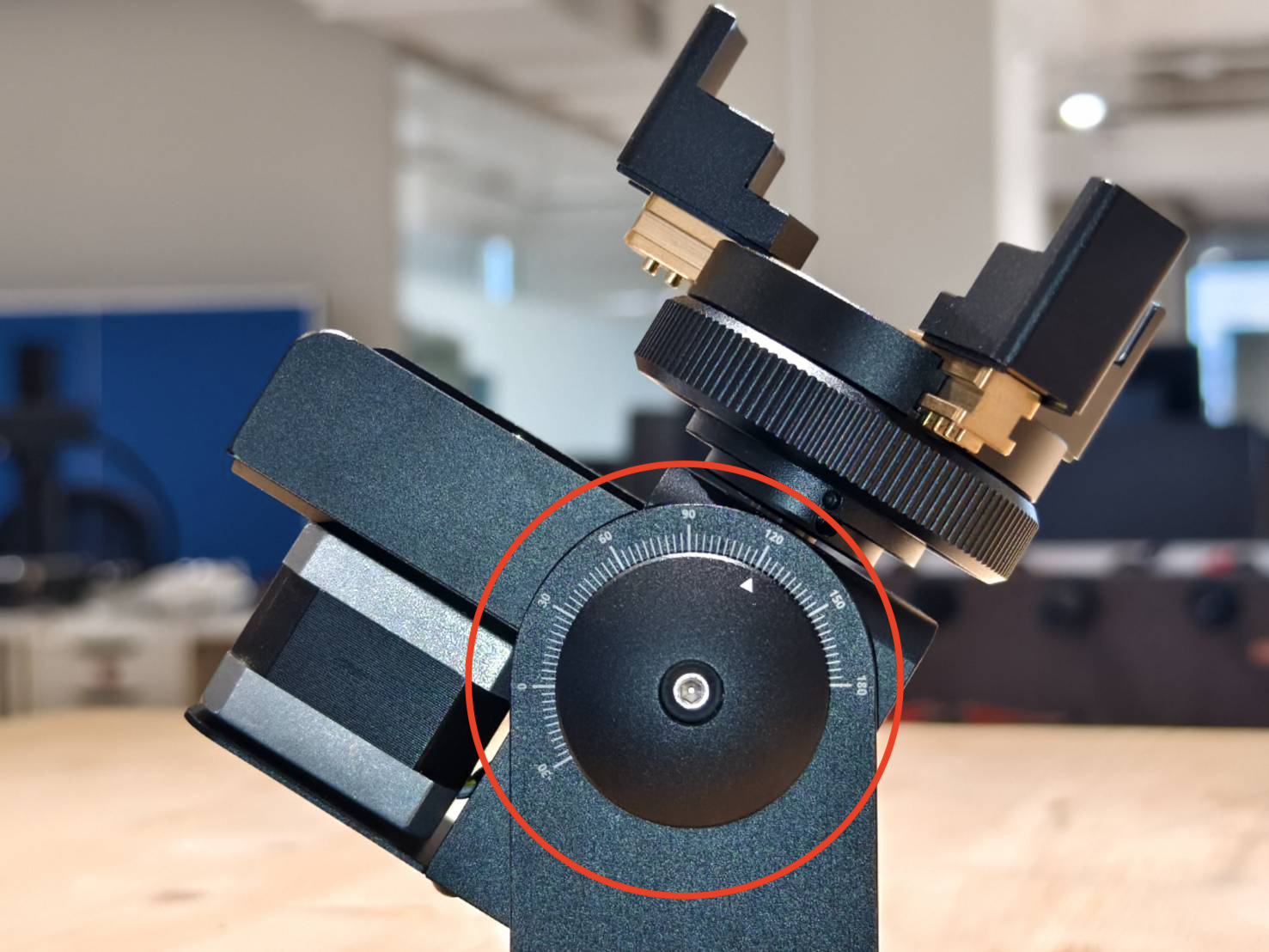

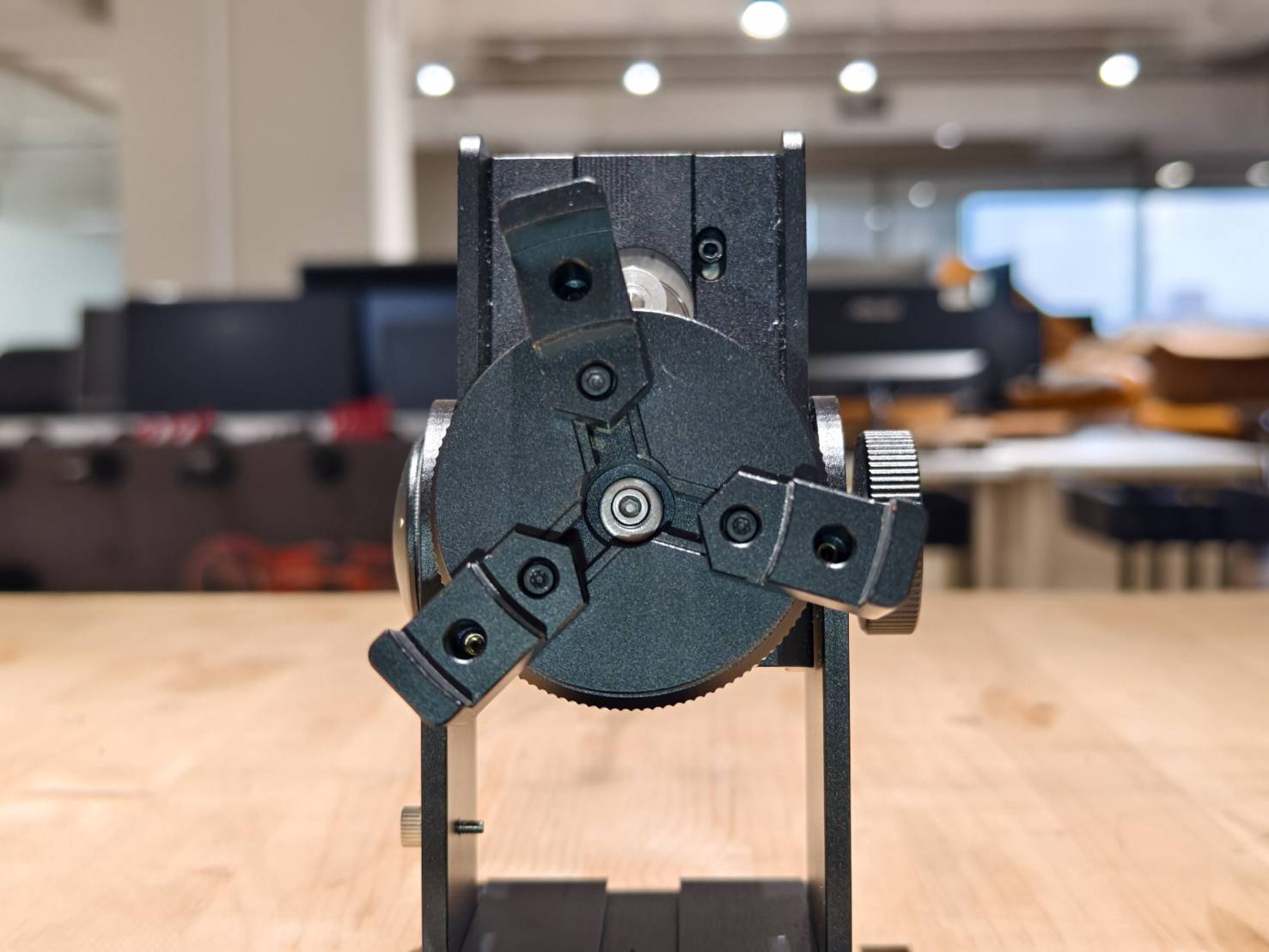

2.3. Indicador de ánguloEl indicador de ángulo muestra la posición angular del cabezal del dispositivo rotatorio. |
Volver a 2. Interfaz de hardware

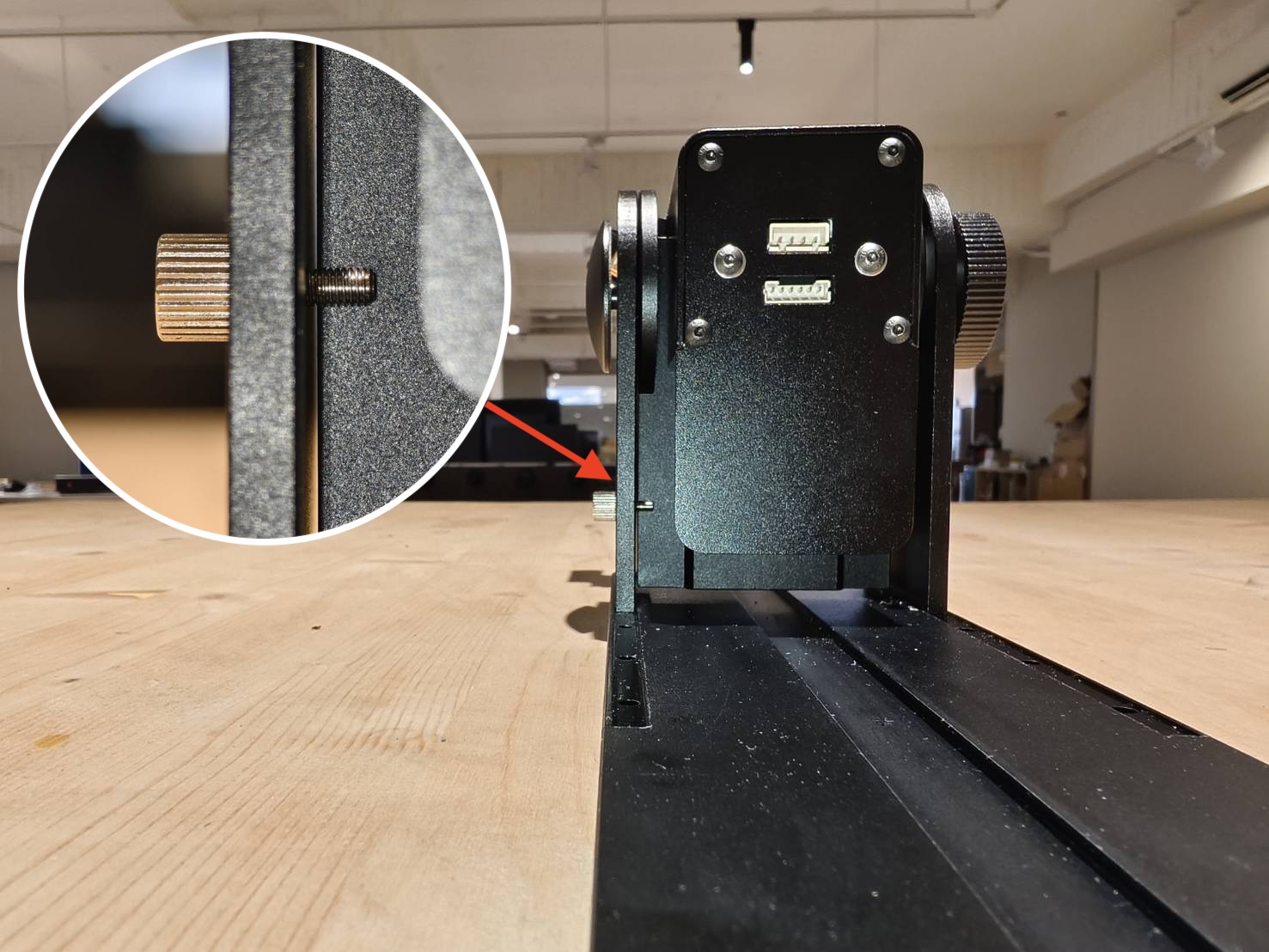

2.4. Tornillo de topeEl tornillo de tope evita que el cabezal del dispositivo rotatorio quede colgando al girar 180 grados. |
Volver a 2. Interfaz de hardware

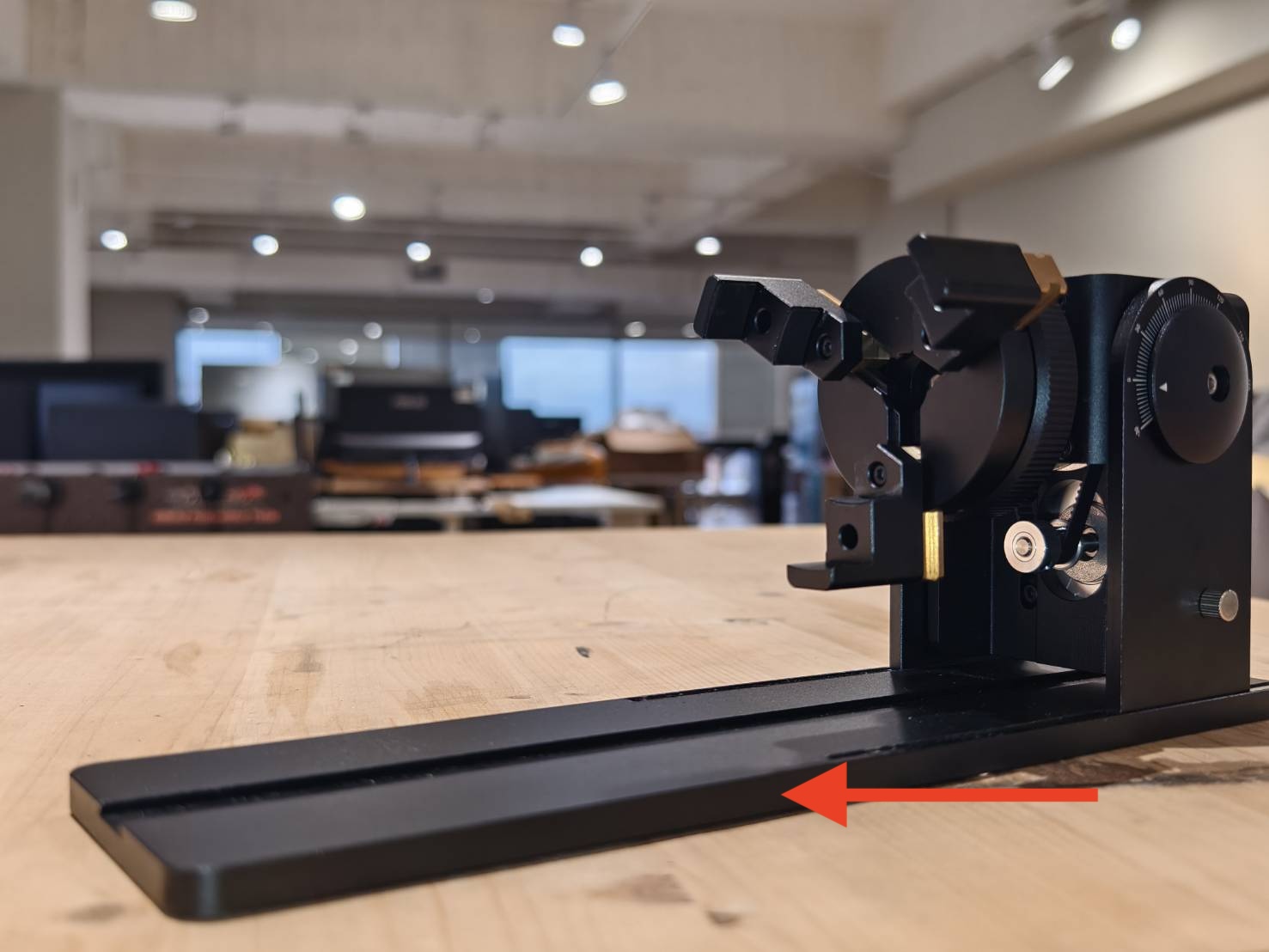

2.5. BaseEl cuerpo del dispositivo rotatorio puede reposicionarse. Hay orificios roscados en la base, y el cuerpo puede atornillarse en diferentes orificios para cambiar su posición. Algunas aplicaciones, como el uso de objetos más largos, pueden requerir cambiar la posición del cuerpo para reducir la longitud total del dispositivo rotatorio insertado en el objeto. Volver a 2. Interfaz de hardware
2.5.1 Demostración de reposicionamiento del cuerpo del mandril |
Volver a 2. Interfaz de hardware
2.6. Soporte de colaEl soporte de cola se utiliza para sostener el otro extremo del objeto. Generalmente se usa con Objetos esféricos y objetos cortos y pesados para evitar que se caigan de las mordazas. |
Volver a 2. Interfaz de hardware

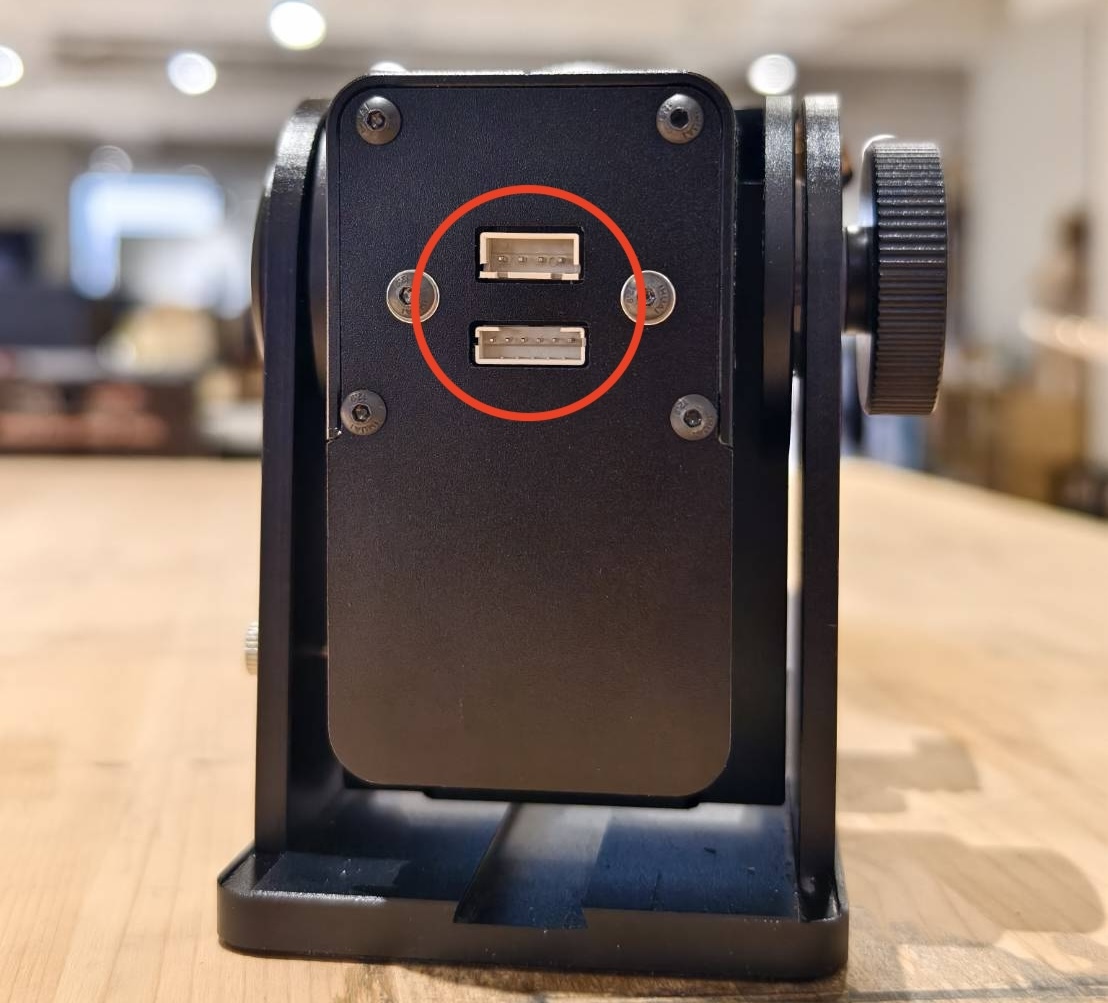

2.7. ConoctoresComo se mencionó, el cable de conexión establecerá una conexión entre el dispositivo rotatorio y la máquina. El conector es donde se enchufará el cable. Los conectores varían según los diferentes modelos. Consulte la tabla a continuación para encontrar el conector correcto para su modelo.
|
Volver a 2. Interfaz de hardware

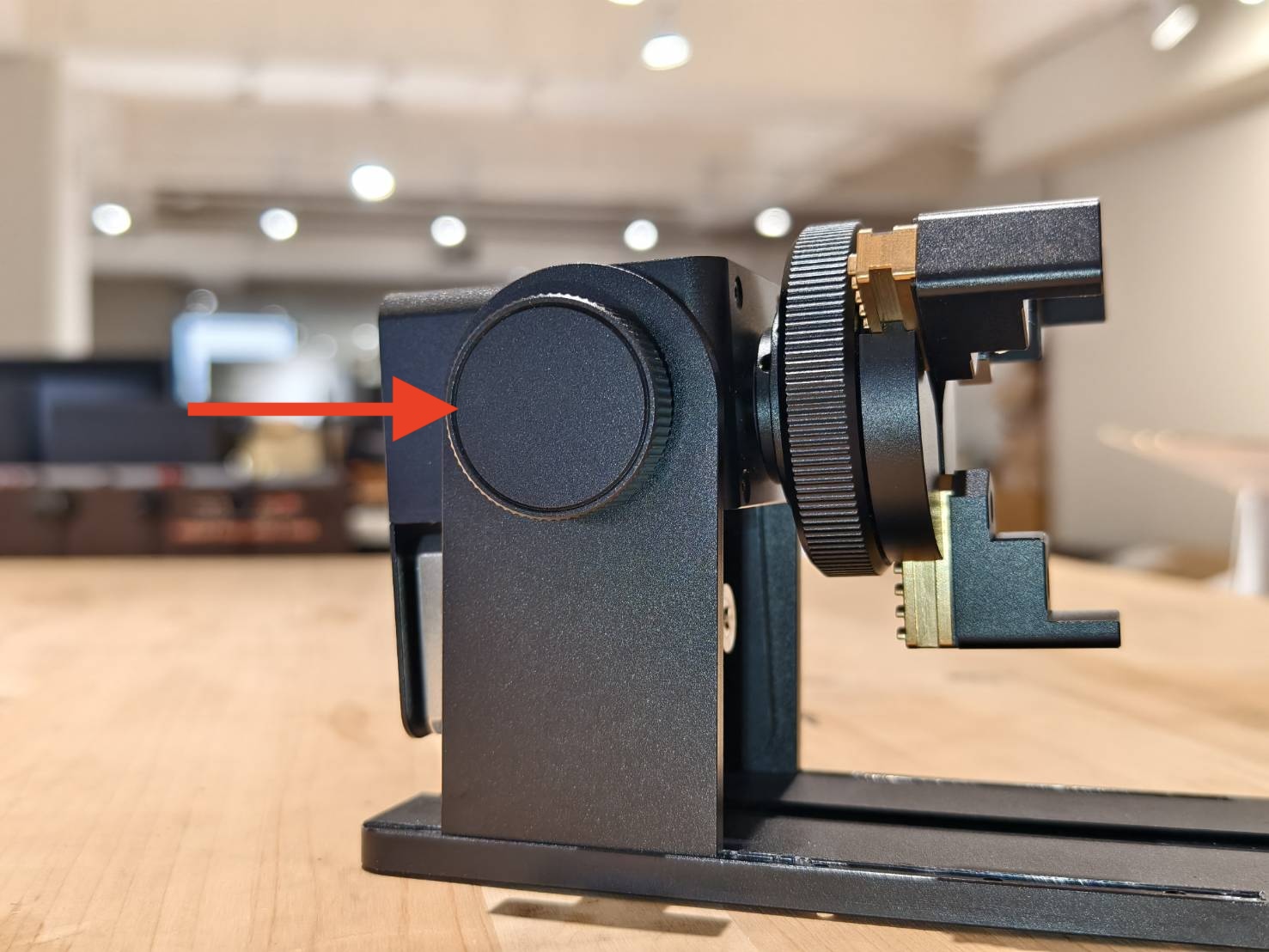

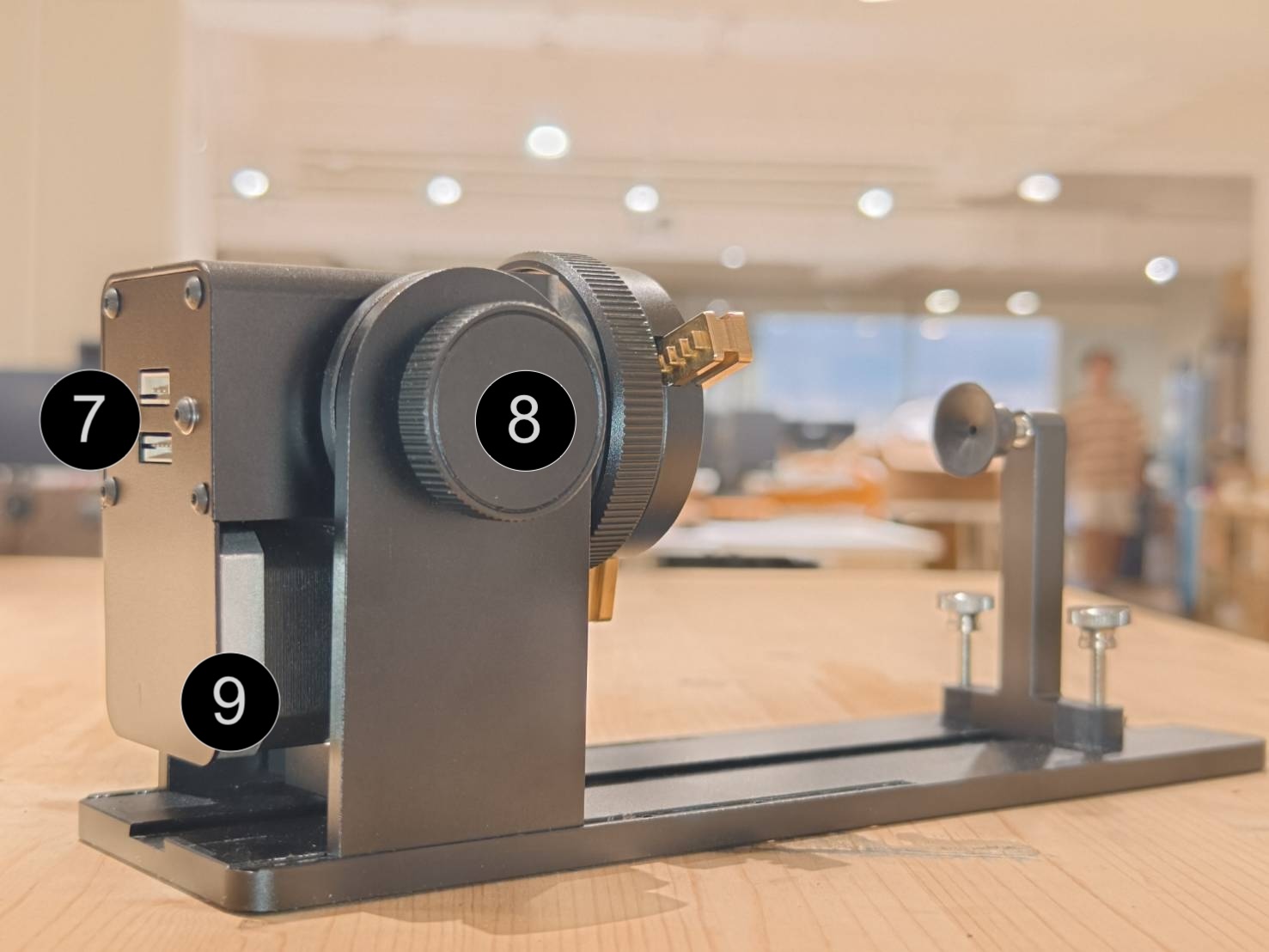

2.8 Perilla de ajuste del ánguloLa perilla de ajuste del ángulo se utiliza principalmente como herramienta para nivelar el objeto horizontalmente. También puede girar el objeto 180 grados para aplicaciones especiales. Volver a 2. Interfaz de hardware
2.8.1 Demostración del mando de ajuste del ángulo |
Volver a 2. Interfaz de hardware
2.9. Función de volteoAl aflojar la perilla de ajuste del ángulo, el cabezal del dispositivo rotatorio puede girarse 180 grados.
|
Volver a 2. Interfaz de hardware
3. Sujeción de objetos
Este capítulo le guiará sobre cómo sujetar diferentes objetos, como un cilindro regular, una taza, un cilindro pequeño, un objeto largo, etc. Consulte la tabla siguiente para encontrar una forma similar a su objeto.
3.1 CilindroLos cilindros pueden sujetarse externa o internamente. Para objetos grandes, serán necesarias las mordazas en forma de L. Volver a 3. Sujeción de objetos
|
3.2 TazaLas tazas tienen asas; normalmente, el asa puede golpear la base del dispositivo rotatorio, así que gírela 180 grados para evitarlo. Volver a 3. Sujeción de objetos
|
3.3 CopaTenga precaución, ya que algunas copas pueden ser frágiles. Se recomienda sujetarlas desde la base. También se recomienda utilizar un módulo de soporte, que debe adquirirse por separado, para objetos tipo copa. (*El módulo de soporte utilizado al final del vídeo debe adquirirse por separado.) |
3.4 ConoLos objetos cónicos pueden sujetarse externa o internamente. Volver a 3. Sujeción de objetos
|
3.5 LargoitudEl módulo de soporte será necesario para los objetos largos, y tendrá que adquirirse por separado. |
3.6 EsferaSe recomienda grabar los objetos esféricos solo en el área central, donde la diferencia en la distancia focal es mínima. El conjunto de soporte trasero se utilizará para objetos esféricos. |
3.7 AnilloEl material tipo anillo se sujeta de manera similar al interior del cilindro. |
4. Otros accesorios (se adquieren por separado)
Existen varios accesorios disponibles para compra que resultan útiles para objetos especiales, como tazas con asas más grandes u objetos más largos.
*Tenga en cuenta que estos artículos deben adquirirse por separado.
| # | Artículo | Imagen |
| 1. | Conjunto elevador | |
| 2. | Módulo de soporte |

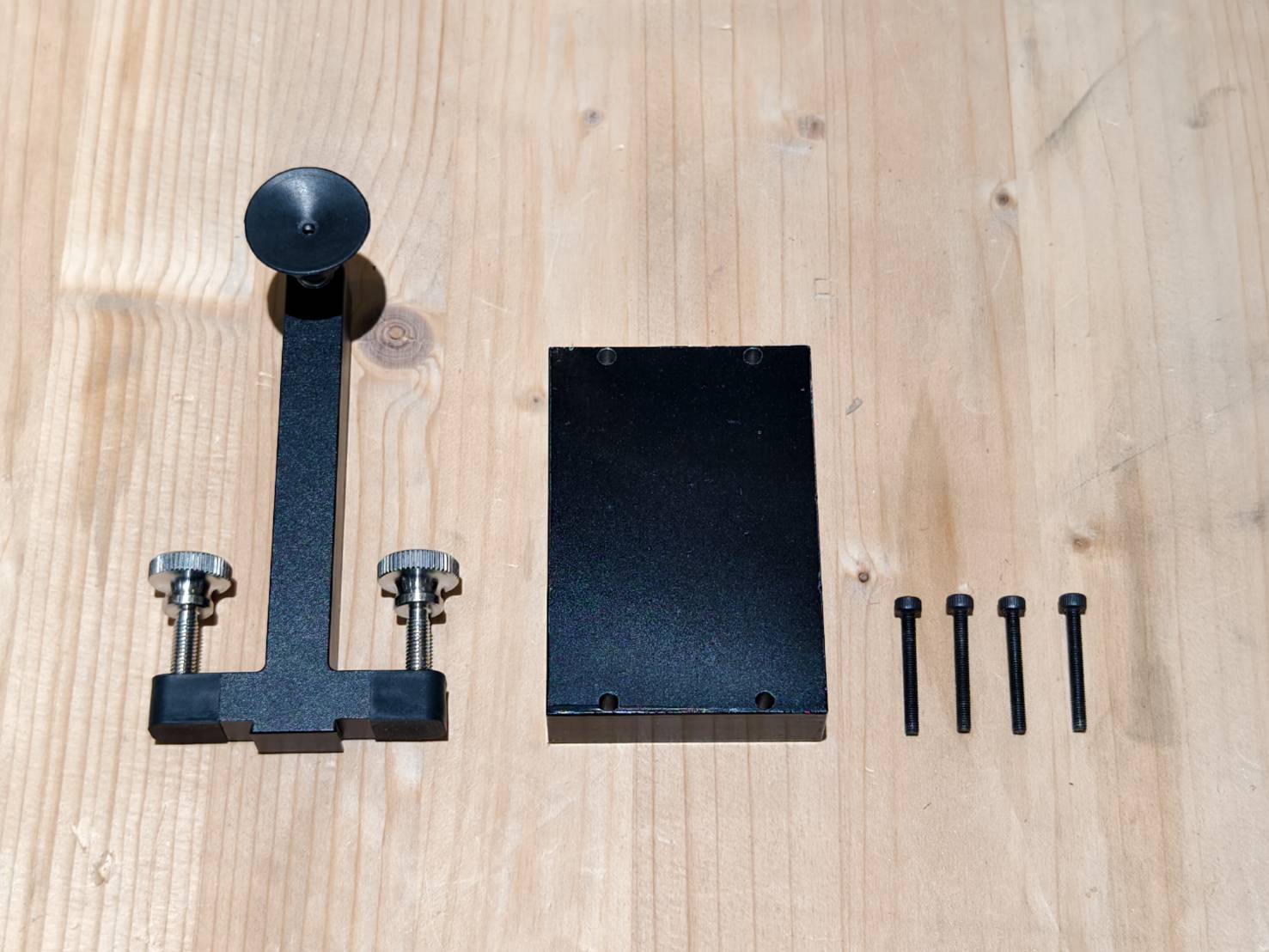

4.1 Juego de elevadoresEl conjunto elevador consta de un bloque elevador y un soporte trasero más alto. Se utiliza generalmente para tazas con asas más grandes u objetos esféricos de mayor tamaño.
Volver a 4.1 Conjunto elevador
|

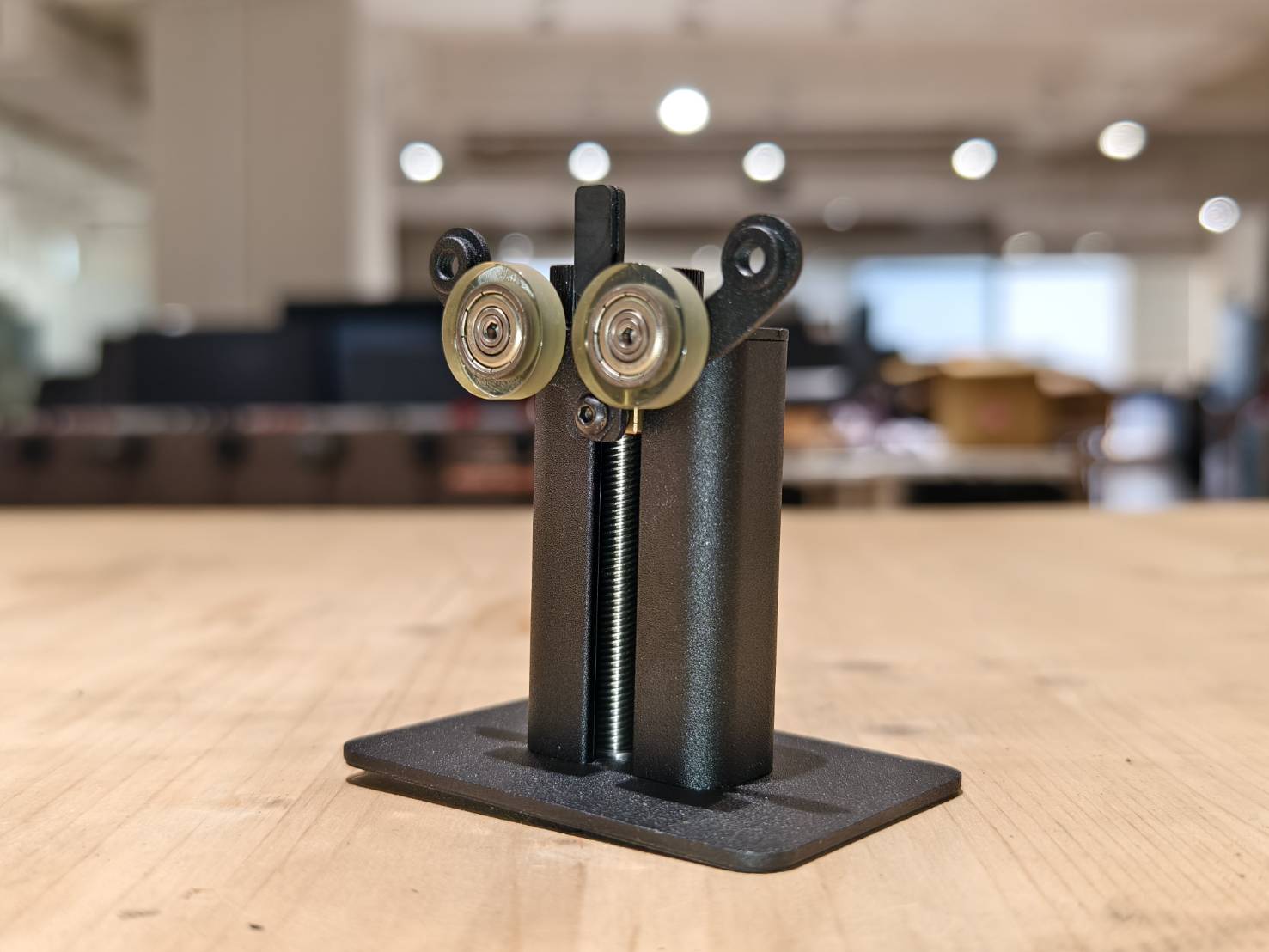

4.2 Módulo de soporteEl módulo de soporte se utiliza para objetos más largos o pesados, proporcionando apoyo y elevación en el extremo opuesto del objeto.
|
5. Iniciar el grabado

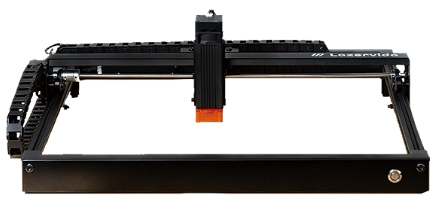

Dado que el accesorio rotativo Chuck es compatible con diferentes modelos de FLUX, por favor, busque su modelo a continuación para obtener la guía de instalación del rotativo en la máquina y cómo iniciar una tarea.
6. Sustitución de componentes
En esta sección, encontrará las instrucciones para sustituir las piezas reemplazables del Chuck Rotary.

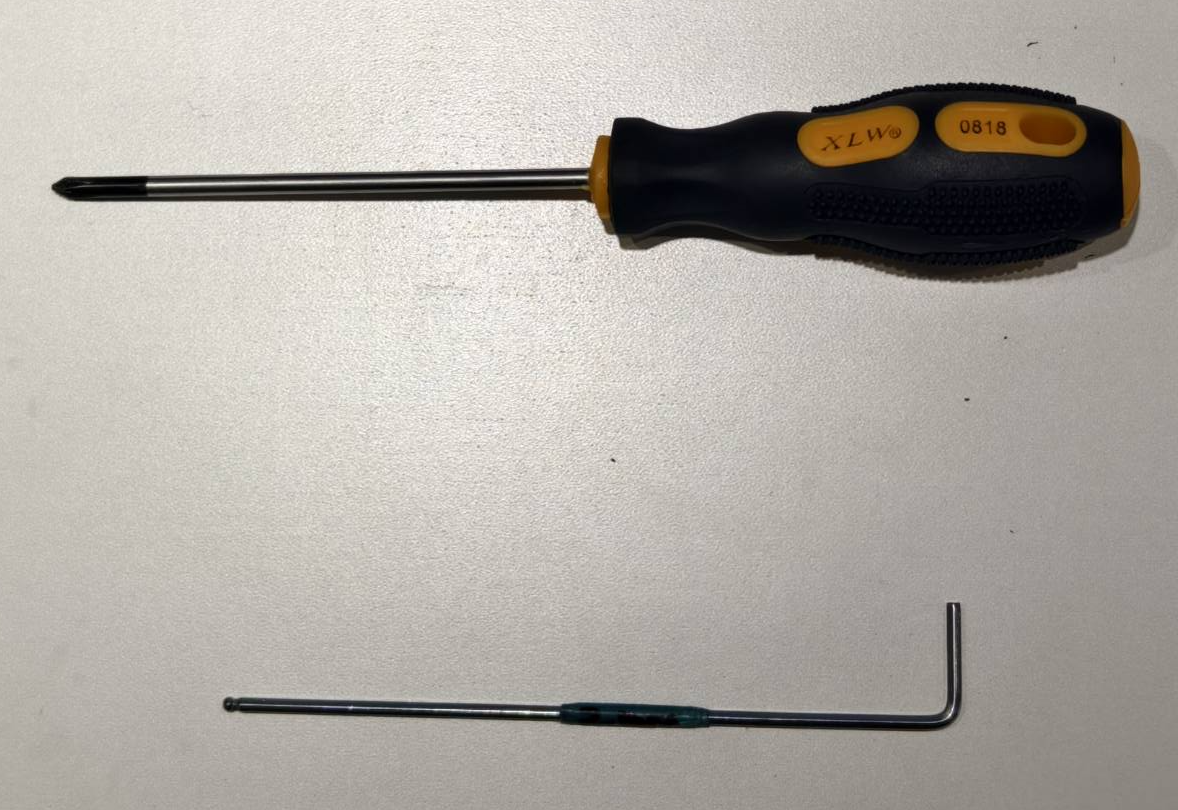

6.1 Sustitución de la placa base del Chuck RotaryHerramientas necesarias:
Guía en vídeo: |
