Ador Rotary - Comenzar a grabar

Descripción

Este artículo le guiará a través de cómo iniciar una tarea de grabado después de la instalación del hardware.

Si está buscando cómo grabar con un rotativo, consulte el enlace a continuación.
Ador Rotary - Comenzar a grabar

Paso 1

Asegúrese de tener las siguientes versiones de software y firmware para usar la función rotativa de Ador.

Beam Studio versión 2.3.8 o superior (Guía)	Versión del firmware 5.3.3 o superior (Guía)

Paso 2

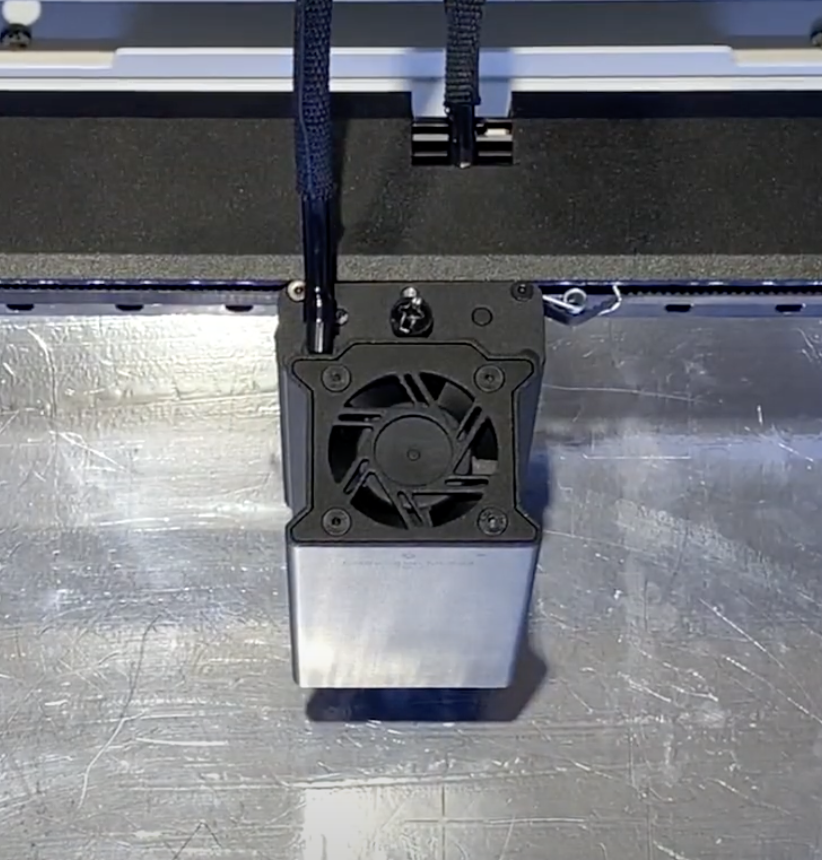

Encienda la máquina e instale el módulo.
Consulte los enlaces en la tabla a continuación para las guías de instalación de los módulos.

Módulo láser de diodo de 10W/20W	Módulo láser infrarrojo de 2W

Paso 3

Coloque el objeto de grabado en los rodillos.
El rango de tamaño disponible para el objeto es de 3 mm a 140 mm.
Para objetos de 3 mm a 5 mm, la función de autoenfoque no está disponible, por lo que se requiere enfoque manual.

Aquí hay una demostración de cómo ajustar los rodillos del rotativo.
(Simplemente mantenga presionado el botón a la derecha y los rodillos se podrán mover libremente)

Dependiendo de la forma de los objetos, consulte las guías a continuación para saber cómo colocar correctamente su objeto: Objetos cilíndricos, Objetos cónicos, Copas

Objetos cilíndricos

Objetos cónicos

Antes de colocar el objeto, deberá utilizar el soporte. Asegúrese de que las ruedas del soporte se ajusten a su objeto.

Nota: La aplicación de nivel de burbuja en los smartphones también puede ser una herramienta alternativa.

Copas

Antes de colocar el objeto, deberá utilizar el soporte. Asegúrese de que las ruedas del soporte se ajusten a su objeto.

Paso 4

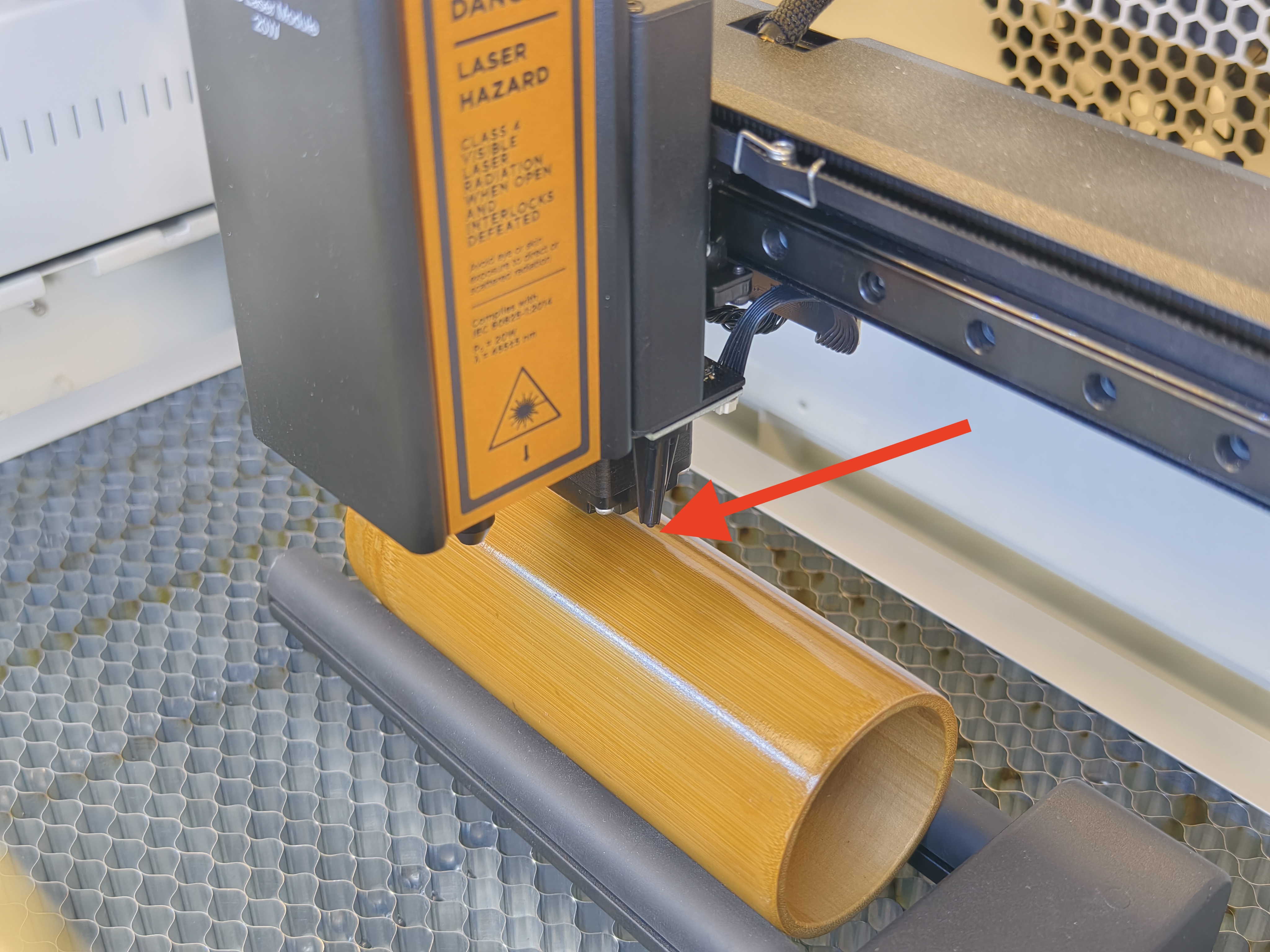

Realice el enfoque automático.

Módulo láser de 10W/20W y módulo láser de 2W

Eleve el módulo hasta la parte superior o por encima de su objeto. Mueva la sonda a la superficie más alta de su objeto y baje el módulo para asegurarse de que la sonda pueda alcanzar la superficie. Presione dos veces el botón o use el panel para enfocar automáticamente.

Paso 5

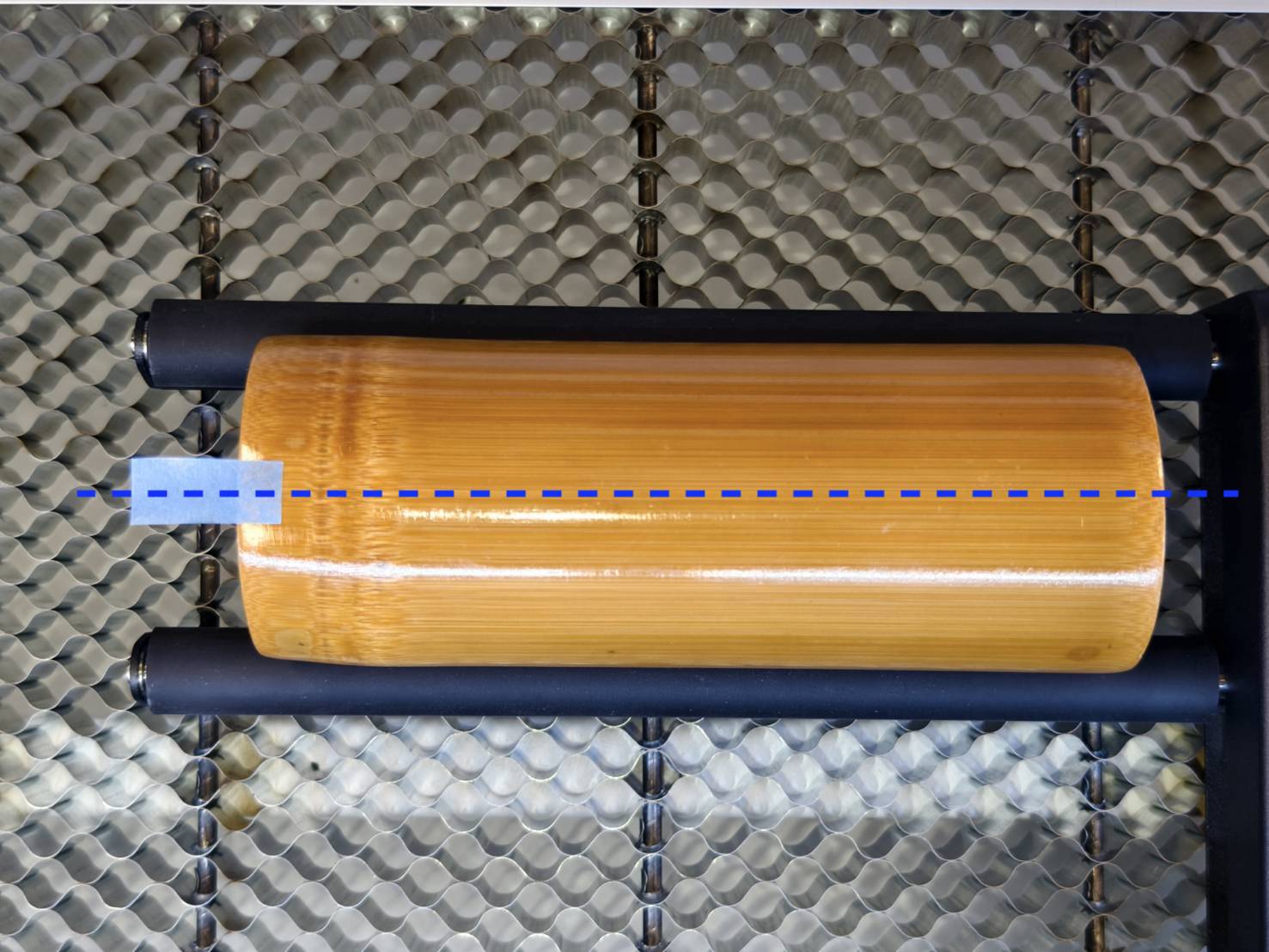

Coloque un trozo de cinta adhesiva en el centro de su objeto.
Esto será útil para encontrar el centro del objeto cuando use la vista previa de la cámara y el software.

Paso 6

Inicie Beam Studio y cargue su archivo o imagen. Establezca el área de trabajo en Ador y habilite la función rotativa.

Paso 7

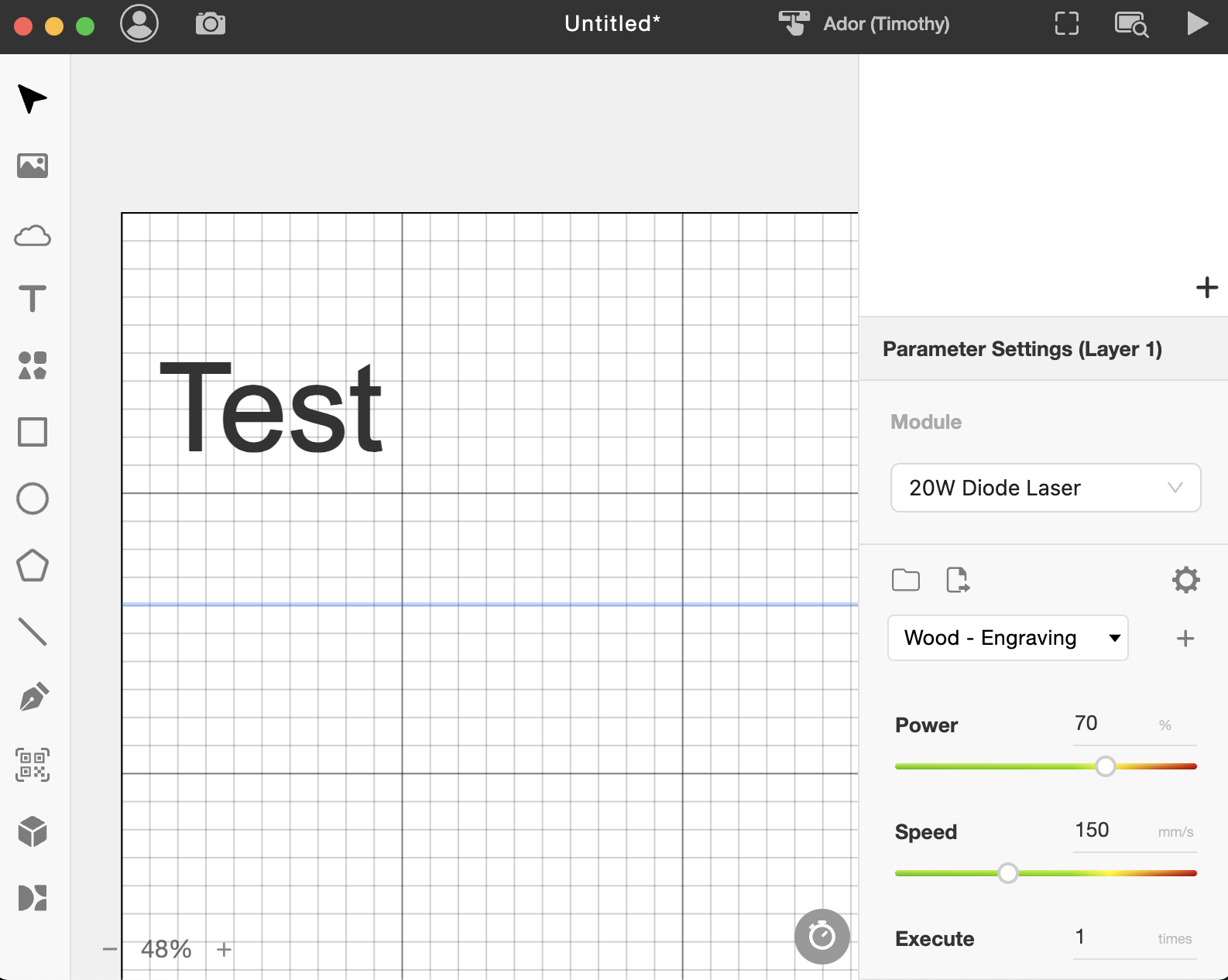

Establezca los parámetros de la tarea de acuerdo con su material y su módulo.

Paso 8

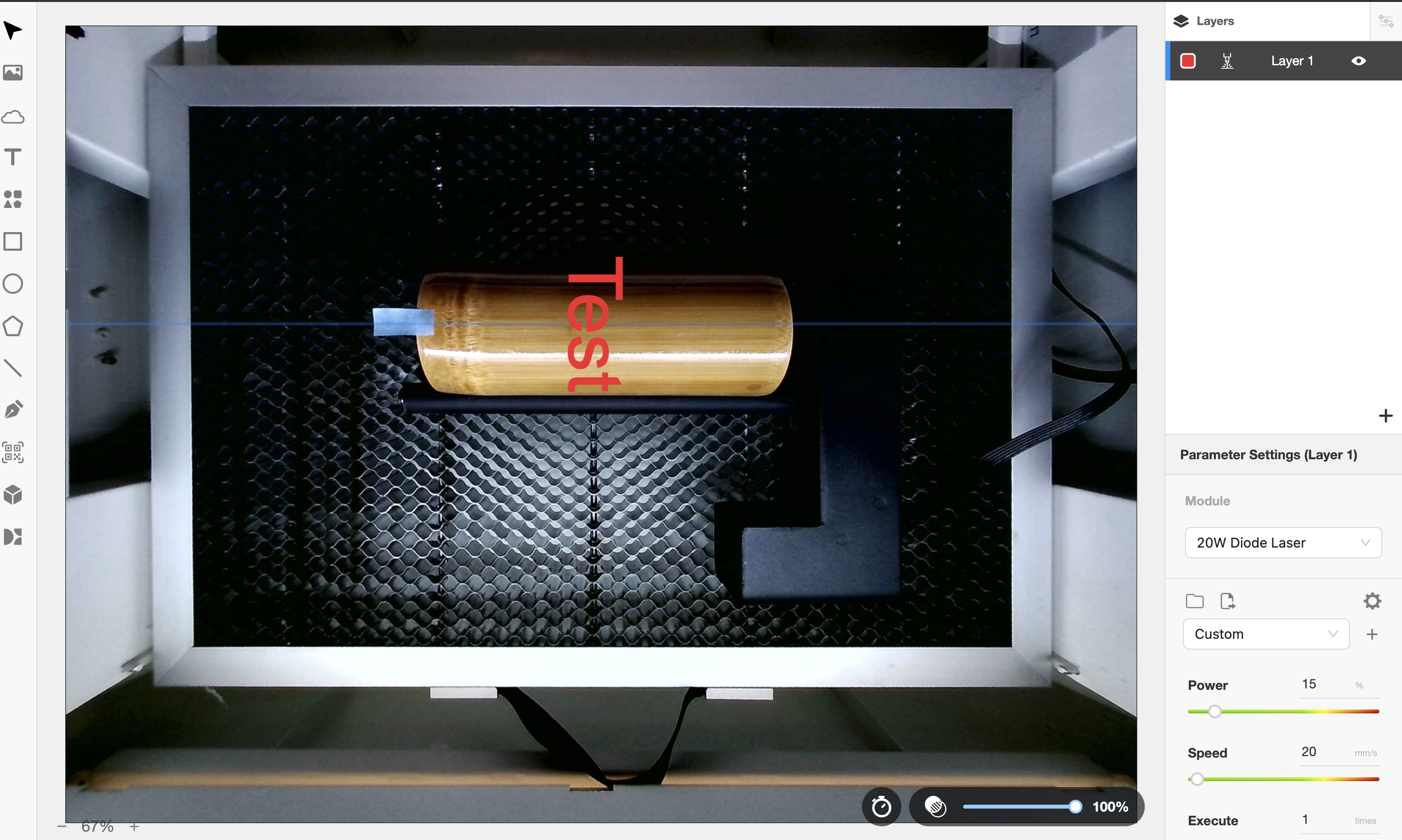

Cierre la puerta y realice una vista previa con la cámara para tomar una foto. Coloque su imagen sobre el objeto y rótela si es necesario. Arrastre la línea azul en el centro del objeto para establecer el punto central.

Paso 9

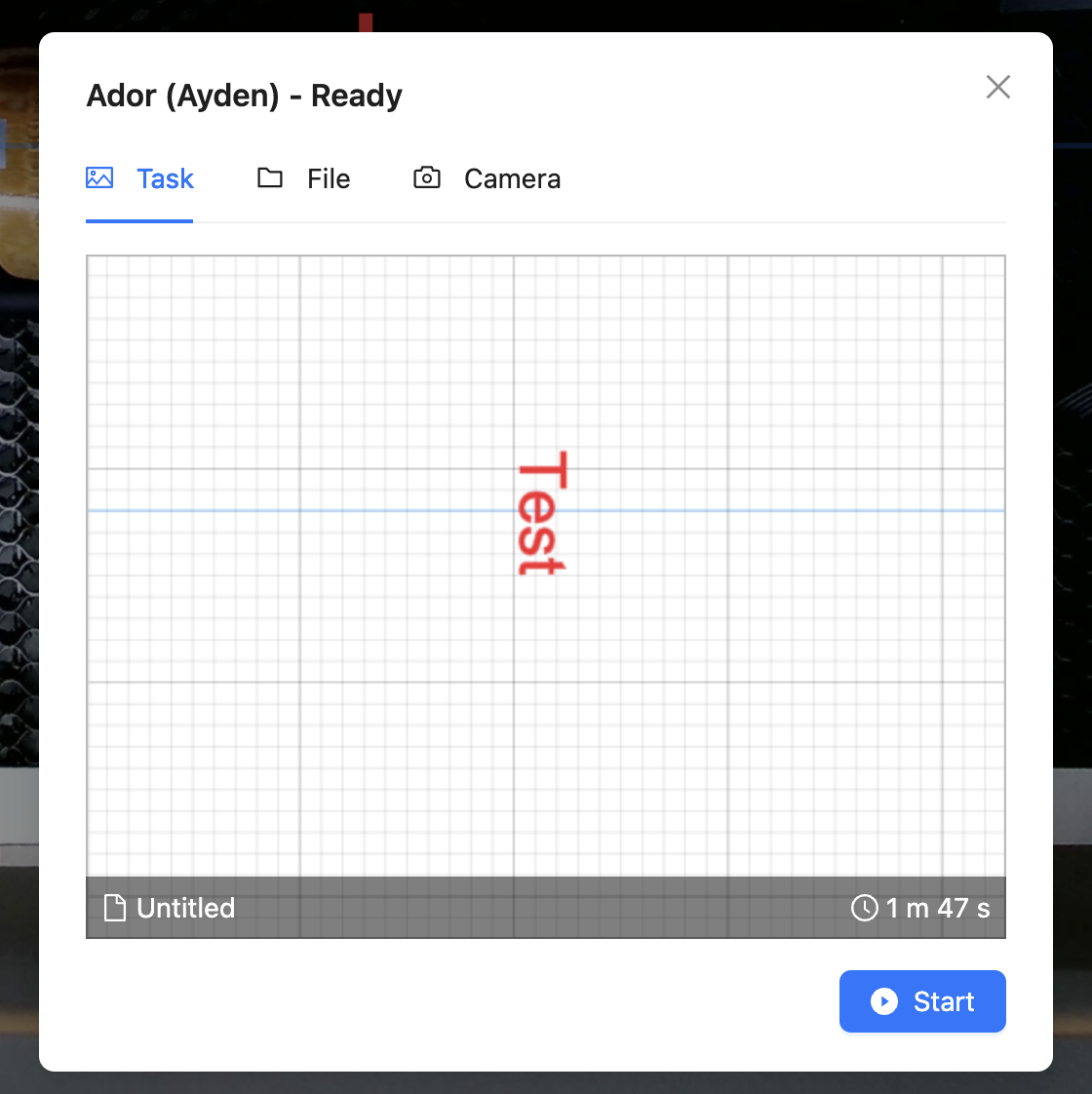

Inicie el grabado.

Paso 10

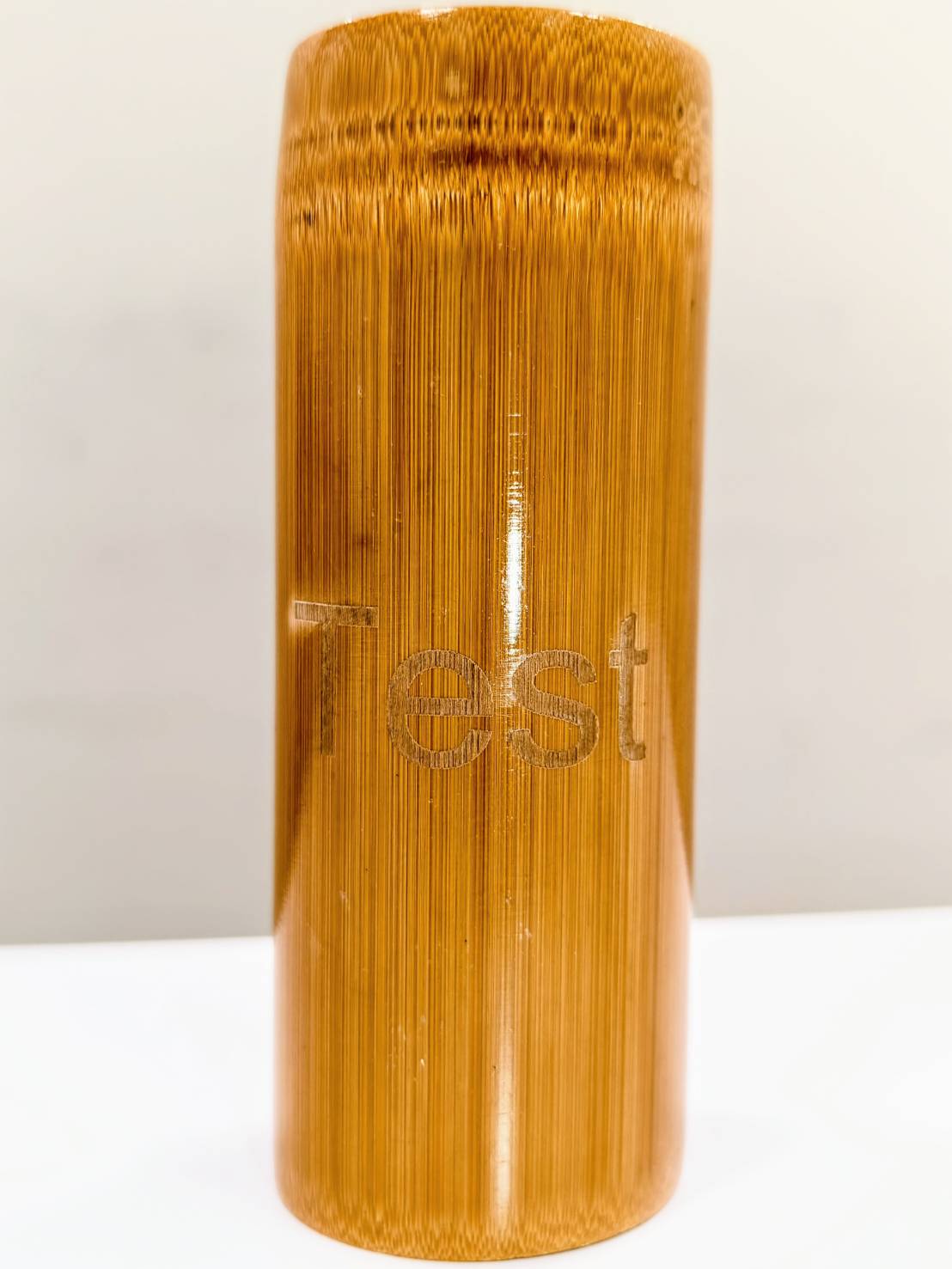

Compruebe el resultado.

#Fin
