Ador - Instalación del módulo de impresión

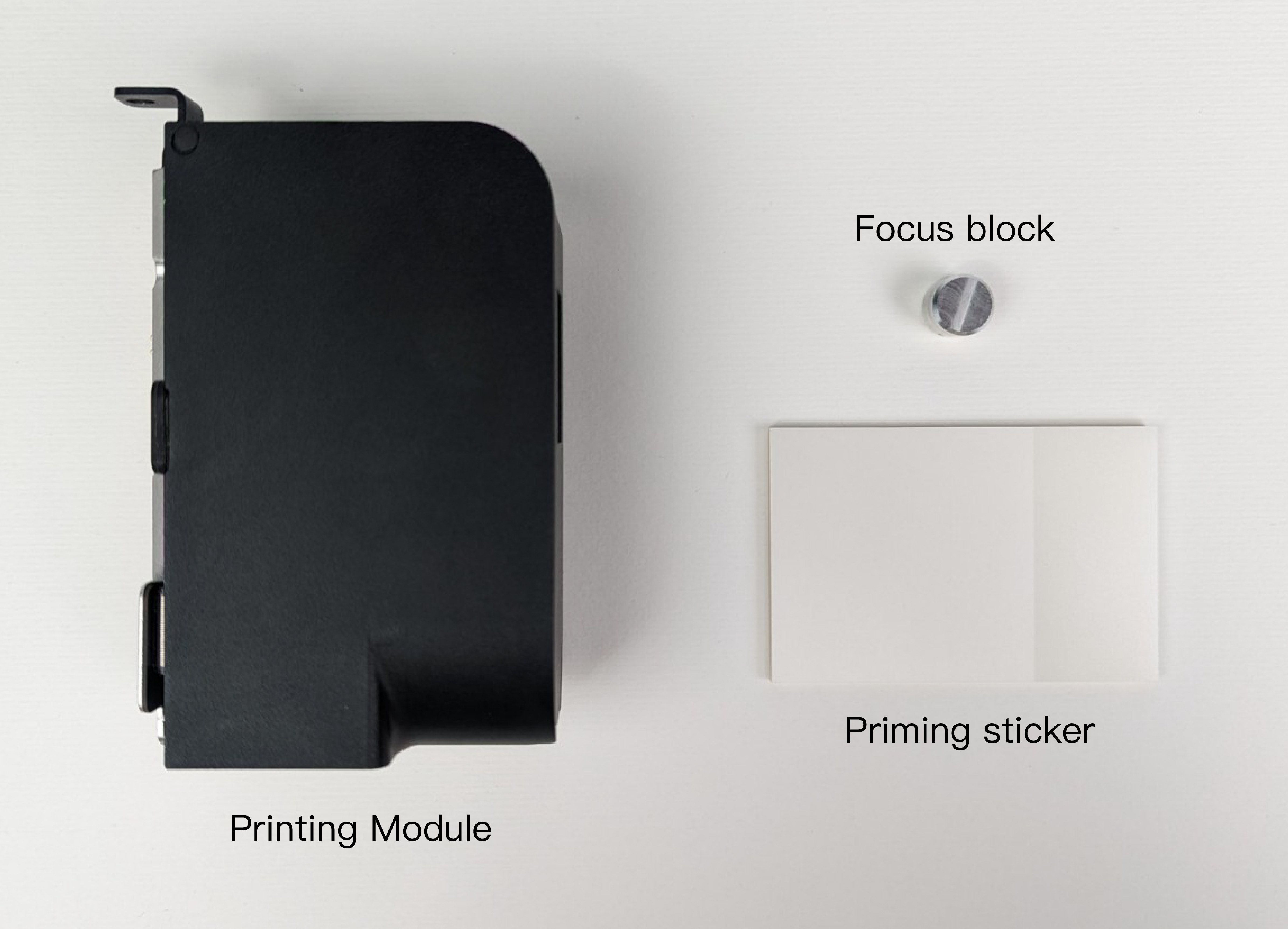

¿Qué contiene la caja?

• Módulo de impresión
• Bloque de enfoque (8mm)
• Pegatina de cebado

Instrucciones de instalación

Asegúrese de haber actualizado a la última versión de Beam Studio y del firmware de Ador. Puede actualizar el firmware siguiendo el tutorial "Actualización de firmware" en el Centro de ayuda de Ador.

Instalación del módulo de impresión

1. Afloje el tornillo manual 『A』 en el adaptador del módulo 『B』.
2. Alinee el punto 『C』 del módulo de impresión con el icono de desbloqueo 『D』 del adaptador del módulo e insértelo hacia abajo hasta el icono de bloqueo.
3. Vuelva a apretar el tornillo manual 『A』 en el adaptador del módulo.

Después de la instalación, por favor complete la Calibración del módulo de impresión antes de comenzar a imprimir.

Iniciar impresión

1. Coloque el material dentro de la máquina

2. Antes de enfocar: Mueva el módulo de impresión sobre el material. Asegúrese de colocar el Bloque de enfoque debajo de la sonda de enfoque de Ador para la operación de autofocus.

*Aviso: No realice la operación de autofocus sin utilizar el bloque de enfoque. Hacerlo puede dañar el cabezal de impresión.

3. Iniciar enfoque:
Pulse dos veces el botón de enfoque en el lado izquierdo de la máquina o mantenga pulsado el botón "AF" en el panel de la máquina. Además, aparecerá una advertencia en el panel para asegurarse de que el bloque de enfoque se ha colocado correctamente. Haga clic en "Continuar" para proceder. El enfoque se completa cuando el módulo de impresión toca el material y se mueve hacia arriba. Asegúrese de que la distancia de enfoque sea correcta antes de cada impresión.

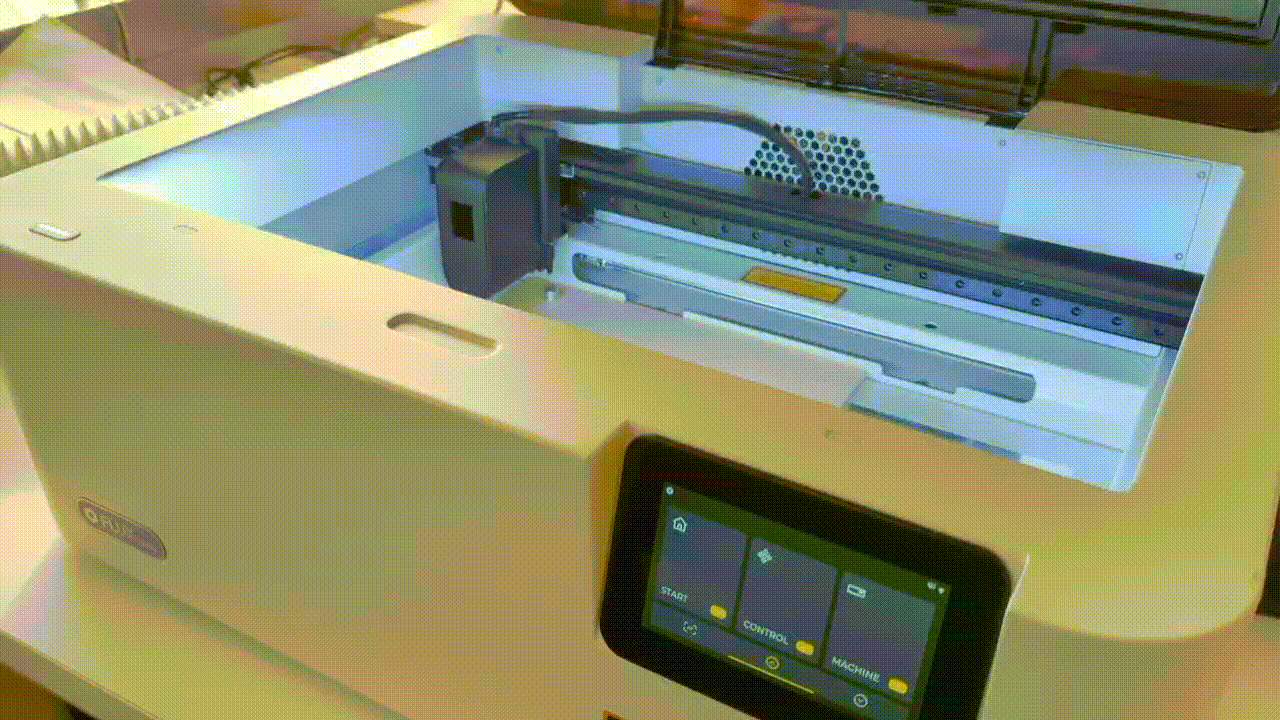

a. Mantenga pulsado el botón "AF" en el panel de la máquina:

b. Haga doble clic en el botón de enfoque en el lado izquierdo de la máquina:

4. Coloque la pegatina de cebado: Tome una pegatina de cebado y colóquela en el área de trabajo no utilizada.

5. Retire el bloque de enfoque y cierre la puerta

6. Inicie la última versión de Beam Studio en su ordenador.

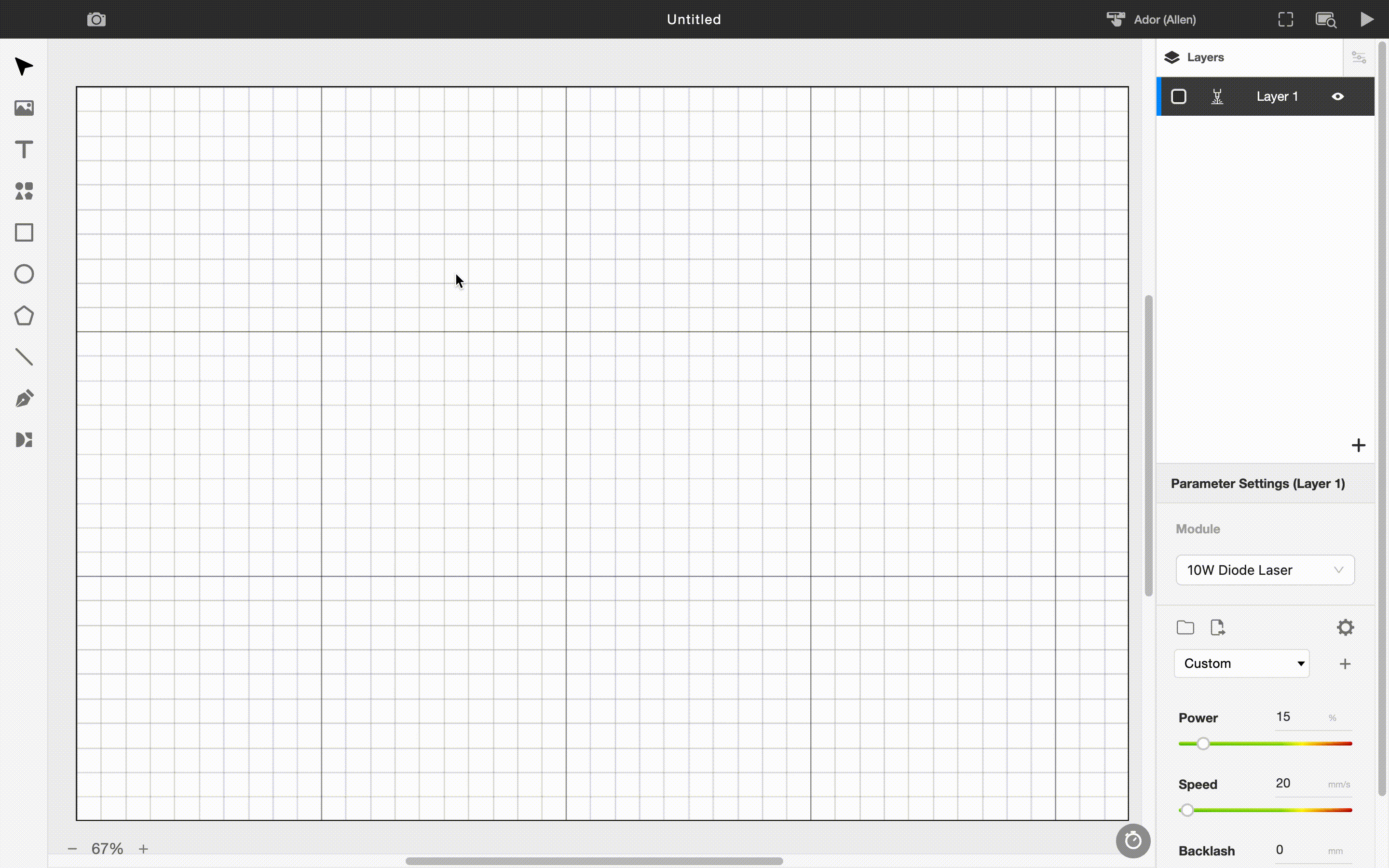

7. Importe el archivo de muestra: Seleccione "Archivo" > "Ejemplos" > "Ejemplo de impresión con Ador - Un solo color"

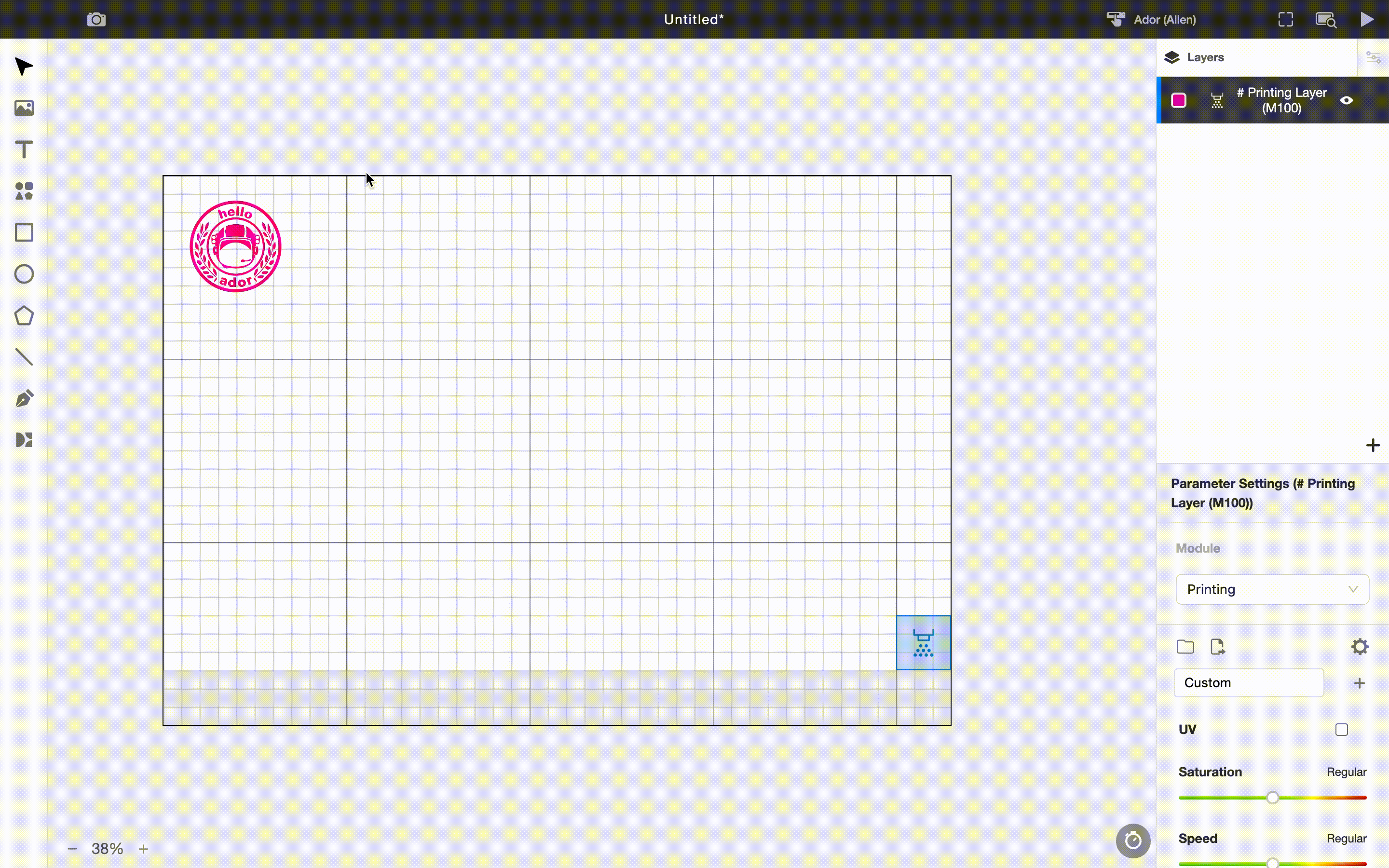

8. Previsualice la posición de grabado: Haga clic en el icono de la cámara en la esquina superior izquierda, seleccione el nombre de la máquina y se completará la vista previa.

9. Mueva la muestra y el área de cebado: Arrastre y suelte la imagen en la ubicación de impresión deseada. El área de cebado debe alinearse con la pegatina de cebado.

10. Instale el cartucho de tinta magenta:

a. Agite suavemente el cartucho de tinta.

b. Retire el clip protector.

c. Limpie el cabezal de impresión con toallitas sin pelusa rociadas con alcohol (se recomienda una concentración superior al 99%).
Tenga en cuenta que la limpieza debe realizarse en una sola dirección; no frote de un lado a otro.

d. Instale el cartucho de tinta en el módulo de impresión.

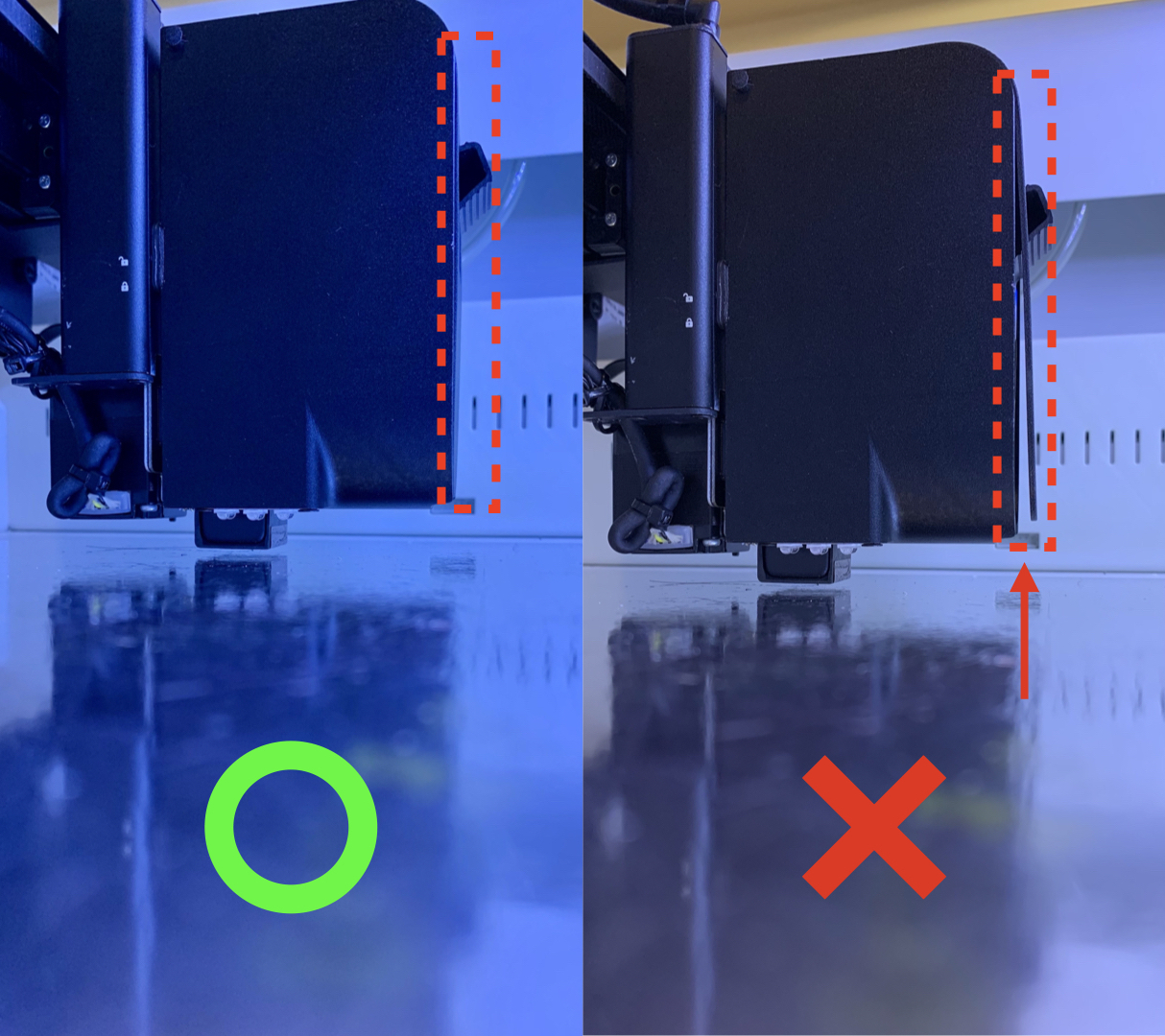

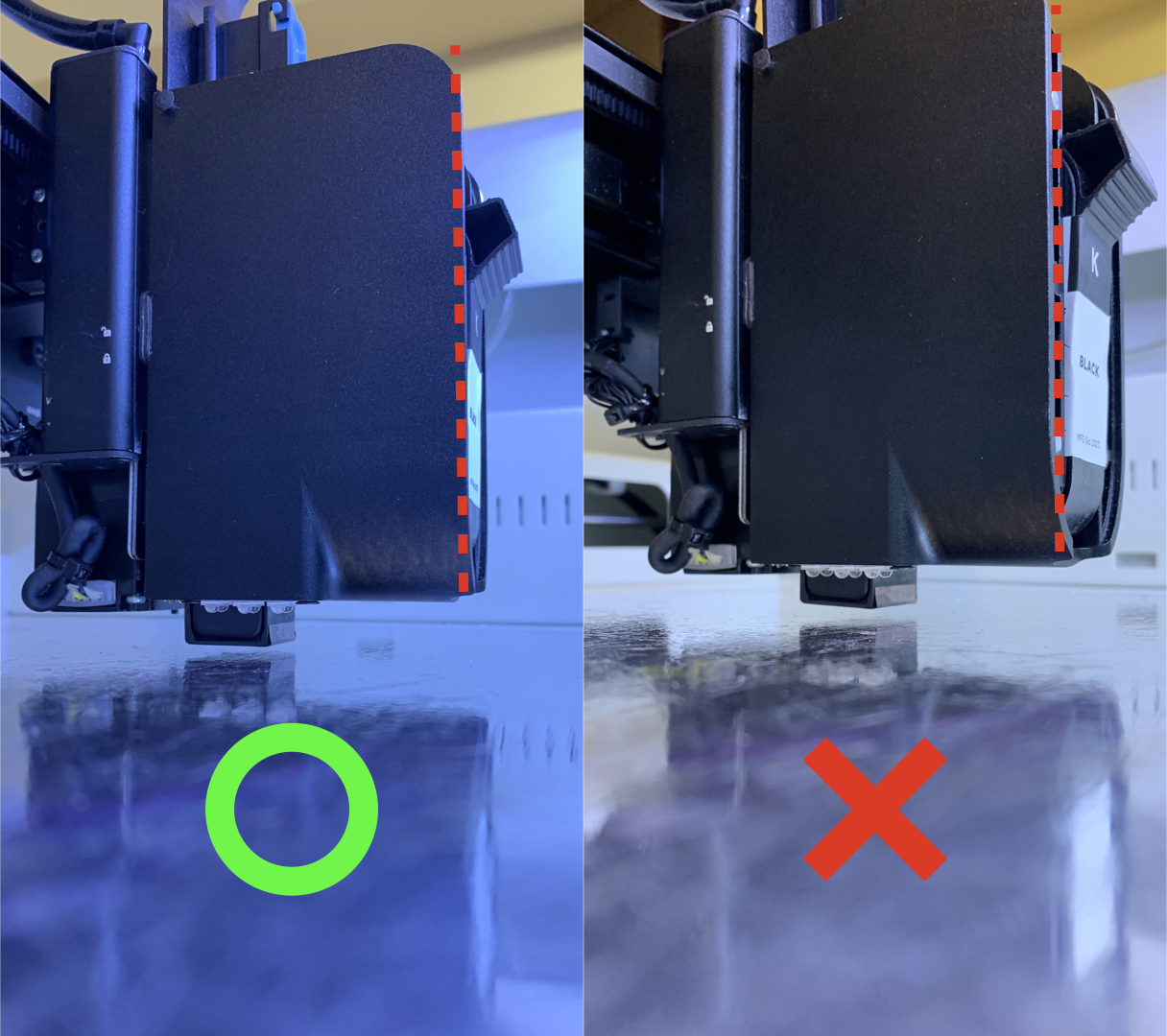

Asegúrese de que el cartucho de tinta esté instalado correctamente y que la tapa del módulo esté completamente cerrada.

11. Cierre la puerta:

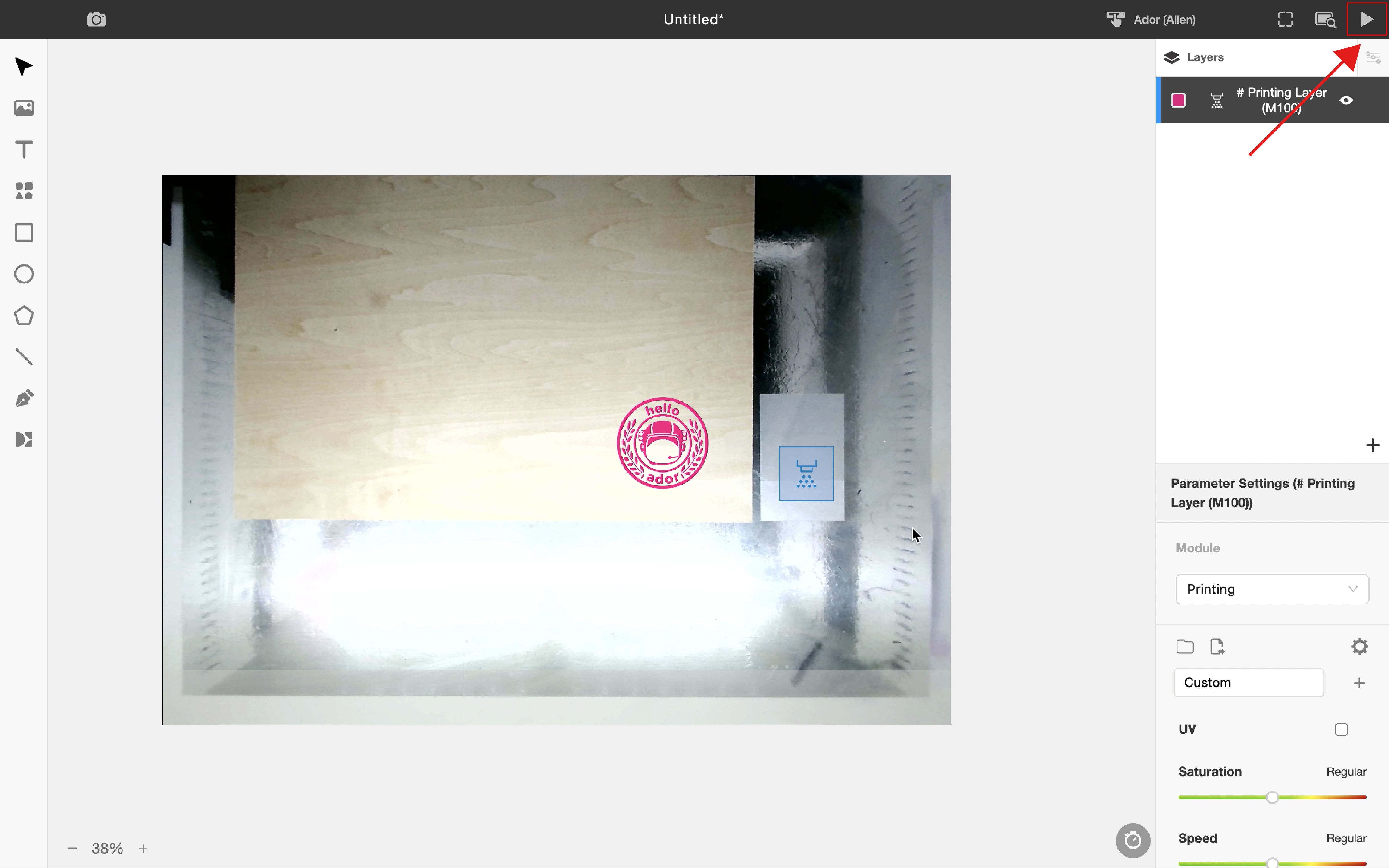

12. Envíe el archivo: Haga clic en el botón con forma de flecha en la esquina superior derecha para enviar el archivo.

*Aviso: No retire el módulo de impresión ni el cartucho de tinta mientras la máquina esté en funcionamiento.

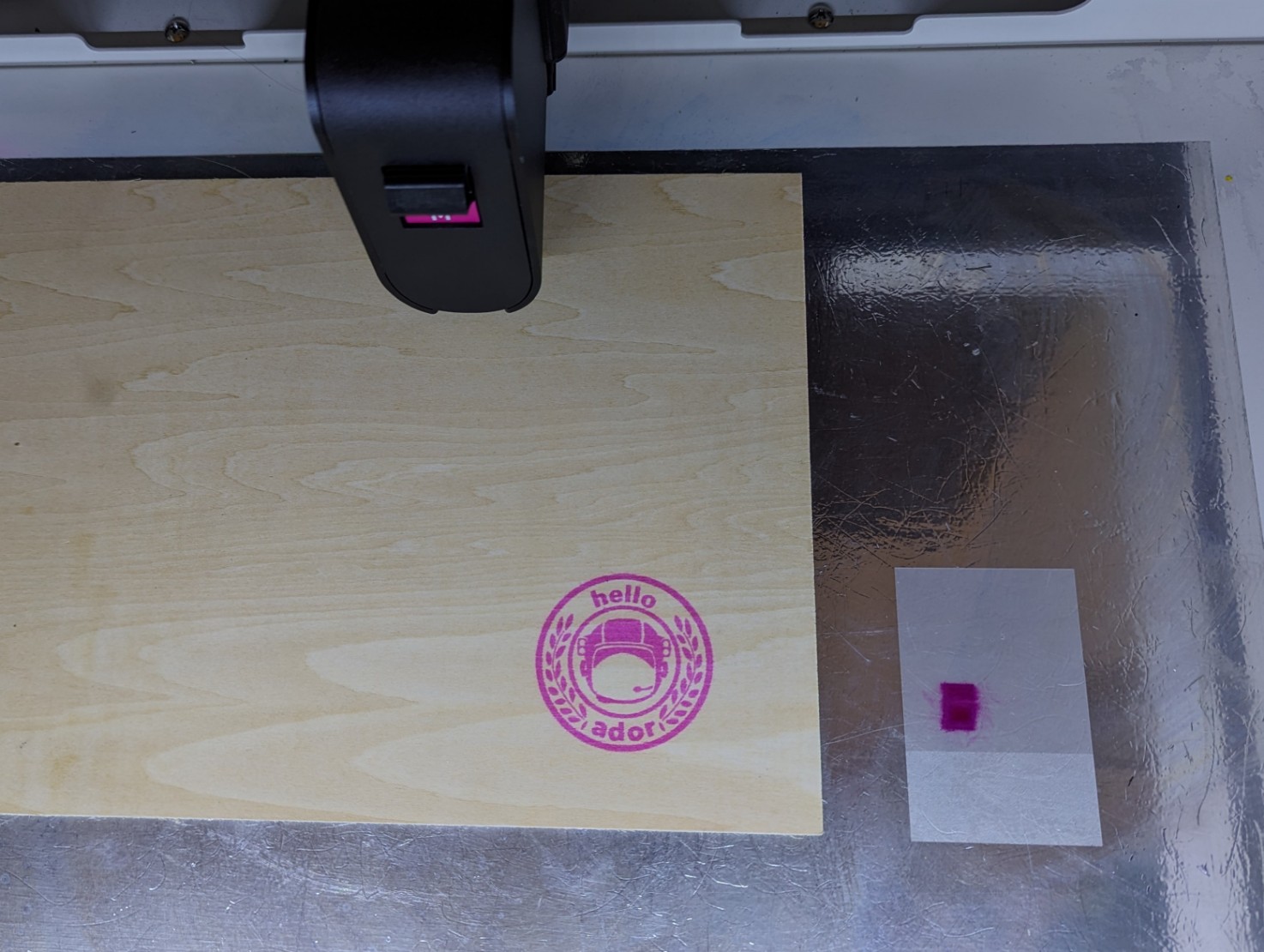

13. Después de imprimir, limpie nuevamente el cabezal de impresión siguiendo el mismo método y luego vuelva a colocar el clip protector.

Si el resultado de la impresión es borroso, poco nítido o de color tenue, compruebe si el cabezal láser está enfocado correctamente.
Si es correcto, compruebe la compatibilidad/parámetros del material y consulte la solución de problemas aquí: Ador - Resultados de impresión deficientes/Impresión desalineada
