Ador - Instalación del módulo láser de diodo de 10W / 20W

Instalación del módulo láser

1. Afloje el tornillo de mano 『A』 en el adaptador del módulo 『B』.
2. Apunte el punto 『C』 en el módulo láser hacia el icono de desbloqueo 『D』 en el adaptador del módulo e insértelo hacia abajo hasta el icono de bloqueo.
3. Vuelva a apretar los tornillos de mano 『A』 en el adaptador del módulo.

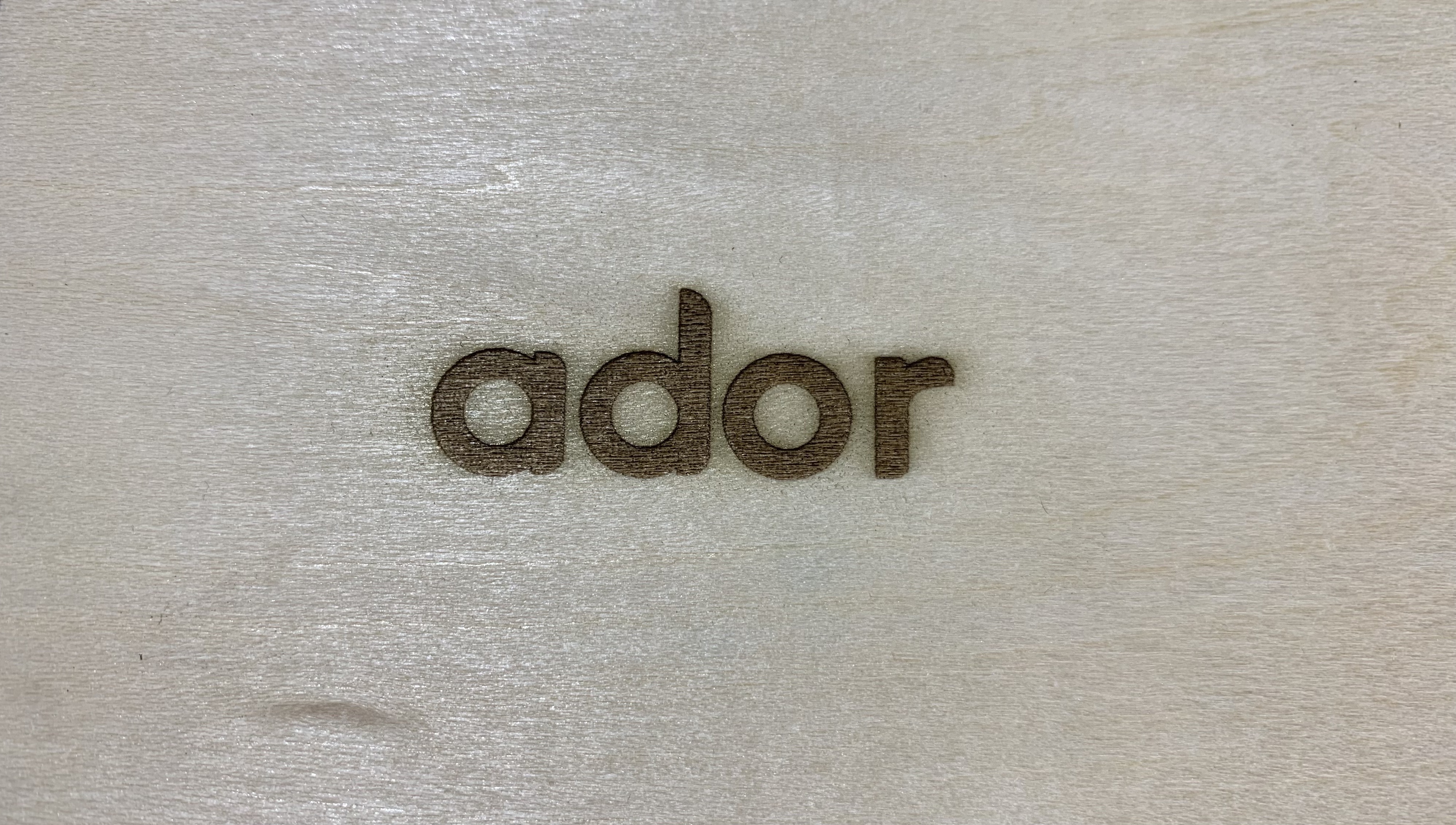

Iniciar grabado

1. Coloque el material dentro de la máquina

2. Enfoque: Mueva el cabezal láser sobre el material. Luego, haga clic en el botón de enfoque en el lado izquierdo de la máquina dos veces o mantenga presionado el botón "AF" en el panel de la máquina hasta que el cabezal láser comience a moverse. El enfoque se completa cuando el cabezal láser toca el material y se mueve hacia arriba. Asegúrese de que la distancia de enfoque sea correcta antes de cada grabado.

a. Mantenga presionado el botón "AF" en el panel de la máquina:

b. Haga doble clic en el botón de enfoque en el lado izquierdo de la máquina:

3. Cierre la puerta

4. Inicie la última versión estable de Beam Studio en su computadora.

5. Importe el archivo, seleccione el módulo para cada capa y establezca los parámetros.

6. Vista previa de la posición de grabado: Haga clic en el símbolo de la cámara en la esquina superior izquierda, seleccione el nombre de la máquina y completará la vista previa.

7. Envíe el archivo: Arrastre y suelte el archivo de imagen en la ubicación de grabado deseada y luego presione el botón de flecha para enviar el archivo.

Si el resultado del grabado es borroso, poco claro o de color claro, verifique si el cabezal láser está enfocado con precisión.
Si es correcto, verifique la idoneidad del material/parámetros/ limpieza del cabezal láser, y encuentre la solución de problemas aquí- 5-8 Mal resultado de grabado o corte (módulo láser de diodo de 10W/20W).
