Para utilizar LightBurn para controlar Ador, debe descargar la versión oficial del software LightBurn. Dado que LightBurn es un software de terceros, FLUX no se hace responsable de ninguna pérdida causada por su funcionamiento.

El firmware de Ador ha sido sometido a diversas pruebas, pero aún es posible que algunas funciones del software LightBurn no sean compatibles con la máquina. Si se producen errores debido a incompatibilidades, siga las instrucciones del enlace que aparece a continuación para informar correctamente del problema a su distribuidor local o al soporte técnico de FLUX. [Contactar con Atención al Cliente]



Antes de comenzar

1. Por favor, actualice el firmware a la versión v5.2.0 o superior.

- Seleccione la opción "MÁQUINA → Actualizar al último firmware" en el panel de Ador.
- También puede actualizar el firmware a través de Beam Studio
Descargue el firmware desde el sitio web oficial. A continuación, haga clic en "Máquina → Actualizar firmware". Después, actualice el firmware de la máquina a la versión seleccionada eligiendo el archivo de firmware en el ordenador.



2. Descargue este archivo de configuración: Ador_Preset

Nota: El archivo de configuración que proporcionamos contiene la configuración de GCode y lavelocidad de baudioss. Si no está utilizando el archivo de configuración, configúrelo por separado en la "Configuración del dispositivo". (Consulte este artículo para más detalles)



Configuración de LightBurn

Para descargar LightBurn, haga clic aquí.

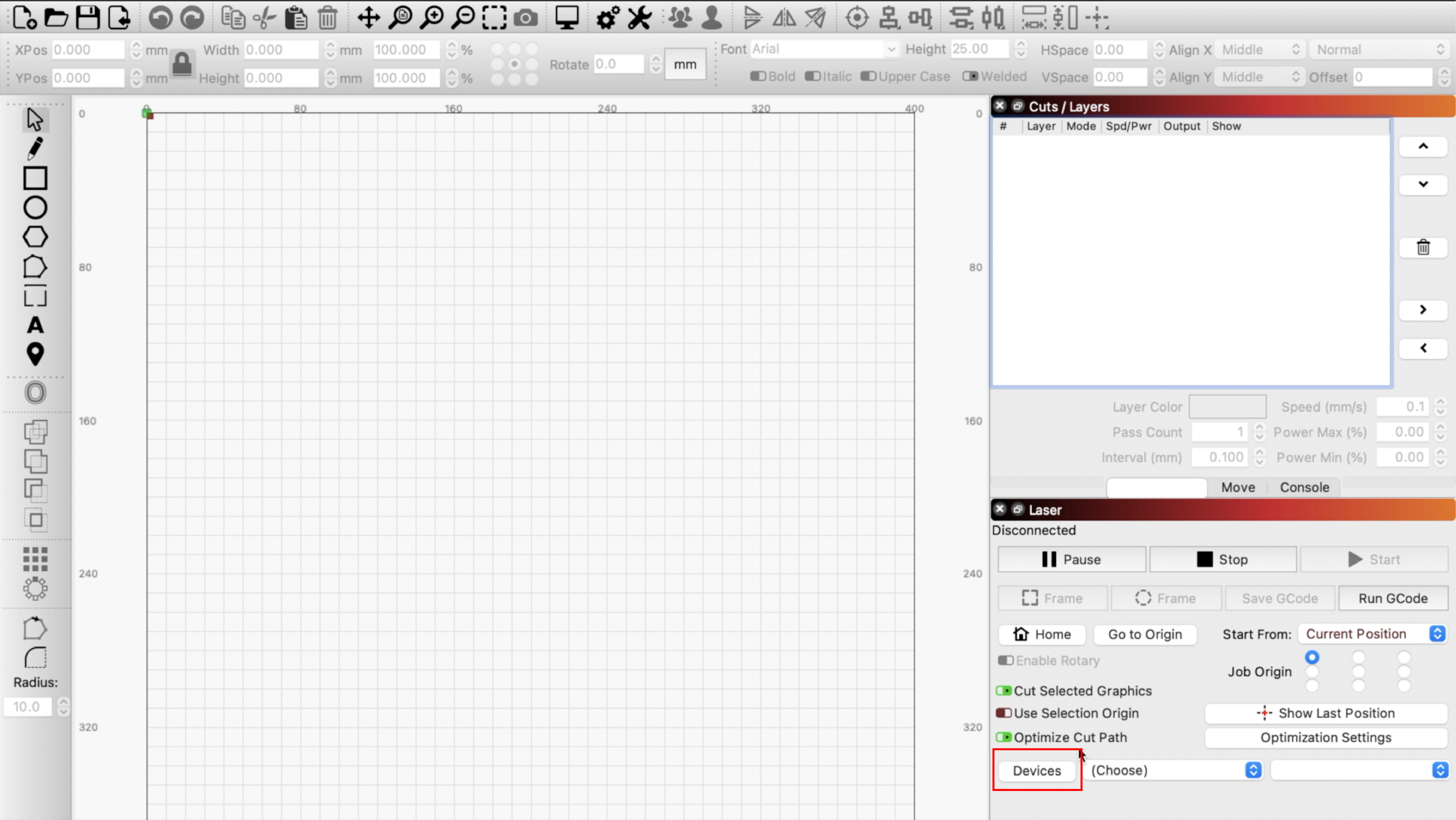

1. Abra LightBurn y haga clic en "Dispositivos" en la pestaña Láser .

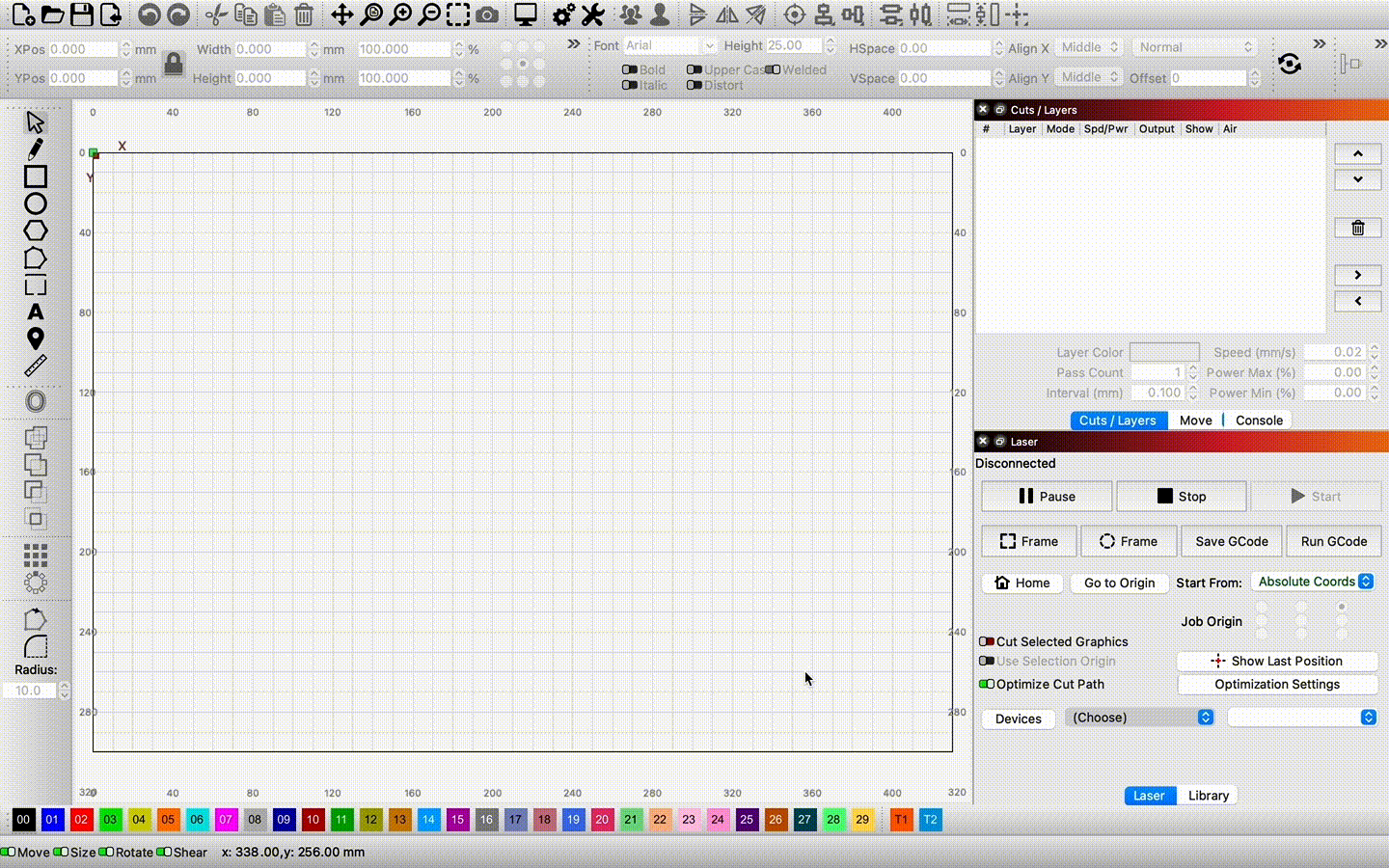

2. Haga clic en "Importar" para importar el archivo Ador_Preset que ha descargado.



3. La siguiente información del dispositivo se mostrará una vez que el archivo se haya importado correctamente.



Conecte su ordenador a la máquina con el Cable Puente LightBurn.

1. Conecte el cable LightBurn al puerto USB en el lateral de la máquina.

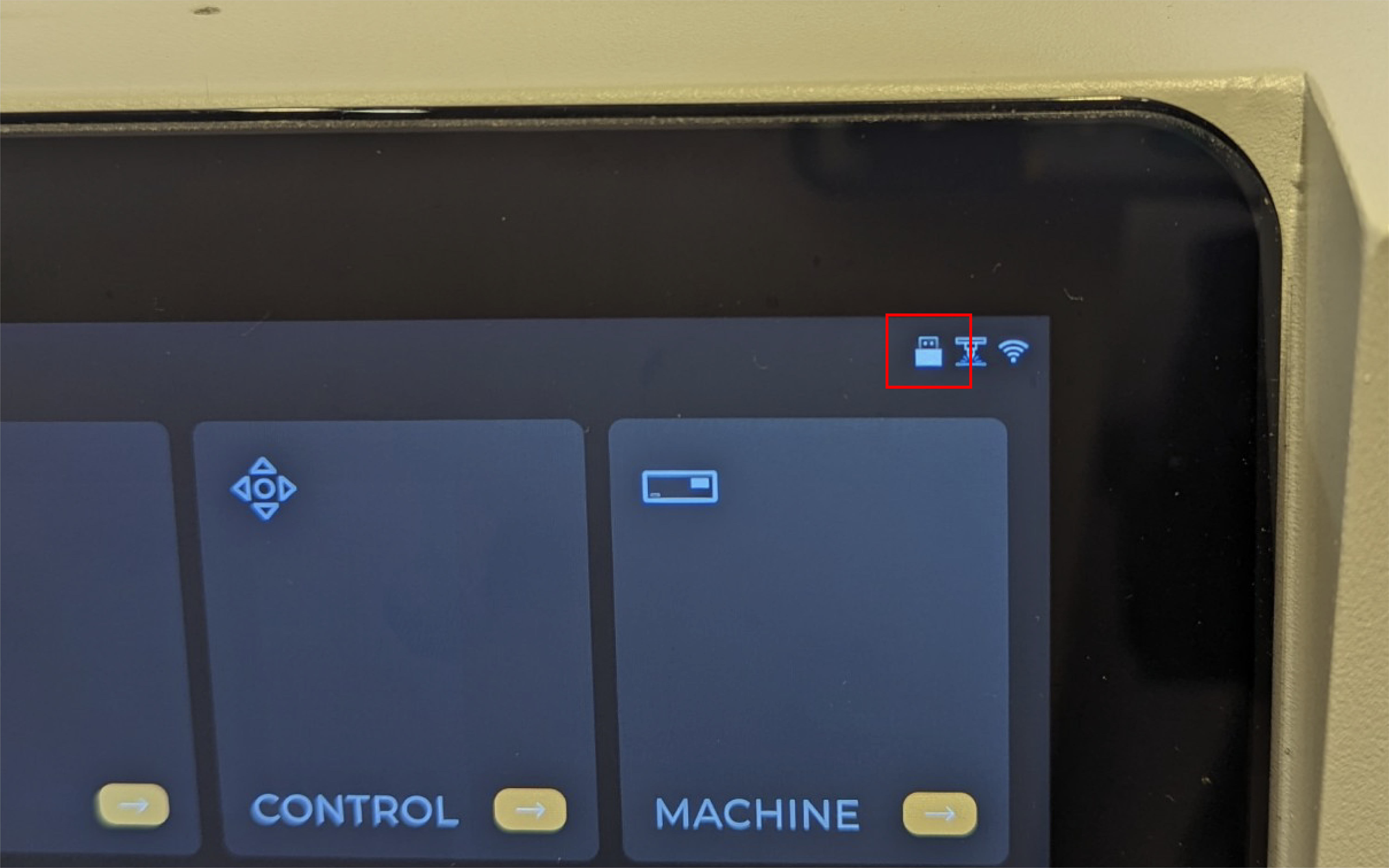

（El icono USB aparecerá en la esquina superior derecha del panel de la máquina para indicar que se ha establecido una conexión correcta.)

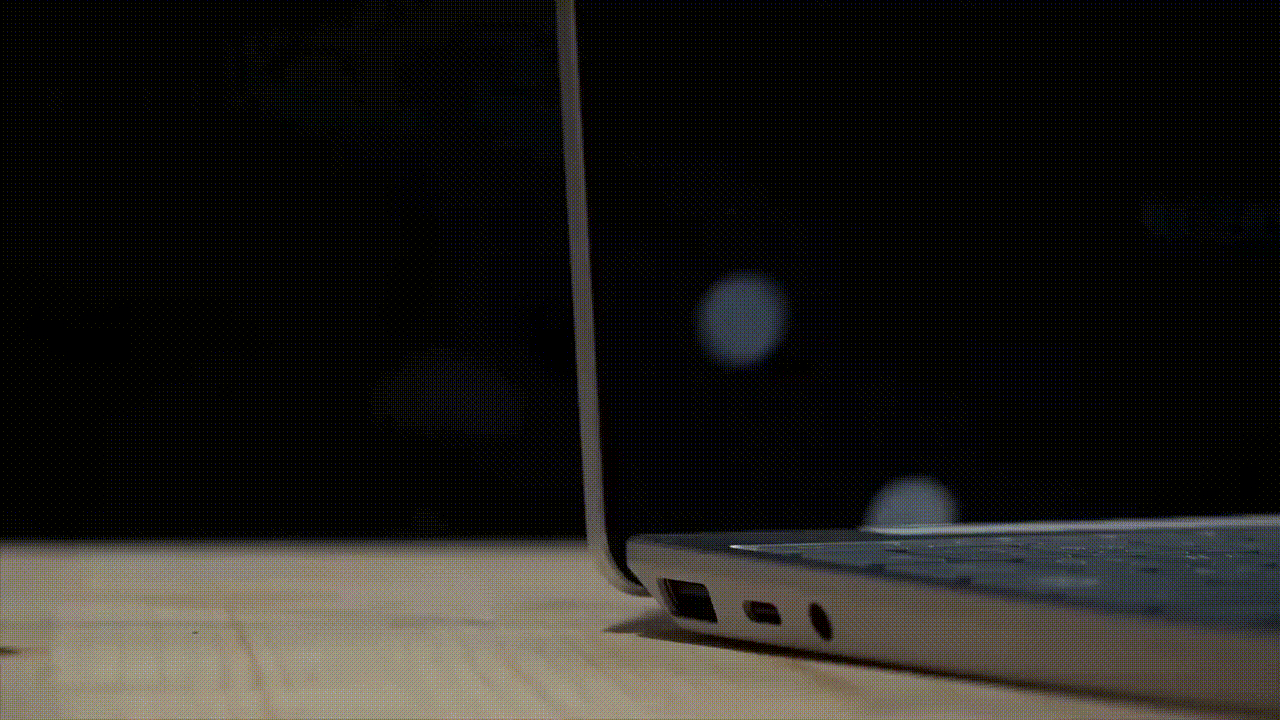

2. Inserte el otro extremo del Cable Puente LightBurn en el ordenador.

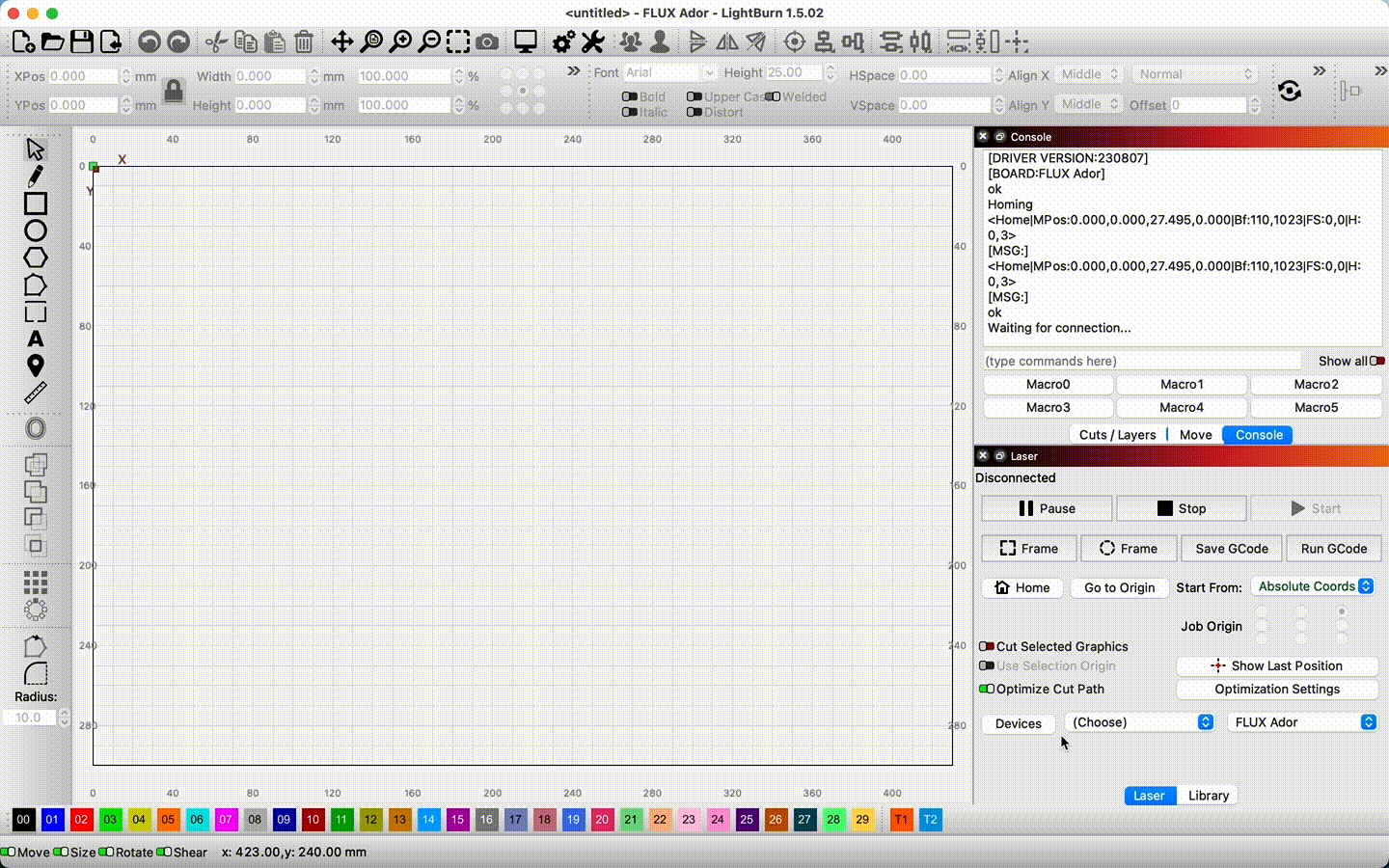

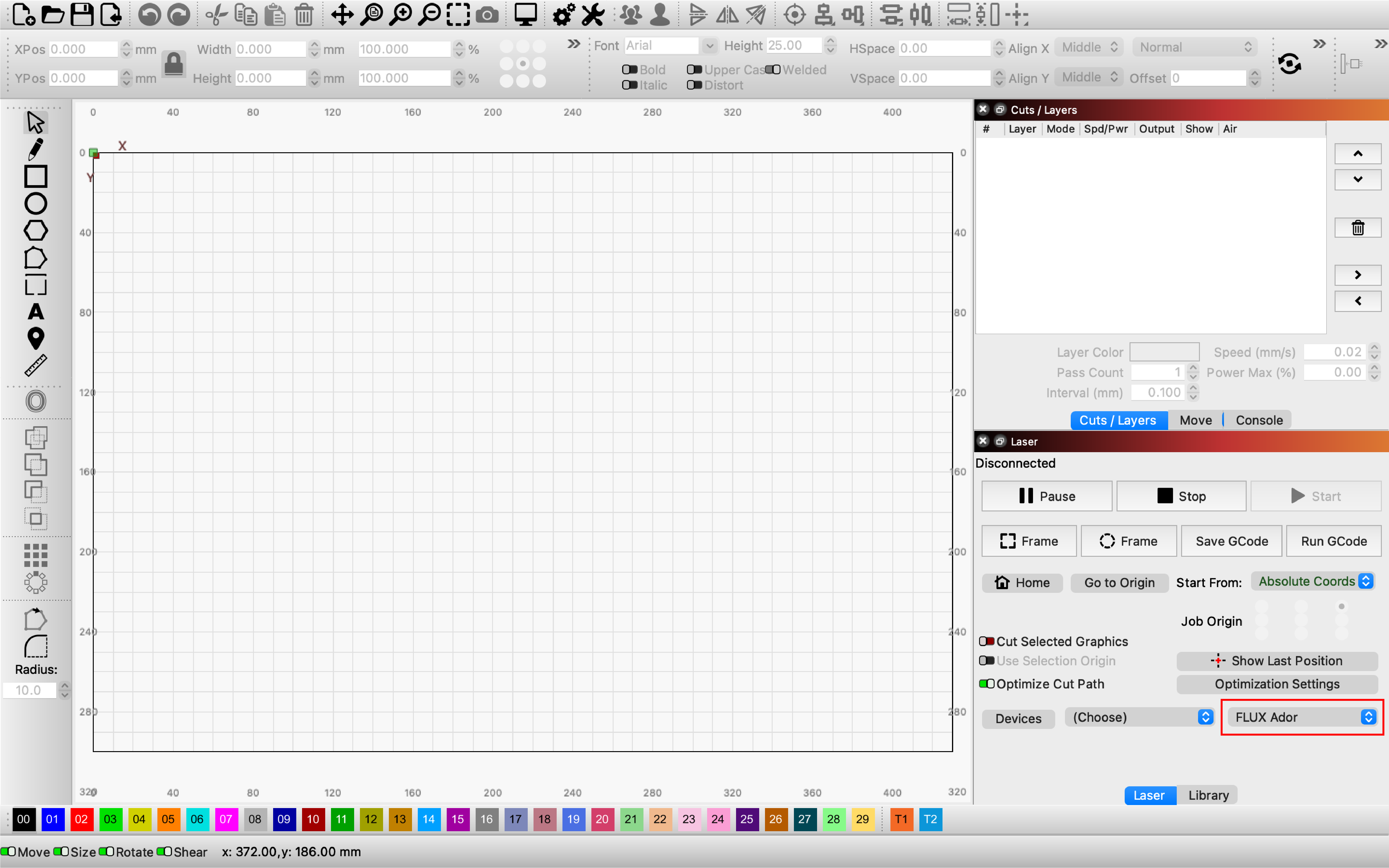

3. Seleccione el nombre correcto del puerto USB. Elegir el puerto incorrecto resultará en una conexión fallida. Es posible que necesite probar diferentes puertos. Si la conexión es exitosa, la siguiente información aparecerá en la pestaña Consola.



Prueba de origen

Si el ordenador está conectado correctamente a la máquina, esta comenzará a buscar el origen automáticamente. Si no, haga clic en el botón de origen para comprobar si esta función funciona.

Iniciar operación

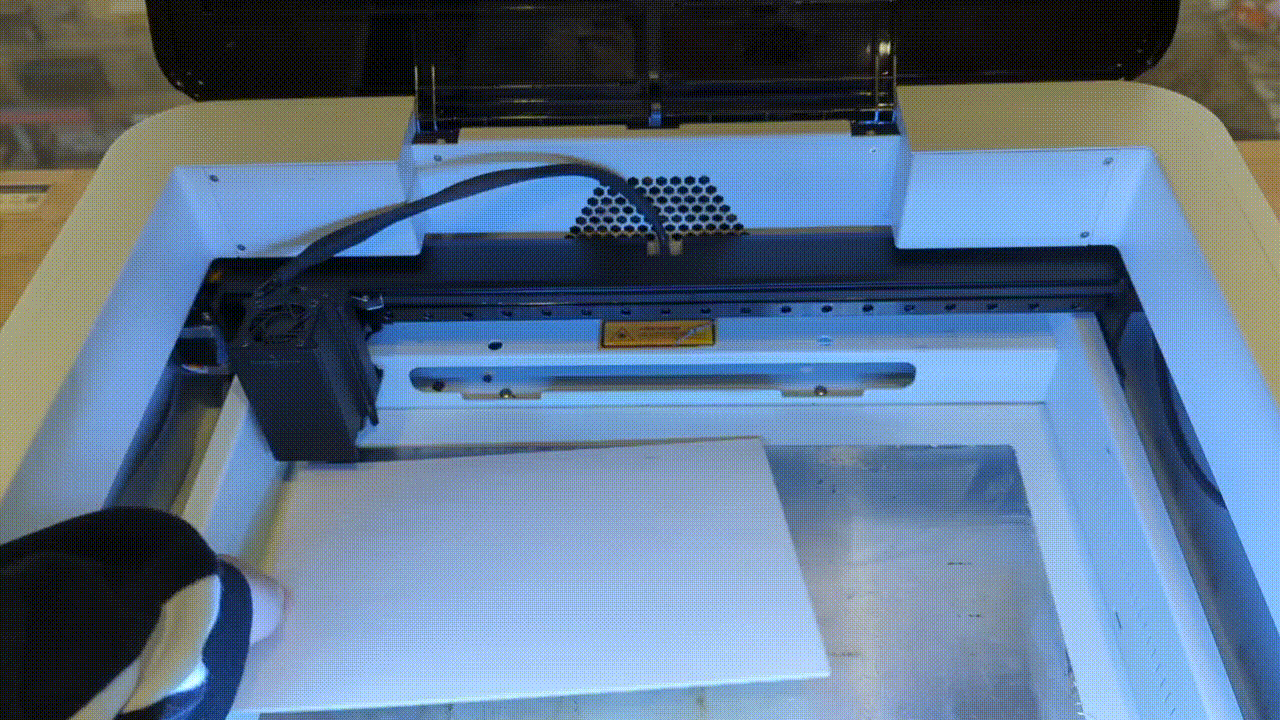

1. Coloque el material dentro de la máquina.



2. Enfoque

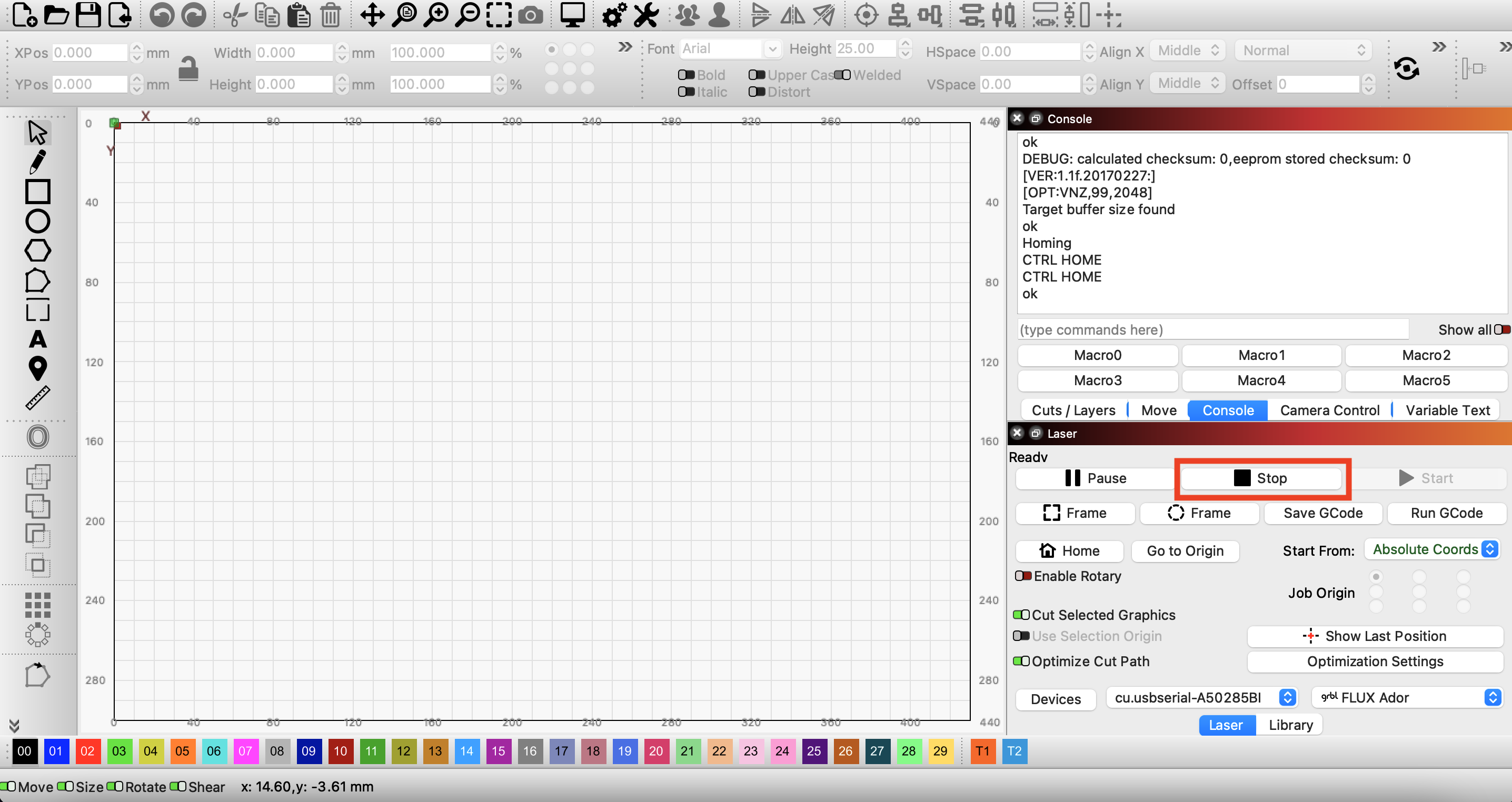

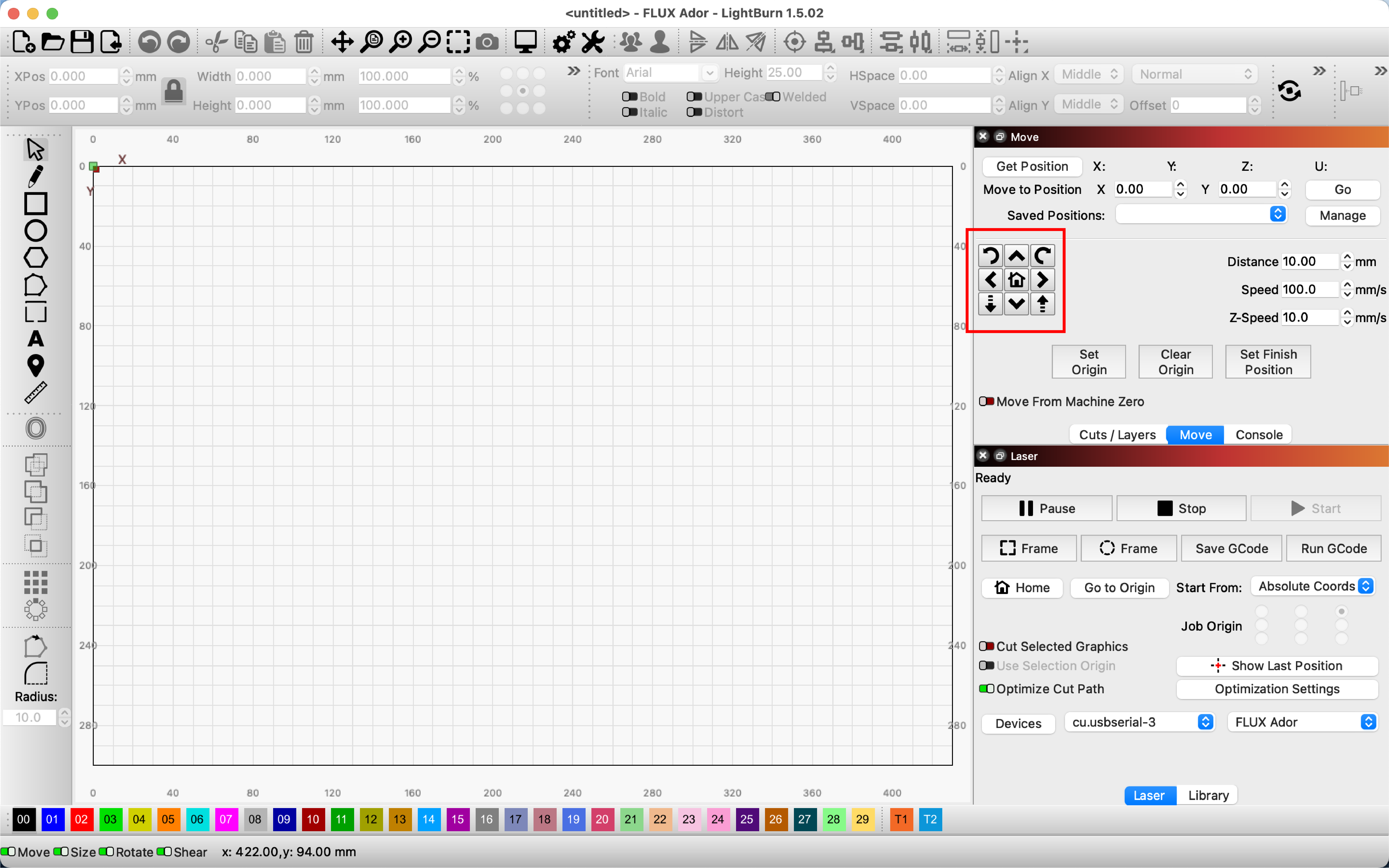

- Haga clic en el botón 'Detener' en el panel 'Láser' para liberar el motor.

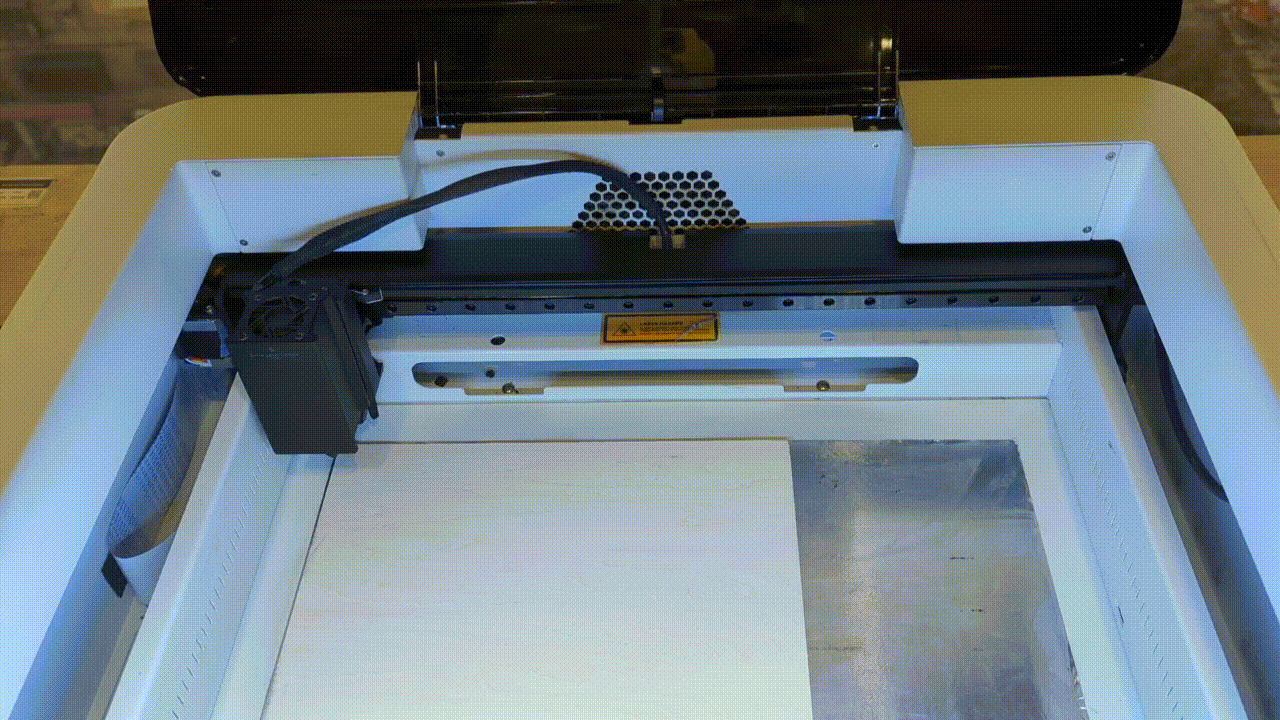

- Mueva el cabezal láser sobre el material.

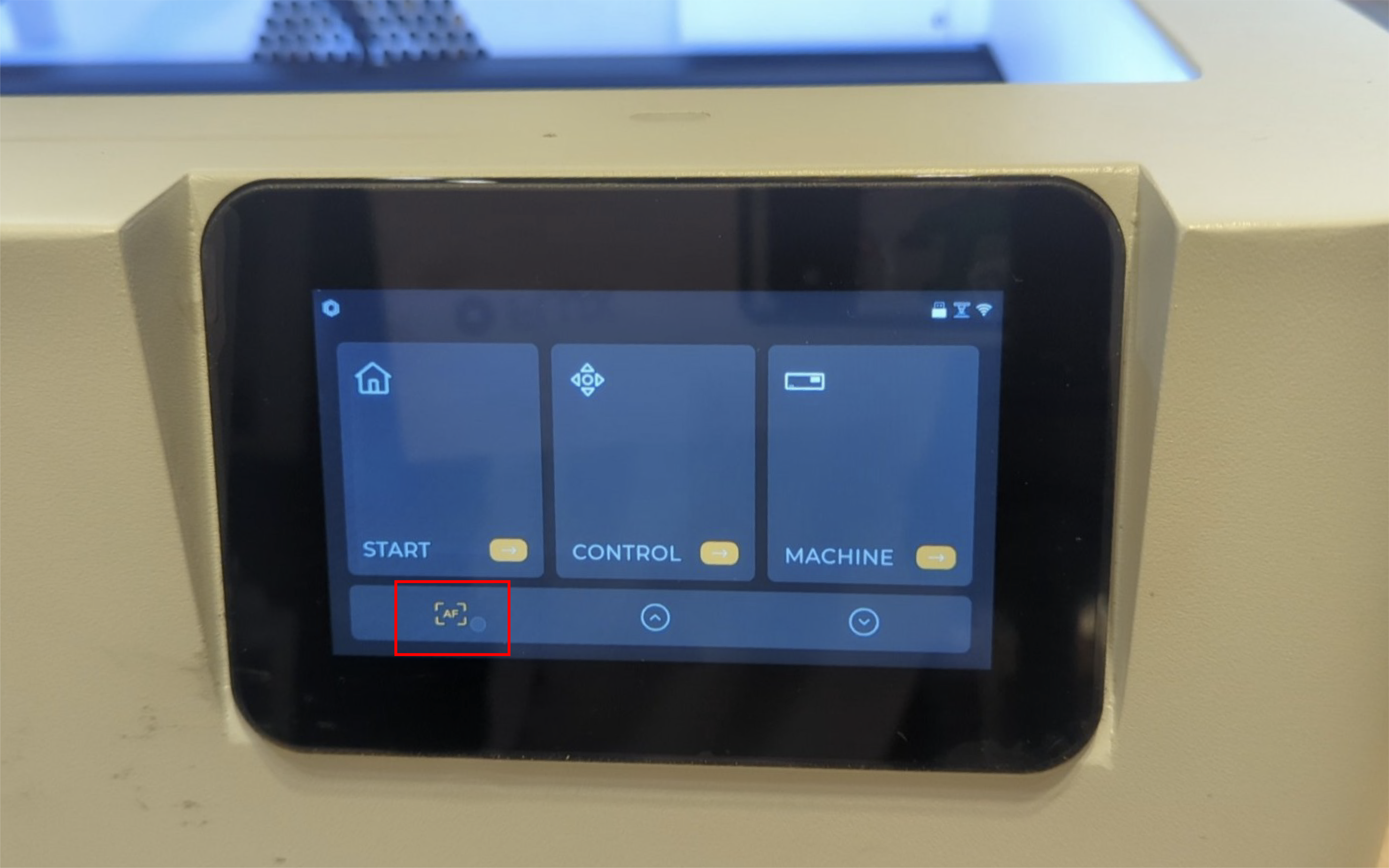

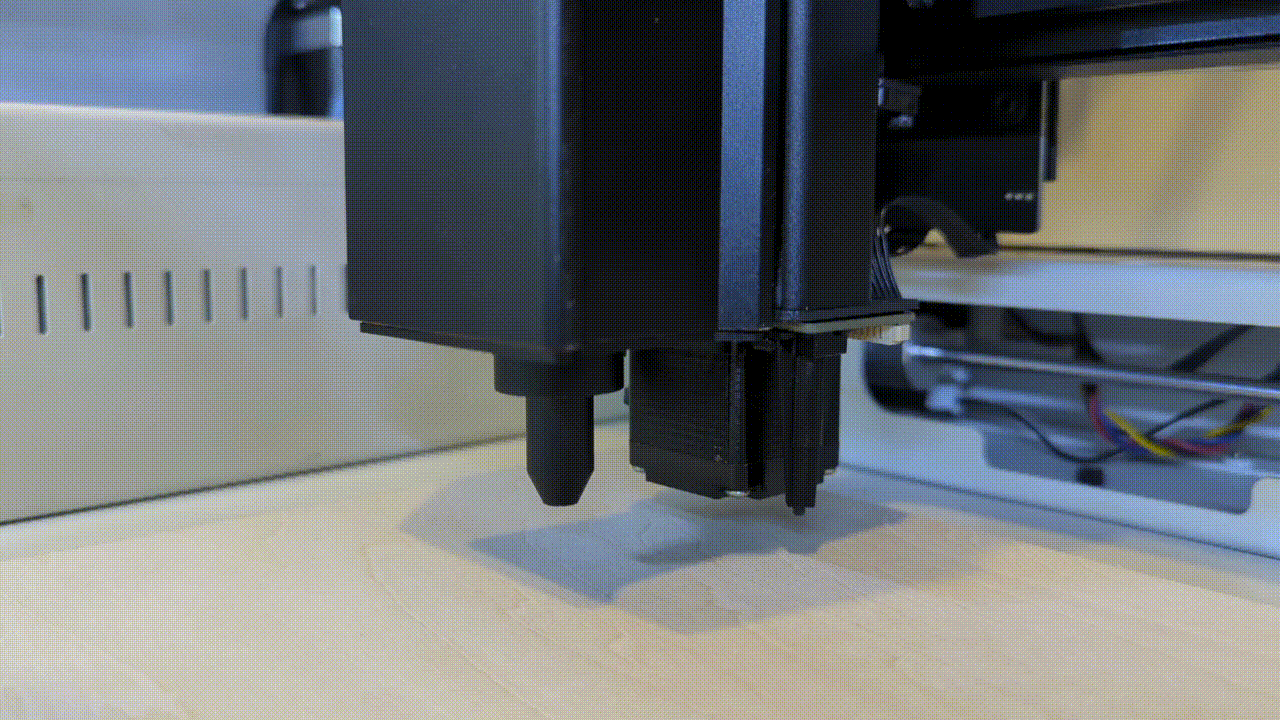

- Mantenga pulsado el botón "AF" para iniciar el enfoque automático.

(Asegúrese de que la distancia de enfoque esté correctamente ajustada antes de cada operación de grabado o corte.)

Aviso:

• Asegúrese de que la máquina libere automáticamente el motor en los 3 minutos siguientes al control de LightBurn. Si el motor permanece bloqueado durante mucho tiempo, podría dañar la máquina. (Haga clic en el 'Detener' en el panel 'Láser' panel para liberar el motor)
• Después de liberar el motor, si ha realizado algún movimiento del cabezal láser, recuerde pulsar "Inicio" para restablecer la posición antes de enviar el trabajo. De lo contrario, existe riesgo de colisión.

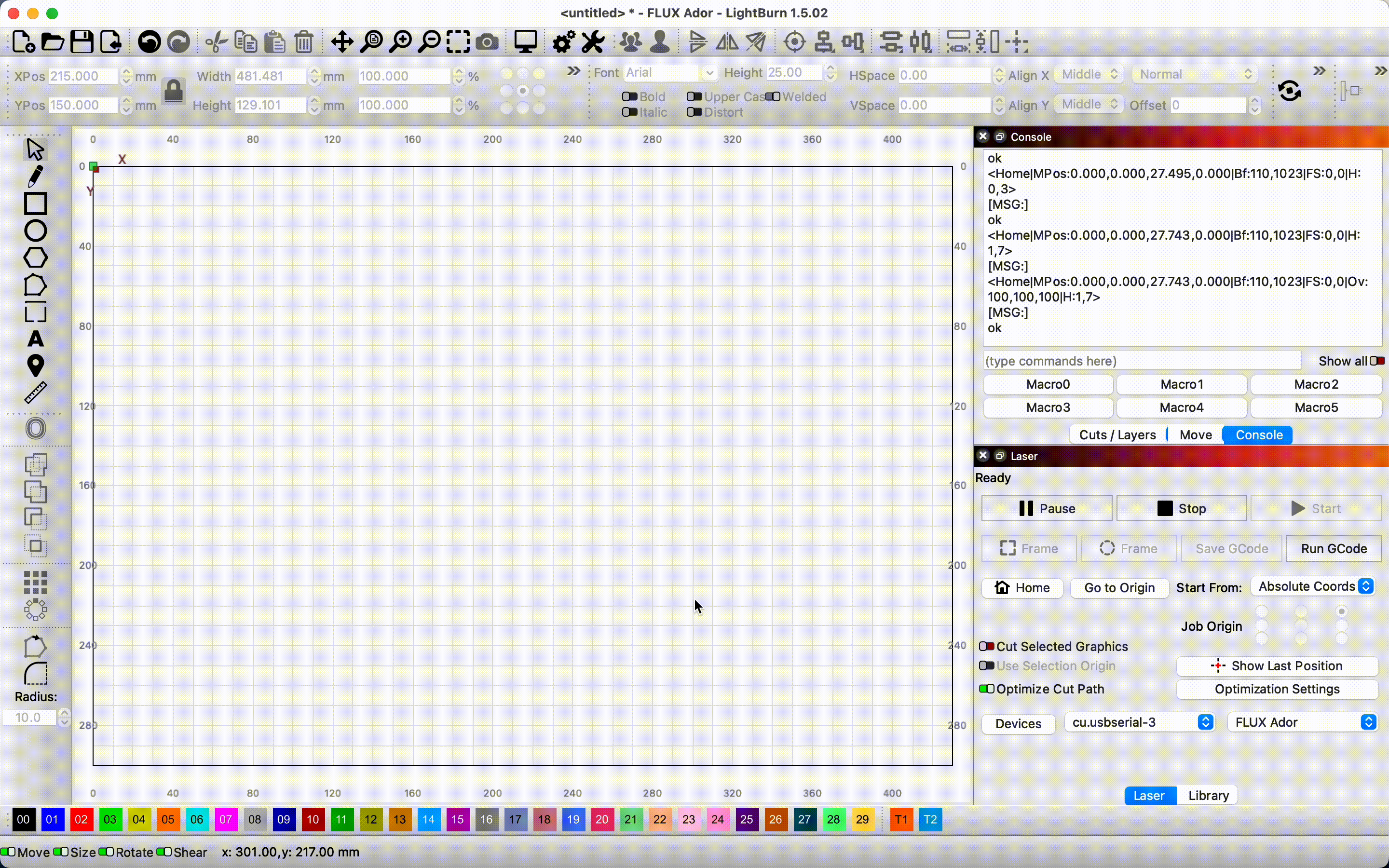

3. Importe un archivo a LightBurn

Haga clic en el icono superior para importar el archivo, o arrastre y suelte el archivo directamente en el área de trabajo.



4. Configure los parámetros

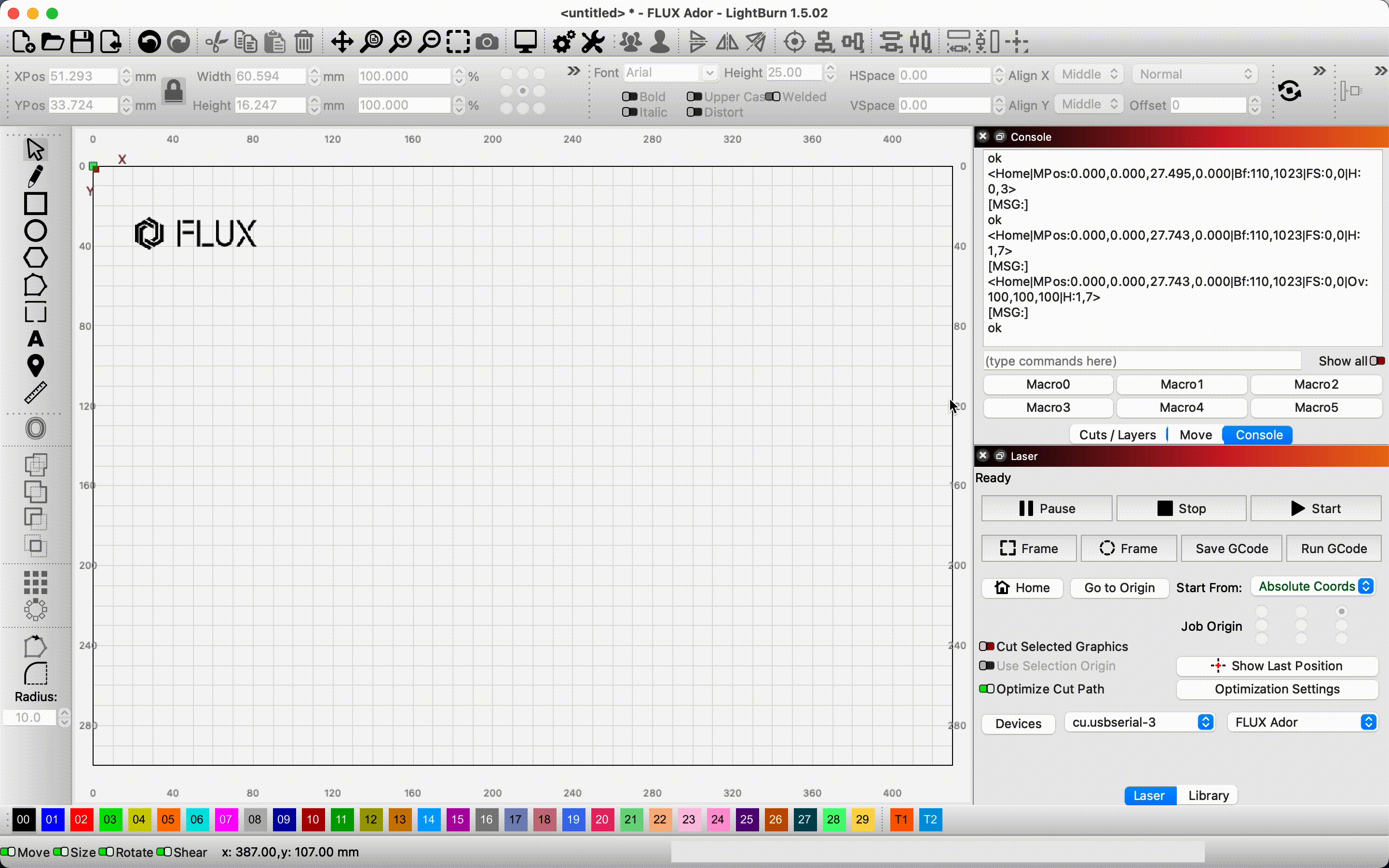

Haga clic en un patrón o capa y configure los parámetros en la esquina inferior derecha de Cortes/Capas .



5. Active el efecto "Sobreescaneo"Sobreescaneo"

- Si la capa está configurada en el modo "Relleno, Relleno + línea, Imagen o Relleno con desplazamiento" , le sugerimos activar la función "Sobreescaneo" .

- Haga doble clic en una capa para acceder al "Editor de ajustes de corte". Active el efecto de sobreescaneo e introduzca el porcentaje.

Nota: Los ajustes de los parámetros varían según la velocidad y el material. Consulte la "Configuración recomendada para los parámetros del material" al final de este artículo.



6. Establezca la posición de inicio

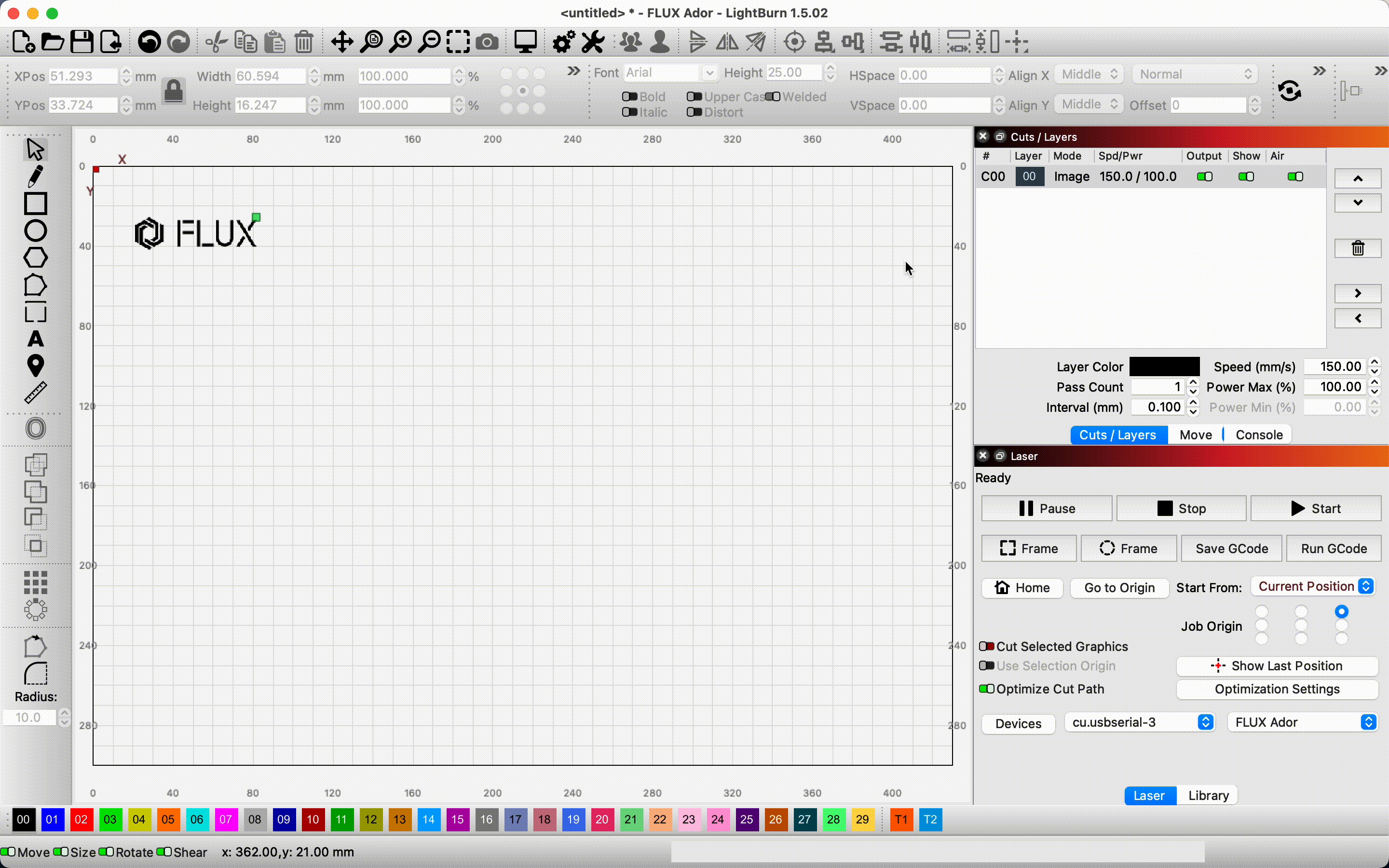

Seleccione "Coordenadas absolutas" en la lista desplegable "Comenzar desde" en la pestaña Láser .

Nota: El funcionamiento de "Coordenadas absolutas" es muy similar al de Beam Studio, por lo que lo recomendamos encarecidamente a los usuarios con experiencia en Beam Studio.



Coordenadas absolutas

La ventana principal de edición que ve representa el área de trabajo de su máquina. Cualquier elemento que coloque en esa área se cortará en la posición correspondiente en su máquina.



7. Haga clic en "Inicio" en el panel Láser.

Después de liberar el motor, si ha realizado algún movimiento del cabezal láser, recuerde pulsar "Inicio" para restablecer la posición antes de enviar el trabajo. De lo contrario, existe riesgo de colisión.



8. Previsualice la posición de grabado

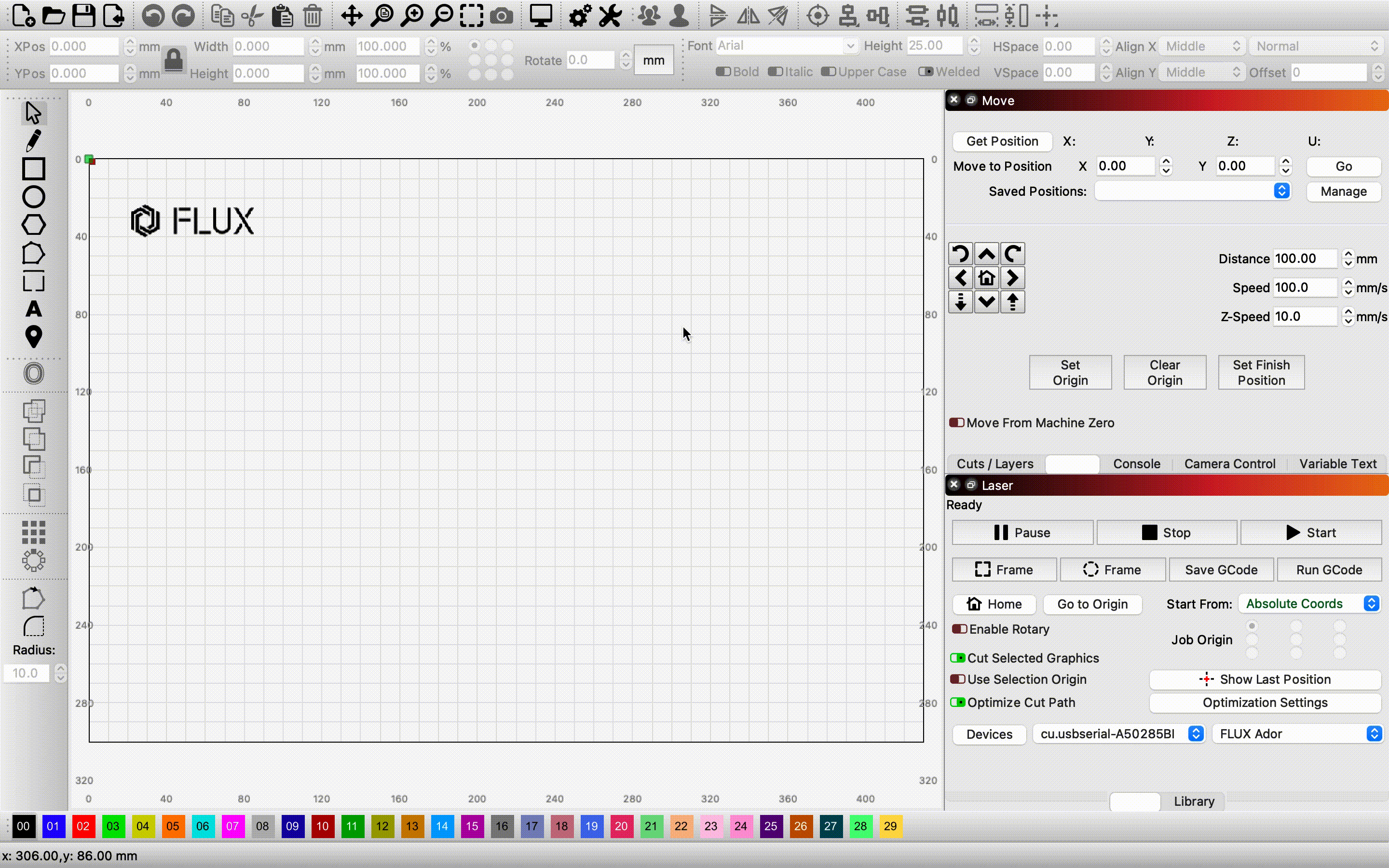

- Abra la "Activar botón de disparo láser" in "Ajustes del dispositivo".

- Haga clic en "Aceptar" y reinicie LightBurn (asegúrese de guardar el archivo actual antes de reiniciar).

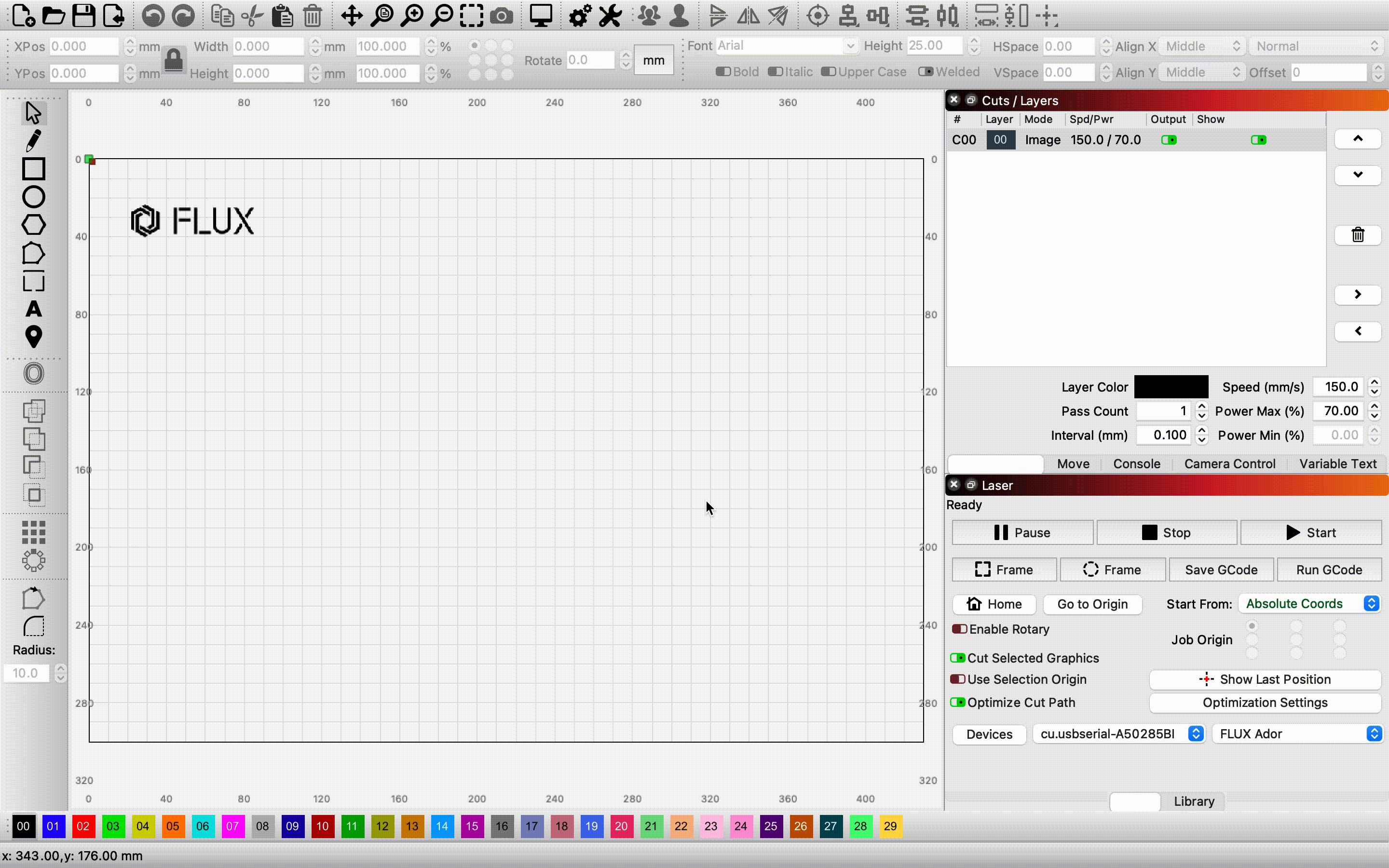

- Introduzca "m136p173" en la ventana "Consola" en el lado derecho para encender el módulo láser. (No emitirá luz).

- Ajuste el parámetro de Potencia de disparo en "Mover" ventana en el lado derecho.

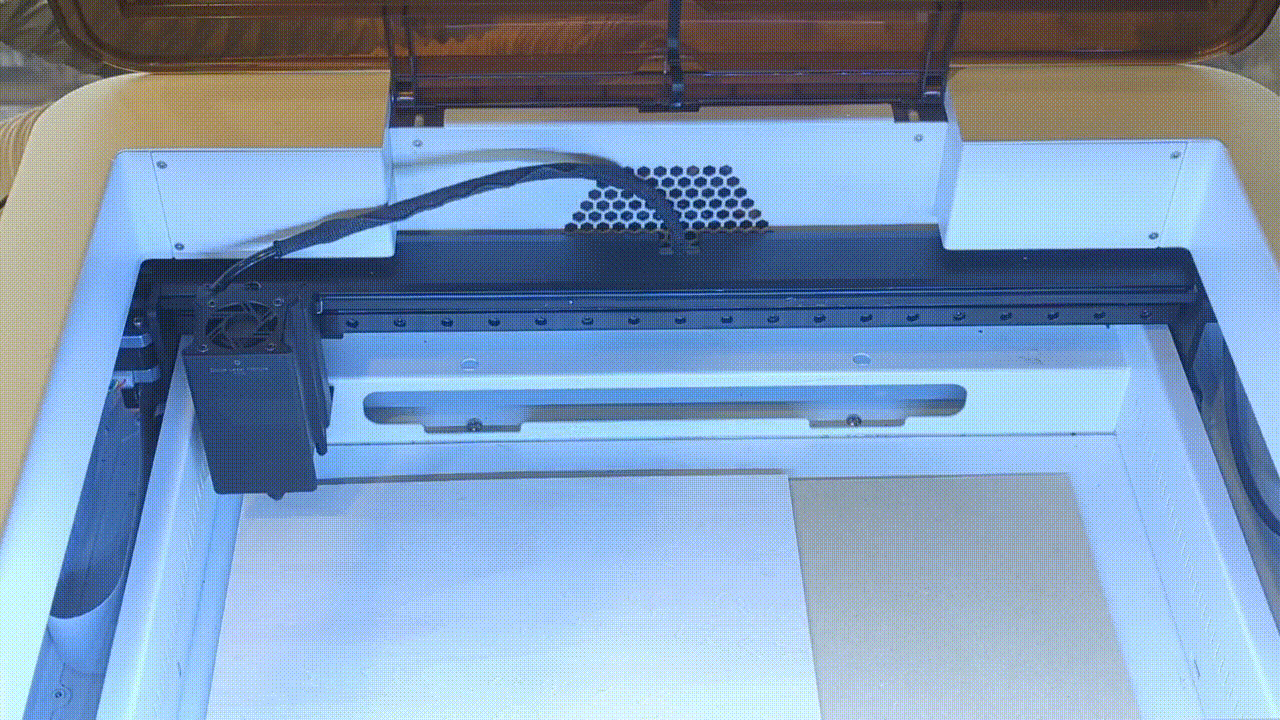

- Cierre la puerta.

- Haga clic en "Disparar" en la ventana "Mover" ventana y compruebe si la máquina está emitiendo luz láser (haga clic "Disparar" de nuevo para apagar la luz láser después de comprobar).

- Después de confirmar que la luz láser está disponible, seleccione el patrón y haga clic en "Enmarcar" mientras mantiene pulsada la tecla "Mayús" para ver si el patrón se grabará en la posición esperada.

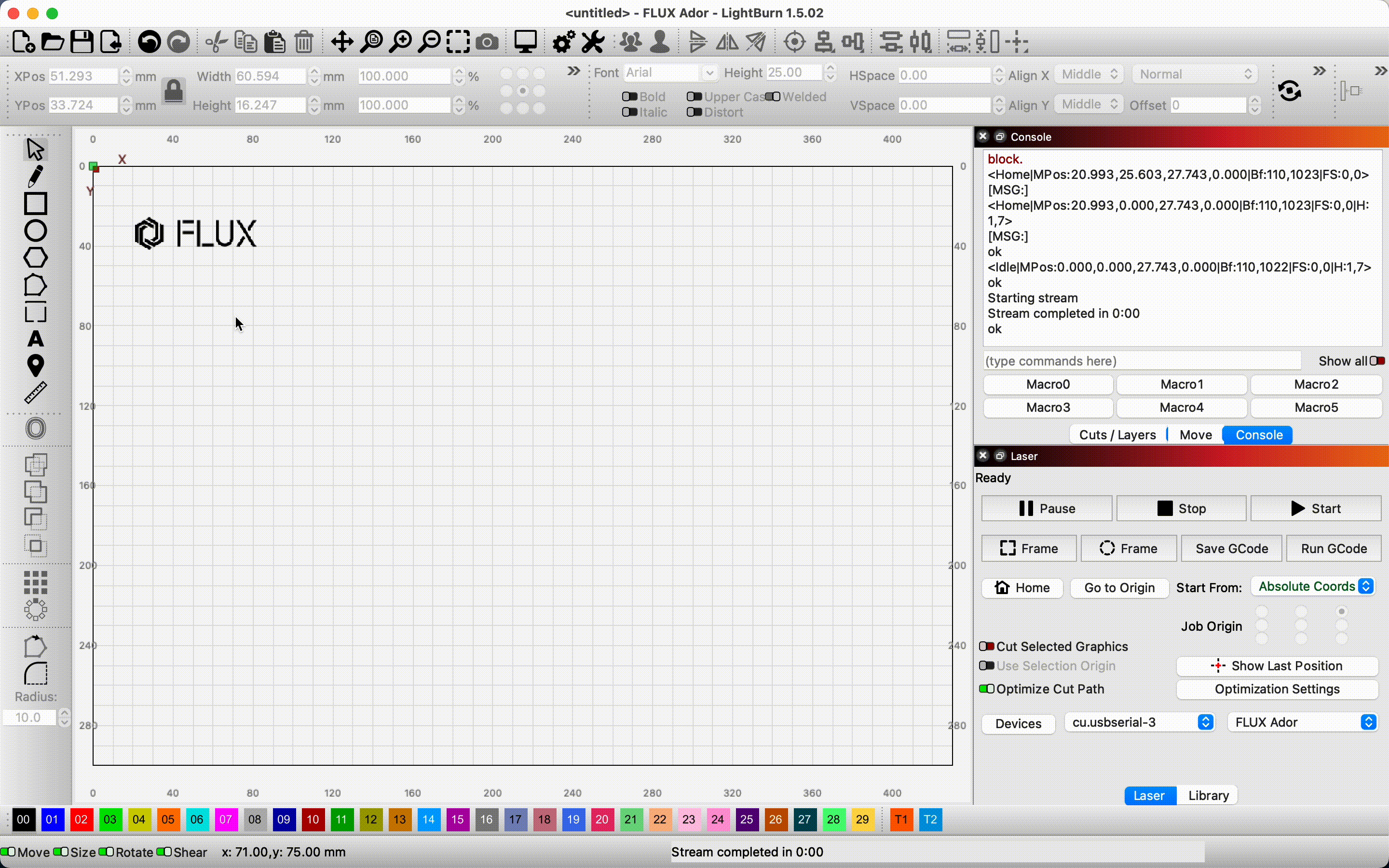

9. Haga clic en Inicio y envíe el trabajo

Seleccione la imagen y haga clic en "Iniciar" en la pestaña Láser pestaña para enviar el trabajo.

Aviso: Desconectar el cable mientras el proyecto está en ejecución detendrá la operación. Asegúrese de que el cable esté firmemente conectado durante la ejecución del trabajo.

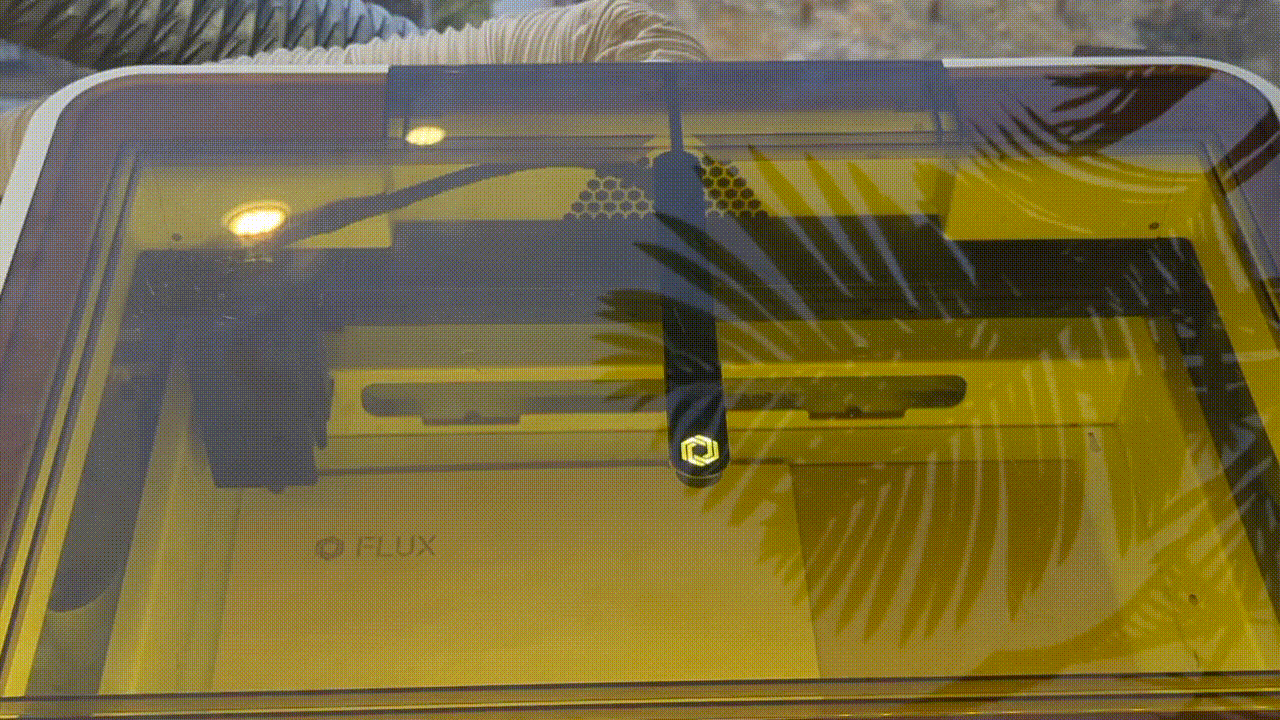

10. Resultados del grabado

Nota: Si el resultado del grabado es borroso, poco nítido o de color tenue, compruebe si el cabezal láser está enfocado correctamente.



____________________________________________________________________________________

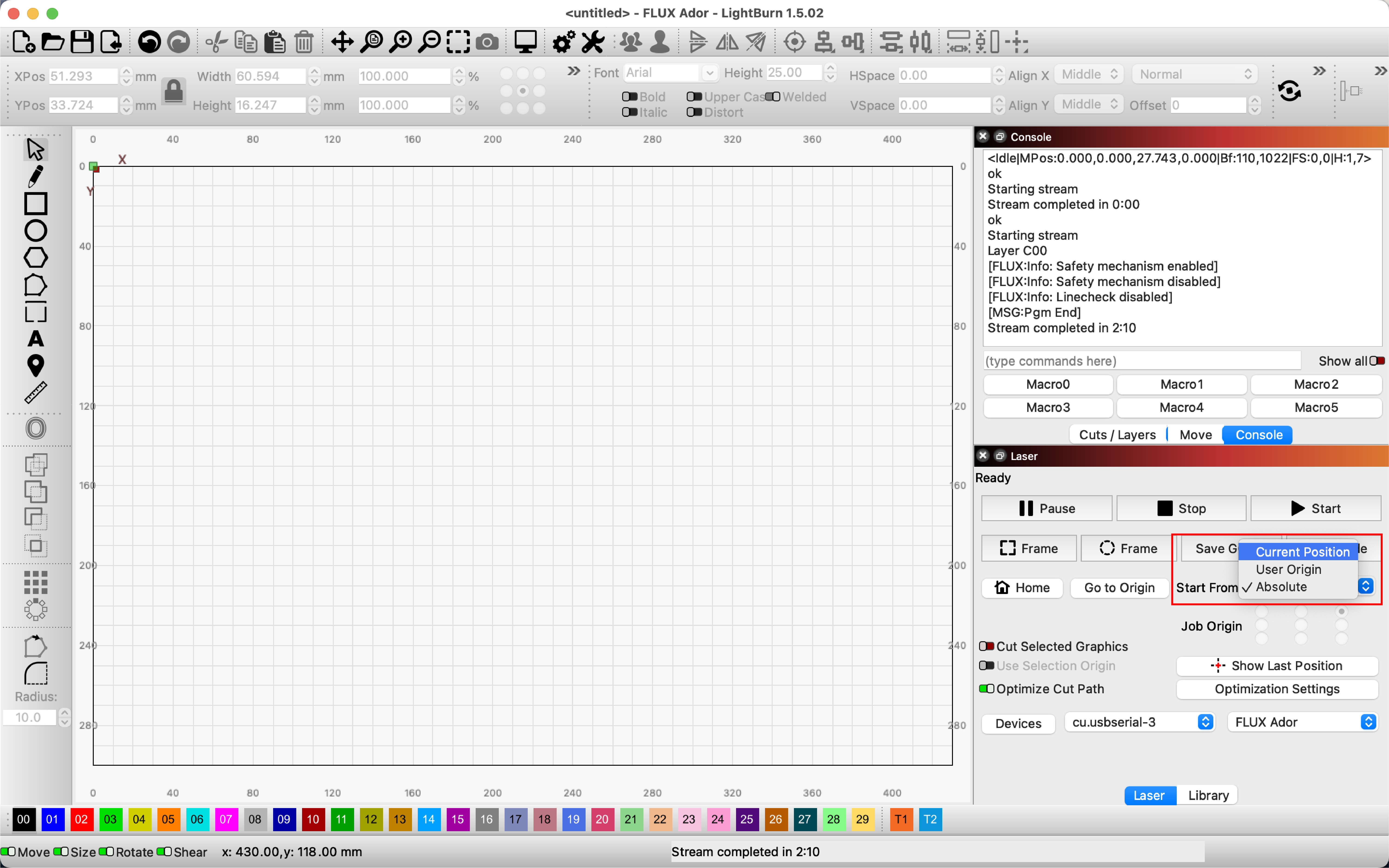

Además de las Coordenadas Absolutas, existen otras opciones para indicar a LightBurn cómo colocar el patrón dentro del área de trabajo de su máquina.



Posición Actual

El trabajo de Corte / Grabado se realiza basándose en la posición actual del cabezal láser.



Origen del trabajo

Configuración "Origen del trabajo" indicará a LightBurn cómo posicionar el trabajo en relación con el láser.

(El indicador verde "Origen del trabajo" que se muestra en la ventana principal de edición se moverá cuando cambie la configuración).

____________________________________________________________________________________

Ajustes recomendados para los parámetros del material

Láser de diodo de 10W

material		Potencia	Velocidad	Ejecutar	Sobreescaneo
Madera	Corte de 3mm	100.0 %	6.0 mm/s	1 vez	-
Madera	Corte de 5mm	100.0 %	3.0 mm/s	1 vez	-
Madera	Grabado	100.0 %	150.0 mm/s	1 vez	9.4%
Acrílico	Corte de 3mm	100.0 %	2.0 mm/s	1 vez	-
Acrílico	Corte de 5mm	100.0 %	2.0 mm/s	2 veces	-
Acrílico	Grabado	75.0 %	150.0 mm/s	1 vez	9.4%



Láser de diodo de 20W

material		Potencia	Velocidad	Ejecutar	Sobreescaneo
Madera	Corte de 3mm	100.0 %	8.0 mm/s	1 vez	-
Madera	Corte de 5mm	100.0 %	4.0 mm/s	1 vez	-
Madera	Grabado	60.0 %	150.0 mm/s	1 vez	9.4%
Acrílico	Corte de 3mm	100.0 %	4.0 mm/s	1 vez	-
Acrílico	Corte de 5mm	100.0 %	2.0 mm/s	1 vez	-
Acrílico	Grabado	50.0 %	150.0 mm/s	1 vez	9.4%
