Beambox II - Sostituzione della sonda di messa a fuoco automatica e del cavo

FLUX Support Team

16 gennaio 2026 08:59
Aggiornato

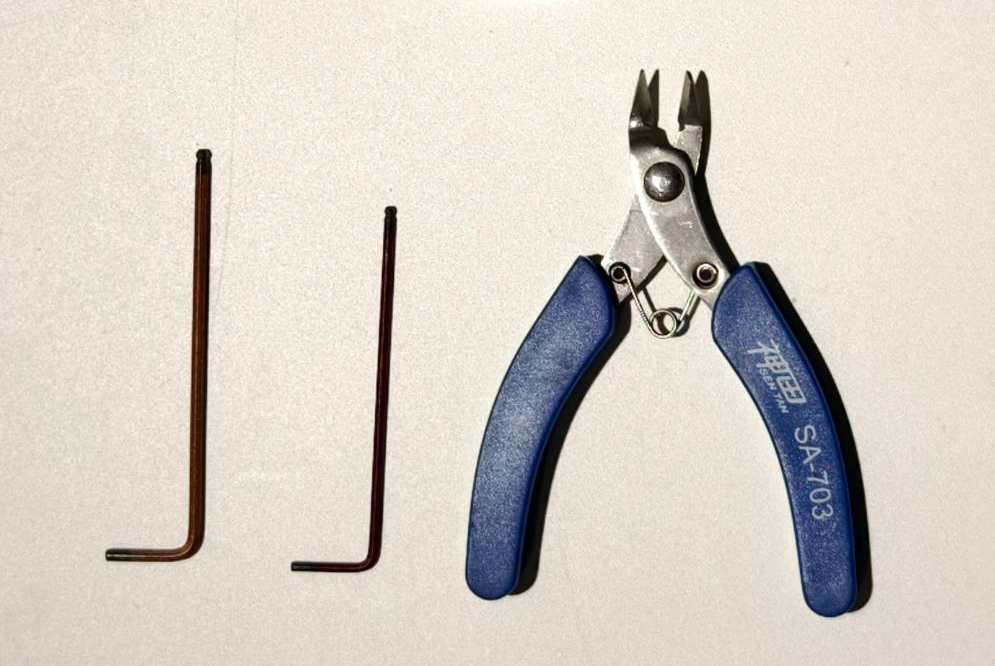

Strumenti

1	Chiave a brugola da 2,5mm
2	Chiave a brugola da 2 mm
3	Tronchesine (Opzionale)

Fase 1

Spegnere la macchina e scollegare il cavo di alimentazione.

Fase 2

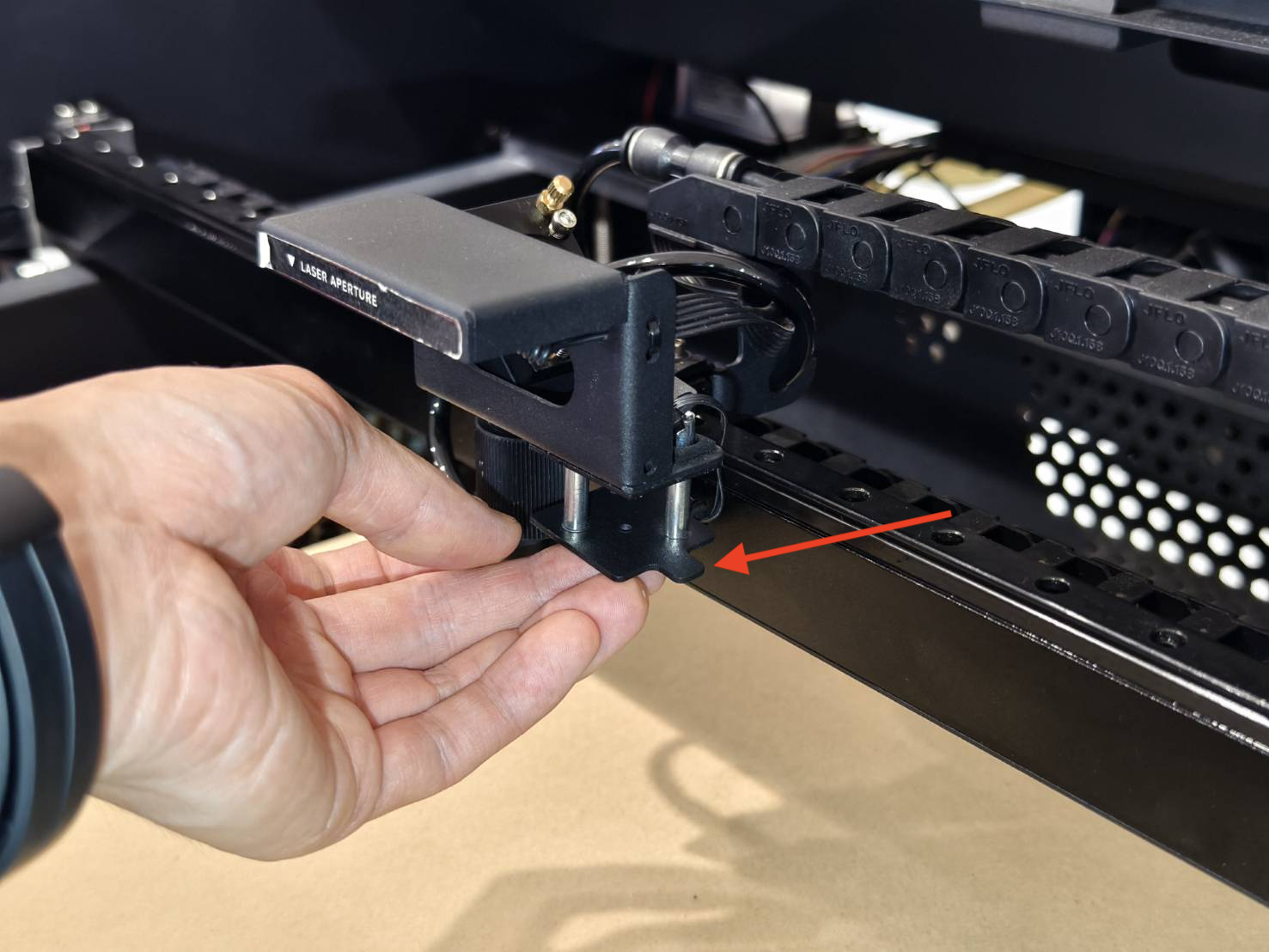

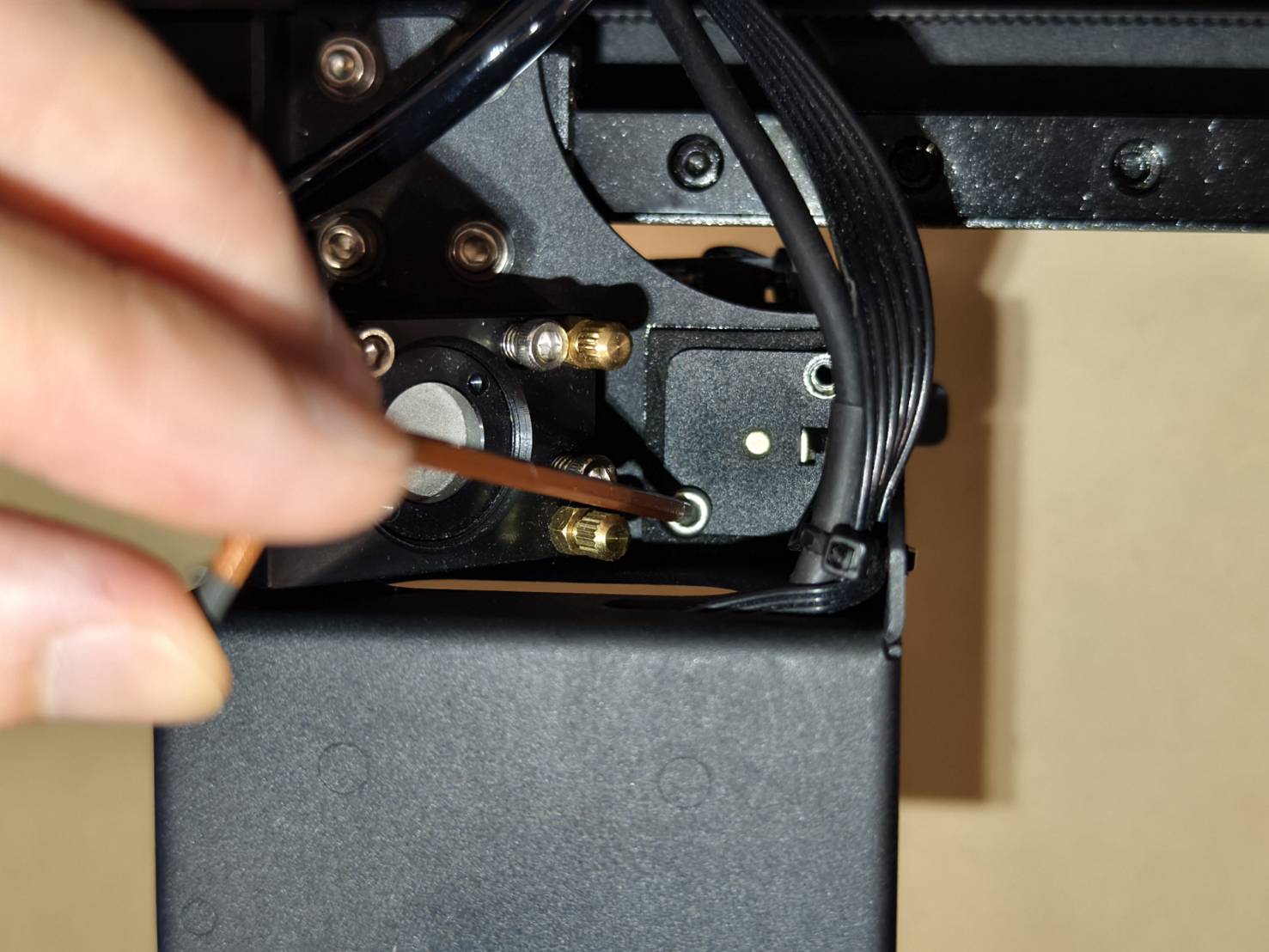

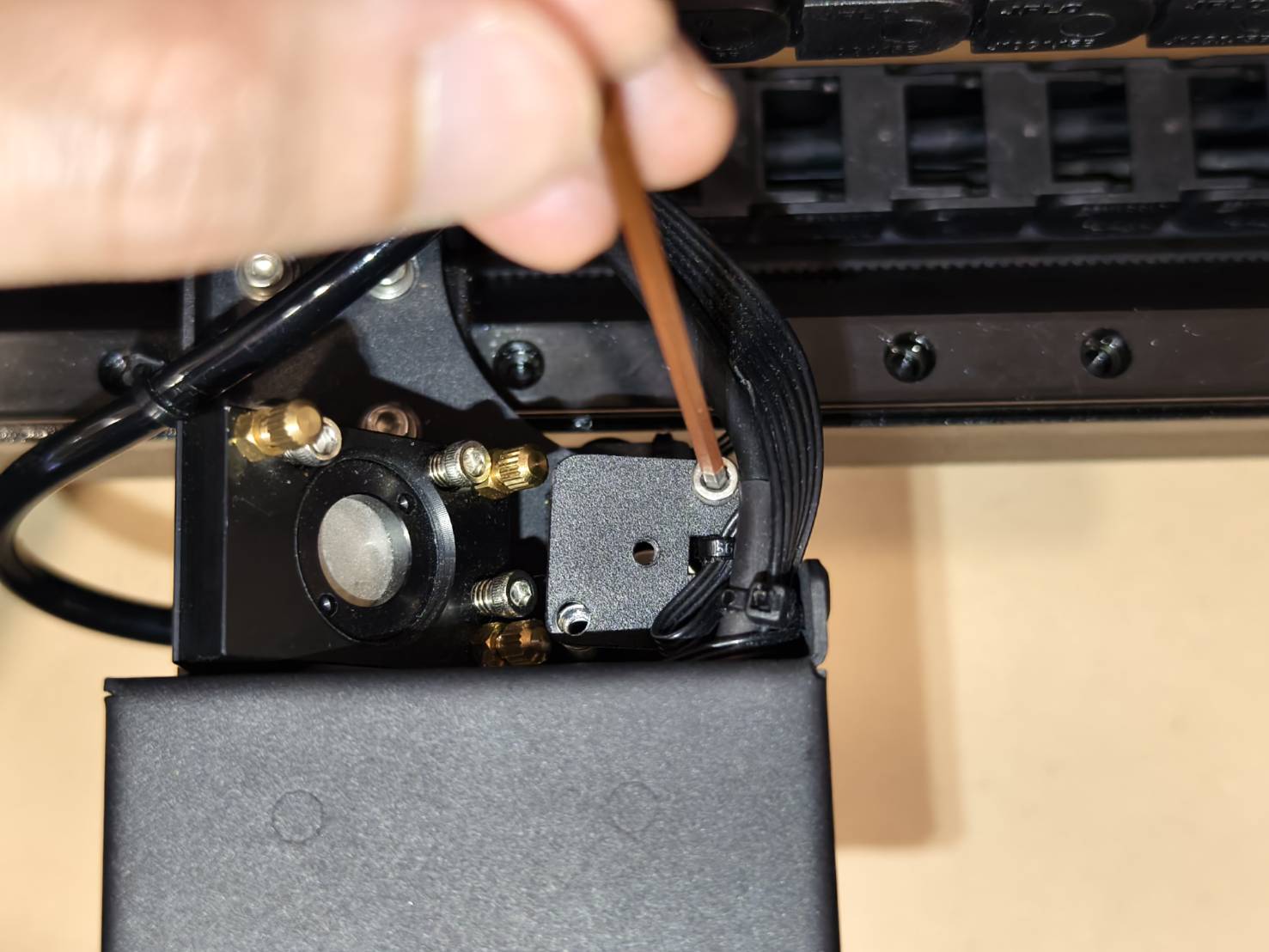

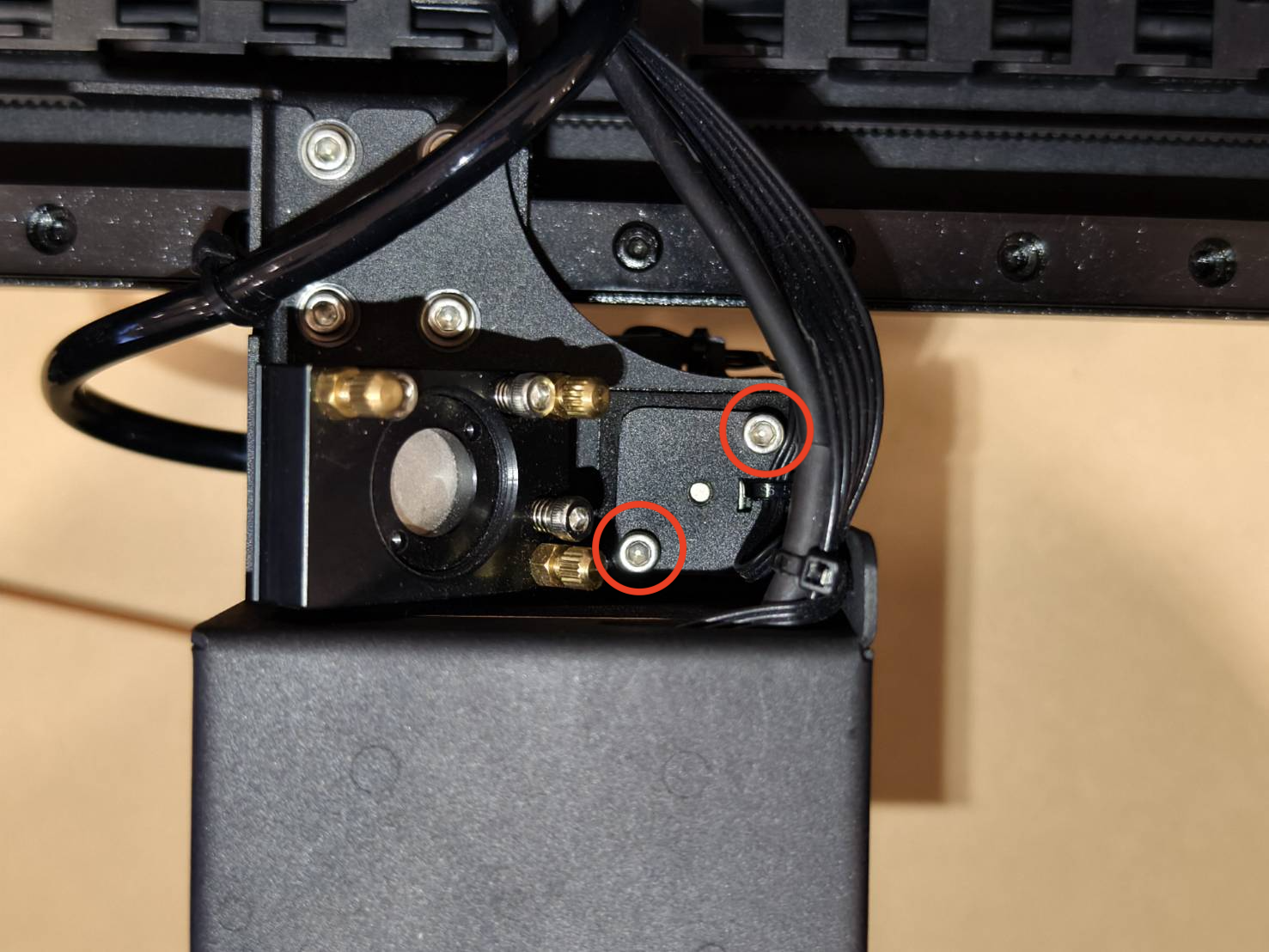

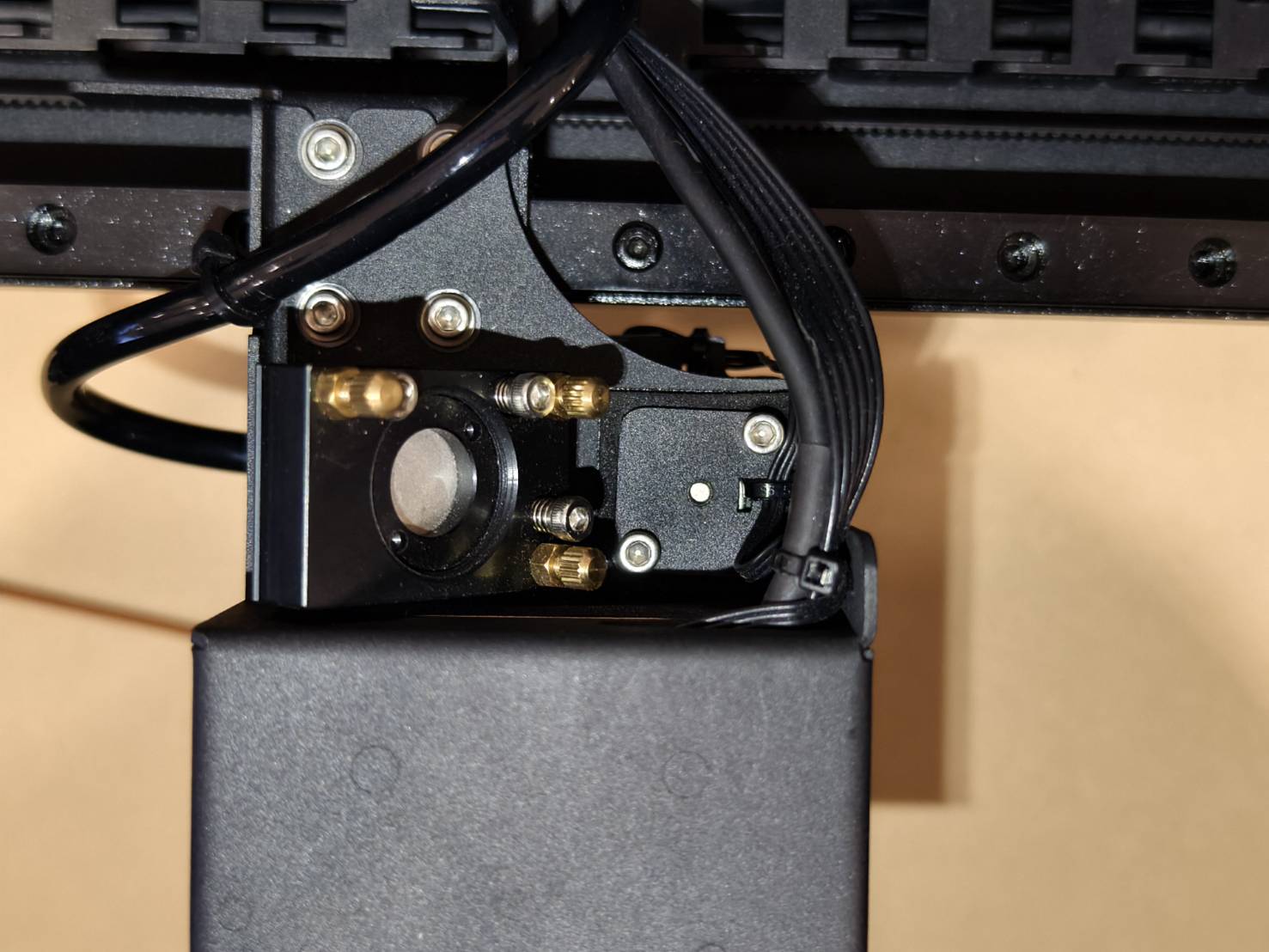

Aprire il coperchio dello sportello per svitare queste viti. (esagonale da 2,5 mm x 2 pz)

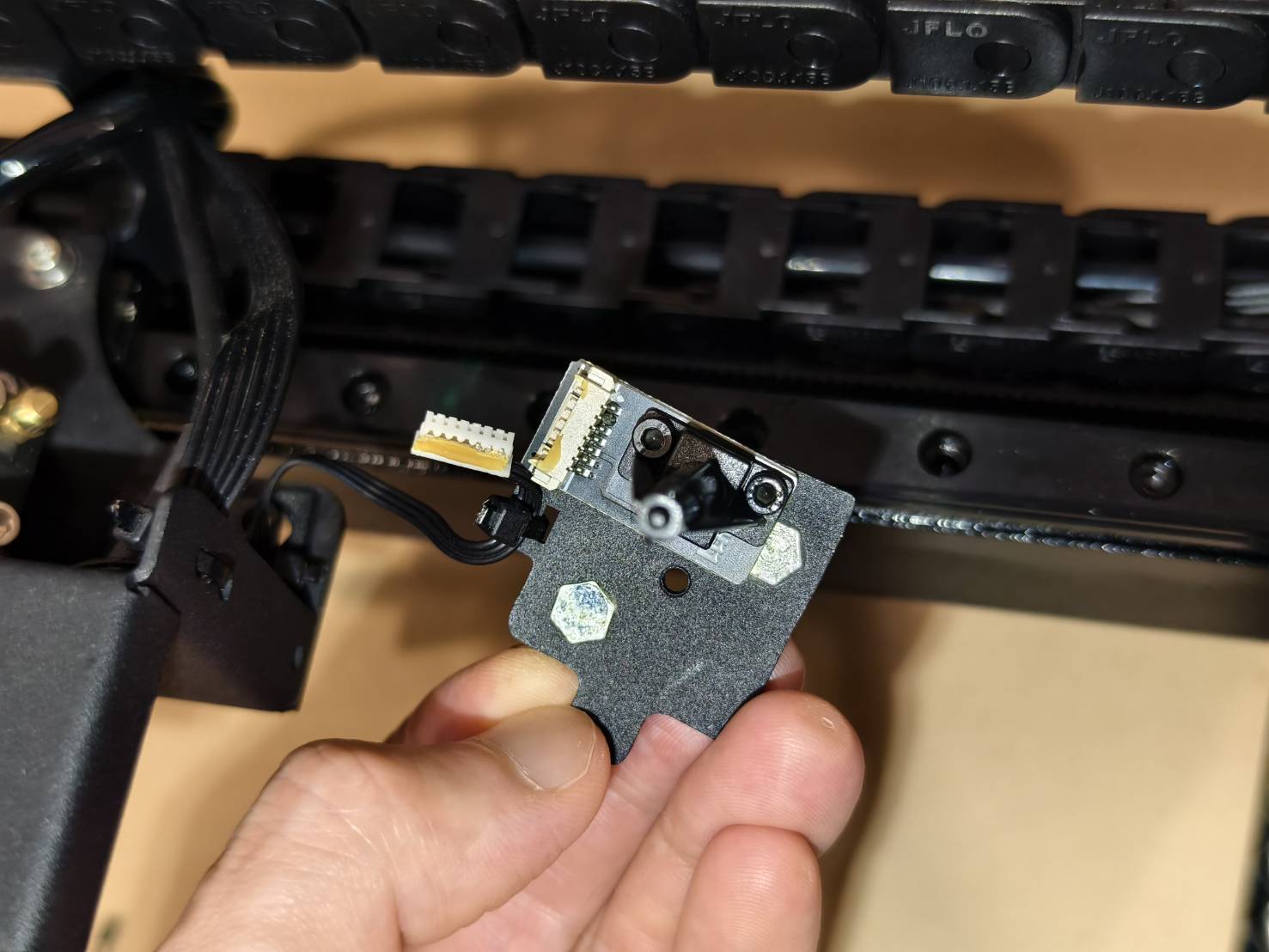

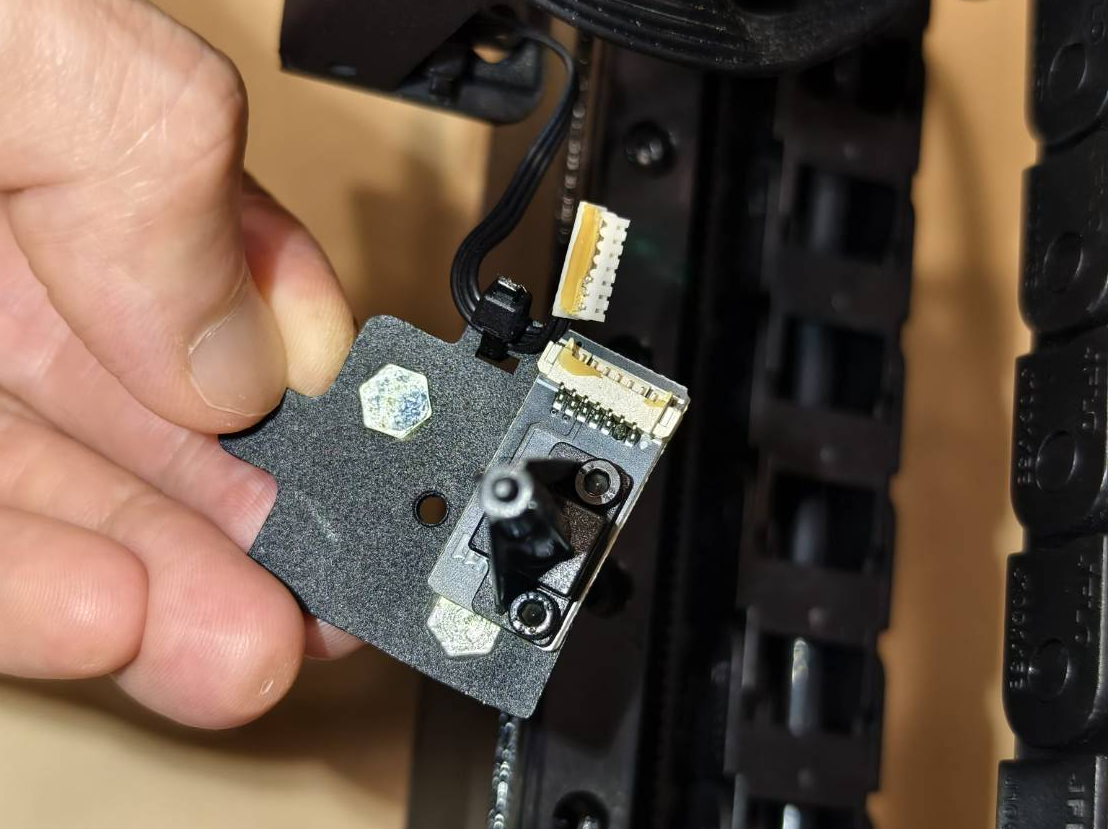

Il gruppo del sensore di messa a fuoco automatica può quindi essere rimosso dal sistema.
Conservare le viti in modo sicuro per un utilizzo successivo.

Fase 3

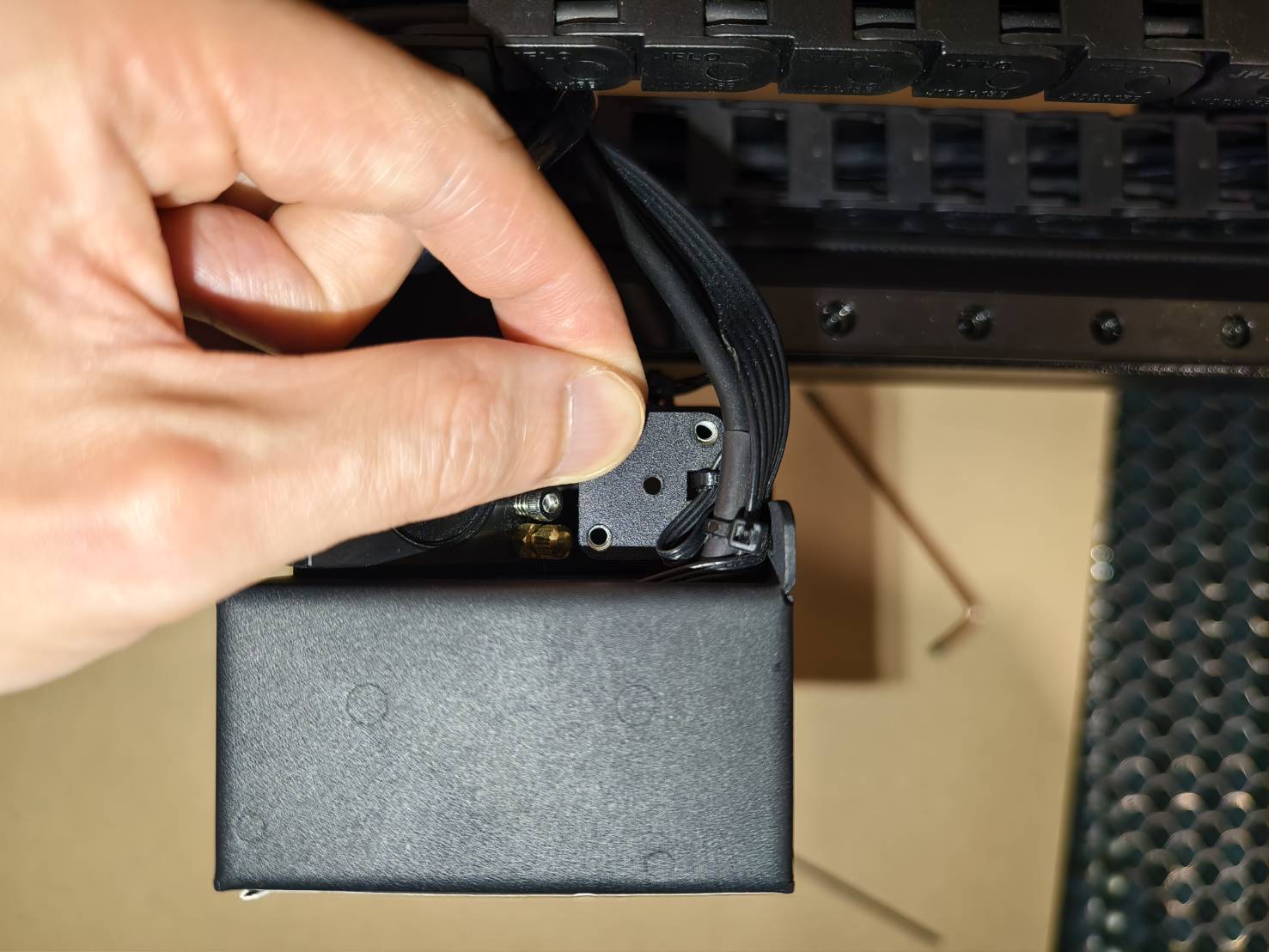

Scollegare i cavi dalla scheda.

Nota: Se è necessario sostituire solo la sonda di messa a fuoco automatica, passare direttamente alla Fase 5.

Passo 4

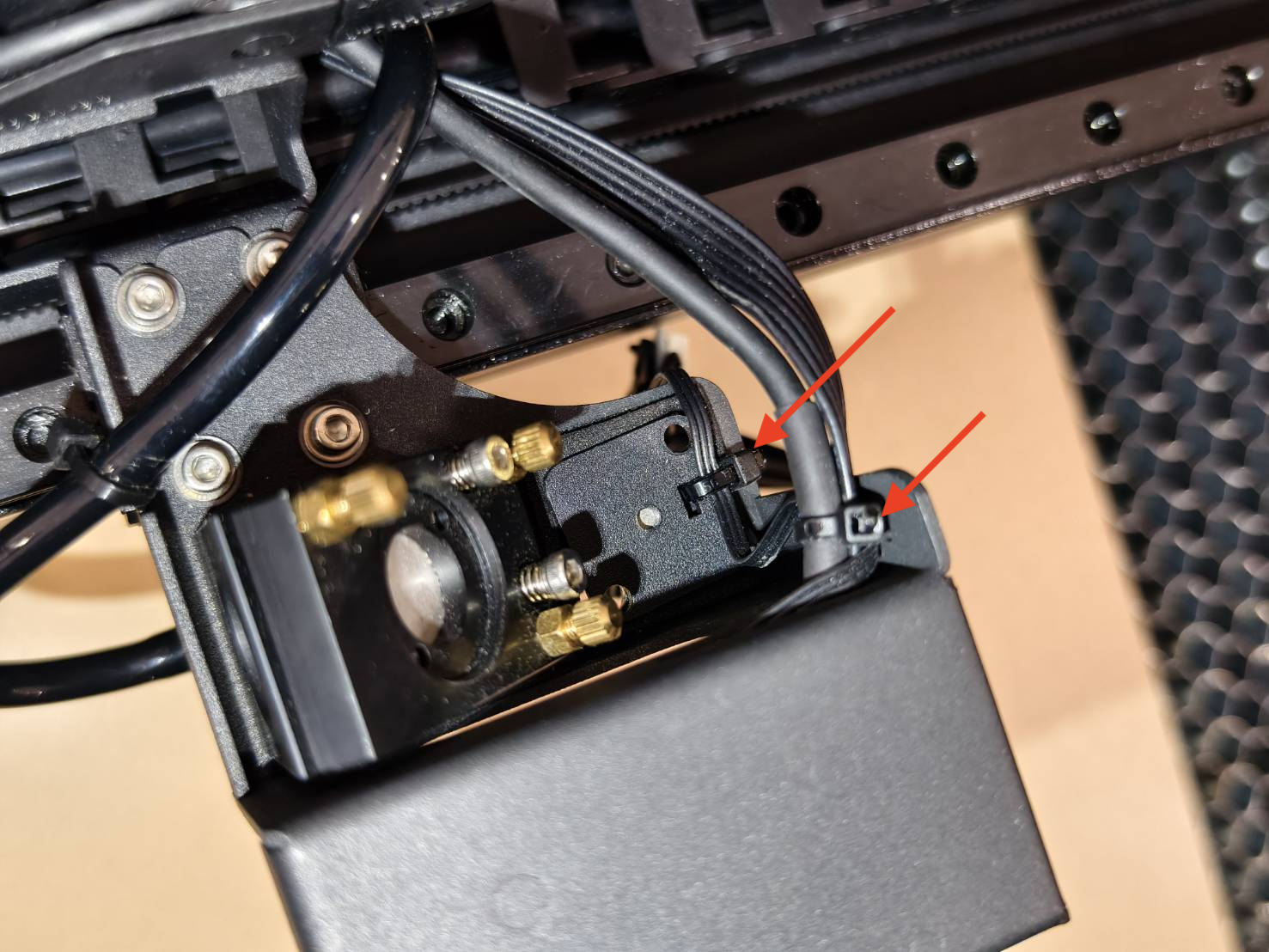

Tagliare le fascette se presenti.

Fase 5

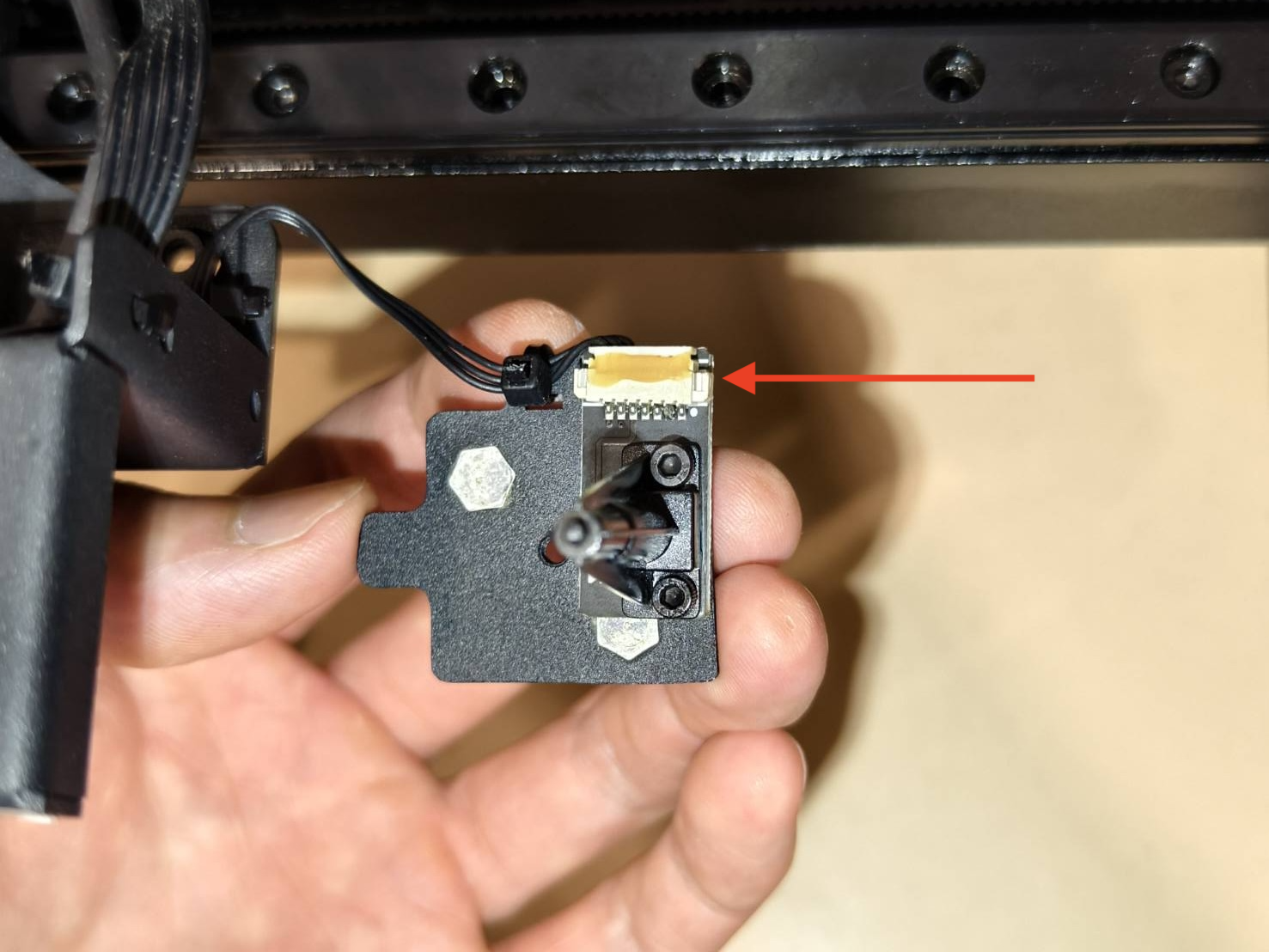

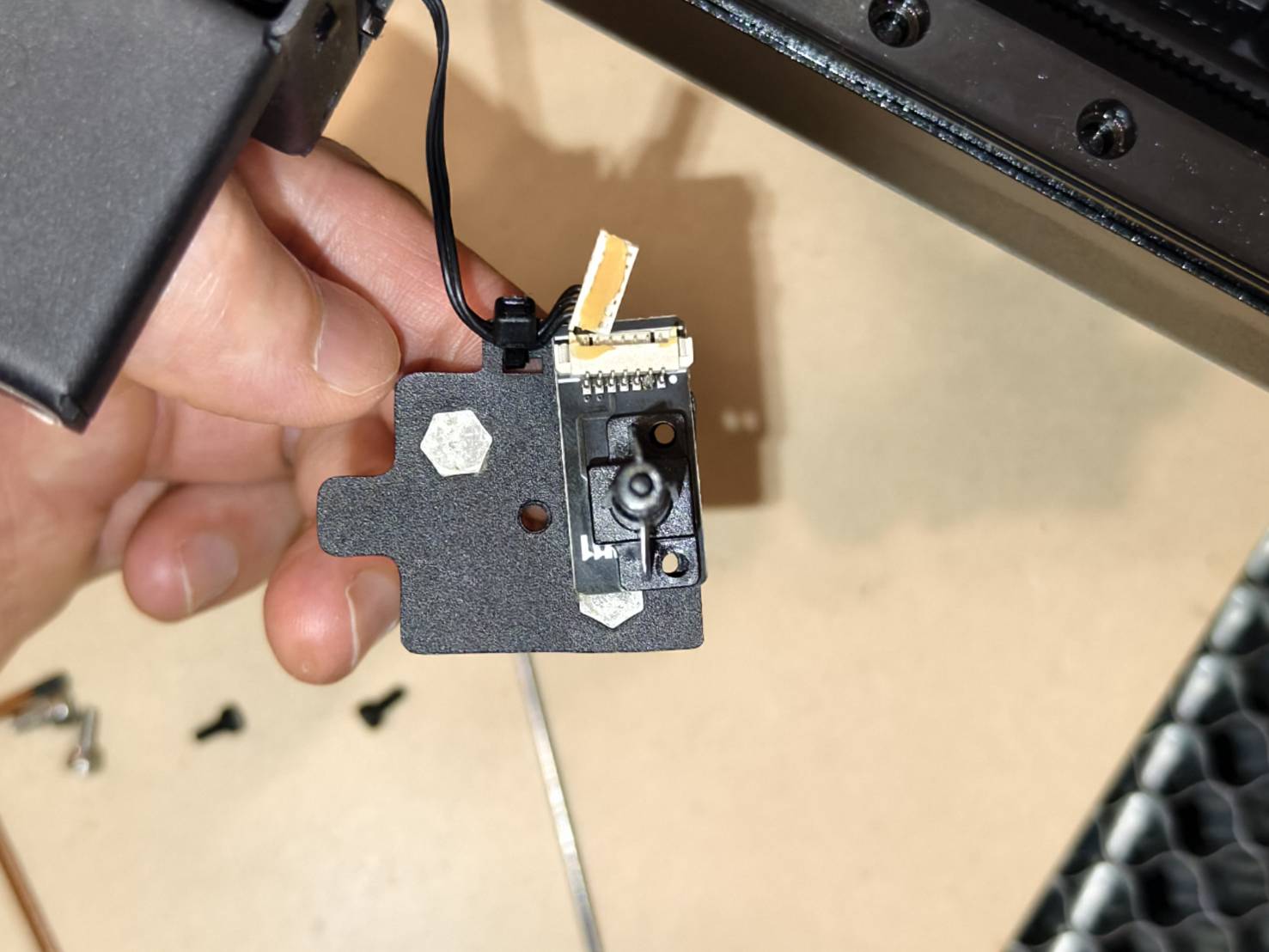

Scollegare il cavo dalla scheda.

Passo 6

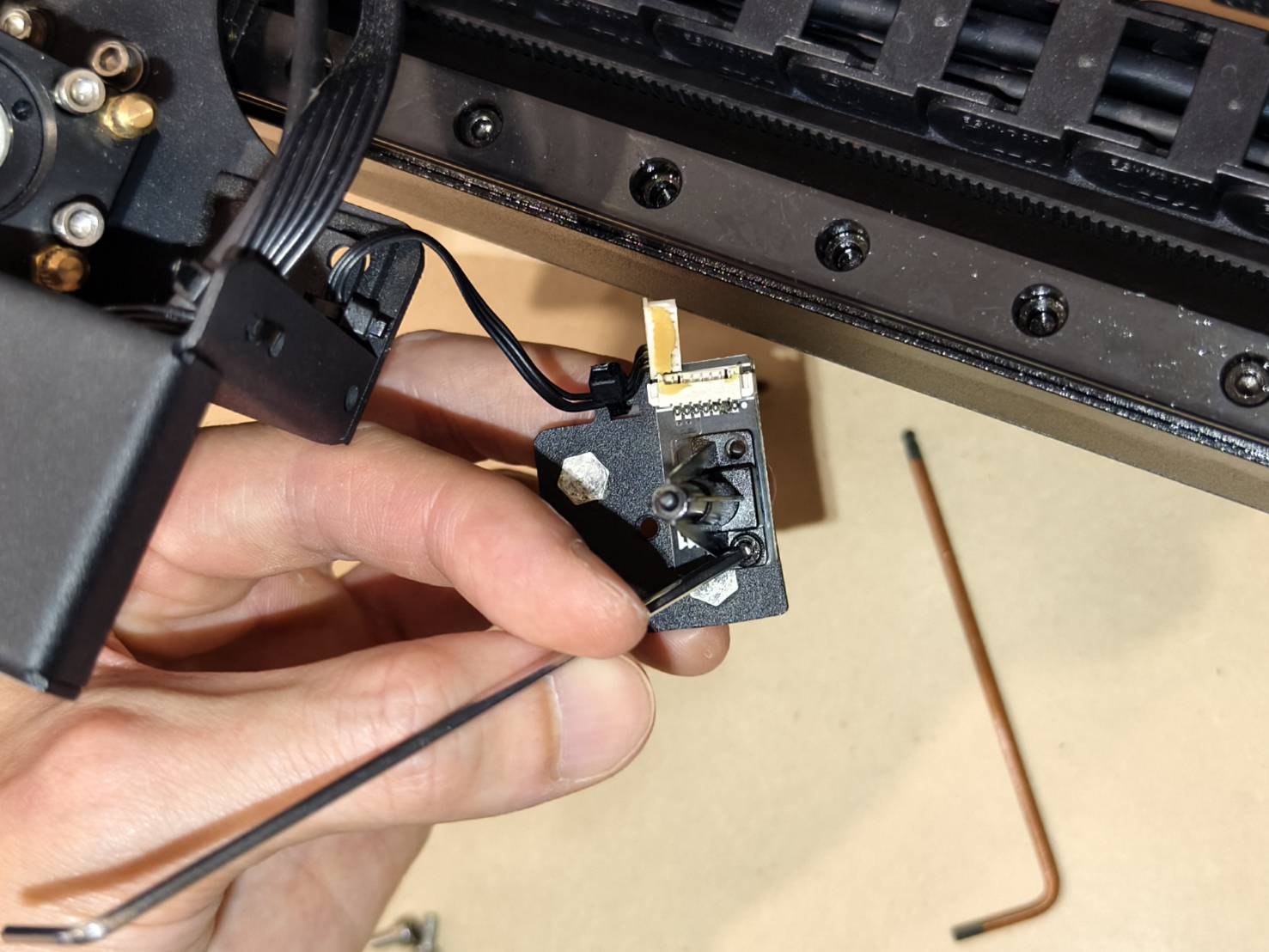

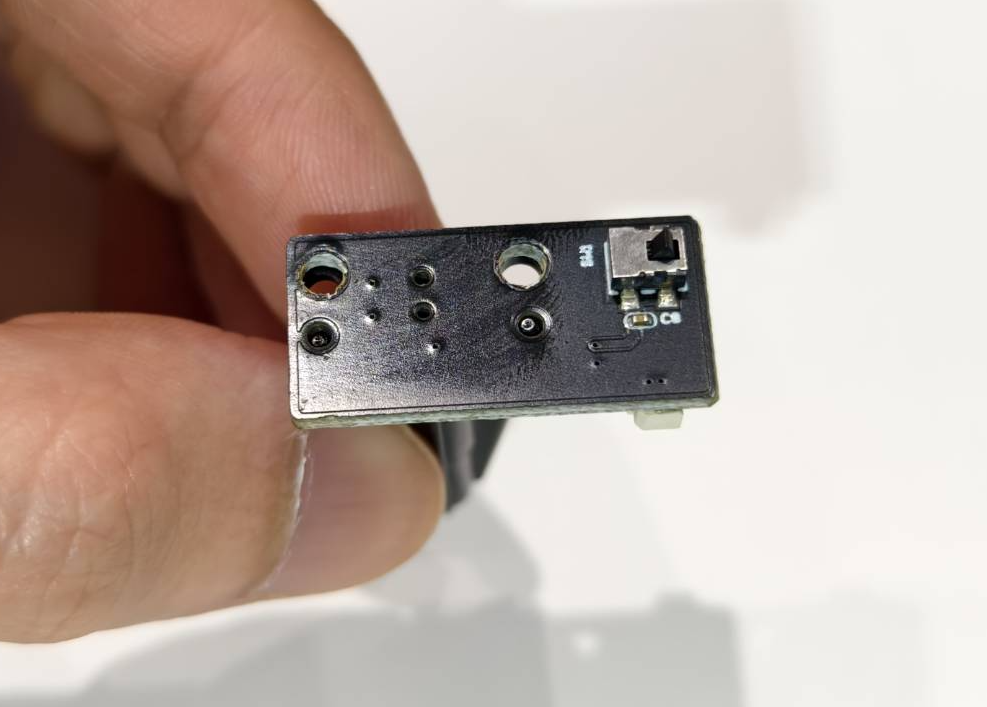

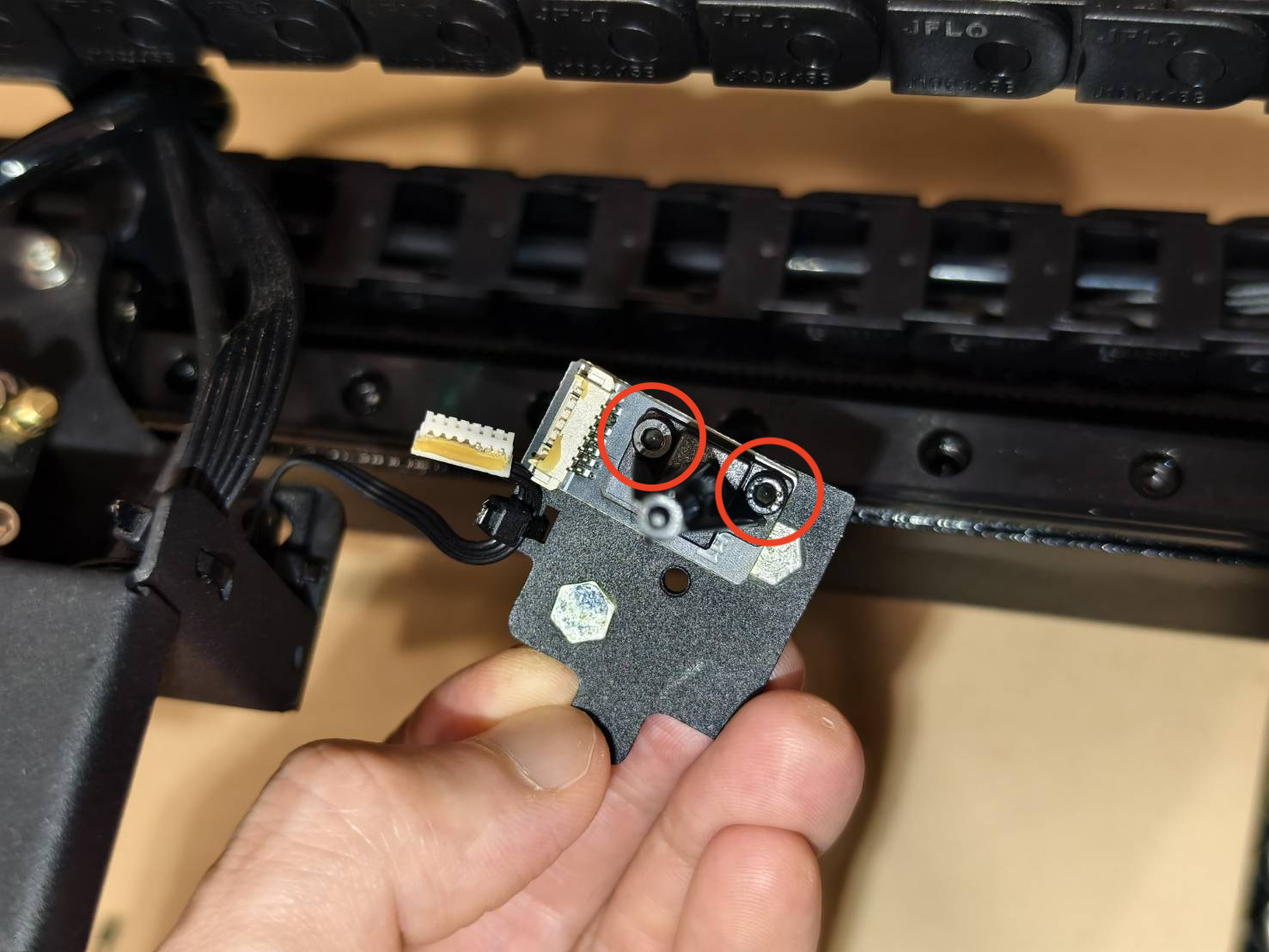

Svitare le viti per rimuovere la scheda e la sonda.

Nota: Se è necessario sostituire solo il cavo, passare direttamente al Passo 9.

Passo 7

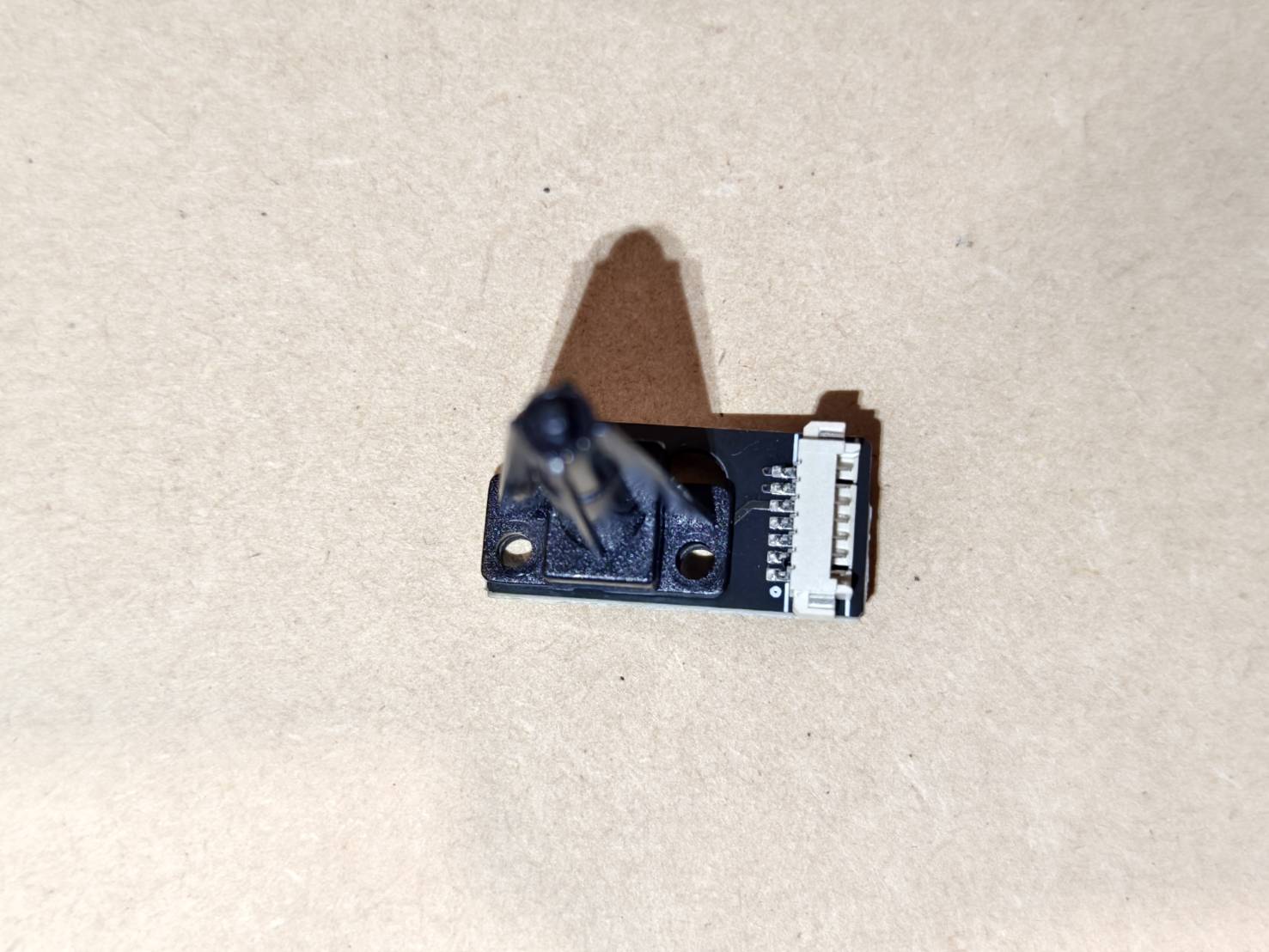

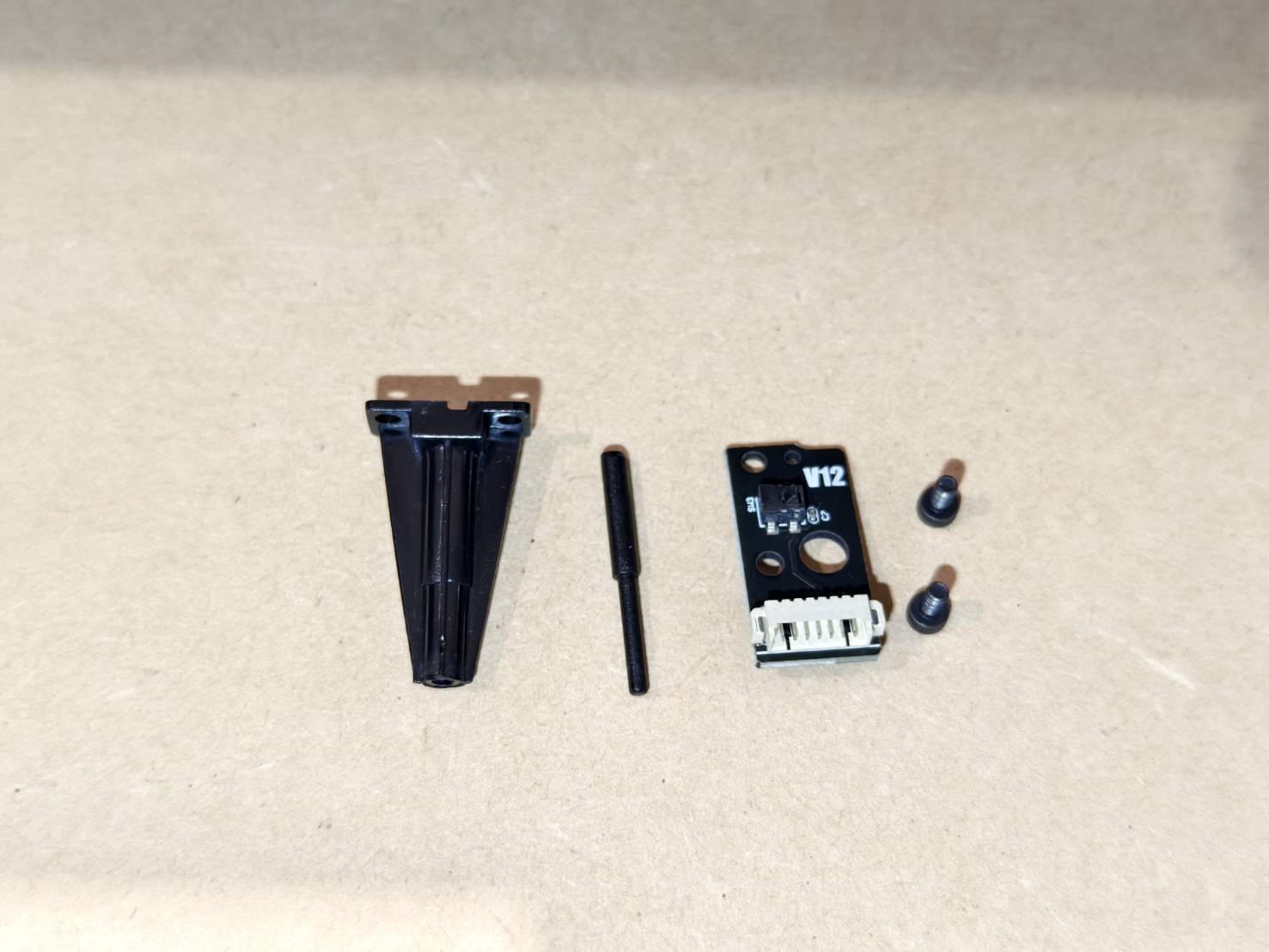

Installare la nuova scheda e la nuova sonda.
Assicurarsi che l'ordine e l'orientamento siano corretti, come mostrato nelle immagini seguenti.

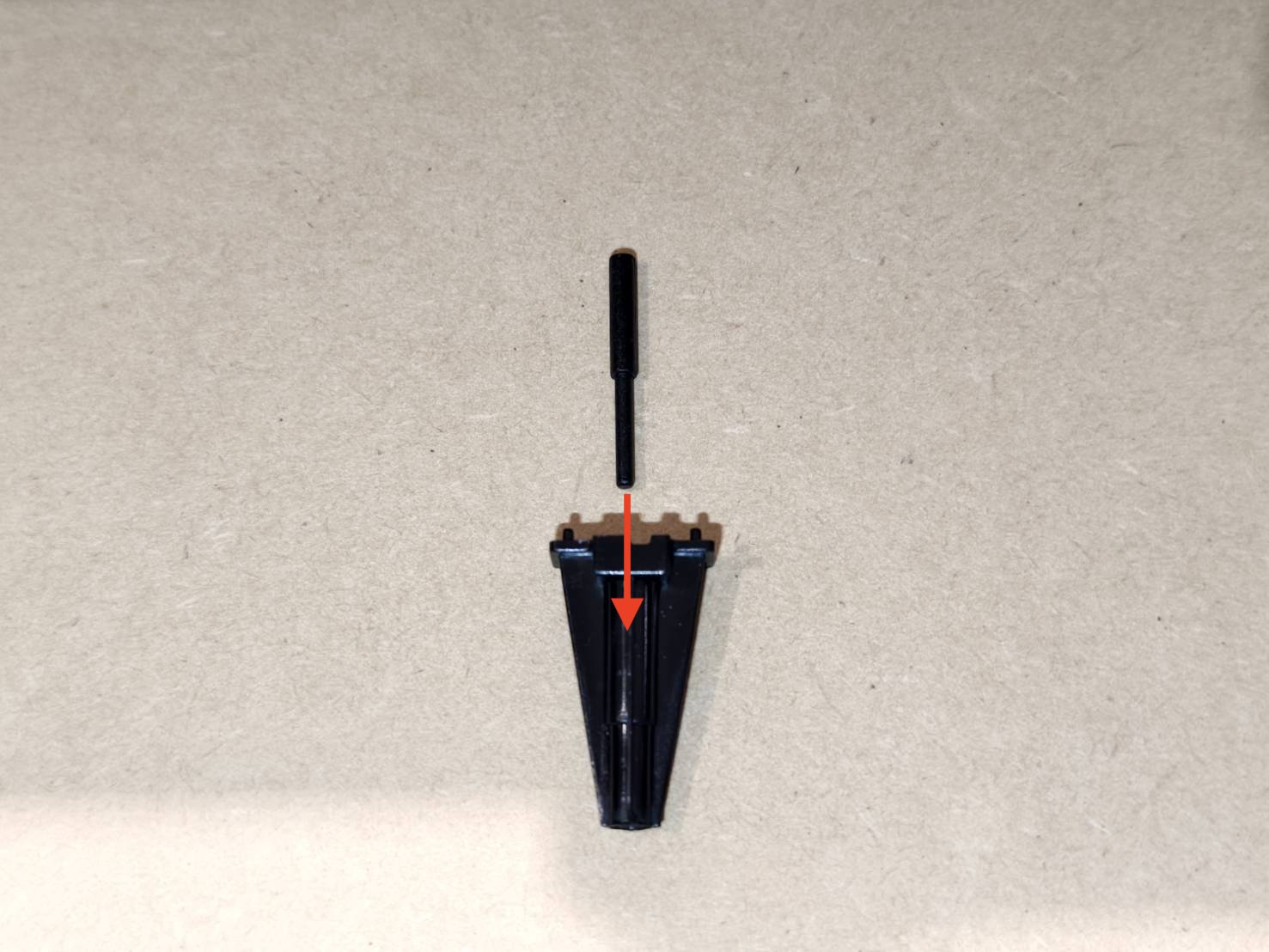

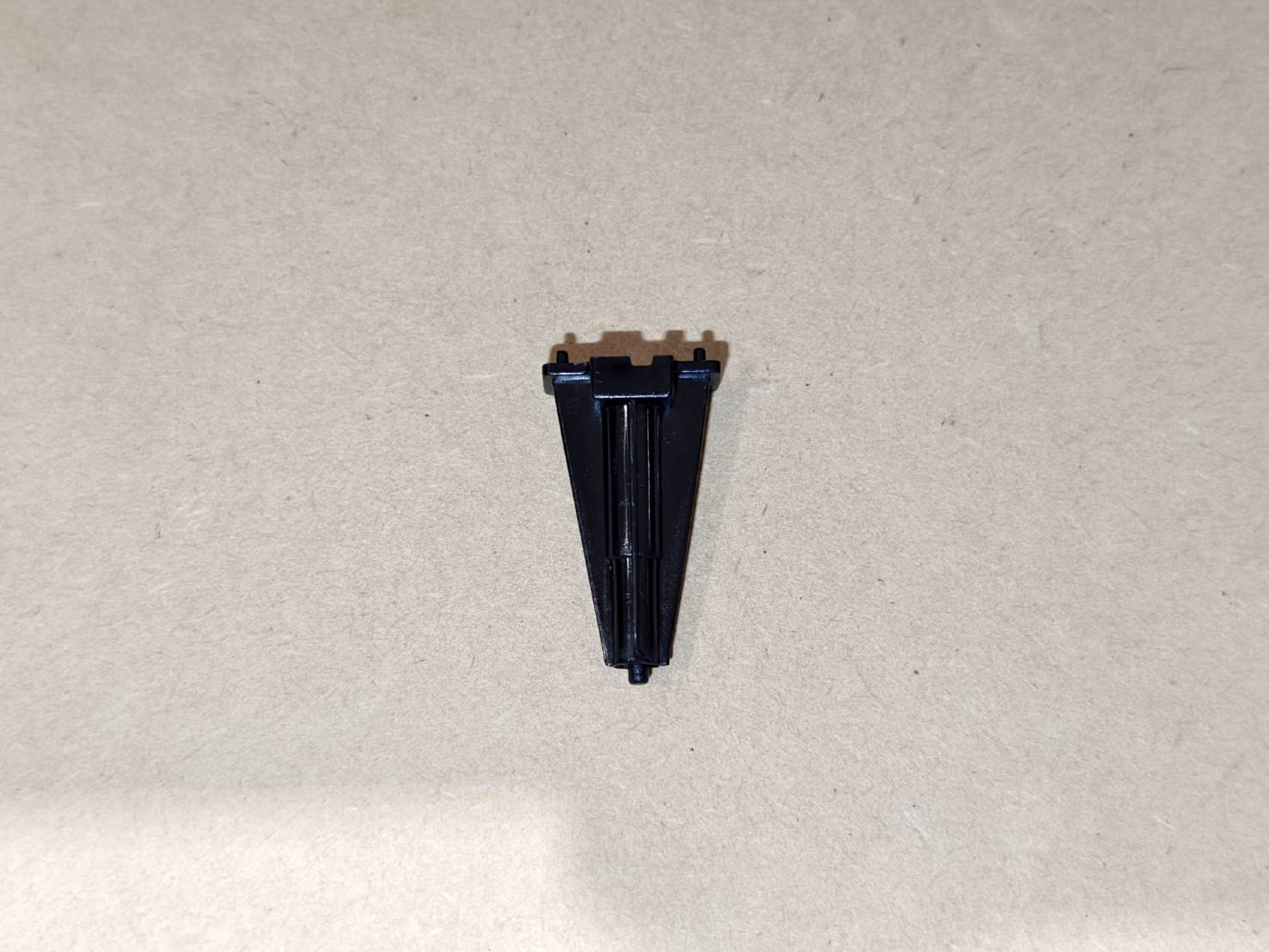

L'asta verrà inserita all'interno del coperchio.

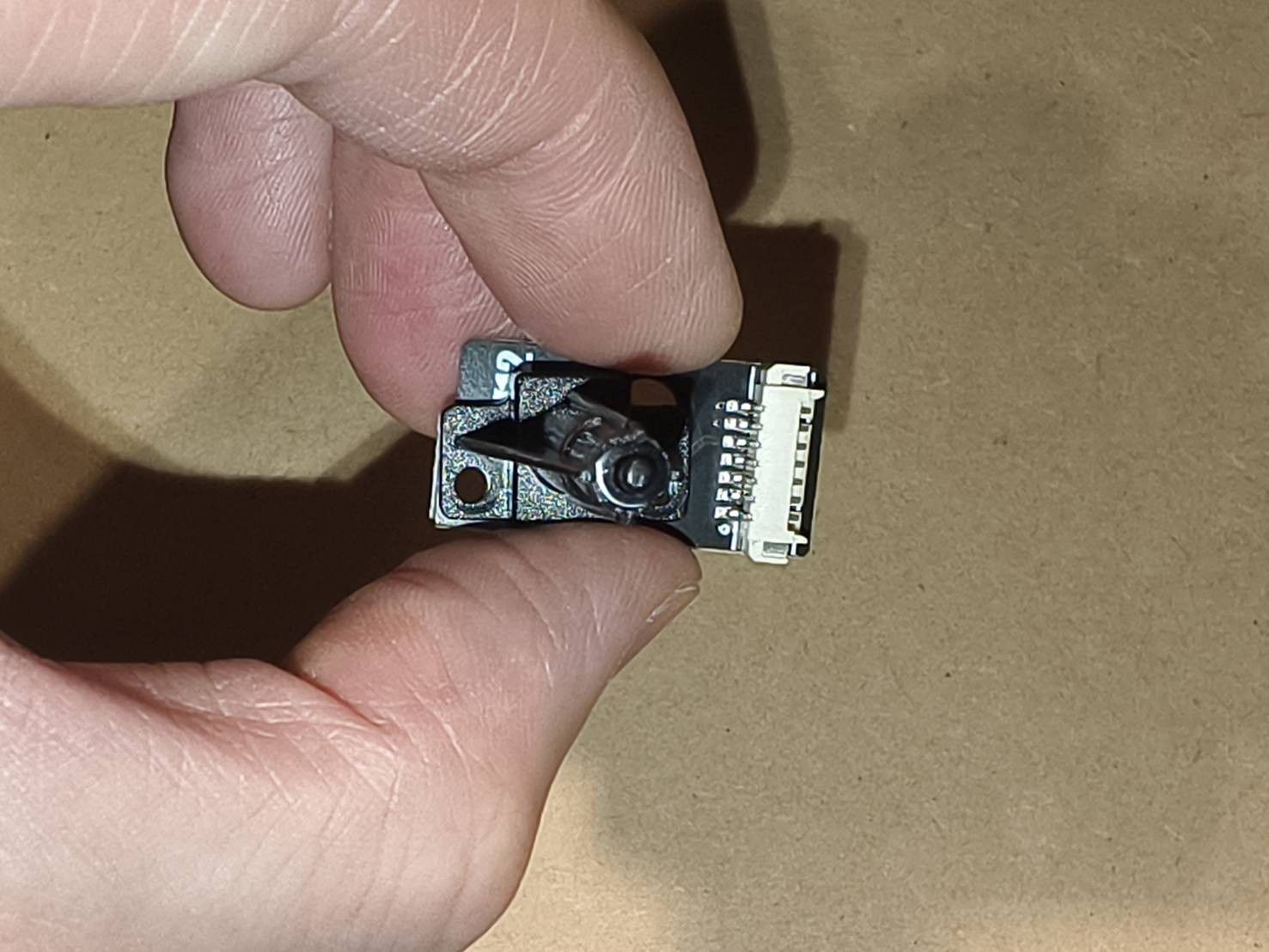

La sonda e il coperchio verranno posizionati sulla scheda come illustrato.
Fissare il gruppo sulla piastra.

Passo 8

Verificare che la sonda sia stata installata correttamente.
Premere la sonda con il dito. La sonda dovrebbe essere in grado di sollevarsi autonomamente, come mostrato nel video.
(Se la sonda non si solleva, ripetere l'operazione.) Passo 7.)

Passo 9

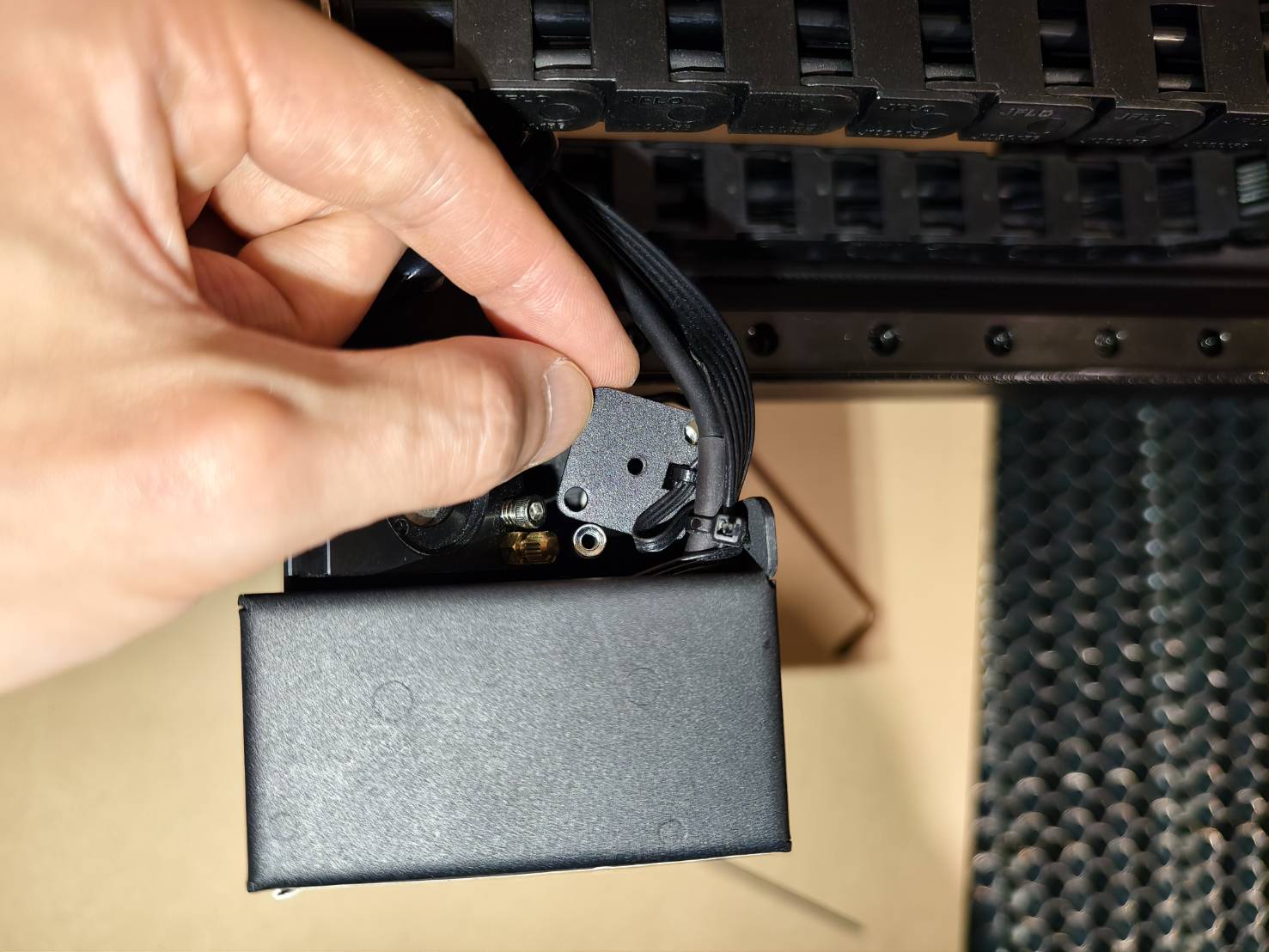

Ricollegare il cavo esistente o collegare il nuovo cavo.

Passo 10

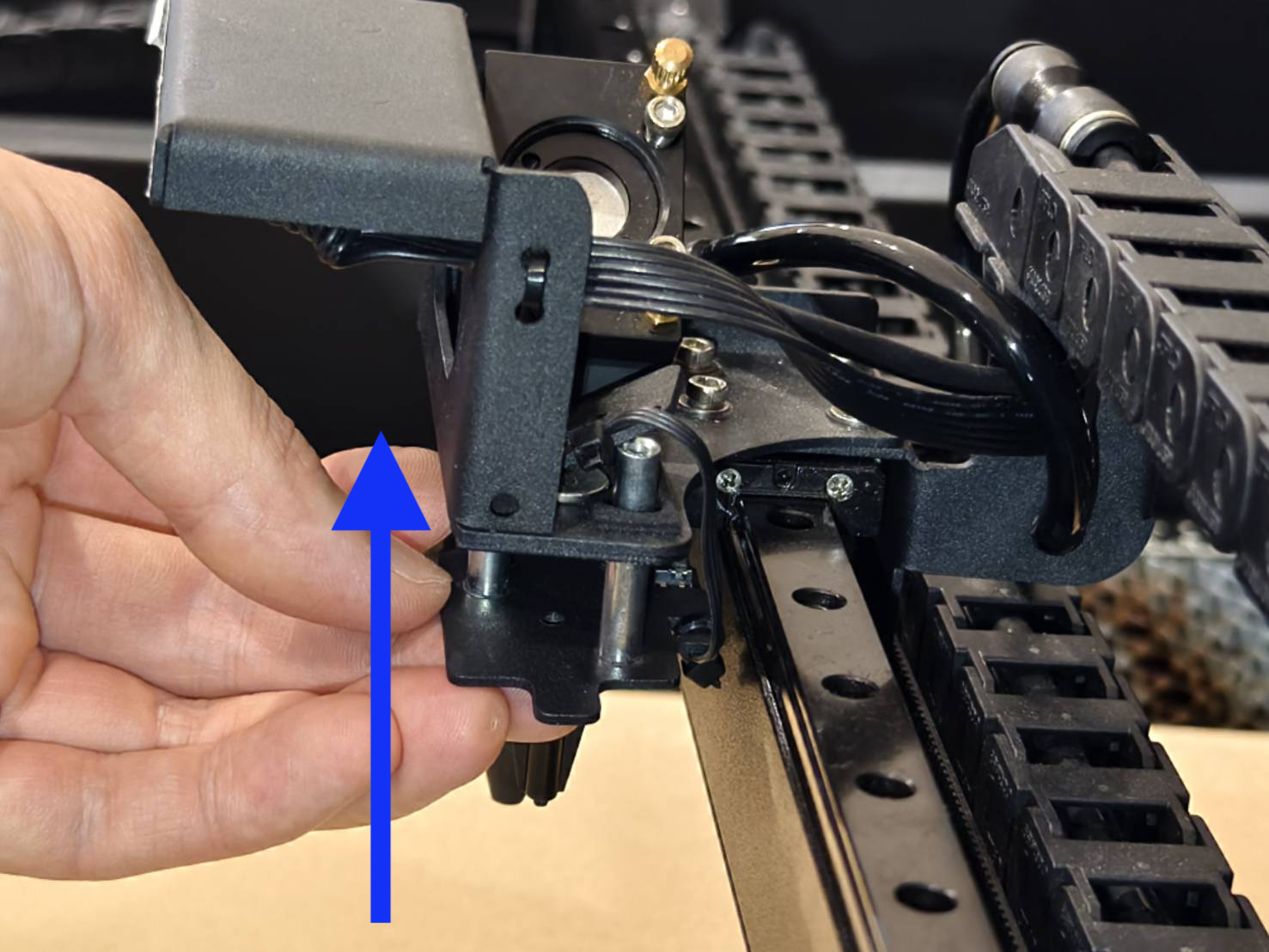

Inserire i due alberi del gruppo del sensore di messa a fuoco automatica nelle aperture sotto il gruppo della testa laser. (Assicurarsi che la maniglia sia sul lato destro.)
