Ador - Installatie van de printmodule

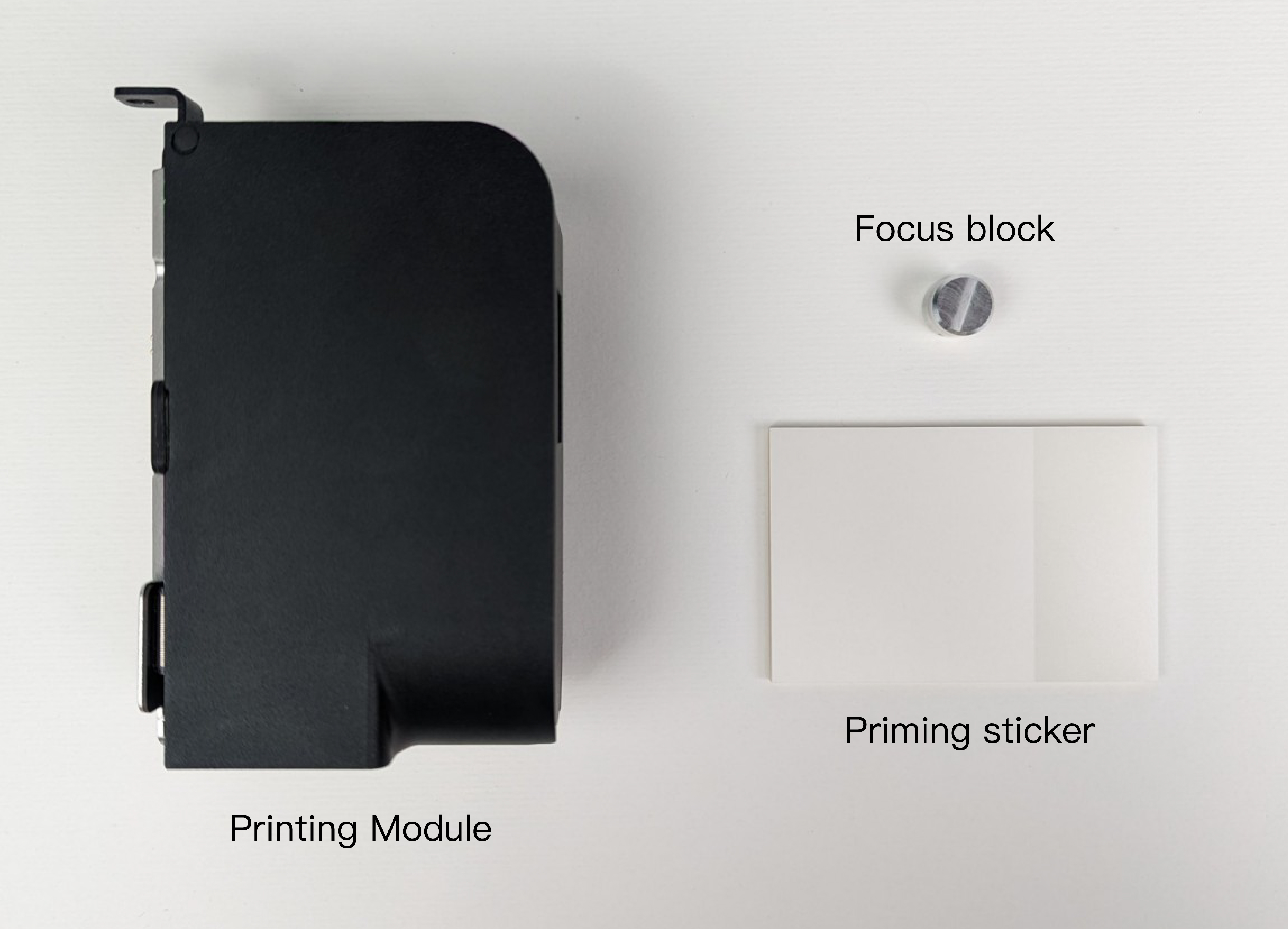

Wat zit er in de doos?

• Printmodule
• Focusblok (8mm)
• Primersticker

Installatie-instructies

Zorg ervoor dat u de nieuwste versie van Beam Studio en Ador Firmware heeft geïnstalleerd. U kunt uw firmware bijwerken door de "Firmware Update" handleiding in het Ador Help Center te volgen.

Installatie van de printmodule

1. Draai de handschroef 『A』 op de moduleadapter 『B』 los.
2. Richt de stip 『C』 op de printmodule naar het ontgrendelingspictogram 『D』 op de moduleadapter en schuif deze naar beneden tot aan het vergrendelingspictogram.
3. Draai de handschroeven 『A』 weer vast op de moduleadapter.

Na de installatie, voltooi de Printmodule Kalibratie voordat u begint met printen.

Beginnen met printen

1. Plaats het materiaal in de machine

2. Voor het focussen: Beweeg de printmodule boven het materiaal. Zorg ervoor dat u het Focusblok onder de focussonde van Ador voor automatische focuswerking.

Let op: Voer de automatische focuswerking niet uit zonder het focusblok te gebruiken. Dit kan de printkop beschadigen.

3. Start met focussen:
Klik tweemaal op de focusknop aan de linkerkant van de machine of houd de 'AF'-knop op het bedieningspaneel lang ingedrukt. Daarnaast verschijnt er een waarschuwing op het paneel om te controleren of het focusblok correct is geplaatst. Klik op 'Doorgaan' om verder te gaan. Het focussen is voltooid wanneer de printmodule het materiaal raakt en omhoog beweegt. Zorg ervoor dat de focusafstand correct is vóór elke printopdracht.

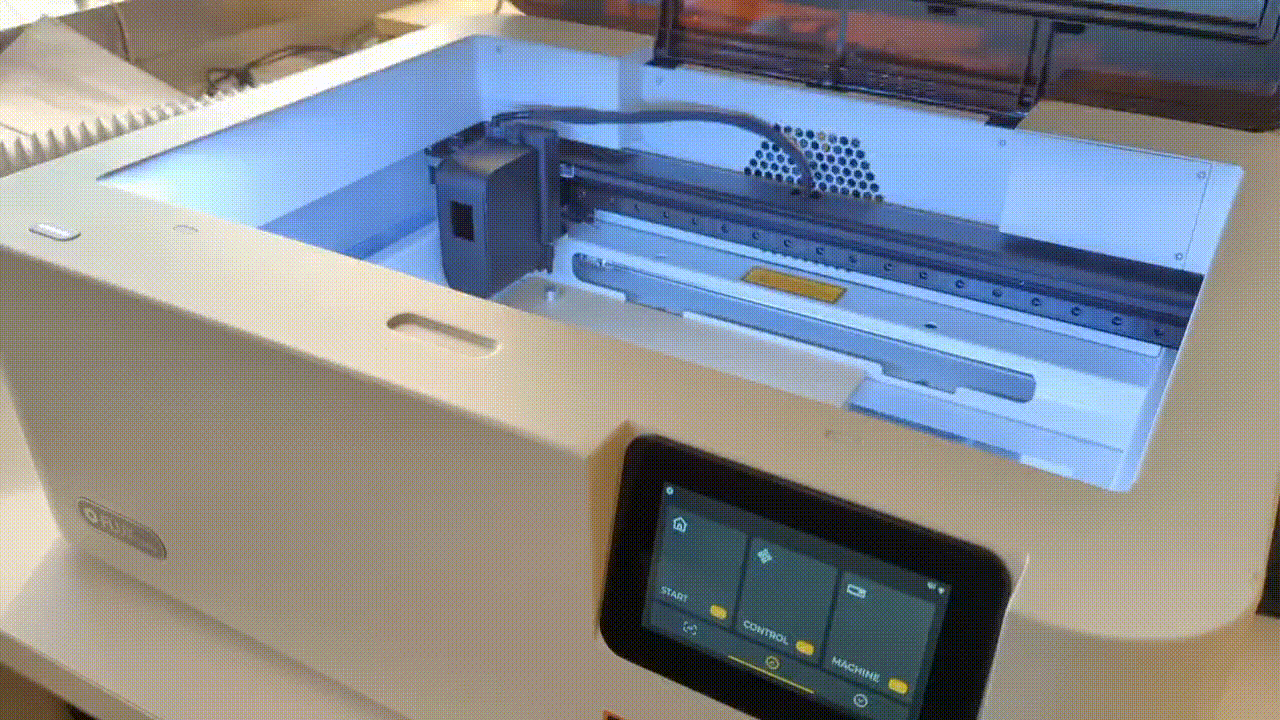

a. Houd de 'AF'-knop op het bedieningspaneel lang ingedrukt:

b. Dubbelklik op de focusknop aan de linkerkant van de machine:

4. Plaats de priming-sticker: Neem één priming-sticker en plaats deze op het ongebruikte werkgebied.

5. Verwijder het focusblok en sluit de deur

6. Start de nieuwste versie van Beam Studio op uw computer.

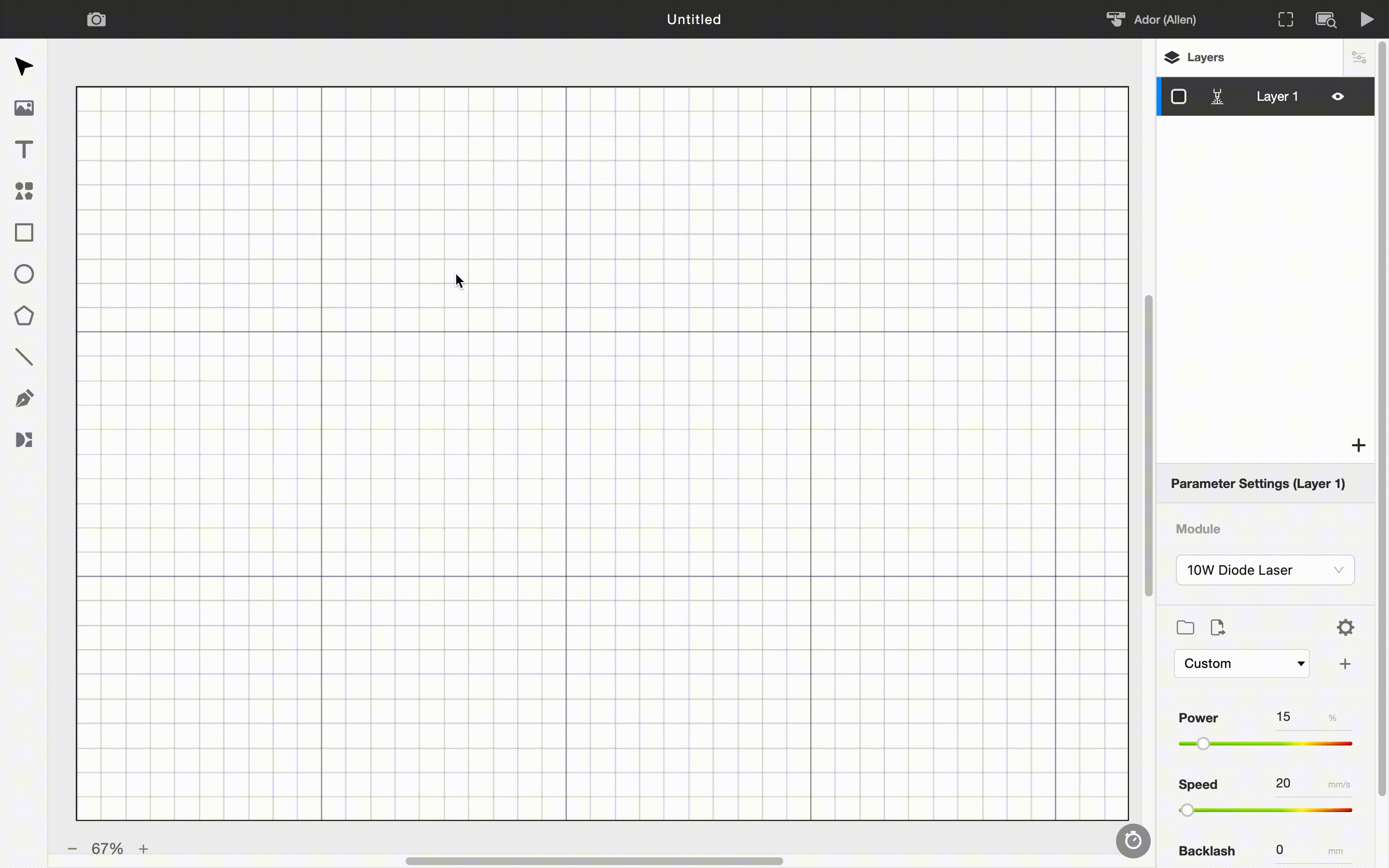

7. Importeer het voorbeeldbestand: Selecteer 'Bestand' > 'Voorbeelden' > 'Voorbeeld van Ador-printen - Enkele kleur'

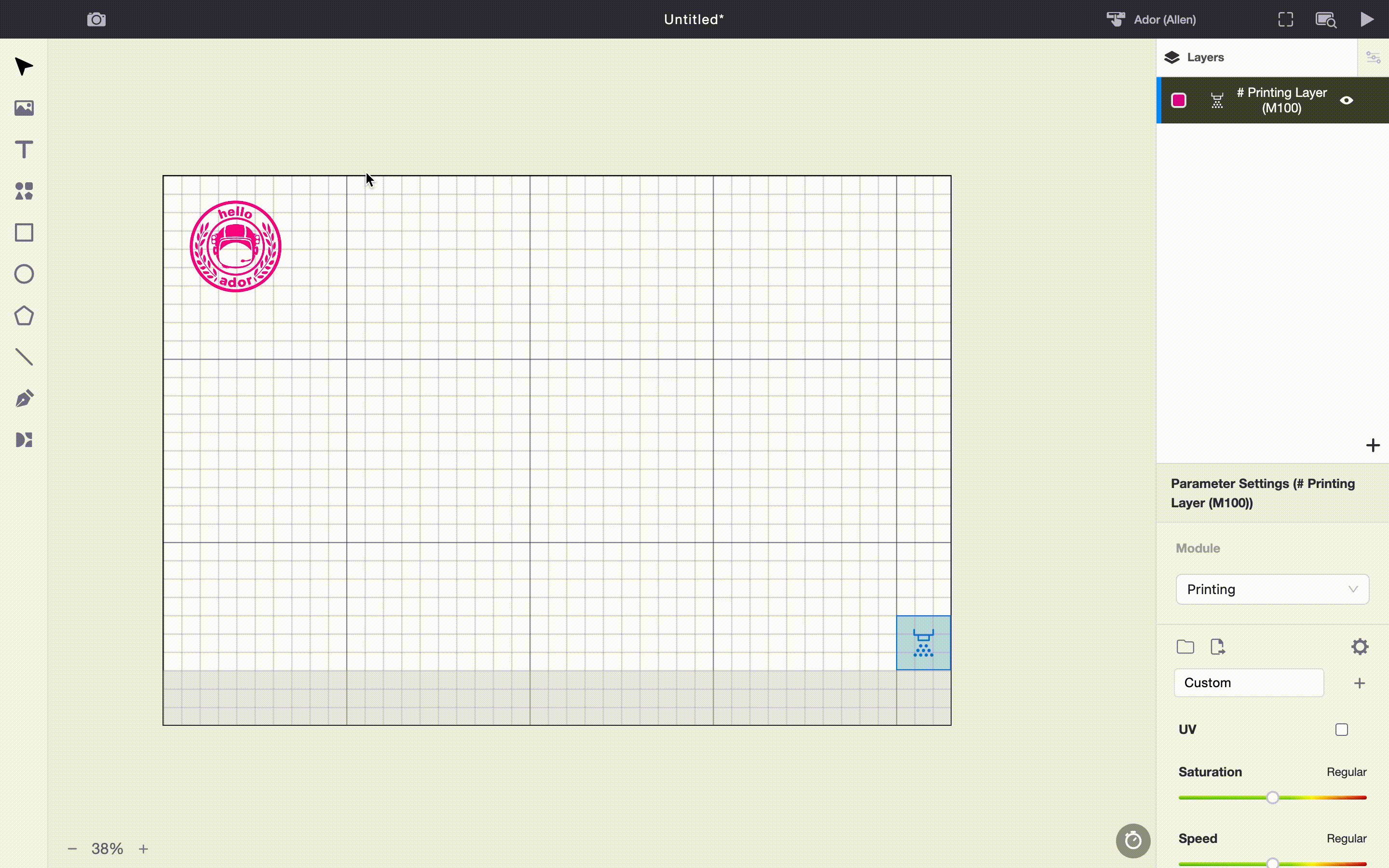

8. Bekijk de graveerpositie: Klik op het camerapictogram in de linkerbovenhoek, selecteer de machinenaam en de voorbeeldweergave is voltooid.

9. Verplaats het voorbeeld en het priminggebied: Sleep de afbeelding naar de gewenste afdruklocatie. Het priminggebied moet uitgelijnd zijn met de primingsticker.

10. Installeer de Magenta inktcartridge:

a. Schud de inktcartridge voorzichtig.

b. Verwijder de beschermclip.

c. Reinig de printkop met pluisvrije doekjes bevochtigd met alcohol (meer dan 99% aanbevolen).
Let op de reinigingsrichting, die in één richting moet zijn; veeg niet heen en weer.

d. Plaats de inktcartridge in de printmodule.

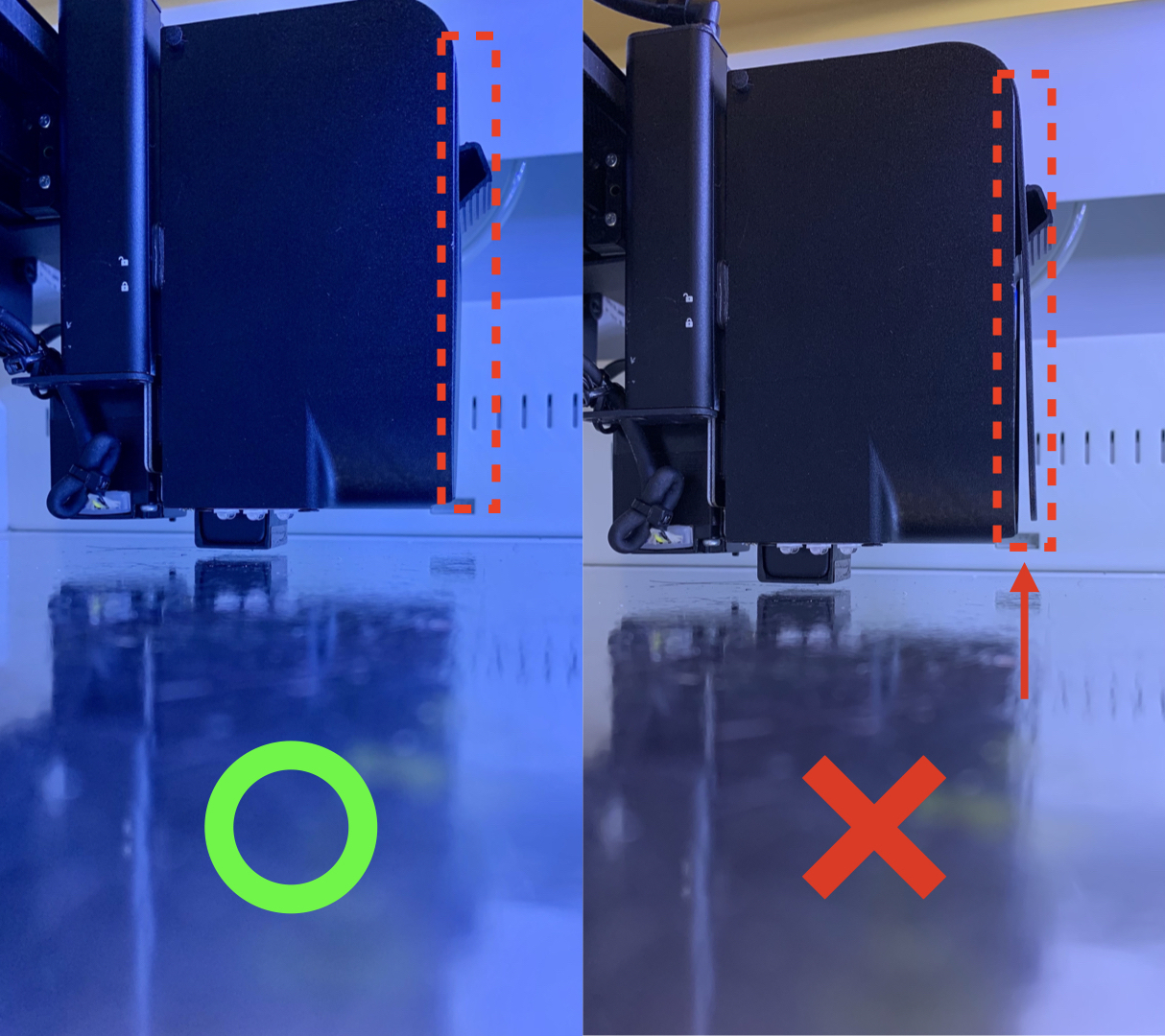

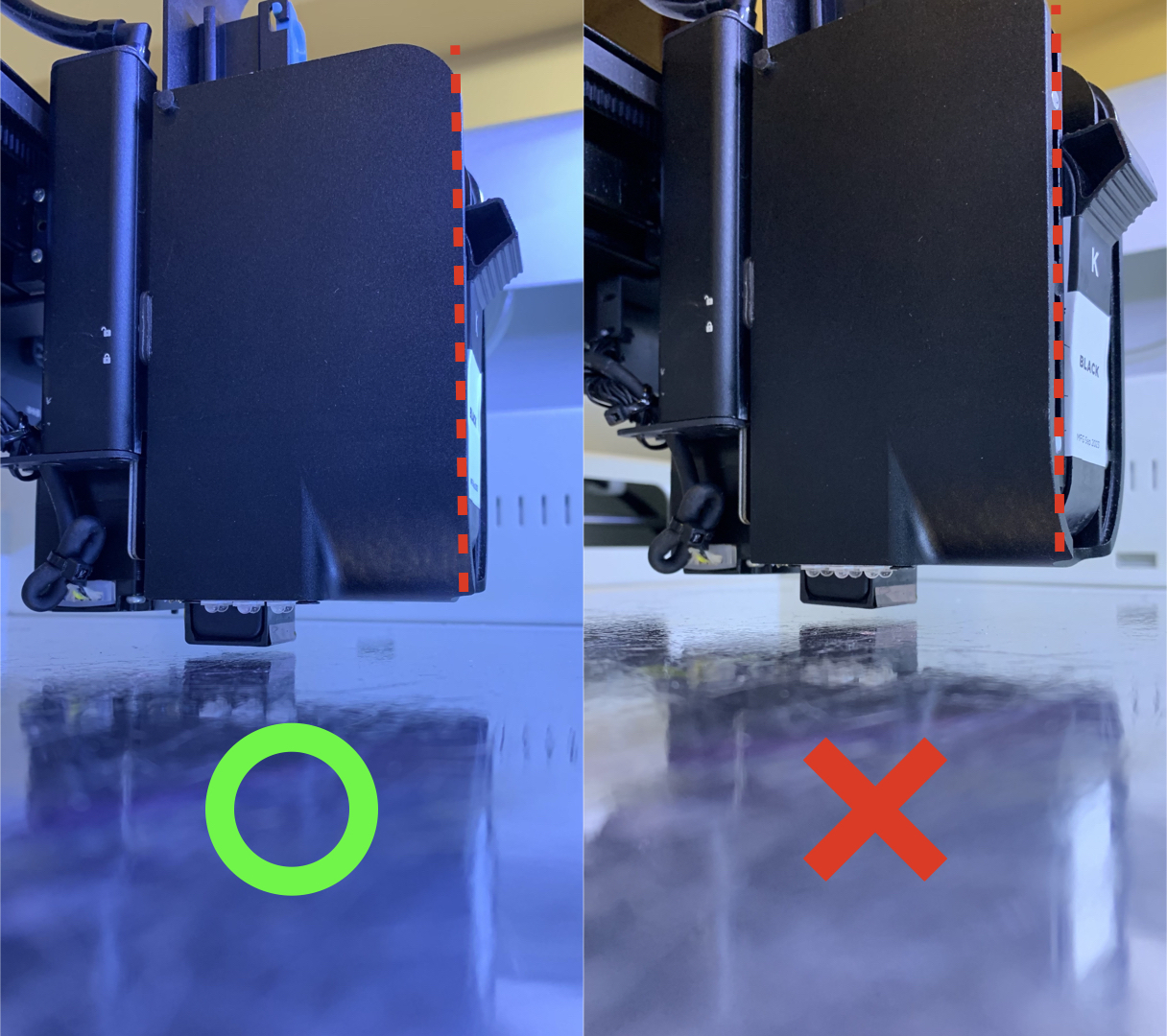

Zorg ervoor dat de inktcartridge correct is geïnstalleerd en dat de klep van de module volledig is gesloten.

11. Sluit de deur:

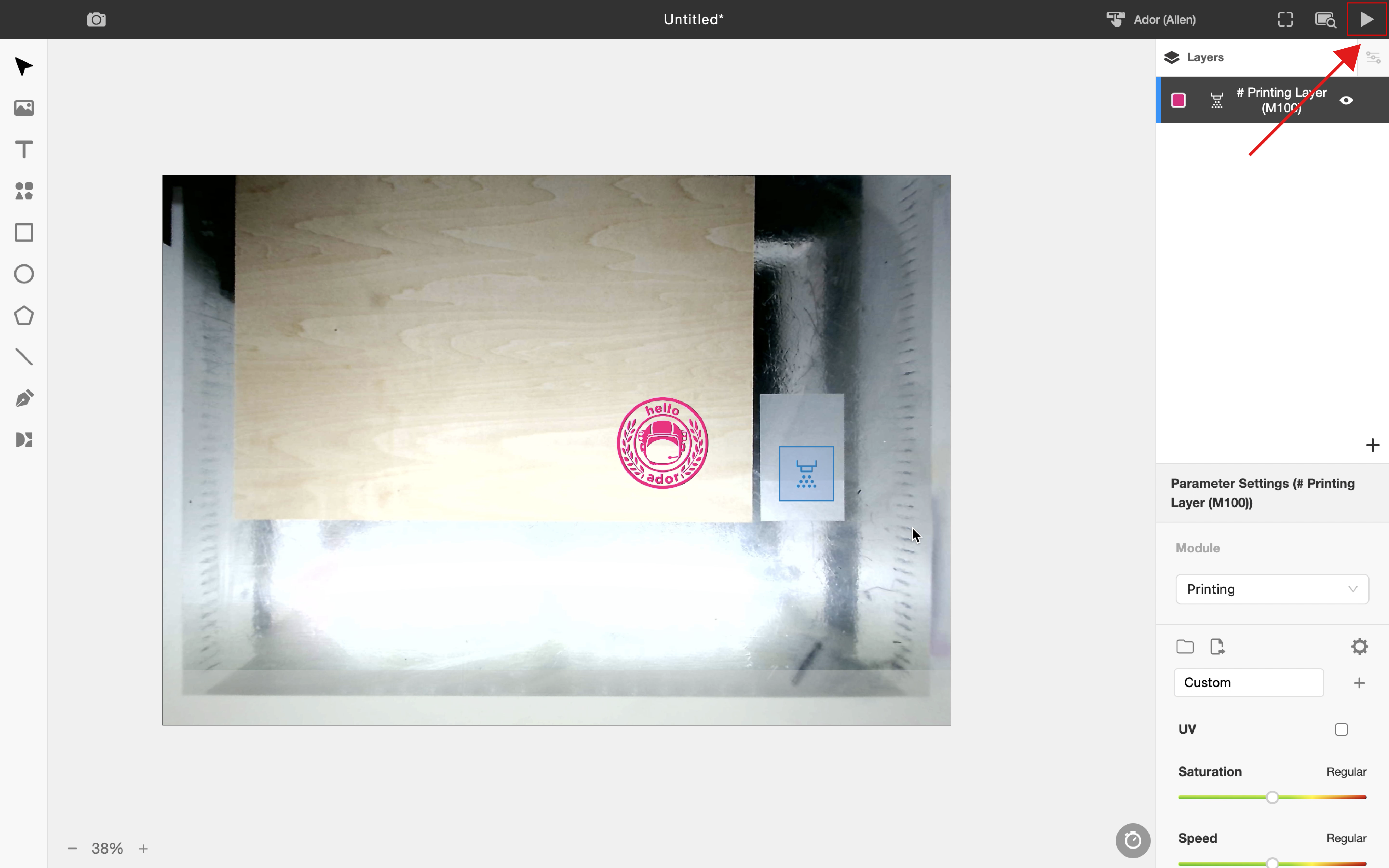

12. Verstuur het bestand: Klik op de pijlknop in de rechterbovenhoek om het bestand te verzenden.

Let op: Verwijder de printmodule of inktcartridge niet terwijl de machine in werking is.

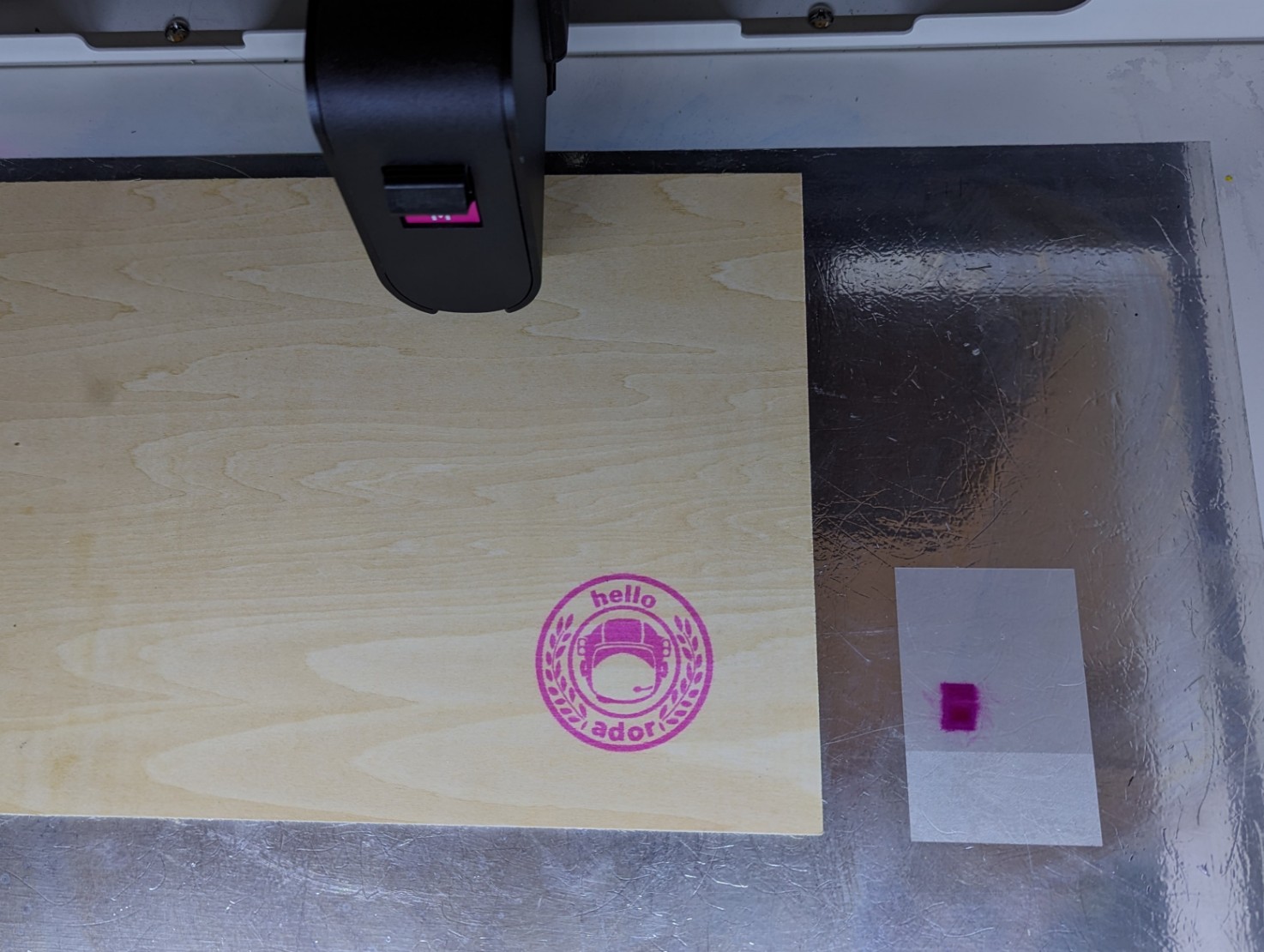

13. Reinig na het afdrukken de printkop opnieuw op dezelfde wijze en plaats vervolgens de beschermclip terug.

Als het afdrukresultaat vaag, onduidelijk of licht van kleur is, controleer dan of de laserkop nauwkeurig is scherpgesteld.
Indien correct, controleer de geschiktheid en parameters van het materiaal. Raadpleeg hier de probleemoplossing: Ador - Suboptimale afdrukresultaten / Verkeerd uitgelijnd afdrukresultaat
