⚠︎ Waarschuwing: De passthrough-functie is niet beschikbaar in Europa.

Beschrijving

Dit artikel begeleidt u bij het instellen van de passthrough-functie en het starten van een test-graveertaak na de hardware-installatie.
Voor printen met passthrough, zie Ador - Handleiding voor passthrough-printen.

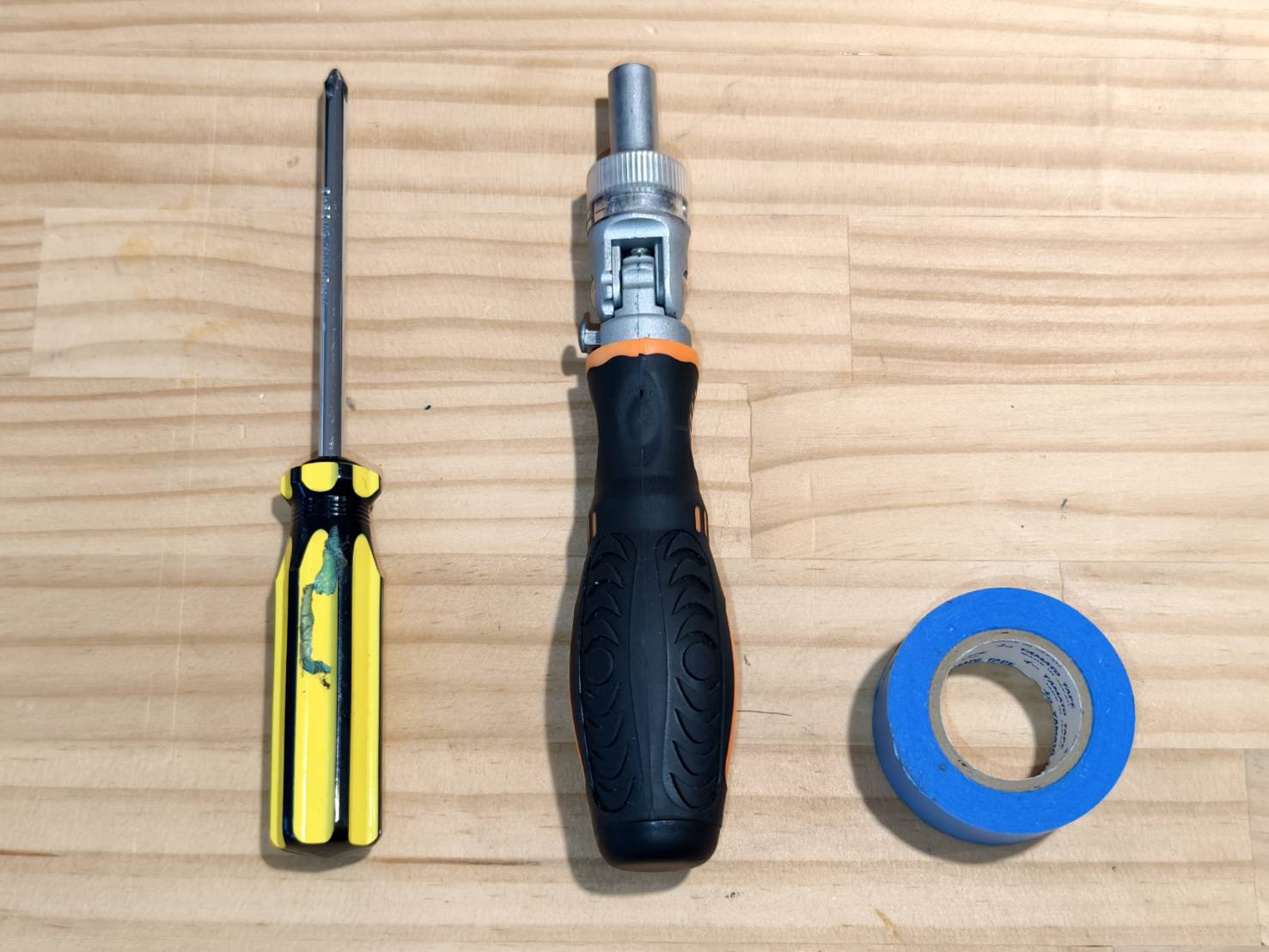

Gereedschap

1	Kruiskopschroevendraaier
2	Inbussleutel (7mm)
3	Papieren tape (optioneel)

Stap 1

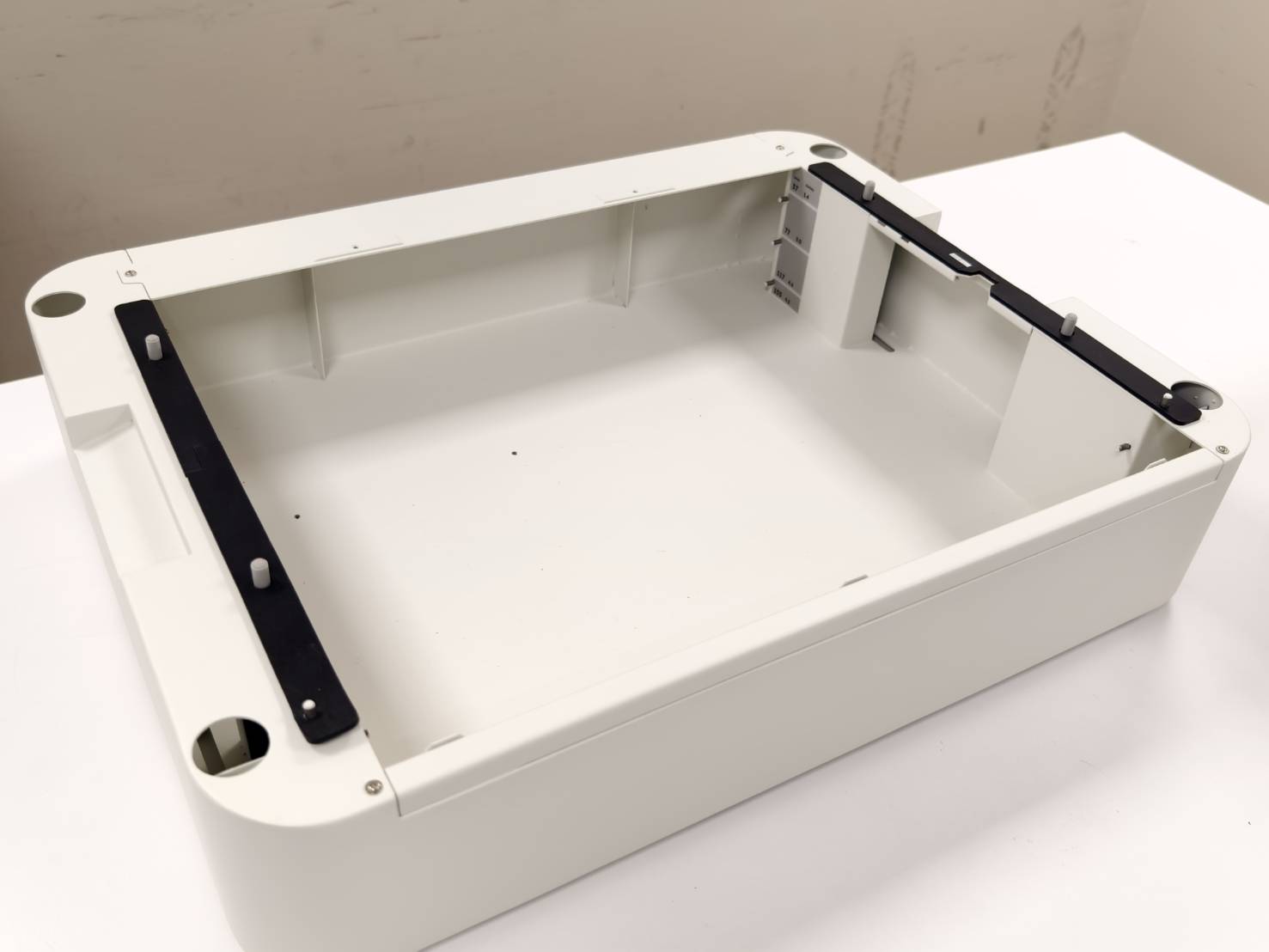

Maak de machine en de basis los als ze in elkaar gezet zijn.

Stap 2

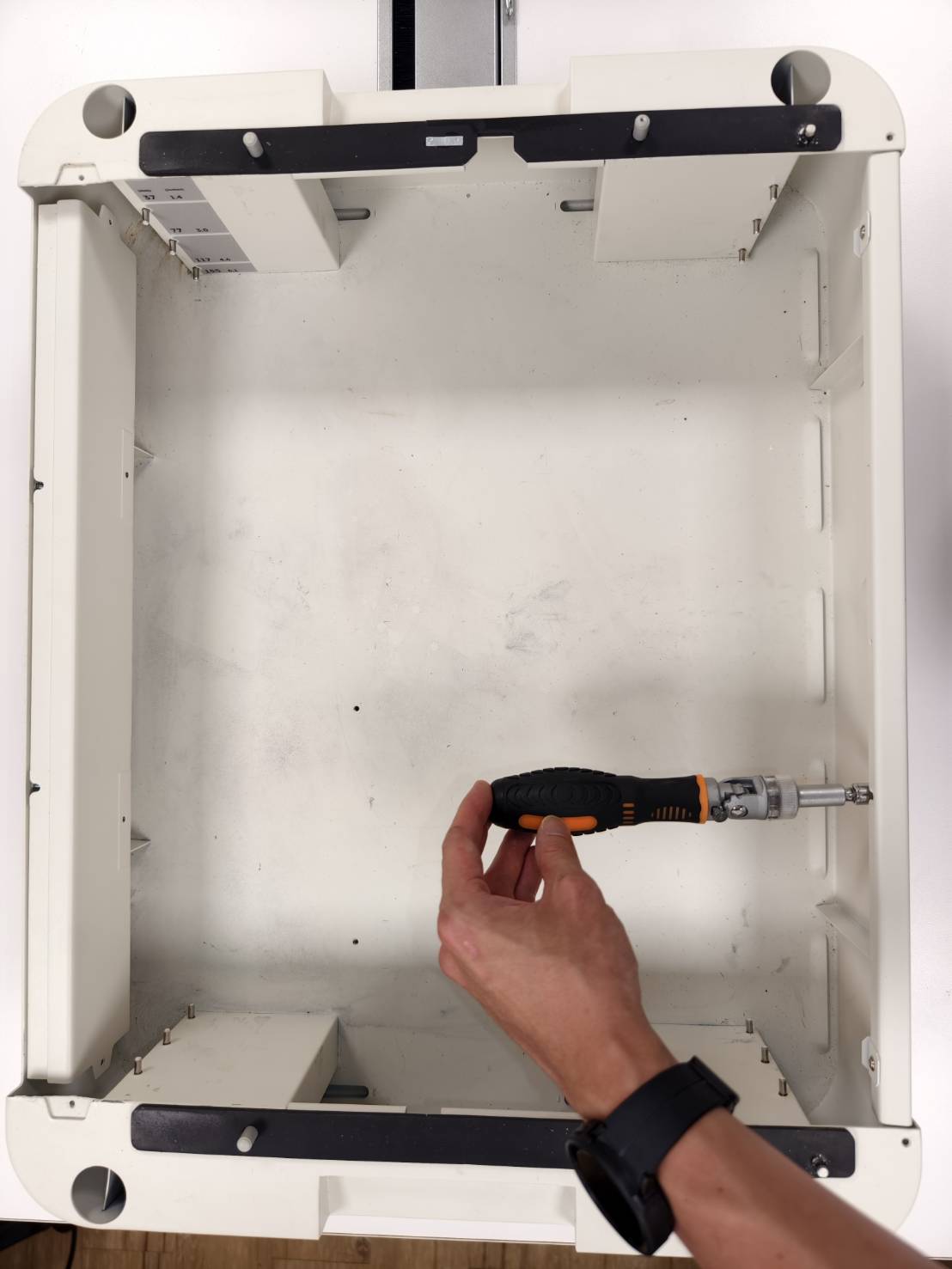

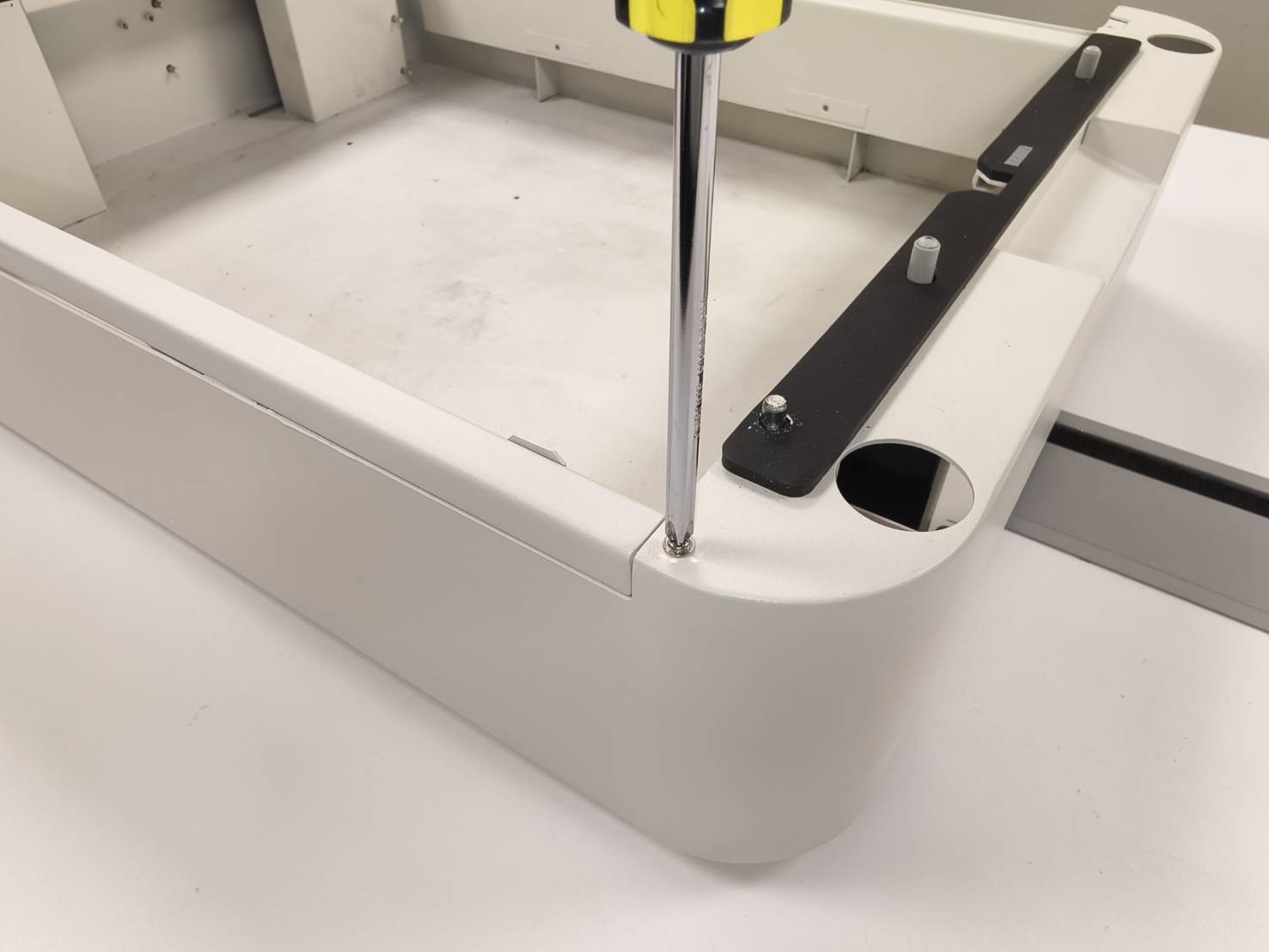

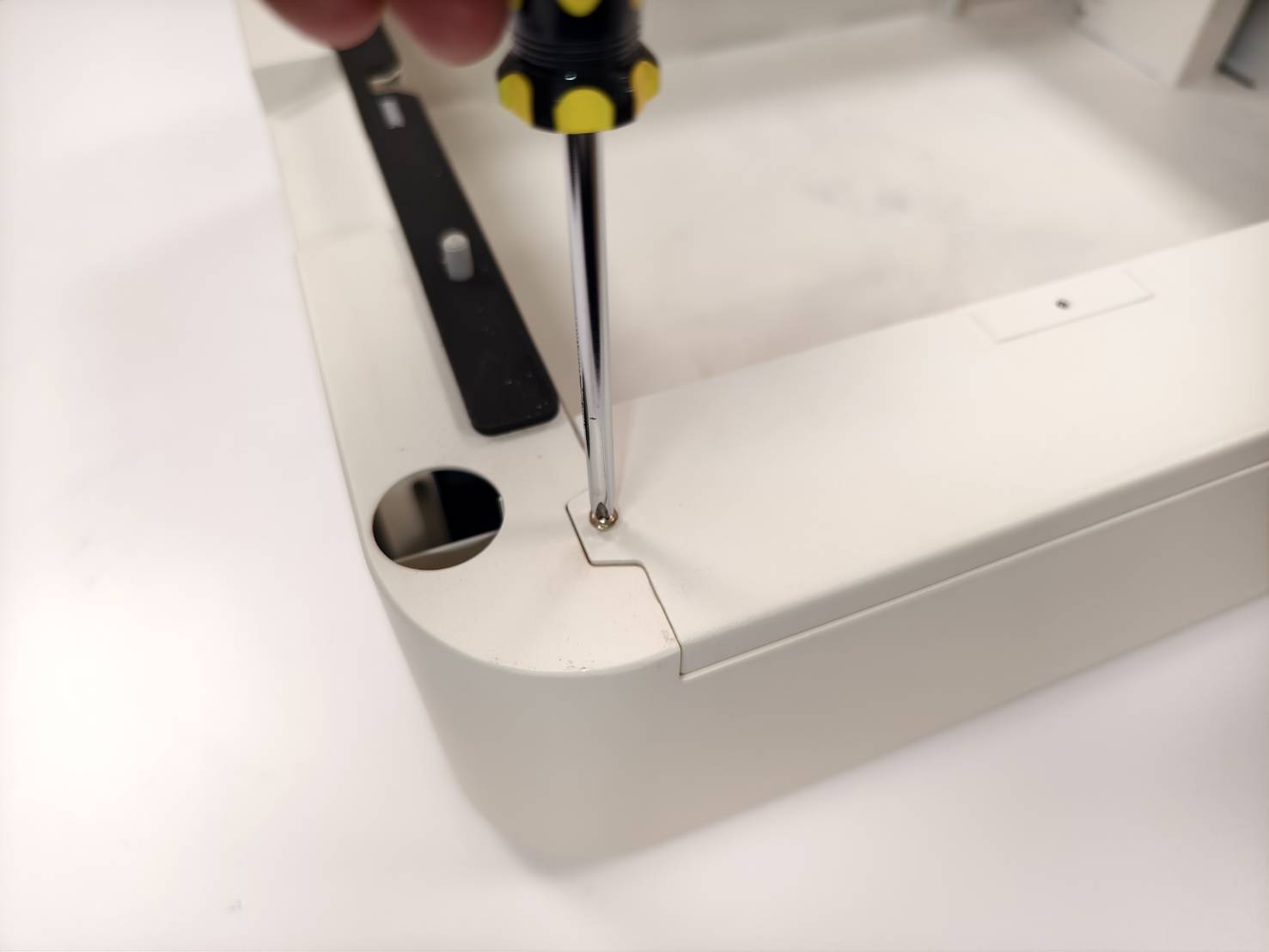

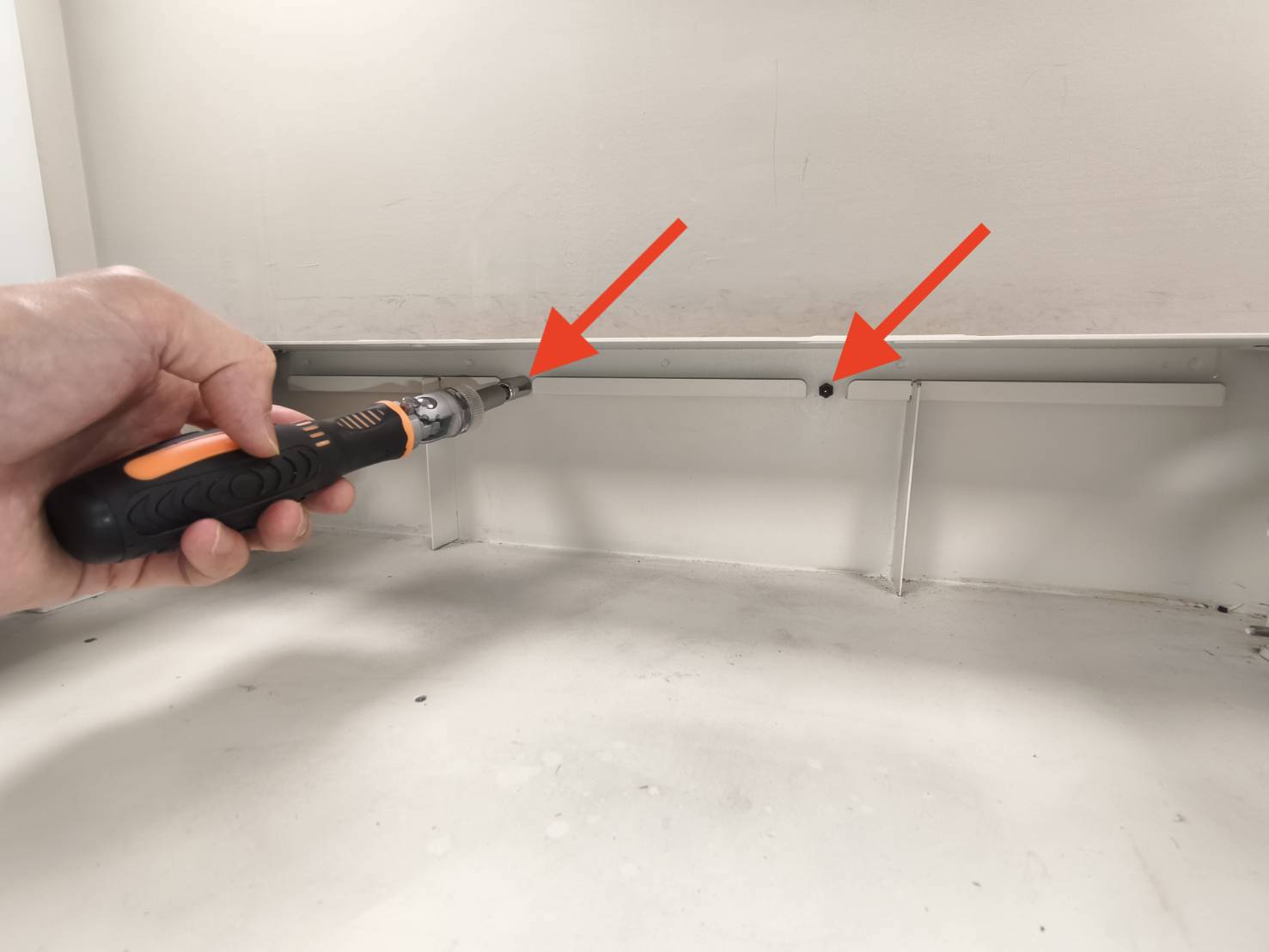

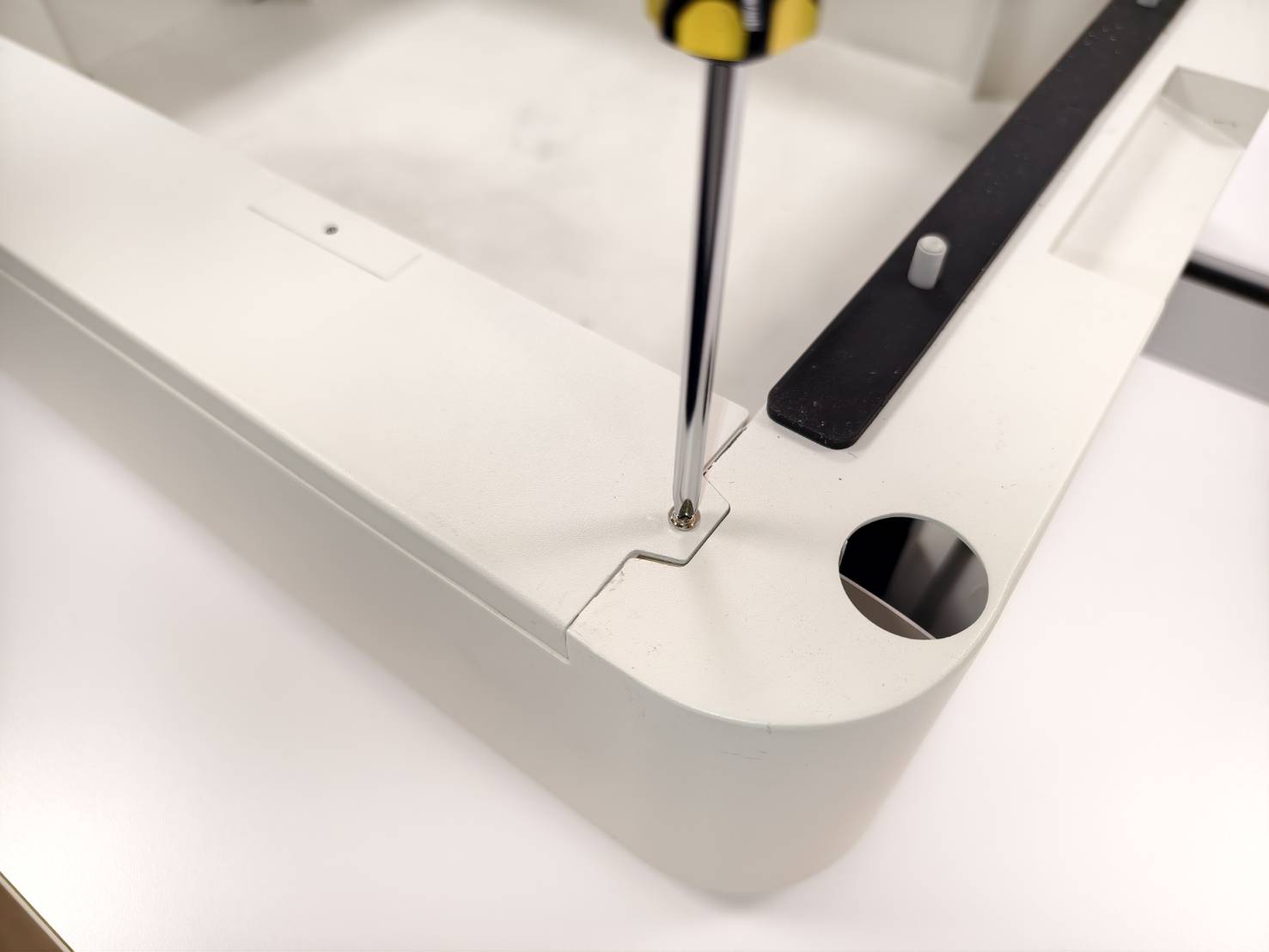

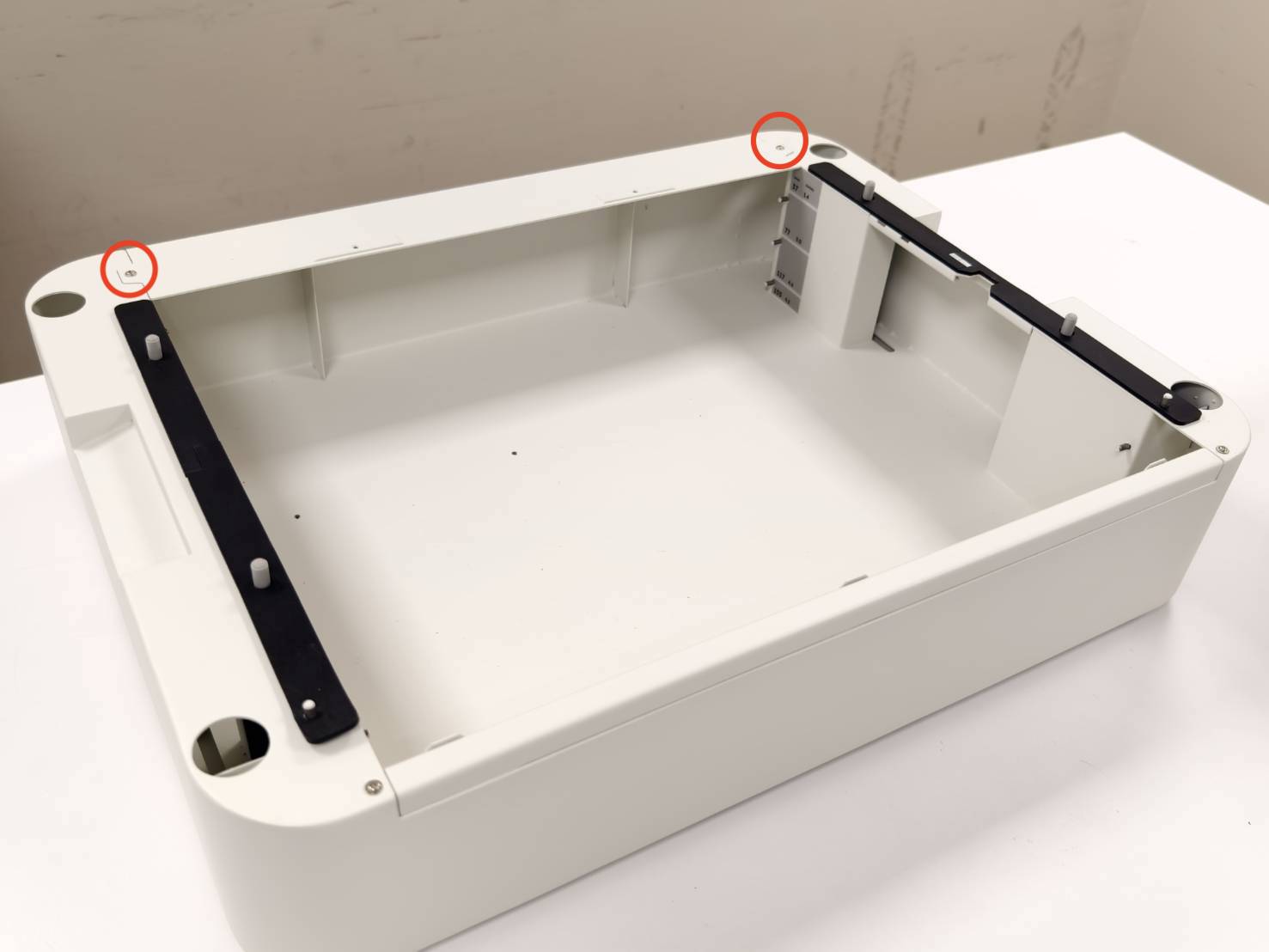

Draai deze twee schroeven aan de achterkant los met een kruiskopschroevendraaier.

Stap 3

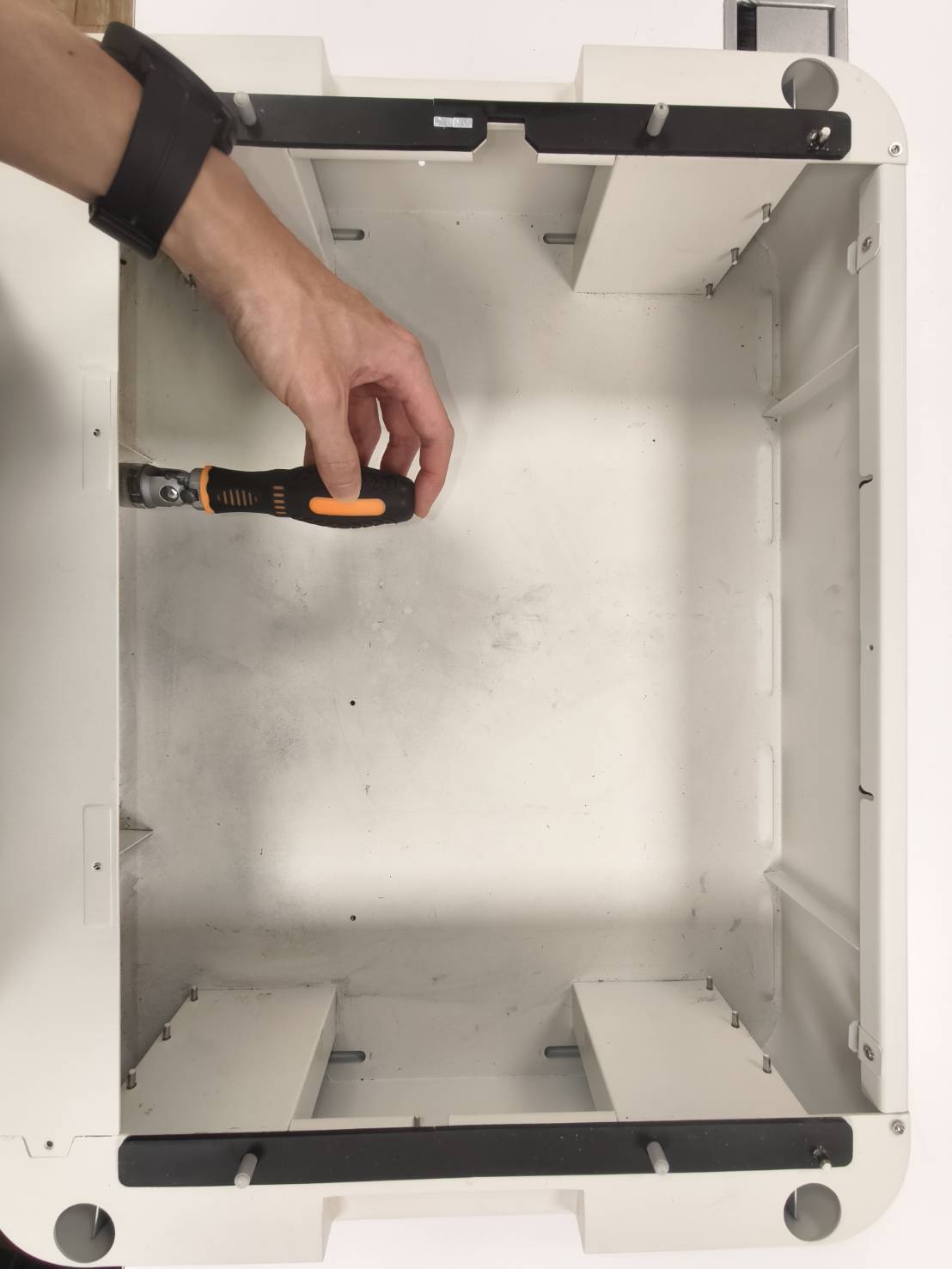

Draai de schroeven onder het frame los.

Let op: afhankelijk van uw machine moeten er mogelijk twee of drie schroeven verwijderd worden.
Het type schroef kan een 7mm dopmoer, kruiskopschroef of duimschroef zijn.
In deze handleiding zijn er twee 7mm dopmoeren.

Stap 4

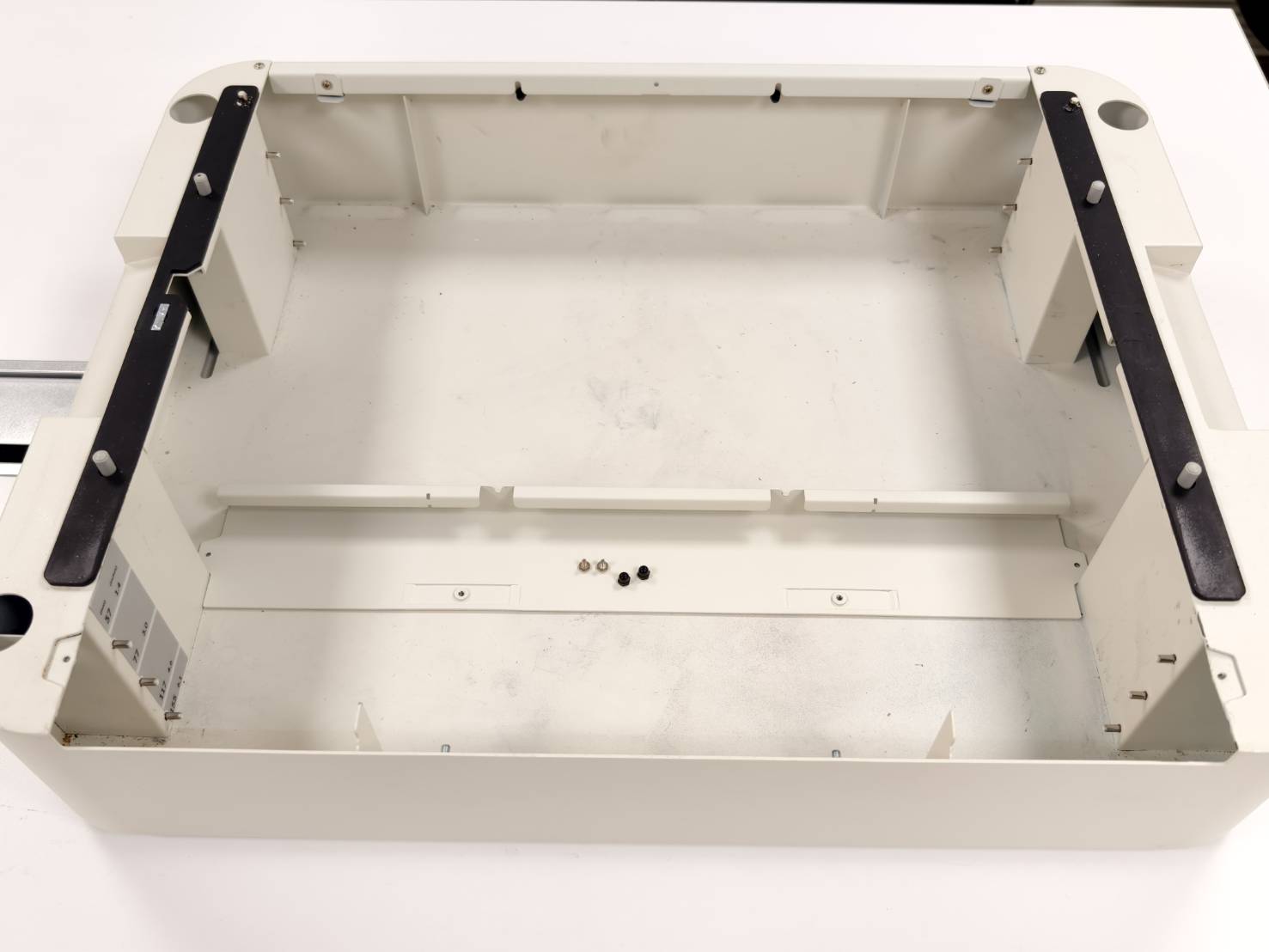

Het achterste doorvoerframe kan dan verwijderd worden.
(De schroeven zijn niet nodig voor doorvoer, maar het wordt aanbevolen om ze te bewaren.)

Stap 5

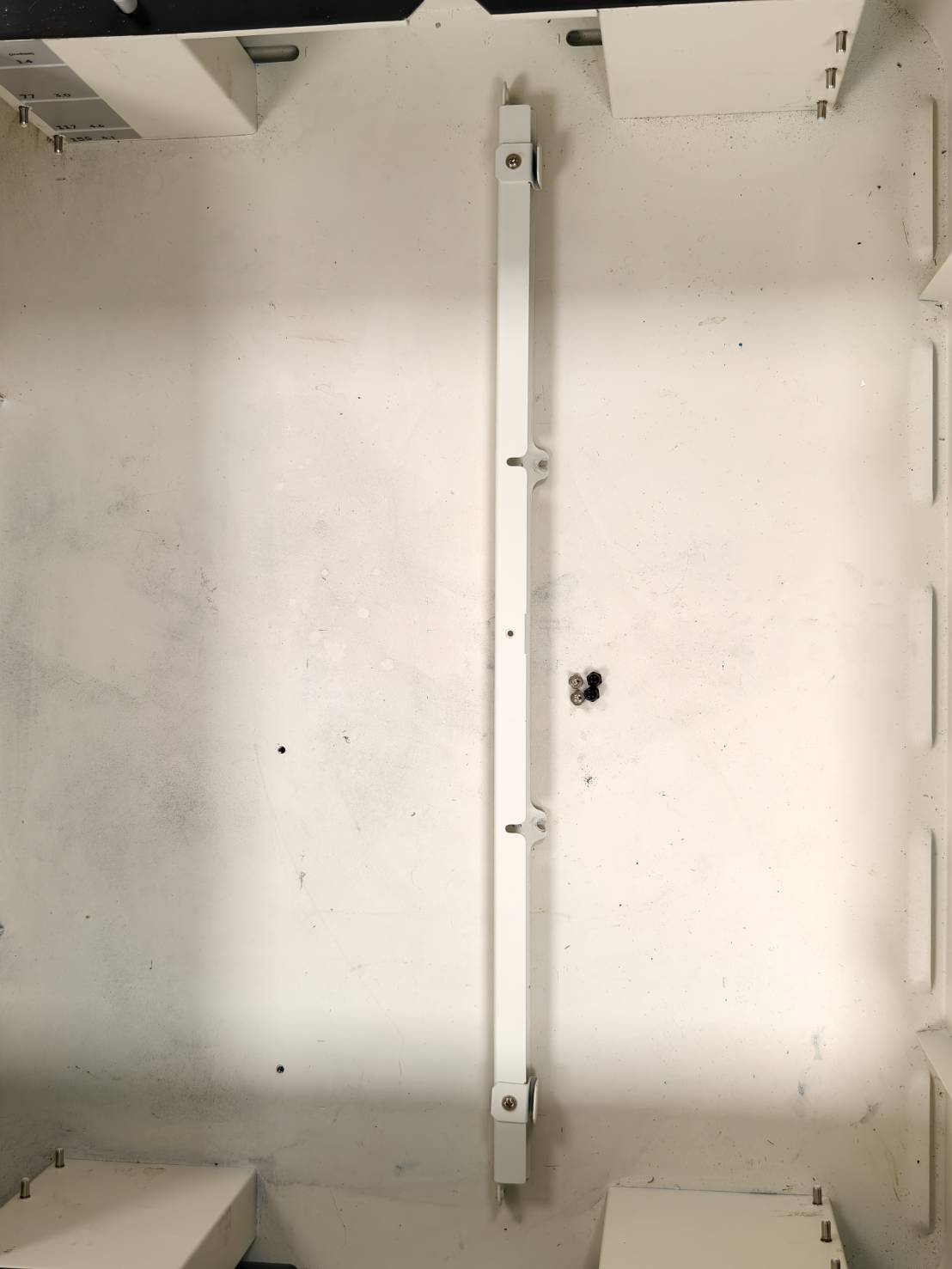

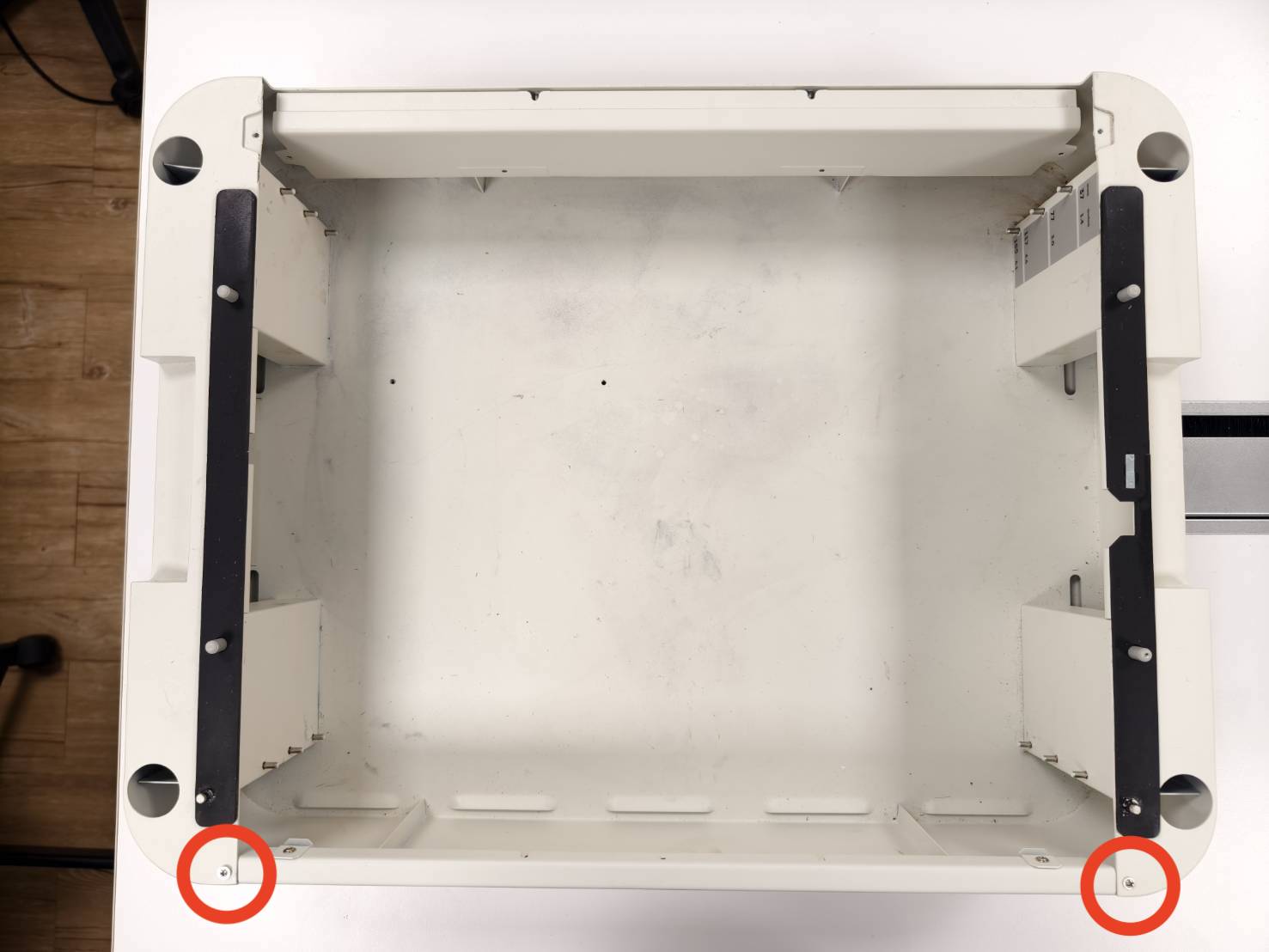

Plaats het achterste doorvoerframe op de aangegeven positie.

Stap 6

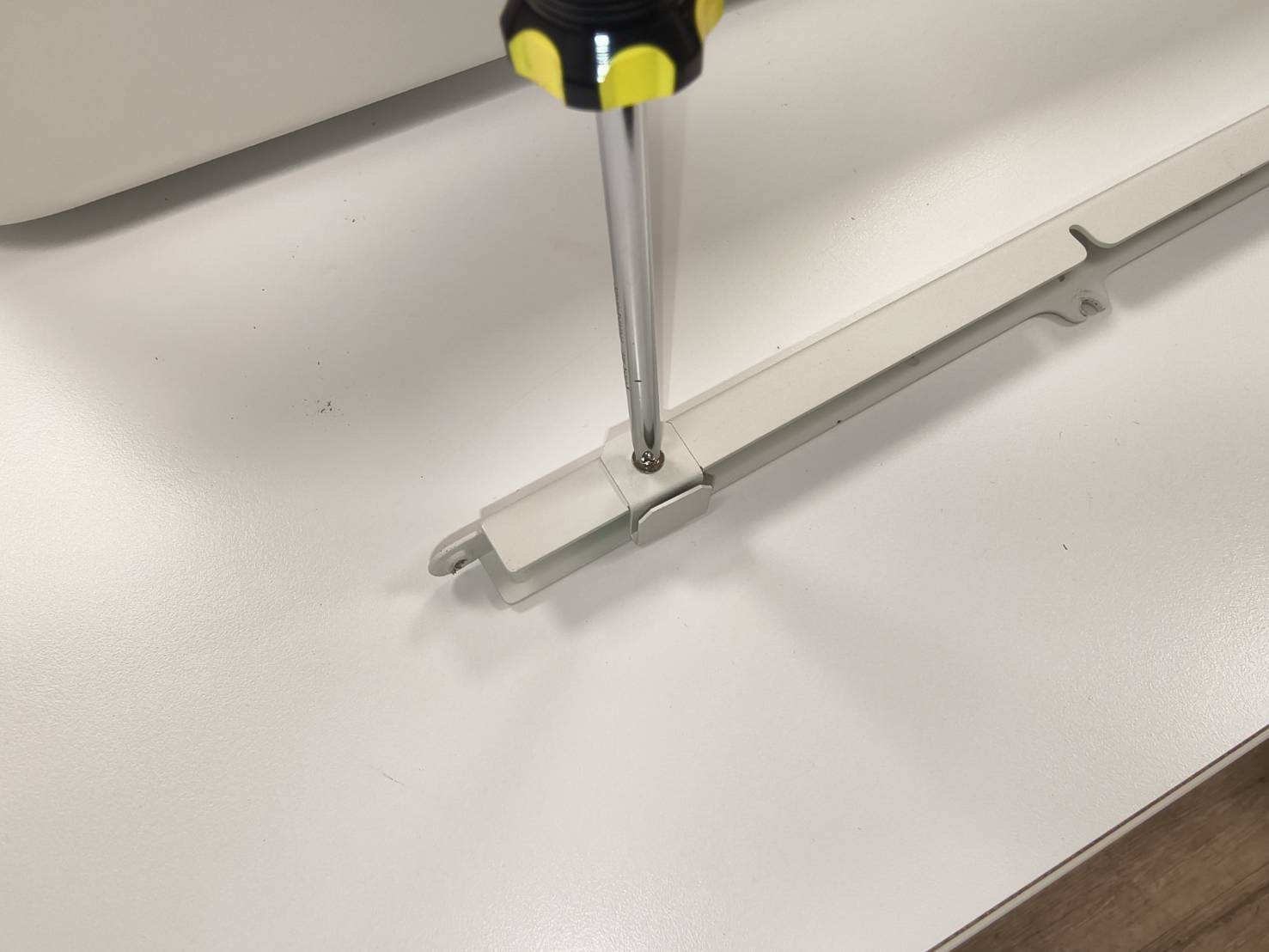

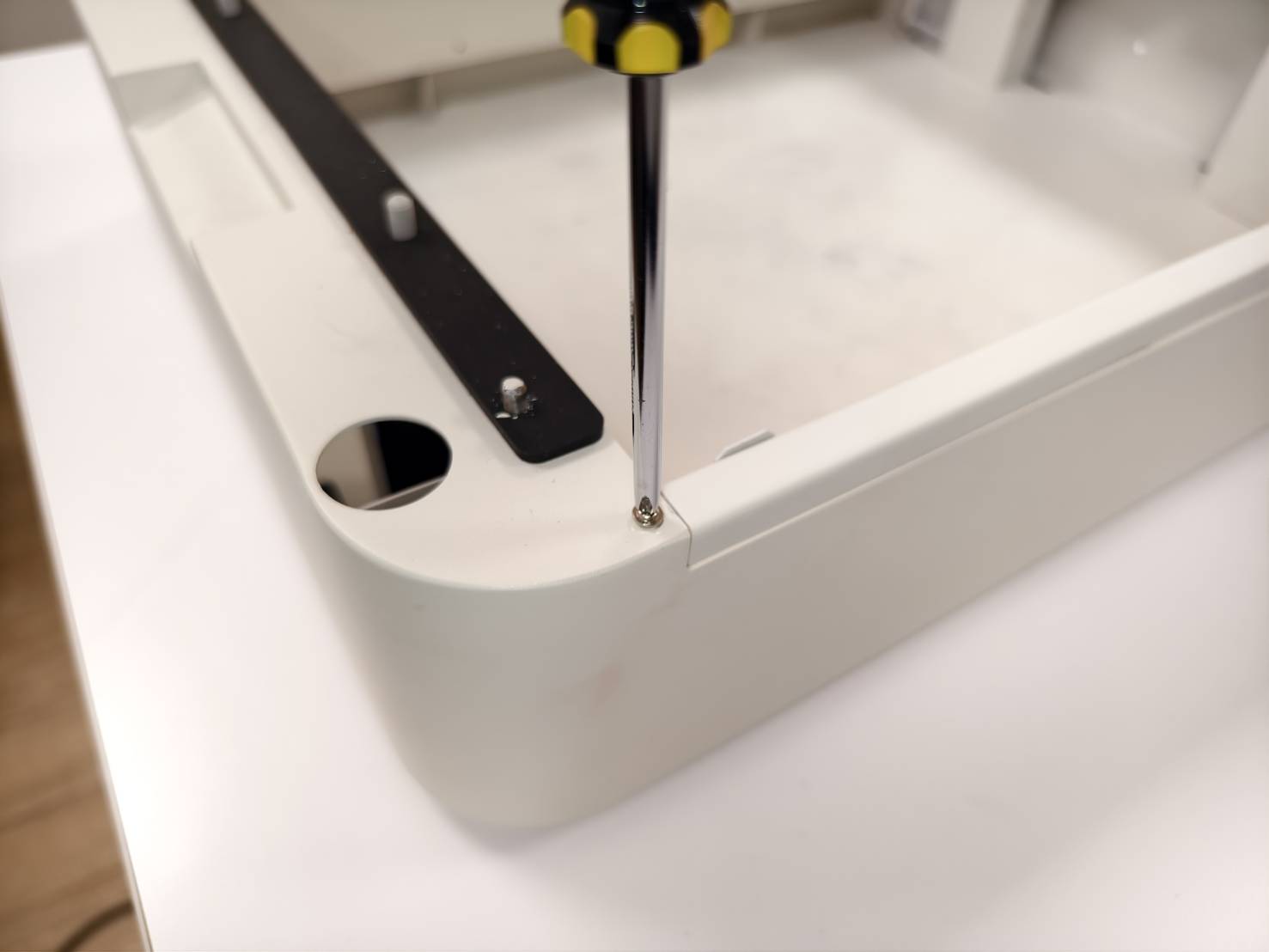

Draai de twee schroeven los.

Stap 7

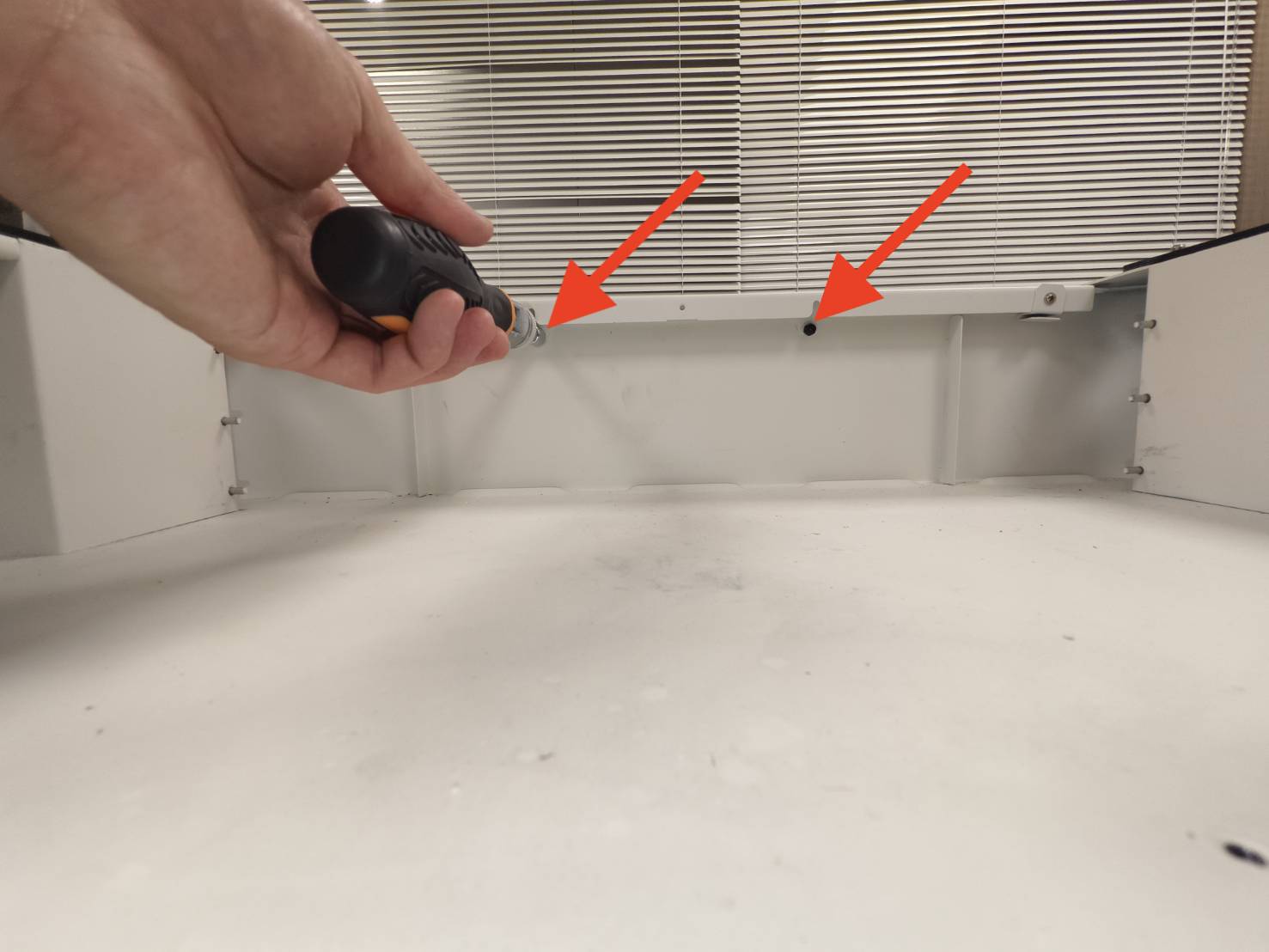

Draai de schroeven onder het voorste frame los.

Let op: afhankelijk van uw machine moeten er mogelijk twee of drie schroeven verwijderd worden.
Het type schroef kan een 7mm dopmoer, kruiskopschroef of duimschroef zijn.
In deze handleiding zijn er twee 7mm dopmoeren.

Stap 8

Het voorste doorvoerframe kan vervolgens worden verwijderd.

Stap 9

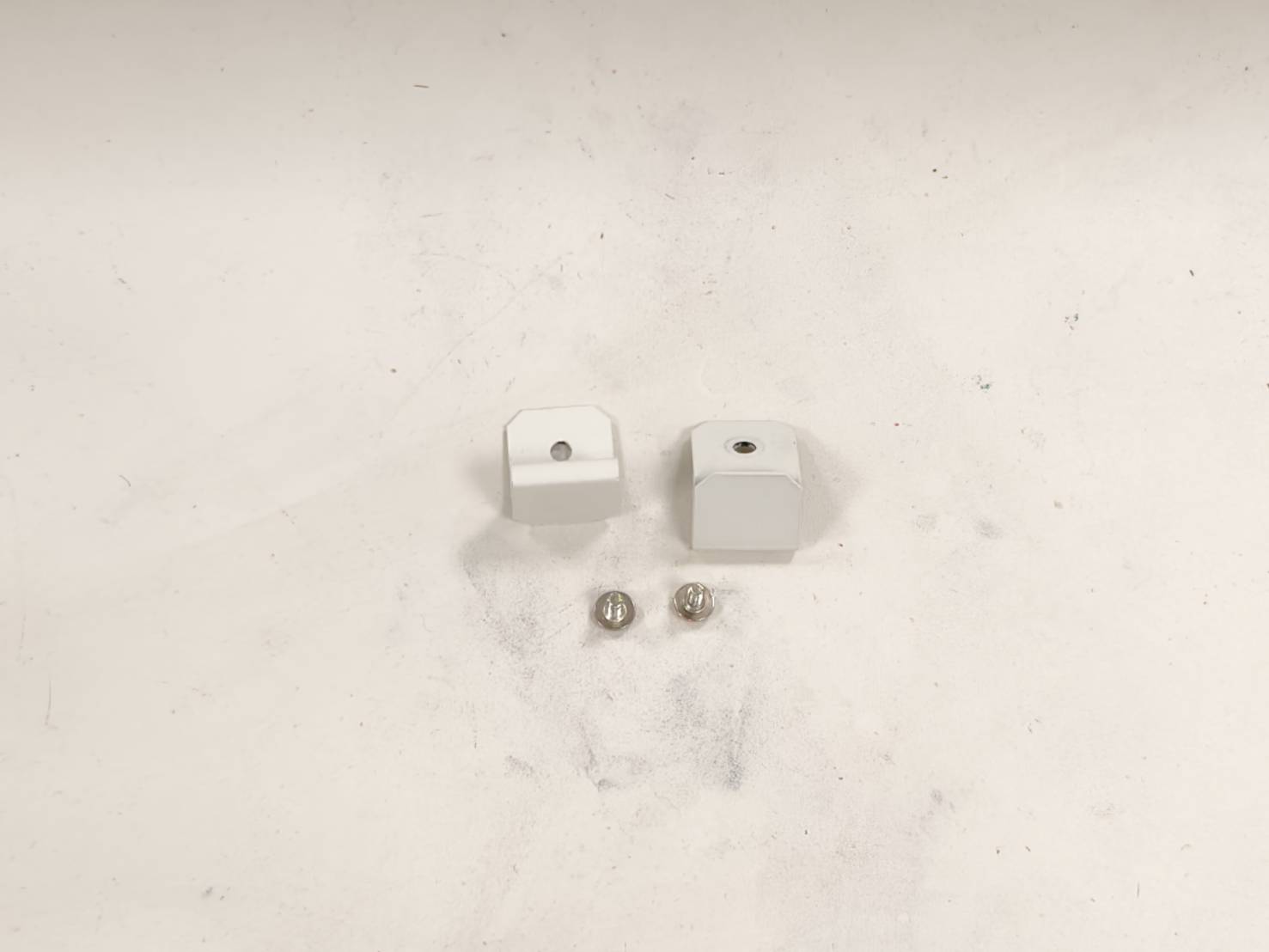

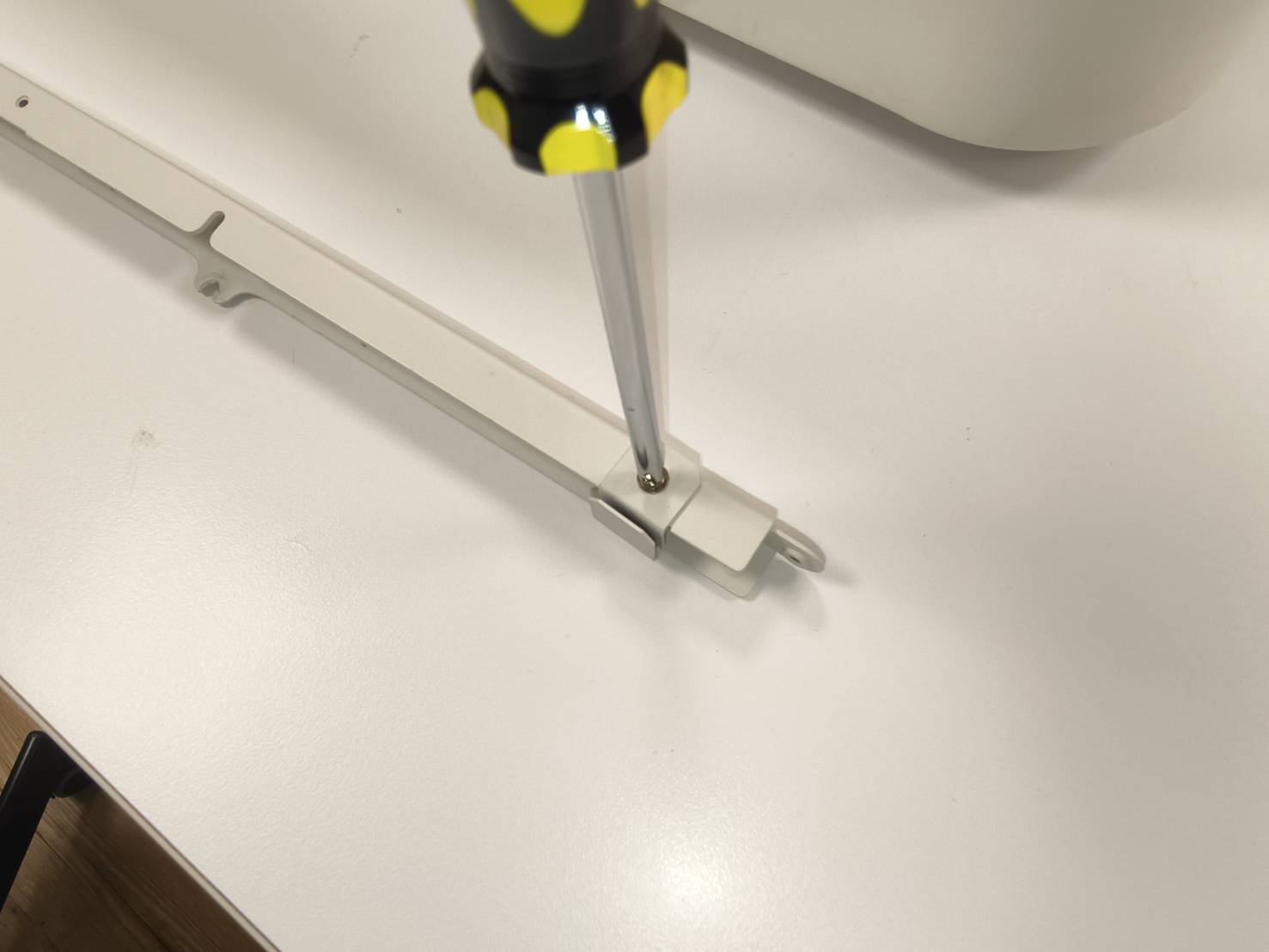

Verwijder de twee clips op de voorste frames.
(Deze twee clips zijn niet nodig voor doorvoer, maar het wordt aanbevolen om ze te bewaren voor eventuele toekomstige behoeften. Raadpleeg de installatie van niet-doorvoer.)

Stap 10

Plaats het voorste doorvoerframe op de aangegeven positie.

Stap 11

Monteer de machine en de uitbreidingsbasis.

Stap 12

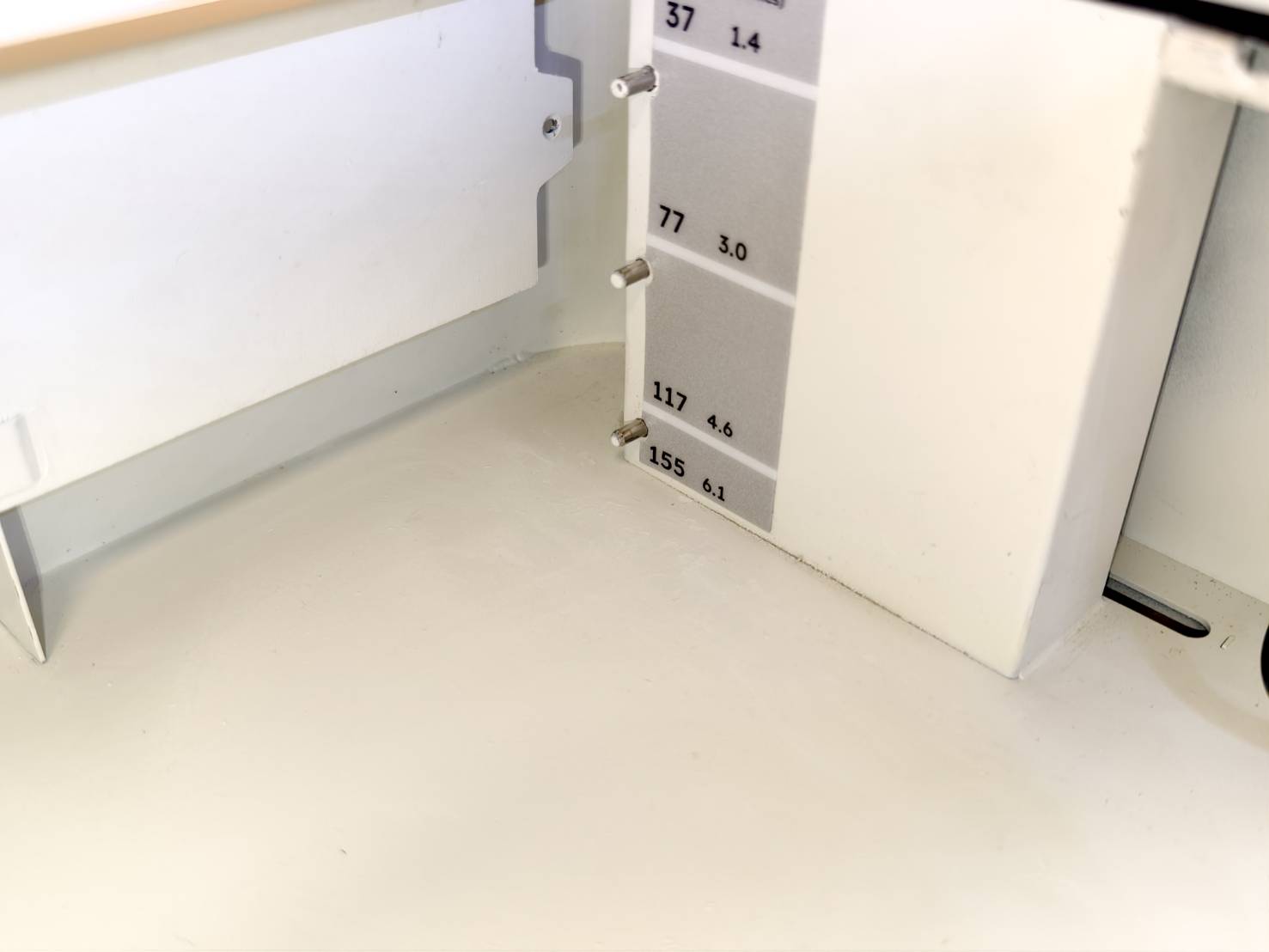

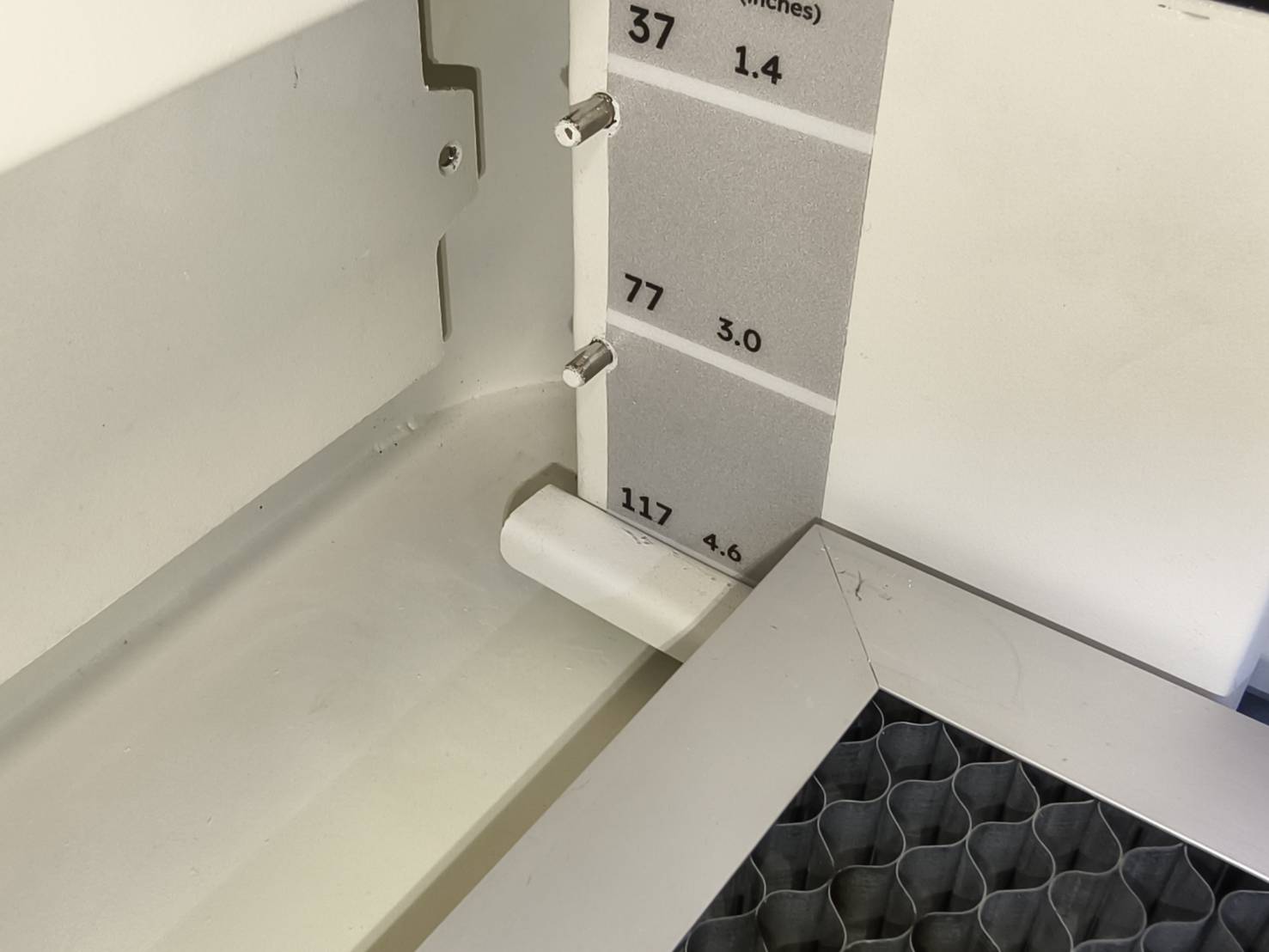

Plaats de honingraat in de laag van 37mm/1,4 inch of de laag van 77mm/3,0 inch, afhankelijk van de dikte van uw materiaal. Raadpleeg het artikel voor de installatie van de honingraat.

Laag	Foto	Hoogtebereik (Object)
37mm / 1,4 inch		0 - 3 mm
77mm / 3,0 inch		3 - 15 mm
117mm / 4,6 inch		Niet beschikbaar voor Passthrough
155 mm / 6,1 inch		Niet beschikbaar voor Passthrough

Stap 13

Plaats het materiaal in de machine. Het wordt sterk aanbevolen om de eerste keer ongewenst of gebruikt materiaal te gebruiken voor oefendoeleinden.

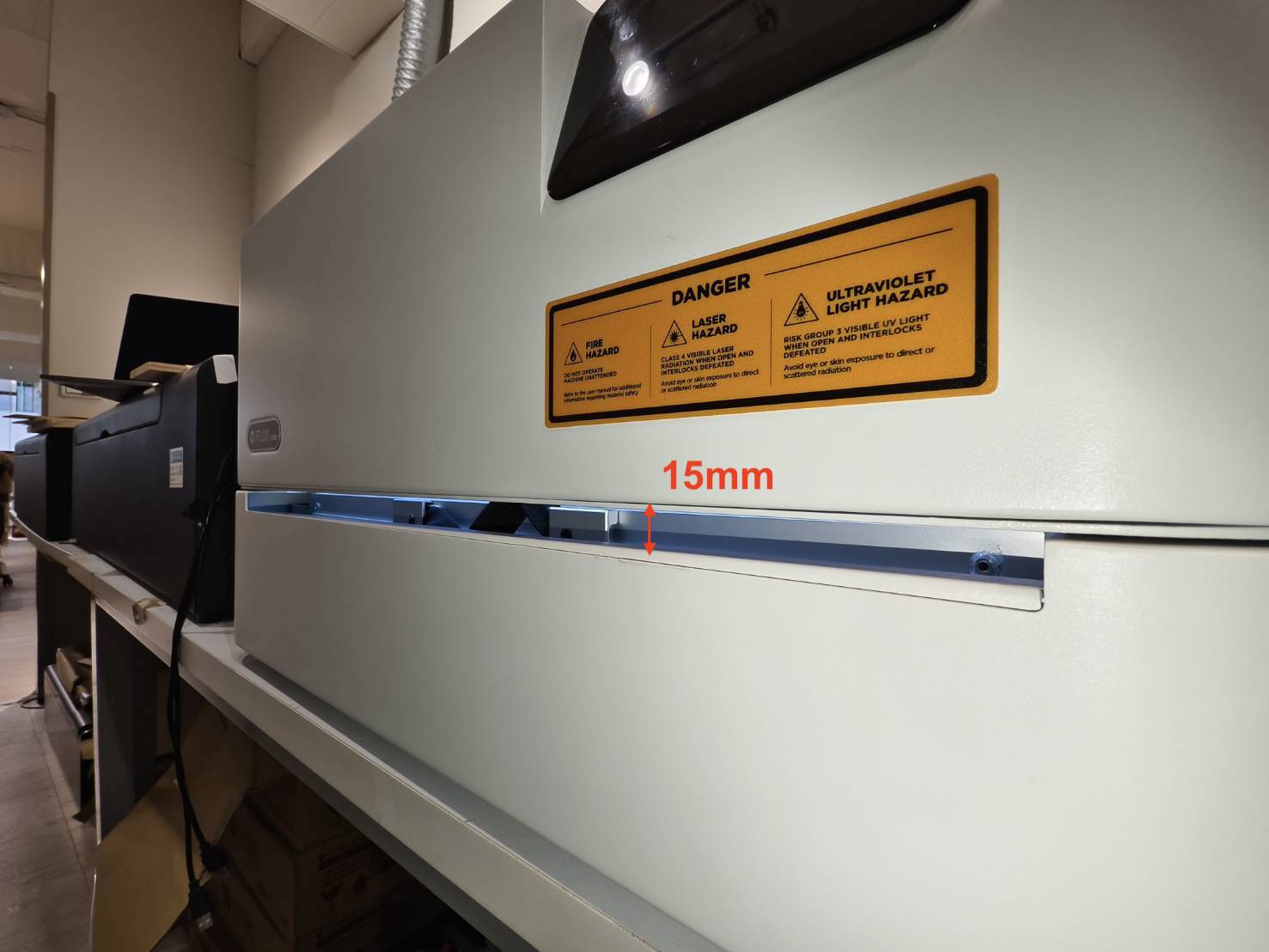

De maximale dikte van het materiaal voor de Ador passthrough-functie is 15mm.

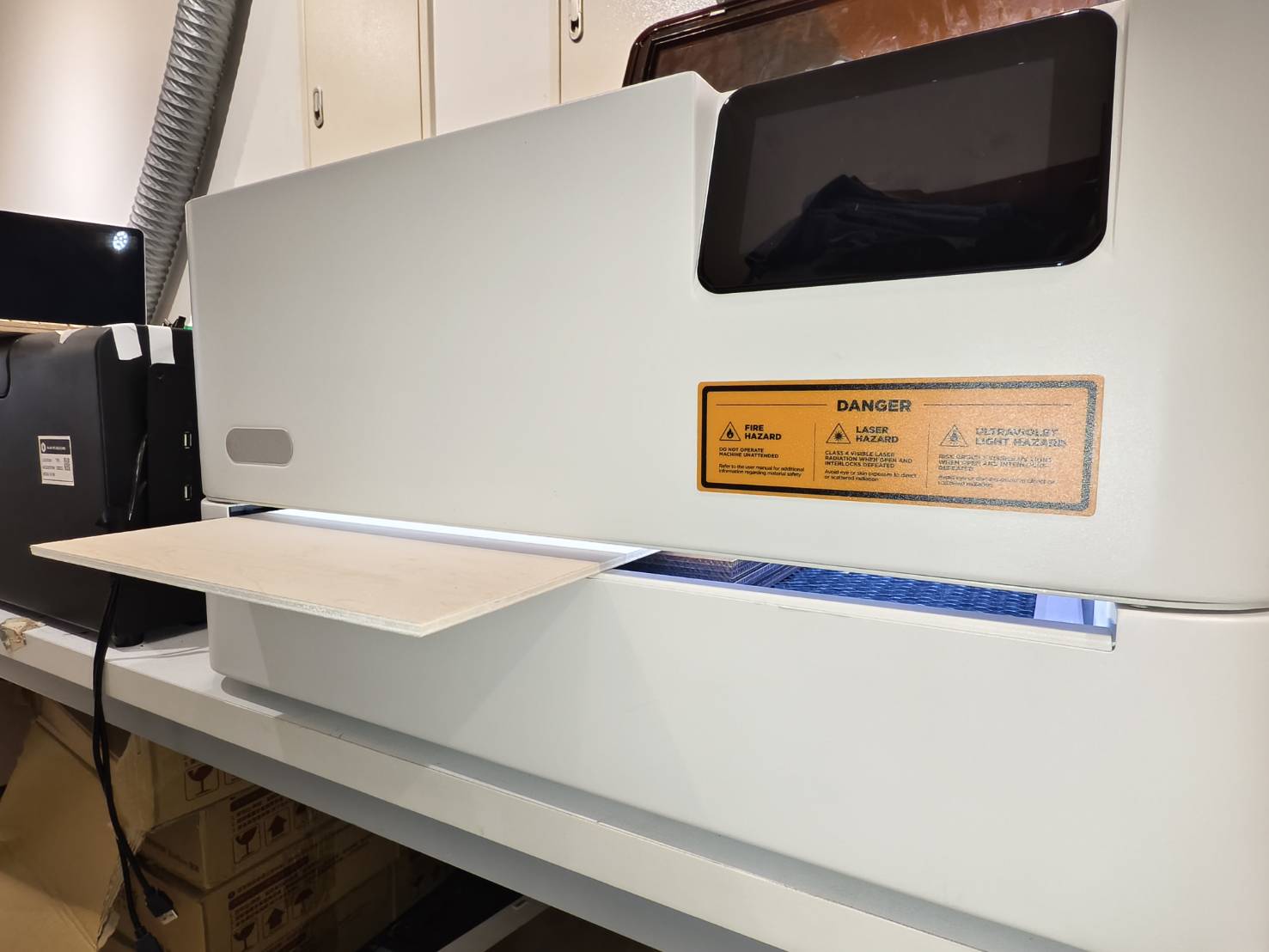

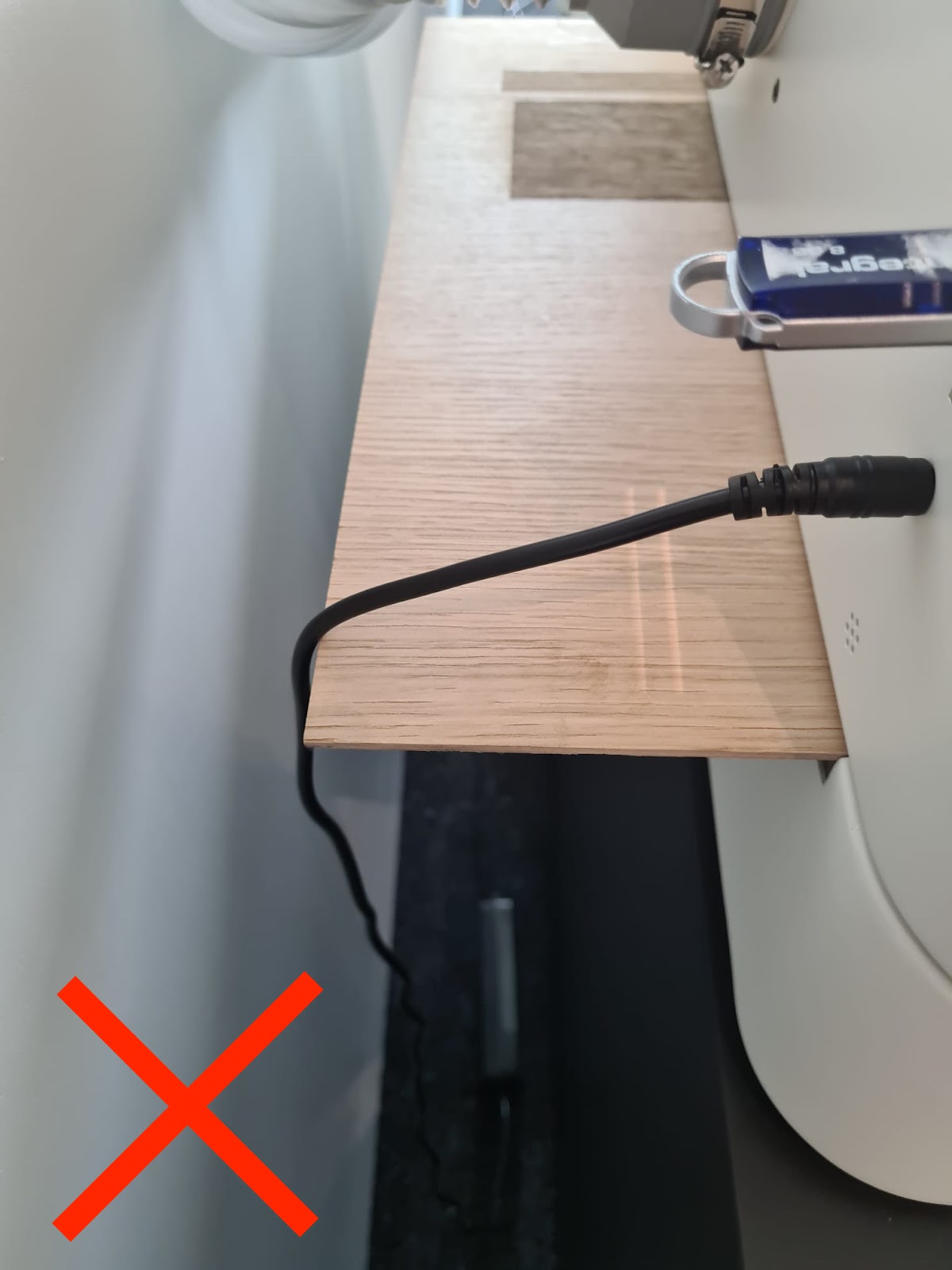

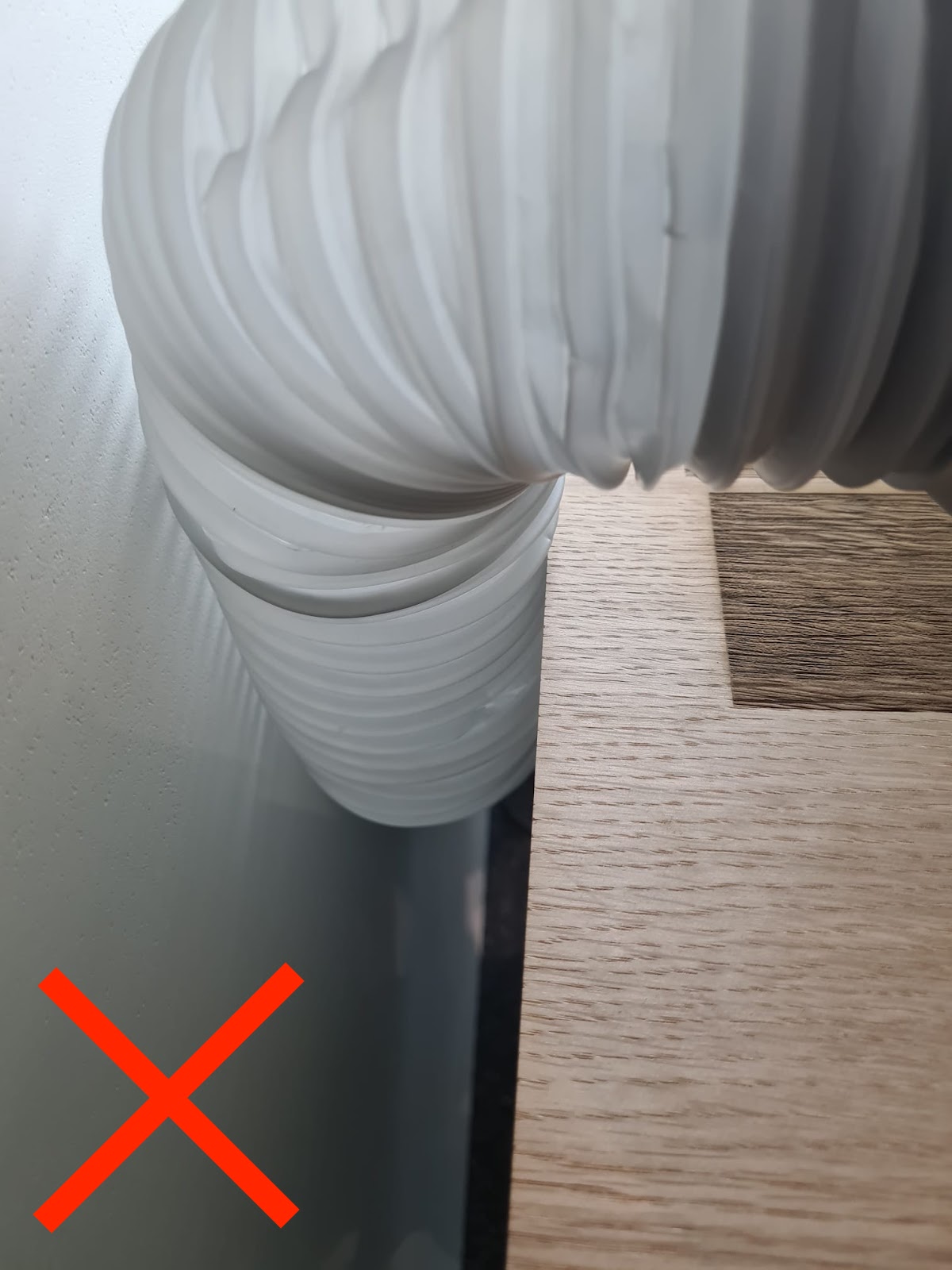

Let er bij het invoeren van het materiaal op dat het niet vastloopt achter het netsnoer of de ventilatieslang, zoals getoond in de onderstaande voorbeelden van onjuiste plaatsing.

Er zijn twee scenario's voor het plaatsen van de materialen. Zie de onderstaande instructies.

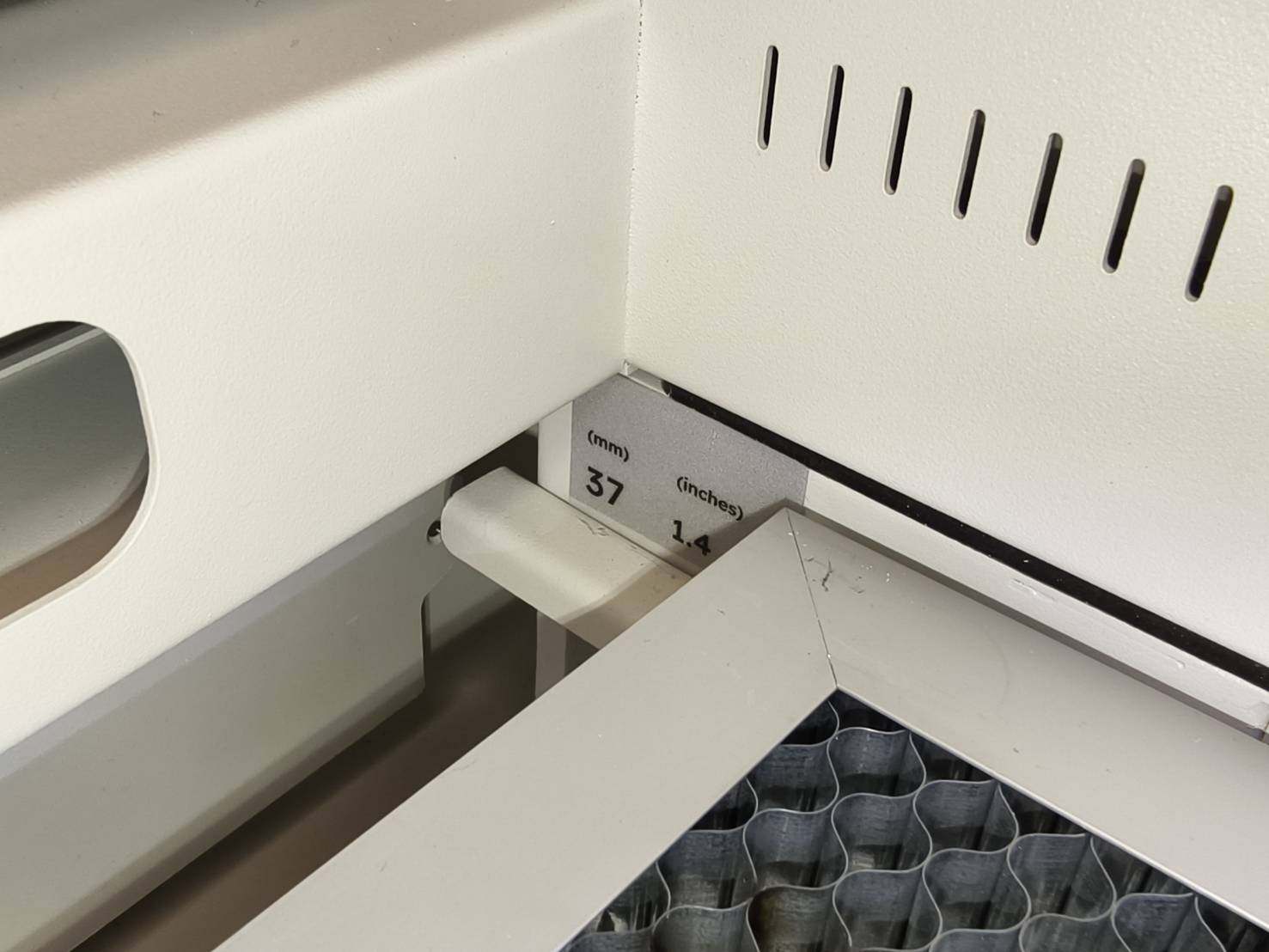

0 - 3 mm Materialen

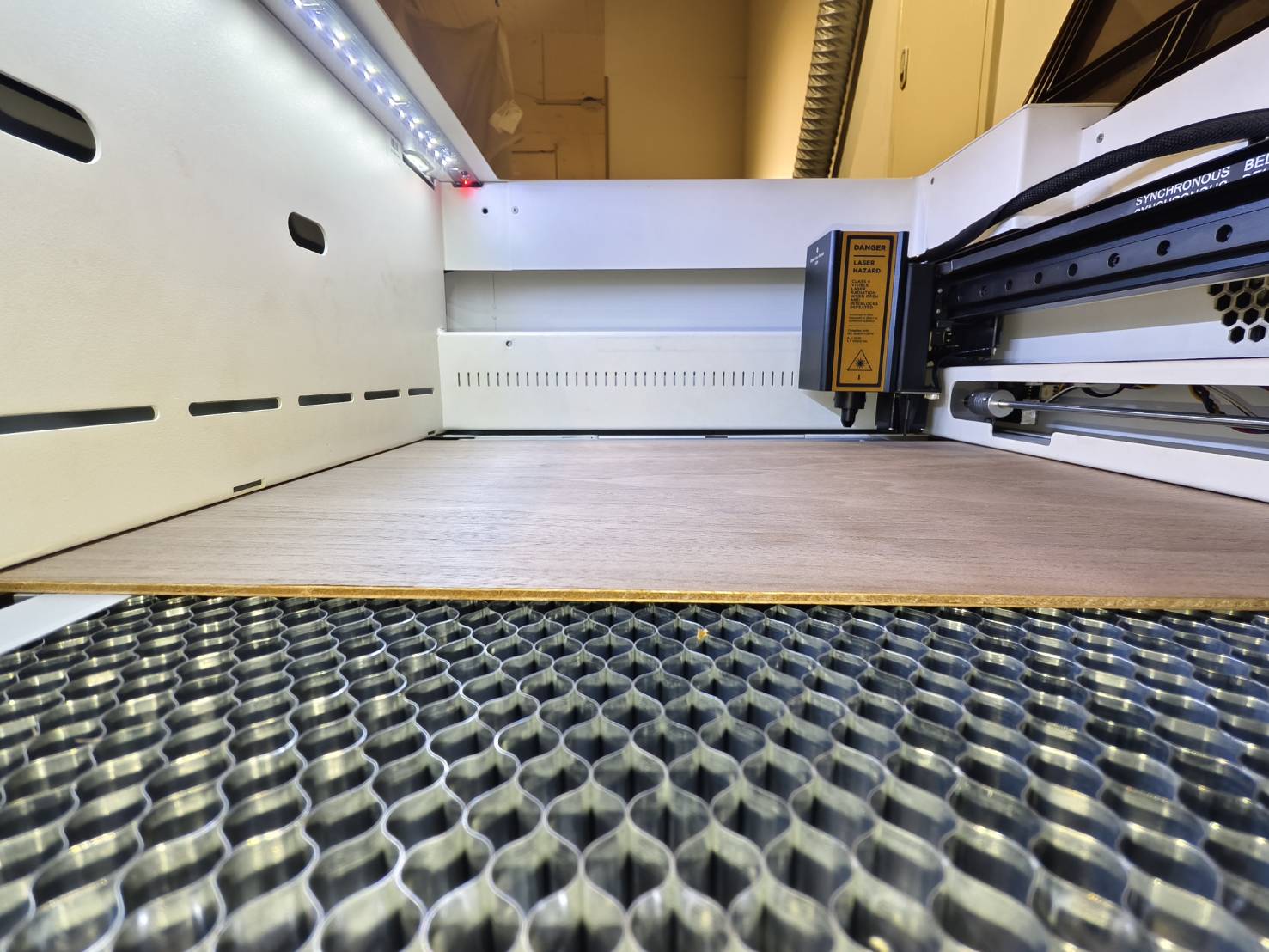

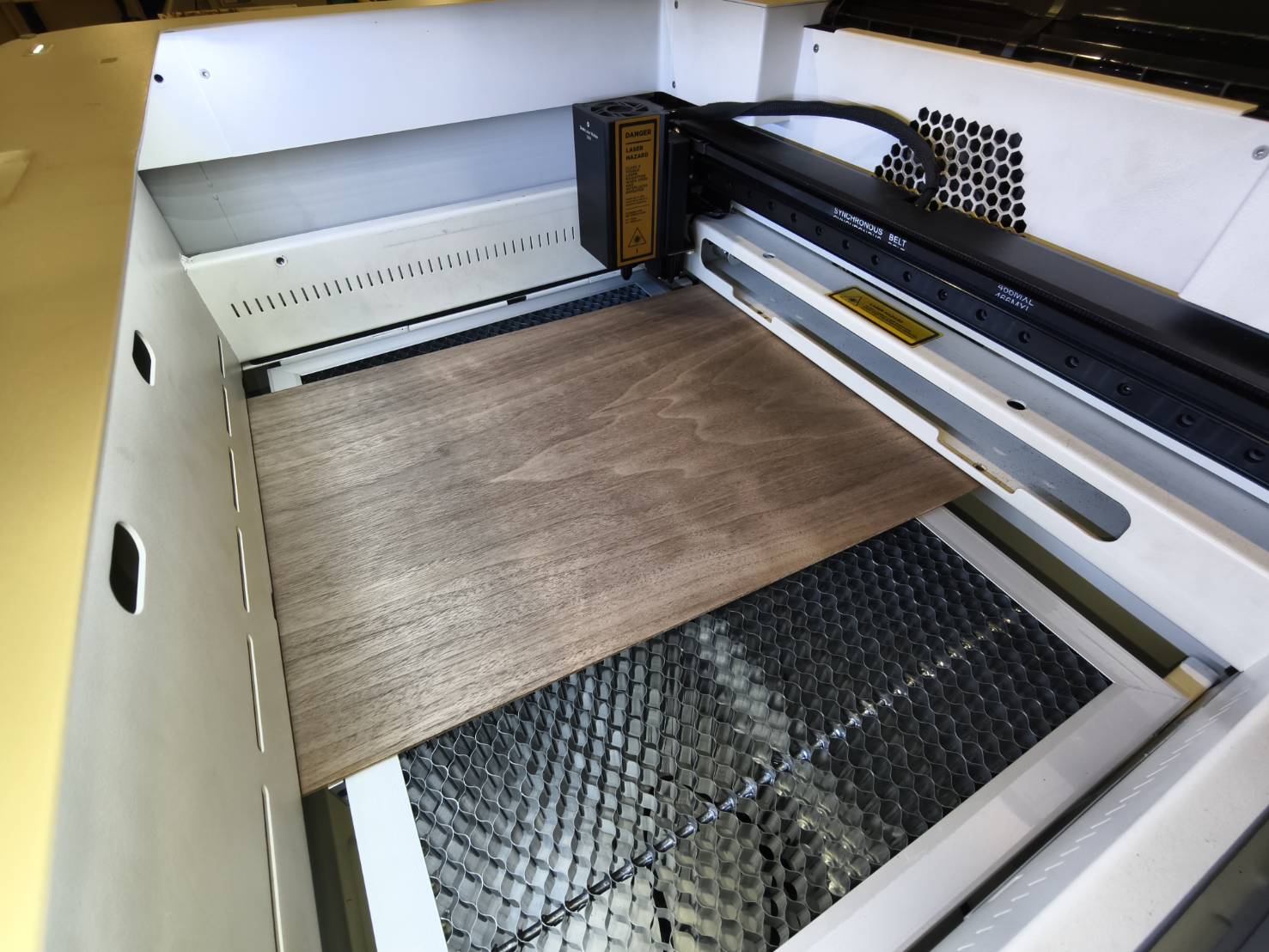

Plaats de honingraat in de laag van 37 mm / 1,4 inch. Plaats het materiaal direct in de machine en leg het op de honingraat. (Het wordt aanbevolen om het materiaal naar links te duwen om het uit te lijnen met het frame.)

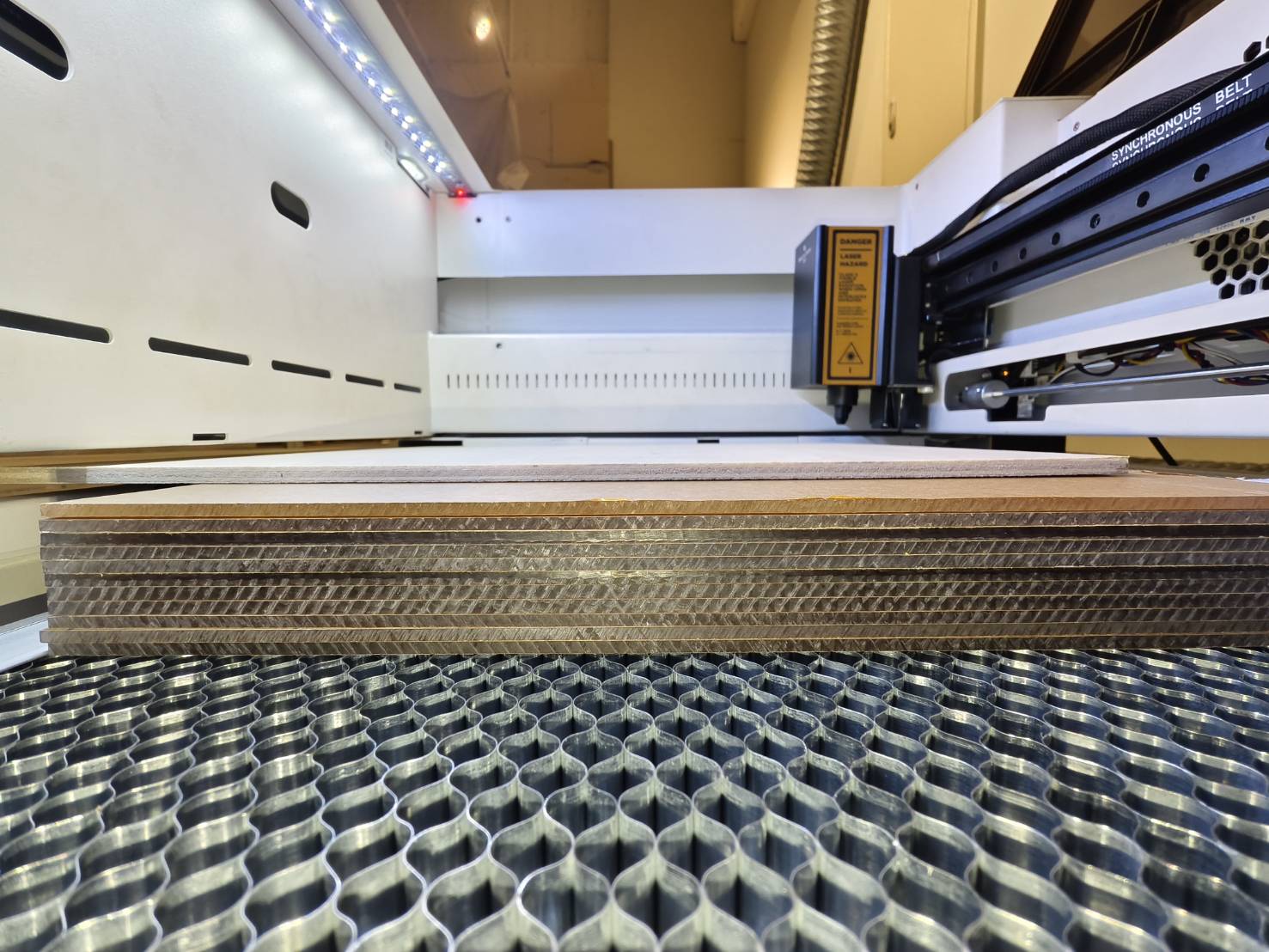

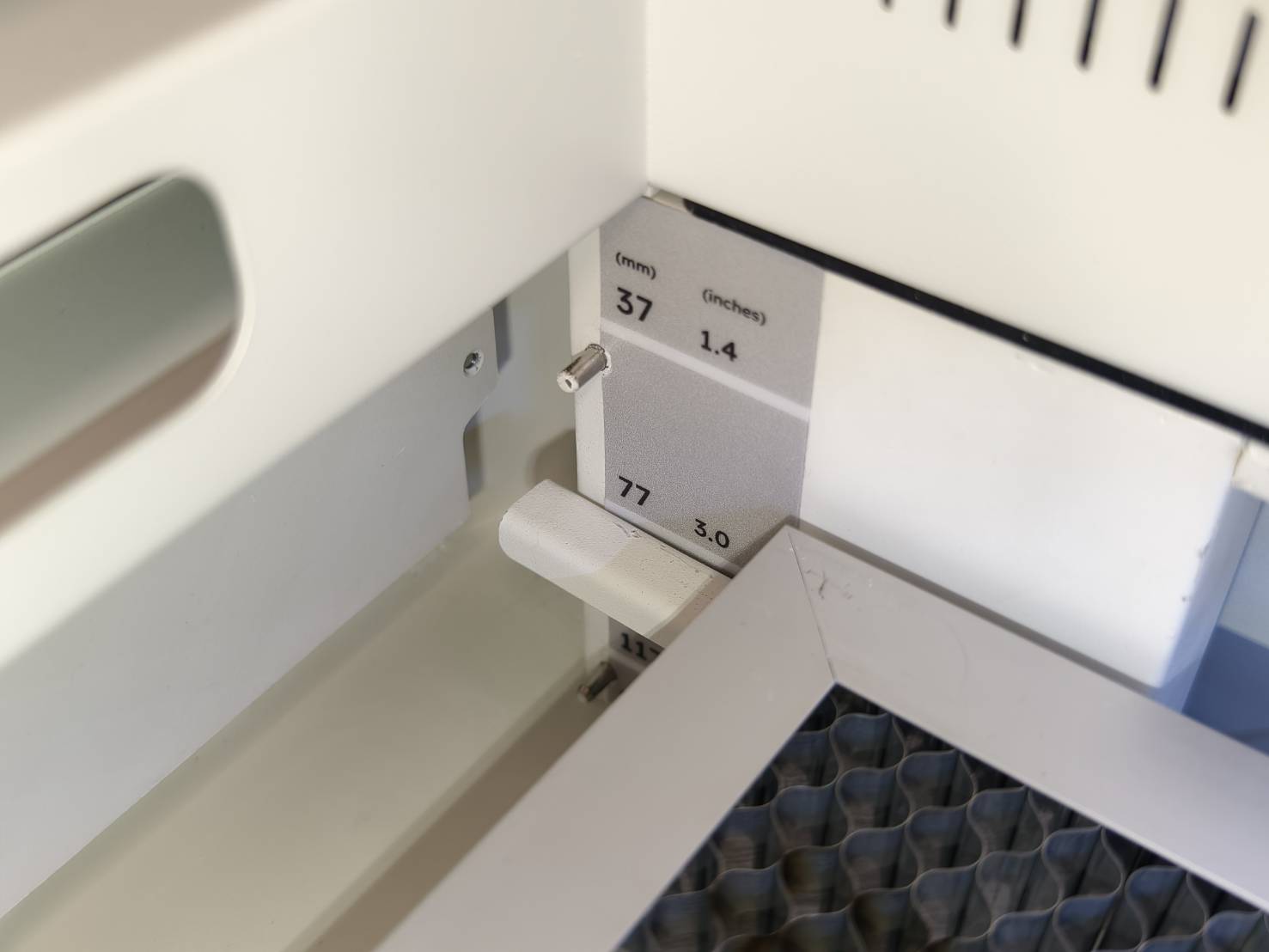

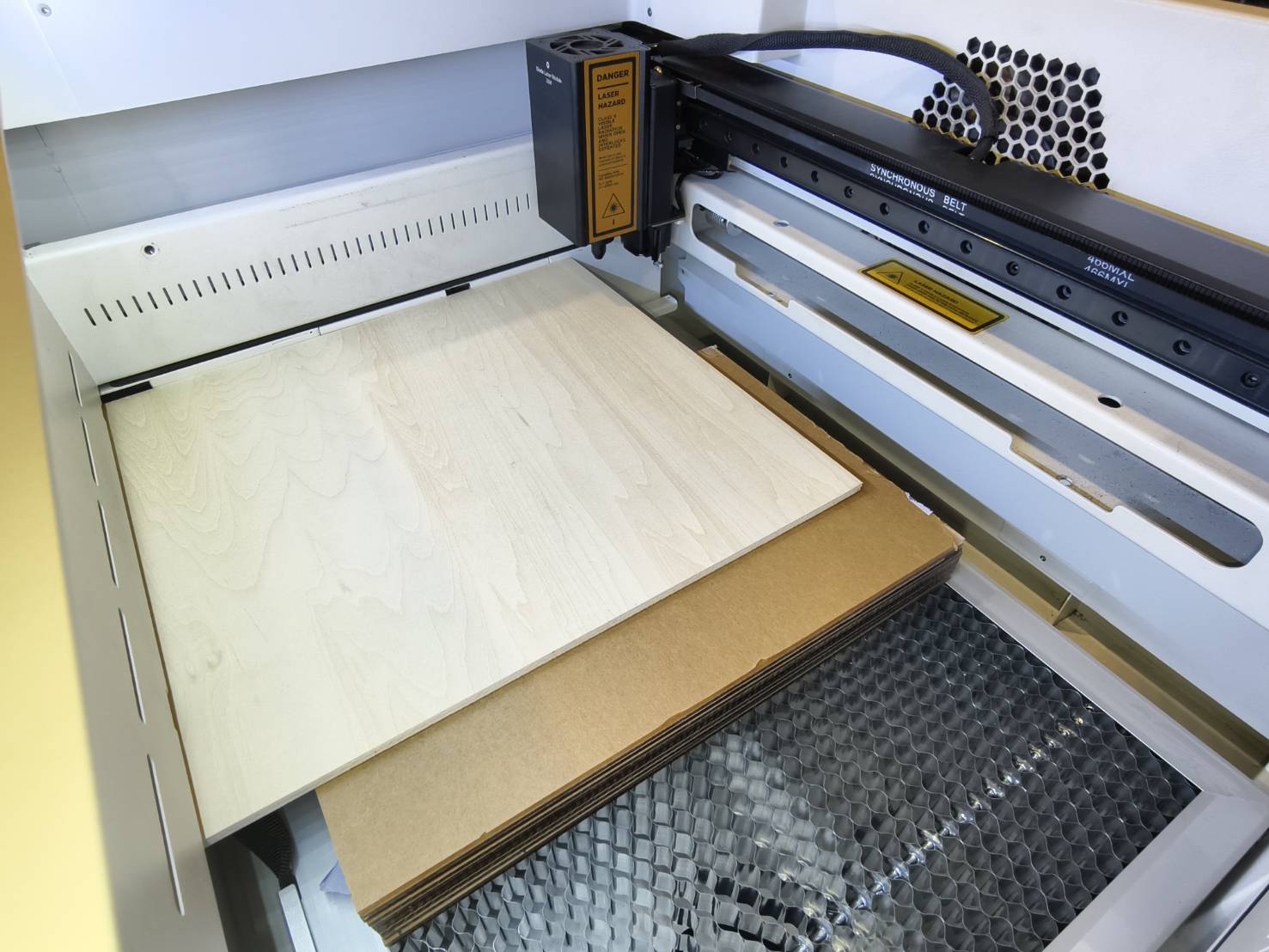

3 - 15 mm materialen
Plaats de honingraat in de laag van 77 mm / 3,0 inch. Plaats wat materialen op de honingraat om uw doelmateriaal te verhogen. Plaats het doelmateriaal bovenop de onderste materialen. (Het wordt aanbevolen om het materiaal naar links te duwen om het uit te lijnen met het frame.)

Stap 14

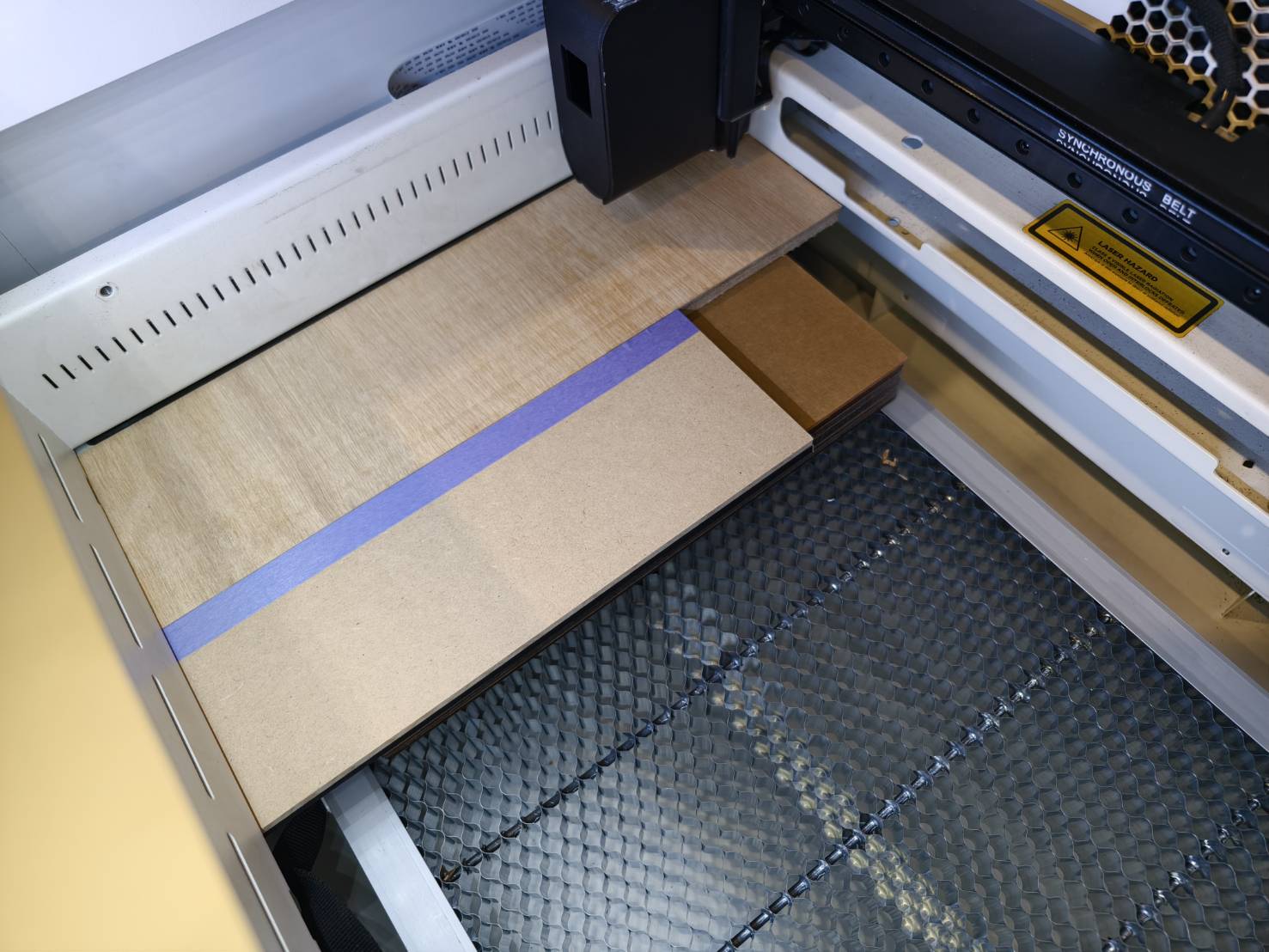

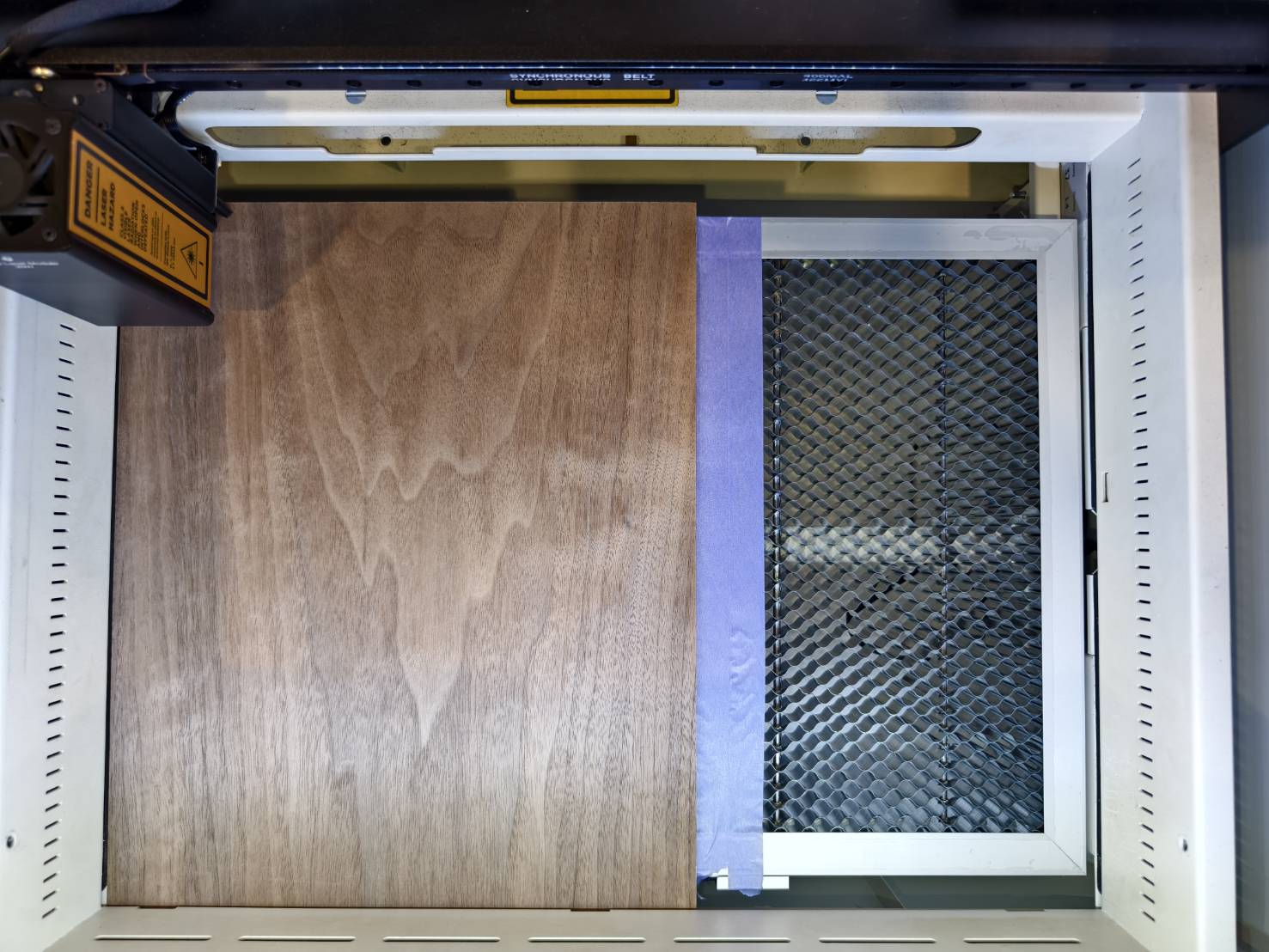

Plak papieren tape direct naast de rand van het materiaal op de honingraat of op het onderste materiaal.
De tape wordt aangebracht om elke gravure uit te lijnen. Verderop in het artikel leggen we uit hoe u deze kunt gebruiken.

0 - 3 mm Materialen

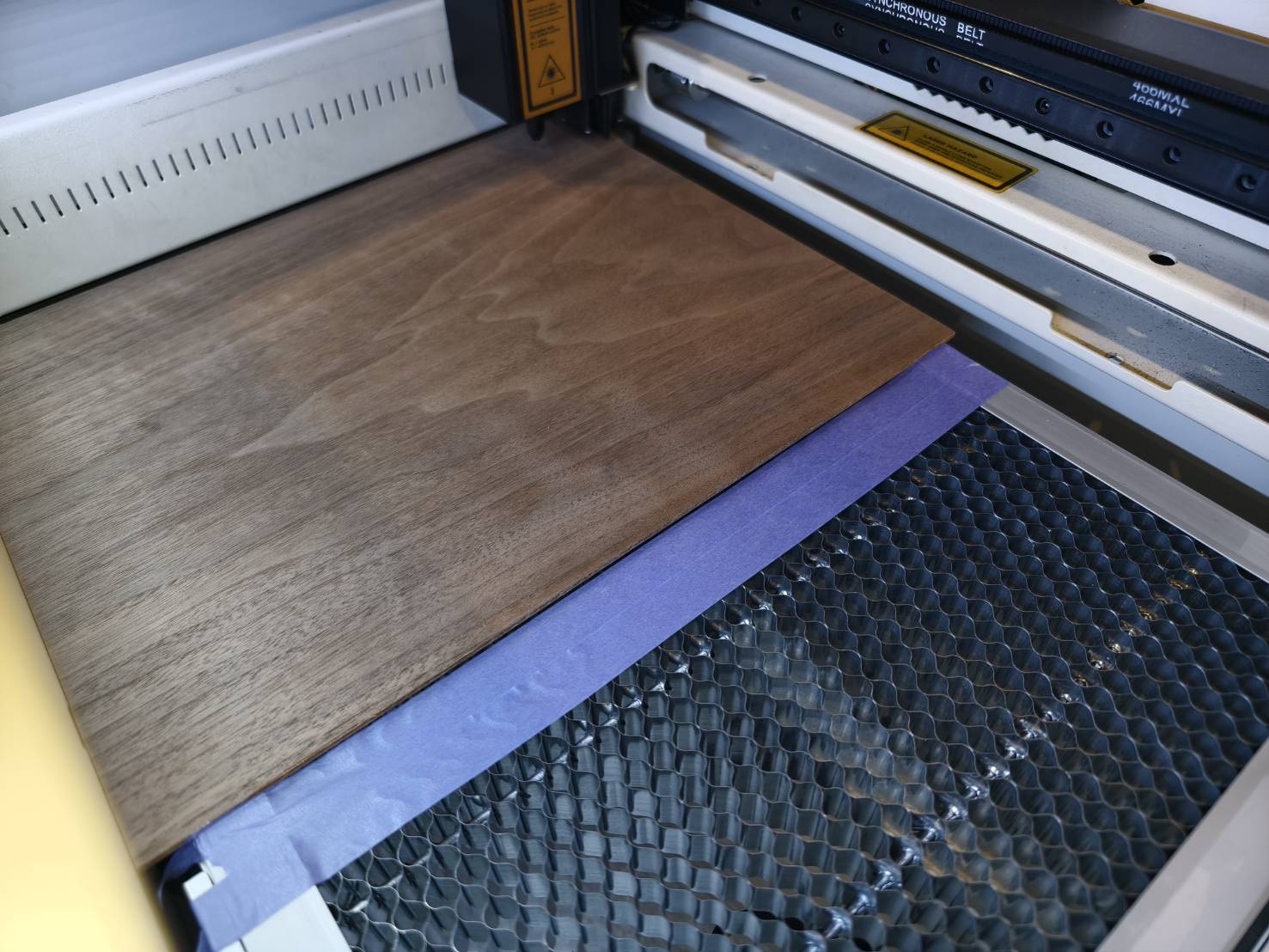

Breng de tape direct aan op de honingraat.

3 - 15 mm materialen

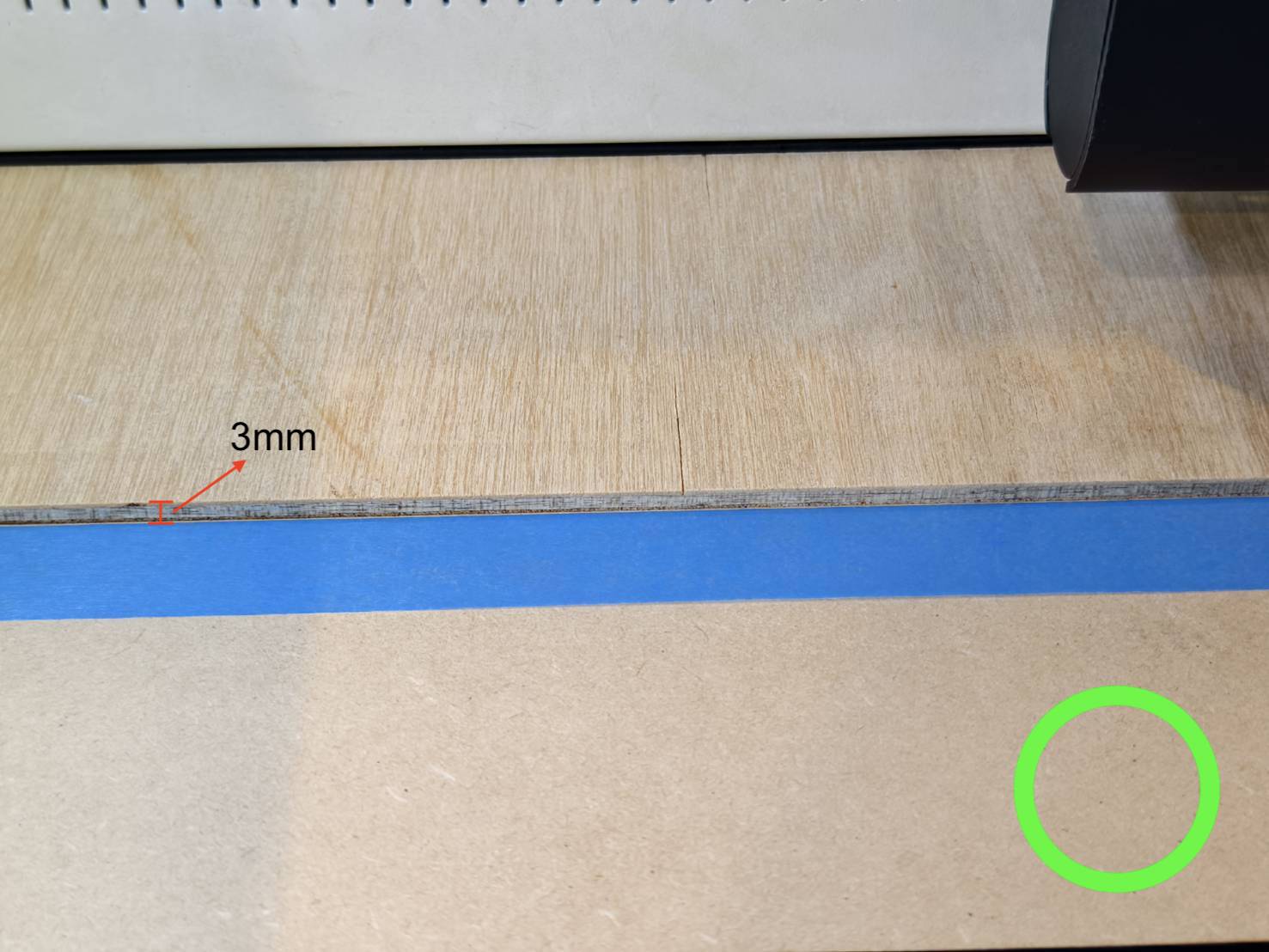

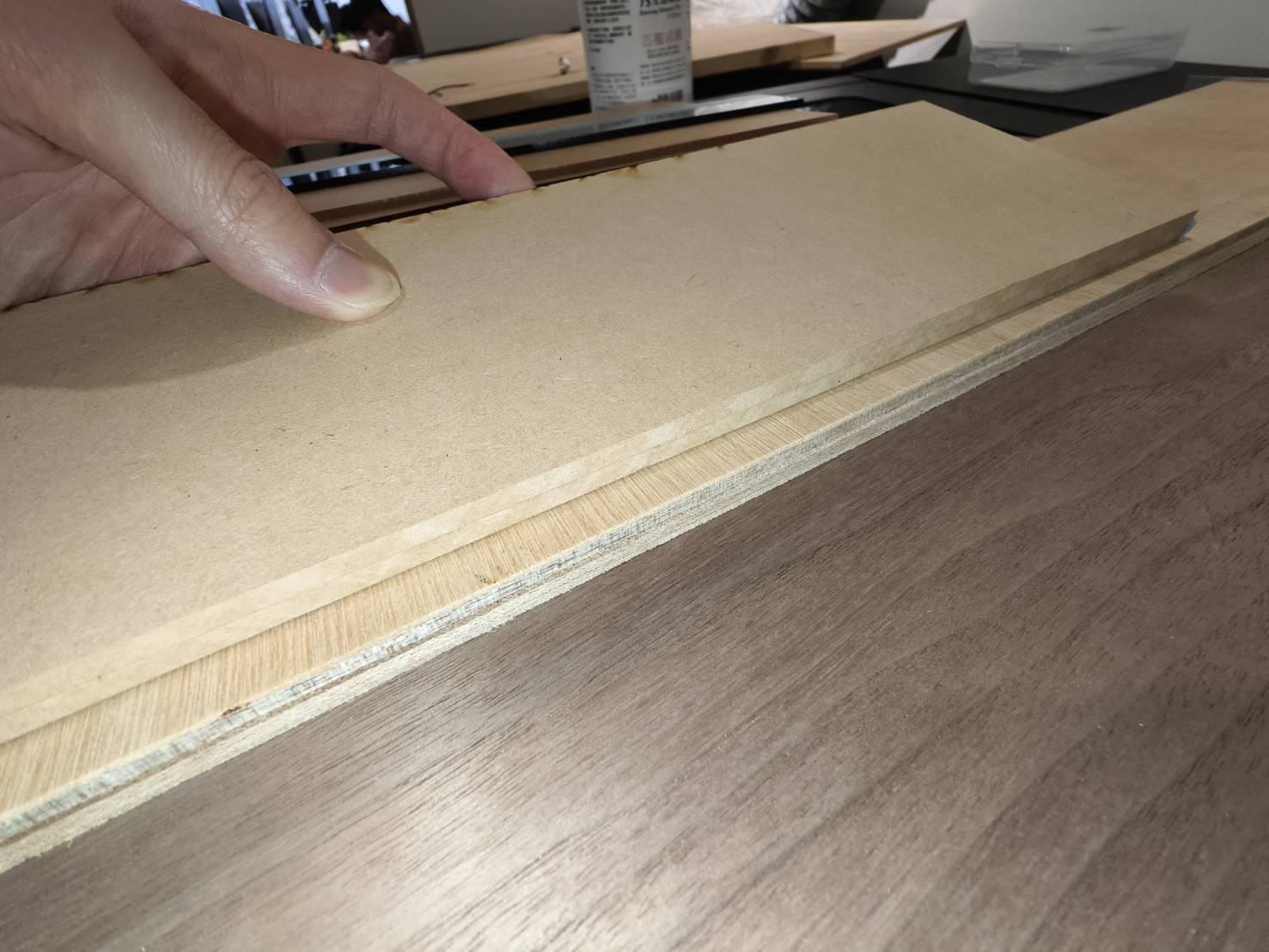

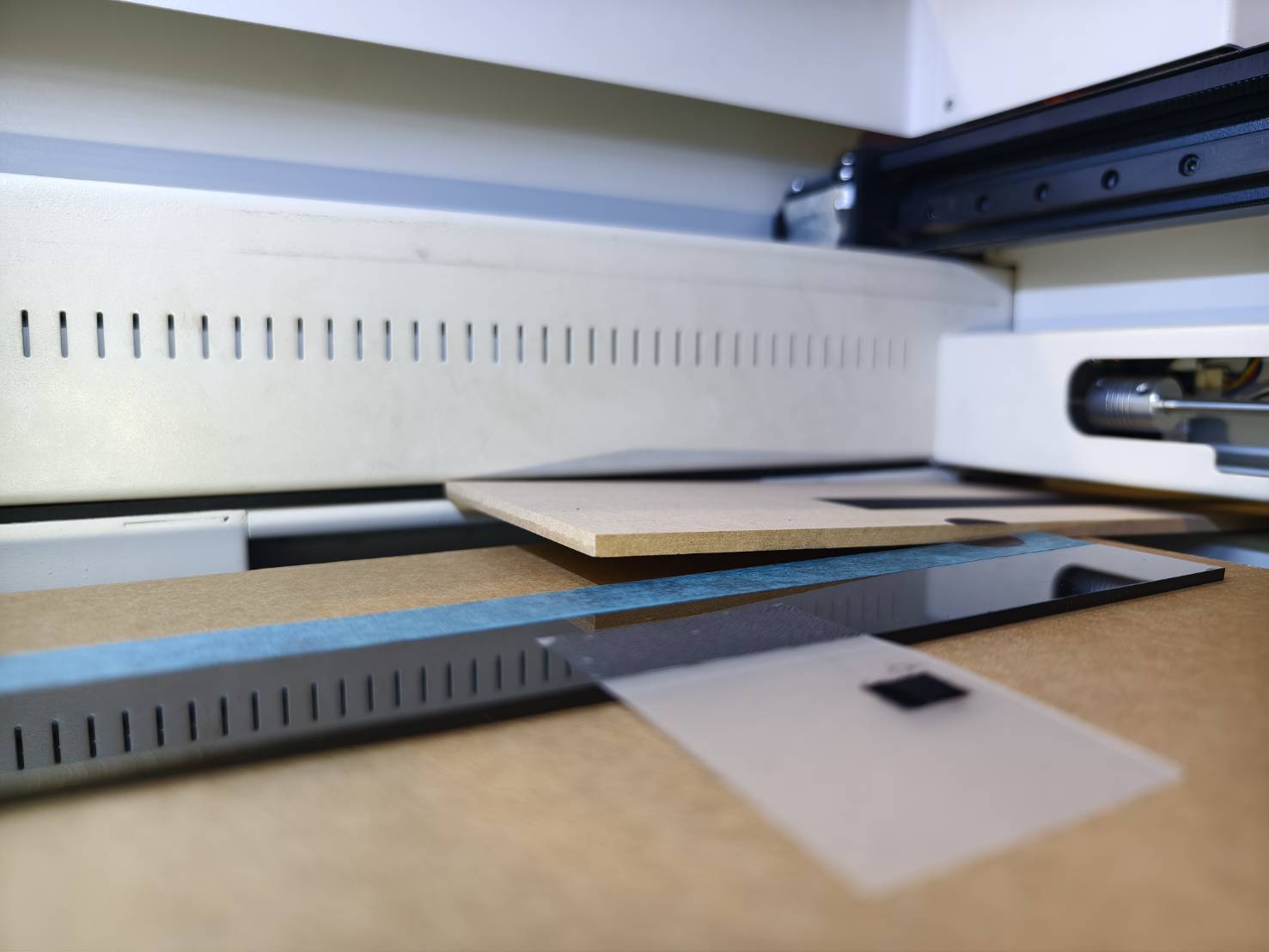

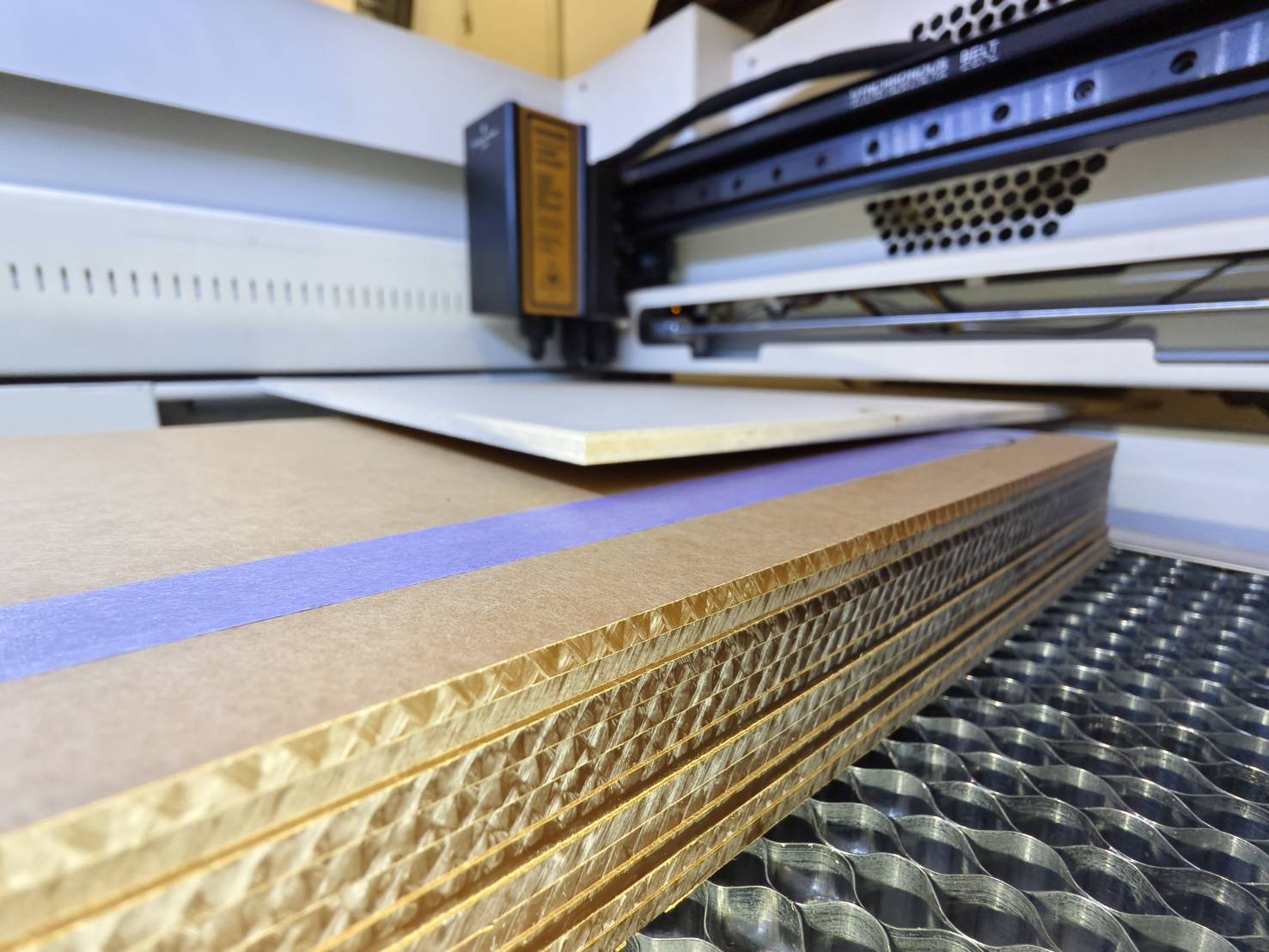

Neem een zijmateriaal dat dezelfde dikte heeft als uw doelmateriaal, met een marge van +/- 3 mm. Zorg ervoor dat het dun genoeg is om samen met uw doelmateriaal op het onderste materiaal te plaatsen.

Plak de papieren tape op het zijmateriaal en plaats het direct naast uw doelmateriaal.

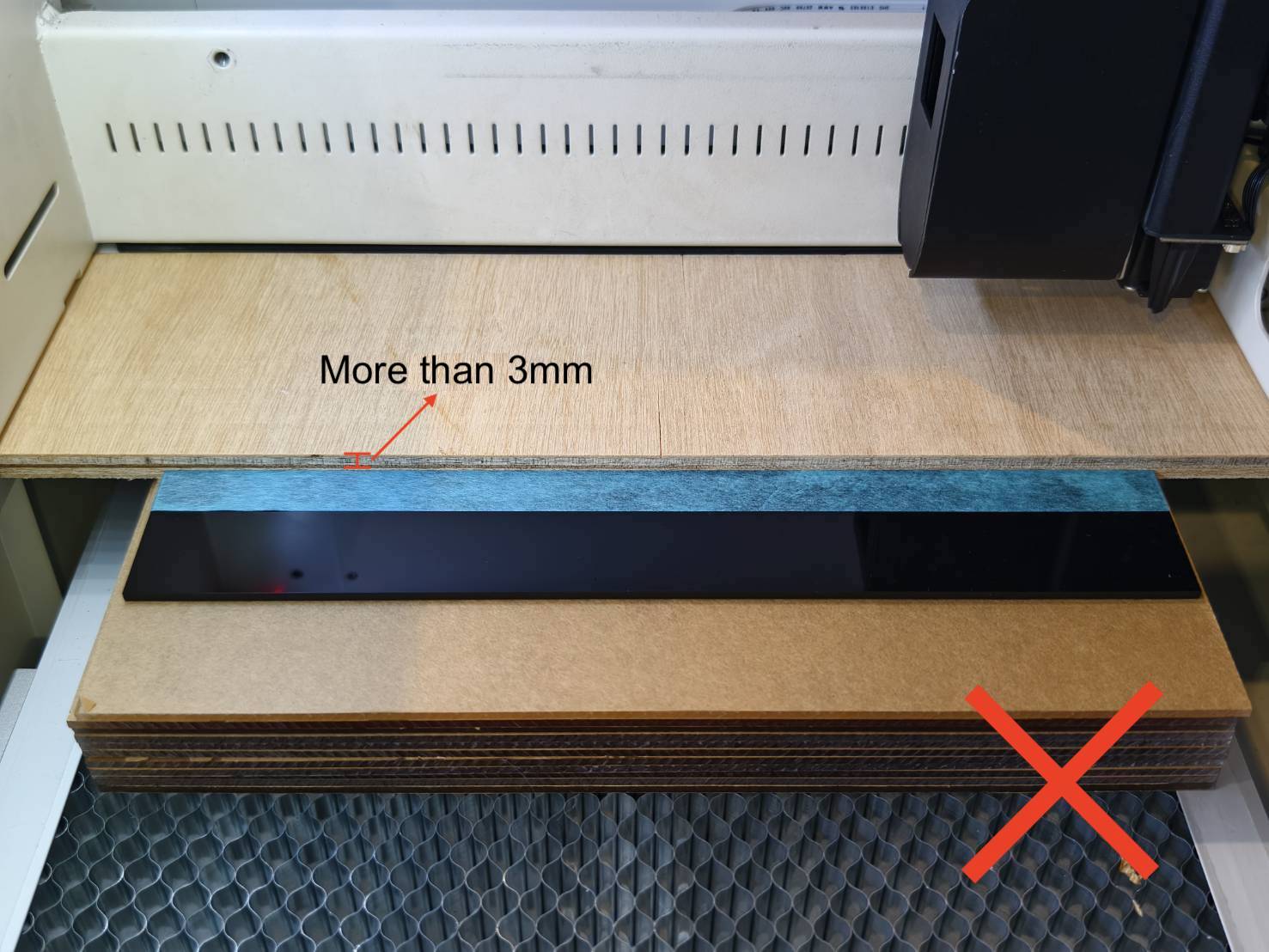

Belangrijke opmerking
Het doelmateriaal en het zijmateriaal kunnen het beste dezelfde dikte hebben.

Een verschil van maximaal 3 mm tussen deze twee materialen is acceptabel.

Een verschil van meer dan 3 mm tussen deze twee materialen is NIET acceptabel.

Stap 15

Zet de machine aan en voer een automatische focussering uit op uw materiaal.

Stap 16

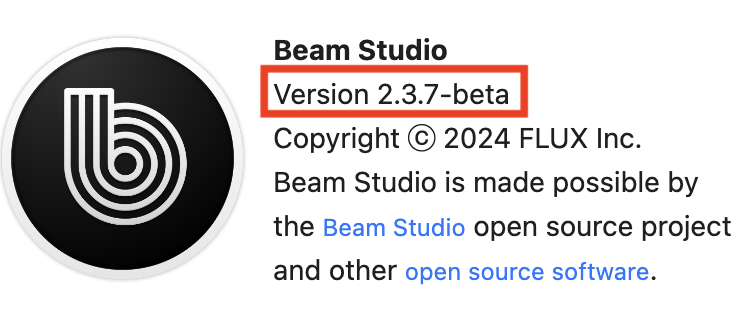

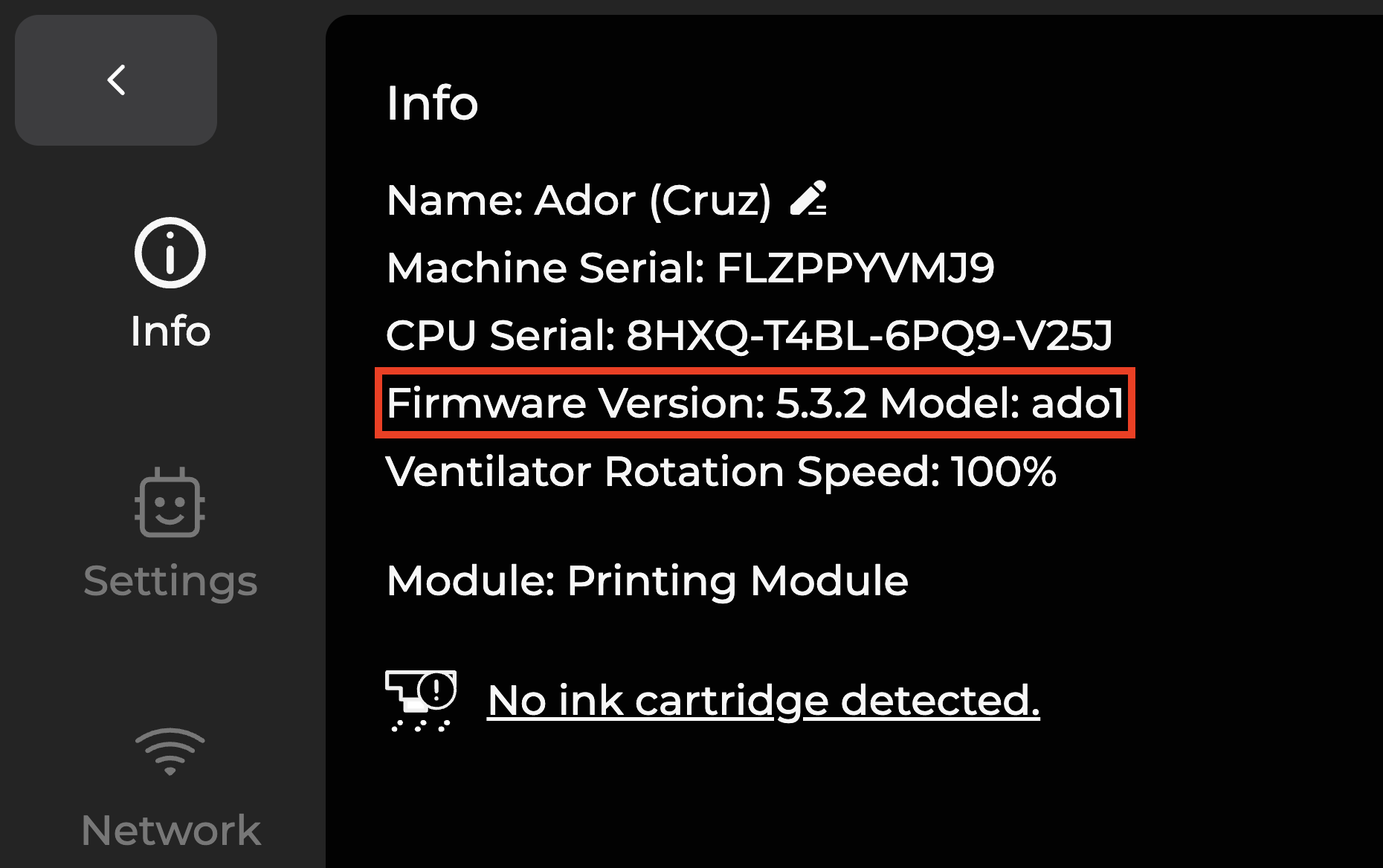

Zorg ervoor dat u de volgende software- en firmwareversies heeft om de rotatiefunctie van Ador te gebruiken.

Beam Studio versie 2.3.7 of hoger. (Handleiding)	De firmwareversie 5.3.2 of hoger. (Handleiding)

Stap 17

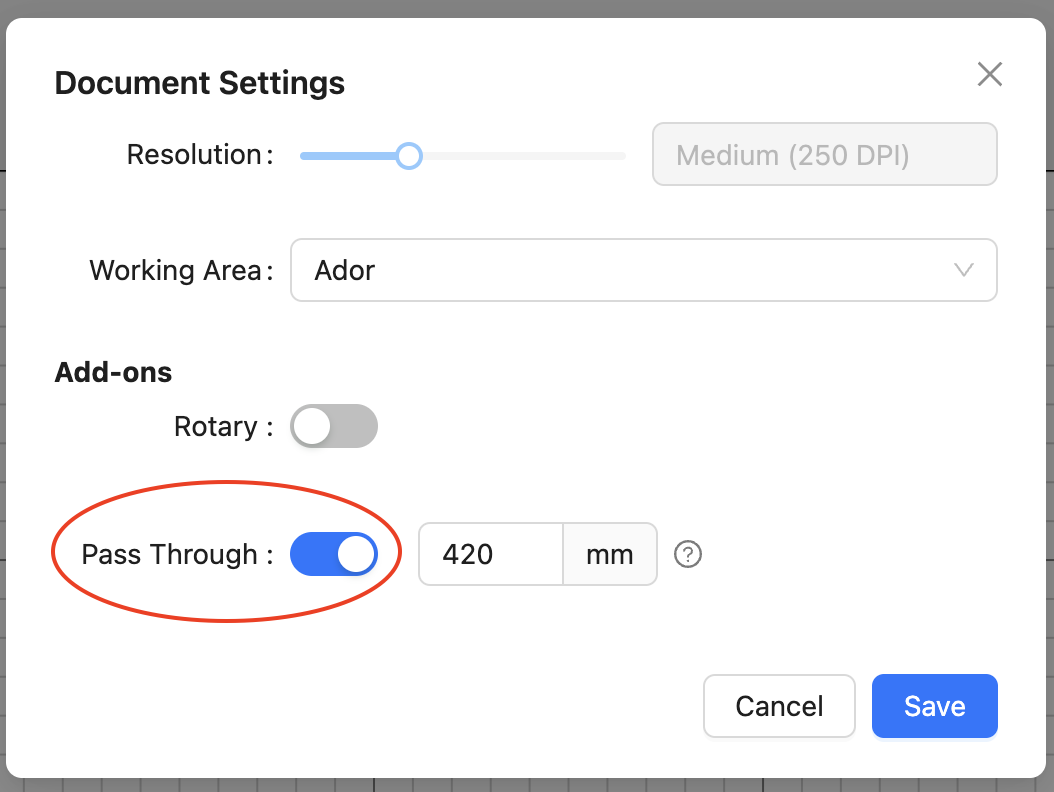

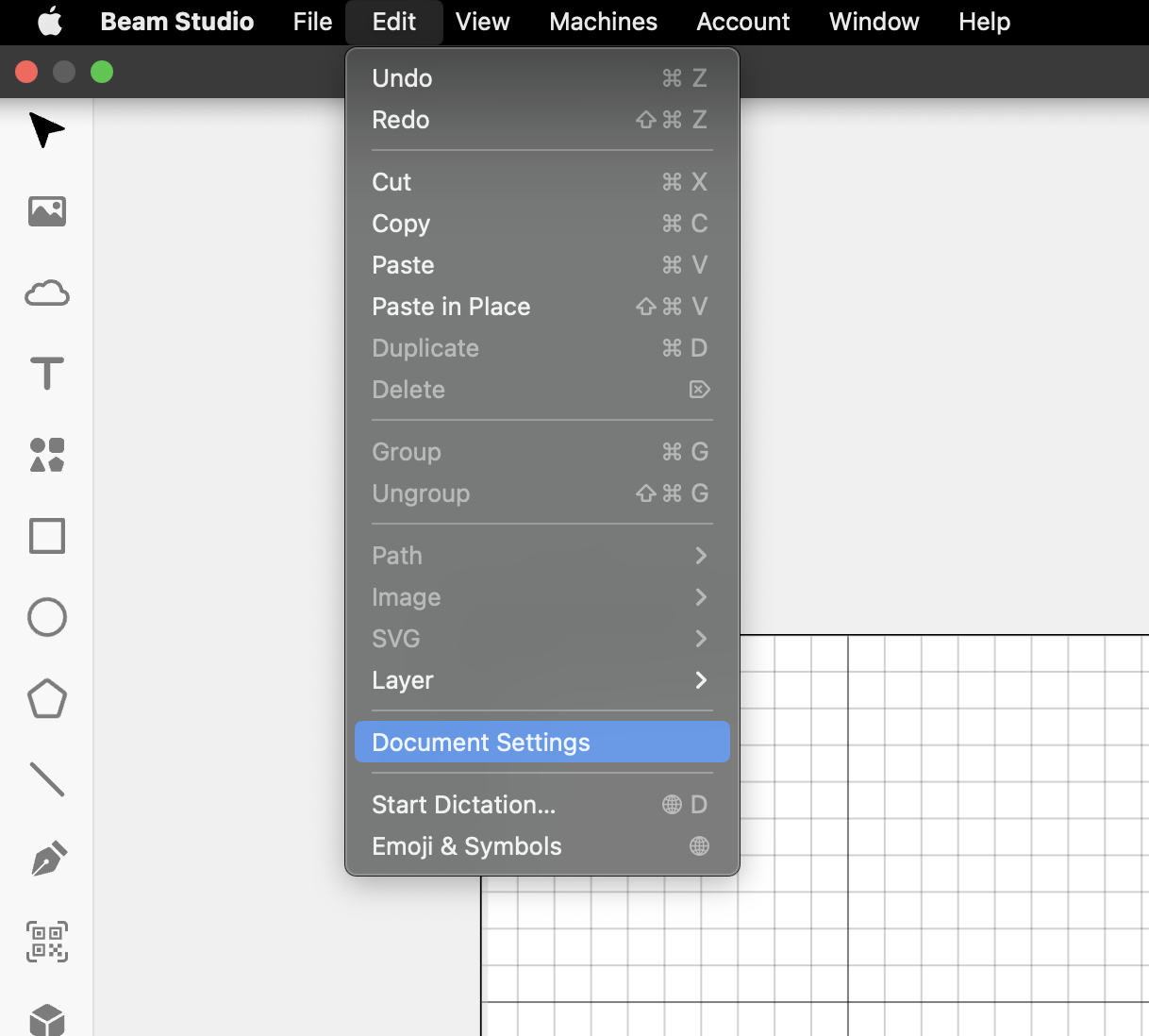

Schakel de Passthrough-functie in Beam Studio in.

Screenshot 2024-07-09 at 3.30.27 PM.png

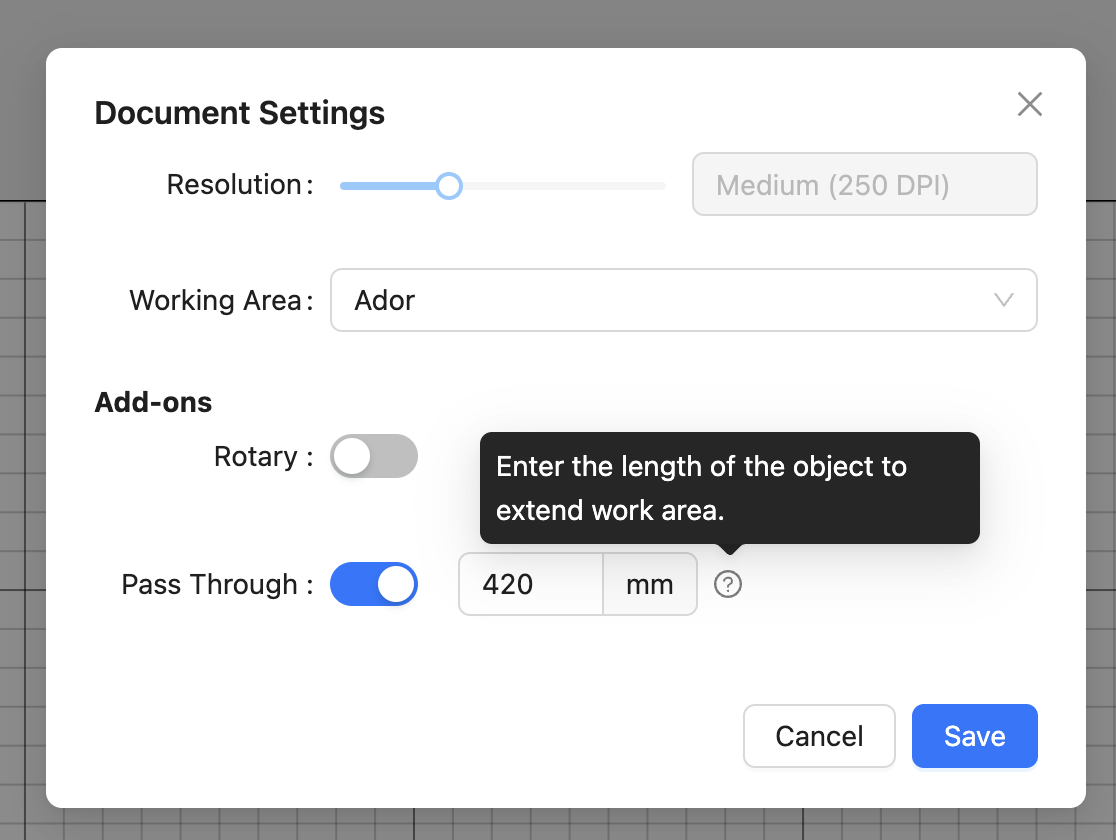

Stel de lengte van uw materiaal in.

Screenshot 2024-07-09 at 3.36.02 PM.png

Stap 18

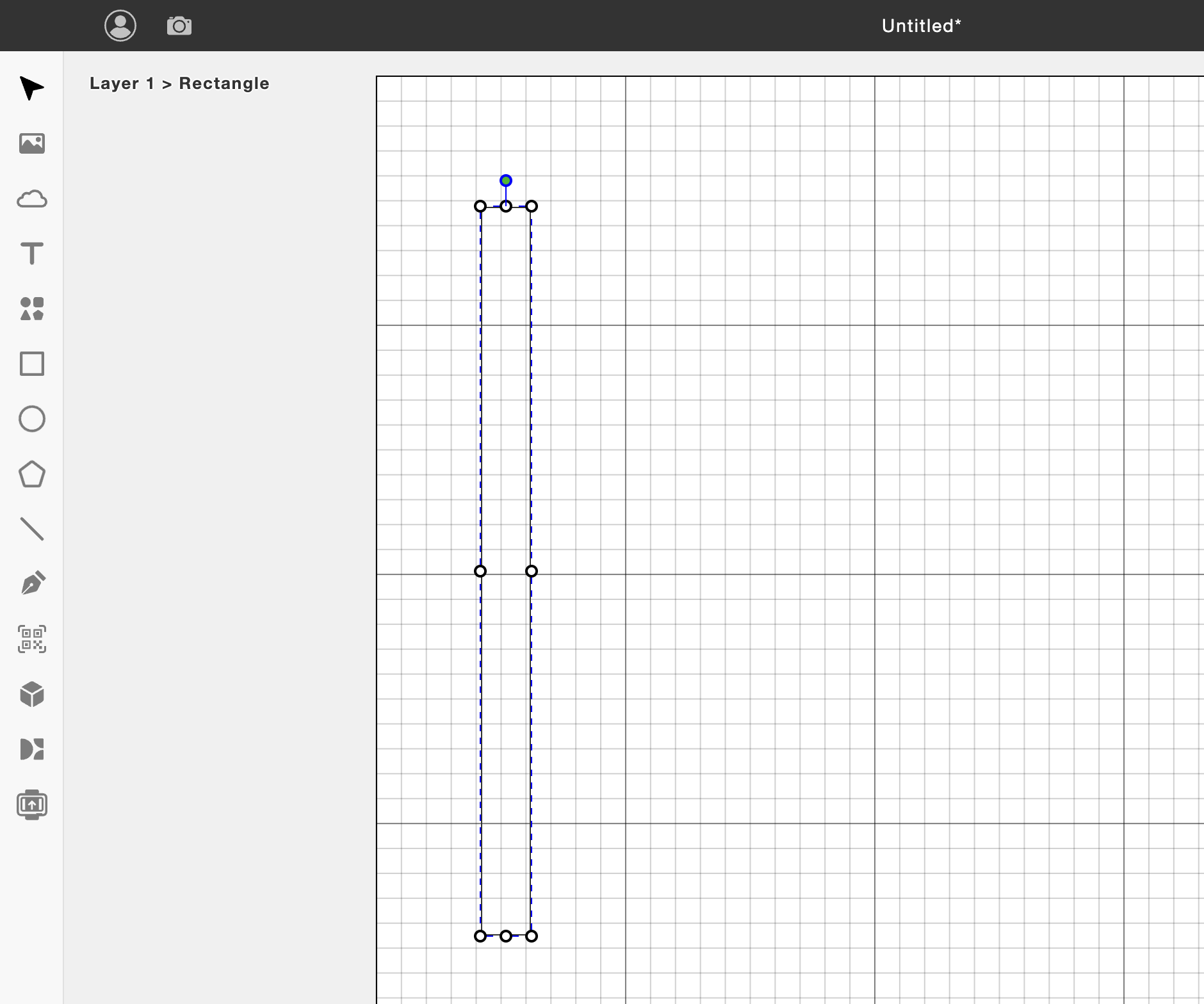

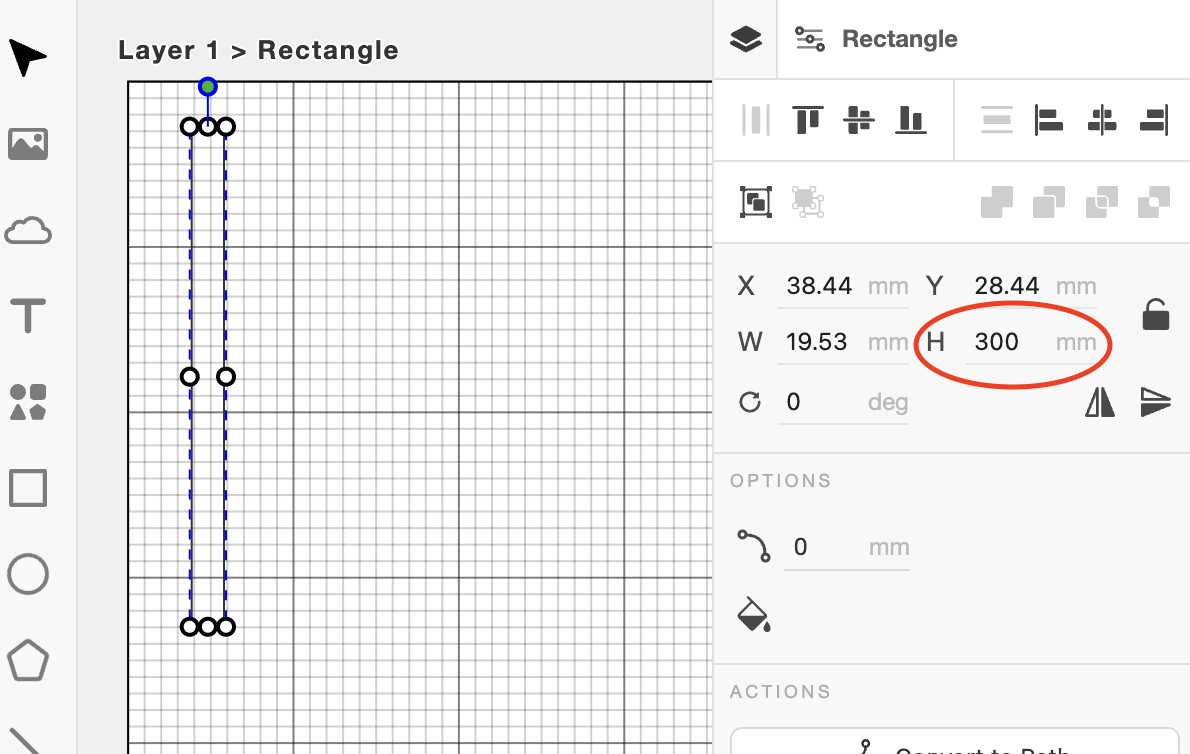

Teken een lange rechthoek of importeer uw eigen ontwerp.

Screenshot 2024-07-09 at 3.44.08 PM.png

Stap 19

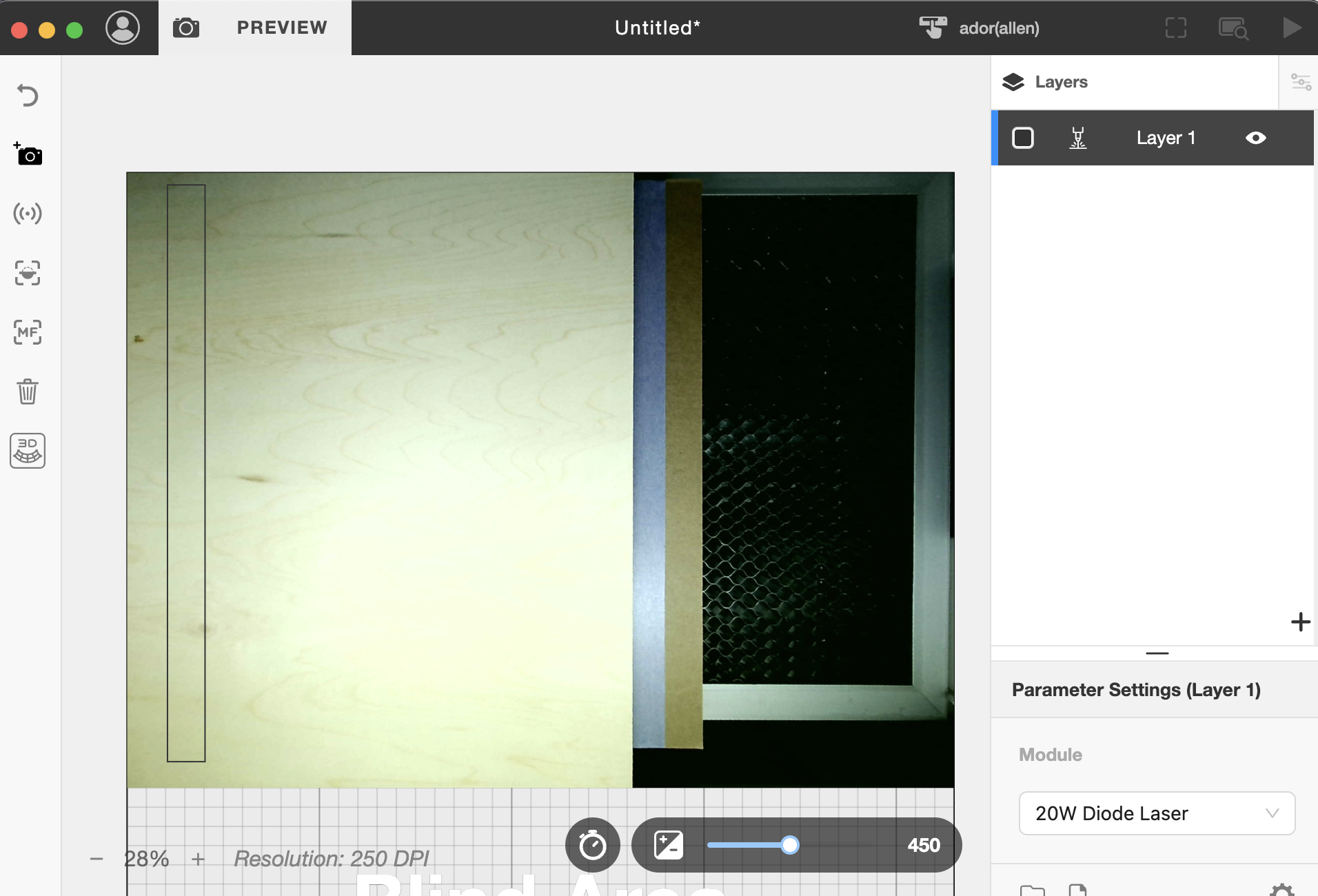

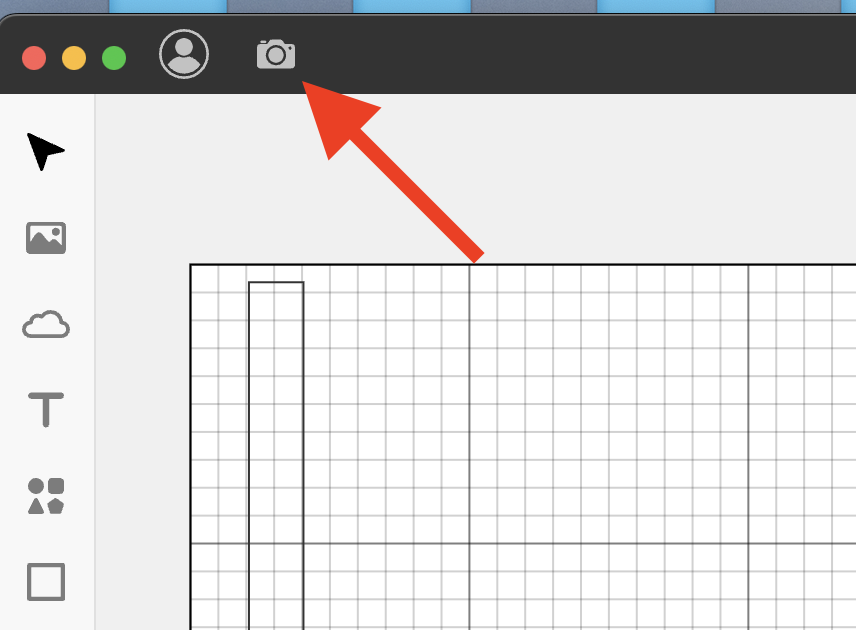

Voer een cameravoorbeeld uit.

Stap 20

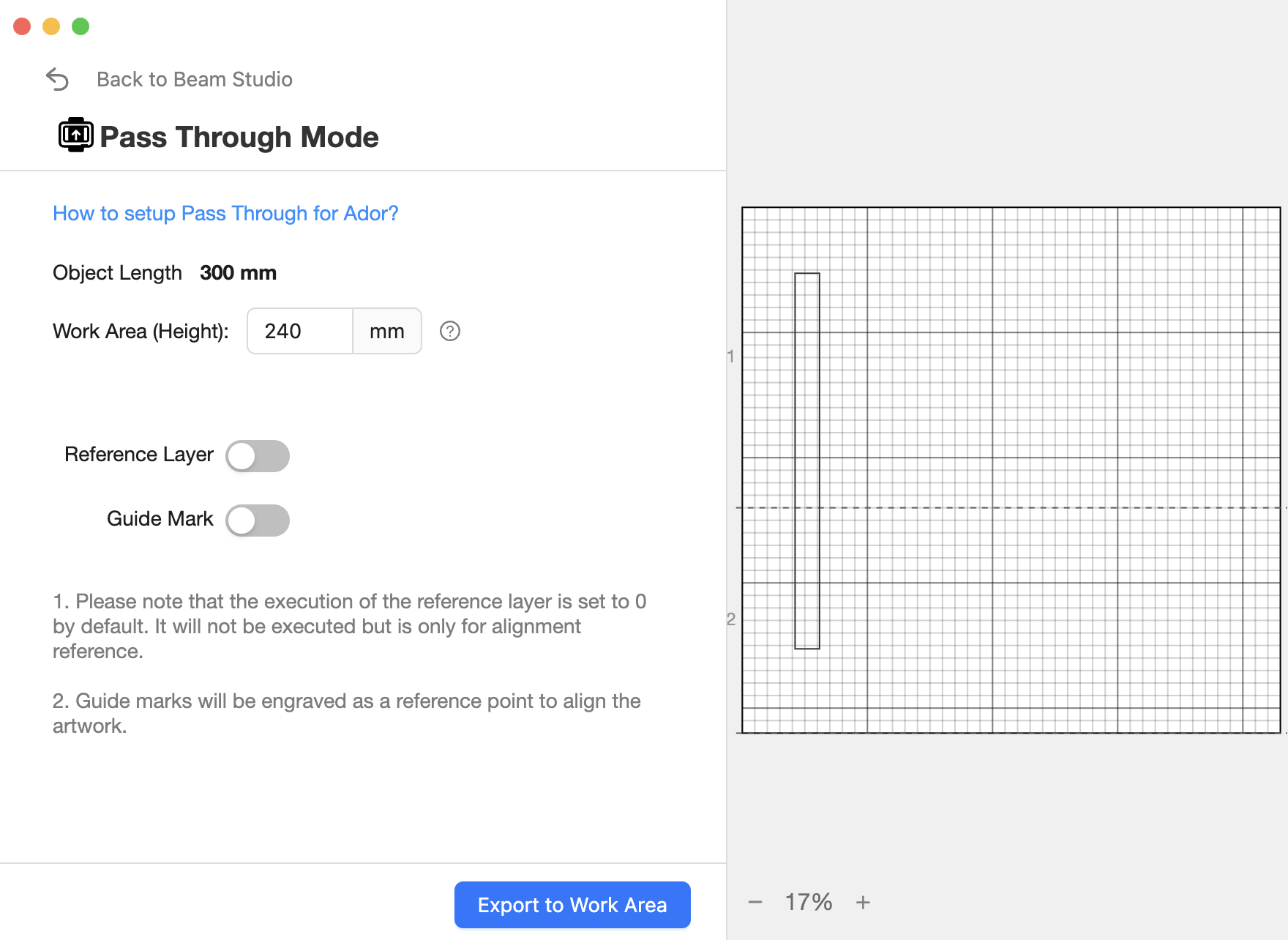

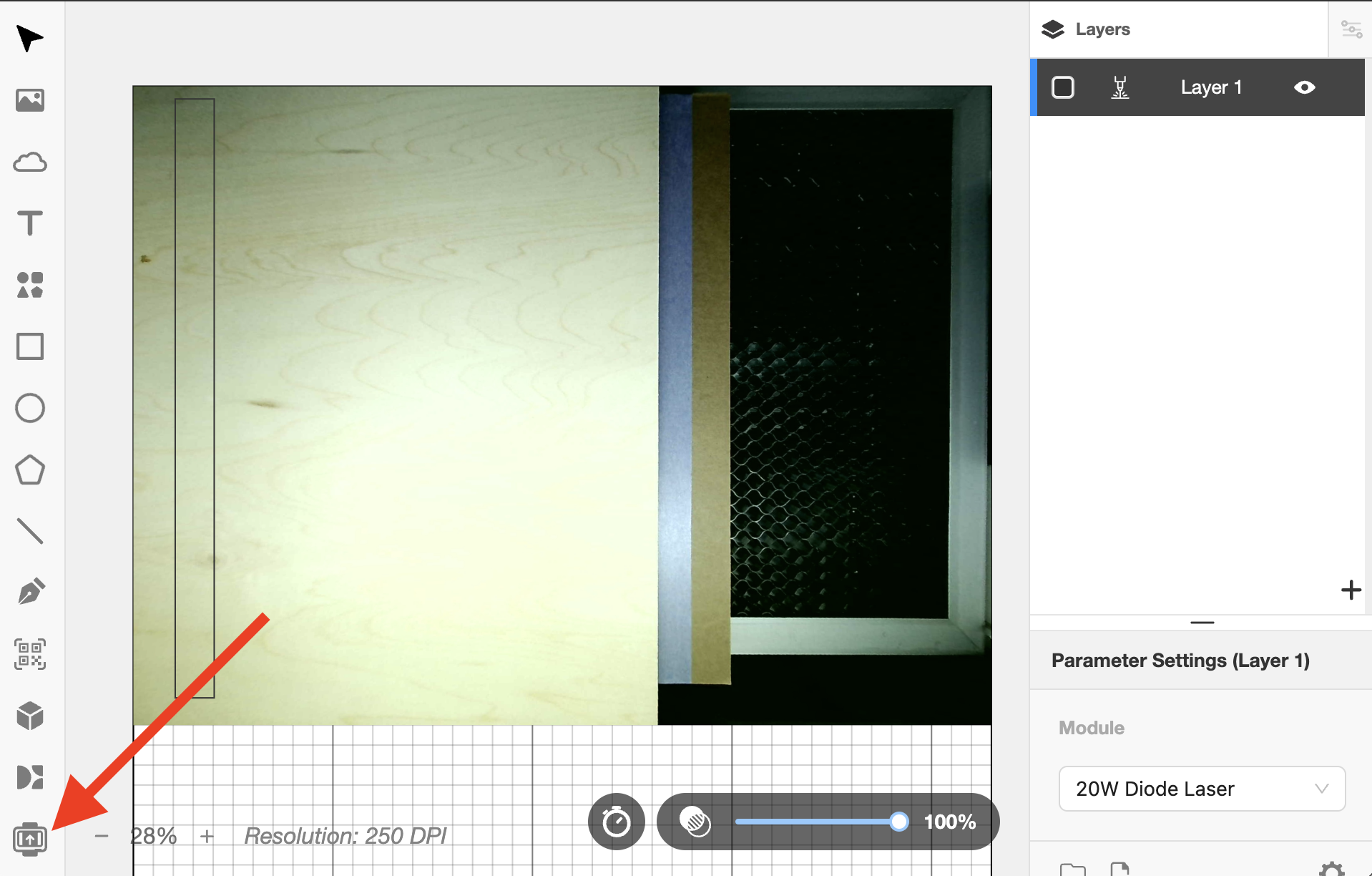

Open de Passthrough-instellingen.

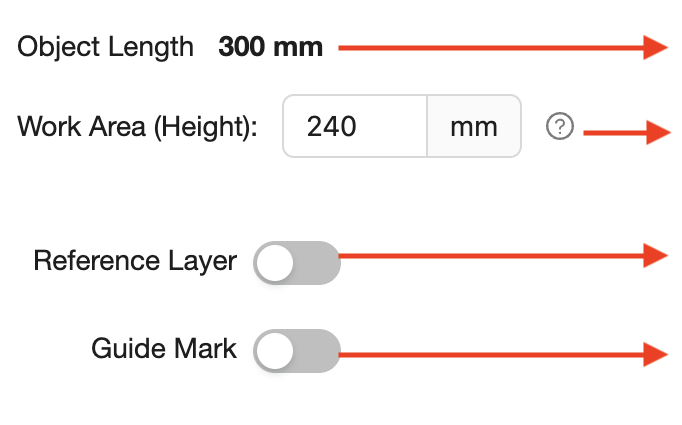

Uitleg van elke instelling

	1. Objectlengte
	2. Werkgebied (hoogte)
	3. Referentielaag
	4. Geleidingsmarkering

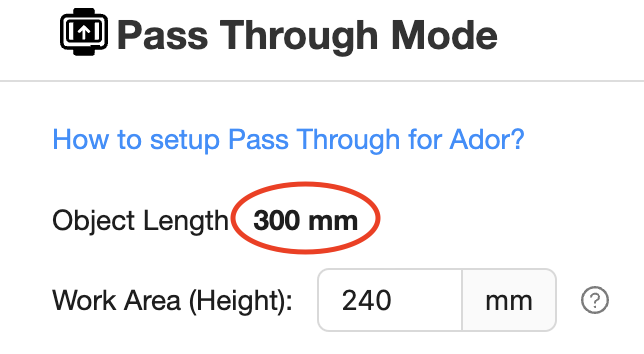

1. Objectlengte

Objectlengte is de lengte van uw ontwerp of geïmporteerde bestand, gemeten door de software.

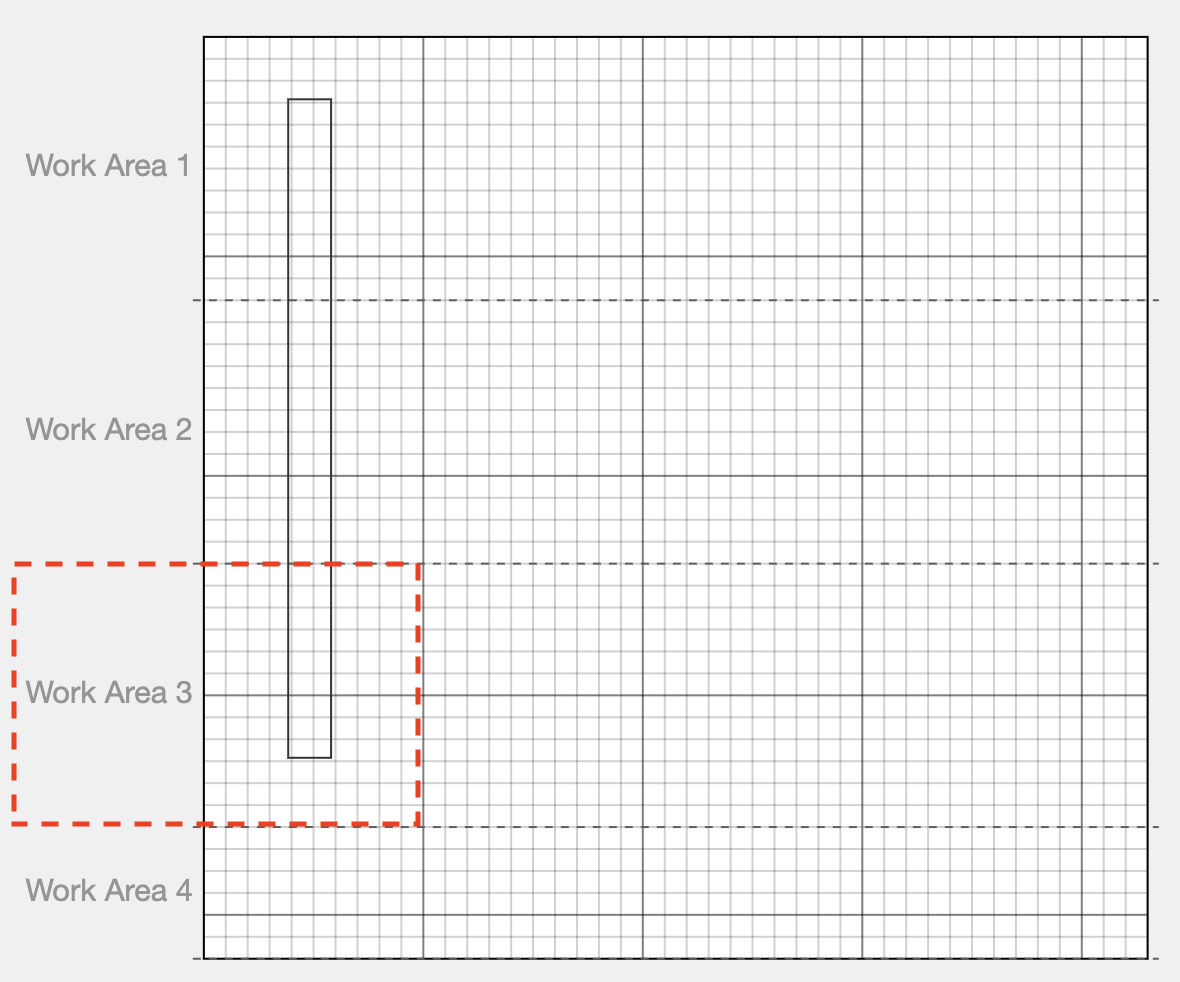

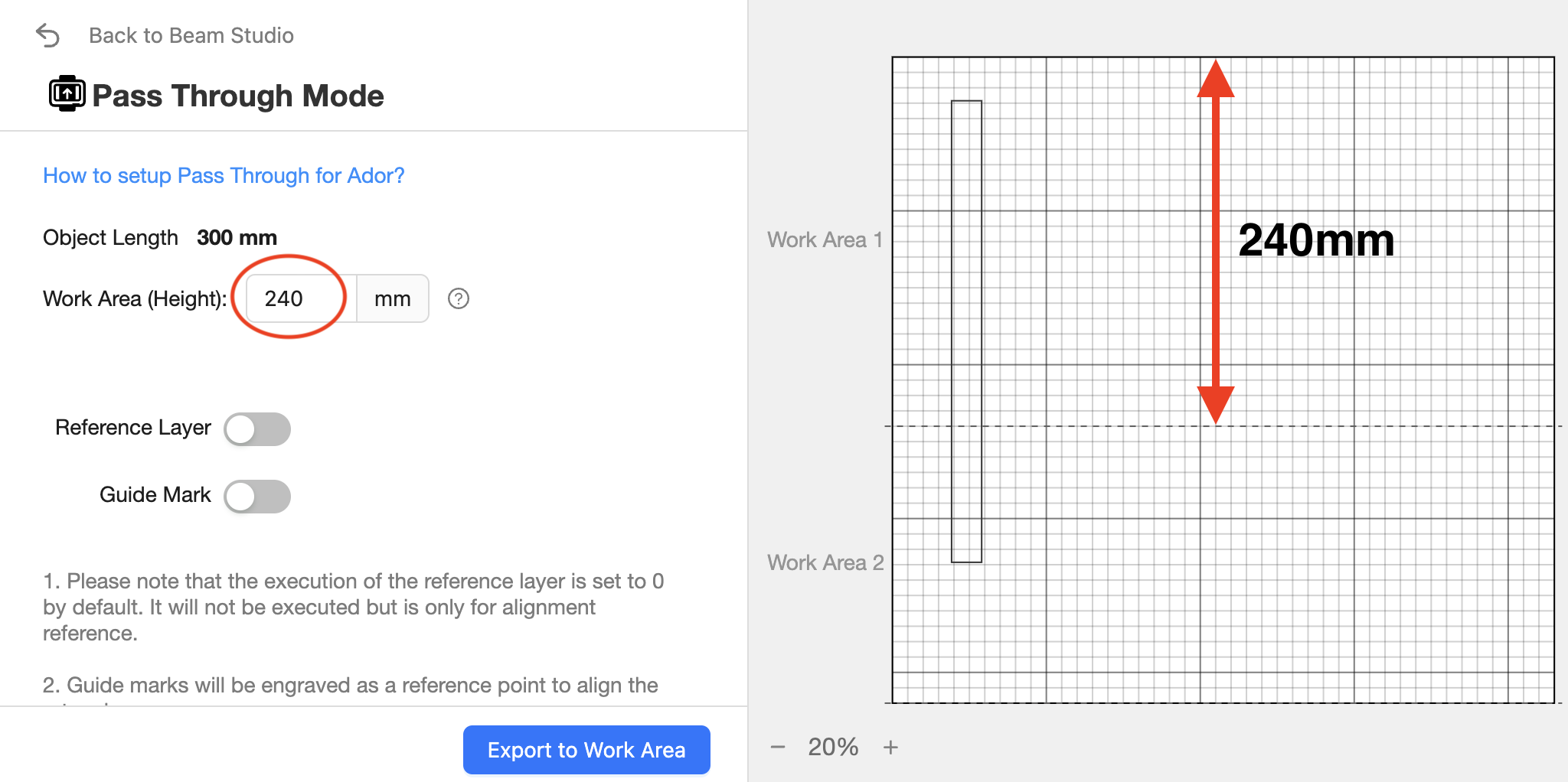

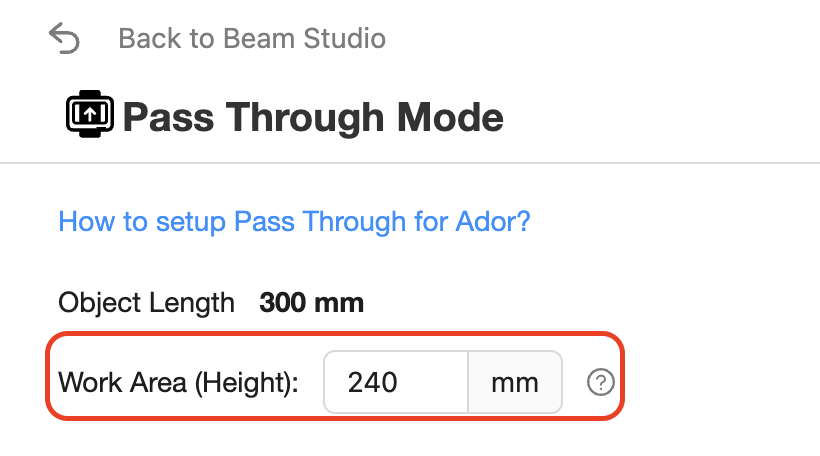

2. Werkgebied (hoogte)

Werkgebied (hoogte) is de lengte van elk graveergedeelte.
Het instelbereik kan worden ingesteld van minimaal 120 mm tot maximaal 240 mm.
Zie de onderstaande voorbeelden voor meer informatie.

Voorbeeld 1

Als uw object 300 mm lang is en u stelt het werkgebied in op 240 mm, zijn er twee gravures nodig, aangezien één gravure slechts 240 mm werk kan voltooien.
De resterende 60 mm wordt dus in de tweede sectie/gravure afgewerkt.
(Dit is slechts een concept; de werkelijke graveerlengte is afhankelijk van waar het object in Beam Studio wordt geplaatst.)

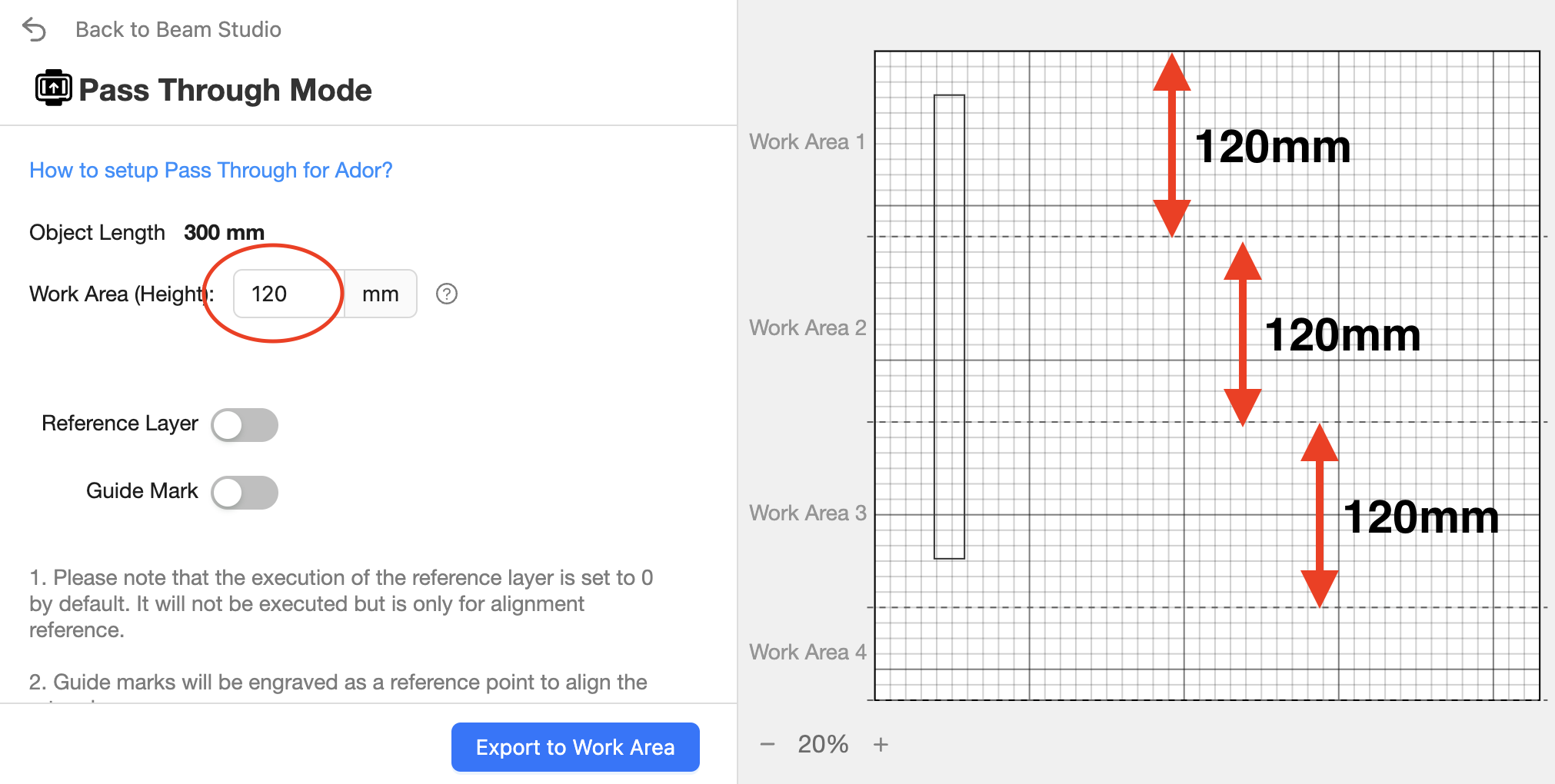

Voorbeeld 2

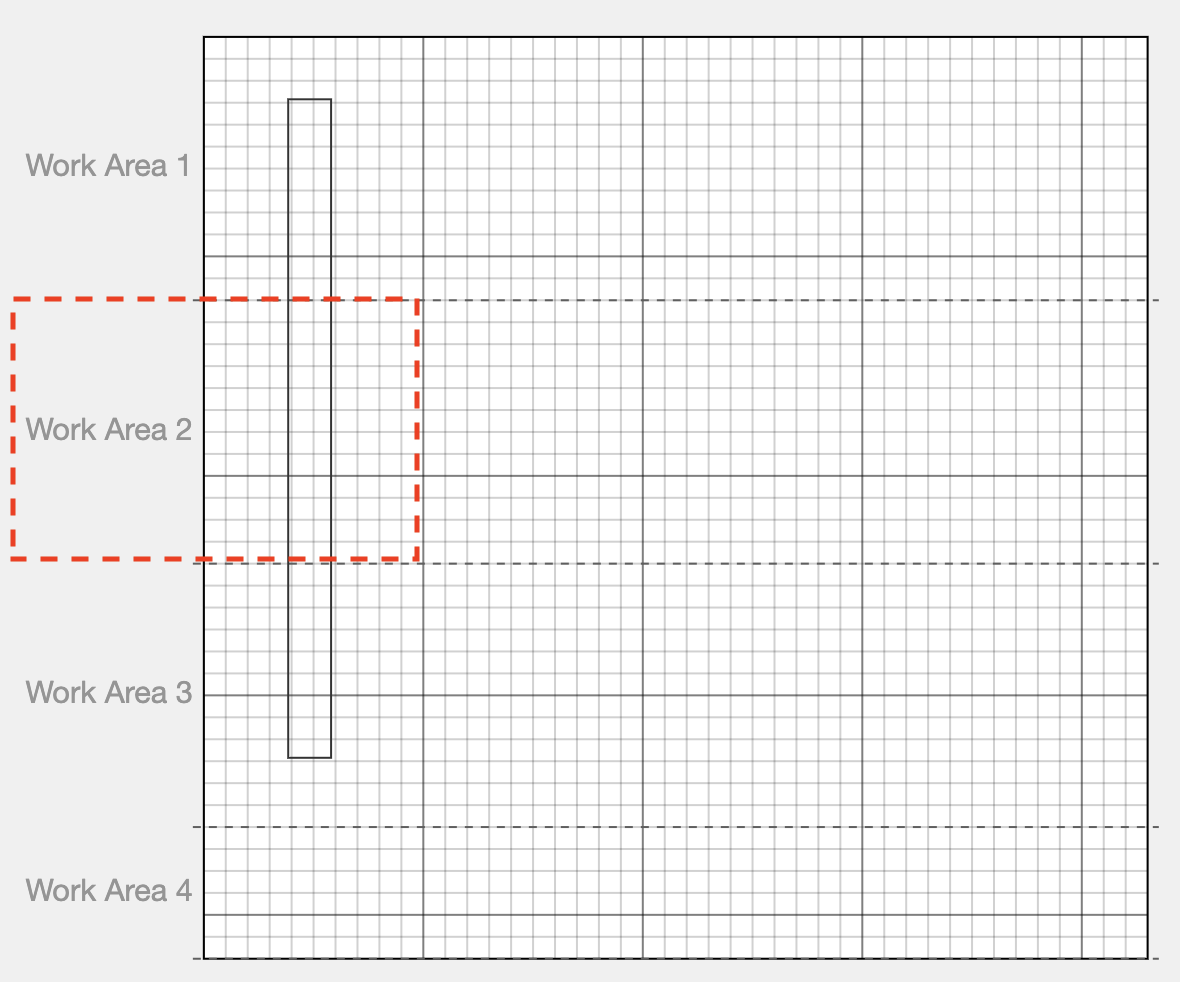

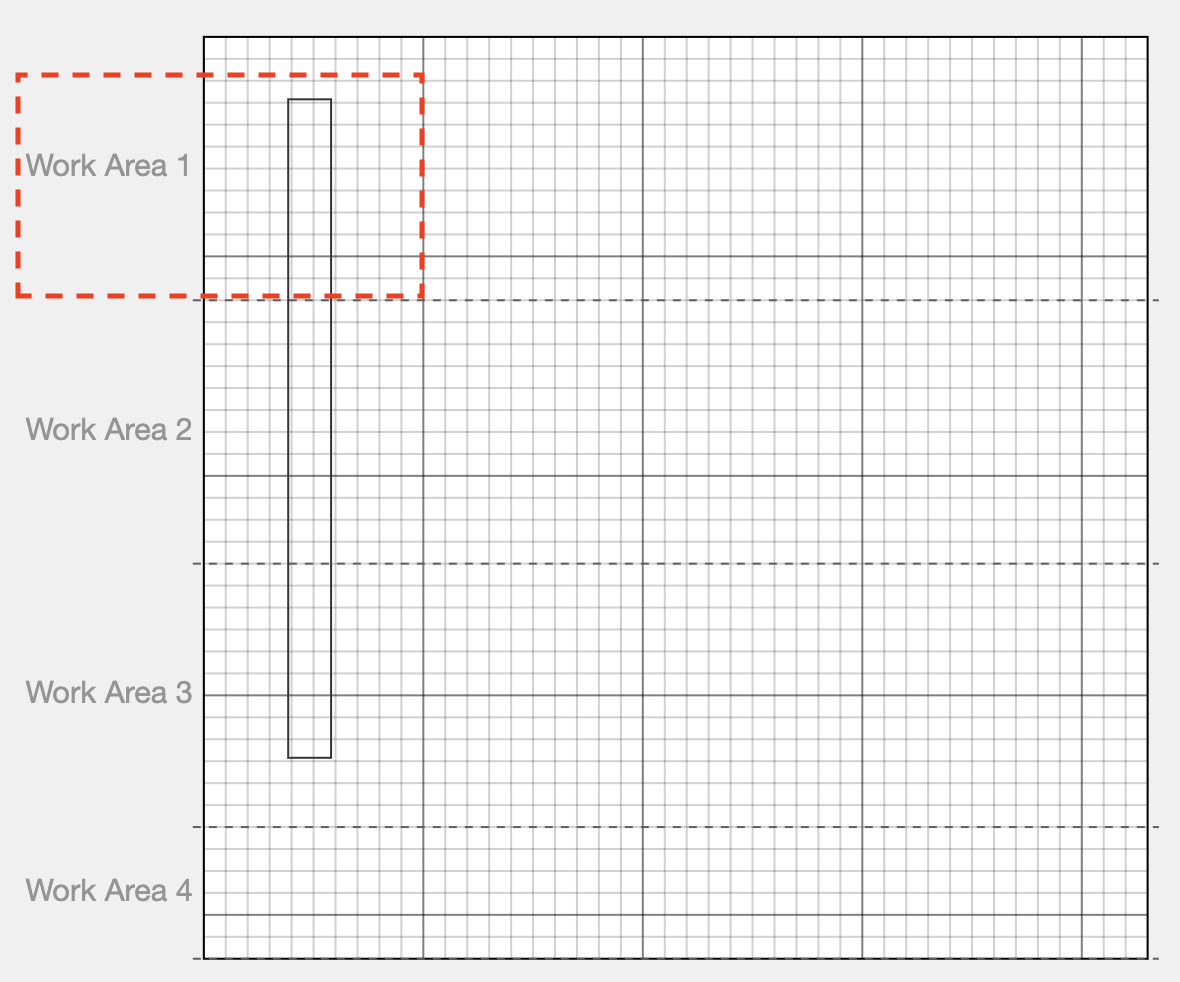

Als uw object 300 mm lang is en u stelt het werkgebied in op 120 mm, zijn er drie gravures nodig, aangezien één gravure slechts 120 mm werk kan voltooien.

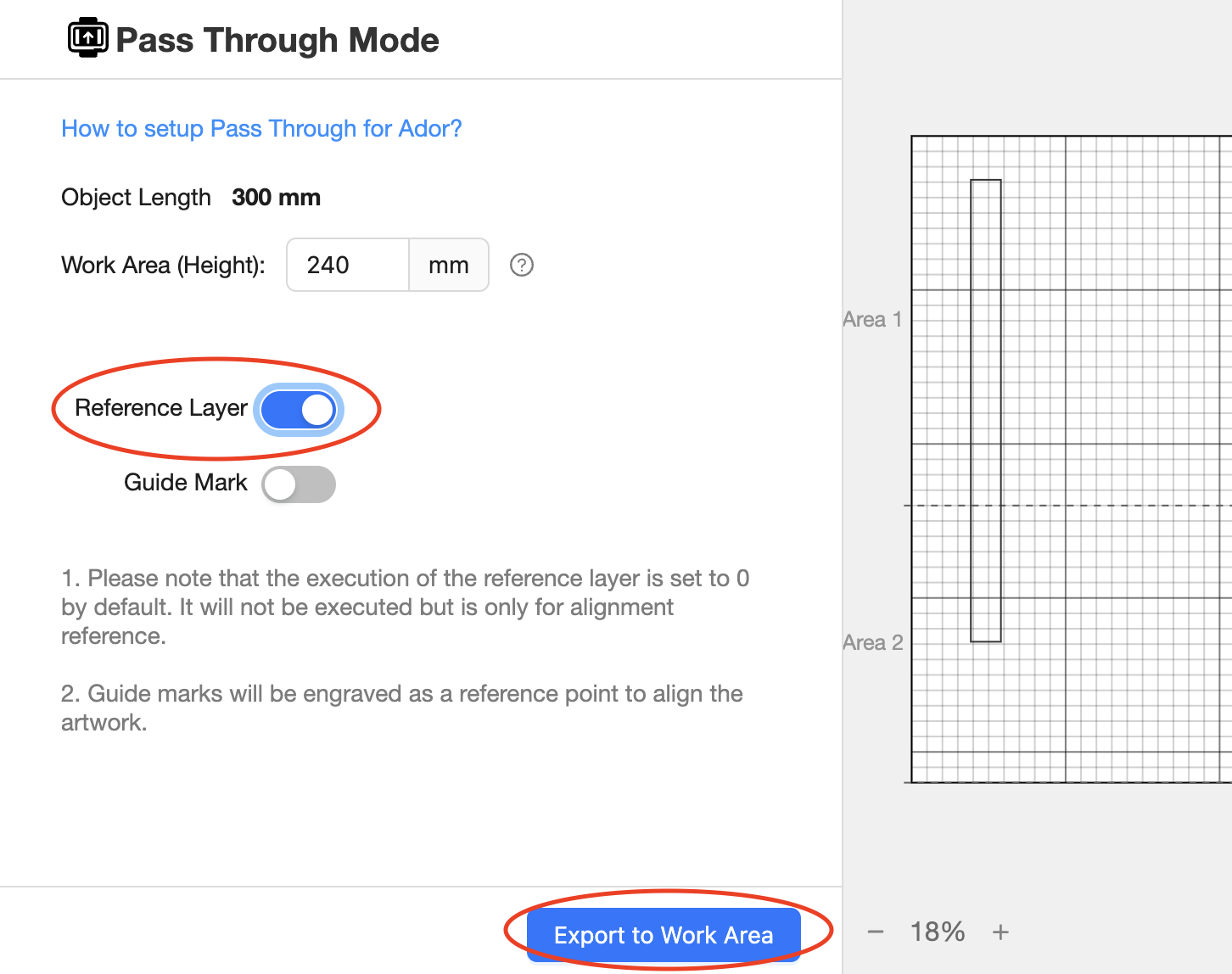

3. Referentielaag

Referentielaag is een hulpmiddel dat automatisch verschillende lagen maakt op basis van het aantal secties dat u heeft na het exporteren naar het werkgebied.

Voorbeeld

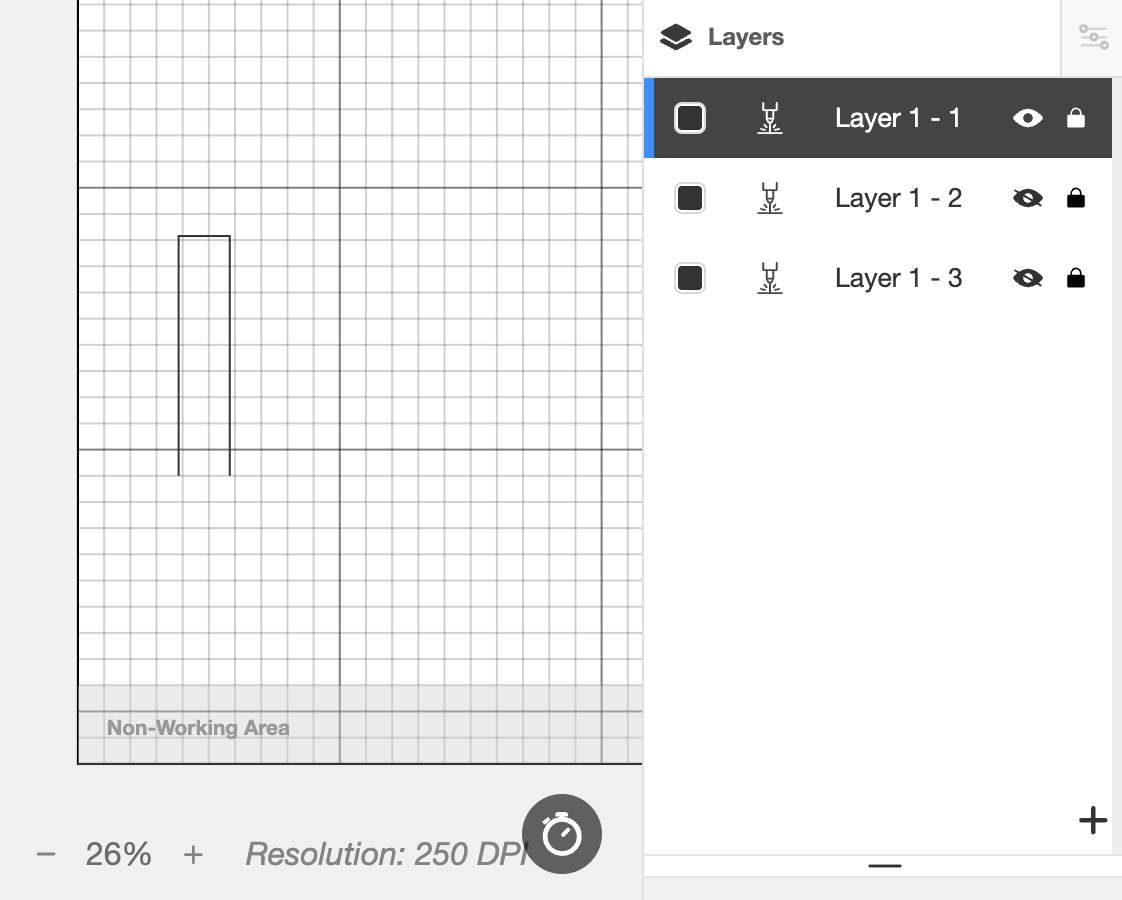

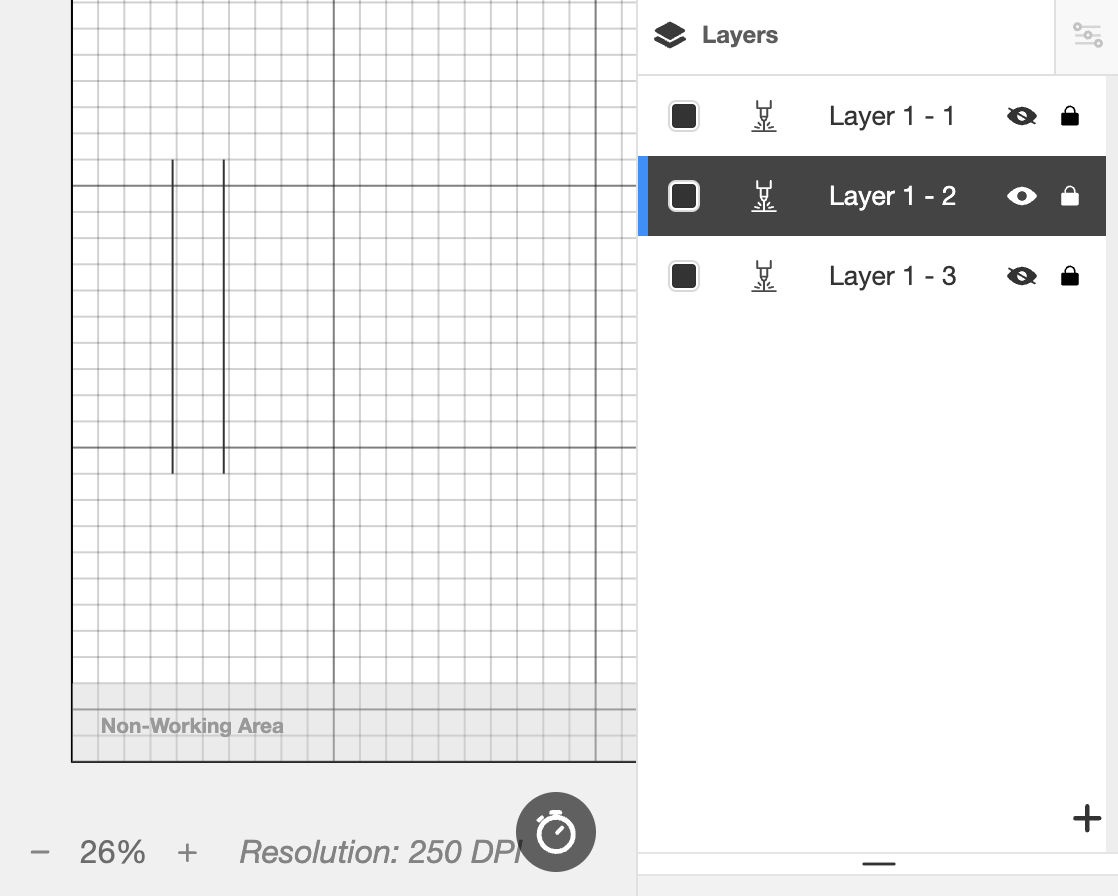

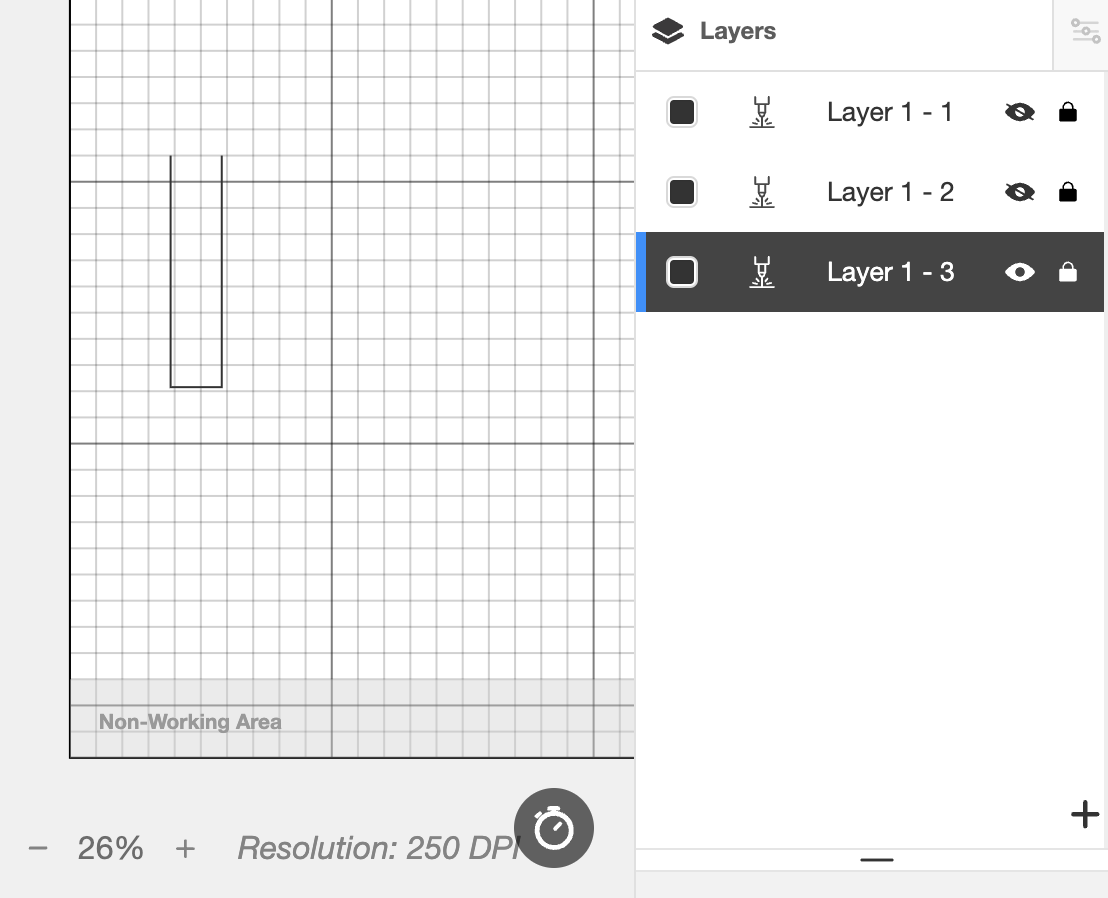

Als uw object 300 mm lang is en u stelt het werkgebied in op 120 mm, zijn er drie gravures nodig. U heeft dus drie secties, wat drie lagen aangeeft. U zult merken dat de verschillende lagen verschillende secties van uw object graveren.

Instellingen voor doorvoergraveren	Automatisch aangemaakte lagen

4. Uitlijnmarkering

Uitlijnmarkering is een hulpmiddel dat wordt gebruikt om de afwerkingslijnen tussen elke graveersectie op elkaar af te stemmen.
Deze tool zal twee cirkels graveren, waarbij de helft van de cirkel buiten uw materiaal moet liggen.
Na de eerste gravure kunt u de binnenste halve cirkel op uw object gebruiken om de andere buitenste helft uit te lijnen. Hoe u deze cirkels kunt gebruiken, wordt verderop in dit artikel behandeld. Lees alstublieft verder.

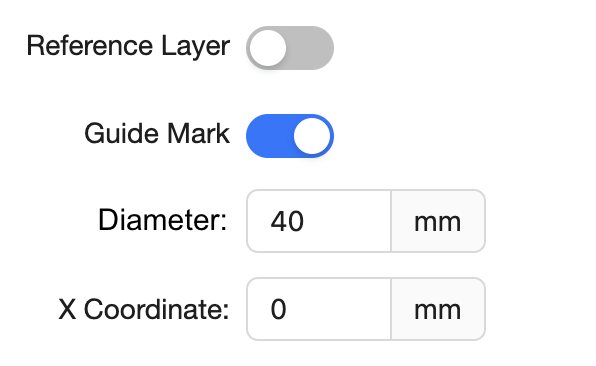

Extra instellingen voor de geleidemarkering

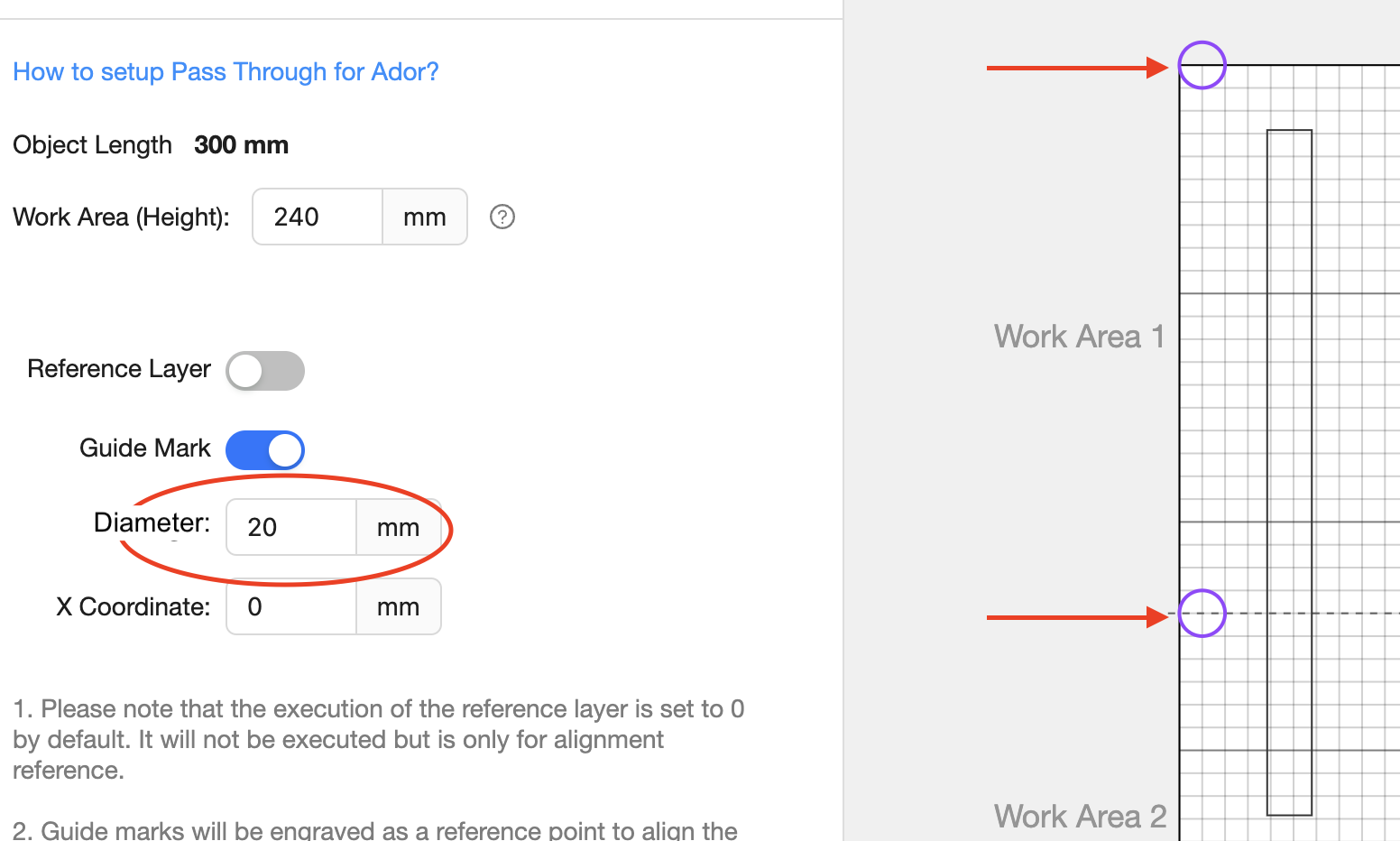

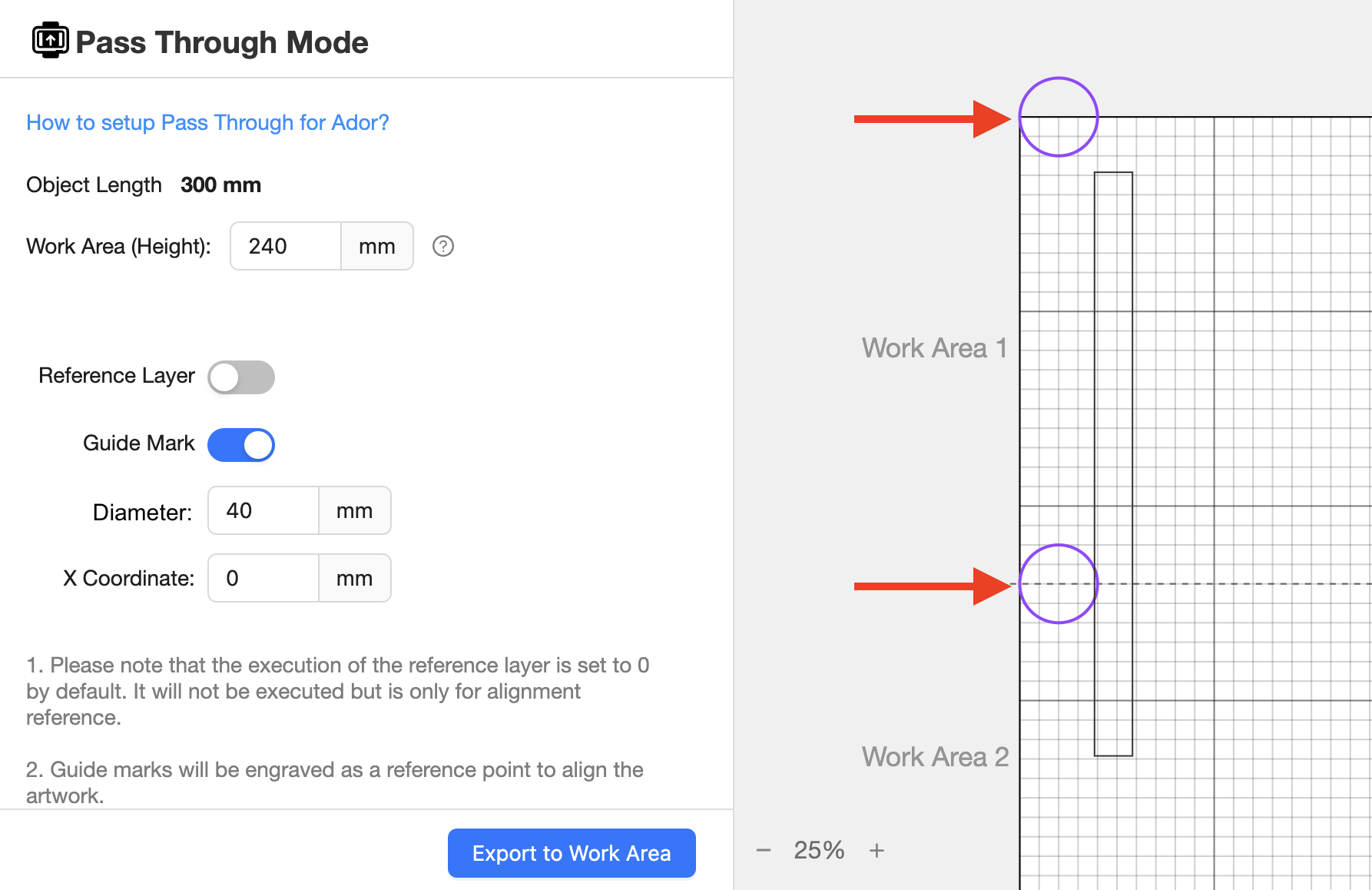

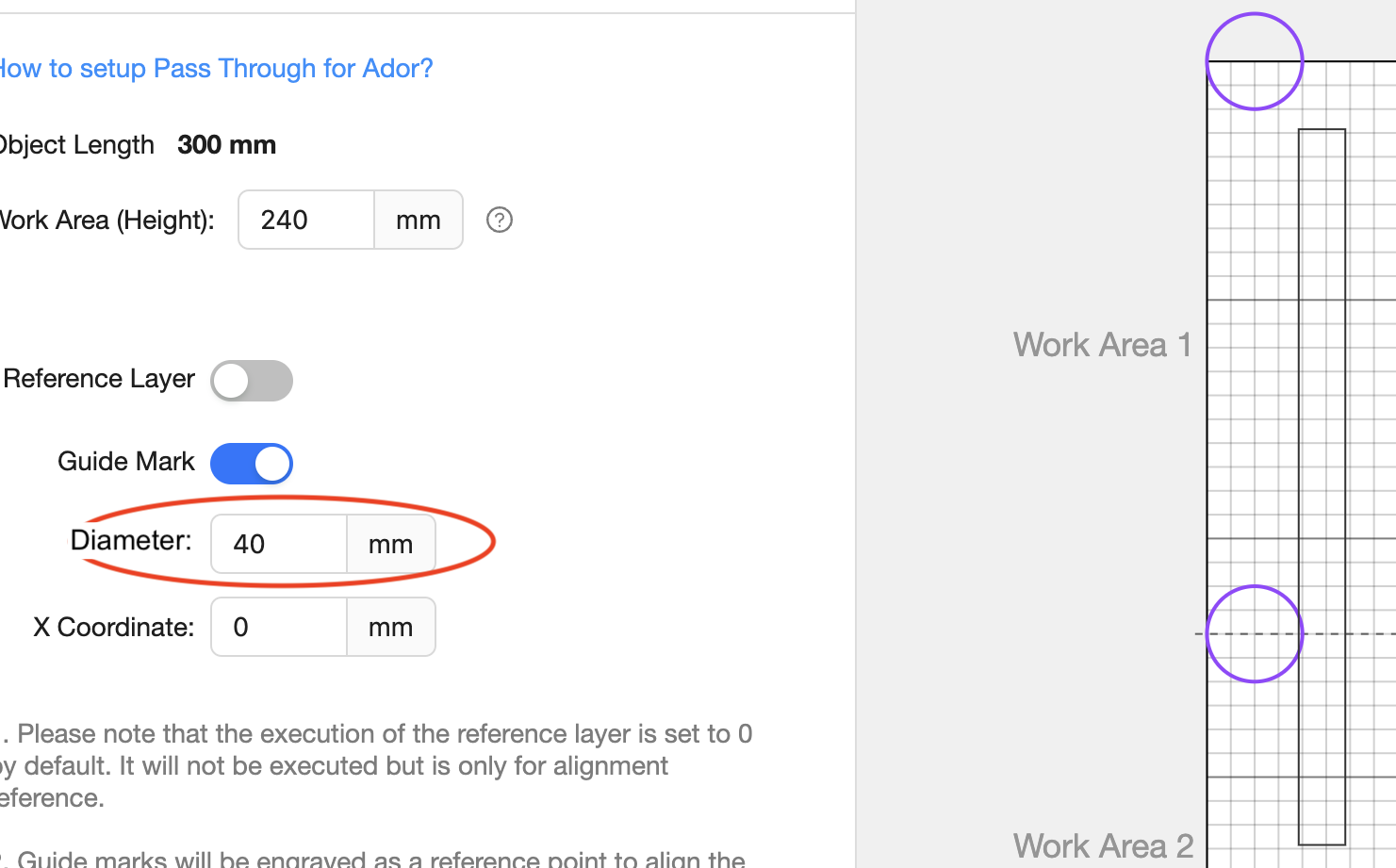

1. Diameter

De instelling Diameter bepaalt de grootte van de cirkels en heeft een standaardwaarde van 40 mm.

Diameter ingesteld op 40 mm	Diameter ingesteld op 20 mm

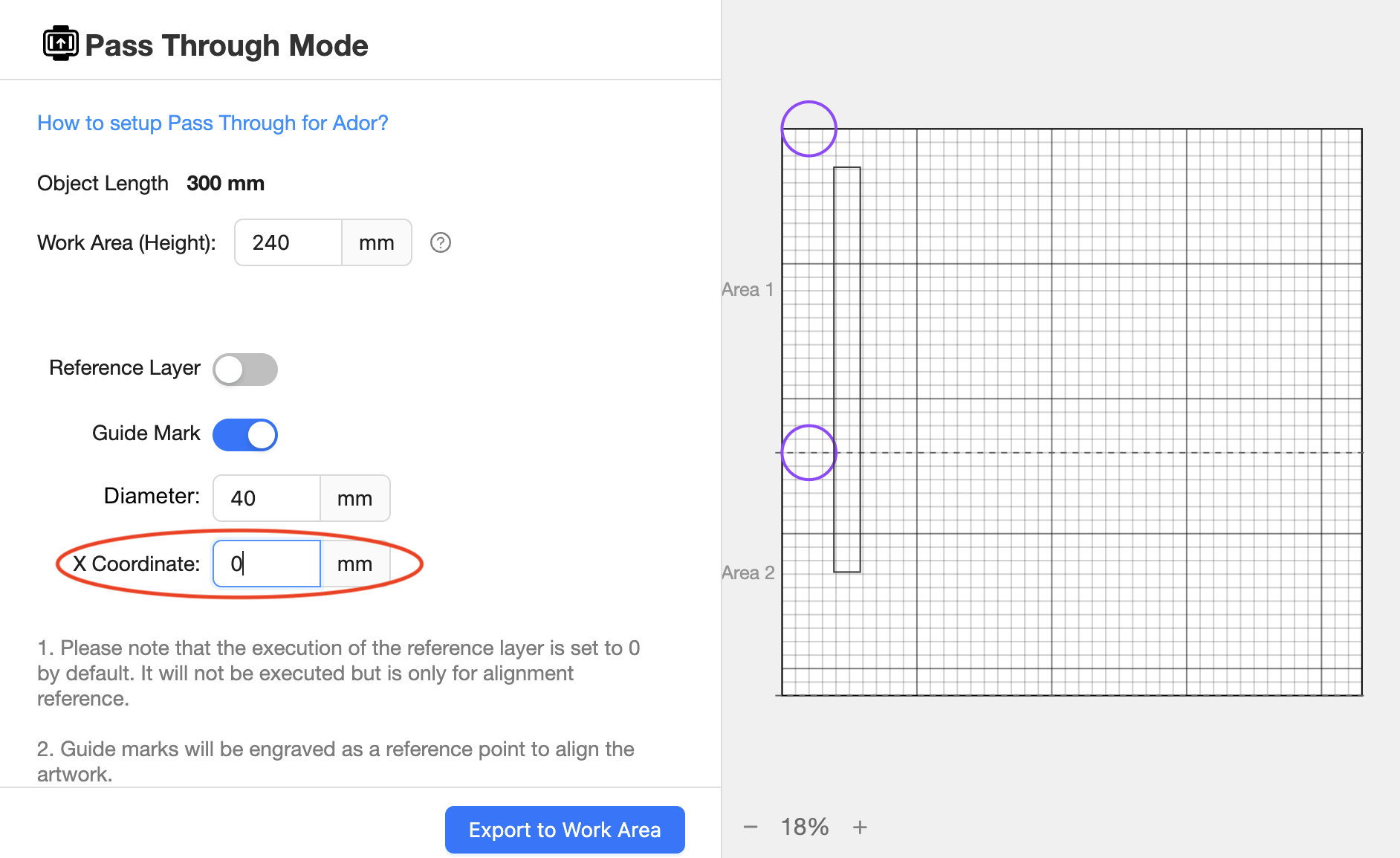

2. X-coördinaat

De instelling X-coördinaat bepaalt de locatie van de twee cirkels, afhankelijk van de grootte van uw materiaal, en heeft een standaardwaarde van 390 mm.

X-coördinaat ingesteld op 0 mm	X-coördinaat ingesteld op 300 mm

Stap 21

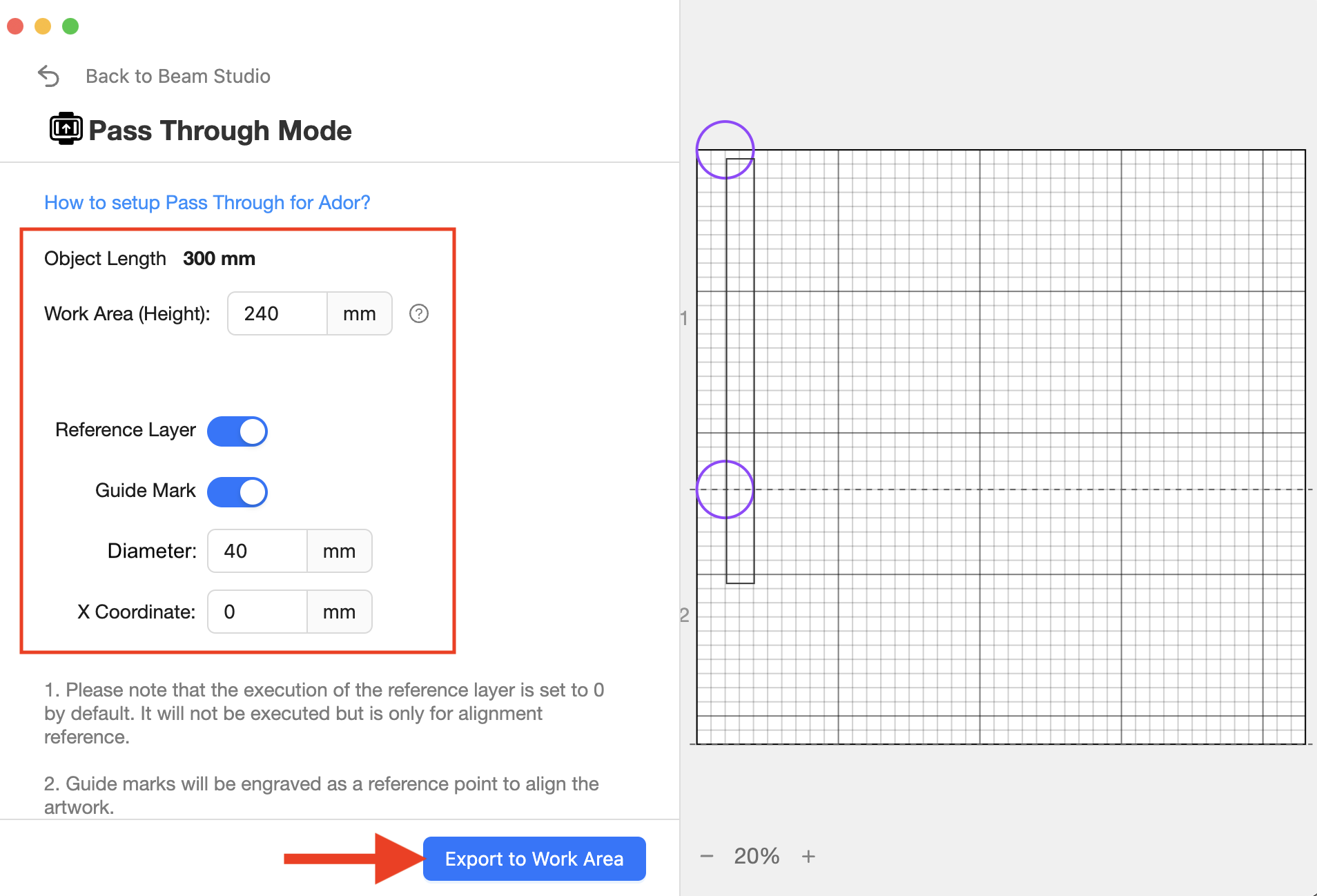

Pas indien nodig de instellingen voor Pass Through aan op basis van uw ontwerp of bestand.
Als u mijn voorbeeld volgt, kunt u de onderstaande instellingen gebruiken voor het graveren van de rechthoek.

Stap 22

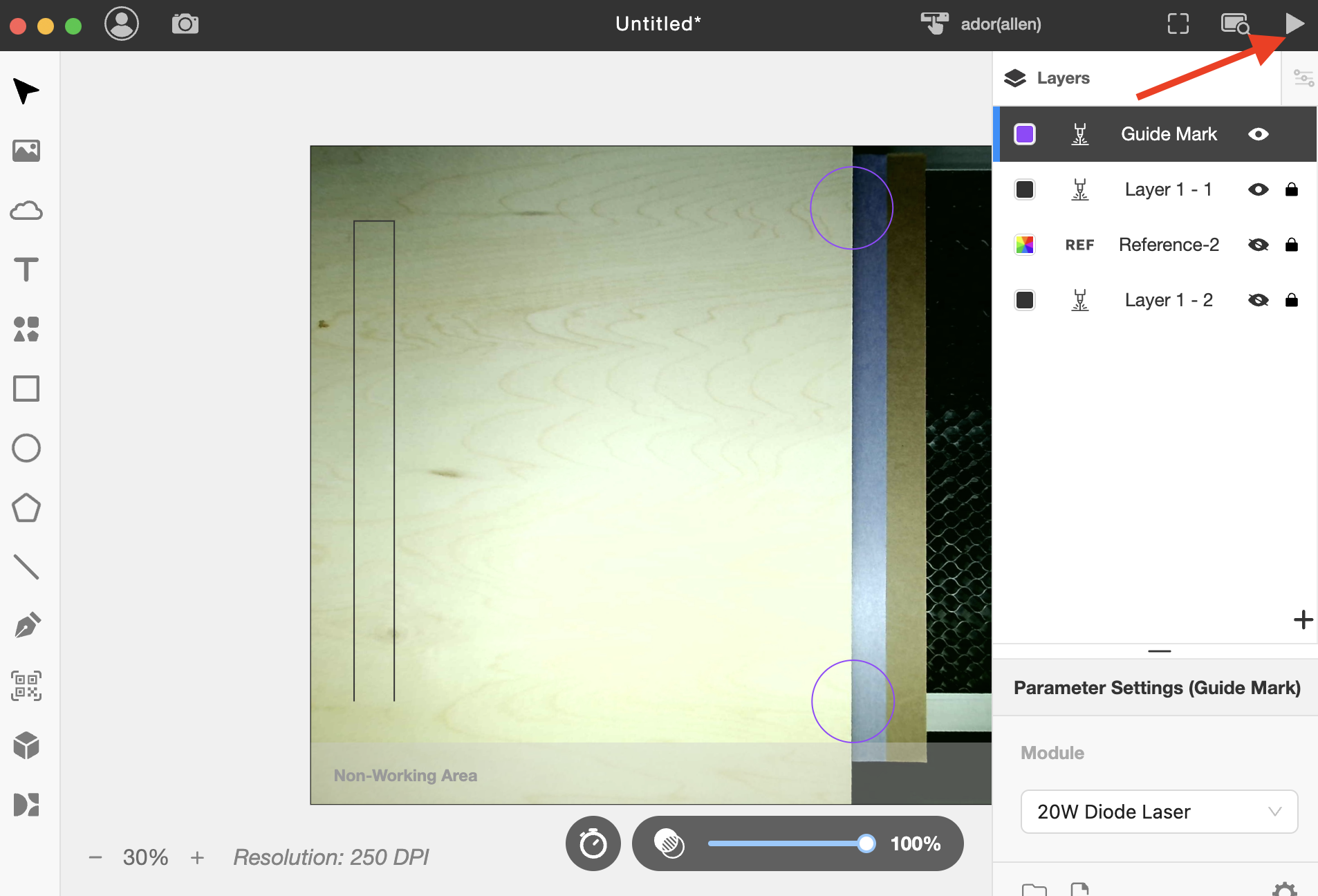

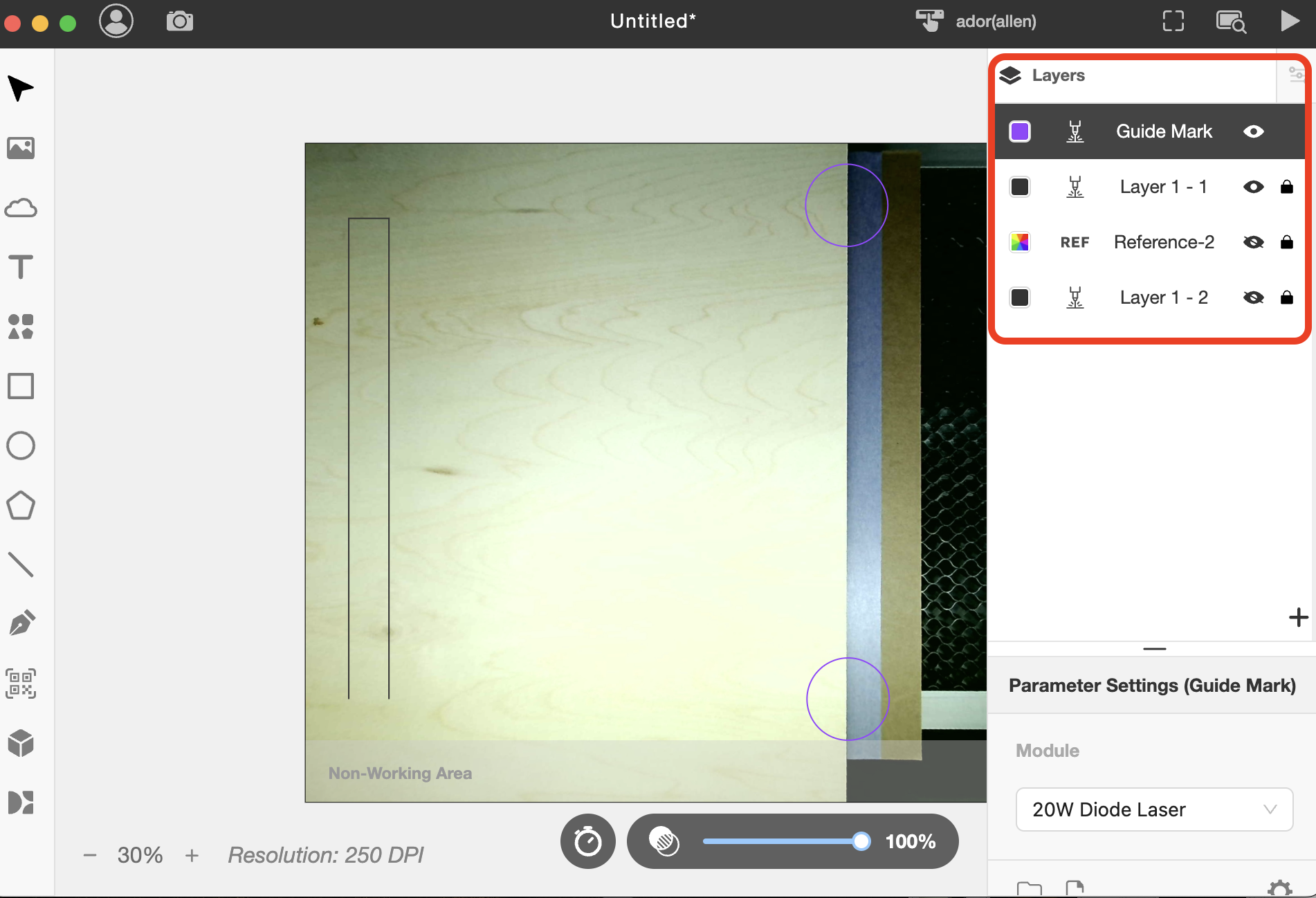

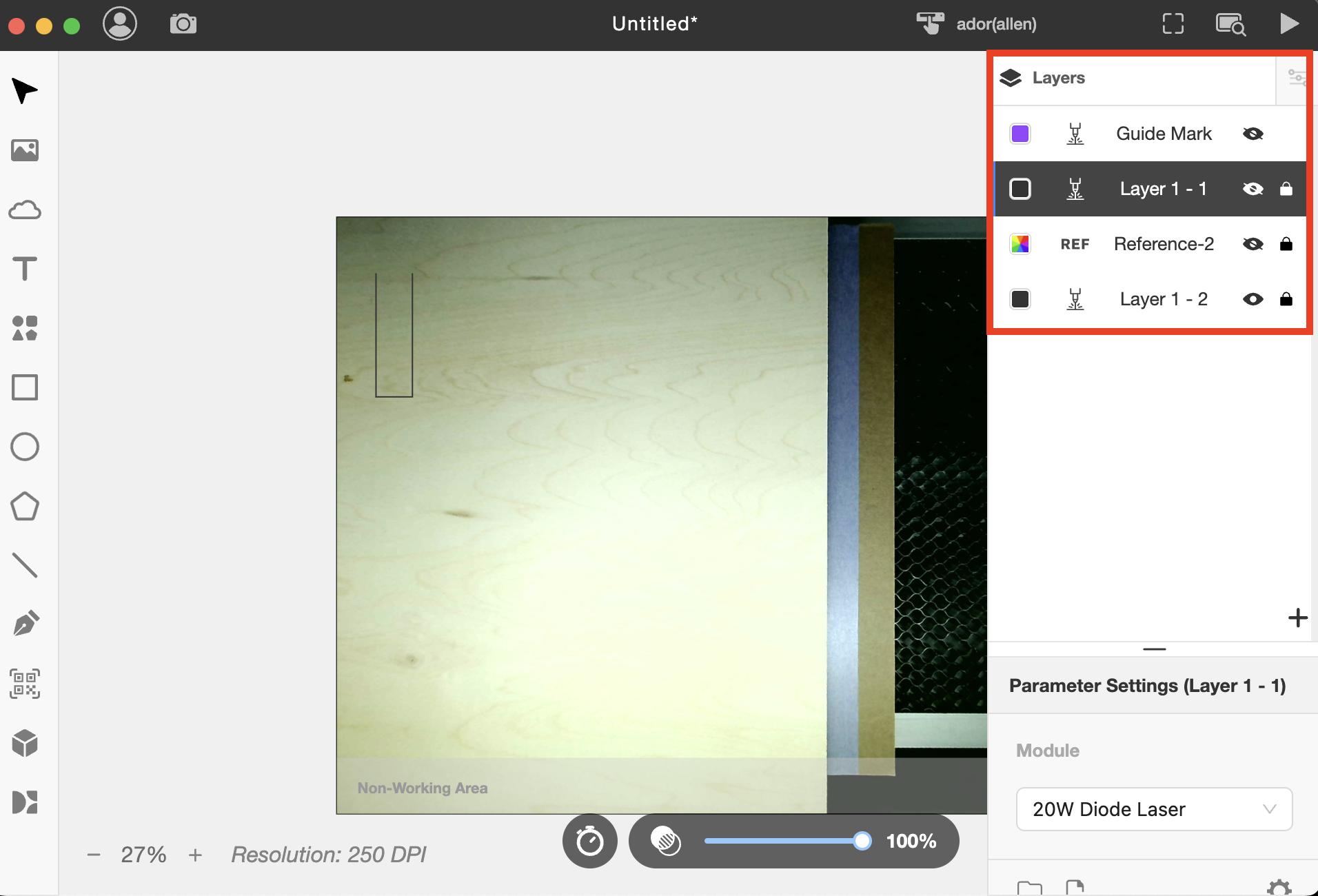

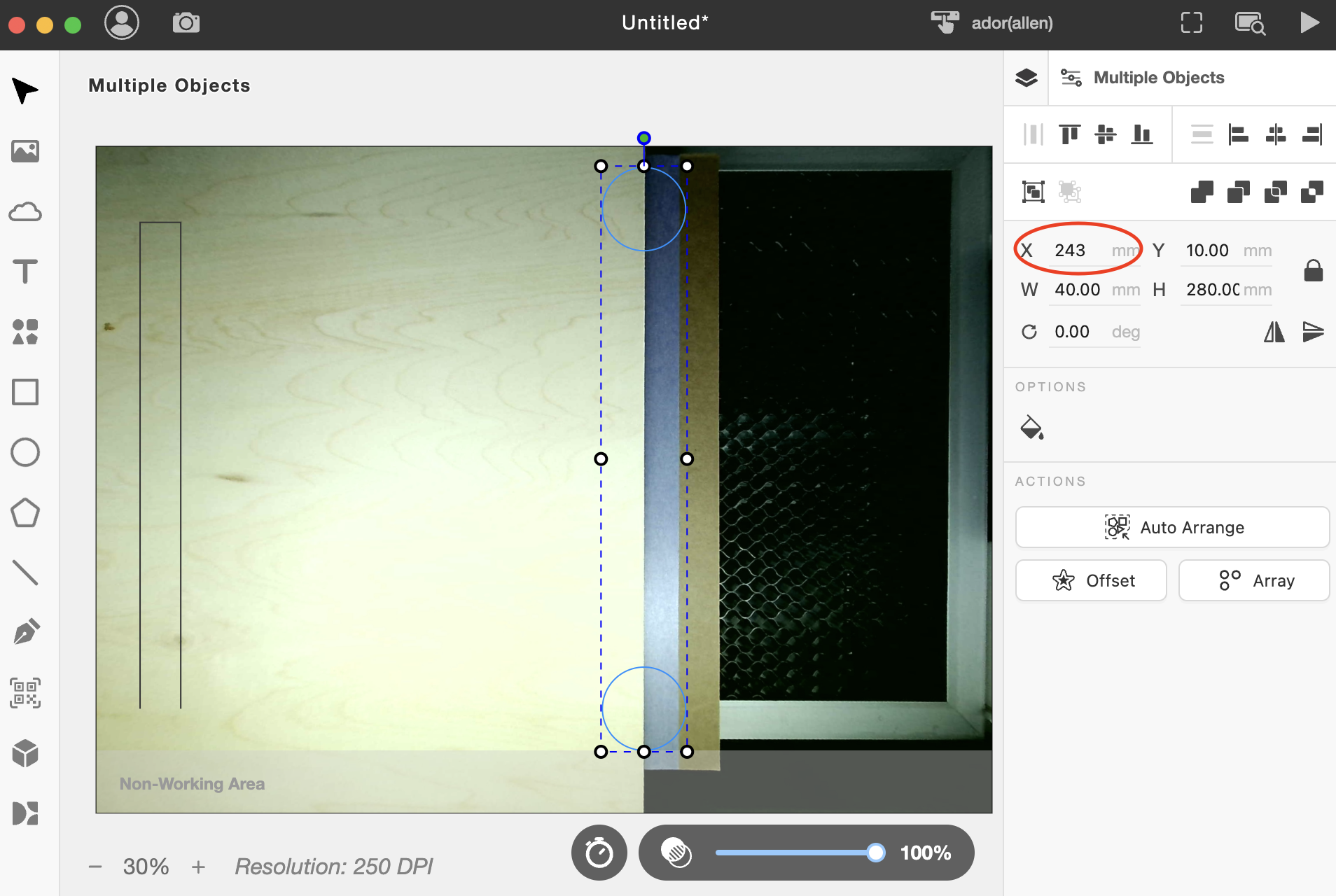

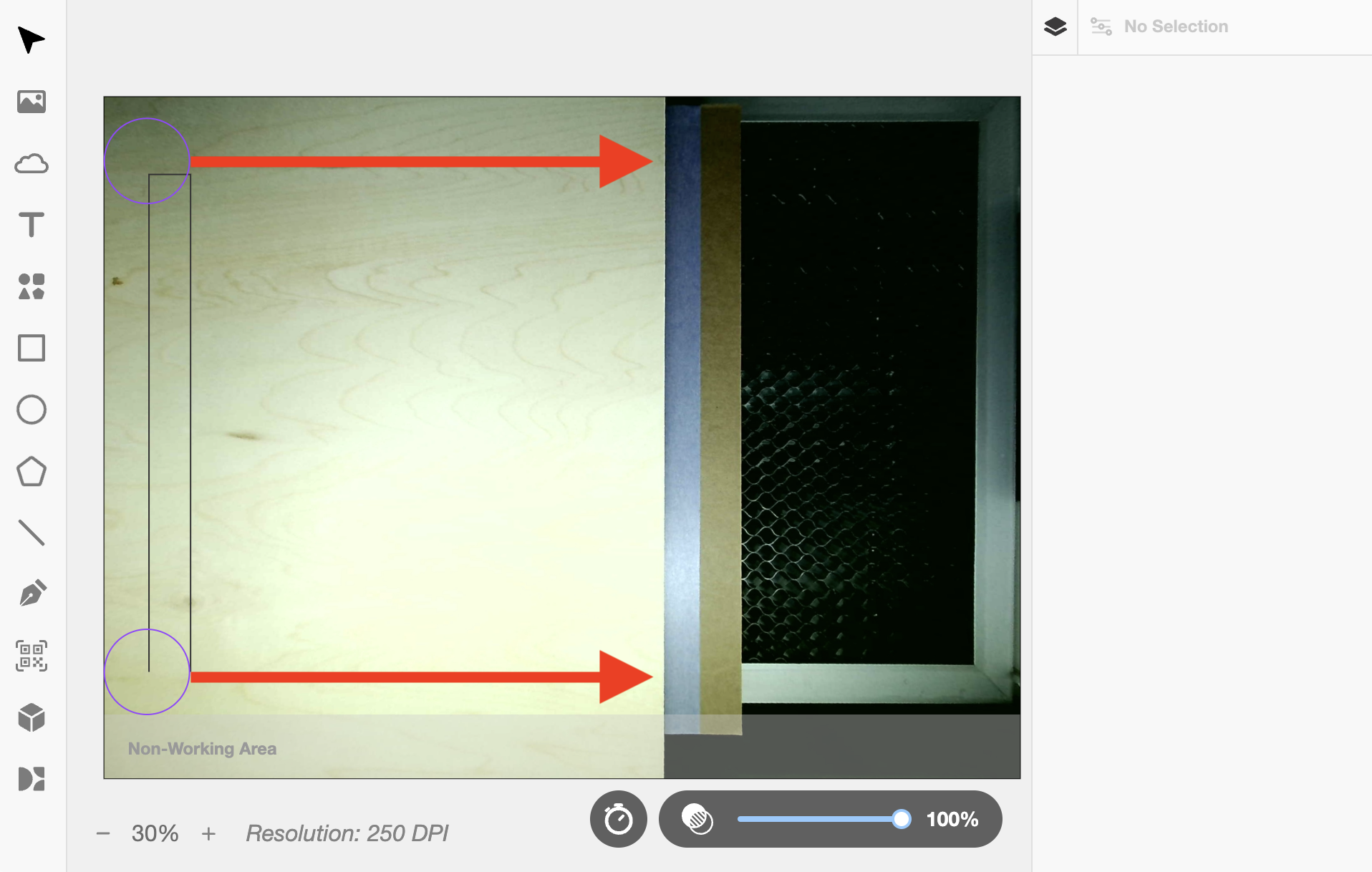

Na het exporteren ziet u de automatisch aangemaakte lagen en de twee cirkels.
Verplaats de cirkels zodat de helft zich in het materiaal bevindt en de andere helft op de tape.
(Het wordt aanbevolen de X-as waarde te wijzigen om de cirkels te verplaatsen.)

Stap 23

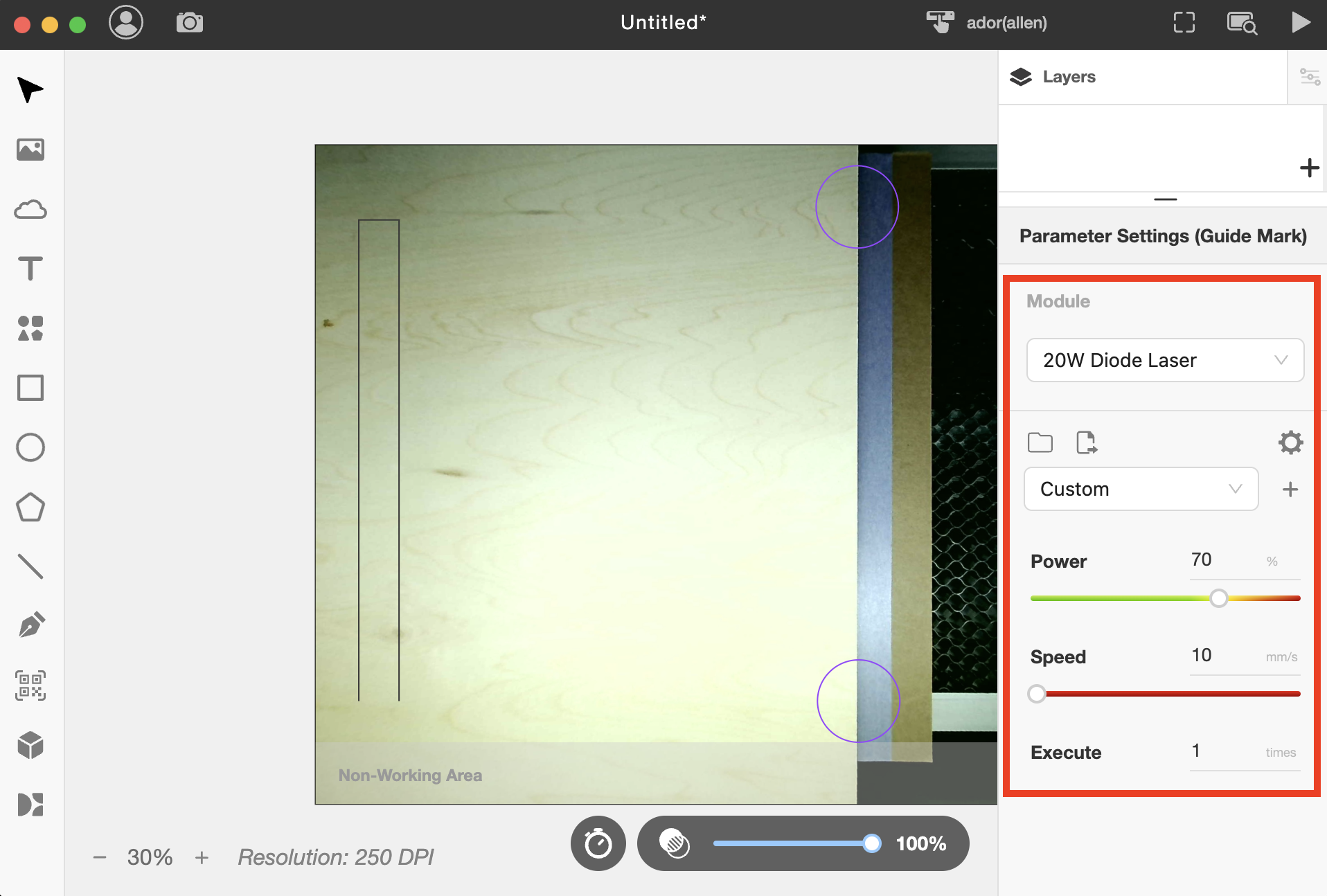

Stel uw parameters in op basis van uw materiaal en zorg ervoor dat u de parameters in alle lagen aanpast.

Schakel alleen Laag 1 en de geleidemarkering in. Verberg de andere lagen, omdat deze later gegraveerd zullen worden.

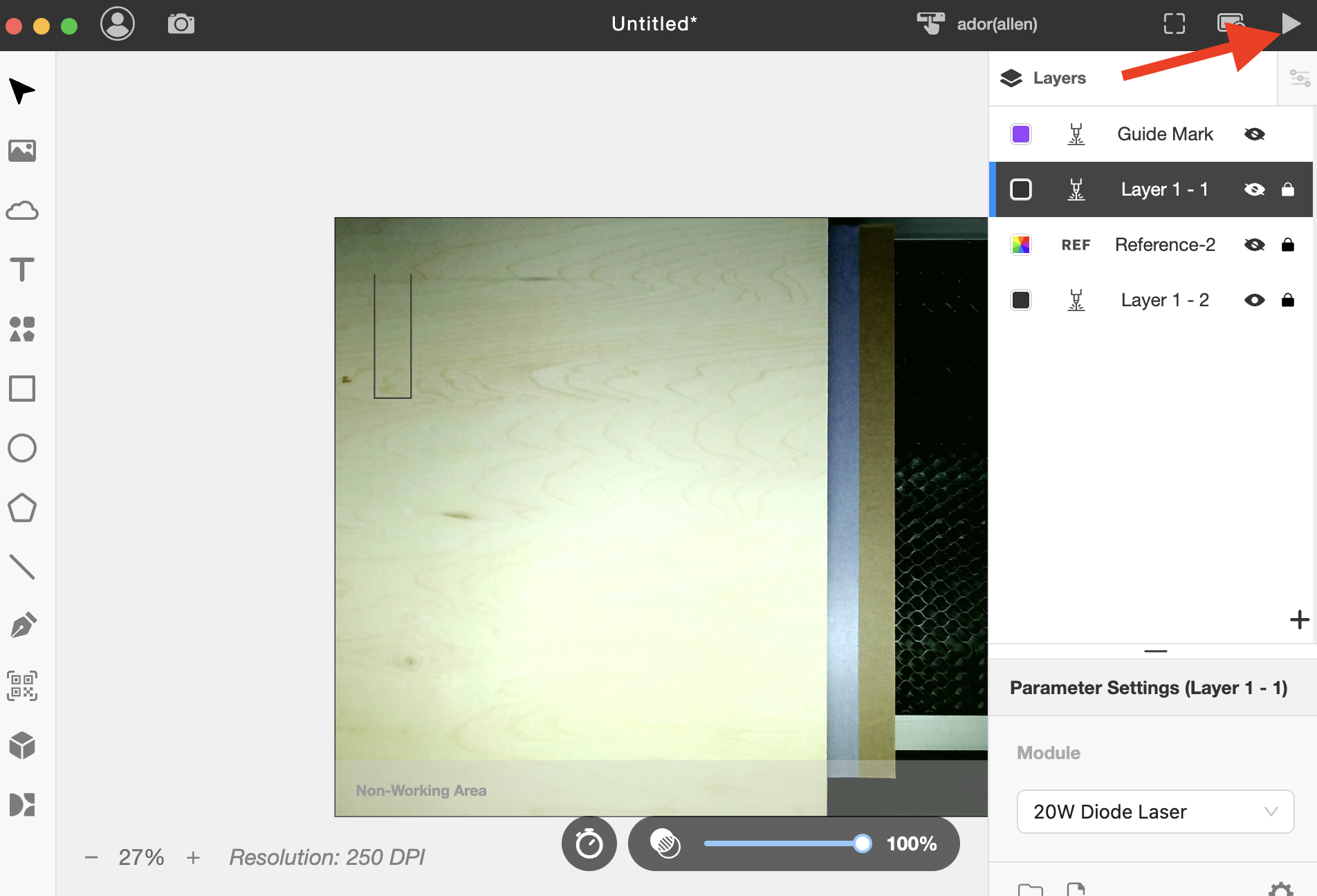

Stap 24

Start de taak.
(Zorg ervoor dat alleen Laag 1 en de geleidemarkering zijn ingeschakeld. Andere lagen moeten verborgen zijn.)

Stap 25

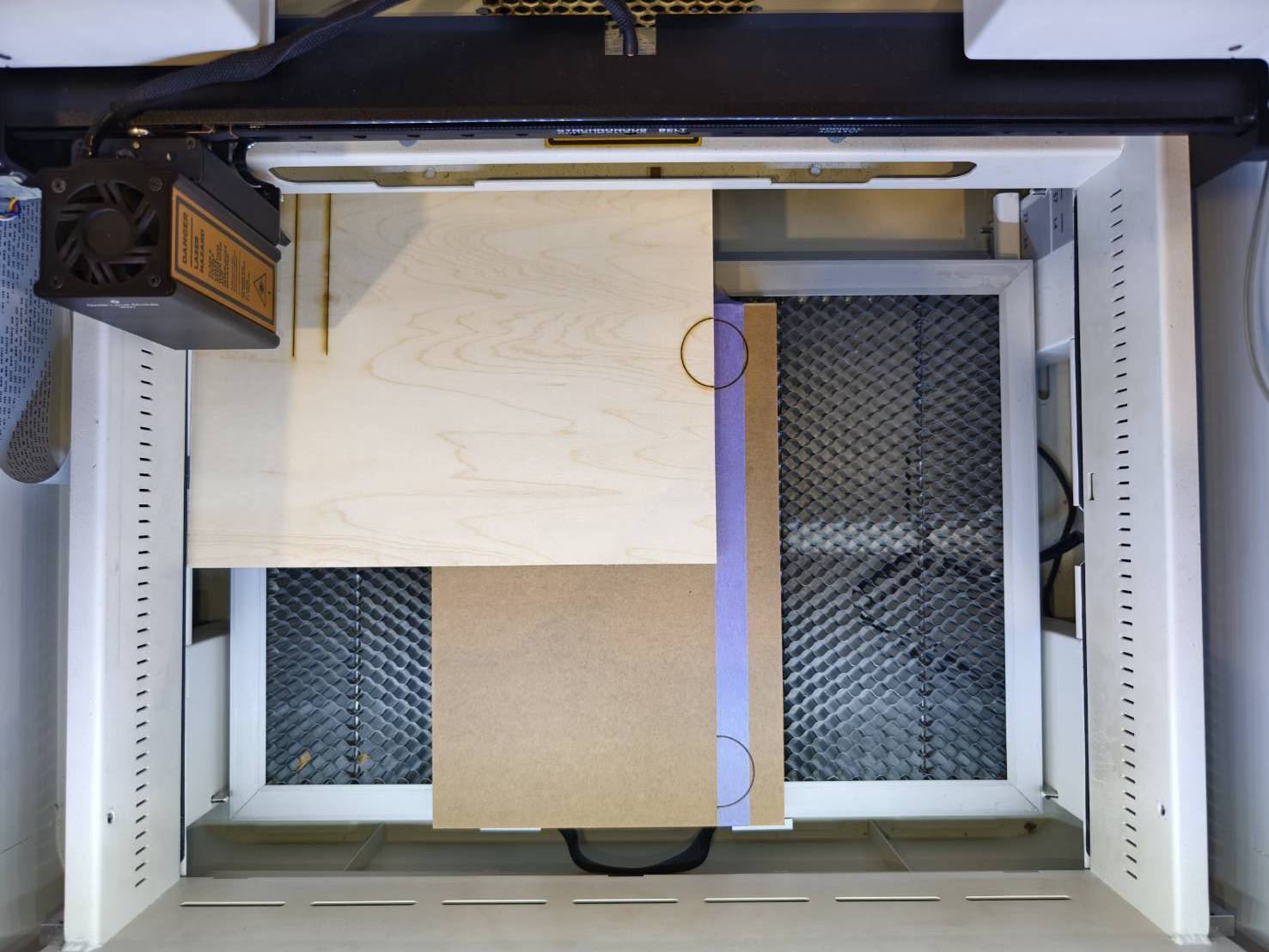

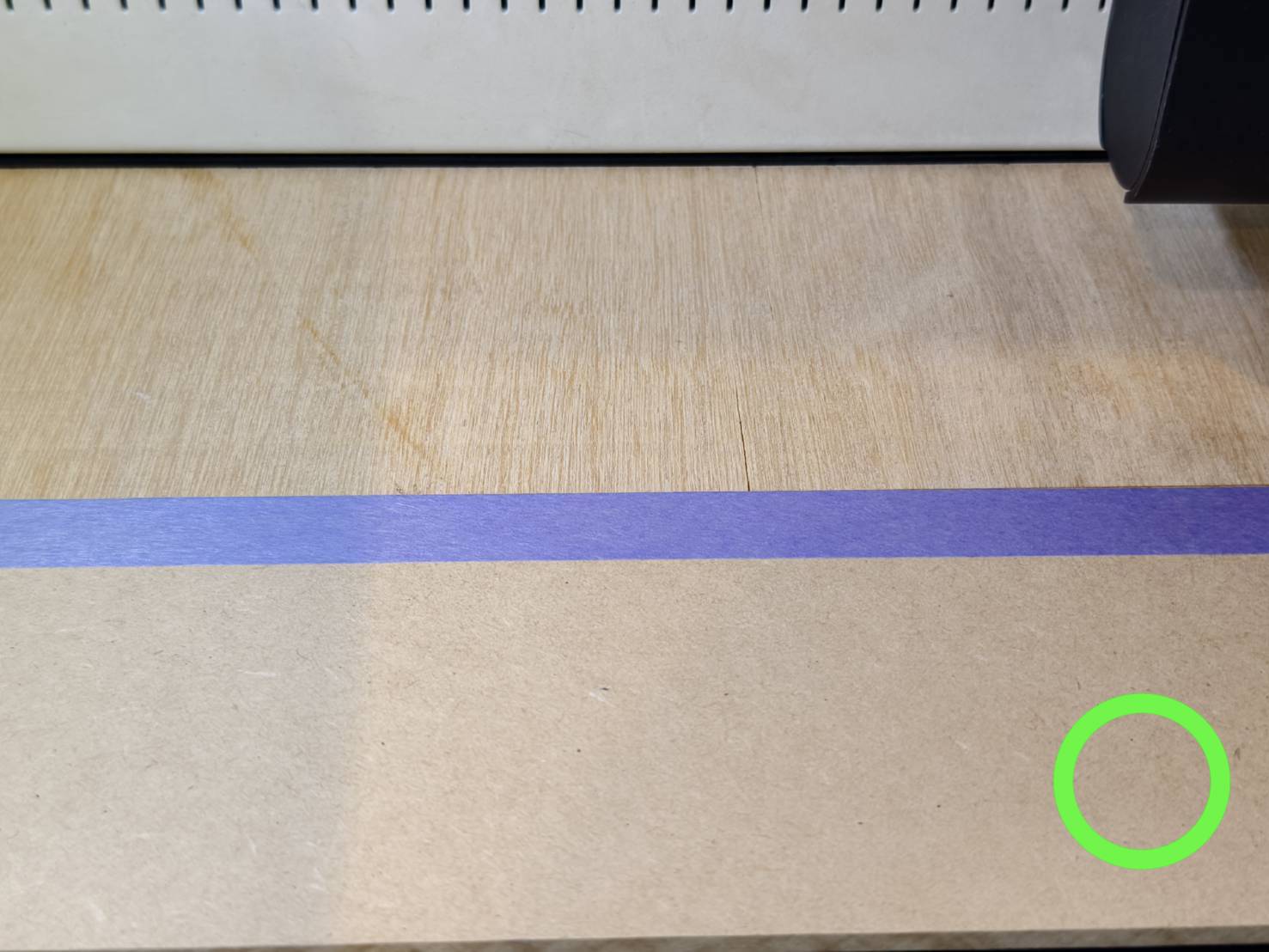

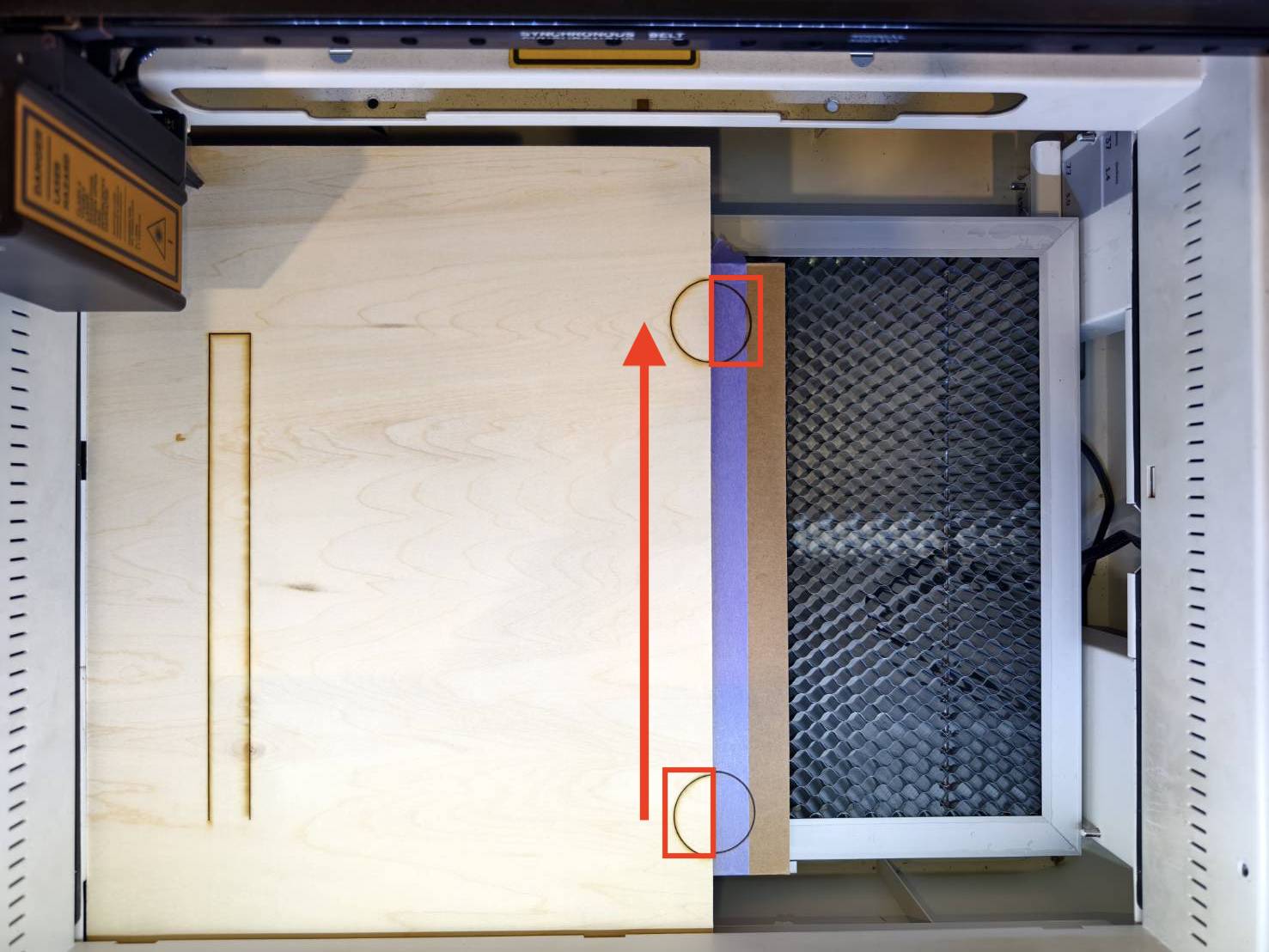

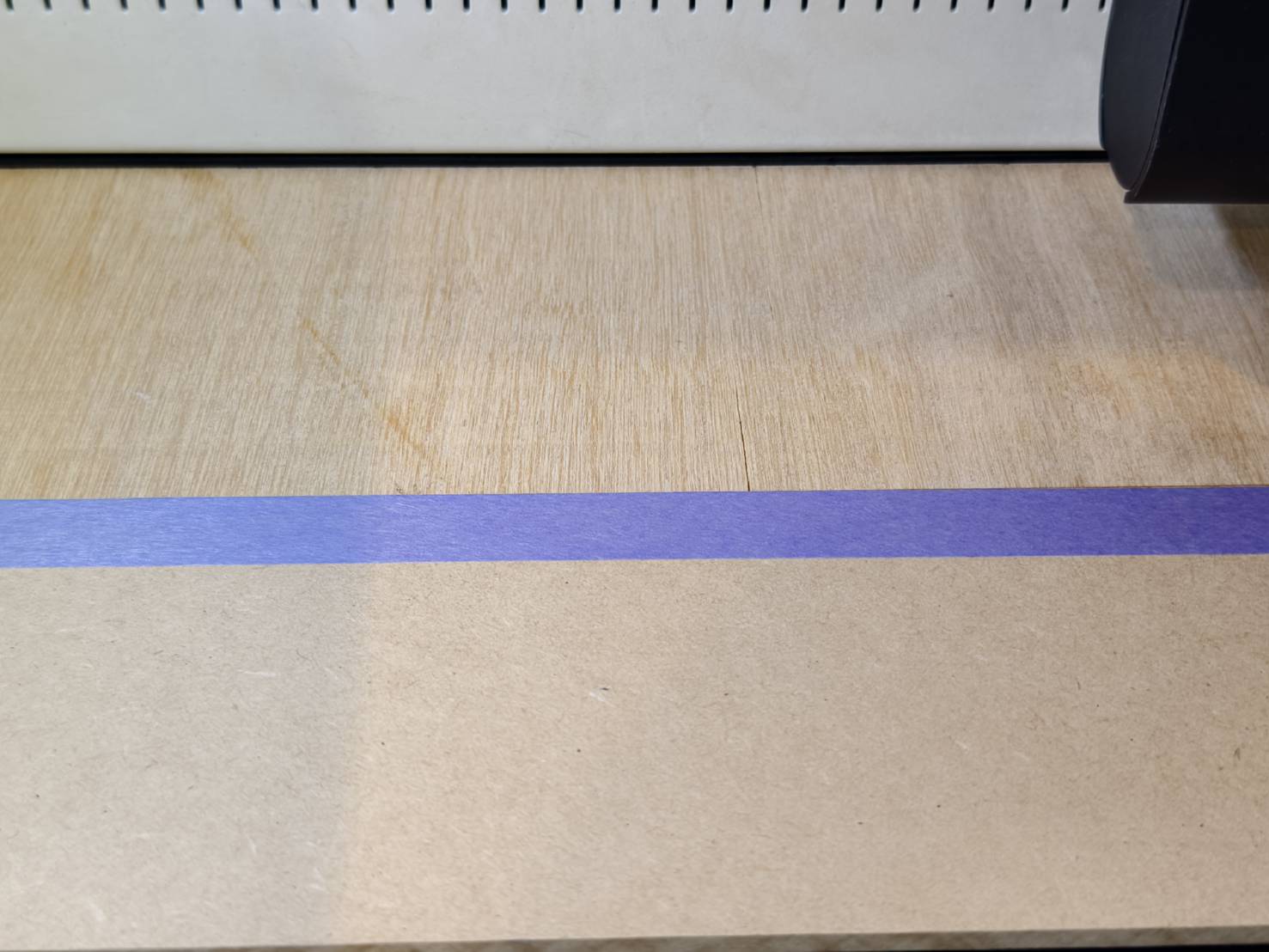

Verplaats na de eerste gravure uw materiaal zodat de onderste halve cirkel op het materiaal en de bovenste halve cirkel op de tape zijn uitgelijnd.
Houd de tape vast terwijl u uw materiaal verplaatst om verschuiving van de positie te voorkomen.

Stap 26

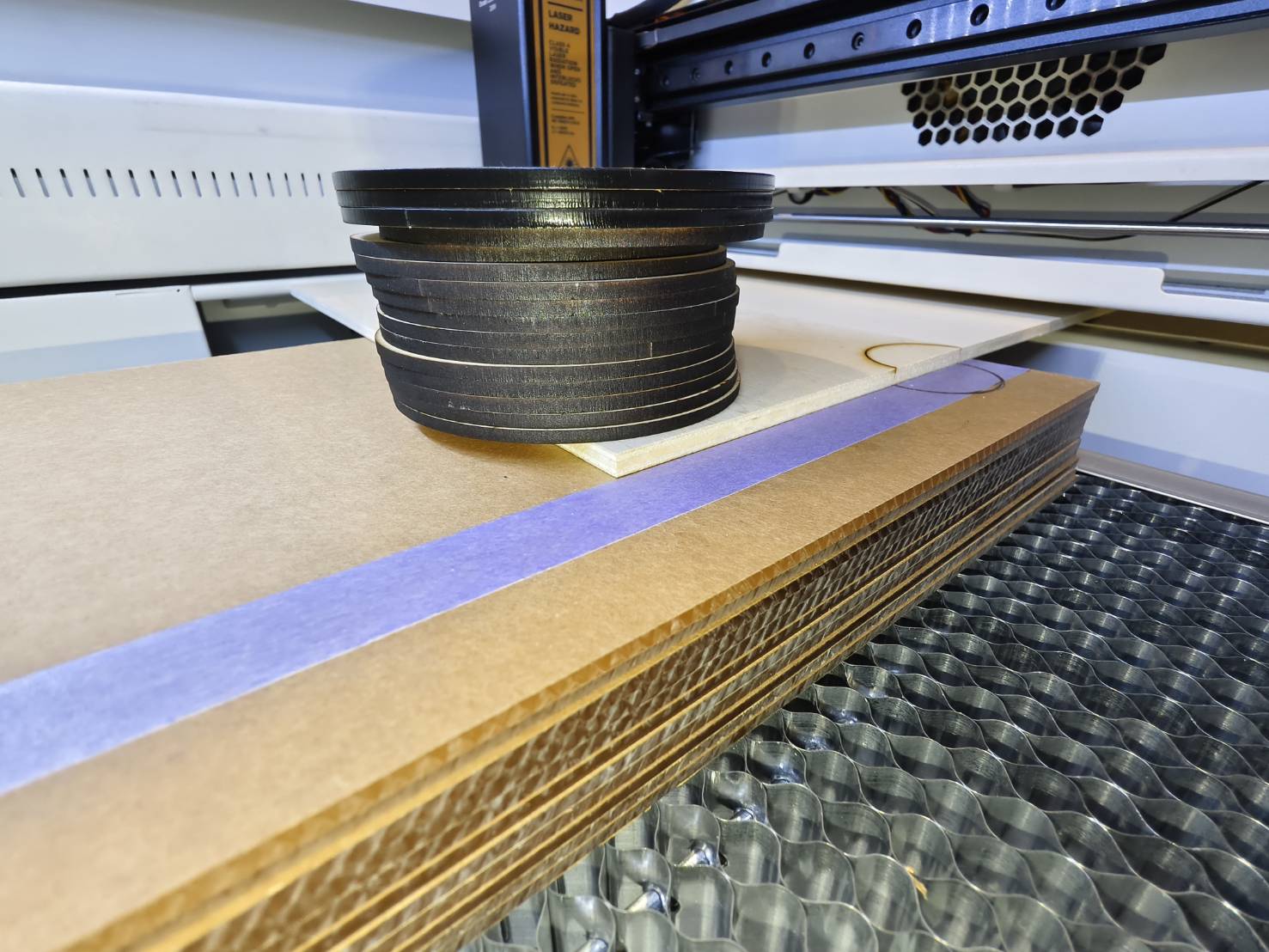

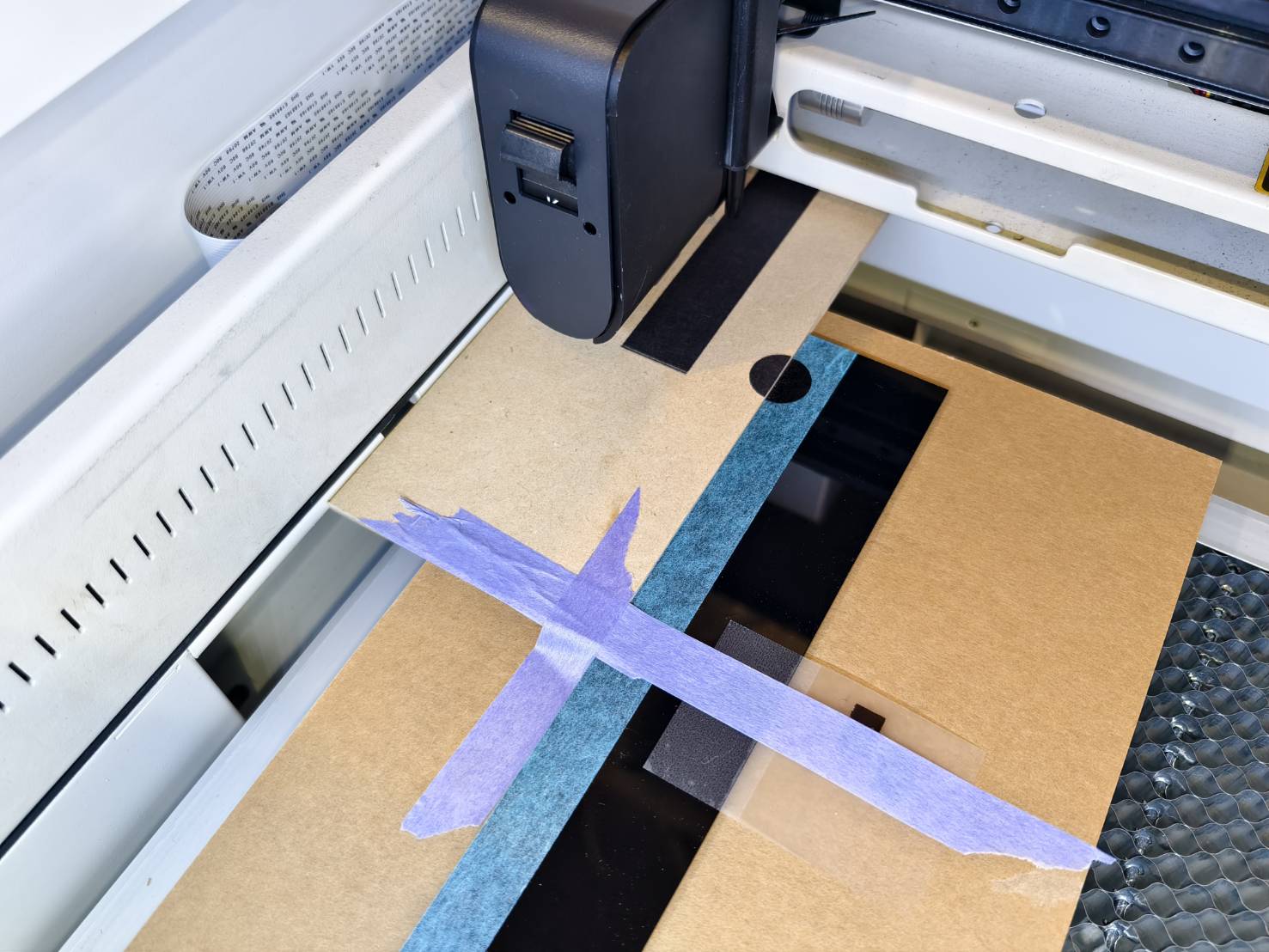

Zorg ervoor dat het materiaal vlak ligt. Als het kantelt, wordt aanbevolen een zwaar voorwerp of tape te gebruiken om het op zijn plaats te fixeren.
In dit voorbeeld wordt tape aangebracht.

Wees voorzichtig dat het gebruik van een voorwerp het pad van de laserkop kan blokkeren, dus het is beter om kleinere voorwerpen te gebruiken.

Object	Tape

Stap 27

Aangezien de eerste laag en de geleidemarkering zijn gegraveerd, moeten we doorgaan met het graveren van de tweede laag. Daarom moet u handmatig de voltooide laag uitschakelen en de volgende laag inschakelen. De laag met de geleidemarkering wordt pas bij de laatste gravure uitgeschakeld.

Als u mijn voorbeeld volgt, controleer dan het volgende:

Verberg de eerste laag omdat deze voltooid is.
De laag met de geleidemarkering wordt alleen bij uw laatste gravure uitgeschakeld.
In dit voorbeeld zijn slechts twee gravures nodig, dus de laag met de geleidemarkering wordt bij de tweede gravure uitgeschakeld.
Schakel de tweede laag in, dit is de laatste laag in dit voorbeeld.
De referentielaag bevat het einde van de eerste laag, zodat deze kan worden gebruikt voor uitlijning tussen lagen; er is geen uitvoer ingesteld in de parameters, dus het in- of uitschakelen ervan heeft geen invloed op de taak.

Stap 28

Start de taak opnieuw.

Stap 29

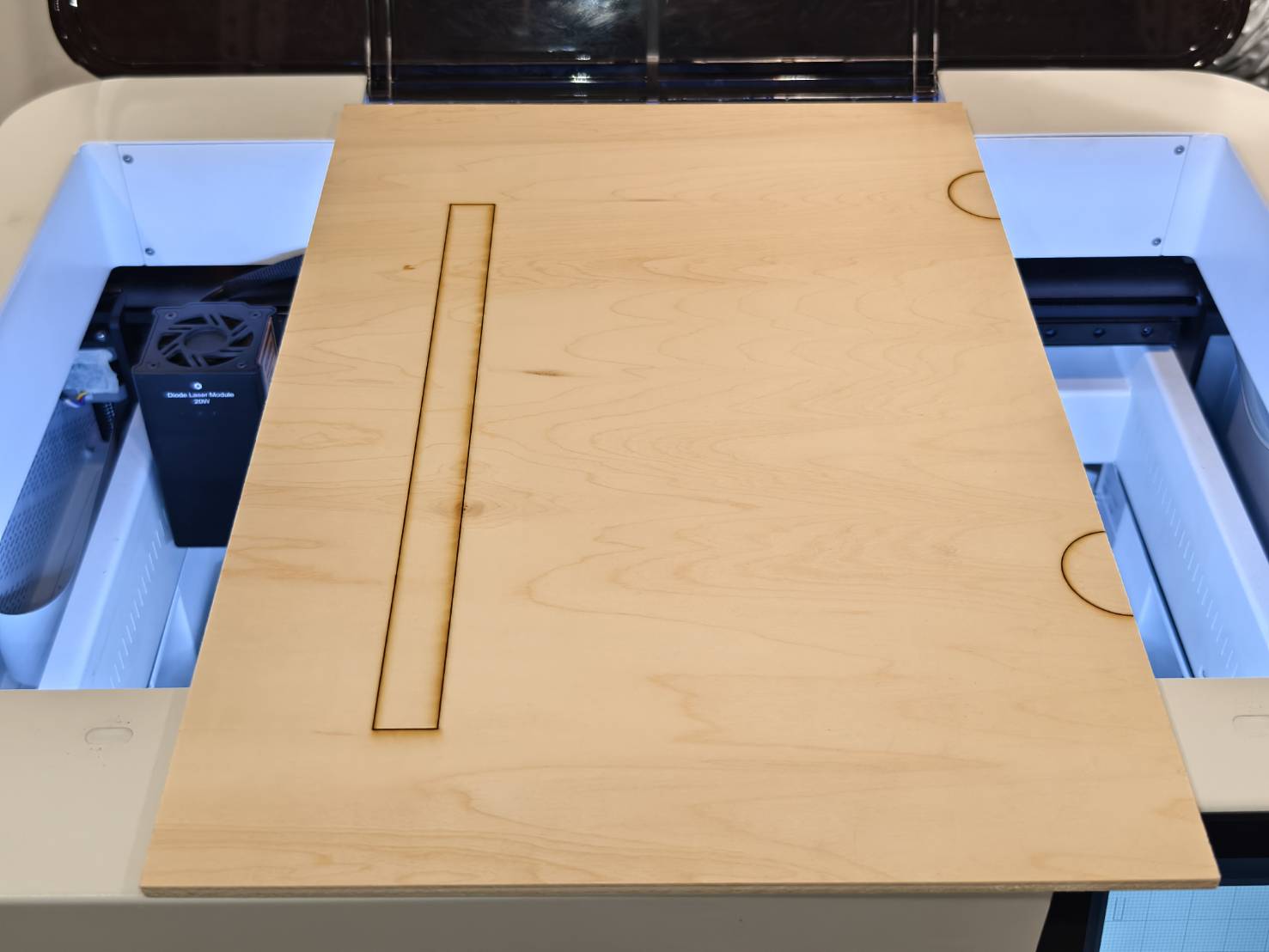

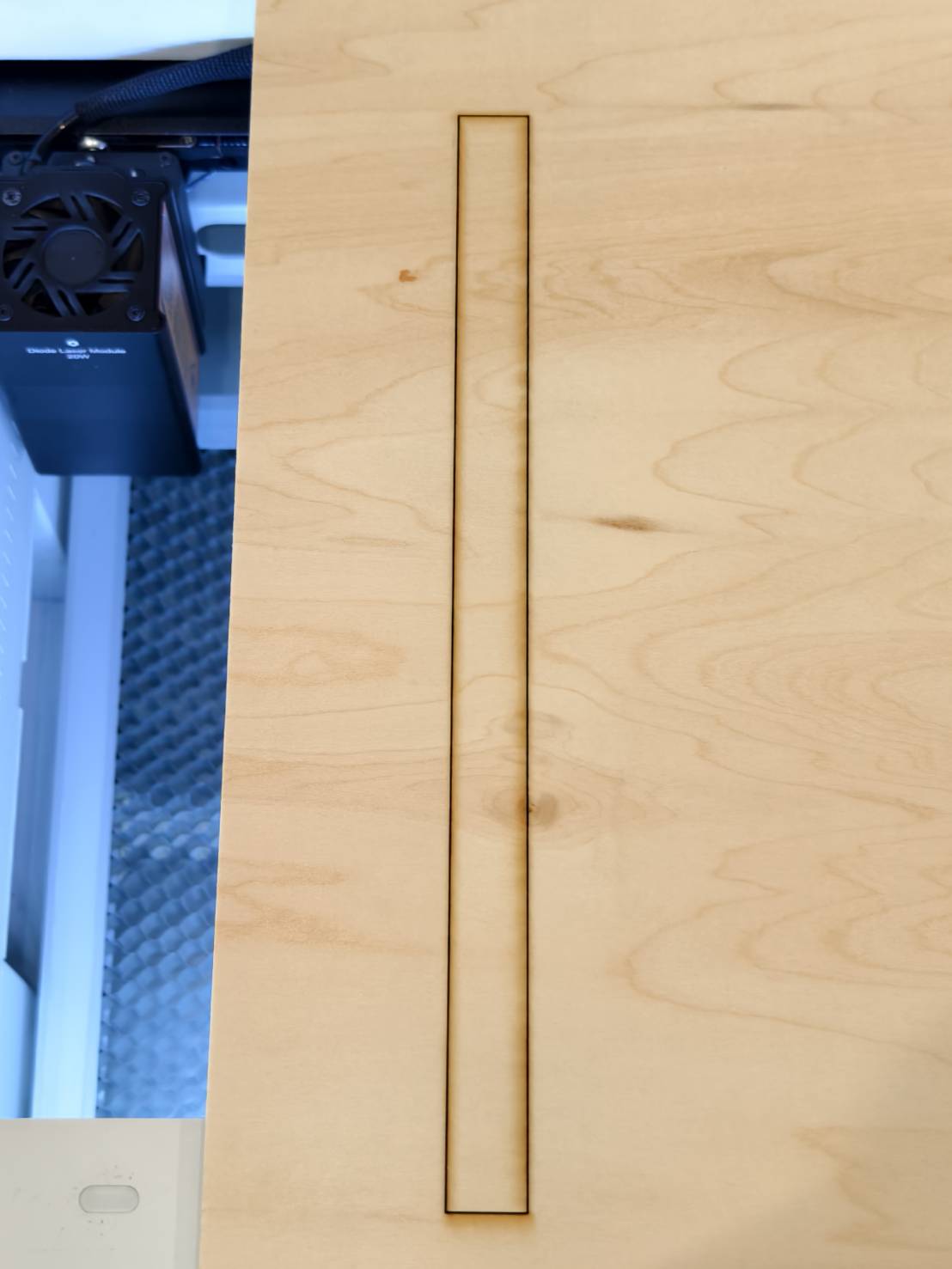

Controleer het resultaat.
