FLUX Chuck Rotary Handleiding

FLUX Support Team
  • Bijgewerkt

Beschrijving

Dit artikel helpt u vertrouwd te raken met de rotatiemodule voordat u aan uw eerste project begint. Het biedt een uitgebreide handleiding en toelichting voor elk onderdeel, en behandelt ook de methoden voor het vastklemmen van verschillende objecten. Volg de onderstaande informatie voor gedetailleerde instructies.

Inhoudsopgave

  1. Uitpakken
  2. Hardware-interface
  3. Objecten vastklemmen
  4. Overige accessoires (apart aan te schaffen)
  5. Start met graveren
  6. Handleiding voor onderdelenvervanging

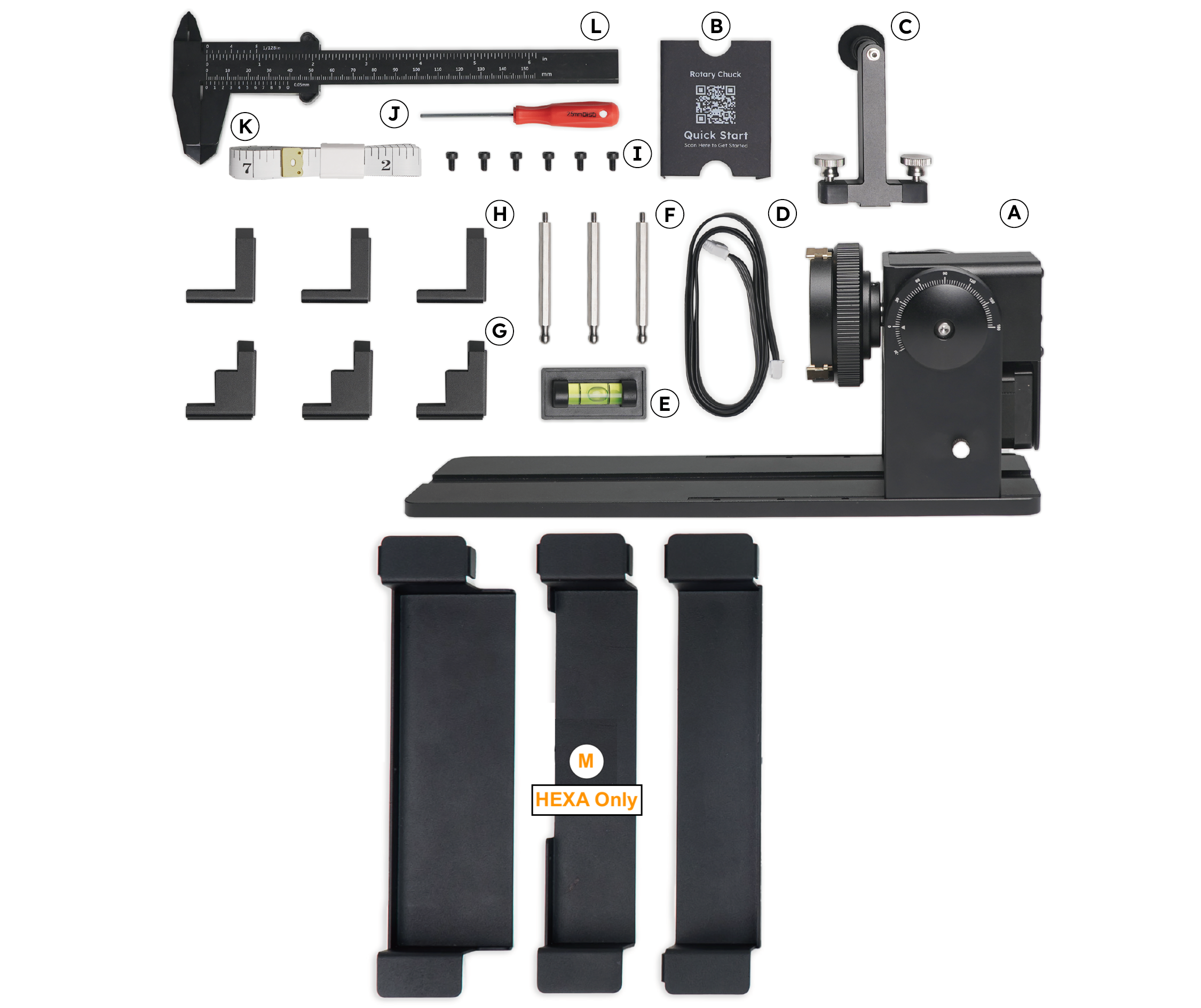

1. Uitpakken

# Artikelomschrijving Aantal
A FLUX Chuck Rotary Add-on
(Het hoofdonderdeel van de roterende add-on.) 		1 stuk
B QR-code voor snelstartgids
(Het hoofdonderdeel van de roterende add-on.)
 		1 stuk
C

Staartondersteuningsset (Ondersteuning x 1 stuk + duimschroeven x 2 stuks)
(Deze ondersteuningsset wordt voornamelijk gebruikt voor bolvormige objecten en korte zware voorwerpen)

 1 set
D

Aansluitkabel
(Deze kabel verbindt de roterende as met de machine.
Voor Ador, Beambox 2 en beamo wordt een 6-pins naar 7-pins kabel meegeleverd.
(Voor HEXA en Lazervida wordt een 4-pins naar 4-pins kabel meegeleverd.

 1 stuk
E Mini-waterpas
(De waterpas is een hulpmiddel om het object waterpas te zetten voordat u met een taak begint, om een perfecte focus op het oppervlak van het object te garanderen.) 		3 stuks
F Zeskantbek
(De bekken worden op de roterende as gemonteerd om het object stevig vast te klemmen. De zeskantbekken worden specifiek gebruikt voor kleinere objecten. Zie installatiehandleiding) 		3 stuks
G Getrapte bek
(De bekken worden op de roterende as gemonteerd om het object stevig vast te klemmen. De getrapte bekken worden specifiek gebruikt voor objecten van gemiddelde grootte. Zie installatiehandleiding) 		3 stuks
H L-vormige bek
(De bekken worden op de roterende as gemonteerd om het object stevig vast te klemmen. De L-vormige bekken worden specifiek gebruikt voor grotere objecten. Zie installatiehandleiding.) 		6 stuks
I M3 inbusschroef (2,5 mm)
(De inbusschroeven worden gebruikt om de bekken op de hierboven genoemde roterende as te bevestigen.) 		1 stuk
J Inbusschroevendraaier (2,5 mm)
(Dit gereedschap wordt gebruikt om onderdelen op de roterende as te monteren of te demonteren.) 		1 stuk
K

Flexibele liniaal
(De flexibele liniaal meet de afmetingen van het object, die in de software moeten worden ingevoerd voordat een taak wordt gestart.)

 1 stuk
L Schuifmaat
(De schuifmaat meet de afmetingen van het object, die in de software moeten worden ingevoerd voordat een taak wordt gestart.) 		1 stuk
M HEXA Roterende steunen
(Deze metalen steunen worden alleen geleverd bij HEXA en worden ook gebruikt in HEXA. De instructies voor de steunen worden behandeld op de specifieke pagina van HEXA.) 		3 stuks

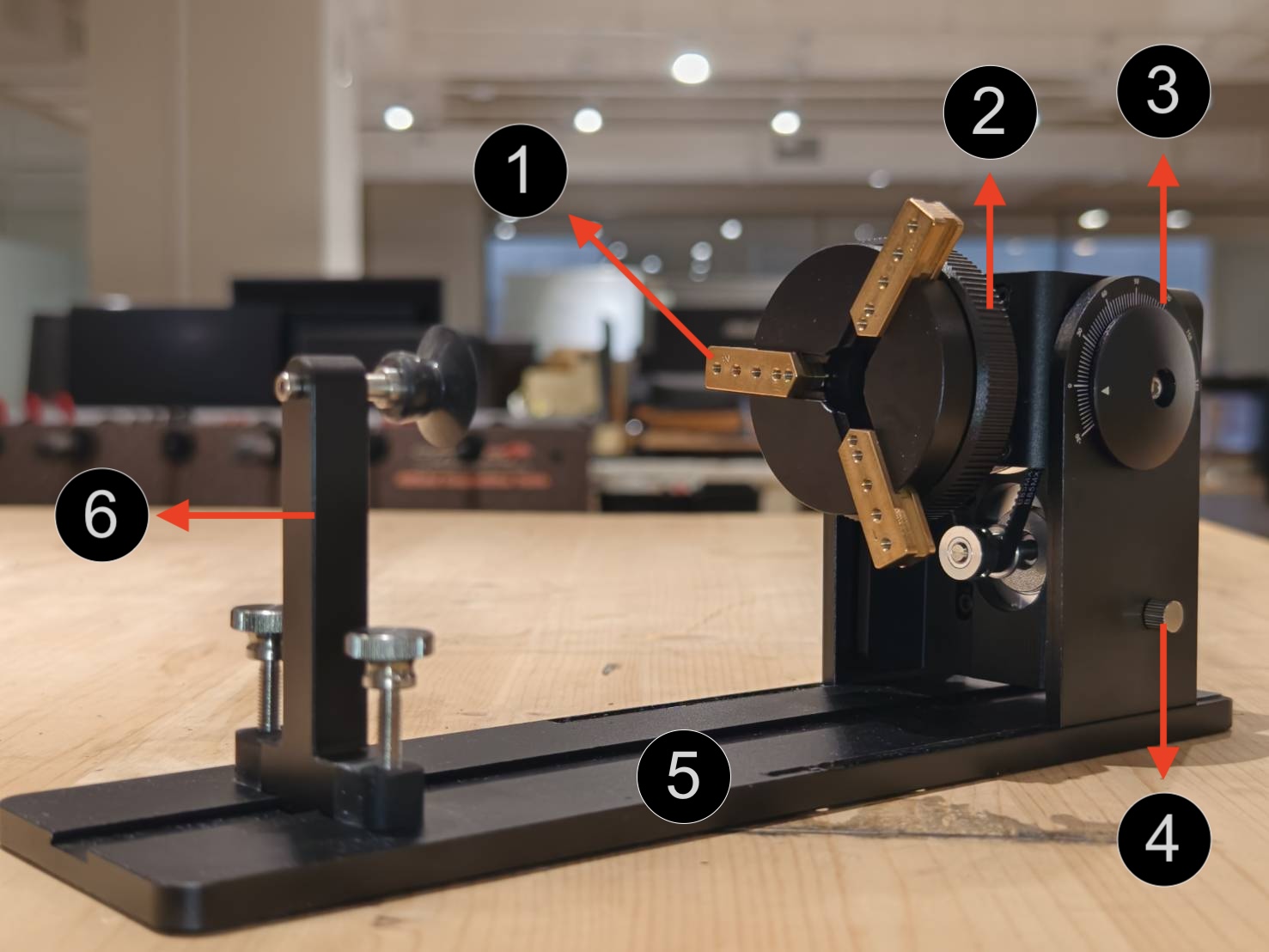

2. Hardware-interface

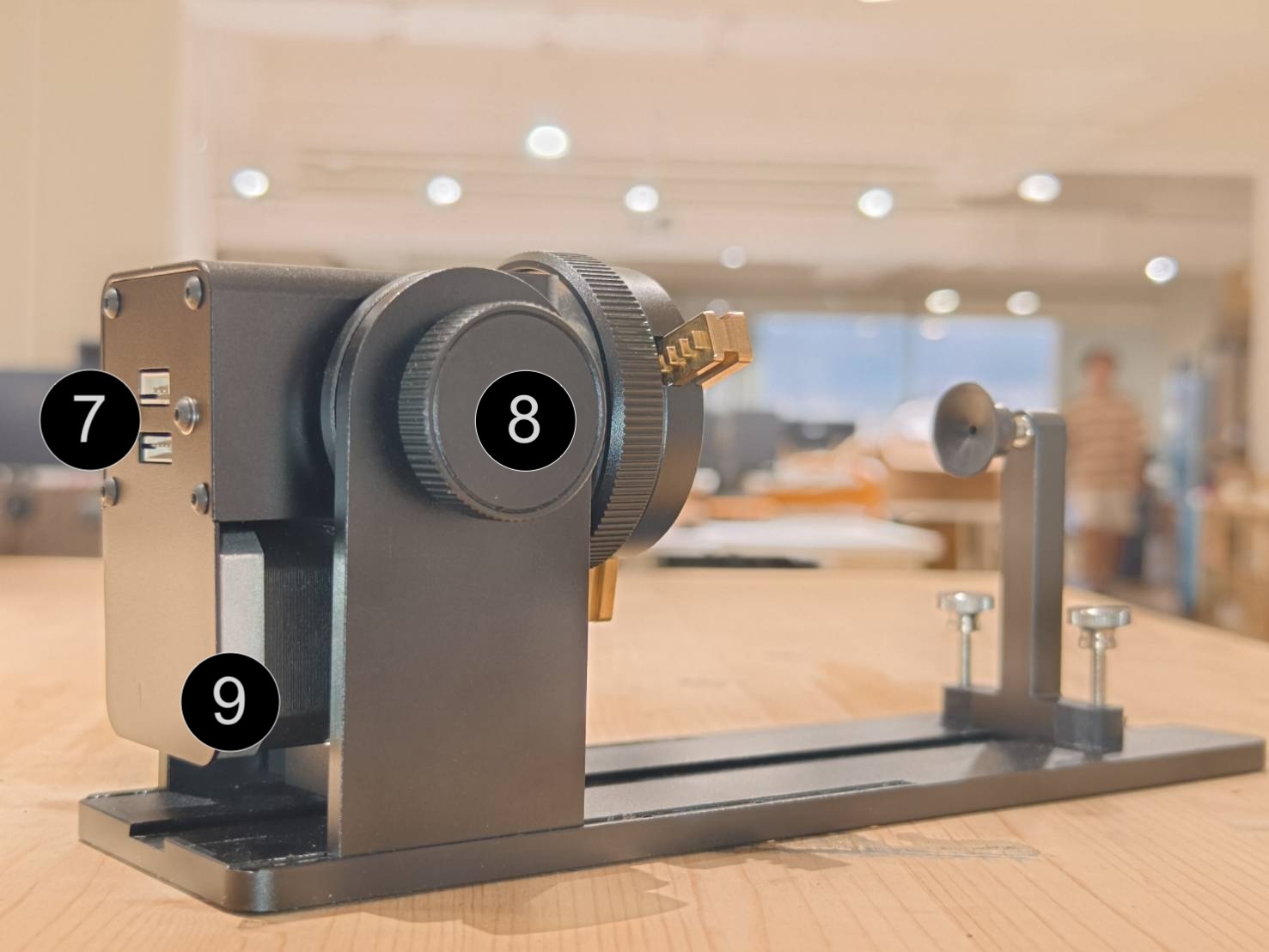

1 2 3 4 5 6

7 8 9

Terug naar boven

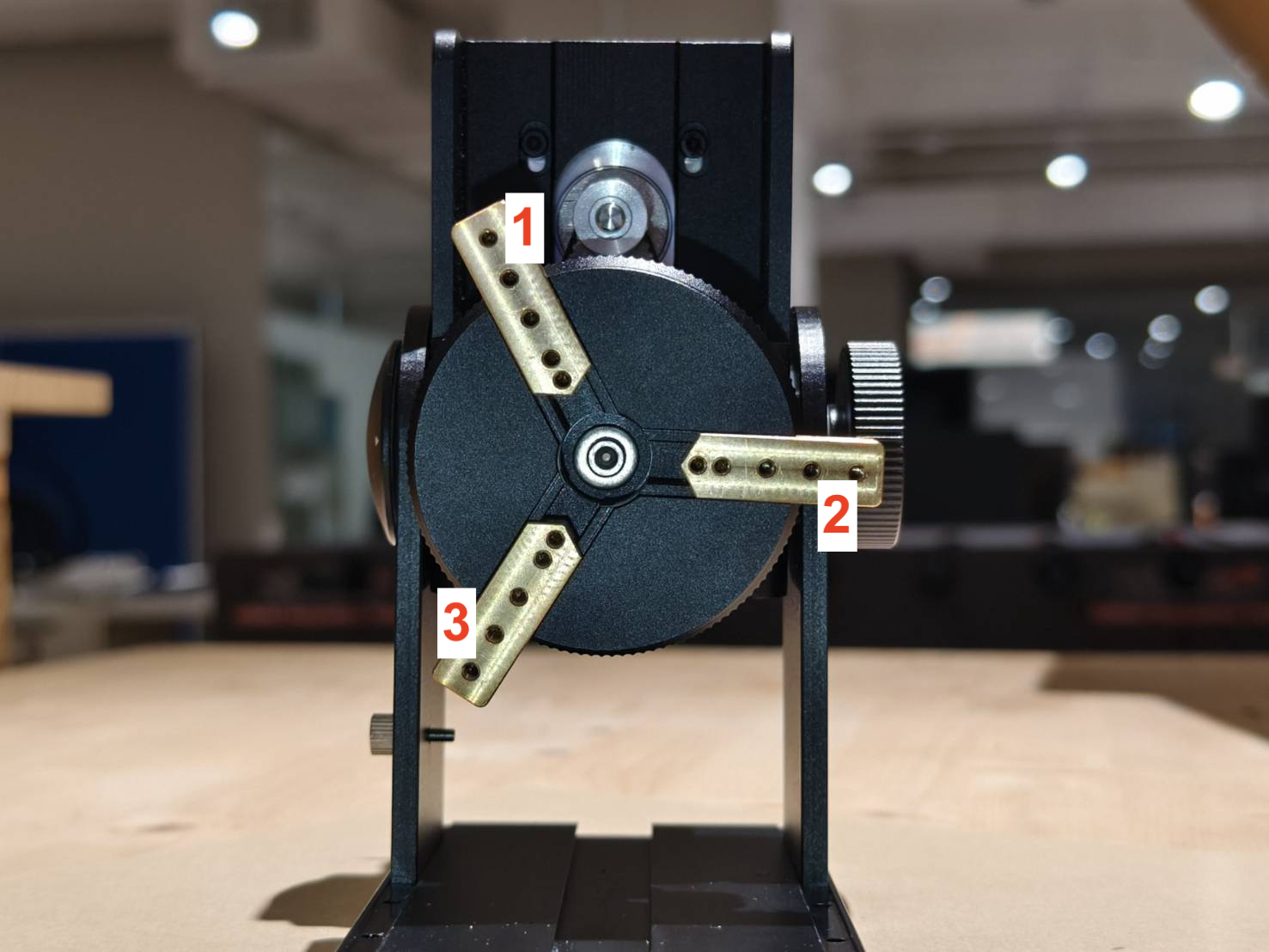

2.1. Klembekken

Er zijn drie klauwhouders op de roterende as. De klauwen worden hierop geplaatst en stevig vastgeschroefd.


Klauwen gemonteerd Klauwen gedemonteerd

Terug naar 2. Hardware-interface



De gaten in de houders zijn schroefdraadgaten voor de inbusbouten. Afhankelijk van de grootte van de objecten kunnen de klauwen dichter bij elkaar of verder uit elkaar worden bevestigd door ze in verschillende gaten te schroeven.

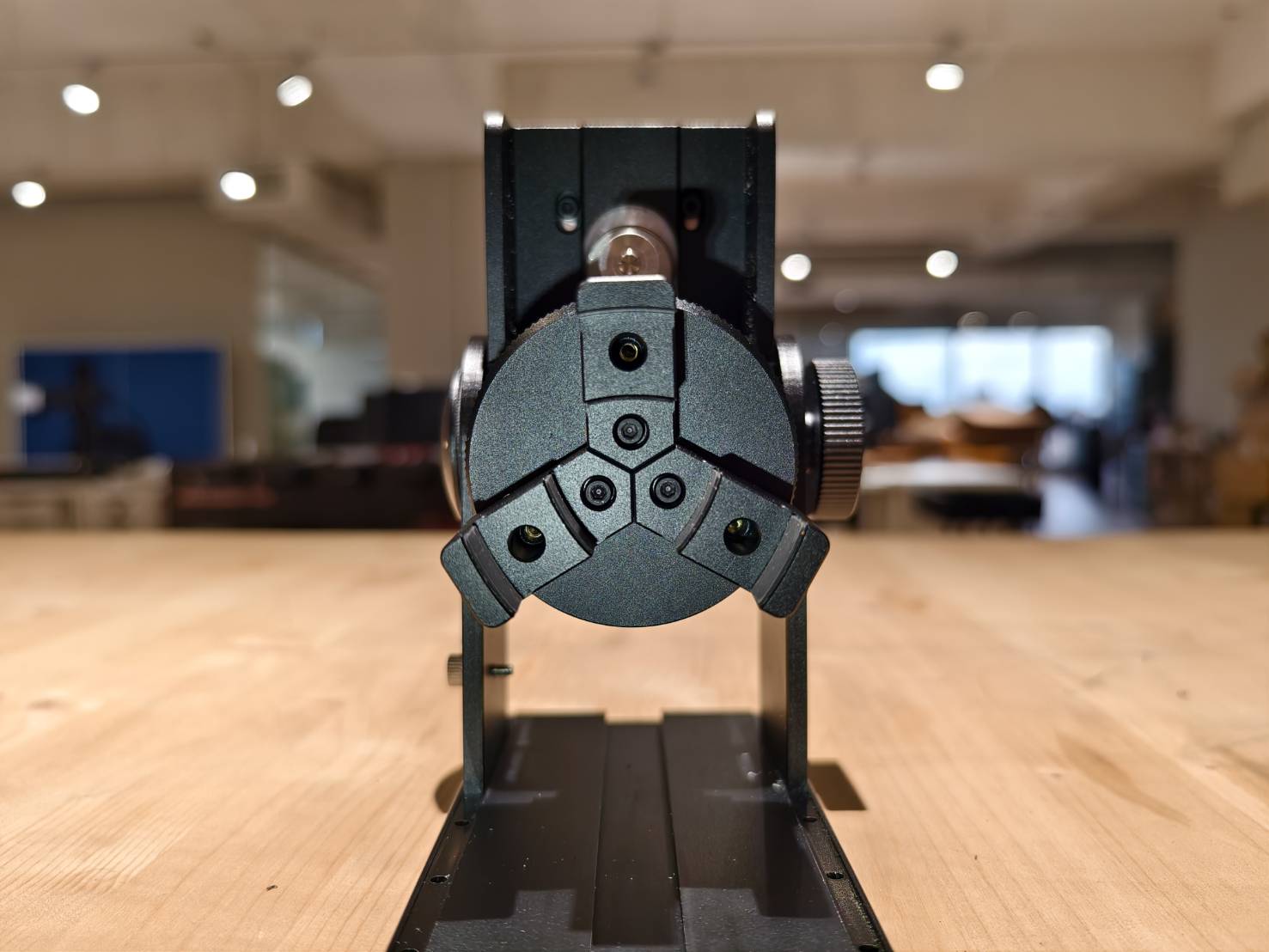

Dichtst bij elkaar Verst uit elkaar

Terug naar 2.1. Klauwhouders



2.1.1 Installatiehandleiding voor de getrapte en L-vormige klembekken

Terug naar 2.1. Klauwhouders



2.1.2 Installatiehandleiding voor de zeshoekige klembekken



Terug naar 2.1. Klauwhouders

Terug naar 2. Hardware-interface

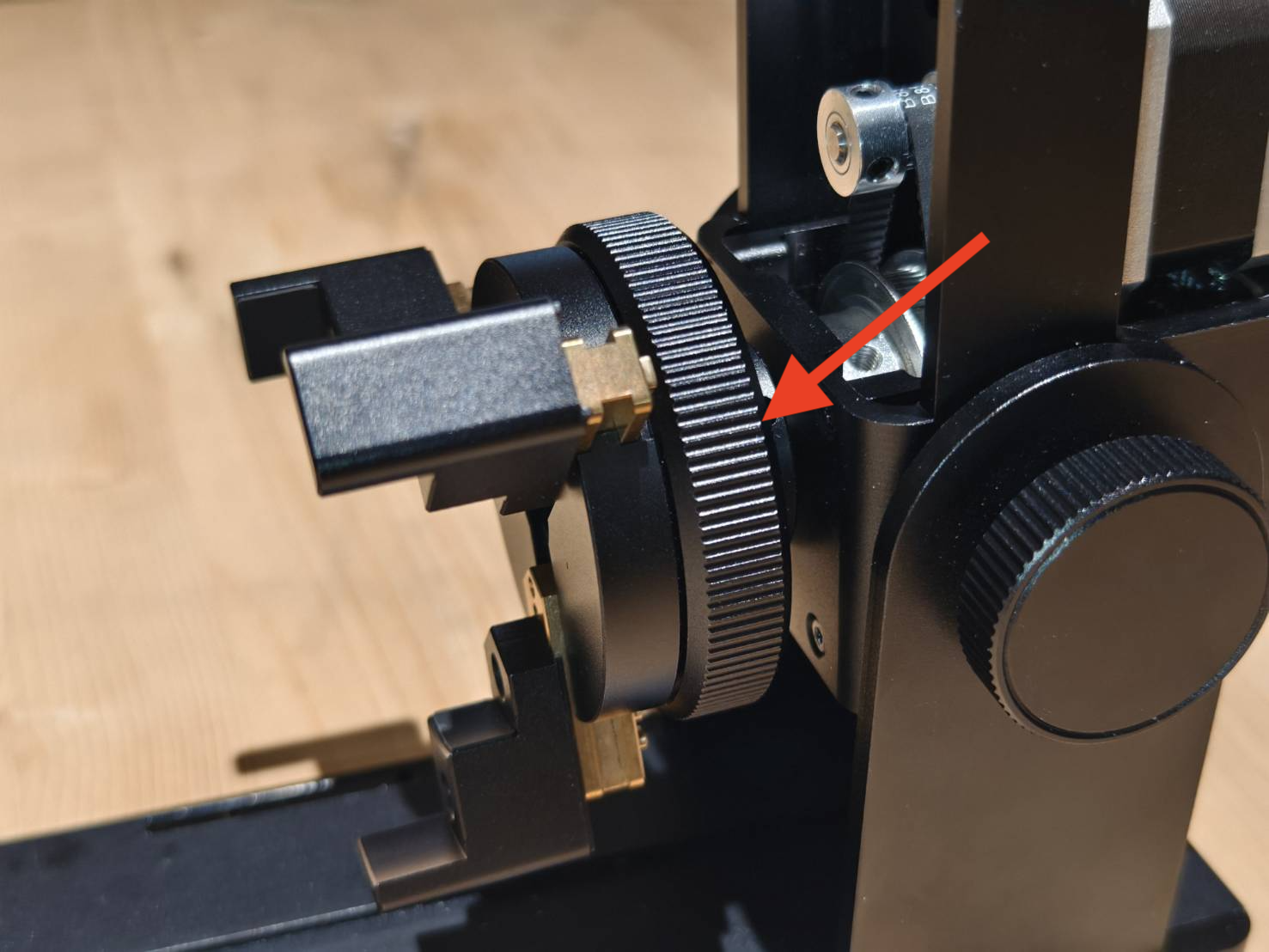

2.2 Maatafstelknop

De knop wordt gebruikt om de afstand tussen de klauwen aan te passen, wat de grootte van het object bepaalt. Bekijk de video om te zien hoe dit werkt.


Terug naar 2. Hardware-interface



2.2.1 Demonstratie van de maatafstelknop



Terug naar 2. Hardware-interface

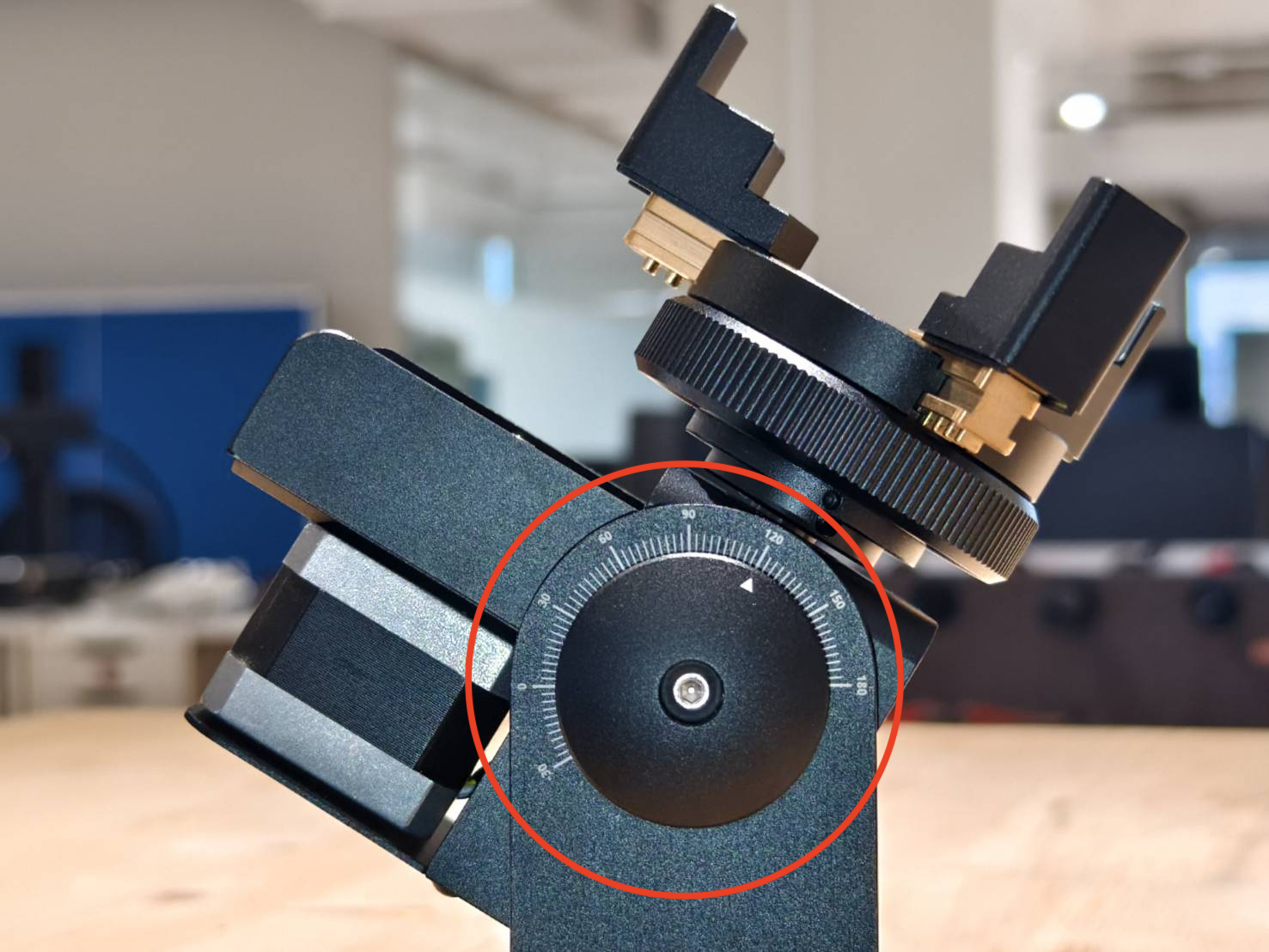

2.3. Hoekindicatie

De hoekindicatie geeft aan onder welke hoek de kop van de rotatie-as zich bevindt.

Terug naar 2. Hardware-interface

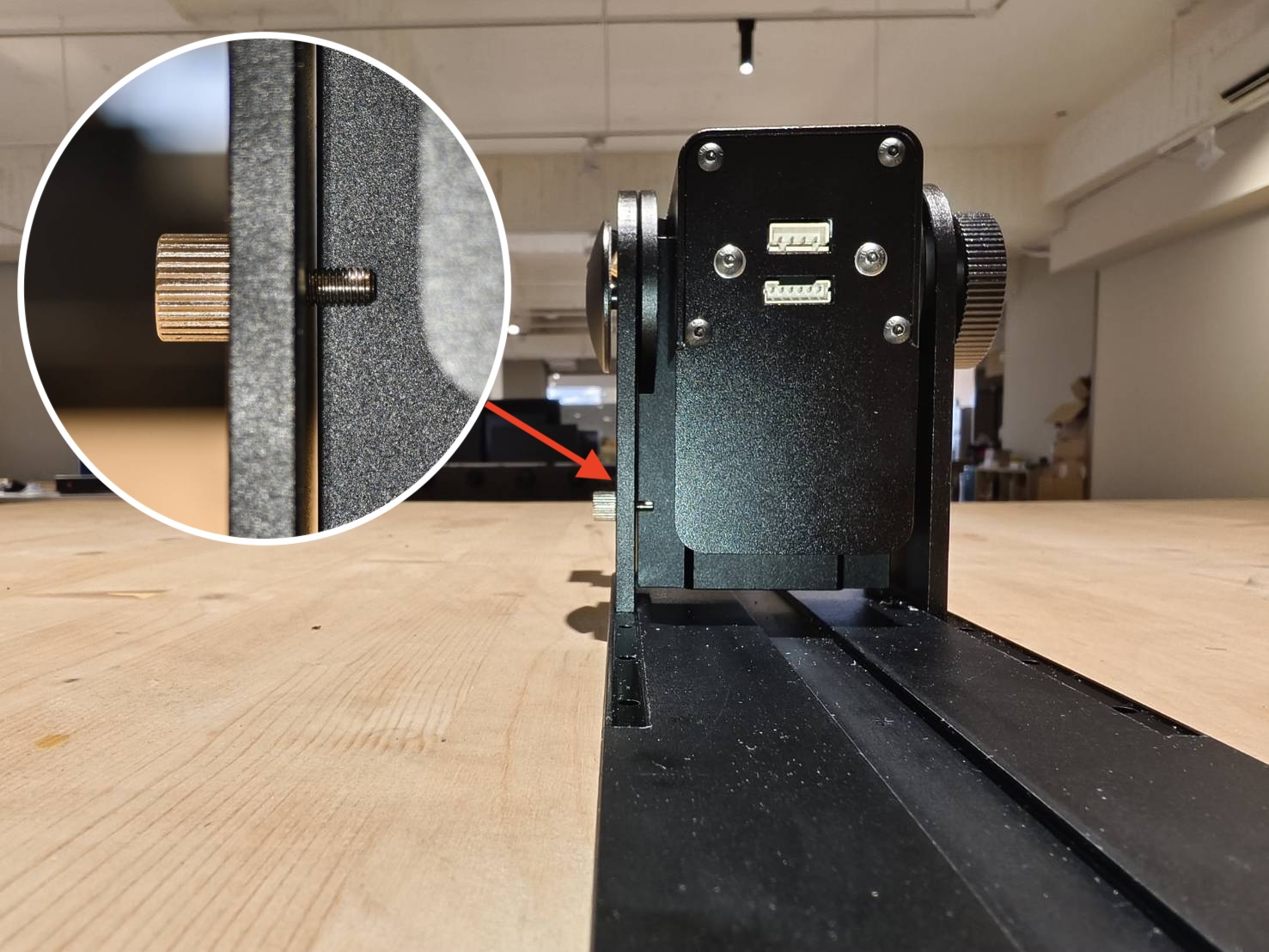

2.4. Aanslagschroef

De aanslagschroef voorkomt dat de kop van de rotatie-as doorhangt bij het 180 graden draaien.
Deze schroef moet stevig worden aangedraaid.


Terug naar 2. Hardware-interface

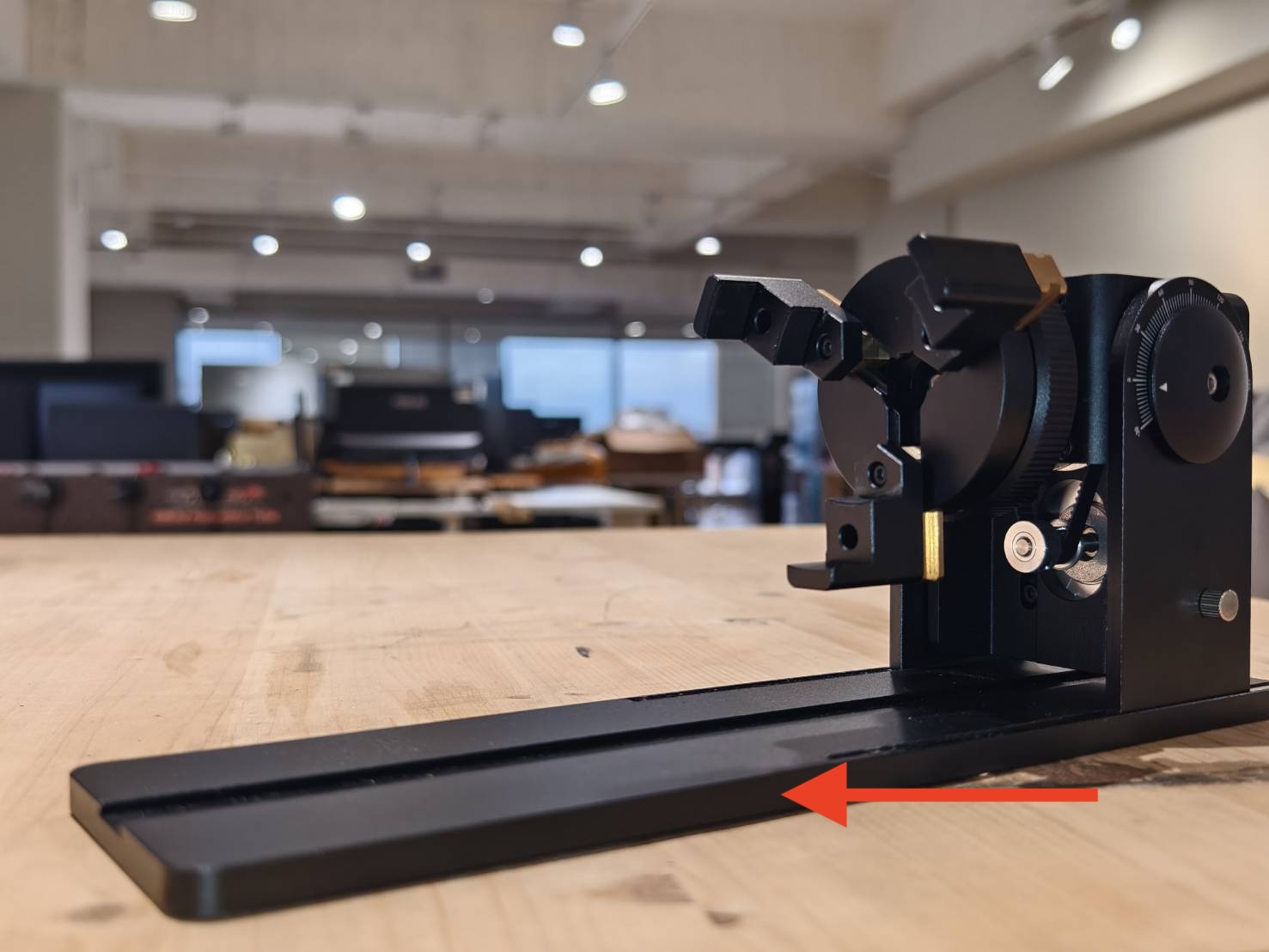

2.5. Basis

De behuizing van de rotatie-as kan worden verplaatst. Er zijn schroefgaten in de basis, en de behuizing kan in verschillende gaten worden geschroefd om de positie te wijzigen. Voor sommige toepassingen, zoals bij langere objecten, kan het nodig zijn de positie van de behuizing aan te passen om de totale lengte van de rotatie-as in het object te verminderen.

Terug naar 2. Hardware-interface



2.5.1 Demonstratie van het Verplaatsen van de Spankopbehuizing

Terug naar 2. Hardware-interface



2.6. Tegencenter

De tegencenter wordt gebruikt om de andere kant van het object te ondersteunen. Het wordt meestal gebruikt bij Bolvormige Objecten en korte, zware objecten om te voorkomen dat ze uit de klauwen vallen.

Terug naar 2. Hardware-interface

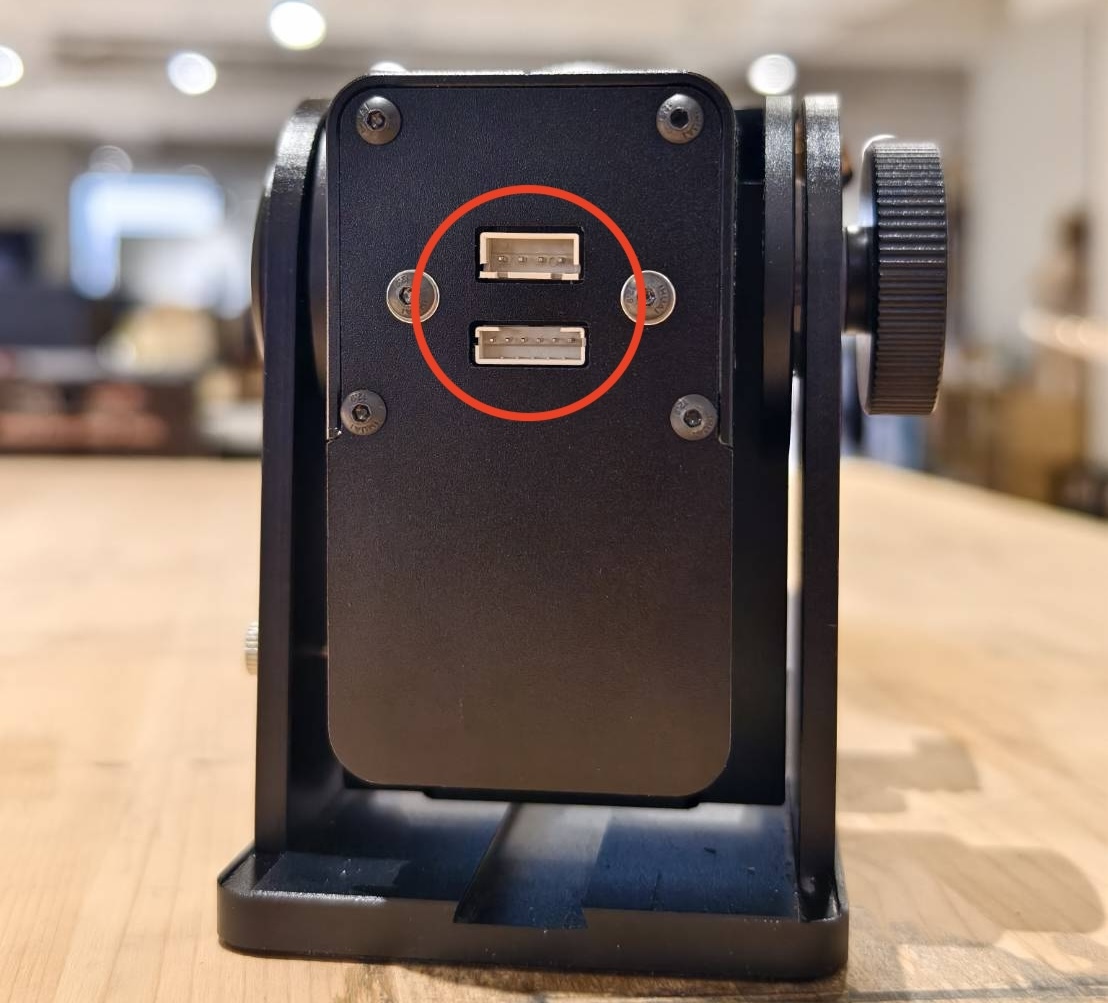

2.7. Aansluitingen

Zoals vermeld, zorgt de verbindingskabel voor een verbinding tussen de rotatie-as en de machine. De aansluiting is waar de kabel wordt aangesloten. De aansluitingen verschillen per model. Raadpleeg de onderstaande tabel om de juiste aansluiting voor uw model te vinden.

Aansluitingstype Compatibel Model
6-pin Ador, Beambox 2, beamo
4-pin HEXA, Lazervida

Terug naar 2. Hardware-interface

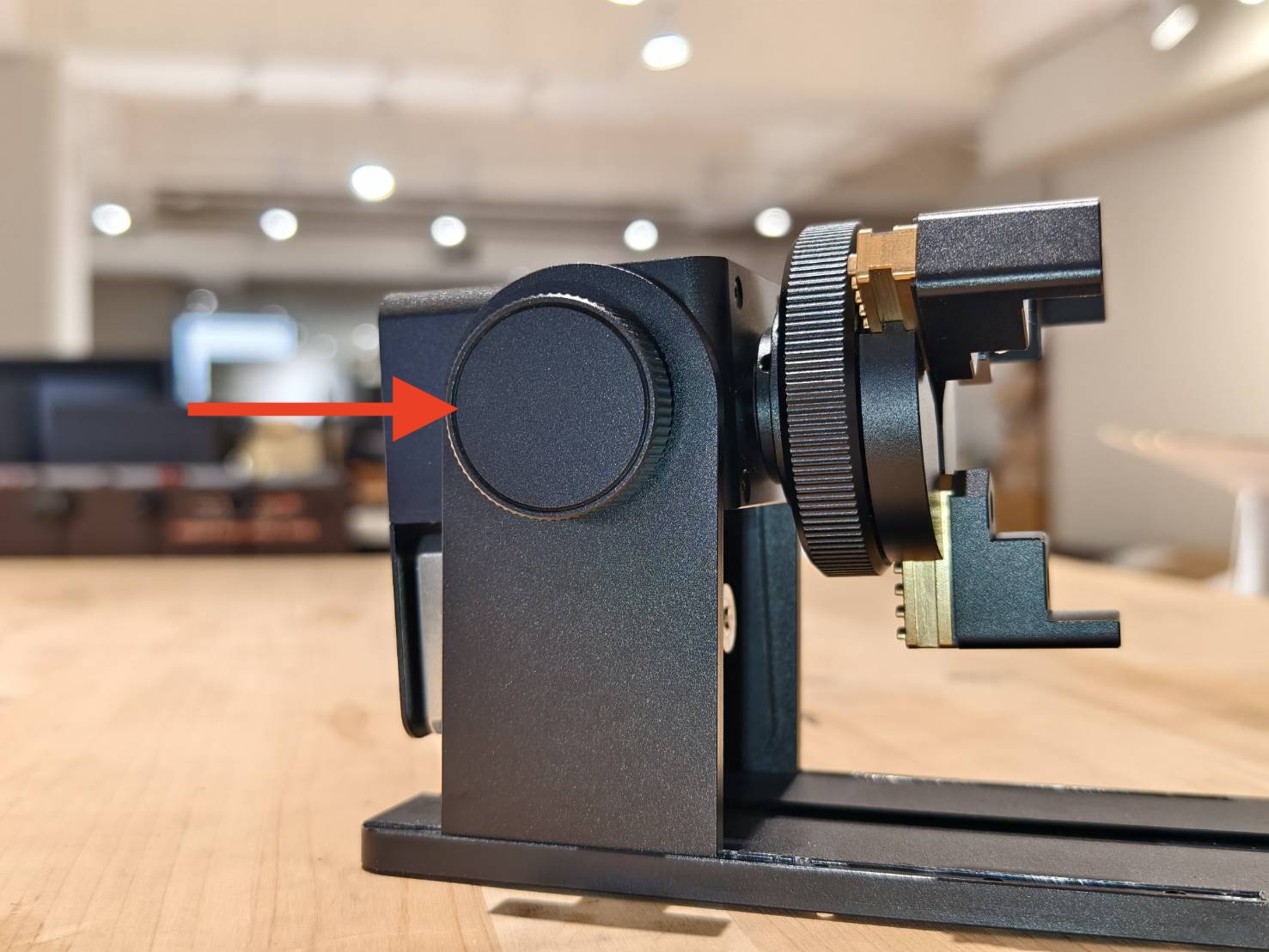

2.8 Hoekverstelknop

De hoekverstelknop wordt voornamelijk gebruikt als hulpmiddel om het object horizontaal waterpas te zetten. Het kan ook de richting van het object 180 graden draaien voor speciale toepassingen.
Bekijk de video om te zien hoe het werkt.

Terug naar 2. Hardware-interface



2.8.1 Demonstratie van de hoekinstelknop

Terug naar 2. Hardware-interface



2.9. Kantelfunctie

Wanneer u de hoekverstelknop losdraait, kan de kop van de roterende as 180 graden worden gedraaid.
Voor sommige toepassingen is het omdraaien noodzakelijk. Let op de standaardpositie en de omgedraaide positie, aangezien deze van invloed zijn op de oorspronkelijke positie van uw gravure.

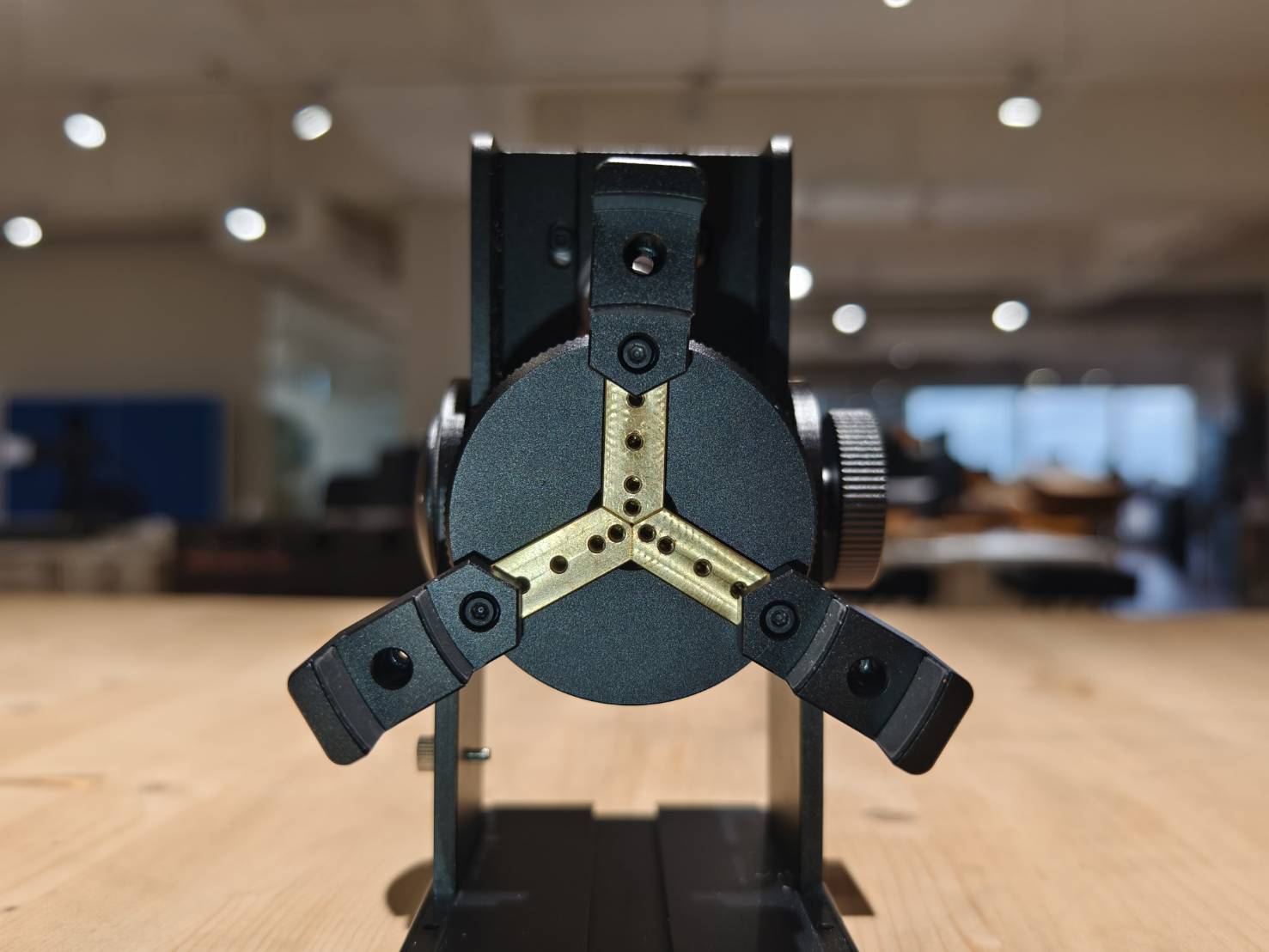

Standaardpositie

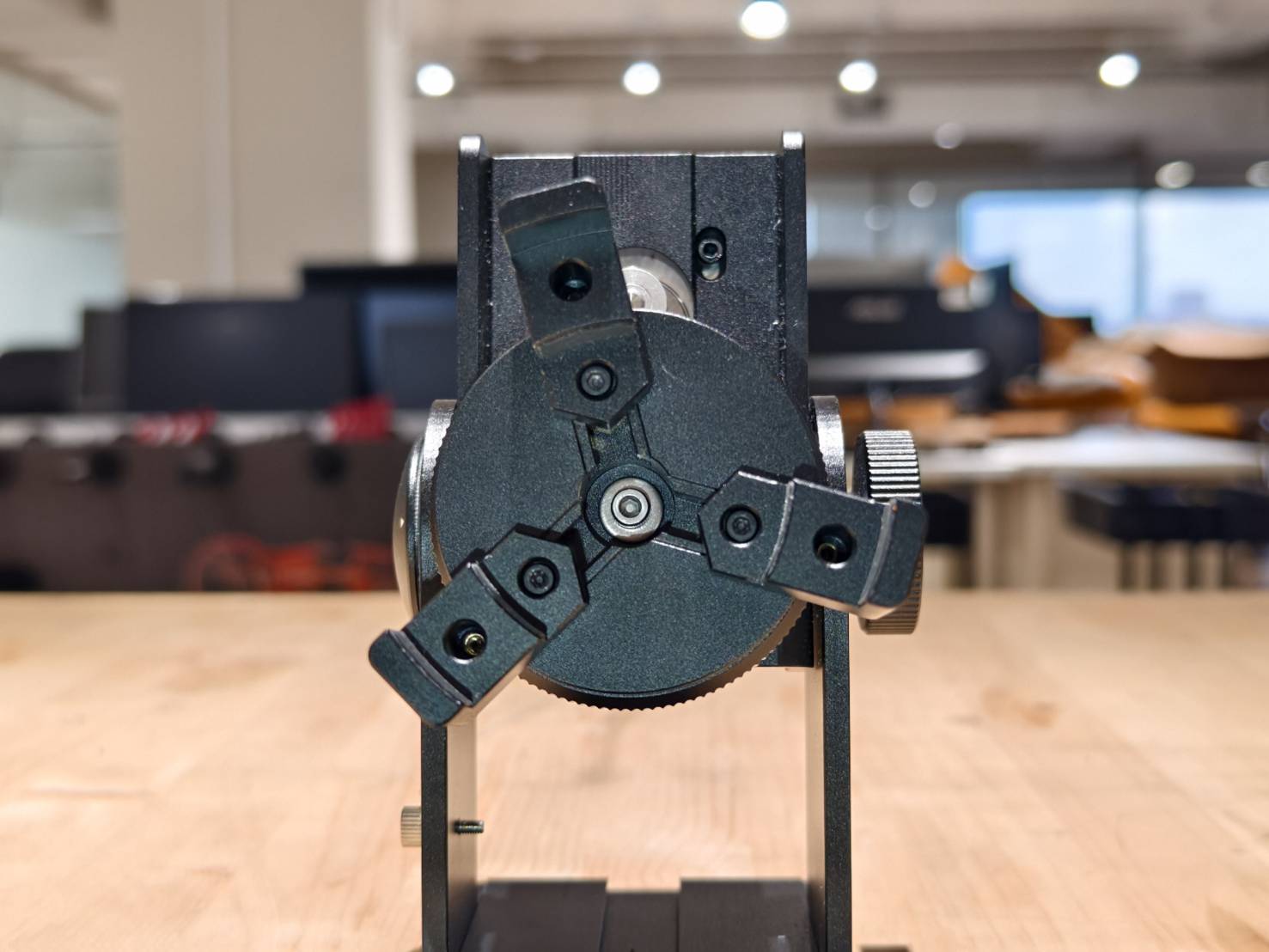

(De bovenkant is vlak.)		 Omgedraaide positie
(De motor staat omhoog.)

Terug naar 2. Hardware-interface

Terug naar boven

3. Objecten vastklemmen

Dit hoofdstuk leidt u door het vastklemmen van verschillende objecten, zoals een reguliere cilinder, mok, kleine cilinder, lang object, etc. Raadpleeg de onderstaande tabel om een vorm te vinden die vergelijkbaar is met uw object.

Cilinder Mok Kelk Kegel

Lang Bol Ring

Terug naar boven

3.1 Cilinder

Cilinders kunnen extern of intern worden vastgeklemd. Voor grote objecten zijn L-vormige klauwen noodzakelijk.

Terug naar 3. Objecten vastklemmen

3.1.1 Extern vastklemmen van cilindrische objecten



3.1.2 Inwendige klemming van cilindrische objecten met zeskantbekken



3.1.3 Intern vastklemmen van cilindrische objecten met getrapte klauwen



3.1.4 Extern vastklemmen van grotere cilindrische objecten

Terug naar 3. Objecten vastklemmen



3.2 Mok

Mokken hebben handvatten; meestal kan het handvat de basis van de roterende as raken, dus 180 graden draaien om dit te voorkomen.

Terug naar 3. Objecten vastklemmen

 3.2.1 Extern vastklemmen van mokken



3.2.2 Mokken intern vastklemmen met zeskantige klauwen



3.2.3 Intern vastklemmen van mokken met getrapte klauwen

Terug naar 3. Objecten vastklemmen



3.3 Kelk

Wees voorzichtig, want sommige kelken kunnen breekbaar zijn. Vastklemmen vanaf de onderkant wordt aanbevolen. Een steunmodule, die apart moet worden aangeschaft, wordt ook aanbevolen voor kelkvormige objecten.

(*De steunmodule die aan het einde van de video wordt gebruikt, moet apart worden aangeschaft.)

Terug naar 3. Objecten vastklemmen



3.4 Kegel

Kegelvormige objecten kunnen extern of intern worden vastgeklemd.

Terug naar 3. Objecten vastklemmen

3.4.1 Extern vastklemmen van kegelvormige objecten



3.4.2 Kegelvormig object intern vastklemmen met zeskantige klauwen





3.4.3 Intern vastklemmen van kegelvormige objecten met getrapte klauwen



Terug naar 3. Objecten vastklemmen



3.5 Lang

De steunmodule is vereist voor lange objecten en deze moet apart worden aangeschaft.

Terug naar 3. Objecten vastklemmen



3.6 Bol

Het wordt aanbevolen om bolvormige objecten alleen in het middengebied te graveren, waar een klein verschil in focusafstand is. De staartondersteuningsset wordt gebruikt bij bolvormige objecten.

Terug naar 3. Objecten vastklemmen



3.7 Ring

Ringvormig materiaal wordt op vergelijkbare wijze intern vastgeklemd als cilinders.

Terug naar 3. Objecten vastklemmen

Terug naar boven

4. Overige accessoires (apart aan te schaffen)

Er zijn enkele apart aan te schaffen accessoires die nuttig zijn voor speciale objecten, zoals mokken met grotere handvatten of langere voorwerpen.
*Let op: deze items moeten apart worden aangeschaft.

# Item Foto
1. Verhogingsset
2. Ondersteuningsmodule

Terug naar boven

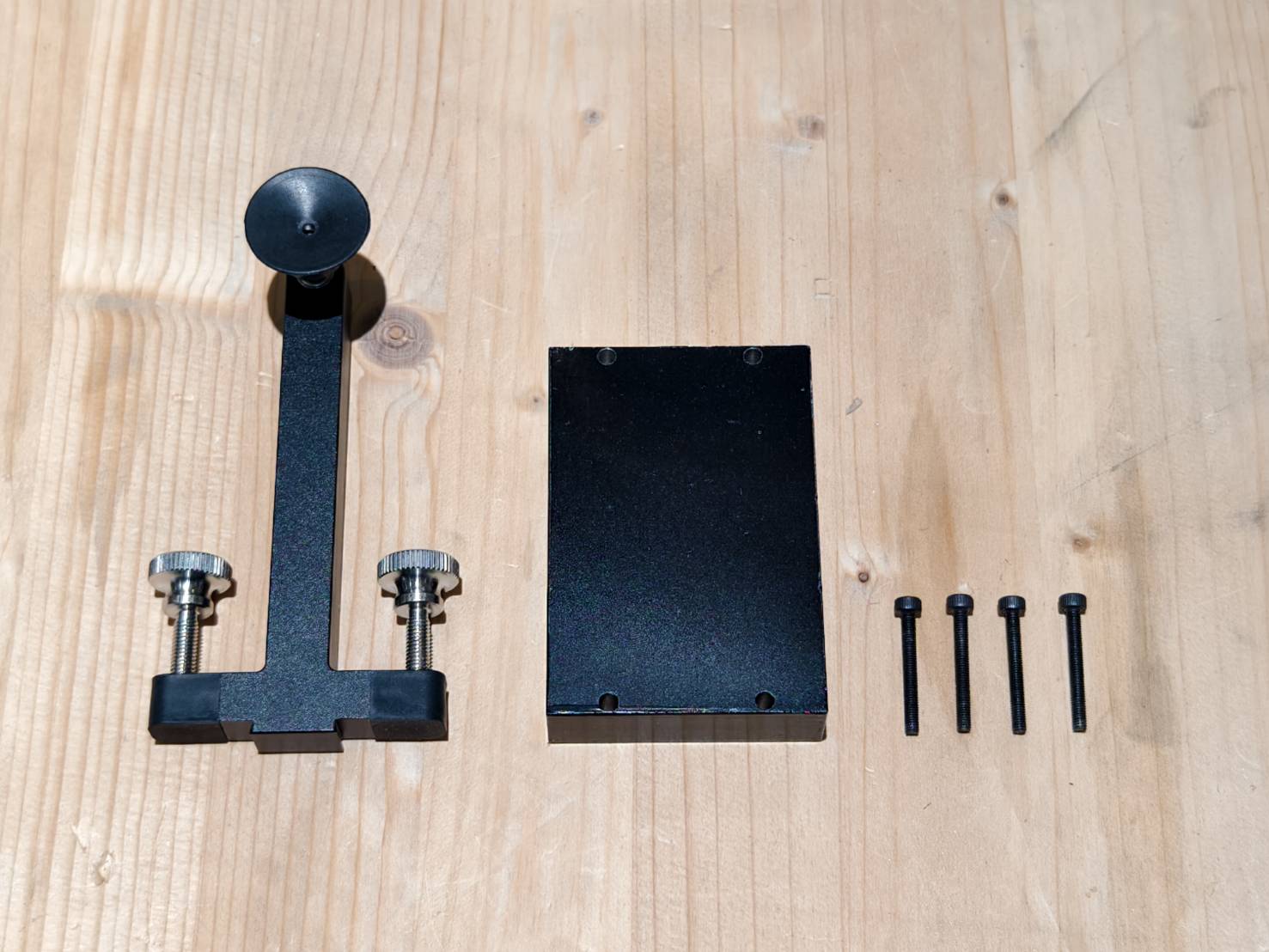

4.1 Verhogingsset

De verhogingsset bestaat uit een verhogingsblok en een hogere staartondersteuning. Dit wordt meestal gebruikt voor mokken met grotere handvatten of grotere bolvormige objecten.

Terug naar 4. Overige accessoires

4.1.1 Demonstratie verhogingsset voor en na

Terug naar 4.1 Verhogingsset

4.1.2 Installatiehandleiding verhogingsset

Terug naar 4.1 Verhogingsset

Terug naar 4. Overige accessoires

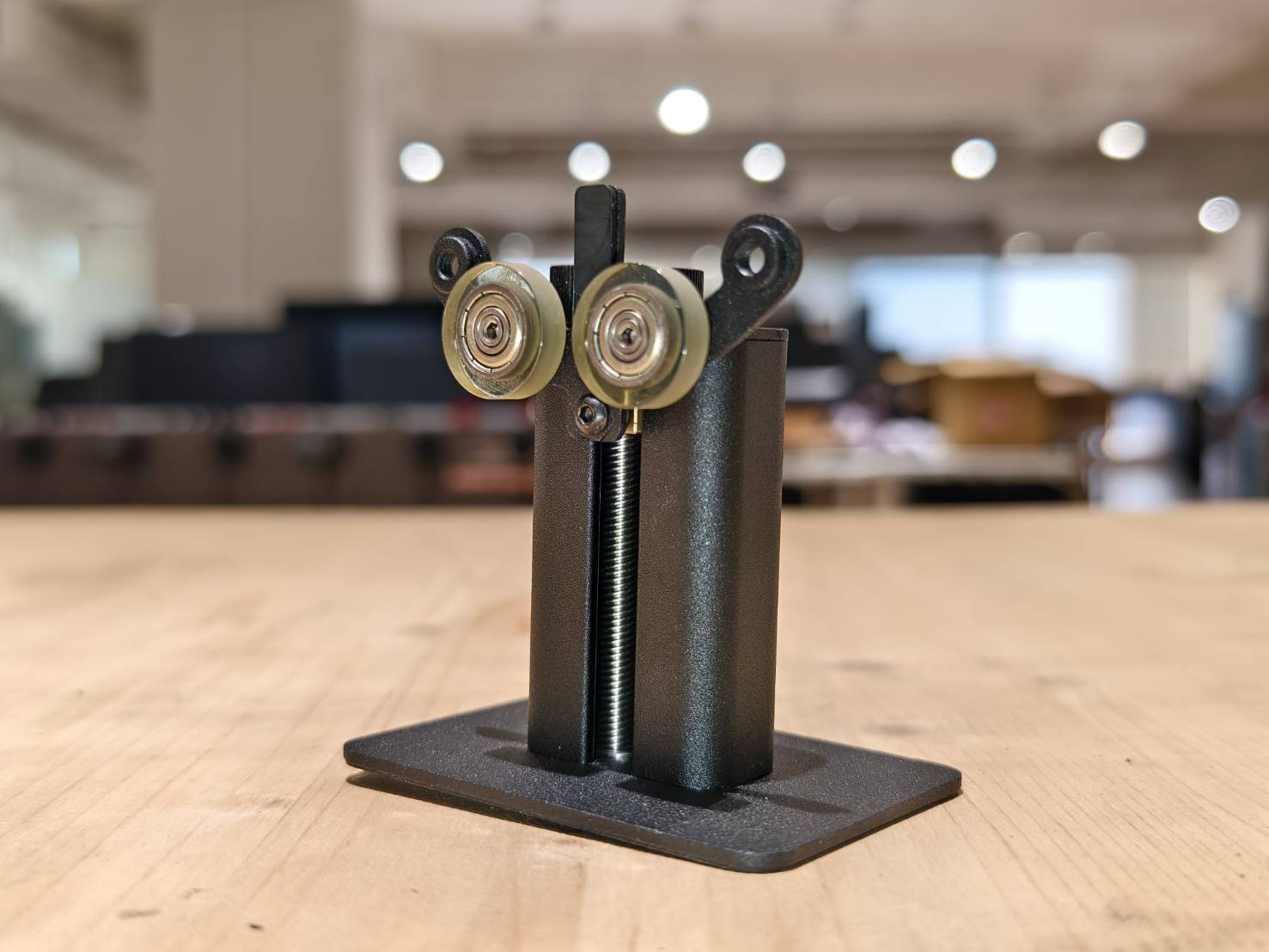

4.2 Ondersteuningsmodule

De ondersteuningsmodule wordt gebruikt voor langere of zwaardere objecten om de andere kant van de voorwerpen te ondersteunen en op te tillen.

Terug naar 4. Overige accessoires

4.2.1 Demonstratie ondersteuningsmodule

Kelkvormige objecten
Lange objecten

Terug naar 4.2 Ondersteuningsmodule



4.2.2 Handleiding voor het verwisselen van wielen en zitting van de ondersteuningsmodule

Wielen
Zitting

Terug naar 4.2 Ondersteuningsmodule

Terug naar boven

5. Start met graveren

Aangezien de Chuck Rotary compatibel is met verschillende FLUX-modellen, zoek hieronder uw model voor de handleiding over de installatie van de roterende module en het starten van een taak.

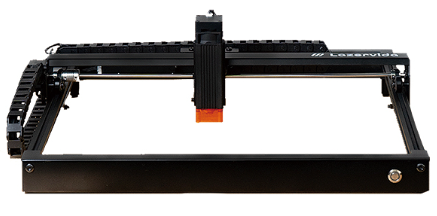

HEXA  Ador beamo Lazervida

Beambox II

HEXA RF





Terug naar boven

6. Vervanging van onderdelen

In deze sectie behandelen we de handleidingen voor vervangbare onderdelen van de Chuck Rotary.

6.1 Vervanging van de Chuck Rotary hoofdprint

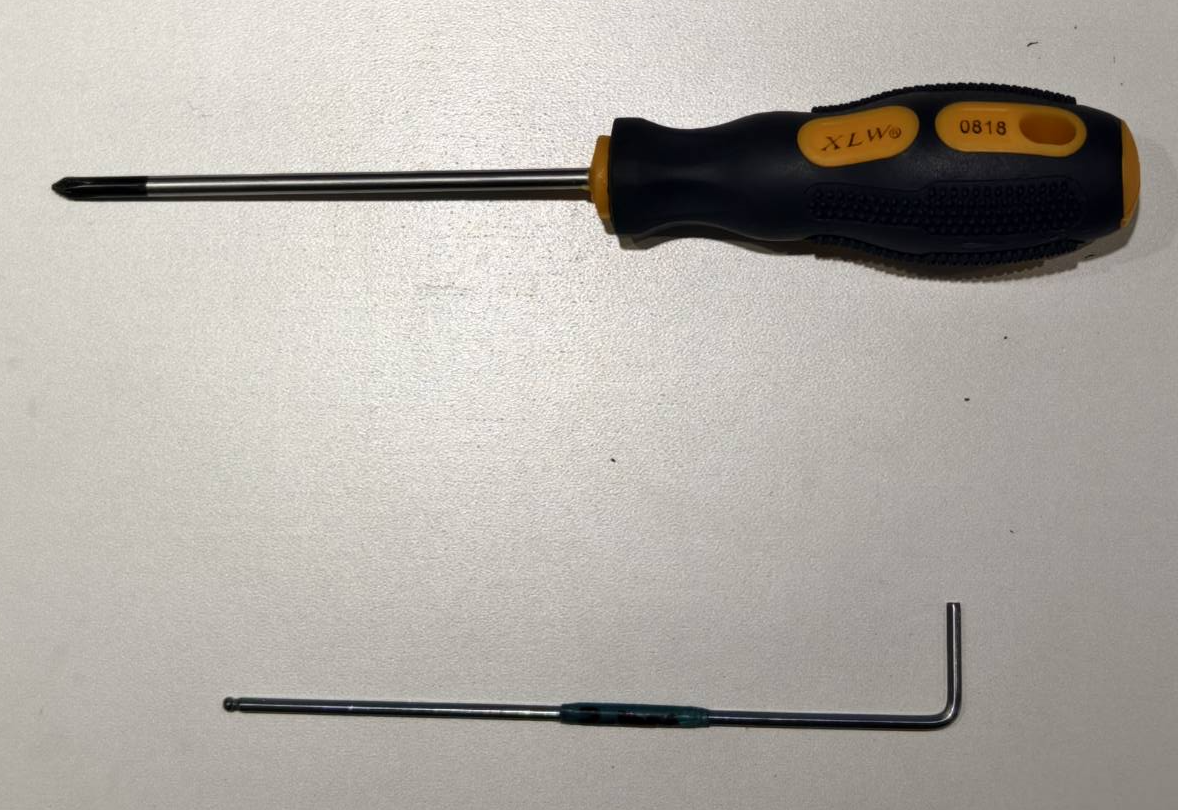

Benodigd gereedschap:

  • Kruiskopschroevendraaier
  • 2mm inbussleutel

Video-instructie:

Terug naar boven
