Ador verlengbasis - Uitpakken en installatie

Beschrijving

Dit artikel biedt een uitgebreide, stapsgewijze handleiding voor het installeren van de Ador verlengbasis.
Volg de onderstaande instructies voor het installatieproces.

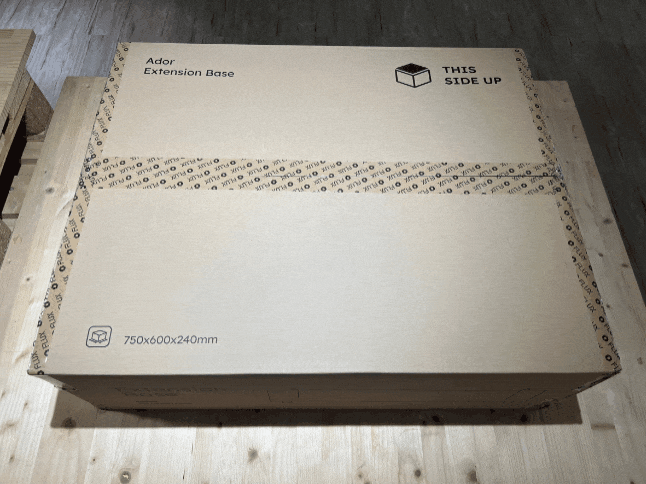

Uitpakken:

#	Onderdeel	Aantal	Foto
1	Verlengbasis	1 stuk
2	Honingraat (Geleider)	1 stuk

Stap 1

Verwijder de laser- of printmodule als u er een hebt geïnstalleerd.

Stap 2

Verwijder de metalen basis van de Ador.
Draai deze twee schroeven los om de metalen basis te verwijderen.

Verwijder de metalen basis door de machine een beetje op te tillen en de basis er direct uit te halen.

Stap 3

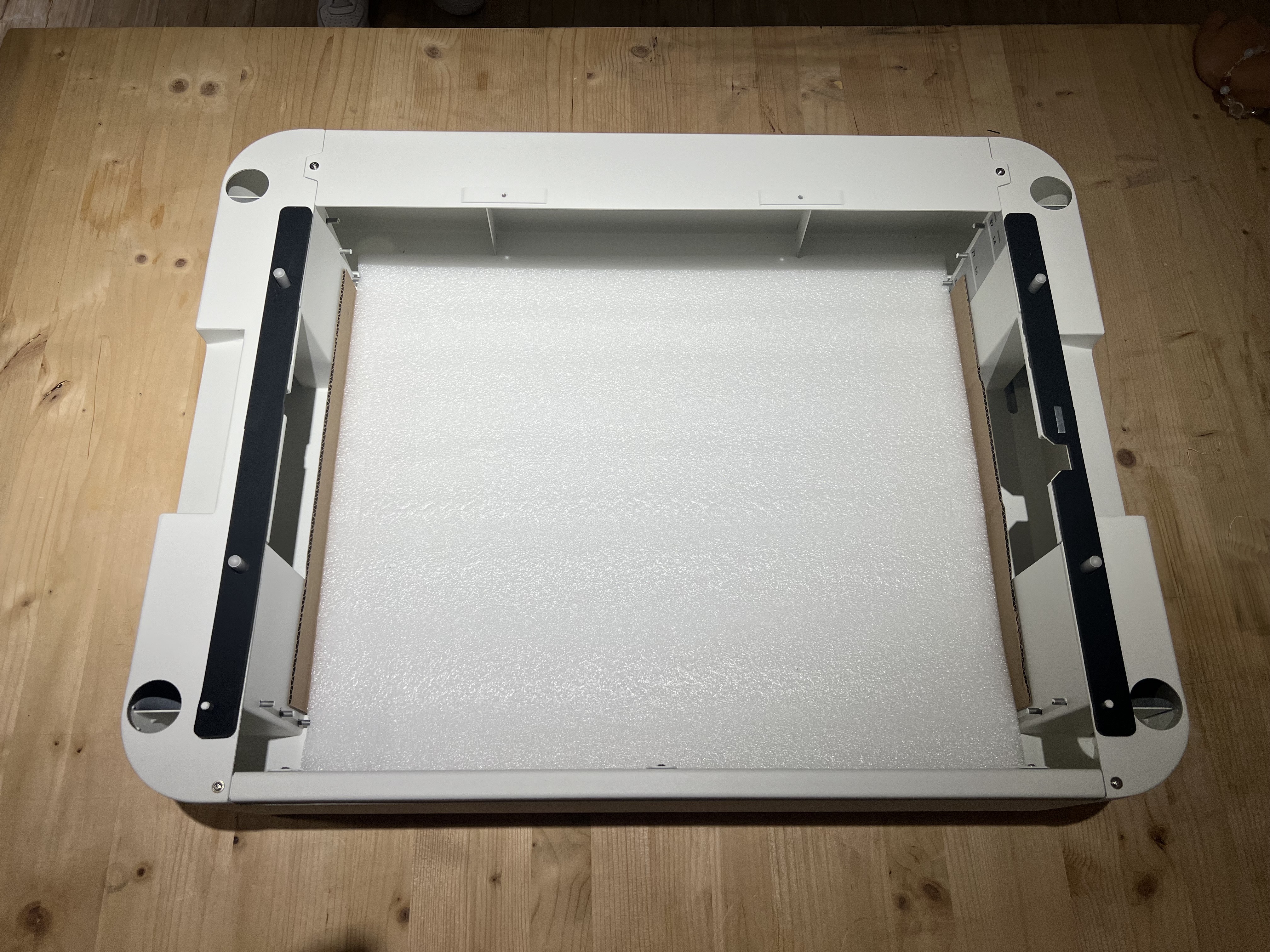

Pak de verlengbasis uit en verwijder de honingraat.
Zoek de indicatie voor de objecthoogte zoals omcirkeld in rood. Plaats de hele verlengbasis op een vlakke ondergrond in een richting zodat, wanneer u met uw gezicht naar de basis staat, de indicatie voor de objecthoogte zich aan de rechterkant bevindt.

Stap 4

Til de machine op en probeer de rubberen voetjes van Ador in de vier openingen te plaatsen om de machine en de verlengbasis in elkaar te zetten. De hoogte-indicatie moet zich aan dezelfde kant bevinden als het touchscreen, dat zich aan de rechterkant bevindt.

Passthrough-versie (niet beschikbaar in de EU)	Niet-Passthrough-versie

Optionele stap

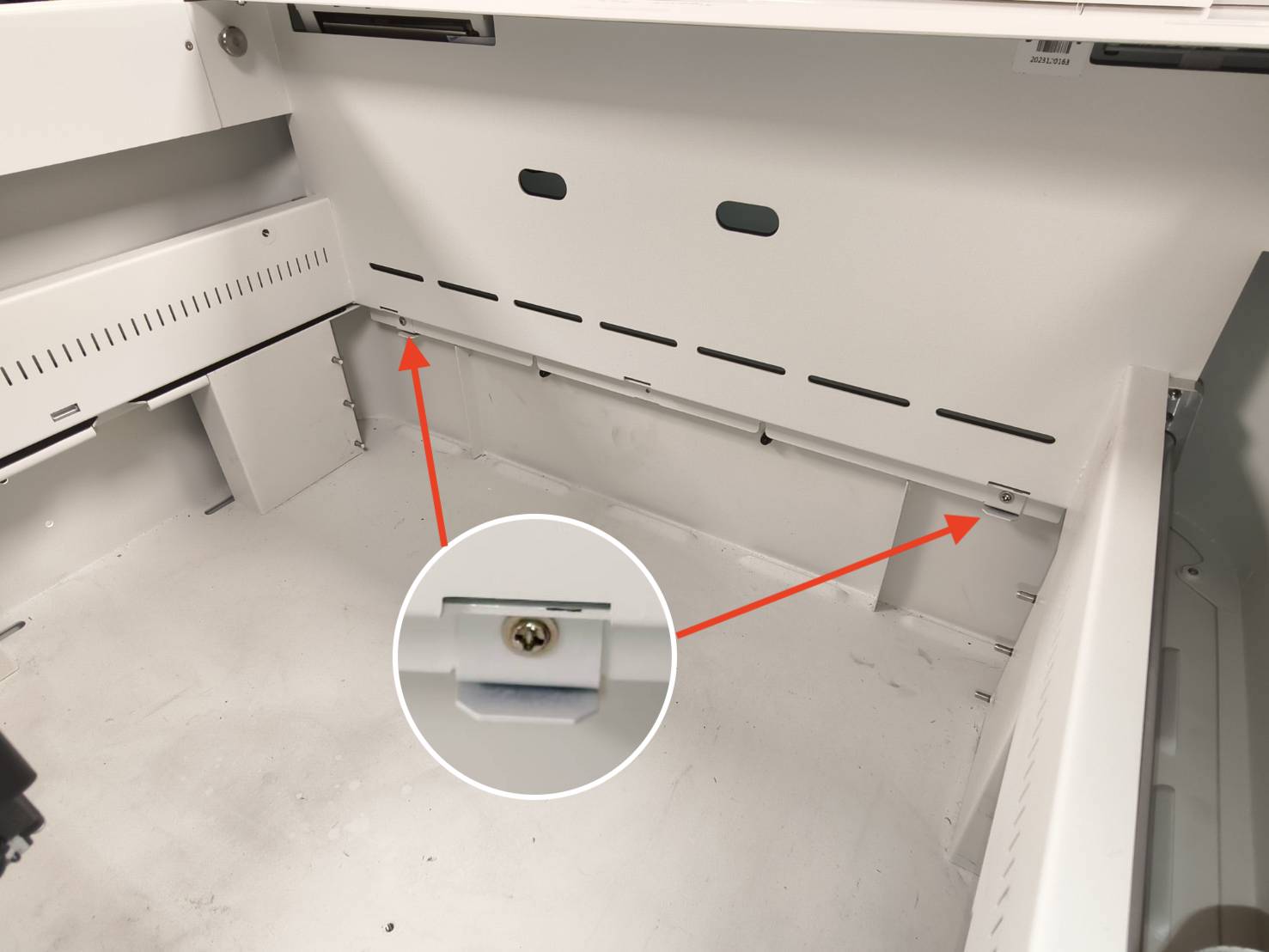

Afhankelijk van de basis die u heeft, zijn er twee of drie clips bevestigd aan het voorframe. Deze clips houden de machine en de basis op hun plaats. Het al dan niet aanbrengen van de clips heeft geen invloed op de functionaliteit van de basis.
Daarom is dit een optionele stap.

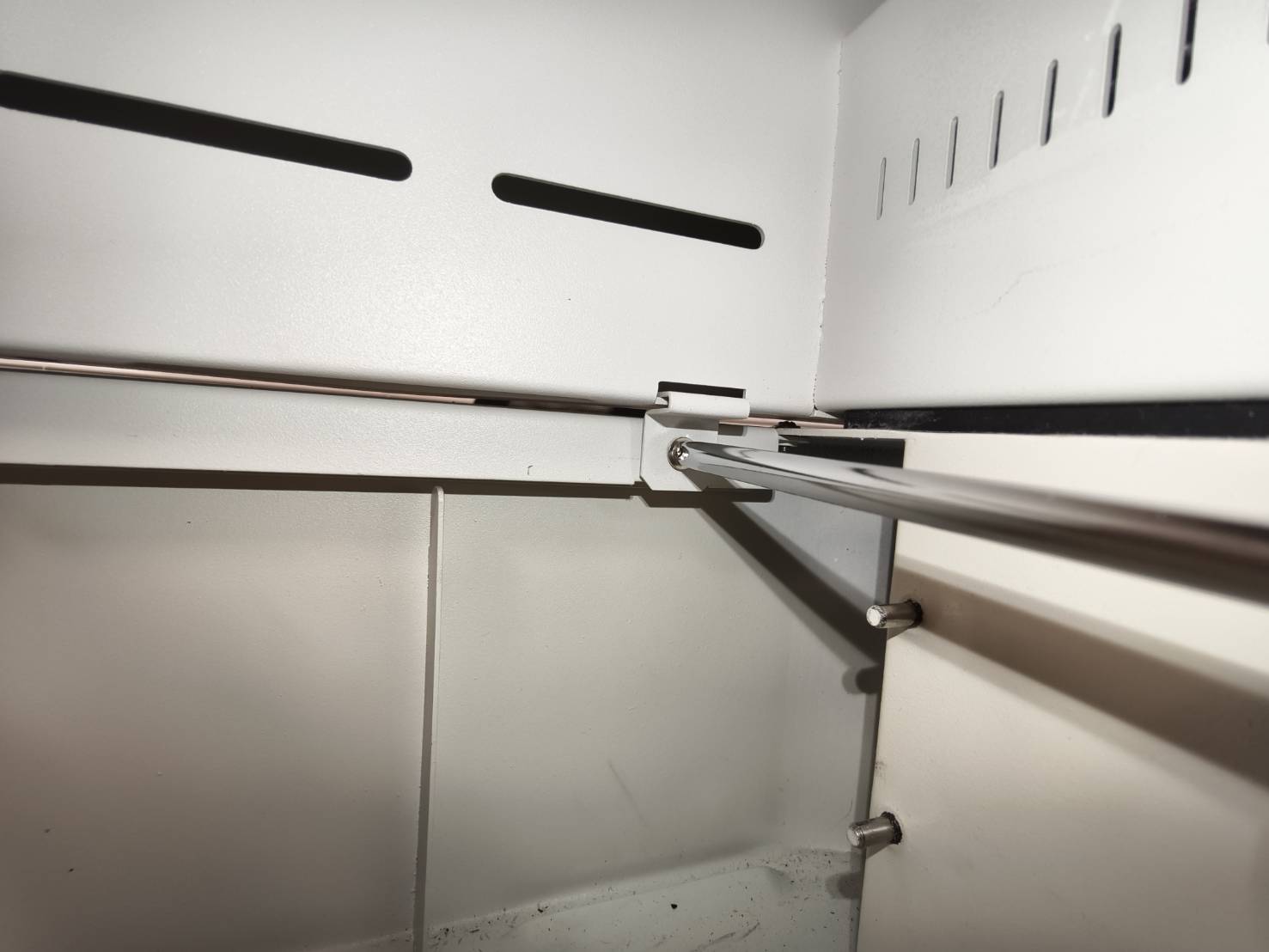

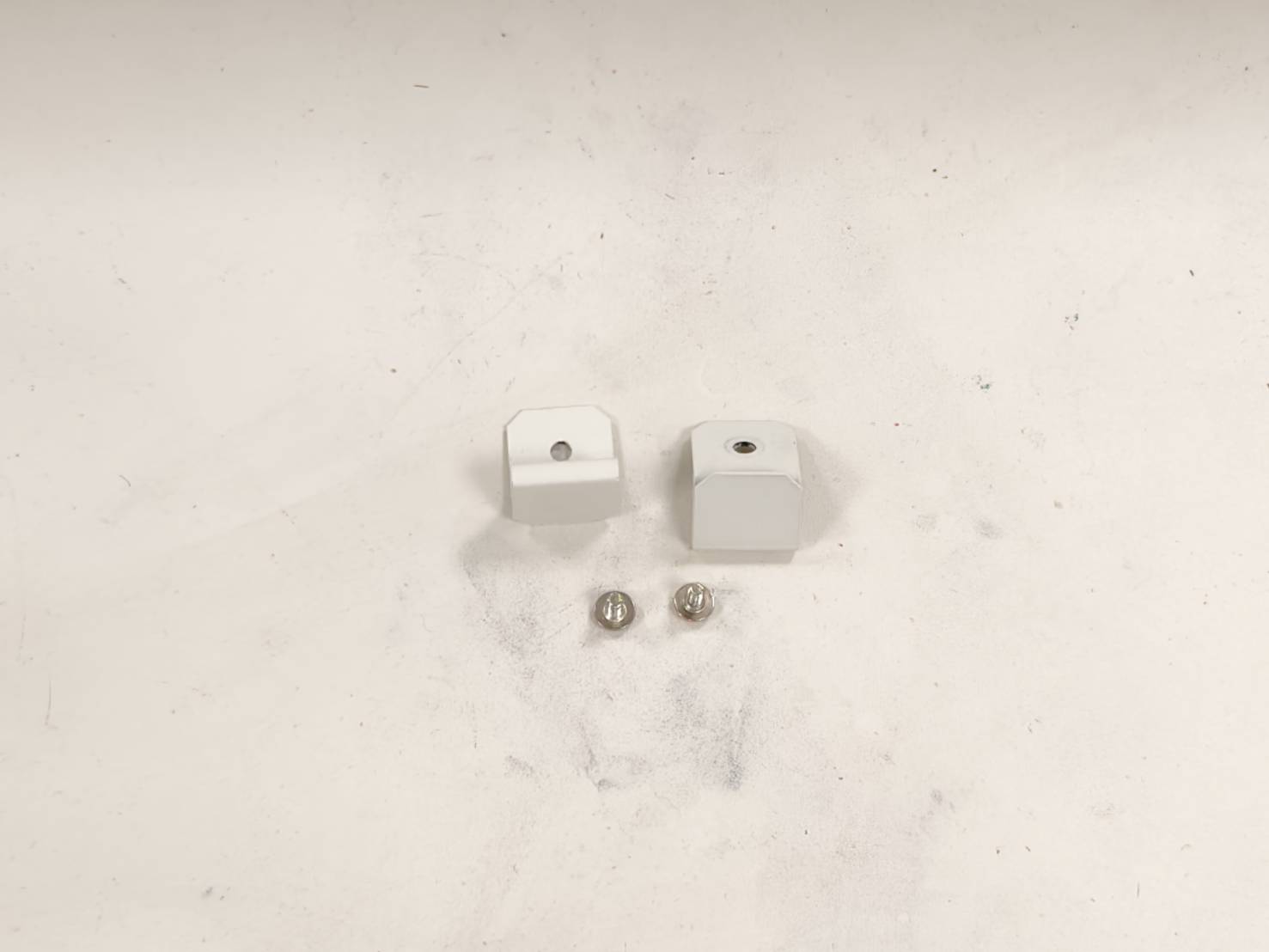

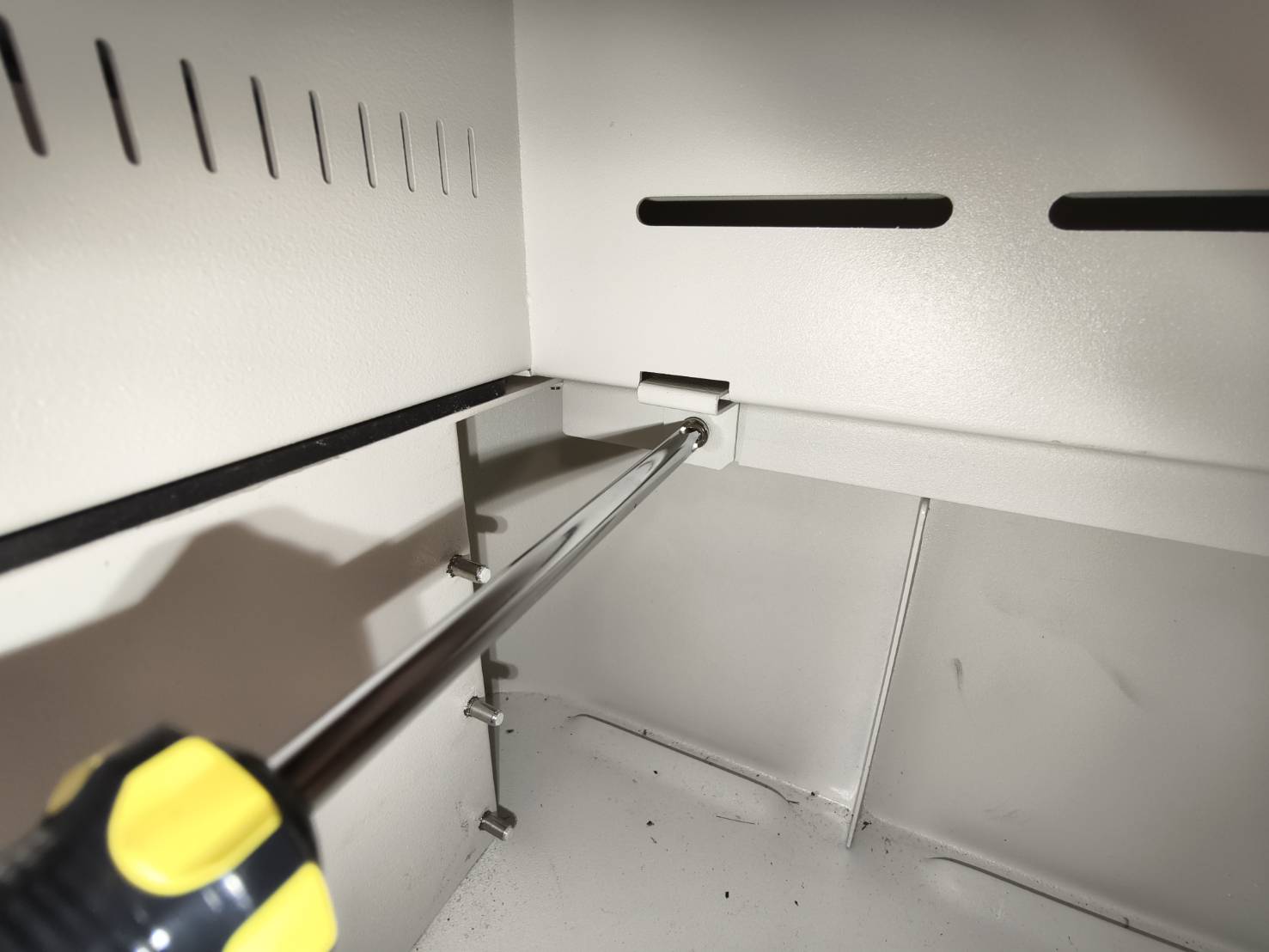

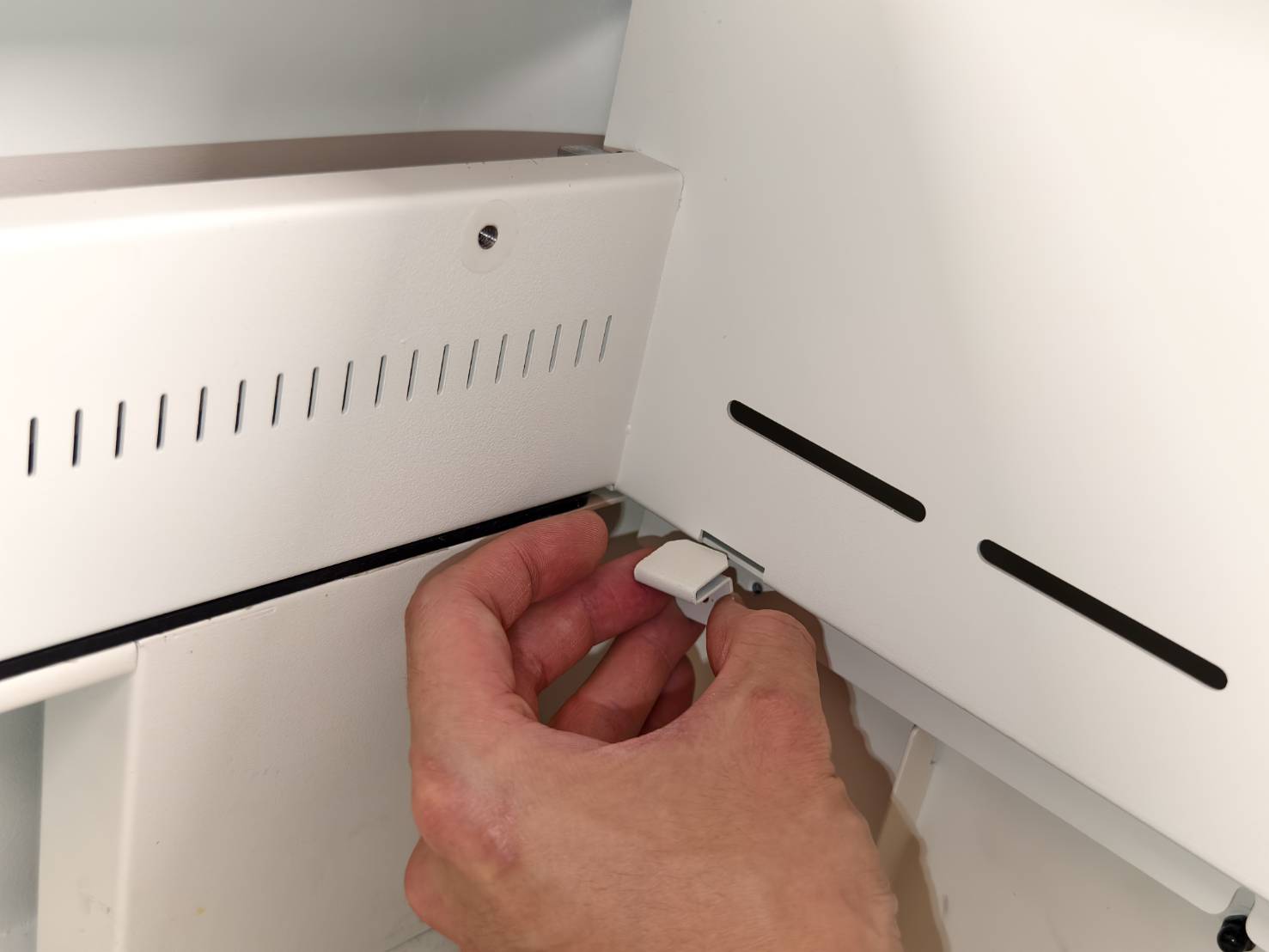

1. Maak de clips los met een kruiskopschroevendraaier.

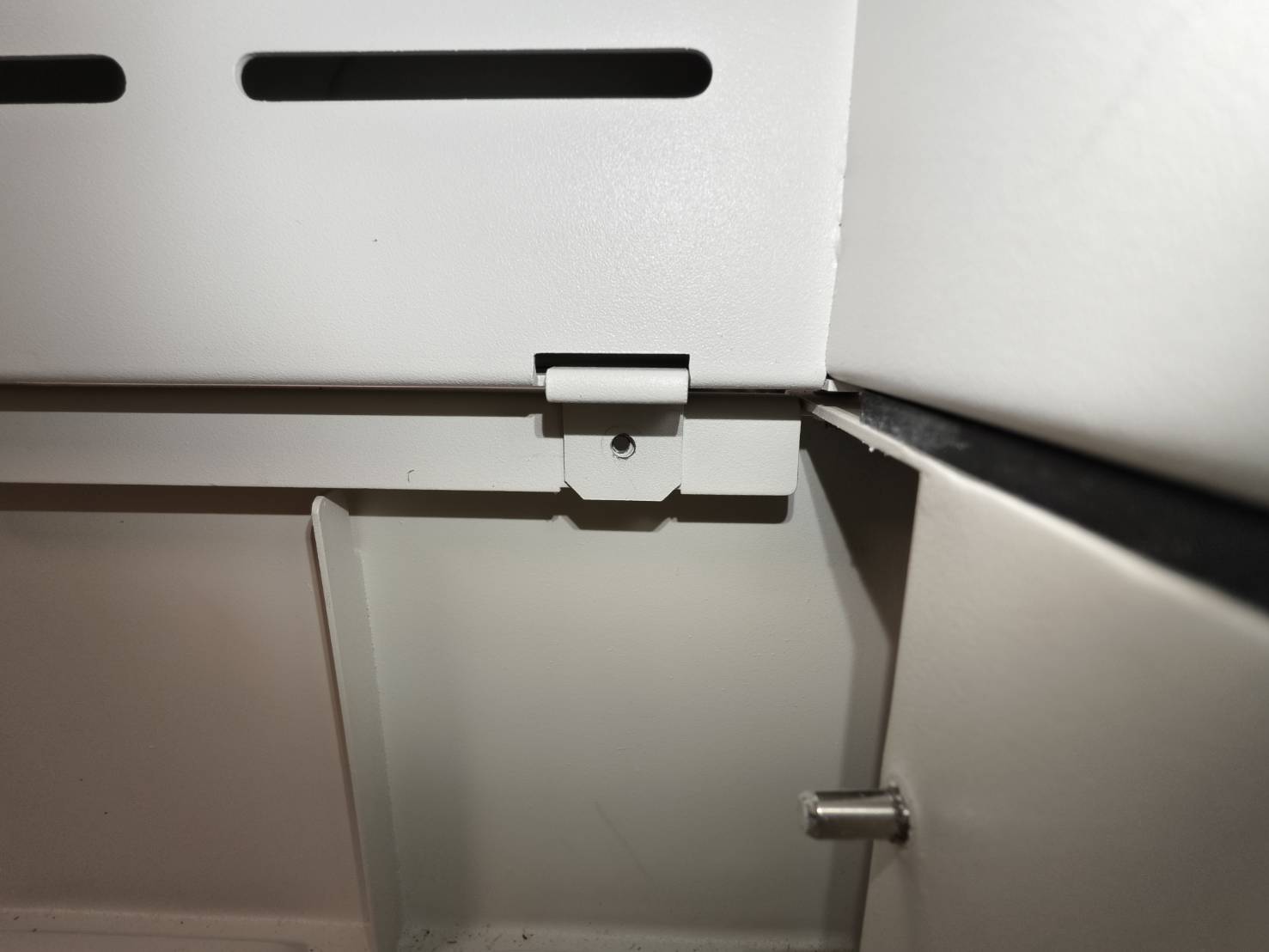

2. Plaats de clips in de daarvoor bestemde opening tussen de machine en de basis.

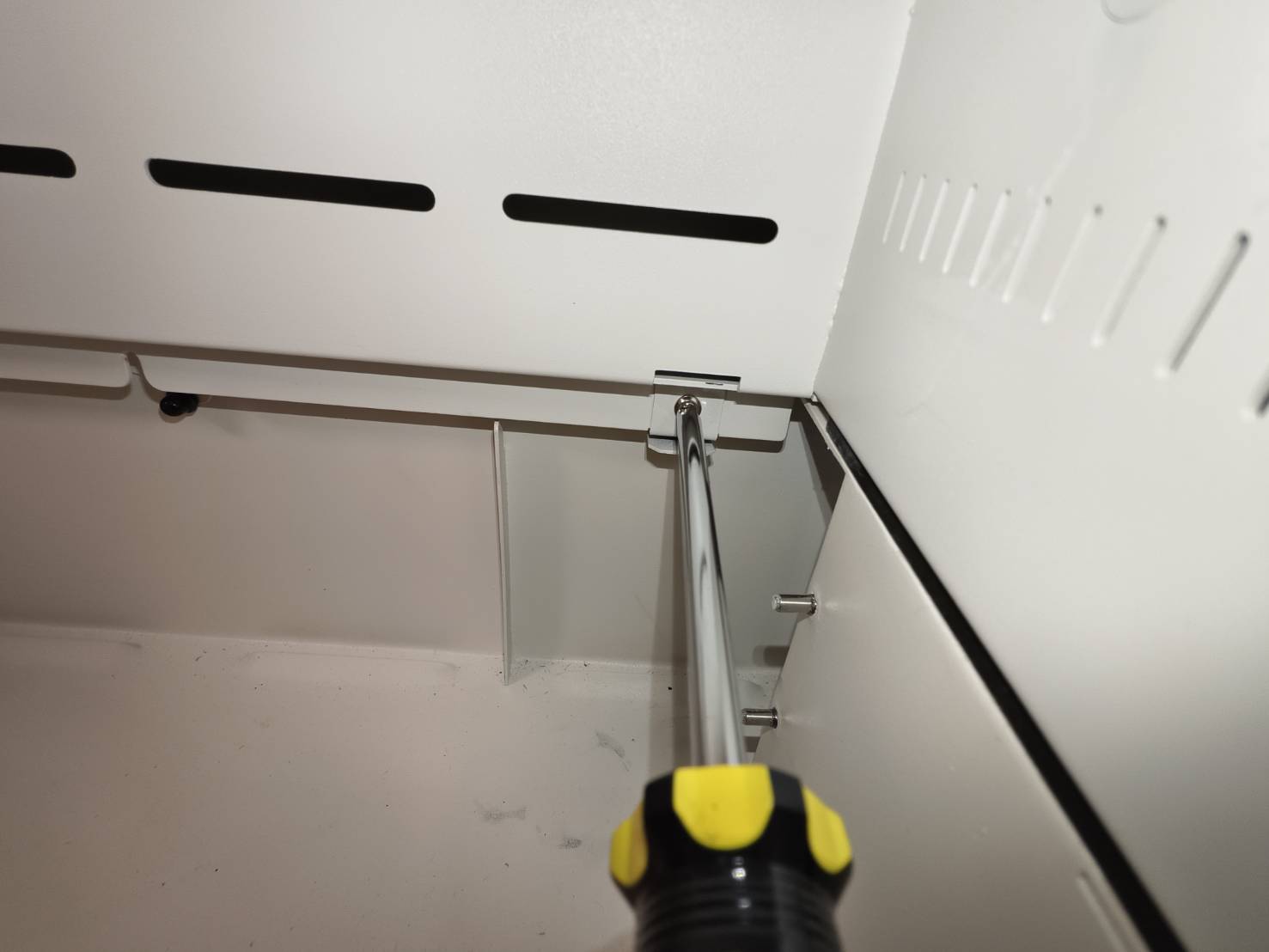

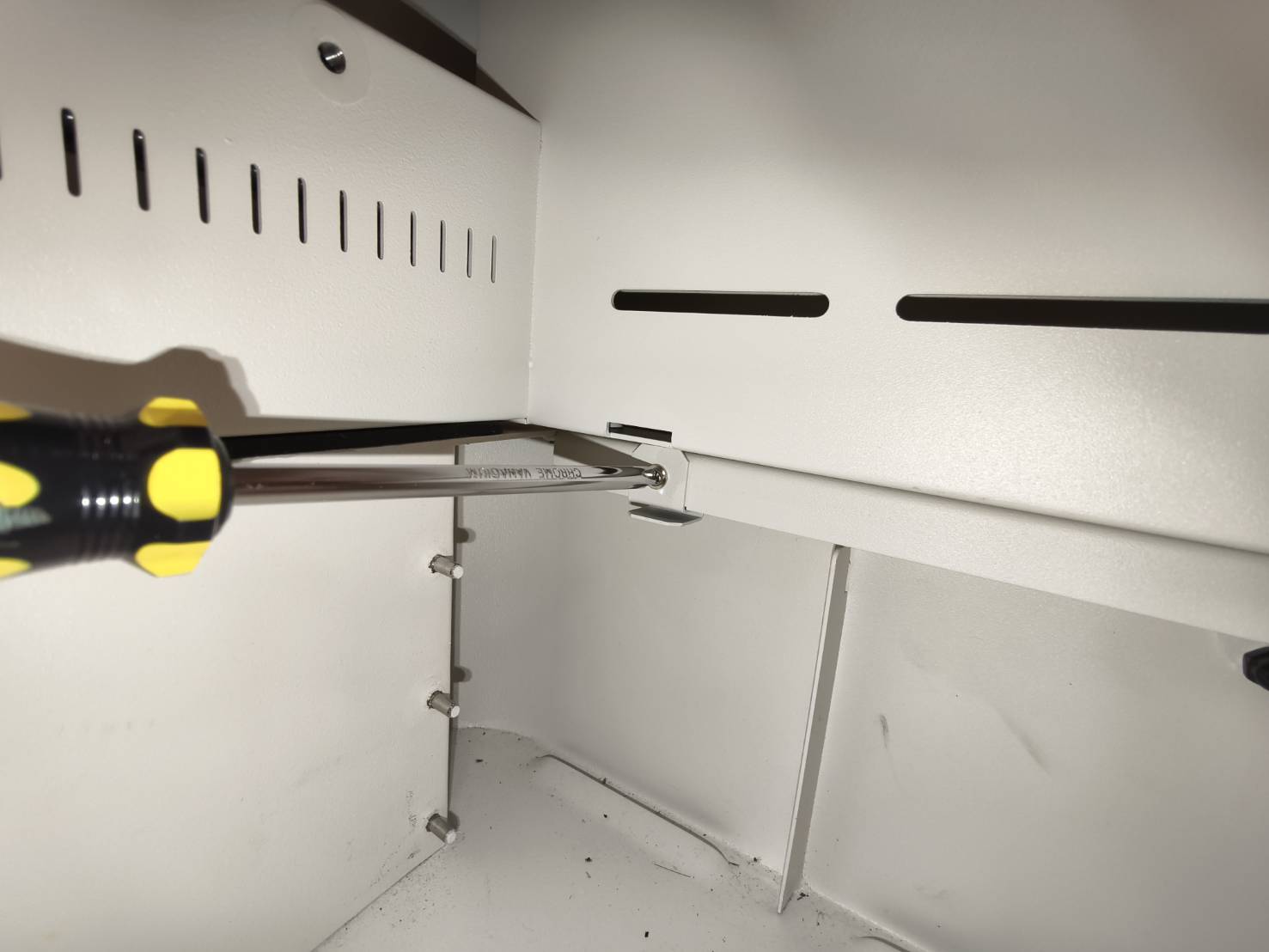

3. Schroef de clips vast.

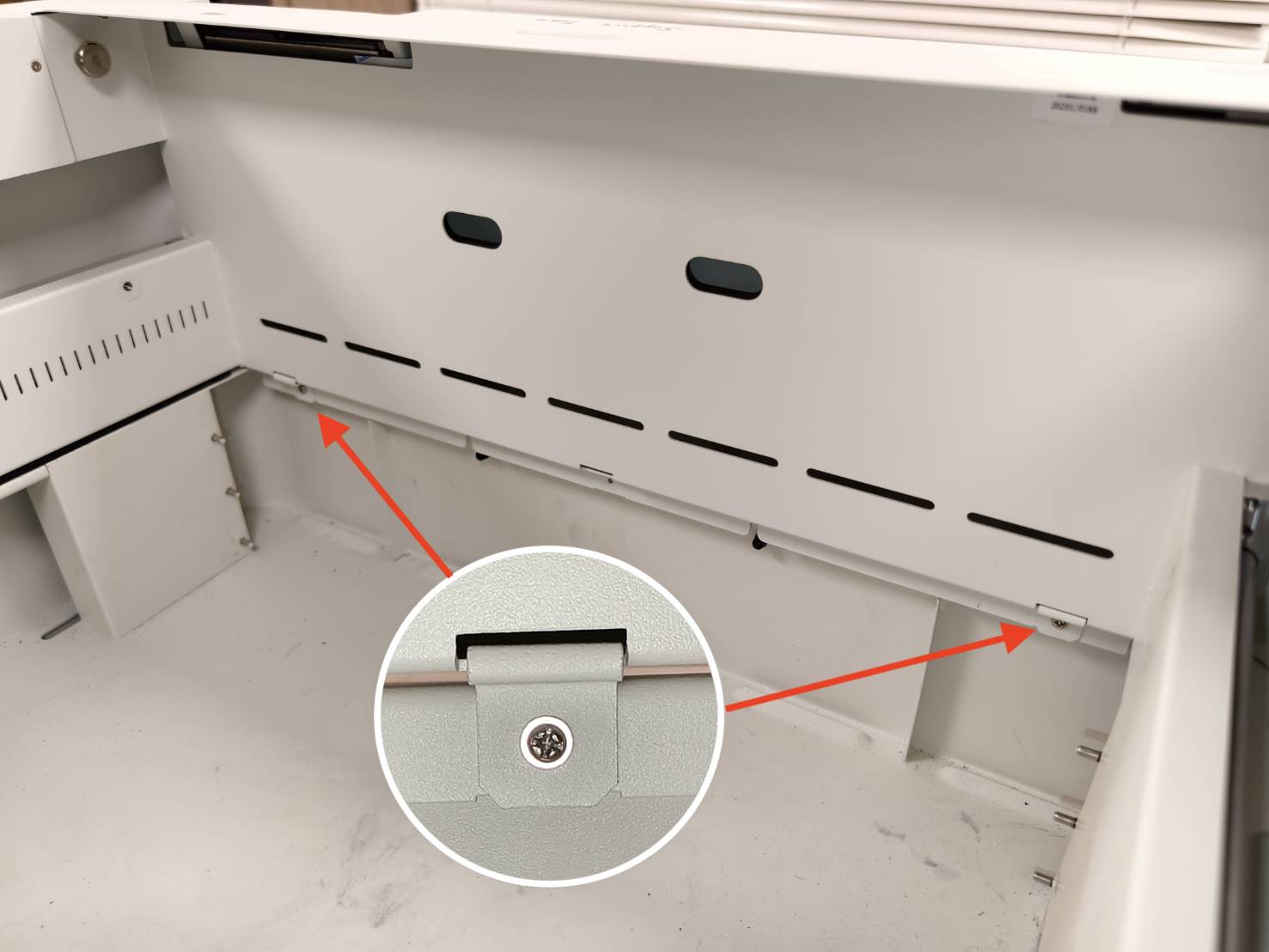

4. Klaar
