Ador Rotary - Beginnen met graveren

Beschrijving

Dit artikel begeleidt u bij het starten van een graveertaak na de hardware-installatie.

Als u op zoek bent naar informatie over het printen met een roterende module, raadpleeg dan de onderstaande link.
Ador Rotary - Beginnen met printen

Stap 1

Zorg ervoor dat u de volgende software- en firmware-versies heeft om de roterende functie van Ador te gebruiken.

Beam Studio versie 2.3.8 of hoger (Handleiding)	Firmwareversie 5.3.3 of hoger. (Handleiding)

Stap 2

Zet de machine aan en installeer de module.
Raadpleeg de links in de onderstaande tabel voor de installatiehandleidingen van de modules.

10W/20W Diodelaser Module	2W Infraroodlaser Module

Stap 3

Plaats uw te graveren object op de rollen.
Het beschikbare afmetingenbereik voor het object is 3 mm - 140 mm.
Voor objecten van 3 mm - 5 mm is de autofocusfunctie niet beschikbaar, dus handmatige scherpstelling is vereist.

Hier ziet u een demonstratie van hoe u de rollen van de roterende module kunt verstellen.
(Houd simpelweg de knop aan de rechterkant ingedrukt en de rollen kunnen vrij worden bewogen)

Afhankelijk van de vorm van de objecten, raadpleeg de onderstaande handleidingen voor het correct plaatsen van uw object: Cilindrische objecten, Kegelvormige objecten, Bokalen

Cilindrische objecten

Kegelvormige objecten

Voordat u het object plaatst, moet u de steun gebruiken. Zorg ervoor dat de wielen op de steun geschikt zijn voor uw object.

Opmerking: De Bubble Level App op smartphones kan ook een alternatief hulpmiddel zijn.

Bokalen

Voordat u het object plaatst, moet u de steun gebruiken. Zorg ervoor dat de wielen op de steun geschikt zijn voor uw object.

Stap 4

Voer autofocus uit.

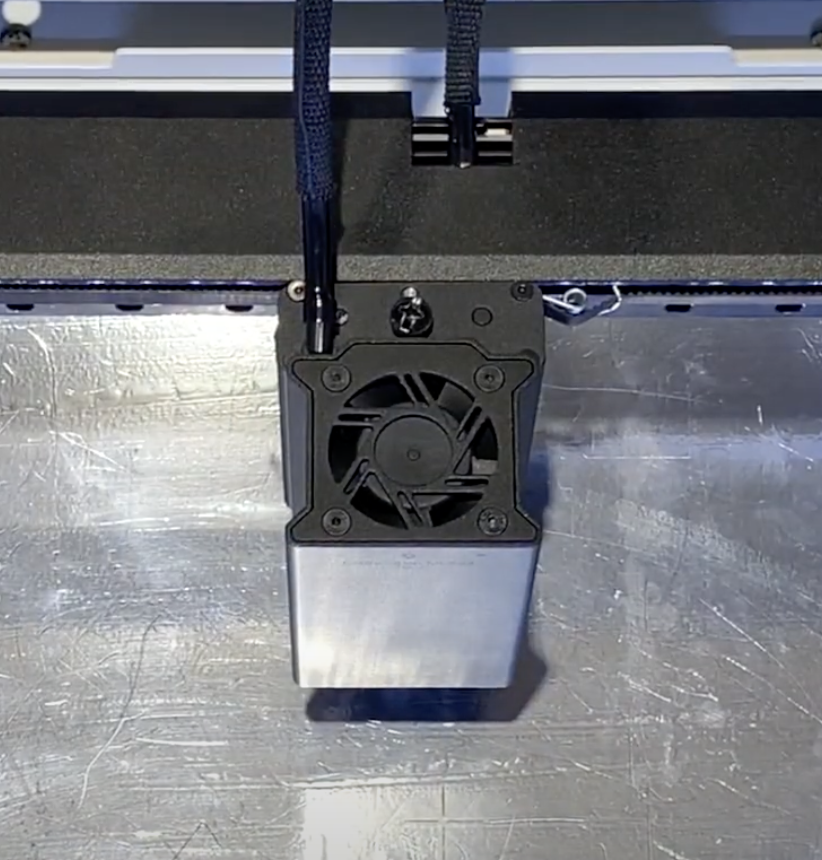

10W/20W Lasermodule & 2W Lasermodule

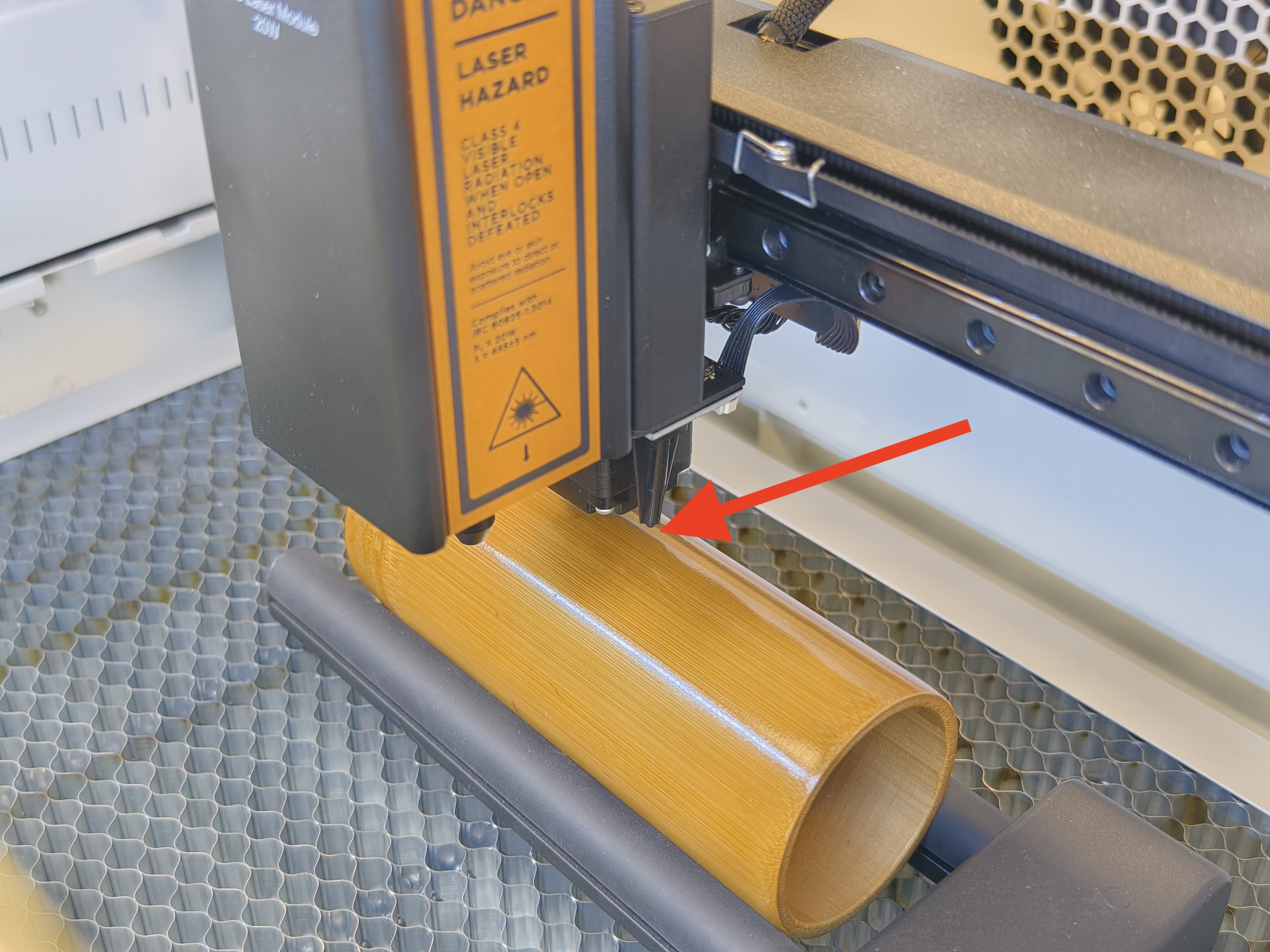

Verhoog de module tot boven uw object. Verplaats de sonde naar het hoogste oppervlak van uw object en verlaag de module om ervoor te zorgen dat de sonde het oppervlak kan bereiken. Druk tweemaal op de knop of gebruik het paneel om automatisch scherp te stellen.

Stap 5

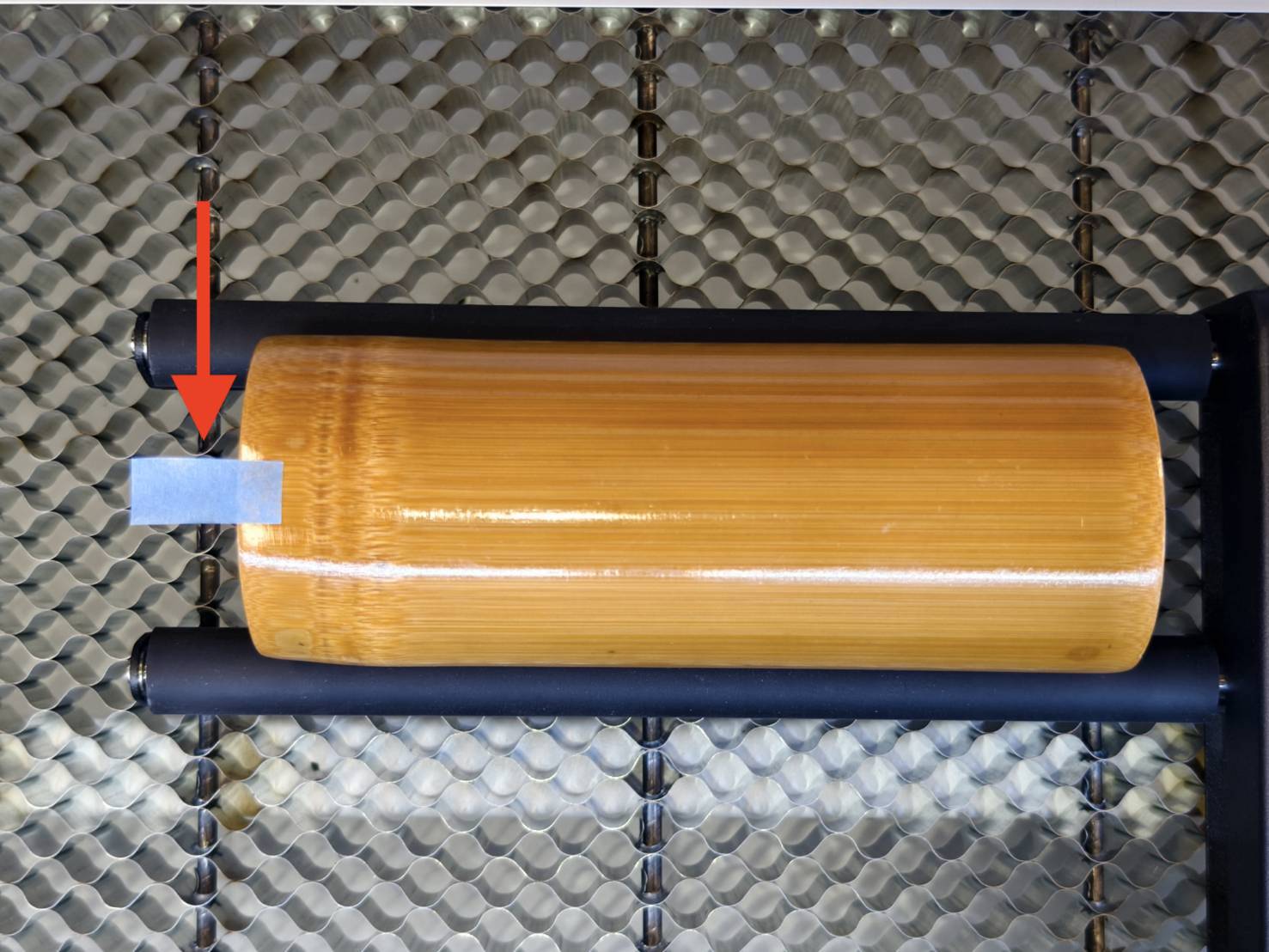

Plaats een stuk tape in het midden van uw object.
Dit is handig bij het vinden van het midden van het object bij gebruik van cameravoorbeeld en de software.

Stap 6

Start Beam Studio en laad uw bestand of afbeelding. Stel het werkgebied in op Ador en schakel de rotatiefunctie in.

Stap 7

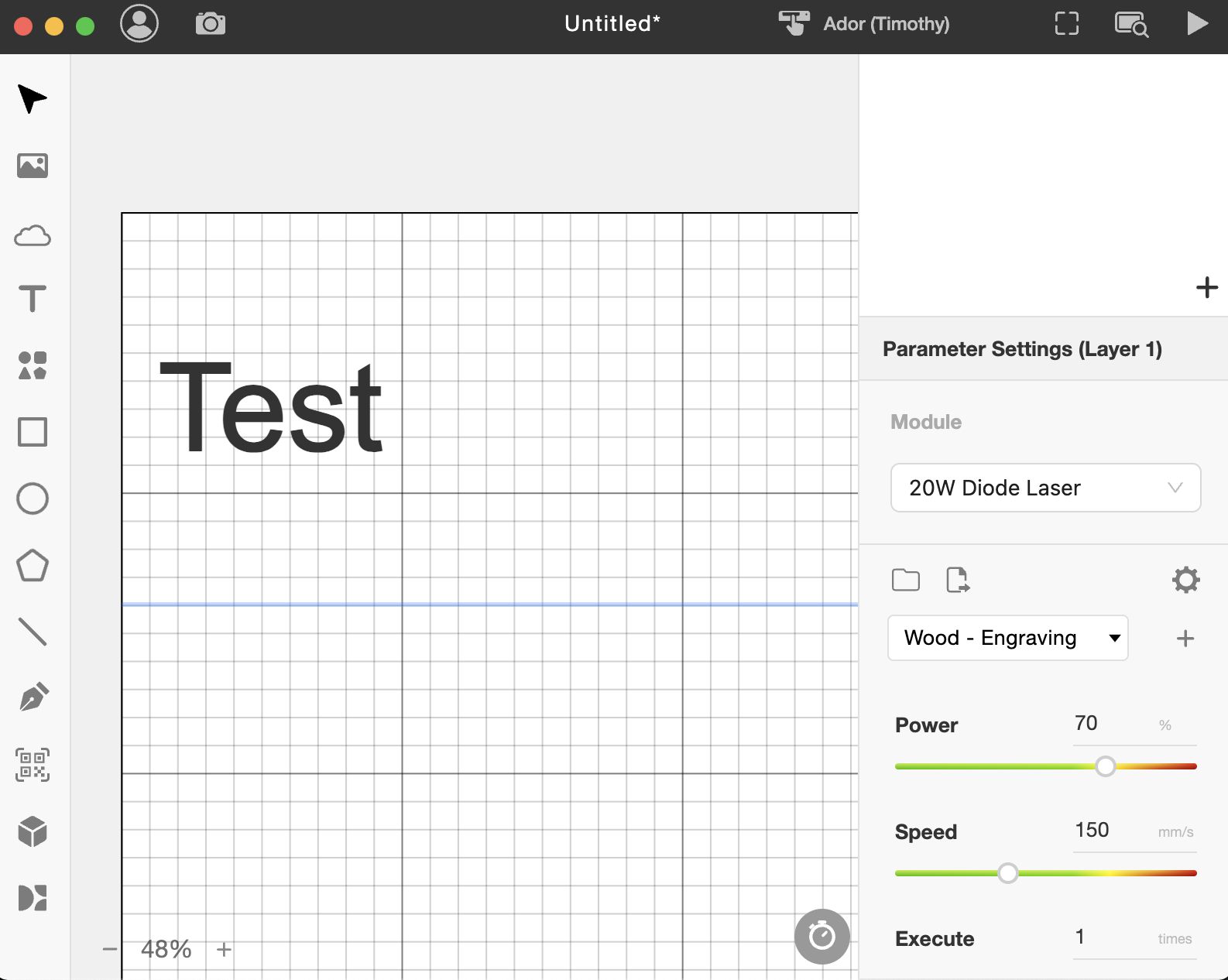

Stel de parameters van de taak in op basis van uw materiaal en uw module.

Stap 8

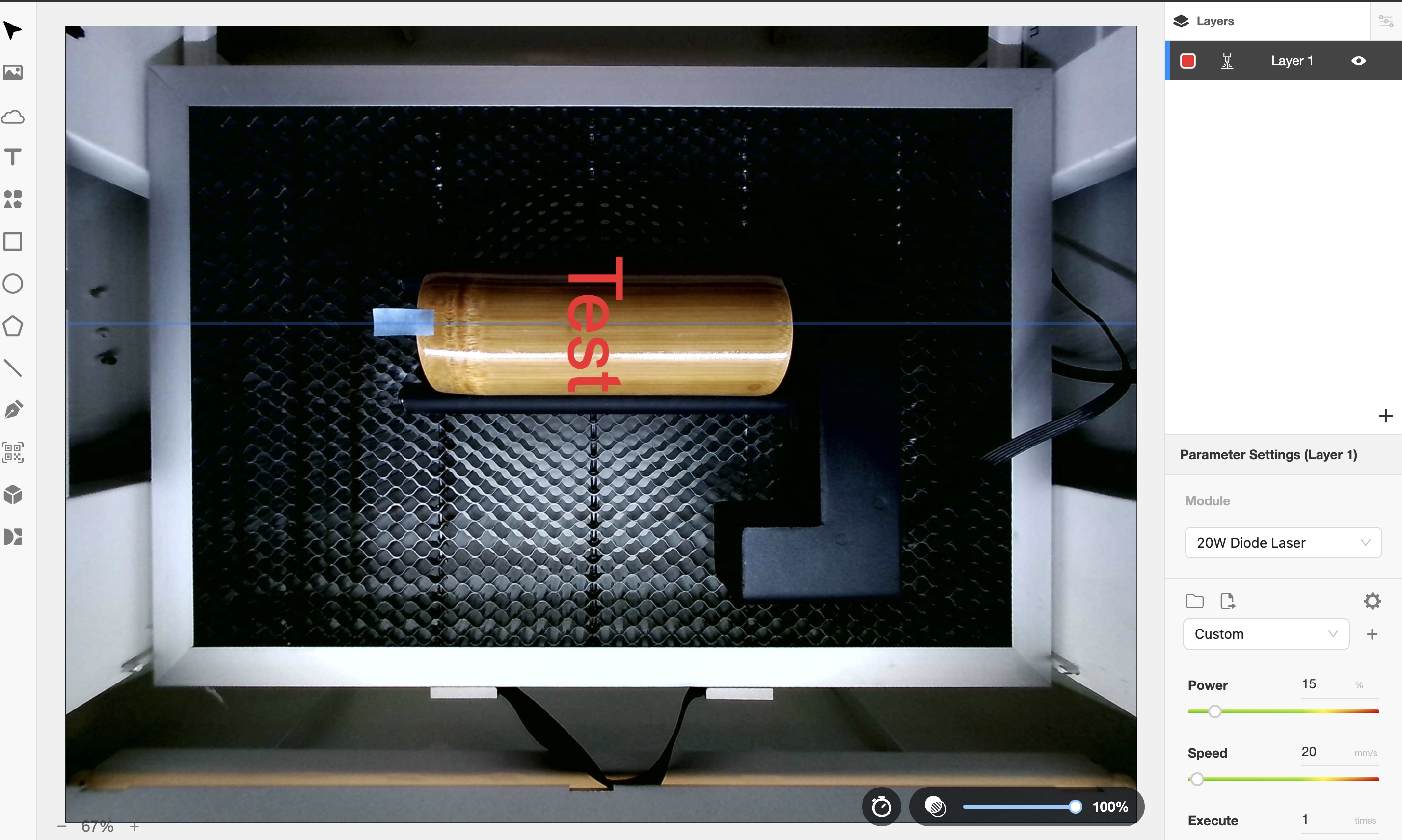

Sluit de deur en voer een cameravoorbeeld uit om een foto te maken. Plaats uw afbeelding op het object en roteer indien nodig. Sleep de blauwe lijn in het midden van uw object om het middelpunt in te stellen.

Stap 9

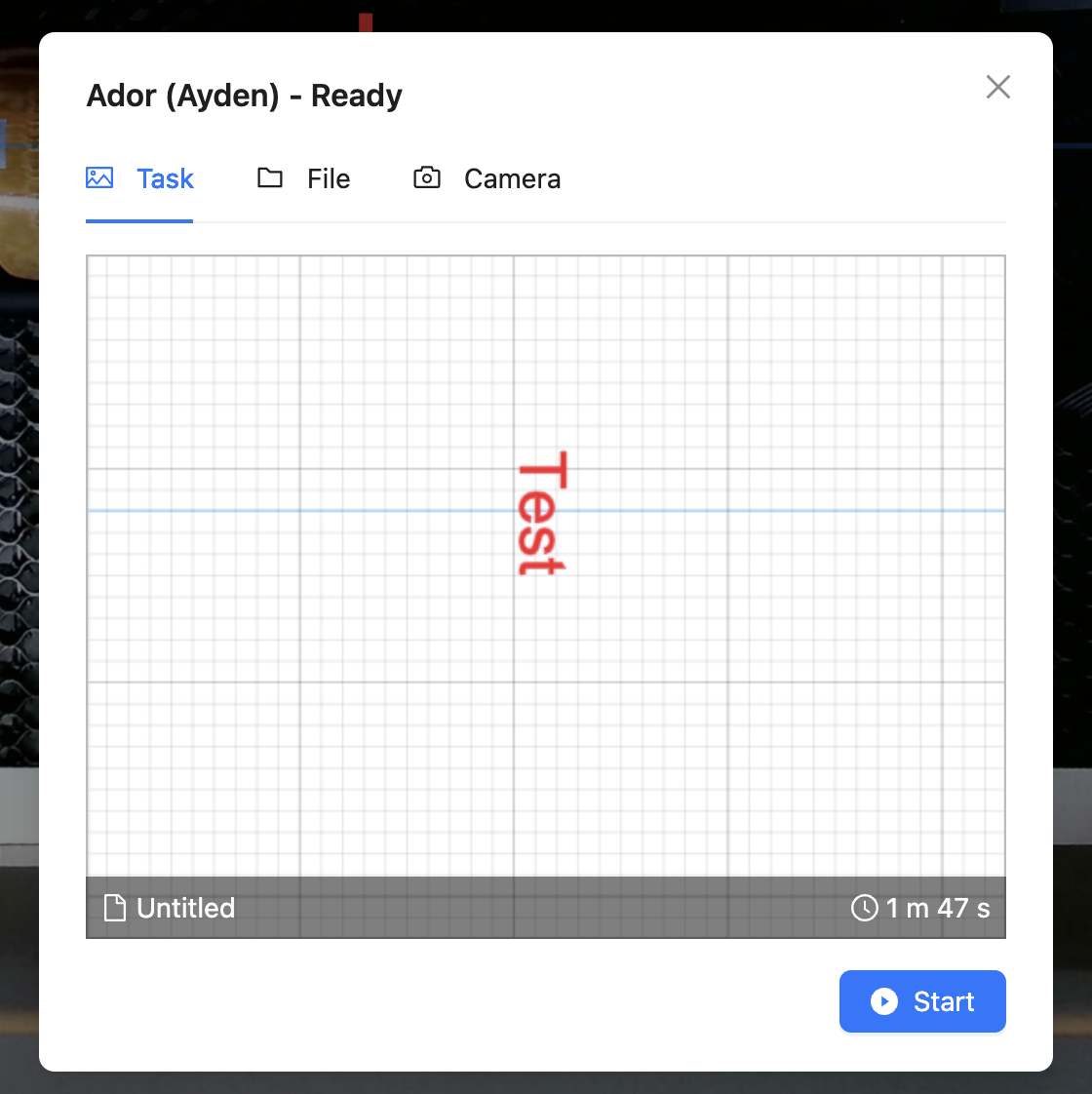

Start met graveren.

Stap 10

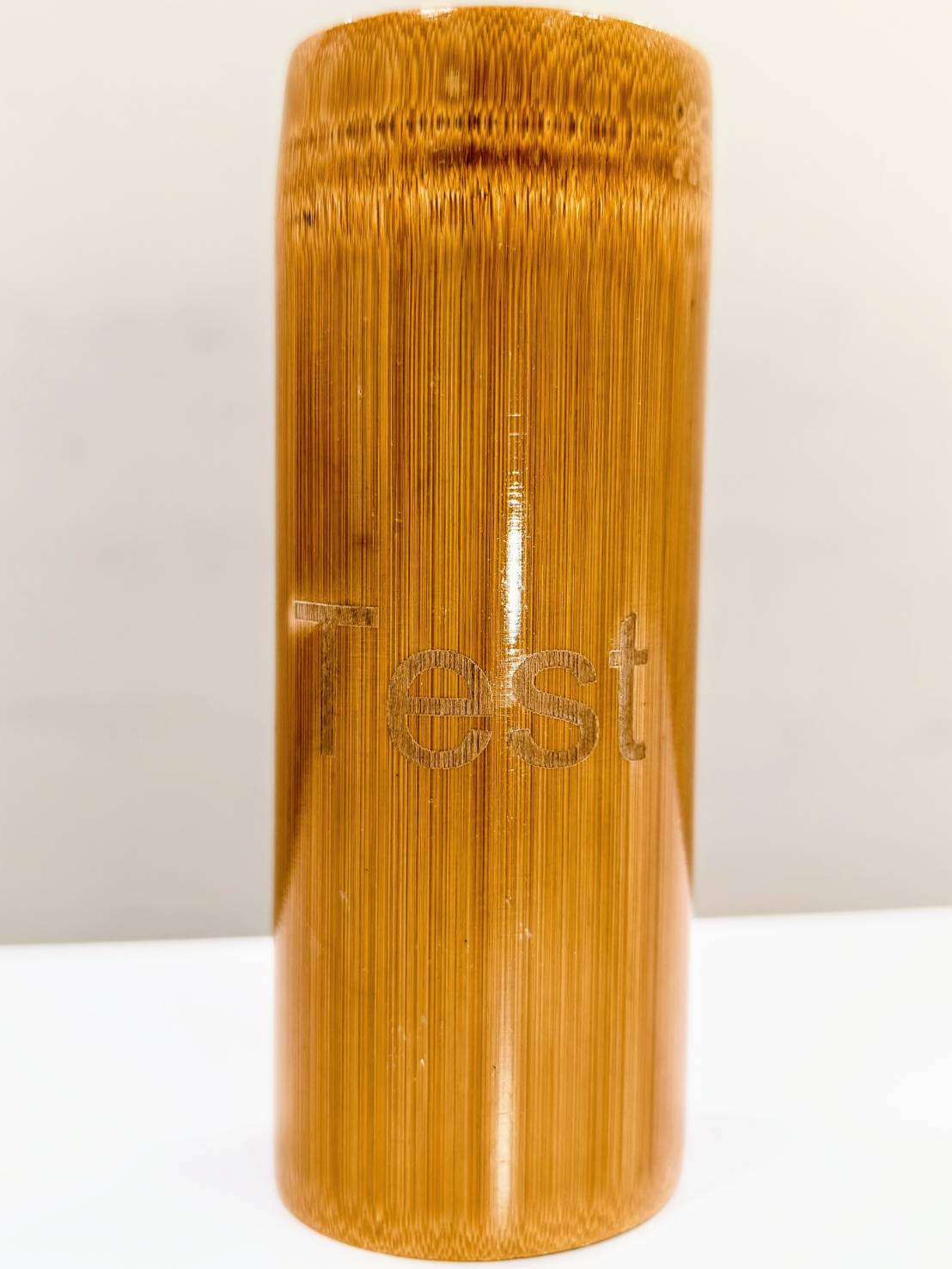

Controleer het resultaat.
