Beschrijving

Dit artikel begeleidt u bij het starten van een graveertaak met de FLUX Chuck Rotary.
Het wordt echter sterk aanbevolen dat u eerst de FLUX Chuck-handleiding doorleest voordat u begint met graveren.

Stap 1

Zorg ervoor dat uw Ador Extension Base correct is geïnstalleerd voordat u naar de volgende stap gaat.
(Handleiding: Ador Extension Base - Uitpakken en installatie)

Passthrough-versie (niet beschikbaar in de EU)	Niet-Passthrough-versie

Stap 2

Zorg ervoor dat u de volgende software- en firmwareversies heeft om de rotatiefunctie van Ador te gebruiken.

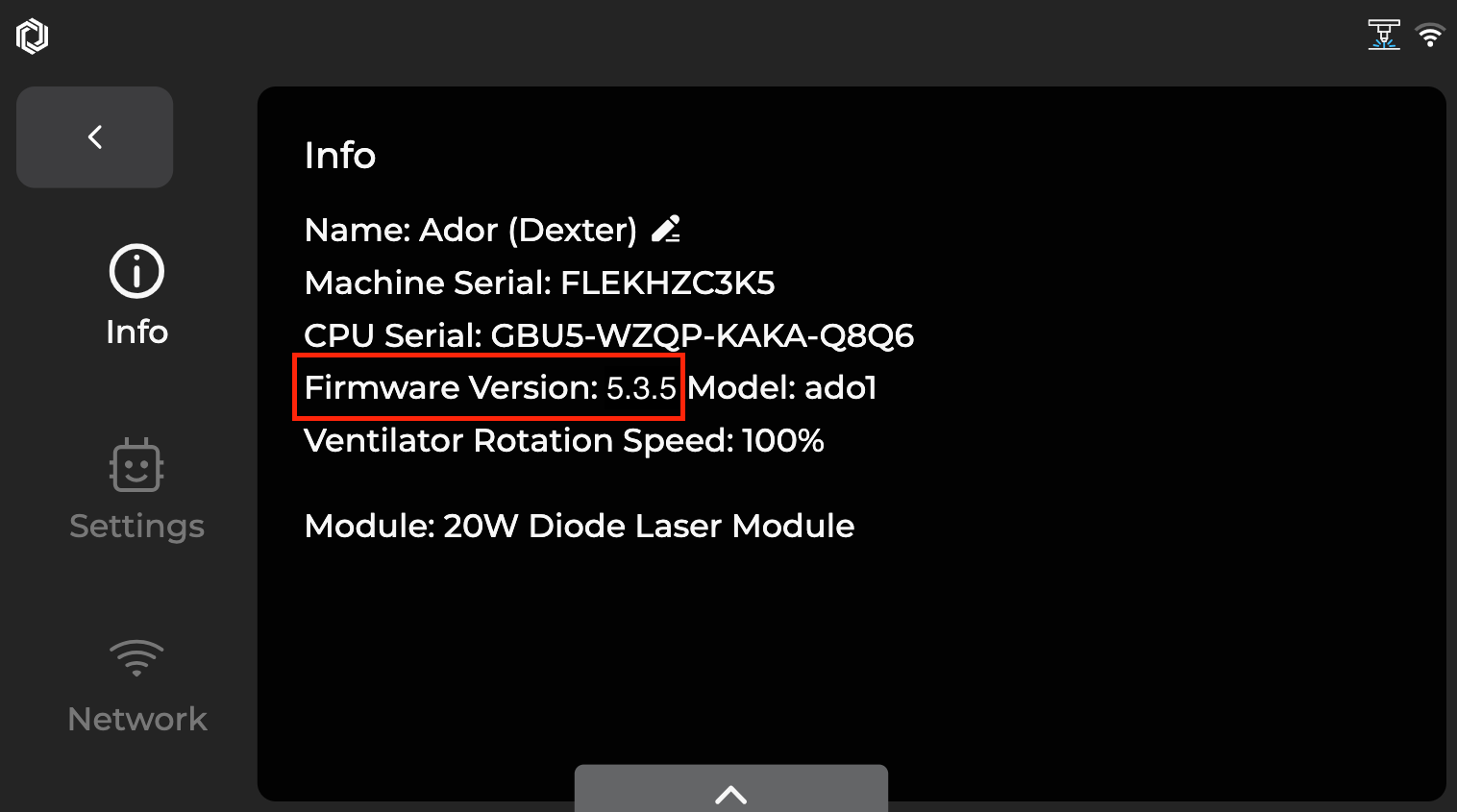

*Beam Studio-versie 2.4.2 of hoger (Handleiding)*	De firmwareversie 5.3.5 of hoger. (Handleiding)

Stap 3

Zoek de kabel in de doos en steek de 7-pins zijde van de kabel aan de rechterkant in de machine. De kabelaansluiting op de machine bevindt zich tussen de bovenkant van de basis en de onderkant van de machine.

Zoek de 7-pins zijde van de kabel in de doos. (De middelste pin zal leeg zijn.)

Zoek de kabelaansluiting aan de rechterkant van de machine. Het gebruik van een spiegel wordt sterk aanbevolen.
Steek de kabel in en zorg ervoor dat de richting van de kabel correct is.

Plaats de rest van de kabel tijdelijk in de ruimte.

Stap 4

Afhankelijk van de diameter van uw materiaal kan de honingraat al dan niet worden geïnstalleerd.

Als de diameter van uw materiaal kleiner is dan 50 mm of de omtrek kleiner is dan 157 mm, moet de honingraat in de onderste laag (117 mm/4.6 inches) worden geïnstalleerd.
Raadpleeg het artikel voor de installatie van de honingraat.
De honingraat is niet nodig als uw materiaal groter is dan de bovengenoemde afmetingen.

Laag	Afbeelding	Objectgrootte
37 mm / 1.4 inches		Niet beschikbaar
77mm / 3.0 inches		Niet beschikbaar
117 mm/ 4.6 inches		Omtrek: 0 - 157mm or Diameter: 0 - 50mm
155 mm/ 6.1 inches (Zonder honingraat)		Omtrek: 157mm - 392mm or Diameter: 50mm - 125mm

Stap 5

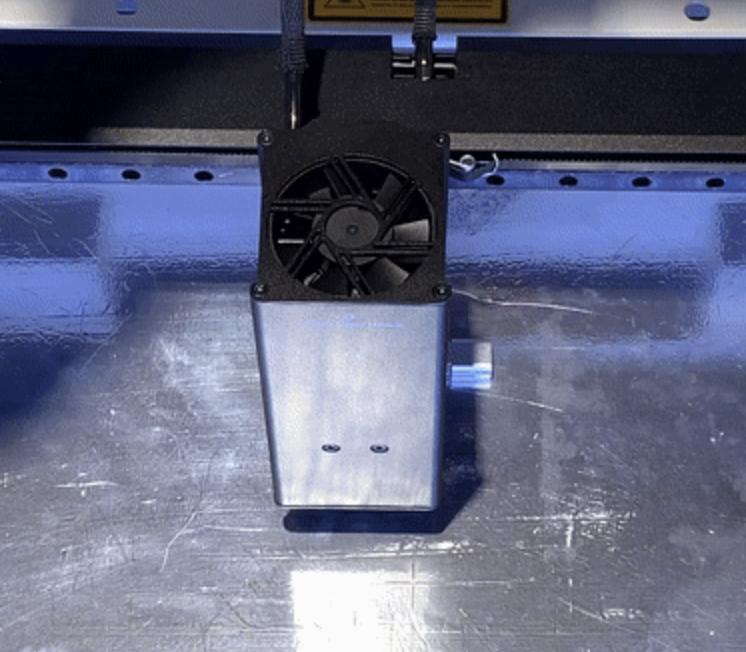

Installeer de module.
Raadpleeg de links in onderstaande tabel voor de installatiehandleidingen van de modules.

10W/20W Diode Lasermodule	2W Infrarood Lasermodule

Stap 6

Installeer de klauwen op de roterende as op basis van het materiaal dat u gaat gebruiken.
Raadpleeg de handleiding voor instructies over het installeren van de klauwen.
FLUX Chuck Rotary Handleiding
(*Het wordt aanbevolen om ongewenst materiaal te gebruiken voor oefening en testen bij het eerste gebruik.)

Stap 7

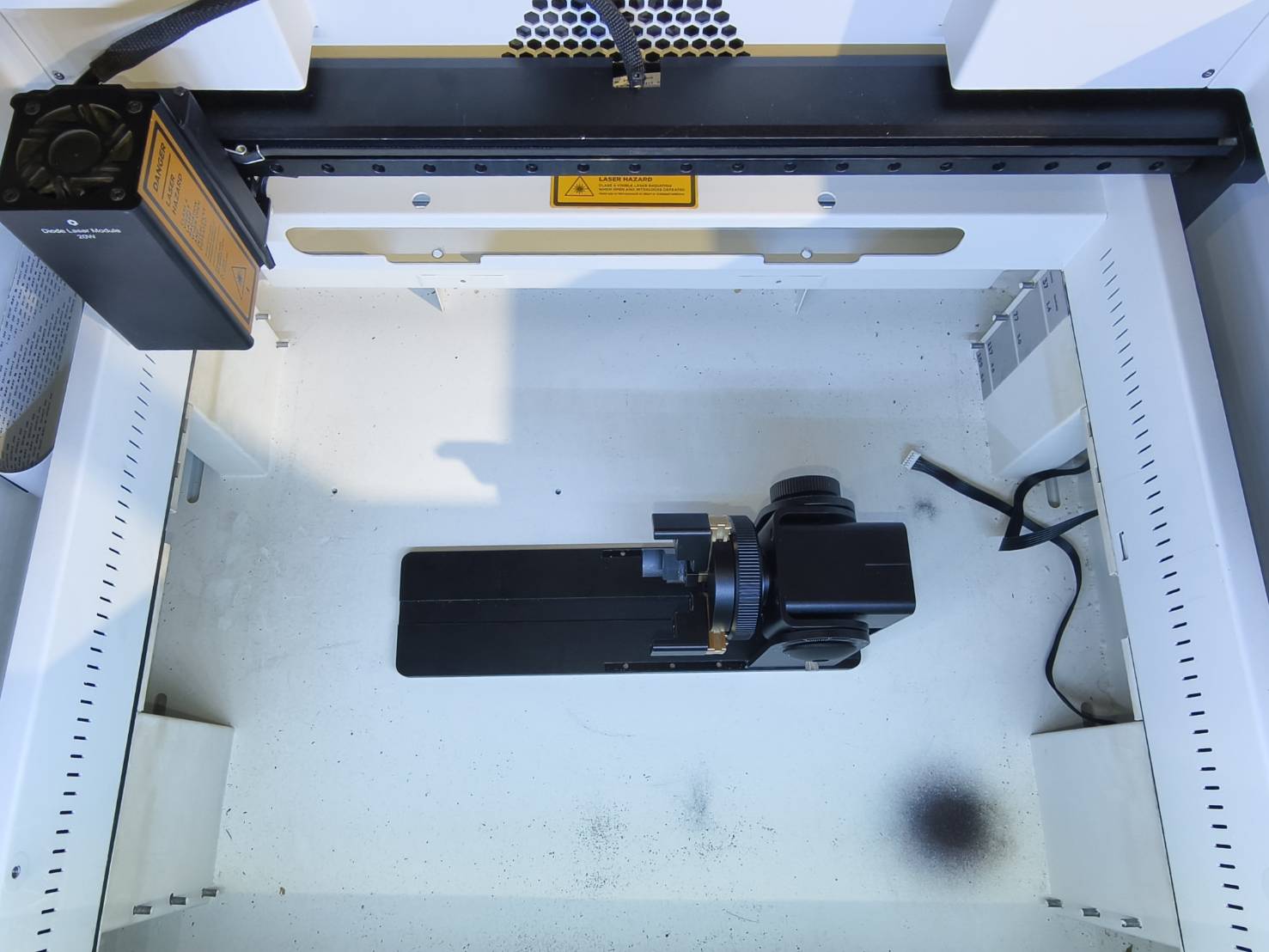

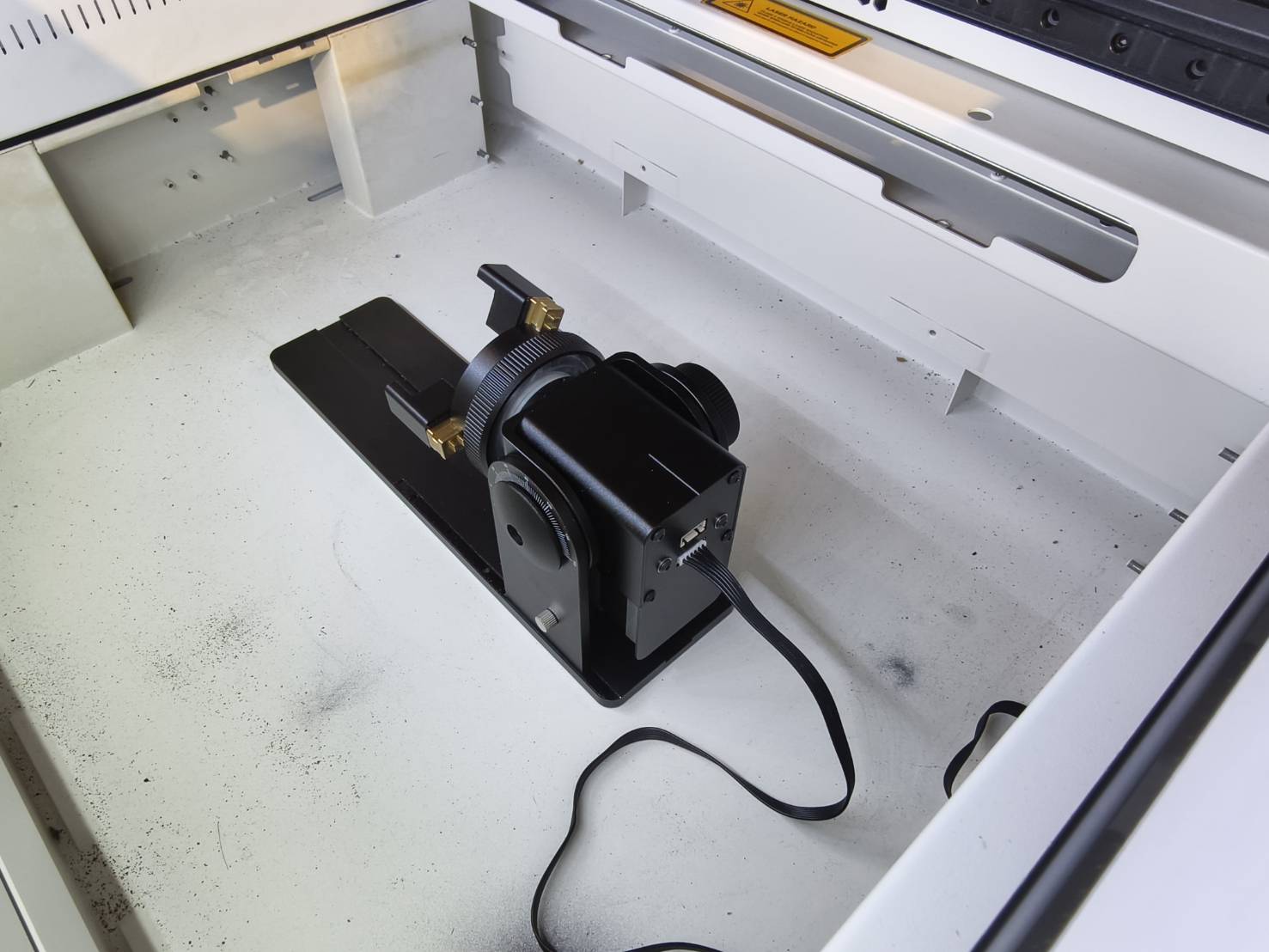

Plaats de rotatie-eenheid met geïnstalleerde klauwen in de machine.

Stap 8

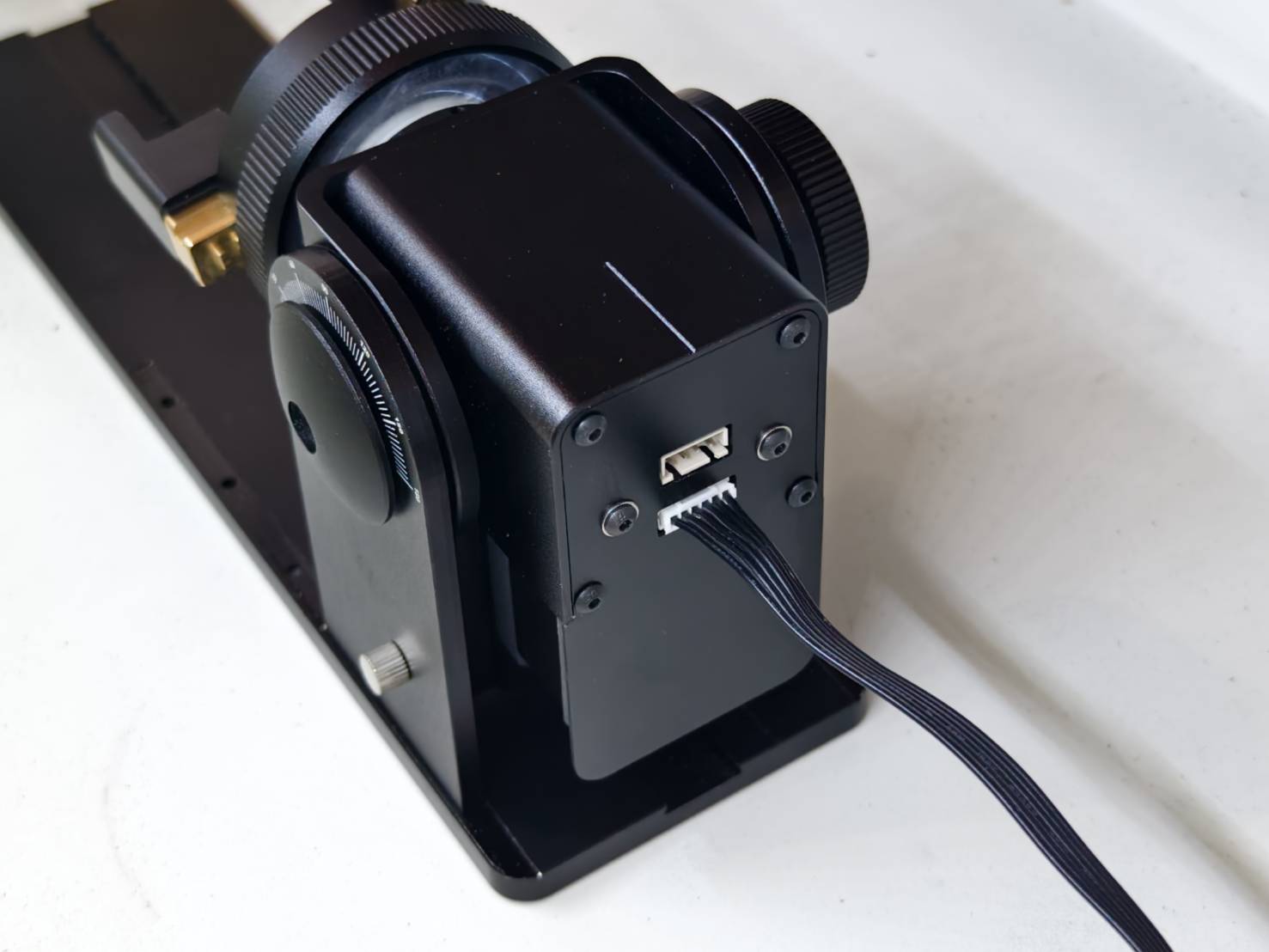

Steek de kabel in de rotatie-eenheid. (Voor Ador is de kabel 6-pins.)

Stap 9

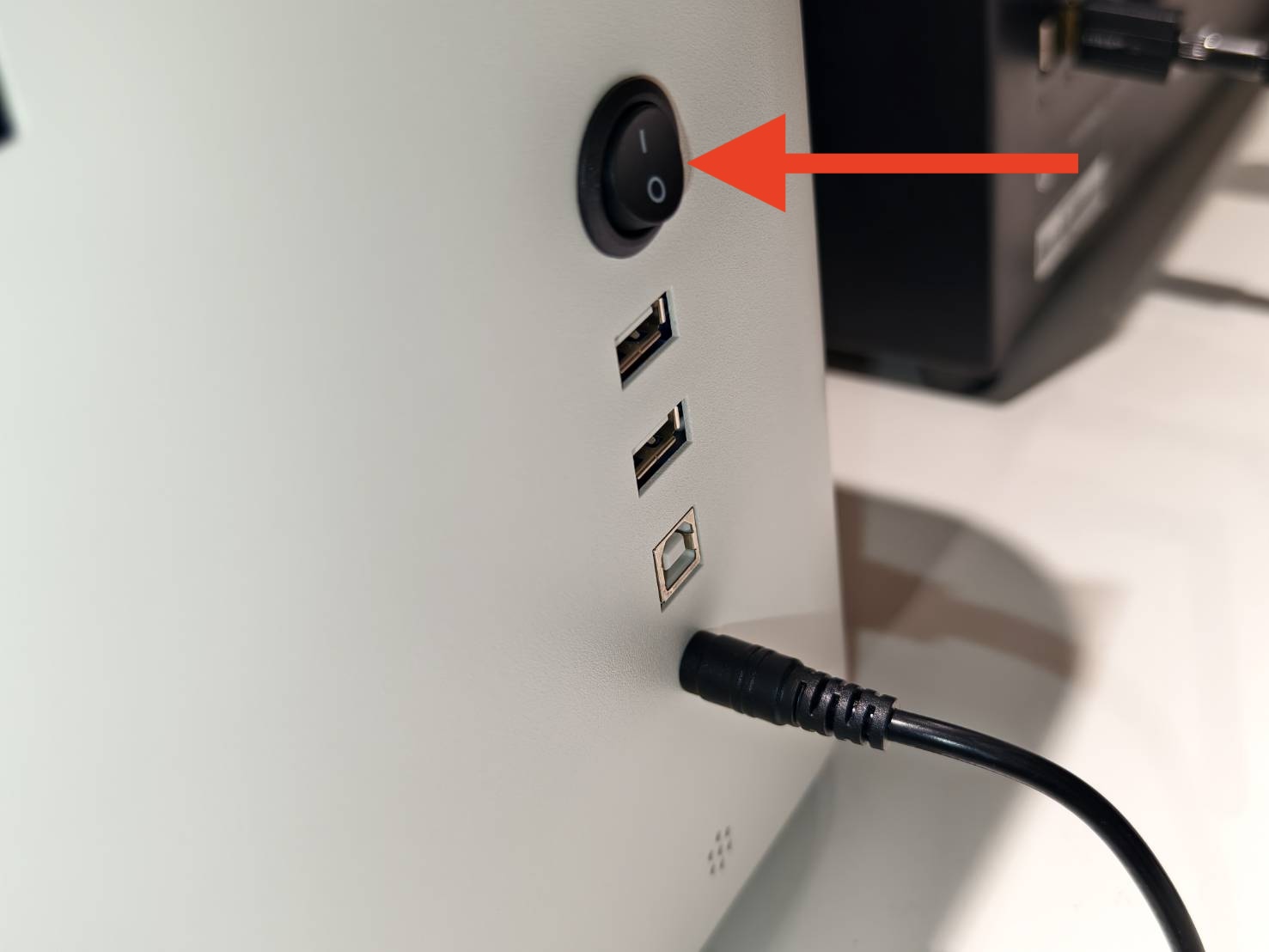

Zet de machine aan.

Stap 10

Meet de diameter of omtrek van uw materiaal en noteer deze voor later gebruik.
(*Het wordt aanbevolen om ongewenst materiaal te gebruiken voor oefening en testen bij het eerste gebruik.)

Stap 11

Klem het materiaal vast met de rotatie-eenheid en zorg dat het waterpas staat.
(Raadpleeg de Roterende Chuck-handleiding voor het vastklemmen van verschillende vormen.)

Stap 12

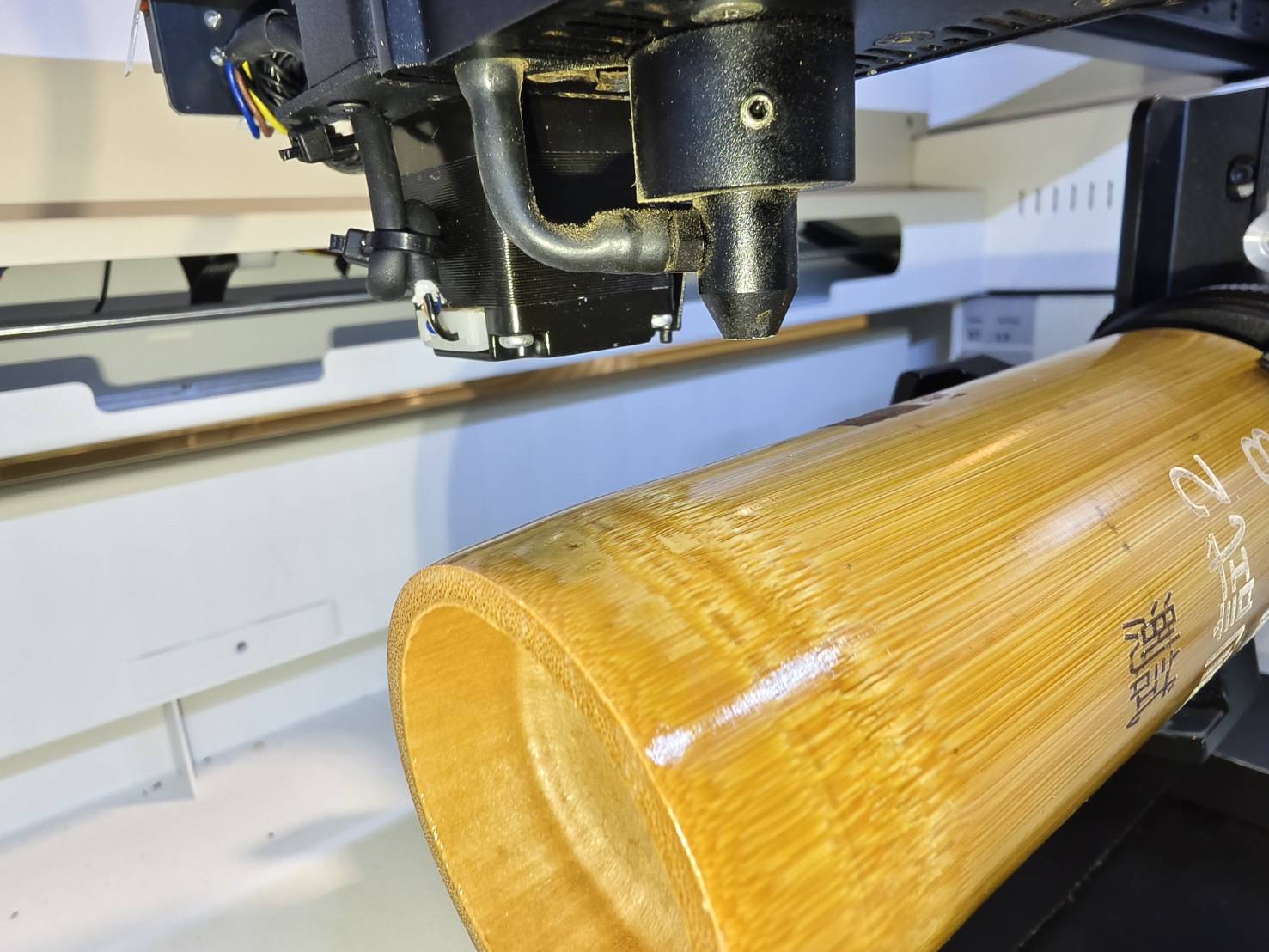

Voer de autofocus uit.

Stappen:

Beweeg de laserkop naar de hoogste positie.
Plaats de focussonde dicht bij het oppervlak van het materiaal.
Laat de laserkop zakken om te controleren of de sonde het oppervlak kan raken.
Voer autofocus uit via het bedieningspaneel of door te dubbelklikken op de knop links.

Video:

Stap 13

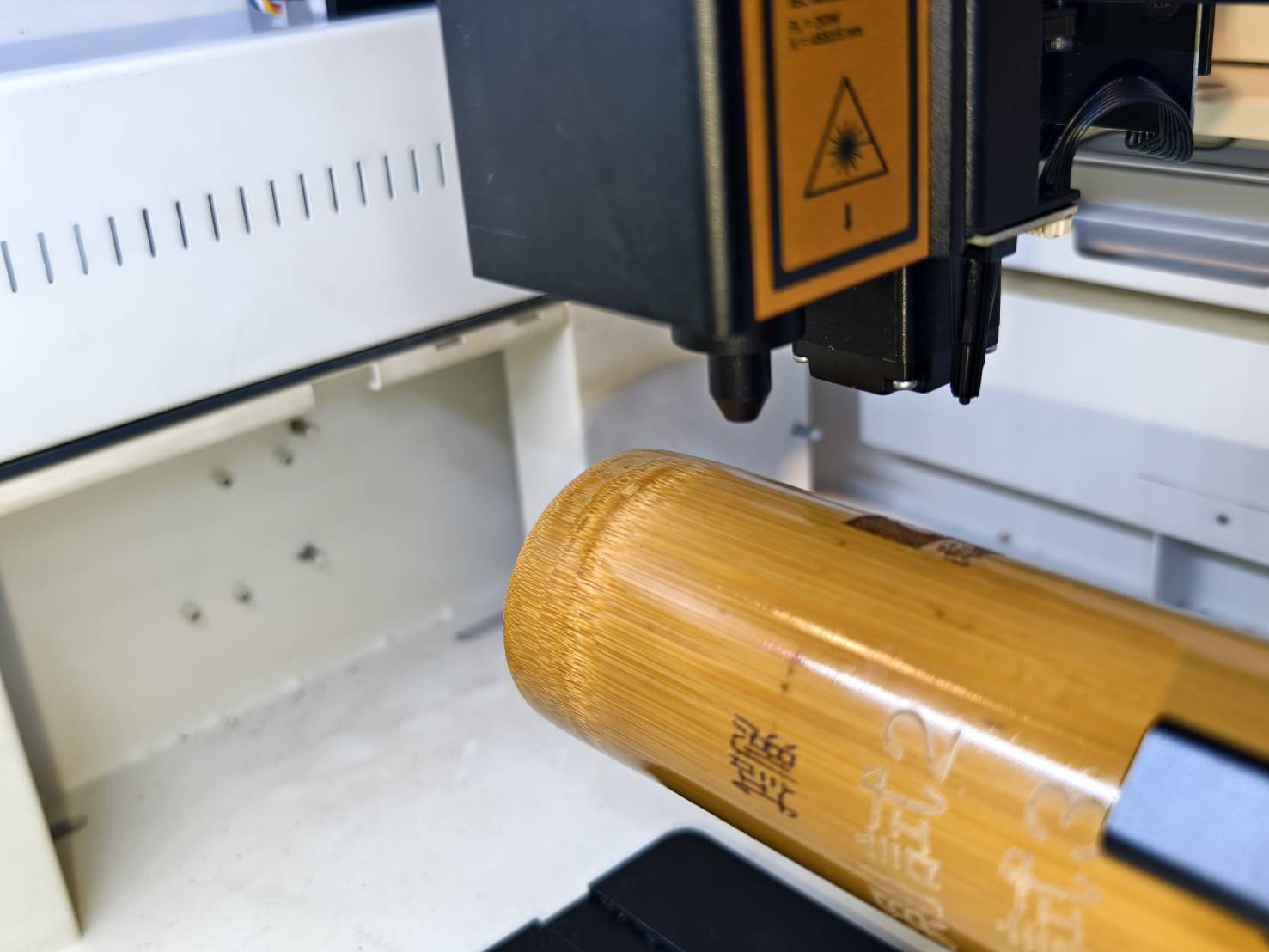

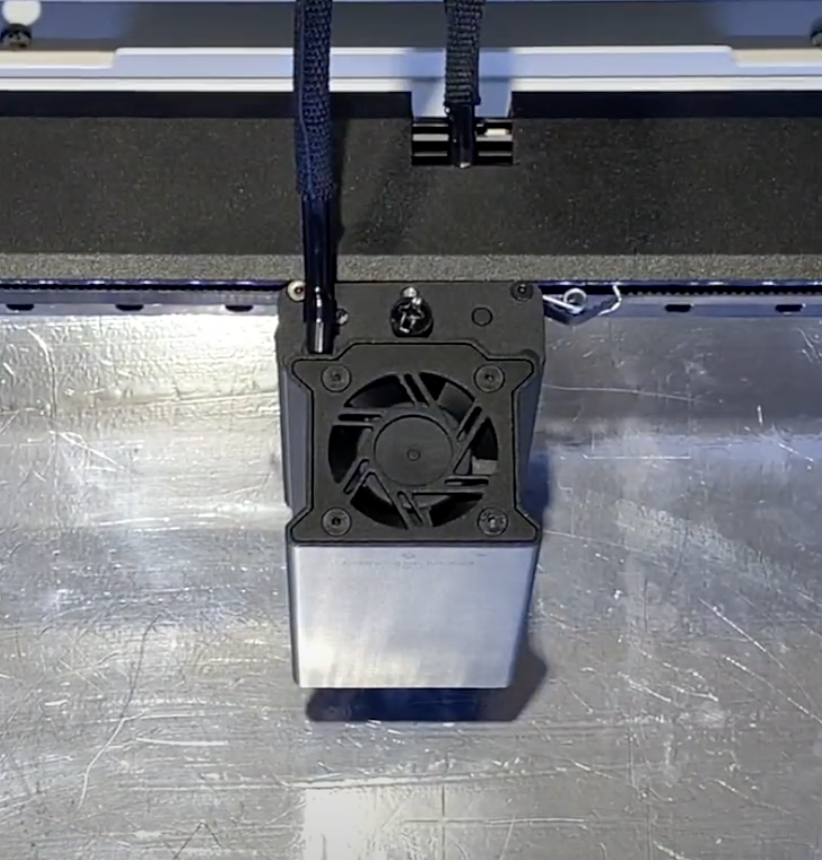

Verplaats de nozzle naar het midden van het te graveren gebied.

Stap 14

Start Beam Studio.

Screenshot 2024-09-26 at 11.27.12 AM.png

Stap 15

Ga naar "Documentinstellingen" en pas het volgende aan:

1.
Wijzig de optie Werkgebied naar "Ador".

2.
Verander de optie Startpositie naar "Huidige positie".

3.
Kies voor Taakoorsprong het "Midden".

4.
Activeer de rotatiefunctie.

5.
Voor de spiegelfunctie: schakel deze in als uw rotatiemodule omgekeerd is.
Laat deze uitgeschakeld als de rotatiemodule niet omgekeerd is.
(Alleen beschikbaar voor Ador.)

Standaardpositie (De bovenkant is vlak.)	Omgekeerde positie (De motor staat omhoog.)

Stap 16

Ga naar "Rotary Setup" en breng de wijzigingen aan.

1.
Zorg ervoor dat de rotatiefunctie is ingeschakeld.

2.
Kies Chuck als type.

3.
Voer de afmetingen van uw materiaal in, gemeten in Stap 10.
(U kunt een van beide waarden invoeren; de software berekent de andere automatisch.)

4.
Voor de spiegelfunctie moet u deze inschakelen als uw rotatie-as omgekeerd is
Laat deze uitgeschakeld als de rotatiemodule niet omgekeerd is.
(Alleen beschikbaar voor Ador.)

Standaardpositie (De bovenkant is vlak.)	Omgekeerde positie (De motor staat omhoog.)

Stap 17

Maak een graveringsobject of importeer uw eigen ontwerp.

Screenshot 2024-09-26 at 12.23.35 PM.png

Afhankelijk van uw ontwerp zal het meestal 90 graden gedraaid worden om overeen te komen met de oriëntatie van het materiaal.

Stap 18

Nadat u uw ontwerp hebt ingesteld, verplaatst u het midden ervan naar de blauwe lijn.

Stap 19

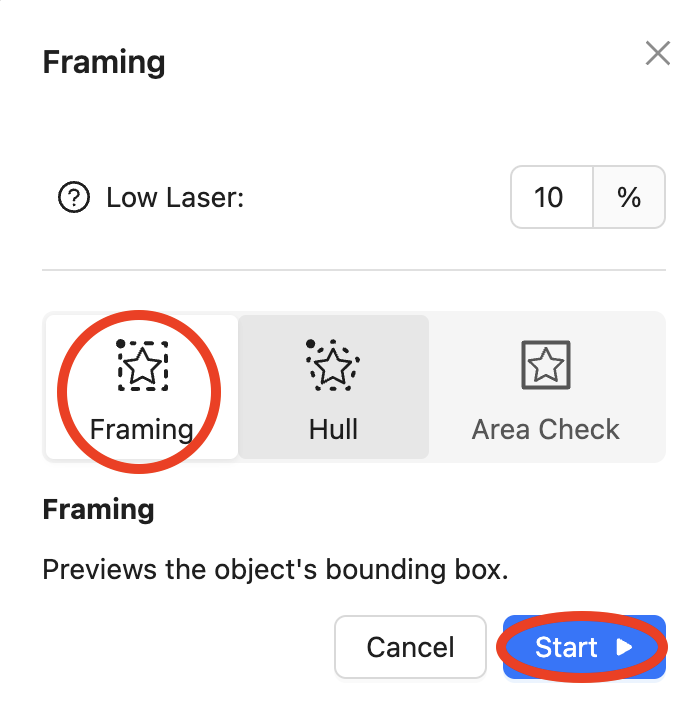

Gebruik de functie "Running Frame" om het pad van de gravering te zien.

Kies "Framing" om het begrenzingskader van het ontwerp of bestand te zien.
Na het klikken op "Start" begint de laserkop te bewegen. Het bewegingspad geeft het graveringsgebied voor deze taak aan.
Het startpunt is de huidige positie van uw lasermond.
Het pad hangt af van de geselecteerde "Taakoorsprong" in Stap 15. Als het midden is geselecteerd, wordt het startpunt in het midden van het ontwerp ingesteld. Het midden wordt meestal gebruikt voor roterende taken.
U kunt de laserkop verplaatsen om het graveergebied aan te passen totdat de positie is goedgekeurd.

Stap 20

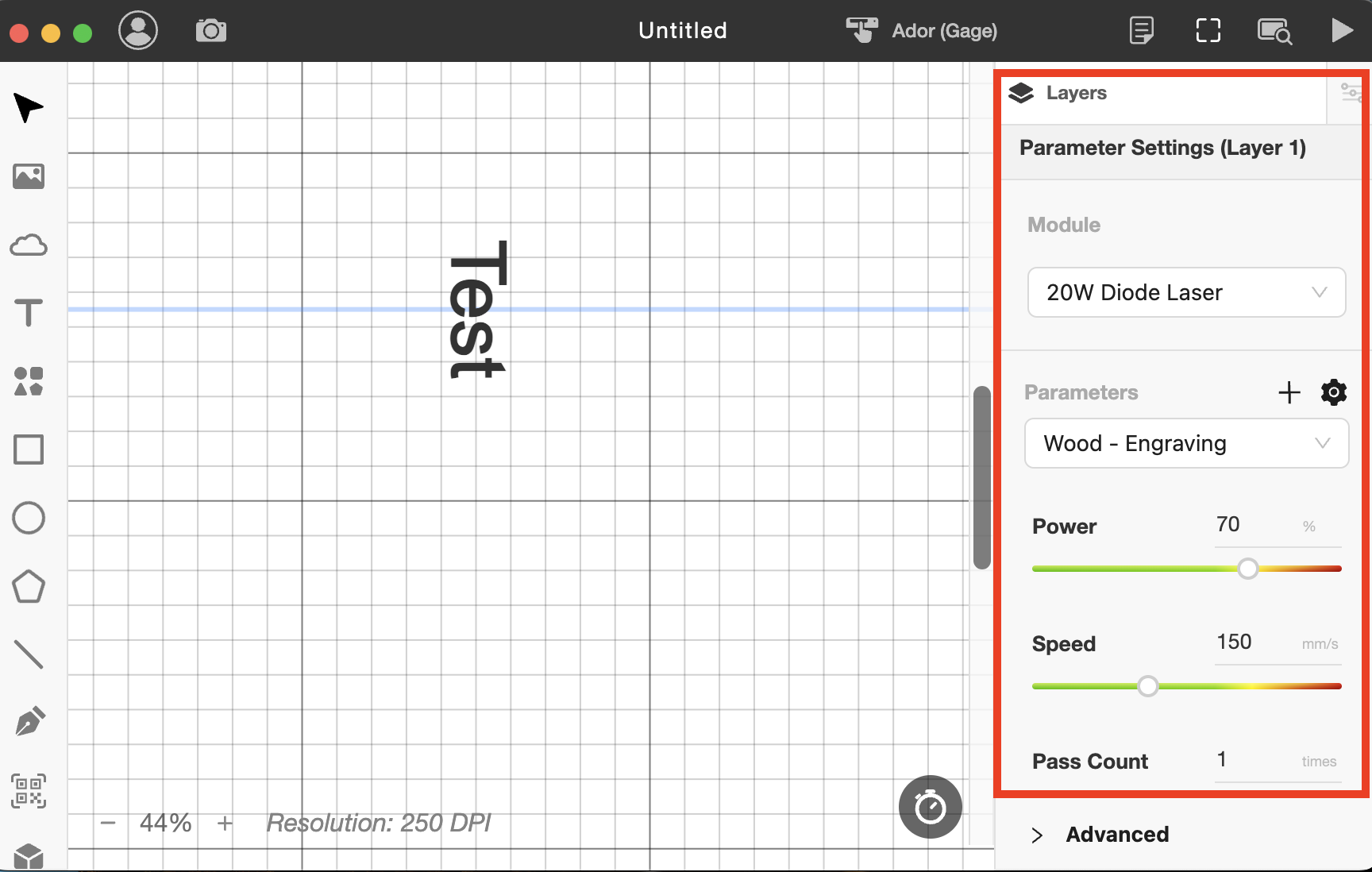

Nadat u de graveerpositie heeft bevestigd, stelt u de juiste parameters voor snelheid en vermogen in op basis van uw materiaal.

Stap 21

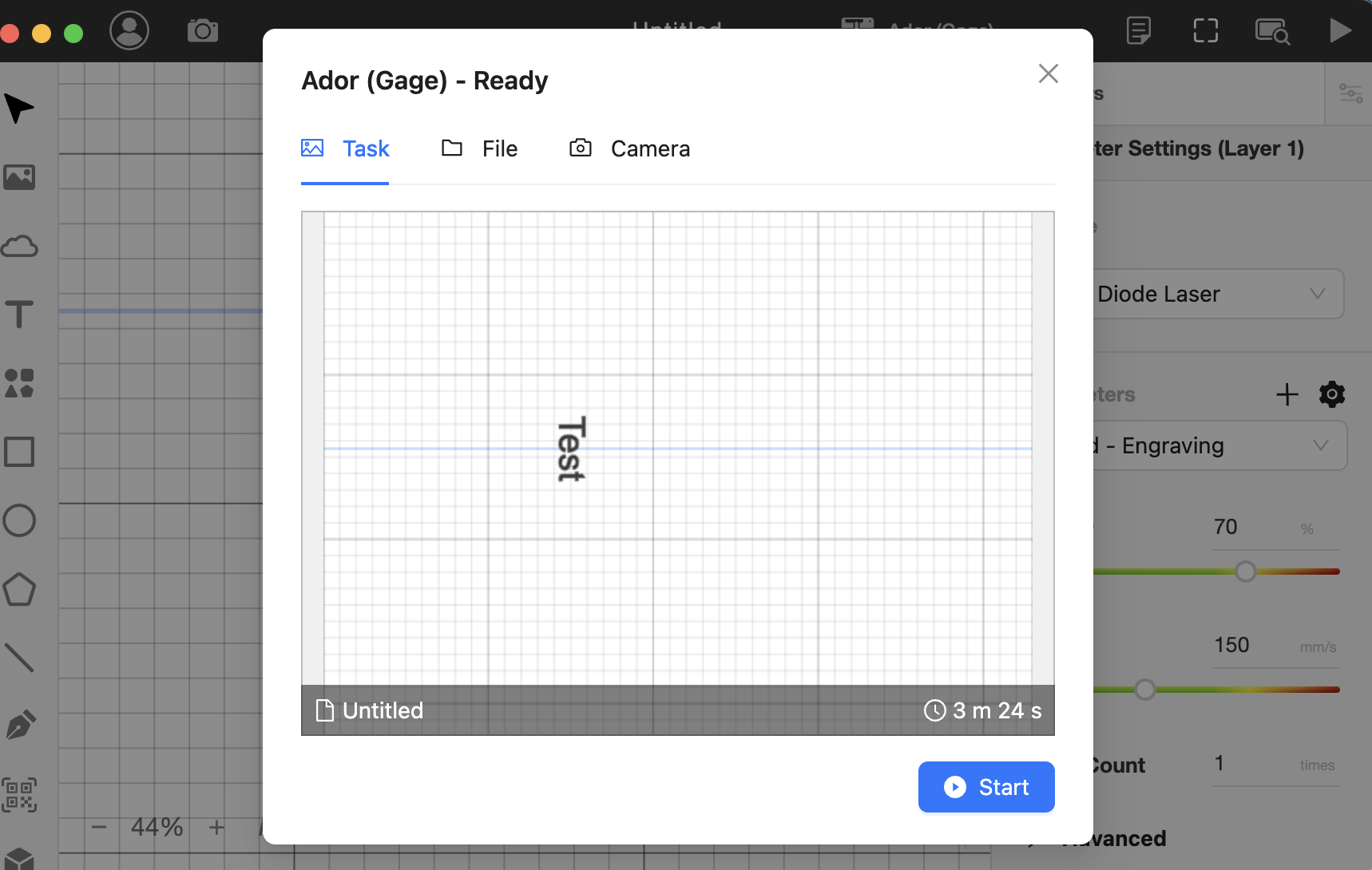

Sluit de deur en start de taak.

Stap 22

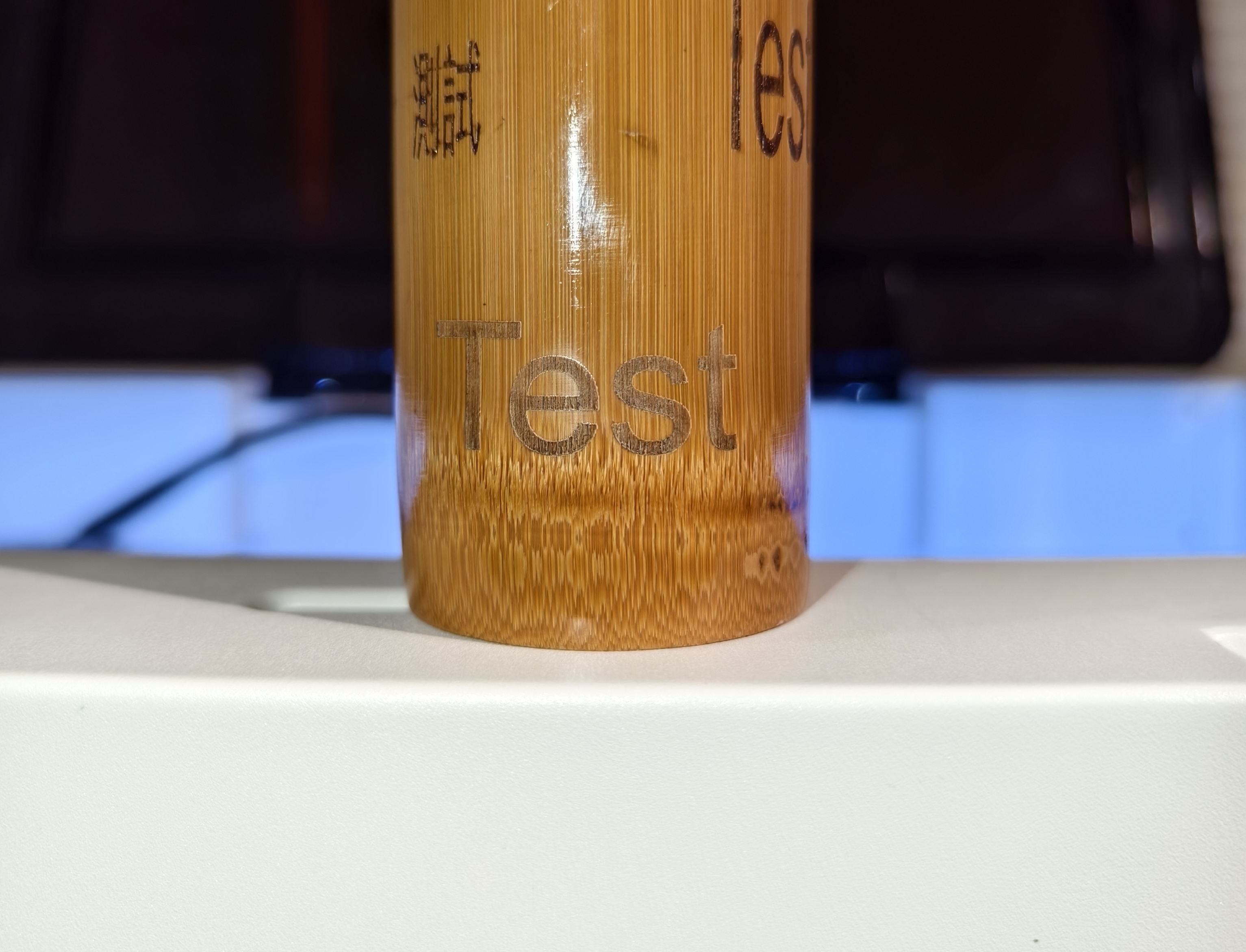

Controleer het resultaat.
