Beschrijving

De honingraat van Ador kan alleen worden toegepast wanneer er een uitbreidingsbasis is geïnstalleerd.
De basis heeft drie lagen beschikbaar waarop de honingraat kan worden geplaatst, zodat gebruikers kunnen werken met verschillende materialen van verschillende afmetingen.
Zorg ervoor dat u de basis heeft geïnstalleerd voordat u verder gaat met deze pagina.
Ador Uitbreidingsbasis - Uitpakken en installatie

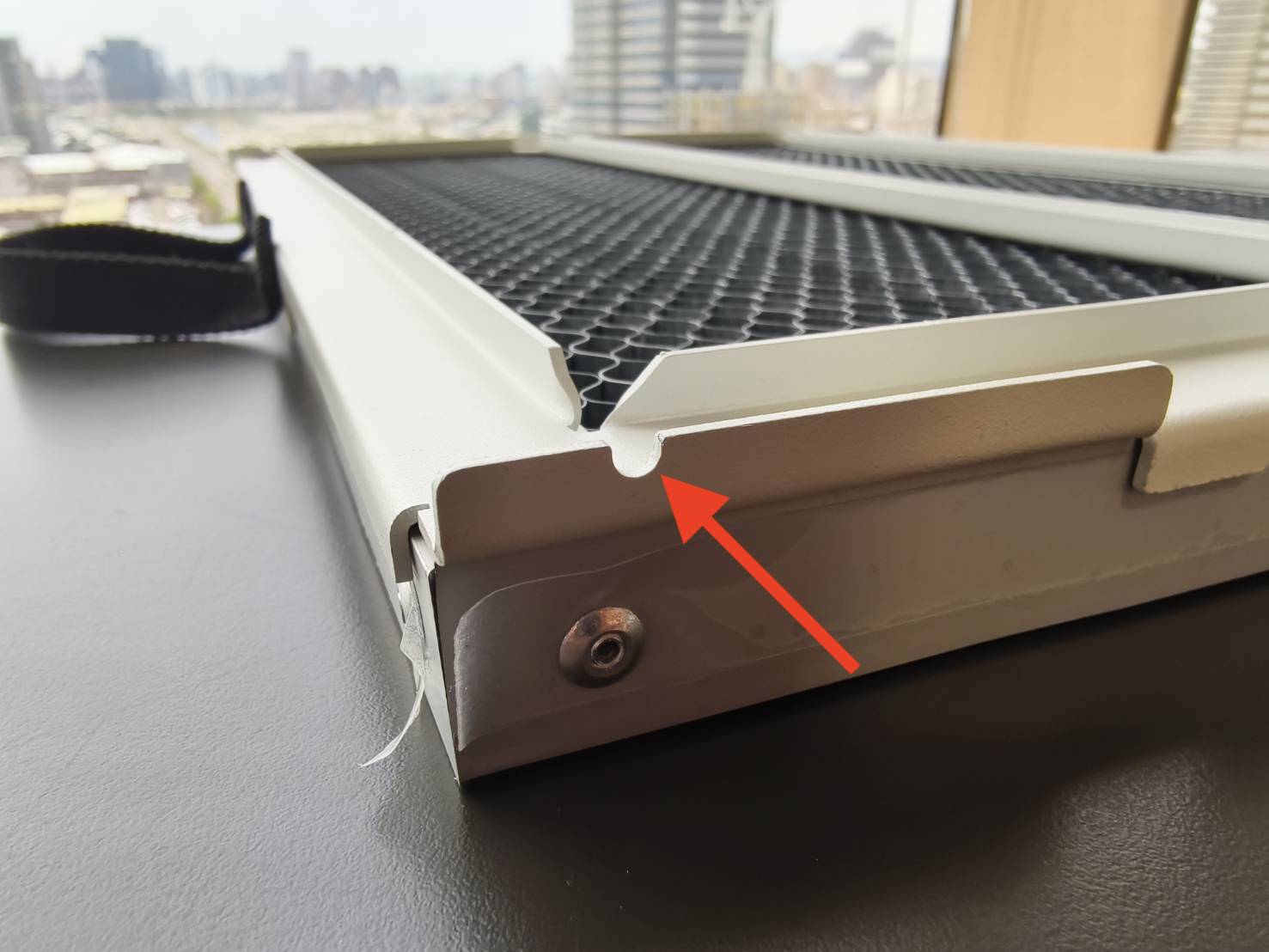

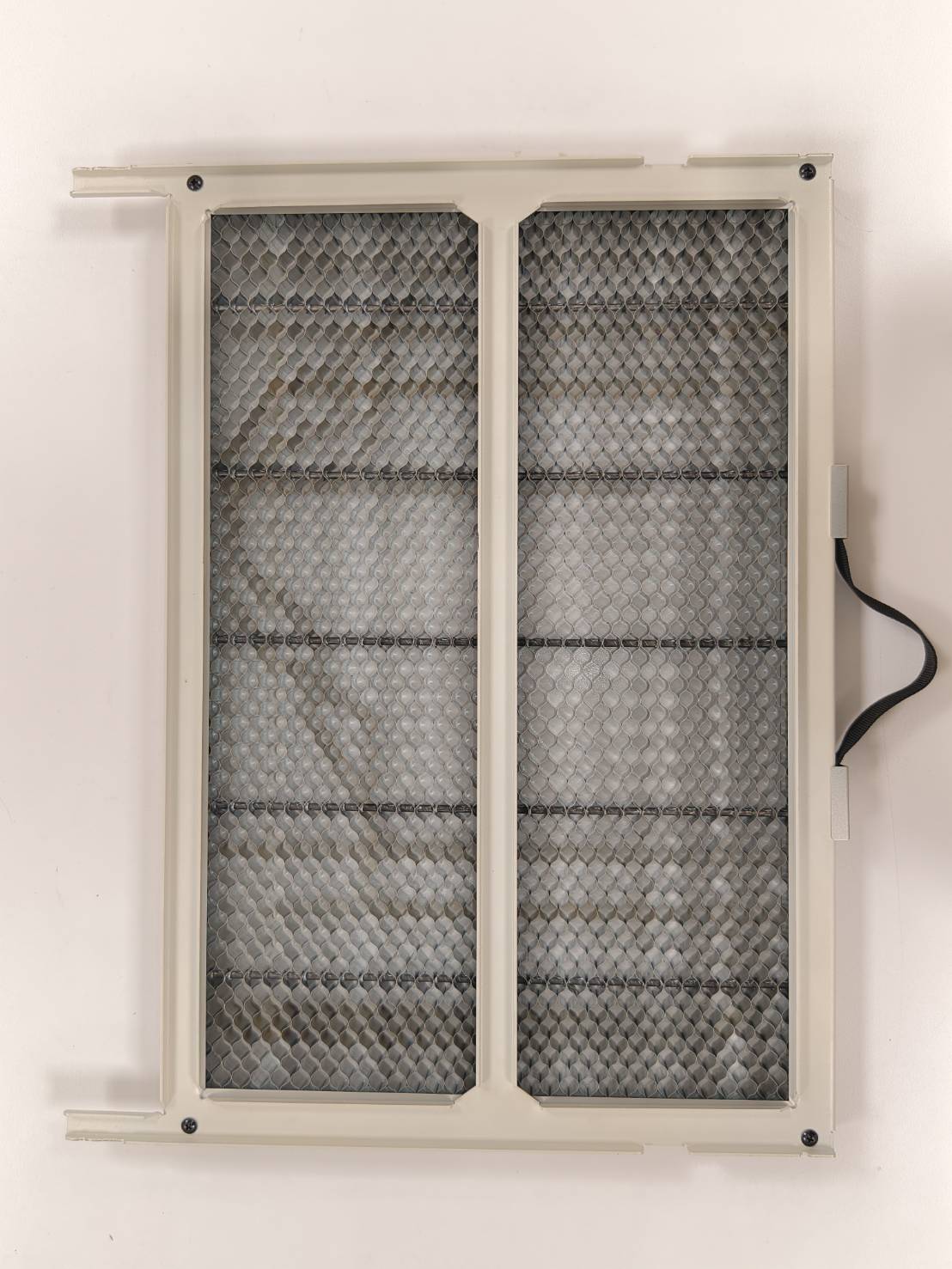

Bovenaanzicht

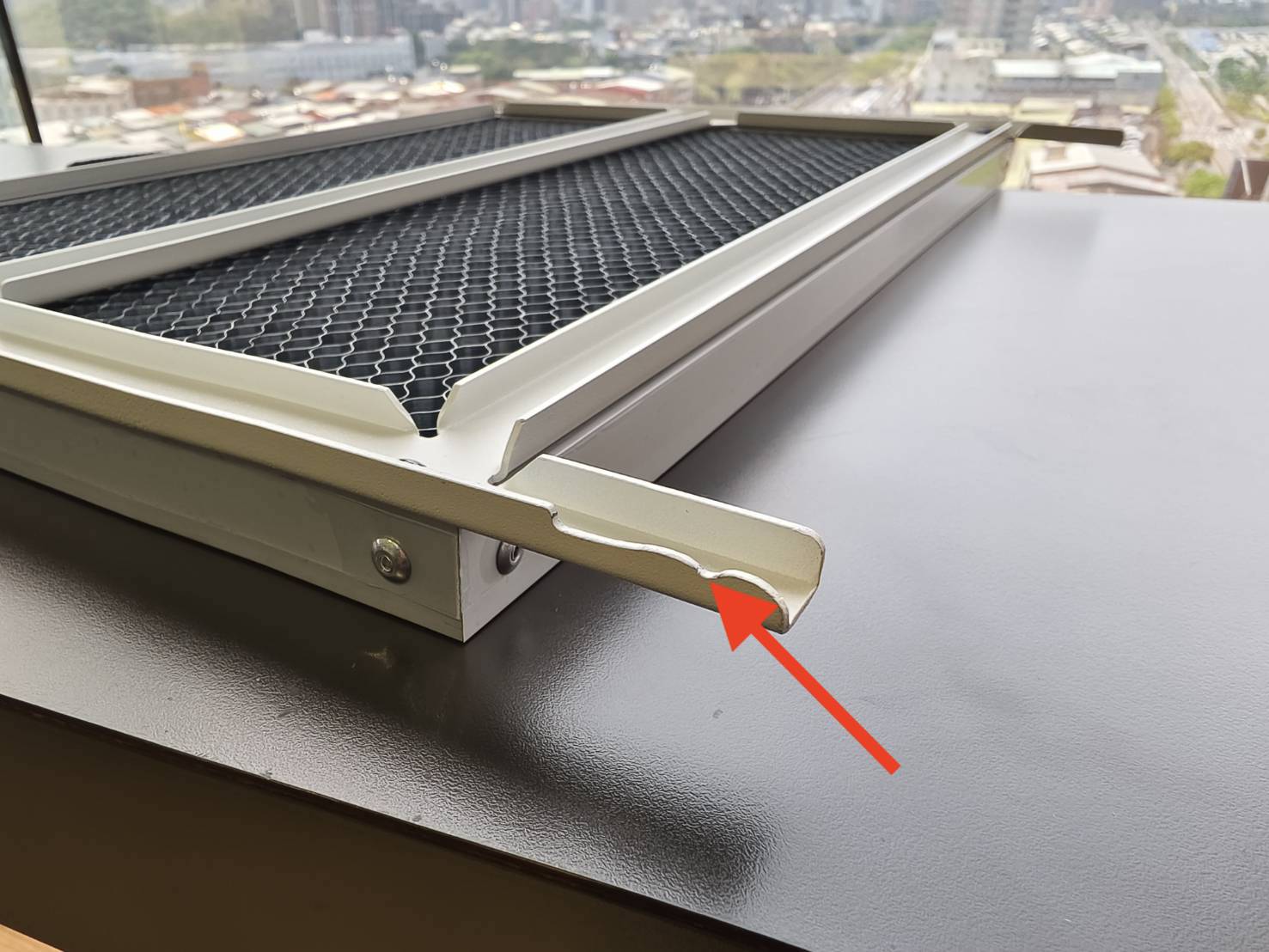

Onderaanzicht

Stap 1

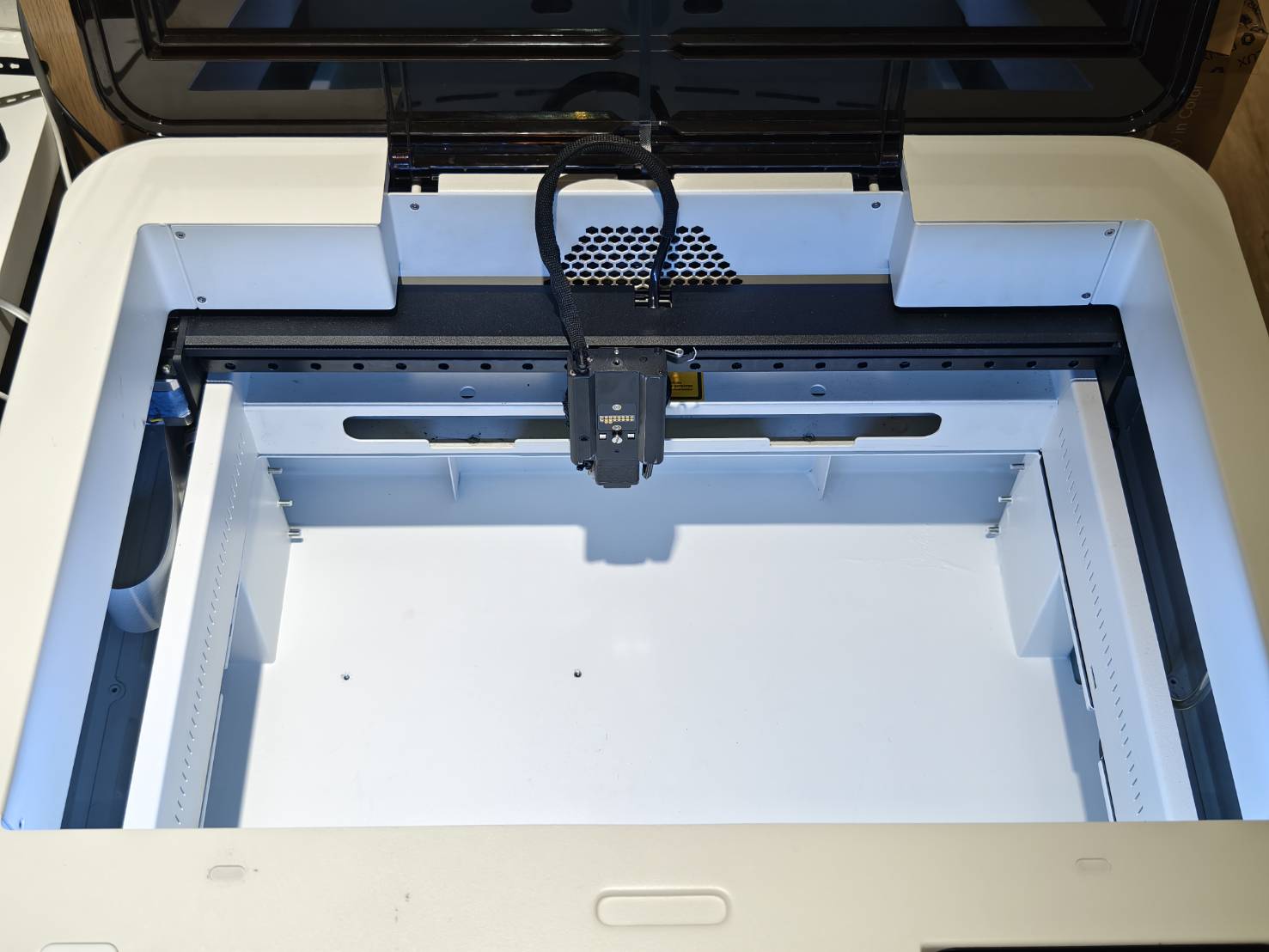

Verwijder de module en de roterende as en maak de uitbreidingsbasis zo schoon mogelijk.

Stap 2

Het ontwerp is bedoeld om de honingraat op de uitbreidingsbasis te plaatsen.
Er zijn 4 openingen aan de rechter- en linkerkant aan de onderkant van de honingraat.

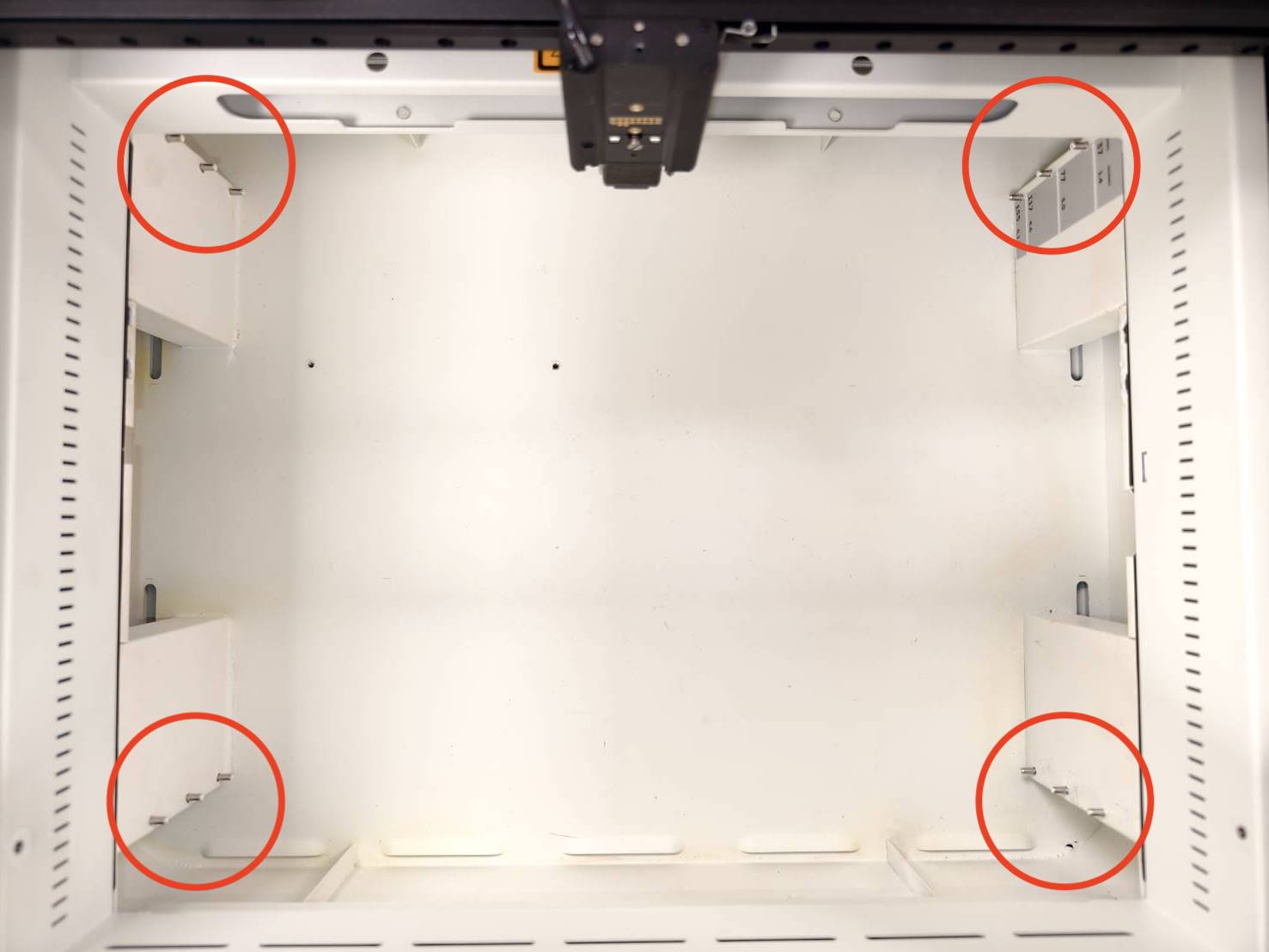

Er zijn 12 pinnen in de basis waarop de honingraat zal rusten.

Pinnen

Stap 3

Plaats de honingraat met de langere beugel aan de zijkant in de machine.
Laat de langere beugel eerst op de pinnen rusten en trek deze vervolgens naar achteren zodat de achterste openingen op de achterste pinnen rusten.

Stap 4

Om de honingraat te verwijderen, duwt en tilt u de achterkant omhoog zodat deze eruit kan worden gehaald.

Stap 5

Om het niveau te wijzigen, duw en til de achterkant en voorkant omhoog totdat de honingraat hoger is dan de pinnen, zodat deze erop kan rusten.

Stap 6

In de rechterbovenhoek bevindt zich een indicatie voor de objecthoogte. Dit geeft de maximale hoogte van uw object in elke laag of niveau aan, maar houd er rekening mee dat deze indicatie niet van toepassing is bij het gebruik van een roterende as.

Uitleg

Laag	Foto	Hoogtebereik (Object)

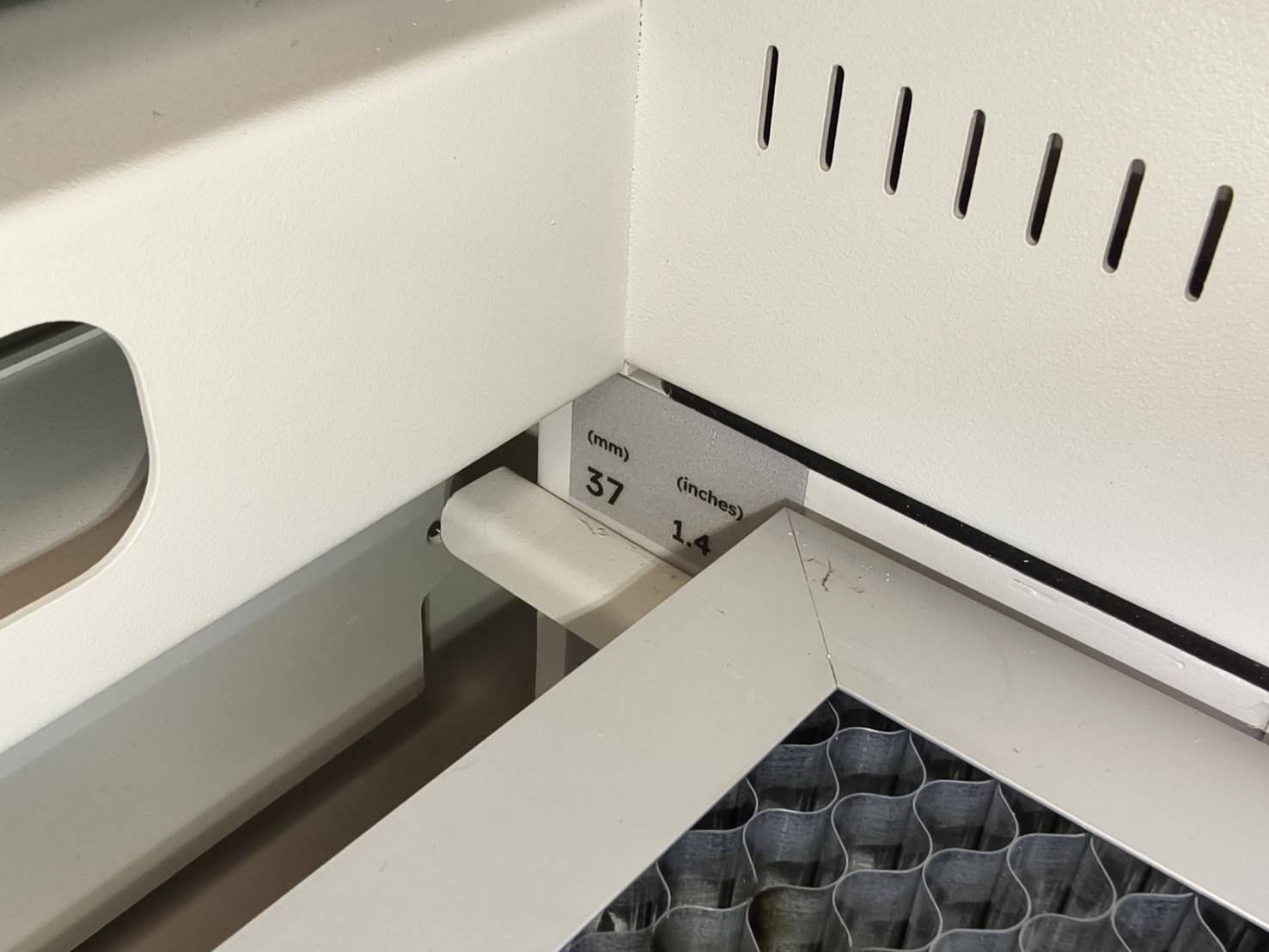

37mm / 1.4 inches		0 mm - 37 mm

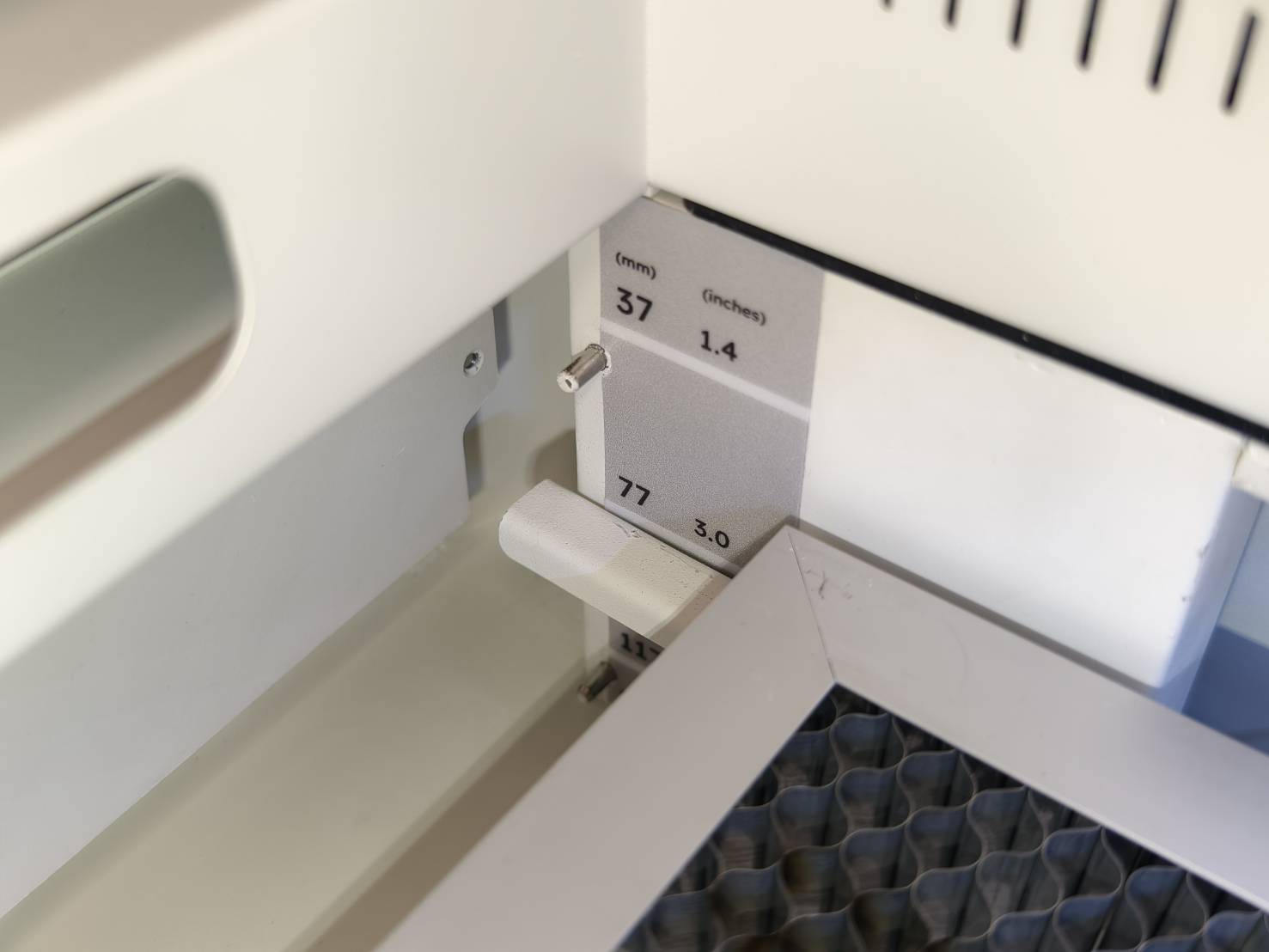

77mm / 3.0 inches		37 mm - 77 mm 77 mm

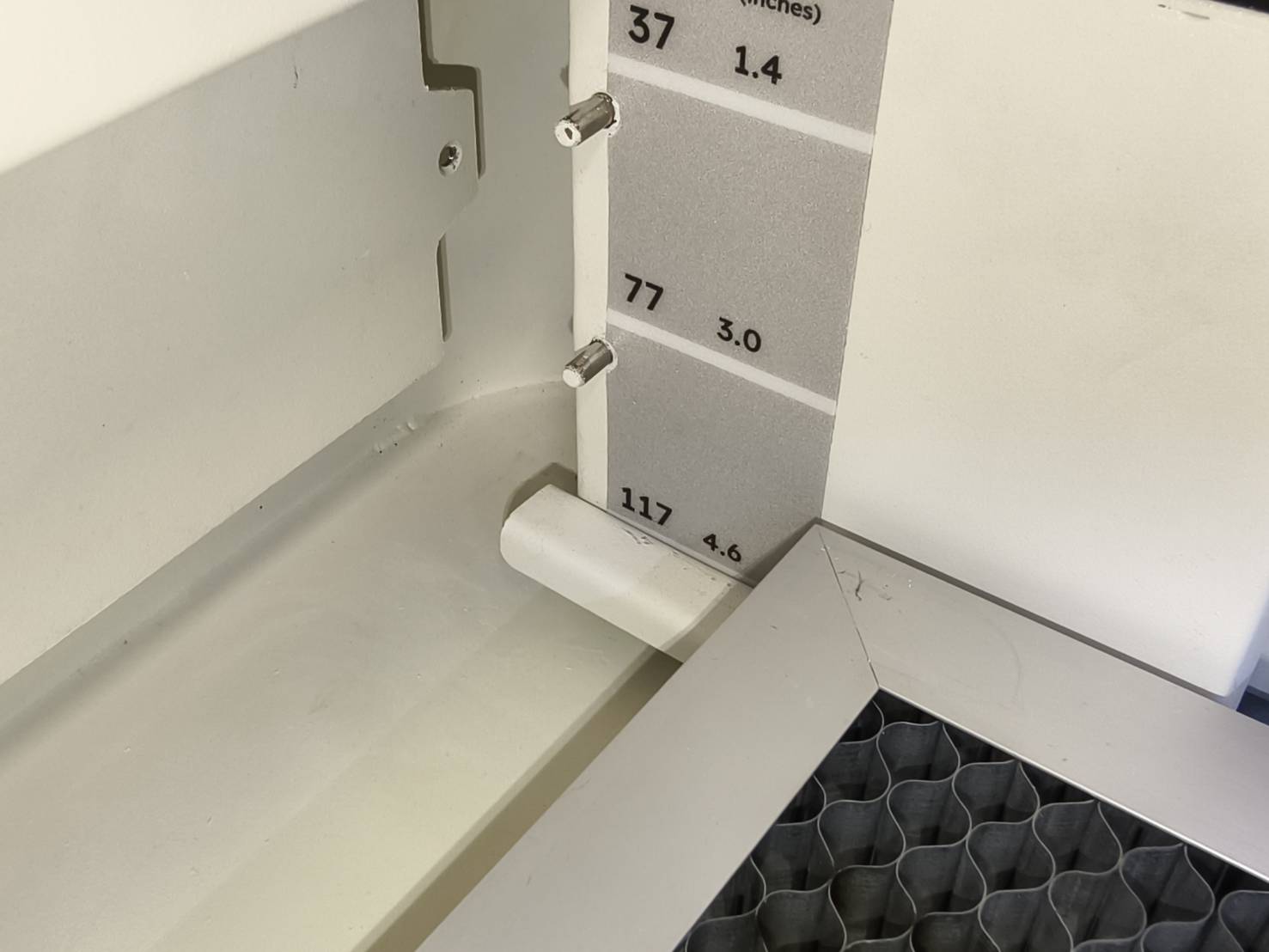

117mm / 4.6 inches		77 mm - 117 mm 117 mm

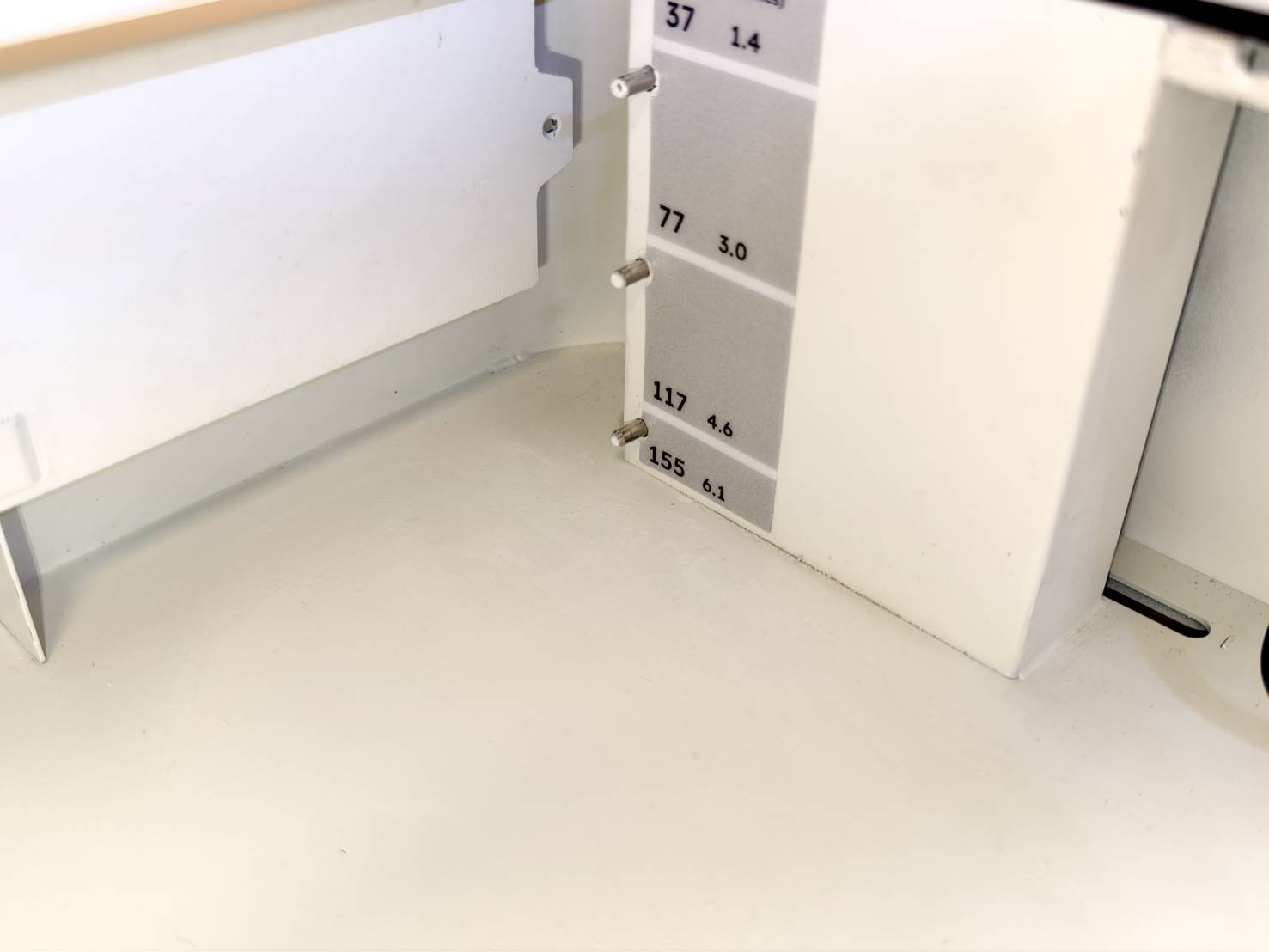

155 mm / 6.1 inches		117 mm - 155 mm 155 mm (Zonder honingraat)
