Beschrijving

Dit artikel begeleidt u bij het instellen van de doorvoerfunctie en het starten van een testgraveertaak na de hardware-installatie.
Voor graveren of snijden met doorvoer, zie Ador - Handleiding voor doorvoerafdrukken.

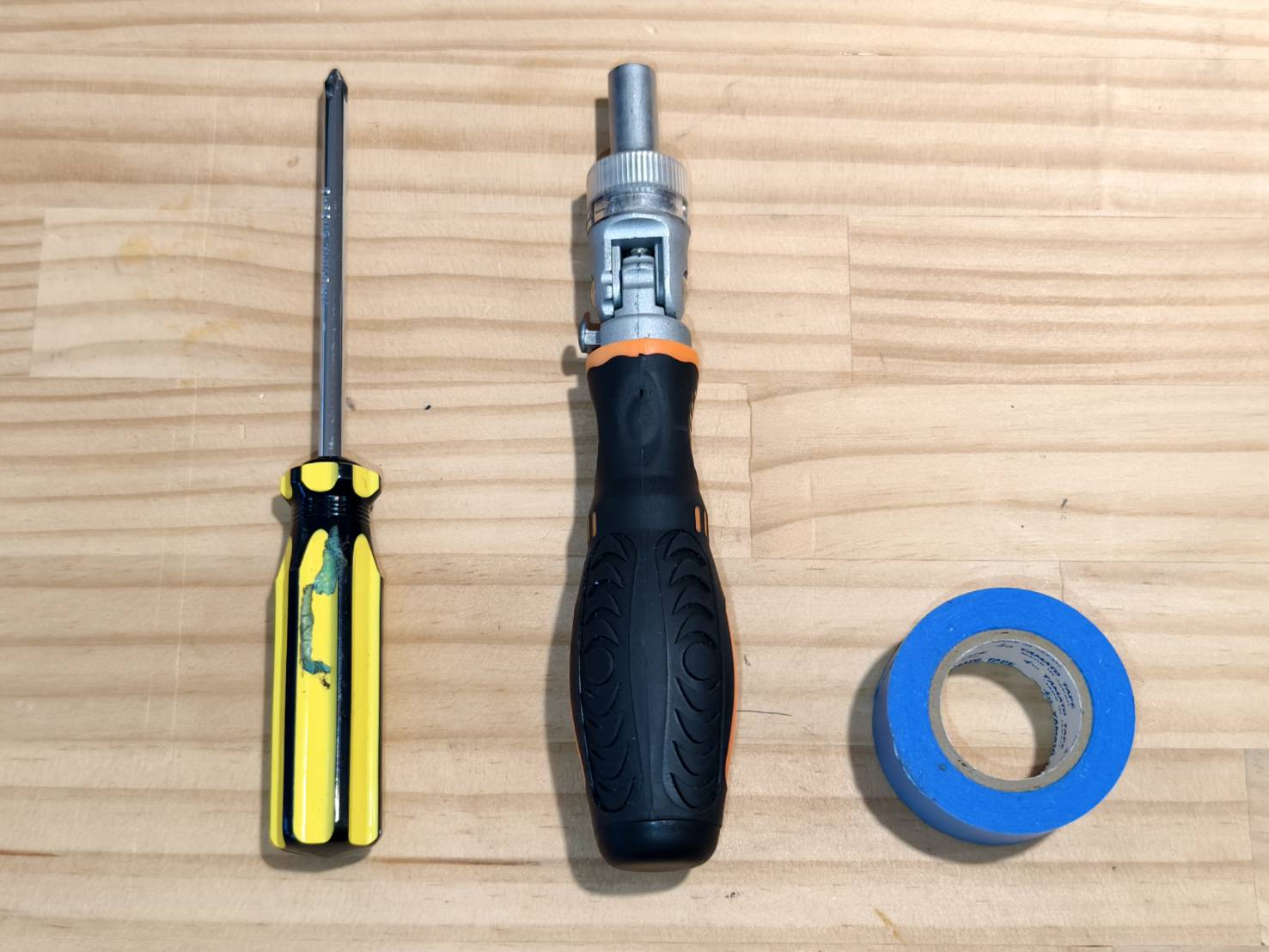

Gereedschap

1	Kruiskopschroevendraaier
2	Inbussleutel (7mm)
3	Papieren tape (Optioneel)

Stap 1

Maak de machine en de basis los als ze in elkaar gezet zijn.

Stap 2

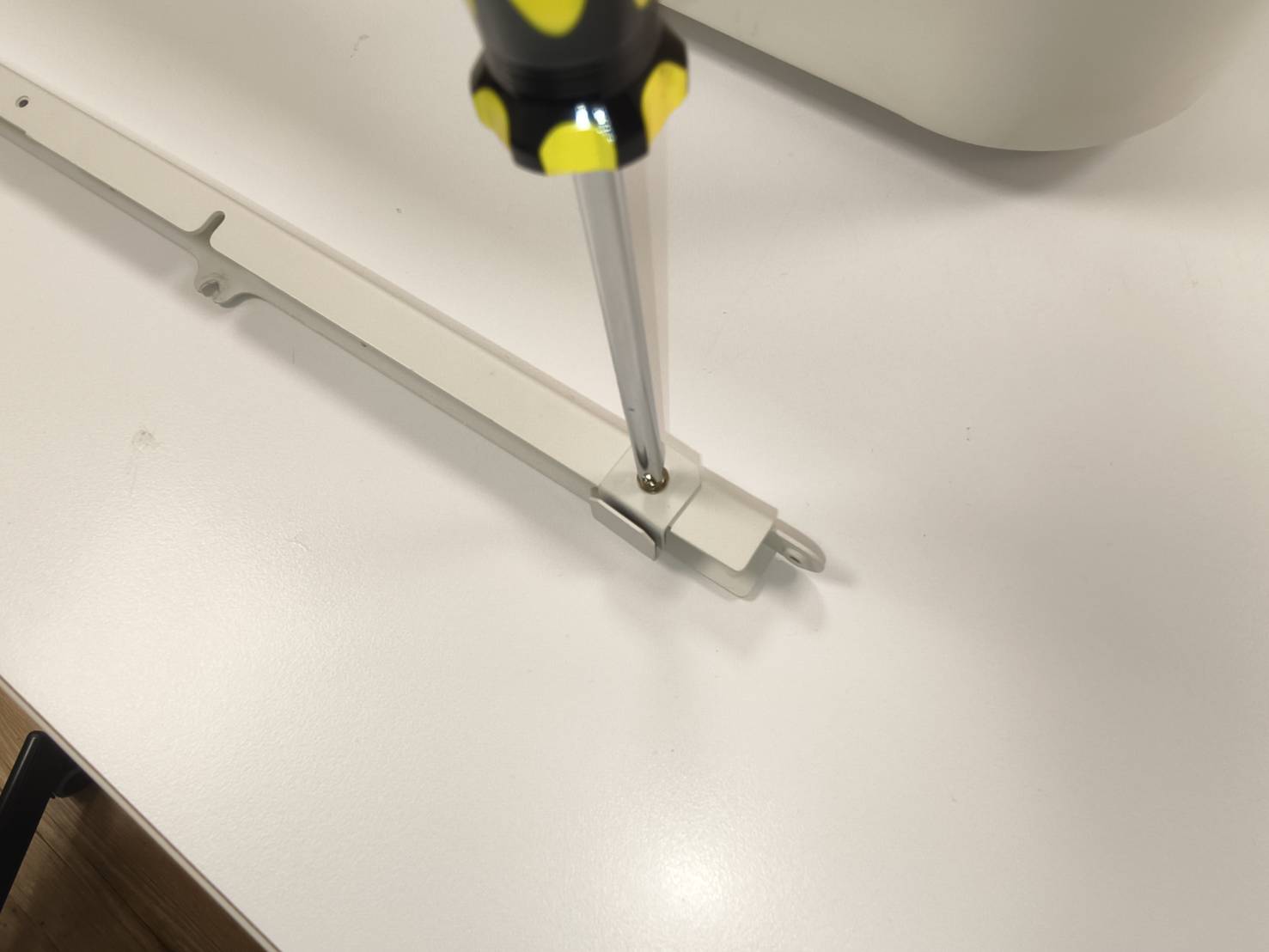

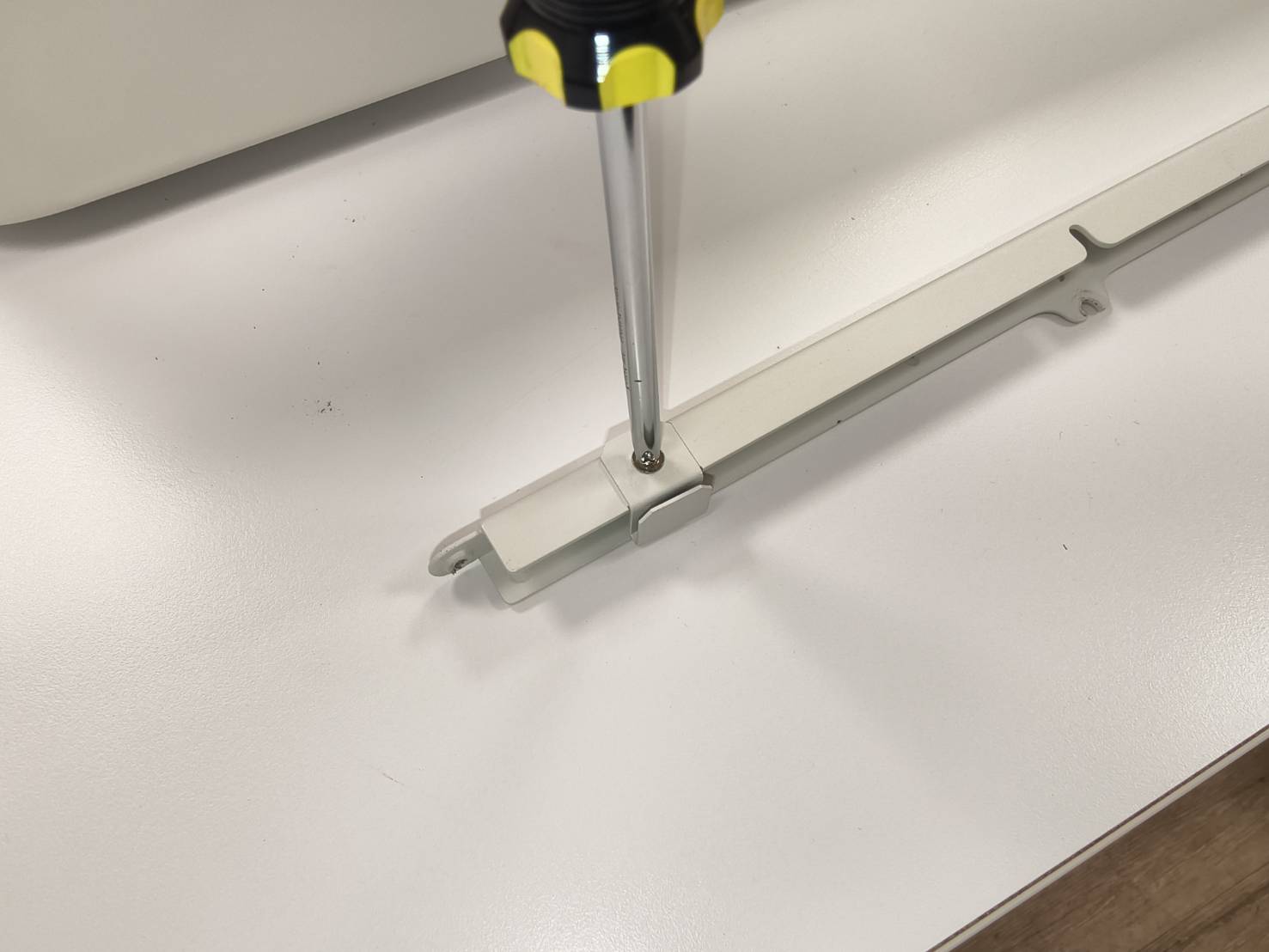

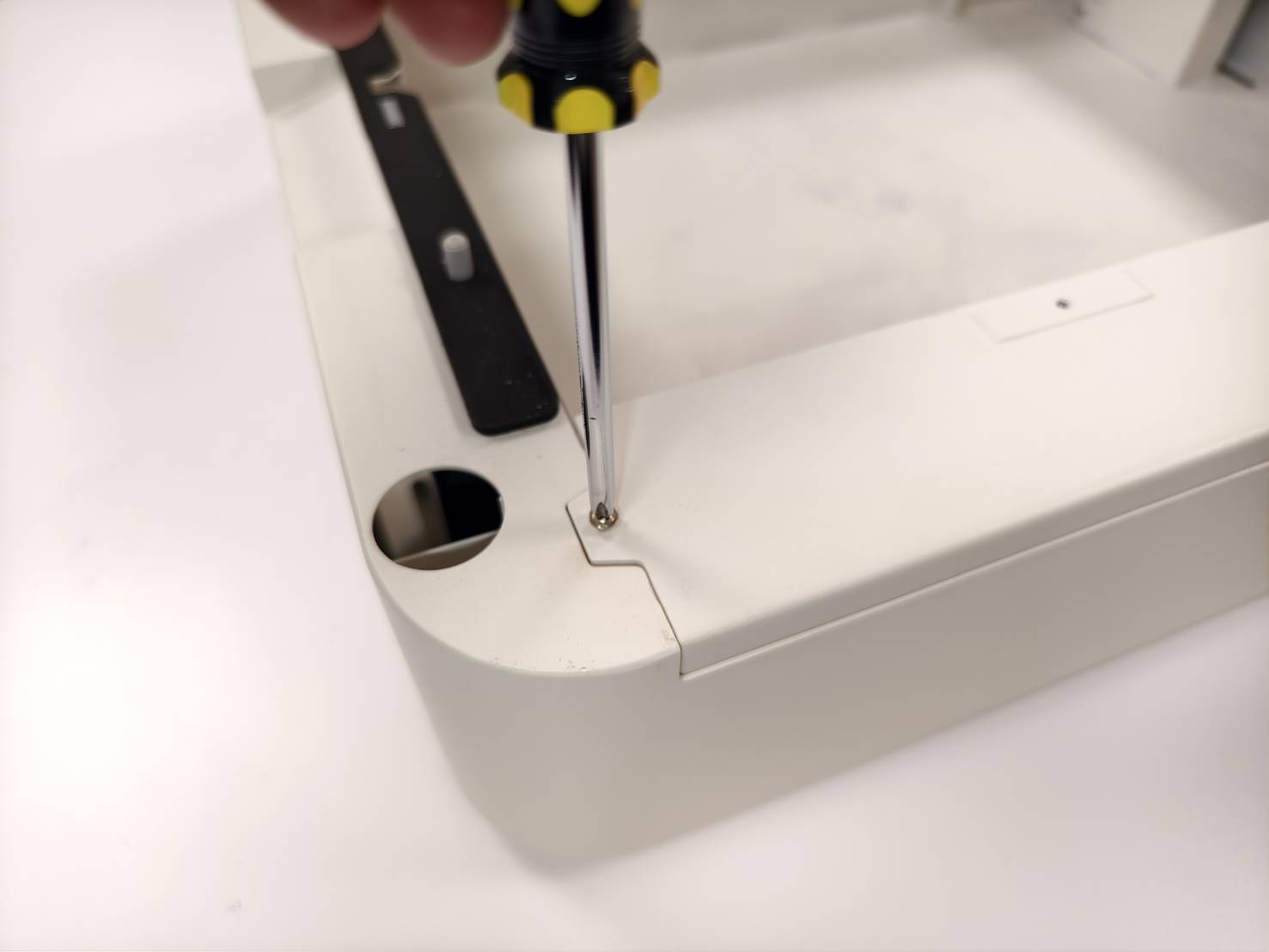

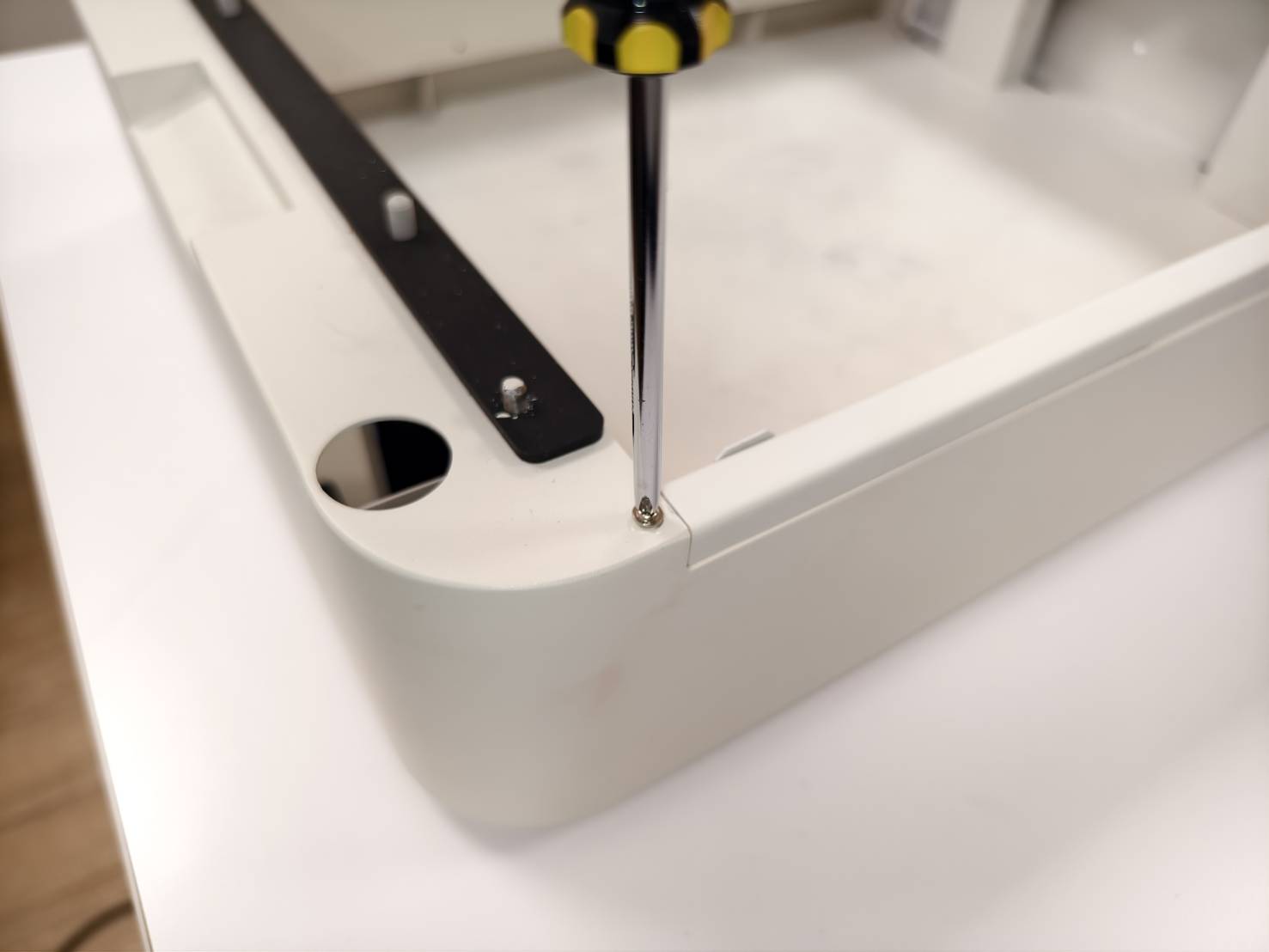

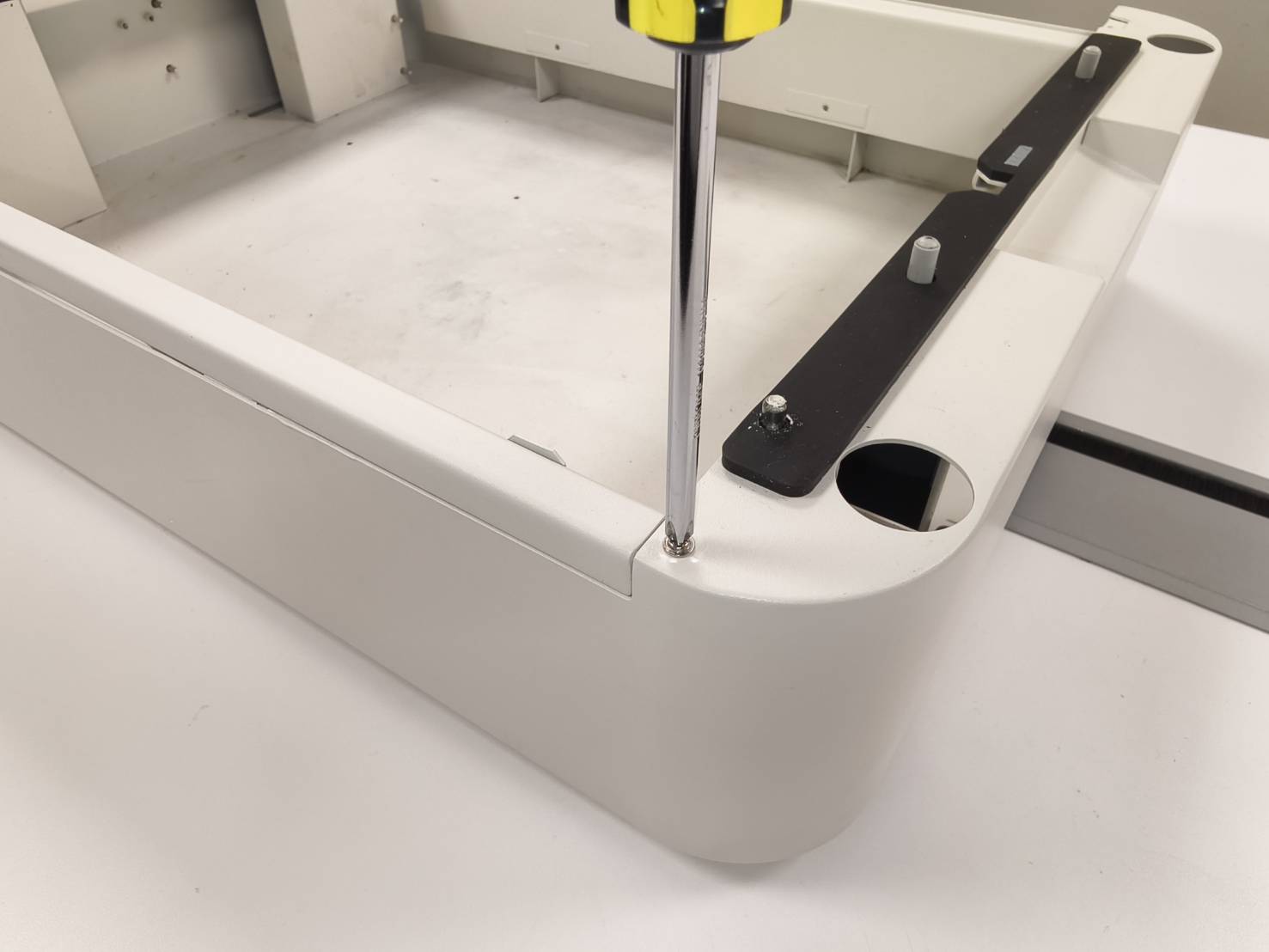

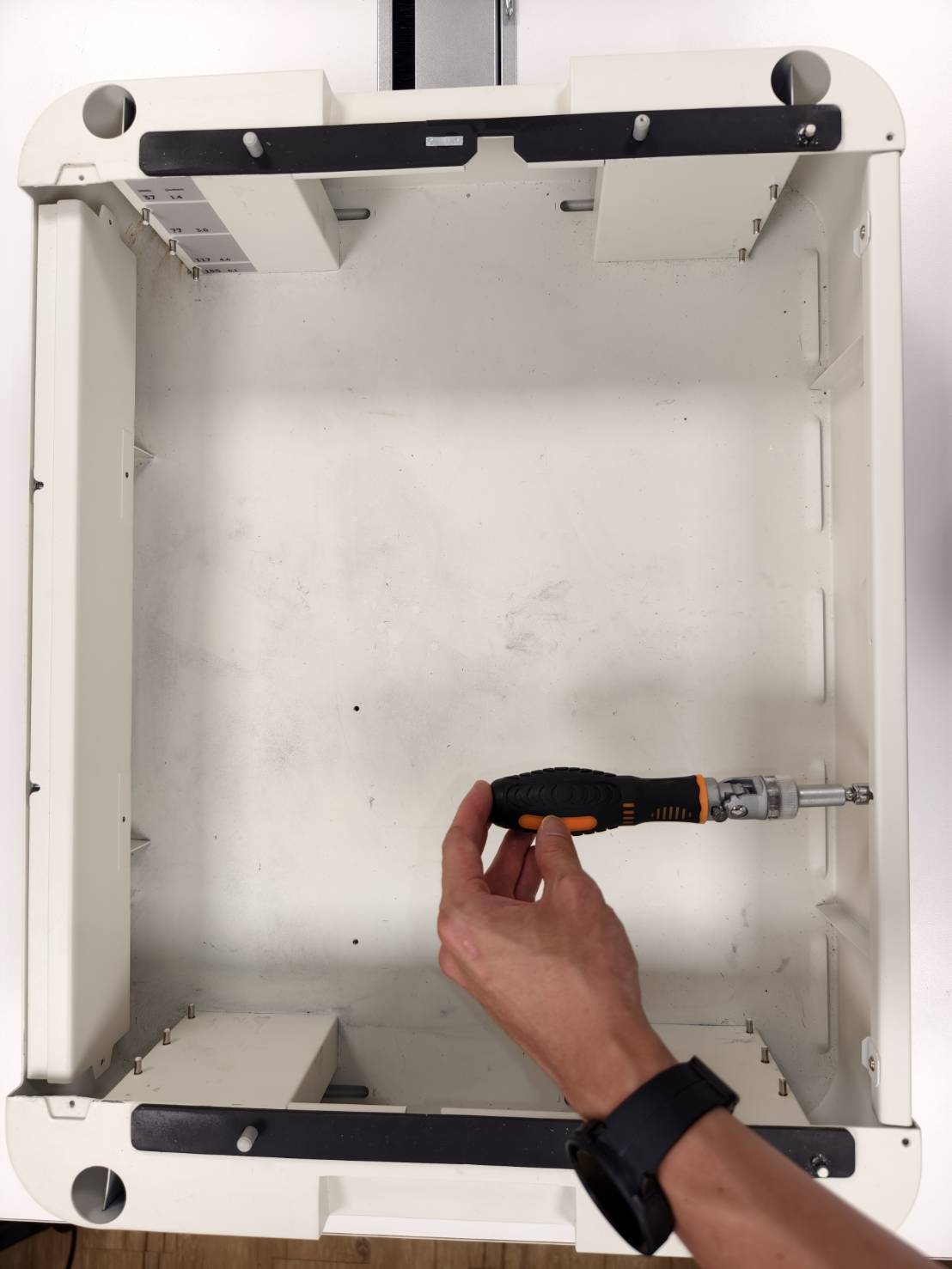

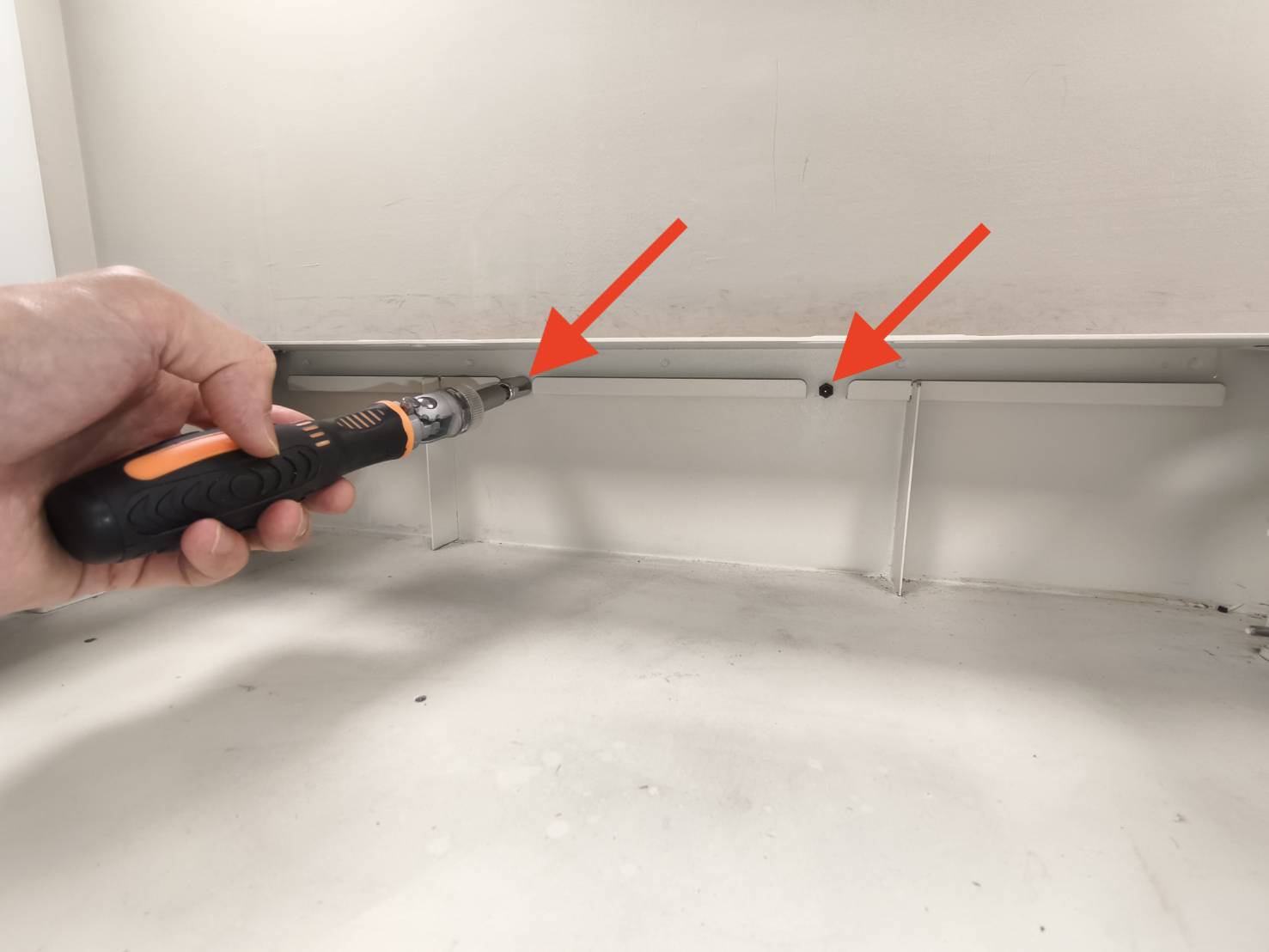

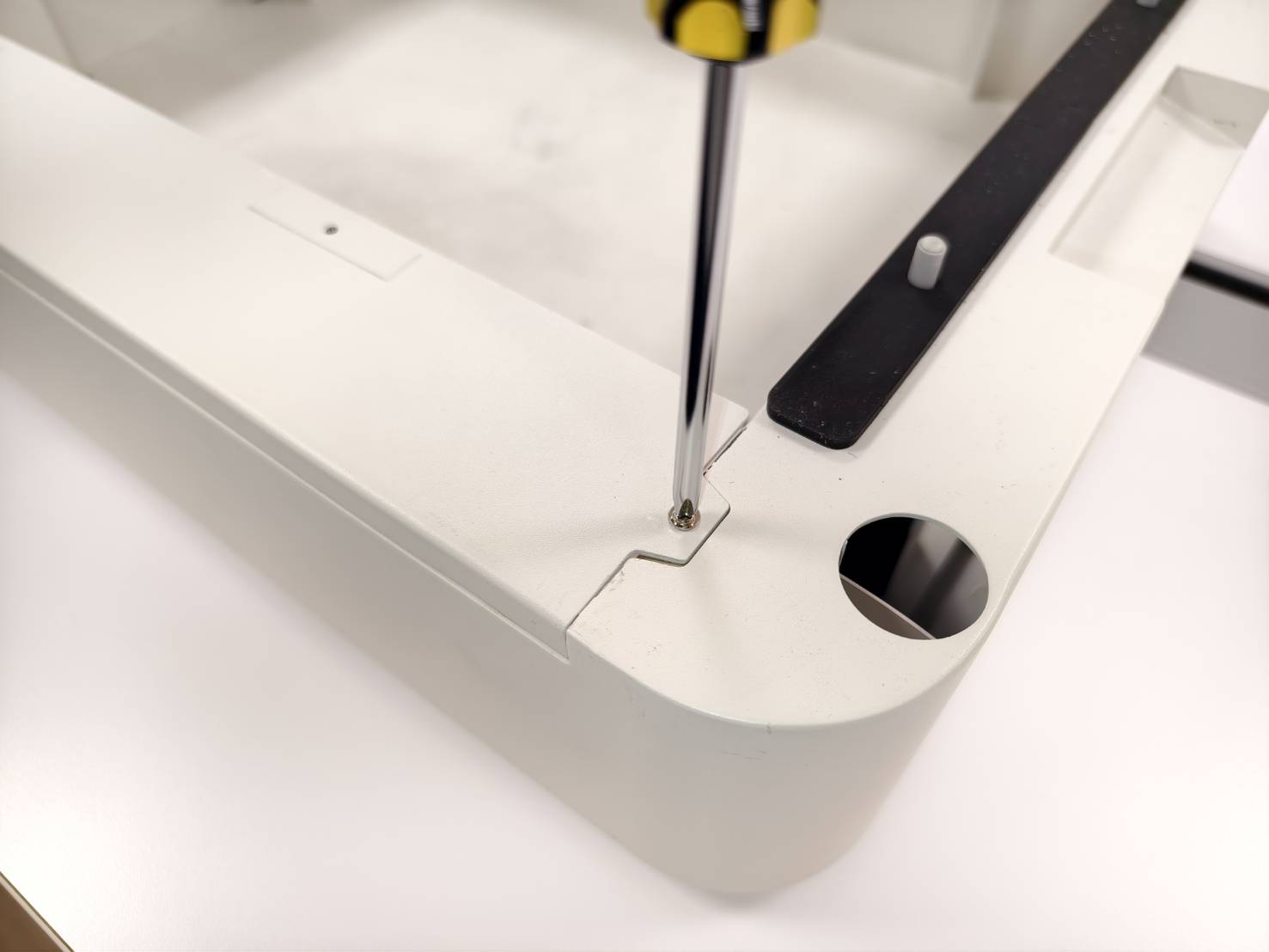

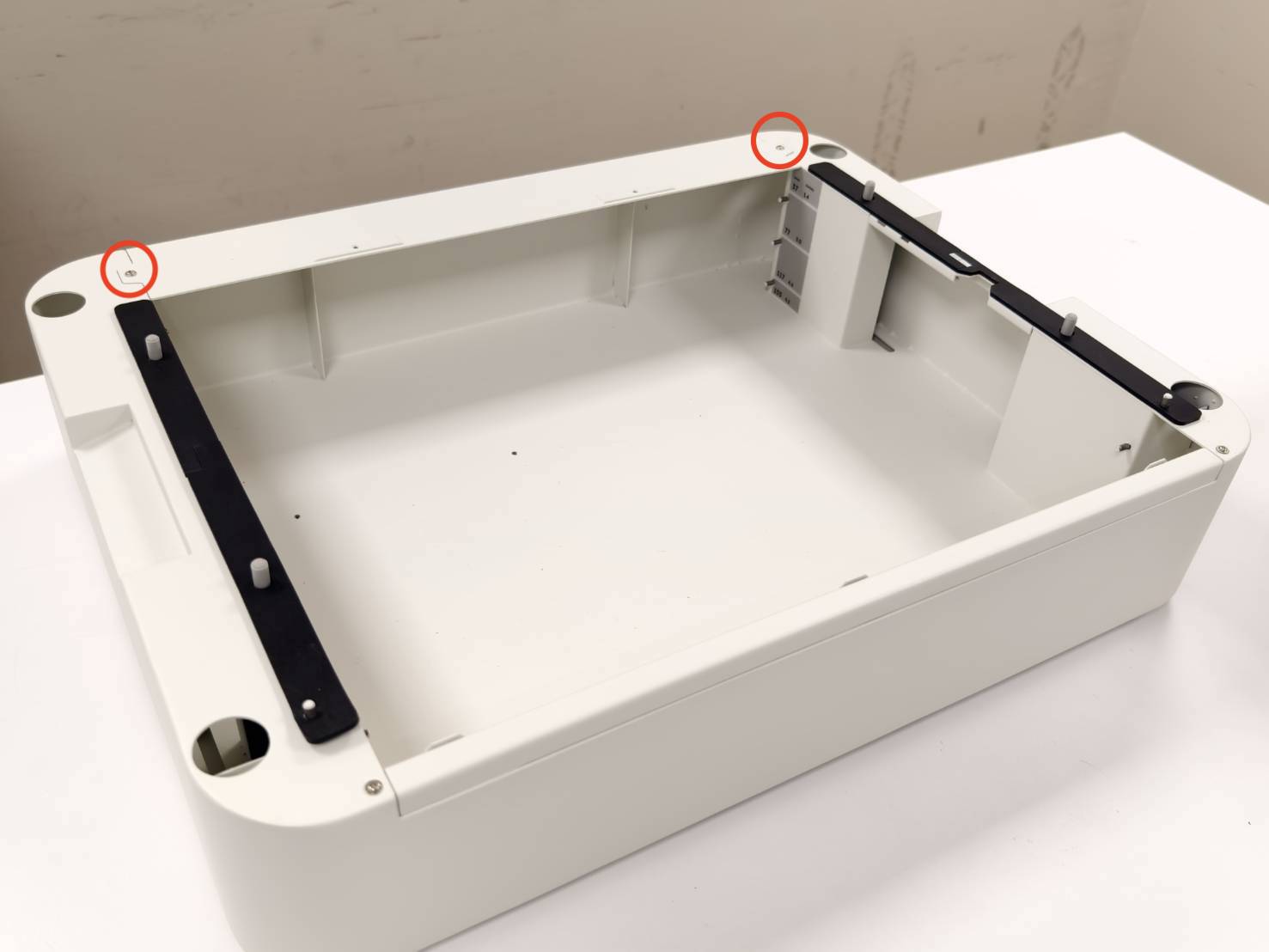

Draai deze twee schroeven aan de achterkant los met een kruiskopschroevendraaier.

Stap 3

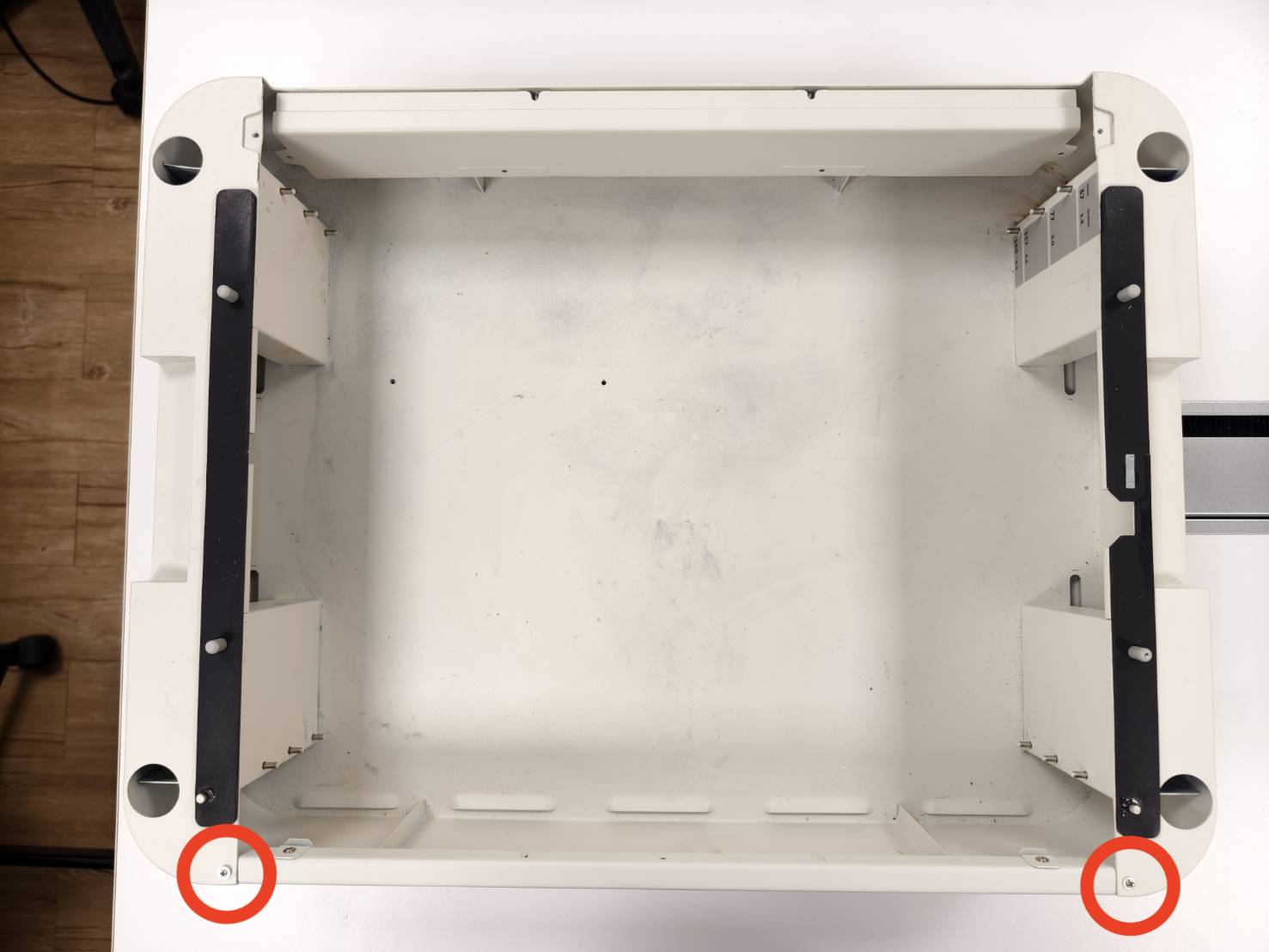

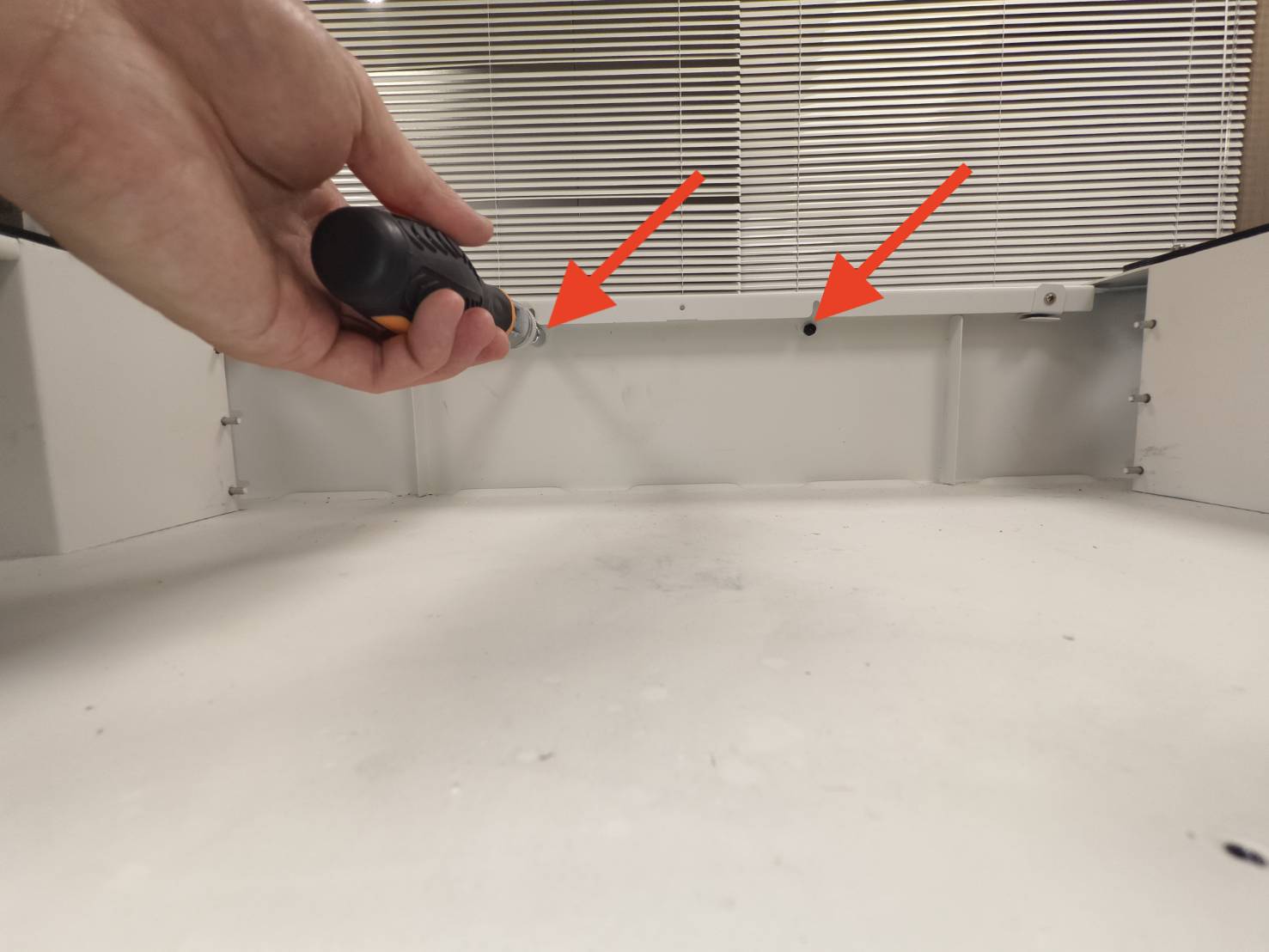

Draai de schroeven onder het frame los.

Houd er rekening mee dat er, afhankelijk van uw machine, twee of drie schroeven verwijderd moeten worden.
Het type schroef kan een 7mm dopmoer, kruiskopschroef of duimschroef zijn.
In deze handleiding zijn er twee dopmoeren van 7mm.

Stap 4

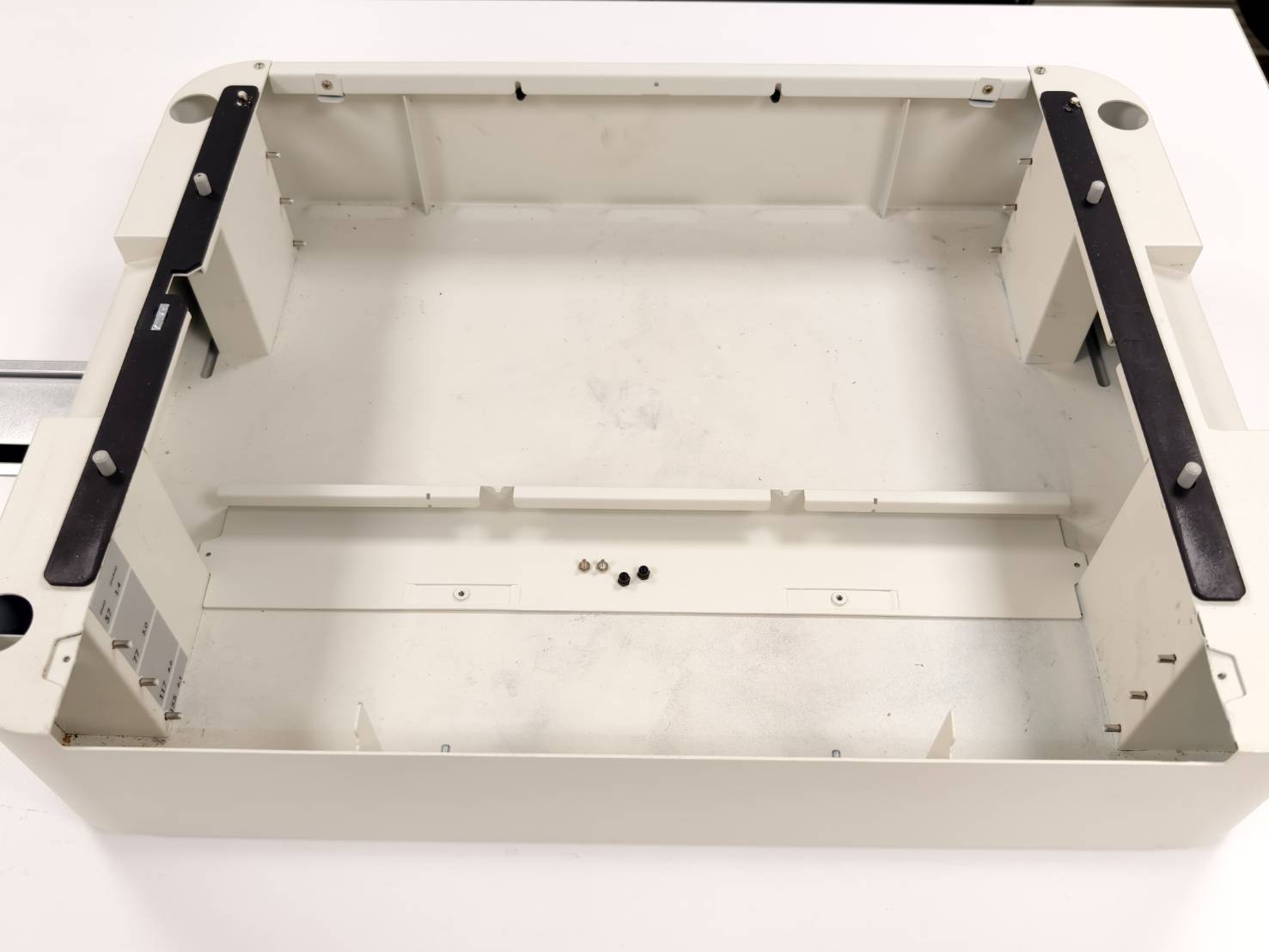

Het frame aan de achterzijde voor doorvoer kan nu verwijderd worden.

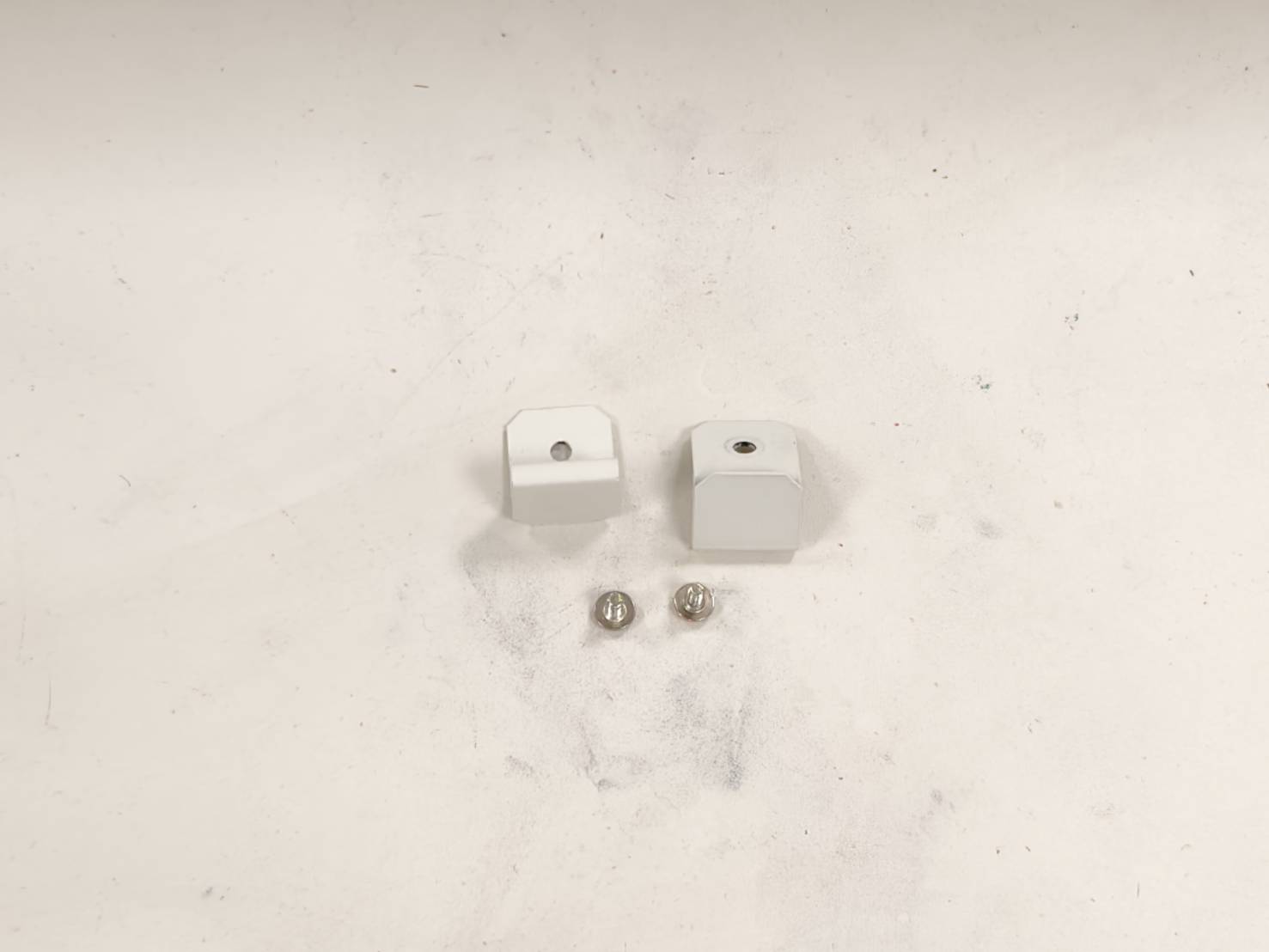

(De schroeven zijn niet nodig voor doorvoer, maar het wordt aanbevolen om ze te bewaren.)

Stap 5

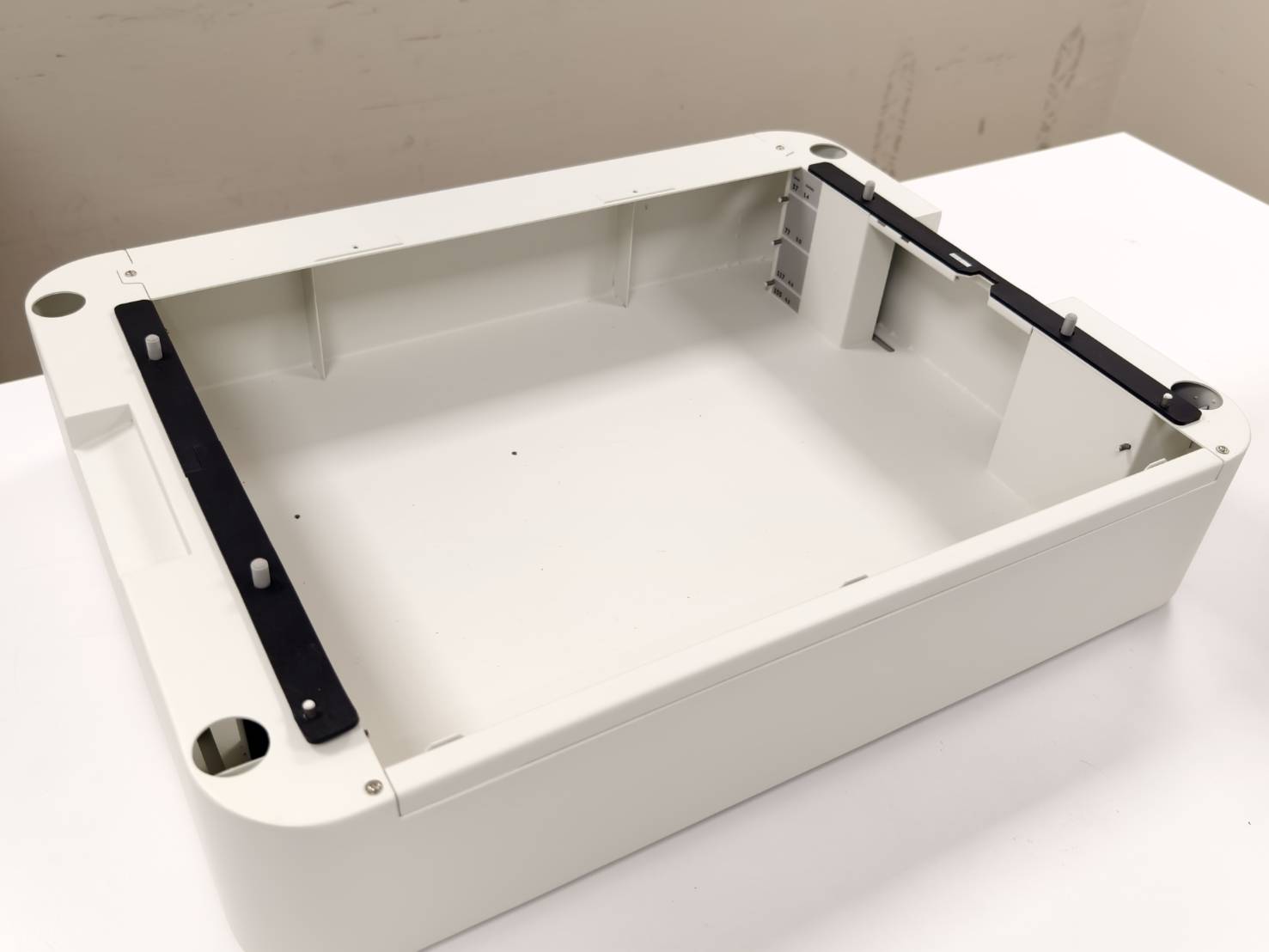

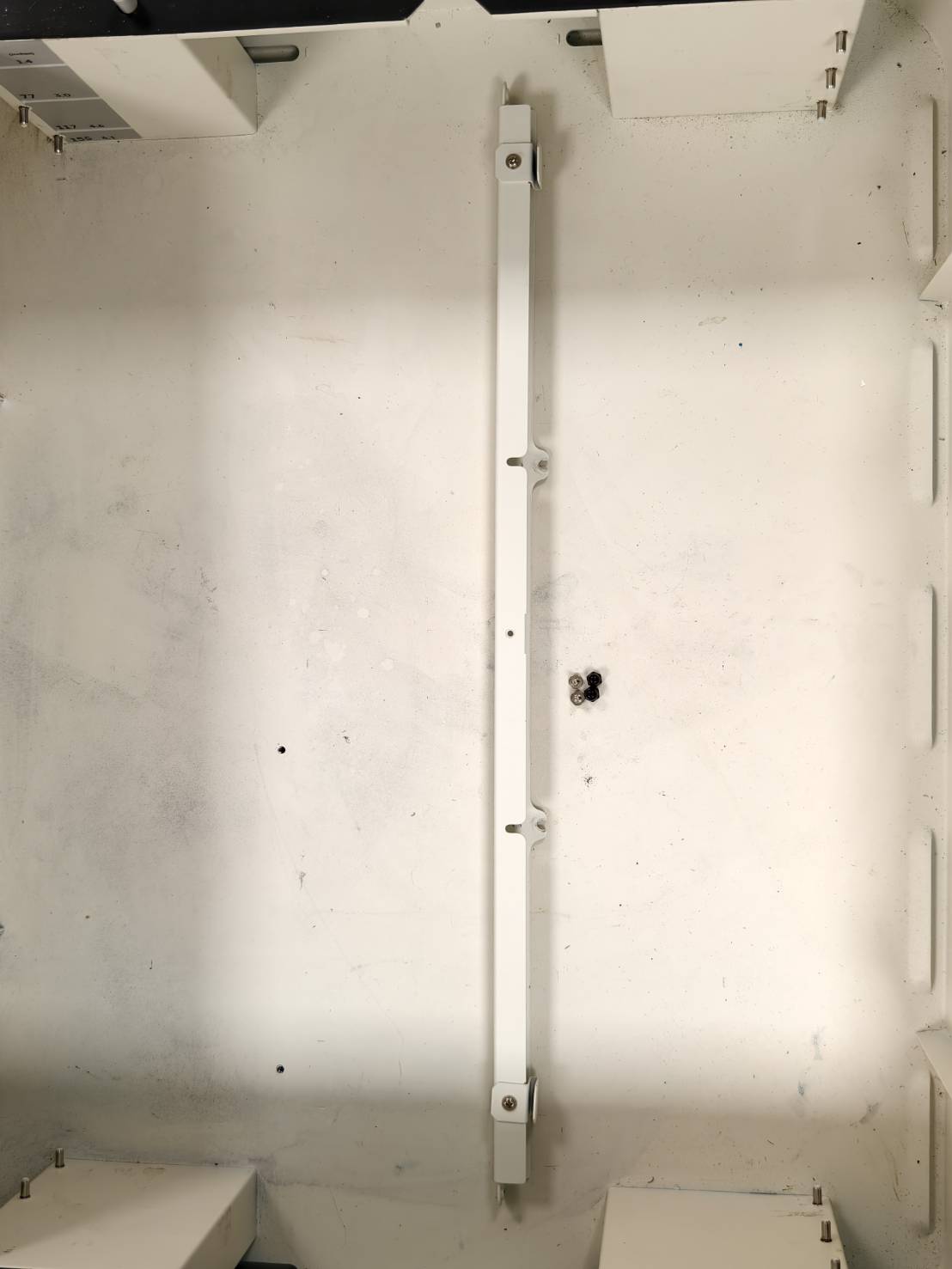

Plaats het frame aan de achterzijde voor doorvoer op de daarvoor bestemde positie.

Stap 6

Draai de twee schroeven los.

Stap 7

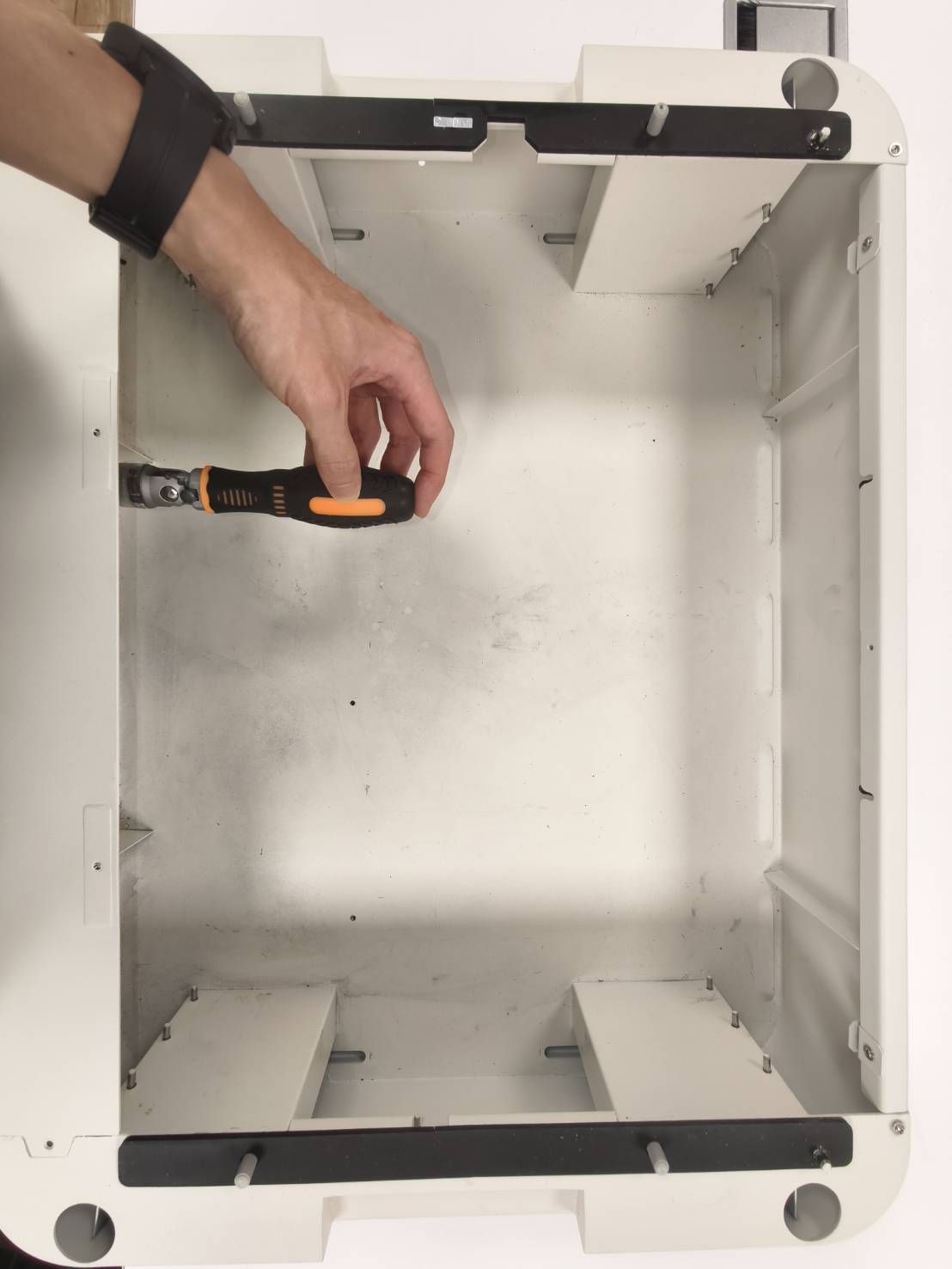

Draai de schroeven aan de onderkant van het voorste frame los.

Houd er rekening mee dat er, afhankelijk van uw machine, twee of drie schroeven verwijderd moeten worden.
Het type schroef kan een 7mm dopmoer, kruiskopschroef of duimschroef zijn.
In deze handleiding zijn er twee dopmoeren van 7mm.

Stap 8

Het frame aan de voorzijde voor doorvoer kan nu verwijderd worden.

Stap 9

Verwijder de twee clips op de frames aan de voorzijde.
(Deze twee clips zijn niet nodig voor doorvoer, maar het wordt aanbevolen om ze te bewaren voor eventuele toekomstige behoeften. Raadpleeg de installatie van niet-doorvoer.)

Stap 10

Plaats het frame aan de voorzijde voor doorvoer op de daarvoor bestemde positie.

Stap 11

Monteer de machine en de uitbreidingsbasis.

Stap 12

Plaats de honingraat in de laag van 37mm/1,4 inch of de laag van 77mm/3,0 inch, afhankelijk van de dikte van uw materiaal. Raadpleeg het artikel voor de installatie van de honingraat.

Laag	Foto	Hoogtebereik (Object)
37mm / 1,4 inch		0 - 3 mm
77mm / 3,0 inch		3 - 15 mm
117mm / 4,6 inch		Niet beschikbaar voor doorvoer
155 mm / 6,1 inch		Niet beschikbaar voor doorvoer

Stap 13

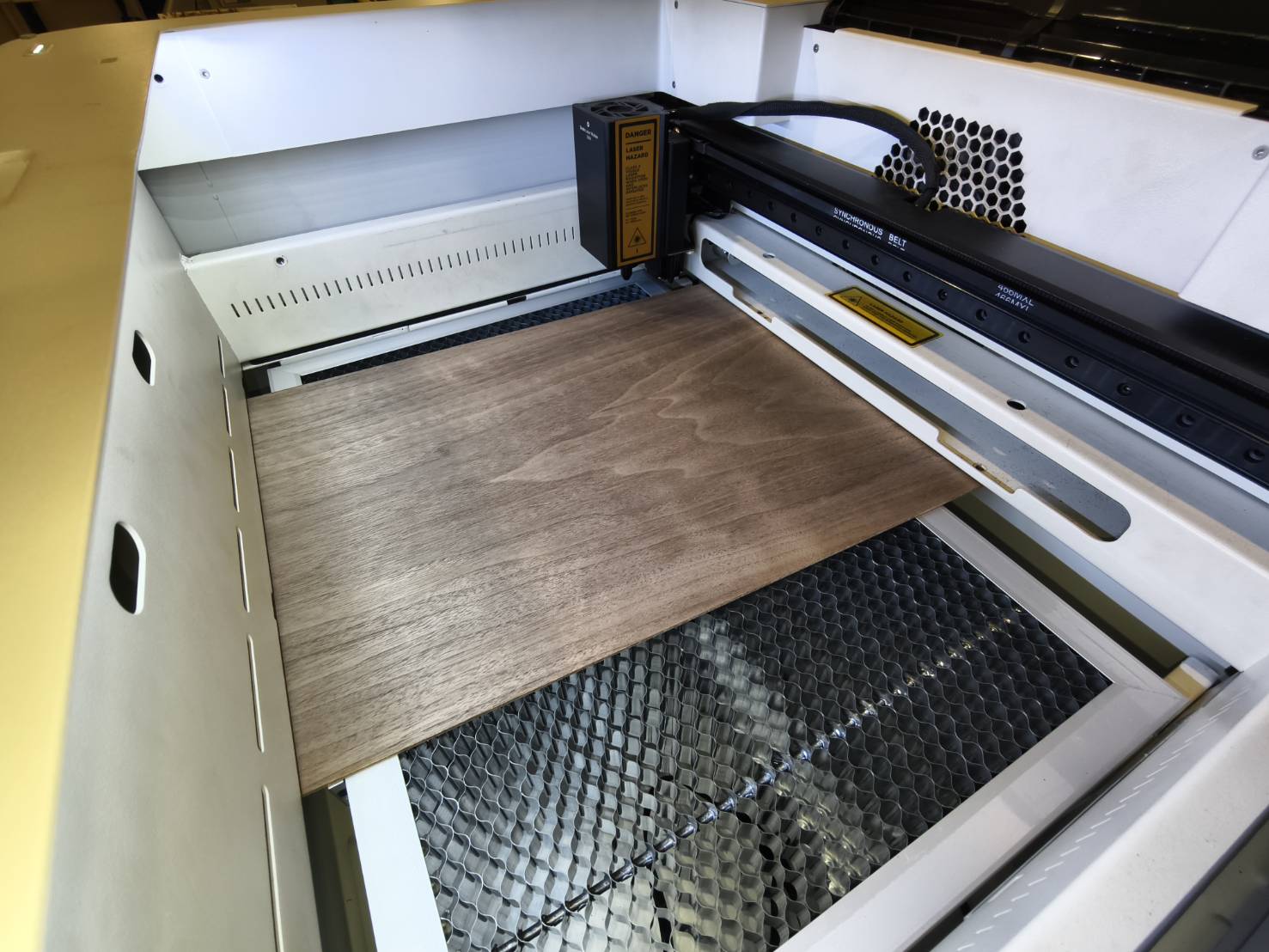

Plaats het materiaal in de machine. Het wordt sterk aanbevolen om de eerste keer ongewenst of gebruikt materiaal te gebruiken voor oefendoeleinden.

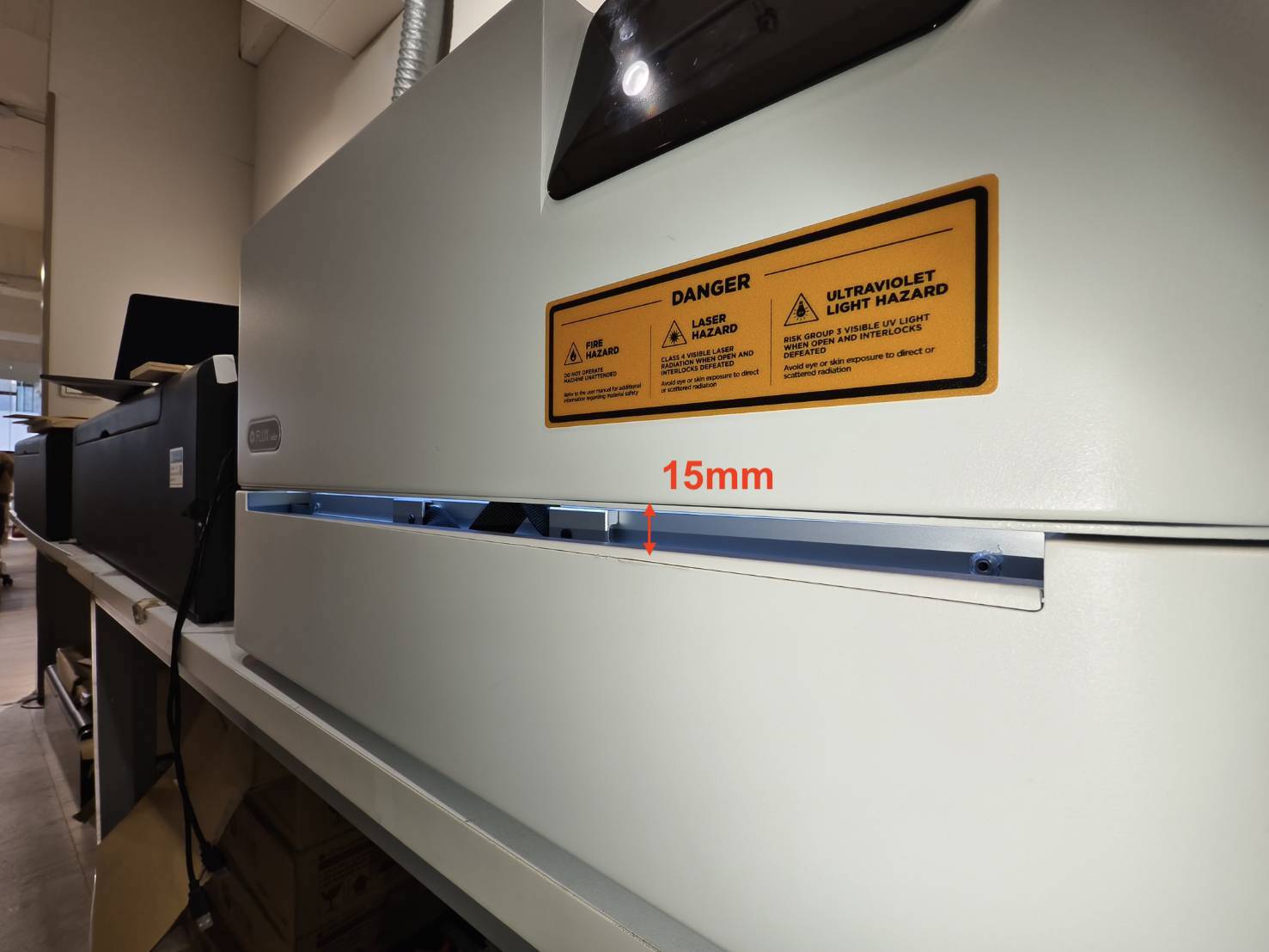

De maximale dikte van het materiaal voor de doorvoerfunctie van de Ador is 15mm.

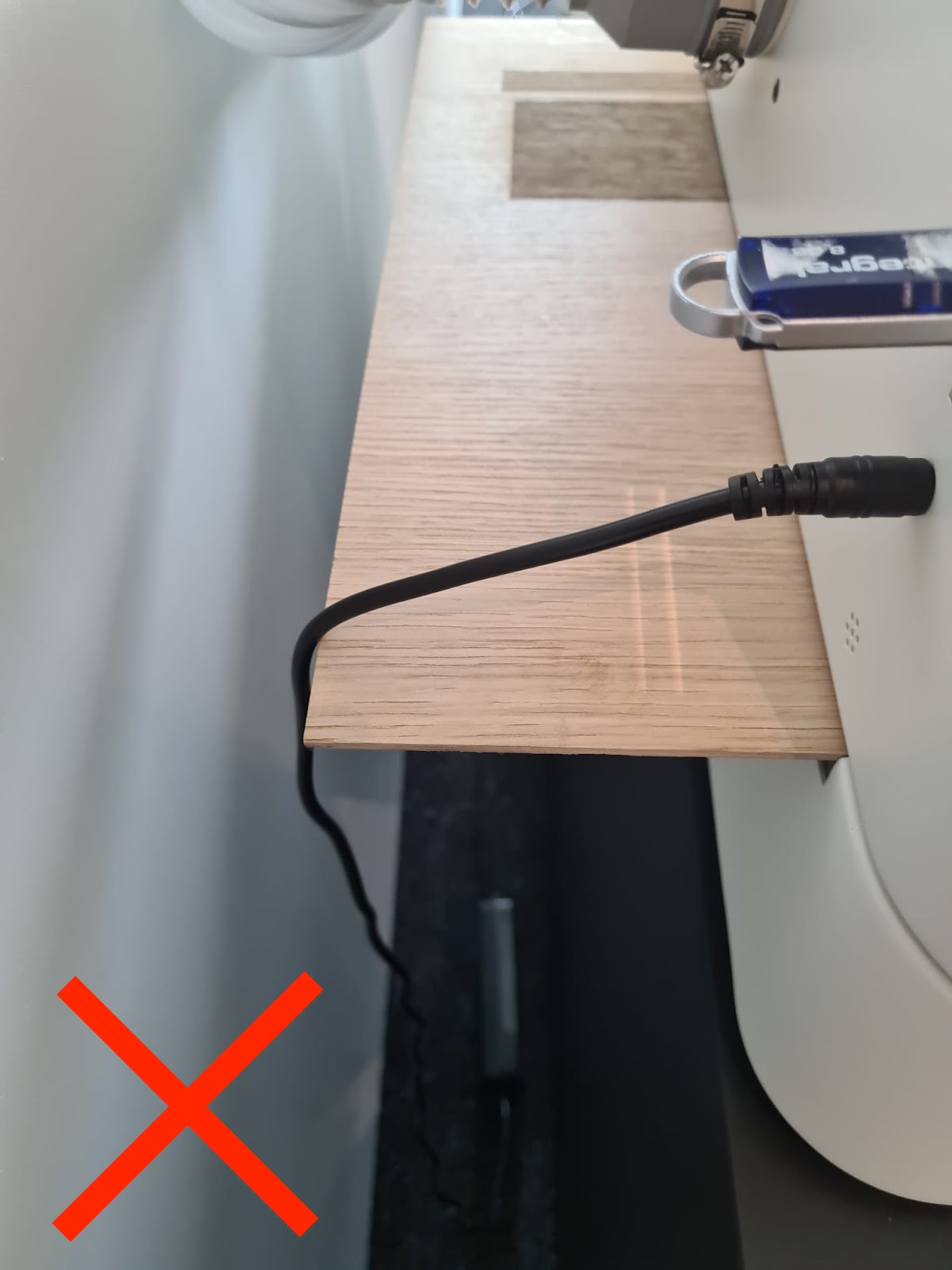

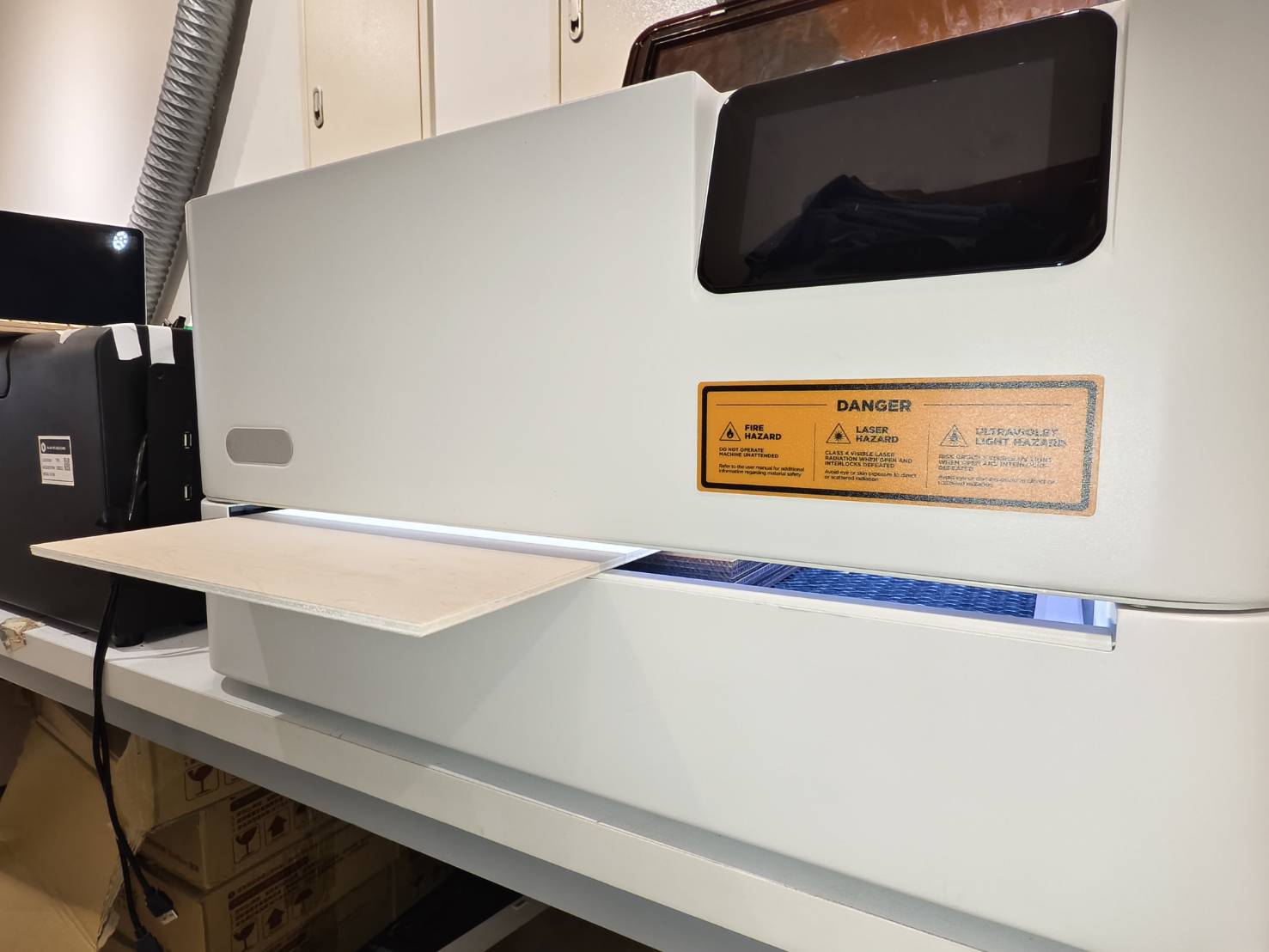

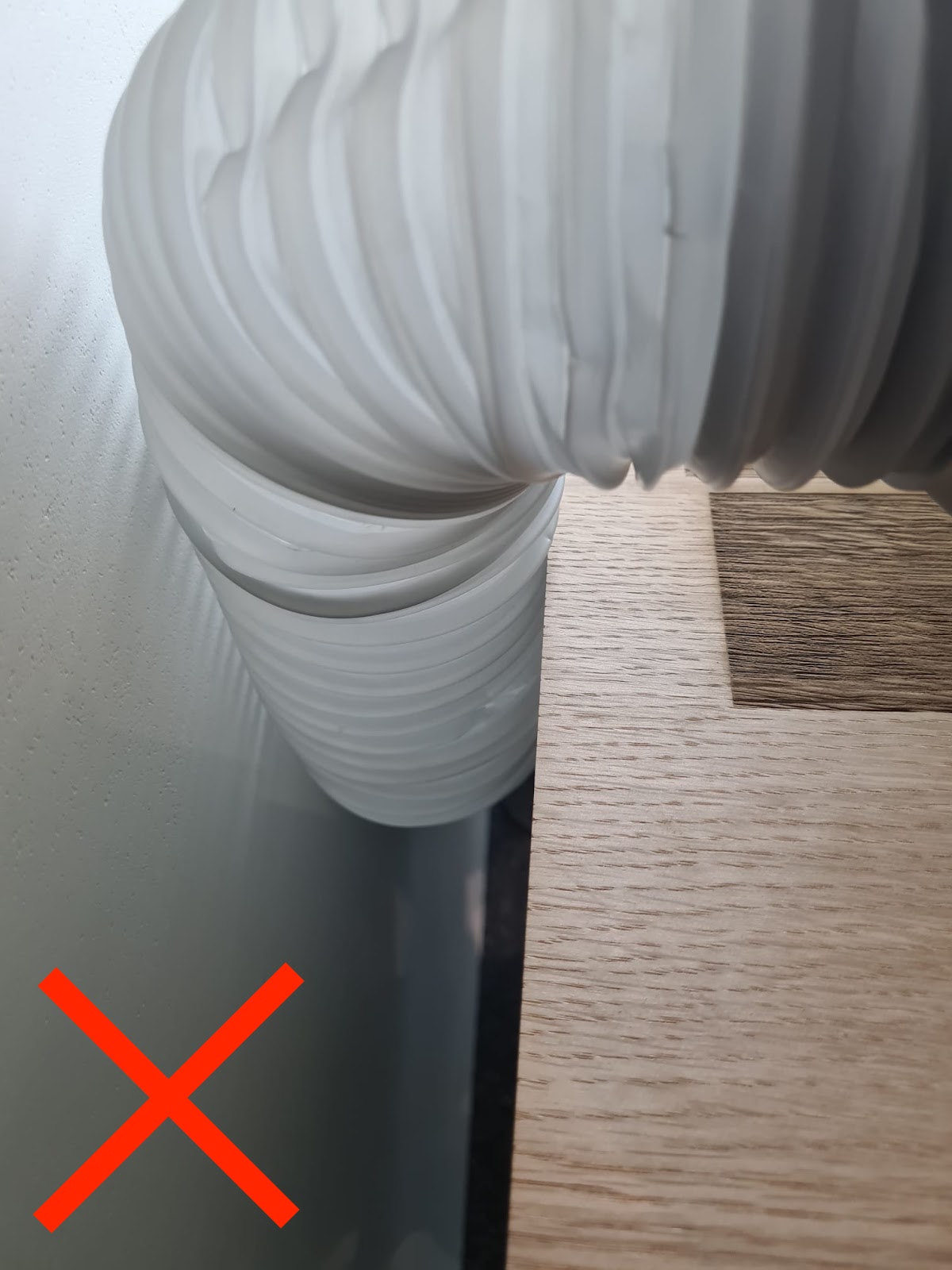

Zorg er bij het invoeren van het materiaal voor dat het niet vastloopt achter het netsnoer of de ventilatieslang, zoals in de onderstaande voorbeelden wordt getoond.

Er zijn twee scenario's voor het plaatsen van de materialen. Zie de onderstaande instructies.

Materialen van 0 - 3 mm

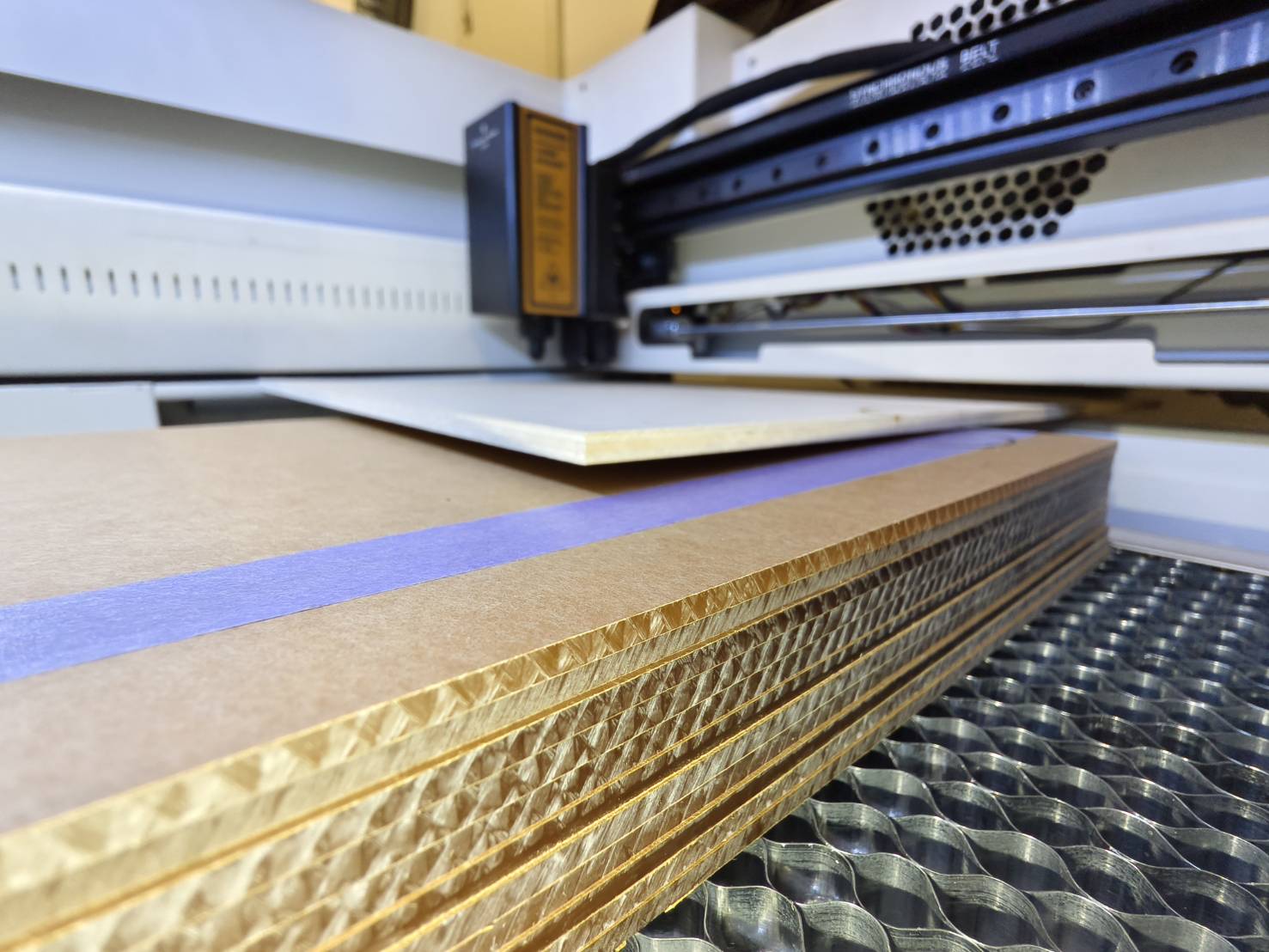

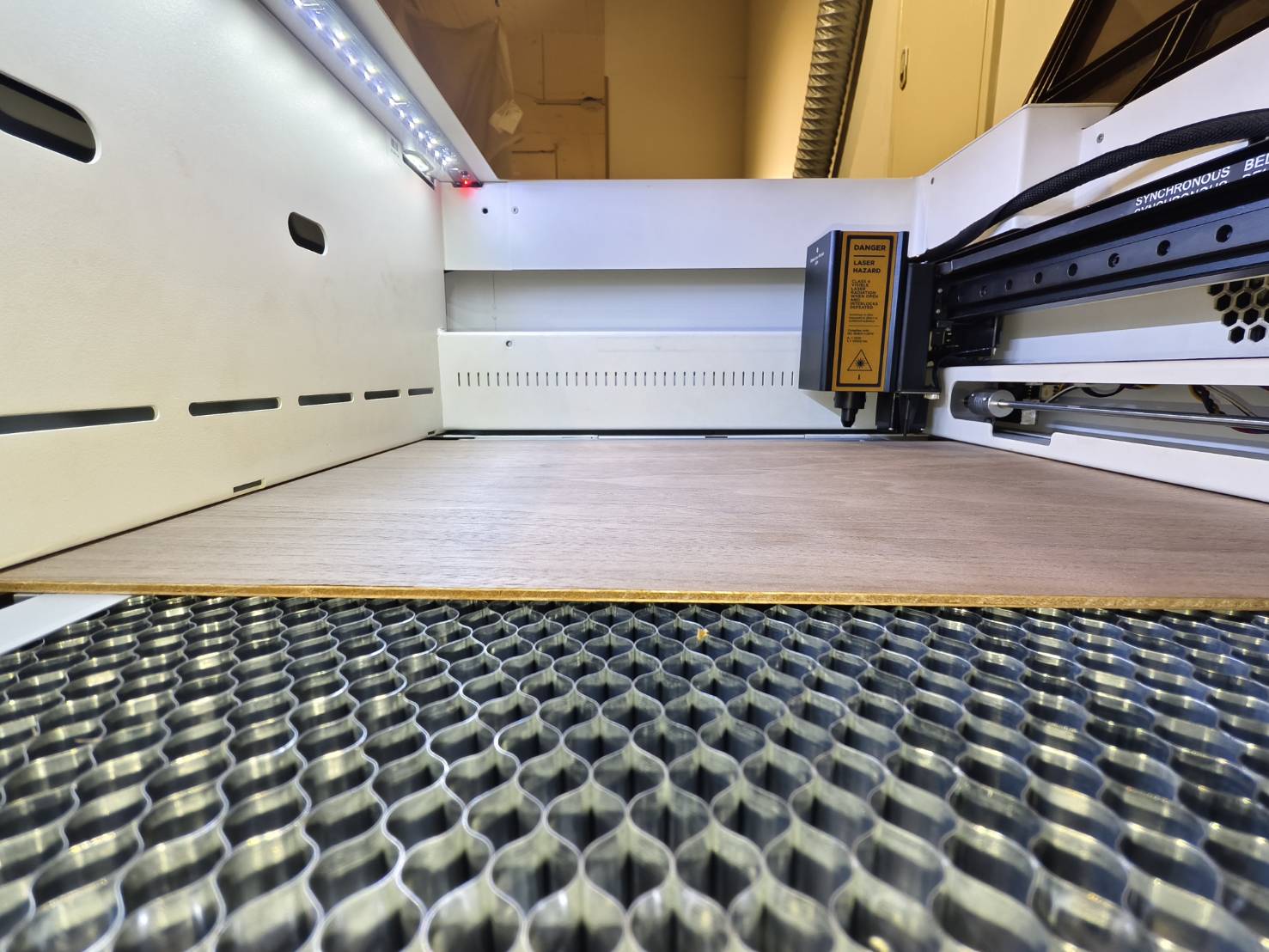

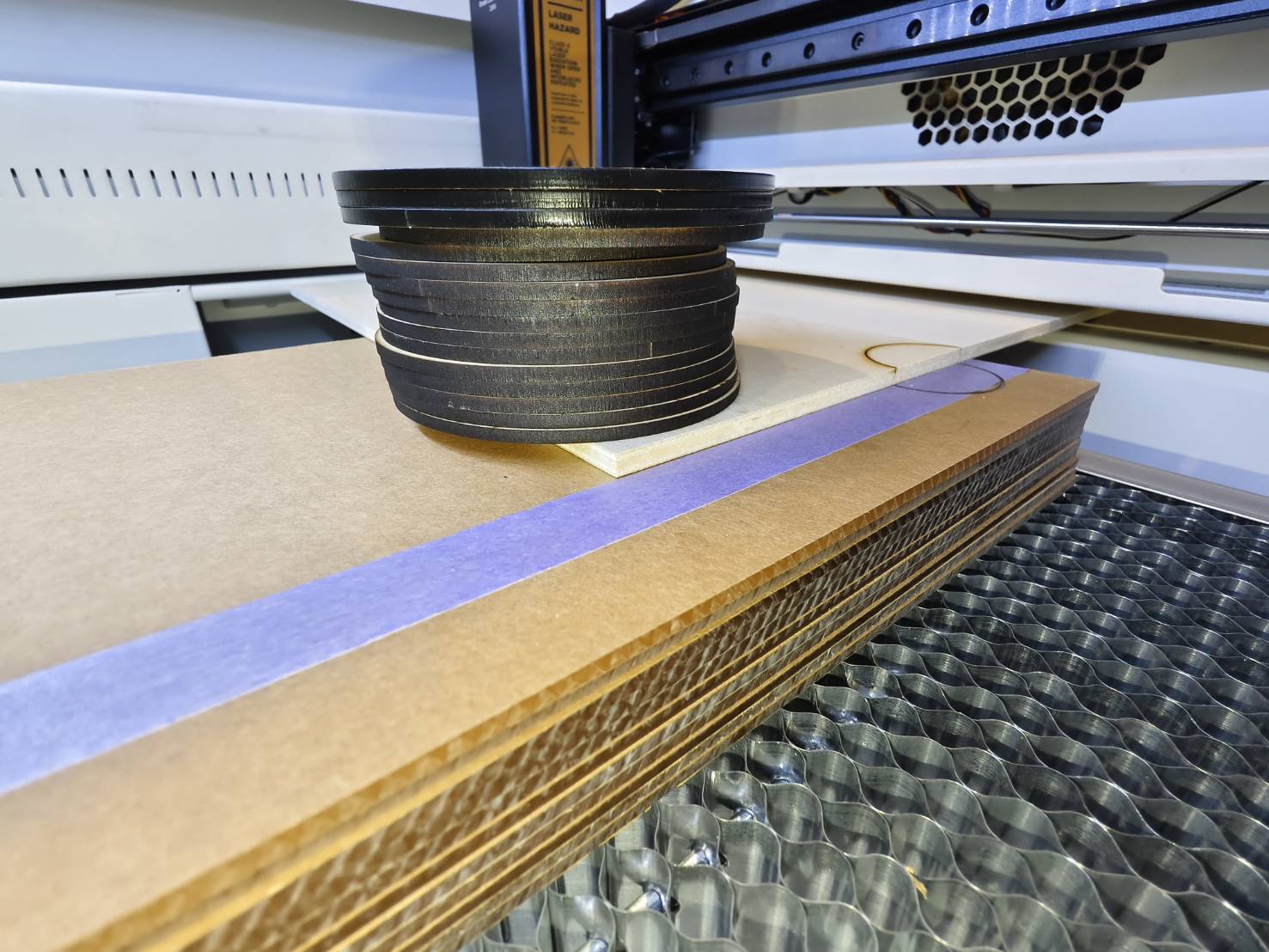

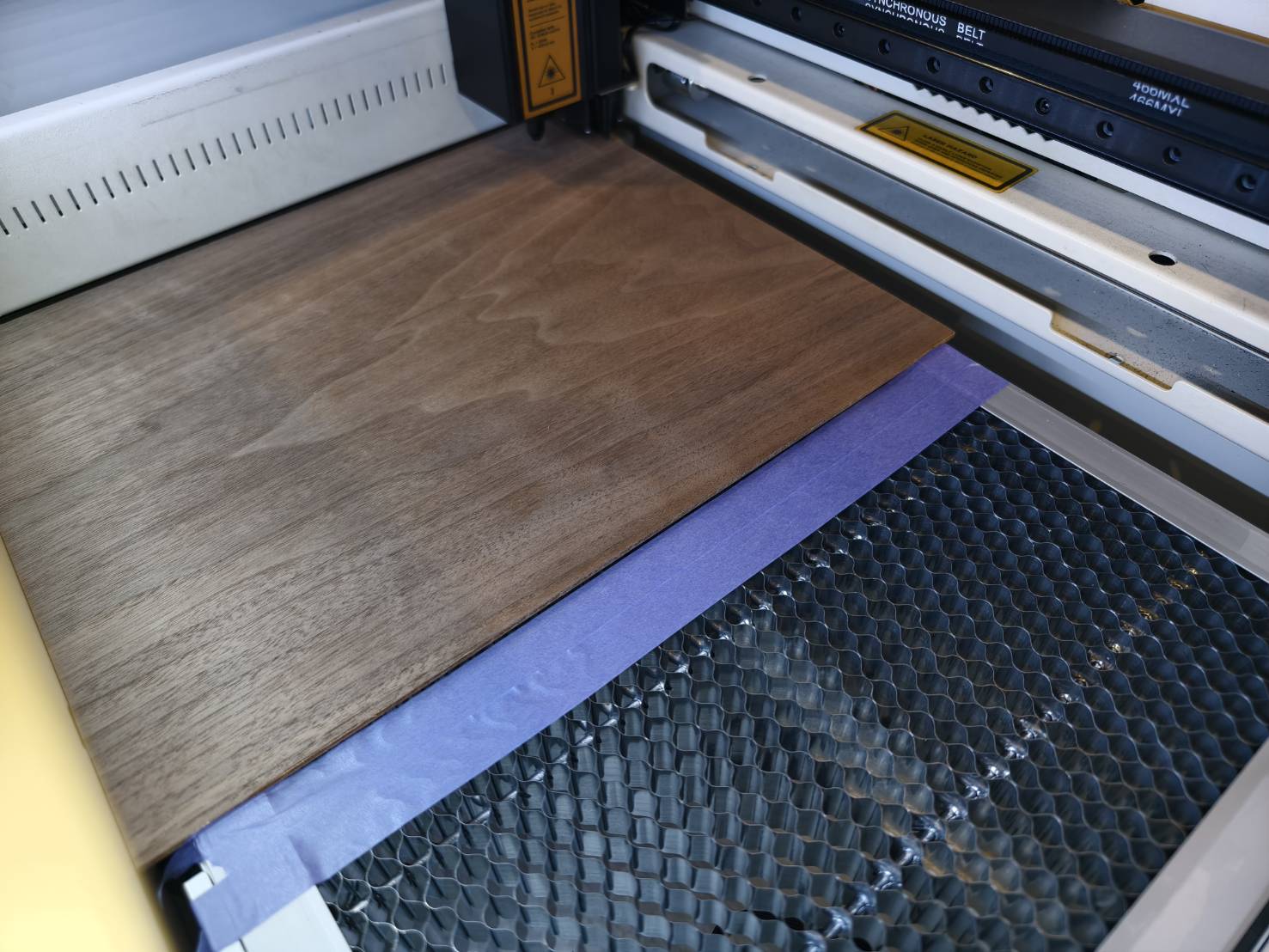

Plaats de honingraat in de laag van 37 mm / 1,4 inch. Plaats het materiaal direct in de machine en leg het op de honingraat. (Het wordt aanbevolen om het materiaal naar links te duwen om het uit te lijnen met het frame.)

3 - 15 mm materialen

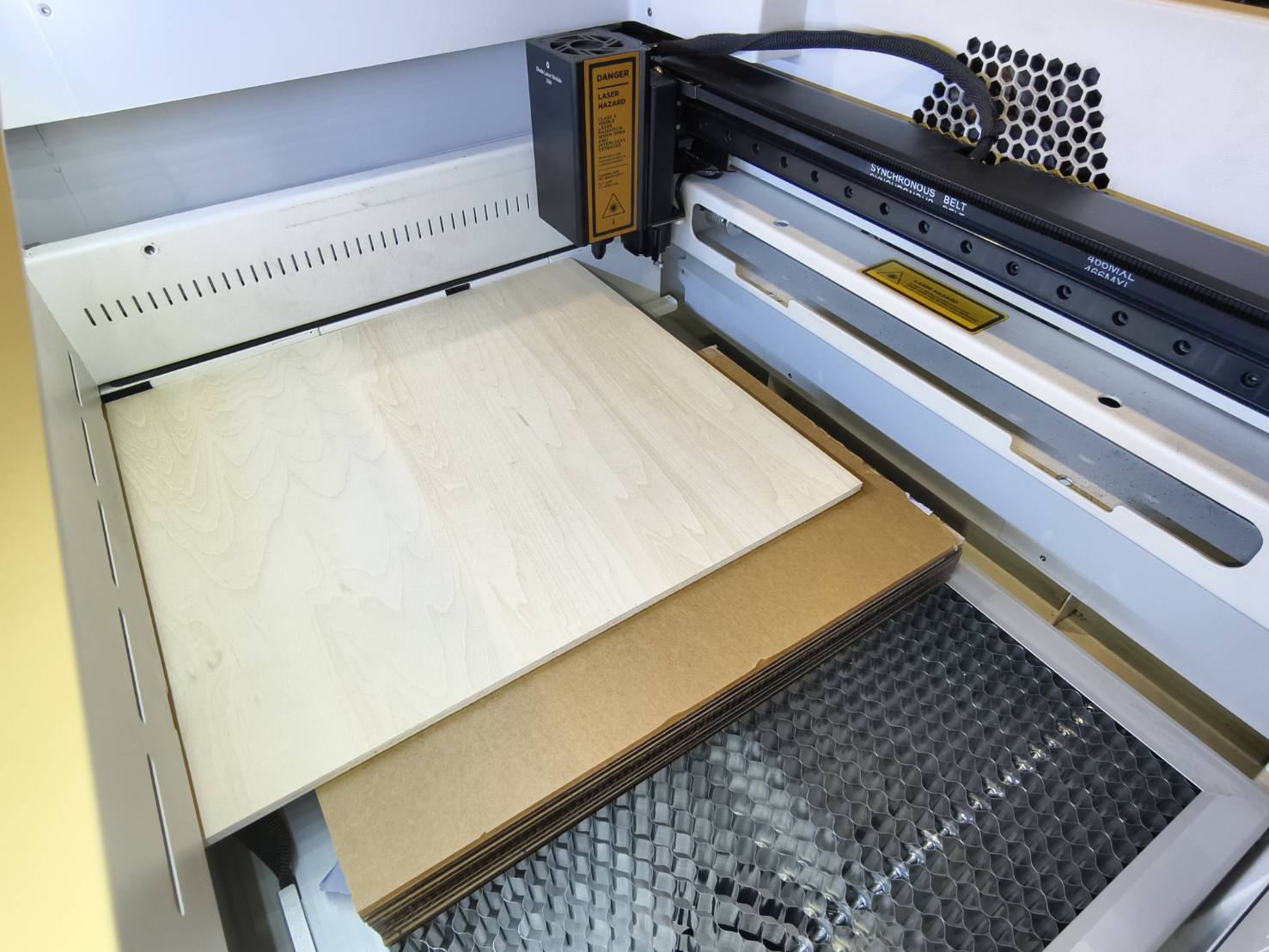

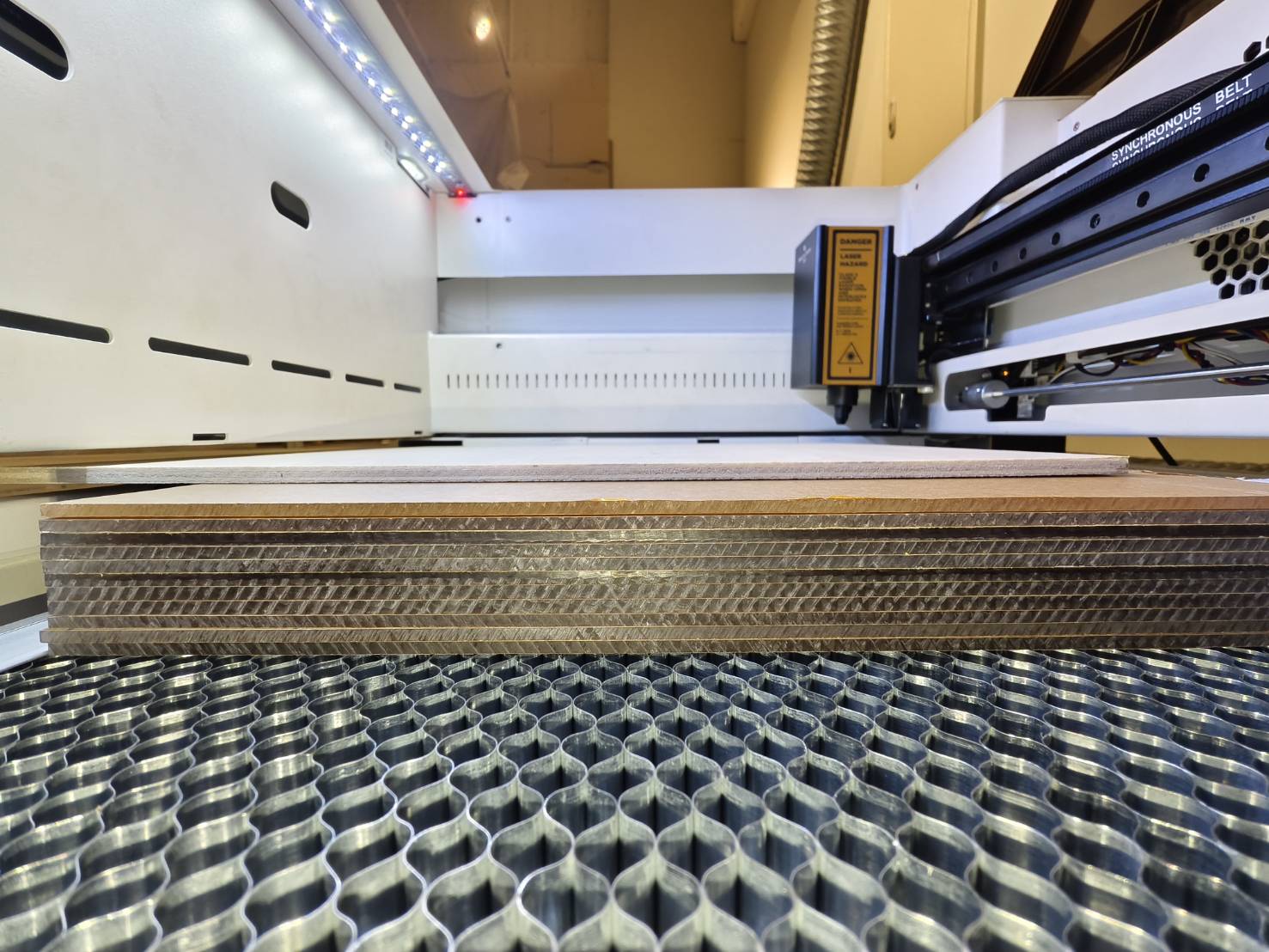

Plaats de honingraat in de laag van 77 mm / 3,0 inch. Plaats wat materialen op de honingraat om uw doelmateriaal te verhogen. Plaats het doelmateriaal boven de onderliggende materialen. (Het wordt aanbevolen om het materiaal naar links te duwen om het uit te lijnen met het frame.)

Stap 14

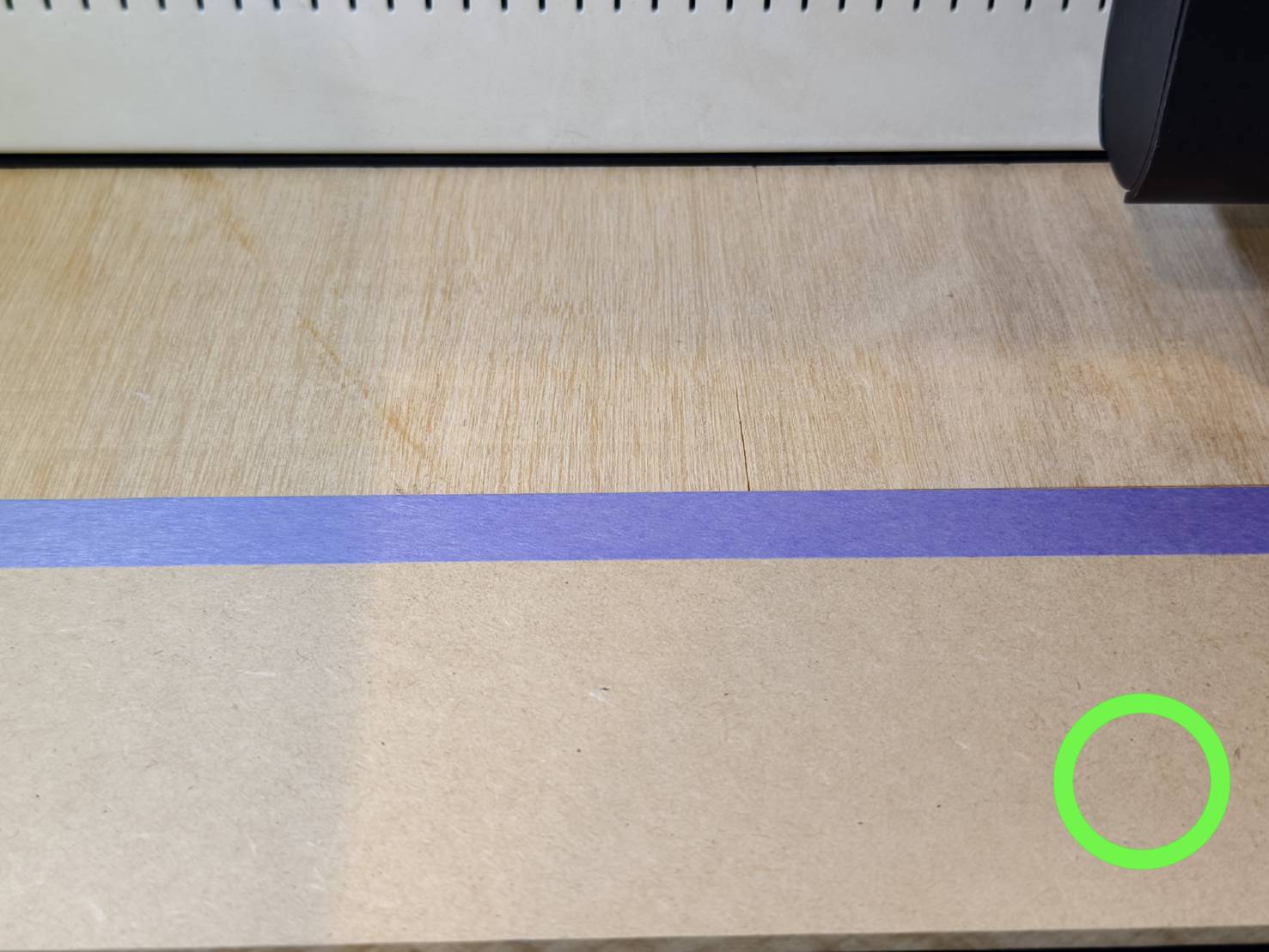

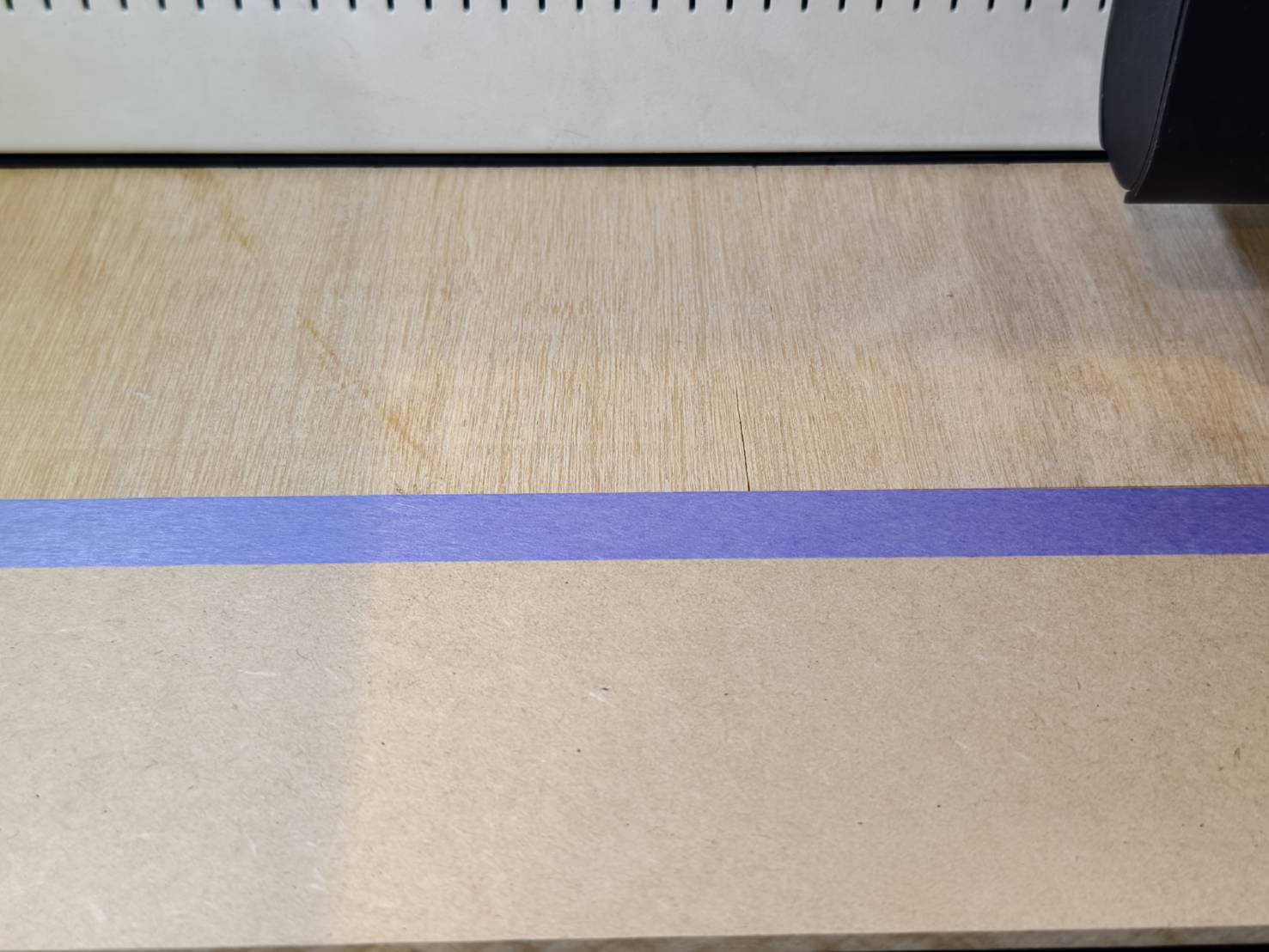

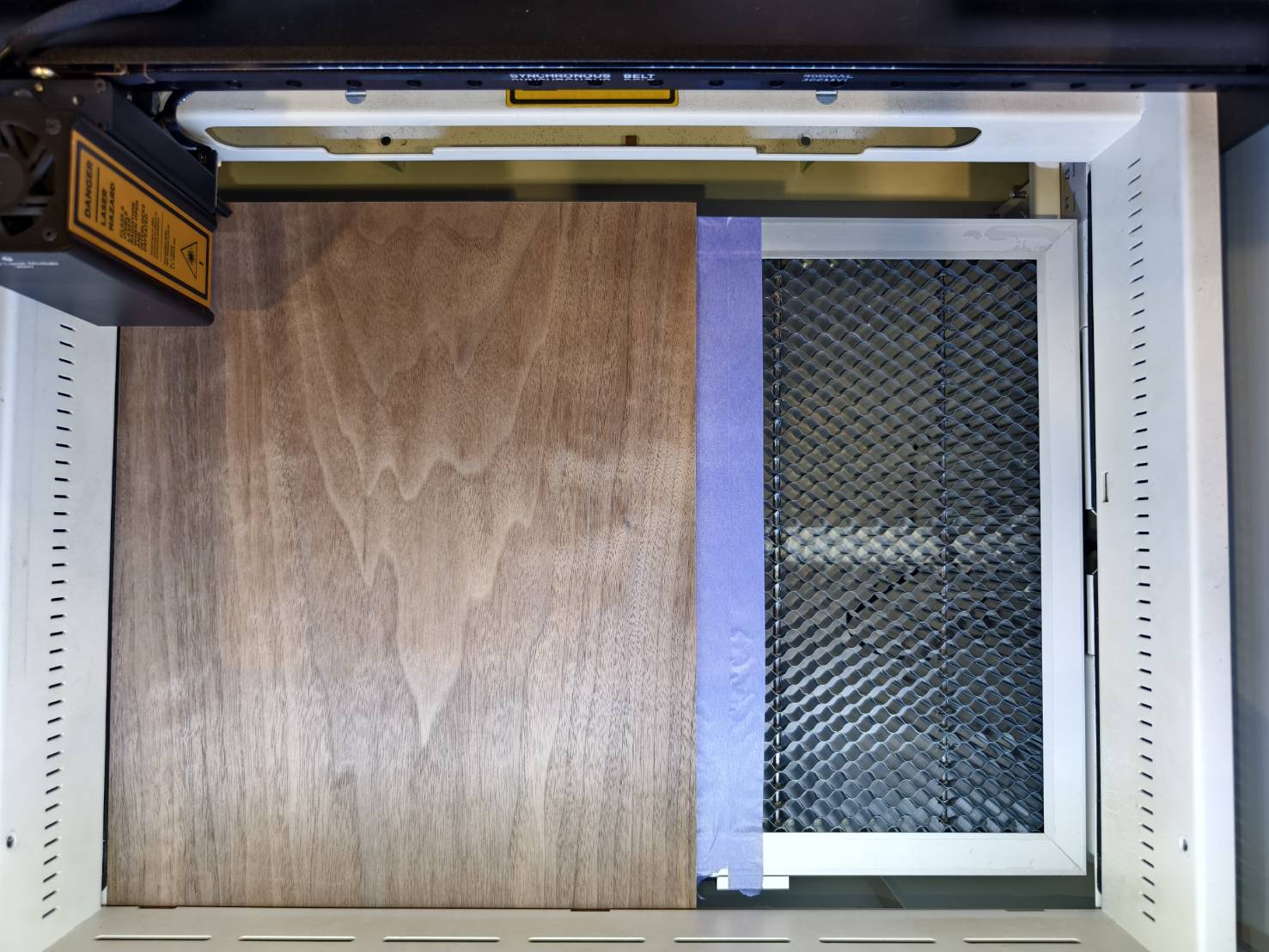

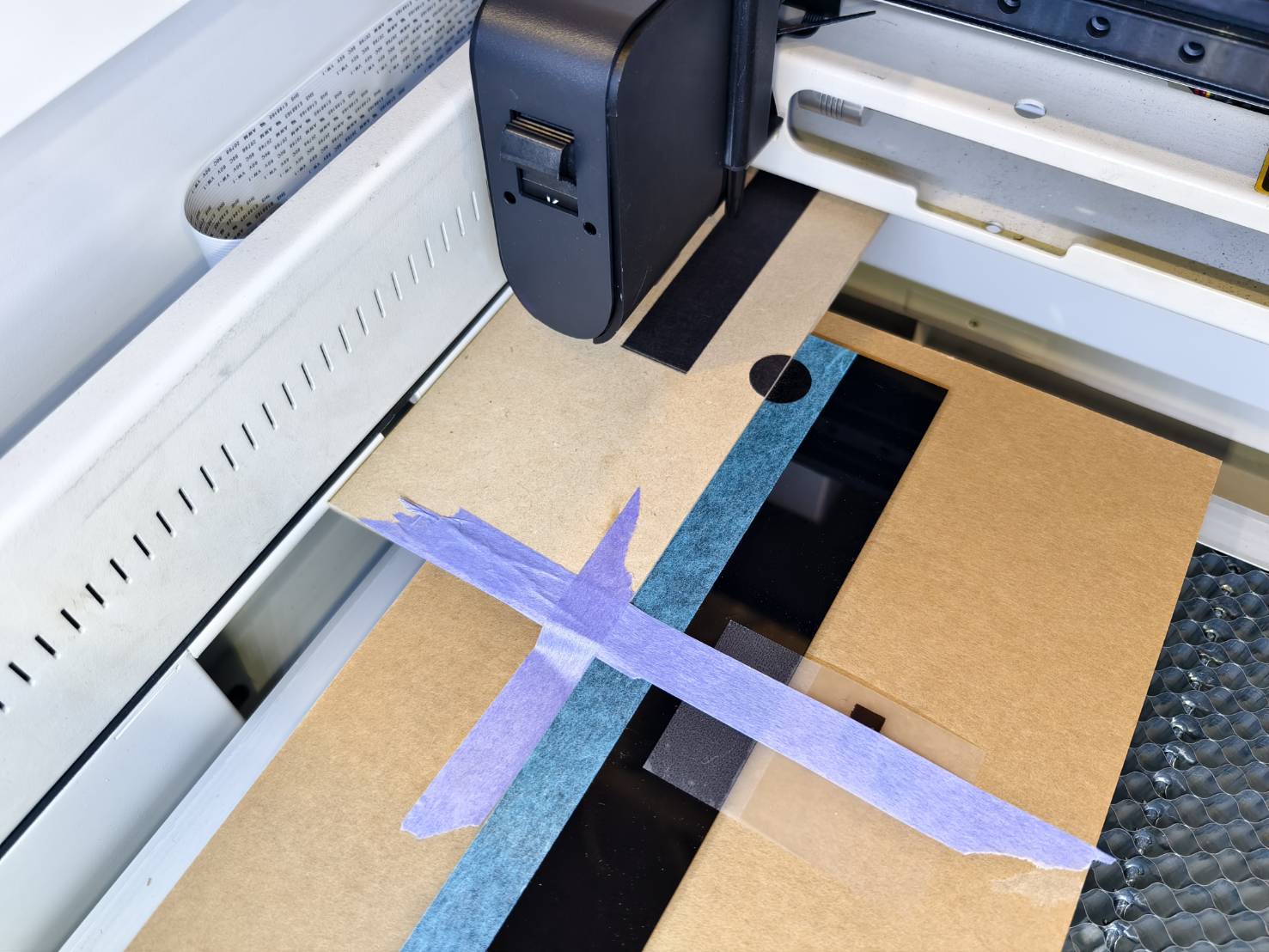

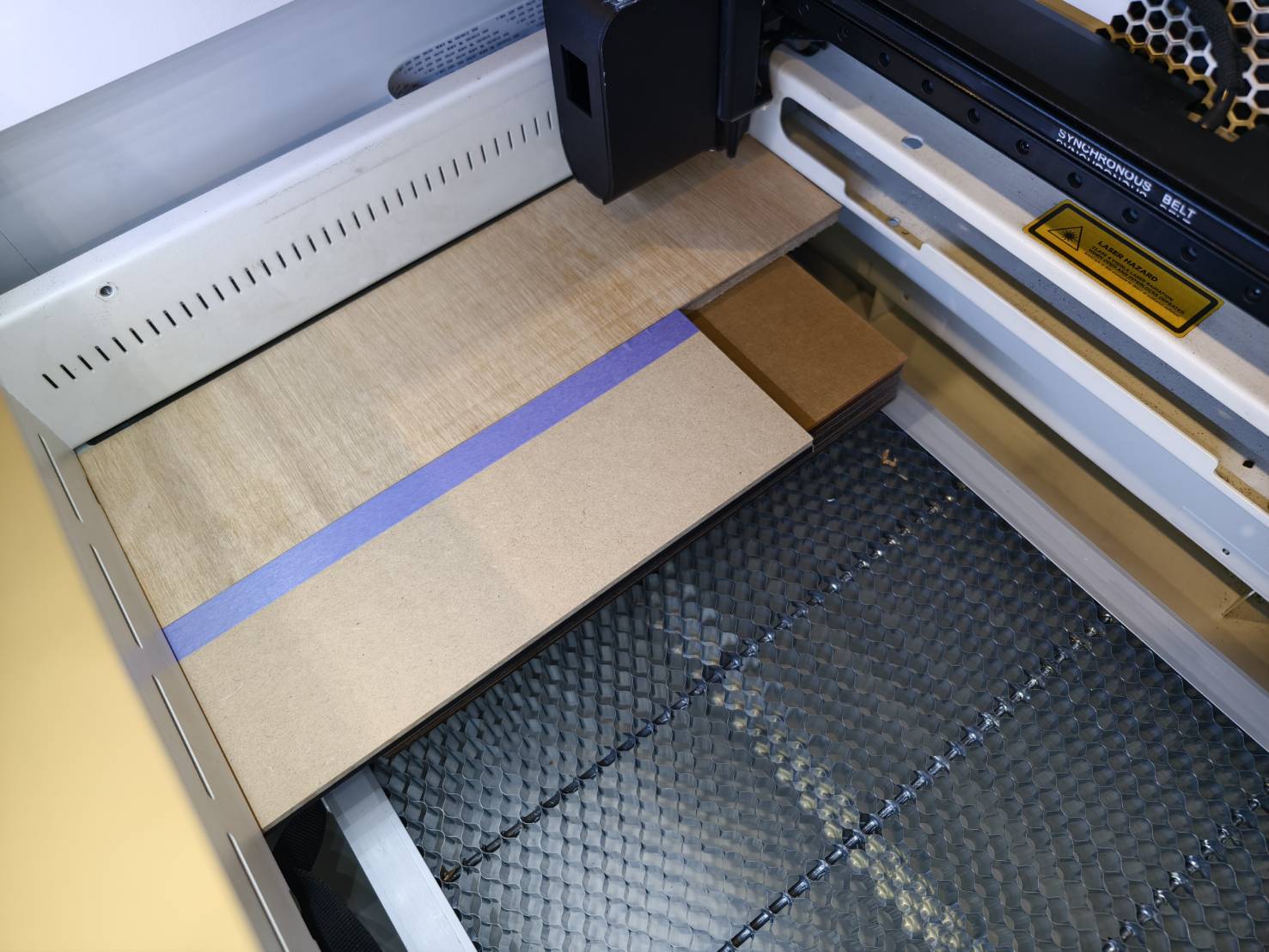

Plak papieren tape direct naast de rand van het materiaal op de honingraat of op het onderliggende materiaal.
De tape wordt aangebracht om elke gravure uit te lijnen. Verderop in het artikel leggen we uit hoe u deze kunt gebruiken.

Materialen van 0 - 3 mm
Breng de tape direct aan op de honingraat.

3 - 15 mm materialen

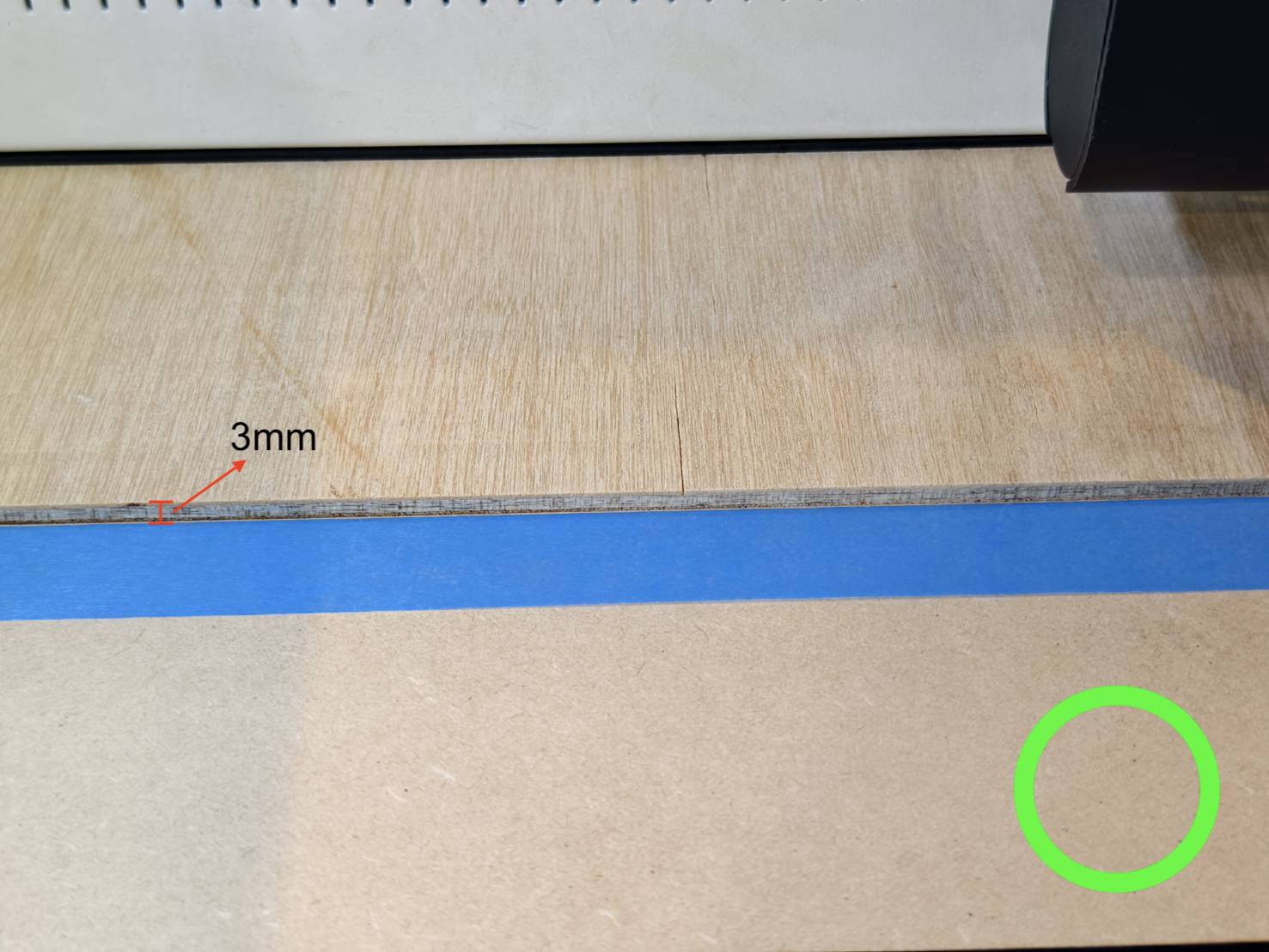

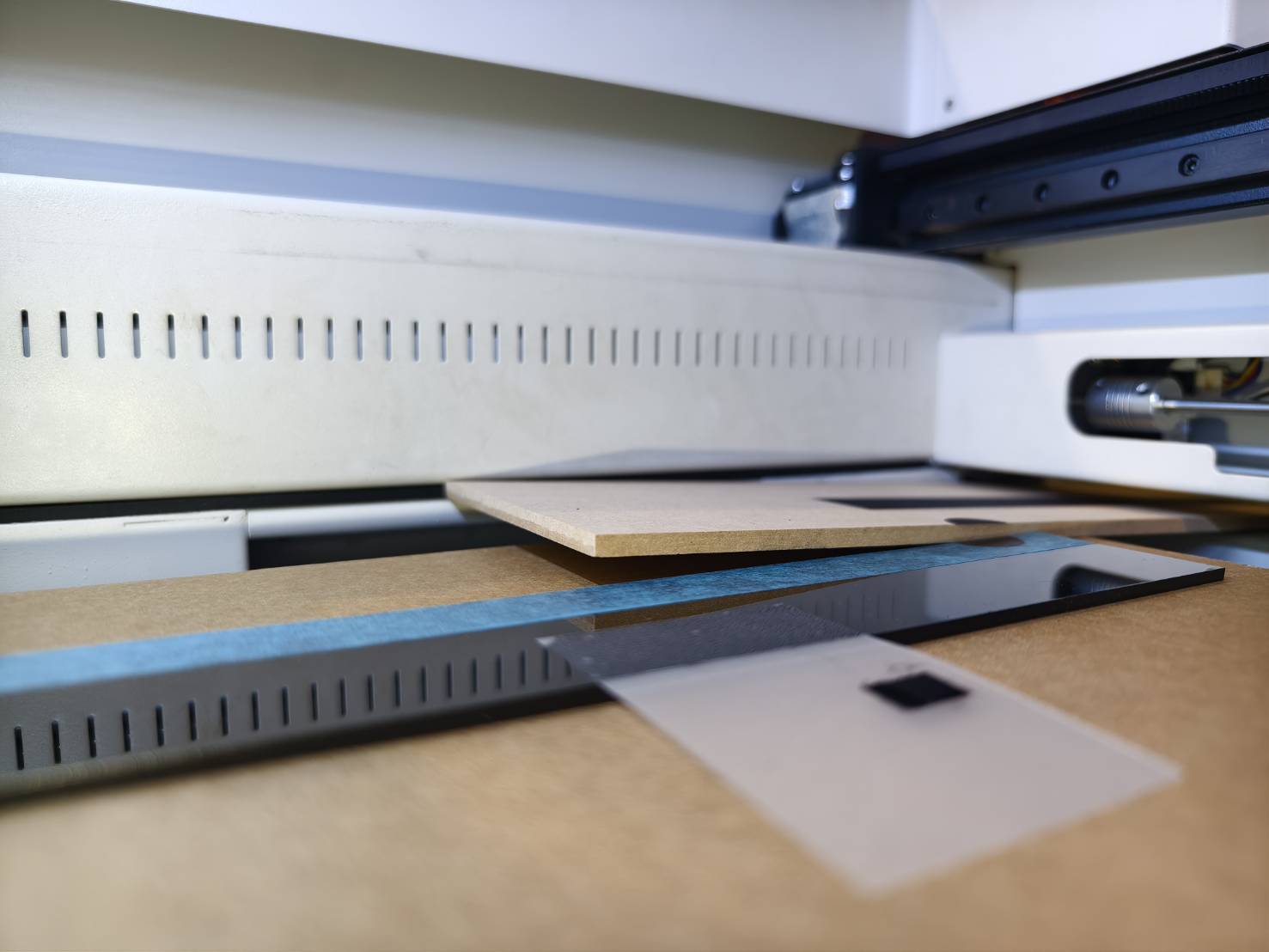

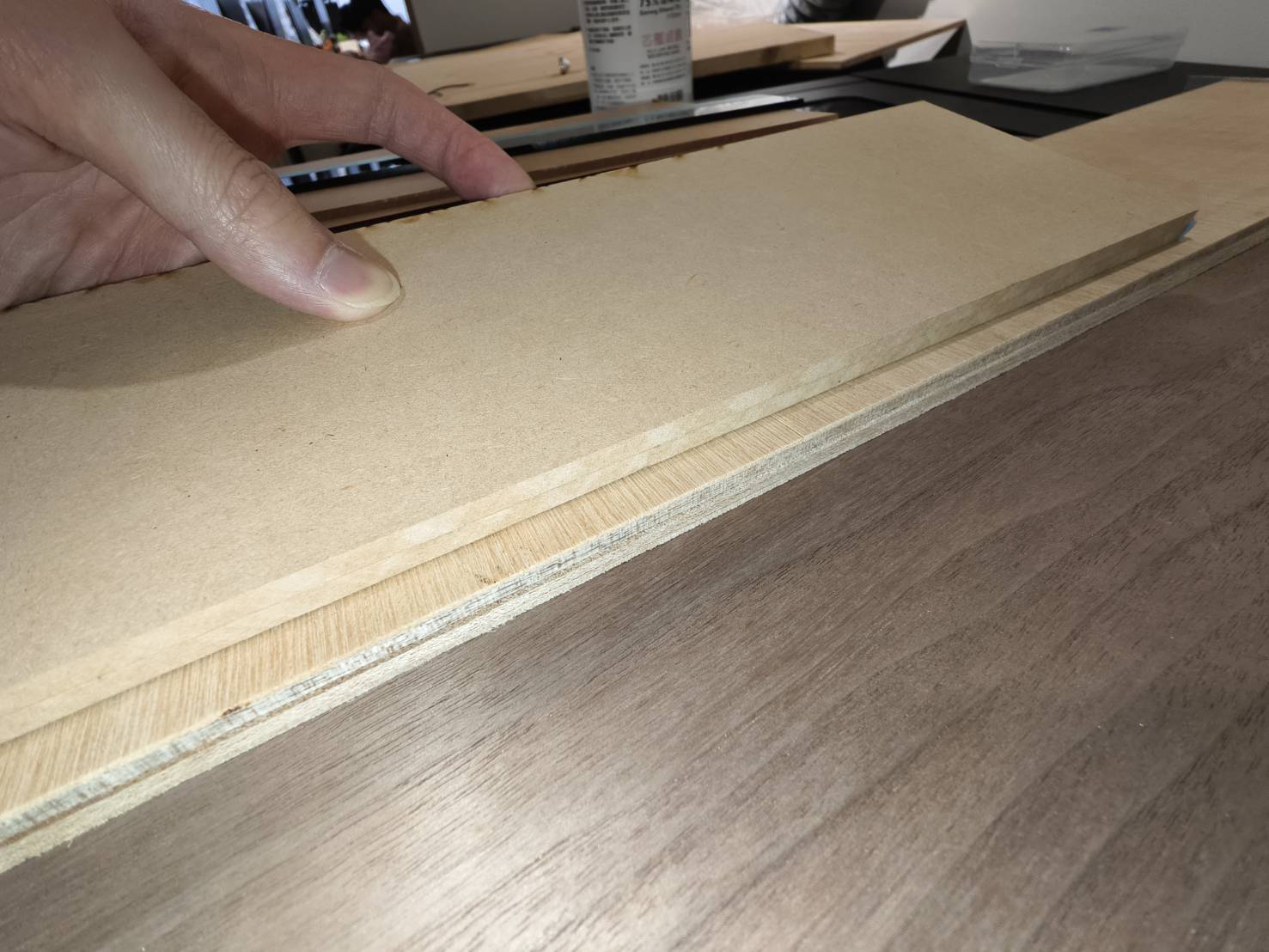

Bereid een zijmateriaal voor dat dezelfde dikte heeft als uw doelmateriaal, met een marge van +/- 3 mm. Zorg ervoor dat het dun genoeg is om samen met uw doelmateriaal op het onderliggende materiaal te plaatsen.

Breng de papieren tape aan op het zijmateriaal en plaats het direct naast uw doelmateriaal.

Belangrijke opmerking
Het doelmateriaal en het zijmateriaal hebben bij voorkeur dezelfde dikte.

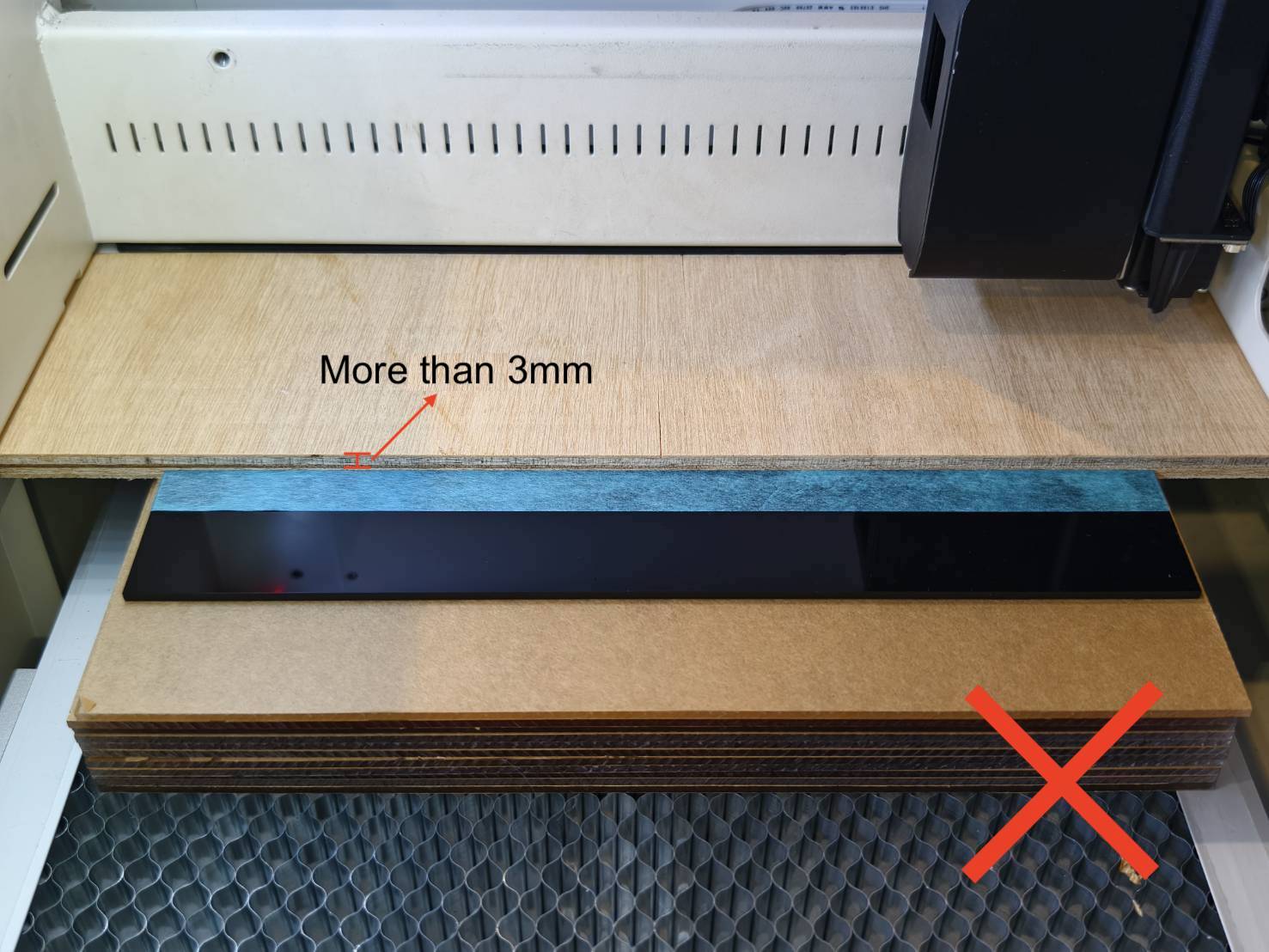

Een verschil van maximaal 3 mm tussen deze twee materialen is acceptabel.

Een verschil van meer dan 3 mm tussen deze twee materialen is NIET acceptabel.

Stap 14.1

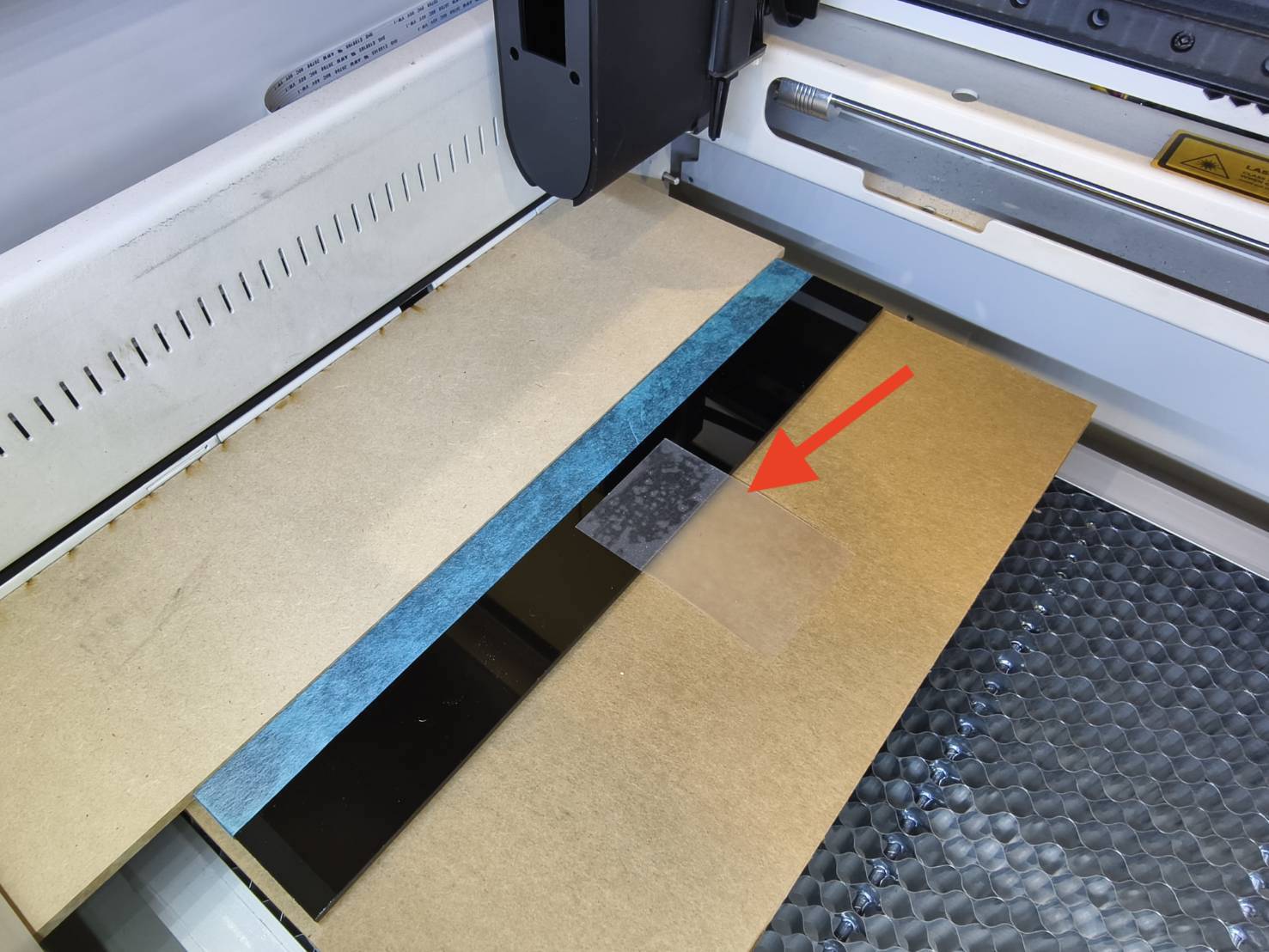

Plaats de primersticker op het zijmateriaal voor het voorspuiten.

Stap 15

Schakel de machine in en voer een automatische focussering uit op uw materiaal.

Stap 16

Zorg ervoor dat u de volgende software- en firmware-versies heeft om de rotatiefunctie van Ador te gebruiken.

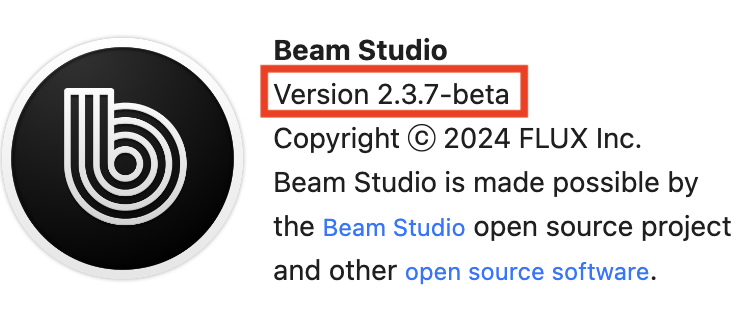

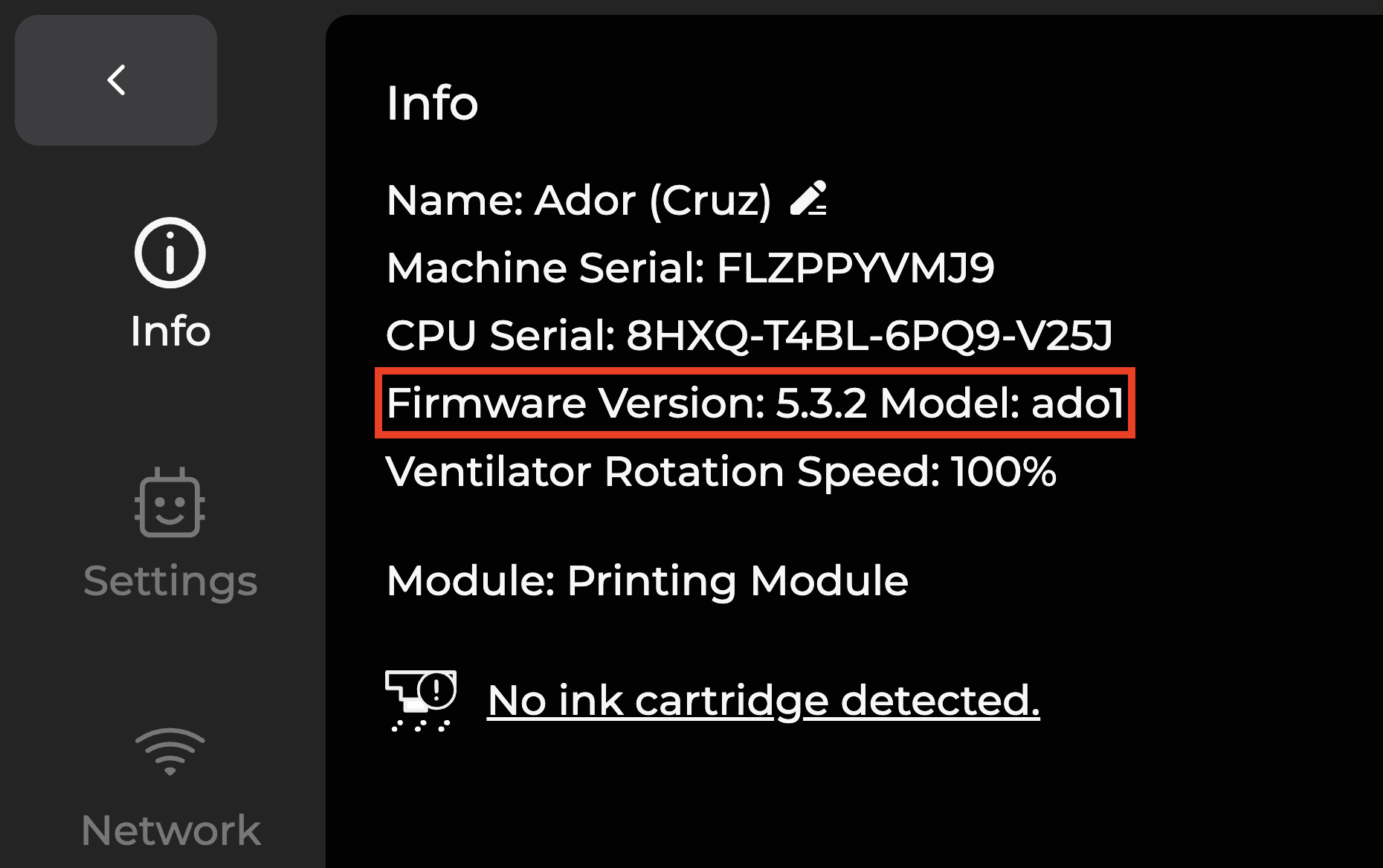

Beam Studio versie 2.3.7 of hoger. (Handleiding)	Firmware-versie 5.3.2 of hoger. (Handleiding)

Stap 17

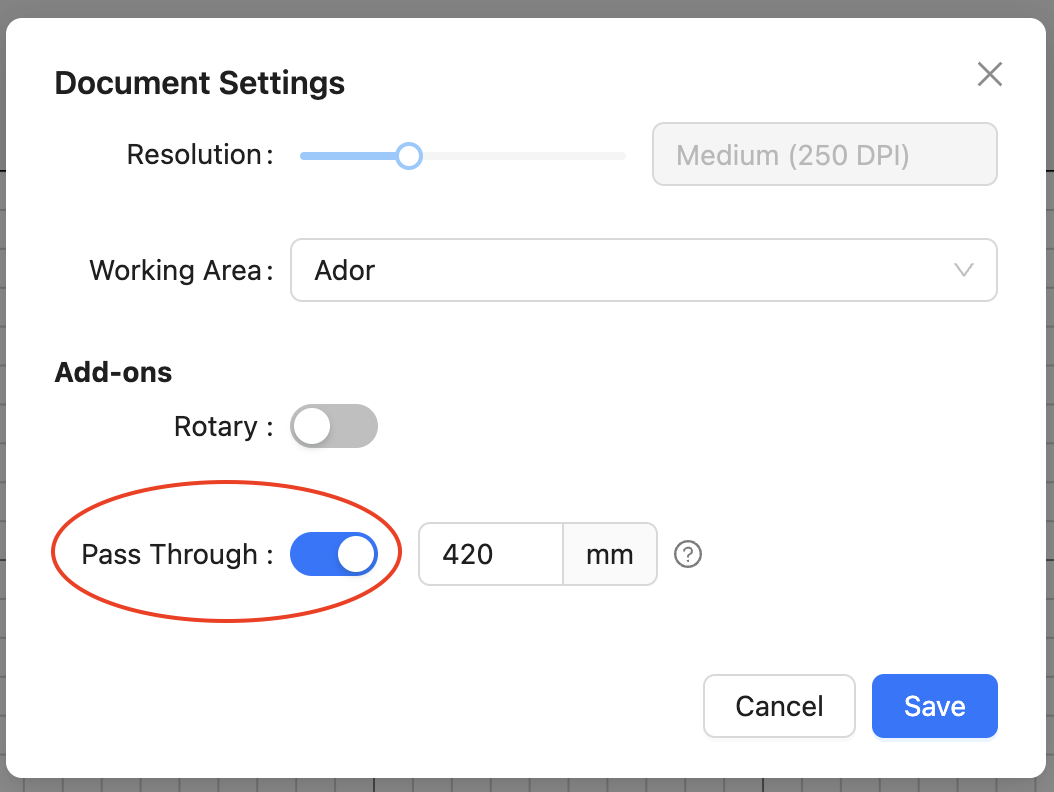

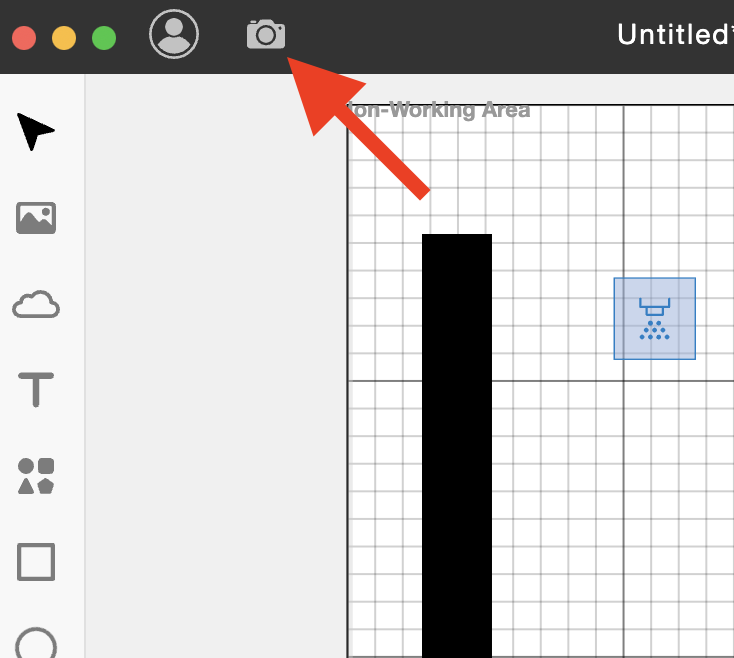

Activeer de doorvoerfunctie in Beam Studio.

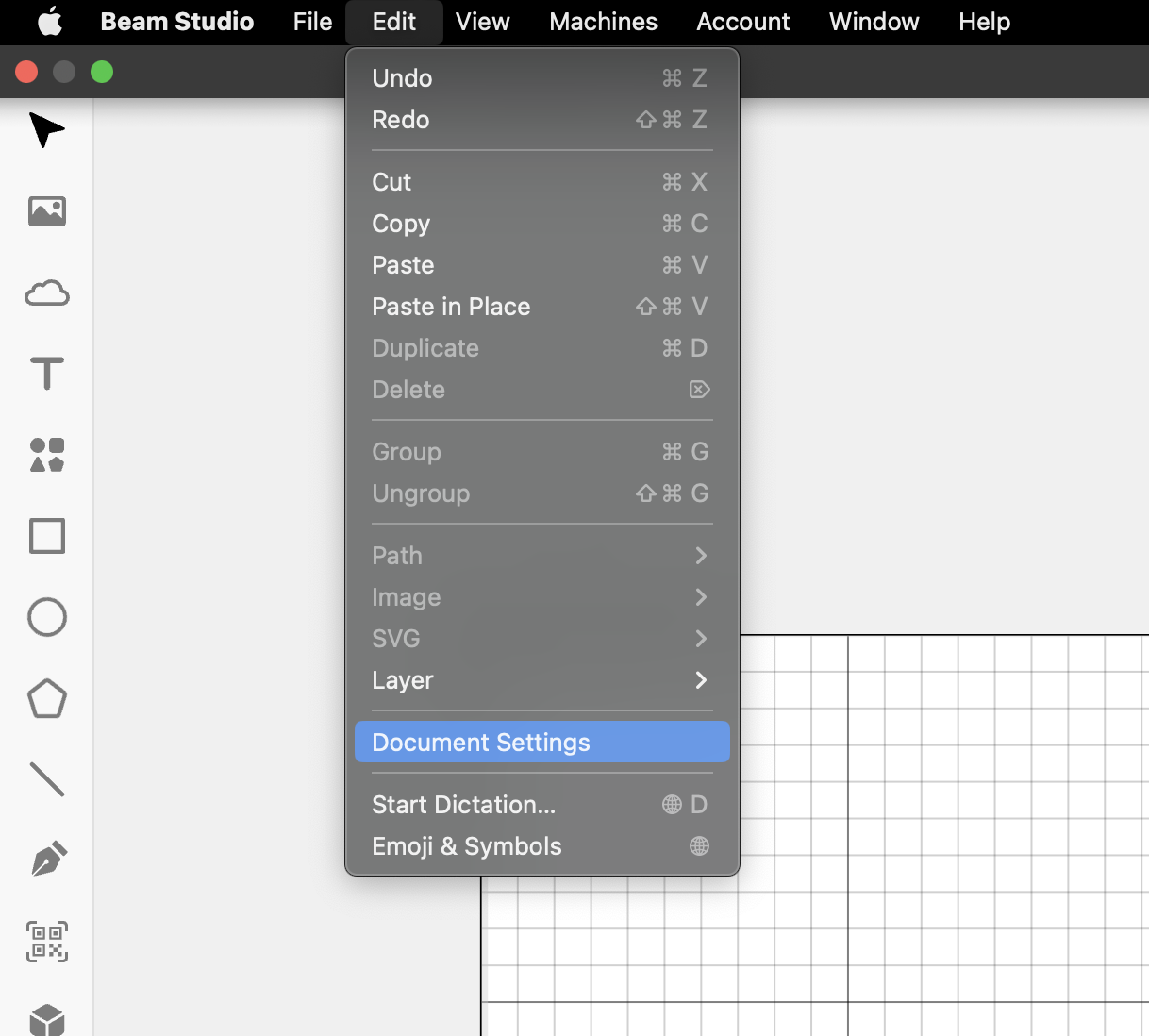

Screenshot 2024-07-09 at 3.30.27 PM.png

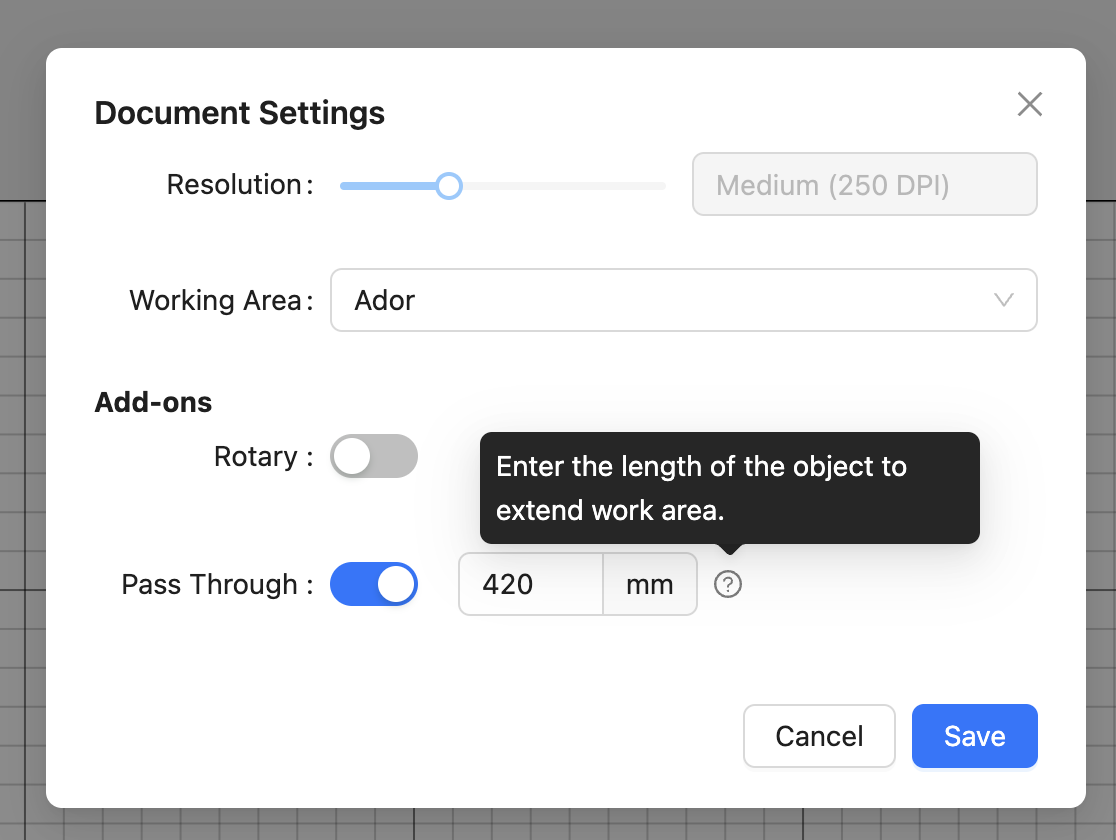

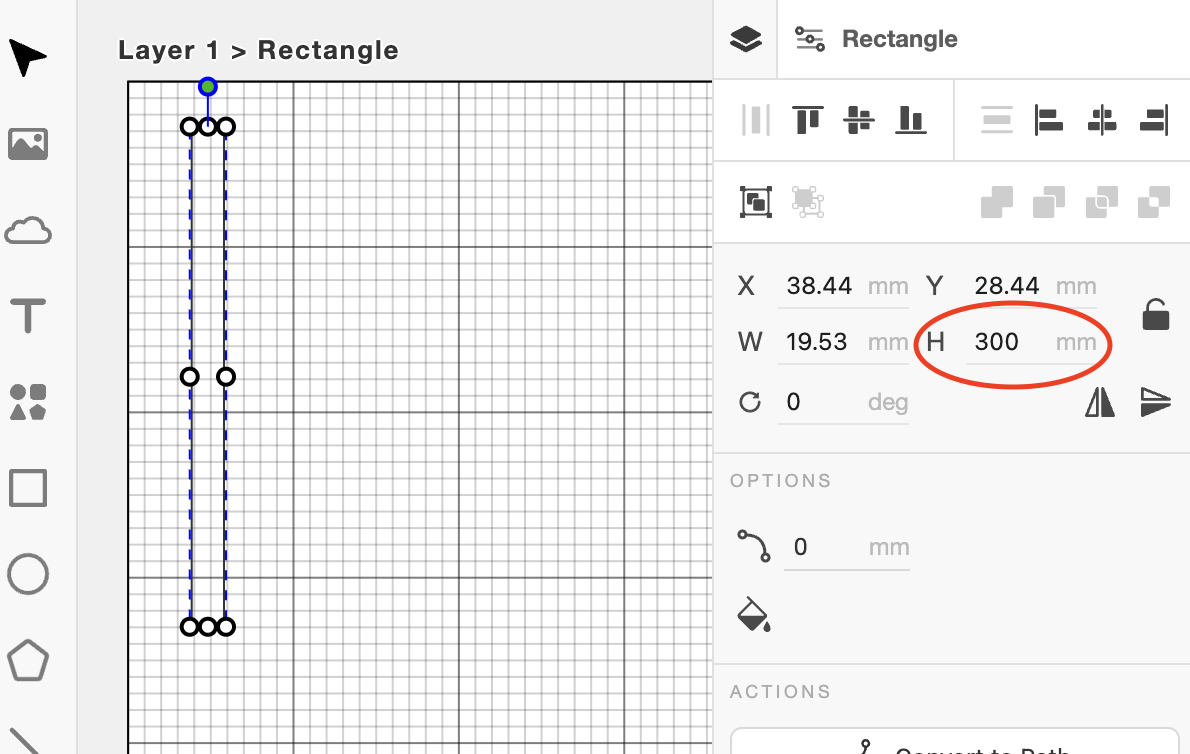

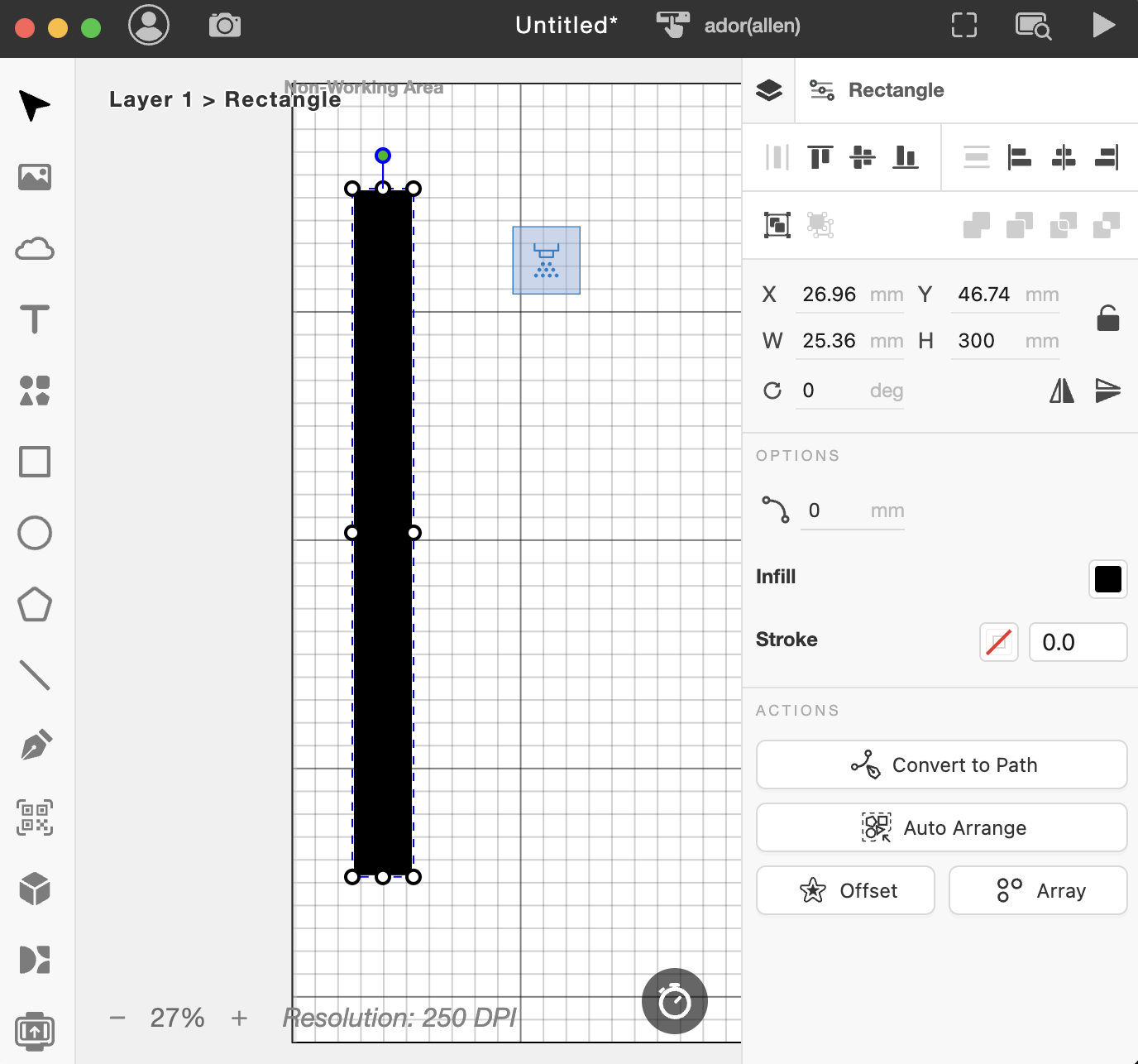

Stel de lengte van uw materiaal in.

Screenshot 2024-07-09 at 3.36.02 PM.png

Stap 18

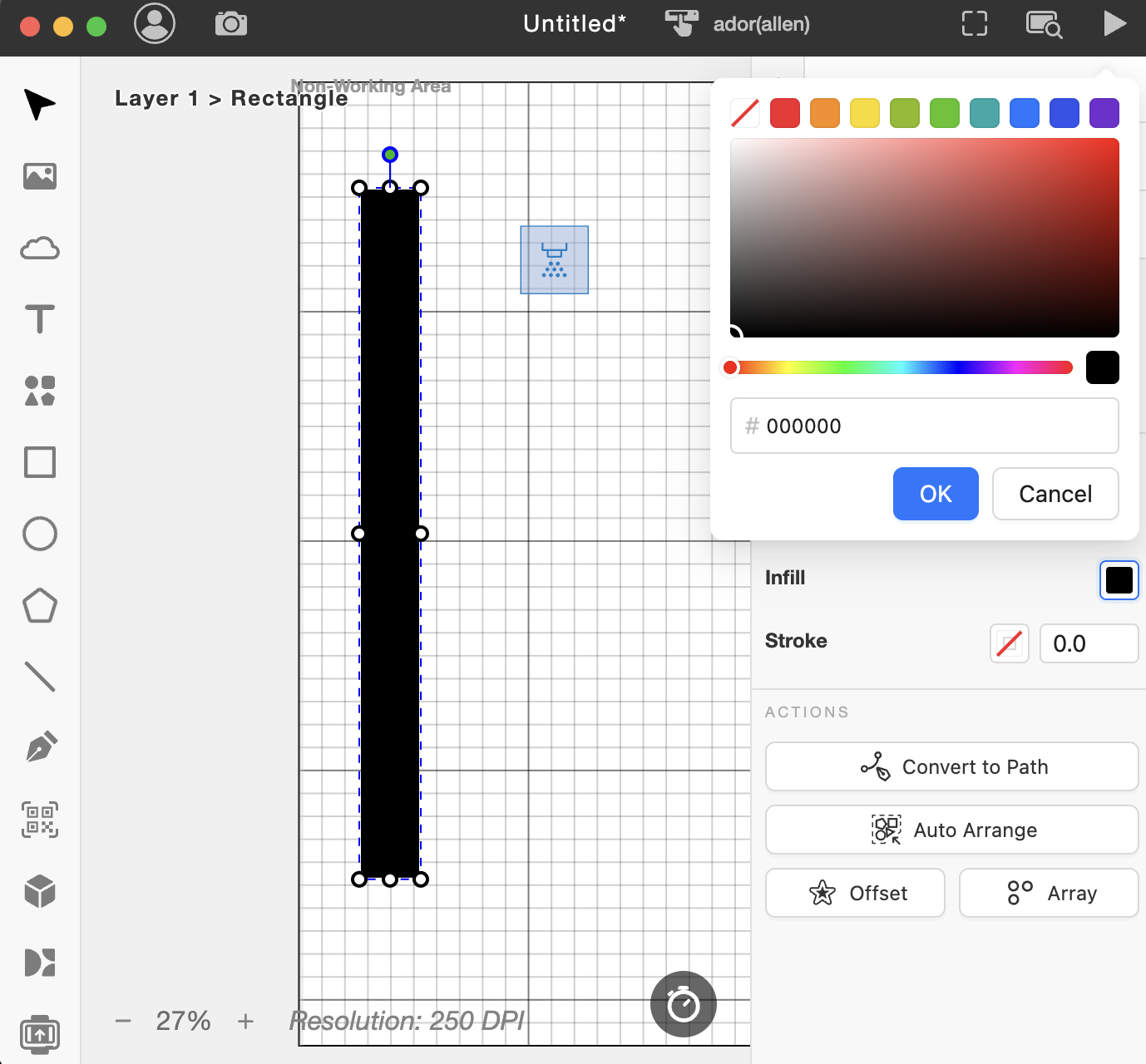

Teken een lange rechthoek en vul deze met zwart, of importeer uw eigen ontwerp.

Stap 19

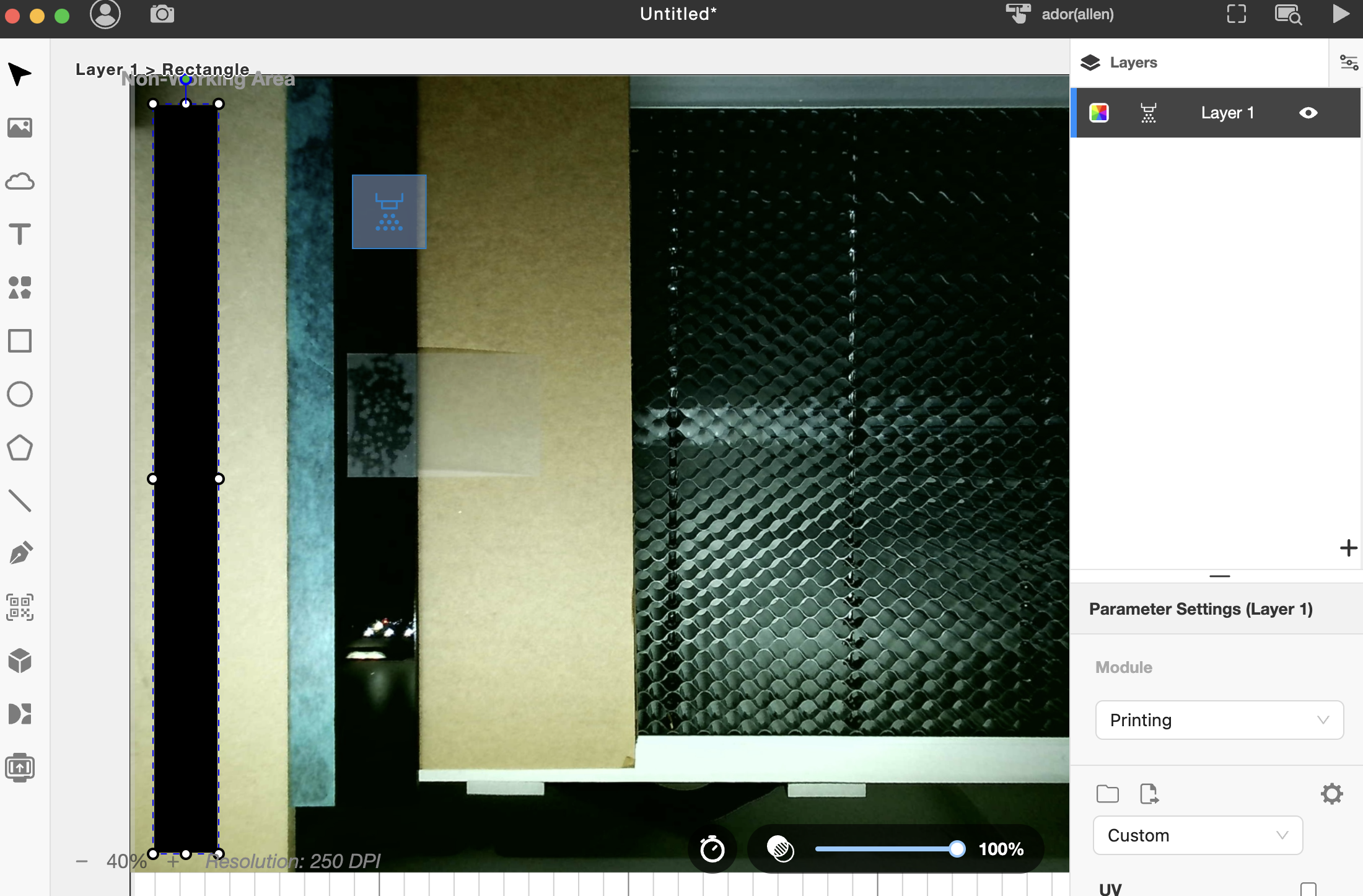

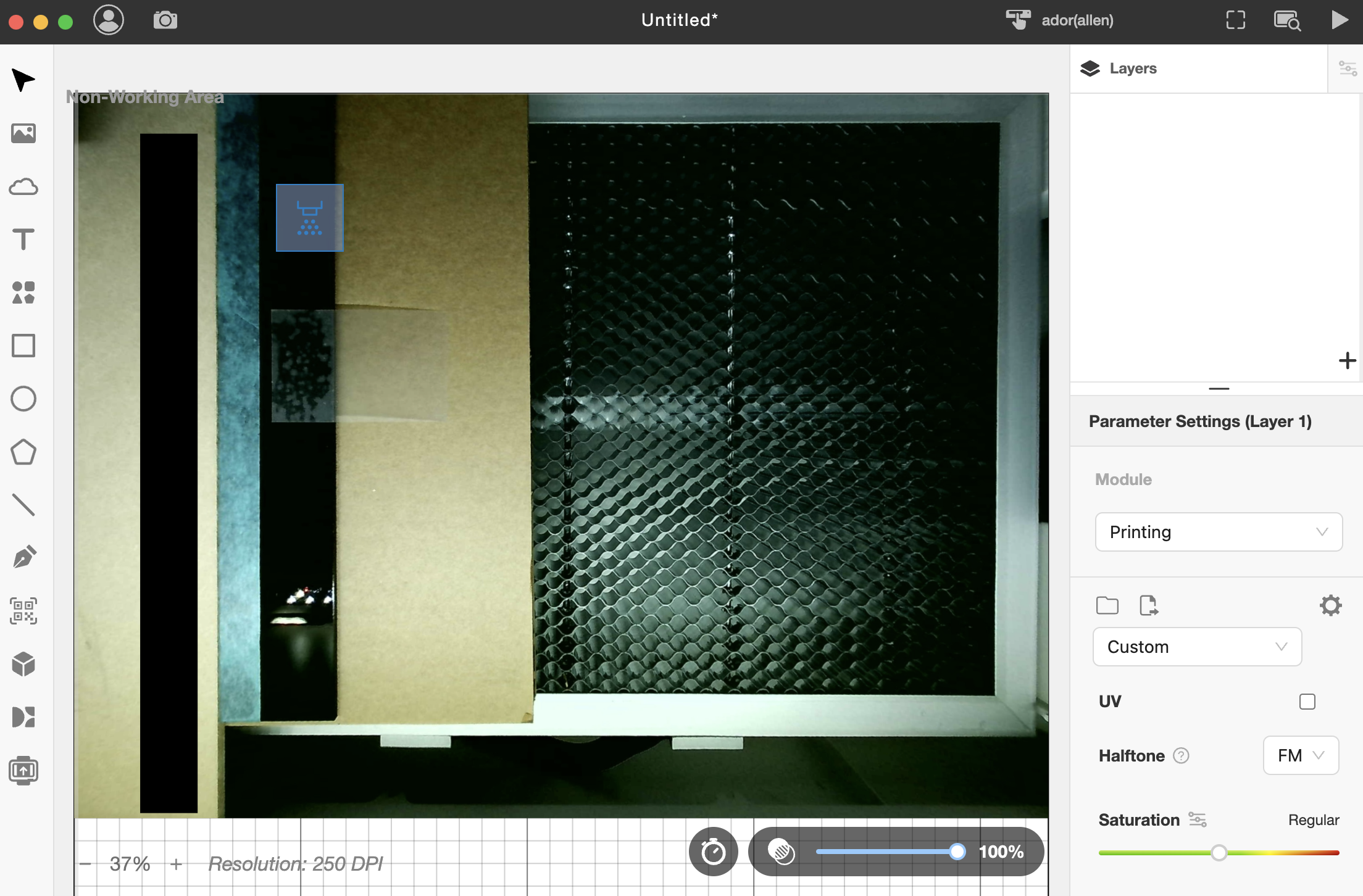

Bekijk een voorbeeld met de camera.

Plaats het ontwerp op de gewenste positie.

Screenshot 2024-07-12 at 3.18.13 PM.png

Stap 20

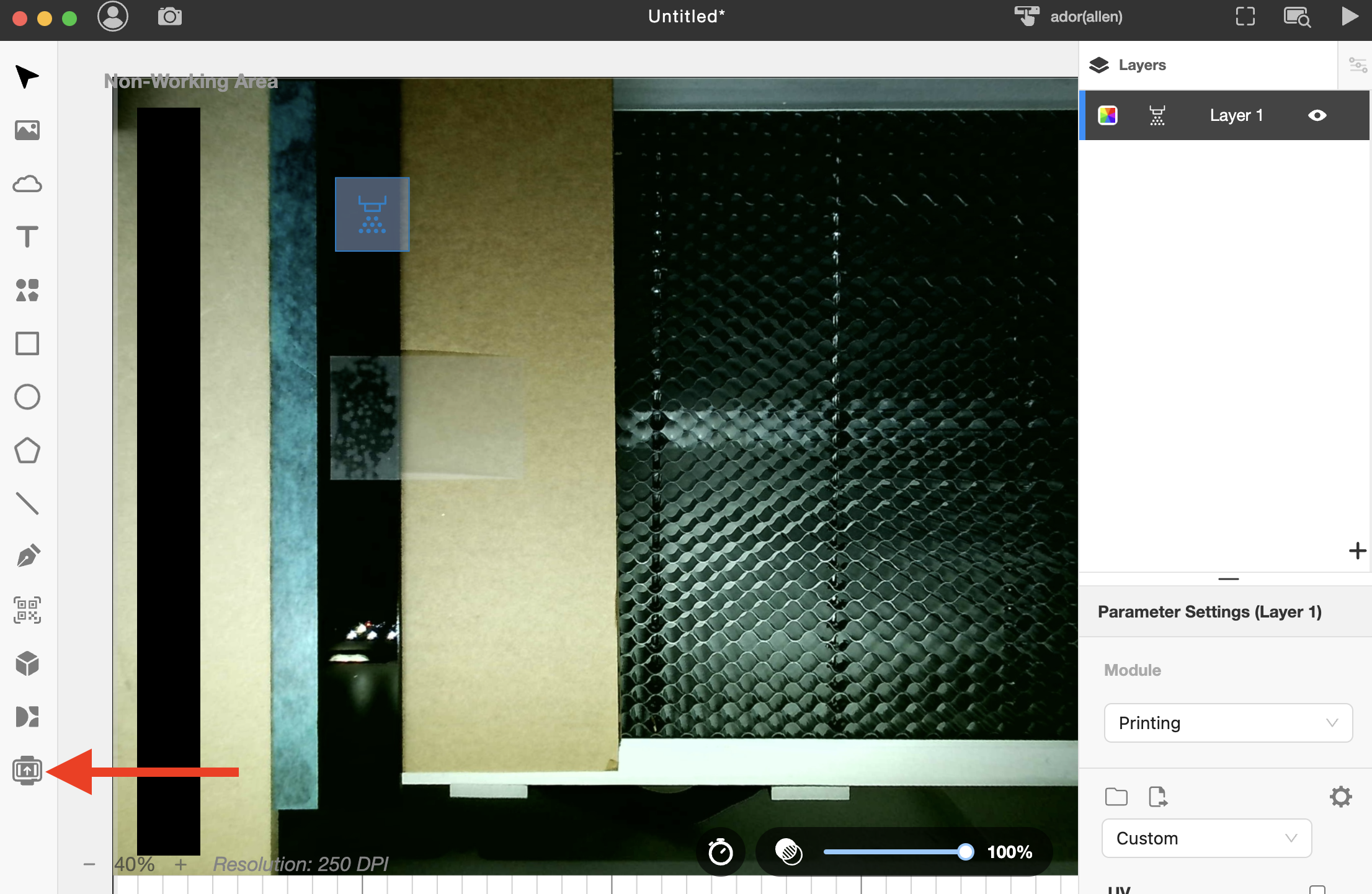

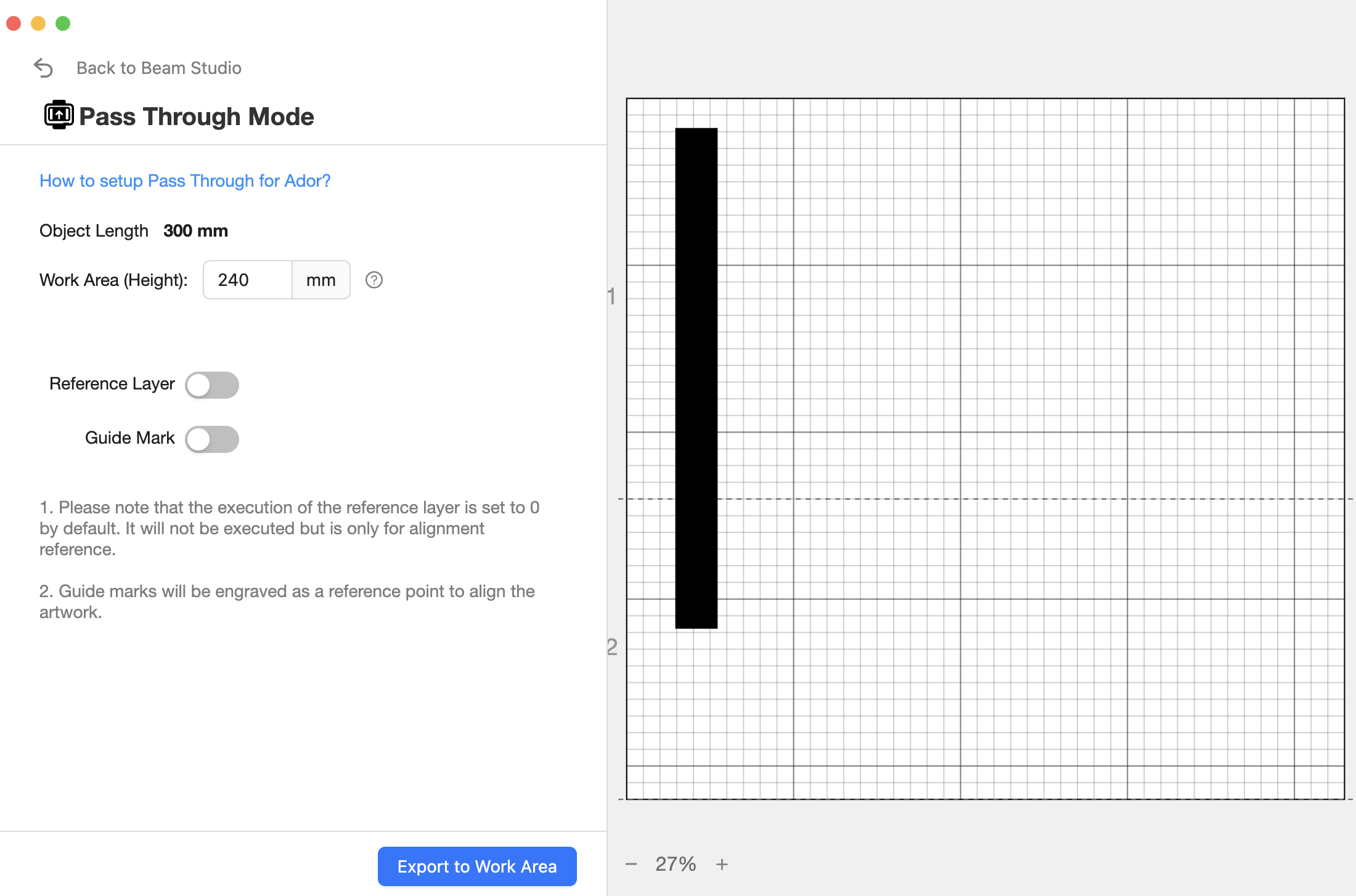

Open de instellingen voor doorvoer printen.

Uitleg van elke instelling

	1. Lengte van het object
	2. Werkgebied (Hoogte)
	3. Referentielaag
	4. Geleidingsmarkering

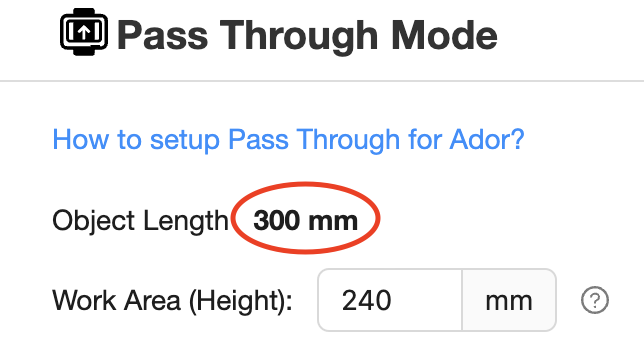

1. Objectlengte

Objectlengte is de lengte van uw ontwerp of geïmporteerde bestand, gemeten door de software.

2. Werkgebied (Hoogte)

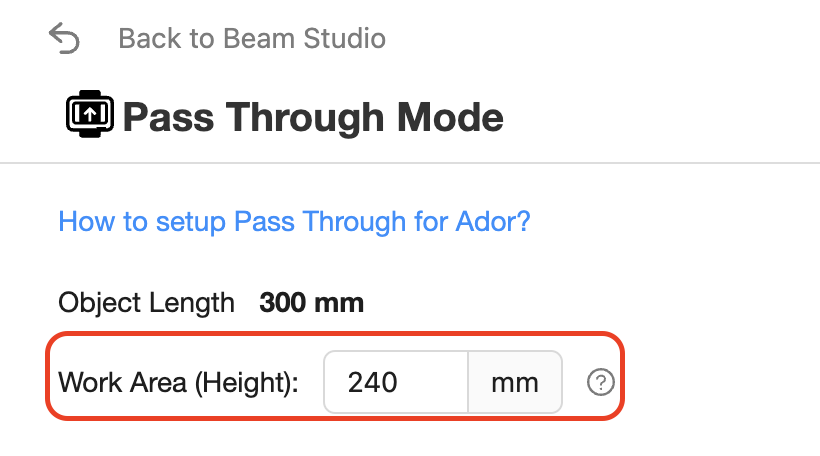

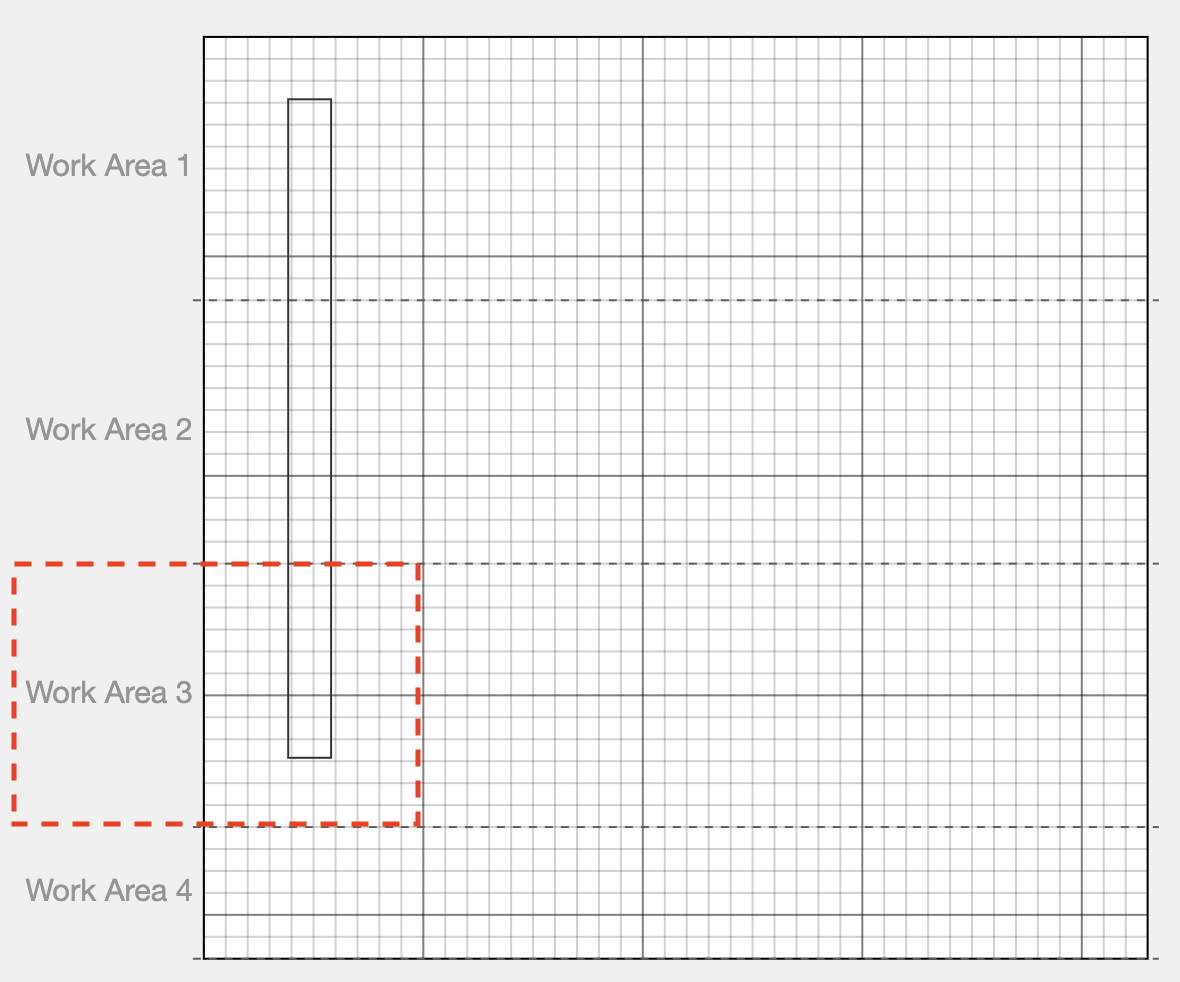

Werkgebied (Hoogte) is de lengte van elk graveersegment.
Het instelbereik kan worden ingesteld van minimaal 120mm tot maximaal 240mm.
Zie de onderstaande voorbeelden voor meer informatie.

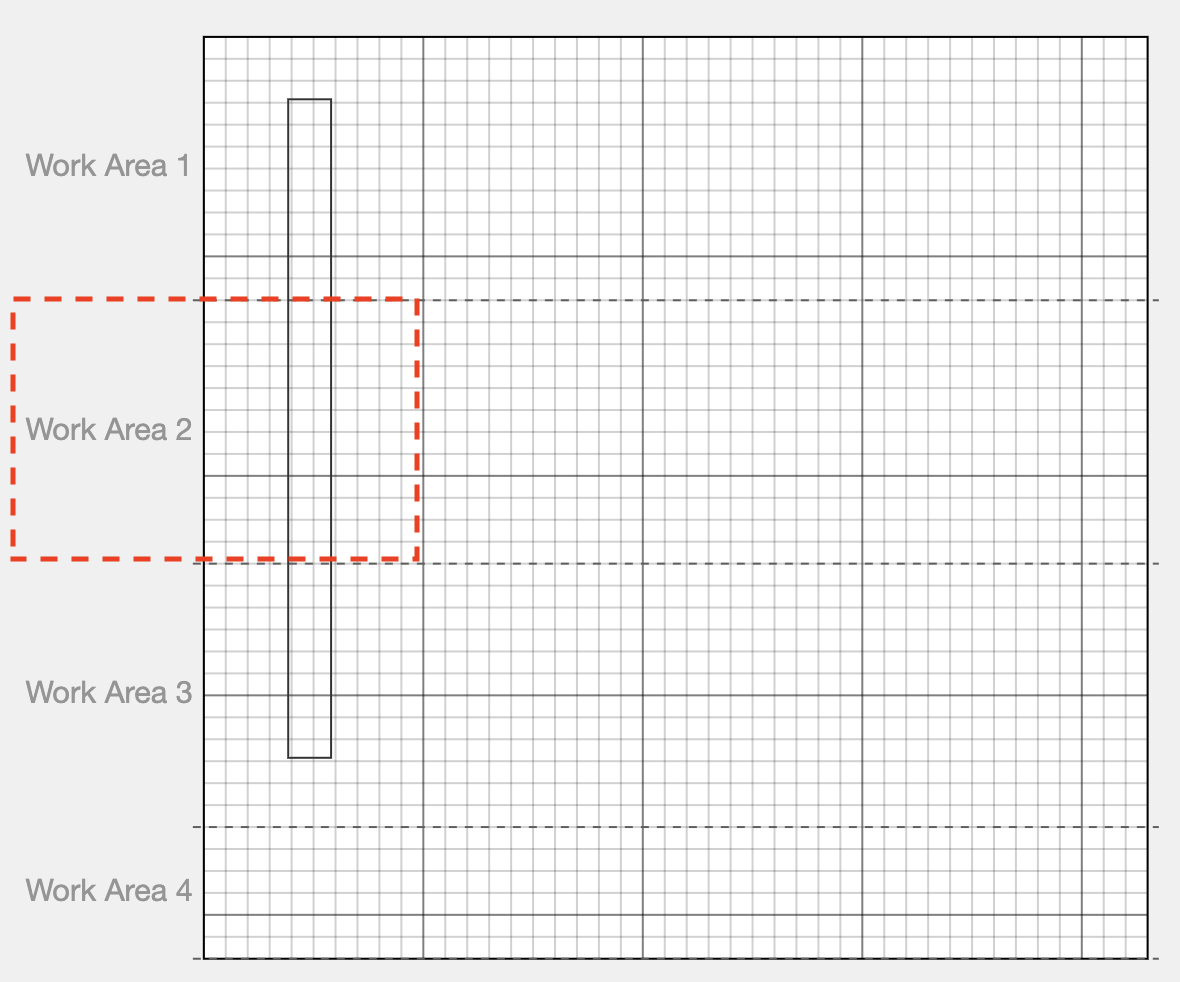

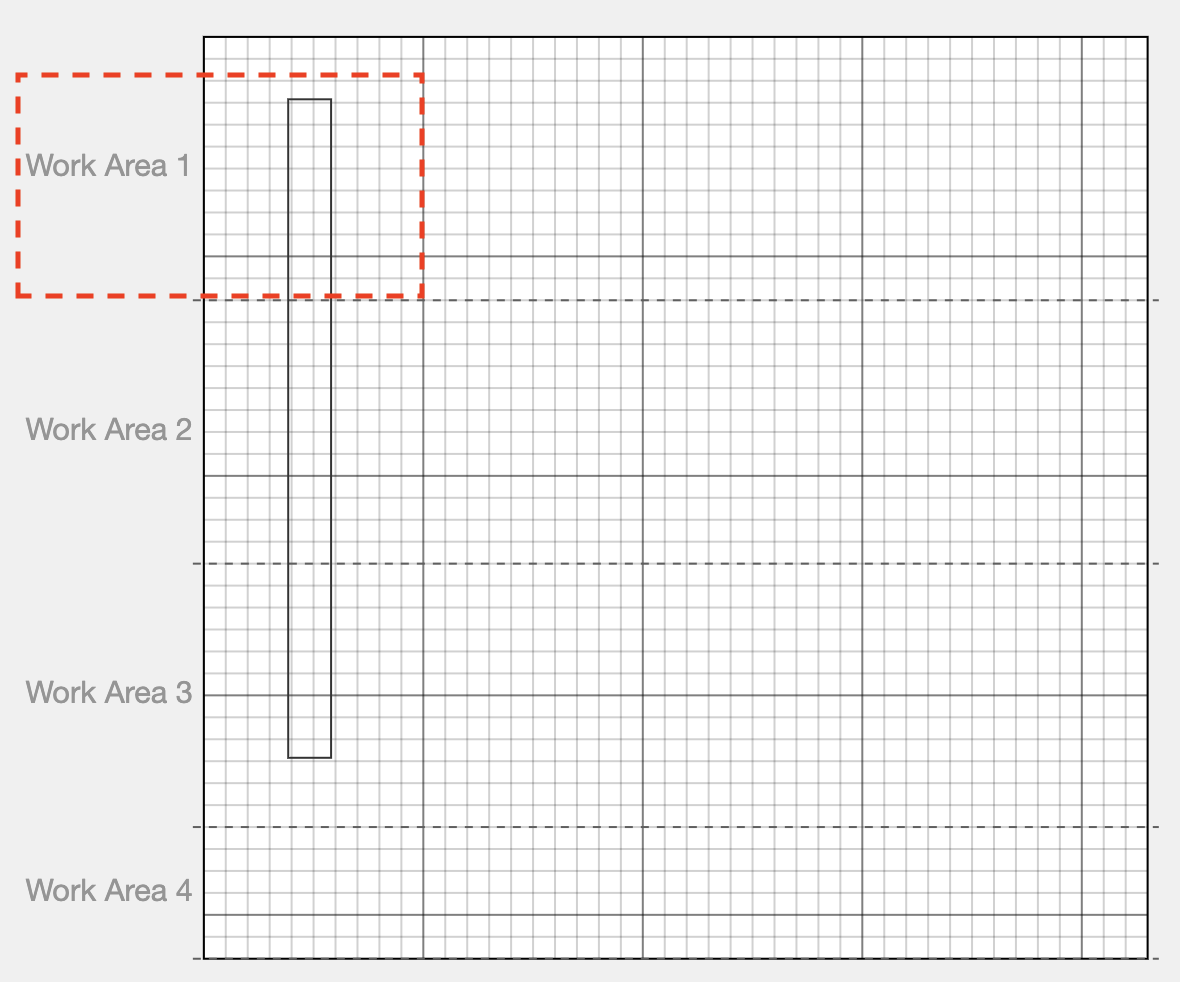

Voorbeeld 1

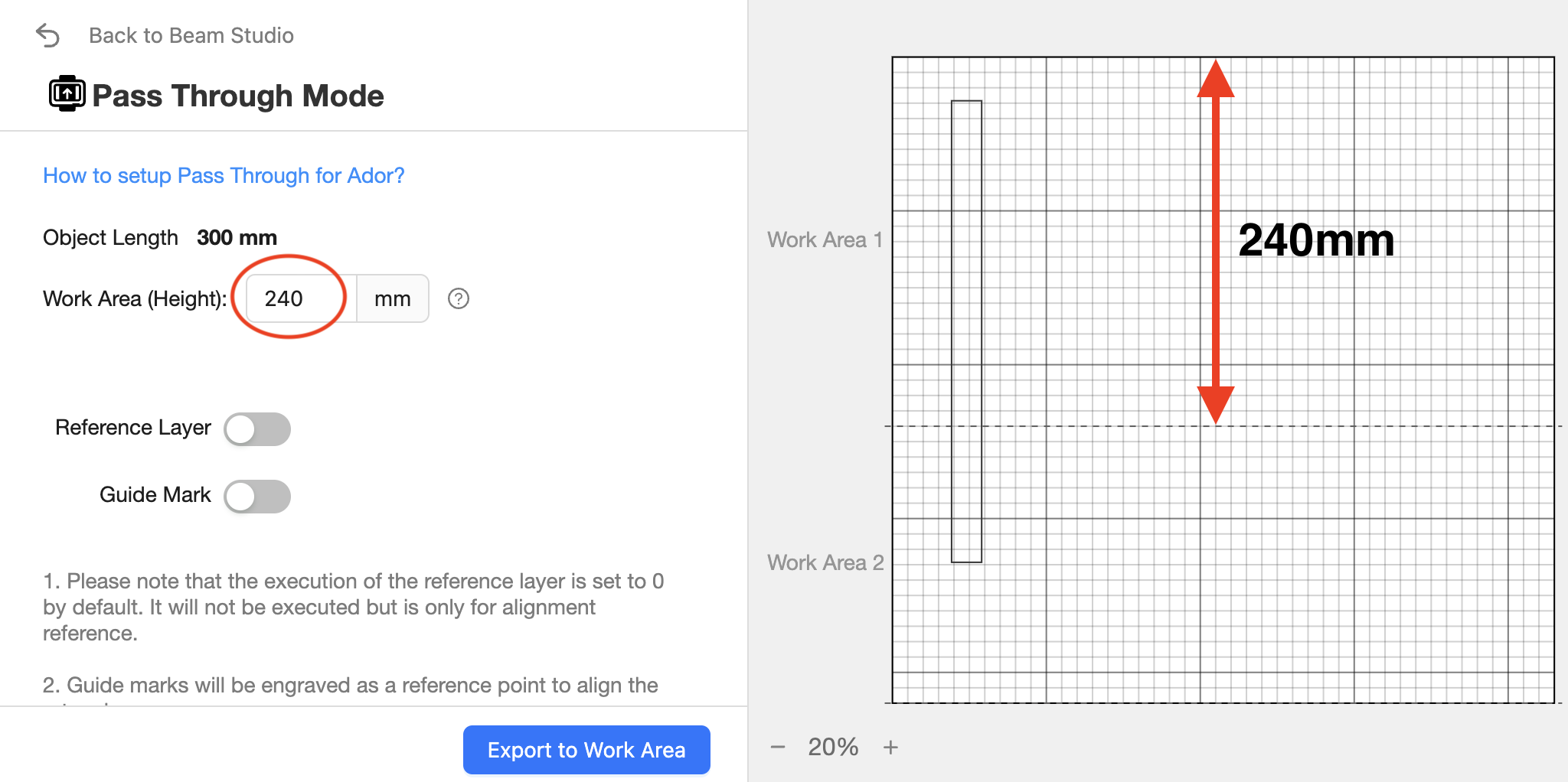

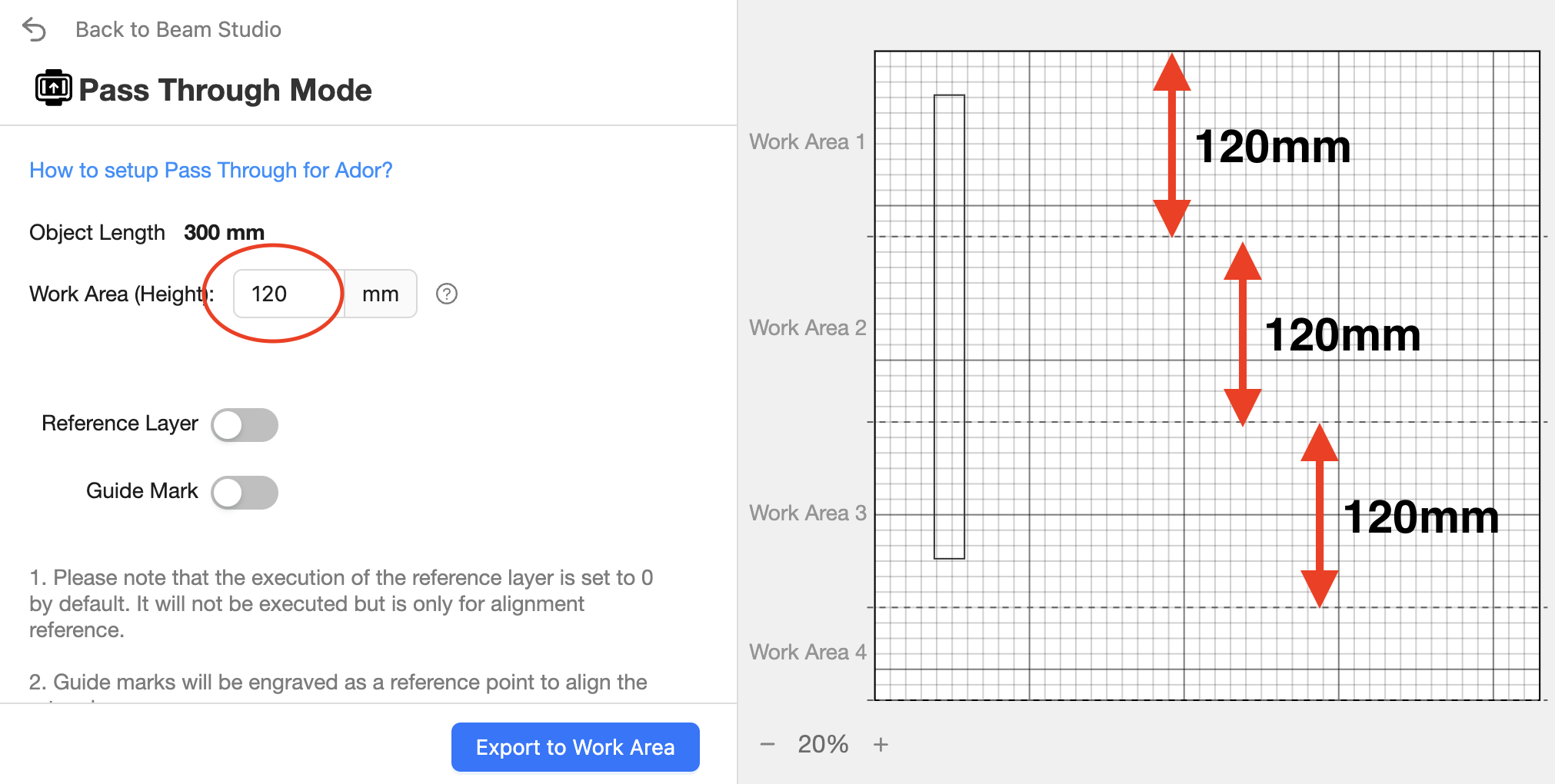

Als uw object 300mm lang is en u stelt het werkgebied in op 240mm, zijn er twee gravures nodig, aangezien één gravure slechts 240mm werk kan voltooien.
De resterende 60mm wordt vervolgens voltooid in het tweede segment/gravure.
(Dit is slechts een concept; de werkelijke graveerlengte is afhankelijk van waar het object in Beam Studio is geplaatst.)

Voorbeeld 2

Als uw object 300mm lang is en u stelt het werkgebied in op 120mm, zijn er drie gravures nodig, aangezien één gravure slechts 120mm werk kan voltooien.

3. Referentielaag

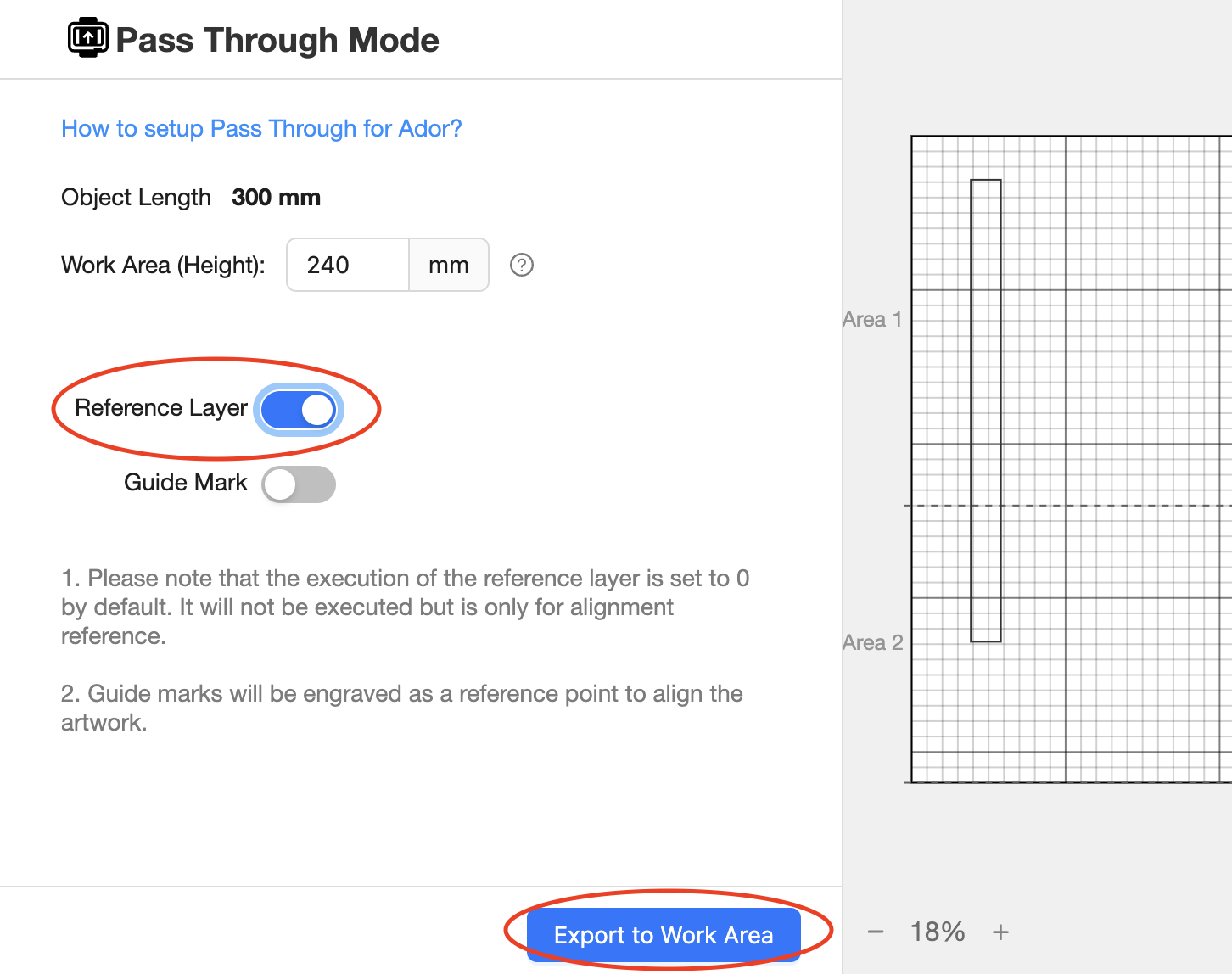

Referentielaag is een hulpmiddel dat automatisch verschillende lagen genereert op basis van het aantal segmenten dat u heeft na het exporteren naar het werkgebied.

Voorbeeld

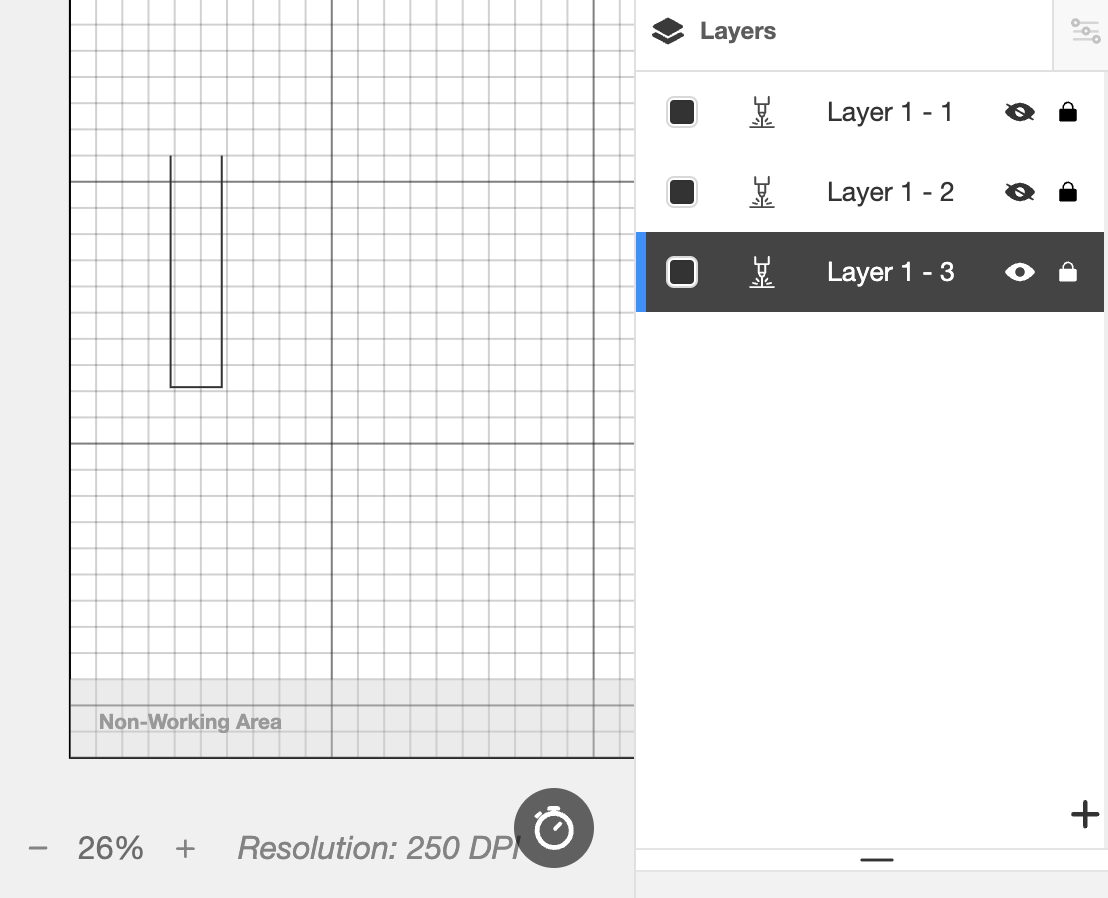

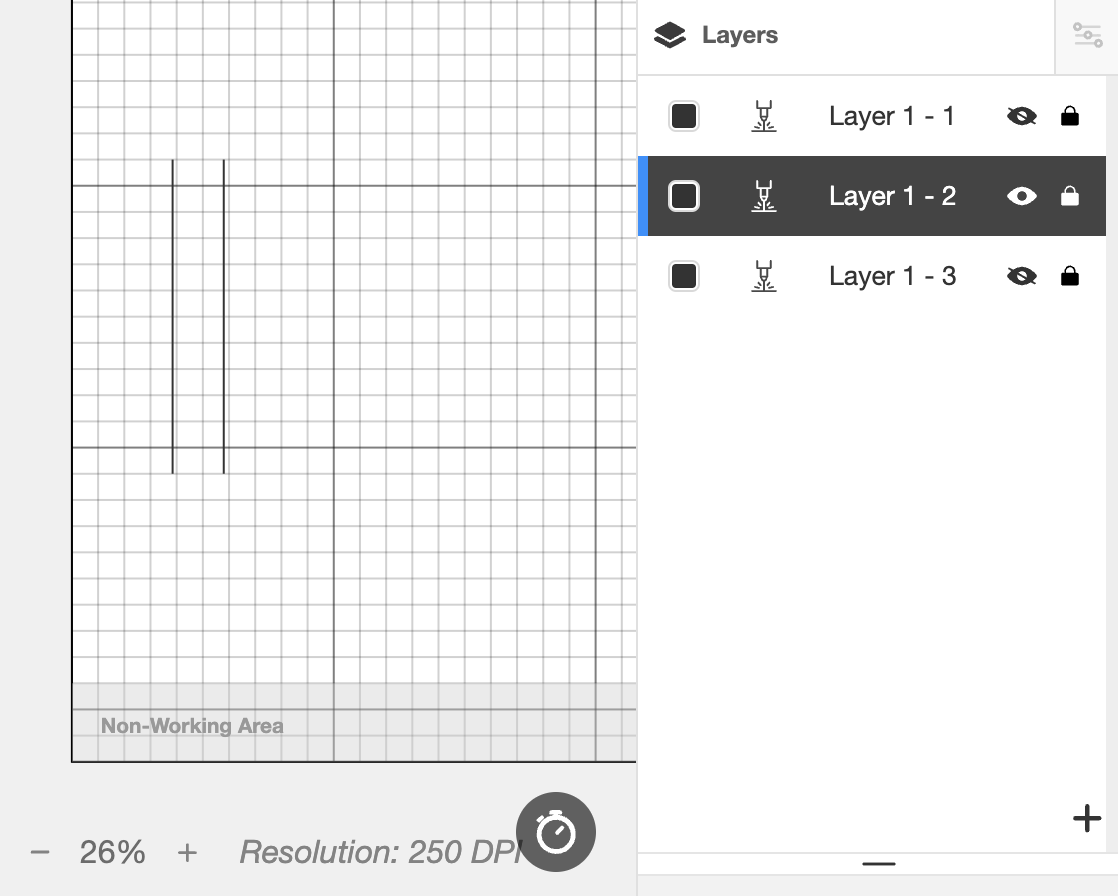

Als uw object 300mm lang is en u stelt het werkgebied in op 120mm, zijn er drie gravures nodig. U heeft dan drie segmenten, wat resulteert in drie lagen. U zult zien dat de verschillende lagen verschillende delen van uw object graveren.

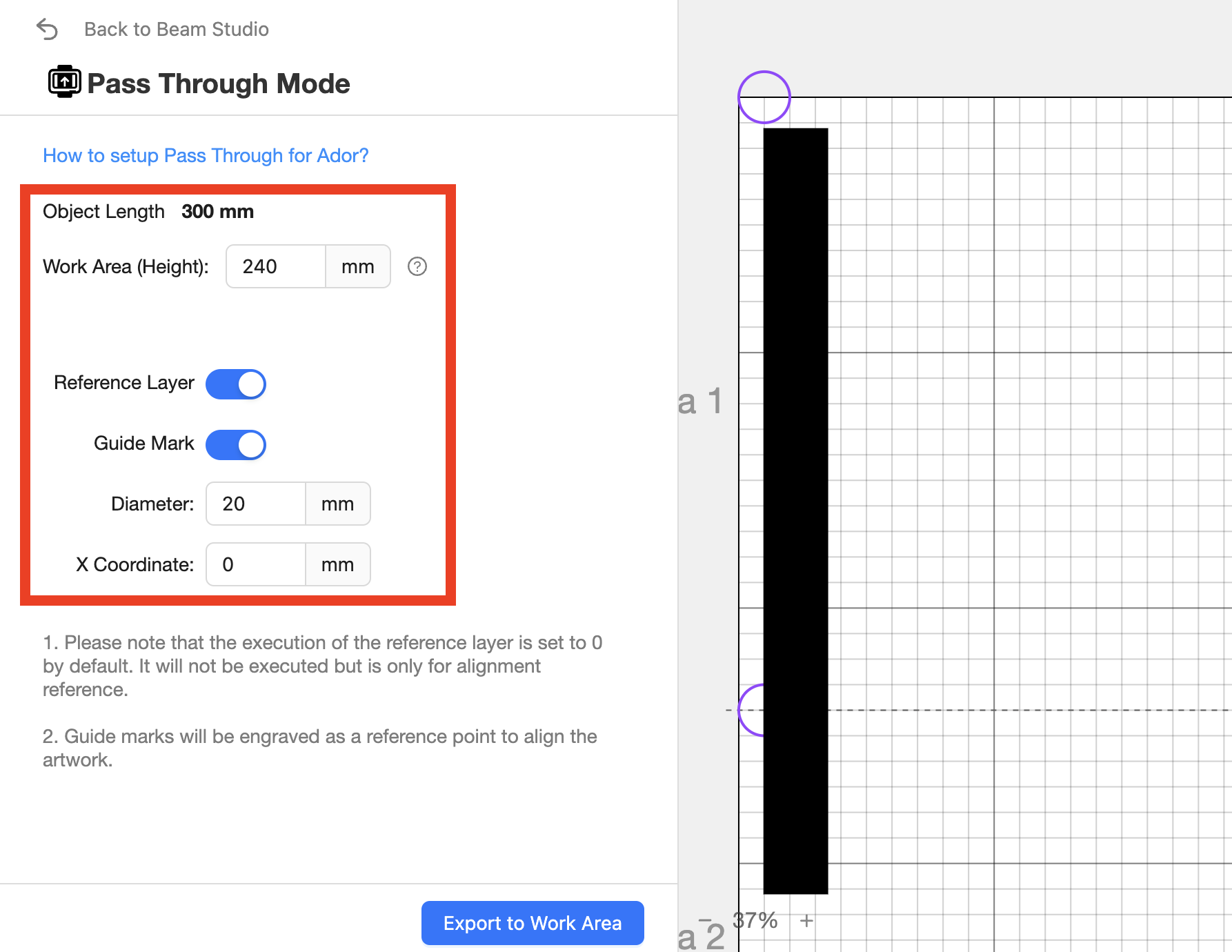

Instellingen voor doorvoerprinting	Automatisch gegenereerde lagen

4. Geleidingsmarkering

Geleidingsmarkering is een hulpmiddel dat wordt gebruikt om de afwerkingslijnen tussen elke gravuresectie op elkaar af te stemmen.

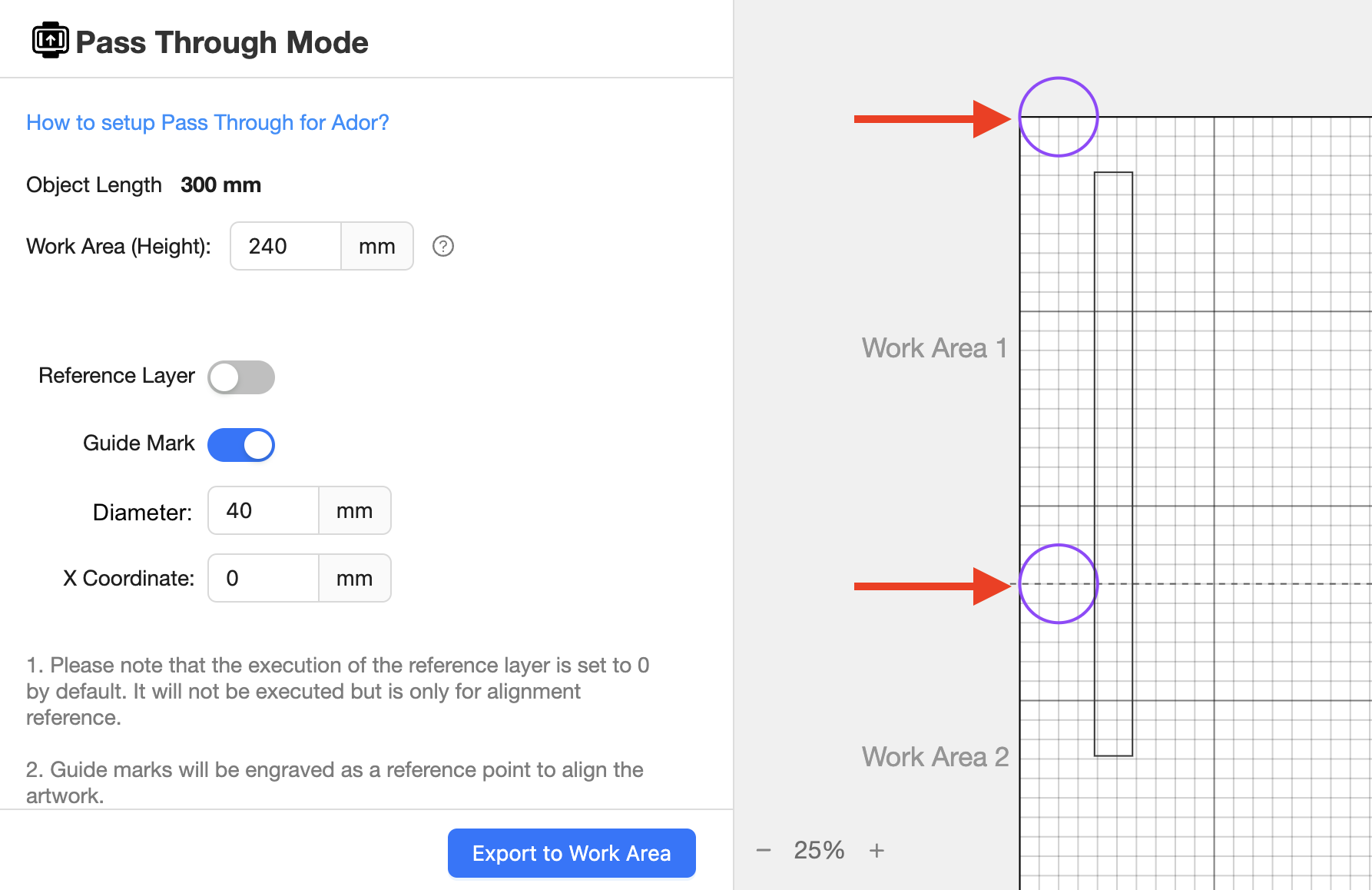

Deze tool zal in feite twee cirkels graveren, waarbij de helft van de cirkel zich buiten uw materiaal moet bevinden.
Na de eerste gravure kunt u de binnenste halve cirkel op uw object gebruiken om de andere buitenste helft uit te lijnen. Later in dit artikel wordt uitgelegd hoe u deze cirkels kunt gebruiken. Lees verder voor meer informatie.

Aanvullende instellingen voor de geleidingsmarkering

1. Diameter

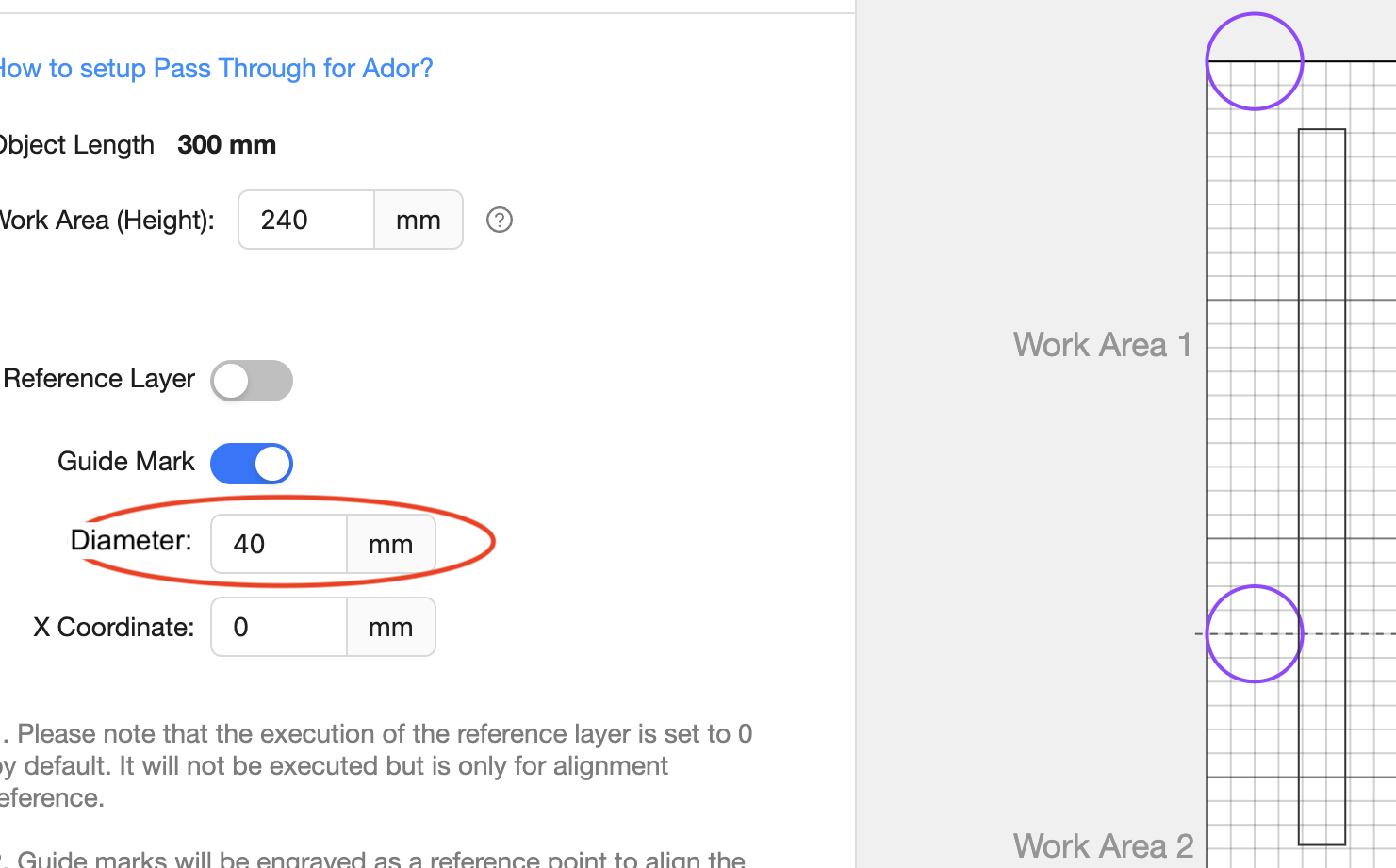

De instelling Diameter bepaalt de grootte van de cirkels en de standaardwaarde is 40 mm.

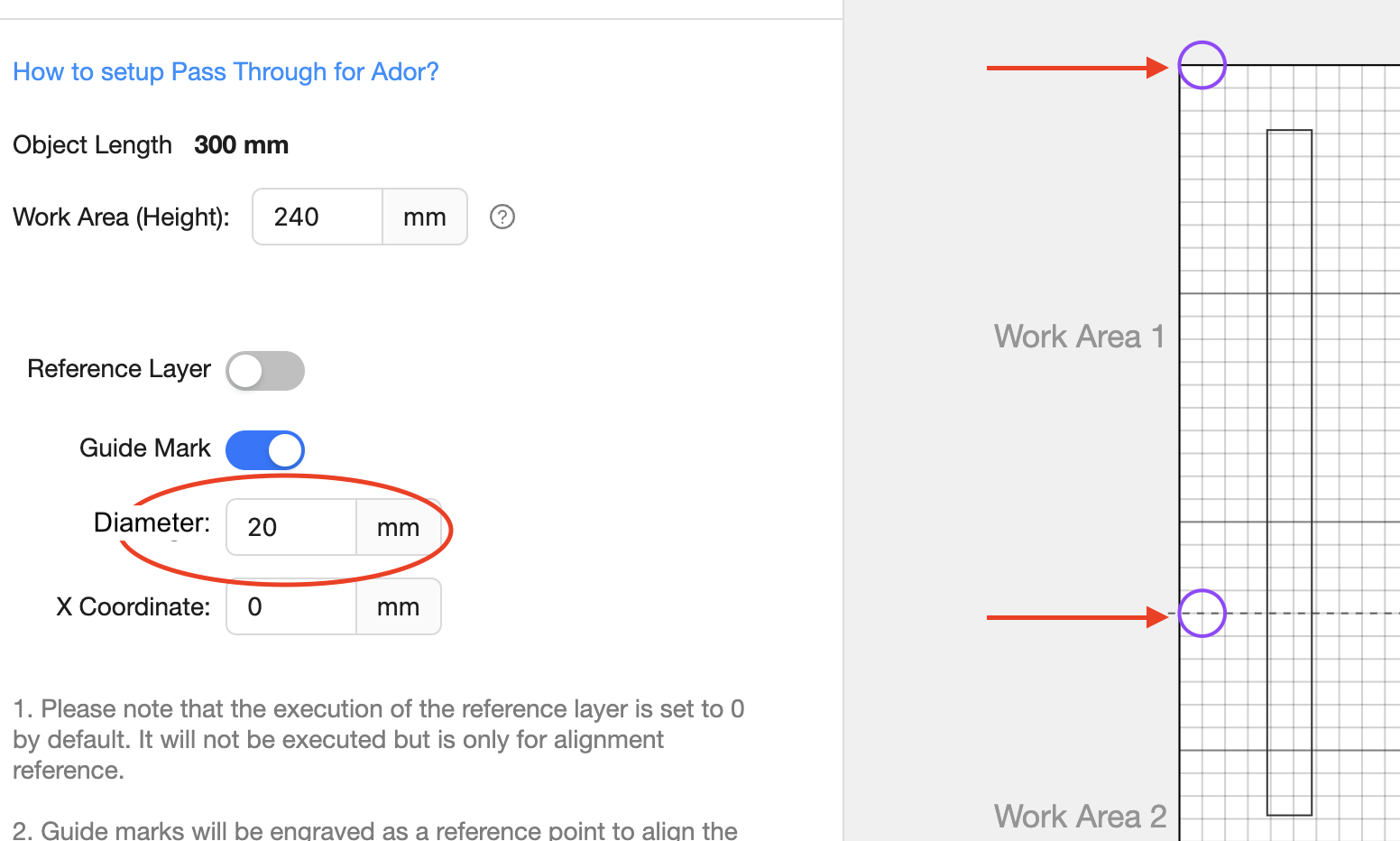

Diameter ingesteld op 40 mm	Diameter ingesteld op 20 mm

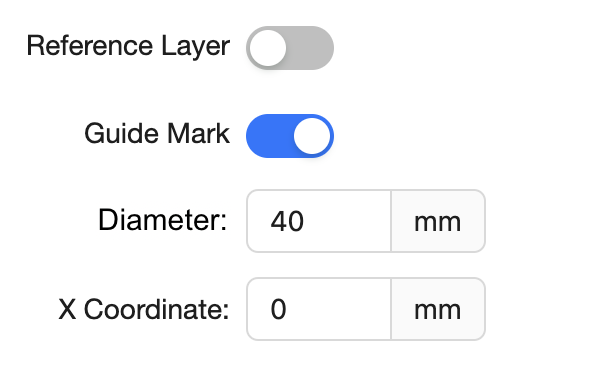

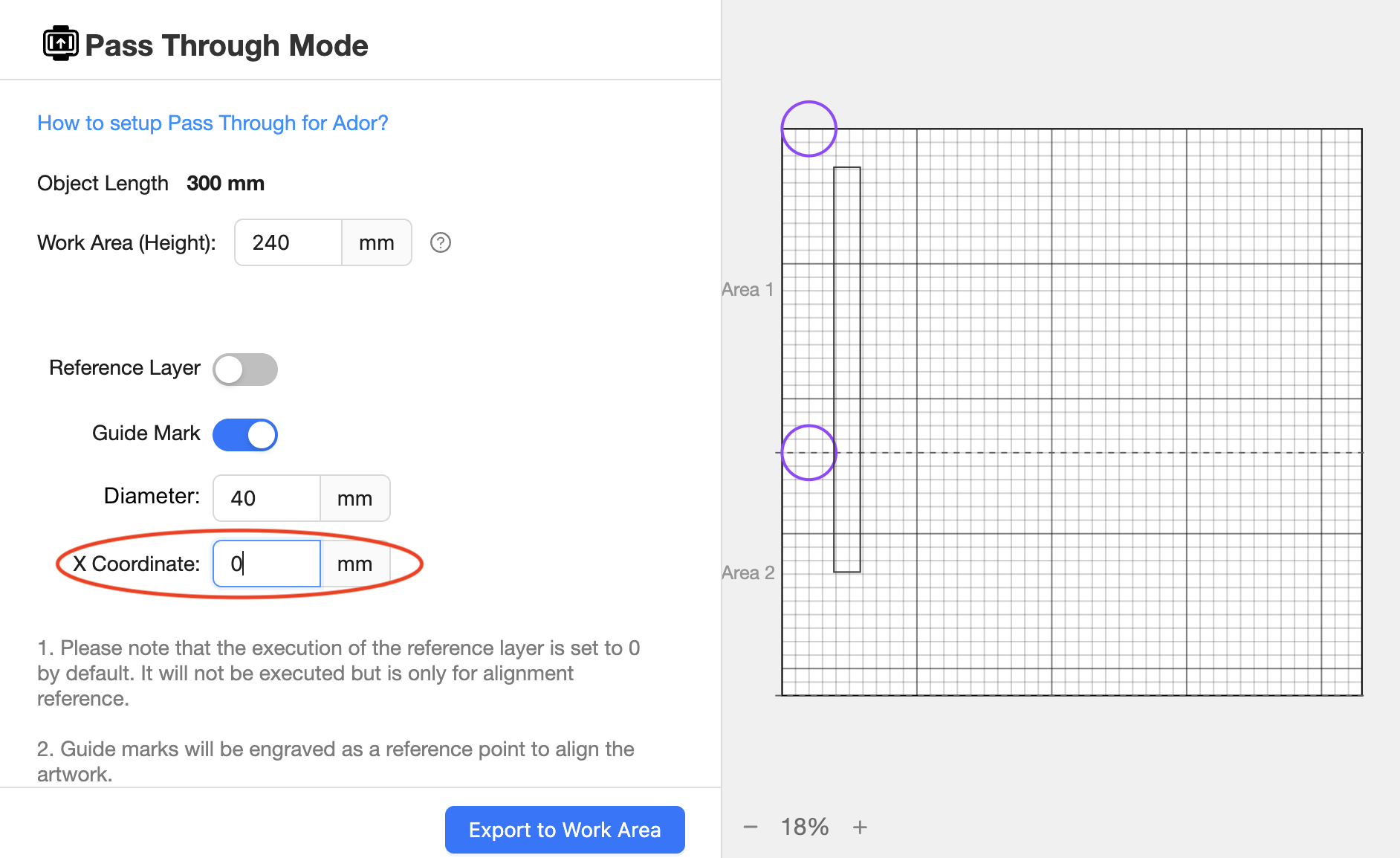

2. X-coördinaat

De X-coördinaatinstelling bepaalt de positie van de twee cirkels, afhankelijk van de afmetingen van uw materiaal. De standaardwaarde is 390 mm.

X-coördinaat ingesteld op 0 mm	X-coördinaat ingesteld op 300 mm

Stap 21

Wijzig indien nodig de instellingen voor Pass Through op basis van uw ontwerp of bestand.
Als u ons voorbeeld volgt, kunt u de onderstaande instellingen gebruiken voor het graveren van de rechthoek.

Stap 22

Na het exporteren ziet u de automatisch aangemaakte lagen en de twee cirkels.

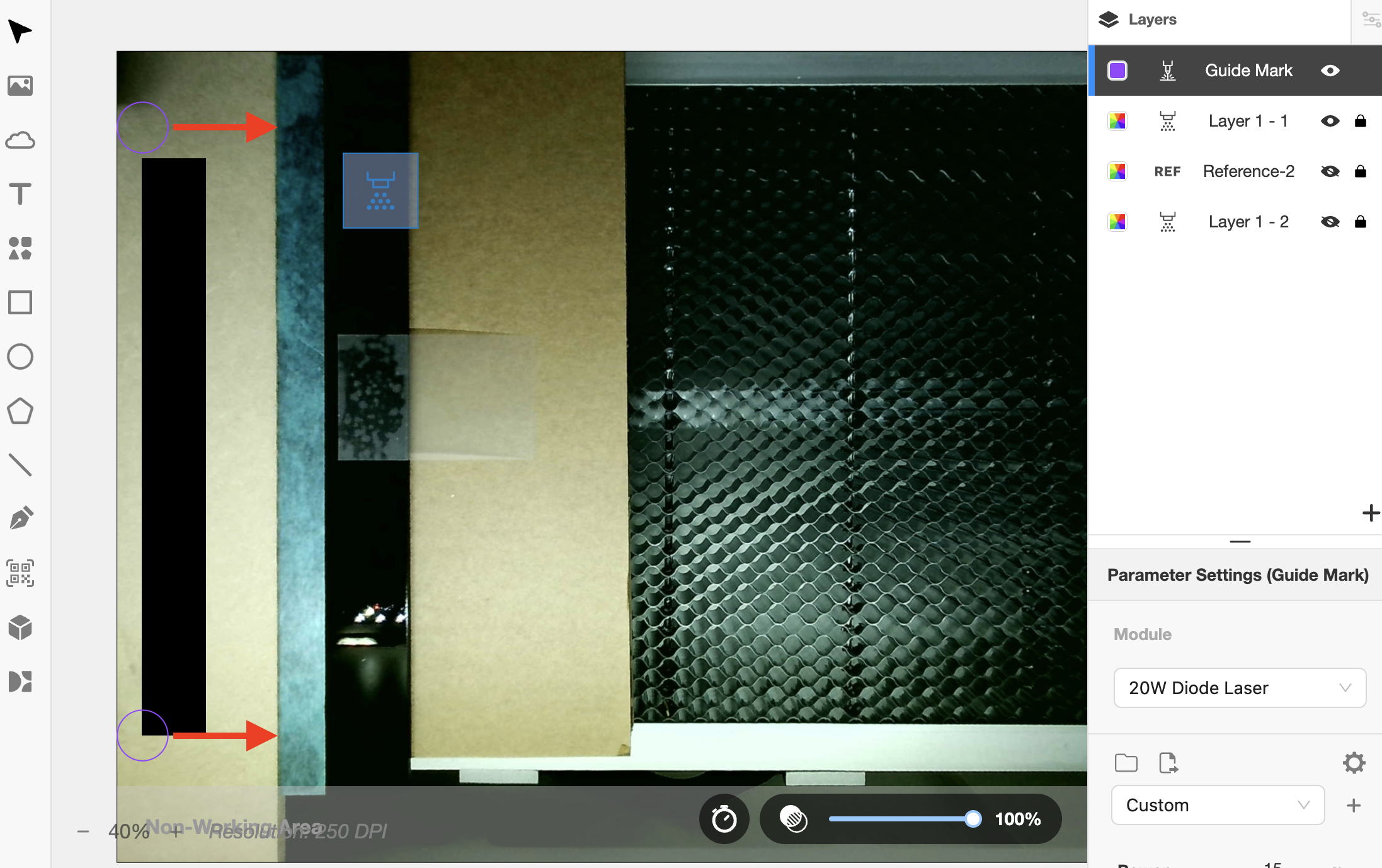

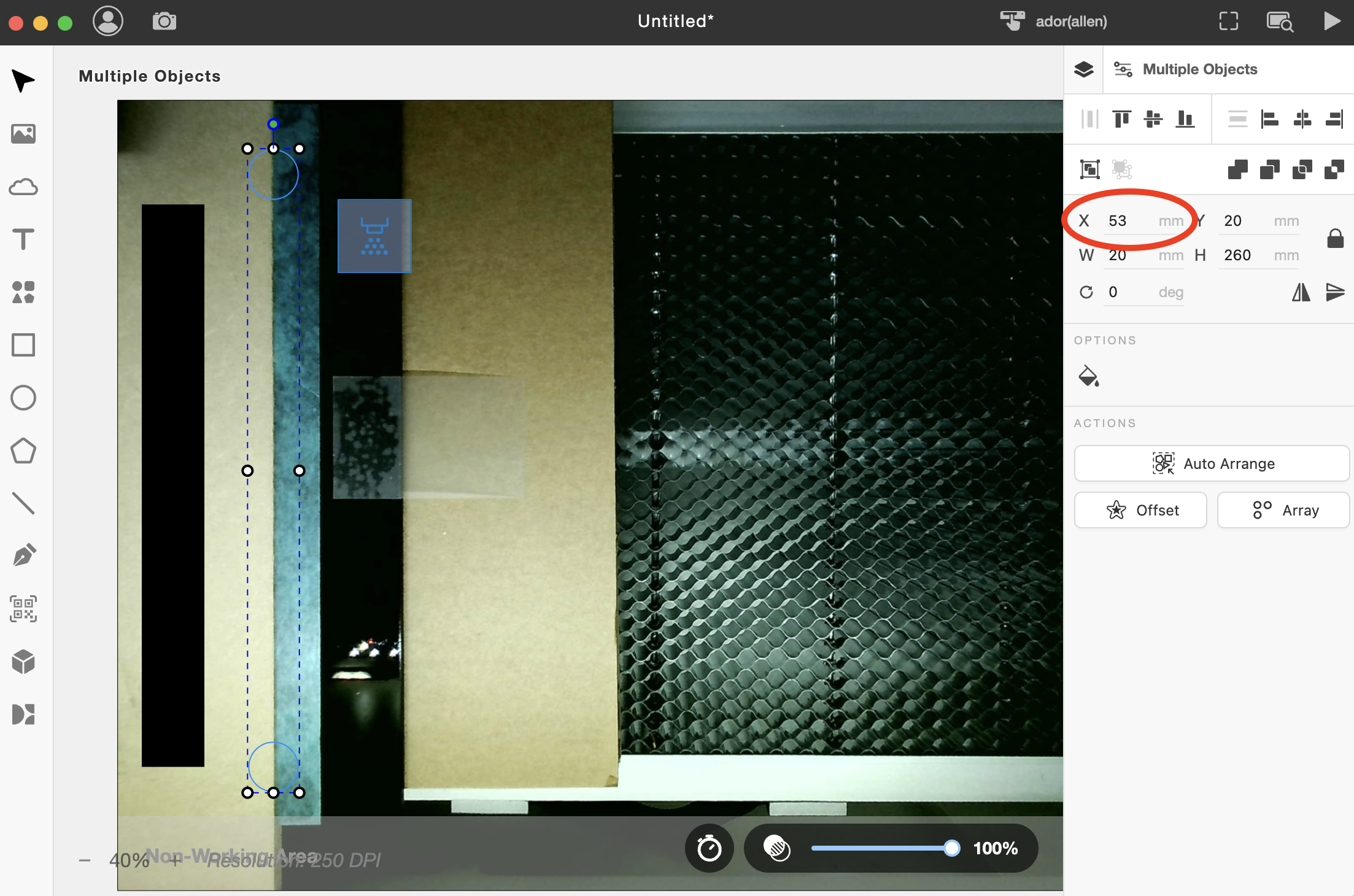

Verplaats de cirkels zodat de ene helft zich in het materiaal bevindt en de andere helft op de tape.
(Het is aan te raden de X-as waarde te wijzigen om de cirkels te verplaatsen.)

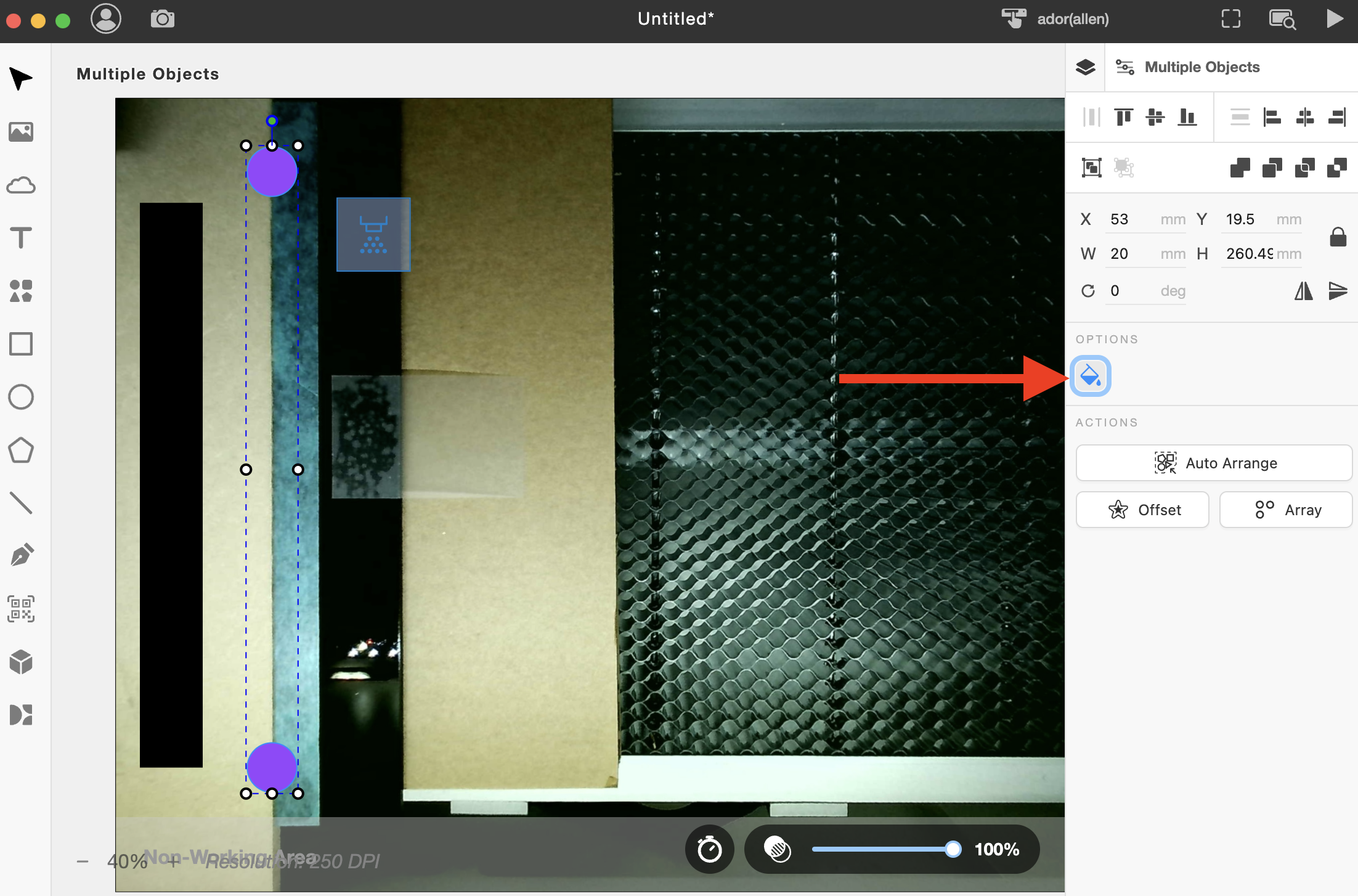

Vul de cirkels op.
(Als de cirkels niet gevuld zijn, omdat de lijnen te dun zijn, zijn ze mogelijk niet zichtbaar na het printen.)

Stap 23

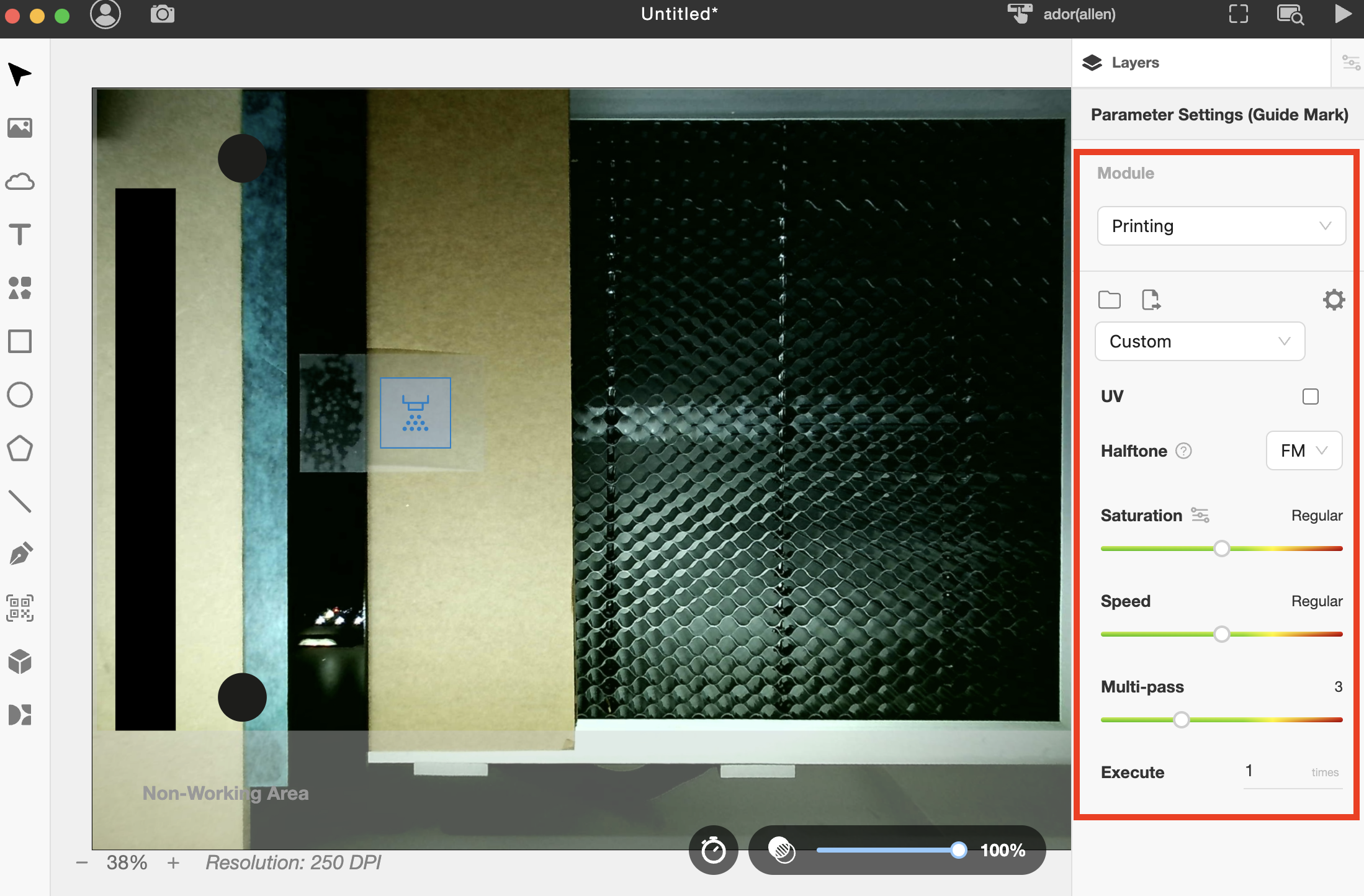

Stel uw parameters in op basis van uw materiaal en zorg ervoor dat u de parameters in alle lagen aanpast.
Screenshot 2024-07-12 at 3.54.24 PM.png

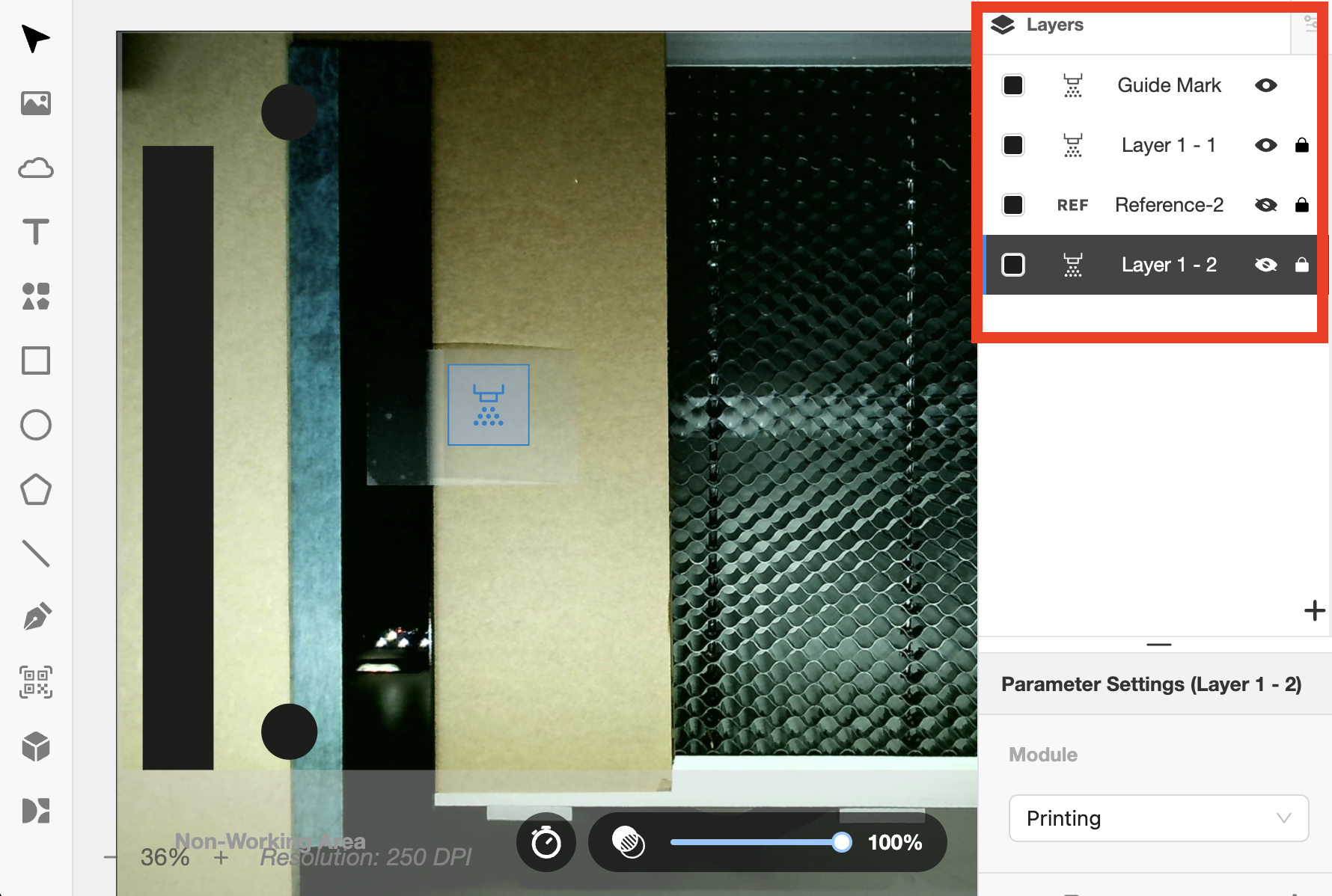

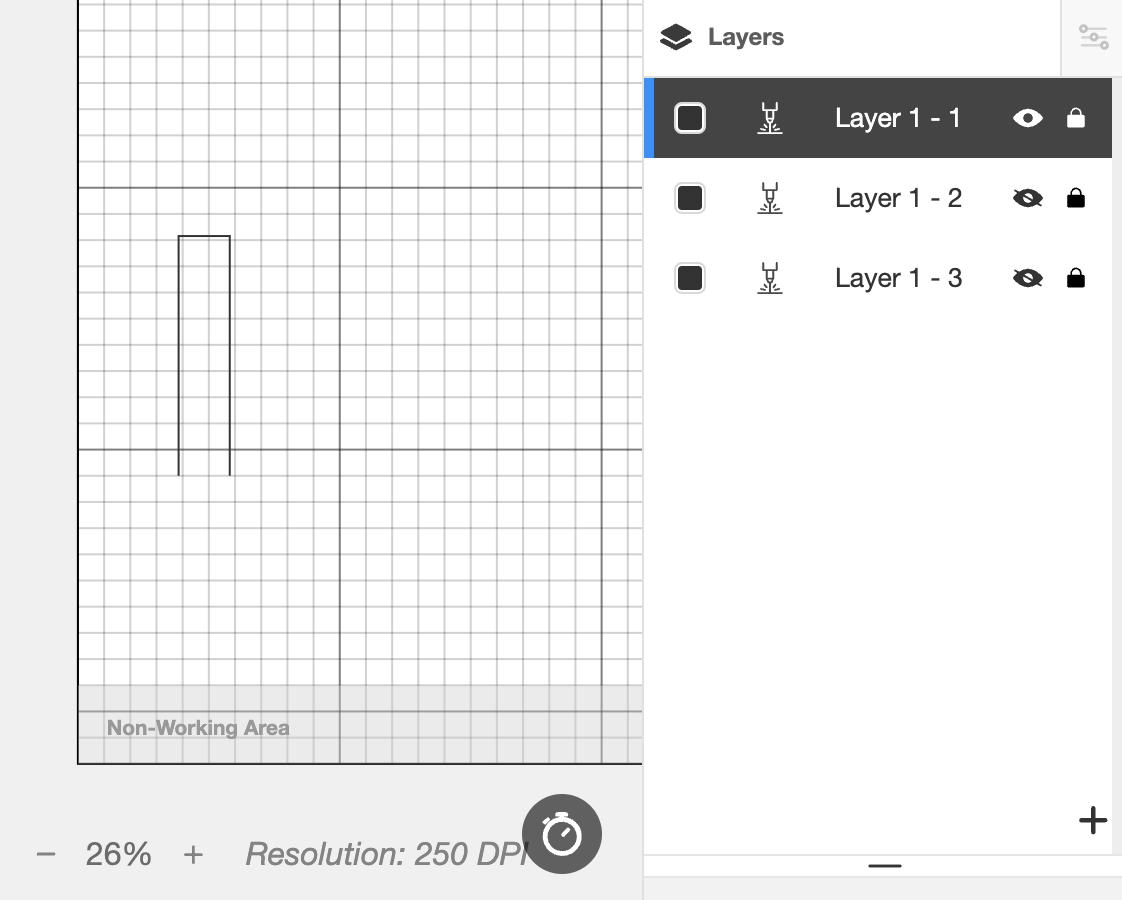

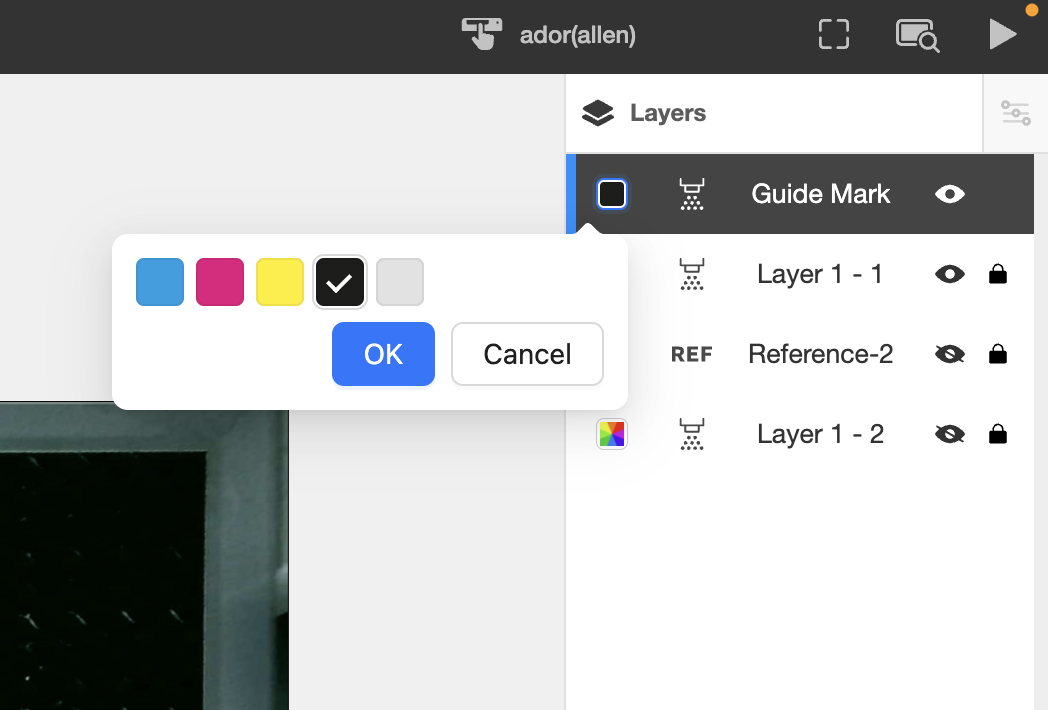

Schakel alleen Laag 1 en de Geleidemarkering in. Verberg de andere lagen, omdat deze later geprint zullen worden.

In dit voorbeeld heb ik alle lagen gewijzigd naar één enkele zwarte kleurlaag.

Screenshot 2024-07-12 at 4.06.10 PM.png

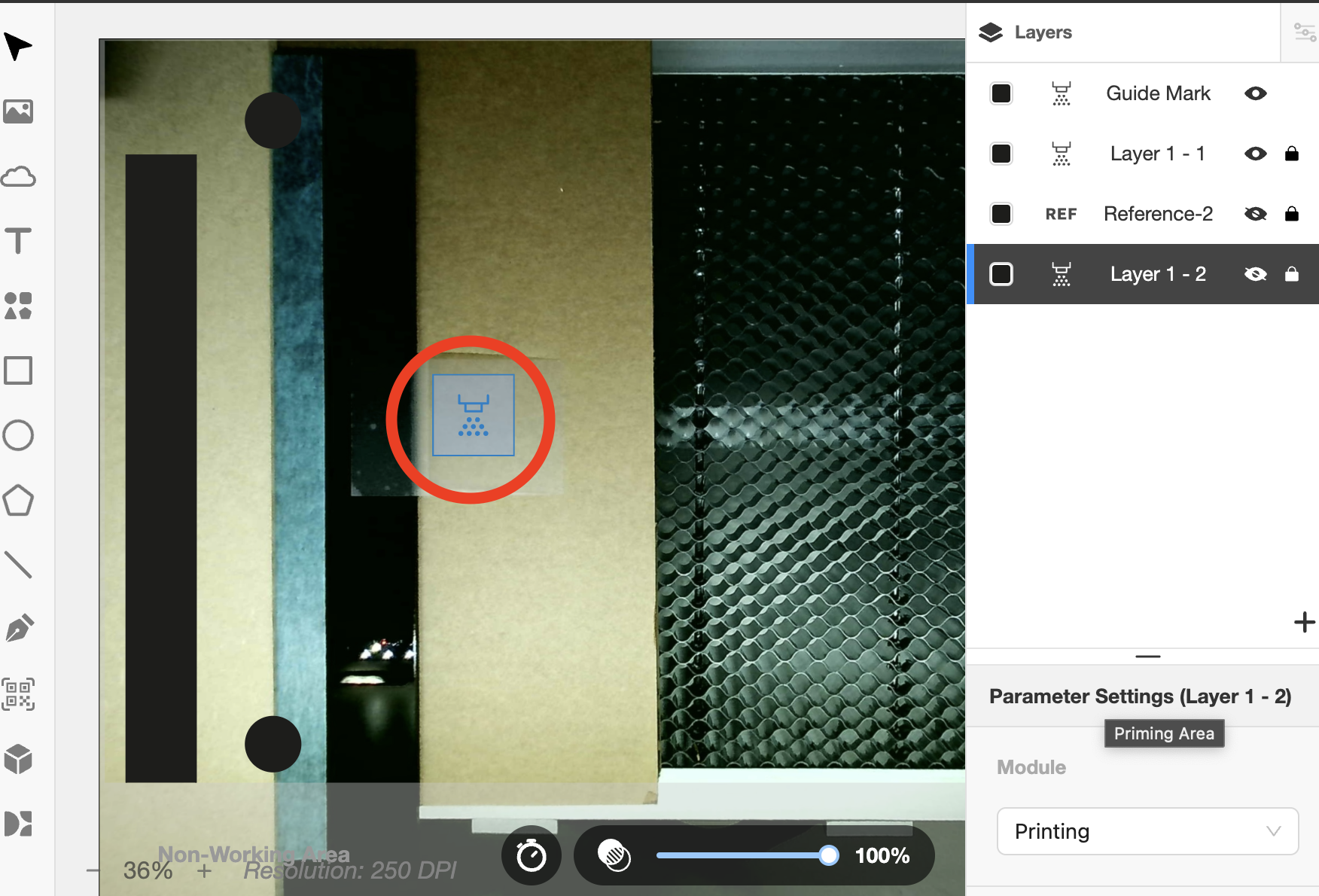

Plaats het voorbehandelde gebied op de plaats van de sticker.

Screenshot 2024-07-12 at 4.07.01 PM.png

Stap 24

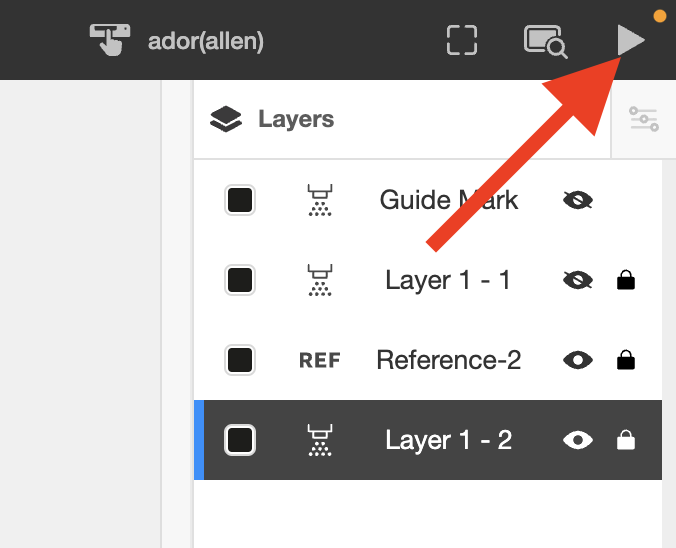

Start de taak.
(Zorg ervoor dat alleen Laag 1 en de hulpmarkering zijn ingeschakeld. De andere lagen moeten verborgen zijn.)

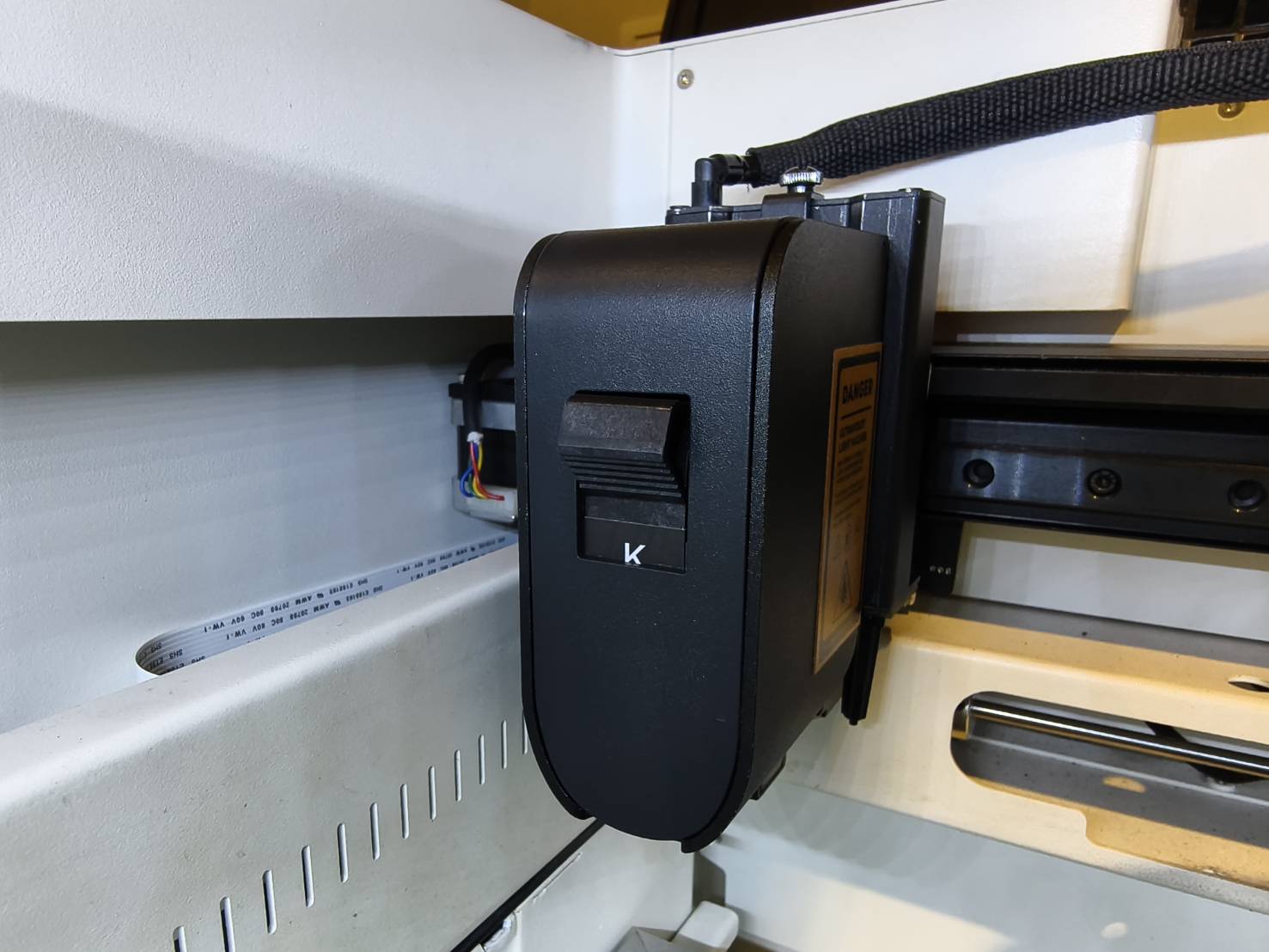

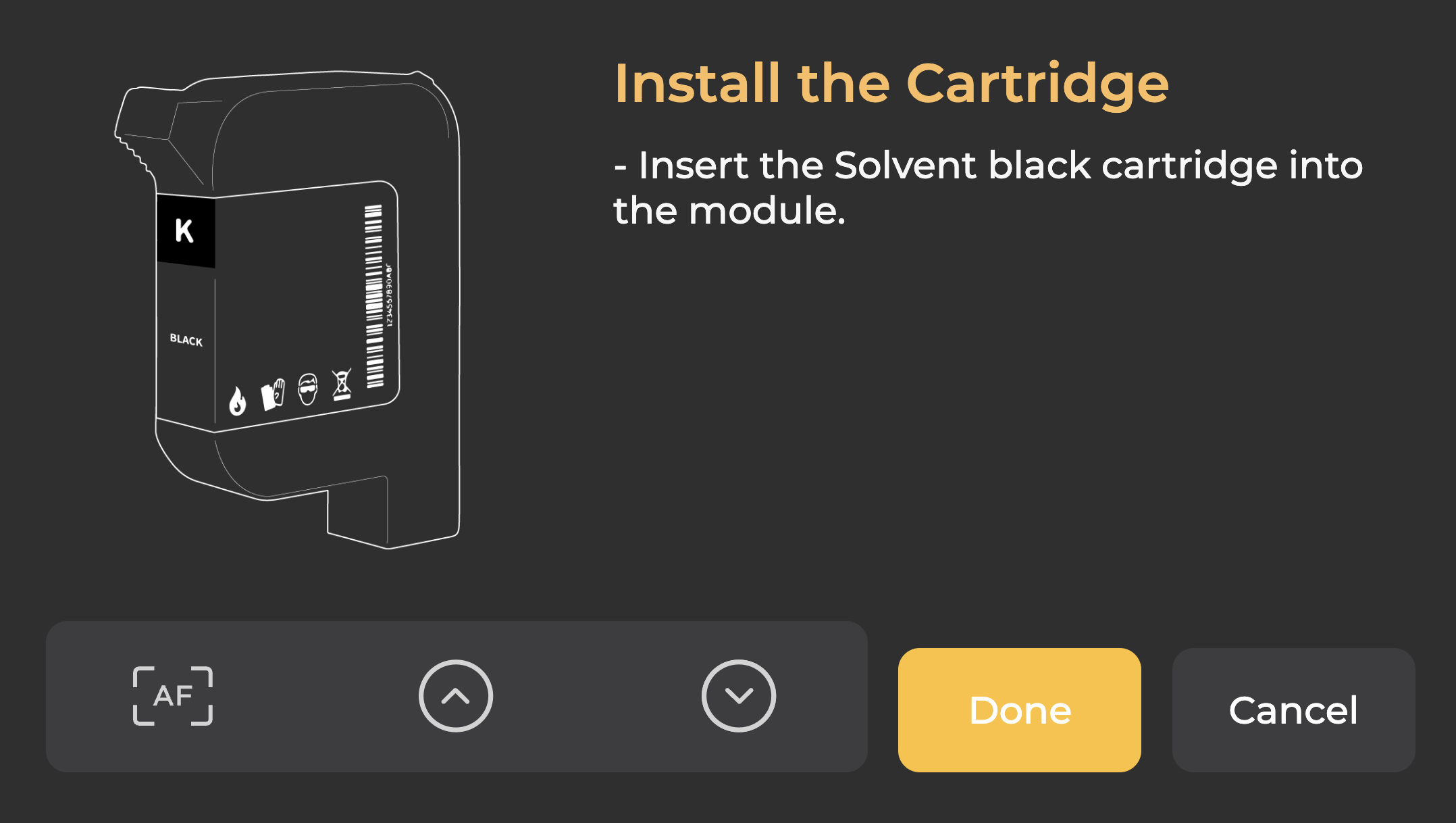

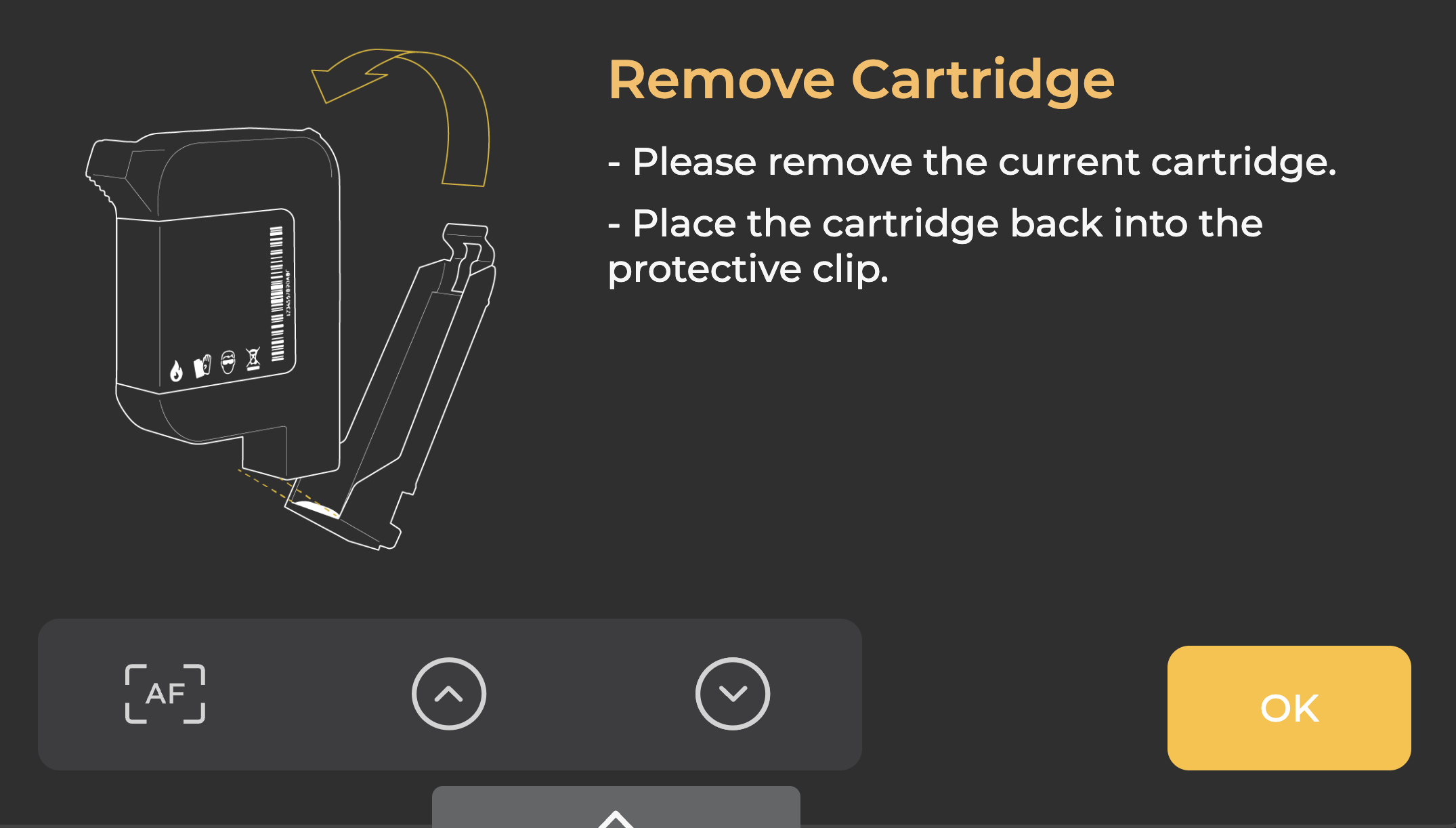

Nadat u de taak hebt gestart, wordt u mogelijk gevraagd om de kleurcartridge meerdere keren te verwisselen totdat de taak is voltooid. Volg de instructies op het touchscreen van de machine.

Stap 25

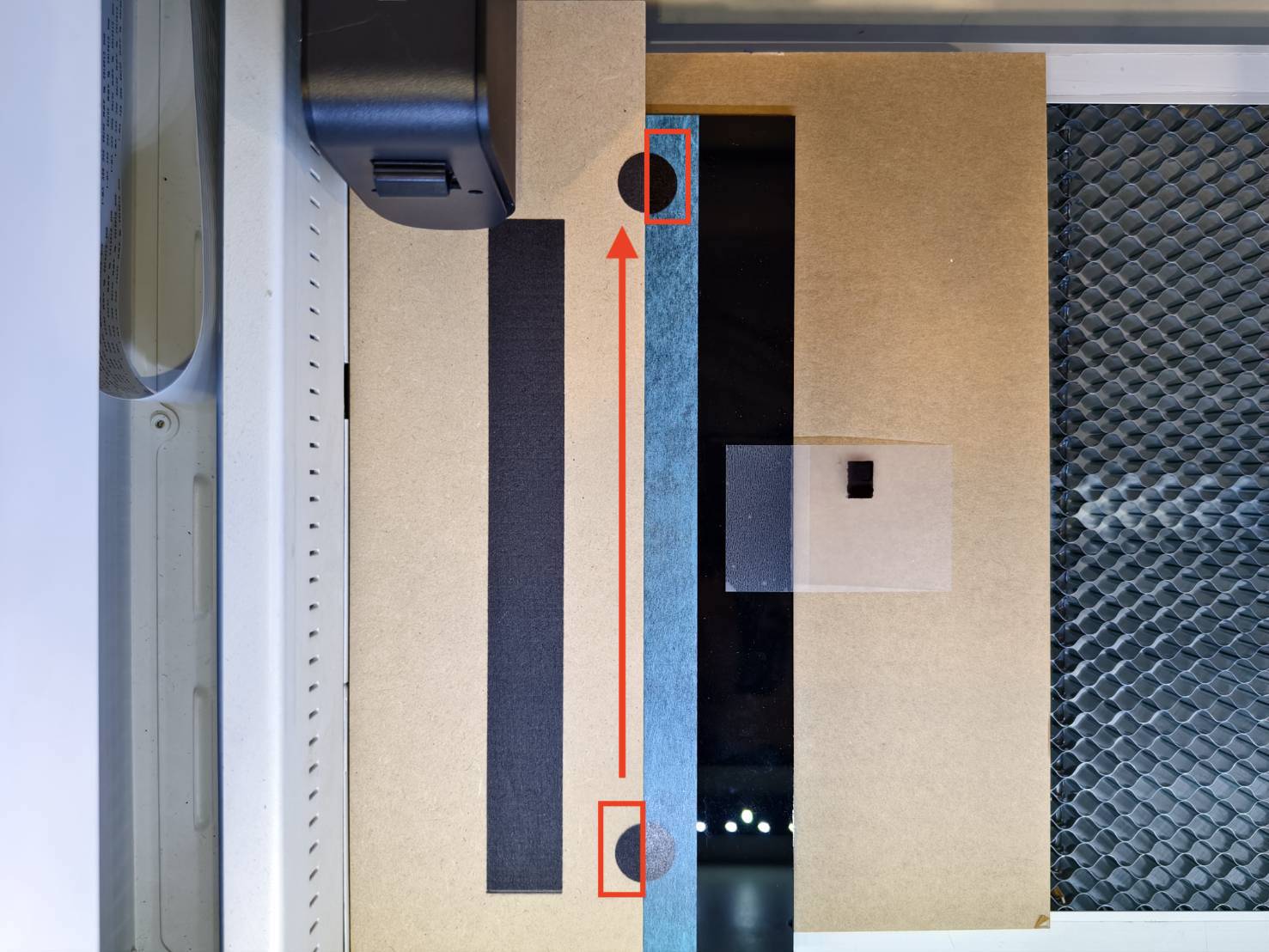

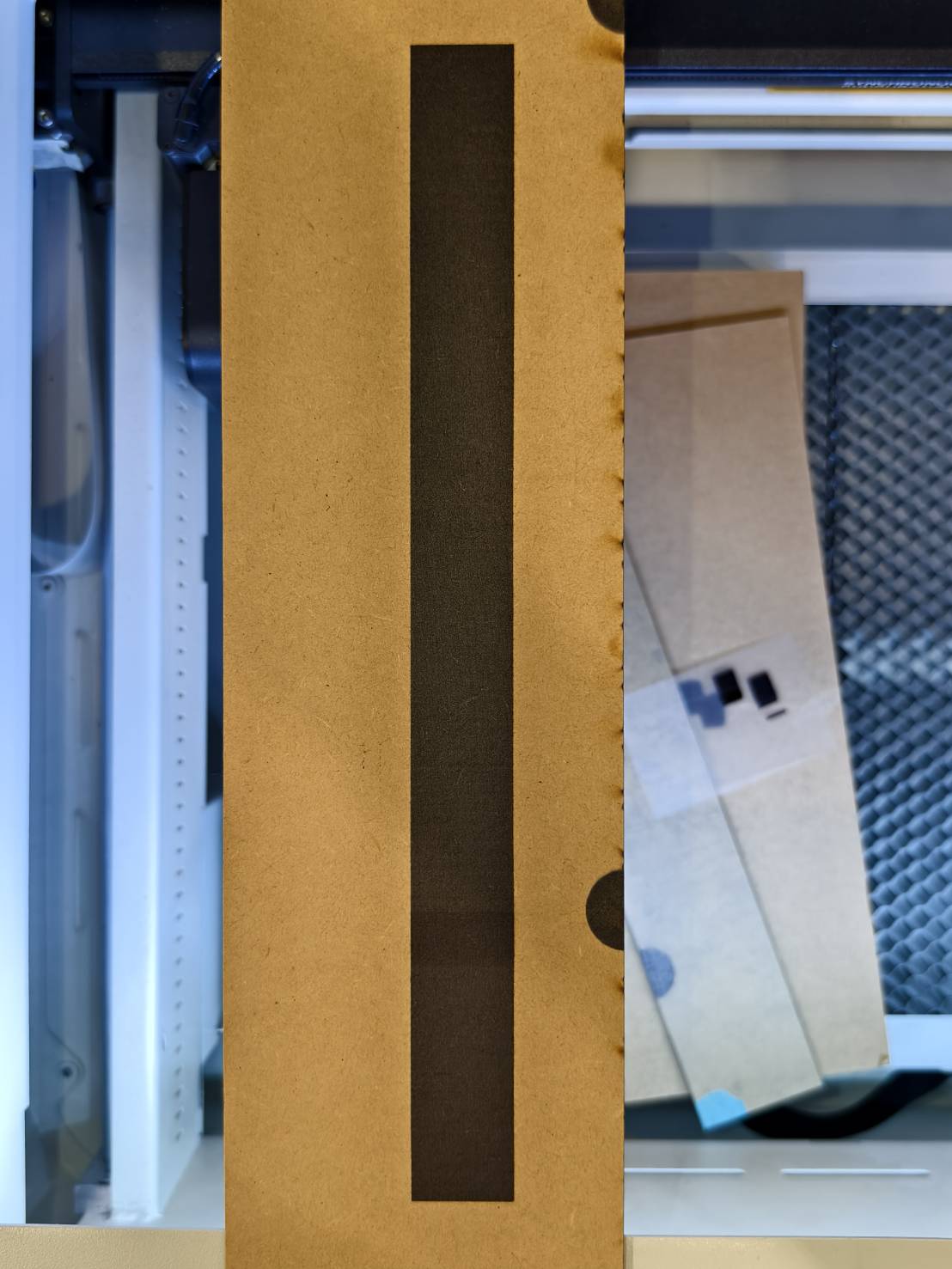

Verplaats na de eerste gravure uw materiaal zodat de onderste halve cirkel op het materiaal uitgelijnd is met de bovenste halve cirkel op de tape.
Houd de tape vast terwijl u uw materiaal verplaatst om verschuiving van de positie te voorkomen.

Stap 26

Zorg ervoor dat het materiaal vlak ligt. Als het kantelt, wordt aanbevolen om een zwaar voorwerp of tape te gebruiken om het op zijn plaats te fixeren.
In dit voorbeeld wordt tape gebruikt.

Let op: het gebruik van een voorwerp kan het pad van de laserkop blokkeren, dus het is beter om kleinere voorwerpen te gebruiken.

Object	Tape

Stap 27

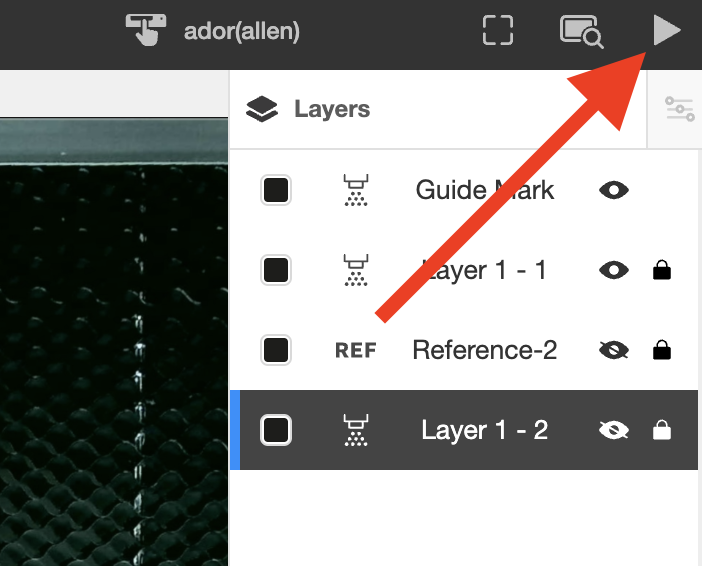

Aangezien de eerste laag en de geleidemarkering zijn afgedrukt, moeten we doorgaan met het afdrukken van de tweede laag. Daarom moet u handmatig de voltooide laag uitschakelen en de volgende laag inschakelen. De laag met de geleidemarkering wordt alleen bij de laatste afdruk uitgeschakeld.

Als u ons voorbeeld volgt, controleer dan:

Verberg de eerste laag omdat deze is voltooid.
De laag Geleidemarkering wordt alleen uitgeschakeld bij uw laatste gravure.
In dit voorbeeld zijn slechts twee gravures nodig, dus de laag Geleidemarkering wordt uitgeschakeld bij de tweede gravure.

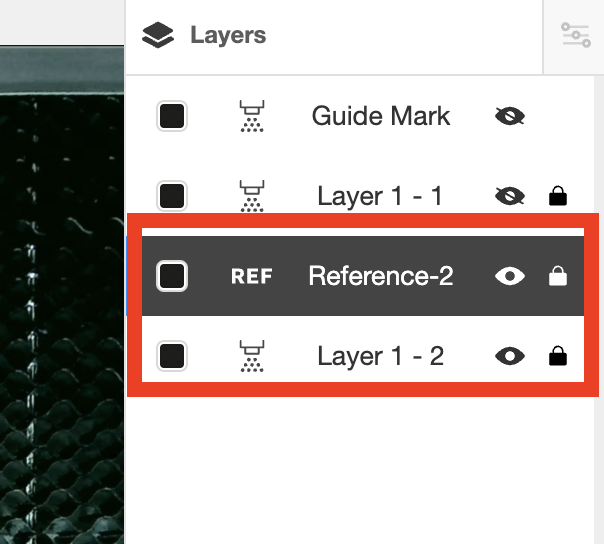

Schakel de tweede laag in voor de tweede afdruk, wat in dit voorbeeld de laatste laag is.
De referentielaag bevat het einde van de eerste laag, zodat deze kan worden gebruikt voor uitlijning tussen lagen; er is geen uitvoer ingesteld in de parameters, dus het in- of uitschakelen heeft geen invloed op de taak.

Stap 28

Start de taak opnieuw.

Nadat u de taak start, kan u gevraagd worden om de kleurcartridge meerdere keren te verwisselen totdat de taak is voltooid. Volg de instructies op het aanraakscherm van de machine.

Stap 29

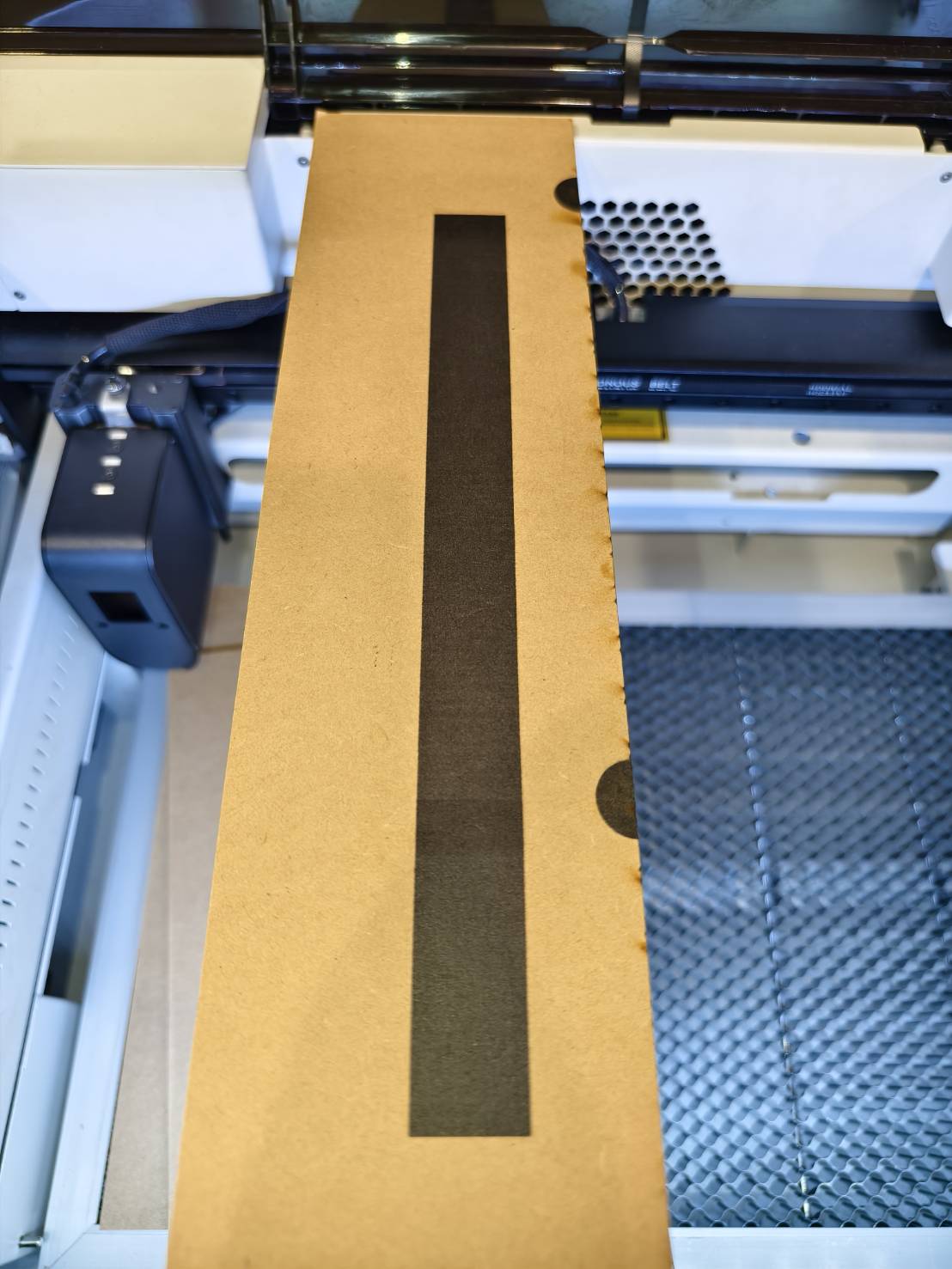

Controleer het resultaat.
