Ador Rotary - Uitpakken en installatie

Beschrijving

Dit artikel biedt een uitgebreide, stapsgewijze handleiding voor het installeren van de Ador Extension Base en Rotary 2.0. Volg de onderstaande instructies voor het installatieproces.

Uitpakken

Stap 1

Verwijder de laser- of printmodule als u er een heeft geïnstalleerd.

Stap 2

Verwijder de metalen basis van de Ador.
Draai deze twee schroeven los om de metalen basis te verwijderen.

Verwijder de metalen basis door de machine een beetje op te tillen en de basis er direct uit te halen.

Stap 3

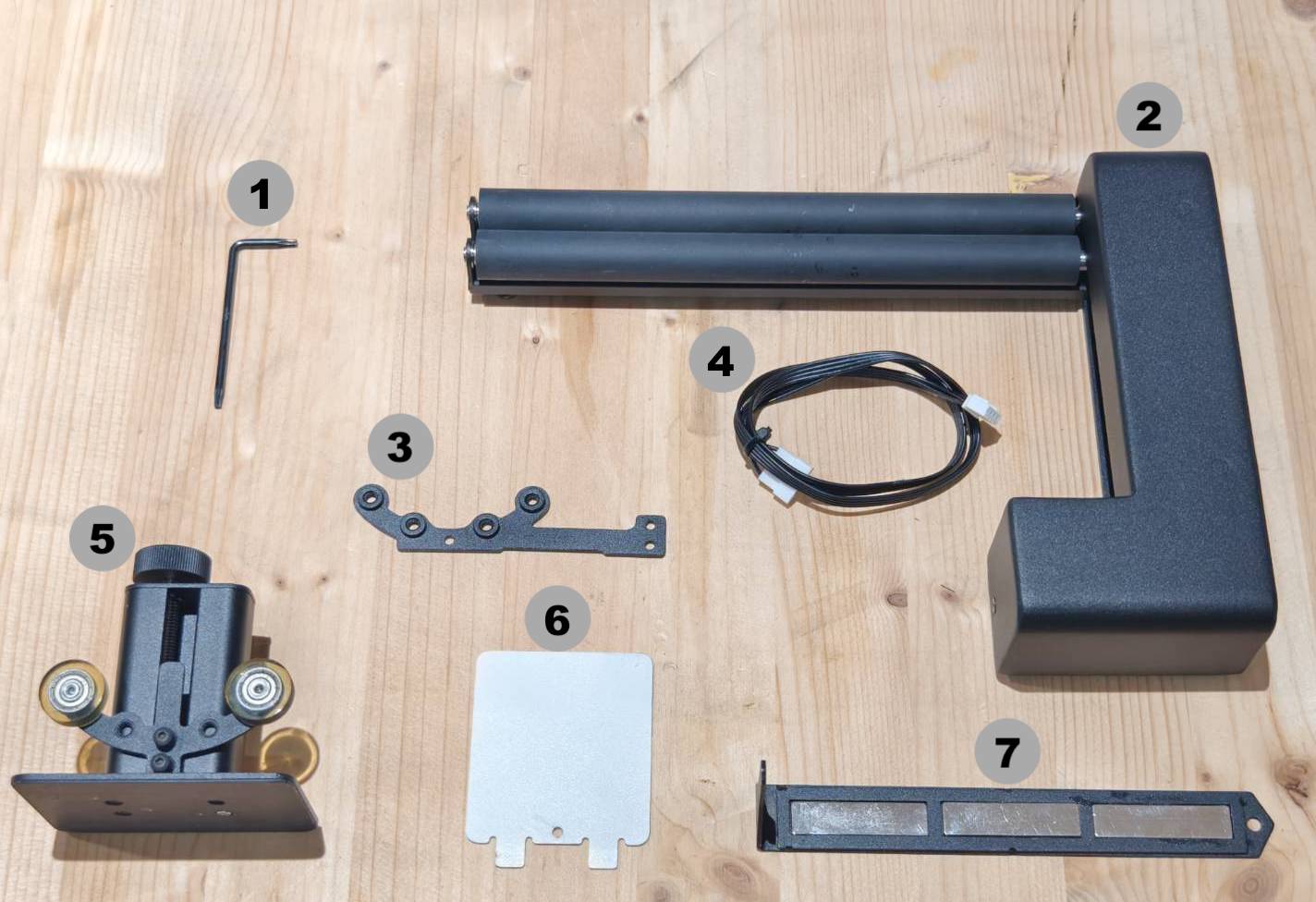

Pak de verlengbasis uit en verwijder de honingraatstructuur.

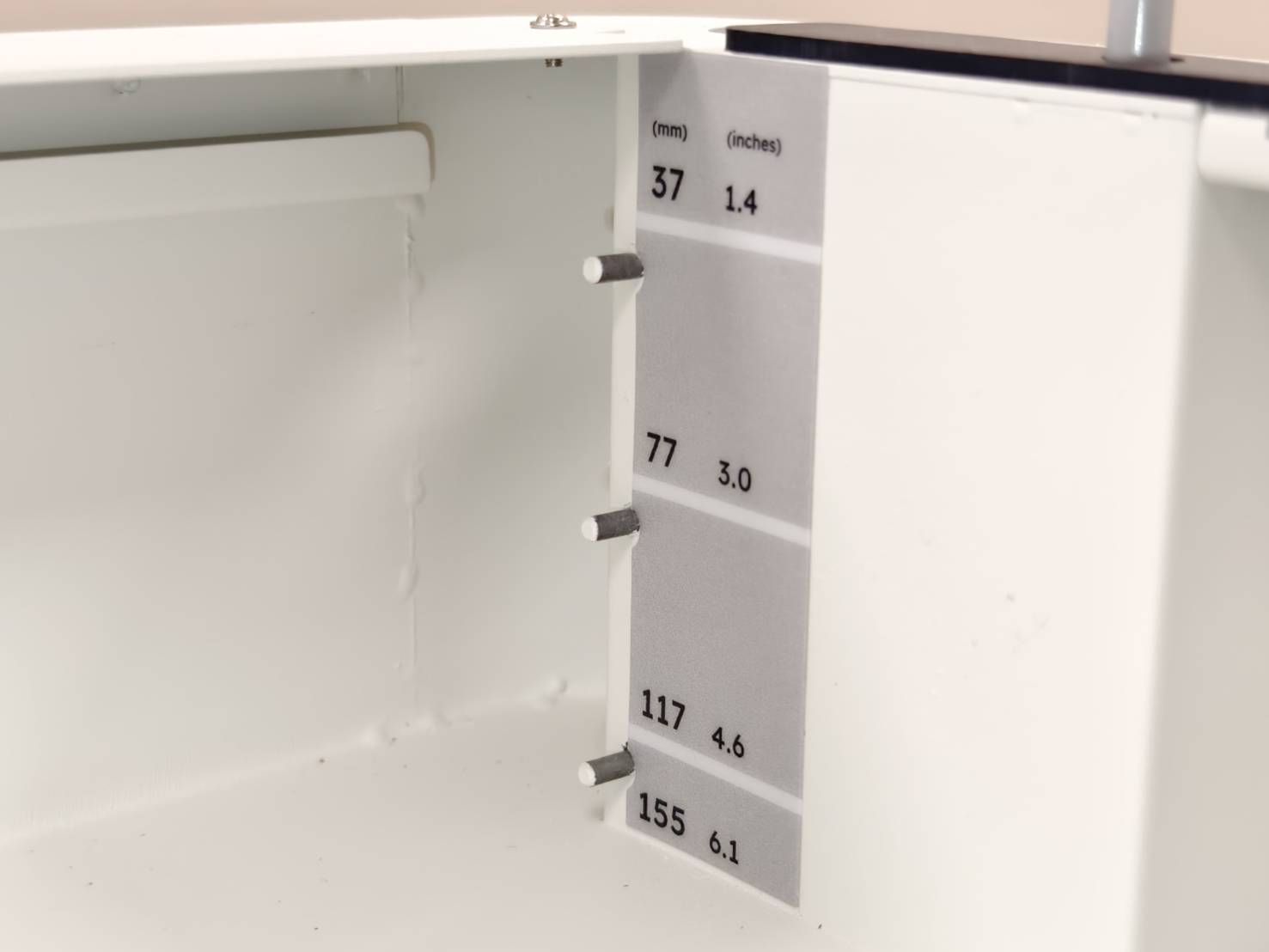

Zoek de objecthoogte-indicatie zoals rood omcirkeld. Plaats de hele verlengbasis op een vlakke ondergrond zodanig dat, wanneer u de basis aankijkt, de objecthoogte-indicatie aan de rechterkant staat.

Stap 4

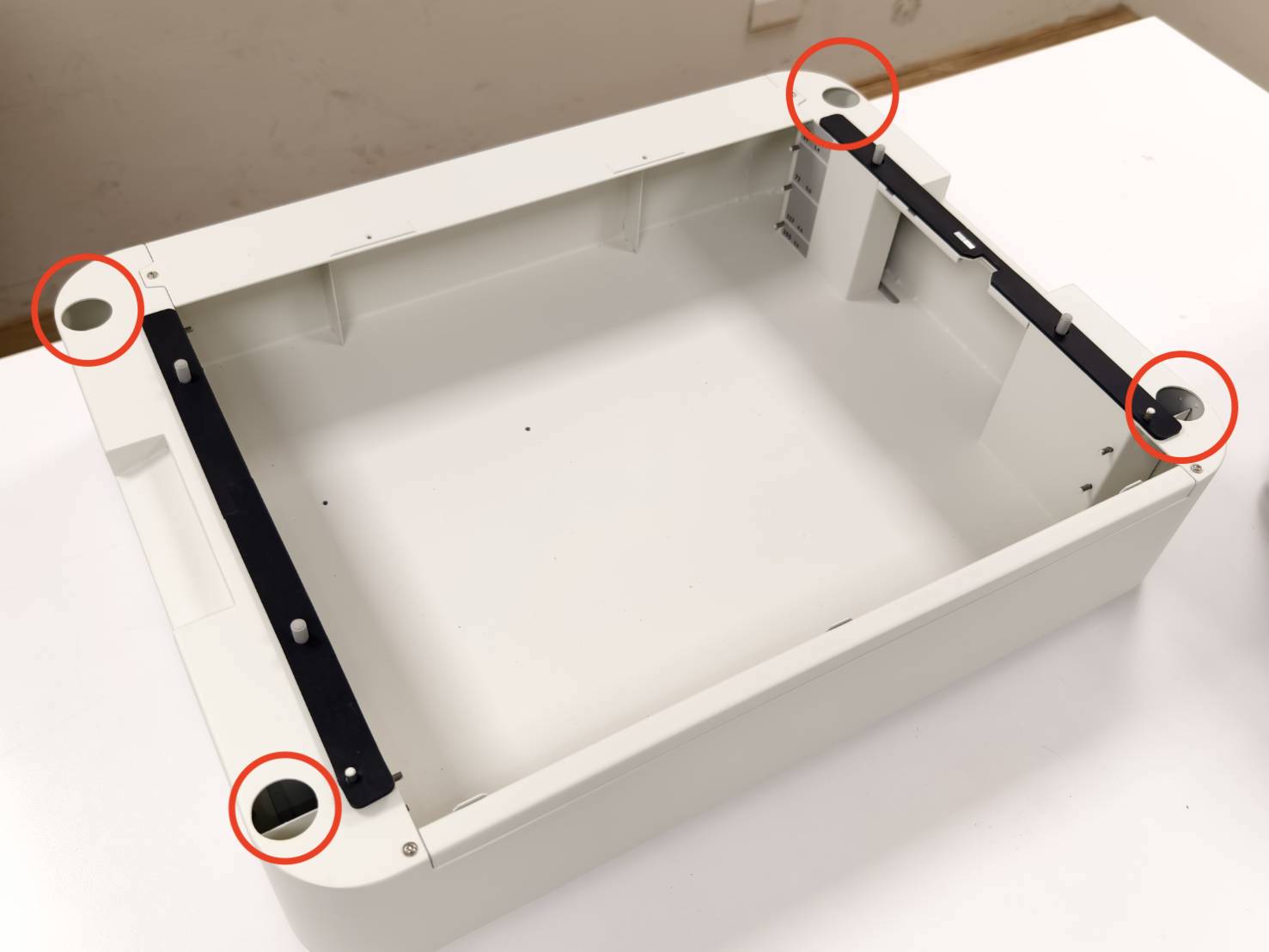

Til de machine op en probeer de rubberen voetjes van de Ador in de vier openingen te plaatsen om de machine en de verlengbasis te monteren. Zorg ervoor dat de linkerkant van de machine aan dezelfde kant staat als de besturingskaart van de basis.

Doorvoerversie (Niet beschikbaar in de EU)	Niet-doorvoerversie

Stap 5

Zoek de kabel uit de doos en steek de 7-pins kant van de kabel aan de rechterkant in de machine. De kabelaansluiting op de machine bevindt zich tussen de bovenkant van de basis en de onderkant van de machine.

• Zoek de 7-pins kant van de kabel uit de doos. (De middelste pin zal leeg zijn.)


• Zoek de kabelaansluiting aan de rechterkant van de machine. Het gebruik van een spiegel wordt sterk aanbevolen.



• Steek de kabel erin en zorg ervoor dat de richting van de kabel correct is.




• Leg de rest van de kabel tijdelijk in de ruimte.


Stap 5

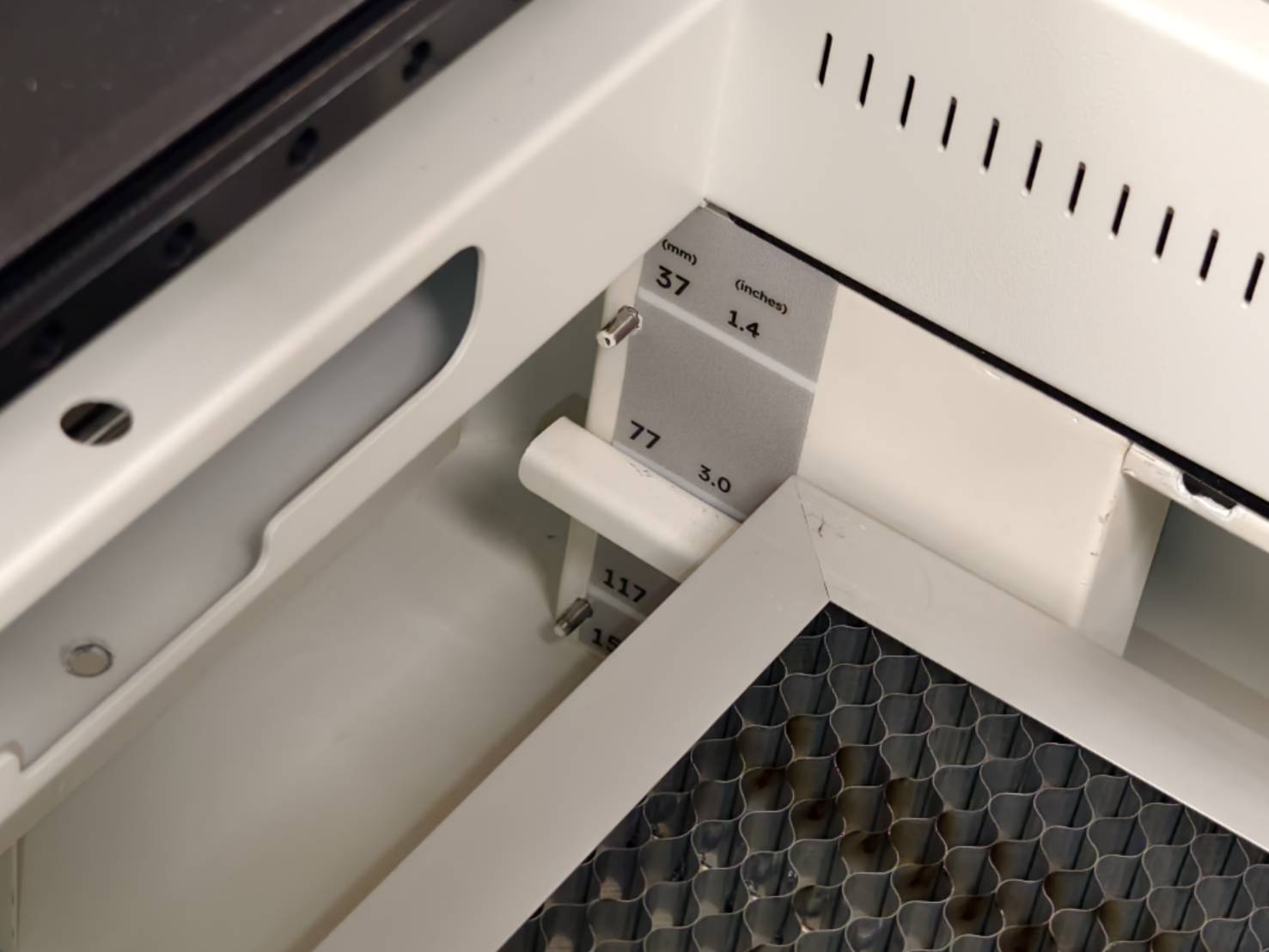

Installeer de honingraat in de middelste laag.
De middelste laag dekt meestal een breed scala aan objectgroottes af. De laag kan echter vrij worden aangepast, afhankelijk van de werkelijke grootte van uw object.

• Het beschikbare maatbereik voor het object is 3 mm - 140 mm.
• Voor objecten van 3 mm - 5 mm is de autofocusfunctie niet beschikbaar. Handmatige scherpstelling is vereist.

Raadpleeg de onderstaande link om te leren hoe u de honingraat correct installeert.
Ador - Installatie honingraat

Stap 6

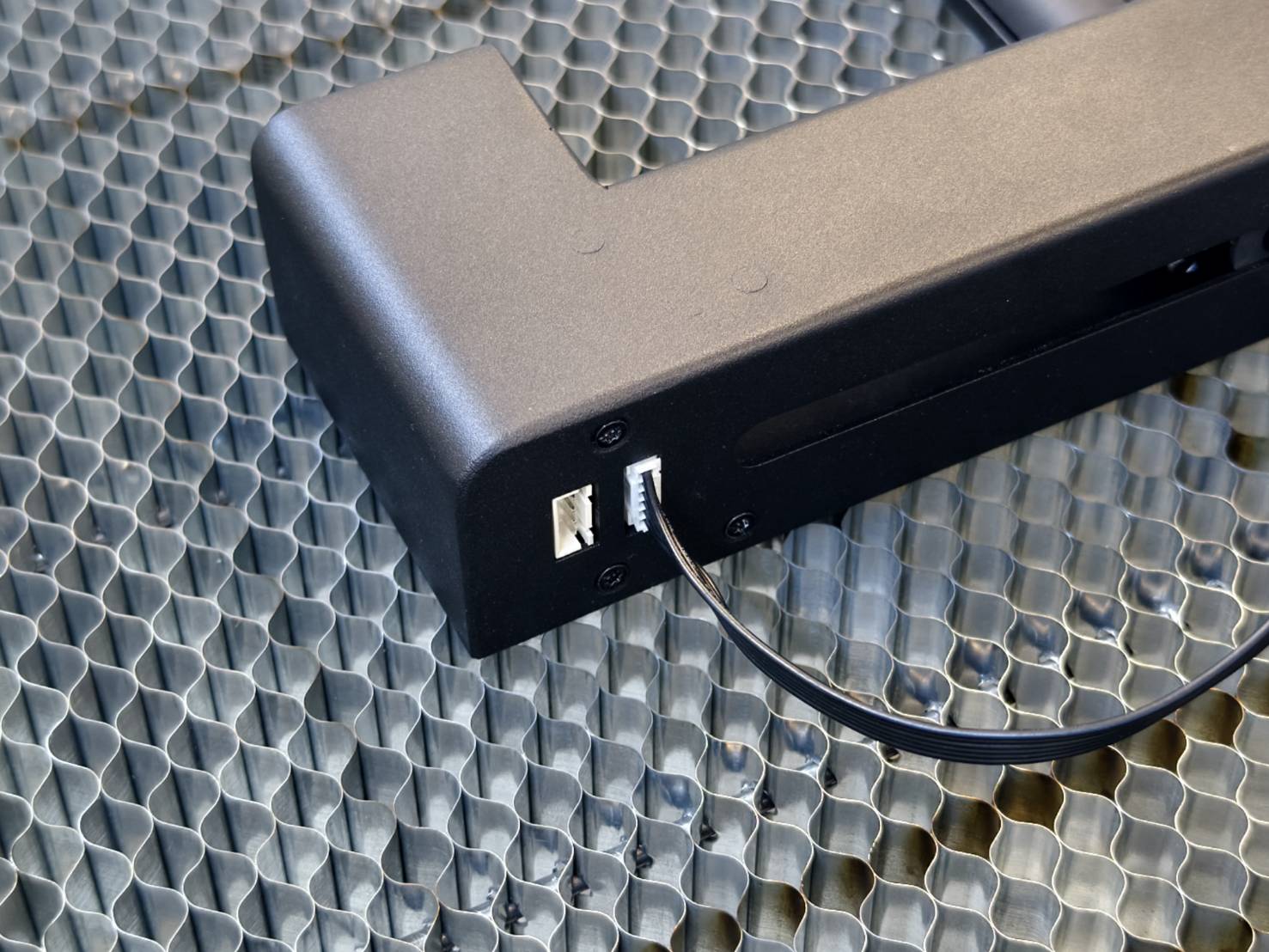

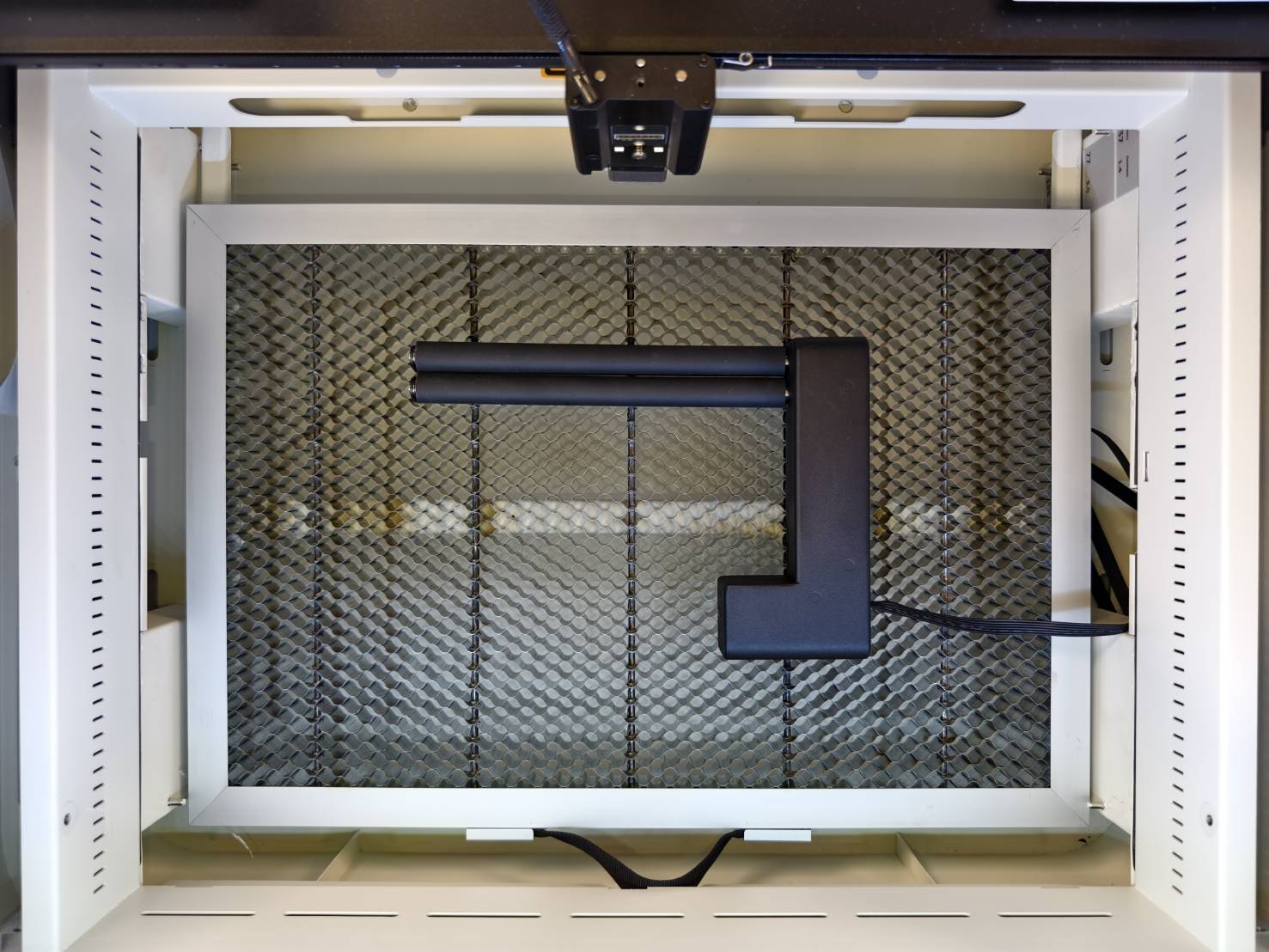

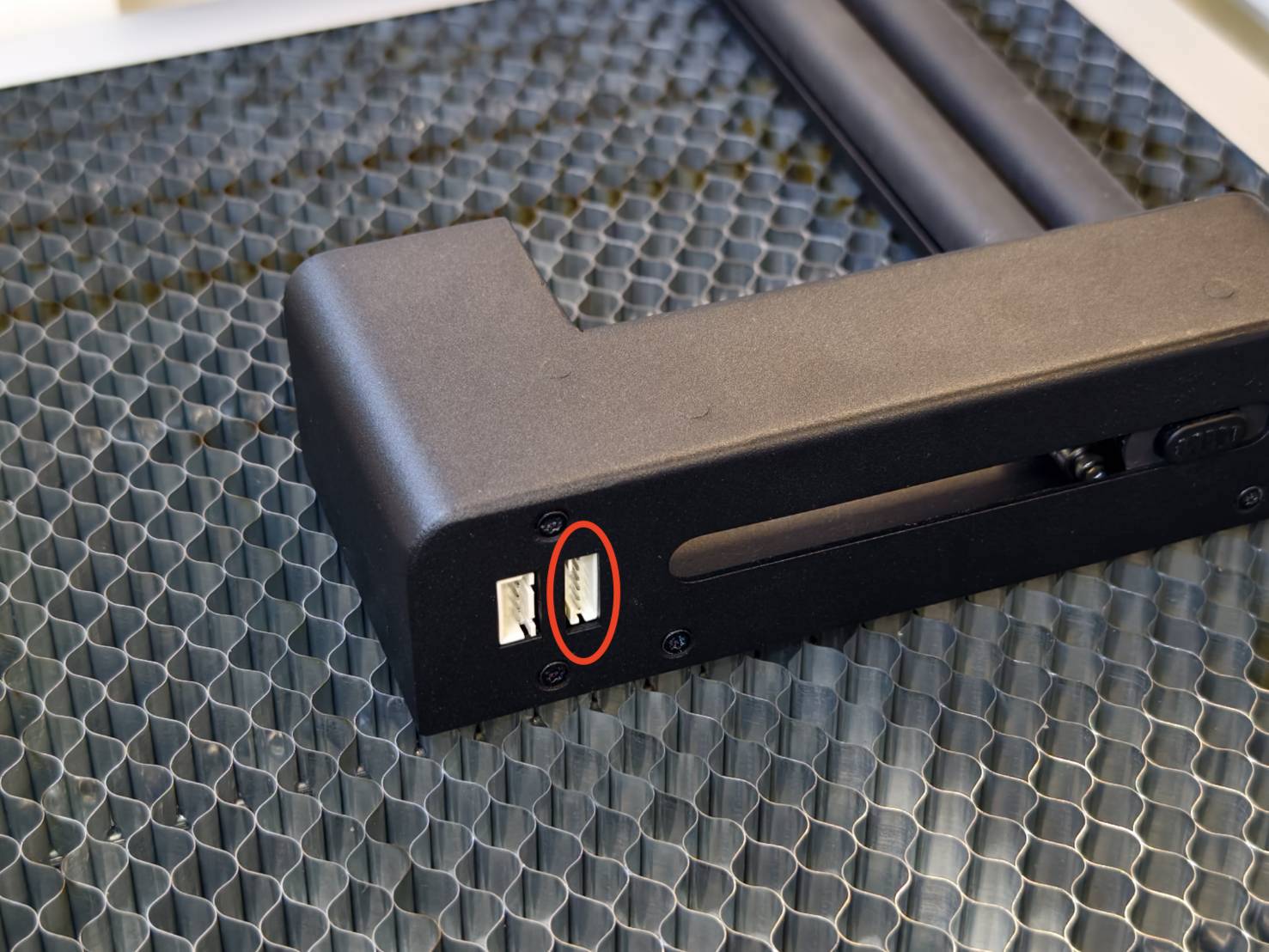

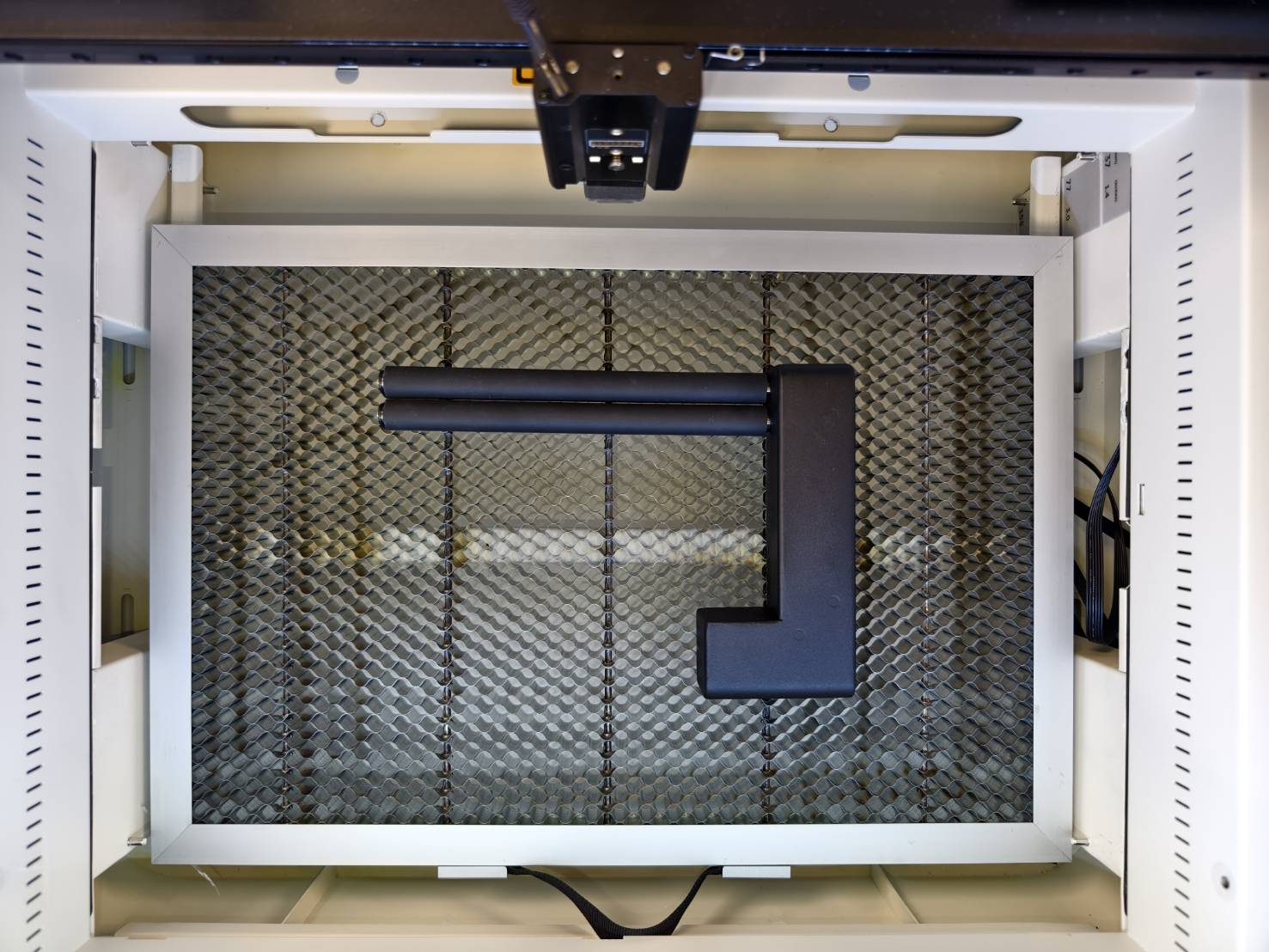

Plaats de roterende module in de machine en sluit de kabel aan op de roterende module.

Stap 6.1

(Ga verder naar Stap 7 als u de printmodule niet gebruikt.)

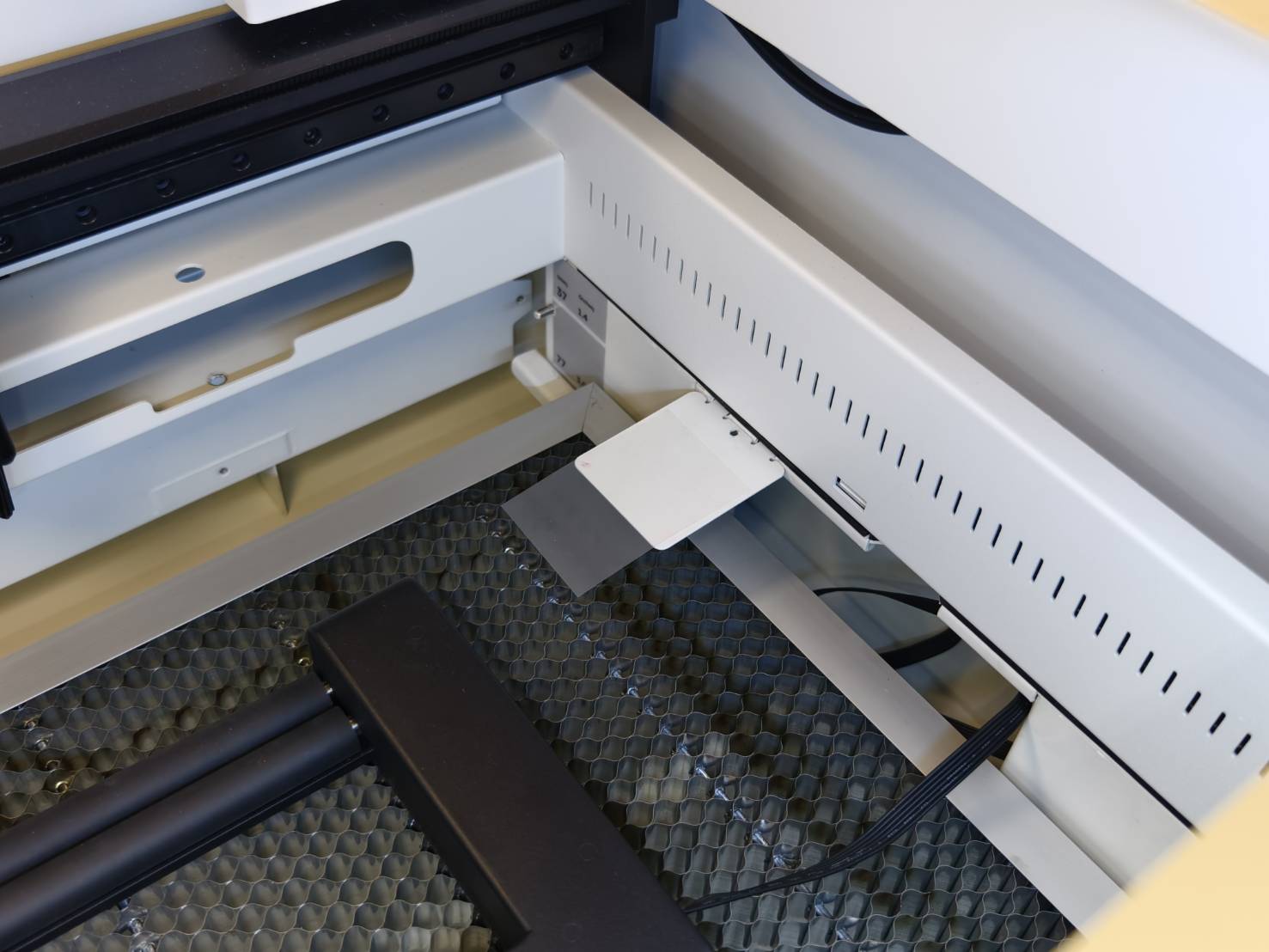

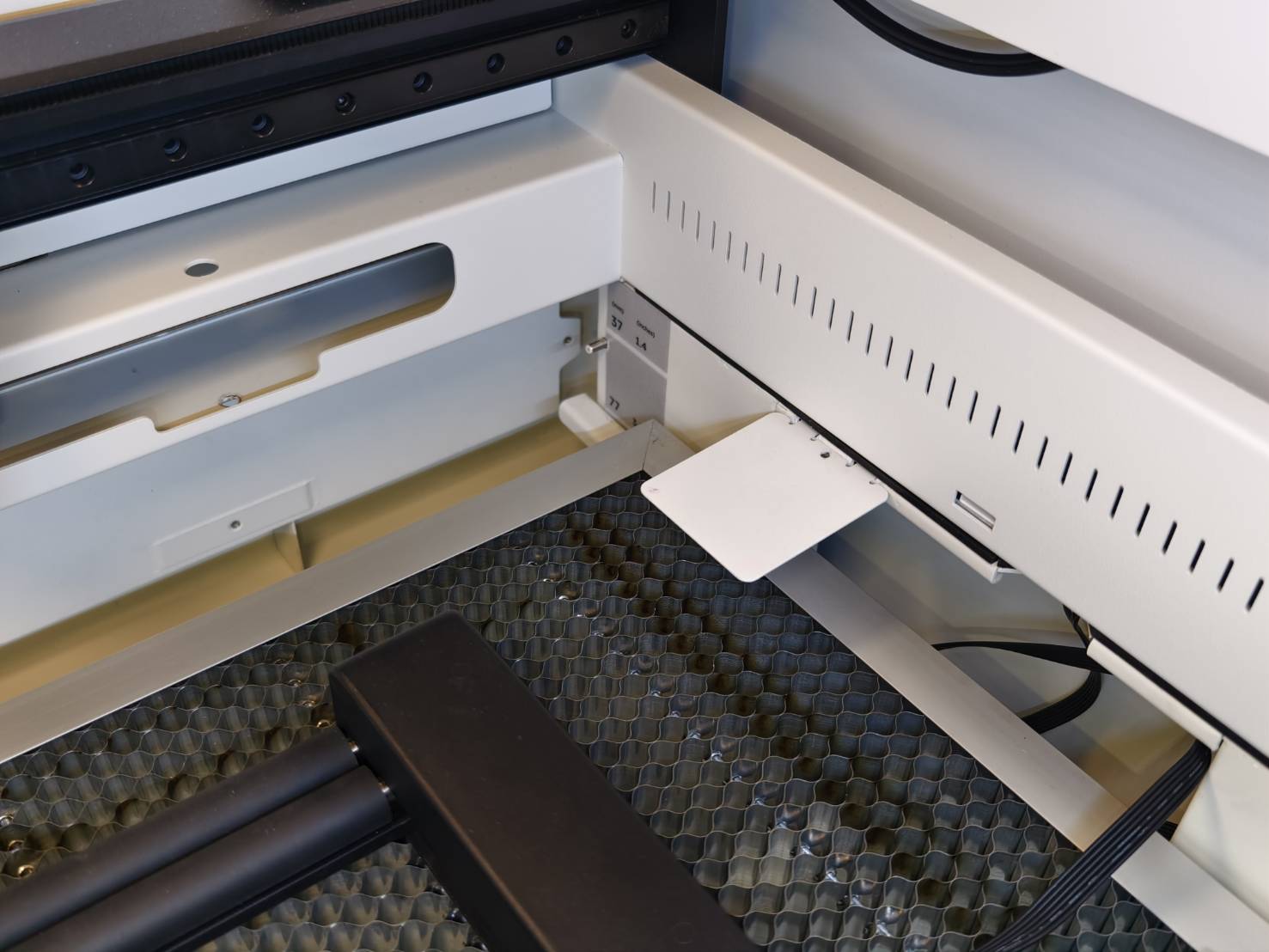

Haal het voorbehandelingsplatform uit de doos en plaats het aan de zijkant. Deze plaat is speciaal ontworpen voor de printmodule van Ador. Zoals de naam al aangeeft, zal het het voorbehandelingsgebied zijn bij gebruik van de printmodule met de roterende module. Plaats de voorbehandelingssticker op de plaat om de voorbehandeling op te vangen.

Stap 6.2

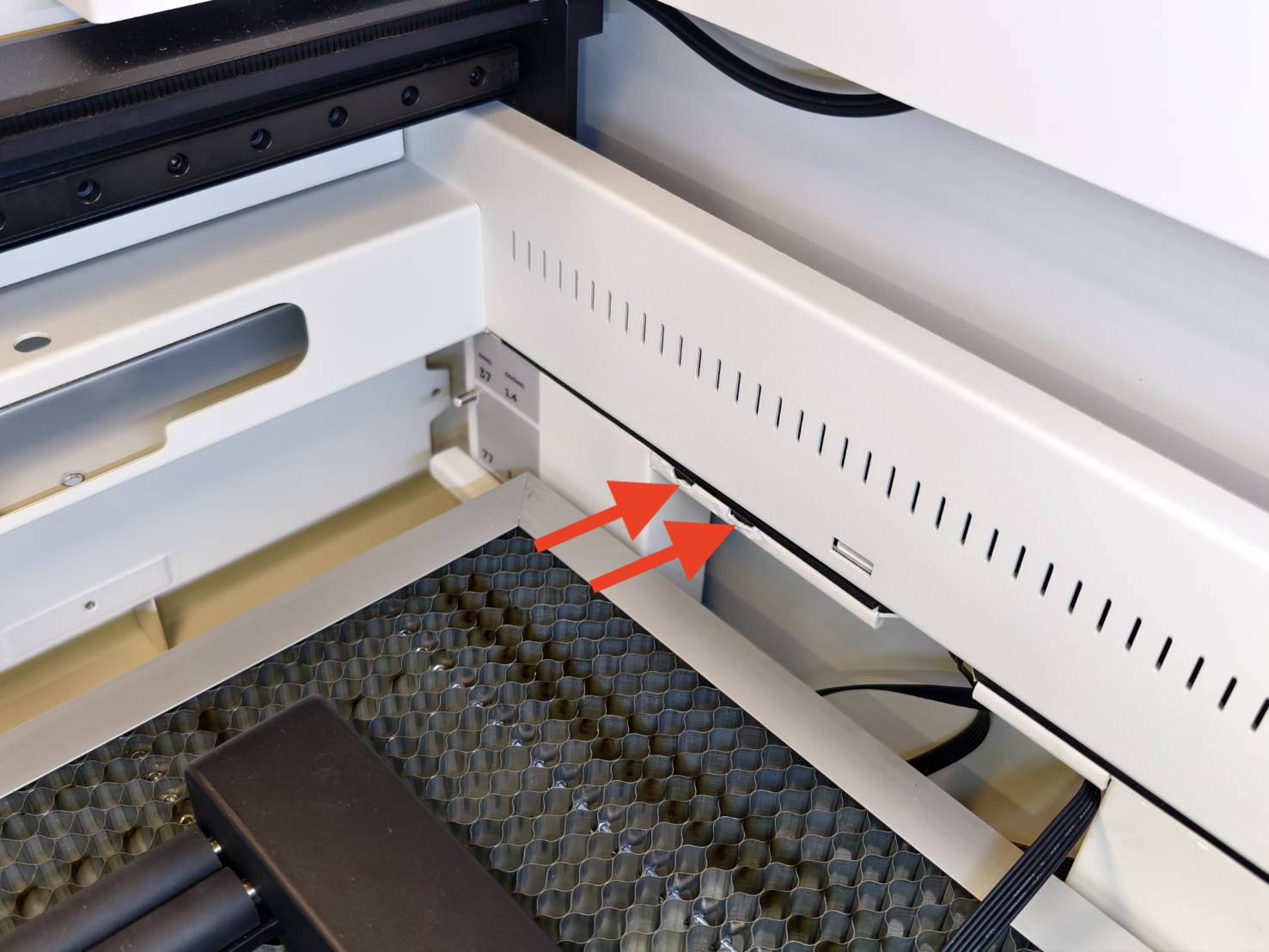

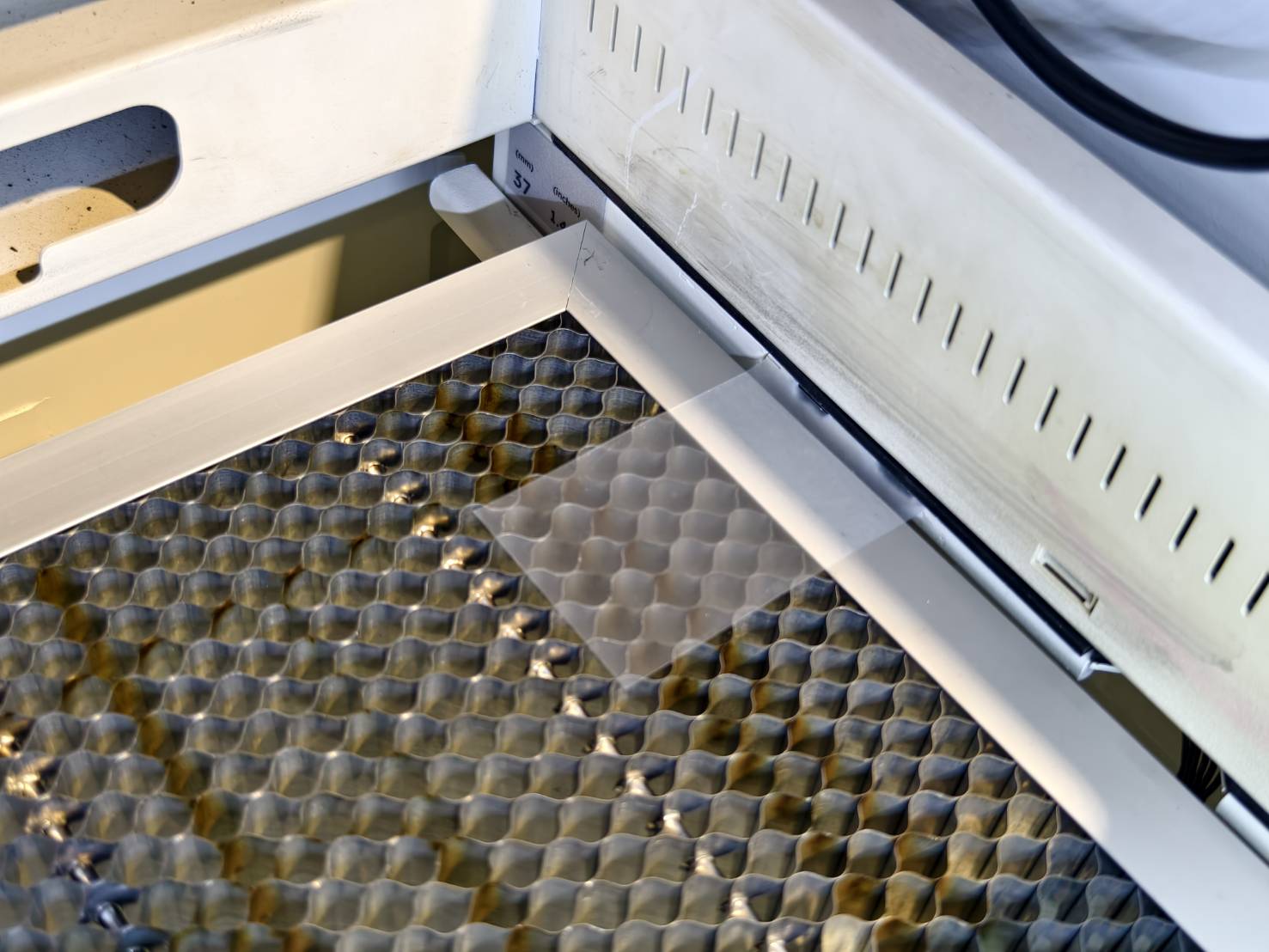

Als uw honingraat zich in de bovenste laag van 37mm / 1.4 inch bevindt, hoeft de voorbehandelingsplaat niet geïnstalleerd te worden. Plaats de voorbehandelingssticker direct rond de twee openingen.

Stap 7

De hardware-installatie voor de Ador Extension Base en Rotary 2.0 is succesvol voltooid.

Afhankelijk van de module die u gaat gebruiken, kunt u de volgende links raadplegen om aan de slag te gaan met de roterende module.

• Ador Rotary - Starten met graveren
• Ador Rotary - Starten met printen
