Voordat u begint

Stap 1 - Bijgewerkt naar de nieuwste versie van Beam Studio en Ador Firmware

Download de nieuwste versie van Beam Studio en Ador Firmware van de officiële FLUX-website > "Ondersteuning"> "Downloads."
Werk de firmware bij door de handleiding "Firmware-update" te volgen in het Ador Help Center.

Stap 2 - Start de nieuwste versie van Beam Studio op uw computer.

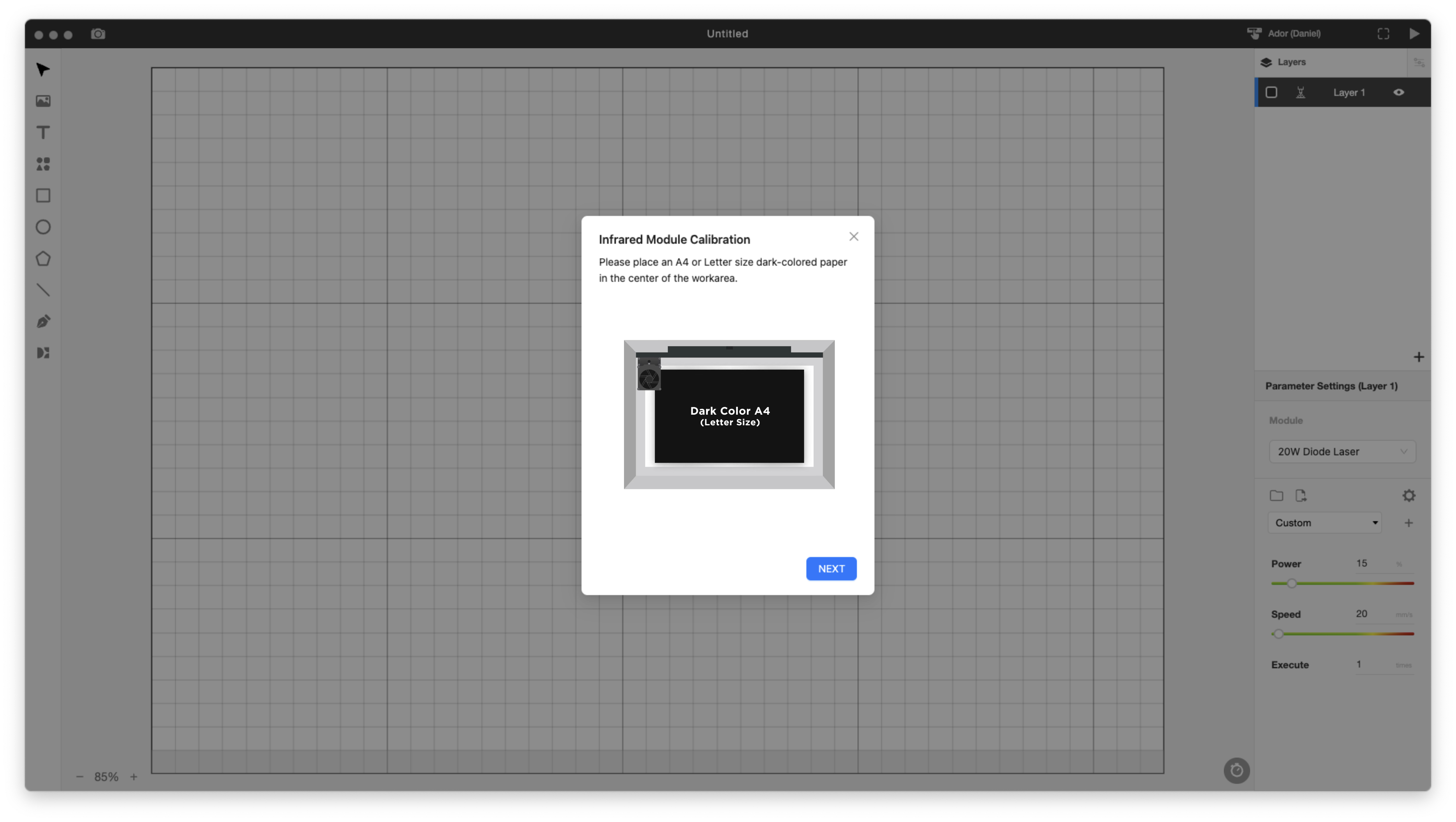

Klik op "Machine" in de linkerbovenhoek, selecteer de machinenaam en klik op "Infraroodmodule kalibreren" om te beginnen.
*Opmerking: Zorg ervoor dat u de Camerakalibratie hebt uitgevoerd voordat u begint met "Infraroodmodule kalibreren."
截圖 2023-11-29 下午3.54.24.png

Infraroodmodule kalibreren

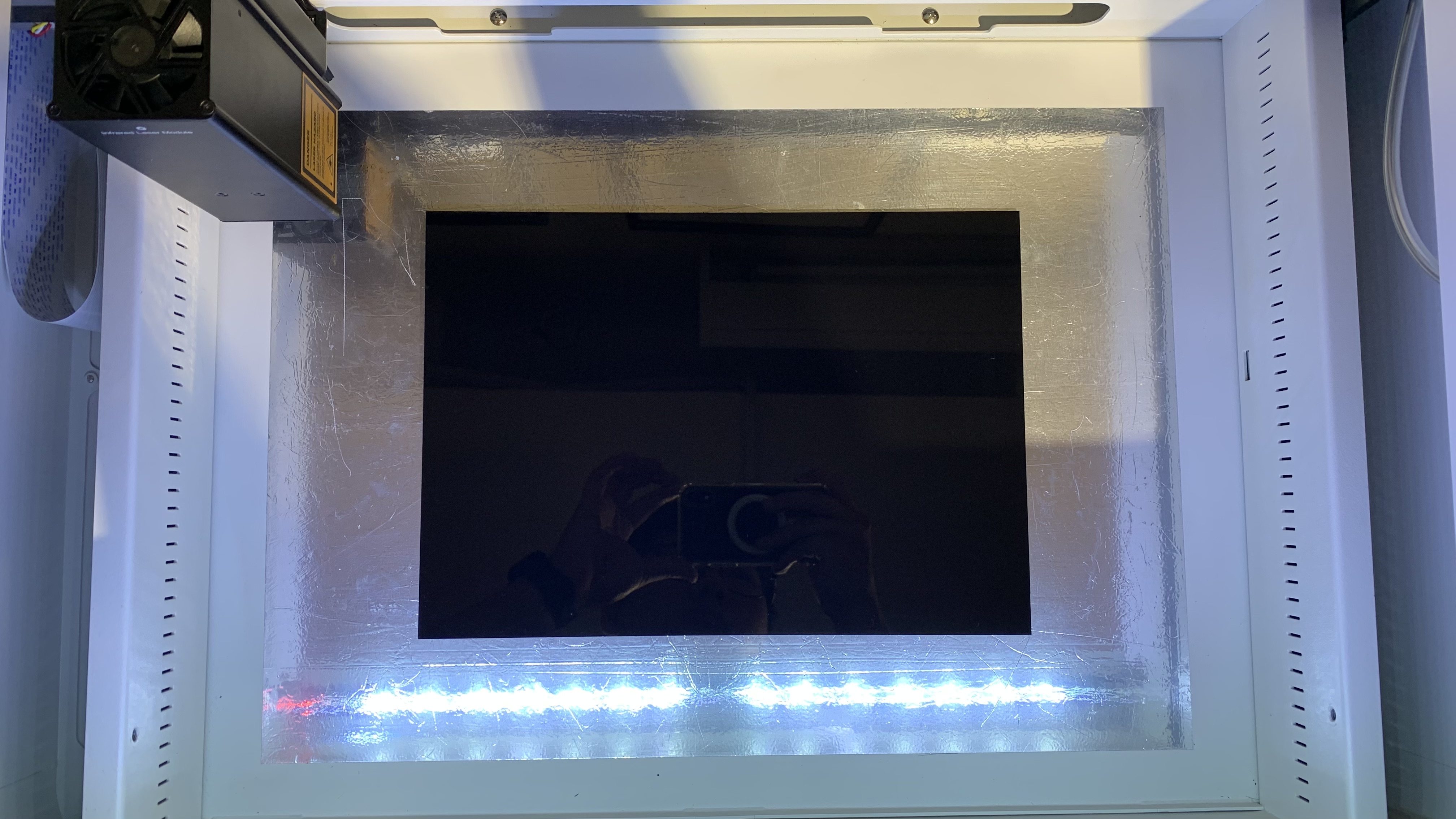

Stap 1 - Plaats een A4 zwart papier of zwart acryl in het midden van het werkgebied.

Stap 2 - Begin met scherpstellen

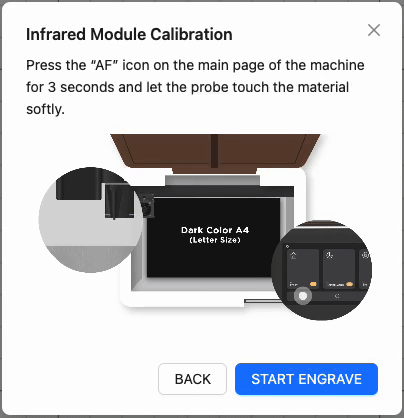

Klik tweemaal op de focusknop aan de linkerkant van de machine of houd de "AF"-knop op het machinepaneel lang ingedrukt. Het scherpstellen is voltooid wanneer de infraroodmodule het materiaal raakt en omhoog beweegt.
ezgif.com-video-to-gif (6).gif

Stap 3 - Sluit de deur

Stap 4 - Start kalibratie

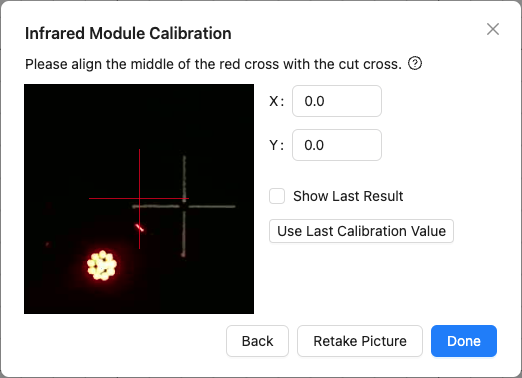

Klik op "TEKENEN STARTEN" om te beginnen. Houd na het tekenen de deur gesloten en volg de instructies in Beam Studio. Pas de X/Y-waarde aan om het midden van het rode kruis uit te lijnen met het afgedrukte kruis.

截圖 2023-11-29 下午4.08.33.png

⚠️ Als u het afgedrukte kruis niet kunt zien, verlaat dan het kalibratieproces en verhoog eerst de belichtingswaarde in de cameravoorbeeldmodus.

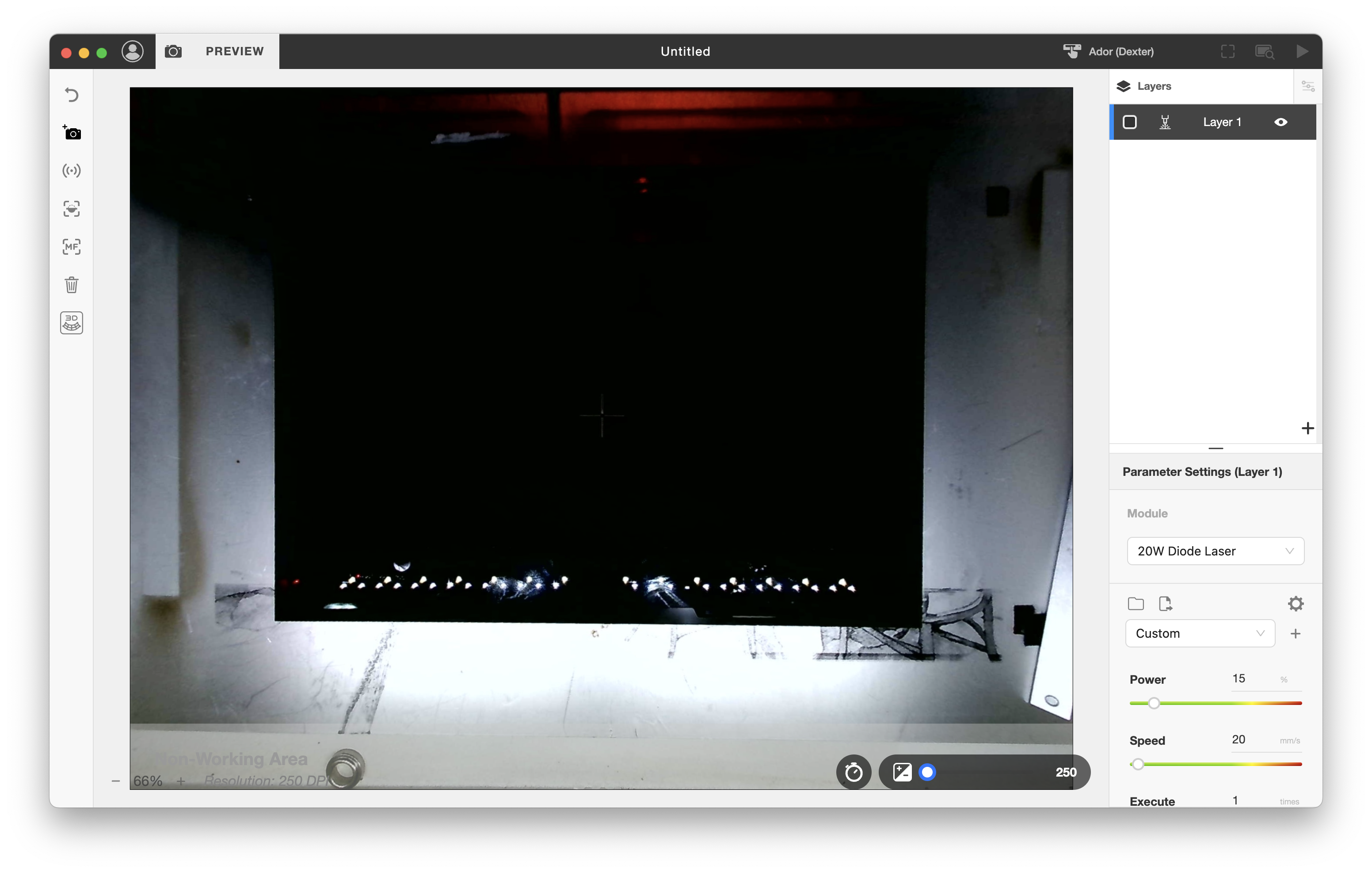

Belichtingswaarde 250

Screenshot 2024-07-02 at 10.32.42 AM.png

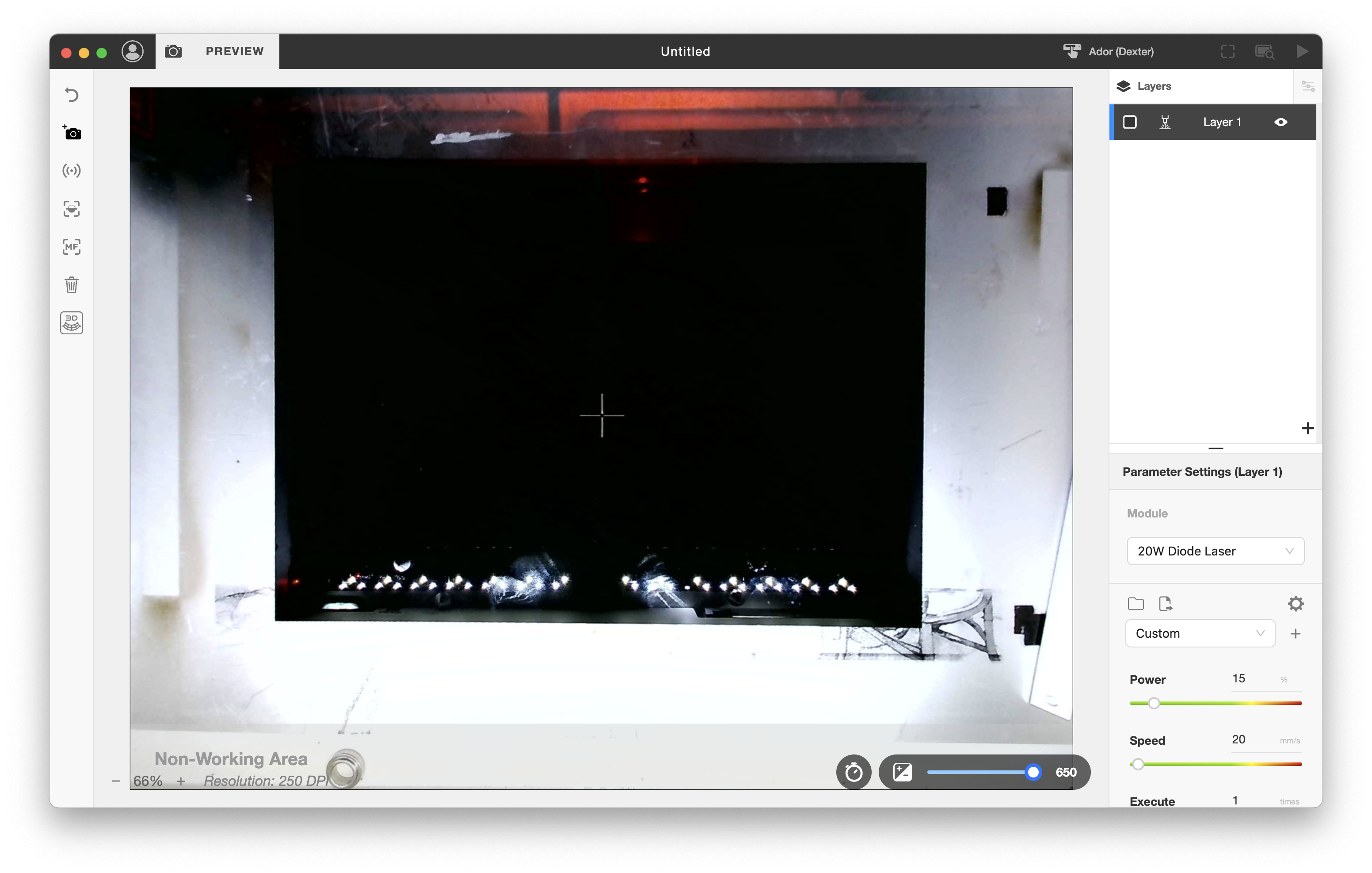

Belichtingswaarde 650

Screenshot 2024-07-02 at 10.32.51 AM.png

Stap 5 - Voltooi kalibratie

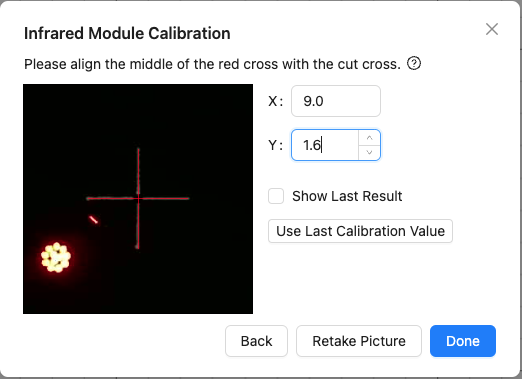

Klik na het bevestigen van de uitlijning op "Gereed" in de rechterbenedenhoek om de kalibratie van de infraroodlasermodule te voltooien.

截圖 2023-11-29 下午4.07.39.png
