LightBurn Bridge-kabel - Ador

Disclaimer

Om LightBurn te gebruiken voor het aansturen van Ador, dient u de officiële versie van de LightBurn-software te downloaden. Aangezien LightBurn software van derden is, kan FLUX niet aansprakelijk worden gesteld voor eventuele schade veroorzaakt door het gebruik ervan.

De firmware van Ador is uitvoerig getest, maar het blijft mogelijk dat sommige functies van de LightBurn-software niet compatibel zijn met de machine. Als er fouten optreden vanwege incompatibiliteit, volg dan de instructies in de onderstaande link om het probleem correct te melden bij uw lokale wederverkoper of FLUX-ondersteuning. [Contact opnemen met klantenservice]



Voordat u begint

1. Werk de firmware bij naar versie 5.2.0 of hoger.

- Selecteer de "MACHINE → Bijwerken naar de nieuwste firmware" op het bedieningspaneel van Ador.
- U kunt de firmware ook bijwerken via Beam Studio
Download de firmware van de officiële website. Klik vervolgens op "Machine → Firmware bijwerken". Werk vervolgens de machinefirmware bij naar de geselecteerde versie door het firmwarebestand op uw computer te selecteren.



2. Download dit configuratiebestand: Ador_Preset

Opmerking: Het configuratiebestand dat we hebben verstrekt, bevat de GCode en baudrate-instellingens. Als u het configuratiebestand niet gebruikt, stel deze dan apart in bij de 'Apparaatinstellingen'. (Raadpleeg dit artikel voor meer informatie)



LightBurn-instellingen

Om LightBurn te downloaden, klik hier.



1. Open LightBurn en klik op 'Apparaten' in het Laser tabblad.

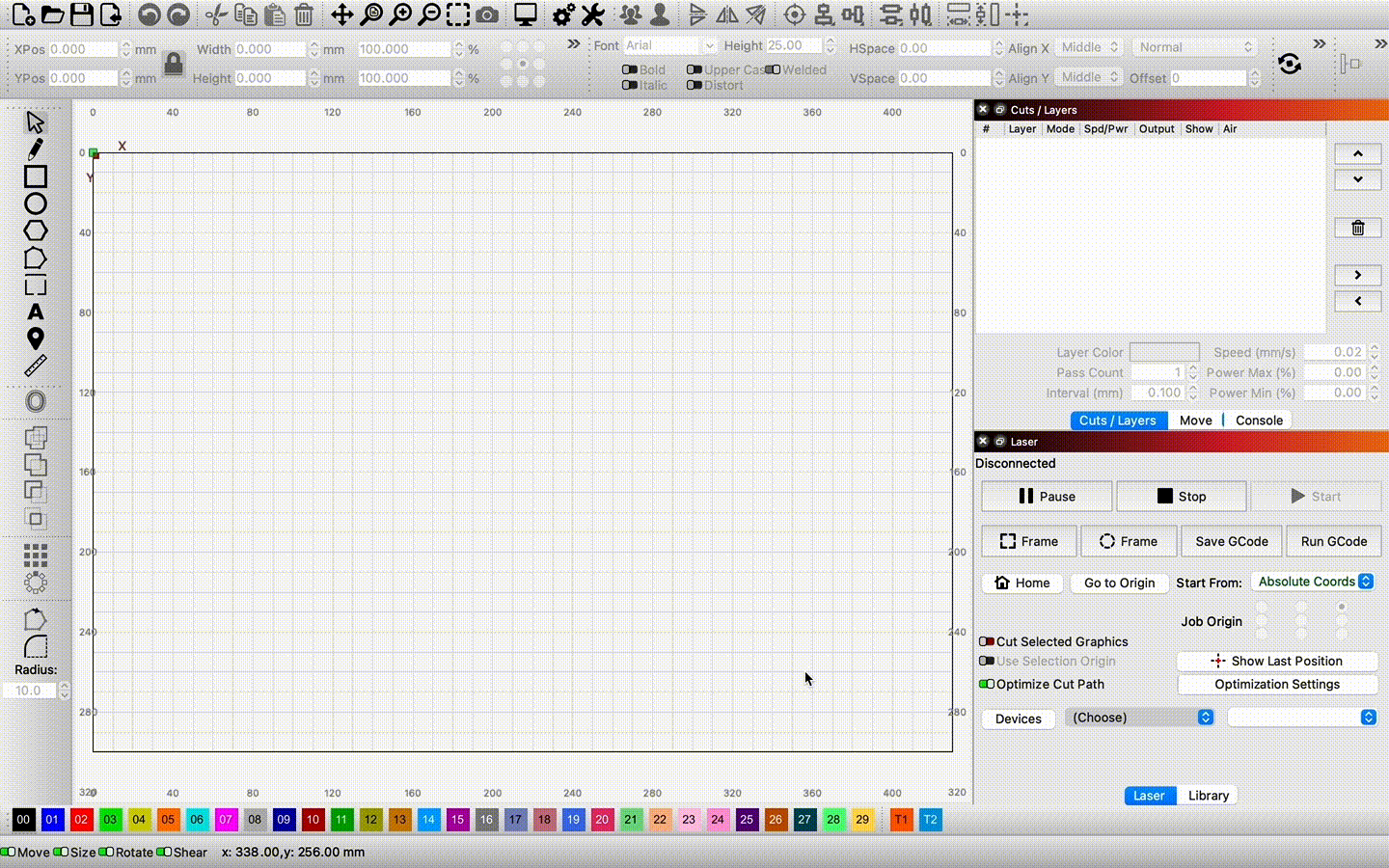

2. Klik op 'Importeren' om het bestand te importeren dat Ador_Preset u hebt gedownload.

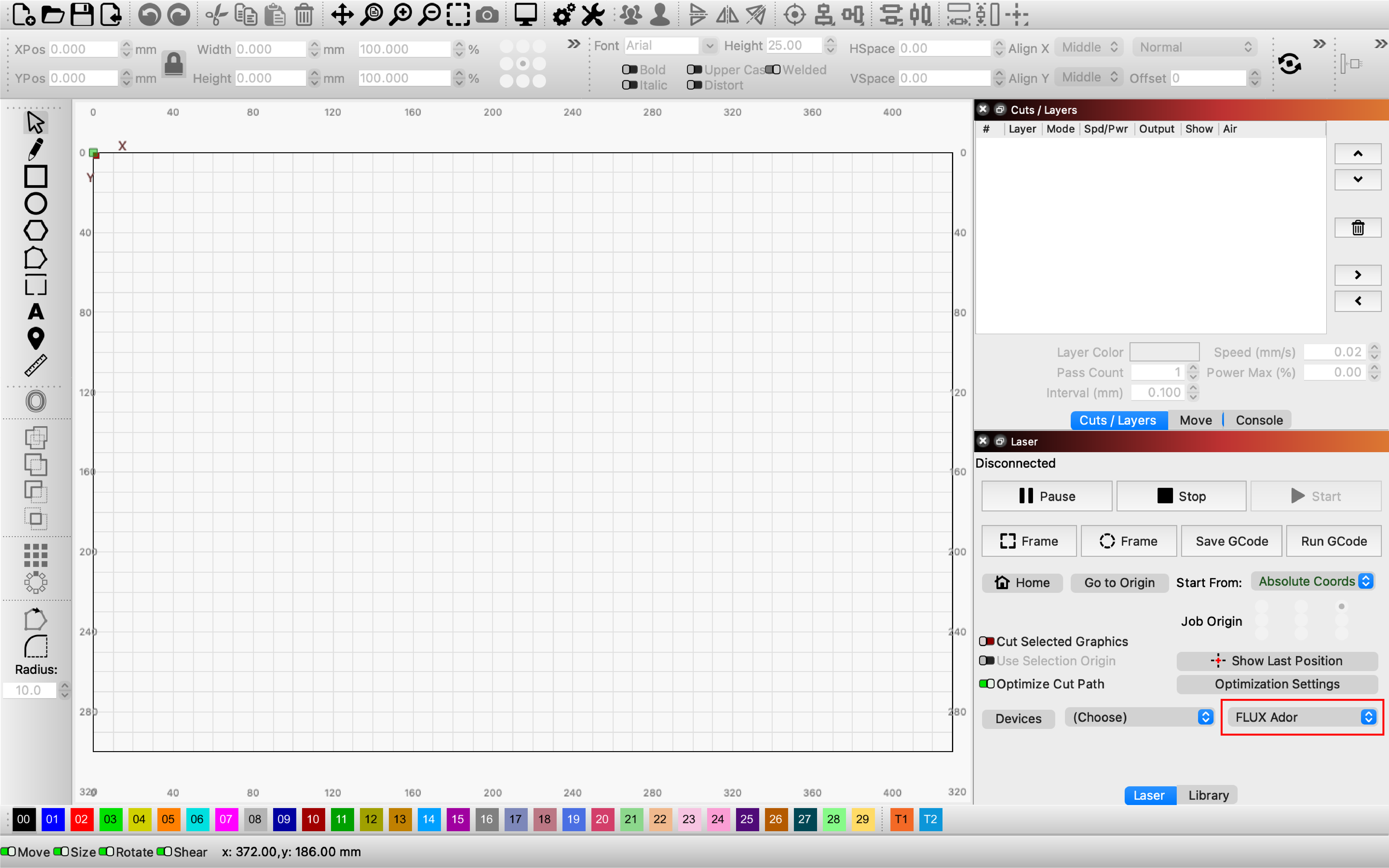

3. De volgende apparaatinformatie wordt weergegeven zodra het bestand succesvol is geïmporteerd.



Verbind uw computer met de machine via de LightBurn Bridge-kabel.

1. Steek de LightBurn-kabel in de USB-poort aan de zijkant van de machine.

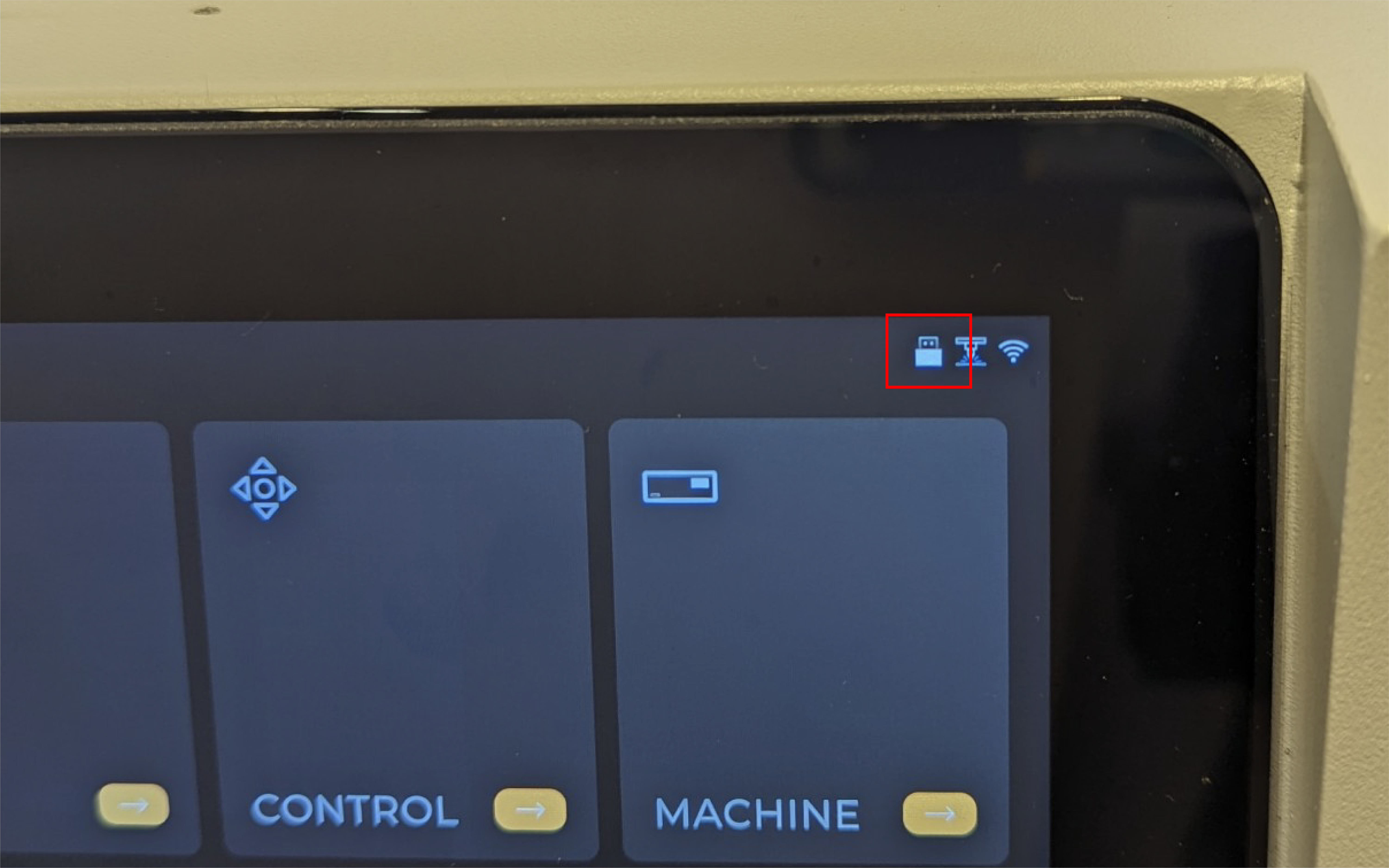

（Het USB-pictogram verschijnt in de rechterbovenhoek van het machinepaneel om aan te geven dat er een succesvolle verbinding tot stand is gebracht.)



2. Steek het andere uiteinde van de LightBurn Bridge-kabel in de computer.

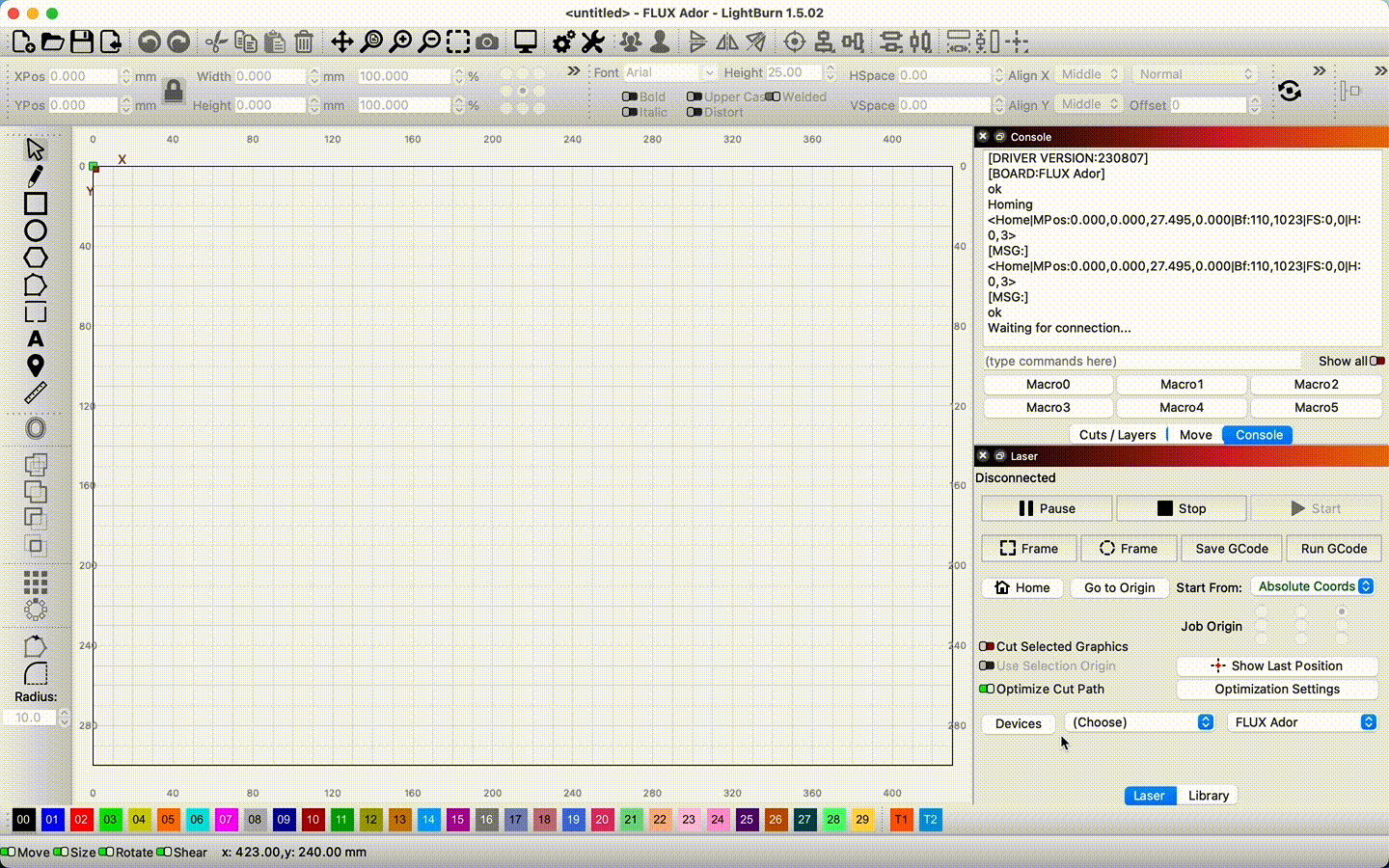

3. Selecteereer de juiste USB-poortnaam. Het kiezen van de verkeerde poort zal resulteren in een mislukte verbinding. U moet mogelijk verschillende poorten proberen. Als de verbinding succesvol is, verschijnt de volgende informatie in het Console-tabblad.



Homing-test

Als de computer succesvol is verbonden met de machine, zal de machine automatisch beginnen met homen. Zo niet, klik dan op de home-knop om te bepalen of de homing-functie werkt.

Start bediening

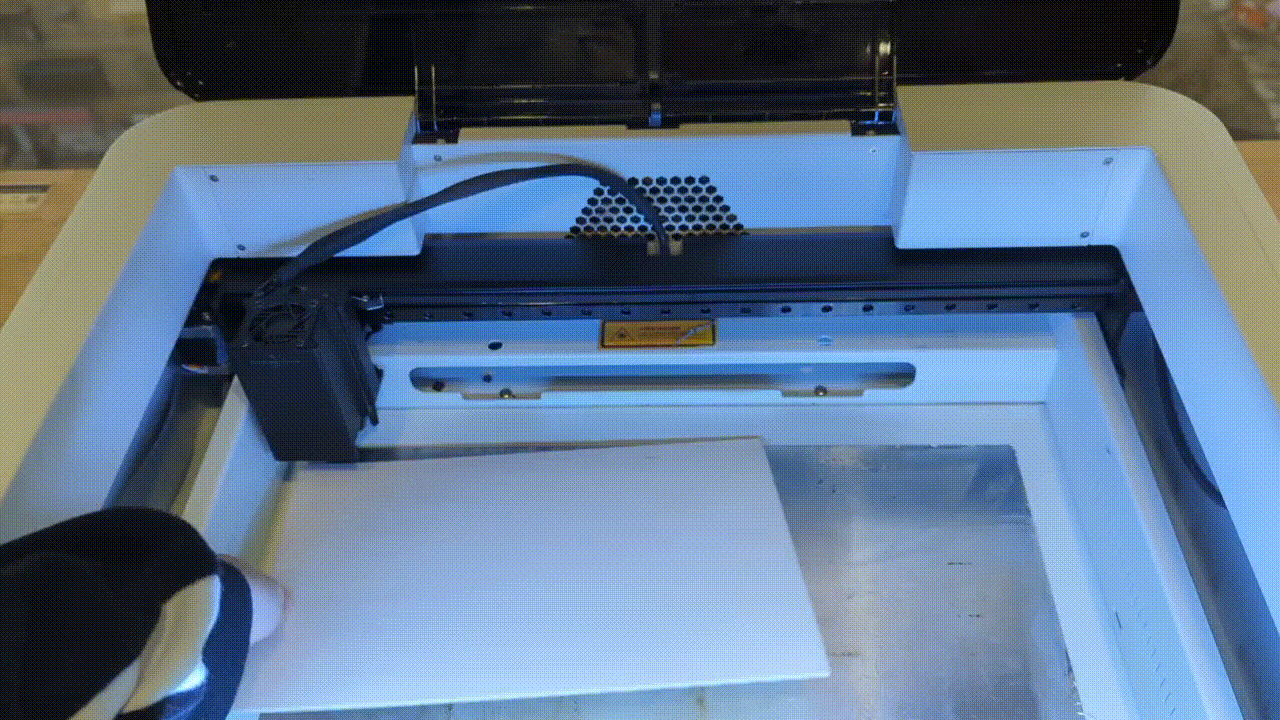

1. Plaats het materiaal in de machine.



2. Scherpstellen

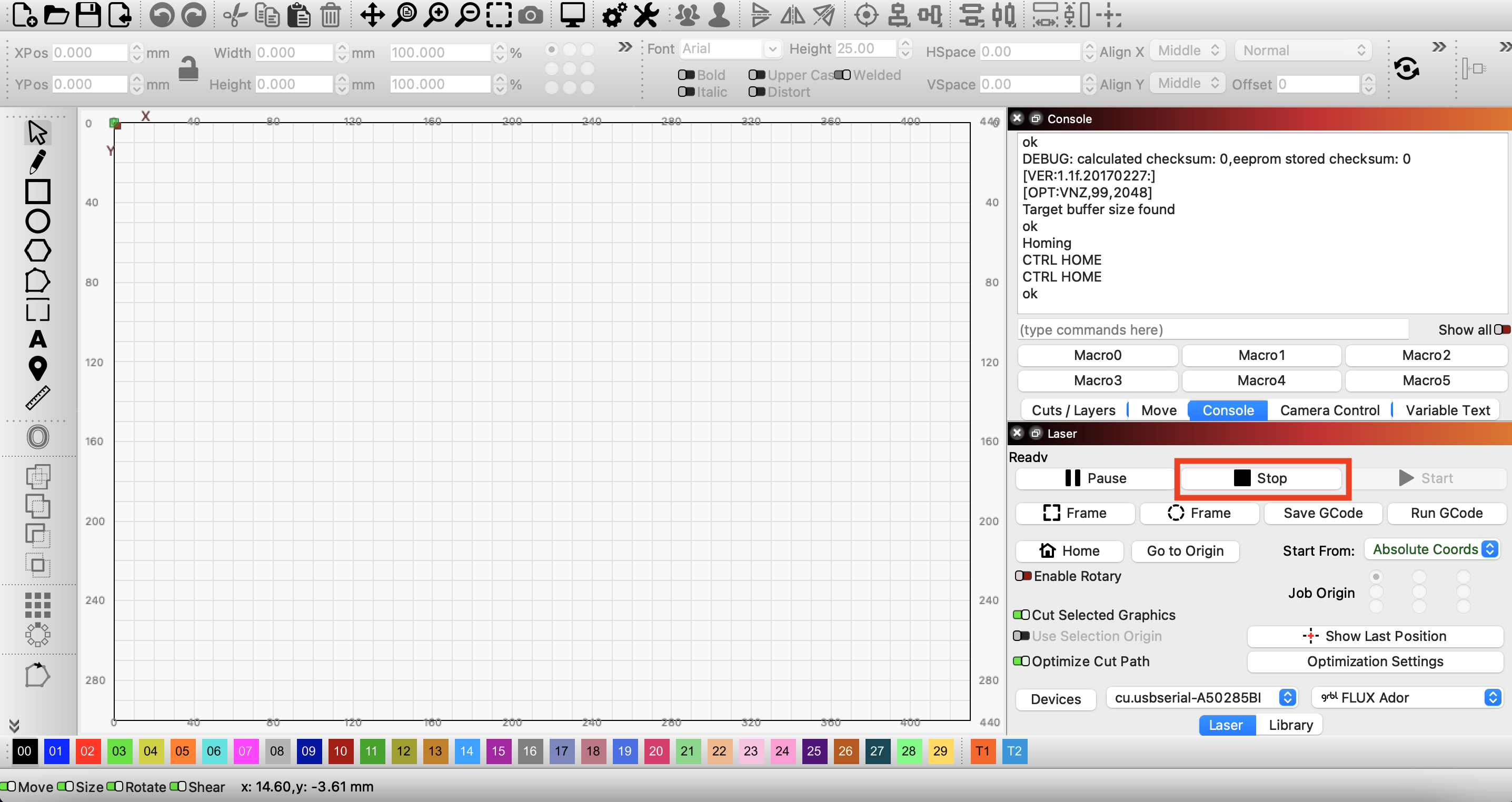

- Klik op de "Stop" knop in het "Laser" paneel om de motor vrij te geven.

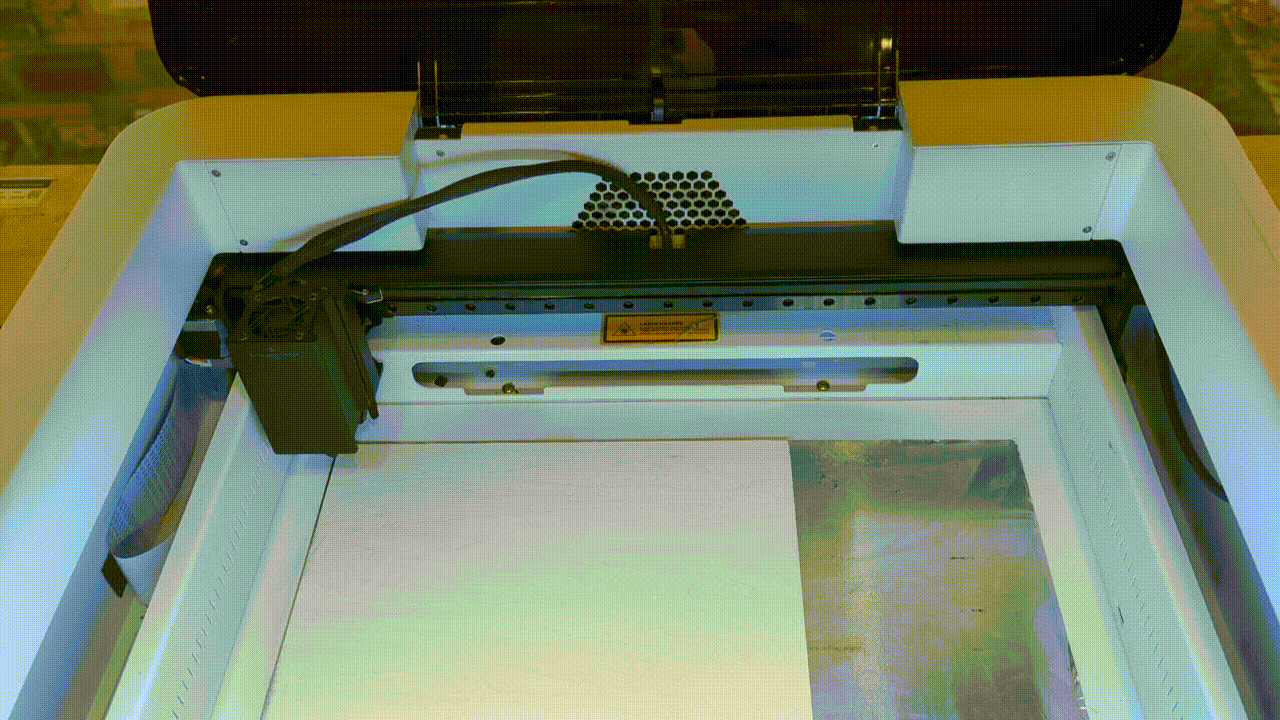

Verplaats de laserkop boven het materiaal.

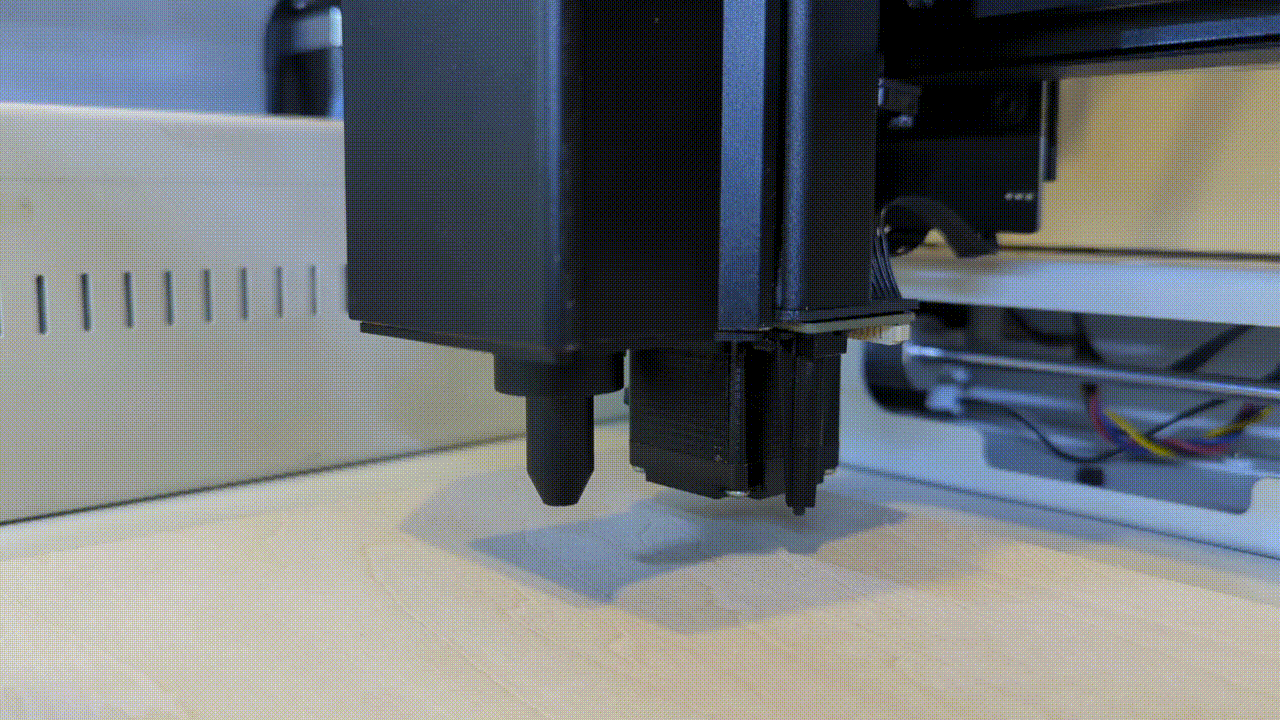

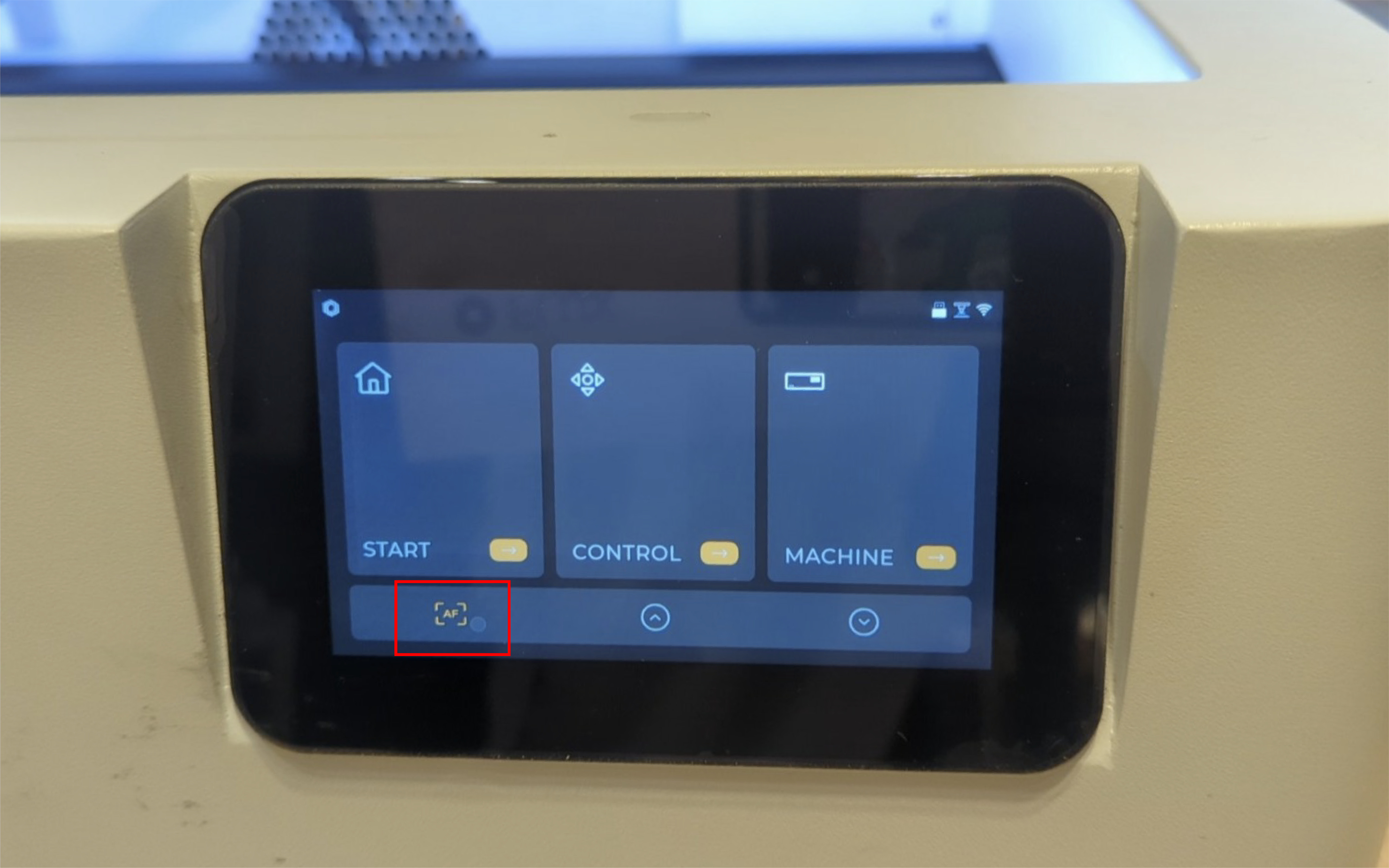

Houd de "AF"-knop lang ingedrukt om de autofocus te starten.

(Zorg ervoor dat de focusafstand correct is ingesteld voor elke graveer- of snijbewerking.)

Let op:

• Zorg ervoor dat de machine de motor automatisch vrijgeeft binnen 3 minuten na de LightBurn-besturing. Als de motor langdurig vergrendeld blijft, kan dit de machine beschadigen. (Klik op het "Stop" knop in het "Laser" paneel om de motor vrij te geven)
• Nadat u de motor hebt vrijgegeven en de laserkop hebt verplaatst, vergeet dan niet op "Home" te drukken om de positie te resetten voordat u de taak verzendt. Anders bestaat er een risico op botsing.

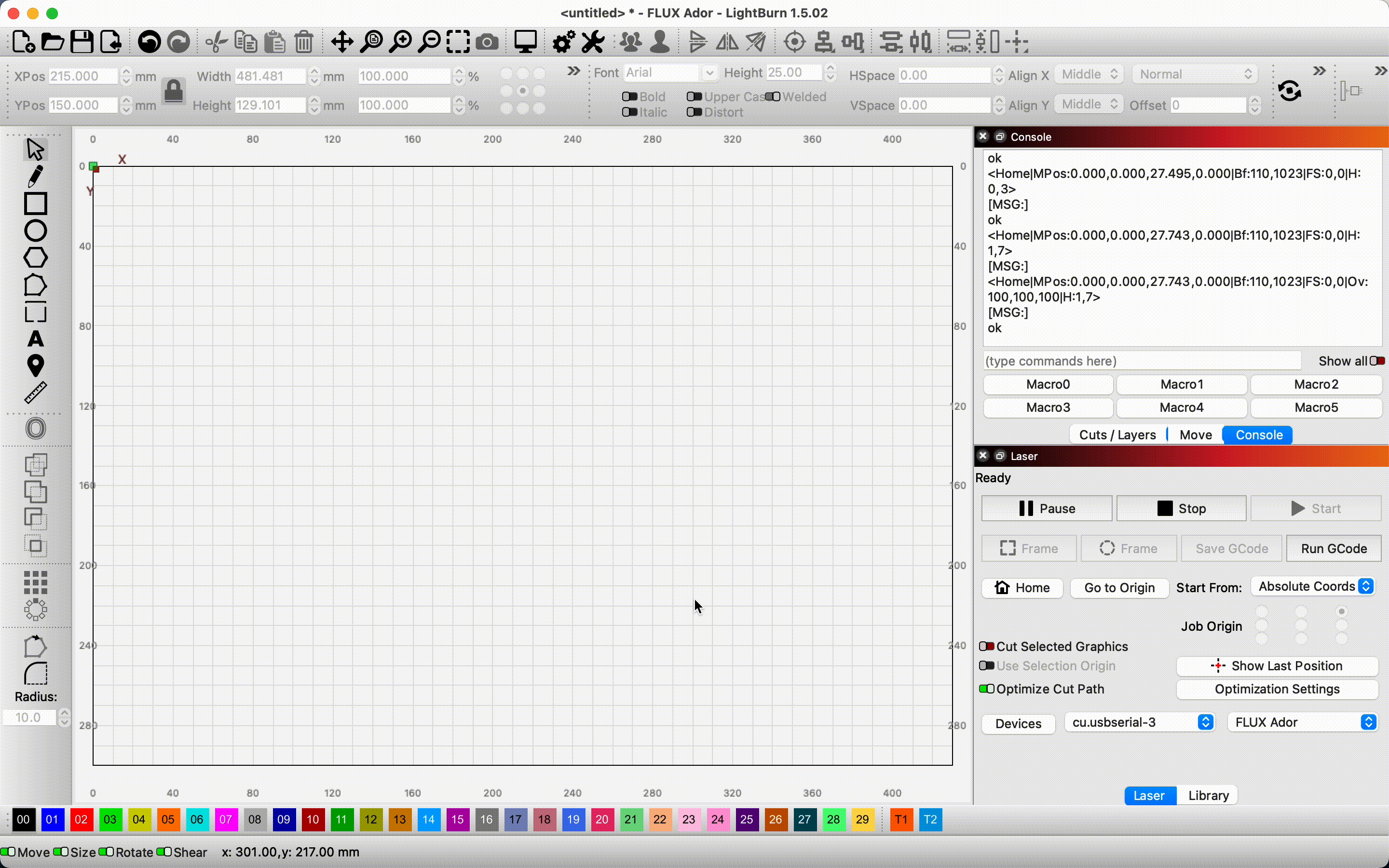

3. Importeer een bestand in LightBurn

Klik op het pictogram hierboven om het bestand te importeren, of sleep het bestand rechtstreeks naar het werkgebied.

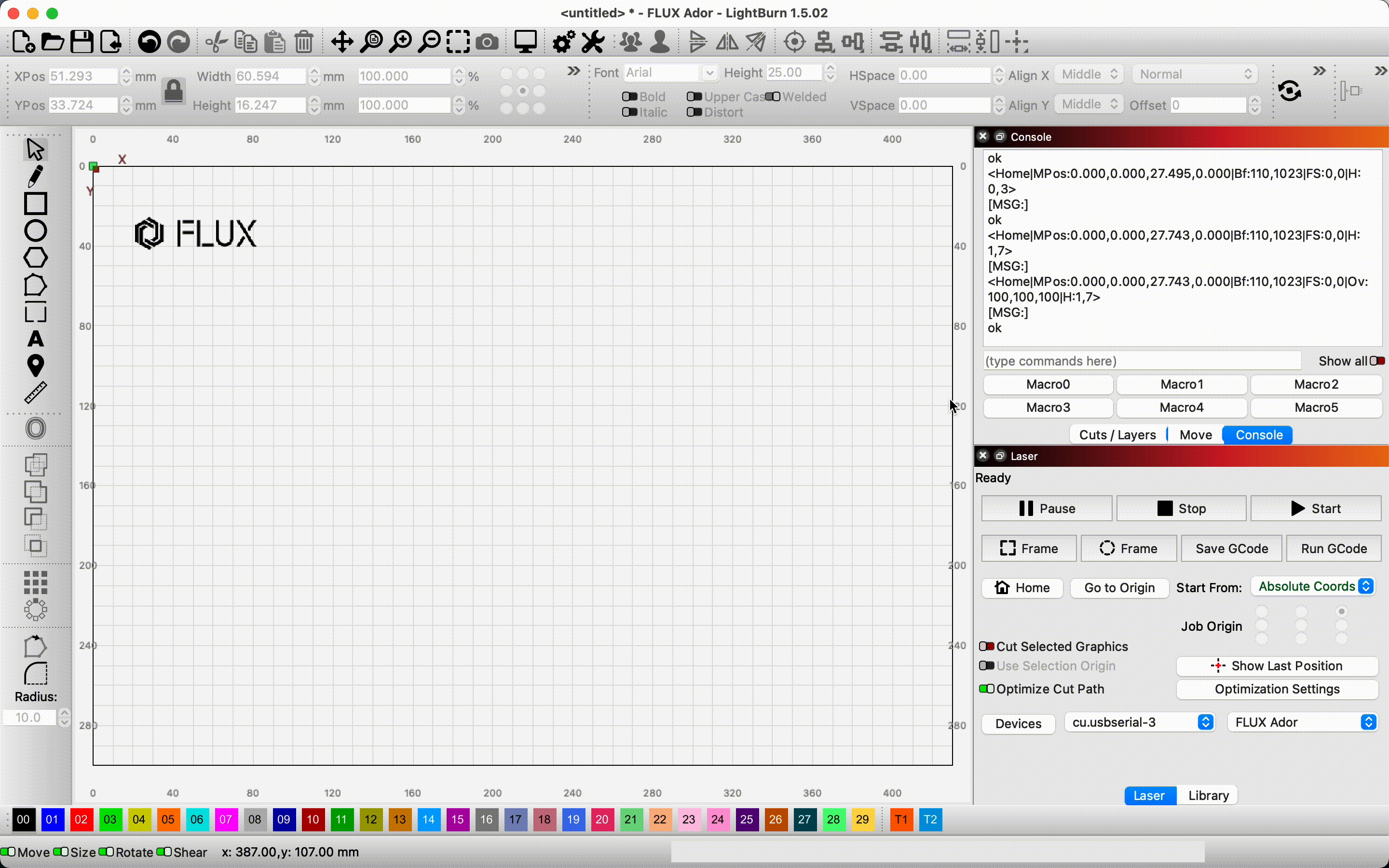

4. Stel de parameters in

Klik op een patroon of laag en stel de parameters in de rechterbenedenhoek van het Snedes/Lagen tabblad.



5. Schakel het functie in te schakelen.effect inAls de laag is ingesteld op

- "Vullen, Vullen + lijn, Afbeelding of Offset vullen" modus, raden we aan om de functie in te schakelen. functie in te schakelen. - Dubbelklik op een laag om de

"Snij-instellingen editor" te openen. Schakel het overscaneffect in en voer het percentage in.Let op: Parameterinstellingen verschillen per snelheid en materiaal.

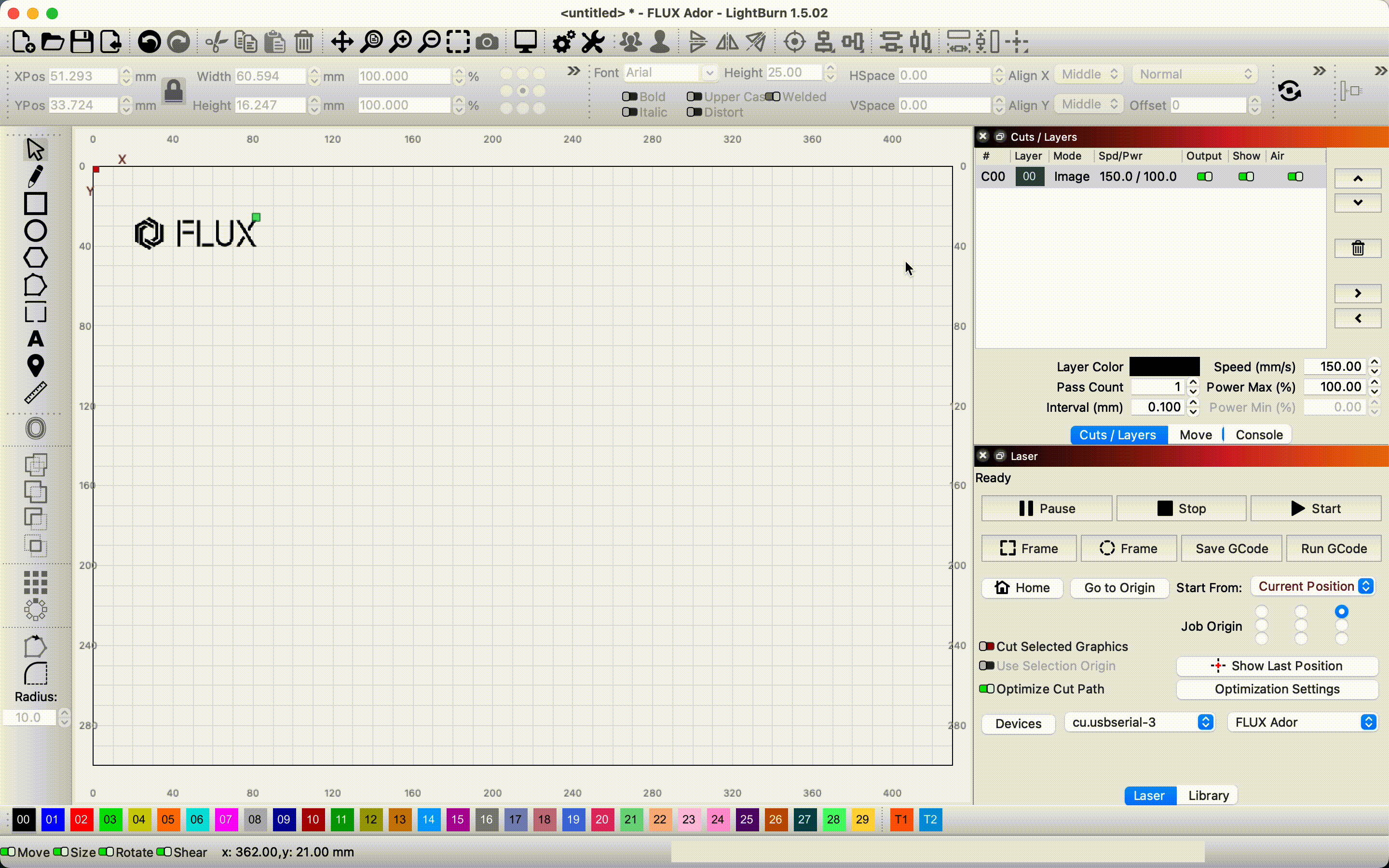

Raadpleeg de "Aanbevolen instellingen voor materiaalparameters" onderaan dit artikel. 6. Stel de startpositie in



"Absolute coördinaten"

Selecteer in de vervolgkeuzelijst "Start vanaf" Opmerking: De werking van "Absolute coördinaten" is in het Laser tabblad.

"zeer vergelijkbaar met Beam Studio, dus we raden dit sterk aan voor gebruikers met" ervaring met Beam Studio. ervaring met Beam Studio.



Absolute Coördinaten

Het hoofdbewerkingsvenster dat u ziet, vertegenwoordigt het werkgebied van uw machine. Alles wat u in dat gebied plaatst, wordt op de overeenkomstige plaats op uw machine gesneden.

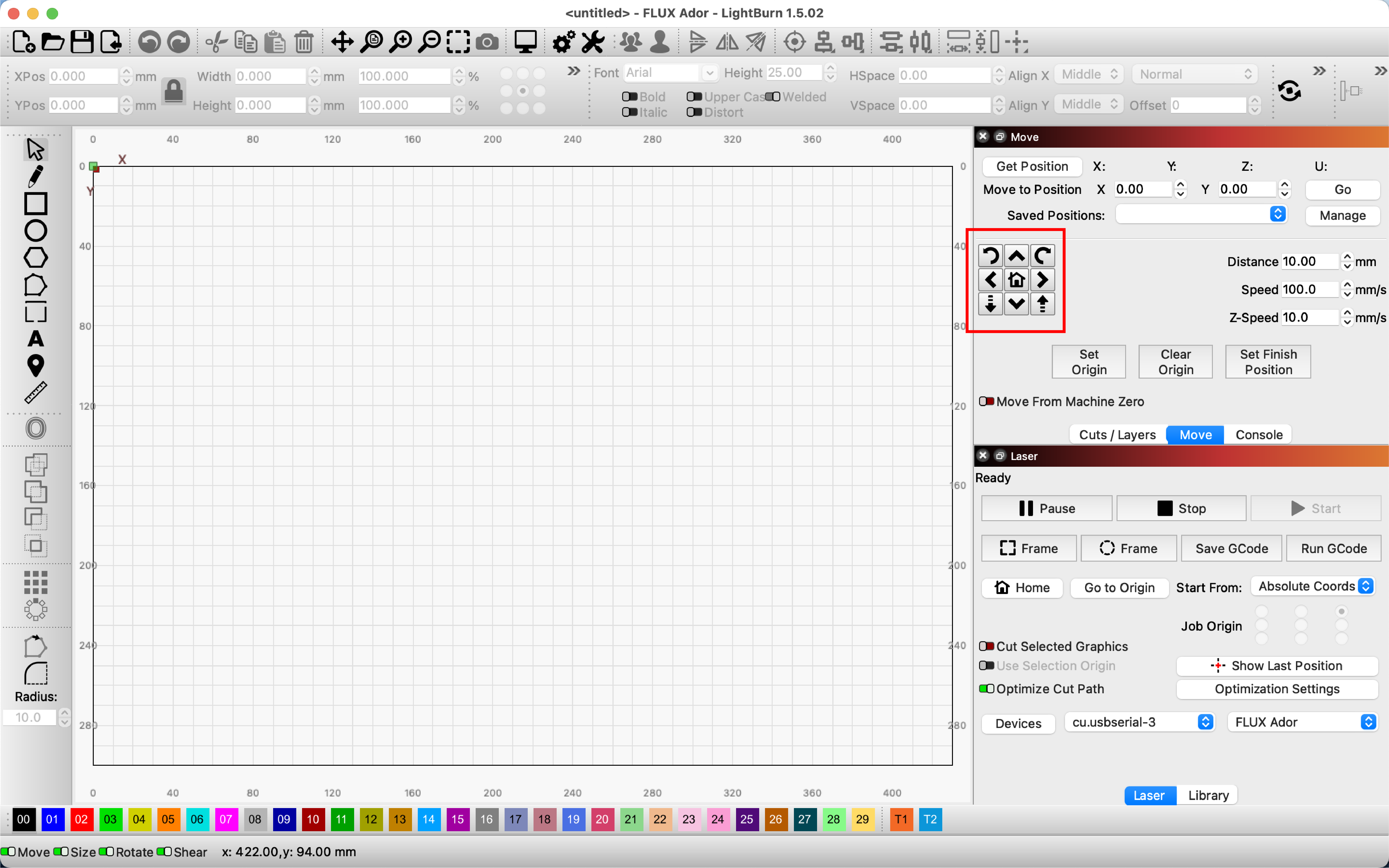

7. Klik op "Home" in het Laserpaneel.

Nadat u de motor hebt vrijgegeven en de laserkop hebt verplaatst, vergeet dan niet op "Home" te drukken om de positie te resetten voordat u de taak verzendt. Anders bestaat er een risico op botsing.



8. Bekijk de graveerpositie

- Open de "Laser vuurknop inschakelen" in "Apparaatinstellingen".

- Klik op "OK" en start LightBurn opnieuw op (zorg ervoor dat u het huidige bestand eerst opslaat voordat u opnieuw opstart).

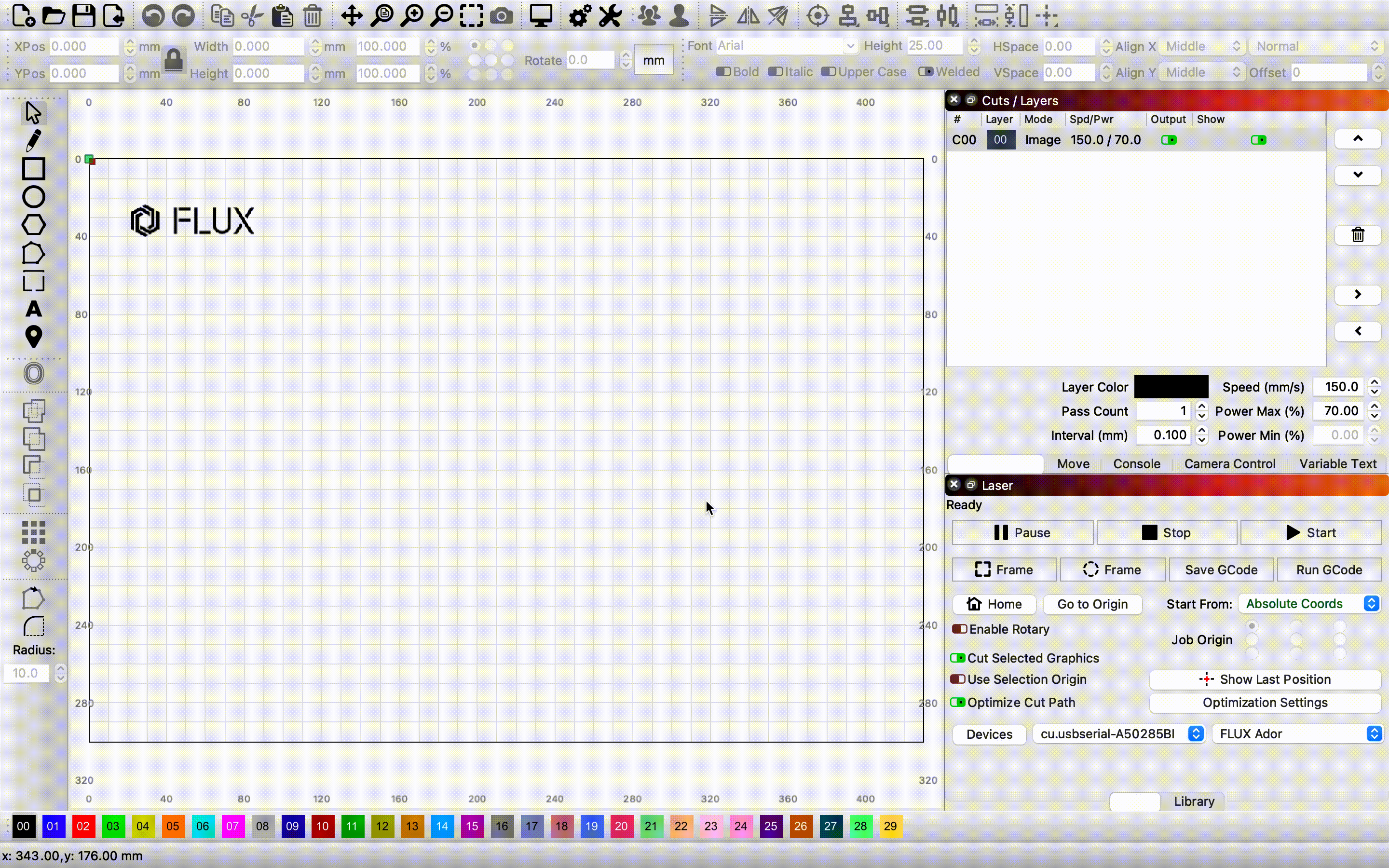

- Voerin "m136p173" in het "Console" venster aan de rechterkant om de lasermodule in te schakelen. (Zal geen licht uitzenden.)

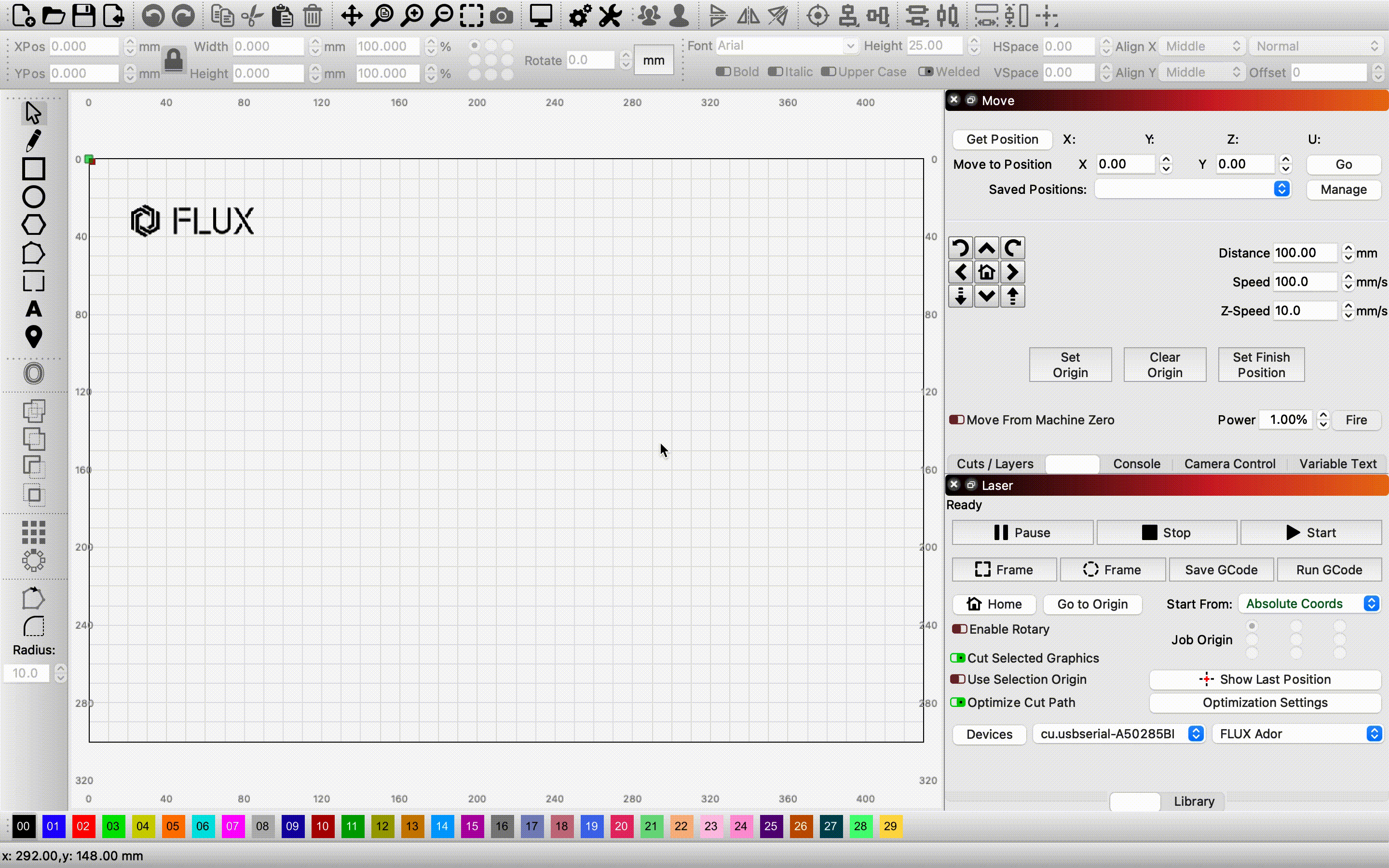

- Stel de parameter Vuurkracht in het "Verplaatsen" venster aan de rechterkant.

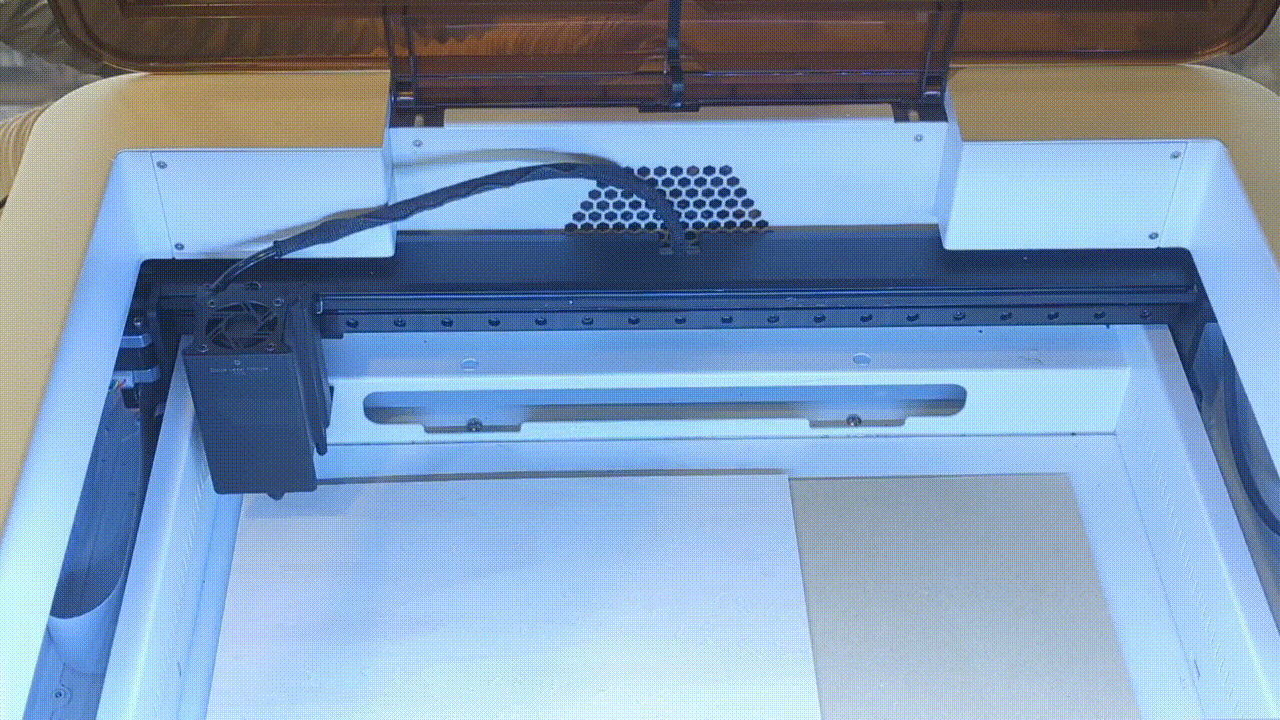

- Sluit de deur.

- Klik op "Brand" in het "Verplaatsen" venster en controleer of de machine laserstralen uitzendt (klik "Brand" nogmaals om de laserstraal uit te schakelen na controle).

- Na bevestiging dat de laserstraal beschikbaar is, selecteer het patroon en klik op "Frame" terwijl u "Shift" ingedrukt houdt om te zien of het patroon op de verwachte positie wordt gegraveerd.



9. Klik op Home en verzend de taak

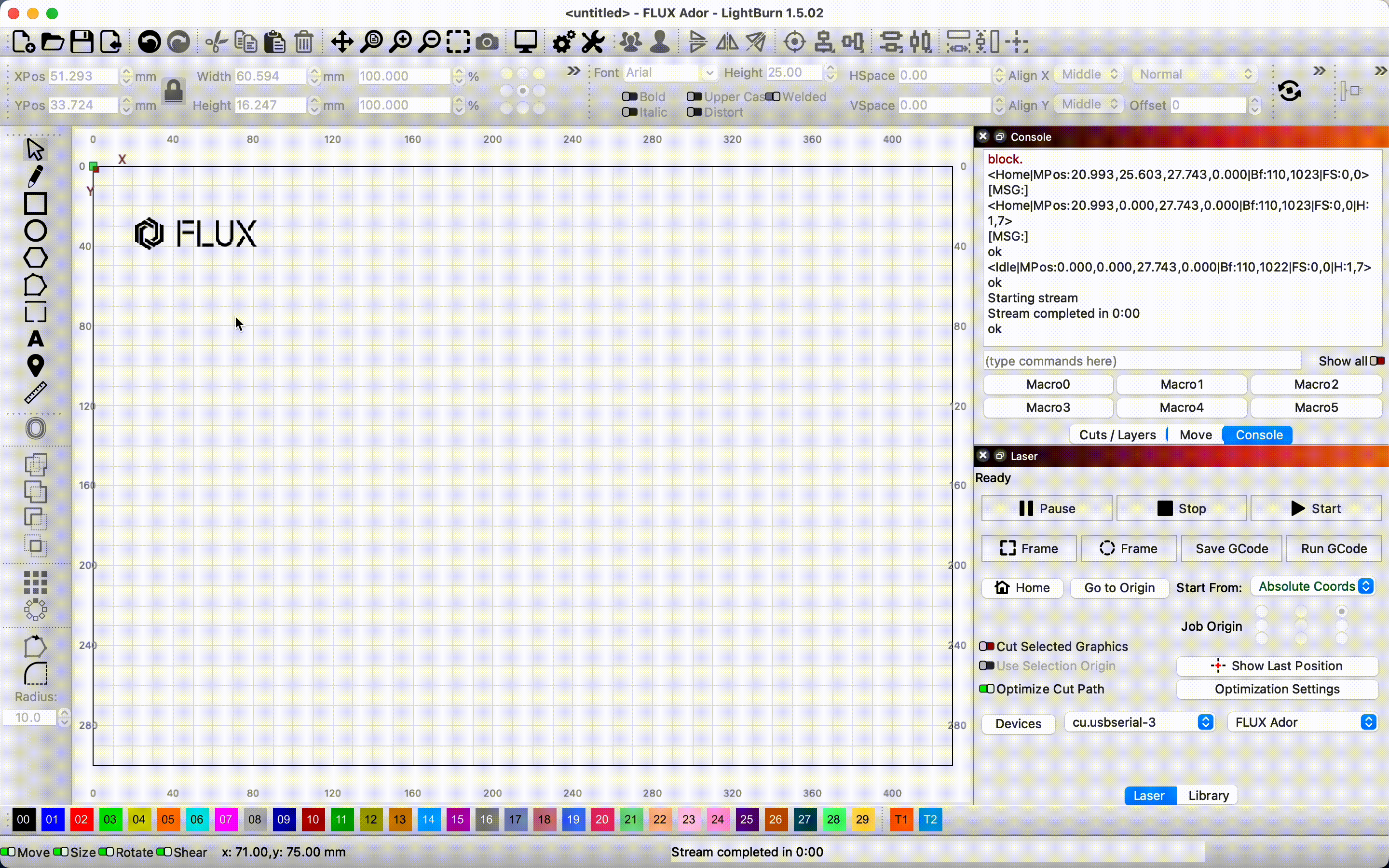

Selecteereer de afbeelding en klik op "Start" in het Laser tabblad om de taak te verzenden.

Let op: Het verwijderen van de kabel tijdens het uitvoeren van het project zal de bewerking stoppen. Zorg ervoor dat de kabel goed is aangesloten tijdens de uitvoering van de taak.

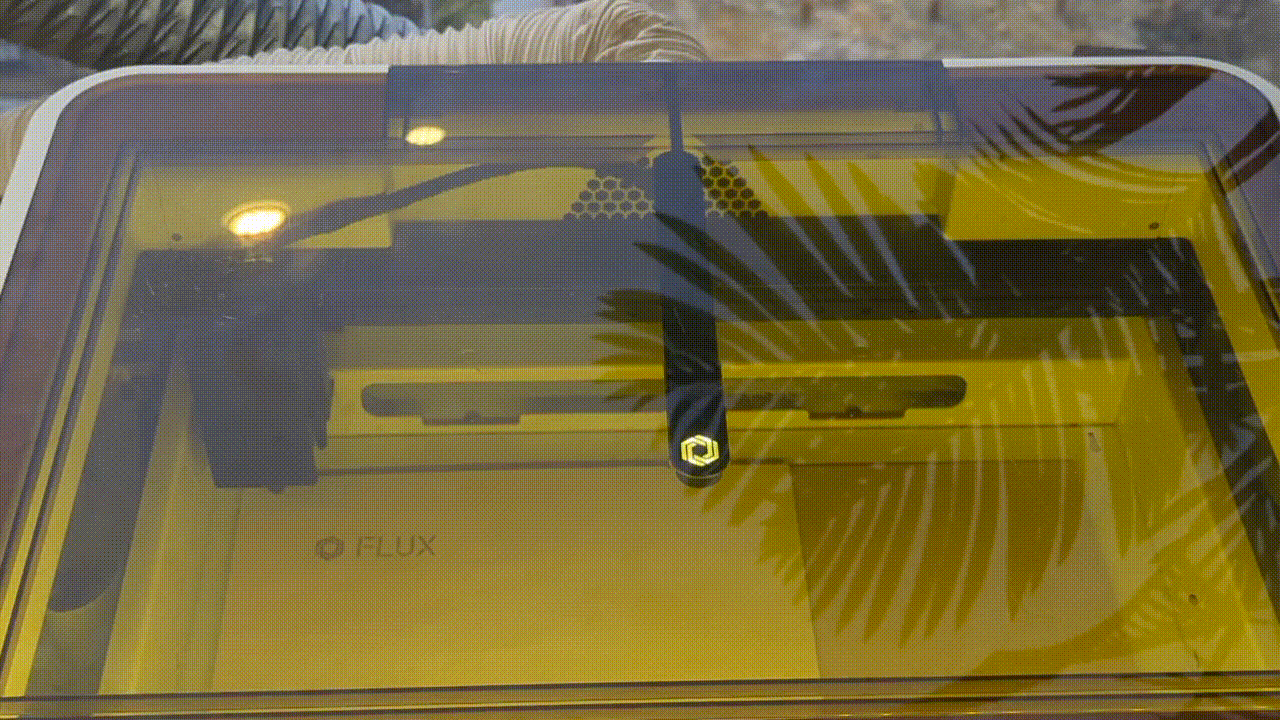

10. Graveerresultaten

Opmerking: Als het graveerresultaat vaag, onduidelijk of licht van kleur is, controleer dan of de laserkop nauwkeurig is scherpgesteld.



____________________________________________________________________________________

Naast Absolute Coördinaten zijn er andere opties om LightBurn te vertellen hoe het patroon binnen het werkgebied van uw machine moet worden geplaatst.

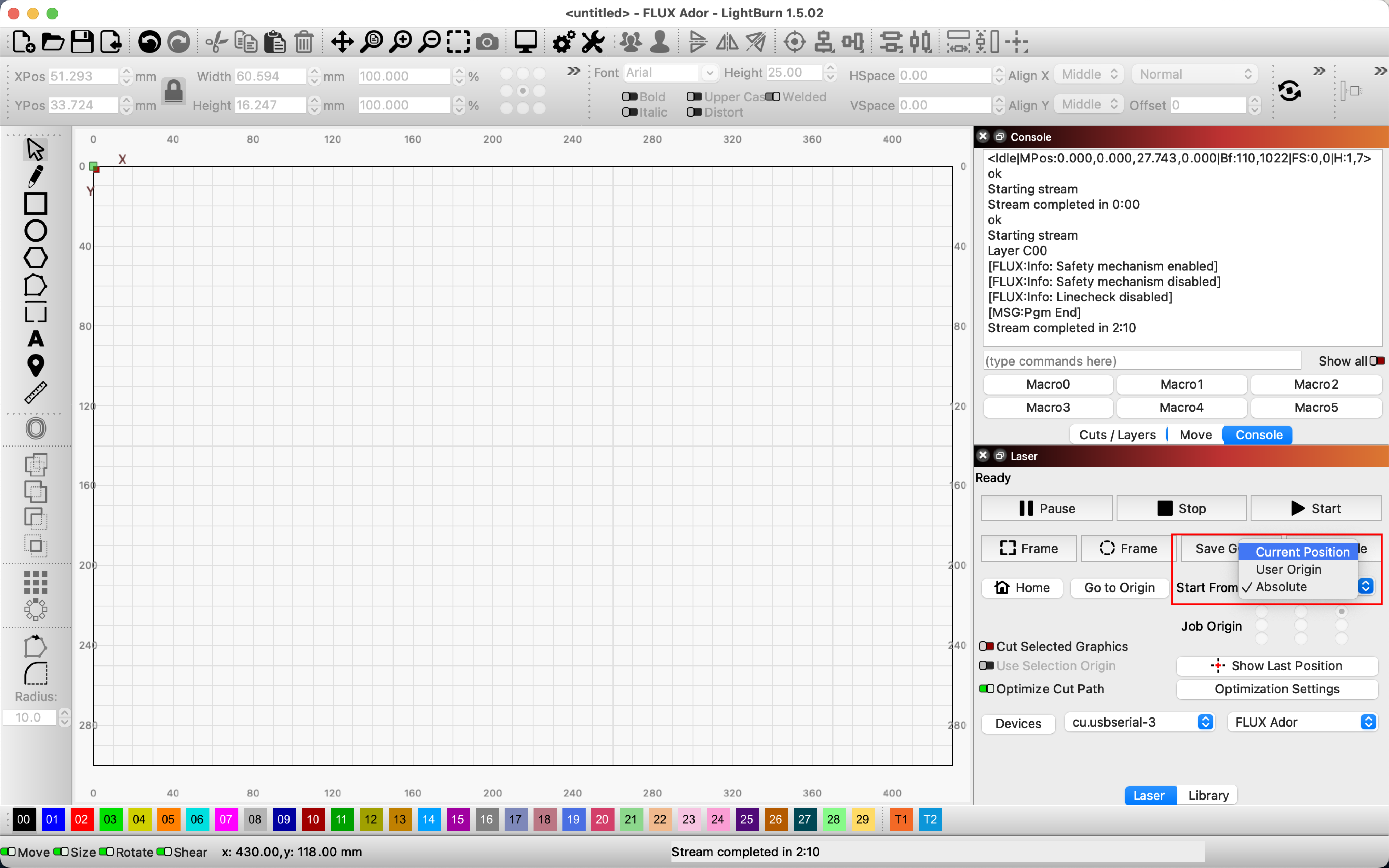

Huidige Positie

De taak snijdt/graveert op basis van de huidige positie van de laserkop.



Taakoorsprong

Instelling "Taakoorsprong" vertelt LightBurn hoe de taak ten opzichte van de laser moet worden gepositioneerd.

"(De groene \"Taakoorsprong\"-indicator in het hoofdbewerkingsvenster zal bewegen wanneer u uw instellingen wijzigt.)"

____________________________________________________________________________________

Aanbevolen instellingen voor materiaalparameters

10W Diodelaser

materiaal		Vermogen	Snelheid	Uitvoeren	effect in
Hout	3mm Snijden	100.0 %	6.0 mm/s	1 keer	-
Hout	5mm Snijden	100.0 %	3.0 mm/s	1 keer	-
Hout	Graveren	100.0 %	150.0 mm/s	1 keer	9.4%
Acryl	3mm Snijden	100.0 %	2.0 mm/s	1 keer	-
Acryl	5mm Snijden	100.0 %	2.0 mm/s	2 keer	-
Acryl	Graveren	75.0 %	150.0 mm/s	1 keer	9.4%



20W Diodelaser

materiaal		Vermogen	Snelheid	Uitvoeren	effect in
Hout	3mm Snijden	100.0 %	8.0 mm/s	1 keer	-
Hout	5mm Snijden	100.0 %	4.0 mm/s	1 keer	-
Hout	Graveren	60.0 %	150.0 mm/s	1 keer	9.4%
Acryl	3mm Snijden	100.0 %	4.0 mm/s	1 keer	-
Acryl	5mm Snijden	100.0 %	2.0 mm/s	1 keer	-
Acryl	Graveren	50.0 %	150.0 mm/s	1 keer	9.4%
