Ador Rotary - Start utskrift

Beskrivelse

Denne artikkelen vil guide deg gjennom hvordan du starter en utskriftsjobb etter at maskinvaren er installert.

Hvis du leter etter informasjon om hvordan du graverer med rotasjonsenheten, vennligst se lenken nedenfor.
Ador Rotary - Start gravering

Trinn 1

Forsikre deg om at du har følgende programvare- og fastvareversjoner for å kunne bruke Adors rotasjonsfunksjon.

Beam Studio versjon 2.3.8 eller nyere (Guide)	Fastvareversjon 5.3.3 eller nyere. (Guide)

Trinn 2

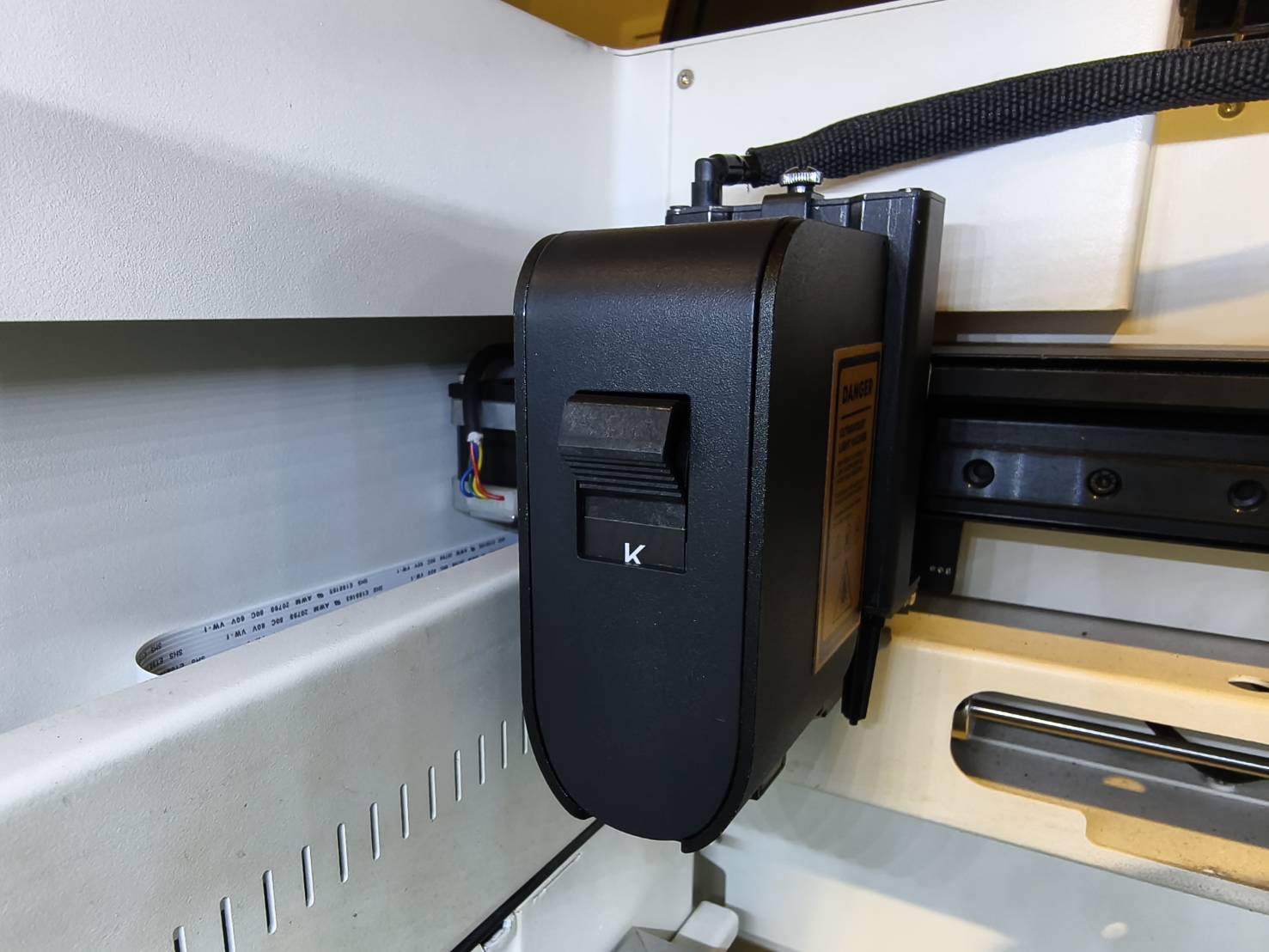

Slå på maskinen og installer modulen.
Se lenkene i tabellen nedenfor for installasjonsveiledninger for moduler.

Utskriftsmodul

Trinn 3

Plasser objektet ditt på valsene.
Tilgjengelig størrelsesområde for objektet er 3mm - 140mm.
For objekter på 3mm - 5mm er autofokusfunksjonen ikke tilgjengelig, så manuell fokusering er nødvendig.

Her er en demonstrasjon av hvordan du justerer valsene på rotasjonsenheten.
(Trykk og hold inne knappen til høyre, så kan valsene beveges fritt)

Avhengig av formen på objektene, se veiledningene nedenfor for hvordan du plasserer objektet riktig: Sylindriske objekter, Koniske objekter, Begre

Sylindriske objekter

Koniske objekter

Før du plasserer objektet, må du bruke støtten. Vennligst forsikre deg om at hjulene på støtten passer til objektet ditt.

Merk: Vater-apper på smarttelefoner kan også være et alternativt verktøy å bruke.

Begre

Før du plasserer objektet, må du bruke støtten. Vennligst forsikre deg om at hjulene på støtten passer til objektet ditt.

Trinn 4

Utfør autofokus.

Utskriftsmodul

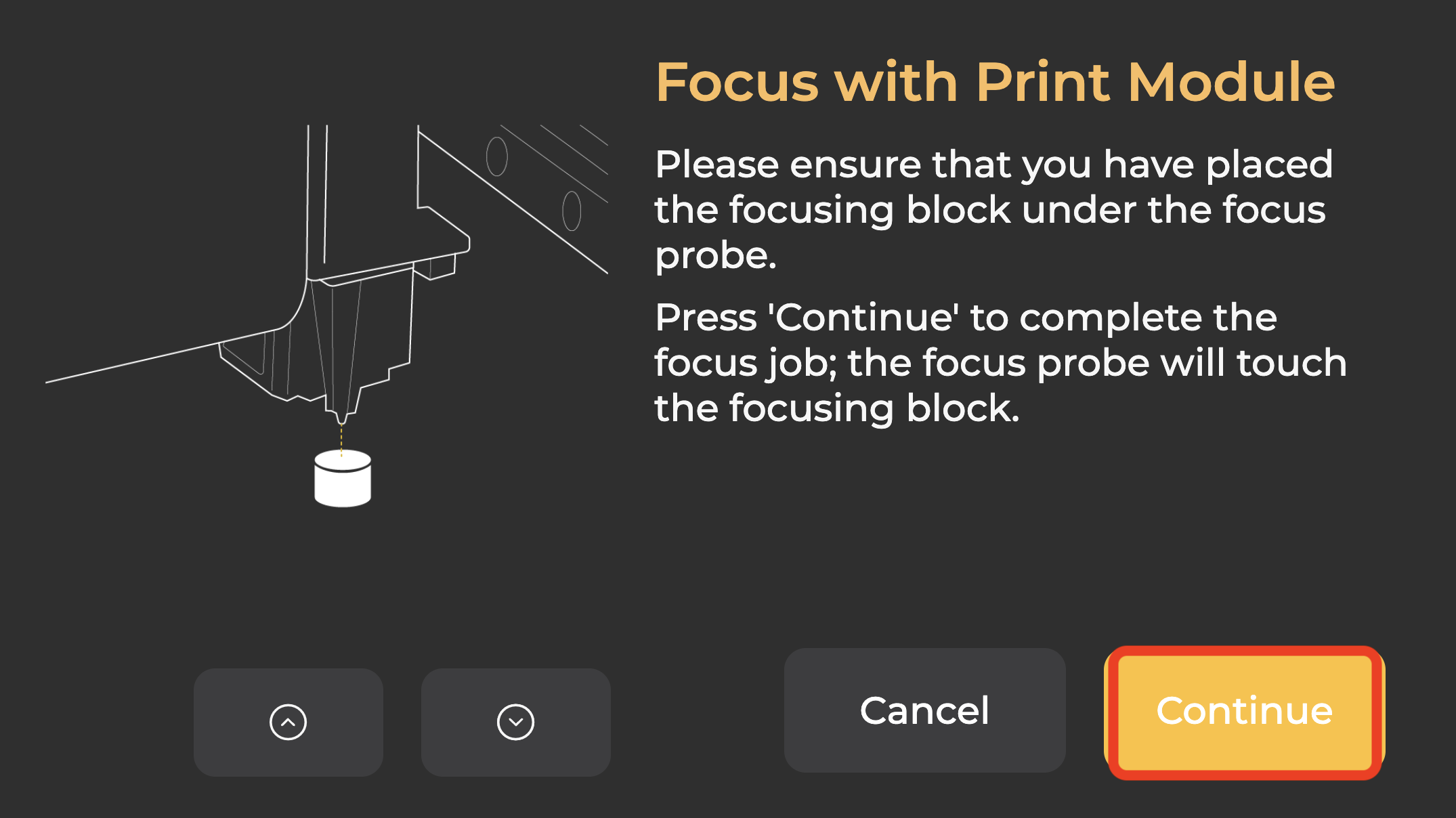

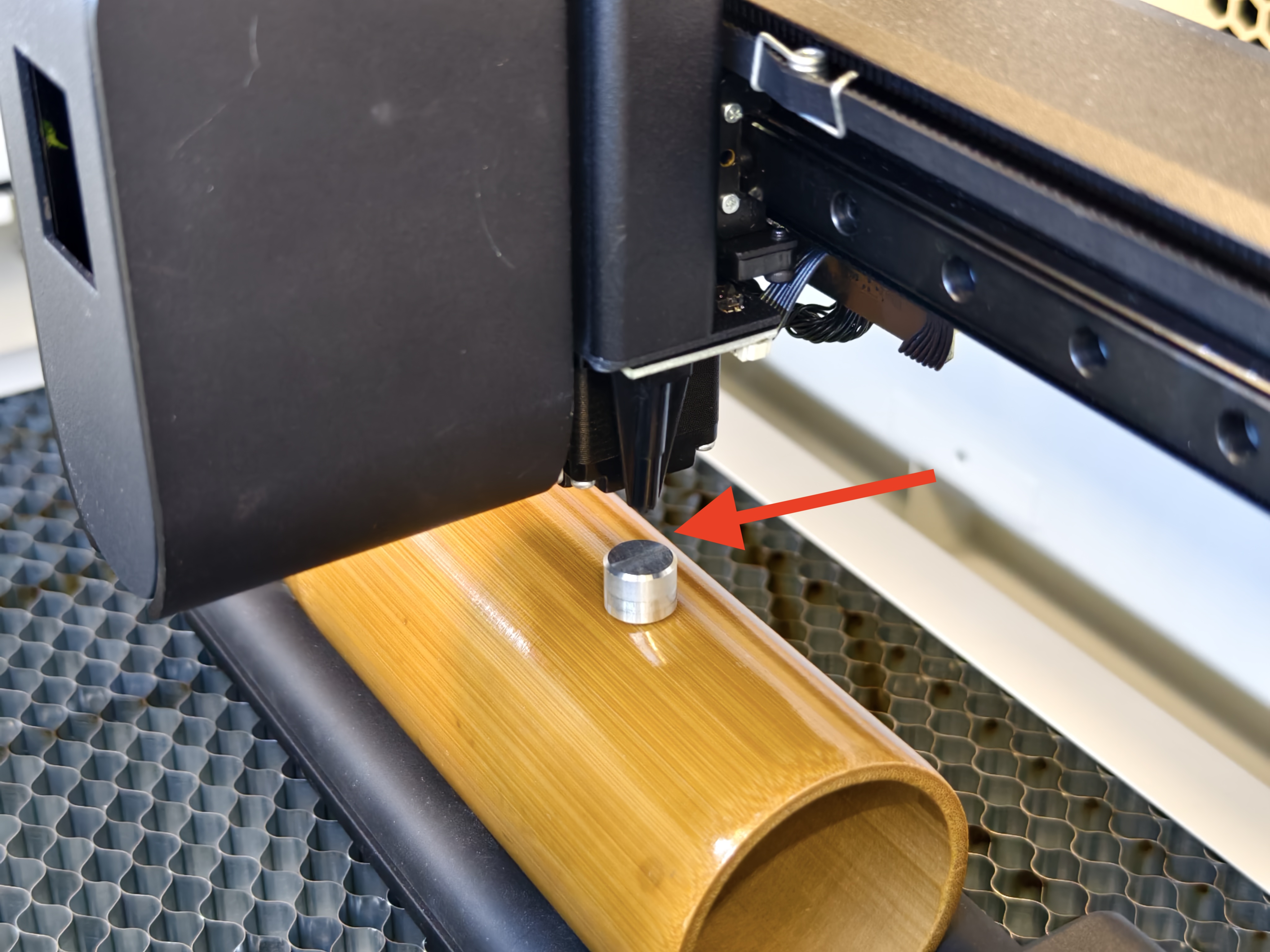

Hev modulen til toppen eller over objektet ditt. Plasser eller hold fokusblokken på den høyeste overflaten av objektet ditt. Flytt proben over fokusblokken og senk modulen for å sikre at den er på linje med blokken. Dobbelttrykk på knappen eller bruk panelet for å autofokusere. Et påminnelsesvarsel vil dukke opp på skjermen; vennligst fortsett prosessen.

Trinn 5

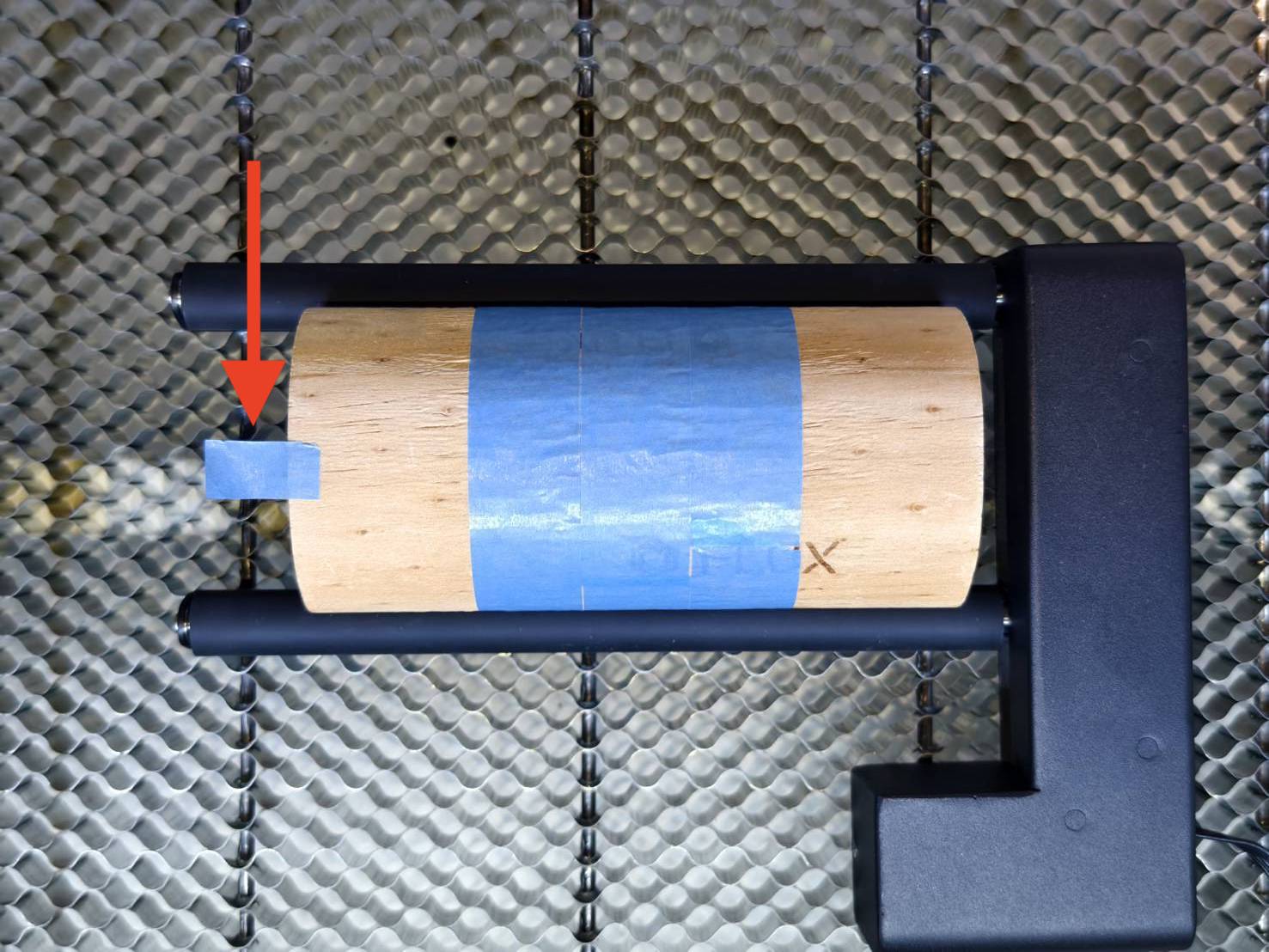

Plasser et stykke teip i midten av objektet ditt.
Dette vil være nyttig for å finne midten av objektet når du bruker kameraforhåndsvisning og programvaren.

Trinn 6

Start Beam Studio og last inn filen eller bildet ditt. Sett arbeidsområdet til Ador og aktiver rotasjonsfunksjonen.

Trinn 7

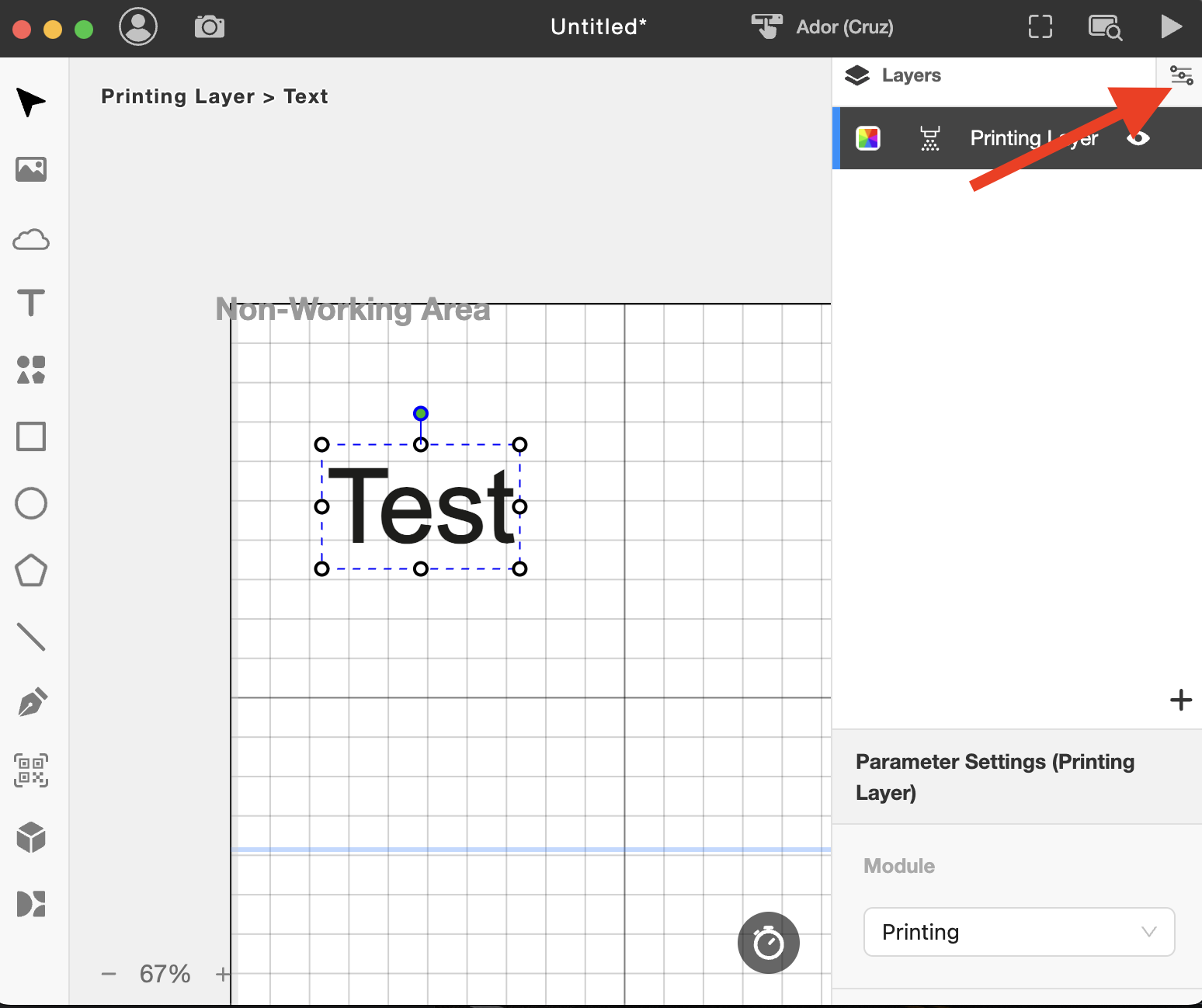

Angi parameterne for oppgaven i henhold til materialet og modulen din.
I mitt eksempel vil teksten være ensfarget i svart, med fargekode #000000.

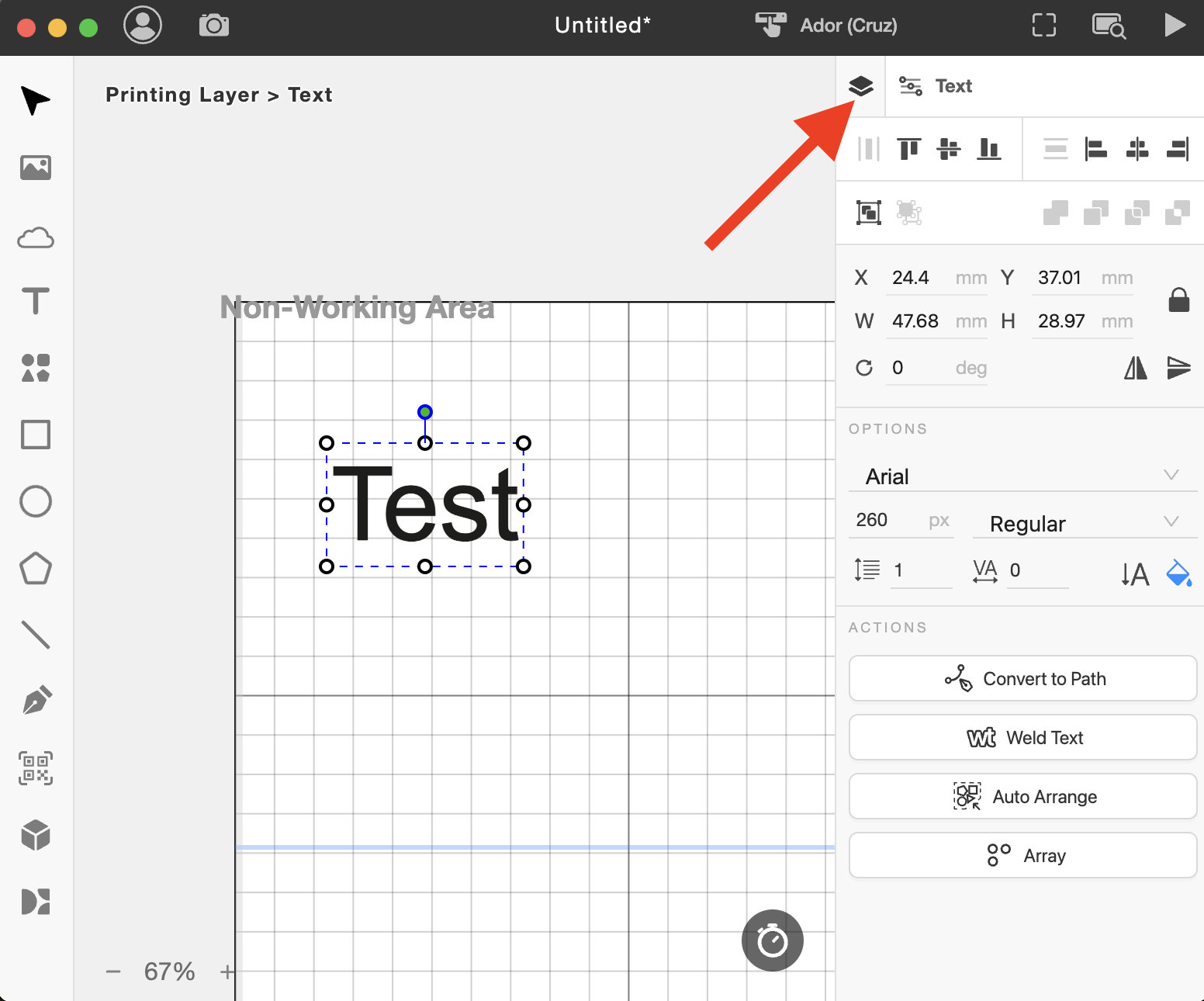

• Velg filen og angi objektinnstillingene.

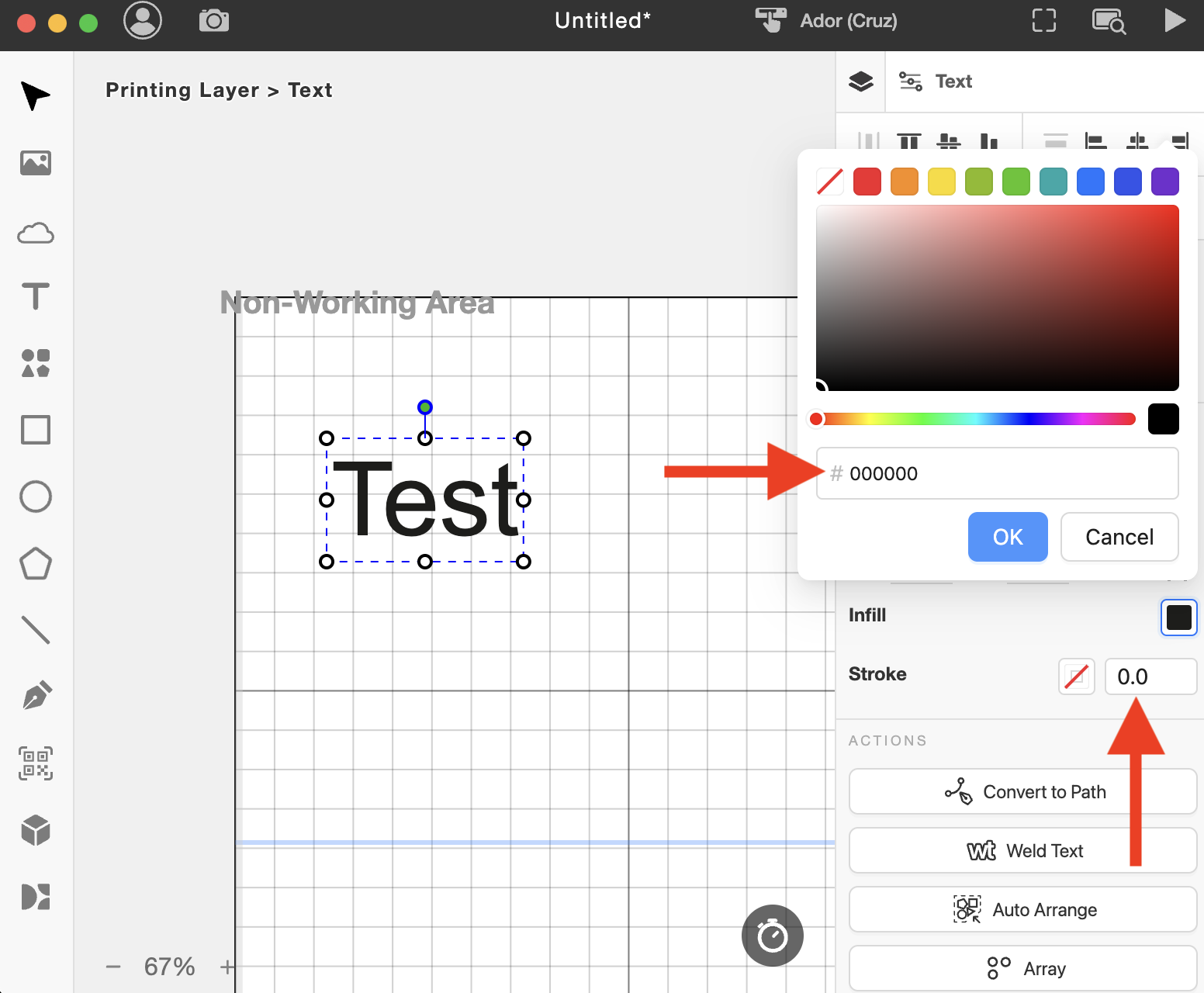

• Sett teksten til svart, fargekode #000000, uten kontur.

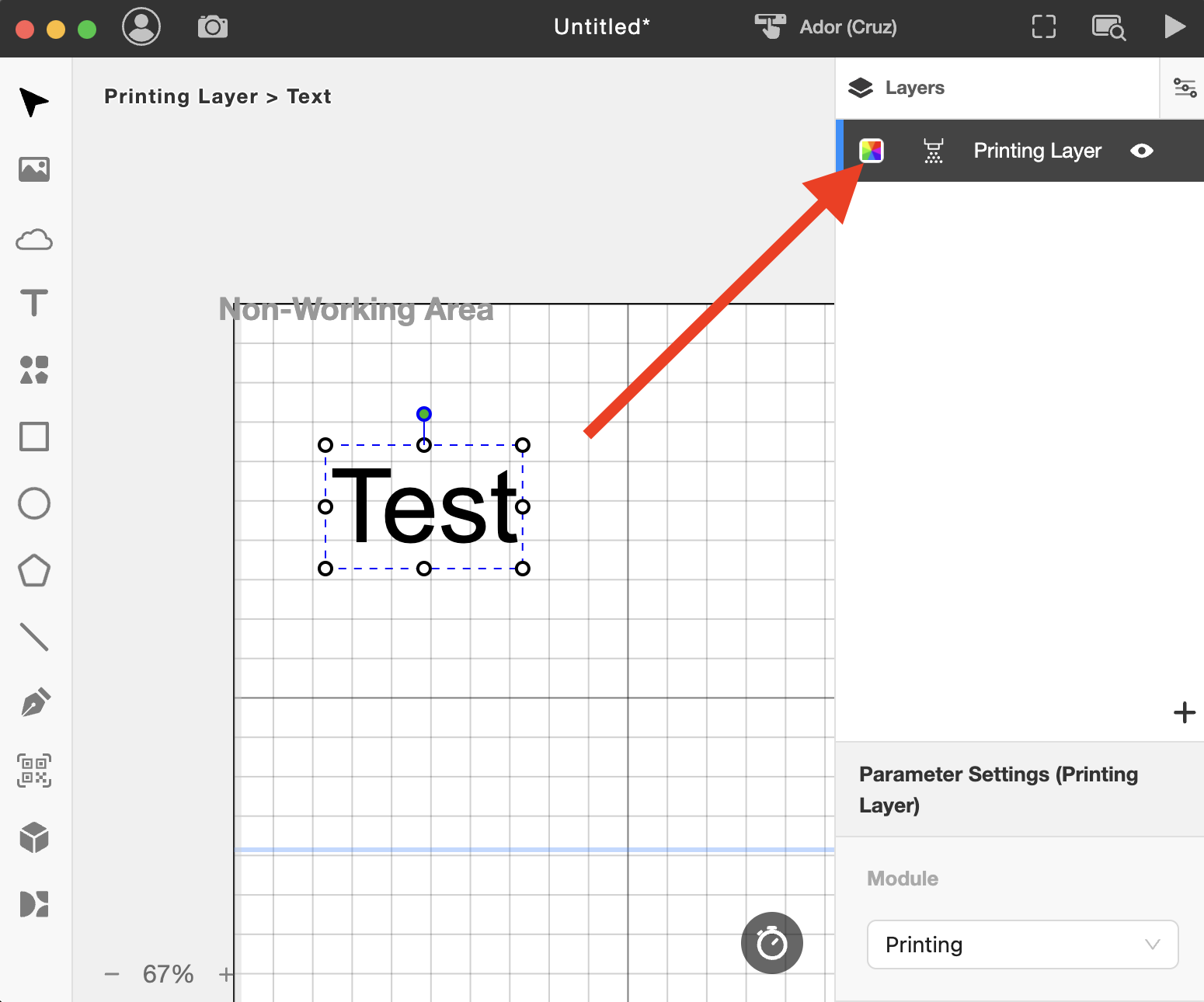

• Gå tilbake til laginnstillingene.

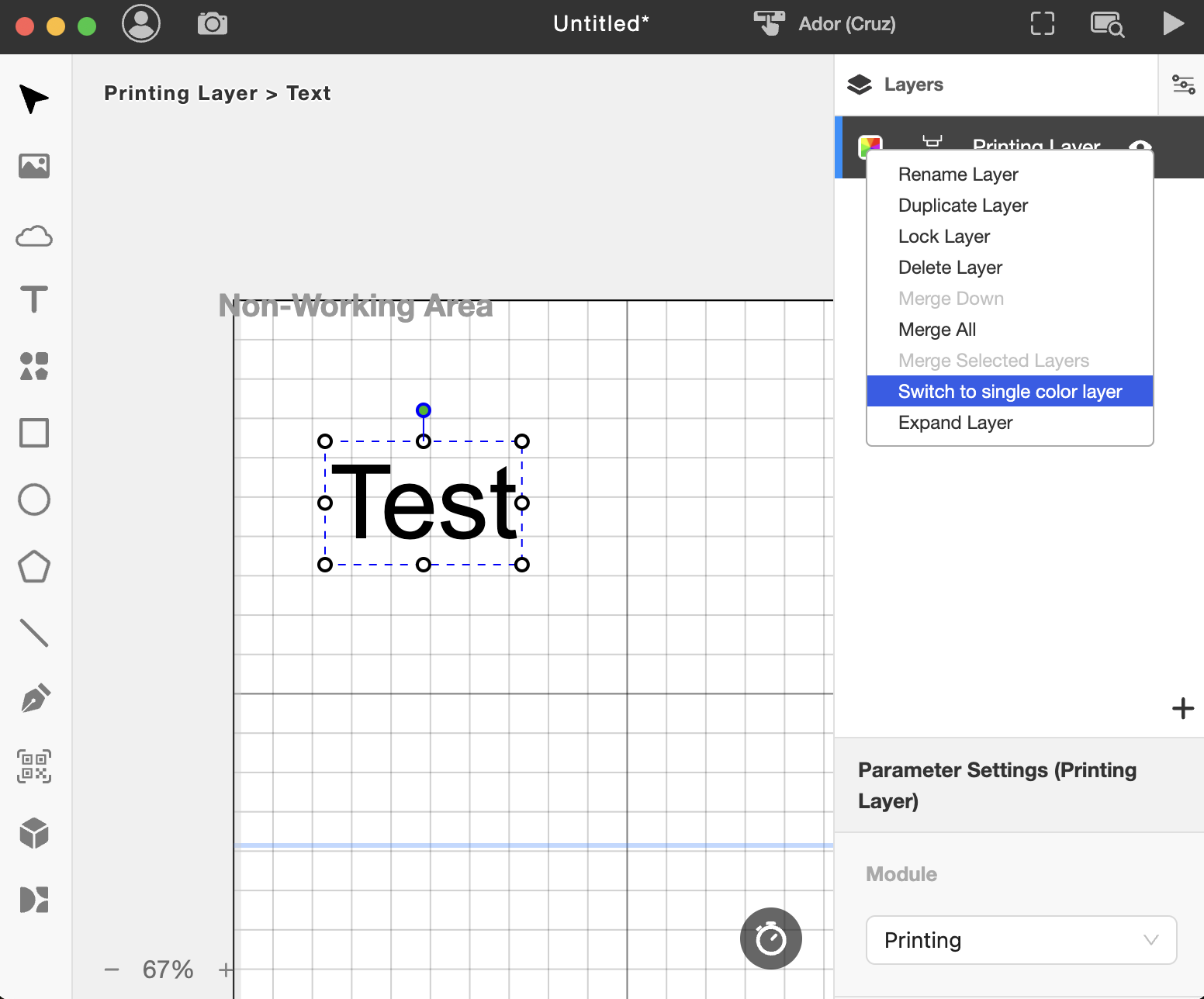

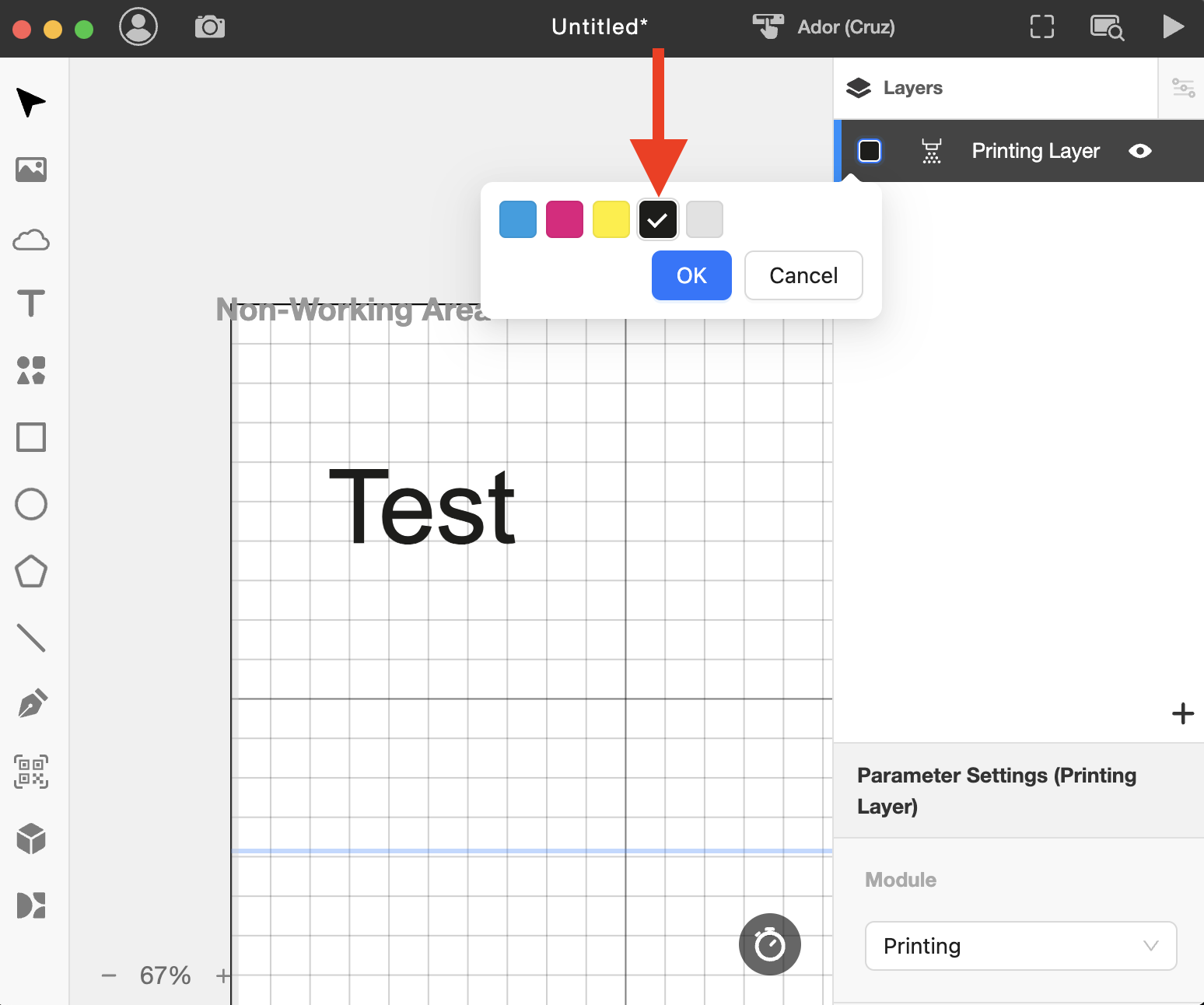

• Høyreklikk på fargeikonet for å endre innstillingene til enkeltfargemodus.



• Velg fargen svart for å gjøre dette laget svart.

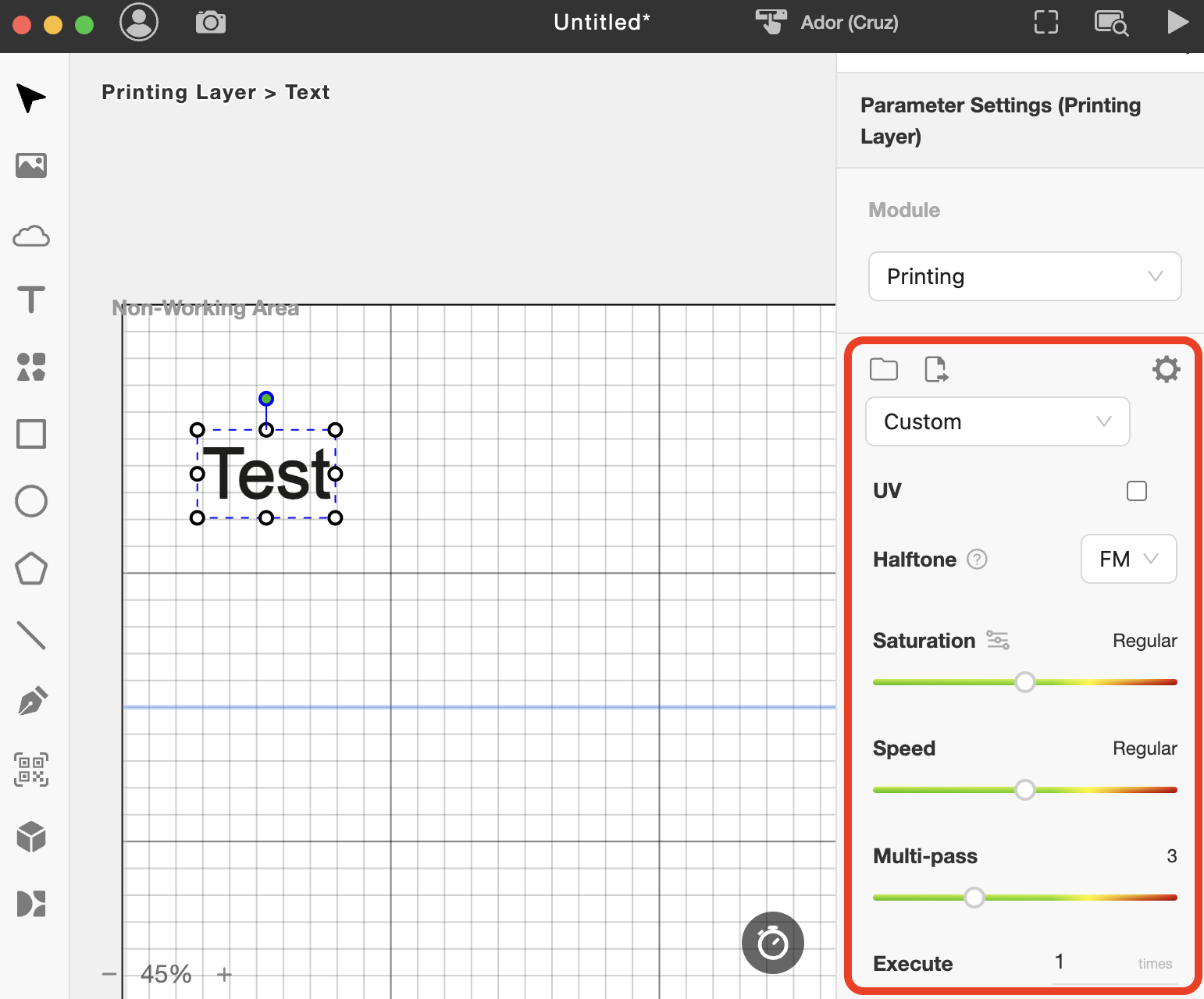

• Bruk standardparameterne eller tilpass dine egne.


Trinn 8

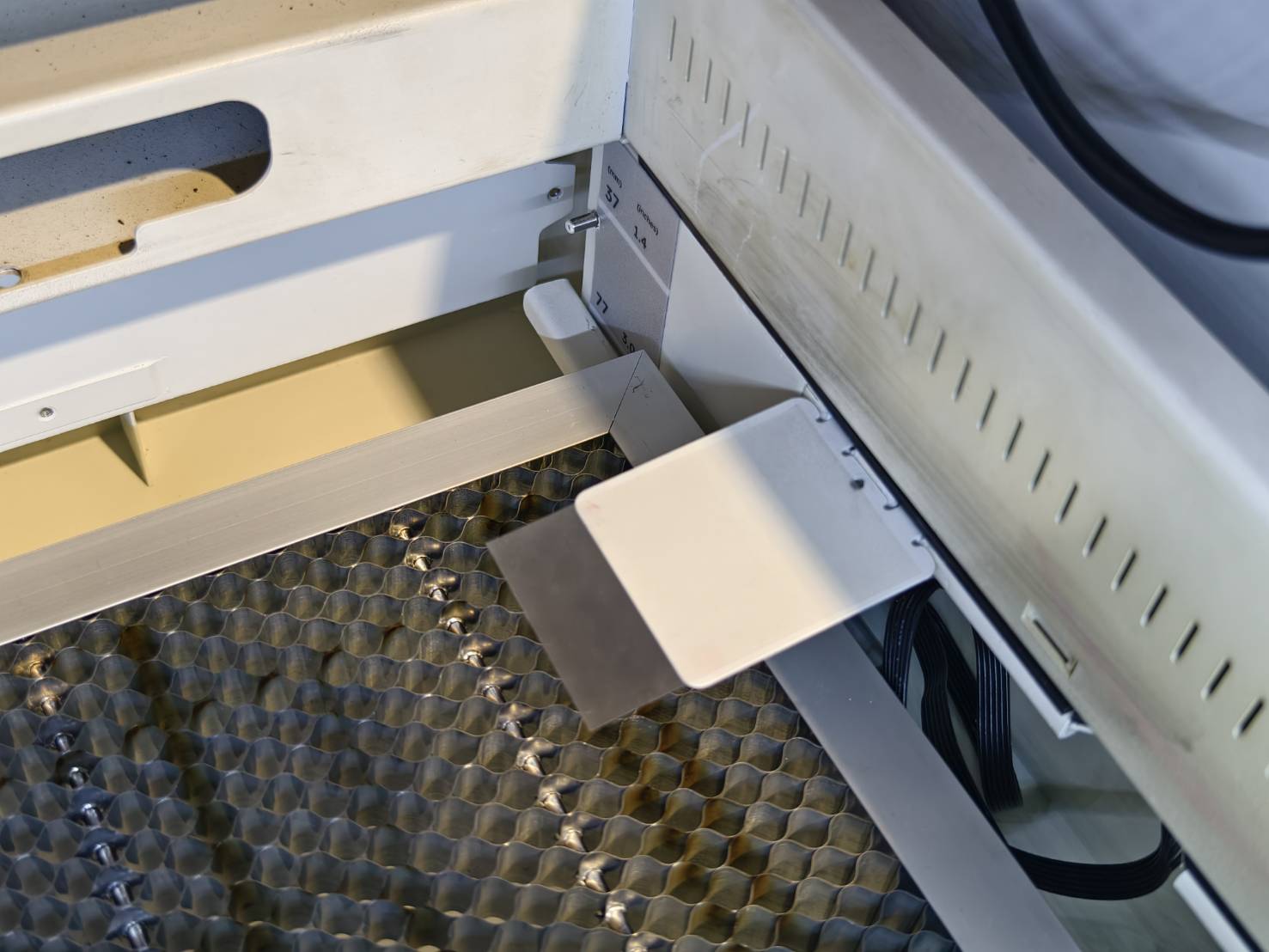

Kontroller om forsprayplaten må installeres eller ikke.

• Hvis bikuben din er i det øverste laget på 37mm / 1.4 inches, trenger ikke forsprayplaten å installeres. Plasser primerstickeren direkte rundt de to åpningene.



• Hvis bikuben din er i andre lag lavere enn 37mm / 1.4 inches, sett inn forsprayplaten på høyre side av arbeidsområdet og plasser primerstickeren på platen.


Trinn 9

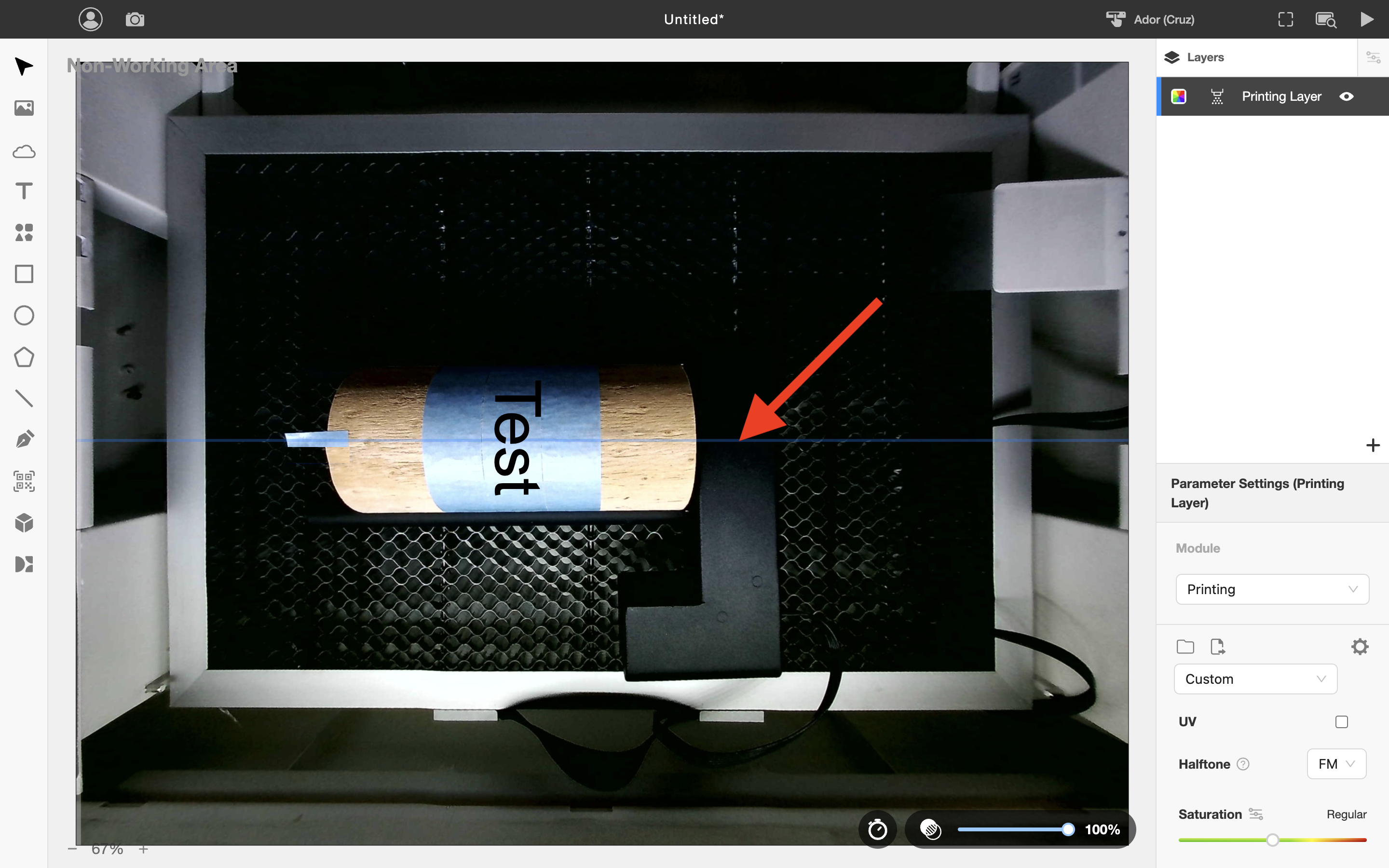

Ta et bilde og plasser teksten eller designet på utskriftsobjektet ditt.

• Lukk døren og utfør en kameraforhåndsvisning for å ta et bilde.


• Etter at du har tatt bildet, plasserer du bildet på objektet og roterer det ved behov.

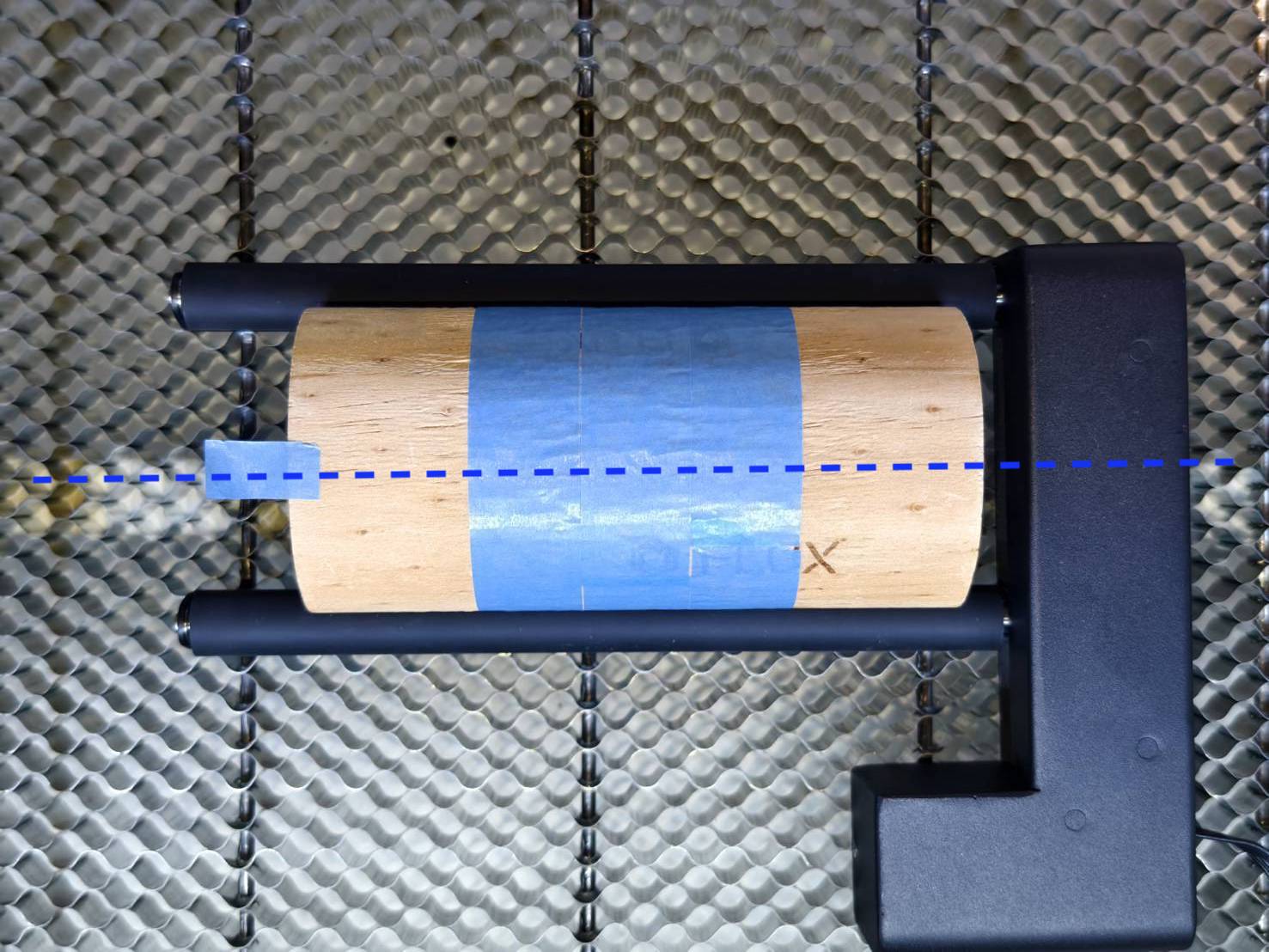

• Dra den blå linjen i midten av objektet for å sette senterpunktet.


(I Ador Rotary-modus vil forhåndssprayet-ikonet i programvaren forsvinne, ettersom forhåndssprayet-området automatisk vil bli satt til platen rundt de to åpningene.)

Trinn 10

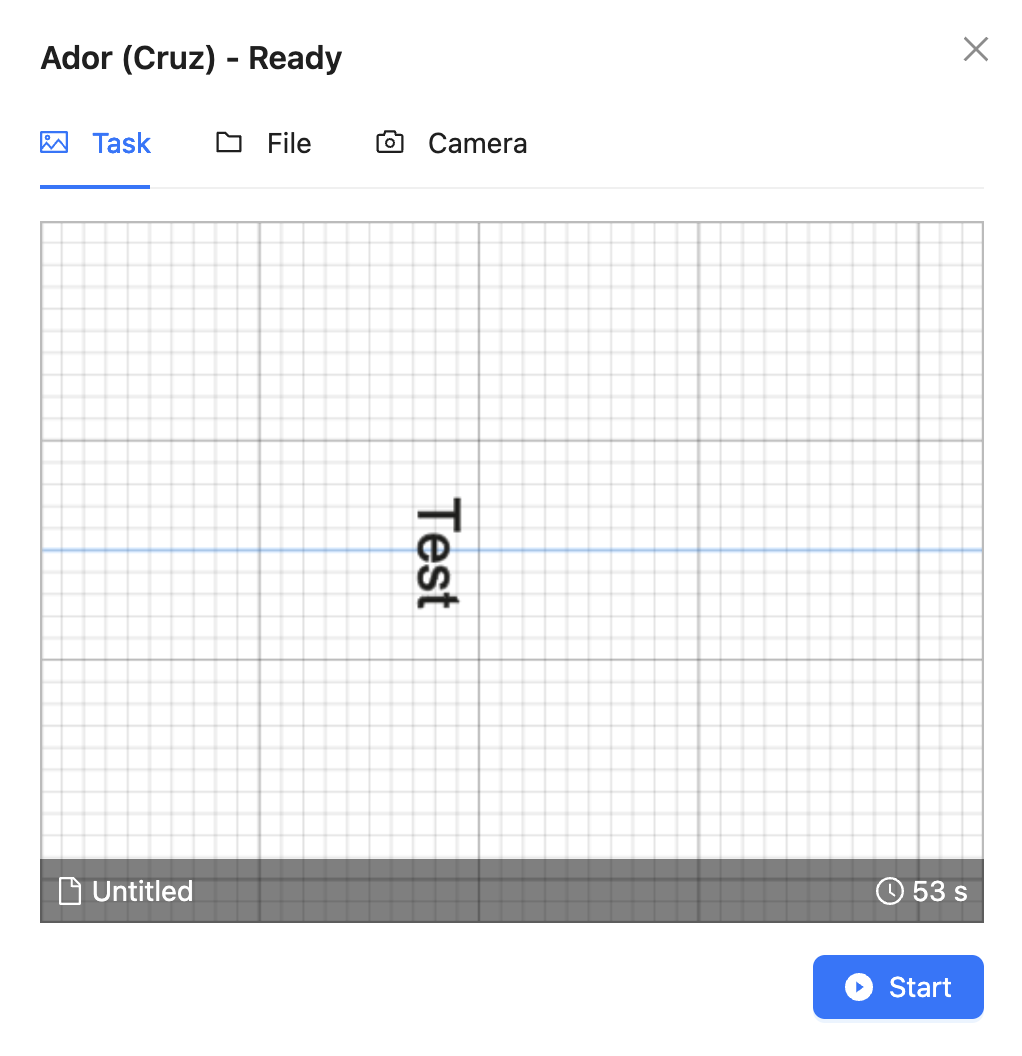

Start oppgaven.

Trinn 11

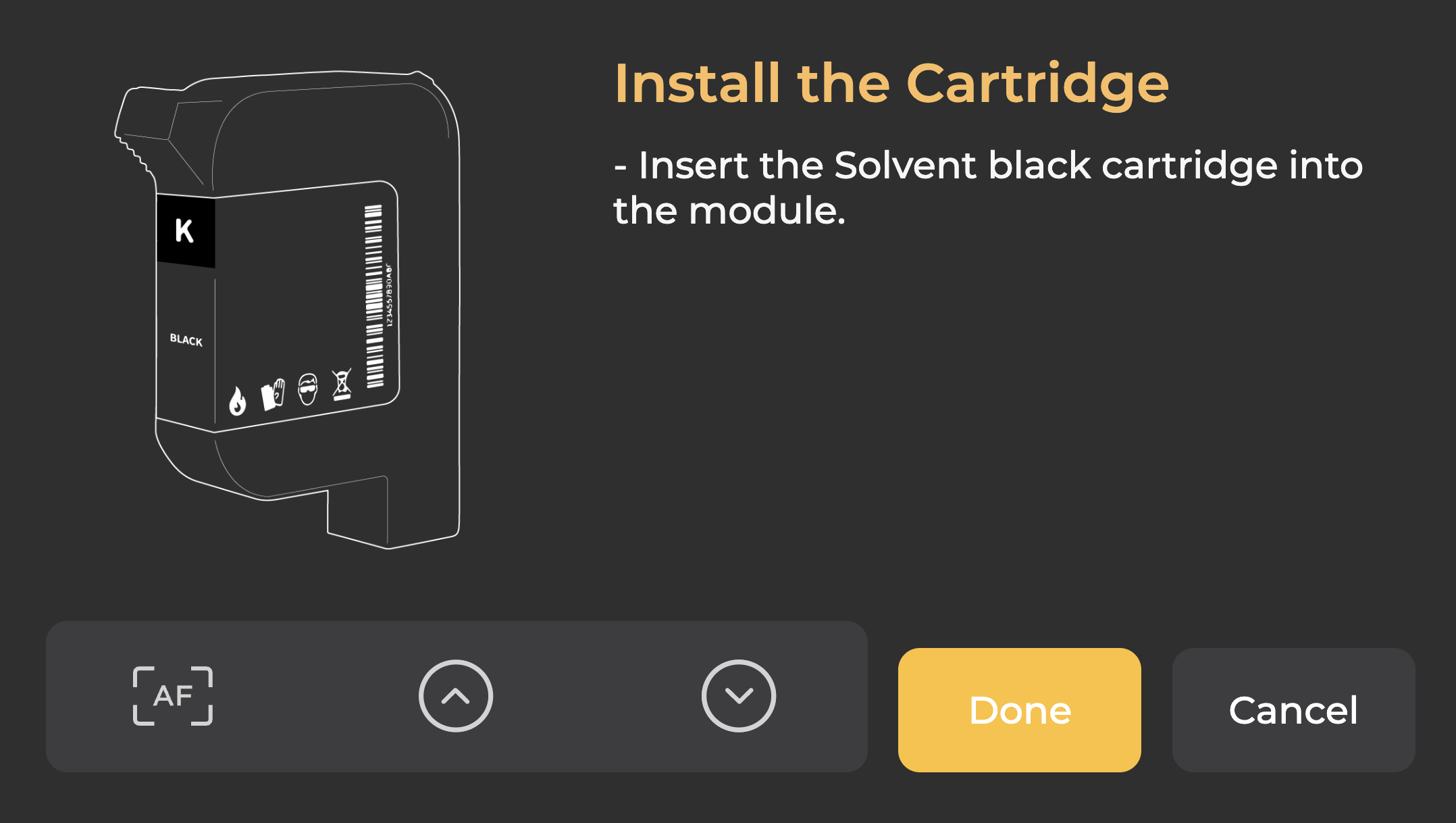

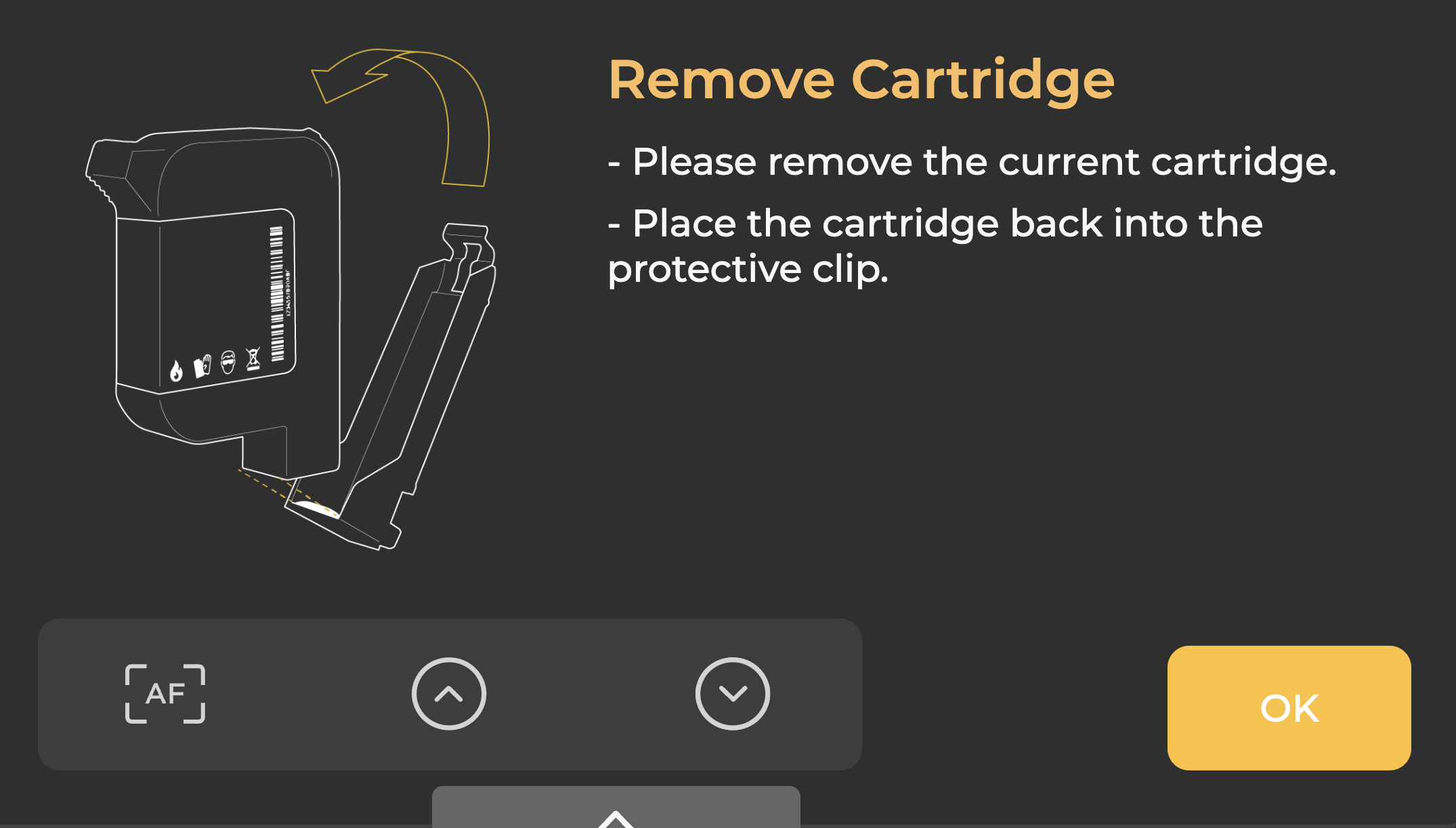

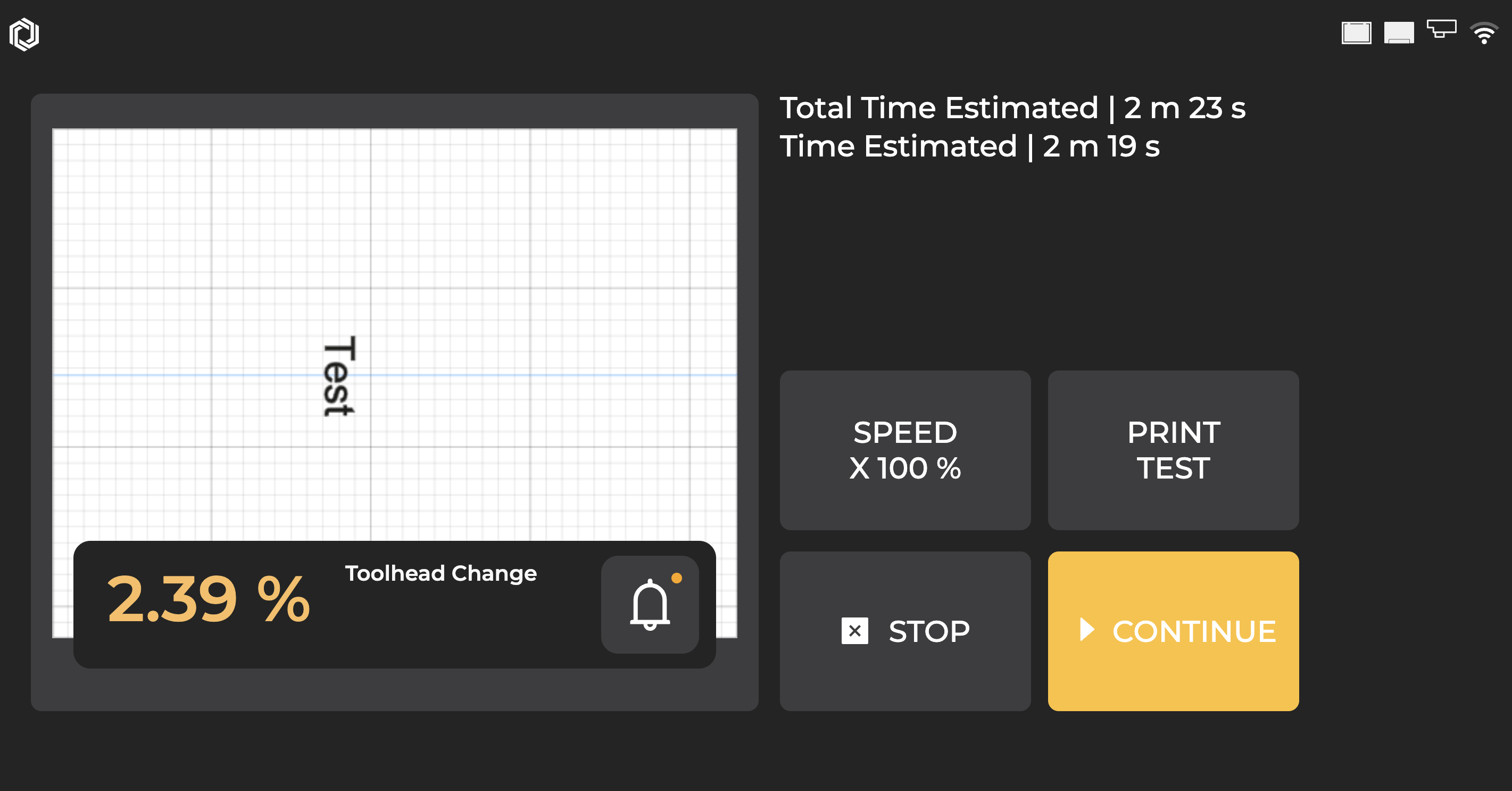

Etter at du har startet oppgaven, vil du bli bedt om å bytte fargepatron flere ganger til oppgaven er fullført. Vennligst følg instruksjonene på maskinens berøringsskjerm.

Trinn 12

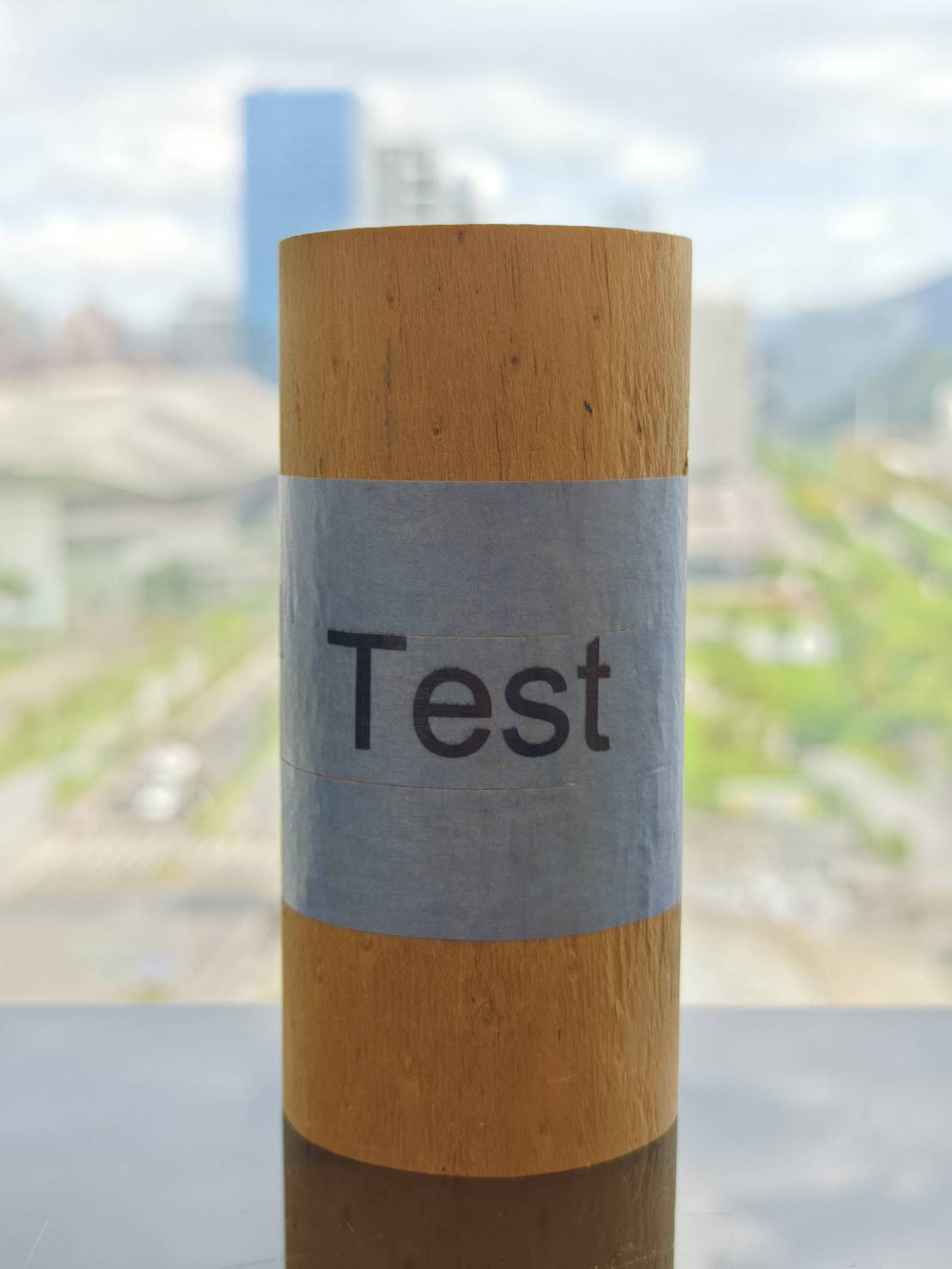

Kontroller resultatet.

#End
