Ador 旋轉軸 - 開始列印

說明

本文將指導您在硬體安裝完成後,如何開始列印工作。

如果您想了解如何使用旋轉軸模組進行雕刻,請參考以下連結。
Ador 旋轉軸模組 - 開始雕刻

步驟 1

請確保您已安裝以下軟體和韌體版本,以使用 Ador 的旋轉軸功能。

Beam Studio 2.3.8 版或以上 (說明指南)	韌體 5.3.3 版或以上。(說明指南)

步驟 2

開啟機器電源並安裝模組。
請參考下表中的連結,了解模組的安裝說明。

列印模組

步驟 3

將物件放置在滾輪上。

以下示範如何調整旋轉模組的滾輪。
(只需按住右側的按鈕,即可自由移動滾輪)

根據物件的形狀,請參考以下說明,了解如何正確放置物件: 圓柱形物件, 圓錐物件, 酒杯

圓柱形物件

圓錐物件

在放置物件之前,您需要使用支撐架。 請確認支架上的滾輪適合您的物件。

注意:智慧型手機中的水平儀應用程式也可以作為替代工具。

酒杯

在放置物件之前,您需要使用支撐架。 請確認支架上的滾輪適合您的物件。

步驟 4

執行自動對焦。

列印模組

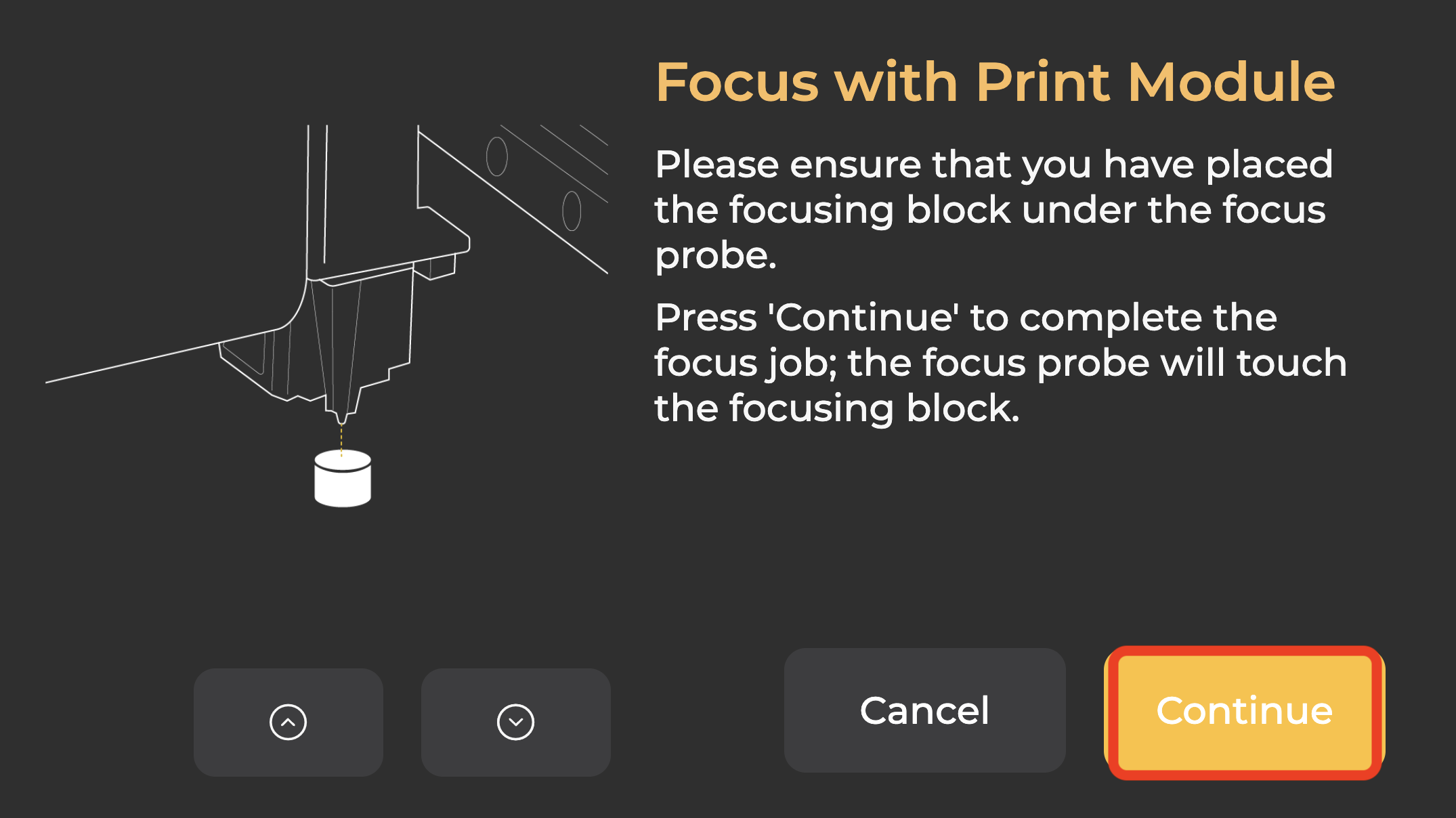

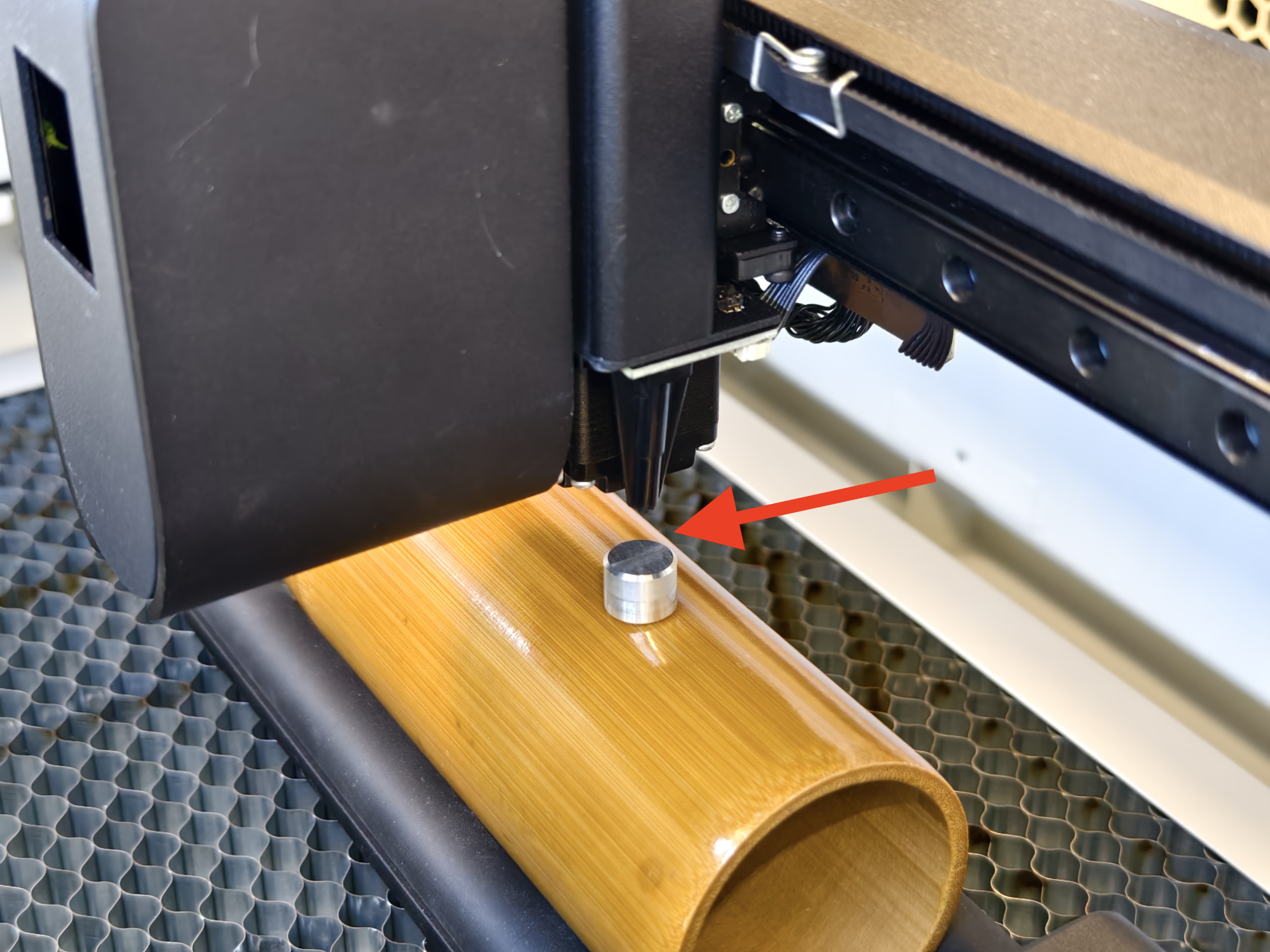

將模組升至最高點或您物件的上方。 將對焦塊放置或固定在物件的最高表面。 移動探針到對焦塊上方,並降低模組以確保其與對焦塊對齊。 連按兩下按鈕或使用控制面板進行自動對焦。 螢幕上會彈出提醒通知,請繼續執行該程序。

步驟 5

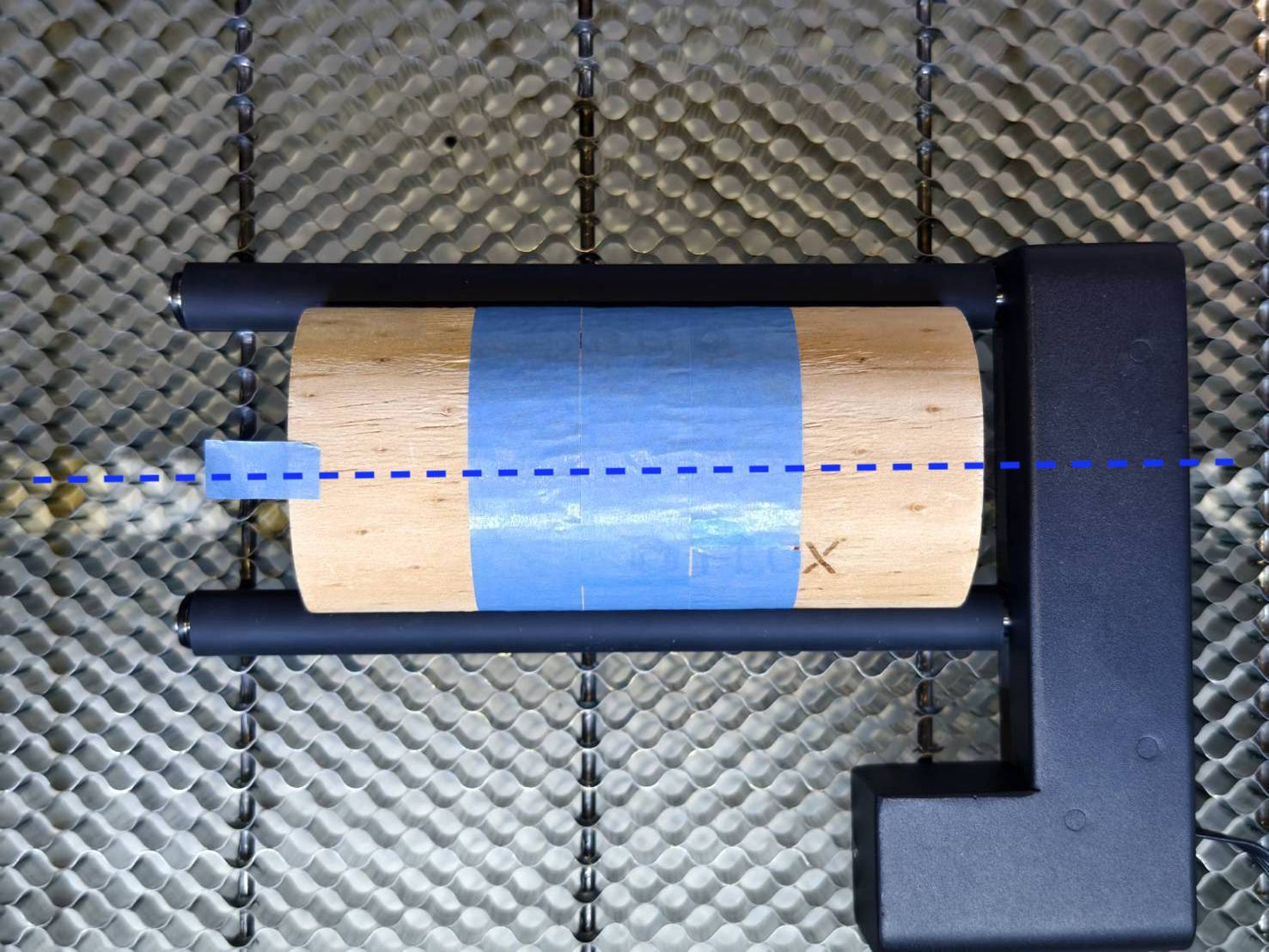

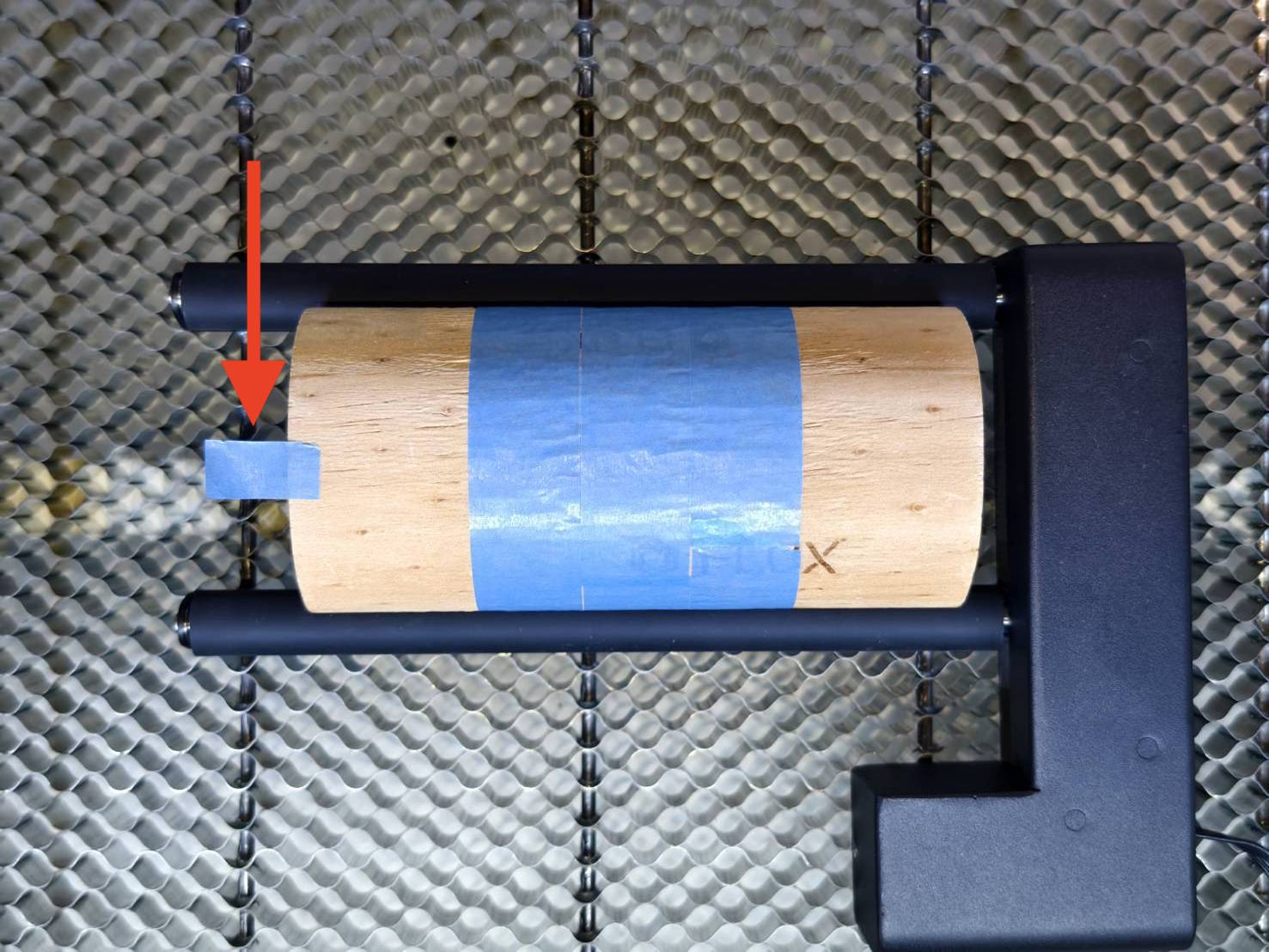

在物件的中心點貼上一片膠帶。
在使用相機預覽和軟體時,這有助於找到物件的中心點。

步驟 6

啟動 Beam Studio 並載入您的檔案或圖像。將工作區設為 Ador 並啟用旋轉軸功能。

步驟 7

根據您的材料和模組,設定工作的參數。
在我們的範例中，文字將是單一黑色，色碼為 #000000。

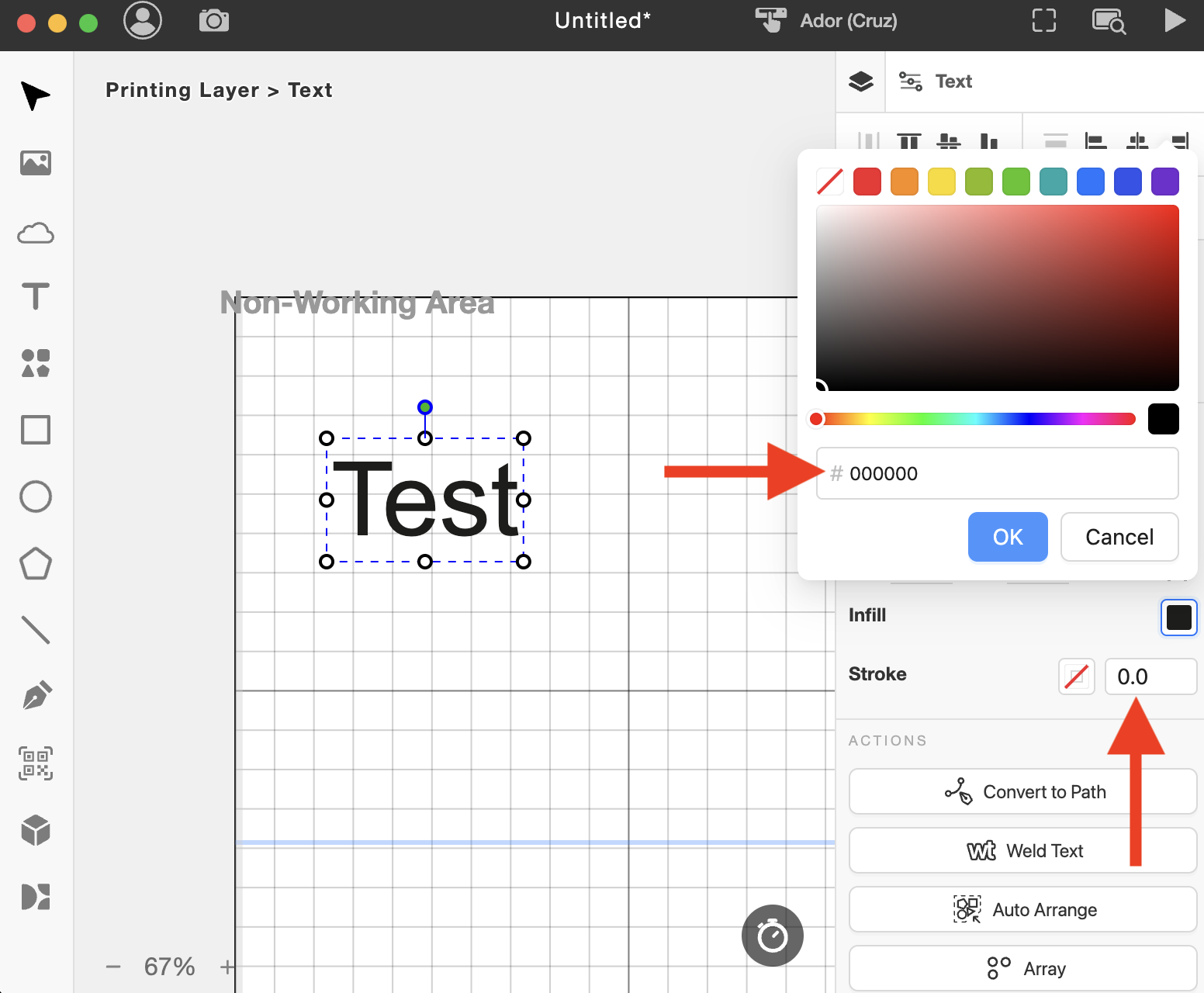

• 選取檔案，並輸入物件設定。


• 將文字設為黑色，色碼 #000000，不要有外框線。

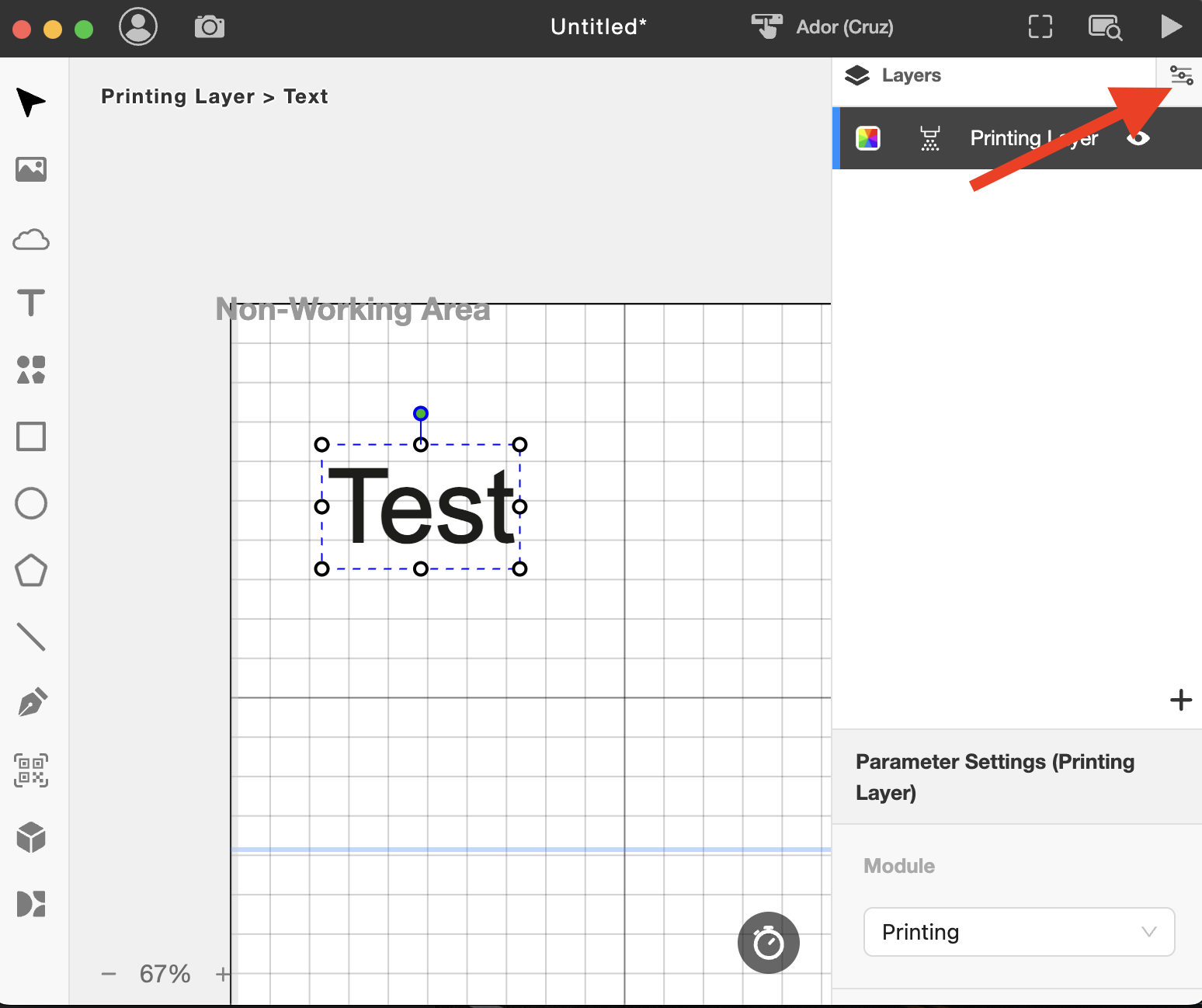

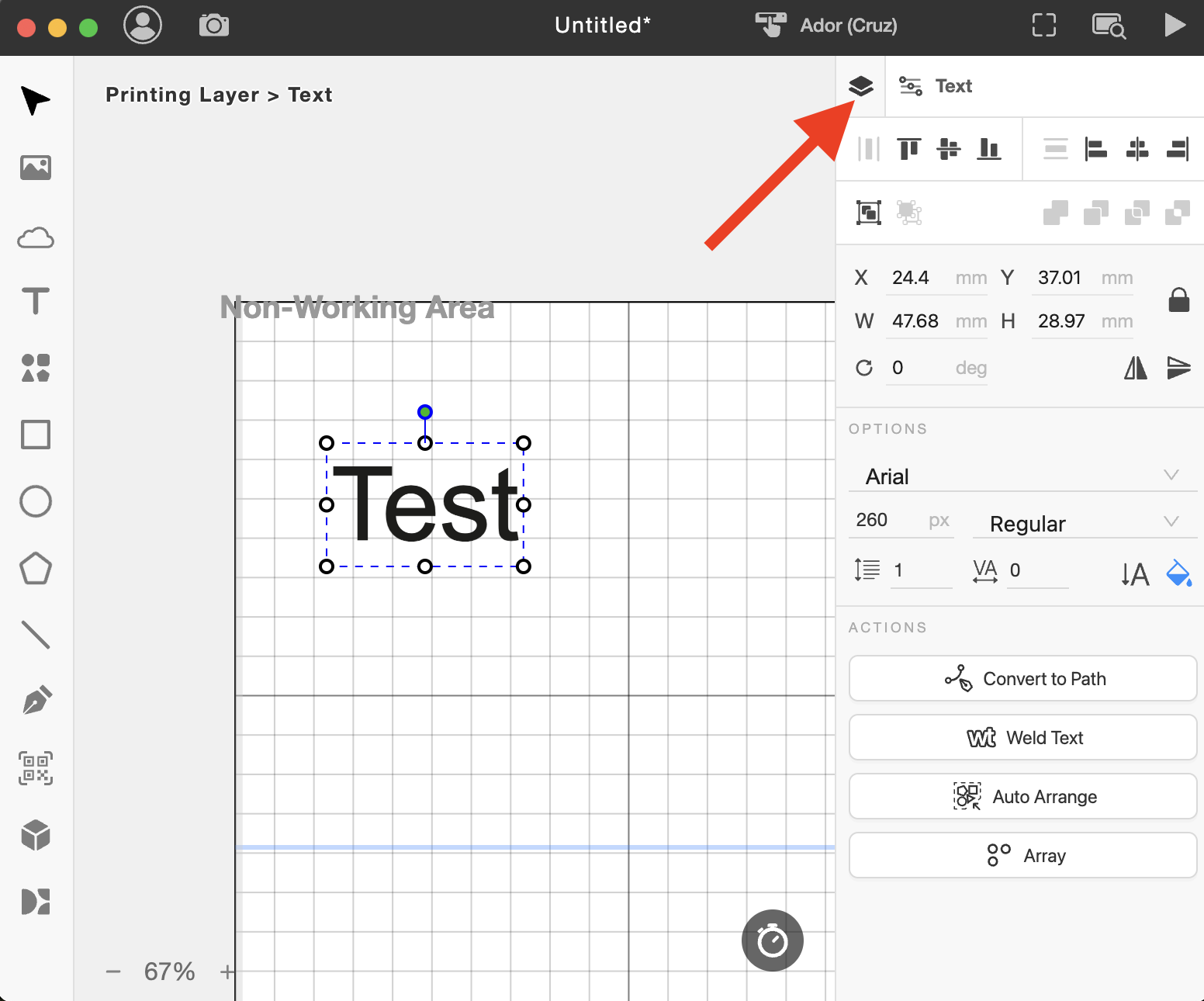

• 回到圖層設定。

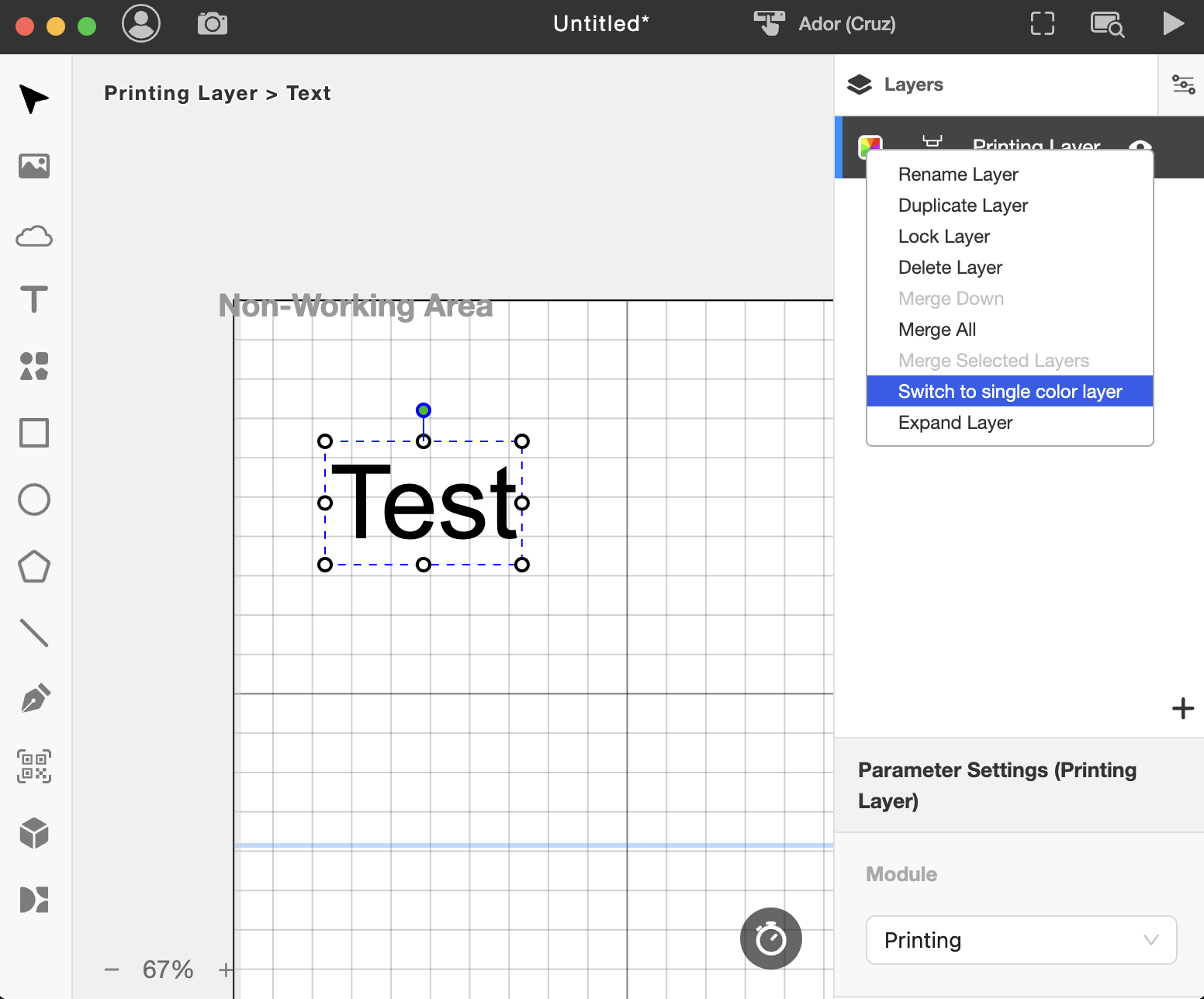

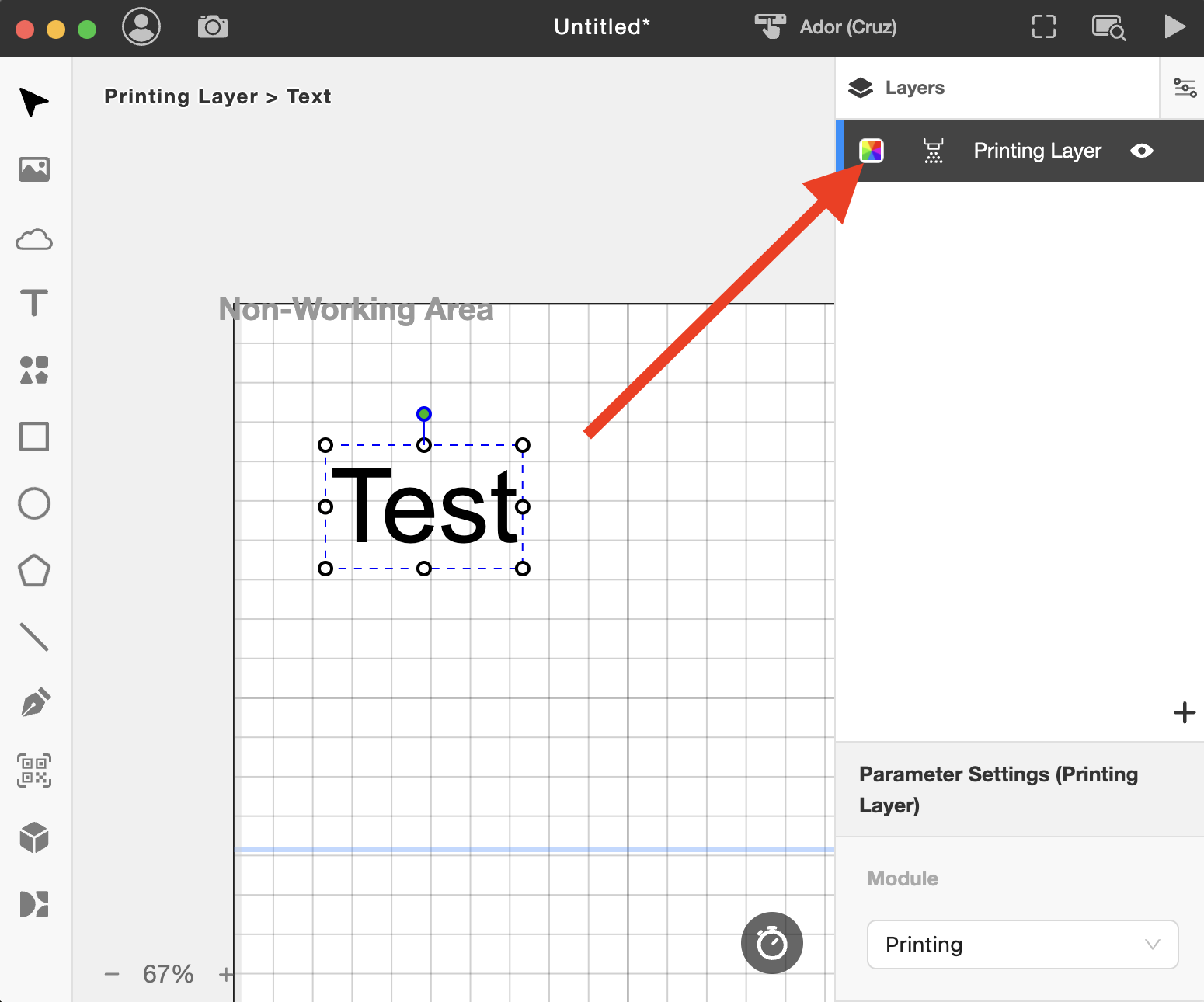

• 在顏色圖示上按右鍵，將設定改為單色模式。

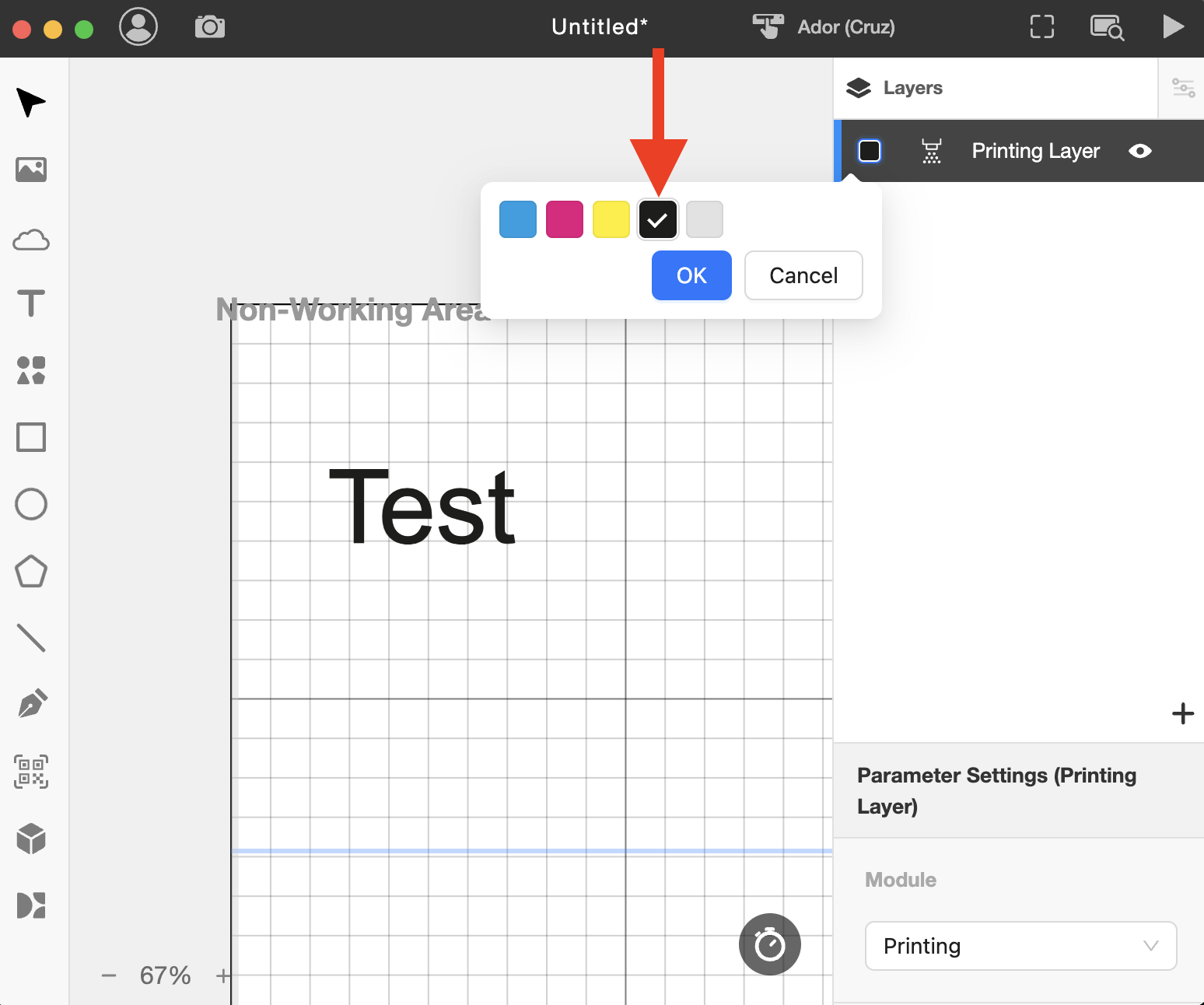

• 選擇黑色，使此圖層變成黑色。

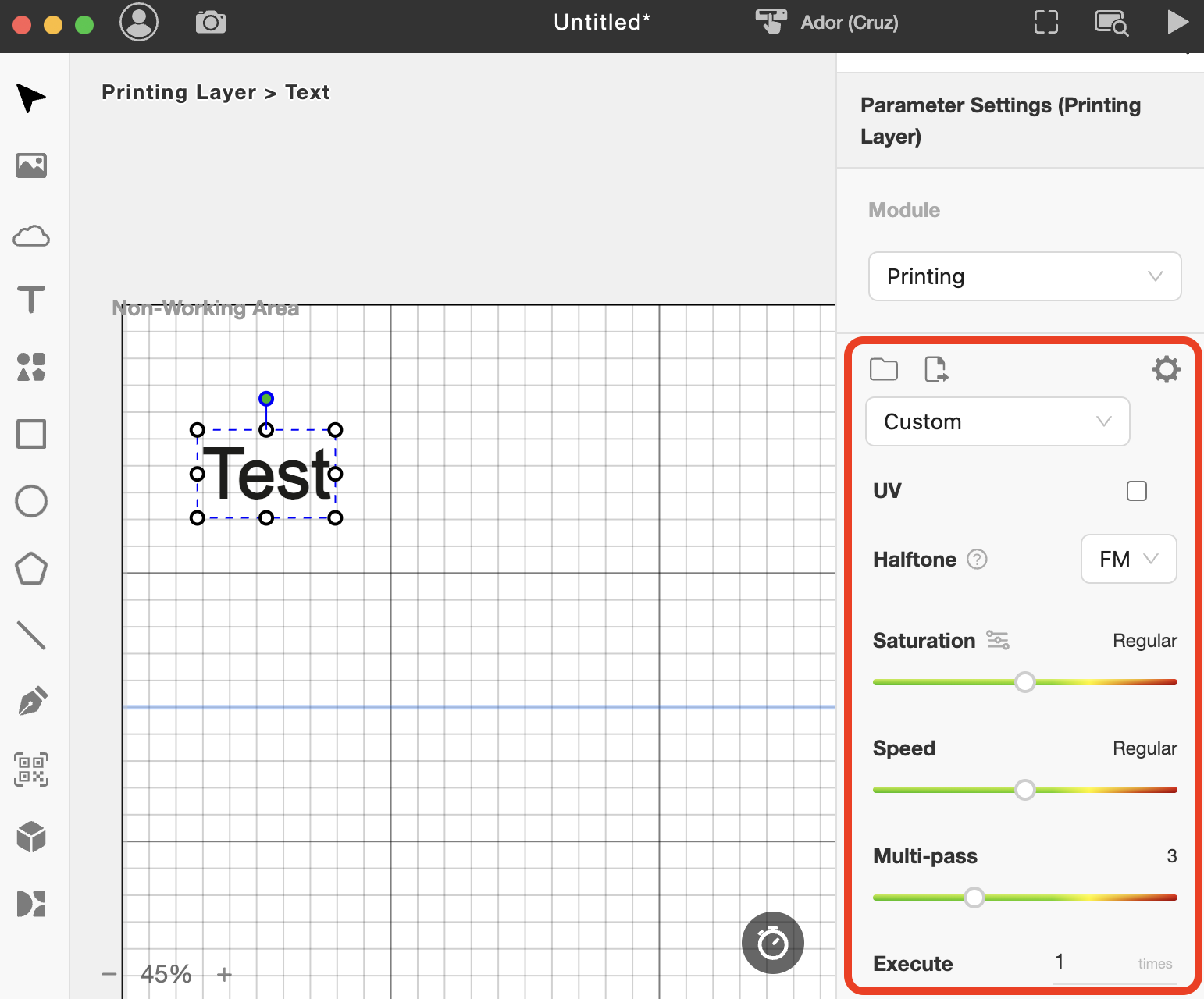

• 使用預設參數或自訂您的參數。


步驟 8

檢查是否需要安裝預噴板。

• 如果您的蜂巢板在頂層 37mm / 1.4 inches，則不需要安裝預噴板。直接將底漆貼紙貼在兩個開口周圍。

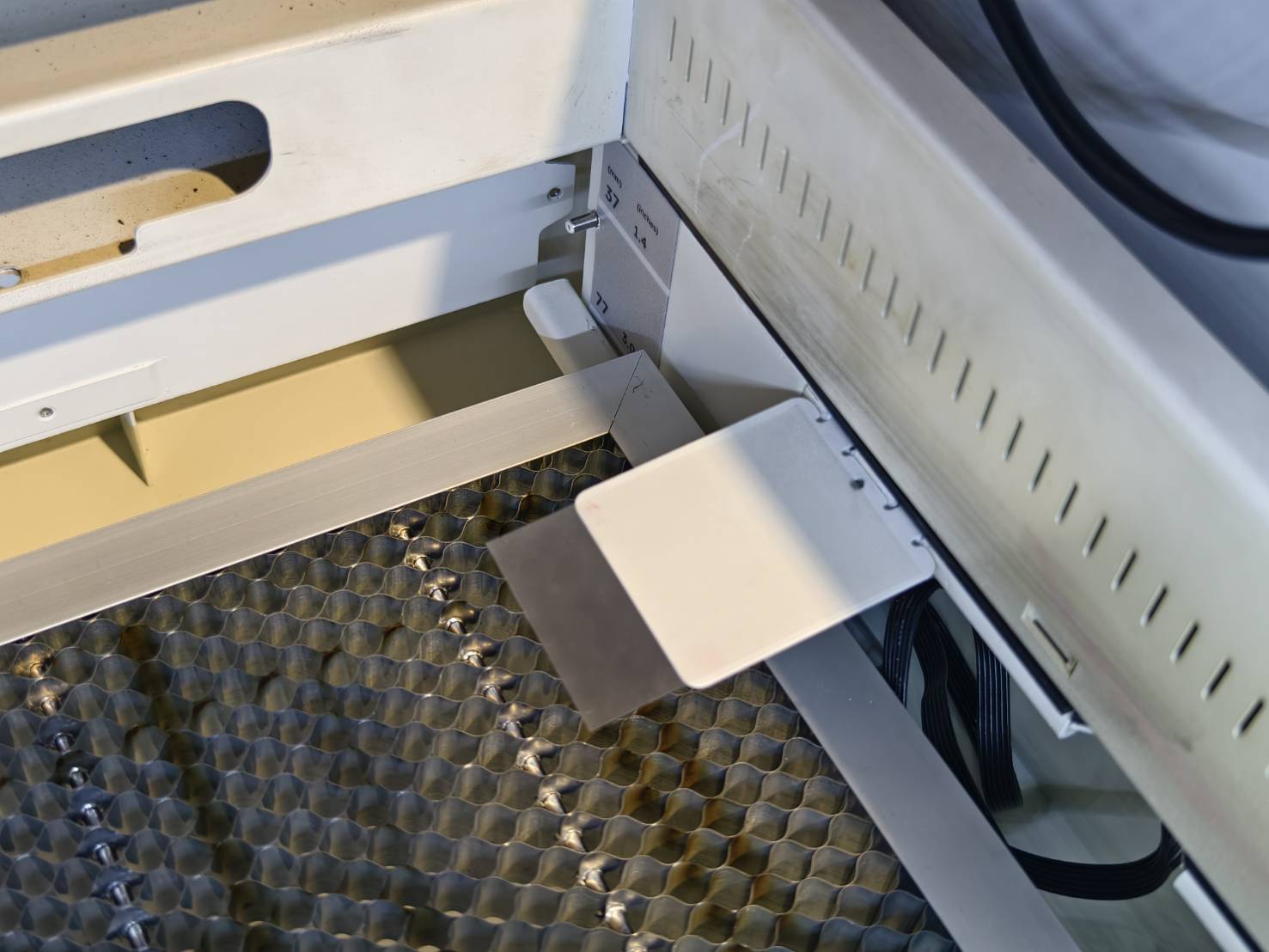

• 如果您的蜂巢板在其他低於 37mm / 1.4 inches 的層，請將預噴板插入工作區的右側，並將 底漆貼紙貼在預噴板上。


步驟 9

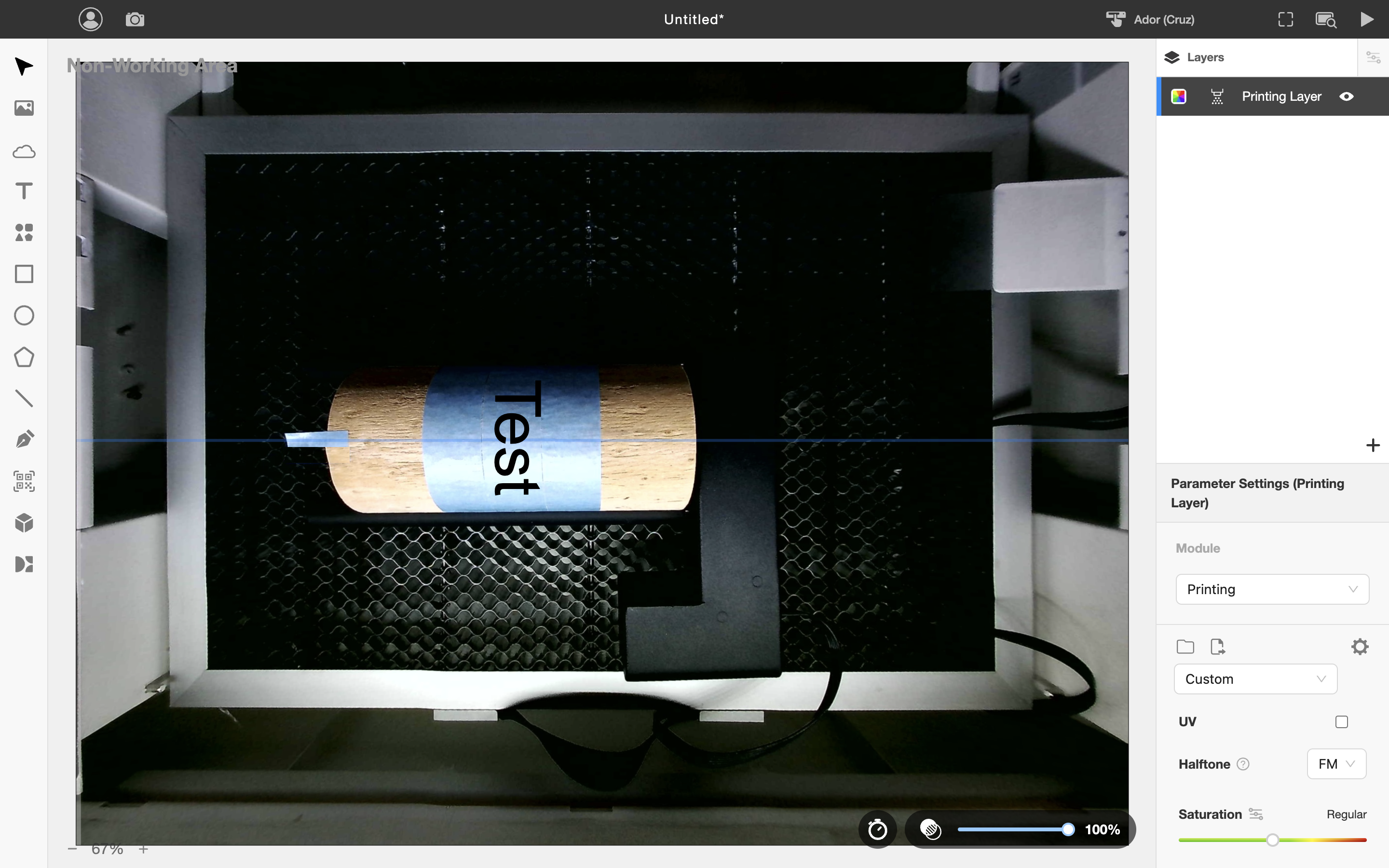

執行相機預覽並將文字或設計放置在您要列印的物件上。

• 關上門蓋並執行相機預覽拍照。


• 拍照後，將圖像放在物件上，必要時可旋轉。


• 拖曳物件中間的藍線以設定中心點。


（在 Ador Rotary 模式下，軟體中的預噴圖示會消失，因為預噴區域將自動設定為兩個開口周圍的平台。）

步驟 10

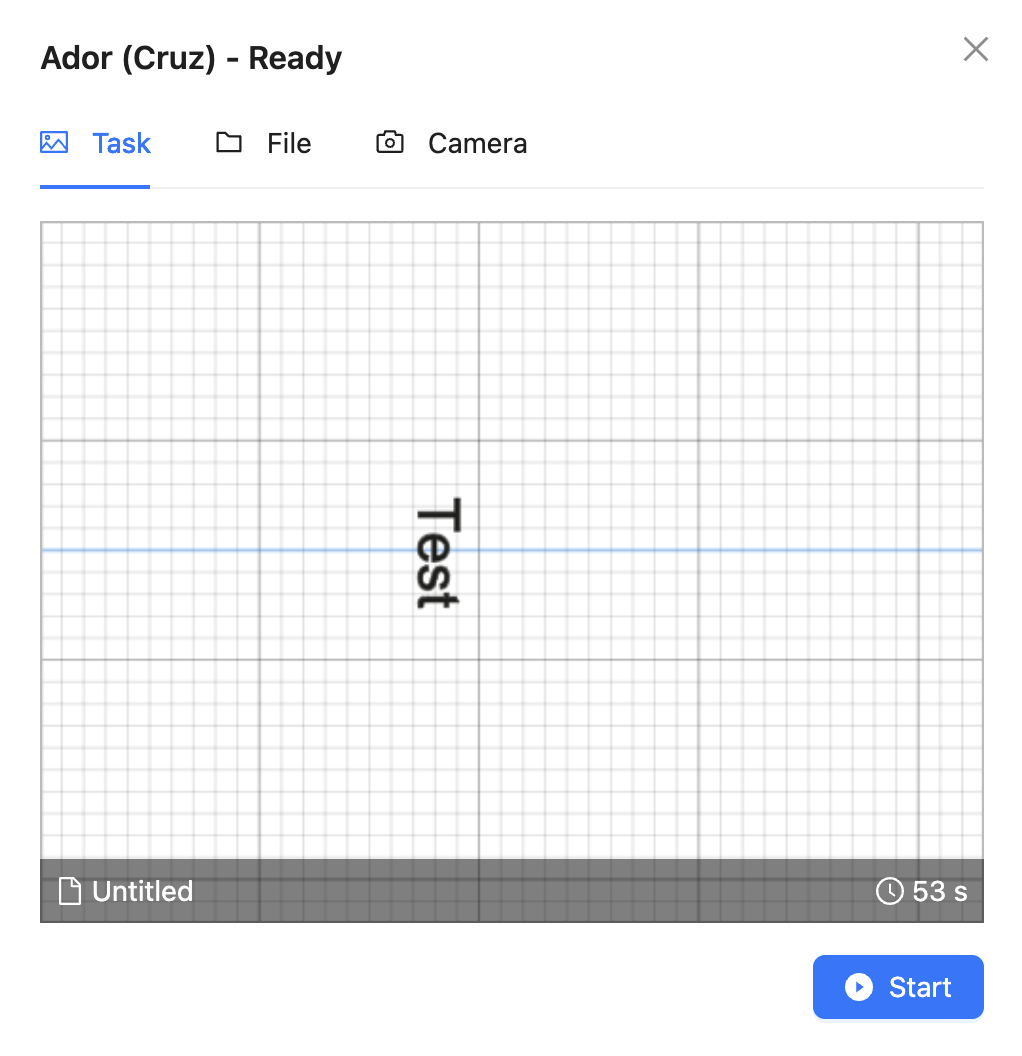

開始工作。

步驟 11

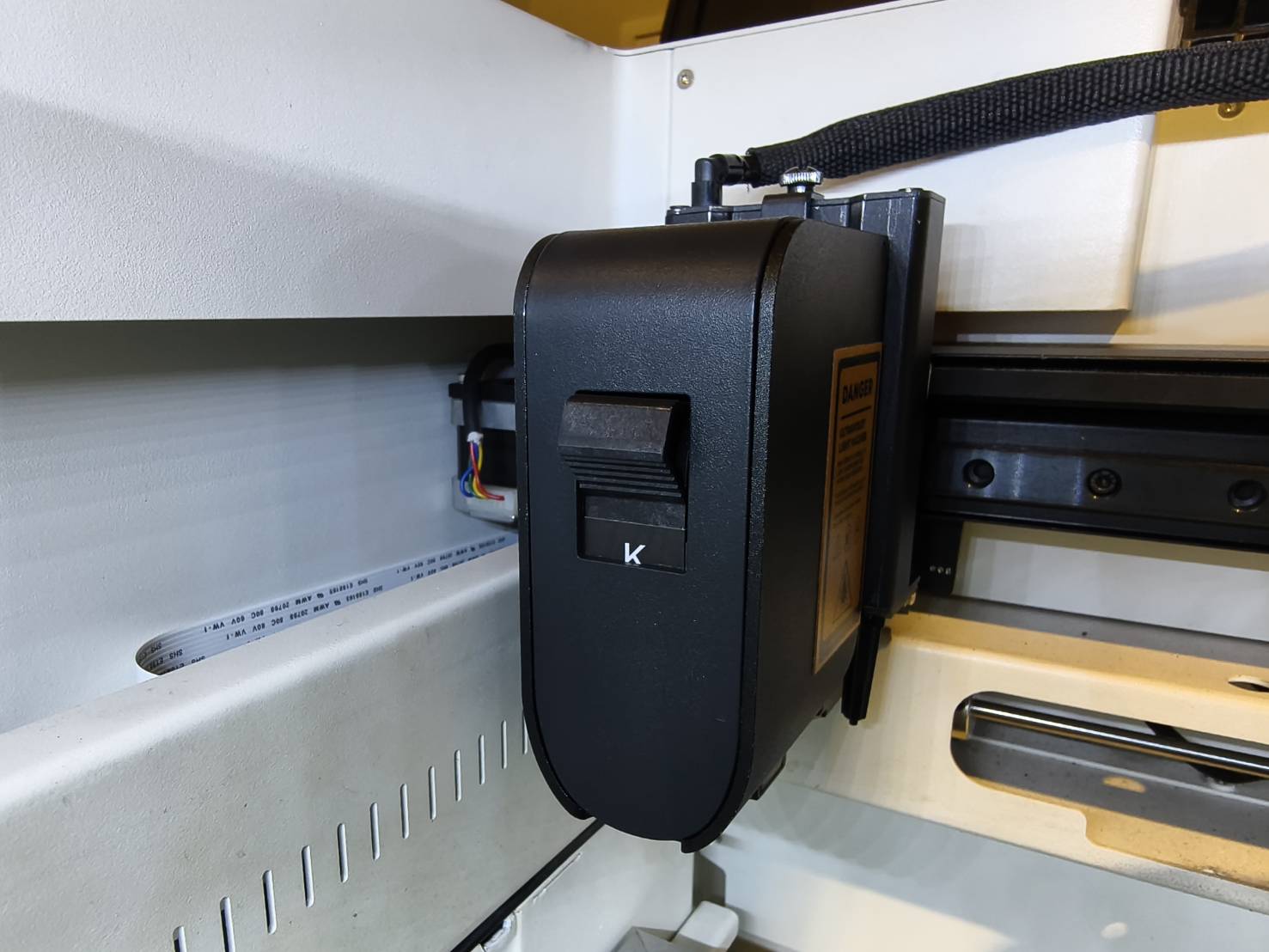

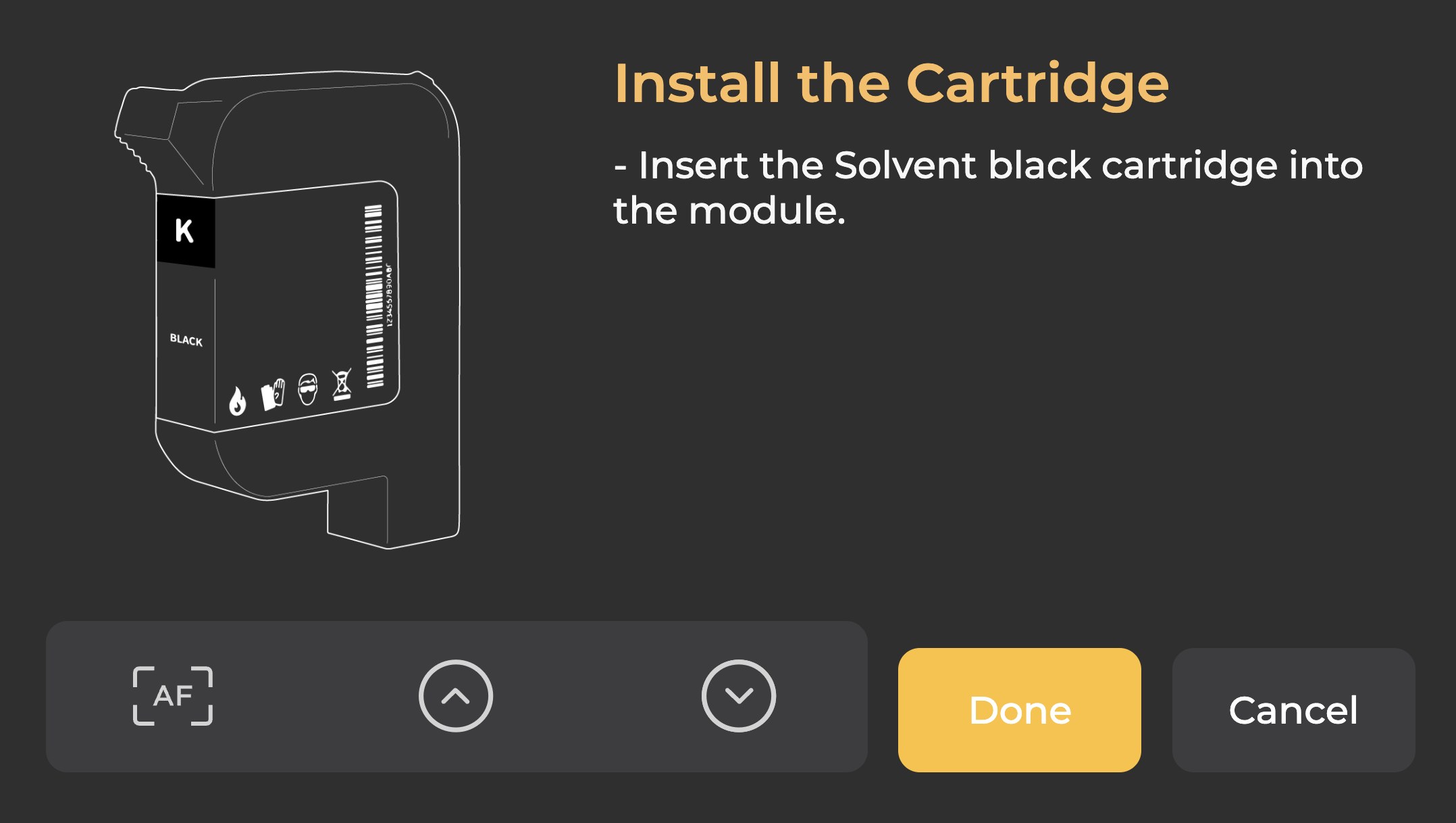

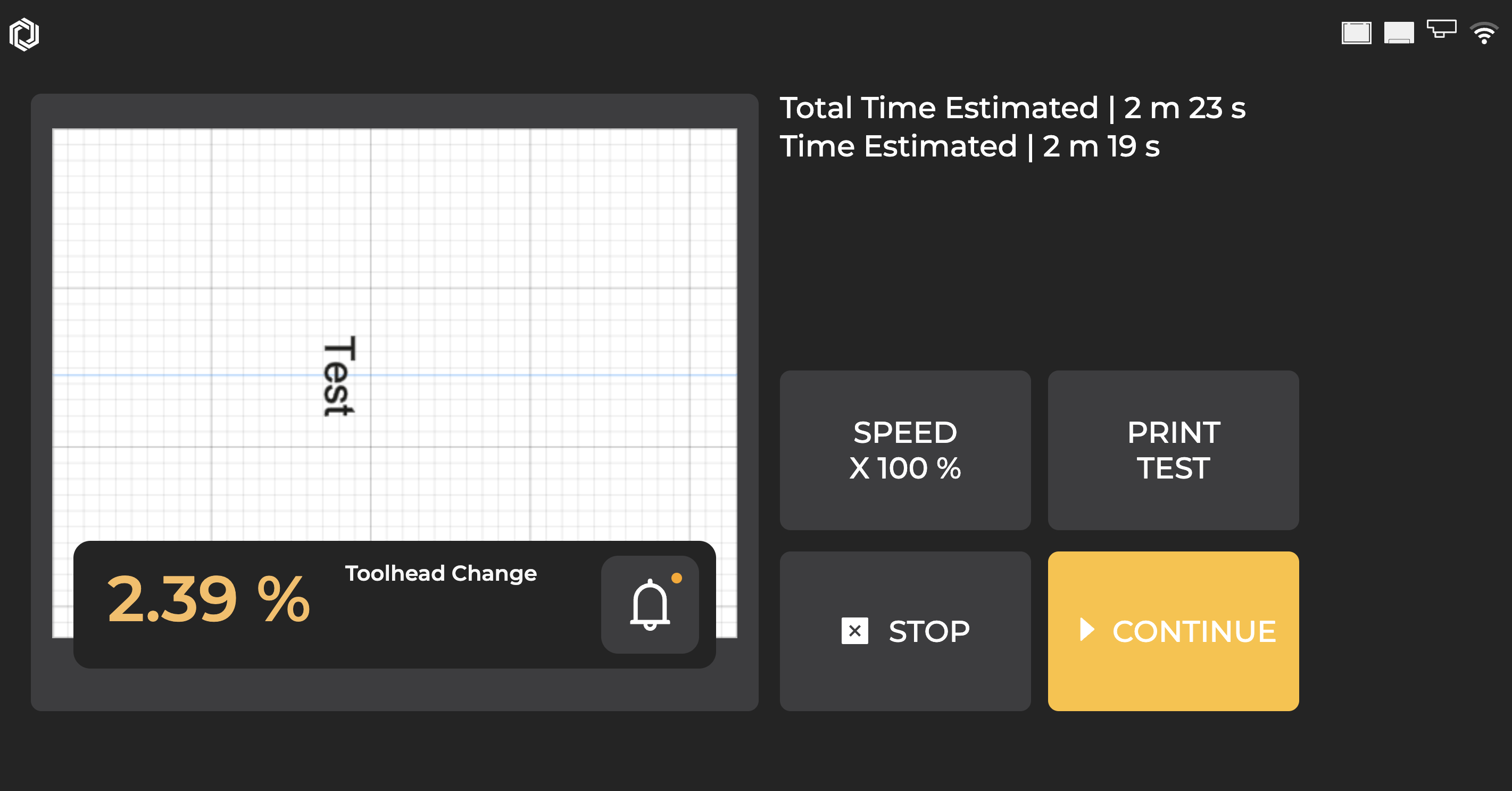

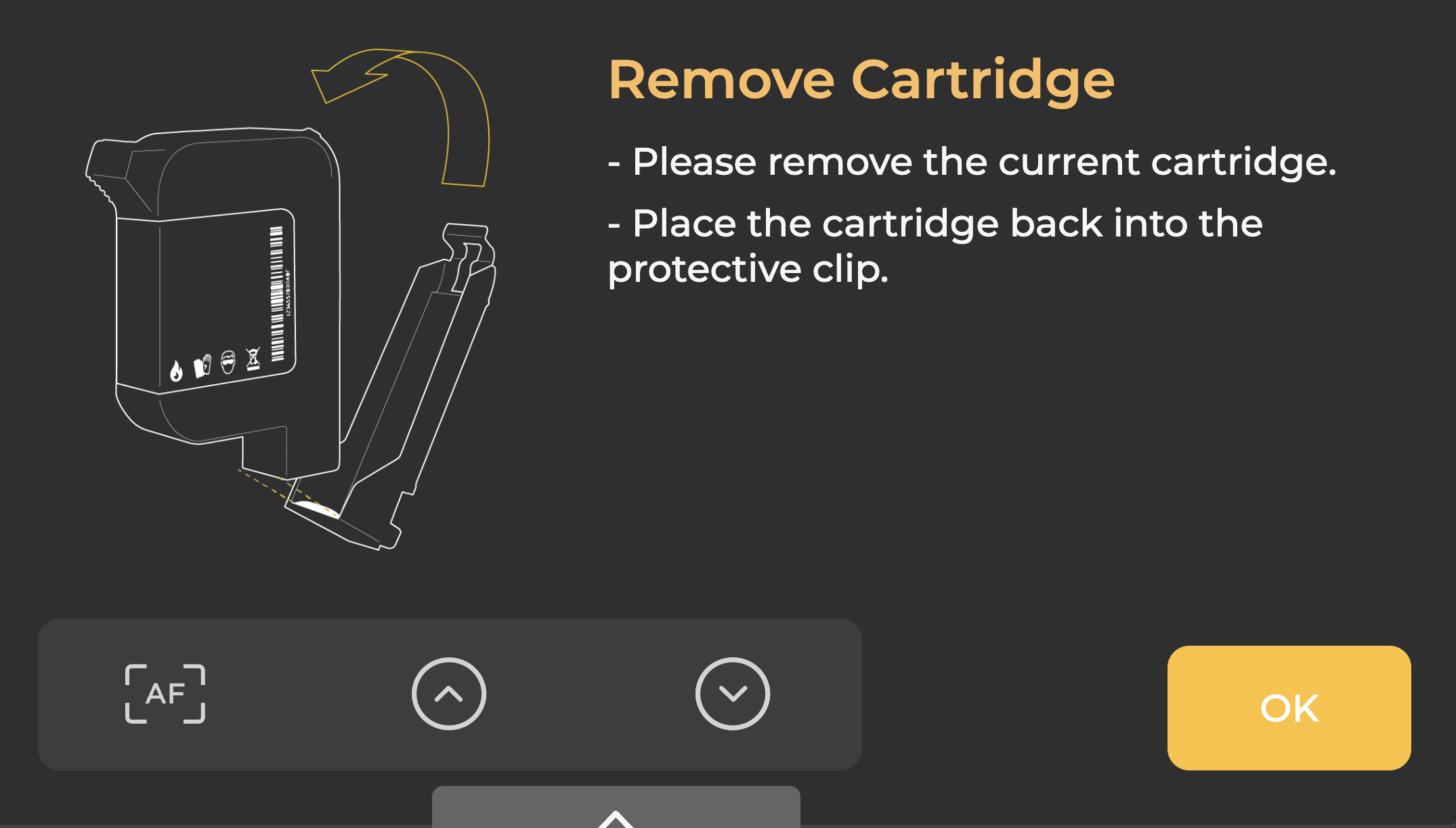

開始工作後，系統會多次要求您更換墨水匣，直到工作完成。請依照機器觸控螢幕上的指示操作。

步驟 12

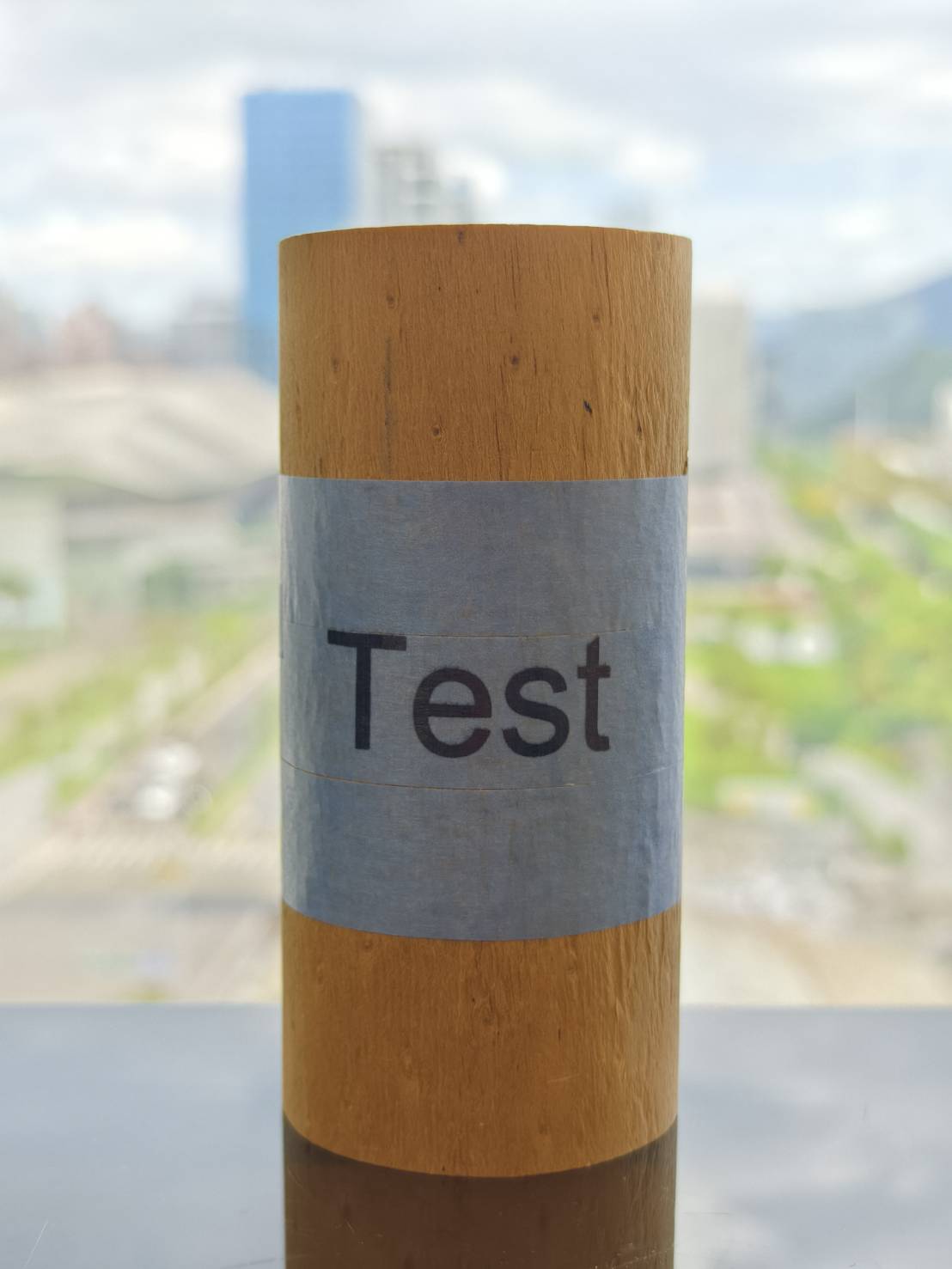

檢查結果。
