Ador Rotary - Start udskrivning

Beskrivelse

Denne artikel vil guide dig igennem, hvordan du starter en udskrivningsopgave efter hardwareinstallationen.

Hvis du leder efter, hvordan man graverer med rotary, bedes du se linket nedenfor.
Ador Rotary - Start gravering

Trin 1

Sørg for, at du har følgende software- og firmwareversioner for at bruge Adors rotary-funktion.

Beam Studio version 2.3.8 eller nyere (Guide)	Firmwareversion 5.3.3 eller nyere (Guide)

Trin 2

Tænd for maskinen og installer modulet.
Se linkene i tabellen nedenfor for installationsvejledninger til moduler.

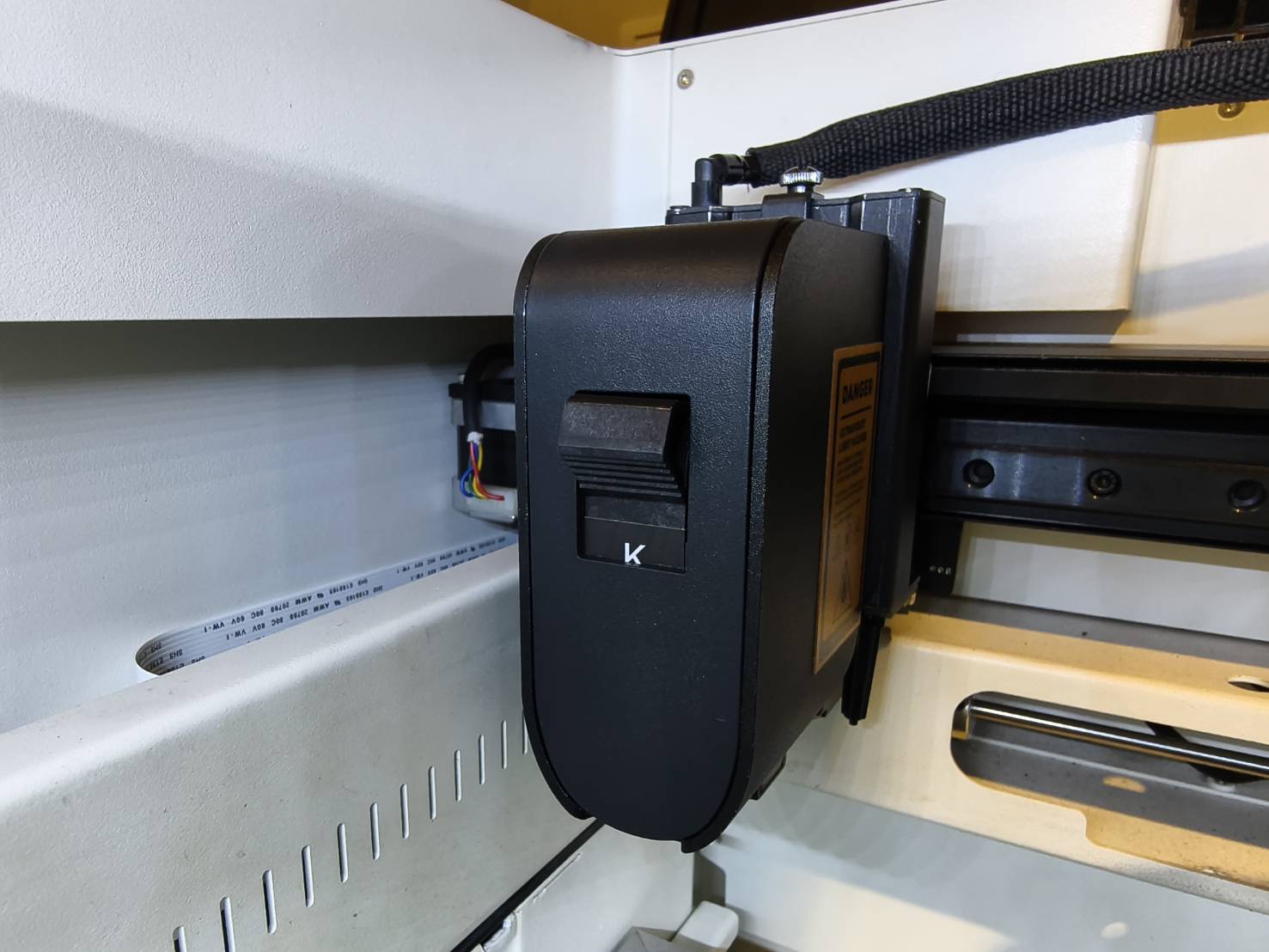

Udskrivningsmodul

Trin 3

Placer dit emne på rullerne.
Det tilgængelige størrelsesinterval for emnet er 3mm - 140mm.
For emner på 3mm - 5mm er autofokusfunktionen ikke tilgængelig, så manuel fokusering er påkrævet.

Her er en demonstration af, hvordan man justerer rullerne på rotary.
(Tryk blot på knappen til højre og hold den nede, så kan rullerne flyttes frit)

Afhængigt af objekternes form, bedes du se vejledningerne nedenfor for korrekt placering af dit objekt: Cylindriske objekter, Kegleobjekter, Bægre

Cylindriske objekter

Kegleobjekter

Før du placerer objektet, skal du bruge støtten. Sørg for, at hjulene på støtten passer til dit objekt.

Bemærk: Vaterpas-appen på smartphones kan også være et alternativt værktøj at bruge.

Bægre

Før du placerer objektet, skal du bruge støtten. Sørg for, at hjulene på støtten passer til dit objekt.

Trin 4

Udfør autofokus.

Udskrivningsmodul

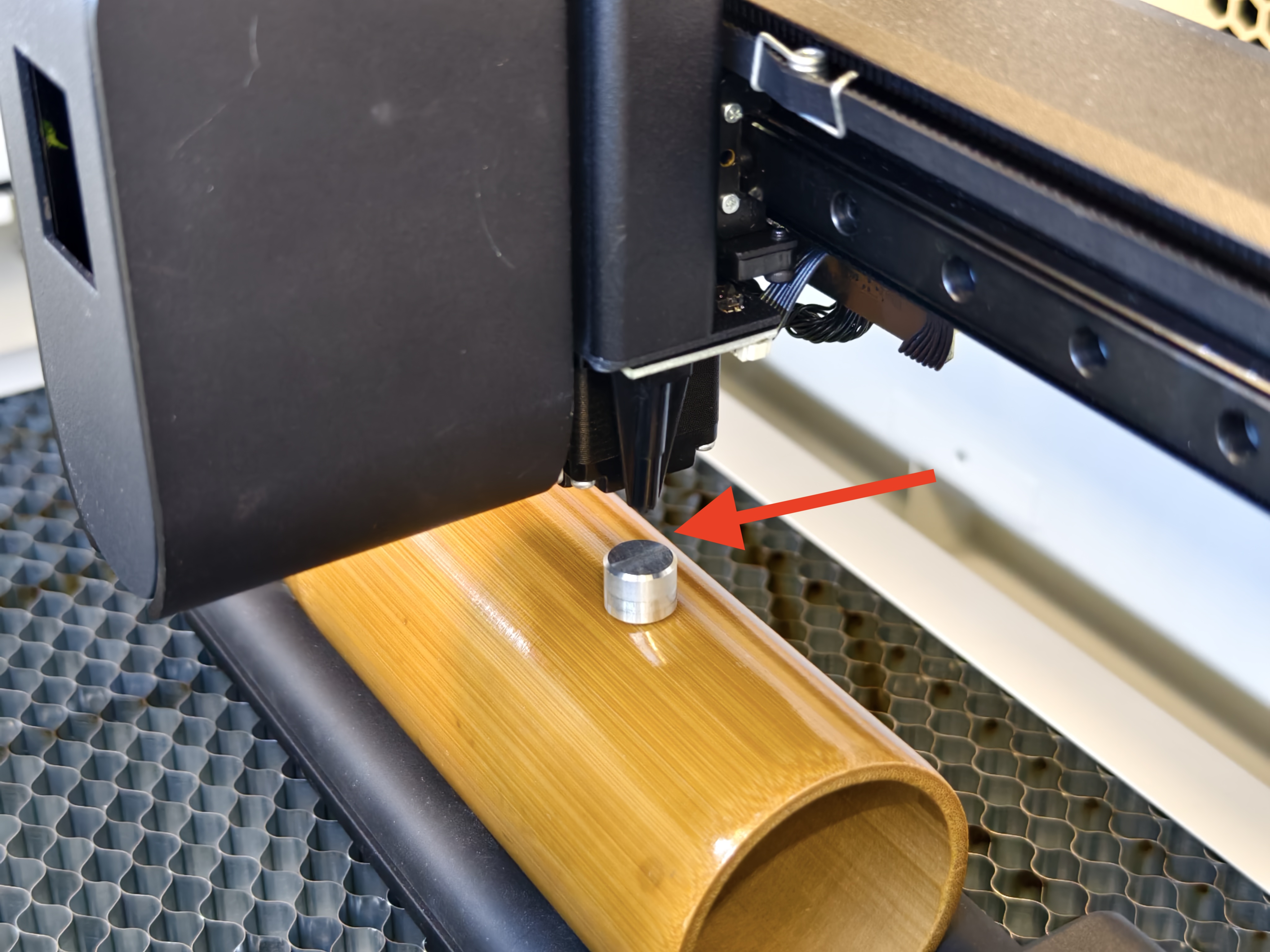

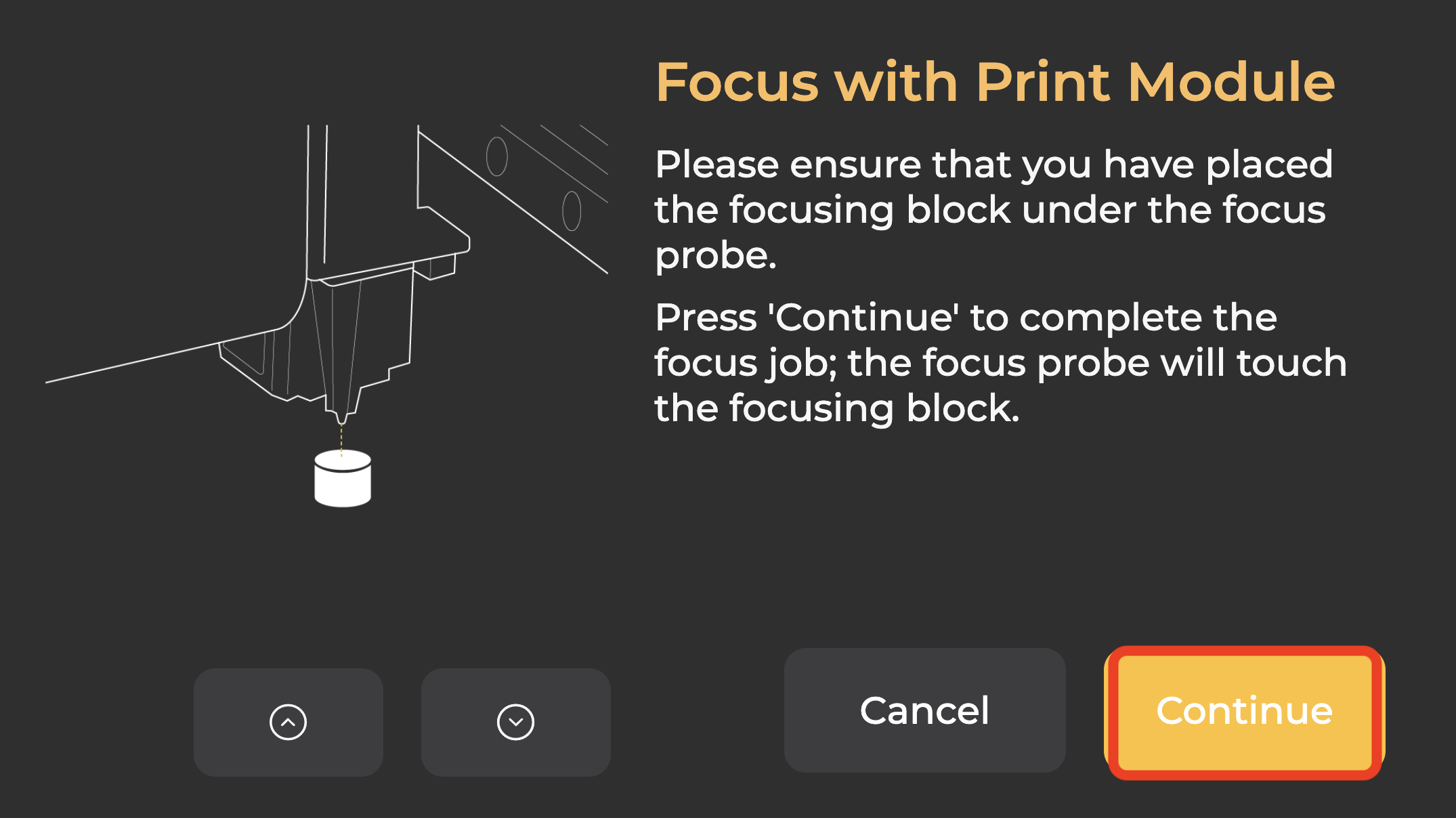

Hæv modulet til toppen eller over dit objekt. Placer eller hold fokusblokken på den højeste overflade af dit objekt. Flyt sonden over fokusblokken, og sænk modulet for at sikre, at det er justeret med blokken. Dobbelttryk på knappen, eller brug panelet til autofokus. En påmindelsesmeddelelse vil dukke op på skærmen; fortsæt venligst processen.

Trin 5

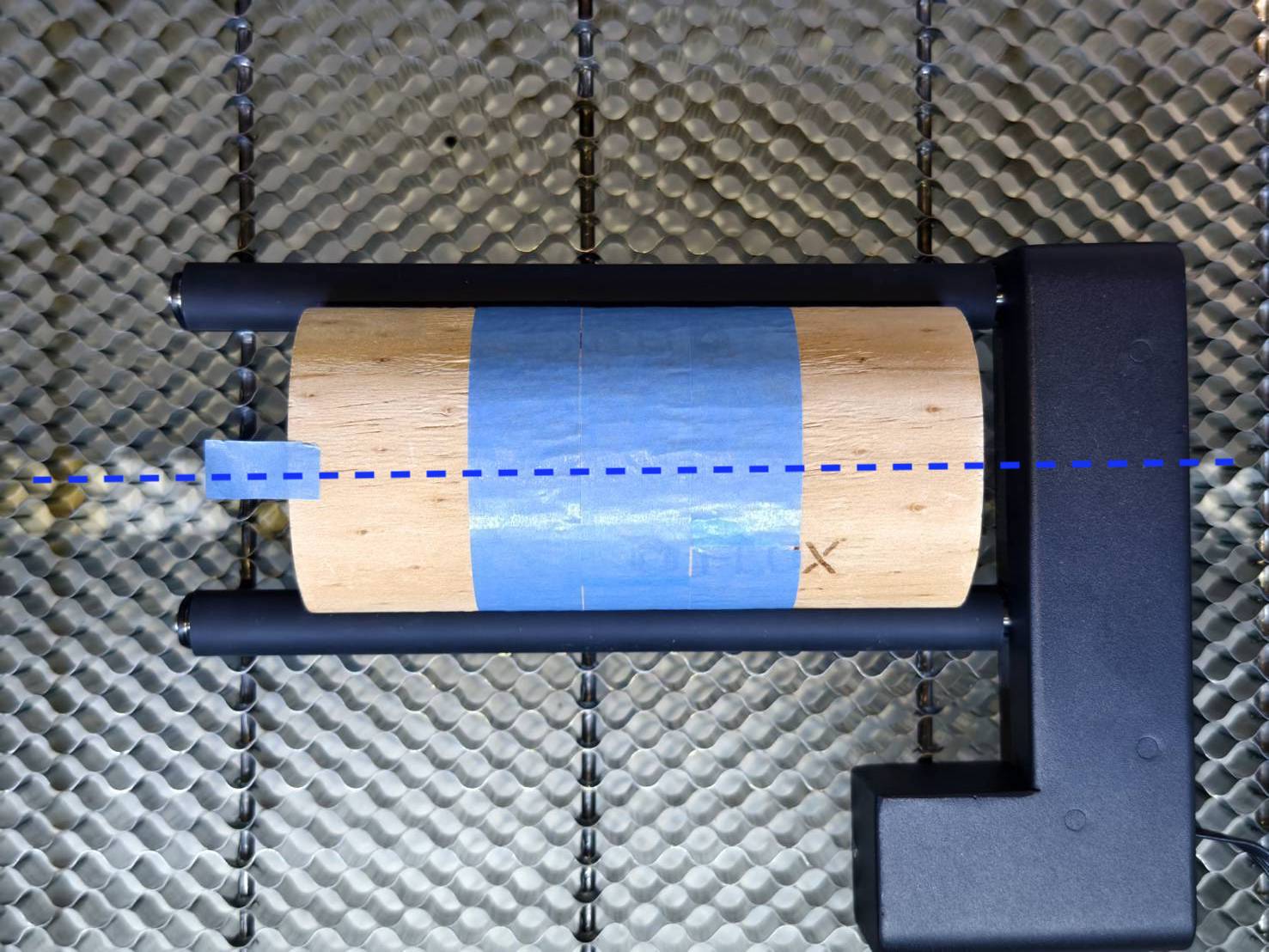

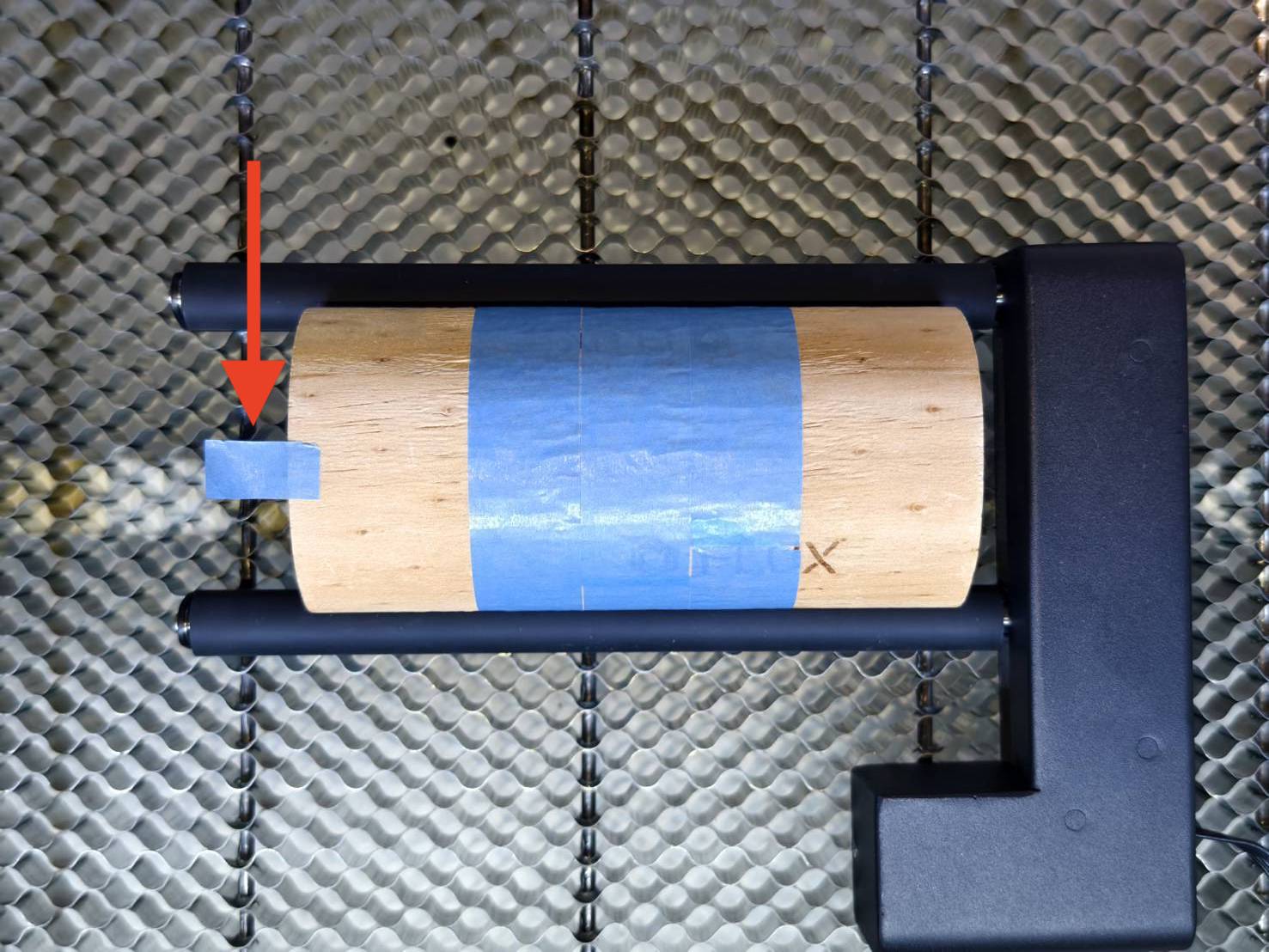

Placer et stykke tape midt på dit objekt.
Dette vil være nyttigt til at finde midten af objektet, når du bruger kameravisning og softwaren.

Trin 6

Start Beam Studio, og indlæs din fil eller billede. Indstil arbejdsområdet til Ador, og aktiver rotationsfunktionen.

Trin 7

Indstil opgavens parametre i henhold til dit materiale og dit modul.
I mit eksempel vil teksten være i en enkelt farve, sort med farvekoden #000000.

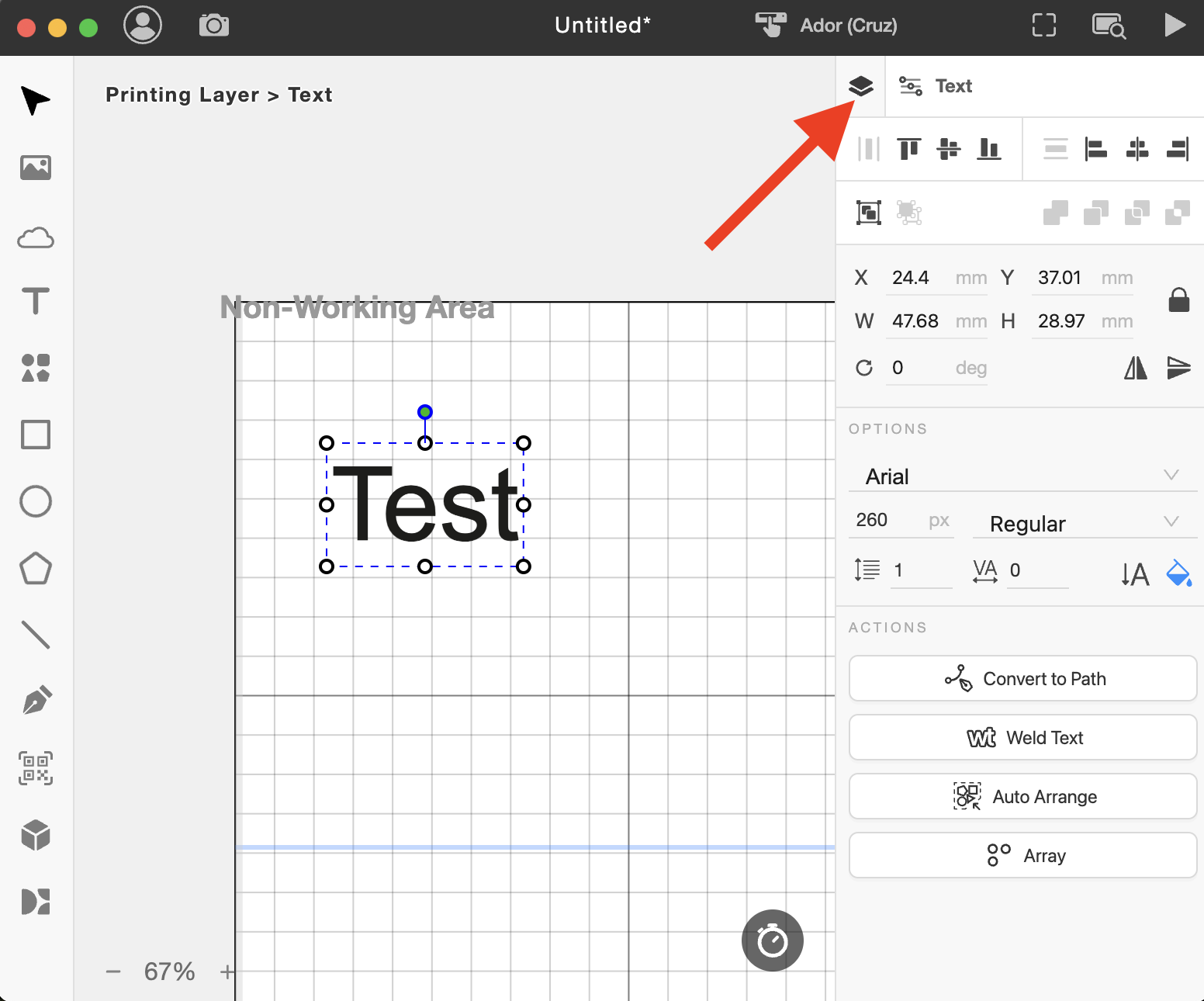

• Vælg filen, og indtast objektindstillingerne.

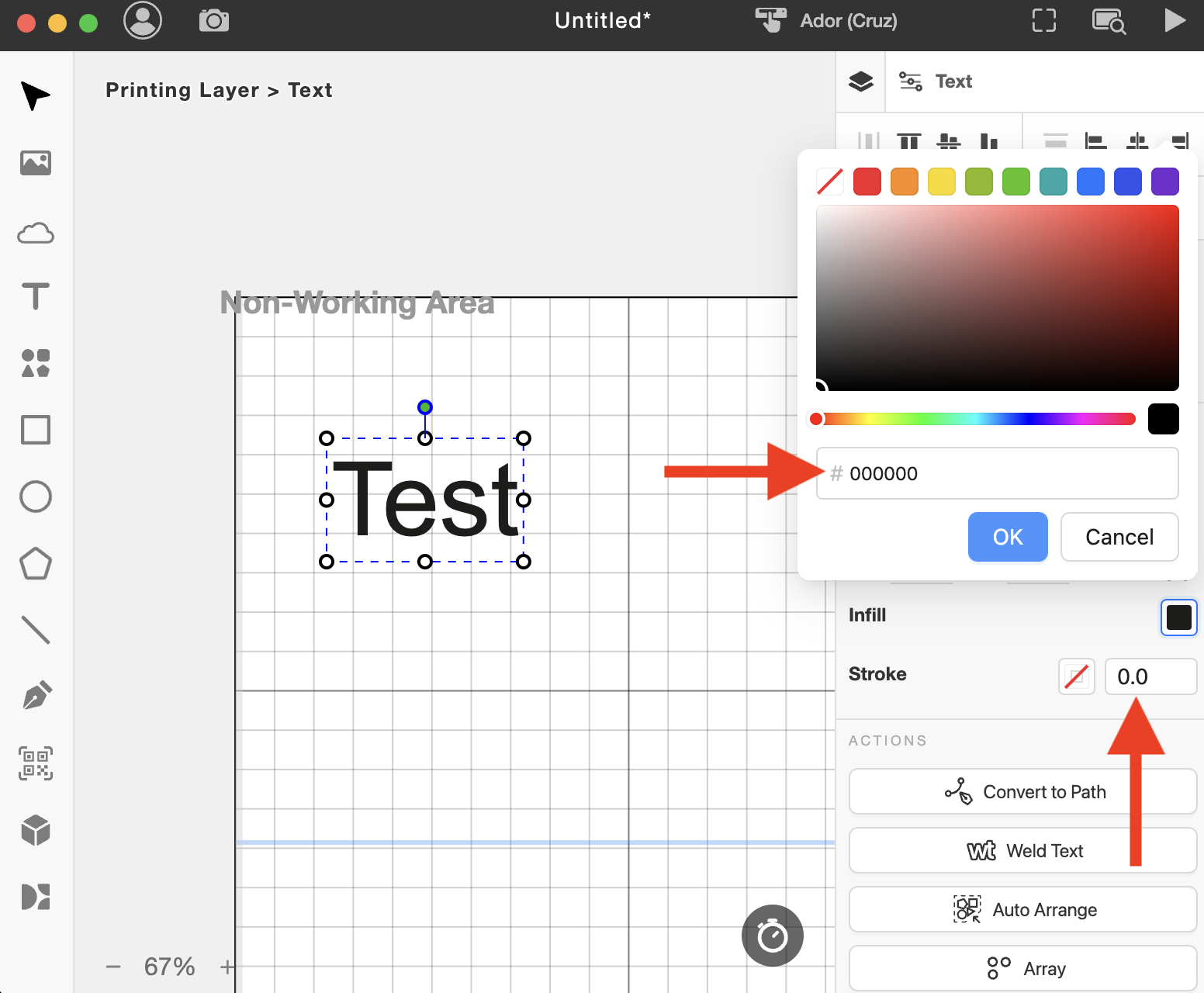

• Indstil teksten til sort, farvekode #000000 uden kontur.

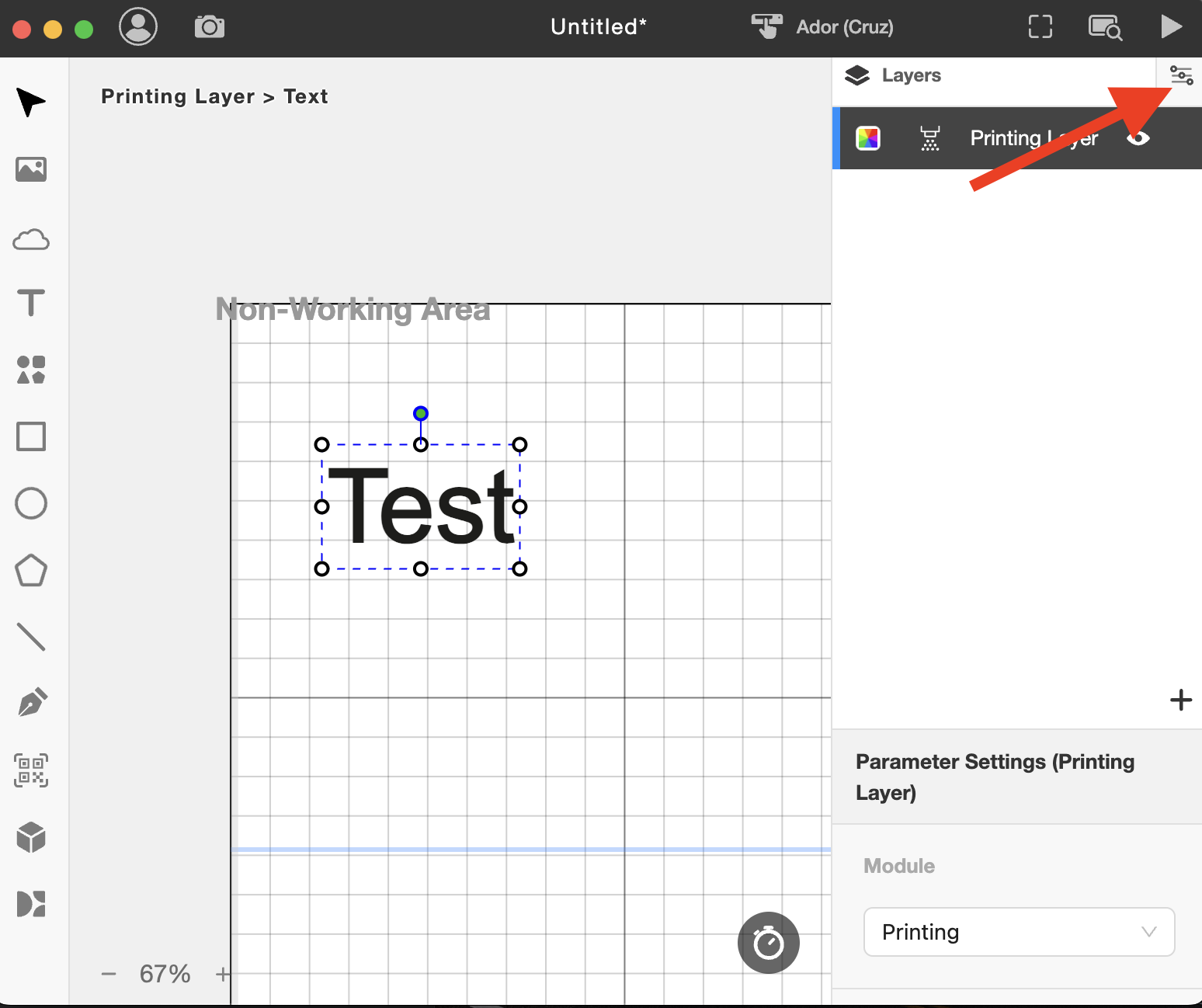

• Gå tilbage til lagindstillingerne.

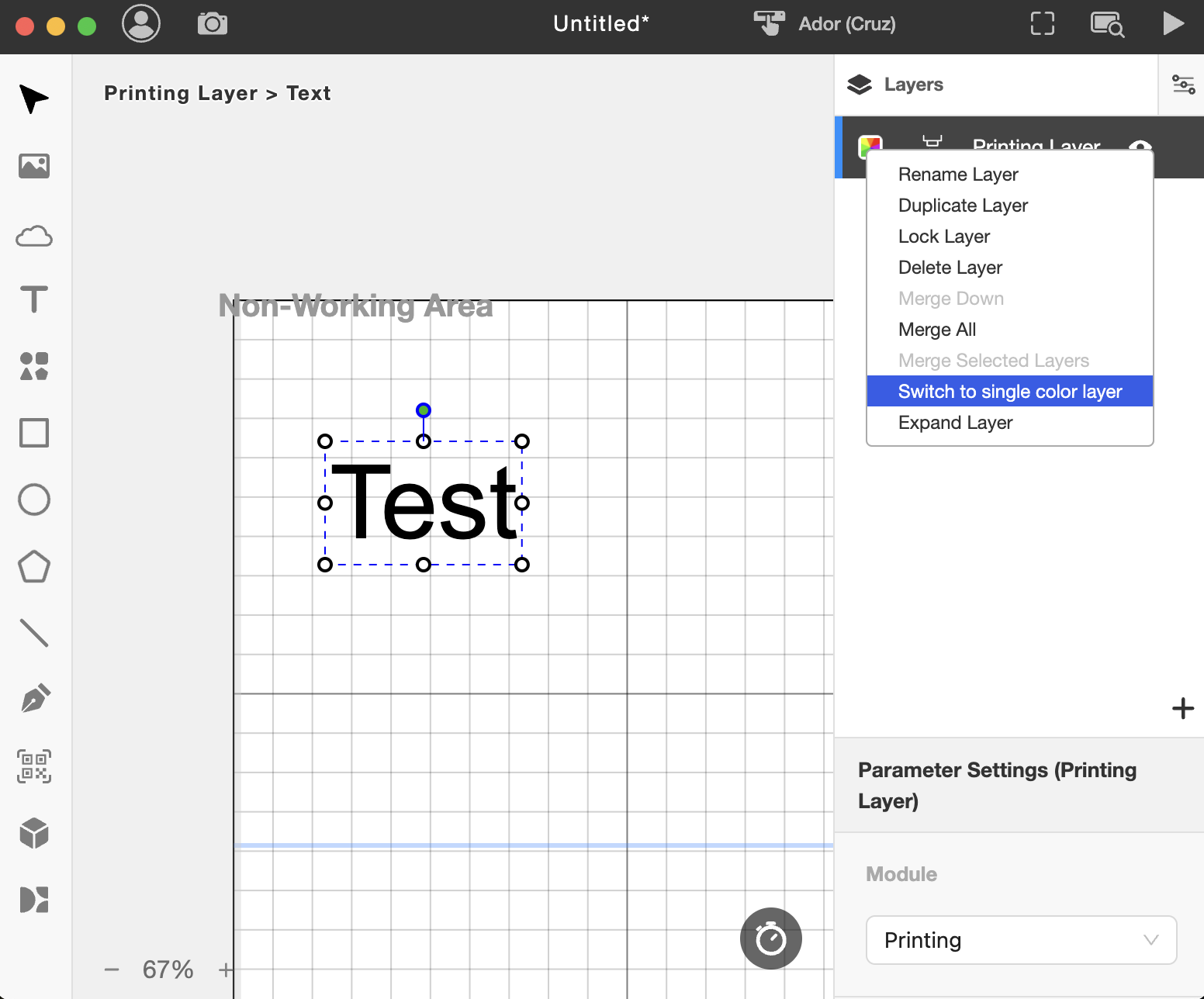

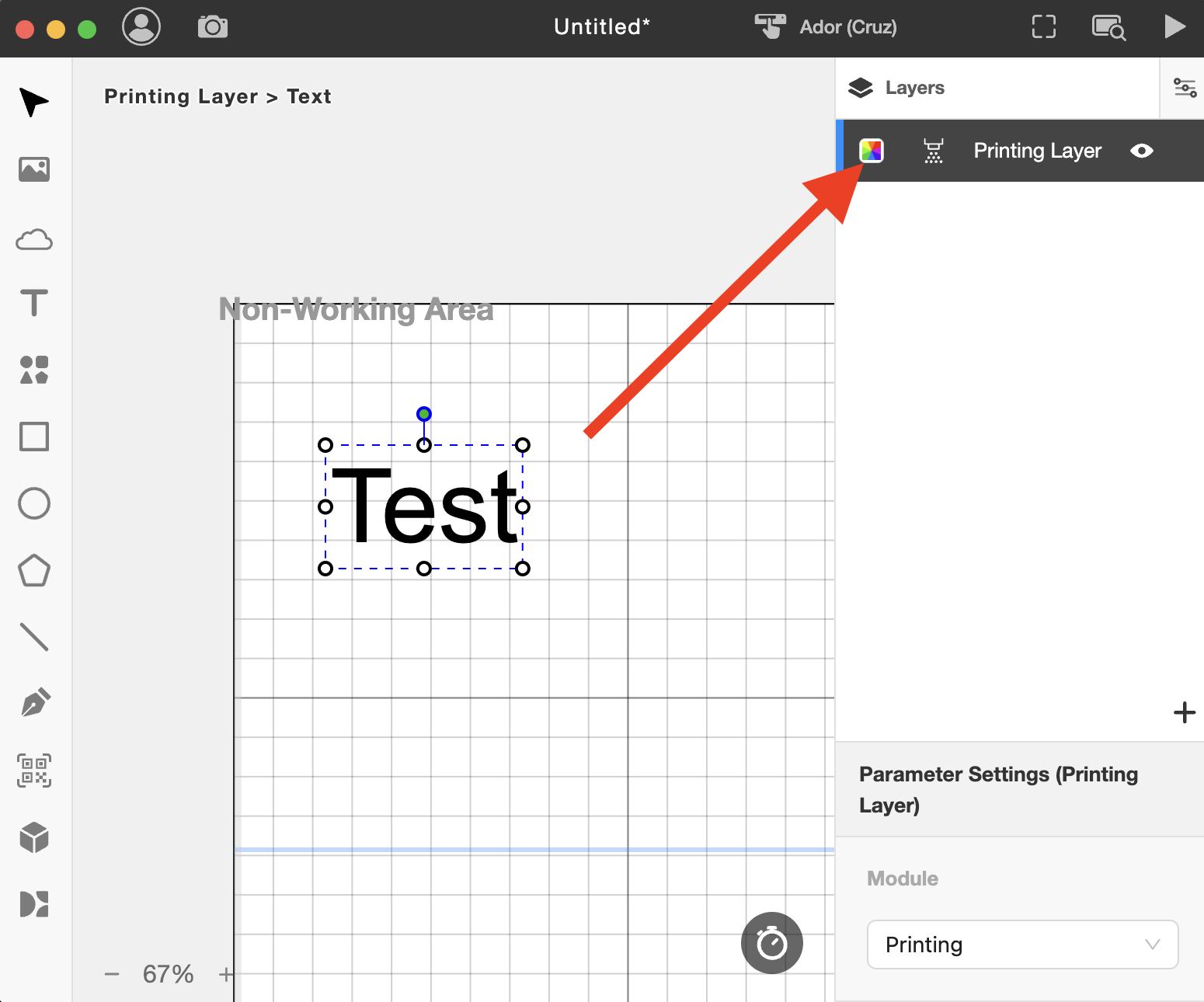

• Højreklik på farveikonet for at ændre indstillingerne til enkeltfarvetilstand.

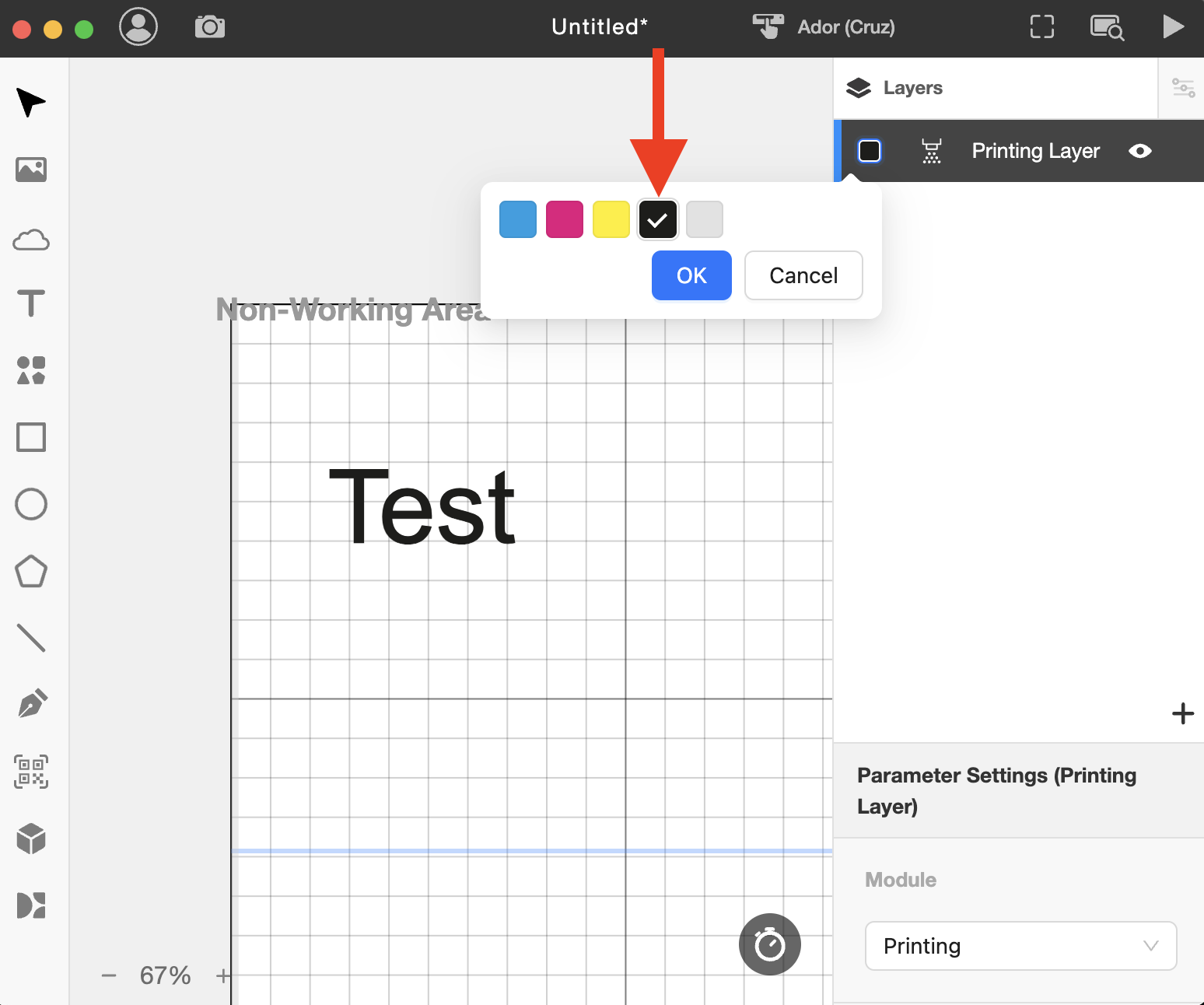

• Vælg farven sort for at gøre dette lag sort.

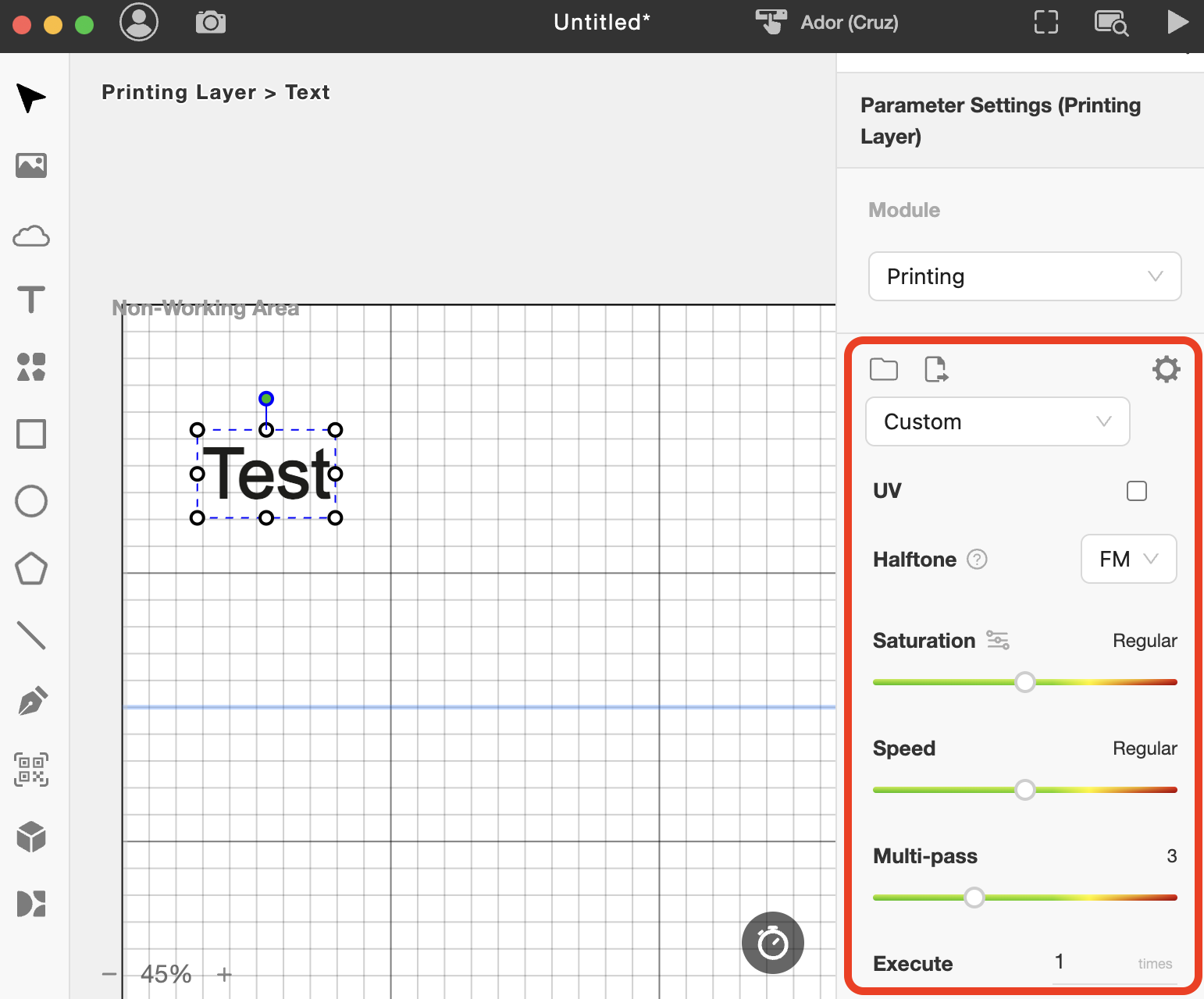

• Brug standardparametrene eller tilpas dine egne.


Trin 8

Kontrollér, om forsprøjtningspladen skal installeres eller ej.

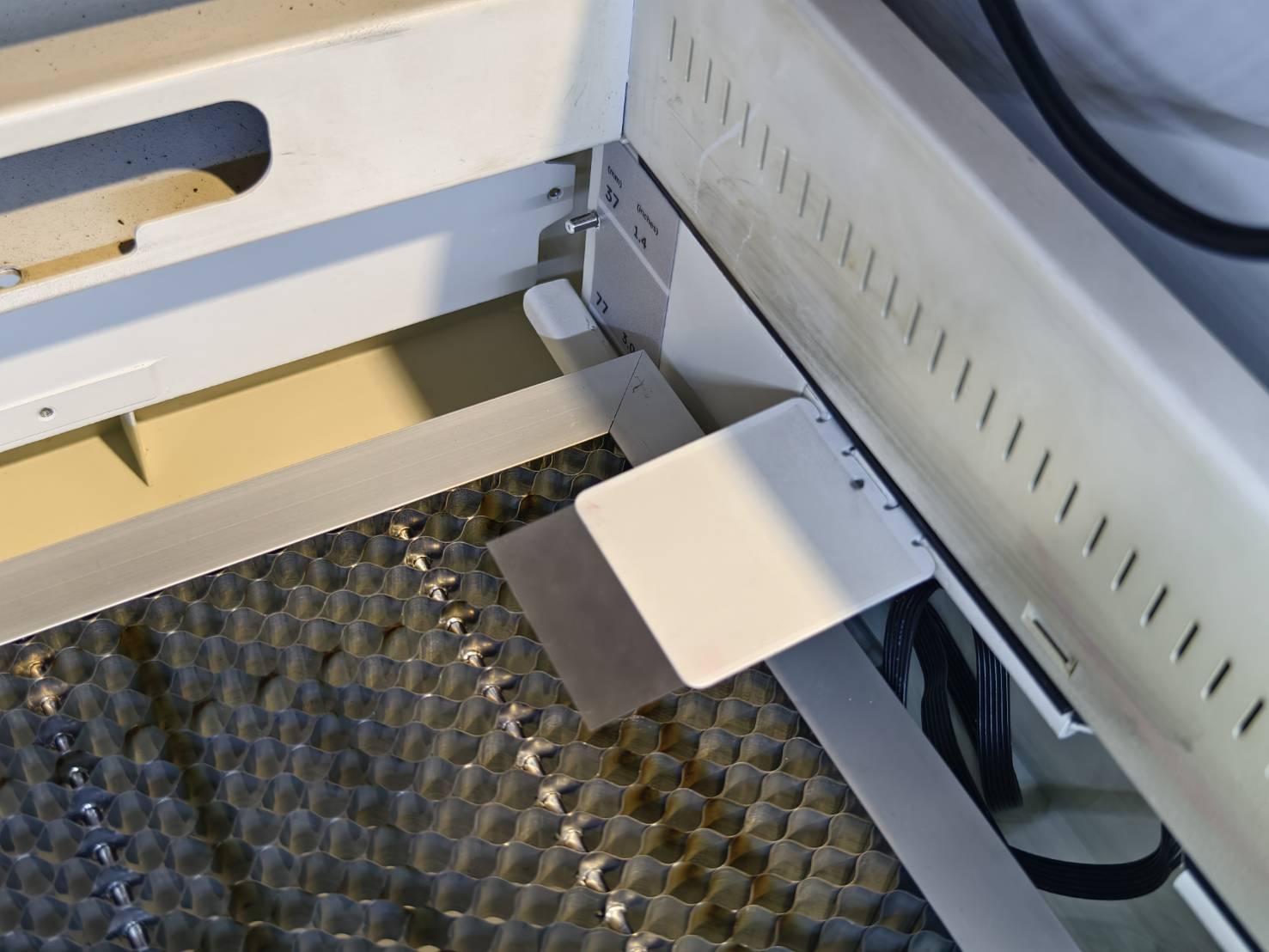

• Hvis din bikube er i det øverste lag på 37mm / 1.4 inches, behøver forsprøjtningspladen ikke at blive installeret. Placer primerklistermærket direkte omkring de to åbninger.



• Hvis din bikube er i de andre lag lavere end 37mm / 1.4 inches, skal duindsætte forsprøjtningspladen på højre side af arbejdsområdet og placere primerklistermærket på pladen.


Trin 9

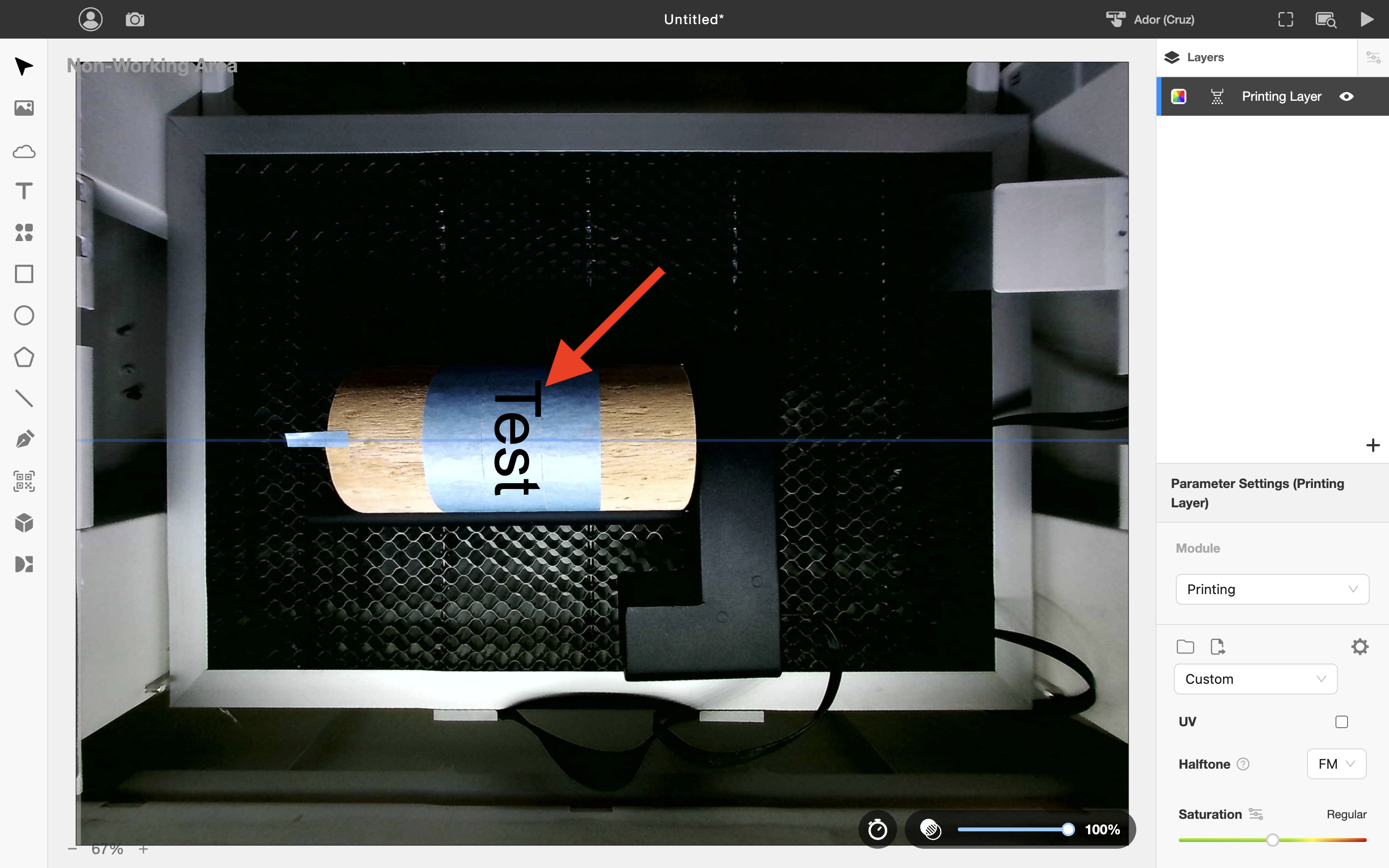

Tag et billede og placer teksten eller designet på din printobjekt.

• Luk døren og foretag et kameraeksempel for at tage et billede.


• Efter at have taget billedet, skal du placere dit billede på objektet og rotere det om nødvendigt.


• Træk den blå linje i midten af dit objekt for at indstille centerpunktet.


(I Ador Rotary-tilstand forsvinder forstøvningsikonet i softwaren, da forstøvningsområdet automatisk indstilles til pladen omkring de to åbninger.)

Trin 10

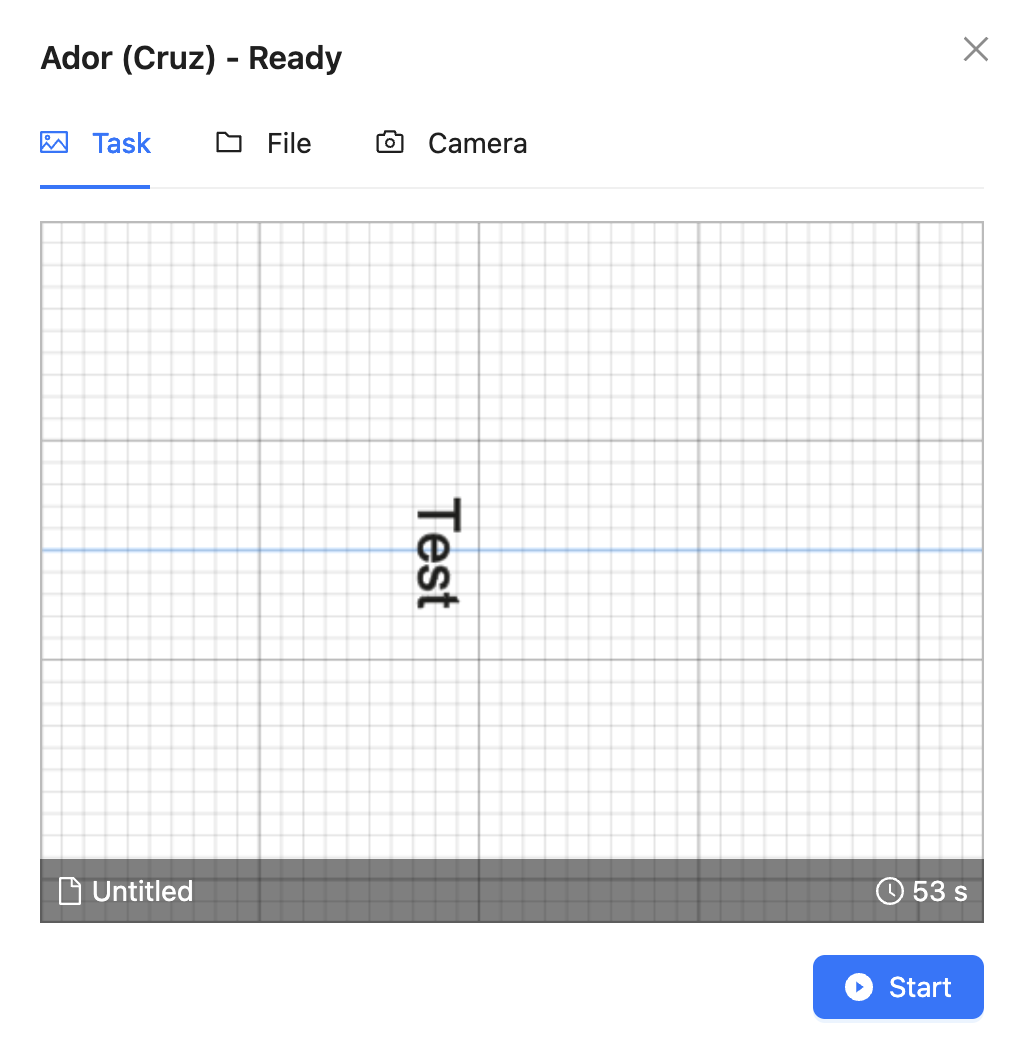

Start opgaven.

Trin 11

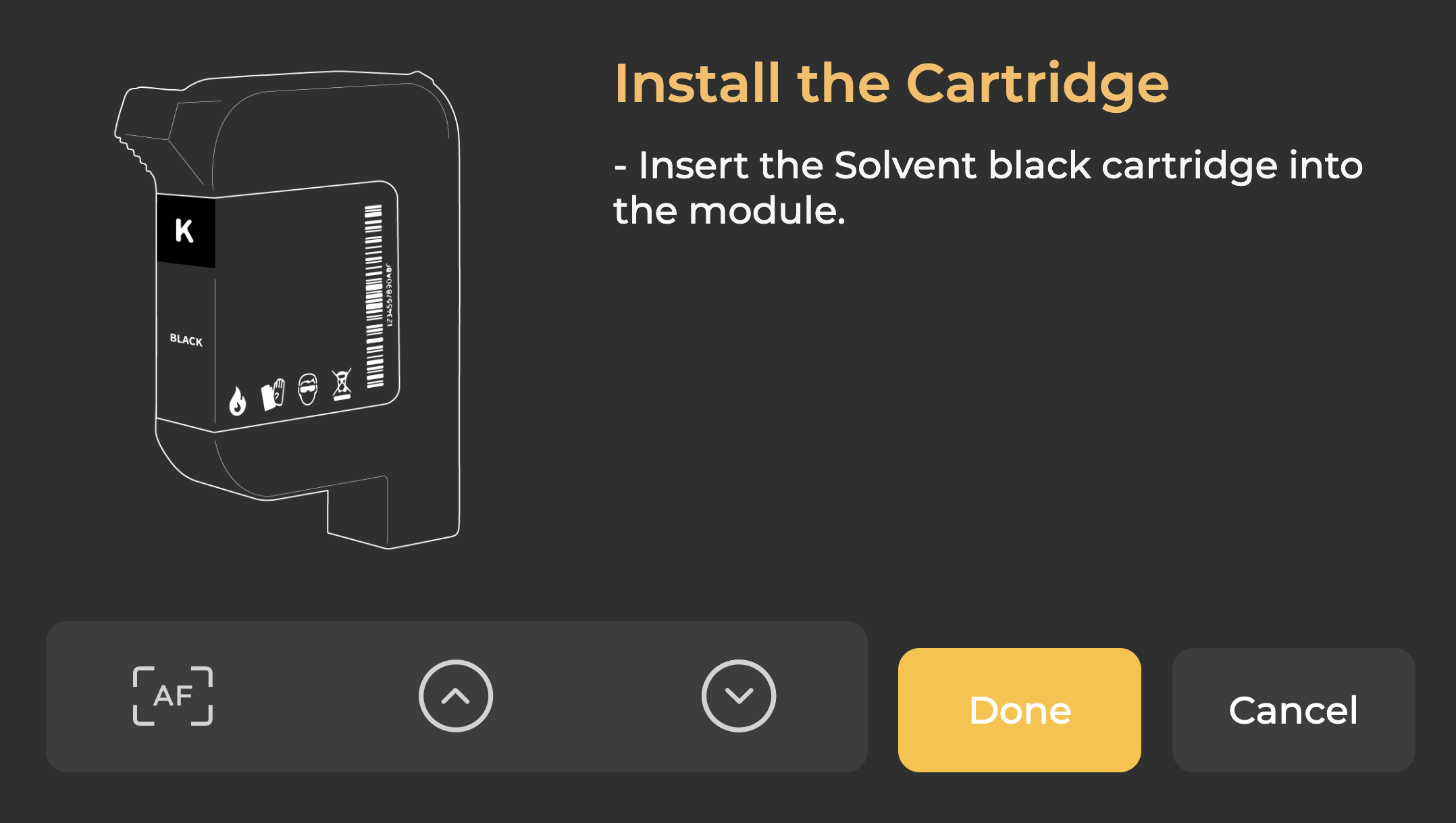

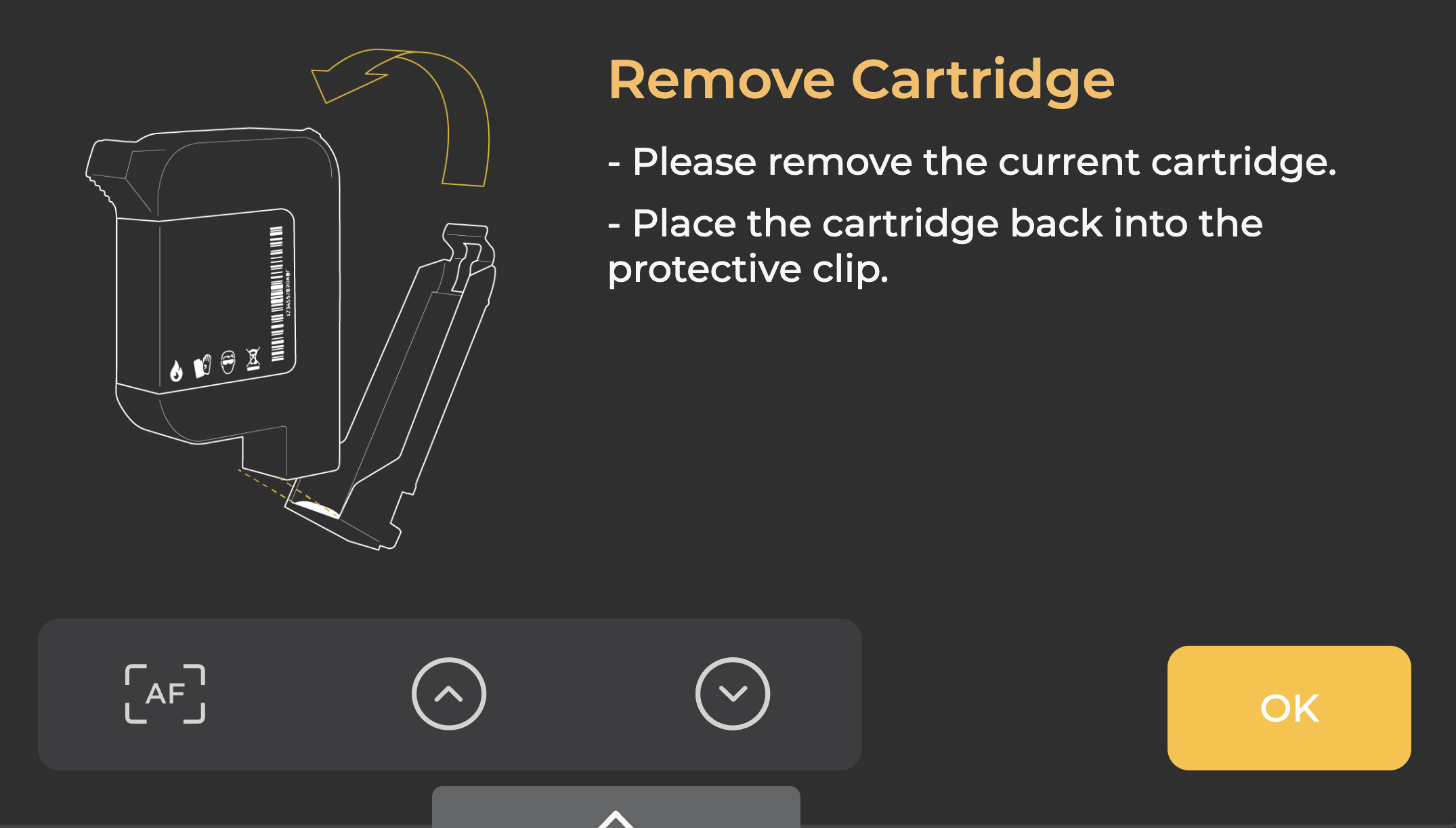

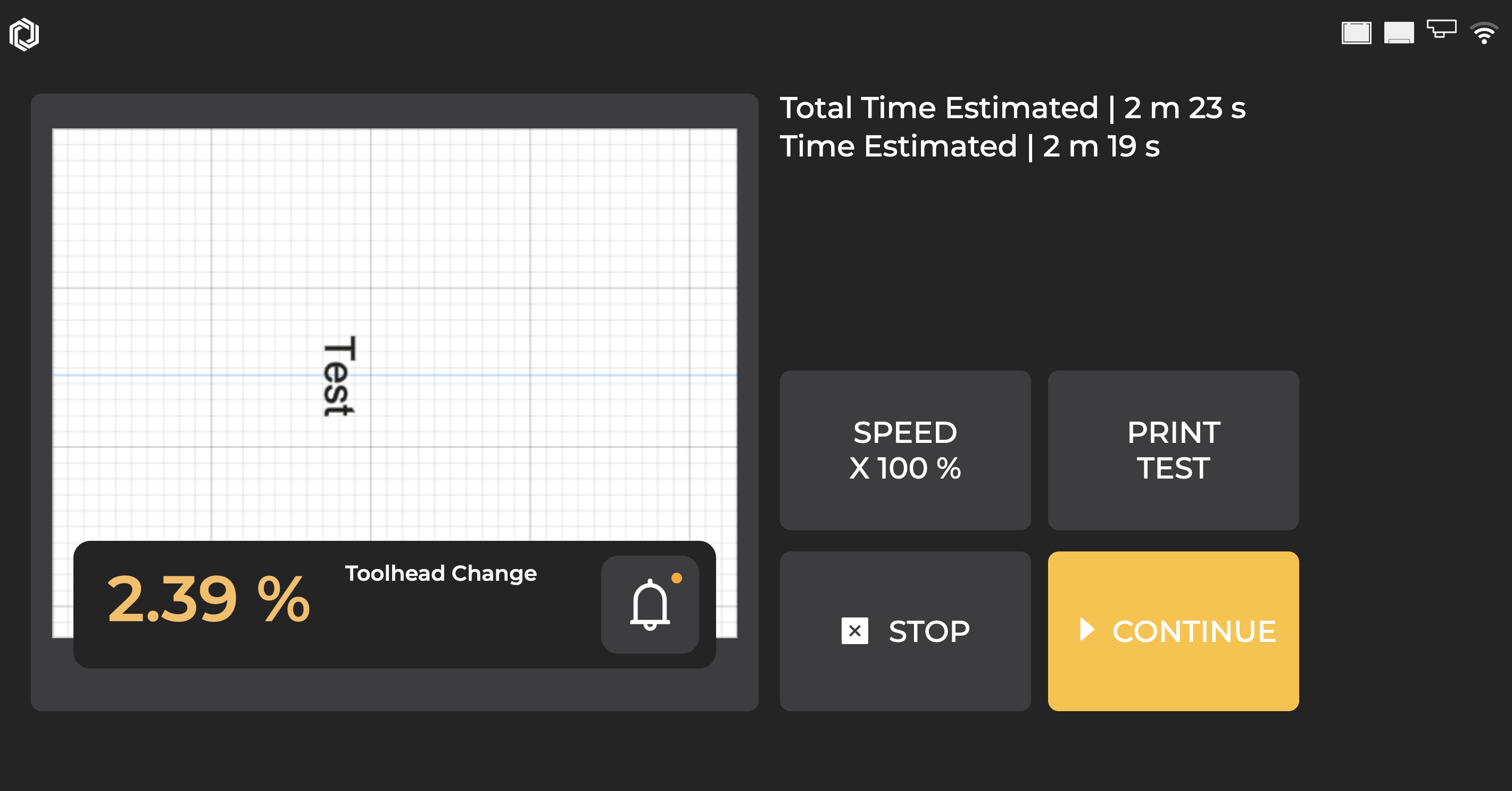

Efter at du har startet opgaven, vil du blive bedt om at skifte farvepatron flere gange, indtil opgaven er afsluttet. Følg venligst instruktionerne på maskinens touchskærm.

Trin 12

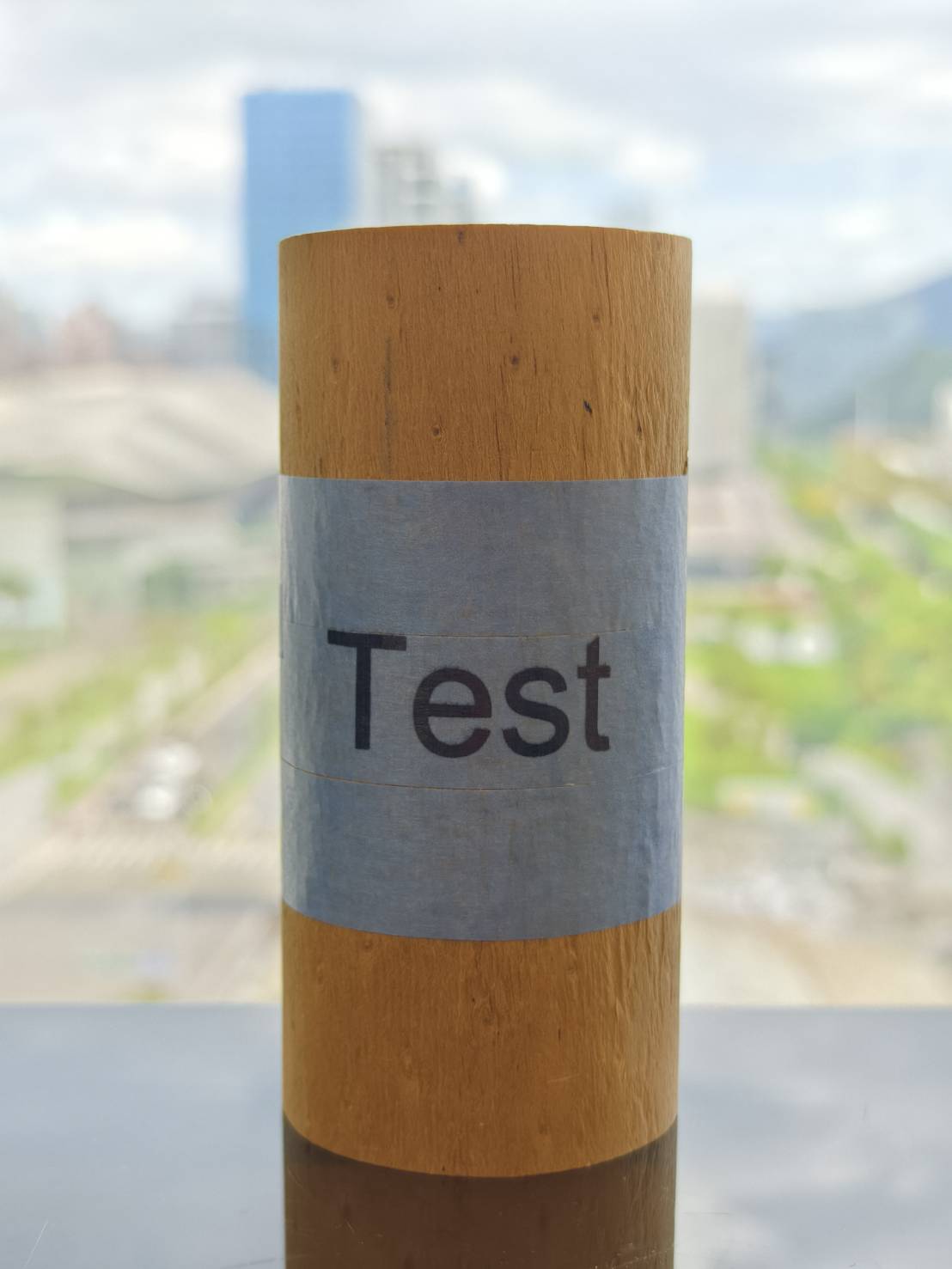

Kontrollér resultatet.

#End
