Beambox II - Austausch der Auto-Fokus-Sonde und des Kabels

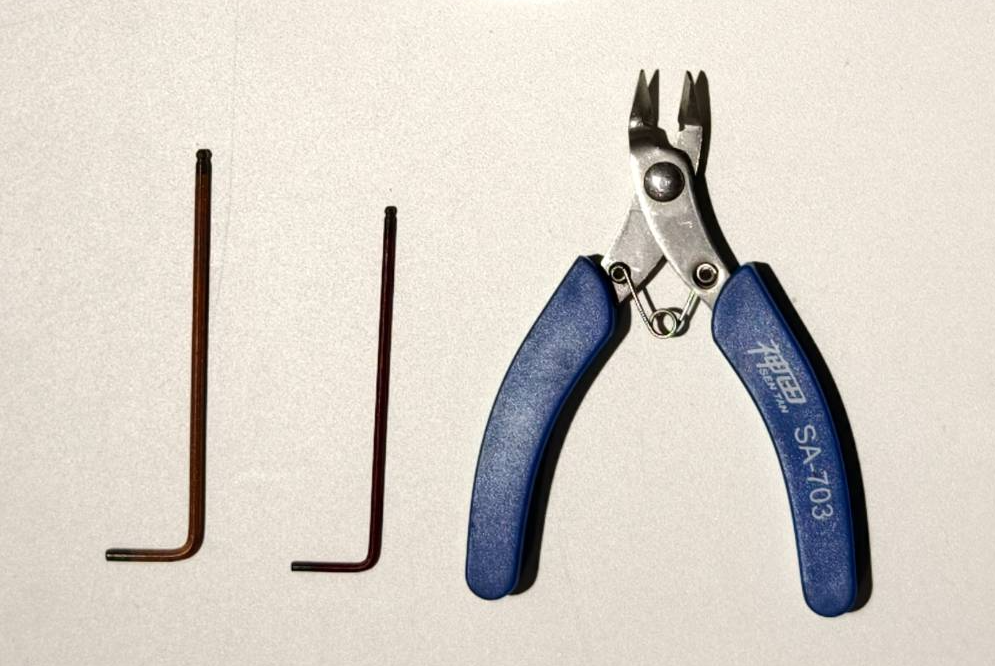

Werkzeuge

Schritt 1

Schalten Sie das Gerät aus und trennen Sie es vom Stromnetz.

Schritt 2

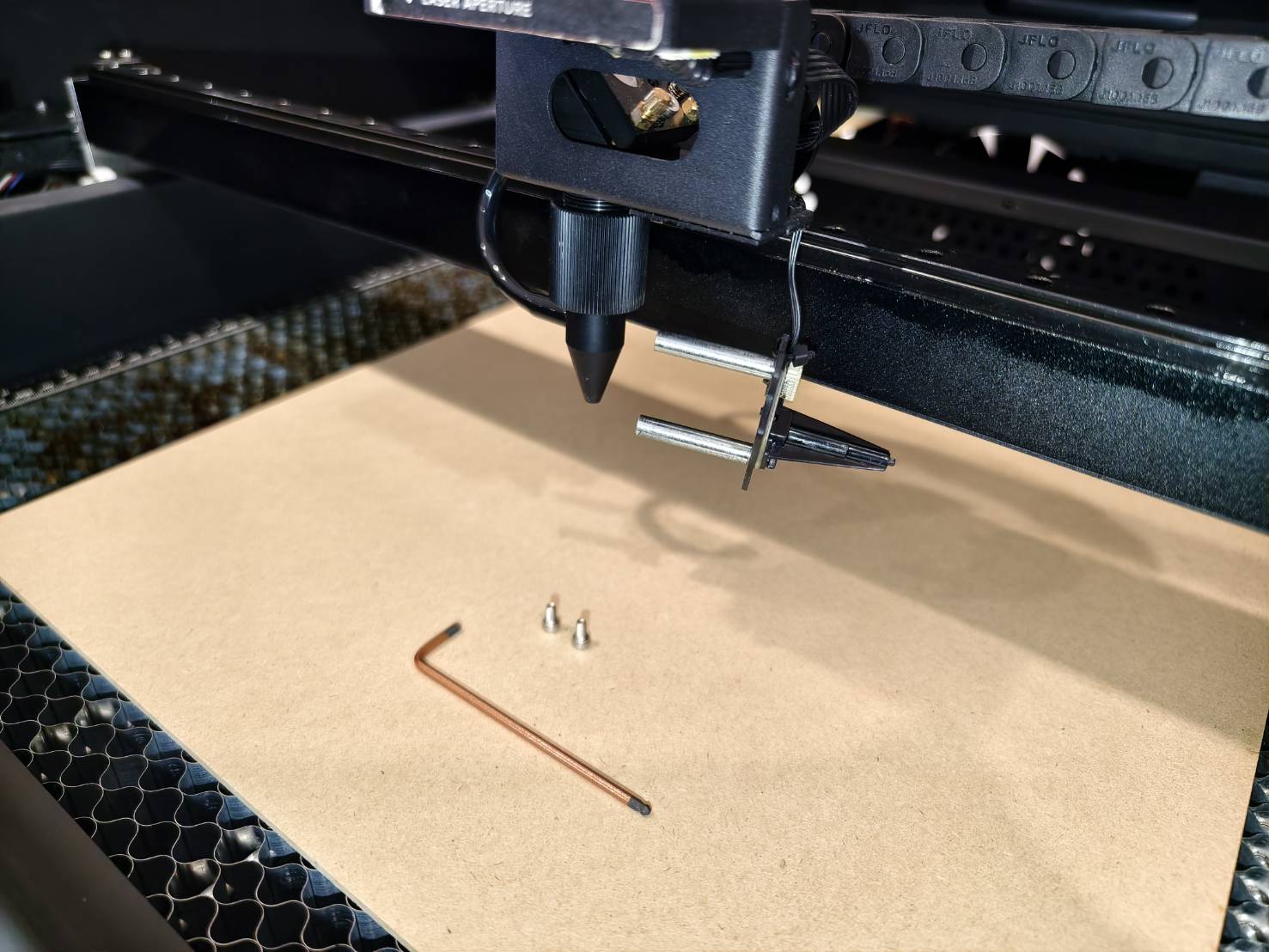

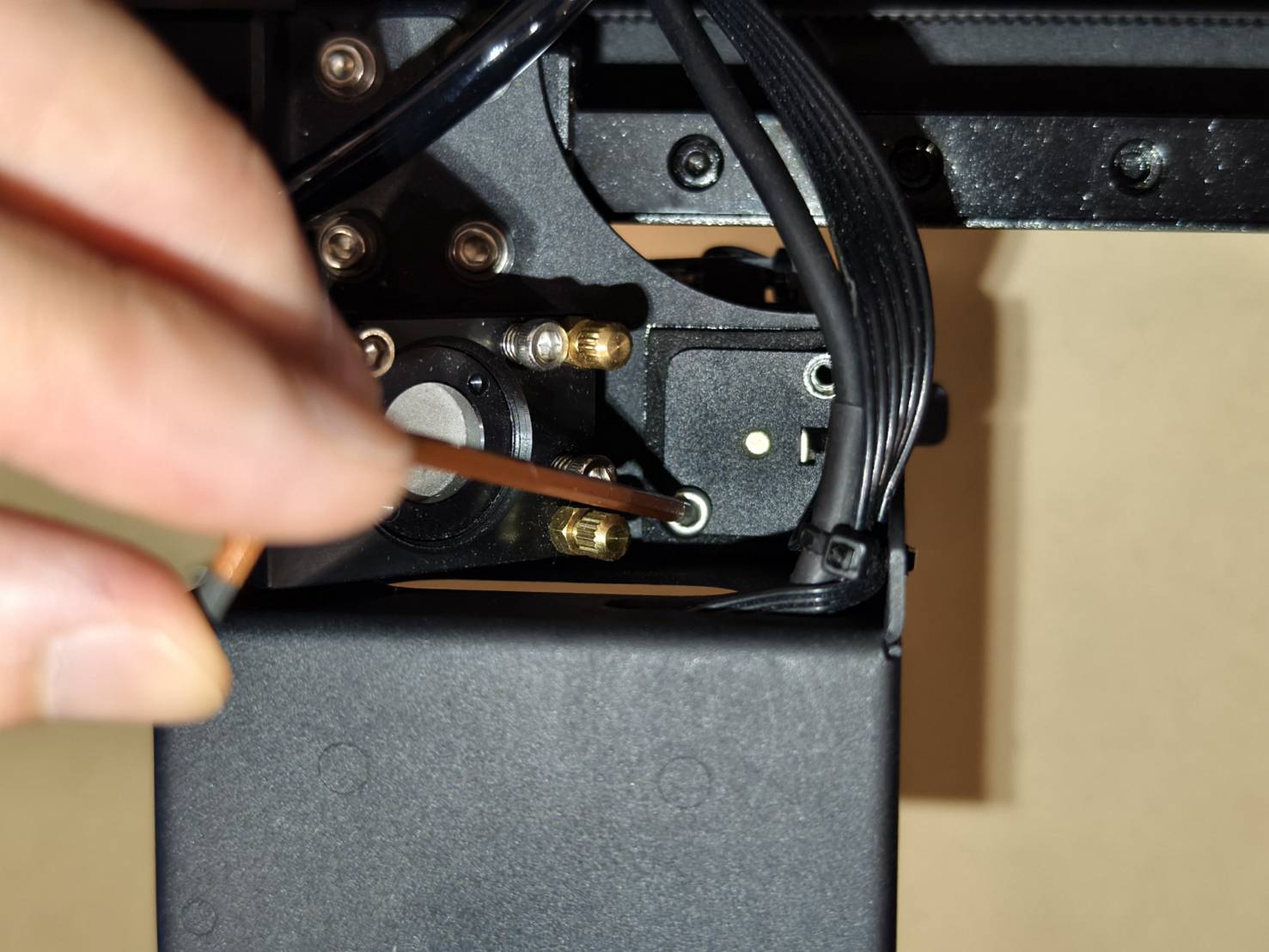

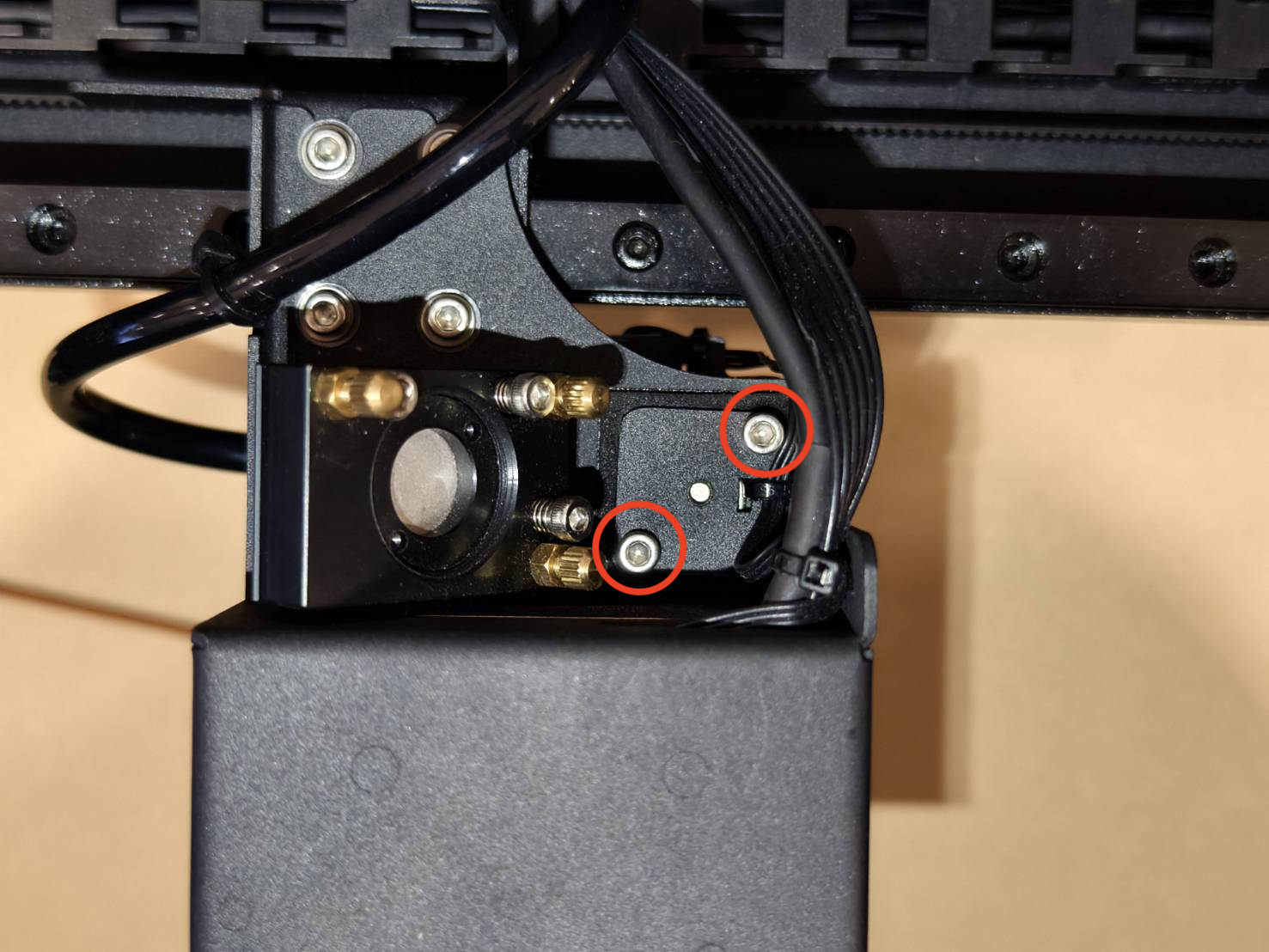

• Öffnen Sie die Türabdeckung, um diese Schrauben zu lösen. (2,5 mm Sechskant x 2 Stk.)




• Die Autofokus-Sensorbaugruppe kann dann vom System demontiert werden.
  Bewahren Sie die Schrauben für die spätere Verwendung sicher auf.


Schritt 3

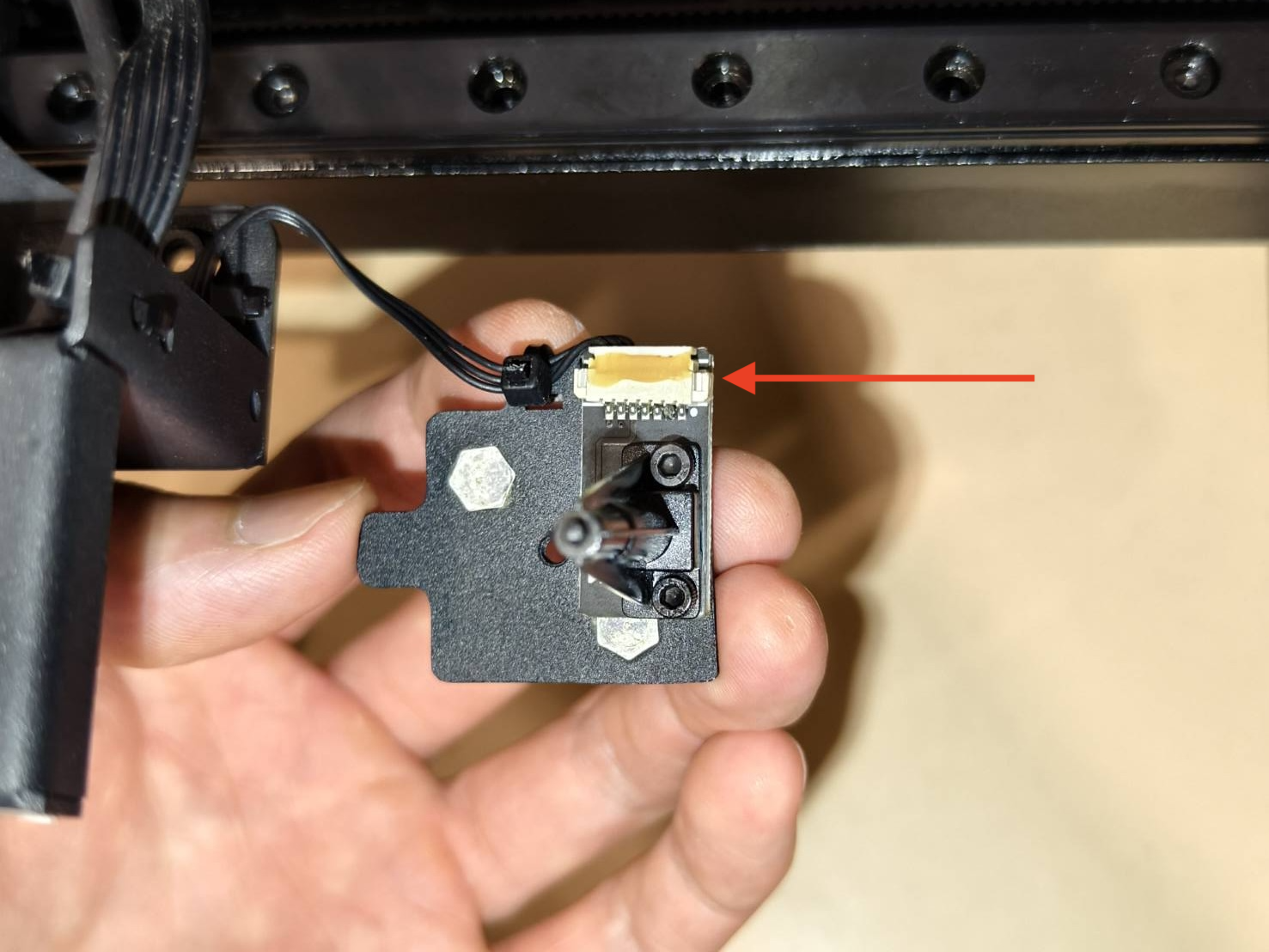

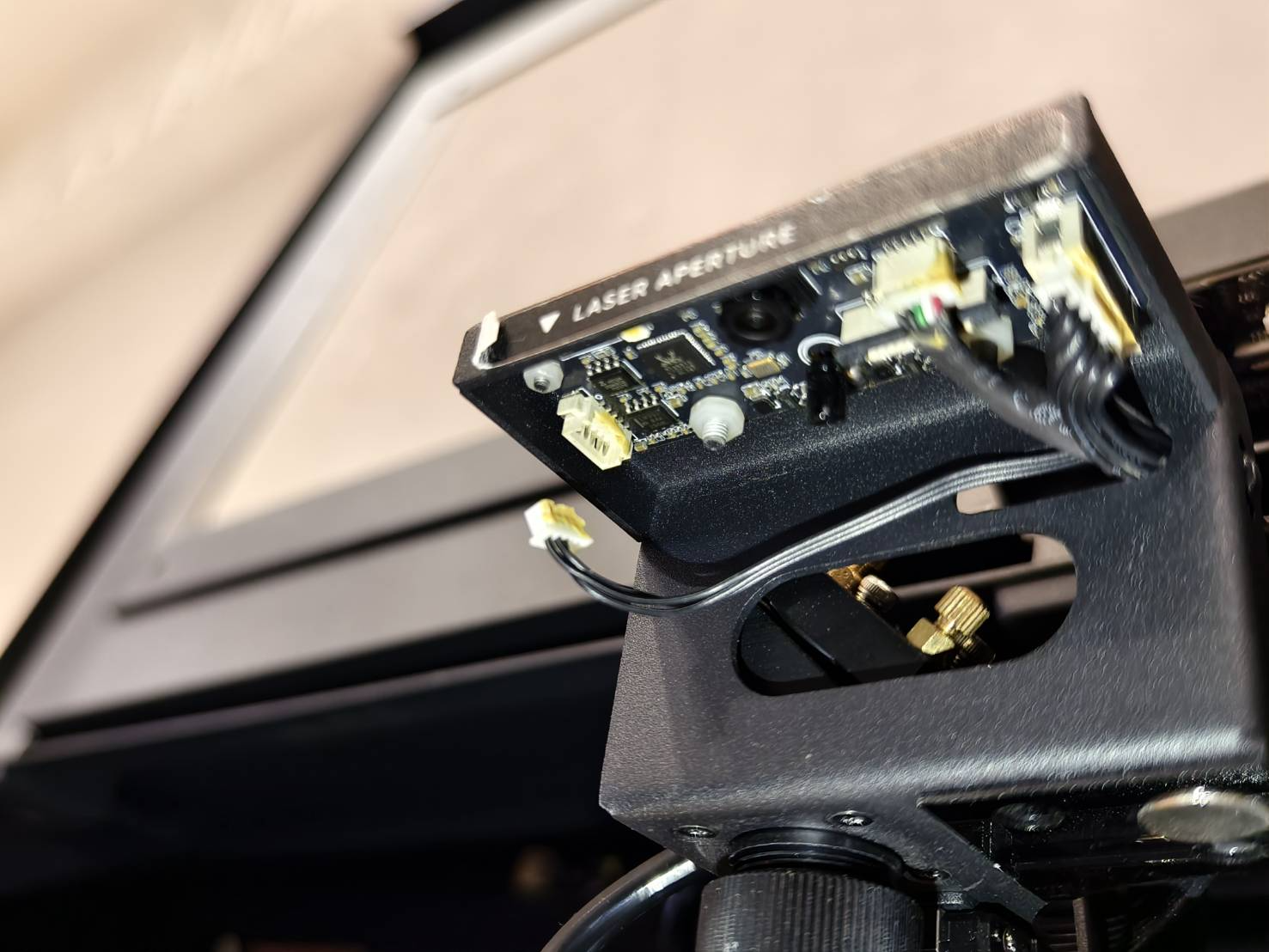

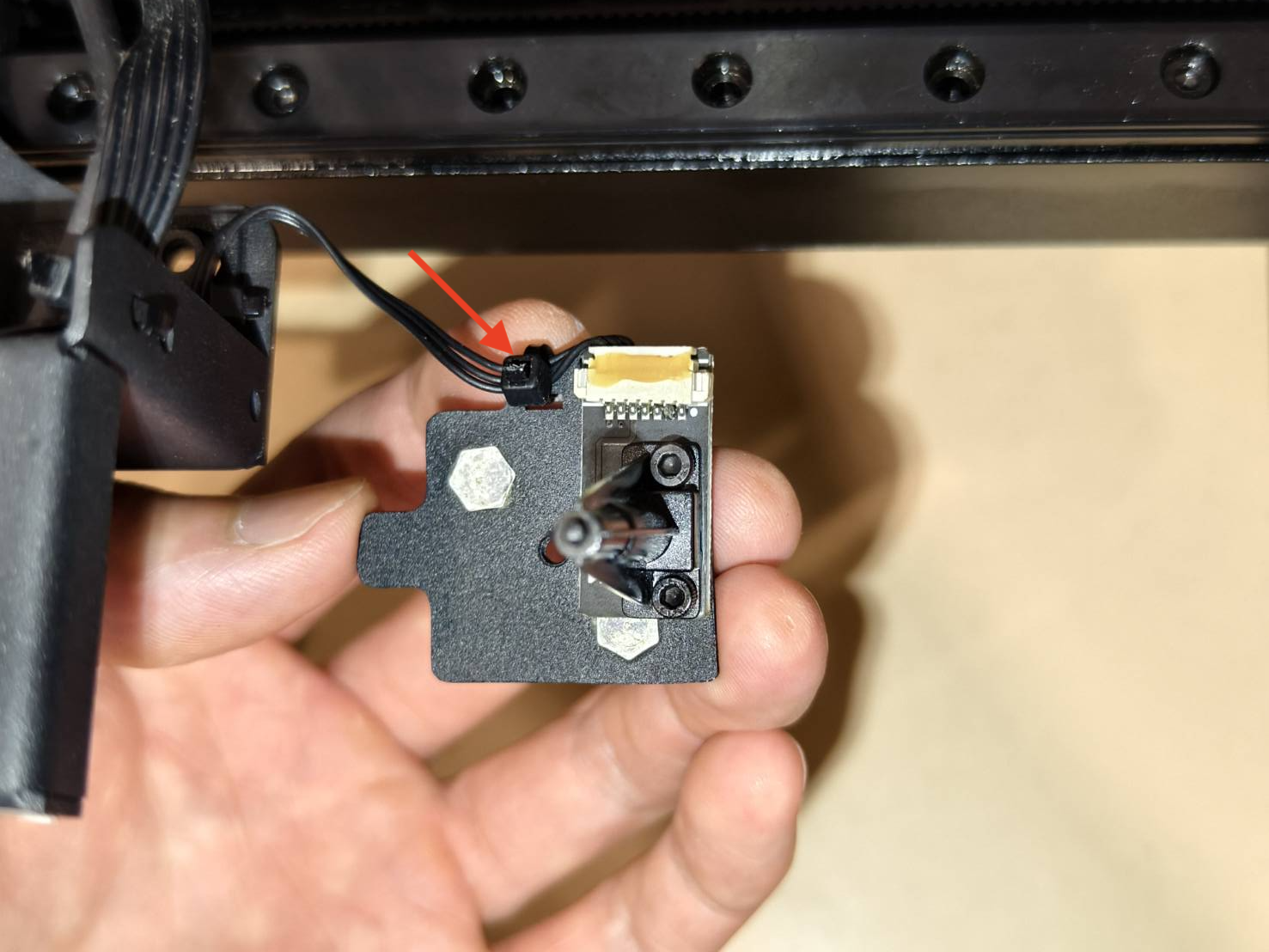

Trennen Sie die Kabel von der Platine.

Hinweis: Wenn Sie nur die Autofokus-Sonde austauschen müssen, fahren Sie bitte direkt mit Schritt 5.

Schritt 4

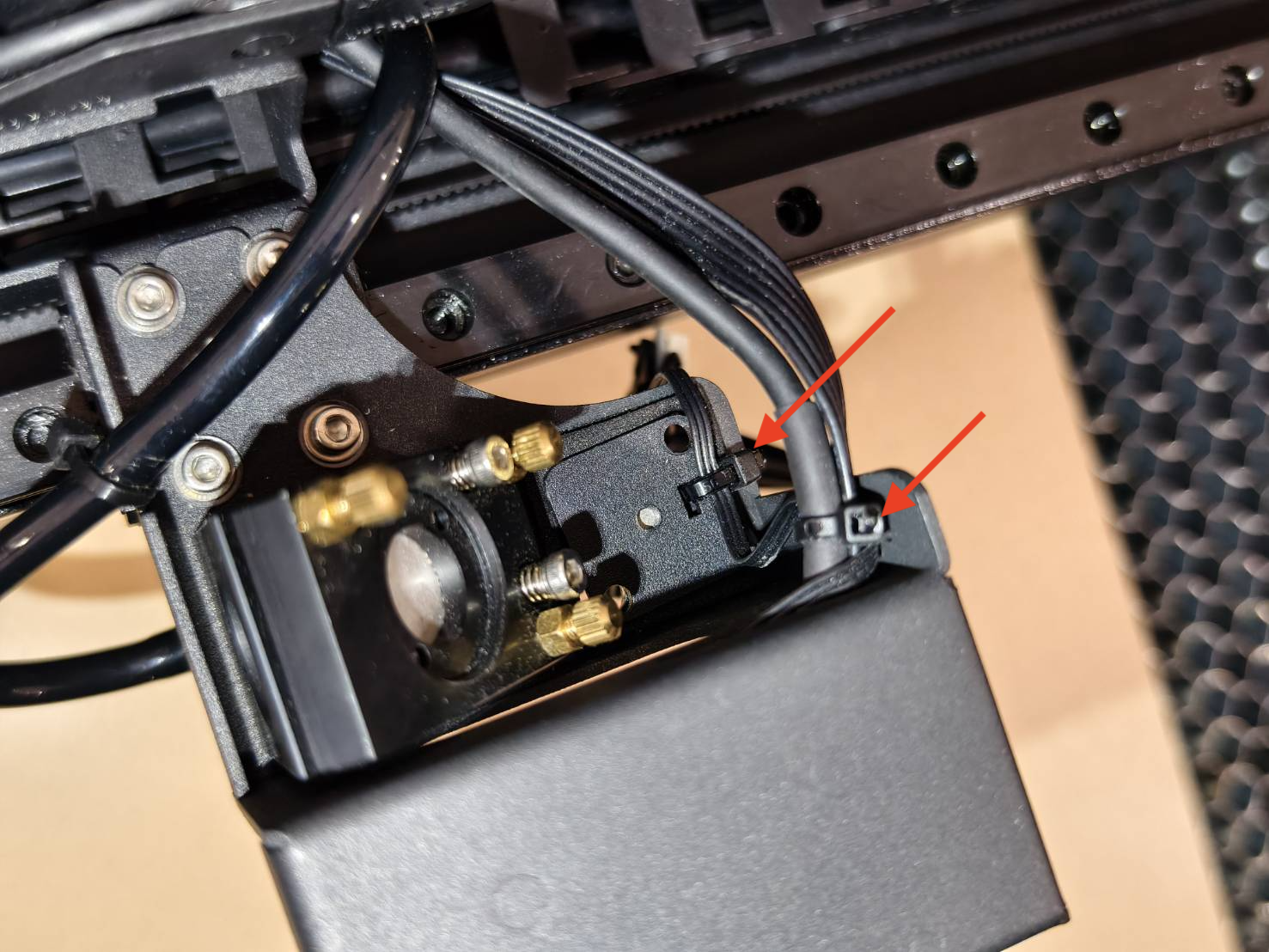

Durchtrennen Sie vorhandene Kabelbinder, falls vorhanden.

Schritt 5

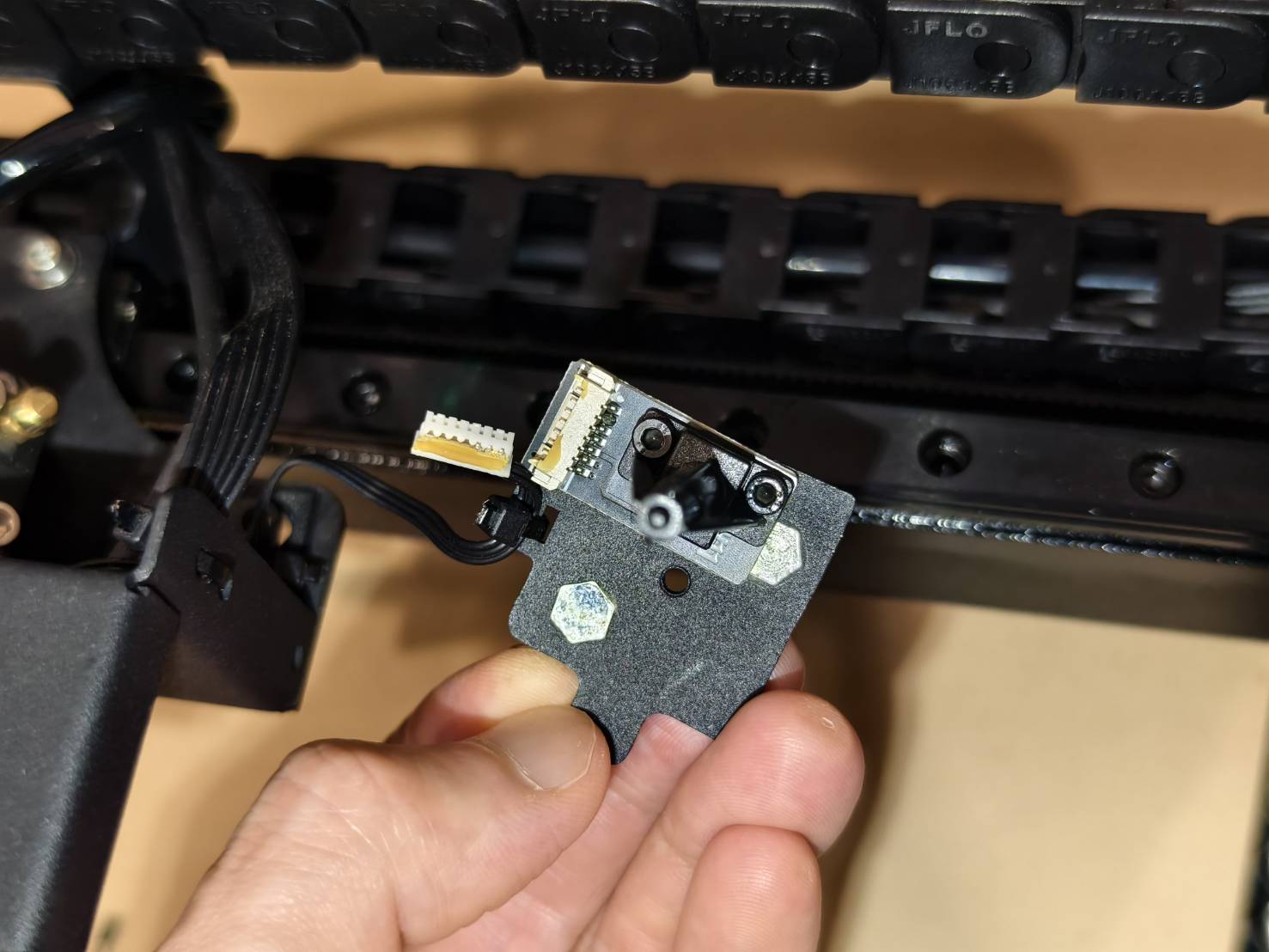

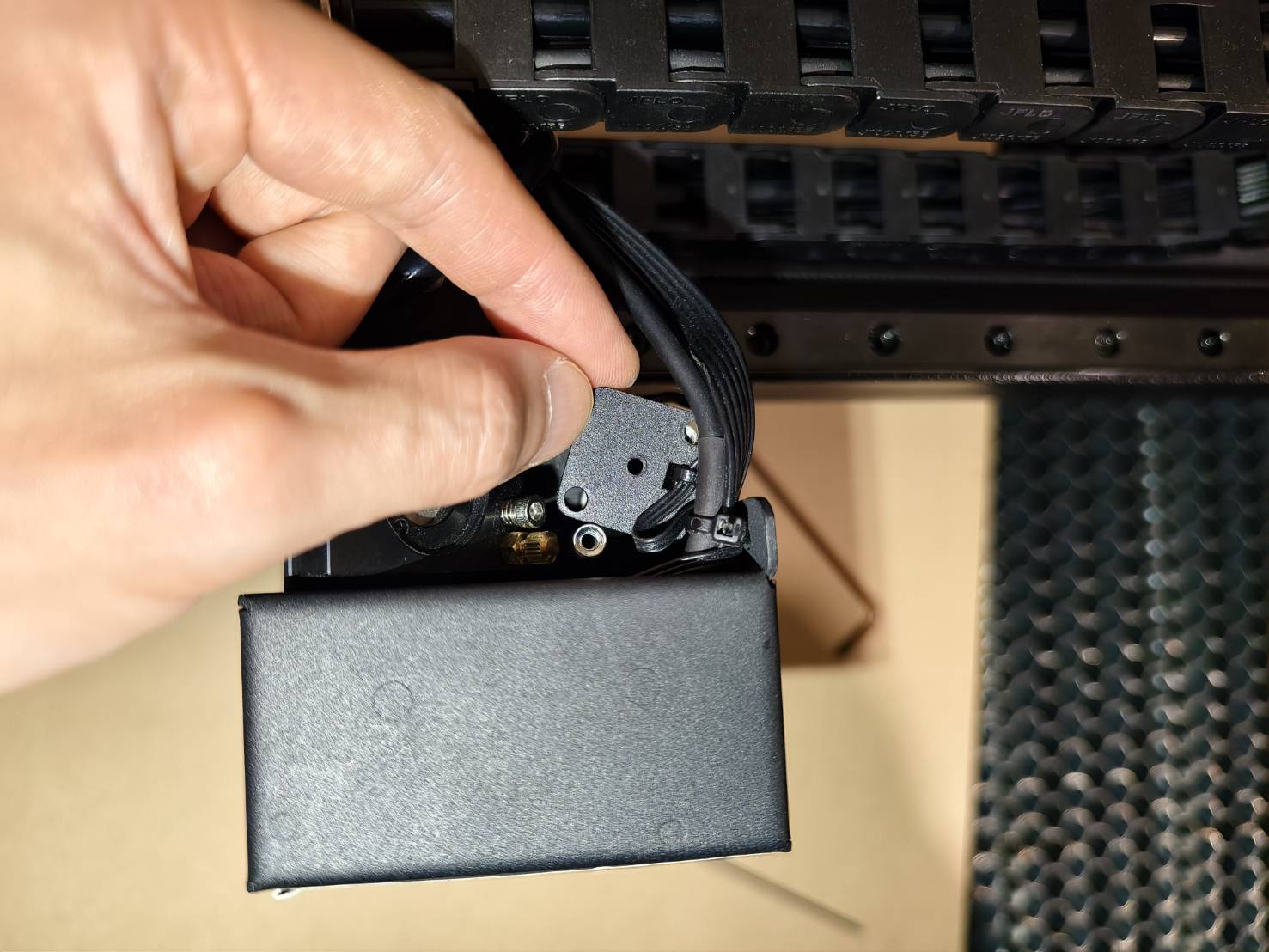

Trennen Sie das Kabel von der Platine.

Schritt 6

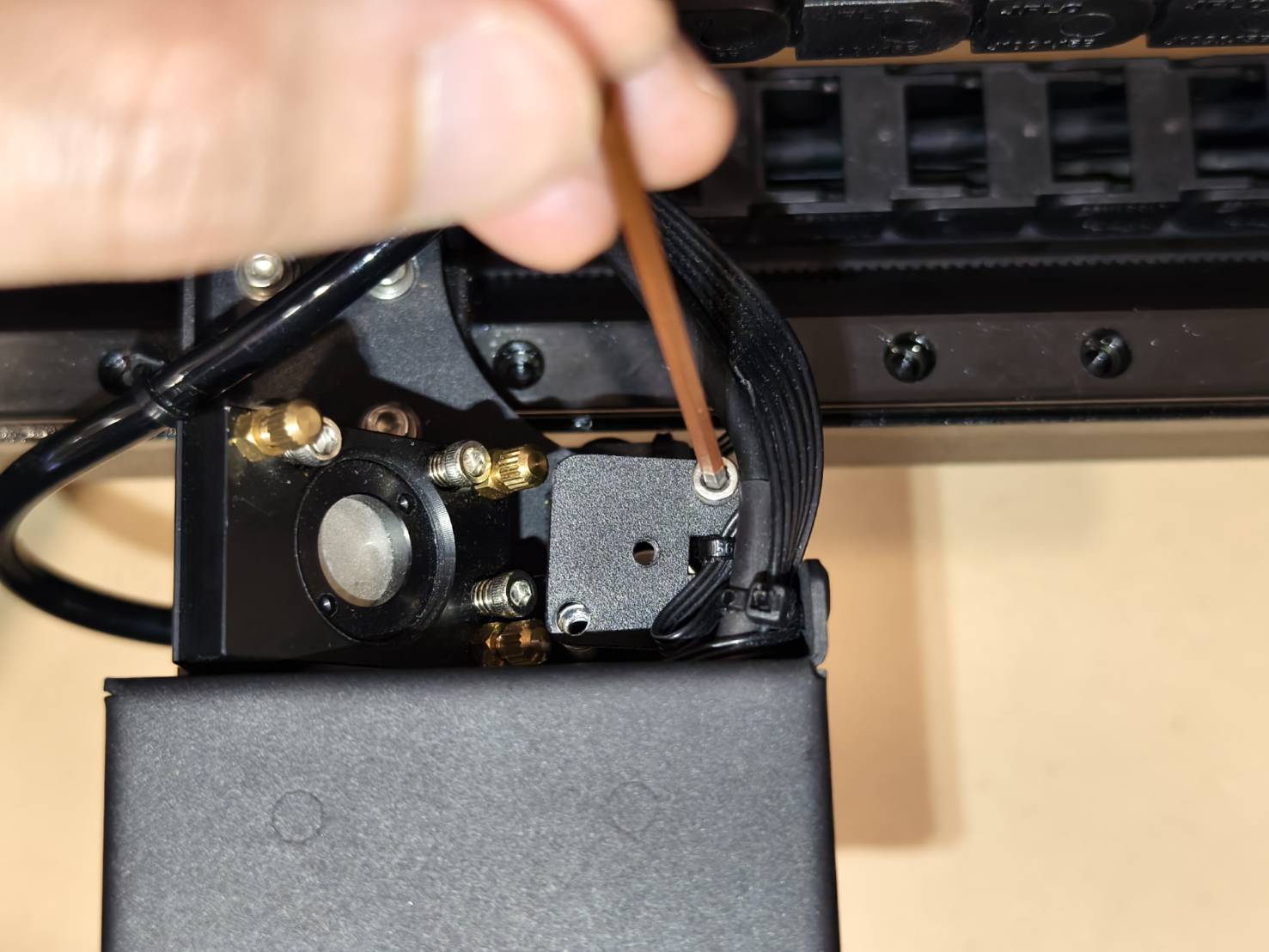

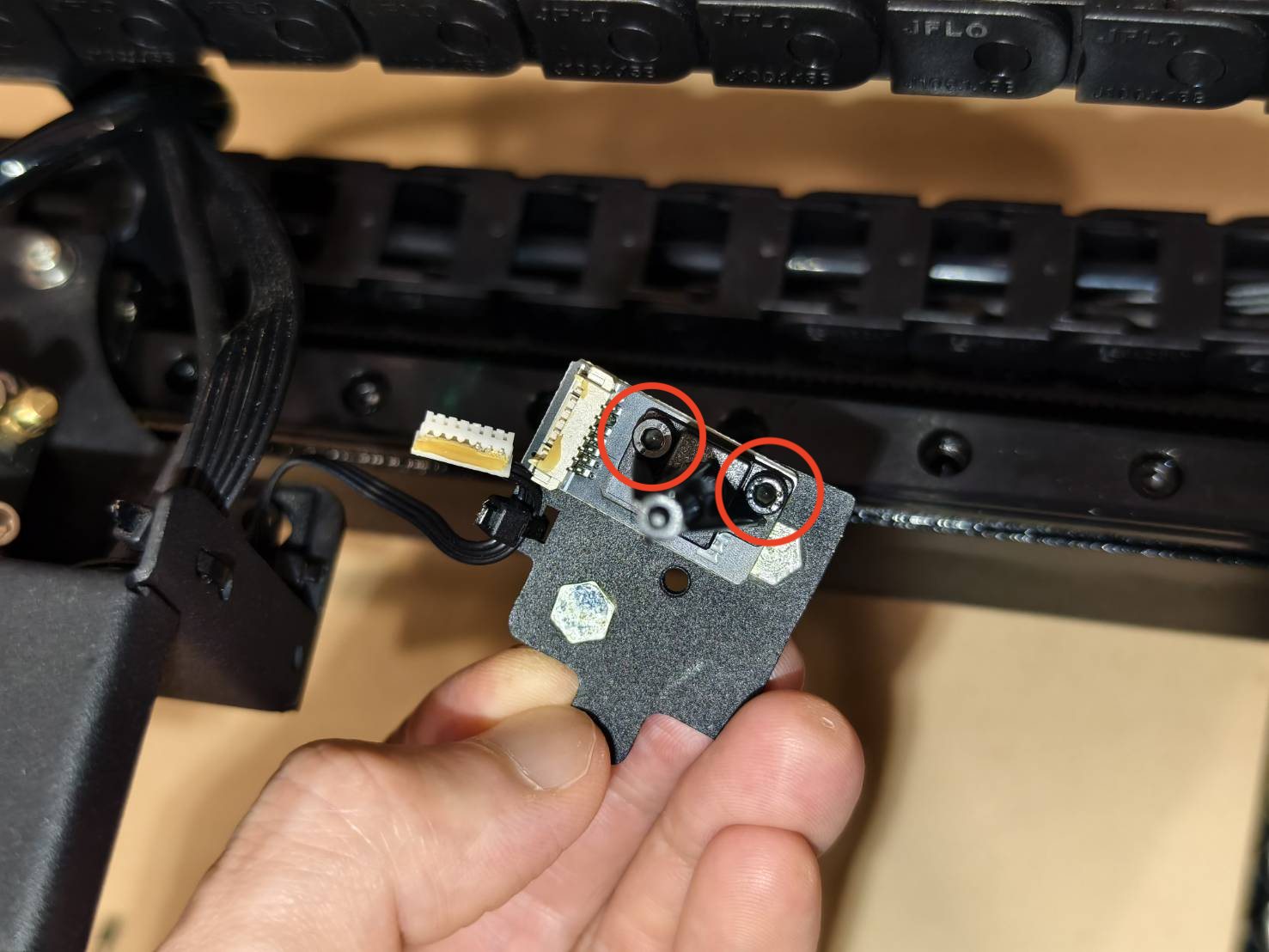

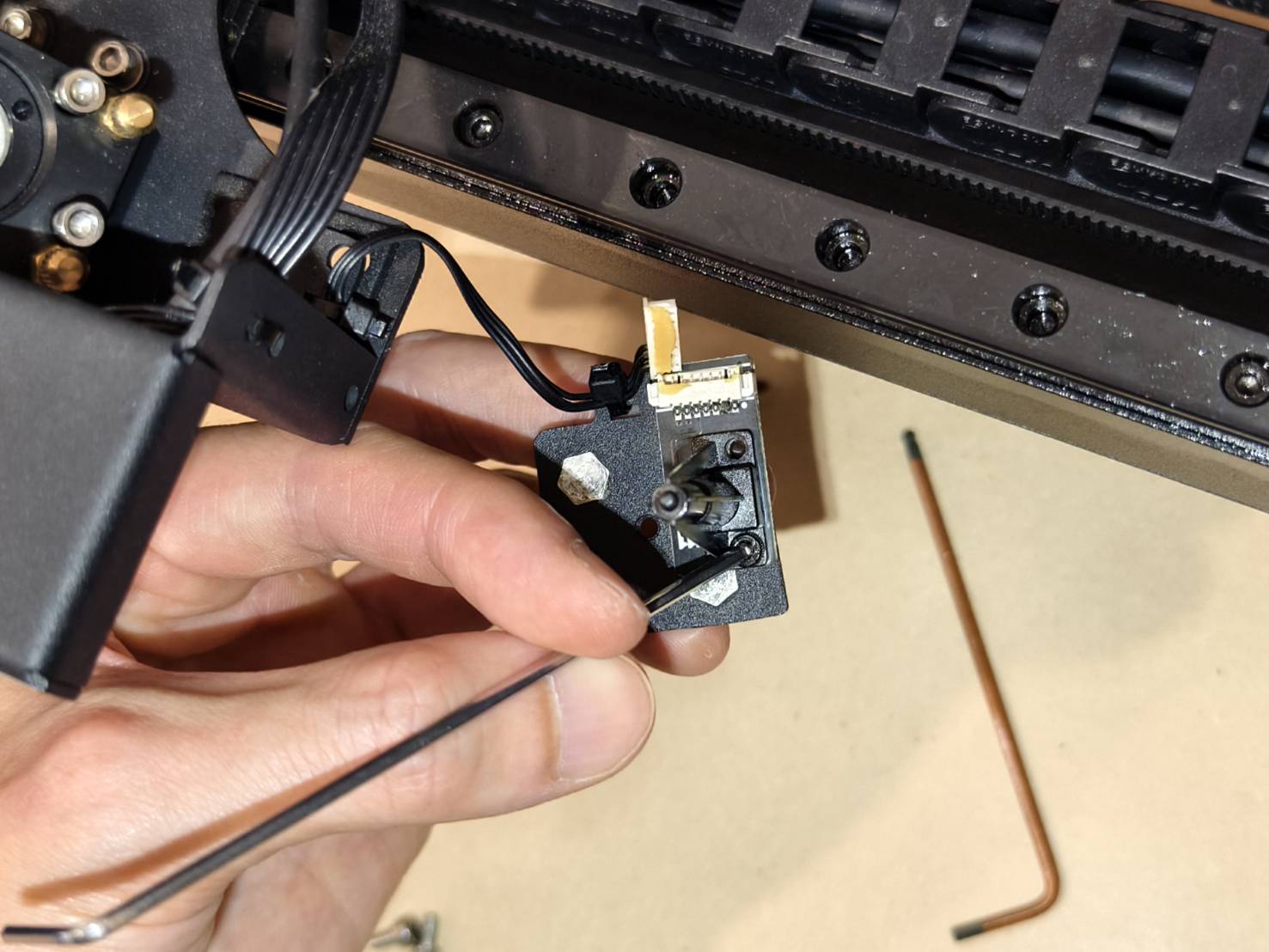

Lösen Sie die Schrauben, um die Platine und die Sonde zu entfernen.

Hinweis: Wenn Sie nur das Kabel austauschen müssen, fahren Sie bitte direkt mit Schritt 9.

Schritt 7

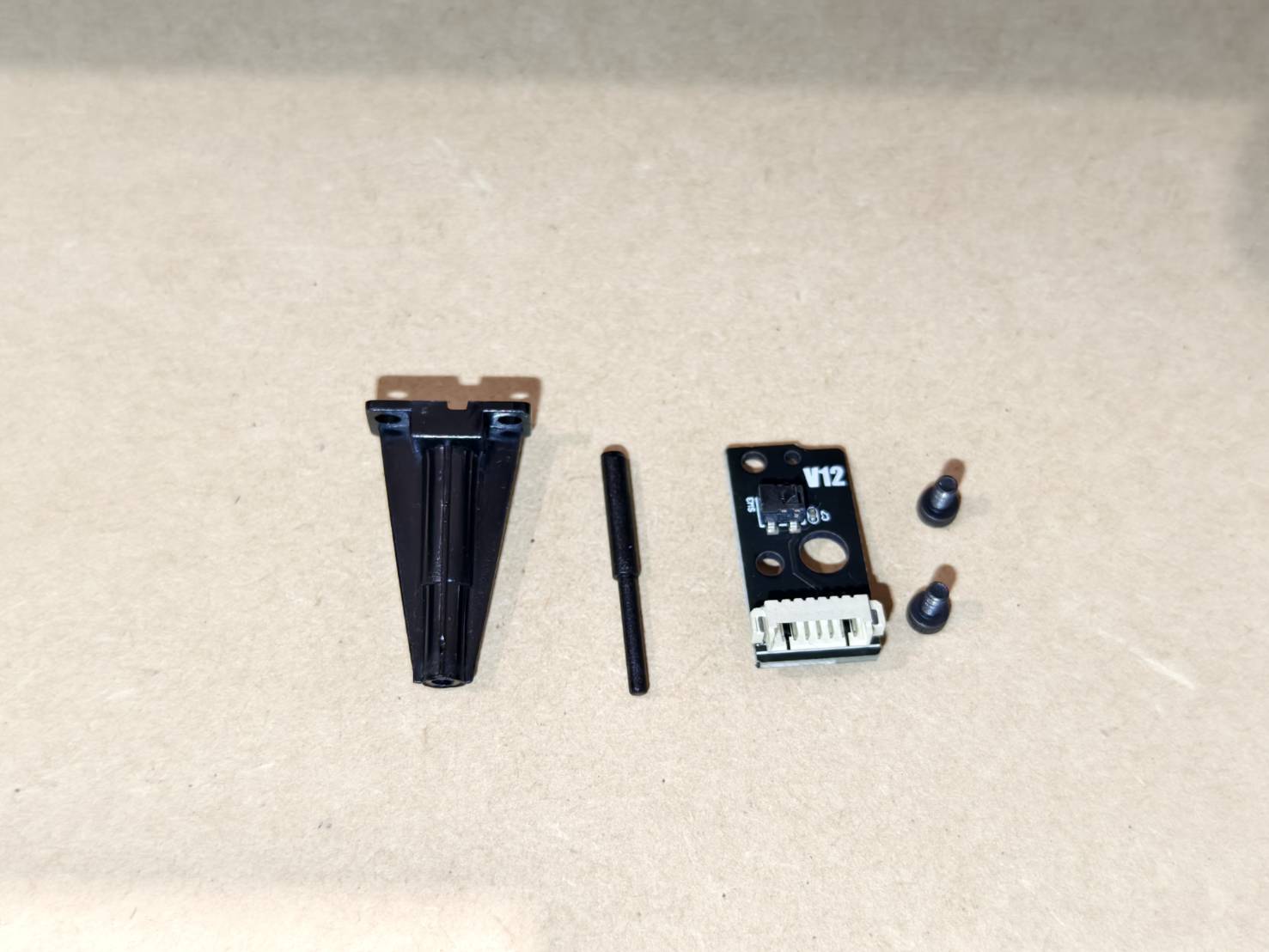

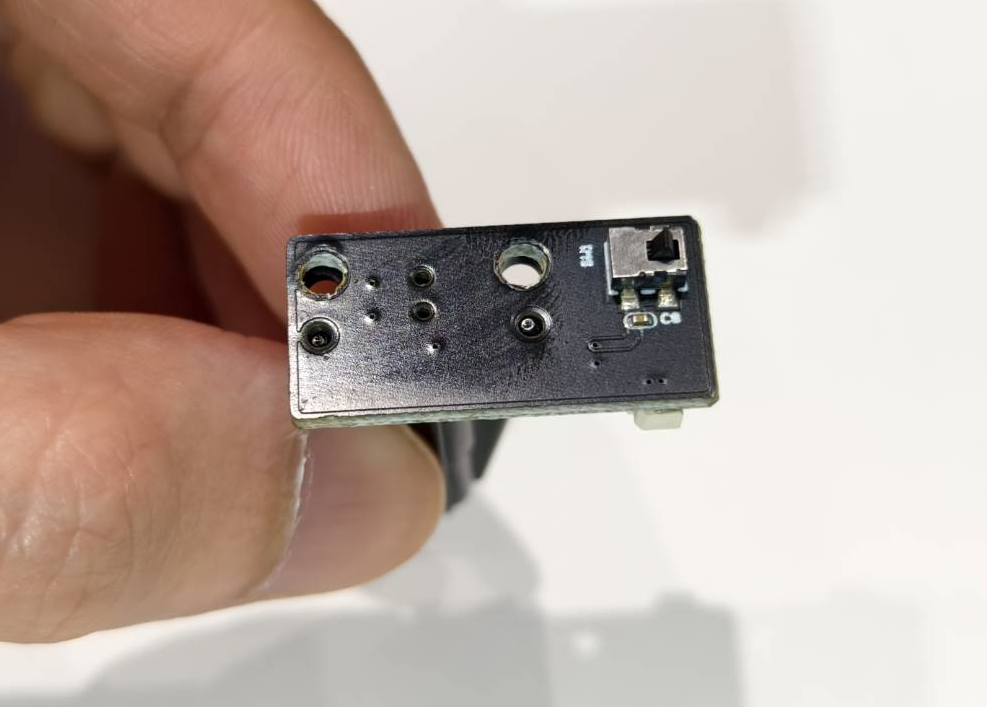

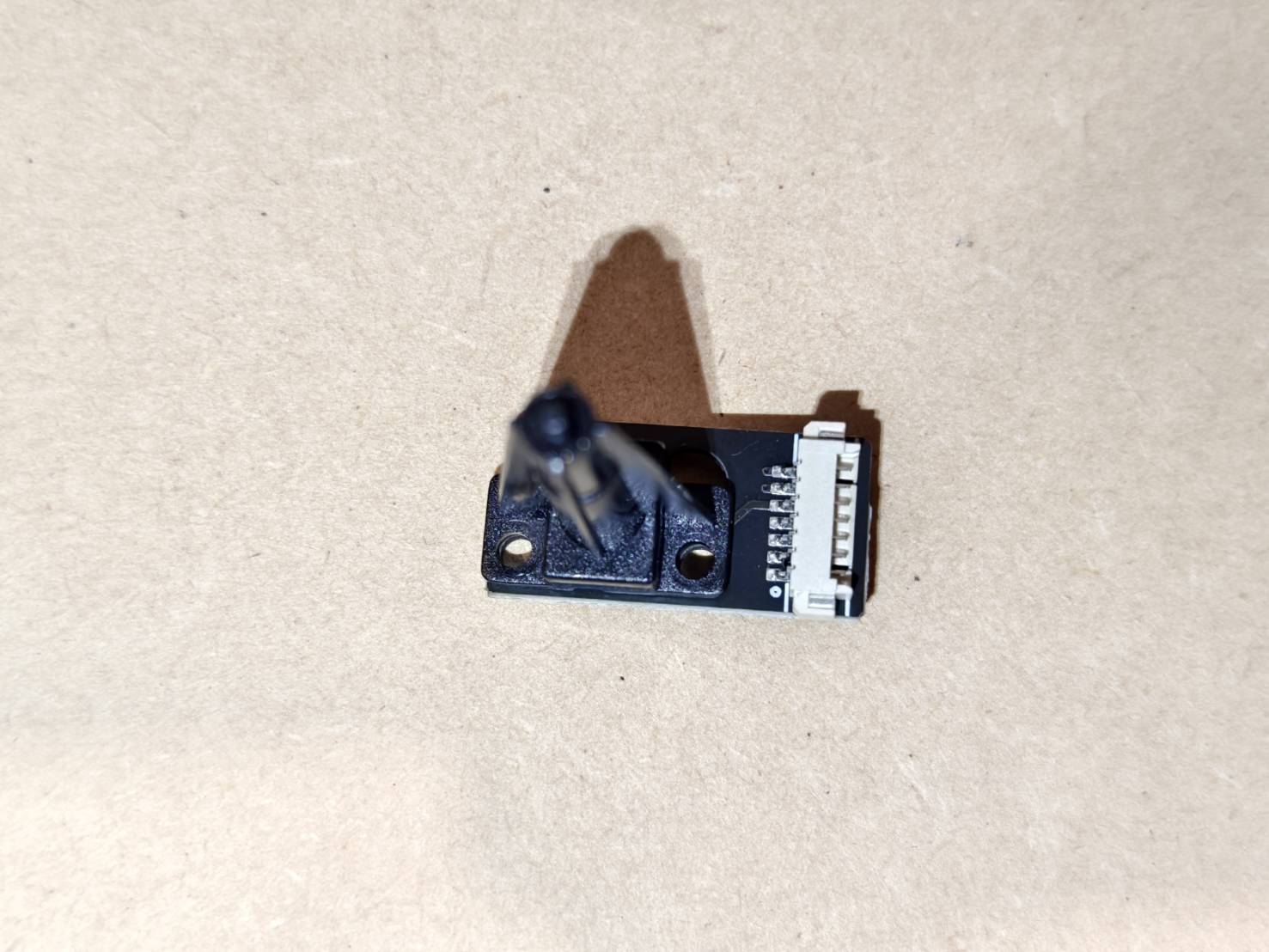

Installieren Sie die neue Platine und Sonde.
Stellen Sie sicher, dass die Reihenfolge und Ausrichtung wie auf den folgenden Fotos korrekt sind.

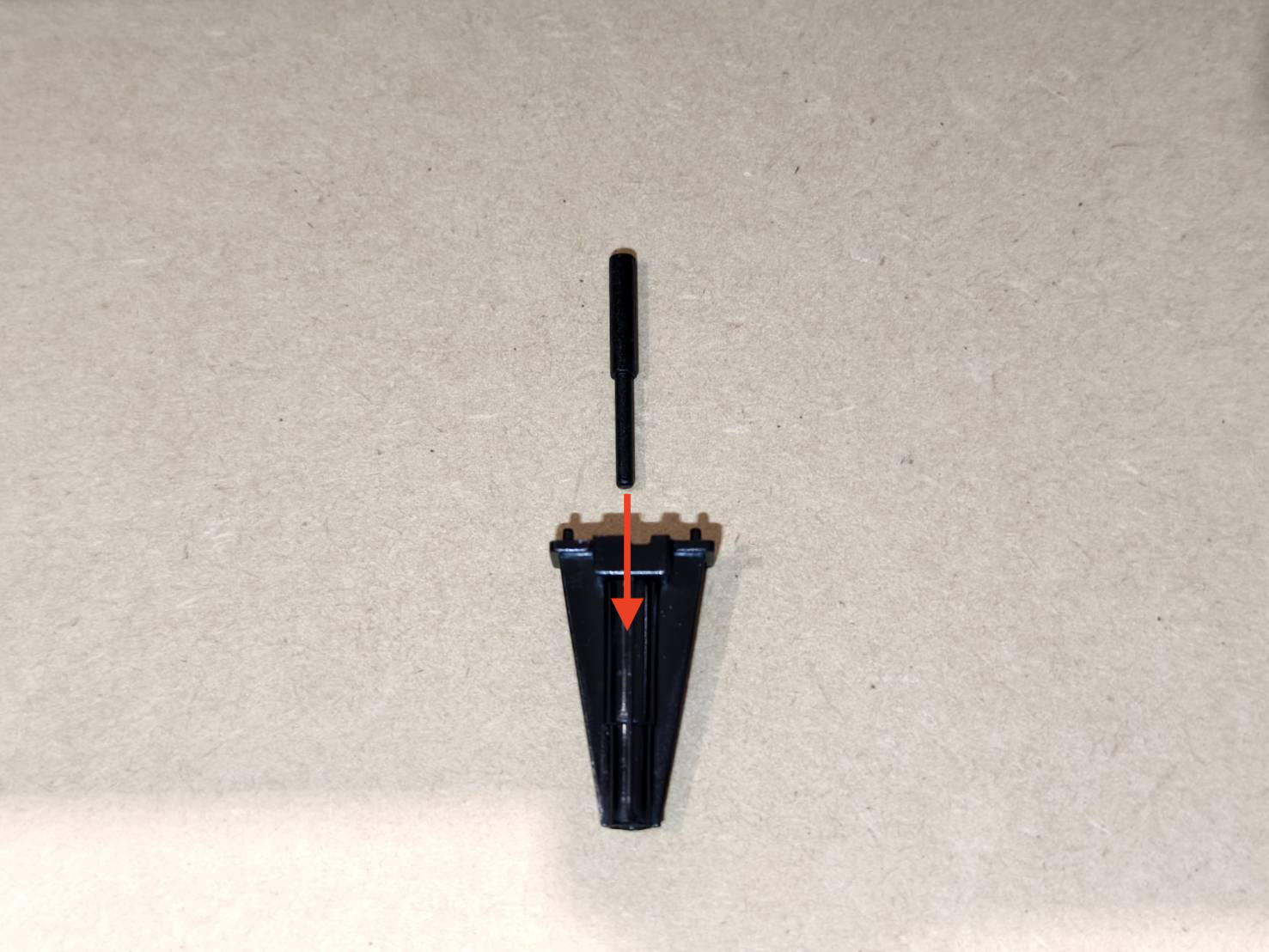

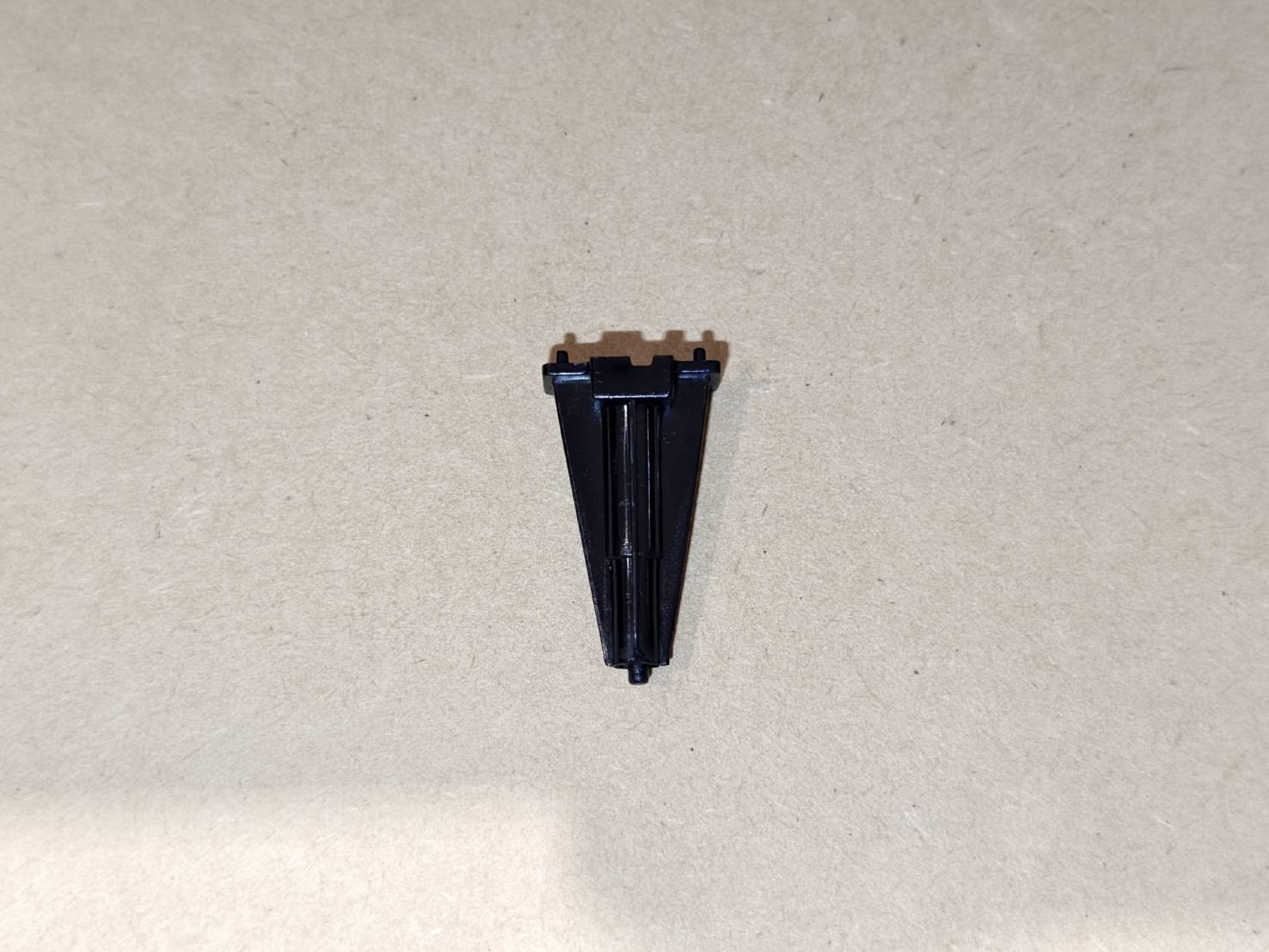

• Der Stift wird in die Abdeckung eingesetzt.

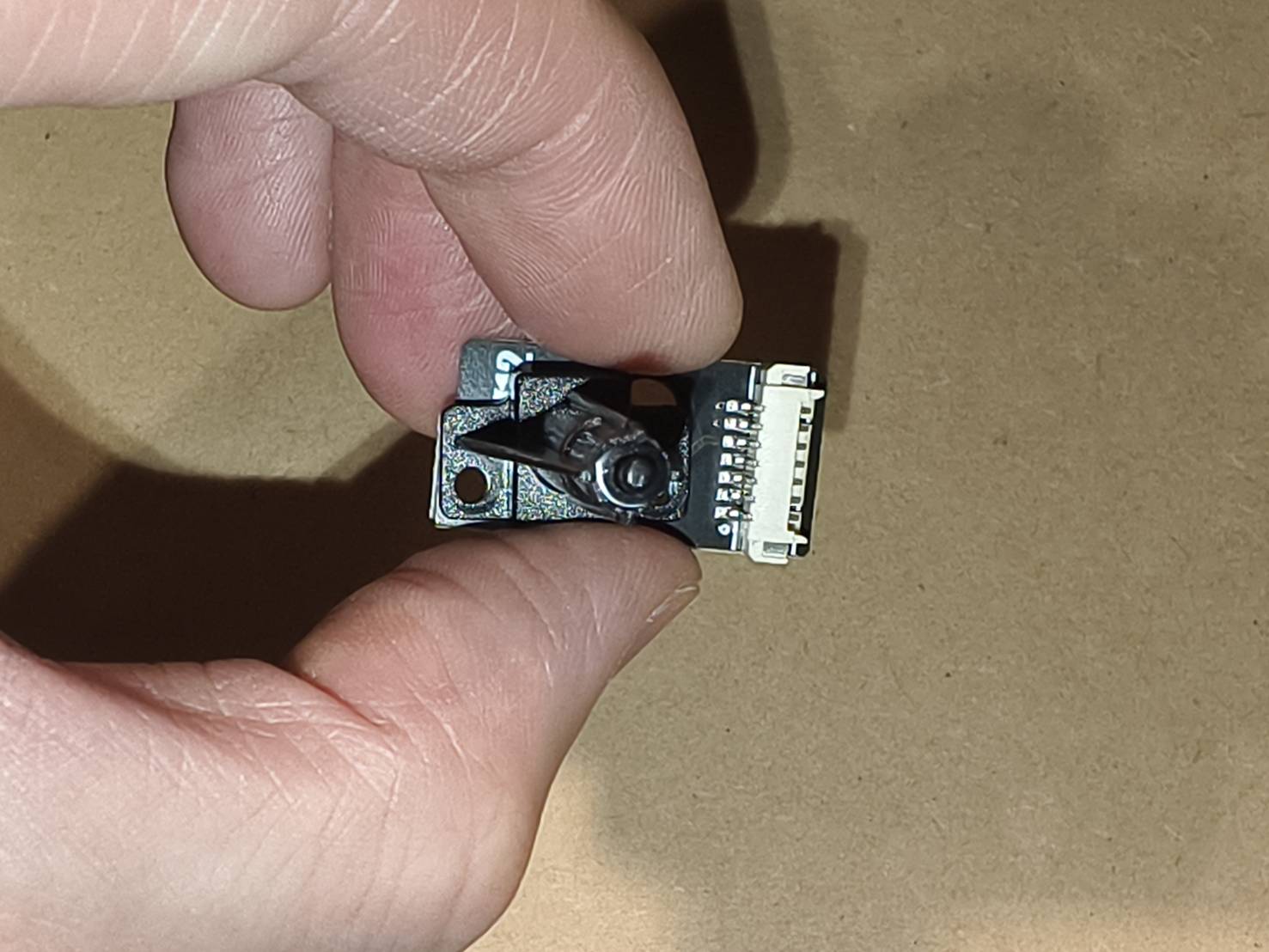

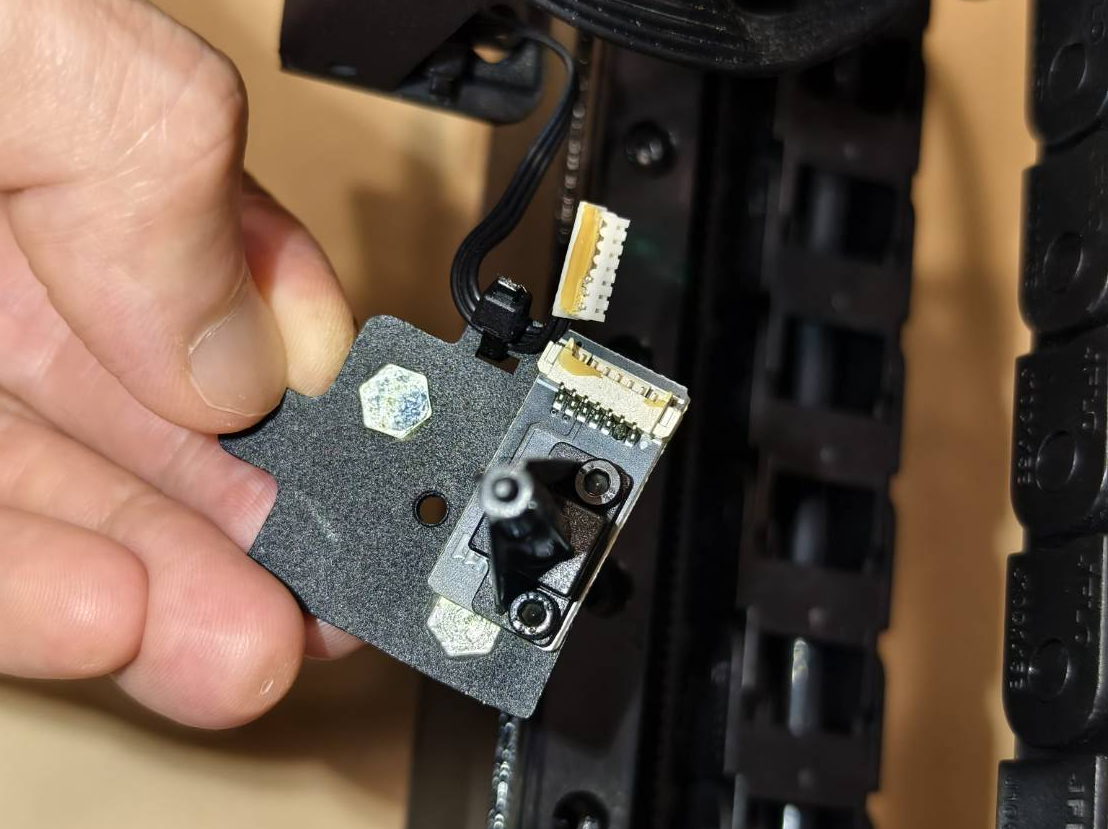

• Die Sonde und die Abdeckung werden wie folgt auf der Platine platziert.

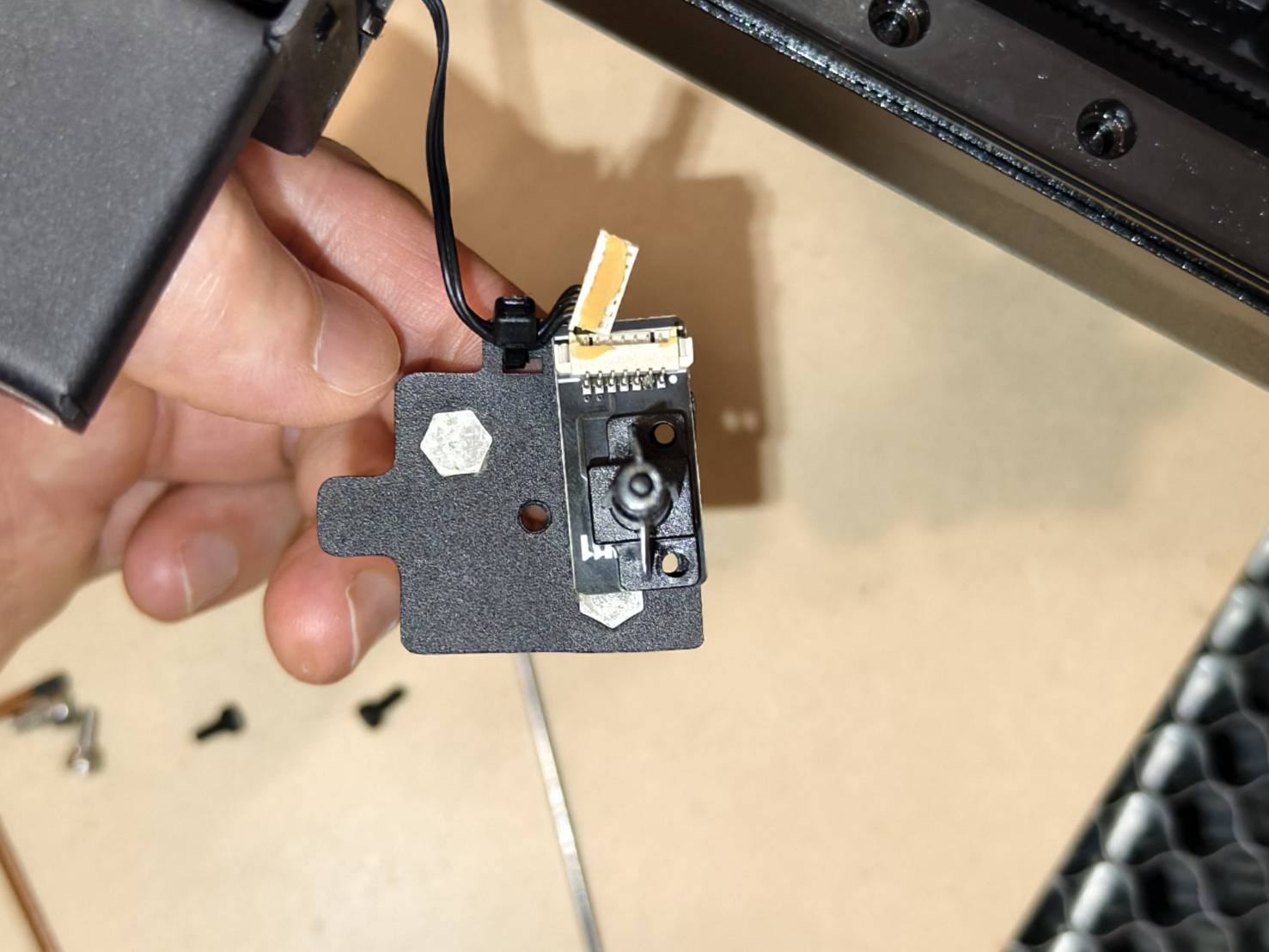

• Befestigen Sie die Baugruppe an der Platte.



Schritt 8

Überprüfen Sie, ob die Sonde ordnungsgemäß installiert wurde.
Drücken Sie die Sonde mit dem Finger. Die Sonde sollte sich wie im Video nach oben bewegen lassen.
(Falls sich Ihre Sonde nicht nach oben bewegen lässt, wiederholen Sie bitte Schritt 7.)

Schritt 9

Schließen Sie das Kabel wieder an oder verbinden Sie das neue Kabel.

Schritt 10

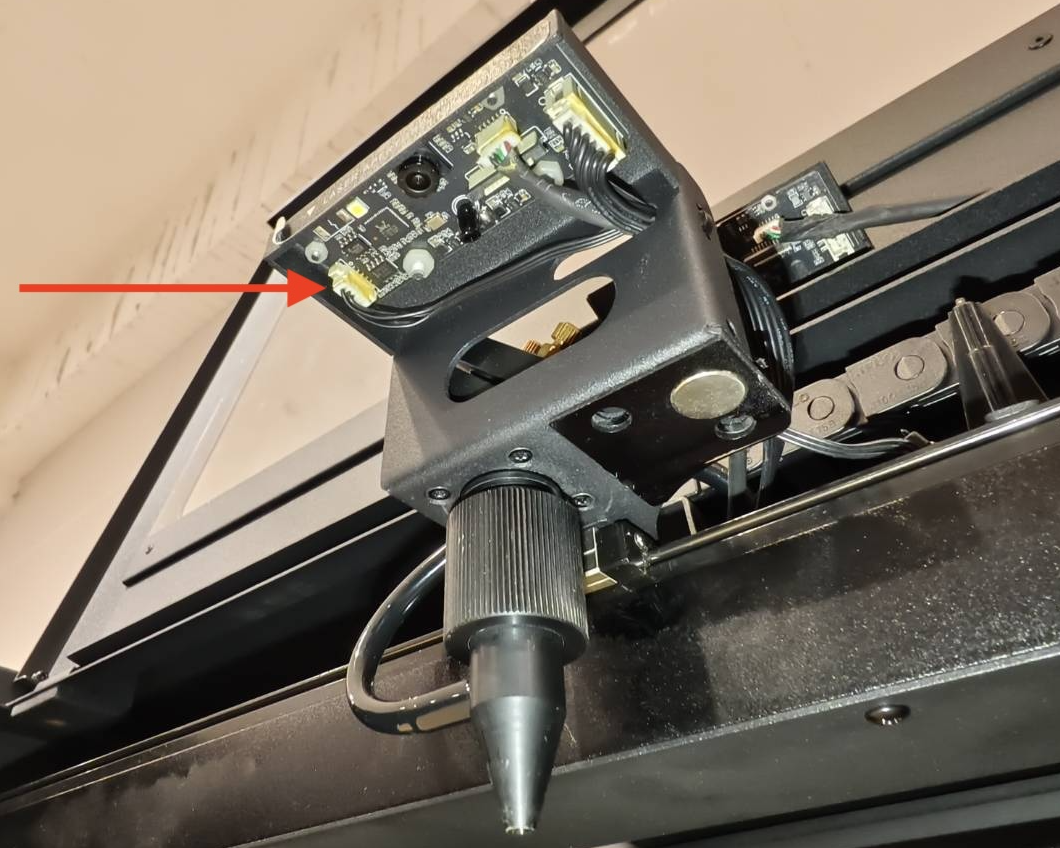

Stellen Sie sicher, dass das Kabel an der Platine ordnungsgemäß angeschlossen ist.

Schritt 11

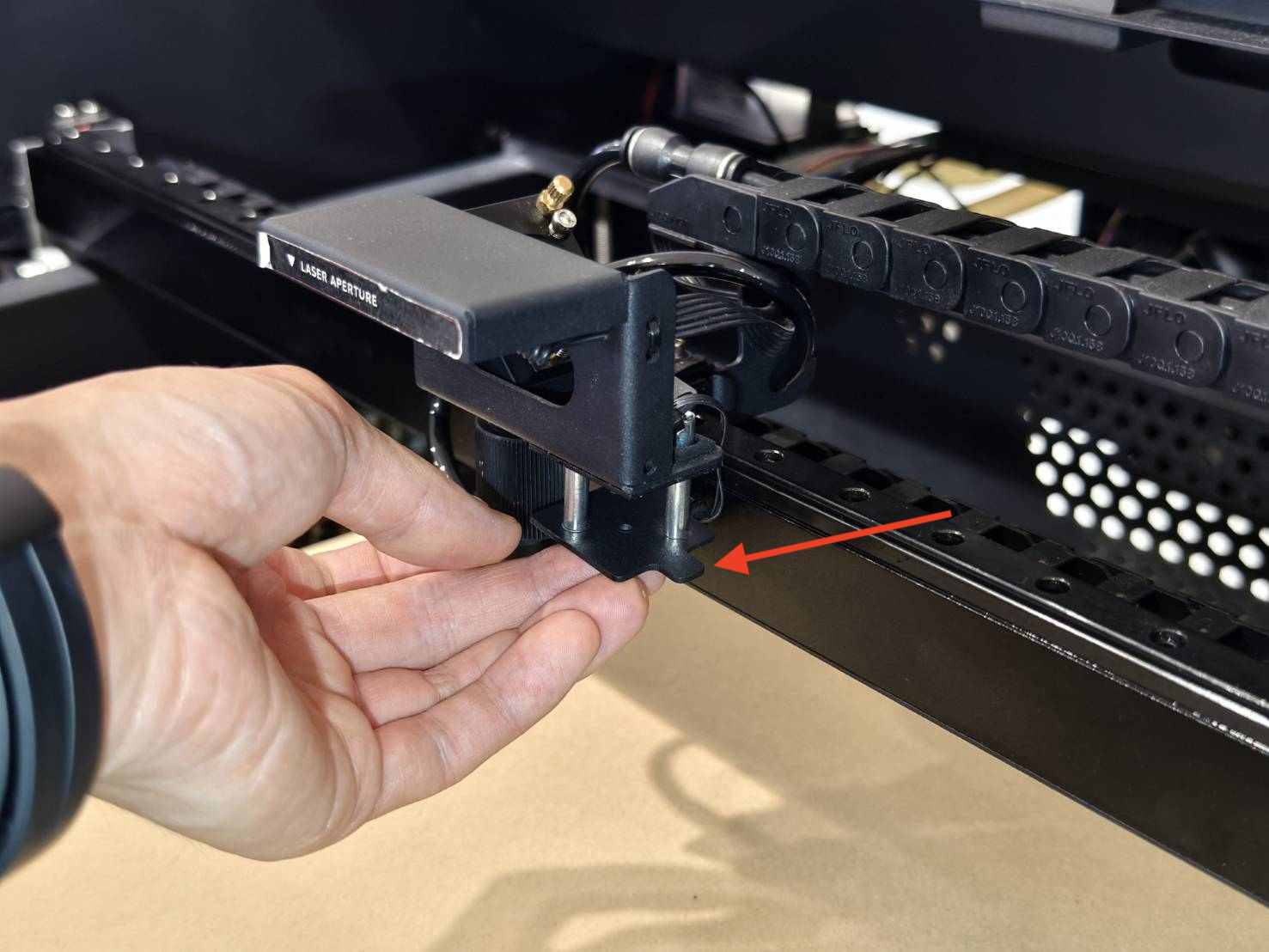

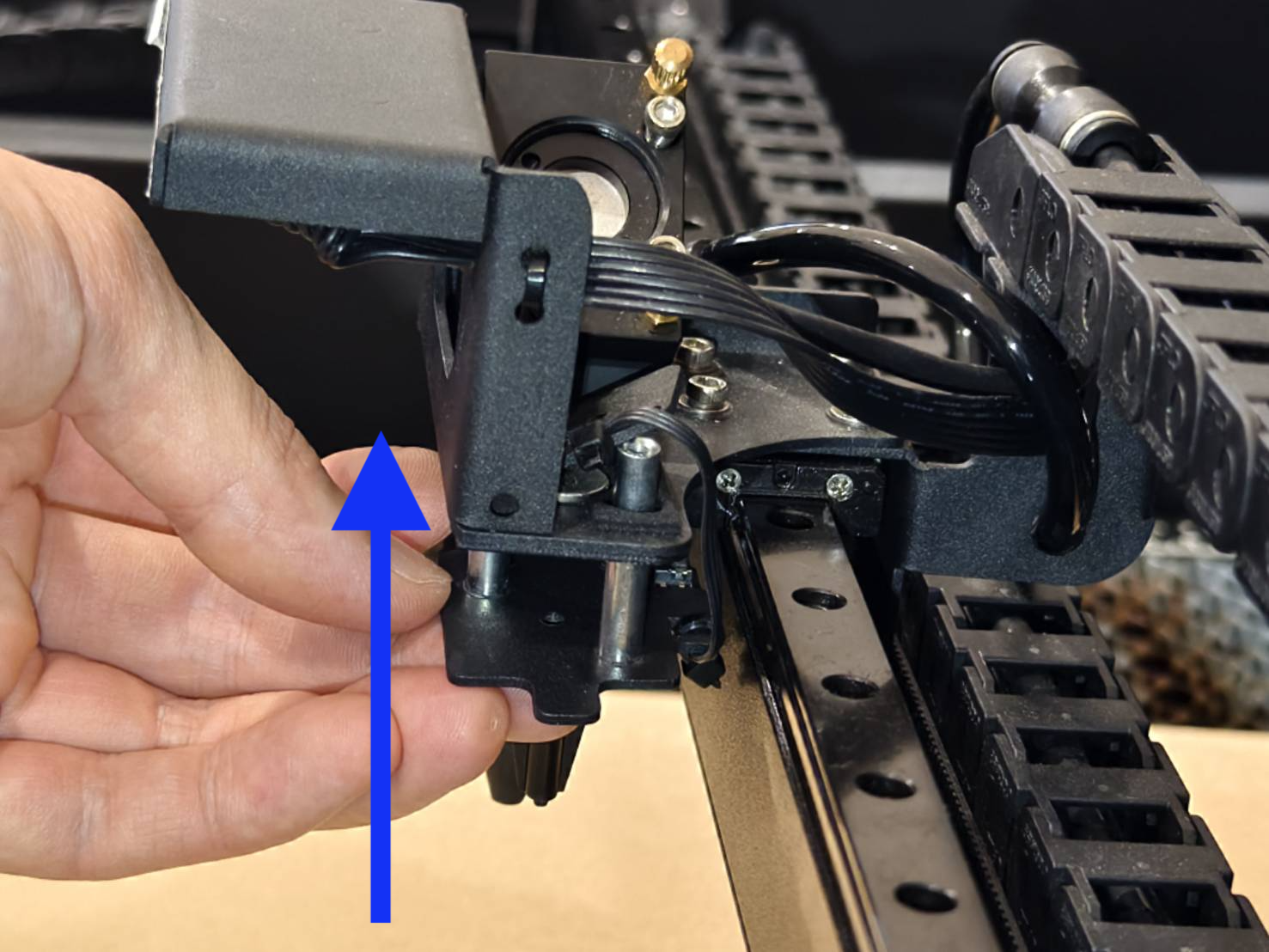

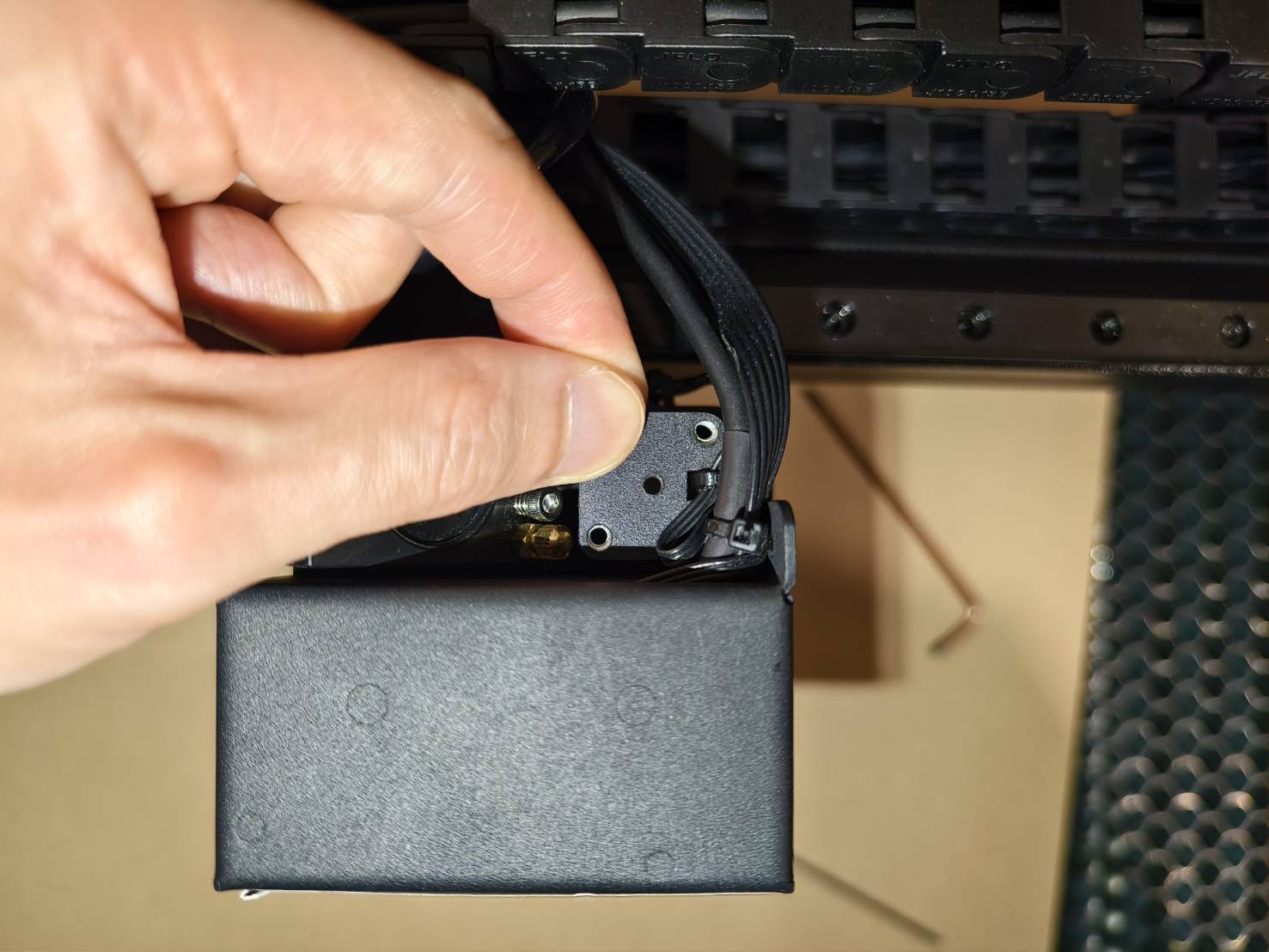

Führen Sie die beiden Wellen der Autofokus-Sensorbaugruppe in die Öffnungen unterhalb der Laserkopfbaugruppe ein. (Achten Sie darauf, dass sich der Griff auf der rechten Seite befindet.)

Schritt 12

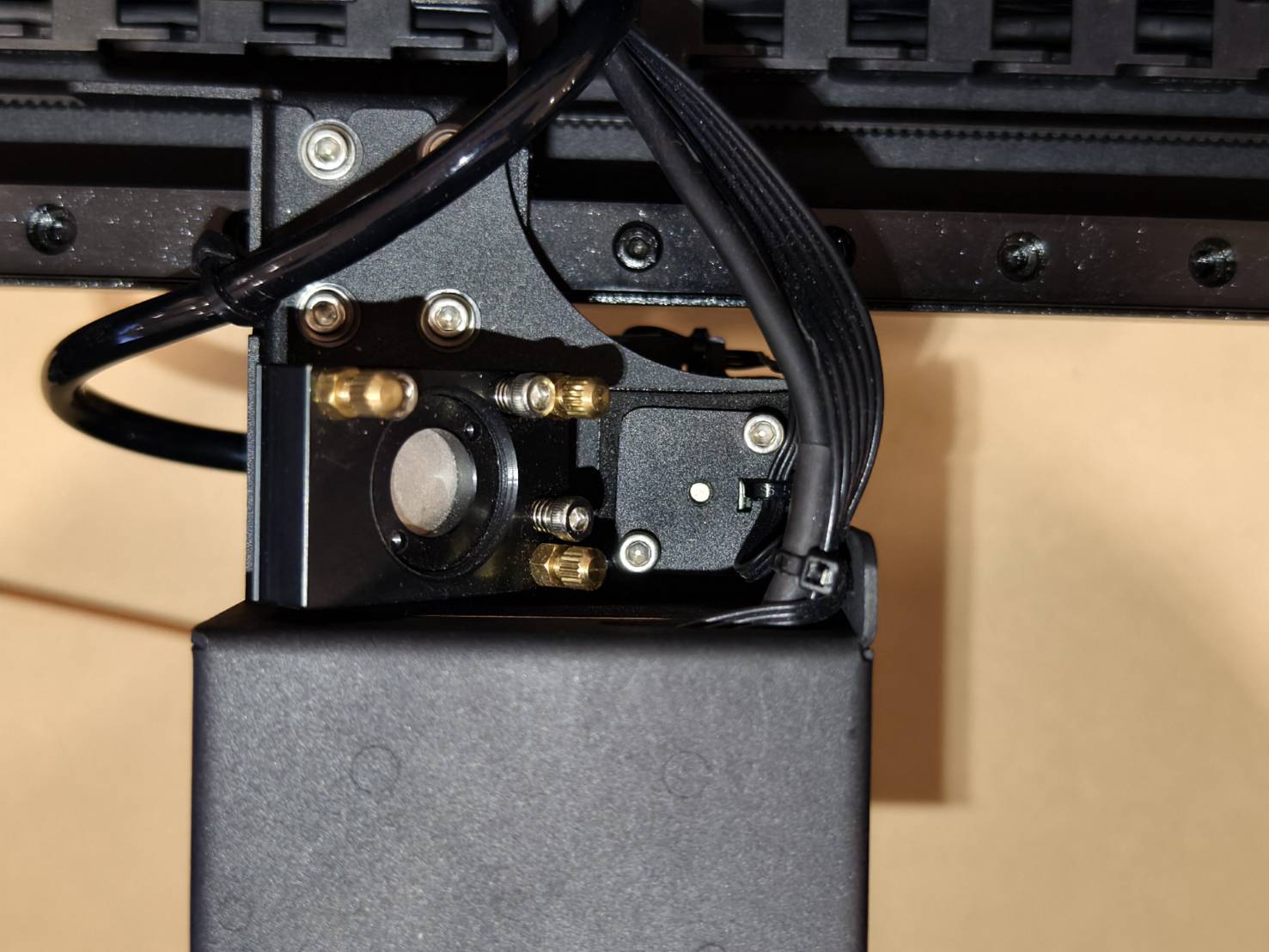

Befestigen Sie die Autofokus-Sensorbaugruppe mit der oberen Platte.
