Ador Rotary - Démarrer l'impression

Description

Cet article vous guidera sur la façon de démarrer une tâche d'impression après l'installation du matériel.

Si vous cherchez comment graver avec le rotary, veuillez vous référer au lien ci-dessous.
Ador Rotary - Démarrer la gravure

Étape 1

Veuillez vous assurer d'avoir les versions suivantes du logiciel et du firmware pour utiliser la fonction rotary d'Ador.

Version 2.3.8 ou ultérieure de Beam Studio (Guide)	Version 5.3.3 ou ultérieure du micrologiciel (Guide)

Étape 2

Allumez la machine et installez le module.
Référez-vous aux liens dans le tableau ci-dessous pour les guides d'installation des modules.

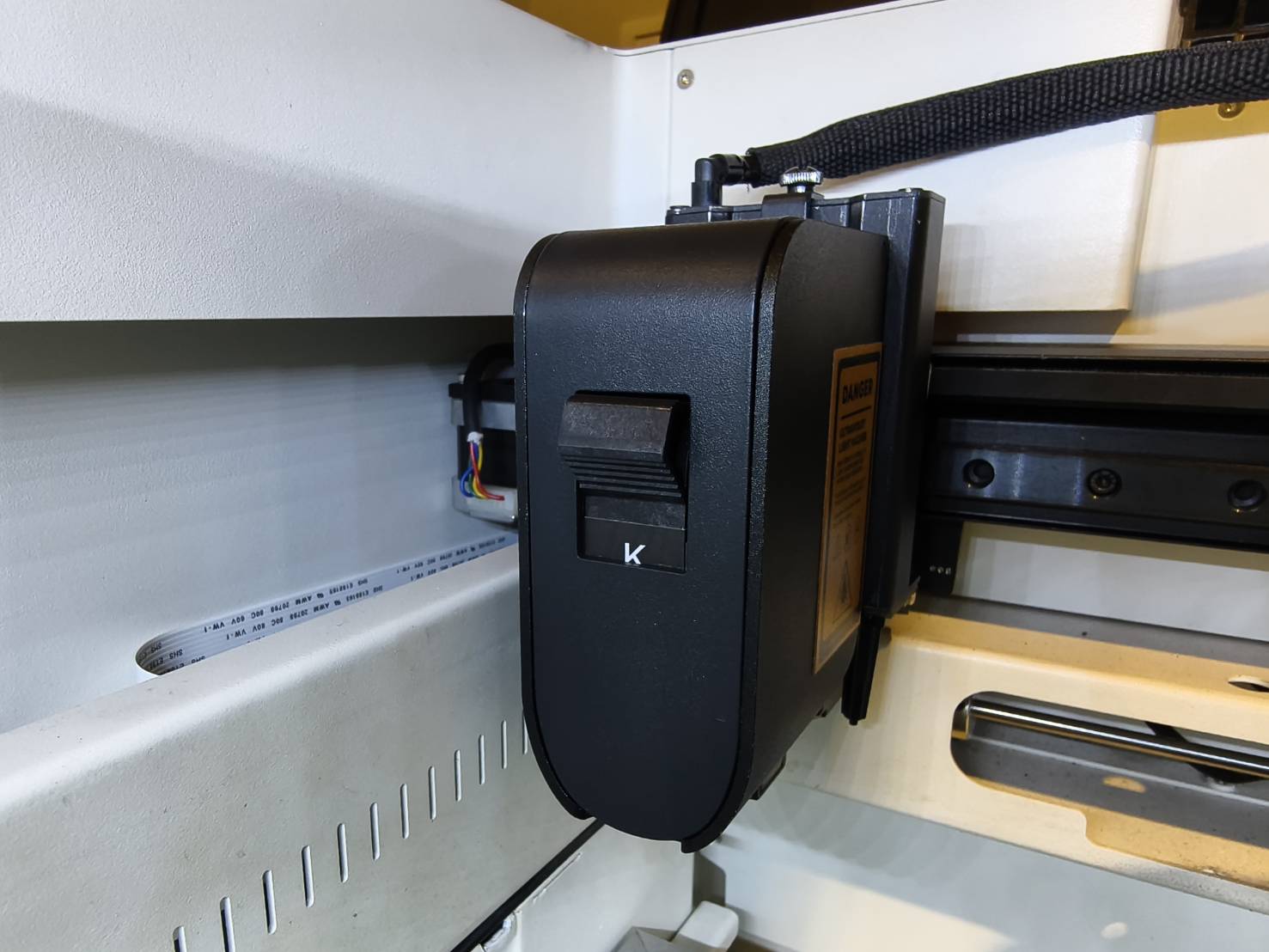

Module d'impression

Étape 3

Placez votre objet sur les rouleaux.
La plage de taille disponible pour l'objet est de 3 mm à 140 mm.
Pour les objets de 3 mm à 5 mm, la fonction de mise au point automatique n'est pas disponible, donc une mise au point manuelle est requise.

Voici une démonstration de la façon d'ajuster les rouleaux du rotary.
(Appuyez simplement sur le bouton à droite et maintenez-le enfoncé, et les rouleaux peuvent être déplacés librement)

Selon la forme des objets, veuillez consulter les guides ci-dessous pour savoir comment placer correctement votre objet : Objets cylindriques, Objets coniques, Gobelets

Objets cylindriques

Objets coniques

Avant de placer l'objet, vous devrez utiliser le support. Veuillez vous assurer que les roues du support conviennent à votre objet.

Remarque : L'application Niveau à Bulle sur les smartphones peut également être un outil alternatif à utiliser.

Gobelets

Avant de placer l'objet, vous devrez utiliser le support. Veuillez vous assurer que les roues du support conviennent à votre objet.

Étape 4

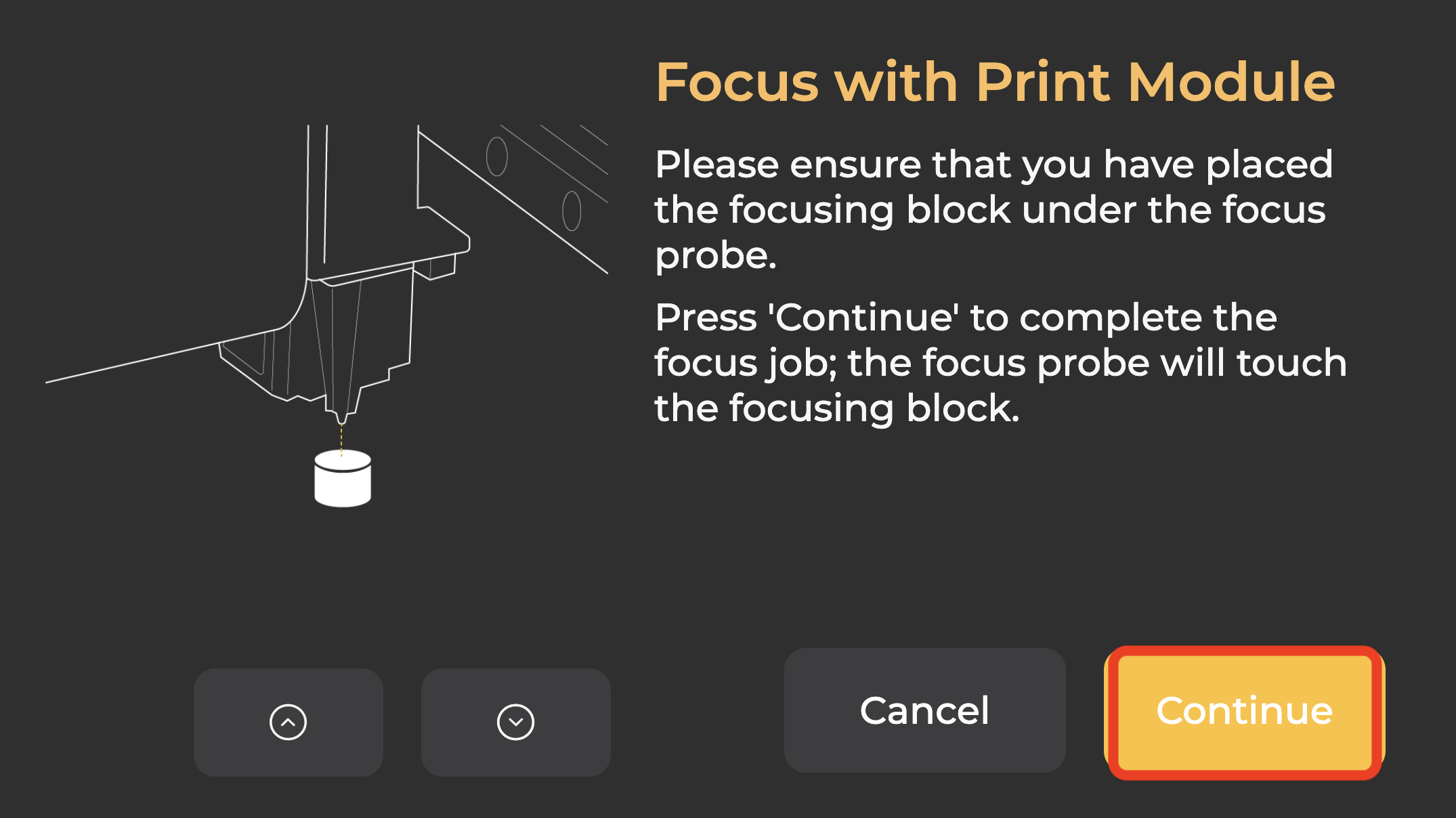

Effectuez la mise au point automatique.

Module d'impression

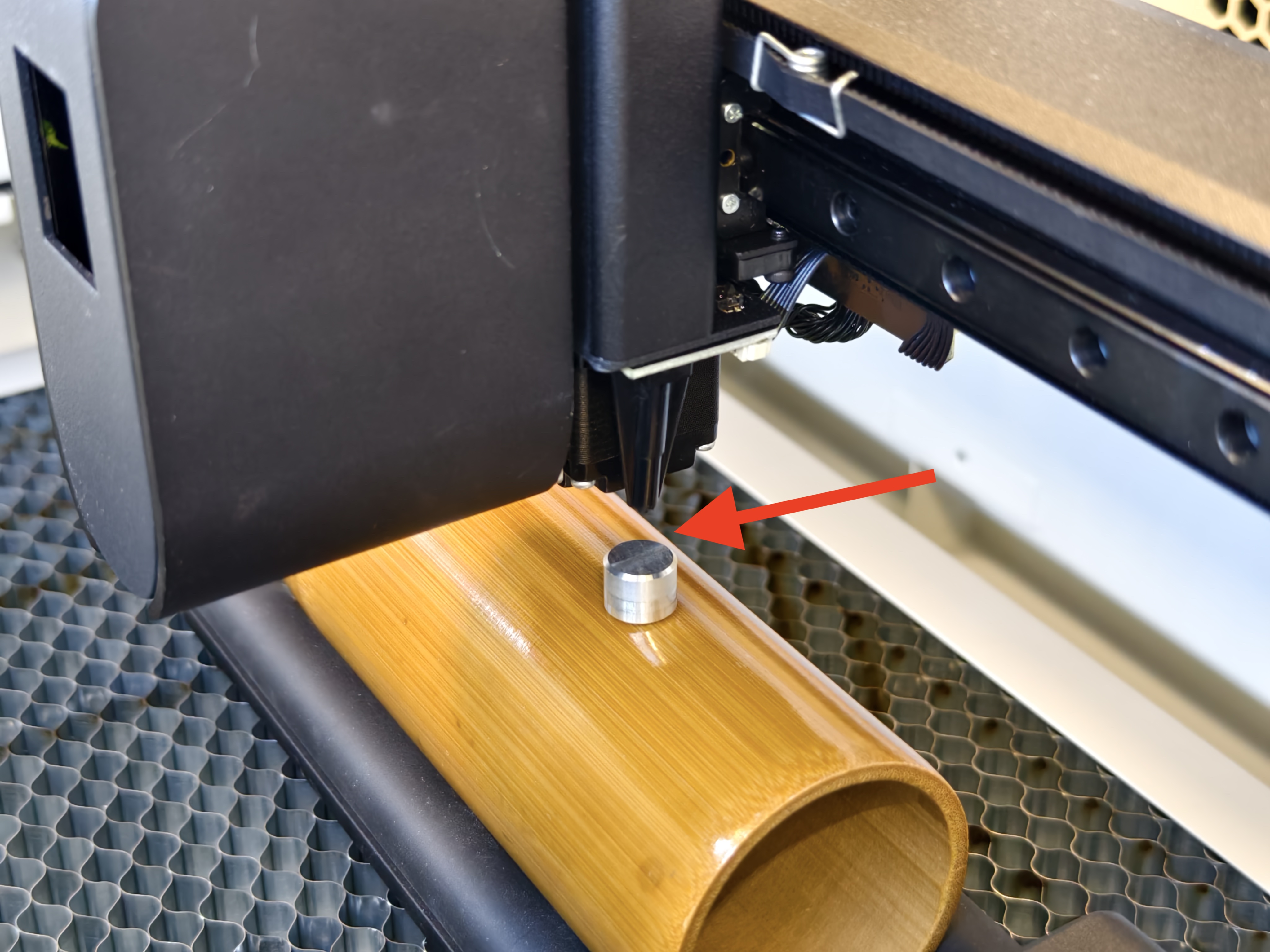

Soulevez le module jusqu'au sommet ou au-dessus de votre objet. Placez ou maintenez le bloc de mise au point sur la surface la plus élevée de votre objet. Déplacez la sonde au-dessus du bloc de mise au point et abaissez le module pour vous assurer qu'il est aligné avec le bloc. Appuyez deux fois sur le bouton ou utilisez le panneau pour effectuer la mise au point automatique. Une notification de rappel apparaîtra à l'écran ; veuillez poursuivre le processus.

Étape 5

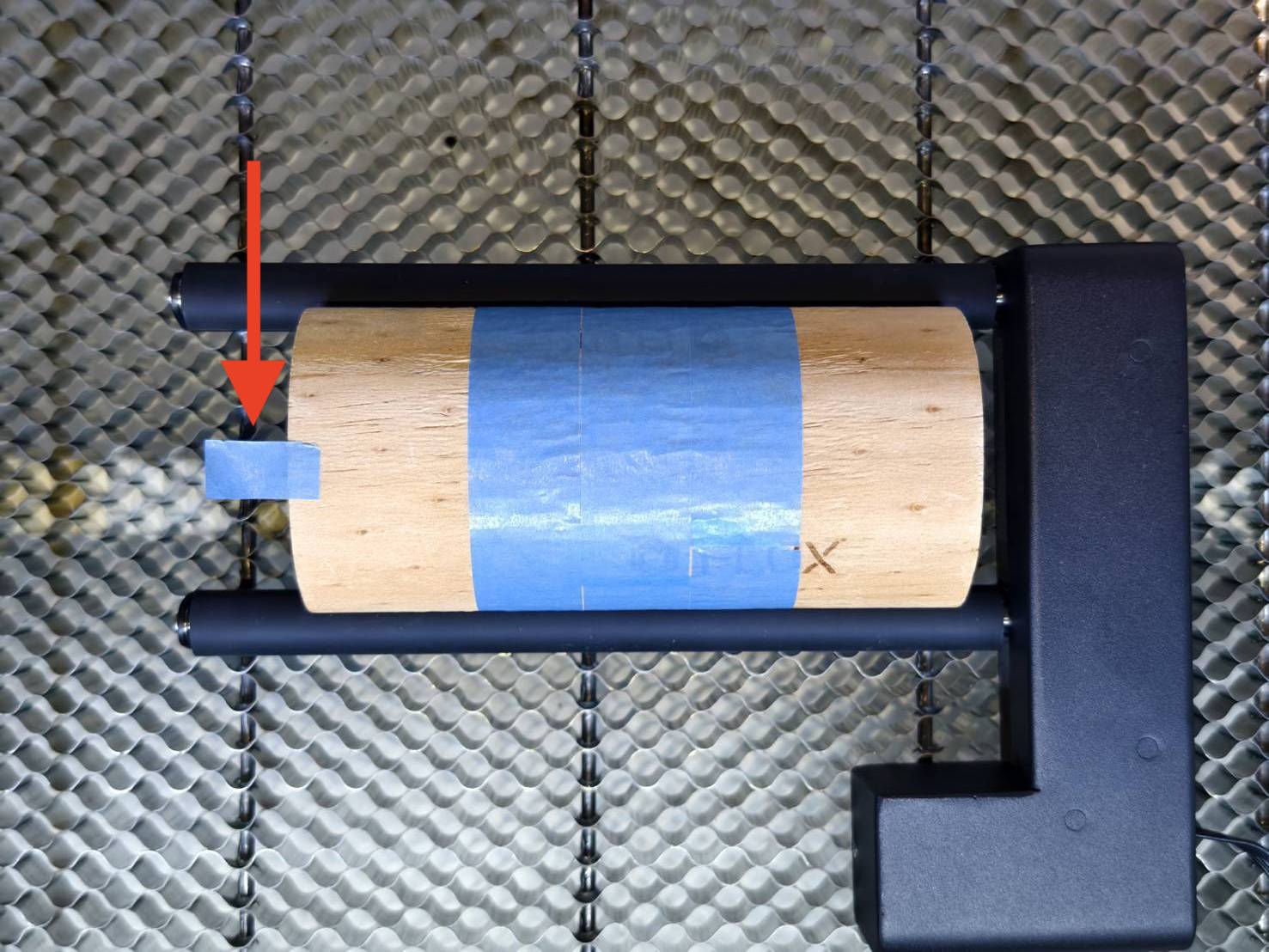

Placez un morceau de ruban adhésif au centre de votre objet.
Cela sera utile pour trouver le centre de l'objet lors de l'utilisation de l'aperçu de la caméra et du logiciel.

Étape 6

Lancez Beam Studio et chargez votre fichier ou votre image. Définissez la zone de travail sur Ador et activez la fonction rotative.

Étape 7

Définissez les paramètres de la tâche en fonction de votre matériau et de votre module.
Dans mon exemple, le texte sera d'une seule couleur en noir, code couleur #000000.

• Sélectionnez le fichier et entrez les paramètres de l'objet.

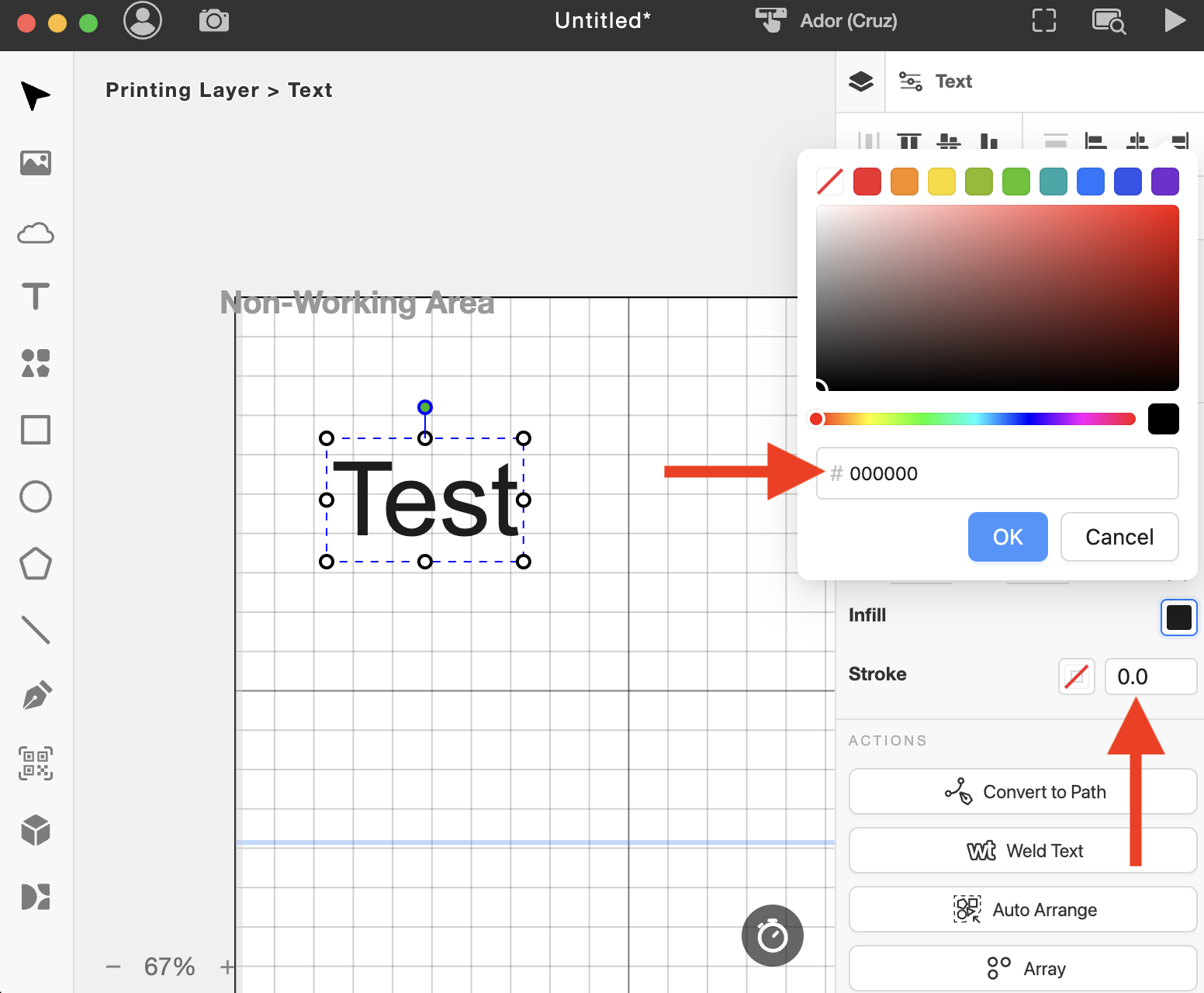

• Définissez le texte en noir, code couleur #000000 sans contour.

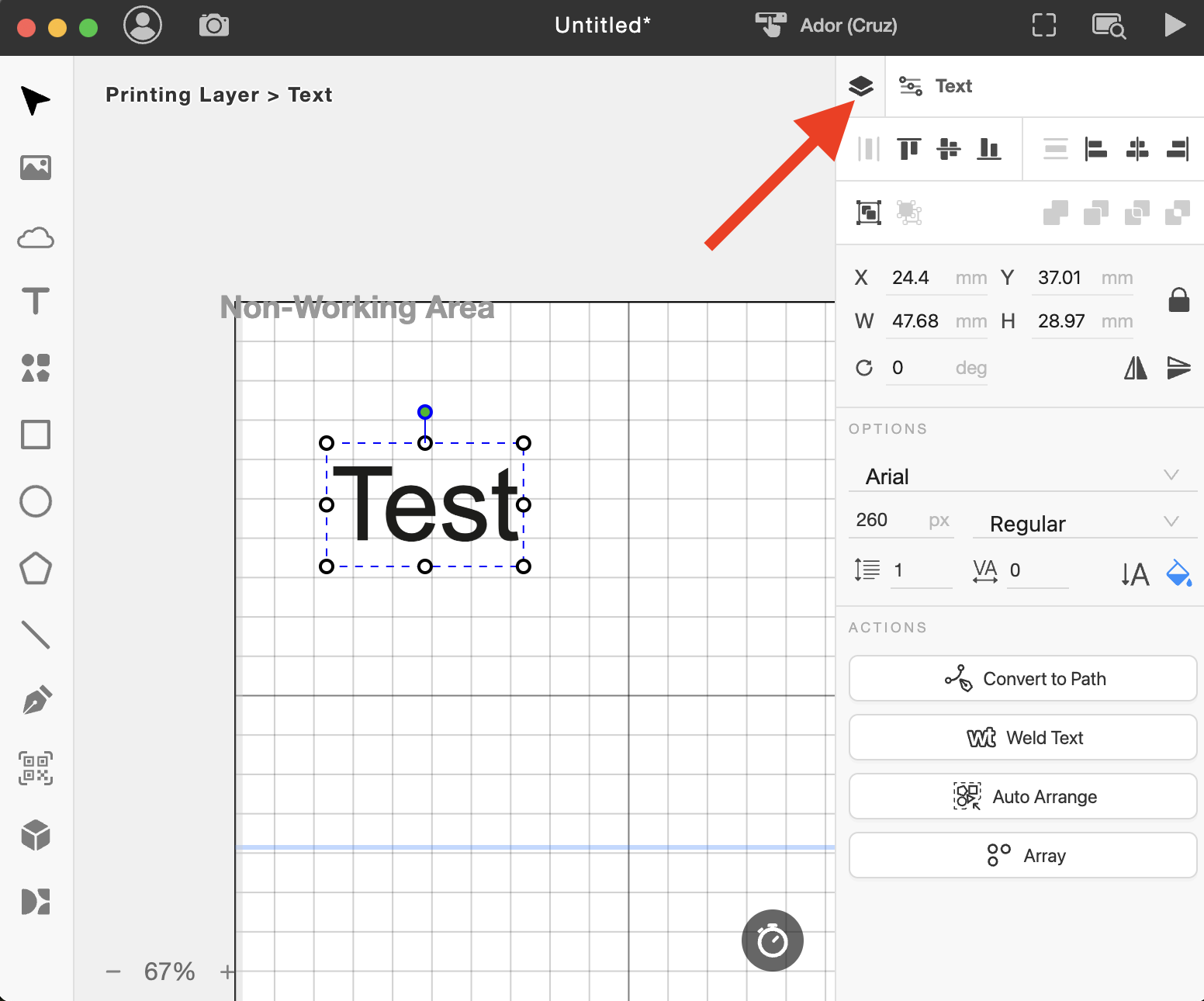

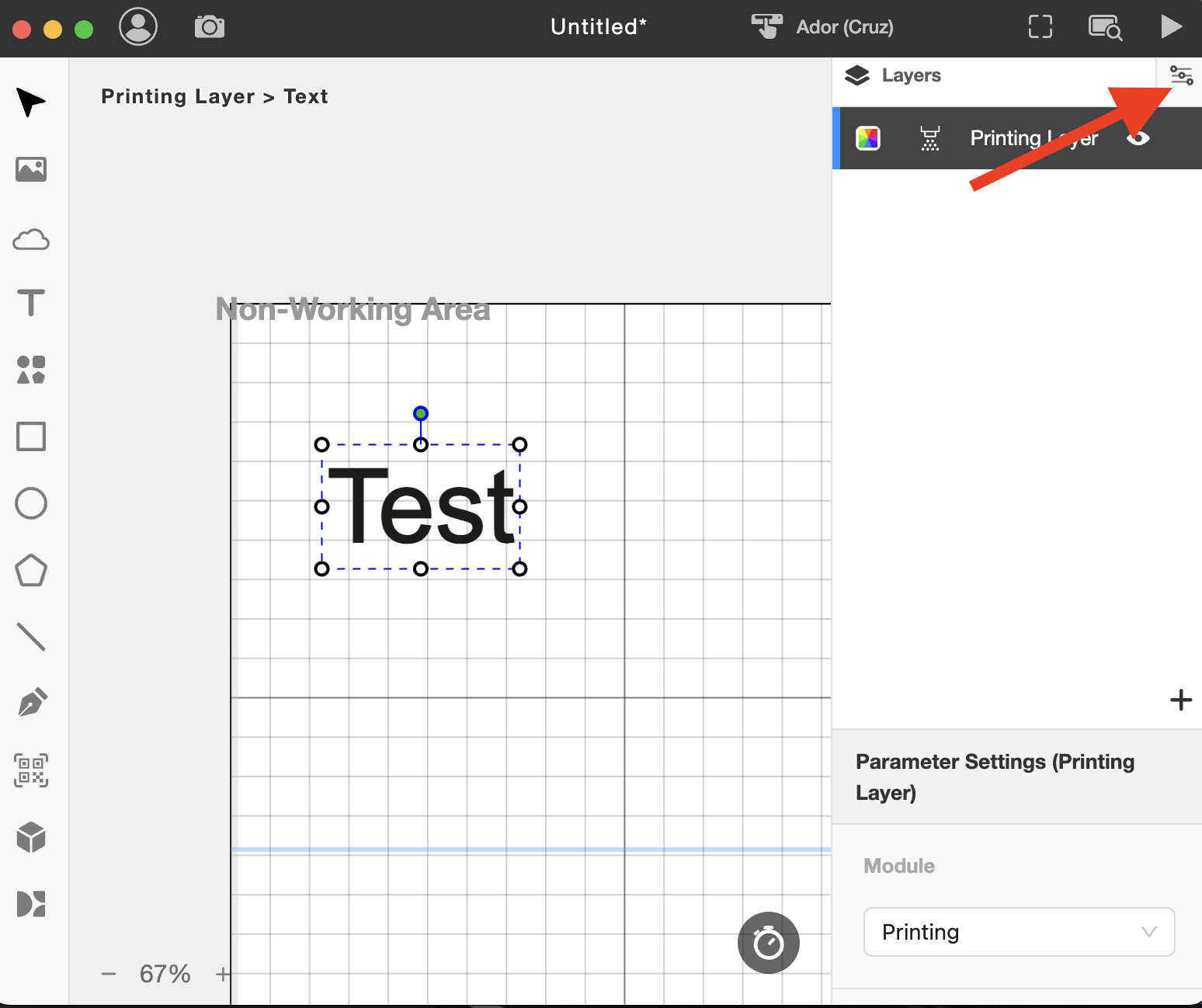

• Revenez aux paramètres de calque.

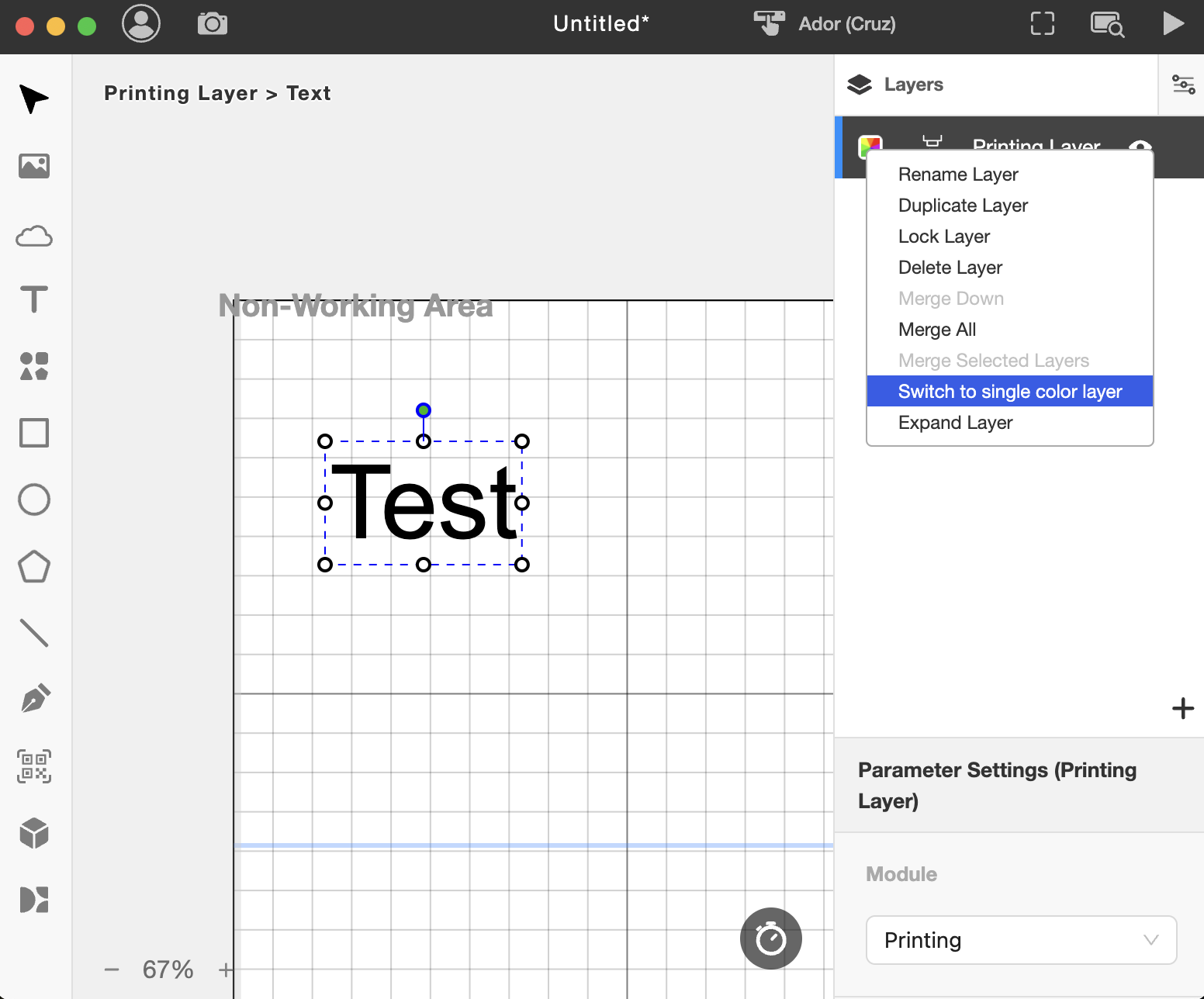

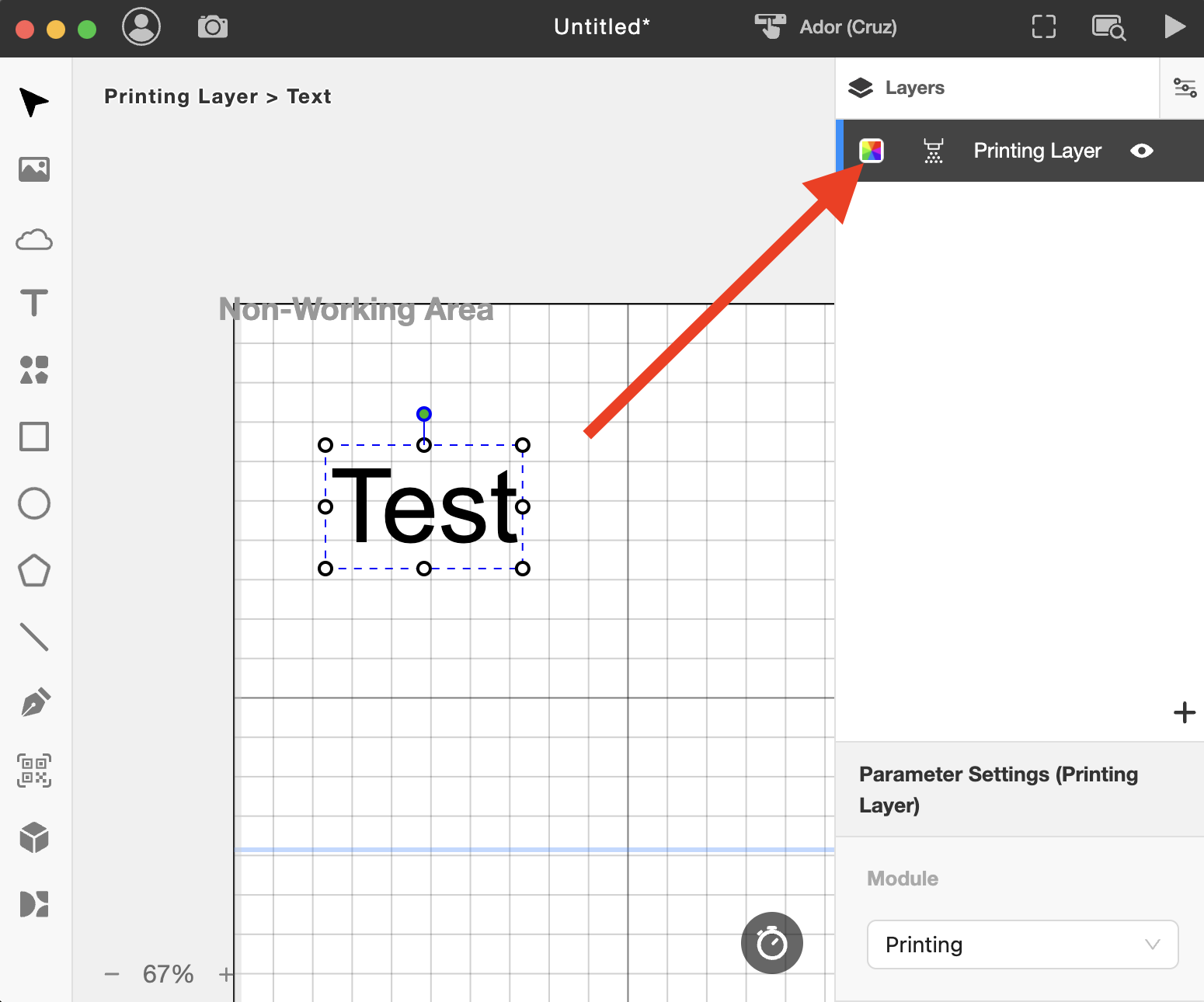

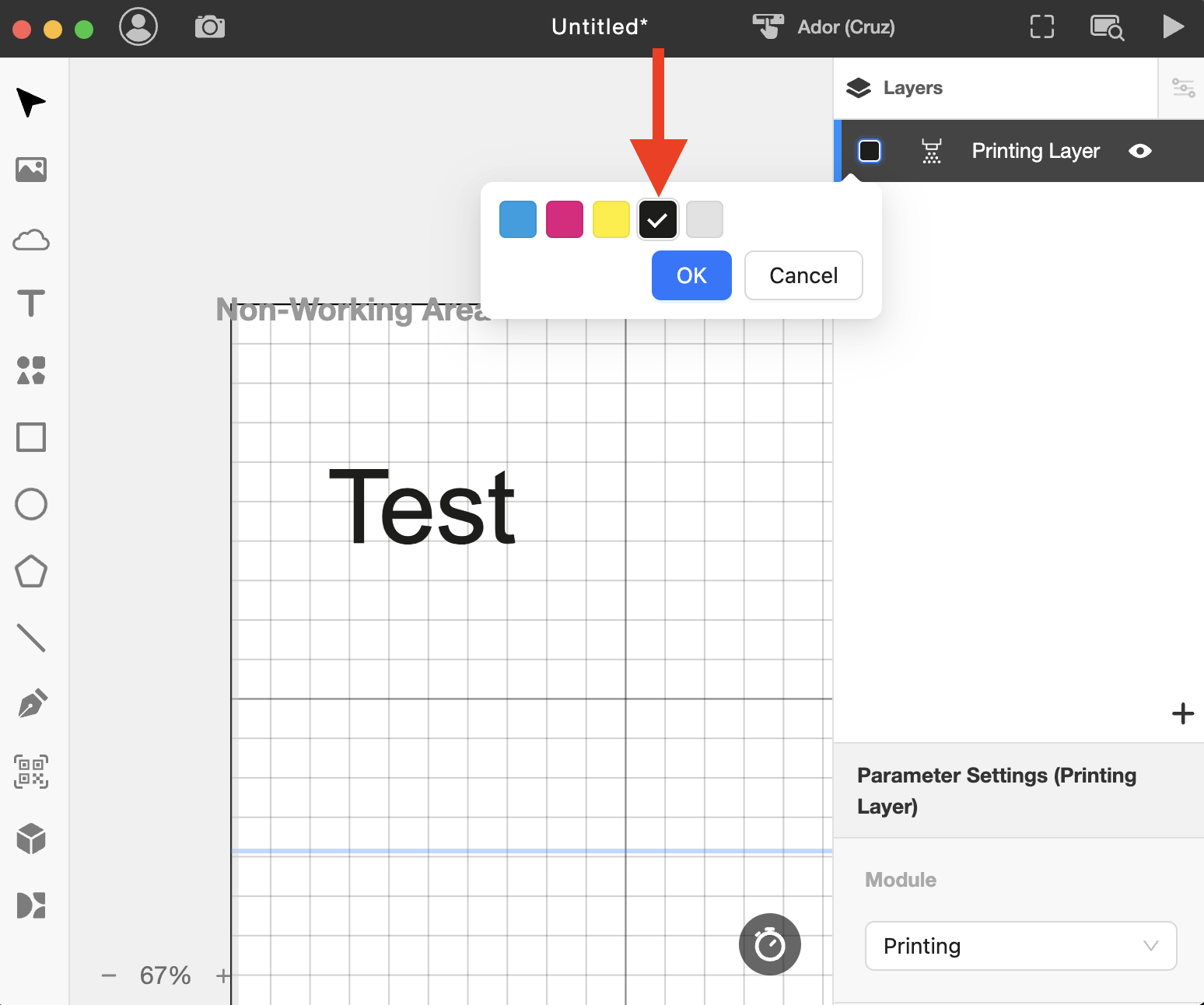

• Faites un clic droit sur l'icône de couleur pour passer en mode monochrome.



• Sélectionnez la couleur noire pour que cette couche soit noire.

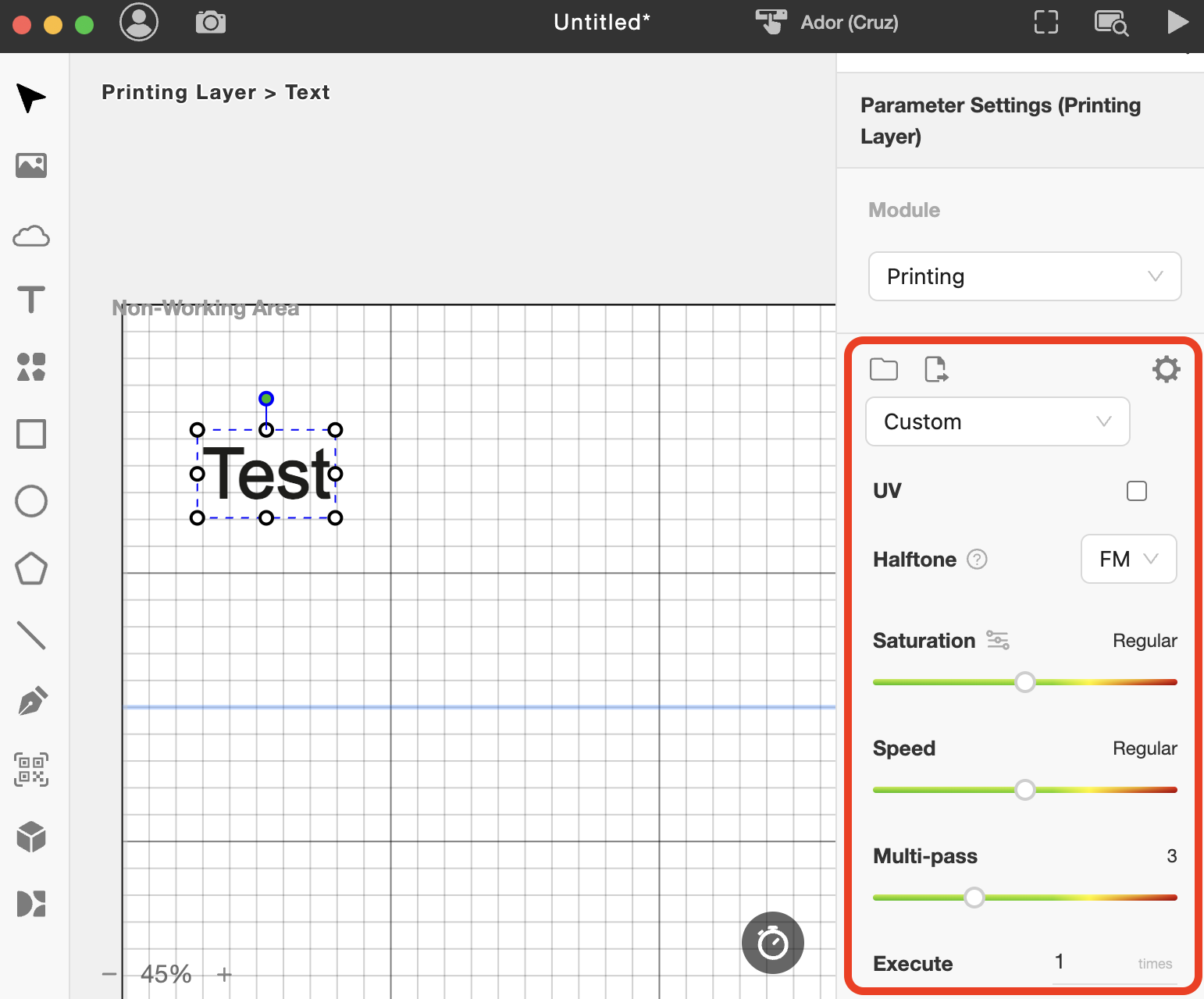

• Utilisez les paramètres par défaut ou personnalisez les vôtres.


Étape 8

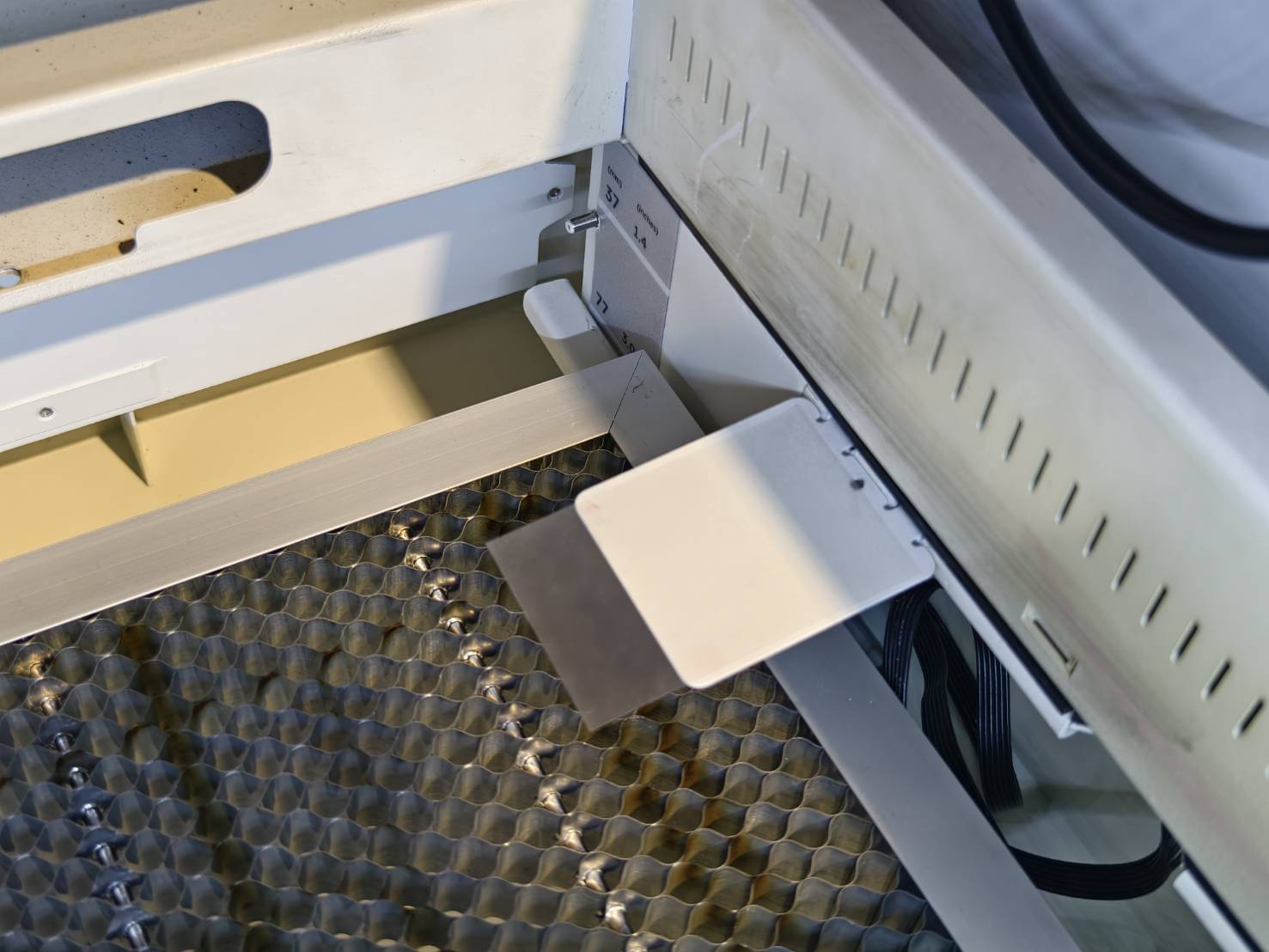

Vérifiez si la plaque de pré-pulvérisation doit être installée ou non.

• Si votre nid d'abeille est dans la couche supérieure de 37mm / 1.4 pouces, la plaque de pré-pulvérisation n'a pas besoin d'être installée. Placez directement l'autocollant d'amorçage autour des deux ouvertures.



• Si votre nid d'abeille est dans les autres couches inférieures à 37mm / 1.4 pouces, insérez la plaque de pré-pulvérisation sur le côté droit de la zone de travail et placez l' autocollant d'amorçage sur la plaque.


Étape 9

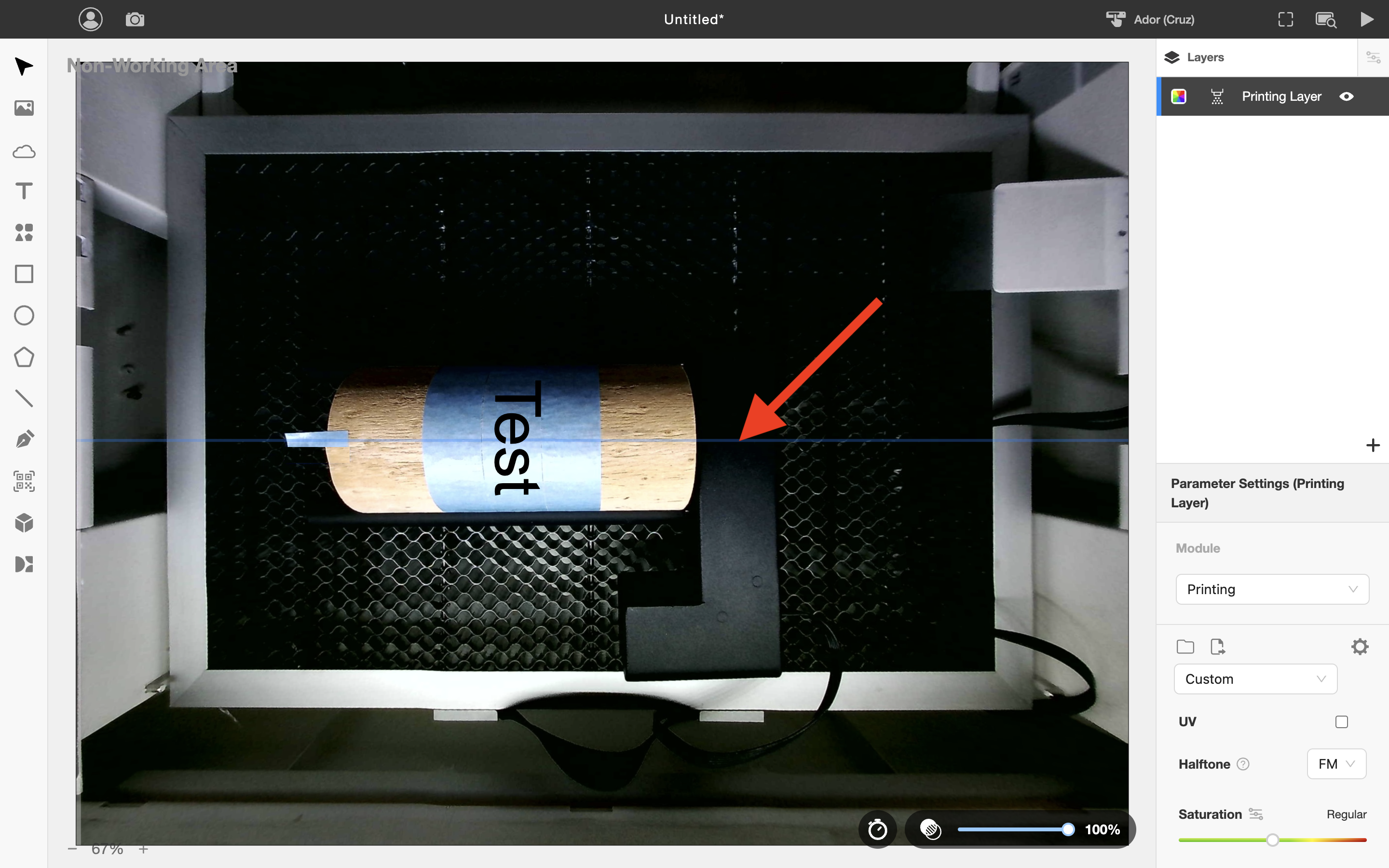

Prenez une photo et placez le texte ou le design sur votre objet d'impression.

• Fermez la porte et effectuez un aperçu de la caméra pour prendre une photo.


• Après avoir pris la photo, placez votre image sur l'objet et faites-la pivoter si nécessaire.

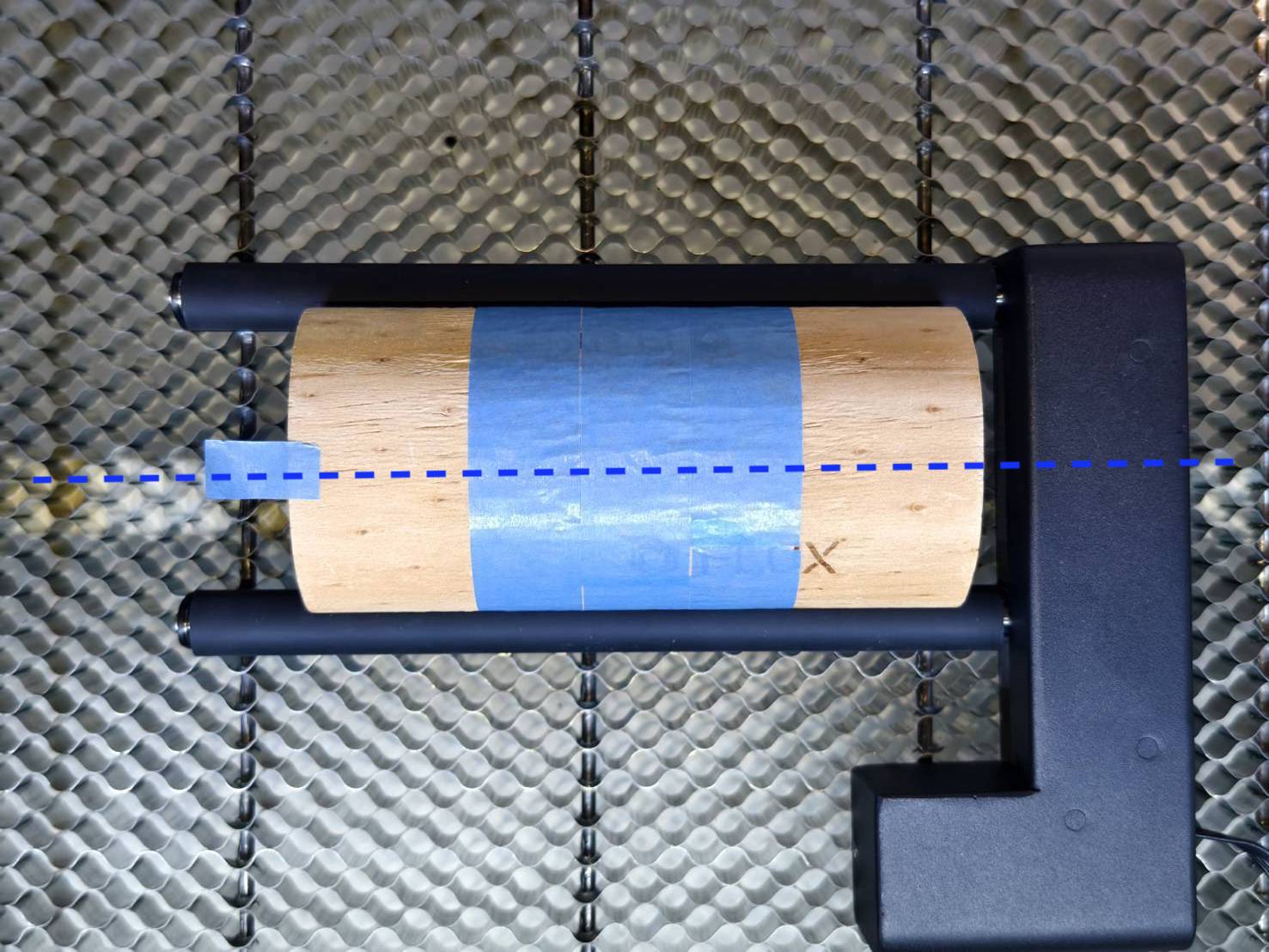

• Faites glisser la ligne bleue au milieu de votre objet pour définir le point central.


(En mode Ador Rotary, l'icône de pré-pulvérisation dans le logiciel disparaîtra car la zone de pré-pulvérisation sera automatiquement définie sur la plaque autour des deux ouvertures.)

Étape 10

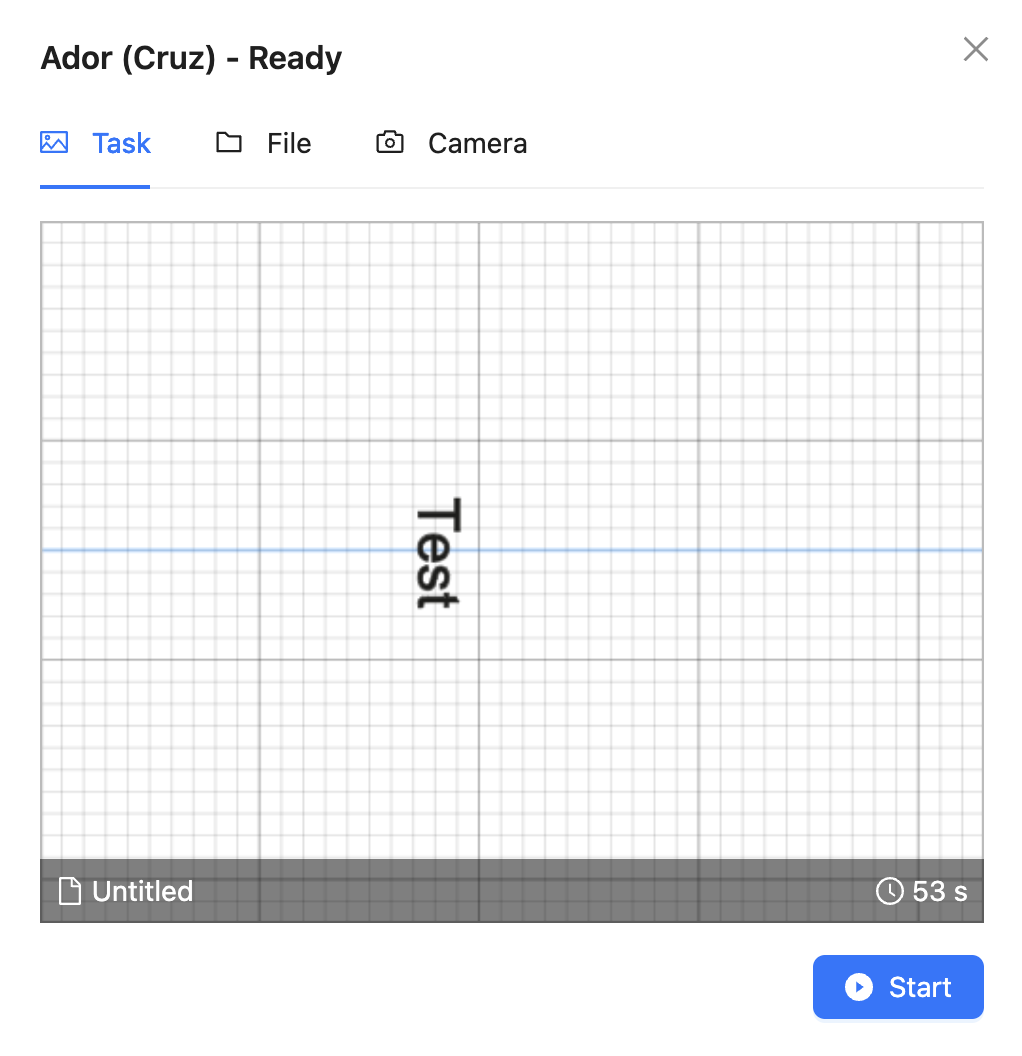

Démarrez la tâche.

Étape 11

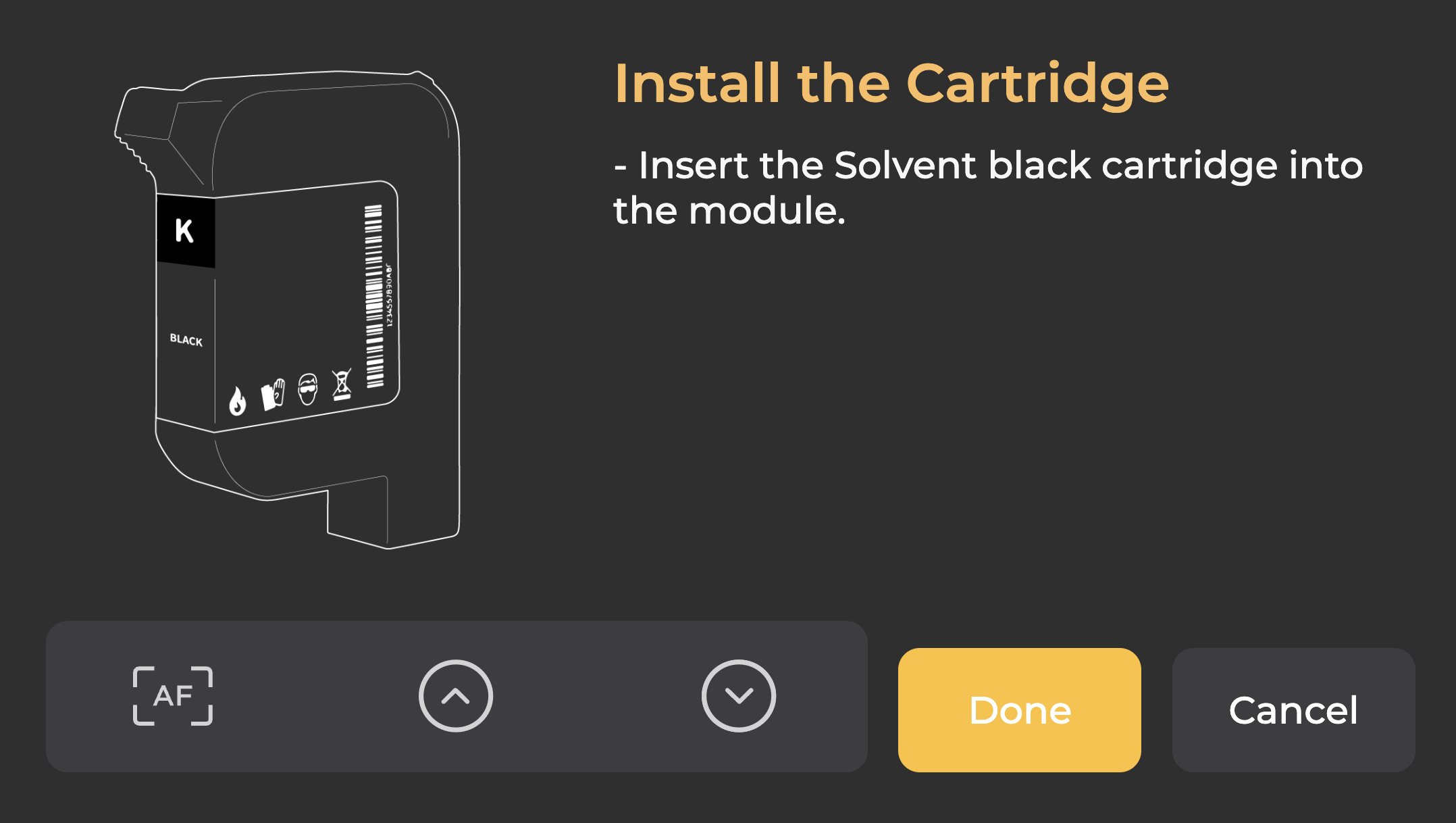

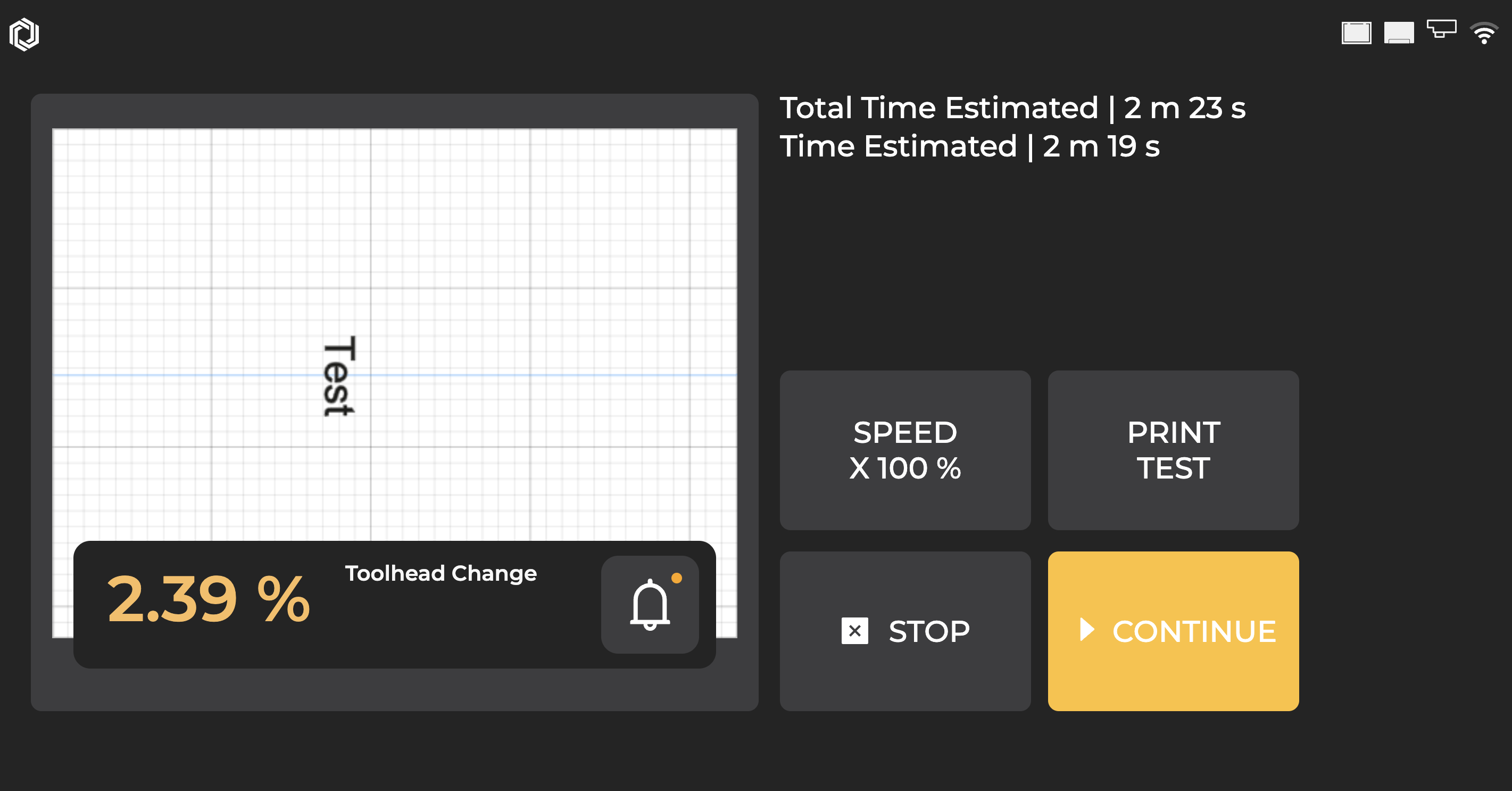

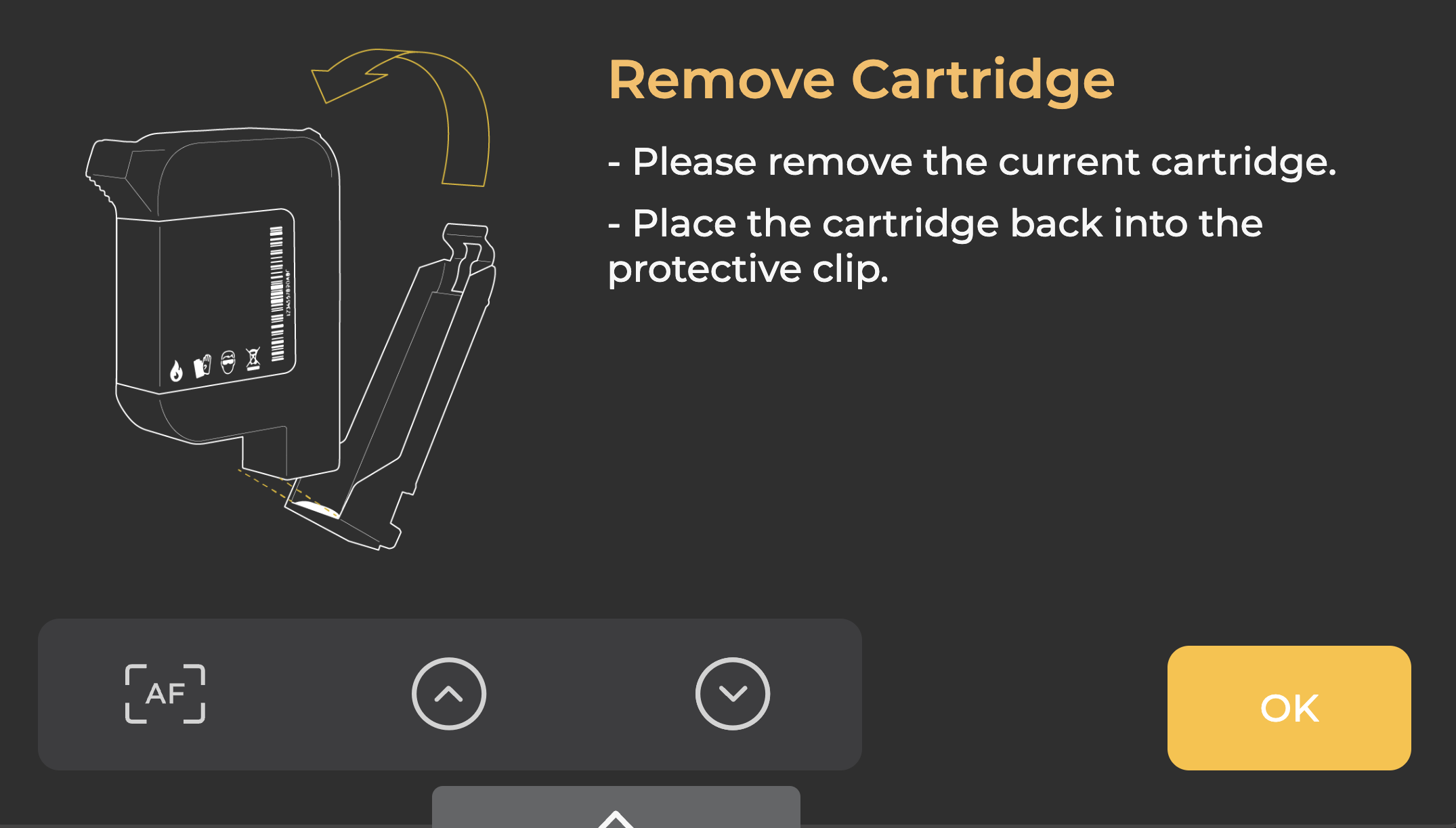

Après avoir démarré la tâche, il vous sera demandé de changer la cartouche de couleur plusieurs fois jusqu'à ce que la tâche soit terminée. Veuillez suivre les instructions sur l'écran tactile de la machine.

Étape 12

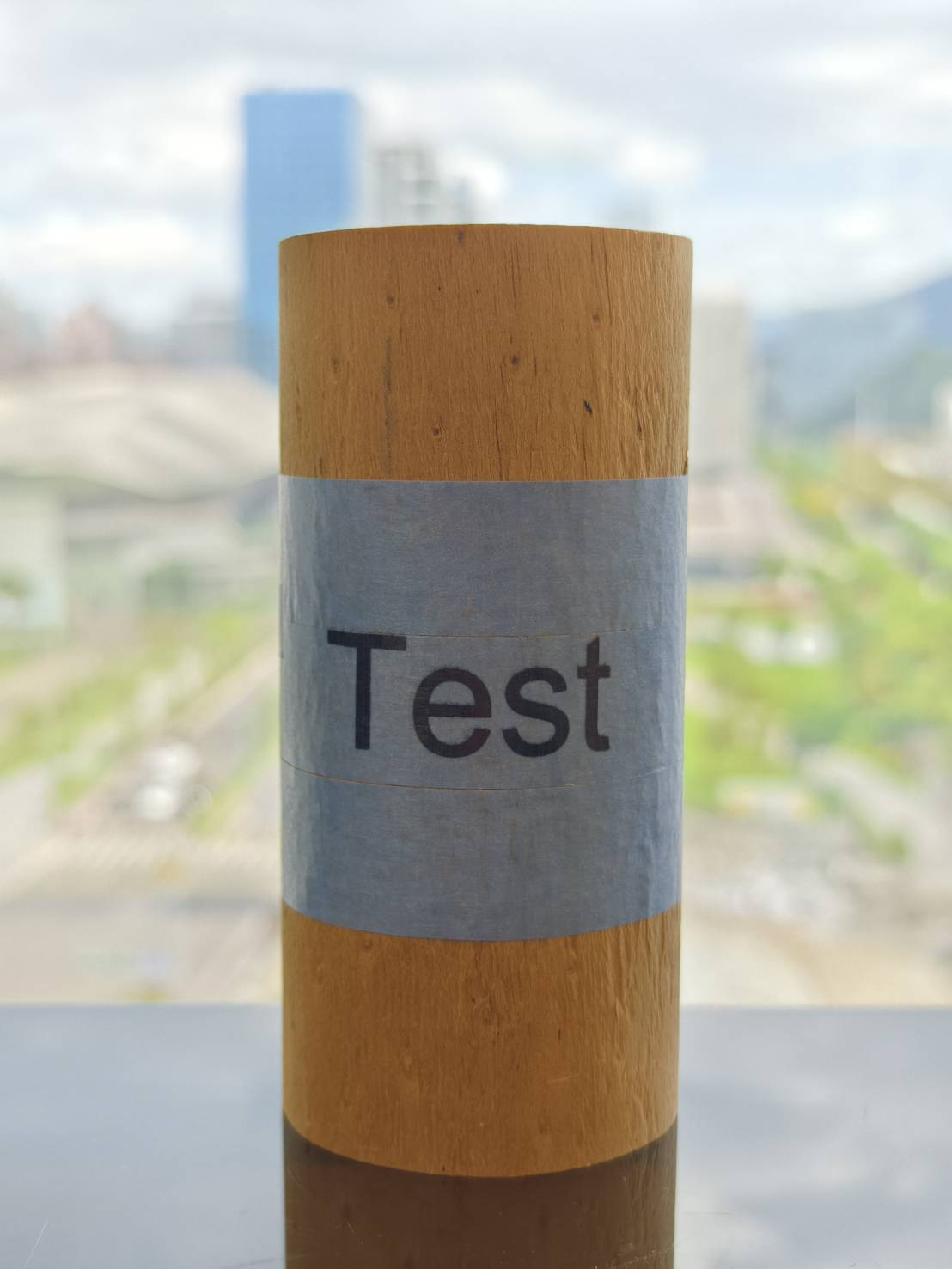

Vérifiez le résultat.

#Fin
