Beambox II - Substituição da Sonda de Autofoco e Cabo

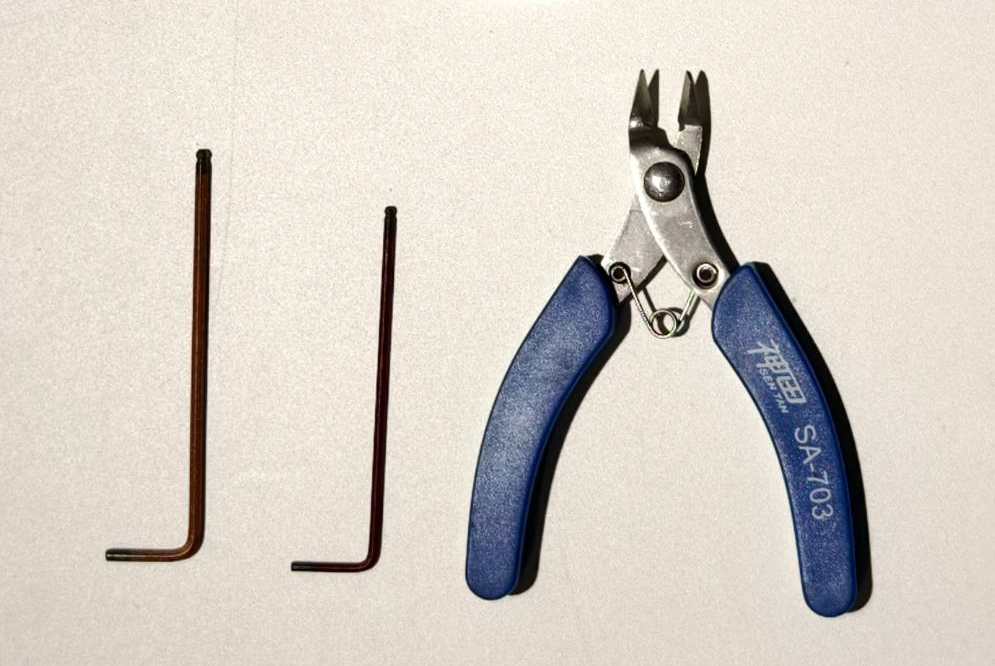

Ferramentas

Passo 1

Desligue a máquina e remova o cabo de alimentação.

Passo 2

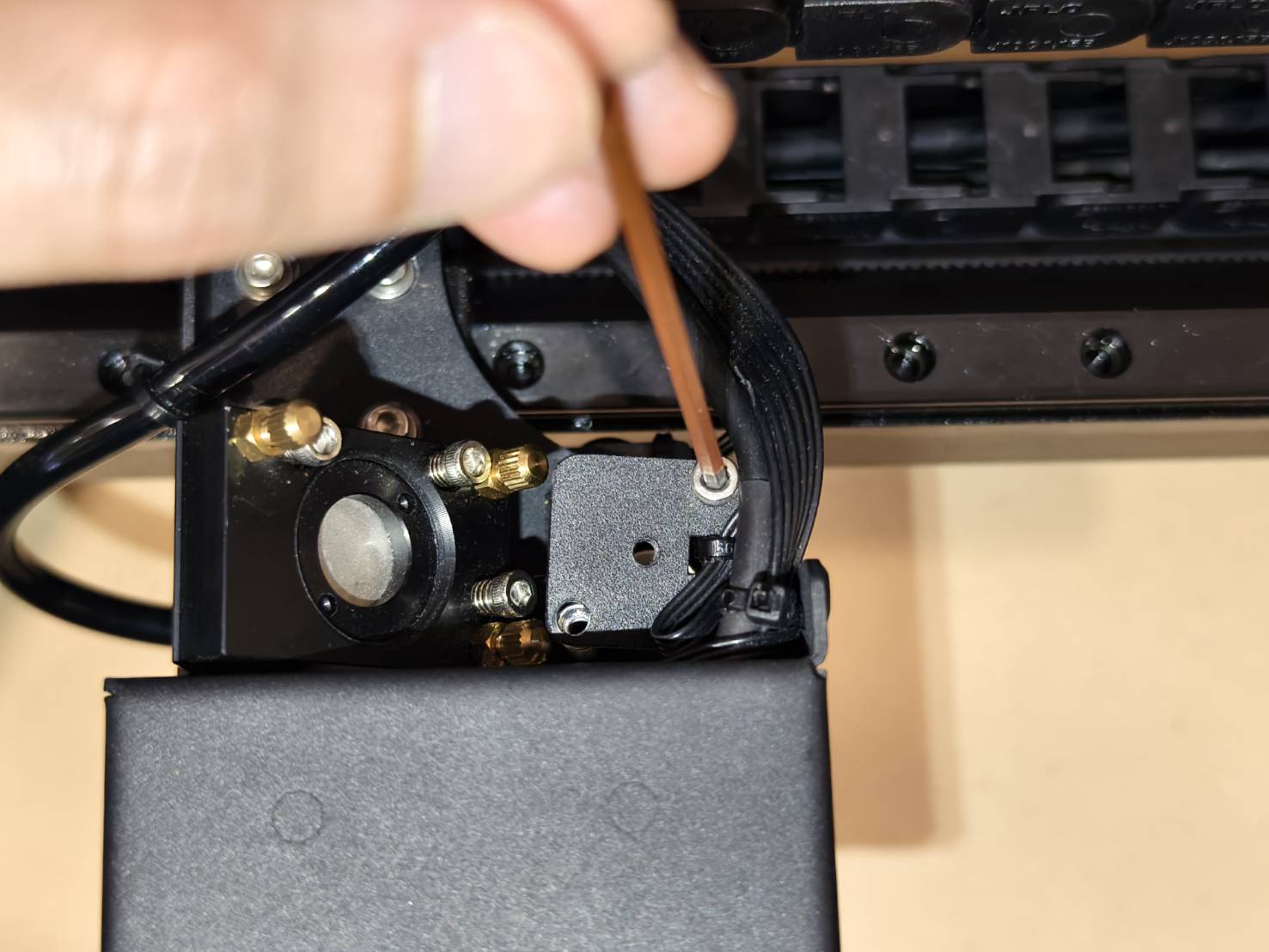

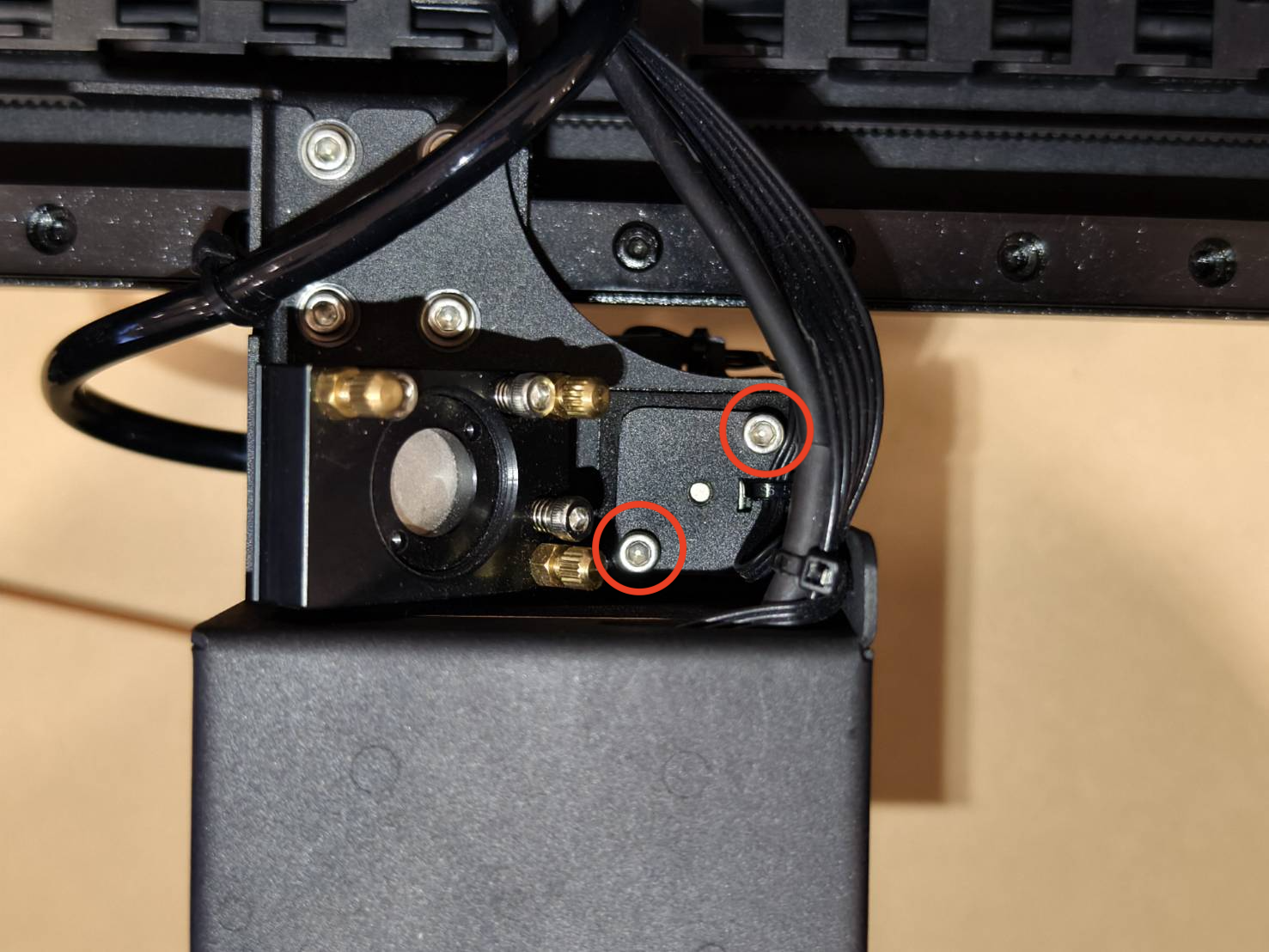

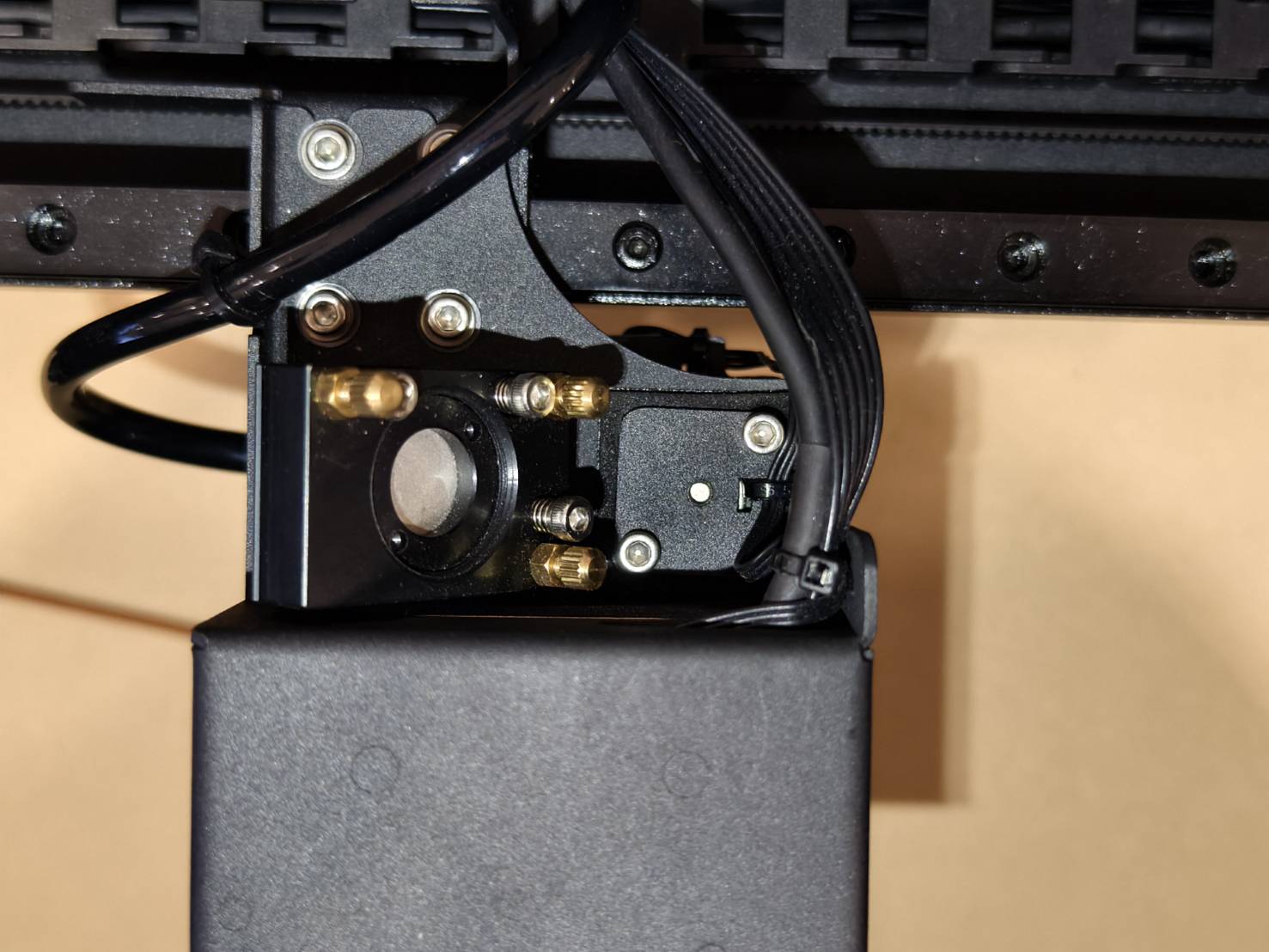

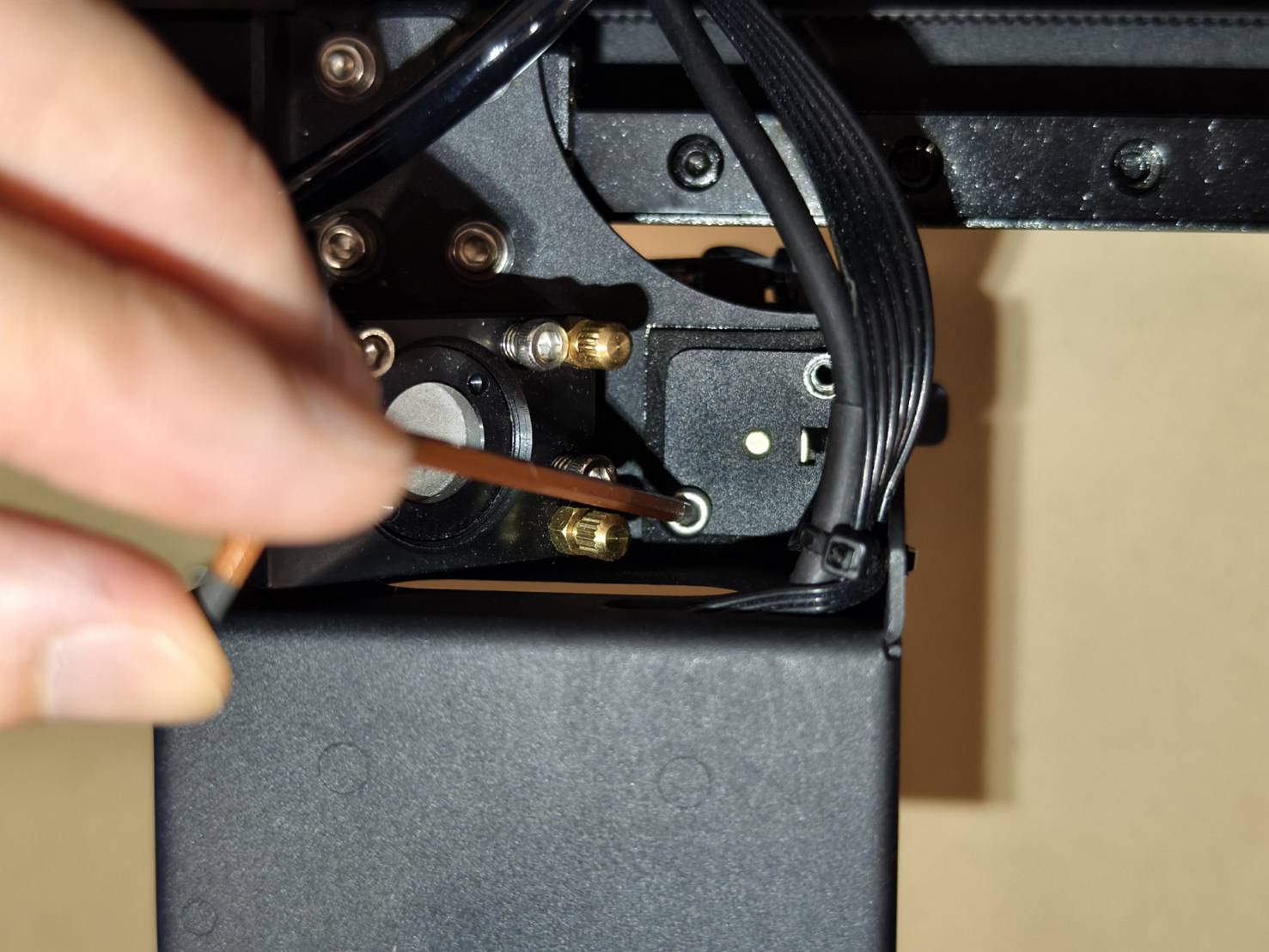

• Abra a tampa da porta para desparafusar estes parafusos. (sextavado de 2,5 mm x 2 unidades)

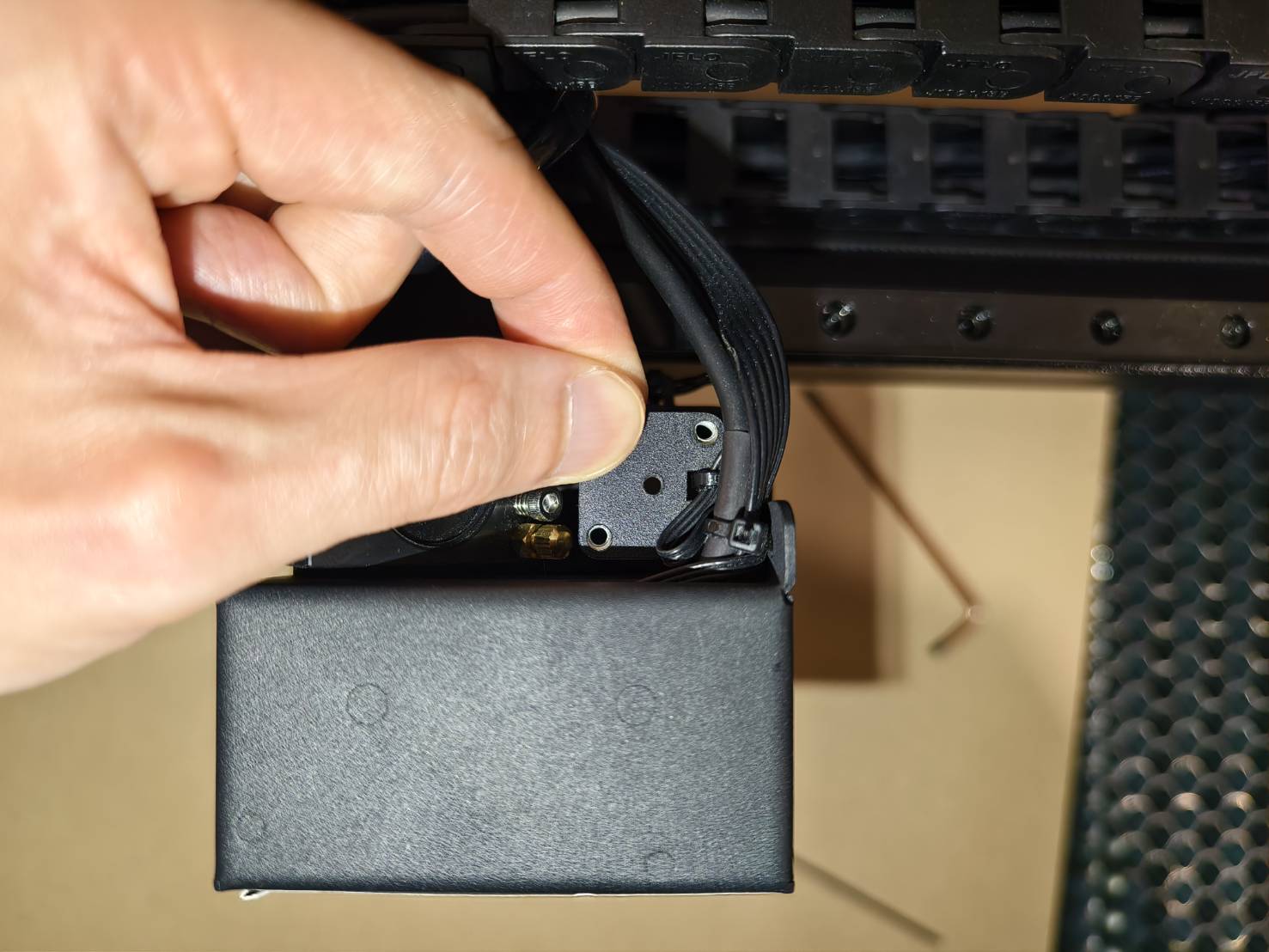

• O conjunto do sensor de foco automático pode então ser removido do sistema.
  Mantenha os parafusos guardados com segurança para uso posterior.


Passo 3

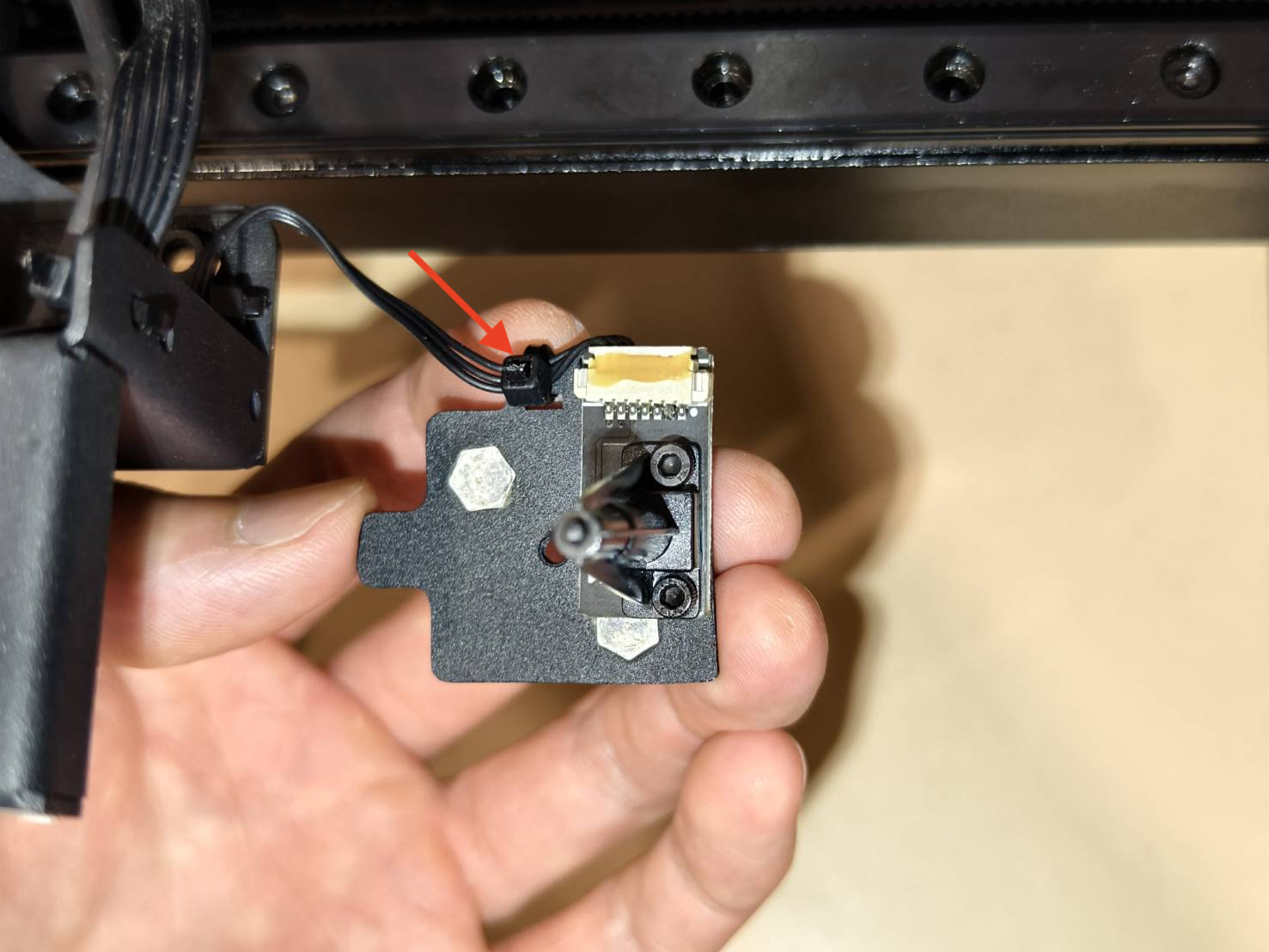

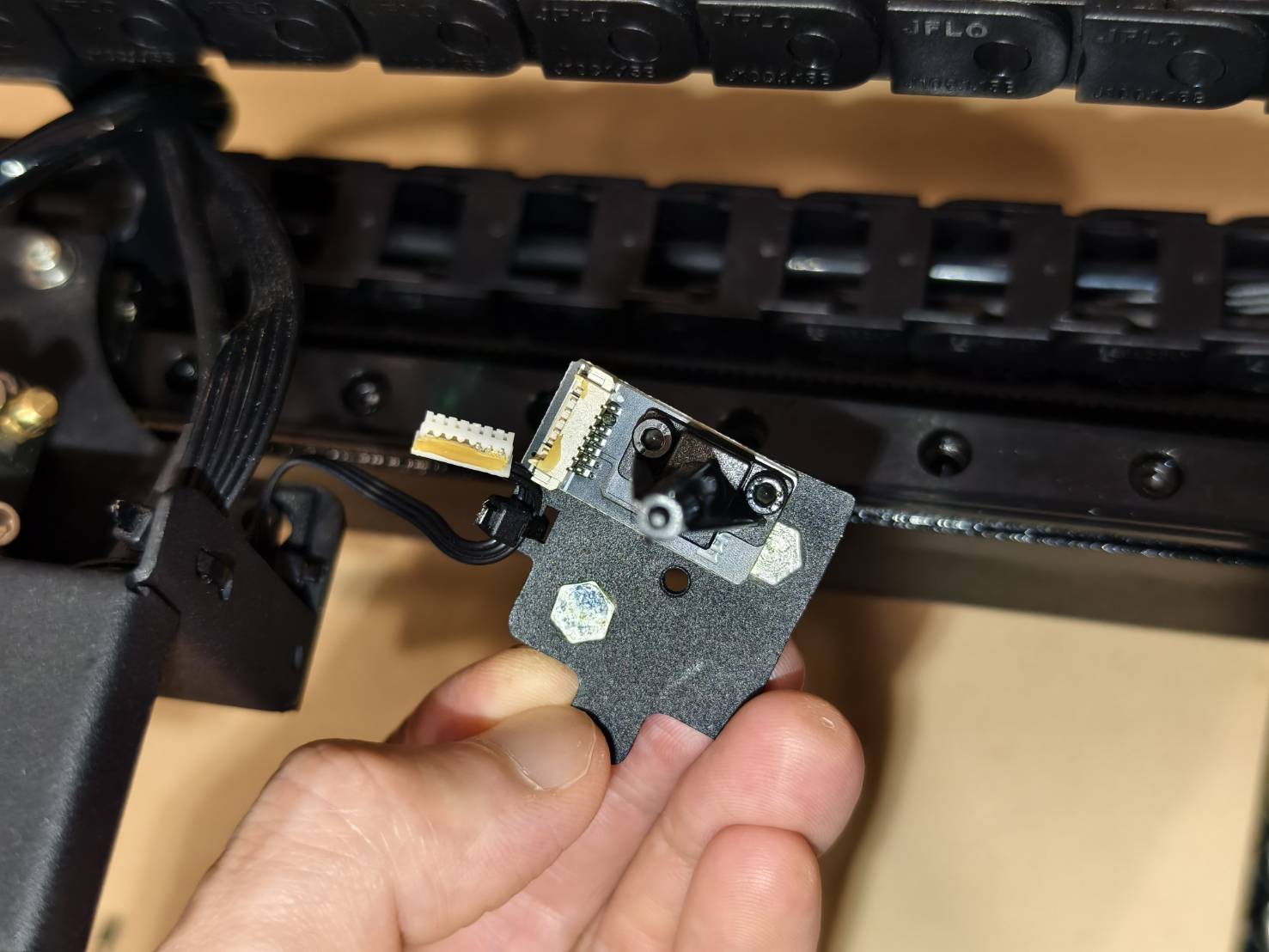

Desconecte os cabos da placa.

Nota: Se você precisar apenas substituir a sonda de foco automático, pule diretamente para o Passo 5.

Passo 4

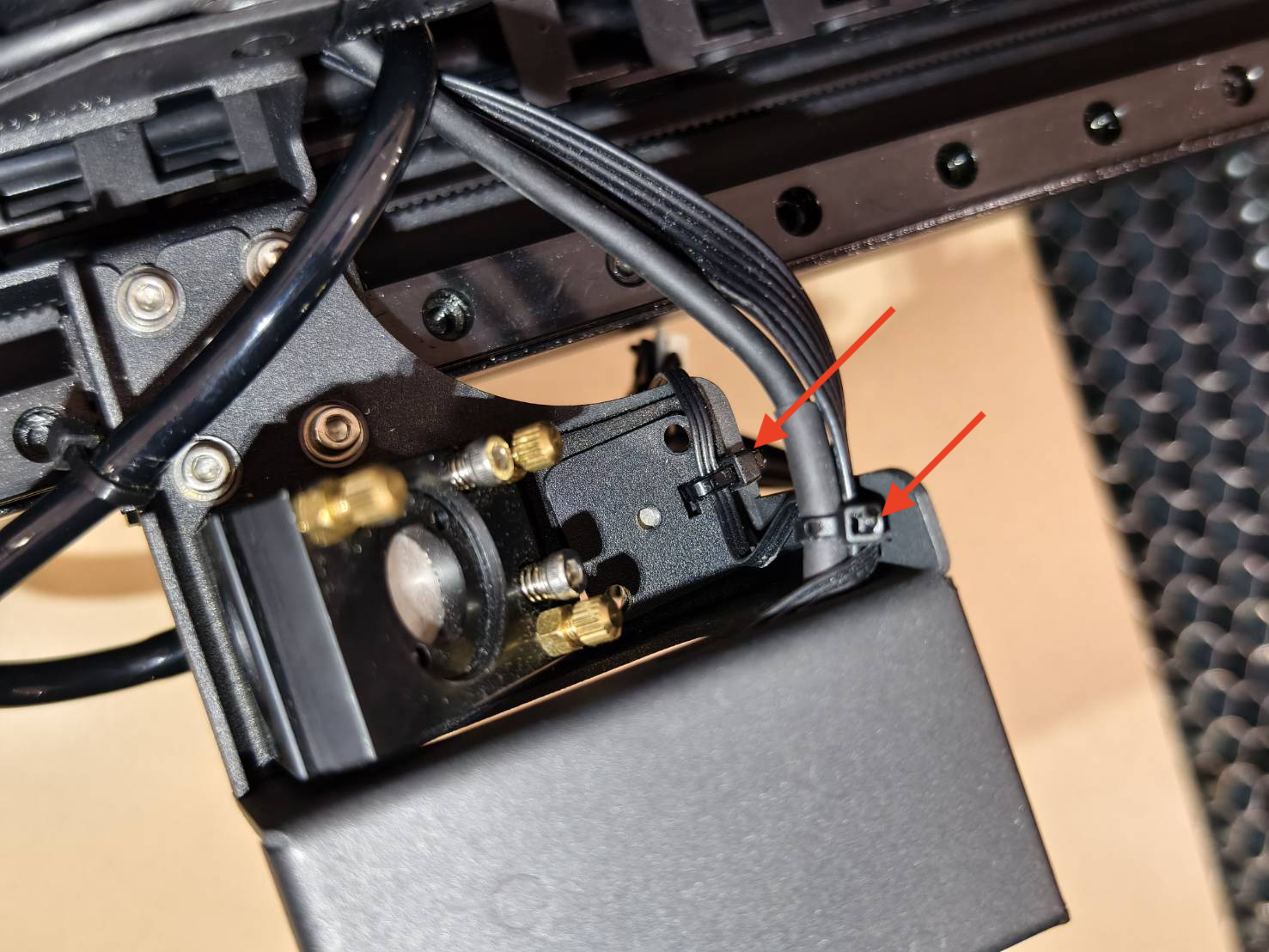

Corte as braçadeiras de cabo, se houver.

Passo 5

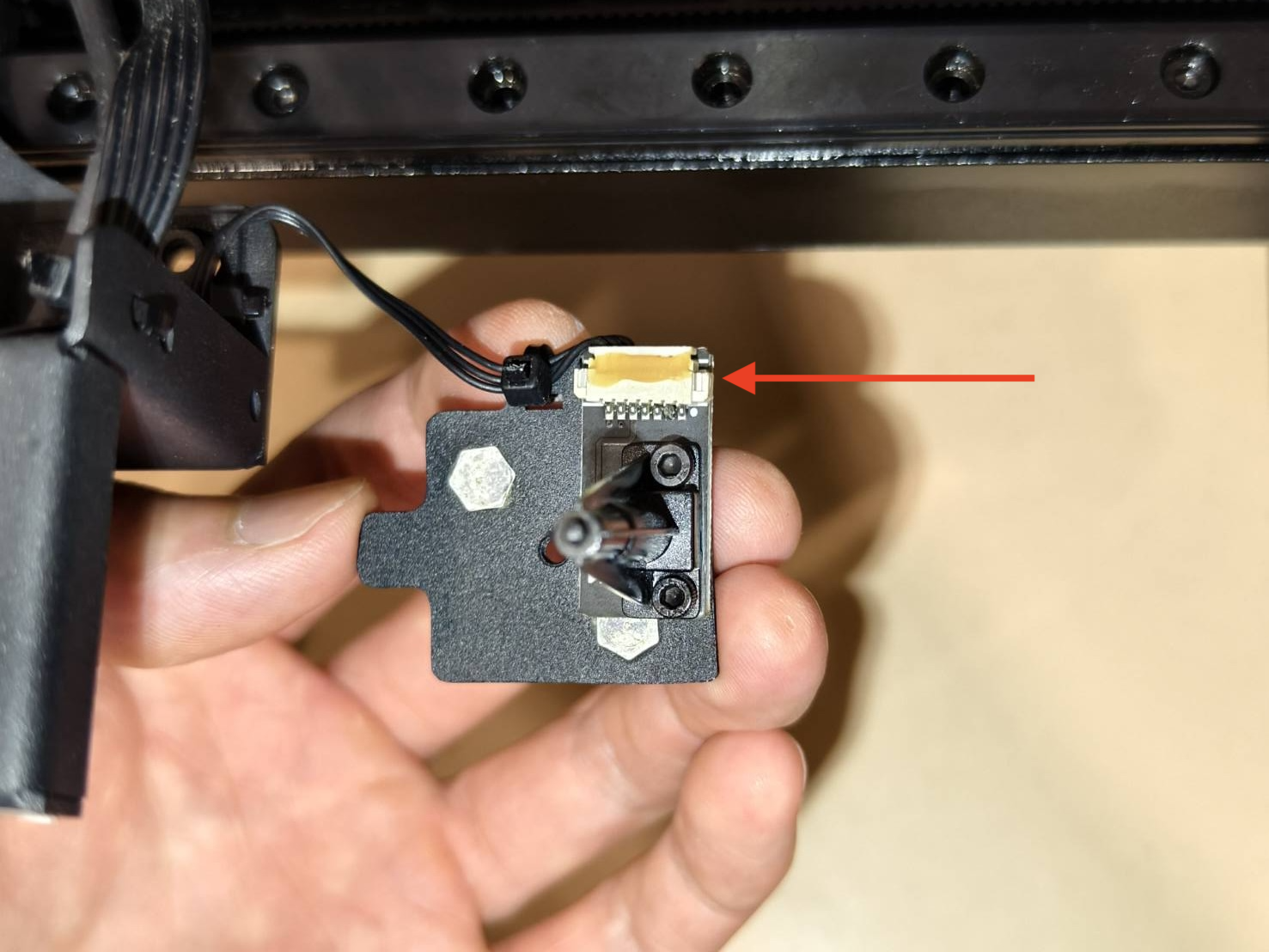

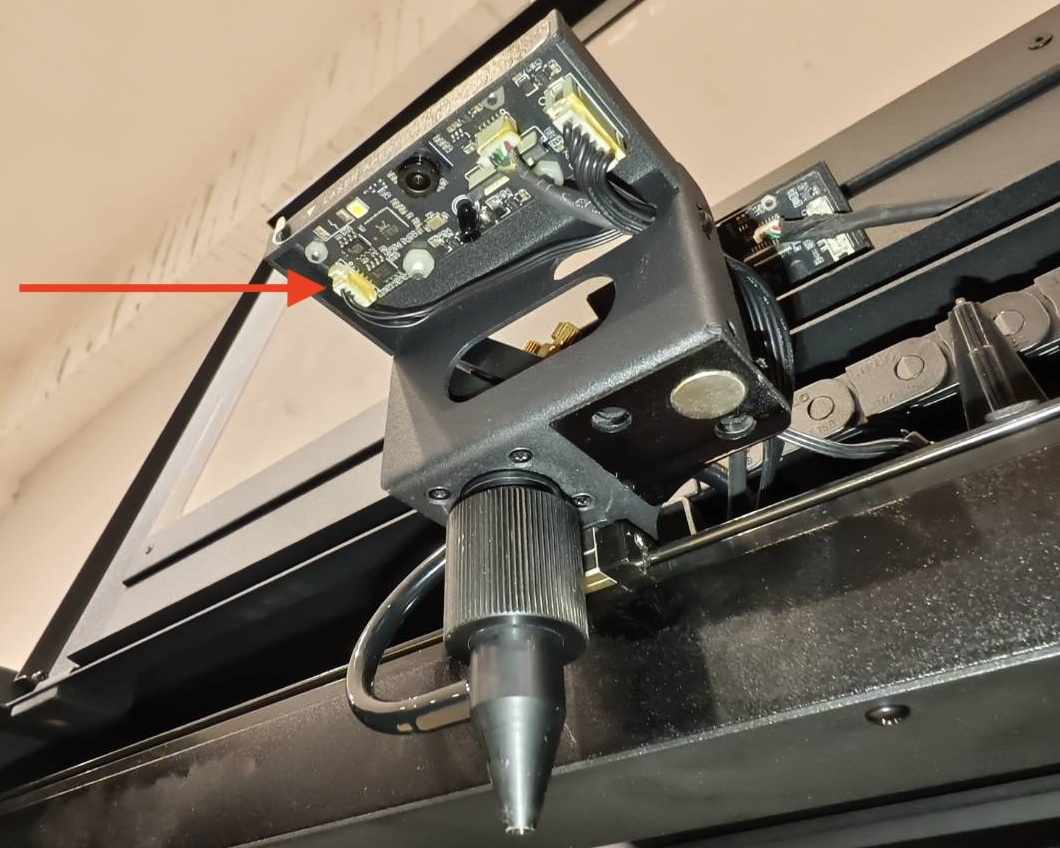

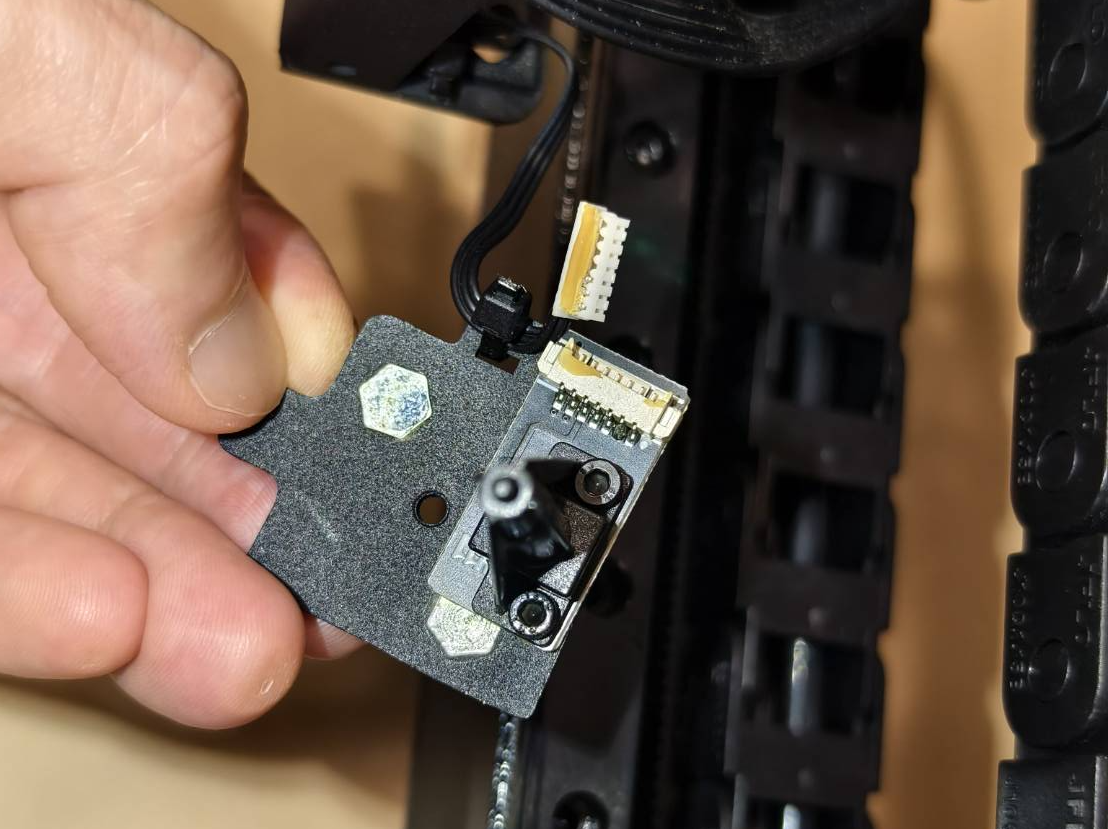

Desconecte o cabo da placa.

Passo 6

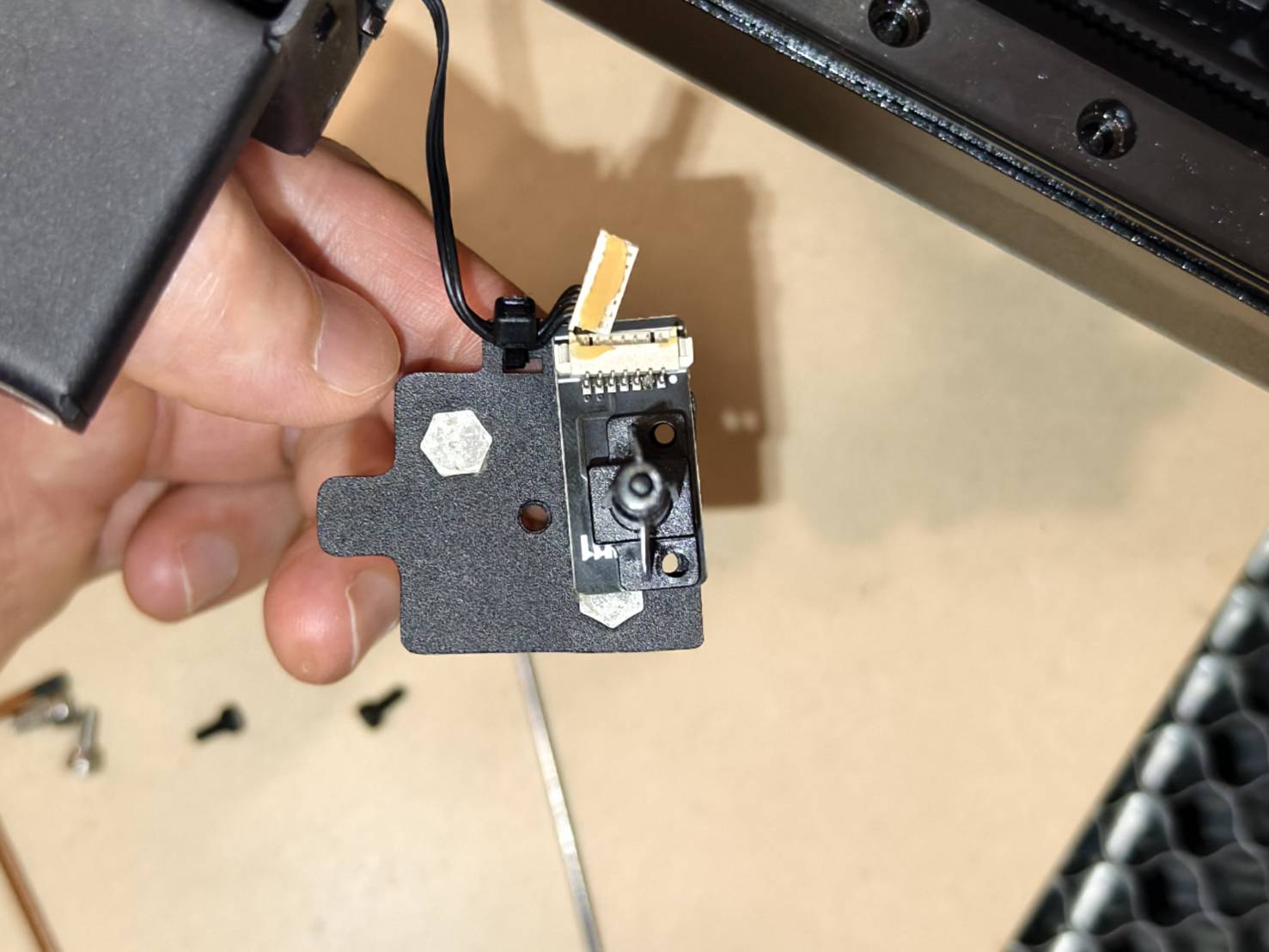

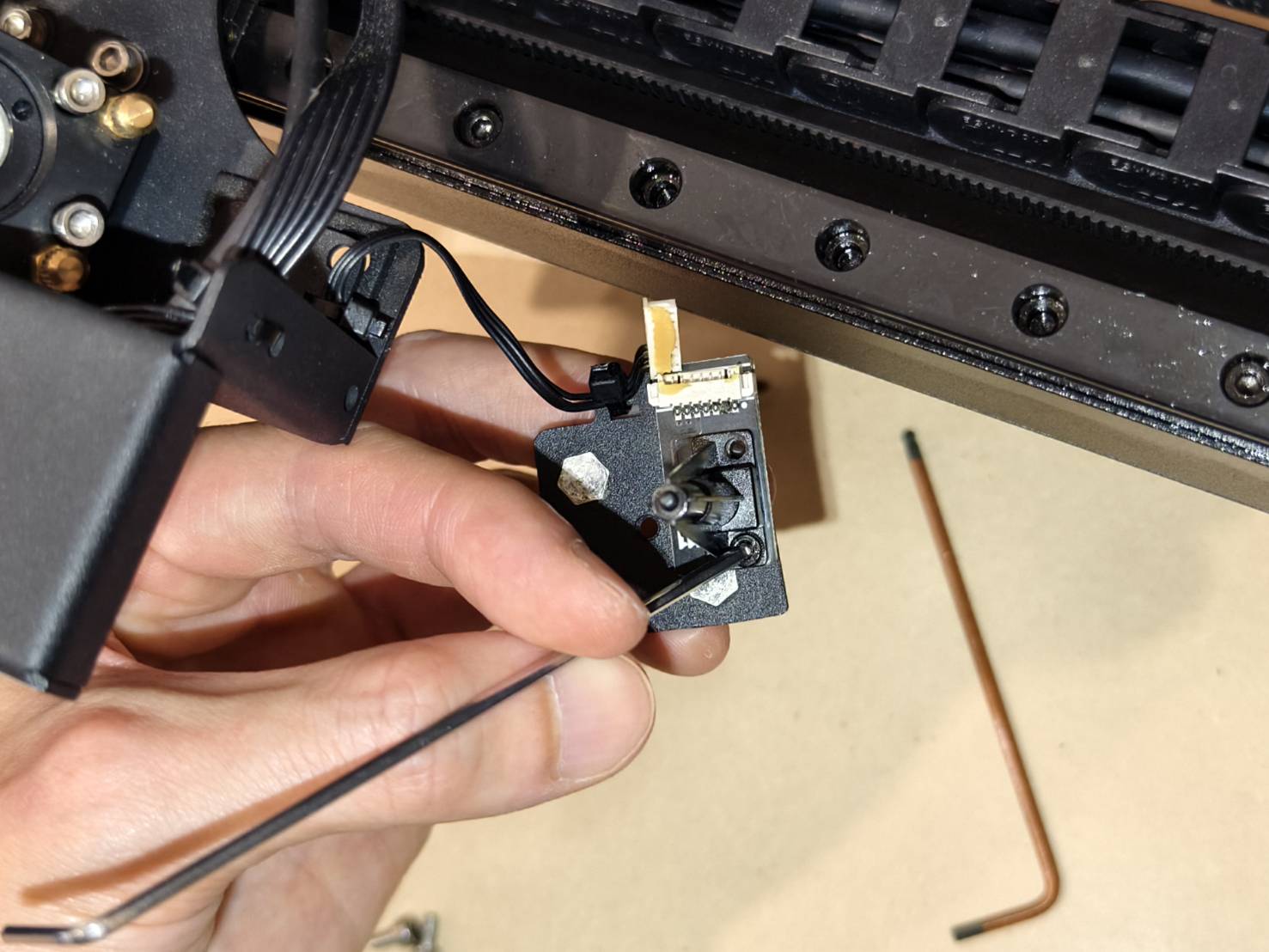

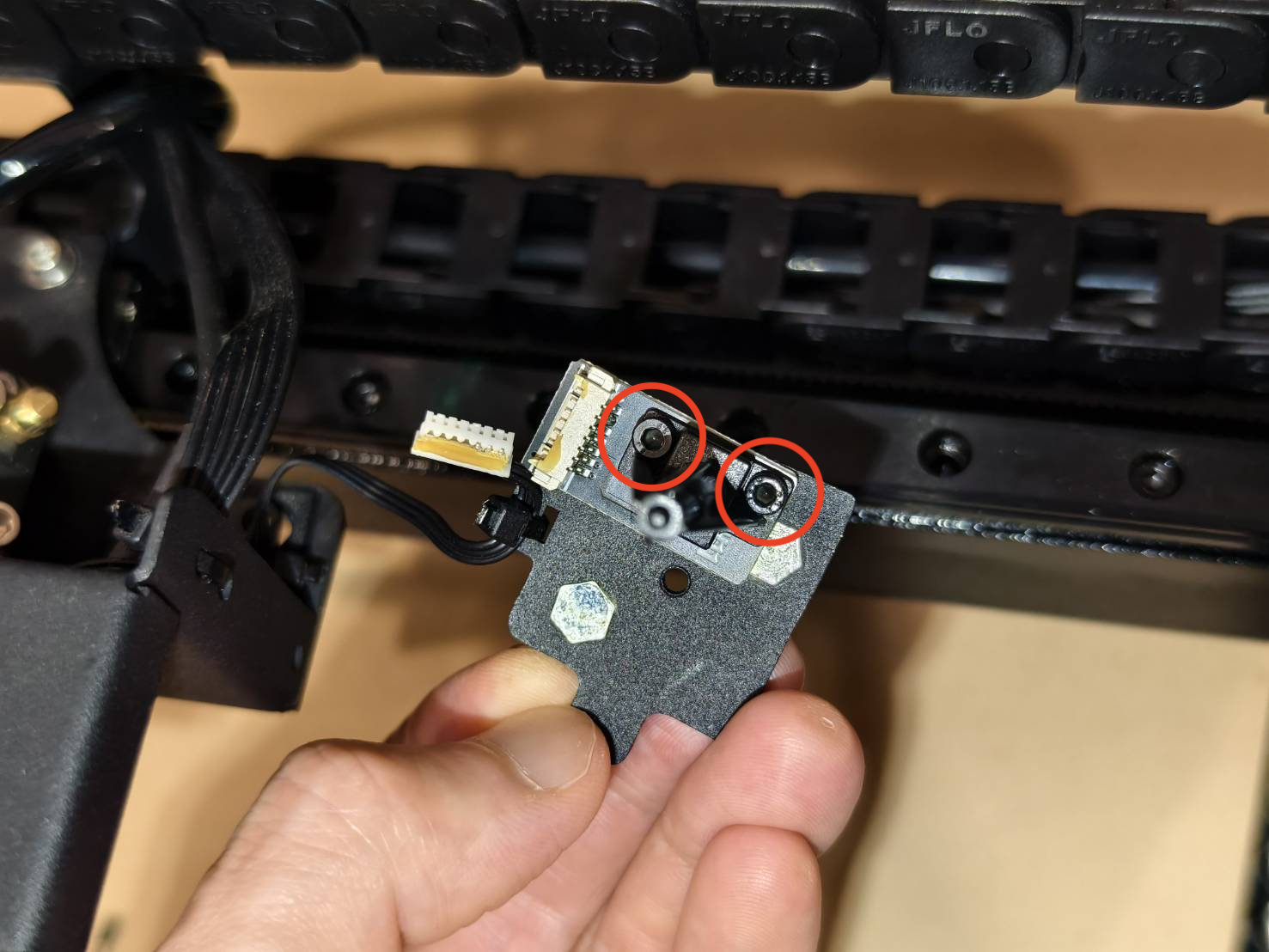

Remova os parafusos para retirar a placa e a sonda.

Observação: Se você precisar substituir apenas o cabo, pule diretamente para o Passo 9.

Passo 7

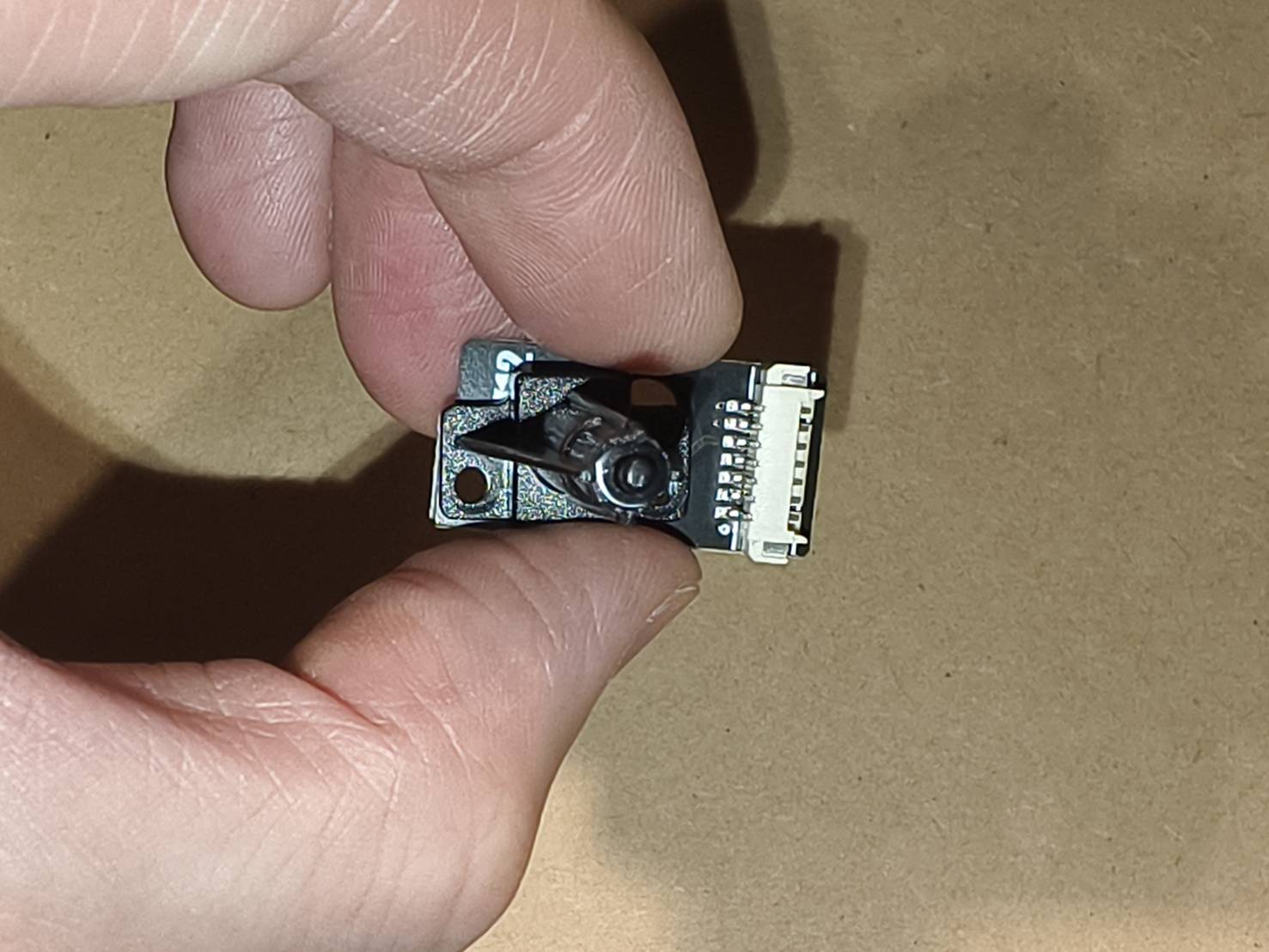

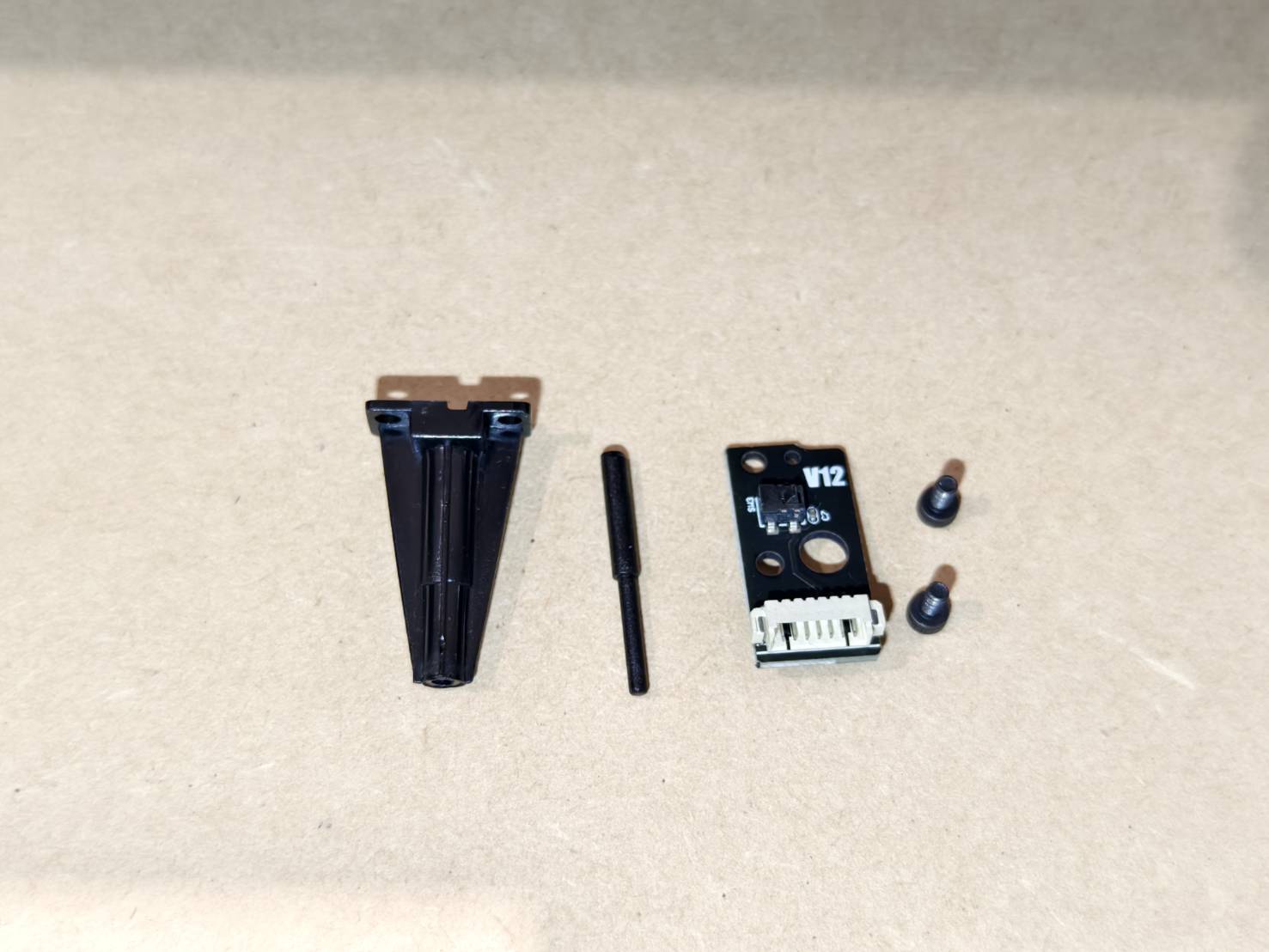

Instale a nova placa e sonda.
Certifique-se de que a ordem e a direção estejam corretas, conforme mostrado nas fotos abaixo.

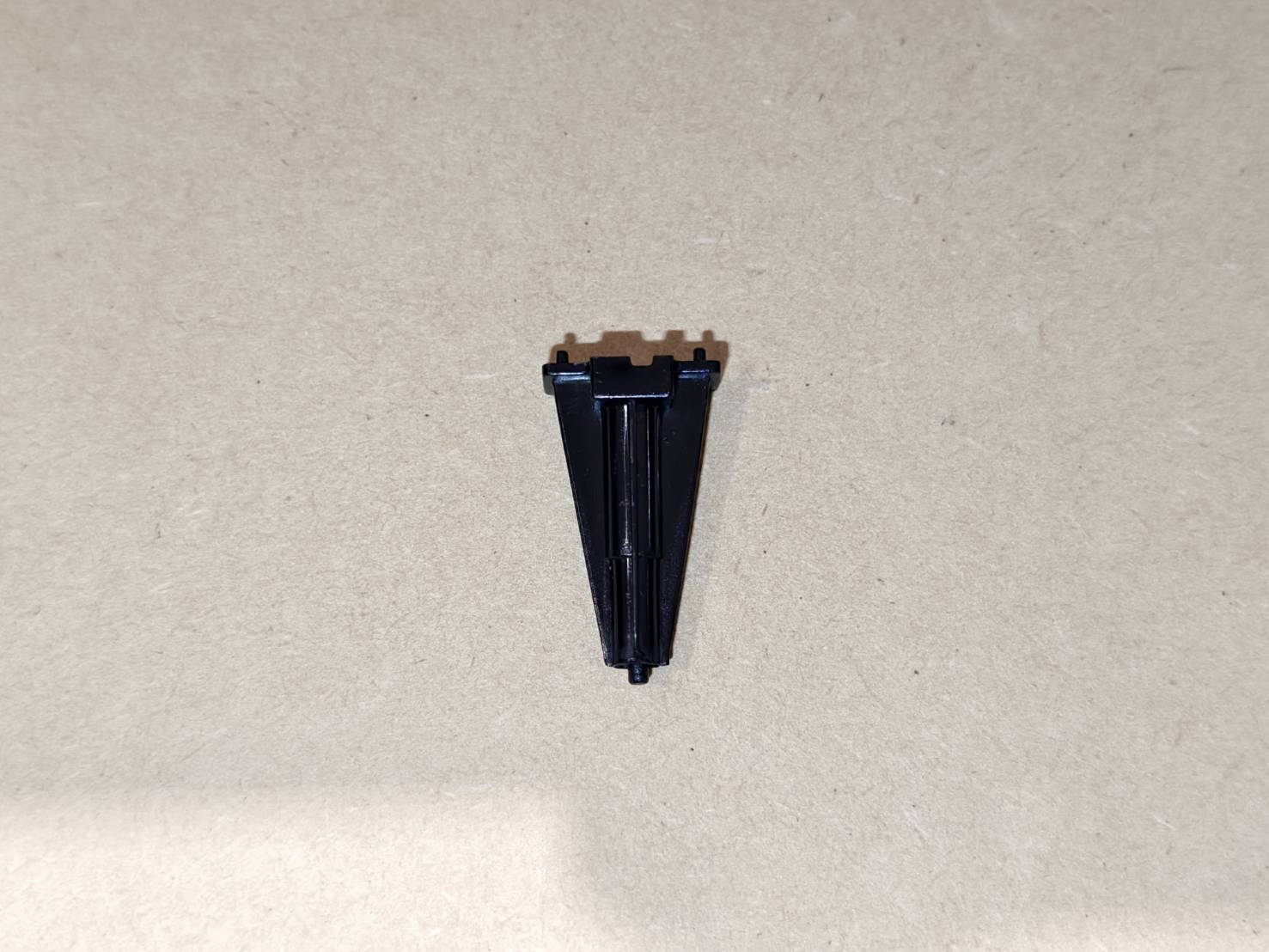

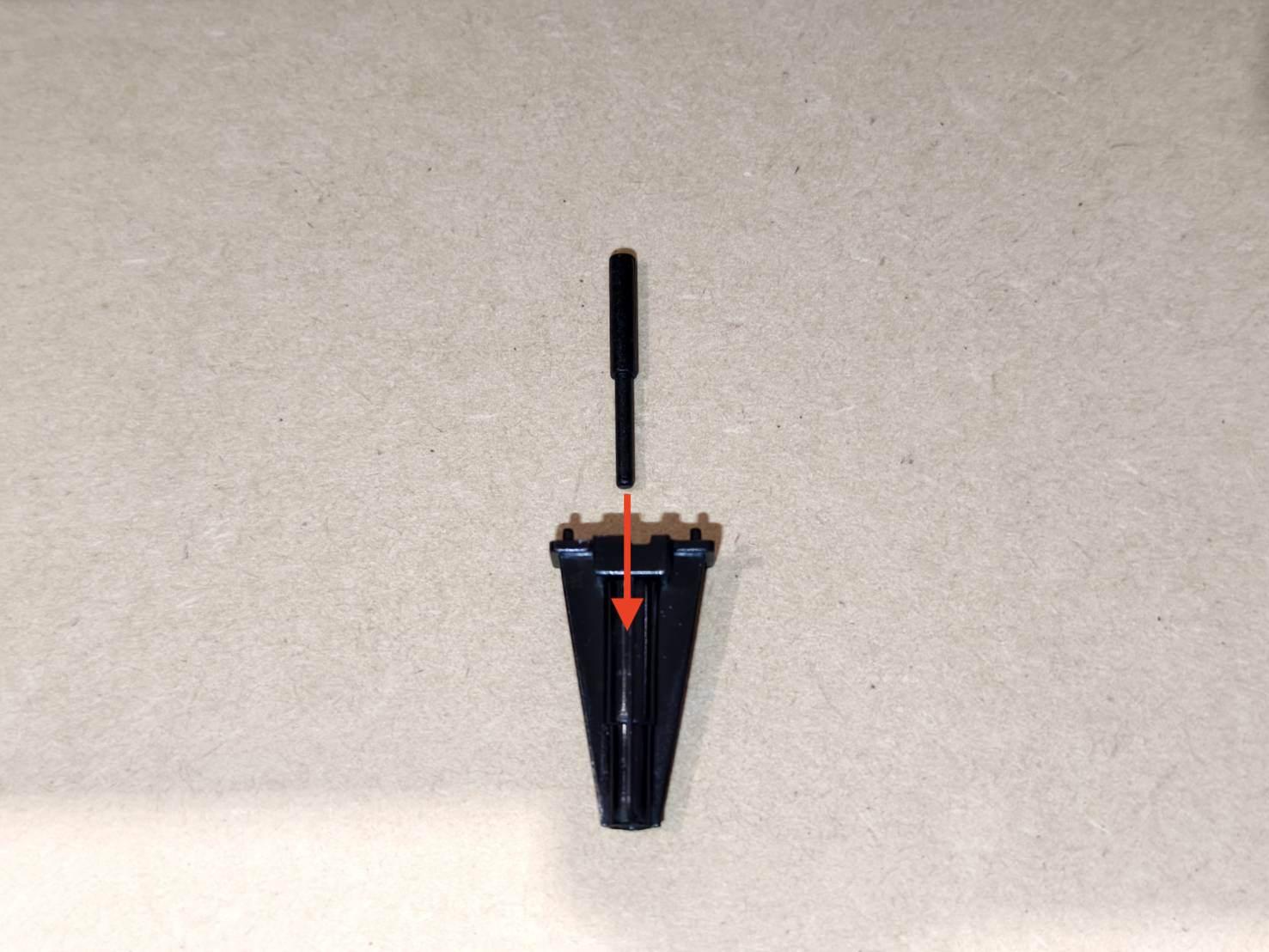

• A haste será inserida dentro da tampa.

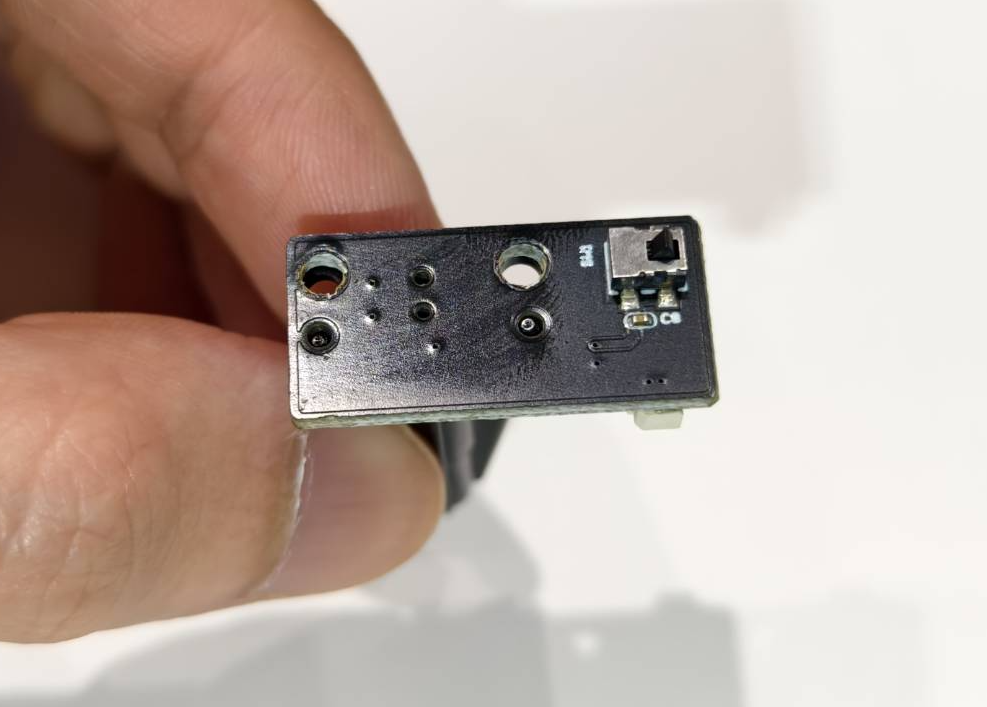

• A sonda e a tampa serão posicionadas na placa desta maneira.

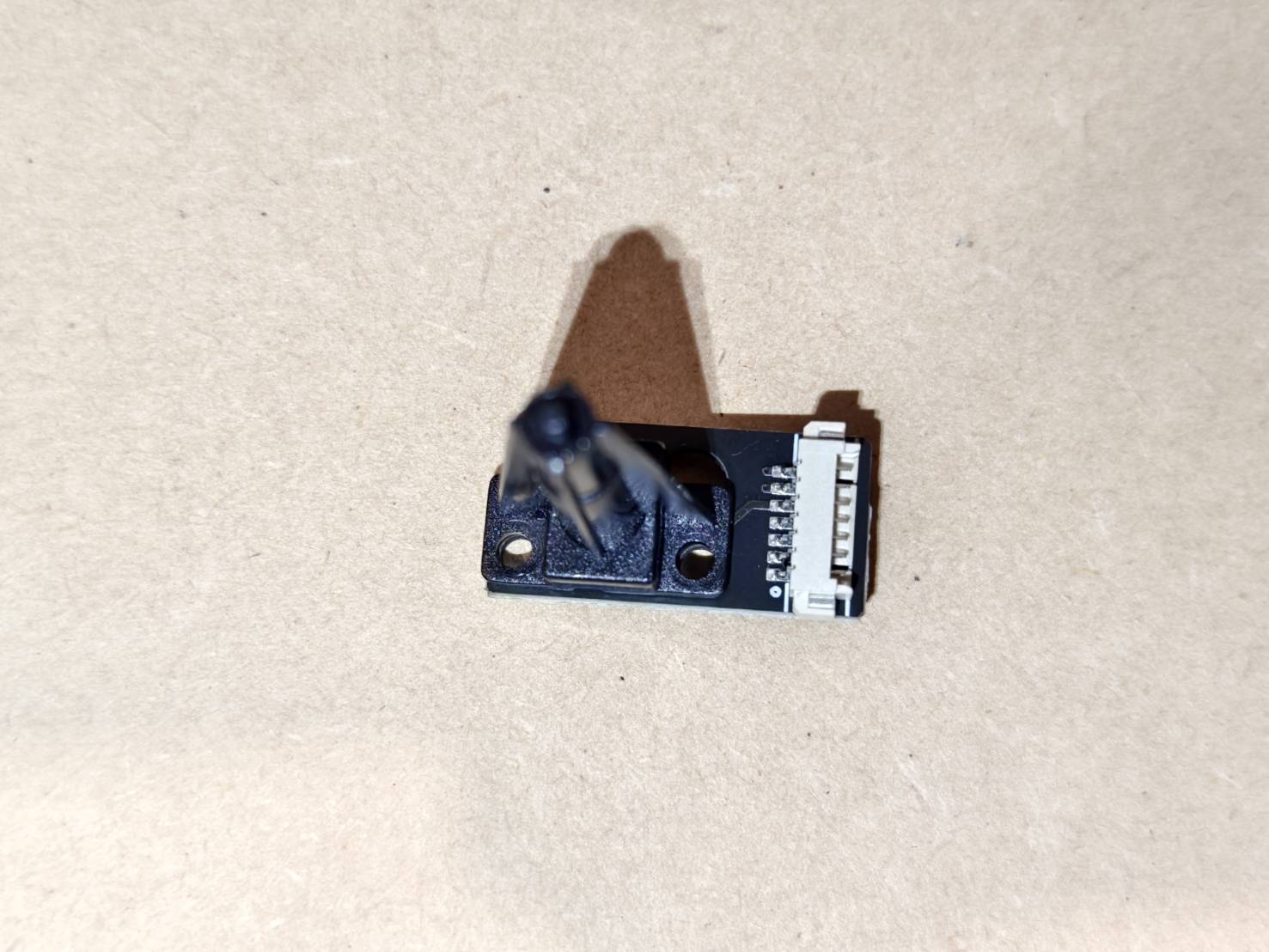

• Fixe o conjunto na placa.



Passo 8

Verifique se a sonda foi instalada corretamente.
Pressione a sonda com o dedo. A sonda deve conseguir se elevar sozinha, conforme mostrado no vídeo.
(Se a sua sonda não se elevar, refaça o procedimento.) Passo 7.)

Passo 9

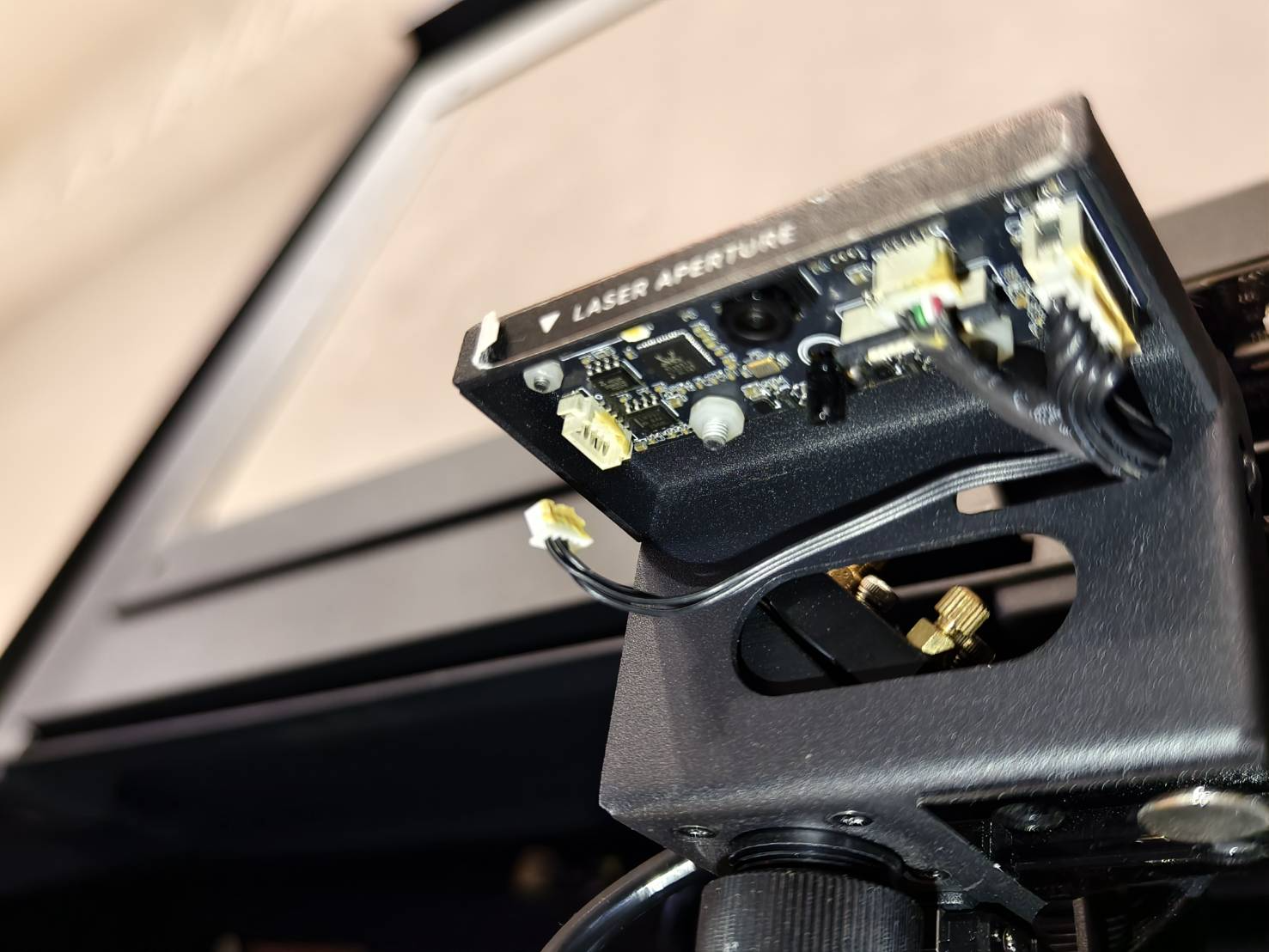

Reconecte o cabo ou conecte o novo cabo.

Passo 10

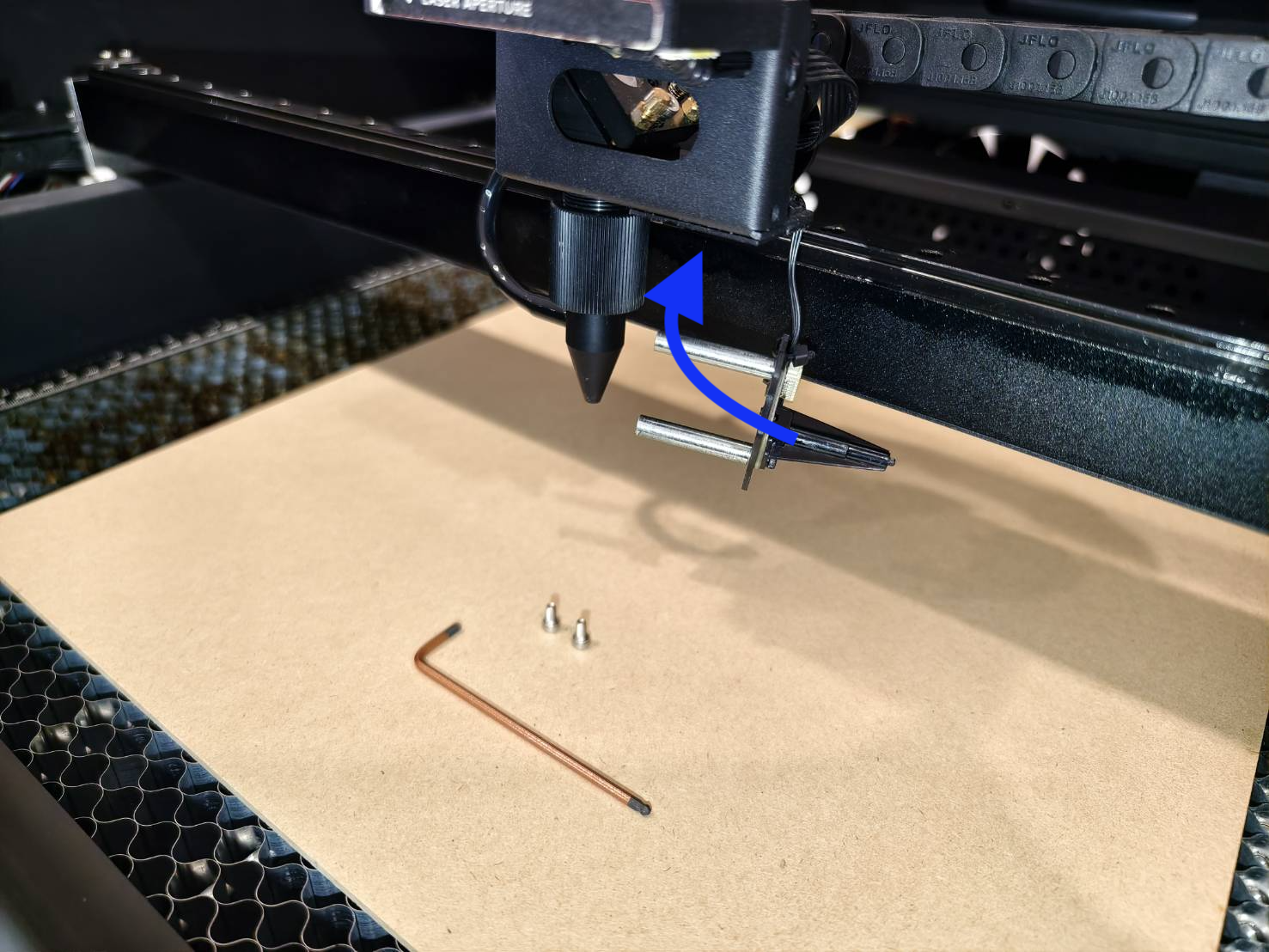

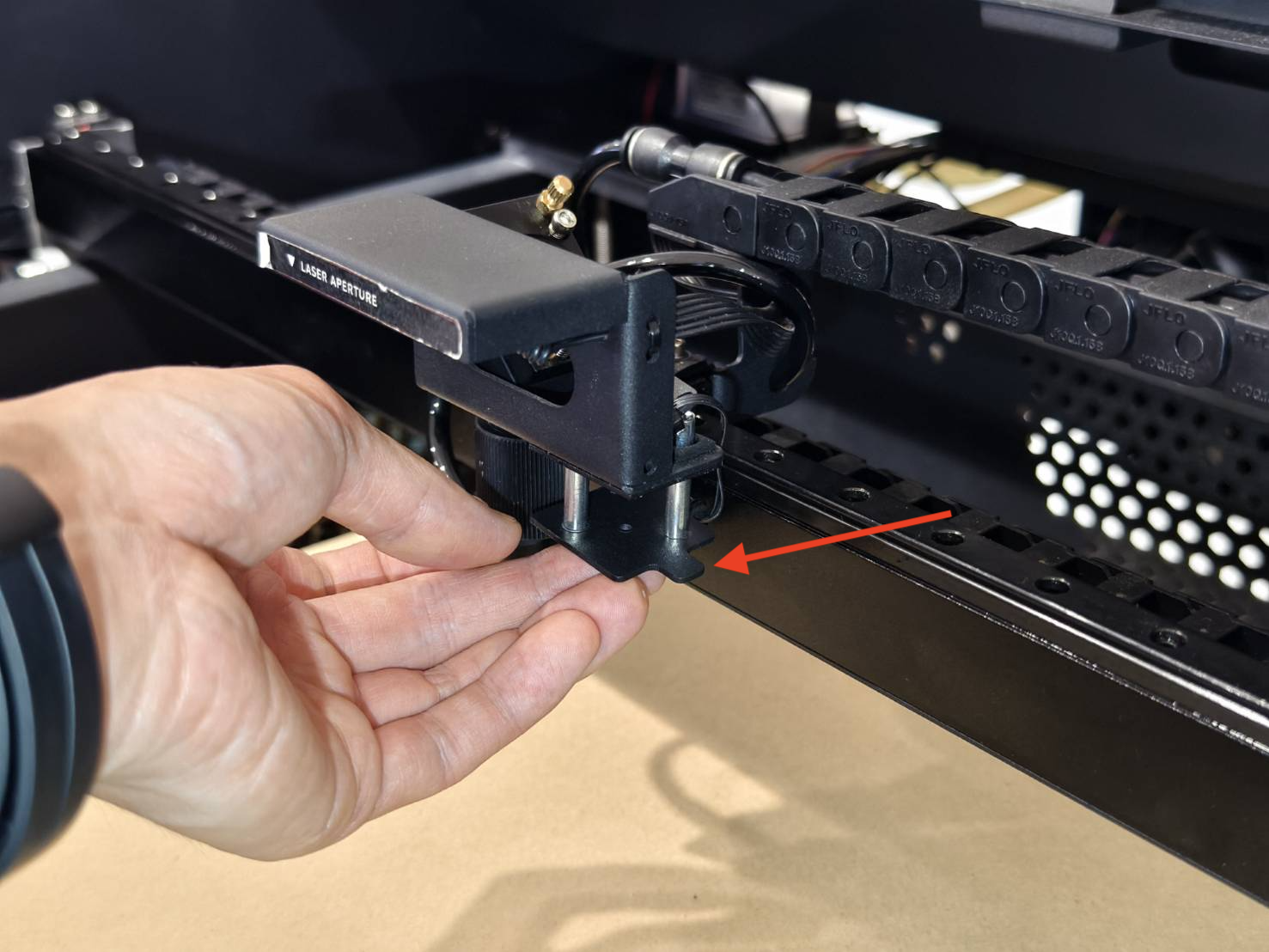

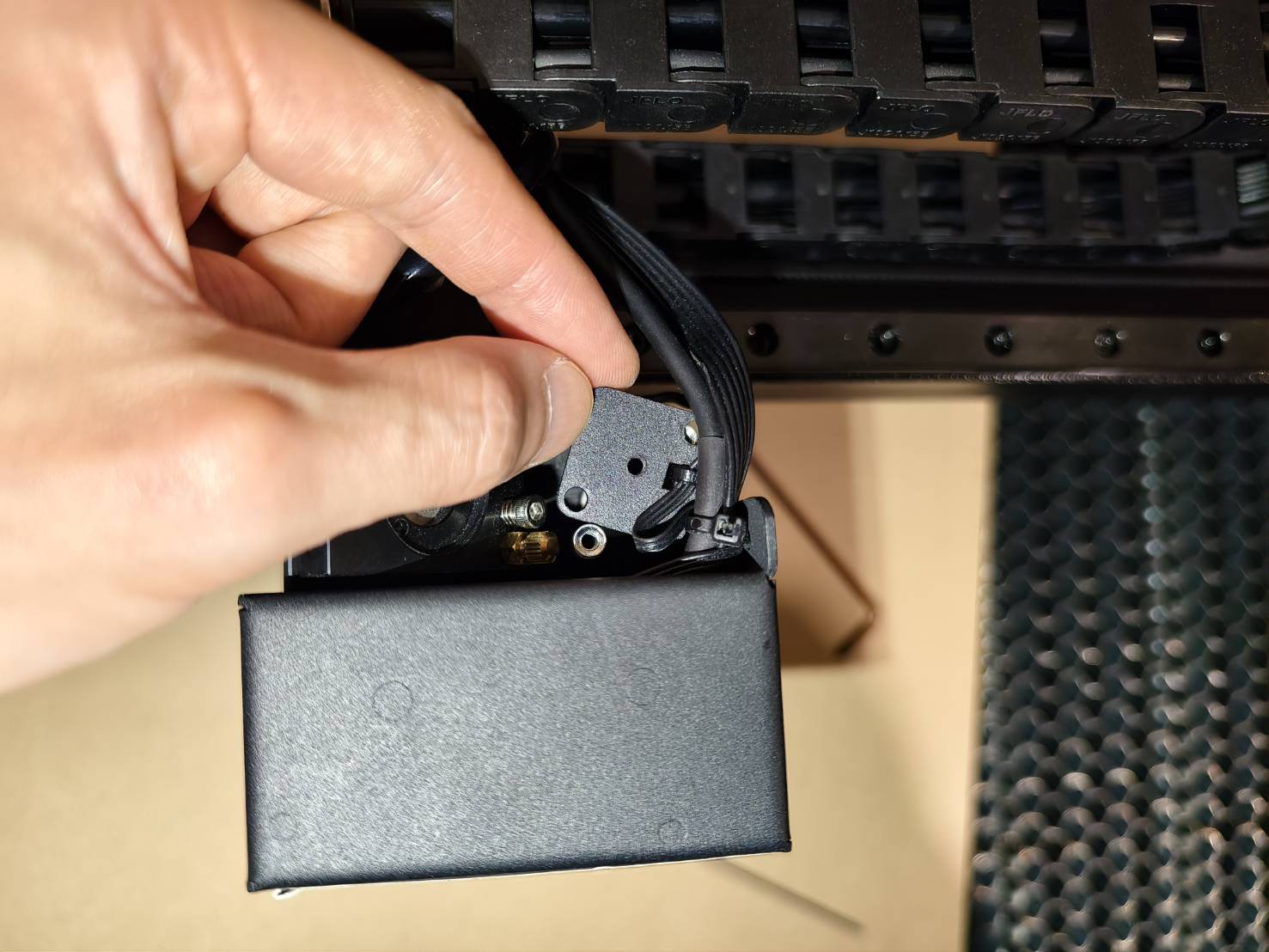

Insira os dois eixos do conjunto do sensor de foco automático nas aberturas sob o conjunto do cabeçote laser. (Certifique-se de que a alça esteja do lado direito.)

Passo 11

Passo 12

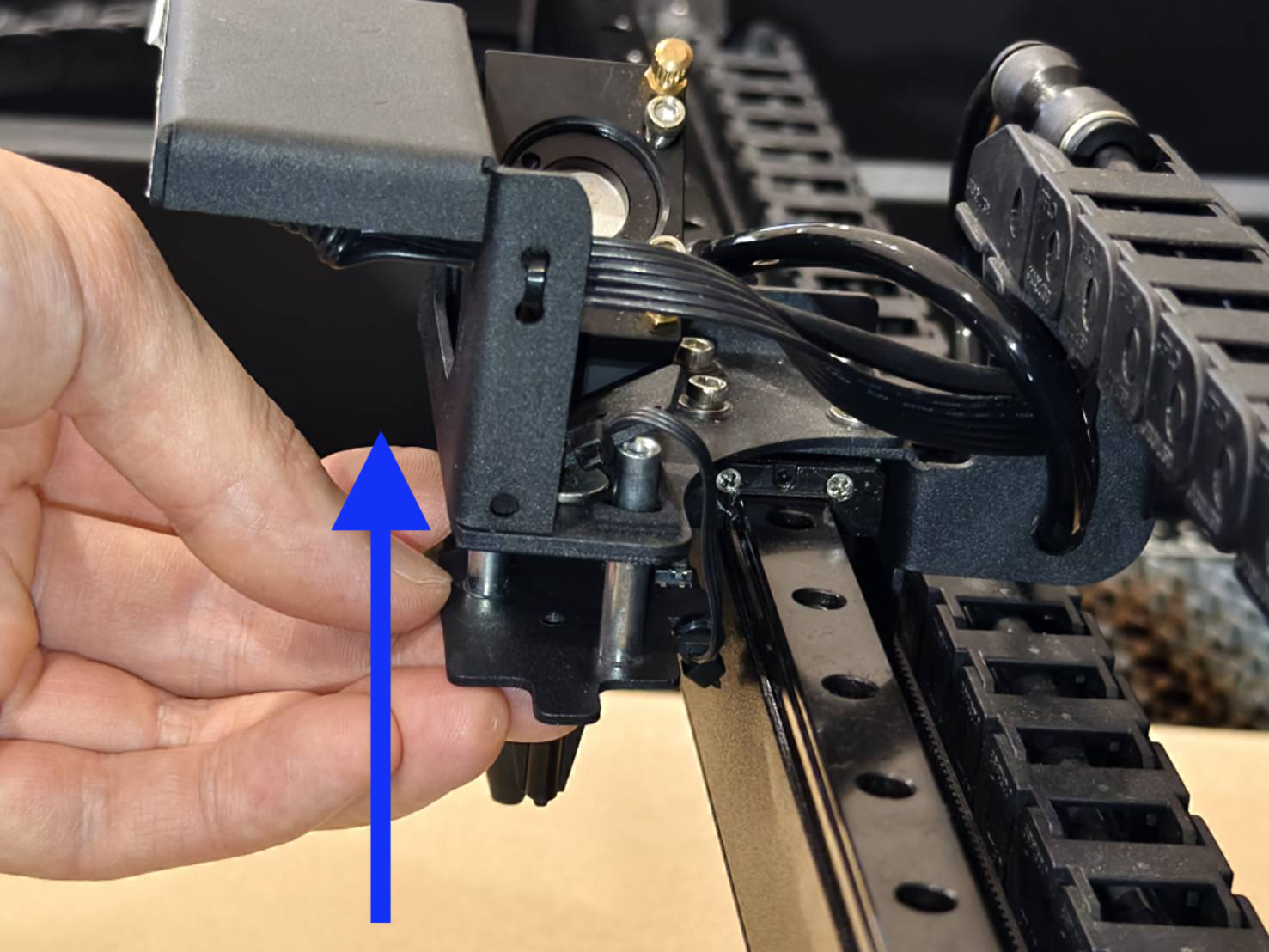

Fixe o conjunto do sensor de foco automático com sua placa superior.

Fix the auto-focus sensor assembly with its top plate.
